Гидроизоляция температурных швов: Гидроизоляция деформационных швов подземных сооружений, узлов в Москве

инструкция по герметизации и видео

Гидроизоляция деформационного шва

Для того, чтобы после возведения жилого дома не возникли трещины в стенах и потолке при возможных осадках и температурных расширениях выполняют деформационные швы.
Они уменьшают нагрузку на бетонные элементы конструкций зданий, но при этом являются местом возможных протечек дождевой и грунтовой воды. О том, как правильно выполняется гидроизоляция деформационных швов, и какие материалы для этого применять читайте в этой статье.

Классификация

Чтобы качественно провести гидроизоляционные работы и подобрать для этого необходимый материал, надо понять какие деформационные швы бывают. Различают четыре основных вида:

• Температурные
• Осадочные
• Усадочные
• Антисейсмические

Герметизация инъекционным способом

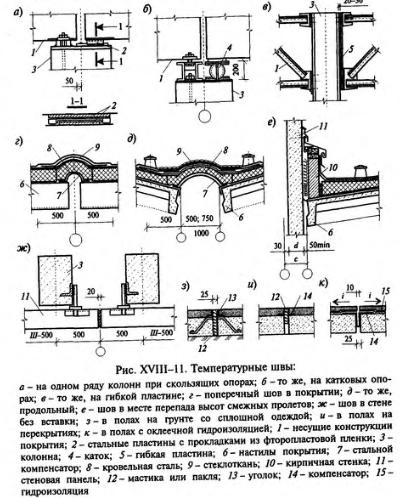

Температурные швы разделяют здание на участки или отсеки от уровня грунта до кровли. Расстояние между соседними швами их ширина и глубина зависит от того материала из которого выполнена постройка.

Так же на параметры играет зимняя температура в том регионе, где расположен дом. Стоит отметить, что гидроизоляция бетонных швов обязательна в каждом случае.

Для предотвращения трещин, которые могут появиться в результате неравномерной осадки грунта, выполняют осадочные деформационные швы. Они наносятся так же по всему зданию от фундамента до крыши.

Усадочные швы применяются в тех случаях, если здание возводят из монолитного бетона. При полном схватывании бетонные конструкции уменьшаются в размерах, поэтому чтобы разгрузить монолит от ненужных напряжений выполняют эти работы. Они после усадки увеличиваются в размерах и их обычно заделывают раствором «наглухо». Гидроизоляция швов бетона может проводиться таким материалом как «Пенекрит».

Антисейсмические швы применяют в сейсмически опасных регионах, где случаются даже самые незначительные подвижки земной коры. Такой зазор между бетонными конструкциями делает здание «подвижным» что не дает бетону трескаться и получать дополнительную нагрузку.

Так же сейсмические швы используют в тех случаях, если здание расположено вблизи метрополитена.

Гидроизоляция швов и примыканий производится специальными материалами. Обычный битум и битумная мастика тут не поможет. Гидроизоляционные материалы можно разделить на две категории:

• Жгуты и ленты наполнители
• Пластичные герметики

Бентонитовый жгут

Для того, чтобы сэкономить дорогостоящий герметик стык между бетонными панелями или плитами предварительно заполняют специальным шнуром. Он может быть изготовлен из дешевого вспененного полиэтилена или более дорогого синтетического каучука.

Очень популярен каучуковый жгут «Бетонит», который в случае попадания на него влаги увеличивается в размерах и перекрывает доступ влаги через стык. В качестве герметика, которым заполняются узлы гидроизоляции деформационных швов, часто применяют полиуретановые смолы. Они отвердевают под воздействием влаги окружающей среды и при этом сохраняют высокую эластичность.

Важно помнить! Применяемый герметик не должен растрескиваться при подвижках бетонных конструкций строения.

Полиуретановый герметик для гидроизоляции швов обладает высокой адгезией (прилипаемостью), что позволяет применять его как для бетона, кирпича, кафельной плитки и стекла. При использовании полиуретанового герметика необходимо учитывать соотношение ширины и глубины шва. Оно должно быть не более 1:0,8.

Гидроизоляция полиуретановым герметиком

Гидроизоляция швов между плитами с применением полиуретанового герметика выглядит следующим образом:

• Шов очищают от старой гидроизоляции, отслоений бетона и пыли
• В него закладывают жгут из вспененного полиэтилена. Он необходим для уменьшения расхода полиуретанового герметика
• Внутреннюю поверхность обрабатывают грунтовочным составом для увеличения адгезии
• При помощи пистолета или шпателе герметик вручную укладывают в полость деформационного шва
• После заполнения герметиком, гидроизоляция деформационного шва разглаживается шпателем с применением мыльной воды до получения ровной поверхности

Важно знать! Закладываемый жгут из вспененного полиэтилена должен быть на 10 мм шире шва.

Гидроизоляция межпанельных швов применяется для герметизации примыканий пристроек к кирпичным и бетонным зданиям. Часто случается, что фундамент пристройки проседает и между стеной и пристройкой образуется щель. В этом случае выполняются описанные выше работы и если все выполнено правильно, то такой шов будет служить минимум 5-6 лет.

Для герметизации стыков между панелями и бетонными плитами перед выполнением «мокрых» бетонных работ (стяжка пола) рекомендуется применять шнур «Бетонит». Для этого щель очищают от мусора и наплывов раствора, после чего в нее запрессовывают жгут. Сверху на швы наносится полимерная мастика для гидроизоляции швов и после ее полимеризации производят укладку на пол цементно песчаного раствора.

Если в бетонной поверхности образовалась трещина и через нее сочится вода, то ее необходимо расшить методом штробления, при помощи угловой шлифмашины (болгарки) или перфоратора. Должна получиться штроба глубиной 2,5 см и шириной 2,5 см. После этого штробу заполняют герметиком «Гидротекс-Ш» или ему подобным. Так же этим материалом производится гидроизоляция холодных швов при строительстве монолитных бетонных домов.

Гидроизоляция деформационных швов

13 Марта 2013
Posted in Новостной раздел – Новости

Деформационные швы выполняют одну из важнейших функций в конструктивной схеме здания. С их помощью обеспечивается защита несущих и ограждающих элементов, а также элементов наружной и внутренней отделки зданий от разрушений, которые могут причинить деформации различного характера, в том числе температурные, осадочные, усадочные, сейсмические и другие деформации.

Чтобы деформационные швы качественно исполняли свои функции, должна быть строго соблюдена технология их устройства. Необходимо отметить, что для каждого из видов деформационных швов технология устройства имеет свои характерные особенности. Однако для каждой из существующих разновидностей существует одно из главных условий качественного исполнения. Этим условием является гидроизоляция деформационных швов.

ООО ” Гидро-ГАРАНТ”







Для чего необходима

гидроизоляция деформационных швов

Деформационные швы устраиваются в теле всех конструктивных элементов зданий, имеющих значительную площадь. В том числе их предусматривают при сооружении стен и плоской кровли, фундамента, полов. Каждый из этих элементов имеет плоскую поверхность, формирующую своеобразную преграду для воздействия неблагоприятных внешних сред.
При устройстве деформационного шва в теле конструктивного элемента выполняется разрез определенной глубины. Образованная при этом полость становится местом скопления загрязнений и влаги. Тем самым, нарушается существующая защита. В результате строительные материалы подвергаются постоянному воздействию влаги, различных агрессивных веществ и загрязнителей. В результате этого воздействия происходит разрушение материалов. Это может вызывать серьезные повреждения.

Герметизация деформационных швов применяется для предотвращения этих явлений. Благодаря гидроизоляции предотвращается доступ посторонних веществ в полость шва. При этом гидроизоляционный материал должен выбираться таким образом, чтобы он, заполняя деформационный шов, не препятствовал выполнению его функций.
Помимо ограничения доступа загрязнителей и влаги, герметизация шва позволяет сохранять изоляционную функцию конструктивных элементов здания. Особенно это важн для ограждающих конструкций, которые в значительной степени отвечают за тепло-, гидро- и звукоизоляцию внутренних помещений. Качественно герметизированный деформационный шов позволяет сохранить эти функции практически неизменными.

Способы герметизации деформационных швов

Гидроизоляция деформационных швов элементов конструкции зданий и сооружений может выполняться различными способами.

Необходимо понимать, что материалы, используемые для этой цели должны обладать высокой эластичностью. Это связано с тем, что деформационные отсеки, ограничиваемые швами, регулярно смещаются, что обуславливает постоянное воздействие на герметизирующий материал.
Сегодня для герметизации деформационных швов предлагается достаточно широкий ассортимент специальных гидроизоляционных материалов и технологий. Наиболее популярными методами является использование следующих материалов:



• специальные уплотнительные жгуты;
• герметики, или мастики;
• гидрошпонки;
• профильные системы.



Уплотнительные гернитовые жгуты



Уплотнительные гернитовые шнуры могут изготавливаться из разных материалов. Гидроизоляция деформационных швов внутри помещений, например, при обустройстве полов, может выполняться гернитовыми жгутами из резины. Этот материал обладает высокой эластичностью и полностью невосприимчив к воздействию влаги. Для гидроизоляции швов, выполненных в наружных конструкциях, например, температурных или осадочных швов в наружных стенах, может также применяться гернитовый шнур.

Он изготавливается из специальной пористой резины, в состав которой включается натуральный каучук и добавки пластификаторов. Гернитовый шнур вставляется в полость деформационного шва. Под воздействием влаги он набухает и заполняет все свободное пространство, полностью перекрывая доступ влаги и загрязнителей.

Гернитовые шнуры обладают высокой гидроизоляционной способностью и могут выдерживать значительные механические нагрузки. Кроме этого, за счет особых свойств пористой резины они отлично переносят многочисленные циклы замерзания-оттаивания. Благодаря этому обеспечивается высокая долговечность и эффективность гидроизоляции деформационных швов.



Герметики



Специальным мастики или герметики представляют собой еще один популярный способ, с помощью которого выполняется гидроизоляция деформационных швов. Однокомпонентным полиуретановым герметиком заполняют полость шва. После полимеризации жидкая мастика превращается в резиноподобную массу, которая полностью заполняет пространство шва. Благодаря своему составу герметик отличается полной влагонепроницаемостью. Также это морозоустойчивый материал, который отлично переносит воздействие агрессивных веществ. Высокая надежность и долговечность является существенным преимуществом гидроизоляционных мастик. Однако монтажные работы по заполнению деформационных швов герметиком в больших зданиях могут быть довольно трудоемкими и требовать немало времени.

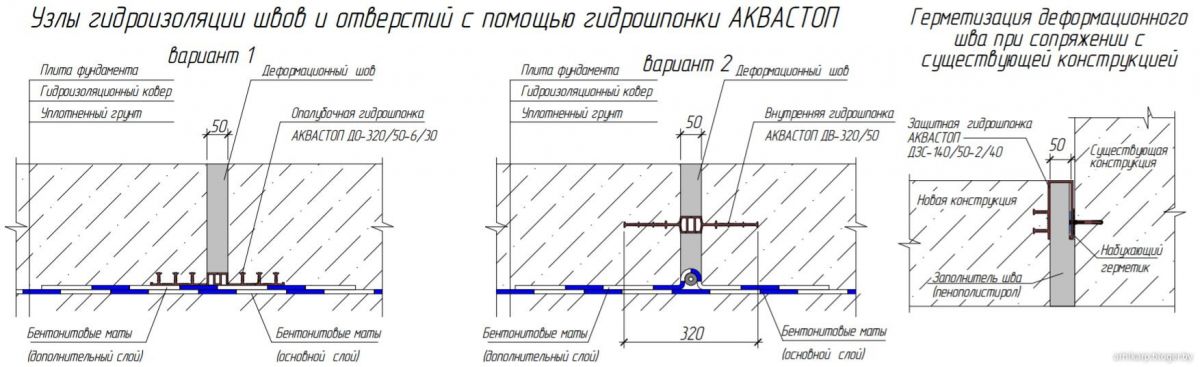

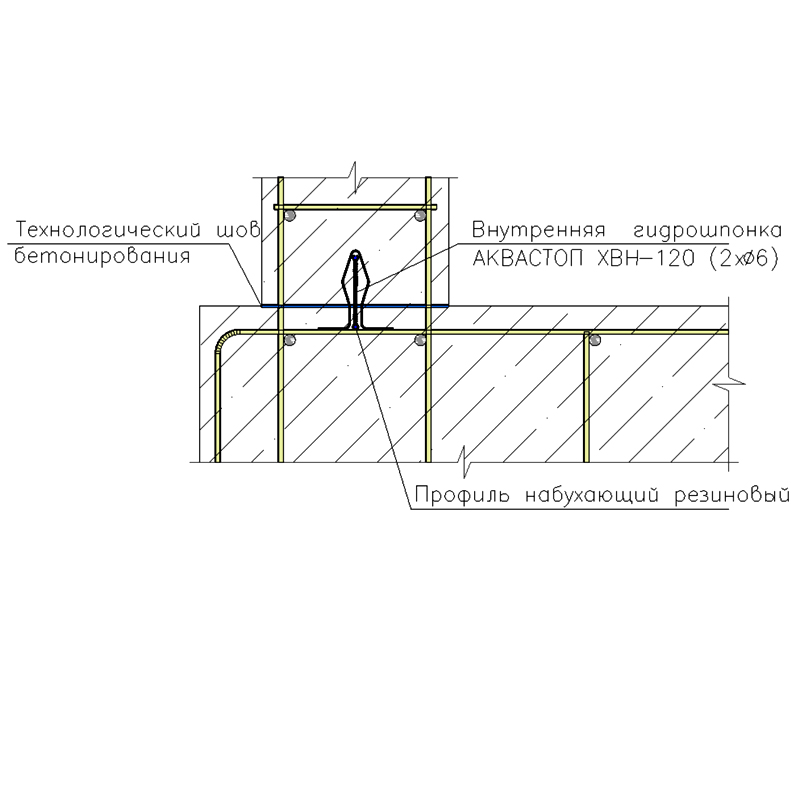

Гидрошпонки



Гидрошпонки представляют собой инновационный материал, который обеспечивает эффективную гидроизоляцию деформационных швов самого разного назначения. Гидрошпонки изготавливаются из специальных сортов резины, которые сочетают в себе высокую эластичность, водонепроницаемость и отличные прочностные характеристики. Нашей компанией выпускаются гидрошпонки торговой марки «ГидроКонтур», которые отличаются большим разнообразием форм и типоразмеров. Это дает возможность подобрать оптимальный вариант для герметизации любого деформационного шва. Благодаря высокому качеству, гидрошпонки могут использоваться как во внутренних помещениях, так и для герметизации швов наружных конструкций, работающих в достаточно неблагоприятных эксплуатационных условиях. При этом обеспечивается высокая эффективность гидроизоляции, которая сохраняется в течение максимально длительного периода.

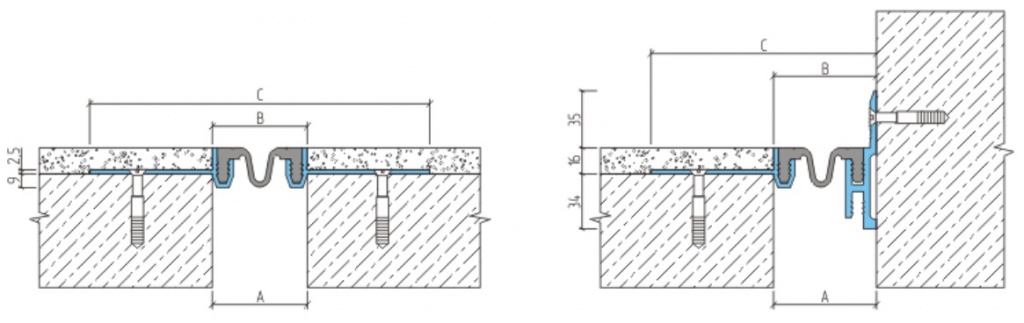

Профильные системы



Лучшим способом герметизации деформационных швов является использование профильных систем. Эта технология позволяет сочетать эффективную гидроизоляцию и конструктивное усиление шва. Металлический профиль предохраняет строительный материал от разрушения, а влагонепроницаемая вставка предотвращает попадание в шов воды и загрязнителей.

Профили могут использоваться практически для любых случаев. В частности, с их помощью выполняется гидроизоляция деформационных швов в стенах, полах, кровельных плитах, внутри и снаружи зданий. Высокая механическая прочность дает возможность использовать их в тех случаях, когда на деформационный шов возможно воздействие значительных динамических нагрузок, например, в автопаркингах, складских помещениях, гипермаркетах, подземных переходах и т. д.
Профильные системы «ГидроКонтур», предлагаемые нашей компанией, при своей выгодной цене, обеспечат надежную защиту деформационных швов от влаги, а также гарантируют их максимальную долговечность.





← Устройство деформационных швов		Устройство температурных швов →

Гидроизоляция деформационных швов

Гидроизоляция деформационных швов гарантирует предотвращение проникновения грунтовых вод и других видов влаги внутрь постройки. Чтобы качественно выполнить работу необходимо хорошо разбираться, какие виды деформационных швов существуют и каким способом можно защитить их от высокой влажности.

Каким образом классифицируются деформационные швы

Специалисты разделяют деформационные швы на четыре основных вида. Каждый из них имеет свое предназначение и используется строителями для решения определенных задач при возведении зданий.

1. Температурный шов делит здание на разные участки или отсеки, начиная от нулевого уровня до крыши. При изготовлении таких швов учитывается используемый материал и тип конструкции. Ширина, глубина и расстояние между швами напрямую зависит от строительного материала, пошедшего на возведение постройки. Кроме того существенное значение при выборе параметров играет температурный режим окружающей среды в данной местности.

2. Осадочные швы призваны предотвратить появление трещин после начала эксплуатации здания. Неравномерное просаживание грунта, на котором возведен дом, может привести к деформации конструкции и появлению трещин. Нанесенные по всей поверхности здания деформационные швы гарантируют прочность сооружения.

3. Усадочные швы применяются при строительстве объектов из монолитного бетона. После окончания монтажных работ и полного затвердевания бетона он уменьшается в объеме, что может привести к появлению ненужного напряжения в конструкции. После окончательной усадки подобные швы увеличиваются в размерах и должны быть заделаны наглухо. Для гидроизоляции усадочных бетонных швов используются специальные материалы, одним из которых является «пенекрит».

4. Антисейсмические швы являются обязательным элементом конструкции, если объект, строится в сейсмически активных районах. Даже незначительные подвижки грунта могут нанести вред постройке и нарушить герметичность здания. Специальный зазор между бетонными элементами постройки гарантирует «подвижность» сегментов при любых землетрясениях и не позволяет стенам и потолку покрываться трещинами. Сейсмический шов обязательно используют при строительстве домов поблизости от железнодорожных линий и метрополитена.

Помните, что гидроизоляция бетонных швов проводится независимо от типа деформационных швов и требует использования надежных средств защиты от попадания влаги.

Специальные виды гидроизоляции, используемые при обработке деформационных швов

Для того чтобы надежно защитить бетонные конструкции и примыкающие к ним стены от воздействия влаги обычный битум и мастика могут оказаться мало эффективными. Среди современных гидроизоляционных материалов используемых для защиты деформационных швов выделяются две основные категории.

1. Жгут и лента наполнитель призваны уменьшить затраты при консервации швов. Они вставляются в заранее подготовленное пространство перед заполнением его герметиком. На изготовление может идти недорогой вспененный полиэтилен или боле дорогой и прочный синтетический каучук. Вставленный между бетонными панелями он обеспечит надежную гидроизоляцию швов.

2. Основным видом герметика используемым при заполнении стыков между разными сегментами конструкций является полиуретановая смола. При проникновении влаги она быстро твердеет и не пропускает воду в глубину конструкции, при этом не теряет своей пластичности и прочности.

Сегодня наиболее популярным и надежным материалом для заделывания швов между панелями здания является каучуковый жгут «бетонит», который при попадании на его поверхность воды резко увеличивается в объеме и полностью перекрывает возможность воде продвинуться в глубину стены. Помните, что выбирая герметик для гидроизоляции швов, он не должен терять своей эластичности после подвижки здания и попадания на его поверхность влаги.

Использование полиуретановых герметиков для гидроизоляции деформационных швов

Высокая адгезивность материала гарантирует его эффективность при использовании в конструкциях, построенных из разных материалов. Он одинаково хорошо защищает стены из кирпича и камня, а так же бетонные, кафельные и стеклянные поверхности. Главное для изготовления качественной гидроизоляции при помощи полиуретанового герметика это соотношение глубины и ширины шва. Оно не должно отклоняться от 1:0,8. Для качественного проведения работ нужно соблюдать определенную технологию:

• Швы тщательно очищают от старой гидроизоляции, мусора, частиц бетона и пыли.

• Чтобы снизить затраты на использование дорогостоящего герметика шов заделывают жгутом из вспененного полиэтилена по всей длине.

• Внутреннюю часть поверхности шва обрабатывают специальной грунтовкой для увеличений адгезивности поверхности.

• Герметик укладывается в деформационный шов при помощи специального пистолета или шпателя. Специалист должен убедиться, что материал полностью заполнил шов без пропусков.

• Заполнив шов по всей длине, при помощи шпателя и мыльного раствора состав разглаживается, превращаясь в идеально ровную и гладкую поверхность.

Помните, что полиэтиленовый жгут, закладываемый в шов должен быть на десть миллиметров шире, чтобы полотно заполнить пространство.

Подготовка к предстающей работе

Мастер должен заранее подготовить необходимое количество материала и инструментов. Позаботьтесь о защите рук и запаситесь резиновыми перчатками. Перед проведением гидроизоляционных работ нужно самым тщательным образом провести очистку швов от любого мусора.

Самый надежный и удобный способ это использование сжатого воздуха, который выдует мельчайшие частички мусора и пыли из швов. Необходимо обработать внутреннюю поверхность шва грунтовкой это поможет составу плотнее соединиться с поверхностью материала. Особенно важно проделать такую работу, если требуется заполнить шов между различными строительными материалами.

Специалист выбирает тот вид гидроизоляции, который идеально подходит для решения поставленных задач. Чем качественней проведена гидроизоляция, тем дольше и надежней будет эксплуатироваться здание и внешняя влага никогда не нарушит монолитности сооружения.

Статья подготовлена специалистами компании STROY LOGISTICS

Гидроизоляция деформационных швов фундамента в Москве

Деформационный шов – это подвижный стык нескольких частей одного здания, уменьшающий риск разрушения при возможных деформациях вследствие сейсмических явлений, усадки, собственных механических и других нагрузок на здания. Это своеобразный разрез, запланировано нарушающий целостность сооружения. Без него обойтись невозможно, но он же и является слабым местом инженерных сооружений, т.к. легко пропускает большие объемы воды. Поэтому шов должен быть надежно и качественно герметизирован, вследствие чего выполняют его гидроизоляцию.

Но гидроизоляция стыков требуется не только для наземных сооружений. Гидроизоляция деформационных швов в подземных сооружениях еще более востребована, т.к. они находятся ближе к грунтовым водам, или ниже их уровня.

Нарушения гидроизоляции влекут:

• Протечки через деформационные швы;
• Образование грибка и плесени, нарушение санитарных норм для данного типа помещений;
• Снижение прочностных, эксплуатационных и санитарно-гигиеничных характеристик сооружений.

Актуальность проблемы и варианты решения

Многолетний опыт обследований зданий показывает, что деформационные швы являются «больным» местом зданий с точки зрения гидроизоляции. Гидроизоляция деформационных швов в подземных сооружениях позволит предотвратить разрушение стройматериала в области деформационного шва и устранить риск проникновения воды во внутренние помещения.

К сожалению, проектные решения не всегда предусматривают качественную гидроизоляцию подобных стыков на этапе строительства, и вода имеет возможность без малейшего сопротивления в большом количестве поступать в технические помещения цоколей, фундаментов и пространства подземных паркингов, поэтому важным является комплексная гидроизоляция деформационных швов.

Существует три наиболее эффективных варианта гидроизоляции деформационных швов:

• Монтаж эластичной гидроизоляционной ленты с помощью профессионального клея-герметика с внешней стороны стыка.

Преимущества: Исключение любой возможности попадания и накопления воды в деформационном шве.

Недостатки: В большинстве случаев нет физической возможности доступа ко шву с внешней стороны, и работы возможно производить только со стороны помещений.

• Внутренняя гидроизоляция деформационного шва методом инъектирования.

Преимущества: Устройство эластичного гидроизоляционного слоя в полости деформационного шва, способного противостоять подвижкам конструкции.

Недостатки: Не всегда есть возможность проверить полноценность заполнения шва инъекционным составом из-за производства работ «в слепую»; высокая цена работ из-за большого расхода дорогостоящего инъекционного материала; возможность просачивания воды через трещины и дефектные участки бетона рядом с деформационным швом, что не решает проблему «в комплексе».

• Монтаж эластичной гидроизоляционной ленты с помощью профессионального клея-герметика изнутри с устройством системы водоотведения.

Преимущества: Исключение любой возможности попадания и накопления воды в деформационном шве; централизованный отвод воды в ливневую канализацию, что исключает возможность намокания и образования протечек в зонах рядом со швом; более низкая цена по сравнению с другими вариантами гидроизоляции.

Недостатки: Отсутствуют

В чем сложность герметизации деформационных швов?

Современное строительство применяет сегодня одну из самых популярных технологий возведения инженерных сооружений – монолитное строительство. Несмотря на все преимущества данной технологии, она не лишена слабых мест с точки зрения герметичности. Монолитный фундамент не обходится без деформационных швов, которые представляют собой настоящий кошмар в плане гидроизоляции стыков.

Деформационные швы многоэтажных и массивных сооружений требуют других гидроизоляционных материалов, чем привычная гидроизоляция фундамента небольших частных домов. Для них неприемлема жесткость, поэтому гидроизоляционный материал должен быть эластичным. При устройстве подземных сооружений выдвигаются повышенные требования к его герметичности и прочности, а, следовательно, к гидроизоляционным материалам для того, чтобы выдержать высокое давление грунтовых вод.

Наряду со специфическими материалами требуется и другая методика работ, за которую готов взяться каждый, тем более, если вы заплатите. Но не все могут гарантировать качественный результат: проверить, насколько хорошо герметизирован деформационный шов в фундаментах, заказчик, не обладающий специальными знаниями, не сможет, а значит, его легко обмануть. Поэтому в этом деле остается доверять тем, кто имеет богатое портфолио и безупречный опыт выполнения заказов на ответственных объектах.

Что делать, если нужна гидроизоляция?

Действовать нужно по следующей схеме:

• Вы оставляете заявку или звоните нам;
• Технический специалист оказывает компетентную первичную консультацию, осуществляет бесплатный выезд на объект;
• После получения вашего согласия мы предоставляем технико-экономическое обоснование с подробным описанием технологии и сметой;
• Заключается договор, квалифицированно и своевременно выполняются работы;
• После всего предоставляется гарантия на выполненные работы на срок от 5 лет и выше.

Гидроизоляция и герметизация швов, гидроизоляция рабочих и оконных швов от ИМС-КОНСТРУКТ

Качество герметизации и гидроизоляции швов — один из показателей того, насколько надёжной и долговечной является та или иная постройка. Дело в том, что стыки бетонных панелей и швы бетонирования очень уязвимы с точки зрения пропускания влаги, ветра и воды. В процессе эксплуатации они подвергаются существенному давлению и целому ряду воздействий окружающей среды. В случае, если гидроизоляция швов выполнена на недостаточно хорошем качественном уровне, прослужит она недолго и скором времени потребует проведения восстановительных работ.

Шовная гидроизоляция и ее виды

Все строительные швы подразделяют на два вида:

• Жёсткие неподвижные, которые ещё называют рабочими или холодными швами. Они появляются во время приостановки работ по заливке бетона. Это может происходить из-за того, что сломалось оборудование или закончились материалы. Начало следующей заливки начинается на ту поверхность, которая уже застыла, что и является причиной появления холодных рабочих швов, герметизация которых просто необходима;
• Подвижные деформационные швы также появляются из-за приостановки проведения работ, но причина этого кроется в соблюдении условий технологического процесса. Гидроизоляция деформационных швов является неотъемлемой составляющей их обустройства.

Стоит отметить, что и в первом, и во втором случае обязательно проводится герметизация межпанельных швов. Обусловлено это тем, что они являются наиболее уязвимыми участками бетонной плиты и со временем могут привести к появлению протечек и даже разрушения конструкции.

Выбор материалов

Герметизация межпанельных швов задача не из простых — точно так же, как и правильный подбор материала для её проведения. В решении этой задачи лучше всего полагаться на профессионалов, которые знают, что выбор материала и технологии обустройства гидроизоляции рабочих и деформационных швов напрямую зависит от:

• типа их подвижности;
• силы воздействия при эксплуатации;
• показателей активности агрессивных сред;
• перепадов температур;
• типа грунта на участке и его особенностей;
• «поведения» грунтовых вод;
• месторасположения шва и его доступности;
• качества строительных материалов;
• цели проведения работ.

Где заказать?

Требуется герметизация оконных швов? Нужно качественно провести герметизацию швов сруба? Обращайтесь в компанию «ИМС-КОНСТРУКТ». Наши специалисты используют в работе метод инъектирования, который позволяет получить наилучшие результаты гидроизоляции швов!

Проникая с бетон, состав закупоривает поры, заполняет все микротрещины и пустоты, уплотняя его структуру и превращая в монолитную плиту, которая не пропускает и впитывает влагу. Прибавьте к этому грамотный подбор материалов и соблюдение технологических процессов — и Вы получите отличный результат от «ИМС-КОНСТРУКТ»!

Гидроизоляция деформационных швов инъектированием – стоимость работ за м2

Причины протечек через деформационные швы

Здание и сооружение подвергается в процессе эксплуатации различным нагрузкам. Избежать деформации конструкции и сделать ее подвижной позволяют специальные прорези в бетонных стенах, полах и перекрытиях потолка. Для защиты строения от проникновения влаги производится гидроизоляция деформационных швов, которые присутствуют везде – от кровли до фундамента.

Талые, грунтовые и осадочные воды просачиваются внутрь цокольного этажа из-за плохой герметизации прорезей в бетонных конструкциях. Швы становятся влагопроницаемыми из-за нарушений технологии строительства или на одном из этапов работ по гидроизоляции.

Сырость и плесень на стенах, полах фундамента и подвала наблюдается из-за ошибок в проектировании здания – отсутствия учета морозного вспучивания грунта, наличия плывунов, плохо организованной дренажной системы и др.

Смеси на основе бетона и песка, которыми заделываются деформационные швы, не справляются с динамическими нагрузками и растрескиваются. Специальные разбухающие шнуры подходят для заполнения швов только небольших размеров. Неправильно подобранный материал для герметизации – причина отсыревания и постепенного разрушения конструкции.

Инъекционная гидроизоляция деформационных швов

Деформационные швы в бетоне создаются с учетом силы воздействия будущей нагрузки на конкретное место, агрессивности воздействия окружающей среды, перепадов температур и типа грунта. Швы в зависимости от мобильности делятся на подвижные, монументальные и относительно подвижные.

По предназначению различают следующие виды деформационных швы:

• усадочные, компенсирующие процессы деформации бетона после испарения из него влаги;
• осадочные – создаются в фундаменте и стенах строения для изоляции смежных частей подземного сооружения, особенно если они стоят на разных типах грунта;
• сейсмические – предотвращают негативные последствия землетрясений;
• температурные – компенсируют изменения показателей окружающей среды, присутствуют на поверхности всех конструкций, кроме фундамента здания.

Инъекционная гидроизоляция позволяет проводить герметизацию швов и трещин независимо от их глубины и ширины (от 0,1 мм), расположения (вертикального или горизонтального) и возможности подхода к месту протечки. Методика не требует использования громоздкого оборудования и большого количества изоляционных материалов: инновационные составы для обработки швов на основе полимеров при контакте с водой увеличиваются в объемах в 20 раз.

Преимущества инъекционной гидроизоляции

Приготовление и использование составов для внедрения внутрь бетона производится в широком температурном диапазоне – от +5 °С до +40 °С. Смеси для инъектирования в полости швов отличаются хорошей адгезией к влажным и сухим поверхностям, устойчивостью к суффозии, слабой горючестью и экологичностью состава. Низкая вязкость составов позволяет им проникать глубоко в поры рабочей поверхности.

Работы по гидроизоляции деформационных швов методом инъектирования проводится в следующих местах:

• между панельными плитами;
• внутри перекрытий и фундамента;

Герметизация деформационных швов производится изнутри – в бетонной поверхности создается экран, защищающий от любых протечек, в т.ч. напорных. После застывания материала происходит укрепление материала строительства, что увеличивает его надежность и срок эксплуатации.

Материалы и технологии

Деформационные швы фундаментов и других конструкций изолируются от попадания влаги с помощью акрилатных гелей. Они отличаются повышенной эластичностью, прочностью и неподверженностью к химическим воздействиям. Гели, использованные в работах по ремонту деформационных швов, позволяют швам выдерживать давление воды до 2 баррелей.

Материалы являются двухкомпонентными, их смешение производится непосредственно перед нанесением. Устройство для гидроизоляции швов представляет собой насос, который подает раствор через шланги в инъектор. Нагнетание смеси внутрь рабочей поверхности производится через пробуренные в бетоне отверстия.

Технология применения материалов для герметизации швов на основе акрилатов зависит от поставленных задач:

• отсечная гидроизоляция создает противокапиллярную завесу в цокольных этажах и фундаменте здания;
• вуальная позволяет организовать защитную мембрану в заобделочной поверхности между грунтом и строительными конструкциями;
• объемная применяется для просушки, пропитки и укрепления стен и перекрытий, “консервируя” их от воздействий влаги без потери паропроницаемости.

Возможность начала регулировки полимеризации акрилатных гелей и вязкость составов, соизмеримая с текучестью воды, повышает удобство их применения при гидроизоляции деформационных швов стен и перекрытий. Срок службы инновационных материалов, примененных в работах по герметизации швов, составляет 100 лет.

Гидроизоляция деформационных швов: выбор материалов

В процессе усадки и эксплуатации здание испытывает различные нагрузки, что заставляет элементы здания сдвигаться относительно друг друга.  Чтобы эти движения не приводили к разрушениям, в конструкцию включают деформационные швы. Как и любой шов, деформационный шов нуждается в гидроизоляции, но нужно обязательно сохранить подвижность элемента. Гидроизоляция деформационных швов – важный процесс, не лишенный своих особенностей.

Гидроизоляция деформационных швов малых перемещений (<25% ширины)

Добиться надежной защиты деформационного шва можно лишь с применением специальных гидроизоляционных материалов. На сегодняшний момент применяются или эластичные материалы (шнуры, ленты, наполнители), или специализированные герметики.

Наилучшего результата можно добиться, сочетая материалы. Если между железобетонными конструкциями по деформационному шву сначала проложить эластичный шнур, а уже по нему наносить герметик, то можно сэкономить средства и получить уровень гидроизоляции не хуже применения только одного герметика.

Не так давно появились в продаже гидроизоляционные ленты для деформационных швов. Лента выглядит как две полимерные полоски с эластичной областью посередине. За относительно жесткие края лента крепится к конструкции, и при смещении железобетонных элементов деформируется эластичная вставка. Тем самым достигается требуемый уровень гидроизоляции.

Уплотнители

Гидроизоляционный шнур широко применяется для защиты различных швов.
Вот наиболее существенные плюсы применения гидроизоляционного шнура:

• Высокие показатели гидроизоляции;
• Сохраняете эффективность на протяжении длительного периода времени;
• Мало восприимчив к негативному действию химических веществ;
• Несложная технология монтаже без ограничений по погоде.

Шнуры производятся из упругих материалов от вспененного полиэтилена до, показавшего великолепные результаты, бентонитового шнура в каучуковой оболочке.

Шнур укладывается в стык, без сварки, обжатый на 25-50% между бетонными конструкциями.

Если будет использоваться горячая мастика, то нужен термостойкий шнур.

Герметики

Герметики – основной гидроизолирующий материал для швов, в том числе и деформационных.

В продаже много типов шовных герметиков. В таблице собраны популярные типы шовных герметиков. Требуемое значение растяжения или сжатия в деформационном шве можно получить в проектной документации.

Обратите внимание: для швов, подвергающихся воздействию солнечного света нужен устойчивый к ультрафиолету герметик.

Вид герметика	Допускаемая относительная деформация	Примечание
Мастики (полиизобутилены, полибутилены)	3%	Почти все неотверждаемые
Битумы	5%	Твердеют при остывании
Бутил-каучук, резино-битумы	7%	Твердеют при испарении растворителя или распаде эмульсий на воздуха
Термореактопласты	25%	Химическое отверждение
Силиконы	25-50%	Вулканизация на воздухе

При прочих равных, чем больше отношение ширины шва к его глубине (коэффициент нормы), тем больше напряжений в слое герметика. Наилучшая эластичность достигается, когда коэффициент нормы 1 или меньше.

Очередность действий

Для примера рассмотрим очередность действий при гидроизоляции деформационного шва при помощи шнура из вспененного полиэтилена с использованием герметика на полиуретановой основе:

• Шов нужно зачистить до крепкого бетона.
• Рекомендуется обработать бетон в стыке грунтом для усиления адгезии.
• В шов укладывается гидроизоляционный шнур. Размер шнура должен быть на 25-50% больше ширины шва.
• Ровным слоем укладывается герметик. Слой герметика равняется шпателем смоченным водой.

Если технология не нарушена, то такой шов прослужит 5-6 лет.

CE Center – Деформационные швы и их роль в гидроизоляции

Системы компрессионного уплотнения

Как следует из их названия, системы соединений с компрессионным уплотнением устанавливаются в соединение, поглощая движения и изгибы за счет сжатия уплотнения. Это отличный вариант для наружного применения, где требуется гидроизоляция. Эти уплотнения лучше всего подходят для тяжелых пешеходов и автомобилей с умеренной нагрузкой, таких как площади, палубы, гаражи и т. Д. Номинальные размеры стыков для этих систем должны находиться в максимальном диапазоне от 1 до 4 дюймов.Системы компрессионных уплотнений бывают нескольких распространенных форм: автомобильные «крылатые» уплотнения или более умеренные стандартные уплотнения на основе эпоксидной смолы. Правильное использование двухкомпонентных эпоксидных смол обеспечивает прочную адгезию к настилу, а сварные швы обеспечивают водонепроницаемость. Эстетику здания можно улучшить за счет использования цветных компрессионных уплотнений.

Компрессионные уплотнения бывают разных типов и цветов с очень хорошими характеристиками для обеспечения водонепроницаемости
для наружных горизонтальных поверхностей.

Настоятельно рекомендуется выбрать производителя, который использует сантопрен для материала компрессионного уплотнения, а не EPDM или неопрен. Сантопрен – это тип резиновой смеси, которая широко используется в автомобильной промышленности из-за ее способности противостоять истиранию, экстремальным температурам и широкому спектру химикатов. Его уникальная способность допускать сварку швов и переходов методом термосварки гарантирует, что монолитные участки могут быть выполнены без слабых мест, которые может найти вода. Если требуется огнестойкое компрессионное уплотнение, часто используются полосы из минеральной ваты, которые удерживаются на месте за счет сжатия.Они покрыты огнезащитным герметиком, чтобы закрепить барьер на месте и защитить его от проникновения воды. Огнестойкие лабораторные испытания компрессионных систем обычно проводятся как для бетона, так и для гипсокартона.

Гибридные компрессионные системы уплотнения

В местах, где площади и палубы являются частью конструкции, прочная гидроизоляция имеет решающее значение для предотвращения проникновения воды в прилегающие помещения. В ответ производители теперь предлагают новую гибридную конструкцию системы компрессионного уплотнения, которая обеспечивает более высокий уровень гидроизоляции в конструкции с раздельными плитами. Ключевым преимуществом этой системы является использование встроенной контрвспышки, которая спроектирована так, чтобы отводить воду от отверстия стыка. Конечно, для достижения успеха жизненно важно, чтобы контрпромывка была совместима с соседними материалами и используемыми клеями. Нарушение гидроизоляции может произойти, если гидроизоляция не прилипнет или не отреагирует на клей. Если этого требуют факторы нагрузки, поверх уплотнения можно добавить металлические накладки.

Гибридные системы компрессионных уплотнений объединяют в себе лучшее из сжимаемых уплотнений плюс прочность металлических каркасов
для конструкции из раздельных перекрытий.

Системы крышных сильфонов

Деформационные швы, проходящие вдоль кровельной мембраны, требуют особого внимания, чтобы они оставались водонепроницаемыми. В такой системе используется мембрана из ТПО или ПВХ, которая изогнута вверх, как сильфон, так что она изгибается для компенсации сейсмических или тепловых колебаний. Как и в случае встречного затвора, уплотнение должно проходить под металлическими фланцами сильфонной системы, чтобы вода могла отводиться от отверстия соединения. Также следует использовать совместимую, не реагирующую мастику, чтобы обеспечить водонепроницаемую адгезию уплотнения.

Помимо типичного горизонтального аспекта системы компенсаторов сильфона крыши, переходы к стенам, парапетам, краям или другим компонентам здания имеют решающее значение. Связывание в системах горизонтальных и вертикальных стыков требует наличия переходных крышек для поддержания водонепроницаемости. Архитектурные чертежи и детали всегда должны покрывать это, но в действительности иногда пропускаются переходные крышки и врезки. Это может вызвать серьезные проблемы с водонепроницаемостью крыши и прилегающих территорий.

Кровельные сильфонные системы изготавливаются из гибкого EPDM или TPO для защиты и защиты деформационных швов кровли. Связывание этих систем в переходы на стенах и других компонентах имеет решающее значение.

Системы металлических накладок

Во многих случаях открытые поролоновые или сжимаемые уплотнения прекрасно подойдут и обеспечат подходящий эстетический вид для конкретной области здания, в которой они установлены. Но часто бывают случаи, когда требуется металлическая система для достижения необходимой прочности и долговечности.Для стыков шириной 6 дюймов в открытых конструкциях всегда следует использовать системы металлических накладок. Поверхности более широких сочленений подвергаются прямым нагрузкам от шин. Система с неглубокими и толстыми рамами, предназначенная для тяжелых условий эксплуатации, обеспечивает высокую степень прочности профиля для долговечности против постоянных вибраций, создаваемых накладками каждый раз, когда по ней проезжает автомобиль или другое транспортное средство. Другие атрибуты, на которые следует обратить внимание, включают шумоподавление и водонепроницаемость.

В целом существует два основных типа покрытий для компенсаторов: поверхностное или утопленное крепление. Системы, устанавливаемые на поверхность, обычно очень рентабельны, но имеют более широкие видимые металлические секции. Они просты в установке и отлично подходят для модернизации и дополнения или проектов с особенно ограниченным бюджетом. Продукты, которые утоплены в настил, находятся заподлицо с готовым полом и не испытывают сотрясений от перекатывающихся нагрузок. Они также обычно имеют гораздо большую визуальную привлекательность, поскольку могут быть оснащены утопленной чашей посередине, на которую можно нанести отделочный материал, соответствующий соседним материалам (т.е., пол, материал стен, потолок и т. д.). Таким образом, эстетика помещения не нарушается при взгляде на алюминиевые пластины; однако они требуют большей координации торговли и стоят дороже. Тем не менее, они могут быть лучшим выбором, особенно для внутренних или внешних систем, которые подвергаются интенсивному движению пешеходов или легких транспортных средств, как отмечалось ранее.

Можно выбрать системы металлических покрытий, которые оставляют металл открытым (справа), или использовать заполнение, подходящее для прилегающих поверхностей (слева).

Армированные пароизоляционные системы

Одно из решений, которое можно использовать в определенных приложениях, – это использование усиленного пароизоляционного барьера (RVB) для предотвращения проникновения воды или направления воды в места слива через встроенную дренажную трубку. Решающим фактором при установке RVB для гидроизоляции является нанесение слоя одобренного производителем бутилового герметика в бетонном блоке или вдоль рамы по всей длине компенсатора. Это поможет защитить блокировку от влаги и обеспечит водонепроницаемое уплотнение для предотвращения просачивания вокруг блока или рамы.Важно убедиться, что в гидроизоляции всегда остается достаточно драпировки, чтобы система могла полностью открываться на максимальное расстояние без помех со стороны компонентов расширительной крышки.

Армированные пароизоляционные материалы могут быть добавлены к системам компенсаторов при условии, что они имеют соответствующую драпировку, чтобы все же обеспечивать надлежащее движение системы компенсаторов.

Водонепроницаемые огнестойкие соединительные системы

Мы прокомментировали несколько типов систем компенсаторов, направленных на огнестойкость, таких как сжимаемые уплотнения или огнестойкие пены.Кроме того, противопожарные покрытия являются наиболее универсальной системой, подходящей для зазоров компенсационных швов от 2 до 32 дюймов и способной выдерживать высокие скорости движения. Системы противопожарных покрытий бывают двух видов: керамические ткани с вспучивающимся слоем или изделия из графитовых листов, покрывающие изоляционные покрытия. В сейсмических условиях они допускают приблизительно 50% смещения суставов при сжатии и расширении. Некоторые модели могут сохранять свои рейтинги во время испытаний на поперечный сдвиг, а другие – нет.Противопожарные одеяла испытываются в бетоне, но также могут быть приемлемы альтернативные условия основания.

Во всех случаях непрерывная, бесперебойная установка противопожарного барьера имеет решающее значение для безопасности жизни. Это особенно верно при использовании противопожарных покрытий, поскольку они должны быть полностью и тщательно соединены с прилегающими бетонными поверхностями и образовывать непрерывный барьер там, где встречаются вертикальные и горизонтальные условия. По крайней мере, один производитель решил эту проблему с помощью модульной системы, которая позволяет отдельным секциям соединяться вместе, создавая надежную и непрерывную защиту.Кроме того, края защитного покрытия предварительно прикреплены к металлическим фланцам, что гарантирует получение надлежащего уплотнения вместо того, чтобы полагаться на установку в полевых условиях для создания ненадежного уплотнения. Эти предварительно прикрепленные фланцы значительно сокращают затраты на рабочую силу и обеспечивают единообразную установку для более надежного непрерывного уплотнения.

Противопожарные одеяла могут быть устойчивыми к воде или нет. Те, которые не выдерживают воздействия воды и становятся влажными, часто становятся бесполезными против дыма, огня и тепла, и даже после повторной сушки обладают пониженной огнестойкостью.Продукция, прошедшая испытания на воздействие воды во время или после строительства или для открытых конструкций, таких как автостоянки и стадионы, обеспечивает противопожарную защиту даже в случае намокания. Затем важно выбрать и указать подходящий материал для предполагаемых условий воды в здании.

Обычный тип противопожарного покрытия системы компенсационных швов также может быть определен так, чтобы выдерживать воду, что делает ее подходящей для использования во многих внешних условиях.

Что касается защиты от влаги для противопожарных одеял, иногда для защиты от воды требуется накинуть простую мембрану из EPDM, которую нужно накрыть и закрепить поверх противопожарных барьеров. К сожалению, при таком подходе возникают две важные проблемы. Во-первых, EPDM имеет довольно низкую температуру плавления по сравнению с требованиями стандартов огнестойкости, которая достигает 2000 градусов по Фаренгейту. В этом случае EPDM плавится, как напалм, в слоях одеяла, серьезно снижая эффективность его керамической ткани.Если он предназначен для временной защиты, чтобы одеяла оставались сухими во время строительства, это нормально, но на самом деле неприемлемо для постоянной установки. Во-вторых, на рынке очень мало противопожарных покрытий, которые допускают проникновение, например, в канализацию. Сливы можно легко применить к EPDM, однако затем их нужно вывести наружу и подальше от одеяла. Следует использовать либо наклонный гидроизоляционный барьер, либо характеристики продукта, которые были протестированы сертифицированными сторонними организациями с проникновением в дренаж.В идеале следует по возможности избегать проникновения для дренажа.

Гидрошпонки для компенсаторов | ВОДОНЕПРОНИЦАЕМЫЙ! Magazine

Эти стыки полностью прорезают здание, чтобы сегментированные части могли двигаться независимо друг от друга. Шов проходит через все части здания, включая внешние стены и крышу. Важно использовать крышку компенсатора для перекрытия стыка, чтобы не допустить попадания воды и мусора, позволяя зданию двигаться в соответствии с проектом.Компенсатор внешнего здания может стать причиной серьезных проблем, если он будет неправильно установлен или не учтен на этапе планирования.

Правильное планирование начинается с понимания того, как должны функционировать стык и крышка. Более мелкие стыки могут быть закрыты подкладным стержнем и герметиком или предварительно отвержденным силиконовым листом, но по большей части стыки шириной в один дюйм и больше требуют заводских крышек.

Стеновые системы

Выбор наружных стеновых покрытий может включать компрессионные уплотнения, предварительно сжатые пенопласты, резиновые и рельсовые системы, а также металлические покрытия с барьерами от влаги.

Компрессионные уплотнения

Компрессионные уплотнения

обычно используются в гаражах в качестве дорожных заграждений, но их также можно использовать вертикально. Это резиновое уплотнение немного больше размера стыка и удерживается на месте за счет сжатия. Чтобы удержать их на месте, часто используют эпоксидную смолу. Поскольку многие производители предлагают их только в черном цвете, они могут не гармонировать с дизайном здания

.

Предварительно сжатые пены

Предварительно сжатые пеноматериалы – еще один популярный выбор для швов размером от одного до четырех дюймов, а иногда и больше.Пена, используемая для системы, пропитана гидрофобными материалами и имеет силиконовую поверхность, нанесенную на заводе, что делает процесс установки неразъемным. Силиконовая лицевая панель позволяет использовать широкий спектр цветовых решений, потенциально подходящих к другой отделке здания. Установленный продукт будет шириной шва, сводя к минимуму открытую поверхность.

Следует отметить, что существуют уплотнения из пеноматериала, которые не подвергаются предварительному сжатию или пропитке.Эти продукты с более низкими характеристиками менее дороги, но предлагают только половину возможностей движения предварительно сжатого уплотнения.

Как предварительно сжатые, так и несжатые системы пенопласта очень хорошо подходят для большинства строительных покрытий, поскольку они не требуют механических креплений и расширяются до основания. Это делает их особенно хорошим вариантом, когда основания, такие как кладка или кирпич, не являются полностью гладкими.

Резиновые и рельсовые системы

Резиновые и рельсовые системы используют первичное уплотнение и вторичное уплотнение, которые вставляются в экструдированные алюминиевые рельсы, при этом рельсы механически крепятся с обеих сторон стыка.Первичное уплотнение имеет ребра, позволяющие ему расширяться и сжиматься, и обычно изготовлено из такого материала, как термопластичный каучук. Поскольку первичное уплотнение видно, оно обычно выполняется в нескольких стандартных цветах или в индивидуальном цвете, подходящем для отделки окружающих зданий.

Эта система наиболее практична для соединений от 4 до 16 дюймов, а также популярна в областях, где требуются более крупные системы соединений для сейсмических перемещений.

Панельные системы

Панельные системы – это еще один вариант покрытия для больших стыков, обычно шире восьми дюймов.Эта система работает как дверь и часто используется там, где она хорошо видна и требуется минимальная открытая поверхность. Кастрюли подходят для многих видов отделки зданий, включая металлические панели. Поддоны прикреплены к зданию с помощью рамы и имеют шарнир, так что при высоких уровнях движения поддон может свободно раскачиваться от здания, чтобы не повредить отделку. Когда крышка свободно откидывается, система имеет вторичный барьер для влаги из армированного полиэтилена, чтобы не допустить проникновения воды.

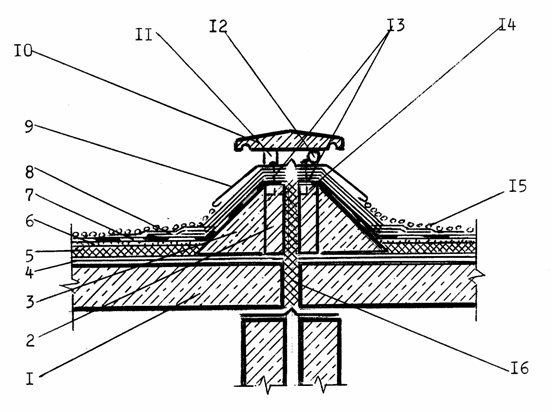

Соединения кровельные

Также важно закрыть горизонтальный стык крыши. Производимые крышки компенсаторов крыши бывают двух видов.

Первая форма – это простой мех. Эти покрытия обычно изготавливаются из EPDM или неопрена и имеют слой вспененной основы для поддержки. Они прикрепляются к бордюру или брусу с помощью металлических фланцев, которые устанавливаются на заводе с обеих сторон материала. Эти заглушки необходимо устанавливать выше кровельной мембраны, чтобы избежать попадания воды на фланцы или рядом с ними.Иногда в качестве гидроизоляции используется вторичная простыня из армированного полиэтилена. Эту систему лучше всего использовать на крышах, где стык меньше шести дюймов в ширину и не имеет изменений направления.

Более крупные соединения и те, которые предназначены для изменения направления, лучше обслуживаются с помощью системы металлических накладок. Центральная пластина остроконечная, чтобы не допустить попадания воды. Эта крышка может выдерживать сжатие, растяжение и поперечное срезание. Эта система имеет вторичное уплотнение из армированного полиэтиленового листа, которое может иметь наклон для дренажа на краю крыши или подсоединяться к дренажной системе крыши.Металлические крышки, размер которых превышает 16 дюймов, должны быть специально спроектированы производителем, чтобы их можно было надлежащим образом изготовить, чтобы выдерживать воздействие ветра.

Хотя существует множество вариантов крышек компенсаторов крыш и наружных стен, правильный выбор сводится к некоторым базовым знаниям крышек компенсаторов. Затем вы можете начать изучение конкретной системы, которая соответствует критериям вашего приложения. Понимание крышек компенсаторов и принятие обоснованного решения гарантирует, что утечка воды не будет проблемой.

Дэн Чапман (Dan Chapman) – старший менеджер по маркетингу продукции в Construction Specialties, Inc. Их подразделение Expansion Joint Covers (EJC) уже более 45 лет помогает архитекторам решать сложные проблемы перемещения зданий с помощью индивидуальных решений. С Дэном можно связаться по адресу [email protected].

TL-0011 – Техническое письмо по компенсационным швам в бетонных конструкциях (версия для США) | Ресурс

Типы систем уплотнения компенсаторов

Большинство систем уплотнения компенсационных швов делятся на один из четырех основных типов, и принципы присоединения к любой из этих систем определяются общим планом работы, как и все остальное.

Поверхностные системы

Сильфонное уплотнение

Примером этого типа является семейство продуктов Expand-O-Flash ^® производства Manville (05800 / MAN). Присоединение к гидроизоляционной мембране Bituthene ^® выполняется путем перекрытия двух систем вдоль фланцев узла стыковой крышки. Перед установкой необходимо убедиться в совместимости систем. По возможности рекомендуется, чтобы фланцы были «зажаты» между двумя слоями мембраны Bituthene ^® .

Уплотнительная лента

Он состоит из плоского резинового материала, который может быть заложен в конструкционный бетон различными способами. Совместимость с компонентами необходимо определить. Продукция этого типа производится такими фирмами, как Situra, Sika Corp. и Watson Bowman Associates, Inc.

.

Компрессионные системы

Компрессионные системы уплотнения предназначены для установки в стык в сжатой или сжатой конфигурации, а затем могут расширяться или сжиматься, чтобы приспособиться к стыку.Давление, оказываемое сжатым уплотнением на стороны соединения, по крайней мере частично, препятствует прохождению воды через соединение. Некоторые системы полностью полагаются на давление для удержания уплотнения на месте, другие имеют системы механического крепления или могут быть приклеены эпоксидной смолой или другими сложными клеями. Примеры систем этого типа производятся компанией Watson Bowman Associates, Inc. (05800 / WAR), которая производит экструдированные системы с внутренними перепонками. Соединение с гидроизоляционной мембраной Bituthene ^® Для установки гидроизоляционной мембраны Bituthene ^® необходимо заделать мембрану жидкой мембраной Bituthene ^® по краю стыка непосредственно рядом с материалом компрессионного уплотнения.Если возможно, использование металлического шва может обеспечить более высокую степень надежности как герметика для швов, так и гидроизоляционной системы.

Герметики для заливки или распыления

Другой тип герметика для стыков – это гибкий герметик для стыков, заливаемый на месте или распыляемый на месте. Это могут быть двухкомпонентные продукты, соответствующие федеральной спецификации TT-S-00227E, или однокомпонентные материалы, соответствующие федеральной спецификации TT-S-00230C. Герметики предназначены для работы на различных уровнях движения суставов.Рекомендуемые типы – уретаны или силиконы.

Полисульфидные герметики нельзя использовать в контакте с мембраной Bituthene ^® .

Требуется какая-либо форма заполнителя шва и / или подкладочного стержня, чтобы предотвратить попадание этих материалов в шов слишком далеко и предотвратить прилипание герметика к нижней части шва. Кроме того, существуют руководящие принципы, установленные производителями, в отношении отношения глубины к ширине и возможностей перемещения для большинства этих продуктов. Все это влияет на водонепроницаемость этих систем и должно быть тщательно проверено проектировщиком перед установкой.

Бронированные шарниры в сборе

Это, безусловно, самые сложные и дорогостоящие системы уплотнения стыков, способные выдерживать самые большие движения и нагрузки. В этой группе есть разные конструкции, но основные различия заключаются в механизме компенсации движения расширения-сжатия. Большинство из них довольно похожи по конструкции носа и крепления.

Соединения, используемые с глухой / предварительно нанесенной гидроизоляцией

Стыки, которые могут использоваться для стыковки с гидроизоляционной мембраной, обычно представляют собой фланцевую систему.Примерами такого типа стыков являются Emseal BG System или Situra FlameLINE ^® . Мембраны Preprufe ^® и Bituthene ^® могут быть успешно включены в эти системы. Из-за повышенного риска, связанного с гидроизоляцией швов ниже уровня земли в гидростатических условиях, обратитесь к производителю системы компенсационных швов для правильного выбора шва и GCP для получения конкретных требований к деталям для выбранной системы.

Заключение

Чтобы правильно спроектировать и определить наиболее подходящую систему уплотнения компенсатора, необходимо учесть несколько вопросов:

• Расстояние между швами
• Размер шва
• Совместное движение
• Совместимость компонентов уплотнения с гидроизоляционными мембранами Preprufe ^® и Bituthene ^®
• Безопасность.Поскольку в определенное время года компенсаторы будут находиться в нейтральном положении, необходимо сделать припуск на герметизацию стыков в закрытом положении летом и в открытом положении зимой

Это техническое письмо предоставляется только в качестве руководства при проектировании и определении систем герметизации компенсаторов. Для получения помощи при проектировании необходимо проконсультироваться с производителями уплотнений.

Условия

Деформационный шов – Проем или зазор между соседними частями строительной конструкции или бетонной конструкции, который обеспечивает безопасное и несущественное относительное перемещение этих частей, вызванное тепловыми колебаниями или другими условиями.

Крышка компенсатора – Защитная крышка, закрывающая стык и закрывающая его. Могут быть сборными или изготовленными на месте. Предназначен для сгибания при движении сустава без потери защиты сустава.

Заполнитель для компенсационных швов – Сжимаемый материал, используемый для заполнения шва, чтобы предотвратить проникновение мусора и обеспечить поддержку герметика.

Герметик для компенсационных швов – Сжимаемый материал, используемый для предотвращения попадания воды и твердых посторонних материалов из швов.

Опорный стержень или опора – Любой материал или вещество, помещенное в герметизируемый стык, чтобы уменьшить его глубину и / или предотвратить провисание герметика.

Этот список является репрезентативным для производителей и не обязательно является полным. Включение в этот список не означает одобрения какого-либо производителя или продукта.

Гидроизоляция деформационных швов | Chowgule Construction Chemicals Pvt. ООО

Деформационные швы устанавливаются для управления коэффициентом теплового расширения в больших пролетах бетона.Гидроизоляционный материал должен не только выдерживать движение здания, но и быть спроектированным так, чтобы противостоять старению, которое приводит к ослаблению сцепления с бетоном и вызывает выход из строя системы.

Гибкий материал необходим, чтобы он не трескался при движении.

Мы предлагаем гибкую и очень прочную ленту для компенсаторов с высокой эластичностью, которая компенсирует тепловое движение и в то же время обеспечивает гидроизоляцию стыков, подверженных утечкам.

1	Плита из железобетона (RCC)
2	Нанесите 1-й слой PoxyFix
3	Прижмите 1-й слой ленты для расширительного шва PoxyFix (Оберните стыковочную ленту поверх стыка таким образом, чтобы центральная часть входила в стык)
4	Нанесите 2-й слой PoxyFix
5	Закрепите металлический оклад для защиты ленты
	Примечание: Лента для соединения выполняется с помощью клея на силиконовой основе M 500

Деформационный шов покрыт гибкой герметизирующей лентой и прочно приклеен с помощью PoxyFix.

Лента для деформационных швов

Сварная синтетическая лента для деформационных швов

PoxyFix

Двухкомпонентный высокопроизводительный тиксотропный эпоксидный клей

M 500

Однокомпонентный полимерный клей с силановыми концевыми группами, обеспечивающий склеивание с компенсацией упругих напряжений на различных основах

Система

BG · Водонепроницаемые компенсирующие швы ниже уровня земли · EMSEAL

Установка

(Это сводка.Полные инструкции см. В разделе «Данные по установке»)

Установка с доступом с положительной стороны

Если метод строительства заключается в формировании отдельно стоящих фундаментных стен, оставляя доступ для установки гидроизоляционной мембраны с внешней стороны фундаментной стены (стена с обратной засыпкой ) гидроизоляционная мембрана укладывается до проема шва в соответствии с инструкциями производителя мембраны.

Система BG устанавливается в стык.Нижний фланец приваривается или приклеивается к внешней стороне гидроизоляционной мембраны. Концевые планки и крепежные элементы устанавливаются поверх нижнего фланца системы BG для закрепления профиля BG на стене, а затем герметизируются.

Верхний фланец экструзионного профиля BG закрывает концевую планку, крепежные детали и нижние фланцы. Еще один слой гидроизоляционной мембраны устанавливается поверх верхних фланцев системы BG. Защитный слой и / или дренажная плита устанавливаются поверх всей гидроизоляционной мембраны и интегрированной системы BG в соответствии с требованиями производителя и / или проектировщика гидроизоляционной мембраны.После этого стены и гидроизоляционная система готовы к засыпке.

---

Установка глухой стороны

Если структурный шов проходит через фундамент и фундаментную плиту, гидроизоляционная мембрана устанавливается на землю поверх глиняной плиты, уплотненной насыпи или гравия, как предписано проектировщиком или изготовителем гидроизоляционной мембраны. а также на стены с изоляцией в соответствии с инструкциями производителя гидроизоляционной мембраны.

Герметизирующий сальник BG System интегрирован в гидроизоляционную мембрану на средней линии проема структурного деформационного шва, который будет сформирован и отлит позже с использованием аксессуаров и методов, рекомендованных производителем гидроизоляционной мембраны.

Концевая планка и анкеры BG System устанавливаются перед заливкой бетона, чтобы зафиксировать систему в бетоне, который будет заливаться поверх нее.

На нижнюю часть экструзионного профиля BG System помещается блокирующая форма, и бетон заливается поверх гидроизоляционной мембраны и сэндвича BG System.

Конечный результат – интеграция нижнего слоя гидроизоляционной мембраны и системы компенсационных швов на положительной стороне (стороне, на которую вода достигает первой) стены или пола, при этом гарантируется, что движение в шовном зазоре должным образом компенсируется.

---

Примечание. Концевые стержни и анкеры могут быть дополнительными по усмотрению производителя мембраны.

Поставляемая система BG включает в себя необходимую концевую планку и крепежные детали, если они требуются для установки.

Переходы

Новая экструзия BG с двухуровневыми фланцами обеспечивает избыточность анкеровки и интеграции мембран. Экструзия BG также используется в продукте RoofJoint, а геометрия центрального сальника совпадает с геометрией уплотнительной вставки Migutan-FP компании EMSEAL.Следовательно, его можно приваривать к RoofJoint через крыши туннелей и под площадками с мягкими крышами, чтобы обеспечить непрерывность уплотнения.

Аналогичным образом, в условиях площадей с твердым перекрытием и разделенных плит новые сальники системы BG также могут быть приварены к резиновым уплотняющим компонентам (центральная вставка и боковые отливы) других наших систем FP (For Plaza), включая MIGUTAN-FP. , SJS-FP, DSM-FP и SJS-FP-FR для обеспечения непрерывности уплотнения.

Переход от стен ниже уровня грунта к стенам выше уровня, герметизированным Seismic Colorseal, также практически достигается с использованием соответствующих деталей от EMSEAL для этого условия.

Переходы заводского изготовления – внутри 90-х; за пределами-90-х; тройники; кресты; и нестандартные конфигурации – доступны.

Соединение швов у основания стены

Нет швов в интерьере, нижний пол

Если структурный шов рассчитан только на стены и не проходит через фундамент и плиту перекрытия, система BG интегрирована в гидроизоляцию мембрана на стенах и должна заканчиваться у бетонных оснований в точке, спроектированной таким образом, чтобы находиться ниже отметки плиты, в правильно спроектированную активную дренажную систему по периметру.Подробную информацию о мигающих юбках для прекращения опор можно получить в EMSEAL.

Гарантия

EMSEAL предлагает ограниченную 5-летнюю гарантию на установку соединения BG.

Система BG не будет работать в условиях, которые не соответствуют требованиям, предъявляемым к материалам гидроизоляционной мембраны, в которые интегрирована система BG (проконсультируйтесь с производителем гидроизоляционной мембраны).

Гарантия от сторонних производителей, покрывающая как гидроизоляционную мембрану, так и расширительный шов системы BG:

Доступна у избранных производителей гидроизоляционных мембран , , водонепроницаемая гарантия, охватывающая все установки, доступна, когда шов устанавливается как компонент гидроизоляционной мембраны и под их сроки наблюдения за сайтом и обучения.Проконсультируйтесь с EMSEAL.

Наличие и цена

• Доступны для международных поставок.
• Цены доступны у местных дистрибьюторов или представителей и / или непосредственно у производителя.
• Ассортимент продукции постоянно обновляется, и, соответственно, EMSEAL® оставляет за собой право изменять или отзывать любой продукт без предварительного уведомления.

Не позволяйте бетонной гидроизоляции выскальзывать из трещин | СМИ

Не позволяйте бетонной гидроизоляции выскальзывать из трещин

Бетон

Бетон – наиболее часто используемый строительный материал в мире.Он используется в жилом и коммерческом строительстве, мостах и ​​проездах, водонепроницаемых покрытиях, тротуарах, проездах и множестве других применений.

Причина популярности бетона? Он универсален и достаточно гибок для использования во многих формах, включая сборный железобетон, монолитный бетон и торкретирование. Бетон экономичен, а конструкции можно возводить быстро, что сокращает сроки строительства и затраты на рабочую силу. Бетон прочен и обладает высокой устойчивостью к возгоранию, взрыву и ударам. Он также энергоэффективен, экологичен и пригоден для вторичной переработки.

Несмотря на то, что бетон дает множество преимуществ, он также создает проблемы, которые необходимо решать для обеспечения качественных результатов. Одна из самых серьезных проблем при работе с бетоном – это растрескивание. Бетонные трещины обычно возникают по одной из трех причин: изменение объема из-за усадки при высыхании, прямое напряжение из-за приложенных нагрузок или изгибное напряжение из-за изгиба. Всякий раз, когда напряжение внутри бетона, вызывающее разрыв, превышает прочность бетона, чтобы удерживать себя вместе, бетон трескается.

Контроль растрескивания в бетонных соединениях

Хотя трещины в бетоне нельзя полностью предотвратить, их можно контролировать и минимизировать с помощью надлежащих методов соединения. Бетонный шов – это, по сути, заранее спланированная трещина. Правильно расположенные швы в бетонной стене, плите или тротуаре помогают компенсировать усадку и сжатие и предотвратить неприглядное случайное растрескивание.

По сути, существует три типа бетонных швов: швы, вызывающие образование трещин, изоляционные швы и строительные швы.

Соединения, вызывающие образование трещин
Также известные как контрольные соединения или соединения сжатия, соединения, вызывающие трещины, создают плоскость ослабления и вызывают прямолинейное растрескивание в контролируемых, предварительно выбранных местах. Создаваемые с помощью пилы, ручного инструмента для чистовой обработки или предварительно отформованной ленты, швы, создающие трещины, простираются на глубину примерно до четверти толщины бетона. Эти соединения обычно используются на тротуарах, проездах, тротуарах, полах и стенах.

Изоляционные швы
Изоляционные швы, также известные как компенсационные швы, отделяют бетонные плиты от структурных элементов, таких как стены, опоры или колонны, и позволяют перемещаться между примыкающими гранями плиты и конструктивными элементами.Задуманные быть динамичными, изоляционные соединения предотвращают ограничение движения, которое может привести к растрескиванию. Изоляционные швы обычно используются для отделения проездов и патио от тротуаров, гаражных плит или лестниц. Они увеличивают толщину плиты и включают гибкий предварительно сформированный заполнитель швов.

Строительные швы
Строительные швы – это те стыки, которые возникают в конце рабочего дня. Строительные швы, также известные как холодные швы, служат местом остановки во время строительства и отдельными участками бетона, такими как плиты или стены, которые размещаются в разное время.Хотя настоящий строительный шов не допускает ни горизонтального, ни вертикального движения, строительные швы могут совпадать с контрольными или изоляционными швами и выполнять их функции.

Важность гидроизоляции швов

Хотя стыки играют жизненно важную роль в укреплении бетонных конструкций, они представляют собой наиболее уязвимую часть конструкции с точки зрения гидроизоляции. Без эффективной системы гидроизоляции стыков (известной как гидроизоляционная система) вопрос не в том, протечет ли стык, а в том, когда.

Протекающий бетонный шов – это больше, чем просто дорогостоящее неудобство. В жилых или коммерческих зданиях поступающая вода или влага могут привести к росту плесени или грибка. Утечка в бетонном резервуаре для воды может загрязнить питьевую воду или способствовать утечке переносимых водой загрязняющих веществ в окружающую среду. Поступающая вода или загрязняющие вещества могут вызвать коррозию стальной арматуры, поставить под угрозу безопасность конструкции и сократить срок службы бетонной конструкции.

Динамические или подвижные стыки, в которых есть изоляционные стыки, гидроизолированы за счет гибкого предварительно сформированного заполнителя стыка, который вставляется в стык.Однако в случае строительных швов необходимо использовать эффективную систему гидроизоляции. Традиционно системы гидроизоляции основывались на физических барьерах, препятствующих проникновению воды через стыки. Однако за последнюю четверть века были разработаны более совершенные и экономичные системы и материалы, обеспечивающие более простое и эффективное применение и более длительную защиту.

Типы бетонных гидроизоляционных систем

Гидрошпонки из ПВХ
ПВХ, которые встраиваются в обе стороны строительного шва для обеспечения физического барьера.Гидрошпонки из ПВХ, имеющие особую форму для лучшего сцепления с бетоном, доступны различной толщины, ширины и размеров.

В отличие от гидрофильных гидроизоляционных систем, таких как бентонит или уретан, которые будут обсуждаться позже в этой статье, гидрошпонки из ПВХ можно устанавливать в дождливую или влажную погоду. Некоторые бренды обладают химической или маслостойкостью. И, по сравнению с другими системами гидроизоляции, такими как бентонит, гидрошпонки из ПВХ имеют долгий срок службы.

Гидроизоляционные системы из ПВХ

представляют две ключевые проблемы.Поскольку они должны быть встроены и поддерживаться в вертикальном положении во время заливки бетона, их установка занимает много времени. ПВХ можно легко повредить во время заливки бетона, и практически невозможно узнать, произошло ли повреждение, пока соединение не начнет протекать. Для достижения наилучших результатов гидрошпонки из ПВХ должны устанавливаться квалифицированными специалистами.

В то время как ПВХ сам по себе очень доступен, потребность в опытных, специализированных людях приводит к затратам на установку примерно в 16 долларов за погонный метр (5 долларов за фут).

Бентонит
Бентонит – это набухающий глиняный гидроизоляционный состав, который приклеивается или прибивается полосами в строительные швы. Известный как гидрофильная гидроизоляционная система, бентонит расширяется до шестнадцати раз по сравнению с сухим объемом при контакте с водой, образуя компрессионное уплотнение в бетонных швах. Способность бентонита набухать позволяет ему заполнять небольшие трещины и пустоты в бетоне, предотвращая попадание воды вокруг швов. А поскольку глина является природным материалом, бентонит является популярным выбором для гидроизоляции при производстве питьевой воды.

Как и другие гидрофильные гидроизоляционные системы, бентонит должен быть сухим перед установкой, а бетон необходимо заливать сразу после нанесения бентонита. Воздействие дождя или влаги может привести к преждевременному расширению бентонита, повреждению стыков и ослаблению бетона по мере его отверждения. Как и в случае гидрошпонок из ПВХ, бентонит может вытесняться или повреждаться во время последующих заливок бетона, и для обеспечения эффективного нанесения необходимо проявлять особую осторожность.

Еще одно соображение, связанное с бентонитовыми системами, заключается в том, что глина со временем высыхает и портится.Бентонитовые гидрошпонки имеют ограниченное количество циклов «мокрый-сухой», что делает их менее подходящими для экстремальных погодных условий или сред, которые часто становятся влажными.

Хотя бентонит относительно экономичен, его применение может быть трудоемким. Бентонитовая система будет стоить примерно 12,30 долларов за установленный погонный метр (3,75 доллара за фут).

Уретановые гидрошпонки
Как и бентонит, уретановые гидрошпонки представляют собой губчатые гидрофильные соединения, которые под воздействием воды набухают до 350% от своего первоначального объема, образуя компрессионное уплотнение в бетонных швах.Уретановые гидрошпонки можно наносить полосами или с помощью пистолета для уплотнения, что может помочь сократить время нанесения.

Как и в случае с другими гидрофильными гидрошпонками, воздействие влаги может привести к преждевременной гидратации и расширению уретановых гидрошпонок, что может привести к растрескиванию бетона или возникновению выбросов. После нанесения уретановые гидрошпонки необходимо дать застыть в течение 24 часов перед заливкой бетона, и в это время необходимо поддерживать нанесенный уретан в сухом состоянии.

Подобно бентониту и другим системам физических барьеров, уретановые гидрошпонки должны устанавливаться только квалифицированными специалистами.Следует проявлять особую осторожность, чтобы обеспечить правильное размещение и избежать повреждения или смещения уретана во время заливки бетона. Подобно другим набухающим системам гидроизоляции, уретановые гидрошпонки со временем высыхают, трескаются и разрушаются. В зависимости от типа используемого уретана гидроизоляционная система из уретана будет стоить от 23 до 50 долларов за установленный погонный метр (от 7 до 15 долларов за фут).

Гидрошпонки металлические

Металлические гидрошпонки, изготовленные из стали, меди, бронзы или свинца, встраиваются в бетон поперек стыков, образуя непрерывный непроницаемый для жидкости барьер.Металлические гидрошпонки используются в специализированных приложениях, таких как плотины или тяжелые строительные проекты, где требуется дополнительная прочность, или где воздействие химикатов или экстремальных температур может повредить обычные физические гидрошпонки.

Металлические барьеры должны быть встроены и поддерживаться в вертикальном положении поперек стыка во время заливки бетона, чтобы гарантировать, что они не упадут или не повредятся во время заливки. Требуется квалифицированный персонал, а затраты на материалы и рабочую силу для этих систем гидроизоляции чрезвычайно высоки.

Кристаллические гидрошпонки
Кристаллические гидрошпонки используют передовую технологию интегральной кристаллической гидроизоляции (ICW) для блокировки движения воды через бетонные швы. При нанесении на бетон, химические вещества ICW вызывают рост микроскопических кристаллов, надолго запечатывая промежутки между частицами бетона и блокируя движение воды. В кристаллической гидроизоляционной системе цементная смесь, содержащая высококонцентрированные химикаты ICW, наносится на место стыка перед заливкой новой стены.

Кристаллические гидрошпонки становятся все популярнее, потому что они обладают рядом важных преимуществ по сравнению с другими системами. Они быстро и легко устанавливаются и не требуют квалифицированного труда. Кристаллические гидрошпонки премиум-класса обладают способностью заделывать небольшие трещины. Когда в бетоне с кристаллической обработкой образуются микротрещины, поступающая вода вызывает рост дополнительных кристаллов ICW, заполняющих трещину и поддерживая водонепроницаемость.

Некоторые кристаллические гидрошпонки сочетают в себе два уровня защиты – практически неразрушимый физический барьер и кристаллический химический барьер.Многие производители кристаллических гидрошпонок также производят системы гидроизоляции для стен и плит, предлагая единому производителю ответственность за всю конструкцию.

В отличие от некоторых других гидроизоляционных систем, кристаллическая технология обеспечивает срок службы бетонной конструкции. И в отличие от подавляющего большинства гидрошпонок, кристаллическая технология может использоваться для модернизации участков, где не была установлена ​​гидроизоляционная система или где установленная система со временем была повреждена или изношена.

Кристаллические гидрошпонки очень доступны по цене и могут стоить до 50% меньше, чем гидрошпонки из бентонита или ПВХ.Средняя кристаллическая гидроизоляционная система будет стоить около 8 долларов за установленный погонный метр (2,50 доллара за погонный фут).

Узнайте больше о Krytol Waterstop System

Выбор правильной гидрошпонки

Поскольку доступно так много различных типов гидроизоляционных систем, важно выбрать ту, которая подходит для каждого конкретного строительного проекта. Поскольку затраты и время установки сильно различаются в зависимости от системы, бюджет и сроки строительства должны быть ключевыми факторами.Подумайте также, что будет поставлено на карту, если гидрошпонка выйдет из строя: если утечка подвергает опасности зоны с нулевым допуском, такие как электроника или компьютерные залы, вы можете выбрать систему гидроизоляции, которая с меньшей вероятностью будет повреждена во время заливки бетона. Спросите об ожидаемой продолжительности жизни системы, которую вы рассматриваете – у некоторых есть конечный жизненный цикл, а у других – срок службы конструкции.

Лучший способ защитить бетонную конструкцию и добиться эффективного водонепроницаемого уплотнения – это объединить надежную гидроизоляционную систему с эффективной системой гидроизоляции бетона.Ваш поставщик бетона может оказать помощь в выборе системы гидроизоляции бетона, которая лучше всего подходит для вашего проекта.

Источники

Бетон на практике 6: что, почему и как? Стыки в бетонных плитах, Национальная ассоциация товарного бетона, 1989.

Проектирование и контроль бетонных смесей, Стивен Х. Косматка, Беатрикс Керкхофф, Уильям К. Панарезе, Норман Ф. МакЛауд и Ричард Дж. МакГрат, Цементная ассоциация Канады и Портлендская цементная ассоциация, 2002.

Держите их водонепроницаемыми и устойчивыми к трещинам

Бетонные компенсационные швы важны для вашего тротуара или проезжей части.

Обеспечение герметичности стыков предотвратит просачивание влаги под бетонные подушки и их вздутия или проседание. В этом посте рассказывается, как выполнить эту задачу.

Назначение компенсатора бетона – позволить подушкам расширяться и сжиматься (становиться больше и меньше) при изменении температуры и влажности.

Если у вас есть дети, думайте о компенсаторе как о себе, а о бетонных подушках – как о своих детях – поставьте в очередь воспоминания о том, как они стояли между двумя детьми, когда они пытаются разорвать друг друга.Что ж, иногда я так себя чувствую со своими дочерьми (разве плохо, если я рассматриваю себя как компенсатор, который сдерживает споры об одежде, еде и волосах?).

Хорошие новости !!

Защитить и отремонтировать компенсационный шов в бетоне очень просто. И сделать проект в эти выходные намного дешевле, чем нанять подрядчика для замены сильно поврежденной бетонной подъездной дороги или тротуара.

Вот необходимые вам расходные материалы

Этот список материалов может показаться устрашающим из-за угловой шлифовальной машины.

Но что может быть лучше, чтобы начать использовать один из этих замечательных инструментов, и они могут быть очень доступными.

Итак, давайте начнем и заделываем ваш бетонный компенсатор, чтобы он был защищен от погодных воздействий!

Удаление старого материала из бетонного компенсационного шва

Бетонные компенсационные швы также известны как изоляционные швы.

Как я уже сказал во вступлении, эти швы позволяют бетонным подушкам расширяться и сжиматься во время циклов замораживания-оттаивания.

Без бетонного компенсатора тротуар или подъездная дорожка потрескались бы.

Если вы посмотрите на деформационные швы между бетоном, вы можете увидеть черный войлок или старый герметик.

Необходимо удалить старый герметик и изношенный войлок.

Когда я позвонил в Sika, компанию, которая производит самовыравнивающийся герметик для такого рода проектов, они посоветовали мне использовать универсальный нож для удаления старого материала и счистить все оставшиеся остатки ацетоном.Если вы сделаете этот шаг, убедитесь, что ацетоновая вспышка высохла (Sika сказала, что нужно подождать около 1 часа).

Вы можете попробовать эту технику универсального ножа. Но я обнаружил, что люди, которым принадлежал наш дом, нанесли слой нового герметика поверх старого. И у меня был настоящий беспорядок, потому что оба герметика отделялись от бетона.

Если вы попали в такое же затруднительное положение, лучше всего подойдет угловая шлифовальная машина со стандартным отрезным кругом или алмазным диском.

Конечно, соседи могут подумать, что вы немного сошли с ума.Но они также дважды подумают, чтобы отправить своих детей на сбор средств (что может быть хорошо).

Да, угловая шлифовальная машина – это дополнительная покупка, но вы можете получить ее дешевле, чем пара кроссовок.

В моем примере мне пришлось прорезать два слоя старого герметика. Режущий диск угловой шлифовальной машины должен был проникнуть примерно на 1/2 – 1 дюйм вниз через слои герметика. Вы также должны удалить любой старый стержень из пенопласта, который находится под герметиком (я объясню, что это такое, в следующем разделе).

Бетонный шов не должен быть идеально чистым для нового герметика. А старый герметик, оставшийся после использования угловой шлифовальной машины, будет довольно хорошо прилипать к бетону и не будет влиять на адгезионную способность нового герметика.

Неплотный герметик на краю компенсационного шва можно соскрести канцелярским ножом.

Этот шаг, пожалуй, самый важный. Это определенно требует больше всего времени.

Убедитесь, что вы носите защитные очки и перчатки, так как отрезной диск немного искрит, когда он иногда касается бетона.

Вот короткое видео, чтобы дать вам представление о том, что нужно сделать, чтобы удалить старый герметик с бетонного компенсатора.

Подготовка вашего бетонного расширительного шва для герметика

Если вы такой же ботаник, как я, когда дело доходит до ремоделирования, вы, возможно, задавались вопросом, что, черт возьми, эта резина между бетонными подушками или пешеходными дорожками.

Ничего страшного, если у вас никогда не возникало этой мысли, это означает, что вы нормальный человек, а остальные из нас, домашних мастеров, рискуют споткнуться о себе, размышляя над такими вопросами.

Материал, похожий на резину, представляет собой самовыравнивающийся герметик. Бренд, который вы можете найти в местном магазине в США, называется Sikaflex Self-Leveling Sealant.

Sikaflex можно использовать для герметизации горизонтальных компенсаторов. Это отличный продукт, потому что он остается постоянно гибким, быстро сохнет, прилипает ко всему, самовыравнивается и обладает высокой устойчивостью к погодным условиям.

Sikaflex следует наносить при температуре от 40F до 100F. Идеальная температура находится в середине этого диапазона, поскольку меньше вероятность полного сжатия или расширения сустава.

Sikaflex станет менее липким в течение 1-2 часов и полностью затвердеет в течение 3-5 дней.

Я на нем 5 дней не ездил. Кому нужны следы от покрышек от герметика на подъездной дорожке (не я, и я, конечно, не хочу объяснять это своей жене). Кроме того, убедитесь, что в прогнозе на 24 часа нет дождя.

После удаления всего старого герметика используйте пылесос или пылесос для влажной / сухой уборки, чтобы собрать мусор из бетонных швов.

Затем используйте стержень из вспененного материала с закрытыми порами между стыками.

Стержни из пенопласта заполняют пространство между бетонными швами, поэтому вам не нужно использовать тонну самовыравнивающегося герметика.

Вот БОЛЬШОЙ СОВЕТ : диаметр опорного стержня должен быть на 1/8 дюйма больше, чем ширина вашего бетонного компенсатора.

Это обеспечит водонепроницаемое уплотнение.

Протолкните опорный стержень в соединение рукой. Глубина стыка должна составлять минимум 1/4 дюйма и максимум 1/2 дюйма ниже бетонных подушек.Это означает, что опорный стержень должен находиться так далеко ниже поверхности бетонной подушки.

Если ваш шарнир шире стержня подкладки, вы можете скрутить две нити вместе, как веревку.

Вот второй БОЛЬШОЙ СОВЕТ : дважды проверьте, чтобы стержень подкладки находился под поверхностью бетонной подушки.

В противном случае при нанесении герметика у вас будет небольшая горбинка. И да, я говорю по собственному опыту 🙁

Между прочим, опорный стержень можно найти в том же разделе, что и бетонные принадлежности в строительном магазине.

Обеспечьте водонепроницаемость и трещиностойкость вашего бетонного деформационного шва с помощью герметика Sikaflex.

Соберите все свои старые носки и несколько изношенных футболок.

Они вам понадобятся как тряпки (не жалуйтесь на свою старую концертную рубашку Pink Floyd, никто не подумает, что вы крутой, если вы наденете ее в торговый центр в 2000 году. Эй, я люблю Pink Floyd, но серьезно, если вы читаете это, вы, вероятно, достаточно взрослые, чтобы знать, что они не поедут в турне в ближайшее время).

Самовыравнивающийся герметик Sikaflex поставляется в тюбиках двух размеров.Большая трубка составляет 29 жидких унций, а маленькая – 10 жидких унций.

Если вам нужно заполнить огромный бетонный компенсатор, я настоятельно рекомендую трубку на 29 жидких унций. Вам придется купить большой пистолет для уплотнения, но это сэкономит вам массу времени.

Вот третий БОЛЬШОЙ СОВЕТ :

Подумайте, сколько пробирок вам нужно, а затем ПОКУПАЙТЕ вдвое больше.

Опять же, из опыта здесь. Гораздо проще купить тонну герметика, а затем вернуть то, что вы не использовали.

Установив стержень-подкладку на место, вы можете разрезать трубку Sikaflex так, чтобы получился валик толщиной 1/4 дюйма. У вас может возникнуть соблазн отрезать трубку побольше, но не делайте этого.

Когда герметик начнет течь, его будет трудно остановить, а больший валик означает, что вам придется работать быстрее. Не говоря уже о том огромном потенциальном беспорядке, который может возникнуть у вас, но я все равно буду говорить. Визуализируйте герметик на своих штанах, руках, обуви, волосах… ..

Проколите уплотнение внутри трубки с помощью старой проволочной вешалки, вроде тех, что продаются в химчистках.

Вставьте трубку в пистолет для конопатки и представьте, что вы Грязный Гарри. Просто шучу. В этом шаге нет необходимости, и он предназначен только для того, чтобы вы почувствовали себя круто (что вы, конечно, и есть).

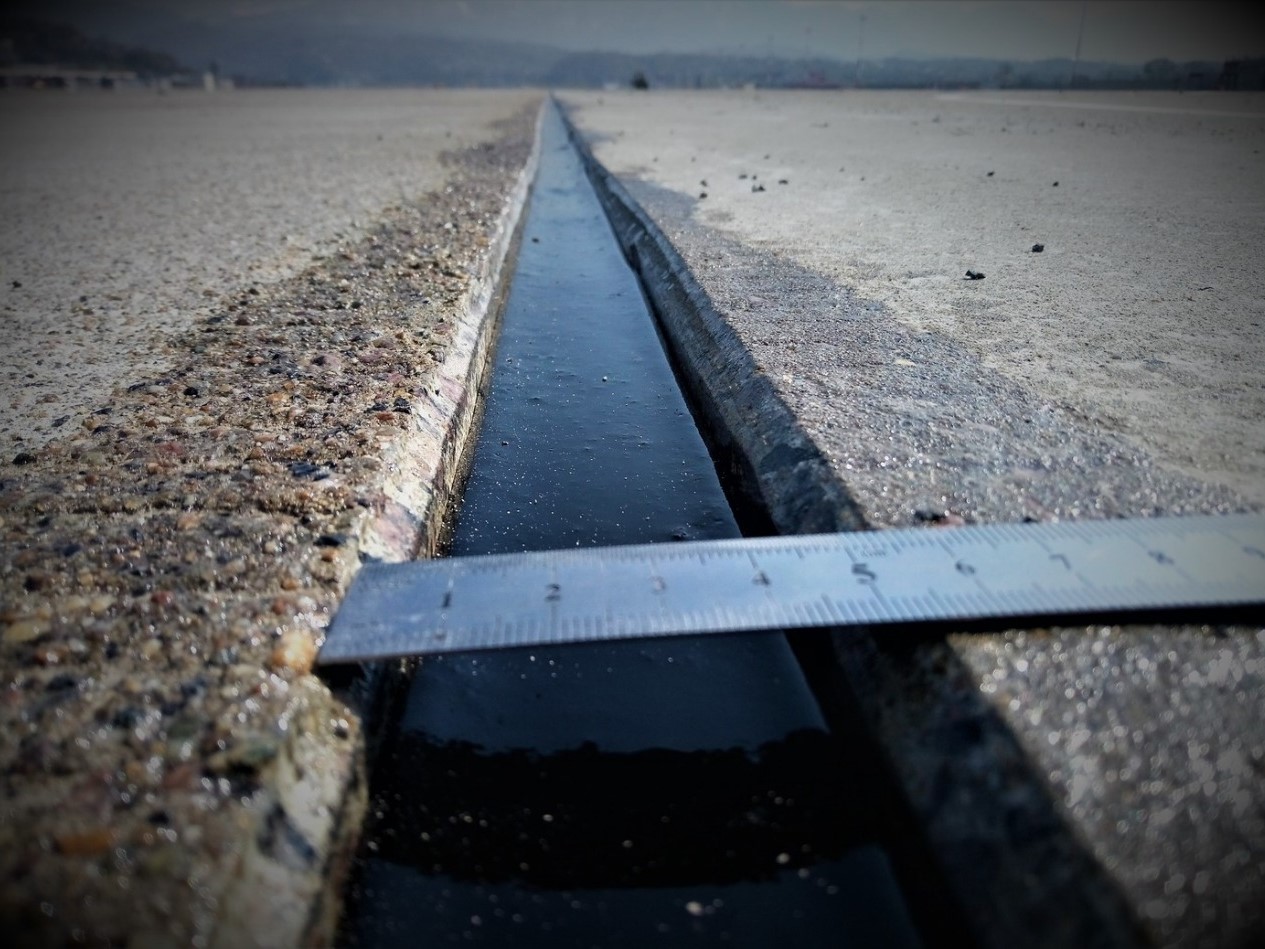

Выдавите герметик Sikaflex в компенсационный шов бетона и дайте ему потечь и выровняться. Добавьте больше Sikaflex там, где это необходимо.

Вуаля !!!

Ваш бетонный компенсатор стал водонепроницаемым, и вероятность его растрескивания снизилась.

Если вам больше нравится смотреть, чем читать, вот видео, показывающее, чего ожидать при использовании Sikaflex

Что дальше

Наше руководство по уходу за каменным двориком также очень полезно – вы ‘ С нашими советами вы сэкономите массу времени на уборке!

Возьмите наше бесплатное руководство, если вы делаете ремонт ванной комнаты своими руками – в нем рассказывается, как отремонтировать ванную комнату за 10 дней или меньше

Отправить мне руководство

Как всегда, спасибо за чтение, просмотр и участие наше потрясающее сообщество.
