Стеклопакет шумоизоляционный: Шумоизоляционные стеклопакеты для пластиковых окон

Шумоизоляционные окна и стеклопакеты: технологии дополнительного шумопоглощения

Автор Марсель Сагитов На чтение 9 мин. Просмотров 163

Жизнь в мегаполисе трудно назвать тихой и спокойной. Находясь вне дома, с этим приходится мириться, и современного горожанина скорей удивит звенящая тишина, чем привычный гул транспорта и техники. Однако, шумная обстановка вряд ли будет способствовать полноценному отдыху в домашних условиях или концентрации на работе.

Уровень звукоизоляции помещений в основном зависит от типа остекления световых проемов, то есть от окон и, в частности, стеклопакетов в них установленных. Именно они будут подробно рассмотрены далее.

Чем отличаются шумоизолирующие стеклопакеты от обычных

В бюджетные пластиковые окна, как правило, устанавливают однокамерные стеклопакеты, стекла в которых одинаковой толщины, а пространство между ними заполнено осушенным воздухом. Звукоизоляционные свойства подобных изделий гораздо выше традиционных деревянных блоков, распространенных в недалеком прошлом.

Но в ряде случаев этого бывает недостаточно, тем более что современные технологии позволяют заметно снизить проникновение шума в помещение, изменив конструкцию стеклопакета и его наполнение.

Шумоизоляционный стеклопакет состоит из трех и более стекол, толщина которых различна.

Для достижение еще большего звукоизоляционного эффекта увеличивают просвет одной из камер и заполняют ее инертным газом. Уменьшению проникновения шума также способствует использование специальных стекол, например, триплекса.

Насколько эффективно снижается шум

Внешние шумы в городе или вблизи магистралей с оживленным движением транспорта могут превышать 80 дБ, а порой достигают критических и даже вредных для здоровья значений (рев двигателя скоростных мотоциклов – 110 дБ). Для относительно комфортного пребывания в помещении шумовой фон в нем не должен быть больше 40дБ в дневное время и 30 дБ ночью. Таких условий возможно достичь, только если окно нейтрализует минимум половину внешних звуков.

Степень звукоизоляции в зависимости от типа остекления и конструкции оконного блока:

1. Традиционные деревянные окна поглощают менее 20дБ, при этом часть шумов проникает по причине не плотного примыкание створок к раме. Обычное одинарное стекло, толщиной 4 мм обеспечивает уровень изоляции в 20 дБ.
2. Бюджетные металлопластиковые конструкции с обычным стеклопакетом (2 стекла по 4 мм на расстоянии 16 мм) – 27 дБ. Заметная разница, сравнительно с первым пунктом достигается благодаря большей герметичности ПВХ окон.
3. Дополнительная камера в стеклопакете увеличивает степень сопротивления шуму всего на 1 дБ (при одинаковом расстоянии и толщине стекла). Так стеклопакет с двумя камерами по 10 мм и тремя стеклами по 4 мм поглощает 28 дБ.
4. Более продуктивный подход – установка однокамерного стеклопакета, заполненного аргоном вместо обычного осушенного воздуха. Два четырёхмиллиметровых стекла с промежутком 16 мм и Ar-заполнением обеспечивают изоляцию до 32 дБ.
5. Аналогичного результата можно достичь, используя стекла разной толщины. Формула стеклопакета 6/16/4, где 16 расстояние, а 6 и 4 толщина стекол в мм, позволяет уменьшить проникновение внешнего шума на 32 дБ.
6. Наиболее эффективно борется со звуком триплекс (трехслойное стекло). Однокамерный стеклопакет 4/12/9 поглощает 42 дБ, если добавить еще одну камеру (4/10/4/10/9), этот показатель увеличится до 44 дБ.

Характеристики стекол и стеклопакетов

Технологии повышения шумоизоляционных качеств окон

Современные компании, работающие в сфере изготовления оконных конструкций, используют три технологии увеличения звукоизоляционных качеств своей продукции:

• Различная толщина стекла и просвет камеры. Стекла, используемые в большинстве светопрозрачных сооружений, по своей структуре плохо пропускают шумы и даже отражают их. Проблема в том, что обычное силикатное стекло достаточно упругий материал, который под действием звуковых волн вибрирует, тем самым передавая их внутрь помещения.
  При одинаковой толщине каждый слой колеблется одинаково, резонируя друг с другом. Если же стекла и промежутки между ними различны, эффект резонанса заметно снижается, увеличивая таким образом поглощение шумов оконным блоком.
• Заполнение инертным газом. Распространение звука напрямую зависит от плотности среды, через которую он передается – чем она меньше, тем больше шумов поглощается. Максимально разреженная среда – вакуум, вообще не пропускает звуковые волны. Но его использование невозможно по причине внешнего давления, которое попросту разрушит вакуумный стеклопакет. Одно из свойств инертных газов – низкая проводимость звуковых волн, в сравнении с обычным воздухом. Благодаря этому колебания наружного стекла в стеклопакете, заполненном такими газами, в незначительной степени передаются внутреннему, что препятствует проникновению внешних шумов в помещение. Например, при использовании смеси аргона (70%) с фтористой серой (30%) возможно увеличить звукопоглощение на 4 дБ.
• Использование специальных стекол (триплекс). Понижения шумоизоляции вплоть до 60%, в сравнении с обычным остеклением, можно добиться при помощи стекол, склеенных между собой. В качестве связующего применяют либо полимерную пленку, либо компоненты на основе смол. В первом случае, толщина разделяющего слоя не превышает 6 мкм, во втором – 8 мкм, что позволяет более эффективно поглощать шумы. Лучшие, сравнительно с другими вариантами звукоизоляции, результаты триплексы показывают в низкочастотном диапазоне.

Данные способы, принято комбинировать, однако у этого подхода есть и свои подводные камни. При использовании многокамерного стеклопакета с триплексом в открывающихся элементах, весьма высока вероятность их провисания со временем и преждевременного выхода из строя фурнитуры. Это происходит из-за значительной массы стеклопакета и особенно актуально для габаритных створок.

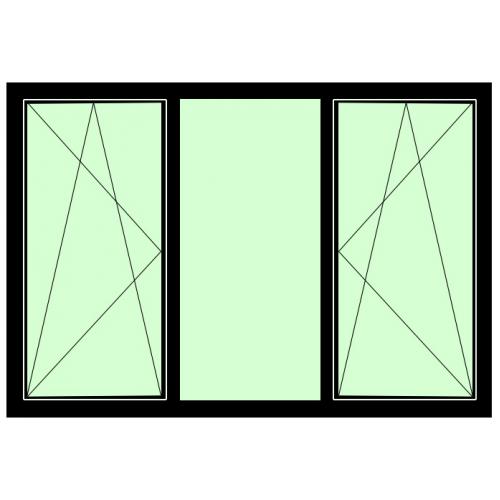

Наиболее эффективный в плане шумопоглощения, но несколько уступающий по эргономичности, является вариант спаренного окна, иначе говоря – двойник.

Каждая из створок блока оснащается однокамерным стеклопакетом, а при совместном использовании вышеописанных технологий, конструкция поглощает свыше 46 дБ шумов.

Эффективная связка для максимальной шумоизоляции

Замена стеклопакетов на шумозащитные

Часто случается так, что проблемы с внешними шумами возникают уже после установки ПВХ окон, полностью менять которые мероприятие не из дешевых. Более экономически целесообразно произвести замену стеклопакета, оставив профиль нетронутым. Дело в том, что самым слабым участком на пути посторонних шумов выступает именно остекление, а не профиль рамы или створок.

Выполнение подобной доработки имеет ряд ограничений, связанных с глубиной посадочного места для остекления в профиле.

Например, не получится поставить многокамерный стеклопакет в раму, где находился однокамерный. В основном практикуют замену прозрачного заполнения сходного по количеству камер, но отличного по толщине стекол и промежутков между ними.

Производители

Изготовлением стеклопакетов занимаются как промышленные предприятия, так и небольшие частные компании. Некоторые производители ПВХ окон также собирают стеклопакеты, однако большинство из них работает с крупными организациями, специализирующимися на изготовлении стекла и продукции, связанной с ним.

• На данный момент группа компаний обладает десятью заводами, суммарная производительность которых превышает 500 000 м² стеклопакетов в месяц.
• Компания Oknasalut помимо изготовление разного рода остекления из ПВХ профиля, производит шумоизоляционные стеклопакеты. Стоимость от 1000 р за м².
• Компания «ИЗОЛЮКС» специализируется исключительно на производстве стеклопакетов. Основана в 1996 г и на данный момент обладает мощным промышленным комплексом. Стоимость двухкамерного изделия с триплексом – 2400 р за м².

Многокамерные профили

Светопрозрачная поверхность оконных конструкций занимает более семидесяти процентов блока, поэтому является основной в плане звукоизоляции.

Оставшиеся 30% нейтрализует профиль, что также необходимо учитывать, если требуется максимальное поглощение внешних шумов.

Качественный профиль разделен внутренними перегородками на изолированные секции (некоторые модификации включают до семи таких секций).

Помимо этого, часть камер профиля может содержать специальный наполнитель, что также положительно сказывается на звукоизоляционных качествах конструкции.

Как правильно выбрать шумопоглащающие стеклопакеты

Перед тем как заказывать шумоизолирующие окна необходимо проанализировать интенсивность внешних шумов. Наиболее высокую степень поглощения следует выбирать, если вблизи здания расположены функционирующие строительные объекты, автомагистрали с интенсивным движением или железнодорожные пути. Оценивать уровень внешнего звука необходимо в периоды его максимальной интенсивности, например, если рядом с помещением есть оживленная трасса, наибольший шум от нее будет исходить в часы пик.

Немаловажным фактором при выборе звукоизолирующего остекления является частотный диапазон окружающих шумов.

Для поглощения сравнительно высоких частот, таких как человеческий голос, достаточно двухкамерного ассиметричного стеклопакета (разные по толщине стекла и промежутки между ними).

Низкие частоты (вблизи промышленных предприятий, железнодорожных путей и строительных объектов) лучше всего нейтрализует триплекс, ассиметрично скомпонованный с толстым стеклом. Максимального эффекта можно добиться, установив двойные финские блоки с качественными шумоизолирующими стеклопакетами.

Деревянные окна по финской технологии

На интенсивность проникновения звука в значительной степени влияет размер остекления. Как было замечено выше, стекло плохо пропускает шумы. Из-за своей жесткой структуры оно вибрирует, ретранслируя колебания в помещение. На больших площадях эти колебания значительно интенсивнее, чем на малых, поэтому, выбирая окна, следует отдавать предпочтение конструкциям, разделенным на мелкие секции.

Дополнительная шумоизоляция окон

Для увеличения звукоизоляционных качеств световых проемов не всегда стоит прибегать к радикальным мерам. Существует ряд способов, которые увеличат степень поглощения внешних шумов без замены уже установленных оконных блоков.

Акустические пленка

На данный момент широко распространена виниловая пленка, повышающая шумоизоляцию стекла. Для окон, в которых установлены стеклопакеты (одно- или двухкамерные) желательно наклеить ее со стороны улицы и помещения. Таким образом можно увеличить поглощение шумов на 3 дБ. Существуют более современные аналоги, также изготовленные из винила, но благодаря инновационным технологиям их степень звукоизоляции достигает 5 дБ (как утверждают производители). На пленке нет какого-либо клеящего состава – фиксация на стекле осуществляется шпателем при помощи воды и мыла.

Акустические жалюзи и шторы

Звукопоглощающие жалюзи или шторы заметно толще и плотнее обычных аналогов. Изоляция от внешних шумов возможна благодаря винилу, который в виде волокон вплетен в материал изделия. Современные изготовители предлагают широкий ассортимент форм, расцветок и дизайнерских решений, так что кажущаяся грубость акустических занавесок ни коим образом не нарушит гармонию внутреннего интерьера.

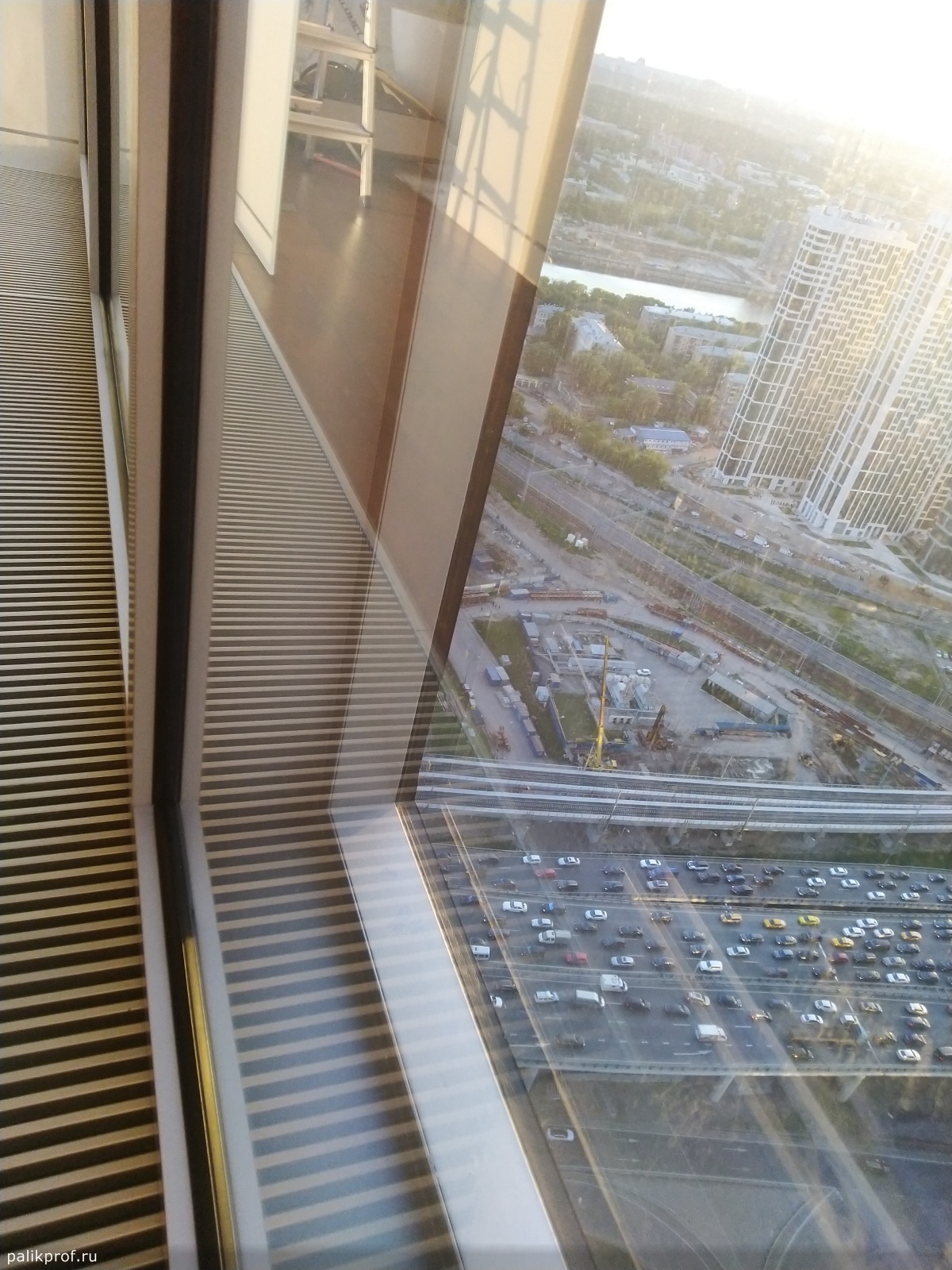

Второй контур остекления

Второй контур остекления на панорамной лоджии

По сути, это установка дополнительного окна в проем, если позволяет его глубина. Данный способ относится скорей к радикальным мерам по увеличению звукоизоляции, чем к оперативным, но демонтаж ранее установленных блоков в таких случаях не потребуется. Кроме того, эффект от второго контура будет лучше, чем от способов, описанных выше, в особенности если использовать качественные шумоизоляционные материалы.

На вопросы шумоизоляции окон отвечают специалисты оконных компаний:

Полезно1Бесполезно

Шумоизоляционный стеклопакет | Все о пластиковых окнах

Средства и технологии, которые позволяют повысить свойства звукоизоляции в помещении могут быть не только для стен, дверей, пола или потолка, но также и для окон. При этом отдельно наклеивать на рамы ничего не нужно, ведь сегодня существуют в продаже стеклопакеты, которые уже содержат в своей конструкции достаточно прочные тепло- и звукоизолирующие материалы.

Что собой представляет шумоизоляционный стеклопакет

Как правило, если вы хотите добиться успехов в шумоподавлении, то вам понадобится стеклопакет имеющий несколько стекол. В основном в профили вставлено три штуки, причем неодинаковой толщины. Здесь все работает по принципу «резонанса». В случае с одинаковыми стеклами, звуковые волны беспрепятственно будут через них проходить, преодолевая одинаковое расстояние. Если же хотя бы одно сделать толще, то столкнувшись с препятствием  иной толщины, волна уже потеряет значительную часть своей мощности, и звук будет доходить слабый. Таким образом, под шумоизоляционным подразумеваются окна, двери, панели или стены с разными по толщине сторонами.

Технологии производства и формула пакета

Примером может послужить даже однокамерное окно, в конструкцию которого входят два стекла – 4 и 6 мм толщиной. Они не будут уже поддаваться резонансному эффекту, а потому способны гасить звук до 3-4 дБ. Это приблизительно на 30% тише, чем с одинаковыми. Шумоподавление зависит также еще от следующих факторов:

1. Принцип множественности толщин – чем больше стекол и чем они будут толще, тем меньше шума будет проникать внутрь помещения снаружи.
2. Расстояние в пакете и заполнение газом аргоном или другим нейтрализующим холод и звук веществом.
3. Стыки и их герметичность. Конструкция створок должна быть так подогнана, чтобы они при закрытии плотно прилегали к рамам.
4. Высокое качество профиля и прочность фурнитуры.

Применение особенных технологий в конструкции, препятствующих проникновению звуковых колебаний, позволяют достигать максимальных порогов шумоподавления. Для того, чтобы хорошо себе представлять как работает такое окно, достаточно изучить схему, где четко показана разница, между децибелами улицы в разной ее зоне и децибелами приемлемыми для жилого помещения.





Благодаря особой конструкции тройного остекления уровень шума снижается впечатляющими масштабами. К примеру, если ваша квартира размещена в многоквартирном доме у самого городского проспекта, тогда звукоизоляционное окно позволит снизить шум с 90 до 55 дБ. А это, согласитесь, существенное шумоподавление. Вообще специалисты, создавая звукоизоляционное остекление последнего поколения, исходили из разных источников шума. Их можно свести в одну таблицу:





Уровень шумоподавления в стандартных обычных стеклопакетах и в окнах, изготовленных по специальной технологии, можно отследить, даже сравнивая толщину с индексами звукоизоляции. Многие думаю, что чем толще сам профиль окна, тем он больше тишины он обеспечит. Однако это не совсем так.





В этой таблице очень хорошо видно, что обыкновенное окно такой же толщины что и шумоизоляционное. Однако степень его шумоподавления гораздо ниже, чем у последнего варианта. Между тем, однокамерная и двухкамерная модели пакетов практически ничем друг от друга не отличаются по уровню шумоподавления. Тогда как изделие изготовленное специально для звукоизоляции внешних звуков на порядок дает свои положительные результаты – тише на 10 дБ.

Виды стеклопакетов с шумоизоляцией и их характеристики

Оконные, дверные, стеновые, панельные и любые другие варианты с приличным шумоподавлением между собой могут отличаться лишь в небольших деталях. Однако и эти детали существенны для того, чтобы эффект звукоизоляции достигался в той или иной степени. Так, например, если межстекольное пространство будет заполнено вяжущим газом аргоном, а не обычным воздухом, то колебания звуковых волн будут гаситься гораздо быстрее.





А если еще вдобавок одну часть сделать триплексом – многослойным стеклом, тогда шумы буду еще и отражаться от окна. Другими словами, отражательные функции приходятся как на триплекс, так и аргон. Технология несложна и весьма эффективна. Правда, здесь еще очень важно, чтобы соединительный герметик (работающий еще как антиконденсат) был сделан из высококачественной резины, а не из алюминиевой строчки – ленточной пластины. Ведь алюминий сам по себе плохо держит тепло, он его пропускает. Одним словом пакет с агроном и многослойным стеклом имеет не только шумоподавляющие функции, но и отражательные.



При обыкновенном тройном остеклении без аргона будет достигаться просто шумоподавление. Это говорит о том, что какие-то звуки все-таки будут проникать в дом. Но если для хозяев не так важна 100% тишина, тогда вполне можно обойтись и двухкамерным окном с разными толщинами. Приблизительно 30-40% гашения уличных шумов вы обязательно получите.





Усиленный вариант с функцией шумоподавления, отражения звуковой волны и защитой от проникновения звука на наружных стеклах подразумевает наличие специальной пленки внутри межстекольного пространства. Такая звукозащитная пленка обычно находится на поверхности одного из триплексов, которые устанавливаются с наружной стороны окна. Веществом пленки является специальная А-смола, которая позволяет достигать светопрозрачных конструкций с высоким уровнем звукового поглощения. Одним словом, такие окна имеют функции:



• шумопоглощения – пленка из А-смолы;
• звукоотражения –триплекс;
• шумоподавление – газ аргон;
• энергосбережение – стекло со стороны помещения, удерживающее тепло.





Напыление на внутреннюю сторону стекла, установленного первым со стороны помещения, производится как раз для энергосберегающих окон. А так как окно зачастую призвано выполнять несколько ключевых функций, а не только одну лишь шумоизоляцию, то напыление на сегодня является одним из основных способов сбережения тепла зимой и защиты от интенсивных солнечных лучей жарким летом. Распыляют ионы серебра и других оксидов металлов по внутренней стенке, входящего в состав второй камеры стеклопакета, приходящегося на внутреннюю сторону окна. На шумоподавление оно, возможно, мало влияет, однако позволяет при помощи одной конструкции решать несколько задач – беречь тепло и устранять лишние шумы.





Шумоизоляционные стеклопакеты. Типы стекол и стеклопакетов.

Какой бы стеклопакет вы не установили – однокамерный, двухкамерный или трехкамерный — вы не почувствуете серьезной разницы в отношении защиты от уличного шума. Дело в том, что все стекла в стеклопакете отличаются одинаковыми размерами, и прочие характеристики у них также идентичны. Их можно сравнить с гитарными струнами, которые настроены в унисон. Движущаяся с улицы звуковая волна встречает на пути барьер в виде стеклопакета, и возникает известное явление резонанса. Это значит, что, пройдя сквозь одно стекло, звук беспрепятственно сможет проникнуть и через остальные. Иначе обстоит дело с преодолением нескольких стекол разной толщины. В этом случае спектр звуковой волны, который пройдет через первое стекло, сразу же столкнется со следующим – имеющим другие характеристики. И вот здесь звуковая волна лишится большей части своей силы, которую она вынуждена будет потратить на преодоление препятствия.

Для изготовления шумоизоляционного стеклопакета используются стекла разной толщины. Обычные стеклопакеты, которые применяются для производства пластиковых окон, имеют стекла толщиной 4 мм. Что касается старых рам из дерева, для них чаще всего применялись стекла толщиной 3 мм. Шумоизоляционный же стеклопакет – это, к примеру, однокамерный пакет, состоящий из двух стекол толщиной 4 мм и 6 мм. Такие стекла, даже имея одинаковый размер, не вступают в резонанс, и способны погасить 4 децибела звука, а это значит, что в помещении, оборудованном такими окнами, будет на 30% тише! Двухкамерные стеклопакеты, имеющие три равных по толщине стекла, получатся намного теплее, но и намного более шумными. Правда, все же установка даже пластикового окна с однокамерным стеклопакетом сделает вашу жизнь значительно тише, чем при старых окнах в деревянных рамах.

Итак, прежде чем купить стеклопакеты, необходимо в первую очередь определиться. Чего вы хотите: тепла? Тишины? Того и другого? Специалисты нашей компании помогут вам сделать правильный выбор и установят новые окна с учетом всех ваших пожеланий.

Шумоизоляционные стеклопакеты для пластиковых окон недорого в Москве

Для домов, расположенных у оживленного шоссе, детского сада, железной дороги или в районе аэропорта, строительной площадки, рекомендуем установить шумоизоляционные стеклопакеты, которые позволят снизить уличный шум, поступающий через окно. Они имеют продуманную конструкцию, которая снижает уровень проникающего в помещение шума на 30-40 дБ.

Конструктивные особенности

Шумоизоляционные стеклопакеты – хорошее решение для тех, кто мечтает о тишине и комфорте. Такие конструкции рассчитаны на снижение пропускной способности звука и легко справляются с гашением таких звуков, как сигналы транспортных средств или шум при проведении строительно-дорожных работ. Шумозащита стеклопакетов повышается несколькими способами:

• использованием стекол и дистанционных рамок разной толщины, благодаря чему изменяются звуковые и вибрационные колебания,
• заполнением межстекольного пространства инертным газом, что сказывается на улучшенной звукоизоляции, так как используемый газ имеет низкую резонансную частоту,
• использованием стеклопакета с триплексом вместо обычного одно- или двухкамерного стеклопакета. Такое конструктивное решение помогает в создании двойного барьера на пути звука, который может попасть внутрь помещения. А антивандальная структура стекла выступает гарантом высокого уровня безопасности окна.

Максимальный эффект достигается, если окно оснащается качественной фурнитурой и хорошо герметизируется. Для этого при монтаже используются специальные материалы, которые легко справляются со снижением вероятности появления дребезжания и гудения в окнах и прочих шумовых эффектов.

Многослойные конструкции с повышенным уровнем шумозащиты – отличное решение для установки как в городской квартире, так и в загородном доме. Несмотря на то, что антирезонансный стеклопакет имеет большую толщину, он хорошо пропускает свет, а потому обеспечивает комфорт в помещении.

Компания «Светлые окна» предлагает производство и установку шумозащитных окон для зданий и сооружений любого назначения. Мы уверены в качестве своей работы, поэтому даем гарантию на монтаж окон в 7 лет!

Шумопоглощающие стеклопакеты — как повысить уровень шумопоглощения

Через оконные проемы происходит не только основная утечка тепла, но и проникает шум с улицы, поэтому звукоизоляция стеклопакета не менее важна, чем его энергоэффективность. Особенно это важно при проживании или открытии офиса в шумном районе. Стандартные модели окон с однокамерными стеклопакетами не годятся для таких случаев, поскольку их уровня звукоизоляции недостаточно для обеспечения комфортных условий проживания или работы. Для этих целей необходимо подбирать стеклопакеты, которые способны успешно решить проблему.

Почему обычные окна пропускают шум

Движущийся транспорт или строительные работы способны создать шум до 80 дБ, а обычное окно с однокамерным стеклопакетом в состоянии обеспечить полную тишину во внутренних помещениях только при 26 дБ. Это связано с тем, что на пути звуковых волн недостаточно преград, и они с легкостью преодолевают пару 4-миллиметровых стекол и воздушную подушку толщиной 16-20 мм. Причем от профилей в этом вопросе не так много зависит, как от стеклопакета, который занимает основную площадь оконного проема. Если окно из армированной 5-камерной профильной системой будет абсолютно герметично, но укомплектовано базовой однокамерной моделью, оно не сможет эффективно задерживать уличный шум, поэтому нужно комплексно решать задачу.

В каких случаях рекомендуется позаботиться о дополнительной звукоизоляции

Эта таблица дает наглядное представление, о том, в каких условиях рекомендуется устанавливать шумоизоляционные стеклопакеты.
Нормы допустимого шума варьируются в диапазоне 20-35 дБ, поэтому на основании этих данных необходимо комплектовать окна.

Более точно уровень шума в местах проживания и работы можно оценить при помощи измерительных приборов – обычно для этого вызывают представителей СЭЗ.

Поскольку самый высокий уровень звукоизоляции окон обычно не превышает 36 дБ, а данные по уровню шума в таблице значительно выше, может сложиться впечатление, что никакие окна не помогут решить проблему. Это не так – при установке стеклопакетов с хорошим шумопоглощением звуковые волны приглушаются до такой стадии, которая не способна доставить дискомфорт.

Как повысить уровень шумопоглощения стеклопакетов

На текущий момент существует несколько эффективных способов, позволяющих снизить уровень уличного шума во внутренних помещениях. Благодаря этому заказчикам доступны разные виды стеклопакетов с повышенной звукоизоляцией:

• двухкамерные – наличие дополнительного стекла в качестве еще одной преграды и деление одной общей камеры на две отдельные воздушные прослойки позволяет ощутимо поднять уровень звукоизоляции окна и погасить до 30-40% уличных шумов;

• с инертным газом – в отличие от обычной воздушной смеси аргон оказывает на звуковые волны «вяжущий эффект», благодаря чему подавляется шум;

• с триплексом – полимерная пленка между двух листов, которая частично отражает звуковые волны, вместе с утолщенным стеклом также способны обеспечить тишину во внутренних помещениях.

При этом важно учитывать высокую вероятность резонанса в двухкамерных стеклопакетах. Неправильный подбор ширины дистанционных рамок, подробнее о которых можно узнать на ОкнаТрейд, и толщины стекол влечет за собой усиление шума. Это очень неприятное явление, поэтому рекомендуется заказывать такие окна только у проверенных производителей.

Стекла с разной толщиной не подвержены эффекту резонанса, поэтому в двухкамерных моделях стеклопакетов с шумопоглощающим эффектом используют различные комбинации.

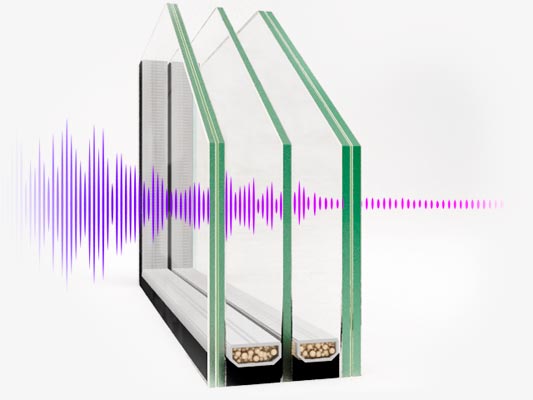

Стеклопакеты с самым высоким уровнем шумопоглощения

Стеклопакет, шумоизоляция которого гарантированно обеспечит комфортные условия для работы или проживания, должен быть комбинированным. Это значит, что в одной модели рекомендуется использовать дополнительную стеклянную перегородку, триплекс и инертный газ. Благодаря такой конструкции окно получает многоуровневую защиту:

• сначала волны отражаются полимерной пленкой и частично поглощаются двойным стеклом триплекса;
• затем гасятся центральной перегородкой, разделяющей стеклопакет на камеры;
• в последней камере преодолевший преграды шум поглощается инертным газом.

Если и такая конструкция не в состоянии обеспечить тишину во внутренних помещениях, то звукопоглощающую систему рекомендуется усилить еще одним элементом. Речь идет о специальной пленке на основе А-смол, которой оклеивается внешняя сторона окна. Она также способна эффективно поглощать звуки и гарантированно повысит уровень шумоизоляции стеклопакета.

Разработан сверхтонкий шумоизоляционный стеклопакет

Подразделение по развитию новых технологий польской компании

Vitroterm-Murów SA (Витротерм-Мурув СА), специалиста в области остекления, начало исследование нового вида окна, ориентированного на значительное снижение уровня шума, сообщает портал ОКНА МЕДИА.

Результаты первого этапа исследования являются многообещающими и показывают, что используя новую технологию, можно получить примерно до 40% уменьшение интенсивности звука в 110 дБ при значительном снижении веса и толщины стеклопакета.

Проблемой хорошей акустической изоляции современных зданий являются стеклопакеты, которые выступают в качестве мембраны, и вибрируя, переносят внутрь шум и звуки извне.

До сих пор уменьшение шума достигалось с помощью специальных пленок для многослойного стекла, асимметричных стеклопакетов или увеличения толщины стекла в несколько раз. Эти решения являются, безусловно, эффективными, но при этом значительно увеличивают толщину и вес стеклопакетов, что способствует повышению  стоимости окна.

Идеи подавления шума для нового поколения активных окон очень разнообразные. Одной из них является перспективное решение польской компании. Оно заключается в том, что между листами стекла располагается ламинированный пьезоэлектрический материал, который под воздействием вибрации выступает в качестве приемника шума, при этом при подаче напряжения – генерирует колебания.

В основу концепции положен постулат: звуковые волны обладают таким свойством, что при наложении их друг на друга происходит существенное ослабление шума.

Для того чтобы улучшить шумоизоляцию оконных систем, специалисты компании исследуют вариант, когда наружное стекло стеклопакета «забирает» шум и посылает сигналы на компьютер, анализирующий звуки, а внутренняя панель за счёт активной вибрации (подергивания) подавляет шум (после компьютерного анализа) с помощью специального алгоритма.

Помимо прочего, материал прослойки характеризуется прозрачностью, поэтому его реально объединить со стеклом, что практически незаметно для пользователя, а значит не влияет на светопропускание оконной системы.

Шумоизоляция стеклопакетов – Окна Две Створки

В настоящий момент на рынке предлагается огромное количество разных стеклопакетов, под любые задачи. Широкое разнообразие обусловлено перечнем задач, которые необходимо решить окну с помощью стеклопакета. Для удовлетворения уникальных требований существуют специальные стеклопакеты, способные справиться с поставленной задачей.

К основным характеристикам стеклопакетов относятся: шумоизоляция, теплоизоляция, прочность стекла. В настоящей статье мы попробуем сравнить все существующие комбинации стеклопакетов и выявить из них наиболее шумоизоляционные. Очень надеемся, что данная статья поможет Вам определиться с Выбором.

Сравнение стеклопакетов

Любой стеклопакет имеет свою конструктивную формулу. Пример такой формулы: 4-8-4-12-4. Смотря на данную формулу можно увидеть, что в ней 3 стекла толщиной 4 мм, и расстояние между стеклами 8 мм и 12 мм.

Второй пример: обычный однокамерный стеклопакет, состоящий из 2 стекол толщиной 4 мм и расстоянием между стеклами равным 16 мм, имеет формулу 4-16-4.

Показатели шумоизоляциии стеклопакетов

Однокамерные	Толщина, мм	Шумоизоляция общая, дб	Шумоизоляция транспортная, дб
4-16-4	24	30	26
4-24-4	32	32	28
6-14-4	24	36	31
6-12-6	24	31	28
6k-12-6	24	31	28
3.3.1-20-6	32	35	29
4.4.1-18-6	32	37	34
6.6.1-24-4	40	41	35
8.8.1-22-4	42	40	35
4.4.1-26-3.3. 1	40	41	36
4.4.1-24-4.4.1	40	41	36
Однокамерные с пленкой Стратофон
4.4.2S-12-4	24	38	33
4.4.2S-18-6	32	41	35
6.6.2S-24-4	40	42	36
8.8.2S-22-4	42	42	37
4.4.2S-26-3.3.2S	40	46	39
4.4.2S-24-4.4.2S	40	47	40
Двухкамерные
4-8-4-8-4	32	33	27
4-8-4-12-4	32	33	27
4-10-4-10-4	32	33	27
4-12-4-16-4	40	33	27
6-8-4-10-4	32	36	30
6-8-4-8-6	32	36	30
6-16-4-10-6	42	36	30
6-14-6-10-6	42	35	29
6-9-5-8-4	32	36	31
6-15-5-12-4	42	37	31
3. 3.1-14-4-12-6	42	37	29
4.4.1-14-4-12-4	42	37	31
4.4.1-14-4-10-6	42	39	32
4.4.1-14-4-12-3.3.1	42	39	32
5.5.1-16-6-12-3.3.1	52	40	33
Двухкамерные с пленкой Стратофон
4.4.2S-12-4-14-4	42	39	32
4.4.2S-10-4-14-6	42	41	34
3.3.2S-14-4-12-4.4.2S	42	43	36
5.5.2S-16-6-12-3.3.2S	52	44	37
Указанные характеристики приведены для стеклопакета размером 1200*1500 мм и в зависимости от других факторов, в том числе и размеров, могут отличаться. Примерная погрешность составляет +-2Дб.

Показатели некоторых формул кажутся нелогичными (особенно 6-14-4), но это реальные цифры и ошибок нет. Если смотреть на показатель транспортной шумоизоляции, то реальность такова, что однокамерные стеклопакеты справляются с таким шумом не хуже двухкамерных. Также в таблице нет энергосберегающих и мультифункциональных стеклопакетов — наличие этих функций не влияет на шумоизоляцию.

Обозначения в формулах:

• k — каленое стекло.
• 4.4.1 — триплекс стекло. Два совмещенных 4 мм стекла через обычную пленку (EVA) толщиной 1 мм
• 4.4.2S — триплекс стекло со Стратофоном. Два совмещенных 4 мм стекла через вибропоглащающую пленку (Стратофон) толщиной 2 мм
• Формулы читаются: стекло-камера-стекло (одокам.), стекло-камера-стекло-камера-стекло (двухкам.)

Транспортная шумоизоляция показывает эффективность стеклопакетов на срезе частот, которыми шумит улица. Если вы хотите закрыться от уличного шума (автодорога, магистраль, узкая улица с оживленным движением), то следует смотреть именно на этот показатель.

Возможно, Вам будет интересно наше сравнение теплоизоляции стеклопакетов.



Какое стекло лучше всего снижает уровень шума?

Какое стекло лучше для шумоподавления и звукоизоляции?

Выбор лучшего стекла для снижения шума и звукоизоляции вашего дома будет зависеть от уровня разрушений, с которыми вы сталкиваетесь. Однако мы настоятельно рекомендуем акустическое остекление вместо тройного остекления.

При замене окон очень важно понимать преимущества наших вариантов остекления, особенно если вы хотите уменьшить шум, проникающий в ваш дом.

Удивительно, но тройное остекление не обязательно означает, что дом станет более тихим. Для звукоизоляции вашего дома через окна стекло должно быть определенной толщины и установлено с правильным расстоянием между окнами.

Что такое шумовое загрязнение?

Шумовое загрязнение определяется как беспокоящий или чрезмерный шум, который может нанести вред деятельности или жизненному равновесию человека или животных. С ростом населения и применением современных технологий шум становится все чаще и из большего числа источников.

Шумовое загрязнение может иметь очень реальное воздействие на нас как физически, так и психологически. Исследования показали, что шумовое загрязнение может повлиять на наше здоровье. Они продемонстрировали, что он может вызывать стресс и беспокойство, а также повышать кровяное давление, что приводит к гипертонии и сердечно-сосудистым заболеваниям.

Какие преимущества дает звуконепроницаемое стекло?

Снижение нежелательного шума помогает сконцентрироваться, улучшает сон и приводит к усилению расслабления и снижению стресса.Это становится действительно важным, если вы живете рядом с оживленной дорогой, железнодорожной линией или аэропортом, или даже если вы любите тишину и покой. Окна станут важной частью решения проблемы шумового загрязнения в вашем доме.

Стекло очень хорошо проводит звук. Одно оконное стекло или необработанное остекление мало что сделают, чтобы предотвратить проникновение шума в ваш дом.

Если в вашем доме все еще есть окна с одинарным остеклением, и вы хотите повысить стоимость своей собственности и уменьшить шумовое загрязнение, возможно, пришло время обновить.

Как наши стеклянные окна снижают шум:

Звукоизоляционное остекление работает, отклоняя и рассеивая звуковые волны. Это достигается тремя способами:

Чем толще стекло, тем лучше его шумоподавляющие свойства. Тем не менее, стекло имеет естественную частоту совпадения (шаг, при котором оно усиливает звук), поэтому двойное остекление является лучшим вариантом с двумя разными толщинами стекла. Различная толщина изменяет звуковую волну, когда она проходит через устройство, чтобы противодействовать частоте совпадений.

Чем больше зазор между стеклами, тем лучше акустические характеристики звукоизоляционного остекления. Но мы понимаем, что ваше пространство очень дорогое, и толстые окна непрактичны. Снижение шума можно увеличить, заполнив зазор между стеклами аргоном и криптоном или создав вакуум между стеклами. Тройное остекление работает, добавляя еще один слой воздуха, чтобы заглушить звук снаружи.

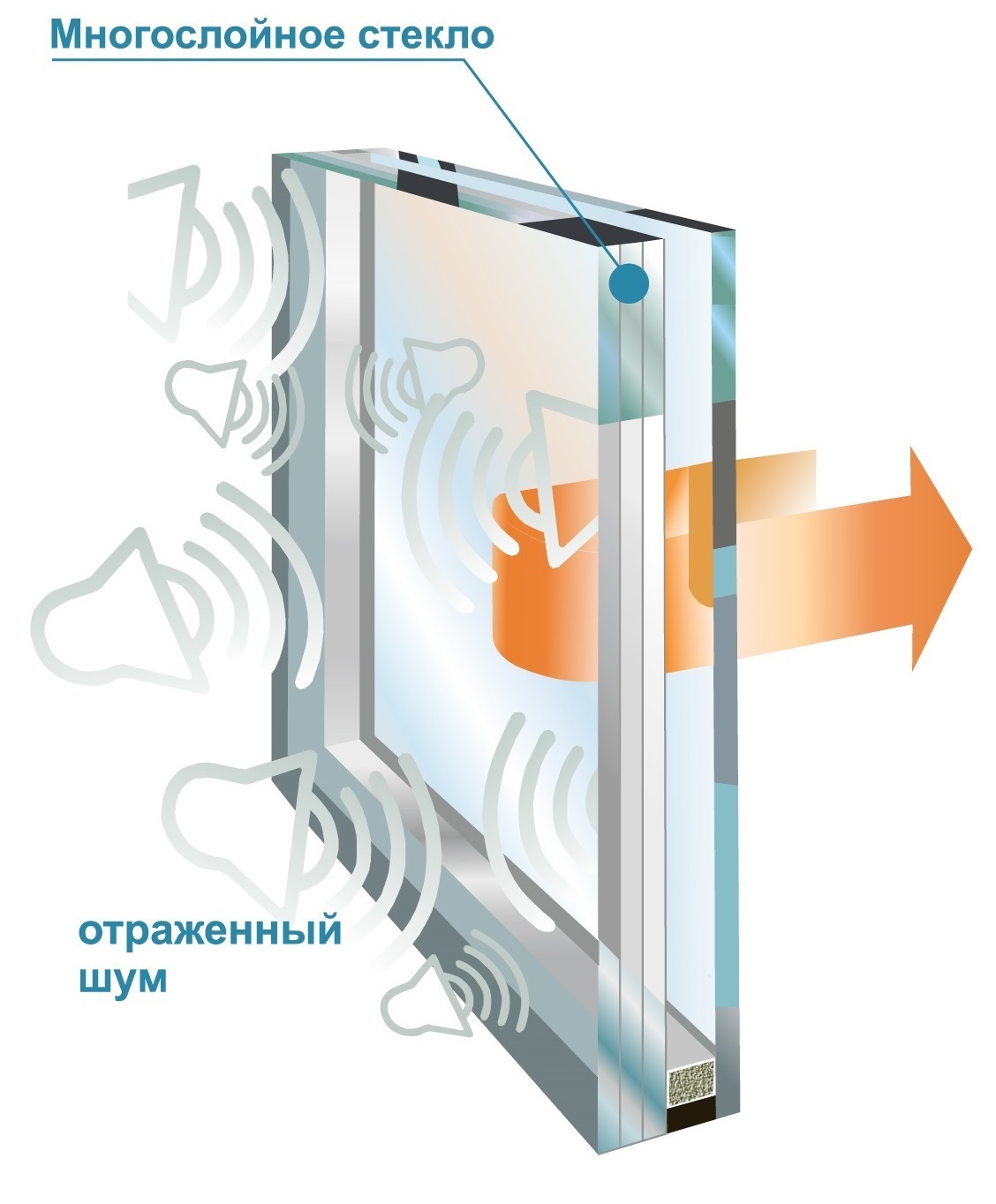

Многослойное стекло состоит из тонкого слоя поливинилбутираля (ПВБ), помещенного между двумя стеклянными панелями, образующего внешнюю панель.PVB обеспечивает отличные акустические характеристики, подавляя звуковые волны. Это также значительно затрудняет поломку. ПВБ предотвращает разбивание стекла, а окно остается цельным, поэтому безопасность также повышается.

Вы заметите значительную разницу со звукоизоляционным стеклом, особенно если это означает, что вы можете хорошо отдохнуть ночью.

Что мне нужно знать об акустическом остеклении перед покупкой?

Одна вещь, которую следует учитывать, если вы выберете акустическое стекло, заключается в том, что эффект можно нейтрализовать, установив стандартные вентиляционные отверстия.Необходимы уникальные акустические вентиляционные отверстия. Они могут быть большими и не эстетичными, но необходимы, чтобы не ухудшить звукоизоляцию вашего акустического стекла.

Если вас интересуют шумоподавляющие стекла, обратите внимание на линейки Comfort и Comfort Plus от Planitherm. Мы можем предложить на 20% лучшее снижение шума, чем двойное остекление в старом стиле. Они также обладают множеством дополнительных преимуществ, таких как защита мебели и повышенная безопасность.

Итак, какое стекло лучше всего снижает уровень шума?

Акустические стеклопакеты лучше всего подходят для снижения шума по сравнению со стандартным тройным остеклением.Тем не менее, вы можете включить ламинированное внешнее стекло из 6,4-миллиметрового стекла в тройное остекление, которое, скорее всего, превзойдет акустическое двойное остекление.

Мы бы посоветовали отказаться от тройного остекления и выбрать более высокие характеристики двойного остекления, такие как акустическое стекло, для надежной и долговечной работы.

Одна из основных причин, по которой мы не рекомендуем тройное остекление как лучшее стекло для снижения шума, заключается в том, что дополнительный вес создает большую нагрузку на оконные и дверные петли. Это может привести к сокращению срока службы продукта.

Звукоизоляционное остекление в Кенилворте, Уорикшир.

Если вы ищете звукоизоляционное и шумоизоляционное остекление в Уорикшире, мы можем предложить вам как акустическое остекление, так и тройное остекление. Мы будем рады обсудить ваши требования и предложить решения, которые подходят вам и вашей собственности.

Свяжитесь с нами сегодня для получения дополнительной информации или начните онлайн-предложение любого из наших продуктов.

Категории: Fox Windows & Doors

Стеклопакеты со звукоизоляцией – PRESS GLASS SA

СТАТЬЯ СОГЛАСИЯ НА ОБРАБОТКУ ПЕРСОНАЛЬНЫХ ДАННЫХ, СОБИРАЕМЫХ АВТОМАТИЧЕСКИМИ СРЕДСТВАМИ, В СФЕРЕ ЕГО ПРОФИЛИРОВАНИЯ

я не согласен

Я выражаю добровольное согласие на обработку моих персональных данных, включая автоматический анализ моей активности на сайте www. сайт pressglass.com, чтобы определить мои потенциальные интересы с целью корректировки рекламных и коммерческих предложений в соответствии с моими предпочтениями со стороны Press Glass SA (далее именуемой: «Контроллер» и / или «Press Glass»), с зарегистрированный офис по адресу ул. Golfowa 19, 42-274 Конописка, гмина Конописка, внесена в Государственный судебный реестр Окружным судом в Ченстохове, 17-й коммерческий отдел Национального судебного реестра под номером 0000131477, с использованием идентификационного номера налогоплательщика NIP 574-000-74-96 и Business Статистический номер REGON 150021158, уставный капитал 500 000 злотых (прописью: пятьсот тысяч злотых 00/100), оплаченный полностью, в лице Правления – в соответствии с действующим юридическим разрешением, также через www.сайт pressglass.com, в соответствии со статьей 6 п. 1 (a) в сочетании со статьей 22 Регламента (ЕС) 2016/679 Европейского парламента и Совета от 27 апреля 2016 г. о защите физических лиц в отношении обработки персональных данных и о свободном перемещении таких данных и отменяющую Директиву 95/46 / EC – Общий регламент по защите данных (OJEU L от 2016 г. , № 119, пункт 1).

Я понимаю, что мои личные данные будут храниться до тех пор, пока это согласие не будет отозвано, в течение периода, необходимого для выполнения задач Контролера и / или соблюдения обязательств по архивированию, вытекающих из положений закона.

Я понимаю, что в случае каких-либо претензий мои персональные данные будут обрабатываться до тех пор, пока не истечет срок действия требований, установленных законодательством данной страны ЕС (срок ограничения действительности требований можно проверить по адресу: https: / /beta.e-justice.europa.eu/home?init=true&action=home&plang=en), если возникает такое требование.

Я понимаю, что по истечении вышеуказанных дат мои данные будут удалены или анонимизированы.

Мне сообщили, что в любое время я могу запросить: получить доступ к моим личным данным, исправить, обновить или исправить их, ограничить их обработку, временно или навсегда приостановить их обработку, удалить или передать их, то есть указать организацию, которой я хочу отправить свои личные данные.

Мне сообщили, что я имею право возражать против обработки моих личных данных бесплатно. Я понимаю, что могу сделать это по адресу электронной почты: [email protected].

Контролер назначил сотрудника по защите данных. С сотрудником по защите данных можно напрямую связаться с помощью электронных средств по следующему адресу электронной почты: [email protected] или по телефону: +48 602 638 231.

Помощь также можно найти по адресу https://uodo.gov.pl/en/p/data-protection-authorities или https: // edpb.europa.eu/edpb_en.

Принимая во внимание вашу безопасность в сети, мы хотели бы сообщить вам, что мы используем процедуры, разработанные для защиты людей младше 16 лет в Интернете.

Если вам меньше 16 лет, мы не можем обрабатывать ваши персональные данные в соответствии с законом (статья 8 GDPR) в маркетинговых целях, в том числе с целью профилирования ваших персональных данных, пока ваши родители или законные представители не подтвердят на наш адрес электронной почты: gdpr @ pressglass. com, что они дают такое согласие.

Я заявляю, что на момент выражения этого согласия мне исполнилось 16 лет.

Акустические окна | Внутренние звукоизоляционные окна

Спроектировано, чтобы стать первым доступным на рынке высокопроизводительным акустическим окном

Используя инновации в области акустики и технологию шумоподавления, компания Acoustical Surfaces создала серию звуконепроницаемых внутренних окон, обеспечивающих лучшие характеристики на рынке.Эти окна универсальны и долговечны, их можно устанавливать в различных проектах и ​​средах. Эти окна помогают снизить уровень шума и улучшить результат для дизайнеров, архитекторов и строителей, от стрельбища до студий звукозаписи.

Типичные области применения этих звукоизолированных студийных окон:

• Студии звукозаписи
• Коммерческая Windows
• Промышленное
• Военный
• Комната для жертв / допросов

Предлагаемые другие акустические окна:

Информация и тестирование продукта

• Лист данных
• Инструкции по установке
• Характеристики CSI
• Акустические испытания

---

Видео по установке Studio Window

Характеристики:

• Действительно доступное высокопроизводительное окно контроля шума
• Работоспособность протестирована и сертифицирована по доступной цене
• Рейтинги STC до 58
• Разработано и изготовлено по индивидуальному заказу для любого размера
• Рамы из анодированного алюминия со стандартной отделкой из натурального алюминия и бронзы – также доступны другие специальные покрытия
• Быстрая доставка по заказу!
• Быстрая и простая установка – не требуется подрядчика по остеклению или специальных инструментов – ASI включает инструкции по установке и необходимые чертежи в магазине
• Доступны звукоизоляционные оконные стекла на заказ – безопасное стекло, зеркальное стекло, тонированное и т. Д.(Примечание: использование нестандартного акустического оконного стекла может изменить значение STC)
• Акустическое оконное стекло, поставляемое отдельно во избежание поломки
• Простая установка звукоизоляционной стеклянной стены с защелкой на рабочем месте

Noise S.

T.O.P. ™ Внутреннее звуконепроницаемое стеклянное окно, модель Studio 4

Характеристики:

• Индивидуальный размер в соответствии с вашими потребностями
• Сверхбольшие блоки доступны с импостами
• Рамы доступны в прозрачном анодированном или анодированном бронзовом цвете
• Дополнительная тонировка, одностороннее зеркало, безопасное стекло и т. Д.
• Стекло, расположенное под углом 4 °, для максимальной акустической производительности – дополнительная конфигурация из плоского стекла

Технические характеристики окна:

• Стеклопакет 1 ″ с 2 частями многослойного стекла 1/4 ″
• Алюминиевая рама 4-1 / 2 ″
• Угловое стекло для максимальной акустической производительности
• Рамы и уплотнения с акустической обработкой
• Вставка акустической рамы из негорючего шумоглушителя, класс A-1, ASTM E-84
• Подходит для стен любой толщины за счет вставки или смещения акустического окна

Шум S.

T.O.P. ™ Внутреннее звуконепроницаемое стеклянное окно, модель Studio 5

Характеристики:

• Рейтинг STC до 48 (тест загрузки)
• Индивидуальный размер, соответствующий вашим потребностям
• Сверхбольшие блоки доступны с импостами
• Рамы доступны в прозрачном анодированном или анодированном бронзовом цвете
• Дополнительная тонировка, одностороннее зеркало, безопасное стекло и т. Д.

Технические характеристики окна:

• Многослойное стекло 3/8 ″ с воздушной полостью и многослойное стекло 1/4 ″
• Алюминиевая рама 4-1 / 2 ″
• Рамы и уплотнения с акустической обработкой
• Вставка акустической рамы из негорючего шумоглушителя, класс A-1, ASTM E-84
• Подходит для стен любой толщины за счет вставки или смещения акустического окна

Шум S.T.O.P. ™ Внутреннее звуконепроницаемое стеклянное окно, модель Studio 6

Характеристики:

• Рейтинг STC до 55 (тест загрузки)
• Индивидуальный размер, соответствующий вашим потребностям
• Сверхбольшие блоки доступны с импостами
• Рамы доступны в прозрачном анодированном или анодированном бронзовом цвете
• Дополнительная тонировка, одностороннее зеркало, безопасное стекло и т. Д.
• Стекло, расположенное под углом 4 °, для максимальной акустической производительности – дополнительная конфигурация из плоского стекла

Технические характеристики окна:

• Один стеклопакет с 2 листами ламинированного стекла 1/4 дюйма, а также воздушной полостью и дополнительной панелью из ламинированного стекла 3/8 дюйма
• Алюминиевая рама 6-3 / 8 ″
• Рамы и уплотнения с акустической обработкой
• Угловое и плоское стекло для максимальной акустической производительности
• Вставка акустической рамы из негорючего шумоглушителя, класс A-1, ASTM E-84
• Подходит для стен любой толщины за счет вставки или смещения акустического окна

Шум S.T.O.P. ™ Внутреннее звуконепроницаемое стеклянное окно, модель Studio 8

Характеристики:

• Рейтинг STC до 58 (тест загрузки)
• Индивидуальный размер, соответствующий вашим потребностям
• Сверхбольшие блоки доступны с импостами
• Рамы доступны в прозрачном анодированном или анодированном бронзовом цвете
• Дополнительная тонировка, одностороннее зеркало, безопасное стекло и т. Д.
• Стекло, расположенное под углом 4 °, для максимальной акустической производительности – дополнительная конфигурация из плоского стекла

Технические характеристики окна:

• Один стеклопакет с 2 частями многослойного стекла 1/4 дюйма, а также воздушной полостью и дополнительной панелью из многослойного стекла 3/8 дюйма
• Алюминиевая рама 12-7 / 8 ″
• Рамы и уплотнения с акустической обработкой
• Угловое и плоское стекло для максимальной акустической производительности
• Вставка акустической рамы из негорючего шумоглушителя, класс A-1, ASTM E-84
• Подходит для стен любой толщины за счет вставки или смещения акустического окна

Акустические свойства стекла: не все так просто

Вот почему мне постоянно приходят эти вопросы (помните, я неизлечимый универсал в мире фасадов): какое влияние толщина стекла оказывает на акустику двойного стеклопакета? Или что важнее в акустических характеристиках изолированного стекла: толщина монолитного стекла, эффект ламинирования или размер полости?

Здесь вы найдете графические ответы на эти вопросы. Как обычно, в результате интеллектуального анализа данных обнаруживается ряд скрытых сюрпризов.

Давайте начнем с обзора двух концепций, которые имеют первостепенное значение для измерения характеристик стекла по сравнению с шумом: громкость , (в частности, уровень звукового давления, децибелы) и частота , (Герц, не связанный с прокатом автомобилей)

1 / Громкость: интенсивность звука, звуковое давление и уровень звукового давления

От физики до прикладной акустики в зданиях.Без боли, обещал. Громкость – интуитивно понятное понятие: громкий шум обычно имеет большее изменение давления, а слабый – меньшее изменение давления. В зависимости от того, что мы ищем – причины, следствия или восприятия шума – мы используем разные переменные и единицы измерения:

• Интенсивность звука относится к причине шума (не нашей заботы, только интерес для акустиков). Он измеряет поток энергии в источнике, поэтому его единица измерения – Вт / м2.
• Звуковое давление относится к эффекту шума как к волне, поражающей любую заданную поверхность, то есть под шумом как к энергии, передаваемой по воздуху.Это тоже не наша забота, больше для физиков. Его единица измерения – Паскаль или Н / м2 (1 Па = 1 Н / м2).

Уровень звукового давления или SPL (здесь самое интересное) относится к восприятию шума людьми, поскольку он может быть «прочитан» нашими ушами. Итак, SPL – вот что важно для нас, бедных товарищей по строительству. Для простоты нумерации звуковое давление измеряется в децибелах (дБ). ДБ – это безразмерная единица, используемая для логарифмического выражения отношения значения (измеренного звукового давления) к эталонному значению (нижний порог слышимости).Используются децибелы, поскольку уровень звукового давления, выраженный в Па, был бы слишком большим. 0 дБ (нижний порог слышимости для человека) равняется 0,00002 Па; в то время как 140 дБ (верхний человеческий порог или порог боли) равняется 200 Па. Это диапазон от 140 до 10 миллионов. Но логарифмы не «естественны» для понимания, поэтому вам помогут некоторые примеры.

Интенсивность звука, звуковое давление и уровень звукового давления, очевидно, взаимосвязаны, но они измеряют разные вещи, и их не следует путать.Приведенная ниже таблица, взятая с очень полезной веб-страницы аудио Sengpiel, дает несколько советов, как сделать это правильно, по крайней мере, концептуально:

Изменение уровня звукового давления (левый столбец) в зависимости от звукового давления (количество поля) и интенсивности звука (количество энергии)

уроков из таблицы выше:

• Повышение уровня звукового давления (SPL) на 3 дБ равняется увеличению звукового давления (величина поля) в 1,414 раза и (при прочих равных) происходит в результате удвоения интенсивности звука (источник звука ).
• Снижение уровня звукового давления, измеренного внутри помещения, на 10 дБ равняется снижению звукового давления в 3,16 раза и происходит в результате деления интенсивности звука (шума, генерируемого снаружи) на десять.
• Типичный непрозрачный фасад (не стекло) может иметь индекс звукоизоляции (снижение уровня звукового давления) около 40 дБ. Это означает, что если SPL, измеренный на улице, составляет 70 дБ, то внутри фасада воспринимается только 30 дБ. До сих пор просто арифметика.

Теперь, если бы индекс звукоизоляции фасада можно было бы увеличить с 40 до 43 дБ, воспринимаемый шум, исходящий с улицы, был бы равен шуму при уменьшении источника шума вдвое.Более того, если бы фасад можно было улучшить акустически так, чтобы его индекс шумоподавления поднялся с 40 до 50 дБ (сложно, но это возможно), воспринимаемый шум, исходящий с улицы, будет равен шуму от уменьшения источника шума (интенсивности звука ) в десять раз: в десять раз меньше машин на улице, в десять раз меньше людей, празднующих победу своей футбольной команды на улице.

Ожидаемые уровни звукового давления для различных шумов и их эквивалентное звуковое давление и интенсивность звука. Источник: Sengpiel Audio.

Мы поняли: уровень звукового давления, измеряемый в дБ (иногда обозначаемый как дБ-SPL), имеет решающее значение для архитектурной физики – небольшое изменение может иметь большое значение. Но громкость (звук, выражаемый как изменение давления) – не единственная история. Шум – чего мы хотим избежать внутри наших зданий – это смесь звуков разного «качества», некоторые из которых являются низкими, некоторые – высокими. Способен ли наш фасад или наше стеклянное стекло в одинаковой степени снизить каждое из этих «шумовых качеств»? Может ли конверт служить барьером для низких частот и фильтром для высоких частот? Какое отношение к шуму имеют низкие и высокие частоты?

2 / Частота звука

Звук – это быстро меняющаяся волна давления, распространяющаяся через среду.Когда звук распространяется по воздуху, атмосферное давление периодически меняется (как бы вибрирует). Количество колебаний давления в секунду называется частотой звука и измеряется в герцах (Гц), что определяется как количество циклов в секунду.

Графическое изображение звуковой волны. (А) Воздух в состоянии равновесия при отсутствии звуковой волны; (B) сжатия и разрежения, составляющие звуковую волну; (C) поперечное изображение волны, показывающее амплитуду (A) и длину волны (λ).Источник: Британская энциклопедия.

Чем выше частота, тем более высокий звук воспринимается. Звуки, производимые барабанами, имеют гораздо более низкие частоты, чем звуки, производимые свистком.

Единица измерения частоты – герц (Гц). Чтобы люди могли слышать звуковую вибрацию, объект должен вибрировать от 20 до 20 000 раз в секунду. Другими словами, слышимый звук имеет частоту от 20 до 20 000 Гц.

Высокие звуки (высокие частоты) имеют гораздо большую частоту, чем низкие частоты.Высокие частоты находятся в диапазоне от 2000 до 4000 Гц, а низкие – от 125 до 250 Гц.

Вверху: мера громкости (высота волны). Чем выше, тем громче.
Внизу: мера частоты (длины волны). Басовый звук имеет длинные волны, а высокие – короткие.

Плохие новости: в человеческом ухе частота и громкость взаимосвязаны. Диапазон от 20 Гц до 20 000 Гц называется диапазоном звуковых частот – мы это уже знаем. Но звуки, которые мы слышим, представляют собой смесь разных частот, и мы не воспринимаем их все с одинаковой четкостью.Посмотрим, к чему это приведет.

Весь звуковой частотный диапазон может быть разделен на 8 или 24 полосы частот, известных как октавные полосы или 1/3 октавные полосы соответственно для анализа. Октавная полоса – это полоса частот, в которой верхний предел полосы вдвое превышает частоту нижнего предела. Любой конкретный звук или шум можно представить в виде 8 (или 24) уровней звукового давления в полосах частот, как показано на диаграмме ниже.

Настоящий звук, представленный как комбинация различных уровней звукового давления, по одному на каждую из 24 полос частот.Ширина колонки: полоса 1/3 октавы (всего 24). Высота столбца: SLP на каждой полосе частот, измеряется в дБ.

Реакция человеческого уха на звук зависит от частоты звука. Пиковая чувствительность человеческого уха составляет от 2500 до 3000 Гц, а на низких частотах – относительно низкий отклик. Следовательно, единый уровень звукового давления, полученный простым сложением вклада всех 1/3 октавных полос вместе, не будет хорошо коррелировать с нелинейной частотной характеристикой человеческого уха.

Это привело к концепции весов.

Снижение уровня звукового давления (в дБ) на частотах ниже и выше 2000 до 3000 Гц для отражения частотной характеристики человеческого уха.

По шкале «A-weighting» уровни звукового давления для диапазонов низких и высоких частот уменьшаются на определенную величину, прежде чем они будут объединены вместе для получения одного единственного значения уровня звукового давления. Это значение обозначается как дБ (A). ДБ (A) часто используется, поскольку он более точно отражает частотную характеристику человеческого уха.

Другие, менее используемые весы: дБ (B) и дБ (C). Децибел-C-фильтр практически линейен на несколько октав и подходит для субъективных измерений при очень высоких уровнях звукового давления. Фильтр децибел B находится между C и A.

Фильтрация шума на разных октавах частоты с применением шкалы фильтра децибел A, B или C.

Этого было достаточно для теории. Давайте теперь посмотрим, как все это влияет на характеристики стекла как настоящего акустического барьера.

Все четыре нарисованных вручную графика, показанные здесь ниже, взяты из первого издания великой книги под названием «Детализация для акустики», написанной Питером Лордом и Дунканом Темплтоном. На данный момент существует три издания, и я настоятельно рекомендую купить один, если вы архитектор, интересующийся вопросами акустики, применяемыми к зданиям.

3 / Эффект толщины стекла

Звукоизоляция любого материала зависит от его массы, жесткости и демпфирующих характеристик. Единственный эффективный способ улучшить характеристики одинарного стекла – увеличить его толщину, поскольку жесткость и демпфирование невозможно изменить.Потери при передаче звука для одиночного стекла, измеренные в диапазоне частот, варьируются в зависимости от толщины стекла.

Более толстое стекло способствует лучшему шумоподавлению, даже если оно действительно может передавать больше звука на определенных частотах. Каждая толщина стеклопакета имеет слабое значение частоты; то есть частота, при которой это стекло менее «поглощает шум», чем другие. Это значение называется критической частотой. См. Рисунок ниже:

Шумоподавление (в дБ), измеренное в разных частотных диапазонах для оконных стекол разной толщины.Источник: Детализация для акустики, Лорд и Темплтон.

Стекло толщиной 4 мм достаточно прозрачно (слабое затухание измеряется в дБ) для высоких частот в диапазоне 3500 Гц; Стекло толщиной 6 мм плохо работает на частотах около 2000 Гц; а стекло толщиной 10 мм плохо работает на частоте 1300 Гц. Чем больше масса, тем меньше проблемная критическая частота: стекло толщиной 25 мм не имеет слабых мест, как это видно из приведенного выше графика.

Стеклопакет, состоящий из двух стекол одинаковой толщины, испытывает проблему критической частоты: говорят, что два стекла вместе вибрируют (резонируют) на этой частоте, что снижает общие акустические характеристики стекла.

По этой причине мы рекомендуем использовать стеклопакеты разной толщины. Стекло 6-12-4 мм будет поглощать больше звука на высоких частотах 2000 Гц (шум клаксона), чем стекло 6-12-6 мм, несмотря на меньшую массу. С другой стороны, на более низких частотах от 125 до 250 Гц (шум уличного движения) это не так: стекло толщиной 6-12-6 мм снижает звук более эффективно, чем стекло толщиной 6-12-4 мм. На низких частотах затухание звука прямо пропорционально массе.

4 / Ламинированные vs.монолитное стекло

Многослойное стекло будет лучше ослаблять звукопередачу, чем монолитное стекло той же массы. См. График ниже:

Звукопоглощение монолитного (цельного) стекла по сравнению с многослойным стеклом той же массы. Источник: Детализация для акустики, Лорд и Темплтон.

Многослойное стекло толщиной 2 + 2 мм снижает уровень звука на высоких частотах значительно больше, чем монолитное стекло толщиной 4 мм (это дополнительное затухание от 8 до 10 дБ). Почему? потому что эффект критической частоты исчезает из-за звукопоглощения, обеспечиваемого поливинилбутиралем (мягкая прослойка, используемая для прочного соединения стекол, рассеивает энергию за счет вибрации). То же самое и с ламинированным 3 + 3 мм против монолитного 6 мм. Напротив, на низких частотах (транспортный шум) эффект бутирала менее выражен, хотя он все еще положительный (увеличение примерно на 2 дБ).

5 / Эффект воздушной полости

Сюрприз: стандартный стеклопакет не намного снижает передачу звука, чем монолитное стекло.Имеет значение толщина воздушного пространства между стеклами, но только для действительно широких полостей.

Влияние ширины воздушного пространства на акустические характеристики двойного остекления. Источник: Детализация для акустики, Лорд и Темплтон.

Акустическое затухание стекла 6-12-6 мм обычно выше, чем у монолитного стекла толщиной 6 мм, но только на 2 или 3 дБ, и все же могут быть полосы низких частот, где DGU работает хуже. Конечно, если мы сравним 6-миллиметровый монолитный стеклопакет с 12-6-10-миллиметровым стеклопакетом, то звукопоглощение намного лучше у стеклопакета.

Что действительно имеет значение, так это ширина воздушного пространства, не такого маленького, как у двойного остекления, а у двойного остекления. Идеальная ширина полости для усиления шумоподавления составляет 200 мм. Для ширины меньше (или больше) 200 мм эффект менее заметен (хотя широкое воздушное пространство всегда будет работать лучше, чем узкое). Двойное остекление с 10-миллиметровым воздушным пространством работает почти как 20-миллиметровое воздушное пространство.

6 / Комбинированная воздушная полость и эффект толщины стекла

Вывод делается на последнем графике: сочетание большой толщины, разной толщины между двумя стеклами и большого воздушного пространства (даже лучше, если мы используем многослойное стекло) обеспечивает максимальное шумоподавление.Мы можем достичь 45 дБ.

Комбинированное влияние толщины стекла и воздушного пространства на акустические характеристики двойного остекления. Источник: Детализация для акустики, Лорд и Темплтон.

Чтобы добиться этого при стандартной ширине двойного остекления (только около 28-35 мм), мы должны использовать акустический прослойку или своего рода полимер между двумя стеклами в многослойном стекле, объединенном в DGU. Эти акустические прослойки или смолы рассеивают звуковые волны намного больше, чем два или три прослойки ПВБ, как в типичном многослойном стекле.Некоторые марки ламинированных продуктов с улучшенными акустическими характеристиками:

А как насчет эффекта от использования аргона или криптона вместо воздуха? Теоретически газ с более высокой плотностью в пространстве между стеклами должен положительно сказаться на акустических характеристиках. Сравнительные испытания стандартных симметричных изолирующих элементов показывают, что обычные газы, такие как аргон, практически не оказывают повышенного влияния на показатели звукопоглощения. Хотя на некоторых частотах было отмечено некоторое улучшение, на самом деле резонансные эффекты стали более выраженными.

7. Некоторые полезные значения

Индекс Rw: Индекс Rw или индекс звукоизоляции (выраженный в децибелах) измеряет одним числом акустические характеристики конкретного стеклопакета. Чем выше индекс Rw, тем лучше уровень звукоизоляции, обеспечиваемый данной стеклянной композицией. Индекс Rw обычного двойного остекления составляет около 29 дБ, тогда как хороший акустический промежуточный слой предлагает индекс Rw около 50 дБ.

Rw – это однозначная оценка изоляции воздушного шума строительных элементов (не только стекла).Он включает в себя взвешивание человеческого уха и измеряет фактический коэффициент пропускания звука. Rw измеряется в лаборатории, а не на месте (эквивалентное значение, измеренное на месте, имеет египетское обозначение DnT, W). Значение Rw – это просто среднее, упрощающее взаимное сравнение различных компонентов здания. Иногда это может сбивать с толку. Два стеклопакета могут иметь одинаковый индекс Rw, при этом один из них хорошо работает на низких частотах и ​​плохо – на высоких, а другой – наоборот.

Коэффициенты C и Ctr: Чтобы немного избежать этой проблемы, были добавлены два коэффициента настройки спектра: C и Ctr для модуляции среднего значения Rw.Для звуковых волн с высокими частотами коэффициент C добавляется к значению Rw. Для более низких частот необходимо добавить коэффициент Ctr. Таким образом, акустическое поведение строительного компонента определяется тремя числами: Rw (C, Ctr). Компонент здания со значениями Rw (C, Ctr) = 40 (-1, -4) обеспечивает средние изоляционные характеристики 40 дБ. Для более высоких звуков звукоизоляция уменьшается на 1 дБ (39 дБ), а для источников звука с более низким уровнем звука – на 4 дБ (36 дБ).

Приведенная ниже таблица, извлеченная из Saint Gobain, помогает показать, как эти три числа применимы к различным ламинированным элементам с акустическими прослойками.

Значения индекса звукоизоляции для нескольких стеклопакетов с акустическими прослойками. Толщина, указанная в правом столбце, является общей. 13 мм означает прослойку 6 мм + 6 мм + 0,8 мм.

C учитывает средне- и высокочастотные источники шума, такие как телевизор, музыка, громкие разговоры или авиационный шум на небольшом расстоянии. Ctr учитывает источники шума средней и низкой частоты, такие как шум городского транспорта или шум самолетов на большом расстоянии.

Розовый шум: Выражается в дБ (A), это оценка звукоизоляционных свойств строительного материала на указанных стандартных частотах, которые представляют общий шум деятельности, когда равных уровней мощности применяются на каждой частоте . Итак, в розовом шуме каждая октава несет равную мощность шума. Как ни странно: название происходит от розового цвета видимого света с этим спектром мощности.

Ra: Ra – это аббревиатура для индекса шумоподавления, когда термин адаптации спектра C применяется к однозначному взвешенному индексу уменьшения звука (Rw), с использованием розового шума в качестве источника звука.

Ra, tr: Ra, tr – это аббревиатура для индекса снижения звука, когда термин адаптации спектра Ctr применяется к взвешенному по единственному числу индексу шумоподавления (Rw) с использованием розового шума в качестве источника звука.

Пока все хорошо. Акустические характеристики стекла теперь не должны быть для нас темной материей. Но это еще не все: помните, что детализация для достижения должной герметичности между стеклом и рамой будет требоваться всегда! Незакрепленные прокладки могут серьезно навредить лучшему выбору стекла для акустики…

SGG Stadip Silence

Источник: Façades Confidential
Автор: Игнасио Фернандес Солла, консультант по фасадам в Arup

Вы можете найти полную статью, опубликованную ЗДЕСЬ.

Звукоизоляционное стекло – Звукоизоляционное оконное стекло

Звукоизоляционное стекло

У вас проблемы с шумом? Вас раздражают аэропорт, транспортный шум, лай собак, шумные соседи?

Стеклянные окна со звукоизоляцией обеспечивают дополнительный контроль звука и снижение уровня шума.Сколько шума могут остановить звуконепроницаемые окна? Более 90% всего внешнего шума проникает через ваши двери и окна. Звукоизолированное стеклянное окно со звукоизоляцией может снизить уровень шума на 75-95%. Более экономически выгодно, чем новые заменяемые окна, звуконепроницаемое стекло будет действовать как звуковой барьер и устранит вашу проблему шума, не заменяя существующие оконные рамы.

Преимущества звукоизоляционного стекла:

• Решает ваши проблемы с шумом – эффективный звуковой барьер
• Нет необходимости заменять окна
• Экономит энергию – увеличивает изоляционные свойства
• Повышенная прочность и защита от поломки
• Создает сверхтихую, расслабляющую среду с низким уровнем стресса
• Обеспечивает маркетинговое преимущество собственности

Звукоизоляция ламинированным стеклом

В большинстве случаев мы можем помочь нашим клиентам добиться отличных звукоизоляционных результатов, просто заменив существующее стекло в оконной раме на нестандартную комбинацию многослойного стекла, чтобы заменить исходное стекло, поставляемое с окном.Многослойное стекло состоит из двух частей обычного стекла, скрепленных прозрачной виниловой прослойкой.

Комбинация стеклянных листов и винила обеспечивает гораздо лучший звуковой барьер, чем традиционное двойное остекление. Помимо звукоизоляции, еще одним преимуществом многослойного стекла является повышенная безопасность, обеспечиваемая многослойным стеклом, поскольку оно намного прочнее обычного стекла для разрушения от злоумышленников или летающих обломков. В случае разрушения промежуточный слой скрепляет стекло подобно лобовому стеклу.Многослойное стекло также значительно снижает УФ-излучение, что помогает защитить ваши ковры и мебель от вредных солнечных лучей.

Окна звукоизоляционные работают!

Наши звуконепроницаемые окна значительно снижают уровень шума по сравнению со стандартными двойными стеклопакетами или сменными окнами. Вы полюбите тишину и покой благодаря звукоизолированным стеклянным окнам! Наши специалисты по оценке и установке являются экспертами в области звуконепроницаемого стекла и знают, когда и как его лучше всего использовать для снижения шума, безопасности и уменьшения УФ-излучения.Если вам нужно звуконепроницаемое стекло дома или на работе, никто не знает звуконепроницаемого стекла так, как The Glass Guru.

фактов о звукопоглощении ламинированного стекла

Опубликовано: , 23 января, 2018, автор: Bent Glass Design,

Вы хотите звукоизолировать свой дом и не дать лаю собак и шумным соседям разбудить вас по утрам, или вы хотите, чтобы шум, который вы производите в своем офисе, не влиял на окружающих? Отличный способ сделать это – установить ламинированное стекло.Многослойное стекло может эффективно приглушить звук и дать вам больше тишины и покоя. Ознакомьтесь с некоторыми фактами об использовании многослойного стекла для гашения звука ниже.

Многослойное стекло для глушения звука

В то время как многослойное стекло было первоначально разработано для предотвращения разбивания стекла на множество мелких кусочков при разбивании, его конструкция привела к тому, что оно могло гасить звук. Многослойное стекло состоит из двух стеклянных панелей с прослойкой между ними. Когда эти факторы объединяются, они уменьшают создаваемые звуком вибрации и заглушают большинство звуков, проникающих сквозь обычное стекло.Многослойное стекло – лучший звукоизолятор, чем монолитное (отожженное или закаленное) стекло. Пластиковые прослойки обеспечивают определенное звукопоглощение.

Также можно использовать специальные «прослойки акустического качества», которые обеспечивают немного лучшее звукопоглощение, чем стандартные прослойки. Что еще лучше в звукопоглощении? Ламинированное стекло и стеклопакет !

Многослойное стекло отлично подходит для использования в тандеме с другими звукоизолирующими элементами в вашем доме или офисе

Хотя многослойное стекло препятствует проникновению большинства звуков в ваш дом или офис, существуют и другие элементы, такие как стены и пространство вокруг окон, которые могут пропускать звук.Если вы заметили, что звук все еще слышен, когда вы установили многослойное стекло, вам следует проверить эти элементы, чтобы узнать, не вызывают ли они проблему, поскольку обычно вам нужно беспокоиться не о ламинированных окнах.

Вы хотите установить окна в своем доме или офисе, которые не будут слышать звук? Bent Glass Design может предоставить вам варианты ламинированного стекла. Позвоните нам по телефону 215-441-9101 , чтобы узнать больше о преимуществах установки ламинированного стекла!

в рубриках: Многослойное стекло, Звукоизолирующее стекло

Теги: Преимущества многослойного стекла, Многослойное стекло, Информация о многослойном стекле, Звукоизоляция из многослойного стекла

Как звукоизолировать оконный кондиционер

Если у вас есть оконный кондиционер, вы знаете, что вместе с приятным облегчением холодного воздуха возникает новая проблема: шум.Попробовав небольшие панели-гармошки, которые поставляются в комплекте, или отрезав древесно-стружечную плиту, вы пригласите на лето уличный шум и разговоры соседей.

Итак, оконные кондиционеры и уличный шум идут рука об руку? Им не обязательно! Мы здесь, чтобы рассказать вам, как звукоизолировать оконный кондиционер.

Есть два основных способа звукоизоляции оконного кондиционера от уличного шума с помощью оконной вставки. Оба позволяют снимать оконный кондиционер и поэтому идеально подходят для съемщиков или домовладельцев.

Есть две основные проблемы с материалом каркаса, с которым поставляются кондиционеры. Сам по себе материал не является хорошим звуковым барьером и не прилегает к устройству, позволяя проникнуть еще большему шуму.

Изготовление оконной вставки индивидуального размера, вырезанной по форме оконного блока кондиционера, заблокирует оконный кондиционер уличный шум. Они сделаны из акрила, который блокирует лучше, чем стекло, и со всех сторон окружены трубками. Трубка будет давить на оконную раму и кондиционер, создавая шумовой барьер, который прижимается к каждой открытой области вашего окна.

Создайте две оконные вставки, которые впишутся в оконную раму без установки кондиционера. Эти оконные вставки будут разделены стойкой. Летом снимите нижнюю вставку и установите оконный кондиционер. Поместите изоляцию с обеих сторон кондиционера и используйте уплотнитель, чтобы заполнить зазор между верхней оконной вставкой и кондиционером.

Вы также можете использовать L-образные кронштейны, чтобы удерживать верхнюю оконную вставку на месте, если вы не хотите устанавливать стойку (но стойки имеют лучшее шумоподавление).Если вы не хотите просто смотреть на изоляцию снаружи своего дома, вы можете украсить его как хотите – краской, наклейками, блестками – мы не будем судить. Только не используйте растворители, которые растворяют изоляцию.

Вы создаете пенопластовую «вставку» так же, как акриловые панели выше. Сделайте U-образную форму, которая будет огибать кондиционер и вписываться в окно. Сдвиньте ее вокруг устройства, чтобы она плотно прилегала. Вы можете выдавить его обратно, когда захотите снять кондиционер. Будьте осторожны, чтобы не повредить пенопласт или кондиционер.

Установка оконного кондиционера со штормовыми окнами

1. Оконная вставка индивидуального размера, вырезанная по форме оконного кондиционера.
