Единицы измерения гигрометра – Какой гигрометр лучше – механический или электронный? 🚩 гигрометр механический записывающий 🚩 Квартира и дача 🚩 Другое

Измерение влажности — Какая единица измерения характеризует показания гигрометра? — 22 ответа



В разделе Естественные науки на вопрос Какая единица измерения характеризует показания гигрометра? заданный автором Александр Мирошник лучший ответ это проценты

Ответ от 22 ответа[гуру]

Привет! Вот подборка тем с ответами на Ваш вопрос: Какая единица измерения характеризует показания гигрометра?

Ответ от Подбросить[гуру]
Приснится же такое на ночь!

Ответ от Олег[гуру]
Гравитацию.
Может ошибаюсь.


Ответ от Просочиться[гуру]
Здравствуйте!
Вопрос Ваш немного неточно сформулирован, лучше бы было спросить:
"В каких единицах измеряет влажность гигрометр"?
Ответ: в ПРОЦЕНТАХ влажности воздуха, причём эта характеристика является и очень удобной, и универсальной!
А проценты эти получаются так.
Если определить парциальное давление (упругость) водяного пара (гПа) , наблюдающееся в данный момент времени, и разделить его на Мах возможное (по Закону) при данной температуре воздуха и выразить это в %, то и получится показатель % от степени насыщения воздуха водяным паром. О характеристиках влажности см:
О более точном, чем гигрометр, методе измерения влажности ПСИХРОМЕТРОМ, см:
Гигрометр устроен на принципе изменения длины обезжиренного волоса, натянутого рамку, либо животной обезжиренной плёнки, натянутой пружинкой. Эти тела очень гигроскопичны и меняют свою длину (размер) при изменении влажности. Но этот метод менее точный, в связи с чем гигрометры градируют по психрометру (строится сравнительный график) . Но гигрометр необходим на метеостанции, поскольку при отрицательной температуре вода на резервуаре смоченного термометра замерзает и измерение влажности по психрометру становится невозможным, в то время как гигрометр продолжает работать! И гигрометрические датчики для измерения влажности воздуха ставятся на метео- радиозондах и ракетах, поднимаемых в атмосферу, см:
Всего Вам доброго!

Ответ от Невроз[гуру]
приснится же такое.. .
Виды гигрометров:
1. Весовой (абсолютный) гигрометр состоит из системы U-образных трубок, наполненных гигроскопическим веществом, способным поглощать влагу из воздуха. Через эту систему насосом протягивают некоторое количество воздуха, влажность которого определяют. Зная массу системы до и после измерения, а также объём пропущенного воздуха, находят абсолютную влажность.

2.Действие волосного гигрометра основано на свойстве обезжиренного человеческого волоса изменять свою длину при изменении влажности воздуха, что позволяет измерять относительную влажность от 30 до 100 %. Волос натянут на металлическую рамку. Изменение длины волоса передаётся стрелке, перемещающейся вдоль шкалы.
3.Плёночный гигрометр имеет чувствительный элемент из органической плёнки, которая растягивается при повышении влажности и сжимается при понижении. Изменение положения центра плёночной мембраны передаётся стрелке.
4.В электролитическом гигрометре пластинку из электроизоляционного материала (стекло, полистирол) покрывают гигроскопическим слоем электролита — хлористого лития — со связующим материалом. При изменении влажности воздуха меняется концентрация электролита, а следовательно, и его сопротивление; недостаток этого гигрометра — зависимость показаний от температуры.
5.Действие керамического гигрометра основано на зависимости электрического сопротивления твёрдой и пористой керамической массы (смесь глины, кремния, каолина и некоторых окислов металла) от влажности воздуха.
6.Конденсационный гигрометр определяет точку росы по температуре охлаждаемого металлического зеркальца в момент появления на нём следов воды (или льда) , конденсирующейся из окружающего воздуха. Конденсационный гигрометр состоит из устройства для охлаждения зеркальца, оптического или электрического устройства, фиксирующего момент конденсации, и термометра, измеряющего температуру зеркальца.
7.Всё большее распространение находят электролитические гигрометры с подогревом, действие которых основано на принципе измерения точки росы над насыщенным соляным раствором (обычно хлористым литием) , которая для данной соли находится в известной зависимости от влажности. Чувствительный элемент состоит из термометра сопротивления, на корпус которого надет чулок из стекловолокна, пропитанный раствором хлористого лития, и двух электродов из платиновой проволоки, намотанных поверх чулка, на которые подаётся переменное напряжение.
а у меня на стенке висит вот это - гигрометр психрометрический, принцип действия которого основан на зависимости между влажностью воздуха и психометрической разностью - разностью показаний "сухого" и "увлажненного" термометров, находящихся в термодинамическом равновесии с окружающей средой.


Ответ от 2 ответа[гуру]

Привет! Вот еще темы с нужными ответами:

Влажность на Википедии
Посмотрите статью на википедии про Влажность



Ответить на вопрос:

22oa.ru

Гигрометр - это... Что такое Гигрометр?

Гигрометр — измерительный прибор для определения влажности воздуха. Существует несколько типов гигрометров, действие которых основано на различных принципах: весовой, волосной, плёночный и прочих.

Виды гигрометров

Весовой (абсолютный) гигрометр состоит из системы U-образных трубок, наполненных гигроскопическим веществом, способным поглощать влагу из воздуха. Через эту систему насосом протягивают некоторое количество воздуха, влажность которого определяют. Зная массу системы до и после измерения, а также объём пропущенного воздуха, находят абсолютную влажность.

Действие волосного гигрометра основано на свойстве обезжиренного волоса изменять свою длину при изменении влажности воздуха, что позволяет измерять относительную влажность от 30 до 100 %. Волос натянут на металлическую рамку. Изменение длины волоса передаётся стрелке, перемещающейся вдоль шкалы.

Плёночный гигрометр имеет чувствительный элемент из органической плёнки, которая растягивается при повышении влажности и сжимается при понижении. Изменение положения центра плёночной мембраны передаётся стрелке. Волосной и плёночный гигрометр в зимнее время являются основными приборами для измерения влажности воздуха. Показания волосного и плёночного гигрометра периодически сравниваются с показаниями более точного прибора — психрометра, который также применяется для измерения влажности воздуха.

В электролитическом гигрометре пластинку из электроизоляционного материала (стекло, полистирол) покрывают гигроскопическим слоем электролита — хлористого лития — со связующим материалом. При изменении влажности воздуха меняется концентрация электролита, а следовательно, и его сопротивление; недостаток этого гигрометра — зависимость показаний от температуры.

Действие керамического гигрометра основано на зависимости электрического сопротивления твёрдой и пористой керамической массы (смесь глины, кремния, каолина и некоторых окислов металла) от влажности воздуха.

Конденсационный гигрометр определяет точку росы по температуре охлаждаемого металлического зеркальца в момент появления на нём следов воды (или льда), конденсирующейся из окружающего воздуха. Конденсационный гигрометр состоит из устройства для охлаждения зеркальца, оптического или электрического устройства, фиксирующего момент конденсации, и термометра, измеряющего температуру зеркальца. В современных конденсационных гигрометрах для охлаждения зеркальца пользуются полупроводниковым элементом, принцип действия которого основан на Пельтье эффекте, а температура зеркальца измеряется вмонтированным в него проволочным сопротивлением или полупроводниковым микротермометром.

Всё большее распространение находят электролитические гигрометры с подогревом, действие которых основано на принципе измерения точки росы над насыщенным соляным раствором (обычно хлористым литием), которая для данной соли находится в известной зависимости от влажности. Чувствительный элемент состоит из термометра сопротивления, на корпус которого надет чулок из стекловолокна, пропитанный раствором хлористого лития, и двух электродов из платиновой проволоки, намотанных поверх чулка, на которые подаётся переменное напряжение.

См. также

Ссылки

Метеорологические приборы и инструменты



dal.academic.ru

История появления

  • Метеостанции
  • Часы
  • Производители

Измерение погодных условий
Наблюдение и количественное измерение погоды становится все более актуально в современном мире в виду ухудшающейся экологической обстановки и повышенной чувствительности широких групп людей к неблагоприятным погодным условиям, кроме того прогнозирование погоды необходимо для осуществления успешной хозяйственной деятельности человека. Приборы для измерения и прогнозирования погодных условий развивались совместно с научно-техническим прогрессом.

Измерение температуры. Термометры.
Важнейшей характеристикой измерения внешних условий – является температура окружающие среды, один из основных показателей атмосферы.Для измерения температуры используются термометры. Этапы развития:

1593 – Первым термометром принято считать жидкостный термометр, изобретенный в Галилео Галилеем (Италия).
1714 – Габриель Фаренгейт (Германия). Ртутный термометр со шкалой Фаренгейта. За 0 градусов обозначено было смесь льда и поваренной соли, температура таянья обычного льда обозначена за 32 градуса. Температура человеческого тела – 96 градусов. Температура кипения воды равна 212 градусам. В Англии и США до сих пор используют эту шкалу.
1743 – Андрус Цельсия (Швеция). Шкала Цельсия масштаба ртутный термометр. Примечательно, что Цельсий обозначил за 0 градусов температуру кипения воды, а за 100 температуру таяния льда. Впоследствии для удобства пользования эту шкалу «перевернули» ботаник К. Линней и астроном М. Штремер. Шкалы Фаренгейта и Цельсия совпадают в точке -40°, т.е. -40°F = -40°C. Шкала Цельсия является самой распространенной в бытовом пользовании.
1848 – Лорд Кельвин Уильям Томсон (Шотландия). Доказал существование абсолютного нуля температур. Произведенные лордом расчеты дали цифру –273,15°С.
Рассмотрим приборы, используемые в настоящее время:
Жидкостные стеклянные термометры. Используется способность жидкости, заключенной в стеклянную колбочку, к расширению и сжатию. Жидкостные термометры получили широчайшее распространение, используются для измерения температура в некоторых аналоговых метеостанциях.
Биметаллические термометры. Прибор состоит из двух тонких лент металла, при нагревании которые расширяются на разную величину. Плоские поверхности плотно прилегают одна к другой. Такая биметаллическая лента скручена в спираль, один конец которой жестко закреплен. При повышении и понижении температуры спирали металлы расширяются и сжимаются на разную величину, что вызывает скручивание или раскручивание спирали. Указатель, прикрепленный к свободному концу спирали, характеризует величину изменений. Термометры с круглым циферблатом в корпусе аналоговых станций являются биметаллическими.
Электрические термометры. Принцип действия основан на использовании полупроводникового термоэлемента (терморезистор) с большим отрицательным коэффициентом сопротивления (т.е. его сопротивление быстро уменьшается с повышением температуры). Преимуществами терморезистора являются высокая чувствительность и быстрота реакции на изменение температуры. Терморезисторы требуют периодической калибровки, т.к. характеристики его со времен меняются. Терморезисторы лежат в основе большей части комнатных цифровых термометров, в том числе и в составе цифровых метеостанций и термодатчиков.

Измерение влажности и точки росы. Гигрометры.
Влажность воздуха так же является важнейшим параметром характеризующим погоду и климат. Влажность показывает содержание водяного пара в воздухе. Различают абсолютную влажность – это масса водяного пара в воздухе отнесенная к единице объема воздуха, и относительная – это отношение текущей абсолютной влажности к максимально возможной абсолютной влажности при данной температуре. Другой важный параметр, который определяется влажность – точка росы. Точка росы – это температура, до которой должен охладиться воздух, для образования конденсата (росы) при данной влажности. Приборы используемые для измерения влажности – гигрометры. Историческая справка:
1400 – Леонардо да Винчи (Италия): Первый примитивный гигрометр.

1664 – Франческо Фолли (Италия): Первый практический гигрометр.
1783 – Орас Бенедикт де Соссюр (Швейцария): изобрел гигрометр, который использует человеческий волос для измерения влажности.
1820 – Джон Фредерик Даниэля (Великобритания): определение точки росы с помощью гигрометра основанного на принципе измерения колебаний электрического сопротивления.
Виды гигрометров:
Весовой гигрометр. Весовой гигрометр служит для определения абсолютной влажности.
Волосной гигрометр. Основан на свойстве человеческого волоса изменять длину в зависимости от влажности. Диапазон измерения от 30% до 90% относительной влажности, погрешность ±2,5 %. Волосной гигрометр используется во всех аналоговых метеостанциях. Пленочный гигрометр принцип действия аналогичен волосному гигрометру, где полимерная пленка заменят человеческий волос. Данный тип гигрометров применяется во всех аналоговых метеостанциях.
Электролитический гигрометр. Измерение влажности происходит за счет изменения проводимости и сопротивления соли электролита (зачастую хлористый литий) нанесенного на пластинку. Аналогичен по действию керамический гигрометр, где измеряют колебания сопротивления твердо-пористой керамической массы в зависимости от влажности. Конденсационный гигрометр служит для определения точки росы. Кроме того для измерения точки росы все больше распространение получают электролитические гигрометры с подогревом.

Измерение атмосферного давления. Барометры.
Атмосферное давление является ключевым показателем необходимым для прогнозирования погоды, кроме того его колебания и величина оказывают большое влияние на состояние сосудистой системы, функцию дыхания, и газовый обмен человека.
1644 – Евангелиста Торричелли (Италия): изобретает ртутный барометр.
1843 – Люсьен Види: изобретение барометра-анероида.
Ртутные барометры применяются для точных измерений в метеобюро. Средняя высота ртутного столба в барометре на уровне моря составляет около 760 мм.
Барометр-анероид представляет собой гофрированную тонкостенную металлическую коробку, из которой частично откачан воздух. При понижении давления коробка увеличивается, а при повышении сжимается. Прикрепленный указатель фиксирует эти изменения. Барометры-анероиды наиболее распространенный класс барометров, они легкие и удобные в использовании и транспортировке. Используются в современных бытовых аналоговых и цифровых метеостанциях и бытовых барометрах. В цифровых метеостанциях применяется электронный барометр-анероид чувствительным элементом которого, является кварцевая мембрана.

Измерения температуры, влажности, точки росы, атмосферного давления являются основными параметрами характеризующими состояние погоды и необходимые для прогнозирования. Профессиональные домашние метеостанции с помощью специальных измерительных датчиков могут дополнительно получать данные о количестве выпавших осадков, силе и направлении ветра, интенсивности УФ-излучения.





Жидкостный термометр Биметаллический термометр Волосной гигрометр Барометр-анероид

Цифровые метеостанции для прогнозирования погодных условий (температура, атмосферное давление, осадки) на несколько дней вперед, а также профессиональные метеостанции с возможностью подключения к сети интернет вы можете купить в нашем интернет-магазине. Также в ассортименте представлены термометры для измерения комнатной и уличной температуры, гигрометры для измерения относительной влажности воздуха и барометры для определения атмосферного давления. Мы доставляем заказанный товар по всей России. Meteo-station.ru - интернет-магазин товаров для измерения и прогнозирования погоды с быстрой доставкой.

Информация

Статьи

Мы принимаем к оплате:

www.meteo-station.ru

ГИГРОМЕТР — Большая Медицинская Энциклопедия

ГИГРОМЕТР (греч, hygros влажный + metreo измерять)— прибор для измерения влажности воздуха.

В сан. практике пользуются волосным, пленочным и конденсационным гигрометрами. Если требуется особо высокая точность измерения, применяют весовой метод. Кроме Г., влажность воздуха измеряют психрометрами (см.).

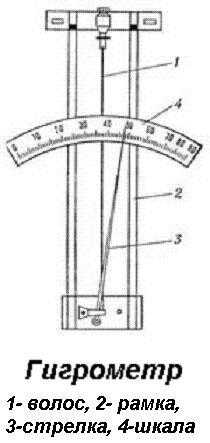

Рис. 1. Схема волосного гигрометра: 1 — металлическая рамка; 2 — обезжиренный волос; 3 — винт - регулятор натяжения волоса; 4 — шкала прибора; 5 — стрелка прибора.

Волосной гигрометр (рис. 1) служит для определения относительной влажности воздуха. Основной его частью (приемником) является обезжиренный в спирте человеческий волос. Такой волос обладает способностью удлиняться во влажном воздухе и укорачиваться в сухом. Первый волосной гигрометр был построен Соссюром (Н. В. Saussure), который в 1783 г. эмпирически установил, что относительное изменение длины обезжиренного волоса прямо пропорционально изменению относительной влажности воздуха. Дальнейшие исследования показали, что удлинение волоса при различной влажности происходит не одинаково: при небольшой влажности оно более значительно, чем при высокой.

Устройство прибора: на металлической рамке укреплен человеческий обезжиренный волос. Верхний его конец скреплен с винтом-регулятором, снабженным гайкой и контргайкой. Ослабляя контргайку и поворачивая гайку, можно сместить винт и тем самым переместить волос вверх или вниз. Нижний конец волоса закреплен на дужке, сидящей на горизонтальном стержне. Последний вместе со стрелкой прибора скреплен с осью. Стрелка перемещается по шкале, установленной посередине рамки. Стержень оканчивается грузиком, натягивающим волос. При удлинении волоса грузик опускается и поворачивает стержень по часовой стрелке; стрелка Г., скрепленная со стержнем, поворачивается при этом вправо, т. е. в сторону возрастающих цифр шкалы прибора. Если волос укорачивается, дужка со стержнем поворачивается в обратную сторону, а стрелка прибора перемещается по шкале влево.

Определение влажности по волосному Г. производят непосредственным отсчетом по шкале. Наблюдение ведут до тех пор, пока стрелка прибора не примет устойчивого положения; продолжительность опыта 20— 30 мин. Отсчитывают только целые деления. Точность показаний прибора в пределах +5%. Г. проверяют по психрометру.

Пленочный гигрометр, как и волосной Г., имеет металлическую рамку со шкалой и стрелкой, соединенной с натянутой на металлический кружок биол, пленкой. Увеличение или сокращение пленки передается стрелке, передвигающейся вдоль шкалы процентов относительной влажности.

Конденсационный гигрометр Ламбрехта определяет абс. влажность воздуха. Принцип измерения влажности основан на определении точки росы, т. е. температуры, при к-рой водяной пар, находящийся в воздухе, переходит в насыщенное состояние, частично конденсируется и в виде легкого налета (росы) появляется на зеркальной поверхности передней стенки прибора. Точку росы вычисляют на основании нескольких наблюдений за появлением и исчезновением помутнения на зеркальной поверхности. В таблицах максимальной упругости водяного пара по среднему значению точки росы находят соответствующую упругость насыщенного пара. Зная температуру воздуха в момент определения, вычисляют и его относительную влажность. Наблюдение за образованием росы следует вести через стеклянный экран, чтобы предохранить прибор от воздействия выдыхаемого наблюдателем воздуха.

Рис. 2. Гигрограф-самописец: 1 — воспринимающая часть; 2 — стрелка с писчиком; 3—регистрационный барабан.

Гигрографом-самописцем (рис. 2) пользуются для непрерывных наблюдений за изменениями относительной влажности в течение определенного времени (сутки, неделя). Устройство гигрографа основано на том же принципе, что и волосного Г. Приемником в нем служит натянутый на рамку пучок обезжиренных человеческих волос. Пучок оттянут за середину крючком, соединяющим его с передаточным механизмом. Изменение длины пучка под влиянием изменений влажности воздуха с помощью системы рычагов передается на стрелку, заканчивающуюся пером. Кривизну рычагов подбирают таким образом, чтобы уменьшение чувствительности волоса при высоких влажностях воздуха компенсировалось увеличением движения пера при изменении длины пучка волос. Это позволяет получать на ленте гигрографа равномерную шкалу делений. Шкала бумажной ленты состоит из тонких горизонтальных линий и вертикальных дуг, обозначающих время. Одно деление шкалы приблизительно соответствует 1% относительной влажности. Правила постановки ленты гигрографа и регулировки его те же, что для других самопишущих приборов.

Показания гигрографа должны проверяться психрометром. Имеются также пленочные гигрографы, воспринимающей частью которых является биол, пленка, натянутая на металлическое кольцо и соединенная с записывающей частью прибора посредством рычагов.

Весовой (абс., хим.) метод определения влажности — сложный, громоздкий и в сан. практике применяется редко.

См. также Влажность, Метеорологические приборы.


Библиография: Кедроливанский В. Н. и Стернзат М.С. Метеорологические приборы, с. 108, Л., 1953; Минх А. А. Методы гигиенических исследований, с. 26, М., 1971.

xn--90aw5c.xn--c1avg

что измеряет, как выбрать, виды и принцип работы гигрометров

 О чем эта статья

Статья рассказывает о различных видах гигрометров. Вы узнаете, что измеряет гигрометр, узнаете о принципах действия каждого из них, о преимуществах и недостатках. Кроме того, в статье рассказывается о различных единицах измерения, в которых может измеряться влажность. Если же вы хотите купить гигрометр, то обязательно прочитайте про характеристики на которые нужно обратить внимание при выборе.
Вы также можете посмотреть другие статьи. Например, «Психрометр: виды, устройство и принцип работы психрометров» или «Типы корпусов микросхем».

Перейти к выбору и покупке гигрометров

Гигрометр — прибор для измерения влажности. Другое название гигрометра — датчик влажности. Влажность является очень важным параметром как для повседневной жизни так и для техники. Например, от влажности зависит комфортность нашего самочувствия. Некоторые приборы по умолчанию настраиваются под определенную важность, поэтому чтобы проводить калибровку приборов, важно знать четкие значения влажности.

У влажности есть несколько возможный величин измерений:

  1. Если измеряется влажность газов или воздуха, то тут влажность может измеряться либо в г/м3 если речь идет о абсолютной влажности, либо в RH если речь идет об относительной влажности.
  2. Если измеряется влажности жидкости или твердых телах, то в данном случае она определяется в процентах от общей массы исследуемого образца.
  3. Если определяется влажность в плохо смешиваемых жидкостях, то единицей измерения будет служит ppm(количество частей воды на миллион частей веса)



Классификация гигрометров по принципу работы

Емкостные

В простейшем случае емкостные гигрометры это просто обычные конденсаторы с воздушным зазором. Диэлектрическая проницаемость воздуха зависит от влажности, и ее изменение приведет к изменению емкости.

В более сложном случае воздушный зазор может быть заменен диэлектриком, диэлектрическая проницаемость которого сильно меняется под действием влажности. Такой подход позволяет улучшить качества датчика. Кроме того, этот подход может использован для измерения содержания влаги в твердых веществах. Между обкладками конденсатора кладется измеряемый объект, например таблетка, конденсатор подключается к генератору и LC колебательному контуру, счетчик будет измерять частоту контура, по этой частоте можно говорить об величине колебательного контура. Этот метод имеет некоторые недостатки: при влажности ниже 0.5% он неточен, также требует очистки образца от частиц с высокой диэлектрической проницаемости, кроме того важна форма образца во время проведения испытаний, она не должна меняться.

Последний тип это тонкопленочный емкостных гигрометр. Он состоит из подложки, а на него нанесены два электрода имеющие гребенчатую форму. На рисунке один из них изображен красным, второй синим. Эти два электрода и будут играть роль обкладок конденсатора. Для дополнительной термокомпенсации в датчики такого типа вводят два датчика температуры.

Резистивные

Этот датчик состоит из двух электродов нанесенных на подложку, а сверху этих электродов наносится слой материала с достаточно низким сопротивлением, но это сопротивление очень сильно зависит от влажности. Таким материалом может является оксид алюминия. Этот материал хорошо поглощает воду из окружающей среды, отчего меняется его удельное сопротивление. В итоге общее сопротивление этого датчика будет зависеть от влажности, а по величине протекающего тока судят об уровне влажности.

Главное преимущество этих датчиков их малая стоимость.

Термисторные

Термисторные гигрометры состоят из двух термисторов. Напомним, что термистор это сопротивление чувствительное к изменению температуры. Один из этих терморезисторов помещают в герметичную камеру с сухим воздухом. А второй в камеру с отверстием, через которое поступает воздух с неизвестной влажностью. Эти терморизисторы соединяют в мостовую схему. На одну диагональ моста падают напряжение, а на другой снимают результаты. Если выходной напряжение равно нулю, то значит, температура обоих термисторов одинакова, а значит и одинакова влажность. Соответственно, если на выходе появляется напряжение, то значит влажности в сухой и измеряемой камере разные, по величине и знаку напряжения можно судить о величине влажности.

Почему же температура терморезистора изменяется при взаимодействии на него влажного воздуха!? Дело в том, что при повышенной влажности на терморезисторе начинает испаряться влага, а при испарении температура уменьшается. Чем выше влажность, тем интенсивней идет испарение и тем сильнее остывает терморезистор.

Оптический

Самый точный вид гигрометров. В основу работы этого типа датчиков влажности заложено понятие точки росы.

Точка росы — это температура, при которой жидкая и газообразная фазы находятся в термодинамическом равновесии. Если взять стекло поместить его в газообразную среду, при температуре выше точки росы и начать охлаждать, то при определенной температуре на стекле будут выступать капли воды. Температура при которой начнут появляться эти капли и будет точкой росы. Точка росы зависит от двух параметров: давления и влажности окружающей среды. В итоге если мы сможем измерить точку росы и давление, то сможем с легкостью определить характеристики влажности. Этот принцип и заложен в оптических датчиках влажности.

На рисунке изображена упрощенная схема оптического гигрометра. Он состоит из диода, который светит на зеркало. Зеркало в свою очередь отражает свет на фотодетектор. Зеркало может подогреваться или охлаждаться специальным высокоточным устройством регулирование температуры. В качестве такого устройства часто используется термоэлектрический насос. На зеркале установлен датчик измерения температуры. В начале измерения температура зеркала выставляется на уровень выше точки росы. Затем происходить его постепенное охлаждение. Как только температура пересекает точку росы, на зеркале начинают появляться капли и луч света преломляясь от них, рассеивается, что влечет уменьшение тока на выходе фотодетектора. Фотодетектор с помощью обратной связи соединен с устройством регулирования температуры зеркала. Это устройство с помощью сигналов от фотодетектора будет удерживать температуру равную точке росы, не больше и не меньше, а термодатчик выдаст сигнал соответствующий этой температуре. При известном давлении по этой информации можно будет определить все показатели влажности(RH, давление пара и другие)

Этот тип датчиков имеет как неоспоримое преимущество — самая высокая точность, недостижимая другими типами датчиков, и отсутствие гистерезиса. Так и недостатки — самая высокая стоимость, большое потребление электроэнергии и иногда может возникать необходимость чистки зеркала.

Как выбрать гигрометр

Основные технические характеристики на которые нужно обращать внимание при покупке гигрометра:

  • Измеряемый параметр давлении. Определитесь что вам нужно измерять относительную влажность в RH или быть может абсолютную влажность в г/м3.
  • Диапазон измерений.
  • Точность и гистерезис. Если вам нужен высокоточный датчик влажности, то выбирайте оптический.
  • Степень защиты по шкале IP. То есть на сколько датчик защищен от проникновения воды и пыли внутрь.
  • Рабочая температура. Обратите внимание на этот показатель, если у вас не стандартные условия измерения.



Производители датчиков влажности

В нашем каталоге, ассортимент датчиков влажности представлен следующими фирмами: Вела, ЭТК ЛАНФОР, НПИП ИСУ, Honeywell International.

Опубликована 27-11-11.


Если вам понравилась статья нажмите на одну из кнопок ниже

www.devicesearch.ru.com

Гигрометры – что это такое?

16.10.2017

Гигрометры - приборы, основной функцией которых является измерение влажности. Этот показатель влияет и на здоровье людей, и на работу многих приборов, и на свойства материалов, поэтому необходимость его контролировать может возникать в различных отраслях. За время использования гигрометра были разработаны различные принципы действия, получившие широкое распространение.


Виды гигрометров

Существует несколько методов измерения влажности. Абсолютная влажность характеризует, сколько весит водяной пар, который в настоящий момент содержится в кубическом метре атмосферы. Относительная влажность - характеристика, которая показывает, насколько количество влаги, содержащейся в воздухе в момент измерения, близко к максимуму, возможному для данной температуры. Она измеряется в процентах и часто именно с ее помощью описывают метеообстановку. Наконец, кроме абсолютной и относительной влажности, гигрометр может определять точку росы - температуру конденсации водяного пара, содержащегося в воздухе, на холодной поверхности.

Как правило, измерительное оборудование определяет один из трех перечисленных показателей. Однако существуют формулы, позволяющие с помощью вычислений получить остальные два. Поэтому, вне зависимости от того, что измеряет ваш гигрометр - точку росы, абсолютную или относительную влажность - вы сможете при необходимости рассчитать все три характеристики.

За время существования гигрометра было разработано несколько методик, позволяющих определить влажность воздуха. Они отличаются по точности получаемых данных и по сфере применения.

В волосяных гигрометрах измерение выполняется за счёт того, что длина тонкого волоса меняется, реагируя на количество влаги, с которой он контактирует. Прибор имеет определенные ограничения - измерения проводятся лишь в пределах от 30 до 80%. Индикация влажности осуществляется посредством несложного механизма. Изменение микроклимата воздействует на волос, сила натяжения которого усиливается или ослабляется. Он воздействует на шкив, к которому подсоединен. Шкив поворачивается и перемещает стрелку вдоль дугообразной шкалы. Поскольку действие такого гигрометра определяется исключительно законами механики, он не требует внешнего источника питания.

Для определения абсолютной влажности воздуха применяют весовой гигрометр. Он состоит из изогнутых в форме буквы U трубок, соединенных друг с другом и заполненных веществом с хорошей гигроскопичностью, то есть активно впитывающим влагу из воздуха. Через описанную систему трубок продувают фиксированное количество воздуха. Содержавшаяся в нём влага оседает на содержимом трубок, и их масса меняется. Разница между массой системы трубок до и после выполнения измерений позволяет рассчитать, сколько влаги присутствует в данном объеме.

В основе работы механического (керамического) гигрометра - изменение электрического сопротивления массы, содержащей керамические и металлические компоненты. За основу берутся кремний, глина или каолин, к которым добавляются окислы металлов. В результате получается смесь, заметно меняющая сопротивление в ответ на изменение влажности. Гигрометры этого типа часто используются в быту.

Конденсационный гигрометр позволяет получить более точные данные, чем описанные выше механические приборы. Конструкция такого устройства включает в себя охлаждаемую поверхность, на которой конденсируется влага. Встроенный термометр фиксирует температуру, при которой произошла конденсация, а узкий пучок света, направленный на упомянутую поверхность, позволяет точно зафиксировать момент образования конденсата. На основании этих данных электроника рассчитывает относительную влажность и выводит ее на дисплей. Такой принцип действия позволяет свести погрешность к минимуму, выполняя измерения в пределах от 0 до 100%.

В электронных гигрометрах могут использоваться различные принципы действия, в том числе:

  • измерение электропроводимости воздуха, которая зависит от содержащейся в нём влаги;
  • определение точки росы оптоэлектронным методом;
  • измерение электрического сопротивления солей или полимеров, меняющегося в зависимости от влажности;
  • отслеживание изменения ёмкости металлоксидного или полимерного конденсатора.

Все эти методы позволяют получить более точные данные, чем при использовании механического гигрометра. Электронный гигрометр дает меньшую погрешность и особенно удобен, если необходима дальнейшая обработка собранных данных.

Психрометрический гигрометр используется для измерения относительной влажности воздуха за счёт сравнения показаний двух термометров, один из которых помещен во влажную среду. Поскольку влажный будет охлаждаться за счёт испарения жидкости, он покажет более низкую температуру, чем контрольный. При этом, чем меньше влаги в воздухе, тем сильнее показания термометров будут отличаться. Относительная влажность определяется по специальной таблице, а на ее основании при необходимости вычисляется абсолютная.

На основе этого принципа функционируют несколько разновидностей психрометров:

  • Стационарный представляет собой простую конструкцию, смонтированную в метеорологической будке. На штативе укрепляются два термометра, один из которых контактирует с влажной тканью. Считывание показаний и вычисления производятся вручную.
  • Дистанционный конструируется с использованием преобразователей температуры, таких как термисторы или термопары. Например, такой психрометр может состоять из двух манометрических термометров, один из которых увлажняется. Дистанционный психрометр может быть манометрическим или электрическим.
  • Аспирационный состоит из двух термометров, смонтированных в защищенном корпусе и обдуваемых вентилятором-аспиратором. Такая конструкция позволяет получить наибольшую точность измерений.

Сфера применения гигрометров

Задачи, требующие контроля влажности, нередко возникают в различных отраслях промышленности. Современные производители выпускают гигрометры, рассчитанные на конкретную специфику применения, а значит, они наилучшим образом приспособлены для эксплуатации в той или иной сфере деятельности. Вот лишь несколько примеров ситуаций, которые можно решить с помощью этих измерительных приборов:

  • Для длительного хранения сельскохозяйственной продукции, например, в овощехранилищах или зернохранилищах, необходимо соблюдать температурно-влажностный режим. Добиться этого можно, постоянно контролируя микроклимат с помощью гигрометра.
  • Многие лекарственные препараты требуют особых условий хранения и могут потерять свои свойства, если находятся в условиях избыточной влажности.
  • Гигрометр необходим и в библиотеке, поскольку книги, особенно старинные, во влажном микроклимате значительно быстрее приходят в негодность. Материалы, которым уже много лет, могут разрушиться от избытка влаги, а значит, контролировать влажность воздуха нужно, чтобы обеспечить оптимальный режим хранения.
  • Необходимость проконтролировать влажность материалов часто возникает на стройке. Например, степень просушки древесины проверяется для определения, можно ли ее использовать как стройматериал, и если да, то каким образом. Также существуют специализированные гигрометры, предназначенные для определения влажности бетона.
  • Проверка влажности материалов часто проводится и при производстве мебели, ведь изделие, изготовленное из слишком сырой или пересушенной древесины, произведено с нарушением технологии и, скорее всего, прослужит намного меньше.

Профессиональные гигрометры

Гигрометр позволяет измерить не только влажность атмосферного воздуха, но и долю влаги в газовых средах. Для этого используется профессиональные устройства для анализа температуры и влажности неагрессивных газовых сред. Результат измерений часто выражается в единицах точки росы. Они могут быть переносными или стационарными.

Портативные

Основная сфера применения портативных гигрометров - нефтегазовая и нефтехимическая промышленность. С помощью такого прибора определяют микровлажность газа в баллонах или трубопроводах. Они могут работать в широком температурном диапазоне и выводить влажность в различных единицах измерения. Компактность гигрометра позволяет без проблем проводить измерения в нужных точках.

Видеообзор портативного электронного гигрометра

Стационарные

Стационарные гигрометры позволяют не только проводить измерения, но и контролировать технологические процессы. Конструкция прибора позволяет детектировать даже небольшой процент микровлажности. Система подогрева датчика делает измерения более точными, поскольку предотвращает воздействие на него осушающих агентов, которые могут содержаться в газовой смеси.

Сфера применения профессиональных гигрометров

Портативные и стационарные приборы для измерения влажности применяются, в первую очередь, в нефтегазовой и химической промышленности. Однако сфера их использования этим не ограничивается. Гигрометр может понадобиться всюду, где предполагается работа с неагрессивными газовыми смесями и нужно контролировать их состояние. Благодаря этому оборудование для измерения доли влаги в воздухе находит применение на атомных электростанциях, на производстве микроэлектроники, в энергетике. Также их применяют для контроля за процессом осушки природного газа.

Профессиональные гигрометры используются для решения широкого круга задач, связанных с организацией различных производственных процессов. В частности, они становятся незаменимыми, если нужно:

  • обеспечить заданный уровень влажности в помещении, например, для хранения продукции в определенных условиях;
  • оценить влажность в производственном помещении для целей охраны труда;
  • обеспечить нормальное функционирование электротехнического оборудования различного назначения;
  • обеспечить уровень влажности, нужный для реализации конкретного производственного процесса.

Как выбрать гигрометр

Чтобы выбрать подходящий гигрометр, определитесь, как его предстоит использовать. В быту отдают предпочтение недорогим механическим гигрометрам, тогда какна производстве эксплуатируются в основном электронные различных типов, ведь именно они дают наивысшую точность измерений.

Важно определиться, для чего прибор будет использоваться в первую очередь и насколько часто предстоит проводить измерения. Для использования в строительстве может понадобиться специализированный гигрометр для работы с определенной группой материалов, например, древесиной, а в других случаях подходящей окажется стандартная модель. Определите, что именно предстоит измерять, и оцените возможности различных гигрометров, представленных на рынке.

Значимым фактором являются и условия использования. Обратите внимание на то, в каком диапазоне температуры и влажности прибор будет давать корректные показания. В зависимости от особенностей производства может понадобиться гигрометр, функционирующий при крайне высоких или крайне низких температурах. Также следует учитывать погрешность изменений.

Имеет значение и то, как в дальнейшем будут обрабатываться полученные данные. В самом простом случае вам нужно просто однократно провести измерения, чтобы оценить влажность воздуха в помещении или микровлажность газовой смеси. Но стационарные гигрометры позволяют решать и более сложные задачи. С их помощью можно отслеживать изменение параметров, сигнализировать о достижении пороговых значений, а значит, более эффективно контролировать технологический процесс.

Не стоит забывать и об эргономических характеристиках прибора. Крупные цифры на дисплее должны быть контрастными и легко читаемыми. Возможно, вы предпочтете приобрести модель с подсветкой, чтобы без проблем считывать показания при любом уровне освещенности. Эргономика в особенности важна для переносных приборов: их корпус должен быть легким, таким, чтобы его было удобно держать в руке.

Профессиональный гигрометр - инструмент, имеющий широкое применение в различных отраслях промышленности. Он помогает контролировать влажность воздуха, обеспечивая безопасность людей и стабильное функционирование оборудования.



www.eksis.ru

Что собой представляют профессиональные гигрометры

Гигрометр – высокоточный измерительный прибор профессионального уровня для определения уровня влажности воздуха, а также различных газов и газовых смесей. Данные измеряются в мг/м3, единицах точки росы или ppm. Кроме того, прибор контролирует температуру неагрессивных газовых сред, в том числе элегаза (электротехнического газа), воздуха, водорода, азота, кислорода, аргона, гелия и других. Также некоторые модели оснащаются датчиком для определения давления. Гигрометрам не требуется специальное техническое обслуживание. Достаточно очищать корпус и дисплей тканью и заменять элементы питания по мере необходимости.

На промышленных предприятиях наиболее часто используются стационарные гигрометры. Такое оборудование осуществляет непрерывный контроль влажности на производственных объектах, в складских и офисных комплексах. Кроме того, оно применяется для анализа неагрессивных газов в трубопроводах, генераторном оборудовании, в медицинских организациях, холодильно-морозильных камерах. Стационарные гигрометры имеют большой экран, с которого можно считывать информацию, находясь на значительном расстоянии. Это оборудование может быть одноканальным или многоканальным. Настройки позволяют определить периодичность, с которой будут проводиться измерения. Работа прибора полностью автоматизирована, дополнительный контроль не требуется. Можно задать значение, при превышении которого будет запускаться свето-звуковая сигнализация.

Устройство

Конструкция гигрометра включает в себя измерительный зонд и блок измерения и индикации. Эти две части могут размещаться на значительном расстоянии друг от друга. Основным элементом гигрометра является датчик, чувствительный к колебаниям влажности. Изменение его показателей фиксируется блоком измерения и преобразуется в электрический сигнал. Оборудование оснащается температурным каналом, что значительно повышает надежность его показаний.

Возможности гигрометров

В зависимости от предназначения гигрометры делятся на три группы:

  • для измерения относительной влажности воздуха;
  • для определения абсолютной влажности воздуха;
  • для определения точки росы (под точкой росы понимается температура, при которой пар, содержащийся в воздухе, доходит до состояния насыщения, достаточного для конденсации в росу).

Гигрометры устроены таким образом, что результаты показаний модели одного вида можно легко перевести в другие единицы измерения, для этого достаточно несложных вычислений. Например, с помощью гигрометра абсолютной влажности вычисляется относительная влажность и точка росы (и наоборот).

Виды

Гигрометры делятся на 4 вида в зависимости от принципа работы и назначения:

  • Абсолютный (весовой) гигрометр. Оборудование определяет количество водяного пара на кубический метр. Результаты выражаются в граммах. Работа абсолютного гигрометра основана на использовании системы U-образных трубок, заполненных особыми химическими реактивами или гигроскопическим веществом, которое поглощает влагу из окружающего воздуха.
  • Волосяной гигрометр. Это лабораторный прибор, используемый для вычисления относительной влажности воздуха. Его принцип действия основан на физических и химических параметрах обезжиренного человеческого волоса. В зависимости от влажности окружающей его среды волос меняет свою длину.
  • Психрометрический гигрометр. Данный гигрометр является одним из наиболее распространенных сегодня. С его помощью можно определить относительное содержание влаги в воздушной среде, а также температуру. Его работа основана на вычислении разности характеристик сухого и влажного воздуха.
  • Пленочный гигрометр. Данный вид оборудования наиболее часто применяется в зимнее время. В его конструкцию входит органическая пленка, которая может сжиматься и растягиваться при понижении или повышении влажности.

Применение

Гигрометры имеют две основные сферы применения. Во-первых, они используются для создания в помещении комфортных условий для пребывания человека. Во-вторых, – для контроля условий производства и хранения гигроскопичных товаров, то есть тех, которые способны изменять свои характеристики в зависимости от уровня влажности окружающей среды. Таким образом, гигрометры широко применяются в фармацевтике и медицине, агрономии, строительстве, энергетике, а также в газоперерабатывающей, нефтегазовой и химической промышленности. Это оборудование подходит для измерения влажности, температуры точки росы и точки инея горючих, неагрессивных и инертных газов, отвечающих требованиям маркировки взрывобезопасности.

Гигрометры используются для:

  • поддержания влажности на необходимом уровне;
  • определения уровня влажности воздуха в производственных помещениях;
  • определения влажности выбранного газа в электротехническом оборудовании;
  • контролирования процессов глубокой сушки пищевой и промышленной продукции.

Рекомендации по использованию гигрометра

Для корректной работы прибора и получения достоверных результатов исследования необходимо соблюдать правила по работе с оборудованием. Основными из них являются следующие:

  • На датчик гигрометра не должны попадать солнечные лучи и капли воды. Это необходимое условие нормального протекания физико-химических процессов, которые обеспечивают точность итоговых данных.
  • Не опускайте зонд или датчик в жидкость. Это оборудование не предназначено для работы с жидкостями. Контакт гигрометра с текучими субстанциями может привести к его выходу из строя.
  • Берегите оборудование от загрязнений. Пыль и другие инородные частицы могут стать причиной поломки гигрометра.
  • Проводите поверку гигрометра раз в год. Это требование относится к гигрометрам, рассчитанным на промышленное применение. Для бытовых приборов поверка не является обязательной.

web.snauka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
