Терморезаки для пенопласта из подручного материала. — DRIVE2
Что-то стало холодать. в этом году, встал вопрос утепления потолка. Гараж хоть и с долгосрочным съёмом, но один фиг не свой и капитальные вложения только в случае крайней необходимости. В этом году решено было утеплить вторую часть гаража. Планируются полномасштабные “боевые действия” и работать зимой, при +5 градусах, как-то не очень. На отопление был сварен и подключен очередной регистр и что бы не топить улицу, собраны все остатки пенопласта для утепления потолка. Остатков оказалось маловато, ровно половина от необходимого объема. Толщина листов в наличии- 10 см., поэтому принял решение резать пополам. Пятисантиметровый лист, тоже неплохо удержит тепло и всех листов хватит при таком раскладе. Естественно встал вопрос резки. Можно было бы справиться и обычной ножовкой, но идеально ровно распустить большой лист не получится, да и уборка после всего этого действа, оптимизма не прибавляла. Хуже нет “снега” после резки пенопласта. Поэтому решил потратить немного времени и сделать всё аккуратно и цивильно. С помощью терморезака. Всю конструкцию, делал по упрощённому варианту, из того, что было под рукой. Итак, снова мастерим…
“Огород городить” решил прямо на верстаке, размеры позволяют да и сам резак получается компактным.
В качестве основания, была взята фанерная полоса толщиной 10 мм.
По краям были установлены две шпильки диаметром 8 мм. В верхней части, просверлены отверстия для крепления нихромовой проволоки.
Сами шпильки, крепятся с помощью двух гаек и двух шайб. Ослабив затяжку и перемещая шпильку, можно регулировать высоту проволоки и соответственно толщину реза. В моём случае, это около 100 мм. Пока хватит, при особой нужде, высоту можно будет сделать любой. Вопрос лишь в длине шпилек.
Сама нихромовая проволока, толщиной 0.7 мм и длиной 110 см, натянута между шпилек через керамические кольца, взятые из регулятора умершей электроплитки. Они выступают в роли изолятора.
С одной стороны, крепление “жёсткое”. Кольцо из обычной проволоки 1 мм.- керамическое кольцо- нихромовая проволока.
С другой стороны: пружина- керамическое кольцо- нихромовая проволока. При нагреве нихромовая проволока увеличивается в длину. Именно пружина устранит провисание и даст необходимую натяжку проволоки. При установке пружины, её необходимо немного растянуть.
Далее питание всего хозяйства. В идеале, лучше использовать латр. С его помощью можно точно регулировать напряжение и соответственно степень нагрева нихромовой проволоки. В моём случае, этого чудо-аппарата не было, поэтому использовались выводы с гаражного музыкального центра
Напряжения 12 в. вполне хватило для нормальной работы резака. Контакт проводов и проволоки с помощью зажимов от контактных колодок. Просто припаять медный провод к нихрому не получится. В торце фанерной полосы, сделан паз для провода идущего от дальнего контакта, дабы не болтался и не мешал. Оба провода, подсоединены к колодке. К ней будет подводиться питание.
После сборки, устанавливаем всю конструкцию на стол и крепим парой саморезов. Две фанерные полосы для того, что бы лист проходил через резак на одном уровне. Пара брусков по бокам- направляющие для листа.

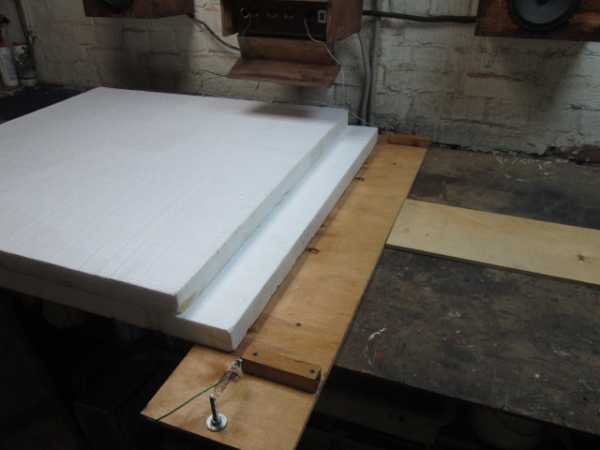

Вот в принципе и всё. Ложем лист, подаём питание и прогоняем лист через резак. Скорость подачи листа- опытным путём, походу становится понятно.
На выходе- две половинки одинаковой толщины с аккуратными кромками.
В процессе сборки появилась идея сделать еще один резак. В любом случае, при утеплении придется подрезать листы в размер. Можно было бы воспользоваться той же ножовкой, но мысли о куче мусора опять заставили взяться за инструмент.
Сам принцип, тот же что и в первом резаке, только проволока будет закреплена вертикально.
Сначала, делаем столешницу из ДСП, размером 100х110 см. Снизу, по периметру, крепим рамку шириной 5 см. В получившемся углублении, будут установлены элементы резака.

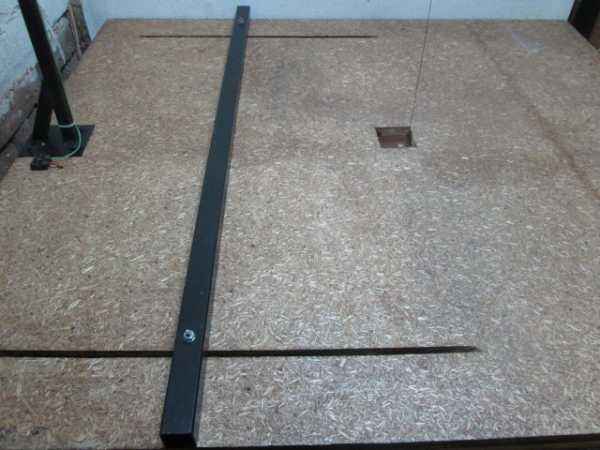

На самом столе, крепим кронштейн сваренный из профтрубы 20х20 мм.
Кронштейн крепится к столу болтами, через закладные втулки. После работ, всю конструкцию можно разобрать и компактно хранить до следующего раза.
Далее, уже знакомый процесс. К кронштейну крепим связку: пружина-изолятор- нихромовая проволока

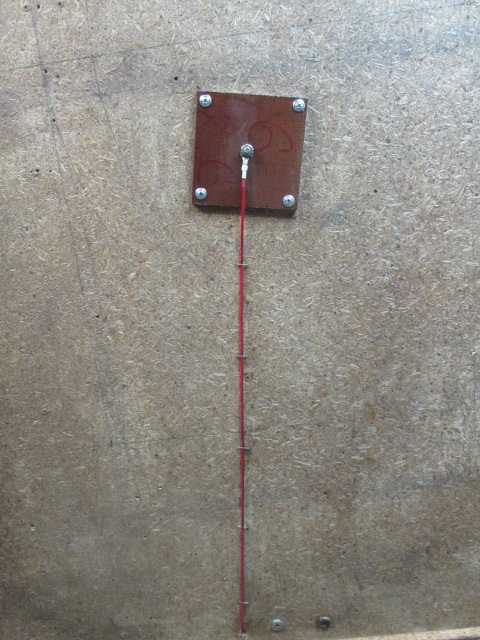

Снизу, из согнутой полоски с отверстиями второй конец. На фото сам принцип виден. С нижней частью чуток напортачил в плане аккуратности. Где-нибудь да ошибешься( Впрочем, на “ходовых качествах” это не отразилось, поэтому пока оставил так.
С подводкой питания: верхний конец через зажим, нижний, в силу конструкции, получилось подключить через клемму.
Вроде все.
Остается подключить питание и работать. Но одна закавыка все же есть. При подключении напряжения 12 В., метровая проволока разогревалась как говорится: “то что доктор прописал”. В этом резаке, длина (50 см.) и сопротивление уменьшились вдвое и при подаче 12 В., нихром разогрелся докрасна, а это не есть гут. Тут бы ЛАТР бы, но нет его. Зато есть выход с напряжением 5 В. Подключаем… все в норме. Нормальный разогрев для резки. Теперь пробуем.

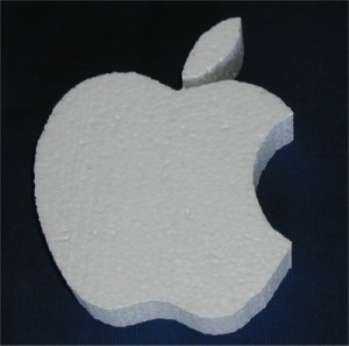

Поигравшись с листом, попробовал “фигурку”.
Все режет отлично. Остается только отточить правильнонаправляемость))
В целом резаки удались и пригодятся они не только для резки пенопласта для утепления. Впереди работа над
Правда возникла идея по поводу еще одного резака… но это уже другая история 😉
P.S. После всех работ, разобрал резак в “походное положение”. В таком виде он хранится и ждёт своего часа)
www.drive2.ru
Как резать пенопласт нихромовой проволокой
Пенопласт может быть на даче использован в различных целях, но в основном он используется как утеплитель. Многие закупают пенопласт огромными блоками, так дешевле, но только потом возникает вопрос: как резать пенопласт в таком размере?
Действительно, пенопласт, несмотря на свою «сыпучесть» порезать сложно, ведь если применить обычный нож, то в результате вы получите не аккуратные прямоугольники, а бесформенные куски. Тогда как резать пенопласт в бытовых условиях?
Наиболее эффективным инструментом в резке пенопласта является нихромовая проволока. Начните работу с правильного расположения стола для резки, делается это во избежание поперечных полос на материале. Стол устанавливается под наклоном 20-60 градусов, т.е. лист подается как бы скользя по столу. Заметьте, что ваш рабочий инструмент, т.е. нихромовая проволока, при нагреве станет длиннее, поэтому закрепите ее конец мощной пружиной с возможностью выбрать длину удлинившейся проволоки.
Подавать напряжение на нашу конструкцию, во избежание поражения током, лучше через понижающий трансформатор (например сварочный с возможностью регулировки тока). Точно сказать, какой необходим ток мы не можем, т.к. все зависит от толщины проволоки, но можно точно сказать, что нагрева для резки будет достаточно уже при едва покраснении нихромовой нити, если вы переборщите и нить раскалиться очень сильно, то рез будет иметь слишком широкую толщину.
Если вам необходимо сделать в пенопласте выемки, то их можно сделать напильником, периодически смачивая водой, тогда поверхность пенопласта будет гладкой, а напильник не забьется стружкой.
Если будет удобно использовать пилу, то позаботьтесь о том, чтобы пила была разведена.
sad-vo.ru
Как резать пенопласт нихромовой проволокой
Пенопласт может быть на даче использован в различных целях, но в основном он используется как утеплитель. Многие закупают пенопласт огромными блоками, так дешевле, но только потом возникает вопрос: как резать пенопласт в таком размере?
Действительно, пенопласт, несмотря на свою «сыпучесть» порезать сложно, ведь если применить обычный нож, то в результате вы получите не аккуратные прямоугольники, а бесформенные куски. Тогда как резать пенопласт в бытовых условиях?
С этой задачей прекрасно справляется электропаяльник. Сперва его конец нужно расплющить молотком, потом надеть особое приспособление, которое можно получить из металлического колпачка перьевой ручки и зафиксировать на конце лезвие-полотно ножовки. После этого нагреваете паяльник и разрезаете и вырезаете все, что душе угодно.
Подавать напряжение на нашу конструкцию, во избежание поражения током, лучше через понижающий трансформатор (например сварочный с возможностью регулировки тока). Точно сказать, какой необходим ток мы не можем, т.к. все зависит от толщины проволоки, но можно точно сказать, что нагрева для резки будет достаточно уже при едва покраснении нихромовой нити, если вы переборщите и нить раскалиться очень сильно, то рез будет иметь слишком широкую толщину.

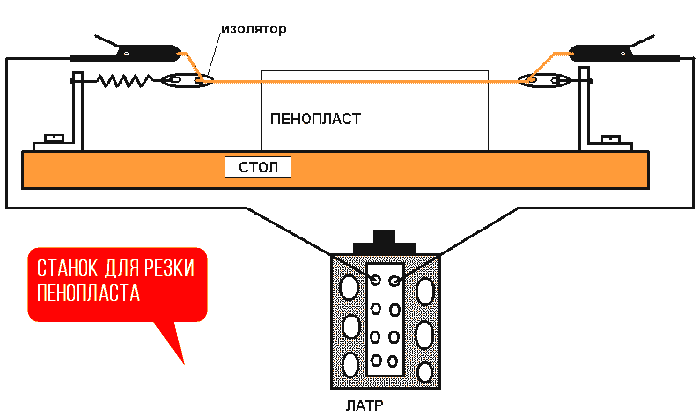

Итак, переходим непосредственно к процессу резки пенопласта. Устанавливаете под наклоном стол, причем длина поверхности его должна быть в два раза больше длины пенопласта. Теперь закрепляете нихромовую проволоку поперек стола, второй конец проволоки через пружину, мы уже говорили об этом, проведите провода от трансформатора к концам нити и включайте трансформатор через ЛАТР. Пенопласт укладываете поверх проволоки, и благодаря установленному наклону материал постепенно скользит вниз, а проволока его также постепенно разрезает.
Если вам необходимо сделать в пенопласте выемки, то их можно сделать напильником, периодически смачивая водой, тогда поверхность пенопласта будет гладкой, а напильник не забьется стружкой.
Если будет удобно использовать пилу, то позаботьтесь о том, чтобы пила была разведена.
biz-vart2.ru
Как резать пенопласт нихромовой проволокой
Пенопласт может быть на даче использован в различных целях, но в основном он используется как утеплитель. Многие закупают пенопласт огромными блоками, так дешевле, но только потом возникает вопрос: как резать пенопласт в таком размере?
Действительно, пенопласт, несмотря на свою «сыпучесть» порезать сложно, ведь если применить обычный нож, то в результате вы получите не аккуратные прямоугольники, а бесформенные куски. Тогда как резать пенопласт в бытовых условиях?
С этой задачей прекрасно справляется электропаяльник. Сперва его конец нужно расплющить молотком, потом надеть особое приспособление, которое можно получить из металлического колпачка перьевой ручки и зафиксировать на конце лезвие-полотно ножовки. После этого нагреваете паяльник и разрезаете и вырезаете все, что душе угодно.
Наиболее эффективным инструментом в резке пенопласта является нихромовая проволока. Начните работу с правильного расположения стола для резки, делается это во избежание поперечных полос на материале. Стол устанавливается под наклоном 20-60 градусов, т.е. лист подается как бы скользя по столу. Заметьте, что ваш рабочий инструмент, т.е. нихромовая проволока, при нагреве станет длиннее, поэтому закрепите ее конец мощной пружиной с возможностью выбрать длину удлинившейся проволоки.
Подавать напряжение на нашу конструкцию, во избежание поражения током, лучше через понижающий трансформатор (например сварочный с возможностью регулировки тока). Точно сказать, какой необходим ток мы не можем, т.к. все зависит от толщины проволоки, но можно точно сказать, что нагрева для резки будет достаточно уже при едва покраснении нихромовой нити, если вы переборщите и нить раскалиться очень сильно, то рез будет иметь слишком широкую толщину.
Итак, переходим непосредственно к процессу резки пенопласта. Устанавливаете под наклоном стол, причем длина поверхности его должна быть в два раза больше длины пенопласта. Теперь закрепляете нихромовую проволоку поперек стола, второй конец проволоки через пружину, мы уже говорили об этом, проведите провода от трансформатора к концам нити и включайте трансформатор через ЛАТР. Пенопласт укладываете поверх проволоки, и благодаря установленному наклону материал постепенно скользит вниз, а проволока его также постепенно разрезает.
Если вам необходимо сделать в пенопласте выемки, то их можно сделать напильником, периодически смачивая водой, тогда поверхность пенопласта будет гладкой, а напильник не забьется стружкой.
Если будет удобно использовать пилу, то позаботьтесь о том, чтобы пила была разведена.
