Как сделать люк на чердак своими руками? Нюансы и порядок работ

Задумавшись об использовании чердачного пространства, неизбежно сталкиваешься с вопросом: как попадать на этот этаж? В старых деревенских домах, этот момент решался просто – приставная лестница снаружи дома. Неудобно, да и современные дома тем более не допускают такого варианта. Необходимо обустраивать вход изнутри, но, сделать это не так-то просто. Если взять готовый вариант, его все равно надо устанавливать, а если изготовить люк на чердак своими руками, то необходимо больше информации по этому вопросу.

Важные нюансы

Как сделать люк на чердак своими руками, рассмотрим далее в статье. Если же используется готовое изделие, половина вопросов снимается автоматически, но, останется несколько основных моментов, о которых стоит помнить в обоих случаях:

• Выбор места должен осуществляться таким образом, чтобы при подъеме наверх не задевать головой о крышу или стропила
• Располагаться вход наверх должен в том месте, где нет балок перекрытия
• Если верхний этаж не утеплен, необходимо позаботиться о качественной теплоизоляции конструкции
• Сам проем обязательно нужно усилить. В деревянном доме – деревянными балками, а в бетонных перекрытиях – железными уголками
• Под дверцей необходимо обеспечить наличие достаточного пространства для выдвижения лестницы

В случаях, когда люк с лестницей на чердак будет изготавливаться своими руками, необходимо тщательно ознакомиться с порядком действий и важными нюансами этого процесса. Это не слишком сложно, а при должном старании, своими руками можно собрать такой люк на чердак, как на фото ниже – нет ничего невозможного.

Порядок работ и процесс изготовления

Если люк на чердак делается своими руками, понадобятся чертежи. На них нужно учесть все размеры: толщину перекрытия, размеры крышки, размеры проема, который будет необходимо выпилить. Важно учесть, что для утепленных помещений достаточно простой крышки, а для холодных помещений необходимо предусмотреть утепление.

Многие подходят к этому вопросу поверхностно, делая схему от руки, а некоторые, изготавливая люк для выхода на чердак, даже составляют чертеж в формате DWG. Неважно, как он будет сделан, важно – чтобы были учтены все необходимые параметры и размеры.

Когда схема или чертеж готовы, можно переходить к практическим действиям. Подготовить необходимые инструменты и произвести работы в том порядке, который указан ниже.

• Изготовление проема

Когда место выбрано и важные критерии его расположения учтены, можно начинать выпиливать отверстие. Если этот момент был учтен при строительстве дома, то необходимость в этом отпадает – будет проще. В остальных случаях, нужно выпилить проем, в котором будет устанавливаться дверь.

Обязательно нужно провести разметку, перед тем, как выпилить необходимое отверстие. Его размеры должны превышать размерность рамки изделия на 5-6 сантиметров. Этот зазор потребуется, чтобы компенсировать толщину досок, которые будут использованы при изготовлении рамки. Выпиленную часть потолочного покрытия, можно будет использовать для отделки крышки.

• Сборка рамки

Для этого, необходимы доски, толщиной 2-3 сантиметра.

Они обеспечат достаточную прочность основания. Собирается рамка прямоугольной или квадратной формы, с соблюдением прямоты всех углов. Стандартно используют размеры 60Х120 сантиметров. В большинстве случаев, таких габаритов достаточно. Однако, перед тем, как сделать люк на чердак, нужно тщательно обдумать размеры предполагаемого отверстия – может потребуется больший или наоборот, меньший размер. Рамка, после сборки, устанавливается на своем место – в выпиленный проем.

• Изготовление крышки

Простая крышка может быть собрана из остатков потолочного покрытия, получившихся при выпиливании проёма. Из них собирается дверца и усиливается с обратной стороны поперечиной. Далее, она закрепляется на своем месте при помощи петель, которые можно расположить по длинной стороне дверцы или по короткой. Здесь все решается вопросом удобства использования и предпочтений хозяев дома. Точно таким же образом решается, куда должен открываться люк на чердак – наружу или внутрь помещения.

• Утепление и отделка

В зависимости от того, каким будет верхний этаж, необходимость в утеплении может отпасть – если там утепленное помещение, то достаточно чисто формального утепляющего слоя. Большее внимание в этом случае, стоит уделить звукоизоляции. Если же этаж будет холодным, то и утеплить нужно все качественно.

Требуется уложить слой пароизолирующего материала и слой утеплителя. Делается это таким же образом, как при утеплении перекрытия. Последним этапом станет внешняя отделка.

Так выглядит рабочий процесс, если делается самый простой люк на чердак. Есть и более сложные конструкции. Например – с выдвижной лестницей. Здесь, порядок действий будет практически такой же, отличаясь некоторыми моментами.

Отличия других конструкций

Основным отличием станет добавившийся элемент конструкции – лестница. Она может быть стационарной. В этом варианте, работы производятся в том порядке, который будет удобен для возведения именно ее. Единственное, что будет прежним – изначальное изготовление проема. Остальное – зависимости от того, какая и как будет собрана конструкция.

Немного сложнее, чем обычный, собирается и устанавливается люк с выдвижным трапом. Перед тем, как сделать люк на чердак с лестницей, нужно позаботиться о том, чтобы совпали все размеры: лестницы, дверки, проема и толщины перекрытия. Для этого, потребуется знать параметры покупного изделия или учесть все их при самостоятельной сборке.

Крышка в этом случае, должна будет вмещать на себя самый длинный сегмент лестницы в сложенном состоянии. Кроме того, она должна выдержать ее вес. Необходимо побеспокоиться и о защелке, которая обеспечит надежное закреплённые собранного устройства в проеме. Если все эти параметры учтены, то необходимо прикрепить крышку и лестницу к установленной рамке.

Конечно, все процессы описаны лишь схематично. Но, в подробнейшем описании нет нужды – если вы решились сделать люк на чердак своими руками, то у вас наверняка имеется некоторый опыт подобных работ и нужны лишь общие рекомендации. Если же вы решились на подобное без особенных навыков, то лучшим решением будет приобретение готового изделия и самостоятельная установка. В этом варианте с люком будет приложена подробная инструкция по монтажу, которая восполнит недостающие моменты.

Люк на чердак своими руками — схемы и чертежи

15 августа 2016

Люк на чердак своими руками необходимо создать при планировании строительства чердачного помещения. Несколько десятилетий назад чердачное помещение использовали редко.

Необходимости пользоваться территорией не было, поэтому при попадании на верхний этаж использовали внешние лестницы. Метод не очень удобный, а в современных условиях существует необходимость попадать на верхние этажи чаще. Технология создания внутреннего входа на чердачные помещения набирают популярности и пользуются спросом среди владельцев.

Основные моменты строительства люка на чердак внутри помещения

Строите люк на чердак своими руками? Чертежи и готовые варианты можно просмотреть на сайте компании ИнноваСтрой. Детальный расчет и готовая смета помогут клиенту определится с уровнем затрат и решить проблему как самостоятельно, так и с дополнительной помощью специалистов.

• Необходимо определиться с местом проема выхода на чердак. Попадание на верхний этаж должно быть удобным, чтобы при подъеме материалов не задевать стропила или кровельное покрытие.
• Важно расположить проем так, чтобы не попасть на блок перекрытия.
• Хорошая теплоизоляция проема и плотное прилегание помогут избежать лишнего попадания холода и сквозняков в зимний период.
• Окантовку проема необходимо усилить основными материалами. В доме из дерева – балками или брусом, в кирпичном – железными или пластиковыми уголками.
• Под проемом необходимо обеспечить достаточно пространства для удобного спуска и подъема. Если на чердачном этаже планируется хранить вещи, необходимо продумать удобство их подъема и спуска.



Основные моменты необходимо учитывать перед началом строительства и формирования проема. Периметр будущего проема можно очертить на потолочном покрытии и визуально представить выход на чердачный этаж. Правильно рассчитать люк на чердак своими руками, чертежи помогут более детально.



Люк на чердак своими руками — дело занимательное и интересное для любителей строительства и творчества. Используя современные технологии лестницу на чердак можно прикрепить к дверце люка. Такой вариант экономичный и удобный для владельцев.



Популярными становятся также лестницы в сложенном варианте, которые образуют гармошку и максимально складываются во внутрь. Такие варианты удобны в домах с малым объемом территории, визуально выглядят привлекательно.Хотите узнать, как сделать люк на чердак своими руками?  Рекомендуем освоить технологию процесса.



Порядок выполнения работ. Создаем люк на чердак своими руками



• Рассчитать и начертить чертеж-план для строительства чердачного проема. Определить периметр и точные показатели. Чертеж можно создать в компьютерном графическом изображении. Если клиент затрудняется сделать самостоятельно, чертеж можно приобрести у специалистов компании ИнноваСтрой с гарантией точности всех размеров.

• Рассмотрим технологию работ, как сделать люк на чердак своими руками. После получения чертежа, начинаем изготавливать само отверстие проема. Если дом уже построен, то на место проема устанавливается дверь. При неоформленном потолочном перекрытии формировать проем намного проще.

Перед началом выпиливания мастера рекомендуют начертить размеры проема на потолочном покрытии, совместно с рамкой, выступающей на 5-6 см по контуру. Далее это расстояние учитывается при покрытии проема доской.

• Люк на чердак своими руками рекомендуется создавать при помощи сборки рамки. Специалисты применяют доску не более 3-4 см. Обусловлена такая величина не только красотой, но и прочностью прилегания основания. Стандартно собирают рамку размерами 60*120 см с обязательным соблюдением прямых углов. При желании рамки могут быть прямоугольной или округлой формы.

• Следующим этапом изготавливаем крышку для потолочного проема. Некоторые мастера используют однородный материал потолочного перекрытия или выпиленный слой. Полученная дверца плотно закрепляется дополнительными петлями. Размер петель формируется с учетом размера и веса дверцы. Направление определяется исходя из последующего удобства эксплуатации. Сделанный люк на чердак, своими руками может открываться и вовнутрь, и в комнату.

• Декоративная отделка и утепление люка на чердак своими руками. Утепление люка зависит от того, каким планируется чердачный этаж. Если помещение не жилого типа, будет попадать холодный воздух, то слой утеплителя необходим. Особое внимание уделяется пароизоляционному слою. Образование конденсата будет проникать, стекать на пол нижнего этажа.

• Внешняя отделка чердачного проема. Современные материалы позволяют оформить проем «под потолок». В навесном покрытии люк будет практически незаметен и стильно впишется в интерьер.



На фото детально отображена схема люка. Чердак своими руками сделать не сложно, если следовать этапам и технологической последовательности.



Конструкции люков со складной лестницей



Типы формирования люков отличаются вариантами лестниц. Могут применяться как стационарные, так и складные конструкции. Технология и этапы последовательности будут одинаковы.



Если планируется создать складную конструкцию, необходимо предусмотреть совпадение всех элементов. Крышка принимает вес всех деталей лестницы. Надежное крепление должно обеспечивать удержание сегментов в закрепленном состоянии. Последовательное уменьшение периметров лестничных отделов обеспечит не только визуальную красоту, но и распределение веса каждой из частей.



Стационарная лестница рекомендована мастерами компании ИнноваСтрой если планируется жилой чердачный этаж. Создание мансарды или дополнительной веранды расширит общую площадь жилого помещения.



Из рассмотренной технологии можно сделать вывод:



«Люк невидимка» обустроенный своими руками – важное приспособление в доме любой этажности. Независимо от назначения пользования чердачным помещением, расширяются границы и пространство дома. Впоследствии всегда можно создать комфортный жилой этаж с мансардой или дополнительными комнатами.



При постоянном пользовании люком важно использовать прочные материалы европейского качества, надежно укрепленные в отверстии. Для обеспечения безопасности, находясь на чердачном этаже важно оформить проем с дополнительными планками и рейками. Если в доме проживают дети, важно обеспечить полную безопасность проживания, а верхнем этаже и установить стационарную лестницу с поручнями или перилами.





Если принято решение создать люк на чердак своими руками, важно следовать технологии и поэтапно осуществлять строительство. В любом случае, всегда существует возможность обратиться к профессионалам дела, консультацией в компанию ИнноваСтрой.



Современные технологии предусматривают автоматическую систему открывания люка и выдвижной лестницы. Пользование пультовой техники формирует стиль и подчеркивает дизайн помещения, к тому же они более удобны. Какую из технологий выбрать зависит от уровня затрат и пожеланий владельца. Смета и полный расчет автоматических систем представлены у менеджеров компании.



О том, как сделать теплый люк на чердак своими руками  рекомендуем посмотреть на видео

Чердачный люк: как сделать своими руками

Главная » Установка дверей » Чердачный люк: особенности самостоятельного изготовления

Читайте в этой публикации:
Чердачный люк: разновидности и их особенности
Как сделать чердачный люк: конструкция и устройство
Монтаж чердачного люка: сборка и самостоятельная установка

Несомненно, наилучшим решением, позволяющим человеку без особого труда подниматься на чердак дома, является лестница. Но если это помещение постройки посещается весьма и весьма редко, то лестница, скорее всего, окажется лишним элементом дома, который будет только создавать проблемы. В таких ситуациях самым оптимальным вариантом обустройства входа на чердак является люк, через который можно проникнуть в помещение под крышей с помощью обычной домашней стремянки. О нем и пойдет разговор в данной статье, в которой вместе с сайтом dveridoma.net мы поговорим о конструкции этого приспособления и его самостоятельном изготовлении.

Как сделать чердачный люк фото

Чердачный люк: разновидности и их особенности

Как ни странно, но даже такое одноименное приспособления для входа на чердак имеет массу разновидностей. А они в своем большинстве обусловлены материалами, из которых изготавливается люк на чердак, а также конструктивными особенностями. Их следует изучить хотя бы для того, чтобы определиться с вопросом, какой именно чердачный люк изготавливать?

1. Материалы. В принципе, здесь все весьма стандартно, и ничего нового изобрести пока не удалось – самыми распространенными вариантами в этом отношении является деревянный и металлический чердачный люк. Несмотря на одно и то же назначение этих изделий, все же они в значительной мере разнятся друг с другом. Металлический люк – это надежный люк и если говорить о недостатках, то это холодный люк и ко всему тому же тяжелый. Открывать его вверх трудно, а вниз небезопасно – как минимум при открывании металлического люка вниз его нужно оборудовать тормозящим механизмом. Как вариант, гидроцилиндрами или пружинами. Другое дело – древесина. Несмотря на то, что в надежности деревянные люки уступают аналогичным металлическим изделиями, все же они считаются более предпочтительным вариантом. Деревянный люк на чердак – это теплый люк, легкий и одновременно красивый. В принципе, решать вам – от себя добавлю только то, что работать с деревом намного легче, чем с металлом.

   Чердачный люк металлический фото

2. Конструктивные особенности. Их может быть весьма много, но первое, на что здесь необходимо обратить внимание, так это на способ открывания. Здесь имеется три варианта. Одни люки открываются вверх – откидные модели весьма трудно открывать. Поднимаясь по стремянке, их приходится выталкивать наверх головой. Вторые, наоборот, опускаются вниз – об этих моделях и их недостатках мы говорили выше. И третий вариант – это сдвижные люки, которые на сегодняшний момент считаются наиболее удобными и безопасными – это самый дорогой чердачный люк, который ко всему прочему весьма трудно изготовить своими руками.

Также, подходя к вопросу изучения разновидностей чердачных люков, следует отметить и такой момент, как наличие или отсутствие лестницы – этот нюанс касается исключительно люков, открывающихся вниз. Другие модели лестницами не дополняются – именно нижнее открывание люка позволяет одновременно с опусканием крышки раздвигать складную лестницу. Чердачные люки без лестницы, конечно, проще по конструкции, но именно лестница с люком считается оптимальным вариантом для часто используемого чердака. О том, как можно сделать люк на чердак своими руками, смотрите в этом видеоролике.

Как сделать чердачный люк: конструкция и устройство

По большому счету, практически все чердачные люки устроены однотипно – они имеют один и тот же набор элементов, которые вам и придется собрать вместе, чтобы создать полноценное изделие этого типа. В некотором роде его можно сравнить с обычными дверями, только меньшего размера.

1. Коробка. Она же лудка. Можно сказать, что это несущий элемент, к которому крепится сам люк. Конструктивно он изготавливается из бруса, в котором выбирается посадочная четверть. Как вариант, этот элемент конструкции можно собрать из досок разной ширины – четверть здесь не вырезается, а создается методом накладки узкой доски на широкую дощечку. Создаются четыре заготовки этого типа, которые собираются в прямоугольную конструкцию под названием «дверная коробка». Свинчивается она саморезами по углам. Очень важно правильно подогнать размер коробки чердачного люка к отверстию лаза на чердак – это не двери, и на пену полностью люк не поставишь. Дверная коробка люка должна крепиться основательно, чтобы человеку на нее можно было облокотиться при подъеме на чердак.

   Люк чердачный утепленный фото

2. Люк – дверь. Суть у этих двух предметов одинаковая – открывающаяся створка. Изготовить ее можно весьма разными способами и наиболее простой из них выглядит следующим образом. Сначала из деревянного бруска сечением 20 на 40 мм собирается прямоугольная рамка – ее размер должен быть таким, чтобы она свободно входила в четверть дверной коробки. При этом между ними по всему периметру должно быть расстояние как минимум 2 мм, а лучше 3 мм. После того, как все будет четко подогнано, рамка обшивается с двух сторон либо тонкой деревянной рейкой, либо же листовым материалом вроде фанеры. Здесь имеется еще один момент – полость внутри дверного полотна. Она так и просит, чтобы в нее засунули утеплитель – утепленный чердачный люк поможет сохранить изрядное количество тепла в доме.

В принципе, это все, что вам понадобится изготовить – все остальное нужно будет приобрести в магазине. Речь идет о замке или защелке, а также об открывающем механизме. Самый их простой вариант – это обычные дверные петли. Дополнить все это дело можно гидроцилиндрами, которые позволят прилагать усилие для открывания люка только на первой стадии – то есть вы даете люку толчок, а дальше за вас работают гидроцилиндры. Естественно, не следует забывать о ручке, без которой открывать люк будет не очень удобно.

Чердачный люк фото

Отдельно хотелось бы сказать несколько слов о лестнице – ее конструкция весьма сложная, и изготовить ее своими руками сможет далеко не каждый человек. Лестницу, как и всю остальную фурнитуру, лучше приобрести в магазине – конечно, если вам удастся это сделать, так как в большинстве случаев лестницы такого плана продаются вместе с люками.

Монтаж чердачного люка: сборка и самостоятельная установка

По большому счету, сборка люка на чердак сводится к соединению друг с другом коробки и самого люка посредством навесов – естественно, здесь нужно будет еще установить защелку, дабы в процессе монтажа (и, самое главное, эксплуатации) люк не открывался самопроизвольно. В общем-то, сложного в этом процессе ничего нет, и весь процесс можно представить в виде той же последовательность работ, что и при сборке дверного блока. Установка люка в чердачный проем тоже не является сложным делом и тонкостей здесь не много.

1. В первую очередь, это вставка блока с люком в проем – сами понимаете, держать его под потолком трудно, а сам стоять он там никак не будет. Самый простой вариант зафиксировать люк в проеме и не переживать о том, что он упадет, это уложить его на пару досок, прикрепленных поперек проема к потолку – при таком подходе к делу у вас полностью развязываются руки для производства других работ.

   Монтаж чердачного люка фото

2. Второй момент – это крепление люка. Перед тем, как фиксировать блок с дверкой в проеме, его нужно немного позиционировать – установить так, чтобы расстояние между ним и проемом было со всех сторон одинаковое. После этого необходимо подобрать по толщине зазоров деревянные вставки, установить их в щель (просто заклинить там) и только после этого взять в руки шуруповерт и завинтить с каждой стороны блока как минимум по три самореза. Как вариант, если речь идет о монтаже чердачного люка в бетонные перекрытия, привинтить анкерными винтами.

Оставшееся пустое пространство между люком и проемом стандартно задувается монтажной пеной. После ее высыхания можно переходить к заключительному этапу работ по установке чердачного люка своими руками – его облицовке со стороны чердака и жилого помещения в доме. В принципе, этот этап работ также мало чем отличается от аналогичного процесса установки дверного блока в проем между комнатами – говоря по-простому, люк на чердак нужно будет обналичить деревянной рейкой с двух сторон, придав ему необходимые эстетические качества.

Люк на чердак, утепленный в потолке, размеры люка и лестницы на чердак, варианты, как сделать люк на чердак

Чердачное помещение в частном доме может быть использовано с пользой. Однако, чтобы удобно попадать в него прямо из помещения, потребуется обустроить люк на чердак. Разберем, что собой представляет, каковы функции, назначения и какие требования предъявляются к такому специализированному входу, какие разновидности его существуют, как правильно его обустроить в зависимости от типа перекрытия, а также как выполнить утепление и отделку.

Люк на чердак со складной лестницей Источник vestnikao.ru

Чердачный люк – функции, назначение, требования

Люк представляет собой специальное отверстие в потолке, как правило, прямоугольной или квадратной формы, для входа по прилагаемой лестнице в подкровельное помещение. Основное его назначение – быстрый, комфортный и, главное, внутренний, то есть, не выходя из дома, доступ на чердак. При этом грамотно обустроенный чердачный люк проявляет следующий ряд функций:

1. Вход в помещение под крышей.
2. Тепловая защита.
3. Пароизоляция.
4. Противопожарный барьер.
5. Защита от проникновения грызунов.

Внутренний вход на чердачное помещение должен отвечать следующему ряду требований:

• Простота, легкость и безопасность в монтаже и эксплуатации. Открывание и закрывание должно осуществляться с минимальными усилиями и движениями.
• Достаточная прочность, надежность и безопасность. Составные части и вся конструкция в целом должны быть изготовлены из устойчивых материалов и надежно закреплены к основанию.
• Сдерживание естественных водяных паров из помещения. При несоблюдении этого условия конструкции кровли будут насыщаться влагой, сыреть и быстро разрушатся.

Устройство чердачного люка с основными размерами Источник olestnicah.ru

• При необходимости иметь хорошую теплоизоляцию из материалов, отвечающих правилам пожарной безопасности.
• Соответствие интерьеру помещения и лестницы.
• Беспрепятственная эксплуатация – при открывании и закрывании люку не должны мешать рядом расположенные конструкции, также как и подход к нему должен быть свободным.

Рекомендация! Если люк на чердак предполагается делать утепленным, то в качестве теплоизолятора лучше выбирать не поддерживающие горение материалы. Таким образом удастся решить сразу две задачи – теплоизоляцию и пожаробезопасность.

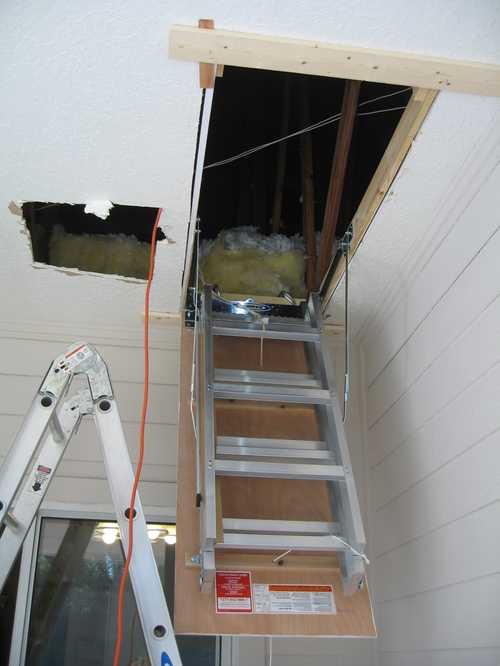

Монтаж лестничной конструкции в чердачном проеме

Монтаж чердачной лестницы начинается с поднятия короба на чердак, его будет устанавливать и крепить работник, находящийся сверху. Для закрепления его в проеме, мы используем заранее заготовление две доски, которые крепим к нижней стороне проема (к потолку) таким образом, чтоб мы смогли на них положить короб.

Разместив конструкцию в проеме, для выдерживания прямых углов мы используем распорки в зазоре, который мы предусмотрели и оставляли 1-3 см. между торцами проема и наружными стенками короба. Также необходимо выровнять установленный короб ориентируясь на плоскость потолка, для этого мы используем монтажные клинья.

Выровняв короб со сложенной лестницей в нем, крепим шурупами с двух сторон торцы короба к проему, сверху с чердака и со стороны потолка комнаты (где крепились две доски). Для надежной фиксации необходимо крепить по 2 шурупа на один торец.

После того как зафиксировали короб, убираем две доски, прикреплённые снизу, и раскладываем чердачную лестницу, но пользоваться ей на данном этапе, еще нельзя. Разложив конструкцию, работник сверху закрепляет шурупами боковые стороны короба. На каждую боковину по два шурупа. Закрепив короб, начинаем заполнять монтажной пеной расстояние между коробом и проемом.

Что бы до упора откинуть лестницу, необходимо ослабить болты в боковых элементах конструкции. Когда она будет максимально откинута, необходимо заново затянуть их.

В разложенном состоянии лестница должна быть прямой, для подгонки по длине, лишняя часть лестницы отпиливается, поэтому необходимо брать лестницу с запасом по высоте. Линию отпила мы определяем по шаблону, из инструкции от производителя.

При определении места отпила, можете столкнуться с ситуацией что попадете на ступеньку или отпил получится не ровным, решить эту проблему можно с помощью регулятора высоты, расположенном на боковых уголках. Ослабляем фиксирующие шурупы, и появляется возможность небольшого сдвига вверх или вниз.

Для подгонки оптимального угла наклона, выбираем нужное положение отверстия в креплениях боковых опор. Завершающим этапом установки чердачной лестницы своими руками, является монтаж поручней и ограждения.

Детальный обзор установки лестничной конструкции мастером.

Благодаря нашей инструкции, и поэтапному выполнению работ, вам не составит особо труда установить чердачную лестницу своими руками, без вызова специалиста, что сэкономит ваш семейный бюджет.

Разновидности

Количество видовых разнообразий люков, ведущих из дома в чердачное помещение, может быть ровно столько, сколько вообще существует индивидуальных проектов. Тем не менее, все они могут различаться по следующему ряду параметров:

• Слойность конструкции. В большинстве случаев применяется однослойная крышка. Однако, когда требуется качественное утепление она изготавливается с двумя стенками, между которыми укладывается теплоизоляционный слой.

Чердачный люк с толстыми двойными стенками и утеплителем Источник stroy-podskazka.ru
Смотрите также: Каталог компаний, что специализируются на перепланировке загородных домов любой сложности

• Тип материала. Стандартно используется деревянная рама и лист древесно-стружечной, волокнистой плиты или фанеры. Также конструкция может быть полностью металлической или металлопластиковой.
• Толщина. Параметр определяется дизайном изделия, его свойствами, величиной перекрытия и особенностями лестницы.
• Наличие огнезащитных характеристик. В зависимости от структуры крышка люка может иметь в составе одно- или двухстороннее огнестойкое покрытие. При этом рама обязательно обрамляется листовым металлом.
• Внешнее оформление. Как правило, оттенок покраски или иной поверхностный материал подбирается так, чтобы конструкция соответствовала стилю оформления помещения и лестницы.

В зависимости от предпочтений проектировщика и специфики архитектуры дома по месту расположения лаз на чердак бывает горизонтальным, вертикальным или угловым.

На заметку! Большой популярностью у частных застройщиков пользуются современные модели люков заводского изготовления. Это полностью готовые решения из различных материалов и в разных стилях оформления. Особенно актуальны экземпляры с портативными выдвижными складными лестницами.

Схема использования люка для чердака со складной лестницей Источник metallprofil.ru

Как сделать деревянную лестницу самостоятельно

Выполнить лесенку своими руками может как новичок, так и опытный специалист. Разница заключается в сложности ее конструкции, количестве дополнительных элементов и материалов, а также способе изготовления. Наиболее популярными вариантами можно назвать простую двухсекционную модель, а также изделие на шарнирах. Выбирайте устройство согласно своим силам и навыкам.

Конструкция из двух секций

Такая лесенка включает в себя две части, причем верхняя будет закреплена на самом люке, а нижняя является раскладной. Особенность подобного изделия – его постоянное нахождение в пределах помещения, поскольку все элементы присоединяются к видимому участку крышки. Если комната нежилая, то такой вид будет выглядеть уместным и не испортит интерьер. Можно смело использовать данное решение в гаражах, мастерских, хозяйственных постройках, а также подсобных помещениях дома.

Лестница из двух секций Источник prolestnici.com

Лестница выполняется очень быстро, на это уйдет всего несколько часов вашего времени. Достаточно приготовить материалы для работы:

• Ножовка по дереву;
• Устройства для измерения, например, рулетка;
• Стандартная деревянная лесенка;
• 4 карточных петли для складной лестницы;
• Два брусочка, длина которых равняется крышке люка, а также два бруска немного длиннее этого значения;
• Саморезы, анкера, петелька и крючок.

При построении конструкции первым делом мастерят обычную лестницу, из прямых деревянных балок. Этот этап достаточно легкий и любой человек быстро с ним справится даже без особенной подготовки. Длина изделия должна превышать величину расстояния от пола до потолка примерно на 30 см.

Последовательность дальнейших работ такова:

• Короткий брусок присоединяется к верхнему краю лесенки петлями;
• Второй брусочек такого же размера закрепляется внизу изделия жестким способом;
• Для укрепления конструкции позади ступенек располагают две рейки по диагонали. Нужно выполнять это действие аккуратно, чтобы не затруднить передвижение по лестнице.
• Возьмите предварительно изготовленную лестницу, измерьте ее, а затем отпилите верхнюю часть. Остаться должно около 60% от изделия.
• С помощью карточных петель для чердачного люка соединяют полученные фрагменты. Важно располагать крепежные детали позади изделия, чтобы оно могло свободно раскладываться.
• Непосредственно на крышке закрепляется верхний брусочек.
• Для предотвращения произвольного открытия лесенки предусмотрены крючок и петелька. При этом крючок размещают на стене, а петелька должна находиться на нижнем брусочке.

Обустройство люка на разных основаниях

В большинстве частных домов перекрытие, отделяющие помещение нижнего этажа от чердака, изготавливается в 3-х основных вариациях:

• Железобетонная плита.

Самым трудоемким является вариант обустройства люка в железобетонном перекрытии. Поэтому лучше всего позаботиться о его наличии на этапе проектировки дома. Однако если строители не сделали его заранее, то все же можно выпилить его и тогда, когда здание уже сдано в эксплуатацию. Технология включает несколько стадий:

1. Разметка с обозначением границ.
2. Просверливание сквозных отверстий по периметру отмеченной области.
3. Пропиливание по рабочим линиям.
4. Выкрашивание бетона.
5. Спиливание элементов армирующего каркаса.
6. Выравнивание краев.

После того как проем подготовлен, выполняется установка рамы, после чего монтируется крышка, лестница и другие элементы.

Для пропиливания проема в ж/б-перекрытии понадобится специализированный инструмент Источник ytimg.com

Особенности противопожарного люка

В случае возникновения пожара одной из важнейших мер по его скорейшей ликвидации является недопущение распространения возгорания на другие площади. Наличие проема в верхнем перекрытии дома создает весьма благоприятные условия для его разрастания. Поэтому в качестве первичных противопожарных мер рекомендуется обустраивать люк так, чтобы он препятствовал этому процессу.

Для этого он должен отвечать следующим требованиям:

1. Быть изготовленным из негорючих и прочных материалов, способных выдерживать воздействие открытого пламени.
2. Препятствовать образованию естественной тяги. Все щели в коробке и крышке, а также стыки при монтаже должны заполняться герметизирующими противопожарными материалами. Специальные уплотнители к тому же препятствуют распространению дыма и ядовитых газов, образуемых при горении различных бытовых материалов.
3. Основная площадь поверхности конструкции должна иметь огнестойкое покрытие.
4. Крепление люка на чердак должно выполняться так, чтобы крышка открывалась наружу, то есть, когда петли располагаются наверху.

Противопожарный люк из металла Источник extradoor.ru
Промышленно изготавливаемые противопожарные люки характеризуются определенным периодом стойкости к распространению огня, указываемым в сертификате изделия.

Видео описание

Видео-пример изготовления чердачного люка:
Люк будет постоянно открываться и закрываться, а неустойчивая структура может быстро осыпаться с образованием полостей и точек холода. При этом не последнее значение имеет пароизоляция конструкции. Если необходимость утепления может возникать не всегда, то защита от паров нужна обязательна. В противном случае естественная влага из помещения будет проникать под кровлю, конденсироваться и приводить к быстрому разрушению конструкций.

Отделка крышки и рамы, а также прилегающей лестницы, выполняется такими способами и материалами, чтобы стиль оформления гармонично сочетался с окружающими предметами и интерьером помещения.

Совет! Перед началом обустройства люка на чердак рекомендуется сделать чертеж или эскиз, на котором должны быть изображены проем, рама, крышка, чердачная лестница и другие важные элементы, а также указаны их размеры. Это существенно облегчит работу и улучшит общее понимание проекта.

Дополнительное утепление

Абсолютно все современные ляды можно условно разделить на две категории: с прикрепленной лестницей и без нее. В каждом случае действуют свои нюансы. Если владелец частного дома приобрел уже готовую конструкцию с раскладной лестницей, тогда проводить дополнительное уплотнение вовсе не обязательно. Если же мастер все делает своими руками, тогда все последующие действия необходимо тщательно обдумать.

Эксперты отмечают, что многие производители укомплектовывают ляды специальными теплосберегающими пластинами, расположенными на лицевой поверхности крышки. За счет этого создается необходимый эффект, а также предотвращается потеря ценного тепла. Для самостоятельного утепления люка необходимо подготовить качественный фанерный лист, а также сам уплотнитель. Можно использовать те обрезки, которые остаются после обшивки чердака. После этого необходимо выполнить следующие манипуляции:

1. На первоначальном этапе нужно сделать замеры проема чердачного люка.
2. На основании полученных данных можно собрать каркас из досок (толщиной от 2 до 3 см).
3. Теперь мастер может собрать крышку люка, которая должна быть на 50 сантиметров меньше, нежели сама рама. Благодаря этому можно максимально прочно зафиксировать уплотнительный материал.
4. Сверху на крышку необходимо уложить пароизоляционную пленку.
5. Для фиксации всех деталей можно использовать обычные деревянные планки и клей.
6. Люк нужно закрыть подготовленным листом фанеры и задекорировать. В этом случае можно проявить всю свою фантазию, но готовое изделие должно гармонично вписываться в уже существующий интерьер.
7. Все деревянные детали необходимо обработать качественным антисептиком.
8. На финальном этапе остается только закрепить сделанный своими руками люк на второй этаж. В этом случае мастеру пригодятся петли и саморезы.

Не менее оригинально будет смотреться конструкция, которая утеплена пенопластом.

Коротко о главном

Чердачный люк внутри дома позволяет быстро и без необходимости выхода на улицу проникать в подкровельное помещение. Его основные функции – это не только легкий доступ к чердаку, но также теплозащита, пароизоляция, барьер от пожара и мелких грызунов. Такая конструкция должна быть проста и удобна в монтаже и эксплуатации, прочна, при необходимости утеплена и соответствовать интерьеру.

Основные виды люков различаются по ряду параметров:

• Количеству прослоек.
• Виду материала.
• Толщине.
• Противопожарным характеристикам.
• Дизайну.

При обустройстве люка как на холодный, так и на теплый чердак необходимо учитывать тип перекрытия – оно может быть железобетонным или деревянным, а также с установленным навесным или натяжным потолком. Характер работ по выпиливанию проема в них имеет свои особенности. Для обеспечения безопасности конструкция должна обладать минимальными противопожарными свойствами. Утепление и отделка люка должны соответствовать особенностям здания и стилю оформления помещения.

Материалы для изготовления

К материалам, из которых своими руками изготавливается лестница, предъявляются требования по прочности и весу. Конструкция для частого использования в силу быстрого износа не выполнятся из дерева. Металл – оптимальный вариант для такого изделия, он обеспечит безопасную и долговечную эксплуатацию.

Снизить общий вес лестницы, прикрепляемой на люк, позволит комбинация материалов. Из более легкой древесины изготавливают ступеньки. Используются бруски твердых пород дерева толщиной около 2 см. Для соединения изделий устанавливается металлическая или пластиковая фурнитура, последняя уменьшает трение деталей. В сложенном положении конструкция крепится на люк, что исключает самопроизвольное выпадение.

Люк на чердак: как сделать своими руками

Оглавление:
Люк на чердак: поиск места установки
Как сделать люк на чердак: приготовления
Устройство люка на чердак: окончательное изготовление

Чердак – прекрасное место для хранения малоиспользуемых вещей, о котором большинство людей вспоминают только тогда, когда в доме от хлама уже деваться некуда. Вот тогда-то и приходит мысль о рациональном использовании подкровельного пространства, и первый вопрос, который возникает в связи с этим, это вопрос организации входа, а именно люка из дома, о котором мы и поговорим в этой статье. Вместе с сайтом moyadacha.org мы подробно разберемся с вопросом, как самостоятельно сделать люк на чердак? Мы разберемся с последовательностью выполнения работ и тонкостями, которые нужно будет учесть в процессе их выполнения.

Люк на чердак фото

Люк на чердак: поиск места установки

Просто так в любом понравившемся вам месте люк на чердак не пробить – такой подход к делу чреват некоторыми проблемами, связанными с перекрытием. Дойти может до того, что они рухнут – это, конечно, крайности, но такой исход дела возможен, особенно если речь идет о неразумном подходе к обустройству чердачного люка в бетонных перекрытиях. Вообще прежде чем рубить с топора, следует провести обследования и понять, насколько выбранное вами место прослабит перекрытие дома – попросту говоря, насколько будет нарушена общая целостность потолка. Поможет в этом деле несколько золотых правил.

1. Первое касается деревянных перекрытий – с умом в них можно вырезать все что угодно, кроме несущих балок. Если в выбранном месте поперек люка будет проходить балка, то нужно искать другое место. В принципе, балки тоже можно укрепить опорами снизу, но это лишние препятствия в жилых помещениях, да и работы по такому укреплению, скажем, непростые и связаны с большим количеством разрушений.
2. Второй момент касается бетонных перекрытий, изготовленных из плит. Монолит в этом отношении намного привлекательнее, так как нарушить его целостность небольшим отверстием размером 800 на 800мм достаточно сложно – эти цифры как раз и характеризуют размеры люка на чердак. Плиты – другое дело, если уменьшить их ширину на треть, то уже будет опасно, и такое отверстие потребует производства дополнительного усиления – попросту говоря, нужна будет опора. В этом отношении идеальным местом для пробивки люка на чердак своими руками является стык двух плит – часть люка на одной плите и часть на другой. Даже в этой ситуации плиты нужно будет немного подстраховать – не опорами, а металлоконструкцией по периметру отверстия. Она соединит две плиты вместе и заставит их поддерживать одна другую в этом месте.

   Размеры люка на чердак фото

В общем, можно сказать, что выбор места является довольно серьезным шагом, к которому нельзя относиться халатно. Самое главное, что здесь нужно понять, это то, что личные предпочтения и удобство использования являются не решающими показателями. Хорошо, когда люк оказывается практически незаметным и не портит интерьер помещений. Еще лучше, когда одновременно с этим им еще и удобно пользоваться. Но если он создает небезопасные условия проживания в доме, это не совсем правильно. Именно по этой причине сначала выбираем местоположение люка внутри дома (здесь смотрим первые два фактора – удобство и незаметность), после чего поднимаемся на чердак и смотрим на люк с точки зрения нарушений целостности перекрытий. Так будет правильно, а главное, безопасно. О том, как самостоятельно пробить люк на чердак в бетонной плите, смотрите в этом видеоролике.

Как сделать люк на чердак: приготовления

Как и говорилось выше, проще всего пробить люк в бетонном перекрытии – если место выбрано правильно, то все, что нужно будет сделать, разметить его контуры, очистить пространство внизу и можно будет брать в руки перфоратор. Другое дело – деревянные перекрытия. Прежде чем приступать к вырезанию люка, нужно будет провести ряд работ по усилению пространство вокруг люка. Говоря простыми словами – сформировать для него надежный и крепкий проем. Делается это в два шага следующим образом.

1. Шаг первый – поперечная связка несущих балок перекрытий, тех, которые окажутся по обе стороны от люка. Это не просто стяжка балок, но и формирование очертаний люка. По сути, закладывая два поперечных бруса, вы создаете две стороны будущего проема для люка на чердак. Используется для этой цели доска толщиной в 40-50мм и шириной под стать высоте балок перекрытия. Закрепить эту доску не сложно, но единственное, от чего следует отказаться в процессе крепления, это от нарушения балок. Лучше всего угловые кронштейны из стали, установленные с двух сторон доски. Как вариант, можно засверлить в балках сквозные отверстия и через них закрепить перемычки длинными саморезами.
2. Шаг второй. Поперечная связка установленных досок или, говоря по-другому, окончательное формирование проема для люка на чердак. В принципе, здесь все то же самое, что и в предыдущем случае – разница заключается только в том, что связываются между собой не балки перекрытий, а установленные между ними перемычки. Лучшим вариантом крепления здесь окажутся саморезы по дереву.

   Люк на чердак своими руками фото

Естественно, в процессе выполнения данной работы имеются и другие нюансы. К примеру, если на чердаке на балки уложен деревянный настил, то его предварительно придется снять – возможно, понадобится удалить утеплитель под ним. Также нужно следить за плоскостью установки перемычек – в противном случае восстанавливаемый настил окажется кривым. И самое главное, на что нужно обращать внимание, это надежность соединения – всегда следует помнить о том, что по чердаку придется ходить и нагружать на его пол различные вещи, которые со временем не исчезнут, а только добавятся. А это дополнительные нагрузки, которые при плохом креплении перемычек могут оказать критическое воздействие – полностью потолок, конечно, не рухнет, но вот частично вполне может разрушиться.

Устройство люка на чердак: окончательное изготовление

После того, как подготовительные работы будут завершены, сразу же можно брать в руки лобзик, ножовку или перфоратор и приступать к выбиванию или вырезанию проема. Выбивать бетон лучше со стороны чердака, а вырезать древесину удобнее снизу. После того, как отверстие будет готово, можно будет заниматься самой крышкой – сделать ее не сложно, так по своей сути, это та же дверь, только располагается она в горизонтальной плоскости. А раз это дверь, то и изготавливать люк нужно по ее принципу – то есть нужна дверная коробка и полотно, связанное с ней посредством навесов. В качестве первого элемента отлично подходит стандартный коробочный профиль для дверей, а вот второй элемент – полотно – придется изготовить самостоятельно. Наиболее простой вариант крышки люка, а вернее его изготовления, выглядит следующим образом.

1. Рамка. Здесь важно подобрать правильную толщину бруса – ее придется рассчитать исходя из толщины будущей обшивки. Или наоборот – рассчитать толщину обшивки исходя из сечения бруса. Если говорить о стандартах, то, как правило, дверная коробка имеет посадочное место для полотна толщиной 40мм – следовательно при толщине обшивки в 10мм понадобится брус сечением 30мм. Объясню почему – верхняя обшивка должна ложиться сверху коробки. Так будет проще избавиться от сквозняков и снизить теплопотери через люк. Сборка рамки – штука простая, и с ней, думаю, разберетесь самостоятельно. Здесь нужно просто скрутить прямоугольник и при этом соблюсти все его углы в пределах 90 градусов. Также необходимо правильно рассчитать его габариты – он в аккурат должен входить в коробку и при этом вокруг него должно оставаться 2-4мм свободного пространства.
2. Первая обшивка. Без разницы, с какой стороны вы будет считать обшивку первой – пусть будет та, что входит внутрь коробки. Просто берем и делаем ее – нашиваем на прямоугольник либо доску, либо фанеру, либо другой подобный ей материал.
3. Утеплитель. После установки первой обшивки у нас образовалась полость в люке – в нее и следует заложить утеплитель. Как вариант, можно рассмотреть и пенопласт, и минеральную вату, которую лучше поместить в полиэтилен, дабы в нее не напитывалась влага.
4. Вторая обшивка. Делается несколько иначе, чем предыдущая – она должна увеличить размер крышки со всех сторон ровно настолько, чтобы перекрыть зазор между крышкой и коробкой.

   Как сделать люк на чердак фото

В принципе, это весь процесс изготовления крышки люка на чердак. Как видите, утепленный люк на чердак отнюдь не отличается сложностью конструкции – все делается, можно сказать, элементарно. После того как коробка и крышка будут готовы, их останется только правильно соединить друг с другом посредством навесов. Естественно, понадобится еще выполнить правильную установку люка.

И в завершении темы про то, как изготавливается люк на чердак, скажу пару слов о его монтаже – принцип тот же, что и при установке дверного плотна, только здесь дело усложняется плоскостью установки. Чтобы люк не падал в процессе монтажа, заранее следует подумать о его фиксации – решить эту проблему можно разными способами, среди которых следует отметить два наиболее простых. Его можно подпереть снизу четырьмя брусками по углам, а можно сделать для него временную ложу, прибив к потолку под проемом пару досок. Чтобы проще было работать, временно можно снять крышку люка. Ну а во всем остальном дела обстоят точно так же, как и при установке двери – после фиксации коробки в нужном положении, она приклеивается к проему монтажной пеной. После того как она высохнет, дополнительно устанавливаются механические крепления – анкеры или саморезы.

технология монтажа детали интерьера, чердак своими руками

Владельцы частных домов, как правило, если позволяет конструкция крыши, имеют в своём домостроении чердачный люк. Это довольно популярное место для хранения различных вещей. Вход в чердачное помещение может располагаться как с улицы, так и из самого помещения. Иногда бывает так, что люк на чердак отсутствует и его необходимо изготовить своими руками.

• Выбор места под вход на чердак
• Требования к конструкции люка
• Разновидности изделий и их дизайн
• Утепленное чердачное помещение
• Техника безопасности

Выбор места под вход на чердак

Место под лаз не должно располагаться не в жилой комнате. Идеальными вариантами для такого помещения могут служить коридор или кладовая. Вход на чердак должен быть сконструирован максимально практично и удобно, не представляя опасности для жизни человека. Так, существует множество вариантов лестниц, которые предполагают комфортный подъем на верхние этажи помещения.

Иногда лестница на чердачное помещение изготавливается стационарно, в таком случае нужно проследить, чтобы она не создавала неудобств, однако всё же чаще используется лаз с приставной или выдвижной лестницей. Особую популярность завоевали складные лестницы-конструкторы, которые раскладываются исключительно при открытии входа.

Перед изготовлением лаза нужно определиться с дизайном, он должен соответствовать дизайну того помещения, где будет расположен. Крышка должна хорошо и свободно открываться. Нужно обратить внимание, что, возможно, вход потребует утепления.

При установке лаза недопустимо удалять часть несущей конструкции, это приводит к уменьшению прочности всего потолочного перекрытия.

Требования к конструкции люка

Перед тем как сделать люк на чердак своими руками, важно запомнить несколько ключевых правил:

• Конструкция должна быть прочной и надёжной.
• Монтаж должен быть удобным.
• Конструкция должна быть безопасной.
• Конструкция должна предусматривать возможность утепления.
• Перед началом работ нужно определиться с типом люка и его дизайном.

Также нужно помнить, что доступ к люку должен быть довольно свободным. Нужно учесть безопасность самих работ и окончательного результата. Для обеспечения безопасности и надёжности лучше всего перед началом работ составить чертёж конструкции. Необходимо также предусмотреть укрепления проёма. Для этого используются доски, а если потолочное перекрытие бетонное, то и металлические уголки. Если конструкция подразумевает выдвижную лестницу, то свободное место под ней обязательно должно быть.

Разновидности изделий и их дизайн

Конструктивно люки могут быть нескольких видов. Это связано с местом расположения и особенностью конструкции.

Виды чердачных люков:

1. Горизонтальный.
2. Вертикальный.
3. Углового типа.

Кроме этого, люки различают ещё и по другим параметрам:

• Потайные конструкции;
• Конструкции со складной лестницей.

Различают такие конструкции и по их диаметру. Стандартным размером считает 120 на 60 см. Впрочем, размеры бывают совершенно разными, всё зависит от конкретных условий и возможностей владельцев. Важную роль играет и дизайн самого помещения. Например, многие делают вход в чердачное помещение настоящей изюминкой в доме. В таком случае вход наверх оформляется максимально креативно, а размеры прохода могут варьироваться в зависимости от пожелания жильцов.

Сегодня большое распространение получили люки заводского производства. Их дизайнов великое множество. Достаточно зайти в любой строительный гипермаркет и там можно найти не один десяток вариантов. Наибольшей популярностью пользуются конструкции с выдвижными лестницами. Вариации здесь имеются на любой вкус — металлические, деревянные, пластиковые, комбинированные. Длина этих лестниц, как правило, регулируемая, однако, чаще всего варьируется от двух метров до двух с половиной. Дизайн лестницы можно выбрать из готовых вариантов, а также возможно изготовление по индивидуальному заказу.

Утепленное чердачное помещение

Лаз на чердачное помещение практически всегда изготавливают еще на этапе возведения постройки, но бывают и исключения. В таком случае понадобится вырезать проход своими руками. Проще всего это сделать в деревянном потолке, однако нередко это может быть и бетонное перекрытие. Вырезая лаз на чердак, важно не повредить несущие конструкции. В бетонных плитах лучше всего проделывать лаз на их стыке. Для работы по бетону понадобятся перфоратор и болгарка с дисками по металлу и камню.

Работу нужно проводить аккуратно и не спеша. Наиболее правильно будет разметить на бетоне линии и по ним провести надрезы, и далее, с помощью перфоратора производить извлечение бетонного состава. После того как проделано отверстие под лаз, его тщательно обрабатывают по периметру для проведения дальнейших работ.

Образец изготовления люка можно увидеть на примере деревянного изделия (дерево хороший теплоизолятор и очень просто в обработке), рассмотрим пошаговый процесс:

1. Устанавливаются несущие части каркаса лаза, доски или металлические уголки.
2. Производится монтаж наличников проёма лаза. Варианты крепления наличников могут быть различны и зависят от конкретных условий. Проще всего наличники крепить к деревянным конструкциям. Для этого лучше всего взять саморезы. От использования гвоздей лучше отказаться, так как они могут расколоть древесину и, кроме того, крепление с помощью гвоздей со временем теряет прочность. Если наличники нужно крепить к бетону, то здесь лучше всего подойдут дюбеля. Наличники можно изготовить из досок или ДВП. После установки наличников необходимо тщательно проверить все элементы. Конструкция должна быть надёжной, так как она выполняет несущую функцию.
3. Для изготовления каркаса люка подойдут доски толщиной 25−30 мм. Каркас люка должен быть на 40−50 мм меньше проёма. Такие припуски необходимы для обшивки проема на потолке рамкой, на которую в дальнейшем будет ложиться крышка. Далее, необходимо зашить люк с одной стороны.
4. В каркас укладывается теплоизолирующий материал. Оптимальным вариантом станет минеральная вата. Утеплитель крепится к каркасу. Для этого используются деревянные планки. Далее, каркас тщательно зашивается. Таким образом, получается утеплённый сэндвич.
5. Готовый люк крепится к проёму с помощью петель.
6. На периметр люка устанавливается уплотнительная резинка, которая предотвратит сквозняки и послужит утеплителем.
7. Сторону крышки люка, выходящую в помещение, декорируют под дизайн комнаты, в которой она находится.

Это общая схема работы. Важно помнить, что она, однозначно, будет отличаться в зависимости от планировки дома, пожелания жильцов и финансовых возможностей.

Популярным решением чердачного люка будет установка доводочного механизма. Готовые механизмы продаются во многих строительных магазинах. Использование этого механизма значительно упростит пользование люком. Так, его можно будет открыть и закрыть одной рукой, не прилагая при этом больших усилий. Монтаж доводчика довольно просто осуществить своими руками.

Утепленный люк на чердак можно заказать и у фирм производителей, которые также могут предложить и быстрый монтаж.

Техника безопасности

Изготовить и установить люк на чердак своими руками вполне возможно. По времени эта работа может занять пару дней, в зависимости от опыта строителя и наличия необходимых инструментов и материалов.

Техника безопасности при создании чердачного лаза своими руками крайне важна. Необходимо убедиться, что в месте работ не проходит электропроводка. Производя работы болгаркой и перфоратором, обязательно нужно использовать защитные очки. Работы будут производиться на определённой высоте, поэтому необходима надёжная лестница или устойчивая стремянка. Соблюдая эти простые правила можно быстро и безопасно дополнить свой дом новым помещением.

Чердачный люк хоть и используется нечасто, но является заметной частью интерьера. Поэтому приложив определённые старания, можно не только расширить квадратаж своего жилища, но и добавить в него изюминку.

Как сделать люк на чердак из вентиляционного отверстия — AZ DIY Guy

20 ноября 2016 г.

Я совершенно боюсь, что руки и колени ползут по нашему чердаку. Это длинный, горячий, тесный, грязный, головокружительный стук из гаражного люка. Ремонт кухни потребует много работ на чердаке. К счастью, этот фронтон находится прямо над западной стеной кухни. Идея превратить его в люк пришла мне в голову, когда я латал дыру от грызунов в десяти футах к югу. Если тварь могла прогрызть стену и попасть на чердак, то и я, конечно же, смог бы это сделать… с электроинструментами.

Этап 1: Демонтаж существующей вентиляции

Для аккуратного демонтажа я использую карманный мини-лом. Мой представляет собой 10-дюймовый формовочный брусок с широким плоским лезвием на одном конце и гвоздодером в виде «кошачьей лапы» на другом. Я использовал его, чтобы обойти край вентиляционного отверстия, снимая детали отделки, стараясь изо всех сил не повредить стену.

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Сама вентиляция представляла собой оцинкованную металлическую штуку со слоями краски, относящимися к раннему средневековью. Он все еще был в достаточно приличном состоянии, чтобы его можно было использовать повторно, пока я не разорвал его, как бешеная горилла. Я осторожно потянул гвозди кошачьей лапой и выдвинул устройство.

Эээ… Работа на чердаке. Это будет отстой, когда мне в конце концов нужно будет встать, чтобы перемонтировать освещение и добавить пару цепей. Новый люк будет кстати. Я просто надеюсь, что прогресс и финансы позволят мне добраться до чердачной фазы реконструкции до того, как следующей весной станет жарко.

Посмотреть в полном размере

Посмотреть в полном размере

Посмотреть в полном размере

Шаг 2: Соберите 2 рамы

В проекте необходимы две рамы, одна для крепления к дому, другая для крепления к вентиляционному отверстию. Они будут соединены вместе. В закрытом виде он должен выглядеть как одно целое.

На торцовочной пиле я распилил сосну размером 1 x 4 и просверлил несколько карманных отверстий с помощью Kreg R3 Jr Pocket Hole System. Это так вонючий простой в использовании; Я склеил и прикрутил две простые квадратные рамки за считанные минуты.

Я установил на место пару петель из хозяйственного магазина и проследил их расположение. Если бы я просто прикрутил их на место, две шарнирные пластины образовали бы зазор между двумя рамами, достаточно большой, чтобы пропустить на чердак всевозможных ползучих существ. Спасибо, не надо. Я бы врезал их в раму.

Я использовал свой фрезер с прямой фрезой, чтобы вырезать углубление для шарнира. Требуется много измерений и настроек, чтобы получить правильную глубину и установить направляющую края. Этот проект не является прекрасным краснодеревщиком или чем-то еще, поэтому можно немного отвлечься. Я сделал горизонтальные надрезы от руки и позволил кромочной направляющей управлять вертикальными.

Я обрезал вертикальный срез на щепотку длины, чтобы не срезать углы, оставленные круглой насадкой. С обрезанными краями потребовались секунды, чтобы очистить остальную часть пустоты, так что петля красиво и удобно легла на свою маленькую кровать.

Я предварительно просверлил отверстия для шарнирных винтов и старого вентиляционного отверстия. Он был прикручен к лицевой раме сзади. Задняя сторона немного потрепана, но в рабочем состоянии. Нет смысла покупать новый.

Шаг 3: Установите раму

Я вытащил шарнирные штифты и подтянул заднюю раму к отверстию. Выровняв и закрепив его на месте, я вкрутил его с помощью саморезов SPAX #8 1 1/4″ и своего надежного ударного шуруповерта.

Обновление инструмента: Это моя последняя кампания с моим любимым Ударный шуруповерт DeWalt на 18 вольт. Мои преданные читатели годами наблюдали, как он надирает задницу старому дому.

В нем нет абсолютно ничего плохого, как и в его бескомпромиссных друзьях в моей беспроводной коллекции. У меня только что была возможность Я не мог отказаться и продал партию по бросовой сделке, чтобы переоборудовать свой беспроводной арсенал с устаревших инструментов с никель-кадмиевыми батареями на современные литий-ионные, бесщеточные чудеса, более легкие, более мощные, полнофункциональные, профессиональные чудеса.0008 В будущих постах вы увидите, как эти красавицы выходят на сцену. Я не могу ждать.

Не лейте слез друзья. Моему старому 18-вольтовому комплекту осталось еще много работы. Он направляется на стройки в руках ученика электрика, только начинающего торговлю. С Богом, старые друзья.

Лицевая рама не полностью отделялась от панели крыши, поэтому я обрезал угол, прикрутил и приклеил его к задней раме. Вы никогда не заметите с земли, если вы не ищете это, или у вас есть глаза Чака Ягера 20/10, я думаю.

Он снова ударился о лицевую панель с другой стороны своего поворота, но все равно открыл бы достаточно места, чтобы я мог забраться внутрь. Если мне когда-нибудь придется тащить туда большие вещи или я не смогу преодолеть свой нынешний темп потребления чизбургеров и больше не подходит, достаточно легко вынуть шарнирные штифты.

Последним элементом оборудования была засов для замка. Мне пришлось немного согнуть его, чтобы он подходил, но это сработало. Я предварительно просверлил и использовал прилагаемые винты.

Круглый замок отлично защитит его от обычного идиота. Я знаю, что если кто-то действительно хочет проникнуть внутрь, он может перетащить лестницу через забор, выбить штифты петель и вырвать дверь. Потом они могут проползти милю по грязному чердаку, добраться до люка и сбросить 9 штук.ноги к бетону, чтобы получить доступ к нашему дворцу несметных богатств. Конечно, они также могли бы бросить кирпич в окно и спасти всю эту стремянку, ползание и падение. Я просто установлю здесь дверной датчик для системы домашней автоматизации / безопасности и назову это хорошим. Возможно, после ремонта кухни я заколю эту штуку навсегда. Кто знает?

 Обновление II – . Если вы не заметили его в моей ленте в Твиттере, это последняя поездка и для этой милой пары рабочих перчаток Wells Lamont. Они служили с честью и отличием в течение многих лет. Я должен выбросить их, потому что я, наконец, носил их достаточно, чтобы мои пальцы торчали.

5+ лет за одну из моих любимых пар рабочих перчаток. Покойся с миром, старые друзья @Wells_Lamont #DIY #Renovation #WeekendWarrior

pic.twitter.com/RbqovZKj0b — John @ AZ DIY Guy (@azdiyguy) 11 октября 2016 г.

Шаг 4: Готово

Я не хочу рекламировать люк (, кроме как публиковать его во всех интимных подробностях во всемирном общедоступном блоге, конечно же, ), поэтому я начал смешивать свежую древесину обратно в дом. Все началось со здоровой дозы окрашиваемого акрилового латексного герметика с силиконом. Я заполнил им небольшие пустоты, образованные досками сайдинга.

Это сторона дома, обращенная к невыразимому ужасу послеполуденного солнца лета Феникса. Вы думаете, что холодный зимний климат вредит внешней древесине? Вы бы видели, как быстро в нее вгрызается сухой демон пустыни.

Я нанес на раму хороший слой Kilz Premium Indoor/Outdoor Primer , чтобы запечатать ее и добавить защитный слой.

Я много лет окунался в одну и ту же галлонную банку.

Я попросил Великого Волшебника Краски из Home Depot пропустить кусок лома через свой компьютер подбора цвета и взбить галлон, чтобы он соответствовал существующей, выгоревшей на солнце отделке.

Perfect Paint Match

Вот и все; теперь у меня есть быстрый и легкий доступ на чердак для всяких махинаций. Я не могу сказать вам, насколько легче будет, когда я забуду инструмент и мне придется вернуться. Больше не нужно ползти полторы мили в темноте, сквозь зудящую изоляцию, бьясь головой.

Метки На открытом воздухе

чертежи складных конструкций, установка и установка лестницы на чердак

1. Деловое свидание, встреча
2. Типы конструкций
3. Где разместить?
4. Материалы (править)
5. Размеры (изменить)
6. Поэтапное изготовление
7. Полезные советы

Имея частный дом с мансардой, часто возникает необходимость в установке дополнительной конструкции, с помощью которой было бы удобно подниматься для работы на второй этаж дома. Изготовление чердачной лестницы будет самым простым и удачным способом сделать это. Использование люка позволит скрыть конструкцию, когда она не нужна, а изготовление самой лестницы своими руками не вызовет сомнений в качестве и надежности конструкции.

Назначение

В хорошем частном доме в процессе проектирования чаще всего закладывают мансарду. Это нежилое помещение, куда часто добавляются все ненужные вещи, для которых в доме не хватает места. При желании из него можно сделать полноценный второй этаж. В любом случае, как бы это помещение не использовалось, в него нужно уметь попасть. Самый простой и надежный вариант – лестница.

Первоначально частные дома строились с наружными железными конструкциями сбоку. , по которому в хорошую погоду можно было достаточно комфортно попасть на чердак. Если изначально лестница не делалась, то в хозяйстве использовалась простая приставная деревянная конструкция, которую устанавливали только в необходимый момент. Недостатком любого из вышеперечисленных способов является сезонность – только летом, в хорошую погоду и светлое время суток, можно спокойно попасть на чердак и проделать на нем все необходимые манипуляции.

Ввиду этих особенностей многие владельцы дач и собственных домов сооружают чердачную лестницу внутри помещения. Для того чтобы она занимала мало места и не мешала жильцам, чаще всего конструкция имеет складной характер. Чердачная лестница может быть как металлической, так и деревянной, ее можно купить или сделать своими руками. Каждый хозяин решает этот момент для себя сам. Чтобы с чердака не дул сквозняк, не попадала пыль и в потолке просто не было дыр, его закрывают люком.

Если чердак оборудуется под жилые помещения, то чаще всего возводят стационарную лестницу, чтобы можно было быстро подниматься и спускаться. Для нежилого помещения наиболее логичной будет складная конструкция, которая спрятана за люком под потолком и доступна в любой момент. Имея возможность подняться наверх внутри дома, можно не беспокоиться о погодных условиях или темном времени суток, если есть необходимость что-то забрать с чердака или унести что-то ненужное.

Виды конструкций

Если вы озадачены покупкой или изготовлением лестницы на мансарду, то в первую очередь вам необходимо понять, какой тип конструкции подходит именно вам. Определив место, где вы будете устанавливать лестницу, вы сможете понять, насколько она может быть велика, сколько места займет, какого она будет типа, и только после этого можно будет предпринять более серьезные шаги.

Основные варианты чердачных лестниц:

• складная;
• складной;
• выдвижной;
• пружина;
• телескопический.

Складные лестницы чаще всего изготавливают из металла, поскольку этот материал позволяет создать небольшую и легко раскладывающуюся конструкцию. Основным материалом для этого является алюминий, благодаря своей легкости и хорошим показателям прочности. Преимуществом этого типа является универсальность устройства, которое подходит практически для любого типа конструкции дома с самой разной высотой потолков.

Если этот вариант сложить, то конструкция получается небольшой. , и не выходит за рамки сделанной для него коробки. Из минусов можно выделить только сложность складывания и раскладывания механизма, ведь эти действия требуют определенной физической силы. Кроме того, сделать такую ​​лестницу в домашних условиях очень сложно. Здесь каждая деталь должна иметь определенную длину и фиксироваться необходимыми шарнирными механизмами, поэтому проще будет приобрести ее в магазине.

Также можно сделать складную лестницу из дерева, но выглядеть она будет совсем по-другому. Вы можете сделать это самостоятельно без особого труда. Он будет состоять из двух частей. При складывании она будет прикреплена к более длинной части, а вся лестница никуда не прячется, а крепится или крепится к стене. В случае крепления нужно сделать крепления на стене.

Если есть необходимость иметь переносную лестницу, то можно сделать очень простой, но надежный механизм из брусьев и троса. Два бруса подбираются исходя из высоты потолка, готовятся ступени – их должно быть не более четырех, между двумя деревянными будет одна ступень из троса, стягивающая всю конструкцию в процессе эксплуатации. Ослабив кабель, можно полностью все разобрать и убрать в шкаф или другое место хранения.

Складной тип чердачной лестницы различается по типу устройства. Все части конструкции складываются одна в другую и убираются вверх. При раскладке используется тот же принцип – каждая секция открывается по очереди и лестница готова к использованию. Этот тип работы достигается с помощью шарнирного механизма, который устанавливается с обеих сторон в каждом пролете. Самая верхняя часть крепится к люку; при открывании появляются дополнительные поручни, которые делают конструкцию лестницы более надежной и способствуют легкому и быстрому подъему наверх.

Удобство этого варианта в том, что в сложенном виде лестница имеет те же размеры, что и ящик, в который она помещается, а значит, не занимает больше места, чем необходимо. При желании, поднявшись наверх, его также можно убрать, чтобы не мешать другим обитателям дома, если положение люка в проходе.

Для безопасности на ступенях сделаны канавки, которые не позволяют ноге путешествовать и человек уверенно держится, поднимаясь или спускаясь на первый этаж дома. В покупных конструкциях это предусмотрено изначально, и при планировании собственного производства нельзя забывать об этом нюансе. Тип крепления ступеней в готовых конструкциях называется «ласточкин хвост».

Выдвижная лестница может состоять из двух или трех частей, что регулируется высотой потолков в доме. Принцип работы такого устройства прост – каждая секция выдвигается одна за другой, как по рельсам. Верхняя секция должна быть прикреплена к основной балке на чердаке, чтобы сохранить прочность конструкции. Планируя установку такого подъемного средства, нужно сделать на потолке специальный короб, в который будет монтироваться лестница. Важно иметь прочную и надежную конструкцию, иначе есть риск обвала потолка с тем, кто полезет на чердак.

К верхней секции крепится крышка люка, которая должна быть меньше остальных по длине. , а при складывании всей конструкции окно на чердак автоматически закрывается. Люк запирать не обязательно, его также можно закрыть самостоятельно, после того, как лестница будет отправлена ​​наверх.

Еще одна выдвижная конструкция состоит из двух секций. Малыш крепится к люку, и когда вы его открываете, вы можете свободно получить к нему доступ. Сняв специальные застежки, можно освободить вторую часть и опустить ее на уровень пола, прочно и надежно упираясь в нее. Чаще всего для этого варианта используют дерево, а не металл. Люк поднимается и опускается на специальных металлических направляющих складного типа, которые расположены с двух сторон.

Если покупается такая лестница, то люк уже входит в комплект, и она дополнительно оснащается теплоизоляцией, чтобы не пропускать на чердак теплый воздух, а в помещение не попадать холодный. Если это сооружение строится своими руками, то об этих нюансах тоже не стоит забывать.

Пружинные лестницы имеют специальные пружинные механизмы, с помощью которых фиксируется каждая секция конструкции, что не позволяет им самопроизвольно складываться. За счет них достигается надежность и безопасность устройства подъема на чердак.

Лестница телескопическая изготовлена ​​из металла и имеет форму круглых направляющих, складывающихся друг в друга наподобие телескопа. Ступени плотно придвигаются друг к другу, а вся конструкция занимает минимум места. Пользоваться им очень удобно и просто, с этим справится любой домочадец.

Чердачные лестничные подъемные системы более удобны, чем варианты изделий, которые остаются в помещении. Выдвижная конструкция позволяет быстро доставать и складывать изделие, что актуально для тех, кто привык работать быстро. Автоматическая система захлопывания люка позволяет избежать неудобной процедуры подъема на высоту до уровня потолка, чтобы дополнительно зафиксировать его при убранной лестнице. Если вы хотите иметь стационарную лестницу, но так, чтобы она занимала минимум места, то оптимальным вариантом будет спиральная конструкция, которая позволит подниматься на чердак, совершая круговые движения при подъеме и спуске.

Куда поставить?

В доме с мансардой рано или поздно встает вопрос о приобретении лестницы, по которой на нее можно будет беспрепятственно попасть. Сооружение такой конструкции для улицы особых проблем не доставит, хотя комфорта от использования такого приспособления будет немного. Для того чтобы сделать доступ на чердак быстрым, нужно разместить подъемный механизм прямо в доме.

Первое, о чем нужно позаботиться, это выбрать для этого подходящее место. Если дом большой, то найти в нем непроходимый угол не составит труда, а вот в маленьком загородном доме придется выйти из положения, когда одно пространство служит и кухней, и спальней, и гостиная. При этом выбирается самый дальний угол от входа в дом. Если есть коридор, то в нем тоже можно продумать люк, куда будет прятаться лестница.

Имея просторную кухню, можно предусмотреть из нее выход на чердак, особенно если там хранится что-то полезное для приготовления пищи. Если вам нужно скрыть стационарную лестницу, вы можете отгородить ее от общего пространства комнаты, сделав небольшой коридор, в котором будет дверь, создающая иллюзию комнаты.

Лестницу можно использовать и как предмет декора, но лучше всего это делать, когда чердак является жилым помещением и используется достаточно часто. Складная конструкция только усложнит использование, а стационарная позволит комфортно подниматься и спускаться людям любого возраста и физических возможностей.

Материалы (править)

Планируя изготовление лестницы на мансарду самостоятельно, важно закупить все необходимые материалы. Первое, с чего все начинается, это установка люка. Это деревянный каркас, в котором будет спрятана конструкция. Для изготовления нужно иметь брус 50 на 50 в сечении и фанеру на десять миллиметров. При изготовлении лестницы из дерева нужно заготовить доски толщиной 20-25 миллиметров и шириной 120-150 миллиметров.

Для определения длины досок уже нужно знать, какая будет конструкция – раздвижная, складная, сколько в ней будет секций. Рассчитывается материал для ступеней, продумываются расстояние между ними и толщина материала. Что касается люка, то немаловажной составляющей его исправной работы являются компоненты, отвечающие за амортизирующие свойства в момент открывания и закрывания. Петли необходимы для крепления люка к ящику. Они должны быть достаточно мощными, чтобы многократно выполнять свою работу.

Механизмы, удерживающие люк вместе с лестницей, также являются важными компонентами. Такие амортизаторы можно купить или изготовить своими руками при наличии подходящего инструмента. Еще одним важным элементом являются петли, помогающие складывать и раскладывать лестницу. Эта фурнитура продается в любом мебельном магазине, поэтому проблем с ее приобретением возникнуть не должно. Металлическая основа всех важных элементов позволяет не сомневаться в надежности и качестве готового изделия и безопасно использовать его долгие годы.

Для самостоятельного изготовления лестницы с люком необходимо иметь следующие инструменты:

• ножовка по металлу;
• пистолет для работы с пенополиуретаном;
• отвертка с битами или набор отверток;
Саморезы
• разной длины и ширины;
• рулетка достаточной длины;
• петли для карточек;
• бруски толщиной от 20 до 30 миллиметров.

Размеры (редактирование)

Расчет нормативов изготовления лестницы на чердак уже давно отозван, поэтому применять его нужно только для вашего помещения. Ширину марша следует выдерживать на уровне 650-1100 миллиметров, а высоту делать не более 350 сантиметров. Если сделать конструкцию выше, то ее надежность будет намного ниже.

При планировании количества ступеней не следует делать их более пятнадцати. Если этого требует ситуация, то можно увеличить количество, но предварительно укрепляется вся конструкция. Оптимальное расстояние между ступенями – пятнадцать-двадцать сантиметров. Сама ступенька должна быть толщиной не менее двух сантиметров.

Самым правильным углом установки мансардной конструкции будет шестьдесят или восемьдесят градусов. Больший угол значительно снизит безопасность использования лестницы. Небольшой уголок потребует совсем немного места, что является весомым преимуществом.

При выборе конструкции важно учитывать вес, который будет приходиться на лестницу во время использования. Это не только килограммы хозяина дома и его родственников, но и любые предметы, которые необходимо разместить на чердаке или снести вниз. Стоит позаботиться о том, чтобы ступени не соскальзывали, иначе можно слететь с них и получить травму.

Проем в пологе выполнен по размерам готовой лестницы и люка, который к ней крепится. Важно максимально точно рассчитать каждый миллиметр и утеплить вход на чердак, чтобы из него в дом не поступал холодный воздух.

Пошаговое изготовление

Если вы решили сделать лестницу на мансарду своими руками, то первое, о чем стоит позаботиться, это чертежи и создание проекта. Дизайн, сделанный своими руками, не представляет сложности, если правильно подойти к процессу его выполнения.

Первым делом подбираем все необходимые инструменты и закупаем материалы, которые обязательно понадобятся в работе. После этого будет установлена ​​простая лестница, с помощью которой можно будет работать с потолком и делать в нем нишу для люка.

После определения места подъема на чердак в потолке необходимо вырезать прямоугольное окно. и приступайте к сборке крышки люка. Для этого нужно использовать брусок 5 на 5 сантиметров, который вырезается исходя из размеров готового отверстия в потолке. Когда конструкция закреплена, сверху набивается фанера толщиной в десять миллиметров. Когда все будет готово, нужно примерить получившуюся крышку, и если она подходит, нужно закрепить ее петлями.

После завершения установки люка можно приступать к изготовлению лестницы. Это несложно сделать своими руками, особенно если был выбран складной вариант конструкции. Для этого нужно использовать приставную лестницу, к которой с двух сторон прикручиваются балки. Внизу их нужно надежно зафиксировать, а вверху фиксация идет на петли. Далее вся лестница распиливается на две части – верхняя большая, нижняя в два раза меньше.

Для того, чтобы такую ​​лестницу не вести, нужно сделать дополнительные планки жесткости, которые набиваются по диагонали.

Две части складной конструкции должны быть соединены петлями. Верхняя часть всей лестницы крепится к люку, а нижняя складная часть зацепляется, чтобы предотвратить самооткрывание. Готовый подъемный механизм прижимается к стене и закрепляется.

Можно сделать чердачную лестницу из трех частей, которая складывается и прячется в люк. Для этого приставную лестницу делят на три части, первая из которых имеет размеры люка, вторая меньше первой, а третья имеет длину, достаточную для того, чтобы поставить ее на пол. Все детали должны быть закреплены петлями, работу которых необходимо тщательно проверить. Лестницу необходимо хорошо отшлифовать и покрыть лаком.

Полезные советы

Для того, чтобы сделать чердачную лестницу, не обязательно обладать уникальными навыками и быть настоящим мастером, нужно лишь правильно подойти к работе и сделать все правильно и качественно. Создание подъемного механизма не займет много времени и сил, если разработать четкий план действий и заручиться поддержкой членов семьи.

Лестницу можно устанавливать только тогда, когда все элементы готовы. Необходимо хорошо укрепить люк, чтобы он не рухнул на пол под тяжестью конструкции через какое-то время. Как только основная работа будет завершена, наступит время не менее важной работы. Крышку люка утеплять обязательно, если дом используется круглый год.

О том, как сделать складную чердачную лестницу, смотрите в следующем видео.

Комментарий успешно отправлен.

Рекомендуется прочитать

Как установить чердачную ловушку или люк в потолке для доступа

Вам необходимо установить чердачную ловушку или люк в потолке? Это довольно простой проект «сделай сам», чтобы сделать его правильно! Хорошо спроектированный и установленный потолочный люк будет легко открываться и надежно закрываться. Это также будет доказательство черновика, а не поставить под угрозу прочность конструкции потолка или крыши выше.

Эта работа потенциально требует резки потолочных балок и/или ферм крыши, чтобы создать достаточно большое отверстие для новой ловушки. Лучше всего думать таким образом, что каждый кусок дерева на пути вашей новой ловушки на чердаке имеет цель и был помещен туда по какой-то причине!

Возможно, причина в том, что нужно просто удерживать прикрученный к нему потолок — довольно легкая задача. Или эти бревна могут укреплять стропила крыши, чтобы предотвратить их расползание (и падение конька). Будьте осторожны, и если вы не уверены, обратитесь за помощью к профессионалу, прежде чем взламывать крышу.

По сути, я хочу сказать, что если что-то пойдет не так и ваша жена уйдет от вас из-за того, что у вас обвалилась крыша, я пытался вас предупредить!

Как спроектировать люк для чердака

Вы можете либо использовать готовую ловушку для чердака, либо просто проделать отверстие, указанное в инструкции, для ее установки (продолжайте прокручивать вниз, чтобы узнать об этом методе). В противном случае выше приведены две разные конструкции, которые я использую для создания индивидуальной или сделанной на заказ чердачной ловушки для легкого доступа в чердачное помещение выше.

Первый способ действительно прост и легок в исполнении. Просто создайте раму, «обрезав» потолочные балки, а затем выровняйте ее гладкой строганной древесиной. Затем, чтобы сделать сам люк, либо вырежьте 25-миллиметровый МДФ по размеру, либо вырежьте дешевую дверь, заподлицо, заполните срезанный конец древесиной, а затем положите ее поверх облицовки. Он удерживается на месте только под действием силы тяжести, поэтому, чтобы открыть или снять, просто поднимите его и вставьте в пространство на крыше.

Второй требует немного больше навыков, так как вы, по сути, вешаете более прочную дверь на обшивку, которая откидывается вниз при открытии. Это лучше, если вы устанавливаете лестницу, но вам нужно убедиться, что рама, которую вы создаете, идеально подходит для двери.

Каждый из них завершается наличником, закрывающим стык между потолком и обшивкой, который в противном случае треснул бы, если бы его просто декорировали. Это может быть небольшая плоская древесина или декоративная лепнина, чтобы соответствовать другим в собственности.

Если вы навешиваете дверцу люка, я бы использовал сенсорную защелку или цилиндрический болт, чтобы удерживать дверь закрытой.

Хотя это может выглядеть не очень хорошо, лично я предпочитаю использовать что-то вроде ствольного болта. Использование сенсорной защелки намного аккуратнее, так как вы не увидите ее снизу, но вам нужно оставить зазор между дверью и дверными упорами, чтобы втолкнуть ловушку вверх, прежде чем она выйдет из защелки. Этот зазор может означать, что сквозняк может проникнуть внутрь или позволить горячему воздуху выйти, что снизит эффективность вашего дома.

Лучшее место для ловушки на чердаке?

Не существует точной науки для выбора наилучшего места, так как существует так много переменных, но имейте в виду эти моменты, прежде чем вы начнете прорезать отверстия в потолке!

• выберите место в центре пространства на крыше выше, чтобы, когда вы поднимаетесь на крышу, вы могли легко получить доступ к каждой области.
• Держитесь подальше от углов здания или крыши, где доступ ограничен, так как там будет очень мало места над головой
• Лучше всего спрятать в коридоре или малоиспользуемом помещении, где он не будет бельмом на глазу, если возможно, обрежьте балки так, чтобы ловушка была центральной/симметричной, если смотреть снизу
• Избегайте обрезки слишком близко к стенам или в слишком узкое пространство, так как может быть трудно перемещать длинные предметы на чердак
• Не обрезайте отверстие там, где есть трубы или кабели, которые вы не можете переместить, так как они будут мешать и могут быть повреждены любым движением на чердаке. или вне

• Даже самый лучший мансардный сифон с защитой от сквозняков может по-прежнему пропускать холодный воздух зимой, поэтому избегайте также спален
• Избегайте слишком близкого расположения к верхней части лестницы или площадки, которая может увеличить расстояние, с которого кто-то может упасть или уронить что-либо, если когда-либо были несчастные случаи..

Если вы отмечаете положение снизу и вам нужно перенести эти местоположения в пространство выше, забейте гвоздь в потолок в каждом углу, который вы можете легко найти на чердаке.

Не забудьте учесть толщину рамы и облицовочных материалов при разметке отверстия для вырезания в потолке.

Разметка ловушки на чердаке

На рисунке выше показано, как рассчитать размеры в зависимости от размеров других используемых материалов.

Для резки потолка размер проема плюс удвоенная толщина облицовочного материала, который будет установлен.

Добавьте двойную или четырехкратную толщину триммера в зависимости от того, удваиваете ли вы балки триммера.

Срежьте потолок, прежде чем резать балки!

Предполагая, что вы ‘дооснащаете’ ловушку на чердаке, а готовый потолок уже мешает, я бы сначала вырезал и удалил секцию потолка после того, как разметил проем, не вырезая никаких балок. Это позволит большему количеству света попасть на крышу, и мне будет легче работать.

Используйте ножовку, чтобы начать отверстие, а затем завершите работу старой ручной пилой, если она у вас есть. Гипсокартон испортит зубья хорошей ручной пилы, поэтому не используйте новую.

Обрезка потолочных балок

Обрезка и поддержка балок или стропил крыши называется «обрезкой». Вам нужно будет использовать древесину того же размера и прочности, что и балки, которые вы обрезаете, а в качестве материала для облицовки впоследствии подойдет гладкая строганная древесина размером 90 мм x 18-25 мм, как правило, хорошая и достаточно недорогая.

При креплении подобных деревянных конструкций над готовым потолком (реконструкция ловушки на чердаке) я предпочитаю использовать шурупы, а не забивать гвозди, которые необходимо удалить позже, поскольку это снижает риск растрескивания потолка или его разрушения. слишком много. Вам, скорее всего, все равно придется делать косметический ремонт, но чем меньше будет исправлений или ремонтных работ, тем лучше.

Если вырезать одну балку, одного триммера может быть достаточно. Если вы режете более одной балки, вам нужно удвоить триммер, чтобы он был достаточно прочным, чтобы выдержать вес двух или более балок.

Держите его на расстоянии нескольких дюймов от линии, которую нужно отпилить, закрепите несколько деревянных обрезков поперек балок, чтобы удерживать и поддерживать тот, который будет выпилен и удален.

Вырежьте мешающую балку с помощью ручной или циркулярной пилы и закрепите два бруса поперек. Прибейте их к внешним балкам и к обрезанной балке, чтобы она не упала, теперь средняя часть вырезана.

При необходимости можно использовать дополнительные триммеры в противоположном направлении, чтобы расположить или изменить размер чердачной ловушки.

Обшивка чердачного сифона

Если только вы не устанавливаете новый чердачный сифон или один в уже существующем доме (а не в новостройке). Скорее всего, рама будет установлена ​​до гипсокартона, а затем после промывки или штукатурки. Сделаны люк, упоры, защелки и наличники.

Это немного похоже на установку обычной дверной коробки. Возможно, вам будет проще построить раму на полу, а затем сдвинуть ее в обрезанную область, в противном случае вы можете установить «на месте».

Для прочности раму можно выдвинуть наружу, как показано на рисунке ниже, это более важно, если вы навешиваете дверь, а не так сильно, если ловушка просто сядет на верхнюю часть рамы.

Он должен быть идеально квадратным, чтобы дверь работала, а наличники легко устанавливались, что означает обрезку противоположных секций до одинаковой длины. После склеивания и привинчивания проверьте квадратность рамы с помощью угольника или измерения от угла к углу.

После квадратной формы дверцу, если это возможно, можно вырезать, чтобы она соответствовала ловушке, и повесить ее. Это будет легче сделать сейчас, пока рамка не окажется над вашей головой. Если у вас еще нет двери, но вы можете сломать петли, это, по крайней мере, поможет. Дверь должна быть установлена ​​и навешена так же, как и обычная внутренняя дверь, но петли должны находиться на расстоянии не более 50 мм от каждого конца.

Если вы используете сенсорную защелку, дверные упоры должны быть закреплены с зазором перед дверью, чтобы дверь можно было толкнуть вверх, чтобы защелка защелкнулась.

Крепление ловушки для чердака

Чтобы закрепить ловушку, снимите дверцу, если вы ее уже повесили, и предварительно просверлите несколько отверстий в раме. В идеале они должны быть в положении, когда дверные упоры позже закроют их. Прикрутите раму на место, не забывая, чтобы она выступала из-под балок на толщину гипсокартона и штукатурки, которые будут накладываться.

Наличники

Наличники должны быть установлены точно так же, как если бы они устанавливались на обычную дверь. Щелкните здесь, чтобы получить помощь в установке наличников.

У вас есть вопрос или комментарий по изготовлению чердачной ловушки?

Городской деревенский стиль: установка воздухонепроницаемого люка на чердаке

Примечание редактора. Этот пост является частью серии статей Эрика Ветцеля о проектировании и строительстве его дома в Палатине, штат Иллинойс, пригороде Чикаго. Ниже приведен список предыдущих сообщений Эрика. Подробнее см. в блоге Эрика Kimchi & Kraut.

Наш чердак предназначен главным образом для хранения нашей вдуваемой изоляции (подробности будут описаны в следующем посте), а не для размещения оборудования HVAC, электропроводки или потенциального места для дополнительного хранения. пространство.

Тем не менее, чтобы иметь доступ к нашему чердаку для будущего обслуживания или ремонта, я установил хорошо изолированный чердачный люк в потолке чулана в нашей главной спальне.

В соответствии с принципами пассивного дома и довольно хорошего дома я попытался защитить тепловую оболочку даже на этой относительно небольшой площади и избежать того, что может быть печально известной точкой утечки воздуха и потери тепла (то есть эффект дыма).

Было два основных продукта, которые я рассматривал для этого. Одним из них была Battic Door (R-50 / без лестницы). У компании также есть продукт под названием Battic Stair Cover, который позволяет использовать встроенную лестницу для облегчения доступа на чердак (вам не нужно тащить лестницу из гаража), сохраняя при этом высокое значение R.

Другой продукт, который я рассматривал, был от ESS Energy Products, крышка люка Energy Guardian Push Up. В итоге мы остановились на люке Battic Door, который я купил через веб-сайт Home Depot (это избавило меня от поездки в магазин, так как он был доставлен на место).

Австрийская компания Wippro производит выдвижной люк и лестницу Klimatec 160, сертифицированные для пассивного дома. Они поставлялись компанией 475 High Performance Building Supply, но больше не поставляются.

Другой вариант — чердачная лестница, которую продает Conservation Technology.

Я подумал, что люк Battic был бы лучшим выбором, так как казалось, что он будет немного прочнее и долговечнее. Честно говоря, как только продукт прибыл и я распаковал его, я понял, что это то, что я или любой человек с базовыми навыками столярного дела мог бы собрать самостоятельно (при условии, что у вас есть время).

Установка

Следуя указаниям, я вырезал «X» в Intello на потолке между двумя фермами крыши (и нашим сервисным сердечником 2×6 под каждой фермой), чтобы сделать отверстие для рамы Battic.

Я загнул обрезанные края Intello на чердак для двух длинных сторон рамы Battic. Для двух более коротких сторон рамы Battic было легче с помощью герметизации протолкнуть Intello в жилую зону. Затем я прикрутил рамку Battic на место.

После установки я использовал смесь герметика Contega HF Sealant и ленты Tescon Vana, чтобы прикрепить Intello к раме Battic (см. изображения №2 и №3 ниже).

После того, как внешний периметр рамы Battic был приклеен к Intello, единственным местом, оставшимся для проникновения воздуха, было место, где крышка соприкасалась с рамой люка Battic после его установки (подробнее об этом позже, когда я буду обсуждать свой первый испытание дверцы вентилятора).

Требовался дополнительный каркас, но это была всего лишь пара перемычек между фермами крыши, чтобы добавить структурную целостность двум более коротким сторонам каркаса Battic.

Так как мы использовали значительное количество вдуваемой изоляции на чердаке, это потребовало наращивания сторон каркаса Battic на чердаке с помощью OSB, чтобы получить верхнюю часть проема над тем местом, где в конечном итоге будет изоляция. стоп (см. Изображение № 4 ниже).

После пары практических попыток быстро стало очевидно, что поднятие и снятие крышки, установленной на место, и борьба за то, чтобы опустить ее обратно в чулан в главной спальне, не стоило затраченных усилий. Вместо этого я построил небольшую скамейку на чердаке рядом с рамой Battic, чтобы я мог поднять крышку выше уровня вдуваемой изоляции (см. Изображение № 5 ниже). Таким образом, крышка была надежно убрана, пока я разбирался с любым вопросом на чердаке.

Очень легко снять крышку со скамейки и вернуть ее на место, медленно спускаясь по лестнице в шкафу главной спальни, чтобы окончательно соединить/запечатать.

Рассмотрим доступ с фронтона

Хотя процесс установки продукта Battic был довольно простым и не вызывал головной боли, если бы мне пришлось переделывать, я думаю, что нашел бы точку доступа на чердаке снаружи конструкции — например, на фронтоне дома на заднем дворе.

Размещение точки доступа над воздушным барьером сделало бы тщательную герметизацию точки входа на чердак менее важной, поэтому главной задачей было бы не допустить попадания воды на чердак. Потребовался бы дополнительный фанерный брусок, повторяющий то, что я сделал для наших окон и дверей (подробнее об этом позже), но я думаю, что в целом это был бы лучший вариант.

Выход на чердак с наружной стороны дома также означает отсутствие уродливой дыры где-нибудь в гипсокартонном потолке. Независимо от того, насколько красиво они отделаны, эти точки доступа на чердак внутри дома никогда не кажутся мне подходящими. Мы постарались максимально спрятать нашу, засунув ее в шкаф в главной спальне, что сработало хорошо, но, по моему мнению, ее отсутствие во внутренней части дома было бы более чистым и лучшим решением.

В случае переделки я бы также добавил мостик на чердаке через стропильные фермы, чтобы в будущем было легче добраться до любой точки чердака, а также чтобы не мешать дутая изоляция слишком много.

Как устранить утечки воздуха на чердаке (сделай сам)

Обновлено: 24 июня 2019 г.

Это пыльная и грязная работа, но это самый быстрый и дешевый способ сэкономить на счетах за электроэнергию.

Следующий проект›

Семейный мастер на все руки

Небольшие утечки воздуха в неизолированные чердачные помещения являются основным источником потерь тепла во многих домах. Вот как найти места утечки и заткнуть их, не тратя много денег.

от DIY -экспертов в журнале Family Candyman

ВРЕМЯ

Полный день

Сложность

Начальник

Стоимость

Стоимость

–1910100

-1910100 90888

. 0139

Скорее всего, ваш потолок имеет высоту, эквивалентную 2 футам. квадратная дыра, которая действует как дымоход, выбрасывая дорогой нагретый воздух на ваш чердак и всасывая холодный воздух вокруг ваших окон и дверей. Вы не можете видеть отверстие, потому что это сумма множества меньших отверстий. Эти щели вокруг сантехнических труб, осветительных приборов, дымоходов и других обходов чердака скрыты под вашим утеплителем.

С помощью недорогих материалов и однодневной рабочей силы вы можете ежегодно экономить много денег на отоплении, заделывая эти отверстия. Мы покажем вам, где найти байпасы на вашем чердаке, и покажем простые способы их заглушки и герметизации.

Вы найдете все необходимое в любом хозяйственном магазине с полным спектром услуг, домашнем центре или на лесопилке. Если вы не можете найти изоляцию из отражающей фольги (фото 3), замените ее гипсокартоном или кусками, вырезанными из 4 x 8 футов. листы жесткого фольгированного утеплителя. Подгонка жесткого материала требует более точных измерений, но результат тот же.

Рисунок A: Распространенные утечки воздуха на чердаке

Теплый воздух выходит через крошечные щели в потолке и стенах, что приводит к образованию сквозняков вокруг окон, дверей и других мест с утечками.

Сориентируйтесь снизу

Прежде чем лезть на чердак, сделайте быстрый набросок плана этажа. Обратите внимание на заниженные потолки над кухонными шкафами или туалетными столиками, наклонные потолки над лестницами или любые другие области с заниженными потолками. В этих помещениях обычно есть открытые полости для стоек, ведущие прямо на чердак, которые являются огромными источниками утечек воздуха (фото 1 – 3). Найдите основную водопроводную трубу, дымоход печи или дымоход и отметьте это на своем эскизе в качестве ориентира, когда вы попадете на чердак.

Создайте давление в доме

Когда будете готовы, поместите вентилятор в окно, чтобы он дул воздухом в дом, и закройте все оставшиеся окна и двери. Обмотайте вентилятор картонной лентой, чтобы закрыть большие зазоры. Когда вы включаете вентилятор на полную мощность, в доме создается давление, как в надутом воздушном шаре. И так же, как вы можете почувствовать воздух из дырявого воздушного шара, вы сможете подтвердить протечки на чердаке, почувствовав сквозняк рукой. Возможно, вы даже сможете определить местонахождение байпаса визуально, посмотрев на поврежденную изоляцию. Закройте за собой чердачную дверь или люк, чтобы добиться максимального эффекта. Собери припасы и оденься. Чердаки – жалкое место для работы.

Сначала заглушите большие отверстия

Фото 1. Оберните изоляцию пластиком

длинный кусок необработанного стекловолоконного утеплителя и сложите его на дне 13-галлонного пластикового мешка для мусора. Полиэтиленовый пакет создает пароизоляцию.

Фото 2. Заглушки открытых полостей для шипов

Сложите пакет один раз и засуньте его в открытые полости для шипов. Убедитесь, что в сумке достаточно изоляции, чтобы плотно прилегать к полости.

Фото 3: Накрыть открытые потолки

Ножницами отрежьте кусок изоляции из фольги примерно на 6 дюймов длиннее закрываемого отверстия. Нанесите полоску латексного герметика вокруг отверстия. Вставьте фольгу в герметик и закрепите ее скобами.

Заманчиво взять баллончик с монтажной пеной и брызнуть во все маленькие отверстия, но больше всего вы сэкономите, затыкая большие отверстия. Найдите водопроводную трубу или дымоход в качестве ориентира. Затем используйте свой эскиз, чтобы определить местонахождение софитов, лестничных клеток или других областей с подвесным потолком. Вам, вероятно, придется копаться в изоляции, чтобы обнаружить их. Софиты могут быть заполнены утеплителем или покрыты картоном или стекловолокном. Отодвиньте изоляцию и выньте ее из софитов. Теперь заткните открытые места для шипов (фото 1 и 2) и заклейте верхнюю часть полостей отражающей фольгой (фото 3). Когда закончите, снова покройте участок изоляцией.

ОСТОРОЖНО!

Некоторые чердаки имеют вермикулитовую изоляцию, которая может содержать опасный для здоровья асбест. Вермикулит представляет собой легкий, размером с горошину, чешуйчатый минерал серого цвета. Не нарушайте вермикулитовую изоляцию, если только вы не проверили ее в утвержденной лаборатории, чтобы убедиться, что она не содержит асбеста. Обратитесь в местный отдел здравоохранения, чтобы узнать название утвержденной лаборатории.

Мешки с начинкой также герметизируют пространства между балками

Фото 4. Заглушки открытых пространств между балками

Заглушки всех открытых пространств между балками под изолированными боковыми стенками. Вырежьте 24-дюймовый. длинный кусок изоляционного материала из стекловолокна и положите его на дно 13-галлонного пластикового мешка для мусора. Сложите сумку и запихните ее в пространство между балками под стеной.

Отапливаемые помещения, встроенные в чердаки, часто имеют открытые полости в перекрытии пола под стенами. Несмотря на то, что изоляция может быть сложена или забита в эти пространства, они все равно могут пропускать воздух. На фото 4 показано, как заполнить эти промежутки заглушками того же типа, что и мешки для мусора, которые мы использовали для герметизации полостей шпилек.

Дымоходы печей требуют специальной техники

Фото 5: Установка обшивки вокруг дымохода

Вырежьте алюминиевую обшивку, чтобы она подходила вокруг дымохода. Для круглых дымоходов, таких как наш, вырежьте полукруги из двух частей, чтобы они перекрывались примерно на 3 дюйма посередине. Вдавите сверкающий металл в шарик латексного герметика и прикрепите его на место. Если нет дерева, прикрепите его прямо к гипсокартону. 9№ 0005

Фото 6: Заделка зазора

Заделайте зазор между дымоходом и металлическим накладным элементом специальным термостойким силиконовым герметиком. Не используйте аэрозольную пену здесь.

Фото 7: Отделите изоляцию от трубы

Сформируйте изоляционную дамбу, чтобы предотвратить контакт изоляции с дымоходом. Отрежьте достаточное количество алюминия от катушки, чтобы обернуть дымоход плюс 6 дюймов. Вырежьте прорези глубиной 1 дюйм и расстоянием в несколько дюймов вдоль верхней части и загните выступы внутрь. Вырежьте прорези глубиной около 2 дюймов вдоль дна и отогните выступы. . Оберните плотину вокруг дымохода и закрепите дно, скрепив скобами язычки.

Отверстие вокруг дымохода печи или водонагревателя является основным источником поступления теплого воздуха на чердак (Фото 5). Поскольку труба нагревается, строительные нормы и правила требуют зазора в 1 дюйм от дымоходов класса B (2 дюйма от каменных дымоходов) до любого горючего материала, включая изоляцию. На фото 5 и 6 показано, как герметизировать этот зазор с помощью легкого алюминиевого фартука и специального высокотемпературного силиконового герметика. Перед тем, как вернуть изоляцию на место, соорудьте металлическую дамбу (фото 7), чтобы она не касалась трубы. Используйте эту же технику для кладки дымоходов.

Используйте пену и герметик для герметизации небольших отверстий

Фото 8: Используйте пену вокруг труб

Вставьте небольшой кусок изоляционного материала из стекловолокна в пространство вокруг водопроводной вентиляционной трубы в качестве подложки для расширяющейся пены (убедитесь, что это огнезащитный материал). тип). Затем следуйте указаниям на баллончике, чтобы заполнить пространство вокруг трубы расширяющейся изоляцией из пенопласта.

Фото 9: Заполните отверстия для проводки

Заполните монтажные и сантехнические отверстия монтажной пеной. Загерметизируйте электрические распределительные коробки и заполните отверстия в коробке герметиком.

Заделайте отверстия вокруг вентиляционных отверстий и электрических проводов монтажной пеной (фото 8 и 9). Однако будьте осторожны; этот материал очень липкий, и его почти невозможно снять с одежды и кожи. Наденьте одноразовые перчатки и защитные очки. Загерметизируйте электрические коробки герметиком (Фото 9).

Контрольные признаки: поиск чердачных байпасов

Несмотря на то, что большинство щелей, через которые теплый воздух попадает на ваш чердак, скрыты в изоляции, вы все равно увидите следы утечки воздуха. Находясь на чердаке, поищите места, где изоляция затемнена (см. фото) в результате фильтрации запыленного воздуха из дома. В холодную погоду вы можете увидеть участки инея на изоляции, вызванные конденсацией и замерзанием теплого влажного воздуха при попадании на холодный воздух чердака. В более теплую погоду вы обнаружите пятна от воды в этих же местах. Если вы создадите давление в доме с помощью оконного вентилятора, вы сможете почувствовать утечки рукой, когда воздух попадет на чердак.

Встраиваемые светильники для банок — непростое решение отверстие в потолке и добавить 100-ваттную лампочку — достаточно тепла, чтобы испечь печенье — и у вас есть рецепт огромных потерь тепла, а также основной фактор образования ледяных дамб. Вот что делает встроенный свет. Вот решения, которые мы рекомендуем, если у вас есть утопленные светильники в виде банок, выступающие на чердак:

• Замените лампы накаливания компактными люминесцентными лампами с более низким температурным режимом.
• Замените старые встраиваемые светильники герметичными моделями из термоизолированных банок (доступны в магазинах бытовой техники и магазинах осветительных приборов). Это лучшее решение для тех, кто имеет навыки работы с электричеством. Новые банки относительно недороги, и обычно их можно установить за несколько часов.

Завершите работу, запечатав люк

Фото 10: Закройте доступ на чердак

Уплотните люк или дверь доступа на чердак. Отрежьте доски 1×3 по периметру проема и прибейте их финишными гвоздями 6d. Нанесите самоклеящуюся уплотняющую ленту из вспененного материала на верхний край упора.

Фото 11: Плотно затяните дверцу

Прикрепите застежки-липучки к дверце и упорам. Расположите проушины так, чтобы уплотнитель сжимался при защелкивании крючков.

Когда вы закончите герметизацию чердачных байпасов, верните изоляцию на место старой ручкой от метлы или палкой, возвращаясь с чердака. Затем в завершение заклейте люк самоклеящимся уплотнителем из пеноматериала (фото 10 и 11). Если ваш люк опирается непосредственно на молдинги, как у нас, добавьте упоры шириной 2-1/2 дюйма вокруг отверстия. Упоры обеспечивают более широкую поверхность для крепления уплотнителя и место для установки застежек-липучек. Расположите проушины для винтов таким образом, чтобы уплотнитель был слегка сжат при защелкивании крюков.

Проверка на обратную тягу

Всякий раз, когда вы проводите улучшения в области энергетики, например, герметизирует чердачные байпасы, которые делают дом более герметичным, устанавливайте датчики угарного газа (CO), если они у вас еще не установлены. Разрешить по одному на этаж. Также попросите профессионала проверить ваши приборы сгорания на наличие обратной тяги при следующем обслуживании.

Советы по работе на чердаке

• Начните утром, когда прохладно. Если возможно, выберите прохладный пасмурный день. Не проводите более 15-20 минут на раскаленном чердаке.
• Наденьте легкий одноразовый комбинезон (можно приобрести в отделах покраски), перчатки и шапку, чтобы защитить одежду и кожу от зудящего утеплителя.
• Всегда носите пылезащитную маску с двойным ремешком или респиратор, одобренный OSHA.
• Наденьте наколенники, если они у вас есть. Ползание по балкам становится болезненным. Используйте обрезки фанеры, чтобы встать на колени и использовать их в качестве платформы для ваших припасов.
• Купите лампочку для грубой эксплуатации и накладной светильник, которые можно приобрести в хозяйственных магазинах. Имейте под рукой фонарик на всякий случай.
• Сведите к минимуму количество поездок на чердак и обратно, собрав все свои инструменты и расходные материалы и разместив их на чердаке перед подъемом.
• Смотри, куда ступаешь. Вы должны ходить по потолочным балкам или поясам ферм и нести небольшой кусок фанеры для работы. Не наступайте на гипсокартон потолка.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

• Пистолет для герметика
• Пылезащитная маска
• Фонарик
• Наколенники
• Защитные очки
• Универсальный нож

Вам также потребуются одноразовые комбинезоны, зажимной фонарь, рабочие перчатки и шапка.

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• Пластиковые мешки для мусора на 13 галлонов
• 14-дюймовые пакеты для мусора широкая алюминиевая планка
• Acrylic caulk
• CO2 detectors
• Expanding foam
• Foam weatherstrip
• Reflective foil insulation
• Silicone caulk
• Unfaced fiberglass insulation

Originally Published: June 20, 2017

Similar Projects

Popular How-To Videos

ⓘ

Как установить выдвижную чердачную лестницу

Детали проекта

Навыки

3 из 5 Умеренный Вы определенно вспотеете, и вам нужно будет очень внимательно следовать указаниям производителя, но установка довольно проста.

Стоимость

от 500 до 700 долларов в зависимости от размера и модели лестницы

Расчетное время

от 6 до 8 часов

Инструменты и материалы

• Ножовка для гипсокартона

• Дрель/винтоверт

• Защитные очки

• Пылезащитная маска

Если в вашем доме не хватает места для хранения — а у кого нет? — не отчаивайтесь. Практическое решение может буквально витать прямо над головой. Практически в каждом доме есть чердак. Это помещение обычно не отапливается и не охлаждается, и часто имеет ограниченное пространство над головой, но все же это отличное место для хранения сезонной одежды, книг, багажа, праздничных украшений и других вещей, забивающих шкаф. Однако проблема состоит в том, чтобы найти простой и безопасный способ получить доступ к верхнему пространству.

Во многих старых домах есть небольшой люк в потолке. Там нет лестницы или лестницы, просто квадратная дыра с фанерной крышкой. Чтобы попасть на чердак, вы должны подняться по стремянке, а затем подняться через дыру — простая задача, если вы Тарзан или чемпион по гимнастике. Спускаться еще более рискованно, особенно с охапкой ящиков.

Мы покажем вам, как расширить существующий люк, чтобы увеличить вход в помещение, или создать новый доступ. Затем мы установим жесткую цельную лестницу, которая плавно скользит вверх и вниз с потолка при помощи двух пар стальных тросов, прикрепленных к подпружиненным барабанам. В верхнем положении лестница скрыта большой дверью со скрытой панелью. Когда он опущен, он касается пола под удобным углом 57 градусов. Он также имеет поручни во всю длину для дополнительной безопасности. Убедитесь, что над мансардным этажом достаточно места над головой, чтобы лестница могла правильно закрыться.

Этап 1

Вырез проема чердака

Фото Карим Шамси-Баша

Нарисуйте мелом линии на потолке, чтобы обозначить грубый проем чердачной лестницы. Этот шаг необходим независимо от того, расширяете ли вы существующий люк или создаете новый выход на чердак. Загляните на чердак, чтобы убедиться, что на пути нет воздуховодов, проводов или труб. Затем вырежьте грубое отверстие с помощью пилы для гипсокартона.

Этап 2

Удаление балок и других препятствий

Фото Карим Шамси-Баша

Вырежьте потолочную балку и любые деревянные блоки в проеме. Оставьте заголовок люка на месте и используйте его, чтобы сформировать один конец чернового отверстия. Прибейте новый заголовок между балками на противоположном конце чернового проема, чтобы завершить обрамление. Прикрепите потолок из гипсокартона к новому каркасу гвоздями или шурупами, вбитыми снизу.

Этап 3

Изготовление проема

Фото Карим Шамси-Баша

Временно привинтите к потолку пару планок 1×3 через отверстие. Соберите готовую раму из 1х8, чтобы она плотно входила в проем. Опустите раму на планки сверху, затем прикрепите ее к раме гвоздями 16d или шурупами диаметром 1/4 дюйма и 3 дюйма. Снимите временные шипы 1×3.

Шаг 4

Монтаж дверной панели

Фото Карим Шамси-Баша

Прикрепите дверную панель к одному концу готовой рамы с помощью непрерывной петли, поставляемой с лестницей. Проверьте поворот двери, убедитесь, что она закрывается без заеданий и плотно прилегает к раме.

Шаг 5

Установка пружинных барабанов

Фото Карим Шамси-Баша

Затем привинтите левые пружинные барабаны к раме 1×8 непосредственно над дверной петлей и до упора. Установите правые пружинные барабаны на противоположной стороне рамы. Прикрепите направляющую раму жатки между двумя наборами барабанов; он будет использоваться позже, чтобы удерживать верхний конец лестницы на месте.

Шаг 6

Установка системы шкивов

Фото Карима Шамси-Баша

Прикрутите небольшой тросовый шкив к каждой стороне готовой рамы 1×8; расположите каждый шкив на расстоянии 20 дюймов от жатки, противоположной дверной петле. Прикрепите каждый маленький шкив тремя винтами длиной 1 дюйм. Сначала просверлите направляющие отверстия, чтобы избежать разделения рамы 1×8.

Шаг 7

Сборка лестницы

Фото Карим Шамси-Баша

Вставьте ступени лестницы в угловые выступы, выточенные в двух косоурах. Закрепите каждую сосновую проступь четырьмя винтами. Затем с помощью гаечного ключа затяните резьбовые стержни лестницы, которые проходят под каждой ступенькой. Оставьте три верхних ступени, чтобы вы могли легко разместить лестницу между направляющей рамой, установленной над дверной панелью.

Шаг 8

Прикрепить лестницу к дверному полотну

Фото Карим Шамси-Баша

Поставьте собранную лестницу в проем и попросите кого-нибудь поддержать основание, пока вы поднимаетесь на часть пути. Возьмитесь за верхнюю часть стрингеров и вдавите их, пока ползунки на направляющей раме жатки не войдут в канавки на внешней стороне стрингеров. Теперь установите три верхних ступени лестницы. Наденьте стальную дверную направляющую раму на лестницу, затем прикрепите ее к дверной панели шестью винтами длиной 1 дюйм.

Шаг 9

Установка держателей кабелей

Фото Карим Шамси-Баша

Используя направляющие отверстия, расположенные возле четвертой ступени, установите держатели троса сбоку каждого стрингера. Дотянитесь до одного из пружинных барабанов, возьмитесь за ближайший к жатке кабель и осторожно вытяните его. Протяните трос через небольшой шкив и вниз к держателю троса, установленному на двери.
