Крыша без потолка и без чердака: дом с теплой крышей

Модный тренд последних лет в строительстве – потолок-крыша в своем доме. Отсутствие потолка в здании – не ошибка архитектора и не прихоть дизайнера. Подобная строительная конструкция разработана с определенными целями. Что означает и что такое крыша без потолка, рассмотрим в статье более подробно.

Содержание

Дом без потолка под крышу

По сравнению со зданием, построенным по традиционному проекту (с потолком и чердаком), дом без потолка с теплой крышей даже визуально производит впечатление мощи и комфорта. Причины просты:

Свободного пространства – намного больше, обмен воздуха (естественная вентиляция) – лучше, в целом одноэтажный дом без чердака похож на средневековый замок – прочный, неприступный, надежный;
Объем, появляющийся под крышей, часто используются для обустройства второго уровня или антресольного этажа открытого типа.

Но дом без потолка имеет и слабые стороны:

Менее прочная система стропил – горизонтальные нагрузки минимизируются внедрением балок-ригелей;
Без естественной тепловой преграды – потолка – одноэтажный дом без потолка всегда холоднее, а это требует дополнительной теплоизоляции.

Содержание

Дом без потолка под крышу
Обустройство потолка-крыши и утепление
Выбор утеплителя
1. Минеральная вата
2. Пеноплекс
3. Напыляемый утеплитель
4. Внутренняя отделка потолка-крыши
5. Конструкция вальмовой крыши с опиранием стропил на балки перекрытия
6. Двутавровые деревянные балки – способы крепления к стенам и к коньку
7. Соединение стропил на коньке крыши
8. Заключение

Обустройство потолка-крыши и утепление

Распространено заблуждение, что крыша без потолка хуже удерживает тепло в здании. Но это свойство конструкции зависит от выбранного угла уклона кровли и конструкции вентиляционной системы.

Правильный расчет скатного поможет сделать теплоотдачу кровли минимальной.

Высокий конек и крутой угол уклона кровельных скатов делают удержание тепла под кровлей малоэффективным, но минимальный угол уклона делает саму идею строительства дома без потолка несостоятельной. Поэтому, разрабатывая проект жилья без чердака, следует доверить расчеты специалистам. От правильных результатов расчета угла уклона кровли зависит, насколько теплым будет дом без чердака.

Схема монтажа кровельного пирога без чердака и потолочного перекрытия включает в себя только один бесшовный слой теплоизоляционных материалов, и это – основной принцип утепления крыши дома без потолка. В качестве утеплителя берут минеральную вату, пеноплекс или напыляемые теплоизоляционные материалы. Именно с их помощью проще всего получить бесшовное покрытие.

Отправные точки в схеме утепления:

Между кровлей и теплоизоляцией оборудуется слой пароизоляции. Материал крепится на дополнительный каркас, между каркасами оставляют зазор в 25-30 мм – в него и укладывается пароизоляция. По этому вентиляционному коридору выводится конденсат, образующийся из водяных паров, которые поднимаются из комнат вверх, к кровле;
Изнутри слой теплоизоляции также защищается пароизоляционными материалами с той же целью – вывод водяных паров наружу;
Пароизоляционная пленка или мембрана крепится по всей поверхности кровли, что делает проект дома без потолка максимально эффективным. Если потолочной поверхности нет, то утеплитель можно зафиксировать везде – от стен до конька, сплошным бесшовным слоем. Такой эффект идеально обеспечит полиуретановая пена, которую без разрывов напыляют на самые сложные поверхности.

Важно: если крыша без чердака освещается весь день, то под внешний теплоизолятор укладывает еще один слой пароизоляции – фольгированный.

Выбор утеплителя

Проще, быстрее и дешевле оборудовать внутреннее утепление готовой системы стропил, чем укладывать теплоизоляционные материалы в процессе обустройства каркаса кровли. Процесс будет состоять из меньшего количества операций, будет затрачено меньше стройматериалов и времени.

Минеральная вата

При укладке минваты обязательно использование мембраны. Этот защитный материал устроен по принципу ниппеля – проводит влагу только в одну сторону. Итак, минеральная вата, мембранная пленка, и что еще? Необходимо изолировать утеплитель от попадания влаги снаружи, и для этого потребуется укладка гидроизоляционного слоя – материала, который не пропускает влагу вообще. Это нужно, чтобы продлить срок эксплуатации утеплителя, предотвратить его загнивание, деформирование и слёживание.

Укладка минваты в ячейки системы стропил проводится так, чтобы между участками теплоизолятора и деревянными элементами не было воздушных зазоров и щелей. С обеих сторон (изнутри и снаружи) минвату накрывают паро- и гидроизоляцией. Снаружи под кровлей обустраивается вентзазор, чтобы влажный воздух из дома выводился наружу.

Пеноплекс

Пеноплекс похож на пенопласт, но по прочности намного превосходит его. Преимущество в использовании пеноплекса при утеплении кровли дома с теплой крышей в том, что не нужно никаких вспомогательных стройматериалов – ни пленок, ни мембран, ни вторых каркасов. Пеноплекс отлично зарекомендовал себя на при наружном, так и при внутреннем утеплении кровли.

Укладываются плиты (листы) в промежутки между стропилами на монтажную пену или специальный клей. С пеной работать намного удобнее и быстрее, так как можно сразу запенить пространство между плитами пеноплекса и другие щели в конструкции. К тому же, толщина такого слоя будет намного меньше, чем толщина слоя теплоизоляции из минваты.

Напыляемый утеплитель

Жидкий пенополиуретан наносится распылителем или пульверизатором. Этот утеплитель становится все более востребованным, так как позволяет заполнить любые полости – даже самой сложной геометрии. Недостаток применения – дорогостоящий материал и оборудование. К тому же из-за герметичности покрытия (что является несомненным плюсом) появляется неожиданная проблема – влажному воздуху из дома некуда деваться. Поэтому система вентиляции должна всегда находиться в рабочем состоянии – и приточная схема, и естественная.

Опуская проблему с обустройством вентиляции (она нужна при любых вариантах утепления), утепление пенополиуретаном является самым эффективным решением. Минимально тонкий слой, максимальное удерживание тепла, длительный срок эксплуатации, высокая проницаемость в любые щели делают ППУ идеальным утеплительным материалом.

Самостоятельно нанести такой слой вряд ли получится из-за сложности процесса и необходимости использования профессионального оборудования. Поэтому придется обратиться к специалистам.

Внутренняя отделка потолка-крыши

Если в вашем доме крыша без чердака, то появляется хорошая возможность поэкспериментировать с оформлением дизайна и интерьера. Из-за того, что внутренняя высота помещений становится больше, появляется ощущение больших объемов и неограниченного пространства. Такие помещения дизайнеры рекомендуют оформлять в светлых тонах.

Традиционно для отделки стен и кровельных поверхностей изнутри используют древесину или гипсокартон. Стилей дизайна может быть множество от тирольского до ампира. Поверхности можно покрывать декоративными штукатурками, оклеивать обоями, красить, вскрывать лаком по морилке, обжигать древесину, выделяя текстуру материала. Мощные стропильные балки создают визуальное ощущение присутствия в старинном замке, подчеркивают величие и монументальность постройки.

Летом дом с теплой крышей без потолка будет сохранять прохладу, поэтому такое оригинальное решение часто используется при строительстве дач и загородных коттеджей.

Интерьер помещений при обустройстве кровли без потолка должен делать акцент на консервативном оформлении. Хай-тек или минимализм будут неуместны, а русская классика, арт-нуво или баухауз хорошо адаптируются в деревянных элементах конструкции. Причем древесина должна преобладать во всем, начиная от оформления стен, и заканчивая отделкой лестниц и внутренних кровельных поверхностей.

А главное с точки зрения комфортности преимущество кровли без потолка – в таком доме можно не ограничивать количество окон. Величина естественного светового потока будет ограничиваться только длительностью светового дня. Ведь окна можно сделать не только в стеновых проемах, но на фронтонах и на самой кровле, и все солнечные лучи будут попадать в помещение.

Конструкция вальмовой крыши с опиранием стропил на балки перекрытия

Вальмовая крыша – это четырехскатная кровля. Такая конструкция представляет собой более функциональное решение по обустройству двухскатной кровли. Вальмами называют наклонные треугольные плоскости на поверхности кровли.

Треугольные вставки делают скаты по бокам крыши равнобедренными трапециями, примыкающими к верхнему коньковому брусу своими основаниями.

Преимущества вальмовой формы:

Привлекательный внешне дизайн, оригинальный и всегда уникальный стиль оформления крыши;
Высокая механическая прочность стропильной системы. Вальмовая крыша способна выдержать любые нагрузки – вес осадков, ветер, векторные усилия сжатия-растяжения при перепадах температур;

Внутри такой конструкции всегда можно организовать антресольный уровень – своего рода подвесную мансарду.

Обратите внимание: высокая цена и сложный строительный процесс почти не оставляют выбора домовладельцу при попытках сэкономить – все равно придется обратиться в строительную компанию, к профессионалам. Сложные расчеты, кропотливая сборка, необходимость проведения испытаний конструкции – все это под силу только узкопрофильным специалистам.

Двутавровые балки – способы крепления к стенам и к коньку

Двутавровые балки используют при возведении каркасных строительных объектов и при оборудовании нестандартных перекрытий. В нашем случае это дом без потолка. Почему двутавр? Потому что такое соединение отличает высокая прочность и жесткость конструкции. А дерево легко обрабатывается вручную или электроинструментами. К тому же бо́льшую часть элементов можно собрать на грунте, и поднимать каждый узел отдельно для последующего крепления в общей схеме стропил.

Самые распространенные способы крепления стропильных ног к стенам здания:

На мауэрлат. До крепления стропильных ног к мауэрлату на ноге снизу прорезается паз, чтобы брус не соскользнул с балки. В мауэрлате также делается встречный паз, чтобы элементы входили друг в друга;
Крепление к балкам перекрытия на зуб с упором или на зуб с упором в шип. Крепят стропила в один зуб при крутом уклоне ската – более 35˚. В нижней части стропила вырубывается зуб и шип, а в балке высверливается или вырезается гнездо в размер шипа глубиной ≤ 1/3 или 1/4 толщины стропила, иначе конструкция будет слабой. Врезка делается с отступом от конца балки на 250-400 миллиметров, чтобы не появились непредвиденные сколы или трещины. Возможность сдвигания соединения в сторону нивелируется одновременным созданием зуба и шипа;

Крепление с применением затяжки и бруса. Конструкция состоит из бруса (доски) которым скрепляют между собой встречные стропила при жесткой фиксации верхних концов стропильных ног. Такой способ обеспечивает треугольник без распорок, углы треугольника крепят к стенам;
Крепление к верхним торцам стен. Способ использует балки перекрытий, которые устанавливаются вместе со стропильными ногами перпендикулярно поверхности стен. Метод хорошо при обустройстве антресольных мансард небольшого веса;
Фиксация к верхней обвязке. Крепление стропильных ног и балок используется только при абсолютно надежном состоянии стен, так как нагрузка от стропил на стены будет носить точечный характер, а значит, будет в каждой точке во много раз выше, чем при задействовании мауэрлата. Балки перекрытия должны иметь сечение не меньше 50 х 150 миллиметров. Свес кровли обеспечивается длиной выноса балок не менее 550 миллиметров.

Соединение стропил на коньке крыши

Стропила соединяются встык. Верхний торец стропильной ноги обрезается под углом, равным углу уклона кровельной поверхности, затем упирают обрезанную балку в другую ногу системы стропил. На этой балке также должен быть вырезан угол по углу ската, но в обратном направлении. Проще и быстрее будет, если заранее создать шаблон из фанеры или картона, так как одинаковых срезов нужно будет делать много – по общему количеству стропил в конструкции. Иногда, чтобы обеспечить в месте упора требуемое напряжение, стропила обрезаются сразу при сборке конструкции. В этом случае одним резом пропиливаются сразу две балки, поэтому оба реза максимально плотно прилягут друг к другу. Следующая операция – соединение стропил длинными гвоздями, скобами, хомутами или другими метизами. В ходе реализации этого метода соединения дополнительно можно использовать стальные или деревянные пластины-накладк. Их крепят на болты на гвозди, которые вбивают в стык;

Стропила монтируются на прогон конька, поэтому высокая надежность крепления обеспечена. Почти все операции повторяют предыдущий способ, кроме того, что коньковая балка монтируется не так. Часто требуется установка и опорных балок, что ограничивает возможности свободного пользования подкровельным пространством. И внешне система балок выглядит не очень привлекательно. Но такое решение позволяет монтировать каждую пару стропил сразу на месте сборки системы, без предварительной подготовки и заготовки шаблона. Верхний торец стропильной балки при таком монтаже будет упираться в конек, нижний конец будет опираться на мауэрлат;
Стропила фиксируются на конёк внахлест. Фиксация похожа на технологию предыдущего решения, но верхний торец стропильной ноги крепится внахлест, а не встык. Стропило примыкает к мауэрлату и коньку не торцами, а боками. Крепление проводится при помощи болтов или шпилек.

Заключение

Все согласны с мнением, что крыша без потолка в – зрелище хоть и оригинальное, но непривычное. Такая схема строительства обрела популярность не так давно. Используется в основном для больших помещений – гостиных, холлов, в ландшафтных отелях, где комнаты часто оформляют в особенных «рыбацких» или «охотничьих» стилях. Тем не менее, повышенный комфорт и эксклюзивный интерьер дают строительным компаниям много работы в этом направлении.

Как сделать крышу дома без потолка

Главная » Разное » Как сделать крышу дома без потолка

Крыша без потолка: дом без чердака, фото

Насколько удобным может быть дом, в котором построена крыша без потолка. Понять и оценить преимущества подобного решения можно, лишь прожив несколько дней в здании без чердака. Традиционный сельский сарай всегда строился без потолка, высокая крыша обеспечивала хороший приток воздуха, поэтому запасы и утварь внутри помещения не прели от влаги, но и не пересыхали.

Обустройство потолка-крыши

Если сравнивать со зданием, оборудованным потолочным перекрытием и чердачным помещением, то одноэтажный дом без потолка выглядит более комфортным по двум причинам:

Объем воздуха в помещении оказывается больше, а при более высоких потолках вентиляция работает лучше, избыток водяных паров, тепла и продуктов дыхания человека быстрее удаляется через продухи в основании крыши;
Появляется возможность использовать пространство под крышей для расширения интерьера. Отсутствие потолка дает возможность строить второй ярус, на который обычно переносится зона отдыха дома.

Кроме положительных сторон, отсутствие потолка под крышей дает и определенные негативные эффекты. Например, отсутствие перекрытия серьезно ослабляет стропильную систему крыши, горизонтальную нагрузку приходится компенсировать только за счет ригельных балок. Кроме того, считается, что такое здание получается более холодным, а значит, потребует дополнительных усилий по утеплению и пароизоляции кровельного пирога.

Сложности с планированием беспотолочной конструкции крыши

На первый взгляд, так оно и есть, отсутствие потолка и чердака резко увеличивает отток тепла с первого этажа дома, в первую очередь за счет конвекции воздуха. Но в реальности способность крыши без потолка сохранять тепло зависит от многих причин, в основном от того, насколько правильно построена вентиляция кровли и выбран оптимальный угол двухскатной кровли.

Важно! С помощью подбора наклона скатов крыши можно регулировать эффективность кровли.

Чем выше конек и круче скаты кровли, тем сильнее продувается кровельное покрытие, и тем холоднее получается конструкция. При очень малых углах наклона, таких как, например, у крыш в стиле Шале, потери тепла минимальны, даже при отсутствии потолка и утеплителя. Но данный тип стропильной системы требует обязательной укладки балок потолочного перекрытия, а кроме того, схема Шале придумана для местности с сухим, холодным и ветреным климатом, поэтому в условиях средней полосы России ее эффективность будет заметно ниже.

В теории можно подобрать оптимальный вариант наклона двухскатной крыши, но на это потребуются очень серьезные затраты и глубокие знания, поэтому чаще всего дома без потолков строят по старинке, предпочитая просто более основательно утеплять кровлю.

Утепление крыши-потолка без чердака

Основное отличие построения теплого слоя на крыше, в условиях отсутствия чердачного помещения, заключается в том, что подкровельную поверхность и верхнюю часть стен утепляют одним слоем, без разрывов. Схема построения кровельного пирога без чердака и потолка приведена ниже.

Система укладки утеплителя, чаще всего это полиуретан или минеральное волокно, во многом схожа с классическим вариантом теплой кровли. Наиболее важные моменты утепления:

Между кровельным покрытием и слоем утеплителя с зазором в 2-3 см на контррейке уложена парогидроизоляционная пленка. Благодаря продухам под софитами и вентиляционным окнам водяные пары, пробившиеся через слой утеплителя и наружное покрытие, эффективно удаляются в атмосферу;
С внутренней стороны утеплитель зашит односторонней пароизоляцией. Благодаря наличию вентканалов между пленкой и облицовкой пары удаляются из помещения;
Пароизоляция укладывается по всей плоскости утепления. Отсутствие потолка позволяет уложить теплоизоляцию от конька до стен.

Поэтому для утепления крыш без потолка чаще всего используют полиуретановую пену, которую можно нанести одним сплошным ковром, как на фото.

Из-за отсутствия потолка между пространством крыши и жилым помещением количество водяных паров возрастает в разы. Поэтому приходится ставить дополнительные вентиляционные стойки для осушения, как наружных, так и внутренних каналов удаления влажного конденсированного воздуха.

Материал подшивки крыши-потолка

Чтобы уменьшить потери тепла через поверхность крыши, плоскость утеплителя рекомендуется зашивать вспененным полипропиленом с фольгированной поверхностью.

Если дом без потолка строится в теплом климате с интенсивной солнечной радиацией, то зачастую укладывают и второй слой пленки с фольгой, но уже под наружную гидроизоляцию кровли.

По окончанию утеплительных работ стены и крышу зашивают деревянной вагонкой или гипсокартонными водостойкими листами. Оба варианта считают наиболее экологически чистыми и безопасными для жилых помещений.

Для небольших зданий, например, зимних дач или загородных коттеджей, в которых хозяева бывают нерегулярно, отсутствие потолка создает определенную проблему с прогревом помещения. Пока температура воздуха, стен и внутренней подшивки крыши не прогреется до 10^о, на поверхности облицовки может выпадать тонкая пленка водного конденсата. Поэтому в таких ситуациях изнанку крыши лучше облицовывать водостойким материалом, или использовать для защиты акриловый лак.

Важно! Многие владельцы домов без потолка отмечают хорошую сохранность деревянных конструкций, балок, лаговых брусов и половиц. Считается, что пол в таком доме становится более холодным, но при этом одновременно и более сухим.

Внутренняя отделка потолка-крыши

Отсутствие потолка дает возможность кардинально изменить восприятие интерьера дома. Пространство кажется более воздушным и объемным, поэтому почти всегда во внутренней отделке используются преимущественно светлые цвета и оттенки.

Излюбленный материал для оформления помещения под крышей — дерево и гипсокартон. Без особых затрат комнату можно оформить в тирольском стиле, с оштукатуренными и окрашенными стенами и декоративными балками, тонированными под старую «древесину».

Летом, благодаря отсутствию потолка, домик радует прохладой, поэтому данную конструкцию крыши активно используют для дачных построек в условиях жаркого климата.

Интерьер дома может быть достаточно консервативным, например, если отказаться от современных материалов в пользу обычной сосновой рейки. Правда, облицовывать придется не только пространство крыши, но и большую часть стен, и даже лестницы и помещения верхнего яруса.

Еще одним преимуществом схемы является то, что без потолка появляется возможность увеличить количество окон в доме, прежде всего за счет фронтонов крыши. Другим способом добиться столь качественного наполнения солнечным светом очень непросто.

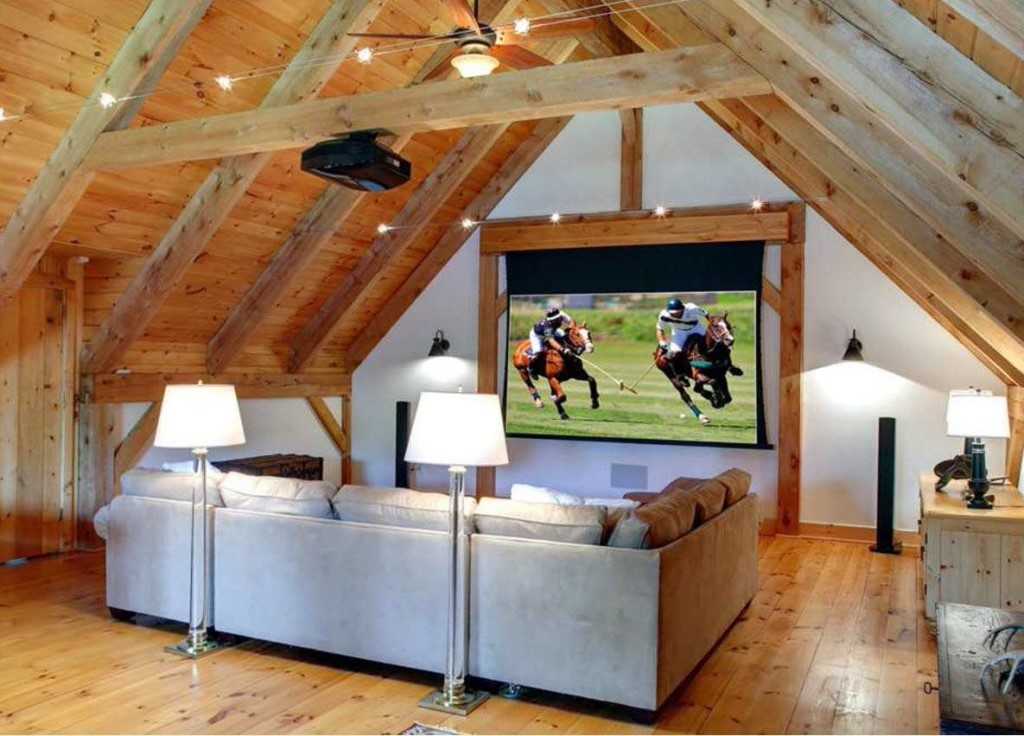

Дом без потолка под крышу: фото

Сочетание текстуры натуральной древесины и белого цвета всегда считалось беспроигрышным вариантом отделки. Например, огромную и невыразительную крышу можно превратить в очень симпатичный покатый потолок.

Для беспотолочной схемы достаточно удачным может оказаться вариант со стеклянной стеной. Обычно таким способом оформляют гостевые и гостиничные домики.

Дизайн загородного коттеджа в стиле охотничьего домика без потолка может быть даже более эффектным, чем стандартная деревянная избушка с тяжелым потолочным перекрытием.

Идея строения с крышей и без потолка идеально подойдет для обустройства закрытой веранды или зимнего сада. Правда, в подобной постройке нет утепления крыши и стен, а большая часть поверхности закрыта монолитным поликарбонатом.

Несмотря на тепличную схему пристройки, веранда получается очень удобной, особенно для отдыха в вечернее время суток. Импровизированной гостиной можно пользоваться и зимой, тем более что установка чугунной печи с выводом трубы через крышу не представляет особой технической проблемы.

Заключение

Крыша без потолка в жилом доме выглядит еще достаточно непривычно. Подобная схема лишь недавно стала популярной в гостевых помещениях, охотничьих и рыбачьих домах ландшафтных гостиниц. Комфортные условия проживания и интересный интерьер привели к тому, что многие строительные компании активно стали внедрять крыши без потолка в проектах домов для постоянного проживания.

Отправить комментарий

18 способов охладить дом без кондиционера

Нет ничего лучше, чем выйти из летней жары в холодный комфорт кондиционирования воздуха. Но для некоторых домов, особенно построенных до 1950-х годов, кондиционер не подходит. Так как же сохранить прохладу в доме летом без кондиционера?

Ответ: летняя защита каждого этажа, один за другим.

Вот 18 лучших способов сохранить прохладу в доме без кондиционера, сверху вниз – начиная с чердака.

Как сохранить прохладу в доме без кондиционера

Лучшие способы охлаждения дома:

На чердаке

1.Проветривайте чердак

По словам Скотта Тренто из , чердаки

страдают от жары, с которой наши дома сталкиваются летом.

Как распилить потолочный каркас дома | Home Guides

Стандартный жилой потолок состоит либо из балочной системы, либо из стропильной системы с горизонтальными элементами, образующими каркас потолка. Если у вашего потолка есть балки, вы можете вырезать одну или несколько, чтобы установить вентилятор на чердаке, спускную лестницу или подобное приспособление. Резка балок в потолочной раме требует установки коллекторов, соединяющих соседние балки. Однако, если ваш потолочный каркас сделан из ферм, вы не сможете разрезать его, пока инженер не определит, как лучше всего переносить нагрузку на крышу.

Измерьте приблизительные размеры проемов в потолке и сделайте мелом линии, чтобы обозначить размеры. Если вы устанавливаете вытяжную лестницу или вентилятор на чердак, приблизительные размеры проема должны быть указаны на внешней стороне коробки или на монтажном листе. Если вы устанавливаете бывшее в употреблении приспособление, измерьте заднюю часть, не включая обрезку, и используйте ее для приблизительного размера отверстия.

Разрежьте потолочный гипсокартон по меловым линиям острым канцелярским ножом и снимите центральную часть гипсокартона.Это покажет одну или несколько балок.

Сделайте карандашные отметки на балках, которые вы будете снимать. Лучше всего это делать с чердака. Если вы удаляете только одну балку, сделайте отметки на каждом конце на 1 1/2 дюйма шире, чем грубое отверстие. Если вы удаляете две или три балки, сделайте отметки на 3 дюйма шире, чем грубый проем.

Обрежьте отмеченные балки сверху с помощью сабельной пилы. Не прорезайте гипсокартон. Удалите разрезанные балки.

Измерьте расстояние между полными балками по обе стороны от обрезанных балок.Это триммерные балки. Стандартные потолочные балки располагаются по центру 24 дюйма, а расстояние между ними составляет 22 1/2 дюйма. Если вы удалили одну балку, расстояние между балками триммера должно быть около 46 1/2 дюймов. Если вы удалили две балки, расстояние будет ближе к 70 1/2 дюйма. Однако всегда измеряйте, потому что компоновка может немного отличаться.

Вырежьте две доски, чтобы сделать одинарные коллекторы, если вы удалили одну балку, и вырежьте четыре доски, чтобы сделать двойные коллекторы, если вы удалили две балки.Вырежьте коллекторы из бруса того же размера, что и балки. Например, если балки 2 на 6, заголовки также должны быть 2 на 6.

Расположите перемычку между оставшимися балками под прямым углом к обоим. Сдвиньте жатку так, чтобы сторона плотно прилегала к оставшейся части обрезанной балки.

Установите гвоздь для обрамления с гвоздями 16d и вставьте два гвоздя на равном расстоянии друг от друга через заголовок в конец стержня балки. Найдите внешнюю часть оставшейся полностью оставшейся балки с одной стороны и забейте еще два гвоздя через балку в конец жатки.Повторите то же самое с другой стороной заголовка.

Таким же образом прикрепите другой заголовок с другой стороны проема. Если вы устанавливаете двойные заголовки, расположите вторые заголовки вплотную к первым и прибейте их таким же образом.

Удвойте триммерные балки, если вы устанавливаете двойные коллекторы. Это включает установку дополнительной балки во всю длину снаружи каждой балки триммера. Концы этих балок должны опираться на несущую стену или колонну. Вставьте два гвоздя 16d, равномерно расположенных через каждые 12 дюймов, чтобы соединить новые балки с балками триммера.

Установите боковые блоки для грубого открывания. Заглушки уже образуют две стороны грубой рамы открывания, но отверстие может быть слишком большим в другом направлении. Если да, измерьте расстояние между коллектором с каждой стороны проема в гипсокартоне и отрежьте две доски по размеру. Прикрепите их, вставив два гвоздя 16d, равномерно расположенных под углом 45 градусов через концы блоков в заголовки. Это называется «ногеем на ногах». Сделайте это с обоих концов для обоих боковых блоков.

Закрепите каркас с помощью соединителей перпендикулярных балок.Это легкие металлические кронштейны L-образной формы, которые подходят к углам, где встречаются коллекторы и балки. В соединителях есть предварительно просверленные отверстия, для которых требуются гвозди, соответствующие типу приобретенного вами соединителя. Вставьте гвозди в отверстия обычным молотком.

Как найти утечку в крыше за 5 простых шагов

Даже самая маленькая протечка крыши может повредить ваш дом. А если его не фиксировать слишком долго, это может привести к росту плесени, что не только сильно, но и потенциально опасно для вашего здоровья. Вот почему обнаружение источника протечки на крыше и ее устранение как можно скорее должно быть вашим главным приоритетом.

Выполните следующие пять шагов, чтобы быстро найти утечку и быстро устранить ее.

Шаг 1. Ищите первые признаки протечки в крыше

Как перепрыгнуть потолок

Если ваш дом представляет собой одноэтажный дом небольшого размера со стандартными 8-футовыми потолками, он является идеальным кандидатом для использования в качестве сводчатого потолка. В зависимости от того, насколько крутой уклон вашей крыши, в помещении размером 20 на 20 футов создается новый потолок высотой от 11 до 12 футов на пике. Но цена не низкая. Вы заплатите от 18 000 до 25 000 долларов.

Но эта стоимость преобразит весь ваш дом, добавив объем и много света за небольшую часть стоимости добавления квадратных метров.

Как узнать, подходит ли вашему дому сводчатый потолок

Сходите на свой чердак и найдите следующее:

Каркас крыши: Ваш чердак обрамлен стропилами или стропилами? Лучше всего стропила из-за открытого пространства, которое они оставляют. Но если на вашем чердаке есть фермы – тип перекрестного каркаса – это делает его намного более сложным и дорогим, что обойдется вам на 20-40% больше.
Дымоход : Ваш дымоход наклонен в то пространство, которое вы хотите открыть? Если так, то это в значительной степени нарушитель сделки.
Электрические линии: Посмотрите, кабель или кабелепровод будет прикреплен к вершинам балок. Перемещение проводки – обычное дело.
Воздуховоды : Любые воздуховоды из листового металла придется перенаправить, как правило, под ваш дом. Изменение маршрута воздуховодов увеличивает общие расходы.
Сантехнические трубы: Пластиковые вентиляционные трубы легко перемещать; трубопроводы из меди или оцинкованной стали в меньшей степени.

Это не проект DIY

Это грязная и потенциально опасная работа.Вам следует нанять профессионального подрядчика. Ваш подрядчик может привлечь специалистов-конструкторов для составления плана каркаса.

Бригада подрядчика возьмет на себя снос, возведение каркаса, изоляцию, но заменит гипсокартон, электричество, водопровод и HVAC. Возможно, вы захотите заняться росписью самостоятельно, чтобы сэкономить средства, но помните, что вам придется работать на высоте.

Связано: 5 основных вопросов, которые следует задать перед наймом подрядчика

Самые популярные советы и рекомендации по ремонту

10 дешевых идей ремоделирования, которые выглядят как угодно

Не тратьте ни копейки, пока не рассмотрите эти простые и дешевые варианты.

Только представьте! 10 украшений комнаты своими руками, которые вдохновят вас на покупку

Просто немного воображения и несколько инструментов могут сделать это объявление вашим новым домом.

10 потрясающих идей лепки короны

Сделайте комнаты выше, короче и красивее – и скройте недостатки.

9 простых вещей, которые сделают этот дом вашим домом

Как превратить ваш новый дом в дом по одному проекту за раз быстро и легко

Сколько времени это займет?

Для комнаты 20 на 20 футов, от сноса до последнего слоя краски и установки электрических приборов должно пройти не менее месяца. Осложнения, такие как изменение маршрута воздуховодов HVAC, увеличивают время, необходимое для завершения проекта.

Реконструкция сводчатого потолка – прекрасная возможность добавить световые люки. Вы также можете перейти на более открытую планировку, удалив несколько стен, чтобы создать одно большое сводчатое пространство. Однако осталось больше времени на снос, установку нового пола и ремонт стен.

Связано: Стоимость окон в крыше и советы по установке без ошибок

Каковы затраты?

Стоимость варьируется в зависимости от размера вашего помещения и того, насколько необходимо изменить и переместить каркас и другие компоненты.Вот разбивка базового проекта по прыжкам в воду:

Планировщик, инженер-строитель и разрешения: 1000 долларов США
снос и утилизация: $ 3 700
усилить каркас, убрать балки потолка: 3600 долларов
переезд, добавление проводки: 2 900 долларов США
: 1300 долларов
: 3900 долларов
картина: $ 1,600

Итого: 18000 долларов США

Как сводчатый потолок влияет на стоимость при перепродаже?

Для дома, страдающего клаустрофобией, сводчатый потолок – благо.

«Многие дома, построенные до 90-х годов, имели 8-футовые потолки и маленькие комнаты, что создавало ощущение изрубленности», – говорит Билл Бартлетт, брокер из Ньюбурга, штат Индиана. сводчатый потолок и открытая планировка могут значительно повысить стоимость дома – на 25%. Однако в более дорогих домах такие удобства ожидаются, а премиум меньше.

Смотрите также

Как делать крышу из шифера
Как лучше утеплить мансардную крышу
Как сделать крышу из соломы своими руками
Как закрепить стропила на крыше
Как правильно установить отливы на крыше своими руками
Как самому накрыть крышу
Как правильно сделать дымоход на крыше дома
Как покрыть металлочерепицей односкатную крышу
Как спуститься с крыши на веревке
Как сделать крышу дома в полтора этажа своими руками фото
Как покрыть крышу беседки ондулином

дома без потолка под крышу фото

Содержание статьи

home_and_garden

Home and Garden

Стильный и комфортный дом

Кто-нибудь делал открытый верх, без потолка?

Строим дом. Хочется, чтобы потолок был необычный, открытый верх – без потолка. Чтобы было видно потолочные балки.

Но с нашим климатом, возможно, это будет слишком холодно?

Что скажете, кто-нибудь делал открытый верх, без потолка?

Информация об этом сообществе

Цена размещения 50 жетонов
Социальный капитал 11 381
Количество читателей
Длительность 7 часов
Минимальная ставка 50 жетонов
Посмотреть все предложения по Промо

С точки зрения тепла – не существенная разница, а вот с точки зрения конструкции – усложнение на порядок.

Одно дело утеплить потолок, и совсем другое дело утеплять крышу. Замуровать несущие конструкции – стропилы – очень стремное дело. Чуть косяк в конструкции, они начнут подгнивать, а ты про это даже не будешь знать.

В общем, лично я, построивший не одно строение, не стал бы так усложнять конструкцию ради антуража. Балки можно выдвинуть в интерьер в менее критичных решениях.

Крыша потолок без чердака — обустройство

Сейчас становится все популярнее конструкция дома, в которой не предусмотрено чердачное помещение. В этом случае, крыша служит одновременно и как потолок, а дом без чердака будет выше и просторнее. Однако, такое решение вызывает некоторые сложности в плане сбережения тепла и обустройства соответствующей теплоизолирующей конструкции.

Способы обустройства утепляющего слоя

При возведении кровли можно использовать наружный вариант укладки утеплителя. Однако, это возможно только на этапе строительства дома – никто не будет разбирать уже готовую кровлю, чтобы проложить там утеплитель. Поэтому, чаще применяют другой подход – внутреннее утепление. Независимо от выбранного способа, необходимо правильно уложить все сопутствующие материалы и примерное их расположение показано на схеме ниже.

Выбор утеплителя

Утепляющих материалов на рынке представлено очень большое количество. Выбирать нужно исходя из ваших финансовых возможностей, но, в первую очередь нужно учесть, что такая кровля должна быть очень теплой, так как дополнительной защиты от холода в виде чердака уже не будет. Поэтому, выбирать лучше из проверенных временем и достаточно эффективных вариантов:

Любой из данных теплосберегающих материалов обладает характерными плюсами или минусами, однако, все они могут обеспечить качественное утепление кровли, одновременно служащей потолком жилого помещения.

Для монтажа этого вида теплоизоляции понадобится приобрести дополнительно особенную пленку – мембрану. Которая пропускает влажный воздух только в одну сторону. Кроме пароизоляционной мембраны, понадобится и плёнка для гидроизоляции теплоизолятора с наружной стороны. Они необходимы для того, чтобы обеспечить сохранность утеплителя и продления его срока службы. Пленки предотвращают попадание воды в утепляющий слой и деформацию минваты в следствии намокания.

Укладывается минеральная вата в проёмы стропильной системы таким образом, чтобы между плитами утеплителя и стропилами не оставалось зазоров. С наружной и внутренней сторон вата закрывается пароизоляционной и гидроизоляционной пленкой. С внешней стороны, под кровельным материалом, обязательно наличие вентиляционного зазора, позволяющего отводить наружу излишки влажного воздуха.

По своему составу, это практически родственник пенопласту. Метод изготовления материала другой, но, внешне и по своим свойствам эти утеплители очень похожи. Дополнительных материалов в виде пленок или мембран здесь не потребуется. Можно использовать такое утепления как при внешних работах, так и при утеплении изнутри.

Монтаж осуществляется в проемы между стропильными досками на клей или, что бывает чаще – на монтажную пену. Ей же заполняются все промежутки между отдельными плитами и остальные зазоры. Стоит помнить, что слой пеноплекса, обеспечивающий одинаковую изоляцию по сравнению с минватой будет намного тоньше.

Напыляемый утеплитель

Наносимый при помощи распылителя пенополиуретан – самое современное на сегодняшний день решение. Однако, его стоимость будет выше, чем у всех остальных вариантов. При этом, крыша и потолок, утепленные ППУ в доме без чердака, будут совершенно непроницаемыми для воздуха, так что, потребуется продумать систему вентиляции помещения.

В остальном, это будет одним из самых эффективных решений, так как напыляемый ППУ отличают отличные показатели сохранения тепла при минимальной толщине нанесенного материала. При этом, самостоятельно выполнять работы не потребуется – все сделают обученные люди, так как технология нанесения ППУ не так проста, как может показаться и для работ требуется специальное оборудование.

Правильное устройство потолка под односкатной крышей: лучшие технологические решения

Мечтаете построить дом с модной односкатной крышей, но не знаете, что с ней потом делать? Оставлять ли под наклоном потолок, или же опускать до горизонтали? Нужна ли вентиляция, чем можно обшить? Какой кровельный пирог?

И как вообще работать с отделочными материалами, которые придется крепить под наклоном? В этой статье мы раскроем вам все секреты, каким должен быть потолок односкатной крыши и как сделать его практичным и долговечным.

Содержание

Что собой представляет пирог односкатной крыши?

Давайте сначала разберемся, что собой вообще представляет кровельный пирог типичной односкатной крыши. Все односкатные крыши делятся на вентилируемые и невентилируемые. В жилых домах, и в большинстве технических закрытых помещениях такая крыша делается с вентиляцией, если в ней есть утеплитель.

Дело в том, что в любом жилом помещении есть водяные пары (от кухни, дыхания людей и наличия влаги в емкостях), которые поднимаются вверх и, не смотря на пароизоляцию, способны проникать в утеплитель. Если утеплитель при этом плотно прилегает к перекрытию, то влаге уже деваться некуда, и постепенно теплоизолирующий слой начинает сыреть и обрастать плесенью.

Поэтому прямо над утеплителем должно быть немного пространства, через которое будет проходить воздух с улицы и забирать лишнюю влагу. А вот в технических помещениях зачастую односкатная крыша не утепляется вообще, а потому о ее вентиляции никто и не задумывается.

А теперь разберемся с понятиями. Так, потолок у односкатной крыши делают подвесным или подшивным:

Подвесной потолок. Здесь между перекрытием и подвесным потолком оставляют 8-10 см пустого пространства, где кладут утеплитель или же организовывают вентиляцию.
Подшивной потолок крепится прямо к крыше, и только с одной целью – улучшить ее эстетический вид изнутри помещения. Подшивные потолки хороши прежде всего тем, что вообще не «съедают» потолок по высоте.

Потолок односкатной крыши вовсе не обязательно делать под таким же углом, что и крышу – легко реализуем и горизонтальный вариант. А первый способ подойдет вам только в том случае, если сам потолок ну очень низкий, и для вас важен каждый вертикальный сантиметр, или в ваших планах сотворить уникальный дизайн интерьера.

Выбираем материал для подшивки потолка

Итак, теперь самое время определиться с материалом обшивки потолка односкатной крыши.

Дерево: от простоты – к изысканности

Древесина для подшивки потолка односкатной крыши – оптимальный и практичный вариант. Доступная по цене, долговечна и способная удерживать тепло. Этот материал всегда придает помещению особый домашний уют и приятный запах. Причем для своей крыши вам не обязательно брать простую сосну – для дома приобретите кедр или красное дерево. Красиво и стильно!

А справиться с досками будет проще простого: прибивайте их перпендикулярно балкам самыми обычными гвоздями – и все.

Вагонка: стиль и экологичность

Каркас для этой обшивки проще всего сделать из брусков или металлического профиля. Только закрепите направляющие обязательно перпендикулярно направлению вагонки:

Фанера: для хозпостроек

С фанерой придется повозиться, да и внешний вид у нее не ахти. Этот вариант более приемлем для гаража или небольшой хозпостройки.

Так, если фанеру вы раздобыли неламинированную, обязательно обработайте ее антисептическими средствами. И дополнительно вам придется сделать каркас из брусков – так, чтобы все края приходились как раз на древесину. Закрепите листы саморезами, а швы зашпаклюйте. После все этого потолок обязательно покрасьте.

Плиты OSB, ДВП и МДФ: долговечность

Сегодня из отходов деревообработки выпускают достаточно много отделочных материалов. Они доступны по цене, и при этом вполне радуют качеством. Но самое ценное в них то, что за таким потолком, благодаря его ламинированию, легко ухаживать. И не страдает эстетический вид – имитация натуральной древесины получается неплохой, а на расстоянии особо не рассмотреть.

Монтаж также достаточно прост – все делайте по той же технологии, что и с фанерой.

Пластик: устойчивость к сырости

Этот малоэкономичный, но недорогой и удобный материал. Потолок получается гладким, ровным и достаточно эстетичным, ведь пластик выпускается сегодня самых невероятных расцветок и фактур. А самое главное в том, что этот материал самых легкий из перечисленных, и при этом обладает самой большой устойчивостью к образованию плесени. А это уже – ценный момент для хозпостроек.

Выпускается пластик для подшивки потолка в виде узких полосок, которые легко и быстро собираются самостоятельно. Вы легко одни удержите такую полоску в руках, и также легко прибьете на каркас из бруса при помощи саморезов. Шаг делайте 50 см, а по краям потом закрепите декоративный плинтус.

Натяжной потолок

Этот вид отделки – идеален для односкатной крыши. Его без каких-либо проблем монтируют под любым углом! Причем такой потолок легко скрывает за собой все неровности черновой отделки и коммуникации. Служит при этом до 50 лет.

А самое главное преимущество такой отделки – почти не скрадываемый потолок. Максимум – 2 см!

И при этом потолок не боится ни сырости, ни плесени, легко устанавливается и дополнительно защищает от случайных протечек.

Аквапанели

Работать с этим отделочным материалом так же просто, как и с гипсокартоном. Для него не обязательно делать гидроизоляцию, ведь такая отделка не боится сырости и даже прямого контакта с водой.

Сайдинг: необычные решения

Сайдинг – это исключительно наружный материал для отделки дома, а потому подшивать потолок им разрешено только крышу нежилого помещения. Например, склада или мастерской. Зато прослужит он вам дольше всех других вариантов.

Применить вы можете для подшивки потолка как виниловый, так и современный металлический сайдинг. Виниловый более гибкий и доступный, обладает небольшим весом и имеет фирменный крепящийся профиль. А вот металлический – более тяжелый и понадобится только в том случае, если сама крыша крайне не надежна и грешит протечками, а поменять ее вы по каким-то причинам не можете.

Гипсокартон: для жилых помещений

Это – самый популярный вариант подшивки потолка. Это материал настолько экологичный, что его активно используют как в жилых помещениях, так и в складских.

Но у дешевого гипсокартона есть серьезные минусы – низкая влагостойкость, коробление от влаги и сырости. Вы, конечно, можете приобрести более дорогостоящие листы, которые предназначены именно для сложного микроклимата.

Что хорошо, подвесные гипсокартонные листы легко крепятся прямо на каркас.

Изготавливаем каркас для крепления

Итак, как только вы определились с материалом обшивки потолка, самое время переходить к изготовлению каркаса для подшивки.

Вариант #1 – металлические рейки

На такой каркас крепить любой облицовочный материал – проще простого: пожаробезопасные, легкие, предназначенные специально под крепление. Изготавливают металлические рейки для обшивки сегодня преимущественно из двух видов металла – стали и алюминия, а также особый сплав «под металл».

Собирается реечная конструкция легче, чем детская игрушка, и в итоге получается почти невесомой:

Но есть и существенные недостатки: коррозия от малейших царапин и полное отсутствие звуко- и теплоизоляции. А также все деревянные элементы, которые расположены над таким каркасом, быстро портятся.

Вариант #2 – деревянные рейки

По своей конструкции деревянная обрешетка для потолка односкатной крыши похожа на металлическую. Разница только в том, что древесина, как живой материал, способна более интенсивно расширяться и сужаться в зависимости от влажности и температуры воздуха. Кроме того, от влаги дерево деформируется. Бруски, которые используете для устройства деревянных реек, обязательно обработайте огнезащитой.

В общем же никаких противопоказаний на счет использования древесины при обустройстве потолка такой крыши нет. Разве что лучше отдать предпочтение металлическим конструкциям, если вы отделываете сауну или баню.

Бруски вам понадобятся сечением от 20х40 до 80х40. Кроме того, древесину нужно обработать еще антисептиком и противогрибковым средством.

Подбираем правильную изоляцию

А теперь, перед тем, как начать устанавливать потолок, проверьте ваш кровельный пирог.

И для начала ответьте для себя на такой вопрос: а необходимо ли вашей крыше утепление? Дело в том, что односкатная крыша как раз и отличается от двускатной тем, что через нее намного меньше потерь тепла, почему и многие ее оставляют с простой подшивкой.

Скажем, здесь все зависит от того, из какого именно материала сделана крыша: если это сип-панели, например, тогда им не нужно никакое утепление, все было продумано заранее, а если это – простая обрешетка с металлопрофилем в качестве кровельного покрытия, тогда теплоизоляционный слой необходим.

В остальном же ориентируйтесь на то, на какой постройке будет односкатная крыша – жилой или нет. В жилом доме всегда температура воздуха выше, чем на улице, а зимой еще и работает отопление. И, если крыша не утеплена, то поверхность ее кровельного покрытия будет нагреваться, и снег, лежащий на ней, станет подтаивать. После чего «подползет» к более холодному карнизу, где снова возьмется ледяной коркой. Итог: разрушенные водостоки, огромные сосульки и постепенное повреждение самой кровли. А вот такие помещения, как гараж или сарай, которые не отапливаются, подобных проблем не сулят. Хотя и там это будет не лишним:

Еще сравнительно недавно односкатные крыши было рекомендовано утеплить глинобетоном или цементно-стружечным шлаком. Правда, такое утепление было само по себе не достаточным, не говоря уже о том, что против дождя и снега устоять оно никак не могло. А вот современный строительный рынок предлагает массу вариантов!

Это и утепляющие плиты, и обработанная целлюлоза, и даже монтажная пена. Работать с ними просто, а сам принцип утепления не отличается от теплоизоляции более традиционной двускатной крыши. Разница лишь в том, что здесь нет привычного конька – только соединение крыши со стенами, где один угол – тупой, а второй – острый. С которым, кстати, придется немного повозиться.

Но главная задача при утеплении односкатной крыши – обеспечить вентиляцию утеплителя. Ведь водяные пары жилого дома всегда поднимаются вверх, а ни одна из пароизоляционных пленок не способна задержать конденсат или пар на все 100%. Максимум – 70-80%, а потому важно сделать так, чтобы случайно попавшие в утеплитель капельки влаги тут же были выветрены. С этой целью вы можете оборудовать как естественную, так и принудительную вентиляцию запотолочного пространства. К слову, многие современные утеплители выпускаются уже с металлической фольгой на внутренней стороне, которая дополнительно служит пароизоляцией.

А легче всего утеплить потолок односкатной крыши пенополистиролом. Эти плиты вам нужно будет либо присаживать на клей, либо крепить на металлические рейки. И что хорошо, эти же рейки вы легко используете для внутренней обшивки. Удобно!

В общем же пирог односкатной крыши должен быть такой, начиная сверху и идя к низу: кровельное покрытие, обрешетка, гидроизоляция, утеплитель, пароизоляция, подшивка. Как видите, совершенно ничего сложного, главное только ничего не перепутать.

Пошаговый инструктаж по устройству потолка

Единственное, с чем вам придется немного помучаться – это острый угол соединения односкатной крыши со стеной. Плиты в него почти не возможно вставить так, чтобы не осталось мостиков холода. А потому мы рекомендуем вам внутри угла выдавить пену, либо затолкать побольше обрезков того утеплителя, который вы используете. Как вариант – опилки, которые слежались за год (только не свежие), или та же эковата, которую специально в заводских условиях обрабатывают бором.

Этап 1. Подготовка

Очистите обрешетку крыши изнутри от паутины или грязи. Если вы используете деревянные рейки, занесите их в помещение за 2-3 дня до начала работ. Это важный момент акклиматизации древесины к температурно-влажностному режиму.

Этап 2. Расчет

Все деревянные или металлические бруски вам нужно будет закрепить на поверхности потолка с определенным интервалом. Вот его как раз и нужно вычислить заранее. Кроме того, именно на этом этапе вам нужно решить, какой наклон вы будете делать.

А теперь найдите самую низкую точку существующего чернового потолка, отступите вниз на высоту толщины брусков, коммуникаций и теплоизоляции, и там поставьте отметку. Вот вы и нашли ту точку отсчета, по которой будете ровнять весь потолок, вернее, ориентировать его. При помощи меток или лазерного уровня начертите линию вдоль всего периметра стен, и обязательно проверьте ее горизонтальность.

Если же вы устраиваете потолок под тем же углом, как и сама односкатная крыша, тогда отмерьте расстояние от этой точки, которую вы нашли, до самой крыши, но по периметру уже не ничего не чертите. Перейдите на противоположную стену и там отмерьте от перекрытия это же расстояние. Естественно, вторая точка будет намного выше первой. Вот теперь можете чертить линию по периметру, отталкиваясь от этих двух точек, и она будет уже не горизонтальной, а повторяющей линию самой односкатной крыши.

Этап 3. Разметка

Деревянные бруски разделите на 2 части: одна пойдет на периметр потолка, а все остальная – на создание внутренней обрешетки. А теперь все будет зависеть от того, каким именно материалом вы будете обшивать потолок. Если это листы фанеры или гипсокартона, их стыки должны будут приходиться строго на части обрешетки, на середину брусков.

С вагонкой и деревянными досками – тоже самое, но в любом случае расстояние между двумя рядами реек не должно превышать 60 см. Кроме того, делайте направление реек так, чтобы они были перпендикулярными направлению крепящейся подшивке. Еще одно важное требование: все рейки должны быть параллельны друг другу, не зависимо от наклона самого потолка.

Теперь разметьте потолок (по возможности) под места будущих реек. Проверьте: у вас должны получиться ровные длинные линии, которые параллельны друг другу.

Этап 4. Гидроизоляция

Если еще на этапе строительства односкатной крыши вы не укладывали гидроизоляционную пленку, сейчас самое время! Закрепить ее можно на строительный скотч или степлер. Только укладывайте ее полосы внахлест и обязательно проклеивайте все стыки.

Мы советуем вам не использовать для этих целей дешевые пленки, как для парников – от них мало толку. Сегодня в продаже можно найти куда более толковую гидроизоляцию, антиконденсатную и перфорированную, которая выводит лишнюю влагу.

Этап 5. Монтаж реек

Первым делом монтируем рейки, которые располагаются по периметру потолка. При этом крепите бруски прямо к потолку, если у вас подшивная система без утепления, и к стенам, если подвесная.

Используйте для крепления дюбеля с гвоздями, если стены из бетона или кирпича, или саморезы, если речь идет о деревянных стенах либо вы крепите обрешетку прямо к крыше. Оптимальный шаг крепежа – 40-60 см, и не более 20 см от стен.

Теперь переходите к монтажу внутренних реек. Для этого между противоположными стенами, на уровне периметральных брусков натяните нить или проволоку, 2-3 штуки в разных местах. Она послужит для вас маяком, по которому вы выровняете все остальные бруски. Так обрешетка потолка получится идеально ровной.

Если какая-то рейка выступает, подтешите ее, или же сильнее затяните стрежни-фиксаторы.

Этап 6. Наполнение – коммуникации и изоляция

Вот теперь, когда «скелет» потолка односкатной крыши готов, пришло время его наполнять. Так, в потолке нужно в первую очередь спрятать проводку, заключив кабели в специальные негорючие каналы.

По необходимости кладем утеплитель, опирая его на бруски или металлические рейки. После чего обязательно крепим с внешней стороны уже пароизоляцию – специальную пленку, которая будет защищать внутреннее содержимое потолка от водяных паров.

Этап 7. Обшивка

Вот и все! Теперь переходим к обшивке. Выбор за вами!

дом с теплой крышей |

Дом без потолка и чердака с теплой крышей

Дом без потолка под крышу
Обустройство потолка-крыши и утепление
Выбор утеплителя
Минеральная вата
Пеноплекс
Напыляемый утеплитель
Внутренняя отделка потолка-крыши
Конструкция вальмовой крыши с опиранием стропил на балки перекрытия
Двутавровые балки – способы крепления к стенам и к коньку
Соединение стропил на коньке крыши
Заключение

Дом без потолка под крышу

Свободного пространства — намного больше, обмен воздуха (естественная вентиляция) — лучше, в целом одноэтажный дом без чердака похож на средневековый замок – прочный, неприступный, надежный;
Объем, появляющийся под крышей, часто используются для обустройства второго уровня или антресольного этажа открытого типа.

Но дом без потолка имеет и слабые стороны:

Менее прочная система стропил — горизонтальные нагрузки минимизируются внедрением балок-ригелей;
Без естественной тепловой преграды – потолка – одноэтажный дом без потолка всегда холоднее, а это требует дополнительной теплоизоляции.

Дом без потолка под крышу
Обустройство потолка-крыши и утепление
Выбор утеплителя
1. Минеральная вата
2. Пеноплекс
3. Напыляемый утеплитель
4. Внутренняя отделка потолка-крыши
5. Конструкция вальмовой крыши с опиранием стропил на балки перекрытия
6. Двутавровые деревянные балки – способы крепления к стенам и к коньку
7. Соединение стропил на коньке крыши
8. Заключение

Обустройство потолка-крыши и утепление

Правильный расчет скатного поможет сделать теплоотдачу кровли минимальной.

Отправные точки в схеме утепления:

Между кровлей и теплоизоляцией оборудуется слой пароизоляции. Материал крепится на дополнительный каркас, между каркасами оставляют зазор в 25-30 мм – в него и укладывается пароизоляция. По этому вентиляционному коридору выводится конденсат, образующийся из водяных паров, которые поднимаются из комнат вверх, к кровле;
Изнутри слой теплоизоляции также защищается пароизоляционными материалами с той же целью – вывод водяных паров наружу;
Пароизоляционная пленка или мембрана крепится по всей поверхности кровли, что делает проект дома без потолка максимально эффективным. Если потолочной поверхности нет, то утеплитель можно зафиксировать везде – от стен до конька, сплошным бесшовным слоем. Такой эффект идеально обеспечит полиуретановая пена, которую без разрывов напыляют на самые сложные поверхности.

Выбор утеплителя

Минеральная вата

При укладке минваты обязательно использование мембраны. Этот защитный материал устроен по принципу ниппеля — проводит влагу только в одну сторону. Итак, минеральная вата, мембранная пленка, и что еще? Необходимо изолировать утеплитель от попадания влаги снаружи, и для этого потребуется укладка гидроизоляционного слоя – материала, который не пропускает влагу вообще. Это нужно, чтобы продлить срок эксплуатации утеплителя, предотвратить его загнивание, деформирование и слёживание.

Пеноплекс

Пеноплекс похож на пенопласт, но по прочности намного превосходит его. Преимущество в использовании пеноплекса при утеплении кровли дома с теплой крышей в том, что не нужно никаких вспомогательных стройматериалов — ни пленок, ни мембран, ни вторых каркасов. Пеноплекс отлично зарекомендовал себя на при наружном, так и при внутреннем утеплении кровли.

Напыляемый утеплитель

Внутренняя отделка потолка-крыши

Конструкция вальмовой крыши с опиранием стропил на балки перекрытия

Вальмовая крыша — это четырехскатная кровля. Такая конструкция представляет собой более функциональное решение по обустройству двухскатной кровли. Вальмами называют наклонные треугольные плоскости на поверхности кровли.

Преимущества вальмовой формы:

Привлекательный внешне дизайн, оригинальный и всегда уникальный стиль оформления крыши;
Высокая механическая прочность стропильной системы. Вальмовая крыша способна выдержать любые нагрузки – вес осадков, ветер, векторные усилия сжатия-растяжения при перепадах температур;
Внутри такой конструкции всегда можно организовать антресольный уровень – своего рода подвесную мансарду.

Двутавровые балки – способы крепления к стенам и к коньку

Самые распространенные способы крепления стропильных ног к стенам здания:

На мауэрлат. До крепления стропильных ног к мауэрлату на ноге снизу прорезается паз, чтобы брус не соскользнул с балки. В мауэрлате также делается встречный паз, чтобы элементы входили друг в друга;
Крепление к балкам перекрытия на зуб с упором или на зуб с упором в шип. Крепят стропила в один зуб при крутом уклоне ската — более 35˚. В нижней части стропила вырубывается зуб и шип, а в балке высверливается или вырезается гнездо в размер шипа глубиной ≤ 1/3 или 1/4 толщины стропила, иначе конструкция будет слабой. Врезка делается с отступом от конца балки на 250-400 миллиметров, чтобы не появились непредвиденные сколы или трещины. Возможность сдвигания соединения в сторону нивелируется одновременным созданием зуба и шипа;
Крепление с применением затяжки и бруса. Конструкция состоит из бруса (доски) которым скрепляют между собой встречные стропила при жесткой фиксации верхних концов стропильных ног. Такой способ обеспечивает треугольник без распорок, углы треугольника крепят к стенам;
Крепление к верхним торцам стен. Способ использует балки перекрытий, которые устанавливаются вместе со стропильными ногами перпендикулярно поверхности стен. Метод хорошо при обустройстве антресольных мансард небольшого веса;
Фиксация к верхней обвязке. Крепление стропильных ног и балок используется только при абсолютно надежном состоянии стен, так как нагрузка от стропил на стены будет носить точечный характер, а значит, будет в каждой точке во много раз выше, чем при задействовании мауэрлата. Балки перекрытия должны иметь сечение не меньше 50 х 150 миллиметров. Свес кровли обеспечивается длиной выноса балок не менее 550 миллиметров.

Соединение стропил на коньке крыши

Стропила соединяются встык. Верхний торец стропильной ноги обрезается под углом, равным углу уклона кровельной поверхности, затем упирают обрезанную балку в другую ногу системы стропил. На этой балке также должен быть вырезан угол по углу ската, но в обратном направлении. Проще и быстрее будет, если заранее создать шаблон из фанеры или картона, так как одинаковых срезов нужно будет делать много — по общему количеству стропил в конструкции. Иногда, чтобы обеспечить в месте упора требуемое напряжение, стропила обрезаются сразу при сборке конструкции. В этом случае одним резом пропиливаются сразу две балки, поэтому оба реза максимально плотно прилягут друг к другу. Следующая операция – соединение стропил длинными гвоздями, скобами, хомутами или другими метизами. В ходе реализации этого метода соединения дополнительно можно использовать стальные или деревянные пластины-накладк. Их крепят на болты на гвозди, которые вбивают в стык;
Стропила монтируются на прогон конька, поэтому высокая надежность крепления обеспечена. Почти все операции повторяют предыдущий способ, кроме того, что коньковая балка монтируется не так. Часто требуется установка и опорных балок, что ограничивает возможности свободного пользования подкровельным пространством. И внешне система балок выглядит не очень привлекательно. Но такое решение позволяет монтировать каждую пару стропил сразу на месте сборки системы, без предварительной подготовки и заготовки шаблона. Верхний торец стропильной балки при таком монтаже будет упираться в конек, нижний конец будет опираться на мауэрлат;
Стропила фиксируются на конёк внахлест. Фиксация похожа на технологию предыдущего решения, но верхний торец стропильной ноги крепится внахлест, а не встык. Стропило примыкает к мауэрлату и коньку не торцами, а боками. Крепление проводится при помощи болтов или шпилек.

Заключение

Дом без потолка под крышу

Обустройство потолка-крыши

Объем воздуха в помещении оказывается больше, а при более высоких потолках вентиляция работает лучше, избыток водяных паров, тепла и продуктов дыхания человека быстрее удаляется через продухи в основании крыши;
Появляется возможность использовать пространство под крышей для расширения интерьера. Отсутствие потолка дает возможность строить второй ярус, на который обычно переносится зона отдыха дома.

Сложности с планированием беспотолочной конструкции крыши

Утепление крыши-потолка без чердака

Между кровельным покрытием и слоем утеплителя с зазором в 2-3 см на контррейке уложена парогидроизоляционная пленка. Благодаря продухам под софитами и вентиляционным окнам водяные пары, пробившиеся через слой утеплителя и наружное покрытие, эффективно удаляются в атмосферу;
С внутренней стороны утеплитель зашит односторонней пароизоляцией. Благодаря наличию вентканалов между пленкой и облицовкой пары удаляются из помещения;
Пароизоляция укладывается по всей плоскости утепления. Отсутствие потолка позволяет уложить теплоизоляцию от конька до стен.

Материал подшивки крыши-потолка

Для небольших зданий, например, зимних дач или загородных коттеджей, в которых хозяева бывают нерегулярно, отсутствие потолка создает определенную проблему с прогревом помещения. Пока температура воздуха, стен и внутренней подшивки крыши не прогреется до 10 о , на поверхности облицовки может выпадать тонкая пленка водного конденсата. Поэтому в таких ситуациях изнанку крыши лучше облицовывать водостойким материалом, или использовать для защиты акриловый лак.

Внутренняя отделка потолка-крыши

Дом без потолка под крышу: фото

Заключение

Проекты одноэтажного дома без потолка

Положительные и отрицательные стороны

номинальный объем воздуха значительно больше, в сравнении с традиционным для нас домом с потолком. Высокие потолки подразумевают более эффективное функционирование вентиляционной системы, все излишние испарения будут удаляться через вентиляционные отверстия в основании крыши; отсутствие потолка предоставляет много возможностей для дизайна интерьера, например, можно построить второй ярус, который будет использоваться в качестве зоны отдыха.

отсутствие потолочного перекрытия в значительной степени ослабляет стропила, вся горизонтальная нагрузка компенсируется лишь ригельными балками; из-за высоких потолков такое здание по определению будет более холодным, это означает, что потребуется дополнительно утеплять и пароизолировать кровельный «пирог», плюс ко всему и дополнительные расходы на отопление.

Сложности при проектировании крыши без потолка

Чтобы по-настоящему оценить все положительные стороны такой крыши, необходимо правильно спроектировать вентиляцию, а также правильно выбрать угол наклона крыши. Правильно подобранный угол наклона в значительной степени увеличит эффективность кровли.

Если выбрать слишком высокий конек и крутые скаты, то в значительной степени увеличится продуваемость кровельного покрытия, а это значит, что конструкция будет холодной. При меньших же углах наклона потери тепла будут самыми минимальными, даже при отсутствии утеплителя. Но при таком подходе значительно возрастает нагрузка на стропильную систему, поэтому придется укладывать балки потолочного перекрытия.

Такое устройство крыши хорошо подойдет для мест с сухим, холодным и ветреным климатом, для средней полосы нашей страны такая схема не рекомендована. Ее можно использовать в том случае, если вы планируете дополнительно надстраивать второй ярус или в наличии балок потолочного перекрытия вы видите некое дизайнерское решение.

Если вы имеет дело с двухскатной крышей, то выберите оптимальный угол наклона равный 45-50 градусам. При большем угле наклона вам придется более основательно утеплить кровлю.

Способы обустройства утепляющего слоя

Какой должна быть крыша для бани?

Мало где можно увидеть баню с крышей замысловатой формы и элементами декора. Обычно при ее строительстве выбирают такие варианты крыш для бани, которые можно с легкостью сделать самостоятельно. При этом нужно обязательно учитывать, из какого материала сделаны стены здания, его размеры, какой фундамент и в какой местности расположена баня.

Наиболее часто встречаются такие крыши, как:

двухскатная;
односкатная;
наклонная;
плоская.

Односкатную крышу бани обычно сооружают в том случае, если она примыкает к дому или другой постройке. Такой тип крыши имеет относительно низкую стоимость, ее конструкция проста, так что данный вариант станет отличным решением для тех, кто затеял строительство крыши бани своими руками.

Двухскатная крыша является классическим вариантом для бани, построенной из бревен. Высоту скатов можно регулировать, а при желании можно обустроить на бане чердачное пространство под бытовое помещение. Наклон скатов может быть разным (в пределах 2,5-60 градусов).

При определении угла наклона крыши бани нужно учитывать погодные условия в местности. Если зимы снежные, лучше делать больший угол наклона, чтобы снег не залеживался, а вот если часто дуют сильные ветра, лучше отдать предпочтение плоской крыше.

Выбор утеплителя

Минеральная вата
Пеноплекс
Напыляемый пенополиуретан

Преимущества плоской крыши по сравнению со скатной

Среди достоинств стоит отметить следующее:

Оптимизация расходов — площадь плоской кровли меньше, чем скатной, что позволяет сэкономить деньги на покупке материалов и ускорить монтаж.
Горизонтальную конструкцию легче и дешевле ремонтировать, обслуживать.
Плоскую кровлю можно сделать эксплуатируемой — обустроить на крыше зону релакса, зеленую зону.
На горизонтальной поверхности удобнее монтировать и обслуживать современное оборудование — систему кондиционирования, солнечные батареи, антенны.
В отличие от скатной конструкции, плоская легче и не создает дополнительной нагрузки на фундамент и стены дома (за счет отсутствия стропильной системы).
Горизонтальная конструкция максимально устойчива к порывам ветра, в то время как скатная от сильных ветров может пострадать.
Скатную крышу сложнее загерметизировать — много соединительных стыков, углов, через которые на чердак попадает холодный воздух и влага.

Каждая из видов крыш имеет свои плюсы и минусы, особенности конструкции, поэтому выбирать подходящий вариант лучше индивидуально.

Минвата

Конструктивные разновидности

В зависимости от конструкции крыши меняется и технология производства работ, и у каждого варианта есть свои особенности и нюансы. Ознакомимся с ними вкратце.

Плоская кровля

В плоской кровле чаще всего используют полимерные мембраны или рулонные наплавляемые материалы — они идеально подходят для этого вида крыш.

Соединение листов рулонного материала между собой достигается путём сваривания струёй горячего воздуха. При этом применяются специальные мастики, надёжно фиксирующие кровельный ковёр, и позволяющие достигнуть его полной герметизации.
В качестве утеплителя, в таких кровлях применяют пенопласт, минеральную вату или пенополистирол (см. Утеплитель для потолка — делаем правильный выбор).
Так как плоские кровли устраивают, в основном, в бесчердачных конструкциях, хорошее утепление крыши, потолка является залогом сохранения в доме тепла. Ведь когда есть чердак, его пространство является своеобразной воздушной подушкой, предохраняющей перекрытие от воздействия осадков и холодного воздуха.

Кровли, выполненные на основе битумных рулонных материалов недолговечны, служат не более 4-5 лет, что связано с загниванием основы из картона. Стоимость такой кровли низкая, поэтому она чаще всего применяется для временных зданий.
В строительстве капитальных домов используют более долговечные материалы на основе модифицированного битума. Технология устройства такой кровли довольно проста, её вполне можно выполнить своими руками, было бы желание.

Уютная терраса на крыше
В частном домостроительстве такой вид кровли обычно предусматривается, когда её предполагается сделать эксплуатируемой. Чаще всего, на ней монтируется терраса, позволяющая устроить приватную зону отдыха, не забирающую при этом площадь земельного участка.

Скатная крыша

Скатная крыша имеет совсем другую конструкцию: её уклон создаётся установленными определённым образом деревянными брусьями (стропилами). Крепиться они могут по-разному, это зависит от конструкции фундамента здания.

Если он столбчатый, или между наружными стенами есть дополнительная несущая конструкция – можно применить наслонные стропила. Средняя их часть при монтаже опирается на эту стену или специальную опору, а концы – на наружные констуркции. В этом случае балки работают на изгиб, и только.
Другой способ установки стропил применяется в зданиях, которые не имеют никаких промежуточных опор: стропила опираются только на две крайних опоры и называются висячими.

При установке висячих стропил, балки работают как на изгиб, так и на сжатие, поэтому для усиления конструкции выполняют соединение ног стропил металлической или деревянной затяжкой, а все элементы крепятся между собой скобами или гвоздями. Такой вариант монтажа стропил более экономичен и производится быстрее.
На следующем этапе работ сооружается деревянная обрешётка. Если кровля будет мягкая, то листы фанеры или доски набиваются вплотную, параллельно коньку крыши. Это – сплошная обрешётка. Такая обрешётка значительно утепляет чердак, поэтому её применяют в тех случаях, когда это помещение используют как мансарду.
В остальных случаях её делают решётчатой, из брусков сечением 5х5 см, набиваемых параллельно брусьям стропил шагом в 20 см. Затем производится монтаж кровельного покрытия, и начинается он с укладки гидроизоляционного слоя.
Вначале прокладывают специальную плёнку, стыки которой соединяются скотчем. Далее идёт слой утеплителя, укрываемый другой плёнкой – гидроизоляционной. И только потом приступают непосредственно к монтажу верхнего слоя кровли.

Если гидроизоляция была выполнена качественно, кровля будет служить долго, без необходимости проведения ремонта после ливня или таяния снега. А также правильно будет работать система естественной вентиляции крыши.

Пеноплекс

Напыляемый утеплитель

Особенность конструкции крыши без потолка

Основная особенность данной конструкции — это высокая крыша и отсутствие потолка, за счёт чего в помещении постоянно присутствует приток свежего воздуха с благоприятным микроклиматом.

Дом без потолка (видео)

Если приводить в сравнение стандартное здание обустроенное потолочным перекрытием, то частный дом без потолка будет смотреться на много комфортнее и иметь ряд преимуществ:

Благодаря высоким потолкам и объёмному пространству, система естественной вентиляции будет функционировать на много лучше. В результате чего, все продукты испарения беспрепятственно удалятся через каналы в основании перекрытия.
В вашем распоряжении будет больше свободного пространства, где можно создать дополнительную зону отдыха с уникальным дизайном.

Так же не стоит забывать про отрицательные стороны частного дома без потолка. Хоть они и незначительные, мы их всё же разберём:

Данная конструкция крыши требует качественного расчёта при возведении. Ведь отсутствие потолочного перекрытия значительно уменьшает прочность стропильной системы, и всё давление ложится на ригельные балки.
Необходимо позаботиться о качественном утеплении крыши, и улучшении системы отопления. В противном случае в доме такого плана жить будет не очень комфортно.

Большинство владельцев частных домов без потолков замечают, что конструкции как балки перекрытия, лаги и половицы, сохраняют свой первозданный вид многие годы. Это связано с пониженной влажностью в помещении и хорошей естественной вентиляцией

Проекты одноэтажного дома без потолка

Положительные и отрицательные стороны

Сложности при проектировании крыши без потолка

Способы обустройства утепляющего слоя

Какой должна быть крыша для бани?

Наиболее часто встречаются такие крыши, как:

двухскатная;
односкатная;
наклонная;
плоская.

Выбор утеплителя

Минеральная вата
Пеноплекс
Напыляемый пенополиуретан

Преимущества плоской крыши по сравнению со скатной

Среди достоинств стоит отметить следующее:

Оптимизация расходов — площадь плоской кровли меньше, чем скатной, что позволяет сэкономить деньги на покупке материалов и ускорить монтаж.
Горизонтальную конструкцию легче и дешевле ремонтировать, обслуживать.
Плоскую кровлю можно сделать эксплуатируемой — обустроить на крыше зону релакса, зеленую зону.
На горизонтальной поверхности удобнее монтировать и обслуживать современное оборудование — систему кондиционирования, солнечные батареи, антенны.
В отличие от скатной конструкции, плоская легче и не создает дополнительной нагрузки на фундамент и стены дома (за счет отсутствия стропильной системы).
Горизонтальная конструкция максимально устойчива к порывам ветра, в то время как скатная от сильных ветров может пострадать.
Скатную крышу сложнее загерметизировать — много соединительных стыков, углов, через которые на чердак попадает холодный воздух и влага.

Минвата

Конструктивные разновидности

Плоская кровля

Соединение листов рулонного материала между собой достигается путём сваривания струёй горячего воздуха. При этом применяются специальные мастики, надёжно фиксирующие кровельный ковёр, и позволяющие достигнуть его полной герметизации.
В качестве утеплителя, в таких кровлях применяют пенопласт, минеральную вату или пенополистирол (см. Утеплитель для потолка — делаем правильный выбор).
Так как плоские кровли устраивают, в основном, в бесчердачных конструкциях, хорошее утепление крыши, потолка является залогом сохранения в доме тепла. Ведь когда есть чердак, его пространство является своеобразной воздушной подушкой, предохраняющей перекрытие от воздействия осадков и холодного воздуха.

Кровли, выполненные на основе битумных рулонных материалов недолговечны, служат не более 4-5 лет, что связано с загниванием основы из картона. Стоимость такой кровли низкая, поэтому она чаще всего применяется для временных зданий.
В строительстве капитальных домов используют более долговечные материалы на основе модифицированного битума. Технология устройства такой кровли довольно проста, её вполне можно выполнить своими руками, было бы желание.

Скатная крыша

Если он столбчатый, или между наружными стенами есть дополнительная несущая конструкция – можно применить наслонные стропила. Средняя их часть при монтаже опирается на эту стену или специальную опору, а концы – на наружные констуркции. В этом случае балки работают на изгиб, и только.
Другой способ установки стропил применяется в зданиях, которые не имеют никаких промежуточных опор: стропила опираются только на две крайних опоры и называются висячими.

При установке висячих стропил, балки работают как на изгиб, так и на сжатие, поэтому для усиления конструкции выполняют соединение ног стропил металлической или деревянной затяжкой, а все элементы крепятся между собой скобами или гвоздями. Такой вариант монтажа стропил более экономичен и производится быстрее.
На следующем этапе работ сооружается деревянная обрешётка. Если кровля будет мягкая, то листы фанеры или доски набиваются вплотную, параллельно коньку крыши. Это – сплошная обрешётка. Такая обрешётка значительно утепляет чердак, поэтому её применяют в тех случаях, когда это помещение используют как мансарду.
В остальных случаях её делают решётчатой, из брусков сечением 5х5 см, набиваемых параллельно брусьям стропил шагом в 20 см. Затем производится монтаж кровельного покрытия, и начинается он с укладки гидроизоляционного слоя.
Вначале прокладывают специальную плёнку, стыки которой соединяются скотчем. Далее идёт слой утеплителя, укрываемый другой плёнкой – гидроизоляционной. И только потом приступают непосредственно к монтажу верхнего слоя кровли.

Пеноплекс

Напыляемый утеплитель

Особенность конструкции крыши без потолка

Дом без потолка (видео)

Благодаря высоким потолкам и объёмному пространству, система естественной вентиляции будет функционировать на много лучше. В результате чего, все продукты испарения беспрепятственно удалятся через каналы в основании перекрытия.
В вашем распоряжении будет больше свободного пространства, где можно создать дополнительную зону отдыха с уникальным дизайном.

Данная конструкция крыши требует качественного расчёта при возведении. Ведь отсутствие потолочного перекрытия значительно уменьшает прочность стропильной системы, и всё давление ложится на ригельные балки.
Необходимо позаботиться о качественном утеплении крыши, и улучшении системы отопления. В противном случае в доме такого плана жить будет не очень комфортно.

Стропила на потолок: модные технологии и новые решения

Если вы когда-нибудь встречали открытые стропила в жилом доме, которые были подчеркнуты и стилизованны намеренно, то никогда не забудете это зрелище: такой модный архитектурный штрих полностью меняет весь вид помещения, придавая ему объемности, пространственности и наполненности. И при этом такие элементы выполняют еще и функциональную роль, улучшая вентиляцию помещения и служа хорошей опорой для монтажа нужных инженерных коммуникаций.

Такие стропила на потолок устанавливают как часть общей стропильной системы, так и в виде декоративных элементов, которые только имитируют массивность и грубость обработки дерева. Давайте разберемся в обоих технологиях!

Содержание

Устройство конструкции потолка: от безликости – к стилю

Итак, начнем с особенностей стропильной системы крыши и того, как именно выглядит устройство обычного горизонтального потолка. По сути, в таком варианте стропил как таковых вообще нет – только балки перекрытия и лаги чердачного-мансардного пола.

А поэтому, если говорят о стропилах именно на потолок, то имеют в виду их открытую часть или декоративную имитацию, о чем мы и поговорим теперь подробнее.

Во многих интерьерных стилях приветствуются открытые элементы стропильных систем. И при этом решение оставить балки или стропила открытыми принимается еще на стадии проектирования дома: от этого зависит сечение самих стропил и некоторые параметры утепления.

Дело в том, что размеры стропил не могут быть произвольными – у них есть свой критический минимум, при этом также важен и максимум, ведь каждая доска имеет вес, и все это давит на стены и фундамент.

Обычно между стропилами в такой крыше укладывается утепление, и их часть выглядывает из-под отделки, либо придется такие элементы наращивать специальными способами.

И, поверьте, повозиться со всем этим определенно стоит: открытые стропила потолка, которые выполнены в виде грубого дерева, как бы впускают в интерьер теплые оттенки, напоминает о прошлом и всегда символизирует какой-нибудь модный стиль.

Настоящие стропила и нарощенные: задействуем существующий каркас

Настоящие открытые стропила на потолке, с их природной текстурой древесины всегда смотрятся потрясающе.

Но, можем поспорить, здесь вы наверняка не определите на глаз, какие из них были специально дополнены более дорогой и красивой древесиной поверх:

Т.е., когда вы видите такие стропила, то вы видите либо настоящую часть конструкции крыши, либо ее дополнение (либо вообще муляж, но об этом – позже). Давайте узнаем секреты обеих технологий!

Настоящие стропила: грамотно расставляем акценты

Архитектура и дизайн интерьера во все века были в единой гармонии, и только в последние десятилетия массового строительства безликих многоэтажных домов этот симбиоз был нарушен.

Геометрия жилых помещений стала до стерильности простой, в моду вошел долгожданный минимализм, а ярких штрихов по желанию всегда можно было добавить при помощи аксессуаров.

Но вот сравнительно недавно в российский интерьерный мир прорвалась мода на задействование в дизайне не только горизонтали помещения, но и вертикали! Появились подиумы, перепады высот, открытые разноуровневые студии. И, самое главное, натяжной потолок перестал быть единственным возможным стилевым решением.

Вместо идеально гладкого горизонтального потолка и бесполезного чердака над ним в моду вошли бесчердачные постройки, в которых значительно больше полезного пространства. И, вместо утепления чердака или всегда душной мансарды, здесь уже обустраивается по всем технологиям само подкровельное пространство, организовывается его грамотная вентиляция и обслуживание.

И в этом случае у вас есть два варианта: строить крышу без внутренних ригелей и затяжек, где будет только два ровных ската (как в каркасной технологии), или крышу в ее классическом понимании, но вы оставляете открытой всю стропильную систему.

Если в крыше нет перемычек, и вы хотите оставить видимыми только части стропильных ног, ожидайте некоторых трудностей. Скажем, видно их будет совсем не много (если это – стандартные стропила).

В связи с этим вопросом давайте немного разберемся с требованиями, который предъявляются к каркасу крыши. Согласно современным СНиПам, у деревянного стропила должно быть сопротивление теплопередачи, которое равно R или 4,9/5 мм.

Вот исходя из этих данных, у стропила должна быть толщина максимум 22 см, а обычно высота поперечного сечения составляет и вовсе 18-20 см. Этого достаточно для слоя теплоизоляции, а недостающую часть восполняет рейка нужной высоты. Поэтому либо придется довольствоваться малым, либо идти на хитрости.

Также, если вы собрались оставить только видимую часть стропильных ног, тогда такие стропила придется обстругать с четырех сторон и тщательно отшлифовать, и здесь не подходят те пиломатериалы, которые были пропитаны зеленым пигментом, т. к. такая пропитка проникают слишком глубоко.

Поэтому для такой затеи, о котором мы говорим, используется древесина естественного оттенка и обрабатывается бесцветным защитными препаратами, либо с грамотно подобранным тонированием, как здесь:

Заметьте, что в этом мастер-классе стропила не просто видны – они огромны! Это бывает только в том случае, если дом строится в модном нынче стиле фахверк, где стропильная система обязательно остается открытой и тщательно подчеркивается.

Все всех других случаях стропила используются стандарные, и их едва заметно под утеплением.

Стропила из клееной древесины: добиваемся особого эффекта

Если уж выделять стропила, то неплохая замена для натуральной древесины – клееная. Такие балки дороже по цене, зато встречается в продаже высотой поперечного сечения до 60 мм. Также есть преимущество в том, что по вопросам прочности и по многим характеристикам клееные балки превосходят деревянные.

Вам будет интересно узнать, что для изготовления клееных стропил вместе соединяются несколько тонких ламелей. И клееные стропила получаются не только жесткими и прочными, но при этом еще и легкими.

А, самое главное, тонкой планке можно будет предать самую разную форму, и открытые стропила на потолке вы сможете сделать оригинально вида, например в виде свода , чего не провернешь со стропилами из натуральной древесины.

Двутавровая балка: упрощаем реализацию затеи

Еще один замечательный вариант для открытых стропил – это двутавровая стропила, которая в своем сечении имеет букву Н. У такого профиля достаточно жесткое основание, и при этом – минимальная площадь сечения.

Получается, что на месте утепления находится только тонкая пластина, а более широкое основание держит кровлю с одной стороны, и служит видимой частью стропил – с другой:

Еще одно преимущество двутавровых балок – это легкость монтажа.

Идем на хитрости: стропила вне кровельного пирога

Но в предыдущем способе есть одно важное «но»: открытые, настоящие стропила всегда рискуют стать так называемыми «мостиками холода». А поэтому необходимо идти на некоторые технические хитрости. Например, вставлять утеплитель не между стропилами, а над ними, как один сплошной слой.

Для такого метода изоляционный материал нужен особенно жесткий, с высокой прочностью, который сможет самостоятельно выдержать такие нагрузки, как снег вес кровли и вес человека.

И больше всего подходят для этой затеи именно пенополистирольные плиты, ведь:

их можно соединить в шип-паз или методом ступенек. В итоге получается слой совсем без «мостиков»;
кроме того, современный экструдированный пенополистирол не восприимчив к влаге, и потому его не нужно защищать дополнительно;
и, наконец, несущая способность пенополистирольных плит позволяет выдерживать все нагрузки, которые передаются через деревянные рейки.

Вот как выглядит такой кровельный пирог:

Сама же технология устройства такого кровельного пирога достаточно проста:

Шаг 1. Укладываем пенополистирольный утеплитель с перевязкой швов по образцу кирпичной кладки, обязательно с плотным соединением.
Шаг 2. Все щели между такими плитами и соединительными элементами конструкции крыши заполняем монтажной пеной.
Шаг 3. Заготавливаем заранее рейки и просверливаем их так, чтобы не треснули потом в процессе эксплуатации.
Шаг 4. Закрепляем утеплитель специальными фиксирующих гвоздями через те самые деревянные рейки – к стропилам.
Шаг 5. И, наконец, подумайте об обеспечении вентиляционного продуха: сделайте так, чтобы продольные рейки были толщиной не более 40 мм, тогда когда этого будет достаточно для того, чтобы убрать лишние капли влаги из кровельного пирога.

В итоге такая крыша получается и теплоизолированной, и защищенной от напряжения, которое вызывают экстремальные температуры. Здесь стропила выполняет только свою удерживающую функцию, и остаются при этом внутри помещения.

Крыша под крышей: архитектурное искусство – внутри дома!

Но куда эффектнее выглядит целая стропильная система прямо под потолком. Вот самые функциональные и проверенные варианты, как это решение воплощают в жизнь:

А вот как выглядит в жизни это модное технологическое решение:

Нарощенные стропила: аккуратно придаем объем

Как мы уже говорили, что касается стандартных деревянных стропил, на виду можно оставить всего пару сантиметров, ведь максимальная высота сечения бруса всегда ограничена определенными нормами.

Кроме того, более толстые стропила обойдутся куда дороже. А поэтому в нужных частях свода крыши такие стропила можно «дорастить». В этом случае настоящие стропила будут полностью скрыты в структуре кровельного пирога. А имитировать их наличие в жилом помещении вы можете двумя основными способами.

Первый из них состоит в том, чтобы приспособить к имеющимся стропилам бруски нужного сечения, сделав выступающую часть из более красивой и благородной древесины.

Такое решение наиболее оптимально в работе с двутавровой балкой. Здесь бруски приклеивает на специальный состав. Только не крепите их сквозным крепежем, т.к. потом будет довольно замазать шляпки шурупов, и все равно те повторяющиеся точки будут заметны.

В этой иллюстрации хорошо видно, как именно происходит наращивание стропил и чем этот метод отличается от предыдущих вариантов:

Второй способ – организовать так называемые «ложные» стропила, но есть недостаток – высокая цена. Но остановимся на нем детальнее.

«Ложные» стропила-муляж: для полноценного потолка

Для неискушенного взгляда декоративные стропила на потолок только на первый взгляд кажутся тяжелыми, массивными и прочно врезавшимися в стену. На самом деле это – эффектная иллюзия! Замечательное решение, если при устройстве потолка не были предусмотрены настоящие стропила.

Т.е. весь секрет в том, что на самом деле вся стропильная система крыши находится под обшивкой, а на нее, между скатами, устанавливается муляж. Причем соорудить все это вы сможете самостоятельно, в течение одного дня и на абсолютно любую поверхность! Главное только знать, что и как – а об этом мы расскажем поподробнее.

Посмотрите, насколько выгодно смотрятся такие стропила в жилом помещении:

Декоративные стропила-балки: как придать помещению четкости линий

Давайте начнем с того, что многие на самом деле воспринимают такие модные сегодня балки на потолке как нижнюю часть стропильной системы крыши.

Например, как основание стропильных ферм, которое строители специально оставили видимым, по особой задумке архитектора. А ведь такие элементы – всего лишь эффектная имитация массивности. И такие кажущиеся грубыми и тяжелыми балки и доски изготавливаются из современного полиуретана!

Промышленные полиуретановые стропила попросту имитируют текстуру нужной породы дерева, а внутри – вообще полые:

И вот такая западная мода легко проникла в архитектурный мир российского дизайна интерьера. Правда, домашние умельцы, завидев цену на чудо-стропила, закатывают рукава и изготавливают такие элементы самостоятельно, уже из настоящей древесины, но придерживаясь все тех же принципов пустоты внутри, чтобы минимизировать вес конструкций.

И установить подобного рода конструкции не составит труда, достаточно только подготовить одинаковые бруски, закрепить их в потолочном перекрытии на гвозди, а на их – насадить стропила.

Сами стропила достаточно зафиксировать металлическими скобами, которые для декоративного эффекта желательно покрасить в черный цвет:

Как видите, технология настолько проста и доступна, что все займет не больше двух часов!

Декоративные фермы-стропила на потолок: стиль и функциональность

Если декоративные стропила-балки придают помещению геометричности и подчеркивают линии пространства и глубины, то целые стропильные фермы – очень яркий стилевой штрих, настоящее искусство. Особенно, если над жилым помещением, как мансарда – угрюмые своды двускатной крыши.

И при помощи подобных муляжей стропильной системы визуально создается та самая горизонталь, которой так не достает типичной мансарде. Ведь что такое «потолок»?

Согласно официальной терминологии, это – совокупность конструктивно-отделочных элементов, которые образуют дополнительное перекрытие, «подвешиваемое» к основному.

А почему не устроить обычный горизонтальный потолок, спросите вы? Да, можно, и минимум на 20% в итоге будет уменьшено пространство для хорошей вентиляции. Вы ведь помните, что горячий воздух всегда поднимается вверх, а мансарда вообще любит нагреваться и превращаться в «сауну».

И, наконец, такие стропила в любом доме выглядят оригинально и по-модному:

А домов со сложной архитектурой сегодня много, модно соединять в единый комплекс беседку, жилой блок и гараж, пристраивать необычные веранды и площадки для барбекю. И острый двускатный потолок порой оказывается не только над мансардой, как мы привыкли, но и в самых разных неожиданных местах. Тогда почему бы вам не научиться изготавливать такие стропила на потолок самостоятельно? Тем более, что здесь нет ничего сложного, поверьте.

Тонкости устройства и монтажа

Вот хороший пример изготовления и монтажа классических треугольных стропильных ферм с внутренними ребрами жесткости. Такие всегда выглядят беспроигрышно и обладают высокой прочностью:

К слову, если вы обратили внимание, в этом мастер-классе домашний мастер объединил полиуретановые основания стропильных ферм с деревянными вставками для большей надежности крепления.

Такие стропила в итоге обладают такой же прочностью, как и изготовленные из дерева, но при этом у них красивая ровная текстура, которой сложно добиться вручную даже опытному плотнику.

Дополнительные функциональные преимущества

Зачем декоративным потолочным стропилам прочность, спросите вы? Все просто: такие элементы выгодно задействовать и в практическом плане, например, подцепив на них осветительные приборы и тем самым решив извечную проблему, как это сделать на обычных наклонных стенах:

Посмотрите, как такие декоративные конструкции способны нести еще и практическое значение. Например, служить замечательным основанием для встраивания элементов освещения:

Расчет вальмовой крыши: минимизируем затраты и отходы

Объемная и архитектурно выраженная вальмовая кровля неспроста становится день от дня популярнее. Даже самые простоватые проекты преображаются, если выбрать именно этот вид крыши. Но нужно быть готовым к определенным сложностям, ведь у такой структуры немало особенностей!

Ведь неспроста среди строителей существует убеждение, что в процессе такой крыши идет серьезный перерасчет кровельного материала и древесины для стропил.

На самом деле, чтобы этого не произошло, мы научим вас производить точный расчет вальмовой крыши и запасаться кровельным материалом так, чтобы излишек потом осталось немного.

Содержание

Виды и формы вальмовой крыши

Издавна самой распространенной формой крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали, и особо распространены не были.

В основе современной вальмовой крыши – сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты – пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно будет взять во внимание шаг стропил, используемые материалы и качество древесины.

Конструкция вальмовой крыши состоит из двух противоположных треугольных и трапециевидных скатов.

Полувальмовая крыша отличается тем, что треугольные скаты не крепятся к карнизу, а образуют собой ломанную линию с фронтоном. Такие крыши называются голандскими или датскими. И полувальмовая крыша куда сложнее по своему устройству, чем классическая четырехскатная.

Шатровые крыши устанавливают тогда, когда стены дома представляют собой форму квадрата. Такую крышу рассчитать проще всего, ведь все скаты здесь представляют собой одинаковые равнобедренные треугольники.

А вот одним из самых сложных и смелых архитектурных решений считается соединение сразу нескольких вальмовых крыш в одну систему, Г-образную или Т-образную. Их расчет намного сложнее, чем у обычных крыш, и здесь наверняка понадобится помощь специалиста.

Зато такие крыши идеально подходят для устройства комфортных жилых мансард и других разных помещений, для которых обычно нужны пристройки. Чем плохи последние? Дело в том, что любая пристройка создает дополнительную нагрузку на основной фундамент, и как он себя поведет в процессе эксплуатации – неизвестно.

Особенно, если в процессе его строительства были допущены ошибки, о которых мало кто подозревает. А в этом случае капитальные стены дома продолжаются на веранде или кухне, а вся крыша составляет одну целостную конструкцию. Хороша в плане архитектуры также угловая крыша Г-формы.

Варианты внутренних четырехскатных конструкций

Давайте внимательно рассмотрим, каких типов бывает вальмовая конструкция стропил и чем существенно они отличаются друг от друга. Классическая вальмовая крыша выглядит таким образом:

Так собирают вальмовые скаты из накосных стропил:

Накосные стропила разрешено обрезать на одну высоту, и тогда вся конструкция получается намного прочнее:

Устройство датской полувальмовой крыши выглядит уже так:

И, наконец, самые сложные в исполнении вальмовые крыши также нуждаются в точном расчете:

Кстати, когда речь идет о небольшой беседке, здесь вы можете рискнуть и воплотить в жизнь даже такой необычный проект с красивыми стропилами:

Расчет уклона с учетом всех нагрузок

Уклон вальмовой кровли делают в диапазоне от 5 до 60°. Действительно, здесь практикуется такой низкий уклон, и крыша выглядит почти плоской. А сам выбор угла больше зависит от применяемого кровельного материала и эксплуатационных характеристик, как сила ветра, шапка снега и др.

Как только вы определились с формой стропильной системы, нужно рассчитать ее прочность. А именно, насколько она окажется надежной в плане снеговых и ветровых нагрузок.

Про ветер, конечно, здесь можно переживать меньше всего, ведь вальмовая кровля наиболее защищена от подъемной силы – все благодаря тому, что все скаты у нее находятся под наклоном, и нет фронтонов.

А вот давление снега учитывать нужно, тем более, если дом построен в средней и северной полосе России. Обычно, когда речь идет о двухскатной крыше, то нередко приходится выбирать: делать ее более пологой, чтобы не сорвал ветер в бурю, или более острой, чтобы многотонная шапка снега спадала сама?

В случае с четырехскатной кровле можно смело повышать угол наклона скатов, если, конечно, вас не смутит увеличенная стоимость древесины для стропил и кровельного покрытия.

Чем выше наклон ската, тем вероятнее, что снег попросту сползет под своим весом. А на крыше с наклоном от 60° он вообще не остается. Это тот самый случай, когда коэффициент µ равен нулю. Для сравнения: при угле наклона в 40° он будет равен 0,66, при 45° – 0,5 и при 50° – 0,33.

Точно рассчитать угол скатов вам помогут такие формулы:

Для мягких покрытий уклон может быть низким, так, для двух слоев нужны 15 градусов, а для трех допустимы 2-5°.

Также каждый вид кровельного материала требует свой уклон:

Мягкая черепица и ей подобные кладут на кровлю от 11°.
Для натуральной черепицы угол наклона не может быть меньше 25°, иначе в подкровельное пространство станет попадать вода.
Для шифера выбор вообще невелик – от 25 до 30°.

Кроме того, важно учитывать также снеговую нагрузку. Так, если в вашей местности снегопады внушительные, можно сразу забыть о малом уклоне. Т.к. снежная шапка, особенно слежавшаяся, способна весить только на одной крыше несколько тонн!

В таком случае можно обустраивать только крутой скат, и чем тот будет круче, тем больше материала для него понадобится. Кроме того, учитывайте и увеличенный нахлест материала на крыше сложной формы.

Измерение и вычисление сечения стропил

Рассчитать важно и водосточную систему для вальмовой крыши. В основном она зависит от угла наклона и площади крыши.

Так, если та не превышает 60 м 2 , то нужны желоба диаметром 125 мм, а если больше, чем 60 м 2 , тогда диаметр увеличивают до 150 мм. Количество самих же труба нужно рассчитывать из того факта, что на каждые 10 метров идет одна труба.

Вот как рассчитать вальмовую крышу при помощи таблицы с коэффициентами:

Шаг 1. Возьмите обычную рейку и найдите горизонтальную проекцию у промежуточной стропильной ноги.
Шаг 2. Теперь в таблице найдите ваш получившийся коэффициент уклона и умножьте его на представленный в ней коэффициент.
Шаг 3. Измерьте длину стропила от крепления нижней части стропила до конькового прогона.
Шаг 4. Далее находим длину свеса стропил или вычисляем ее при помощи теоремы Пифагора.
Шаг 5. Вычисляем длину угловых стропил.

Чтобы найти длину центрального стропила, на торце периметра дома нужно отметить центр, а на середине толщины конькового бруса точку а.

От этой точки нужно поставить отметку на линии проекции в горизонтали от центрального стропила до вертикальной стойки – это будет точка b. Теперь от точки – b нужно отмерить расстояние до торца конька, и получается точка с.

В итоге вы будете знать расстояние ab и bc, и остается найти длину центрального стропила ас. Формула, которая поможет вам вычислить это расстояние, выглядит так: а 2 +b 2 =с 2 . Чтобы получить более точное значение, воспользуйтесь коэффициентами пропорций.

По той же схеме вычисляют длину диагональных ребер и угловых стропил, и умножают полученное значение на коэффициент, который будет максимально близок к коэффициенту значению замеров.

Во время монтажа также производят свои замеры. Сначала на верхних торцевых частях мауэрлата по самому центру отмечают осевую линию, а по центру осевого бруса – линию центрального стропила.

Далее с шагом 60 см ставят отметки для промежуточных стропил на основании торца. После этого рассчитывается длина стропил от угла до центра торца. С противоположной стороны крыши парные стропила должны иметь такую же длину.

В этом вам поможет такая формула:

Крестообразные крыши сначала рассчитывают так же, как и обычные двускатные. Все зависит от того, какой формы скаты – треугольной или трапециевидной.

Нужно измерить площадь каждого, и тогда станет понятно, как рассчитать каждый элемент.

Подсчет количества кровельного материала

Сегодня бытует мнение, что достаточно сложно точно рассчитать кровельный материал для вальмовой крыши, ведь она имеет сложную форму и покрытие придется обрезать.

Но на самом дел все эти моменты можно просчитать, и мы сейчас расскажем, как именно. Вот приблизительная схема того, как укладывают кровельный материал на вальмовую крышу:

Итак, в первую очередь запланируйте 25 мм допуска на свес кровельного покрытия в карнизный желоб, причем это допуск может быть увеличен, если крыша имеет значительный уклон и или используются некоторые из систем водостока.

Чтобы рассчитать материал для ребер или конька, нужно их длину разделить на длину, которая покрывается одним лотком.

Также нужно запастись достаточным количеством реек для обрешетки: на каждый квадратный метр нужно 3 метра реек. Конечно, подрезать тут будет что:

А рассчитать площадь скатов для определения количества штучного кровельного материала вам помогут такие формулы:

Надеемся, наши формулы и иллюстрации помогли вам все рассчитать максимально правильно!

Онлайн-калькулятор для расчета

Для упрощения выполнения расчетов мы спроектировали онлайн-калькулятор. Чтобы воспользоваться им, пожалуйста перейдите на эту страницу. Там вы найдете все пояснения и сможете сэкономить время на проектировании.

Расчет вальмовой крыши: особенности конструкции и расчета на калькуляторе

Отправим материал на почту

Устройство крыши
Особенности вальмовой крыши
Выполняем калькуляцию
Онлайн калькулятор кровли
Результаты вычислений
Виды кровельных покрытий
Черепица
Шифер
Заключение

6 комнат
2 санузла

204. 8² Общая площадь
14 x 17м Площадь застройки

4 комнаты
3 санузла

344² Общая площадь

4 комнаты
1 санузел

145.4² Общая площадь
13 x 14м Площадь застройки

5 комнат
3 санузла

206.6² Общая площадь
11 x 13м Площадь застройки

5 комнат
2 санузла

9 x 7м Площадь застройки

3 комнаты
1 санузел

98² Общая площадь
10 x 12м Площадь застройки

2 комнаты
1 санузел

79² Общая площадь
9 x 10м Площадь застройки

6 комнат
4 санузла

373² Общая площадь
20 x 16м Площадь застройки

2 комнаты
1 санузел

94² Общая площадь
10 x 10м Площадь застройки

6 комнат
2 санузла

251. 6² Общая площадь
15 x 12м Площадь застройки

5 комнат
3 санузла

352² Общая площадь

5 комнат
4 санузла

12 x 8м Площадь застройки

5 комнат
3 санузла

144² Общая площадь
9 x 8м Площадь застройки

4 комнаты
2 санузла

126² Общая площадь
10 x 8м Площадь застройки

2 комнаты
1 санузел

70² Общая площадь
9 x 10м Площадь застройки

3 комнаты
1 санузел

90² Общая площадь
10 x 12м Площадь застройки

5 комнат
2 санузла

198.6² Общая площадь
16 x 14м Площадь застройки

5 комнат
3 санузла

166² Общая площадь
11 x 11м Площадь застройки

4 комнаты
2 санузла

161² Общая площадь
9 x 13м Площадь застройки

5 комнат
2 санузла

181² Общая площадь
10 x 10м Площадь застройки

Если вы собрались строить дом, и рассчитываете свои финансы, то не помешает хотя бы примерно узнать, сколько потребуется материала. В этой статье мы расскажем, как правильно рассчитать площадь кровли четырехскатной крыши, и чем в этом может помочь онлайн калькулятор.

Устройство крыши

Для упрощения расчетов требуется знать, как устроена и из каких элементов состоит вальмовая кровля. Конструкция содержит:

Конек – брусок, расположенный в наиболее высокой точке, и является опорой большинству стропил.
Центральные стропила – устанавливаются по скатам, с учетом их параметров.
Угловые стропила – это основная несущая часть крыши, располагаются наклонно от конькового бруска к краю дома.
Вальмовые стропила – закрепляются на коньке, а также угловых стропилах.

Особенности вальмовой крыши

Подобный вид кровли отличается отменными эксплуатационными характеристиками, но сложностью устройства. Конструкция составляют четыре стороны – две торцевые, имеющие форму треугольника, и боковые, напоминающие трапецию. Верхушка их соединена коньком, а бока – вальмовыми ребрами. Относительно основания, поверхности имеют одинаковый угол. С учетом ваших предпочтений, кровля может обладать карнизным свесом.

Правильный расчет вальмовой кровли четырехскатной крыши может сделать исключительно специалист, но предварительные «прикидки» можно сделать с помощью онлайн калькулятора.

Несмотря на сложность расчетов и сооружения, вальмовая крыша относится к наиболее популярным конструкциям. Это обусловлено рядом преимуществ:

Жесткостью конструкции
Обтекаемостью покрытия
Отсутствием фронтонов

Существуют и определенные недостатки:

Многочисленные отходы материалов
Сложность проведения расчетов
Требуются специальные навыки при установке

Учитывая, что достоинств значительно больше, а трудности вас не пугают, калькулятор кровли четырехскатной крыши поможет выполнить примерные предварительные расчеты. По их результатам уже можно сформировать чертеж с визуализацией предпочтений.

Выполняем калькуляцию

Расчет площади кровли четырехскатной крыши основан на сумме площадей трапециевидных сторон и 2 треугольников с равными бедрами. Для выполнения расчетов вальмовых скатов можно воспользоваться формулой равнобедренного треугольника. Чтобы узнать площадь трапециевидных сторон, потребуется формула вычисления площади трапеции, которая и заложена в калькулятор вальмовой крыши.

В базе калькуляторов находится информация о наиболее популярных кровельных материалах. Для получения результата достаточно отметить:

параметры основания кровли;
предполагаемый шаг стропил;
предпочитаемый кровельный материал;
сорт и размеры древесины, которая будет использована для создания обрешетки;
регион строительства.

Система самостоятельно проведет полный расчет кровли четырехскатной крыши, и выдаст готовый результат.

При выполнении вычислений учитывается метеорологическая обстановка района застройки. При этом исследуется интенсивность осадков, а также скорость ветра и сила его потоков. Но надо учитывать, что все формулы калькуляторов, соответственно, и заложенные погрешности, находятся внутри интерфейса, поэтому дать гарантию точности не сможет ни одна онлайн-считалка.

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость вальмовой кровли, воспользуйтесь следующим калькулятором:

Результаты вычислений

В отчете нашего калькулятора содержатся следующие позиции:

Крыша. Исходя из заданных требований, калькулятор порекомендует оптимальный угол наклона стропильной системы. Кроме того, определяется количество требуемого рубероида, а также масса кроющего материала.
Стропила. Выдается оптимальная длина стропил, учитывая свесы, и необходимое количество для сооружения кровли.
Обрешетка. Калькулятор определит количество рядов, требуемое для создания обрешетки на указанной площади, также необходимый объем других пиломатериалов.

При проведении расчетов, программой учитываются все детали: параметры крыши, габариты кровельных карнизов, фронтальных свесов. Эта информация поможет выполнить расчет вальмовой кровли четырехскатной крыши с чертежом.

Виды кровельных покрытий

При определении используемого материала для определенного вида кровли, учитывается угол наклона поверхностей.

Черепица

Наиболее распространенный материал при устройстве кровли подобного типа. Черепица бывает цементной, керамической, мягкой битумной, металлической.

Шифер

Применим ко всем видам вальмовых кровель. На выбор вида материала влияет тип чердачного помещения. Если планируется создание мансарды, от металлического шифера (профилированных листов) лучше отказаться. Оптимальным для жилых помещений является еврошифер, состоящий из стеклоткани и битумной пропитки. Минусом его считается только высокая стоимость.

Видео описание

Пример расчетов четырехскатной крыши в видео:

Заключение

Строительство дома является сложным и кропотливым процессом. Особое внимание следует уделять проведению расчетов, перепроверяя каждый результат. Онлайн калькулятор поможет выполнить необходимые вычисления, но всегда надо помнить, что такие онлайн-сервисы – это скорее помощники по предварительной оценке стоимости и количества материалов. Использовать для работы полученные таким путем данные не станет ни один уважающий себя специалист.

Крыша потолок без чердака – Домострой

Четверг, 12 декабря 2019 1:03
Автор: Sereg985
Прокоментировать

Рубрика: Строительство
Ссылка на пост
https://firmmy.ru/

Содержание

1 Обустройство потолка-крыши
- 1.1 Сложности с планированием беспотолочной конструкции крыши
- 1. 2 Утепление крыши-потолка без чердака
- 1.3 Материал подшивки крыши-потолка
2 Внутренняя отделка потолка-крыши
3 Дом без потолка под крышу: фото
4 Заключение
5 Home and Garden
- 5.1 Стильный и комфортный дом
- 5.2 Кто-нибудь делал открытый верх, без потолка?
  - 5.2.1 Информация об этом сообществе
6 Способы обустройства утепляющего слоя
7 Выбор утеплителя
8 Минвата
9 Пеноплекс
10 Напыляемый утеплитель

Обустройство потолка-крыши

Объем воздуха в помещении оказывается больше, а при более высоких потолках вентиляция работает лучше, избыток водяных паров, тепла и продуктов дыхания человека быстрее удаляется через продухи в основании крыши;
Появляется возможность использовать пространство под крышей для расширения интерьера. Отсутствие потолка дает возможность строить второй ярус, на который обычно переносится зона отдыха дома.

Сложности с планированием беспотолочной конструкции крыши

Утепление крыши-потолка без чердака

Между кровельным покрытием и слоем утеплителя с зазором в 2-3 см на контррейке уложена парогидроизоляционная пленка. Благодаря продухам под софитами и вентиляционным окнам водяные пары, пробившиеся через слой утеплителя и наружное покрытие, эффективно удаляются в атмосферу;
С внутренней стороны утеплитель зашит односторонней пароизоляцией. Благодаря наличию вентканалов между пленкой и облицовкой пары удаляются из помещения;
Пароизоляция укладывается по всей плоскости утепления. Отсутствие потолка позволяет уложить теплоизоляцию от конька до стен.

Материал подшивки крыши-потолка

Для небольших зданий, например, зимних дач или загородных коттеджей, в которых хозяева бывают нерегулярно, отсутствие потолка создает определенную проблему с прогревом помещения. Пока температура воздуха, стен и внутренней подшивки крыши не прогреется до 10 о , на поверхности облицовки может выпадать тонкая пленка водного конденсата. Поэтому в таких ситуациях изнанку крыши лучше облицовывать водостойким материалом, или использовать для защиты акриловый лак.

Внутренняя отделка потолка-крыши

Дом без потолка под крышу: фото

Заключение

Home and Garden

Стильный и комфортный дом

Кто-нибудь делал открытый верх, без потолка?

Строим дом. Хочется, чтобы потолок был необычный, открытый верх — без потолка. Чтобы было видно потолочные балки.

Но с нашим климатом, возможно, это будет слишком холодно?

Что скажете, кто-нибудь делал открытый верх, без потолка?

Информация об этом сообществе

Цена размещения 50 жетонов
Социальный капитал9 473
Количество читателей
Длительность 7 часов
Минимальная ставка 50 жетонов
Посмотреть все предложения по Промо

16 комментариев
—
Оставить комментарий

С точки зрения тепла — не существенная разница, а вот с точки зрения конструкции — усложнение на порядок.

Одно дело утеплить потолок, и совсем другое дело утеплять крышу. Замуровать несущие конструкции — стропилы — очень стремное дело. Чуть косяк в конструкции, они начнут подгнивать, а ты про это даже не будешь знать.

Способы обустройства утепляющего слоя

Выбор утеплителя

Минвата

Пеноплекс

Напыляемый утеплитель

потолочные перекрытие под двухскатной крышей

Содержание

Обустройство потолка-крыши
- Сложности с планированием беспотолочной конструкции крыши
- Утепление крыши-потолка без чердака
- Материал подшивки крыши-потолка
Внутренняя отделка потолка-крыши
Дом без потолка под крышу: фото

Обустройство потолка-крыши

Объем воздуха в помещении оказывается больше, а при более высоких потолках вентиляция работает лучше, избыток водяных паров, тепла и продуктов дыхания человека быстрее удаляется через продухи в основании крыши;
Появляется возможность использовать пространство под крышей для расширения интерьера. Отсутствие потолка дает возможность строить второй ярус, на который обычно переносится зона отдыха дома.

Сложности с планированием беспотолочной конструкции крыши

Важно! С помощью подбора наклона скатов крыши можно регулировать эффективность кровли.

Утепление крыши-потолка без чердака

Между кровельным покрытием и слоем утеплителя с зазором в 2-3 см на контррейке уложена парогидроизоляционная пленка. Благодаря продухам под софитами и вентиляционным окнам водяные пары, пробившиеся через слой утеплителя и наружное покрытие, эффективно удаляются в атмосферу;
С внутренней стороны утеплитель зашит односторонней пароизоляцией. Благодаря наличию вентканалов между пленкой и облицовкой пары удаляются из помещения;
Пароизоляция укладывается по всей плоскости утепления. Отсутствие потолка позволяет уложить теплоизоляцию от конька до стен.

К сведению! Очень важно сформировать утепляющий слой одной массой, без разрывов и швов, создающих мостики холода и каналы для движения водяного пара.

Материал подшивки крыши-потолка

Для небольших зданий, например, зимних дач или загородных коттеджей, в которых хозяева бывают нерегулярно, отсутствие потолка создает определенную проблему с прогревом помещения. Пока температура воздуха, стен и внутренней подшивки крыши не прогреется до 10о, на поверхности облицовки может выпадать тонкая пленка водного конденсата. Поэтому в таких ситуациях изнанку крыши лучше облицовывать водостойким материалом, или использовать для защиты акриловый лак.

Внутренняя отделка потолка-крыши

Дом без потолка под крышу: фото

Стропила мансарды без утепленияКрыша мансарды без утепленияУтепление крыши изнутри
Утепление скатов крыши изнутриУтепление стропил крышиМонтаж пароизоляции крыши мансарды
Процесс монтажа пароизоляции крышиПароизоляция внутри мансарды Вид пароизоляции изнутри дома из бруса
Утепление крыши вид изнутри Подкровельный пирог мансарды из бруса Окно мансарды в брусовом фронтоне
Вен-зазор и чистовой потолок мансарды Потолок мансарды из имитации бруса Имитация бруса на потолке мансарды
Роики в проемах брусовых стен мансарды Деревянный косяк окна с балконной дверью Монтаж пароизоляции на потолке второго этажа
Изоспан на потолке брусовой мансарды Тепловой экран для кирпичной трубы в перекрытии Обшивка потолка в спальне мансарды
Монтаж потолка в полутораэтажном доме Утепление пола в доме из бруса Утепление балок брусового дома 7х9

Утепление пола в гостиной из бруса Утепление пола в брусовой гостиной Изоляция утеплителя пола в гостиной
Вен-зазор пола в гостиной из бруса Рейки для настила фанеры на пол Пол из фанеры в гостиной из бруса
Крепим фанеру саморезами к полу Стыкуем фанеру для чистового пола Пароизоляция потолка в гостиной из бруса
Изоляция потолка в брусовом доме 7х9 Имитация бруса для потолка в гостинной Чистовой потолок из имитации бруса
Вид потолка с имитацией бруса Чистовой потолок в гостинной дома из бруса Кирпичная печка в гостиной из бруса
Фанера на полу в кухне брусового дома Монтаж чистового пола в доме из бруса Вид деревянного пола в спальне брусового дома
Деревянный пол в доме 7х9 из бруса Настил чистового пола первого этажа Деревянный пол и его монтаж в доме из бруса
Чистовой пол в деревянном доме 7 на 9 Как правильно стыковать деревянный пол в доме Шпунт 36 мм. для напольного покрытия
Изоляция утепленного пола в деревянном доме Процесс пароизоляции пола в спальне Пароизоляция в холле первого этажа дома 7х9
Утеплитель для пола и шумоизоляция перекрытий Шумоизоляция между балок перекрытий Утепление пола в брусовом доме на 2-ом этаже
Шумоизоляция балок полутораэтажного дома из бруса Гидроизоляция утепленного пола мансарды Изоляция утепления пола брусовой мансарды
Шаг половых балок под размер утеплителя Фанера для пола в котельной дома из бруса Ройка в брусовом проеме санузла
Крепим фанеру к полу в санузле из профилированного бруса Готовый покрытие для чистового пола санузла Дверной проем брусового санузла с ройками
Брусовая стена в холе деревянного дома Просторный холл брусового дома 7 на 9 Обсадная коробка под пластиковое окно в санузле
Брусовые балки в холле первого этажа Пластиковое окно с деревянными косяками Деревянный потолок из имитации бруса
Вид потолка из имитации бруса в деревянном доме Проем в потолке для деревянной лестницы на второй этаж Отделка потолка в прихожей деревянного дома
Укладка ГВЛ листов для кафеля в гостиной из бруса Стыковка и герметизация швов ГВЛ листов в гостиной Монтаж листов ГВЛ для укладки кафеля
ГВЛ листы для чистового оснавания кафельного покрытия Фанера на полу в брусовой гостиной Пол в прихожей из фанеры 10 мм.
ГВЛ листы для монтажа пола из кафеля Резка ГВЛ листов для основания пола из кафеля Как правильно отрезать лист ГВЛ для оснавания пола
Готовый пол из ГВЛ листов для чистового покрытия Кирпичная печка для обогрева деревянного дома Герметизируем швы стыков ГВЛ листов
Пол из ГВЛ листов в гостиной из бруса Деревянная окосячка для окон в брусовом доме Пластиковые окна в деревянной окосячке
Прихожая в доме из профилированного бруса Просторная прихожая брусового дома 7х9 из бруса Входной проем в санузел брусового дома
Основание для монтажа пола из кафеля Небольшая гостиная из бруса с панорамным окном Холл и брусовая арка в гостиной дома
Деревянная окосячка со стеклопакетом Входная дверь в гостиную брусового дома Кирпичная печь для отопления дома из бруса
Проем в брусовой стене для входа в кухню Дверной проем с ройками в комнаты брусовой мансарды Стеклопакет с деревянной окосячкой в спальне 2-го этажа
Деревянный пол и потолок из имитации бруса Половая доска шпунт 36 мм Деревянный пол из шпунтованной доски
Складная лестница на чердак мансарды Чердачная лестница в потолке мансарды Удобная лестница люка на чердак
Чистовой потолок на балконе из бруса Потолок открытого балкона по скату крыши Деревянное ограждение брусового балкона
Брусовой дом без наружной отделки Задняя часть брусового дома без наружной отделки Дом 7х9 из бруса с внутренней отделкой

Как утеплить крышу без чердака?

Вы проектируете дом отдыха и задаетесь вопросом, как утеплить крышу без чердака? Или, возможно, вы делаете ремонт и хотели попробовать что-то другое, но не знали, как установить изоляцию на крышу без потолка? Мы провели обширное исследование по этому вопросу, чтобы дать вам лучший ответ.

Чтобы установить изоляцию на крыше без чердака, выполните следующие действия:

Снимите старую изоляцию с настила крыши и стропил.
Обратитесь к профессионалу для нанесения пены с закрытыми порами на поверхность кровельного настила до тех пор, пока вся область под кровельным настилом не будет покрыта пеной.
Подождите, пока осядет пена.
Установите гипсокартон поверх изоляции.

Однако имейте в виду, что распыляемая пена с закрытыми порами очень дорогая. Только профессионал, который знает, как справиться с пагубным воздействием напыляемой пены с закрытыми порами, может установить ее в вашем доме. Кроме того, существует проблема газообразования. Если вы ищете более дешевую альтернативу, которая может быть столь же эффективной, у нас может быть такой вариант для вас в последующих разделах. Читать дальше!

Как утеплить крышу без чердака?

Установка изоляции для крыши без чердака может оказаться непростой задачей. Чердак служит второстепенным слоем, препятствующим передаче тепла в жилую часть дома и из нее.

Без чердака теплоизоляция, которую вы установите, должна быть более чем достаточной для герметизации любых возможных утечек на уровне крыши, потому что нет чердачной изоляции, которая позаботится о том, чтобы позаботиться о том, что просочится наружу.

Вот почему напыляемая пена с закрытыми порами является популярным выбором для изоляции крыш без чердаков, таких как потолки собора. Он действует как влагозащита и изоляция одновременно. Мы поговорим о некоторых альтернативных утеплителях, которые не так дороги, как напыляемая пена с закрытыми порами.

Используемые материалы и инструменты

Мы перечислили все материалы и инструменты, которые будут использоваться при установке, прежде чем перейти к этапам. Имейте в виду, что важно носить защитное оборудование, которое мы перечислили ниже, чтобы защитить себя во время работы над этим проектом.

Необходимое оборудование для обеспечения безопасности

Войлочная изоляция, как и стекловолокно, производит пыль, которая может раздражать кожу, глаза, нос, рот и горло. Приведенное ниже оборудование может обеспечить необходимую вам защиту от битой пыли.

Кроме того, эти предметы также могут защитить вас при выполнении столярных работ:

Толстовка или любая рубашка с длинными рукавами
Маска для лица
Защита для глаз
Перчатки

Изоляционные материалы

Это изоляционные материалы, которые будут использоваться. Точные размеры зависят от размеров внутри вашего дома:

Дефлекторы стропил
Вагонка из стекловолокна
Плиты из жесткого пенопласта
Баллончик с пеной
Силиконовый герметик

Попробуйте 12-унциевую банку изоляционного пенного герметика Loctite Tite Foam. Проверьте это на Амазонке.

Изоляция из войлока

В этом разделе описаны этапы установки альтернативной изоляции на крыше без чердака.

Как монтировать лицевой стеклопластик на крышу без чердака?

Войлок из стекловолокна является идеальной изоляцией, если у вас есть стропила достаточной ширины, чтобы выдержать необходимую толщину войлока. Значение R войлока из стекловолокна зависит от его несжатой толщины.

Таким образом, если вам нужно высокое значение R, вам понадобится более толстый войлок из стекловолокна. Для толстого войлока из стекловолокна потребуется более широкое стропило, чтобы выдержать толщину войлока из стекловолокна, не сжимая его слишком сильно.

Слишком сильное сжатие войлока из стекловолокна снижает его теплотворную способность.

Установка вентиляционной перегородки

Измерьте расстояние между стропилами. Створки стропильных перегородок должны иметь ширину, примерно равную этому значению. Если вы не можете найти вентиляционные отверстия для стропил точного размера, выберите немного больше.
Измерьте расстояние по вертикали от стеновой пластины до нижней части настила крыши.
Возьмите один из вентиляционных отверстий перегородки стропила и отмерьте расстояние в полтора-два дюйма от одного конца. Обрежьте два края стропильной перегородки перпендикулярно длинной стороне.
Сложите обрезанный конец под углом 90 градусов.
Измерьте расстояние от первой пары разрезов, равное расстоянию по вертикали от стеновой пластины до настила крыши. Обрежьте края в этой точке, как и в первой паре надрезов.
Поместите 2-дюймовый сгиб вентиляционной перегородки стропила поверх настенной пластины. Убедитесь, что вентиляционное отверстие софита или вентиляционное отверстие карниза не заблокировано. Закрепите вентиляционное отверстие перегородки с помощью строительного степлера.
Повторяйте те же действия до тех пор, пока вы не покроете всю нижнюю часть вентиляционными перегородками стропил.
Поместите следующий слой над первым. Позвольте следующему вентиляционному отверстию перегородки перекрывать первое на дюйм.
Используйте полиэтиленовую ленту для герметизации двух вентиляционных отверстий перегородки.
Выполните шаги восемь и девять, пока не покроете весь настил крыши дефлекторами стропил.

Установка облицованного стекловолокна

Обрежьте стекловолокно, чтобы оно соответствовало пространству между стропилами. Сторона с влагозащитой бумаги должна быть обращена к жилым помещениям вашего дома.
Откройте клапан стекловолокна и прикрепите его к стропилам с помощью строительного степлера. Примените скобу каждые шесть-восемь дюймов. Пусть бумажный лоскут перекрывается соседней прокладкой из стекловолокна.
Используйте полиэтиленовую ленту для герметизации краев стекловолокна, которые перекрываются друг с другом, и клапанов на стропилах.
Продолжайте наносить стекловолокно, пока не покроете всю площадь крыши.
На этом этапе вам решать, хотите ли вы установить гипсокартон поверх установки, перекрытия и т. д. Примените выбранный вами вариант отделки, и все готово.

Вариант минеральной ваты

Вместо стекловолокна можно использовать минеральную вату. Однако первое, что вам нужно учитывать, это вес минеральной ваты.

Его установка и удержание на месте могут быть сложными из-за его веса. Вы можете использовать полиэтиленовые листы, чтобы удерживать его на месте, пока вы не установите гипсокартон.

Изоляция из жесткого пенопласта

Одним из преимуществ жесткого пенопласта является более высокое значение R на дюйм толщины. Это делает его идеальным для домов в районах с экстремальными температурами.

Первые шаги по установке плиты из жесткого пенопласта аналогичны установке плиты из стекловолокна. Вы можете выполнить те же шаги для установки дефлекторов стропильных вентиляционных отверстий. После того, как вы завершите установку вентиляционных перегородок, перейдите к шагам, описанным ниже, чтобы установить жесткий пенопласт.

Установка жесткого пенопласта

Измерьте расстояние между стропилами. Вычтите из этого измерения полтора-два дюйма. Обрежьте жесткую пену на основе измененного измерения.
Вставьте жесткий пенопласт в полость между стропилами. Расположите жесткий пенопласт таким образом, чтобы расстояние от его сторон до стропила было одинаковым. Вы можете использовать полиэтиленовую ленту, чтобы временно зафиксировать ее на месте.
Если толщина жесткого пенопласта недостаточна для соответствия ширине стропила, поместите несколько жестких пенопластов друг на друга, пока не получите толщину, соответствующую ширине стропил.
Используйте баллончик с пеной, чтобы заполнить зазор между жесткой пеной и стропилами, пока вы не покроете все пространство между ними.
При необходимости добавьте еще один жесткий пенопласт. Оставьте пространство от полутора до двух дюймов между первой и второй жесткой пеной.
Заполните пространство между жесткими пенопластами с помощью баллончика с пеной.
Повторяйте те же действия, пока не покроете всю площадь крыши.
Оставьте баллончик с пеной на ночь в промежутках между жесткой пеной и стропилами.
Обрежьте излишки монтажной пены с помощью резака для картона. Если вам нужно добавить больше пены для распыления после обнаружения зазоров между жесткой пеной и стропилами, вам нужно будет дать ей отстояться в течение ночи и обрезать ее на следующий день.
Установите гипсокартон поверх изоляции, а затем примените отделку по вашему выбору.

После установки

После завершения установки гипсокартона установите необходимые электрические розетки, чтобы на потолке можно было установить осветительные приборы. Каждый раз, когда вы просверливаете отверстие в гипсокартоне для электропроводки, вам нужно будет заполнить края этого отверстия силиконовым герметиком, чтобы создать плотное уплотнение.

Вам не нужно герметизировать какую-либо электрическую установку, которая не создаст отверстия в гипсокартоне, покрывающем изоляцию.

Изоляция плоской крыши

Изоляция плоской крыши выполняется так же, как и изоляция жесткой пеной, описанная выше. Разница лишь в том, что жесткий пенопласт можно укладывать поверх плоской кровли.

Самое верхнее покрытие крыши будет установлено поверх установки из жесткого пенопласта.

Альтернативный изоляционный материал для изоляции плоских крыш

Композитные изоляционные материалы также можно использовать на плоской наружной стене, подобно тому, как был приготовлен жесткий пенопласт. Просто равномерно расположите композитный слой на внешнем слое крыши перед установкой последнего внешнего слоя.

Заключение

Установка утеплителя для крыши без чердака требует немного другой техники, учитывающей отсутствие чердака. Популярным вариантом является распыляемая пена с закрытыми порами, хотя можно использовать и другие варианты, которые не так дороги.

Если вам понравилась эта статья, вам могут понравиться и следующие статьи:

Можно ли смешивать изоляцию из стекловолокна и целлюлозы?

Сводчатые потолки обходятся дороже для обогрева и охлаждения?

Как утеплить крышу без чердака?

Утеплить крышу без чердака в большинстве случаев сложно. Это сложно, потому что вам нужно прорезать пустоту в крыше, а затем заделать отверстие герметиком.

Многие люди не знают, как прорезать крышу, или боятся ее повредить, или не хотят рисковать прорезать изоляцию.

Лучшим решением для потолка без чердака является использование металлической обшивки над гипсокартоном и/или изоляцией, что сэкономит деньги как на рабочей силе, так и на материалах, предотвратив проникновение воды в ваш дом.

Один из способов утеплить крышу — покрыть ее войлоком. Если у вас ограниченный бюджет, самый дешевый способ утеплить крышу без чердака — это использовать самоклеящиеся пенопластовые панели.

Другим вариантом изоляции вашей крыши является использование изоляции из стекловолокна. Изоляция из стекловолокна имеет более чем в два раза большее значение R, чем войлок, и служит до 25 лет в уличных условиях.

Как утеплить крышу без чердака?

Изоляция крыши без чердака — это процесс, требующий перепрофилирования пространства. Вот почему в последние годы идея утепления приобрела такую большую популярность. Многие люди ищут способы сэкономить деньги и уменьшить свой углеродный след.

Зная температуру и звуковую среду, вы сможете принять наиболее взвешенное решение о подходящих материалах для вашего дома.

Различные типы изоляции, которые чаще всего используются для крыш и потолков, включают изоляцию распыляемой пеной, изоляцию пористым пенопластом и изоляцию жестким пенопластом. По сути, во всех этих методах используется что-то, разработанное для эффективного уменьшения количества потерянного тепла.

На сегодняшний день существует множество вариантов утепления крыш без чердака. Все эти методы работают по-разному, но могут использоваться на разных типах крыш.

Напыляемая изоляция

Самый простой способ утеплить крышу без чердака — это, вероятно, распылить изоляцию. Это просто вопрос распыления пены в стены и трещины. В качестве альтернативы войлоку и отражающей пеноизоляции этот метод также можно использовать для напыления потолков. Пена затвердевает при распылении и действует как изолирующий материал, защищая пораженные участки от тепла и влаги.

Отражающая изоляция

Фольгированная изоляция также известна как отражающая изоляция. Известный также как излучающий барьер или отражающий барьер, он также был известен под другими названиями. Однако эти термины взаимозаменяемы. Всякий раз, когда вы их слышите, убедитесь, что вы не перепутали их с другим типом изоляции.

Крыша или потолок должны быть покрыты покрытием снаружи или внутри, чтобы противостоять и отражать солнечное излучение, а также защищать освещение на потолке. Наилучшие результаты могут быть достигнуты в более жарких областях. Благодаря своей эффективности и действенности он лучше подходит для борьбы с волнами жары.

Объемная изоляция

Это относится к процессу изоляции, при котором ваш дом покрывается различными материалами для защиты от нежелательных температур и звуков. Его можно рассматривать как покрытие или оболочку.

Важно отметить, что качество этого типа изоляции сильно зависит от материалов основы и концентрации, выбранной строителями. Вот несколько широко используемых сыпучих изоляционных материалов:

1. Шерстяная изоляционная прокладка или нити изготавливаются путем механического прикрепления или склеивания нитей овечьей шерсти с использованием от пяти до двадцати процентов переработанного полиэфирного клея. Как тепловая, так и акустическая изоляция очень эффективны, когда речь идет об оригинальной шерстяной изоляции.

2. 75-85% целлюлозы производится из переработанной бумаги, большая часть которой поступает из макулатуры газетной бумаги. Другие антипирены, такие как борная кислота или сульфат аммония, составляют оставшиеся 15%. Изоляционные материалы, изготовленные из целлюлозы, имеют самое высокое содержание вторичного сырья.

3. Изоляция из каменной ваты производится путем вращения базальта и шлака с получением волокон из растворенных минералов. Затем из этого материала изготавливаются изоляционные плиты или трубы, которые используются для покрытия жилых, коммерческих и современных зданий. Его можно использовать для утепления крыш без чердаков.

4. Изоляция из экструдированного полистирола называется изоляцией XPS или экструдированной полистироловой изоляцией. Форма содержит крошечные шарики пенопласта для производства набивки из пенополистирола или изоляции из пенополистирола.

5. Нефтехимические продукты используются для производства полиэфирной кровельной изоляции. Почти вся полиэфирная изоляция крыши изготовлена из переработанных пластиковых волокон. Другие типы могут быть смешаны с другими материалами, такими как шерсть.

6. Стекловолокно. Состоит из очень тонких стеклянных волокон. Во многих домах без чердака установлено такое кровельное покрытие. Войлок и рулоны, а также насыпная изоляция являются двумя наиболее распространенными типами изоляции.

Как утеплить металлическую крышу без чердака?

Металлическая изоляция кровли не только поддерживает постоянную температуру внутри, но и предотвращает скопление веществ под крышей. Поскольку металлические крыши обычно проводят тепло более эффективно, чем деревянные, необходимо обеспечить слой изоляции под металлической крышей.

Высококачественный утеплитель сохраняет тепло зимой и согревает при понижении температуры. Вот несколько лучших вариантов для изоляции вашей металлической крыши:

Напыляемая пена

Напыляемая пена является высокоэффективным методом изоляции металлических крыш из-за его низкой стоимости. Насекомых и компрессию можно предотвратить с помощью пенного спрея. Толщина этой полиуретановой изоляции измеряется в дюймах.

Так как он может защитить как новые, так и старые металлические кровли, не вызывая никаких повреждений, с пенопластом очень легко работать. Изоляция из стекловолокна дешевле, хотя и менее гибкая.

Жесткая плита

По всему дому, включая фундамент, используется изоляция из жестких плит. Жесткая плита состоит из полиуретановых панелей и листов полистирола. Значение R возрастает по мере увеличения толщины вещества.

Каждая из этих досок прикреплена к металлической панели крыши, и вы должны подгонять их вместе. Большая часть теплозащиты требует уплотнения или герметизации швов.

Войлок из стекловолокна

Металлическую крышу можно защитить наиболее экономично и просто, используя войлок из стекловолокна. Стекловолокно представляет собой комбинацию тонких нитевидных пластин, соединенных с другими синтетическими материалами, плотно скрученными вместе, образуя толстую изолирующую прокладку.

Стекловолокно — это чрезвычайно адаптируемый материал, что означает, что его можно разрезать до любого диаметра или ширины для размещения на определенной поверхности. Если у вас нет опыта работы с осколками стекла, вам следует обратиться к профессионалу.

Зачем нужна изоляция чердака?

Изоляция чердака становится все более и более популярным выбором для домовладельцев, которые хотят сделать свой дом энергоэффективным. У изоляции чердака есть много преимуществ, таких как снижение затрат на отопление и охлаждение, снижение загрязнения воздуха и улучшение качества жизни домовладельцев.

Преимущества утепления чердака столь же разнообразны, как и причины, по которым люди должны его установить. Это помогает уменьшить количество энергии, необходимой для обогрева помещения, что является большим преимуществом для домовладельцев.

Стоимость изоляции чердака может варьироваться в зависимости от таких факторов, как качество используемого материала, количество изоляции и способ установки. Компании, которые специализируются на утеплении чердака, обычно предоставляют клиентам бесплатную оценку, чтобы они могли выбрать лучший вариант для своего дома.

Заключительные слова

Итак, какой утеплитель лучше всего подходит для вашей крыши без чердака? Сегодня существует множество видов изоляции, каждая из которых предназначена для определенных климатических условий, а также качества и материала здания.

Если вы планируете утеплять свою крышу или потолок, мы рекомендуем вам досконально разобраться в этих двух фактах. Один тип не лучше другого. Ваш выбор должен основываться на том, какой тип лучше всего подходит для вашего дома.

Изоляция чердака | Изоляция потолка

В этом разделе содержится руководство по установке изоляции. В нем содержится конкретная информация по деталям установки для чердаков и потолков, которая поможет правильно выполнить установку в соответствии с критериями RESNET Grade 1 для изоляции из стекловолокна и минеральной ваты. Охватывает темы от люков до вентиляционных дефлекторов, а также содержит ссылки на публикации и видео для получения дополнительной информации.

Щелкните здесь , чтобы загрузить эти инструкции в формате PDF на английском языке
Щелкните здесь , чтобы загрузить эти инструкции в формате PDF на испанском языке

Важные детали монтажа потолочной и чердачной изоляции

Люки для доступа на чердак – герметизация и изоляция для достижения наилучших результатов установки

–+

Варианты изоляции

Вариант 1A: Надежно прикрепите изоляцию из деревянного пола к выходу на чердак. Убедитесь, что значение R соответствует или превышает окружающие уровни изоляции.

Вариант 1B: Надежно прикрепите жесткую изоляцию к выходу на чердак. Убедитесь, что значение R соответствует или превышает окружающие уровни изоляции.

Важные детали

Установите заглушки вокруг смотровых отверстий для защиты окружающей изоляции.
Установите уплотнитель на облицовку доступа. Проверить печать.

Примечания:

При утеплении раздвижных лестниц, сборных или построенных на месте, рекомендуется использовать изолированные и защищенные от атмосферных воздействий покрытия.

Существует несколько вариантов крепления изоляции к смотровому люку. Цель состоит в том, чтобы изоляция оставалась прикрепленной после многократного использования домовладельцем и чтобы изоляция имела эквивалентное значение R окружающей изоляции чердака.

Как установить изоляцию из ваты на потолках с чердаками

–+

Важные детали

Убедитесь, что изоляционный материал имеет правильную ширину и значение R для данного места.
Фрикционная изоляция плотно прилегает между всеми стандартными и узкими элементами каркаса чердака и параллельна им.

Убедитесь, что изоляция доходит до внешнего края внешних верхних пластин и прилегает к любым вентиляционным заслонкам/дефлекторам.
Убедитесь, что концы изоляции соединены встык и заподлицо с нижней стороной рамы.

При использовании войлоков с крафт-покрытием: Прикрепите лицевые крафт-панели изоляции к нижней стороне элементов каркаса. Примечание. Нахлест крафт-бумаги не требуется.
При использовании пароизолятора и необлицованного войлока: после установки войлока прикрепите пароизолятор к нижней части рамы. Нахлест швов не менее 2 см.

На чердаке установите табличку с указанием уровней изоляции чердака в доме в соответствии с требованиями норм.

Опции

Опция: При установке нескольких слоев изоляции для достижения оптимальных тепловых характеристик первый слой (нижний слой) устанавливайте параллельно элементам каркаса чердака и заподлицо с нижней и верхней частью. Установите второй слой (верхний слой) перпендикулярно элементам каркаса чердака. Оба слоя в совокупности должны соответствовать как минимум требуемому значению R.

Методы установки баттовой изоляции — потолки без чердака (невентилируемые)

—+

Важные детали

Убедитесь, что изоляционный материал имеет правильную ширину и значение R для данного местоположения.
Изоляция с фрикционной посадкой между элементами каркаса чердака и параллельно им.

Убедитесь, что изоляция доходит до внешнего края внешних верхних пластин и до пика сводчатого потолка.
Убедитесь, что концы изоляции состыкованы встык и заподлицо с нижней стороной каркаса.

При использовании войлоков с крафт-покрытием: Прикрепите лицевые крафт-панели изоляции к нижней стороне элементов каркаса. Примечание: нахлест крафт-бумаги не требуется.
При использовании пароизоляционного материала с необлицованными войлоками: после установки войлока прикрепите пароизоляционный материал к нижней стороне элементов каркаса.

Установка баттовой изоляции – потолки без чердака (вентилируемые)

–+

Важные детали

Убедитесь, что изоляционный материал чердака имеет правильную ширину и значение R, а вентиляционные желоба и перегородки установлены в соответствии со спецификациями производителей.
Изоляция с фрикционной посадкой между элементами каркаса чердака и параллельно им.

Убедитесь, что изоляция доходит до внешнего края наружных верхних панелей и прилегает к вентиляционным перемычкам и перегородкам.
Убедитесь, что концы изоляции соединены встык и заподлицо с нижней стороной рамы.

При использовании войлоков с крафт-покрытием: Прикрепите лицевые крафт-панели изоляции к нижней стороне элементов каркаса. Примечание. Нахлест крафт-бумаги не требуется.
При использовании пароизоляционного материала с необлицованными войлоками: после установки войлока прикрепите пароизоляционный материал к нижней стороне элементов каркаса.

Установка баттовой изоляции на крышу – кондиционированные чердаки

–+

Важные детали

Убедитесь, что изоляционный материал имеет правильную ширину и значение R для местоположения. Кроме того, убедитесь, что глубина стропил крыши не меньше требуемой глубины R-значения.
Изоляция с фрикционной посадкой между элементами каркаса чердака и параллельно им.

Убедитесь, что изоляция чердака доходит до внешнего края наружных верхних плит и до пика потолка собора.
Убедитесь, что концы чердачной изоляции состыкованы встык и заподлицо с нижней стороной каркаса.

Примечание: Убедитесь, что стратегия изоляции кондиционированного чердака соответствует местным правилам пожарной безопасности.

Вентиляционные перегородки для установки изоляции — потолки с мансардой

—+

Важные детали

Убедитесь, что пространство между настилом крыши и верхней плитой позволяет разместить соответствующую изоляцию, а минимальное воздушное пространство составляет 1 дюйм.
Измерьте и отметьте высоту на перегородке. Убедитесь, что высота позволяет обеспечить 1 дюйм необходимого воздушного пространства.

Отрежьте боковое ребро и сложите перегородку по измеренной отметке, чтобы обеспечить правильную высоту изоляции.
Для всех карнизов с вентиляционными отверстиями закрепите нижнюю часть перегородки на месте, чтобы изоляция чердака полностью покрывала верхнюю пластину.

Закрепите верхнюю часть перегородки так, чтобы между перегородкой и настилом крыши оставалось расстояние не менее 1 дюйма.
Примечание: При сводчатом потолке закрепите перегородки, чтобы обеспечить непрерывный беспрепятственный поток воздуха от потолочного вентиляционного отверстия к коньковому вентиляционному отверстию.

Примечание: Аккуратно обрежьте перегородки вокруг любых препятствий, чтобы предотвратить движение воздуха через изоляцию.

Вентиляционные желоба для утепления баттерфляем — потолки без чердака (вентилируемые)

—+

Важные детали

Прикрепите перегородку к нижней стороне настила крыши, выходя за внешний край верхней плиты и выходя за пределы высоты изоляции.
Измерьте и отметьте высоту на перегородке. Убедитесь, что высота позволяет обеспечить 1 дюйм необходимого воздушного пространства.

Отрежьте материал перемычки, чтобы обеспечить правильную высоту изоляции и любые препятствия.
Для всех карнизов с вентиляционными отверстиями прикрепите материал перекрытия к чердачному каркасу или постоянной блокировке так, чтобы изоляция полностью покрывала верхнюю пластину.

ПРИМЕЧАНИЕ. При наличии сводчатого потолка закрепите перегородки, чтобы обеспечить непрерывный беспрепятственный поток воздуха от вентиляционного отверстия потолка к вентиляционному отверстию конька.

Примечания:

Для потолков с мансардой необходимо установить только вентиляционные перегородки. Для потолков без чердаков (вентилируемых) устанавливайте как вентиляционные дефлекторы, так и желоба.
Вентиляционные желоба должны быть установлены с зазором 2 дюйма между концами. Уменьшите зазор до ½ дюйма при использовании вдуваемой изоляции.

Опции

Технические советы по установке потолочной и чердачной теплоизоляции

Препятствия/ препятствия

–+

Коробки (электрические, дымовые, CO и т. д.)

Сделать: Разрезать и/или разделить изоляцию вокруг проводки и коробок.

Коробки потолочных вентиляторов

Сделать: Разрезать и/или разделить изоляцию вокруг проводки и коробок.

Встраиваемые светильники (только с рейтингом IC и ICAT)

Сделать: Отрезать и/или разделить изоляцию вокруг проводки и встроенных светильников и плотно прикрепить к коробкам. Примечание: рекомендуется использовать рейтинг ICAT.

Провода (электрические, кабельные, охранные, низковольтные и т. д.)

Сделайте: Отрежьте и/или разделите изоляцию вокруг проводки и плотно прилегайте к коробкам и другим препятствиям.

Вытяжные/вентиляционные вентиляторы

Сделать: Разрезать и/или разделить изоляцию вокруг коробок вытяжных вентиляторов, воздуховодов, проводки и любых опорных распорок и плотно прикрепить к коробкам.

Воздуховоды/соединители

Выполнить: Разрезать и/или разделить изоляцию вокруг кожухов HVAC и изолированных воздуховодов и любых опорных распорок.

Трубы (водопроводные, вентиляционные и т. д.)

Сделать: Разрезать и/или разделить изоляцию вокруг труб

Примечания:

Расстояние между изоляцией и приборами, работающими на ископаемом топливе, дымоходами, встроенными светильниками и другими горячими поверхностями должно соответствовать требованиям Национальной ассоциации противопожарной защиты (NFPA) и строительные нормы и правила Международного совета по нормам (ICC), а также рекомендации производителей бытовой техники – в зависимости от того, что является наиболее строгим.

Обычно при установке изоляции в контакте с горячими поверхностями или вблизи них:

Ознакомьтесь с инструкциями производителя оборудования и приборов, чтобы определить требования или ограничения по изоляции.
Ознакомьтесь с применимыми строительными нормами и правилами, чтобы узнать о требованиях к зазорам для изоляции. Обычно они содержатся в пожарных, строительных и механических нормах. Если есть какие-либо вопросы, обратитесь в местный строительный отдел для получения информации о применимых требованиях.
Изоляция из минерального волокна (стекловолокно, каменная и шлаковая вата) является негорючей, но может иметь легковоспламеняющееся покрытие, которое нельзя использовать в условиях высокой температуры. Эти изоляционные материалы также доступны с негорючими покрытиями и покрытиями, которые имеют индексы распространения пламени и образования дыма, соответствующие большинству норм и правил.
Когда разрешена изоляция в жарких условиях, обратите внимание, что большинство продуктов из стекловолокна, используемых для изоляции зданий, плавятся примерно при температуре 800 градусов по Фаренгейту, а продукты из минеральной ваты, используемые для изоляции зданий, плавятся при температуре примерно 1200 градусов по Фаренгейту. Доступны материалы из стекловолокна и минеральной ваты, которые имеют более высокие температуры плавления.

Осложнения с соборными потолками | Журнал Professional Roofing

Домовладельцы и дизайнеры часто предпочитают соборные или сводчатые потолки из-за их эстетической привлекательности и дополнительной высоты в данном пространстве. Но если дом расположен в климатической зоне с подогревом, где внутренняя часть здания обычно нагревается в течение большей части года, чем охлаждается, могут возникнуть такие проблемы, как запруда льдом, потому что системы крыши с соборным потолком трудно вентилировать.

Однако есть способы обеспечить надлежащую вентиляцию и свести к минимуму влияние ледяных заторов.

Вентиляция

Соборный потолок считается компактным или «теплым» узлом крыши, что означает, что каждый компонент системы крыши находится в непосредственном контакте с предыдущим компонентом; поэтому между потолком и настилом крыши нет чердачного пространства. Эти типы кровельных конструкций создают особые проблемы с вентиляцией, особенно в зонах с отапливаемым климатом. Проблема, наиболее часто связанная с невентилируемыми, неправильно изолированными потолками собора в холодном климате, – это ледяные запруды.

Ледяные запруды образуются, когда тепло внутри здания растапливает снег, скопившийся на крыше. Талая вода стекает по поверхности крыши, и когда она достигает внешней стены, где больше нет внутреннего тепла, вода может замерзнуть и образовать ледяные заторы. Продолжение этого цикла увеличивает размер ледяных дамб, и могут образовываться сосульки. Ледяные запруды могут привести к тому, что вода будет течь вбок под крышу с крутым уклоном и в конечном итоге попасть внутрь здания. По этим причинам соборные потолки должны вентилироваться.

Вентиляция — это движение воздуха для уменьшения накопления тепла и/или влаги между внутренней и внешней частью здания. Соборные потолки ограничиваются статическим способом вентиляции, в основе которого лежит концепция конвекции; Окружающий наружный воздух входит в полость воздушного пространства через софитные или карнизные вентиляционные отверстия и выходит из полости воздушного пространства через вентиляционные отверстия, расположенные в верхней части кровельной системы или рядом с ней.

Чтобы этот метод служил своей цели, примерно одинаковое количество вентиляции должно быть размещено на уровне софита или карниза, а также в верхней части чердачного помещения или рядом с ней.

Новое строительство

Этап проектирования является оптимальным временем для обеспечения надлежащей вентиляции. Ниже приведены элементы дизайна, которые следует учитывать при попытке свести к минимуму проблемы с наледью на сводчатых потолках.

Адекватная изоляция

Какая изоляция считается адекватной? Соответствующей отправной точкой являются руководящие строительные нормы и правила. Издание 2009 года Международного жилищного кодекса требует, чтобы жилые здания имели минимальные значения R-потолка. Минимальные требования зависят от климатической зоны, в которой находится здание. См. Рисунок 1 для карты климатических зон США.

Рисунок 1: Климатические зоны США имеют различные минимальные требования к изоляции жилых зданий.

Минимальные требования к изоляции: значение R 30 для климатических зон 1, 2 и 3; R-значение 38 для климатических зон 4 и 5; и значение R 49 для климатических зон 6, 7 и 8.

Исключение составляют здания без чердаков, например, здания с соборными потолками. В климатических зонах с 4 по 8, если конструкция крыши и потолка не позволяет достаточно места для необходимого количества изоляции, можно использовать значение R, равное 30. Однако это сокращение ограничено 500 кв. футами или 20 процентами от общей площади утепленного потолка. Так, например, если потолок собора охватывает всю длину здания, нельзя использовать уменьшенное значение R.

Наиболее распространенным местом для утепления является полость, то есть пространство между стропилами или фермами. Как правило, изоляция полости состоит из полотен из стекловолокна или целлюлозной изоляции. Условно говоря, изоляция из стекловолокна является наиболее часто используемой изоляцией, потому что она недорогая, легкодоступная и знакомая подрядчикам.

Однако во многих случаях изоляция из стекловолокна установлена неправильно; его часто сжимают, чтобы он поместился в пространстве, или уплотняют вокруг кабелепровода, труб или других препятствий, что снижает значение R. Вместо этого одеяла должны быть обрезаны так, чтобы они плотно прилегали друг к другу, чтобы через них не проходил воздух.

Рис. 2: Для зданий, включающих фермы, сводчатые фермы с параллельными поясами или фермы типа «ножницы» с приподнятыми пятками обеспечивают большую глубину изоляции.

Целлюлозная изоляция, которая вдувается в полость, как правило, дороже и обычно требует профессионального монтажа. Одним из преимуществ является то, что этот плотный изоляционный материал оседает вокруг труб, кабелепроводов и препятствий без зазоров и препятствует движению воздуха. И если желательны экологически чистые материалы, изоляция из целлюлозы содержит высокий процент переработанного материала.

Энергетические коды, высокоэффективные зеленые коды и программы, такие как LEED®, требуют значений R, превышающих те, которые требовались исторически. Во многих случаях обычное обрамление не соответствует этим повышенным уровням изоляции; проектировщики и подрядчики должны рассмотреть более глубокие стропила. Для зданий, включающих фермы, сводчатые фермы с параллельными поясами или ножничные фермы с приподнятыми пятками (или энергетическими пятками) обеспечивают большую глубину изоляции (см. рис. 2).

Два слоя изоляции

По разным причинам изоляция в идеале должна быть уложена в два слоя.

Например, необходимое количество изоляции может не поместиться в пространство полости, поэтому может потребоваться добавление второго слоя. Еще одним преимуществом являются меньшие тепловые потери, потому что будет два слоя для обхода воздуха. Кроме того, если компактная кровельная сборка имеет внутренний изоляционный слой — непосредственно внутри материала потолка — это может быть жесткий дощатый материал. Изоляция из жесткой плиты может быть проклеена лентой или иметь герметичные стыки, которые препятствуют прохождению теплого воздуха.

Использование полос обшивки для создания дополнительного пространства позволяет разместить электрические кабели и/или коробки и облегчает крепление гипсокартона.

Изоляционные перегородки

Независимо от типа используемого материала для изоляции полости следует использовать изоляционные перегородки для обеспечения беспрепятственного прохода воздуха и предотвращения прохождения воздуха через изоляцию. Доступны предварительно изготовленные перегородки, обычно изготовленные из пластика. Если перегородки изготавливаются на месте или на заказ, имейте в виду, что они подвергаются воздействию влажной среды, и такие материалы, как гипсокартон, могут не подходить.

Замедлитель испарения

Еще одним соображением при уменьшении прохождения теплого воздуха является замедлитель пара, который следует размещать на теплой (внутренней) стороне изоляции крыши. Пароизолятор должен быть герметизирован на концах стены или прикреплен к пароизолятору стены. Обычные материалы для замедления испарения включают пластиковые листы или пленки из ПВХ или полиэтилена.

Проникновения

Отверстия в пароизоляторе, образованные проходами, такими как дымоходы, сантехнические желоба, трубы, электрические кабелепроводы и встроенные светильники, должны быть герметизированы, чтобы предотвратить проникновение воздуха. Уменьшение количества проходов в потолке для предотвращения прорывов в пароизоляторах также является важным фактором.

Мансардные окна требуют специального обсуждения, потому что они блокируют поток воздуха через воздушные полости. Чтобы обеспечить некоторый поток воздуха вокруг светового люка, в стропилах можно просверлить отверстия чуть ниже светового люка. Часто ведутся споры о том, будут ли отверстия эффективно обеспечивать перекрестную вентиляцию. В любом случае, если принято решение о сверлении отверстий, следует проанализировать размер и расположение отверстий в каркасе, чтобы обеспечить целостность конструкции.

Полости дыхательных путей правильного размера

Большая часть исследований роли вентиляции потолка собора в уменьшении образования ледяных дамб была проведена Инженерным корпусом армии США в его Исследовательской и инженерной лаборатории холодных регионов (CRREL). Исследование, основанное на внутренней температуре 70 F, показало, что размеры вентиляционных систем чердака должны быть такими, чтобы нижняя сторона настила крыши оставалась ниже точки замерзания, когда на улице 22 F. При определении размеров полостей воздуховодов учитывались следующие факторы: уклон крыши, значение R системы крыши и длина воздуховодов (расстояние от карниза до конька). См. рис. 3, где приведены применимые диаграммы для соборного потолка с системой крыши с уклоном 7:12 (30 градусов).

Рисунок 3: Высота воздуховодов и входные зоны для сводчатых потолков с уклоном 7:12 (30 градусов)

Рассмотрим первый график на рис. 3. Потолок собора будет изолирован со значением R, равным 15, а расстояние от карниза до конька составляет 30 футов. Если высота дыхательных путей составляет 1 3/4 дюйма, какого размера должны быть впускные и выпускные отверстия? Этот график воссоздан на рисунке 4 для целей этого примера.

На рисунке 4 найдите высоту дыхательных путей 1 3/4 дюйма вдоль горизонтальной оси (ось X). Проведите вертикальную линию от высоты дыхательных путей до пересечения с кривой для L=30 футов. От этой точки проведите горизонтальную линию влево, пока она не пересечет вертикальную ось (ось Y) на графике. Требуемая чистая свободная площадь входа составляет около 18 квадратных дюймов на погонный фут или 1 1/2 дюйма в ширину плюс дополнительная площадь, необходимая для учета экранирования в непрерывном вентиляционном потолке.

Рисунок 4: Демонстрация того, как рассчитать требуемую чистую свободную площадь на входе

Результаты исследования CRREL также показали, что во многих случаях высота дыхательных путей от 1 до 1 1/2 дюйма может быть недостаточной, особенно 1 дюйм. Высота 1 дюйм — популярная глубина для некоторых дизайнеров и строителей; возможно, потому, что один из них — красивое круглое число, или некоторые изоляционные продукты с вентилируемым основанием для гвоздей имеют такую глубину. Глубина 1 1/2 дюйма обычно встречается потому, что пиломатериалы 2×4 устанавливаются в виде полос обшивки для создания полостей для дыхательных путей.

Исследование показывает, что высоты воздуховодов менее 1 1/2 дюйма может быть недостаточно для некоторых крыш, например, с пологим уклоном крыши — например, 3:12 (14 градусов) — или со значениями R менее 25 и/2. или длина от карниза до конька более 15 футов.

Я рекомендую вам обратиться к Руководству по кровле NRCA: Архитектурная металлическая обшивка, контроль конденсации и замена кровли — 2010 для получения дополнительной информации об исследованиях CRREL и рекомендациях по определению размеров полостей дыхательных путей.

Впускные и выпускные отверстия

Вентиляционные отверстия — очевидная, но удивительно забытая проблема. Компактная крыша не будет должным образом вентилироваться без приточных и вытяжных вентиляционных отверстий. Важно иметь вентиляционные отверстия в области карниза/софита, на коньке или рядом с ним, а также со всех сторон крыши.

Информацию о впускных и выпускных вентиляционных отверстиях см. в документе «Руководство по кровельным работам NRCA: Architectural Metal Flashing, Condensation Control and Reroofing—2010 9».0733 .

Защитная мембрана

Мембрана для защиты от воды и льда поможет свести к минимуму разрушительные последствия утечки воды в результате таяния снега и ледяных дамб. Важно отметить, что защитная мембрана от воды и наледи не предотвратит образование наледи; это лишь обеспечит дополнительную защиту от проникновения влаги.

Рисунок 5: Установка мембраны для защиты от воды и льда

Мембрана для защиты от воды и льда должна укладываться, начиная с карниза кровельной системы и простираясь вверх по склону не менее чем на 24 дюйма от внутренней линии внешней стены здания. Для склонов менее 4:12 (18 градусов) и в регионах с сильным снегопадом NRCA рекомендует увеличить минимальное расстояние до 36 дюймов (см. рис. 5).

Чтобы помочь читателям визуализировать некоторые предложения, которые я обсуждал, на рис. 6 представлен схематический рисунок вентилируемого потолка собора.

Рисунок 6: Схема вентилируемого потолка собора

Существующая конструкция

Как упоминалось ранее, лучшее время для решения проблем с потолком собора — на этапе проектирования. Но большинство звонков, которые получает отдел технических услуг NRCA, касаются того, как решить проблемы с потолками собора в существующих зданиях. Есть хорошие новости и плохие новости: хорошая новость заключается в том, что есть некоторые шаги, которые можно предпринять для решения таких проблем; плохая новость заключается в том, что такие шаги, вероятно, будут дорогостоящими и разрушительными.

Ниже приведены некоторые соображения относительно того, что делать с существующим потолком собора:

Установите мембрану для защиты от воды и льда. Как упоминалось ранее, это поможет свести к минимуму разрушительные последствия утечки воды в результате таяния снега и ледяных дамб. Для правильной установки мембраны, защищающей от воды и льда, необходимо снять и заменить кровельные материалы с крутым уклоном. Возможны два варианта — полный демонтаж и замена или частичный демонтаж и замена кровельных материалов. Частичный демонтаж и замена представляет собой еще один набор проблем, таких как соответствие цвета и стиля и потенциальное повреждение материалов покрытия крыши, которые остаются на месте. Кроме того, подрядчик может не дать гарантии на работу, потому что не была заменена вся крыша; если есть утечка, будет трудно определить, находится ли источник утечки в существующей системе крыши или в замененной системе крыши.
Устранение желобов. В водосточных желобах талая вода собирается, замерзает и имеет тенденцию скапливаться под крутыми скатами крыш. Устранение водосточных желобов по краям крыши является практическим соображением для минимизации образования наледи. Однако одним из недостатков этого подхода является неконтролируемый отвод воды.
Добавьте полость воздуховода. Самое сложное решение — добавить полость для дыхательных путей. Эта идея влечет за собой удаление существующего кровельного покрытия с крутым уклоном и установку полос обрешетки, настила, подстилаемого гвоздями, и новых материалов для кровельного покрытия. NRCA рекомендует провести структурный анализ лицензированным инженером-строителем, чтобы определить, может ли существующее здание выдержать дополнительный вес полости. См. The NRCA Roofing Manual: Architectural Metal Flashing, Control Condensation and Reroofing—2010 для получения дополнительной информации об исследованиях CRREL и рекомендациях по определению размеров полостей дыхательных путей.

В заключение

Важно отметить, что идеи, которые я представляю, не могут полностью предотвратить образование ледяных дамб и сосулек, но они могут помочь свести к минимуму их последствия. А для существующего здания проблемы с ледяной плотиной не могут быть решены одним решением или ограничены сборкой крыши. Возможно, потребуется рассмотреть и проанализировать все здание.

Возможно, в ваших интересах обратиться за помощью к профессионалу-дизайнеру, знакомому с дизайном соборных потолков в климатических зонах с подогревом.

Джоан П. Кроу, AIA, является директором технических служб NRCA.

Что делать, если нет чердака или крытого помещения?

Что делать, если нет чердака или приточного пространства? – Солнечные парни
О нас
Что делать, если нет чердака или мансарды?
Системы дневного освещения Solatube® оснащены уникальными телескопическими трубками, которые можно легко установить, даже если доступ на чердак или крышу ограничен или между потолком и крышей вообще нет пространства. Мы также можем установить большинство продуктов в открытом потолке, где потолка нет, а нижняя сторона настила крыши открыта.
Единственным исключением является система Solatube Smart LED™, для которой требуется минимальная высота 16 дюймов (406 мм) между основанием потолка и линией крыши. Для блоков Solatube SolaMaster® Series 330 DS-C и 750 DS-C для переходной коробки требуется глубина приблизительно 12 дюймов (305 мм) между потолком и крышей.
Мы рекомендуем вам проконсультироваться с местным экспертом Solatube по дневному освещению для получения более подробной информации.
Отзывы
– Мэрилин А.
У меня есть три солнечные лампы, которые существенно изменили мой дом, сделав его намного светлее. Я подумал, что хочу еще один в своей гостиной, и попросил… Подробнее
– Стив Г.
Солнечные трубы были установлены более недели назад. После установки у нас был очень сильный дождь с сильным ветром. Никаких утечек. Подробнее
– Джон М.
Роб проделал отличную работу. Он был очень информативным и не пытался продать мне варианты, которые я не мог себе позволить. Он был очень чистым, а качество… Подробнее
– Кларенс К.
Ларри — искусный мастер этой профессии. Например, он поднялся к нам на чердак, чтобы убедиться, что он устанавливает нашу солнечную трубу в наилучшем положении… Подробнее
– Присцилла М.
Наш контакт с этой компанией был профессиональным и вежливым. Они изучили наши потребности, предоставили услуги и материалы, соответствующие этим потребностям… Подробнее
– Фредрик С.
Обслуживание было очень хорошим. Техник смог выполнить установку в очень тесном пространстве. это третий предмет, который мы купили у Solar Guys.
– Карлтон Д.
Наш обслуживающий персонал был очень вежливым и тщательным. Он был опрятен и не оставил следов работы в комнате. Мы очень довольны!
– Розмари
Мы говорили о том, где лучше всего расположить солнечную трубу, и поскольку она была установлена, лучшего решения быть не могло. Он был чист и заботился о… Подробнее
– Дуглас М.
Солнечные трубки потрясающие, я не ожидал такого количества света, и это хорошо. Техник был очень эффективным, быстрым и аккуратным, когда он установил наши солнечные трубы… Подробнее
– Диана С.
Удивила простота заказа по телефону и порадовала быстрая запись на установку. Я получил телефонный звонок с «приятным сюрпризом»… Подробнее
Связаться с нами
Запланируйте бесплатную консультацию с одним из наших высококвалифицированных сертифицированных экспертов по дневному освещению.
Назначить встречу
Пункты обслуживания
Ocala/The Villages
Расположение выставочного зала
120 SE Hwy. 484
Ocala, FL 34480
M-F / 8:00 утра-16:30
Звонок: 352-205-4204
Orlando / Daytona
Orange, Volusi Пн-Пт / 8:00–16:30
Телефон: 866-662-6254
Паско/Эрнандо
округа Паско и Эрнандо
Пн-Пт / 8:00–16:30
Телефон: 866-662-4214
Джексонвилл
Сент-Джонс, Патнэмфорд, Клэй, 1903, Брэдфорд,
,
Округа Бейкер, Дюваль и Нассау
Пн-Пт с 8:00 до 16:30
Телефон: 866-662-6254
Окала/Деревни
Ocala/The Villages
Расположение выставочного зала
120 SE Hwy. 484
Окала, Флорида 34480
Пн-Пт / 8:00–16:30
Телефон: 352-205-4204
Орландо/Дейтона
Паско/Эрнандо
Округа Паско и Эрнандо
Пн-Пт / 8:00–16:30
Телефон: 866-662-4214
Паско/Эрнандо
Саммерфилд
Энтони, Даннеллон, Форт-Маккой, Ориндж-Спрингс, Саммерфилд
Пн-Пт / 8:00–16:30
Телефон: 866-662-6254
Джексонвилл
Джексонвилл
округа Сент-Джонс, Патнэм, Клэй, Брэдфорд, Юнион, Колумбия, Бейкер, Дюваль и Нассау
Пн.-Пт.
© 2022 The Solar Guys, Inc. Все права защищены | Политика конфиденциальности | Доступность
Лицензирование: CBC1260615 | CCC1330841 | CVC57042
Поиск
Бесплатная оценка 1-866-641-1963
Могут ли зенитные фонари быть в помещении с чердачным помещением?
Беспокоитесь, что ваш плоский потолок помешает вам воплотить в жизнь ваши мечты о мансардном окне? Не бойтесь: вполне возможно добавить световые люки в комнату с плоским потолком, над которым есть незавершенное чердачное пространство. Вот несколько вещей, которые следует учитывать, когда думаете о добавлении мансардных окон в комнату с плоским потолком.
Лучший способ изучить возможность добавления мансардных окон в ваш дом — это провести виртуальную консультацию с дизайнером дневного света VELUX, который может порекомендовать продукт и даже направить вас к установщику в вашем районе. Установщик проведет быструю консультацию на дому, чтобы проверить размер и расположение светового люка.
Что делает установщик световых люков во время консультации на дому?
Установщик осмотрит вашу крышу снаружи и изнутри, чтобы увидеть, как она устроена и нет ли на вашем чердаке каких-либо препятствий, которые могут повлиять на место установки мансардных окон.
Чердачные препятствия могут включать в себя блоки ОВКВ, воздуховоды, вентиляторы для ванных комнат, вентиляционные отверстия, электрические провода и линии природного газа. Чердачные препятствия не означают, что световые люки невозможны. Это означает, что, возможно, потребуется отрегулировать положение светового люка или переместить препятствие. Такие вещи, как воздуховоды, вентиляторы для ванных комнат, электрические провода и потолочные светильники, легко перемещаются для размещения световых люков. Если препятствия не могут быть перемещены, а световой люк нельзя переместить, чтобы избежать их, ваш установщик может предложить добавить естественное освещение с помощью светового люка Sun Tunnel.
На этой фотографии показан пример чердачных заграждений.
В подавляющем большинстве комнат с плоским потолком можно установить световые люки, чтобы осветить комнату внизу.
Что происходит во время установки светового люка на плоском потолке?
Установка светового люка состоит из двух основных компонентов: крыши и внутреннего потолка. Установка, которую должен выполнять профессиональный установщик, может занять от половины до трех дней в зависимости от таких переменных, как погода, тип крыши и стиль потолка.
Для крыши установщик измеряет и вырезает отверстие, а затем прикрепляет световой люк к крыше с тремя слоями защиты, которые являются частью установки светового люка VELUX без утечек. Внутренняя часть установки включает гипсокартон и покраску. Установщики прилагают все усилия, чтобы защитить интерьер вашего дома от пыли и другого строительного мусора, укладывая тряпки в рабочей зоне. Часто они сооружают завесу из пластиковой пленки вокруг пространства на потолке, где будет установлен световой люк, чтобы удерживать пыль.
Плоские потолки требуют больше работы с гипсокартоном, чем сводчатые потолки, но конечным результатом по-прежнему остается красивый естественный свет. Если у вас плоский потолок, ваш установщик будет использовать гипсокартон для создания световой шахты, также называемой световым колодцем, от светового люка к потолку, направляя дневной свет в комнату. В помещениях с плоским потолком установщики часто расширяют световой вал, наклоняя стороны, чтобы дневной свет проникал дальше в комнату.
Световой вал на фотографии ниже расширяется со всех четырех сторон, позволяя естественному свету не только наполнять маленькую ванную комнату, но и визуально увеличивать ее. Узнайте больше об этой установке и узнайте все подробности о новом дизайне ванной комнаты.
Затем световой колодец покрывается шпаклевкой из гипсокартона, шлифуется и окрашивается в соответствии с окружающим потолком. Вот четыре примера световых люков, преображающих комнаты с плоскими потолками, от создания ощущения большего размера комнаты до придания вашему общему дизайну естественного освещения.
Световые люки делают маленькую комнату больше
Эта семья из Нью-Джерси преобразила свою маленькую гостиную, установив два мансардных окна «Свежий воздух» на солнечных батареях. Пара говорит, что комната выигрывает как от света, так и от дополнительной высоты, что позволяет им разместить диван напротив телевизора, не чувствуя себя закрытым.
Добавьте естественного света, чтобы сделать цвета более яркими
Келли Минделл, блогер Studio DIY, выбрала неожиданный оттенок розового для своей кухни, которая, по ее словам, раньше была самой темной комнатой в ее доме. Сводчатый потолок мог быть дорогим и непосильным для относительно небольшого пространства. Добавление мансардных окон помогло ей получить яркие, цветные преимущества естественного света. Мансардные окна можно открывать, чтобы выпустить запахи готовки, или затенить комнату затемняющими жалюзи, и то, и другое управляется с помощью приложения для смартфона.
Фото: Джефф Минделл
Добавление мансардных окон в небольшие помещения
установщик переместил вентилятор в ванной в стену световой шахты. Поскольку в ванной комнате не было окон, мансардное окно добавляло обилие естественного света, а также открывалось для создания потока воздуха.
Расположение вентилятора в ванной комнате в стене шахты светового люка на фото ниже.
Заявите о себе с помощью архитектурных дополнений
Придайте пикантности плоскому потолку светового люка, включив архитектурные детали в световую шахту, например, обнажая фермы или стропила, как это сделала стилист Эмили Хендерсон в своей спальне в Портленде.

Крыша потолок без чердака: Крыша без потолка и без чердака: дом с теплой крышей

Крыша без потолка и без чердака: дом с теплой крышей

Дом без потолка под крышу

Обустройство потолка-крыши и утепление

Выбор утеплителя

Минеральная вата

Пеноплекс

Напыляемый утеплитель

Внутренняя отделка потолка-крыши

Конструкция вальмовой крыши с опиранием стропил на балки перекрытия

Двутавровые балки – способы крепления к стенам и к коньку

Соединение стропил на коньке крыши

Заключение

Как сделать крышу дома без потолка

Крыша без потолка: дом без чердака, фото

Обустройство потолка-крыши

Сложности с планированием беспотолочной конструкции крыши

Утепление крыши-потолка без чердака

Материал подшивки крыши-потолка

Внутренняя отделка потолка-крыши

Дом без потолка под крышу: фото

Заключение

Отправить комментарий

18 способов охладить дом без кондиционера

Как сохранить прохладу в доме без кондиционера

Лучшие способы охлаждения дома:

Как распилить потолочный каркас дома | Home Guides

Как найти утечку в крыше за 5 простых шагов

Шаг 1. Ищите первые признаки протечки в крыше

Как перепрыгнуть потолок

Как узнать, подходит ли вашему дому сводчатый потолок

Популярные чтения

5 важных советов по подготовке дома к зиме в холодную погоду

4 основных совета для принятия решения: какова ценность моего дома?

Помощь по ипотеке в связи с коронавирусом: что нужно знать

Это не проект DIY

Самые популярные советы и рекомендации по ремонту

10 дешевых идей ремоделирования, которые выглядят как угодно

Только представьте! 10 украшений комнаты своими руками, которые вдохновят вас на покупку

10 потрясающих идей лепки короны

9 простых вещей, которые сделают этот дом вашим домом

Сколько времени это займет?

Каковы затраты?

Как сводчатый потолок влияет на стоимость при перепродаже?

Смотрите также

дома без потолка под крышу фото

Home and Garden

Стильный и комфортный дом

Кто-нибудь делал открытый верх, без потолка?

Информация об этом сообществе

Крыша потолок без чердака — обустройство

Способы обустройства утепляющего слоя

Выбор утеплителя

Напыляемый утеплитель

Правильное устройство потолка под односкатной крышей: лучшие технологические решения

Содержание

Что собой представляет пирог односкатной крыши?

Выбираем материал для подшивки потолка

Дерево: от простоты – к изысканности

Вагонка: стиль и экологичность

Фанера: для хозпостроек

Плиты OSB, ДВП и МДФ: долговечность

Пластик: устойчивость к сырости

Натяжной потолок

Аквапанели

Сайдинг: необычные решения

Гипсокартон: для жилых помещений

Изготавливаем каркас для крепления

Вариант #1 – металлические рейки

Вариант #2 – деревянные рейки

Подбираем правильную изоляцию

Пошаговый инструктаж по устройству потолка

Этап 1. Подготовка

Этап 2. Расчет

Этап 3. Разметка

Этап 4. Гидроизоляция

Этап 5. Монтаж реек

Этап 6. Наполнение – коммуникации и изоляция

Этап 7. Обшивка

дом с теплой крышей |
