Люк на чердак и его размеры: разновидности люков и материалы

В домах, где нет мансарды, нередко используют чердачное помещение в бытовых целях. Там можно хранить полезные вещи, выводить коммуникации. Чтобы удобно было попадать на верх необходимо сделать люк для чердака и лучше если он будет внутри дома. Какое оформить и подобрать размеры люка на чердак расскажем в этой статье.

Особенности чердачных лестниц

Какой бы формы и разновидности вы ни выбрали лаз, без лестницы будет сложно обойтись. Если люк из металла или дерева можно легко спрятать в потолке, то при выборе лестницы нужно задумать о планировке помещения. Есть несколько вариантов конструкций:

  • Стационарные. Устанавливаются во время строительства дом. Их невозможно перенести или сложить, поэтому особое внимание уделяется конструкции и внешнему виду.
  • Переносные. Такая лестница обычно хранится в кладовой и доставляет дополнительные хлопоты. Она не только занимает полезное пространство, но и когда нужно подняться на чердак ее приходится переносить.
  • Раскладные. Это самый удобный вариант для эксплуатации в жилом доме. Экономится жилое пространство, не нужно прилагать особых усилий, для того чтобы использовать ее. Единственным недостатком можно считать сложность сборки раскладной лестницы.

В зависимости от того какой вариант лестницы был выбран и под каким углом ее установите определяют размер люка на чердак. Допустимая ширина колеблется в пределах от 0,7 до 1 метра. Практичный уклон подъемника равен 65°, а удобный — 45°. В первом случае конструкция не займет много места, а во втором вы без труда сможете подняться на чердак.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

Для большинства лестниц достаточно 10—15 ступеней без подступенков. Удобной шириной ступеней считается размер 250—300 мм. Чтобы сэкономить материал и не потерять в практичности расстояние между ступенями делают равным 190 мм. Выбирают прочные породы древесины, толщиной 20 мм. Такая толщина способна выдержать вес более 150 кг.

Разновидности люков

В зависимости от проектного решения дома, выбранной лестницы и эксплуатации чердачного помещения применяют различные виды люков. Самыми распространенными конструктивными решениями считаются следующие варианты:

  • Горизонтальный. Применяется в тех ситуациях, когда приходится часто поднимать на чердак. Можно сделать самостоятельно, врезав в потолок и установив лестницу.
  • Вертикальный. Подходит для зданий с разноуровневыми помещениями. Если одна из комнат не имеет чердачного перекрытия, а совмещена с кровлей. Такой люк встраивают в стену, которая отделяет жилое и нежилое помещение. Редко применяется в частном строительстве.
  • Мансардный. Люк совмещается с выходом на крышу. Сложный в реализации проект, который обычно отдают в специализированные студии. Функциональное и красивое решение для домов с мансардами.
  • Ревизионный. При небольших уклонах скатов крыши попасть на чердак сложно. Если все же нужно проверять пространство над комнатами делают небольшой люк. Обычно для него применяют либо раскладную, либо переносную лестницу.

В классическом варианте лаз на чердак делают квадратным с белой створкой. При желании можно изготовить или заказать конструкцию, подходящую по цвету к интерьеру дома. Большие лазы оснащают двумя створками, и в некоторых случаях для проникновения на чердак достаточно откинуть одну половину люка.

Рекомендуем к прочтению:

Если чердачное помещение не отапливается необходимо позаботиться о достаточном утеплении лаза. В магазинах реализуют готовые варианты, поэтому рассчитывать толщину утеплителя и собирать люк необязательно.

Популярные материалы для люка

Как уже упоминалось выше для люков на чердак используют два основных материала: дерево и металл. У каждого из них свои достоинства и недостатки, а также тонкости при монтаже.

Металлические конструкции с одной стороны, надежны, а с другой — имеют большой вес. Габариты и масса изделия отталкивает многих домовладельцев. Дело в том, что тяжелая крышка при закрывании может больно ударить и нанести травму. Кроме того, в одиночку установить изделие довольно сложно.

Металл отлично проводит тепло, поэтому, если чердак неотапливаемый, приходится делать толстый слой утеплителя. Это увеличивает общий вес конструкции, из-за чего приходится усиливать конструкцию чердачного перекрытия. Чтобы облегчить эксплуатацию такого люка производители встраивают гидравлическую систему.

Более простой и дешевый вариант — деревянные люки на чердак. Хотя прочность уступает металлу, но дерево имеет свои преимущества. Например, этот материал является отличным теплоизолятором и не пропускает холод зимой. Небольшой вес створок делает вариант безопаснее в эксплуатации. Простая конструкция и доступность материалов позволяет изготовить люк своими руками.

Помимо материала чердачные люки различаются и способом открывания. Некоторые конструкции сделаны так, чтобы створки откидывались вверх. Для таких вариантов необходимо иметь хорошую физическую силу. Зато с ними можно использовать переставные и стационарные лестницы.

Лазы, у которых люки открываются вниз, обычно оснащены раздвижными лестницами. Из-за сложности конструкции такие варианты сделать самостоятельно сложно. Поэтому обычно такие люки покупают в специализированных магазинах. Все же, этот вариант предпочтительнее, так как он экономит пространство в доме и делает чердачный лаз незаметным.

Подготавливаем место для установки

Рекомендуем к прочтению:

Нельзя просто наобум наметить места прорези для монтажа чердачного лаза. В перекрытии имеются несущие балки и если их повредить будут неприятные последствия. То же самое касается и стропильной системы. Специалисты выделили несколько рекомендаций для размещения прохода:

  1. Если у вас раскладная или переносная лестница, тогда для нее должно быть достаточно места. При расчете обращайте внимание как на высоту конструкции, так и на ширину. Правильно подобранная габариты сделают эксплуатацию подъемника более удобным.
  2. Чердачный люк устанавливают между балками перекрытия. При правильной сборке крыши вырезать отверстие в потолке не составит труда.
  3. Выбирайте такое место, чтобы при подъеме на чердак не задевать головой стропила.
  4. Размеры люка и отверстия в перекрытии должны точно совпадать, иначе появятся щели, мостики холода. Со временем появится угроза разрушения конструкции.

Как правило, чердачные люки продаются уже готовыми к монтажу. В их конструкции часто предустановлена раскладная лестница, и наружные планки сверху и снизу. Помните что монтировать будете вместе с наружным кожухом и от него зависит способ крепления.

После того как приобрели люк снимите с него все размеры и перенесите их на перекрытие. Удобнее всего сделать это со стороны чердака. Просверлите электродрелью контрольные отверстия по углам. Далее, как только была сделана точная разметка, при помощи электролобзика вырежьте отверстие в потолке.

При установке люка не повредите изоляционные слои утепления. При необходимости аккуратно отрезайте необходимое количество пленки, а не рвите ее.

Когда отверстие было сделано работы перемещаются внутрь дома. Снимите кожух с люка и примерьте его к получившемуся проемы. Если ширины или длины недостаточно для установки, вырежьте необходимые размеры. При этом будьте внимательны, чтобы зазоры между перекрытием и люком были минимальными.

Монтаж люка

Удобнее начинать установку с чердака, и для начала нужно закрепить наружную планку. После этого вставьте люк в отверстие и зафиксируйте его. Теперь перейдите в дом и установите нижнюю планку, зафиксировав ее на потолке. Сделайте все так, чтобы люк для чердака был заподлицо с потолком. Осталось только закрепить крышку и вся работа закончена.

Прежде чем начать использовать лестницу проверьте ее несущую способность. Она рассчитана на 150—250 кг нагрузки. Постепенно увеличивайте вес, пока не достигнете максимального значения.

Теперь осталось выполнить декорирование люка для чердака или скрыть его, применив материалы отделки потолка. Если у вас деревянная конструкция, достаточно внутреннюю часть оббить рейками, а если металлическая — покрасьте створки в нужный цвет.

Выполняйте монтаж в согласии с инструкциями, приложенными к купленному люку для чердака. Простое описание поможет вам установить конструкцию самостоятельно. После того как все было сделано вы сможете свободно подниматься на чердак в любое время года.

Противопожарные люки на чердак | Чердачные люки

Зачем нужны противопожарные люки с выходом на чердак? При пожаре образуется большое количество горячего воздуха и дыма. Огонь может перекрыть путь эвакуации, и зачастую чердак – единственное место, где можно укрыться. В проем чердака монтируют огнеупорный люк. От огнестойкой двери противопожарный люк отличается лишь размерами. У люка размеры 0,6 на 0,8 м. Чаще всего люк имеет квадратную форму. Через отверстие на чердаке с помощью лестницы можно быстро выбраться на мансарду.

Закажите чердачные люки напрямую от производителя – предлагаем изготовление по индивидуальным размерам, профессиональный монтаж по нормам СНиП.

Модели противопожарных люков от «СТРОЙСТАЛЬИНВЕСТ»

Монтаж чердачного люка

Огнеупорные люки устанавливаются в зданиях с чердаками выше 9 м. В более низких зданиях их установка желательна для пожарной безопасности. Люки могут монтироваться в горизонтальных и вертикальных плоскостях либо для того, чтобы перекрыть доступ к вентиляции и лифтовым шахтам. Люки устанавливают петлями вверх, створка открывается тоже вверх. Установку выполняют с минимальными зазорами, заполняя щели монтажной пеной.

Основу изделия составляет рама, согнутая из листовой стали в профиль. Створка производится также из металлических листов. Во внутренней полости находится негорючий материал. При высоких температурах он не разрушается длительное время и не пропускает горячий воздух в соседнее помещение. В обычное время наполнитель служит в качестве теплоизоляции, не давая помещениям охладиться. По периметру люка прокладывается уплотнитель. Кроме того, люк оснащают термоактивной лентой. При нагревании она выделит пену, которая заполнит собой щели конструкции. Створка закрывается герметично. Люк будет служить преградой для дыма и огня. Предел его огнестойкости должен составлять не менее 30 минут.

В компании «СТРОЙСТАЛЬИНВЕСТ» можно купить противопожарные люки с огнестойкостью 60 минут.

Места установки люков:
  • Здания с постоянным пребыванием людей: детские сады, дома для престарелых, дома-интернаты, больницы;
  • Гостиницы, общежития, санатории, пансионаты;
  • Многоквартирные дома;
  • Учреждения культуры: театры, кинотеатры, музеи, выставки;
  • Предприятия торговли: магазины, торговые комплексы;
  • Спортивные учреждения;
  • Учебные заведения;
  • Пожарные депо;
  • Помещения высотой от 4,5 до 5 м;
  • Технические сооружения, предназначенные для коммуникаций.

Створка люка открывается вручную либо с применением электромеханических устройств. Люки можно использовать для проветривания помещения, а также вентиляции путей эвакуации и коридоров. Специальных требований к чердачным люкам нет. Их так же, как и противопожарные двери, проверяют на огнестойкость в соответствии с ГОСТом.

Чердачные люки от завода «СТРОЙСТАЛЬИНВЕСТ»

В компании «СТРОЙСТАЛЬИНВЕСТ» производят люки стандартного размера 0,7 на 0,7 м. Также возможно изготовление изделий по индивидуальным размерам. Используется холоднокатаная сталь толщиной 1,5 мм. Толщина коробки составляет 84 мм. Створка крепится к раме петлями с закрытыми подшипниками диаметром 20 мм. В полотно монтируется замок NEMEF. Люки отличаются прочным коробом, двойным полотном, пожарной безопасностью и современным внешним покрытием, которое защищает металл от коррозии. Люки легки в эксплуатации и имеют предел огнестойкости 60 минут, который подтвержден в ходе испытаний. Все люки оборудуются маркировочными табличками.

К каждому изделию прилагается паспорт.

Размеры люка на чердак

Люк для выхода на крышу Небоскреб применяется в экстерьере крыш домов, коттеджей, устойчив к осадкам, полностью герметичен, отвечает всем требованиям при строительстве и устройстве крыш. Люк изготавливается на заказ.

  1. Модель « Небоскреб» разработана специально для того, чтобы обеспечить возможность легкого доступа на крыши различных строений.
  2. Газовые пружины обеспечивают снятие нагрузки при подъеме крышки и плавность при закрывании.
  3. Полости крышки и наружной рамы люка утеплены базальтовой ватой.
  4. Дно крышки усилено гипсокартонным листом, для повышения огнестойкости и понижения теплопроводности при высоких температурах.
  5. Люк имеет двойное полимерное антикоррозионное покрытие, состоящее из слоя цинкового грунта и декоративного слоя в соответствии с RAL.


Утепленные люки под покраску Максим Ревизор

Применяются такие люки в стенах, потолках и в чердачных перекрытиях, где требуются люки больших размеров, тепло- и шумоизоляция.

Люки предназначены для эстетичного и скрытого доступа к различным коммуникациям и т.д.

Могут быть отделаны шпаклёвкой, декоративной штукатуркой, краской и рулонными отделочными материалами.  После такой отделки остаётся слабо заметный зазор по периметру меньше миллиметра.

К преимуществам можно отнести:

  1. Усиленный алюминиевый профиль глубиной 70 мм (а это удобство монтажа в стены из двухслойного гипсокартона и в бетонные стены), такой профиль обеспечивает дополнительную жёсткость и прочность люка.
  2. Сборно-сварная система сборки рам люка (использование кроме сварки закладных стальных элементов)
  3. Влагостойкий гипсокартон (ГКЛВ) 9,5 мм в 2 слоя и плита минваты 50 мм, что обеспечивает тепло и шумоизоляцию, для усиления конструкции при больших размерах дополнительно используется стоечный профиль 50*50 мм.
  4. Используется D-образный уплотнитель по периметру рамы люка для шумо, пыле, теплоизоляции.
  5. Люки снабжаются замками-защёлками, которые располагаются между рамами люка, т. е. нет никаких выступающих частей, замки располагаются скрыто.

За счёт усиленного алюминиевого профиля и усиленной оси петли размерный ряд люков от 300*300, до 600*2000 мм.


Нет товаров, соответствующих критериям поиска.

Установка люка на чердак с лестницей своими руками: пошаговая инструкция

Чердак – это отличное место для размещения различных старых вещей, одежды и прочих принадлежностей. Хотя, для его использования, нужно специальное обустройство люка, которое поможет без особого труда попасть на него. О разных типах люков для чердака и об их особенностях более подробно напишем ниже.

[contents]

Выбор места люка на чердак и подготовка к работе

Назначение чердака – это обычно кладовое помещение. В нем хранят разные вещи, которые периодически или сезонно используют.

И чтобы быстро достать их, нужно иметь постоянный доступ к чердаку.

Для данных целей рекомендуется устройство люка, который позволит доставать из чердака, любую нужную вещь.

Есть два способа входа в чердачное помещение. При первом способе проделывается на фронтонной части, специальное входное отверстие, на котором монтируется чердачная дверь. Такой способ достаточно хорош и в потолке не обязательно делать отверстие и нарушать его общую целостность. При использовании двери, необходимо будет устанавливать специальную лестницу, а это требует определенных материальных затрат и сэкономить вряд ли получится. Второй способ, более легкий и заключается он в обустройстве люка на чердак, который будет располагаться на потолке.

При выборе места, на котором будет находиться люк, нужно будет просчитать, чтобы крышка люка свободно открывалась, без каких-либо препятствий.

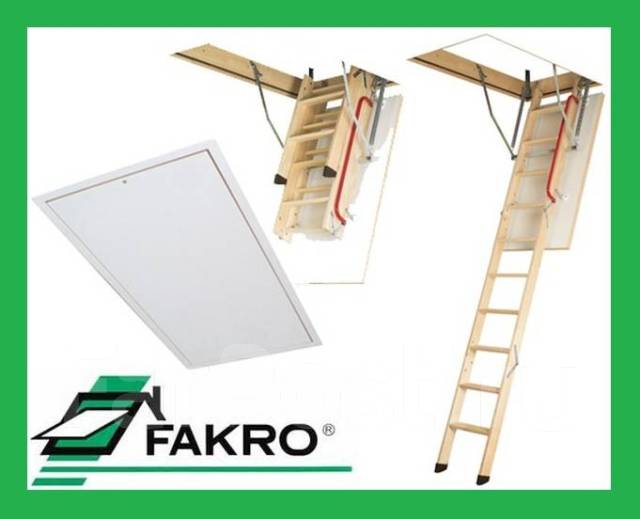

Люк с лестницей

Помимо этого, дизайн люка, должен хорошо гармонировать с общим стилем дома.

Если планируется монтаж стационарной лестницы, то она также не должна создавать препятствие в свободном перемещении по комнате.

Если на потолке располагаются балки перекрытия, то нужно учесть, чтобы люк не располагался именно на них, так как прочность потолочного перекрытия может существенно снизиться.

Люк на чердак своими руками должен иметь следующие особенности:

  •  привлекательность;
  • простота монтажа;
  • надежность, прочность и безопасность;



Особенности и разновидности чердачных люков

Виды люков-лестниц

Люк на чердак в зависимости от своего расположения и конструктивных особенностей бывает:

  •  горизонтального типа;
  • вертикального типа;
  • углового типа.

При первом варианте монтаж люка идет на поверхности потолка. Данные люки отличаются высоким удобством при эксплуатации и легкостью выполнения.

Второй тип люков называют еще лазом. Угловой тип люка устанавливается на мансардном помещении, при условии наличия покатого типа кровли.

Помимо этого, люки для чердака выполняют из дерева, металла, различного пластика и других прочих материалов. Но чаще всего, при строении люков применяется дерево.

Люк на чердак утепленный

Для сооружения утепленного люка необходимо применять следующую инструкцию:

  1. Перед началом монтажа, необходимо сделать чертеж люка на чердак, в котором будет указана его форма, размер и особые конструктивные особенности.
  2. Для сооружения каркаса люка необходимо подготовить доски, толщина которых будет ровна 2 см. Из них соорудите прямоугольную конструкцию.
  3. Все углы должны быть ровными. Обычно, размер стандартного люка равен — 600х1200 мм. Размер люка также зависит от конституции людей, которые будут им пользоваться и соответственно от размера вещей, которые будут храниться на чердаке.
  4. Дальнейший этап – это вырезание проема на потолке, при этом проем должен быть на 5 см больше, чем исходные размеры люка на чердак. Основная задача данного припуска – это обшивка проема при помощи специальной рамки.
  5. При работе в деревянных домах, для производства люка подойдет такое же дерево, которое вырезается с потолка. Либо приобретите подходящую древесину в магазине.
  6. При выборе древесины, лучше выбрать лиственницу, так как этот сорт дерева хорошо ведет себя при использовании и обладает высокими прочностными свойствами.
  7. Сторона крепления петель на люке, будет зависеть от индивидуальных желаний хозяев.
  8. Для придания дополнительной прочности крыши, нужно позаботиться об установке специальной диагональной распорки, ее фиксируют при помощи саморезов или стальных уголков.
  9. Для обеспечения теплоизоляции дереянного люка, используйте утеплитель. Наиболее часто, применяют такой строительный материал, как и при утеплении чердачного помещения, например, минеральная вата.
  10. Необходимо также учесть, что на дне крышки нужно установить пароизоляцию, так как данные виды утеплителей восприимчивы к сырости и влажной среде и может появится плесень.
  11. Далее устанавливается фурнитура, т.е. различные защелки и доводчики. Установка уплотнителя по периметру люка позволяет предотвращать попадание холодного потока воздуха из чердака в комнату.
  12. Рама с внутренней стороны обшивается с помощью наличника, для более красивого внешнего вида люка.
  13. Заключительным этапом идет установка лестницы, которая помогает подниматься и спускаться с чердачного помещения.

Монтаж и установка люка на чердак

Монтаж и установка люка на чердак, купленного в строительном магазине немного проще, чем самодельный люк. Хотя, в данном вопросе существуют свои нюансы, которых обязательно следует придерживаться.

Стоимость магазинного люка напрямую будет зависеть от материала, из которого он выполнен. Цена на металлический люк на чердак, выше, чем деревянный.

Перед тем, как купить люк лестницу на чердак, необходимо предварительно провести замеры высоты потолка в комнате, и места установки лестницы.

Плюсами покупных магазинных сдвижных лестниц для люков считают:

  • Легкость в использовании и компактность;
  • Многофункциональность;
  • Простота монтажа и установки;
  • Красивый и привлекательный внешний вид.

Для раскладывания лестницы на чердак вам не потребуется прикладывать больших усилий. Благодаря этому, покупные модели выдвижных люков распространены гораздо больше, чем самодельные.

Для того, чтобы собрать люк и лестницу потребуется два человека. Один будет находиться на чердаке, и поднимать готовую конструкцию наверх.

Перед тем, как зафиксировать раму, на нижней части необходимо установить две доски, именно на них в будущем будет производиться укладка люка.

Далее вся конструкция монтируется на них и выравнивается специальными клиньями. Для качественного контроля ровности угловых соединений используйте строительный уровень.

За счет этого, вам удастся избежать различных деформаций люка в процессе его монтажа и установки. После фиксации лестницы на раме, люк крепится на нее шурупами.

При возникновении незначительного зазора, для его заполнения применяют монтажную пену.

Далее снимают доски, которые страхуют люк от перекоса, но следует учитывать, что пока монтажная пена полностью не застынет, использовать люк будет невозможно.

На лестнице боковые болты необходимо ослабить и она будет раскладываться до нужного размера. При перекосе, следует отрегулировать лестницу так, чтобы она стала достаточно ровной, сделать это можно с помощью перекручивания болтов.

Люк на чердак своими руками

Если вы планируете устройство люка для чердака на железобетонных перекрытиях, то рекомендуем обустраивать люк в местах стыка двух плит. Благодаря этому, вам удастся предотвратить снижения прочности всей конструкции.

Для производства стандартных или противопожарных люков на чердак необходимо проделать специальное отверстие, для бетонной плиты, при этом работы займут как минимум два часа. Для проделывания отверстия вам потребуется болгарка, со специальными насадками для металла, а также вам понадобится перфоратор, лом и кувалда.

Первым делом, необходимо сделать разметку, при этом размер отверстия на бетонной плите должен быть на пару сантиметров больше, чем размер люка.

Для получения строго вертикального торцевого участка люка, нужен будет перфоратор и сверло в нем, длина которого больше, чем толщина бетонной плиты.

Нужно следить, чтобы перфоратор находился строго вертикально по отношению к рабочей поверхности. В каждом из намеченных углов нужно просверлить по одному отверстию.

При помощи алмазного диска нужно прорезать одну из линий разметки. И необходимо строго следить, чтобы диск не соприкасался с арматурой, во избежание его порчи. После того, как прорези подготовлены, при помощи перфоратора найдите пустые участки бетонной плиты, просверлив их насквозь.

С помощью кувалды, разбейте плиту, в местах соприкосновения бетона с металлической арматурой, используйте лом.

Как только вы оббили весь бетон аккуратно срежьте всю металлическую арматуру, при помощи проведения нивелировки сгладьте все имеющиеся неровности, появившиеся на поверхности металла. Необходимо отметить, что от ровности и гладкости чердачного проема будет зависеть точность и качество установки люка.

Если вы планируется применять покупное устройство, то исходные размеры для чердачного проема в потолке должны быть указаны в технических показателях люка.



При выполнении люка на чердак своими руками, с каждой стороны следует оставить по два сантиметра.

Для изготовления люка на чердак, следует сначала соорудить раму, которая крепится в проеме при помощи анкеров. Для обеспечения плавного закрывания или открывания люка, нужно приобрести специальные доводчики.

И поверхность крышки должна быть похожей с отделкой потолка. Идеальный вариант — использование пенополистирольных плит, которые будут сверху обшиваться листами ДСП.

Рекомендации изготовления люка на чердак

Готовый чердачный люк должен быть оснащен при помощи уплотнителей и лицевых планок. И отверстие под его монтаж, и установку должно быть сделано с максимальной точностью.

Для проведения данного типа работ лучше взобраться на чердак и начать именно с этой части. Нужно разметить пол в соотношении с внешними размерами готового кожуха, на который будет устанавливаться люк.

Используйте болгарку для снятия верхнего слоя перекрытия. При наличии слоя гидроизоляции и утеплителя на потолке, нужно аккуратно их снять. Для того чтобы увидеть периметр финишного расположения люка в комнате, нужно проделать несколько отверстий.

Далее, нужно взять люк и приложить его на поверхность пола на чердаке, сопоставив его размеры с проделанными отверстиями. Каркас люка необходимо располагать в проеме как можно герметичнее. При наличии щелей, для их заделывания применяйте монтажную пену. И работу с ней начинайте только после тщательного и качественного выравнивания места положения люка.

Для надежной чердачной лестницы необходимо устройство специального обрамления, которое помогает обезопасить людей, проживающих в каркасном доме, от случайного падения.

При наличии с двух сторон стропил, с третьей стороны нужно будет установить балку, на которую будет фиксироваться люк.

Работы по монтажу и установке люка требуют определенных навыков и знаний. Максимальная нагрузка на люк и лестницу равна 200 кг.

Монтаж и установка люка, требуют выполнения следующих действий:

  •  сборка каркаса и установка его в отверстие;
  •  крепление обода на поверхности стропил сверху, либо на балках;
  • крепление обода с нижней части комнаты;
  • крепление крышки на люке;
  • соединение люка с лестницей;
  • итоговая проверка всей системы.
Пожарные люки на чердак

Данные люки имеют очень простые конструктивные характеристики. В основном они состоят из стальной рамы, утеплителем для которой используется негорючий материал, и стальной дверцы, которая защелкивается автоматически после ее закрывания.

Для входа на чердак монтируют выдвижную лестницу. Перед установкой данного люка, ознакомьтесь с его особенностями:

  1. Огнестойкость до одного часа.
  2. Толщина стали, из которой он выполнен, минимум 1 см. Возможность покрыть люк таким же материалом, как и отделка комнаты, чтобы обеспечить полную его гармоничность в интерьере.
  3. Наличие специального негорючего термостойкого активного уплотнителя, при расширении которого блокируется попадание дыма на чердак или в комнату.
  4. Внутреннее наполнение – это минеральная вата либо другой огнестойкий строительный материал.
  5. Наличие фурнитуры (доводчики, ручки, замки – все высокого качества).
  6. При установке люка на перекрытия из дерева, нужно дополнительно приобретать строительные материалы, которые будут устанавливаться между отверстием для люка и самим люком.
  7. После люк монтируется и устанавливается в соответствии с выше описанными рекомендациями. Помимо этого, если вы устанавливаете покупное устройство, то особенности его монтажа описаны в его технических документах.

особенности конструкций, размеры, пошаговая инструкция

  • Виды люков по конструкции
  • Люки-лестниц на чердак по способу монтажа
  • Преимущества
  • Устройство
  • Чердак позволяет решить проблему, столь актуальную в частном домостроении – как рационально использовать внутреннее пространство. Его можно превратить в жилое помещение, а можно сложить там различные старые вещи, одежду и прочее. Как бы то ни было необходимо обеспечить удобный выход под кровлю.

    Лестница-люк на чердак обеспечивает беспрепятственный доступ в подкровельное пространство. Изготовить люки на чердак с лестницей своими руками (фото ниже) не особо сложно и вполне под силу домашнему мастеру.

    Виды люков по конструкции ↑

    Люки для чердака отличаются в основном по конструкции. Для входа на чердак устанавливают:

    • чердачные люки с лестницей – выдвижной или стационарной;
    • чердачный люк без лестницы, имеющий вид дверцы.
    • Очевидно, что конструкция люка в последнем варианте наиболее простая. Да и по стоимости она будет самой дешевой. Фактически она представляет собой обычную откидную крышку и отдельную приставную к стене лестницу или стремянку.

    Но нужно отметить и ряд неудобств:

    • лестницу в этом случае придется где-то хранить, то есть надо будет ее все время переносить туда сюда из подсобного помещения, что крайне неудобно если она нужна постоянно;
    • если же держать ее внизу, то она создаст массу неудобств для тех, кто находится в этом помещении.
      • Установка чердачного люка с постоянной лестницей достаточно трудоемкий процесс, поскольку приходится не только собирать сам люк, но также выполнить монтаж лестницы на чердак, который довольно объемный и требует значительных усилий. Стационарную конструкцию не нужно постоянно выдвигать . Это, несомненно, плюс, но с другой стороны, она отнимает при этом немало полезного пространства. Такое решение оправдано, если чердаком пользуются постоянно, и дом достаточно просторный.

    • Люк на чердак с лестницей, которая выдвигается или складывается, пожалуй, можно считать золотой серединой. Его устройство оптимально как с позиции финансов, так и трудозатрат. Выполнить его можно столь же просто, как и установить обычную дверцу. Остается только вынести лестничный трап. Подобную конструкцию можно собрать собственноручно, тем более что детали в основном можно приобрести готовыми. Размеры люка для чердачных лестниц отличаются в зависимости от их типа. Размеры чердачных люков с выдвижной лестницей, складывающейся по принципу «гармошки», достаточно малы, в то время как складные, состоящие из нескольких секций, требуют намного большего проема.

    На заметку

    Стандартно размер проема под люк составляет 0, 6 ×1,2 м.

    При больших размерах люка на чердак целесообразно устанавливать двухдверные конструкции. Подобная рекомендация обусловлена тем, что при установке чердачных лестниц с люком , размеры которых по площади больше 0,5 м2, полотно дверцы может прогибаться. Чтобы обеспечить достаточную жесткость уголков и равномерно распределить напряжение, необходимо ввести вторую дверцу.

    Люки-лестниц на чердак по способу монтажа ↑

    Люки на чердак с лестницей по способу устройства разделяют на:

    • вертикальные. Их устраивают по принципу лаза;

    чердачная лестница с вертикальным люком

    • горизонтальные. Эта одна из самых распространенных конструкций, которая представляет собой типичный потолочный люк с лестницей на чердак. Для его изготовления используют металл, дерево, пластик или другой материал. При выполнении установки своими руками обычно применяют дерево;

    На заметку

    При оборудовании лестницы на холодный чердак , как правило, рекомендуется выбирать утепленный люк в потолок .

    • угловые. Обычно, для их установки выбирают покатый скат в мансардном помещении.

    • ревизионные. Это скрытые потолочные люки, которые обеспечивают доступ к всевозможным инженерным коммуникациям в частном доме, проходящим выше.

    Как правило, горизонтальные, вертикальные и мансардные люки с лестницей – распашные, то есть однодверные.

    Преимущества ↑


    • Такая система компактна. В закрытом положении крышка, сливаясь с потолком, практически незаметна.
    • Изящество конструкции «обманчиво», ведь она может выдержать вес до четверти тонны.
    • Установка не требует особых усилий и под силу домашнему мастеру .
    • Система проста в использовании и отличается высокой функциональностью. Лестницу можно легко убрать после использования.
    • Прочные материалы, используемые при изготовлении конструкции, обеспечивают ей надежность и долговечность.
    • Разнообразный дизайн позволяет гармонично вписать ее как в классический, так и современный интерьер.

    Устройство ↑


    Установку люка проводят поэтапно в точном соответствии с определенной схемой.

    Чертеж чердачного люка ↑

    Конструкцию проектируют с учетом таких параметров как

    • его положение;
    • высота перекрытия;
    • размеры проема и крышки.

    Через проем должно быть максимально удобно подыматься на чердак, более того, размеры проема не должны препятствовать раскладыванию даже самой большой лестницы.

    При выборе места расположения проема учитывается также и состояние перекрытий на месте предполагаемой установки. Конструкция должна попасть между балками, чтобы сохранить целостность стропил.

    Рекомендуем

    Если тем не менее придется частично вырезать балки, то необходимо принять меры, чтобы прочность несущей системы не снизилась. Оптимальным решением станут поперечные перемычки, которые закрепляют между соседними стропильными балками.

    Направление люка и его расположение должно зависеть именно от направления стропил чердака.

    Рекомендуется учитывать также направление стропил – проем должен опираться на стропила с трех, а еще лучше с четырех сторон.

    Важно

    К выбору месторасположения конструкции нужно отнестись ответственно, так как результатом ошибки станет отверстие проема в потолке, скрыть которое в последующем будет довольно сложно.

    Остановимся более подробно на процессе устройства потолочных люков с лестницей. Это поможет позволит изготовить горизонтальную конструкцию собственноручно.

    Проем ↑

    Процесс выполнения проема для разных типов перекрытия имеет свои особенности.

    Деревянное перекрытие

    • Работы начинают с выполнения разметки. При этом нужно учесть, что проем по своим размерам должен превышать готовый люк не менее, чем на 50–60 мм. При этом ориентируются на толщину досок, предназначенных для выполнения рамки, и вид утеплителя, которым в дальнейшем будет скомпенсирован зазор.
    • Затем переходят к выпиливанию отверстия проема на чердачном перекрытии деревянного дома.
    • Сначала необходимо с осторожностью прорезать верхний слой, не затрагивая утеплитель. В случае утепленного чердака нужно аккуратно прорезать также слои гидро- и теплоизоляции, но не торопиться вытягивать их наружу.
    • Отверстие продолжают прорезать снизу. Так будет намного удобнее и более надежно.
    • Выпиленную часть потолочного покрытия в дальнейшем можно использовать для отделки крышки.
    • Проем необходимо дополнительно укрепить, закрепив близ него деревянный брус, который соединяют с основными элементами несущей системы.
    Бетонные плиты

    Бетон, безусловно, прочный материал, поэтому сделать проем в этом случае будет сложнее. Тем не менее, при наличии нужных инструментов с созданием проема можно справиться за час-полтора.

    Рекомендуем

    Проем нужно выполнять на месте стыка железобетонных плит: так перекрытие сохранит свою прочность.

    • Размечают периметр отверстия и по полученным линиям прорезают бетон. Для этого необходима болгарка и диск для металла с алмазным напылением. Прорези выполняют с обеих сторон плиты. В процессе резки не доходят до арматуры, так как эти диски с ней попросту не справятся – только сгорит напыление.
    • Ровности углов добиваются с помощью перфоратора. Сверло его при этом должно быть длинее толщины перекрытия. Инструмент держат строго вертикально и высверливают по одному сквозному отверстию в каждом углу.
    • Перфоратором высверливают насквозь и полые участки в железобетонной плите.
    • Остатки плиты, закрывающие арматуру, разбивают кувалдой. Там где она стыкуется с арматурой, бетон, можно доломать ломиком.
    • После того как будет оббит весь бетон, нужно аккуратно срезать арматуру.
    • Поскольку по периметру проема устанавливают раму, отверстие проема должно быть очень аккуратным. Для этого его внутренние грани выравнивают и сглаживают алмазным диском.

    Рекомендуем

    Проем в бетонном перекрытии усиливают при помощи железных уголков, которые соединяют плиты воедино. Таким образом, они начинают поддерживать друг друга.

    Сборка рамы ↑

    Рама,изготовленная из досок толщиной в 20–30 мм, обеспечивает основанию дополнительную прочность. По форме она может быть прямоугольной или квадратной и соответствовать размеру отверстия проема. При сборке особое внимание уделяют точному соблюдению перпендикулярности сторон рамки. После завершения работ ее устанавливают в проем и закрепляют на анкеры.

    Крышка ↑

    Дверцу в домашних условиях проще сделать из пиломатериалов: фанеры или досок.

    • Она должна быть прочной, особенно если к ней должна крепиться лестница, но не массивной. Ведь ее придется часто открывать и закрывать.
    • В любом случае ее усиливают, установив с обратной стороны по диагонали поперечину, которую закрепляют, используя стальные уголки или гвозди.
    • К раме крышку крепят на дверные петли с учетом ее рабочего направления.

    механизм чердачной лестницы с люком

    • Плавную работу дверцы обеспечит установка доводчика.
    • Необходимо оснастить ее также замковым механизмом.

    На заметку

    Можно, конечно, приобрести готовую чердачную лестницу с люком (фото ниже). Этот вариант устройства люка на чердак намного проще, так как в этом случае приходится работать с рамой и крышкой, уже собранными заводом-изготовителем. После подготовки проема последующие этапы установки системы выполняют согласно инструкции.

    Утепление ↑

    Завершающий этап монтажных работ – теплоизоляция конструкции. Это особенно важно, когда речь идет об устройстве входа в холодный чердак. Последовательность выполнения теплоизоляции аналогична устройству утепления перекрытия чердака. Для утепления больше всего подходит экструдированный пенополистирол или минеральная вата. Выбрав плиты нужной толщины, можно эффективно заполнить зазоры между люком и проемом на потолке.

    • для начала на крышку укладывают пароизолирующий материал;
    • следующим слоем будет теплоизоляция;
    • щели в раме заделывают строительной пеной и устанавливают уплотнительный контур из резины;
    • утеплитель закрывают пароизоляцией и зашивают декоративной отделкой, к примеру, пластиком, ДСП или вагонкой.

    В заключение посмотрите, как сделать люк на чердак на видео

    © 2021 stylekrov.ru

    Чердачные лестницы разных видов и размеров: правильно выбираем и устанавливаем

    В большинстве домов чердак используют как подсобное помещение, но иногда он может быть и полноценной жилой мансардой. От этого зависит, как часто владелец будет подниматься наверх, но в любом случае, чтобы попасть туда, ему потребуется чердачная лестница. Она позволяет оборудовать удобный, быстрый и безопасный доступ на чердак. Такая лестница отличается от обычных особой конструкцией, которая напрямую определяет ее назначение.

    Главные особенности чердачных лестниц

    Рассматривая чердачные лестницы разных видов, можно привести несколько свойств, которые есть у каждой из них. Они связаны с тем, что конструкцию используют конкретно для обустройства перехода на чердак. Для всех подобных лестниц характерны следующие черты:

    • Компактные размеры. Они необходимы, чтобы вписать лестницу в небольшое пространство. Но даже с учетом этого конструкция имеет те минимальные размеры, при которых человеку будет удобно ею пользоваться.
    • Большой угол наклона. Объясняется тем, что лестница имеет небольшую длину и должна быть вписана в минимальную площадь.
    • Относительно малая грузоподъемность. Большинство чердачных лестниц выдерживают до 150-200 кг. То есть одновременно система может выдержать 2-3 человек среднего веса или одного человека, но с тяжелым грузом.

    Важная особенность – наличие механизма складывания

    Обычно нужно просто потянуть за ручку люка или специальный рычаг, а когда проем откроется – потянуть за нижнюю ступень. В результате вся конструкция раскладывается и прочно устанавливается на пол.

    Некоторые производители выпускают автоматические лестницы. Они раскладываются после нажатия на потолочный люк, как на кнопку. В редких случаях лестницы оснащают электроприводом, который управляется дистанционно при помощи пульта.

    Чердачные лестницы просто складываются

    Нормы в отношении уклона и высоты чердачных лестниц

    Угол наклона чердачных лестниц определяется следующими принципами:

    • Согласно государственным стандартам, угол наклона чердачной лестницы может быть в пределах 45-60°.
    • Наиболее удобным считают наклон 45°.
    • В складных чердачных лестницах угол может достигать 75°.

    Крутизну выбирают с учетом безопасности подъема на чердак, высоты потолков, а также площади, в которую нужно вписать лестницу. Ее высота по строительным нормам может достигать 3,5 м. Такие длинные конструкции часто оснащаются перилами, что связано с повышенным риском падения с такой высоты. Все, что больше длины 3,5 м, уже является основанием, чтобы устраивать стационарную лестницу.

    Многие модели чердачных лестниц состоят из секций, поэтому их можно подогнать под конкретную высоту помещения. В остальных случаях конструкцию подрезают. С деревянными лестницами это сделать проще всего, но с металлическими тоже вполне возможно.

    Основные параметры чердачной лестницы

    Размер A (см)

    Размер B (см)

    Размер C (см)

    Размер D (см)

    270

    120

    158

    120

    300

    150

    172

    153

    335

    185

    188

    192

    Таблица с возможными размерами чердачной лестницы

    Основные размеры чердачных лестниц

    Максимальные размеры подступенка и проступи определяют исходя из средней высоты (31,5 см) и длины шага человека (63 см). По нормам для стационарной чердачной лестницы эти параметры составляют:

    • Высота подступенка (для складных моделей – это расстояние между ступенями) – не более 21 см.
    • Ширина проступи – не более 20-21 см, а минимальная – 15 см.

    Конкретные значения высоты подступенка и ширины проступи зависят от угла наклона лестницы. К примеру, при угле 45° проступь и подступенок будут одинаковыми – 21 см. Допускается, чтобы высота ступеней одной лестницы отличалась, но не более чем на 0,5 см. В целом, конструкция чаще состоит из 10-16 ступеней, причем часто без подступенка.

    Размеры люка под лестницу

    Для стандартных лестниц в чердачном перекрытии делают люк – специальное отверстие размерами 0,7х1,2 м. У него есть и другие стандартные габариты:

    • длина – 60 см;
    • ширина – 130 или 140 см.

    Рекомендуется люк минимальных размеров, особенно в случае неотапливаемого чердака. Чем больше будет проем под чердачную лестницу, тем ниже теплоизоляция, а значит дом будет быстрее терять тепло. Люк стоит покупать с утепленной крышкой вне зависимости от того, какой чердак в доме – теплый или холодный. В зависимости от погодных условий региона толщина теплоизоляции в крышке может составлять 3-7,4 см.

    Лестницы разной высоты и с люками разных размеров

    Разновидности чердачных лестниц

    Сегодня чердачные лестницы изготавливают из дерева или металла, причем часто материалы комбинируют. К плюсам комбинированных конструкций можно отнести:

    • максимальную долговечность;
    • высокую прочность;
    • возможность простой замены деревянных ступеней в случае повреждения.

    Что касается производителей, то лидером на рынке сегодня являются чердачные лестницы Fakro. Они представлены богатым ассортиментом, а свою популярность получили благодаря детально продуманной конструкции. Это позволило производителю создать несколько разных моделей, среди которых можно подобрать вариант не только для чердака в частном доме, но и для подвалов, двухэтажных квартир, гаражей и технических помещений.

    Советуем изучить подробнее: «Чердачные лестницы Fakro: советы по выбору, особенности конструкции, преимущества и монтаж изделий».

    Складные

    Наиболее распространенными считаются как раз складные чердачные лестницы, которые используются практически повсеместно. Они полностью складываются и прячутся в проем на потолке, поэтому в помещении их незаметно. Минусов у конструкций практически нет, а плюсов может отметить сразу несколько:

    • универсальные размеры;
    • простая конструкция из 3-4 секций;
    • возможность регулирования высоты с помощью последней секции;
    • подходят практически для любых чердачных проемов.

    Складная чердачная лестница

    Телескопические

    Направляющие секций такой лестницы прячутся друг в друге за счет того, что диаметр каждой из них меньше, чем у предыдущей. В результате элементы вставляются друг в друга, делая всю конструкцию максимально компактной по сравнению с другими моделями.

    Телескопическая чердачная лестница

    На небольших размерах плюсы таких лестниц заканчиваются. Они не слишком популярны из-за проблем с фиксаторами, которые удерживают секции в сложном виде. Судя по отзывам, даже после недолгого использования они начинают заклинивать.

    Фиксаторы телескопической лестницы

    Ножничные

    Из названия понятно, что механизм складывания лестницы напоминает принцип работы ножниц. Для раскладывания нужно потянуть за одну ступень, и за ней потянутся остальные. Все они зафиксированы на направляющих, соединенных между собой попарно концами. Ножничные чердачные лестницы изготавливают только из металла. Они имеют свои плюсы:

    • очень компактные размеры;
    • прочность и долговечность;
    • возможность приобрести модель с перилами.

    Из минусов конструкции отмечают не слишком надежные крепления блоков. За ними нужно тщательно следить и не забывать периодически смазывать.

    Ножничная чердачная лестница

    Раздвижные

    В большинстве модели состоят из 2 секций, которые выдвигаются в процессе опускания. Одна из них прочно прикреплена к крышке люка. К минусам конструкций относят следующее:

    • изготавливаются только из металла;
    • достаточно дорогие;
    • требуют больше места для установки, нежели складные.

    Раздвижная чердачная лестница

    Откидные

    Наименее распространенные модели чердачных лестниц, что объясняется их громоздкими размерами. В сложенном виде конструкция фиксируется у стены, а в разложенном – превращается в обычную маршевую лестницу.

    К недостаткам также можно отнести тот факт, что откидная система всегда остается на виду. Поэтому она подойдет только в случаях, когда дизайн интерьера не имеет особого значения, т. е. для технических помещений. Из плюсов стоит отметить лишь максимально удобный угол наклона – 45°.

    Откидная чердачная лестница

    Какую лестницу выбрать – деревянную или металлическую

    Технические и эксплуатационные характеристики деревянных и металлических лестниц соизмеримы, поэтому все зависит от личных предпочтений. Но при выборе стоит учесть пару советов:

    • Дерево – более теплый материал, в отличие от металла. Если вы часто поднимаетесь на чердак зимой – выбирайте деревянную лестницу.
    • Металл обладает биологической стойкостью. Он не подвергается воздействию влаги, на нем не появляется плесень. Если на чердаке повышенная влажность, хорошим выбором будет как раз металлическая чердачная лестница.
    • Если интерьер отделан деревом, то и лестницу лучше устанавливать деревянную, даже учитывая, что она не будет длительное время находиться в разложенном виде.
    • Самой компактной и выносливой в отношении циклов складывания-раскладывания считают стальную лестницу. Такой вариант подойдет тем, кто очень часто поднимается на чердак. В остальных случаях запаса прочности хватит у любой лестницы.

    Металлические (алюминиевые, стальные) конструкции стоят традиционно дороже деревянных. Если цена имеет значение, то оптимальным выбором будет все-таки дерево. Важно обратить внимание, что ступени металлической лестницы должны иметь противоскользящие выемки или покрытия, которые исключают соскальзывание.

    Советы, как правильно расположить лестницу и люк

    Место установки чердачной лестницы и люка зависят от особенностей перекрытия, в основе которого лежат балки. Чтобы правильно расположить конструкцию, необходимо соблюдать такие правила:

    • Располагать люк в зависимости от направления стропил – он не должен задевать несущие конструкции, в том числе балки. Проем должен находиться между ними.
    • Лестницу нужно устанавливать так, чтобы она не задевала стены. Это важно, чтобы конструкция могла свободно складываться и раскладываться.
    • Отверстие в перекрытии необходимо делать строго в соответствии с габаритами выбранного люка. Иначе могут остаться щели, через которые из дома будет выходить тепло.

    В заключении

    В связи с разнообразием современных моделей можно подобрать чердачную лестницу, которая гармонично впишется в имеющееся пространство как по размерам, так и по дизайну. Выбрав конкретную модель, важно не забыть, что ее и само отверстие нужно правильно расположить с учетом несущих конструкций чердачного перекрытия. А чтобы сохранить тепло в доме, необходимо обеспечить требуемую теплоизоляцию люка. С учетом этих простых советов пользование чердачной лестницей будет безопасным и комфортным.


    Размеры проема чердачной лестницы с люком

    Чердак – это комната под крышей дома на мансардном этаже. Если раньше чердак представлял собой неотапливаемое помещение, в котором годами хранился разный хлам, а доступ к нему был организован при помощь приставной лестницы, то в современных домах обустраиваются отапливаемые чердаки, которые могут использоваться в качестве кабинета, игровой комнаты, спортзала, гардеробной и даже спальни.

    Проем под чердачную лестницу

    Чаще всего для доступа на чердак используют складные лестничные конструкции. Главное преимущество такой лестницы – компактность. Конструкция надежно крепится в чердачном перекрытии и в отличие от стационарных аналогов не загромождает помещение, которое находится под чердаком, экономя пространство.

    Люк в чердачном перекрытии создается на этапе возведения дома или во время проведения капитального ремонта. Поэтому, какой проем для чердачной лестницы следует сделать, нужно решить заранее при проектировании дома или разработке плана проведения капитального ремонта.

    Размеры проема, создаваемого в чердачном перекрытии, должны на 1-3 сантиметра превышать габариты лестничного короба, который будет установлен. Учитывая данный фактор, необходимо заранее определить какую именно модель лестницы планируется использовать для организации доступа на чердак.  Если строится новый дом, размер проема под чердачную лестницу должен также учитывать вероятность смещения балок, которое может произойти в процессе естественной усадки здания.

    Размеры проема чердачной складной лестницы: на что обращать внимание

    Если принято решение изготовить чердачную лестницу своими руками или на заказ по индивидуальному проекту, размеры короба можно будет подогнать под параметры уже имеющегося люка. В ситуации, когда предполагается установка готовой лестницы, короб должен строго соответствовать имеющемуся проему.

    Выбирая модель чердачной лестницы, следует уточнить, какие именно габариты короба были указаны компанией-изготовителем. В большинстве случаев производители при маркировке своей продукции указывают параметры короба. Однако, иногда можно встретить лестницы, маркировка которых означает габариты чердачного проема, для которого она предназначена, а сам короб имеет меньшие размеры.

    Типовые размеры проема чердачных лестниц с люком

    Большой выбор лестничных конструкций, предназначенных для чердака, позволяет выбрать лестницу с коробом большого, среднего или маленького размера. Необходимо учитывать, что чем больше габариты короба, тем удобней будет лестница в эксплуатации. У такой конструкции будут шире ступеньки и выше поручни, спускаясь и поднимаясь по лестнице не потребуется пригибать голову.  Лестницей, имеющей маленький короб, будет сложно пользоваться пожилым людям, а также тучным людям.

    Вместе с тем, большой размер короба увеличит потери тепла в помещении, так как теплый воздух имеет свойство подниматься вверх и быстро остывать. Если люк не утеплен, а чердак не отапливается, остановить процесс потери тепла будет невозможно. Поэтому, размеры проема чердачной лестницы должны быть такими, чтобы в них вписывался короб относительно небольшого размера, пользоваться которым будет удобно всем жильцам дома.

    Минимальный размер лестничного короба составляет 50*60 см, максимальный – 140*120 см и больше. При желании установить лестницу с люком нестандартного размера, складная конструкция может быть изготовлена на заказ.

    Оптимальным считается размер короба 60*120 см – такая чердачная лестница обеспечит удобство в эксплуатации и позволит минимизировать потери тепла.

    Для обеспечения комфортного микроклимата в доме, производители выпускают чердачные лестницы с утепленными и/или звукоизолированными люками. Также доступны модели, которые имеют защиту от огня. Однако, наличие дополнительных опций приводит к удорожанию лестничной конструкции. Установка таких моделей рациональна только в домах, которые предназначены для постоянного проживания. Для дачных домиков, которые используются для проживания лишь в теплое время года, вполне подойдет более дешевая модель без каких-либо дополнений.

    Требования к доступу на чердак | 5 вещей, которые вы должны знать - Тренинг по строительному кодексу

    Давайте сразу перейдем к делу.

    Требования к доступу на чердак для жилых построек можно найти в Разделе R807.1 Международного жилищного кодекса 2018 года.

    Из-за вероятности необходимости доступа на чердак для ремонта и технического обслуживания в течение срока службы дома, кодекс устанавливает минимальные требования для доступа на чердак, чтобы гарантировать его функциональность и безопасность.

    В дополнение к этому, это удобный способ для персонала пожарной части проникнуть в скрытое пространство, например на чердак, и устранить любые потенциальные опасности пожара.

    Поэтому позвольте нам рассказать о 5 основных вещах, которые вы должны знать, когда речь идет о проемах на чердаке в соответствии с Международным жилищным кодексом.

    1. Требования к доступу на чердак

    Когда требуется доступ на чердак?

    Раздел R807.1 требует, чтобы в зданиях с горючим потолком или крышей имелся чердак для доступа к чердачным зонам, высота которых по вертикали составляет 30 дюймов или больше на площади не менее 30 квадратных футов.

    Иллюстрация: © Тренинг по строительному кодексу, 2021 г.

    Здесь важно отметить, что вертикальная высота измеряется от верха балки потолка до нижней стороны стропила крыши.

    2. Расположение доступа на чердак

    Где должно быть отверстие для доступа на чердак?

    Проем для доступа на чердак должен располагаться в коридоре или другом легкодоступном месте.

    Это может быть потолок или стена, выходящая на чердак.

    3. Размер доступа на чердак

    Каков минимальный размер доступа на чердак?

    Кодекс требует, чтобы проем чердака с грубой рамкой был размером не менее 22 на 30 дюймов.

    При установке в стене ширина не должна быть менее 22 дюймов, а высота - не менее 30 дюймов.

    Иллюстрация: © Тренинг по строительному кодексу, 2021 г.

    При установке на потолке должно быть обеспечено минимальное свободное пространство над потолком.

    4.Высота над чердаком

    Какое расстояние требуется над проемом на чердаке?

    Кодекс требует, чтобы минимальное свободное пространство на чердаке было не менее 30 дюймов над входом. Измеряется вертикально от нижней части балки потолка.

    Иллюстрация: © Инструктор по строительным нормам, 2021

    5. Механическое оборудование на чердаке

    Каковы требования к доступу на чердак, когда на чердаке находится механическое оборудование?

    Чтобы понять, каковы требования к доступу на чердак для механического оборудования, расположенного на чердаке, код направляет нас к разделу механического кода, найденному в жилищном кодексе.

    Раздел M1305.1.2 определяет зазоры, необходимые для доступа к прибору, расположенному на чердаке для обслуживания, как вынуть ключ из этой секции, относящейся к самому отверстию, чтобы убедиться, что он достаточно большой, чтобы можно было удалить самые большие прибор.

    Это сделано для того, чтобы учесть тот факт, что со временем может потребоваться замена прибора, поэтому, если он предусмотрен на чердаке, отверстие для доступа на чердаке, обслуживающее это пространство, должно быть достаточно большим, чтобы можно было удалить старый прибор.

    Итак, это суммирует основные требования кодов для отверстий для доступа на чердак.

    Для получения дополнительной информации о подробных требованиях обязательно ознакомьтесь с разделом Раздел R807 Международного жилищного кодекса (IRC) 2018.

    .

    * Справочный источник - Международный жилищный код 2018 г. - [Купить на Amazon]


    Хотите стать экспертом по планированию жилищного строительства?

    Проверьте свои знания, выполнив 2 полных практических экзамена на основе экзамена по жилищным планам и 1 тест по обзору плана .

    34,99 долл. США

    Включает 2 практических экзамена, по 60 вопросов каждый и 1 тест для обзора плана, 30 вопросов

    Этот практический экзамен предназначен для тех, кто хочет сдать сертификационный экзамен R3 R3 Residential Plan Examiner Certification Examer , проводимый в 2015 или 2018 году через Международный совет по кодексу (ICC).

    Эти практические экзамены предназначены для того, чтобы помочь вам подготовиться к настоящему экзамену, помогая ориентироваться в кодовой книге, чтобы ознакомиться с конкретными разделами кода.Они проверит ваши знания по охватываемым областям содержания экзамена, чтобы повысить ваши шансы на сдачу сертификационного экзамена. Это отличный способ подготовиться к экзамену ICC.

    стандартных размеров | Решения для панели доступа

    Стандартные размеры сенсорной защелки
    Номинальный размер: Номер модели: Требуется грубое открытие:
    6 дюймов x 6 дюймов 30-0606-TL 6 дюймов x 6 дюймов (152 x 152 мм)
    8 дюймов x 8 дюймов 30-0808-TL 8 дюймов x 8 дюймов (203 x 203 мм)
    12 дюймов x 12 дюймов 30-1212-TL 11 3/4 "x 11 3/4" (298 x 298 мм)
    18 дюймов x 18 дюймов 30-1818-кл. Спросите о необходимом размере
    20 дюймов x 20 дюймов 30-2020-TL 20 1/4 "x 20 1/4" (511 x 511 мм)
    24 дюйма x 24 дюйма 30-2424-TL 23 3/4 дюйма x 23 3/4 дюйма (591 x 591 мм)
    22 дюйма x 30 дюймов 30-2230-кл. 22 1/4 "x 30" (565 x 762 мм)
    Защелка с ключом Стандартные размеры
    Номинальный размер: Номер модели: Требуется грубое открытие:
    8 дюймов x 8 дюймов 30-0808-К 8 дюймов x 8 дюймов (203 x 203 мм)
    12 дюймов x 12 дюймов 30-1212-К 11 3/4 "x 11 3/4" (298 x 298 мм)
    16 дюймов x 16 дюймов 30-1616-К 15 3/4 "x 15 3/4" (400 x 400 мм)
    18 дюймов x 18 дюймов 30-1818-К Спросите о необходимом размере
    20 дюймов x 20 дюймов 30-2020-К 19 1/2 "x 19 1/2" (495 x 495 мм)
    24 дюйма x 24 дюйма 30-2424-К 23 3/4 дюйма x 23 3/4 дюйма (602 x 602 мм)
    24 дюйма x 48 дюймов 30-2448-К 24 1/8 "x 48 1/8" (613 x 1222 мм)
    Размеры люков на чердаке

    Следующие размеры соответствуют минимальному размеру проема, предусмотренному Международным строительным кодексом R807 для доступа на чердак.Доступны только с сенсорными защелками.

    Номинальный размер: Номер модели: Требуется грубое открытие:
    22 x 30 дюймов 30-2230-кл. 22 дюйма x 30 дюймов (559 x 762 мм)
    Направляющая для обрамления

    Размер проема в чердаке и изоляция

    Это новый дом.

    Нет лучшего времени, чтобы исправить это, чем прямо сейчас, и в то же время вы пользуетесь возможностью обучить строителя или супервайзера тому, что могло не быть на его / ее радаре.

    Жилой кодекс требует, чтобы «приблизительный размер проема» составлял не менее 22 дюймов на 30 дюймов для обычного проема доступа на чердак, что означает, что готовый люк - при условии, что гипсокартон толщиной 1/2 дюйма - будет иметь размер 21 дюйм на 29 дюймов, что по-прежнему длиннее, чем вы описали.Однако на вашем чердаке установлено оборудование HVAC, а это означает, что применяются механические нормы, а не жилые нормы.

    Требование механического кодекса состоит в том, что проход к отверстию должен быть достаточно большим, чтобы пройти через него оборудование, если оно требует замены, и над отверстием должна быть достаточная высота над отверстием, чтобы можно было опрокинуть оборудование и наклонить его через отверстие. . Затем готовое отверстие для доступа должно быть не менее 20 на 30 дюймов или, по крайней мере, достаточно большим, чтобы можно было снять самую большую часть оборудования.

    Я бы просто написал что-то вроде:

    В последний раз, когда я смотрел на механический код для оборудования HVAC, установленного на чердаке, в коде говорилось, что готовое отверстие для доступа должно быть минимум 20 дюймов в ширину. 30 дюймов в длину и, по крайней мере, достаточно большого размера, чтобы разместить на чердаке самую большую часть оборудования HVAC.

    Размер готового проема для доступа на чердак в этом доме составляет 21-1 / 2 дюйма на 23-1 / 2 дюйма, что, очевидно, меньше самого маленького разрешенного проема.Я рекомендую вам сейчас довести это до сведения застройщика. Попросите строителя попросить кого-нибудь измерить оборудование, установленное на чердаке, чтобы определить наименьший размер люка, который можно использовать, а затем изменить отверстие, чтобы оно соответствовало этому требованию, но не меньше минимального готового размера в 20 дюймов. на 30 дюймов, что требуется.

    Это отбрасывает его обратно на колени строителю без конкретного кода. Если у строителя есть наперсток, полный мозгов, он / она найдет его или позвонит местному специалисту по кодам, который найдет его, и они узнают правду и внесут исправления по мере необходимости.

    Может быть, мне позвонит клиент и пожалуется, что я ошибаюсь, что строитель показал ему последнюю версию кода и допускал меньшее отверстие - или, может быть, он скажет, что строитель проверил с местным Кодекс и местный специалист подтвердили, что меньшее отверстие было в порядке.

    В таком случае я бы напомнил клиенту, что я не программист и что я не основывал свои замечания на последней версии кода, которую держал в руке. Я бы посоветовал ему / ей лично перепроверить с местным специалистом по кодам, чтобы убедиться, что строитель имеет все факты, и на этом этапе я умываю руки и позволяю клиенту разобраться, или нет, со строителем.

    Никакого сползания отчетов. Простое изложение истины, как я это видел, и пусть фишки упадут где угодно. Если строитель станет упрямым, посоветуйте клиенту перепроверить с местным должностным лицом. Если я сделаю меньше, и это будет проигнорировано, и через пять лет печь выйдет из строя, и ее нельзя будет убрать с чердака без серьезных дорогостоящих модификаций, винить будет не строителя, а меня. не указывать на это, когда это можно было легко исправить до того, как клиент вступит во владение домом.

    FWIW

    Несколько лет назад я протиснулся через отверстие для доступа размером 14-3 / 4 на 14-3 / 4 дюйма и примерно 17-1 / 2 дюйма по диагонали. Любой, кто когда-либо встречался со мной лично, прямо сейчас говорит себе: «Ни хрена, О'Хэндли, ты врешь сквозь зубы», но уверяю тебя, это правда. Агент крикнул мне: «Майк, ты сможешь выбраться оттуда?» Я крикнул в ответ: «Не думаю. Как насчет того, чтобы позвонить моей жене и попросить ее приходить примерно два раза в неделю, чтобы принести мне бутерброды и поменять ведро для помоев.«

    Я выбрался легче, чем влез. Совершенно уверен, что сегодня я не смогу этого сделать.« Большой »жакет, который я надел на днях, выглядел так, как будто он был разработан для карлика. Думаю, пора мне начать работать. снова мой вес.

    ОДНА КОМАНДА - ОДИН БОЙ !!!

    Майк

    Требования к доступу на чердак

    Теперь я «разберусь» с возрождением Б.Г. и ТОЧКОЙ, КОТОРОЙ ОН ПРОПУСКАЛ (и его «неправильностью» в том, что он думал, что он сделал «ошибку», ЧТО У Него НЕТ):

    Mr.Gromicko:

    ВЫ, Ник, и кто бы ни был этот "Стив", ПУТАЛИ РАЗЛИЧИЯ С РАЗЛИЧИЯМИ Чтение и улавливание таких "деталей" или "улавливание" того, что на самом деле ГОВОРИТ неизмененный IRC, и когда он использует разные слова и фразы, ОНИ ЗНАЧАЮТ РАЗНЫЕ ВЕЩИ, а не то, что вы неосознанно, несанкционированно, неосознанно ПРИНИМАЕТЕ, это означает: очевидно, это не ваша, Ника, «Кейт», Джо Х, «Стива» или многие из ваших информационных материалов, сильная сторона команды разработчиков!

    Между МИНИМАЛЬНЫМ РАМНОЕ ОТВЕРСТИЕ РАЗМЕРЫ (2-ПЛОСКИЕ) без обеспечения фиксированного 3-х мерного прохода (X, Y, Z)

    С ЧИСТЫЙ ОТВЕРСТИЕ ДЛЯ ДОСТУПА РАЗМЕРЫ, которые позволяют удалить 3 РАЗМЕРЫ, которые позволяют -размерные объекты (минимальная высота 30 дюймов / высота над - и, ммм, длина объекта, который был установлен, может когда-нибудь быть удален или должен быть установлен - ПРОЗРАЧНЫЙ ДОСТУП ЧЕРЕЗ ОТВЕРСТИЕ! открытие, не обремененное НИЧЕМУ, чтобы поддерживать этот доступ, когда портал / доступ открыт!).

    Как тот, кто "-продюсировал" видео и учебные материалы по проверке по коду ЛЕСТНИЦЫ ....

    Вы должны "получить" ОТЛИЧИЕ с РАЗНИЦОМ, т.е. свободный доступ - особенно с крышкой, которая была оборудована постоянной лестницей, лестницей или опускающейся лестницей.

    обрамленные размеры в пол (или стену на верхнем этаже) НЕ ТО ЖЕ, что ЧИСТЫЙ ОТВЕРСТИЕ ДЛЯ ДОСТУПА. Препятствия, ГЛУБИНА рамочного проема, уклон крыши или стропильных ферм наверху, опоры надстройки крыши, механические элементы, установленные в чердачном пространстве, ПОЛ, установленный в чердачном пространстве, - могут отрицательно повлиять, то есть ЗАПРЕЩАТЬСЯ, на открытый проем доступа. , даже тот, который ПРЕВЫШАЕТ размеры рамы 22 x 30 дюймов.Скажем, например, УРОВЕНЬ или угол лестницы, опускающейся лестницы и т. Д. Дополнительно ограничивает ЧИСТЫЙ ДОСТУП к «обрамленному проему».

    Независимо от «минимумов» эффективный результат должен быть достаточным, чтобы обеспечить снятие устройства (ов) И иметь минимальное свободное эффективное отверстие в установленном состоянии.

    Вы, кажется, ПРОПУСТИТЕ, что вы можете кадрировать и соответствовать минимальным требованиям R807 и , но не имеете эффективного свободного доступа , который соответствует минимальной ширине LESSER, предусмотренной в 1305.1.3 - для чего может потребоваться ПРЕВЫШЕНИЕ минимальной ширины рамы R807 , чтобы получить ЗАТРАГИВАЕМУЮ и ЭФФЕКТИВНУЮ ширину проема для свободного доступа, которая обеспечивает глубину 20 дюймов и 30 дюймов И ЕЩЕ МОЖЕТ быть слишком малой для обеспечения / удаления установленная техника. Сборка чердачного перекрытия и потолка: глубина 10 дюймов против 8 дюймов против 12 дюймов против 6 дюймов; по сравнению со стеной разной глубины обрамления. Тела тех, кто «получает доступ», огибают посягательства на открытое отверстие для доступа, механические устройства этого не ожидают.

    ВОЗМОЖНО ИМЕТЬ ШКАФ с рамой шириной 22 дюйма, которая все еще не обеспечивает ЧИСТЫЙ ДОСТУП шириной 20 дюймов - и это НЕ будет соответствовать минимальным требованиям к наличию каких-либо механических устройств на чердаке.

    Вот почему M1305 расширяет требования со специфичностью, превышающей R807.

    ЧИСТЫЙ ОТКРЫТИЕ ДОСТУПА - это не то же самое, что размеры проема в рамке. Последний (R807) включает только 2 размера и ось X и Y; Первый (M1305) включает рассмотрение осей X, Y и Z и все же должен быть достаточным (вполне возможно, большего размера), чтобы обеспечить удаление механического устройства через проем без демонтажа проема, каркаса, крыши или надстройки стены, или лестница или лестница, если они есть, и запрет на любые посягательства на указанное открытое отверстие для доступа, чердачную зону или ниже, или в пределах пути доступа / выхода к, через, и за пределы 3-мерного потолка / пола в сборе ( или стеной на верхний этаж) сам портал.

    Возможно, СЕЙЧАС у вас будет шанс "получить" "это"; и вернитесь и переделайте материалы «лестницы» и «лестницы» - на этот раз, возможно, вы «получите все правильно», когда попытаетесь «применить» это.

    Доступ к главному объекту для чердаков, пространство для обхода

    Чердаки и ползунки похожи на некоторых членов семьи - вы знаете, что они там есть, но вы бы сразу с ними не справились, если только вам не придется. Но в тех случаях, когда вам все же приходится совершать это ужасное сканирование, имеет смысл иметь удобный доступ.Фактически, большинство строительных норм и правил очень четко определяют размеры доступа, расположение и другие особенности, которые помогают сделать доступ и работу в этих областях немного безопаснее и проще.

    ДОСТУП НА ПОМОЩЬ

    Если у вашего дома приподнятый фундамент, стволовые стены фундамента и каркас для пола создают пространство под домом - пространство, называемое в строительных нормах и правилах как «пространство под полом», но более широко известное в профессионалах как пространство для обхода. В подпольях обычно есть довольно много строительных компонентов - проводка, водопровод, воздуховоды, а иногда и отопительное оборудование, - и доступ к ним является определенной необходимостью.

    Согласно большинству строительных норм и правил требуется люк размером 18 на 24 дюйма. Этот размер увеличивается до 20 на 30 дюймов, если в подвале есть такое оборудование, как печь (см. Ниже). Как правило, две поперечные балки устанавливаются между двумя балками пола и перпендикулярно к ним, чтобы создать прямоугольный проем, но в некоторых случаях балку, возможно, придется разрезать и обрамить заглушкой, чтобы получить проем надлежащего размера или в правильном положении. место нахождения.

    В большинстве кодов не указывается, находится ли проем внутри или снаружи дома.Однако в холодном климате люк для доступа обычно размещается внутри - обычно в полу расположенного в центре туалета - для того, чтобы ограничить попадание холодного воздуха в пространство для ползания. Если вы размещаете доступ снаружи, убедитесь, что он изолирован и защищен от атмосферных воздействий как от элементов, так и от вторжения насекомых или мелких животных.

    ДОСТУП НА ЧЕРДАК

    Доступ на чердак необходим для любого чердака, высота потолка которого в свету составляет 30 дюймов или более, а размер проема должен составлять не менее 22 на 30 дюймов.Обратите внимание, что одно измерение составляет 22 дюйма вместо 24 дюймов - строительные нормы и правила сделали эту регулировку так, чтобы отверстия для доступа подходили между обычно используемыми фермами крыши, которые обычно находятся в 24-дюймовом центре.

    Здесь опять же, коды обычно не указывают внутренний или внешний доступ. Во многих старых домах люки для доступа снаружи расположены в конце фронтона, но в более новых домах их гораздо чаще находить внутри - опять же, как правило, в центральном чулане. Если доступ находится внутри, то внутри чердака необходимо соорудить дамбу, чтобы она окружала проем и предотвращала попадание взорванной изоляции в проем.Кроме того, люк должен быть изолирован на том же уровне, что и окружающий чердак, что обычно делается путем прикрепления изоляционного войлока к чердачной стороне крышки люка.

    ДОСТУПНАЯ ТЕХНИКА

    Нередко можно встретить крупногабаритное оборудование, такое как печи, водонагреватели, насосы и другое оборудование, которое в большинстве строительных норм и правил называется «приборами», расположенное на чердаке или в подполье. В этих случаях вам следует знать о некоторых дополнительных требованиях строительных норм.

    Во-первых, большинство кодексов гласит, что прибор должен быть «доступным для осмотра, обслуживания, ремонта и замены без снятия постоянной конструкции» - проще говоря, если вам нужно работать или заменить вашу печь или другое оборудование, вы должны быть в состоянии сделать это, не проделывая дырки в полу или потолке.

    Кроме того, «30 дюймов рабочего пространства и платформа должны быть предусмотрены перед стороной управления для обслуживания устройства». Это означает, что на чердаке вам понадобится кусок фанеры или другого подходящего материала, помещенный на балки потолка перед устройством со стороны, где расположены панели управления и доступа, чтобы вы создали платформу, чтобы встать на колени или встать. во время работы, и эта платформа должна выступать от устройства минимум на 30 дюймов и быть не меньше ширины самого устройства.

    На чердаках с бытовой техникой отверстие для доступа все еще имеет размер как минимум 22 на 30 дюймов. Кроме того, устройство должно быть расположено так, чтобы был свободный проход от люка к устройству, и этот проход должен быть минимум 22 дюйма в ширину и 30 дюймов в высоту.

    В подпольях с оборудованием размер отверстия доступа увеличивается до 20 на 30 дюймов. Здесь также вам понадобится проход от люка доступа к прибору размером 20 на 30 дюймов и минимум 30 дюймов свободного рабочего пространства на стороне управления прибором.

    Еще одно требование строительных норм, о котором следует помнить, заключается в том, что на чердаке или в подполье должен быть установлен постоянный светильник, если там установлено оборудование, а также второй свет рядом с самим оборудованием для обслуживания. Кроме того, электрическая розетка должна быть установлена ​​на расстоянии не более 25 футов от устройства для использования во время обслуживания, а в местах для ползания эта розетка должна быть выключателем замыкания на землю (GFI).

    Помните, что строительные нормы и правила могут различаться в зависимости от юрисдикции, поэтому всегда уточняйте конкретные требования в местном строительном отделе перед выполнением каких-либо работ.

    *** Отправить письмо в редакцию для публикации.
    Отправьте комментарий или новостной совет в нашу редакцию.
    Пожалуйста, включите заголовок статьи.

    Выбор подходящей мансардной лестницы

    Выбор подходящей лестницы на чердак для вашего дома может показаться простым делом, но есть несколько вещей, которые следует помнить, прежде чем принять решение о ее приобретении. Большую часть времени наших клиентов беспокоят монтажные размеры, высота потолка и различия в материалах чердачных лестниц.

    В этой короткой статье рассматриваются эти конкретные вопросы, поэтому вы можете легко выбирать между всеми доступными вариантами. Помните, что приобретение правильной лестницы на чердак для ваших нужд очень важно, вы не хотите быть одним из тех домовладельцев, которые сделали неправильный выбор и почти никогда не используют свое чердак.

    Выберите правильное расположение чердачной лестницы

    Важно учитывать повседневное использование помещения под чердачной лестницей.Например, установка его в гараже может затруднить необходимость всегда вытаскивать машину из гаража, чтобы получить доступ на чердак. Это, в свою очередь, может сделать чердак менее часто используемым и, в конце концов, неоптимальным вложением средств.

    Также убедитесь, что пространство, ведущее к чердачной лестнице, достаточно комфортно, чтобы нести все типы предметов, которые вы принесете на чердак.

    Выберите подходящую Чердачную лестницу Габаритные размеры проема

    Примерное открытие - это длина vs.габаритные размеры лестницы при установке на мансардном этаже. Черновой проем для полноразмерной чердачной лестницы должен быть не менее 22,5 на 54 дюйма. А вот чердачные лестницы Louisville Ladder варьируются от

    .
    • Классический размер 22,5 x 54 дюйма
    • Средний размер, 25,5 x 54 дюйма
    • Большой размер, 30 x 60 дюймов

    Подумайте о том, как вы собираетесь использовать чердак и какие предметы (например, размер коробок, фонарей и праздничных украшений) вы будете там размещать.Чем больше проем чердака, тем легче его будет использовать, но это баланс между использованием, вашим бюджетом и тем, как часто вы собираетесь его использовать.

    Выберите подходящую высоту потолка чердачной лестницы

    Теперь пора измерить высоту потолка до пола. Чердачные лестницы различаются по длине, и вам нужно купить подходящий вам размер. Чердачные лестницы Louisville Ladder можно регулировать по разной длине, чтобы вам было еще проще выбрать то, что вам нужно.

    Например, наша алюминиевая чердачная лестница AA2210 имеет от 7 футов 8 дюймов до 10 футов 3 дюймов, что означает, что если высота вашего потолка находится между этими цифрами, это правильный выбор.

    Одна важная вещь, на которую следует обратить внимание: Louisville Ladder не делает лестницы для потолков высотой ниже 7 футов или больше 12 футов.

    Выбор подходящего материала чердачной лестницы

    Несмотря на то, что Louisville Ladder производит лучшие в своем классе чердачные лестницы, есть несколько различий между алюминиевыми чердачными лестницами и деревянными чердачными лестницами.

    Алюминиевые чердачные лестницы:

    • Легкий
    • Сильный
    • Влага и ржавчина маловероятны

    Деревянные чердачные лестницы:

    • Прочный и прочный
    • Цена ниже
    • Может быть более подвержен влиянию влажности и изменения температуры, в зависимости от конструкции чердака и колебаний температуры в течение года.

    Теперь, когда вы знаете основные шаги по выбору подходящей лестницы для вас и вашего дома, следующим шагом будет установка! Посмотрите наше простое видео по установке чердачной лестницы.Мы будем сопровождать вас на каждом этапе процесса и поможем вам ничего не упустить.

    Если вы хотите получать электронное письмо, когда мы публикуем подобные полезные статьи, подпишитесь на нашу рассылку! Мы будем отправлять вам одно или два электронных письма в месяц, максимум, никогда не спамить и не делиться вашей информацией с кем-либо. А также вы первым узнаете о наших акциях и специальных скидках!

    Дополнительная информация о двух новых стандартных размерах люка в крыше

    Новая модель RHDG-6WT серии Diamond от

    JL с размерами 32 x 72 дюйма была разработана для обеспечения доступа с лестницы, что дает вам больше возможностей для соответствия этому стандарту IBC.

    В зданиях высотой 4 и более этажей над уровнем земли IBC требует, чтобы в некоторых зданиях был доступ на крышу. 2015 IBC 1011.12.2 «Доступ на крышу» гласит: «В зданиях без занимаемой крыши доступ на крышу должен быть через люк в крыше или люк площадью не менее 16 квадратных футов (1,5 м²) и имеющий минимальный размер 24 дюйма (610 мм) ».

    Описанным выше зданиям, для которых на крыше требуются водозаборные трубы, необходим люк размером не менее 16 квадратных футов для доступа пожарных в полном снаряжении.Имейте в виду, что существует несколько распространенных размеров люков, которые указаны для зданий до трех этажей, которые меньше этого размера. Отверстия для люков размером не менее 16 квадратных футов, например 48 x 48, 32 x 72, 30 x 78 и 36 x 66 дюймов, будут соответствовать этому стандарту. См. Полную документацию IBC в Интернете для получения полной информации по этой теме.

    При указании отверстий для доступа в крышу следует также уделить внимание обеспечению минимального зазора над потолком 80 дюймов от носовой части ступени лестницы до проема в крыше.Широкий диапазон длин люков позволяет разместить лестницы с уклоном от 30 до 60 градусов. И IBC 1011.3 2015, и OSHA 1910.25 (b) (2) требуют минимального зазора над лестницей 80 дюймов). В некоторых юрисдикциях есть свои вариации, поэтому сначала обязательно проконсультируйтесь с местным AHJ.

    Новая модель RHDG-7 серии Diamond от

    JL с размерами 37 x 30 дюймов соответствует обоим этим стандартам OSHA и обеспечивает необходимый зазор.

    OSHA указывает минимальный зазор спереди и сзади фиксированных лестниц.OSHA 1910.23 (d) (13) (ii) определяет этот зазор следующим образом: «Минимальное перпендикулярное расстояние 30 дюймов (76 см) от средней линии ступенек или перекладин до ближайшего объекта на стороне лестницы для подъема. При столкновении с неизбежными препятствиями минимальный зазор у препятствия может быть уменьшен до 24 дюймов (61 см) при условии установки дефлекторных пластин ». См. Полную документацию OSHA в Интернете для получения полной информации по этой теме.

    Чтобы обеспечить достаточное пространство для аварийного персонала и защитить рабочих от травм при использовании люка, OSHA устанавливает минимальный зазор 30 дюймов между центральной линией ступенек лестницы и задним краем (откидной стороной) отверстия люка.Обычный размер люка на крыше составляет 36 x 30 дюймов для доступа по лестнице на крышу, однако этот размер не соответствует этому стандарту OSHA. При необходимом зазоре за лестницей в 7 дюймов оператору остается только 29 дюймов, чтобы по нему можно было подняться. Либо к заднему краю проема можно добавить отражающую пластину под углом 60 градусов, либо можно установить люк в крыше размером не менее 37 x 30 дюймов.

    OSHA также требует минимального зазора по бокам проемов лестницы. OSHA 1910.23 (d) (13) (i) говорится, что стационарные лестницы, не имеющие клеток или колодцев, имеют: «Ширина в свету не менее 15 дюймов (38 см) с каждой стороны от средней линии лестницы до ближайшего постоянного объекта». Люки в крыше с минимальной длиной 30 дюймов будут соответствовать стандартам OSHA.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
