Вентиляция чердака в частном доме

Автор Евгений Апрелев На чтение 5 мин Просмотров 7к.

Хорошее проветривание чердачного пространства является важнейшим этапом проектирования. Именно вентиляционная система позволяет регулировать теплообмен на чердаке, а соответственно и в помещениях дома, так как крыша в летний период может нагреваться более 100С°. В холодное время года вентиляция предотвращает накапливание влаги и промерзание стропил.

[contents]

В межсезонье, на утеплительных конструкциях чердачного помещения собирается влага и конденсат, достаточно быстро их приводит в негодность и разрушает полностью. Как видите, вентиляция чердака в частном доме важна в любое время года, независимо от того, используется это пространство в качестве жилого или технического помещения.

Почему многие боятся утеплять холодный чердак

Миф первый – из-за вентиляции выхолаживаются комнаты частного дома. На самом деле, тепло уходит из-за некачественной термоизоляции стен и потолка, и вентиляция холодного чердака здесь совершенно ни при чем.
Миф второй – проветривать чердачное пространство нужно лишь в летний период, чтобы спасти жилые помещения дома от духоты. Это в корне неверно, так как именно зимой влага, проходящая через перекрытие, и скапливающаяся на холодном чердаке, превратит его в наполненный сосульками, «непроходимый лес».
Миф третий – вентиляция холодного чердака и так осуществляется через естественные щели в конструкции фронтонов. На самом деле, чтобы проветривание помещений было достаточным, следует делать продухи, размер и количество которых строго рассчитано.

Правильно организованная вентиляция чердачного помещения в частном доме позволяет сохранить на долгое время конструкцию крыши, экономит значительные средства на отопление и кондиционирование жилых помещений, а также предупреждает скопление снега и обледенение крыши в холодное время года.

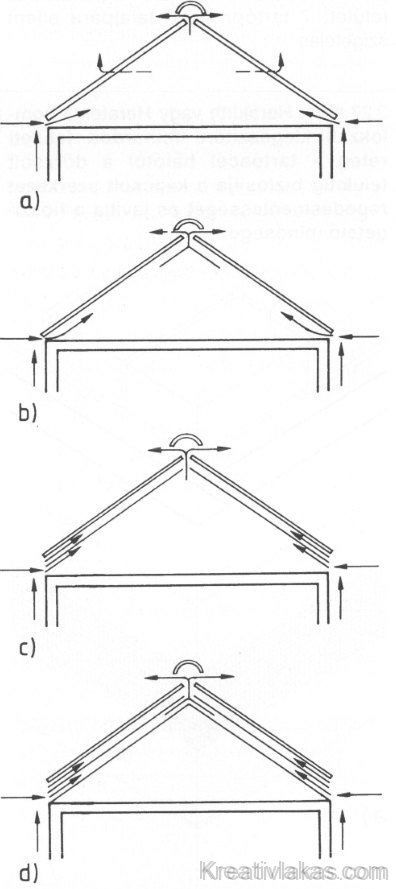

Наиболее распространенным типом вентиляции чердаков является карнизно-коньковая. Конвекционное движение воздуха создается за счет отверстий, по всему периметру карнизного свеса и вытяжных отверстий, вдоль конька строения. Несмотря на то что конструкция такой вентиляционной системы холодного чердака кажется очень простой, она требует правильного выполнения и точных расчетов.

Вентиляция холодного чердака посредством слуховых окон

Вентиляция чердака через слуховые окна является древнейшим способом обустройства частного дома. Слуховые окна размещают на противоположных фронтонах, с размерами 600х800 мм. Этот метод имеет массу достоинств и не лишен недостатков. В качестве достоинств можно отметить простоту монтажа и достаточное сечение, для хорошего воздухообмена. Недостатком такого метода является наличие застойных воздушных зон. Именно поэтому такая вентиляционная система чердака используется достаточно редко. В современном варианте слуховые окна делают меньших размеров, но они создают прекрасный воздухообмен, в сочетании с карнизно-коньковой вентиляционной системой.

Другие способы вентиляции холодного чердака

Очень распространено у отечественных и Европейских строителей частных домов использование для организации вентиляции на чердаке специальных отдушин. Продухами или отдушинами в крыше частного дома называют отверстия, в которые монтируются решетки, защищенные от попадания атмосферных осадков. Также в качестве продухов могут использоваться дефлекторы, аэраторы и скатные выходы.

Продухи бывают коньковыми или карнизными. Название каждого типа говорит об их месте расположения. Карнизные продухи бывают двух видов: щелевые и точечные. Карнизно-щелевые продухи представляют собой щель, между стеной дома и карнизом, шириной в 2 см закрытые металлической сеткой. Карнизно-точечные отдушины делаются в форме отверстий, диаметр которых зависит от угла ската крыши, но не более 2, 5 см.

Коньковые отдушины представляют собой щели вдоль конька крыши, закрытые перфорированным металлом, шириной 5 см. Для лучшего воздухообмена, они устраиваются с двух сторон конька по всей длине крыши. Коньковые отдушины можно приобрести вместе с кровельным материалом.

Не менее популярным решением для обустройства вентиляции холодного чердака является установка дефлекторов и вентиляционных турбин, которые достаточно хорошо обеспечивают тягу.

Совет:
Если холодный чердак вашего частного дома не оборудован слуховыми окнами, то единственный способ обустройства его естественной вентиляционной системой является монтирование продух.

Особенности вентиляционной системы теплого чердачного помещения

Вентиляцию теплого чердака частного дома необходимо планировать еще при строительстве крыши. Если при строительстве используется сплошная кровля, выполненная из листового шифера, металлочерепицы или другого листового материала, то между утеплителем и кровельным материалом следует оставить вентилируемое пространство. Сделать это достаточно просто установкой на стропила дополнительной рейки. Воздушные потоки свободно должны двигаться под всей поверхностью кровельного материала. Вход воздушных масс делается в «подшивке», а выход, вдоль всей длины конька.

Для улучшения воздухообмена, самого чердачного помещения, помимо окон, многие специалисты рекомендуют монтировать клапаны ВТК, или на крышу установить дефлекторы, вентиляционные грибки и аэраторы.

Совет:
Если в роли кровельного материала выступает шифер или ондулин, то контррейку нашивать нежелательно, так как она только ухудшит свободное движение воздуха в подкровельном пространстве. Волнообразная форма этих материалов, сама по себе обеспечивает достаточное место для движения воздуха.

Как рассчитать вентиляционную систему для чердачного помещения

Сразу хотелось бы отметить, что наиболее качественно и правильно, учитывая все нюансы, рассчитать вентиляционную систему для вашего чердачного помещения сможет исключительно специалист. Но его услуги стоят немалых денег, поэтому большинство застройщиков производят расчеты самостоятельно.

Следует знать, что для нормально функционирующей естественной вентиляции нужно выдержать следующие пропорции 1:500. На 500 м.кв площади чердака, площадь вентиляционных отверстий должна составлять 1 м.кв.

Важно!
При самостоятельном обустройстве вентиляционной системы в чердачном помещении частного дома, огромную роль играет размещение вентиляционных отдушин, которые устанавливаются в зависимости от формы крыши. Схемы размещения продух можно найти в специализированной литературе, но лучше всего – не экономить, и обратиться за правильными расчетами к профессионалам.

метод аэрации + как сделать вентиляционные решетки

Грамотная организация воздухообмена в пределах чердачного пространства необходима для нормальной работы конструктивных составляющих крыши. Безупречно устроенная вентиляция фронтона избавит от появления грибка на деревянных элементах стропильной системы, продлит сроки службы компонентов кровельного пирога.

Она обеспечит просушку утеплителя, исключит снижение его теплотехнических качеств, предупредит образование разрушительно действующего конденсата. Для того чтобы вентиляция справлялась с немалым списком задач, стоит ознакомиться со спецификой ее устройства.

Основная задача вентиляционной системы заключается в формировании регулярной циркуляции воздушных потоков, омывающих конструктивные элементы крыши.

Вместе с непрерывно перемещающимися воздушными массами из ограниченного фронтонами и скатами пространства удаляется конденсат. Выветриваются бытовые испарения, свойственные всем видам жилых помещений.

Организованный воздухообмен необходим как для обустроенных мансард, так и для неэксплуатируемых чердачных пространств. Планомерное движение воздушных масс требуется и владельцам дома, нуждающимся в создании благоприятного для дыхания микроклимата, и стройматериалам.

Одновременно с выводом избытка влаги и отработанной воздушной массы системой вентиляции уравниваются показатели давления за пределами кровельной конструкции и внутри ограниченного ею пространства.

Снижение давления внутри чердака требуется для предотвращения нарушения связующих узлов и срыва крыши.

Согласно предписаниям изданного еще в 1964 г. сборника положений от Госстроя о планово-предупредительных мероприятиях по содержанию зданий суммарная площадь сечения всех видов вентиляционных отверстий регламентируется. Она обязана быть в пределах от 1/300 до 1/500 доли от площади перекрытия мансарды или чердака.

В соответствии с требованиями того же старенького нормативного документа обновление воздушной массы должно производиться дважды за час в наиболее неблагоприятный погодный период. Показания термометра на нежилом чердаке в морозное время должны отличаться от измерений «за бортом» на 5 — 6ºС.

Заметим, что по прошествии внушительного количества лет требования к устройству вентиляции практически не изменились. Зато появились новые стройматериалы и виды отделки, препятствующие естественному поступлению и оттоку воздуха из чердака. Защита от ветра, атмосферной воды и потерь тепла существенно повысила герметичность, превратившись вместе с тем в непроницаемый барьер для воздушных потоков.

Для того чтобы обеспечить проветривание чердачно-мансардного помещения и строительных конструкций используются разные по исполнению технологические приемы, это:

Сооружение вентилируемого фронтона. Метод заключается в устройстве вентиляционных зазоров между материалами с различающейся теплотехникой. Зазоры в 3 – 5 см формируют между ветрозащитой и утеплителем, кирпичной или пенобетонной стеной и теплоизоляцией.
Устройство вентиляционных окон и решеток. Способ направлен на обеспечение движения воздушной массы через помещение и снижение давления в мансарде/чердаке. Слуховые окошки могут быть врезаны в скаты, но проще всего они устанавливаются на фронтон.
Установка вентиляционных клапанов. Используются как для приточного, так и для вытяжного типа вентиляции с естественным и механическим побуждением. Работают в паре с вентиляторами и без. По функциональному назначению они равны слуховым окошкам.

Указанные варианты вентиляции не исключают друг дружку, ведь каждый из них решает собственные задачи. Работают они не только в паре, но и с дополнениями в виде коньковых и скатных аэраторов, продухов, турбодефлекторов и т.д. Но раз речь в нашей статье идет о фронтонах, разберемся с этими тремя разновидностями.

Сооружение вентилируемого фронтона

Вентиляционные зазоры между материалами с различающейся теплотехникой создаются путем установки бруска на кирпичные и пенобетонные поверхности. Отметим, что обшивку деревянных стен в случае их ремонта или отделки выполняют без формирования зазоров. Исключение – крайне неровная поверхность, требующая корректировки посредством устройства фальш-стены.

Для сооружения каркаса по кирпичным и бетонным поверхностям используется брусок толщиной не менее 2,3 см, который устанавливают:

Вертикально. Для горизонтального монтажа всех видов вагонки, натурального и пластикового блок хауса, профлиста, сайдинга и т.п. Это наиболее подходящий способ установки реек каркаса для формирования естественного перемещения воздушных масс по вентиляционным зазорам вдоль обшивки фронтона и утеплителя, если он есть.
Горизонтально. Для вертикального монтажа вышеперечисленных видов отделки. Горизонтальное расположение реек препятствует естественному течению воздушного потока, который стандартно перемещается по вертикали. Поэтому горизонтальный каркас устанавливается «с разрывом» — собирается из отрезков бруска.

При вертикальном расположении элементов обшивки рекомендуется сооружать двойную обрешетку, чтобы не ослаблять разрывами основу, установленную под отделку фронтона. В таком случае вертикально установленные рейки обеспечат вентиляцию в необходимом объеме, а горизонтально расположенные элементы будут служить основой под обшивку.

Вертикальную схему установки элементов каркаса применяют, и если предполагается диагональная установка вагонки. Если есть сомнения в несущей способности реек или планируется сложный вид отделки с неоднократной сменой направления элементов облицовки, лучше установить двойной каркас.

Для сооружения каркаса, играющего заодно роль стенок вентиляционных каналов, подходит не только брусок хвойных пород, но и металлический профиль с зубчатыми кронштейнами, выпускаемыми специально для облегчения их установки и регулировки положения. Однако в приоритете все же пиломатериалы как максимально сочетаемая с отделкой жилья органика.

Вентиляцию фронтонной стенки устраивают:

В два уровня, если в обустройстве фронтона применяется полиэтиленовая пленка в качестве ветрозащиты и гидроизоляции. Зазоры в таких случаях создают между утеплителем и пленкой, а также между пленкой и внешней отделкой.
В один уровень, если используется диффузная мембрана, способная самопроизвольно пропускать наружу влагу при возникновении в толще теплоизоляции избыточного давления.

Мембране разрешено вплотную контактировать с теплоизоляцией. Она свободно пропустит пар и конденсат из толщи утеплителя наружу в отличие от полиэтилена, представляющего собой практически непробиваемую гидроизоляционную преграду.

Несмотря на более высокую стоимость полимерных диффузных вариантов ветрозащиты с гидроизоляцией, они гораздо практичней, потому что позволяют сократить расход пиломатериала и ощутимо продлевают эксплуатационные сроки систем утепления.

Установка вентиляционных окон и решеток

Вентиляционными окошками и решетками оборудуют преимущественно неэксплуатируемые чердачные помещения. При обустройстве мансарды отдают предпочтение традиционным деревянным рамам со остекленными створками и форточками для поддержания требующегося влажностно-температурного баланса.

Для устройства вентиляционных окон выпускают готовые комплекты, включающие коробку и наличник для внешней отделки места установки. Производят их из древесины и из пластика, который значительно дешевле натурального материала. Конфигурация бывает круглой, полукруглой, многоугольной, овальной, простой прямоугольной или треугольной и др.

Вентиляционные окна для обустройства фронтонов делятся на два вида:

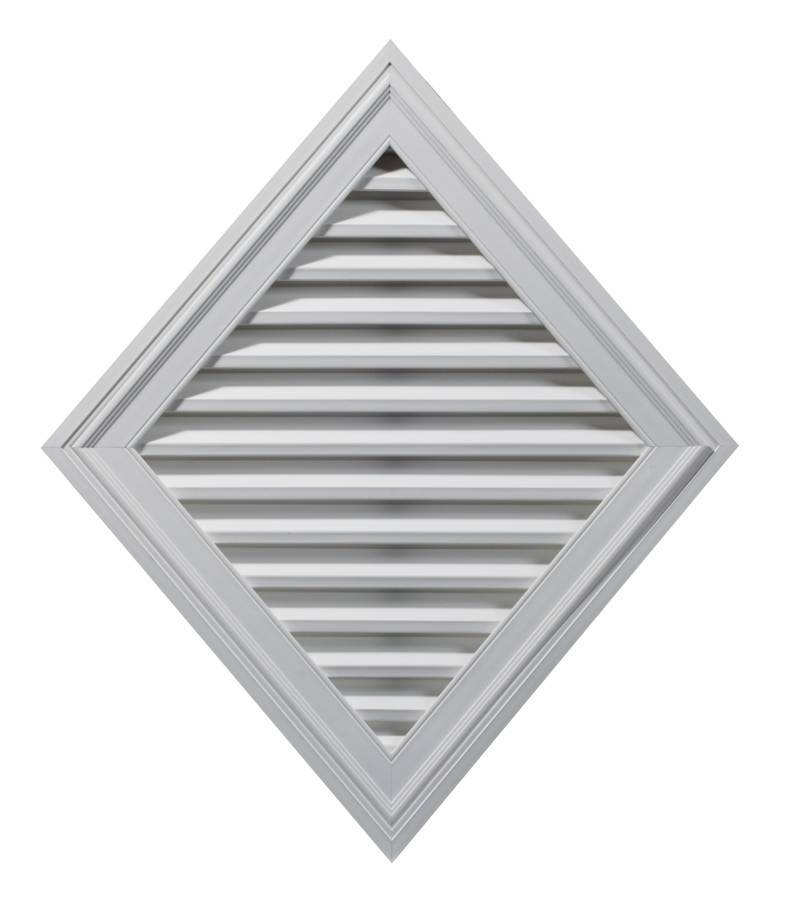

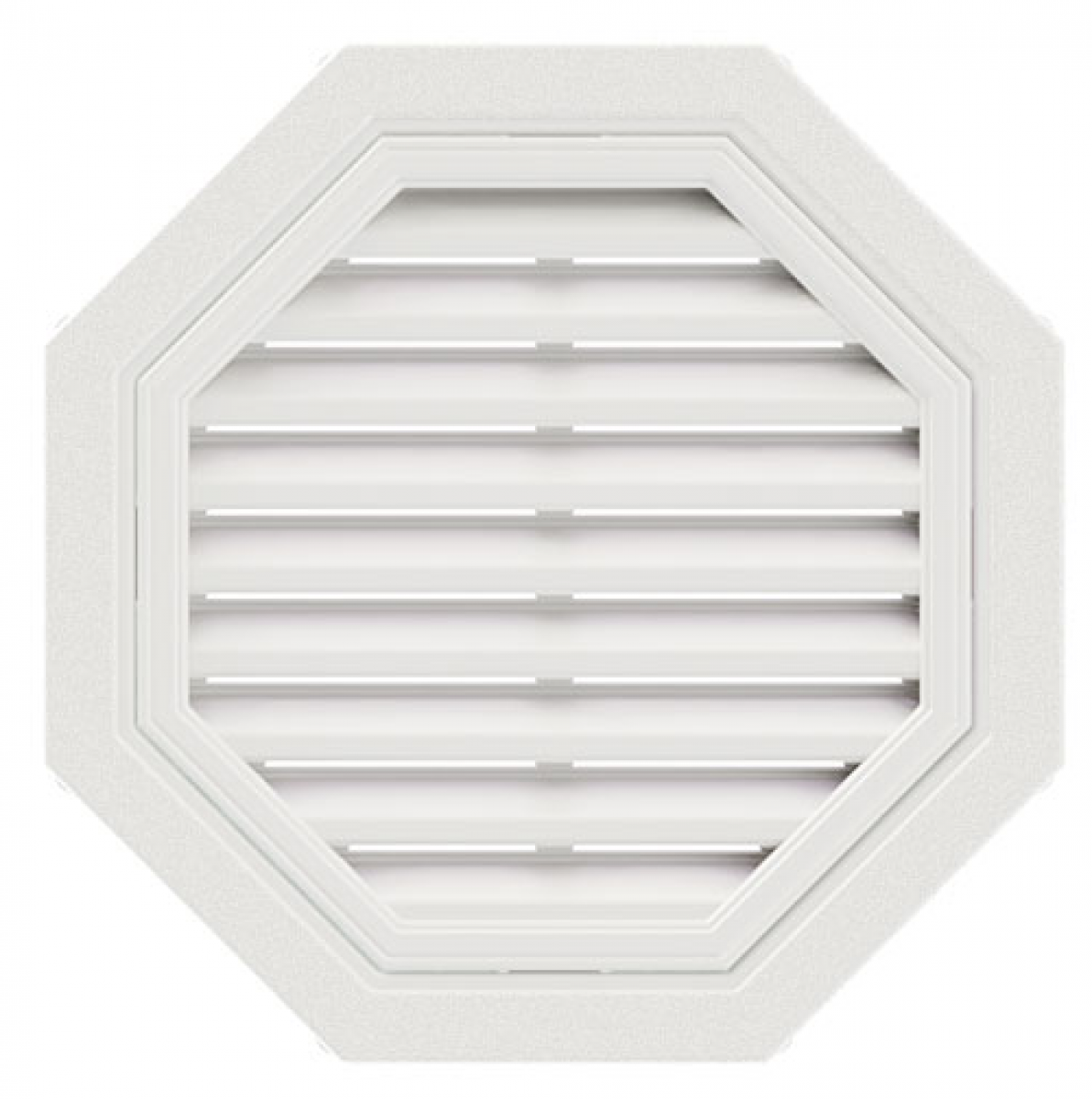

Глухие. Это обычные жалюзийные решетки, не предполагающие возможности растворения для прямого проветривания. В их раму вмонтированы нерегулируемые или регулируемые планки наподобие жалюзи. Регулировка планок предоставляет возможность задавать объем проходящего через чердак потока воздуха.
Распашные. Оснащенные одной или двумя створками для проведения периодического проветривания чердака. Изготавливаются по принципу традиционных окон, но уступают им в габаритах.

Есть еще комбинированные варианты, включающие и створки для периодического проветривания, и жалюзи для постоянной циркуляции воздушных масс.

Пользуясь готовыми заводскими решениями, можно сконструировать и соорудить окошко для фронтона собственноручно. Только нужно по аналогии с промышленными изделиями закрыть результат самостоятельного производства мелкой металлической сеткой с тыльной стороны. Она нужна как защита от насекомых, пыли и подобной атмосферной взвеси.

Размер окошка под вентиляцию подбирают, исходя из обозначенных выше нормативных предписаний. Монтаж во фронтон без утеплителя может производиться после сооружения и облицовки конструкции. Во фронтонной стенке просто вырезают проем, равный по размеру и форме коробке окна. Затем устанавливают в отверстие конструкцию и закрывают ее снаружи наличником.

В теплоизолированных каркасных фронтонах место для размещения решеток и окон следует заранее предусмотреть и обустроить коробом. Он обеспечит правильный монтаж рамы, облегчит установку, заодно будет противостоять смятию и оседанию утеплителя.

Для обустройства монолитных кирпичных, бетонных, каменных конструкций выпускаются решетки с перпендикулярно прикрепленной к ним трубкой. Устанавливаются они предельно просто:

Поверхность предварительно пробуренного в стене отверстия обрабатывается подходящим клеевым составом.
От решетки отделяют крепежный хомут и обод.
Между стеной и контактирующей с ней тыльной поверхностью решетки наклеивается изоляционная лента или наносится герметик.
В обработанное отверстие заводится труба до упора решетки снаружи.
Производится фиксация установленной в отверстие решетки. Крепеж ставят через внешнюю рамку в стену.
Устройства, применяемые в организованной вентиляционной системе, подсоединяются к вентканалам. Решетки для естественного типа вентиляции закрываются аналогами со стороны помещений.
Установленную решетку со стороны улицы закрывают ободом. Если монтаж вентиляционного атрибута производился перед обшивкой стены, то обод ставят после отделочных работ.

Для обеспечения регулярного воздухообмена в нормативных объемах глухие и распашные окошки на фронтоны устанавливаются так, чтобы между их нижней гранью и верхней плоскостью перекрытия было не менее 80 см, но не более 100 см.

Установка вентиляционных клапанов

Отличной, но более дорогой альтернативой обычным вентиляционным решеткам для обустройства фронтонов являются клапаны. Их применяют для обустройства фронтонов мансард для регулярной замены отработанной воздушной массы равнозначной по объему, но свежей порцией.

Кроме поставки свежего воздуха или отвода отработанной воздушной массы клапаны выполняют еще массу полезных функций. Их выпускают для приточных и комбинированных систем, используют для оснащения как естественных вариантов вентиляции, так и разновидностей с искусственным, т. е. механическим побуждением движения воздушного потока.

Новаторские приточные устройства наделены способностями гасить, шум, подогревать воздушный поток, фильтровать и автоматически регулировать его объем. Снаружи они выглядят как привычные вентиляционные решетки. Изнутри помещений представляют собой небольшой ящик, установленный на стену мансарды сразу под ее окном.

Принцип действия приточного вентиляционного устройства:

Доля свежего воздуха через решетку захватывается клапаном. Направление воздушного потока в устройство естественной системы осуществляется за счет разницы давления за пределами дома и внутри него. Механические приборы направляют воздушную массу вентиляторами.
Затем его принимает шумопоглатитель. Производители предлагают клапаны с разнообразными приспособлениями для снижения шума. Например, фирма «ДомВент» выпускает клапаны с поглотителями звуков в виде гофрированной полимерной трубы с вмонтированной москитной сеткой.
После обработки воздух выходит из прибора и поставляется сразу на радиатор, от которого получает тепловую энергию, далее распространяется в обрабатываемом пространстве.

Для удаления отработанного воздуха, прежде поставленного приточным клапаном, используются или обычные решетки, или устройства с вентиляторами.

Монтаж стеновых клапанов производится по аналогии с установкой простых вентиляционных решеток, оснащенных удлиняющим патрубком.

Рассмотрим вариант сооружения вентиляционной решетки для низкоскатной крыши. Приспособление для поставки свежей порции воздуха расположено будет в самой вершине, что не слишком эффективно для конструкций с крутыми скатами, т.к. не сможет полностью омывать помещение воздушным потоком.

У конструкции будет внешняя рама, повторяющая форму скатов обустраиваемой крыши, и ее внутренняя «подмога» на которую возложена функция фиксации в проеме и удерживания планок типа жалюзи. Для устройства первой доски располагаются параллельно скатам, для второй устанавливаются плашмя – параллельно фронтонной стене.

Для изготовления потребуется пиломатериалы из древесины, максимально устойчивой к атмосферным атакам. Автор конструкции советует запастись грубо обработанным кедром. Если имеются средства, то можно приобрести мореный дуб. Как ни странно, лиственница в таких условиях работает не слишком хорошо. Хвойные породы в вентиляционных решетках служат лучше, к тому же радуют более приемлемой стоимостью.

Любое предприятие, независимо от его размаха и реальных масштабов, требует тщательной подготовки и проектирования. В предложенном нами примере не создавалась схема в масштабе, хотя тем, кто привык с ней работать, сделать чертеж с уменьшенными размерами изделия никто не запрещает. Мастер сразу расчертил решетку на листе фанеры в реальную величину, чтобы не путаться с переводом и переносом расстояний.

На таком самобытном чертеже проще посчитать фактический расход материала, а впоследствии контролировать выполнение соединений планок с несущей и внешней рамой.

Далее работы по изготовлению вентиляционного приспособления выполняются в следующем порядке:

Согласно вычерченному на фанере абрису производим раскрой доски для изготовления внутренней несущей рамы, точно подгоняя детали для идеальной состыковки.
Сборку несущей рамы выполняем при помощи шурупов или гвоздей, используя оцинкованные метизы.
Готовую раму приложим к месту установки для проведения разметки и примерки. Очертим внутренний абрис рамы, чтобы по этой разметке вырезать во фронтоне проем.
По размерам внутреннего абриса несущей рамы делаем наружную часть рамы из двух соединенных «домиком» досок. Под ней будут располагаться установленные под углом планки вентиляционной решетки.
Соединяем две рамы оцинкованными саморезами. Для начала установим доски «домиком» на клей, нанесенный по краю на несущую раму. Шляпки креплений после закручивания желательно покрыть водоотталкивающим герметиком.
Заготовки для планок жалюзи раскраиваем, ориентируясь на размер их самой длинной стороны. Сверяемся с чертежом при раскрое. Если нет опыта, лучше сделать заготовки с запасом 2 – 3 см по длине, чтобы можно было подгонять по факту.
Со всех заготовок снимаем фаску под единым углом, которому позволено находиться в пределах от 22 до 45º.
Для верности размечаем углы среза планок, прикладывая их к чертежу, и удаляем излишки.
Планки монтируем в сформированное обеими рамами пространство. Устанавливаем жалюзи под углом, фиксируем гвоздями к внешней раме «домиком».
Начинаем заполнение решетки сверху, с самой короткой планки, от нее продвигаемся вниз. Располагаем планки так, чтобы они не выпячивались за несущую раму с внутренней стороны.
Переворачиваем конструкцию. Дополнительно крепим жалюзи к несущей раме.

Оставим конструкцию в таком же положении, чтобы раскроить и прикрепить к ней москитную сетку из тонкой алюминиевой проволоки. Фиксируем сетку не только на несущей раме, но и на нескольких планках для плотного прилегания.

Установка этой самодельной решетки производится снаружи постройки, крепление выполняется через несущую раму к фронтонной стене. По завершении монтажа наружные крепежные точки следует покрыть герметиком и нанести его на верхние линии состыковки рам. Если есть желание улучшить декоративные качества и защитить древесину, есть смысл окрасить конструкцию.

Еще один вариант герметизации соединений с целью защиты их от атмосферной воды заключается в устройстве подобия отливов из тонкого листового металла. Согнув углом полосу, устанавливают сначала с одной стороны с перехлестом через вершину конструкции. Потом то же самое проделывают с другой.

С устройством вентиляции чердака путем установки решетки ознакомит следующий ролик:

Видео-инструкция поможет желающим установить вентиляционный клапан своими руками:

Демонстрация процесса установки технически сложного вентиляционного устройства поможет понять суть работы:

Устройство вентиляции фронтонной стенки – мероприятие, не оставляющее сомнений в значимости и необходимости. Для ее организации достаточно воспользоваться предложенными нами методами. Использовать их следует в комплексе, чтобы и фронтон, и чердачное помещение оставались в безукоризненном состоянии.

Вентиляция чердака в частном доме: видео, фото

Если в частном доме установлена высокая стропильная система, то хозяевам не составит особого труда самостоятельно обустроить теплый, жилой чердак на крыше. Весь процесс делится на несколько основных этапов.

Пленки. Гидроизоляционными пленками называют тонкое полимерное полотно из полиэтилена, не пропускающее воду. Эти материалы характеризуются легким весом, средней прочностью и доступной ценой. Слабое место пленочной гидроизоляции – низкая толерантность к воздействию ультрафиолета. Срок службы пленки из полиэтилена составляет более 50 лет.
Мембраны. Мембранная гидроизоляция отличается от пленочной тем, что она изготавливается из более прочных, эластичных и устойчивых к ультрафиолетовым лучам полимеров. Она дороже, но устойчивее к механическим повреждениям, благодаря многослойной структуре. Кроме того, мембранная гидроизоляция пропускает воздух за счет перфорации воронкообразной формы. Срок службы такой продукции превосходит 100 лет.
Мастики. Мастикой называют жидкую гидроизоляцию для кровли, изготовленную на основе битума, синтетических полимеров или их смеси. Этот гидроизоляционный материал производится в жидкой, готовой к употреблению форме, и твердой, которую нужно расплавить.

Почему необходима вентиляция чердака

Существует несколько причин, объясняющих необходимость проветривания чердачного помещения.

Вентиляция чердака способствует удалению влаги, образующейся в результате конденсирования паров, содержащихся в воздухе. Иначе не избежать появления плесени и повреждения стропильной системы. Кровельный пирог придется полностью заменить.
Вентиляция чердака над мансардой нужна для создания сбалансированного температурного режима.
Хорошая вентиляция чердака в частном доме предотвратит образование наледей на карнизных свесах.
Охлаждение кровли продлевает срок службы битумсодержащих гидроизоляционных материалов.

Рассмотрим устройство вентиляции чердака и выясним, как сделать это правильно.

Суть конденсата

Воздух в реальных условиях всегда содержит какое-то количество воды в виде пара, определяющее его влажность. Количество пара, содержащееся в воздухе, можно повышать, но до определённого значения, которое зависит от температуры насыщаемого газа — чем выше температура насыщаемого влагой воздуха, тем большее количество пара можно разместить в единице его объёма.

Для описания влажности воздуха используется два её значения – абсолютная и относительная.

Необходимые условия для конденсирования влаги

Из описания процесса конденсации следует, что для образования конденсата необходимо выполнение одного из двух условий:

повышение влажности воздуха до значения предельного насыщения;
понижение температуры воздуха до величины «точки росы».

Так как абсолютно сухого воздуха не существует, при определённых условиях – понижении температуры газа до точки росы может выделиться даже та толика влаги, которая в нём содержится. Однако для образования конденсата совсем не обязательно, чтобы влажность или температура достигали критических значений – существует бесконечное множество соотношений промежуточных величин этих факторов, обеспечивающих конденсацию. Поэтому, если при строительстве и эксплуатации жилья не были приняты соответствующие меры, конденсат регулярно образовывается и в помещениях.

Причины образования конденсата на потолке

Зная необходимые для конденсации условия, можно назвать причины, почему на потолке того или иного помещения образуется конденсат:

холодная поверхность потолочного основания;
наличие застоя воздуха под потолком.

Перечисленные причины также, в свою очередь, обусловлены наличием ряда факторов. Чтобы избавиться от конденсата на потолке, нужно или устранить эти факторы, или нейтрализовать их негативное влияние.

Интенсивность конденсации

Конденсат на потолке нежелателен в любом количестве, но выбор способа его устранения зависит и от интенсивности конденсации, которая зависит не только от серьёзности допущенных ошибок при строительстве и отделке дома, но и от региона, времени года. Образование влаги в значительном количестве потребует принятия серьёзных мер, часто – выполнения комплекса мероприятий, а кратковременное появление лёгкой измороси на бетонной потолочной плите в хозяйственной постройке может быть устранено установкой фрамуги или вытяжного вентилятора в стене под потолком.

Интенсивность образования конденсата будет особенно высока, если:

отсутствует какое-либо утепление ограждающих конструкций;
вентиляция нарушена или не была заложена в проект;
гидроизоляция фундамента и плит перекрытия первого этажа неэффективна;
влажность воздуха в помещениях повышена;
высока амплитуда суточных и сезонных температурных колебаний.

Ошибки в выполнении строительно-монтажных и отделочных работ, износ материалов или низкое их качество пусть и в меньшей степени, но тоже скажутся на интенсивности конденсирования влаги.

Важно! Борьбу с конденсатом начинают на стадии проектирования, когда в проект дома закладывают работы, предупреждающие конденсацию влаги в жилье.

Если же проектная профилактика конденсирования оказалась неэффективной, или профилактические меры физически устарели, то выполняются дополнительные работы.

Как закрывать продушины зимой

Вентиляция нужна круглый год, особенно когда перепад между температурой внутри строения и на улице значительный. Чтобы жилое помещение не охлаждалось, пол нужно предварительно утеплить. Если этого не сделать, то расход на отопление увеличится на 30-50%.

Если вентиляционные отверстия закрыты, а помещение утепленное, получается вентиляция наоборот. Конденсат, образующийся в подполе по естественным причинам, будет осаждаться на теплоизоляционных материалах и пропитывать их. Чтобы максимально сохранить тепло, достаточно прикрыть часть отверстий с одной стороны фундамента. Из-за отсутствия сквозняка тепло теряться не будет.

Во время сильных метелей вентиляционные отверстия нужно слегка прикрывать. Если этого не сделать, то они забьются снегом. Когда он растает, влажность повысится. Поэтому их можно временно заткнуть ветошью или установить специальные решетки, напоминающие жалюзи, которые прикрывают по мере надобности. Еще один вариант — смонтировать скользящие дверцы. Тогда при сильном ветре или во время снегопада можно будет оставлять небольшие щели.

Если не позаботиться о закрытии продушин летом, то в погребе будет теплее, чем на улице. Для того чтобы увеличить период просушивающего проветривания, в мае продухи можно закрыть. Первое проветривание делают в конце августа при стойком снижении температуры, а следующее — после первых заморозков. И всю зиму не закрывают.

Продухи увеличивают время эксплуатации здания. Их располагают напротив друг друга через 2-3 м. Отверстия прорезают и во внутренних перегородках, чтобы обеспечить циркуляцию воздуха в цокольном этаже. Если об этом не позаботиться при строительстве, то уже в течение года на стенах появится грибок. Избавиться от него будет проблематично.

Методики расчетов параметров вентиляции

Чтобы точно рассчитать, как правильно сделать вентиляцию в частном доме, потребуется специальное программное обеспечение. Такими расчетами займутся специалисты, у которых имеется и нужное оборудование, и необходимый опыт. Однако есть базовые методики, позволяющие получить представление о параметрах вентиляции.

на основании норм потребления. Если норма потребления воздуха на одного человека составляет 60 м3/час, то вычислить требуемую производительность вентиляции довольно просто: умножив норму на количество проживающих человек. Но в таком случае невозможно учесть, находятся ли все жильцы в одном помещении или рассредоточены по нескольким комнатам. Поэтому такая методика используется для расчетов воздушного отопления, когда воздух циркулирует внутри здания;
в соответствии с кратностью воздухообмена. По нормативам СНиПов воздух должен обновляться с периодичностью минимум раз в один час. Если такой частоты не хватает, чтобы чувствовать себя хорошо, проводят следующие расчеты: умножается кратность на общую площадь всего дома и на высоту потолков в доме. Причем кратность берется 1-3. Эта методика более популярна, чем предыдущая, но имеет дело с более крупными объемами воздуха.

Нарушение работоспособности системы

В этот раздел включим как засорение каналов, так и нарушение их герметичности. Первую проблему вы можете определить очень просто. Если поднести к вентиляционному отверстию несколько полосок бумаги (при открытом окне в помещении), то они должны втянуться внутрь. Если этого не происходит, то налицо нарушение тяги.

Чтобы убрать засор, необходима прочистка канала. Со стороны помещения вы можете сделать это длинным ершиком. Если же проблема прячется глубже, то прочистку необходимо выполнять со стороны крыши. Делать это самостоятельно не рекомендуется, поскольку высотные работы несут с собой риск для здоровья и жизни. Лучше вызовите специалиста, у которого есть и подготовка, и необходимая амуниция для проведения процедуры.

В случае с нарушением герметичности каналов тоже можно обратиться к мастерам — особенно в том случае, если изначальным монтажом системы занимались не вы лично. Специалисты произведут осмотр всех сегментов вентиляции, найдут пробоину и устранят ее. Впрочем, если у вас есть уверенность в своих силах, то вы можете сделать это и самостоятельно.

Вентиляция чердака вальмовой крыши

Вентиляция вальмовой кровли, слуховые окна

Вентиляция теплого и холодного чердака вальмовой кровли подойдет и для классической двускатной крыши, если во фронтонах не представляется возможным сделать вентиляционные отверстия. Вход воздуха под кровлю происходить должен в ветровой подшивке снизу, а выход вверху у конька крыши. Для гибкой черепицы для этого служит черепашка, для керамической – кровельный вентиль, а шифер и профнастил можно вентилировать через конек.

Если подшивка будет выполнена из досок, то их следует расположить с зазором в несколько миллиметров для лучшего поступления воздуха. Если подшив уже смонтирован, то можно устроить небольшие отверстия, закрыв их пластиковыми решетками. Отверстия расположить можно по всему периметру вальмовой кровли, примерно через каждые 80 см. Выход для потоков воздуха из подкровельного пространства сделать следует в кровле.

Система слуховых окон и отдушин

Одним из распространенных мероприятий для обустройства вентиляции чердака в частном доме является воздухообмен, осуществляемый слуховыми окнами. В таком случае можно не использовать систему отверстий, продух и зазоров. По мнению специалистов, такой способ не относится к сверх эффективным, но накопления конденсата в помещении не происходит. Правила следующие:

Размер таких окошек должен быть не менее 60х80 сантиметров.
Монтаж окон осуществляется на противоположных фронтонах.
Окна размещены на равномерном расстоянии от карниза, боков строения и конька.
Расстояние между двумя соседними окнами составляет не менее одного метра.
Монтаж окна может осуществляться непосредственно в вентиляционную решетку на чердаке.

Такой способ воздухообмена популярен при строительстве дач и загородных домов. Но есть и минус подобной системы: под слуховым окном и над ним может застаиваться воздух. Но если выбрать качественные стройматериалы и выполнить правильно монтаж, конденсат в чердачном пространстве не будет скапливаться. Другой, более простой способ – расстановка отдушин. Так как создать вентиляцию самостоятельно, не прибегая к помощи специалистов?

В частном доме обустройство вентиляции холодного чердака можно выполнить своими руками. Свидетельства того, что накопился конденсат – это появление неприятного запаха затхлости и сырости. Нарушение комфорта многих побуждает немедленно взяться за инструменты и приступить к устранению проблем. Для того, чтобы вентиляционная система обеспечивала оптимальный воздухообмен, не накапливался конденсат и не возникало теплопотерь, важно предварительно спроектировать все элементы. Если крыша двускатная, обустройство не вызовет вопросов и проблем. После этапа планирования можно приступать к работе:

Во фронтонах проделываются отдушины.
Ветровые скосы закрывают по бокам кровли деревом.
Все щели проделываются равномерными, создавая обдув по всей поверхности чердака.

Важно!Если фронтоны каменные, тогда щелей быть не может, и, вооружившись инструментом, необходимо проделать в поверхности пару слуховых окон.

Чердачное помещение: вентиляция

Сгнила кровля из-за плохой вентиляции на чердаке

В разных строениях бывают разные виды чердаков:

у них различное назначение, соответственно отличается их обустройство и . По основному признаку чердаки разделяются на два главных вида – теплые и холодные. Последний тип является более традиционным. В подобном случае система никак не защищена, так как утепленным является одно только перекрытие. Другой тип преследует только одну важную цель — защитить надлежащим образом инженерные .

Расчет вентиляции чердака

Тем, кто решил сделать систему вентиляции на чердаке частного дома самостоятельно, перед началом монтажных процедур необходимо ознакомится с методикой расчета и выполнить его. Гарантировать максимальный уровень качества созданного проекта может только лишь профессионал. Однако существует несколько правил, соблюдение которых позволит вам обеспечить хорошее проветривание чердака.

На 1000 метров в квадрате, должно приходится два квадратных метра вентиляционных отверстий. В частных случаях, можно использовать соотношение 1 к 300. Важно понимать, что в процессе расчетов необходимо использовать значения, без учета ширины решеток и длины ребер, даже несмотря на то, что они нарушают естественное движение потоков воздуха.

Естественно, что превышение размера сделанных продухов также негативно скажется на качестве системы вентиляции, как и их недостаток. В большие отверстия может попадать снег, вода и т.д.

Конденсат-разрушитель – опасность для мансарды

Отсутствие надлежащего воздухообмена проявляется в повышенной влажности комнат на верхних этажах, которые расположены ближе к кровле. Однако это лишь малая толика всех опасностей, которые становятся следствием плохой вентиляции. Представьте себе классическую русскую зиму: снег, мороз, дрова потрескивают в камине… Вы всеми силами постарались обустроить жилую мансарду и не поскупились на утеплитель, но вот к вентиляции отнеслись легкомысленно.

И вот часть тепла даже через утеплитель для мансарды уходит из помещения, нагревая непосредственно кровельный материал. Снег на кровле начинает слегка подтаивать, однако на участке, где крыша образует свес, температура по-прежнему зимняя, и образовавшаяся талая вода снова замерзает. Так через некоторое время образуется барьер, которые не дает поступающей снова и снова воде сойти с крыши – вместо этого вода ищет другие пути отхода, например, соединения в кровельном материале, через которые она легко может просочиться внутрь кровли. А там у нас утеплитель, который, намокнув, теряет все свои качества.

Не говоря уже о деревянных стропилах, соседство которых с влажным утеплителем никак удачным не назовешь. Именно поэтому правильно организованный воздухообмен, т.е. вентиляция – это залог долгой службы всей кровельной системы. Вентиляционная система смешивает температуру внешней среды с температурой кровли, благодаря чему на крыше не образуется наледь и сосульки, а это уже вопросы безопасности вас и вашей семьи.

Думать о том, как сделать вентиляцию в мансарде, следует на этапе сооружения самой мансарды своими руками, когда открыт доступ к кровле со стороны чердака. Забывчивость или незнание могут обойтись вам в кругленькую сумму. Нередко даже профессиональные строители-кровельщики не уделяют этому вопросу должного внимания. Страдает, соответственно, заказчик-владелец дома. Существуют два способа вентиляции подкровельного пространства. Первый основан на использовании естественной тяги, второй предусматривает установку принудительной вентиляции, когда приток воздуха обеспечивает вентилятор.

Расчет вентиляции чердака

Приточно-вытяжная вентиляция с рекуператором

Это самый простой, недешевый способ вывода вентиляции на чердак. Необходимо приобрести рекуператор – устройство, которое обеспечивает движение воздушного потока с одновременным подмесом свежей порции воздуха и подогревом его до комфортной температуры.

Вся система циркуляции замыкается на рекуператор, принцип его работы довольно прост. Тепло от обогревательных приборов, котельных часто пропадает впустую. Так почему бы его не использовать для частичного нагрева холодного воздуха?

Прохладный воздух, втянутый рекуператором с улицы, не только подготавливается путем смешивания с уже нагретой воздушной массой, но и очищается от взвешенных в воздухе вредных и неприятных примесей. Кроме того, рекуперирующее оборудование оснащается калориферами, обогревающими воздушные потоки.

Схематичное изображение вентиляционной системы с рекуператором на чердаке выглядит довольно просто. Надо только приобрести рекуператор, смонтировать и подключить к нему воздуховоды

Обязательным условием функционирования системы с интегрированным рекуператором является ее принудительность. Воздух поступает в помещение и выводится из него двумя постоянно работающими вентиляторами. Иначе рекуператор просто не будет работать, прибор оказывает слишком большое аэродинамическое сопротивление.

По всей длине воздуховодов для правильного распределения потоков устанавливаются клапаны и заслонки. На входе и выходе из рекуператора надо установить дополнительные сетки, препятствующие попадание в прибор пыли и жира. Выход на улицу закрывается дополнительными решетками от птиц, насекомых.

Рекуператор не может работать без вентиляторов. Таким образом, важнейшее значение приобретает наличие в доме постоянного источника энергии. Если электричество в частном доме пропадает регулярно и надолго, лучше не использовать эту систему

Современные рекуператоры можно программировать при помощи кнопок на панели управления. Стоят такие устройства еще дороже, но простота использования делает их привлекательным.

А что же с конденсатом, главной проблемой на чердаке? Конденсат скапливается не в рекуператоре, не оседает на стенках и балках чердака, а тихо-мирно стекает в поддон, расположенный под устройством.

В зимний период на неотапливаемом чердаке это может стать проблемой, так как при сильных морозах мощности рекуператора может не хватать. В таком случае можно установить рядом с коробом рекуператора еще одно обогревательное устройство.

Расчет вентиляции чердака

Вторая ошибка — пароизоляцию уложили с двух сторон утеплителя и деревянного перекрытия

Как правильно пароизолировать деревянное перекрытие в деревянном и каркасном доме? Этот вопрос волнует многих застройщиков, и является «узким» местом во многих конструкциях. Сразу скажем, что речь идёт о перекрытии между двумя жилыми и постоянно отапливаемыми этажами.

Мы утепляем пол второго этажа в деревянном доме. Я уже запуталась, где монтировать пароизоляцию! На одних сайтах пишут, что первый слой укладывается между чистовым потолком первого этажа и черновым полом второго. На других, что по черновому полу и на неё сразу утеплитель. Получается пароизоляция будет с двух сторон?

Я тоже видел в интернете множество схем по монтажу пароизоляции в перекрытии первого и второго этажа. Причём, некоторые производители рекомендуют укладывать паронепроницаемую плёнку снизу и сверху утеплителя. Подскажите, как правильно сделать пароизоляцию перекрытия, если первый и второй этажи отапливаются?

Чтобы ответить на эти вопросы, рассуждаем логически.

В каркасных стенах и перекрытиях пароизоляция устанавливается там, где имеется перепад температур. Т.е. помещение, где плюс, теплоизолируют от улицы, где холодно.
В междуэтажном перекрытии, между двумя отапливаемыми этажами, нет резкого перепада температур. Поэтому водяной пар, попавший в утеплитель, не сконденсируется.
Отсюда: минераловатный утеплитель, уложенный в деревянное перекрытие между первым и вторым отапливаемым этажом скорее нужен не для утепления конструкции, а для звукоизоляции перекрытия.
Т.е., фактически, можно обойтись без плёнок, но жилое помещение надо защитить от возможного попадания частичек теплоизоляции в воздух.
Но, не забываем, что в доме, крое жильцов, есть постоянные источники влаги и водяного пара — кухня, ванная комната и туалет.
Водяной пар, за счет разницы давления, будет стремиться попасть из теплого помещения в холодную зону — через стены на улицу, или снизу-вверх, на холодный чердак через перекрытия. Или в подкровельное пространство, если речь идет об утеплённой мансарде.

Проектирование вентиляции чердака. Заказать проектные работы систем вентиляции

Проектирование вентиляции чердака

Наша проектно-монтажная компания предлагает комплексное решение задач по проектированию систем вентиляции любого уровня сложности, подбор оптимального оборудования для систем промышленной вентиляции в соответствии с техническим заданием и пожеланиями заказчика, а также монтаж «под ключ» и пуско-наладочные работы.

Для чего нужно вентилировать чердак

Чердак – самое верхнее строение в доме, не используемое для жилья. Хорошее проветривание чердачного пространства является важным этапом проектирования жилого дома. Именно вентиляционная система позволяет регулировать теплообмен на чердаке, а соответственно, и в помещениях дома круглый год. В летний период крыша может сильно нагреваться на солнце, до 100-150°С. Большая часть этого тепла отдается в помещения верхних этажей. Чтобы удалить избыточное тепло и нужна вентиляция. В холодное время года вентиляция предотвращает накапливание влаги, т.к. перепады температур помещений и улицы приводят к образованию конденсата и промерзанию кровли. Особенно это опасно для деревянных конструкций. Качественная вентиляция чердака способствует поддержанию там микроклимата, предотвращает возникновения грибов, гнили и плесени, увеличивает срок службы конструкции кровли.

Виды чердаков

Вентиляция чердака во многом зависит от его вида. Чердаки подразделяются на теплые и холодные. В холодном чердаке утеплено только перекрытие верхнего этажа, такой чердак встречается чаще всего. Теплый чердак применяют, если на нем размещают трубопроводы инженерных сетей, а также для прокладки вытяжных каналов естественной вентиляции. Его утепляют с целью предупреждения замерзания этих систем. Чердак делают теплым еще в том случае, если в будущем его планируют использовать как жилое помещение (мансарда). В любом случае чердак и холодный, и теплый должен хорошо вентилироваться.

Проектирование вентиляции холодного чердака

Вентиляция холодного чердака во многом зависит от типа кровли и покрытия. Если крыша покрыта шифером или ондулином, при этом не подбита пленкой для пароизоляции или ветроизоляции, то в этом случае вентиляция такого чердака происходит естественным образом, потому как этот материал кровли очень хорошо пропускает воздух, кроме того способ укладки материала позволяет воздуху свободно проникать внутрь чердака (швы, коньки). Если же для покрытия используется металлочерепица, следует учесть, что хоть она и хорошо пропускает воздух, но под ней, в результате испарений, образуется конденсат.

Вентиляция холодного чердака

(!) Для вентиляции холодного чердака следует предусматривать в наружных стенах или в кровле специальные отверстия общей площадью не менее 1/500 от площади чердачного покрытия.

На холодном чердаке необходимо использовать тепловую изоляцию для всех вытяжных шахт и трубопроводов.

Проектирование вентиляции теплого чердака

Как элемент системы естественной вентиляции многоквартирных жилых домов теплый чердак стали использовать в 70-х годах прошлого века. Предполагалось, что он должен решать такие задачи, как:

• сокращение аэродинамического сопротивления общих участков на выходе воздуха из системы вентиляции;
• снижение теплопотерь через чердачное перекрытие;
• поддержание достаточной температуры на потолке верхнего этажа;
• уменьшение количества вытяжных шахт, нарушающих герметичность кровли;
• экономия теплоизоляционных материалов перекрытий.

Теплый чердак отличается от неотапливаемых чердаков тем, что он должен быть герметичным и с утепленными наружными ограждениями, но, как и в обычных вытяжных системах, утепленной должна быть и вытяжная вентиляционная шахта.
В частных домах чердак может использоваться как мансарда. Мансардой называют пространство между кровлей и потолком верхнего этажа, используемой для размещения жилых помещений. В жилом помещении мансарды нужно оборудовать и приток, и отток воздуха также, как на любом другом этаже дома. Вентиляция крыши мансардного этажа осуществляется естественным движением воздушных потоков под кровельным материалом. Направление движения снизу (от карнизов) наверх (к коньку).

Вентиляция теплого чердака

Иногда для эффективной вентиляции достаточно только грамотной сборки крыши, иногда же приходится прибегать к дополнительным устройствам.

Вентиляция чердака через слуховые окна

Одним из распространенных (и древних) мероприятий для обустройства вентиляции чердака в жилом доме является воздухообмен, осуществляемый слуховыми окнами.

Вентиляция чердака с помощью слуховых окон

Правила размещения слуховых окон:

• слуховые окна необходимо размещать на равном расстоянии от конька, боков и карниза;
• расстояние между окнами должно быть не менее 1 м;
• размер окон составляет 600х800 мм;
• монтируют слуховые окна на противоположных фронтонах;
• в окно можно вмонтировать вентиляционную решетку в тон крыши;
• дизайн окна должен гармонировать с общим видом кровли.

Слуховые окна на кровле здания могут быть треугольными, полукруглыми и прямоугольными (с плоской или двухскатной крышей).

Слуховые окна различных форм

Чтобы обеспечить отличный воздухообмен на холодном чердаке вполне достаточно сочетания слуховых окон и продухов под карнизом и в коньке. В качестве вентиляции чердака можно использовать только слуховые окна, не оборудуя систему продухов и отдушин. Но этот вариант не слишком эффективен, так как под окнами и над ними воздух может застаиваться. Такой способ воздухообмена популярен при строительстве дач и загородных домов. Если выбрать качественные стройматериалы и выполнить правильно монтаж, конденсат в чердачном пространстве не будет скапливаться.

Проектирование вентиляции чердака через продухи

Продухами или отдушинами в крыше дома называют отверстия для вентиляции холодного или теплого чердака. Обычно в них монтируются решетки, защищенные от попадания атмосферных осадков. Продухи бывают коньковыми или карнизными. Название каждого типа говорит об их месте расположения. Карнизные продухи бывают двух видов: щелевые и точечные.

Карнизно-щелевые продухи представляют собой щель, между стеной дома и карнизом, шириной в 2 см, закрытые металлической сеткой. Карнизно-точечные отдушины выполняют в форме отверстий, диаметр которых зависит от угла ската крыши. Чем меньше уклон скатов, тем больше диаметр или ширина продухов, но не более 2,5 см.

Коньковые продухи представляют собой щели вдоль конька крыши до 5 см шириной, закрытые перфорированным металлом. Коньковые продухи оборудуются и на крышах со штучным покрытием, например, черепичных. Специальные черепицы с отверстиями располагают через один ряд от конька.

Вентиляция чердака через продухи на примере черепичной кровли

Соотношение площади продухов к площади чердака должно составлять не менее 1:500, т. е. на 500 м2 площади чердака должен приходиться 1 м2 вентиляционных отверстий, равномерно распределенных по периметру чердака в зависимости от конструкции кровли. Превышение площади продухов также нежелательно, равно как и недостаток. Площадь вытяжных отверстий (коньковых и скатных решеток) должна на 12 – 15% превышать площадь приточных (карнизных продухов).

(!)Продухи – это единственный способ вентиляции чердака без слуховых окон.

При обустройстве вентиляционной системы в чердачном помещении, размещение вентиляционных отдушин играет огромную роль, поэтому лучше всего – не экономить, и обратиться за правильными расчетами к профессионалам. При грамотно оборудованной вентиляции, всего за 1 час воздушный поток 2 раза проходит через кровельный пирог, просушивая и вентилируя его.

Вентиляционные (кровельные) аэраторы

Одним их наиболее современных видов продух для вентилирования крыши является кровельный аэратор (дефлектор, флюгарка). Аэратор по конструкции – это короткая труба, прикрытая «грибком», который препятствуют проникновению в подкровельное пространство атмосферных осадков, птиц и насекомых. Подобные приспособления устраняют конденсат, лишнюю влагу и застоявшийся воздух, создавая качественный воздухообмен в холодном чердаке дома. Аэраторы устанавливаются на скатах крыш, где движение воздуха обеспечивается разницей температуры и давления. Такие устройства являются инновационной заменой коньковых продухов.

Схема кровельного аэратора

Виды кровельных аэраторов по конструктивному исполнению

Непрерывные коньковые аэраторы представляют собой пластину, которая устанавливается вдоль конька с отверстиями. Будучи прикрытыми сверху кровлей, они практически незаметны, но благодаря большой площади отверстий, обеспечивают интенсивный воздухообмен. Устанавливают их в том месте, где предусмотрено наличие карнизных продух. Расположенные по всей крыше, они полностью вентилируют подкровельное и чердачное пространство. Установка конькового аэратора рекомендуется на кровли с уклоном 12-45°. При этом он монтируется только на конек, обеспечивая циркуляцию воздуха в чердачном пространстве.

Точечные аэраторы устанавливаются на отдельных участках (точках) кровли, как правило, на скатах, реже – на коньках. Они работают на участках, где вентиляция затруднена, к примеру, это могут быть длинные скаты или имеющие сложную поверхность. Целесообразно их применение, если установка конькового аэратора невозможна, например, при отсутствии конька или при существовании примыканий кровельного материала к вертикальным поверхностям и стенам. Также их используют на кровлях с уклоном менее 12° и на плоских кровлях. В плоских кровлях их устанавливают, равномерно распределяя по поверхности, либо на стыках теплоизоляционных плит. Расстояние между аэраторами должно быть не более 12 м.

Турбинные аэраторы представляют собой механическую вытяжную вентиляцию, т.е. вытяжка в этом случае оснащаются электрическим приводом или вентилятором, чтобы оптимизировать движение воздуха. Метод хорош для вентиляции утепленного чердака над мансардой.

Выбор вида аэратора зависит от следующих факторов:

• от вида кровли;
• угла наклона кровли;
• от количества осадков, в том числе от высоты снегового покрова;
• от финансовых возможностей хозяев.

Аэраторы позволяют предотвратить конденсат, избежать проникновения горячего воздуха в жаркий период, появление наледи и сосулек зимой, сырость и преждевременный износ стропил.

Планируя способ вентиляции чердака в жилом доме, нужно исходить из многих критериев: архитектурных особенностей строения, формы и угла наклона крыши, типа кровельных материалов и площади помещения. Результативность работы системы вентиляции чердака зависит от качества материалов, правильности проектирования и выполнения монтажа.

Смотри также статьи по теме: Вентиляция ванной комнаты, Вентиляция кухни, Вентиляция подвала, погреба, Вентиляция квартиры.

Заказать проектные работы систем вентиляции чердака по выгодной цене

Обратившись в нашу компанию Вы имеете возможность заказать проектные работы вентиляции чердака любой сложности по самым выгодным ценам. В сферу наших услуг входит: проектирование, монтаж, пуско-наладка, сервисное обслуживание систем Вентиляции, а также других инженерных систем, таких как: Отопление, Кондиционирование, Водоснабжение, Канализация, Газоснабжение.

Наши приоритеты — это надежность, качество и эффективность, поэтому сотрудничая с нами, Вы имеете возможность оценить все преимущества работы с профессионалами!

решетки, продухи и слуховые окна

1.
2.
3.
4.

Безусловно, утепление чердачного помещения просто необходимо для того, чтобы зимой в здании было уютно и комфортно (детальнее: ” “). Не менее важна и вентиляция чердака в частном доме, как на фото. Хорошая вентиляция предупреждает образование плесени и грибка, увеличивает срок эксплуатации крыши.

Вентиляция позволяет регулировать теплообмен. В летнее время крыша нагревается до температуры более 100 градусов, из-за этого в доме становится очень жарко. А в прохладную погоду образуется конденсат на чердаке – что делать, не знают многие владельцы частных домов. Из-за накопления конденсата на утепленных перекрытиях дерево начинает разрушаться. А ведь для того, чтобы он не образовывался, нужно просто сделать хорошую вентиляцию при .

Вентиляционная система смешивает температуру кровли и внешней среды, благодаря чему не образуются наледь, огромные сосульки. Это не только способствует созданию комфортного микроклимата в доме, но и продлевает жизнь стропильной системе.

Мифы о вентиляции чердака

Существуют широко распространенные мифы о вентиляции на чердаке. О них нужно знать, чтобы не сделать ошибки при создании вентиляции.

Зимой через вентиляцию выходит теплый воздух. Многие считают, что вывод вентиляции на чердак мешает нормальному обогреву. На самом деле, сохранять тепло в доме мешает не вентиляция, а плохая теплоизоляция. Если она была сделана некачественно, на чердачное помещение поступает холодный и влажный воздух, благодаря чему создаются подходящие условия для образования конденсата и гниения перекрытий.
Вентиляция нужна только летом. Принято считать, что вентиляционная система предназначена только для проветривания в жару. Но если зимой чердак не проветривать, образования сосулек, появления грибка и плесени не избежать.
Не имеет значения, какого размера будут вентиляционные отверстия на чердаке. Если площадь вентиляции будет слишком малой, ее эффективность будет стремиться к нулю. На каждые 500 квадратных метров площади должен быть 1 квадратный метр вентиляционных отверстий. При таком соотношении помещение будет проветриваться, но утечек тепла зимой не будет.

На двухскатной крыше вентиляционные каналы помещают во фронтонах. Хорошим решением является неплотное прилегание зашивки деревянных свесов. Если распределить узкие щели равномерно, чердак будет проветриваться более эффективно. Но если фронтоны сделаны из камня или зашивка и прилегания плотно подогнаны, нужно сделать в стенах отверстия (прочитайте также: ” “). Они должны быть расположены на противоположных стенах. Общую площадь вентиляционных каналов рассчитывают исходя из того, что они должны занимать 0,2% площади этажа.

Можно сделать продухи на чердаке и более экономичным способом – установить типовые вентиляционные решетки. Одну решетку нужно повернуть отверстиями вниз, а другую сделать регулируемой. Чтобы на чердак не проникали насекомые, устанавливают москитную сетку.

Для вальмовой крыши вентиляцию создают по другой технологии. Входное отверстие делают в подшивке, внизу, а выход у конька, сверху. Если подшивка свесов сделана из дерева, брусья можно размещать неплотно, сохраняя между ними интервал в несколько миллиметров. Если зашивка пластиковая, должны присутствовать дырочки – эти панели называют софитами.

Многих интересует, как сделать вентиляцию на чердаке, если плотно собран. Для таких ситуаций выпускаются решетки с сеткой диаметром 5 сантиметров. Их обычно размещают на расстоянии 80 сантиметров друг от друга по длине ветрового свеса. Для того, чтобы сделать отверстия, нужна дрель с круглым сверлом. Самый верхний вывод делают наружу.

Немало зависит от типа кровли. Для шифера и еврошифера устанавливают классический конек, для гибкой кровли – черепашку (вентиль). Для керамической крыши нужен специальный вентиль. Устройство холодного чердака под крышей из металлочерепицы допускает возможность проветривания с помощью обычного конька. Он является не только выгодной заменой вентилю в финансовом плане. Конек еще и позволяет создать вентиляционную систему за короткое время.

Иногда делают слуховое вентиляционное окно на чердаке (его можно застеклить или же поставить решетки), но такой способ создания вентиляции является более сложным, и для осуществления задуманного требуются хорошая практическая и теоретическая подготовка.

Вентиляция теплого чердака

В современных отопительных системах практически не используется естественная циркуляция. Вентиляция чердака над мансардой просто необходима для комфортного пребывания в помещении. Таким образом, перестраивая чердак в мансарду, нужно сделать кровлю проветриваемой. Для гибкой черепицы и листового металла создают вентилируемую область – нашивают на стропила контррейку. Для крыш металлических лучше использовать ветрозащитные пленки. Контррейки для шиферной кровли не являются обязательными, так как воздух должен свободно циркулировать снизу доверху.

Что касается того, почему на чердаке конденсат скапливается, то это происходит из-за плохой вентиляции. Это сказывается на микроклимате дома, а также становится причиной появления плесени и преждевременного разрушения крыши.

уделять внимание отверстиям на хребте кровли – они должны находиться на максимально близком расстоянии к хребту;
вентиляция должна быть прочной и способной выдерживать любые климатические изменения;
можно установить под карнизами непрерывные софиты – они должны иметь тонкую экранирующую сетку, при этом отверстия должны быть пластиковыми или алюминиевыми, чтобы не возникла коррозия;
чтобы создать эффективную вентиляцию, при которой не будет образовываться иней на чердаке, нужно установить продухи внутри помещения, между стропилами, а отверстия должны быть обустроены так, чтобы не происходило засорения или блокирования воздуха;
с наружной стороны крыши стоит поставить для вытяжки воздуха, желательно, чтобы расстояние между ним и приточной системой было более 8 метров;
Создание эффективной вентиляции на чердаке – непростое дело, но без этого комфорта в доме ожидать не стоит. Хорошее проветривание помещения убережет от появления плесени и продлит жизнь крыше.

4571 0 2

Планируете использовать чердачное пространство как жилое помещение, но не знаете, как его сделать комфортным? Я расскажу о том, как функционирует вентиляция чердака. При грамотном устройстве системы замещения спёртого воздуха свежим, вы сможете сделать чердак пригодным для всесезонного комфортного проживания. Кроме того, инструкция по устройству вентиляционных систем будет вам полезна, даже если чердак в частном доме не предполагается использовать как жилье.

Четыре причины для вентиляции чердачных помещений

Комфорт проживания в мансарде . Чистый свежий воздух – это одно из главных условий комфортного проживания в помещении. Поэтому, если помещение под крышей используется для проживания, о нормальном воздухообмене нужно позаботиться еще на этапе проектирования кровли.
Отсутствие конденсата . Эффективный воздухообмен позволяет предупредить появление конденсата на окнах, что актуально, если подкровельное помещение используется в качестве мансарды.
Отсутствие плесени . Своевременное замещение тёплого влажного воздуха свежим предупреждает появление плесени на строительных поверхностях. То есть, если в мансарде воздух не будет застаиваться, по углам не появится плесень, независимо от того, какими материалами выполнена отделка.
Продолжительный ресурс кровли . Избыточная влажность воздуха губительно сказывается на состоянии кровельного материала. Более того, если не отводить влажный воздух из-под кровли, на пароизоляции будет скапливаться конденсат, который может снизить ресурс утеплителя. Правильно организованная вентиляционная система увеличит ресурс кровли без необходимости в ремонте.

Вентиляция чердачных помещений, какой она бывает

Иллюстрации

Разновидности по типу чердачного помещения

Вентиляция холодного пространства . Устройство вентиляционных систем на холодных кровлях не представляет каких-либо проблем, так как подкровельное пространство и жилое помещение обособленны друг от друга прослойкой теплоизоляции.

Оптимальный вариант – это приточно-вытяжная система, работающая по естественному принципу, как это показано на схеме.

Под свесами стропильной крыши устроены продухи, через которые обеспечивается приток свежего холодного воздуха, в то время как более теплый влажный воздух будет уходить в слуховые окна или другие технологические отверстия в верхней части фронтона или ската.

Вентиляция утепленного пространства . В этом случае все несколько сложнее, чем при обустройстве неотапливаемого чердака. В теплом чердаке придётся вентилировать не только само чердачное пространство, но и кровельный пирог, как это показано на схеме.

Предпочтительный вариант при использовании современных кровельных материалов – это устройство контробрешётки с вентиляционными зазорами. В то же время воздухообмен в утеплённом пространстве чердака обустраивается отдельно, посредством приточно-вытяжной системы.

Имейте в виду, что вентиляция чердака должна планироваться и строиться как комплексная система. То есть, в проекте нужно предусмотреть систему воздухообмена и в чердачном помещении, и в подкровельном пространстве, а также утепление труб и изоляцию прочих коммуникаций. Кроме того, проектирование вентиляции должно выполняться с учётом типа используемых теплоизоляционных материалов.

Типы вентиляции мансардного помещения

Иллюстрации	Описание
	Естественная приточно-вытяжная система . В основе такой системы применены два продуха, один из которых установлен в верхней части стены мансарды, а другой в нижней части. В холодное время года тёплый воздух через верхний продух выходит наружу, в то время как его из нижнего продуха замещает аналогичный объём холодного воздуха. Недостаток системы – излишняя зависимость от температуры снаружи дома. То есть, в теплое время года проветривание будет слабым.
	Принудительная приточно-вытяжная система . В основе такой системы применен вытяжной кулер, который устанавливается в верхней части ската и отсасывает наружу тёплый воздух. Отведённый таким образом воздух замещается холодным поступающим из расположенных снизу продухов. Преимущество принудительной системы в том, что она не зависит от климатических условий: отработанный воздух с одинаковой эффективностью будет отводиться и зимой и летом.

Способы отведения воздуха наружу

Иллюстрации	Описание
	Отвод воздуха через конёк . Это универсальный способ, который можно применить как на холодной, так и на утеплённой кровле. Под коньковой планкой на пироге из профнастила или из металлочерепицы своими руками устраивается продух, прикрытый сеткой. Устройство продуха таково, что конденсат, образующийся в холодное время года, будет стекать не в помещение, а будет вытекать на скат.
	Отводы на фронтоне . Слуховое окно, установленное в верхней части фронтона – это традиционное решение, которое актуально для двускатной, ломаной и вальмовой крыши. Слуховые окна устанавливаются для воздухообмена только на холодных неэксплуатируемых кровлях. Особенность решения в том, что окна постоянно открытые, независимо от времени года. Для того, чтобы предупредить проникновение животных и птиц, поверх окон устанавливаются декоративные решетки.
	Устройство отдушин на фронтоне мансарды . По сути, фронтонные вентиляционные решетки – это те же самые отдушины, которые используются для отведения влажного воздуха из любых эксплуатируемых помещений. Изнутри устанавливается декоративная решётка с поворотными ламелями или обратный клапан, если для воздухообмена используется вентилятор.
	Аэраторы в кровельных скатах . Аэраторы применяются преимущественно на современных крышах и предназначаются для отведения отработанного воздуха из-под потолка мансарды. Преимущество специальных аэраторов перед обычной трубой, вмурованной в кровлю, это особая конструкция, которая препятствует образованию и проникновению конденсата в помещение.
	Приточный клапан на окнах мансарды. Так как мансарда строится без слуховых окон, на обычные окна желательно установить приточный клапан, который будет дозировано впускать необходимое количество воздуха извне. В продаже есть клапаны с ручными и автоматизированным управлением.

Способы устройства продухов для подачи воздуха

Иллюстрации	Описание
	Монтаж софитов . Для подачи свежего воздуха в нижней части свеса крепятся заградительные решетки. Задать интенсивность подачи свежего воздуха можно соотношением числа перфорированных и сплошных планок. Чем больше вентиляционных отверстий в установленных софитах, тем больше холодного воздуха пройдет в подкровельное пространство.
	Монтаж карнизных продухов . По сути, это те же софиты, посредством которых холодный воздух поступает под кровлю. Но в этом случае продухи устанавливаются вертикально, а потому поверх них с небольшим зазором крепится карнизная планка. При правильном устройстве карнизный продух зимой служит не только для вентиляции, но и для отведения конденсата.

Как рассчитать воздухообмен

Иллюстрации	Описание
	Для холодной кровли . Согласно СНиП 31-01-2003, в подвалах и холодных чердаках без вытяжки должны использоваться продухи или слуховые окна. Общую площадь продухов следует рассчитывать, как 1/400 от площади пола помещения. Исходя из этих рекомендаций несложно померять площадь помещения и рассчитать размеры отверстия для воздухообмена. На крупных чердаках полученные размеры продуха можно поделить надвое и два окна малого размера разнести по двум фронтонам.
	Для утепленной кровли (мансарды) . Нормы воздухообмена для утеплённой кровли рассчитываются также, как и для обычных жилых помещений, а именно, с учетом количества одновременно находящихся людей и с учетом объёма помещения.

Вне зависимости от того, используется ли подкровельное помещение в качестве жилого или технического, организация вентиляции чердака является обязательным условием комфортного проживания в доме, сохранения эксплуатационных качеств отдельных элементов здания. Грамотная вентиляция исключит застой воздуха и повышение влажности на чердаке, тем самым обезопасив использованные при строительстве материалы от разрушения. Здесь могут быть внедрены как естественные, так и принудительные методы.

Вентиляция мансарды

Если подкровельное пространство жилое (мансарда), тут принцип вентиляции может быть использован тот же, что и в случае с техническими помещениями. Необходимо организовать на чердаке конвективный поток воздуха, направление которого прослеживается от карниза к коньку. Беспрепятственный проход воздушных потоков способна обеспечить именно прослойка между основанием кровли и утеплителем, при этом ее ширина должна быть более 5 см. Вентиляция чердака в частном доме заключается в установке особых вентиляционных решеток для движения воздуха по карнизу. Местом врезания решеток служит подшивка карнизного свеса, еще один вариант – монтаж кровельных аэраторов, софитных планок.

Когда чердак нужен только в качестве технического помещения, целесообразно усовершенствование естественной вентиляции, так как на линии крыши наблюдается сильный ветровой напор, служащий побудителем движения воздушных потоков.

Наиболее распространена , в данном случае приточные отверстия располагаются под крышным свесом по периметру помещения, а вдоль конька, где наблюдается минимальное давление потоков воздуха, организуются вытяжные отверстия. Для стороннего наблюдателя эта конструкция кажется слишком простой, но ее проектирование все же требует наличия определенного опыта.

Видео обзор – вентиляция чердака

Расположение вентиляционных отверстий, их число и форма зависят от следующих факторов:

Объем чердачного помещения;
Виды использованной при строительстве гидро- и теплоизоляции;
Интенсивность внедрения воздушных потоков из жилых помещений.

Наледь, «разрушитель» большинства строительных материалов, не образуется, если карниз кровли достаточно быстро нагревается, то есть особое внимание при выводе вентиляции на чердак приходится уделять щелевым продухам.

Для обеспечения эффективной и бесперебойной вентиляции чердака необходимо точно рассчитать требуемую площадь отверстий, главным показателем здесь будет высота скатов. Например, если длина стропил составляет 20 метров, площадь зазоров для вентиляции на карнизном свесе – около 400 кв.см/м, если длина стропил 7-10 метров – соответственно 200 кв.см/м. Общая площадь приточных отверстий должна быть меньше суммарной площади вытяжных.

Если принять во внимание погрешности, присущие строительной кладке, можно наблюдать, что размеры расчетных зазоров в итоге становятся больше по сравнению с реальными, поэтому рекомендуется заранее оставить возможность организации отверстий, размеры которых превышают 5 см.

Все указанные выше правила и расчеты применимы только для организации вентиляции чердака стандартной формы . Популярные в настоящее время архитектурные дополнения способны изменить интенсивность и характеристики потоков свежего воздуха, поэтому для таких зданий оптимальны или принудительные системы вентиляции, или установка дефлекторов над вытяжными отверстиями для усиления тяги.

Поддерживать нормальные микроклиматические условия на чердаке можно несколькими способами. Выбор зависит от конструкции кровли, от используемого материала и от функции подкровельного помещения. В этой статье изложена информация об основных способах устройства вентиляции чердака.

Существует несколько причин, объясняющих необходимость проветривания чердачного помещения.

Вентиляция чердака способствует удалению влаги, образующейся в результате конденсирования паров, содержащихся в воздухе. Иначе не избежать появления плесени и повреждения стропильной системы. Кровельный пирог придется полностью заменить.
Вентиляция чердака над мансардой нужна для создания сбалансированного температурного режима.
Хорошая вентиляция чердака в частном доме предотвратит образование наледей на карнизных свесах.
Охлаждение кровли продлевает срок службы битумсодержащих гидроизоляционных материалов.

Рассмотрим устройство вентиляции чердака и выясним, как сделать это правильно.

Как сделать вентиляцию на чердаке: обзор способов

Для оттока воздуха в конструкции кровли могут быть предусмотрены следующие элементы:

электровентиляторы;
система инерционных турбин;
аэраторы;
турбины инерционного типа.

Вентиляция чердака дома обеспечивается благодаря следующим мероприятиям.

Свежий сухой воздух должен поступать в подкровельное пространство снизу. Это обеспечивается установкой перфорированных софитов в горизонтальной части карнизов.
Обязательное условие для любой кровли – наличие вентиляционного зазора по периметру, ширина которого должна быть не менее 40 мм. Для этого достаточно толщины реек, из которых состоит обрешетка: воздух свободно проходит между слоями материалов кровли.
Контробрешетка должна иметь разрывы для обеспечения доступа воздуха к внутренним слоям кровельного пирога.
Для устройства точечного вентилирования (это важно для таких участков, как вальмы и ендовы) используют турбины и аэраторы.

Вентиляция холодного чердака

Холодный чердак отличается свободным пространством большого объема и отсутствием помех движению воздуха. Он может поступать в помещение через карнизный свес, проходить через конек, фронтонные решетки или окна. Такая особенность упрощает устройство вентиляции. Вашему вниманию некоторые рекомендации по монтажу.

Важно: суммарная площадь вентиляционных отверстий на каждые 500 м² площади чердака должна быть не менее 1 м². Занижение этого параметра сделает вентилирование недостаточным, завышение станет причиной утечки тепла.

Упростить расчет параметров вентиляционной системы можно с помощью таблицы.

Как сделать вентиляцию теплого чердака

Для проветривания чердачного помещения, используемого в качестве мансарды, необходимо выполнение следующих требований.

Вентиляция чердака своими руками будет устроена безошибочно, если во время выбора материала и его монтажа прислушиваться к следующим рекомендациям:

проектирование вентиляции с теплым чердаком должно содержать расчет прочности элементов конструкции: она должна выдерживать напор ветра и перепад температуры;
софиты под карнизами должны быть из пластика или алюминиевых панелей: такой материал неподвержен коррозии;
избежать появления инея на элементах стропильной системы и обрешетке помогут продухи между стропилами;
для того чтобы в продухи не попадал мусор снаружи, их следует закрыть сетчатым материалом;
если вытяжная система оборудована вентилятором, приточную систему необходимо устанавливать на расстоянии не менее 8 м от него;
вентиляционные трубы должны быть закрыты решетками;
регулировать температуру воздуха на чердаке можно с помощью рекуператора: это поможет избежать появления конденсата.

В заключение – небольшой видеосюжет о том, как должен быть устроен кровельный пирог.

На этапе проектирования будущего дома важно подумать не только об удобной планировке помещений. Уют в доме невозможно обеспечить надолго если не обращать внимание на такой важный момент, как вентиляция чердака в частном доме. Это не менее важно, чем утепление чердака, ведь отсутствие грамотно спроектированной вентиляции приведет к тому, что жить в доме в скором времени будет некомфортно, да и срок службы дома резко сократится.

Отсутствие вентиляции может привести к сокращению срока службы крыши из-за появления на ней плесени, да и в самом доме можно не надеяться на комфортное пребывание. Летом, когда крыша накаляется и ее температура становится более 100 градусов в доме будет очень жарко, а при низких температурах на чердаке будет образовываться конденсат , из-за которого будут гнить деревянные конструкции крыши.

Главное назначение вентиляционной системы – обеспечение теплообмена. Температура воздуха и кровли смешиваются, и в результате в доме создается комфортный микроклимат.

Рассмотрим подробнее ситуацию, когда вентиляция чердака плохая, или ее вообще нет.

Зимой часть тепла из помещения все же уходит даже через качественный утеплитель. При этом нагревается крыша, причем неравномерно, только над помещением. Здесь снег начинает таять и стекать вниз к краю крыши, где над свесом она остается холодной. Лед, который образуется на свесах крыши не дает талому снегу стечь, и он начинает проникать под кровлю. Чтобы этого не произошло необходимо добиваться того, чтобы температура по всей кровле выравнивалась и происходил вывод влаги – для этого и нужна вентиляция чердака.

Заблуждения о вентиляции

Мало сделать вентиляцию чердачного помещения, важно чтобы она была сделана правильно. Однако среди людей, которые собираются заниматься этим вопросом, есть несколько распространенных заблуждений. На них следует остановиться более подробно.

Необходимость в вентиляции есть только в летнее время. На самом деле чердаку нужно не только проветриваться в жару, но и сглаживать большую разницу температур внутри чердака и вне его зимой. Если этого не делать, то неизбежно будет повышаться влажность – отличная среда для существования плесени, грибка. Бороться с этими явлениями крайне сложно, а в запущенных случаях плесень может проникнуть внутрь комнат – тогда ни о каком уюте говорить не придется.
Вентиляция выводит теплый воздух из помещения зимой. На самом деле если в доме плохо сохраняется тепло, то винить в этом надо не вентиляцию, а некачественную теплоизоляцию. Именно из-за нее создаются условия, при которых на чердак попадает влажный и холодный воздух.
Размеры вентиляционных отверстий значения не имеет. На самом деле площадь этих отверстий важна. При малой площади вентиляции эффект от нее будет практически нулевым. Чтобы помещение хорошо проветривалось, и при этом не допускались утечки тепла, на 500 кв. м. площади необходим 1 кв.м. вентиляционных отверстий.

Обустройство вентиляции холодного чердака

Так как очень важно чтобы вентиляция холодного чердака регулировалась, не нужно закрывать обрешетку и стропила. Обеспечить это можно, например, если будет сделана зашивка с зазорами. Если в качестве кровельного материала использовались ондулин или шифер, и не применяются пленки для паро-и ветроизоляции, то ничего дополнительно для вентиляции делать не нужно, поскольку воздух будет проходить между волнами кровли.

Если крыша двускатная, то вентиляционные отверстия делают во фронтонах. Здесь можно сделать неплотное прилегание зашивки деревянных свесов, при этом отверстия нужно сделать равномерно. Если же зашивки подогнаны плотно или фронты каменные, то в этом случае делают отверстия в стене. Общая площадь каналов вентиляции должна быть равна 0,2% площади этажа.

Есть другой, более экономичный способ – поставить обычные вентиляционные решетки. Одну решетку поворачивают вниз отверстиями, а другую делают с возможностью регулировки.

Отличается обустройство вентиляции вальмовой крыши . Здесь делают входное отверстие внизу в подшивке, а выходное вверху у конька. В случае если свесы деревянные. Достаточно неплотно разместить брусья с зазором в несколько миллиметров. В пластиковой зашивке должны предусматриваться отверстия.

Вентиляция чердака может быть обустроена по-разному в зависимости от типа кровли. Так, если используются шифер и еврошифер, устанавливается классический конек, при гибкой кровле – черепашка (вентиль) Специальный вентиль нужен и при использовании керамической кровли. Применение металлочерепицы предусматривает применение обычного конька, что позволит сэкономить на вентиле.

Обустройство вентиляции теплого чердака

Если есть планы по обустройству мансарды, то нужна качественная вентиляция чердака над мансардой, без которой добиться ее комфортного состояния невозможно. Если используется листовой металл или гибкая черепица, то с помощью нашивки на стропила контррейки создают вентилируемую область. При использовании шифера контррейки использовать не обязательно, поскольку воздух должен проходить свободно снизу вверх.

Если в качестве кровельного материала применяется металл, лучше использовать ветрозащитные пленки. Жилой чердак будет проветриваться как любое другое помещение в доме – воздух будет поступать через окна, а выходить через вентиляционные отверстия.

обратите внимание на прочность вентиляции, она должна выдерживать любые колебания погоды;
вы можете поставить непрерывные софиты под карнизами с тонкой экранирующей сеткой. Для недопущения коррозии отверстия должны быть из алюминия или пластика;
для недопущения образования инея на чердаке установите внутри помещения между стропилами продухи и сделайте отверстия таким образом чтобы они не могли бы забиться мусором;
можете установить на крыше вентилятор для боле лучшей вытяжки воздуха. Расстояние между ним и приточной системой должно быть не меньше 8 м;
приточная установка должна быть размещена на самом чистом месте на чердаке;
установите рекуператор, который может охладить или нагреть воздух тем самым не допустив образования конденсата на холодном чердаке;
оснастите вентиляционные трубы решетками или диффузорами;

На первый взгляд в обустройстве вентиляции нет ничего сложного, но на самом деле лучше подойти к этому вопрос серьезно и проконсультироваться со специалистами. Ведь от ее качества зависит микроклимат в доме и ваше здоровье, а также долговечность самой постройки.

Вывод вентиляционной трубы на неотапливаемый чердак. Вентиляция чердака: схемы и методы установки

4571 0 2

Четыре причины для вентиляции чердачных помещений

Комфорт проживания в мансарде . Чистый свежий воздух – это одно из главных условий комфортного проживания в помещении. Поэтому, если помещение под крышей используется для проживания, о нормальном воздухообмене нужно позаботиться еще на этапе проектирования кровли.
Отсутствие конденсата . Эффективный воздухообмен позволяет предупредить появление конденсата на окнах, что актуально, если подкровельное помещение используется в качестве мансарды.
Отсутствие плесени . Своевременное замещение тёплого влажного воздуха свежим предупреждает появление плесени на строительных поверхностях. То есть, если в мансарде воздух не будет застаиваться, по углам не появится плесень, независимо от того, какими материалами выполнена отделка.
Продолжительный ресурс кровли . Избыточная влажность воздуха губительно сказывается на состоянии кровельного материала. Более того, если не отводить влажный воздух из-под кровли, на пароизоляции будет скапливаться конденсат, который может снизить ресурс утеплителя. Правильно организованная вентиляционная система увеличит ресурс кровли без необходимости в ремонте.

Вентиляция чердачных помещений, какой она бывает

Иллюстрации

Разновидности по типу чердачного помещения

Вентиляция холодного пространства .

Устройство вентиляционных систем на холодных кровлях не представляет каких-либо проблем, так как подкровельное пространство и жилое помещение обособленны друг от друга прослойкой теплоизоляции.

Типы вентиляции мансардного помещения

Иллюстрации	Описание
	Естественная приточно-вытяжная система . В основе такой системы применены два продуха, один из которых установлен в верхней части стены мансарды, а другой в нижней части. В холодное время года тёплый воздух через верхний продух выходит наружу, в то время как его из нижнего продуха замещает аналогичный объём холодного воздуха. Недостаток системы – излишняя зависимость от температуры снаружи дома. То есть, в теплое время года проветривание будет слабым.
	Принудительная приточно-вытяжная система . В основе такой системы применен вытяжной кулер, который устанавливается в верхней части ската и отсасывает наружу тёплый воздух. Отведённый таким образом воздух замещается холодным поступающим из расположенных снизу продухов. Преимущество принудительной системы в том, что она не зависит от климатических условий: отработанный воздух с одинаковой эффективностью будет отводиться и зимой и летом.

Способы отведения воздуха наружу

Иллюстрации	Описание
	Отвод воздуха через конёк . Это универсальный способ, который можно применить как на холодной, так и на утеплённой кровле. Под коньковой планкой на пироге из профнастила или из металлочерепицы своими руками устраивается продух, прикрытый сеткой. Устройство продуха таково, что конденсат, образующийся в холодное время года, будет стекать не в помещение, а будет вытекать на скат.
	Отводы на фронтоне . Слуховое окно, установленное в верхней части фронтона – это традиционное решение, которое актуально для двускатной, ломаной и вальмовой крыши. Слуховые окна устанавливаются для воздухообмена только на холодных неэксплуатируемых кровлях. Особенность решения в том, что окна постоянно открытые, независимо от времени года. Для того, чтобы предупредить проникновение животных и птиц, поверх окон устанавливаются декоративные решетки.
	Устройство отдушин на фронтоне мансарды . По сути, фронтонные вентиляционные решетки – это те же самые отдушины, которые используются для отведения влажного воздуха из любых эксплуатируемых помещений. Изнутри устанавливается декоративная решётка с поворотными ламелями или обратный клапан, если для воздухообмена используется вентилятор.
	Аэраторы в кровельных скатах . Аэраторы применяются преимущественно на современных крышах и предназначаются для отведения отработанного воздуха из-под потолка мансарды. Преимущество специальных аэраторов перед обычной трубой, вмурованной в кровлю, это особая конструкция, которая препятствует образованию и проникновению конденсата в помещение.
	Приточный клапан на окнах мансарды. Так как мансарда строится без слуховых окон, на обычные окна желательно установить приточный клапан, который будет дозировано впускать необходимое количество воздуха извне. В продаже есть клапаны с ручными и автоматизированным управлением.

Способы устройства продухов для подачи воздуха

Иллюстрации	Описание
	Монтаж софитов . Для подачи свежего воздуха в нижней части свеса крепятся заградительные решетки. Задать интенсивность подачи свежего воздуха можно соотношением числа перфорированных и сплошных планок. Чем больше вентиляционных отверстий в установленных софитах, тем больше холодного воздуха пройдет в подкровельное пространство.
	Монтаж карнизных продухов . По сути, это те же софиты, посредством которых холодный воздух поступает под кровлю. Но в этом случае продухи устанавливаются вертикально, а потому поверх них с небольшим зазором крепится карнизная планка. При правильном устройстве карнизный продух зимой служит не только для вентиляции, но и для отведения конденсата.

Как рассчитать воздухообмен

Иллюстрации	Описание
	Для холодной кровли . Согласно СНиП 31-01-2003, в подвалах и холодных чердаках без вытяжки должны использоваться продухи или слуховые окна. Общую площадь продухов следует рассчитывать, как 1/400 от площади пола помещения. Исходя из этих рекомендаций несложно померять площадь помещения и рассчитать размеры отверстия для воздухообмена. На крупных чердаках полученные размеры продуха можно поделить надвое и два окна малого размера разнести по двум фронтонам.
	Для утепленной кровли (мансарды) . Нормы воздухообмена для утеплённой кровли рассчитываются также, как и для обычных жилых помещений, а именно, с учетом количества одновременно находящихся людей и с учетом объёма помещения.

В частных домах чердакам отводится особая роль. Как правило, их используют для складирования редко используемого хозяйственного инвентаря, сезонной одежды, семейного «антиквариата», от которого сложно избавиться по тем или иным причинам, для хранения консервации или просушки овощей. Нередко помещение под крышей переоборудуют под комнату отдыха, тренажерный минизал или мастерскую. На самом деле, способов применения дополнительных квадратных метров довольно много и каждый хозяин заполняет пространство по своему усмотрению. Но чтобы вещи не портились и не напитывались запахом плесени, а конструктивные элементы строения не ощущали на себе пагубного воздействия влаги, потребуется грамотно организованная вентиляция по чердаку. Она поможет создать оптимальный микроклимат и обеспечит правильную терморегуляцию.

Правда и заблуждения о вентиляции чердака

Хорошее проветривание помещения под крышей избавит от появления конденсата, что увеличит срок эксплуатации стропильных конструкций, обрешетки и перекрытия верхнего этажа. В летний период кровля перегревается, но благодаря вентиляции жар улетучивается, не успевая проникнуть в жилые помещения. Сам кровельный пирог под воздействием сквозняка остывает, что благоприятно влияет на битумосодержащие материалы.

Зимой таяние снега на вентилируемой крыше происходит более равномерно, так как поступающее из дома тепло успевает распределяться, не создавая сконцентрированных очагов конденсата над отапливаемыми помещениями. Циркуляция воздуха устраняет наледи на карнизных свесах, не допуская превращения избыточной влаги в ледяные наросты. Кроме того, при грамотной организации вентилирующей системы снег не будет прилипать к поверхности кровли.

Не владеющие вопросом хозяева допускают ряд ошибок при устройстве вентиляции, связанные с распространенными заблуждениями. Многие считают, что проветривание чердака в зимний период способствует образованию значительных теплопотерь. Но на самом деле виной служит не вентиляция, а некачественная теплоизоляция.

Вентилируемый чердак, расположенный между кровлей и жилыми помещениями, является воздушной прослойкой, сглаживающей разницу температур.

К еще одному заблуждению следует отнести утверждение о том, что размеры вентиляционных проемов можно делать любыми. И это не соответствует действительности. При недостаточной площади отверстий эффект проветривания будет сведен к нулю, а их большое количество приведет к чрезмерной утечке тепла. Специалисты рекомендуют выполнять расчеты, исходя из соотношения 1кв.м вентиляционных дырок на 500кв.м крыши, что составляет 0,2%.

Элементы системы чердачной вентиляции

Из курса школьной физики известно, что теплый воздух поднимается вверх, а холодный, тем временем, занимает освободившееся пространство. Вентиляция по чердаку выполняется, основываясь на данном факте. А это означает, что в нижней части крыши следует предусматривать устройство приточных отверстий, а ближе к коньку – выходящих, служащих для оттока воздуха. Проветривание чердака в этом случае происходит за счет разницы температур.

В зависимости от конструктивных особенностей кровли, для организации системы вентиляции используют:

перфорированные софиты;
кровельные аэраторы;
вентилируемые коньки.

Для увеличения скорости воздушных потоков, на крышах нередко устанавливают электровентиляторы, а также инерционные турбины. Укладка разряженной обрешетки или контробрешетки способствует появлению дополнительной циркуляции воздуха над чердаком. Тот же эффект получается при использовании в качестве кровельного материала волнистых или профильных листов.

Холодный чердак

Способ устройства вентиляции холодного чердака зависит от формы крыши. Для двускатных конструкций на противоположных фронтонах достаточно будет сделать слуховые окна или отдушины с вентиляционными решетками. Проветривание, в этом случае, осуществляется за счет горизонтальных потоков воздуха. Дополнительный воздухообмен происходит посредством карнизных продухов, образованных разряженной обрешеткой. Они помогают избавиться от застойных очагов, расположенных под слуховыми окнами.

Вентиляцию вальмовой крыши обеспечивают зазоры на карнизных свесах и отверстия, расположенные под коньком, или специальные кровельные элементы, установленные в верхней части крыши. При уклоне кровли более 45 градусов проветривание чердачного пространства происходит за счет разницы температур. Если угол наклона небольшой, то систему вентиляции усиливают инерционными турбинами или же электровентиляторами.

Теплый чердак

Кровля над мансардой имеет другой принцип вентиляции. В этом случае воздушные зазоры должны проходить вдоль стропил между тепло- и гидроизоляцией. Строители нередко сталкиваются с трудностями при устройстве подобных крыш, так как для соблюдения размеров требуемых вентиляционных прослоек, стропила приходится наращивать при помощи контрреек.

Сам теплый чердак может проветриваться с помощью окон, как и другие помещения в доме. Если проемы отсутствуют, то следует предусмотреть принудительную вентиляцию с установкой оборудования в наружных стенах.

Приточные вентиляционные отверстия должны располагаться в чистой зоне. Это касается как внешней стороны дома, так и внутреннего пространства.

Подкарнизные софиты могут изготавливаться из пластика или алюминия, но они обязательно должны оснащаться экранирующей сеткой. Элементы допускается устанавливать непрерывно или чередовать их с глухой обшивкой.

Отверстия, предназначенные для оттока воздуха, необходимо размещать как можно ближе к коньку.

Наряду с основной функцией, слуховые окна нередко исполняют декоративную роль, придавая фасаду индивидуальный облик.

Для комфортного проживания в частном доме наиболее важными моментами для домочадцев являются уют и тепло. Поэтому, начиная строительство и воплощая в жизнь архитектурный план жилого здания, необходимо уделить максимум внимания поддержанию оптимальной температуры и организации качественного воздухообмена. Утепляя стены дома, многие часто пренебрегают нежилым чердачным помещением. На самом деле, вентиляция чердака, правильное ее обустройство и утепление помогут в будущем сократить теплопотери и конденсат, скопление которого может привести к таким неприятным моментам, как появление плесни или грибка, а также деформации стройматериалов.

В частном доме, как правило, холодный чердак, но это совсем не означает, что в обустройстве вентиляции или утеплении такого помещения нет необходимости. В результате возникает такое неприятное явление, как конденсат, способный привести к катастрофическим последствиям и нарушению комфорта проживания. Причины его появления:

Конденсат – это результат некачественных строительных работ и технических ошибок в обустройстве систем функционирования. Самой распространенной ошибкой является некорректная вентиляция чердака. Многие считают ее организацию необязательной, так рождаются следующие мифы:

В холодное время года через вентиляцию из дома выходит теплый воздух, что мешает полноценному обогреву жилых комнат.
Обустройство вентиляции необходимо только в летний период, чтобы проветривать помещения в доме.
Размеры вентиляционных отверстий не имеют решающего значения.

Специалисты утверждают, что халатное отношение к созданию качественной вентиляционной системы приводит к негативным последствиям. Со временем под крышей начнет скапливаться конденсат, а это значит, что плесени, грибка и гниения стройматериалов избежать не удастся! Даже в тех случаях, когда вентиляция имеет слишком маленькую площадь, ее результативность равна нулю.

Нормы следующие: на каждые 500 метров квадратных чердачного пространства приходится 1 квадратный метр вентиляционных отверстий. Только тогда можно говорить о высокой эффективности систем. Такое соотношение позволяет создать полноценное проветривание чердака круглогодично, без теплопотери в уютном семейном гнездышке.

Суть вентилирования

Действенная вентиляция чердака в частном доме, а именно беспрепятственное проветривание и воздухообмен между подкровельным пространством и улицей, осуществляет система точечно расставленных зазоров и отверстий. Наиболее результативны отдушины, проделанные в коньках крыш и под самым ее свесом. Такое расположение позволяет использовать для воздухообмена напор ветра и тепла, которые исходят от потолка жилого строения. Если холодный чердак в частном жилом здании построен по всем требованиям и правилам, а вентиляция организованна с учетом всех архитектурных нюансов, то в течение одного часа холодные воздушные массы успевают обогнуть дважды изнутри всю крышу. Вентиляция чердачного пространства в частном доме требует постоянного оттока воздуха. Для того, чтобы это обеспечить, необходимы такие элементы:

Практика показывает, что для воссоздания оптимальной и функционирующей системы воздухообмена, а также для того, чтобы не накапливался под крышей конденсат, необходимо создание на ней зазора величиной 4-5 сантиметров. Такую ширину могут обеспечить рейки обрешетки, которые способствуют беспрепятственной циркуляции воздуха в подкровельном пространстве.

Такой способ вентилирования помещения подходит для тех крыш, которые покрыты ондулином, профнастилом или металлочерепицей. Это обусловлено спецификой формы материалов, которая дает возможность свободного прохождения воздуха, а, соответственно, и вентиляции. Если же используются мягкие покрытия для кровли, тогда монтаж контробрешетки осуществляется с разрывами, которые облегчают воздуху прохождение самых проблемных участков.

Система слуховых окон и отдушин

Одним из распространенных мероприятий для обустройства вентиляции чердака в частном доме является воздухообмен, осуществляемый . В таком случае можно не использовать систему отверстий, продух и зазоров. По мнению специалистов, такой способ не относится к сверх эффективным, но накопления конденсата в помещении не происходит. Правила следующие:

Размер таких окошек должен быть не менее 60х80 сантиметров.
Монтаж окон осуществляется на противоположных фронтонах.
Окна размещены на равномерном расстоянии от карниза, боков строения и конька.
Расстояние между двумя соседними окнами составляет не менее одного метра.
Монтаж окна может осуществляться непосредственно в вентиляционную решетку на чердаке.

Монтаж слухового окна

Во фронтонах проделываются отдушины.
Ветровые скосы закрывают по бокам кровли деревом.
Все щели проделываются равномерными, создавая обдув по всей поверхности чердака.

Важно! Если фронтоны каменные, тогда щелей быть не может, и, вооружившись инструментом, необходимо проделать в поверхности пару слуховых окон.

Современные приспособления

Одним их наиболее современных видов продух для вентилирования крыши являются кровельные аэраторы. Такое устройство представляет обыкновенную трубу, которая сверху прикрыта “шапочкой”. Подобные приспособления устраняют конденсат, лишнюю влагу и застоявшийся воздух, создавая воздухообмен в холодном чердаке дома на самом высоком уровне.

Такое устройство монтируется в скат крыши, обеспечивая необходимую разницу температур и давления в движении воздушных масс. Аэраторы являются инновационной заменой коньковых продухов. Они изготавливаются двух видов:

Точечные модели оснащаются вентиляторами, чтобы оптимизировать движение воздуха. Непрерывные аэраторы представляют собой пластину, которая устанавливается вдоль конька с отверстиями. С виду они практически не видны, но благодаря масштабной площади отверстий, обеспечивают интенсивный воздухообмен. Во всех ли случаях можно использовать такое оборудование для вентиляции чердака?

Установка возможна там, где предусмотрено наличие карнизных пазух. Есть и другие варианты установок.
Уклон крыши должен быть в диапазоне от 15 до 45 градусов.
Расстояние от дымохода или стены составляет не менее 30 сантиметров.
Точечные модели устанавливаются на расстоянии 50 сантиметров от конька.

Установка кровельного аэратора

Установка кровельного аэратора на металлочерепицу Аэраторы позволяют предотвратить конденсат, избежать проникновения горячего воздуха в жаркий период, появление наледи и сосулек зимой, сырость и преждевременный износ стропил. Планируя способ вентиляции чердака в частном доме, нужно исходить из многих критериев: архитектурных особенностей строения, формы крыши, типа кровельных материалов и площади помещения. Результативность системы зависит от качества материалов, расстановки отдушин и правильности выполнения монтажа.

От автора: здравствуйте, уважаемые читатели! Прожив пару лет в частном доме, многие владельцы решают установить вентиляцию на чердаке, в первую очередь, из-за появления неприятного запаха и сырости. В статье мы расскажем, как сделать своими руками вентиляцию для холодного чердака в частном доме.

Причины установки

Чердак в частном доме должен быть оборудован вентиляционной системой. Этот факт важен для помещения в любое время года.

Летом жар от раскаленной крыши переходит в помещение и нагревает его порой до 150 градусов. Основная доля тепла распределяется вверху, и кондиционер работает в усиленном режиме. А при его отсутствии владельцы дома вынуждены мучиться от духоты и жара.

В зимний период вентиляция способствует удалению скапливаемой влаги. По требованиям технической безопасности температура на чердаке и улице должна отличаться не более чем на 4 градуса, поскольку резкие температурные перепады создают благоприятные условия для накопления конденсата, который впоследствии образует сосульки. С наступлением оттепели они тают, и влага попадает на пол, что приводит к деформации и разрушению потолочной конструкции и крыши, на стропилах появляется .

Несмотря на важность вентиляции, многие владельцы опасаются ее устанавливать, так как думают, что через решетки на чердаке уходит теплый воздух, и помещение быстрее охлаждается. На самом деле, причина кроется в некачественной термоизоляции потолка и стен, к тому же, через плохо утепленные потолочные перекрытия на чердак проникает влага.

Важно: вентиляция холодного чердака шатровой или вальмовой крыши нужна, чаще всего, только в летний период.

Вентиляционные решетки чердака частного дома играют важную роль для терморегуляции. При грамотной установке они позволят сэкономить на обогреве, обеспечить нужную степень охлаждения и уберечь помещение от негативного внешнего воздействия. Помимо всех вышеперечисленных плюсов, чердачная вентиляция не позволяет зимним осадкам скапливаться на крыше здания.

Принцип работы вентиляционной системы

Беспрепятственная циркуляция воздуха с улицы под кровельное пространство возможна за счет отверстий, наиболее эффективные из которых находятся под свесом и в коньках. Данное расположение позволяет использовать воздушно-тепловой напор, исходящий от потолочной зоны.

Если вентиляция чердака установлена по всем правилам, за часовой промежуток времени воздушный поток дважды проходит под крышей помещения – движение направляется снизу вверх к конькам с отверстиями из продухов.

Совет: при наличии утепленной крыши между кровлей и изоляционным слоем оставляют зазор примерно 5 см в ширину для свободного воздухообмена.

Для обеспечения качественной вытяжки необходимо сочетание установленных приконьковых элементов и продухов в самом коньке. Для крыш из черепицы применяются специальные плитки с воздухообменными продухами.

Существует другой способ вентиляции чердака – установка вентиляционных турбин (дефлекторов) для механической тяги. Данный вид установки рекомендован для вентиляции утепленного чердачного помещения над мансардой.

Источник: growinggarden.ru

Важно: при монтаже вентиляции нужно обратить внимание на уклон кровли. Коньковые отдушины, засыпаемые снегом, могут быть заменены на трубы, превышающие по высоте снежный покров.

Вентиляционное окно

Самый древний из известных на чердаке – вентиляционное окно. Для хорошего воздухообмена достаточно подкарнизных и коньковых продухов, а также слуховых окон. Вальмовая крыша предполагается в отсутствии фронтонов. В этом случае нет места для вентиляционных окон, и такие чердаки проветриваются карнизными и коньковыми продухами.

Сложнее обстоит дело с чердачной вентиляцией под мансардой. В таком случае роль продух выполняют щели в межкровельном пространстве. Обязательный элемент такой крыши – это механические приспособления тяги. Вентиляционный вывод располагается в колоннах.

Слуховые окна

Без установки системы отдушин и продухов для воздухообмена на чердаке могут быть оборудованы слуховые окна. Однако этот способ является недостаточно эффективным, поскольку воздух может застаиваться в подоконном и надоконном пространстве.

Для улучшения вентиляции и снижения уровня застоявшегося воздуха рекомендуется делать слуховые окна размером 60×80 см, размещая их в противоположных фронтонах. Как сделать монтаж своими руками, вы можете узнать, просмотрев видео.

В теории это выглядит следующим образом: на заранее изготовленные деревянные каркасы, которые крепятся к стропилам специальными стойками, укладывается кровельный материал. Для отделки проемов подойдет обычная вагонка. Затем в проем монтируется оконная коробка. При этом щели между кровлей и самим каркасом плотно закрываются.

Правила установки вентиляционных окон:

необходимы продухи для вентиляции, крышевые и кровельные продухи;
междуоконное расстояние – не более 1 м;
равное расстояние окон от карниза, боков и конька;
дизайн окна не должен нарушать общую концепцию внешнего вида строения.

Вентиляционные продухи

Продухи представляют собой отверстия для обеспечения воздухообмена холодного либо теплого чердака. Они находятся в крыше и являются единственно возможным способом вентиляции чердачного помещения без слуховых окон.

Продухи бывают двух видов: карнизные или коньковые. Карнизные располагаются по обе стороны карнизов и, по сути, являются щелью между стеной и крышей, ширина которой составляет примерно 2 см. Они называются щелевыми. Продухи, сделанные в виде отверстий, называются точечными. Ширина и диаметр продухов должны составлять не более 2,5 см, в зависимости от уклона скатов.

Коньковые продухи имеют щелевую форму шириной до 5 см или форму флюгарков с промежутками, не превышающими 8 метров. Такой вид продухов используется и в черепичных покрытиях, с отверстиями через один ряд от конька.

Отдушины для верхнего слоя крыши изготавливаются в виде втяжного выхода кровли, аэраторов или щипцовой решетки. Все эти элементы можно приобрести вместе с остальным строительным материалом.

Аэраторы

Кровельный аэратор на сегодняшний день является самым удобным и современным видом вентиляционных продухов. Аэраторы обеспечивают хороший воздухообмен за счет удаления излишков влаги, пара и застойного воздуха на холодном чердаке частного дома, они устанавливаются на крышевых скатах, заменяя коньковые аналоги.

Аэраторы бывают точечными, со вмонтированными вентиляторами для обеспечения правильной циркуляции воздуха, и непрерывными (коньковыми), представляющими собой пластину с отверстиями, расположенную вдоль конька. Последние сверху прикрываются кровлей. Они обеспечивают постоянный воздухообмен и малозаметны.

Источник: allremont59.ru

Источник: stroydom.guru

Все виды аэраторов для кровли изготавливаются из:

керамики;
металлокерамики;
битумной черепицы;
плоской кровли.

Аэраторы обычно монтируются в местах с карнизными продухами. Но существуют и другие варианты их размещения:

точечные модели устанавливают на расстоянии не дальше 50 см от конька;
аэраторы заходят за прорезь на 25 см с обоих концов конька;
аэраторы подходят исключительно для кровли с уклоном от 15 до 45 градусов;
расстояние от стены либо дымохода составляет не меньше 30см.

Расчет вентиляции

Перед началом установки чердачной вентиляции рекомендуется произвести точные расчеты. Гарантию результата может дать только специалист. Но если вы все же решили самостоятельно рассчитать и провести установку, вам, несомненно, помогут наши рекомендации и советы.

Для создания комфортного микроклимата в жилом помещении обязательно нужна вентиляция чердака. Эта мера также необходима для поддержания прочности стропильной системы, кровельного материала и препятствию для образования конденсата вне зависимости от холодного или теплого типа здания. Система вентиляции проектируется одновременно с коробкой и остальными узлами и коммуникациями.

Для проветривания помещения под крышей вовсе не обязательно создавать сложные инженерные системы или устанавливать вытяжные вентиляторы. Как правило, в таких случаях делают обычные продухи на чердаке, которые в состоянии обеспечить естественную циркуляцию воздушных потоков.

Вентиляционная система без утепления чердака

Естественная циркуляция воздуха через продухи

Регулировка воздушных потоков в соответствии с потребностью на тот или иной момент очень важна, поэтому следует оставить свободный доступ к решеткам, не закрывая его стропилами. Также на вентиляционных каналах нужно сделать заслонки, которые позволят увеличивать, уменьшать или вообще перекрывать воздушные потоки.

Такая регулировочная система необходима для герметичной кровли, например, профнастила или металлочерепицы, где листы плотно смыкаются на стыках. В том случае, если перекрытие сделано такими материалами, как волновой шифер или ондулин (при отсутствии гидроизоляционной пленки), продухи делать не следует – для циркуляции воздуха достаточно зазоров между волнами.

Вентиляция на фронтоне через слуховое окно

Все двускатные и мансардные крыши имеют фронтоны, где и устанавливается решетка для вентиляции чердачного помещения, причем с одной стороны ее ставят отверстиями вниз, а с другой делают регулировку. В тех случаях, когда конструкции вальмовые, полувальмовые или многощипцовые фронтоны, как правило, отсутствуют, но, тем не менее, там может быть сделано слуховое окно, где можно расположить решетку.

Трубное устройство (аэраторы) для вентилирования крыш

Если вход с улицы в холодный чердак отсутствует, и там нет слуховых окон, что часто встречается в современной архитектуре частного домостроения, то устанавливают крышные вентиляторы – аэраторы. Такое устройство представляет собой трубу в виде стакана, защищенного сверху от попадания атмосферных осадков оголовником. В некоторых случаях там еще добавлен обратный клапан.

Система вентиляции для теплого чердачного помещения

Несколько по-иному выглядит ситуация с циркуляцией воздуха на отапливаемом чердаке, то есть, мансарде. В самом помещении процесс воздухообмена происходит, как и в жилых комнатах – через двери, окна, форточки и специально предусмотренные для этого решетки (возможно, с принудительной вытяжкой). Но здесь отдельно нужно обеспечить вентзазор под кровельным материалом в виду его утепления с нижней стороны.

Схема циркуляции воздуха на чердаке с отоплением

Если кровельным материалом на вашем доме служит ондулин или шифер, то для обеспечения хорошей циркуляции достаточно выдержать расстояние 20-30мм между кровлей и утеплителем (гидроизоляцией) – воздух будет проходить через волновой стык. Но в тех случаях, когда используется профнастил, металлочерепица, фальцевые или мягкие покрытия, кровля получится герметичной, что будет способствовать образованию конденсата и, как следствие, грибковой плесени.

Кроме того, конденсат будет разрушать металлическое покрытие, а еще влага может проникнуть внутрь через неплотное примыкание гидроизоляции. В таких случаях зазоры для циркуляции воздуха оставляют на подшивке свесов (внизу) и под коньком (вверху). Для металла также используется дополнительная гидроизоляция при его монтаже.

Что нужно знать при обустройстве вентиляции

При обустройстве вентиляции холодных и теплых чердаков важно понимать, что это делается не ради свежего воздуха, а ради создания приемлемых условий эксплуатации тех или иных материалов. Поэтому при монтаже следует ставить определенную цель для достижения конкретного результата.

В каких случаях образуется конденсат

Слово «конденсат» (от латинского «condensatus») означает переход вещества при определенных условиях из одного состояния в другое, в данном случае из пара – в воду. Это происходит из-за разницы в температуре воздуха внутри и снаружи помещения, и такое образование может произойти даже на неотапливаемых чердаках при отсутствии вентиляции.

Существенным фактором для образования конденсата является влажный воздух, который проникает сквозь перекрытие в чердачное помещение. Как бы там ни было, вред, который роса наносит стропильной системе и металлической кровле, обезвреживается воздушной циркуляцией.

Свесы подшиты виниловыми софитами

При обустройстве простых систем вентиляции чердака в частном доме следует придерживаться следующих правил:

решетка или крышная труба для циркуляции воздуха могут быть сорваны шквальным ветром, следовательно, важно уделить внимание прочности крепежа;
софиты на свесах закрываются алюминиевой или пластиковой (ПВХ) сеткой – материалами, не подверженными коррозии;
от образования инея (замерзшего конденсата) защищают продухи между стропилами. Позаботьтесь о том, чтобы они не забивались мусором;
при необходимости (временно или постоянно) можно установить вентилятор на расстоянии 8м от приточной системы;
заслонки, установленные на трубе или решетке, позволят регулировать не только интенсивность циркуляции, но и температуру воздуха на чердаке.

Три основных заблуждения и устранение последствий

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года

жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

Заблуждение второе – в доме будет холодно

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения

Размеры отверстий для циркуляции воздуха не имеют значения:

это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Видео: вентиляция чердака

Главная » Кровля » Вывод вентиляционной трубы на неотапливаемый чердак. Вентиляция чердака: схемы и методы установки

Эффективные способы организации вентиляции чердака в частном доме и типичные ошибки. Как сделать вентиляцию чердака в частном доме? Можно ли выводить вентиляцию на чердак

Многие при обустройстве чердака забывают о вентиляции. Однако этого делать не стоит. Хорошая вентиляция холодного чердака позволяет предотвратить развитие микроорганизмов и образование плесени на ее конструктивных элементах. Это продлевает срок службы крыши в несколько раз.

Для вентиляции холодного чердака используются разнообразные конструкции. Подобные меры позволяют регулировать и микроклимат в помещении. В летний период температура крыши может повышаться до 100°С. Это сразу сказывается на климате внутри дома. Грамотно организованная вентиляция выравнивает показатели температур снаружи и изнутри чердачного помещения. Это способствует созданию уюта.

В зимний период высока вероятность обледенения кровли, что серьезно сказывается на сроке службы стропильной системы. Здесь появляются дополнительные нагрузки на перекрытия. Вентиляция позволяет избавиться от лишних образований наледи на кровле, защищая ее от перегрузки.

Развеивание современных мифов

Есть мнение, что в случае обустройства системы вентиляции холодного чердака возникают неудобства и дискомфорт в доме. Попробуем развеять некоторые мифы по этому поводу.

Многие до сих пор считают, что именно через вентиляцию уходит теплый воздух зимой наружу. На самом деле это не так. Здесь всему виной некачественная теплоизоляция чердачного помещения. Если в ходе ее укладки были нарушены правила и инструкции, то на чердачное помещение будет регулярно поступать холодный и влажный воздух. В этом случае образуются благоприятные условия для гниения и образования плесени.

Некоторые считают, что наличие вентиляционной системы должно применяться только в теплое время года, что подобные конструкции предназначаются лишь для проветривания. Это не так. Зимой на крыше образуются сосульки, идет таяние снега, что может послужить толчком к образованию плесени и грибка.

Считается, что чем больше отверстия на чердаке, тем лучше вентиляция помещения. Однако здесь все зависит от суммарной площади отверстий. Они не должны иметь большой диаметр. Вполне достаточно расположить 1 кв.м отверстий на 500 кв.м крыши. Наоборот, лучше использовать множество мелких конструктивных элементов. В этом случае проветривание становится более эффективным и равномерным.

Вернуться к оглавлению

Виды вентиляции холодного чердака

Теперь пришло время поговорить об основных видах , а также о процессе их конструирования. Необходимо обеспечивать регулировку вентиляции холодного чердака. Можно организовать зашивку с зазорами. Они и будут обеспечивать непрерывную воздушную циркуляцию на чердаке. При этом сама стропильная часть (в том числе и обрешетка) не должна быть закрыта.

Если в качестве кровельного материала используется шифер, организовывать искусственную вентиляцию не стоит. Сама конструкция позволяет воздуху хорошо циркулировать. При этом он без проблем попадает на чердак через волны и выходит через них же. Если в качестве кровельного материала используется металлочерепица, то она тоже пропускает потоки воздуха. Однако в данном случае не обойтись без вентиляции, так как такое покрытие обязательно должно сопровождаться укладкой пароизоляции.

Когда обустраивается двускатная крыша, вентиляционные каналы размещаются во фронтонах. Здесь можно просто организовать неплотную зашивку деревянных свесов. Если щели, которые будут образовываться в результате этих манипуляций, будут иметь небольшой размер, чердак будет проветриваться равномерно. Если нет возможности организовать неплотную зашивку скосов, то в крыше придется делать отверстия в любом случае. Площадь отверстий должна составлять приблизительно 0,2% от общей площади кровли. Располагаются они обязательно на противоположных стенах.

Вернуться к оглавлению

Дополнительные моменты и особенности

Можно организовать вентиляцию на холодном чердаке и другим способом. К примеру, весьма эффективно зарекомендовали себя вентиляционные решетки. Этот способ является экономным со всех точек зрения. При этом нужно использовать два таких элемента. Одна решетка монтируется отверстиями вниз, а другая делается регулируемой. В этом случае можно предотвратить попадание на чердак насекомых, установив москитную сетку.

Сколько видов крыш существует, столько типов организации вентиляции холодного чердака имеется. Для вальмовой кровли эта конструкция будет в корне отличаться от того, что было сделано для двускатной крыши. Здесь делаются входные и выходные отверстия. Первое организуется в подшивке, а второе — у конька сверху. Если подшивка организована деревянными брусьями, то можно попробовать оставлять несколько миллиметров при укладке брусьев. Иногда для этих целей применяются пластиковые панели. В этой ситуации стандартные их варианты не подойдут. Лучше использовать специальные панели с дырками. Эти отверстия называются софитами.

Зачастую возникает вопрос, как организовать вентиляцию на чердаке, если подшивка собрана плотно. Здесь нужно использовать специальные решетки. Сетка у них имеет размер в 5 см. Их располагают на расстоянии в 90 см по всей длине свеса. Шаг может меняться в зависимости от вида кровли. Верхний вывод делается наружу.

От типа кровли зависит очень многое в процессе монтажа вентиляции.

Если используется шифер, то устанавливается конек в классическом его виде. Для гибкой кровли монтируется черепашка или вентиль. Если устанавливается керамическая крыша, то используется специальный вентиль. При организации кровли с помощью металлочерепицы можно для вентиляции использовать обыкновенный конек. Он позволит сэкономить денежные средства на вентиль, который стоит недорого. Конек является универсальной системой. Он позволяет организовывать вентиляцию в краткий срок.

Иногда люди делают слуховое окно. Его можно оставить в неизменном виде, застеклить или установить на него решетку. Этот метод уступает коньку, так как является более сложным в плане организации. Для работы потребуется высокий уровень теоретического и практического мастерства. Не каждый сможет справиться с организацией такой системы вентиляции на холодном чердаке.

Предисловие . Чердак – это верхний нежилой этаж, а если оборудовать чердак под комнату, то и жилой этаж под наклонной крышей. В старых домах на проветриваемом чердаке хранили одежду и хлам. Как сделать вентиляцию на холодном чердаке? Как сделать вентиляцию теплого чердака и вальмовой кровли, чтобы плесень не испортила хранимые вещи, мы расскажем в этой статье.

Вентиляция чердака в частном доме

Традиционный чердак в частном доме – холодный. Теплый чердак делают тогда, когда в перспективе здесь планируется сделать жилое помещение. Для чего чердак в доме нужно вентилировать? Самое важное – это удаление паров и влаги, проникающего через перекрытия из жилого этажа, исключение увлажнения конструкций и утеплителя. Вы уже знаете, чем утеплить чердак в доме и что утеплитель нуждается в защите от влаги.

Также вентиляция создает микроклимат на чердаке. Летом в жаркий день кровля дома сильно нагревается, чтобы на нижнем жилом этаже не было жарко, разогретый чердак нужно проветривать и остудить. Зимой, поступление холодного воздуха на чердак нужно ограничить. То есть, вентиляция холодного чердака в частном доме должна быть в идеале регулируемой (с возможностью закрывать на зиму).

В случае теплой мансарды на этаже вентиляция делается в подкровельном пространстве, при помощи контр обрешетки. Вверху чердака обязательно должен быть холодный треугольник. Потоки воздуха из подшива будут подниматься вдоль кровли вверх и забирать излишки влаги из конструкций и утеплителя, как показано на рисунке выше. Отсутствие вентиляции на теплом чердаке приведет к появлению плесени.

Лучше оставить стропила кровли и обрешетку на холодном чердаке открытыми, не зашивая их пароизоляцией. Это условие создаст для вентиляции древесины лучшие условия. Вариант – не сплошная зашивка обрешеткой, а с интервалами, допускающими свободный доступ воздуха.

Вентиляция холодного чердака своими руками

Если кровля дома покрыта шифером или ондулином, отсутствуют паро- и ветроизоляция, то ничего делать уже не нужно, а значит вопрос как сделать на чердаке вентиляцию своими руками отпадает.

Между волнами кровельного материала внутрь чердака воздух свободно проникает снизу и свободно выходит под коньком. Металлочерепица также проветривается, но под лучше прокладывать пленку, т.к. может образовываться конденсат.

Если кровля в частном доме двускатная, то расположить вентиляционные отверстия можно во фронтонах. Самое простое решение – это неплотно подогнанная обшивка фронтонов – щели позволят эффективно проветрить всё пространство холодного чердака.

Если фронтоны каменные, то придётся сделать отверстия в стене. Они должны располагаться на противоположных сторонах фронтонов. Общую площадь отверстий для вентиляции принимают из расчёта 0,2% от площади мансардного этажа. Меньшая площадь окна не справится с продувом.

Удобнее всего закрыть отверстия вентиляционными решётками, повернутыми вниз отверстиями, чтобы не затекал дождь, изнутри можно поставить регулируемые решетки либо поставить вентиляционные клапаны. Стоит закрепить москитные сеточки в отверстия для защиты от проникновения насекомых.

Если чердак планируется переоборудовать в жилую мансарду , кровля дома должна выполняться сразу проветриваемой. Для сплошной кровли (черепица, листовой металл, шифер) нужно устроить в обязательном порядке вентилируемое пространство. Для металлических кровель обязательны влаго- ветрозащитные пленки.

Вентиляция теплого чердака своими руками

Воздух должен проходить от низа до верха, под всей поверхностью кровли. Вход для потоков воздуха нужно сделать в подшивке внизу, выход сверху через конек, как описано выше. Обеспечив вентиляцию кровли чердака, ее можно смело путеплять.

Теплую мансарду придется проветривать, как и остальные помещения. Вход воздуха – через окна (не забудьте утеплить окна на зиму на чердаке), а выход – через вентиляционные каналы. Если система вентиляции чердака не предусмотрена в стенах, на кровлю дома можно установить кровельные аэраторы там, где будет осуществляться вытяжка.

При строительстве дома лучше сразу решить какой у вас будет мансардный этаж – теплый или холодный. И смонтировать уже все необходимые кровельные элементы для вентиляции в процессе строительства.

Вентиляция чердака вальмовой крыши

Следующий вариант (вентиляция чердака вальмовой кровли) подойдет и для двускатной кровли, если во фронтонах делать вентиляционные отверстия не с руки. Вход воздуха делаем в ветровой подшивке снизу, а выход вверху, ближе к коньку. Если подшивка выполнена деревянными досками, их можно расположить с зазором в несколько миллиметров для лучшего продувания воздухом.

Если подшивка вальмовой крыши уже собрана плотно, можно вставить небольшие решетки диаметром в 5 см. Расположить их можно примерно через 80 см по всей длине ветровой подшивки вальмовой кровли. Для отверстий понадобится дрель с чашкой-сверлом. Верхний выход для воздуха придется делать в кровле.

Для гибкой черепицы – это проветриваемый конек (черепашка). Для керамической черепицы – кровельный вентиль. Шифер, ондулин и его аналоги можно вентилировать через стандартный конек. Металлочерепица может вентилироваться через уплотнитель конька. Если кровля двускатная, можно сделать отверстия в верхней части холодного треугольника противоположных фронтонов. Вот мы и рассказали, как сделать вентиляцию на чердаке своими руками.

Видео. Современные способы вентиляции чердака

Предисловие . Чердак в частном доме – это нежилой верхний этаж под кровлей. В старых деревянных домах на чердаке обычно хранили старую одежду и ненужные вещи. Рассмотрим в этой статье, как сделать на чердаке вентиляцию своими руками. Как сделать вентиляцию чердака через слуховые окна в двускатной и вальмовой кровле, чтобы хранимые вещи и одежду на холодной мансарде частного дома не испортила плесень.

Классический чердак в доме представляет собой холодное нежилое помещение. Утепляют мансарду и чердак в загородном доме, когда планируется сделать жилое помещение в перспективе. Система естественной вентиляции на чердаке каркасного дома служит для удаления паров и влаги, проникающего в помещение через межэтажные с первого этажа, а также исключение увлажнения теплоизоляции кровли и фронтона дома.

Для чего нужна вентиляция чердака в доме

Фото. Естественная вентиляция чердака дома

Важность правильной вентиляции чердака заключается в создании благоприятного микроклимат на чердаке. Летом кровля из металлочерепицы нагревается и, чтобы чувствовать себя комфортно в доме помещении мансарды необходимо проветривать. Зимой, поступление холодного воздуха следует наоборот ограничить. В идеале вентиляция чердака над мансардой должна быть регулируемой (с возможностью закрывать вентканалы на зиму).

При строительстве кровли дома сразу продумайте, какой будет мансардный этаж в будущем – теплый или холодный. Это даст возможность смонтировать все необходимые кровельные элементы для системы вентиляции и кондиционирования еще на этапе строительства. Не забудьте, что также потребуется утепление мансардных окон . Далее расскажем, как производится вентиляция холодного чердака вальмовой крыши.

Вентиляция чердака вальмовой крыши

Вентиляция мансарды через фронтоны

Рассмотрим, как сделать вентиляционные отверстия на фронтоне мансарды самостоятельно. Если кровля двускатная, то следует сделать отверстия в верхней части холодного треугольника кровли. Система вентиляция чердака вальмовой крыши намного сложнее и трудозатратнее, а с устройством отверстий во фронтонах справится любой. Если фронтоны утеплены , то отверстия необходимо делать в холодном треугольнике.

Отверстия во фронтонах удобнее всего закрыть вентиляционными решетками, повернутыми вниз решеткой, чтобы по ним не затекал дождь в помещение. Желательно, чтобы это были регулируемые решетки, которые можно будет прикрывать на зиму. Если чердак планируется переоборудовать в теплое помещение, то кровля должна быть проветриваемой, о том, как сделать это правильно смотрите на видео в конце статьи.

Существует несколько причин, объясняющих необходимость проветривания чердачного помещения.

Вентиляция чердака способствует удалению влаги, образующейся в результате конденсирования паров, содержащихся в воздухе. Иначе не избежать появления плесени и повреждения стропильной системы. Кровельный пирог придется полностью заменить.
Вентиляция чердака над мансардой нужна для создания сбалансированного температурного режима.
Хорошая вентиляция чердака в частном доме предотвратит образование наледей на карнизных свесах.
Охлаждение кровли продлевает срок службы битумсодержащих гидроизоляционных материалов.

Рассмотрим устройство вентиляции чердака и выясним, как сделать это правильно.

Как сделать вентиляцию на чердаке: обзор способов

Для оттока воздуха в конструкции кровли могут быть предусмотрены следующие элементы:

электровентиляторы;
система инерционных турбин;
аэраторы;
турбины инерционного типа.

Вентиляция чердака дома обеспечивается благодаря следующим мероприятиям.

Свежий сухой воздух должен поступать в подкровельное пространство снизу. Это обеспечивается установкой перфорированных софитов в горизонтальной части карнизов.
Обязательное условие для любой кровли – наличие вентиляционного зазора по периметру, ширина которого должна быть не менее 40 мм. Для этого достаточно толщины реек, из которых состоит обрешетка: воздух свободно проходит между слоями материалов кровли.
Контробрешетка должна иметь разрывы для обеспечения доступа воздуха к внутренним слоям кровельного пирога.
Для устройства точечного вентилирования (это важно для таких участков, как вальмы и ендовы) используют турбины и аэраторы.

Вентиляция холодного чердака

Важно: суммарная площадь вентиляционных отверстий на каждые 500 м² площади чердака должна быть не менее 1 м². Занижение этого параметра сделает вентилирование недостаточным, завышение станет причиной утечки тепла.

Упростить расчет параметров вентиляционной системы можно с помощью таблицы.

Как сделать вентиляцию теплого чердака

проектирование вентиляции с теплым чердаком должно содержать расчет прочности элементов конструкции: она должна выдерживать напор ветра и перепад температуры;
софиты под карнизами должны быть из пластика или алюминиевых панелей: такой материал неподвержен коррозии;
избежать появления инея на элементах стропильной системы и обрешетке помогут продухи между стропилами;
для того чтобы в продухи не попадал мусор снаружи, их следует закрыть сетчатым материалом;
если вытяжная система оборудована вентилятором, приточную систему необходимо устанавливать на расстоянии не менее 8 м от него;
вентиляционные трубы должны быть закрыты решетками;
регулировать температуру воздуха на чердаке можно с помощью рекуператора: это поможет избежать появления конденсата.

В заключение – небольшой видеосюжет о том, как должен быть устроен кровельный пирог.

1.
2.
3.
4.

Мифы о вентиляции чердака

Зимой через вентиляцию выходит теплый воздух. Многие считают, что вывод вентиляции на чердак мешает нормальному обогреву. На самом деле, сохранять тепло в доме мешает не вентиляция, а плохая теплоизоляция. Если она была сделана некачественно, на чердачное помещение поступает холодный и влажный воздух, благодаря чему создаются подходящие условия для образования конденсата и гниения перекрытий.
Вентиляция нужна только летом. Принято считать, что вентиляционная система предназначена только для проветривания в жару. Но если зимой чердак не проветривать, образования сосулек, появления грибка и плесени не избежать.
Не имеет значения, какого размера будут вентиляционные отверстия на чердаке. Если площадь вентиляции будет слишком малой, ее эффективность будет стремиться к нулю. На каждые 500 квадратных метров площади должен быть 1 квадратный метр вентиляционных отверстий. При таком соотношении помещение будет проветриваться, но утечек тепла зимой не будет.

Многих интересует, как сделать вентиляцию на чердаке, если плотно собран. Для таких ситуаций выпускаются решетки с сеткой диаметром 5 сантиметров. Их обычно размещают на расстоянии 80 сантиметров друг от друга по длине ветрового свеса. Для того, чтобы сделать отверстия, нужна дрель с круглым сверлом. Самый верхний вывод делают наружу.

Вентиляция теплого чердака

Что касается того, почему на чердаке конденсат скапливается, то это происходит из-за плохой вентиляции. Это сказывается на микроклимате дома, а также становится причиной появления плесени и преждевременного разрушения крыши.

уделять внимание отверстиям на хребте кровли – они должны находиться на максимально близком расстоянии к хребту;
вентиляция должна быть прочной и способной выдерживать любые климатические изменения;
можно установить под карнизами непрерывные софиты – они должны иметь тонкую экранирующую сетку, при этом отверстия должны быть пластиковыми или алюминиевыми, чтобы не возникла коррозия;
чтобы создать эффективную вентиляцию, при которой не будет образовываться иней на чердаке, нужно установить продухи внутри помещения, между стропилами, а отверстия должны быть обустроены так, чтобы не происходило засорения или блокирования воздуха;
с наружной стороны крыши стоит поставить для вытяжки воздуха, желательно, чтобы расстояние между ним и приточной системой было более 8 метров;
Создание эффективной вентиляции на чердаке – непростое дело, но без этого комфорта в доме ожидать не стоит. Хорошее проветривание помещения убережет от появления плесени и продлит жизнь крыше.

Как это работает: вентиляция кровли и чердака

О чердаке и кровле легко забыть. Чердак – темное пространство. Туда не ходи, разве что бросить ящик с хламом в угол. Вы просто не думаете об этом.

Но забыть об этом месте могло быть большой ошибкой. Сам воздух, который его наполняет, может быть опасен для вашего дома, если вы не будете осторожны.

Сегодня мы упростим все аспекты вентиляции кровли и чердаков. Таким образом, ничто страшное не попадет с чердака в дом.

Накопление воздуха и влаги

Что вообще такого особенного в вентиляции чердака? Все начинается с воздуха и влаги.

Представьте себе оранжерею. Солнечный свет проникает внутрь, нагревая комнату. Но жара не уходит, и растения остаются в тепле.

Аналогичный процесс происходит с вашей крышей и чердаком без вентиляции. От палящего солнца и подъема горячего воздуха в вашем доме чердак наполняется теплом и влагой.

Без вентиляции это тепло и влага остаются и усиливаются.Это может вызвать ряд проблем.

Пониженная энергоэффективность

Этот горячий воздух может увеличить ваши счета за счет снижения энергоэффективности вашего дома.

Летом температура на непроветриваемом чердаке может резко подняться до более 100 градусов. Благодаря этому в остальной части вашего дома становится теплее, поэтому кондиционер должен работать больше, чтобы вам было комфортно.

Зимой в вашем доме выделяется больше влаги из-за бытовых приборов. Он поднимается с теплом на чердак, где поглощается изоляцией.Поскольку влажная изоляция также не удерживает энергию, ваш обогреватель работает более интенсивно.

Повреждение кровли

Если оставить эти проблемы без внимания, они могут серьезно повредить кровлю. Сильная жара на чердаке может повлиять на черепицу и деревянный каркас крыши, не говоря уже о потолках в комнатах под чердаком.

Зимой на плохо вентилируемом чердаке становится слишком тепло. Когда идет снег, теплый чердак может привести к таянию снега и повторному замерзанию ледяных плотин.

Около 50% претензий по страхованию жилья вызваны погодными условиями, и ледяные дамбы составляют большую часть этого. Они могут повредить вашу крышу и упасть, причинив вред любому, находящемуся на земле.

Как помогает вентиляция конька

Итак, как вы можете защитить свой дом? Федеральное жилищное управление США рекомендует выделять один квадратный фут вентиляции на каждые 300 квадратных футов площади вашего чердака.

В AWS мы знаем, что лучшее решение – это система вентиляции коньков.Давайте разберемся, как это работает.

Ридж Вентс

Коньковое вентиляционное отверстие – это небольшое отверстие на вершине крыши, которое проходит по всей длине крыши. Это позволяет горячему воздуху и влаге выходить из дома. Мы также добавляем крышечную черепицу, которая представляет собой длинную черепицу, проходящую через вентиляционное отверстие, чтобы пропускать поток воздуха наружу, но предотвращать попадание чего-либо внутрь.

Но воздух не выходит сам по себе. Вот почему вам нужны дефлекторы.

Софит Вентс Вид сбоку на желоб и водосточную трубу в доме

Софиты – это часть вашей крыши, которая нависает над стеной вашего дома.Вентиляционные отверстия стратегически установлены здесь, чтобы создать необходимый поток воздуха на чердаке.

Прохладный свежий воздух поступает из нижней части дефлекторов потолка. Это выталкивает горячий воздух и влагу из вентиляционного отверстия конька, создавая постоянный поток, который обеспечивает достаточную вентиляцию вашего чердака.

Работа с вентиляционным отверстием в щиколотке

В некоторых старых домах проблема вентиляции решена с помощью фронтальных вентиляционных отверстий. Двускатные вентиляционные отверстия устанавливаются на стене с обоих концов крыши для создания потока воздуха из конца в конец.

Двускатная вентиляция недостаточна по сравнению с коньковой вентиляционной системой, потому что она не создает такой большой воздушный поток. Вы можете добавить в дом систему вентиляции конька, но вам необходимо закрыть вентиляционные отверстия, чтобы они не прерывали поток вентиляции конька.

Защитите свой дом

Если вы хотите, чтобы чердак оставался частью дома, о которой вам не нужно думать, пора взять под контроль вентиляцию.

Добавление нескольких простых вентиляционных отверстий поможет вам сэкономить тысячи долларов на счетах за электроэнергию и нанести ущерб вашему дому.

Замена кровли – легкое время для создания коньковой вентиляционной системы. Свяжитесь с нами, и мы будем рады помочь вам с кровлей!

Вентиляция чердака зимой важна – воздух на чердаке

Вентиляция чердака – доступное средство защиты

Это кажется нелогичным, но это правда. Зимой на чердаке должно быть прохладно и хорошо циркулирует воздух. Вентиляция чердака может предотвратить образование ледяных завалов, проблемы с влажностью и рост плесени.

ПРЕДОТВРАЩЕНИЕ ЛЕДЯНЫХ ПЛОЩАДЕЙ

Здесь, на Среднем Западе зимой, системы отопления работают днем и ночью, чтобы обеспечить комфортное жилое пространство. Нагретый воздух может подниматься на чердак. Когда идет снег, теплый чердак слишком быстро растает снег на вашей крыше. Таяние снега стекает по крыше в желоба, где он может замерзнуть и вызвать образование ледяных дамб. Ледяные дамбы разрушительны и могут привести к дорогостоящему ремонту дома. Щелкните здесь, чтобы узнать больше о ледяных плотинах.

УДАЛЕНИЕ ВЛАГИ НА ЧЕРДАКЕ

Зимой окна и двери закрываются и герметизируются для сохранения тепла.В то же время при повседневных домашних делах, включая душ, ванну и приготовление пищи, образуются пары влаги, которые переносятся теплым воздухом на чердак через открытые щели и трещины. Без надлежащей циркуляции воздуха на чердаке пары влаги конденсируются на твердых поверхностях и со временем могут вызвать проблемы с влажностью, включая плесень, грибок и корень древесины.

ЦИРКУЛЯЦИЯ ВОЗДУХА НА ЧЕРДАКЕ

Лучший способ справиться с этими проблемами на чердаке зимой – обеспечить надлежащую циркуляцию воздуха на чердаке, включая достаточное количество приточных и вытяжных отверстий.Воздухозаборники на карнизе или потолке позволяют прохладному наружному воздуху поступать на чердак. Вентиляционные отверстия, установленные выше на крыше, позволяют выходить теплому влажному воздуху. Также можно добавить вентилятор на чердаке, чтобы значительно улучшить циркуляцию воздуха.

ЖИЛЫЕ ПОМЕЩЕНИЯ НЕ ЗАТРАГИВАЮТСЯ

Конечно, кажется странным охлаждать пространство наверху, когда вы пытаетесь сохранить тепло внизу. Но не волнуйтесь! Если у вас достаточно теплоизоляции чердака, прохладный чердак не повлияет на температуру в помещении ниже и не заставит вас чаще запускать систему отопления.

НЕ УВЕРЕНЫ, ИМЕЕТСЯ ЛИ У ВАС НАДЕЖНАЯ ЦИРКУЛЯЦИЯ ВОЗДУХА НА ЧЕРДАКЕ?

Позвоните нам, чтобы получить бесплатную оценку чердака сегодня по телефону 630.830.3870

ВЕНТИЛЯЦИЯ ЧЕРДАКА ЛЕТОМ

ВЕНТИЛЯЦИЯ НА ЧЕРДАКЕ СТОИТ РАСХОДЫ НА ОХЛАЖДЕНИЕ

Непроветриваемый или недостаточно вентилируемый чердак может привести к перегреву летом на чердаке. . Это тепло может привести к некомфортным жилым помещениям, высоким расходам на охлаждение, повреждению вашей крыши и преждевременному старению вашей системы кондиционирования воздуха.

ЖАРКОЕ ЛЕТНЕЕ СОЛНЦЕ

С раннего утра до заката жаркое летнее солнце палит на вашу крышу. Тепло передается с крыши на чердак, нагревая воздух чердака. Если этот воздух не выходит, тепло будет проникать через изоляцию в жилые помещения, расположенные ниже.

ИЗОЛЯЦИЯ ЧЕРДАКА

Хотя надлежащая изоляция чердака действительно замедляет теплопередачу, она не блокирует ее. Утеплитель обеспечивает только сопротивление теплопередаче. Уровень сопротивления зависит от значения «R» утеплителя, установленного на чердаке.Щелкните здесь, чтобы узнать об утеплении чердака и значениях «R».

В жаркие летние месяцы воздух чердака может нагреваться до 140 ⁰ градусов и более. Если не выпускать нагретый воздух, температура на чердаке будет продолжать расти. Без вентиляции, даже когда температура падает в вечернее время, тепло, накопленное в течение дня, может повлиять на уровень комфорта в помещениях в течение ночи.

ЦИРКУЛЯЦИЯ ВОЗДУХА НА ЧЕРДАКЕ

Лучший способ бороться с перегревом на чердаке – обеспечить надлежащую циркуляцию воздуха на чердаке, включая достаточное количество приточных и вытяжных отверстий.Воздухозаборники на карнизе или потолке позволяют прохладному наружному воздуху поступать на чердак. Вентиляционные отверстия, установленные выше на крыше, позволяют выходить горячему и влажному воздуху наружу.

ВЕНТИЛЯТОР ЧЕРДАКА МОЖЕТ УЛУЧШИТЬ ЦИРКУЛЯЦИЮ ВОЗДУХА

Вентилятор чердака также может быть добавлен для значительного улучшения циркуляции воздуха. Вентилятор на чердаке, установленный высоко на крыше, быстрее всасывает наружный воздух через приточные отверстия, вытесняя нагретый воздух и выводя его наружу. Хорошие чердачные вентиляторы снабжены терморегулятором, следящим за температурой чердака.Когда температура чердака поднимается до заданного уровня, автоматически включается вентилятор чердака, который остается включенным до тех пор, пока чердак не остынет до температуры ниже установленной.

ВЛИЯНИЕ НЕВЕНТИЛЯЦИОННОГО ЧЕРДАКА НА ВАШУ СИСТЕМУ ОХЛАЖДЕНИЯ

Чтобы поддерживать прохладу в жилых помещениях в жаркие летние месяцы, когда у вас мало вентиляции чердака или нет вентиляции чердака, вам потребуется гораздо чаще включать кондиционер для достижения желаемой температуры в помещении. Более длительная и более частая эксплуатация системы охлаждения увеличивает ненужный износ системы, что приводит к преждевременным затратам на ремонт или замену.

НЕВЕНТИЛЯЦИОННОЕ ВЛИЯНИЕ ЧЕРДАКА НА ВАШУ КРЫШУ

Перегретая крыша из-за накопления тепла на чердаке внизу может сократить срок службы вашей крыши. Тепло может вызвать раскол, трещины или скручивание черепицы, что приведет к протечкам крыши. Исследования показали, что перегретый чердак может сократить срок службы вашей крыши на треть.

ВЛИЯНИЕ НЕВЕНТИЛЯЦИОННОГО ЧЕРДАКА НА ВАШ КОШЕЛЕК

Более частая эксплуатация системы охлаждения из-за перегрева чердака может привести к значительным расходам на коммунальные услуги.Согласно EPA, хорошая вентиляция чердака может снизить затраты на охлаждение на 30-40 процентов .

ВЕНТИЛЯЦИЯ ЧЕРДАКА ОПЛАЧИВАЕТ САМОСТОЯТЕЛЬНО

Правильно установленная вентиляция чердака окупится за счет снижения затрат на охлаждение, защиты вашей крыши, системы кондиционирования воздуха и предотвращения проблем с влажностью чердака, включая плесень на чердаке и ледяные дамбы зимой, при этом сохраняя вашу дом комфортнее круглый год.

ЭТО ДОСТУПНЕЕ, ЧЕМ ВЫ ДУМАЕТЕ

Правильная вентиляция чердака намного более рентабельна, чем вы могли ожидать, учитывая связанные с этим преимущества.Правильно ли вентилируется ваш чердак?

НЕ УВЕРЕНЫ, ИМЕЕТСЯ ЛИ У ВАС НАДЕЖНАЯ ЦИРКУЛЯЦИЯ ВОЗДУХА НА ЧЕРДАКЕ?

Позвоните в Attic Air для совершенно бесплатной оценки вентиляции чердака сегодня по телефону 630.830.3870

Причина №1, по которой вентиляторы на чердаке с электроприводом не помогают

Три года назад я написал статью под названием Не позволяйте своему чердаку сосать – электрические вентиляторы на чердаке – плохая идея . Спустя почти сто тысяч просмотров страниц и 93 комментария он все еще вызывает много шума.Я не знаю, почему так много людей так настороженно относятся к вентиляторам на чердаках, но вот несколько вещей, которые они сказали мне в комментариях:

Вам действительно стоит провести больше исследований, прежде чем публиковать подобные блоги.

Здравый смысл !!!! находится в строительном мире, вам действительно стоит иногда его проверить.

Я бросаю вам вызов в битве прикладных знаний в этой области в любой день. Именно такие люди, как вы, заставляют людей, которым нужен вентилятор на чердаке, усомниться в разговоре с настоящим профессионалом.

Да, и давайте не будем забывать: «Вы просто не понимаете, леди, что нам нужен не только охлаждающий эффект». Вчера у меня появился еще один такой умный и остроумный, что я не знала, как ответить: «Хорошо … я скажу это, потому что никто другой не будет … Эллисон Бейлс, ты жопа !! 🙂 »

Мне настолько легче, что он использовал этот смайлик в конце. ; ~)

Одна из причин, по которой электрические вентиляторы на чердаке не помогают

В своей оригинальной статье я сосредоточился на макияже.То есть я сказал, что когда вы запускаете вентилятор на чердаке в обычном доме, да, он охлаждает чердак. Значительная часть этого охлаждения, вероятно, будет исходить от кондиционированного воздуха, всасываемого из нижнего дома. Большинство потолков плохо герметичны, поэтому отрицательное давление на чердак сделает это. Я цитировал Питера Йоста в предыдущей статье, а в комментариях Дэвид Батлер сделал аналогичное замечание:

«В конкретном доме, если PAV действительно снижает затраты на охлаждение настолько, чтобы окупить себя (не забывайте учитывать энергию, потребляемую вентилятором), то это говорит мне о проблемах с изоляцией потолка и / или вентиляцией чердака.”

Сегодня это так же верно, как и три года назад, когда я писал первую статью. И это отчасти причина того, что мой штат, Джорджия, запретил электрические вентиляторы на чердаках (если только они не работают от солнечной энергии, что было уступкой, необходимой для запрета вентиляторов с питанием от сети). Но на самом деле есть более фундаментальная причина, по которой электрические вентиляторы на чердаке не очень помогают, и по какой-то причине я не упомянул об этом в исходной статье.

Причина №1

Как тепло попадает на чердак? Ну, он начинается от Солнца и излучается до крыши.Мы заботимся о том, чтобы большинство крыш могли впитать как можно больше тепла, используя битумную черепицу. Они темного цвета. Они гранулярны. А многие поверхности крыши наклонены к солнцу для лучшего поглощения.

Это тепло затем проходит через кровельные материалы. Нижняя часть настила крыши может сильно нагреваться, так что вы не можете удерживать на ней руку. При температуре 150 ° F или выше в этой фанере или OSB остается много тепла. Часть его будет попадать прямо в воздух чердака за счет теплопроводности, но это небольшое количество, потому что воздух не является хорошим проводником.

Мансарда без лучистой преграды. Солнечная радиация попадает в крышу. Тепло проходит через крышу. Затем тепло излучается на чердак.

Тепло на чердак попадает в основном через излучение. Эта раскаленная крыша излучает тепло на чердак. Но это лучистое тепло проходит через воздух чердака и попадает на твердые материалы. Он поглощается каркасом, изоляцией, вещами, которые вы там храните, и, к сожалению, любыми воздуховодами и системами отопления, вентиляции и кондиционирования воздуха, которые находятся там.

Эти материалы нагреваются. Они отдают большую часть своего тепла, направляя его вниз в дом или в систему воздуховодов и HVAC, а затем в дом оттуда. Часть этого тепла попадает в воздух над горячими материалами на чердаке, но нагрев чердака является вторичным эффектом. Теперь видите? Вот он:

Использование вентилятора для выдувания горячего воздуха из чердака не устраняет лучистый поток тепла от крыши к чердачному этажу. Затем большая часть этого тепла уходит вниз и попадает в дом.

Пытаться решить проблему тепловыделения на чердаке с помощью вентилятора – это все равно, что лежать на пляже с вентилятором, обдувающим вас, и думать, что вы не получите солнечных ожогов. ^† Лучистый барьер был бы лучшим способом решения этой проблемы, но их рентабельность незначительна.

По этому поводу Дэнни Паркер написал в обзоре литературы по вентиляции чердаков: «Детальное моделирование предполагает, что теплопередача на чердаке в интерьер жилого дома в середине лета определяется радиационным усилением от горячего настила крыши непосредственно к теплоизоляции. поверхность.Этот режим теплопередачи более эффективно ограничивается 1) повышенной изоляцией чердака, 2) радиационным барьером, установленным на ферме, или 3) белой отражающей поверхностью крыши, которая ограничивает солнечное излучение конструкции чердака ».

Работающие на чердаке вентиляторы вызывают проблемы

Я был на многих чердаках. Я видел много чердачных вентиляторов с электроприводом, в том числе тот, что изображен на верхнем фото. Тот был подключен к одному из вентиляционных отверстий фронтона. Остальные 7 фанатов на чердаке были рассредоточены по крыше и, естественно, дрались друг с другом.На чердаке не было достаточно открытого вентиляционного пространства, чтобы обеспечить работу всех 8 этих вентиляторов на их номинальную мощность.

В другом доме я нашел три чердачных вентилятора с электроприводом на крыше. Нас вызвали решить проблему плесени в двух ванных комнатах, и эти три вентилятора оказались основной проблемой. Мы выключили их, и отрицательное давление, втягивающее влажный наружный воздух в ванные комнаты, исчезло.

Приложение: что делать вместо использования PAV

Если у вас есть вентилируемый чердак, который становится жарким летом, ваш первый вариант – оставить чердак вентилируемым и убедиться, что потолок герметичен и изолирован как можно лучше.Если у вас более старый дом и ему нужна дополнительная изоляция, у вас есть прекрасная возможность. Удалив старую изоляцию, вы обнажите потолок. Это ваш воздушный барьер, и он, вероятно, не очень хорошо с этим справляется. Вот несколько статей, которые могут помочь:

3 правила утечки воздуха (плюс бонус!)

Обратите внимание на зазор – утечка воздуха через верхние пластины

Скрытые места утечки воздуха на чердаке

После того, как вы запечатаете потолок, тогда и только тогда вы будете готовы к дополнительной изоляции.Вы можете проверить дверцу вентилятора, чтобы убедиться, что она герметична. Когда вы действительно готовы к установке изоляции, у вас есть три варианта: ватин, продувка или распыление. Другой вариант – распылить пену на линию крыши. Это будет дороже, и вам нужно будет продумать план вентиляции дома, а также очистить чердак, чтобы предотвратить скапливание влаги в пене.

Если ограждение вашего здания находится в хорошем состоянии, вентилятор на чердаке с электроприводом не нужен. Если он не в хорошем состоянии, воздухонепроницаемая изоляция и изоляция сэкономят вам больше денег и сделают ваш дом более комфортным, чем чердачные вентиляторы с электроприводом.

Статьи по теме

Не позволяйте вашему чердаку сосать – электрические вентиляторы на чердаке – плохая идея

Электрооборудование чердаков запрещено Энергетическим кодексом Новой Джорджии

Ооо, блестящие штуки! – Основы радиантного барьера

Сноска

† Моему другу Майку Барчику принадлежит заслуга в этой аналогии, за исключением того, что, когда он это рассказывает, вы лежите обнаженным на солнце.Естественно, что это семейный блог и все такое, я не говорю здесь о голых людях. (Не пугайтесь; вы можете перейти по ссылке, не покидая веб-сайта Energy Vanguard и не увидев ничего неприличного. И нет – это не я на фото.)

ПРИМЕЧАНИЕ: Комментарии модерируются. Ваш комментарий не появится ниже, пока не будет одобрен.

5 Заблуждения о вентиляции чердака

Вентиляция чердака – одна из самых важных, но часто упускаемых из виду частей кровельной системы.Хорошо вентилируемый чердак помогает обеспечить правильную циркуляцию воздуха в вашем доме. Это снижает влажность и сохраняет воздух в помещении свежим. Плохая вентиляция чердака ранее была связана с проблемами со здоровьем и повреждением дома. К сожалению, не многие домовладельцы понимают, как работает вентиляция чердака, поэтому ниже мы развенчаем некоторые распространенные мифы!

МИФ 1: ВЕНТИЛЯЦИОННЫЕ ВЕНТИЛЯТОРЫ НА КРЫШЕ ПРЕДЛАГАЮТ ДОСТАТОЧНУЮ ВЕНТИЛЯЦИЮ

Не все вентиляционные отверстия на крыше подходят для всех домов. Например, вентиляционные отверстия на гребне могут быть наиболее экономически эффективным из имеющихся типов.Тем не менее, без перегородок, не пропускающих воздух, они практически не обеспечивают вентиляции. Фронтальные вентиляционные отверстия эффективно обеспечивают циркуляцию воздуха, но только в непосредственной близости от них. Статические вентиляционные отверстия на линии крыши являются достаточными с точки зрения вентиляции, но обычно имеют проблемы с утечками. Наконец, вентиляционные отверстия на потолке могут оставлять воздух в верхней части чердака. Все это может показаться очень техническим, но практический результат…

Существуют различные типы вентиляционных отверстий, которые работают по-разному.
Установка также может повлиять на объем циркуляции воздуха.
Эффективность вентиляционных отверстий в разных крышах различна.

В эффективных системах вентиляции используется непрерывная система «заезжай и открой». Этот дизайн варьируется от крыши к крыше, поэтому, чтобы получить лучшую систему вентиляции для вашего дома, обратитесь к нашей профессиональной команде. Мы можем проверить вашу текущую систему и любые присущие ей недостатки, которые могут присутствовать в работе.

МИФ 2: ВЕНТИЛЯТОРЫ НУЖНЫ ТОЛЬКО В ЖАРКОМ КЛИМАТЕ

Вентиляционные отверстия необходимы в любом климате для надлежащей вентиляции чердака, энергоэффективности и предотвращения накопления влаги и конденсации на чердаке.В то время как дома в жарком климате, например во Флориде, получают существенные выгоды от правильно вентилируемых чердаков, дома во всех климатических условиях получают выгоду от вентиляционных отверстий на чердаках.

Правда: в более холодное время года дома нуждаются в невентилируемой кровельной системе и утеплителе. Это предотвратит образование конденсата и последующее повреждение от влаги. Правильная вентиляция имеет решающее значение зимой, особенно когда на чердаке слишком жарко, а на крыше холодный снег. Предотвращение повреждения от влаги – гораздо более значительное преимущество от вентиляции чердака.

МИФ 3: БОЛЬШЕ ВЕНТИЛЯЦИИ У ВАС ЛУЧШЕ

В то время как недостаточная вентиляция чердака может привести к проблемам с влажностью и снижению энергоэффективности, слишком большая вентиляция может быть столь же плохой. Вентиляционные отверстия на чердаке добавляют проемы в крышу – значительно больше мест, где могут возникнуть утечки. Излишнее увеличение количества этих проникновений увеличит риск утечек и потенциально может вызвать выбросы во время урагана.

В идеале, баланс вентиляции чердака должен соответствовать размеру вашего дома.Это означает, что утеплитель вашего чердака имеет ровно столько вытяжного пространства, сколько воздухозаборник. Это будет зависеть от размера и уклона вашего чердака. Наши специалисты по кровельным покрытиям могут помочь вам определить идеальный объем вентиляции, необходимый для вашей домашней системы.

МИФ 4: ВЕНТИЛЯТОРЫ ЧЕРДАКА УДАЛЯЮТ ТЕПЛЫЙ ВОЗДУХ ЗИМОЙ

Распространенное заблуждение! На самом деле тепло поднимается на чердак, а затем выходит через вентиляционные отверстия. Однако это происходит, когда кровельная система имеет недостаточную или поврежденную изоляцию, которая позволяет теплому влажному воздуху проникать из вашего дома на чердак.Это не потому, что вентиляционные отверстия удаляют теплый воздух; это потому, что изоляция не выполняет свою работу. В конце концов, вентиляционные отверстия чердака не будут тормозить вашу систему отопления, но вы должны убедиться, что изоляция чердака выполняет свою работу!

Миф 5: НА ИССЛЕДОВАНИЯ МОЖНО ПОЛОЖИТЬСЯ

Бесчисленные исследования подтверждают эффективность оптимизированной системы вентиляции крыши. Однако никакие лабораторные условия не могут воспроизвести реальное поведение ветра и погоды. Региональные различия только увеличивают разрыв – условия в Техасе могут значительно отличаться от условий здесь, в Висконсине!

Поиск надежного и опытного подрядчика, имеющего опыт работы в вашем регионе, – лучшее решение для вашего дома и крыши, чем любое исследование или онлайн-эксперт.”

Если вы хотите узнать больше о вентиляции чердаков или запланировать бесплатное предложение, свяжитесь с нами сегодня. Mad City является ведущим подрядчиком кровельных работ в штате Висконсин уже более двух десятилетий. Мы готовы Станьте вашим постоянным подрядчиком по всем вашим кровельным потребностям.

Нужны ли в моем доме вентиляторы на чердаке?

Поскольку вы страдаете от летней жары, ваш чердак может быть последним местом, о котором вы думаете.В конце концов, вы ни за что не захотели бы подняться туда, когда удушающая жара может достигать 150F. Однако важно не пренебрегать и чердаком, поскольку он действует как тепловой экран вашего дома и, следовательно, оказывает большое влияние на температуру в остальной части здания.

Когда летнее солнце освещает вашу крышу, вся конструкция поглощает тепловую энергию, которая излучается в чердак, а затем отводится вниз по каркасу дома. Это нагревает фактическое жилое пространство, заставляя вас включать кондиционер и увеличивать счет за электроэнергию.Если вы сможете улучшить вентиляцию на чердаке и уменьшить количество тепла, которое пространство удерживает и проникает в ваш дом, вы уменьшите охлаждающую нагрузку на кондиционер и сэкономите деньги на счетах за коммунальные услуги. Изучая лучшие методы вентиляции чердака, подумайте об установке вентилятора чердака, чтобы не допустить оседания горячего воздуха.

Как работает вентилятор на чердаке?

Вентиляторы для чердаков помогают охлаждать воздух на чердаке, выталкивая удушающий горячий воздух изнутри чердака и нагнетая прохладный воздух снаружи.Это предотвращает проникновение горячего воздуха в ваш дом и повышение температуры в жилом помещении, что снижает нагрузку на ваш кондиционер.

В большинстве домов уже есть встроенная пассивная вентиляция на чердаке. Прохладный воздух поступает на чердак через вентиляционные отверстия на потолке карниза. Попадая внутрь, воздух нагревается и поднимается выше, в конечном итоге выходя через вентиляционные отверстия на фронтонах крыши, через коньковые вентиляционные отверстия, прорезанные в вершине крыши, или другие вентиляционные отверстия в крыше. По мере того, как воздух выходит, он создает за собой отрицательное давление, всасывая холодный воздух снизу в потолки и создавая самовоспроизводящийся процесс вентиляции.Даже если на вашей крыше уже есть коньковые вентиляционные отверстия и много встроенной вентиляции, рекомендуется установить двускатные вентиляторы или крышные вентиляторы, которые помогут выдувать горячий влажный воздух с чердака.

Вентиляторы для чердаков

также имеют тенденцию быть достаточно энергоэффективными с точки зрения собственной работы. Вентиляторы фронтона устанавливаются в вентиляционное отверстие фронтона и могут быть настроены на работу только в заданном диапазоне температур. Многие из них работают на солнечной энергии и не требуют другой проводки, поэтому они вообще не приводят к дополнительной оплате вашего счета за электроэнергию.

По данным Института домашней вентиляции (HVI), для эффективной работы чердачные вентиляторы должны двигаться со скоростью не менее 700 кубических футов в минуту (кубических футов в минуту) на 1000 квадратных футов чердачного пространства (например, 20 футов x 50 футов). В идеале также должно быть достаточно места для забора под потолком – по их расчетам рекомендуется 336 квадратных дюймов открытой вентиляции софита для подачи 700 кубических футов в минуту. HVI рекомендует соотношение от 60 до 40 для вентиляции софитной и фронтальной или коньковой вентиляции.

Оборотная сторона вентиляторов чердака

Вентиляторы

для чердаков, подключенные к проводам или питаемые от собственных солнечных батарей, кажутся недорогим и эффективным способом сохранить прохладу в вашем доме.Однако полезность вентиляторов для чердаков на самом деле является довольно спорной темой.

Хорошая изоляция снижает эффективность вентилятора. С одной стороны, Национальная лаборатория возобновляемых источников энергии заявила, что «вентиляция чердака снижает температуру чердака на 10-25 градусов и замедляет передачу тепла в жилое пространство». С другой стороны, Центр солнечной энергии Флориды / Университет Центральной Флориды обнаружил, что «чердаки с номинальной естественной вентиляцией и потолочной изоляцией R-19 не нуждаются в вентилируемых вентиляторах с электроприводом.«Как оказалось, из-за того, что теплоизоляция замедляет проникновение тепла в жилое пространство, в домах с хорошо изолированными чердаками не наблюдается значительного снижения охлаждающей нагрузки при установке вентиляторов на чердаках.

Вентиляторы могут вызвать повышенную потерю кондиционированного воздуха. Еще одним недостатком является то, что дома, в которых нет воздухонепроницаемых чердаков, могут терять некоторое количество кондиционированного воздуха из-за всасывания вентиляционного вентилятора чердака, в зависимости от того, сколько имеется вентиляционного пространства под потолком.Ваша подвесная вентиляция на самом деле должна быть значительно больше, чем 336 квадратных дюймов нетто, чтобы снабжать вентиляторную систему 700 кубических футов в минуту, иначе вентилятор будет вытягивать воздух, который ему нужен, через незапечатанные отверстия и щели в чердаке из кондиционированного жилого помещения. Это не только увеличивает нагрузку на ваш кондиционер, даже если вы пытаетесь сделать обратное, но и может вызвать опасные проблемы сгорания в таких приборах, как водонагреватели, работающие на природном газе, из-за создания обратных тяг и выброса ядовитого угарного газа в дом.

Нужны ли в моем доме вентиляторы на чердаке?

Может показаться, что вентиляторы чердака не стоят хлопот и могут вызвать больше проблем, чем решить. Однако есть определенные обстоятельства, при которых они могут оказаться полезными.

Вентиляторы для чердаков могут быть эффективны, если в вашем доме есть:

Изоляция чердака менее R-19.
Чердачный этаж, тщательно герметизированный.
Простор для вентиляции карниза.
Оборудование HVAC на чердаке, которое хорошо изолировано и герметично.

С другой стороны, если у вас такой низкий уровень изоляции, вы, вероятно, получите больше прибыли, если вместо этого усилите изоляцию, что даст двойную выгоду, так как снизит ваши счета за отопление зимой. Вентиляторы могут сыграть полезную роль в качестве быстрого временного вмешательства для снижения затрат на охлаждение летом, но в долгосрочной перспективе они редко оказываются наиболее прагматичным или эффективным решением для круглогодичного снижения ваших счетов за электроэнергию и повышения энергоэффективности. .

Правильная вентиляция

Хорошая приточная вентиляция очень важна для достижения оптимальных результатов работы солнечного вентилятора для чердака Attic Breeze. Чердак Вентиляторы Breeze будут работать с максимальной производительностью при надлежащей вентиляции. Однако отсутствие надлежащей вентиляции приточного воздуха приведет к уменьшению воздушного потока и снижению эффективности охлаждения вашего продукта.Мы рекомендуем ознакомиться с конструкцией вентиляции вашего чердака, чтобы Перед установкой новой системы вентиляции Attic Breeze убедитесь, что на чердаке имеется необходимое количество приточной вентиляции.

Сколько мне нужно приточной вентиляции?

При обсуждении вентиляции термин «чистая свободная площадь» или NFA используется для описания количества пространства, доступного в любом типе вентиляции, которую можно использовать. свободно пропускать воздушный поток.По сути, это пустые места, которые вы видите в установленных экранах и жалюзи на большинстве пассивных вентиляционных отверстий. Как вы понимаете, воздушный поток становится труднее из-за вентиляционного отверстия, когда размер экрана или жалюзи становится меньше, даже если само вентиляционное отверстие может быть довольно большим. Поэтому, чтобы иметь возможность сравнивать различных типов и размеров вентиляционных отверстий идея чистой свободной зоны была развита до стандартизированной вентиляции.

Национальные строительные нормы и правила рекомендуют приточную вентиляцию свободной площади не менее одного квадратного фута на каждые 300 кубических футов в минуту принудительной вентиляции. поток воздуха.Поскольку вентиляторы Attic Breeze на солнечной энергии имеют регулируемую скорость воздушного потока, расчет необходимой вентиляции приточного воздуха должен производиться на месте вентилятора. наивысший рейтинг для обеспечения адекватной вентиляции во всем рабочем диапазоне. Приведенную ниже таблицу можно использовать для оценки минимально необходимого количества всасываемого воздуха. вентиляция (NFA) для всех вентиляционных устройств Attic Breeze на солнечной энергии.

Минимальная требуемая чистая свободная площадь приточной вентиляции

При использовании любого типа оборудования для вентиляции на чердаке все пассивные вентиляционные отверстия на чердаке становятся источниками притока воздуха.В отличие от пассивного вентиляция, при которой воздушный поток должен проходить от самой нижней точки чердака к самой высокой, механизированная вентиляция использует воздухозаборник из всех частей чердака, как высоких, так и низкий. Если ваш дом построен в соответствии со стандартами национальных строительных норм и правил, в вашем доме будет минимум один квадратный фут пассивной вентиляции свободной площади на каждые 300 квадратных футов. мансардного помещения. Общая чистая свободная площадь пассивной вентиляции чердака, основанная на национальных стандартах строительных норм, показана в таблице ниже.

Расчетная пассивная вентиляция чердака в соответствии с национальными строительными нормами

Сколько нетто свободной площади дает вентиляционное отверстие?

Количество чистой свободной площади, доступной от любого данного пассивного вентиляционного отверстия, зависит от типа используемого вентиляционного отверстия и размера его экрана, вентиляционных отверстий или жалюзи. Как правило, размер ячеек сетки дюйма и более оказывает незначительное влияние на воздушный поток, поэтому чистая свободная площадь для вентиляции обеспечивается вентиляционным отверстием. практически такая же, как и общая площадь самого вентиляционного отверстия.По мере уменьшения размера ячейки экрана чистая свободная площадь пассивного вентиляционного отверстия также уменьшается, обеспечивая только часть общей площади вентиляционного отверстия, используемая для воздушного потока. В таблице ниже показано влияние экрана, вентиляционного отверстия и размера жалюзи на чистую свободную площадь для различные типы конструкций вентиляционных люков.

Используя эту таблицу, вы можете рассчитать необходимое количество любого из перечисленных типов софитов, необходимых для вашего дома. Например, предположим, что вы у вас есть дом площадью 2400 квадратных футов и вы хотите установить вентилятор Attic Breeze мощностью 25 Вт.Из приведенных выше таблиц мы видим, что для вентилятора мощностью 25 Вт потребуется минимум 5,2 кв. Фута нетто. свободная площадь для правильной работы. Мы также обнаружили, что при построении на чердаке площадью 2400 кв. Футов на чердаке уже должно быть 8,0 кв. Футов чистой свободной площади. пассивная вентиляция. Это должно быть достаточное количество пассивной приточной вентиляции для поддержки вашего вентилятора Attic Breeze. Однако может возникнуть ситуация там, где вам нужно заменить некоторые из потолков или, возможно, добавить дополнительную приточную вентиляцию.Если да, то вот расчет:

Общая необходимая площадь потолка = [требуемая чистая свободная площадь] x [размерный коэффициент для типа потолка]

Если мы будем использовать, например, сплошной потолок с отверстиями 1/4 дюйма, то размерный коэффициент из таблицы выше 1,89. для этого примера вы должны вычислить:

Общая площадь сплошного перекрытия = [5,2 кв. Фута нетто свободной площади] x [1,89] = 9,8 кв. Фута всего

Если ширина используемого сплошного потолка составляет примерно 6 дюймов (0.5 футов) вам понадобятся:

Общая длина сплошного перекрытия = [9,8 кв. Футов] ÷ [6 дюймов] / 12 = 19,6 футов

Таким образом, из таблиц и расчетов, непрерывный потолок шириной 19,6 футов и шириной 6 дюймов с отверстиями 1/4 дюйма будет достаточно для поддержки одного чердака мощностью 25 Вт. Вентилятор чердака Breeze на солнечной батарее с надлежащей вентиляцией приточного воздуха.

Дополнительная пассивная вентиляция

В некоторых случаях может потребоваться дополнительная вентиляция для приточного воздуха, чтобы выполнить рекомендуемые требования для установки Attic Breeze. система вентиляции на солнечных батареях.Это достигается либо путем добавления дополнительных вентиляционных отверстий на потолке, как описано выше, либо путем добавления большего количества пассивных фронтонов / крыши. вентиляционные отверстия в ваш дом. Решение о том, какой тип вентиляционного отверстия следует установить, должно основываться на надлежащей балансировке воздушного потока, а также на наличии свободного места. В Таблица «Пассивная вентиляция». Таблица «Свободная площадь нетто» обеспечивает вентиляцию чистой свободной зоны для некоторых обычных крыш и фронтальных пассивных вентиляционных отверстий. Если вам нужно увеличить воздухозаборник вентиляции на чердак, просто определите количество необходимых вентиляционных отверстий из таблицы, исходя из требований к свободному пространству.

При добавлении дополнительной вентиляции всегда устанавливайте новые пассивные вентиляционные отверстия на расстоянии не менее 10 футов от солнечной батареи Attic Breeze. вентилятор чердака для правильной балансировки воздуха. Больше приточной вентиляции всегда лучше при работе с активными системами вентиляции, такими как Attic Breeze. Так когда возможно, мы рекомендуем установить воздухозаборник, превышающий минимальное требование, чтобы обеспечить максимальную производительность как наших продуктов, так и вашей системы вентиляции чердака.

Поэтому, когда это возможно, мы рекомендуем устанавливать воздухозаборник, превышающий минимальные требования, чтобы получить максимальную производительность от обоих наших продуктов. и ваша система вентиляции чердака.

В моем доме есть вентиляционные отверстия

При установке продуктов Attic Breeze в сочетании с вентиляционными отверстиями на коньках вентилятор на чердаке с солнечной батареей следует устанавливать на расстоянии не менее 5-7 футов. через вентиляционное отверстие конька, чтобы обеспечить сбалансированный поток воздуха через чердак. Опыт показывает, что это расстояние обычно обеспечивает достаточно пространства для диффузии воздуха для правильная балансировка притока воздуха через вентиляционное отверстие конька и другие пассивные вентиляционные отверстия на крыше, установленные в вашем доме.Однако в некоторых случаях из-за пробелов Если есть ограничения, может потребоваться установка солнечного вентилятора для чердака Attic Breeze немного ближе к коньку. В этих ситуациях мы рекомендуем заблокировать часть конькового вентиляционного отверстия над вентилятором чердака (примерно 5-7 футов с каждой стороны вентилятора). Обратите внимание, что вентиляционный канал не нужно снимать, он просто нужно заблокировать чердак, чтобы ограничить поток воздуха.

Во многих случаях наличие существующего конькового вентиляционного отверстия в вашем доме в сочетании с Attic Breeze – это на самом деле хорошо.Коньки отличные для обеспечения вентиляции «карманов» на чердаке и особенно эффективны в домах с несколькими коньками и высотами. Пока твой чердак работает солнечный вентилятор на чердаке, все вентиляционные отверстия в вашем доме будут работать в обратном направлении, как вентиляционные отверстия. Это позволит лучше сбалансировать воздушный поток через ваш чердак и, в конечном итоге, лучшая охлаждающая способность. Когда ваш солнечный вентилятор на чердаке не работает (ночью, во время ливня и т. Д.)..), вентиляционные решетки будут работать в обычном режиме, обеспечивая на чердаке пассивную вентиляцию.

А как насчет разгерметизации чердака?

Сброс давления на чердаке – это явление, которое может произойти, когда давление воздуха внутри чердака становится ниже атмосферного атмосферного давления. давление. Примером того, что происходит естественным образом, является гроза, когда внезапное охлаждение вашей крыши из-за дождя приводит к снижению давления воздуха. на чердаке.Когда это происходит, вы можете заметить, как воздух влетает в ваш дом, когда вы открываете дверь или окно. Проблема с разгерметизацией чердака заключается в том, что любой воздух, втягиваемый в ваш дом извне, вытесняет уже находящийся там более холодный кондиционированный воздух, что приводит к более высоким счетам за охлаждение. Так что в В общем, рекомендуется минимизировать разгерметизацию чердака, когда это возможно.

Помимо естественной разгерметизации чердака, это явление также может происходить при использовании активных вентиляционных устройств, таких как ветряные турбины. (вентиляционные отверстия Whirlybird) или электрические вентиляторы для чердаков.Сброс давления на чердаке может произойти, когда приточной вентиляции недостаточно, чтобы поддерживать объем воздуха. удален с чердака продуктом активной вентиляции. Из-за этого некоторые профессионалы строительной отрасли отрицательно относятся к активным вентиляционные изделия в целом, при условии, что все эти изделия одинаковы.

Хотя по внешнему виду они могут показаться похожими на некоторые в отрасли, вентиляторы для чердаков с питанием от переменного тока и солнечные вентиляторы для чердаков Attic Breeze явно отличаются друг от друга. другой.Вентиляторы Attic Breeze по своей конструкции не могут вызвать разгерметизацию чердака, и у нас есть контроллер солнечной вентиляции Breeze Mate, который контролирует давление воздуха. на чердаке, чтобы доказать это. Вентиляторы чердака с питанием от сети переменного тока имеют очень большой источник электроэнергии, а также двигатель переменного тока с постоянной скоростью. Когда Вентилятор с питанием от переменного тока не имеет достаточной вентиляции для приточной вентиляции, чтобы поддерживать заданную рабочую скорость вентилятора, вентилятор просто потребляет больше энергии, чтобы поддерживать свой двигатель. скорость, таким образом вытягивая больше воздуха из любого доступного источника воздуха и разгерметизируя чердак.

Напротив, солнечные вентиляторы для чердаков Attic Breeze имеют ограниченный источник солнечной энергии и используют двигатель постоянного тока с регулируемой скоростью. Учитывая то же В этой ситуации наши солнечные вентиляторы на чердаке предназначены для снижения скорости вращения вентилятора, поскольку дополнительная мощность от солнечной панели просто недоступна. Потому что наши фанаты могут автоматически работают на более низких скоростях, а благодаря нашей запатентованной технологии проектирования UltraFlo® сброс давления на чердаке никогда не происходит. Но не верьте нам на слово для этого все, что вам нужно, это один из наших контроллеров солнечной вентиляции Breeze Mate®, и вы можете убедиться в этом сами.

Вентиляционное окно на чердаке: Вентиляция чердака в частном доме

Вентиляция чердака в частном доме

Почему многие боятся утеплять холодный чердак

Вентиляция холодного чердака посредством слуховых окон

Другие способы вентиляции холодного чердака

Особенности вентиляционной системы теплого чердачного помещения

Как рассчитать вентиляционную систему для чердачного помещения

метод аэрации + как сделать вентиляционные решетки

Сооружение вентилируемого фронтона

Установка вентиляционных окон и решеток

Установка вентиляционных клапанов

Вентиляция чердака в частном доме: видео, фото

Почему необходима вентиляция чердака

Суть конденсата

Необходимые условия для конденсирования влаги

Причины образования конденсата на потолке

Интенсивность конденсации

Рекомендации, которые нужно знать

Как закрывать продушины зимой

Методики расчетов параметров вентиляции

Нарушение работоспособности системы

Вентиляция чердака вальмовой крыши

Система слуховых окон и отдушин

Чердачное помещение: вентиляция

Расчет вентиляции чердака

Конденсат-разрушитель – опасность для мансарды

Расчет вентиляции чердака

Приточно-вытяжная вентиляция с рекуператором

Расчет вентиляции чердака

Вторая ошибка — пароизоляцию уложили с двух сторон утеплителя и деревянного перекрытия

Проектирование вентиляции чердака. Заказать проектные работы систем вентиляции

Проектирование вентиляции чердака

Для чего нужно вентилировать чердак

Виды чердаков

Проектирование вентиляции холодного чердака

Проектирование вентиляции теплого чердака

Вентиляция чердака через слуховые окна

Проектирование вентиляции чердака через продухи

Вентиляционные (кровельные) аэраторы

Виды кровельных аэраторов по конструктивному исполнению

Заказать проектные работы систем вентиляции чердака по выгодной цене

решетки, продухи и слуховые окна

Мифы о вентиляции чердака

Вентиляция теплого чердака

Четыре причины для вентиляции чердачных помещений

Вентиляция чердачных помещений, какой она бывает

Типы вентиляции мансардного помещения

Способы отведения воздуха наружу

Способы устройства продухов для подачи воздуха

Как рассчитать воздухообмен

Вентиляция мансарды

Видео обзор – вентиляция чердака

Как сделать вентиляцию на чердаке: обзор способов

Вентиляция холодного чердака

Как сделать вентиляцию теплого чердака

Заблуждения о вентиляции

Обустройство вентиляции холодного чердака

Обустройство вентиляции теплого чердака

Вывод вентиляционной трубы на неотапливаемый чердак. Вентиляция чердака: схемы и методы установки

Четыре причины для вентиляции чердачных помещений

Вентиляция чердачных помещений, какой она бывает

Типы вентиляции мансардного помещения

Способы отведения воздуха наружу

Способы устройства продухов для подачи воздуха

Как рассчитать воздухообмен

Правда и заблуждения о вентиляции чердака

Элементы системы чердачной вентиляции

Холодный чердак

Теплый чердак

Суть вентилирования

Система слуховых окон и отдушин

Современные приспособления

Причины установки

Принцип работы вентиляционной системы

Вентиляционное окно

Слуховые окна

Вентиляционные продухи

Аэраторы

Расчет вентиляции

Вентиляционная система без утепления чердака
