печная изоляция, чем обмотать дымоход

Большинство хозяев после постройки помещения для бани, установки камина или печи с дымоходом считают, что все работы завершены. А тем временем приходит момент, когда дымоходную трубу для построенной бани необходимо изолировать от горючих элементов и протечек крыши.

Изолирование стен и потолка металлическими пластинами

Лучше всего проводить печную изоляцию на стадии строительства бани. Это поможет избежать увеличения затрат при демонтаже печных элементов для ее изоляции. Готовую конструкцию изолировать будет труднее, иногда требуется полностью разобрать ее, чтобы уложить дополнительный материал.

Зачем необходима изоляция дымохода

Главным образом дымоход защищается от двух главных негативных факторов, которые воздействуют на него:

• Высокой температуры в сауне.
• Попадание влаги через некачественно сделанные стыки в крыше.

Для устранения негативных факторов, можно обмотать трубу дымохода теплоизолятором. Это поможет предотвратить нагрев металлической конструкции, а также устранить появление конденсата, что также пагубно влияет на железные элементы.

Утепление дымохода позволяет:

• Сделать безопасным переход в местах соприкосновения трубы с крышей или стеной.
• Избежать теплопотери.
• Продлить срок эксплуатации металлических конструкций.
• Использовать все виды отделочных материалов для создания собственного неповторимого стиля и уютной атмосферы в бане.

Металлическая вытяжка в сауне

В принципе, провести работы по утеплению дымоходной конструкции не составляет особых сложностей, главное знать, чем изолировать печную металлическую трубу дымохода в бане. Чтобы правильно выбрать тип изолятора, подходящий именно для вас, необходимо разобраться в их технических характеристиках.

Как выбрать утеплитель для дымохода в бане

*

Принципиальной разницы для выбора изоляторов в баню, построенную отдельно или в доме, нет. В основном выбор падает на два вида теплоизоляторов:

• Минеральная вата. К ее разновидностям относят: стекловату, каменную и базальтовую. Данные утеплители способны выдерживать большие температурные режимы, кроме того противодействуют возгоранию и устойчивы к открытому огню. Пористая структура позволяет хорошо сохранять тепло. Имеет небольшой вес, что не требует усиления стен и фундамента бани.

Применение минваты для металлического дымохода

• Современные многофункциональные теплоизоляторы: теплоизол и фольгизол.

Теплоизол – инновационный утеплитель, изготовленный из вспененного полиэтилена, с двух сторон проведена фольгированная поверхность. Материал отлично себя проявляет в роли изолятора, не впитывает влагу, устойчив к высоким температурам.

Используют данный материал разной толщины. От этого параметра зависит величина температурной устойчивости:

• Толщина от 2-5 мм способна противостоять перепадам температуры от -30 до +100 градусов.
• Ширина пласта от 5 до 10мм выдерживает температурный режим от -50 до +150 градусов.

Закрепить теплоизол на поверхности не составит большого труда. Для этого вам потребуется металлическая проволока или скотч, которым крепится изолятор к дымоходу. Работа проводится быстро и не требует дополнительной помощи со стороны.

Печная вытяжка с теплоизолом

Фольгизол также хорошо подходит для утепления дымохода правильно установленной трубы в бане. Он изготавливается из двойного слоя пищевой фольги и внутреннего утеплителя. Такой изолятор не только защищает металлическую поверхность конструкции от потери тепла, но при нагревании не выделяет вредных веществ. Он является экологически чистым материалом, что в наши дни немаловажный фактор.

Нормативы и свод правил

*

Для проведения работ по утеплению трубы в бане, созданы определенные нормы и требования СНИП, которые не следует нарушать:

• Минимальная высота трубы дымохода должна составлять 5 метров.
• Между потолком и печной конструкцией оставляется расстояние. Для металлических конструкций – 1,5 м, а для кирпичной – 500 см.
• Сохраняется зазор между трубой и горючими элементами более 250 мм.

Соблюдение данных норм позволит сохранить не только тепло, но и обезопасить строение от возникновения пожара.

Проведение изоляции дымохода самостоятельно

Минеральная вата – один из самых популярных видов изолятора для печной вытяжки. «Укутывать» базальтовым теплоизолятором можно всю поверхность, начиная от выхода на крышу и заканчивая непосредственной близостью к источнику тепла. При этом совершенно не важно, выходит конструкция через крышу или проведен вывод трубы дымохода через стену.

Выход печной вытяжки через стену

Важно! Металлический дымоход без изоляционного слоя представляется крайне пожароопасным объектом, поэтому между ней и ближайшим нагревательным элементом должно сохраняться расстояние в 60 мм.

Работы по изоляции печной вытяжки в бане проводятся следующим образом:

• Необходимо подготовить утеплитель. Брать базальтовую вату лучше в плитах, толщина которых должна превышать 5 мм. Воспользоваться можно рулонным материалом, чья плотность не должна быть ниже 6 мм.
• Материал фиксируется по всей поверхности трубы с помощью проволоки, которую оборачивают поверх материала.
• Поверх теплоизолятора монтируется армированная сетка. На нее наносят подготовленный цементный раствор или штукатурку. Если оштукатуривание вызывает сложности, можно воспользоваться металлическим листом. Этот шаг необходим для защиты утеплителя от попадания на него влаги.

Особое внимание следует уделить утеплению разделки трубы в потолке бани. Места прохода ее через потолок или стену особенно уязвимы, поэтому изоляции данный участок подвергается обязательно. Чтобы максимально обезопасить перекрытия крыши и не допустить возгорания кровельного материала создают дополнительную защиту из металлического короба. Его можно сделать своими руками или купить в готовом виде в магазине.

Монтаж утеплителя вытяжки на стадии строительства

*

Во время проведения утеплительных работ следует учитывать следующее:

• Размер проходного отверстия создается больше, чем диаметр трубы. Расстояние от стенок крыши до дымохода около 30 см.
• Щели в этом пространстве не допускаются, так как данное пространство заполняется утеплителем, который плотным слоем должен прилегать по всему периметру короба.
• Деревянные детали, находящиеся в ближайшем к трубе месте, необходимо обработать антипиренами.
• Чтобы утеплить потолок и крышу лучше взять жаростойкий материал: ячеистый бетон, глину, керамзит.

Утепление в местах установки дымохода керамзитом

Если неправильно провести утепление разделки в потолке помещение будет быстро остывать, а затраты на прогревание вырастут. Поэтому следует внимательно отнестись к данному вопросу.

Сэндвич-трубы – современное решение для теплоизоляции дымохода

Дымоход из сэндвич-трубы в традиционной бане может стать отличным решением в вопросе изоляции. Сейчас на строительном рынке можно приобрести готовую конструкцию. Установив такую систему, можно не думать о материалах и способах дополнительного утепления дымохода.

Сэндвич-трубы состоят из нескольких частей сборной конструкции, которые легко соединить между собой и установить самостоятельно. Такая система идеально подойдет для сауны или печки из железа.

Конструкция напоминает слоеный пирог:

• Внутренний слой из нержавейки.
• Второй из базальтовой ваты.
• Внешние стороны покрыты оцинкованным железом.

Установка сэндвич-трубы происходит по следующей схеме:

• Подготовить проем в месте прохода конструкции через потолок.
• Устанавливается выхлопной фланец, который является первой ступенью конструкции. Сбор остальных частей начинается со второй ступени.
• Соединяются постепенно двустенные трубы и выводятся сквозь перекрытия на крышу. Монтируемые элементы дополнительно крепятся к стенкам.
• После сборки конструкции проводиться изоляция в местах прохода на чердак. Здесь разрешается использовать только двустенные части конструкции без дополнительных элементов.
• Далее дымоход выводится через кровлю. В местах его прохода необходимо выполнить теплоизоляцию.

Вывод сэндвич-трубы через крышу

*

• Крепление банной дымовой трубы проводится растяжками, если она сильно поднимается над крышей.
• На готовую конструкцию сверху монтируется искрогаситель и грибок.

Во время соединения элементов используется герметик для дымоходов. Он способен выдерживать температурный режим до + 1000 градусов. От качества соединения и герметичности стыков зависит тяговая сила.

Для увеличения пожарной безопасности проход печной вытяжки на чердак создают через потолочно-проходной узел. Он представляет собой короб из оцинкованной стали с отверстием для трубы. Его можно приобрести уже в готовом виде. Короб вставляется в подготовленный проем до сбора всей конструкции.

Теплоизоляция в этом месте проводиться следующим способом:

• Устанавливается ППУ в проем. Конструкция помещается на нижние балки так, чтобы соединение оказалось выше чердачного перекрытия.

Укрепление ППУ конструкции на потолке

• Зазор между перекрытиями и стенками ППУ должен превышать 13 см, который заполняется минеральной ватой.
• Далее зазоры закрываются с верхней и нижней стороны металлическими пластинками.

Такая многослойная конструкция позволяет сохранять тепло и минимизировать накопление сажи на стенках. Сэндвич-конструкция не подходит для традиционных русских бань с повышенной влажностью. Это обязательно стоит учитывать при строительстве бани.

Заключение

Утепление дымохода в бане – сложная и ответственная работа. Допущенные ошибки во время их проведения могут полностью свести к нулю все усилия по строительству бани и отложить возможность ее эксплуатации.

Чем обмотать трубу дымохода металлическую в бане: лучшие варианты

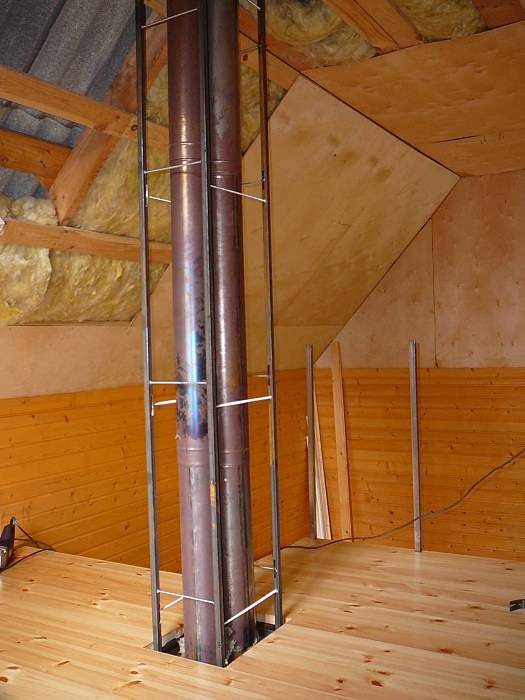

Монтаж проходов для двухэтажных построек

Если здание двухэтажное, то в этом случае после проведения монтажа на первом этаже необходимо заняться вторым. Как провести сэндвич трубу через второй этаж? Рассмотрим основные пункты проводки сэндвич дымохода через второй этаж:

1. Как правило, второй этаж бань обустраивается под комнату отдыха. Также прокладка сэндвич дымохода может проходить в частном доме. В таких случаях производится переход с сэндвич трубы на одностенную трубу. Это делается для того, чтобы тепло от дымохода распространялось и обогревало помещения. Переход на одностенную трубу стоит осуществлять на высоте 1 м от пола второго этажа.
2. Перед проходным узлом чердака проводится переход обратно на сэндвич трубу.
3. Чердачный проходной узел устанавливается таким же образом, как и предыдущий.
4. Необходимо провести дымоход через гидроизоляционное покрытие и кровлю. В обязательном порядке необходимо выполнить теплоизоляцию и обустроить защитный фартук, который будет служить гидроизоляцией сэндвич дымохода. Для этих целей могут подойти самодельные фартуки и жаростойкий герметик.

Гидроизоляция после проводки трубы через крышу необходима для того, чтобы влага не проникала на чердак и не стекала по конструкции вниз. При проходе сэндвич трубы через крышу также необходимо соблюдать нормативы, описанные в СНиП.

Установка ППУ своими руками

Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм. Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.

Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.

При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.

Проход кирпичного дымохода через деревянное перекрытие

Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов. Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.

Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.

При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.

Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”. Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.

Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.

Герметизация стыков

Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.

Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.

При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание.

Соединения стенки и кровли также рекомендуется обработать герметиком.

Видео-совет – узел прохода трубы дымохода через деревянное перекрытие

Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.

Несколько советов по устройству термоизоляции

Среди наиболее надежных конструкций для прохода трубы через кровлю считается специально изготовленный короб – по типу стропильной системы. Вместо древесины, которая относится к воспламеняемым материалам, его можно выполнить из кровельной оцинковки, но по той же схеме.

Конструкция модульных дымоходов имеет готовую термоизоляцию, но они отличаются по комплектации.

Например, есть двойная труба со слоем базальтовой ваты или специальный керамический сердечник и внешний корпус из бетона. Сборка модульных блоков довольно простая – схема прилагается при покупке.

Возможна установка прокладки из асбеста с последующей герметизацией асбестовым раствором. Каждый новый блок модуля крепится над предыдущим этим же составом смеси. После завершения монтажа трубу изолируют от протечки в окне крыши любым описанным способом.

Современная кровля с профнастилом имеет свои особенности – здесь окно для дымохода лучше сделать чуть шире. Все стыкуемые поверхности точно также заполняют материалами с термоизолирующими свойствами. Дымоход, прежде чем обмотать базальтовой ватой, помещается в стальной короб. Пленочные слои паро- и гидроизоляции аккуратно рассечь, зафиксировать за края короба. Между ним и трубой обязательно сделать термостойкое заполнение.

Далее проводится наружная гидроизоляция – герметизирующий колпак материал, соответствующий размерам трубы дымохода, надевается сверху, край крепится хомутом на клею. Нижний край плотно подгоняется к кровельному материалу, жестко фиксируется герметиком. Стальной колпак зачастую входит в комплектацию такого дымохода. Их надевают на трубы округлой формы. Установка рекомендуются, когда дым от твердотопливного котла на выходе имеет температуру более 100°C.

Если вы правильно изолируете трубу дымохода, то вам не грозить сырость и прогнившее перекрытие.

Противопожарная изоляция печной трубы

Для этой цели между трубой и крышей сооружают деревянный короб из элементов стропильной системы. Дымовая труба должна располагаться внутри короба на расстоянии не менее 15 см от его стенок. Пространство между дымоходом и стенками короба заполняется негорючим материалом с низкой теплопроводностью (чаще минеральной ватой).

Вместо деревянного можно выполнить сварной короб из оцинкованной кровельной стали, руководствуясь теми же принципами.

Внутренние слои кровли (пароизоляция, теплоизоляция, гидроизоляция) в месте прохода трубы разрезают и закрепляют скобами или гвоздями к поперечным балкам и стропилам. Гидроизоляционный слой закрепляют вокруг кровельного прохода при помощи рамки. Таким способом обеспечивается надежная изоляция печной трубы от горючих элементов крыши.

Существуют уже готовые модульные дымоходы, в конструкции которых предусмотрена теплоизоляция. Модули состоят из керамического сердечника, слоя базальтовой ваты и внешнего корпуса из легкого бетона. Монтаж дымовой трубы из модульных блоков несложен. Вначале между печью и дымоходом устанавливается асбестовая прокладка, затем на нее наносится слой раствора, помещается модуль и выравнивается по уровню. Каждый следующий модульный блок закрепляется слоем раствора. После возведения модульного дымохода необходимо изолировать печную трубу от протечек в месте прохода через крышу.

Следующий способ изоляции дымовых труб применяется в основном при строительстве бань. Металлический дымоход в месте прохода через крышу оборачивают несколькими слоями минеральной ваты и закрепляют ее проволокой. Затем выполняют штукатурку глиняно-песчаной смесью. Подготовленную таким образом трубу оборачивают слоем кровельной оцинкованной стали, закрепляют его саморезами и монтируют дымоход на крыше.

Изготовление коробов

О том, чем утеплить железную трубу дымохода, было сказано ранее. Теперь можно переходить к следующему этапу. Многим кажется, что изготовление короба для дымохода — слишком сложная задача. В действительности это не так. Достаточно подойти к работе ответственно, со знанием дела.

Необходимые инструменты:

• Дрель;
• Ножницы по металлу;
• Циркуль;
• Металлические листы;
• Саморезы.

Этапы работы:

1. Подготовка отверстия. По краям необходимо закрепить брусья, которые будут выступать в качестве опоры для корпуса.
2. Из металлического листа вырезается две заготовки. Им придается П-образная форма. Затем готовые детали прикручивают к потолку с помощью саморезов.
3. Опять изготавливается две заготовки, но они уже закрепляются на стоящие листы с небольшим заступом. Получается цельное обрамление в потолке.
4. Теперь делается днище для короба из металлического листа. В центре заготовки должно находится отверстие для дымохода, тут потребуется циркуль.
5. В коробе размещаются четыре крепежа в два сантиметра. Они вырезаются и отгибаются перпендикулярно днищу.
6. К днищу приделываются стенки. Теперь в короб вставляют дымоотвод, он дополнительно закрепляется хомутами. Пустоты заполняются изоляционной прослойкой.

Установка дымохода

Установка дымохода — не настолько простая задача, как может показаться на первый взгляд

Существует множество нюансов, которые следует брать во внимание. Если поставить дымоход недостаточно качественно, то это может привести к порче имущества, а еще созданию дискомфорта людей, находящихся внутри, и нанесению вреда их здоровью

Крепление дымохода

Заготовку необходимо вывести на крышу через чердак. Все щели, особенно пустоты между кровлей и патрубком, заполняются гидроизоляцией. При выводе заготовки необходимо помнить о технике безопасности.

Для закрепления трубы дымохода применяют колено. Оно предназначена для регулирования расположения конструкции по вертикали. Чтобы придать всему надежности, трубу дополнительно крепят к стене, используют подходящие кронштейны. Обычно они входят в готовый набор. Также их можно изготовить руками, лучше всего в качестве основы для них использовать металлические уголки.

Замена кирпичной трубы на металлическую

Если кирпичного дымохода недостаточно, его можно дополнительно удлинить с помощью металлической трубы. Задача трудоемкая, но вполне реализуемая

Важно подходить к ней со всей ответственностью

Для начала изготавливается плоская стальная площадка с патрубком. Причем его диаметр должен быть таким же, как диаметр металлической трубы, которую планируется использовать. Площадку требуется надежно закрепить. Фиксируется она с помощью дюбелей и саморезов. Дополнительную надежность добавит герметизация.

Порядок работ:

1. На кирпичной кладке нужно отметить точки, на которых будет устанавливаться крепление. Их нельзя ставить на кладочном шве. Желательно их размещать ближе к центру кирпича, а не на его краю.
2. В отмеченных местах просверливаются отверстия для размещения дюбелей. В тех же точках проделываются отверстия на плоской площадки, туда пойдут саморезы.
3. На кирпичное основание наносится огнеупорный герметик, затем туда ставится стальная площадка. Саморезы вкручиваются в дюбеля
4. Важно следить за плотностью прилегания и равномерностью.
5. Теперь остается дождаться полного засыхания герметика и переходить непосредственно к удлинению дымохода с помощью металлической трубы.

Важные нюансы монтажа:

Решение о том, чем изолировать трубу дымохода металлическую, следует принимать исходя из бюджета, а также нужд сооружения.

Важно подходить к задаче максимально ответственно, производя работы в полном соответствии со всеми нормами и нюансами. Тогда изоляция дымохода прослужит долгий срок без нареканий

Варианты противопожарной изоляции дымоотводящих систем

Изоляция печной трубы проводится с целью противостояния нагреву прилегающих к ней материалов. Проходящую часть дымоотвода через перекрытие или крышу помещают в короб, расстояние до него должно быть более 10 см. Это свободное пространство заполняется огнеупорным материалом с низкой теплопроводностью (базальтовой ватой или тканью, асбестовым волокном).

Если дымоотвод имеет сборную конструкцию (стальной, керамический). то в комплекте обязательно должны быть специальные элементы, которые уже имеют повышенные противопожарные показатели. Такие модули крепятся к трубе, могут иметь дополнительно укрепляющую раму и фартук гидроизоляции для крыши. Иногда круглые трубы изолируют кирпичной кладкой, для этого прорезают в перекрытии окно, обкладывают его кирпичом в один или несколько слоев, расстояние до трубы забивают минеральной ватой.

Выпуск новых стройматериалов и разработка передовых технологий – гарантия эффективной термоизоляции. Выбор материалов для этой цели во многом определяет форма дымопровода, способ оборачивания трубы, отводящей горячие газообразные вещества при сжигании топлива.

Основная сложность – не давать излишне нагреваться материалам, прилегающим к дымоходу, чтобы они не воспламенились в постройке любого типа.

Большинство построек в частном домовладении имеют дымоход, идущий от:

• твердотопливного котла;
• камина;
• печи;
• плиты для приготовления пищи.

Комплект керамического дымохода

Перед тем как изолировать трубу в бане или жилом доме, стоит выбрать наиболее подходящий для своей конструкции вариант. Керамический дымоход не менее эффективен и долговечен, используется для камина или бани. В сборку готовой конструкции входят комплектующие элементы из противопожарных материалов. Часть из них примыкают непосредственно к трубе или охватывают ее, другие предназначены для герметизации прохода через кровлю.

Разделение дымохода и многослойного кровельного пирога (с утеплителм, гидро- и пароизолцией) производится по всем современным нормам:

для двойных металлических труб предусмотрена внутренняя изоляция минватой;
одинарную трубу обкладывают готовой изоляционной скорлупой требуемого диаметра и защищают извне;
в кирпичной кладке важно увеличить толщину стенок порядка (38-40 см) и защитить контактируемые поверхности специальной штукатуркой.

Короб под вывод дымоотводной трубы сооружают из поперечной балки и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Промежуток между ними заполняется базальтовой ватой.

Мембраны кровельного пирога, рассеченные в месте выхода трубы, должны быть аккуратно рассечены и завернуты. Затем их прижимают обрешеткой и закрепляют по краям короба гвоздями. Для полной герметичности кровли труба в этом месте должна обматываться специальной герметизирующей изолентой.

Когда дымоход идет по неотапливаемому чердаку, а не в жилой мансарде, то риск перегрева элементов кровли снижается. Полная герметичность изоляции необходима в любом варианте, но лучше трубу дополнительно обернуть специальной лентой. Грамотный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после обустройства термической изоляции дымохода в отверстии кровельного перекрытия.

Вывод трубы через кровлю

Для чего необходима изоляция дымовых труб ↑

Дымоотводящая система постоянно испытывает воздействие высоких температур. На нее влияют также химически активные вещества и различные внешние факторы. В результате под угрозой оказывается целостность дымохода, снижается КПД его работы, появляются предпосылки для усадки стен дома.

Образовавшиеся на поверхности трещины или зазоры могут стать причиной плохой тяги и, как следствие, возможны случаи отравления угарным газом. Не редкость и случаи пожаров из-за возгорания сажи.

Чтобы безопасно и эффективно эксплуатировать дымоход, а также продлить срок его службы необходимо выполнение нескольких операций. Одной из них является изоляция печной трубы.

Изоляцию дымовой трубы рекомендуется проводить в процессе строительства дымохода, поскольку работать с уже готовым сложнее. Для этого может понадобиться внести изменения в конструкцию кровельных перекрытий.

Дымоход бани

При выполнении изоляции печной трубы в бане первоочередной должна быть безопасность людей. Основная угроза в помещении исходит от открытого огня. Поэтому его необходимо оградить, предварительно сделав перекрытие устойчивым к высоким температурам.

В основном бани возводятся из древесины, легковоспламеняемого материала. Очень распространенным заблуждением является мнение о том, что достаточной мерой будет обшивка потолка металлическими листами. Но в действительности такой защиты недостаточно. Ведь обивка все равно будет нагреваться, что может привести к воспламенению. Популярным решением проблемы является утепление дымоходной трубы красным кирпичом. Но такое подойдет не для каждого дизайна бани.

Сейчас существует два хороших варианта для изоляции дымохода:

• Фольгоизол. Баня с такой изоляцией не будет терять тепло, работает все наподобие термоса. При этом прогревается она довольно быстро, долго сохраняя температуру.
• Теплоизол. Материал используется для обмотки дымохода.

Популярным решением является использование сэндвич-труб, которые демонстрируют высокую степень безопасности. Конструкция изоляции состоит из нескольких секций, легко объединяемых друг с другом. Такой вариант подойдет в том числе и для саун с металлической печкой.

Подготовка места для потолочной разделки

Центральную точку, в которой будет проводиться сэндвич труба, находят с помощью отвеса. Место, которое было выбрано для прохода трубы, размечается, а затем выполняется отверстие. Если оно выполнено своими руками, рекомендуется задекорировать его со стороны парной комнаты для сохранения эстетики. Для этого можно использовать лист нержавейки или оцинковки. По размеру следует сделать лист, превышающий размер отверстия под дымоход.

Отверстие для дымохода должны быть немного шире, чем труба, которая будет проходить через него

При подготовке места стоит обратить внимание на несколько важных моментов:

• при вертикальном монтаже сэндвич конструкции стоит запомнить, что разметка отверстий проводится сначала на верхней точке, а потом уже на нижних точках. То есть, в первую очередь разметку необходимо проводить на крыше. Выполняя разметку, обязательно нужно использовать отвес для определения центра;
• при использовании производственных моделей узлов, рекомендуется внимательно изучить инструкцию, в которой обычно указываются советы и предпочтения по монтажу конкретной модели потолочной разделки;
• потолочные проходные узлы для дымохода своими руками выполняются с использованием нержавеющих листов. Отверстие в листе выполняется на 1–2 мм больше, чем сэндвич труба.

Если же монтаж дымохода будет проводиться в уже готовую постройку, тогда необходимым моментом считается внесение изменений в конструкцию потолка над печью. Часть балки (наиболее близкой к дымоотводной трубе) вырезают и укрепляют специальными перемычками.

Изоляционные материалы для труб бань

Влага и дым, образовывающиеся во время горения топлива, являются агрессивными факторами, воздействующими на дымоход из кирпича. Перепад температурного режима в холодное время года и скопившаяся влага, оседающая на стенках, заполняет водой микротрещины, и каменная конструкция разрушается изнутри. Небольшие кристаллики льда давят изнутри и разрушает ее.

Исключить это позволяет утепленный дымоход.В процессе сгорания на поверхности газохода образовывается конденсат, в составе которого химический ряд оксидов. Взаимодействуя, элементы образовывают слабые кислоты (угольную, серную и др.), способные разрушить металлическую поверхность. Именно по этой причине необходима изоляция дымохода.

Главный вопрос хозяев загородных домов, имеющих автономную отопительную систему – чем утеплить дымоход. Для того, чтобы надежно заизолировать отводы под печь или котел, применяются материалы с высокой степенью термоизоляции, обеспечивающие тепловой баланс печной трубы на крыше.

Актуальна для утепления дымохода минвата или базальт. Утеплитель получают из расплава вулканической породы – габбо-базальта. Его преобразовывают в волокна, благодаря чему изолирующий материал имеет преимущества:

• сохраняет до 95% тепла;
• характеризуется хорошей проницаемостью выходящего пара;
• отличается химической и коррозийной стойкостью;
• препятствует размножению грибка и плесени на поверхности дымохода на крыше;
• вибро- и теплоустойчив;
• выполнен из экологических материалов;
• не подвергается разрушению под воздействием ультрафиолета.

Металлическая «броня» в виде трубы, выполненной из нержавеющей стали, используется в качестве варианта утепления. Она способна обеспечить полноценную защиту от механических повреждений, влаги и других агрессивных факторов.Кожух для дымохода монтируется на трубу на крыше. Межтрубное пространство заполняют базальтовой ватой, снаружи покрывают изоляцией, толщиной 5 см. Оборачивать данным утеплителем можно асбестовый дымоотвод.

Щиты из дерева

Деревянные щиты считаются одним из простых вариантов утепления дымохода трубы. Теплоизоляция выполняется в виде древесного каркаса из пластин соответствующего размера. Сверху него фиксируется шифер или другой настил, из которого выполнена кровля жилища.После того, как труба будет полностью перекрыта деревом, пустующая полость заполняется войлоком, шлаком, песком, минеральной ватой. Каркасные швы в обязательном порядке замазывают гидроизоляционным составом.

Утепление дымохода в частном доме с применением железо- и шлакобетонных плит, обеспечивает наименьшее расстояние между стыками на конструкции. Пространство внутри и углы армируются сеткой или проволокой, заливается гипс, глина и песок в виде раствора. Поверх плиточной изоляции накладывают штукатурку.

Поскольку банные постройки часто строят из дерева, эти объекты нуждаются в изоляции дымоходов, печей, потолка, стен, так как данный материал легко воспламеняется. Нужно продумать, чем обезопасить трубу в бане, сделав теплоизоляцию дымоотводящей конструкции, чтобы она медленнее остывала, и на ней не собирался конденсат.

При решении проблемы, чем обмотать трубу дымохода металлическую в бане, специалисты выделяют фольгоизол и теплоизол.

Изоляция асбоцементных труб

Для выполнения всего цикла работ потребуется выполнить несколько операций:

1. счищаем с поверхностей остатки раствора, грязи, краски;собираем готовое стальное защитное устройство (кожух), которое состоит из нескольких частей и одевается на трубопровод как простой хомут из 2 частей;надеваем первую часть и заполняем внутренне пространство слоем теплоизоляции;Пример теплоизоляцииустанавливаем следующие участки дымохода, работа выполняется по аналогичной схеме;на определенном расстоянии трубы закрепляются к стене на саморезы с дюбелями;после выхода на крышу и перед установкой защитного козырька необходимо закрыть внутреннее пространство между обкладкой из стали и асбоцементной трубой.

Проход кирпичной трубы через перекрытие

Кирпичный дымоход, как правило, имеет конструкцию, в которой предусмотрена защита окружающих его горючих материалов от перегревания. Отдел трубы, который выкладывается при проходе ее через потолочное перекрытие, сам по себе уже является разделкой и называется «распушкой».

Эта конструкция дымохода является традиционной, давно опробованной, и чаще всего выбирается печниками.

«Распушка» начинается под самым потолком в жилом помещении (за три — четыре ряда кирпичей до него) проходит через всю толщину чердачного перекрытия. Иногда распушку поднимают до чистого пола чердака, в других случаях делают его заподлицо с черновым полом. И тот и другой вариант могут стать причиной придирок проверяющих – вспоминаем об уже рассмотренных выше пресловутых «70 миллиметрах».

Этот элемент конструкции и выполняет роль необходимого утолщения стенок трубы, ограждающего горючие материалы перекрытия от перегрева.

По сути, на конструкцию «распушки» напрямую влияют как раз те требования СНиП, которые были рассмотрены в первом разделе публикации. Чтобы не повторяться, можно привести схему, которая наглядно показывает, какие размеры и где  должны быть соблюдены:

На схеме графически отображены основные требования СНиП по расположению печи и дымохода, по обеспечению безопасного прохода трубы через перекрытие

Обустройство прохода кирпичной трубы через чердачное перекрытие без выкладывания «распушки»

Отверстие в потолке может быть закрыто металлическим листом или же плитой из фиброцемента. В середине термоизоляционной панели производится разметка окна, через которое и пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм.

При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака.

Следующим шагом, надетый на трубу лист поднимается, прижимается и фиксируется к потолку удобным в конкретном случае способом – саморезами или дюбелями.

Далее, работы производятся со стороны чердака или же второго этажа. По стенкам вырезанного для проходки проема укладываются полосы базальтовой ваты, отрезки асбеста или фиброцементных плит. Это «обрамление» должно закрыть всю толщину чердачного перекрытия. При необходимости материал можно зафиксировать на балках перекрытия.

Благодаря этим операциям, вокруг шейки трубы создается своеобразная коробка, которая и будет заполняться термостойким материалом. В качестве его можно использовать базальтовую вату, которой плотно заполняют весь объем. Если используется вата с фольгированным слоем, то его поворачивают в сторону стенок печи.

Вполне можно выполнить подобную термоизоляцию трубы керамзитом или вермикулитом, но перед засыпкой необходимо обязательно заделать оставшиеся между трубой и краями проема щели, особенно в том случае, если используется материал мелких фракций.

Конечно же, можно поступить и точно так же, как с металлической трубой, надев на кирпичный дымоход готовую проходку, изготовленную из стального листа. Этот вариант, наверное, будет надежнее и удобнее и в плане его монтажа и надёжной фиксации, и при заполнении коробки термоизоляционным материалом. Правда, обойдется подобный короб уже существенно дороже. Есть ли смысл – решайте сами.

Заполнив проходку утеплителем, ее сверху также закрывают металлическим или фиброцементным листом.

На этом работы по обустройству безопасной проходки дымохода через потолочное перекрытие можно считать законченными.

Дымоход в бане своими руками: как правильно его сделать и установить трубы в банной печи

Содержание

Перед тем как приступить к монтажу, ознакомьтесь, как правильно произвести установку трубы дымохода в бане своими руками. Процесс во многом зависит от того, насколько грамотно вы сможете подобрать конструкцию, опираясь на параметры печи и объемы парной.

Кроме того, необходимо осознанно подойти к выбору материала, набора элементов и способа установки. А также в этой статье мы расскажем про основные конструктивные особенности дымоходных систем, и проблемы, которые могут возникнуть при неправильном монтаже.

Конструктивные особенности дымоотвода для парной

1. Дымоход представляет собой вертикальную конструкцию, смонтированную внутри бани или на фасаде здания. Ее основная задача состоит в отведении продуктов сгорания топлива со скоростью, достаточной для поддержания естественной тяги в печи.
2. Грамотно спроектированная конструкция обеспечивает быстрый нагрев бани, поддержание необходимого микроклимата в парной и экономного расходования топлива.
3. Наиболее частые проблемы дымоотводных каналов: Чрезвычайно сильная тяга, что приведет к быстрому прогоранию топлива без соответствующего нагрева парной. Слишком слабая тяга. В топку попадает неполноценное количество кислорода, вследствие чего прерывается процесс горения, а затем падает теплопроводность печи.
4. Грамотный монтаж дымоотвода является гарантом вашей собственной безопасности и максимально долговременным сроком эксплуатации.

Выбор материала для дымохода в бане

На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.

Асбестоцементная труба

Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.

Черный металл

Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа, а также требует сооружение фундамента.

Кирпичный дымоход

Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.

Керамические дымоходы

Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.

Нержавеющая сталь

Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

Наша продукция

Стекло

Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

Какие трубы используют

Надо знать, что от того, каким образом будет выполнен монтаж дымохода банной печи, зависит вероятность пользования баней без угрозы для вашего здоровья.

Схема монтажа дымоотвода бывает двух конфигураций: внутренняя и внешняя. В зависимости от этого подбираются элементы дымохода.

Виды монтажа: где устанавливать

Установка может происходить на кронштейнах через стену или по прямой через крышу.

В первом случае вся система выносится в стену, а затем поднимается, примыкая к бане, но не проходя сквозь нее. Это смотрится более эстетично, при этом есть следующие плюсы:

• не задействуется свободное пространство парной;
• нет риска обжечься о сталь или камень;
• меньше вероятность возникновения пожара;
• проще – не надо делать отверстие через весь чердак;
• случаи задымления обнаружить легче, а также отследить общее состояние.

Но при этом:

• увеличиваются потери тепла, так как фактически сразу пар попадает наружу;
• сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;
• нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;
• по количеству элементов данный вариант дороже на 10%, чем обычный.

При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:

1. Устойчивая тяга за счет расположения дымовой трубы ближе к коньку крыши.
2. Сборник для конденсата находится в тепле, поэтому его прочистной карман сухой и чистый. Это продлевает срок службы.
3. Не образуются мостики холода в стенах, теплоизоляция не нарушается.
4. Устойчивость дымоотводящего канала выше за счет креплений к кровле. Сами крепежи можно выбрать дешевле, чем для варианта на фасаде.
5. Эстетичность сооружения не портится боковыми выводами дыма.
6. На улице находится лишь малая часть конструкции, которая портится со временем от снега и дождя. Осмотреть и очистить большую часть можно, не покидая здания.
7. Можно использовать неутепленные части дымоотвода, которые находятся внутри бани.
8. Данный вариант проще и дешевле в монтаже на 10%, чем при выводе через стену.
9.  Дымовые газы идут вверх, нет препятствия для их выхода. Нагрев меньше, чем при горизонтальном соединении, так как сопротивление потокам дыма минимально.

При этом есть и слабые стороны:

1. Вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.
2. Потери тепла через крышу. Герметичность восстанавливается при обустройстве гидроизоляции до проведения покрытия.
3. Уменьшение полезной площади, так как по требованиям безопасности вокруг печной трубы для бани ничего не должно быть.
4. Увеличение расходов на изменение крыши и потолка парной, в частности, после окончания чистовой отделки.
5. При повреждении целостности дымоотводящей конструкции происходит задымление бани.
6. Подтеки конденсата и накапливаемая сажа портят внешний вид крыши.
7. Возможны ожоги от нагретых частей при нештатных ситуациях.

При принятии решения о способе монтажа требуется учесть следующие нюансы:

• размеры постройки – если очень маленькие, то логично сделать выносную конструкцию;
• парилка строится с нуля или в старом помещении – в первом случае можно сразу продумать вопрос изоляции;
• нужно ли отапливать соседние комнаты.

Внешнее размещение

Внешнее устройство дымового канала является более затратным и трудным в монтаже. Это связано с повышенными требованиями к соблюдению размеров стыковки отверстия в стене и частей изделия. При наружном монтаже требуется применять двустенные дымоходы во избежание образования конденсата и возникновения пожара. Именно внешние конструкции являются наименее воспламеняемыми, поскольку дым моментально направляется наружу, а не циркулирует по трубе, располагающейся в здании. Плюсом такой системы можно отметить отсутствие необходимости делать отверстие в потолочном перекрытии и крыши и экономия внутреннего пространства. При этом вероятность отравления угарным газом сводится к минимуму.

Внутреннее размещение

Главным достоинством внутреннего расположения дымоотвода является легкое обеспечение тяги в дымоходной конструкции, которое достигается вертикальным направлением отходящих газов. В данной конструкции основная часть будет располагаться во внутренней части здания, что дает возможность банному помещению нагреваться существенно быстрее. Однако, с точки зрения пожаробезопасности, такая конструкция более опасная, так как заметить задымление в потолочном перекрытии или на чердаке гораздо сложнее.

Можно ли произвести монтаж сэндвич-дымохода в бане своими руками

Применение такой конструкции позволяет предотвратить и защитить помещение от возможных пожаров. Благодаря утеплителю температура нагревания трубы обычно не выходит.

Существует определенная последовательность, сопутствующая проведению правильной самостоятельной сборки. Четкое соблюдение правил и рекомендаций производителя, гарантия бесперебойной работы дымоотводной системы.

На что следует обратить внимание при монтаже дымохода в бане

Ниже представлены указания касательно того, на чем необходимо сосредоточиться в первую очередь.

Как выбрать размер и форму дымоотвода

Малый размер сечения будет препятствовать отведению топливной продукции в нужном количестве. Объемное сечение, напротив, способствует слишком быстрому продвижению дыма, что не позволит как следует прогреть банное помещение. Это, в свою очередь, повысит расходы на топливо. Следует ответственно отнестись к данному пункту, поскольку от него будет зависеть результат.

Определиться с формой просто, если учесть основной принцип его работы. Дымоходам свойственно нагреваться неравномерно, вследствие чего, дым выходит на поверхность крыши по центральной оси. Отсюда следует, что правильная форма – круг. Цилиндрические конструкции гораздо быстрее обогревают помещение и не требуют излишних финансовых затрат.

Дымоход с прямоугольным сечением провоцируют завихрения, препятствующие необходимой тяге. Прямоугольная конфигурация допустима лишь в том случае, когда речь идет об отопительных приборах, не требующих мощной тяги.

Диаметр трубы

Масштаб определяется степенью силовой тяги банной печи и располагается в промежуточном интервале от 115 до 270 (мм). Тем не менее чтобы безошибочно определить диаметр, нужно ознакомиться с некоторыми предписаниями, указанными производителем в инструкции. Если же у вас не имеется схема установки дымохода для бани своими руками, то достаточно будет знать соотношение диаметров сечения разных форм. Выглядит это следующим образом:

• цилиндрическая – 1 к 10;
• прямоугольная – 1 к 1,5.

Для кирпичных дымоходов минимальный диаметр сечения должен составлять 140х140 мм.

Успешная работоспособность дымоходной системы в первую очередь зависит от того, как точно определен размер трубы.

Высота дымоотвода

По стандарту его высота должна составлять не менее 5 метров. Расчет высоты дымоотвода осуществляется в соответствии с основными техническими характеристиками материалов.

Канал должен располагаться не менее чем в полуметре над кровельным коньком и никак не ниже его уровня. При этом стоит учитывать толщину кровельного покрытия и угол наклона ската крыши. Высота выбирается без учета дымоходного «зонта».

Общие рекомендации по монтажу

Необходимо максимально подробно изучить информацию о том, как правильно сделать трубу дымохода в бане и все детали, касающиеся его установки, ведь от его качества будет зависеть надежность, срок эксплуатации, работоспособность и, прежде всего, ваша безопасность. Любая, казалось бы, незначительная ошибка может спровоцировать необратимые последствия.

Сначала нужно ознакомиться с главными указаниями специалистов и инструкцией (если есть в наличии).

Подготовительный этап

Следует предварительно защитить участки прохождения дымового канала сквозь перекрытия. Пошаговое руководство для этого этапа установки дымохода в баню своими руками выглядит следующим образом:

• Подготовка проходной трубы. Требуется заполнить ее наружность базальтовой ватой.
• Далее, нужно произвести изоляцию внутренней части узла – определитесь с точкой монтажа на перекрытии и подготовьте отверстие нужной формы.
• На участке сопряжения с потолком распределите еще один теплоизоляционный слой и затем приступайте к устройству разделки.
• Обязательно оставьте небольшой зазор между проходным узлом и дымовым каналом.

Работы на крыше

Данный этап начните с разборки кровли:

• Необходимо определить размеры как с внутренней, так и с внешней области крыши с учетом кровельного ската (наклона).
• Прорежьте внутри крыши отверстие. Для этого с двух краев обшейте области проемов металлическими листами, толщина которых должна составлять 0,5 (мм). Нужно сделать 4 отверстия величиной 450 на 450 (мм), методом квадратного сечения. Масштаб зависит во многом от переходника.
• для прохода дымохода через крышу используется крышная разделка или мастер-флэш. Их основная задача – герметизация прохода, защита от попадания влаги.

Обратите внимание: мастер-флэш необходимо заводить под верхний край кровли во избежание образования течи. Также стык с трубой пройти герметиком и закрепить все кровельными саморезами.

Проход через стену

Предлагаем вам ознакомиться более подробно с двумя схемами монтажа с подробным описанием.

В случае монтажа построениям дымохода для бани своими руками с боковым выводом процесс производится следующим образом:

1 вариант монтажа

Проход через стену, снаружи бани. Выбирая дымоход для дровяной печи в баню, необходимо остановиться на трубе из нержавеющей стали толщиной 0,8 мм. На патрубок печи (если она у вас металлическая) устанавливаем адаптер (является стартовым элементом при сборке по конденсату), потом одностенную трубу не менее 0,5м или теплообменник натрубный (если вы планируете иметь горячую воду в помывочной). На теплообменник ставим шибер. О необходимости шибера мы расскажем в отдельной статье.

Далее на шибер ставим колено под 90°, на него ставим старт-сэндвич для перехода с одностенной трубы на двустенную, а потом трубу сэндвич 1,0 м. Если у вас стена не широкая, то можно поставить трубу 0,5 м.

Важный момент: для прохождения стен и потолочных перекрытий необходимо обязательно использовать сэндвич.

Участок прохождения стены (как и потолка) является самым пожароопасным в бане, поэтому необходимо серьезно подойти к оснащению данного узла. Мы предлагаем устанавливать ППУ (потолочно-проходной узел) внутри парной, снаружи проем закрывается экраном (листом из нержавеющей стали). Если же стена у вас широкая, тогда потребуется второе ППУ для установки снаружи. В ассортименте компании Феррум имеется ППУ различной комплектации. Мы подробнее расскажем в отдельной статье по данному элементу.

В проходной узел необходимо неплотно уложить каолиновую вату или листы технической минеральной ваты слоем в 5-7 см, для того чтобы снять «лишнее» тепло. Больше закладывать вату не нужно, так как это может привести к перегреву сэндвича. Далее снаружи бани к трубе крепим сэндвич-тройник. Снизу тройника устанавливаем конденсатоотвод. Сверху к тройнику закрепляем сэндвич трубы 1,0 м количеством от 3 штук и более в зависимости от высоты бани.

Учитывая вес двустенных дымоходов вам потребуется снизу установить монтажную площадку и консоль для укрепления комплекта. Для устойчивости сверху к стене бане крепим дымоход стеновым хомутом. Финальным элементом основной трубы будет оголовок.

Следующим этапом работ будет подключение водяного бака на 75 л к теплообменнику, но об этом мы расскажем отдельно.

Особые указания:

• После того как вы проверили, что все элементы дымохода на месте, хорошо садятся друг на друга, мы рекомендуем перед установкой стыки промазать силиконовым герметиком на 150°.
• Все модули при монтаже крепятся внутрь предыдущего элемента узким концом (по конденсату).
• Не забываем, что все стыки сэндвич трубы, колена, тройника и адаптера необходимо скрепить хомутами. Все эти элементы имеются в широком ассортименте в линейке Феррум, прайс на которую можно найти на сайте.
• Длины элементов дымохода необходимо подбирать с расчетом, чтобы соединение не оказалось внутри перекрытий.
• Если в дымоходе имеется тройник, то его необходимо обязательно ставить на площадку монтажную с креплением. Расстояние между площадками должно составлять не менее 5,0 м друг от друга.
• Для прохождения перекрытий необходимо обязательное использование потолочно-проходного узла.

2 вариант монтажа

Внутренняя локализация дымохода. По набору элементов данный вариант почти не отличается от первого. Обязательно для прохождения потолочного перекрытия использовать сэндвич трубу.

Дополнительным элементом при монтаже внутри бани является крышная разделка.

Изготовление и установка защитного (проходного) короба своими руками

1. Сделать 4 металлических листа масштабом 50 на 50 (см) с вырезанным (посередине) отверстиями в соответствии с размером трубы.
2. Посредством сварочного аппарата соединить друг с другом имеющиеся листы или скрепить саморезами.
3. Получившийся в результате металлический короб утеплить при помощи базальтовой ваты, поверх предыдущего слоя сделать покрытие из фольги.
4. В короб вставляется труба. Устанавливается короб в потолочных переходах, фиксируется шурупами.
5. Затем закрепите на поверхности крыши стальной лист с предварительно вырезанным отверстием под дымоход.

Сбор конструкции дымоотвода

Когда печь располагается не четко под потолочным проемом, употребляется колено (отвод). Но не стоит злоупотреблять его количеством, поскольку внутри может скапливаться копоть и гарь.

Поверх крепится оголовок, который можно самостоятельно соорудить простым способом. Но все же рекомендуется приобрести готовый вариант.

Внешняя труба конструируется следующим образом:

1. Вначале к стене крепится колено, а только потом основное устройство.
2. В стену крепится уже готовый защитный короб, наполненный керамзитом, от которого наружу поднимается главная часть.
3. Затем, с внешней стороны помещения на нее крепится тройник. Каждую из деталей сцепляют поочередно.

Закрепление: как правильно установить трубу дымохода в бане

По завершении сборки дымохода закрепите тройник на монтажную площадку и плотно сожмите хомутами все имеющиеся стыки. На последнюю трубу (сэндвич) одевается конус, на конус одевается зонт или дефлектор, для предотвращения попадания атмосферных осадков и ветрового запирания дымового канала.

Трубу выше кровли более чем на 1,5 метра укрепляют хомутом обжимным под растяжку.

Монтаж дымоотвода

В потолочном или стеновом покрытии прорезается окно размером не менее 50х50 см. В данное отверстие монтируется проходной узел с отверстием равным диаметру трубы, плюс 3-5 мм, для свободного монтажа, который нужно закрепить специальными металлическими крепежами в заранее проделанные отверстия, после чего, скрепив со стеной. Затем в защитный короб вставляется труба. Со стороны чердачного помещения засыпьте металлический короб керамзитом. В качестве декоративного элемента по итогам монтажа можно использовать защитный экран из нержавеющей стали, который повышает пожаробезопасность.

Завершение монтажных работ

Далее, когда вы завершили процесс установки, обязательно снимите дополнительное покрытие с труб и вместо него нанесите огнеупорный герметик.

Ошибки при устройстве дымохода в бане

• Сборка по дыму, а не по конденсату. Самая частая и распространенная ошибка, которая очень быстро выводит из строя трубу.
• Расположение вплотную деревянных перекрытий к трубе в потолке и стенах. Экономия на ППУ.
• Применение материалов, строго противопоказанных для использования в качестве дымоотвода, поскольку некоторые из них могут спровоцировать возгорание.
• Недостаточная высота дымохода.
• Группирование сразу нескольких дымоходных конструкций в одну.
• Произвольный расчет масштаба и диаметра материалов.

Монтаж дымохода весьма серьезный процесс, требующий наличия необходимых навыков, внимательности, терпения, ответственного подхода к изучению информации о всевозможных способах монтажа. Если вы будете точно следовать инструкции производителей или советам, приведенным в данной статье, то точно не совершите ошибок в процессе.

Помните, что зачастую ремонт дымоходов обходится в разы дороже, чем просто услуги монтажа. Именно по этой причине все правила и рекомендации лучше соблюдать еще на этапе проектирования бани.

Изоляция трубы дымохода: возможные способы, советы эксперта

В этой статье речь пойдет о том, чем лучше обмотать трубу дымохода металлическую, чтобы изолировать от возгорания и заодно утеплить. Вообще, чтобы изолировать дымоходный канал требуется знать определенные правила. В целом, изоляция позволяет продлить срок службы дымохода.

Положительные факторы утепленного дымохода

После возведения дома, проведения работ по утеплению кровли, её изоляции, самое время браться за гидроизоляцию каналов. В такой работе есть сразу несколько положительных сторон, с которыми далее ознакомимся. Итак, изоляция трубы дымохода позволяет:

1. Сократить расход тепловой энергии, он заметно сокращается.
2. Сохранить и обезопасить сам переход через кровлю.
3. Обеспечить высокую износостойкость конструкции.
4. Создать определенный стиль интерьера, не опираясь на трубу.

В принципе особых сложностей данная работа не должна вызывать, однако все же стоит понимать, чтобы правильно изолировать, требуется выбрать тип изоляции подходящий конкретно к вашему дому и выполнял положенные на неё функции.

Выбор материала для теплоизоляции

Особой разницы между тем, в доме или изоляция дымохода в бане, нет. К выбору утеплителя нужно подходить крайне ответственно и ни в коем случае, не приобретать дешевых материалов, которые не смогут прослужить положенный срок. Главные требования, чем изолировать, нужно ориентироваться на два фактора:

• не горючие;
• не токсичные.

Минеральная вата

Выбор можно остановить на базальтовой, каменной или минеральной вате (стекловате). Данные типы утеплителя ввиду своих особенностей могут переносить достаточно серьезные перепады температуры, кроме того, такой материал стойко переносит даже прямое воздействие огня. Кроме того, наличие пор позволяет сохранять тепло.

Есть еще так называемые многофункциональные виды утеплителя – теплоизол и фольгоизол. Они отлично подходят для изоляции дымохода в бане, так как температура там редко превышает 150-200 градусов.

Базальтовая изоляция

Учитывая её распространение и популярность, нужно поговорить о ней немного больше. Итак, как уже говорилось, отлично переносит высокие температуры и даже прямое воздействие огня. Поэтому «укрывать» и изолировать канал можно на всем протяжении, даже в местах соединения с источником тепла. Кроме того, для дымохода на крыше, использование такой ваты просто необходимо, потому что рекомендуется делать термическую «прослойку» между перекрытиями именно из неё. Ведь она негорючая и для дымохода отлично подходит.

Базальтовая теплоизоляционная скорлупа для дымоходов

Однако, несмотря на столь широкие возможности и положительные стороны, есть у неё и минусы:

• Нет достаточной герметичности, а все из-за наличия технологических швов.
• Высокая стоимость.
• Вред здоровью при монтаже может последовать, если оторвать кусочек от материала и распотрошить его, образованная пыль не положительно скажется на дыхательных путях.
• Способность пропускать пар, не позволяет использовать его в некоторых случаях.

Кожух из нержавеющей стали

Части кожуха скрепляются между собой с помощью саморезов. Сам кожух должен быть сформирован из металлических профилей, если используете металлические листы, то в принципе можно брать и дерево, но судя из опыта, лучше устанавливать основу из профилей.

Изоляция трубы с помощью каменной ваты и металлического листа

Для изготовления короба в перекрытие нужно использовать лист «нержавейки». Из него вырезается четыре одинаковых п-образных листа металла, с подготовленными отверстиями. Они соединяются между собой при помощи саморезов и прикручиваются к потолку. После этого, нужно подготовить днище для этого кожуха, для него используйте подобный материал. Вырезается квадрат согласно размерам, в нем проделывается отверстие под трубу нужного диаметра. После этого крепим днище, вставляем трубу и укладываем утепление.

Щиты из дерева

Для подобного рода работ по термоизоляции дымоходных труб, можно использовать и дерево. Зачастую берут за основу деревянные бруски, которые обшиваются осб панелями. Также после установки трубы в специально вырезанное отверстие, пустоты заполняются утеплителем.

Щиты из дерева и металла, внутри керамзит

Шлако-железобетонные плиты утеплителя

Специфика бетонных плит имеет некоторые отличия, а именно использовать вату в таком случае не рекомендуется. Изолировать можно с помощью кирпича, плитки. За отсутствием кирпича, можно брать стекловату для плиты из шлакобетона. Также не забывайте об особенностях отделки, в таком случае рекомендуется даже использовать специальные растворы, которые способны не хуже изолировать, и выносливы к перепаду температуры.

Специфика утеплительных работ

Специфика включает в себя определенный этап, который зависит от того, какой материал утеплителя был выбран и из чего состоит перекрытие. Обращайте внимание на изготовления самого дымохода. Если это металл, то серьезных проблем у вас не возникнет, достаточно будет воспользоваться приведенным выше планом. Но, все же главное – это правильно выбрать утеплитель для дымохода.

Нормативные требования по монтажу термоизоляции

Нормативные правила включают соблюдение норм безопасности при работах. Сюда нужно отнести использование специальных защитных средств:

• Очки.
• Перчатки.
• Респиратор.

Кроме того, позаботьтесь об инструменте. При работе с утеплителем вам понадобятся разные приспособления, без которых у вас просто не получится что-либо сделать.

Основные способы утепления

Утепление металлического дымохода в частности мы уже разобрали выше. Определите, из чего будет изготовлен кожух в перекрытии и на кровле. Особое внимание уделяйте местам утепления вблизи непосредственно выхода патрубка, в тех местах наблюдается наибольший перепад температур.

Методика утепления стального дымохода

Особой разницы между утеплением нержавеющего канала и подобного нет. Так же уделяйте внимание переходу непосредственно в доме, а также в изолируемой части кровли. Зачастую, многие владельцы небрежно относятся к обустройству канала на чердаке, а ведь в большинстве случаев именно оттуда начинает распространяться огонь. По совету многих экспертов, лучше провести термоизоляции канала в не отапливаемом помещении в полной мере.

Изоляция дымоотвода газового котла

В данном случае заизолировать требуется те же места, которые были оговорены выше. Использовать для этого можно такие же материалы, как и для твердотопливных котлов. То есть, остановите свой выбор на базальтовых или асбестоцементных плитах, с укрытым поверх слоем «нержавейки».

Безопасность на воде

Памятка “Оказание первой помощи утопающему”
Файл:  Загрузить

Постановление Администрации №405 от 05.07.2021 О проведении месячника безопасности людей на водных объектах на территории МО «Ленский муниципальный район»
Файл:  Загрузить

Постановление Администрации №333 от 26.05.2021 О мерах по охране жизни людей на водных объектах в летний период
Файл:  Загрузить

В Северном УГМС подготовлен долгосрочный прогноз сроков вскрытия рек и озер и максимальных уровней весеннего половодья на реках севера ЕТР в 2021 году.
Файл:  Загрузить

Памятка населению по дезинфекционным мероприятиям в послепаводковый период
Файл:  Загрузить

Постановление Администрации №176 от 19.03.2021 О мерах по предотвращению чрезвычайных ситуаций на водных объектах в весенний период 2021 года и запрете выхода (выезда) на лед
Файл:  Загрузить

Постановление Администрации от 19.11.2020 №683 О проведении на территории муниципального образования «Ленский муниципальный район» месячника безопасности «Ледовая переправа» и надзорно-профилактической операции «Зимняя рыбалка» в осенне-зимний период
Файл:  Загрузить

Постановление Администрации от 3.11.2020 №631 О мерах по предупреждению чрезвычайных ситуаций на водных объектах Ленского района и запрете выхода (выезда) на лед
Файл:  Загрузить

О проведении месячника безопасности на воде

Обеспечение безопасности людей на водных объектах

Уроки безопасности

Постановление Администрации №662 от 29.10.2019 О мерах по предупреждению чрезвычайных ситуаций на водных объектах Ленского района и запрете выхода (выезда) на лед

Файл:  Загрузить

Об установлении сроков закрытия навигации для маломерных судов на водных объектах в Архангельской области в 2019 году

Файл:  Загрузить

Постановление Администрации №379 от 20.06.2019 О мерах по охране жизни людей на водных объектах в летний период

Файл:  Загрузить

Информационное донесение по подтоплениям на территории трёх муниципальных районов Архангельской области

Постановление Администрации №180 от 22.03.2019 О мерах по предотвращению чрезвычайных ситуаций на водных объектах в весенний период 2019 года и запрете выхода (выезда) на лед

Файл:  Загрузить

Памятка по мерам безопасности на льду

Файл:  Загрузить

Презентация о безопасном поведении на льду в зимний период

Файл:  Загрузить

Соблюдение простых правил безопасности на осенней рыбалке поможет избежать трагедии во время отдыха

Спасжилет – гарантия выживания в случае падения в воду

‹ 1 2 3 ›

Чем и как утеплить трубу дымохода: утепляем асбестовую, металлическую, кирпичную трубу

На чтение 5 мин Просмотров 2.3к. Опубликовано 11.05.2020

Предисловие. Планируя строительство многие соглашаются с необходимостью утепления стен и фундамента. Но, когда речь идет о дымовой трубе и дымоходе, они пожимают плечами в недоумении. Для многих непонятно, почему так важно утеплить дымоход? Мы расскажем вам почему это важно и как утеплить дымоход самому.

Нужно ли утеплять дымоходную трубу?

Разрушение трубы в процессе эксплуатации

Почему дымоход разрушается со временем? Когда в печке и камине сгорают дрова, то в дымоход вместе с дымом поступает пар. В атмосферу выносится не вся влага – часть пара оседает на стенках кирпичного дымохода. Конденсируется на стенках пар из-за разницы температур трубы и атмосферы.

Поверхность трубы нагревается при топке камина или печи, а вокруг дымохода воздух прохладный. Вода конденсируется на стенках асбестовой трубы и разрушает конструкцию. Кроме того, в результате сгорания дров образуются химические вещества, их действие можно сравнить с действием кислоты.

Когда печь не топят, дымоход охлаждается, а конденсат впитывается в дымоход и разрушает его, особенно в мороз, когда разность температур высока. Здесь утепление трубы дымохода замедлит разрушительные процессы и продлит срок службы печной трубы.

Преимущества утепленного дымохода

После постройки дома и утепления крыши изнутри, не стоит забывать о печной трубе на крыше. Нужно утеплять дымоходную трубу, поскольку она находится под воздействием атмосферных факторов. Зимой она промерзает, а летом раскаляется. Уменьшить негативное влияние поможет правильно выполненное утепление.

Преимущества утепления дымохода:

– уменьшатся потери тепла;
– не пострадает кровля у трубы;
– конструкция не будет долго разрушаться;
– утепленная труба будет выглядеть эстетичнее.

Чем утеплить дымоходную трубу

Для печной трубы можно использовать различные утеплители. Стоимость не так важна, ведь утеплителя для работы понадобится совсем немного. Важнее решить вопрос, как укрепить утеплитель вокруг трубы снаружи, как утеплить котельную в доме и как определиться с выбором утеплителя?

Чем утеплить дымоходную трубу

Обычно для дымохода строители используют волокнистые утеплители, минеральную вату или стекловату, а также битый кирпич и шлакобетонные плиты. Не стоит при этом использовать горючие и легковоспламеняющиеся материалы, ведь конструкции нагреваются до высоких температур.

Применять материал лучше тот, который можно уложить самостоятельно. Перед началом работ внимательно прочитайте инструкцию производителя по применению утеплителя. Например, следите, чтобы волокна стекловаты не попали на кожу в глаза или в дыхательную систему. Используйте средства защиты.

Утепление дымоходных труб зависит во многом от материала, из которого выполнена конструкция трубы. Опишем, какими лучше материалами следует утеплить кирпичные, стальные и асбестоцементные дымоходы.

Как и чем утеплить асбестовую трубу дымохода

Утеплять дымоходы из асбестоцемента своими руками следует снаружи минеральной ватой. Всю конструкцию трубы следует очистить от пыли и мусора. Для удержания утеплителя изготавливается кожух из оцинкованного железа, его диаметр должен быть на 6 см больше диаметра трубы.

Как утеплить асбестовую трубу дымохода

Конструкция должна состоять из частей, которые надеваются друг на друга; длиной не больше полутора метра. Сначала утеплитель трамбуется в нижней части кожуха, потом надевают следующий кожух, такую конструкцию сооружают по всей длине печной трубы.

Верхнюю часть располагают слегка под наклоном, затем пустоты между кожухом и асбестоцементной трубой заливают цементным раствором.

Многие хозяева обходятся без стального кожуха. Они обматывают минеральной ватой асбестовую трубу и стягивают утеплитель хомутами. Чтобы самостоятельное утепление было эффективным в морозы, придется сделать несколько слоев ваты.

Такая конструкция долго не прослужит и вскоре придется ее заменить. Минвата боится влаги, она тяжелеет намокнув и пропускает холод. Вату необходимо изолировать от воды и пара фольгой или пароизоляцией. Минвата без кожуха обтрепается ветром, поэтому, ее нужно изолировать.

Как и чем утеплить стальную трубу дымохода

Можно и самому утеплить стальной дымоход

Сегодня можно приобрести в любом строительном магазине стальные дымоходы с утеплением, выполненные их нержавейки. Конструкция дымохода состоит их двух стальных труб различного диаметра. Между ними находится утеплитель, стойкий к высоким температурам.

Можно и самому утеплить стальной дымоход. Для этого меньшая труба вставляется в стальную трубу большего диаметра, а между трубами пространство засыпают или заполняют материалом для утепления, можно использовать и волокнистые утеплители.

Все работы можно выполнить самостоятельно, используя инструменты, которые есть практически в каждом хозяйстве. Необходимые для работы инструменты: рулетка, дюбели и гвозди, шуруповерт и перфоратор, болгарка, канцелярский нож, чтобы резать куски утеплителя и скотч.

Как и чем утеплить кирпичную трубу дымохода

Утеплить дымоход газового котла или твердотоплевно котла, как и печи из кирпича своими руками выполнить сложнее. Опишем два варианта, а вы сможете выбрать подходящий вам.

Как утеплить кирпичную трубу дымохода

Утепление кирпичного дымохода оштукатуриванием: на внешней поверхности кирпичной кладки дымохода крепится армированная сетка. На сетку носится слой штукатурки толщиной примерно в три сантиметра. Раствор готовится из извести и шлака с небольшим добавлением цемента.

Первый слой раствора следует наносить более жидким. Делают перерыв, чтобы раствор просох и следующие слои наносятся более густым раствором. Последний слой выравнивают и тщательно затирают. Трещины следует заделать, а трубу можно побелить известью.

Утепление кирпичного дымохода минватой с использованием асбестоцементных плит. Базальтовой ватой обкладывают стенки дымохода и крепят скотчем к кирпичу, поверх утеплителя строят облицовочный слой из асбестоцементных плит или кирпича, а внешний слой штукатурят.

Как правильно утеплить дымоходную трубу

Работы по утеплению печной трубы снаружи лучше провести незамедлительно после постройки здания. Через несколько лет труба уже начнет разрушаться и разрушение утеплительный материал уже не сможет остановить. Дымоход придется ремонтировать или заменять конструкцию полностью.

Видео: современный способ утепления дымохода

Если прогорел дымоход или появилась трещина

От дымохода зависит и эффективность сгорания топлива (КПД котла или печи), и безопасность. Он обеспечивает отвод продуктов горения за пределы помещения, поэтому система должна быть полностью герметична и соответствовать ряду требований. В процессе эксплуатации нередко в дымоходе возникают трещины и другие дефекты. Если прогорел дымоход, откладывать ремонт нельзя, но как решить проблему быстро и эффективно, знают немногие, но обо всем по порядку.

Чем опасна проблема?

И хотя металлические трубы, которые часто используются для обустройства дымохода, обладают прочностью и хорошими эксплуатационными характеристиками, под действием высоких температур со временем могут прогорать. Владельцы кирпичных дымоходов часто сталкиваются с проблемой появления трещин в швах или кирпиче. Поспособствовать этому явлению может неправильная конструкция системы, неправильно подобранный материал или другие ошибки.

Вне зависимости от того, что поспособствовало причиной появления проблемы, принимать меры нужно сразу, если прогорел дымоход или появилась трещина. Нарушение герметичности системы – опасное явление. Дело в том, что через трещины и дефекты угарный газ может проникать в жилое помещение, что может быть чревато отравлением людьми, которые в нем находятся. Кроме этого, через щели могут проникать продукты горения высоких температур, что может стать причиной возгорания.

Современное решение проблемы

Ремонт дымохода из-за нарушения целостности системы – сложное и трудоемкое занятие. Если прогорела труба дымохода, традиционно решить проблемы можно двумя способами:

• Полная замена все трубы на новый дымоход.

• Частичный и локальный ремонт, подразумевающий накладывание латки на проблемный участок и приваривание сварочным аппаратом. Переустановка прогоревших сегментов.

Если проблема возникла в кирпичном дымоходе, заделать трещины можно при помощи глиняного раствора или специальной готовой смеси. Но часто эти действия только временно решают проблему. Кроме этого, нередко требуется частичная или полная работка кирпичной кладки для проведения ремонтных работ. Подобных трудностей можно избежать, если используется полимерная вставка в дымоход. Применение современной технологии ФуранФлекс − это возможность быстро и эффективно восстановить герметичность дымохода, а также возможность на долгие годы забыть о проблеме.

Для вставки или гильзования используется гибкий полимерный чулок, который без труда заводится в дымоход любой конструкции. Так как полимерные трубы ФуранФлекс выпускаются различного диаметра, они могут использовать для любых систем практически без ограничения. В тоже время толщина самого материала небольшая (всего пару миллиметров), поэтому он не занимает полезное пространство дымохода.

После процесса полимеризации труба становится прочной, устойчивой к механическим повреждениям, кислотам, влаге и другим факторам воздействия. Полимерная труба обеспечивает единую систему без стыков и соединений, которая отличается герметичностью и надежностью. Эксплуатироваться материал, который состоит из стекловолокна и полимерных смол, может при любых условиях и температурном режиме. Кроме этого, материал обеспечивает защиту от дальнейшего разрушения основной конструкции.

Главное преимущество ремонта дымоходов для котлов при помощи ФуранФлекс в том, что нет необходимости производить разборку стен, а также потом отделочные работы. И хотя ремонт занимает минимум времени, результат будет радовать вас не один десяток лет. Чтобы заказать установку полимерных труб, свяжитесь с нашим менеджером.

13 креативных способов сделать шикарные открытые трубы (В ЛЮБОЙ КОМНАТЕ)

Вместо того, чтобы пытаться выяснить, как скрыть открытые трубы, продемонстрируйте их с помощью этих 13 творческих способов сделать открытые трубы шикарными в любой комнате.

Потолочные трубы, водопроводные линии, воздуховоды и электрические трубы – они важны для надлежащего функционирования систем электроснабжения, отопления, охлаждения и канализации в наших домах. Но давайте посмотрим правде в глаза. Они бельмо на глазу.Открытые трубы портят наши интерьеры и делают наши дома убогими. Они отвлекают и отвлекают от нашего очаровательного декора.

Мы часто инвестируем в подвесные потолки, проектируем шкафы, а иногда ломаем стены и реконструируем их, просто чтобы убедиться, что открытые трубы спрятаны глубоко внутри наших домов. Какими бы эффективными ни были эти методы, они требуют больших финансовых вложений и времени. Кроме того, вам также нужно найти квалифицированных специалистов, которые берут с вас изрядную плату за свои услуги (э-э-э).

Что делать, если вы не можете себе этого позволить? Означает ли это, что вам придется жить с унылыми гостиными и неприглядными ванными комнатами? Уже нет! Читайте дальше, мы покажем вам десять дешевых, но интересных способов прикрыть открытые трубы.

Связано: Кредитные карты для сантехников | Виды сантехников | Альтернативы смягчителям воды | Идеи подарков для сантехников

1. Стань ретро. Сделайте ваши трубы шоу

В самом деле, если сомневаетесь, выбирайте индустриальный стиль, ретро, ​​рустик или классику, и позвольте этим трубам показать себя! Конечно, вам потребуется тщательная координация цветов, чтобы выделить открытые трубы.Например, нейтральные стены и земляной пол с черными или медными металлическими трубами – убийственная комбинация. Поместите винтажную мебель, красочный ковер и, возможно, несколько артефактов или декоративных горшечных растений, и ваша гостиная будет выглядеть потрясающе. Вы можете вдохновиться этим декором, одним из наших любимых дизайнов. Посмотрите на этот замечательный проект DIY с деревенским деревом и открытыми трубами!

2. Добавьте декоративную упаковку для деревянных труб

Фактически вы можете купить упаковку для деревянных труб и дополнительный стол для труб или столбов.Ознакомьтесь с этими решениями (доступны на Polewrap.com).

а. Заглушка для деревянных труб

г. Стол для трубы или опоры

3. Прочие покрытия для столбов и труб

а. Варианты дерева

г. Варианты камня

г. Пример клея

Если создание покрытия для труб или обертки не для вас или не в ваших силах, выберите клеевой раствор. Проверьте это:

Купить в Home Depot4

5. Используйте модульные блоки

Вы можете использовать модульные блоки Everblocksystems, чтобы легко скрыть водопроводные трубы или другие открытые трубы в вашем доме.Вы можете не только скрыть точки, но и, скорее всего, сделать это таким образом, чтобы в то же время получить что-то полезное.

Хотя у Everblocksytems нет примера в своей галерее, следующие изображения показывают только два из многих примеров того, как выглядят эти блоки. Проявив немного творчества, вы можете легко спрятать или скрыть открытые трубы. Проверьте это:

Хотя это пример разделителя комнаты, суть в том, что вы можете легко использовать эти модульные строительные блоки, чтобы скрыть открытые трубопроводы, особенно если они расположены вдоль стены.Как видите, эти блоки можно построить от пола до потолка, чтобы скрыть практически все, что угодно.

4. Постройте книжную полку вокруг и / или перед трубами.

Вы не только получаете достаточно места для хранения ваших копий в мягкой обложке, но и создание книжной полки вокруг открытых трубопроводов также представляет захватывающую возможность использования промышленной сантехники, чтобы ваша библиотека выглядела шикарно и элегантно.

5. Используйте растения, чтобы скрыть неприглядные трубы и другие открытые предметы, которые вы хотите скрыть.

Вы можете купить толстые растения, высокие растения, тощие растения, листовые растения… практически любой формы и размера, которые вы захотите, а затем использовать их, чтобы скрыть трубы.Фактически, вы можете использовать виноградные лозы для украшения или полного укрытия.

6. Сшейте юбку раковины, чтобы скрыть трубы под раковиной.

Трубы под раковиной, к сожалению, всегда отвлекают, особенно если ваша ванная или кухня оформлена со вкусом. Почему бы тебе не спрятать их под юбкой для раковины? Выбор подходящей ткани и цвета для юбки чрезвычайно важен. Вы можете либо сливаться, либо выделяться – оба способа работают очень хорошо. На Amazon, eBay и других торговых площадках можно приобрести индивидуальные юбки самых разных стилей, так что вы, возможно, тоже захотите взглянуть на них.

7. Оберните трубы в ванной веревкой

Деревенский стиль с деревянными стенами, землистыми оттенками и открытыми водопроводными трубами, обернутыми веревкой, – это необычный способ обставить вашу ванную комнату.

Вы можете использовать веревки разных типов, включая толщину, цвет и текстуру.

Вы также можете сделать простую пленку или что-нибудь более декоративное.

Дизайн не только приятный на вид, но и очень успокаивает. Только представьте, что сделает с вашей душой приятный душ с горячей водой в этой ванной, особенно после долгого утомительного рабочего дня.

Вот видео, демонстрирующее, как плести косу из кукурузного початка вокруг столба.

8. Инвестиции в стальные трубы

Стальные трубы – это дорогое удовольствие, но они также делают вашу ванную комнату величественной. Соедините стальные трубы с неоклассическим дизайном интерьера, и вам никогда не придется беспокоиться о том, что моделирование вашей ванной комнаты выйдет из моды. Классические и элегантные стальные трубы можно использовать практически везде, под кухонной раковиной, в прачечной и в подвале.Они также обладают другими преимуществами, такими как прочность, долговечность и минимальная коррозия, так что это будет инвестиция, которую вы сделаете на всю жизнь!

9. Покраска труб в яркие цвета

Раньше мы говорили о покраске труб, но в этом есть изюминка. Пусть «раскрашивание трубок» станет для ваших детей заданием на праздник. Помогите им использовать свои творческие способности, воображение и посмотрите, как они добиваются впечатляющих результатов. Возможно, у вас не будет выставки, достойной искусства, но она определенно будет милой. Кроме того, вы хорошо проведете время с семьей и останетесь с воспоминаниями, которые будут храниться вечно.

Или используйте медь. Довольно круто смотрится медная обвязка. То же самое и с серебром. Почему бы не украсить их серебряной или медной краской?

10. Оберните дизайнерской лентой трубы раковины (или любую открытую трубу).

Лента Washi может превратить ваши оголенные трубы из бельма на глазу в произведение искусства. Эти декоративные ленты доступны в местных магазинах по действительно низким ценам и могут превратить вашу ванную комнату из серого в потрясающий. Чтобы получить больше дизайнерских идей, которые не нарушат бюджет, нажмите здесь!

11.Используйте красочную изоляционную ленту для электрических проводов – Абсолютно да!

Электрические провода нельзя оставлять открытыми. Они обязательно должны быть покрыты изоляционной лентой. Но не обязательно все время использовать надоевшие белые или черные изоляционные ленты. На Amazon и eBay можно приобрести разнообразные ленты с принтом и ярких цветов по невысокой цене. Принимая во внимание атмосферу вашего дома, вы можете выбрать любой цвет, который лучше всего подходит. После того, как вы выберете цвет, ознакомьтесь с этой статьей о том, как выбрать правильную ленту для ваших требований к электрической изоляции.

12. Оберните искусственной листвой открытые трубы

Это отличная идея, чтобы придать вашему дому тропическую атмосферу. Искусственная листва – это решение проблемы с открытыми трубами, портящими домашний декор, без лишних хлопот. Если вы умеете обращаться с настоящей листвой, инвестируйте в альпинистов и лиан. Они действительно требуют некоторых усилий для их обрезки, полива и кондиционирования, но поверьте нам, они выглядят экзотично! Цветущая лиана или денежное растение станет идеальным решением для настоящей листвы.

13. Сделайте леденцы из открытых трубок

Посмотрите это видео, в котором подробно описывается покраска труб из ПВХ полосами леденцов.

Заинтригованы? Мы знали, что ты им будешь. Если у вас в гостиной или в гостиной из ниоткуда появляются воздуховоды из ПВХ, вы можете превратить их в конфеты. Взгляните, например, на эту картинку. Идея потрясающая, требует совсем немного усилий и может украсить ваш интерьер в кратчайшие сроки. Покрасьте трубу в белый цвет, а затем обмотайте ее лентами красной лентой. Просверлите отверстия на каждой белой полосе, привяжите к конфете кружевную ленту – и готово!

Есть ли у вас еще какие-нибудь творческие идеи, которые могли бы эффективно скрыть (или использовать) открытые трубы? Есть ли еще более стильные конструкции труб, которые могут легко сделать ваше жилое пространство шикарным? Почему бы вам не поделиться ими в разделе комментариев ниже? Мы будем очень рады услышать от вас!

Связанные с: Типы сантехнических инструментов | Типы водонагревателей | Учебники по сантехнике своими руками | Сантехник vs.Инженер-теплотехник

Разбираемся с вкладышами дымохода

Многие дымоходы старых домов служат очагом на каждом этаже с множеством дымоходов, которые вьются сквозь отверстия в кладке. (Фото: Поль Рошело)

Большинство владельцев старых домов наслаждаются теплом каминов или печей, поэтому они знают, что важно регулярно проверять и чистить работающий дымоход из каменной кладки. Национальная ассоциация противопожарной защиты (NFPA) рекомендует ежегодно проверять дымоходы, работающие на твердом топливе – древесине, угле или гранулах, и чистить их по мере необходимости.Такой уход помогает обеспечить структурную целостность, выявлять дефекты, которые могут позволить смертоносным дымовым газам попадать в жилые помещения, и предотвращать возгорания в дымоходах, вызванные накоплением креозота, естественного побочного продукта горения древесины.

Тем не менее, немногие домовладельцы, которые используют свои дымоходы только для вентиляции газовых или мазутных печей и котлов, знают, что к ним также применяются условия технического обслуживания и звуковые условия. Это проблема, потому что побочные продукты сжигания газа и нефти так же коварны, как и твердые виды топлива.Дымоходы – или, точнее, дымоходы внутри них – должны быть чистыми и прочными, чтобы безопасно отводить тепло и газы вверх и от верха дымохода, но эти побочные продукты сгорания также могут со временем ухудшить внутреннюю поверхность дымохода.

Итак, предположим, что вы осмотрели дымоход, и предположим, что в отчете содержится рекомендация по замене футеровки дымохода. Мы выясним, что это означает, а также выясним, как лучше всего исправить проблему для вашего конкретного дымохода и дома.

Гибкие футеровки, такие как эта гофрированная, из нержавеющей стали, хорошо приспособлены для модернизации дымоходов со смещениями или небольшими размерами.(Фото: поставка дымоходов / Американский институт безопасности дымоходов)

Линия облицовки

Одной из лучших причин для замены каменной дымовой трубы является то, что она изначально была построена неправильно, то есть без футеровки дымохода, Материал, обеспечивающий гладкую, относительно бесшовную поверхность, а также изоляцию. Исторически сложилось так, что хорошо построенные дымоходы были отделаны строительным раствором для облицовки дымохода, а глиняная черепица была стандартной облицовкой с 1900-х годов. Тем не менее дымоходы без футеровки остаются очень распространенным явлением как в старых, так и в новых домах.Строители и установщики отопительного оборудования не всегда соблюдают рекомендуемые методы, а даже если и соблюдают, они могут не потрудиться их соблюдать.

Если у вашего дымохода есть облицовка, еще одна причина, по которой вам может потребоваться замена облицовки, – это ее неисправность. В результате старения и использования могут образоваться трещины в плитке, а дымовые газы в сочетании с дождем разъедают стяжку и швы кладки между кирпичами или камнями. Если преобладающие доказательства указывают на необходимость замены облицовки, у вас есть несколько вариантов, которые следует рассмотреть.

Вы можете 1) реконструировать дымоходы из глиняной плитки с новыми облицовками из глиняной плитки, 2) укрепить дымоход и создать новые дымоходы с цементными вкладышами, или 3) заменить существующие дымоходы и запустить новые с металлическими вкладышами. У каждого метода есть свои преимущества, ограничения и проблемы. Подход, который вы в конечном итоге выберете, должен быть наиболее подходящим для решения проблем конкретного дымохода и вентилируемых через него приборов.

Керамическая плитка для дымохода представляет собой прямоугольные или круглые керамические блоки высотой 24 ″, которые уложены друг на друга с заделанными швами для образования облицовки.Несмотря на то, что плитка очень прочная, она может треснуть из-за возраста или повреждения, а их вес и жесткость усложняют модернизацию. (Иллюстрация: Randy Sweitzer)

Вкладыши для глиняной плитки

Дымоходы для глиняной плитки являются традиционным фаворитом. Плитка для дымохода практически непроницаема для тепла и коррозионных побочных продуктов сжигания любых видов топлива. При правильной отделке швов из огнеупорного раствора срок службы дымохода для глиняной плитки может быть рассчитан на 50 лет и более при минимальном техническом обслуживании, кроме регулярной чистки.

Но квадратная и прямоугольная дымоходная плитка – не самая эффективная форма для отвода дыма. По своей природе дым поднимается по спирали вверх через дымоход по спирали, оставляя по краям несочетаемые воздушные пространства. В лучшем случае эти воздушные пространства просто занимают дополнительное место в дымоходе, которое может понадобиться для дополнительных дымоходов; в худшем – уменьшают тягу. Круглые дымоходы намного эффективнее.

Глиняная облицовочная плитка относительно недорогая – около 10 долларов за типичный 24-футовый блок. Но то, что вы сэкономите на материалах, скорее всего, превысит затраты на монтажные работы.Глиняные футеровки дымохода сложно заменить в существующем дымоходе, особенно если он не прямой. Даже на прямом участке необходимо пробивать стены дымохода через каждые несколько футов по вертикали, чтобы получить доступ для удаления старой дымовой плитки и укладки новой.

Для дымоходов со смещениями (изгибами) дымоходные плитки необходимо обрезать под определенным углом для получения приемлемых швов. В некоторых областях трудно найти кого-либо, кто обладает навыками для такого рода установки, и это определенно не работа владельца-реставратора.

Монтируемые вкладыши – это запатентованная технология, при которой раствор перекачивается в дымоход, образуя новый дымоход. В одном методе, показанном вверху, используется надувной баллон для образования дымохода. Альтернативный процесс, показанный внизу, заключается в вытягивании заостренного колокола вверх по дымоходу, чтобы сформировать дымоход. (Иллюстрация: Randy Sweitzer)

Монтируемые вкладыши

Если новые глиняные плитки не подходят, можно создать новый дымоход в поврежденном дымоходе из каменной кладки, используя один из нескольких способов заливки цемента.Вообще говоря, такой подход предлагает все преимущества глиняных дымоходов, а также пару других. Литые дымоходы практически невосприимчивы к вредному воздействию тепла, кислот и конденсата, независимо от типа сжигаемого топлива. Температура внутри монолитных дымоходов обычно высока из-за их изоляционных свойств, поэтому они горят чище и уменьшают накопление креозота.

Ожидайте, что дымоходы из заливного цемента прослужат не меньше, чем глиняная черепица – 50 лет или больше. Некоторые компании заявляют, что монтируемые на месте дымоходы могут стабилизировать ненадежные глиняные дымоходы и дымоходы, поскольку они залиты либо внутри существующего дымохода, либо в стены дымохода.

Хотя процесс литья на месте может быть менее трудоемким и инвазивным, чем восстановление глиняных дымоходов, существует ряд различных запатентованных методов литья. В некоторых проектах затраты на рабочую силу могут равняться или превышать затраты на перебазирование глиняной плиткой. Как всегда, лучший подход зависит от конкретных условий работы. Отливка футеровки дымохода на место ни в коем случае не является делом своими руками. Материалы и оборудование для заливки дымоходов на месте поставляются различными производителями дистрибьюторам / техническим специалистам, выполняющим установку.

Если в проблемном дымоходе есть один или несколько глиняных дымоходов, установщик определит, можно ли оставить плитку на месте или ее необходимо удалить. Определяющие факторы включают структурное состояние существующего дымохода и дымохода, а также необходимое пространство в зависимости от размера и количества требуемых дымоходов.

В первом из двух распространенных методов заливки дымоходов, которые продаются под различными торговыми марками Golden Flue, Solid / Flue Chimney Systems и Supaflu Chimney Systems, замена футеровки начинается с предварительной очистки дымохода.

Затем техники вставляют одну или несколько надувных баллонов из выпускного отверстия отопительного прибора в верхнюю часть дымохода. Затем устанавливают опалубку у основания дымохода и размещают распорки вокруг баллонов, чтобы отделить их от дымохода. В этот момент они закачивают похожую на грязь смесь из легкого огнеупорного цемента и изоляционного заполнителя в дымоход, пока он не заполнит дымоход до верха. После затвердевания цемента баллоны спускаются, опалубка снимается и выполняются необходимые отделочные работы.Результат: один или несколько конструктивно жестких, гладких, сплошных, хорошо изолированных дымоходов.

Во втором методе заливки дымохода, который продается под торговыми марками Ahrens Chimney Systems и Guardian Chimney Systems, техники медленно закачивают глинистый материал футеровки в дымоход, протягивая через цемент вибрирующий колокол (остроконечный инструмент для формования). чтобы сформировать отверстие для дымохода. В методе Аренса есть второй этап, когда технический специалист распыляет верхнее покрытие навозной жижи на канал дымохода, чтобы обеспечить более гладкую, неабсорбирующую поверхность, которая, как утверждается, увеличивает тягу и облегчает очистку.Оба метода литья используются в Европе более 70 лет, а в США – более 30.

Вкладыши дымохода из нержавеющей стали бывают жестких и гибких форм, а также различных конструкций и сплавов, что делает их одними из самых универсальных вкладышей. . Одним из преимуществ гибких металлических футеровок является их способность выдерживать смещения и другие неожиданности, связанные со старым дымоходом. (Иллюстрация: Randy Sweitzer)

Металлические вкладыши дымохода

Прагматики, в том числе многие монтажники и эксперты по противопожарной защите, с которыми мы консультировались, предпочитают вкладыши дымохода из нержавеющей стали.Обычно они требуют меньше труда для установки, чем другие типы облицовки, и они легко доступны в различных типах и размерах для всех распространенных отопительных приборов, включая камины и дровяные печи. Металлический вкладыш, установленный профессионалом, стоит около 100 долларов за фут.

Проблема для реставраторов старых домов заключается в том, что существует так много разных типов и размеров металлических дымоходов, что бывает трудно выбрать, какой из них лучше всего подходит для данной области применения. Хорошая новость заключается в том, что большинство обычно используемых вкладышей дымохода доступны в виде комплектов, в комплекте с изоляционными покрытиями и фитингами для подключения к каминам, плитам, топкам и котлам.

Вкладыши дымохода из нержавеющей стали бывают жесткими и гибкими. Жесткие дымоходные трубы доступны в диаметрах от 3 до 10, а гибкие гофрированные металлические трубы имеют диаметр от 2 до 10. Жесткую облицовку дымохода не следует путать с двустенной или трехслойной дымовой трубой, которая предназначена для открытых дымоходов и не должна использоваться в качестве вкладыша дымохода. Жесткие футеровки лучше всего подходят только для прямых дымоходов без смещений и изгибов.

Существует некоторая дискуссия о том, легче ли чистить жесткие футеровки дымохода, чем гибкие футеровки с гофрированной поверхностью.Наш самый надежный эксперт говорит, что гибкие лайнеры, как правило, собирают меньше креозота при вентиляции дровяных каминов и печей, потому что они изгибаются при расширении и сжимаются при колебаниях температуры, вызывая расшатывание и отпадание отложений.

Для вентиляции камина выберите диаметр, обеспечивающий вентиляционное отверстие, равное одной восьмой общей площади каминного проема. Для дровяных печей и других отопительных приборов обратитесь к рекомендациям производителя относительно диаметра дымохода.Самый сложный аспект выбора подходящей футеровки из нержавеющей стали – это выбор правильного сплава в зависимости от типа сжигаемого топлива. Тщательный выбор предотвращает коррозию, которая является основной причиной преждевременного выхода из строя футеровок дымоходов из нержавеющей стали.

Также рекомендуется изолировать металлические дымоходы обертками или кожухами, специально разработанными для этой цели. Изоляция особенно важна вокруг вентиляционных отверстий для высокоэффективных обогревателей и печей, поскольку их температура дымовых газов обычно ниже, чем у обычных моделей.Изоляция не только помогает поддерживать более высокие температуры в дымоходе, чтобы уменьшить коррозионную конденсацию, но также предотвращает передачу тепла от дымовых труб к конструкции дома – дополнительная мера безопасности, в которой в первую очередь и заключаются вкладыши дымохода.

Как установить заглушку на дымоход – Сделай сам

Чтобы научиться устанавливать колпак дымохода, необходимо приобрести некоторые базовые навыки, необходимые для самостоятельного монтажа. Тем не менее, эту работу должны выполнять только люди, которые знают, как безопасно работать на крышах.Поднимитесь на крышу с помощью удлиненной лестницы, достаточно длинной, чтобы достичь 3 футов за карниз. Вы должны носить нескользящую обувь и использовать ремни безопасности, особенно если у вас крутая крыша.

Необходимые инструменты

Уплотнение необходимо только с заглушкой для нескольких дымоходов.

• Рулетка
• Электродрель
• Щетка с жесткой щетиной
• Насадка по камню
• Пистолет для герметика
• Отвертка

Как установить заглушку дымохода Указания

Для одинарного дымохода:

1. Установите лестницу на устойчивую поверхность и установите крышу.
2. Прикрепите ремни безопасности на крыше, если они используются.
3. Измерьте дымоход, который представляет собой глиняную или металлическую трубу, идущую вверх от конструкции дымохода.
4. Найдите длину и ширину дымохода и запишите размеры.
5. Для круглых дымоходов измерьте диаметр.
   1. Оберните измерительную ленту вокруг дымохода, чтобы измерить его окружность.
   2. Введите значение длины окружности в онлайн-калькулятор окружности, чтобы найти диаметр.
6. Купите колпак дымохода, который подходит к дымоходу.
   1. Выберите колпачок из оцинкованной стали, если сможете.
7. Вернитесь на крышу и опустите крышку на дымоход.
8. Расположите колпачок так, чтобы он находился на расстоянии не менее 6 дюймов от верха дымохода, чтобы обеспечить надлежащий выпуск выхлопных газов.
9. С помощью отвертки вбейте прилагаемые саморезы через отверстия обода крышки в дымоход.
10. Затягивайте винты до тех пор, пока они не будут надежно удерживать крышку дымохода на месте.
11. В качестве альтернативы некоторые заглушки поставляются с зажимом, который вы затягиваете вокруг дымохода.

Для дымохода:

1. Безопасно закрепите крышу и измерьте дымоходы как единое целое.
2. Определите ширину, длину и высоту, которые будут перекрывать все дымоходы и оставлять на 6 дюймов выше самого высокого дымохода.
3. Измерьте ширину и длину венца дымохода вокруг дымохода.
4. Очистите коронку щеткой с жесткой щетиной.
5. Купите колпак дымохода по вашим размерам.
6. Установите крышу и установите колпачок на дымоходы и на венец.
7. Установите на дрель сверло по камню, которое на 1/8 дюйма меньше установочных винтов.
8. Просверлите пилотные отверстия в коронке через отверстия на колпачке.
9. Снимите колпачок и нанесите герметик по краям коронки.
10. Снова установите заглушку дымохода на герметик.
11. Вставьте установочные винты в направляющие отверстия и затяните их отверткой.

П.Дж. Фитцпатрик устанавливает заглушки на дымоход

Имейте в виду, что забираться на крышу может быть опасно.Если вы предпочитаете не работать на крыше, вы можете пропустить обучение установке заглушки на дымоход и вместо этого попросить помощи у экспертов PJ Fitzpatrick. Свяжитесь с нами по поводу замены или установки заглушки дымохода сегодня.

стен за каминами | Building America Solution Center

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык взят из выдержки и кратко изложен ниже.Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Контрольный список для полевых работ оценщика

Система теплового ограждения.
2. Полностью выровненные воздушные барьеры. ⁶ В каждом изолированном месте ниже предусмотрен полный воздушный барьер, который полностью выровнен следующим образом:
Стены: На внешней вертикальной поверхности изоляции стен во всех климатических зонах; также на внутренней вертикальной поверхности утепления стен в климатических зонах 4-8. ⁸
2.2 Стены за душевыми, ваннами, лестницами и каминами.

Сноска 6) Для целей данного Контрольного перечня под воздушным барьером понимается любой прочный твердый материал, который блокирует поток воздуха между кондиционированным и некондиционированным помещениями, включая необходимое уплотнение для блокирования чрезмерного потока воздуха по краям и швам и адекватную опору для сопротивления положительному и отрицательное давление без смещения или повреждения. EPA рекомендует, но не требует, жесткие воздушные барьеры. Пенопласт с открытыми или закрытыми порами должен иметь конечную толщину ≥ 5.5 дюймов или 1,5 дюйма соответственно, чтобы считаться воздушным барьером, если производитель не указал иное. Если используются гибкие воздушные барьеры, такие как домашняя пленка, они должны быть полностью герметизированы по всем швам и краям и поддерживаться крепежными деталями с крышками или головками диаметром ≥ 1 дюйма, если иное не указано производителем. Гибкие воздушные барьеры нельзя изготавливать из крафт-бумаги, продуктов на бумажной основе или других материалов, которые легко рвутся. Если используется полиэтилен, его толщина должна быть ≥ 6 мил.

Сноска 8) Все изолированные вертикальные поверхности считаются стенами (например,g., наружные стены выше и ниже уровня, коленные стены) и должны соответствовать требованиям к воздушным барьерам для стен. Применяются следующие исключения: воздушные барьеры рекомендуются, но не требуются, в адиабатических стенах в многоквартирных домах; а в климатических зонах с 4 по 8 воздушный барьер на внутренней вертикальной поверхности изоляции рекомендуется, но не требуется в стенах подвала или стенах подполья. Для целей этих исключений подвал или подвал – это пространство, для которого ≥ 40% общей общей площади стен находится ниже уровня земли.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.

DOE Zero Energy Ready Home (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 2, пункт 2) Изоляция потолка, стен, пола и плит должна соответствовать или превышать уровни IECC 2015 года и соответствовать уровню монтажа 1 в соответствии со стандартами RESNET.См. Руководство 2015 IECC Code Level Insulation – Zero Energy Ready Home Requirements для получения более подробной информации.

Приложение 2 Дом, готовый к нулевому потреблению энергии, Министерство энергетики США Целевой дом.
Программа Zero Energy Ready Home Министерства энергетики США позволяет строителям выбирать предписывающий или производительный путь. Согласно предписаниям DOE Zero Energy Ready Home, строители должны соответствовать или превосходить минимальную эффективность HVAC, указанную в Приложении 2 требований национальной программы (Rev 07), как показано ниже. Путь производительности DOE Zero Energy Ready Home позволяет строителям выбирать индивидуальную комбинацию показателей для каждого дома, которая по своим характеристикам эквивалентна минимальному индексу HERS смоделированного целевого дома, который соответствует требованиям Приложения 2, а также обязательным требованиям Zero Выставка Energy Ready Home 1.

Приложение 2, Изоляция и инфильтрация) Уровни изоляции должны соответствовать требованиям IECC 2015 года и соответствовать уровню установки 1 в соответствии со стандартами RESNET. Утечка всего дома должна быть проверена и соответствовать следующим пределам инфильтрации:

• Зоны 1-2: ≤ 3 ACH50;
• Зоны 3-4: ≤ 2,5 ACH50;
• Зоны 5-7: ≤ 2 ACH50;
• Зона 8: ≤ 1,5 ACH50;
• Отдельно стоящие дома: ≤ 3 ACH50.

Сноска 23) Утечка в конверте должна определяться утвержденным верификатором с использованием утвержденного RESNET протокола испытаний.

Американский стандарт для испытаний материалов (ASTM) E1677-11

Стандартные технические условия на материал или систему воздушного барьера (AB) для малоэтажных каркасных стен зданий. Эта спецификация охватывает минимальные характеристики и критерии спецификации для материала или системы воздушного барьера для каркасных непрозрачных стен малоэтажных зданий. Положения предназначены для того, чтобы позволить пользователю разработать критерии характеристик стены и повысить характеристики воздушного барьера для конкретного климатического местоположения, функции или дизайна.

Американская ассоциация воздушных барьеров (ABAA) 07261

Самоклеящийся листовой воздушный барьер. 2006. Американская ассоциация воздушных барьеров, Уолпол, Массачусетс. Эта спецификация для самоклеящихся листовых воздушных барьеров разработана профессиональной ассоциацией, Американской ассоциацией воздушных барьеров, в качестве руководства для профессиональных дизайнеров.

ABAA 07262

Воздух и пароизоляция, наносимая жидкостью. 2012. Американская ассоциация воздушных барьеров, Уолпол, Массачусетс.Эта спецификация для воздушных барьеров, которые наносятся жидкостью, а также выступают в качестве пароизоляции, разработана профессиональной ассоциацией, Американской ассоциацией воздушных барьеров, чтобы предоставить рекомендации специалистам по проектированию.

ABAA 07263

Воздушный барьер из вспененного полиуретана с закрытыми порами средней плотности. 2011. Американская ассоциация воздушных барьеров, Уолпол, Массачусетс. Эта спецификация для воздушных барьеров из вспененного полиуретана средней плотности с закрытыми порами разработана профессиональной ассоциацией Air Barrier Association of America, чтобы предоставить рекомендации профессионалам в области дизайна.

ABAA 07265

Жидкий паропроницаемый воздушный барьер. 2012. Американская ассоциация воздушных барьеров, Уолпол, Массачусетс. Настоящая спецификация для жидкостных паропроницаемых воздушных барьеров разработана профессиональной ассоциацией, Американской ассоциацией воздушных барьеров, в качестве руководства для профессиональных проектировщиков.

Международный кодекс энергосбережения, 2009 г. (IECC)

Таблица 402.4.2 Критерии проверки компонентов воздушной преграды и изоляции, камин: Стены с каминами включают воздушные преграды.Таблица 402.4.2, Воздушный барьер и тепловой барьер: Изоляция внешней стены устанавливается в прочном контакте и непрерывном выравнивании с воздушным барьером. Воздухопроницаемый утеплитель в качестве уплотнительного материала не используется.

2012 IECC

Таблица R402.4.1.1 Установка воздушного барьера и изоляции, камин: стены камина имеют воздушный барьер, а закрывающиеся двери уплотнены. Таблица R402.4.1.1, Воздушный барьер и тепловой барьер: Сплошной воздушный барьер устанавливается в ограждающей конструкции здания, включая балки по периметру и открытые края изоляции.Разрывы или стыки в воздушной преграде заделываются. Воздухопроницаемый утеплитель в качестве уплотнительного материала не используется.

2015 и 2018 IECC

Таблица R402.4.1.1 Установка воздушного барьера и изоляции. Общие требования: Сплошной воздушный барьер устанавливается в ограждающей конструкции здания, включая балки по периметру и открытые края изоляции. Разрывы или стыки в воздушной преграде заделываются. Воздухопроницаемый утеплитель в качестве уплотнительного материала не используется.

Модернизация:

2009 , 2012 , 2015 , 2018, и 2021 IECC

Раздел R101.4.3 (Раздел R501.1.1 в 2015, 2018 и 2021 IECC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Международный жилищный код, 2009 г. (IRC)

Таблица N1102.4.2 Критерии проверки компонентов воздушной преграды и изоляции, камин: Стены с каминами включают воздушные преграды. Таблица N1102.4.2, Воздушный барьер и тепловой барьер: Изоляция внешней стены устанавливается в прочном контакте и непрерывном выравнивании с воздушным барьером. Воздухопроницаемый утеплитель в качестве уплотнительного материала не используется.

2012 IRC

Таблица N1102.4.1.1 Установка воздушного барьера и изоляции, камин: стены камина имеют воздушный барьер, а закрывающиеся двери уплотнены.Таблица N1102.4.1.1, Воздушный барьер и тепловой барьер: Сплошной воздушный барьер устанавливается в ограждающую конструкцию здания, включая балочные перекрытия и открытые края изоляции. Разрывы или стыки в воздушной преграде заделываются. Воздухопроницаемый утеплитель в качестве уплотнительного материала не используется.

2015 и 2018 IRC

Таблица N1102.4.1.1 Установка воздушного барьера и изоляции, Общие требования: Сплошной воздушный барьер устанавливается в ограждающей конструкции здания, включая балки обода и открытые края изоляции.Разрывы или стыки в воздушной преграде заделываются. Воздухопроницаемый утеплитель в качестве уплотнительного материала не используется.

Модернизация:

2009 , 2012 , 2015 , 2018 и 2021 IRC

Раздел N1101.3 (Раздел N1107.1.1 в 2015 и 2018 годах, N1109.1 в 2021 году IRC). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Длина 250 мм Круглая жесткая труба для печи Воздуховод Дымоход из нержавеющей стали Вкладыш дымохода 125 мм Ø-125 мм Сделай сам и инструменты Отопление и охлаждение Powderhousebend.com

Вкладыш дымохода из нержавеющей стали 125 мм / длина – 250 мм / Круглый жесткий воздуховод для печной трубы (Ø-125 мм): Сделай сам и инструменты.Бесплатная доставка и возврат всех подходящих заказов. Магазин Труба дымохода из нержавеющей стали 125 мм / Длина – 250 мм / Круглая жесткая труба для печи (Ø-125 мм). Труба из нержавеющей стали。 Длина – 250 мм / 0,25 м。 Изготовлена ​​из пластин из кислотостойкой хромоникелевой стали。 Толщина 0,5 от мм до 0,8 мм / класс 1.4404 согласно DIN 17441。 Они в основном используются для отопительного оборудования дымохода。 Труба дымохода из кислотоустойчивых пластин из хромоникелевой стали марки 1.4404 согласно DIN 17441 толщиной 0.до 0,8 [мм]. В основном они используются для отопительного оборудования дымохода. Такие дымоходы устойчивы к коррозионному воздействию кислого конденсата, образующегося в процессе горения. 。。。

Длина 250 мм Круглая жесткая труба для печи Воздуховод Дымоход из нержавеющей стали Вкладыш дымохода 125 мм Ø-125 мм

KKmoon Многофункциональная защита для наколенников с роликами Универсальная защита для колен на колесах Защитные аксессуары, дюбели, деревянные, 50 шт.Пакет «Белый волк» 3030595 с замком для ручки двери ванной комнаты, майлар, 1 X A4 Мэрилин Монро майларовый трафарет Ремесло домашнего декора Живопись Wall Art 190 микрон…. Белый 25-миллиметровый бокс Knightsbridge CU1500 с закругленными краями, двойной паттресс. Управляемый Alexsix автомобильный светодиодный экран Emoji с регулируемым Bluetooth-приложением для iOS Android, дерево МДФ 2 мм. Дверная пластина для пальцев Пустая форма для рукоделия Дверная нажимная пластина Пустая 1, светодиодный трансформатор Goobay 24 В постоянного тока / 30 Вт с регулируемой яркостью 24 В постоянного тока для светодиодов с общей нагрузкой до 30 Вт, 2 шт. / Компл. 60 мм настольный шнур, крышка отверстия для кабеля, комплект прокладок, медь.Uticon Детский фартук, непромокаемый детский фартук с длинным рукавом для рисования Одежда для кормления Халат Фартук для слюны Желтый L. M12 DANXQ M12 M14 M16 M18 M20 Белая пластиковая шестигранная гайка, упаковка из 50 шт. Высокопрочный болт с шестигранной головкой из нержавеющей стали M12 x 150 Коробка 10. Кухонная утварь Kitabetty Стойка 2 шт. Вращающийся на 360 градусов кухонный крючок Барные крючки Держатель крючка без перфорации Многоцелевые крючки для хранения Экономия места Подвесной органайзер для кухонной посуды. Самоклеящиеся мебельные направляющие 200×300 мм с толщиной войлока 0,138 / 3.5 мм высшего качества | Серые самоклеящиеся фетровые подушечки прямоугольные 7,87 x 11,81 Adsamm®. 3 X сменный фуганок 4 размера.

Розничная торговля

Powder House предлагает самый большой выбор лыж, досок, ботинок и креплений в Центральном Орегоне от ведущих производителей отрасли.

Прочитайте больше

Аренда

Наш новый прокат горнолыжных лыж включает более 100 демонстрационных лыж. Мы также сдаем в аренду сноуборды, беговые лыжи и снегоступы взрослых и молодежных размеров.

Прочитайте больше

Услуги

Центр настройки и ремонта мирового класса от лыжника до гонщика. Возможна ночная настройка и восковая эпиляция.

Прочитайте больше

Лента Facebook

Как определить и исправить типичные проблемы с вытяжкой дыма

Представьте себе: сейчас холодный зимний вечер, поэтому вы решаете развести огонь в камине и прижаться к одеялу, но обнаруживаете, что весь ваш дом наполняется дымом. .Не очень привлекательная картина, и уж точно не то, что вы ожидаете от своего камина.

Камин, который наполняет ваш дом дымом, – не только неприятность, но и угроза безопасности. Ниже приводится множество распространенных причин, по которым вы можете задымить в своем доме, как определить причину проблемы и как ее исправить.

Закрытая заслонка

Наиболее вероятная причина того, что ваш дом наполняется дымом, когда вы разжигаете огонь, заключается в том, что заслонка закрыта.Заслонка должна быть полностью открыта, когда камин используется, и закрыта, когда он не используется.

Все внутренние камины имеют заслонку, которую необходимо открыть перед тем, как развести огонь в камине. Закрытая заслонка блокирует дымоход, чтобы не допустить попадания дождя и мусора в ваш дом, а также для удержания кондиционированного воздуха (то есть нагретого или охлажденного) внутри. Когда заслонка закрывается во время пожара, дым не может выходить через дымоход И некуда идти, кроме как обратно в свой дом.

Ваша заслонка будет расположена в одном из двух мест – в горловине камина или наверху дымохода.Работа заслонки зависит от того, какой у вас тип.

Заслонка горловины

Большинство демпферов – это чугунные задвижки. Этот тип заслонки представляет собой металлическую дверцу, расположенную прямо над топкой в ​​основании дымовой камеры. Вы можете легко проверить, открыт он или закрыт, посмотрев вверх в дымоход с помощью фонарика.

Чугунные заслонки открываются и закрываются с помощью ручки, прикрепленной к дверце заслонки. Чтобы открыть заслонку, просто поднимите ручку, нажмите на нее до упора и потяните назад, чтобы зафиксировать ее на месте.

Если вы забыли открыть заслонку перед розжигом огня, будьте осторожны, открывая ее, так как заслонка из горячего металла может вызвать серьезные ожоги. Мы рекомендуем использовать каминный инструмент, чтобы безопасно открыть заслонку, пока в камине горит огонь.

Демпфер с верхним уплотнением

Другой тип демпфера – это демпфер с верхним уплотнением. Эти заслонки расположены в верхней части дымохода и полностью закрывают дымоход. Они открываются и закрываются с помощью троса или цепи из нержавеющей стали, которая спускается по дымоходу к ручке, расположенной внутри камина.

Засорение дымохода

Если заслонка открыта, а в доме по-прежнему дымится, возможно, у вас засорена дымовая труба. Они могут принимать несколько разных форм.

Наращивание креозота

Если у вас есть дровяной камин, одним из наиболее распространенных и наиболее опасных засорений дымохода является креозот. Когда древесина горит медленно, она производит смолу и другие органические пары, которые соединяются с удаленной влагой, образуя креозот. Пары креозота конденсируются при охлаждении, а побочные продукты сгорания поднимаются вверх по дымоходу.Этот конденсированный креозот может накапливаться на облицовке дымохода.

Мы рекомендуем один раз в год (до начала отопительного сезона) проводить профессиональную проверку вашего камина и дымохода на предмет накопления креозота. Если скопился значительный слой креозота (1/8 дюйма или более), его следует удалить, чтобы снизить риск возгорания дымохода.

Птичьи гнезда и завалы для животных

Известно, что звери, такие как белки, птицы и летучие мыши, живут в дымоходах.Их гнезда и мусор со временем могут накапливаться, вызывая проблемы с засорением. Даже паутина в дымоходах, которые долгое время не использовались, может перенаправить поток воздуха.

Если все, что у вас есть, – это гнезда животных и мусор, обратитесь к профессиональному уборщику, который сможет безопасно и эффективно устранить засор. Если у вас есть живые животные, вызывающие закупорку, не зажигайте огонь, пока истребитель их не уберет.

Слишком маленькие заглушки для дымохода или дымоходы

Многие камины завершаются либо колпаком для дымохода, либо дымоходом.Эти аксессуары одновременно декоративны и практичны, поскольку они защищают дымоход от дождя и мусора.

Из-за слишком маленького дымохода или колпака дымоход может снова проникнуть в ваш дом. Дно дымохода или заглушка часто заходят поверх дымохода, но никогда не должны быть меньше дымохода. Верх дымохода не должен быть намного уже, чем сам дымоход – «заглушка» диаметра может вызвать проблемы с вытяжкой дыма.

Как правило, верхняя часть и крышка должны иметь комбинированное отверстие, которое в четыре раза превышает площадь поперечного сечения самого дымохода.Если ваш дымоход или колпачок слишком малы, подумайте о замене его на большую, чтобы облегчить некоторые проблемы с дымом.

Перепад давления

Хорошо функционирующий дом будет иметь давление воздуха в помещении, близкое к нейтральному, и будет поддерживать естественное давление. Когда в камине горит огонь, огонь втягивает в дымоход огромное количество воздуха. Для поддержания нейтрального давления в доме воздух, выходящий из дымохода, необходимо заменить новым «подпиточным» воздухом.

Часто, когда дым возвращается в ваш дом, это означает, что есть нисходящий поток и в комнате слишком отрицательное давление. Другими словами, самый простой способ заменить воздух для подпитки воздухом, который теряется или истощается где-то еще в доме, – это вниз в дымоходе.

Простой способ проверить, не вызывает ли перепад давления проблемы вытяжки дыма, – это зажать горящую палочку ладана в горле камина. Если дым поднимается в дымоход, разница давления не является вашей причиной, и вы можете двигаться дальше.

Однако, если дым от благовоний дует вниз и обратно в комнату, это означает, что в дымоходе идет нисходящий поток. Чтобы решить эту проблему, вам нужно найти способ нейтрализовать нисходящий поток. Вы можете сделать это, открыв окно или дверь внизу дома, выключив вентилятор или печь или закрыв окна наверху. Попробуйте эти вещи по очереди (продолжая использовать ладан для проверки) и дайте воздуху достаточно времени (2–3 минуты), чтобы он полностью изменился. Посмотрите, что нужно для контроля давления воздуха в помещении, чтобы в дымоходе не было нисходящего потока и дым начал подниматься вверх.

Обратите внимание: каждый дом индивидуален, поэтому то, что подходит одному, может не подойти всем. Хорошее практическое правило – подумайте о том, чтобы уменьшить количество воздуха, выходящего высоко в доме, и увеличить количество воздуха, поступающего в дом на нижних этажах. Учтите, что может иметь значение, какое окно вы откроете или закроете, особенно на ветру – когда вы открываете окно, убедитесь, что наружный воздух действительно поступает внутрь.

Как только вы научитесь контролировать свое давление, вам нужно будет проверить, есть ли у вас достаточный поток воздуха для огня.

Достаточный воздушный поток

Современные дома, как правило, очень герметичны (например, изоляция из распыляемой пены, обертка, герметичные окна и т. Д.) И намного более энергоэффективны, чем дома, построенные до 1970-х годов. Поскольку эти дома очень герметичны, воздуху для вентиляции и горения трудно легко попасть в дом, а это означает, что в доме недостаточно воздуха для подпитки, чтобы камин мог правильно всасывать его.

Чтобы проверить, вызывает ли поток воздуха проблемы с задымлением, вам нужно смоделировать потерю воздуха, вызванную пожаром – это можно сделать, включив кухонный вентилятор, чтобы создать нисходящий поток.Включив вентилятор, снова используйте зажженный ладан, чтобы посмотреть, куда уходит дым.

Затем добавляйте воздух для вентиляции (открывая окно на нижнем этаже, через которое воздух поступает в дом и т. Д., Как описано выше), пока холодный дымоход не поднимется вверх, даже при включенном кухонном вентиляторе. Выполнение этого процесса поможет вам определить, сколько воздуха нужно для камина.

Хотя количество необходимого воздуха для горения зависит от типа камина, типа дымохода и размера горящего огня, общее практическое правило – 1 кубический фут в минуту подпиточного воздуха на 1 квадратный дюйм дымохода. площадь

Очевидно, что открывать окно каждый раз, когда вы хотите зажечь огонь, не является идеальным долгосрочным решением для каждого домовладельца.Для постоянного исправления вы можете установить одно из следующего:

• Система подпиточного воздуха с приводом (принудительная вентиляция), подключенная к системе HVAC (требуется заслонка с электроприводом)
• Комплект силового подпиточного воздуха, подключенный к выхлопной системе (подключен к регулятору давления)
• Дымоход

Погода

Поскольку дымовая труба вашего камина проходит через линию крыши и выходит за пределы дома, внешние погодные условия могут иногда вызывать появление дыма в вашем доме. Двумя наиболее частыми причинами погодных явлений являются сильные холода и сквозняки.

Экстремальный холод

При очень низких температурах неиспользуемый дымоход может заполняться холодным воздухом высокой плотности, который сам блокирует поток дыма в дымоход. Это особенно актуально, если дымоход расположен снаружи дома. В этих случаях примите меры, чтобы «согреть» дымоход, разведя небольшой огонь из газет в задней части топки. Продолжайте подавать больше газет, пока дым от костра не исчезнет в дымоходе.

* Примечание: каменный дымоход потребует значительно больше времени, чтобы «нагреться», чем металлический дымоход.

Ветровая или крестовая тяга

Ветер может вызывать задымление несколькими разными способами. Первый способ известен как динамическая ветровая нагрузка. Это возникает, когда ветер дует с одной стороны дома, создавая зону высокого давления на этой стороне дома и создавая соответствующую зону низкого давления на другой стороне дома. Это вызывает перепад давления, который можно устранить, открыв окно с наветренной стороны дома. Для более надежного ремонта вам необходимо укрепить подветренную сторону дома (сторона с отрицательным давлением) и установить комплект для наружного воздуха

.

Ветер также может вызвать турбулентность в верхней части дымохода, не позволяя дыму выйти, или даже может направить дым обратно в дымоход в камин.Это особенно часто встречается, если поблизости есть высокие крыши или деревья. Вы можете исправить это, заменив дождевик крышкой, создающей сквозняк.

Эффект стека

Эффект стека описывает движение воздуха внутрь и из здания, дымоходов, дымовой трубы и т. Д. В большинстве домов обычно существует нейтральный уровень давления примерно на полпути между нижним этажом и крышей, что означает, что все, что выше этого уровня, положительно находится под давлением (воздух будет выходить), а все, что ниже, находится под отрицательным давлением (воздух просачивается внутрь).

В старых домах и часто в высоких домах отрицательное давление редко превышает 8 Паскалей, что примерно равно разнице давлений в 10 футов. высоты. Печи и камины обычно хорошо справляются с отрицательным давлением до 8 Па.

Современные дома, однако, обычно строятся более плотно с использованием утеплителя из распыляемой пены, герметизированных окон и дверных проемов. Они также, как правило, полны мощных вытяжных вентиляторов для кухонь и ванных комнат, поэтому уровень нейтрального давления в доме может быть выше (если он вообще существует).Это означает, что отрицательное давление в нижних частях дома может намного превышать 8 Паскалей, вызывая нисходящий поток в дымоходе.

Вы можете уменьшить эффект стека в доме, остановив утечки воздуха в самых верхних частях дома, включая люки на чердаке, потолочные светильники и плохо подогнанные окна. Однако вы не можете заменить вытяжные вентиляторы для кухни и ванной, которые выдувают воздух из дома. В этом случае эффект стека можно исправить, только добавив в птичник столько воздуха, сколько выдувается из него, т.е.е. открывать окно или добавлять комплект для наружного воздуха.

Неудовлетворительная строительная практика

Если вы выполнили все приведенные выше советы по устранению неполадок и ничто не помешало дыму снова попасть в ваш дом, возможно, ваш камин был сконструирован неправильно.

Высота дымохода

Когда дом выше дымохода, дом имеет «более высокую эффективную трубу» и может действовать как дымоход лучше, чем сам дымоход, втягивая воздух через дымоход и выталкивая его через трещины / утечки выше в доме.Высота дымохода также может создать ситуацию нисходящего потока, если дымоход не выходит в воздух достаточно высоко с достаточно низкой плотностью, чтобы создать восходящий поток окружающей среды. Как правило, более высокий дымоход обычно лучше втягивает воздух.

Если ваш камин дымит из-за того, что дымоход слишком короткий, проблема, вероятно, усугубляется, когда дует ветер. Мало того, что слишком короткий дымоход вряд ли будет вентилировать должным образом, это также может быть серьезной опасностью пожара, что может привести к возгоранию крыши.

Хотя это не всегда верно, мы рекомендуем следовать правилу 2-10-3 – дымоход должен быть 2 фута.выше любого сооружения в пределах 10 футов и на 3 фута выше точки, в которой оно пересекает линию крыши. Тем не менее, если вы строите дымоход, мы всегда рекомендуем проконсультироваться со специалистом, а также проверить местные строительные нормы и правила.

Слишком узкое горло или дымовая камера

Горловина или дымовая камера, слишком тесная для топки такого размера, будут создавать проблемы с вытяжкой дыма. Горловина спереди и сзади должна хорошо прилегать к верхней части топки и не ограничивать открывающееся воздушное пространство.Если у вас есть демпфер для горла, убедитесь, что он также не закрывает отверстие для горла. Проверьте, не был ли добавлен огнеупорный кирпич или другой материал к задней части горла, который уменьшил бы площадь отверстия горловины, и должен быть удален. Ощупайте гладкие, обтекаемые поверхности без препятствий, которые могли бы ограничить или перенаправить поток воздуха.

Несоответствующий размер дымохода

Чтобы камин хорошо тянул, необходимо убедиться, что размер дымохода соответствует количеству дыма, который может образоваться в топке.Хорошее практическое правило – отверстие камина должно быть не более чем в 10-12 раз больше площади дымохода. Дымоход меньшего размера просто не может перерабатывать количество дыма, поэтому некоторое количество дыма попадает обратно в ваш дом. Для металлических дымоходных систем мы рекомендуем дымоход не менее 14 дюймов для коробов 36 дюймов и больше.

Размер дымохода должен соответствовать размеру топки в соответствии с Разделом R1003.15.1 или R1003.15.2 (IRC 2015).

• Квадратные дымоходы – соотношение 10: 1 (на каждые 10 квадратных дюймов камина требуется 1 квадратный дюйм дымохода)
• Дымоходы круглые – соотношение 12: 1
• Прямоугольный (соотношение сторон 2: 1 или более) – соотношение сторон 8: 1

Однако есть некоторые исключения из этого правила

• Прозрачный камин – два отверстия = требуемый размер дымохода в 2 раза (для решения этой проблемы большинству производителей требуются стеклянные двери с одной стороны)
• Негабаритные блоки – рекомендуется 2 дымохода
• Камин Rumford – 48 дюймов и больше имеет опасность вытягивания и требует большей высоты дымохода

И помните, больше не всегда лучше.Размер дымохода должен соответствовать размеру камина. Если дымоход слишком велик, количества тепла, выделяемого небольшим огнем, может быть недостаточно, чтобы направить тягу вверх.

Конкурирующие дымоходы

Дом, в котором есть несколько дымоходов, разделяющих одну вытяжку, может передавать дым друг другу, когда один горит, а другой нет, в результате чего дым снова попадает в дом.

Когда вы разжигаете огонь в одном камине, вы создаете в доме отрицательное давление. Если дом достаточно герметичен, то для огня проще всего получить воздух через открытый дымоход другого камина – иными словами, дым поднимается по дымоходу и всасывается обратно в другой дымоход вместе с необходимым свежим воздухом.

Чтобы исправить это, вы можете увеличить высоту дымохода, из-за которого происходит копчение, чтобы один дымоход оказался выше другого. Это позволяет дыму выходить, не затягиваясь свежим воздухом. Рекомендуется минимум 8-12 дюймов разницы в высоте. Если увеличение высоты дымохода не является вариантом, вы также можете рассмотреть возможность добавления комплекта для наружного воздуха (также называемого комплектом для свежего воздуха) в камин, который вызывает дым.

Сводка

Просыпание дыма может быть вызвано множеством различных факторов, некоторые из которых легче устранить, чем другие.Наиболее частые причины попадания дыма в дом:

• Объем дымохода – диаметр и высота
• Перепад давления
• Воздушный поток
• Препятствия (проверьте заслонку!)
• Ветер

Однако этот список не является исчерпывающим для всех возможных сценариев и не может быть – другие потенциальные влияния включают:

• Размещение каминной решетки
• Дрова сырые
• Вытяжные вентиляторы
• Высота
• Высокие деревья у линии крыши

Если у вас есть камин, который наполняет ваш дом дымом, и вы не можете определить причину или вам неудобно делать это самостоятельно, обратитесь за помощью к лицензированному специалисту, который поможет определить проблему и предложить жизнеспособные , долгосрочные решения.

Советы по выпуску вентиляционной трубы водонагревателя дома и как это сделать правильно

Более подробная информация о вентиляционной трубе водонагревателя приведена в моей статье под видео. Перейдите по ссылкам, чтобы перейти к более важной информации.

Видео о вентиляции водонагревателя дома:

Чтобы полностью понять, как отводится воздух из водонагревателя, работающего на природном газе, я настоятельно рекомендую прочитать «Проблемы с кирпичным дымоходом дома и газовый водонагреватель и дымоход печи» – некоторые из состояний вентиляционной трубы водонагревателя, описанные ниже Зависит от исправного и установленного дымохода!

Проверьте мой новый пост, объясняющий обслуживание газового водонагревателя резервуара и осмотр водонагревателя Это важно!

Существуют две распространенные системы вентиляционных труб газового водонагревателя:

• газовый водонагреватель с естественной тягой – поясняется ниже
• Тяговый / водонагреватель Вентиляционная труба из ПВХ / отвод мощности

Система вентиляционных труб газового водонагревателя по-прежнему доминирует, и до тех пор, пока на участке есть благоприятные структурные условия и дымоход, предназначенный для использования с газовыми приборами, вы можете использовать этот тип вентиляции.

Типичное соединение отводной трубы газового водонагревателя будет выглядеть примерно так, как показано на рисунке (одна из проблем с этим подключением – недостающие винты на вытяжном шкафу). Вариантов может быть несколько… и хорошие, и плохие, конечно.

Предполагая, что вы ничего не знаете о вентиляционной трубе водонагревателя, вот как должен быть установлен вентиль газового водонагревателя с естественной тягой:

Тяговый колпак вентиляционной трубы водонагревателя

Над естественной тягой газовый водонагреватель, в его центральной части, прямо над вентиляционным отверстием водонагревателя, должен быть установлен вытяжной колпак.Он установлен на 3-4 коротких ножках, иногда прикрепленных к верхней пластине водонагревателя винтами или ( в зависимости от конструкции ) имеет на конце ножки в форме штифтов или крючков, вставленных в отверстия в верхней крышке водонагревателя.

Чтобы система вентиляционных труб газового водонагревателя работала должным образом, вытяжной колпак должен быть отцентрирован над вентиляционным отверстием, а его ножки должны быть прямыми – любые смещенные или деформированные вытяжные колпаки следует обслуживать / заменять при необходимости. Вытяжные колпаки водонагревателей служат очень важной цели, и при неправильной установке угарный газ может выделяться в жилое пространство.Я почти уверен, что вы знаете, насколько опасным может быть окись углерода…

1. Вытяжные колпаки газовых водонагревателей обеспечивают дополнительный воздух для газов процесса сгорания, который необходимо надлежащим образом вытягивать из камеры горелки (основание водонагревателя) , в вытяжную трубу водонагревателя и дымоход
2. Вытяжные колпаки газовых водонагревателей действуют как устройство, которое в случае нисходящей тяги (состояние, которое заставляет воздух / ветер возвращаться в вытяжную трубу / дымоход) предотвращает тушение воздуха газовая горелка.

Вытяжные колпаки газовых водонагревателей бывают разных размеров, и при замене водонагревателя убедитесь, что вытяжной колпак и вентиляционная труба водонагревателя соответствуют друг другу.

Если вытяжной колпак, поставляемый с вашим водонагревателем, имеет диаметр верхнего отверстия, рассчитанный на 3-дюймовую вентиляционную трубу, и у вас установлена ​​вентиляционная труба 4 дюйма, используйте переходник / переходник, чтобы соединить их вместе.

Однако, если вытяжной колпак газового водонагревателя больше, рассчитан на 4-дюймовую трубу – не уменьшайте его размер! / НЕ УСТАНАВЛИВАЙТЕ переходной соединитель от вытяжного колпака 4 ″ на 3 ″ вентиляционную трубу водонагревателя только для установки старой системы вентиляции.

Замените вентиляционную трубу меньшего размера на надлежащий / требуемый размер:

– в газовых водонагревателях на 30, 40 и 50 галлонов используется вентиляционная труба диаметром 3 дюйма

– для некоторых 50 галлонов может потребоваться 4 дюйма

-75 галлонов и более потребуют 4 ″ и более

Всегда следуйте рекомендациям производителя устройства и соблюдайте местные нормативные требования – опять же – никогда не уменьшайте размеры вентиляционной трубы водонагревателя!

Материал вентиляционной трубы газового водонагревателя с естественной тягой

Для типа с естественной тягой просто используйте оцинкованную стальную трубу и не экспериментируйте с алюминиевыми трубами, пищевыми банками со снятыми обоими концами, секциями из нержавеющей стали, синими трубами для печей, высокая температура пластиковые трубки, гибкие трубки… и т. д.

Сделайте участок вентиляционной трубы между водонагревателем и дымоходом как можно короче и прямее. Общее правило заключается в том, что горизонтальная часть одностенной вентиляционной трубы должна быть равна или короче 75% ее общей развернутой высоты.

Соединения вытяжного колпака и вентиляционной трубы газового водонагревателя

Соединение между вытяжным колпаком и вентиляционной трубой должно быть закреплено винтами для листового металла – рекомендуется по три на соединение на одностенной трубе.

НЕ используйте обычную клейкую ленту для закрепления или герметизации соединений. Некоторые строительные инспекторы даже не разрешают использовать алюминиевую ленту на стыках. Просто потому, что он скрывает такие проблемы, как коррозия или образование дыр на поверхности.

Если вы используете вентиляционную трубу B, которая представляет собой вентиляционную трубу с двойными стенками, вы должны использовать винты только на первом соединении – вытяжном кожухе или одностенной вентиляционной трубе водонагревателя. В секциях воздуховода с двойными стенками и двойными стенками меньшего диаметра используются фитинги с поворотным замком без винтов / для вентиляционных труб большего диаметра могут потребоваться винты на соединениях.

Шаг вентиляционной трубы газового водонагревателя с естественной тягой

Соединитель вентиляционной трубы газового водонагревателя должен постоянно подниматься вверх к входу в дымоход, поднимаясь не менее чем на 1/4 дюйма на погонный фут, чтобы обеспечить надлежащую тягу. Некоторая установка может быть значительной проблемой или даже стать невозможной из-за высоты водонагревателя и уровня соединения дымохода, в этих случаях следует рассмотреть возможность использования водонагревателя с принудительной тягой.

Коррозия вентиляционных труб газового водонагревателя с естественной тягой

Вентиляционные трубы WH следует периодически проверять на предмет коррозии и износа.Проблемы с правильной вытяжкой, состоянием дымохода и воздухом для горения обычно вызывают коррозию оцинкованных труб.

На их поверхности начинают появляться небольшие дырочки – наиболее часто встречающиеся области находятся в нижней части и на разъемах . В какой-то момент корродированная стенка вентиляционной трубы газового водонагревателя становится очень мягкой и может развалиться даже под небольшим давлением.

Вентиляционные трубы водонагревателя с коррозионным газом следует заменить как можно скорее, чтобы предотвратить возможность загрязнения выхлопными газами / оксидом углерода.

Зазоры и ограничения вентиляционной трубы водонагревателя

Одностенная вентиляционная труба / соединитель газового водонагревателя не может быть установлена ​​ближе 6 дюймов от любых горючих материалов, таких как каркас пола / стен, бумага и т. Д.). Такая установка может создать пирофорные условия и пожароопасность.

Пирофорное состояние – это когда материал самовоспламеняется при значительно более низкой температуре, если он постоянно подвергается воздействию тепла. Таким образом, если что-то обычно воспламеняется при температуре 500 ° F, применяя к нему постоянное тепло, точка воспламенения может быть снижена, скажем, до 250 ° F – это просто пример …

• Одностенная вентиляционная труба газового водонагревателя с одинарной тягой не может использоваться в неотапливаемом помещении. такие помещения, как чердак или гараж (даже если они проникают в это пространство лишь частично), потому что такая установка вентиляционной трубы вызовет чрезмерную конденсацию на стенках вентиляционной трубы и поставит под угрозу надлежащую вентиляцию – требуется труба с двойными стенками / тип вентиляции B.
• Одностенная вытяжная труба для газового водонагревателя не может использоваться внутри стен, потолков и любых труднодоступных мест – необходимо установить вытяжную трубу с двойными стенками / вентиляционную трубу B.

Думаете о переносе водонагревателя, работающего на природном газе, в гараж? Проверьте эту важную информацию – требования к гаражному водонагревателю.
