Чем утеплить дымоходную трубу (металлическую) на улице своими руками

Главная » Инженерные системы » Отопление » Системы отопления

Опубликовано: 26.03.2017Рубрика: Системы отопленияАвтор: Andrey Ku

Перед тем, как узнать, чем утеплить дымоход, необходимо изучить ряд факторов, которые позволят исключить причины повреждения и повысить срок эксплуатации вытяжной трубы. Давайте вместе рассмотрим все эти нюансы и узнаем, как утеплить дымоходную вытяжную трубу жилого дома.

Для чего утеплять дымоход – разбираемся в деталях

Дымоход считается одним из важнейших элементов отопительной или печной системы жилого здания. Чтобы металлическая труба нормально функционировала, ее требуется утеплить. На первый взгляд это мероприятие может показаться очень простым, однако перед тем, как установить негорючий утеплитель для дымохода, советуем ознакомиться с определенными рекомендациями  и правилами техники безопасности при работе. Первое, что вы должны сделать – это изучить причины установки защиты на трубу.

Эта деталь часто подвергается большим нагрузкам: действию давления и горячего воздуха. Сквозь дымоход регулярно проходит масса продуктов сгорания. При определенных условиях последние вступают с воздухом и влагой в химические реакции. В итоге процесс коррозии существенно ускоряется, и это отрицательно влияет на работу всей вытяжной системы дома. Увеличить срок эксплуатации можно только в том случае, если утеплить дымоходную железную трубу. Это уменьшит риск химической и механической коррозии элемента. Все затраты на закупку и монтаж защитных материалов полностью окупятся, ведь без них вам придется менять трубу, а это обойдется в разы дороже.

Разрушение дымохода

Перед тем, как утеплить дымоход, предлагаем ознакомиться с основными причинами выполнения этой процедуры.

Специалисты выделяют 2 наиболее опасных фактора, постепенно разрушающих трубу: химические компоненты и влага. Влага на стенках трубы – это не что иное, как конденсат, образующийся при встрече потоков холодного и горячего воздуха. Накапливаясь в больших количествах, влага способствует развитию коррозии. Катализатором этого процесса выступают высокие температуры.

Второй опасный враг трубы – это агрессивные химические вещества, которые образуются в результате сгорания топлива. Они могут образовать активные соединения щелочи, соли или кислоты, которые просачиваются в стенки трубы и способствуют появлению химической коррозии. Влияние разрушающих факторов на дымоход в той или иной степени зависит от перепадов температуры стенок самой трубы и воздушного потока, который поднимается вверх от топки. Чем ниже температура первой, тем быстрее ее стенки разрушаются.

В чем преимущества защищенного дымохода

Монтаж защиты трубы дымохода своими руками дает сразу несколько весомых преимуществ. Во-первых, он делает минимальным влияние химических соединений и влаги. Основная задача, которую выполняет защитный материал – это подъем уровня, на котором образуется конденсат, к самому верху среза трубы. Этого удается достичь благодаря повышению температуры на поверхности вытяжного канала и снижению перепада температур между трубой и потоком пара.

Утеплитель дымоходных труб

Утеплитель для дымоходных труб существенно увеличивает их ресурс и сроки эксплуатации. Помимо этого, на ремонт системы будет тратиться меньше времени и денег. Надежные средства защиты дают возможность полностью избавиться от конденсата, так как позволяют в полном объеме выводить опасные химические соединения из печки. Кроме того, защита помогает сделать конструкцию более устойчивой к ветрам и осадкам. Огнестойкий материал надежно защищает верхнюю часть дымохода при пожаре, не давая ей воспламениться. Купить необходимое количество защитного средства можно в любом хозяйственном магазине по невысокой цене. Более того, если установить его самостоятельно, то вы сможете сэкономить приличную сумму денег.

Подбираем утеплитель – базальт, сталь или дерево?

Перед тем, как утеплить трубу дымохода, рекомендуем ознакомиться с самыми эффективными материалами, которые лучше всего подойдут для этого мероприятия. В первую очередь, каждый из них обладает повышенной степенью термоизоляции. Все описанные ниже материалы защищают дымоход от воздействия внешних факторов. Производители предлагают огромный ассортимент изделий, помогающих сделать дымоход полностью утепленным и защищенным.

Отвечая на вопрос: «Чем утеплить трубу дымохода?», многие эксперты сразу же рекомендуют монтаж защиты на основе базальта. Этот материал делается из волокон, полученных, в свою очередь, в результате плавления габбро-базальта. Базальтовый утеплитель для дымохода отличается отличной теплоизоляцией и высокой прочностью. Среди других преимуществ такой защиты выделяется:

• способность сохранять внутри трубы до 90 % тепла;
• возможность пропускать пары влаги;
• устойчивость к воздействию коррозии любых типов;
• устойчивость к образованию грибков и плесени;
• защита от вибрации;
• защита от воспламенения;
• экологичность;
• устойчивость к УФ лучам.

Еще один популярный метод – это монтаж кожуха из нержавеющей стали. Это средство помогает увеличить прочность всей конструкции и защитить трубу от влияния влаги и химических соединений. Кожух имеет диаметр немного больше, чем сама труба дымохода, поэтому его установка выполняется на внешние стенки последней. Образовавшееся пространство заполняется любым быстро твердеющим средством. К примеру, для этого часто используют герметик для ламината.

Одним из наиболее простых методов считается установка деревянных щитов. Они делаются из деревянного остова, поверх которого монтируются доски. Поверх них крепится шифер или другой кровельный материал. Важно, чтобы «оболочка» щита и кровельный материал дома были одинаковыми. Пространство, которое образовалось между щитом и дымоходом, нужно заполнить асбестом или войлоком. На швах деревянный каркас необходимо смазать толстым слоем жидкого стекла.

Монтаж защиты на основе базальта

Последние из наиболее популярных средств защиты – это шлакобетонные и железобетонные плиты.

Такое утепление дымохода снаружи позволяет добиться хорошего эффекта при небольших финансовых затратах. При монтаже блоков помните, что зазоры между ними и дымоходом должны быть минимальными. Свободное пространство заполняется сеткой или стальной проволокой. Кроме них зазоры заполняются глиной, песком или гипсом. На стыках между плитами наносим раствор цемента, а поверх самих плит потребуется нанести штукатурку.

Монтаж защиты – как продлить срок эксплуатации

Дымоходы в жилых зданиях нашей страны отличаются между собой по конструкции и материалу, из которого они изготовлены. Наиболее распространены кирпичные кладки, дымоходы в виде железной трубы и плиты из асбестоцемента. Утепление трубы домашнего дымохода напрямую зависит от материала, из которого изготовлен последний. В первую очередь рассмотрим, как устанавливать защитный материал на кирпичные дымоходы. Для этого есть несколько вариантов.

Защита дымохода штукатуркой

Первый метод заключается в нанесении штукатурки. Для этого на внешней стороне дымохода закрепите стальную стеку. Сверху потребуется наложить слой штукатурки толщиной не менее 3 см. Как только первый слой полностью высохнет, поверх него наложите смесь из  небольшого количества цемента, шлака и извести. Чтобы защита была более эффективной, нанесите третий слой из той же смеси. Как только он высохнет, его потребуется затереть, зашпаклевать и покрасить.

Второй способ основывается на использовании минерального утеплителя. Для этого на трубу нужно «надеть» несколько базальтовых листов. Снаружи к листам крепятся асбестоцементные плиты, а сверху на них наносится штукатурка. Хоть второй метод отличается свой сложностью, он дает несколько преимуществ. Во-первых, тепловые потери отопительной системы снижаются в 2 раза. Во-вторых, уменьшается вероятность скопления на трубе конденсата. В-третьих, в несколько раз увеличивается прочность дымохода.

Если вы рассматриваете, чем и как утеплить асбестоцементную дымоходную трубу на улице, то для этого вам потребуется воспользоваться таким методом. Для начала изготовьте металлический кожух. Возьмите лист оцинкованной стали и оберните его вокруг дымохода. Если дымоход очень высокий, то вокруг него потребуется обернуть несколько листов, уложенных в форме цилиндра. При этом каждый из верхних листов должен «заступать» на нижний на 10 см. Зазор между кожухом и дымоходом не должен составлять более 6 см. Пространство заполните минеральной ватой, плотно утрамбовывая материал. Поверх минеральной ваты залейте раствор из цемента.

Металлический кожух

Дымоходы, изготовленные из стали, можно защитить при помощи отдельной железной трубы большего диаметра. При этом разница в ширине между трубами не должна превышать 3 см. Пространство заполните базальтовой ватой. Так же, как и в предыдущем случае, тщательно утрамбовывайте материал между трубами.

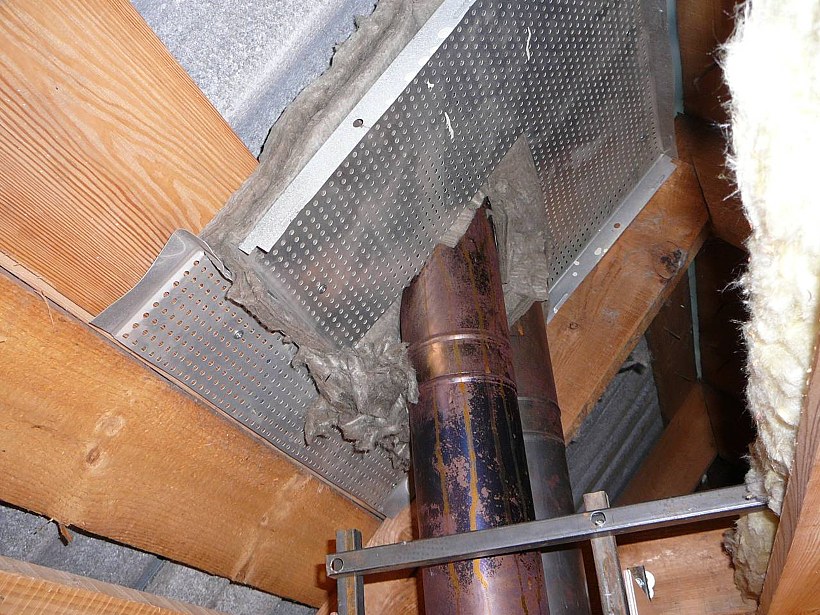

Как утеплить печную трубу на чердаке жилого дома

Помимо монтажа защиты снаружи здания, дымоходы зачастую требуют выполнения дополнительных мероприятий на чердаке. Это связано с тем, что в некоторых домах отсутствует обогрев этой части. Для защиты чердачной части дымохода рекомендуем использовать деревянные щиты. Они оптимально подойдут для таких работ, так как осадки не добираются до чердака. Следовательно, вода не попадет на деревянный каркас. Для начала изготовьте каркас. Возьмите несколько деревянных брусков, длина которых должна быть не меньше, чем высота дымохода на чердаке.

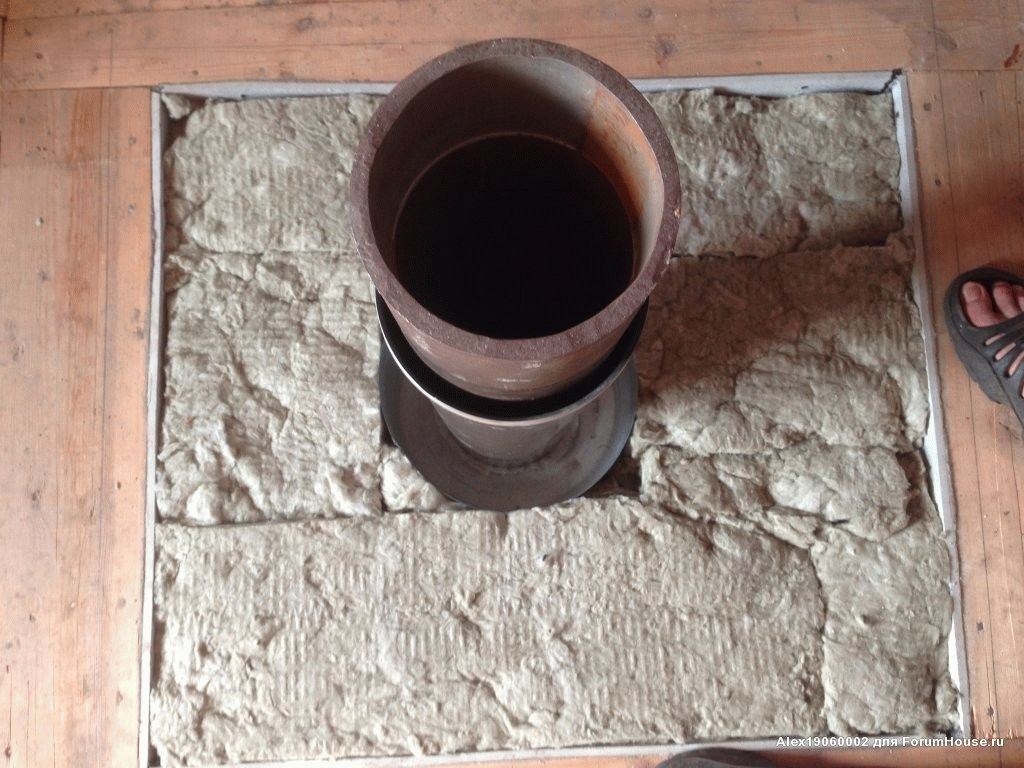

Дымоход проходящий через чердак

После этого изготовьте сами щиты из досок, обработанных прозрачным защитным лаком. Соедините брусья с досками, сделав высокую коробку. Установите конструкцию вокруг дымохода. Расстояние между двумя изделиями должно составлять не более 3 см. Образовавшееся пространство заполните войлоком и песком, после чего верхнюю часть заполните минеральной ватой. В конце останется загрунтовать щит и нанести на него краску. Если же чердак не используется для проживания, то можно обойтись и без декоративного оформления конструкции.

Понравилась статья? Поделиться с друзьями:

Как утеплить трубу дымохода своими руками (5 фото)

Дымоход в любом строении вещь необходимая, однако, незаслуженно обделенная вниманием, некоторые просто не знают, что дымоход требует определенного ухода и защиты от внешних воздействий.

Содержание статьи

• 1 Нужно ли утеплять дымоход и зачем это делать
• 2 Как правильно утеплять дымоходы разной конструкции
  • 2.1 Чем утеплить дымоходную трубу снаружи
  • 2.2 Как утеплить асбестовую дымоходную трубу
  • 2.3 Утепление кирпичных дымоходов
  • 2.4 Как и чем утеплить металлический дымоход

Нужно ли утеплять дымоход и зачем это делать

На вопрос, для чего необходимо утепление дымохода есть однозначный ответ: чтобы не допустить его разрушения. Дело в том, что когда топится печь или котел, дымоходная труба разогревается и из-за разности температур на ее стенах образуется конденсат, а также оседают отходы горения, все это в конечном итоге приводит к разрушению дымохода.

Утеплять необходимо любую дымоходную трубу: и печную, и идущую от газового котла, причем независимо от того, из какого материала она изготовлена. Кроме защиты трубы при выполнении ее теплоизоляции, существенно сокращается потеря тепла, а также снижается риск разрушения части крыши, прилегающей к дымоходу.

Как правильно утеплять дымоходы разной конструкции

Дымоходы отличаются не только разными конструкциями: печная труба существенно отличается от трубы газового котла, но и выполнены они из различных строительных материалов. Соответственно утепление газовых дымоходов несколько отличается от утепления печных конструкций.

Рассмотрим наиболее распространенные дымоходные трубы: кирпичные, асбестовые и металлические. Но для начала необходимо определиться с материалом, который используют для утепления дымоходных конструкций.

Чем утеплить дымоходную трубу снаружи

При утеплении дымоходов категорически запрещается использовать горючие материалы!

Выполнять работы по утеплению можно любым материалом, кроме вышеуказанного, это может быть стекловата, шлакобетонные плиты, волокнистые утеплители.

Для самостоятельного утепления дымоходной трубы рекомендуют материал, который можно закрепить в одиночку, в основном это удобные рулонные утеплители.

Нередко представление об утеплении дымохода заключается в обычной обертке трубы, чаще всего звучит вопрос: чем обмотать дымоход? Однако, не все так просто — монтаж каждого изоляционного материала предполагает конкретную технологию.

Дымоход зачастую утепляют снаружи, это обусловлено тем, что подобная работа не была предусмотрена при строительстве объекта, внутреннее утепление соответственно производят при монтаже дымохода или при его замене.

Как утеплить асбестовую дымоходную трубу

Асбестовую дымоходную трубу утепляют исключительно снаружи, используя для удержания теплоизолятора оцинкованный кожух, диаметр которого должен быть на 6-8см больше диаметра самой трубы.

Принцип этой работы — поэтапный монтаж отдельно каждой из частей кожуха и заполнение их утеплителем. Верхняя часть конструкции закрепляется под уклоном, а пустоты между трубой и кожухом необходимо залить цементным раствором.

При утеплении асбестовой трубы можно обойтись и без кожуха, просто обернув вокруг нее утеплитель и стянув его хомутами. Но при таком способе утепления необходимо использовать вдвое больше утеплителя, чтобы его слой был достаточным для защиты конструкции. Такое утепление будет малоэффективным и в случае, если в качестве утеплителя выбрана минеральная вата, ее паропроницаемость быстро даст о себе знать, сведя на нет все работы по утеплению.

Утепление кирпичных дымоходов

Утепление данной конструкции дымохода наиболее сложная задача, требующая определенных навыков.

Кирпичный дымоход можно утеплить несколькими способами:

Утепление минеральной ватой. По площади дымохода закрепляется минеральная вата (базальтовая или стекловата), это можно сделать при помощи обычного скотча. Теперь утеплитель необходимо «спрятать», для этого его закладывают кирпичом или, например, асбестоцементными или шлакобетонными плитами.

Утепление методом оштукатуривания. На выполнение этого способа утепления уйдет большее количество времени, дело в том, что после каждого этапа работы требуется определенное время, чтобы каждый слой конструкции имел возможность укрепиться на дымоходе:

• 1 слой – на армированную сетку набрасывается и разравнивается раствор (известь+мелкий шлак+цемент), толщина слоя не должна превышать 3 см. Набрасывать раствор необходимо сразу на всю площадь дымохода.
• 2 слой – минеральная вата, крепится на немного подсохший раствор.
• 3 слой – снова набрасывается раствор и продавливается стеклосеткой.
• 4 слой – после высыхания предыдущего слоя, поверхность выравнивается оставшимся раствором под покраску.
• 5 слой – грунтовка.
• 6 слой – декоративная покраска

Как и чем утеплить металлический дымоход

Металлический дымоход на сегодняшний день уже предполагает наличие внутреннего утепления, его конструкция состоит из двух стальных труб разного диаметра, между которыми размещен утеплитель.

При отсутствии такой конструкции изоляцию трубы дымохода из металла несложно сделать самостоятельно. Для этого необходимо приобрести стальную трубу, диаметр которой будет больше основного дымохода на 6-8см, «надеть» ее на дымоход и закрепить у основания. Заключительный этап работы – заполнение пространства между трубами утеплителем, в качестве которого можно использовать насыпной или же волокнистый материал.

Кроме того, с помощью проволоки и плоскогубцев можно утеплить металлический дымоход минеральной ватой.

Базальтовые плиты для утепления металлической трубы дымохода своими руками

При наличии в здании отопительных котлов оно оснащается дымоходом. Для обустройства утепления дымоходов применяются самые разные материалы. Их необходимо утеплять не только по причине возможного разрушения, но и в силу иных факторов – таких, как повышение результативности работы отопительного оборудования. Утепление дымоходов, вне зависимости от того, из каких материалов он изготовлен, производится исключительно с внешней стороны.

Утепление стальной трубы дымохода с помощью базальтовой плиты

Содержание

• Причины разрушения дымохода
• Способы утепления разных дымоходов своими руками
• Асбестоцементные дымоходы
• Стальные (металлические, железные, из нержавейки, оцинковки) дымоходы
• Кирпичные дымоходы: утепление снаружи
• Правильное утепление деревянными щитами
• Утепление шлакобетонными плитами
• Утепление с помощью стального футляра

Причины разрушения дымохода

Через дымоход выходят летучие продукты сгорания топлива. При этом в силу того, что продукты сгорания имеют температуры выше, нежели на улице, образуется конденсат. Он оседает на внутренней поверхности трубы. К тому углеводородное топливо при сгорании выделяет и такие вещества, как угольная и серная кислота. Они растворяются в конденсате. Сам же конденсат, оседая, оказывает воздействие на материал дымоотвода и разъедает его. Трубу дымохода утепляют, чтобы конденсат не образовывался и не разрушал канал отвода — как вследствие воздействия влаги, так и химических веществ.

Так происходит разрушение трубы дымохода, несмотря на то, что для его устройства используются материалы, имеющие высокие прочностные характеристики. Чтобы снизить негативный эффект от образования конденсата, требуется утеплить дымоход. Помимо решения этой задачи, утеплитель для дымоходных труб решает и сопутствующие проблемы:

• является защитой от возгорания, увеличивая пожарную безопасность строения;
• увеличивает теплоотдачу обогревательного оборудования;
• в качестве предотвращения взрыва сажи, так как улучшается внутренняя тяга;
• прямое соприкосновение с дымоходом не несет опасности получения ожогов.

Утепленные трубы для дымохода имеют более длительный срок службы, что снижает траты на ремонт.

Способы утепления разных дымоходов своими руками

В зависимости от того, какой материал используется для дымоотводной трубы, применяются различные методы, как утеплить дымоходную трубу снаружи. Не всегда для этого требуется прибегать к помощи специалистов. Можно эффективно утеплить дымоходную трубу своими руками. Одним из главных ограничений при выборе материала при проведении работ, чтобы утеплить трубу дымохода своими руками, является его горючесть. Не следует применять легковоспламеняющиеся и горючие материалы – так вы подвергнете все строение опасности возникновения и распространения пожара. Рассмотрим, как утеплить дымоходную трубу, изготовленную из разных материалов.

Утепление кирпичной трубы листами минеральной ваты

Асбестоцементные дымоходы

Наиболее часто применяемые трубы для обустройства дымохода при частном строительстве. Чтобы утеплить асбестовые трубы дымохода, нужно выполнить несколько этапов:

1. изготавливаются элементы кожуха, который впоследствии будет установлен на трубу. Все элементы не должны превышать длину в полтора метра. Они будут надеваться один на другой, а между ними — располагаться утепляющий слой. Кожух на трубу дымохода должен быть больше самой трубы на 5-6 см. Кожух изготавливается из оцинкованной стали ;
2. производится зачистка трубы от различных загрязнений;
3. сначала надевается первый сегмент кожуха. Во внутреннее пространство между кожухом и дымоотводом укладывается утеплитель. Утеплитель для трубы дымохода утрамбовывается как можно плотнее, после чего надевается следующий сегмент кожуха – и так до самого верха. Самый верхний сегмент рекомендуется расположить с небольшим наклоном;
4. после того, как уложен последний слой утеплителя, цементируется пространство между дымоотводом и кожухом – небольшой слой цемента не позволит осадкам попадать внутрь кожуха. Рекомендуется использование цемента марки М150.

В качестве материала утеплителя используют такие материалы, как минвата, стекловата и иные теплоизолирующие материалы. Иногда производят утепление дымохода минватой, не сооружая специального кожуха. Для этого требуется обмотать дымоходную трубу минеральной ватой, закрепив всю конструкцию проволокой или металлическими скобами. При использовании этого метода часто применяют стекловату, только ее перед обвязкой проволокой защищают фольгированным полиэтиленом, полиэтиленовой пленкой, имеющей большую толщину, или иным влагостойким материалом.

Скорлупа-утеплитель для стальных труб из пенополистирола

Этот способ хоть и менее затратен, как по денежным, так и по трудовым ресурсам, однако имеет значительные недостатки. Главным из них является недолговечность теплоизоляции – под воздействием погодных факторов она начинает очень быстро разрушаться, а значит, приведет к ухудшению защиты дымохода и к замене конструкции на более надежную.

Стальные (металлические, железные, из нержавейки, оцинковки) дымоходы

Чтобы утеплить металлическую трубу дымохода, применяются те же методы, что и для асбестоцементной трубы. Можно точно так же обмотать металлическую трубу дымохода стекло- или минватой, закрепив утеплитель самыми простыми способами. Этот метод не подходит для того, чтобы утеплить дымоходную трубу на улице – для этого необходимо либо обустройство кожуха, либо использовать такой материал, как теплоизолирующая краска.

Часто применяются сразу два метода, чтобы утеплить дымоходную железную трубу. Тогда часть дымоотвода, которая проходит через чердак, изолируют способом обмотки. А для теплоизоляции части дымохода, находящегося на улице, используется краска утеплитель.

Кирпичные дымоходы: утепление снаружи

Дымопроводы, изготовленные из кирпича, являются самыми трудоемкими в качестве их утепления. Часто используется утепление трубы дымохода своими руками методом ее оштукатуривания. Для этого необходимо:

1. закрепить на трубе из кирпича сетку для армирования;
2. из извести, шлака и небольшого количества цемента приготовить смесь;
3. нанести начальный слой штукатурки толщиной не более 40 мм;
4. оставить на время, чтобы штукатурка подсохла;
5. наносится следующий слой, размером до 70 мм;
6. при необходимости нанести несколько слоев, их может быть до 5;
7. хорошо затереть самый верхний, чистовой слой;
8. после высыхания штукатурки нанести побелку.

Самый первый слой рекомендуется делать жидким, а все последующие — более густыми.

Такая теплоизоляция дымохода, изготовленного из кирпича, отличается высокой эффективностью и надежностью. Есть и иные способы, чтобы утепление трубы дымохода своими руками выполнить.

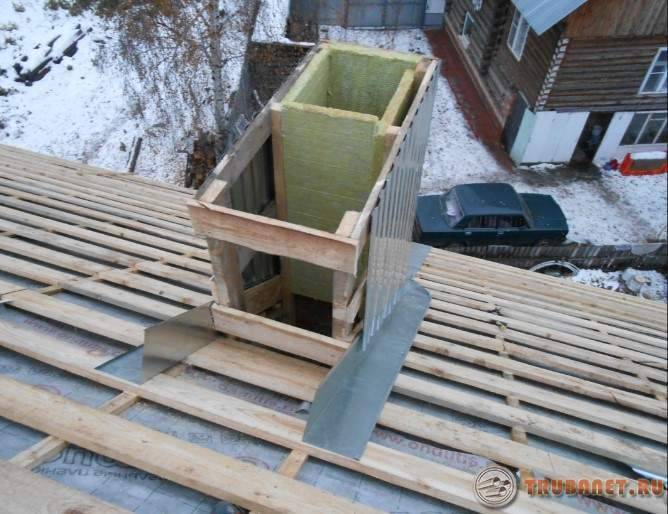

Правильное утепление деревянными щитами

Деревянные шиты для утепления различных видов дымоходов

Часто для обустройства кожуха применяются щиты из дерева. Одним из самых распространенных вариантов является такой:

• изготавливается каркас из деревянных щитов;
• каркас обшивается листами шифера;
• каркас установить вокруг дымопровода;
• в свободное пространство укладывается утеплитель, в качестве которого используется шлак, песок, сухая земля, шлаковата, битый кирпич.

Этот метод наиболее часто применяется при утеплении кирпичного дымохода, как внешний контур.

Утепление шлакобетонными плитами

Утеплить трубу дымохода газового котла можно с помощью шлакобетонных плит. Для этого:

• на расстоянии от дымохода не более 10 см установить шлакобетонные плиты;
• произвести армирование плит проволокой;
• приготовить раствор из глины и гипса;
• залить раствор в пространство между дымоотводом и каркасом из шлакобетонных плит.

Используется для комплексного утепления и базальтовые плиты. Для этого базальтовые плиты для утепления разрезаются в соответствии с размерами дымоотвода, после чего крепятся на трубе любым способом – например, с использованием шпилек с шайбами. После этого необходимо облицовать конструкцию при помощи кирпичной кладки или асбестоцементными плитами.

Утепление с помощью стального футляра

Дымоходы с нержавеющей стали в теплоизоляции в оцинкованному корпусе

Стальной футляр имеется в продаже в готовом виде. Однако его можно изготовить и своими руками. Метод этот отличается своей простотой, так как большая часть работы проводится не на крыше, а на земле. Готовые футляры изготавливаются из нержавеющей стали, а при самостоятельном их изготовлении можно заменить ее на оцинкованную сталь. Есть два метода утепления с помощью стальных футляров. Первый заключается в том, что утеплитель закладывается в готовый элемент изначально, в процессе изготовления. Для этого:

• изготавливается труба диаметром дымохода, но с небольшим припуском, чтобы готовое изделие сидело плотно;
• труба обшивается утеплителем – например, минеральной ватой;
• сверху устанавливается внешняя труба, которая плотно прилегает в утеплителю;
• каждый элемент не должен превышать длину в полтора метра, иначе возникнут сложности с установкой.

После того, как все элементы готовы, они просто устанавливаются на дымоотвод. Второй способ отличается от первого тем, что изначально изготавливается только внешний контур из металла, диаметр которого превышает диаметр дымопровода на 5-6 см. Затем готовый футляр устанавливается на трубу, а пространство между ним и дымоходом заполняется утеплителем. Это может быть шлак, битый кирпич, иной утеплитель, который не требует утрамбовки.

ПОСМОТРЕТЬ ВИДЕО

Напоследок требуется сказать, что утепление дымохода необходимо производить сразу после его обустройства – то есть еще до того, как будет включено отопительное оборудование, и без утепления начнется процесс разрушения дымоходной трубы. Если этот процесс уже начался, то остановить его нет никакой возможности. В этом случае потребуется замена дымоотвода, что повлечет за собой непредвиденные расходы и снижение качества жизни в доме.

Поэтому утепление дымоотвода – первоочередная задача, тем более, что это можно выполнить многочисленными способами самостоятельно, без существенных финансовых вложений. Утеплить трубу дымохода не сложно, главное изучить все нюансы.

Зачем утеплять дымоходную трубу, насколько это необходимо?

Первое, что приходит на ум, при упоминании утепления дымохода – это теплотехнические процессы, связанные с потерями тепла. Но это совсем не главная причина. Только при изучении подробностей можно понять, что это жизненно важно! Давайте вместе разбираться, зачем утеплять дымоходную трубу и чем может навредить отсутствие теплоизоляционного слоя на системе отведения продуктов горения.

• Нужно ли утеплять дымоход, секрет кроется в его назначении!
• К чему может привести отсутствие утепления на дымоходной трубе?
• Зачем утеплять дымоходную трубу, что это даёт?

Нужно ли утеплять дымоход, секрет кроется в его назначении!

Привычные дымоходные коммуникации, представляют собой внешне неприметную конструкцию дома, но имеющую большое значение. Казалось бы, это простая труба из кирпича, металла или других материалов выполняет примитивную функцию, пропуская сквозь себя поток из печи и всё. Но, что же она делает на самом деле и зачем его утеплять?

Дымоходные трубы без утепления

Оказывается, у дымовой трубы есть целых 2 назначения:

• Отвод газов и отходов горения, с которыми также удаляются сажа, копоть, пепел. Вся газовая масса с примесями должна беспрепятственно проходить по трубе. Вот зачем внутренняя поверхность дымоходной системы делается гладкой внутри.
• Обеспечение тяги и потока воздушных масс в печи, при которых происходит непосредственно сгорание. Ведь без кислорода в приточном воздухе не будет горения и соответственно выделения тепла.

Причём тут обогрев и зачем утеплять дымоходный трубопровод на первый взгляд непонятно. Газовая масса, проходящая по дымоходной системе, имеет сложный состав из смол и разных химических веществ. С какой лёгкостью она может забивать просвет дымохода даже сложно себе представить.

К чему может привести отсутствие утепления на дымоходной трубе?

И вот густая смолистая копоть с трудом проходит по остывающей дымоходной системе, то и дело, оседает на её стенках. Такое положение дел может привести к плохой циркуляции воздуха в печи или камине, что может вылиться в:

• недостаточное сгорание топливного элемента, снижению энергоэффективности камина, печи или другого отопительного оборудования;
• появление конденсата и отсыревание конструкции может вызвать скопление продуктов горения, что явно негативным образом сказывается на комфорте в доме и может нести угрозу жизни домочадцев.
• деформация и разрушение конструкции трубы, особенно в части кладок. Вызывает такие процессы, намокание материла от конденсируемой влаги, из-за движения тёплой смеси внутри и наружного морозного воздуха.
• скопление агрессивного дыма, включающего в себя смесь кислоты и конденсата. Химически агрессивный состав дыма сам по себе способен привести к разрушению строительных материалов. Критическое накопление такого опасного пара опасно взрывом.

Вот такие веские причины объясняют, зачем утеплять дымоходные трубы, особенно в той части, где температура газовой смеси невысокая. Ведь нагрева массы не достаточно для испарения влаги, а она будет оседать на неутеплённых стенках.

Зачем утеплять дымоходную трубу, что это даёт?

• Прежде всего, устройство теплоизоляции труб позволяет избавиться от точки росы, точнее перенести её в слои утеплителя или ещё дальше к наружной части системы. В таком случае не будет наблюдаться промерзание кладочного или другого материала, из которого изготовлена труба.
• К тому же паровая масса не будет остывать преждевременно, что уменьшит осаждение смол и копоти на стенках дымоходных конструкций. Тут сразу на лицо экономическая составляющая, ведь не придётся часто прибегать к услугам трубочистов.
• Доступное сечение утеплённой дымоходной сети всегда будет большим, что положительно сказывается на естественной циркуляции воздушных масс и эффективном сгорании теплоносителя.
• Сокращение расходов на ремонт – это ещё одна весомая причина, зачем утеплять дымоходную трубу. Ведь собранная единожды система теплоизоляции избавит от целой вереницы последствий.

Полезный совет: Утеплять дымоотводящие трубы – несложно, для этого существует много специальных материалов, разработанных для бытового и профессионального применения.

Минераловатный утеплитель для дымоходных труб

У компании Роквул существует большой выбор сертифицированного базальтового утеплителя, которое прекрасно зарекомендовало себя на высокотемпературных объектах и доказало свою эффективность, а также высокие изоляционные свойства.

Минеральное волокно из камней базальтовых пород не горит, а значит, повышает пожарную безопасность здания, а значит идеально, чтобы ним утеплять сложные технические объекты. К тому же базальтовый утеплитель Роквул выдерживает высокие эксплуатационные температуры 750 градусов и кратковременно до 1000 градусов, чего больше чем достаточно для энергоёмких объектов.

Практичность применения теплоизоляции позволяет обустроить теплозащиту на объектах со сложной геометрией, для чего в арсенале производителя есть технические изоляционные маты, плиты, специальные сегменты для термоизоляции трубопроводов разного диаметра, обустройства примыканий и других узлов.

Теперь Вы знаете, зачем утеплять дымоходную трубу, какие материалы помогут это сделать быстро с соблюдением всех требований по безопасности и максимальной эффективностью. По всем вопросам термоизоляции любых конструктивных элементов здания и инженерных сетей Вы можете получить абсолютно бесплатную консультацию по номеру на сайте.

плюсы и минусы, материалы, тонкости утепления

Российский климат характеризуется суровыми зимами и холодными периодами межсезонья. Это предполагает обустройство частных домов, дач, коттеджей и бань автономными системами отоплениями. Неотъемлемой частью этих сооружений являются конструкции, предназначенные для отвода продуктов горения топлива. От грамотно выполненного утепления трубы дымохода зависит эффективность работы котла и безопасность всего здания. Выполнить эту задачу можно своими руками, сэкономив на услугах профессионалов. Нужно только правильно выбрать утеплитель для дымоходных труб и наиболее подходящую технологию его монтажа.

Содержание

1. Предпосылки для разрушения дымовой трубы
2. Положительные стороны термоизоляции дымохода
3. Материалы для утепления
4. Тонкости самостоятельного утепления дымохода

Предпосылки для разрушения дымовой трубы

Сажа, растворяясь в конденсате имеет высокий уровень кислотности, поэтому разрушает дымоход

Отводящие продукты горения трубы подвергаются экстремальным испытаниям, связанным с воздействием химически активных веществ, перепадами температуры и влажности.

При отсутствии качественной теплоизоляции дымоход быстро разрушается под воздействием следующих факторов:

• Сгорание топлива сопровождается большим количеством тепла, которое воздействует на стенки отводной трубы. Если они не защищены утеплителем, на внутренней поверхности образуется конденсат. Влага впитывается в кирпич и швы, при замерзании расширяется и разрывает кладку.
• Оседающий на трубах креозот растворяется водой и превращается в химически активное вещество, с повышенным уровнем кислотности. Раствор вызывает коррозию металла и способен разъесть его насквозь всего за один сезон. Перед таким едким веществом не устоит даже нержавеющая сталь.
• На стенках трубы постепенно скапливается плотный маслянистый налет, постепенно перекрывающий ее сечение, вплоть до полного закрытия. Отсутствие тяги чревато отравлением жильцов угарным газом.
• Проходящая через крышу газоотводная коммуникация нагревает кровлю и стропила. Велика вероятность возникновения пожара, особенно когда вспыхивают скопившиеся в трубе отложения.

Использование современной изоляции для дымоходных труб позволяет снизить до минимума риск возгорания и обеспечивает более эффективную работу системы отопления.

Положительные стороны термоизоляции дымохода

Утеплитель снижает риск возникновения пожара из-за отложений сажи

Если утеплить дымоходную металлическую трубу своими руками, можно на многие годы забыть о ее чистке, замене и даже обслуживании. Качественная конструкция работает четко и без каких-либо осложнений.

Утепленная для дымохода труба обладает такими преимуществами:

1. В канале не образуется влага. Благодаря этому химически активные элементы не задерживаются на его стенках, а беспрепятственно вылетают на улицу или оседают в фильтре (на козырьке).
2. Внутренняя поверхность труб остается чистой и гладкой. Тяга всегда хорошая и стабильная. Нет необходимости проводить трудоемкую и сопровождающуюся выделением большого количества пыли чистку канала.
3. Утеплитель для дымохода блокирует проходящий по нему жар. Внешние стенки остаются холодными, что способствует сохранению целостности кровельного материала, устраняет риск возгорания.
4. Увеличение энергоэффективности печи. Энергия не расходуется на испарение влаги и сжигание отложений. Снижается расход топлива независимо от того, используется газ, дрова или уголь.
5. Обеспечение дополнительной устойчивости магистрали. Термоизоляция для труб дымохода выполняет функцию дополнительного каркаса, защищая канал от ветровой нагрузки.

Утепление дымохода своими руками предполагает приложение определенных усилий, затраты сил и средств. Однако это выгодное вложение, которое окупится за самое короткое время в плане финансов, повышения уровня комфорта и безопасности проживания в доме.

Материалы для утепления

Заготовки для теплого дымохода из нержавейки и каменной ваты

К выбору материала для проведения утепления дымохода следует подходить продуманно, обращая внимание на любую мелочь. Строительство рассчитано на длительное время эксплуатации, необходимо учесть все нюансы во время планирования и монтажа.

Утеплитель должен отвечать следующим требованиям:

• негорючий;
• тонкий;
• термостойкий;
• невосприимчивый к влаге;
• долговечный;
• биологически инертный;
• простой в работе;
• легкий;
• сохраняющий форму и объем;
• экологически безопасный.

Нужные материалы выпускаются в виде плит и матов, рулонной, листовой и рассыпной форме.

Лучшей технологией утепления дымовых труб считается теплоизоляционный стальной цилиндр, наполненный изоляционным материалом. Изделие представляет собой две соединенных вместе разные по диаметру железные трубы, где меньшая выполняет функцию канала для отвода продуктов горения, а верхняя — ограждения для утеплителя.

Для изготовления используется нержавеющая сталь, устойчивая к высоким температурам и механическим нагрузкам. Для еще большего уменьшения теплопроводности снаружи на кожух наматывается асбестовый шнур. Трубопровод подсоединяется к патрубку печного котла и выводится наружу на высоту не менее 100 см над кровлей.

В качества наполнителя могут использоваться такие материалы:

• Керамзит. Является продуктом вулканизации глины, представляет собой полые шарики коричневого цвета. Для достижения большей плотности в проем засыпается смесь из целых и дробленых гранул. Наполнитель обладает низкой теплопроводностью, но склонен к усадке и впитыванию влаги. Требуется качественная гидроизоляция стыков камер.
• Базальтовая вата. Каменная минвата считается лучшим теплоизолятором, обладающим полным набором технических характеристик, необходимых для строительства печных систем. Минеральный наполнитель негорючий, отлично задерживает жар, устойчив к гниению и сырости. Минусом является выделение мелких волокон при монтаже. Выполнять его нужно в средствах защиты для кожи, органов зрения и дыхания.
• Пенополистирол. Утеплять трубы можно материалом с классом горючести Г2, который выдерживает нагрев до + 600ºС. К этой категории относятся такие марки ЭППС, как пенофол и пеноплекс. Крепление материала к железу осуществляется с помощью огнеупорного клея, щели заделываются обрезками полос.
• Пеноизол. Является одной из разновидностей монтажной пены с нулевым вторичным расширением. После приготовления заливается с помощью рукава в гильзу, где застывает в течение 2-3 суток. Отвердевшая масса внешне напоминает пенопласт, но превосходит его по изоляционным качествам и не разлагается при нагревании.
• Керамическая штукатурка. Раствор можно использовать для внутреннего наполнения и для внешней отделки. Застывшая субстанция обладает отличными защитными свойствами, устойчива к нагреванию и сырости.

Базальтовая вата Керамзит Пенополистирол Керамическая штукатурка

Мало выбрать хороший утеплитель, нужно еще грамотно провести сборку дымохода. Для этого следует ознакомиться с нюансами этого процесса.

Тонкости самостоятельного утепления дымохода

Искроуловитель ставится, если утеплитель не предназначен для высоких температур

Если планируется использовать для обогрева дома газовый котел, его установку, подключение и настройку следует доверить специалистам. Изготовление дымохода, можно осуществить самостоятельно, располагая обычным набором бытовых инструментов.

При выполнении этой работы следует учитывать такие нюансы:

• Теплоизоляция должна быть нанесена сплошным и однородным слоем. Просветы – это мостики тепла, являющиеся причиной образования конденсата.
• Стыковку двойных труб нужно проводить так, чтобы нижняя секция входила в раструб верхнего изделия.
• Если используется мембранное полотно, его нужно крепить так, чтобы надписи были с внешней стороны.

• Наружное утепление осуществляется после выведения и фиксации канала. Внутренняя изоляция делается в процессе строительства.
• Если кровля выложена горючим покрытием, на оголовок дымохода нужно ставить искроуловитель.
• В обязательном порядке необходимо устанавливать козырек. Это недорогое изделие защитит канал от попадания в него грязи, птиц, мелких животных и мусора.
• Слой изоляции должен быть достаточно толстым, чтобы надежно блокировать печной жар. Для базальтовой ваты нужно минимум 4 см, стеклянной и шлаковой — 5 см, пенных наполнителей — 6 см, керамзита — 8 см.

Правильно осуществленная термоизоляция печной трубы влияет на качественный отвод продуктов горения и продляет срок службы системы отопления.

изоляция дымоходов – Утепление дымохода снаружи: способы, выбор утеплител

Дымоход — это ключевое звено дымоотводной системы любого частного дома, где имеется отопительный прибор. Для того, чтобы он эффективно функционировал важно не только соблюдать технологию установки, но и обеспечить качественное утепление дымохода.

Утепление дымохода минеральной ватой

Зачем утеплять дымоходную трубу снаружи?

Дымоходы выполняются из различных материалов. Это может быть как огнеупорный кирпич, так и металл, асбестоцемент, армированный бетон.

Во время работы отопительного оборудования по дымовому каналу движется большое количество продуктов сгорания и горячих воздушных масс. Все это негативно сказывается на сроке эксплуатации дымохода, т.к. ускоряются коррозийные процессы и окисляются внутренние стенки отводящего канала. Если трубы изготовлены из металла, то здесь еще возникает и высокая вероятность возникновения пожара при ошибках в процессе эксплуатации.

Чаще всего дымовая труба повреждается по ряду причин:

1. Присутствие влаги в трубе дымового канала — повышенное давление и постоянная влажность. За счет того, что температура внутри снаружи дымохода разнится, то на стенках каналах собирается влага, которая негативно сказывается на состоянии конструкции.
2. Химическая среда — когда твердое или жидкое топливо сгорает, появляется много агрессивных веществ, которые опасны для человеческого здоровья. Если дымоход функционирует хорошо, без сбоев, то все образовавшиеся вещества выводятся наружу под действием естественной тяги. Когда тяга уменьшается и во время бездействия дымоотводящей конструкции, вещества начинают собираться на стенках дымового канала, это приведет к тому, что труба начнет медленно разрушаться.

Утепление дымохода снаружи посредством современных теплоизоляционных материалов значительно уменьшает вероятность образования повреждений и уменьшают скорость протекания коррозионных процессов.

Утеплитель для дымоходных труб и его преимущества

Точка росы утепленного и не утепленного дымохода

Многие пользователи постоянно задаются вопросом: нужно ли утеплять трубу дымохода снаружи? Безусловно, утепленная труба отличается рядом положительных свойств. Как уже отмечалось, своевременная теплоизоляция дымовой трубы уменьшает негативное влияние многих факторов, которые отрицательно сказываются на материале изготовления. Очень важно подобрать правильную толщину утеплителя дымохода. Так вы полностью избавитесь от проблемы с конденсатом, т.к. точка росы смещается до участка трубы, который находится выше уровня кровли.

Помимо этого, утеплитель для дымохода выполняет ряд важнейших функций:

1. Теплоизоляционные материалы не позволяют скапливаться на стенках труб влаге. Благодаря одинаковому температурному режиму дымохода и продуктов горения, это не позволяет появляться конденсату и все вредные вещества выводятся наружу.
2. Уменьшается значение разницы предельных температур между горячими газами и дымовым каналом.
3. Характеризуется энергосбережением. Во время работы утепленный дымоход забирает небольшое количество энергии, которая образуется в процессе сжигания топлива. За счет этого уменьшается расход топлива и энергии, которая расходуется на поддержание постоянного температурного режима в топке.
4. Конструкция дымовых каналов становится более прочной.

Про трубы из нержавейки можно прочитать здесь.

Разновидности материалов

Материал для утепления дымоходной трубы отопительной системы частных домов выбирается исходя из типа дымовой трубы, места ее расположения, а также материала ее изготовления:

• битый кирпич;
• штукатурка;
• минеральная вата;
• деревянные щиты;
• бетон;
• металлические футляры.

Осуществляя утепление, следует строго соблюдать правила безопасности. Очень важно, чтобы утеплитель для дымохода был негорючим. Это обусловлено тем, что во время работы отопительного прибора температура утеплителя будет достигать до 100-150° C, а в участке вывода трубы через перекрытия она может быть еще выше.

Если работу по утеплению трубы будет производить один человек, то лучше отдать предпочтение более легкому и цельному материалу. Иначе в процессе утепления придется столкнуться с рядом трудностей, которые негативно скажутся на конечном результате.

Сейчас рассмотрим наиболее популярные способы утепления:

1. Штукатурка используется для утепления дымоходов, выполненных из кирпича и камня. Раствором покрывается заранее подготовленная армированная поверхность.
2. Для того, чтобы утеплить дымоход из кирпича, чаще всего используется битый кирпич. Материал засыпается в кожух, который фиксируется вокруг дымовой трубы. Минимальная дистанция от дымохода равна 60 мм. Бывают случаи, когда вместо битого кирпича применяется шлак.
3. Утепление дымохода базальтовой ватой над кровлей. Такой материал пользуется большим спросом, производится он в виде матов/цилиндров с различным внутренним сечением. Материал обматывается возле дымовой трубы и крепится на стальные обжимные хомуты. Стоит материал недорого, а по качеству и эффективности занимает лидирующие позиции.

Огнеупорный утеплитель

В настоящее время в частных домах ключевым звеном отопительной системы является заводской котел, дымоход в котором выполняется из металла либо асбестоцемента.

Огнестойкий утеплитель для дымохода, сконструированного из асбоцемента, осуществляется покрытием наружной стороны трубы материалами с высокими показателями теплоизоляции. Участок, который находится выше межэтажного перекрытия, необходимо хорошо очистить от загрязнений, а затем уложить минеральную вату. После, всю конструкцию нужно поместить в стальной кожух.

Используя для утепления дымохода негорючий огнеупорный материал, не стоит забывать, что минимальная дистанция между внешней стенкой трубы, отвечающей за отвод газов и внутренней стенкой кожуха должна составлять 60 мм.

Чем утеплить дымоходную трубу на улице из кирпича?

Обычно кирпичные дымоходы устанавливаются в домах старой постройки, которые сооружены по типу классической архитектуры. Для утепления таких конструкций лучше всего использовать штукатурку.

Вам нужно покрыть трубу несколькими слоями раствора из шлаков и извести. Общая толщина слоя, который вы будете наносить, должен быть как минимум 40 мм. Причем важно, чтобы каждый новый слой был гуще предыдущего. Во время оштукатуривания дымохода хорошо промазываются все трещины. Все, что располагается выше крыши, нужно покрыть защитным слоем масляной краски. Так вы сможете не беспокоиться, что материал повредится под воздействием плохой погоды.

Если производить утепление для дымовой трубы подобным способом, то вы сможете сэкономить до ¼ вырабатываемой тепловой энергии.

Вторым ответом на вопрос, чем утеплить дымоход, является расположение их внутри коробов, которые устанавливаются вокруг последних. Вы можете применять асбоцементные плиты, дерево или листовой металл, из которых и делается сам короб. Сам утеплитель нужно уложить между внутренними стенками короба и дымоходом.

В качестве теплоизолирующих материалов могут выступать: сухая земля, битое стекло, кирпич, минеральная вата. Осуществляя утепление таким образом, вы сможете сэкономить половину вырабатываемой тепловой энергии.

Выполнить утепление подобным способом достаточно сложно, очень важно соблюсти все пропорции и технику выполнения. Поэтому лучше доверить работу специалистам.

Чем утеплить трубу дымохода металлическую своими руками?

Для того, чтобы утеплить дымоходную трубу, выполненную из металла, применяется материал, который по своей конструкции представляет собой пару труб с разными диаметрами, вмонтированными одна в другую.

На промежуток между трубами укладываются такие утеплители, как минеральная или бальзатовая вата. Важно выбрать верную толщину материала. Для той внутренней части трубы, которая проходит по чердачному помещению, толщина утепления должна составлять 50 мм, а для того участка, который находится выше кровли, — 70 мм.

Утепляя трубу таким способом, вы решите сразу две задачи: вы произведете утепление вытяжки до необходимого состояния, а также защитите конструкцию от случайного возгорания.

Базальтовая вата для дымоходных труб

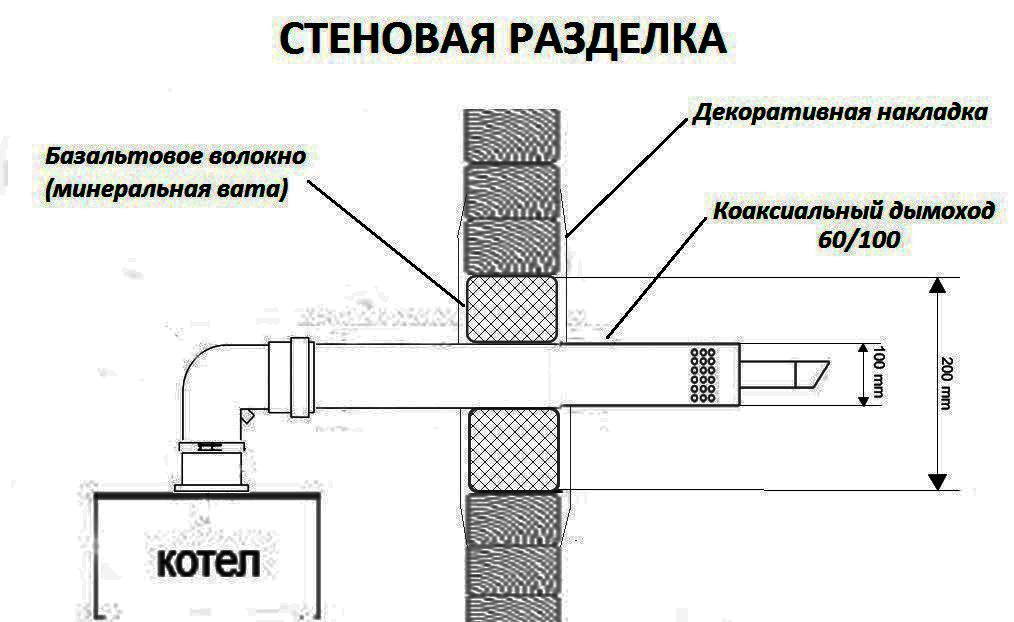

Как утеплить коаксиальный дымоход газового котла?

В зимний период времени многим владельцам частных домов приходится сталкиваться с проблемой, что коаксиальный дымоход замерзает. В таких ситуациях приходится искать способы утепления коаксиального дымохода.

Однако специалисты советуют прибегнуть к другому способу — уменьшению размеров дымохода. Если замерзает оголовка из-за того, что конденсат попадает в воздухозаборную трубу из трубы с продуктами горения, то длину внутренней трубы нужно подогнать под размер внешней.

А лучше всего установить две раздельные трубы и произвести их утепление, т.к. утепленная коаксиальная конструкция навряд ли спасет ситуацию.

Как видим, утепление дымохода не является такой уж сложной задачей. Нужно только правильно подобрать все материалы и соблюсти технологию работ.

источник: teplofan.ru

Как утеплить металлическую трубу дымохода. Способы утепления трубы своими руками

При обустройстве камина или печи в частном доме или на даче часто возникает вопрос, как и чем утеплить металлическую трубу дымохода своими руками. Правильно выполненное утепление дымохода важно с точки зрения пожарной безопасности и защиты кровли от протечек. Схему, по которой будет утепляться дымоход, желательно продумать еще на этапе проектирования строительства. Изоляция готовой дымоходной системы не всегда возможна без изменения конструкции крыши.

Необходимо утеплить дымоход, для этого существует множество методов и материалов

Содержание

• 1 Причины повреждения дымохода
• 2 Преимущества утепления дымохода
• 3 Чем лучше утеплить металлическую дымоходную трубу ?
• 4 Особенности утепления металлических труб своими руками
• 5 Способы утепления дымохода из металла
  • 5.1 Чем обмотать печные или дымоходные металлические трубы дымохода?
  • 5. 2 Чем утеплить металлические трубы дымохода газового котла?

Причины повреждения дымохода

Плохая изоляция или ее полное отсутствие приводит к преждевременному разрушению дымохода. Есть несколько причин, особенно влияющих на целостность и функциональность дымохода:

1. Сырость. В дымоходной системе повышенная и, главное, постоянная влажность. Это неудивительно, несмотря на то, что дымоход на самом деле является теплым местом. Влага, переносимая вместе с теплыми парами воздуха, частично оседает на стенках дымохода, образуя конденсат.
2. Воздействие агрессивных химикатов. В момент сгорания топлива выделяется огромное количество активных веществ. Среди них опасные для жизни человека едкие кислоты: серная, углекислая, азотная. При работе дымохода практически все продукты распада выходят вместе с воздушным потоком. Во время бездействия дымоходной системы эти вещества скапливаются на стенках трубы, одинаково быстро разрушая и металл, и кирпич.

Изолируя трубу дымохода, можно остановить или предотвратить необратимые химические процессы, протекающие под действием влаги и продуктов разложения топлива.

Несвоевременно принятые меры по защите дымохода могут стать причиной разрушения конструкции дома. Конденсат, насыщенный кислотами, может медленно, но интенсивно разъедать строительные материалы. Конденсат становится особенно опасным при оттаивании труб после холодного времени года.

Дым, выходящий из трубы, содержит вредные вещества, вызывающие разрушение трубы

Преимущества изоляции дымохода

Изоляция дымохода является эффективным средством против многих разрушающих факторов. Конечно, утепление дымоходов своими руками не сможет полностью защитить систему от пагубного воздействия осадков или ветра. Зато позволяет реально продлить эксплуатационный срок трубы. Это происходит в силу следующих обстоятельств:

1. Исключение вероятности попадания конденсата на стенку трубы, пропитанную агрессивными кислотами. В этом случае продукты сгорания топлива просто исчезают с потоком дыма.
2. Снижение разницы температур между горячим паром и охлаждаемой поверхностью дымового канала.
3. Создание эффекта энергосбережения. Надлежащим образом изолированные трубы дымохода имеют меньшие потери энергии, чем трубы без изоляции. Это помогает экономить топливо, используемое для поддержания высокой температуры в топке.
4. Повышение прочности конструкции дымохода. Благодаря утеплителю, играющему роль армирующего каркаса, дымоход становится более устойчивым к порывам ветра.

Правильно подобранная изоляция может повысить морозостойкие качества системы. Частично устраняется негативное влияние высоких температур на участки крыши, расположенные вокруг дымохода. Это позволяет надолго отсрочить ремонт самой кровли. Утепленная система обладает высокими эстетическими качествами, так как утепление способствует длительному сохранению первоначального вида трубы.

Утепленная труба прослужит дольше, чем труба без изоляции

Чем лучше утеплить металлическую трубу дымохода?

Если утепление труб производится своими руками, необходимо учитывать тот факт, что температура нагрева системы может быть очень высокой – до 200-300 градусов. В качестве утеплителя для труб дымохода подходит только материал, полностью лишенный горючести. Это различные волокнистые утеплители, стекловата, минеральная вата, плиты из шлакобетона. Изолировать дымоход можно с помощью гипсового раствора. Муфты из нержавеющей стали также используются для изоляции дымоходов сэндвич-типа.

Полезный совет! Жесткость изоляции должна быть соизмерима с выдерживающей способностью крыши. Слишком тяжелые изоляционные материалы со временем продавливают крышу. Для укладки утеплителя своими руками лучше всего подходят легкие материалы, например минеральная вата.

Продаются готовые цилиндрические нагреватели. Они обеспечивают полную защиту дымохода и оснащены специальным экраном из фольги. Теплоизоляционные трубчатые конструкции бывают разного диаметра, поэтому их можно использовать для утепления дымоходов больших размеров.

Особенности утепления металлических труб своими руками

Прежде чем приступить к утеплению дымохода стальной или любой другой металлической трубы своими руками, необходимо проверить правильность монтажа конструкции. Дымоход должен соответствовать всем технологическим нормам.

Проще всего утеплить металлический дымоход уже готовой «раковиной», подобранной под диаметр трубы

Требования предъявляются:

• оптимальная тяга в системе достигается только при наличии трубы высотой 5 и более метров;
• расстояние между трубой и горящими частями кровли (полами, стропилами) не менее 250 мм;
• при наличии в конструкции кровли горючих материалов, а именно шифера, рубероида или ондулина, утепляемая труба оснащается специальным искроуловителем. Это сетчатая пластина из нержавеющей стали, опоясывающая дымоход сверху. Для предотвращения попадания мусора в искрогаситель сетка закрыта металлическим «колпачком».

Полезный совет! В дымоходной системе обязательно наличие противопожарного расстояния между потолком помещения и верхним печным полом. В случае с металлическими печами берется не менее 1,5 метра подачи.

Работы по обмотке металлического дымохода можно начинать после проверки системы на наличие неисправностей. Также стоит позаботиться о том, чтобы для утепления приобретались только негорючие материалы. Следует дополнительно ознакомиться с инструкцией производителя на упаковке утеплителя.

Методы изоляции дымохода из металла

Дымоходы различных типов и конструкций требуют различных методов изоляции. Различают виды изоляции в зависимости от назначения дымохода.

Как обернуть трубы печи или дымохода металлическими трубами дымохода?

Стальные дымоходы можно использовать для декоративных печей и каминов, не выполняющих функцию постоянного источника отопления. Такой дымоход достаточно изолировать слоем гипсового раствора. Этот способ используется в основном для изоляции дымоходов из кирпичной кладки, но возможна и вариация, рассчитанная на металлические трубы.

Смесь готовится из специальной смеси и воды. Технологически правильно будет сначала налить в емкость для размешивания воду, а уже потом добавлять туда сухую смесь. После взбивания строительным миксером должна получиться однородная густая масса.

Для утепления трубы дымохода или декоративной печи можно использовать специальную штукатурку

Раствор наносится на утепляемую поверхность с пятнами с помощью шпателя. Комки раствора должны быть равномерно распределены по всей площади трубы. Эти секции нужны для закрепления на них армирующего каркаса из стеклосетки. Без каркаса толстый слой штукатурки может вскоре треснуть и прийти в негодность.

Сначала на арматурный каркас наносится черновой слой штукатурки, примыкающий к воздуховоду. После нанесения основной толщины штукатурки можно формировать финишный слой.

Полезный совет! Поверхность внутренней части дымохода, расположенного на чердаке, можно изолировать своими руками народным методом. Он заключается в обшивке трубы дымохода панелями из минеральной ваты. Плоские панели фиксируются на поверхности трубы малярным скотчем. Но такой способ утепления неприемлем для открытых участков дымохода, так как минеральная вата теряет свои теплостойкие качества при повышенной влажности.

Чем утеплить металлические трубы дымохода газового котла?

Утепление функциональных дымоходов своими руками можно выполнить с помощью сэндвич-конструкции. Этот способ является самым популярным и эффективным с точки зрения защиты конструкции от конденсата и экономии электроэнергии. Конструкция сэндвич-дымохода состоит из двух металлических труб и слоя минеральной ваты между ними. Причем труба большого диаметра в данном случае является защитным рукавом, а труба меньшего диаметра будет дымоходом.

Изолированная таким образом труба дымохода не является пожароопасной, так как слой обмотки защищен нержавеющей сталью или оцинкованным железом.

Минеральная вата может применяться для утепления дымохода как внутри, так и снаружи

Формирование конструкции сэндвич-дымохода происходит в несколько этапов:

• в перекрытиях крыши и самой крыше делаются отверстия, диаметр которого будет на 25 см больше дымохода;
• металлический дымоход следует утеплить слоем базальтовой ваты (более практичный вид минеральной ваты) толщиной не менее 5 см. обмотка перекрывается;
• изоляция фиксируется стальной проволокой, которую необходимо несколько раз обмотать вокруг трубы;
• одел кожух от трубы большего размера. Если кожух изготовлен из листа тонкого железа, его фиксируют липкой лентой и стяжными ремнями.

Убедившись, что теплоизоляция проведена правильно и отсутствуют незащищенные стыки, можно через отверстие в кровле надеть на топочную трубу изолированные трубы. После завершения монтажных работ по подключению дымохода к источнику отопления необходимо заполнить лист металла, окружающий стояк, негорючим материалом. Для этого используется керамзит, асбест или глина.

На сегодняшний день существует множество вариантов, как утеплить трубу дымохода. Эти работы можно проводить самостоятельно; подобрать утеплитель для труб дымохода также достаточно просто. Главное, чтобы конструкция дымоходной системы соответствовала всем необходимым требованиям. В противном случае теплоизоляция может оказаться совершенно пустой тратой денег.

выбор утеплителя, подготовка и выполнение изоляционных работ

Дымоход является центральным элементом системы дымоудаления в любом частном доме, где имеется отопительное оборудование, работающее на твердом или жидком топливе. Для его эффективной работы требуется не только соблюдение технологии монтажа, но и монтаж полного теплоизоляционного слоя, который будет располагаться снаружи дымохода.

содержание

• 1 Что необходимо для утепления дымохода
• 2 Теплоизоляция для утепления дымохода
• 3 Конструкция стальная утепленная дымохода
• 4 Расчет материалов и конструктивные параметры

900 подготовительные работы 900 утепление

• 6 Утепление дымохода своими руками
• 7 Основные ошибки

утепление Зачем нужно утеплять

дымоход Во время работы по дымовому каналу транспортируется большое количество продуктов сгорания и горячего воздуха. Все это снижает срок службы дымохода из-за ускорения коррозионных процессов и окисления внутренних стенок отводящего канала.

instagram story viewer

Среди наиболее распространенных проблем, которые приводят к повреждению дымохода, можно выделить:

Утепление дымохода современными теплоизоляционными материалами снижает риск повреждения и снижает скорость коррозионных процессов. Например, изоляция стальных дымоходов продлевает срок службы изделия в 2 и более раз.

Преимущества утепленного дымохода

Своевременная теплоизоляция дымохода снижает риск воздействия факторов, приводящих к повреждению металла, кирпича или керамики. При правильной толщине утеплителя проблема конденсата решается практически полностью – точка росы смещается на участок трубы выше уровня крыши. Это значительно увеличивает ресурс дымового канала и срок службы дымовой системы в целом.

Теплоизоляция дымохода увеличивает срок его службы в несколько раз

К другим преимуществам утепленного дымохода относятся:

1. Снижение уровня отложений – теплоизоляционные материалы способствуют уменьшению разницы температур между продуктами сгорания и поверхностью дымохода дымовая труба. Это уменьшает количество веществ, оседающих на внутренней поверхности дымохода.
2. Энергосбережение – в процессе работы утепленный дымоход забирает меньше энергии от сгорания топлива. Это позволяет снизить расход топлива и энергию, затрачиваемую на поддержание постоянной температуры в камере сгорания.
3. Прочность и устойчивость – теплоизоляция, монтируемая вокруг дымохода, играет роль каркаса и повышает прочность и устойчивость конструкции. Особенно это заметно при установке тонкостенных металлических дымоходов.

Современные обогреватели повышают морозостойкость системы дымоудаления. При соблюдении технологии теплоизоляции можно уменьшить или полностью исключить влияние высокой температуры в месте выхода трубы через крышу.

Теплоизоляция для изоляции дымохода

Для изоляции дымохода печи используются материалы, обеспечивающие высокую степень изоляции в сочетании с низкой теплопроводностью. Это исключает риск образования «мостиков холода», обледенения и образования конденсата.

Среди наиболее эффективных и популярных материалов для утепления можно выделить следующие:

Собственно говоря, все описанные выше способы имеют некоторое сходство – утеплитель наносится или закрепляется на внешней поверхности дымохода. После этого теплоизоляционный материал защищается стальным кожухом.

В целях экономии наружная стальная труба может быть заменена деревянными или шлакобетонными плитами. Например, вокруг дымохода можно закрепить прямоугольный каркас, используя имеющиеся под рукой деревянные щиты, а пространство между трубой и щитами заполнить любым теплоизоляционным материалом.

Какой утеплитель лучше выбрать

Первое, что нужно помнить при выборе материала для утепления дымохода, это то, что утеплитель должен быть изготовлен из негорючих компонентов. В процессе эксплуатации изоляция дымохода будет нагреваться до 100-150 оС, а в месте выхода трубы через перекрытие температура может быть еще выше.

Если работы по монтажу утеплителя будет проводить один человек, лучше выбрать максимально легкий и цельный материал. В противном случае в процессе утепления обязательно возникнут проблемы, что в итоге скажется на качестве работы.

Для самоизоляции дымохода лучше использовать базальтовый утеплитель. Форма и толщина изделия подбирается с учетом существующей конструкции дымохода.

Базальтовый цилиндр можно подобрать точно по размеру трубы дымохода

К достоинствам утеплителей на основе базальтовой ваты относятся:

• высокие теплоизоляционные качества;
• хорошая паропроницаемость;
• устойчивость к химическим веществам;
• Иммунитет к образованию грибков и плесени;
• высокая теплостойкость при нагреве выше 100 оС;
• экологичность и безопасность.

Перед использованием готовой теплоизоляции от производителя следует внимательно изучить технологию ее монтажа. Обычно качественные изделия комплектуются бумажным вкладышем или инструкцией, в которой подробно описан способ раскроя и монтажа.

Видео: испытание на горючесть базальтовой ваты

Конструкция стального утепленного дымохода

Утепленный дымоход представляет собой конструкцию типа «труба в трубе», аналогичную многослойной трубе, которая также используется для строительства дымоходов. Обычно в качестве наружной трубы используется деревянный короб, облицованный асбестовыми плитами, или стальная труба большого диаметра.

Любой изолированный дымоход состоит из дымового канала, наружной оболочки и изоляционного слоя между ними

Между наружной оболочкой и дымоходом расположен негорючий теплоизоляционный материал, закрепленный механическим способом или приклеенный на термостойкий клей или герметик. Внутренняя часть изолированного дымохода не что иное, как дымоход .

Слой материала, используемый в качестве утеплителя, действует как тепловой барьер. С одной стороны, он не нагревает элементы, непосредственно соприкасающиеся с дымоходом. С другой стороны, холодный воздух не охлаждает дымоход и тем самым не создает резкой разницы между температурой выходящих продуктов сгорания и внутренней поверхности трубы.

Расчет материалов и параметров конструкции

Перед приобретением утеплителя и материалов, необходимых для сборки каркаса вокруг конструкции дымохода, необходимо будет произвести их расчет. Это позволит сэкономить средства, особенно если для утепления будут использоваться специализированные дорогостоящие изделия.

Перед проведением расчетов необходимо измерить:

• наружное сечение дымохода;
• длина и ширина(диаметр) дымовой трубы;
• Высота трубы от входного патрубка.

Полученные данные позволяют рассчитать необходимое количество теплоизоляционного материала и дополнительных аксессуаров. В качестве примера рассчитаем материалы для утепления стального дымохода сечением 200 мм и высотой 5 м.

Для теплоизоляции круглых дымоходов выпускаются готовые цилиндрические фрагменты каменок

. При использовании базальтовой «раковины» потребуются изделия общей длиной 5 погонных метров с внутренним диаметром цилиндра 210 мм. Плотность утеплителя – 120-150 кг/м3. Толщина теплоизолятора выбирается с учетом температурного режима в регионе. Для эксплуатации в условиях российской зимы достаточно баллонов толщиной 70-100 мм. В качестве наружной трубы требуется изделие из оцинкованной стали сечением 280-310 мм общей длиной 5 м.

Для утепления дымоходов квадратной формы удобно использовать базальтовую вату в плитах

. Чтобы утеплить дымоходы квадратного или прямоугольного сечения, нужно знать их размеры. Например, для дымохода квадратной формы со стороной 0,3 м потребуется (0,3*5)*4=6 м2 утеплителя. Длина дымохода по-прежнему считается равной 5 м.

Если вы покупаете качественный утеплитель, то обычно в одной упаковке находится рулон общей площадью 5 м2. Отсюда для нашего примера потребуется две упаковки базальтовой ваты в рулонах. Параметры рулона – 5000х1000х50 мм. Для возведения каркаса вокруг квадратного дымохода можно использовать брус 50×50 мм. В качестве внешней обшивки лучше подойдет асбокартон 3000х1500х12.

Необходимые инструменты и расходные материалы

Помимо изоляции для дополнительной изоляции требуются дополнительные расходные материалы. Для сборки деревянного каркаса и его обшивки используются оцинкованные саморезы длиной 30 мм. Для крепления теплоизолятора используется огнеупорный герметик – Penosil High Temp, PENOSIL Premium 1500 или MAKROFLEX HA147.

Для крепления изоляции к поверхности дымохода термостойкий герметик

используется. Для утепления дымоходов из стали или керамики вам потребуются:

• ножницы по металлу;
• нож строительный;
• отвертка;
• угловая шлифовальная машина;
• набор отверток;
• защитные очки и перчатки; рулетка и карандаш.

Для штукатурки дымохода необходимо подготовить емкость для штукатурки, штукатурную кельму, деревянный прямоугольный полутерок, треугольный полутерок, правило и кисть с длинным ворсом.

Подготовительные работы перед установкой теплоизоляции

Перед проведением теплоизоляционных работ необходимо проверить надежность и прочность фундамента, возводимого под печь или другое отопительное оборудование.

При отсутствии фундамента перед утеплением дымохода необходимо будет собрать несущую конструкцию под внешний кожух. Это может быть как опорный кронштейн, который можно приобрести в магазине, так и сварная рама из стального уголка. Обычно для дымоходов из стали используют готовые опорные кронштейны, а в случае кирпичного дымохода конструкция фундамента уже рассчитана на токовые нагрузки.

После этого следует внимательно осмотреть выход дымохода через этажи и крышу. Выход с потолка должен быть защищен стальным коробом. Минимальное расстояние от дымохода до стенок короба не менее 20 см. При выходе через крышу дымоход не должен касаться конструкций крыши. Для этого предусмотрите подходящую распорку или специальную вытяжку, которая монтируется снаружи здания.

Выход дымохода с потолка должен быть защищен металлическим коробом

Самонагрев дымохода

Перед тем, как приступить к утеплению, наружную поверхность дымохода следует очистить от пыли и загрязнений. Для этого используют обычную щетку с жестким ворсом и веник. При очистке кирпичного дымохода удалите лишнюю пыль и рыхлый цемент. Это можно сделать с помощью кисти и воды.

Технология утепления кирпичных дымоходов

Утепление кирпичных дымоходов может выполняться с использованием различных материалов. Самый трудоемкий и малоэффективный метод – оштукатуривание, но многие все же его используют, потому что это не требует больших затрат. В среднем после проведения работ потери тепла снижаются на 20-25%.

Последовательность операций по оштукатуриванию следующая:

1. В чистой емкости с закругленным дном смешайте раствор на основе цемента М500, сухой извести и шлака мелкой фракции. Перед смешиванием шлак просеивают. Первая порция раствора должна быть очень густой.

   Для приготовления штукатурки необходимо тщательно замешать в швы между кирпичами раствор цемента, извести и шлака

2. . На этом этапе нужно заполнить все пустоты. Желательно сделать это до того, как стальная сетка будет закреплена на поверхности трубы.

   Кирпичные дымоходы иногда изолируют термостойкой штукатуркой, хотя это считается наименее эффективным способом.

3. На поверхность дымохода крепится армирующая стальная сетка. Затем можно приступать к штукатурной смеси. Толщина первого слоя не более 3-4 см. После нанесения штукатурный слой следует схватить и слегка подсушить.
4. Наносится второй слой штукатурки толщиной до 5-7 см. Если заявленную толщину нанести невозможно, то наносится слой в 3-4 см. Затем нужно будет дождаться ее схватывания и повторять работу до получения необходимого штукатурного покрытия нужной толщины.
5. Финишное покрытие нанесено. Поверхность тщательно выравнивают и затирают пополам. При высыхании могут образовываться трещины, которые необходимо замазать перед нанесением финишной отделки.

   После отделки дымоход станет не только теплее, но и намного красивее.

После высыхания штукатурка отбеливается раствором извести и мела. При необходимости наносится в 2-3 слоя. Вместо цементно-шлаковой смеси можно использовать термостойкую штукатурку с огнеупорностью до 600 оС.

Видео: обшивка и утепление кирпичного дымохода

Технология утепления дымохода из стали

Описанная ниже технология может применяться для утепления любого круглого дымохода, но чаще всего применяется для теплоизоляции стальных конструкций. Последовательность работ будет зависеть от типа внешней трубы. Мы рекомендуем использовать телескопическую трубу от производителя.

Теплоизоляционные работы выполняются в следующем порядке:

1. На поверхность дымохода возле входной трубы крепится базальтовая изоляция. Для этого его оборачивают вокруг дымохода до формирования нужной толщины. После этого теплоизолятор стягивается обжимным хомутом.
2. Поверх утепляемой секции надевается стальная труба большего диаметра. В нижней части труба фиксируется с помощью обжимного хомута для дымоходов. После этого работы повторяются до тех пор, пока вся конструкция не будет утеплена. Стыки труб обрабатываются термостойким герметиком.

   Изоляция стального дымохода может быть выполнена рулонным материалом или с применением сборных цилиндрических заготовок необходимого диаметра

3. . Если используется базальтовый цилиндр, его можно установить после установки обсадной трубы. Для этого внутреннюю часть, а также соединительный «шип» и «паз» цилиндра обрабатывают термостойким герметиком. После этого цилиндр опускают в кожух.

В процессе работы следует внимательно следить за стыковкой элементов. Стык между верхней и нижней трубой должен быть без видимого зазора. При использовании труб без сварного шва стык также обрабатывается герметиком.

Видео: Утепление стального дымохода

Утепление квадратных и прямоугольных дымоходов

Данная технология чаще всего используется для утепления дымоходов из кирпича. Но при необходимости этим методом можно утеплить дымоход из одной или нескольких асбестовых труб.

Теплоизоляция выполняется в следующей последовательности:

1. По периметру дымохода собирается деревянный каркас 50 х 50 мм или металлический уголок. При сборке следует учитывать, что между стенками каркаса и дымоходом должно быть расстояние не менее 100 мм. Для сборки используются оцинкованные гвозди и саморезы длиной 30-50 мм.

   Каркас вокруг дымохода для укладки утеплителя собирается из деревянных брусков или из металлического профиля

2. . Рама монтируется на конструкцию дымохода. В результате между трубой и стенками каркаса образуется пространство, которое заполняется базальтовой ватой. Теплоизоляция, как и в предыдущем случае, крепится на термостойкий герметик.
3. После установки утеплителя передняя часть каркаса обшивается асбокартоном толщиной 10-12 мм. После обшивки работа повторяется. При желании обшивку всего дымохода можно производить в последнюю очередь, сразу после заполнения пустот утеплителем.

После монтажа шов между асбестовыми плитами по углам каркаса заполняется термостойкой штукатуркой. Со стороны выхода дымохода поверхность также затирают термостойкой штукатуркой.

Основные ошибки при утеплении

После проведения теплоизоляционных работ необходимо провести испытание топочной печи или котла. Максимальная мощность не более 60% от номинальной. Для диагностики и проверки качества утепления потребуется приобрести или арендовать ручной тепловизор. При диагностике необходимо выяснить, насколько герметичен наружный кожух утепленного дымохода. Если все в порядке, то ни стены конструкции, ни стыки не будут пропускать тепло. Это будет хорошо видно на аппаратном экране.

Потеря герметичности – наиболее распространенная проблема, которая приводит к прогоранию дымохода и перегреву изоляции. При наличии такой проблемы потребуется снять наружную трубу или кожух и установить заново с соблюдением технологии.

Прогорание теплоизолированного дымохода может произойти из-за потери герметичности или из-за неправильно подобранной толщины теплоизолятора

. Если после утепления дымохода конденсат продолжает скапливаться, вероятно, толщина утеплителя выбрана неправильно. Минимальная толщина утеплителя не должна быть меньше 4 см. Для утепления стальных и асбестовых труб высотой более 6 м рекомендуется использовать утеплитель толщиной 10 см. При утеплении кирпичных дымоходов лучше использовать теплоизоляционные панели общей толщиной 8 см.

Теплоизоляция дымохода – обязательная работа, которая должна быть выполнена сразу после монтажа системы дымоудаления и вентиляции. Оптимально, если уже на этапе обустройства дымохода будут использованы современные теплоизоляционные материалы или готовые изделия с теплоизоляционным слоем. Это позволит собрать дымоход, который прослужит весь заявленный срок без вынужденных простоев на периоды ремонта.

• Об авторе
• Стать автором по телефону

Здравствуйте.Меня зовут Виталий. Область профессиональной деятельности: технические средства автоматизации и технологии проектирования.
Подробнее

Как утеплить трубу дымохода своими руками: выбор утеплителя, подготовка и выполнение теплоизоляционных работ. Как утеплить трубу дымохода

В статье пойдет речь о том, как и чем утеплить трубу дымохода. Представлено несколько практических методов.

Изоляция трубы дымохода необходима для предотвращения утечек и перегрева. Проще говоря, он позволяет увеличить срок эксплуатации конструкции. Специалисты рекомендуют выполнять комплексные работы, в которые входит гидро- и противопожарная изоляция.

Дымоход сауны

При утеплении дымохода в бане приоритетом должна быть безопасность людей. Основная угроза в помещении исходит от открытого огня. Поэтому его необходимо защитить, предварительно сделав перекрытие устойчивым к высоким температурам.

В основном бани строят из дерева, легко воспламеняющегося материала. Очень распространенным заблуждением является убеждение, что достаточно обшить потолок металлическими листами. Но на самом деле такой защиты недостаточно. Ведь обивка все равно будет нагреваться, что может привести к возгоранию. Популярным решением проблемы является утепление дымохода красным кирпичом. Но это подходит не для каждого дизайна ванны.

На данный момент есть два хороших варианта утепления дымохода:

• Фольгоизол . Баня с таким утеплением не будет терять тепло, все работает как термос. При этом достаточно быстро прогревается, долго сохраняя температуру.
• Теплоизол . Материал используется для обмотки дымохода.

Популярным решением является использование сэндвич-труб, демонстрирующих высокую степень безопасности. Конструкция утеплителя состоит из нескольких секций, которые легко комбинируются друг с другом. Этот вариант подходит и для саун с металлической печью.

Важно ответственно подойти к кирпичной кладке в бане. От ее качества напрямую зависит продолжительность эксплуатации здания. Нельзя экономить на материалах или работе. Ведь необходимость ремонта в будущем будет связана с гораздо большими затратами.

Обмотка металлического дымохода

«Как обмотать металлическую дымоходную трубу в бане?» – популярный вопрос среди садоводов. Ведь для этого коттеджа используется множество материалов. Отсутствие горючих веществ в покрытии – первостепенный нюанс, который необходимо учитывать. Предпочтительно использовать качественный материал, обладающий всеми необходимыми свойствами. Он также должен быть полностью безопасным в использовании.

Наиболее распространенные материалы:

1. стекловата;
2. Волокнистые строительные материалы;
3. Минеральная вата.

Изоляция металлического дымохода

Изоляция дымоходов металлического дымохода – отдельная тема для обсуждения. Ведь он содержит ряд нюансов, о которых пойдет речь далее. Это очень сложная задача, поэтому ее рекомендуется выполнять при строительстве бани. С готовым зданием работать сложнее, поскольку может потребоваться перестройка кровли.

Хорошим решением будет использование многослойных труб. Такая конструкция проста в изготовлении, к тому же сократятся затраты на специалистов. Однако сам материал не относится к бюджету. Но срок службы и качество полностью оправдывают свою стоимость. Сэндвич-трубы дополнительно утепляются минеральной ватой.

Как изолировать дымоход каждый решает сам. Важно помнить, что такое утепление позволяет защитить дымоход от негативного воздействия продуктов горения, а также влаги. Если вовремя не позаботиться об утеплении, то есть риск разрушения бани. Ведь обогащенный кислотой конденсат медленно разрушает строительные материалы. Наибольшую угрозу представляет весной, когда труба начинает оттаивать (подробнее: «»).

Изготовление коробки

О том, как утеплить железную трубу дымохода, было сказано ранее. Теперь вы можете перейти к следующему шагу. Многие считают, что изготовление дымохода – слишком сложная задача. В действительности это не так. Достаточно подойти к работе ответственно, со знанием дела.

Необходимые инструменты:

• Дрель;
• Ножницы по металлу;
• Компас;
• металлических листов;
• Саморезы.

Этапы работы:

1. Подготовка отверстия. По краям необходимо закрепить бруски, которые будут выполнять роль опоры для корпуса.
2. Из металлического листа вырезаются две заготовки. Им придается U-образная форма. Затем готовые детали прикручиваются к потолку при помощи саморезов.
3. Снова делаются две заготовки, но они уже закреплены на стоячих листах небольшой лопаткой. Получается прочный каркас в потолке.
4. Теперь для ящика делается дно из металлического листа. В центре заготовки должно быть отверстие для дымохода, здесь понадобится циркуль.
5. В коробке четыре застежки по два сантиметра. Их разрезают и загибают перпендикулярно низу.
6. Стенки крепятся к днищу. Теперь в короб вставляется дымоход, дополнительно фиксируется хомутами. Пустоты заполняются теплоизоляционным слоем.

Монтаж дымохода

Установка дымохода не такая простая задача, как может показаться на первый взгляд. Есть много нюансов, которые следует учитывать. Если дымоход установлен недостаточно качественно, это может привести к порче имущества, а также созданию дискомфорта для находящихся внутри людей и нанесению вреда их здоровью.

Этапы работ:

1. Подготовительный этап, на котором выбирается проект работ, закупаются материалы, определяется форма конструкции. Существуют прямые дымоходы, а также конструкции с различными изгибами.
2. Теперь можно приступать к сборке дымохода. Соединения труб, отводы и тройники должны скрепляться хомутами.
3. Проведение дымохода через крышу с помощью специального инструмента. Для начала определяется уровень ската крыши, на основании полученных данных выбирается подходящее место. В нем прорезается отверстие для заготовки. Сверху все утеплено срезом кровли, а изнутри – листом покрытия. Смотрите также: “”.
4. На патрубке закреплен специальный фартук. Труба удлиняется до необходимых размеров, ее верх частично утепляется специальным чехлом в виде зонта. Он предотвратит попадание атмосферных осадков в дымоход.

Крепление дымохода

Заготовку необходимо вывести на крышу через чердак. Все щели, особенно пустоты между кровлей и трубой, заполняют гидроизоляцией. При снятии заготовки необходимо помнить о технике безопасности.

Колено используется для крепления трубы дымохода. Он предназначен для контроля вертикального расположения конструкции. Для придания всему надежности трубу дополнительно крепят к стене, используя подходящие кронштейны. Обычно они входят в готовый набор. Их также можно сделать своими руками, лучше всего в качестве основы для них использовать металлические уголки.

Как только теплоизоляционная конструкция установлена ​​и надежно закреплена, необходимо закрыть трубу дымохода зонтиком. Он предназначен для защиты конструкции от атмосферных осадков, тополиного пуха и опавших листьев. Также необходимо заранее продумать, чем замазать трубу дымохода, во избежание протечек.

Замена кирпичной трубы на металлическую

Если кирпичной трубы недостаточно, ее можно дополнить металлической трубой. Задача трудоемкая, но вполне осуществимая. Важно подойти к нему со всей ответственностью.

Для начала изготавливается плоская стальная площадка с трубой. При этом его диаметр должен быть таким же, как и диаметр металлической трубы, которую планируется использовать. Сайт должен быть надежно закреплен. Его фиксируют дюбелями и шурупами. Герметизация добавит дополнительную надежность.

Заказ-наряд:

• На кирпичной кладке нужно отметить точки, в которых будет установлено крепление. Их нельзя класть на кладочный шов. Их желательно размещать ближе к центру кирпича, а не на его краю.
• В отмеченных местах сверлятся отверстия для установки дюбелей. В этих же точках на ровной площадке делаются отверстия, туда и войдут саморезы.
• На кирпичное основание наносится огнеупорный герметик, затем туда ставится стальная платформа. В дюбели вкручиваются саморезы. Важно следить за подгонкой и однородностью.
• Теперь осталось дождаться полного высыхания герметика и приступить непосредственно к удлинению дымохода с помощью металлической трубы.

Важные детали монтажа:

1. Если длина участка трубы над крышей превышает 1,5 м, рекомендуется оборудовать его специальными растяжками, усиливающими конструкции (читайте также: «»).
2. Нельзя устанавливать патрубок, длина которого от печки до оголовка более 5 м.
3. Установка специальных заглушек позволяет избавиться от конденсата.
4. Участок дымохода над крышей должен быть длиннее 1,5 м.
5. Не сужайте трубу при установке дымохода.
6. Близлежащие конструкции из легковоспламеняющихся материалов не должны нагреваться до температуры 50 o C.
7. Дымоход нельзя располагать рядом с электропроводкой.

Решение о том, как утеплить металлическую трубу дымохода, следует принимать исходя из бюджета, а также потребностей строения. Важно подойти к задаче максимально ответственно, выполняя работу с полным соблюдением всех норм и нюансов. Тогда изоляция дымохода прослужит долго без нареканий.

Виды изоляции дымоходных конструкций
Варианты противопожарной изоляции систем дымоудаления
Способы гидроизоляции дымоходов
Изоляция дымохода
Изоляционные материалы для банных труб
Оштукатуривание трубы из кирпича
Применение асбестоцементных листов
Изоляция одинарной металлические трубы
Утепление пола

При строительстве собственного домовладения, как правило, обустраивают камин или печь. Поэтому проблема выхода дымохода так актуальна. Для дымохода важно правильно и надежно сделанное утепление, иначе нельзя быть уверенным в пожарной безопасности и комфортном пребывании членов семьи в доме.

Если печь уже выложена, а дымоотводящая конструкция возвышается над кровлей здания, это еще не значит, что работа по ее обустройству успешно завершена. Прежде чем использовать отопительный агрегат, нужно еще решить, как утеплить трубу дымохода на крыше и, как следствие, защитить свой дом от протечек и пожара.

Об этой проблеме желательно подумать до того, как будет составлен проект печи и тогда утепление получится более надежным. Что касается ранее построенного дымохода, то такие работы почти всегда связаны с внесением изменений в конструкцию полов и крыш. Вне зависимости от решения, чем утеплить дымоход на крыше, все понесенные расходы будут компенсированы чувством защищенности, а значит, и комфорта.

Изолировать трубу для топки следует от негативных факторов:

• от возможного перегрева конструкции дымохода;
• от протечек, возникающих в местах соединений.

Поэтому, решая, чем обмотать трубу дымохода, следует уделить повышенное внимание противопожарной теплоизоляции и гидроизоляции. Специалисты рекомендуют комплексно проводить изоляционные мероприятия. Это поможет решить не только вышеперечисленные проблемы, но и улучшить условия работы печного агрегата.

Например, при теплоизоляции дымохода, проходящего через неотапливаемое чердачное помещение, снижается возможность перегрева деревянных элементов кровли и снижается риск образования конденсата, который приводит к коррозии, увеличению сажистых отложений или разрушению труб . Гидроизоляция дымоотводной конструкции защитит стропильную систему и перекрытия от гниения.

Варианты противопожарной изоляции систем дымоудаления

Самый простой и надежный, но дорогой способ утепления дымохода – установка сэндвич-дымохода из металла или керамики.

В таких конструкциях внутреннюю трубу, предназначенную для отвода дыма, выполняют из жаропрочной стали или керамики, а для ее теплоизоляции применяют негорючие материалы – минеральную, каменную или базальтовую вату (см. также: «Виды термостойкие трубы, преимущества, технические характеристики»). Наружная часть сэндвича дымохода выполняется из стальных или керамзитобетонных блоков.

Комплекты для сборных дымоходов включают элементы для фиксации конструкции, ревизии, обслуживания и для подключения отопительных агрегатов. Их установка проста, но все же нужно следовать инструкции, чтобы безопасность была полностью обеспечена.

Есть еще один вариант, применяемый при монтаже топочного агрегата – сооружение кирпичного дымохода. Благодаря низкой степени теплопроводности кирпича его стенки не будут нагреваться до сверхвысоких температур и, как следствие, не потребуются дополнительные мероприятия, связанные с его утеплением (подробнее: «Как утеплить дымоход, который использовать изоляцию»). Нужно будет только правильно выполнить противопожарную разделку полов и крыш.

В целях экономии и снижения веса иногда строительство кирпичного дымохода завершают установкой керамической или металлической трубы. В этом случае теплоизоляция производится по технологии, описанной ниже.

При выполнении таких работ для одиночных труб могут применяться короба из негорючих материалов. Дымоходы этого типа допускается эксплуатировать без теплоизоляции, но по правилам требуется противопожарная разделка.

Способы гидроизоляции дымоходов

Гидроизоляцию дымоходов следует создавать в местах их вывода на крышу. Чем дальше они расположены от конька, и чем больше труба, тем сложнее будут условия эксплуатации.

Атмосферные осадки в случае недостаточной изоляции трубы дымохода начинают проникать внутрь здания. В результате возникают протечки, гниение и разрушение полов.

Способ гидроизоляции, как правило, зависит от формы трубы и материала, из которого изготовлено кровельное покрытие. Для круглых изделий применяют либо металлические, либо полимерные отрезки, а для труб, имеющих прямоугольное сечение, применяют фартуки и упоры из металла.

Изоляция трубы дымохода

Перед утеплением трубы на кровле следует убедиться в выполнении требований, прописанных в СНиП 2. 04.05-91, и при обнаружении недостатков устранить их:

1. Для обеспечения требуемой силы тяги и не допускать превышения температуры топочных газов, высота трубы должна начинаться от 5 метров.
2. При устройстве кровли из рубероида, шифера или другого горючего материала поверх трубы устанавливается искрогаситель, представляющий собой металлическую сетку с мелкими ячейками.
3. Между горючими элементами, такими как перекрытия, стропила и стены, и дымоходом необходимо оставлять зазор не менее 25 сантиметров.
4. От верхнего потолка печи до потолка выдерживается противопожарное расстояние. Для металлических блоков она составляет не менее 150 сантиметров, для кирпичных печей с двухрядным перекрытием -50 сантиметров, с трехрядным перекрытием -25 сантиметров при условии отделки поверхности потолка над каменкой негорючими материалами.

В месте пересечения кирпичного дымохода с перекрытием устраивают пух толщиной в 1 – 1,5 кирпича.

Изоляционные материалы для банных труб

Поскольку банные постройки часто строятся из дерева, эти объекты необходимо изолировать от дымоходов, печей, перекрытий, стен, так как этот материал легко воспламеняется. Необходимо подумать, как закрепить трубу в бане, сделав теплоизоляцию дымоходной конструкции, чтобы она медленнее остывала и на ней не собирался конденсат. Читайте также: «Как и чем изолировать трубу дымохода — лучшие решения, проверенные временем».

Будет ошибкой решить изолировать трубу в бане, прикрепив к потолку лист железа, так как он сильно нагревается. Как вариант, как обложить дымоход, использовать огнеупорный красный кирпич, но в этом случае нужно укреплять фундамент.

При решении вопроса, чем обернуть металлическую трубу дымохода в бане, специалисты различают фольгу и теплоизоляцию.

Оштукатуривание трубы из кирпича

Наружная поверхность кирпичных труб слабо нагревается, поэтому для улучшения условий эксплуатации и продления срока их службы их оштукатуривают. Самый доступный вариант утепления дымоходов из кирпича – оштукатуривание раствором с использованием извести и цемента. В его состав вместо песка можно добавить шлаковую крошку, предварительно просеянную.

Слой штукатурки, когда на трубе много неровностей, получается достаточно толстым, поэтому сначала все имеющиеся перепады и трещины на поверхности лучше заделать раствором, а затем покройте его армирующей сеткой.

Оштукатуривание выполняется в два слоя, используя всю трубу. Первый раз раствор доводят до густоты сметаны и наносят распылением и не разравнивают. Для следующего слоя состав делают гуще. Его наносят кельмой, а затем растирают до получения гладкой поверхности.

Применение асбестоцементных листов

Такой способ утепления дымоходных труб из кирпича, как футеровка труб асбестоцементными материалами, по теплосбережению в несколько раз превосходит оштукатуривание. Асбестоцементные плиты приклеиваются к наружной поверхности с помощью цементно-известкового раствора.

После приготовления состава дымоудаляющую конструкцию армируют сеткой, и методом напыления наносят первый слой. Когда он высохнет, асбестоцементные плиты нарезают по размеру трубы. Следующий слой смеси наносится на куски утеплителя и крепится к поверхности дымохода.

Но у этого метода есть большой недостаток – асбест содержит канцерогены и поэтому его нельзя использовать в жилых помещениях.

Изоляция одинарных металлических труб

Наиболее опасным с точки зрения пожарной безопасности вариантом обустройства дымохода является труба из металлических изделий, не защищенная теплоизолятором. Расстояние между ним и деревянными или пластиковыми элементами должно быть не менее 60 сантиметров.

Но даже наличие такого зазора не способно защитить от ожогов при случайном прикосновении – по этой причине целесообразно утеплить трубу до возникновения проблем.

При решении вопроса, чем обмотать трубу в бане или доме, если она одинарная, то это использование негорючего утеплителя, например, базальтовой ваты, которую сверху защищают металлом или штукатуркой. Этот теплоизолятор имеет температуру плавления 1000 градусов.

Последовательность действий в этом случае следующая:

1. Маты толщиной 5 см, состоящие из базальтовой ваты, укладываются вокруг трубы внахлест и закрепляются стальной проволокой.
2. Оборачивают утепленный дымоход армирующей сеткой, фиксируют ее и сверху наносят штукатурку в два слоя.
№
3. Вместо штукатурки можно использовать листовой металл, который сворачивается и заклепывается в месте соединения краев.

Изоляция пола

Существует определенный порядок утепления трубы дымохода в перекрытии:

1. В перекрытиях и кровле делают отверстия для укладки дымоотводной конструкции так, чтобы расстояние не менее 25-35 сантиметров остается от их края до стенок трубы (читайте: «Как и чем заделать щель между трубой и кровлей — разные варианты для разных материалов»).
2. Края отверстий закрывают металлическими или асбестоцементными листами или оборудуют теплоизоляционным коробом.
3. Пространство возле труб плотно заполнено теплоизоляционной ватой.
4. Деревянные конструкции, расположенные вблизи дымоходных ходов, покрываются специальными антипиреновыми составами.

Разобравшись, как утеплить и чем обмотать трубу в бане или доме, вы сможете выполнить эту работу без особых усилий.

Но даже хорошо изолированный дымоход требует правильной эксплуатации:

• очищать от сажи не менее 3 раз в год;
• своевременно удалять золу из печи;
• не сжигайте в блоке посторонние предметы и материалы.

Дымоход для сауны
Обмотка металлического дымохода
Изоляция металлического дымохода
Изготовление короба
Монтаж дымохода
Крепление дымохода
Замена кирпичной трубы на металлическую

В статье пойдет речь о том, как и чем утеплить трубу дымохода. Представлено несколько практических методов.

Изоляция дымохода необходима для предотвращения утечек и перегрева. Проще говоря, он позволяет увеличить срок эксплуатации конструкции. Специалисты рекомендуют выполнять комплексные работы, в которые входит гидро- и противопожарная изоляция.

Дымоход сауны

При утеплении дымохода в бане безопасность людей должна стоять на первом месте. Основная угроза в помещении исходит от открытого огня. Поэтому его необходимо защитить, предварительно сделав перекрытие устойчивым к высоким температурам.

В основном бани строят из дерева, легковоспламеняющегося материала. Очень распространенным заблуждением является убеждение, что достаточно обшить потолок металлическими листами. Но на самом деле такой защиты недостаточно. Ведь обивка все равно будет нагреваться, что может привести к возгоранию. Популярным решением проблемы является утепление дымохода красным кирпичом. Но это подходит не для каждого дизайна ванны.

В настоящее время есть два хороших варианта изоляции дымохода:

• Фольгоизол . Баня с таким утеплением не будет терять тепло, все работает как термос. При этом достаточно быстро прогревается, долго сохраняя температуру.
• Теплоизол . Материал используется для обмотки дымохода.

Популярным решением является использование сэндвич-труб, демонстрирующих высокую степень безопасности. Конструкция утеплителя состоит из нескольких секций, которые легко комбинируются друг с другом. Этот вариант подходит и для саун с металлической печью.

Если стоит вопрос, чем утеплить трубу дымохода в традиционной русской бане, то лучшим решением будет использование красного кирпича. Этот материал устойчив к огню, способен долго сохранять тепло. Читайте также: «Как и чем сделать утепление труб в бане – материалы и способы».

Важно ответственно подойти к кирпичной кладке в бане. От ее качества напрямую зависит продолжительность эксплуатации здания. Нельзя экономить на материалах или работе. Ведь необходимость ремонта в будущем будет связана с гораздо большими затратами.

Обмотка металлического дымохода

«Как обмотать металлическую дымоходную трубу в бане?» – популярный вопрос среди садоводов. Ведь для этого коттеджа используется множество материалов. Отсутствие горючих веществ в покрытии – первостепенный нюанс, который необходимо учитывать. Предпочтительно использовать качественный материал, обладающий всеми необходимыми свойствами. Он также должен быть полностью безопасным в использовании.

Наиболее распространенные материалы:

1. стекловата;
2. Волокнистые строительные материалы;
3. Минеральная вата.

Изоляция металлического дымохода

Изоляция дымоходов металлического дымохода – отдельная тема для обсуждения. Ведь он содержит ряд нюансов, о которых пойдет речь далее. Это очень сложная задача, поэтому ее рекомендуется выполнять при строительстве бани. С готовым зданием работать сложнее, поскольку может потребоваться перестройка кровли.

Хорошим решением будет использование многослойных труб. Такая конструкция проста в изготовлении, к тому же сократятся затраты на специалистов. Однако сам материал не относится к бюджету. Но срок службы и качество полностью оправдывают свою стоимость. Сэндвич-трубы дополнительно утепляются минеральной ватой.

Как изолировать дымоход каждый решает сам. Важно помнить, что такое утепление позволяет защитить дымоход от негативного воздействия продуктов горения, а также влаги. Если вовремя не позаботиться об утеплении, то есть риск разрушения бани. Ведь обогащенный кислотой конденсат медленно разрушает строительные материалы. Наибольшую угрозу он представляет весной, когда труба начинает оттаивать (подробнее: «Почему появляется конденсат в трубе дымохода и как от него избавиться»).

Изготовление коробки

О том, как утеплить железную трубу дымохода, было сказано ранее. Теперь вы можете перейти к следующему шагу. Многие считают, что изготовление дымохода – слишком сложная задача. В действительности это не так. Достаточно подойти к работе ответственно, со знанием дела.

Необходимые инструменты:

• Дрель;
• Ножницы по металлу;
• Компас;
• металлических листов;
• Саморезы.

Этапы работы:

1. Подготовка отверстия. По краям необходимо закрепить бруски, которые будут выполнять роль опоры для корпуса.
2. Из металлического листа вырезаются две заготовки. Им придается U-образная форма. Затем готовые детали прикручиваются к потолку при помощи саморезов.
3. Снова делаются две заготовки, но они уже закреплены на стоячих листах небольшой лопаткой.

   Как производится изоляция дымохода?

   Получается прочный каркас в потолке.

4. Теперь для ящика делается дно из металлического листа. В центре заготовки должно быть отверстие для дымохода, здесь понадобится циркуль.
5. В коробке четыре застежки по два сантиметра. Их разрезают и загибают перпендикулярно низу.
6. Стенки крепятся к днищу. Теперь в короб вставляется дымоход, дополнительно фиксируется хомутами. Пустоты заполняются теплоизоляционным слоем.

Монтаж дымохода

Установка дымохода не такая простая задача, как может показаться на первый взгляд. Есть много нюансов, которые следует учитывать. Если дымоход установлен недостаточно качественно, это может привести к порче имущества, а также созданию дискомфорта для находящихся внутри людей и нанесению вреда их здоровью.

Этапы работ:

1. Подготовительный этап, на котором выбирается проект работ, закупаются материалы, определяется форма конструкции. Существуют прямые дымоходы, а также конструкции с различными изгибами.
2. Теперь можно приступать к сборке дымохода. Соединения труб, отводы и тройники должны скрепляться хомутами.
3. Проведение дымохода через крышу с помощью специального инструмента. Для начала определяется уровень ската крыши, на основании полученных данных выбирается подходящее место. В нем прорезается отверстие для заготовки. Сверху все утеплено срезом кровли, а изнутри – листом покрытия. Читайте также: «Чем утеплить трубу дымохода — проверенные и надежные варианты».
4. На патрубке закреплен специальный фартук. Труба удлиняется до необходимых размеров, ее верх частично утепляется специальным чехлом в виде зонта. Он предотвратит попадание атмосферных осадков в дымоход.

Крепление дымохода

Заготовку необходимо вывести на крышу через чердак. Все щели, особенно пустоты между кровлей и трубой, заполняют гидроизоляцией. При снятии заготовки необходимо помнить о технике безопасности.

Колено используется для фиксации трубы дымохода. Он предназначен для контроля вертикального расположения конструкции. Для придания всему надежности трубу дополнительно крепят к стене, используя подходящие кронштейны. Обычно они входят в готовый набор. Их также можно сделать своими руками, лучше всего в качестве основы для них использовать металлические уголки.

Как только теплоизоляционная конструкция установлена ​​и надежно закреплена, необходимо закрыть трубу дымохода зонтиком. Он предназначен для защиты конструкции от атмосферных осадков, тополиного пуха и опавших листьев.

Замена кирпичной трубы на металлическую

Если кирпичной трубы недостаточно, ее можно дополнить металлической трубой. Задача трудоемкая, но вполне осуществимая. Важно подойти к нему со всей ответственностью.

Для начала изготавливается плоская стальная площадка с трубой. При этом его диаметр должен быть таким же, как и диаметр металлической трубы, которую планируется использовать. Сайт должен быть надежно закреплен. Его фиксируют дюбелями и шурупами. Герметизация добавит дополнительную надежность.

Заказ-наряд:

• На кирпичной кладке нужно отметить точки, в которых будет установлено крепление. Их нельзя класть на кладочный шов. Их желательно размещать ближе к центру кирпича, а не на его краю.
• В отмеченных местах сверлятся отверстия для установки дюбелей. В этих же точках на ровной площадке делаются отверстия, туда и войдут саморезы.
• На кирпичное основание наносится огнеупорный герметик, затем туда ставится стальная платформа. В дюбели вкручиваются саморезы. Важно следить за подгонкой и однородностью.
• Теперь осталось дождаться полного высыхания герметика и приступить непосредственно к удлинению дымохода с помощью металлической трубы.

Важные детали монтажа:

1. Если длина участка трубы над крышей превышает 1,5 м, рекомендуется оборудовать его специальными растяжками, укрепляющими конструкции (читайте также: «Способы установки дымохода на крыша дома – достоинства и недостатки разных вариантов»).
2. Нельзя устанавливать патрубок, длина которого от печки до оголовка более 5 м.
3. Установка специальных заглушек позволяет избавиться от конденсата.
4. Участок дымохода над крышей должен быть длиннее 1,5 м.
5. Не сужайте трубу при установке дымохода.
6. Близлежащие конструкции из легковоспламеняющихся материалов не должны нагреваться до температуры 50 o C.
7. Дымоход нельзя располагать рядом с электропроводкой.

Решение о том, как утеплить металлическую трубу дымохода, следует принимать исходя из бюджета, а также потребностей строения.

Важно подойти к задаче максимально ответственно, выполняя работу с полным соблюдением всех норм и нюансов. Тогда изоляция дымохода прослужит долго без нареканий.

Как производится негорючая теплоизоляция дымоходов

При строительстве многих современных домов или загородных домов возводятся камины или печи. В этом случае возникает вопрос о выходе дымохода на поверхность крыши. Дымоход на крыше необходимо утеплить. Что подразумевается под этим?

• Во-первых, трубу лучше всего выводить в нужном месте на крышу.
• Во-вторых, место соединения трубы с кровлей должно быть герметичным, чтобы исключить возможную протечку.
• В-третьих, дымоход обычно нагревается до очень высокой температуры.

Поэтому необходимо защитить горючую кровлю от возможного плавления или даже воспламенения.

Выбор наилучшего места выхода трубы на крышу

Рекомендуется демонтировать дымоход в районе конька крыши. Так как конек наименее подвержен застою влаги, то и кровельный пирог в районе конька обычно минимален.

При наличии коньковой балки возникают трудности со снятием трубы. Для сохранения прочности стропильной системы ее необходимо конструировать без конькового бруса. Либо нужно использовать одновременно две балки, между которыми будет проходить дымоход.

Как вариант, можно провести трубу не через конек, а рядом с ним. В этом случае прочность стропильной системы не будет нарушена, а труба окажется на скате крыши. Категорически не рекомендуется выводить трубу в ендову кровли , то есть в самое низкое место, где сходятся скаты. В этом месте чаще всего наблюдаются явления застоя воды и снега, что может привести к протечке в месте соединения трубы с кровлей. Когда печь или камин расположены в стороне от желаемого выхода трубы на крышу, в качестве переходника используется изогнутое колено дымохода.

Гидроизоляция дымохода

Устройство изоляции дымохода

Как закрепить трубу на крыше , обеспечивает защиту от утечек?

Дымоход из теплоизолированных труб

Современные дымоходы изготавливаются из многослойных теплоизолированных труб с наружным слоем из нержавеющей стали. Специально для них выпускаются специальные кровельные переходы, представляющие собой стальной несущий лист и прикрепленный к нему фартук-заглушку. Через этот фартук проходит труба дымохода. Фартук крепится к трубе стальным хомутом с термостойкой прокладкой. Такие фартуки обеспечивают уплотнение между кровельным материалом и трубой.

Защита кровли от контакта с горячей трубой

Основной задачей, стоящей перед строителями в процессе вывода трубы на поверхность кровли, является обеспечение пожарной безопасности дома. Резка трубы на крыше имеет большое значение.

Согласно нормативным документам температура обогреваемой трубы не должна превышать +50 градусов в месте контакта с горючей кровлей.

При использовании кирпичной трубы этот вопрос решается увеличением толщины стенок трубы. Рекомендуемая толщина стен 35-40 сантиметров . Такая толщина трубы гарантирует сохранность кровли в плане возгорания.

Кровельный пирог представляет собой слой из последовательно уложенных слоев:

Устройство кровельного пирога

• пароизоляция,
изоляция
• ,
• гидроизоляция,
Кровельный материал
• .

Крайне нежелательно нарушать его целостность, во избежание попадания воды внутрь кровли, и постепенного разрушения всего пирога.

Необходимо предусмотреть зазор (пространство) между дымоходом и кровлей.

Для этого изготавливается дополнительный короб из деревянных стропил и поперечных балок, располагаемый между трубой и кровлей.

• Расстояние между стенками короба и дымоходом должно быть около 15 сантиметров.
• Этот зазор заполнен негорючим материалом.
• Все составляющие кровельного пирога вырезаются и крепятся гвоздями или скобами к стропилам и поперечным балкам, а гидроизоляция прижимается обрешеткой или контробрешеткой.
• При необходимости все подозрительные стыки можно заделать герметиком.

Обеспечивает изоляцию дымохода в потолке.

Грамотная гидроизоляция дымохода с обеспечением пожарной безопасности всей конструкции и правильный выбор места выхода дымохода на крышу – главные условия, выполнение которых гарантирует безопасность вашего дома и надлежащий уровень комфорта.

Построив баню, нужно позаботиться о безопасности своих близких. Главную опасность представляет живой огонь. Если не выполнить качественную изоляцию дымохода, печи, потолка и стен, то потолок может загореться. По статистике пожарных, в 2014 году 70% пожаров в банях произошло из-за неправильной изоляции труб. Мы заботимся о наших читателях и расскажем, как утеплить трубу в бане своими руками, какие существуют материалы для защиты деревянных конструкций от огня.

Труба в бане должна быть безопасной и хорошо удерживать тепло.

Дымоход и печь быстро нагреваются. Традиционно бани строятся из дерева и легко воспламеняются. В старину для утепления стен, потолков, дымоходов и печей использовали слой глины, асбеста и других подручных материалов. Главное, чтобы материал был плохим проводником тепла и не воспламенялся при высоких температурах. Защита дымохода необходима не только в целях пожарной безопасности. Внутри утепленной конструкции не будет образовываться конденсат, дымоход будет медленнее остывать и дольше прослужит хозяевам.

Изоляция печей и труб фольгированным изолоном.

Некоторые считают, что достаточно обить потолок вокруг дымохода металлическими листами, и баня полностью изолирована от огня. Металл нагревается точно так же, от огня это не спасет. В качестве теплоизолятора для дымохода он тоже не годится.

Можно обложить трубу красным кирпичом, но не каждая баня предусматривает подобную конструкцию по дизайну и размерам.

Современные производители предлагают несколько вариантов материалов для утепления дымохода в бане:

• фольга изол.

Кратко рассмотрим каждый тип.

Теплоизоляция для изоляции дымохода

Теплоизоляция является относительно новым материалом. Утепление можно сделать своими руками. Изготовлен из вспененного полиэтилена, который спрятан между двумя листами фольги.

Теплоизол хорошо выдерживает высокие температуры и подходит для утепления банной трубы.

Производители предлагают Теплоизол толщиной от 2 до 10 мм. Чем толще материал, тем выше температура, которую он может выдержать. Для более легкого изложения рассмотрите таблицу:

Верхний слой фольги защитит дымоход от сильного нагрева. Материал удобен в работе. Его оборачивают вокруг дымохода, закрепляя специальной металлизированной лентой или проволокой.

Фольгоизол для защиты дымохода

Фольгоизол состоит из двух слоев: фольги и теплоизолятора. Фольга играет отражающую роль и сохраняет 90% тепла в бане. По экологичности материал занимает первое место среди аналогичных, так как для изготовления используется толстая пищевая фольга. Материал не боится ультрафиолета и высоких температур от -65 до +175°С. Это хороший изолятор.

Фольгоизол покрыт пищевой фольгой, поэтому безвреден.

Часто фольгированным изолом покрывают не только дымоход, но и стены, потолок парилки. Это отличный утеплитель, изолятор пара и воды для сауны или бани.

Сауна, отделанная внутри фольгированным утеплителем, по конструкции напоминает термос. Тепло не выходит наружу, баня быстро прогревается и долго остывает.

Сэндвич-труба – находка для бани

Современные производители предлагают установить безопасную сэндвич-трубу в баню или сауну. Выбирая сэндвич-дымоход, вам не нужно беспокоиться об утеплении. Дымоход состоит из нескольких секций, которые легко вставляются друг в друга. Собрать конструкцию своими руками будет несложно. Сэндвич-труба подойдет для бани или сауны с железной печью.

Сэндвич-труба сразу имеет встроенную изоляцию и теплоизоляцию.

Конструкция сэндвич-трубы напоминает многослойный пирог. С внутренней стороны укладывается слой нержавейки, затем укладывается утеплитель (базальтовая или минеральная вата), снаружи оцинкованная сталь. Конструкция представляет собой современный метод изоляции встроенных сборных дымоходов. Конструкция призвана выполнять сразу две функции: копоть не скапливается внутри, снаружи не перегревается.

А вот железная печь, для которой предназначена сэндвич-труба, в основном используется в сауне. Что делать, если у вас традиционная русская баня с кирпичной печью, как сделать утепление? Мы поговорим об этом ниже.

Как утеплить трубу в традиционной русской бане?

Для строительства трубы в бане с каменной печью используется красный кирпич. Он не боится высоких температур, долго сохраняет тепло.

Конструкция кирпичной трубы должна быть правильно сложена. Насколько долго прослужит конструкция, будет зависеть от качества кладки. Делая трубу для своей бани, не стоит экономить, так как ремонт может обойтись дороже.

Труба в месте пересечения с кровлей, перекрытием и другими частями кровельной конструкции должна быть изолирована металлическими листами.

Выход трубы на потолок и через крышу необходимо изолировать от высоких температур с помощью асбестовых листов. А стены возле внутренней части трубы обиты металлическими оцинкованными листами. Не используйте простые листы железа, так как они подвержены коррозии. Вокруг трубы в местах ее прохождения через потолок можно сделать короб и заполнить его внутри керамзитом. Он дополнительно сдержит тепло и защитит деревянные полы от возгорания.

Надлежащая изоляция трубы — это только полдела. Также необходимо позаботиться о печи, потолке и стенах бани.

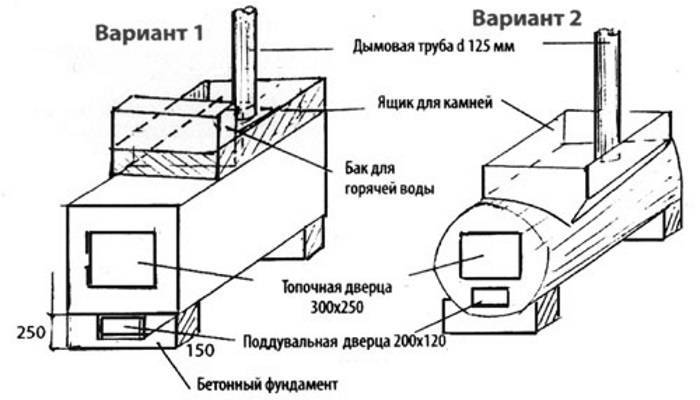

Защитное утепление печи в бане

Современные металлические печи просто устанавливаются на фундамент, стены с тыльной и боковой стороны обшиваются металлическими листами. Печь из металла, сделанная своими руками, выглядит неприглядно, ее можно обложить красным кирпичом. Он будет дополнительным изолятором и поможет сохранить тепло в бане.

Схема утепления печи в бане.

Раньше печь утеплялась листами асбеста, но при высоких температурах он выделяет вредные вещества. Поэтому мы не рекомендуем использовать асбест в парилке.

Экологически безопасно утеплять печь натуральным войлоком. Материал дорогой, но является хорошим изолятором. Войлок не будет гореть, а при попадании искры начнет тлеть. Запах при тлении специфический, не заметить такой сложно.

При установке печи непосредственно на деревянный пол рекомендуем сначала уложить войлок в два слоя, затем сделать кирпичную подушку в три ряда. Стены и пол вокруг утеплены металлическими листами высотой 50–70 см.

Правильная изоляция дымохода или печи продлит срок службы дымохода и теплогенератора, а также защитит деревянную конструкцию от возгорания. А после прочтения статьи не останется вопросов, как изолировать трубу в бане.

Устройство дымоходного канала в частном доме предполагает соблюдение правил герметизации и пожарной безопасности. При устройстве дымохода в доме или при выводе металлического дымохода в бане через крышу утепление дымохода является основным показателем правильной организации этого блока работ.

Место примыкания дымохода к потолку и кровельным материалам остается уязвимым местом из-за возможного перегрева и возгорания кровли. Чтобы исключить возможность возникновения пожара, важно организовать утепление и герметизацию кровли по всем правилам.

Изоляция труб в месте стыка

Выпуск новых строительных материалов и развитие передовых технологий являются гарантией эффективной теплоизоляции. Выбор материалов для этой цели во многом определяет форма дымохода, способ оборачивания трубы, отводящей горячие газообразные вещества при сгорании топлива.

Основная трудность состоит в том, чтобы предотвратить чрезмерное нагревание материалов, прилегающих к дымоходу, чтобы они не воспламенились в любом типе здания.

В большинстве домов частных домовладений дымоход идет от:

• котла на твердом топливе;
• камин;
• печи;
• тарелки для приготовления пищи.

Имеют разную степень нагрузки и уровень нагрева до максимальной температуры, но изоляция нужна в каждом случае. Сборный или модульный дымоход, выпускаемый по типу сэндвич-системы, предполагает готовую изоляцию двойных труб слоем базальтовой ваты. Он эффективен как для утепления, для снижения вероятности образования конденсата, так и в качестве защиты от перегрева кровельных материалов на выходе через кровлю. Осталось правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.

Комплект керамического дымохода

Перед тем, как утеплить трубу в бане или жилом доме, следует выбрать наиболее подходящий для вашего проекта вариант. Керамический дымоход не менее эффективен и долговечен; используется для камина или бани. В сборку готовой конструкции входят детали из противопожарных материалов. Одни из них прилегают непосредственно к трубе или закрывают ее, другие предназначены для герметизации прохода через кровлю.

Место выхода дымохода должно быть таким, чтобы облегчить работы по изоляции. Но труба должна возвышаться над коньком на 30-40 см, во избежание обратной тяги при сильном ветре, поэтому трубу часто выводят через конек.

Как правильно выбрать дымоход

Пример наружного дымохода

В домах старой конструкции, когда все печные трубы были из кирпича, круглые трубы выводились через квадратное отверстие в потолке. Проходной участок в потолке оборудуют специальным коробом из дерева или металла, выдерживая достаточное расстояние до дымохода.

Важно правильно утеплить это «окно», чтобы все щели были заполнены, а материалы на стыке были защищены от возгорания. Этот зазор заполняется минеральной ватой, а также используется специальная огнеупорная штукатурка. В кирпичном дымоходе также используются базальтовые и асбестовые блоки.

Безопасный и надежный выход трубы дымохода через кровельный проем решается в 2-х направлениях:

• противопожарная защита стропильного каркаса в месте прохода трубы;
• гидроизоляция отверстия от проникновения атмосферных осадков теми материалами, которые помогут утеплить трубу и наиболее подходят к типу кровельного материала и его цвету.

Вывод трубы через кровельный пирог по всем нормам пожарной безопасности

Разделение дымохода и многослойного кровельного пирога (с утеплителем, гидро- и пароизоляцией) выполняется по всем современным нормам:

• для двойных металлических труб предусмотрено внутреннее утепление минеральной ватой;
• одиночная труба покрыта готовой изоляционной оболочкой необходимого диаметра и защищена снаружи;
• в кирпичной кладке важно увеличить толщину стены порядка (38-40 см) и защитить контактные поверхности специальной штукатуркой.

Короб для выхода дымохода сооружают из поперечного бруса и стропил, выдерживая расстояние не менее 15 см от деревянной конструкции до металлического дымохода. Щель между ними заполняется базальтовой ватой.

В противопожарных нормах указано, что температура в контактном контуре дымохода не должна превышать 50ºС. Пленочные мембраны внутри кровельного пирога могут быть выполнены из горючих материалов, поэтому между ними и трубой необходим зазор и дополнительное утепление негорючей минеральной ватой.

Мембраны кровельного пирога, вырезанные на выходе из трубы, необходимо аккуратно разрезать и завернуть. Затем прижимают обрешеткой и фиксируют по краям короба гвоздями. Для полной герметичности кровли трубу в этом месте нужно обмотать спец.

При выходе дымохода через неотапливаемый чердак, а не жилой чердак, снижается риск перегрева элементов кровли. Полная герметичность изоляции необходима в любом случае, но лучше дополнительно обмотать трубу специальной лентой. Правильный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после монтажа теплоизоляции дымохода в кровельном проеме.

Выход трубы через крышу

Варианты изоляции дымохода

В большинстве случаев хорошо организованная изоляция дымохода на крыше препятствует проникновению атмосферных осадков. Но есть 2 вида возможных протечек:

• сверху, при неправильной установке изоляционного колпака над кровельными материалами;
• снизу при неправильной укладке гидроизоляционных материалов под настил.

Самый простой способ наружного утепления дымохода – установка готового изолирующего фартука или колпака.

Попробуйте самостоятельно вырезать подобное устройство из оцинкованного листа, чтобы устранить течь в старой крыше, это сэкономит деньги. При таком способе не нужна подгонка – учитываются все конструктивные особенности крыши и выходящей из нее трубы.

Изделия этого типа также производятся из различных материалов. Важно подобрать теплоизоляционный колпак (фартук), соответствующий ширине металлической трубы дымохода. Либо подбирается полноценный кровельный проход, который приобретается вместе с сэндвич-трубой.

Любое здание и крыша постепенно дают усадку, поэтому жесткое крепление гидроизоляции не всегда эффективно. Визуально целостность кровли сохраняется, а на стыках постепенно появляются признаки разгерметизации. Специалисты рекомендуют армировать изоляцию в местах крепления колпака – эластичной термостойкой прокладкой.

Среди самых надежных конструкций для прохода трубы через крышу – специально изготовленный короб – наподобие стропильной системы. Вместо дерева, которое относится к горючим материалам, можно сделать из оцинкованной кровли, но таким же образом.

Конструкция модульных дымоходов имеет готовую теплоизоляцию, но отличается комплектацией. Например, есть двойная труба со слоем базальтовой ваты или специальной керамической сердцевиной и внешней оболочкой из бетона. Сборка модульных блоков достаточно проста – схема прилагается при покупке.

Возможна установка прокладки из асбеста с последующей герметизацией асбестовым раствором. Каждый новый блок модуля крепится поверх предыдущего тем же составом смеси. После завершения монтажа трубу изолируют от протечки в мансардном окне любым описанным способом.

Современная кровля из профнастила имеет свои особенности – здесь окно дымохода лучше сделать немного шире. Все сопрягаемые поверхности также заполнены материалами с теплоизоляционными свойствами. Дымоход перед обмоткой базальтовой ватой помещается в стальной короб. Аккуратно срежьте слои пленки паро- и гидроизоляции, закрепите их по краям короба. Между ним и трубой обязательно нужно сделать термостойкую засыпку.

Проход через крышу

Далее проводится наружная гидроизоляция – сверху надевается уплотнительный колпак, соответствующий размеру трубы дымохода, край крепится хомутом на клей. Нижняя кромка плотно прилегает к кровельному материалу, жестко фиксируется уплотнителем. В комплект такого дымохода часто входит стальной колпак. Их надевают на круглые трубы. Установка рекомендуется, когда дым из твердотопливного котла на выходе имеет температуру более 100°С.

Если правильно утеплить трубу дымохода, то сырость и гнилой потолок вам не грозят.

Дымоход – центральный элемент дымоходной системы в любом частном доме, где имеется отопительное оборудование, работающее на твердом или жидком топливе. Для его эффективной работы требуется не только соблюдение технологии монтажа, но и установка полноценного теплоизоляционного слоя, который будет располагаться снаружи дымохода.

Зачем нужно утеплять дымоход

В процессе эксплуатации по дымовому каналу транспортируется большое количество продуктов горения и горячего воздуха. Все это снижает срок службы дымохода за счет ускорения процессов коррозии и окисления внутренних стенок выходного канала.

К наиболее частым проблемам, приводящим к повреждению дымохода, относятся:

Утепление дымохода современными теплоизоляционными материалами снижает риск повреждения и снижает скорость коррозионных процессов. Например, изоляция стальных дымоходов продлевает срок службы изделия в 2 и более раз.

Преимущества утепленного дымохода

Своевременная теплоизоляция дымохода снижает риск воздействия факторов, приводящих к образованию повреждений в металле, кирпиче или керамике. При правильной толщине утеплителя проблема с конденсатом решается практически полностью – точка росы смещается на участок трубы, расположенный выше уровня крыши. Это значительно увеличивает ресурс дымового канала и срок службы дымоходной системы в целом.

Изоляция дымохода увеличивает срок его службы в несколько раз

К другим преимуществам изолированного дымохода относятся:

1. Уменьшение отложений – теплоизоляционные материалы помогают уменьшить разницу температур между продуктами сгорания и поверхностью дымохода. Это уменьшает количество веществ, оседающих на внутренней поверхности дымохода.
2. Энергосбережение – в процессе эксплуатации утепленный дымоход забирает меньше энергии, получаемой от сжигания топлива. Это снижает расход топлива и энергии, затрачиваемой на поддержание постоянной температуры в камере сгорания.
3. Прочность и устойчивость – теплоизоляция, монтируемая вокруг дымохода, играет роль каркаса и повышает прочность и устойчивость конструкции. Особенно это заметно при установке тонкостенных металлических дымоходов.

Современные утеплители повышают морозостойкость системы дымоудаления. При соблюдении технологии утепления можно уменьшить или полностью исключить влияние высокой температуры в зоне выхода трубы через крышу.

Нагреватели для теплоизоляции дымохода

Для теплоизоляции дымохода печи используются материалы, обеспечивающие высокую степень теплоизоляции в сочетании с низкой теплопроводностью. Это исключает риск образования мостиков холода, обледенения и образования конденсата.

Среди наиболее эффективных и популярных материалов для утепления можно выделить следующие:

По сути, все вышеописанные способы имеют некоторое сходство – утеплитель наносится или закрепляется на внешней поверхности дымохода. После этого теплоизоляционный материал защищается стальным кожухом.

В целях экономии наружную стальную трубу можно заменить деревянными или шлакобетонными плитами. Например, прямоугольную раму вокруг дымохода можно закрепить с помощью подручных деревянных щитов, а пространство между трубой и щитами заполнить любым теплоизоляционным материалом.

Какой обогреватель лучше выбрать

Первое, что нужно помнить при выборе материала для изоляции дымохода, это то, что изоляция должна быть выполнена из негорючих компонентов. При работе дымохода изоляция будет нагреваться до 100–150 °С, а в месте выхода трубы через потолок температура может быть еще выше.

Если монтаж утеплителя будет проводить один человек, то лучше выбрать самый легкий и прочный материал. В противном случае при утеплении обязательно возникнут проблемы, что в итоге скажется на качестве проведенных работ.

Для самоизоляции дымохода лучше использовать базальтовую теплоизоляцию. Форма и толщина изделия подбирается с учетом существующей конструкции дымохода.

Базальтовый цилиндр можно подобрать точно под размер трубы дымохода

К преимуществам утеплителей на основе базальтовой ваты относятся:

• высокие теплоизоляционные качества;
• хорошая паропроницаемость;
• устойчивость к химическим веществам;
• иммунитет к образованию грибка и плесени;
• высокая теплостойкость при нагреве выше 100°С;
• экологичность и безопасность.

Перед использованием готовой теплоизоляции от производителя следует внимательно изучить технологию ее монтажа. Как правило, качественные изделия комплектуются бумажным вкладышем или инструкцией, в которой подробно описано, как они вырезаются и устанавливаются.

Видео: испытание на горючесть базальтовой ваты

Конструкция стального утепленного дымохода

Утепленный дымоход представляет собой конструкцию типа «труба в трубе», аналогичную сэндвич-трубе, которая также используется для устройства дымовых каналов. Обычно в качестве наружной трубы выступает деревянный ящик, обшитый асбестовыми плитами, или стальная труба большого диаметра.

Любая утепленная дымоходная труба состоит из канала дымоудаления, наружной оболочки и слоя изоляции между ними.

Между наружной оболочкой и дымоходом расположен негорючий теплоизоляционный материал, закрепленный механическим способом или приклеенный на термостойкий клей или герметик. Внутренняя часть изолированного дымохода представляет собой не что иное, как дымоход .

Слой материала, используемого в качестве утеплителя, действует как теплоизоляционный барьер. С одной стороны, он не позволяет нагреваться элементам, непосредственно контактирующим с дымоходом. С другой стороны, холодный воздух не охлаждает дымоход и, следовательно, не создает резкой разницы между температурой выходящих продуктов сгорания и внутренней поверхности дымохода.

Расчет материалов и параметров конструкции

Перед покупкой изоляции и материалов, необходимых для сборки каркаса вокруг конструкции дымохода, вам необходимо их рассчитать. Это позволит сэкономить средства, особенно если для утепления использовать специализированные дорогостоящие изделия.

Перед выполнением расчетов необходимо измерить:

• наружное сечение дымохода;
• длина и ширина (диаметр) дымохода;
• высота трубы от входа.

Полученные данные позволяют рассчитать необходимое количество теплоизоляционного материала и комплектующих. В качестве примера рассчитаем материалы для утепления стального дымохода сечением 200 мм и высотой 5 м.

Для теплоизоляции круглых дымоходов выпускаются готовые цилиндрические фрагменты утеплителей

При использовании базальтовой «скорлупы» потребуются изделия общей длиной 5 погонных метров с внутренним диаметром цилиндра 210 мм. Плотность утеплителя 120–150 кг/м 3 . Толщина теплоизолятора подбирается с учетом температурного режима в регионе. Для эксплуатации в условиях русской зимы достаточно баллонов толщиной 70–100 мм. В качестве наружной трубы требуется изделие из оцинкованной стали сечением 280–310 мм общей длиной 5 м.

Для утепления квадратных дымоходов удобно использовать базальтовую вату в плитах

Для утепления квадратных или прямоугольных дымоходов необходимо знать их размеры. Например, для квадратного дымохода со стороной 0,3 м потребуется (0,3*5)*4=6 м 2 утеплителя. Длина дымохода по-прежнему считается равной 5 м.

Если вы покупаете качественный утеплитель, то обычно в одной упаковке находится рулон общей площадью 5 м 2 . Итак, для нашего примера нам потребуется две пачки базальтовой ваты в рулонах. Параметры рулона – 5000х1000х50 мм. Для сборки каркаса вокруг квадратного дымохода можно использовать брус 50×50 мм. В качестве внешней обшивки лучше подойдет асбестовая плита 3000х1500х12.

Необходимые инструменты и расходные материалы

Помимо изоляции, для теплоизоляционных работ необходимы дополнительные расходные материалы. Для сборки деревянного каркаса и его обшивки используются оцинкованные саморезы длиной 30 мм. Для крепления теплоизолятора используется огнеупорный герметик – Penosil High Temp, PENOSIL Premium 1500 или MAKROFLEX HA147.

Термостойкий герметик используется для крепления изоляции к поверхности дымохода

Для изоляции дымоходов из стали или керамики потребуется:

• ножницы по металлу;
• нож строительный;
• отвертка;
• угловая шлифовальная машина;
• Набор отверток;
• защитные очки и перчатки;
• рулетка и карандаш.

Для штукатурки дымохода необходимо подготовить емкость для штукатурки, штукатурную кельму, деревянную прямоугольную кельму, треугольную кельму, правило и малярную кисть с длинным ворсом.

Подготовительные работы перед установкой теплоизоляции

Перед проведением теплоизоляционных работ следует проверить надежность и прочность фундамента, который возводился под печь или другое отопительное оборудование.

Если нет фундамента, то перед утеплением дымохода потребуется собрать несущую конструкцию под внешний кожух. Это может быть как опорный кронштейн, который можно приобрести в магазине, так и сварная рама, изготовленная из стального уголка. Обычно для стальных дымоходов используют готовые опорные кронштейны, а в случае с кирпичным дымоходом конструкция фундамента уже рассчитана на токовые нагрузки.

После этого следует внимательно осмотреть место выхода дымохода через перекрытия и крышу. Точка выхода через потолок должна быть защищена стальным коробом. Минимальное расстояние от дымохода до стенок короба не менее 20 см. При выходе через крышу дымоход не должен соприкасаться с конструкциями крыши. Для этого предусматривают соответствующие распорки или специальный колпак, который монтируется снаружи здания.

Место выхода дымохода через потолок должно быть защищено металлическим коробом.

Изоляция дымохода своими руками

Перед тем, как приступить к утеплению, наружную поверхность дымохода следует очистить от пыли и грязи. Для этого используйте обычную щетку с жесткой щетиной и веник. При очистке кирпичного дымохода удалите лишнюю пыль и рыхлый цемент. Это можно сделать с помощью кисти и воды.

Технология изоляции кирпичного дымохода

Изоляция кирпичного дымохода может выполняться с использованием различных материалов. Самый трудоемкий и неэффективный метод – оштукатуривание, но многие все же его используют, так как он не требует больших затрат. В среднем после работы потери тепла снижаются на 20-25%.

Последовательность действий при оштукатуривании следующая:

1. В чистой емкости с закругленным дном замешивают раствор на основе цемента М500, сухой извести и мелкодисперсного шлака. Шлак перед замесом просеивают. Первая порция раствора должна быть очень густой.

   Для приготовления штукатурки необходимо замесить раствор из цемента, извести и шлака

2. Раствор аккуратно наносят на швы между кирпичами. На этом этапе нужно заполнить все пустоты. Желательно сделать это до того, как стальная сетка будет закреплена на поверхности трубы.

   Кирпичные дымоходы иногда изолируют термостойкой штукатуркой, хотя это считается наименее эффективным способом.

3. На поверхность дымохода крепится армирующая стальная сетка. Затем можно начинать носить гипсовую смесь. Толщина первого слоя не более 3–4 см. После нанесения штукатурный слой должен схватиться и немного подсохнуть.
4. Наносится второй слой штукатурки толщиной до 5–7 см. Если заявленную толщину нанести невозможно, то наносится слой 3–4 см. Далее нужно будет дождаться ее схватывания и повторять работу до получения штукатурного покрытия нужной толщины.
5. Наносится финишный слой. Поверхность тщательно выравнивается и затирается кельмой. При высыхании могут образовываться трещины, которые необходимо замазать перед нанесением отделки.

После высыхания штукатурку отбеливают раствором извести и мела. При необходимости наносится в 2-3 слоя. Вместо цементно-шлаковой смеси можно использовать термостойкую штукатурку с огнестойкостью до 600°С.

Видео: обшивка и утепление кирпичного дымохода

Технология утепления стальных дымоходов

Описанная ниже технология может применяться для утепления любых круглых дымоходов, но чаще всего применяется для теплоизоляции стальных конструкций. Последовательность работ будет зависеть от типа внешней трубы. Мы рекомендуем использовать телескопическую трубу производителя.

Теплоизоляционные работы выполняются в следующем порядке:

В процессе работ следует внимательно следить за стыковкой элементов. Стык между верхней и нижней трубой должен быть без видимого зазора. При использовании труб без сварного шва соединительный стык также обрабатывается герметиком.

Видео: изоляция стальных дымоходов

Изоляция квадратных и прямоугольных дымоходов

Эта технология чаще всего используется для изоляции кирпичных дымоходов. Но при необходимости этим методом можно утеплить дымоход из одной или нескольких асбестовых труб.

Утепление осуществляется в следующей последовательности:

После монтажа шов между асбестовыми плитами по углам каркаса заполняется термостойкой штукатуркой. Со стороны выхода из дымохода поверхность также затирают термостойкой штукатуркой.

Основные ошибки при утеплении

После выполнения теплоизоляционных работ следует провести пробную печь или топку котла. Максимальная мощность не более 60% от номинальной. Для диагностики и проверки качества утепления потребуется приобрести или арендовать ручной тепловизор. В процессе диагностики следует выяснить, насколько герметичен наружный кожух утепленного дымохода. Если все в порядке, то ни стены конструкции, ни соединительные швы не будут пропускать тепло. Это будет хорошо видно на экране оборудования.

Потеря герметичности – наиболее распространенная проблема, приводящая к прогоранию дымохода и перегреву изоляции. Если такая проблема присутствует, то необходимо будет снять наружную трубу или кожух и установить заново в соответствии с технологией.

Прогар утепленного дымохода может произойти из-за потери герметичности или из-за неправильно подобранной толщины теплоизолятора

Если после утепления дымохода конденсат все еще продолжает накапливаться, то, теплоизоляция была выбрана неправильно. Минимальная толщина утеплителя не должна быть меньше 4 см. Для утепления стальных и асбестовых труб высотой более 6 м рекомендуется использовать утеплитель толщиной 10 см. При утеплении кирпичных дымоходов лучше использовать теплоизоляционные плиты общей толщиной 8 см и более.

Изоляция дымохода – это обязательные работы, которые должны быть выполнены сразу после возведения системы дымохода и вентиляции. Оптимально, если уже на этапе обустройства дымохода будут использованы современные теплоизоляционные материалы или готовые изделия с теплоизоляционным слоем. Это позволит собрать дымоход, который прослужит весь заявленный срок без вынужденных простоев на периоды ремонта.

Как изолировать металлическую трубу дымохода

Предисловие . Рассмотрим, как утеплить трубу в бане самостоятельно. Здесь есть два решения. Первый – сделать сэндвич-трубы для печи в баню своими руками и более практичный, но затратный способ – купить готовый сэндвич-дымоход и установить его. Как правильно утеплить трубу в бане – важный вопрос, так как от этого зависит срок эксплуатации дымохода и пожарная безопасность, минимизация риска возникновения пожара в перекрытии.

Теплоизоляция железного дымохода в бане имеет важные цели. Во-первых, обеспечить пожарную безопасность помещения и повысить КПД банной печи. Во-вторых, утепленный дымоход котла прогревается гораздо быстрее, поэтому конденсат внутри трубы не успевает скапливаться и не приводит к быстрой коррозии металла. О том, как утеплить трубу в бане самостоятельно и осуществить ее монтаж, мы расскажем ниже.

Нужно ли утеплять трубу дымохода в бане

Дымоход в бане делать из двух частей. Нижняя часть – дымоход без утепления, будет отдавать свое тепло в парилку, быстрее прогревая помещение. Для устройства нижней части дымохода следует купить готовую трубу подходящего диаметра из оцинкованной или нержавеющей стали. Несмотря на то, что нержавеющая сталь дороже, она выглядит эстетично и прослужит в разы дольше, чем оцинкованная сталь.

Трубы без изоляции при необходимости можно быстро заменить, не нарушая теплоизоляции дымохода, проходящего через потолок. Соединение нижнего неутепленного дымохода и утепленной сэндвич-трубы необходимо производить до перекрытия потолка с помощью стартового сэндвича. Использование сэндвич-труб защитит от перегрева потолка парилки и уменьшит количество конденсата внутри трубы.

Как утеплить трубу в бане своими руками

Верхняя часть дымохода, проходящая через потолок, должна быть выполнена из многослойных труб. Их преимущество в том, что внутри уже есть слой теплоизоляции, в результате чего наружная труба не нагревается и значительно снижает риск возгорания деревянных полов. Кроме того, в холодное время года теплоизоляционный слой предотвращает образование конденсата в металлическом дымоходе, снижая риск коррозии труб в будущем.

Для соединения одностенной и сэндвич-трубы используется переходник (стартовый сэндвич). Если сэкономить и не купить стартовый сэндвич, то базальтовый утеплитель может осыпаться с трубы в процессе ее эксплуатации. Кроме того, характеристики минеральной ваты таковы, что она впитывает влагу из воздуха. Это может привести к коррозии металлических труб дымохода, так как в парилке повышенная влажность.

Если вы решили сэкономить и у вас осталось достаточно базальтового утеплителя, после утепления котельной и осталось несколько листов стали, то утепленный дымоход для бани можно сделать самостоятельно. Сначала рассчитайте необходимую высоту будущего дымохода, а также диаметр стартового дымохода печи, чтобы труба подходила по размеру. Итак, приступаем к утеплению и монтажу труб дымохода.

Изготовление утепленных труб своими руками:

1 . для начала вырезаем из листа металла два прямоугольника нужного размера и складываем их в цилиндры;

2 . трубу меньшего диаметра оборачиваем негорючим утеплителем, сверху кладем трубу большего диаметра;

3 . скрепляем подготовленную трубу сверху и снизу хомутом, делаем необходимое количество труб;

4 . к концу одной трубы привариваем полосу по окружности с конца для защиты изоляции от атмосферных осадков.

Перед монтажом труб в бане следует подготовиться – в потолке над печью нужно сделать отверстие на 20 мм больше диаметра дымохода, а еще одно отверстие делается в крыше. Затем из листа металла вырезается квадрат, он должен полностью закрывать отверстие в потолке. Внутри квадрата вырезается отверстие, равное диаметру трубы, а по краям металлического листа сверлятся отверстия под саморезы.

Монтаж утепленной трубы в бане своими руками

Соединяем сделанные ранее трубы. На дымоход банной печи надеваем неизолированную трубу, а на нее надеваем металлический лист с отверстием, чтобы потом закрепить его на потолке парилки изнутри. Перед потолком необходимо положить стартовый сэндвич на трубу и продолжить ставить на уже утепленные трубы. Оцинкованный лист крепим к потолку саморезами, которые вы надели ранее на трубу дымохода.

Технология монтажа дымохода из сборных сэндвич-труб ничем не отличается от описанной выше. Несмотря на высокую стоимость заводских сэндвич-труб и необходимых комплектующих для дымохода. Готовые изделия будут выглядеть более эстетично и прослужат гораздо дольше, особенно дымоход из нержавейки в парилке. На верхнюю часть дымохода следует надеть колпак для защиты дымохода и печи от дождя и снега.

Чем утеплить чердак возле трубы в бане

Чердак возле дымохода можно утеплить красиво

Монтаж утепленного дымохода в бане своими руками сделан, осталось только красиво утеплить чердак в бане возле дымохода. На лист металла со стороны чердака бани между дымоходом и досками пола насыпается керамзит или глина. Пенопласт и другие горючие утеплители для этой цели не подходят. Самый недорогой способ утеплить чердак бани в районе трубы дымохода – использовать керамзитобетон, ячеистый бетон или глину.

При самоизоляции трубы в бане многие ориентируются на свой бюджет, а кого-то в первую очередь волнует практичность и привлекательный внешний вид всей конструкции. Как утеплить трубу дымохода в бане вы уже знаете. Дополнительно вы можете убедиться в том, что сможете сделать утепленный дымоход в бане самостоятельно, посмотрев размещенное ниже видео с инструкцией по установке сэндвич-труб в парилке.

Видео. Как и чем утеплить трубу дымохода в бане

Построив баню, нужно позаботиться о безопасности своих близких. Главную опасность представляет живой огонь. Если не выполнить качественную изоляцию дымохода, печи, потолка и стен, то потолок может загореться. По статистике пожарных, в 2014 году 70% пожаров в банях произошло из-за неправильной изоляции труб. Мы заботимся о наших читателях и расскажем, как утеплить трубу в бане своими руками, какие существуют материалы для защиты деревянных конструкций от огня.

Труба в бане должна быть безопасной и хорошо удерживать тепло.

Дымоход и печь быстро нагреваются. Традиционно бани строятся из дерева и легко воспламеняются. В старину для утепления стен, потолков, дымоходов и печей использовали слой глины, асбеста и других подручных материалов. Главное, чтобы материал был плохим проводником тепла и не воспламенялся при высоких температурах. Защита дымохода необходима не только в целях пожарной безопасности. Внутри утепленной конструкции не будет образовываться конденсат, дымоход будет медленнее остывать и дольше прослужит хозяевам.

Изоляция печей и труб фольгированным изолоном.

Некоторые считают, что достаточно обить потолок вокруг дымохода металлическими листами, и баня полностью изолирована от огня. Металл нагревается точно так же, от огня это не спасет. В качестве теплоизолятора для дымохода он тоже не годится.

Можно обложить трубу красным кирпичом, но не каждая баня предусматривает подобную конструкцию по дизайну и размерам.

Современные производители предлагают несколько вариантов материалов для утепления дымохода в бане:

• фольга изол.

Кратко рассмотрим каждый тип.

Теплоизоляция для изоляции дымохода

Теплоизоляция является относительно новым материалом. Утепление можно сделать своими руками. Изготовлен из вспененного полиэтилена, который спрятан между двумя листами фольги.

Теплоизол хорошо выдерживает высокие температуры и подходит для утепления банной трубы.

Производители предлагают Теплоизол толщиной от 2 до 10 мм. Чем толще материал, тем выше температура, которую он может выдержать. Для более легкого изложения рассмотрите таблицу:

Верхний слой фольги защитит дымоход от сильного нагрева. Материал удобен в работе. Его оборачивают вокруг дымохода, закрепляя специальной металлизированной лентой или проволокой.

Фольгоизол для защиты дымохода

Фольгоизол состоит из двух слоев: фольги и теплоизолятора. Фольга играет отражающую роль и сохраняет 90% тепла в бане. По экологичности материал занимает первое место среди аналогичных, так как для изготовления используется толстая пищевая фольга. Материал не боится ультрафиолета и высоких температур от -65 до +175°С. Это хороший изолятор.

Фольгоизол покрыт пищевой фольгой, поэтому безвреден.

Часто фольгированным изолом покрывают не только дымоход, но и стены, потолок парилки. Это отличный утеплитель, изолятор пара и воды для сауны или бани.

Сауна, отделанная внутри фольгированным утеплителем, по конструкции напоминает термос. Тепло не выходит наружу, баня быстро прогревается и долго остывает.

Сэндвич-труба – находка для бани

Современные производители предлагают установить безопасную сэндвич-трубу в баню или сауну. Выбирая сэндвич-дымоход, вам не нужно беспокоиться об утеплении. Дымоход состоит из нескольких секций, которые легко вставляются друг в друга. Собрать конструкцию своими руками будет несложно. Сэндвич-труба подойдет для бани или сауны с железной печью.

Сэндвич-труба сразу имеет встроенную изоляцию и теплоизоляцию.

Конструкция сэндвич-трубы напоминает многослойный пирог. С внутренней стороны укладывается слой нержавейки, затем укладывается утеплитель (базальтовая или минеральная вата), снаружи оцинкованная сталь. Конструкция представляет собой современный метод изоляции встроенных сборных дымоходов. Конструкция призвана выполнять сразу две функции: копоть не скапливается внутри, снаружи не перегревается.

А вот железная печь, для которой предназначена сэндвич-труба, в основном используется в сауне. Что делать, если у вас традиционная русская баня с кирпичной печью, как сделать утепление? Мы поговорим об этом ниже.

Как утеплить трубу в традиционной русской бане?

Для строительства трубы в бане с каменной печью используется красный кирпич. Он не боится высоких температур, долго сохраняет тепло.

Конструкция кирпичной трубы должна быть правильно сложена. Насколько долго прослужит конструкция, будет зависеть от качества кладки. Делая трубу для своей бани, не стоит экономить, так как ремонт может обойтись дороже.

Труба в месте пересечения с кровлей, перекрытием и другими частями кровельной конструкции должна быть изолирована металлическими листами.

Выход трубы на потолок и через крышу необходимо изолировать от высоких температур с помощью асбестовых листов. А стены возле внутренней части трубы обиты металлическими оцинкованными листами. Не используйте простые листы железа, так как они подвержены коррозии. Вокруг трубы в местах ее прохождения через потолок можно сделать короб и заполнить его внутри керамзитом. Он дополнительно сдержит тепло и защитит деревянные полы от возгорания.

Надлежащая изоляция трубы — это только полдела. Также необходимо позаботиться о печи, потолке и стенах бани.

Защитное утепление печи в бане

Современные металлические печи просто устанавливаются на фундамент, стены с тыльной и боковой стороны обшиваются металлическими листами. Печь из металла, сделанная своими руками, выглядит неприглядно, ее можно обложить красным кирпичом. Он будет дополнительным изолятором и поможет сохранить тепло в бане.

Схема утепления печи в бане.

Раньше печь утеплялась листами асбеста, но при высоких температурах он выделяет вредные вещества. Поэтому мы не рекомендуем использовать асбест в парилке.

Экологически безопасно утеплять печь натуральным войлоком. Материал дорогой, но является хорошим изолятором. Войлок не будет гореть, а при попадании искры начнет тлеть. Запах при тлении специфический, не заметить такой сложно.

При установке печи непосредственно на деревянный пол рекомендуем сначала уложить войлок в два слоя, затем сделать подушку из кирпичей в три ряда. Стены и пол вокруг утеплены металлическими листами высотой 50–70 см.

Правильная изоляция дымохода или печи продлит срок службы дымохода и теплогенератора, а также защитит деревянную конструкцию от возгорания. А после прочтения статьи не останется вопросов, как изолировать трубу в бане.

Наверное, любой хозяин при обустройстве дома сталкивался с такой проблемой, как утепление дымохода. Возникает вопрос, нужно ли утеплять трубу дымохода снаружи? Как правило, ответ положительный. Позже хозяин решает, как утеплить трубу дымохода дома. Базальтовая вата для дымохода здания хороша как утеплитель. Сделать теплоизоляцию можно самостоятельно, так как эта работа несложная. Нужно просто знать, как правильно утеплить трубу дымохода своими руками. Разберем этот вопрос подробнее.

Процесс утепления

Факторы повреждения дымохода

Проведение некачественной теплоизоляции или ее отсутствие приводит к преждевременному обрушению дымохода. На целостность и правильную работу дымохода напрямую влияют два фактора:

1. Влажность. Он постоянно присутствует в дымоходе за счет того, что в нем систематически циркулирует теплый воздух. Вода, переносимая парами, конденсируется на дымоходе.
2. Агрессивные химикаты. При сжигании выделяется много вредных химических веществ. При работе дымохода они уходят в атмосферу. При его неактивности химические продукты горения оседают в трубе в виде сажи, тем самым разрушая ее структуру.

Принцип утепления дымохода

Проведение теплоизоляции позволяет остановить или избежать необратимых процессов, происходящих под воздействием влаги и продуктов горения.

Если не принять необходимых мер по консервации дымохода, то последствия могут привести не только к его разрушению, но и к серьезному нарушению конструкции самого жилища. Конденсат вместе с химией постепенно разъедает материал, из которого сделан дымоход.

Влажность особенно опасна во время весенней распутицы. Кажется, теперь у вас не будет вопроса, зачем утеплять дымоход, после полученной информации.

Преимущества утепленного дымохода

Отвечая на вопрос, зачем утепляют дымоходную трубу, хочется сказать – в первую очередь для того, чтобы не допустить значительных негативных факторов. Несомненно, изоляция дымохода своими руками не полностью защищает дымоход от негативного воздействия природных явлений. Но продолжительность использования дымохода продлит это мероприятие.

Утепленный дымоход имеет ряд преимуществ. Что позволяет продлить время использования дымоходной системы:

• исключает риск попадания конденсата вместе с вредными химическими веществами в дымоход;
• агрессивные кислоты уходят вместе с дымом в атмосферу;
• колебания температуры уменьшаются. Горячий дымовой пар и холодный дымоход больше не имеют такого температурного контраста;
• энергии сэкономлено. Выполненная изоляция дымохода экономит топливо, что поддерживает высокую температуру в печном отоплении;
• Увеличивается прочность самого дымохода. Утеплитель служит для него каркасом и делает систему дымохода устойчивой к сильным ветрам.

Если утеплитель для трубы дымохода подобран правильно, то повысится морозостойкость всей конструкции. По правилам выбранный утеплитель для дымоходов позволяет частично исключить негативное влияние высокой температуры на ту часть кровли, которая соприкасается с дымоходом.

Теплоизоляция продлевает срок службы кровли жилищного строительства. К преимуществам можно отнести высокие эстетические качества утеплителя, ведь он надолго сохраняет первоначальный вид дымового канала.

Теплоизоляция дымохода

В случаях, когда решают, чем утеплить металлическую дымоходную трубу, учитывают высокую температуру, которой достигает система при нагреве (до 300°С). Поэтому изоляция для дымохода должна состоять из материала, не способного воспламениться ни при каких обстоятельствах. Это могут быть различные материалы, например, минеральная вата, шлакобетон, базальтовая вата или другие утеплители. В вопросах утепления дымохода для штукатурки используется обычный цементный раствор. Для утепления железной трубы дымохода своими руками, имеющей форму «бутерброда», предусмотрено использование гильз из нержавеющей стали.

Важная информация: вес, который имеет изоляция дымохода снаружи, не должен превышать установленных норм для крыши. Тяжелая изоляция трубы дымохода может с годами продавить крышу. Лучше использовать варианты с легкими изоляционными материалами, например, утепление дымохода минеральной ватой.

Сэндвич-трубы имеют второй контур, позволяющий заполнить пространство между ним и трубой утеплителем

В вопросе, чем утеплить дымоходную железную трубу, помогает использование имеющихся в продаже специальных цилиндрических нагревателей. Полной защитой дымохода занимается специальный экран на основе фольги.

Характерные нюансы утепления металлических труб

Перед началом утепления необходимо проверить его соответствие нормам технологии строительства.

При производстве изолированного дымохода выполняются следующие требования:

• высота железной трубы должна быть не менее 5 м для обеспечения оптимальной тяги системы;
• расстояние между перекрытиями, стропильной системой крыши и дымоходом должно быть не менее 0,25 м;
• если кровля сооружена из горючих материалов (шифер, рубероид и др.), на дымоходе должен быть установлен искрогаситель.

Важно: для предотвращения пожара в конструкции расстояние между металлической печью и потолком должно быть не менее 1,5 м.

Перед намоткой и обвязкой дымохода систему необходимо проверить на исправность. Следует убедиться, что изоляционные материалы защищены от возможного воспламенения.

Необходимо внимательно изучить инструкцию, которая идет в комплекте с купленным утеплителем дымохода, который вы собираетесь использовать.

Методы изоляции

Дымоходные системы различных типов обеспечивают множество различных способов изоляции. Все зависит от функций, которые выполняет дымоходная система.

Решая, чем утеплить металлическую трубу дымохода своими руками, необходимо знать, что рынок уже насыщен заводскими образцами из нержавейки. Устроены они предельно просто – берутся две трубы разного диаметра, вставляются друг в друга и между ними находится утеплитель. Так что утеплить дымоход таким способом можно.

Итак, меньшая труба вставляется в большую. Берем любой утеплитель для труб дымохода и заделываем зазор между ними.

Из современных материалов большой популярностью пользуется базальтовая вата. Он немного похож на минерал, но намного практичнее и долговечнее.

Способы утепления дымоходов и дымоходов из металла

Металлические трубы иногда применяют для декоративных печей и каминов, не являющихся основным ресурсом для обогрева жилья. В этом варианте, решая, чем утеплить металлическую трубу вашего дымохода, используйте обычную штукатурку. В принципе, этот способ рассчитан на кирпичный дымоход, но применяется и для металлического.

На рынке строительных материалов продается специальная смесь для этого метода. Его выливают в воду, и полученный раствор перемешивают строительным миксером. С помощью шпателя полученную смесь наносят на трубу комками. После этого к ним крепится армирующий каркас – сетка, в состав которой входит стеклохолст. Благодаря каркасу штукатурка держится на трубе. После нанесения чернового слоя штукатурки наносится финишный слой.

Совет: участок дымохода, расположенный на чердаке, можно обернуть минеральной ватой. Фиксация осуществляется с помощью строительного скотча. Такой вариант неприемлем для открытого участка воздухоотвода, так как такой утеплитель теряет свои свойства в сырую погоду.

Вот, пожалуй, и полный ответ на вопрос, чем обмотать металлическую трубу дымохода для утепления.

Изоляция металлических труб дымохода газового котла

В вопросе изоляции дымохода от газового котла применяются так называемые сэндвич-конструкции. Как они устроены, мы уже рассмотрели в методе двух труб разного диаметра. Надо сказать, что этот метод очень популярен. Он очень эффективен для защиты дымохода от конденсата за счет экономии энергии.

Такая изоляция своими руками не пожароопасна, т.к. обмотка защищена слоем нержавеющей стали или оцинкованного железа.

Как утепляют дымоход от газового котла методом «сэндвич»? В несколько этапов:

1. в кровле и ее перекрытиях делаются отверстия диаметром на 0,25 м больше диаметра дымохода;
2. утепление металлического дымохода выполнено базальтовой ватой, толщина которой около пяти сантиметров. Слой ваты следует обернуть вокруг трубы внахлест;
3. при креплении изоляции используется стальная проволока, обмотанная по окружности трубопровода;
4. поверх этого надевают большую трубу, служащую кожухом. Если он изготовлен из тонкого листового железа, его фиксируют липкой лентой и стяжными ремнями.

Затем проверяется изоляция дымохода от газового котла на отсутствие неармированных краев и через отверстие в кровле на патрубок котла надевается утепленная труба для дымохода. По окончании монтажа металлический лист возле стояка засыпается керамзитом, асбестом или глиной.

Изоляция труб из асбеста и нержавеющей стали

Что включает в себя изоляция труб дымохода асбестом своими руками и как она выполняется? Элементов два – внутренний трубопровод, заключенный в теплоизоляционный кожух, и дополнительная защитная труба, материалом для которой служит оцинкованная сталь. В качестве утеплителя используется рулонная минеральная вата.

Необходимо соблюдение следующих правил:

• толщина теплоизоляционного материала не должна превышать 10 см для нержавеющих труб;
• площадей в здании – не более 4 см.

Давайте посмотрим, как утеплить трубу асбестового дымохода, и что для этого нужно. Скажем, такая работа относительно проста. Этот вариант является временным из-за его недолговечности.

Этапы работ:

Наглядная демонстрация утепленной трубы на участке

1. подготовка минеральной ваты;
2. трубная обмотка;
стяжка
3. и крепление скобами.

Этот метод предусмотрен для участка дымохода, который находится на чердаке. Его нельзя использовать извне. Как правильно утеплить наружный дымоход? Для изоляции дымохода из нержавейки необходимо провести полноценное утепление, которое включает:

• изготовление кожуха. Материал – оцинкованная сталь. Изготавливается с учетом внутренней трубы и утеплителя;
• очистка изолируемой поверхности и рабочего места;
• крепление нижней части кожуха, заполнение межтрубного пространства теплоизоляционным материалом;
• установка следующего элемента корпуса и повторение процесса.

Важно, чтобы элементы плотно прилегали друг к другу. Закончив крепление всех элементов, дымоход немного наклоняют. Дефекты стыка устраняются цементным раствором.

Правильная изоляция позволит получить хорошую тягу и соблюдать грамотный режим эксплуатации.

Утепление кирпичного дымохода

На вопрос, как утеплить кирпичный дымоход, есть два ответа – утепление дымохода минеральной ватой или с помощью штукатурки. Рассмотрим оба варианта утепления кирпичного дымохода. Сразу скажем, что утепление кирпичного дымохода снаружи с помощью оштукатуривания на сетке малоэффективно. Что они делают:

• Дымоход очищается снаружи;
• Армирующая сетка зафиксирована.

Раствор готовят путем смешивания цемента, извести и шлака. Добавьте воды. Можно использовать современную «теплую» штукатурку, которая славится своими теплоизоляционными качествами.

Раствор наносится на кирпич слоем 2-3 см. После высыхания наносится следующий слой. Крайний выравнивается и затирается. Недостатки проверяются и исправляются. Труба окрашивается известью или мелом.

Надежнее утепление трубы дымохода своими руками с помощью минеральной ваты. Вопрос утепления решается следующим образом:

1. Поверхность очищается от грязи, устраняются неровности;
2. Соберите каркас, в который будет помещен изоляционный материал;
3. Прорези и зазоры не допускаются;
4. Затем дымоход утепляют минеральной ватой, причем делают это с нахлестом 0,15-0,2 м;
5. Стыки проклеены строительным скотчем;
6. Чердачный участок трубы утеплен листами гипсокартона.

Монтаж дымохода на растяжках

Дымоход длиной более 1,5 м нуждается в дополнительном креплении для защиты от воздействия сильного ветра. Для этого дымоход монтируется на крышу с помощью раскосов, что просто и эффективно. В месте крепления зонта делаются 2 петли с разных сторон. Либо подводят провод к фиксирующему хомуту и ​​закрепляют там. Затем проволока подводится ко второй точке растяжки. Кольцо ввинчивается в стену. Часть проволоки крепится к темляку (напрямую, либо с помощью кольца через специальную застежку, удерживающую проволоку). Шнур растянут. Есть и другие способы крепления – крепление дымохода к стене, крепление дымохода к крыше. Какой из них выбрать, решать вам.

Одним из способов крепления высоких дымоходов является крепление их раскосами к крыше.

Надеемся, вы понимаете, почему необходимо утеплять дымоходы. На сегодняшний день существует множество способов, как и чем утеплить трубу дымохода, которые можно применить самостоятельно. Выбрать утеплитель для того, чтобы утеплить трубы дымохода своими руками тоже не сложно. Необходимо лишь придерживаться необходимых требований по установке дымоходной системы. Иначе будет жалко денег потраченных на утепление.

При строительстве собственного домовладения, как правило, обустраивают камин или печь. Поэтому проблема выхода дымохода так актуальна. Для дымохода важно правильно и надежно сделанное утепление, иначе нельзя быть уверенным в пожарной безопасности и комфортном пребывании членов семьи в доме.

Если печь уже выложена, а дымоотводящая конструкция возвышается над кровлей здания, это еще не значит, что работа по ее обустройству успешно завершена. Прежде чем использовать отопительный агрегат, нужно еще решить, как утеплить трубу дымохода на крыше и, как следствие, защитить свой дом от протечек и пожара.

Об этой проблеме желательно подумать до того, как будет составлен проект печи и тогда утепление получится более надежным. Что касается ранее построенного дымохода, то такие работы почти всегда связаны с внесением изменений в конструкцию полов и крыш. Вне зависимости от решения, чем утеплить дымоход на крыше, все понесенные расходы будут компенсированы чувством защищенности, а значит, и комфорта.

Виды изоляции дымоходных конструкций

Утеплить трубу для топки следует от негативных факторов:

• от возможного перегрева конструкции дымохода;
• от протечек, возникающих в местах соединений.

Поэтому, решая, чем обмотать трубу дымохода, следует уделить повышенное внимание противопожарной теплоизоляции и гидроизоляции. Специалисты рекомендуют комплексно проводить изоляционные мероприятия. Это поможет решить не только вышеперечисленные проблемы, но и улучшить условия работы печного агрегата.

Например, при теплоизоляции дымохода через неотапливаемый чердак снижается возможность перегрева деревянных элементов кровли и снижается риск образования конденсата, который приводит к коррозии, повышенному сажеотложению или разрушению трубы. Главное, чтобы для труб дымохода использовалась качественная теплоизоляция. который не загорается. Гидроизоляция дымоотводной конструкции защитит стропильную систему и перекрытия от гниения.

Варианты противопожарной изоляции систем дымоудаления

Самый простой и надежный, но дорогой способ утепления дымохода – установка сэндвич-дымохода из металла или керамики.

В таких конструкциях внутренняя труба, предназначенная для отвода дыма, выполняется из жаропрочной стали или керамики, а для ее теплоизоляции используются негорючие материалы – минеральная, каменная или базальтовая вата (читайте также: “”) . Наружная часть сэндвича дымохода выполняется из стальных или керамзитобетонных блоков.

Комплекты для сборных дымоходов включают элементы для фиксации конструкции, ревизии, обслуживания и для подключения отопительных агрегатов. Их установка проста, но все же нужно следовать инструкции, чтобы безопасность была полностью обеспечена.

Существует еще один вариант, применяемый при монтаже топочного агрегата – сооружение кирпичного дымохода. Благодаря низкой степени теплопроводности кирпича его стены не будут нагреваться до сверхвысоких температур и, как следствие, не потребуются дополнительные мероприятия, связанные с его утеплением (подробнее: «»). Нужно будет только правильно выполнить противопожарную разделку полов и крыш.

В целях экономии и снижения веса иногда строительство кирпичного дымохода завершают установкой керамической или металлической трубы. В этом случае теплоизоляция производится по технологии, описанной ниже.

При выполнении таких работ для одиночных труб могут применяться короба из негорючих материалов. Дымоходы этого типа допускается эксплуатировать без теплоизоляции, но по правилам требуется противопожарная разделка.

Способы гидроизоляции дымоходов

Гидроизоляцию дымоходов следует создавать в местах их вывода на крышу. Чем дальше они расположены от конька, и чем больше труба, тем сложнее будут условия эксплуатации.

Атмосферные осадки в случае недостаточной изоляции трубы дымохода начинают проникать внутрь здания. В результате возникают протечки, гниение и разрушение полов.

Способ гидроизоляции, как правило, зависит от формы трубы и материала, из которого изготовлено кровельное покрытие. Для круглых изделий применяют либо металлические, либо полимерные отрезки, а для труб, имеющих прямоугольное сечение, применяют фартуки и упоры из металла.

Изоляция трубы дымохода

Перед утеплением трубы на кровле следует убедиться в выполнении требований, прописанных в СНиП 2.04.05-91, и при обнаружении недостатков устранить их:

1. Для обеспечения требуемой силы тяги и не допускать превышения температуры топочных газов, высота трубы должна начинаться от 5 метров.
2. При устройстве кровли из рубероида, шифера или другого горючего материала поверх трубы устанавливается искрогаситель, представляющий собой металлическую сетку с мелкими ячейками.
3. Между горючими элементами, такими как перекрытия, стропила и стены, и дымоходом необходимо оставлять зазор не менее 25 сантиметров.
4. От верхнего потолка печи до потолка выдерживается противопожарное расстояние. Для металлических блоков она составляет не менее 150 сантиметров, для кирпичных печей с двухрядным перекрытием -50 сантиметров, с трехрядным перекрытием -25 сантиметров при условии отделки поверхности потолка над каменкой негорючими материалами.

В месте пересечения кирпичного дымохода с перекрытием устраивают пух толщиной в 1 – 1,5 кирпича.

Изоляционные материалы для труб бани

Было бы ошибкой решить изолировать трубу в бане, прикрепив к потолку лист железа, так как он сильно нагревается. Как вариант, как обложить дымоход, использовать огнеупорный красный кирпич, но в этом случае нужно укреплять фундамент.

При решении вопроса, чем обернуть металлическую трубу дымохода в бане, специалисты различают фольгу и теплоизоляцию.

Оштукатуривание трубы из кирпича

Наружная поверхность кирпичных труб слабо нагревается, поэтому для улучшения условий эксплуатации и продления срока их службы их оштукатуривают. Самый доступный вариант утепления дымоходов из кирпича – оштукатуривание раствором с использованием извести и цемента. В его состав вместо песка можно добавить шлаковую крошку, предварительно просеянную.

Слой штукатурки, когда на трубе много неровностей, получается достаточно толстым, поэтому сначала все имеющиеся перепады и трещины на поверхности лучше заделать раствором, а затем покрыть его армирующей сеткой.

Оштукатуривание выполняется в два слоя, используя всю трубу. Первый раз раствор доводят до густоты сметаны и наносят распылением и не разравнивают. Для следующего слоя состав делают гуще. Его наносят кельмой, а затем растирают до получения гладкой поверхности.

Применение асбестоцементных листов

Такой способ утепления дымоходных труб из кирпича, как футеровка труб асбестоцементными материалами, по теплосбережению в несколько раз превосходит оштукатуривание. Асбестоцементные плиты приклеиваются к наружной поверхности с помощью цементно-известкового раствора.

После приготовления состава дымоудаляющая конструкция армируется сеткой, и методом напыления наносится первый слой. Когда он высохнет, асбестоцементные плиты нарезают по размеру трубы. Следующий слой смеси наносится на куски утеплителя и крепится к поверхности дымохода.

Но у этого метода есть большой недостаток – асбест содержит канцерогены и поэтому его нельзя использовать в жилых помещениях.

Изоляция одинарных металлических труб

Наиболее опасным с точки зрения пожарной безопасности вариантом обустройства дымохода является труба из металлических изделий, не защищенная теплоизолятором. Расстояние между ним и деревянными или пластиковыми элементами должно быть не менее 60 сантиметров.

Но даже наличие такого зазора не способно защитить от ожогов при случайном прикосновении – по этой причине целесообразно утеплить трубу до возникновения проблем.

При решении вопроса, чем обмотать трубу в бане или доме, если она одинарная, то это использование негорючего утеплителя, например, базальтовой ваты, которую сверху защищают металлом или штукатуркой. Этот теплоизолятор имеет температуру плавления 1000 градусов.

Последовательность действий в этом случае следующая:

1. Маты толщиной 5 см, состоящие из базальтовой ваты, укладываются вокруг трубы внахлест и закрепляются стальной проволокой.
2. Утепленный дымоход оборачивают армирующей сеткой, закрепляют и сверху наносят штукатурку в два слоя.
№
3. Вместо штукатурки можно использовать листовой металл, который сворачивается и заклепывается в месте соединения краев.

Изоляция пола

Существует определенный порядок утепления трубы дымохода в перекрытии:

1. В перекрытиях и кровле делаются отверстия для укладки дымоотводной конструкции так, чтобы оставалось расстояние не менее 25-35 сантиметров от их края до стенок трубы (читай: «»).
2. Края отверстий закрывают металлическими или асбестоцементными листами или оборудуют теплоизоляционным коробом.
3. Пространство возле труб плотно заполнено теплоизоляционной ватой.
4. Деревянные конструкции, расположенные вблизи дымоходных ходов, покрываются специальными антипиреновыми составами.

Разобравшись, как утеплить и чем обмотать трубу в бане или доме, вы сможете выполнить эту работу без особых усилий.

Но даже хорошо изолированный дымоход требует правильной эксплуатации:

• очищать от сажи не менее 3 раз в год;
• своевременно удалять золу из печи;
• не сжигайте в блоке посторонние предметы и материалы.

Изоляция дымохода: инструкция для самостоятельной работы

Конденсат – главный враг любого дымохода. Образуется на внутренней поверхности дымохода от влаги, содержащейся в воздухе, в результате разницы температур снаружи и внутри помещения. Конденсированная влага попадает в микротрещины и швы внутренней поверхности дымохода, при понижении температуры замерзает, и, расширяясь, разрушает кладку.

Металлические дымоходы тоже сильно страдают от конденсата, ведь это жидкое вещество есть не что иное, как серная кислота низкой концентрации. Образующийся на внутренней поверхности металлического дымохода конденсат постепенно приводит его в негодность. Единственный способ борьбы с образованием этой довольно агрессивной жидкости – утепление трубы дымохода. Именно эта процедура устранит причину появления конденсата на внутренней поверхности дымохода.

Существует несколько основных способов изоляции дымоходов. Выбор того или иного метода напрямую зависит от материала, из которого изготовлены газоотводящие пути. Наиболее распространенными в нашей стране являются кирпичные дымоходы, а также широко используемые многими частными застройщиками стальные и асбестоцементные трубы.

Утепление дымохода снаружи далеко не самая сложная процедура в строительстве, а потому такие работы всегда можно выполнить самостоятельно, без привлечения профессионалов.

При самоизоляции дымохода следует строго соблюдать технику безопасности, т. к. работать придется на высоте. Особое внимание следует уделить обуви, которая должна быть удобной и иметь нескользящую подошву.

Изоляция кирпичного дымохода

Есть три простейших способа утепления кирпичного дымохода, которые можно сделать самостоятельно:

Метод работ: оштукатуривание

• Предварительно на трубу закрепляют армирующую сетку и готовят штукатурный раствор, состоящий из просеянного шлака, цемента, извести и воды, в соотношении 3:1:2. количество воды подбирается самостоятельно. Раствор должен хорошо лежать на подготовленном основании, не стекать и не стекать с него.
• После всех приготовлений на армирующую сетку наносится первый слой раствора толщиной 2-3 см.

Последующие слои штукатурной смеси можно наносить только после полного высыхания предыдущих.

• После нанесения последнего слоя поверхность штукатурки необходимо выровнять для последующей покраски. Если после высыхания на поверхности появляются трещины, то их нужно зашпаклевать, а поверхность тщательно затереть.
• Покрасьте трубу меловым или известковым раствором.

вернуться к оглавлению

Утепление дымоходов стекловатой или минераловатными материалами

Для самостоятельного проведения работ по утеплению кирпичного дымохода этими материалами вам потребуются: П-образный профиль, пароизоляция, гофра доска. В качестве утеплителя лучше всего использовать маты из базальтового волокна или стекловаты толщиной 50–100 мм.

• В первую очередь следует подготовить поверхность кирпича, очистив ее от выступающего цементного раствора, заделав трещины и т.п.
• После этого из металлических профилей собирается каркас. Верхняя рейка должна крепиться непосредственно к кладке, а нижняя к крыше.
• Следующим этапом будет крепление вертикальных профилей. Вертикальные стойки следует закрепить таким образом, чтобы в полученную обрешетку можно было легко уложить утеплитель необходимой толщины.
• Стыки теплоизоляционного материала следует закрепить клейкой лентой, а сам утеплитель с помощью специальных пластиковых дюбелей к кладке.
• После этого полученную конструкцию следует обернуть пароизоляционной пленкой.
• Последний этап утепления – обшивка полученной конструкции профнастилом, фиксация его на обрешетке с помощью саморезов.

Вышеперечисленные способы можно комбинировать, закрепляя изоляцию на кирпичной трубе и обмазывая ее несколькими слоями цементного раствора.

Утепление трубы дымохода своими руками значительно снизит теплопотери системы отопления дома и надежно защитит кирпичный дымоход от образования конденсата на его внутренних поверхностях.

Теплоизоляция асбестоцементных дымоходов

Утепление собственного дымохода из асбестоцементной трубы не составит труда любому домашнему мастеру. Для этого потребуются: пассатижи, проволока для вязания, оцинкованный лист, рулонный базальтовый утеплитель или утеплитель из стекловаты.

Это самый простой и дешевый способ защитить асбестоцементную трубу от погодных условий и предотвратить появление конденсата в дымоходе.

Теплоизоляция стальных дымоходов

Для самостоятельной работы потребуются: труба большего диаметра, материал для утепления, с хорошими теплоизоляционными свойствами и показателями негорючести. На сегодняшний день большинство зарубежных и отечественных компаний, производящих утеплители, предлагают специальный материал, выполненный в виде полуцилиндров. Такой утеплитель идеально подходит для теплоизоляции стальных дымоходов круглого сечения.

• В первую очередь следует выбрать металлическую трубу подходящего диаметра, чтобы расстояние между ее внутренней стенкой и дымоходом было не менее 5 см.
• После этого следует надеть на газоотвод отрезок трубы большего диаметра, а пространство между ними плотно заполнить утеплителем.

Для удобства выполнения работ данную процедуру следует выполнять поэтапно, соединяя между собой подготовленные участки дымохода.

Все представленные выше способы утепления дымохода достаточно просты, но если вы чувствуете, что выполнить тот или иной способ утепления сложно, то не рискуйте и обращайтесь к профессионалам, которые сделают эту работу быстро и качественно.

Утепление дымохода в частном доме – важные правила и рекомендации

Утепление дымохода в частном доме – вопрос, с которым сталкивается любой человек, проживающий за городом. Это позволяет сэкономить, ведь, проводя работы по утеплению, вы защитите дымоход от разного рода поломок. Сегодня им из различных материалов . асбестовые трубы, стальные и многое другое, но чаще всего используется кирпич, а потому этот процесс стоит рассмотреть отдельно.

Зачем нужна изоляция дымохода?

Быстрое разрушение труб чаще всего происходит в суровых климатических условиях. Причиной этого может быть конденсат, образующийся из-за разной температуры, от которого стенки дымохода насыщаются влагой. А это особенно опасно, если на улице минусовая температура.

Изоляция кирпичного дымохода – то, что нужно. Провести эту процедуру можно даже при простом оштукатуривании армирующими сетками, но гораздо надежнее и безопаснее с помощью минваты и сайдинга.

Металлический дымоход своими руками

Дымоход представляет собой вертикально расположенную трубу квадратного или круглого сечения и необходим для помещений с внутренним отоплением.

Основное назначение конструкции – создание естественной тяги:

• выброс продуктов сгорания в атмосферу
• подача воздуха в топку для лучшего розжига.

Классификация по типу

Металлические дымоходы классифицируются на два основных типа:

• одноконтурные. Используется в качестве внутреннего дымохода или в качестве защитной трубы для существующего кирпичного дымохода. Эта разновидность проста в установке и имеет низкую стоимость.
• двухконтурный. Более сложная конструкция, состоящая из внутренней металлической дымоходной трубы из высококачественной нержавеющей стали и внешней большего сечения. Кольцевое пространство заполнено теплоизоляционным материалом на основе базальтовых пород.

Плюсы и минусы

Преимущества металлического дымохода:

• Возможность установки в уже возведенное здание
• не требует дополнительного фундамента, так как имеет небольшой вес
• присущее круглое сечение – лучшее вариант создания тяги
• обладает высокой эффективностью естественной тяги
• полностью соответствует требованиям пожарной безопасности
• устойчив к коррозии
• имеет высокую механическую прочность
• материал не способствует накоплению сажи, поэтому не требует частой очистки
• герметичный, газонепроницаемый
• прочный
• доступная цена и простой монтаж.

Недостатки металлического дымохода своими руками в первую очередь связаны с дополнительными затратами:

• на опорную конструкцию для высоких труб
• на предварительные проектные работы по обустройству будущего дымохода.

Монтаж металлического дымохода

Монтаж металлического дымохода предусматривает несколько вариантов. Рассмотрим каждый из них подробнее. Но перед началом строительных работ лучше всего сделать предварительный чертеж.

Схема монтажа металлического дымохода (трубы) снаружи и внутри.

Монтаж трубы

1. Первый этап – изготовление канала для дымохода. Отверстие должно быть ровным и в 1,5 раза больше диаметра используемой трубы. Лучше всего расположить дымоход ближе к коньку.
2. Затем следует подогнать трубу под размеры здания. Рекомендуемая высота трубы над коньком рассчитывается по следующей формуле: L0,5/3, где L — общая длина трубы от начала до конька.
3. Этап монтажа металлической трубы в швеллер выполнен средствами крепления к стене через каждые 1,5 метра.
4. Далее следует подключение конденсатора к самой печи.
5. В случае использования стальной трубы необходимо позаботиться об утеплении между дымоходом и межэтажными поверхностями. В качестве теплоизоляционного материала можно использовать глину.
6. На этапе декоративного обустройства дымохода важно использовать исключительно огнеупорные материалы.
7. Завершающий этап – установка оголовка дымохода.

В дальнейшем при эксплуатации дымоход требует периодической чистки, а также нужно знать, чем обмотать металлическую трубу дымохода с целью утепления.

Монтаж сэндвич-труб

Нецелесообразно использовать сэндвич-трубы для устройства наружного дымохода – из-за критической реакции на перепады температуры. Во всем остальном у этого материала есть свои преимущества:

Сэндвич-трубы соединяются в пазы, дополнительно скрепляются строительным клеем. За счет собственного веса цельной пластины и клея устройство металлического дымохода в целом герметично и не пропускает дым во время работы.

Установка наружного дымохода

1. Отверстие в стене для трубы должно быть на 0,5 метра выше топки.
2. Далее с внешней стороны здания устанавливаются крепления (кронштейны) для трубы с шагом 1 метр.
3. Затем дымоход подключается к котлу.
4. Вывод трубы на улицу осуществляется с помощью дополнительного уголка.
5. Далее установите конденсатор и закрепите трубу.
6. Завершающий этап – установка крыши над дымоходом.

Утепление

Основная задача утеплителя – исключить возможность образования конденсата в трубе в результате перепадов температуры. Поэтому часто возникает вопрос, чем утеплить металлический дымоход.

Изоляция металлического дымохода

• Для начала необходимо приобрести две металлические трубы разного диаметра. Разница в диаметре должна быть не менее 5 см.
• Труба большего диаметра надевается на трубу меньшего сечения, и полученная промежность заполняется утеплителем.
• Лучше всего строить конструкцию поэтапно. Собирая трубу колено за коленом, одновременно следует укладывать утеплитель.
• Изоляция должна плотно прилегать, чтобы не оставалось свободного места.

Также следует знать, как утеплить металлическую трубу дымохода. Наиболее качественными теплоизоляторами являются материалы на основе минеральной и базальтовой ваты.

Современный рынок строительных материалов представлен множеством готовых утеплителей, которые достаточно надеть на металлическую трубу и обмотать дополнительным кожухом.

каким материалом утеплить металлическую трубу дымохода

Перед проведением монтажа помните об одном важном нюансе. Существуют определенные стандарты монтажа, правила устройства короба в потолке. Их нужно соблюдать четко и безукоризненно.

Неправильно расположенная труба в бане через потолок и крышу является грубым нарушением правил пожарной безопасности. Последствия могут быть разными, вплоть до сильного пожара. Но если обеспечить хорошую теплоизоляцию, посещение бани станет абсолютно безопасным занятием. По многочисленным просьбам наших читателей мы решили написать статью о том, как сделать дымоход, какие нормы необходимо соблюдать. Начнем с полезных советов.

Что нужно знать начинающему печнику?

Специально для вас мы сделали подборку актуальных рекомендаций, дающих представление о монтаже своими руками. Итак, приступим!

• При монтаже трубопровода в бане обязательным является монтаж печного потолочного короба. Он способствует равномерному распределению тепла, поступающего из трубы, исключая возможность возгорания.
• Какой материал подходит для изоляции? Допускается использование минеральной ваты, пеностекла, керамзита. Земля и песок вряд ли подойдут. Благодаря высокому коэффициенту теплоемкости материалы будут удерживать тепло, что в нашей ситуации не нужно.
• Желательно, чтобы дымоход в бане имел полную высоту 4-5 метров. Обычно его размещают ближе к стене комнаты. Так как отделка под дерево очень тесная, следует позаботиться о защитной пленке экрана.
• Правила ГОСТ следующие. Расстояние от трубы до балки не менее 13 сантиметров. Диаметр трубы с дополнительной изоляцией 32-33 сантиметра. Расстояние между балками от 60 см. Если керамическую трубу в баню вести через потолок, расстояние должно быть не менее 25 см с каждой стороны.
• От печи мы всегда делаем металлический поводок из толстого огнеупорного материала. Даже нержавейка не подойдет — она не выдержит столь длительного воздействия высоких температур. Высота – не менее одного метра.
• Удаление дымохода исключает использование более трех отводов (отводов).
• Там, где конструкция проходит через потолок, рекомендуется использовать многослойную трубу. Ассортимент таких товаров в магазинах достаточно разнообразен. Можно найти изделия с толщиной утеплителя от 3 до 10 сантиметров и более. Берите “десятку” – она ​​безопасна и надежна.

Полезная информация: “Чем и как утеплить потолок в русской бане?”

О расстояниях до горючих конструкций

Проход дымохода через потолок бани должен быть выполнен с соблюдением всех правил пожарной безопасности
Для трубы в бане необходимо сделать специальный узел для проход через потолок. Это устройство, обеспечивающее безопасные расстояния от внешней поверхности трубы до материалов потолка. Они регламентируются СНиП 2. 04.05-9.1. Рекомендации следующие (п. 3.83):

• от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешетки – не менее 130 мм;
• из керамических труб без изоляции – не менее 250 мм, из них с теплоизоляцией – 130 мм.

Эти цифры необходимо учитывать при установке балок перекрытия. Их шаг обычно берут небольшим – около 60 см. При таком шаге рекомендуемые расстояния будут соблюдены только при использовании труб с изоляцией. Например, бутерброды.

Диаметр выхода печи чаще всего 115-120 мм. Если использовать сэндвич с толщиной утеплителя 100 мм при проходе через пол, внешний диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Мы как раз попадаем в щель 60 см.

Горючие материалы нуждаются в защите

На рынке много сэндвич-панелей с толщиной изоляции 35, 40, 45 и 50 мм. Найти слой 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в дымоходах сауны существуют температуры, от которых необходимо защитить 100-миллиметровый слой минеральной ваты. Можно ли использовать слой 50 мм? Можно, но если хотите попариться, берите 100 мм – надежнее.

Рассчитываем минимальное расстояние для дымоходов без изоляции. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от внешнего края трубы до горючих материалов составляет 250 мм. Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но это расчет для не самого большого диаметра дымового канала. Есть много других. В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

Этого делать нельзя – расстояние от трубы до потолка и стены очень маленькое, поэтому древесина тоже не защищена

При этом обязательное приложение 16 содержит рекомендации по отклонению (расстоянию от труба к горючим материалам):

• для противопожарной перегородки: при толщине трубы 120 мм – 200-260 мм;
• при толщине трубы 65 мм – 380 мм.

для незащищенного раздела:

при толщине трубы 120 мм – 260-320 мм;

при толщине трубы 65 мм – 320-500 мм.

Это приложение касается отступления от стены. Ведь очень часто дымоходы проходят возле стен. И их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500 °С. Если деревянные стены не защитить, они обуглятся, а затем загорятся. Поэтому на стены укладывается слой теплоизоляции (подойдет картон из минеральной ваты), а сверху набивается лист полированной нержавейки.

Выбор надежного материала для теплоизоляции

Качественное перекрытие невозможно без использования таких материалов:

1. Минеральная или базальтовая вата. Выдерживает нагрев до 600 градусов. Основные недостатки в том, что он содержит формальдегид и теряет свои защитные свойства после намокания.
2. Керамзит. Он сохраняет свои полезные свойства даже во влажном состоянии. Устройство эффективной теплоизоляции невозможно без установки дополнительных баков.
3. Минерит. Как и базальтовая вата, она может нагреваться до 600 градусов, но при этом не выделяет вредных веществ, не теряет своих свойств во влажной среде. В состав минерита входят целлюлоза, цемент, минеральные наполнители.
4. Асбест. Он считается хорошим изоляционным материалом, хотя при нагревании также может выделять опасные вещества.
5. Глина и песок. Использовались до тех пор, пока не появились более современные обогреватели. Можно сделать вывод, что среди перечисленных выше изоляционных материалов наиболее оптимальным считается минерит.

   Схема устройства дымохода в деталях

Монтаж утепленной трубы в бане своими руками

Фото. Переход дымохода на сэндвич-трубу

Соединяем сделанные ранее трубы. На дымоход банной печи надеваем неизолированную трубу и кладем на нее металлический лист с отверстием, чтобы потом закрепить его на потолке парилки изнутри. Перед потолком необходимо положить стартовый сэндвич на трубу и продолжить ставить на уже утепленные трубы. Оцинкованный лист крепим к потолку с помощью саморезов, которые вы ранее надели на трубу дымохода.

Технология монтажа дымохода из готовых сэндвич-труб ничем не отличается от описанной выше. Несмотря на высокую стоимость заводских сэндвич-труб и необходимых комплектующих для дымохода. Готовые изделия будут выглядеть более эстетично и прослужат гораздо дольше, особенно дымоход из нержавейки в парилке. На верхнюю часть дымохода следует надеть колпак для защиты дымохода и печи от дождя и снега.

Схема типового дымохода

Установка станет понятнее, когда вы будете знать, из каких элементов состоит дымоход. Обычно их девять:

1. Выпечка. В нем нагревается вода, нагревается помещение, образуется пар.
2. Минеритовая панель с экраном из нержавеющей стали. Расположена за печью и защищает стены от огня.
3. Дымоход конвектора расположен непосредственно над печью. Он служит для отвода тепла.
4. Шибер. Регулирует тягу.
5. Адаптер стартера. Расположенный вверху, он обеспечивает переход от одностенной трубы к сэндвичу.
6. Вот мы и добрались до потолка. Именно здесь размещается потолочно-проходной узел своими руками. Это своего рода проход через стеновые и потолочные покрытия.
7. Дымоходный бутерброд, о котором уже упоминалось выше. Защищает конструкцию от конденсата, служит дополнительной термозащитой.
8. Мастер-промывка. Вы также можете построить его самостоятельно. Герметично герметизирует проход трубы через потолок в ванне на крыше.
9. Завершающим элементом дымохода является оголовок.

Правила техники безопасности

Чтобы баня была комфортной и безопасной, а отопительный прибор работал бесперебойно и не вызывал пожара и травм, при установке и эксплуатации дымохода необходимо соблюдать следующие правила безопасности:

• Провисание и коробление элементов системы дымохода не допускаются.
• Допускаются повороты трубы, но не более трех.
• Расстояние от дымохода до стен должно быть не менее 50 см.
• Все соединения должны быть выполнены таким образом, чтобы ни одно из них не находилось внутри стены, потолка или в том месте, где проходит крыша.
• Запас на теплоизоляцию в перекрытии и кровле из горючих материалов делают не менее 100 см при установке одностенной трубы, не менее 20 см при установке сэндвич-секций и 6 см при установке дымохода или комбинированного дымохода. Для прохода негорючей кровли достаточно запаса в 13 см.
• При высоте дымохода над крышей более 1,2 м его необходимо дополнительно закрепить растяжками.
• Все соединения должны быть надежными и герметичными. При обнаружении разгерметизации агрегата его следует немедленно отремонтировать. При появлении дыма на стыке труб или элементов шахты работу нагревателя прекращают, а стык ремонтируют.
• В процессе эксплуатации необходимо проводить профилактические мероприятия: очистку трубы от нагара, слив конденсата из капельницы. Это продлит срок службы дымохода и нагревателя.
• При уменьшении или перевороте тяги, о чем свидетельствует задымление парилки или котельной, а также искры и гул в топке, необходимо прочистить дымоход.
• После длительного перерыва в использовании бани дымоход и отопительный прибор могут засориться или завоздушиться. В этом случае не получится натопить баню. Перед запуском теплогенератора лучше осмотреть, отремонтировать и прочистить дымоход.

Рекомендуем ознакомиться: Как сделать каркас кровати из профильной трубы своими руками

Как не перегореть?

Даже при правильной резке не всегда удается избежать перегрева. Труба нагревается до предельных температур, возрастает вероятность прогорания.

Полезная информация: “Какой потолок лучше сделать в бане?”

Существует несколько способов защиты конструкции и минимизации повреждений:

• «Водяная рубашка». Делается это прямо на дымоходе. Нагретую воду можно использовать для душа. Эффективный, но не простой в изготовлении. Потребуется установка выносного бака, водопровода. Но температура над водяной рубашкой будет низкой, прогары исключены.
• Цистерна самоварного типа. Упрощенный вариант, благодаря которому вода также будет нагреваться. Важно вовремя сливать его или добавлять холодным, не давая закипеть.
• Сетка для камней. Преимущество этого метода в том, что камни отлично сушат воздух. Сложности могут возникнуть только с поиском надежной опоры, так как камни весят много.

Использование любого из вышеперечисленных методов значительно снизит температуру трубы. Однако можно попробовать и воздушное охлаждение. На теплоизолированную трубу нужно будет надеть такую ​​же, но большего диаметра. Сверху и снизу возводится решетка, обеспечивающая свободный приток и отток воздуха.

Как утеплить трубу в бане своими руками

Теплоизоляция труб в бане кирпичной кладкой

Верхнюю часть дымохода, проходящую через перекрытие, выполнить из сэндвич-труб. Их преимущество в том, что внутри уже есть слой теплоизоляции, в результате чего наружная труба не нагревается и значительно снижает риск возникновения пожара в деревянных перекрытиях. Кроме того, в холодное время года слой теплоизоляции предотвращает образование конденсата в металлическом дымоходе, снижая риск коррозии труб в будущем.

Для соединения одностенных и многослойных труб используется переходник (стартовый сэндвич). Если сэкономить и не купить стартовый сэндвич, то базальтовый утеплитель может осыпаться с трубы в процессе ее эксплуатации. Кроме того, характеристики минеральной ваты таковы, что она впитывает влагу из воздуха. Это может привести к коррозии металлических труб дымохода, так как в парилке повышенная влажность.

Если вы решили сэкономить и у вас достаточно базальтовой теплоизоляции, после утепления котельной и наличия нескольких листов стали, то утепленный дымоход для бани можно сделать самостоятельно. Сначала рассчитайте необходимую высоту будущего дымохода, а также диаметр стартового дымохода печи, чтобы труба подошла по размеру. Итак, приступаем к утеплению и монтажу труб дымохода.

Самостоятельная резка потолка: как сделать?

Как снять трубу в бане своими руками, не прибегая к помощи специалистов, не используя заводские агрегаты?

Рассмотрим рабочий процесс поэтапно:

• Подготовьте лист нержавейки, чтобы закрыть отверстие. Для этого нужно отмерить и вырезать нужный размер. Обратите внимание, что металлический кружок должен быть больше диаметра трубы примерно на 0,2 см. Если планируется установка дымохода сэндвичевого типа, диаметр окружности немного больше внешнего диаметра сэндвича.
• Вырезано отверстие под трубу в районе потолка.
• По периметру его края заклеены ватой, а поверх изолятора в виде полос набит металл.
• Теперь нам нужно сделать дымоход для бани через потолок. Первым делом нужно поставить на плиту одностенную трубу. На него необходимо надеть квадрат из нержавейки с уже вырезанным отверстием, а затем установить сэндвич.
• Снятый отрезок трубы всегда устанавливается вертикально. Для крепления со стороны чердака рекомендуем использовать металлические планки. Зафиксировать их в нужном положении совсем несложно. Обратите внимание, что рейки играют роль направляющих, при этом сам дымоход в креплении не нуждается. Необходимо, чтобы он свободно двигался, так как при остывании металл изменит свои размеры.
• Теплоизоляционный слой укладывается со стороны помещения. Необходимое количество материала помещается между плитой и потолком. Используйте саморезы, чтобы закрепить пластину. Заранее сверлим отверстия: 4 по краям, а также по 1-2 с каждой стороны.
• Надо утеплить получившийся проход – и рубка готова.

Самодельный вариант трубы в потолке бани – не фантастика и не непосильная задача. Эта процедура доступна каждому и не вызовет затруднений. Главное соблюдать все нормы и строго следовать указаниям.

Типы дымоходов

Конструкции дымоудаления, как наружные, так и внутренние, могут быть выполнены из различных материалов и их комбинаций:

Примечание! Стальные сэндвич-трубы легкие и не требуют оборудования для фундамента. Однако сэндвич, сочетающий в себе внешний стальной кожух с внутренней керамической трубой, значительно тяжелее и дымоход из таких секций невозможно возвести без фундамента.

• Комбинированный дымоход. Такая система дымоудаления требует финансовых и временных затрат, но сочетает в себе все преимущества других видов дымоходов. В качестве дымового канала используют гладкую стальную или керамическую трубу, а наружную шахту строят из кирпича, пенобетона или керамзитобетона. Между шахтой и дымовым каналом размещается негорючая изоляция. Такой дымоход эффективен, безопасен, неприхотлив в эксплуатации и долговечен.

Рекомендуем ознакомиться: Размеры и виды канализационных труб ПВХ и переходники для их соединения

Сэндвич-труба – находка для бани

Современные производители предлагают безопасную установку сэндвич-трубы в баню или сауну . Выбирая сэндвич-дымоход, можно не беспокоиться об утеплении. Дымоход состоит из нескольких секций, которые легко вставляются друг в друга. Собрать конструкцию своими руками будет несложно. Сэндвич-труба подойдет для бани или сауны с железной печью.

Сэндвич-труба сразу имеет встроенную изоляцию и теплоизоляцию.

Конструкция сэндвич-трубы напоминает многослойный торт. С внутренней стороны идет слой нержавейки, затем укладывается утеплитель (базальтовая или минеральная вата), снаружи оцинкованная сталь. Конструкция представляет собой современный метод встроенной сборной изоляции дымохода. Конструкция призвана выполнять сразу две функции: внутри не скапливается сажа, а снаружи не перегревается.

А вот железная печь, для которой предназначена сэндвич-труба, в основном используется в сауне. Что делать, если у вас традиционная русская баня с кирпичной печью, как выполнить утепление? Мы поговорим об этом ниже.

Какие материалы используются для утепления в бане

Дымоход и печь быстро нагреваются. Традиционно бани изготавливаются из дерева и легко воспламеняются. Для утепления стен, потолка, дымохода и печи в старину использовали слой глины, асбеста и других подручных материалов. Главное, чтобы материал был плохим проводником тепла и не воспламенялся от высоких температур. Защита дымохода необходима не только в целях пожарной безопасности. Внутри утепленной конструкции не будет образовываться конденсат, дымоход будет медленнее остывать и дольше прослужит хозяевам.

Способ утепления дымохода в русской бане

Если в бане установлена ​​печь, то для строительства дымохода используется огнеупорный кирпич. Он способен долго сохранять тепло.

При строительстве кирпичного дымохода не стоит экономить, но желательно подойти к этому вопросу очень ответственно, ведь от качества выполненных работ зависит его долговечность.

В этом случае наилучшим способом изоляции трубы в бане от потолка, кровли и других элементов кровли является крепление на этих поверхностях листового металла.

В местах соприкосновения дымохода с крышей и потолком поверхности должны быть защищены листами асбеста. На стены возле трубы нужно закрепить листы оцинкованной стали. Железо в этом случае использовать нецелесообразно, так как оно подвержено коррозии.

Чем утеплить трубу дымохода

При больших неровностях трубы слой штукатурки получается достаточно толстым, поэтому рекомендуется сначала заделать все щели и перепады указанным раствором, а затем покрыть трубу армирующая сетка. Кирпичную трубу можно зашить листовым металлом, используя слой утеплителя. Самый простой способ утеплить одинарную трубу – обернуть ее слоем негорючего утеплителя, например, базальтовой ватой, а сверху защитить металлом или штукатуркой. Утепленную трубу обернуть армирующей сеткой, закрепить и оштукатурить по описанной выше технологии в два слоя цементно-известковым составом. Утепление проходов обязательно при использовании любого дымохода: сэндвич-трубного, кирпичного, металлического утепленного.

Как утеплить металлическую трубу дымохода в бане: используемые материалы

Если есть возможность, лучше переварить этот суперотвод на 45 пониже и вырезать его в шахту под потолком или вообще убрать эту шахту и сделать прямо дымоход. .. Свою трубу (съемную) обсыпал асбестовой пудрой (мокрой) слоем 2-3 см, закрепил все асбестовым шнуром, а когда высохнет, обмотал стеклотканью и закрепил вязальной проволокой. Печь видно, что куплена, а дымоход откуда взяли? какое-то вареное колено, почему оно красное? в краске чтоль или ржавая? Так поставить, а заодно печь из титана клепать, хрен со всякими сталями и асбестом?

Обмотка дымохода металлическая

“Чем обмотать металлическую трубу дымохода в бане?” – популярный вопрос среди дачников. Ведь для этого дачного участка используется множество материалов. Отсутствие горючих веществ в покрытии – первостепенный нюанс, который необходимо учитывать. Предпочтительно использовать качественный материал, обладающий всеми необходимыми свойствами. Кроме того, он должен быть полностью безопасным в использовании.
Наиболее распространенные материалы:

1. Стекловата;
2. Волокнистые строительные материалы;
3. Минеральная вата.

Теплоизоляция дымоходов металлического дымохода – отдельная тема для обсуждения. Ведь он содержит ряд нюансов, о которых пойдет речь далее. Это очень сложная задача, поэтому ее рекомендуется выполнять при строительстве бани. С готовым зданием работать сложнее, потому что может потребоваться перестройка крыши.

Как утеплить дымоход каждый решает сам. Важно помнить, что такое утепление позволяет защитить дымоход от негативного воздействия продуктов горения, а также влаги. Если вовремя не позаботиться об изоляции, то есть риск разрушения ванны. Ведь усиленный действием кислоты конденсат медленно разрушает строительные материалы.

Если кирпичного дымохода недостаточно, его можно дополнительно удлинить металлической трубой. Задача трудоемкая, но вполне осуществимая. Важно подойти к этому ответственно.

Для начала изготавливается плоская стальная площадка с патрубком. Причем ее диаметр должен быть таким же, как диаметр металлической трубы, которую вы планируете использовать. Платформа должна быть надежно закреплена. Его фиксируют дюбелями и шурупами. Герметизация добавит дополнительную надежность.

Заказ:

• На кирпичной кладке нужно отметить точки, в которых будет установлено крепление. Их нельзя укладывать на кладочный шов. Их желательно размещать ближе к центру кирпича, а не на его краю.
• В отмеченных местах сверлятся отверстия для установки дюбелей. В этих же точках на ровной площадке делаются отверстия, туда и войдут саморезы.
• На кирпичное основание наносится огнеупорный герметик, затем туда ставится стальная площадка. В дюбели вкручиваются саморезы. Важно следить за герметичностью и равномерностью.
• Теперь осталось дождаться полного высыхания герметика и перейти непосредственно к удлинению дымохода с помощью металлической трубы.

Сэндвич-дымоход в традиционной сауне может быть отличным решением для изоляции. Сейчас на строительном рынке можно приобрести готовую конструкцию. Установив такую ​​систему, можно не думать о материалах и способах дополнительного утепления дымохода.

Сэндвич-трубы состоят из нескольких частей сборной конструкции, которые легко соединяются между собой и устанавливаются самостоятельно. Такая система идеальна для сауны или железной печи.

Дизайн напоминает слоеное тесто:

• Внутренний слой из нержавеющей стали.
• Второй из базальтовой ваты.
• Наружные стороны покрыты оцинкованным железом.

Сэндвич-труба устанавливается по следующей схеме:

• Подготовить отверстие в месте прохода конструкции через перекрытие.
• Устанавливается выпускной фланец, что является первым этапом проектирования. Сбор остальных частей начинается со второго шага.
• Двустенные трубы постепенно соединяются и выводятся через перекрытия на крышу. К стенам дополнительно крепятся навесные элементы.
• После сборки конструкции проводится утепление в местах прохода на чердак. Здесь допускается использование только двустенных частей конструкции без дополнительных элементов.
• Затем дымоход выводится через крышу. В местах его прохождения необходимо выполнить теплоизоляцию.

Вывод сэндвич-трубы через крышу

• Крепление банного дымохода выполняется растяжками, если он сильно возвышается над кровлей.
• Поверх готовой конструкции монтируется искрогаситель и грибок.

При соединении элементов используется дымоходный герметик. Он способен выдерживать температуру до 1000 градусов. Сила тяги зависит от качества соединения и герметичности соединений.

Для повышения пожарной безопасности проход колпака на чердак выполнен через потолочно-проходной узел. Представляет собой короб из оцинкованной стали с отверстием для трубы. Его можно приобрести в готовом виде. Коробка вставляется в подготовленный проем до тех пор, пока вся конструкция не будет собрана.

Теплоизоляция в этом месте осуществляется следующим образом:

• В проем устанавливается ППУ. Конструкцию укладывают на нижние лаги так, чтобы соединение было над мансардным этажом.

Усиление конструкции ППУ на потолке

• Зазор между потолками и стенами из пенополиуретана должен превышать 13 см, который заполняется минеральной ватой.
• Далее щели закрываются с верхней и нижней стороны металлическими накладками.

Эта многослойная конструкция сохраняет тепло и сводит к минимуму накопление сажи на стенах. Сэндвич-конструкция не подходит для традиционных русских бань с повышенной влажностью. Это следует учитывать при строительстве бани.

Для строительства трубы в бане с каменной печью используется красный кирпич. Он не боится высоких температур, долго сохраняет тепло.

Конструкция из кирпичных труб должна быть правильно сложена. От качества кладки будет зависеть, насколько долго прослужит конструкция. Делать трубу для своей бани не стоит экономить, так как ремонтные работы могут обойтись дороже.

Труба в месте пересечения с кровлей, перекрытием и другими частями конструкции крыши должна быть изолирована металлическими листами.

Выход трубы на потолок и через крышу необходимо изолировать от высоких температур с помощью асбестовых листов. А стены внутри трубы обиты оцинкованными металлическими листами. Обычные листы железа не должны использоваться, так как они подвержены коррозии. Вокруг трубы в местах ее прохождения через потолок можно сделать короб и заполнить его внутри керамзитом. Он дополнительно сдержит тепло и защитит деревянные полы от возгорания.

Правильно утеплить трубу — это только полдела. Также необходимо позаботиться о печи, потолке и стенах бани.

Предлагаем ознакомиться с Как правильно выбрать душевую кабину для дачи

В последнее время различные производители начали выпускать новые безопасные сэндвич-трубы для бань и саун. При такой конструкции больше не нужно заботиться о том, как закрепить трубу в бане (подробнее: «Преимущества трубы для сэндвич-бани при строительстве дымохода»). Конструкция таких труб предполагает быструю и удобную сборку секций, которые вставляются друг в друга. Причем оптимально использовать такие трубы с железной печкой.

Сэндвич-труба представляет собой многослойную конструкцию, внутри которой находится каркас из нержавеющей стали, затем укладывается утеплитель из минеральной или базальтовой ваты, а сверху надевается оцинкованный кожух. Благодаря такой конструкции внутри дымохода не скапливается сажа, внешний слой металла не испытывает перегрева, а вся конструкция выглядит красиво и лаконично.

Чем обернуть металлическую трубу дымохода решить не сложно. Рынок строительных материалов предлагает для этого множество продуктов.

Лучше изолировать продуктом хорошего качества, соответствующим пожарным и строительным нормам. Это создаст дополнительные условия безопасности.

Из предлагаемых вариантов наиболее часто используются:

1. Волокнистый строительный материал;
2. Вата минеральная;
3. Стекловата.

Особого внимания заслуживает металлическая версия и, в частности, ее изоляция. Дилемму, чем утеплить металлическую трубу дымохода, необходимо решить во время составления проекта строительства.

Вычленить уже созданную схему без перестройки кровельной конструкции не всегда возможно.

Если вы строите современное строение, вы можете использовать готовые трубы типа «сэндвич». Такие конструкции выполняются быстро, с небольшими затратами на специалистов.

Но стоят они недешево. Однако такая стоимость оправдывается долгим сроком службы и простотой конструкции.

В них минеральная вата располагается между двумя заготовками. Таким образом, изоляция выходит на самом высоком уровне.

С помощью изоляции останавливают или предотвращают необратимые химические реакции, протекающие под воздействием влаги и веществ разложения топлива.

Конденсат, усиленный действием кислоты, медленно, но интенсивно портит строительные материалы. Конденсат особенно опасен в период оттаивания трубы после зимы.

Эксплуатация бани должна быть абсолютно безопасной для человека. Для предотвращения пожаров при контакте с горячей печью или дымоходом тщательно утепляйте стены и потолки, а также горячие поверхности. О том, как утеплить трубу дымохода в сауне, будет подробно рассказано в этой статье.

Как говорит печальная статистика, в течение 2014 года до 70% пожаров в частных банях были вызваны неправильной термоизоляцией металлических труб. Поэтому, чтобы помочь нашим читателям обезопасить себя и своих гостей, мы расскажем вам о материалах, а также о технологии выполнения утепления труб в бане.

Любимым материалом для бани в России является дерево. Однако оно легко воспламеняется. Чтобы этого избежать, люди давно научились утеплять дымоход в бане, а также печь и все поверхности – стены, потолок. Для этих целей мы использовали любые доступные средства – глину, асбест или любые другие негорючие материалы с низкой степенью теплопроводности.

Изготовление коробов

О том, как утеплить железную трубу дымохода, было сказано ранее. Теперь вы можете перейти к следующему шагу. Многим кажется, что изготовление дымохода – слишком сложная задача. На самом деле это не так. Достаточно подходить к работе ответственно, грамотно.

Необходимые инструменты:

• Дрель;
• Ножницы по металлу;
• Компас;
• Металлические листы;
• Саморезы.

Этапы работы:

1. Подготовка отверстий. По краям необходимо закрепить бруски, которые будут выполнять роль опоры для корпуса.
2. Из металлического листа вырезаются две заготовки. Им придается U-образная форма. Затем готовые детали прикручиваются к потолку при помощи саморезов.
3. Снова делаются две заготовки, но они уже закреплены на стоячих листах с небольшим свесом. Получается цельный каркас в потолке.
4. Теперь дно ящика делаем из металлического листа. В центре заготовки должно быть отверстие для дымохода, здесь понадобится циркуль.
5. В коробке четыре застежки по два сантиметра. Их разрезают и складывают перпендикулярно дну.
6. Стенки крепятся к днищу. Теперь в короб вставляется дымоход, дополнительно закрепляемый хомутами. Пустоты заполняются теплоизоляционным слоем.

Многие боятся делать металлический короб для трубы дымохода самостоятельно. Но это не содержит особых трудностей.

При изготовлении коробки вам потребуются следующие инструменты:

1. Ножницы по металлу.
2. Оцинкованный лист.
3. Саморезы.
4. Цыркул.
5. Дрель.

Дальнейшая последовательность действий:

• Готовится отверстие. Его края необходимо закрепить опорными балками. Они создадут опору для коробки.
• Из оцинкованного листа вырезается пара деталей. По их краям на расстоянии пяти сантиметров делается сгиб под углом 90 градусов. Эти П-образные детали крепятся саморезами к подготовленным отверстиям в потолочном покрытии.
• Аналогично подготавливают еще две П-образные заготовки, и накладывают их внахлест на уже стоящие листы. В результате в потолочном покрытии выходит цельное обрамление сделанного выхода.
• Следующая часть действия – дно для коробки. Из такого же оцинкованного листа вырезается элемент, который по размеру соответствует проделанному проему. В его центре циркулем начерчен круг для входа дымовой болванки.
• Из центральной части дна ящика размещаются 4 крепления (каждое из них имеет двухсантиметровую ширину). Затем их разрезают и складывают под углом 90 градусов. В итоге формируется основа с отверстием и 4 планками для креплений.
• Дно крепится к стенкам. Через выход вставляется дымоход и крепится хомутом. Пустое пространство заполняется изоляционным слоем.

По предложенной инструкции сделать коробку несложно. Если точно следовать всему, работа не составит труда даже неопытному обывателю.

Чугунные и стальные дымоходы, дымоходы из металлического профиля

Содержание:

Выбор трубы
Основные преимущества стальных дымоходов
Виды дымоудаляющих изделий
Монтаж дымохода из трубы
Проведение дымохода через стену и потолок своими руками
Выполнение поворотов и изгибов

Сделать дымоход из стальных труб своими руками не очень сложно, это под силу даже непрофессионалу. Вам нужно всего лишь изучить необходимый материал, а всю работу проводить по заранее подготовленному плану. Ниже мы расскажем, что такое металлические дымоходы и как их сделать своими руками.

Помните, что вы должны быть максимально осторожны при выполнении работ. Если не быть осторожным, готовый дымоход может стать причиной задымления помещения, а то и стать причиной пожара.

Набор труб

Существующие в настоящее время дымоходы имеют сложную конструкцию, поэтому их установка должна сопровождаться тщательным подбором материалов и последующим качественным монтажом.

Эксплуатационные качества готовой конструкции будут зависеть от следующих факторов:

• КПД котла;
• количество израсходованного топлива;
• эконом уровень;
• безопасность;
Установлена ​​печь типа
• .

Особенно тщательно следует проработать дымоход для частного дома или бани. При этом нет никакой разницы, газовый у вас котел или печь, кирпичный дом или деревянный – дымоход установить придется в любом случае. Читайте также: «Как установить трубу для буржуйки в качестве дымохода».

Правильно установленный качественный дымоход должен отвечать следующим характеристикам: иметь достаточную тягу и герметичность, на стенках не должно скапливаться копоть и копоть.

Именно поэтому лучше всего сделать дымоход из нержавейки.

Основные преимущества стальных дымоходов

Стальные дымоходы имеют ряд преимуществ:

• гладкие внутренние стенки, препятствующие скоплению сажи и копоти;
• применяется в жилых помещениях и парилках бань;
ремонт
• можно проводить в любое время года;
• в случае качественного монтажа и последующего утепления будет собираться минимальное количество конденсата;
• повышенная стойкость к вредному воздействию вылетающих выхлопных газов;
• отличная стойкость;
• долгий срок службы;
• низкая стоимость, значительно дешевле кирпича;
• абсолютное соответствие требованиям пожарной безопасности.

Благодаря всем этим достоинствам потребители все чаще делают выбор в пользу стальных труб для дымоходов.

К тому же, по сравнению с дымоходами из кирпича и других материалов, монтаж стальной трубы намного проще.

С экономической точки зрения гораздо выгоднее приобрести трубы из нержавеющей стали, чем, например, из керамики, а если еще и установить их самостоятельно, то затраты будут значительно ниже.

Поэтому стальная труба для дымохода будет во всех отношениях оптимальным вариантом, особенно при монтаже своими руками. Вам просто нужно определиться с типом системы.

Виды дымоудаляющих средств

Промышленные предприятия занимаются производством трех основных видов дымоходов.

Одностенная труба для дымохода из железной трубы используется в ситуациях, когда уже имеется готовый кирпичный или керамический дымоход, требующий срочного ремонта, но провести его нет возможности. Читайте также:”Какая труба лучше для частного и промышленного дымохода – особенности выбора”.

Такой дымоход из трубы своими руками устанавливается очень просто и быстро. Однако помните, что в нижней части конструкции возле самой печи нужно предусмотреть устройство, позволяющее собирать конденсат.

Двустенный дымоход состоит из двух стальных труб, между которыми размещен огнеупорный изоляционный материал с низкой степенью теплопроводности. Как правило, именно такие изделия предпочитают устанавливать домашние мастера.

Теплоизоляционным материалом, используемым в качестве прослойки, чаще всего является базальтовая вата, которая не плавится и не выделяет токсичных веществ.

В зависимости от климата и условий использования дымохода будет выбрана толщина слоя утеплителя – в пределах от 3 до 10 см. Причем слой большой толщины целесообразен в банях, где необходимо уменьшить потери тепла.

Самый сложный и технологичный вид дымохода из профильной трубы называется коаксиальным (подробнее: «Как установить коаксиальную трубу газового котла – важные правила монтажа»). Он сделан из двух труб разного диаметра, вставленных друг в друга. Через меньшую внутреннюю трубу за счет тяги, нагнетаемой вентилятором котла, продукты сгорания выбрасываются наружу, а через зазор между внутренним и внешним контурами в топку подается чистый воздух, что обеспечивает устойчивое горение.

Преимуществом дымоходов коаксиального типа является их способность лучше удерживать тепло, поэтому их предпочитают устанавливать в банных печах. И хотя эта конструкция несколько сложнее двустенных труб, с ее установкой все же вполне можно справиться своими силами.

Монтаж дымохода из трубы

Выбор типа стального дымохода зависит только от индивидуальных предпочтений владельцев и особенностей котла или печи.

Как бы то ни было, при самостоятельном монтаже дымохода из нержавейки следует учитывать ряд правил:

1. Сборку конструкции следует начинать с нижнего звена, постепенно поднимаясь вверх. Обратите внимание, что верхние секции должны быть плотно состыкованы с нижними, а зазоры заделаны огнестойкими герметиками, рассчитанными на температуру до 1000°С.
2. Для снижения теплопотерь дымоход необходимо обернуть изоляционным материалом.
3. В случаях, когда кровля здания выполнена из горючих материалов, обязательно использование искроуловителя.

Стоит отметить, что все эти манипуляции покажутся ничем по сравнению с процессом выноса дымохода наружу через стену или крышу частного дома или бани.

Проведение дымохода через стену и потолок своими руками

Вывести дымоход можно только через крышу или стену, и каждый из способов имеет свои особенности.

Если труба будет проходить сквозь стену, необходимо вырезать проем немного большего сечения, чем параметры трубы. Этот зазор позволит дополнительно вставить в стену защитный рукав, который предотвратит разрушение стены из-за перегрева.

Слишком длинный дымоход для надежности нужно будет закрепить на стене скобами, причем не только изнутри, но и снаружи. Это позволит ему не прогибаться от порывов ветра и обильных осадков.

А в тех случаях, когда проход дымохода будет осуществляться через перекрытия и крышу, в первую очередь следует подумать об их теплоизоляции, а также о том, чем обмотать металлическую трубу дымохода. Это очень важно, так как начальный участок дымохода, примыкающий к топке или котлу, очень горячий. Причем в случае банной печи это явление периодическое, а вот в жилом доме зимой котел работает постоянно.

Поэтому в потолке следует вырезать большое отверстие и обшить балки оцинкованными листами со слоем теплоизоляции. В этом случае утеплитель защитит пол от перегрева (что особенно важно для деревянных строений), а оцинкованная сталь будет отражать тепло (читайте также: «Виды оцинкованных труб для дымоходов, их преимущества и правила монтажа»).

Выполнение поворотов и поворотов

Если составлять перечень всех работ по установке дымохода самостоятельно, то особое внимание следует уделить поворотам и уклонам труб. От качества их выполнения будет зависеть, насколько свободно дым будет проходить по системе, и насколько хорошо будет сохраняться тепло в доме.

Однако опасаться преждевременно не стоит, так как монтаж стальных труб с поворотами будет намного проще, чем монтаж кирпичного дымохода.

Если стальная труба будет иметь один или несколько витков, то стыковку их отдельных частей можно производить под разными углами.

Чаще всего приходится делать три угла резки:

• Резка плоского участка трубы под углом 75°. Это даст возможность выполнить соединение под углом 150° (потребуется расширить отрезанные отрезки труб и соединить их по диагонали).
• Если сделать рез под углом 60°, то можно будет сделать поворот на 120°.
• Если отрезать трубу под углом 45 градусов, можно сделать поворот под прямым углом.

Не менее важно устройство откосов. Например, если стальная труба, проложенная от печи к стене, будет иметь небольшой уклон, то из-за этого не получится сделать достаточную тягу для отвода дыма.

В результате весь дым будет собираться в помещении, пока труба достаточно не прогреется.
