Дымоход для буржуйки своими руками в гараже: Делаем дымоход для буржуйки в гараже: полезная информация

Делаем дымоход для буржуйки в гараже: полезная информация

Хотите установить в гаражном помещении собственную систему отопления? Желаете находиться там в комфортной обстановке, заниматься техническим осмотром и ремонтом в тепле? Безусловно, когда автолюбитель занимается с машиной в обогреваемом гараже, он и ощущает себя несравнимо лучше, и работает быстрее, и добивается больших результатов.

Научимся изготавливать своими руками дымоход для буржуйки в гараже. Ведь если в помещении стоит печка, дымоход для нее крайне важен. Он должен быть качественным, надежным. При этом надо обеспечить герметичность соединений, подумать о безопасности. Подберем необходимые материалы, рассмотрим схемы строительства дымохода, уделим внимание основным этапам монтажа. Также не стоит забывать о правильной эксплуатации, об уходе за дымоходом.

Схема, технология строительства дымохода в гараже

Буржуйка станет лучшим вариантом для отопления гаражного помещения. Конструктивно дымоходы отличаются, но в подавляющем большинстве случаев в них можно выделить два базовых элемента: часть для вывода из помещения дыма и теплообменный сегмент. Если сделать своими руками тепловую часть, эффективность печки резко увеличится.



Также буржуйки принято делить на горизонтальные и вертикальные. Дымоход для буржуйки в гараже будет иметь отличия в зависимости от положения печки.

В вертикальной буржуйке дымоход сделать немного сложнее. Понадобится делать изогнутые каналы, чтобы хорошо выводить дым со всеми продуктами горения на улицу.

В горизонтальных печах делают специальные дымовые камеры. Когда дым попадает в такую камеру, его скорость сразу замедляется. Тепловая энергия при этом идет в помещение, максимально сохраняясь. КПД работы печки растет.



Выбор материала для изготовления дымохода

От грамотного выбора материалов тоже во многом будет зависеть эффективность, долговечность дымохода для печки в гараже. Рассмотрим основные варианты.

Можно выполнить дымоход из кирпича. Однако это дорогостоящий материал. А в процессе монтажа трубы из кирпича могут возникнуть проблемы, поскольку с такими материалами лучше работать профессиональным строителям.

Также используют асбестовые трубы, но этот вариант тоже нельзя назвать оптимальным. Дело в том, что такие трубы имеют чрезмерно низкий температурный порог горения, отличаются дороговизной и громоздкостью, их значительно сложнее монтировать. Кроме того, сажа нередко скапливается и загорается в дымоходе, поскольку трубы внутри шероховатые. Наконец, асбест не отличается долговечностью, так как быстро разрушается из-за негативного воздействия окислов.

Лучшее решение – использовать металлические трубы и элементы. Их удобно обрабатывать, резать и монтировать. Металл обладает отличными эксплуатационными характеристиками, устойчив к износу. Стальные дымоходы отлично выдерживают высокие температуры, практически не засоряются.

Что нужно для монтажа? Простые советы

Вот простая инструкция по установке дымохода для буржуйки в гараже своими руками. Вам понадобятся три колена, чтобы состыковать элементы конструкции, а также тройник и защита для дымоходного отверстия.

Дымоход состоит из внешней и внутренней части, которые соединяются между собой. Чтобы вывести трубу наружу, в потолке вырезают специальное отверстие. Также важно не забыть все швы тщательно обработать герметизирующим составом. Когда есть герметик на потолке в зоне прохождения трубы, его убирают для гарантирования пожарной безопасности. Очень важно позаботиться о нужном уровне тяги. И здесь лучше всего получить консультацию специалиста.

Как обезопасить обеспечить герметичность?

Особенно важно гарантировать соблюдение всех условий для герметичности, если дымоходная труба выводится вертикально вверх. В потолочном покрытии для этого монтируют стакан, а все швы тщательно обрабатывают эффективным герметиком.

Можно использовать битум. Он наносится тонким слоем непосредственно на внешнюю часть дымоходной трубы. Особый защитный зонтик, так называемый «гриб», помогает оградить трубу от влаги, осадков.

Видео: устраняем течь на крыше возле трубы

На крышах возле дымоходных труб появляются течи. Чтобы все было герметично, влага не попадала внутрь гаража, надо грамотно устранить течь. Следующее видео поможет сделать это качественно.

https://www.youtube.com/watch?v=YK8P7vyiWD0&feature=youtu.be

Изготовление дымохода: еще один алгоритм

Вот еще один популярный алгоритм изготовления дымоходной трубы. В первую очередь вам понадобится запастись следующими деталями и материалами.

• Три стыковых колена.
• Тройник с заглушкой (160 мм).
• Два колена 160 на 1200 мм.
• Одно колено с параметрами 100 на 1200 мм.
• Специальный гриб размером 200 мм.

Также нужно иметь при себе качественные материалы для теплоизоляции и герметизации, проходной стакан и козырек от дождя. Чтобы обеспечить герметичность конструкции, можно взять специальный шнур из асбеста или современный герметик с повышенной рабочей температурой.

Монтаж дымохода

Теперь рассмотрим более подробную пошаговую инструкцию монтажа дымохода для гаража. По ней вы сумеете все сделать своими руками, обеспечивая высокий уровень качества.

1. В первую очередь надо зафиксировать первый отрезок дымохода. Это делается на дымоходном отверстии.
2. Потом идет наращивание колена трубы вплоть до самого уровня перекрытия. Через него труба уже будет выводиться.
3. На следующем этапе надо сделать отверстие в перекрытии. Его диаметр составляет минимум 160 мм. Здесь важно помнить о соблюдении требований пожарной безопасности: место, где дымоходная труба проходит через перекрытия, слой теплоизоляции удаляют.
4. В отверстие вставляют проходной стакан. Именно через него и пропускают дымоход.
5. Потом можно состыковать дымоходную трубу с наружным коленом.
6. Затем слой битума наносят на наружную часть дымохода. Битум обязательно теплоизолируют с помощью специального материала, например, минеральной ватой.
7. Грибок устанавливается над верхним сегментом дымоходной трубы. Это позволяет предотвратить засорение дымохода, оградить его от попадания мелкого мусора, осадков и посторонних предметов.

Когда монтаж дымохода полностью завершен, можно начинать эксплуатировать буржуйку.

Регулярный уход за дымоходом

Дымоход нуждается в регулярном уходе, эксплуатировать его надо бережно. Тогда он прослужит долго, будет работать без сбоев. В особом внимании нуждается наружная дымоходная труба. Ее обязательно регулярно проверяют: важно выяснить, не появились ли дефекты, например, трещины, коррозия, прогоревшие участки. Такой технический осмотр желательно проводить не реже одного раза на протяжении года, а лучше чаще.

Специалисты отмечают, что трубу также необходимо хотя бы один раз в год тщательно прочищать. Оптимальный вариант – сжечь для этого в топке специальные средства. Они в процессе сжигания эффективно устраняют все продукты сгорания. Есть и проверенный традиционный метод: в печке сжигают несколько поленьев из осины. Они создают более высокую температуру горения, благодаря чему сажа устраняется из трубы.

Запомните важный совет! Дымоход не является цельной, капитальной конструкцией. В связи с этим не стоит применять для его чистки механические инструменты, например, металлические ерши или гири. Нужны более бережные методы.

Простая печка с дымоходной трубой – отличный вариант для создания эффективной тепловой системы в гараже. Главное, построить правильно дымоход, а затем не забывать его проверять и обслуживать.

Дымоход для буржуйки, выбор материала и монтаж своими руками | Гараж Гараж

Итак, с чего же начать делать и как установить дымоход для буржуйки своими руками? Начиная со времени изобретения, буржуйка является спасением для людей, у которых нет в доме центрального отопления, а камин или печь они не могут себе позволить. Самую большую популярность буржуйки получили в конце 20 века. Тогда их часто стали монтировать, чтобы обеспечить обогрев дачи или гаража.

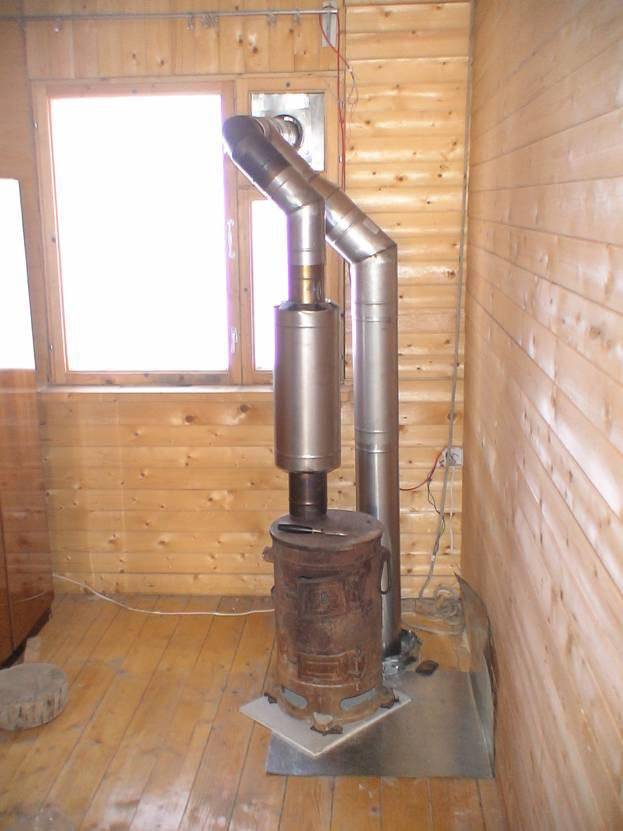

Дымоход для буржуйки (источник фото: Яндекс.Картинки)

Дымоход для буржуйки (источник фото: Яндекс.Картинки)

Ставьте 👍🏻 и подписывайтесь на канал “tvoygarazh. ru” . Это позволит нам публиковать больше интересных статей.

Дымоход является одним из важных составляющих данной печки. Поэтому к нему требуется отнестись серьезно. Далее будет подробно описано, как выполнить дымоход для данной печи.

Выбор материала и конструкции

Итак, из чего сделать данную конструкцию? Чтобы дымоход служил правильно, его рекомендуется выполнять из легированной стали. На таком материале имеется специальное покрытие, обеспечивающее защиту трубы от отрицательных воздействий окислов.

Если буржуйка размещена на открытом воздухе, изготовление и установка конструкции заключается в следующем: необходимо выбрать трубу необходимого диаметра и вмонтировать в отверстие. Печь тогда будет применяться как плита, а дымоход будет нужен больше в целях предотвращения скопления дыма.

Если данный вид печки находится в помещении, то дымоход для буржуйки в гараже или доме необходимо выполнять с коленной системой. Трубы можно взять готовыми либо выполнить из листового металла. Труба может быть металлической или асбестоцементной.

С металлом будет удобнее работать, он практичней в использовании и легче по весу. Трубу асбестоцементную можно монтировать только наверху дымоотвода, поскольку она не сможет выдержать температуру больше 300°С, а дым при выходе наружу будет остывать. Поэтому такой вариант считается неудобным и непрактичным.

Материалы для дымохода (источник фото: Яндекс.Картинки)

Материалы для дымохода (источник фото: Яндекс.Картинки)

Выполнение дымохода

Материалы, необходимые для работ:

• металлическая труба;
• тройник того же диаметра, что и труба, на котором должна быть заглушка на одном из ответвлений, чтобы можно было подключить трубу отвода;
• колена для стыков, которые позволят проще поворачивать и прокладывать дымоотвод. Размер одного колена должен быть 10*120 см, а других — 16*120 см;
• защитный гриб на конец трубы;
• герметик для скрепления швов;
• материалы для теплоизоляции;
• битумная смола.

Монтаж нужно начать с выбора участка, где будут соединяться внешний и внутренний элемент печки буржуйки. На печку нужно установить первую деталь дымоотвода, на который затем будут ставиться последующие элементы.

Труба для буржуйки удлиняется, пока она не достигнет участка соединения 2 элементов.

Затем выполнить отверстие в крыше постройки. Диаметр его должен быть на 50 мм больше, чем диаметр трубы.

Если рядом с трубой есть легко воспламеняемые материалы, их необходимо убрать.

Схема подключения дымохода (источник фото: Яндекс.Картинки)

Схема подключения дымохода (источник фото: Яндекс.Картинки)

В проделанное отверстие требуется вставить проходной стакан, сквозь который пропускается дымоходная труба. Труба должна завершиться на 100 мм выше уровня крыши.

Место, где будет сделано отверстие под вывод дымохода, нужно оборудовать так же, как и место вывода внутри помещения:

• отверстие делается по диаметру больше, чем дымоход;
• между крышей и дымоходом требуется проложить материал теплоизоляции.

Трубу необходимо вывести и зафиксировать жестяным листом.

Внешнюю часть конструкции нужно смазать битумной смолой, потом обернуть теплоизоляцией. Для этого может подойти минеральная вата.

На конце дымоотвода нужно установить насадку — гриб.

Она сможет защитить трубу от любых засорений, которые могут спровоцировать возгорание внутри дымохода, от попадания дождя.

Когда вся конструкция будет полностью собрана, необходимо все соединения и швы хорошо смазать герметиком в целях предотвращения попадания дыма в дом. Для этого подойдет герметик, выдерживающий высокие температуры.

Когда герметик высохнет, дымоход считается готовым к эксплуатации.

Теперь известно, как сделать дымоход для буржуйки своими руками. Особых знаний и умений для этого не требуется. Следуя вышеописанной инструкции, получите превосходный результат. Если выбрать правильный материал и верно сделать монтаж, то можно будет холодными вечерами греться вместе с родными и близкими возле печки. Желаем успехов в выполнении работ!

Ставьте 👍🏻 и подписывайтесь на канал “tvoygarazh.ru” . Это позволит нам публиковать больше интересных статей.

Читать еще: Договор купли продажи гаража, как составить по всем правилам?

Буржуйка с вентилятором. Эффективная буржуйка своими руками на дровах длительного горения своими руками для гаража и дома: чертежи и инструкция +Фото

Теплообменник для буржуйки: фото пошагового изготовления

Воздушный теплообменник для буржуйки: фото пошагового изготовления с описанием.

Печь буржуйка часто используется для отопления дачных домов, гаражей и мастерских, печка работает на дровах и это более экономный вариант по сравнению с отоплением газом или электричеством. Но у буржуек есть один существенный недостаток — при горении топлива большая часть тепла уходит в дымоход.

Чтобы уменьшить потери тепла и направить его в помещение, можно сделать буржуйку с дополнительным теплообменником, который будет снимать часть тепла с трубы дымохода, и принудительно с помощью вентилятора направлять его в помещение. Изготовление такого приспособления мы и рассмотрим в этой статье.

Процесс сборки теплообменника для буржуйки следующий: — из металлических пластин нужно сделать две вот такие боковины.

По кругу сверлим отверстия.

Вырезаем заготовки.

По центру также сделаем отверстие но диаметром чуть больше.

Из труб будут сделаны воздушные каналы.

Трубы нужно приварить напротив отверстий к основаниям.

Сам корпус теплообменника будет сделан из металлического ведра, на костре обжигаем ведро от краски.

Дно ведра срезаем болгаркой.

Также нам понадобятся два соединения для труб дымохода.

В корпусе ведра размечаем два отверстия расположенные напротив один одного (для трубы дымохода).

Вырезаем отверстия под трубу дымохода.

Вставляем трубы.

Края загибаем во внутрь.

Места соединений прихватываем сваркой.

Щели замазаны термостойким герметиком.

Теплообменник покрашен термостойкой краской.

Одеваем устройство на трубу дымохода печки.

Автор протестировал работу устройства.

Поток воздуха от вентилятора прогревается в воздушных каналах и поступает в помещение.

Электровентилятор закрепили на теплообменнике.

В результате установки на буржуйку теплообменника, теплоотдача значительно повысилась, дополнительная принудительная циркуляция воздуха позволяет прогреть помещение мастерской значительно быстрее.

Популярные самоделки из этой рубрики

Самодельная походная печка из куска трубы и газово…

Печь ракета из кирпича: простая печь из кирпича…

Как сделать буржуйку из газового баллона…

Печь на отработанном масле с водяным контуром: чер…

Печь камин своими руками

Печка на отработке

Печь Бубафоня длительного горения: чертежи, схема,…

Походная печь своими руками…

Как сделать электроплитку

Уличная печь для дачи своими руками…

Ракетная печь для гаража

Самодельный обогреватель из чугунной батареи…

sam-stroitel.com

Как увеличить КПД буржуйки своими руками

Здесь вы узнаете:

Традиционные печи-буржуйки отличаются не самым высоким КПД. До 30-40% вырабатываемого ими тепла улетает в дымоход. Увеличить КПД буржуйки позволят нехитрые технические приспособления. В этом обзоре мы рассмотрим восемь способов увеличения эффективности данных печей. Они отличаются по уровню сложности, но все работы выполняются своими руками с использованием подсобных инструментов. Пройдёмся по этим способам более подробно.

Восемь способов увеличения эффективности

КПД буржуйки на дровах варьируется в пределах 60-80%. Всё зависит от её конструкции, длины дымохода, используемых для её постройки материалов и используемых дров. Коэффициент полезного действия существенно возрастает при использовании берёзовых и дубовых поленьев с уровнем влажности 13-15%. Чем выше влажность, тем меньше отдача тепла и тем больше смолы останется на внутренних поверхностях.

Увеличить теплоотдачу буржуйки и повысить показатель КПД можно следующими способами – вот их список:

• Обеспечение пиролизного сгорания древесины – оно увеличивает эффективность на 5-10%.
• Создание дымооборотов – здесь главной задачей является максимальный отбор тепла из продуктов сгорания.
• Создание системы естественной конвекции – улучшит обдув буржуйки, повышая теплоотдачу и ускоряя прогрев помещения.
• Обдув вентилятором – как и в случае с естественной конвекцией.
• Обкладка буржуйки кирпичом – сохраняет тепло и стабилизирует температуру.
• Увеличение теплоотдачи за счёт воздушного теплообменника – сложный, но весьма эффективный способ.
• Увеличение длины дымохода – актуально при наличии свободного места в помещении.

Рассмотрим каждый способ более детально. Все представленные в обзоре модификации можно провернуть на примере простой прямоугольной буржуйки.

Организация дымооборотов

Повысить КПД буржуйки довольно легко – нужно всего лишь улучшить отбор тепла. В традиционных печках оно мгновенно улетучивается в дымоход. В результате КПД остаётся низким, а печь «отапливает улицу». Другими словами, вы буквально выкидываете около 30-40% дров, они уходят в никуда. Задача решается простым способом – нужно задержать тепло внутри буржуйки как можно дольше. Для этого в ней организуются два дымооборота. Они позволяют увеличить сопротивление, заставляя тепло уходить в стенки.

Данную задачу лучше всего решать на начальном этапе сборки буржуйки. Вварите в неё два куска листового железа, как указано на чертеже. Они образуют два дымооборота. Проходя через них, продукты сгорания отдадут тепло по максимуму. И лишь после этого отправятся в дымоход.

Схема устройства печи-буржуйки.

Пиролизное горение

В продуктах сгорания полно тепла и присутствуют горючие элементы. Их дожигание со вторичным воздухом позволяет извлечь дополнительные килокалории. Для этого дрова сжигаются с ограничением подачи первичного воздуха. Дальше стоит задача дожечь то, что содержится в продуктах сгорания. Пиролизные газы сгорают с выделением большого количества тепловой энергии. Она поглощается и испускается металлическими стенками буржуйки. За счёт этого у нас получится увеличить её КПД.

Для организации пиролизного горения понадобятся дымообороты из предыдущего раздела. На уровне первого оборота вваривается подающая трубка. Через неё подаётся вторичный воздух. В его присутствии дожигаются продукты пиролиза – КПД увеличивается на 5-10% от исходного показателя. В месячном пересчёте это выльется в экономию нескольких десятков килограмм дров. Обязательно предусмотрите подачу «вторички», если вы уже сделали дымообороты.

Создание системы конвекции (+оребрение)

Увеличение КПД буржуйки своими руками предусматривает создание конвектора. Естественная конвекция улучшает съём тепла и обеспечивает быстрый прогрев помещения. Установив печку с конвектором в гараже, мы получим отличный отопительный прибор. Буквально через 15-20 минут после розжига в гаражном помещении установится комфортная температура. Наша задача заключается в следующем – нужно создать конвектор, засасывающий воздух снизу и выпускающий сверху.

Самый простой способ увеличить КПД – оборудовать буржуйку металлическим экраном. Он представляет собой лист железа, оборачивающий печку по бокам и сзади на манер рубашки. Расстояние между корпусом и листом – от 3 до 5 см. Лист приваривается на металлические распорки – сделайте их из тонкой арматуры. В результате получится довольно простой конвектор.

Проблема только в том, что площадь рассеивания тепловой энергии останется прежней.

Увеличить КПД буржуйки поможет оребрение. Его можно сделать:

• Из профильной прямоугольной трубы 20х40 мм.
• Из П-образного металлического профиля.
• Из традиционной круглой дюймовой трубы.

Обвариваем выбранным материалом заднюю и боковые стенки. Это поможет увеличить площадь рассеивания. Одновременно с этим мы получим эффективный конвектор.

Принудительный обдув

Принудительная конвекция эффективнее естественной. И дело не столько в КПД, сколько в скорости прогрева помещения. Для этих целей необходимо использовать любой вентилятор – хоть бытовой. Размещаем его в 50-60 см от буржуйки, подключаем к электросети, включаем и наслаждаемся результатом. Мощный поток воздуха эффективно снимет тепло с поверхности печки и распределит его по помещению. Затраты минимальны – нужен лишь старый вентилятор с низким уровнем шума, чтобы не давил на уши.

Модификация дымохода

Довольно интересный способ значительно увеличить КПД традиционной буржуйки. Для этого проделываем следующие шаги:

• Берём небольшой старый газовый баллон или другую металлическую ёмкость.
• Ввариваем между дном и крышкой металлические трубки.
• В боковых стенках делаем вырезы под диаметр дымохода.
• Разрезаем дымоход и ввариваем в него получившийся модуль.

Подобное нетривиальное решение позволит довольно заметно повысить КПД вашей буржуйки.

В результате должна получиться конструкция как на картинке ниже. Далее остаётся установить напротив модуля вентилятор, продувающий воздух через трубки. Этот шаг поможет увеличить КПД за счёт съёма тепла, остающегося в продуктах сгорания.

Другими словами, наша задача – максимально остудить продукты сгорания, отняв у них все остатки тепловой энергии.

Сооружение кирпичной кладки

Нельзя сказать, что этот способ позволяет кардинально увеличить КПД металлической буржуйки. Он обеспечивает:

• Поддержание температуры при затухании пламени.
• Безопасность использования печки.
• Создание естественной конвекции.
• Более равномерную отдачу тепла.

Увеличение КПД достигается другими способами. Что касается кирпичной кладки, повторяющей контуры задней и боковых стенок, то она лишь дополняет другие технические решения.

Увеличение длины дымохода

Повышение КПД достигается за счёт увеличения общей длины дымохода. Причём увеличивается не вертикальная часть, а горизонтальная. Суть в том, что продукты сгорания будут нагревать металл дымохода, из-за чего большая часть тепла задержится внутри помещения. Газы на выходе дымоходной трубы станут значительно холоднее.

Увеличивая длину дымоходной трубы, необходимо расположить буржуйку в одном конце помещения, а сам дымоход разместить в другом конце. Горизонтальная секция трубы соединит дымоход с печью и обеспечит эффективный отбор тепла.

Дополнительный способ увеличить КПД – дооборудовать дымоход конвекционными трубами. Такой шаг увеличит площадь теплоотдачи и создаст дополнительную конвекцию.

Установка отражающего экрана

Этот шаг позволит увеличить КПД на 1-2%. Саму печь мы трогать не будем, а обошьём оцинкованным железом угол, в котором установлена буржуйка. Тем самым мы предотвратим уход части тепла в стены, направляя его в обогреваемое помещение. Между листом железа и стеной можно проложить несгораемую теплоизоляцию.

Комплексный подход и технические решения

Увеличить КПД буржуйки до максимальной отметки поможет комплексное применение вышеописанных способов. Например, совместите дымообороты и пиролизное горение, добавьте оребрение на корпус и увеличьте длину дымохода. Буржуйка с вентилятором хороша и в самостоятельном виде, но ничто не мешает обложить её кирпичом. Разнится и реализация описанных методик – всё зависит от имеющихся в распоряжении материалов и конструкции самой печи.

remont-system.ru

Буржуйка своими руками в гараж: чертежи, фото, видео

Чтобы в холодный период года выполнять какие-то работы в гараже или на даче, нужно организовать простейшее отопление. Зная, сколько нынче стоит электричество, большинство гаражных умельцев предпочитает пользоваться заводскими и самодельными обогревателями, действующими на дровах или масляной отработке. Задача нашей статьи – предоставить чертежи и подробно описать, как правильно сделать буржуйку своими руками для применения в гараже либо небольшом дачном домике.

Подбираем конструкцию печки

Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

1. Двухходовая печь на дровах и угле, сваренная из листового металла.
2. Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
3. Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
4. Капельница на отработке автомобильных и других масел.

Агрегат с двумя дымооборотами

Примечание. Отопительную печь также можно построить из керамического кирпича, о чем доступно рассказывается в этой теме. Подобный источник тепла неплохо впишется в интерьер дачи, но неудобен для гаража из-за размеров кирпичного строения, долгого прогрева и отсутствия мобильности.

Дровяной отопитель с воздушной камерой вверху

Теперь дадим ряд рекомендаций по выбору конструкции самодельной буржуйки:

1. Если вы проводите в гараже немного времени (1—3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
2. Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
4. Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

Двухкамерная пиролизная печка

Справка. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитая печь — буржуйка верхнего горения Бубафоня и маленький отопитель из колесных дисков. Изготовление первой подробно описано в другой инструкции, второго – показано в видеосюжете:

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
2. Сварите из уголков или арматуры колосниковую решетку.
3. Из вырезанных частей изготовьте дверцы с запорами.
4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Совет. Нижнюю перегородку, сильно нагреваемую пламенем, лучше сделать из более толстого железа – 5 или 6 мм.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40—50 мм, что и продемонстрировано на чертеже.

Примечание. Организация камеры подогрева воздуха в верхней зоне топливника позволяет отбирать теплоту продуктов сжигания, проходящих мимо нее в дымоход. Поскольку в вертикальной печи пламя охватывает всю порцию дров, происходит интенсивный нагрев воздушного потока в отдельном отсеке, благодаря чему температура в гараже быстро поднимается.

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

1. В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
2. Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
3. Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
4. Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
5. В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Внимание! Чтобы избежать закипания воды и прорыва труб, нужно создать ее постоянную принудительную циркуляцию от насоса и поставить расширительный бачок открытого типа. В качестве теплоносителя используйте антифриз, ведь гараж не топится круглосуточно.

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

Делаем буржуйку на отработке

Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.

Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:

Заключение

Надо понимать, что показанные выше конструкции дровяных и масляных буржуек для гаража могут меняться и дорабатываться вами в процессе эксплуатации. В том и прелесть самодельных печек – они совершенствуются по вашему желанию. Пример: гаражные умельцы нередко делают внешний водяной контур на базе самоварного теплообменника, встраиваемого в вертикальный участок дымоходной трубы. Это дает возможность задействовать водяное отопление без вмешательства в конструкцию и переделки самой печи.

qustu.com

Самая эффективная буржуйка своими руками: чертежи и фото

В самых непредвиденных ситуациях всегда на помощь приходила печь-буржуйка. И по сей день она надежный помощник для владельцев дачных домиков, гаражей и даже маленьких жилых домов.

Время не стоит на месте, все меняется – и вот уже дизайнеры добрались и до буржуйки. Ее обновленный вид способен гармонично вписаться и даже приукрасить собой помещение в элитном особняке.

Нас же больше волнует вопрос не эстетический, а практический: как самому сделать печь-буржуйку, что для этого требуется? Эта статья будет в помощь тому, кто задумал самостоятельно изготовить такой вид полезного отопительного прибора.

Достоинства и недостатки буржуйки

Печь-буржуйка – довольно распространенный вид обогревательного оборудования. Она ценится за ряд положительных моментов:

1. Универсальность. Возможность использования для обогрева практически любого вида твердого сырья: дров, опилок, угля, щепок, брикетов, пеллет, торфа. Иногда в некоторых моделях в качестве топлива берется отработанное машинное масло.
2. Простота конструкции и удобство монтажа. Это позволяет сделать печь буржуйку своими руками. Причем для этого подойдет любой подручный материал.
3. Небольшие размеры и вес позволяют разместить эту конструкцию в маленьком помещении, в условиях ограниченного пространства.
4. Пожалуй, самый главный момент – отсутствие таких требований, как возведение фундамента, обустройства площадки, монтажа дымоходной трубы.

При всех положительных свойствах буржуйка, как и любое оборудование, имеет некоторые недостатки:

1. Требуется защита от выпадающих из топки элементов горения, например, угольков, искр.
2. Соблюдение правил безопасности при работе с печкой. Существует риск получения ожогов от сильно и быстро нагревающихся стенок конструкции.
3. Значительное расходование топлива при работе. Оптимальный вариант – использование буржуйки для отопления непродолжительное время.

Разновидности буржуйки

Существует множество вариаций печной конструкции типа буржуйка. Поэтому не составит особого труда выбрать именно ту модель, которая идеально подойдет к определенному помещению: будет иметь набор соответствующих технических параметров, а также удовлетворять своим внешним видом. Для изготовления буржуйки берется любой подручный материал, будь то металлический бак или труба среднего диаметра, бочка, старый газовый баллон, листы железа, толщина которых не меньше 3 мм. Главное – чтобы материал был прочный, с надежными стенками.

Что касается отопления гаража, то подходит любой вариант буржуйки, в жилом же помещении – некоторые модели будут неуместны.

Предлагаем вам рассмотреть несколько видов печки-буржуйки, их особенности, способы самостоятельного изготовления. Так, вы сможете сделать правильный выбор в пользу понравившейся модели.

Модель № 1 – буржуйка на отработанном масле

Сразу хочется заметить, что такая конструкция не подойдет для эксплуатации в жилом помещении, где постоянно находятся люди. Почему? Дело в том, что во время работы, в процессе горения масляной отработки выделяется специфический аромат, не поможет и обустройство хорошей вытяжки.

Материалы

Для создания такого варианта необходимы следующие виды материала:

1. лист металлический, несколько штук, толщиной 5 мм. Из них будем делать все детали, заготовки.
2. Трубы для выполнения некоторых конструктивных элементов.
3. Труба под дымоход.

Процесс создания

На приведенном ниже чертеже буржуйки, представлены все необходимые детали, с указанием их размеров.

Итак, всю работу по созданию буржуйки, использующей отработку в качестве сырья, разделим на последовательные шаги:

1. На листе металла размечаем все необходимые детали, после чего вырезаем их, используя шлифовальную машинку. У полученных заготовок нужно хорошо зачистить края.
2. Берем трубу, необходимой длины, и высверливаем в ней круглые отверстия. В дальнейшем при помощи этой трубы будут соединяться верхняя и нижняя емкости печки.
3. Берем верхний бак и сверху прорезаем проем необходимого размера. Этот проем будет располагаться не по центру, а сместится влево от него. Это отверстие мы подготавливаем под дымоходную трубу.С нижней же стороны вырезаем проем, смещая его вправо. Он послужит в качестве входа для соединительной трубы.
4. Привариваем две окружности к части трубы, по которой определяется толщина верхней емкости.
5. Точно так же поступим и с нижней частью печки. Но теперь проем для входящей соединительной трубы вырежем по центру емкости. Помимо этого, нужно прорезать еще одно отверстие – горловину, через которую будем заправлять печь топливом. На этом отверстие предусматриваем наличие сдвижной крышки.
6. С обратной стороны нижнего бака привариваем 3–4 ножки. Это обеспечит устойчивость.
7. Чтобы придать жесткость конструкции, усилить ее, оба бака соединяем между собой при помощи металлических кронштейнов.
8. Основные рабочие моменты завершены, пришло время подумать о красоте. Сварные швы тщательно зачищаем, после чего окрашиваем печку, используя жаростойкую краску. Окраска печи также позволит уберечь ее от преждевременного ржавления.
9. Последний шаг – монтаж дымоходной трубы.



Принцип работы

Работу этого вида буржуйки можно описать так: налить отработанного масла в нижнюю емкость через горловину. Далее, используя лучину или бумагу, поджечь топливо сквозь проем. Как только масляное сырье разгорится в баке, закрыть отверстие сдвижной крышкой.

Процесс горения усиливается за счет воздуха, попадающего внутрь соединительной трубы через проделанные отверстия. Воздух согревается и поднимается по трубе в верхнюю часть конструкции, при этом раскаляя поверхность емкости так, что на ней легко можно согреть чайник. Большой плюс такой модели буржуйки состоит в том, что не возникнет неприятных ситуаций с отсутствием топлива, так как у автомобилистов в гаражном помещении всегда имеется отработанное масло.

Почему нельзя тушить кипящее масло, жир, парафин водой. Если пользуетесь печкой на отработке, то обязательно должен быть огнетушитель и песок.

Модель № 2 – печь-буржуйка из металлической бочки или трубы

Для этой конструкции берется металлическая бочка либо труба, с определенным диаметром. Отличный вариант для домика на даче, а если еще красиво выполнить сборку, облагородить, то вполне хорошо будет смотреться и в жилом помещении, при этом еще и отлично обогревая.

Пошаговая инструкция выполнения:

1. Берем емкость для печки и размечаем два прямоугольника. Это будут входы для топки и зольника. Вырезаем эти отверстия.
2. Отрезанные прямоугольники не выбрасываем, так как они послужат материалом для дверок. Для этого каждая дверца доводится до необходимого размера, для чего обрамляется полосками из металла. Дальше устанавливаем ручку-щеколду.
3. Внутри емкости (бочки, трубы), отступив 10 см вниз от дверки топки, прикрепляем уголковые кронштейны. На них потом поместим колосник.
4. Колосник можно купить готовый, а можно выполнить своими руками, сваривая его из арматурных прутьев.
5. Если в качестве основы взяли трубу, то теперь следует заварить ее дно и верхнюю часть.
6. Для придания устойчивости, поднятия над полом к днищу емкости привариваем несколько ножек.
7. В верхней части бака подготавливаем проем для дымоходной трубы, куда потом ее и ввариваем.
8. Фиксируем петли и навешиваем на них дверки. Размечаем и закрепляем крюк под замок.
9. Немаловажную роль играет внешний вид, поэтому следует зачистить поверхность, швы. Покрытие печки краской, жаропрочной, позволит нашей конструкции составить конкуренцию фабричной модели.
10. Когда печная конструкция полностью собрана, необходимо подсоединить ее к дымоходной трубе, которую выводим наружу, на улицу.

Этот тип буржуйки – неплохой вариант для отопления помещения при условии достаточного пространства, так как печь довольно большого размера. Но еще один ее плюс – вместительная верхняя панель, на которой можно установить как чайник, так и сковороду.

Модель № 3 – буржуйка из газового баллона

У газового баллона практически идеальная, готовая форма для печной конструкции. Печь-буржуйка из баллона хорошо подходит для отопления гаража и дачного домика.

Рассмотрим, как можно соорудить из баллона печь:

1. Начнем с того, что срежем верхнюю часть баллона, где находился кран, и приварим сюда заглушку.
2. Далее, на дне баллона вырежем квадратный проем. Это будет вход в топку. Отрезанную часть мы не будем выбрасывать, так как из нее сделаем дверку. Нужно только обварить эту деталь, доведя ее до нужного размера.
3. Привариваем петли, устанавливаем дверку, крепим к ней ручку-замок.
4. На той стороне баллона, которая станет днищем конструкции, делаем отверстия. Они возьмут на себя функцию колосника.
5. Подготавливаем короб, выполняя его из металла меньшей толщины, и закрепляем под отверстиями – колосником. Короб будет играть роль зольника, в которого попадают остатки продуктов горения, а также одновременно выступая поддувалом. На зольник нужно прикрепить дверку.
6. Для печной конструкции осталось сделать ножки. Для этого воспользуемся трубой или металлическим уголком. С помощью сварки приладим их ко дну топливного бака.
7. В верхней части, в противоположной стороне от топки, зольника прорезаем проем и ввариваем дымоходную трубу.
8. При желании на верхней плоскости печки можно соорудить панель для варки. Делается это просто – приваривается рамка из стальной арматуры. Такая панель получается довольно вместительной, можно поставить одновременно два предмета.

Модель № 4 – прямоугольная буржуйка

По мнению многих специалистов, этот вид считается наиболее оптимальным, эстетичным, компактным из всех перечисленных до этого моделей буржуек. Такая конструкция прекрасно подходит для отопления жилого помещения.

Прямоугольная буржуйка может быть выполнена в двух вариациях:

1. Первая – это печь «Гном». Компактная, простая модель, состоящая из двух камер, топки и зольника, трубы для дымохода и ножек.
2. Вторая – более сложная, сохраняющая длительное время тепло. Это печь Логинова. Поэтому она заслуживает детального рассмотрения.

Основное назначение

Главной задачей буржуйки прямоугольного типа является отопление комнаты, размером до 15 кв. м. Обычная буржуйка характеризуется быстрой теплоотдачей, но при этом она очень быстро остывает, как только прогорят дрова. Этот минус можно частично устранить, если обложить печь кирпичами. Но это невыход, так как кирпичи значительно замедлят скорость теплоотдачи, а тепловую энергию сохранят лишь на короткое время.

Модернизация печного устройства

Внесенные изменения в конструкцию буржуйки, иной способ снабжения топливом позволили улучшить эксплуатационные свойства. При этом сохранялись ее основные положительные характеристики: быстрая теплоотдача, небольшие габариты, легкость монтажа, обустройства, без дополнительного возведения фундамента, создания капитальной трубы.

Что для этого сделали? В самом топливном баке, его верхней части, вварили 2 пластинки, которые образуют лабиринт. Таким образом, был увеличен путь прохождения газов, а, значит, они оставляют в печи большее количество тепла. За счет расширения металлических поверхностей стал более эффективным теплообмен между газами и стенками емкости.

Улучшили и противопожарные составляющие такой модели: ее дымовая труба не раскаляется, но оставаясь при этом горячей. Правильное расположение оголовка трубы обеспечит достаточную тягу. В этом случае оголовок размещается так, чтобы исключить нахождение в зоне повышенного давления, каким бы ни был ветер. Поэтому лучше будет установить его выше, чем конек крыши.

Так как существует резерв тяги, образующийся благодаря температуре печных газов, можно установить в печи еще несколько дополнительных пластин – лабиринтов. Это намного повысит результативность работы печного устройства.Еще одна особенность такой печки – максимально плотное расположение дверец на корпусе топливного бака. Это возможно за счет выполнения качественной рихтовки и зачистки дверей на наждаке. В этом случае ручки для дверец выполняются в виде клиньев. Они непросто ручки, но и щеколды, которые заходят в зацепы.

Эксплуатация печи

Процесс использования, работы печи заключается в следующем: начинается работа с протапливания печи щепками, лучинками. Когда отсутствует тяга, снимается крышка с варочного проема, а под трубу помещается горящая бумага, и крышка снова ставится на место. Регулировать процесс горения можно путем полного или частичного открытия дверки зольника.

При достижении требуемой температуры воздуха в комнате, нужно в печку на угли положить четыре не очень толстых полена, 40 см в длину и затем хорошо закрыть дверцы. Недостаток кислорода приводит к снижению интенсивности горения, которое переходит в тление. Влажность, размер, порода древесины влияют на процесс тления, которое может продолжаться несколько часов. И все это время печь будет отдавать тепло в окружающую среду.

В утепленном доме, без щелей, даже в холодные дни с минусовой температурой можно спокойно переночевать, имея такую печь для обогрева.

Что касается опасности отравления угарным газом, то это исключается. Углерод, образуемый при горении, намного легче воздуха и печных газов, поэтому он вытягивается, выплывает через дымовую трубу. Тем более что процесс горения регулируется при помощи дверок, а не вьюшек. Даже если дверцы остались неприкрытыми, вам грозит всего лишь быстрое прогорание топлива.

Способ изготовления

Сразу заметим, что размеры можете брать свои, исходя из имеющегося в наличии материала. Мы использовали лист из стали 200х450 мм. При этом толщина у него была 3 мм.

Собрать такую буржуйку, можно выполнив следующие операции:

1. Сварить между собой стенки конструкции.
2. Приварить наверх крышку.
3. Выставить пластины лабиринта, решетку колосника, прикрепить их, используя сварку. Для того чтобы выдержать расстояние между пластинками и решеткой, расположите деревянные бруски между ними. Их не нужно потом специально убирать – они сами прогорят во время топки.Некоторые рекомендуют делать решетку для колосника не из прутьев, а воспользоваться для этого листом, на котором проделаны отверстия, 20 мм в диаметре.
4. Сделать днище для печки.
5. Смонтировать трубу для дымохода. Лучше взять стальную трубу, с толстыми стенками. Важный момент: труба должна быть цельносварной на всем участке расположения в доме. Если труба прямая, то — это просто. Когда надо вывести трубу на улицу через стену, то рекомендуется сделать шаблон из проволоки и по нему сварить трубу и повороты. Вне дома, снаружи, трубу можно нарастить, просто надевая один отрезок трубы на другой.

Почему же труба должна быть цельной в помещении, потому что в трубе под действием печных газов появляется плохо пахнущий конденсат. Именно он, просачиваясь сквозь неплотно прилегающие соединения, распространяет специфический запах.

Правила пожарной безопасности

Для повышения безопасности эксплуатации печь устанавливается на огнеупорный материал, например, кирпичи, плиту из асбоцемента. Для защиты от выпадения угольков, искр пол возле дверей накрывают металлическим листом либо укладывают кафель.

Чтобы оградить стены, предметы мебели и прочие вещи от воспламенения, на стенках буржуйки прикрепляют защитные экраны, выполненные из асбоцементных листов. В этом случае можно не облицовывать поверхности котла термостойким материалом. Экраны крепятся на резьбовые шпильки или болты с втулками.

Хотя труба не настолько горячая, как в остальных моделях, все же ее стоит пропустить через стену, используя рассечку. Она подразумевает нахождение трубы в ней, с выдерживанием расстояния в 20 см. При этом пустое пространство заполняется смесью асбеста и жидкой глины.

Вот и все правила, выполнение которых позволит обеспечить безопасную эксплуатацию.

Итог

Самая эффективная буржуйка, которую можно сделать своими руками мы рассмотрели. К сожалению, явного лидера среди них нет. Под каждые условия подходит свой вариант.

Но все же самой эффективной буржуйкой можно назвать печь на отработке. В ней КПД максимальный, т. к. имеется эффект пиролиза (догорания газов).

На втором месте идет прямоугольная буржуйка с внутренним лабиринтом газов. Это тоже значительно помогает увеличить КПД.

Хочется отметить, что каждая из печей имеет большой потенциал для доработок и усовершенствований. На просторах интернета очень много разных вариантов, как увеличить КПД буржуйки. От направления на нее вентилятора, до создания водяного контура. Эти момент мы осветим в отдельной статье.

Заключение

У каждой печки есть свои плюсы и минусы. Каждая подходит под определенные условия. Но прослужить она сможет вам долго, помогая во многих домашних делах, а не только в обогреве помещения. Для этого надо лишь хорошо обдумать, выбрать ту модель, которая подойдет именно для вашего помещения.

Но если у вас нет достаточных навыков, то вы можете всегда купить печь. На местном форуме в вашем регионе всегда найдется умелец с уже готовыми продуктами или готовый сделать печь на заказ.

Похожие статьи:

pechnoedelo.com

Печка буржуйка своими руками: схема самодельного агрегата

Главная особенность буржуйки заключается в том, что, что она так же быстро нагревается, как и остывает. Поэтому сфера ее использования сужена в основном до тех помещений, где необходимо обеспечить быстрый нагрев, при этом внешний вид устройства для пользователя часто совершенно неважен.

Изготовлена может быть печка-буржуйка своими руками, а при желании модернизирована для достижения более эффективной теплоотдачи.

Содержание статьи:

Как сделать буржуйку: устройство и схемы

Выбор конструкции печи зависит от того, какой материал применяется в качестве топлива. Каждый пользователь сам определяет степень его доступности и экономической целесообразности. Именно горючий материал, который имеет разную температуру и характер горения, диктует принципы создания разных модификаций устройства.

Форма буржуйки может быть разная, часто она зависит от наличия подходящего материала. Это может быть старый бидон, газовый баллон, металлическая емкость — все, что найдется под рукой. Главное, при ее выборе — толщина металла и форма, которая требует минимум переделок.

Галерея изображений

Фото из

Самодельная печь-буржуйка из бочки

Экономический эффект самоделки

Газовые баллоны для изготовления корпуса

Печка буржуйка из старой фляги

Сварная металлическая конструкция

Преимущества компактных размеров

Основной недостаток печки буржуйки

Кирпичи для снижения теплопроводности

Печка на отработанном масле

Отработанное машинное масло является многокомпонентным слабо воспламеняющимся веществом, которое чтобы сжечь, нужно сначала расщепить на простые составляющие. Для этого применяется метод пиролиза или пламенного разделения, при котором нагревают и испаряют горючее.

Для этого разжигают огонь с помощью ветоши, смоченной в бензине или керосине. Топливо, нагреваясь, расщепляется на более простые легковоспламеняющиеся вещества. Дальше процесс пиролизного горения поддерживает сам себя.

Желание применить использованное масло в качестве топлива привело профессионалов и умельцев к появлению специальной печки. Ее конструкция создает условия для горения слабо горючих масел и обеспечивает безопасность пользователя

Поэтапное описание работ

Изготовление буржуйки на отработанном масле проводят в такой последовательности:

1. Берут два отрезка трубы высотой 100 и 115 мм, диаметром 350 мм — они послужат основой для создания двух камер.
2. К кольцу с большей высотой приваривают днище и крышку с отверстиями: первое диаметром около 100 мм под трубу; второе — небольшого размера, для поступления воздуха. Для поддувала делают заслонку из кружка чуть большего диаметра.
3. В трубе, которая закрепляется сверху на топливном отсеке, высверливают равномерно по всей длине отверстия.
4. Изготавливают вторую камеру с отверстиями под дымоход и трубу вторичного сгорания топлива. Внутри ее делают перегородку из прямоугольного листа металла.
5. Сверху устанавливают дымоходную трубу, к основанию приваривают ножки.

Конструкция цилиндрического двухобъемного котла на отработке обеспечивает высокую температуру и полное сгорание топлива. Вместо цилиндрических можно использовать прямоугольные камеры.

Такое устройство буржуйки часто встречается как в самодельных конструкциях, так и в изделиях промышленного производства (+)

Принцип работы печи

В нижний резервуар буржуйки заливают топливо через небольшое отверстие. Одновременно он служит испарителем и камерой первичного горения. Небольшое отверстие на крышке предназначено также для розжига, подачи воздуха и регулировки его притока (с помощью заслонки).

Обезопасить процесс доливки топлива можно, если использовать трубку, ведущую из отдельно стоящей емкости, в которую будет заливаться масло во время горения печки

Труба с отверстиями, установленная на первом отсеке служит камерой вторичного дожига — в ней происходит пиролизное разложение горючего, которое испаряется вследствие нагрева в первой камере.

Следующая цилиндрическая емкость снабжается внутренней перегородкой для снижения скорости при движении продуктов горения, обеспечивая увеличение степени окисления соединений азота. Одновременно она служит и инфракрасным и конвекционным нагревателем.

Заводская схема работающей на отработанном масле печки-буржуйки может включать в себя водяную рубашку или контур. Такую усовершенствованную печь-буржуйку можно использовать для отопления и обеспечения дома горячей водой

Именно в буржуйках для гаража чаще всего используют отработку в качестве топлива. Из всех отопительных устройств она является одной из самых опасных. Если уж кто-то решается нарушать правила пожарной безопасности и изготавливать печь самостоятельно, лучше все-таки выделить отдельное помещение под котельную или отгородить ее кирпичным простенком.

Устройство печки под твердое топливо

Дрова, кирпич, уголь — это пока самый доступный и экономичный топливный материал. Его использование наименее безопасно, а значит и печь, работающую на таком топливе, сделать проще всего. Вариантов различных модификаций буржуек, сделанных своими руками чрезвычайно много. Рассмотрим самые распространенные модели.

Печь-буржуйка из баллона и бочки

Старый газовый баллон из толстостенного металла подойдет для любых видов топлива, в том числе угля. Простая конструкция справится с задачей быстрого прогрева помещения, но как только поступление топлива прекратится, она будет быстро остывать. Самодельная печь из баллона компактная, имеет аккуратный вид. Такую буржуйку используют для дачи, времянки, гаража.

Перед тем как разрезать газовый баллон, из него обязательно стравливают газ, сливают конденсат. Затем баллон полностью наполняют водой — она вытеснит остатки газа, омоет внутренние стенки

Чтобы из газового баллона получилась печь, в корпусе необходимо вырезать отверстия для дверки и под дымоход. Вырезанные участки металла послужат дверцами, после того, как к ним приварят завесы и запирающий механизм. Для поступления воздуха в топку дверку внизу сверлят насквозь.

В нижней части камеры размещают колосник из решетки (он может быть сварен из арматуры), под которым будет скапливаться зола. Можно также организовать варочную поверхность. Сделать это легче на горизонтально расположенном баллоне, приварив на нем с двух сторон уголки.

Хорошо, если бочка изначально имеет ножки. Если нет, нужно приварить их или установить печь на кирпичи.

Буржуйку из газового баллона можно использовать также как основу для дальнейшего сооружения водогрейной колонки, как ее еще называют — «Титан». Для этого поверх печки устанавливают нержавеющую емкость, сквозь которую проходит труба дымохода. Вода в дровяном бойлере нагревается быстро, а дров используется мало — в летнее время достаточно одной закладки в небольшую топку.

Печь из бочки имеет ту же конструкцию, что и из баллона. Выбирать нужно емкость из толстого металла

Для буржуйки подойдет также металлическая емкость со стенками, толщиной не менее 3 мм. Открытый верх емкости закрывают кругом из металлического листа и заваривают. В крышке или стенке вырезают отверстие под дымоход. Его диаметр должен составлять не менее 100—150 мм. Верх в такой буржуйке будет нагреваться настолько, что на нем можно будет готовить пищу, греть воду.

Особенности буржуйки на опилках

Если в хозяйстве нет недостатка в опилках, то такой вид топлива вполне оправдает свое использование. Такая буржуйка не требует частой загрузки — утрамбованные опилки внутри не горят, они медленно тлеют, выделяя тепловую энергию постепенно и обеспечивая теплом длительное время.

Буржуйка на опилках, изготовленная своими руками, работает по принципу длительного горения. Медленный процесс горения позволяет экономить ресурсы — тепло не вылетает моментально в трубу, отапливая атмосферу

Основой печи может послужить металлическая бочка с открытым верхом (если емкость герметична, то верхушку срезают) или труба диаметром от 300 до 600 мм. Затем из листа, толщиной в три или больше миллиметров, вырезают металлический круг, который должен быть меньшим чем внутренний диаметр бочки. В его середине прорезают отверстие диаметром 100 мм под конус для трамбовки опилок.

Заготовку приваривают к стенкам бочки. С помощью этого круга отгораживают зольник — в нем, с помощью стружки или щепок, будет проводиться розжиг. Высота зольника должна быть 100—200 мм.

Чтобы буржуйка не пропускала дым, между крышкой и внешним цилиндром делают песчаный затвор

Ниже приваренного круга вырезают окошко, которое будет служить как поддувало. К вырезанному кусочку металла приваривают завесы, делая дверцу для того же отверстия. В крышке емкости делают выход к дымоходу. Крышка должна плотно одеваться на буржуйку и быть из достаточно толстого листа, иначе быстро прогорит.

Чтобы опилки могли гореть постепенно, нужно обеспечить ограниченную подачу кислорода в топливный отсек. Для этого внутрь топки вставляют конусообразный сердечник, вокруг него засыпают опилки и утрамбовывают. Конус осторожно вынимают, прокручивая, на бочку надевают крышку

Улучшить эту же модель можно, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками послужит для дожига газов и увеличения площади нагрева. В таком варианте выход дымных газов устраивают в нижней части печки.

Как можно усовершенствовать буржуйку

Обычная буржуйка имеет массу положительных качеств, но также имеет и много существенных недостатков. Она неспособна аккумулировать тепло и отапливает помещение пока горит огонь. Требует непрерывной подачи топлива, в среднем — каждые 30—40 мин. Кроме того, большое количество тепла вылетает через дымоход в атмосферу, не принося пользы. Именно поэтому работа над усовершенствованием буржуйки ведется не прекращаясь.

Стандартная конструкция печки-буржуйки имеет множество модернизированных конструкций, которые позволяют:

• сэкономить топливо;
• повысить КПД печки;
• увеличить теплоемкость;
• уменьшить частоту закладки топлива.

Самые распространенные методы повышения эффективности работы буржуйки — создание режима медленного горения, системы дожига газов, установка жаропрочной облицовки внутренних стенок.

Улучшить качественные показатели печки можно также путем увеличения площади теплоотдачи с помощью приваренных труб и установленного вентилятора, который будет прогонять через них потоки воздуха. Промышленная модель такой буржуйки называется «Булерьян», но, кроме нее, существует еще множество различных конструкций, изготовленных кустарным способом.

Увеличить время теплоотдачи можно, если обложить печь кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше отдавать тепло, поддерживая температуру в помещении еще некоторое время после затухания огня.

Печь с увеличенной закладкой топлива

Эта модель разработана с целью увеличения КПД и времени беспрерывного горения. За основу берут горизонтальную прямоугольную буржуйку на массивных, устойчивых ножках и дополняют ее кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают ее эффективность.

К цилиндру-кассете высотой около 400 мм приваривают фланец. После установки цилиндра в конфорочное отверстие его край должен опускаться на 5— 10 мм ниже печной плиты. Чтобы цилиндр было удобно устанавливать и снимать, к его корпусу приваривают ручки.

Цилиндр заполняется дровами таким образом, чтобы между ними оставалось некоторое пространство и при установке его на печку они смогли сразу опуститься на горящие угли

Как работает буржуйка:

1. Нижняя часть дров, опустившись на угли подготовительного розжига, разгорается. При этом верхняя часть, находящаяся в кассете, гореть не будет из-за нехватки кислорода, зато будет сушиться под действием горячего дыма.
2. Под весом собственной массы и по мере сгорания дрова постепенно опускаются в топку.
3. Горячий газ, находящийся некоторое время в цилиндре, отдает ему тепло, увеличивая тем самым площадь теплоотдачи в помещении. При этом крышка цилиндра может служить варочной поверхностью.
4. Одновременно снижается температура выходящего дыма, а значит, растет теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использование печи.

Буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — давно известный и проверенный многими пользователями факт. Один из методов его повышения — замедление процесса горения путем ограничения поступления в топочную камеру воздуха. Это усовершенствование можно встретить в таких печках, как «Бубафоня», «Филиппинка».

Используют эту модель буржуйки в нежилых помещениях — мастерских, теплицах, других хозяйственных постройках. Для работы в течение 9—12 часов достаточно бывает одной закладки мелких дров, щепок, опилок. В этой модели отопительного устройства нельзя использовать крупно наколотые и сырые дрова.

Буржуйку можно создать из любого металлического резервуара. Чаще всего используют бочку из-под горюче-смазочных материалов или старый баллон. Изготовление проводят в такой последовательности:

• Из доступной цилиндрической емкости готовят топочную камеру, в верхней части которой вырезают отверстие под дымоход.
• Из металла (не менее 10 мм в толщину), вырезают круг, чуть меньший, чем внутренний диаметр бочки.
• В центре круга делают отверстие диаметром 100—150 мм (точный размер зависит от диаметра используемой трубы для стержня).
• На одну из плоскостей круга приваривают ребра высотой до 50 мм.
• К центру круга приваривают трубу. Ее длину рассчитывают таким образом, чтобы поршень в опущенном состоянии возвышался над крышкой резервуара приблизительно на 100 мм. Если оставить трубу длиннее, чем необходимо, в ней будет возникать тяга, она начнет дымить.
• Далее, сооружают крышку, которая будет плотно одеваться на бочку и прорезают в ней отверстие, подходящее под трубу поршня

Еще больше повысить эффективность этой модели можно, организовав поступление в топку воздуха с улицы. Таким образом, подогретый воздух из помещения не будет вылетать в дымоход.

В печке происходит процесс пиролиза: дрова, сгорая, выделяют горючий газ, который поднимается над поршнем, и там происходит его дожиг

Печь со вторичным дожигом «Филиппинка»

В работе печи использованы два способа увеличения ее эффективности, основанные на принципах длительного горения и пиролиза. Для ее изготовления понадобятся два газовых баллона, которые послужат камерами для первичного и вторичного горения.

Последовательность действий по изготовлению буржуйки такова:

1. Баллоны подготавливают к работе, выпуская из них остатки газа и заполняя их водой. Без этой процедуры разрезать их категорически нельзя, иначе искры, которые образуются при работе болгарки, могут спровоцировать взрыв газа, некоторое количество которого всегда остается в баллоне.
2. В первом баллоне, который послужит камерой для топки и зольника, снимают кран и отрезают верхушку (ее используют для изготовления дверцы), вырезают отверстие под установку дымовой трубы.
3. Напротив отверстия под дымоход приваривают трубу, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
4. На выходе трубы из первого баллона приваривают металлическое кольцо, оно послужит опорой для установки верхнего баллона. В нем просверливают отверстия.
5. Ко второму баллону в месте среза верхушки также приваривают металлическое кольцо, в котором отмечают места для отверстий, ориентируясь на уже сделанные отверстия в первом кольце.
6. Прежде, чем окончательно устанавливать второй баллон, в него заводят трубу для подачи воздуха.
7. Надевают верхнюю камеру на трубу, совмещая отверстия, между кольцами наматывают термостойкий жгут, закрепляют соединение винтами.
8. Выход дымохода делают снизу камеры вторичного дожига.

Чтобы получить устойчивую конструкцию, к нижней камере приваривают надежные ножки. Устанавливают дверку на навесы. Ее можно дополнительно усовершенствовать, добавив возможность регулировать поступающий в топку воздух.

Верхний баллон (камеру вторичного дожига) можно установить в горизонтальном положении, но тогда нужно продумать дополнительные крепления для его надежной фиксации

В первой камере буржуйки сгорают дрова, выделяя при этом горючий газ. Горячие дымовые газы, попадая во вторую камеру и перемешиваясь с воздухом, загораются и полностью сгорают. С помощью поддувала регулируется тяга, которую, после того как дрова хорошо разгорелись, можно уменьшить до минимума, чтобы снизить скорость движения газов и потери тепла.

Полезное видео по теме

Как максимально использовать потенциал буржуйки на отработанном машинном масле:

Усовершенствованная печь-буржуйка из газового баллона с камерой вторичного дожига:

Конструкция и правила использования печи «Бубафоня» длительного горения:

Изготавливая самодельную буржуйку, не следует забывать о мерах предосторожности. Ее конструкция должна максимально защищать от распространения огня. Пренебрежение правилами пожарной безопасности может сыграть злую шутку с желающими сэкономить на покупке промышленной модели.

sovet-ingenera.com

Пошаговая инструкция +Чертежи и Видео

Прекрасный бюджетный вариант отопительно-варочной печки — буржуйка. Она невероятно удобна и проста в устройстве и эксплуатации. Такое устройство хорошо иметь на даче, в мастерской, в гараже и много где еще. Водяная буржуйка может отопить несколько комнат. В продаже сегодня имеется множество самых разных моделей, от непритязательных функциональных до изысканных ретро. Но цену их нельзя назвать низкой. Поэтому умельцам, обладающим некоторым опытом, имеющим инструменты и подходящий  металл, можно попробовать сделать эффективную буржуйку своими руками.

Выпиливаем из баллона

Простейший вариант буржуйки можно выполнить из подручных материалов. Подойдет для этого толстостенная бочка, старый промышленный бидон или газовый баллон (конечно, пустой).

Находчивые народные умельцы пускают в дело трубы подходящего диаметра, диски от габаритных колес и листы металла.

При выборе исходного средства для работы следует учесть, что слишком тонкий металл при сильном нагревании деформируется, и изделие из него потеряет форму. Оптимальная толщина материала составляет 3-4 мм.

Необходимые инструменты

Для удобной и эффективной работы по изготовлению даже маленькой буржуйки своими руками потребуется следующее:

Печки буржуйки бывают разных видов, но суть одна

• Болгарка – угло-шлифовальный инструмент, а также специальные расходный материал к ней – шлифовальные круги и отрезные диски.
• Металлическая щетка.
• Сварочный аппарат с электродами, защитная маска и костюм для работы.
• Молоток для отделения шлака.
• Инструменты для измерения: рулетка, маркер, мел, линейка из металла, складной метр.
• Зубило, плоскогубцы, молоток.
• Дрель по металлу с набором сверл.

Выбор конкретной модели зависит от многих составляющих: место будущего размещения, его размер, назначение печи. Для жилых помещений она должна иметь более эстетичный вид, поэтому для комнатного размещения лучше предпочесть вариант из отрезка трубы или из металлических листов.

Аккуратная буржуйка своими руками

В гараже или сарае можно установить любую модель, главное, чтобы она была способна не только отопить помещение, но и нагреть воду.

Чтобы легче было сделать выбор, надо ознакомиться с различными вариантами буржуек длительного горения, и способами их изготовления.

Газовая буржуйка

Буржуйка из газового баллона

Сделать такую печь можно различными способами:

• Из двух газовых баллонов, установленных перпендикулярно, один на другой;
• ИЗ одного баллона, расположенного горизонтально либо вертикально.

Первая модель способна генерировать больше тепла, ведь нагревающаяся и отдающая тепло площадь у нее фактически в два раза больше.

Баллон из-под газа выглядит довольно аккуратно. А если оснастить изделие из него варочной панелью, красиво отделать внешнюю часть буржуйки, то она послужит достойным украшением любого помещения.

Необходимый материал

Прежде всего, в зависимости от выбранной модели, понадобятся пустые баллоны из-под газа, один или два.

Кроме них будут нужны:

• Лист стали от 3 мм, для обустройства перемычки между зольником топкой, а также варочная плита.
• Чтобы печь выглядела более солидно, потребуется готовая дверца из чугуна с литым рисунком.
• Если внешний вид изделия не принципиален, то на дверку годится фрагмент металла. Его можно вырезать из стального листа или из самого баллона.
• Труба дымохода. Ее диаметр должен составлять 9-10 см.
• Для колосника и ножек потребуется стальной уголок или арматурный прут d (диаметр) 1,2-1,5 см.
• Готовый чугунный колосник можно купить в специализированном магазине. Также его роль может выполнить дно (в нем просверливают отверстия) лежащего горизонтально баллона.

Что одну, что вторую модель можно сделать из большого баллона, а можно из маленького. Соответственно, результатом станет большая или маленькая буржуйка из баллона. Все зависит, для какого типа и размера помещения она предназначается.

Подготовка баллона

Так как недавним содержимым баллона был газ, надо предусмотреть возможность того, что внутри осталась некоторая его концентрация. Если начать работу с таким баллоном, то любая маленькая искра может стать причиной взрыва. Поэтому необходимыми процедурами по подготовке пренебрегать не стоит.

Последовательность:

Заполняем водой и оставляем на сутки

• Полностью откручивается кран, который находится на самом верху баллона. Он заполняется водой и оставляется в таком виде в подсобном помещении или на улице, где-то на одни сутки.
• Спустя означенное время жидкость удаляется. Она обладает неприятным запахом, поэтому не рекомендуется делать это вблизи от жилища.
• Баллон готов к использованию.

Буржуйка вертикальная из газового баллона

Размеры разметки

Заготовка размечается: определяется расположение зольника и топки. Нужны будут рулетка и маркер. Болгаркой вырезаются намеченные фрагменты (они пригодятся для последующей работы). Их обваривают, снабжают петлями, бортиками и задвижкой – получаются замечательные дверцы.

По внутреннему d сворачивают кольцо из толстой проволоки. Это основа, к которой приваривается арматура. Получается колосник. Наносится уровень его установки. Решетка должна быть на 3-5 см ниже проема для дверки. Колосник будет  разделителем топки и камеры зольника. Прутки арматуры варятся через 0,8-1 см один от другого.

К отверстию топки (с одной стороны) приваривают петли дверцы, которая должна свободно открываться и закрываться. Напротив делают задвижку, которая будет фиксировать дверь в закрытом положении при топке. На поддувале-зольнике дверца крепится таким же способом.

Верхняя часть баллона срезается, сверху на роль варочной плиты приваривается металлическая панель.

Дымовую трубу допускается вывести через боковую или заднюю стенку печи, или же через самый верх. В первом варианте варочная панель получится большего размера, что для кого-то может быть принципиальным.

Вертикально стоящий баллон занимает значительно меньше площади по сравнению с горизонтально расположенным. В любом случае, от буржуйки на дровах до стены должно быть не менее 20 см. Стену должен закрывать любой жаропрочный материал.

Из пары баллонов – самая эффективная буржуйка

Естественно, что два баллона способны быстрее нагреть в комнате воздух, чем один. К тому же, в верхней части такого устройства можно вварить водогрейный бак, и оснастить его краном и патрубками для воды. Сначала готовится «горизонтальный» баллон, с которого срезается верхняя часть.

Мероприятия с баллоном №1

В донце потенциальной топки (боковина баллона) сверлится несколько рядов отверстий, которые буду играть роль своего рода колосниковой решеткой. По ней располагается зольник поддувало – в нашем случае короб из толстого металла. Он должен быть оснащен герметичной дверцей, не позволяющей золе и горячим углям оказываться наружи.

По сторонам от зольника следует приварить ножки конструкции. Сверху лежащего баллона делается круглое отверстие.

На него встанет вертикальная часть буржуйки. Дверцу удобно сделать из оголовка второго баллона; в не вваривается патрубок с задвижкой — для регуляции интенсивности горения. Если петли дверцы расположить вверху, то крышка под своей тяжестью будет плотно прилегать к отверстию топки, что уменьшит подсасывание воздуха до минимума.

Мероприятия с баллоном №2

Самое ответственное здесь – вырезание по разметке такой формы, которая точно оденется на первый баллон: соединяются сваркой. В этой части печи (вертикальной) будет дополнительная камера теплообмена. Попадая в нее, дым задерживается, не уходя сразу в трубу, а циркулируя некоторое время.

Пластины из металла со сделанными отверстиями ввариваются внутри вертикальной полости на расстоянии 25-40 см. Отверстия находятся ближе к краю окружности перемычки, и соответствуют отверстиям на соседних пластинах.

Оптимальный вариант – три равноудаленные перемычки. Вертикальный баллон с перемычками сверху приваривается к горизонтальному, и оснащается патрубком для дымохода (с помощью сварки).

Печь буржуйка из бочки

Печка из бочки объемнее прочих, и места ей тоже требуется больше. Но и обогреть она способна гораздо более просторное помещение.

Как и первая модель, печка-буржуйка из баллона, она может быть выполнена как в горизонтальном, так и в вертикальном варианте.

И тот и другой подойдут для обогрева технических, хозяйственных и жилых помещений. Для работы необходимы: труба для буржуйки 10-15 см, лист металла и сама бочка.

Модель вертикальная

На поверхности заготовки отмечают будущее расположение дверец топки и поддувала, место разреза.

Бочка режется напополам, с каждой частью предстоит отдельная работа. Из листа стали выкраивается круг по диаметру бочки, в котором проделывается отверстие для патрубка дымохода.

В верхней части самой заготовки делают отверстие для совмещения с аналогичным у варочной панели.

Патрубок дымохода вваривается в приготовленное для него отверстие в бочке, через отверстие вверху продевается и устанавливается варочная панель. Ее приваривают к бортикам самой бочки. Воздушное пространство между ними позволит варочной панели дольше сохранять тепло, не остывая.

Колосник (заготовленная круглая деталь с отверстиями) приваривается снизу верхней части. Когда верхняя панель и дно этой половины готовы, можно вырезать отверстие для топки (ее дверцы). Проем обваривается полосами металла, дверца оснащается ручкой с задвижкой и петлями.

Они аккуратно привариваются к бочке таким образом, чтобы дверца легко ходила взад и вперед, а задвижка подходила к держателю крючку. В самом низу бочки делается проем для зольника (поддувала). Изготавливается и навешивается дверца аналогично как для топки. Обе половины вновь соединяются в одно целое посредством сварки.

Модель горизонтальная – процесс ее изготовления почти полностью аналогичен изготовлению горизонтальной печки из баллона.

Легко своими руками: печь буржуйка «Гном»

Компактная печь, сделанная из толстых металлических листов, является одной из наиболее популярных самодельных печек такого типа. Она выглядит по заводскому, интеллигентно и аккуратно, и прекрасно впишется в дизайн любого помещения. По размеру это замечательная буржуйка для дачи: она займет мало места, при этом замечательно обогревая помещение и используясь для готовки.

Можно изготовить обычный, простейший корпус, делящийся на зольник и топку. Если же оснастить его внутри пластинами-перегородками, она приобретет дополнительные теплообменные свойства. Такое устройство позволит дольше удерживать тепло, а иногда это является крайне необходимым.

Чертеж печки «Гном»

Для изготовления данной модели нужен толстый лист стали (0,3-0,4 см), трубу из стали, подходящий по размеру уголок 5/5 или 4/4 см. Крышку для конфорки можно отыскать в профильном магазине, а можно изготовить своими руками.

Мы предоставляем вам чертежи, ориентируясь на которые, можно приступать к работе. На заготовки наносят очертания будущих деталей печки. Это ее будущие стенки, пластины для помещения внутрь, колосник. В передней панели делаются отверстия для поддувала и топки (прямоугольные).

Из получившихся в процессе металлических кусков изготавливаются дверцы: обвариваются уголком, оснащаются петлями и задвижками, крепятся на лицевой панели. На  нее же, но изнутри, приваривают одну из заготовленных пластин. По размеру она должна быть на 10 см меньше, чем боковые стенки изделия.

Вторая из пластин приваривается на заднюю стенку, в 7-8 см от верха. Обе пластины при горении служат своеобразным лабиринтом для дыма.

Это обеспечит отличный прогрев всех уголков устройства. В варочной панели проделываются отверстия для трубы и конфорки. Внизу печки сваркой крепятся ножки из уголка или толстой арматуры.

На боковых частях, на одном уровне, привариваются уголки.

В дальнейшем они будут служить для укладки решетки колосника. В колоснике высверливаются отверстия; по-другому его можно изготовить из прутьев арматуры с помощью сварки. А можно и просто купить уже готовый элемент.

Собираются и соединяются сваркой все стенки печи. Для обеспечения герметичности швов снаружи можно установить уголки 3/3 см. Конструкция приобретет больший вес, но вместе с тем и большую надежность. К устройству приваривается крышка с конфоркой и патрубком.

Чтобы облагородить получившиеся изделие, все сварочные швы на нем зачищаются, после чего поверхность покрывается жаропрочной краской.

Специальный экран, панели которого устанавливаются по задней и боковым поверхностям, не только увеличит эксплуатационную безопасность системы, но и, благодаря образованию дополнительного конвекционного потока, заметно усилит ее производительность.

9 лучших строительных и мебельных магазинов!

• Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
•  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru – “Купистол” стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.”
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Буржуйка своими руками для отопления дачи или гаража: чертежи, конструкция, изготовление

Поскольку самодельные дровяные печки остаются простейшими средствами обогрева гаражей и дач, в данной статье мы рассмотрим изготовление буржуйки своими руками. С помощью наших инструкций и чертежей вы сможете сделать отопитель из доступных материалов – газового баллона, стальной трубы и даже колесных дисков.

Изготовление печи из баллона

Из старых пропановых баллонов объемом 50 л домашние мастера наловчились делать несколько разновидностей буржуек на дровах:

• простая вертикальная печка;
• агрегат длительного горения Бубафоня, где топливо сжигается сверху вниз;
• горизонтальные печи — обычные и со вторичной пиролизной камерой.

Примечание. Из бывшего газового резервуара, установленного в вертикальное положение, можно сварить печь-капельницу на масляной отработке и солярке. Как это правильно сделать, описывается в другом нашем материале.

Простейшие конструкции дачных и гаражных буржуек разбирать бессмысленно – подобных чертежей в интернете хватает. Предлагаем рассмотреть более эффективные, а значит, экономичные модели с доработками, увеличивающими теплоотдачу и КПД железных печей.

Указания по разборке сосуда из-под газа

Горючая пропан-бутановая смесь, заправляемая в газовые баллоны, по весу тяжелее воздуха. Чтобы безопасно разрезать резервуар под изготовление печки-буржуйки, остатки смеси необходимо вытеснить водой.Правильная технология разборки выглядит так:

1. Открутите вентиль, пользуясь двумя трубными ключами — №2 и 3. Третьим номером ухватитесь за горловину и уприте ручки в землю, а вторым вывинчивайте кран, как показано на фото.
2. Доверху заполните сосуд водой.
3. В отверстие забейте деревянный чоп либо вкрутите вентиль обратно и уложите емкость горизонтально.
4. Болгаркой выполните аккуратный надрез по заводскому шву в верхней части. Углубляйте сквозной паз в нижнем направлении, пока не побежит вода.

Когда резервуар частично опорожнится, продолжайте работу и отделите крышку. Какую бы конструкцию печи — самоделки вы ни выбрали, баллон придется разрезать, так что процедура заполнения водой обязательна.

Вертикальная модель с воздушной камерой

Устройство буржуйки – экономки на дровах показано ниже на схеме. Модернизация заключается в добавлении отдельной камеры с теплообменником в виде стальных ребер, продуваемого воздухом через 2 патрубка в верхней части отопителя. Повышение эффективности достигается за счет принудительной подачи воздуха вентилятором, что позволяет быстро прогреть помещение.

Важный момент. Изолированная от топливника дополнительная камера может служить и водяным контуром, подключаемым к регистрам или радиаторам отопления. Одно предостережение: эта недорогая версия котла для дачи или гаража должна обязательно работать с принудительной циркуляцией теплоносителя от насоса.

Для изготовления понадобятся дополнительные материалы из перечня:

• листовой металл толщиной 3 мм на дверцы и перегородку камеры;
• обрезки толстого железа для теплообменника;
• арматура Ø16—20 мм на колосники;
• куски труб диаметром 40—50 мм на подключение воздуха и Ø100 мм для дымохода;
• асбестовый шнур, готовые ручки.

Чертеж отопительной буржуйки вертикальной конструкции

Если пропанового баллона нет в наличии, изготавливайте буржуйку из большой трубы диаметром 300—500 мм с толщиной стенки до 5 мм. Технология сборки в обоих случаях одинакова:

1. В отрезанной крышке резервуара выполните 2 отверстия и приделайте штуцеры из труб Ø40 мм, как изображено на фото.
2. Прорежьте в корпусе проемы дверок топливника и зольника. Сварите обрамление, позволяющее плотно прикрывать дверцы.
3. Изготовьте из арматуры колосниковую решетку круглой формы.
4. Сделайте дверцы под размеры проемов и установите их на петли, уплотнив притворы асбестовым шнуром.
5. Поместите колосники внутрь топки, а сверху герметично приварите круг, вырезанный из металла 3—4 мм в толщину. К нему прикрепите сваркой ребра из толстого железа, как показано на чертеже.
6. Поставьте обратно отрезанную крышку с патрубками. Эффективная печка готова.

Примечание. При изготовлении печи из трубы Ø300—500 мм потребуется установка днища зольника (сталь 2 мм), а воздушная камера получится цилиндрической.

Чтобы отопительная печь буржуйка не дымила в помещение, смонтируйте дымоход высотой не менее 4 м (считая от колосников). Если планируется сжигать опилки, то расстояние между прутьями колосниковой решетки стоит сделать минимальным.

Благодаря малым габаритам и принудительной подаче нагретого воздуха печку удобно использовать для разнообразных целей – отапливать гараж, дачу либо теплицу. Технология сборки подобного отопителя своими руками продемонстрирована на видео:

Горизонтальная двухкамерная печка

В данном случае усовершенствование конструкции состоит в установке дополнительной камеры с перегородками для дожигания пиролизных газов, выделяющихся в топливнике при медленном тлении дров. Упор сделан на долгое горение, поэтому полезный объем топки не отнимается зольником – он вынесен наружу.

Чтобы повысить КПД и теплоотдачу буржуйки, корпус снаружи оснащается плоскими теплообменными ребрами, что и отражено на чертеже. По принципу работы отопитель схож с печами типа Булерьян: перед выходом наружу дымовые газы огибают 2 перегородки во вторичной камере, отдавая тепло железным стенкам.

Помимо двух высоких 50-литровых баллонов или стальной трубы диаметром до 500 мм, для изготовления вам потребуется:

• металл 3 мм на зольник и дверцы;
• стальные полосы 2 мм на ребра;
• любой подходящий металлопрокат для ножек;
• труба диаметром 10 см и длиной 15 см на дымоходный патрубок;
• арматура для усиления решетки;
• шнур асбестовый на уплотнение дверок.

Обрезка и стыковка пропановых сосудов, установка обрамления дверцы и зольника

Изготовление печи начинается традиционно – с разборки баллонов. У одного отрезается донная часть, а во втором делается проем под дверки и щелевидные отверстия в боковой стенке – будущие колосники. Чтобы продукты горения проходили во вторичную камеру, с другой стороны выполняется круглое отверстие диаметром около 10 см. Дальнейший порядок работ такой:

1. Чтобы от высокой температуры прутья колосников не прогибались, подварите снизу усиление из арматуры периодического профиля.
2. Сделайте на торце обрамление и поставьте дверцу, уплотнив ее асбестом.
3. Сварите зольную камеру с дверцей и установите ножки.
4. На втором баллоне вырежьте стенки с таким расчетом, чтобы состыковать его с горизонтальным топливником под углом 90°. Внутри закрепите сваркой 2 перегородки согласно чертежу.
5. Соедините вторичную камеру с топкой, тщательно проварив стыковочный шов.
6. Поставьте дымоходный патрубок и наружные теплообменные ребра.

Совет. Перегородки в вертикальной камере лучше сделать из полукруглых кусков, вырезанных из боковин второго резервуара. Это увеличит отбор теплоты у дымовых газов.

Получившаяся буржуйка для дачи вполне способна обеспечить обогрев различных хозяйственных помещений, в том числе парилки в бане. Ее нетрудно приспособить для приготовления пищи, изготовив сверху топливника плоскую варочную поверхность из металла 4—5 мм.

Отопитель из автомобильных дисков

Преимущество колесных дисков – приличная толщина металла. Если из них смастерить буржуйку, она долго не прогорит, хотя красивым подобное изделие не назовешь. Дадим несколько рекомендаций по изготовлению:

1. Чем больше в вашем распоряжении старых колес от машины одинакового размера, тем объемнее получится топка печи. Только у дисков нужно вырезать среднюю часть (желательно – газовым резаком, болгаркой действовать неудобно).
2. Горизонтальную печь изготовить проще – сварите несколько колес с вырезанной сердцевиной и поставьте конструкцию на ножки. Спереди приделайте дверцу, а сзади – глухую стенку с дымоходным отверстием.
3. Для удобства очистки горизонтальной модели уложите в топку подовый лист металла.
4. Вертикальный вариант делается таким же образом, только дверца вырезается в боковой стенке корпуса, а дымоотвод – с противоположной стороны.

Если в хозяйстве обнаружилось только два колесных диска, можно собрать комбинированный вариант буржуйки, вставив между ними секцию стальной трубы подходящего диаметра. Как изготавливается подобная печка, смотрите на видео:

Классическая стальная буржуйка

Из железных листов толщиной 3—4 мм мы предлагаем сварить дровяную печку, показанную на фото. Внешне она похожа на классическую прямоугольную буржуйку с низким КПД (до 40%), но внутри конструкция подверглась модернизации. Чтобы сделать ее экономнее, над камерой сжигания устроены два дымовых зуба, как у кирпичных каминов.

Перегородки внутри корпуса, показанные на чертеже, перекрывают сечение топливника в горизонтальной плоскости и оставляют для продуктов горения маленький проход шириной 10 см. Течение нагретых газов по двум дымооборотам дает увеличение теплоотдачи на 5—10%, что гораздо лучше заводских чугунных печек.

Совет. Габариты отопительного агрегата, указанные на чертеже – не аксиома, вы можете их менять на свое усмотрение. Главное, — выдержать размер (высоту) газоходов. Мы не перечисляем потребные материалы, поскольку их список очевиден – листовой металл, обрезки труб на дымоход, да металлопрокат для колосников и ножек.

Порядок изготовления следующий:

1. Сварите корпус буржуйки, начиная с подового листа. Первичная сборка деталей выполняется прихватками.
2. Вырежьте и установите 2 перегородки. Для нижней, находящейся над пламенем, стоит взять железо потолще – 5—6 мм.
3. Изготовьте колосниковую решетку и поставьте ее на опоры из уголков, приваренных изнутри к боковым стенкам топливника.
4. Приделайте крышку и патрубок дымохода, смонтируйте простые дверцы с запорами.
5. Окончательно проварите все швы.

Если вы рассчитываете топить буржуйку мелкими фракциями угля либо опилками, изготовьте колосниковую решетку из стальных уголков, развернутых профилем книзу. Расстояние между ними сделайте минимальным – 5 мм.

Заключение

Дровяную гаражную печку не обязательно мастерить из баллона или дорогостоящих стальных листов. Если в домашнем хозяйстве их нет, пустите на буржуйку старую железную бочку либо сложите отопитель из кирпича прямо на бетонном полу. Технология печной кладки подробно описывается в другой статье.

qustu.com

Буржуйка для гаража своими руками – поэтапный сборочный процесс

Автолюбители, которые являются вдобавок и владельцами гаража, знают не понаслышке, что зимой гараж надо обязательно отапливать. Конечно, не постоянно, а во время нахождения в нем людей. А так как гараж для многих – это своеобразный мужской уголок, то мужчины стараются установить внутри помещения небольшую печку. Вариантов, кстати, здесь немало. Нас же в этой статье будет интересовать один вариант – буржуйка. Это самый простой вид отопительного прибора, который работает на твердых видах топлива. Тем более, изготовить такой агрегат несложно. Итак, тема нашей статьи – буржуйка для гаража своими руками.

Начнем с того, что существует достаточно большой модельный ряд этого простого отопительного прибора. Классификация производится и по способу изготовления, и по материалам, из которых печь будет собираться, и по способу сжигания топлива. Мы не будем отклоняться в разные стороны от темы, просто разберем так называемый классический вариант. Вот он на фото снизу.

Буржуйка в классическом исполнении

Материалы для печки

В первую очередь вам потребуется металлический лист толщиною 4-5 мм. Тоньше брать не рекомендуется, такой лист быстро прогорит. Обязательно труба диаметром 80-120 мм. Диаметр будет зависеть от размеров установки. Чем меньше самодельная печь для гаража, тем меньше диаметр устанавливаемого дымохода. На фотографии видно, что буржуйка устанавливается на ножках. Функции ножек может выполнять не только металлический уголок, но и куски трубы диаметром 20-32 мм.

Что можно сказать по поводу используемых для сборки печки материалов? Все они металлические, а, значит, собирать такую печку своими руками сможет только тот человек, который владеет навыками работы со сварочным аппаратом. Если таким навыками вы обладаете, но проблемы отпадают сами собой.

Типовая конструкция

Устройство и принцип работы

Перед тем как начать сборку буржуйки, необходимо разобраться, как она работает. В принципе, ничего сложного здесь нет. Внутрь печки на колосниковую решетку закладываются дрова, которые прогорая, выделяют большое количество тепловой энергии. Последняя передается металлическому корпусу агрегата, который и выделяет ее в помещение. Угарные газы и дым выходят через дымоход наружу. Все просто.

Но необходимо обратить внимание вот на какой момент. Дрова просто так без кислорода гореть не будут, поэтому необходимо позаботиться о том, чтобы свежий воздух постоянно поступал в зону горения. Здесь есть два варианта:

1. Вырезать на лицевой стороне отверстие для поддувала и установить туда заслонку.
2. Сделать несколько отверстий, через которые воздух будет поступать внутрь печки. Как показано на фотографии №2.

Буржуйка для гаража состоит из корпуса (в нашем случае это ящик прямоугольного сечения), с лицевой стороны сделано топочное отверстие и навешена дверца. Обязательно устанавливается дымоходная труба, для этого надо в задней стенке или сверху корпуса сделать отверстие и приварить к нему патрубок диаметром чуть меньше диаметра дымохода и высотою 10-15 см.

Сборка буржуйки

Этапы сборочного процесса

Даже такой небольшой отопительный прибор, а, точнее сказать, его сборка, делиться на несколько этапов, отвечающих на основной вопрос, как сделать буржуйку в гараж.

Подготовительный

В первую очередь определяемся с размерами. Как и в случае с любыми печками, размер буржуйки подбирается под размеры гаража. И чем последний больше, тем больше должна быть печь. Хотя это чисто условное соотношение.

Далее приобретается необходимый материал, который подрезается под установленные нами размеры. Кстати, резку можно проводить болгаркой или газосваркой.

• Металлический лист необходимо разделить на шесть частей. Из него собирается корпус, поэтому стоит сначала определиться с формой отопительного прибора. В данном случае нас будет интересовать сечение, ведь оно может быть прямоугольным или квадратным. Если выбран квадрат, то четыре стенки будут одинаковыми. Задняя же и лицевая стенки будут другими, но одинаковые между собой.
• Теперь в лицевой стенке делается прямоугольное отверстие. Через него будет производиться закладка дров. Вырезанный кусок выбрасывать не надо. Из него можно сделать дверцу, приварив к нему петли. Чтобы дым не проходил внутрь помещения через неплотно прижатую дверцу, рекомендуется с внутренней стороны прикрепить к ней асбестовый шнур по всему периметру.
• В одной из основных стенок делается отверстие под дымоход. К нему приваривается приготовленный патрубок.
• Из трубы или уголка нарезаются четыре ножки.
• Изготавливается колосниковая решетка. Это может быть все тот же металлический лист, в котором придется сделать отверстия. А можно изготовить решетку из металлической арматуры или проволоки.

В готовом виде

Сборка

Итак, теперь можно переходить к основному процессу.

• Сначала свариваются между собой нижняя стенка и две боковые.
• Затем к ним приваривается задняя часть и лицевая.
• Внутрь под колосниковую решетку привариваются упоры. Саму решетку лучше сделать съемной, чтобы легче было вычищать золу и пепел из печки. В качестве упоров могут выступать уголки или проволока, которые привариваются вдоль корпуса.
• Устанавливается колосник. Это надо делать именно сейчас, со стороны топки сделать это будет затруднительно.
• Приваривается верхняя стенка.
• Далее привариваются ножки.

Все, самодельная печь для гаража готова. Ее надо установить, подсоединить дымоход, уложить изнутри решетку и провести пробную растопку.

Газовая баллонная печь своими руками + чертеж | Своими руками

В прошлом году по просьбе друга сделал из газового баллона мусоросжигатель. В итоге конструкция пригодилась не только в весенне-осенний сезон, зимой ей нашлось место в товарищеской столярной мастерской.

Собрал необходимый материал. Купил старый пропановый баллон на 50 литров. Листы толщиной 2,4 и 5 мм и отрезки от водопровода были приобретены на складе мусора местного машиностроительного завода.К дыму подошел старый садовый столб с внутренним диаметром 100 мм. Подготовлен проектный чертеж с учетом габаритов цилиндра (см. Чертеж)

Сдул остаток газа из баллона. Отвинтил бронзовый кран. Я налил полную бутылку воды ведром и воронкой. Я заткнул отверстие деревянной пробкой и положил цилиндр набок, оставил на двое суток.

По чертежу он обозначил проемы в стене и вырезал окна размером 170 × 180 внизу и 130 × 170 мм вверху – дверцы топочного отсека и для подачи продуктов горения (мусора и веток).

Затем отпилил нижнюю опорную кромку, прорезал окна для поддувала размером 200х150 мм. а сверху для дымохода – 120 × 80 мм. Я зачистил заусенцы всех порезов и отшлифовал старую банку с краской.

Отрезал от водопровода четыре куска по 250 мм и приварил к днищу баллона – это ножки.

Нижняя большая часть использовалась как дверь для верхнего окна. Просверлил в нем четыре отверстия d 10 мм и приварил кусок из этого отверстия на электрические заклепки с внутренней стороны дуги, тем самым запечатав дверь.Потом вкрутил защелку болтом М 6 через предварительно просверленное отверстие, а сверху приварил ограничительную скобу. Прикрепил к цилиндру в районе проема и приварил две петли и крючок защелки (фото 1).

Ø Нижнее окно зажигания окантовано квадратным стержнем сечением 12 × 12 мм. Проварил по периметру, зачистил швы. Я вырезал дверь размером 180x170x5 мм и, как и верхнюю, закрепил в зоне проема (фото 2). вареный.Затем приварил готовую деталь к низу. Сразу загнул и приварил совок с ручкой (фото 2)

На цилиндр из листового металла толщиной 4 мм приварил надстройку дымохода (дожигатель) размером 280x210x120 мм (длина, ширина, высота). В передней стойке вырезал окно для чистки. Выпилил металлическую пластину размером 101 х 90 х 4 мм – это крышка. Закрепил двумя приварными скобами и продольным стальным клином (фото 4)

В верхней площадке форсажной камеры разметил и вырезал отверстие d 100 мм под дымоход и приварил поверх него кусок трубы (столб) необходимой длины.

Сварил решетку из толстой арматуры (фото 5), для этого предварительно сделал шаблон из алюминиевой проволоки.

---

Смотрите также: Автоклав из бутылки своими руками

---

СОБСТВЕННАЯ ГАЗОБАЛЛОННАЯ ПЕЧЬ – ЧЕРТЕЖ

---

Ссылка по теме: Отличный мангал из газового баллона своими руками – мастер-класс и фото

---

ПЕЧЬ ИЗ ГАЗОВОГО ЦИЛИНДРА СВОИМИ РУКАМИ – ВАРИАНТЫ ВИДЕО

Печь Буржуйка в Гараже с хорошей теплоотдачей от газового баллона! Печка из баллона своими руками.

Посмотрите это видео на YouTube

© Автор: А.Матвейчук Фото автора

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками – домохозяину!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

простой вариант организации отопления в подсобных помещениях Буржуйка из бочки на 55 литров

»Сегодня мы рассмотрим подробную инструкцию по созданию простой печи из 200 литровой бочки своими руками для обогрева гаража, производственного помещения, загородного дома или подогрева воды в бассейне.Эта печь была сделана непосредственно для обогрева гаража, а также нагрева воды в бассейне за счет системы труб и змеевика, печь портативная, то есть может эксплуатироваться как в помещении, так и на улице.

Изготовить печь из бочки не так уж и сложно, тем более что сегодня можно купить комплект для печи-печки, в него входят дверца, ножки, основание дымохода с регулируемой заслонкой. Или все сделайте сами, что будет намного бюджетнее и экономичнее.

Вам понадобится пустая бочка объемом 200 л, в передней торцевой части делается технологическое отверстие для установки топки, в верхней части делаем отверстие под основание дымохода с заслонкой.Внутри необходимо разместить решетку, а для более длительного срока службы металла можно выложить нижнюю часть огнеупорным кирпичом, либо обычной красной керамикой (за отсутствием первого). Ножки можно сделать стационарными, съемными, а можно придумать отдельную кровать.

Материалы (редактировать)

1. Бочка 200 литров
2. комплект: дверь, цоколь дымохода с заслонкой, ножки
3. Кирпич огнеупорный
4. решетка
5. труба

Инструменты

1. LBM (болгарский)
2. дрель
3. отвертка
4. молоток
5. линейка и маркер

Пошаговая инструкция по созданию печи из бочки на 200 литров.

Вы можете использовать готовый и имеющийся в продаже комплект бочковой печи или сделать это самостоятельно.
Сегодня бочку на 200 литров можно купить за небольшие деньги, а можно где-нибудь достать по знакомству.
LBM (болгарка) вырезал отверстие в торцевой части для установки дверцы топки.
В верхней части ствола установлено основание дымохода с регулируемой заслонкой.
Интенсивность горения регулируется такой заслонкой.
Печку желательно покрасить термостойкой краской для печей или автомобильной краской для коллекторов.Главное, выдержать высокую температуру. Крашеная печь также эстетично выглядит и не ржавеет.
Внутри топки решетка должна быть сделана из фитингов или труб, стальной сетки.
А дно печи лучше всего выложить огнеупорным кирпичом, чтобы металл прослужил намного дольше и не выгорел.
Аккуратно расписанная печь выглядит достаточно солидно, под нее можно сделать подставку или кровать, так комната прогреется намного быстрее.
Также печка из бочки на 200 литров может использоваться для нагрева воды в бассейне, для чего необходимо сделать несколько витков металлической трубы вокруг корпуса бочки и петли с бассейном.Вода будет естественным образом циркулировать по трубе и нагреваться. Таким нехитрым способом можно сделать простую духовку из бочки на 200 литров своими руками. Надеемся, представленный материал был вам полезен. Спасибо за внимание!

Самодельная печь из металлической бочки на 200 литров: чертежи, схема печи, фото и видео. Печь-бочка можно использовать для обогрева гаражей, рабочих помещений, теплиц и других помещений.

Стандартная металлическая 200-литровая бочка имеет высоту 860 мм, диаметр 590 мм и вес 20-26 кг.

Размеры бочки практически идеальны для изготовления из нее печки, единственный нюанс – тонкие стенки бочки 1 – 1,5 мм, которые быстро выгорят от высокой температуры. Как вариант, топка может быть выложена изнутри огнеупорным кирпичом.

Для изготовления печи вам понадобится:

• Две 200-литровые бочки.
• Дверца духовки.
• Гризли.
• Листовой металл, уголки и прутки.
• Труба дымохода.
• Кирпич огнеупорный.

• Шлифовальный станок с отрезным кругом.
• Сварочный аппарат.
• Электродрель.

Плита из бочки на 200 л: схема.

С помощью болгарки отрежьте верхнюю часть бочки и вырежьте боковое отверстие для дверцы топки.

Привариваем дверцу печи к бочке сварочным аппаратом. На высоте 20 см от дна бочки устанавливаем решетку для золы.

Для зольника можно сделать отдельную дверцу; слегка приоткрыв ее, можно отрегулировать силу тяги в духовке.

Чтобы металлические стенки бочки не выгорели со временем, нужно выложить внутреннюю поверхность топки огнеупорным кирпичом. Чтобы кирпичи плотнее прилегали, отпиливаем их болгаркой.

Для укладки лабиринта дымохода нужно приварить перекладину из углов под кирпичи.

На печной раствор выкладывают кирпичи.Состав обжигового раствора: 1 часть глины на 2 части песка, смесь замешивается с минимальным количеством воды до очень густой консистенции.

Толщина швов кладки не должна превышать 5 мм.

Для увеличения теплоотдачи топки можно установить сверху еще одну бочку. Под дымоходом нужно проделать отверстие в стволе и приварить кусок трубы под дымоход.

Дымоход придется периодически очищать от копоти, поэтому лучше сделать разборным, рекомендую прочитать статью о том, как сделать дымоход для печи.

Свернуть

Печь-печь из бочки на 200 литров может быть установлена ​​в разных помещениях: в гараже, на даче, на складе и т. Д. Главное ее преимущество – высокая скорость обогрева. Он быстро нагревает воздух в помещении и так же быстро остывает благодаря свойствам металлического корпуса.

Самой популярной самодельной моделью считается буржуйка из бочки. Для его изготовления и монтажа не требуются дорогие материалы и специальные навыки.Он устроен настолько просто, что вы легко сможете собрать его своими руками.

О строительстве

Самодельная печь-камин из бочки имеет высоту 89 см, диаметр 60 см и вес 21-25 кг, имеет глухой очаг и достаточно высокий дымоход. В качестве топлива используются опилки, стружка, сухая древесина и топливные брикеты … Благодаря довольно тонким металлическим стенкам и высоте корпуса КПД такой печи не превышает 15-20%.

Принцип его работы довольно прост: дрова закладываются в топку и поджигаются.При горении дрова выделяют большое количество тепловой энергии, которая передается корпусу печной печи. Нагретый металл отдает тепло в окружающую атмосферу и нагревает комнату. Количество тепла увеличивает длинный дымоход, по которому горячий дым выходит на улицу.

Экспертное заключение

Давыдов Николай

Печник со стажем 15 лет

Для правильного протекания газодинамических процессов в печке из 200-литрового бочонка воздуходувка должна располагаться как можно ниже.В противном случае нижняя часть заберет значительную часть тепловой энергии и перенаправит ее на землю. Если воздуходувку нужно поставить повыше, то нижнюю часть емкости можно замуровать.

Выбор качественного ствола

Для изготовления печной печи можно использовать любую стальную бочку, применяемую в нефтехимической, лакокрасочной, химической, металлургической промышленности для хранения и транспортировки технической продукции:

наливом – масла, растворители, краски, дизельное топливо, натриевое жидкое стекло;

пастообразно-густые смазочные материалы, битум;

навалом – каустическая сода, различные пластификаторы.

Выпускаются двух типов – с открытым верхом и закрытым верхом; Также они различаются толщиной дна, крышки и корпуса.

Любую из этих емкостей можно приспособить для буржуйки, если предварительно хорошо очистить и промыть ее внутреннюю поверхность. Однако чем тоньше стенки емкости, тем быстрее они выгорят, и плита выйдет из строя. Поэтому нужно выбирать для буржуйки изделие с толщиной металла более 2 мм.

Экспертное заключение

Николай Давыдов

Печник со стажем 15 лет

Ну и самый лучший способ – бочка из нержавейки.Высоколегированная нержавеющая сталь наиболее устойчива к воздействию высоких температур в зоне горения топлива, а значит, печь из нее прослужит более длительный срок.

Дополнительные материалы

Для постройки отопительного прибора, помимо самой 200-литровой металлической бочки, потребуются следующие дополнительные стройматериалы и печное оборудование:

лист стальной малый;

• кирпич шамотный для вертикальной модели или отражатель для горизонтальной;

  небольшой участок канала;

  трубы стальные для дымохода;

  решетчатая фурнитура;

  песок, глина для приготовления раствора;

  шнур асбестовый;

  топочная дверца;

  дверца воздуходувки;

  базальтовая вата для утепления дымохода.

Необходимые инструменты

Чтобы построить качественную буржуйку из 200-литровой бочки своими руками, необходимо подготовить минимальный набор инструментов, состоящий из:

аппарат сварочный;

шлифовальные машины или ножовки по металлу;

стандартный молоток, плоскогубцы и зубило;

Щетка стальная

;

сверла с набором сверл;

средства измерения: рулетка, уровень и отвес.

Также необходимы средства индивидуальной защиты при сварочных работах: защитная маска, диэлектрические перчатки, спецодежда из плотной ткани и закрытая обувь.

Инструкция по изготовлению

Во время работы печи ее корпус сильно нагревается, поэтому такой нагревательный прибор необходимо размещать на монолитной огнеупорной поверхности. Это может быть слой бетона, асфальтобетона, металлического листа или просто земли. У печи должен быть собственный дымоход; запрещается подключать прибор к дымоходу других отопительных приборов.

Возможны два варианта сборки такой печи: с горизонтальным и вертикальным расположением ствола.

Вертикальная модель

Буржуйка вертикальная из бочки

Схема вертикальной буржуйки из бочки

Процесс изготовления вертикальной модели печи выглядит так:

1. На боковой поверхности бочки подготовить проем для загрузки дров;

Дверь можно купить заранее или приспособить вырезанную часть стены: приварить к ней петли и ручку, что обеспечивает удобство при закрытии и открытии камеры сгорания;

Вырежьте еще одно отверстие немного ниже дверцы топки для крепления дверцы воздуходувки.Для изготовления самого нагнетателя используется толстостенная труба, разрезанная по длине. Он должен иметь возможность перемещаться по металлическим рейкам, но не сниматься полностью;

2. На высоте 20 см от дна емкости установите решетчатые решетки – металлическую пластину с отверстиями или сварную ячеистую конструкцию из арматуры. Для их крепления используется обычный стальной уголок.

   Вариант 1 – сетка решетчатая

   Вариант 2 – арматура

Снизу бочки нужно приварить металлические ножки или просто установить конструкцию на кирпичи;

Роль варочной панели

выполнит стальная проволока, которую можно приварить к верхней крышке печи;

Облицовка кирпичом (по желанию)

Для защиты стенок емкости от выгорания внутреннюю поверхность топки можно дополнительно облицевать огнеупорным кирпичом, придав ей полукруглую форму с помощью болгарки.Кладку следует проводить на топочном растворе, в составе которого 1 часть маслянистой глины и 2 части песка. Смесь готовится с минимальным количеством воды и должна иметь густую консистенцию;

3. Далее делаем дымоход (подробнее ниже).

Отверстие для дымохода диаметром не менее 15 см, вырезать сбоку емкости в ее верхней части (или сбоку). Высота трубы должна быть не менее 4 м. При ее установке необходимо учитывать следующие рекомендации:

трубу желательно не устанавливать строго вертикально, наличие горизонтальных и наклонных участков увеличивает количество получаемого тепла, однако количество витков не должно превышать 3 раза;

угол изгиба должен составлять 30 градусов, и только в исключительных случаях достигать 45 градусов;

горизонтально расположенные элементы дымохода не могут быть длиннее 1 м;

для предотвращения появления конденсата выходящую на улицу часть дымохода следует утеплить базальтовой ватой;

для уменьшения нагрузки на корпус прибора дымоход необходимо прикрепить к стене.

На дымоход печной печи можно установить поворотную заслонку или заслонку, перемещающуюся по направляющим. С помощью этого элемента можно регулировать интенсивность удаления нагретого дыма и полностью перекрыть дымоход в период, когда печь не топится.

Горизонтальная модель

КПД буржуйки из бочки на 200 литров будет выше, если ее изготовить и разместить горизонтально.

Буржуйка бочковая – горизонтальное исполнение

Схема горизонтальной буржуйки из бочки

Алгоритм действий при горизонтальном размещении контейнера будет следующим:

Николай Давыдов

Печник с 15-летним стажем

Не ставьте легковоспламеняющиеся предметы рядом с плитой, а при движении остерегайтесь случайного контакта открытых участков кожи с ее телом во избежание ожогов.Помещение, где устанавливается буржуйка, должно хорошо проветриваться, хотя бы естественным образом.

Особенности эксплуатации

В процессе работы печи необходимо чередовать циклы ее розжига, в том числе:

заправка топливом;

розжиг топки;

процесс прямого горения с обогревом помещения;

очистка от золы топочной и нагнетательной секций.

Самым важным является этап заправки топлива, который для облегчения процесса воспламенения необходимо размещать в определенном порядке… Сначала нужно положить на решетку бумагу и тонкие сухие дрова, зажечь огонь и закрыть дверь.

После возгорания исходного материала можно добавлять бревна большего размера. Загружайте дрова осторожно, чтобы не погасить огонь. По окончании полной закладки дров нужно плотно закрыть дверцу топки.

Регулировку тяги в печи можно производить с помощью заслонки на дымоходе или приоткрыв дверцу нагнетателя.

В процессе горения топки не трогайте ее корпус, чтобы не обжечься.

Для восстановления тяги после длительного периода нагрева необходимо периодически разбирать дымоход и очищать его элементы от скопившейся сажи.

Выход

Печь-печка – достаточно простой обогреватель, и именно за это качество гениальное изобретение … Как сделать буржуйку из бочки можно понять из инструкции и собрать самому. Буржуйка принесет немалую пользу: решит проблемы обогрева хозяйственных построек и загородных домов, удаленных от центральных газопроводов.К тому же его легко транспортировать и устанавливать, при необходимости можно перенести в другое помещение.

← Предыдущая статья Следующая статья →

На данный момент очень актуален вопрос: как пережить холод, ведь обогревать дом газом сейчас совсем не дешевое удовольствие, а тем более обогревать им домохозяйства. Помещение, гараж, ангар – это вообще не роскошь. Предлагаю сделать своими руками духовку из металлической бочки. Если голова и руки на месте, то это можно сделать даже за полдня.

Материалы печи:
металлическая бочка
Я нашел ручки и куски металла, ручки и металлолом в моем гараже.
дверца от старой духовки
Крепеж, винты, гайки, заклепки; (Внимание, только сталь или нержавеющая сталь)
Герметик
скобы – уголки
проволока

Инструменты:
Угловой шлифовальный станок
шлифовальные и отрезные диски
Сверло и дрель
ножницы по металлу
плоскогубцы, молоток, тесак
зажимы

ход работ по изготовлению печи из бочки

1 … Дверца духовки
Угловая дверца чугунной шлифовальной машины очищенная от ржавчины.
2 … Бочка печи
Лучше подойдет бочка от ГСМ, усиленная по периметру стальными кольцами. Обычно это 200-литровая бочка.

3 … Вторичное сырье
При создании печи мы использовали уплотнительный шнур, старые ручки и кронштейны.
4 … Расположение двери
Отмерьте и используйте острую шпильку для волос или гвоздь, чтобы отметить положение двери.

5 … Дверной проем
Просверлите в стволе по углам отверстие для будущего дверного проема. Это нужно, чтобы углы были ровно 90 градусов.
6 … Обработка проема
Вырезаем проемы на дверце для крепления и удаления золы. Острые края шлифуются.

7 … Защита дверей
Кормление дверей установите защитную металлическую деталь, предотвращающую их возгорание.
8 … Собираем дверь
Мы используем болты и гайки большого диаметра и, возможно, тугоплавкие металлы.

9 … Дымоход
Вырежьте отверстие по диаметру дымохода. Делаем в лунке надрезы в форме солнца.
10 … Переходник дымохода
К отверстию дымохода прикрепляем отрезок трубы. Толщина стенки участка трубы 1,5-2 мм.
11 … Крепление отрезка трубы
Вставляем вырезанные «лучи» в отверстие так, чтобы они чередовались: один внутри духовки, второй снаружи.
12 … Герметичное соединение
Герметично вплетаем паронитовую резьбу в соединение печи с участком трубы.

13 … Переходник
Затем прикрепляем кусок трубы. Он должен быть хорошо прижат и зажат, равномерно затянут резьбой.
14 … Хомут дымохода
Мы используем дополнительный хомут из оцинкованной стали. Для изготовления манжеты делаем шаблон. Для шаблона будем использовать картон.

15 … Минеральная вата
Добавьте уплотнение к манжете – минеральная вата … Также можно использовать любой негорючий уплотнительный материал.
16 … Закрепляем манжету
Стягиваем манжеты хомутами, чтобы максимально плотно огибать трубу. Согните манжеты молотком.

17 … Манжета готова
Заканчиваем укрепление манжеты и стягиваем переходной участок.
18 … Укрепление стенок печи
Металлические пластины крепим заклепками к любым отверстиям или местам с ржавчиной.

Печь-буржуйка устанавливается в разных помещениях … Главное ее преимущество – скорость нагрева. Печь быстро нагревает воздух помещения, в котором она установлена, и столь же быстро плита остывает за счет свойств металла. Модели печей бывают разные.

Все зависит от пожелания заказчика или производителя. Самый популярный вариант – буржуйка … Сделать своими руками несложно. Вам понадобится обычный инструмент, чаще всего доступный практичному человеку, лист железа, несколько кирпичей. Из сложного оборудования , который не всегда в хозяйстве – сварочный аппарат … Можно взять в аренду или найти у знакомых.

Суть классической буржуйки

Классическая модель печи состоит из чугунного бункера (бака). Монолитный контейнер имеет топку и дымоотвод. Такие печи были популярны на протяжении всего 20 века. На сегодняшний день она не потеряла своей актуальности. Основные достоинства оценили многие разработчики.

Чем привлекает духовка?

• Работа на: дрова , опилки, уголь, щепу .
• Топливо быстро воспламеняется, нагревает металл, отводящий тепло в помещение.
• Быстро остывает, не требуя дополнительных усилий или устройств для прекращения горения.
• Духовка небольшая по размерам, не занимает значительную площадь .
• Простое управление обогревом.

Комплектующие печки:

• каркас;
• топка;
• колосниковая решетка;
• подорвался;
• бочка объемом 200 литров, которая будет кожухом печи.

Разновидности духовок

Чаще всего своими руками можно сделать 2 простые модели из бочки.

Вертикальная модель

Ствол устанавливается вертикально на ножки.

• Для дверцы рекомендуется использовать вырезанную часть ствола. Устанавливается на петли, которые крепятся к стволу и двери. Петли приклепываются следующим образом: одна часть для ствола, другая – для двери. Причем петли расположены снаружи. Защелка дверная изготовлена ​​из двух частей: ручка приварена к двери, защелка приварена к стволу, из уголка .
• Затем устанавливается решетка: металлическая пластина с отверстиями. Для их крепления подходят обычные уголки. Воздуходувка должна быть сделана из плотной трубы, в которую вставляется заслонка. Она должна переместить , но не полностью. Демпфер регулируется с помощью болтов, оборота на четверть оборота. Воздуходувка открывается на максимум при розжиге.Ставень на ночь закрывается почти до минимума , тогда печка просто нагревается, но не гаснет и не увеличивает мощность огня.
• В верхней части ствола вырезано круглое отверстие, там приварена дымоходная труба … Лучше вырезать отверстие в виде треугольников, идущих по углам от центра к началу выреза. При их сгибании появится дырочка, а металл останется для клепки.
• Устанавливается внутри ствола.Он нужен для сохранения целостности днища. Решетка не даст ей перегореть и поможет надолго сохранить тепло.

Читайте также: Советы по изготовлению дымохода для печи

Дополнительно сверху ствола приваривается стальная проволока. Она будет играть роль варочной панели … Вы можете кипятить чайник, разогревать или готовить еду. Вертикальная модель довольно проста в изготовлении и имеет множество вариантов использования: на даче, в частном жилом доме, на летней кухне, в охотничьем или рыболовном домике.

Размер дров соответствует размеру топки. Весь процесс изготовления показан на видео. Мастер показывает все этапы и раскрывает возможные нюансы, возникающие в процессе работы. На видео видно, как бочка, имевшая цвет, теряет его. Он сгорит достаточно быстро, практически сразу после первого возгорания. Духовка будет. Для усиления фасада можно сверху наварить металл, дверь можно сделать из плотного куска металла.

Горизонтальная модель

Бочка объемом 200 литров устанавливается горизонтально на поверхности, в положении лежа.Будущую печь рекомендуется сразу установить на ножки или другую опору. Высота стоек, на которые будет устанавливаться ствол, , выбирается производителем … Ориентирована на размер помещения, где он будет использоваться. Как сделать эту модель своими руками, рассказали и показали на видео … Практически большинство шагов аналогично вертикальному способу.

• Просверлено на дне будущей печи зольных отверстий .
• Емкость для золы сгибается из металлического листа – зольника, и вваривается в дно бочки. Размер зольника составляет примерно 1/3 высоты ствола.
• В зольном контейнере должна быть дверца для очистки золы, это повлияет на силу огня в духовке.
• Двери печи изготовлены из обрезного днища ствола .
• Дымоход устанавливается на заднюю стенку бочки или сверху. Если для врезки трубы дымоход выбрали верх ствола , то лучше расположить его ближе к задней стенке.

Все сложные моменты или вопросы по установке горизонтальной модели также можно посмотреть в видео. Часто стремятся сделать своими руками для установки в. К тому же, топить печь несложно в машине с открытым тентом, на улице. Такая буржуйка обогреет площадь около 30 кв.м … Хорошая модель для походной бани, для длительного пребывания в лесу.

Читайте также: Изготовление ракетной печи

Другие варианты духовки

Есть возможность сделать буржуйку из бочки своими руками более сложной конструкции, к ним можно отнести шестиугольную буржуйку.За основу взят такая же бочка объемом 200 литров … В нее вставлен шестигранник из комплектующих будущей буржуйки.

Если описывать устройство печи снизу вверх, то порядок расположения будет следующим: :

1. Войлочная прокладка для мягкости и устойчивости.
2. Асбест, или другой негорючий материал для защиты от огня.
3. Металлический лист. Защищает пол от возгорания и тепла.
4. Опорный кирпич. Это ножки буржуйки.
5. Отсек нагнетателя … Это место скопления золы.
6. Топка. Место для разжигания дров, угля и других избранных видов топлива.
7. Демпфер.
8. Духовка … Место для приготовления пищи, нагрева воздуха.
9. Отсек для подкладки.
10. Отводящий патрубок в дымоход.

Все части шестигранника вставлены в ствол. На передней панели (части) ствола приварены или приклепаны дверцы отсека нагнетателя, духовки, отсека футеровки.

Порядок сборки печи

Из видео фильма можно понять, как правильно собрать печь.

1. Приготовьте шаблон изделия из картона в натуральную величину … Образец представляет собой шестиугольник .
2. Соберите все детали в по чертежу .
3. Сварить компоненты печи. Их в конструкции 3: отсек духовки, футеровка и нагнетатель.

Подкладочный отсек состоит из задней стенки, двух боковин, днища и диагональных вставок, соединяющих заднюю стенку с боковинами.Духовка имеет ящик и 4 опоры.

Отсек нагнетателя – более сложная часть духовки. Состоит из следующих частей :

Железная печка в гараже своими руками. Как установить печь длительного горения для гаража? Пошаговая инструкция по изготовлению буржуйки для гаража

своими руками

Для обогрева гаража можно легко сделать дровяную печь своими руками.Это не займет много времени и будет стоить совсем недорого, так как допускается использование подручных материалов.

Зачем нужно отопление нежилых помещений?

Государственные стандарты устанавливают, что температура воздуха в гараже не должна опускаться ниже + 5 ° C. При несоблюдении этих норм двигатель не запускается, особенно после длительного простоя.

В сильный мороз может замерзнуть даже антифриз. Значительно увеличивается количество поломок автомобилей из-за негативного воздействия затвердевшей воды.Также согласитесь, что ремонтировать автомобиль намного удобнее в теплом месте.

Преимущества и недостатки дровяного отопления

Выбрав твердое топливо в качестве источника энергии для отопления гаража, вы можете получить следующие преимущества:

• низкая стоимость дров;
• не нужно покупать дорогостоящие установки и тратить лишние деньги на электроэнергию;
• малые габариты печи при высоких показателях производительности;
• нагреватель можно дополнительно использовать для приготовления и разогрева пищи;
• Простота изготовления и монтажа дровяных установок.Не нужно дополнительно обустраивать массивный фундамент.

К недостаткам можно отнести то, что такие отопительные приборы быстро нагреваются, но при этом также быстро отдают тепло в окружающую среду … Для поддержания оптимальной температуры нужно постоянно добавлять свежие дрова. Расход топлива значительно увеличивается.

Разновидности отопительных приборов

Для обогрева гаража своими руками можно сделать следующие виды печей:

• буржуйка с металлическим корпусом;
• печь кирпичная;
• обогреватель длительного горения.

Для самостоятельной установки буржуйки необходимо иметь навыки работы болгаркой и сварочным аппаратом. В этом случае кирпичную кладку произвести намного проще.

Буржуйка – особенности изготовления и элементы конструкции

Буржуйка схема

Это довольно простая конструкция, которая состоит из следующих элементов:

• загрузочная камера или топка;
Решетка
• ;
• взорвался;
• зольник;
• металлическая дверь;
• дымоход.

Для изготовления устройства используйте металл толщиной 4 мм. При креплении дымохода к верхней стенке камеры сгорания его необходимо укрепить. Это место считается самым слабым, здесь часто выгорает металл.

Используйте прочную металлическую сетку для решетки. Можно взять готовую или сделать своими руками из уголка или проволоки. Сделайте в решетке много маленьких отверстий, чтобы удалить золу.

Пошаговая инструкция изготовления печи из стальной трубы

1. Используйте стальную трубу диаметром 0.4-0,5 м, длиной 1 м, к которым нужно приварить ножки.
2. Вырежьте из стального листа два круга того же диаметра, что и труба.
3. В одном круге сделать дверцу для топки и отверстие для воздуходувки.
4. Длина решетки равна длине печи, а максимальная ширина равна диаметру. Лучше всего использовать металлическую сетку, которая немного меньше диаметра корпуса. Вставьте его в трубу и приварите к стенкам.
5. Приварите металлические круги к трубе.Следите за качеством шва, чтобы добиться герметичности печки.
6. Прикрепите петли возле отверстия в круге, на которое вы ставите двери.
7. На крышке корпуса по направлению к задней стенке проделайте отверстие диаметром 100 мм для дымохода.

Следующая схема дровяной печи для гаража подойдет, если у вас нет металлической трубы. Сделать его самому, используя металлолом, очень просто.

Технология производства:

Буржуйка кирпичная

Для установки кирпичной печи для гаража своими руками потребуется дополнительная заливка небольшого плитного фундамента глубиной 200 мм.Выложите камеру сгорания полностью из огнеупорного кирпича.

Оставьте окно для двери и воздуходувки на передней стене строения. Из деталей кирпичей сделайте на дне каменки небольшие выступы для установки решетки.

Для установки крышки уложите фурнитуру на стены. Сверху уложите 1-2 ряда кирпичей.

Также можно использовать металлический лист для обустройства верхней стены. Положите его на буржуйку, а затем замажьте трещины шамотной глиной. Вверху устройства сделайте отверстие для дымохода.

Проектирование печей длительного горения

Благодаря наличию специальной заслонки самодельные печи этого типа очень эффективны, так как древесина не горит, а долго тлеет … С помощью форточки можно регулировать интенсивность пламени и мощность обогревателя.

Схематическое изображение печи длительного горения

Чтобы сделать установку для обогрева гаража своими руками, нужно использовать металлический бак объемом 200 литров.В его верхней части проделайте отверстие для дымохода диаметром 150 мм. Также обеспечьте отверстие для трубопровода, через которое свежий воздух будет поступать в барабан.

Для заряда вырежьте из металла круг, соответствующий диаметру ствола. Приварите к нему швеллеры. Также проделайте отверстие диаметром 100 мм, куда вставляете небольшой кусок трубы. Поместите такую ​​гирю в бочку под крышку. Сделайте в корпусе отопителя два отверстия для подачи топлива и золоудаления. Оборудуйте каждую из них дополнительно дверцами.

Сделать отопительный прибор своими руками довольно просто, из простых материалов – металлического листа или бочки, уголков, труб, кирпича.

Видео: Буржуйка супер для гаража

Специальной системы обогрева гаражей нет. По этой причине греться приходится подручными средствами. В любом случае вам придется включать плиту. Он должен быть компактным, эффективным и дешевым с точки зрения затрат на топливо. Также агрегат должен быстро прогревать небольшое помещение.Экономичную гаражную печь своими руками может сделать любой автомобилист.

При выборе конструкции следует учитывать, что обычная гаражная печь имеет свойство быстро разгораться. Желательно отапливать его разными отходами, а не обычными дровами или углем. Сделать такую ​​печь можно своими руками. Для этого требуется минимум знаний и материалов.

Плюсы печки

Гараж – довольно специфическое место. Имеет небольшую площадь. Именно поэтому к устройству печи следует предъявлять особые требования:

• компактность – чтобы не мешала передвигаться по гаражу;
• возможность поддерживать оптимальную температуру воздуха длительное время;
• простота конструкции;
• наличие материалов;
• простота использования.

При составлении плана печи следует помнить о безопасности. Отопительное оборудование не должно потреблять слишком много кислорода, а также выделять вредные вещества при работе. Не допускайте возгорания материалов вокруг печи.

Типы печок

Многие автовладельцы знают, что хранить машину лучше в помещении с температурой от +5 градусов и выше. В противном случае запуск двигателя зимой может быть проблематичным. Во время мороза замерзает антифриз, что доставляет серьезные неприятности.

Избежать их можно одним способом – установив печь в гараже. Если к дому пристроен гараж, его можно подключить к центральному отоплению. Когда комната для машины находится далеко от жилой зоны, следует установить автономный обогреватель.

К этим печкам относятся:

• Булерьян – они достаточно компактны и могут гореть 10 часов после одной закладки. Также они неприхотливы к используемому топливу. Для булерьяна подходит любое твердое топливо – древесные отходы, уголь, торф.Существенным недостатком таких конструкций является их высокая стоимость.
• Буржуйка – это простая печь, работающая на дровах. Такие агрегаты имеют элементарную конструкцию, что позволяет создавать их самостоятельно. Буржуйки отлично справляются с обогревом гаража.
• Инфракрасный электронагреватель – оборудование, требующее подключения к сети. Его легко установить, но он потребляет много электроэнергии.

К тому же любой автовладелец сможет самостоятельно построить печку, работающую на отработке.О его конструкции и пойдет речь.

Устройство простой буржуйки

Простую буржуйку изготовить может каждый автовладелец. Кроме того, он не требует особого ухода, всеяден, имеет высокий КПД и дает возможность разогревать продукты прямо в гараже. Также под такое устройство не строится фундамент.

В конструкцию печки входят следующие элементы:

• Камера сгорания – ее размеры и форму каждый автовладелец выбирает самостоятельно;
• Трубопровод – делается спиральный или изогнутый.При использовании прямых участков трубы для устройства дымохода следует учитывать, что максимальная их длина должна составлять 100 см.
• Гризли – это специальная решетка, которая всегда ставится у основания печи.
• Зольник – это небольшой отсек, расположенный под решетками. Эш попадает в это.

Изогнутая форма дымохода обусловлена ​​необходимостью уменьшить скорость, с которой дым выходит из агрегата. За счет изгибов трубопровода продукты сгорания улавливаются более эффективно.
В результате дым отдает в комнату большую часть тепла. Как видите, такая система отопления достаточно эффективна и проста в эксплуатации. Есть несколько простых инструкций, как сделать буржуйку своими руками.

Следует иметь в виду 2 вещи:

• Установка печи должна производиться в той части гаража, где не хранятся различные горюче-смазочные материалы и легковоспламеняющиеся предметы.
• Стоит проделать в стенах гаража отверстия, которые будут входными воротами для свежего воздуха.Также необходимо оборудовать простую систему вентиляции.

Вы можете сделать гаражную печь на дровах самостоятельно за один день.

Как построить гаражную печь

Есть несколько наиболее эффективных вариантов изготовления печи в гараже. К ним относятся кирпичная конструкция, действующая печь и дровяной агрегат.

Кирпичная печь

Такие печи для гаража встречаются довольно редко – это связано с трудоемкостью их конструкции.Камера сгорания расположена на уровне 2, 3 и 4 рядов. В целом высота конструкции обычно не превышает 9 кирпичей. Для отвода топочных газов возводят дымоход из кирпича. Обычно выходит через крышу. Вариант кирпичной печи для гаража представлен на видео:

Для того, чтобы гаражная печь была эффективной, а также для более разумного использования материалов, лучше предварительно посоветоваться с опытным печником. выполнение работы. При работе с плитой нужно учитывать множество тонкостей.Если допустили ошибку, гаражную печь, скорее всего, придется переставлять.

Буржуйка самодельная

Буржуйку для гаража лучше соорудить из листового металла. За основу можно взять бочку или трубу. Часто печь-кубик сваривают из листового металла. Стоит помнить, что минимальная толщина металла для буржуйки – 5 мм. Если он изготовлен из трубы, последняя должна иметь диаметр не менее 300 мм.

Под топкой необходимо оборудовать золоотвод.Лучше использовать горизонтальную тарелку с большими прорезями. Обычная гаражная печь на углях оснащена пластиной с прорезью 10 мм.

Под перегородкой необходимо установить съемный ящик, в котором будет скапливаться зола. Он очищается по мере заполнения. Для изготовления коробки следует использовать сталь толщиной 3 мм. Для повышения эффективности буржуйки следует приваривать 5-миллиметровые плиты перпендикулярно ее сторонам. Это обеспечивает более быстрый обогрев помещения – увеличивается площадь контакта плиты с воздухом.

Перед тем, как приступить к резке листовой стали, необходимо учитывать не только толщину материала, но и толщину используемого диска болгарки.

Печь на отработке

Так как уголь и дрова есть далеко не во всех населенных пунктах, многие автомобилисты задумываются о том, чтобы построить печь для добычи полезных ископаемых. Отработанное масло часто используют для обогрева гаража. Чтобы построить такую ​​печь, нужно разбираться в ее конструкции.

Такой агрегат имеет Н-образное устройство и состоит из следующих частей:

• топливный отсек;
• камера дожига;
• температурный отсек;
• дымоход.

В нижней части сжигается масло, в верхней части – газы, образующиеся при этом. После сгорания основного топлива пары устремляются во второй отсек, где смешиваются с воздухом. Дополнительное сжигание проводят при достаточно высокой температуре. Это повышает эффективность установки.

Для устройства, работающего на горных выработках, применяют листовой металл … Под днище резервуара обычно берется готовый ящик, к которому привариваются ножки. В баке проделывается отверстие, в которое будет подаваться топливо.Он должен быть оборудован демпфером.

Верхняя камера должна иметь форму цилиндра. Он соединен с первым резервуаром с помощью трубы. Последний снабжен множеством отверстий, в которые поступает вторичный воздух. Дымоход в таких печах монтируется сверху в обязательном порядке.

Для горнорудного агрегата использовать:

• масло трансформаторное;
• топливо дизельное;
• мазут.

Бензин, ацетон и другие растворители нельзя использовать в качестве топлива для печи – они легко воспламеняются и могут спровоцировать взрыв.Как собрать такую ​​печь показано на видео:

Дровяная печь длительного горения

Отличительной особенностью такой печи для гаража является период, в течение которого в нее можно не класть дрова – до 15- 20 часов. Такой результат возможен при полной загрузке камеры сгорания топливом. Интенсивность горения можно регулировать с помощью специальной заслонки, пропускающей воздух в камеру сгорания.

Чтобы сконструировать печь для гаража, лучше приобрести готовую бочку – 200 литров.Его верхняя часть отрезается для приваривания дымохода. Также делается отверстие под заслонку, в которую будет поступать свежий воздух. Далее выполните следующие действия:

• Для обеспечения устойчивости к дну печи, на котором она будет стоять, приваривается квадратный кусок металла.
• Затем делается зажимной круг. Он должен быть на несколько сантиметров меньше в диаметре, чем ствол. В центре круга нужно вырезать отверстие и приварить к нему трубу.
• К другой стороне круга следует приварить крестообразные каналы, которые будут давить на топливо.
• Срезанный ранее верх бочки можно использовать как прикрытие для гаражной печи. В нем проделывается отверстие под патрубок от прижимной окружности. Делать это нужно таким образом, чтобы труба проходила свободно, а круг падал под собственным весом.
• В нижней части бочек проделано отверстие для сгребания золы. К нему необходимо прикрепить дверь.
• В верхней части печи делается отверстие для дымохода, к которому приваривается труба 150 мм.

Для розжига такой печки необходимо бросить горящую тряпку в трубу нагнетательного контура.Для быстрого отвода тепла стоит поставить сбоку от печки вентилятор – тогда печка будет продуваться.

Заключение

Как видите, построить печь для гаража своими руками довольно просто. Для этого потребуется листовой металл, трубы определенного диаметра и сварочный аппарат. Для резки металла необходима болгарка. При выполнении кирпичной печи стоит посоветоваться с опытным печником.

Частный гараж – особенное место, и зимой здесь обычно очень холодно.Такой микроклимат абсолютно не полезен ни человеку, ни машине. В то же время использование стандартных электронагревателей часто бывает слишком дорого и неэффективно.

Осталось сделать гаражную печь своими руками, выбрав один из подходящих вариантов. Предлагаем к рассмотрению четыре метода устройства печного отопления, каждый из которых имеет свои особенности при создании и эксплуатации.

Наглядные схемы и видеоинструкции помогут определиться с конструкцией печи, собрать и подключить агрегат самостоятельно.

Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего у владельца транспортного средства металлическая конструкция, лишенная какой-либо изоляции. Любая тепловая энергия практически мгновенно покидает такую ​​структуру.

Решая задачу обогрева гаражного помещения, не следует оценивать его потребность в тепле, опираясь на аналогичный опыт с жилым домом. И дело не только в отсутствии теплоизоляции.

Существует так называемый закон квадратного куба, который гласит, что при уменьшении размеров геометрического тела отношение размеров поверхности этого тела к его объему увеличивается.

При нормальном хранении автомобиля в гараже температура внутри бокса не должна опускаться ниже + 5º и подниматься выше + 18º в присутствии владельцев и при проведении ремонтных работ. Требования регламентированы СП 113.13330.2012

Это влияет на размер теплопотерь объекта, поэтому для обогрева одного кубометра небольшого помещения, например, гаража, тепла нужно больше, чем при обогреве большого дома.

Если для двухэтажного дома может хватить отопительного прибора мощностью 10 кВт, то для значительно меньшего по размеру гаража потребуется агрегат мощностью примерно 2-2.5 кВт тепловой энергии.

Для поддержания очень скромной рабочей температуры в 16 ° C достаточно печи мощностью 1,8 кВт. Если вам нужно поддерживать только оптимальную температуру для хранения автомобиля на стоянке – 8 ° C – подойдет агрегат мощностью 1,2 кВт.

Получается, что расход топлива на обогрев единичного объема гаражного помещения может быть вдвое больше, чем на жилой дом.

Для тщательного прогрева всего гаража, его стен и пола потребуется еще больше тепловой энергии, т.е.е. еще более мощный обогреватель. Но даже при наличии утеплителя тепло слишком быстро уйдет из комнаты. Поэтому отапливать рекомендуется не весь гараж, а только так называемое рабочее пространство.

Эффективного обогрева гаража можно достичь с помощью так называемой «теплой шапки», образованной естественным ограничением конвекции теплого воздуха в помещении.

Идея состоит в том, чтобы сконцентрировать нагретый воздух в центре комнаты и вокруг нее, чтобы между стенами и потолком оставался слой холодного воздуха.В результате техники и люди будут постоянно находиться в облаке воздуха комфортной температуры, а потребление тепловой энергии заметно сократится.

Специалисты называют это явление теплой шапкой, оно возникает из-за естественной конвекции. Интенсивный поток нагретого воздуха поднимается вверх, но немного не достигает потолка, так как его кинетическая энергия гасится более плотными холодными слоями.

Далее горячий поток распространяется в стороны, слегка касаясь стенок или на небольшом расстоянии от них.Практически весь гараж становится теплым, даже смотровая яма нагревается под воздействием конвекционных процессов.

Для достижения такого эффекта подходят гаражные печи относительно небольшой мощности, которые создают интенсивный, но не особо плотный поток теплого воздуха.

Естественная конвекция воздушных масс в гараже обеспечивает создание благоприятной для работы температуры даже в смотровой яме

Альтернативным вариантом обогрева гаража является использование различных инфракрасных обогревателей.Для гаража с металлическими стенами такое оборудование не особо хорошо подходит. Инфракрасное излучение плохо отражается от металлических поверхностей, проникает сквозь них, в результате все тепло просто уходит на улицу.

Для кирпичного гаража с полукирпичными стенами специалисты также не рекомендуют инфракрасный обогреватель. Этот материал не пропускает инфракрасные волны, но и не отражает их. Кирпич поглощает этот вид тепловой энергии и со временем выделяет ее. К сожалению, накопление энергии и ее возврат занимает слишком много времени.

Использование обогревателей: плюсы и минусы

Гаражи эконом-класса практически никогда не утепляют снаружи по очень простой причине – это слишком дорого для помещения, которое не используется постоянно. Да, это не всегда возможно, например, в гаражных кооперативах постройки ставят очень близко друг к другу, щель не позволяет провести установку утеплителя.

Для утепления гаража можно использовать такие материалы, как ДВП, которые выгорают при возгорании.Использование пластика в таком помещении недопустимо.

Но и внутренняя теплоизоляция гаража может быть проблематичной. При установке изоляционного материала непосредственно на металлические стены в точке соприкосновения возникает так называемая точка росы, то есть место скопления конденсата. Практически всегда при контакте с влагой изоляция довольно быстро портится.

А для самой конструкции такая ситуация может быть плачевной. В металлическом гараже можно установить утеплитель, но лучше установить подходящий материал на некотором расстоянии от стены, примерно 20-50 мм.

От пола нужно отступить на 50-70 мм. Шайбы лучше всего использовать в качестве профиля, чтобы не создавать замкнутых контуров под покрытием.

При таком варианте установки также будет появляться конденсат, но из-за циркуляции воздуха под слоем изоляции влага будет постепенно испаряться, не вызывая ощутимого повреждения конструкции.

Однако для гаража, который постоянно отапливается, этот вариант не подходит, так как влажность внутри помещения большую часть времени будет чрезмерно высокой.Это поставит под угрозу здоровье человека и состояние автомобиля.

При утеплении металлической конструкции между ней и изоляционным материалом необходимо оставить вентиляционный зазор для регулярного отвода конденсата

В качестве материала для такой «вентилируемой» изоляции рекомендуется использовать плиты, для Например, ДВП, ДСП, то есть древесные материалы, самозатухающие при возгорании. Рекомендуемая толщина около 5 мм.

Прекрасно подходят плоский ондулин или его аналоги.Эти материалы обладают способностью отражать инфракрасное излучение, что обеспечивает эффективный нагрев.

А вот пластик, даже обладающий затухающими свойствами, категорически не рекомендуется устанавливать в гараже. Такие материалы при воспламенении выделяют ядовитые пары, из-за которых люди, спасшиеся от огня, могут просто отравиться. Также запрещено использовать в качестве утеплителя плиты, содержащие асбест.

При утеплении холодного кирпичного гаража рекомендуется предварительно оштукатурить стены вермикулитовым составом для защиты от влаги.Стены металлического гаража следует красить в два слоя, предварительно загрунтовав основание.

Стены утепленного гаража необходимо обработать водоотталкивающим составом для защиты строения от разрушающего воздействия конденсата

Обзор возможных вариантов

Для гаража чаще всего встречаются следующие варианты самодельных печей б / у:

• дровяная печь кирпичная;
• буржуйка;
• печь длительного горения;
• печь для отработки.

Каждый из этих вариантов гаражной печи своими руками имеет определенные достоинства и недостатки. Некоторые агрегаты можно объединить, чтобы расширить возможности обогрева в гараже и сделать этот процесс более удобным и выгодным.

# 1: кирпичи – проблемы могут возникнуть

Печь из кирпича иногда делают в гараже, хотя это не самый простой вариант. Устройство с основанием из двух на два с половиной кирпича справится с обогревом небольшого помещения.

Однако такая духовка не слишком быстро нагревается, а потом долго отдает тепло.Поэтому он не очень подходит, если хозяин посещает гараж лишь ненадолго.

Кирпичная печь в стандартном гараже обычно имеет очень скромные размеры, на ее прогрев уйдет около полутора часов, такую ​​печь надо разжечь заранее

Создать вышеупомянутую практически невозможно теплая шапка с дровяной печью, так как она не способна производить достаточно интенсивный поток теплого воздуха. Такую плиту рекомендуется прогреть заранее, примерно за час до начала работы.

Чтобы сложить эту дровяную печь, вам потребуются огнеупорные и шамотные кирпичи. В кладочный раствор следует добавить огнеупорную глину и шамотный порошок. Топливная камера выполняется на уровне второго-четвертого рядов, которых в кладке обычно не больше девяти. Конечно, потребуется устройство дымохода.

Он также изготовлен из огнеупорного кирпича, а внутри размещена стальная футеровка. Дымоход выводится через крышу, кладка должна быть аккуратной и ровной.

Выбирая кирпичную печь для своего гаража, следует помнить, что постоянные перепады влаги через некоторое время приведут к ухудшению вязкости кладочного раствора – долго прибор не прослужит.

№2: Буржуйка – просто и надежно

Самый простой вариант самодельной печи в гараже – это. Сделать его из подручных материалов несложно. Подойдет листовой металл, старый газовый баллон, кусок трубы или ненужная бочка.

Главное, чтобы толщина металла была не менее 5 мм.Если используется цилиндрический предмет, то его поперечное сечение должно быть не менее 300 мм.

Классическая буржуйка состоит из корпуса с решеткой, зольника, загрузочного люка и дымохода, который может быть вертикальным или боковым.

Рекомендуется брать металлическую трубу с толщиной стенки 2- 3 мм и сечение дымохода не менее 120 мм. Камера сгорания вырезается из металла или заготовки (цилиндр, труба, бочка и т. Д.). Внизу устроена решетка для топлива, а под решеткой сделан ящик для сбора золы.Для этого элемента также подойдет металл толщиной 3 мм.

Вверху камера также закрывается по вертикали. Осталось только прикрепить ножки из металлического уголка. Для повышения эффективности обогрева некоторые мастера приваривают к бокам печки небольшие металлические «крылышки».

Это увеличит площадь контакта воздуха с горячим металлом и ускорит нагрев помещения.

Буржуйка для гаража может иметь круглую или квадратную форму, в зависимости от характеристик материала, из которого она изготовлена ​​

Для печи следует подготовить плоское и прочное основание, покрытое огнестойким покрытием. материалы.Окружающие стены также должны быть защищены от возгорания. Кроме того, в непосредственной близости от плиты не должно быть посторонних предметов.

Поверхность такой печи можно нагревать до очень высоких температур. Помните об опасности серьезных ожогов при случайном прикосновении.

Выводы и полезное видео по теме

Видео-презентация устройства в гараже автономной системы отопления на основе печки:

Варианты самодельных печей достаточно разнообразны, а конструкции таких устройств не особо сложны .Вам потребуются навыки работы с металлом, сварочный аппарат и легкодоступные материалы. Правильно изготовленная духовка работает качественно и служит долго.

Ищете эффективный способ обогрева гаража? Или у вас есть опыт изготовления и использования плиты? Пожалуйста, оставляйте комментарии к статье и задавайте вопросы по теме.

При хранении машины в отапливаемом гараже нет необходимости долго прогревать двигатель, что быстро разряжает аккумулятор, а при повышенной влажности в помещении заливает свечи накаливания.Поэтому гаражные обогреватели незаменимы.

Как выбрать вариант отопления в зависимости от конструкции и материала стен гаража, и какой обогреватель наиболее экономичный?

Качественная изоляция и герметизация значительно удешевляют отопление гаража. Если металлический гараж без теплоизоляции утеплять просто не имеет смысла, то поддерживать положительную температуру в кирпичных постройках вполне реально.

Качественная автоматика снизит затраты на отопление и включит отопление только для поддержания заданного температурного режима.

Важно. Основные потери тепла в любом гараже происходят через металлические ворота и крышу, поэтому утеплению этих участков стоит уделить особое внимание.

Для работы в утепленном металлическом гараже подойдет только направленный УФ обогреватель, который не предназначен для обогрева всего помещения, а поддерживает тепло только в определенной зоне гаража.

Варианты экономичного отопления гаража

Стационарные от газа рассматривать не будем, не у всех есть такая возможность.Какое отопление гаража наиболее актуально:

• приборы отопительные электрические;
• дровяные печи;
• мазутных и мазутных котлов;
• угольные котлы;
• Котлы длительного горения.

Как выбрать вариант отопления для гаража – все зависит от возможностей приобретения самого недорогого вида топлива. Естественно, что в регионах, где нет проблем с дровами – оптимальное решение дровяная печь, а в степных регионах – котел длительного горения или отопление на дизельном топливе.

Рассмотрим подробнее каждый вариант, учитывая все достоинства и недостатки, которые есть у всех обогревателей для гаража и возможность сделать отопление своими руками из простых деталей.

Вариант первый – печь кирпичная

Простое кирпичное строительство не сложно. Вам понадобятся огнеупорный кирпич и глина, песок, немного цементного раствора, арматура для установки основания и гидроизоляционная мастика.

Также потребуются дымоход и дверь, металлический лист для основания печи.

Порядок укладки простой печи без решетки:

№

• замачиваем кирпичи и готовим кладочный раствор из глины (глина пропитывается не менее суток), жирность глины нужна высокая;
• укладываем на цемент стальной лист цоколя и строим на нем обычную перевязочную кладку;
• по мере подъема кладки устанавливаем дверцы топки, роль решетки будут играть стержни арматуры;
• при установке трубы дымохода для хорошей тяги необходимо учитывать ее высоту над крышей – не менее полутора метров.

Подробная инструкция по кладке простой дровяной печи описана в видео.

Достоинства кирпичной печи в гараже:

• простой и надежный способ нагрева, проверенный временем;
• можно сжигать ветошь и мусор, возможен любой вариант топлива – дрова, уголь, пеллеты;
• печка долго остывает, но и не быстро нагревается.

Недостатки дровяной печи из кирпича:

• растопку нужно делать каждый день и поддерживать горение – не у всех есть время и желание заниматься растопкой каждый день;
• установка высокой трубы дымохода возможна не во всех гаражах;
• если посчитать общую стоимость материалов для постройки хорошей кирпичной печи, то сумма будет равна той, которую можно потратить на приобретение надежного металлического котла.

Кирпичная печь хороший вариант для стационарных кирпичных гаражей, где она также выполняет функции отопления дома и других помещений.

Вариант второй – буржуйка самодельная

– самый, можно сварить печь из самых простых материалов. Форма может быть самой разной, а основными конструктивными деталями являются камера сгорания, решетки, дымоход и зольник.

По цене маленькая буржуйка будет стоить 5 тысяч, а самодельная – максимум две тысячи.Порядок изготовления печной печи для гаража:

• вам понадобится толстая металлическая труба (диаметром от 1 метра) или металлические листы и профили или уголки для квадратной печи;
• посередине размещаем решетку;
• приварить крышку и дно;
• Необходимо сделать прорези для двери и поддувала. В дверце топки (внизу) делаем несколько отверстий для увеличения тяги;
• нужно сделать изогнутым или спиралевидным;
• размещаем выход трубы над дверцей топки для максимальной теплоотдачи.

Меры пожарной безопасности при использовании буржуйки в гараже, обязательно соблюдать:

• стены топки необходимо защитить кирпичной кладкой или металлическим кожухом;
• можно покрыть духовку смесью глины и бетона. Выглядит не эстетично, но безопасно и увеличивает теплоотдачу.

Буржуйка может работать на дровах, угле, брикетах, проста и экономична в эксплуатации. Но у этого гаражного обогревателя масса недостатков:

• повышенная пожароопасность – обязательно защитить стены кожухом;
• печь необходимо устанавливать на расстоянии не менее метра от всех легковоспламеняющихся конструкций, что для небольших гаражей проблематично;
• опять проблема суточной загрузки топлива – печка остывает быстро;
• на плиту автоматику ставить нельзя.

В металлическом гараже такой обогреватель не поставишь, а вот в капитальном кирпичном гараже лучше использовать другие варианты обогрева.

Вариант третий – печка на отработанном масле

Если есть доступ к недорогому отработанному топливу, топка на отработанном масле – лучший вариант. Его можно сваривать из металлических труб. Подробно процесс описан в видеоинструкции.

Вариант экономичный и хорошо греется, но недостатков много. Главный недостаток – самовозгорание такого отопительного агрегата – явление частое.Поэтому без опыта своими руками начинать делать такой обогреватель для гаража просто опасно.

Поэтому, если в гараже повышенная влажность и есть вероятность намокания такого обогревателя, то выбирайте другое отопление гаража.

Вариант четвертый – газовый баллон

Если в гараже хорошая вентиляция, то обогревать помещение таким отопительным прибором экономично и удобно. Воздушного шара хватит примерно на месяц.Большой недостаток – опасность взрыва при утечке газа.

Рисковать или нет – решать собственнику гаража. Но газ дорожает каждый месяц, поэтому экономия по сравнению с надежным котлом незначительна.

Вариант пятый – дровяная печь длительного горения

Это модифицированная версия стандартной духовки. На такой котел для гаража на дровах можно установить автоматику и получить максимальный коэффициент полезного действия от сжигания любого вида твердого топлива.

Водяной нагрев также можно подключить к котлу длительного горения, так как есть возможность автоматически регулировать нагрев теплоносителя на пеллетах.

Как достигается максимальный КПД котла длительного горения?

Дрова и уголь в топке не горят, а почти не тлеют, дольше выделяя максимум тепла, так как доступ кислорода в камеру ограничен.

Дополнительным плюсом данного отопительного агрегата является газ, выделяющийся при сжигании топлива во второй камере, увеличивающий теплоотдачу котла на двадцать процентов.В результате время, необходимое для сжигания одной вкладки топлива, составляет 10 часов. А обычная буржуйка «съедает» порцию за час-два.

Конструкция самодельного котла длительного горения

Важное правило – корпус должен быть цилиндрической формы, поэтому такие гаражные обогреватели делают из старых газовых баллонов, огнетушителей, металлических бочек с толстыми стенками или толстых труб.

• дымоход приваривается по центру верхней крышки, подойдет труба диаметром 10-25 см.При выборе диаметра дымоходной трубы важно учитывать размер самой камеры сгорания. Чем больше диаметр топки, тем шире труба дымохода;
• Поршневой питатель топлива представляет собой круг, к которому снизу приварены ребра, создающие воздушный зазор между деревом и поршнем. Сверху круга закрепляется патрубок подачи воздуха;
Клапан
• – регулирует подачу воздуха в камеру сгорания;
• крышка нагревателя, через которую проходит труба подачи воздуха, вместе с поршневым кольцом подачи воздуха образуют вторую камеру сгорания для газа, выделяющегося при сгорании топлива.

Почему стоит сделать такую ​​печь именно для обогрева гаража?

Преимущества и недостатки печи длительного горения

В чем преимущества такого гаражного обогревателя:

• простая конструкция легко может быть изготовлена ​​своими руками из простых и недорогих материалов;
• печь может работать на всех видах твердого топлива. Можно топить пеллетами, что чище и приятнее;
• одна печная загрузка обеспечивает положительную температуру в утепленном гараже на сутки, а это немало.

У данной печи тоже есть недостатки, как и без них:

• самодельная печь не даст 99-процентного КПД, которым могут похвастаться заводские котлы;
• убирать золу неудобно, если не устраивать зольник снизу;
• внешне выглядит непрезентабельно, если нужна эстетика дизайна, то лучше купить печку заводского изготовления, цена от 10 тысяч рублей.

Самостоятельно изготовить печь длительного горения совсем не сложно, понадобится сварочный аппарат и немного времени.

Очень важно. При установке любого отопления на дровах или угле нужно обеспечить в гараже качественную естественную или принудительную вентиляцию.

Как сделать печь длительного горения – подробная инструкция

Необходимо сразу учесть, что для печи нужен фундамент и дымоход, высота трубы не менее полутора метров от крыши гаража. Требования к фундаменту – стяжка цементная 1,5 х 1.5 метров, толщина 20 сантиметров.

Определяем размер комплектующих

Оптимальный диаметр котла 30 – 80 см, 30 см – баллон огнетушителя, 80 см – стандартный газовый баллон. Отношение высоты котла к диаметру составляет три (пять) к одному. Диаметр менее 30 см не обеспечит нагрев пяти квадратов площади, а диаметр более 80 см приведет к неравномерному сгоранию топлива.

Толщина стенки котла не менее четырех миллиметров.Тонкие стенки быстро нагреваются и топливо сгорает быстрее, чем необходимо.

Между стенками и тарелкой поршня должен быть зазор, оптимальная ширина зазора составляет 5 процентов диаметра окружности поршня. Диаметр круга рассчитывается следующим образом – из диаметра котла вычитаем две высоты всего котла. На практике оптимальным зазором является 3,5 – 4,5 мм.

Высота ребер, приваренных к нижней стороне поршневой окружности, равна диаметру котла, умноженному на 0.1.

Толщина поршневой окружности важна для равномерного давления на топливо, что обеспечивает длительное тление:

• круг диаметром 30 см – толщиной от 6 до 10 мм;
• диаметр 40 см – толщина 6-8 мм;
• диаметр 60 см – толщина 4-6 мм;
• диаметр 80 см – толщина круга – 2,5 – 4 мм.

Диаметр воздуховода привязан к диаметру трубы дымохода – равен половине квадратного корня из отношения 4S / π (где S – площадь трубы дымохода).

Оптимальный диаметр воздухозаборной трубы – 8,5-10 см, при длине на 15 см больше высоты самого котла. Диаметр дымохода – 15 см.

Процесс изготовления проще посмотреть на видео

Важно учесть некоторые нюансы установки и эксплуатации печи:

• составляем дымоход из двух колен, которые соединяем под прямым углом – это обеспечит постоянную хорошую тягу независимо от погоды;
• обязательно установить на дымоход снаружи отражатель, защищающий топку от дождя и снега;
• на цементную стяжку фундамента необходимо уложить дополнительный ряд красного огнеупорного кирпича, который также хорошо сохраняет тепло;
• Кладка поленьев в духовку – только горизонтально.Вертикальные бревна могут блокировать движение поршня;
• если сделать кожух для корпуса топки из профильного металлического листа, то весь котел будет прогреваться более равномерно и КПД топки повысится за счет конвекции теплого воздуха между кожухом и стенками печи.

Данная конструкция печи длительного горения имеет множество альтернативных вариантов, как, например, в этой видеоинструкции

Для большинства автовладельцев гараж – это не только пристанище для машины или мини-мастерской, но и место для свободного времени.И часто бывает, что зимой на прогрев двигателя приходится больше времени тратить, чем на саму поездку, а ремонт приятнее и удобнее проводить в теплом месте. Поэтому рано или поздно все автомобилисты задумываются об обогреве гаража.

Покупка или сделай сам?

Лучшим вариантом отопления будет гаражная печь своими руками … Подготовить для этого все комплектующие не составит труда, но для начала нужно определиться с типом печи.При этом учитываются следующие моменты:

• удобство использования;
• надежность;
• низкий расход топлива.

Чтобы выбрать подходящий вариант, необходимо ознакомиться со всеми типами конструкций печей.

Основные виды печей

Современное отопительное оборудование можно классифицировать по ряду характеристик, но основной из них является тип используемого топлива. Исходя из этого, можно выделить следующие группы.

Примечание! Монтаж газового котла лучше доверить профессионалам, чтобы соблюдались все правила обращения с такими устройствами.

Гаражная печь – какой она должна быть

Чтобы выбрать подходящую конструкцию, нужно заранее определиться с несколькими важными моментами, в том числе:

• гаражная зона;
• запланированное время обогрева;
• максимальный бюджет.

Примечание! Если гараж выполнен в виде пристройки к дому, то желательно установить устройство, которое будет подключено к электрической или газовой сети.Если это отдельное помещение, то лучше организовать автономную систему.

Духовка должна иметь следующие параметры:

• сечение вытяжного канала – 10 см;
Вес
• – не более 35 кг;
• габариты – 70х50х35 см;
• объем – не более 12 литров.

Это простой вариант, который идеально подходит для обогрева гаражного помещения. Наибольшей популярностью у автомобилистов пользуется конструкция под названием «буржуйка».

Основные преимущества

Среди множества положительных качеств, которыми обладает такая духовка, стоит отметить:

• нет необходимости в строительстве фундамента;
• простота использования;
• возможность использования как для обогрева, так и для приготовления пищи;
• рентабельность;
• автономность от связи;
• низкая стоимость;
• малый размер;
• высокий КПД.

Примечание! Единственный недостаток – большой расход топлива, хотя и относительно недорого.Древесина быстро выгорает, а выделяемое при этом тепло не накапливается. Как только нагрев прекращается, корпус печи начинает остывать.

Четких требований к дизайну нет, сделать «буржуйку» может каждый, учитывая собственные потребности и предпочтения. Но в любом случае печь должна состоять из четырех основных элементов.

1. Камера сгорания представляет собой емкость, в которой будет сжигаться топливо.
2. Решетка расположена рядом с основанием. Он обеспечивает тягу и используется для штабелирования дров.
3. Зольник устанавливается под решеткой. Необходимо удалить нагар.
4. Дымоход.

При желании “буржуйку” можно немного улучшить, чтобы снизить расход дров. Для этого выхлопную трубу устанавливают не рядом с задней стенкой, а над дверью. В этом случае сначала нагреются стенки топки, и только потом газы попадут в трубу.Следовательно, время теплопередачи увеличится.

Что требуется в работе

Для изготовления дровяной печи потребуются следующие материалы:

• канал;
• контейнер железный на 200 литров;
• труб.

Для определения объемов расходных материалов ознакомьтесь с чертежами гаражной печи, внимательно изучите все соединительные узлы.

Шаг 1.Сначала отрезается верхняя часть емкости. Для этого можно использовать болгарку.

Шаг 2. Сформированные края выравниваются. Края ствола закатываются внутрь молотком. Края крышки загибаем таким же образом, но на этот раз наружу.

Шаг 3. В центре крышки для трубы вырезается отверстие ø10-15 см. Для этого можно использовать молоток и зубило.

Шаг 4. К крышке приваривается швеллер. В этом случае отверстие для пробки можно либо приварить, либо оставить для визуального контроля процесса горения.

Шаг 5. В верхней части корпуса делается отверстие ø10 см под дымоход, труба приваривается.

Шаг 6. В отверстие на крышке вставляется труба соответствующего диаметра так, чтобы она немного возвышалась над поверхностью. С помощью этой трубы в конструкцию будет подаваться воздух.

Печь-печь готова.

Особенности эксплуатации

После сборки духового шкафа необходимо провести тестирование на правильность его работы. Для этого необходимо выполнить такую ​​последовательность действий.

Шаг 1. Сначала камера сгорания заполняется дровами на треть.

Шаг 2. Трубка подачи воздуха устанавливается и закрывается крышкой. Во время сгорания топлива крышка постепенно опускается.

Шаг 3. Вставляются дрова, слегка смоченные бензином, бросается зажженная спичка.

Примечание! Если все сделать правильно, то этих дров хватит примерно на семь часов работы. Время теплоотдачи дровяной печи может достигать шестидесяти часов.

Видео – «Буржуйка» своими руками

Схема агрегата отработанного масла во многом напоминает описанную выше «буржуйку», но все же имеет свои особенности.

Основные преимущества

Сильные стороны дизайна:

Что требуется в работе

Чтобы спроектировать работающую печь, необходимо позаботиться о:

• дымоход;
• пара металлических емкостей с толщиной стенки не менее 4 мм;
• патрубок для верхнего контейнера;
• соединительная труба с множеством отверстий.

Последовательность действий должна быть следующей.

Шаг 1. Одна из емкостей объемом 10-15 литров будет служить нижней частью конструкции – сюда будет подаваться добыча. Сверху этого контейнера делается отверстие.

Шаг 2. Приваривается крышка. Это нужно сделать так, чтобы с его помощью можно было регулировать подачу воздуха при горении мины – для этого крышка должна подниматься / опускаться.

Шаг 3.Верхняя емкость будет одновременно служить камерой сгорания и нагревательным устройством. Толщина стенок емкости, как уже было сказано, должна быть не менее 4 мм, ведь конструкция будет нагреваться до 900ᵒС.

Шаг 4. Емкости соединяются перфорированной трубкой ø36 см.

Примечание! Если используется цельное изделие, то в нем необходимо проделать 48 отверстий ø1 см – 6 рядов по 8 штук в каждом.

Шаг 5. К верхней емкости приваривается патрубок.

Шаг 6. К патрубку подключается оцинкованная выхлопная труба. Для обеспечения хорошей тяги высота дымохода должна быть не менее 4 м.

Если все сделать правильно, то получится плита со следующими характеристиками:

Чтобы полностью обогреть всю комнату, необходимо соблюдать определенные требования.

1. Духовой шкаф необходимо устанавливать как можно дальше от горючих материалов.
2. Конструкцию нужно чистить каждые две недели.
3. Если выхлопная труба больше, чем выхлопная труба, количество сажи уменьшится.
4. Если вместо отработки использовать чистый материал, то чистку можно проводить реже – примерно раз в месяц.

Пробный пуск печи

После сборки самодельной конструкции необходимо выполнить следующие действия.

Шаг 1. В нижнюю емкость кладут листок бумаги и заливают его добычей.

Шаг 2.Топливо воспламеняется (примерно через десять минут).

Шаг 3. При дальнейшей работе майнинг нужно заливать пропорционально – 4 литра за раз.

Примечание! Дизельное топливо можно использовать вместо горного.

Для более детального ознакомления с дизайном посмотрите тематическое видео.

Видео – Печь для отработанного масла

.
