Примыкание трубы к кровле – как сделать обход, правильно изолировать и герметизировать, устранить протечку, подробно на фото и видео

Содержание статьи:

1. Расположение примыкания
2. Как герметизировать трубу на крыше
3. Дымоход и кровельный материал

Вывод дымоходов через скаты крыши должен быть выполнен в соответствии со строгими правилами, так как именно от надежности выполненных соединений и примыканий во многом зависит целостность кровли и защита от протечек. В данной статье мы расскажем, как правильно организовать примыкание трубы к кровле, в каком месте крыши лучше всего разместить дымоход, как подобрать высоту трубы и т.д.

Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

Конкретно указываются только параметры для определения высоты дымохода:

дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;

если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.

Все остальные вопросы касательно того как необходимо делать обход трубы на крыше остаются не регламентированными, а поэтому в решении этих задач следует полагаться на опыт и советы профессиональных строителей. Читайте также: “Как заделать трубу на крыше из профнастила – важные моменты герметизации кровли”.

Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.

Выводить дымоход через крышу лучше как можно ближе к коньку. Для этого существует две причины:

в этом месте намного проще организовать примыкание трубы к кровле;
благодаря малой площади ската над трубой, сводится к минимуму образование снеговых карманов, которые приводят к протечкам.

Как герметизировать трубу на крыше

Вопрос того, как организовать примыкание кровли к трубе возникает достаточно часто. Особенно это актуально в случаях, когда кровля состоит сразу из нескольких слоев различных изоляторов — тепло-, гидро-, паро-. Наибольшую защиту необходимо обеспечить теплоизоляции, так как при попадании на нее влаги, материал сразу же теряет часть своих эксплуатационных показателей.

Согласно нормативам СНиП, кроме защиты кровельного пирога от протечек, необходимо позаботиться и о пожарной безопасности. Так, для того, чтобы свести к минимуму возможность возгорания материала, необходимо удалить кровельный пирог на расстояние от 15 до 25 см от дымохода.

Оптимальным решением при этом будет заделка крыши вокруг трубы в форме защитного короба, учитывая высоту дымохода.

Его можно создать при помощи:

стропильных ног по сторонам от трубы дымохода;
крепления поперечных балок на стропила.

Таким образом, труба дымохода ограничивается деревянным коробом. Для еще большей защищенности его внутреннее пространство заполняют термостойким материалом — в большинстве случаев базальтовой ватой. Этот утеплитель для дымохода хорошо справляется с воздействием влаги, что позволяет укладывать слой гидроизоляции непосредственно вокруг дымохода. Аналогичным образом поступают возводя мангал с крышей и трубой.

Примыкание пленок гидро- и пароизоляции к этому элементу выполняют стандартным методом:

полотна надрезают в форме конверта;
их края доводят к поперечным балкам или стропилам;
фиксируют материал скобами или гвоздями;
гидроизоляцию дополнительно прижимают планками контробрешетки и обрешетки;
пароизоляцию прижимают основанием каркаса под материал отделки чердака.

В точках примыкания кровли к стенкам короба максимальную защиту утеплителя от действия влаги можно обеспечить благодаря использованию специальной ленты или клеевого состава.

Нередко строители говорят о том, что внешняя сторона дымохода не нагревается выше 60 градусов, что позволяет подводить кровельный пирог непосредственно к дымоходу. Но в этом случае следует заранее удостовериться, что конкретный дымоход действительно хорошо защищен от высоких температур и его внешние стенки не нагреваются. В ином случае это чревато повреждением кровельного пирога и возникновением протечек, поэтому нужно подумать чем изолировать трубу дымохода.

Перед тем как изолировать трубу на крыше дома, необходимо позаботиться об организации дренажного желоба по гидроизоляционной пленке, который будет отводить воду, проникающую под слой кровельного материала.

Дымоход и кровельный материал

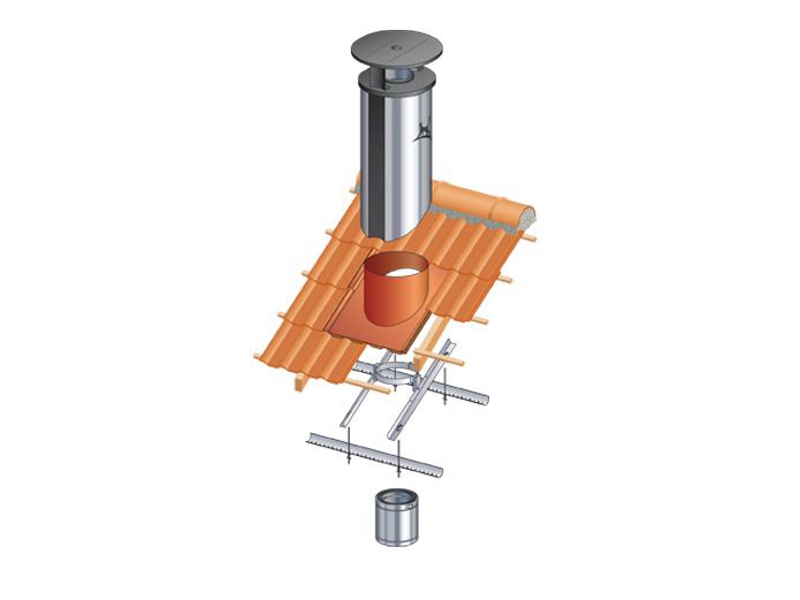

Проходные узлы различаются по форме и используются под конкретное сечение дымохода — круглое, квадратное, прямоугольное. Также этот элемент различается в зависимости от материала кровли. Но, независимо от этого, заделка трубы на крыше проводится по одному и тому же методу.

Выводя трубу через кровельный пирог, следует организовать надлежащий сток воды, которая спускается по скатам и по стенкам дымохода. Для того чтобы надежно защитить от влаги подкровельное пространство используется так называемый фартук. Если стенки дымохода выполнены из бетона или кирпича и сечение при этом круглое, то фартук можно выполнить из материалов, которые идут в комплекте с кровлей. Так, например, кровельный материал зачастую имеет в своем наборе ленту с клеящейся стороной. Верхнюю часть ленты фиксируют металлической планкой, которую закрепляют прямо на дымоходе или в подготовленных заранее штробах. Для полного исключения попадания влаги под фартук, отбортовку металлической планки покрывают герметиком. Читайте также: “Как сделать отделку трубы на крыше – варианты обшивки”.

В случае мягкой черепицы, примыкание кровли к трубе выполняют аналогичным образом. Только вместо клейкой ленты используется ендовый ковер или ряд черепицы, заведенный на стенки дымохода. Для металлочерепицы фартук делают из гладких металлических листов, цвет которых подбирают в тон кровли (прочитайте: “Обход трубы металлочерепицей”).

Если ширина дымохода имеет размер более 80 см, то со стороны конька необходимо сделать разуклонку — маленькую двускатную кровлю, которая отводит снег и воду от дымохода (прочитайте также: “Разуклонка плоской кровли: методы”). Изготавливается она из того же материала, что и основная кровля. При этом организация такого элемента жизненно необходима. При большой ширине дымохода, он становится прекрасным местом для задержания снега и дождевой воды, что в конечном итоге приводит к протечкам. Также не стоит забывать, что разуклонка имеет некоторые сложности при создании гидро-, паро- и теплоизоляции. Поэтому об этом необходимо позаботиться заранее. Широкий дымоход ко всему прочему препятствует хорошей вентиляции утеплителя. Поэтому на скатах необходимо обязательно установить дополнительные вентиляционные выходы. При выполнении работ важно помнить, что трубу дымохода оштукатуривают до укладки кровельного материала.

В ином случае кровлю можно повредить (прочитайте ещё статью: “Дымоход из асбестоцементной трубы”).

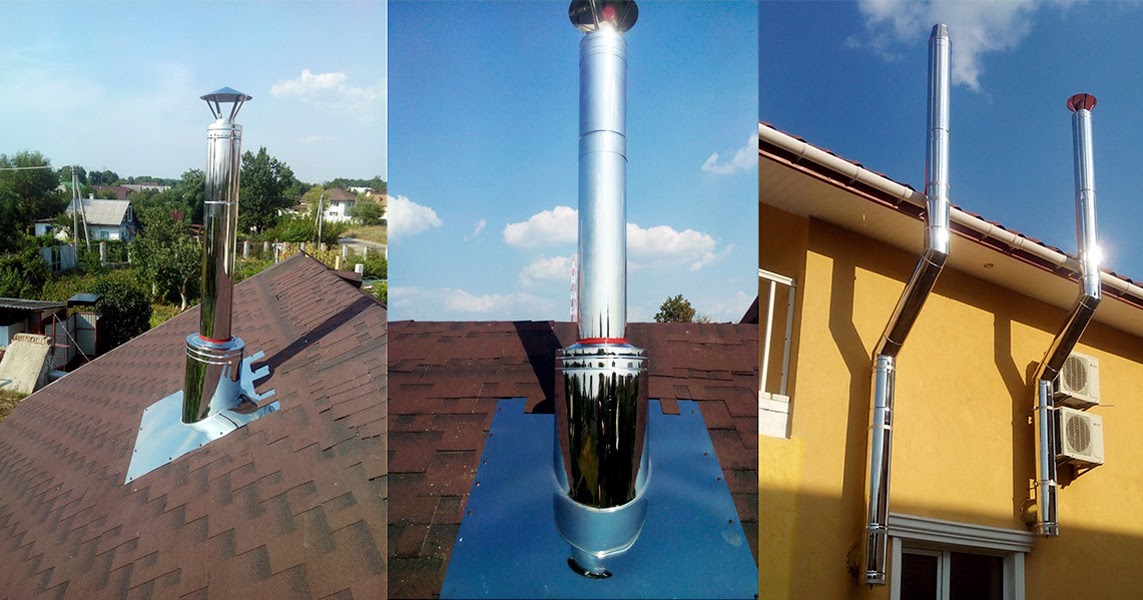

Современные дымоходы круглого сечения представляют собой многослойную конструкцию, в составе которой имеется утеплитель. Примыкание таких труб выполняют с использованием готовых заводских изделий — стального листа и фартука-колпака.

Монтаж планок примыкания, подробная инструкция на видео:

Кроме того, проход дымохода через кровлю можно накрыть изготовленным самостоятельно элементом из плоского металлического листа (читайте: “Как обустроить проход трубы через крышу”). В обоих случаях этот элемент закрепляют жестко к кровельной конструкции. К дымоходу его нельзя крепить намертво, так как это в будущем может привести к повреждению трубы (процесс усадки, расширения-сужения дымохода). В точке стыка трубы и фартука на дымоход надевают стальной хомут-юбку, который препятствует попаданию воды под кровлю. Вот и все, что необходимо знать о том, как устранить протечку трубы. Прочтите также: “Вывод дымохода через стену – инструкция”.

Как вывести трубу через крышу и стену и что для этого нужно

Вывод и заделка трубы на крыше бани процесс довольно сложный и хлопотный. Ведь неправильная установка и изоляции трубы может привести к попаданию влаги в дымоход или печь и даже к пожару. Так что прежде чем выводить трубу из бани, следует определиться с её видом, конструкцией и, конечно же, разобраться в том, как все сделать правильно и безопасно.

Прежде чем приступить к рассмотрению вопроса: как вывести трубу из бани через крышу, нужно решить, куда вы ее будете выводить. Варианта два:

Второй вариант реализуется легче: нужно только обеспечить безопасный проход через стену. Он к тому же менее пожароопасный. Но имеются и недостатки: во-первых, не каждая печка установлена возле стены, выходящей на улицу (расстояние до нее не должно быть больше 50-70см), во-вторых, выводя трубу на улицу, значительную часть тепла вы также выводите из помещения.

Важно! Куда бы вы ни выводили дымовую трубу – в стену или в потолок – в проходном узле не должно быть стыков. Перед или после – можно, внутри – недопустимо. Планируя свой дымоход, обязательно учтите это.

Как вывести трубу из бани через стену

Дымоход, который от печи выводят через стену на улицу, называют наружным. Если вы решили выводить дымоход от банной печи в стену, учтите, что максимальная длина горизонтального участка – 1 метр. Больше нельзя – тяга будет недостаточной. Если все-таки без продолжительно горизонтального участка не обойтись, придется устанавливать принудительную вентиляцию (вентилятор). Обратите внимание и на то, что труба дымохода должна находиться от горючих стен и края кровли на расстоянии не менее 500 мм. Если стены у вас деревянные, это может стать проблемой – труба будет достаточно далеко от стены. Для безопасности или нужно будет устанавливать защитный экран (тогда трубу можно расположить ближе к стене) или придумывать крепления, которые удержат конструкцию на заданном расстоянии. Нужно будет также придумать и установить какую-то конструкцию, на которую будет опираться дымоход. Если учесть, что рекомендованная высота дымохода от печи до его окончания – 5 метров, то с системой фиксации придется долго и упорно работать. Делать длину дымохода меньше рискованно – тяга может быть недостаточной, хотя некоторые сокращают ее почти на 1 метр. Сложность заключается еще и в том, что дымоход, особенно в банях, изменяет свою длину из-за температурного расширения. Потому «намертво» прикрутить тоже нельзя, должна оставаться некоторая свобода относительно креплений чтобы труба могла удлиняться/сжиматься .

Как вывести дымоход через стену

И все таки основное при выводе трубы дымохода через стену – сделать ее проход надежным с точки зрения пожарной безопасности. Для этого в стене вырезается отверстие. Его размеры должны соответствовать следующим рекомендациям: от наружного края трубы до защищенных горючих материалов расстояние должно быть 380мм, до незащищенных – 500мм.

Если труба у вас круглая, выпиливаете круглое отверстие, диаметр которого больше на указанную величину. Чтобы эта дыра не была очень большой, края отверстия обкрадывают базальтовой ватой, переносящей очень высокие температуры (800-1000^оС и выше). Поверх ваты набивают полосы металла. Тогда расстояние от края дымовой трубы до края отверстия может быть 38см, а не 50. Отверстие в стене может быть и квадратным. Главное – соблюдать требуемые расстояния. Проем стены готов.

Какого размера проем в стене нужно вырезать

Совет! Покупая теплоизолятор, обратите внимание на температурный режим его использования. Брать обычные нет смысла, да и просто опасно: связующие компоненты, которые используются при изготовлении таких материалов, при температуре выше 250-350^оС превращаются в песок и высыпаются, из-за чего теплоизолятор теряет свои свойства. Как результат – обугленные стены или даже пожар, если вовремя не заметить потемнение стены.

Результат нарушения правил прохода дымохода через потолок: слева от проходки через четыре протопки печи появилось значительное потемнение древесины

Выводя дымоотводную трубу через стену важно установить ее правильно с соблюдением противопожарных допусков и хорошо закрепить. Это можно сделать, вырезав лист металла, который будет чуть больше размера проема, по центу вырезать отверстие, диаметр которого соответствует наружному диаметру дымовой трубы. Аналогичную «заглушку» можно сделать и для наружной стены.

Еще один вариант вывода дымохда через стену

Сборку проходного узла начинают от печи. Собрав участок дымохода от печи до входа в стену, на сэндвич (выводят через горючие стены только его) надевают приготовленную заглушку. Те места металлической пластины, которые будут соприкасаться с деревом, прокладывают слоем теплоизолирующего материала (та же базальтовая вата или другой материал, удовлетворяющий требованиям). Отцентрировав трубу, конструкцию закрепляют. Образовавшееся между сэндвичем и деревянной стеной пространство заполняют кусками теплоизоляции, укладывая их плотно один к другому. Сверху все закрывают второй подготовленной металлической пластиной (места стыка с древесиной также прокладываются слоем теплоизоляции), закрепляют ее на саморезы. Далее продолжают собирать дымоход.

Проще сделать проход трубы дымохода через стену, используя готовое проходное устройство. О том, какие бывают проходные устройства и как с ними работать читайте в статье «Проход через кровлю: виды проходных узлов и их использование».

Важно! При проходе через стену и потолок использовать можно только специальные материалы для огнезащиты. Обычные теплоизоляционные материалы теряют свои свойства при 250^оС -350^оС.

Они спекаются и перестают защищать горючие материалы от перегрева. Даже если в проходном узле у вас сэндвич труба, использовать обычную теплоизоляцию нельзя. Только огнестойкие материалы с температурой использования 800-1000^оС или выше.

Выбираем место вывода дымохода через кровлю

Если трубу от печи решили выводить через кровлю, важно правильно выбрать место вывода дымохода. Сначала о том, где устанавливать нельзя:

В ендове – слишком тяжело при сложной конфигурации кровли обеспечить требуемую степень гидроизоляции, много скапливается снега и воды тут тоже очень много.
Рядом с окнами мансарды (если имеется) или напротив окон соседнего дома.

Теперь о том, где кровельщики и печники советуют выводить дымоход:

Печники советуют выводить дымовую трубу через конек скатной кровли. Но кровельщики от такого варианта не в восторге: нарушается целостность конструкции, и она становится гораздо сложнее (а значит – дороже).
Недалеко от конька. Этот вариант приемлем и сточки зрения кровельщиков и с точки зрения печников.

Высота трубы зависит от места выхода дымохода

Второй вариант хорош со всех сторон. Он не допускает образования больших скоплений снега над трубой в зимний период, во время дождя воды недалеко от конька также не очень много (ниже, ближе к краю, ее становится гораздо больше). Следует устанавливать дымоход возле конька крыши еще по одной причине: это позволит поднимать дымоход над кровлей на небольшую высоту, так как он должен выступать над коньком не менее чем на 50см. Потому получается, что чем ближе к краю вы выводите трубу, тем больше ее надо поднимать над уровнем кровли. А чем меньше будет высота трубы над крышей бани, тем больше будет ее устойчивость к ветровой нагрузке и образованию конденсата и легче будет обеспечить ее устойчивость к воздействию ветра.

Проектируя дымоход и выбирая место под установку печи нужно помнить эти правила, но еще стоит учесть, что общая длина горизонтальных и скошенных участков должна быть не более 1 метра, так как это способствует сохранению тяги и препятствует отложению сажи внутри дымохода.

Как правильно вывести трубу через кровлю

Удобнее выводить квадратные или прямоугольные дымовые трубы: они позволяют использовать фабричные, готовые элементы. Еще недавно круглые дымоходы проводить через кровлю было сложнее: нужно было изготавливать из жести или оцинкованного металла юбки, придумывать как и чем их заизолировать. Но последние несколько лет появились мастер-флеши и готовые металлические фартуки и патроны, которые позволяют легко заизолировать трубу любого диаметра и обезопасить места выхода от протечек воды. Ведь именно гидроизоляция места вывода — самый сложный момент.

Проводя прямоугольные дымоходы через кровлю можно использовать фабричные материалы

Изначально в кровле прорезается отверстие. Его размер и форма зависит от геометрии трубы. После чего из дополнительных стропильных ног и поперечных балок вокруг трубы дымохода (на расстоянии 15 см от края трубы) сооружается короб. Для того чтобы обеспечить герметичность кровли возле короба, ее гидроизоляцию и пароизоляционные мембраны (весь пирог) надрезают в форме конверта. Края пирога заворачивают вниз и крепят к балкам и стропилам гвоздями или скобами с использованием прижимных планок. Места крепления и края пленок и мембран желательно проклеить липкой лентой или нанести герметик. Дело в том, что выводя дымоход, мы вынуждены нарушать целостность гидро- и паро- изоляции, что отрицательно сказывается на долговечности кровли. Потому нужно добиться того, чтобы вред от такого «вторжения» был минимальный.

Через кровлю проводят дымоход в отдельном коробе и лучше, чтобы он был негорючим

Важно помнить, что труба должна быть зафиксирована так, чтобы она оставалась подвижной по отношению к кровле. Из-за температурного расширения она изменяет свои размеры (величина зависит от материала) потому жестко закреплять ее нельзя: разрушиться или кровля или труба. Если трубе нужно придать направление, используют металлические планки, но к самой трубе их не крепят.

Если трубу нужно закрепить, это делают при помощи направляющих. «Наглухо» закреплять ее нельзя из-за температурного расширения

Если через кровлю выводится труба от банной печи, температура ее будет высокой даже если труба кирпичная или сэндвич: во время подготовки парилки температура дыма и газов может быть 500-600^оС и выше. Так что даже через несколько метров от печи температура остается очень высокой. Разве что часть энергии отбирают на обогрев камней или воды, но все равно, дымоход бани очень пожароопасен. Потому деревянный короб вокруг такой печи требует дополнительной защиты. Одно из противопожарных мероприятий — пропитать древесину антипиренными составами (если вы не делали этого для всех кровельных стропил). Нужно также защитить близлежащие деревянные материалы при помощи жаростойких теплоизолирующих материалов. Например, на этом фото сделан короб из минерита. Можно использовать любой другой материал с подобными свойствами, главное, чтобы он выдерживал температуры 500-600^оС.

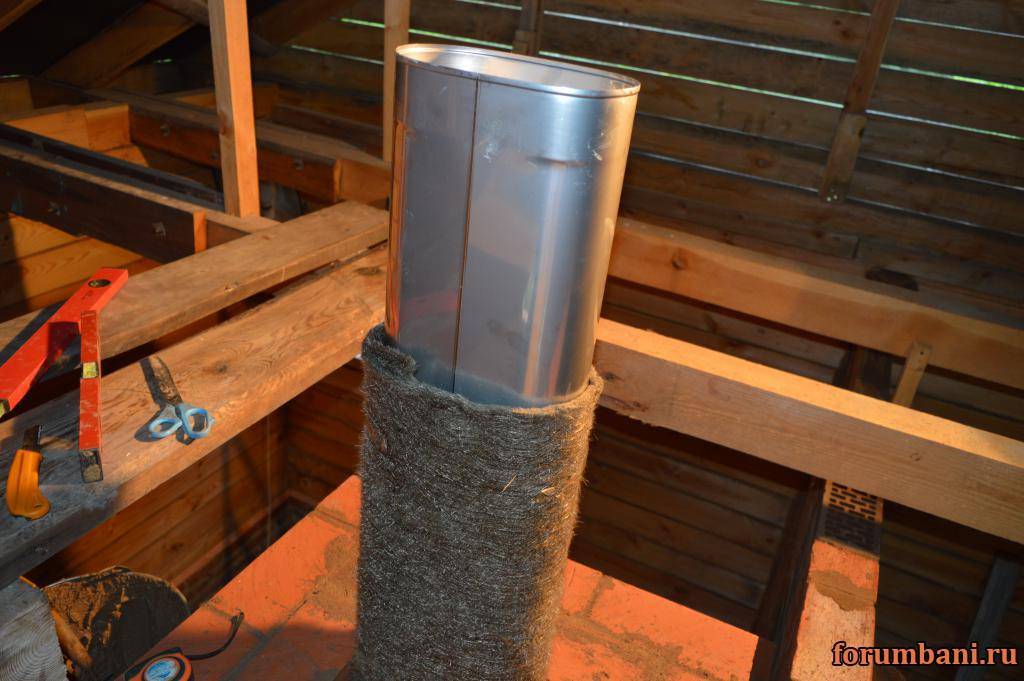

Короб для сэндвич трубы оббит минеритом

Можно прикрепить к балкам ту же базальтовую вату, что и для проходного узла: обложить ею края кровельного разреза, поверху закрепить полосы металла или гипса и т.п. Снизу подшить металлическую пластину с отверстием подходящего размера и формы, а свободное пространство между трубой и коробом заложить все жаростойким теплоизолятором. По сути, сделать тот же проходной узел, что и на потолке, только уже на кровле он имеет несколько другую геометрию. Для круглых труб стандартного диаметра можно использовать готовые проходные кровельные узлы, но нужно точно знать уклон кровли и диаметр трубы.

Как изолировать трубу на крыше

Если труба сделана из кирпича, разрешить вопрос о том, как заделать проход кирпичной трубы через крышу, можно с помощью фабричных материалов, которые идут чаще всего в комплекте с кровельными материалами. Более подробно о проходе квадратного или прямоугольного дымохода читайте в статье «Проход через кровлю: виды проходных узлов и их использование».

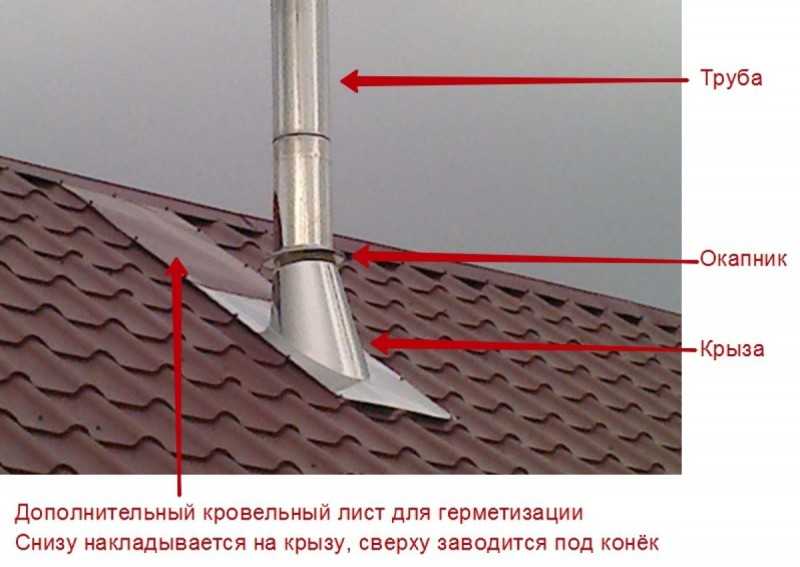

В случае установки круглого дымохода проход сэндвич трубы через крышу можно загерметизировать с помощью мягкой проходки. Это конструкция из эластичной части из силикона или резины и фланца. Фланец может быть из того же силикона или резины, но часто они металлизированы, чтобы была возможность придать ему форму, соответствующую профилю кровельного материала. Эти мягкие силиконовые и резиновые проходки имеют разные углы уклона, цвета и размеры, позволяю заделывать стык любой крыши с дымовой круглой трубой практически идеально. В некоторых случаях мягкие проходки называют «Мастер-флеш». Это название изделия одной из фирм — Master Flash – которые первыми вышли на наш рынок. Потому все более-менее похожие изделия называют мастер-флеш.

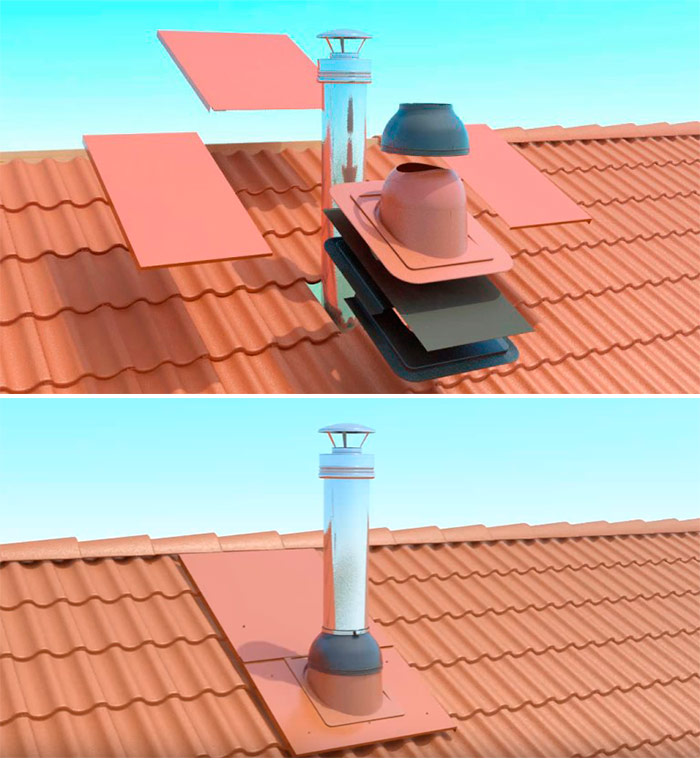

Мягкие проходки для разного типа кровельных материалов

Один нюанс: используются мягкие проходки в диапазоне температур от -50^оС до +140^оС, но стыкуются с трубами, температура которых не выше 100^оС. Если вы выводите трубу от бани, то, скорее всего, во время подготовки парилки труба будет значительно горячее. Даже если это сэндвич. Хотя все зависит от устройства печи и того, насколько используется тепло дымохода в каждом конкретном случае (есть ли бак на трубе или каменка, насколько горячим выходит дым из топки и т.д.). Если температура трубы выше 100^оС, придется использовать металлический стакан и такую же юбку.

Если температура трубы выше 100 градусов используют металлический стакан и такую же юбку

Как установить мастер-флеш на крышу

Большинство проходок выполнены из нескольких постепенно уменьшающихся диаметров. Перед установкой ненужную часть гофры срезают до необходимого размера. При этом надо помнить, что отверстие на проходке должно быть меньше на 20% диаметра трубы. В результате надеть на трубу бывает достаточно сложно и усилия приходится прилагать немалые. Чтобы меньше мучиться, трубу можно смазать мыльным раствором. Что-либо другое применять нежелательно: хоть материал и стойкий к коррозии, но вы можете случайно выбрать состав, к которому он окажется недостаточно нейтрален. После того как проходка натянута на трубу остается придать фланцу нужную форму. В некоторых случаях края фланца имеют металлизированное покрытие, тогда можно использовать молоток. С его помощью несильными ударами добиться повторения профиля кровельного материала. И последний этап установки — заполнить канавки на фланце герметиком, прижать к материалу кровли и закрепить саморезами.

Как установить «Мамтер Флеш»

Есть, правда, мягкие проходки для мягкой кровли или мембран. У них на тыльной стороне фланца нанесен клеящий состав, сверху закрытый защитной полосой бумаги. Обезжирив поверхность, к которой будет фланец крепиться, снимаете защитный слой, плотно прижимаете юбку проходки. Можно прокатать стык резиновым валиком чтобы точно выгнать весь воздух из места соединения, а можно для надежности нанести по краю слой герметика.

Порядок установки мягкой проходки кровли

Как закрыть трубу на крыше от дождя

Как и чем заделать щель между трубой и крышей – разные варианты для разных материалов

Установка дымовой трубы, как правило, не является сложным процессом, тем не менее, в некоторых местах, например в переходах через перекрытия, могут возникнуть некоторые сложности. Немаловажным моментом является обеспечение должной гидроизоляции. Об этом, и об иных нюансах, связанных с тем, чем заделать дымоходную трубу, мы и поговорим в этой статье.

Даже если трубу на крыше разместить максимально плотно, все равно будут оставаться незначительные щели. Во время дождя через них в чердачное помещение будет постоянно попадать влага, что со временем будет приводить к порче кровельных конструкций. Вот почему уплотнение трубы на крыше является таким важным.

Какими способами можно устранять зазоры

Легче всего решить вопрос с тем, чем заделать щель между трубой и крышей – установить сверху фартук. Его можно сделать и самому, в таком случае нужно будет заблаговременно предусмотреть планки для соединения с трубой. Есть и более простой способ – купить готовый проход для кровли из нержавейки. Зачастую для дымохода делают проходы круглой формы, а изготавливают их из нержавеющей стали, также используется оцинкованная труба для дымохода, чаще всего. Проход насаживают на трубу, а место стыка фиксируют хомутом из стали.

Если нужно замазать незначительные зазоры, образовавшиеся между трубой и крышей, то для этих целей можно использовать силиконовый герметик (прочитайте: “Какие герметики для печных труб лучше использовать – виды. характеристики”). В продаже их можно встретить огромное множество, нам же потребуется термоустойчивый его вид.

Процесс, как заделать крышу вокруг круглой трубы, будет немного отличаться в зависимости от типа кровельного покрытия, то есть, кроме основных рекомендаций еще есть и алгоритмы, которые будут несколько разниться.

Заделка щелей между трубой и крышей из шифера

Иногда возникает вопрос, как заделать щель между трубой и шифером.

Технология предусматривает такую последовательность:

Сначала прорезают отверстие круглой формы в стальном листе, который потребуется для отделки конька.
Далее на трубу одевают кольцо листового асбоцемента.
Для абсолютной герметизации, чтобы в будущем не возникло проблем с тем, что течет труба на крыше, стык трубы с кровлей заделывают раствором асбестоцемента (пропорция 1:2).
Кроме того, этим же раствором заливают щель между дымоходной трубой и листом шифера. Для этого на время можно сделать ограничитель из картона.

Избавляемся от щелей на крыше, покрытой черепицей

На крыше из черепицы щели лучше всего заделать раствором песка с цементом, который наилучшим образом защитит внутреннюю часть строения от влаги и осадков.

Чтобы добиться наилучшей влагоизоляции, потребуется:

Установить на крыше воротник из оцинковки, таким образом, появится место для заливки раствора.
Залить раствор цемента с песком, следя за тем, чтобы он четко заполнил все пространство между кровлей и дымоходом.
Кроме этого, потребуется изготовить поверхность, и расположить ее под углом, чтобы по ней стекала лишняя жидкость.

Материал для гидроизоляции битумной крыши

Среди вариантов, чем замазать трубу на крыше, если она возвышается над кровлей из битума, наиболее оптимальным считается использование самоклеящейся ленты Вакафлекс.

Выполнить изоляцию можно таким способом:

Сначала из ленты Вакафлекс выполняют разделку.
На следующем этапе эту разделку нужно прижать футляром для трубы.
В конце все оставшиеся щели между соединяемыми деталями герметизируют битумной мастикой.

Процесс устранения щелей в крыше из профнастила

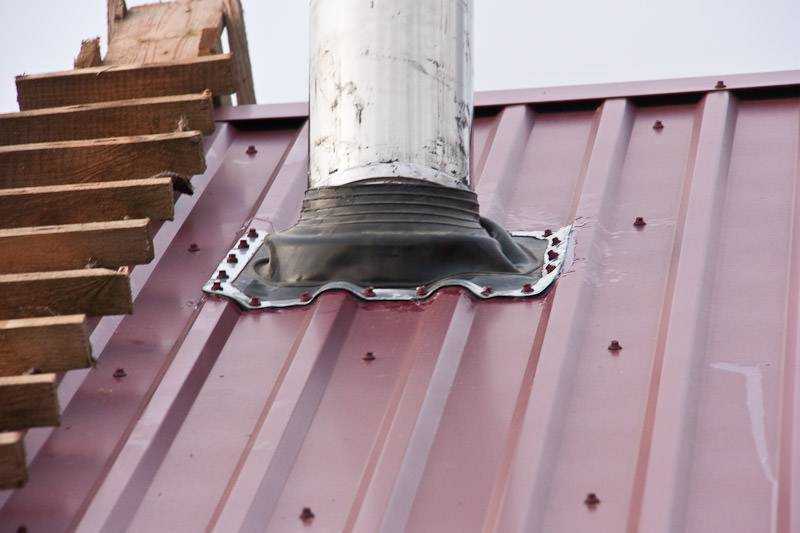

Как правило, при выведении дымохода через крышу из профнастила, используют уже готовую трубную разделку Мастер Флеш. Его достоинство еще и в том, что пользоваться таким набором очень удобно, он применим для кровли из практически любых материалов. Читайте также: “Способы устройства печной трубы на крыше дома – преимущества и недостатки разных вариантов”.

В сущности, Мастер Флеш представляет собой колпак-фартук, выполненный из силикона или резины, помещенный на основу из алюминия.

Что касается рабочих температур, то у силиконового варианта изделий он существенно шире – в диапазоне от -50 до 130 ℃.

Процесс герметизации щелей на профильной крыше включает следующие манипуляции:

В колпаке прорезают зазор, диаметр которого чуть меньше сечения дымовой трубы.
На дымоход надевают Мастер Флеш.
В основании дымохода укладывают прокладку.
Стыки между материалом герметизируют силиконовым герметиком.
Основание дымовой трубы фиксируют на профильной крыше с помощью шурупов.

Нередко описанные манипуляции не обеспечивают достаточной герметичности на профильной крыше, так что во время осадков в щели подтекает вода. В таких случаях оптимальным вариантом является применение самоклеящейся ленты, армированной алюминием. Применять подобный материал очень удобно, поскольку он не нуждается в предварительном прогреве перед использованием.

Таким образом, тот факт, насколько качественно будет загерметизирована крыша из профнастила в месте выхода дымовой трубы, зависит во многом от выбора материала и качества выполненных работ. Однако мы уверены, что точно следуя нашим инструкциям и относясь к работе ответственно, вы сможете уберечь свое жилище от любых неожиданностей, связанных с протеканием крыши.

Как заделать трубу на крыше из профнастила – важные моменты герметизации кровли

Использование кровельного профнастила является довольно популярным решением для оформления частных и дачных домов, что объясняется его надежностью, практичностью и стойкостью к внешним агрессивным воздействиям. При укладке материала внахлест особое внимание следует уделить герметизации стыков кровли и других элементов (трубы, коммуникации и т.п.).

Почему случаются протечки

Кровлю из профилированного листа приходится оснащать несколькими отверстиями для выхода дымоотводной трубы и вентиляционных каналов. Как следствие, нарушается монолитность гидроизоляции и возникает реальная угроза протеканий. Особенно сложно решить задачу, как заделать трубу на крыше из профнастила, если труба выводится сквозь уже готовую кровлю. Чтобы качественно загерметизировать участки прилегания профлиста и дымоходных стенок, потребуется приложить максимум усилий.

В случае некачественного оформления прохода вентиляции через кровлю из профнастила могут возникать проблемы следующего рода:

Протекает вода. Это бывает в тех случаях, когда герметизация стыка профилированного листа и дымохода выполнена некачественно (прочитайте: “Как лучше сделать герметизацию трубы на крыше из профнастила, какой материал и способ выбрать”).
Начинает гнить стропильная система. Вода, попавшая внутрь кровельной конструкции сквозь стык профлиста и дымоотвода, провоцирует намокание древесины, из которой преимущественно изготовляются элементы кровельного пирога. Впоследствии они начинают гнить и деформироваться.
Кровельное покрытие начинает ржаветь. Профнастил с нижней стороны не так хорошо защищен от коррозии, как сверху. Для защиты наружной части материала используется полимерная пленка, внизу же лист обработан только лаком. Поэтому, когда под кровлей повышается уровень влажности, она начинает корродировать.
Устаревает термоизоляция. Недостаточная герметизация дымохода на крыше из профнастила становится причиной намокания утеплителя, что заметно снижает его эффективность.

Где вывести трубу на крыше из профнастила

Чтобы кровля была надежной и не пропускала влагу, важно выбрать правильную точку выведения дымоходной трубы или вентиляционной шахты. Это позволит максимально сэкономить время, так как загерметизировать трубу на крыше из профнастила в этом случае будет гораздо проще.

Наиболее оптимальными местами организации прохода считаются такие участки:

На коньке. Это самое практичное место для выведения трубы. Делая проход дымохода через кровлю из профнастила в этом месте, не будут образовываться снежные карманы, конденсат и максимально снизится риск появления протеканий. При этом важно учесть, что такое размещение прохода приведет к нарушению монолитности коньковой балки. В этом случае для заливки образовавшегося стыка используется силиконовый герметик. Чтобы сохранить внешнюю эстетичность, применяют декоративный фартук.
Недалеко от конька (50-7- см). Также неплохой вариант, как сделать трубу на крыше из профнастила. Если вывести дымоход на указанном расстоянии от конька, тем самым не будет нарушена целостность стропильной системы. Защита стыка проводится эластичными прокладками и специальными доборными элементами.

Есть такое правило, что при снижении уровня расположения по кровле выхода для трубы происходит увеличение сложности его герметизации.

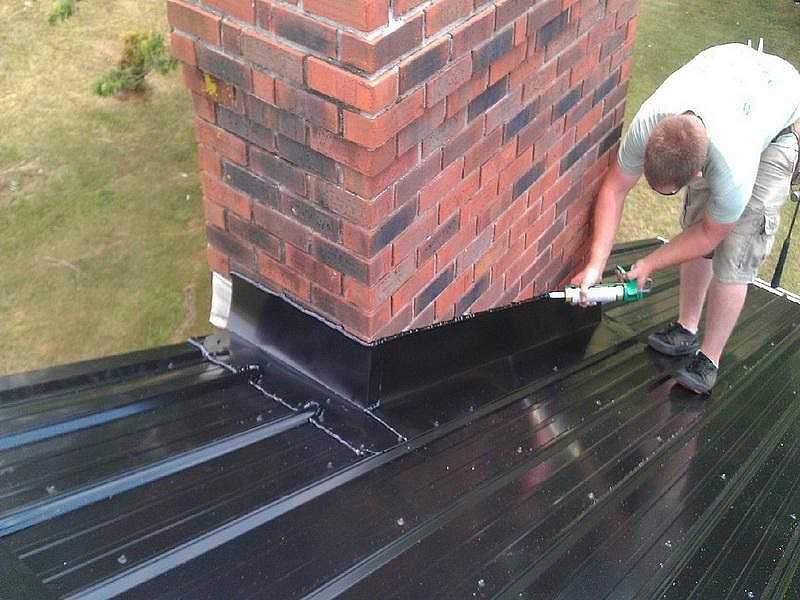

Как заделать проход прямоугольной трубы – герметизация

Для организации дымохода и вентиляции кровли из профнастила часто используются трубы прямоугольной формы. Их сооружают, как правило, из термостойкого кирпича или специальных керамических блоков. Чтобы отделать участки примыкание профнастила к дымоходу, обычно применяют готовое фасонное изделие в виде фартука. Материалом для изготовления такого фартука обычно выступает оцинкованная сталь. После монтажа его можно окрасить в тон кровли.

Для оформления стыка фартуком потребуется выполнить следующие действия:

Гидроизоляцию и утеплитель, поврежденные при организации выхода дымохода, подклеивают на наружные стенки трубы. Для этого используют строительный скотч.
Периметр трубы оформляется неглубокой штробой: в него помещают верхнюю планку примыкания.
После установки верхней части планки примыкания в штроб проводят ее дополнительную фиксацию термостойким силиконовым герметиком.
При размещении нижней части фартука соблюдают нахлест в 10-15 см.
Перед тем, как закрыть трубу на крыше от дождя, нижнюю часть фартука оснащают галстуком из гидроизоляционной пленки: он служит защитой от протеканий.

Лучше всего, чтобы доборные элементы для оформления участка примыкания кровли и прямоугольного дымохода, были изготовлены из того же материала, что и кровельное покрытие. Производители профилированных листов специально для этих целей выпускают защитные фартуки. Читайте также: “Как обойти трубу на крыше профнастилом – варианты обшивки и обхода”.

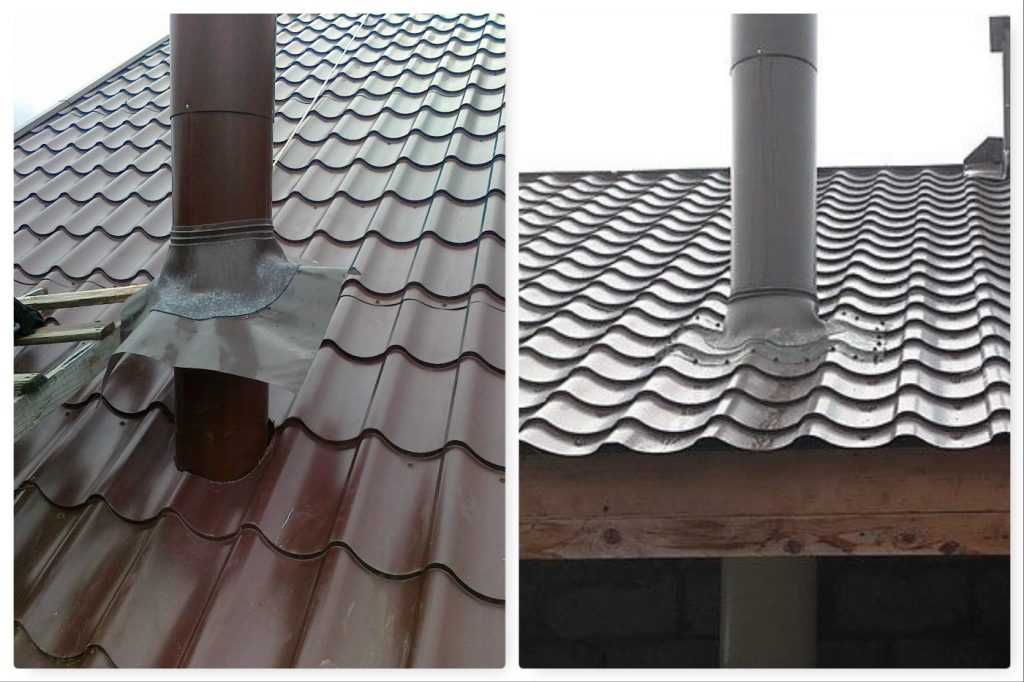

Как загерметизировать стык кровли с овальной и круглой трубой

Для организации прохода трубы через кровлю из профнастила может использоваться оцинкованная стальная труба с круглым сечением. В этом случае заделка стыков примыкания не представляет большой сложности. Именно для этих целей предназначены эластичные проходки воронкообразного типа. Материалом для их изготовления обычно выступает латекс и синтетический каучук. Обычно они входят в комплектацию скатных и плоских крыш.

Процесс работы по герметизации стыка с помощью эластичной проходки выглядит так:

Подбор подходящей по размеру эластичной проходки.
Обрезание узкой части для обеспечения плотного обхватывания трубы.
Удаления с трубы защитного зонтика и дефлектора, с последующим аккуратным натягиванием эластичной проходки. Изделие должно закрыть весь отрезок трубы.
Фиксация основания проходки к поверхности кровли облегчается наличием самоклеящейся основы. Также можно применить силиконовый герметик или кровельные саморезы.
На завершающей стадии монтируется декоративный фартук. Он выглядит как колпак, и тонируется под цвет кровли. Фартук предназначен для защиты эластичной проходки от солнечного излучения и механических воздействий.

Подбор размера эластичной проходки играет ключевое значение в обеспечении надежной герметизации стыка. Когда изделие неплотно лежит на трубе, приходится дополнительно использовать герметик и стальной хомут. Проходки маленького диаметра при попытке надеть на дымоход могут разрываться.

Способы заделки проходов через перекрытие

Монтаж дымовой трубы в целом не составляет сложностей, однако есть некоторые места, к примеру, проходы через перекрытия, что могут вызвать сложности при отсутствии опыта. Важно помнить, что при установке дымохода следует обеспечить должную гидроизоляцию.

Заделка щели между трубой и крышей

Как бы плотно к крыше не была размещена труба, щель все равно будет присутствовать. В дождливую погоду осадки будут попадать во внутренние слои кровельного пирога и наносить непоправимый урон. Именно поэтому заделка зазоров между трубой и крышей – это важный этап возведения дымохода, которым не стоит пренебрегать.

Способы заделки зазоров

Самый простой способ, с помощью которого можно заделать щель между трубой и крышей – это установить сверху специальный защитный элемент – фартук. Такой элемент можно соорудить самостоятельно, однако потребуется заранее предусмотреть планки примыкания на трубе. Можно поступить еще проще – приобрести готовый кровельный проход из нержавеющей стали. Как правило, проход для дымохода имеет круглое сечение, а материалом для его производства служит оцинкованная сталь. Проход одевается на трубу, а место стыка дополнительно закрепляется стальным хомутом. Оцинкованный проход для дымохода представлен на рисунке:

Оцинкованный проход для дымохода

Если необходимо заделать небольшие зазоры между трубой и кровлей, подойдет герметик на силиконовой основе. На сегодняшний день в любом строительном магазине представлен огромный выбор герметиков, свой выбор необходимо остановить на термостойком варианте.

Кроме общих рекомендаций существует также своя специфика заделки щелей для различных кровельных материалов. Поэтому алгоритм проведения гидроизоляции отличается на шиферной, черепичной, битумной крыше, а также кровле из профнастила.

Заделка щелей на шиферной кровле

При необходимости заделать щель на шиферной крыше используется асбестоцементная смесь. Технология процесса такова:

Вырезается круглое отверстие в стальном листе, что применяется для отделки конька.
На трубу надевается кольцо листового асбоцемента.
Для полной герметичности необходимо заделать стык трубы с кровлей раствором цемента и асбеста, что разводятся в пропорции 1 к 2.
Также необходимо залить асбестоцементным раствором щель между трубой дымохода и листом шифера. Для этой цели можно изготовить временный ограничитель из картона.

Вернуться к содержанию ↑

Как устранить зазоры на кровле из черепицы

Оптимальный способ заделать щели на крыше из черепицы – это использовать цементно-песчаный раствор. Именно такой метод герметизации трубы обеспечит надежную защиту от попадания любого вида атмосферных осадков.

Проход через металлочерепицу

Для того чтобы произвести гидроизоляцию, необходимо:

Подготовить воротник из оцинкованной стали на крыше, и тем самым создать место для заполнения раствором.
Залить щель цементно-песчаным раствором, следить, чтобы он плотно прилегал к кровле и дымоходу.
Дополнительно изготовить наклонную поверхность на воротнике для отвода жидкости.

Вернуться к содержанию ↑

Варианты гидроизоляции битумной крыши

Для гидроизоляции дымовой трубы, что возвышается над битумной кровлей, используется самоклеющаяся лента Вакафлекс. Этапы выполнения работы следующие:

Изготовление разделки из кровельной ленты Вакафлекс.
Прижимание разделки футляром из трубы.
Заделка зазоров между соединяемыми элементами специальной битумной мастикой.

Вернуться к содержанию ↑

Заделка щелей на крыше из профнастила

Если необходимо вывести дымоотводящее устройство через кровлю из профнастила, чаще всего применяется готовая трубная разделка Мастер Флеш. Этот кровельный элемент очень удобен в использовании и может быть применен не только для профнастила, но и для других материалов крыши.

Мастер Флеш – это фартук-колпак, что представляет собой резиновый или силиконовый фартук на алюминиевой основе.

Силиконовый Мастер Флеш имеет более широкий диапазон рабочей температуры, однако чаще всего достаточно и резинового, что выдерживает нагрузку от -50 до +130 градусов.

Заделка щелей на кровле из профнастила выглядит следующим образом:

Сделать отверстие в колпаке, чтобы оно было несколько меньше диаметра дымохода.
Одеть Мастер Флеш на трубу.
Под основание подложить прокладку.
Все стыки надежно герметизировать термостойким герметиком на силиконовой основе.
Прикрепить основание к крыше из профнастила шурупами.

Заделка щели на профнастиле

Бывают случаи, когда такой гидроизоляции недостаточно и в месте стыка протекает вода. Выходом из положения станет использование специальной самоклеющейся ленты, что армирована алюминием. Ее очень удобно использовать, ведь нет необходимости в предварительном разогреве перед монтажом.

Правильный выбор гидроизоляционного материала поможет защитить вашу крышу от протекания и преждевременного выхода из строя. Следование инструкциям и старательное выполнение работы убережет от любых неприятностей.

Как устранить течь на крыше возле трубы

Как и чем заделать щель между трубой и крышей?

Для того, чтобы вывести трубу дымохода или вентиляции на крышу, в уже готовом покрытии проделывают отверстие, поэтому в месте прохода неизбежно образуется щель. Как бы не было велико мастерство кровельщика избежать появления зазора не удастся. Эта статья расскажет, как заделать трубу на крыше, чтобы достичь полной герметичности стыка и изолировать элементы стропильного каркаса от дождя или снега.

Последствия не заделанного стыка

Чтобы вывести печную трубу через кровлю в ней выпиливают отвесите большего диаметра, поэтому между стенками дымохода и кровельным материалом остается щель. В независимости от ширины зазора он является большой проблемой, с которой сталкиваются домовладельцы, строители. Чтобы устранить этот дефект и защитить подкровельное пространство от проникновения атмосферной влаги, используют уплотнители, фартуки, воротники, сделанные своими руками или купленные. Не заделанные щель между крышей и трубой дымохода чревата следующими последствиями:

Повышенный износ кровельного материала. Большинство материалов для гидроизоляции крыши лучше защищены от проникновения влаги снаружи. Влага, проникающая через не заделанный зазор, попадает на внутреннюю поверхность кровли, со временем разрушает ее.
Уменьшение срока эксплуатации стропильного каркаса. Заливающаяся вода попадает на элементы стропильного каркаса, которые изготавливают из древесины. Это приводит к загниванию, преждевременному разрушению стропил.
Снижение эффективности утеплителя. Материалы для теплоизоляции крыши при намокании теряют свои свойства, становясь менее эффективными.
Повышение влажности на чердаке. Повышенная сырость на чердаке становится причиной тяжелого, спертого воздуха, негативно отражается на внутренней отделке помещения.

Важно! Способ заделки щели между трубой и кровлей зависит от ее размера, типа используемого кровельного материала и формы дымохода. Если расстояние меньше 5 мм, вполне можно обойтись термостойким герметиком на силиконовой основе. Закрыть зазор, ширина которого 1 см или более, можно с помощью цементного раствора, фартука, специального уплотнителя.

Заделка с помощью раствора

Для заделки щели между трубой дымохода и крышей с покрытием из шифера или черепицы, используют влагостойкий цементный раствор и декоративный воротник. Это самый доступный способ своими руками изолировать чердак и стропила от влаги. Для этого требуется сухая строительная смесь, вода, емкость для замешивания, стальные уголки и воротник. Монтажные работы выполняют в следующем порядке:

Щель между кровлей и внешней стенкой трубы обкладывают уголками из нержавейки. Если дымоход овальной или круглой формой можно использовать резиновый уплотнитель на клейкой основе.
Через оголовок дымохода надевают декоративный воротник из оцинкованной стали, закрепляют его с помощью саморезов.
В зазор между воротником и трубой заливают предварительно замешанный вязкий раствор и дают ему застыть в течение 1 дня.
Через сутки проверяют качество заливки и степень застывания раствора. Из листа листовой стали изготавливают поверхность для отведения жидкости. Для этого в нем вырезают отверстие, диаметр которого соответствует размеру воротника, надевают на оголовок и фиксируют саморезами.

Важно! Чтобы конструкция получилась надежной и не разрушилась при первом же серьезном ливне, используют качественный водостойкий цемент. В противном случае на нем появятся трещины, через которые вода протечет внутрь стропильного каркаса.

Заделка с помощью стального фартука

Чтобы своими руками заделать зазор между трубой дымохода и кровельным материалом на крышах из металлочерепицы и профнастила используют специальные фартуки. Они изготавливаются из оцинкованной стали в цвет кровли в виде доборных элементов. С помощью них можно надежно и эстетично изолировать щель, для этого действуют в следующем порядке:

По периметру трубы прокладывают полосы гидроизоляции шириной 30 см, заводя края вверх, фиксируя на стенке с помощью герметика или клейкой ленты.
Для закрытия промежутка в месте вывода дымохода используют металлические пристенные профили. Нижнюю крепежную полочку заправляют под кровельный материал и фиксируют на стропила силиконовым герметиком с влагостойким составом. Верхнюю полку крепят к стенке трубы.
Устанавливают декоративный фактур из оцинкованной стали с полимерным покрытием. Он представляет собой комплект доборных элементов, которые соединяются внахлест друг с другом и крепятся с помощью с помощью саморезов к трубе и кровельному материалу.

Важно! Фартук можно изготовить своими руками из листовой стали. Однако, заводская продукция выглядит более эстетично, презентабельно. В качестве крепежа при работе на кровле используют особые кровельные саморезы, снабженные резиновым оголовьем, которое при закручивании расплющивается, закрывая отверстие от проникновения воды. Если под рукой таких шурупов нет, из резины вырезают прокладки, используя их с обычными саморезами.

Заделка с помощью резиновых фартуков

Строительные магазины для заделки зазоров в местах прохождения трубы через крышу из любого материала предлагают использовать резиновые фартуки Мастер Флэш или уплотнительные ленты Вакафлекс:

Обратите внимание! Чтобы устранить щели большого размера в них предварительно утрамбовывают волокнистый уплотнитель, а потом заливают битумной мастикой или заполнятся монтажной пеной. После этого место прохода оформляют с помощью декоративного воротника. Учтите, что воротники производят со стандартным углом, который подбирается в соответствии с уклоном ската крыши и диаметром дымохода.

Главное условие долгой эксплуатации крыши – максимальная герметичность, которую достигают, изолируя даже незначительные зазоры. Какой бы способ заделки вы не выбрали, помните, что надежная защита от проникновения влаги важнее привлекательного вида.

Видео-инструкция

Как и чем заделать щель между трубой и крышей – разные варианты для разных материалов

Даже если трубу на крыше разместить максимально плотно, все равно будут оставаться незначительные щели. Во время дождя через них в чердачное помещение будет постоянно попадать влага, что со временем будет приводить к порче кровельных конструкций. Вот почему уплотнение трубы на крыше является таким важным.

Какими способами можно устранять зазоры

Процесс, как заделать крышу вокруг круглой трубы, будет немного отличаться в зависимости от типа кровельного покрытия, то есть, кроме основных рекомендаций еще есть и алгоритмы, которые будут несколько разниться.

Заделка щелей между трубой и крышей из шифера

Иногда возникает вопрос, как заделать щель между трубой и шифером.

Технология предусматривает такую последовательность:

Сначала прорезают отверстие круглой формы в стальном листе, который потребуется для отделки конька.
Далее на трубу одевают кольцо листового асбоцемента.
Для абсолютной герметизации, чтобы в будущем не возникло проблем с тем, что течет труба на крыше, стык трубы с кровлей заделывают раствором асбестоцемента (пропорция 1:2).
Кроме того, этим же раствором заливают щель между дымоходной трубой и листом шифера. Для этого на время можно сделать ограничитель из картона.

Избавляемся от щелей на крыше, покрытой черепицей

Чтобы добиться наилучшей влагоизоляции, потребуется:

Установить на крыше воротник из оцинковки, таким образом, появится место для заливки раствора.
Залить раствор цемента с песком, следя за тем, чтобы он четко заполнил все пространство между кровлей и дымоходом.
Кроме этого, потребуется изготовить поверхность, и расположить ее под углом, чтобы по ней стекала лишняя жидкость.

Материал для гидроизоляции битумной крыши

Выполнить изоляцию можно таким способом:

Сначала из ленты Вакафлекс выполняют разделку.
На следующем этапе эту разделку нужно прижать футляром для трубы.
В конце все оставшиеся щели между соединяемыми деталями герметизируют битумной мастикой.

Процесс устранения щелей в крыше из профнастила

Процесс герметизации щелей на профильной крыше включает следующие манипуляции:

В колпаке прорезают зазор, диаметр которого чуть меньше сечения дымовой трубы.
На дымоход надевают Мастер Флеш.
В основании дымохода укладывают прокладку.
Стыки между материалом герметизируют силиконовым герметиком.
Основание дымовой трубы фиксируют на профильной крыше с помощью шурупов.

Как обеспечить герметизацию печной трубы на крыше из профнастила

Кровля из профнастила является хорошим решением для защиты здания от атмосферных воздействий на много десятилетий вперед. Этот экономичный и надежный материал используется при устройстве крыш в индивидуальном, многоквартирном домостроении, при строительстве и ремонте производственных площадей или иных объектов.

Правильная герметизация печной трубы на крыше из профнастила является гарантией сохранности всего строения. Работы по гидроизоляции стыка трубы и кровли проводят как на этапе монтажа крыши, так и в ходе ремонта (замены) кровельного покрытия или дымоотвода.

Для чего нужна герметизация дымохода

Монтаж трубы любой конфигурации предполагает противопожарный зазор между кровельным пирогом и дымоходом. Результатом является отверстие по внешнему периметру дымохода, в которую свободно проникает атмосферная влага. Если эту щель не заделать герметично, то вода быстро начнет разрушать элементы кровли, с которыми соприкасается непосредственно.

Возможны следующие негативные последствия разгерметизации крыши из профнастила в районе печной трубы:

Гниение деревянных конструктивных элементов кровли.
Структурное разрушение синтетических материалов теплоизоляции кровельного пирога. В результате теплоизоляция теряет свою эффективность, а процессы разрушения строения идут по нарастающей.
Коррозия профнастила от стыковочного края. В месте, где профнастил был разрезан, его защитные слои становятся уязвимыми для внешнего воздействия. Разрушение защиты спровоцирует процесс ржавления железной основы.

Обратите внимание! Герметизация печной трубы на крыше из профнастила не представляет трудностей и может быть выполнена с использованием готовых приспособлений. Специальные фартуки от производителя кровельного профнастила надежны в эксплуатации и не портят эстетику строения.

Способы герметизации труб различной конфигурации

Способ заделки щели между дымоходом и кровлей зависит не только от возможностей, предпочтений мастера, но и от размера отверстия, от формы трубы, от кровельного материала.

Крышу из профнастила герметизировать на стыке с трубой можно:

Специальной липкой лентой. Промышленность предлагает готовый изоляционный материал из бутилкаучука с алюминиевым покрытием. Изоляционная лента выпускается разных цветов, что при герметизации позволяет сохранять эстетичность кровли. Обладает исключительной клейкостью к любым материалам. Является лучшим вариантом герметизации печного дымохода при небольших зазорах на пологих крышах.
Полиуретановым, битумным, силиконовым, или акриловым герметиком. Герметик используют как самостоятельный материал для герметизации или в процессе монтажа гидроизоляционного фартука.
Оцинкованным (или со специальным покрытием) стальным фартуком. Фартук имеет разную конфигурацию для круглой и квадратной печной трубы. Его можно изготовить самостоятельно из листового железа или купить готовый.
Эластичной проходкой. Специальная эластичная насадка на печную трубу круглую или овальную. Предусмотрено использование на разном диаметре. Является наиболее удобным и надежным приспособлением для герметизации печного дымоотвода на крыше из профнастила.

Обратите внимание! Все изоляционные материалы, используемые при герметизации печной трубы, должны быть негорючими!

Поскольку сам профнастил является негорючим материалом, то зазор между ним и печной трубой при монтаже можно сделать минимальным (5 мм). Это облегчит герметизацию, позволив обойтись термостойким герметиком. Если зазор оставлен больше 1 см, то для его заделки используют технологии и материалы в зависимости от формы дымоотвода.

Для закрывания больших отверстий между печной трубой и крышей используют следующие негорючие изоляционные материалы:

минеральную вату;
рулонные фильтры;
асбестовые плиты.

Выбранным материалом заполняют пустоты между кровельным пирогом и стенками печного дымохода.

Изоляция овальной или круглой трубы

Герметизацию печной трубы круглой или овальной формы проводят с использованием либо эластичной проходки, либо металлическим фартуком, который представляет собой усеченный конус.

Работать с эластичной проходкой заводского изготовления удобней, чем монтировать металлическую герметизацию печного дымоотвода круглой формы. Верх ее следует отрезать по диаметру, меньшему, чем диаметр печной трубы.

Гофра в теле проходки для скатной крыши позволяет компенсировать наклон. Гибкое основание легко обтекает формы кровельного профнастила. Проходку крепят к железу саморезами. Верхний стык заливают герметиком.

Важный нюанс герметизации круглой печной трубы эластичной проходкой — нужно подобрать правильный диаметр, это имеет решающее значение. Если диаметр отверстия проходки слишком мал, то при надевании на дымоотвод она может порваться.

Если диаметр отверстия слишком большой, то не обойтись без дополнительного обжимного хомута. Установка жесткого хомута может быть причиной разгерметизации стыка, когда труба будет гулять при нагревании.

Сверху устанавливают декоративный фартук. Его назначение — улучшить эстетику здания и защитить сам изолятор от разрушающих атмосферных и ультрафиолетовых воздействий. В продаже есть эластичные проходки для герметизации скатных и плоских крыш.

Герметизация круглой печной трубы железным защитным конусом состоит из следующих операций:

металлический лист надевают на дымоход и прикручивают к обрешетке кровли;
сверху устанавливают усеченный конус, который является защитным, фартуком;
верхнее соединение дымохода и колпака затягивают металлическим хомутом с огнеупорной эластичной прокладкой.

Обратите внимание! На крыше из профнастила герметизацию круглой печной трубы предпочтительнее проводить с использованием эластичной насадки.

Изоляция квадратной и прямоугольной трубы

Герметизация квадратной или прямоугольной печной трубы классическим способом предполагает монтаж специального стального фартука. Он имеет внутренний, наружный (декоративный) и влагооотводящий галстук, что обеспечивает полную герметичность крыши. Детали фартука вырезают (или приобретают) согласно размерам сторон дымохода.

Схематично герметизацию печной квадратной трубы можно описать так:

На высоте, равной вертикальной стенке внутренней изоляционной планки, печную трубу штробят болгаркой.
По периметру дымохода укладывают внутренний пристенный профиль на гидроизоляцию.
Верхнюю часть профильных планок заводят в штробы, обрабатывают герметиком.
Нижнюю часть пристенных планок заводят под кровельный материал.
Закрепляют под кровельным материалом водоотводящий галстук с направляющими желобами. Выводят его между нижележащими листами профиля.
Сверху конструкцию закрывают декоративным фартуком в цвет кровли. Планки верхнего фартука монтируют впритык к стенкам печной трубы, но не заводят в штробы.

Обратите внимание! Изоляционный фартук к профнастилу крепят специальными саморезами с резиновыми уплотнителями. Если таковых нет, то резинки под шляпки саморезов следует вырезать вручную.

Резиновые прокладки при затягивании деформируются, заполняя собой все пустоты между металлическими деталями. Это обеспечивает надежную герметизацию всей конструкции.

Для большей надежности гидроизоляции на квадратную или прямоугольную печную трубу монтируют специальные юбочки, которые выполняют функцию мини крыши для верхней части фартука.

Частично эту функцию выполняет смонтированный верхний колпак для защиты внутренней части трубы от атмосферных осадков. Качественная герметизация печной трубы способна не только сохранить крышу, но и придать ей особый шарм.

Как изолировать дымоход (Полное руководство)

Изоляция дымохода является важным шагом для обеспечения безопасности в зимнее время. Если вы хотите сэкономить на отоплении, снизить риск возгорания или просто хотите уютное место, чтобы свернуться калачиком перед камином с семьей и друзьями, изоляция вашего дымохода поможет!

Изоляция дымохода может быть полезной по целому ряду причин. Зимой вокруг него будет теплее, а летом прохладнее. Это также предотвратит гнездование животных внутри него в холодные месяцы. Если вы хотите повысить энергоэффективность своего дома, то это важный шаг, который вы должны сделать! Следуйте этим простым шагам, чтобы правильно утеплить дымоход.

Что такое дымоход и для чего он нужен?

Дымоход представляет собой конструкцию, которая соединяет дымоход или дымовую камеру прибора с открытым воздухом и обеспечивает надлежащую вентиляцию, предотвращая обратный поток. По сути, это означает, что теплым нагретым газам нужно куда-то выходить из вашего дома, и их удаление через дымоход поможет предотвратить попадание обратных сквозняков в ваш дом. Зимой это особенно важно, так как поможет сохранить тепло и уют в вашем доме.

Ваш дымоход также помогает удалять влагу из дома. Когда водяной пар поднимается вверх через дымоход вашего прибора, он сталкивается с холодным воздухом снаружи и превращается в капли жидкости. Эти капли затем замерзнут внутри дымохода и могут вызвать его засорение. Лучший способ предотвратить это – правильно утеплить дымоход.

Кроме того, ваш дымоход также помогает удалять вредные частицы из выхлопных газов ваших приборов. Таким образом, он помогает уменьшить количество загрязняющих веществ, выбрасываемых в воздух. Правильно изолированный и вентилируемый дымоход позволит максимально удалить этот вредный дым.

Типы изоляции

Существуют различные типы изоляции, которые можно использовать для изоляции дымохода. Наиболее распространенным типом является стекловолокно, но есть и другие варианты, такие как целлюлоза и минеральная вата.

У каждого типа изоляции есть свои преимущества и недостатки, поэтому важно выбрать правильный вариант, соответствующий вашим конкретным потребностям. Стекловолокно — самый популярный вид утеплителя, потому что он доступен по цене и прост в установке.

Однако дымоход может быть поврежден влагой, поэтому важно убедиться, что дымоход надлежащим образом герметизирован и водонепроницаем. Целлюлоза — хороший вариант для домов с холодным климатом, так как она помогает сохранять тепло в доме.

Минеральная вата — хороший выбор для домов в жарком климате, так как она помогает поддерживать прохладу в доме. В конечном счете, тип изоляции, которую вы выберете, будет зависеть от ваших конкретных потребностей и предпочтений.

Если вы не уверены, какой тип изоляции вам подходит, обратитесь за советом к профессионалу. Они могут помочь вам выбрать правильный тип изоляции и правильно установить ее, чтобы вы могли наслаждаться безопасной и эффективной работой дымохода в течение многих лет.

Если ваш дымоход не изолирован, самое время что-то с этим сделать! Следуйте этим советам, чтобы начать:

Выберите правильный тип изоляции для ваших нужд
Правильно установите изоляцию
Наслаждайтесь новым утеплением!

Как установить изоляцию на дымоход?

Первый шаг — определить части дымохода. Часть дымохода, в которую вы будете устанавливать изоляцию, называется дымоходом. Важно убедиться, что изоляция, которую вы используете, рассчитана на использование с дымоходами. Вы можете найти эту информацию на упаковке продукта или на сайте производителя.

Далее вам необходимо определить конкретные потребности в изоляции вашего дымохода. Некоторые дымоходы могут быть прямыми, а другие могут иметь углы или повороты. Вы можете использовать лист бумаги с линиями на нем, чтобы сделать измерения и определить, сколько изоляции требуется для проекта установки, такого как этот (если вы не уверены, вам следует проконсультироваться со специалистом). Изоляция, которая в настоящее время находится в дымоходе, также должна быть учтена в ваших расчетах.

Если изоляция отсутствует или со временем она разрушилась, планируйте использовать до 2,5 см наполнителя на каждые четыре фута длины дымохода. Если в дымоходе уже есть куски изоляции, вы можете использовать меньшее количество. Например, если уже имеется ½ дюйма изоляции, вам нужно будет добавить еще ½ дюйма.

Теперь, когда вы определили необходимое количество изоляции, пора приступать к установке! Сначала удалите старую или поврежденную изоляцию с дымохода. Затем, используя ручную кельму или насадку для воздуходувки на конце пылесоса (если вы работаете с сыпучим наполнителем), начните вставлять его на место! Не беспокойтесь о создании воздушных карманов, потому что это то, что делает изоляция; задерживает тепло и удерживает его там, где вы хотите!

Теперь, когда изоляция установлена, пришло время закрыть магазин. Сметите метлой или воздуходувкой весь лишний материал, который мог попасть внутрь вашего дома, и очистите все инструменты, которые вы использовали для установки. Если есть несколько футов дымохода, подумайте о том, чтобы нанять специалиста по HVAC, чтобы проверить остальную часть вашей системы и убедиться, что все в порядке.

Вот оно! Ваш дымоход утеплен, чтобы сохранять тепло всю зиму. Наслаждайтесь своим уютным домом, зная, что эта изоляция сократит потребление энергии, что приведет к снижению счетов за отопление в холодные месяцы грядущего года.

Почему вы должны изолировать свой дымоход (и преимущества)

Правильно изолированный дымоход поможет вам сэкономить на счетах за отопление
Изолированный дымоход сделает ваш дом теплее зимой и прохладнее летом
Изолированные дымоходы также безопаснее, поскольку они помогают предотвратить распространение огня.

Существует множество причин, по которым следует изолировать дымоход. Вот некоторые из преимуществ:

Надлежащая изоляция дымохода поможет вам сэкономить на счетах за отопление. Зимой утепленный дымоход сохранит тепло в вашем доме, а летом – прохладу.
Изолированные дымоходы также безопаснее, поскольку они помогают предотвратить распространение огня. Изолированный дымоход с меньшей вероятностью воспламенит горючие материалы в вашем доме.
Кроме того, изоляция предотвращает потерю тепла через дымоход и образование сквозняков внутри дымохода, которые могут затянуть дым обратно в дом или здание. Так вам будет безопаснее разводить костры без риска отравления угарным газом.

Итак, если у вас есть дымоход без колпачка или с плохой изоляцией, сейчас самое время принять меры по устранению неполадок и изолировать его. Это сэкономит вам деньги на счетах за отопление и сделает ваш дом безопаснее. Свяжитесь с местной изоляционной компанией для получения дополнительной информации.

Распространенные заблуждения об установке изоляции в дымоходе

Люди часто считают, что изоляция необходима только тогда, когда в доме нет стен, которые нужно изолировать. В среднем владелец тратит около 2400 долларов в год на отопление своего дома, и это число может быть значительно уменьшено с помощью надлежащей изоляции вашего дымохода! Если вы живете в той части страны, где погодные условия не являются экстремальными (холодными или жаркими), то ваш дом можно должным образом утеплить всего за 500 долларов.

Существует много неправильных представлений об установке изоляции в дымоходе, и самое распространенное из них заключается в том, что она остановит распространение огня. Это неправда! На самом деле, если у вас нет изоляции в дымоходе, тепло от огня будет выходить через кирпич и раствор, в результате чего ваш дом теряет тепло.

Другое распространенное заблуждение состоит в том, что вам нужен профессионал для установки изоляции в вашем дымоходе. Это тоже неправда! Если вы умеете пользоваться дрелью и имеете некоторые базовые знания об утеплении, то вы легко сможете сделать это самостоятельно. Просто внимательно следуйте инструкциям и не торопитесь.

Агентство по охране окружающей среды

Агентство по охране окружающей среды рекомендует изолировать дымоход, если он еще не изолирован. Наиболее распространенный способ сделать это – установить заглушку дымохода. Колпак дымохода будет удерживать тепло и холод снаружи, что поможет сохранить тепло в дымоходе и предотвратит проникновение сквозняков в ваш дом.

Агентство по охране окружающей среды также рекомендует использовать баллон для дымохода. Это делается путем прикрепления баллона дымохода к дымоходу, и это поможет предотвратить утечку воздуха из вашего дома, тем самым помогая предотвратить сквозняки.

Если у вас есть газовый камин, вы также должны установить стеклянные двери. Это поможет сохранить тепло и не дать холоду уйти. Это также предотвратит попадание искр из вашего камина в ваш дом.

Существует множество других способов изоляции дымохода, в том числе установка крышки канала, использование изоляционных рукавов и использование изоляционного раствора. Если вы не знаете, как изолировать дымоход, или вам нужна помощь в выборе подходящей изоляции для ваших нужд, обязательно обратитесь к профессионалу. Они помогут вам выбрать правильный утеплитель и правильно его установить, чтобы этой зимой вы могли наслаждаться теплым домом без сквозняков!

Советы по безопасности

Прежде всего, при работе с изоляцией всегда следует надевать все защитное снаряжение. Это включает в себя перчатки, средства защиты глаз (защитные очки), средства защиты органов слуха (наушники или беруши), пылезащитную маску, если необходимо, длинные рукава/брюки, закрывающие кожу, обувь с закрытыми носками или сапоги для повышения безопасности ног в случае падения предметов.
При работе с изоляцией всегда следует надевать перчатки, чтобы защитить руки от острых осколков стекловолокна. Изоляция не токсична, но может вызвать раздражение кожи или вдыхание при контакте с незащищенной кожей. Вы также захотите использовать защиту для ушей (наушники) при резке в местах, где изоляция может ослабнуть и попасть в уши.
Если вы работаете в зоне с большим количеством пыли, вам следует надеть пылезащитную маску. Также важно прикрывать одежду длинными рукавами и брюками, так как утеплитель может прилипнуть к одежде и вызвать раздражение. Обувь или сапоги с закрытым носком защитят ваши ноги от любых острых предметов, которые могут оказаться на земле, например, гвоздей.
Также важно, чтобы ваш дымоход проверил профессионал, прежде чем пытаться выполнить какие-либо работы по изоляции самостоятельно. Это обеспечит отсутствие трещин или отверстий в растворе и кирпичах дымохода, которые могут вызвать проблемы при утеплении.
Если вы недавно ремонтировали дымоход, рекомендуется подождать, пока раствор полностью не затвердеет.
Если у вас металлический дымоход, лучше не использовать изоляцию, так как тепло от дымохода может привести к повреждению или пожару.
В заключение, всегда надевайте все защитное снаряжение при работе с изоляцией и убедитесь, что ваш дымоход проверен, прежде чем начинать работу по изоляции.

Часто задаваемые вопросы

Зачем нужно изолировать дымоход?

Для уменьшения потерь тепла и максимального КПД. Улучшенная изоляция позволит вашему нагревательному прибору работать более эффективно, что, в свою очередь, сведет к минимуму количество топлива, необходимого для оптимальной работы печи. Правильное кондиционирование воздуха в доме в летние месяцы также может помочь снизить затраты на охлаждение.

Ухудшится ли тяга, если я добавлю изоляцию?

Вы можете потерять небольшое количество тяги, но это незначительно и не стоит жертвовать повышением эффективности, которое вы получите за счет изоляции.

Как узнать, какой тип изоляции купить?

Покупая изоляцию, обязательно ищите продукты с рейтингом R-value. Чем выше значение R, тем больше изолирующая способность.

Поможет ли эта изоляция повысить энергоэффективность моего дома?

Да! Улучшение энергетического рейтинга вашего дома сделает его более привлекательным для потенциальных покупателей, если вы когда-нибудь решите продать его в будущем. Важно, чтобы все домовладельцы думали о стоимости перепродажи при ремонте и модернизации перед продажей своего дома.

Сколько изоляции мне нужно купить?

Это будет зависеть от размера вашего дымохода. Обычно эту информацию можно найти на веб-сайте производителя или в руководстве по установке продукта. Всегда будьте осторожны и покупайте больше, чем, по вашему мнению, вам нужно — вы всегда можете использовать любую дополнительную изоляцию в других частях вашего дома.

Как установить изоляцию?

Опять же, это будет зависеть от продукта, который вы выберете. Обязательно внимательно прочитайте и следуйте инструкциям по установке, чтобы избежать возможных проблем. Если вы не знаете, как действовать, всегда лучше проконсультироваться с профессиональным подрядчиком.

Заключение

Как видите, существует несколько различных типов изоляции, которые можно использовать для дымохода. Важно убедиться, что применяется правильная изоляция, чтобы предотвратить несчастные случаи или другие проблемы. Лучший способ для домовладельцев с каминами и дровяными печами узнать, какие виды изоляции им нужны, — это проконсультироваться со специалистом по этому вопросу. Вы также можете провести онлайн-исследование, чтобы найти подходящую изоляцию для ваших нужд.

Утепляем дымоход на крыше. Как утеплить дымоход на крыше Утепление дымохода

В этой статье мы поговорим о том, как лучше всего обмотать металлическую трубу дымохода, чтобы изолировать ее от огня и одновременно утеплить. В общем, чтобы изолировать дымоход, нужно знать определенные правила. В целом изоляция помогает продлить срок службы дымохода.

Положительные факторы утепленного дымохода

После возведения дома, работ по утеплению кровли, ее утеплению, пора приступать к гидроизоляции каналов. В такой работе есть сразу несколько положительных моментов, с которыми мы и познакомимся далее. Итак, утепление трубы дымохода позволяет:

Для снижения расхода тепловой энергии она заметно снижена.
Сохраните и закрепите сам переход через крышу.
Обеспечивают высокую износостойкость конструкции.
Создайте определенный стиль интерьера, не полагаясь на трубку.

В принципе особых сложностей эта работа вызвать не должна, однако все же стоит понимать, что для правильной изоляции нужно выбрать тот тип утеплителя, который подходит конкретно для вашего дома и выполнял возложенные на него функции.

Выбор материала для теплоизоляции

Большой разницы между утеплением дымохода в бане и домом нет. К выбору утеплителя нужно подходить крайне ответственно и ни в коем случае не приобретать дешевые материалы, которые не смогут прослужить положенный срок. Основные требования, чем изолировать, нужно ориентироваться на два фактора:

негорючий;
не токсичен.

Выбор можно остановить на базальтовой, каменной или минеральной вате(стекловата). Благодаря своим характеристикам эти виды утеплителя выдерживают довольно серьезные перепады температур, кроме того, такой материал выдерживает даже прямое воздействие огня. Кроме того, наличие пор позволяет сохранять тепло.

Существуют также так называемые многофункциональные виды утеплителей – теплоизоляция и фольгированная изоляция. Они отлично подходят для утепления дымохода в бане, так как температура там редко превышает 150-200 градусов.

Базальтовый утеплитель

Учитывая его распространение и популярность, о нем нужно рассказать немного подробнее. Итак, как уже было сказано, он прекрасно переносит высокие температуры и даже прямое воздействие огня. Поэтому можно «прикрыть» и утеплить канал на всем протяжении, даже в местах соединения с источником тепла. Кроме того, для дымохода на крыше использование такой ваты просто необходимо, ведь из нее рекомендуется делать тепловую «прослойку» между перекрытиями. Ведь он негорючий и отлично подойдет для дымохода.

Базальтовая теплоизоляционная оболочка для дымоходов

Однако, несмотря на такие широкие возможности и положительные стороны, она имеет и недостатки:

Недостаточная герметичность, и все из-за наличия технологических швов.
Высокая цена.
Вред здоровью при монтаже может последовать, если оторвать кусок от материала и выпотрошить его, образовавшаяся пыль не окажет положительного воздействия на дыхательные пути.
Способность пропускать пар не позволяет использовать его в некоторых случаях.

Корпус из нержавеющей стали

Части корпуса скрепляются между собой саморезами. Сам кожух необходимо формировать из металлических профилей, если вы используете металлические листы, то в принципе можно взять и дерево, но, судя по опыту, лучше установить основу из профилей.

Изоляция трубы каменной ватой и листовым металлом

Для изготовления короба в пол необходимо использовать лист «нержавейка». Из него вырезают четыре одинаковых П-образных листа металла с подготовленными отверстиями. Они соединяются между собой саморезами и прикручиваются к потолку. После этого нужно подготовить дно для этого кожуха, использовать для него аналогичный материал. По размерам вырезается квадрат, в нем делается отверстие под трубу необходимого диаметра. После этого закрепляем дно, вставляем трубу и укладываем утеплитель.

Для такого рода работ по теплоизоляции дымоходных труб также можно использовать древесину. Часто за основу берут деревянные бруски, которые обшивают панелями OSB. Также после установки трубы в специально вырезанное отверстие пустоты заполняются утеплителем.

Щиты деревянные и металлические, внутри керамзитобетон

Плиты теплоизоляционные шлакожелезобетонные

Специфика бетонных плит имеет некоторые отличия, а именно использование ваты в данном случае не рекомендуется. Утеплить можно кирпичом, плиткой. При отсутствии кирпича можно взять стекловату для плиты из шлакоблока. Также не стоит забывать об особенностях отделки, в таком случае рекомендуется даже использовать специальные растворы, способные изолировать не хуже, и устойчивые к температурным перепадам.

Специфика утеплительных работ

Специфика включает в себя определенный этап, который зависит от того, какой материал утепления выбран и из чего состоит перекрытие. Обратите внимание на изготовление самого дымохода. Если это металл, то серьезных проблем у вас не возникнет, достаточно будет воспользоваться вышеописанным планом. Но, тем не менее, главное правильно подобрать утеплитель для дымохода.

Нормативные документы по устройству теплоизоляции

Нормативные правила включают соблюдение норм техники безопасности при выполнении работ. В том числе использование специальных средств защиты:

Очки.
Перчатки.
Респиратор.

Также берегите инструмент. При работе с утеплителем вам потребуются разные приспособления, без которых вы просто не сможете ничего сделать.

Основные способы утепления

Утепление металлического дымохода, в частности, мы уже рассмотрели выше. Определите, из чего будет сделана обшивка в полу и на крыше. Обратите особое внимание на места утепления возле выхода патрубка, в этих местах наибольший перепад температур.

Техника изоляции стального дымохода

Особой разницы между изоляцией канала из нержавеющей стали и т.п. нет. Также обратите внимание на переход непосредственно в доме, а также в утепленной части крыши. Зачастую многие хозяева халатно относятся к обустройству канала на чердаке, и в большинстве случаев именно оттуда начинает распространяться огонь. По совету многих специалистов полностью утеплять канал лучше в неотапливаемом помещении.

Изоляция дымовых газов газового котла

В этом случае необходимо утеплить те же места, что указаны выше. Для этого можно использовать те же материалы, что и для твердотопливных котлов. То есть остановите свой выбор на базальтовых или асбестоцементных плитах, покрытых сверху слоем «нержавейки».

Необходимость изоляции дымохода состоит из двух важных моментов: защиты дома от пожара и предотвращения протечек через стык дымохода и кровли. При грамотном подходе к этому вопросу также можно улучшить работу печи за счет увеличения тяги, сохранить в целости кровли стропильной системы, не допуская образования конденсата.

Все эти моменты можно решить без привлечения специалистов своими руками. Сегодня мы рассмотрим, как утеплить кирпичный дымоход на крыше.

В этой статье

Выход дымохода через крышу

Для правильного выполнения данного этапа работ рекомендуем придерживаться простых рекомендаций:

трубу необходимо спланировать заранее. Необходимо определить место выхода во избежание контакта с деревянными стропилами и определить высоту конструкции, необходимую для качественной тяги в топке.
При выборе места помните, что сквозняк в духовке лучше, если труба правильно обдувается ветром. Поэтому дымоходы располагают ближе к коньку крыши. Высота трубы будет зависеть от ее расположения относительно конька.
Любой дымоход должен быть обрезан и изолирован. Конечно, кирпич нагревается не так сильно, как металл, но при работе с ним это правило необходимо соблюдать неукоснительно.

Соблюдение пожарной безопасности

Грамотная обрезка дымохода на крыше – одна из важнейших задач, которая ложится на обустройство. От правильного его выполнения зависит пожарная безопасность всего дома.

Нормы пожарной безопасности гласят, что в местах соприкосновения дымохода с горючими кровельными материалами его температура должна быть не более 50 градусов. В случае с кирпичной трубой этот момент решается увеличением толщины кладки в зоне ее прохода через чердак и крышу. В этом случае рекомендуемая толщина составляет не менее 38 см. Это значение позволяет поддерживать тепло внутри конструкции и не допускает сильного нагрева наружных стен.

Основные правила разделки дымохода следующие:

Необходимо соблюдать зазор между стропилами и кровлей для любого кровельного покрытия в пределах 25-30 см. При использовании горючих материалов, например дерева или рубероида эта величина составляет 15-30 см, для негорючего – 10-25 см.
Особое внимание уделяется проходу конструкции дымохода через кровельный пирог, в состав которого входят легковоспламеняющиеся материалы. В этом случае труба помещается в специальный короб, отделяющий ее от кровельных материалов. Его изготавливают из деревянных элементов и внутри заполняют негорючим утеплителем, например каменной ватой. В получившемся отверстии в кровле изолирующие пленки вырезаются в виде конверта и крепятся в развернутом виде к стропилам. Стыки между кровельным пирогом и дымоходом изолируют для предотвращения протечек.

Проход различных типов дымоходов через крышу

Утепление и отвод крышных дымоходов для разных типов труб различны: виды дымоходов. Использование таких комплектов значительно упрощает монтаж трубы своими руками.

Изоляция дымохода

Гидроизоляция может выполняться различными способами, но если вы решили утеплить дымоход самостоятельно, рекомендуем обратить внимание на рулонную гидроизоляцию. Отделка этими материалами проста и позволяет получить качественный результат.

Следует придерживаться такой последовательности работ, которая предполагает утепление трубы перед укладкой кровли:

В первую очередь необходимо очистить дымоход и прилегающую крышу от пыли и грязи и обработать все поверхности грунтовка.
На грунтовку наклеивается диффузионная мембрана с нахлестом материала на трубу на 15-20 см, что не позволит влаге проникнуть внутрь кровли.
Из листового металла изготовлены верхняя и нижняя стяжки. Уголки крепятся дюбелями к брускам, набитым поверх обрешетки.
Гидроизоляция укладывается листами с нахлестом стыков, которые дополнительно промазываются мастикой.
Далее сверху укладывается кровля и сверху на нее укладывается специальный пластиковый фартук, все стыки снова изолируются.

Завершающим штрихом может быть отделка дымохода. Его можно обложить облицовочным кирпичом, что придаст ему законченный и стильный вид, напоминающий классический дымоход.

Важно отметить, что если вы планируете отделку дымохода, то вам нужно заранее побеспокоиться о более прочном основании для трубы. В идеале она должна выходить из-под кровли и опираться на несущие стены или плиты перекрытия.

Подведем итоги

Изоляция дымохода связана с двумя важными моментами:

Пожарная безопасность дымохода;
Изоляция.

Вывод дымохода через крышу вполне реально сделать своими силами без привлечения специалистов. Нужно только строго соблюдать требования пожарной безопасности и тщательно герметизировать все примыкания труб и кровли, чтобы жидкость извне не могла проникнуть под кровлю.

Качественно сделанный дымоход – это не только безопасность дома, но и отличная работа печи и отсутствие нежелательных протечек кровли.

Устройство дымохода в частном доме предполагает соблюдение правил герметизации и пожарной безопасности. При устройстве дымохода в доме или при выводе металлического дымохода в бане через крышу утепление дымохода выполняется главный показатель правильной организации данного блока работы.

Стык дымохода с потолком и кровельными материалами остается уязвимым местом из-за возможного перегрева и возгорания кровли. Чтобы исключить вероятность возгорания, важно организовать утепление и герметизацию кровли по всем правилам.

Изоляция труб в месте стыка

Выпуск новых строительных материалов и развитие передовых технологий являются гарантией эффективной теплоизоляции. Выбор материалов для этой цели во многом определяется формой дымохода, способом оборачивания трубы, отводящей горячие газообразные вещества при сгорании топлива.

Основная сложность заключается в том, чтобы не допустить излишнего нагрева материалов, прилегающих к дымоходу, чтобы они не воспламенились ни в одном типе здания.

Большинство зданий в частных домовладениях имеют дымоход от:

твердотопливного котла;
камин;
печи;
плиты для приготовления пищи.

Имеют разную степень нагрузки и уровень нагрева до максимальной температуры, но изоляция нужна в каждом случае. Сборный или модульный дымоход, выпускаемый по типу сэндвич-системы, предполагает уже готовую изоляцию двойных труб слоем базальтовой ваты. Он эффективен как для утепления, для снижения вероятности образования конденсата, так и в качестве защиты от перегрева кровельных материалов, выходящих через кровлю. Осталось правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.

Комплект керамического дымохода

Прежде чем утеплить трубу в бане или жилом доме, следует выбрать наиболее подходящий для вашего проекта вариант. Керамический дымоход не менее эффективен и долговечен; используется для камина или бани. В состав готовой конструкции входят детали из огнезащитных материалов. Одни из них прилегают непосредственно к трубе или закрывают ее, другие предназначены для герметизации прохода через кровлю.

Выбор места выхода дымохода должен быть таким, чтобы облегчить работы по утеплению. Но труба должна возвышаться над коньком на 30-40 см, во избежание обратной тяги при сильном ветре, поэтому трубу часто выводят через конек.

Как правильно выбрать место выхода дымохода

Пример внешнего выхода дымохода

В домах старой постройки, когда все дымоходы печи были из кирпичной кладки, круглые трубы выводились через квадрат открытие потолка. Проходной участок в потолке оборудуют специальным коробом из дерева или металла, соблюдая достаточное расстояние до дымохода.

Важно правильно утеплить это «окно», чтобы все зазоры были заполнены, а материалы на стыке были защищены от возгорания. Этот зазор заполняется минеральной ватой, а также используется специальная огнеупорная штукатурка. В кирпичном дымоходе также используются базальтовые и асбестовые блоки.

Безопасный и надежный вывод дымохода через кровельный проем решается в 2-х направлениях:

противопожарная защита стропильного каркаса в месте прохода трубы;
гидроизоляция отверстия от проникновения атмосферных осадков теми материалами, которые помогут утеплить трубу и наиболее подходят к типу кровельного материала и его цвету.

Проведение трубы через кровельный пирог с соблюдением всех норм пожарной безопасности

Разделение дымохода и многослойного кровельного пирога (с утеплением, гидро- и пароизоляцией) выполняется по всем современным нормам:

для двойных металлических труб предусмотрено внутреннее утепление минеральной ватой;
одиночная труба покрыта готовой изоляционной оболочкой необходимого диаметра и защищена снаружи;
в кирпичной кладке важно увеличить толщину стены порядка (38-40 см) и защитить контактные поверхности специальной штукатуркой.

Короб для выхода дымохода сооружают из перекладины и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Щель между ними заполняется базальтовой ватой.

В противопожарных нормах указано, что температура в контактном круге дымохода не должна быть выше 50°С. Пленочные мембраны внутри кровельного пирога могут быть выполнены из горючих материалов, поэтому зазор и дополнительное утепление негорючим между ними и трубой обязательна минеральная вата.

Мембраны кровельного пирога, вырезанные на выходе из трубы, необходимо аккуратно разрезать и завернуть. Затем прижимают обрешеткой и фиксируют по краям короба гвоздями. Для полной герметичности кровли трубу в этом месте нужно обмотать спец.

При прокладке дымохода по неотапливаемому чердаку, а не по жилому чердаку снижается риск перегрева кровельных элементов. Полная герметичность изоляции необходима в любом случае, но лучше дополнительно обмотать трубу специальной лентой. Грамотный монтаж внутренней гидроизоляции и наружного колпака обеспечит надежную герметизацию после того, как теплоизоляция дымохода в отверстии будет установлена кровельная.

Вывод трубы через крышу

Варианты изоляции дымохода

В большинстве случаев правильно спроектированная изоляция дымохода на крыше препятствует утечке атмосферных осадков. Но есть 2 вида возможных протечек:

сверху, при неправильной установке изоляционного колпака поверх кровельных материалов;
снизу, если гидроизоляционные материалы неправильно расположены под настилом.

Самый простой способ наружного утепления дымохода – установка готового теплоизоляционного фартука или колпака.

Попробуйте сами вырезать такое приспособление из оцинковки, чтобы устранить течь в старой кровле, это сэкономит деньги. При этом способе не нужна корректировка — учитываются все. конструктивные особенности крыши и выходящего из нее дымохода.

Изделия этого типа также доступны из различных материалов. Важно подобрать изолирующий колпак (фартук), подходящий по ширине металлическому дымоходу. Либо подбирается полноценный кровельный проход, который приобретается вместе с сэндвич-трубой.

Любое здание и крыша постепенно дают усадку; поэтому жесткое крепление гидроизоляции не всегда эффективно. Визуально целостность кровли сохраняется, а на стыках постепенно появляются признаки разгерметизации. Специалисты рекомендуют усилить утеплитель в местах крепления вытяжки – эластичной термостойкой прокладкой.

Среди самых надежных конструкций для прохода трубы через крышу считается специально изготовленный короб – по типу стропильной системы. Вместо дерева, являющегося горючим материалом, можно сделать из оцинкованной кровли, но по той же схеме.

Конструкция модульных дымоходов имеет готовую теплоизоляцию, но отличается комплектацией. Например, есть двойная труба со слоем базальтовой ваты или специальной керамической сердцевиной и внешней оболочкой из бетона. Сборка модульных блоков достаточно проста – схема прилагается при покупке.

Возможна установка асбестовой прокладки с последующей герметизацией асбестовым раствором. Каждый новый блок модуля крепится поверх предыдущего тем же составом смеси. После завершения монтажа труба изолируется от течи в мансардном окне любым описанным способом.

Современная кровля из профнастила имеет свои особенности – здесь лучше сделать окно для дымохода немного шире. Все примыкающие поверхности заполняются материалами с теплоизоляционными свойствами одинаково. Дымоход перед обмоткой базальтовой ватой помещается в стальной короб. Аккуратно срежьте слои пленки паро- и гидроизоляции, закрепите за края короба. Между ним и трубой обязательно нужно сделать термостойкую засыпку.

Кровельная проходка

Затем идет наружная гидроизоляция – сверху надевается уплотнительный колпак, соответствующий размерам трубы дымохода, край фиксируется хомутом на клей. Нижняя кромка плотно прилегает к кровельному материалу, жестко фиксируется уплотнителем. К такому дымоходу часто прилагается стальной колпак. Их надевают на закругленные трубы. Установка рекомендуется, когда дым на выходе из твердотопливного котла имеет температуру более 100°С.

Если правильно утеплить трубу дымохода, то сырость и гнилой потолок вам не грозят.

При строительстве собственного домовладения, как правило, обустраивают камин или печь. Поэтому так актуальна проблема удаления дымохода. Для дымохода важно правильно и надежно сделанное утепление, иначе нельзя быть уверенным в пожарной части безопасного и комфортного пребывания членов семьи в доме.

Если печь уже выложена, а дымоотводящая конструкция возвышается над кровлей здания, это еще не значит, что работа по ее обустройству успешно завершена. Прежде чем использовать отопительный агрегат, нужно еще решить, как утеплить трубу дымохода на крыше и, как следствие, защитить дом от протечек и возгорания.

Об этой проблеме желательно подумать до того, как будет составлен проект печи, и тогда утепление получится более надежным. Что касается ранее построенного дымохода, то такие работы практически всегда связаны с внесением изменений в конструкцию полов и крыш. Вне зависимости от решения, чем утеплить дымоход на крыше, все понесенные затраты окупятся чувством защищенности, а значит, и комфорта.

Виды изоляции дымоходных конструкций

Изоляция труб для топки должна быть выполнена от негативных факторов:

от возможного перегрева конструкции дымохода;
от протечек на стыках.

Поэтому, решая, чем обмотать трубу дымохода, следует уделить повышенное внимание противопожарной теплоизоляции и гидроизоляции. Специалисты рекомендуют выполнять мероприятия по утеплению комплексно. Это поможет решить не только вышеперечисленные проблемы, но и улучшить условия работы печного агрегата.

Например, при теплоизоляции дымохода, проложенного через неотапливаемый чердак, снижается возможность перегрева элементов кровли из дерева и риск образования конденсата, что приводит к коррозии, повышенному отложению сажи или разрушению труба, уменьшена. Гидроизоляция конструкции дымохода защитит стропильную систему и перекрытия от гниения.

Варианты противопожарной изоляции систем дымоудаления

Самый простой и надежный, но дорогой способ утепления дымохода – установка дымохода сэндвич-типа из металла или керамики.

В таких конструкциях внутренняя труба, предназначенная для дымоудаления, выполняется из жаропрочной стали или керамики, а для ее теплоизоляции применяются негорючие материалы – минеральная, каменная или базальтовая вата (читайте также: “”) . Наружная часть сэндвича дымохода выполняется из стальных или керамзитобетонных блоков.

В комплекты сборных дымоходов входят элементы для фиксации конструкции, ревизии, обслуживания и для подключения отопительных агрегатов. Их установка проста, но все же нужно следовать инструкции, чтобы полностью обеспечить безопасность.

Есть еще один вариант, применяемый при монтаже топочного агрегата – сооружение кирпичного дымохода. Благодаря низкой степени теплопроводности кирпича его стены не будут нагреваться до сверхвысоких температур и, как следствие, не потребуются дополнительные мероприятия, связанные с его утеплением (подробнее: «»). Нужно будет только правильно выполнить противопожарную разделку полов и кровли.

В целях экономии и уменьшения веса иногда конструкцию кирпичного дымохода завершают установкой керамической или металлической трубы. В этом случае теплоизоляция производится по технологии, описанной ниже.

При выполнении таких работ для одинарных труб могут применяться короба из негорючих материалов. Дымоходы этого типа допускается эксплуатировать без теплоизоляции, но по правилам обязательна противопожарная расшивка.

Методы гидроизоляции дымоходов

Дымоходы должны быть гидроизолированы там, где они выводятся на крышу. Чем дальше они от конька и чем больше труба, тем сложнее будут условия эксплуатации.

Осадки при недостаточной изоляции трубы дымохода начинают проникать внутрь здания. В результате возникают протечки, полы гниют и разрушаются.

Способ гидроизоляции, как правило, зависит от формы трубы и материала, из которого изготовлено кровельное покрытие. Для круглых изделий применяют либо металлические, либо полимерные врезки, а для труб с прямоугольным сечением – фартуки и металлические планки примыкания.

Изоляция дымохода

Перед утеплением трубы на кровле необходимо убедиться в выполнении требований, указанных в СНиП 2.04.05-91, а при обнаружении недостатков устранить их:

Для обеспечения необходимой силы тяги и предотвращения топочные газы от превышения температуры топочных газов, высота трубы должна начинаться от 5 метров.
При кровельном покрытии из рубероида, шифера или другого горючего материала поверх трубы устанавливается искрогаситель, представляющий собой металлическую сетку с мелкими ячейками.
Между горючими элементами, такими как перекрытия, стропила и стены, и дымоходом необходимо оставлять зазор не менее 25 сантиметров.
Выдерживается противопожарное расстояние от верхнего потолка печи до потолка. Для металлических заполнителей она составляет не менее 150 сантиметров, для кирпичных печей с двухрядным перекрытием – 50 сантиметров, с трехрядным перекрытием – 25 сантиметров при условии, что поверхность потолка над отопительным прибором отделана негорючими материалами.

В месте пересечения кирпичного дымохода с перекрытием обустраивают пух толщиной в 1 – 1,5 кирпича.

Изоляционные материалы для труб бани

Было бы ошибкой решить утеплить трубу в бане, прикрепив к потолку железный лист, так как он сильно нагревается. Как вариант, чем обложить дымоход, используйте огнеупорный красный кирпич, но в этом случае нужно укреплять фундамент.

При решении вопроса, чем обмотать металлическую трубу дымохода в бане, специалисты различают фольгированный утеплитель и теплоизоляцию.

Оштукатуривание трубы из кирпича

Наружная поверхность кирпичных труб слабо нагревается, поэтому для улучшения условий эксплуатации и продления срока службы их оштукатуривают. Самый доступный вариант утепления дымоходов из кирпича – оштукатуривание раствором с использованием извести и цемента. В его состав вместо песка можно добавить шлаковую крошку, предварительно просеянную.

Слой штукатурки, когда на трубе много неровностей, получается достаточно толстым, поэтому сначала раствором лучше заделать все имеющиеся перепады и трещины на поверхности, а затем покрыть его армирующей сеткой.

Оштукатуривание выполняется в два слоя, используя всю трубу. Первый раз раствор доводят до густоты сметаны и наносят распылением и не разравнивают. Для следующего слоя состав делают гуще. Его наносят кельмой, а затем растирают до получения гладкой поверхности.

Применение асбестоцементных листов

Такой способ утепления дымоходных труб из кирпича, как обшивка труб асбестоцементными материалами, по теплосбережению превосходит оштукатуривание в несколько раз. Асбестоцементные плиты приклеиваются к наружной поверхности цементно-известковым раствором.

После приготовления состава конструкцию дымоудаления армируют сеткой и методом напыления наносят первый слой. Когда он высохнет, асбестоцементные плиты разрезают по размеру трубы. Следующий слой смеси наносится на куски утеплителя и крепится к поверхности дымохода.

Но у этого метода есть большой недостаток – асбест содержит канцерогены и поэтому не может применяться в жилых помещениях.

Изоляция одинарных металлических труб

Наиболее опасным с точки зрения пожарной безопасности вариантом обустройства дымохода является труба из металлических изделий, не защищенная теплоизолятором. Расстояние между ним и деревянными или пластиковыми элементами должно быть не менее 60 сантиметров.

Но даже наличие такого зазора не способно защитить от ожогов при случайном прикосновении – по этой причине желательно изолировать трубу до возникновения проблем.

При решении вопроса, чем обмотать трубу в бане или доме, если она одинарная, то это использование негорючего утеплителя, например, базальтовой ваты, которую сверху защищают металлом или штукатуркой. Этот теплоизолятор имеет температуру плавления 1000 градусов.

Последовательность действий следующая:

Маты толщиной 5 см, состоящие из базальтовой ваты, укладываются внахлест вокруг трубы и закрепляются стальной проволокой.
Утепленный дымоход оборачивают армирующей сеткой, закрепляют и сверху наносят штукатурку в два слоя.
Вместо штукатурки можно использовать тонкий лист железа, который сворачивается и заклепывается в месте соединения краев.

Изоляция пола

Существует определенный порядок утепления трубы дымохода в перекрытии:

В перекрытиях и кровле делаются отверстия для укладки дымоотводной конструкции так, чтобы расстояние не менее 25 -35 сантиметров остается от их края до стенок труб (читай: «»).
Края отверстий закрывают металлическими или асбестоцементными листами или оснащают теплоизоляционным коробом.
Пространство вокруг труб плотно заполнено теплоизоляционной ватой.
Деревянные конструкции, расположенные вблизи дымоходных ходов, покрываются специальными – огнезащитными составами.

Разобравшись, как утеплить и чем обмотать трубу в бане или доме, вы сможете выполнить эту работу без особых усилий.

Но даже качественно утепленный дымоход необходимо правильно эксплуатировать:

очищать от сажи не менее 3-х раз в течение года;
своевременно удалять золу из печи;
не сжигайте посторонние предметы и материалы в блоке.

Дымоход – центральный элемент дымоходной системы в любом частном доме, где имеется отопительное оборудование, работающее на твердом или жидком топливе. Для его эффективной работы требуется не только соблюдение технологии монтажа, но и устройство полноценного теплоизоляционного слоя, который будет располагаться снаружи дымохода.

Зачем нужно утеплять дымоход

В процессе эксплуатации по дымовому каналу транспортируется большое количество продуктов горения и горячего воздуха. Все это снижает срок службы дымохода за счет ускорения процессов коррозии и окисления внутренних стенок дымохода.

К числу наиболее распространенных проблем, приводящих к повреждению дымохода, относятся:

Теплоизоляция дымохода с использованием современных теплоизоляционных материалов снижает риск повреждения и снижает скорость коррозионных процессов. Например, изоляция стальных дымоходов продлевает срок службы изделия в 2 и более раз.

Преимущества утепленного дымохода

Своевременная теплоизоляция дымохода снижает риск воздействия факторов, приводящих к образованию повреждений в металле, кирпиче или керамике. При правильной толщине утеплителя практически полностью решается проблема с конденсатом – точка росы смещается на участок трубы, расположенный выше уровня кровли. Это значительно увеличивает ресурс дымового канала и срок службы системы дымоудаления в целом.

Изоляция дымохода увеличивает срок службы в несколько раз

К другим преимуществам утепленного дымохода относятся:

Снижение уровня отложений – теплоизоляционные материалы способствуют уменьшению разницы температур между продуктами сгорания и поверхностью дымохода . Это уменьшает количество веществ, оседающих на внутренней поверхности дымохода.
Энергосбережение – в процессе эксплуатации утепленный дымоход потребляет меньше энергии, получаемой от сжигания топлива. Это позволяет снизить расход топлива и энергию, затрачиваемую на поддержание постоянной температуры в камере сгорания.
Прочность и устойчивость – теплоизоляция вокруг дымохода действует как каркас и повышает прочность и устойчивость конструкции. Особенно это заметно при установке тонкостенных металлических дымоходов.

Современные утеплители повышают морозостойкость системы дымоудаления. При соблюдении технологии утепления можно уменьшить или полностью исключить воздействие высокой температуры на участке выхода трубы через кровлю.

Нагреватели для изоляции дымохода

Для изоляции дымохода используются материалы, обеспечивающие высокую степень изоляции в сочетании с низкой теплопроводностью. Это исключает риск образования мостиков холода, обледенения и образования конденсата.

Среди наиболее эффективных и популярных материалов для утепления можно выделить следующие:

По сути, все вышеописанные способы имеют некоторое сходство – утеплитель наносится или закрепляется на внешней поверхности дымохода. После этого изоляционный материал защищается стальным кожухом.

В целях экономии наружную стальную трубу можно заменить плитами из дерева или шлакобетона. Например, прямоугольную раму вокруг дымохода можно закрепить с помощью подручных деревянных щитов, а пространство между трубой и щитами заполнить любым теплоизоляционным материалом.

Какой утеплитель лучше выбрать

Первое, что нужно помнить при выборе материала для утепления дымохода, это то, что теплоизоляция должна быть выполнена из негорючих компонентов. При работе дымохода изоляция будет нагреваться до 100–150 °С, а в месте выхода трубы через перекрытия температура может быть еще выше.

Если монтаж утеплителя будет выполнять один человек, то лучше выбрать самый легкий и прочный материал. В противном случае в ходе утепления обязательно возникнут проблемы, что в итоге скажется на качестве проводимых работ.

Для самоизоляции дымохода лучше использовать базальтовую теплоизоляцию. Форма и толщина изделия подбирается с учетом существующей конструкции дымохода.

Базальтовый цилиндр можно точно подобрать к размеру трубы дымохода

К достоинствам утеплителей из базальтовой ваты относятся:

высокие теплоизоляционные качества;
хорошая паропроницаемость;
устойчивость к химическим веществам;
невосприимчивость к образованию плесени и грибка;
высокая термическая стабильность при нагреве выше 100°С;
экологичность и безопасность.

Перед использованием готовой теплоизоляции от производителя следует внимательно изучить технологию ее монтажа. Как правило, качественные изделия комплектуются бумажным вкладышем или инструкцией, в которой подробно описано, как они вырезаются и устанавливаются.

Видео: испытание на горючесть базальтовой ваты

Конструкция стального утепленного дымохода

Утепленный дымоход представляет собой конструкцию «труба в трубе», похожую на многослойную трубу, которая также используется для строительства дымоходов. Обычно наружная труба представляет собой деревянный короб, обшитый асбестовыми плитами, или стальную трубу большого диаметра.

Любая утепленная дымовая труба состоит из дымоотводящего канала, наружной оболочки и слоя изоляции между ними или герметик. Внутри утепленного дымохода есть не что иное, как дымоход .

Слой материала, используемого в качестве изоляции, действует как теплоизоляционный барьер. С одной стороны, он не допускает непосредственного контакта нагревательных элементов с дымоходом. С другой стороны, холодный воздух не охлаждает дымоход и, следовательно, не создает резкой разницы между температурой выходящих продуктов сгорания и внутренней поверхности дымохода.

Расчет материалов и конструктивных параметров

Перед закупкой утеплителя и материалов, необходимых для сборки каркаса вокруг конструкции дымохода, их необходимо будет рассчитать. Это позволит сэкономить средства, особенно если для утепления использовать специализированные дорогостоящие изделия.

Перед расчетами необходимо измерить:

наружную часть дымохода;
длина и ширина (диаметр) дымохода;
высота трубы от входа.

Полученные данные позволяют произвести расчет необходимого количества теплоизоляционного материала и комплектующих. В качестве примера рассчитаем материалы для утепления стального дымохода сечением 200 мм и высотой 5 м.

Для теплоизоляции круглых дымоходов выпускаются готовые цилиндрические фрагменты изоляции

При использовании базальтовой «скорлупы» потребуются изделия общей длиной 5 погонных метров с внутренним диаметром цилиндра 210 мм. Плотность утеплителя 120–150 кг/м 3 . Толщина теплоизолятора подбирается с учетом температурного режима в регионе. Для эксплуатации в условиях русской зимы достаточно баллонов толщиной 70–100 мм. В качестве наружной трубы понадобится изделие из оцинкованной стали сечением 280-310 мм общей длиной 5 м.

Для утепления квадратных дымоходов удобно использовать базальтовую вату в плитах

Для утепления дымоходов квадратного или прямоугольного сечения потребуется знать их размеры. Например, для квадратного дымохода со стороной 0,3 м потребуется (0,3*5)*4=6 м 2 утеплителя. Длина дымохода по-прежнему считается равной 5 м.

Если вы покупаете качественный утеплитель, то обычно в одной упаковке находится рулон общей площадью 5 м 2 . Это означает, что для нашего примера нам потребуется две пачки базальтовой ваты в рулонах. Параметры рулона – 5000х1000х50 мм. Для сборки каркаса вокруг квадратного дымохода можно использовать брус 50×50 мм. В качестве внешней обшивки лучше подойдет асбокартон 3000х1500х12.

Необходимые инструменты и расходные материалы

Помимо изоляции, для теплоизоляционных работ необходимы дополнительные расходные материалы. Для сборки деревянного каркаса и его обшивки используются оцинкованные саморезы длиной 30 мм. Для крепления теплоизолятора используется огнеупорный герметик – Penosil High Temp, PENOSIL Premium 1500 или MAKROFLEX HA147.

Для крепления изоляции к поверхности дымохода используется термостойкий герметик

Для изоляции дымоходов из стали или керамики потребуется:

ножницы по металлу;
строительный нож;
отвертка;
угловая шлифовальная машина;
Набор отверток;
защитные очки и перчатки;
рулетка и карандаш.

Для штукатурки дымохода необходимо подготовить емкость для штукатурки, штукатурную кельму, деревянную прямоугольную кельму, треугольную кельму, правило и малярную кисть с длинной щетиной.

Подготовительные работы перед установкой теплоизоляции

Перед проведением теплоизоляционных работ следует проверить надежность и прочность фундамента, который возводился под печь или другое отопительное оборудование.

Если нет фундамента, то перед утеплением дымохода необходимо будет собрать несущую конструкцию под внешний кожух. Это может быть как опорный кронштейн, который можно приобрести в магазине, так и сварная рама, изготовленная из стального уголка. Обычно для стальных дымоходов используют готовые опорные кронштейны, а в случае кирпичного дымохода конструкция фундамента уже рассчитана на токовые нагрузки.

После этого следует внимательно осмотреть место выхода дымохода через перекрытия и крышу. Выход через потолок должен быть защищен стальным коробом. Минимальное расстояние от дымохода до стенок воздуховода – не менее 20 см. При выходе через крышу дымоход не должен соприкасаться с конструкциями крыши. Для этого должны быть предусмотрены соответствующие распорки или специальный колпак, который монтируется снаружи здания.

Выход дымохода через потолок должен быть защищен металлическим коробом

Изоляция дымохода своими руками

Перед тем, как приступить к утеплению, наружную поверхность дымохода следует очистить от пыли и грязи. Для этого используют обычную жесткую щетку и веник. При очистке кирпичного дымохода удалите лишнюю пыль и рыхлый цемент. Это можно сделать с помощью кисти и воды.

Технология утепления кирпичного дымохода

Утепление кирпичного дымохода может быть выполнено с использованием разных материалов. Самый трудоемкий и малоэффективный метод – оштукатуривание, но многие все же его используют, так как он не требует больших затрат. В среднем потери тепла после работы снижаются на 20–25 %.

Последовательность действий при оштукатуривании следующая:

В чистой емкости с закругленным дном замесить раствор на основе цемента М500, сухой извести и мелкого шлака. Перед замесом шлак просеивают. Первая порция раствора должна быть очень густой.
Для приготовления штукатурки необходимо замесить раствор из цемента, извести и шлака
Раствор аккуратно наносится на швы между кирпичами. На этом этапе нужно заполнить все пустоты. Желательно сделать это до того, как стальная сетка будет закреплена на поверхности трубы.
Кирпичные дымоходы иногда изолируют термостойкой штукатуркой, хотя этот метод считается наименее эффективным.
На поверхность дымохода крепится армирующая стальная сетка. Затем вы можете начать носить гипсовую смесь. Толщина первого слоя не более 3-4 см. После нанесения штукатурный слой должен схватиться и немного подсохнуть.
Наносится второй слой штукатурки толщиной до 5–7 см. Если заявленную толщину нанести невозможно, то наносится слой 3–4 см. Затем нужно будет дождаться его схватывания и повторять работу до получения штукатурного покрытия необходимой толщины.
Финишный слой нанесен. Поверхность тщательно выравнивается и затирается скребком. При высыхании могут образоваться трещины, которые необходимо устранить перед отделкой.

После высыхания штукатурку отбеливают раствором извести и мела. При необходимости наносится в 2-3 слоя. Вместо цементно-шлаковой смеси можно использовать термостойкую штукатурку с огнестойкостью до 600°С.

Видео: обшивка и утепление кирпичного дымохода

Технология утепления стального дымохода

Описанная ниже технология может быть использована для утепления любого круглого дымохода, но чаще всего применяется для теплоизоляции стальных конструкций. Последовательность работ будет зависеть от типа наружной трубы. Мы рекомендуем использовать телескопическую трубу от производителя.

Теплоизоляционные работы выполняются в следующем порядке:

В процессе работы следует внимательно следить за стыковкой элементов. Стык между верхней и нижней трубой не должен иметь видимого зазора. При использовании труб без сварного шва стык также обрабатывается герметиком.

Видео: Утепление стального дымохода

Утепление дымоходов квадратной и прямоугольной формы

Данная технология чаще всего используется для утепления кирпичных дымоходов. Но при необходимости этим методом можно утеплить дымоход из одной или нескольких асбестовых труб.

Утепление выполняется в следующей последовательности:

После монтажа шов между асбестовыми плитами по углам каркаса заполняется термостойкой штукатуркой. Со стороны выхода дымохода поверхность также затирают термостойкой штукатуркой.

Основные ошибки в утеплении

После завершения работ по теплоизоляции следует провести пробную топку печи или котла. Максимальная мощность не более 60% от номинальной. Для диагностики и проверки качества изоляции потребуется приобрести или арендовать ручной тепловизор. В процессе диагностики следует выяснить, насколько герметичен наружный кожух утепленного дымохода. Если все в порядке, то ни стены конструкции, ни соединительные швы не будут пропускать тепло. Это будет хорошо видно на экране оборудования.

Потеря герметичности – наиболее распространенная проблема, приводящая к прогоранию дымохода и перегреву изоляции. Если такая проблема присутствует, то необходимо будет снять наружную трубу или кожух и установить заново с соблюдением технологии.

Прогар утепленного дымохода может произойти из-за потери герметичности или из-за неправильно подобранной толщины теплоизолятора был неправильно выбран. Минимальная толщина утеплителя не должна быть менее 4 см. Для утепления стальных и асбестовых труб высотой более 6 м рекомендуется использовать утеплитель толщиной 10 см. При утеплении кирпичных дымоходов лучше использовать теплоизоляционные плиты общей толщиной 8 см и более.

Изоляция дымохода – обязательная работа, которую необходимо выполнить сразу после сооружения системы дымоудаления и вентиляции. Оптимально, если уже на этапе обустройства дымохода будут использованы современные теплоизоляционные материалы или готовые изделия с теплоизоляционным слоем. Это позволит собрать дымоход, который прослужит весь заявленный срок без вынужденных простоев на периоды ремонта.

Изоляция вокруг дымохода на крыше

1 июля 2009 г.

В прошлом году я установил полную систему трубопроводов Симпсона класса А, и теперь я, наконец, готов начать погоню. Мой вопрос заключается в том, что я использую для изоляции вокруг трубы прямо там, где она выходит на крышу. Я понимаю, что для горючих материалов есть зазор 2 дюйма. Есть ли продукт, который можно было бы упаковать вокруг самого верха, чтобы предотвратить выход нагретого воздуха, который будет захвачен во время погони по всей длине, и образования льда на крыше в этой области?
В прошлом году я не гонялся за трубой, и под дымоходом образовалась тонна льда. В прошлом году у нас выпало много снега, и приходилось постоянно бороться за то, чтобы сгрести снег до того, как лед нарастет слишком сильно.
Вот фото снаружи, попробую сделать внутри. Внутри большой готовый шкаф/склад, в котором очень легко работать.

ESW добавить на печь-какая тепловая машина!
455 Пила Husky and Old craftman
27-тонный дровокол
Polaris Ranger 700 EFI и самодельная бревенчатая арка с 4000-фунтовой лебедкой
12,5 акров смешанной древесины лиственных пород вдоль дороги на участке будущего дома
Каждый мужчина смотрит на свою груду дров с некоторой любовью. Торо

.
1 июля 2009 г.

Разве труба уже не изолирована между двумя слоями трубы?
Не знаю, как сказать, может быть, от 4 до 6 дюймов дополнительной изоляции толщиной от 2 до 3 дюймов вокруг трубы на высоте 20 футов будет очень больно. Я думаю, что после того, как я пропустил 6 шнуров через дровяную печь, эта труба вентилируется, и только в конце сезона появляется полная рука крео, не уверен, что я даже назвал бы это типичным крео, больше похожим на летучую золу, что огонь в дымоходе будет проблемой. Я думаю, что плохо выдержанная древесина и неправильная практика сжигания больше способствуют сценарию пожара в дымоходе.
Спасибо Крис
ESW добавить на печь-какая тепловая машина!
455 Пила Husky and Old craftman
27-тонный дровокол
Polaris Ranger 700 EFI и самодельная бревенчатая арка с 4000-фунтовой лебедкой
12,5 акров смешанной древесины лиственных пород вдоль дороги на участке будущего дома
Каждый мужчина смотрит на свою груду дров с некоторой любовью. Торо
ESW добавить на печь-какая тепловая машина!
455 Пила Husky and Old craftman
27-тонный дровокол
Polaris Ranger 700 EFI и самодельная бревенчатая арка с 4000-фунтовой лебедкой
12,5 акров смешанной древесины лиственных пород вдоль дороги на участке будущего дома
Каждый мужчина смотрит на свою груду дров с некоторой любовью. Торо
Разве труба уже не изолирована между двумя слоями трубы?
Не знаю, как сказать, может быть, от 4 до 6 дюймов дополнительной изоляции толщиной от 2 до 3 дюймов вокруг трубы на высоте 20 футов будет очень больно. Я думаю, что после того, как я пропустил 6 шнуров через дровяную печь, эта труба вентилируется, и только в конце сезона появляется полная рука крео, не уверен, что я даже назвал бы это типичным крео, больше похожим на летучую золу, что огонь в дымоходе будет проблемой. Я думаю, что плохо выдержанная древесина и неправильная практика сжигания больше способствуют сценарию пожара в дымоходе.
Спасибо, Крис
можно утеплить стены шезлонга, но нужно будет оставить утепление непосредственно до трубы.
, если воздух выходит из вашего чердака через оклад, добавьте внутренний противопожарный барьер из листового металла под окладом внутри чердака. привинтите и приклейте противопожарную перегородку к кровельному покрытию и плотно прижмите к трубе с помощью высокотемпературного силикона, чтобы обеспечить расширение/сжатие
Звучит как хороший план атаки, и я, вероятно, так и поступлю.
Мне любопытно, не приведет ли это к образованию конденсата на нижней стороне этого противопожарного/нестандартного ПК?
Может быть, я слишком много думаю, так как он в основном широко открыт с нижней стороны потолочного покрытия ПК, и там, похоже, нет проблем с конденсатом. Я проверял это всю прошлую зиму из-за проблемы с обледенением, и она всегда была сухой.
Мысли. Спасибо Крис
ESW добавить на печь-какая тепловая машина!
455 Пила Husky and Old craftman
27-тонный дровокол
Polaris Ranger 700 EFI и самодельная бревенчатая арка с 4000-фунтовой лебедкой
12,5 акров смешанной древесины лиственных пород вдоль дороги на участке будущего дома
Каждый мужчина смотрит на свою груду дров с некоторой любовью. Торо
Наружная часть дымохода по-прежнему будет нагреваться/нагреваться. Изоляция класса А просто замедляет поток тепла изнутри наружу. Он не может этого предотвратить, и при непрерывном действии в течение нескольких месяцев на трубе будет жар. Конечно, не такие же температуры, как внутри, поскольку внешняя часть трубы может терять тепло почти так же быстро, как получает его изнутри дымохода.
Solarandwood Извините, что пропустил ваш пост, хорошие моменты о вентиляции, однако рассматриваемая область представляет собой полностью новое законченное пространство с софитом, коньком и полноразмерной надлежащей вентиляцией между изоляцией и настилом крыши. Я перерезал один отсек, где дымоход проходит через крышу, но я думаю, что воздух все еще может циркулировать через надлежащее отверстие.
Но вы знаете, пока я печатаю это, я прокрутил вниз, чтобы просмотреть протектор, и заметил, что крышка конька плотно прикручена к черепице, а другая сторона представляет собой дополнение слухового окна (spl) с металлической кровлей.
Я думаю, что я возьму немного этой вентиляционной сетки, отвинчу ту сторону и вставлю ее, чтобы обеспечить лучший поток воздуха с этой стороны. Когда мы сделали добавление, мы проделали отверстие по всей длине этого гребня, экранировали его, и я подумал, что будет достаточно потока воздуха через металлическую сторону. Надеюсь, это имело смысл.
Тем не менее хорошая мысль. Именно поэтому этот форум является таким замечательным местом.
Спасибо Крис
ESW добавить на печь-какая тепловая машина!
455 Пила Husky and Old craftman
27-тонный дровокол
Polaris Ranger 700 EFI и самодельная бревенчатая арка с 4000-фунтовой лебедкой
12,5 акров смешанной древесины лиственных пород вдоль дороги на участке будущего дома
Каждый мужчина смотрит на свою груду дров с некоторой любовью. Торо
Я предполагаю, что обледенение находится в области, непосредственно прилегающей к окладу? Прерывание залива ниже дымохода? Чтобы дымоход оставался прохладным, вам нужен хороший четкий снимок от софита до него. Снег покрывает нижнюю часть вашего дымохода? Можешь положить на него руку, пока хорошо горишь?
Прерывание залива ниже дымохода? Не уверен, что вы говорите, конструкция является минимальной старой школой, правда 2×6 2 фута (я знаю, что это немного, но это работает, и это то, что было там более 50 лет), поэтому, говоря «бухта», я имел в виду каркасную секцию 2ftoc, которая проходит от карниза к хребту.
Мое мнение, когда я смотрю на внутреннюю часть этой области, что я делал много в последнее время, как и сейчас, я вижу это как дыру в крыше, из которой тепло просто сбрасывается с тонкой металлической пластиной в качестве говорить только об изоляции. Я считаю, что хорошо сконструированная канавка с противопожарным наполнителем наверху будет иметь большое значение для предотвращения выхода тепла наружу. Я думаю, что тепло также проникает вверх и вниз по нижней стороне крыши в этом отсеке, что, вероятно, является основной причиной таяния снега. Кажется, что снег тает только в области непосредственно над и под дымоходом, проблем никогда не было. перед дымоходом в этой области и везде на крыше нет проблем с таянием.
Еще раз спасибо, это отличная информация. Крис
ESW добавить на печь-какая тепловая машина!
455 Пила Husky and Old craftman
27-тонный дровокол
Polaris Ranger 700 EFI и самодельная бревенчатая арка с 4000-фунтовой лебедкой
12,5 акров смешанной древесины лиственных пород вдоль дороги на участке будущего дома
Каждый мужчина смотрит на свою груду дров с некоторой любовью. Торо
Прерывание залива ниже дымохода? Не уверен, что вы говорите, конструкция является минимальной старой школой, правда 2×6 2 фута (я знаю, что это немного, но это работает, и это то, что было там более 50 лет), поэтому, говоря «бухта», я имел в виду каркасную секцию 2ftoc, которая проходит от карниза к хребту.
Мое мнение, когда я смотрю на внутреннюю часть этой области, что я делал много в последнее время, как и сейчас, я вижу это как дыру в крыше, из которой тепло просто сбрасывается с тонкой металлической пластиной в качестве говорить только об изоляции. Я считаю, что хорошо сконструированная канавка с противопожарным наполнителем наверху будет иметь большое значение для предотвращения выхода тепла наружу. Я думаю, что тепло также проникает вверх и вниз по нижней стороне крыши в этом отсеке, что, вероятно, является основной причиной таяния снега. Кажется, что снег тает только в области непосредственно над и под дымоходом, проблем никогда не было. перед дымоходом в этой области и везде на крыше нет проблем с таянием.
Еще раз спасибо, это отличная информация. Крис
У меня примерно такой же шаг и пробитие на полпути по крыше, как у вас. Я горю 24/7, и снежный покров покрывает основание гидроизоляции, как и остальную часть крыши. Снег достигает почти воротника шторма, прежде чем я замечаю какую-либо разницу. У меня нет погони по чердачному пространству. Я спроектировал хорошую вентиляцию в этом доме, так как мне приходилось иметь дело с ледяными запрудами в каждом доме, которым я владел. Учитывая, сколько настила крыши вы обогреваете, я предполагаю, что вам нужна дополнительная вентиляция от софита до дымохода. Кстати, есть вероятность, что вы находитесь рядом с Kingdom Trails? Мы с женой были там несколько раз, чтобы покататься, и нам очень понравилось.
.
1 июля 2009 г.

Да, я также думаю, что проблема с вентиляцией в районе дымохода. Хотел добавить, когда я ремонтировал наверху, мы были ограничены стропилами 2×6 для толщины изоляции, поэтому я также добавил 2-дюймовую пену с фольгой, заклеил фольгой все стыки, чтобы создать воздушное пространство, и раскачивался над этим, чтобы поднять Rvalue. Я уже говорил, что никогда не было проблем до установки дымохода
Вы говорите о велосипедных дорожках Mnt в Берке, мы примерно в 15 минутах езды Держу пари, что сейчас грязно, дождь просто не прекратится
Крис
ESW добавить на печь-какая тепловая машина!
455 Пила Husky and Old craftman
27-тонный дровокол
Polaris Ranger 700 EFI и самодельная бревенчатая арка с 4000-фунтовой лебедкой
12,5 акров смешанной древесины лиственных пород вдоль дороги на участке будущего дома
Каждый мужчина смотрит на свою груду дров с некоторой любовью. Торо
