Кляймеры для керамогранита на фасад: Кляммеры для керамогранита GrandLine – купить в официальном интернет-магазине Grand Line, цены в Москве

Содержание

Кляммер (кляймер) нержавеющий

Кляммер – универсальный крепежный элемент, который применяется для крепежа облицовки, преимущественно керамогранита, при устройстве навесных вентилируемых фасадов.

Рядовой и концевой кляммеры

Облицовочные материалы:

Кляммер может применятся для следующих видов облицовки:

– керамогранитные плиты толщиной 8-12 мм;
– фиброцементные плиты, толщиной 8-12 мм;
– HPL панели, толщиной 8-12 мм.

Кляммер рассчитан на две базовые толшины облицовочного материала 10 и 12 мм.

Архитектурные решения:

Кляммер может применятся для облицовки фасадов зданий со следующими архитектурными решениями:

– бизнес-центры;
– торгово-развлекательные комплексы;
– административно-офисные здания;
– многоэтажные жилые дома;
– частные коттеджи.

Возможно применения кляммера как на прямых так и на криволинейных участках фасадов, с высотой зданий до 80 м.

Величина швов между плитами облицовочного материала, может регулироваться от 4 до 8 мм. Перед монтажом, кляммера окрашиваются полиэфирной порошковой краской под цвет устанавливаемого материала облицовки, что визуально “скрывает” кляммер установленный на фасаде и позволяет достичь задуманного архитектурно-дизайнерского решения.

Расчетные нагрузки:

Реальное усилие на разгиб лепестков кляммера составляет 60 кгс, что подтверждено результатами проведенных испытаний.
Полученное значение позволяет применять кляммера на многоэтажных зданиях высотой до 80 м, что существенно расширяет возможности архитекторов и конструкторов при проектировании зданий с навесными вентилируемыми фасадами.

Типоразмеры и конструктивные особенности:

По конструкции различают кляммера двух типов:

– рядовые (промежуточные):

Представляют собой пластину с четырьмя упругими зажимами и устанавливаются в швах между плитами облицовки. Габаритный размер рядового кляммера 72х62х15 мм.

Вес 38,5гр.

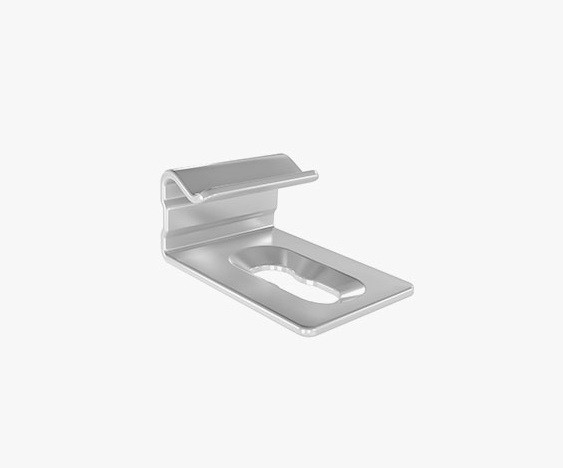

– концевые (торцевые, стартовые):

Представляют собой пластину с двумя упругими зажимами и устанавливаются на концевых или торцевых плитах облицовки. Габаритный размер концевого кляммера 52х35х15 мм. Вес 22,4гр.

Материал:

Кляммер изготавливается исключительно из листовой жаропрочной коррозионно-стойкой стали толщиной 1,2 мм, которая хорошо работает при динамических (ветровых) нагрузках, в условиях агрессивной атмосферной среды и имеет высокую температуру плавления, что предотвращает обрушение фасада в случае пожара.

Монтаж:

Монтаж кляммера к несущим конструкциям (направляющим профилям) может осуществляется как с помощью вытяжных заклепок так и самонарезающих винтов, что обеспечивает гибкость процесса монтажа.

Кляммер устанавливается на несущий профиль неподвижно, при этом конструкция кляммера обеспечивает технологический зазор между верхними прижимными лапками и плитой облицовки, что позволяет компенсировать движение облицовки в результате температурного расширения.

Карта преимуществ клямммера


1. Универсальное крепление, саморезом или заклепкой.	2. Много отверстий обеспечивают точную регулировку положения.

3. Пружинные лапки исключают применение дополнительных уплотнителей.	4. Плавная регулировка вертикальных швов от 4 до 8 мм.

5. Усиленная конструкция. Толщина стали 1, 2 мм.	6. Коррозионная стойкость и покраска под любой цвет облицовочного материала.

Купить кляммеры для керамогранита можно непосредственно у компании-производителя.

Кляймер (клямер) для крепления керамогранита

Кляймер из нержавеющей стали применяется для крепления плит керамогранита.

На сегодняшний день кляймеры (кляммеры) пользуются большим спросом на современном строительном рынке.

Оригинальная конструкция четырех лепесткового кляммера (клеммера) обладает рядом неоспоримых преимуществ перед другими методами крепления.

Кляймера (кляммера) фасадные. Преимущества

Перечислим некоторые из них:

Надежность.

Кляймерные пластины изготавливаются из высококачественной нержавеющей стали. Поскольку этот элемент конструкции подвергается постоянным воздействиям со стороны окружающей среды и несет на себе непосредственную нагрузку, допускается применение только нержавеющей стали.

Использование кляймера оригинальной конструкции позволяет крепить плиты облицовки без применения резиновых прокладок, что положительно сказывается на долговечности системы и упрощает монтаж.

Зазор лепестка кляммера на 1 мм меньше толщиныкерамогранита, поэтому плита вставляется “в натяг”( кляймер работает в зоне упругой деформации). Это обеспечивает надежную фиксацию плит и предотвращает выпадение плит керамогранита даже при их расколе (в случае механического повреждения, пожара).

Удобство.

Благодаря тому, что есть возможность перемещать кляммер в плоскости фасада, отпадает необходимость идеально точной установки направляющих профилей. Данная, на первый взгляд мелкая особенность, часто оказывается очень существенной при монтаже.

Отсутствие необходимости применять резиновые прокладки и уплотнители также позволяет сократить сроки монтажа и снизить влияние третьих факторов на качество конструкции.

Одна конструкция кляммера применяется как в центре фасада, так и на окончаниях и примыканиях. Для получения бокового кляммера основной 4х лепестковый просто рассекается на две части. Благодаря этому упрощается расчет фасада, экономится материал, упрощается монтаж.

Красота.

ФАСАД ПЛЮС предлагает Вам кляймера фасадные из нержавеющей стали толщиной 1 мм для крепления плит изкерамогранита. Многолетний опыт работы на рынке навесных вентилируемых фасадов позволил нам разработать такие модели кляймерных пластин, которые бы обеспечивали прочное крепление керамогранитных плит, и одновременно были бы легки в эксплуатации, упрощая работу монтажников. Кляймер (кляммер) позволяет производить облицовку всесезонно.

Важным моментом при выполнении работ является профессионализм монтажников. Монтаж должны выполнять только профессионалы, имеющие специальный инструмент для работ, подготовку и разрешения.

При сотрудничестве с компанией ФАСАД ПЛЮС, ВЫ работаете с профессионалами. Наши специалисты имеют высокую квалификацию, большой опыт работы, периодически проходят обучение по технике безопасности, внимательно следят за современными тенденциями в сфере строительства, регулярно посещают профильные выставки в различных городах Украины.

Помните, что работая с профессионалами Вы экономите много вашего времени и не мешаете нормальному течению Вашей жизни.

Наша компания выполняет заказы на изготовление фасадных кассет по размерам Заказчика и поставляет комплектующие для подсистемы. В месте с кассетами Вы получаете 3D модели или дизайн-проекты Ваших фасадов, схемы монтажа подсистемы и кассет.

Крепеж для вентилируемых фасадов: кляймеры, кронштейны, подвесы, дюбеля

Содержание:

Подбор креплений для вентилируемых фасадов
Кронштейны для вентилируемых фасадов и их подсистем

Навесные фасады нужны не только для того, чтобы придать зданию красивый внешний вид, они утепляют его, а также защищают от разрушительного действия окружающих факторов. Одним из важнейших элементов навесного вентилируемого фасада являются крепления, благодаря которым облицовочный материал держится на стене здания.

За счет того, что материалы для изготовления вентилируемых фасадов бывают самыми разными, необходимо учитывать его структуру и вес при монтаже. Правильно подобранный крепеж — это залог долголетия фасада.

Подбор креплений для вентилируемых фасадов

Существует 2 типа креплений для вентилируемых облицовочных панелей: скрытый и видимый типы. Они отличаются между собой крепежными элементами. Скрытый тип вентилируемых фасадов обходится дороже при строительстве, но визуально смотрится лучше.

Видимый тип крепления

Крепление открытого (видимого) типа монтируется так, что его видно после монтажа фасадной панели. К такому виду крепежей относятся кляммеры, или заклепки (клипсы). Кляймеры для вентилируемого фасада изготавливаются из нержавеющих металлов. Их можно подобрать под цвет облицовочной панели или покрасить в тон самостоятельно.

Отделочный материал фасада крепится и жестко удерживается усиками кляммера к каркасу. Кляммеры применяют для облицовки зданий особо тяжелыми панелями, как керамогранит и натуральный камень.

Заклепки используют для более легких композитных, фиброцементных панелей или стальных листов. Изготавливают их из жаропрочной легированной стали или алюминия. Крепление заклепок не требует подготовительных работ, кроме разметки. Располагают их обычно вблизи углов.

В местах строительства, где преобладает ветреная погода, рекомендуется использовать вместо заклепок саморезы. Предпочтительно, чтобы они были изготовлены из нержавеющего материала.

Срок службы таких крепежей более 15 лет. Кроме того, саморезы бывают разных цветов, что позволяет сделать внешнее крепление практически незаметным.

Видимый тип крепления считается более простым при монтаже. Он экономичен, но из-за того, что крепежи видно, теряется эстетичный вид фасада.

Скрытый тип крепления фасада

Красивый внешний вид обеспечивается креплениями скрытого типа. Они устанавливаются на торцевую сторону панели или на внутреннюю поверхность. Подразделяются на 3 вида по способу крепежа:

механический;
способ приклеивания;
комбинированный.

Такой способ облицовки здания будет значительно дороже, так как увеличиваются затраты на элементы крепежа: скрытые кляммеры, дополнительные планки, анкеры и прочее. К скрытому способу относится и монтирование кассетных фасадов «через замок».

Из-за больших затрат на материалы часто прибегают к способу частичного крепления фасада скрытым типом. На первых этажах здания или только с главного входа используют скрытые крепежи, а в других, менее броских в глаза местах применяют внешние кляммеры или заклепки.

Для монтажа навесного фасада из натурального камня или плит слоистого пластика, используют анкера цангового типа. Такая методика монтажа позволяет визуально не испортить всю фактуру отделочного материала, но является очень затратной.

Сперва просверливают конусное отверстие внутрь фасадной плиты и доборников. В него вставляют анкер с аграфом на конце и прокручивают для раскрытия. После того как анкер расширяется в отверстии, его уже невозможно будет извлечь. При помощи аграфов плита размещается на поверхности профиля.

Для крепления керамогранита и натурального камня скрытым типом используют крепежные планки. На торце облицовочной плиты делаются пропилы. В них вставляются планки и фиксируются. Планка также скрывает шов между панелями. Но из-за того, что требуется делать большое количество пропилов, на которое тратится много времени, такой монтаж становится слишком трудоемким. Да и места пропилов необходимо обрабатывать герметиком, чтобы предотвратить попадания и замерзания влаги (исключить вероятность разрыва льдом). Могут возникнуть лишние расходы на закупку фасадных панелей, если в результате такого монтажа будут образовываться сколы.

Крепление при помощи крючков — «замковый» способ — не портит внешний вид и является очень прочным. Крючками монтируют фасадные панели из натурального камня, терракотовые плиты или плиты, которые сделаны под натуральный камень и кирпичную кладку.

Адгезивную ленту для монтажа вентилируемых фасадов можно назвать универсальным способом крепления. Она прочнее, чем сварка или кляммеры, и способна создать идеально ровную поверхность фасада. Крепят ленту к обратной стороне панели и к направляющей.

Кронштейны для вентилируемых фасадов и их подсистем

Подсистема вентилируемых фасадов включает в себя материалы, из которых формируют каркас, материалы облицовки и подвес. Крепление всех этих составляющих деталей вентилируемого фасада должны быть качественными, чтобы обеспечить надежность конструкции и увеличить срок ее пригодности.

Кронштейн (монтажный угол или подвес) изготавливается из оцинкованной стали или алюминия. Он служит основанием для дальнейшего монтажа всего навесного фасада. Крепится при помощи анкеров или специального дюбеля для вентилируемого фасада. За счет того, что на кронштейны придется вся тяжесть облицовочного материала, они должны быть качественными и выдерживать динамические и статические нагрузки. Шаг кронштейнов рассчитывается согласно тому, какой используется фасадный материал и какая прочность стены.

К кронштейнам крепятся горизонтальные и вертикальные элементы подсистем при помощи заклепок и болтов. Очень важно, чтобы подвес обладал большой несущей способностью, особенно если при отделке фасада предусмотрен монтаж с большим выносом фахверка. В таком случае обычно увеличивают количество кронштейнов или устанавливают подвес с усиленной несущей способностью. Чтобы избавиться от неровностей стены, необходимо использовать кронштейны разных размеров или с широким пределом изменения длины. Для снижения затрат на материалы, рекомендуется применять несущие и опорные кронштейны. Сейчас многие фирмы предлагают изготовить подвес по индивидуальному чертежу.

Чтобы фасад здания после монтажа прослужил как можно дольше и был безопасным, необходимо использовать только качественные элементы креплений. Все они должны быть выполнены согласно нормам и стандартам.

объектов BIM – Скачать бесплатно! Вентилируемый фасад / Система крепления Clamp

– Плита из керамогранита Laminam

Наружная облицовка из ламината, фарфора, полученного путем мокрого измельчения глинистого сырья, гранита и метаморфических пород, содержащих полевой шпат, и керамических пигментов. Уплотняется специальной формовкой в компакторе и спеканием при 1200 ° C с гибридным (газовым / электрическим) обжигом. С квадратным краем одинарной толщины и структурным усилением из стекловолокна, нанесенным с использованием контролируемого промышленного процесса (стекловолоконный мат наносится на заднюю часть). Номинальная толщина… /….

Размер: 500×3000 мм / 1000×3000 мм / 810×3240 мм или дополнительные форматы.

Laminam SpA предоставит проектировщику и руководству работ графики и расчетные значения сопротивления плиты, относящиеся к принятой системе.

– Поставка, установка опорной конструкции и плит ламинам на фасад

– Замеры, калибровка, исполнительный дизайн.

– Подконструкция из алюминиевых или стальных профилей подходящей формы и сечения, подходящего размера в соответствии с расчетом конструкции, прикрепленная к опоре с помощью L-образных кронштейнов из алюминия или стали, натуральных или окрашенных по запросу.Эти кронштейны удерживают профили, обеспечивая тепловое расширение за счет фиксированных и скользящих анкерных точек. Анкеры для крепления к стене подходящего размера и подходящие для самого типа опоры.

– Механическое крепление достигается с помощью зажимов из нержавеющей стали или аналогичных зажимов для фиксации плит облицовки к основанию. Зажимы будут окрашены в зависимости от цвета плит и прикреплены к профилям с помощью заклепок или саморезов. Межосевое расстояние между зажимами и, следовательно, алюминиевой опорной конструкцией должно определяться в зависимости от места установки, высоты здания и давления ветра.Минимальный шов между плитами 5 мм.

– Поставка внутренних досок в плиты Laminam.

– Монтаж несущих конструкций и плит Laminam, включая труд, оборудование, крепежные элементы (анкеры, шурупы и др.), Резка плит.

Товаров, не включенных в предложение (оплачивается отдельно):

– НДС;

– поставка и укладка изоляционного материала;

– строительные леса и / или площадки;

– строительные сборы;

– утилизация упаковочных ящиков и / или отходов;

– верхнее и нижнее закрытие из другого материала;

– все, что явно не указано в цитате.

Устройство вентилируемого фасада из керамогранита. Конструкция фасада из керамогранита

из керамогранита – отличный баланс функциональности внешних стен с точки зрения сохранения тепла и эстетических свойств отделки. Метод отделки фасада керамогранитом чрезвычайно распространен в России, прежде всего, благодаря доступной стоимости. Керамогранитом можно облицовывать несущие стены любого здания: жилого, коммерческого, офисного, промышленного.Монтаж системы вентиляции фасада можно производить в любое время года, низкая температура воздуха только ограничивает возможности монтажников, на систему не влияет.

Герметичная внешняя защита здания от атмосферной влаги не решает проблему конденсации паров, выходящих изнутри. Мы нашли интересный выход из этой ситуации. При их установке оставляют зазор между отделкой дома керамогранитом и внутренними слоями утеплителя.В образовавшемся пространстве свободно циркулируют конвекционные воздушные потоки, вытягивая водяной пар со стен.

Облицовка фасада керамогранитом придает зданию презентабельный вид и защищает его от всех видов внешних воздействий погодных факторов. А использование его в качестве наружного слоя вентилируемого фасада создает благоприятные условия для долгой службы строительных конструкций и создания здорового микроклимата в интерьере.

Керамогранит – это искусственный материал, который производится из смеси измельченных природных минералов путем прессования при высокой температуре.Полученная таким образом отделочная плитка отличается однородной структурой и обладает рядом замечательных свойств:

Высокая ударная вязкость, износостойкость, долговечность.
Простота обслуживания. Плитку можно мыть и чистить с помощью любой бытовой химии. При необходимости его легко заменить на новый.
Облицовка керамогранитом имитирует различные виды натурального строительного камня, придавая зданию солидный и эстетичный вид.На рынке имеется большое количество этого материала всех цветов и различной фактуры.
Устойчивость к ультрафиолету и резким перепадам температур, морозостойкость.
Пожарная безопасность и экологичность.
Низкая стоимость.

Порядок монтажа вентилируемого фасада с отделкой керамогранитом

Если речь идет о реконструкции здания, то на подготовительном этапе со стены снимаются неплотно закрепленные куски старой облицовки. Выравнивать поверхность не нужно, так как она будет скрыта отделкой фасада керамогранитом. Оценивается способность несущих конструкций выдерживать дополнительные нагрузки. Завезены все необходимые материалы. Территория огорожена.

Если монтаж фасада из керамогранита будет производиться на высоте, то устанавливаются подмости или люльки. Стена четко размечена для установки кронштейнов в соответствии с проектом.Стандартный шаг вертикальных направляющих для керамогранита – 600 мм, даже при ширине плиты 1200 мм. Шаг системы можно уменьшить в углах, под окнами и везде, где требуется обрезка керамогранитной плиты.

Существуют разные типы систем в зависимости от металла, используемого в конструкции:

оцинкованный;
алюминий;
нерж.

В оцинкованных системах применяется вертикально-горизонтальный способ монтажа.Это означает, что помимо вертикальных направляющих будут использоваться еще и горизонтальные направляющие. Соединяясь между собой, направляющие образуют на фасаде клетку, где ячейка составляет 600 * 600 мм. Это удобно для установщиков, так как есть возможность смещения влево / вправо.

При вертикальном расположении системы возможность смещения плиток ограничена допустимым способом смещения зажима относительно верхней профильной полки. Шип можно смещать, но основным условием допустимости такого узла является то, что каждая шипа должна быть зафиксирована минимум двумя заклепками наискосок в верхнем и нижнем отверстиях.

Монтажники должны быть ограничены в самостоятельном принятии решений относительно расположения керамогранита на фасаде. Интересы собственника здания и подрядной организации разные, собственнику важен эстетический вид, планировку необходимо согласовывать с ним. Речь идет о проекте навесного фасада из керамогранита, проект должен быть обязательным. Проект определяет расположение и расположение каждого узла конструкции.

Если не планируется выполнять проект навесного фасада на здании, проще применить оцинковку, раскладывать и резать плитку постфактум. Если постройка профессиональная, нужен проект.

В большинстве случаев укладка керамогранита осуществляется горизонтальными рядами. Для этого с помощью уровня необходимо провести на стене параллельную нулевой отметке нижнюю стартовую линию и определить точное расположение углов. Из них в дальнейшем будет проводиться монтаж плитки, но для этого необходимо заранее правильно подвести под него каркас.

При изготовлении вентилируемого фасада из керамогранита необходимо соблюдать технологию монтажа в соответствии с Альбомом технических решений и проектом фасада.Альбом технических решений – это набор типовых узлов, которые можно использовать в конкретной системе. Альбом технических решений утверждается ФАУ ФНС при выдаче Технического паспорта на систему; Он есть у каждого сертифицированного производителя.

В соответствии с нанесенной разметкой, монтируются на стену через паронитовые прокладки. Их крепят анкерными дюбелями, которые должны заходить в бетон или кладку не менее чем на 5-6 сантиметров. Испытания на вырыв анкера следует провести заранее, чтобы выбрать правильный анкер в соответствии с нагрузками, передаваемыми на точку анкеровки.

Профиль из оцинкованной, нержавеющей стали или алюминия крепится к опорным кронштейнам с помощью саморезов или заклепок. В этом случае должны быть выполнены два условия:

№

верхние полки профилей образуют идеально ровную плоскость для правильного крепления керамогранита к фасаду;
между слоями облицовки и теплоизоляции оставляют место для естественной вентиляции;
в зависимости от проекта профиль устанавливается вертикальными рядами или образует сетку правильной формы.

Утеплитель в навесных конструкциях

Монтаж вентилируемого фасада из керамогранита, как правило, предполагает наличие сплошного слоя утеплителя. Для этого используйте маты из минеральной ваты плотностью не менее 80 кг / м3. Их прижимают к стене дисковыми дюбелями. У каждого коврика по пять дюбелей: четыре по углам и один в центре. Снаружи к ним. Он пропускает водяной пар и предотвращает эрозию теплоизоляционного материала восходящими потоками воздуха.Можно использовать двухслойный. Нижний слой базальтового утеплителя может быть меньшей плотности – от 50кг / м3. В случае двухслойного утепления каждую последующую плиту утеплителя кладут на предыдущую, перекрывая стыки. Таким образом достигается максимальное удержание тепла в здании.

Видимый и скрытый способ крепления керамогранита

Есть три способа крепления керамогранита:

Видимый путь – шип;
Скрытый путь – через немецкий болт Кейля;
Скрытый способ – на зажиме в боковых разрезах плиты.

Какие зажимы для керамогранита использовать

Видимый метод является наиболее распространенным; зажимы удерживают пластину снаружи. Для придания облицовке более органичного вида фасадный кламмер окрашивают в цвет керамогранита. С расстояния в несколько метров видимые элементы становится трудно различить и сливаются с облицовкой. Поэтому метод очень распространенный.

Используйте зажимы для вентилируемых фасадов со стопором ржавчины или с разнонаправленными ножками, чтобы рустикация оставалась безупречной даже через десятилетия.

Ржавчина в керамограните – это расстояние между облицовочными плитами. Расстояние устанавливается используемым зажимом. Только в случае облицовки керамогранитом можно использовать струбцины с горизонтальной рустовкой 4-5мм. Использование этих зажимов на алюминиевых подсистемах запрещено, так как возможно выдавливание плитки из-за климатических тепловых расширений алюминиевых направляющих. Стандартная ржавчина в алюминиевых системах: 6..8мм.

Независимо от используемой системы, только хомуты из нержавеющей стали толщиной не менее 1.Допускается 2 мм. Такой зажим не может стоить меньше 18 рублей. И такую цену еще нужно найти.

Фасадный крепеж для керамогранита: German Keil bolt

Метод скрытого крепления пришел к нам из Германии. Болт Keil – это болт и анкер, который прикрепляется к трапециевидному отверстию на задней стороне плиты из керамогранита. Таким образом, на внешней стороне облицовки отсутствуют видимые элементы.

Каркас системы при скрытом способе крепления облицовки вертикально-горизонтальный.Крепление керамогранита к фасаду осуществляется с помощью специальных крючков – хомутов. Подробно процесс установки выглядит так:

В мастерской на специальном станке сверлом с алмазным напылением на обратной стороне пластины просверливается отверстие трапециевидной формы. Дыру нужно продуть.

Установите анкер в отверстие. Болт – второй крепежный элемент – ввинчивается в анкер. В то же время якорь расширяется вниз у основания. Принцип аналогичен мебельному креплению типа «бабочка», когда один элемент вкручивается, а второй элемент крепления притягивается к нему.Достаточность затяжки проверяют измерительным прибором. Измерительным прибором является такой плоский зонд из нержавеющей стали, он должен плотно входить между анкерной шайбой и плиткой из керамогранита, но не выпадать без усилия. Это означает, что между анкерным болтом и керамогранитом должно быть минимальное расстояние. Измерительный прибор, специальные алмазные сверла и сам сверлильный станок с водяным охлаждением со столом и роликами произведены немецкой компанией, имеющей патент на анкерный болт Keil.

Анкер надежно прикрепляет крючок – аграф к плите из керамогранита. Тогда аграфы выступают в роли крючка, который навешивается на горизонтальные направляющие. Существует три типа аграфов: верхний фиксированный, регулируемый, верхний фиксированный, но не регулируемый, и нижний нефиксированный, не регулируемый. Застежка фиксируется заклепкой к горизонтальному профилю, застежка предотвращает отрыв облицовки порывами ветра. Регулировка фиксаторов осуществляется специальным регулировочным болтом.Регулировка необходима для того, чтобы все листы облицовки зацепились в одной плоскости. Нижние фиксаторы не фиксируем, они нужны только как элемент дополнительного крепления и работают на разъединение.

Нет необходимости подробно останавливаться на установке подконструкции, так как расположение кронштейнов и шаг направляющих определяется проектом, а не конкретным в случае установки керамогранита. Отметим только, что горизонтальные направляющие должны иметь разветвленное сечение, чтобы выдерживать значительные нагрузки.Как правило, на одну плиту керамогранита ложатся две горизонтальные направляющие – для верхнего и нижнего аграфов. Аграф стандартный, четыре на одну плиту 600 * 600мм.

Метод дорогой, трудоемкий, требует специального сверлильного станка. Машинка со столом стоит около десяти тысяч евро. Стоимость одного анкерного болта Keil составляет около 1,8… 2 евро. Плюс сверла, измерительный прибор. Стоимость одного метра квадратной подсистемы выше, потому что металлоемкость за счет горизонтального профиля выше.Только специализированные подрядчики могут выполнить работы по скрытому способу крепления керамогранита.

Главное – презентабельный, шикарный и «дорогой» фасад, который мало кому по карману. Такой фасад выгодно выделит ваше здание среди других построек. Выбор, конечно, за вами.

Скрытый способ – на зажиме в боковых разрезах плиты

Способ установки системы ничем не будет отличаться от видимого, за исключением одной особенности. Кламмер при скрытом креплении потребует другой. Хомуты скрытого крепления устанавливаются в боковой разрез керамогранита и остаются в толщине плиты. Поэтому метод называется скрытым.

Метод сертифицирован всеми, потому что красивый способ скрывает его ненадежность. Толщина керамогранита для этого метода должна быть не менее 12 мм. Однако керамогранит толщиной 12 мм найти сложно и дороже.Поэтому даже для этого метода, как правило, используется пластина 10мм. Минусы скрытого метода с использованием метода бокового пропила в керамограните:

№

при вырезании отверстия на стороне керамогранита 10 мм появляется много сколов – на облицовку нужно укладывать большое отступление;
вода будет собираться в верхних срезах. Расширяясь при превращении в лед, вода вызовет скол – плита может выпасть. Чтобы этого не произошло, отверстие промазывают герметиком. Герметик небезопасен с точки зрения возгорания, а срок его службы короче, чем у нелегальной системы ВВС.
этот метод сертифицирован для зданий высотой до 45 метров. На самом деле допустимо использовать его до двух этажей и лучше, если постройка будет неквалифицированной.

С другой стороны, вы получите красивый дорогой внешний вид по очень доступной цене. Хозяин – хозяин.

Подсистема вентилируемого фасада из керамогранита

Фасадный вентилируемый керамогранит

Каждая система имеет альбом технических решений, который содержит полный список компонентов системы, разработанных производителем.Но, чтобы познакомиться с некоторыми узлами, рассмотрим варианты.

Узлы прилипания керамогранита, расстояние между плитками, внешний угол и др.

На хранении…

Из керамогранита можно получить самые разные узоры. Традиционный метод предполагает укладку плит одного цвета и размера сплошным массивом с выделением цоколя или углов панелями другого цвета. Смещение рядов по горизонтали дает эффект кирпичной кладки.Иногда его разнообразят цветными вставками в произвольном порядке. Совместное использование фасадных элементов разных размеров и форм позволяет создавать сложные композиции. Прямоугольные панели можно укладывать по рисунку паркета.

Если вы задумываетесь о том, как облицевать здание, не тратьте время на перебор множества вариантов. Использование технологии вентилируемого фасада с отделкой керамогранитом сделает любое здание не только красивым, но и уютным и долговечным.

Примеры фасада из керамогранита

Компания Alucom проектирует, производит и поставляет навесные вентилируемые фасады для жилых домов, зданий, государственных учреждений, промышленных объектов, спортивных и торговых комплексов, зданий для компаний, офисов и корпораций.

Алюминиевые системы для фасадов изготавливаются под определенный вид облицовочного материала, поэтому для монтажа керамогранита используется фасадная система Alucom KG для монтажа плит из керамогранита открытым способом и фасадная система Alucom SKG для крепления керамогранита. плиты скрытым способом разработаны и изготовлены.

Система Alucom KG изготовлена из алюминиевого сплава A 6060 T66. Открытый тип крепления означает, что на пластинах будут видны «проушины» хомутов. При необходимости их можно окрасить в любой цвет по шкале RAL.

В качестве альтернативы есть алюминиевый каркас Alucom SKG для скрытого крепления плит из керамогранита. При использовании этой системы «ножки» зажимов не видны со стороны фасада, но возникает необходимость делать надрезы в плитах из керамогранита.

Система Alucom KG / SKG устроена следующим образом: размер швов между ее плитками составляет всего от 4 до 6 мм, а выступ фасада от стены может варьироваться от 40 до 436 мм.

Крепление в Алюком КГ и СКГ осуществляется поворотными хомутами из нержавеющей стали 12Х18х20Т.

Плиты и панели для фасадов из керамогранита имеют различные размеры и несколько типов поверхностей, в том числе матовую, полированную, полуполированную и фактурную с имитацией грубого камня.Цветовая гамма материала позволяет подобрать необходимое сочетание для решения конкретной дизайнерской мысли.

Варианты облицовки фасада керамогранитом

Преимущества фасада керамогранитом

Фасадные плиты и панели из керамогранита удобны в укладке, влагостойки, нечувствительны к солнечным лучам и атмосферным осадкам.

РВФ из керамогранита имеет множество преимуществ, среди которых:

Отличительный внешний вид, придающий зданиям респектабельность
высокая защита от влаги, конденсата и перепадов температур
надежные теплоизоляционные и звукоизоляционные свойства
огнестойкость в результате установки трудногорючих и негорючих материалов
износостойкость и прочность.

Облицовка и отделка керамогранитом фасадов придает им декоративную функцию, а конструкция приобретает новый эстетический вид.

Завершенные объекты с фасадом из керамогранита

Фасадные системы Alucom для крепления керамогранита

Заказать фасадную систему по керамограниту

При выборе фасада из керамогранита «Алюком» разрабатывает проект этапов КМ, КМД, изготавливает систему IAF и при необходимости проводит шеф-монтаж непосредственно на объекте.

Мы предлагаем нашим клиентам фасадную систему классического типа Alucom Classic, а также запатентованную разработку компании – фасадную систему Alucom Longfloors (LF) с межэтажным креплением, которая применяется для стен с низкой несущей способностью. Системы Alucom LF 501 и Alucom LF 501-S предназначены для крепления керамогранитных плит в межэтажных перекрытиях.

Компания помогает заказчику найти и выбрать производителя необходимого облицовочного материала.

Вентилируемый фасад из керамогранита для облицовки стен – отличный способ преобразить облик здания.Одно из самых распространенных керамических изделий – это керамогранит. В качестве отделочного материала его начали использовать относительно недавно, с 1970-х годов. Сначала его использовали для отделки стен технических помещений, а затем – для облицовки жилых и общественных зданий.

За последние десятилетия он приобрел большую популярность благодаря своей прочности и практичности. Сегодня облицовка керамогранитом широко применяется как для общественных зданий, офисов, торговых центров, так и для жилых домов.

Виды керамогранита

По твердости керамогранит уступает только алмазу, поэтому обладает высокой прочностью и износостойкостью. Технология изготовления этого материала предполагает смешивание нескольких видов глины, кварцевого песка, полевого шпата, минеральных добавок и красителей.

Состав керамогранита практически такой же, как и у керамической плитки для фасада, но при производстве последней не используется песок. Плиты прессуются под высоким давлением более 500 кг / 1 кв.см, обожженный при температуре 1200-1300 ° С. Прочный монолитный материал образуется под воздействием высокой температуры.
Керамогранит бывает следующих видов:

матовый – имеет необработанный вид, очень похожий на натуральный камень;
полированная – с блестящей поверхностью, что достигается ровным срезом необработанной поверхности;
полуполированный – на поверхности керамогранита чередуются полированные и необработанные участки.

Также типы керамогранита классифицируются по цвету и рисунку на плитах. Такое разнообразие позволяет считать его не только одним из лучших видов отделочных материалов, которые предлагает керамический фасад.

Еще один параметр – это размер плитки, обычно самый распространенный размер 600мм * 600мм * 10мм.

Преимущества и недостатки керамогранита для фасадов

Облицовка фасада керамогранитом придает всему зданию современный и красивый вид, защищает его от воздействия погодных условий, а также решает ряд технических проблем.Керамогранит как строительный отделочный материал имеет ряд важных преимуществ:

обеспечивает защиту фасадных стен от разрушительных процессов за счет того, что при качественном монтаже выдерживает перепады температур, влаги и т. Д.;
за счет долговечности и высокой прочности такая отделка значительно удешевляет эксплуатацию здания, так как не требует частого ремонта;
преображает внешний вид всего здания за счет широкого выбора типов материалов, цветов, возможности комбинировать цвета, фактуры и размеры материала и т. Д.;
создается дополнительная система теплоизоляции, которая зимой сохраняет тепло внутри помещения и отталкивает его от стен летом, поэтому в зданиях, облицованных керамогранитом, зимой тепло, а летом прохладно.

Наилучшего качества теплоизоляции можно достичь, создав навесной вентилируемый фасад;

установку можно проводить в любое время года;
обладает повышенной огнестойкостью;
не выгорает и не деформируется, износостойкий;
эта отделка относится к экологически чистым материалам.

Помимо преимуществ, керамогранит для фасада имеет и недостатки, к которым можно отнести относительно высокую стоимость материала, сложность транспортировки и монтажа из-за большого веса. Тем не менее, эти недостатки с лихвой компенсируются достоинствами материала, ведь даже высокие затраты на его покупку очень быстро окупятся.

Варианты облицовки фасадов керамогранитом

Монтаж керамогранита производится двумя способами.Первый – закрепить плиты клеем. При использовании второго метода создается вентилируемый фасад из керамогранита.

Технология крепления керамогранита с помощью клея к наружным стенам здания аналогична той, что используется для внутренней отделки. К выбору клея необходимо подходить серьезно, ведь он должен быть устойчивым к особенностям климатических условий, температур – как высоких, так и низких, а также влажности. Этот метод чаще всего используется для отделки подвальных помещений.При этом к качеству поверхности стен предъявляются высокие требования – они должны быть сухими, ровными.

Вентилируемый фасад из керамогранита применяется для облицовки наружных стен здания. Он выполняет не только декоративные и защитные функции, но и обеспечивает дополнительную изоляцию. В устройстве вентфасада используется специальная система держателей.

Сначала крепятся кронштейны, а затем устанавливаются утеплитель и ветрозащитная мембрана.Последнее не является обязательным элементом только в том случае, если в качестве утеплителя используется ламинированная минераловатная плита. Технология вентилируемого фасада предусматривает необходимость оставлять зазор в 40-60 мм между утеплителем и керамогранитом, необходимый для циркуляции воздушных потоков.

Важно знать

При установке системы с использованием керамогранита в качестве облицовки многие монтажники предпочитают использовать оцинкованные, горизонтально-вертикальные системы, поскольку с такой системой проще укладывать плитку.

Конструкция вентфасада состоит из каркаса, который крепится к поверхности стен. Для офисных зданий и многоэтажных домов в качестве каркаса применяют металлические профили, а для деревянных домов часто применяют обрешетку из бруса. Плиты из керамогранита крепятся к каркасу к ранее установленным кронштейнам с помощью зажимов двумя способами: видимым (открытым), при котором зажимы выступают за края плит керамогранита, и скрытым – система креплений за плитами не видна. .

Устройство вентфасада несложное, поэтому вы можете установить его самостоятельно. Тем не менее конструкция будет прочнее, если ее создание будет осуществляться под контролем специалиста.

Отделка керамогранитом придаст фасаду здания современный архитектурный вид, зрительно увеличит его размеры. Несмотря на высокую стоимость материала (600-1200р за м2.) , значительные затраты на его установку, керамогранит, в то же время, позволяет значительно снизить затраты на содержание здания, так как обеспечивает высокую тепло- и шумоизоляцию и является одним из самых прочных отделочных материалов, так как за счет утепления фасада происходит экономия на обогреве помещения, то есть такой фасад является энергоэффективным .

Кроме того, отделка фасадов плит из керамогранита обладает высокими износостойкими и антивандальными свойствами.

Отделка фасада облицовочным материалом – неотъемлемая часть строительства любого дома. Цель отделки фасада здания – защитить стеновую конструкцию от воздействия природы.

Даже стены из самых прочных материалов, таких как бетон, кирпич или камень, требуют дополнительной внешней защиты.

Самым популярным средством защиты строений от природных воздействий природы стал монтаж керамогранита. Эта технология год от года набирает популярность, тем самым становясь все более доступной. Помимо прочего, такая отделка фасада выглядит очень современно и стильно.

Монтаж керамогранита на фасад дома, в первую очередь, требует особой осторожности и терпения, так как процесс нельзя назвать простым.

Важнейшим качеством данной технологии является возможность создания вентилируемого фасада, защищающего конструкцию от влаги и конденсата.

Особую популярность эта конструкция приобрела за последние 8-10 лет. За это время владельцы частных домов уже убедились в том, насколько важен вентилируемый фасад.

Кроме того, отделка фасада керамогранитом очень эффективна благодаря эксплуатационным характеристикам самого материала. По своим технологическим качествам превосходит даже натуральный камень.

Характеристика керамогранита как материала

Керамогранит – это очень современный и качественный материал, обладающий высокой прочностью и устойчивостью к любым температурам.

Благодаря низким водопоглощающим свойствам материал не подвержен воздействию воды и влаги. Он также имеет следующие важные свойства:

Устойчив к суровым погодным условиям.
Solid – означает, что конструкция прочная, без трещин.
Высокая экологичность материала.
Повышенная устойчивость к разным видам износа.
Высокая прочность и твердость – это позволяет материалу выдерживать практически все механические нагрузки.
Невоспламеняемость.

Таким образом, можно смело монтировать керамогранит на фасад.

Преимущества отделки фасада керамогранитом

Установка керамогранита на фасад дома предполагает создание вентилируемой конструкции, что, в свою очередь, имеет множество преимуществ.

Циркуляция воздуха и простота ремонта

При прикреплении керамогранита образуется свободное пространство, в котором происходит естественная циркуляция воздуха.Это позволит поверхности стен и облицовки «подсохнуть», что предотвратит развитие различных бактерий (плесени, грибка). За счет этого увеличивается продолжительность эксплуатационного периода здания.

В случае поломки, или если цвета надоели пользователю, дизайнерское устройство позволяет легко демонтировать старое покрытие и установить новое. При этом трогать конструкцию самой постройки не нужно, так как монтаж фасада из керамогранита осуществляется на обрешетку.

Изолирующая способность

Свободное пространство между облицовкой и самим зданием позволяет установить тепло-, звуко- и пароизоляцию. Это еще больше повысит технологические характеристики здания.

Установив фасад из керамогранита, можно надежно защитить конструкцию здания от ветра, осадков и других внешних воздействий.

Такая воздушная прослойка также позволяет создать особый микроклимат внутри дома, поскольку такое покрытие создает своеобразный «термос».Таким образом, в доме всегда будет отличный температурный режим.

Красивый внешний вид и возможность все сделать самому

Эстетичный и стильный вид здания. Поверхность керамогранита полностью гладкая, за счет этого на нее практически не прилипает пыль и грязь. Такое покрытие требует минимального ухода, так как его можно мыть водой, не опасаясь повредить покрытие.

Широкая цветовая гамма. Сегодня существует большое количество оттенков, поэтому каждый сможет выбрать подходящий для себя вариант.

Возможность самостоятельной сборки. Благодаря тому, что конструкция проста, можно самостоятельно установить такое покрытие.

Инструменты и материалы для дома

Кронштейны.
Основной вертикальный профиль.
Горизонтальный профиль.
Крепеж анкерный.
Изоляция.
Гидроизоляция.
Специальная ветрозащитная мембрана, защищающая конструкцию устройства.
Зажимы.
Прокладка паронитовая.

Что касается оформления облицовки фасада керамогранитом, то это выглядит так:

Несущий профиль;
установлен слой утеплителя;
скобы крепления;
крепежная изоляция;
непосредственно сам керамогранит.

Между изоляцией и облицовкой всегда должен быть небольшой зазор.

Фасад из керамогранита: виды крепежа

Всего существует 2 вида крепежа керамогранита: видимый и невидимый.Отличие, как можно догадаться по названию, довольно простое: при видимой системе крепления элементы системы крепления выступают за пределы облицовки.

При этом каркас выполнен из металла и состоит из Т-образных профилей, на которые с помощью саморезов крепятся панели облицовки. Кроме того, его можно прикрепить к струбцинам, заклепкам или зажимам. По окончании работ крепеж окрашивается в цвет керамогранита.

Однако чаще всего используются невидимые крепления, так как это позволяет конструкции быть монолитной.Возможны различные способы крепления:

Крепление клеем – доски просто приклеиваются к несущим профилям.
Скрытое механическое крепление – в плитах предварительно просверливаются отверстия для крепления к анкерным дюбелям.
Крепление к профилям – на концах плит выполняются надрезы.
Штифтовая фиксация – это метод, при котором штифты используются вместо дюбелей.
Комбинированное крепление – это самое прочное соединение, по технологии которого используется как адгезионная, так и механическая основа.Все доски приклеиваются к профилям и фиксируются механическими креплениями.

Монтажные работы: инструкция

Подготовительные процессы. Фактически приступить к установке покрытия можно без предварительных работ, а именно с выравнивания стен, удаления шероховатостей и других дефектов.

Это связано с тем, что создается обрешетка, в которой образуется свободное пространство 5-7 см. Этого расстояния достаточно, чтобы скрыть даже самые большие неровности.

Создание и разметка проекта

Далее производится разметка стен по разработанному проекту, устанавливаются направляющие маяки и профили.Монтируются кронштейны, шаг по вертикали должен быть не более 80 см, а по горизонтали – сумма ширины плиты и монтажного шва.

Теплоизоляция

Очень ответственный процесс, позволяющий значительно сэкономить на отоплении дома. Для этих целей необходимо использовать плиты утеплителя, которые крепятся к стене специальными креплениями.

Здесь следует отметить, что утеплитель должен очень плотно прилегать к стене. Чаще всего слой утеплителя крепится при помощи дюбелей или саморезов с широкой головкой.Что касается расстояния между утеплителем и будущим покрытием, то оно должно быть около 50 мм.

Крепежные опорные профили

Для этого необходимо использовать отвес, контролируя при этом расстояние между ними. Чаще всего для крепления профиля используют саморезы по металлу со специальной пресс-шайбой.

Панели облицовочные. Крепление керамогранитных панелей к зажимам начинается с предустановленных профилей. Здесь можно использовать другие способы крепления, которые были описаны ранее.

На этом монтажные работы завершены. Для качественного и, в первую очередь, правильного монтажа нужно соблюдать четкую последовательность работ. В противном случае могут возникнуть дефекты и недоработки отделки.

Фасадная система из керамогранита представляет собой комплекс элементов из коррозионно-стойкой или оцинкованной стали, образующих подсистему для монтажа плит из керамогранита. Использование навесных систем позволяет значительно улучшить показатели теплоизоляции, звукоизоляции, а также выразительно украсить фасад конструкции.

Широкая палитра цветов и фактур плит керамогранита позволяет реализовать практически любое архитектурное решение, независимо от сложности конфигурации.

Подсистема фасада может быть установлена как на новые конструкции, так и на реконструируемые здания с любым вариантом несущих стен (бетон, кирпич, пеноблок). из керамогранита с использованием нашей подсистемы быстро и надежно.

СТРУКТУРНАЯ ДИАГРАММА FS-ФАРФОР

Навесная система для керамогранита бывает двух типов:

Горизонтально-вертикальный
Вертикальный

Выбор варианта каркаса подсистемы определяется после технического анализа объекта, расчетов несущей способности наружных ограждающих конструкций.

ТЕХНИЧЕСКИЕ ПОКАЗАТЕЛИ

Наша подсистема имеет высокую несущую способность и применяется в зданиях высотой до 70 метров. Для производства мы используем оцинкованную сталь 1-го сорта. Использование телескопических кронштейнов дает возможность монтировать навесную стену на неподготовленных плоскостях стен и потолка, с различными перепадами и неровностями. Класс пожарной опасности системы – К0.

ОСНОВНЫЕ ЭЛЕМЕНТЫ ПОДСИСТЕМЫ

№	Изображение	Имя электронной почты	Опции
1		Кронштейн L-образный	50, 70, 90, 100, 110, 120, 150, 170, 180, 200, 250 К (В): 50, 60, 70
2		Кронштейн G, усиленный	В: 80, 90, 120, 150, 180, 230
3			А: 20, 30, 35, 40, 45, 50, 60 В: 25, 30, 35, 40, 44, 45, 50 Сталь оцинкованная: 1.2; 2,0 мм.
4
5			А: 65, 80, 90, 100 Сталь оцинкованная: 1,2; 1,5 мм.
6		Z-образный профиль	В: 20, 30, 26,5 Сталь оцинкованная: 1,2; 1,5 мм.
7		Кляммер рядовой и начальный	Сталь оцинкованная: 1.0 мм.

СТОИМОСТЬ ФАСАДА СИСТЕМЫ ДЛЯ ФАРФОРА

Стоимость комплекта крепежных и несущих элементов подсистемы фасада из оцинкованной стали (без утеплителя и облицовочного материала):

от 380 руб. за м 2

Предварительную оценку стоимости работ и материалов для навесной стены вы можете сделать прямо сейчас, воспользовавшись нашим сервисом:

РАСЧЕТ СИСТЕМЫ ФАСАДА ОНЛАЙН

Обращаем ваше внимание на! Калькулятор фасадной системы производит приблизительный (средний) расчет стоимости подсистемы для керамогранита.Полученные данные могут существенно отличаться от расчета, составленного специалистом с учетом технических характеристик вашего объекта!

Этот расчет показывает розничные цены (без оптовых скидок). В расчете используется окрашенный (загрунтованный) вариант оцинкованной системы!

Расчетная таблица

№	Имя	Ред. Агрегат.
	Несущие элементы
1	Кронштейн L-образный 50x50x50x2мм.	шт.
2	Прокладка кронштейна паронитовая	шт.
3	Профиль П-образный 65x22x20x1,2мм.	пог / м
4	Г-образный профиль 40х40х1,2мм.	пог / м
5	Z-образный профиль 40x22x20x1.2мм.	пог / м
	Крепежные детали
6	Анкеры для монтажных кронштейнов	шт.
7	Заклепки A2 / A2 4×10мм.	шт.
8	Зажим из нержавеющей стали.частный 1.0мм.	шт.
9	Зажим из нержавеющей стали. конец 1.0мм.	шт.
	ИТОГО:
	ИТОГО на м2:

Цены включают НДС 18%

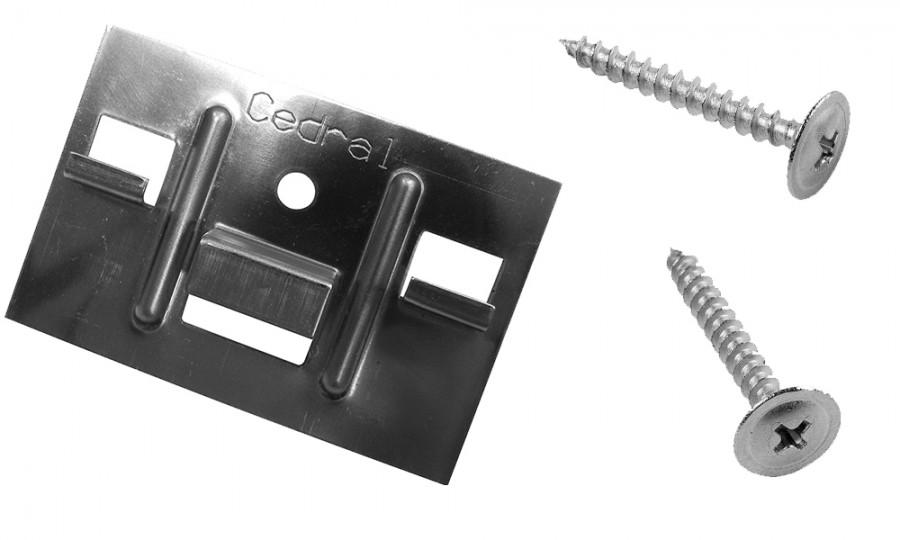

Саморезы для вентилируемого фасада из керамогранита.Вентилируемый фасад из керамогранита. Технология монтажа. Технология монтажа теплоизоляции

Керамогранит – это искусственный материал, изготовленный из природных минеральных компонентов (специальной глины, кварцевого песка, полевого шпата). Одно из самых популярных его применений – облицовка фасадов. Фасадный керамогранит обладает уникальной устойчивостью к перепадам температур и морозостойкостью. По этим характеристикам керамогранит лучше всех известных материалов, а по прочности не уступает натуральному камню.Фасад из керамогранита (фото с объекта в Москве) не боится воды, солнечных лучей, агрессивных химических сред (например, соленых морских туманов), не выгорает и не горит. Фасадный керамогранит чрезвычайно прочен и является самым популярным материалом для облицовки фасадов.

Фасады вентилируемые

Технология облицовки керамогранитом состоит из двух операций:

установка несущего металлического каркаса;
Крепление к каркасу плит керамогранита.

В результате получился так называемый вентилируемый фасад. Эта технология применяется практически всегда, когда нужно отделать фасад керамогранитом.

При использовании керамогранита в качестве напольной плитки используются специальные клеи для его укладки. Однако клеи для крепления фасадного керамогранита применяют редко, так как плиты имеют большой удельный вес. Крепление керамогранитных плит на клей применяется для стен на небольшой высоте, но внутри помещений.

Облицовка фасада керамогранитом, технология которого предусматривает установку несущего каркаса, часто применяется для дополнительного утепления здания.Для этого между фасадной плиткой и стеной укладывается утеплитель с гидроизоляционным слоем.

Эта многослойная облицовка защищает от холода зимой, от жары летом, от влаги и конденсации круглый год.

Помните! Для проведения фасадных работ необходимо использовать керамогранит с предварительно обрезанными краями. Это так называемый ректифицированный керамогранит, или керамогранит одного калибра (монокалибр). Обрезка кромок выполняется алмазным инструментом.Если этого не сделать, то выступающий край доски может быть разного размера в разных партиях.

Установка опорной рамы

Металлический каркас будет нести фасад из керамогранита, технология его монтажа должна обеспечивать долговечность всей конструкции.

Монтаж осуществляется в следующем порядке:

Сначала на стене нужно разметить точки для крепления кронштейнов.Разметка выполняется по линиям маяков, которые наносятся с помощью отвесов (вертикальные маяки) или уровней (горизонтальные маяки). После этого места для установки кронштейнов размечаются несмываемой краской с учетом размеров фасадной плитки.
Отверстия под крепеж просверливаются по маркировке. В отверстия вставляются паронитовые прокладки и с помощью отвертки опорные кронштейны фиксируются анкерными дюбелями.
Профессиональный монтаж каркаса предполагает установку утеплителя и гидроизоляции.Для этого через прорези кронштейнов крепятся плиты утеплителя и гидроизоляционная мембрана. Утеплитель монтируется снизу вверх.
Металлические направляющие профили устанавливаются на кронштейны для крепления фасадных плит из керамогранита. Профили крепятся заклепками. При вертикальном стыке двух направляющих между ними оставляют зазор, чтобы предотвратить деформацию профилей при колебаниях температуры.

Правильная технология вентилируемого фасада из керамогранита требует наличия двух направляющих профилей на плитку.Фасадный керамогранит необходимо прикрепить к направляющим, установка которых завершит облицовку фасада.

Крепление керамогранита к раме

Когда каркас готов, выполняется монтаж керамогранита на фасаде, видео процесса демонстрирует весь процесс от начала до конца.

Установка керамогранита на фасад требует применения специальных крепежных элементов – хомутов. Выпускаются в двух модификациях – для видимого и для скрытого монтажа.Скрытое крепление дает более красивый фасад, а видимое – дешевле.

Дизайнерский вид фасаду можно придать с помощью простого «побега»

Технология укладки керамогранита на фасад со скрытым способом крепления керамогранита требует надрезов в плитке, что возможно сделать только с помощью специального оборудования в помещении. фабрика. Следовательно, такая установка оказывается дороже. С другой стороны, никаких креплений сверху не видно, а пластины прилегают друг к другу с минимальным зазором.

При видимом способе крепления видны выступы зажимов, которые покрыты специальной краской, чтобы они были менее заметны.

Материал хомутов для монтажа керамогранита – оцинкованная или нержавеющая сталь. Для крепления керамогранита к фасаду требуются разные типы зажимов для первого ряда плит и для всех остальных рядов. Для первого (с поверхности земли или из окна) ряда используются пусковые зажимы, для остальных – обычные зажимы.

Как сделать фасад из керамогранита:

Отметить точки крепления хомутов на направляющих профилях и просверлить отверстия электродрелью.
Сквозные просверленные отверстия прикрепите зажимы к направляющим профилям. В этом случае необходимо использовать саморезы.
Поместить фасадные плиты из керамогранита в ножки установленного ряда зажимов. Монтаж осуществляется снизу вверх, над установленным рядом пластин устанавливается следующий ряд хомутов.

Навесной фасад из керамогранита очень прост в установке: его можно проводить круглый год, независимо от погоды и температуры. Разбить фасадный керамогранит практически невозможно, и он не требует ухода.

Разновидности фасадного керамогранита

Размеры

Фасадный керамогранит, размеры которого могут быть разными, бывает в форме квадрата или прямоугольника.

Плиты доступны следующих размеров (в мм):

300×300;
300×600;
400×400;
450×450;
600×600;
1000×1000;
1200×600;
1200×1200;
1200×1800.

Важно! Размеры плит керамогранита в разных источниках приведены в разных единицах измерения. Часто используются не миллиметры, а сантиметры. Тогда размер 600х600 будет выглядеть как 60х60.

Толщина выпускаемых плит из керамогранита от 7 до 30 мм. Толщина керамогранита для фасада чаще всего лежит в пределах 8-10 мм. Керамогранит имеет большой удельный вес, и более тяжелые плиты требуют большей прочности каркаса, соответственно плиты и монтаж стоят дороже.Но фасадный керамогранит настолько прочен, что такой толщины плиты вполне хватает, чтобы гарантировать сохранение всех эксплуатационных характеристик на долгие годы.

Цвет и типы поверхности

Фасадная плитка, керамогранит радует разнообразием цветов. Они варьируются от черного до белого и красного. Кроме того, доски различаются по фактуре и обработке поверхности.

Выпускаются плиты следующих типов:

Матовые плиты – наиболее распространенный и дешевый вариант, так как такие плиты не подвергаются дополнительной обработке после обжига.
Шлифованные плиты – после обжига они подвергаются шлифовке алмазным инструментом. В результате получается матовая и несколько шероховатая поверхность.
Шлифованные плиты – проходят две дополнительные операции: шлифовку и полировку. Шлифованные плиты выпускаются однородными с нанесенным рисунком. Рисунок часто имитирует какой-то натуральный материал, например, камень или дерево. Шлифованные плиты очень хорошо отражают солнечный свет, поэтому в жарком климате постройки с такой облицовкой – это круто.
Полуполированные плиты – изготовлены по очень интересной технологии: поверхность плиты кое-где (не во всех!) Прорезана, а пропилы отполированы.Получается необычная фактура.
Специально состаренные (рустикальные) плиты – самый дорогой вариант обработки поверхности. Их используют в особых случаях, когда хотят придать фасаду вид старинного дома. Такие плиты отлично имитируют старинные архитектурные рельефы (кладка, разные виды камня, деревянные поверхности).

Варианты укладки фасадной плитки

Для получения красивого фасада керамогранит (видео можно посмотреть ниже) можно укладывать разными способами:

Традиционный и наиболее часто используемый метод – укладывать плиты одного цвета и размера параллельно зданию. Фонд.В этом случае можно использовать как квадратные, так и прямоугольные тарелки.
Установка плит со смещением позволяет имитировать крупную кирпичную кладку. Для этого используются плиты прямоугольной формы, которые не кладут одна под другую, а смещают верхний ряд относительно нижнего. Рисунок получится еще красивее, если какие-то тарелки будут другого цвета.
Комбинированный монтаж предполагает использование фасадных панелей разного размера. В этом случае разное расположение плит дает возможность сформировать сложный рисунок фасада.Конечно, установка такого фасада сложнее.
Фасадный облицовочный керамогранит можно использовать для создания рисунка фасада, напоминающего паркет. В этом случае ряды прямоугольных плит укладываются попеременно по вертикали и горизонтали.

Здания из керамогранита часто разнообразят за счет использования плитки разных цветов. При таком способе отделки фасада возможно бесконечно большое количество вариантов как по цветовой гамме, так и по порядку смены цвета.

Устройство фасада из керамогранита дает большие возможности для создания уникальных построек. Немногие строительные технологии предоставляют такие перспективы отделки дома, как отделка фасада керамогранитом. Фото интересных вариантов фасадов можно посмотреть в каталогах производителя керамогранита.

из керамогранита – отличный баланс функциональности внешних стен с точки зрения сохранения тепла и эстетических свойств отделки.Метод отделки фасада керамогранитом чрезвычайно распространен в России, прежде всего, благодаря доступной стоимости. Керамогранитом можно облицовывать несущие стены любого здания: жилого, коммерческого, офисного, промышленного. Монтаж системы вентиляции фасада можно производить в любое время года, низкая температура воздуха только ограничивает возможности монтажников, не влияет на систему.

Герметичная внешняя защита здания от атмосферной влаги не решает проблему конденсации паров, выходящих изнутри.Мы нашли интересный выход из этой ситуации. При их установке оставляют зазор между отделкой дома керамогранитом и внутренними слоями утеплителя. В образовавшемся пространстве свободно циркулируют конвекционные воздушные потоки, вытягивая водяной пар со стен.

Облицовка фасада керамогранитом придает зданию презентабельный вид и защищает его от всех видов внешних воздействий погодных факторов. А использование его в качестве внешнего слоя вентилируемого фасада создает благоприятные условия для долгой эксплуатации строительных конструкций и создания здорового климата в помещении.

Керамогранит – это искусственный материал, который производится из смеси измельченных природных минералов путем прессования при высокой температуре. Полученная таким образом отделочная плитка отличается однородной структурой и обладает рядом замечательных свойств:

Высокая ударная вязкость, износостойкость, долговечность.
Простота ухода. Плитку можно мыть и чистить с помощью любых средств бытовой химии … При необходимости ее легко заменить на новую.
Облицовка керамогранитом имитирует различные виды натурального строительного камня, придавая зданию солидный и эстетичный вид … Этого материала на рынке немало всех цветов и различных фактур.
Устойчивость к ультрафиолету и резким перепадам температур, морозостойкость.
Пожарная безопасность и экологичность.
Низкая стоимость.

Порядок монтажа вентилируемого фасада с отделкой керамогранитом

Если речь идет о реконструкции здания, то на подготовительном этапе со стены снимаются неплотно закрепленные куски старой облицовки.Выравнивать поверхность не нужно, так как она будет скрыта отделкой фасада керамогранитом. Оценивается способность несущих конструкций выдерживать дополнительные нагрузки. Привезены все необходимые материалы … Территория огорожена.

Если монтаж фасада из керамогранита будет осуществляться на высоте, то устанавливаются подмости или люлька. Стена четко размечена для установки кронштейнов в соответствии с проектом. Стандартный шаг вертикальных направляющих для керамогранита – 600 мм, даже при ширине плиты 1200 мм.Шаг системы можно уменьшить в углах, под окнами и везде, где требуется обрезка керамогранитной плиты.

Существуют системы разных типов в зависимости от металла, используемого в конструкции:

оцинкованный;
алюминий;
нерж.

В оцинкованных системах применяется вертикально-горизонтальный способ монтажа. Это означает, что помимо вертикальных направляющих будут использоваться еще и горизонтальные направляющие. Соединяясь между собой, направляющие образуют на фасаде клетку, где ячейка составляет 600 * 600 мм.Это удобно для установщиков, так как есть возможность смещения влево / вправо.

Монтажники должны быть ограничены в принятии собственных решений относительно расположения керамогранита на фасаде.Интересы собственника постройки и подрядной организации разные, хозяину важен эстетический вид, планировку необходимо согласовывать с ним. Речь идет о проекте навесного фасада из керамогранита, проект должен быть обязательным. Проект определяет расположение и расположение каждого узла конструкции.

Если в здании не планируется выполнять проект навесного фасада, проще применить систему оцинковки, выложить и порезать плитку по сути.Если постройка профессиональная, нужен проект.

В большинстве случаев укладка керамогранита осуществляется горизонтальными рядами. Для этого с помощью уровня необходимо провести на стене параллельную нулевой отметке нижнюю стартовую линию и определить точное расположение углов. В дальнейшем из них будет установлена плитка, но для этого необходимо заранее правильно подвести под нее каркас.

В соответствии с нанесенной разметкой, монтируются на стену через паронитовые прокладки. Их крепят анкерными дюбелями, которые должны заходить в бетон или кладку не менее чем на 5-6 сантиметров. Испытания на вырыв анкера необходимо провести заранее, чтобы выбрать приемлемый анкер в соответствии с нагрузками, передаваемыми на точку анкерного крепления.

№

верхние полки профилей образуют идеально ровную плоскость для правильного крепления керамогранита к фасаду;
между слоями облицовки и теплоизоляции оставляют место для естественной вентиляции;
в зависимости от проекта профиль устанавливается вертикальными рядами или образует сетку правильной формы.

Утеплитель в навесных конструкциях

Монтаж вентилируемого фасада из керамогранита, как правило, предполагает наличие сплошного слоя утеплителя. Для этого используйте маты из минеральной ваты плотностью не менее 80 кг / м3. Их прижимают к стене дисковыми дюбелями. У каждого коврика по пять дюбелей: четыре по углам и один в центре. Снаружи на них. Он пропускает водяной пар и предотвращает выветривание теплоизоляционного материала восходящими потоками воздуха.Можно использовать двухслойный. Нижний слой базальтового утеплителя может быть меньшей плотности – от 50кг / м3. В случае двухслойного утепления каждую последующую плиту утеплителя кладут на предыдущую, перекрывая стыки. Это обеспечивает максимальное удержание тепла в здании.

Видимый и скрытый способ крепления керамогранита

Есть три способа крепления керамогранита:

Видимый путь – шип;
Скрытый путь через немецкий болт Кейля;
Скрытый способ – на зажиме в боковых разрезах плиты.

Какие зажимы для керамогранита использовать

Наиболее распространен видимый метод, зажимы удерживают плиту снаружи … Для придания облицовке более органичного вида фасадный кламмер окрашивается в цвет керамогранита. С расстояния в несколько метров видимые элементы становится трудно различить и сливаются с облицовкой. Поэтому метод очень распространенный.

Используйте зажимы для вентилируемых фасадов со стопором ржавчины или с разнонаправленными ножками, чтобы рустикация оставалась безупречной даже через десятилетия.

Ржавчина в керамограните – это расстояние между плитками. Расстояние устанавливается используемым зажимом. Только в случае облицовки керамогранитом можно использовать струбцины с горизонтальной рустовкой 4-5мм. Использование этих зажимов на алюминиевых подсистемах запрещено, так как возможно выдавливание плитки из-за климатического теплового расширения алюминиевых направляющих. Стандартная ржавчина в алюминиевых системах: 6..8мм.

Независимо от используемой системы, только хомуты из нержавеющей стали толщиной не менее 1.Допускается 2 мм. Такой зажим не может стоить меньше 18 рублей. И такую цену еще нужно найти.

Фасадный крепеж для керамогранита: Немецкий болт Keil

Анкер надежно прикрепляет крючок – аграф к плите из керамогранита. Тогда аграфы выступают в роли крючка, который навешивается на горизонтальные направляющие. Существует три типа аграфов: верхний фиксированный, регулируемый, верхний фиксированный, но не регулируемый, и нижний нефиксированный, не регулируемый. Застежка фиксируется заклепкой к горизонтальному профилю, застежка предотвращает отрыв облицовки порывами ветра. Регулировка кулачка осуществляется специальным регулировочным болтом.Регулировка необходима, чтобы все листы облицовки улавливались в одной плоскости. Нижние фиксаторы не фиксируем, они нужны только как элемент дополнительного крепления и работают на разъединение.

Метод дорогой, трудоемкий, требует специального сверлильного станка … Станок со столом стоит около десяти тысяч евро. Стоимость одного анкерного болта Keil составляет около 1,8… 2 евро. Плюс сверла, измерительный прибор … Стоимость метра квадратной подсистемы выше, потому что металлоемкость за счет горизонтального профиля выше.Над скрытым методом крепления керамогранита могут работать только специализированные подрядчики.

Скрытый способ – на зажиме в боковых разрезах плиты

Способ установки системы ничем не будет отличаться от видимого, за исключением одной особенности.Зажим при скрытом креплении потребуется другой. Хомуты скрытого крепления устанавливаются в боковой разрез керамогранита и остаются в толщине плиты. Поэтому метод называется скрытым.

Метод очень All сертифицирован, потому что за красивым методом скрывается его ненадежность. Толщина керамогранита для этого метода должна быть не менее 12 мм. Однако керамогранит толщиной 12 мм найти сложно и дороже.Поэтому даже для такого метода, как правило, используют пластину 10мм. Минусы скрытого метода с использованием метода бокового пропила в керамограните:

№

при вырезании отверстия на стороне керамогранита 10 мм появляется много сколов – на облицовку нужно укладывать большое отступление;
вода будет собираться в верхних прорезях. Расширяясь при превращении в лед, вода вызовет скол – плита может выпасть. Чтобы этого не произошло, отверстие промазывают герметиком. Герметик небезопасен с точки зрения возгорания и срок его службы меньше, чем у системы незаконного вооруженного формирования.
этот метод сертифицирован для зданий высотой до 45 метров. На самом деле допустимо использовать его до двух этажей и лучше, если постройка будет неквалифицированной.

С другой стороны, вы получите красивый дорогой внешний вид по очень доступной цене. Хозяин – хозяин.

Подсистема вентилируемого фасада из керамогранита

Блоки фасадные из керамогранита вентилируемые

Для каждой системы существует Альбом технических решений, который содержит полный список компонентов системы, разработанных производителем.Но, чтобы познакомиться с некоторыми узлами, рассмотрим варианты.

Узлы примыкания керамогранита, расстояние между плитками, внешний угол и прочее.

На хранении…

Из керамогранита можно получить самые разные узоры. Традиционный метод предполагает укладку плит одного цвета и размера сплошным массивом с выделением цоколя или углов панелями другого цвета. Смещение рядов по горизонтали дает эффект кирпичной кладки.Иногда его разнообразят цветными вставками в произвольном порядке. Комбинированное использование фасадных элементов разного размера и формы позволяет создавать сложные композиции. Прямоугольные панели можно укладывать по рисунку паркета.

Монтаж вентилируемого фасада из керамогранита: технологическая карта, рекомендации по монтажу.На протяжении десятилетий инженеры-строители пытались найти естественный и наиболее эффективный метод удаления лишней влаги со стен здания.

Так были разработаны вентилируемые фасады из керамогранита – новейшая технология обустройства предполагает выполнение сложного комплекса строительно-монтажных работ … Попробуем разобраться во всех сложностях и тонкостях технологии.

Вентилируемый фасад из керамогранита Является сложной системой.Как показывает практика, можно сделать вывод, что долговечность постройки в будущем будет зависеть от того, насколько правильно будет соблюдена и реализована технология монтажа фасада.

Важно! Ошибки и несоблюдение технологии проявятся уже в первые годы эксплуатации здания. Часто такие ошибки отражаются на неправильной работе системы вентилируемого фасада, и приводят ее сначала к частичному, а затем и к полному выходу из строя.

Технология монтажа вентилируемого фасада из керамогранита

Подробно все этапы монтажа вентилируемого фасада из керамогранита

Этап №1 – подготовка

Как уже правильно было сказано, фасад вентилируемый, а значит, это сложная система. Из-за этого инженеры разработали список подготовительных мероприятий, которые необходимо выполнять в строгом порядке. Это даже было утверждено на уровне законодательства и зафиксировано в СНиП 3.01.01-85 «Организация строительного производства».

Обратите внимание, , что монтаж фасада при низких температурах и сильном ветре категорически запрещается!

Также следует позаботиться о безопасности людей, а для этого вам понадобится:

Установить границы опасных зон в трех метрах от стен здания.
Разместите на этом бордюре необходимые для работы материалы, оборудуйте мастерскую для сборки конструкции.
Не работать в сложных погодных условиях.
Соответствует TB.

Понятно, что больше всего такие нюансы касаются многоэтажного строительства. Но если вы решили создать такую систему в загородном доме своими руками, будет излишним придерживаться всех норм и правил, чтобы обезопасить себя и жителей от форс-мажора.

Этап №2 – разметка точек установки кронштейнов

Перед тем, как приступить к монтажу фасада из керамогранита, следует отметить точки в тех местах, где на стенах здания будут установлены несущие и опорные кронштейны для системы вентиляции.

Важно! Разметку производить строго по конструкторской и технической документации, которую разработали опытные инженеры-архитекторы с воздушным зазором.

Разметку следует проводить поэтапно – сначала определяют линии маяка для разметки, а именно нижнюю горизонтальную и две крайние вертикальные линии.

Полезный совет: используйте уровень для определения крайних точек. После того, как точки были промаркированы несмываемой краской, следует отметить промежуточные выемки, на которые в дальнейшем будут устанавливаться кронштейны.Для этого потребуется рулетка и лазерный уровень. Вертикальные линии можно легко обозначить, если спустить отвес с парапета здания.

Этап №3 – установка кронштейнов

По инструкции по установке все понятно, но особое внимание уделите креплению скоб:

Просверлите отверстие перфоратором.
Установить паронитовую прокладку в отверстие.
Установите опорные кронштейны, для чего используйте анкерные дюбели и.

Этап 4 – устройство гидро- и ветрозащиты + теплоизоляция

На данном этапе предполагается выполнить следующие работы:

А теперь перейдем к следующему этапу – установке направляющих.

Этап №5 – установка направляющих

Вертикальные направляющие профили должны крепиться к регулируемым кронштейнам, а для этого вам потребуется:

И перейдем к последнему шагу.

6 этап – устройство облицовки керамогранитом

Расположение обшивки описать сложно, и она будет намного полезнее и информативнее, если вы смотрите видео .

Возможные ошибки

Отдельно хотелось бы рассказать о наиболее частых ошибках, возникающих в процессе:

Монтаж опорного каркаса на морозе. Итак, после установки в холодную погоду при повышении температуры высока вероятность того, что крепеж ослабнет, и подсистема крепления начнет терять прочность и жесткость.
Установка кронштейнов без компенсационной проставки. Это приведет к постепенному ослаблению крепежа из-за того, что материал будет сжиматься и раскрываться под воздействием температуры с каждым циклом.
Совпадение швов при установке нескольких слоев утеплителя. Из-за этого образуются мостики холода, что значительно снизит эффективность теплоизоляции.
Установка зажимов слишком близко. Из-за этого пластина будет плотно входить в крепеж и тогда при нагревании на солнце пластина может просто лопнуть и это вызовет внутреннее напряжение.

Постарайтесь избежать подобных ошибок, и тогда результат обязательно будет радовать вас долгое время.

Подведем итоги. Прежде чем выбрать вид работ по устройству вентилируемого фасада из керамогранита, следует учесть следующие факторы:

Опорные элементы каркаса должны быть только металлическими, иначе в точках контакта появятся токи, ускоряющие коррозию. Никогда не стоит экономить на прочности кронштейнов, следует покупать только самые лучшие и надежные.Керамогранит довольно тяжелый, не забывайте об этом.

Строительные работы проводите только в хорошую погоду, если есть вероятность, что пойдет дождь – постарайтесь защитить конструкцию от попадания в нее воды. Производитель говорит, что устанавливать конструкции можно только при температуре воздуха не ниже -15 градусов, но лучше этого не делать. Дело не в том, что конструкции не выдерживают, а в том, что в холодную погоду сложно работать.

В результате может быть нарушена технология, появятся ошибки при разметке или установке элементов.К тому же снег, который падает на минеральную вату, растает, и при увеличении влажности материала всего на 5% теплопроводность увеличится на все 50%.

Для плит из керамогранита обязательно устанавливать горизонтальные и вертикальные несущие профили. Благодаря комбинированной раме изгибающая нагрузка будет распределяться равномерно. Так конструкция станет прочной и надежной. При нарушении прочности фиксации вертикального профиля горизонтальный выдержит нагрузку или наоборот.Минус такой системы – повышенная стоимость, но на безопасности лучше не экономить.

Также аккуратно установите рамы и опоры, боковые торцы должны быть закрыты только сплошными пластинами. Немаловажную роль играет плинтус и места, прилегающие к крыше. Постарайтесь исключить попадание влаги, но закрывать вентиляцию не следует.

Трудно придумать материал, который заменил бы керамогранит для фасада.

Керамогранит начали применять повсеместно: от облицовки фасадов частных домов до облицовки элитных торгово-развлекательных комплексов.

выглядит эстетично, дорого и современно.

А вот разброс цен на разные виды фасадного керамогранита вас приятно удивит. Изменился керамогранит, и сейчас мало кто пользуется его стандартными размерами 600 * 600 мм.

Сейчас на рынок вышел новый собрат – тонкий широкоформатный керамогранит … Или обычный, но с габаритами 1200 * 600мм или метр на метр.

Фасадные плиты из керамогранита можно монтировать без видимых продуктов на фасаде – это делает его элитным материалом, ставит его в один ряд с натуральным гранитом.

Вентиляционная фасадная система из тонкого керамогранита придала новый виток известности и популярности уже знакомому на фасадном рынке страны материалу.

Плиты из керамогранита твердые, прочные, но хрупкие. Для устройства навесного вентилируемого фасада все стремятся использовать материалы, превосходящие по параметрам керамогранит по прочности.

Ведь фасад не только на высоте, первый этаж и входная группа подвергаются более жесткой эксплуатации. Часто бывает необходимо заменить сломанную фасадную плиту.

Керамогранит для устройства навесных стен может применяться во всех климатических регионах России. Потому что он имеет 100 циклов замораживания / оттаивания.

Достоинства и недостатки

У фасада из керамогранита есть много преимуществ, но есть и недостатки. Польза для каждого человека индивидуальна. Для кого-то дорого – хорошо, а для кого-то плохо.

К несомненным достоинствам этой керамической плитки можно отнести:

Повышенная стойкость к истиранию и долговечность.Благодаря специально разработанной технологии производства практически не подвержен истиранию. Даже значительные физические усилия не повреждают поверхностный слой и структуру.
Не горюч. Его можно применять в школах, детских садах и больницах.
Из фасадного керамогранита можно делать откосы на вентилируемых фасадах. При этом за облицовкой на откосах останутся несгораемые пропилы.
Эстетика. Она не только защищает задание снаружи, но и служит украшением.Широкая цветовая палитра, разнообразие фактур позволяют воплотить в жизнь любую дизайнерскую задумку.
Простота установки – достигается за счет точности размеров и специально обработанной поверхности.
Простота обслуживания.
Сравнительно невысокая цена на керамогранит для фасада по сравнению с использованием других отделочных строительных материалов.

Виды облицовочного керамогранита

Облицовочный керамогранит отличается не только размером плитки, но, главное, толщиной плитки.

Плита на фасаде может быть супертонкой – всего три миллиметра.

Вместе с тем, тонкий керамогранит бывает и широкоформатным, в длину он может достигать трех метров. Почему не ломается – все дело в клеевом способе крепления.

Разберем особенности каждого вида фасадного керамогранита отдельно.

Керамогранит стандартный фасадный 600 * 600мм

В стандартный фасад входит керамогранит любых размеров, но толщиной не менее десяти миллиметров, как мы уже определили ранее.Это самый распространенный вид.

Идеально подходит для облицовки зданий керамогранитом самого разного назначения: от школ до городских администраций.

Размер и габариты

Керамогранит стандартной толщины 10 – 12 мм, может иметь размеры 600 * 600 мм, 1200 * 600 мм, 300 * 600 мм.

Причем фасадный керамогранит может быть ориентирован как вертикально, так и горизонтально на здании.

Цвета и поверхности

Поверхности из керамогранита бывают разной текстуры:

Покрытие матовое.По сути, это плиты без дополнительной обработки, поэтому они самые дешевые.
Шлифованные плиты. Это полированные плиты, но они все же имеют шероховатость на поверхности.
Плиты полированные. Такие плиты сначала шлифуют, а затем полируют.

Полированные плиты лучше других отражают солнечный свет, поэтому лучше всего подходят для фасадов в жарком климате.

Цвет кремогранита может быть самым разнообразным. Допустимые цвета указаны в каталогах производителей.Но, чем насыщеннее и ярче цвет, тем он дороже … Например, синий и красный – самые дорогие оттенки керамогранита.

Рисунок под камень или дерево можно наносить как на полированную, так и на отшлифованную плитку. Такой керамогранит будет стоить дороже.

Варианты укладки

Раскладка керамогранита может удивить Вас вариантами:

Керамогранит прямоугольной формы можно расположить вертикально.
Возможны комбинации разных размеров керамогранита на фасаде.
Вы можете играть с цветами.

Не рекомендуется делать многоплоскостной фасад из керамогранита. Сложен в установке и угловато смотрится на переходах.

Способы крепления

Вентилируемый фасад из тонкого керамогранита может быть создан как с использованием видимых, так и скрытых способов крепления. Подробнее о схемах вентилируемого фасада см.Здесь мы кратко опишем суть каждой технологии.

Видимый способ крепления предполагает использование зажима.

Зажим – это системный элемент из нержавеющей стали, который фиксирует плитку в четырех углах. Струбцина окрашена в цвет керамогранита … Этот вариант считается подходящим для недорогих отделок из вентилируемого керамогранита.

Скрытый способ крепления керамогранита бывает двух видов:

с использованием скрытого затвора Keil;
с помощью зажима с креплением к торцевым отверстиям керамогранита.

Скрытое крепление позволяет скрыть механическое крепление с поверхности фасада из поля зрения. Такой фасад считается элитным. А по внешним свойствам он может составить конкуренцию натуральному граниту.

Способ скрытого крепления подробно показан на видео, единственное, что облицовка на видео – это натуральный камень. Но керамогранит крепится к вентиляционному фасаду скрытым способом по этой технологии, с помощью болта Кейла.

Основные производители

Керамогранит производят во всем мире.В России популярными считаются:

Estima итальянская плитка;
итальянская плитка Kerama Marazzi;
Русский керамогранит “Уральский Гранит”;
Более дешевая версия российского производства – «Шахтинский»
Китайская “Керамика Фошань” и другие.

Марок китайских производителей не на слуху, но они тоже есть на рынке.

Важным параметром керамогранитной плиты для фасада является ее геометрия.Недорогие аналоги плиты, часто нарушается геометрия.

Стоимость

«Соль / перец» – самый дешевый керамогранит

Стоимость прямо пропорциональна популярности бренда. Итальянские производители дороже российских. Российские дороже китайских.

Между прочим, цена меняется при выборе тарелки более сочных оттенков.

Синий и красный считаются самыми дорогими цветами.

От степени обработки керамогранита меняется его цена.

Шлифовка – самая дорогая, полированная – дешевле, матовая – самая выгодная цена.

Крем гранитный «соль / перец» – с вкраплениями, самый дешевый – от 450 руб / м2.

Стоимость элитного керамогранита может доходить до 2000 руб. / М2.

Керамогранит большой формат тонкий

Итак, мы подошли к самому интересному – новинкам на рынке фасадов.Тонкий керамогранит назван так потому, что его толщина намного меньше стандартной.

Это. Они наносятся видимым и скрытым способом.

Технические характеристики

Тонкий керамогранит производится по той же технологии, что и обычный керамогранит. Смешивают глина, полевой шпат, красители и каменную крошку.

Но , в отличие от обычного керамогранита, тонкий получается прокаткой.

Цвета и поверхности

У каждого производителя своя коллекция цветов и оттенков.Обычно существуют каталоги с цветами разных оттенков, которые называются «одноцветные». Также цвета для дерева и камня. Дизайн поверхностей отличается от остальных.

Поверхности по аналогии с обычным керамогранитом могут быть глянцевыми, матовыми, шероховатыми.

Толщина

Возможность значительно уменьшить толщину керамогранита появилась благодаря технологии пайки специального конструкционного листа с его тыльной стороны.

Строительный лист позволяет тонкой плите из керамогранита быть гибкой.поэтому тонкий керамогранит имеет малый радиус, т.е. может гнуться по радиусу.

Способы крепления

В зависимости от толщины подбирается специальная планка для крепления к конструкции навесного фасада. Но помимо планки, панно из керамогранита будет удерживать клей на тыльной стороне.

Клей наносится на специальные элементы, назовем их аграфами. Аграфы – это трюм. Те. это несколько крючков с обратной стороны облицовки, которые навешиваются на горизонтальный профиль системы.

Клейкое крепление обеспечивает дополнительную опору для тонкого керамогранита помимо планки.

Существует скрытый способ крепления тонкой керамогранитной панели, без видимого крепления к поверхности фасада. Скрытый способ предполагает сборку кассеты из алюминиевых профилей , затем на собранный каркас наклеивается тонкий керамогранит. В раме есть крючки – икли.

Метод очень похож на. Кассета подвешивается на каретку, закрепленную в профиле с помощью икли.Таким образом, на внешней поверхности не остается видимого крепления.

Основные производители

Керамогранит тонкий для вентилируемых фасадов производится теми же итальянцами. Видимо, они любят керамогранит. Это, например, бренд Graniti Fiandre.

В целом все марки тонкого керамогранита в России представляет компания «Барс». Это Гранити Фиандре, Керлит, Ламинам и Архскин.

Стоимость

Когда тонкий керамогранит для вентфасадов впервые появился на рынке, его стоимость была в евро.В рублях ценник был космический – от 10 000 руб / м2.

Но время идет, теперь такой керамогранит можно купить по цене от 2500 руб / м2.

Вентилируемый фасад из керамогранита демонстрирует отличный баланс консистенции и функциональности, поскольку значительно снижает теплопотери здания зимой. Этот вариант отделки фасадов очень распространен в России в силу своей доступности. Керамогранит применяется для облицовки зданий различного назначения от офисных и торговых до жилых и промышленных зданий.Монтаж системы вентиляции фасада можно проводить практически в любое время года, даже при низких температурах – это никак не сказывается на характеристиках фасада.

Герметичная внешняя защита здания путем крепления плитки непосредственно к стене предохраняет фасад от атмосферной влажности, но это не решает проблему конденсации паров, выходящих из стен дома. Именно поэтому навесные стены – лучший вариант при утеплении здания. Наличие зазора между декоративной отделкой и стеной / слоями утеплителя обеспечивает свободную циркуляцию конвекционных потоков воздуха, что позволяет естественным образом отводить водяной пар от стен и отводить его в атмосферу.

Внешний вид зданий с вентилируемыми фасадами из керамогранита

Внешне вентилируемый фасад из керамогранита выглядит презентабельно и одновременно защищает от воздействия погодных факторов, сохраняя здоровый микроклимат внутри помещения.

Исполнение керамогранита

Отдельно стоит сказать об отделочном материале, который создается искусственно из природных минералов, спрессованных при высоких температурах. Изготовленная таким образом плитка демонстрирует однородную структуру и хорошие эксплуатационные характеристики:

Прочность;
Высокая ударная вязкость;
За фасадом легко ухаживать – легко переносит влажную уборку;
Ремонтопригоден – можно заменить перфорированную плитку на отдельном участке;
Большой выбор имитаций натурального камня – внешний вид очень эстетичный;
Устойчивость к низким температурам, перепадам температур и ультрафиолетовым лучам;
Экологически чистый;
Низкая стоимость.

Великолепная облицовка фасада керамогранитом

Характеристика керамогранита как материала

Выбирая облицовку навесного вентилируемого фасада, важно обращать внимание на ее толщину. Для вентфасадов подойдет керамогранит толщиной не менее 10-12 мм. Если плитка толщиной 8 мм, то она не подходит – все дело в том, что на поверхность стены действуют значительные ветровые нагрузки на высоте. Поэтому плитка должна быть достаточно толстой, чтобы выдерживать ее без трещин.Кроме того, ножки шипа рассчитаны на указанную стандартную толщину фасадной плитки.

В качестве варианта крепления керамогранита можно указать раствор, но класть плитку на раствор можно только при облицовке подвала, 1 этажа или входной группы – в этом случае толщина плитки должна быть не меньше возможно – это положительно скажется на продолжительности эксплуатации.

Единственное исключение из этого правила – новейшие ультратонкие панели, толщина которых составляет всего 3 мм, а ширина таких материалов может достигать 3 м.Такой керамогранит крепится к горизонтальным фланцам с помощью клея – такой вид облицовки сложно назвать навесным фасадом, поэтому к другому виду облицовки относится так называемый тонкий керамогранит.

Преимущества отделки фасада керамогранитом

Отделка керамогранитом подразумевает создание многослойной структуры, что дает ряд преимуществ:

Циркуляция воздуха и простота ремонта

Воздушный зазор для вентилируемого фасада

Зазор между стеной и керамогранитом для вентилируемых фасадов обеспечивает естественную циркуляцию воздуха – он прислушивается к стене, предотвращая развитие грибков и бактерий.Это значительно увеличивает срок эксплуатации постройки. Такая конструкция ремонтопригодна – можно быстро полностью или частично поменять керамогранит, разобрать битую плитку, при этом структура постройки не изменится.

Изолирующая способность

Утеплитель для вентилируемого фасада

В зазор между зданием и облицовкой можно устанавливать тепло-, звуко- и пароизоляционные материалы, изменяющие технологические свойства здания.Конструкция крепления плитки защищает фасад от атмосферных осадков, ветра и других негативных воздействий. Слои воздуха по периметру всего здания обеспечивают здоровый микроклимат внутри здания – поскольку кожух работает как термос, поддерживать необходимую температуру в доме намного проще.

Красивый внешний вид и возможность все сделать самому

Оригинальный фасад из керамогранита

Керамогранит для вентилируемых фасадов очень эстетичен, с широкой цветовой гаммой плитки, можно реализовать любой экстерьер.Что касается гладкости плитки, то фасад выглядит аккуратно – на нем не задерживается пыль, хорошо переносит влажную уборку.

Что касается самостоятельной сборки, то конструкция не сложная – навесной фасад действительно можно сделать своими руками без специального строительного образования.

Существо проект и в разметке

Создание проекта – это первый шаг в создании вентиляционного фасада – в профиле необходимо указать особенности всех элементов конструкции, крепежа и так далее.

После этого производится разметка стен в соответствии с разработанным проектом. Необходимо установить профили и смонтировать кронштейны: по вертикали шаг между кронштейнами не превышает 80 см, по горизонтали определите ширину плиты и размер монтажного шва.

Выбор керамогранита

При выборе плитки из керамогранита следует учитывать такие характеристики, как размер, толщина и плотность

Выберите плитку для вентилируемого фасада.Размер плитки должен быть кратен параметру стены, при этом размеры укладываются с учетом стыков между плиткой и швами, чтобы компенсировать колебания температуры.

Не стоит стремиться к выбору плитки наименьшего размера, так как отделанное керамогранитом здание с квадратом длиной 300 мм выглядит непрезентабельно. Лучше отдавать предпочтение крупной плитке размерами 600х600, 800х800, 600х1200 мм и так далее.

Инструменты для дома

Для монтажных работ необходимо иметь в наличии следующие инструменты:

Горизонтальный и вертикальный профиль;
Крепеж анкерный;
Гидро- и теплоизоляционные материалы;
Ветрозащитная мембрана;
Зажимы;
Покрытие пародонта.

Монтаж каркаса вентилируемого фасада под керамогранит

Для устройства вентилируемого фасада из керамогранита необходимо последовательно выполнять технологические этапы. Чаще всего применяется комбинированный способ крепления, который предполагает использование направляющих профилей, которые насаживаются на крепежи горизонтально и вертикально. Вначале устанавливаются вертикальные направляющие профили, а во вторую – горизонтальные.

Подготовка стены

Необязательно выравнивать поверхность стены при установке вентиляционного фасада – достаточно еще раз очистить поверхность от грязи и штукатурки.При этом после отделки его не будет видно, поэтому особого ухода при оштукатуривании не требуется.

Подсистема вентилируемого фасада из керамогранита

Размечаем участок стены для крепления каркаса – на этом этапе необходимо учесть размеры плитки, именно под этот размер будут монтироваться вертикальные и горизонтальные направляющие. Шаг крепления кронштейна напрямую зависит от размера пластин.

Монтаж каркаса вентфасада

Монтаж керамогранита на фасаде

Монтаж вентфасада осуществляется путем фиксации плитки на кронштейнах, которые, в свою очередь, фиксируются в стене анкерами.Выбирая крепеж, следует подумать о возникновении коррозии, поэтому после установки головки всех креплений стоит покрыть ее краской.

Установка скоб

Для установки кронштейнов используем отвес, при этом необходимо контролировать расстояние между точками крепления профилей. Сами крепления осуществляются при помощи саморезов по металлу со специальной пресс-шайбой.

Изоляция и гидроизоляция

Утеплитель – важный, но не необходимый элемент конструкции вентиляционного фасада.Но если под облицовку уложить изоляционные плиты, то на отоплении удастся существенно сэкономить. Слои тепло- и гидроизоляции крепятся к стене с помощью специальных креплений. Важно, чтобы утеплитель плотно прилегал к фасаду без зазоров. Если утеплитель укладывается в несколько слоев, то швы в слоях не должны совпадать – это спровоцирует образование мостиков холода, что снизит эффективность теплоизоляции стен. Такие слои фиксируются дюбелями, как вариант можно использовать саморезы с широкой головкой.Все эти слои необходимо прикрыть ветрозащитной мембраной, которая необходима как преграда от дуновения.

Система вентилируемых фасадов из керамогранита

Расстояние между слоями тепло- и гидроизоляции и керамогранитным покрытием составляет 50 мм.

Узлы и элементы дополнительные

Завершающим этапом отделки является выполнение выходов труб или электрокабелей в керамогранитной плитке. Для этого достаточно проделать технологические отверстия.

Видимый и скрытый способ крепления керамогранита

Крепление плитки к обрешетке осуществляется струбцинами – это так называемый видимый метод. Можно использовать и скрытые способы – это немецкие болты Keil и зажимы в боковых разрезах плит.

Какие зажимы для керамогранита использовать?

Использование зажимов для крепления керамогранитных плит – наиболее распространенный метод, особенность которого заключается в том, что ножки фиксатора удерживают плитку снаружи.При желании можно окрасить фурнитуру в цвет облицовки, чтобы она не испортила эффект фасада. Но даже без дополнительного окрашивания такие элементы издалека не видны.

Фасадный крепеж для керамогранита немецкий bolt keil

Такой крепеж представляет собой трапециевидный болт, который одним концом крепится к обрешетке, а другим концом к плитке с тыльной стороны. В результате крепеж скрывается за навесной стеной и незаметен.

Скрытый способ зажима в боковых вырезах плиты

Для этого варианта крепления потребуются специальные зажимы, ножки которых вставляются в боковые прорези в плитке, что также позволяет фурнитуре оставаться незамеченной.

Возможные ошибки

Основные ошибки, которые допускают неопытные строители при установке вентилируемого фасада:

Работа в сильные морозы. В этом случае при повышении температуры воздуха крепеж может ослабнуть, что вызывает снижение жесткости и прочности системы крепления.
Нет компенсационной прокладки при установке кронштейнов на стене. В дальнейшем, со сменой сезонов и циклов сжатия-растяжения материала с изменением температуры, крепеж будет постепенно ослабевать
Совпадение швов в слоях утеплителя. Такие швы образуют мостики холода, что снижает теплоизоляцию здания.
Хомуты установлены слишком близко, что вызывает напряжение в месте крепления пластины.Когда температура повышается в точке концентрации напряжений, может произойти разрыв материала, вызванный внутренней деформацией конструкции.

Центр CE – Библиотека Центра CE

Все курсыТемаСтатьиМультимедиаВебинарыНано кредитыСпонсорыПодкасты

8 декабря 2021 г., 14:00 EST

Сравнение трех самых популярных национальных экологических сертификатов

9 декабря 2021 г., 14:30 EST

Теория и практика объединяются в дизайне

9 декабря 2021 г., 13:00 EST

, 14 декабря 2021 г., 14:00 EST

Рекомендации по проектированию прочных стеновых конструкций в жилых, многосемейных, смешанных и легких компаниях…

15 декабря 2021 г., 14:00 EST

16 декабря 2021 г., 14:00 EST

Изучение истории и будущего управления влагой в цементной штукатурке

16 декабря 2021 г., 14:00 EST

21 декабря 2021 г., 14:00 EST

Как повысить удовлетворенность работников и повысить производительность за счет улучшения качества окружающей среды в помещении

22 декабря 2021 г., 14:00 EST

6 января 2022 г., 14:00 EST

12 января 2022 г., 14:00 EST

Новые стратегии проектирования высокопроизводительных зданий

Создание бетона, который по своей природе является водонепроницаемым и более устойчивым

Изолированные металлические панели предлагают преимущества для окружающей среды, простоту установки и потенциал для высоких деформаций…

Истинная ценность R-value изоляции из каменной ваты

Как каменная вата может поддерживать хорошее самочувствие пассажиров за счет улучшения акустики

Технология монтажа керамогранита Ventfasad.Инструкция по монтажу вентилируемого фасада из керамогранита

Вентилируемый фасад из керамогранита позволяет успешно решить целый комплекс проблем, возникающих при облицовке стен зданий:

Защищает от сырости – вентиляционный зазор дает возможность создать циркуляцию воздуха под облицовкой, удалить скопившуюся влагу, предотвратить возникновение грибка;
придает зданию респектабельный вид;
позволяет эффективно утеплить здание – своевременное удаление влаги не дает утеплителю отсыревать и замерзать.

В этой статье я хочу рассмотреть особенности и нюансы фасада из керамогранита.

Особенности конструкции вентфасада

Вентилируемые фасады из керамогранита состоят из четырех компонентов:

Каркас, который устанавливается непосредственно на фасадную стену здания;
Изоляция и гидроизоляция;
Облицовка керамогранитом;
Дополнительные узлы и элементы.

Рама

Каркас предназначен для крепления плит керамогранита к стенам здания.Состоит из системы направляющих профилей и крепежа; монтаж осуществляется на несущую стену с помощью дюбель-гвоздей или анкерных болтов.

Профиль для керамогранита изготавливается из нержавеющей стали или алюминиевых сплавов, бывает двух типов – горизонтальный и вертикальный.

Навесная фурнитура – это система кронштейнов, установка которых осуществляется путем крепления к стене и опорному каркасу. Особая конструкция кронштейнов дает возможность регулировать размер зазора между стеной и керамогранитом.Благодаря этому, с одной стороны, можно более эффективно проветривать внутреннее пространство, а с другой – нивелировать неровности поверхностей стен.

Изоляция и гидроизоляция

Технология устройства вентилируемого фасада из керамогранита предусматривает создание теплоизоляционных и гидроизоляционных слоев. Для наружного утепления здания чаще всего используются следующие материалы:

Листы пенополистирольные;
Плиты из минеральной ваты;
Пенополиуретан.

В таблице ниже приведены сравнительные характеристики теплопроводности различных теплоизоляционных и конструкционных строительных материалов.

Монтаж пирога вентилируемого фасада выполняется по схеме:

Внутренний пароизоляционный слой, расположенный между бетонной или кирпичной поверхностью и теплоизоляцией;
изоляционный слой;
Внешний слой гидроизоляции, уложенный поверх утеплителя;
Воздушный зазор для вентиляции пространства под фасадом;
Облицовка керамогранитом.

Плитка керамогранит декоративная

Керамогранит – это композитный материал, состоящий из смеси глины, кварца, полевого шпата и, при необходимости, различных пигментов. Все компоненты тщательно перемешиваются, прессуются и обжигаются в высокотемпературных печах.

Таблица 1. Сравнительные характеристики керамогранита и керамической плитки.

В продаже можно найти несколько видов керамогранита:

Для облицовки фасадов чаще всего используется глазурованная плитка, в связи с ее высокими эстетическими качествами, реже используется керамогранит с матовой сатинированной отделкой.

Основное различие между плиткой для вентилируемого фасада и плиткой для внутреннего использования заключается в их требованиях. Она должна:

не теряют насыщенность цвета и яркость под воздействием ультрафиолета;

быть устойчивым к перепадам температуры и влажности;

хорошо переносит воздействие кислой, щелочной и других агрессивных сред.

Линейные размеры и форма плит могут существенно различаться. Фасадный керамогранит 600х600 мм – самый распространенный вариант.Имеет приемлемый вес, а такая же длина стороны упрощает компоновку и установку направляющих рамы.

Таблица 2. Требования к качеству керамогранита для вентилируемых фасадов.

Узлы и элементы дополнительные

Дополнительные блоки включают различные уплотнительные материалы и дополнительные элементы: паронитовые или резиновые прокладки для установки под крепеж, декоративные вставки для заделки стыков между плитками. Вставки могут быть выполнены из алюминия или полимеров – полиуретана, поливинилхлорида и др.

Техника монтажа

Существуют две технологии устройства вентилируемых фасадов из керамогранита:

Скрытый метод крепления;
Установка с помощью хомутов.

Скрытый монтаж керамогранита

Скрытое крепление фасада к каркасной подсистеме осуществляется с помощью анкерных элементов. Вариант скрытого крепления позволяет получить визуальный эффект сплошной стены, без видимых стыков и швов.

В зависимости от используемой подсистемы рамы можно использовать несколько способов монтажа. Один из вариантов – использовать аграфы:

Другой вариант – вырезать прорези на торцевой части плитки (точечно или по всей торцевой поверхности), а затем с их помощью прикрепить керамогранит к профилю (см. Фото ниже):

Такая схема крепления фасада позволяет получить поверхность с высокими декоративными качествами и проветрить внутреннее пространство.При этом скрытое крепление керамогранита очень трудоемко – увеличивается время монтажа и общая стоимость работ.

Крепление хомутами

Клямеры – плиты из нержавеющей стали или дюралюминия, снабженные гнутыми «ножками», в которые вставляется облицовочная плитка. Хомуты крепятся к каркасу с помощью саморезов или болтов.

Т.к. данная технология является наиболее распространенной (из-за ее относительной простоты по сравнению со «скрытым» методом), рассмотрим именно этот способ отделки зданий керамогранитной плиткой.

Монтаж вентилируемого фасада

Монтаж керамогранита на фасад открытым способом регламентируется положениями СНиП № 3-01-85 и осуществляется в несколько этапов:

Подготовка поверхности стены;
Установка крепежа каркаса;
Монтаж теплоизоляционного слоя и гидроизоляции;
Сборка опорной рамы;
Монтаж облицовочной плитки.

Подготовка стены

В первую очередь следует оценить состояние поверхности стены – она должна быть относительно ровной, без явных неровностей и углублений.Незначительные отличия от вертикали можно нивелировать, используя предусмотренный конструкцией свободный ход застежек. Крупные недостатки потребуется исправить с помощью штукатурных работ.

Следующим шагом является разметка поверхности, которая наносится в зависимости от проекта фасада. На стене размечены крепежи, на которые в дальнейшем будут устанавливаться направляющие профили.

Первый метод разметки можно увидеть в следующем видео:

Второй метод разметки предполагает использование лазерных уровней с регулировкой как по вертикали, так и по горизонтали.Работа начинается с самого низа стены: с помощью уровня по земле очерчивается стартовая линия. Таким же образом с шагом, равным высоте выбранной керамогранитной плитки, вся стена размечается горизонтальными линиями.

Кронштейны следует располагать так, чтобы стыки соседних плит находились посередине профиля.

Установка скоб

Кронштейны следует устанавливать с помощью перфоратора и анкерных болтов.Особое внимание стоит обратить на свес кронштейна – он зависит от толщины изоляционного слоя (см. Ниже). Необходимо, чтобы после монтажа каркасных профилей и облицовочных плит между стеной и утеплителем оставался вентиляционный зазор 3-5 см.

Для компенсации термоусадки (циклы сжатия и расширения под воздействием температурных изменений) между кронштейнами и стеной устанавливаются распорки из паронита или плотной резины.

Различные варианты крепежных скоб производства “Crospan”

Монтаж утеплителя и гидроизоляции

После установки крепежа можно приступать к монтажу пароизоляции и утеплителя. В качестве пароизоляционной мембраны используется изоспан или другие подобные материалы – они позволяют одновременно отводить лишнюю влагу со стен, не пропуская ее снаружи.

Поверх пароизоляции укладывается слой утеплителя.Толщина утеплителя зависит от теплопроводности материала и от минимальных зимних температур для данного региона. Расчет необходимой толщины теплозащитного слоя проводится по формуле:

R = δ / k , где

R – необходимое сопротивление для данной области;
δ – толщина изоляционного слоя;
k – коэффициент теплопроводности изоляции.

Показатели термостойкости для разных регионов страны приведены в положениях СНиП № 230199 по строительной климатологии и приведены ниже.

Чаще всего используется для утепления фасадов:

Минвата;
Пенополистирол;
Пенополиуретан.

Минеральная вата поставляется на рынок в виде рулонов или плит, которые различаются по плотности и теплопроводности. Он крепится к стене с помощью специальных пластиковых дюбелей-грибов с широкой головкой.

При использовании минеральных утеплителей (стекловата, шлаковата, базальтовая плита) помните, что они очень боятся сырости.

Минеральная вата при намокании сжимается и теряет свои теплоизоляционные качества, которые не восстанавливаются даже после высыхания, поэтому следует тщательно выполнять внешнюю гидроизоляцию утеплителя.

Листы из пенополистирола (пенополистирола)

также обладают высокими показателями теплозащиты и могут устанавливаться как на дюбели, так и на клеевые растворы.На несущую основу укладывают в 2-3 слоя, чтобы стыки верхнего и нижнего слоев не совпадали. Швы для защиты от проникновения сквозняков заделывают герметиками.

Пенополиуритан

наносится на стену с помощью специального пенообразователя, в котором смешиваются химические компоненты. Достоинством этого метода является возможность получения монолитного бесшовного слоя теплоизоляции. Однако по сравнению с минеральной ватой и пенополиуританом пенополиуретан стоит довольно дорого: цена 1 кв.м. утеплитель может доходить до 500 – 800 руб.

Согласно норм СНиП минимальная толщина теплоизоляционного слоя для различных материалов должна быть (без учета толщины несущих стен):

Минеральная вата плотностью 50 кг / м 3 – для Московской области – 20 см, Краснодара – 15 см, Якутска – 35 см;
Пенополистирол плотностью 100 кг / м3 – для Подмосковья – не менее 15 см, для Урала, Дальнего Востока и Южной Сибири – около 20 см, для Северной Сибири – до 25 см;
Полиуретан плотностью 50 кг / м 3.- для Подмосковья – около 8 см, для Урала и Южной Сибири – 10-12 см, для северных регионов – 15-18 см.

Монтаж каркасных профилей

Монтаж каркаса следует начинать после полной отделки здания теплоизоляцией. Первоначально в плоскости стены укрепляют вертикальные столбы. Они могут быть Т-образными, П-образными или угловыми. Каждый вид стеллажей используется для определенных целей – внутренних и внешних стыков, облицовки углов, оконных и дверных проемов.

Основной вид вертикальных профилей – Т-образные, используются для создания единой плоской плоскости на облицовочной поверхности здания. Вертикальные стойки выполняют основную, несущую функцию. На них устанавливаются фиксаторы, которые служат для фиксации керамогранита.

В качестве дополнительных несущих элементов вертикальные подкосы в некоторых случаях соединяются между собой горизонтальными перемычками, которые придают дополнительную жесткость всей конструкции.

Облицовка керамогранитными плитами

После установки опорного каркаса можно приступать к установке облицовочных плит.В зависимости от формы плитки хомуты крепятся к профилю рамы так, чтобы каждая плита точно входила в ножки крепежа. Ножки зажимов сделаны эластичными для лучшей фиксации плитки.

Керамогранит крепить к стене горизонтальными рядами, начиная с самого низа стены. В местах угловых стыков и стыков с дверными и оконными откосами плиты обрезаются до необходимого размера с помощью шлифовальной машины с алмазным кругом.

Возможные ошибки

Хочу отметить ряд типичных ошибок, возникающих в процессе работы:

На этом завершу.Всегда готов выслушать ваши пожелания и рекомендации в комментариях.

Вентилируемый фасад из керамогранита демонстрирует отличный баланс платежеспособности и функциональности, поскольку значительно снижает теплопотери здания зимой. Этот вариант отделки фасадов очень распространен в России в силу своей доступности. Керамогранит используется для облицовки зданий различного назначения от офисных и торговых до жилых и промышленных зданий.Монтаж системы вентиляции фасада можно производить практически в любое время года, даже при низких температурах – это никак не сказывается на характеристиках фасада.

Герметичная внешняя защита здания путем крепления плитки непосредственно к стене предохраняет фасад от атмосферной влажности, но это не решает проблему конденсации паров, выходящих из стен дома. Именно поэтому навесные стены – лучший вариант утепления здания. Наличие зазора между декоративной отделкой и слоями стены / утеплителя обеспечивает свободную циркуляцию конвекционных воздушных потоков, что позволяет естественным образом отводить водяной пар от стен и выводить их в атмосферу.

Внешний вид зданий с вентилируемым фасадом из керамогранита

Исполнение керамогранита

Отдельно стоит сказать об отделочном материале, который создается искусственно из природных минералов, спрессованных при высоких температурах.Изготовленная таким образом плитка имеет однородную структуру и хорошие эксплуатационные характеристики:

Прочность;
Высокая ударная вязкость;
За фасадом легко ухаживать – легко переносит влажную уборку;
Ремонтопригоден – можно заменить перфорированную плитку на отдельном участке;
Большой выбор имитаций натурального камня – внешний вид очень эстетичный;
Устойчивость к низким температурам, перепадам температур и ультрафиолетовым лучам;
Экологически чистый;
Низкая стоимость.

Роскошная облицовка фасада керамогранитом

Характеристика керамогранита как материала

Выбирая облицовку навесного вентилируемого фасада, важно обращать внимание на ее толщину. Для вентфасадов подойдет керамогранит толщиной не менее 10-12 мм. Если плитка толщиной 8 мм, то она не подходит – все дело в том, что на поверхность стены действуют значительные ветровые нагрузки на высоте. Поэтому плитка должна быть достаточно толстой, чтобы выдерживать ее без трещин.Кроме того, планки рассчитаны на заданную стандартную толщину фасадной плитки.

В качестве варианта крепления керамогранита можно указать раствор, но класть плитку на раствор можно только при облицовке подвала, 1 этажа или входной группы – в этом случае толщина плитки должна быть не меньше возможно – это положительно скажется на продолжительности эксплуатации.

Единственное исключение из этого правила – новейшие ультратонкие панели, толщина которых составляет всего 3 мм, а ширина таких материалов может достигать 3 м.еще один вид облицовки.

Преимущества отделки фасада керамогранитом

Отделка керамогранитом подразумевает создание многослойной структуры, что дает ряд преимуществ:

Циркуляция воздуха и простота ремонта

Воздушный зазор для вентилируемого фасада

Зазор между стеной и керамогранитом для вентилируемых фасадов обеспечивает естественную циркуляцию воздуха – он прислушивается к стене, предотвращая развитие грибков и бактерий.Это значительно увеличивает срок эксплуатации постройки. Такая конструкция поддается ремонту – можно быстро поменять керамогранит полностью или частично, демонтировать битую плитку, при этом структура постройки не изменится.

Изолирующая способность

Утеплитель для вентилируемого фасада

В зазор между зданием и облицовкой можно укладывать тепло-, звуко- и пароизоляционные материалы, изменяющие технологические свойства здания.Конструкция крепления плитки защищает фасад от атмосферных осадков, ветра и других негативных воздействий. Слои воздуха по периметру всего здания обеспечивают здоровый микроклимат внутри здания – поскольку кожух работает как термос, поддерживать необходимую температуру в доме намного проще.

Красивый внешний вид и возможность все сделать самому

Оригинальный фасад из керамогранита

Создание проект и разметка

Создание проекта – это первый этап в создании вентиляционного фасада – в профиле необходимо указать особенности всех элементов конструкции, крепежа и так далее.

Выбор керамогранита

При выборе плитки из керамогранита следует учитывать такие характеристики, как размер, толщина и плотность.

Выберите правильную плитку для вентилируемого фасада.Размер плитки должен быть кратен параметру стены, при этом размеры укладываются с учетом стыков плитки и стыков, чтобы компенсировать колебания температуры.

Не стоит стремиться к выбору плитки наименьшего размера, так как отделанное керамогранитом здание с квадратом длиной 300 мм выглядит непрезентабельно. Лучше отдать предпочтение плитке большого размера с размерами 600х600, 800х800, 600х1200 мм и так далее.

Инструменты для дома

Для монтажных работ необходимо иметь в наличии следующие инструменты:

Горизонтальный и вертикальный профиль;
Крепеж анкерный;
Гидро- и теплоизоляционные материалы;
Ветрозащитная мембрана;
Зажимы;
Покрытие пародонта.

Монтаж каркаса вентилируемого фасада под керамогранит

Подготовка стены

Необязательно выравнивать поверхность стены при установке вентиляционного фасада – достаточно еще раз очистить поверхность от грязи и штукатурки.К тому же после отделки его не будет видно, поэтому при оштукатуривании особого ухода не потребуется.

Подсистема вентилируемого фасада из керамогранита

Монтаж каркаса вентфасада

Монтаж керамогранита на фасаде

Установка скоб

Изоляция и гидроизоляция

Утеплитель – важный, но не необходимый элемент конструкции вентиляционного фасада.Но если под облицовку уложить изоляционные плиты, то на отоплении удастся существенно сэкономить. Слои тепло- и гидроизоляции крепятся к стене с помощью специальных креплений. Важно, чтобы утеплитель плотно прилегал к фасаду без зазоров. Если утеплитель укладывается в несколько слоев, то швы в слоях не должны совпадать – это спровоцирует образование мостиков холода, что снизит эффективность теплоизоляции стен.Такие слои крепятся дюбелями, как вариант можно использовать саморезы с широкой головкой. Все эти слои необходимо прикрыть ветрозащитной мембраной, которая необходима как преграда от дуновения.

Система вентилируемых фасадов из керамогранита

Расстояние между слоями тепло- и гидроизоляции и керамогранитным покрытием составляет 50 мм.

Узлы и элементы дополнительные

Завершающим этапом отделки является выполнение выходов труб или электрокабелей в керамогранитной плитке.Для этого достаточно проделать технологические отверстия.

Видимый и скрытый способ крепления керамогранита

Крепление плитки к обрешетке осуществляется струбцинами – это так называемый видимый метод. Также можно использовать скрытые методы – это немецкие болты Keil и зажимы в боковых разрезах плит.

Какие зажимы для керамогранита использовать?

Фасадный крепеж для керамогранита немецкий bolt keil

Скрытый способ зажима в боковых вырезах плиты

Возможные ошибки

Основные ошибки, которые допускают неопытные строители при установке вентилируемого фасада:

Проведение работ в сильные морозы. В этом случае при повышении температуры воздуха крепеж может ослабнуть, что вызывает снижение жесткости и прочности системы крепления.
Нет компенсационной прокладки при установке кронштейнов на стене. В дальнейшем, со сменой сезонов и циклов сжатия-растяжения материала с изменением температуры, крепеж будет постепенно ослабевать
Совпадение швов в слоях утеплителя. Такие швы образуют мостики холода, что снижает теплоизоляцию здания.
Хомуты установлены слишком близко, что вызывает напряжение в месте крепления пластины.Когда температура повышается в точке концентрации напряжений, может произойти разрыв материала, вызванный внутренней деформацией конструкции.

Варианты облицовки фасада керамогранитом

Преимущества фасада керамогранитом

РВФ из керамогранита имеет множество преимуществ, среди которых:

Отличительный внешний вид, придающий зданиям респектабельность
высокая защита от влаги, конденсата и перепадов температур
надежные теплоизоляционные и звукоизоляционные свойства
огнестойкость в результате установки трудногорючих и негорючих материалов
износостойкость и прочность.

Завершенные объекты с фасадом из керамогранита

Фасадные системы Alucom для крепления керамогранита

Заказать фасадную систему по керамограниту

Мы предлагаем нашим покупателям фасадную систему классического типа Alucom Classic, а также запатентованную разработку компании – фасадную систему Alucom Longfloors (LF) с межэтажным креплением, применяемую для низконесущих стен.Системы Alucom LF 501 и Alucom LF 501-S предназначены для крепления керамогранитных плит в межэтажных перекрытиях.

Компания помогает заказчику найти и выбрать производителя необходимого облицовочного материала.

С целью надежной защиты здания от внешних воздействий все чаще применяется вентилируемый фасад из керамогранита.

При строительстве зданий и сооружений используются различные материалы и технологии.

Многоэтажный жилой дом, загородный коттедж или общественное здание должны соответствовать совокупности требований, определяющих, удобно ли жить и работать во внутренних помещениях.

При этом к внешнему виду таких предметов предъявляются не менее жесткие требования. Стены должны быть прочными и привлекательными для глаз.

Преимущества вентилируемого фасада

В климатической зоне с резкой сменой времен года очень важно обеспечить адекватную теплоизоляцию здания.

Чтобы предотвратить утечку тепла и снизить расходы на отопление, стены до недавнего времени были утолщены.

При таком решении объем капитальных вложений на строительство значительно увеличивается.Учитывая эти и другие обстоятельства, фасадные стены из керамогранита стали использовать при строительстве зданий.

Элементарные расчеты и реальный опыт показывают, что такие решения дают мультиплексный эффект. Стоимость установки фасадной системы окупается за 5-7 лет, а срок ее службы увеличивается до 30-50 лет.

Эстетичный внешний вид

Я проектирую навесную стену; Вы можете выбрать облицовку из широкого ассортимента облицовочных материалов.

Натуральная отделка, металлические панели, керамогранит и другие отделочные материалы при правильном использовании позволяют создать эксклюзивный фасад.

Надежность и долговечность

Стоимость навесной стены можно сравнить с мокрой отделкой стен.

Но с точки зрения качества внешнего вида и долговечности навесные панели имеют значительное преимущество.

Они обладают высокой устойчивостью к любым атмосферным условиям.

Качественная звуко- и теплоизоляция

Подсистема вентилируемого фасада надежно удерживает облицовочные панели из керамогранита. Также подсистема создает воздушный зазор между ними и теплоизоляцией.

Таким образом формируется «слоистая» структура облицовки здания, устройство которой будет удерживать тепло внутри и не пропускать шум снаружи.

Огнестойкость

Панели, используемые для устройства навесных фасадов, обладают высокими противопожарными свойствами.

Керамогранит и другие материалы, из которых изготовлены эти изделия, классифицируются как негорючие и трудновоспламеняющиеся.

Подготовительный этап

Многолетняя практика показывает, что навесные стены из керамогранита устанавливаются как на новостройках, так и на тех, которые нуждаются в ремонте.

Приступая к работе, необходимо, прежде всего, осмотреть объект.

Необходимо проработать и разработать полноценный проект, на основе которого будут выбраны материалы, по которым будут установлены панели.

Порядок разработки рабочей документации проработан до мелочей и состоит из следующих этапов:

разработка чертежей фасадов зданий:
расчет теплотехнических параметров;
разработка схемы сборки элементов каркаса и обшивки;
подготовка спецификаций на материалы и крепеж;
проект работы производство.

При выполнении рабочих чертежей выбирается конкретная подсистема, которая будет удерживать панели облицовки.

Самая простая и бюджетная конструкция собирается из деревянных балок. Технология подготовки материала и монтажа хорошо отработана.

Однако древесина не устойчива к процессам гниения. Такие материалы, как алюминий, нержавеющая сталь и оцинкованная сталь, лишены этих недостатков.

Крепеж из этих металлов имеет высокие технические параметры и способен служить в течение всего срока службы здания.

После выбора определенного типа каркаса разрабатывается технологическая карта его крепления.

Данная карта составлена с учетом характеристик всех материалов, которые используются в работе.

Если геометрические размеры теплоизолятора – длина, ширина, толщина – не соответствуют техническим параметрам, указанным в паспорте материала, то качество защиты будет ниже расчетных показателей.

Причина кроется в том, что при установке образуются зазоры и воздушные карманы.

Кроме того, теплоизолятор должен иметь минимальный удельный вес, не впитывать влагу из воздуха и не терять со временем свою первоначальную форму.

В технологической карте четко зафиксированы все основные требования к сырью и крепежу.

В проекте производства работ необходимо предусмотреть детально прорисованные точки крепления элементов навесного фасада.

Фасадная подсистема может иметь вертикальную, горизонтальную или поперечную ориентацию.

Каждая конструкция имеет свою особенность и специфику при установке панелей.

В этом контексте следует отметить, что керамогранит считается универсальным отделочным материалом, с его помощью можно реализовать любой дизайн.

Цветовая гамма этого отделочного материала позволяет создавать самые разнообразные композиции и сочетания.

Монтаж навесной стены

Технология монтажа навесных вентилируемых фасадов проработана до мелочей.На первом этапе размечаются фасады здания.

Вертикальные маяки устанавливаются по линии несущих направляющих, ограничительный шнур или шнур натягивается и надежно фиксируется.

На следующем этапе прикрепляются опорные кронштейны. Необходимо следить за тем, чтобы точки крепления панелей располагались точно в обозначенных точках.

Затем к стене крепится утеплитель. При укладке утеплителя важно, чтобы не образовывались сплошные вертикальные швы.

Следующим шагом будет установка направляющего профиля. На завершающем этапе крепится панель обшивки.

Контроль качества

Любая подсистема навесной стены прослужит долго и надежно, если монтаж осуществляется в строгом соответствии с действующими требованиями.

При выполнении любых отделочных работ существует одно проверенное временем правило – качество выполненных работ проверяется после каждой операции.

При установке вертикальных маяков на стенах подрядчик или уполномоченный специалист должен проверить правильность их размещения.

При передаче плит теплоизоляции на установку необходимо проверить их на наличие дефектов и деформаций. Плиты из керамогранита не должны иметь сколов и трещин.

Технологическая карта служит основой, на которой осуществляется контроль качества всех операций.

Монтажник или строительный подрядчик должен иметь свою собственную систему управления качеством.

В этом документе четко указано, какие процессы и параметры подлежат обязательному или выборочному контролю.

Определен круг лиц, ответственных за выполнение данных работ.

После завершения монтажа теплоизоляции необходимо позвонить представителю проектной организации и заказчику, чтобы составить акт выполненных работ.

Монтаж вентилируемых фасадов требует навыков и квалификации от подрядчиков.

Технологическая карта, среди прочего, предписывает определенные типы инструментов, которые можно использовать на определенном участке.

Так, в пустотелых кирпичах или блоках не допускается сверление отверстий под дюбели перфоратором.

Каждая технологическая операция должна выполняться в строгом соответствии с нормативным документом.

Керамогранит – это искусственный материал, изготовленный из природных минеральных компонентов (специальной глины, кварцевого песка, полевого шпата). Одно из самых популярных его применений – облицовка фасадов. Фасадный керамогранит обладает уникальной устойчивостью к перепадам температур и морозостойкостью.По этим характеристикам керамогранит лучше всех известных материалов, а по прочности не уступает натуральному камню. Фасад из керамогранита (фото с объекта в Москве) не боится воды, солнечных лучей, агрессивных химических сред (например, соленых морских туманов), не выгорает и не горит. Фасадный керамогранит чрезвычайно прочен и является наиболее востребованным материалом для облицовки фасадов.

Фасады вентилируемые

Технология облицовки керамогранитом состоит из двух операций:

установка несущего металлического каркаса;
Крепление к каркасу плит керамогранита.

В результате получился так называемый вентилируемый вариант фасада. Эта технология применяется практически всегда, когда нужно отделать фасад керамогранитом.

При использовании керамогранита в качестве напольной плитки используются специальные клеи. Однако клеи для крепления фасадного керамогранита применяют редко, так как плиты имеют большой удельный вес. Крепление керамогранитных плит на клей применяется для стен на небольшой высоте, но внутри помещений.

Облицовка фасада керамогранитом, технология которого предусматривает установку несущего каркаса, часто применяется для дополнительного утепления здания. Для этого между фасадной плиткой и стеной кладут утеплитель с гидроизоляционным слоем.

Эта многослойная облицовка защищает от холода зимой, от жары летом, от влаги и конденсации круглый год.

Помните! Для проведения фасадных работ необходимо использовать керамогранит с предварительно обрезанными краями.Это так называемый ректифицированный керамогранит, или керамогранит одного калибра (монокалибр). Обрезка кромок выполняется алмазным инструментом. Если этого не сделать, то выступающий край доски может быть разного размера в разных партиях.

Установка опорной рамы

Монтаж осуществляется в следующем порядке:

Сначала на стене нужно разметить точки для крепления кронштейнов.Разметка выполняется по линиям маяков, которые наносятся с помощью отвесов (вертикальные маяки) или уровней (горизонтальные маяки). После этого места для установки кронштейнов размечаются несмываемой краской с учетом размеров фасадной плитки.
Отверстия под крепеж просверливаются по маркировке. В отверстия вставляются паронитовые прокладки и с помощью отвертки опорные кронштейны фиксируются анкерными дюбелями.
Профессиональный монтаж каркаса предполагает установку утеплителя и гидроизоляции.Для этого через прорези кронштейнов крепятся плиты утеплителя и гидроизоляционная мембрана. Утеплитель монтируется снизу вверх.
Металлические направляющие профили устанавливаются на кронштейны для крепления фасадных плит из керамогранита. Профили крепятся заклепками. При вертикальном стыке двух направляющих между ними оставляют зазор, чтобы предотвратить деформацию профилей при колебаниях температуры.

Крепление керамогранита к раме

Установка керамогранита на фасад требует применения специальных крепежных элементов – хомутов. Выпускаются в двух модификациях – для видимого и для скрытого крепления.Скрытое крепление дает более красивый фасад, а видимое – дешевле.

Дизайнерский вид фасаду можно придать с помощью простой «побеги»

Технология укладки керамогранита на фасад со скрытым способом крепления керамогранита требует надрезов в плитке, что возможно только на специальном оборудовании. на заводе. Следовательно, такая установка оказывается дороже. Но сверху никаких креплений не видно, а пластины прилегают друг к другу с минимальным зазором.

Как сделать фасад из керамогранита:

Отметить точки крепления хомутов на направляющих профилях и просверлить отверстия электродрелью.
Прикрепите зажимы к направляющим профилям через просверленные отверстия. В этом случае необходимо использовать саморезы.
Поместить фасадные плиты из керамогранита в ножки установленного ряда зажимов. Монтаж осуществляется снизу вверх, над установленным рядом пластин устанавливается следующий ряд хомутов.

Разновидности фасадного керамогранита

Размеры (редактировать)

Фасадный керамогранит, размеры которого могут быть разными, бывает в форме квадрата или прямоугольника.

Плиты доступны следующих размеров (в мм):

300×300;
300×600;
400×400;
450×450;
600×600;
1000×1000;
1200×600;
1200×1200;
1200×1800.

Важно! Размеры плит керамогранита в разных источниках приведены в разных единицах измерения. Часто используются не миллиметры, а сантиметры. Тогда размер 600х600 будет выглядеть как 60х60.

Толщина выпускаемых плит из керамогранита от 7 до 30 мм. Толщина керамогранита для фасада чаще всего лежит в пределах 8-10 мм. Керамогранит имеет большой удельный вес, и более тяжелые плиты требуют большей прочности каркаса, соответственно плиты и монтаж стоят дороже. Но фасадный керамогранит настолько прочен, что такой толщины плиты вполне хватает, чтобы гарантировать сохранение всех эксплуатационных характеристик на долгие годы.

Цвет и типы поверхности

Выпускаются плиты следующих типов:

Матовые плиты – наиболее распространенный и дешевый вариант, так как такие плиты не подвергаются дополнительной обработке после обжига.
Шлифованные плиты – после обжига они подвергаются шлифовке алмазным инструментом.В результате получается матовая и несколько шероховатая поверхность.
Шлифованные плиты – проходят две дополнительные операции: шлифовку и полировку. Полированные плиты выпускаются однородными и с нанесенным рисунком. Рисунок часто имитирует какой-то натуральный материал, например, камень или дерево. Полированные плиты очень хорошо отражают солнечный свет, поэтому в жарком климате в зданиях с такой облицовкой прохладно.
Полуполированные плиты изготавливаются по очень интересной технологии: поверхность плиты кое-где прорезана (не во всех!), А пропилы отполированы.В результате получилась необычная фактура.
Специально состаренные (рустикальные) плиты – самый дорогой вариант обработки поверхности. Их используют в особых случаях, когда хотят придать фасаду вид старинного здания. Такие плиты прекрасно имитируют старинные архитектурные рельефы (кладка, разные виды камня, деревянные поверхности).

Варианты укладки фасадной плитки

Традиционный и наиболее часто используемый метод – укладывать плиты одного цвета и размера параллельно фундаменту. здания.В этом случае можно использовать как квадратные, так и прямоугольные тарелки.
Монтаж плит со смещением позволяет имитировать крупную кирпичную кладку. Для этого используются плиты прямоугольной формы, которые не кладут одна под другую, а смещают верхний ряд относительно нижнего. Рисунок получится еще красивее, если какие-то тарелки будут другого цвета.
Комбинированный монтаж предполагает использование фасадных плит разного размера. В этом случае разное расположение плит дает возможность сформировать сложный рисунок фасада.Конечно, установка такого фасада сложнее.
Фасадный облицовочный керамогранит можно использовать для создания рисунка фасада, напоминающего паркет. В этом случае ряды прямоугольных плит укладываются попеременно по вертикали и горизонтали.

Устройство фасада из керамогранита дает огромные возможности для создания уникальных построек. Немногие строительные технологии предоставляют такие перспективы отделки дома, как отделка фасада керамогранитом. Фото интересных вариантов фасада можно найти в каталогах производителя керамогранита.

Фасад из керамогранита: особенности монтажа и монтажа

Даже если дом построен из камня, бетона или кирпича, он требует дополнительной защиты внешних стен от воздействия неблагоприятных факторов.Такой защитой может стать фасад из керамогранита. Этот способ украшения в последнее время стал все более популярным.

Почему необходимо облицовывать здание керамогранитом

Описанный материал эффективно защищает стены от разрушения. Керамогранит обладает прочностными качествами, не подвержен влиянию влаги и температурных колебаний. Он может подвергаться воздействию агрессивных веществ, поэтому его оболочка выступает надежной защитой. После завершения отделочных работ можно будет снизить затраты на эксплуатацию здания.Несмотря на то, что стоимость этого отделочного материала высока, фасад избавит хозяина дома от затрат, которые связаны с ремонтом. Еще один аргумент в пользу использования керамогранита в качестве внешней отделки – возможность изменить внешний вид здания. В продаже можно найти плиты разных размеров и форм, цветов и фактур, с помощью которых конструкции можно придать желаемый вид. Условия внутри здания улучшатся, станут более комфортными, а внешняя защита благоприятно скажется на внутреннем микроклимате.Фасад из керамогранита продлевает срок службы здания, делает его огнестойким, стены – грязеотталкивающими, а материалы – прочными.

Недостатки фасада из керамогранита

У этого материала, как и у любого другого, есть минусы. Они выражаются в высокой стоимости и значительном весе. Последний фактор усложняет не только транспортировку, но и монтажные работы. Тем не менее, преимущества перевешивают недостатки.

Укладка керамогранита на клей

Фасад из керамогранита можно оформить поштучно по существующим технологиям.Если стены достаточно ровные, то можно использовать клей. Его следует подбирать таким образом, чтобы состав был устойчивым к воздействию внешней среды, перепадам температуры и влажности. Монтажные работы по данной технологии следует проводить только при положительной температуре окружающей среды. Чаще всего этот вариант используется для облицовки плинтуса, а при ремонте стен с применением керамогранита, техника вентилируемого фасада. Для наружных стен чаще всего используют плитку со стороной 300х600 или 60х600 мм.Зная размер материала и площадь всех стен, вы сможете определить, сколько плитки вам понадобится для отделочных работ. Однако необходимо приобретать материал с запасом в 15%, который может пойти в бой при транспортировке, а также обрезать при необходимости для корректировки габаритов.

Зазоры и затирка

При отделке фасада керамогранитом следует учитывать, что для образования зазоров необходимо подготовить и использовать кресты.При необходимости из пазов удаляются остатки клея, затем резиновым шпателем затирается шов. Используйте сухую губку для удаления влаги и затирки. Смесь для этого наносится тонким слоем. При облицовке новостройки следует учитывать ее возможную усадку, а при деформации необходимы швы. Эта отделка обладает высокой прочностью, поэтому ее применяют для фасадов общественных зданий, стены после завершения работ приобретают антивандальные качества.Поверхность может эксплуатироваться при любых погодных условиях, перепадах температур и влажности.

Особенности монтажа керамогранита на клей

Фасад домов из фарфора выглядит привлекательно, если мастер следил за технологией. Для этого нужно использовать морозостойкий клей, способный выдерживать агрессивные воздействия окружающей среды. Склеивание плитки можно проводить при температуре от 5 до 25 °. В этом случае раствор не потеряет своих качеств.На первом этапе рассчитывается площадь поверхности, из которой вычитается площадь дверных и оконных проемов. Получившийся рисунок следует разделить на площадь одной плитки, что позволит получить то количество продуктов, которое следует приобрести. Для расчета угловых элементов необходимо измерить длину всех углов, внешних и около проемов.

Для справки

Перед тем, как приступить к изготовлению фасадов из керамогранита, необходимо ознакомиться с информацией, предоставленной производителями материалов.В них указано количество плиток на 1 м. ² с учетом рекомендованной толщины швов.

Устройство вентилируемого фасада из керамогранита

Если стены не слишком ровные, но в пространстве между ними и декоративным материалом необходимо уложить утеплитель, то следует использовать технологию вентилируемого фасада. Крепление материала осуществляется с помощью системы держателей. После закрепления кронштейнов можно переходить к монтажу утеплителя, который должен плотно прилегать к стенам.Крепление материала осуществляется пластиковыми дюбелями и саморезами с широкой шляпкой. Кронштейны следует выбирать таким образом, чтобы их длина обеспечивала зазор 40 мм после укладки изоляционного материала. Этот параметр минимальный, при этом его можно увеличить до 60 мм. Поверх утеплителя находится ветрозащитная мембрана, исключающая раздувание волокон утеплителя. На следующем этапе можно приступать к закреплению керамогранита на кронштейнах с помощью струбцин.

Особенности скрытого монтажа керамогранита

После того, как керамогранит для фасада был выбран, вы можете определиться с системой крепления.Если он скрытый, то можно предпочесть одну из его разновидностей. Для механического крепления в плитах следует заранее сделать отверстия, через которые они будут крепиться к фасаду с помощью шурупов-анкеров. Если для установки материала используются штифты, они заменят дубил. Крепление на профилях производится в разрезах, которые выполняются на концах изделий. Также существует комбинированное скрытое крепление, сочетающее в себе не только механический, но и клеевой способ монтажа. При этом фасад зданий из керамогранита формируется таким образом, что каждая плита приклеивается к профилю и фиксируется двойным механическим креплением.Последний способ монтажа наиболее надежен и может предполагать использование для работы плитки большого размера.

Вентилируемые фасады – VIVES Ceramica

ОПИСАНИЕ И ПРЕИМУЩЕСТВА СИСТЕМЫ

Использование керамогранита VIVES на фасадах дает множество преимуществ.

ФАСАДЫ

Использование соответствующей системы нанесения в сочетании с неотъемлемыми преимуществами керамических изделий VIVES позволяет достичь оптимальных результатов для фасадов как с технической, так и с эстетической точки зрения.

Вентилируемый фасад – это система облицовки стен, которая включает вентилируемую полость между покрытием и изоляцией. В европейских академических кругах этот тип фасада считается наиболее эффективной системой утепления зданий, поскольку он устраняет нежелательные тепловые мосты и проблемы конденсации, что приводит к отличным термогигрометрическим характеристикам.

В этом предложении «Технические решения от VIVES» представлены строительные решения с превосходными техническими характеристиками для вентилируемых фасадов и панельных фасадов .

Экономия энергии на 25-35%: благодаря теплоизоляции, создаваемой воздушной полостью между внешней и внутренней частью здания.

Снижение шума на 10-20%: система включает установку изоляционного слоя, который действует как шумозащитный барьер.

Защита от атмосферных агентов: система предотвращает фильтрацию воды через стены, что снижает износ фасада и снижает затраты на обслуживание.

Современный дизайн фасадов: эстетическое и техническое разнообразие керамических изделий VIVES сочетает в себе технологии с современными и авангардными архитектурными стилями.

КОМПОНЕНТЫ И ИСПОЛЬЗОВАНИЕ СИСТЕМЫ

Правильная установка системы делает фасады более прочными.

КОМПОНЕНТЫ СИСТЕМЫ В системах с видимым или скрытым зажимом система состоит из алюминиевых Т-образных профилей, прикрепленных к опоре с помощью консолей. Утеплитель устанавливается на опору за профилями. Затем покрытие прикрепляется механически с помощью отдельных зажимов, которые могут быть видимыми или скрытыми.

Эти системы крепления принимают на себя нагрузку, создаваемую покрытием, и передают ее на несущую стену.

СХЕМА ПРИМЕНЕНИЯ СИСТЕМЫ

Диапазон подконструкции
Крепление к стене
Установка скоб
Установка вертикальных профилей
Проекция водоотталкивающего раствора
Установка изоляции
Установка горизонтальных профилей
Устройство облицовки стен

ИСПОЛЬЗОВАНИЕ ВЕНТИЛИРУЕМЫХ ФАСАДОВ:

Существуют различные категории использования вентилируемых фасадов:

В зависимости от типа строительства:

В зависимости от использования здания:

Общественный
Коммерческий
Жилой
Industrial

НЕПРЕРЫВНАЯ СКРЫТАЯ СИСТЕМА

Непрерывная скрытая система – это смешанная механическая и химическая скрытая продольная система крепления, которая работает за счет сжатия, оказываемого системой на тыльную сторону плитки.Две пары пазов на обратной стороне плитки позволяют вставлять алюминиевые профили, которые, закрепленные винтами из нержавеющей стали, образуют прочную конструкцию.

Система предотвращает возможный риск отслоения в случае поломки из-за натяжения, оказываемого фиксирующим элементом на плитку, совпадающую с частями, с которыми были выполнены манипуляции, путем оказания контролируемого давления на область, окруженную конусами напряжения. По этой причине эта система может считаться самой безопасной системой на рынке.Кроме того, предусмотрена замена при необходимости только одной плитки.

HIDDEN CLIP SYSTEM

Hidden Clip представляет собой скрытую продольную систему химического и механического крепления для облицовки вентилируемого фасада. Скрытое механическое крепление представляет собой зажим из нержавеющей стали, прикручиваемый к вертикальной конструкции. Плитка удерживается на месте этими стальными зажимами, так как их фланцы вставляются в пазы, предварительно сделанные на краю плитки. Эти слоты производятся на промышленном оборудовании с соблюдением высочайшего уровня безопасности, чтобы гарантировать, что глубина и ширина слотов соответствуют стандартам.

На критической поверхности между тыльной стороной плитки и вертикальным основанием по длине закреплен эластичный клейкий шнур типа MS, обеспечивающий химическую продольную фиксацию системы.

Кроме того, использование этого эластичного клея позволяет поглощать движения плитки, вызванные ветром (устраняются «движения плит» или вибрации керамической плитки), поэтому плитка не находится в прямом контакт со структурой, поэтому клей поглощает различные расширения между различными материалами.

Кроме того, эта продольная керамическая фиксация конструкции позволяет, в случае случайного разрушения керамогранита из-за удара того или иного типа, большая часть плитки остается приклеенной к несущей конструкции без отслаивания.

СКРЫТО-СМЕШАННАЯ НЕПРЕРЫВНАЯ СИСТЕМА

Эта система является результатом достижений нашего технического отдела, который рассматривает инновации как фундаментальный инструмент для достижения дифференциации с вентилируемыми фасадами.

В этой смешанной скрытой системе крепления (механической и химической) плитки укладываются по диагонали, в результате чего получается масштабный фасад, который предлагает совершенно инновационную отделку по сравнению с традиционными системами.
