Существует два варианта крепления утеплителя в системе мокрый фасад: жесткий с помощью дюбелей и на подвижных шарнирах.
Первый вид считается оптимальным, поскольку осуществляется оперативно, стоит дешевле и характеризуется хорошими эксплуатационными параметрами:
- теплоизоляция и последующий штукатурный слой имеют свой вес, эту нагрузку берет на себя жесткое крепление;
- дюбели обеспечивают плотное прилегание утеплителя к основе и между плитами.
В конструкции мокрый фасад жесткий крепеж утеплителя требует точного подбора дюбелей в зависимости от используемых материалов.
Сразу же необходимо отметить, что какими бы ни были параметры материалов в структуре мокрого фасада, чаще выбирают фасадный крепеж в виде дюбелей с широкой тарельчатой шляпкой. Они лучше и ровнее фиксируют утеплитель на основе.
Кроме простоты монтажа и функциональности изделия, следует обращать внимание на значения его теплопроводности.
Коэффициент теплопроводности жесткого крепежа
Дюбель – максимально важный элемент, поскольку он проходит через все слои конструкции. Поэтому для него крайне важен такой параметр, как коэффициент теплопроводности. В идеале, он должен быть равен нулю, в противном случае дюбель будет превращаться в «мостик холода» от окружающей среды к стеновому материалу.
Практически все мастера считают оптимальным крепление для мокрого фасада в виде металлического дюбеля в пластиковой оболочке. Такие крепежи, как правило, обустраиваются термоголовкой. Сам стержень должен иметь хромированное покрытие, а оболочка – стойкой к воздействию щелочей.
Немаловажен диапазон рабочих температур – от -55 до 80 градусов.
Есть вопросы?
Звоните, Спрашивайте!
+7 495 649-49-90
Выбор крепежа в зависимости от материала стен и толщины утеплителя
Далее следует определиться с конструкционным устройством изделий:
- Дюбели с завинчивающимся сердечником используют для крепления теплоизолятора к стенам из пустотелых блоков, пустотелых кирпичей и каркасным сооружениям.
- Для плотного стенового материала применяют дюбели с забиванием.
Значение толщины утеплителя определяют такой параметр крепежа мокрого фасада, как его размер, то есть чем тоньше теплоизолятор, тем короче дюбели. В целом, выбирая дюбели для монтажа теплоизолятора, следует придерживаться следующих критериев:
- Тип теплоизоляционного материала, поскольку используя минеральную вату лучше использовать металлические элементы, а пенополистерол лучше укладывать с помощью пластиковых изделий.
- Особенности климата в вашей местности: ветровая нагрузка, температурные режимы и прочие обстоятельства.
- Стеновой материал и высота здания, поскольку согласно СНиП при утеплении многоэтажных домов необходимо использовать элементы с повышенными значениями прочности.
Примеры наших работ
Конструкционные особенности современных крепежей теплоизолятора
Прежде, чем делать выбор, чем закрепить утеплитель, необходимо знать, какие решения предлагают производители.
В продаже представлены специальные крепежи трех видов:
- Пластиковые. Этот крепеж мокрого фасада дома изготавливается из нейлона, полипропилена или полиэтилена. Он имеет минимальный вес, что снижает общий вес конструкции и позволяет его использовать со стеновыми материалами, чувствительными к локальным нагрузкам, например, газобетон. Эластичность изделий позволяет равномерно распределять нагрузки на поверхности утеплителя. Пластиковые изделия гарантировано не создадут «мостики холода» и имеют низкую стоимость.

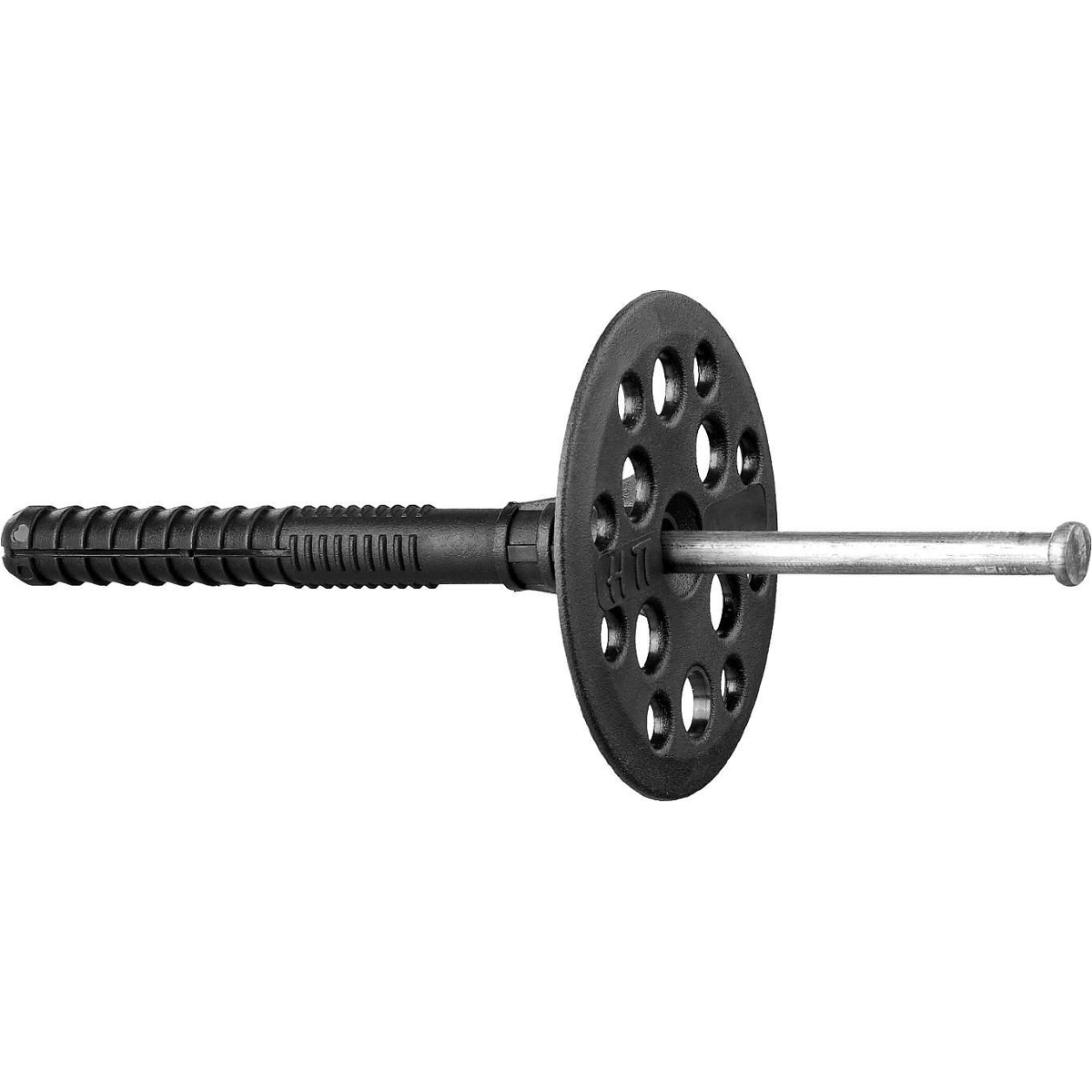

- Пластиковые изделия с металлическим гвоздем. Этот вид дюбелей оптимален для теплоизолятора с высокой плотностью, а, следовательно, со значительным весом. Металлически гвоздь имеет надежное защитное покрытие, термозащитную головку, и, практически, полностью погружен в пластиковый дюбель. Поэтому данный крепеж может быть использован с полиамидом, теплопроводность которого составляет около 0,03 вт/мк.
- Металлические. Этот крепеж мокрого фасада здания надежен, может выдерживать высокие нагрузки, устойчив к коррозии, имеет широкий диапазон рабочих температур, но создает «мостики холода». Поэтому если выбор падает на этот вид дюбелей, следует тщательно продумать технологию.
Этот крепеж мокрого фасада здания надежен, может выдерживать высокие нагрузки, устойчив к коррозии, имеет широкий диапазон рабочих температур, но создает «мостики холода». Поэтому если выбор падает на этот вид дюбелей, следует тщательно продумать технологию.
Преимущества и недостатки пластиковых крепежей
Пластиковый крепеж для мокрого фасада привлекателен не только ценой и стойкостью к коррозии. Он позволяет крепить изолятор к пустотелым стеновым материалам, к полнотелым и к древесине. То есть, он является универсальным.
Обратите внимание
Нейлоновые дюбели, обустроенные металлическими гвоздями, выдержат нагрузку до 380 кг – по кирпичу, и до 450 кг – по бетону. Полипропиленовые изделия имеют еще более впечатляющие значения – до 750 кг.Не являясь проводниками холода между слоями мокрого фасада, пластиковые крепежи обуславливают исключительную долговечность конструкции. Несмотря на универсальность, профессиональные мастера утверждают:
- Крепежи из полиэтилена и нейлона – лучший вариант обустройства фасада из легких теплоизоляторов на пустотелых перекрытиях (каркасные стены, полый бетон, полый кирпич и прочее).
- Полипропиленовые дюбели – оптимальны для утепления вспененных материалов с помощью плит пенополистерола или пеноплекса.
Следует понимать, что дюбели только на первый взгляд являются вторичным и малозначительным элементом конструкции мокрого фасада. На самом деле именно от этих изделий зависит надежность и долговечность сооружения в целом, а также периодичность косметических ремонтов. Поэтому экономить на этих элементах не рекомендуется. Дюбели для крепления термоизоляции – это одноразовые изделия, поэтому, если вам пришлось извлечь крепеж из отверстия, то его нужно выбросить. Так же избавиться от него необходимо и в том случае, если крепеж выдернут из гнезда утеплителем. Рассчитывая сколько единиц дюбелей нужно устанавливать на 1 квадратный метр, следует ориентироваться на толщину термоизоляции, ее массу и рекомендации производителя.
Планируете отделку фасада?
Вам стоит только позвонить, дальше мы все сделаем сами!
+7 (495) 649-49-90
Многоканальный телефон
Крепеж для фасадной изоляции
ДЮБЕЛЬ ФАСАДНЫЙ
КРЕПЕЖ ДЛЯ ТЕПЛОИЗОЛЯЦИИ В СИСТЕМАХ ШТУКАТУРНЫХ ФАСАДОВ
В качестве фасадного дюбеля в системах «мокрого» типа используют специальные пластиковые тарельчатые дюбели в сочетании с распорным элементом.
Тип фасадного дюбеля подбирается в зависимости от материала несущей стены, характеристик применяемой фасадной системы. Механический крепеж утеплителя осуществляется после приклеивания утеплителя к несущей стене. Основная задача фасадных дюбелей – обеспечить стабильное положение теплоизоляционной плиты, испытывающей ветровые, гидротермические нагрузки, а так же статическую нагрузку собственного веса.
КРЕПЕЖ ДЛЯ ТЕПЛОИЗОЛЯЦИИ В СИСТЕМАХ ВЕНТИЛИРУЕМЫХ (НАВЕСНЫХ) ФАСАДОВ
Крепеж теплоизоляционных плит в системах вентилируемых фасадов имеет некоторые особенности, по сравнению с вариантом штукатурных фасадов: Во-первых, вес конструкции гораздо ниже, за счет отсутствия штукатурного слоя и меньшего объемного веса утеплителя. Во вторых, основное действие ветровых нагрузок принимает на себя внешний отделочный слой, отнесенный от поверхности утеплителя. С другой стороны, теплоизоляция в вентилируемых фасадах не приклеивается к несущей стене. Как следствие, роль фасадного дюбеля в вентилируемых системах сводится к удержанию собственного веса утеплителя.
Основные требования, предъявляемые к фасадному дюбелю :
• Эластичность в сочетании с прочностью. В период межсезонных температурных колебаний, фасадные системы испытывают определенные динамические нагрузки, особенно заметные в системах штукатурного фасада. Применение жестких фасадных дюбелей ограничивает степень свободы системы, как результат – повреждение внешних штукатурных слоев, расшатывание и ослабление мест крепления.
• Низкая теплопроводность. Минимальная теплопроводность фасадного дюбеля снижает эффект мостов холода, делая теплосопротивление ограждающей конструкции более ровным по поверхности. Одним из факторов уменьшения теплопроводности дюбеля является наличие специальной ударопрочной термоизоляционной головки у распорного элемента.
• Химическая стойкость, антикоррозийная защита металлического распорного элемента . Влияние паров влаги, проходящих сквозь фасадную систему, конденсация в точке росы могут оказывать негативное влияние на металлические распорные элементы в конструкции фасадных дюбелей. В связи с этим, распорный элемент должен быть изготовлен из нержавеющей или оцинкованной стали, устойчивой к воздействию щелочной среды.
• Высокая адгезия поверхности шляпки дюбеля с наносимым армирующим слоем в штукатурных фасадах. Достигается применением специального рельефа на шляпке дюбеля.
РАСЧЕТ КОЛИЧЕСТВА ФАСАДНЫХ ДЮБЕЛЕЙ
Одним из основных назначений фасадных дюбелей в системе штукатурных фасадов является противостояние ветровой нагрузке. Соответственно, количество дюбелей на 1 кв.м подбирается в зависимости от высоты, близости места крепления к углам здания, особенностей места расположения объекта. В зависимости от вышеуказанных характеристик, расход фасадных дюбелей составит 4-8 штук на 1 м.
кв.
|
МАРКА |
ТИП |
ПРИМЕНЕНИЕ |
|
|
||
|
СТЕНА 1MH
|
Тарельчатый полимерный анкер с забивным металлическим распорным элементом с термоизоляцией
|
Материал: тарельчатый дюбель «Стена 1» выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент MH выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищен термоизоляционной головкой из ударопрочного полиамида.
Назначение: крепления теплоизоляционных плит к ограждающей конструкции в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором. |
|
СТЕНА 1MT
|
Тарельчатый полимерный анкер с закручиваемым металлическим распорным элементом с термоизоляцией. Распорный элемент имеет резьбовую часть для увеличения вырывных характеристик
|
Материал: тарельчатый дюбель Стена 1 выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент MS выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищен термоизоляционной головкой из ударопрочного полиамида.
Назначение: крепления теплоизоляционных плит к ограждающей конструкции в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором. |
|
СТЕНА 1PH
|
Тарельчатый полимерный анкер с забивным полимерным распорным элементом |
Материал: тарельчатый дюбель Стена 1 выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.
Назначение: крепления теплоизоляционных плит к ограждающей конструкции в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором. |
|
СТЕНА 2MH
|
Тарельчатый полимерный анкер с забивным металлическим распорным элементом с термоизоляцией. Тарельчатый дюбель имеет рёбра ограничения глубины
|
Материал: тарельчатый дюбель Стена 2 выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами. Распорный элемент MH выполнен из углеродистой стали со стойким антикоррозионным покрытием и защищен термоизоляционной головкой из ударопрочного полиамида.
Назначение: крепления теплоизоляционных плит к ограждающей конструкции в фасадных системах наружного утепления, как с тонким штукатурным слоем, так и с воздушным зазором. |
Распорный элемент PH выполнен из ударопрочного стеклонаполненного полиамида.
Наилучшим образом подходит для крепления теплоизоляционных плит малой плотности.
|
Специалисты нашей компании, обладая богатым практическим опытом применения различных типов крепежных элементов, помогут Вам осуществить оптимальный выбор материала для Вашего проекта.
|
Крепеж “грибы” для утеплителя для кровли и фасада
Дёшево это дорого
В случае, если вы приобретаете фасадные грибки и желаете сэкономить рекомендуем Вам приобрести самые дорогие грибки. Как бы ни парадоксально не звучало, это заявление имеет место быть, особенно на в случае именно с фасадными грибками. Причина этого утверждения кроется в том, что дешевые фасадные грибки имеют очень большой перерасход, – при неизбежном воздействие на них в процессе монтажа, у 40-60 процентов фасадных грибков дешевого сегмента отваливаются шляпки, так как исходным сырьем, как уже писалось выше, у них является вторичный полипропилен.
Кроме перерасхода самих шляпок в процессе монтажа, рабочим также необходимо будет собирать некондиционный крепёж и тратить на 30-40 процентов больше времени для монтажа фасада.
Таким образом, трудозатраты на на монтаж теплоизоляции дешевым фасадным крепежом больше на 30-40 процентов, чем при монтаже дорогого крепежа, а стоимость дешевого крепежа в итоге будет на 40 50% больше. Если данное утверждение вас удивляет, Вы можете заказать у нас образцы качественного крепежа и сравните их с рыночным вариантом. Большая часть фасадного крепежа представленного на нашем сайте имеет действующие технические свидетельства на применение его в системах вентиляции штукатурных фасадов многоэтажных зданий, что говорит о том, что он прошел необходимые испытания. На рынке же продаются фасадные грибки для частного сегмента, где в большинстве случаев нет проекта, технического надзора, и проектного надзора, а главным критерием качества фасадных грибков является его цена.
Главным преимуществом применения качественного фасадного крепежа, конечно является надежность строительных конструкций.
Так как при воздействии на полипропиленовый крепёж из вторсырья сил в различном направлении, он деформируется неупруго, пластик повреждается, а в результате крепёж просто рвётся. Фасадные грибки из первичного сырья имеют упругую деформацию, то есть при воздействии силы на сдвиг, в последствии фасадный гриб принимает изначальную форму.
Наличие термоголовы
Термоголова это очень важный фактор в случае, когда речь идет о фасадном крепеже. Это пластиковая головка на металлическом гвозде, необходимая для предотвращения образования мостиков холода. Мостик холода при образовании создаёт конденсат в теплоизоляционном пироге, который, в свою очередь ухудшает энергоэффективность здания, а при отсутствии качественной диффузионной мембраны в теплоизоляции может даже создать массивное образование влаги, которая, в свою очередь, приведет к отвисанию теплоизоляционного пирога и к еще более значительному ухудшению энергоэффективности здания.
Это еще один важный критерий, в соответствии с которым рекомендуется выбирать фасадные грибки в среднем или высоком ценовом сегменте, так как большинство из них обладают термоголовой.
Тип гвоздя
Гвоздь или забивной элемент в фасадном грибке может быть выполнен из ударопрочного полиамида, полипропилена, углеродистой стали, с оцинковкой или без. Гвоздь из ударопрочного полиамида это самый оптимальный вариант крепления фасадного дюбеля, так как он гарантирует отсутствие появления точки росы и мостиков холода, что гарантирует сухой утеплитель в течение всего времени года. к к однако при выборе такого крепежа необходимо внимательно предварительно рассчитать силы действующие на фасад, так как прочность сцепления пластикового гвоздя гораздо меньше чем чем у металлического аналога.
Стальные забивные гвозди в фасадных грибках применяется в большинстве случаев, они могут быть со специальной резьбой для увеличения прочности соединения с основанием либо без неё. Исходным сырьем, как правило, служит углеродистая сталь. В некоторых случаях встречаются модификации с гвоздем из стали 8.8. Однако это большая редкость. При использовании стальных забивных гвоздей в фасадных грибках необходимо предварительно рассчитать точку росы в вашем теплоизоляционным пироге, чтобы предотвратить появление влаги в утеплителе.

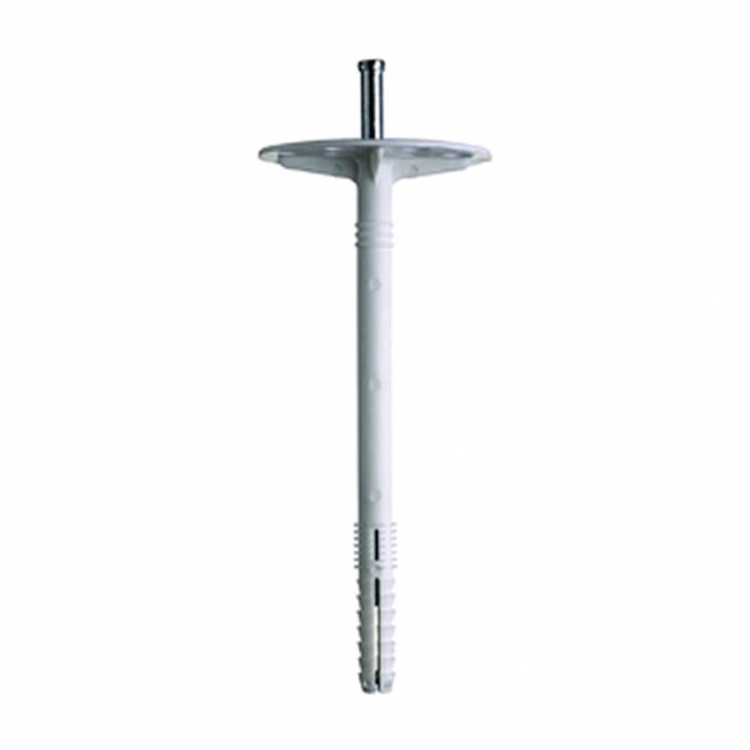

Дюбель для утеплителя с металлическим гвоздем и термоголовкой IZL-Т 10х90мм
Дюбель для теплоизоляции с металлическим гвоздем и термоголовкой IZL-T применяется для крепления теплоизоляционных материалов к бетону, полнотелому и пустотелому кирпичу, камню, пенобетону. Дюбель используется для монтажа на стенах, особо подверженных неблагоприятным воздействиям атмосферных условий.
Термоголовка необходима для того, чтобы предотвратить возникновение «мостиков холода», которые могут существенно сказаться на тепловой изоляции здания в целом. Таким образом, дюбель для бетона с гвоздем с термоголовкой помогает увеличить показатели защиты, предотвратить потери тепла и коррозию гвоздя.
Установка производится методом сквозного монтажа, крепление в стене производится забиванием металлического гвоздя с термоголовкой. Различная длина дюбелей позволяет крепить теплоизоляционные материалы различной толщины.
В среднем на 1м2 площади теплоизоляции применяется 5 дюбелей.
Используется для монтажа теплоизоляционных материалов на фасады с последующей “мокрой отделкой” (“мокрые фасады”).
Характеристики
- Диаметр шайбы, мм
- 60
- Количество в одной упаковке, шт
- 500
- Материал
- Ударопрочный полипропилен
- Размер
- 10х90 мм
- Расход
- ~ 6 шт/м2
Технология монтажа утеплителя на фасад – блог компании «Инака-Фасад»
10 Февраль 2020
Хороший фасад не только украшает здание, но и утепляет его стены, поэтому важно подбирать наиболее оптимальную облицовку.
Теплоизоляцию проектируют еще на стадии строительства, при грамотном монтаже удается утеплить стены снаружи, что сохранит жилплощадь внутри помещения.
Для утепления фасада нужно подбирать брендовые материалы и строго соблюдать технологию работ. Специалисты нашей компании более 8 лет занимаются профессиональным монтажом, у нас можно купить брендовые материалы и заказать утепление «под ключ».
Разновидности фасадного утеплителя
Сегодня на рынке покупателям предлагают большое количество материалов, у каждого есть свои особенности. Если не знать их плюсы и минусы, возникнут трудности с выбором.
Все утеплители для наружной изоляции разделяют на три группы:
- Вспененные плитные материалы — пенополиуретан, пенопласт/пенополистирол и пеноплекс. Такие материалы выпускаются в виде плит разной толщины, они удобны в монтаже, хорошо фиксируются к поверхностям. Практически не приглушают звук, средний срок их службы составляет 30 лет. Для утепления лучше использовать экструдированный пенополистирол или термопанели. Последние не нуждаются в финишной отделке, устойчивы к воздействию осадков и к перепаду температур.
- Эковата – ее изготавливают из натуральной целлюлозы, хлопковой, древесной или льняной массы. Натуральный материал полностью безопасен для здоровья, но для его защиты от насекомых и грызунов к нему добавляют антисептики, борную кислоту, буру или антипирены. Эковата хорошо поглощает звук (до 9 дБ), быстро сохнет, вентилируется, ее можно уложить даже в труднодоступные места. Со временем слеживается.
- Минеральная вата или стекловата – хороший утеплитель, который дополнительно обеспечивает звукоизоляцию. Материалы негорючие, гипоаллергенные, служат около 35 лет. Стекловату редко используют из-за вреда ее пыли для органов дыхания, чаще выбирают минеральную вату, которую изготавливают из натуральных волокон.
Последние не нуждаются в финишной отделке, устойчивы к воздействию осадков и к перепаду температур.Способы крепления утеплителя к стене
Для крепления утеплителя сегодня используют три способа – на обрешетку, на клей или на дюбели.
У каждого варианта есть свои особенности, метод выбирают в зависимости от вида утеплителя.
Крепление на обрешетку
Отличный вариант для штукатурки, когда монтируют вентилируемый фасад. Обрешетка является отличным каркасом, который обеспечивает должную жесткость конструкции.
Крепление включает следующие работы:
- монтаж пароизоляционной пленки, которую фиксируют степлерными скобами;
- крепление нижнего профиля на цокольном уровне;
- затем поверх изоляции монтируют брус, который на 2-5 см должен быть шире самой плиты;
- размещение в обрешетке минеральной ваты.
Такую обрешетку выбирают для деревянных зданий, крепить ее к стенам довольно просто. Плиты укладывают плотно, чтобы не допустить проникновения сквозняков между утеплителем и стенами из бруса.
Клеевой состав
Монтаж на клей осуществляется редко, его выбирают в основном для вентилируемой обрешетки здания. Для работы используют сухие составы или клей-пену, первые стоят дешевле, но их нужно разводить водой в определенной пропорции.
Монтаж на клей включает следующие работы:
- выравнивание и оштукатуривание стен;
- нанесение нижней разметки для монтажа утеплителя;
- нанесение клея на сухую и чистую плиту;
- плиты клеят снизу вверх, с угла нижнего ряда;
- при работе с клеем-пеной его наносят по краям плиты и посередине.
Монтаж на дюбели
Наиболее распространенный вариант крепления утеплителя – на дюбели. Для лучшей фиксации этот вариант часто комбинируют с использованием клеевого состава. В последнем случае крепеж используют через 24 часа после высыхания клея.
Крепление на дюбели включает следующие работы:
- подбор зонтика оптимальных размеров;
- высверливание отверстий по предварительным разметкам;
- размещение дюбелей в отверстии;
- аккуратное вбивание анкера молотком для фиксации.
Хитрости по укладке утеплителя
При работе без клея материалы крепят на дюбели, саморезы размещают между направляющими обрешетки.
Работать начинают всегда с нижних слоев, по завершению верхнего ряда всю поверхность закрывают парозащитной пленкой. На финале крепят оконные и дверные обрамления, завершают работы установкой облицовки.
Особенности работ на клей:
- плиты клеят снизу вверх, от углов и проемов;
- все стыки до 2 см заделывают монтажной пеной, это исключает места промерзания;
- для лучшего крепежа используют тарельчатые дюбеля с металлическим или стеклопластиковым стержнем, головку утопают в материал на глубину 3-5 мм;
- по завершению выполняется финишная отделка – на поверхность наносится грунтовка, штукатурка или другой состав с сеткой.
Полезные советы при работе с утеплителем
Опытные мастера работают по следующей методике:
- плиты устанавливаются в шахматном порядке, это исключает образование «мостиков холода»;
- если работаете с клеем, для лучшей адгезии лучше смочите поверхность водой;
- утеплитель не оставляют открытым, его сразу шпаклюют или защищают от ветра;
- на месте завалины монтируют контрольную планку, которую закрывают гидроизоляцией.
К утеплению фасада нужно подходить очень ответственно, ведь от выбранного материала и соблюдения технологии монтажа зависит качество конструкции. Чтобы получить отличный результат, лучше обратиться к профессионалам. Вам подберут надежный утеплитель, доставят материал на объект и выполнят монтаж.
Специалисты компании INAKA – настоящие профессионалы, которые на протяжении многих лет утеплили множество построек. Высокое качество наших услуг подтверждают сертификаты, мы даем гарантию на монтаж 2 года. Оформите заказ онлайн, мы поможем в выборе утеплителя, организуем доставку и выполним установку. Добросовестно и качественно выполним все работы, утеплив Ваш дом, чтобы он стал теплым и энергоэффективным. На все дополнительные вопросы ответит наш менеджер!
Популярные товары
УТЕПЛЕНИЕ ФАСАДА ПЕНОПОЛИСТИРОЛОМ – элементы крепления и усиления
Насколько в доме зимними вечерами будет тепло и уютно, во многом зависит от качества теплоизоляции.
Особенно актуален этот вопрос для жильцов старых кирпичных и панельных домов. Наиболее оптимальным для них будет внешнее утепление квартиры или всего здания плитами пенополистирола (более привычно именуемого пенопластом). Разумеется, такой вид утепления вполне приемлем и для загородных домов.
Особенности, а также степень опасности использования плит пенополистирола, были обсуждены ранее. Также детально рассмотрены и требуемые для обустройства такого утепления строительные смеси. Теперь перейдем к элементам крепления и усиления, обеспечивающим его надежность и долговечность.
ТАРЕЛЬЧАТЫЕ ДЮБЕЛЬ-ГВОЗДИПомимо приклеивания, плиты пенополистирола дополнительно крепятся к стенам тарельчатыми дюбель-гвоздями. За свою специфическую форму – большого диаметра шляпка и длинная тонкая гильза – их часто называют зонтиками или грибками. Основа дюбеля изготавливается из стойкого к механическим нагрузкам ударопрочного пластика (полипропилена, полиамида, полиэтилена).
Вбиваемый в гильзу распорный сердечник-гвоздь может быть как пластиковым, так и металлическим. Последний должен иметь пластиковую термоголовку, которая предотвращает образование в утеплителе мостиков холода. Более дешевым является вариант с отдельной специальной крышечкой-термозаглушкой для гвоздя.
Металлический распорный гвоздь предназначен для тяжелых конструкций и будет просто незаменимым при использовании минеральных плит. Для легкого пенопласта оптимальным будет применение дюбелей с гвоздями из пластика. Такой распорный сердечник изготавливается из полипропилена, нейлона или армированного стекловолокном полиамида.
Дешевые полиэтиленовые дюбеля с полипропиленовыми гвоздями имеют очень низкое качество – при работе они часто гнуться или ломаются. На этом крепеже не стоит экономить. Лучше всего приобретать качественные дюбеля с полиамидными гвоздями: Koelner (Ceresit), Wkret-met, Столит, Бийск и т.д.
Длина дюбелей зависит от толщины утеплителя и материала стены.
Когда плиты пенополистирола крепятся к стене из плотного материала (бетон, полнотелый кирпич), дюбель должен заглубляться в нее не менее чем на 5 см.
Если материал стены пористый или пустотелый (пенобетон, пустотелый кирпич и т.д.) – не менее чем на 10 см. При этом в первом случае используются дюбеля с короткой распорной базой, а во втором – с увеличенной.
В случае прикрепления утеплителя к уже оштукатуренной стене, толщина слоя штукатурки включается в его длину. То есть дюбель берется не короче чем: толщина утеплителя + слой клея + углубление в бетон/кирпич + слой штукатурки. Слой клея принимается равным 1 см. Тогда, например, для плит ПСБ-С толщиной 10 см на неоштукатуренной стене панельного дома это будет 10 см + 1 см + 5 см = 16 см.
При механическом креплении утеплителя дюбелями выделяют две зоны: краевую, шириной 1 метр по обе стороны от внешних углов здания, и идущую за ней обычную. Количество дюбелей зависит от зоны, высоты расположения утеплителя и ветрового района (зоны с определенной ветровой нагрузкой).
Если подходить к этому вопросу более-менее строго, то на 1 м2 площади утепления на высоте 1-4- этажа в I-III ветровых районах в краевой зоне должно быть 6 шт. дюбелей, а в обычной – 4 шт.; в IV-VI ветровых районах – 8 шт. и 4 шт. Соответствующие значения для высоты 5-9 этажа будут 8 шт./6.шт. и 10.шт./6 шт. Обычно дюбеля берут из расчета 6-8 шт.
ФАСАДНАЯ ШТУКАТУРНАЯ СТЕКЛОСЕТКАДля увеличения стойкости защитного слоя к механическим повреждениям и неблагоприятным атмосферным воздействиям защитный слой растворной смеси армируется специальной штукатурной сеткой. Чем крепче она будет на разрыв и устойчивее к климатическому старению, тем дольше прослужит внешнее утепление.
Если взять обыкновенную штукатурную сетку для внутренней отделки, которая рассчитана на гипсовую штукатурку, то она просто разлезется. Утеплитель на фасаде защищают стекловолоконной плетеной сеткой плотностью 145-165 г/м2, пропитанной специальными полимерами для защиты от воздействия агрессивной щелочной среды.
Чем выше плотность сетки, тем ровнее будет поверхность защитного слоя. У каждой из систем обустройства внешнего утепления рекомендован свой вариант фасадной сетки: Anserglob, Ceresit Valmeira (модель компании Valmieras Stikla Skiedra), Століт, Vertex, Capatect и т.д.
При покупке стеклосетки, помимо размера общей площади утепления, следует учитывать, что в местах стыка полотен она укладывается внахлест не менее чем на 10 см. К тому же будет применяться дополнительное армирование: наружных углов проемов (оконных, дверных и т.д.) диагональными полосками размером от 20×30 см до 30×50 см (так называемые «косынки») и внутри откосов по верхним углам полосками длиной 20 см и шириной равной ширине откоса («ласточки»).
ОКОННЫЕ ОТЛИВЫПоскольку внешняя теплоизоляция увеличивает толщину стен, потребуется замен оконных отливов на более широкие. Их вынос за готовое утепление должен быть в пределах 3-4 см. Если сделать меньше, то вода станет стекать по фасаду, если больше – будет сильный отзвук при дожде.
То есть, берем начальную ширину откоса и добавляем к ней толщину пенополистирола, 1 см утолщения за счет строительных смесей, вынос 4 см – в результате получаем размер нового отлива.
Например, при первоначальном откосе 8 см для 10 см плит ПСБ-С отлив нужно брать с полкой 8 см + 10 см + 1 см + 4 см = 23 см. Поскольку отлив устанавливается уже после обустройства утепления, то можно поступить проще – непосредственно провести замеры и добавить величину выноса при уже смонтированной теплоизоляции.
СТРОИТЕЛЬНЫЕ ПРОФИЛИДля усиления и дополнительной защиты в системе фасадного утепления пенополистиролом применяется целый набор разнообразных профилей: угловых, примыкания, стартового, замыкающего и т.д.
После закрепления плит пенополистирола все углы стен и проемов, кромки декоративных элементов следует усилить дополнительным армированием. Утепляя квартиры выше первого этажа, для этого нередко используют согнутые уголком полоски армирующей стеклосетки.
Это экономно, однако неприемлемо для частного дома или первого этажа, когда велика вероятность, что за утепление будут цепляться. В этом случае, да и вообще при обустройстве теплоизоляции, следует использовать готовые угловые профили.
Конструктивно угловые профили – это металлические или пластиковые перфорированные уголки с приклеенными полосками фасадной стеклосетки.
Они защищают от механических повреждений, предотвращают появление трещин и повышают эстетическое восприятие фасада. Существуют варианты уголков с прямым и переменным углом, а также для защиты края арок.
Использовать лучше пластиковые и устанавливать их на всех углах здания и по внешнему периметру оконных и дверных проемов. При этом верхний горизонтальный край последних предпочтительней укреплять угловым профилем с видимым или скрытым капельником. Во втором варианте после отделочных работ капельник скрывается под отделкой и невидим.
Уголок с капельником обеспечивает оптимальный отвод воды и препятствует попаданию влаги в утепление за счет капиллярного эффекта.
Такой угловой профиль также следует устанавливать по нижнему краю теплоизоляции в том случае, когда пенополистирольные плиты крепятся без применения стартового профиля.
Требуемая для утепления длина уголков зависит от геометрии конкретного здания, но при этом надо учитывать их перехлест на 5-10 см при установке.
Сверху по периметру теплоизоляцию следует накрывать металлическим козырьком замыкающего профиля или отливом. Этот элемент повышает надежность и долговечность конструкции. Если на доме в зоне установки плит пенопласта имеется температурный шов, его также следует сделать и при обустройстве утепления, используя для этого специальный деформационный профиль.
Применение при обработке откосов самоклеящихся профилей примыкания позволяет получить ровный монтажный шов между утеплением и оконной или дверной рамой. Такой профиль имеет две клейкие полосы, одна из которых фиксирует его на раме, а вторая позволяет прикреплять защитную пленку.
Она нанесена на идущую вдоль профиля пластину из мягкого пластика, которая после завершения работ попросту отрывается. Используют такой профиль не все фасадчики, хотя он обеспечивает более надежную и долговечную герметизацию, чем ленточные уплотнители или герметики.
По требованиям технологии обустройства фасадного утепления плиты пенополистирола должны опираться на цокольный или стартовый профиль. Он предназначен предотвращать сползание утеплителя после поклейки, снимать ветровые нагрузки и увеличивать механическую прочность всей системы теплоизоляции. Его следует устанавливать даже при утеплении отдельной квартиры на 9-м этаже.
Однако используется цокольный профиль при сплошном утеплении домов довольно редко, а для отдельных квартир можно смело утверждать, что никогда. Такую ситуацию мастера мотивируют его дороговизной, проблемами применения на кривых стенах наших домов и практической нецелесообразностью.
Цокольный профиль представляет собой антикоррозионную металлическую планку с двумя перфорированными боковыми стенками.
Из них более высокая внутренняя предназначена для крепления профиля к стене анкерными дюбелями. Вдоль основания внешней низкой стенки проходит канавка капельного изгиба, предназначенная для отвода влаги.
Также на внешнюю стенку насаживается завершающий пластиковый профиль с полоской фасадной стеклосетки и капельником. Сетка предназначена для надежного соединения внахлест с армирующим слоем и предотвращает возникновение на готовом фасаде трещин. Пластиковый капельник улучшает отвод влаги от утеплителя.
Ширина цокольного профиля подбирается под толщину плит пенополистирола. Общая длина профилей равна протяженности нижнего края утепления. Соседние профили стыкуются специальными пластиковыми соединителями. Количество дюбелей берется из расчета крепления с интервалом около 30 см и по краям каждого профиля.
Крепежные детали для изолированных металлических панелей
Установите изолированные металлические панели с помощью крепежных элементов, разработанных для простоты внедрения и обеспечения долговременной устойчивости к коррозии.
Мы производим крепежные детали, обеспечивающие надежную реализацию и бескомпромиссную прочность, независимо от окружающей среды или условий применения.
9/32 “BULB-TITE
® Заклепка Идеально подходит для крепления металлических крыш, фасадных панелей к металлу и крепления панелей IMP сзади- Корпус: Алюминий
- Оправка: Алюминий
- Диаметр: 9 / 32 дюйма (7.762 мм)
- Куполообразная головка с шайбой: .612 “(15,54 мм)
- Большая фланцевая головка с шайбой: .750″ (19,05 мм)
3/16 “BULB-TITE
® Заклепка Идеально подходит для крепления металлических крыш, фасадных панелей к металлу и поликарбонатных панелей к металлу- Надежное и быстрое решение с заклепками
- Корпус: алюминий
- Оправка: алюминий
- Диаметр: 3/16 дюйма (4. 75 мм)
- Куполообразная головка с шайбой: 0,457 дюйма (11,6 мм)
75 мм)SXC5-6.3
Крепление изолированной металлической панели к металлу или дереву; скрытое или торцевое крепление- Нержавеющая сталь 304 (bi-met) с угольным наконечником сверла
- Сопло сверла: SD3
- Диаметр сверла: 0.048 “–0,157”
- Диаметр: Номинальный № 14 с 14 резьбами на дюйм
- Головка: 5/16 “HWH AF
- Доступные длины: от 3-1 / 8″ до 11-7 / 16 “
Лист технических данных | PDF
SXC16-5.
8 Крепление изолированной металлической панели к металлу или дереву; скрытое или торцевое крепление - Нержавеющая сталь 304 (биметаллическая) с угольным наконечником сверла
- Отверстие сверла: SD5
- Диаметр сверления: 0,125 “–0,550”
- Диаметр: Номинальный № 12 с 24 резьбой на дюйм
- Головка : 5/16 “HWH AF
- Доступные длины: от 3-9 / 16″ до 11-13 / 16 “
Лист технических данных | PDF
Пистолет для установки заклепок GESIPA
Powerbird Pro
18.Аккумуляторный клепальный инструмент 0 В- Вес: 4,4 фунта (2,0 кг с аккумулятором)
- Рабочий ход: 25 мм (1,0 дюйма)
- Тяговое усилие: 4400 фунтов (20 000 Н)
- Блок питания: 18,0 В, литий-ионный аккумулятор / 2,1 Ач
- Номер материала: 1457637
- Зарядное устройство: 100–240 В / 50–60 Гц, время зарядки 45–90 минут
Accubird Pro
18.
Аккумуляторный клепальный инструмент 0 В - Вес: 4,4 фунта (2,0 кг с аккумулятором)
- Рабочий ход: 25 мм (1,0 дюйма)
- Сила тяги: 2200 фунтов (10 000 Н)
- Блок питания: 18,0 В, перезаряжаемый Li-Ion / 2,1 Ач
- Номер материала: 1457652
- Зарядное устройство: 100–240 В / 50-60 Гц, время зарядки 45–90 минут
Готовы поддержать установку изолирующей металлической панели с помощью крепежей, обеспечивающих оптимальную эффективность и прочность? Позвоните в SFS по телефону 1-610-790-2629, чтобы узнать, как начать работу!
огнестойких анкерных штифтов металлической изоляции, стальные крепления изоляции фасада MBA
Параметры производительности анкера металлической изоляции основаны на стандарте JG / T366-2012:
1.Номинальный диаметр диска пальца должен быть не менее 30 мм, а допуск – 1,0 мм.
2. Номинальный диаметр расширительной втулки должен быть не менее 8 мм, а допуск должен составлять ± 0,5 мм.
3. Стандартное значение несущей способности анкерного болта Fk≥0,60
4. Стандартное значение вылета диска анкерного штифта изоляции Frk≥0,50
5. Уровень огнестойкости: A
| Размер пальца | Диаметр пальца | Длина пальца | Размер пластины | Толщина пластины | Вес пальца | |||||
| M8x50 | 8 мм | 50 мм | 35 0165 90 мм7 мм10,2 г | |||||||
| M8x60 | 8 мм | 60 мм | 30 мм / 35 мм | 0,7 мм | 11,2 г | |||||
| M8x90 | 90 мм 90 мм 90 мм 90 мм 90 мм 9014,8 г | |||||||||
| M8x110 | 8 мм | 110 мм | 30 мм / 35 мм | 0,7 мм | 17,3 г | |||||
| M8x140 | 90 мм | 7 мм | 20,8 г | |||||||
| M8x170 | 8 мм | 170 мм | 30 мм / 35 мм | 0,7 мм | 24,4 г | |||||
| M8x230 | 90 мм | 34,4 г |
Количество установок: 1-10 слоев в среднем 6 / м2, 11-20 слоев в среднем 7 / кв.
м 21-26 слоев 9 / м2.
Любой отдельный блок с площадью больше 0.1м2 необходимо закрепить, в зависимости от формы и условий площадки;
плотность якоря должна быть увеличена вокруг угла солнца, под ртом и по краю отверстия.
Расстояние от края основания не более 300 мм. Не менее 60 мм
Характеристики анкеров металлической изоляции / фиксирующих штифтов изоляции
- Обладает антивозрастной, противотемпературной резкостью, антикоррозийной, морозостойкостью и термостойкостью;
- высокая несущая способность, подшипник высокого давления, хорошие характеристики растяжения;
- не легко деформируется, влажность, вибрация и хорошая теплоизоляция после нагрузки.
- Простота установки, не требуется специальных монтажных инструментов.
- Оцинкованный винт хорошо решает проблему коррозии, обладает хорошей износостойкостью,
- Теплопередача нейлонового материала низкая.
- Зимой мостика холода нет, а энергия высокая.
Применение анкера для металлической изоляции / шпильки для крепления изоляции
| Комплект для крепления изоляции для | · Бетон · Натуральный камень с плотной структурой · Полнотелый кирпич · Полнотелый силикатный кирпич · Полнотелый блок из легкого бетона · Пенобетон · Кирпич с вертикальной перфорацией · Кирпич силикатный перфорированный |
| Металлический изоляционный анкерный фиксатор для | · Мягкий и устойчивый к давлению изоляционный материал, например.грамм. · Стекловата, Минеральная вата · Полистирол · Полиуретановые панели · Пеностекло · Осветительные строительные плиты из древесной ваты · Кокосовое покрытие · Пробковые плиты |
1-2013 as: Несжатая и сплошная изоляция на всех элементах конструкции без тепловых мостов, кроме крепежных элементов и служебных отверстий. Кроме того, V-образные профили True CI имеют конструктивную опору без использования жесткой изоляции, что позволяет использовать изоляцию с низкой плотностью в традиционных местах с высокой плотностью. В системе True CI V-Girt используется вертикально установленная подвесная балка с антиреверсивными удерживающими штифтами. Удерживающие штифты допускают гораздо большие внутренние временные нагрузки, чем другие подвесные системы.Вертикальные перемычки можно строгать и устанавливать по вертикали без использования прокладок или другого промежуточного материала. В системе True CI V-Girt используется внешний монтаж изоляционных распорок, что исключает использование стандартных крепежных штифтов для изоляции, что позволяет сэкономить время и средства при установке изоляции с минимальным проникновением в атмосферный барьер.
Систему True CI V-Girt можно использовать с любой глубиной жесткой изоляции высокой или низкой плотности до 6 дюймов.Изоляционные стойки прикреплены к внешней стороне изоляции, что исключает ненужное сверление и ненужные проходки через погодные барьеры. Поскольку эту систему всегда можно использовать с изоляцией низкой плотности по сравнению с изоляцией высокой плотности, общая стоимость проекта будет меньше, исходя только из этого фактора стоимости.
К преимуществам относится экономия затрат и сокращение времени сборки. Даже на больших расстояниях от стены здания через винтовые соединения каркаса могут передаваться высокие нагрузки. Сохраняется полная свобода дизайна фасада.
Шарнирный зазор устанавливается автоматически головкой крепежного винта.
Крепеж из нержавеющей стали не содержит пластмассовых деталей, которые становятся хрупкими в холодных условиях, а это значит, что зимой проблем не возникнет.
