Утепление вентилируемого фасада, способы и алгоритм действий

Фасады

Автор Михаил Стахов На чтение 4 мин. Просмотров 29.2k. Опубликовано

Все способы утепления фасадов можно условно разделить на три группы:

  • легкий мокрый метод создания штукатурного фасада;
  • тяжелый мокрый метод штукатурного утепления фасада;
  • утепление вентилируемого фасада.

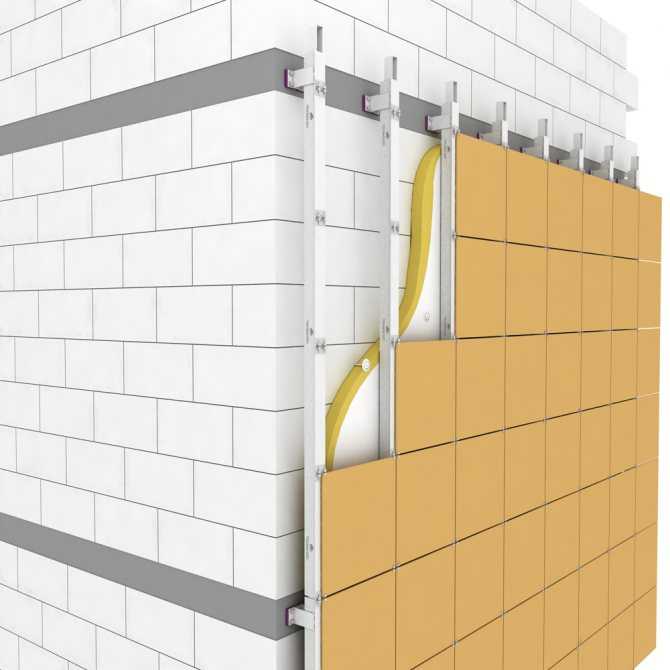

Структура утепления вентилируемого фасада

А теперь подробнее о последнем.


Навесной вентилируемый фасад позволяет сохранить теплоизолятор и утепляемые стены в сухом состоянии благодаря естественному интенсивному проветриванию пароизолированного слоя утеплителя. Также такая система способствует эффективному удержанию тепла в помещении, экономя строительные материалы на возведении стен меньшей толщины.

Каркасная система вентилируемого фасада

Оцинкованная сталь, нержавеющая сталь или алюминий крепежной каркасной конструкции допускает монтажные работы в любой период года, а коррозиеустойчивое покрытие или материал крепежных элементов сохраняет прочность вентилируемого фасада долгие годы.

Каркас крепится непосредственно к несущим стенам или перекрытиям, а универсальность конструкционных элементов позволяет моделировать архитектурные конструкции различной сложности.

Для вентилируемых фасадов в качестве утеплителя эффективно применяется только каменная базальтовая вата, которая крепится к стене посредством дюбелей-зонтиков (тарельчатых дюбелей) или гибких связей. Его задача — уменьшение количества переносимого тепла в окружающее пространство от стены. Кроме этого, теплоизоляция фасада играет и звукоизолирующую роль.

Это интересно! Утепление вентилируемого фасада может быть без теплоизоляционной прослойки. Воздушное пространство между стеной и наружной облицовкой также играет роль утеплителя и… звукоизолятора.

Наибольшей популярностью пользуются материалы таких производителей:

  • RockWool — уже нарицательное название минеральной ваты или минераловатного базальтового утеплителя, произведенного, известным на мировой строительной «арене» своим качеством и надежностью одноименным производителем. При толщине от 50 до 200 мм и размерах листа 1000х600 мм плотность такого утеплителя составляет 30 кг/м3 и 100 кг/м3
  • ТехноНиколь представляет в теме утепления минераловатный базальтовый утеплитель, используемый в промышленном и частном строительстве. Плотность от 30 до 110 кг/м3 при размерах листа 600 х 1200 х (40 — 200 мм).
  • Isover — общественные, промышленные и жилые здания берегут в себе тепло благодаря этому теплоизоляционному материалу, выпускаемому в нескольких модификациях. Значительный диапазон размеров: 1200 х 1380 мм – 1170 х 610 мм при толщине от 30 до 150 мм.
Минераловатные плиты

Важный момент! Теплоизоляционная облицовка для эффективного утепления и удаления влаги от стены должна иметь большую паропроницаемость, чем утепляемая стена.

Стены на уровне цоколя утепляются экструзионными пенополистирольными плитами. Они создают дополнительную гидроизоляцию благодаря своей влагонепроницаемости.

Утепление цоколя экстудированнымпенополистиролом

Ширина зазора между внешним слоем утеплителя и декорирующим внешним слоем должна быть в диапазоне от 20 до 50 мм. Именно этот зазор и создает «вентилирующий» восходящий естественный поток воздуха, высушивающий слой утеплителя при попадании на него или в него влаги.

Движение воздуха в вентилируемом фасаде

Внимание! Отсутствие вентилирующего зазора при монтаже облицовочного материала непосредственно на слой утеплителя приведет к скорому увлажнению последнего, что приведет к потере его теплоизоляционных качеств и увлажнению несущих стен.

С внешней стороны слой утеплителя покрывается ветрозащитной пароизоляционной мембраной, которая предотвращает выдувание воздуха и волокон их объема утеплителя, в то же время, не препятствуя свободному выводу пара из слоя утеплителя. К самому утеплителю предъявляются высокие требования относительно его гидрофобности и воздухопроницаемости.

К списку ключевых преимуществ такого способ утепления также необходимо отнести тот факт, что «точка росы» переносится за внешние пределы несущих стен здания, что очень благоприятно сказывается на функциональном долголетии дома. Фасадное покрытие при утеплении вентилируемого фасада стойко к «нападениям» атмосферных осадков.

А внешняя отделка может быть самая разнообразнейшая: сайдинг, металл, ламинат (высокого давления), экструдированный пенополистирол, композитных материалов и пр.

Структура «утеплительного пирога»

Подытожим алгоритм действий при утеплении вентилируемого фасада:

  1. Монтируем кронштейны для крепления каркаса.
  2. Крепим горизонтально на уровне цоколя опорный уголок.
  3. Крепим плиты утеплителя со смещением вертикальных швов дюбелями-зонтиками из расчета 2 шт. на плиту.
  4. Горизонтальными полосами с перехлестом в 10-15 см укрываем утеплитель полотном ветрозащиты.
  5. Окончательно фиксируем плиты утеплителя через полотно ветрозащиты дюбелями зонтиками, доводя их количество до 5-6 шт. на одну плиту.
  6. Фактически утеплительный слой завершен. Монтируем каркас так, чтобы между облицовкой и утеплителем образовался зазор в 3-5 см.
  7. Монтируем облицовку.

А для большей чистоты восприятия информации посмотрите рисунки или видео:

«Монтаж вентилируемого фасада»:

( Пока оценок нет )

Технология монтажа вентфасада из керамогранита • Уральский гранит

07.03.2017

Вентилируемый фасад – это специальная технология облицовки здания, при которой материал крепится не на стены, а на алюминиевый или стальной каркас. В пустоты между стеной и облицовочным материалом закладывается утеплитель – минеральная вата или любой другой.

Схема вентилируемого фасада.

Система вентфасада защищает здание от образования разрушающего конденсата, негативных воздействий окружающей среды, сохраняет тепло, дает хорошую звукоизоляцию. При этом воздух в здании не застаивается и оно продолжает «дышать».

Керамогранит подходит для монтирования вентилируемого фасада гостиниц, финансовых учреждений, университетов, частных домов, торговых и развлекательных центров.

Как устроен вентилируемый фасад

Описание элементов конструкции вентфасада.

На подготовленную стену крепят на кронштейны под каркас, на который впоследствии будет распределена вся нагрузка.

Пока каркас еще не смонтирован между кронштейнами прокладывают плиты теплоизоляционного материала и покрывают всю конструкцию паропроницаемой пленкой.

После этого начинают монтаж каркаса. Он может быть сделан из деревянных брусков или металлического профиля, в зависимости от веса облицовочного материала. Для керамогранита обычно выбирают алюминиевый или гофрированный оцинкованный профиль.

На готовый каркас навешивают плиты облицовочного материала.

Поэтапное описание монтажа вентфасада

Прежде чем покупать материалы нужно составить проект будущего фасада с учетом текущего состояния стен и фундамента здания, степени его износа, вертикальных и горизонтальных отклонений уровня стен.

После анализа состояния сооружения рассчитывают, плитка какого размера нужна. В идеале, она должна быть кратной по ширине фасада здания, с учетом припусков на разницу в размерах плит (допустимое отклонение от эталона 10 мм) и швы.

Чтобы не терять времени, пока готовится проект, начинают работы по подготовке стен к монтажу: заделывают все трещины в стенах и покрывают их специальным составом для избавления от грибка.

После подготовки проекта и стен, ее расчерчивают по направляющим или выставляют маячки в места крепления каркаса.

Монтаж вентфасада начинают с крепления кронштейнов. Чтобы из-за них не образовывались «мостики холода» между кронштейном и стеной прокладывают слой тонкой утеплительной пленки, через которую вкручивают анкерный болт.

Выбор и монтаж утеплителя

Когда все кронштейны установлены, можно начинать укладку теплоизоляционного слоя.

Где располагается утеплитель в вентфасаде.

Утеплитель для вентилируемого фасада должен:

  • пропускать пар, чтобы между ним и стеной не образовывался конденсат;
  • снижать потери тепла в окружающую среду;
  • не впитывать в себя влагу или не деформироваться при высыхании.

Исходя из этих требований, для вентфасадов подходит базальтовая вата. Она практически не слеживается со временем, легко испаряет вату, пожаробезопасная и через нее легко проходит пар.

Минеральная вата хоть и соответствует практически всем этим параметрам, но в дешевых и некачественных вариантах быстро теряет свои объемы.

Пенополистирол и пенополиуретан не впитывают в себя воду, морозоустойчивы, не дают усадки, но практически не пропускают пар, поэтому в качестве утеплителей в системе навесного фасада их используют довольно редко.

Во время монтажа плиты утеплителя укладывают горизонтальными рядами, с каждым рядом немного смещая вертикальные швы. Первоначально их фиксируют двумя дюбелями с шапкой в форме зонтика на одну плиту.

После укладки утеплителя его покрывают слоем ветрозащитной пленки. Укладывают ее горизонтальными полосами, делая нахлест на предыдущий ряд примерно 10 см.

Окончательно закрепляют теплоизоляционный слой пятью дюбелями-зонтиками на плиту утеплителя.

Монтаж каркаса для вентфасада

После того как теплоизоляционный слой закреплен, можно приступать к креплению направляющих.

Направляющие фиксируют дюбелями.

Чаще всего направляющие к кронштейнам крепят комбинированным способом одновременно в вертикальной и горизонтальной плоскости. Такой способ крепления распределяет равномерно все нагрузки относительно изгибов и сжатия облицовочного материала.

Существует два способа комбинированного крепления:

  1. Сначала крепят вертикальные направляющие, а потом горизонтальные. Способ подходит для толстого керамогранита, снижает нагрузку на крепление, позволяет использовать скрытое крепление. Минус способа — появляются преграды для циркуляции воздуха по вертикали.
  2. К горизонтальным крепят вертикальные направляющие. В этом случае практически вся нагрузка приходится на вертикальные направляющие, преграды для вертикальной циркуляции не создаются. Минус способа — нужно использовать больше металла, стоимость его дороже.

Крепление керамогранитных плит

Керамогранитные плиты крепят к каркасу двумя способами — скрытым и открытым.

При скрытом креплении плиты можно крепить на специальный клей к вертикальным профилям, на штифты в прорези на торцах плит, на дюбеля. Монтировать плиты со скрытым креплением сложнее, стоимость его выше. При этом оно незаметно для посторонних глаз и никак не влияет на внешний вид фасада.

В качестве открытого крепежа используют заклепки, саморезы или кляммеры. Чтобы скрыть видимые части крепления, нужно закрасить их эмалью в цвет керамогранитных плит. Стоимость такого крепления меньше, но оно не очень эстетично выглядит.

Монтаж керамогранитных плит нужно начинать снизу вверх, слева направо. Чтобы сэкономить иногда на нижней части фасада плиты крепят скрытым креплением, а выше уровня глаз открытым.

Преимущества облицовки фасада керамогранитом

Одно из преимуществ вентилируемого фасада  – его эстетичный внешний вид. Большой выбор оттенков, разная текстура поверхности и размеры плит дают возможность создать неповторимый дизайн фасада и подчеркнуть архитектуру здания.

Пример вентилируемого фасада из керамогранита.

Он не выделяет вредных веществ и пожароустойчив. Благодаря этому подходит для облицовки школ, детских садов, поликлиник.

Уровень влагопоглощения керамогранита не превышает 0,05%. Это эффективная защита стен здания от дождя, тумана, снега и мороза. Благодаря этому свойству керамогранит не покроет кружево из мелких трещин, если днем на улице +5 и идет дождь, а ночью температура -5.

За фасадом из керамогранита легко ухаживать. Дорожную пыль можно смыть чистой водой, а стойкие загрязнения и следы краски можно убрать, используя любые моющие средства. Керамогранитные плиты сложно поцарапать, поэтому вандалам вряд ли удастся нанести ощутимый вред внешнему виду здания.

Керамогранит не разрушается со временем и не выгорает на солнце. Гарантированный срок службы фасада из керамогранита при соблюдении технологии его укладки 50 лет.

Даже если одна или несколько плит повреждены и их нужно заменить, вам не нужно демонтировать всю систему. Можно снять только поврежденный керамогранит и заменить его – это никак не отразится на виде всего фасада.

Как выбрать керамогранит для вентилируемого фасада

Для вентилируемого фасада лучше выбрать плиты меньшего размера. Чем больше размер плиты, тем сильнее нагрузка на каркас и сложнее его крепление. Но и слишком мельчить не стоит. Фасад, облицованный квадратными плитами 30х30 см, выглядит как тетрадный лист «в клеточку». Выигрышно выглядит комбинация прямоугольных и квадратных плит разных размеров.

Для зданий, расположенных вблизи оживленных автомобильных дорог, больше подходят плиты с матовой поверхностью. На них не так заметна оседающая на стенах дорожная пыль, мыть фасад такого здания можно реже.

Не выбирайте для монтажа навесного фасада из керамогранита слишком толстые плиты. За счет своего большего веса они создают дополнительную нагрузку на несущие стены и крепление каркаса системы. От толщины плит также зависит и их стоимость, поэтому выбрав более тонкий керамогранит, вам удастся сэкономить на закупке материала и его доставке на объект.

Способы утепления фасадов. Перечень работ по утеплению фасадов

Работа по утеплению фасада подразумевает утепление стен с наружной стороны. Если раньше утепление зданий осуществлялось путем увеличения толщины стен, то сейчас с приходом современных теплоизоляционных материалов и технологии монтирования системы, появились другие решения.

При устойчивом росте цен на энергоносители – комплексные требования к энергоэффективности зданий, становятся выше.

На сегодняшний день в России распространены два вида утепления фасадов: «тонким штукатурным слоем» или «мокрым фасадом» и «вентилируемого утепления».

Обе системы подразумевают утепление стен дома с наружи – теплоизоляционными материалами. Различие состоит в технологии установки и отделочном материале.

Применение различных видов материала в отделке фасада, позволяют сделать здание неповторимым и индивидуальным.

Не знаете какое утепление выбрать? Мы подскажем!

Различие двух систем утепления («мокрый» и «вентилируемый фасад»)

  1. Теплоизоляция фасада по технологии «мокрый фасад» не имеет ограничений на ограждающие конструкции зданий, будь они из монолита, кирпича любого вида, ячеистого бетона, влагостойких материалов, дерева и т. д. из-за легкости конструируемой системы «мокрого типа» в отличии от «вентилируемого фасада».



  2. Теплоизоляция фасада по технологии «вентилируемый фасад» имеет ограничения из-за веса системы. Для начала производства работ необходимо произвести изыскания на предмет прочности и выносливости существующего фасада из-зи веса конструируемой подсистемы и облицовки здания керамогранитом или другим облицовочным материалом.



Планируете утепление фасадов?

Мы монтируем утеплитель на фасады уже 20 лет!

↘Тысячи сданных объектов.

↘Сотни благодарных отзывов.

↘Десятки наград и грамот.

  • Выезд нашего специалиста для исследования здания,
  • Выявление причин утечек тепла,
  • Составление коммерческого предложения и дизайн проекта,
  • Выполнение работ по представленной смете.

Все эти виды работ и услуг мы готовы выполнить качественно и с хорошим гарантийным сроком.

+7 (495) 649-49-90

Многоканальный телефон

Мы будем рады выполнить для Вас любые фасадные работы.



Утепление фасада «тонким штукатурным слоем» (мокрый фасад)

Теплоизоляция по системе «мокрый фасад» одна из самых распространенных технологий и предназначена в малоэтажном строительстве, при утеплении, ремонте или реконструкции зданий и сооружений, жилых домов.

Утепление стен является первостепенной задачей при создании теплого комфортного дома.

Как мы это делаем?

1. При помощи клея плиты утеплителя крепятся на фасад, дополнительно фиксируется с помощью дюбелей к стене.

2. Затем весь фасад армируется клеевым составом с щелочестойкой фасадной сеткой. Получается прочная герметизированная основа (скорлупа).

3. Наносится финишный слой грунтовки и тонкой декоративной штукатурки.

Финишная штукатурка в своей основе состоит из наполнителя модифицированного полимерными добавками и мраморной крошки, что делает финишный слой очень прочным!

При утеплении фасада по технологии “мокрый фасад”, ваш фасад долгие годы будет приносить эстетическое удовольствие и экономическую выгоду.



Примеры наших работ по технологии “Мокрый фасад”



Утепление фасадов «вентилируемый фасад»

Навесные фасадные системы с воздушным зазором применяются для облицовки и утепления наружных стен промышленных и гражданских зданий и сооружений, а так же для жилых домов стиля «хайтек» и различных комплексов.

Навесные фасады представляют конструкцию различной сложности, состоящую из материалов облицовки, теплоизоляционного материала и подсистемы на которую крепится облицовочный материал навесного фасада.

Как мы монтируем “вентилируемые фасады”

1. Выставляется по уровню подсистема состоящая из металлических направляющих, крепится анкерами.

2. С помощью дюбеля к стене крепится утеплитель (минераловатная плита)

3. Затем с воздушным зазором на несущую подсистему устанавливается облицовочный материал.

В качестве облицовочных материалов используются керамогранитные, фиброцементные панели с декоративным покрытием, кассеты из композитных материалов или стали.

Примеры наших работ по системе “вентилируемые фасады”



Сколько это стоит?

Наименование работ Виды, перечень работ Ед.
Цена (руб)
Устройство – “Мокрый фасад” Пенополистирол ПСБС-25Ф – 100мм
смотреть пример		 Подготовка фасада, очистка, грунтование, монтаж теплоизоляционных плит, дюбелирование, нанесение армированного слоя, грунтование, нанесение тонкого слоя финишной декоративной штукатурки. м2 1290 р
Устройство – “Мокрый фасад” Мин- ватная Плита -100мм
смотреть пример		 Подготовка фасада, очистка, грунтование, монтаж теплоизоляционных плит, дюбелирование, нанесение армированного слоя, грунтование, нанесение тонкого слоя финишной декоративной штукатурки. м2 1290 р
Устройство навесного вентилируемого фасада – 120мм
смотреть пример		 Монтаж подсистемы, крепление плитного утеплителя, установка плит из керамогранита или другое м2 2000 р
Монтаж утеплителя Монтаж теплоизоляционных плит-выравнивание по плоскости при помощи фасадного клея м2 350 р
Армирование фасада Выравнивание фасада клеевым составом в два слоя, с нанесением щелочестойкой сетки м2 350 р
Нанесение декоративной штукатурки Нанесение финишной декоративной штукатурки на подготовленное основание м2 380 р
Грунтование стен
смотреть пример		 Очистка фасада от пыли, грунтование глубокопроникающей грунтовкой м2 60 р
Дюбелирование Фиксация утеплителя после приклейки, при помощи дюбелей м2 120 р
Армирование оконных откосов Выравнивание откоса клеевым составом в два слоя, с нанесением щелочестойкой сетки мп 270 р
Покраска фасада
смотреть пример		 Покраска поверхности стен в один слой на подготовленное основание м2 90 р
Утепление оконных откосов Грунтование, монтаж утеплителя, армирование, грунтовнание, нанесение декоративной штукатурки на откос мп 320 р
Утепление цоколя
смотреть пример		 Грунтование поверхности, монтаж утеплителя, дюбелирование, армирование, грунтование м2 850 р

Всё еще сомневаетесь, стоит ли нам доверять? Мы докажем!

Преимущества утепления «мокрого» и «навесного» фасада перед другими способами утепления стен

  1. При полной теплоизоляции фасада по сертифицированной системе утепления, Эффективная экономия на расход газа или электроэнергии – 1,5-2 раза.
  2. Стабилизируется внутренний климат в доме за счет абсолютной герметизации и теплоизоляции здания. Зимой температура в доме не опускается ниже 22 градусов. В летний жаркий период за счет аккумуляции тепла на поверхности термоизоляционных плит, температура в доме комфортно прохладная.
  3. Эффективная звукоизоляция фасада увеличивается в разы при условии правильно выполненной герметизации и теплоизоляции здания.
  4. Абсолютная защита здания от воздействия агрессивных атмосферных осадков и температурных колебаний на разрушение стен фасада, ведет к долгосрочности службы здания.
  5. Изменение внешнего вида фасада меняется в разы в лучшую сторону, тем самым увеличивается ликвидная стоимость здания.
  6. Срок эксплуатации здания без ремонта до 25 лет и выше.
  7. При применении систем утепления зданий снижаются затраты на земляных работах при формировании бетонных работ при устройстве фундамента, а также при сооружении стен уменьшив их толщину и затраты на производство работ.
