Мансардные окна установка своими руками видео: Установка мансардного окна своими руками

Конечно, в продаже можно найти и более скромные комплекты, но рекомендуется выбирать вариант со встроенными шторами. Из-за того, что сама конструкция будет располагаться под углом, то классические средства затемнения могут быть не эффективны.

Установка мансардного окна в готовую кровлю должна начинаться с этапа планирования. Прежде всего, потребуется вычислить требуемые размеры. Формула для расчета достаточно проста: 1 квадратный метр остекления на каждые 10 квадратных метров помещения.

Нет видео.

Также требуется правильно выбрать высоту, на которой будет проводиться монтаж окон. Расположение мансардных окон следует подбирать таким образом, чтобы нижняя часть рамы возвышалась над уровнем пола на 1-1,5 метра.

Выбор места установки мансардного окна в металлочерепицу или мягкую кровлю и размеров следует делать так, чтобы по возможности не затрагивать при монтаже стропильную систему. Габариты должны позволить монтировать оконную коробку между стропилами и оставить запас около 10 см.

Будь то установка мансардного окна в мягкую кровлю или металлочерепицу, при любом варианте инструкция по монтажу здесь следующая:

• подготовка проема;
• установка рамы;
• тепло- и гидроизоляция;
• подготовка дренажной системы;
• монтаж деталей оклада;
• установка стеклопакета;
• внутренняя отделка, включая монтаж откосов и пароизоляцию.

Установка мансардных окон своими руками – задача вполне посильная, но без подходящего инструмента мастеру будет не обойтись:

• шуруповерт и саморезы;
• рейки и брусы из дерева;
• уровень;
• гвозди;
• материалы для тепло- и гидроизоляции.

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы. Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем.

Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.

Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах.

При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.

После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.

Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.

Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.

Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.

Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.

На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.

Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.

В качестве альтернативного варианта можно использовать и обычный гипсокартон, а вот от механических монтажных конструкций в таком случае следует отказаться.

Про работу с утеплителем на крыше следует сказать отдельно. Очень часто неправильное утепление мансардных окон оборачивается множеством проблем с его эксплуатацией. Многие неопытные строители предпочитают использовать для утепления обычную монтажную пену. Делать этого не стоит: расширение материала может привести к перекосам и проблемам с изоляцией. Правильная технология монтажа рекомендует использовать материалы в виде матов каменной ваты с высоким сроком службы.

В качестве дополнительной меры крайне рекомендуется установить под мансардным окном приборы отопления. Поток теплого воздуха с равным успехом и оконные откосы прогреет, и от конденсата защитит. Металлические элементы для монтажа изоляции использовать не стоит – они могут образовывать мостики холода.

Это все, что требуется знать о монтаже мансардного окна в мягкую кровлю или черепицу. Несмотря на кажущиеся сложности, сам процесс достаточно прост и требует не столько умений, сколько времени.

В эксплуатации на территории РФ находятся два вида мансардных окон: деревянные и ПВХ. Ремонт тех и других несколько различен.

Наклейка уплотнительного профиля

Производители мансардных окон, как правило, сопровождают свой товар типовым ремонтным набором (у «Велюкса» он называется «Набором для реставрации»), в который входят необходимые для починки и обслуживания изделий клеи, лаки, смазки, инструменты.

Ремонт мансардных окон (деревянных) начинается с осмотра и выявления мест гниения или поверхностного разрушения. Эти места тщательно зачищаются, шлифуются, затем древесина окна заново покрывается лаком.

Второй этап – осмотр уплотнителя. Уплотнитель должен быть равномерной толщины и эластичности по всему периметру окна. При необходимости уплотнитель вынимается и заменяется новым.

При необходимости осуществляется утепление мансардного окна. Для этого, например, в «Реставрационном наборе» Velux имеется самоклеющийся уплотнительный профиль, который наклеивается на окно по поверхности смыкания створки с рамой.

Замена воздушного фильтра также не требует никаких специальных инструментов. Отслуживший свой срок фильтр вытягивается из своего крепления; по его длине отрезается от заготовки (рулона) новый фильтр и вставляется на место старого.

Тюбик со смазкой входит в набор для ремонта. Смазка наносится полоской («ниткой») на петли и шарниры.

Пластиковые мансардные окна не подвержены гниению. Они не нуждаются в зачистке, шлифовке. Смазка пластиковых мансардных окон производятся также, как и деревянных. Утепление – путем замены уплотнителей.

Достоинством фурнитуры мансардных окон ROTO, как деревянных, так и пластиковых, является то, что она позволяет устранить перекосы створки относительно рамы, не вынимая при этом окна из его гнезда в крыше. Такие перекосы могут возникнуть как в ходе усушки окна, так и под воздействием нагрузок – например, от веса снега.

Как снять мансардное окно, если это необходимо для его обслуживания и ремонта?

Для этого надо вынуть из рамы створку. Таким образом вы сможете высунуться из окна и работать с его лицевой стороны. Дальнейшие действия по демонтажу мансардного окна осуществляются в обратном порядке операциям по монтажу окна.

Раз в пять лет следует приглашать представителей сервисной службы, которые произведут профессиональный осмотр окна, заменят, при необходимости, оклад, произведут утепление промежутков между оконной коробкой и крышей. Они же выполнят все остальные работы по сервисному обслуживанию окон.

В этой статье мы подробно разберем, как установить мансардное окно своими руками. Эта операция потребует соблюдения всех рекомендаций и максимальной точности. Даже малейшие огрехи недопустимы!

Конструкция мансардных окон имеет ряд особенностей. Этот элемент эксплуатируется в особых условиях, ведь на него будут довлеть атмосферные осадки (дождь, снег, град). Это требует полного отсутствия щелей и швов, а также высокую прочность. Наклонное расположение оказывает на рамы внушительную нагрузку.

Практически все производители мансардных окон используют соответствующее сверхпрочное стекло. Оно спокойно выдерживает большие нагрузки. Обычное может просто лопнуть при выпадении обильного снегопада или града.

Важно! Обязательно поинтересуйтесь у производителя об уровне прочности стеклопакета — внутри него должен быть инертный газ.

Состоит данная конструкция из створок, рамы и особой фурнитуры. Обязательно наличие гидро- и пароизоляционного фартука. Этот элемент позволяет избегать протечек. Наличие дополнительной теплоизоляции обязательно для сурового российского климата.

Стоимость мансардного окна зависит от нескольких факторов:

• Толщина стеклопакета.
• Материалы профиля.
• Тип конструкции (об этом поговорим позже).
• Популярность бренда. За продукцию признанных производителей придется немного переплатить.
• Наличие дополнительных элементов (рольшторы, рольставни и т.д.).

• Деревянные. Несмотря на появление более совершенных и практичных материалов, древесина до сих пор пользуется широкой популярностью. Главный её плюс — экологическая чистота и более привлекательный внешний вид. К минусам можно отнести низкий эксплуатационный период (из-за перепадов температур и повышенной влажности, они рассыхаются) и пожароопасность.

Совет: древесину следует обрабатывать антисептиками и защитными составами — это продлит ей жизнь в несколько раз.

• Пластиковые. Самый распространенный сегодня вариант. Плюсы ПВХ известны всем — практичность, стойкость к внешним факторам, доступность и т.д. Для них характерен лишь один серьезный недостаток — слишком сильная герметичность, из-за которой в зимнее время осложняется процесс проветривания (отсутствует естественная вентиляция).
• Алюминиевые. Они обладают лучшими техническими характеристиками. При этом их цена значительно выше. Пока данный материал не получил широкого признания, во многом из-за высокой себестоимости технологии.

• Надставки — верхние элементы проема, которые создают декоративные очертания. Могут иметь нестандартную форму (треугольные, полукруглые и т.д.).
• Дополнительные нижние элементы. Их применяют в тех случаях, когда высота помещения мала, а одного проема недостаточно для нормального освещения.
• Световой туннель. Он не контактирует с мансардой — от него идет светоотражающий туннель в помещение, а в нем фиксируют плафон, который рассеивает свет. Чаще всего его используют на небольших чердаках.
• Балконные элементы. Дополнение, которое обеспечивает выход на балкон. Их часто применяют, при сильном уклоне крыши.
• Карнизные элементы. Их устанавливают вертикально под главным мансардным окном. Необходимость в них возникает, когда пристенок слишком высокий.

Устройство мансардных окон бывает различным — отличается методика открывания. Выделяют следующие разновидности, относительно расположения оси:

• Центральная. Наиболее популярный вариант, так как данная конструкция позволяет прокручивать створки во все стороны.
• Приподнятая. Их используют в районе верхних границ проема.
• Комбинированная — верхняя ось открывается только наружу, а центральная часть может быть повернута (например, для организации чистки).
• Боковая — это люки.
• Нижняя (балконная).

Есть еще одна разновидность, которую нельзя отнести к какой-либо из категорий — так называемые «умные окна». Это система, в которой створки открываются с помощью пульта Д/У. Используют такие конструкции, как правило, в двух случаях: если высота помещения слишком велика, либо по эстетическим соображениям.

Если вы желаете произвести установку самостоятельно, то наша инструкция по монтажу мансардных окон поможет вам. Рассмотрим все поэтапно.

На первом этапе запомните несколько простых рекомендаций:

• Идеальный вариант, если установка не затронет стропила и они останутся без изменений. При планировании нужно стремиться к этому.
• Размер проема должен быть не меньше 10% от площади помещения — только в таком случае будет обеспечиваться благоприятное освещение в любое время года.
• Ширина проема должна быть меньше на 5-7 см, чем шаг между стропилами. Если они у вас расположены слишком часто, можно сделать, например, два маленьких окна рядом друг с другом.
• Высоту расположения лучше выбирать от угла ската. Чем круче крыша, тем ниже должен располагаться проем. Рекомендуемая высота90-120 см от пола.

Установка мансардных окон начинается с подготовки проема. В данном случае есть несколько правил, которые необходимо соблюсти:

• Между проемом и рамой впоследствии мы постелем утеплитель. Поэтому по всему периметру оставляем припуск в несколько сантиметров (зависит от выбранного теплоизоляционного материала).
• Между кровлей и нижней линией рам оставляем технологический зазор (в пределах 10 см).
• Между кровлей и верхним брусом оставляем зазор 4-8 см. Это нужно для того чтобы предотвратить перекос конструкции в результате усадки древесины.
• Рамы монтируются обязательно к стропилам, а не к обрешетке! Также организовываются горизонтальные рейки из бруса, который набивается на стропила.

Руководствуясь этими правилами, вы должны вырезать проем (лучше воспользоваться бензопилой). Эта процедура довольно проста. Однако если у вас уже установлен кровельный материал и сделана внутренняя отделка, то это будет гораздо сложнее. Вы должны знать внутреннее расположение стропил. Идеально, если у вас под рукой имеется схема.

Помните, что кровельный материал и стропила пилятся разными инструментами. Деревянные элементы пилим простой пилой, а шифер или профлист болгаркой со специальной насадкой. Если у вас нет соответствующих инструментов, либо вам неведомо расположение стропил, лучше пригласить специалиста, который организует вам проем. В противном случае вы рискуете нанести серьезный ущерб крыше.

Если потолок мансарды отделан панелями или подобным материалом, то их можно предварительно демонтировать. Это позволит узнать расположение стропил, а также облегчит нам жизнь. Обратно панели монтируем только по завершению работ — в таком случае вы их не повредите.

Мансардное окно своими руками сделать не так сложно, как может показаться на первый взгляд. Главное — постоянно проверять точность и правильность установки. Уровень (в идеале лазерный), рулетка и отвес должны стать вашими лучшими друзьями на всех этапах работы.

Итак, вы вырезали проем соответствующего размера, следуя представленным выше рекомендациям. Далее вам потребуется создать коробку — элемент, за счет которого будет держаться наша конструкция.

• Устанавливаем снизу временную опору — в её качестве может послужить любой брусок. Низ окна должен быть выставлен строго горизонтально, поэтому воспользуйтесь строительным уровнем. Даже перекос в 1 мм подставит под угрозу успех всей операции.
• Закрепляем нижний часть коробки на шурупы. Затем фиксируем верхний угол.

Важно! Не заворачивайте шурупы до упора, чтобы можно было в случае необходимости произвести регулировку.

• Итак, мы временно зафиксировали коробку и теперь нужно произвести её регулировку. По всему периметру оцените расстояние до кровли, а также горизонтальность (вертикальность) при помощи уровня или отвеса. Зазор должен быть одинаковым со всех сторон. Для регулировки используем специальные пластиковые клинья
• Еще раз проверив правильность фиксации, устанавливаем теплоизоляцию — закладываем её в зазор между коробкой и кровлей, не оставляя даже малейших щелей! Помните, что на конструкцию будет оказываться колоссальная нагрузка, поэтому не допустимы даже минимальные погрешности и зазоры.
• Изоляционный материал должен на несколько сантиметров перекрывать окно — это обеспечит дополнительную защиту от ветра и влаги. Поэтому подрезаем его с запасом.

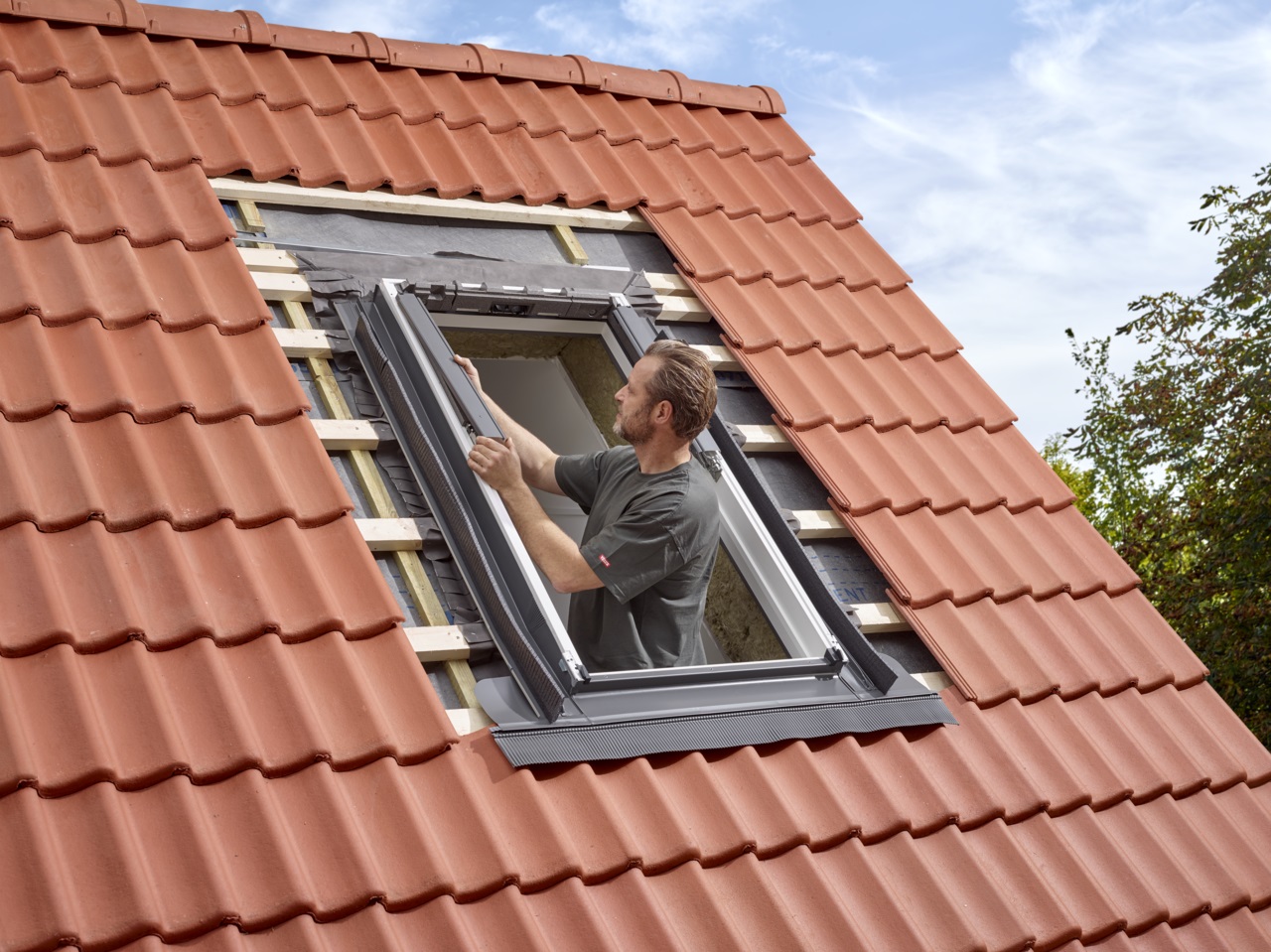

Оклад — это конструкция, которая соединяет окно с рамой. Она же создает максимальную герметичность и прочность. Устанавливается она в такой последовательности:

• Сначала устанавливаем нижнюю часть оклада. После чего фиксируется верхняя накладка. Эти элементы закрепляются на шурупы.
• Затем монтируются боковые секции на особые гвозди.
• Далее вставляем боковые части до упора вниз. К обрешетке секции монтируются при помощи кляммеров.
• Верхние и боковые накладки крепятся шурупами.
• Теперь кровельный материал подводим к фальцу на окладе.
• Верхнюю секцию оклада прикрепляем к обрешетке кляммерами. К коробке прижимаем её на шурупы.
• Если наблюдаются излишки кровли, подрезаем её, оставив 5-10 мм.

Наиболее трудоемкие операции закончились. Теперь вам требуется вставить готовую конструкцию. Если вы работаете в одиночку, то перед этим вытащите раму, чтобы она не хлопала, ибо это может стать причиной дефектов. При наличии напарника этого можно не делать, так как он будет одной рукой придерживать створку.

• Прикладываем комплект к окладу. Он должен идеально с ним совпадать. В противном случае нужно обратиться к производителю, так как это брак.
• Первым делом закрепляем нижнюю часть. Нижние кронштейны необходимо закрутить до упора, а верхние оставить в слегка свободном состоянии. В результате мы создадим незначительный люфт, нужный для регулировки.
• На данном этапе проводится финишная регулировка. Вы должны идеально зафиксировать окно — расстояние от рамы до проема должно быть идентичным со всех сторон.
• Убедившись в правильном расположении, «намертво» закручиваем все крепежные элементы.

В конце отделываем внешние откосы на мансардные окна. В частности, нужно по периметру рамы установить гидроизоляционный фартук (он предотвратит протечки). Крепим его на строительный степлер. Если не получается, можно воспользоваться маленькими гвоздями или специальными саморезами.

Типичные ошибки монтажа мансардных окон

Минувшая зима стала суровым испытанием для мансардных окон. Промахи монтажников, оплошности отделочников и упущения хозяев заявили о себе самым неприятным образом — в виде протечек, наледей и повреждений. Устранение дефектов требует времени и денег. Не лучше ли с самого начала всё делать правильно?

Начнём с того, что между фасадными (вертикальными) и наклонными окнами для крыши (мансардными) существует огромная разница. Первые монтируют в солидный стеновой проём с помощью специальных крепёжных элементов — анкерных болтов. По большому счёту зоной риска в этом случае является лишь небольшой зазор между стенкой проёма и оконной коробкой, который заполняют теплоизоляционной монтажной пеной и изолируют особыми материалами (саморасширяющейся паропроницаемой лентой ПСУЛ, гидроизоляционной лентой и др.).

Мансардные окна встраивают в стропильную конструкцию скатной крыши (устанавливают между стропилами, монтируют на обрешётку). Таким образом, они становятся неотъемлемой частью кровли. Чтобы исключить протечки, необходимо в первую очередь обеспечить водонепроницаемость примыканий кровельного покрытия коконному блоку. Эту задачу позволяют решить специальные наружные оклады. Подобные изделия выпускаются для разных типов кровельных покрытий (плоских или профилированных). Важно не перепутать и поставить тот оклад, который оптимально подходит для конкретной ситуации. Чтобы не допустить промерзания, зону мансардного окна тщательно утепляют мягкой теплоизоляцией — минеральной ватой из базальтового волокна (Rockwool и др.). Стык с подкровельной гидро- и пароизоляцией скатной крыши обеспечивают изоляционные оклады и специальные элементы и изделия.

Ещё один существенный момент в установке мансардных окон — формирование, утепление и отделка откосов. Ошибки на этом этапе приводят к промерзанию, обильному образованию конденсата, а в дальнейшем — к порче отделочных материалов и даже ухудшению условий проживания в мансарде. Прежде всего, нужно сделать так, чтобы нижний откос был перпендикулярен, а верхний — параллелен полу. Под черновой обшивкой должна быть проложена мягкая теплоизоляция (но ни в коем случае не монтажная пена!). О пароизоляционном фартуке (окладе) мы уже упоминали.

Между тем, чтобы правильно установить мансардное окно, не нужно быть узким специалистом в этой области. Главное — неукоснительно следовать инструкции производителя, которая, кстати, входит в комплект изделия. Надо лишь открыть книжечку и внимательно изучить процесс монтажа, причём не по письменным рекомендациям, а по доходчивым картинкам. Текста в инструкциях почти нет, все пояснения даны в понятном изобразительном виде.

При желании с установкой окна для крыши справится любой аккуратный и вдумчивый кровельщик. Однако на практике всеми работами по обустройству крыши заправляют либо нерадивые дилетанты, либо откровенные бессовестные халтурщики. Иначе говоря, основная причина возникновения проблем с наклонными окнами для крыши — некачественный монтаж и полное пренебрежение рекомендациями производителя. При этом недобросовестные монтажники прикрывают свой непрофессионализм сказками, будто мансардные окна в российском климате обречены. Дескать, это вам не Дания с Германией и Польшей. На самом деле наклонные окна для крыши отлично зарекомендовали себя в самых разных регионах нашей страны, включая Сибирь и даже Крайний Север.

Комплект мансардного окна

Мансардное окно напоминает слоёный пирог. Причём все «коржи» и «начинки» выпускают производители оконных изделий. Ведь помимо изоляции и герметизации наклонные окна для крыши нуждаются в затенении и затемнении. От обычных портьер в мансарде с её наклонными стенами- потолками толку мало. К счастью, ко всем мансардным окнам можно подобрать «точно по фигуре» шторки, жалюзи или рольставни. Потребителям предлагается богатый выбор аксессуаров, а также множество изделий и устройств, облегчающих открывание и закрывание створок.

Не забывайте, что под мансардными окнами необходимо установить отопительные приборы, которые обеспечат конвекцию тёплого воздуха в зоне стеклопакетов, иначе зимой стёкла будут запотевать и даже покрываться ледяной коркой.

Мансардные окна допустимо встраивать в скаты с уклоном не менее 15°. Однако, некоторым хозяевам домов с почти плоскими кровлями (или владельцам квартир, расположенных на верхних этажах старых пятиэтажек) это правило не указ. Они беспечно встраивают наклонные окна в горизонтальную плоскость железобетонных перекрытий. Протечки и разрушения оконных конструкций не заставят себя ждать. Между тем существует технология монтажа мансардных окон в плоские кровли с использованием подкладочных элементов. К тому же можно приобрести специализированные комплекты окон-фонарей.

Монтажники часто забывают выставить зазоры, то есть отрегулировать положение коробки относительно поворотной створки. В результате возникают щели, которые невозможно устранить в процессе эксплуатации окна. И ещё один нюанс. Благополучие мансардных окон напрямую зависит от общего состояния скатной крыши. В результате ошибок, допущенных при укладке покрытия и монтаже гидро-, паро- и теплоизоляции, в кровельном «пироге» скапливается большое количество влаги. Вода стекает к оконным конструкциям и просачивается сквозь отделку откосов и по примыкающим к ним участкам стен.

Хозяева рассуждают так: если протечки оставили следы на откосах, то виноваты окна. И вызывают сотрудников сервисной службы производителя. После демонтажа отделки выясняется, что пароизоляция отсутствует, в роли гидроизоляции выступает обычный полиэтилен, а утеплитель мокрый, хоть выжимай. В такой ситуации требуется срочный капитальный ремонт крыши с последующей переустановкой мансардных окон.

Начало установки мансардного окна своими руками начинается с консультации со специалистом. Далее нужно выбрать подходящий вариант монтажа, от которого зависит качество эксплуатации окна и интерьер комнаты. Их выделяют несколько:

— Вертикальный
— Спусковой (наклонный).

Распространенным вариантом считают наклонный, определяя его наиболее рациональным и простым в эксплуатации, пропускающим большее количество солнечных лучей. Вертикальный монтаж имеет стропильную основу, и откосы препятствуют проходу света в комнату. Специалисты говорят, что вертикальные мансардные окна делают помещение приблизительно на 40 процентов темнее. Комната с наклонной установкой окон в крыше выглядит светлее, просторнее. Внешний вид наклонных окон не выглядит вычурно, он практически непримечателен, причина – монтаж окна строится по линиям потолка. Вертикальное – имеет конструкцию мини-балкона, его установка кардинально отличается от предыдущего. Современные строительные технологии шагнули далеко вперед, на сегодняшний день вертикальные окна складываются, не оставляя даже намека на выступы в потолке или в экстерьере крыше. Безусловно, это добавляет функциональности окну. Стоимость также будет завышаться.

Необходимые инструменты и материалы

Установка мансардного окна своими руками требует использования следующих материалов:
— Рама окна (S=0,7 кв. метров)
— Средства термо- и водоизоляции
— Оклад окна
— Гипсокартонные пластины
— Материалы для откосов.

Не обойтись без дополнительных расходных материалов и инструментов:
— Гвозди
— Измерительная рулетка
— Уровень
— Крепежи
— Пила
— Зубило
— Строительные очки (во избежание попадания загрязнений в глаза с поверхности крыши).

Затраченное время – приблизительно 3-4 часа. Два часа займет обустройство откосов. Главное – делать все размеренно, прочно и плотно укладывать строительные материалы, дожидаясь их полного высыхания. Не помешает в затруднительных ситуациях помощь специалиста.

Важно! Пристальное внимание стоит обратить на герметичность окна. Любые атмосферные осадки внесут дискомфорт жильцам комнаты. Протекание от дождя, пропускание холодного воздуха создаст неприятные моменты, требующие немедленного устранения.

Установка наклонного окна своими руками

1. Рама снимается из оконного ящика. Острые углы вдеваются в пазы. Отверстие в крыше монтируется строительными панками наравне с обрешетками. Важно учитывать, оконные проем обязателен с шириной больше короба на 4,5 сантиметров (в случае, если оконные проем оказался очень большим, его можно утеплить и щели заделать специальными строительными средствами при установке откосов).

2. Рама помещается в отверстие крыши. Боковые части рамы и ее угловые стороны укрепляются саморезами. Только после плотного размещения рамы, нужно ее зафиксировать и закрыть окно. Разработать зазоры коробки. Заняться гидроизоляцией окна. Гидроизоляция кладется ножом и степлером. Устанавливается верхняя горизонтальная лента и планка-капельник.

3. Кладется нижняя горизонтальная лента. Проверяется плотность.

4. Размещается боковые составляющие рамы и окна. Дверца окна регулируется для более герметичного закрытия. На дверце не должны быть видны никакие лишние детали.

5. Убрать виднеющийся поролон, использованный для утепления окна. Его устранение выполняется с помощью строительного ножа.

6. Проверить и удостовериться в качестве выполненной установки мансардного окна своими руками.

Крыша, имеющая мансардное окно, выглядит более эстетично и модернизировано. Комната с таким окном обладает своими преимуществами: лучше освещение, воздухообмен, вентиляция, облагораживается экстерьер здания, создается романтическое настроение интерьера.

Не стоит переживать по поводу осадков на стекло мансардного стекла. Фирмы-производители тщательно подошли к этому вопросу. Стекла способны выдерживать сильное давление атмосферных осадков. Это создает дополнительные преимущества качеству. Даже сильный град не станет устрашающим фактором для окна.

Мы осуществляем ремонт и обслуживание мансардных окон: устранение протечек, восстановление обшивки, замена уплотнения, расчистка пазов, замена треснувших и разбитых стеклопакетов, смазка и расчистка петель.

Особое обслуживание требуется окнам, оснащенным выходом на крышу. Они имеют створки, открывание которых происходит по боковой оси.

Инспекция элементов гидроизоляции и теплоизоляции в кровле вокруг рамы, замена при необходимости. Регулировка петель и деталей фурнитуры.

Мансардные окна могут начать протекать, на стеклопакетах скапливается конденсат, может нарушиться теплоизоляция окон. В этом случае необходимо позаботиться о ремонте.

ЗВОНИТЕ: (812) 640-16-00, проконсультируйтесь и пригласите к себе нашего мастера (замер и диагностика – бесплатно). По факту осмотра объекта мастер сориентирует вас по способам решения ваших задач, срокам выполнения и стоимости. Если что-либо из перечисленного вас не устроит, мастер уезжает, и вы ничего не платите. К началу страницы

Оконка – специализированная организация по решению проблем с остеклением – как частных заказчиков, так и корпоративных. Специализируемся на ремонте, модернизации, реконструкции, утеплении и герметизации всех видов окон, дверей, балконов, лоджий и фасадных систем.

В установке остекления мансарды основные задачи — качественно защитить примыкания от продувания и попадания воды и обеспечить надёжное закрепление блока. Предлагаем рассмотреть работу с двумя типами мансардных окон в контексте их монтажа в каркасную несущую конструкцию из пиломатериалов.

Установка мансардных окон проводится, как правило, после завершения кровельных работ и монтажа утеплителя стропил. Стоит сразу отметить, что такой монтаж вполне приемлем, существуют методы его корректного выполнения и все необходимые материалы для крепления и изоляции. Поняв принципы обустройства проёма, вы будете вольны перенести работы на любой этап, вплоть до внесения соответствующих изменений в стропильную систему строящейся кровли.

Если разговор идёт об эксплуатируемом доме, необходимо удалить участок внутренней обшивки мансарды. Сечение проёма должно находиться между несущими элементами стропильной системы, поэтому сперва вырезается небольшой участок, рукой нащупывается стропила и затем, с учётом обнаруженного элемента, наносится разметка. Верх проёма должен находиться на уровне 200–220 см от пола, низ — около 90–120 см. Ширина окна должна быть кратной шагу стропильной системы. Внутренняя отделка вырезается с учётом рассвета откосов по 25–30 мм с каждой стороны и толщины коробки оконного блока.

После удаления обшивки вырезаются детали каркаса внутренней обрешётки. Паробарьер распускается вдоль по центру и временно отворачивается в стороны, утеплитель из сечения проёма удаляется. Если посреди проёма находится стропильная нога — её вырезают заподлицо с верхним и нижним краем.

Формирование проёма в пироге завершается установкой двух горизонтальных перекладин, соединяющих стропильные ноги. Если окно полностью помещается между двумя соседними стропилами — их скрепляют между собой отрезками бруса или доски такого же сечения. Если одна из ног вырезается, перемычки должны плотно подпирать её остатки как в нижней, так и в верхней части. Крепятся перекладины посредством стальных угловых кронштейнов. Перед окончательным закреплением нужно восстановить утепляющую прослойку в открытых срезах кровельного пирога.

Обратите внимание, что размеры с допусками для подготовки проёма указываются в инструкции для каждой отдельно взятой модели окна.

Обустройство слухового окна допускает использование более дешёвых рам из ПВХ для систем вертикального остекления. Дополнительным плюсом можно считать увеличение пространства внутри мансарды.

Слуховой проём кровли образуется двумя стропильными ногами, между которыми допускается вырезать ещё одну или две в зависимости от шага и типа стропильной системы. Крайние стропила проёма удваиваются по толщине и подпираются в верхней части стойкой номинального сечения. Верхний край подпорки подрезают под угол наклона кровли, кроме того, низ её должен устанавливаться на балку перекрытия и жёстко связываться с ней.

Ещё пара подпорок выносится параллельно установленным в переднюю часть проёма, которая образует вертикальный фронтон за 30–50 см до мауэрлата или даже прямо на нём. Передние стойки соединяют со стропилами горизонтальными перекладинами в торец, подрезав их под соответствующим углом.

Уменьшая длину передних стоек, можно добиться наклона в 9–11%, оптимального для устройства односкатной кровли над слуховым проёмом. В ином случае может монтироваться центральный ригель и косые стропила от него, образуя двускатный козырёк, примыкающий к скату с образованием двух ендов. Такой вариант более трудоёмок, но он позволяет заложить в конструкцию больше утеплителя.

Решение об устройстве слухового окна принимают с учётом двух факторов: экономической обоснованности и уровня освещённости мансарды. В последнем отношении слуховые окна дают вдвое меньше естественного света, чем наклонные, но это нивелируется остеклением основных фронтонов.

По экономической части: обычное ПВХ окно хорошего качества REHAU стоит в 2–3 меньше мансардного окна с обкладом от весьма посредственного производителя. С другой стороны, для установки окна в скат кровли не потребуется ничего, кроме установочного комплекта, за исключением разве что пары брусьев.

Слуховое окно требует достаточно серьёзного вмешательства в стропильную систему. В среднем для его обустройства требуется от 60 пог. м пиломатериалов, а также дополнительный утеплитель, гидроизоляция и кровельное покрытие. Но даже в этом случае вертикальные окна выигрывают по стоимости.

Другой вопрос — теплосберегающие характеристики. При хорошей инсоляции ската наклонное окно в среднем будет больше нагревать мансарду, чем упускать из нее тепло. Если речь идёт о неосвещённом северном скате, здесь лучше отдать предпочтение обычным окнам из следующих соображений:

• они обладают более плотным равномерным притвором;
• имеется возможностью свободного выбора стеклопакетов;
• схема установки и заделки примыканий более стандартная, нет вероятности протечек.

Но вернёмся к установке: когда детали стропильной системы удалены и сформировано обрамление проёма, наступает очередь проделать брешь на улицу. Через неё на лицевой стороне кровли наносят разметку, чтобы вырезать покрытие и обрешётку под ним точно по границам проёма. Гидроизоляцию нужно предварительно вырезать с напуском по 50–70 мм с каждой стороны для формирования подворотов. В зависимости от типа покрытия очень важно определить порядок монтажа, чтобы не нанести подкровельной водоупорной мембране повреждений.

Обычно сперва удаляют фрагменты обрешётки, попадающие в проём. Их используют для заделывания срезов пирога кровли, затем гидроизоляция подворачивается вверх и пристреливается к закреплённым обрезкам. Когда из проёма удалено всё лишнее, покрытие кровли разбирают по 20–30 см в обе стороны от проёма и до 50 см над ним.

Перед продолжением работы все полости в срезе пирога нужно заполнить утеплителем. Далее в проём вставляется теплоизолирующая рамка, кронштейны на углах позволяют просто вложить её в проём. После выравнивания и закрепления рамки над проёмом находится первая цельная доска обрешётки, к которой поверх гидроизоляции прикручивается желоб-водоотсекатель, препятствующий затеканию конденсата в оконный блок. В большинстве моделей окон к этому желобу затем добирается рамка, окантовывающая проём с небольшим отступом.

Перед установкой рамы к ней крепят четыре угловых кронштейна для закрепления к системе кровли и отстегивают поворотную створку. Оконный блок просто выставляется наружу, а затем вкладывается в проём поверх изолирующей рамки. После закрепления основных регулируемых кронштейнов на углах возможно добавление дополнительных точек крепежа — обычно с боковых сторон и в точках примыкания стропильных ног к блоку.

Гидроизоляционная лента из комплекта поставки мансардного окна пристреливается по всему периметру рамы и накладывается на обрешётку с гидроизоляцией кровли. Верхняя её часть заводится под гидроизоляцию вплоть до места крепления водоотсекающего желоба, с трёх остальных сторон лента напускается на оконный блок сверху, после чего все края проклеивают алюминиевым скотчем.

На завершающем этапе собирается оклад мансардного окна. Он представлен четырьмя регулируемыми (раздвижными) рейками, которые плотно подгоняются к внешней стороне оконного блока. Оклад должен накрывать покрытие кровли в нижней части проёма, по остальным трём сторонам кровля напускается поверх него.

После заделки кровельных примыканий следует заняться внутренней отделкой. Рама мансардных окон обычно имеет паз для вставки полотна откоса. Закрепление производится к телу стропильной ноги или контробрешётке на ней, если нужно обеспечить более крутой рассвет. Всё пространство между откосом и системой кровли должно заполняться тем же утеплителем, что был применен в пироге.

Автор статьи: Антон Кислицын

Я Антон, имею большой стаж домашнего мастера и фрезеровщика. По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.

Мансардные окна установка и монтаж

Мансардное окно – конструкция, рассчитанная на установку на кровле частного дома с просторным и утепленным чердаком под крышей. Она превращает чердачное помещение в уютную дополнительную комнату, в которой всегда будет много света. Но организовать его будет непросто, ведь тут важно и качество мансардных окон, и грамотность установки мансардных окон на кровле здания. Конструкция должна выдерживать нагрузки не меньшие, чем крыша, и значительно большие, чем классические вертикальные окна. Размещаясь на крыше, они будут ежедневно подвергаться воздействию температур и осадков, солнечному излучению и ветровым нагрузкам. Поэтому не должны пропускать тепло наружу, холод и влагу внутрь помещения.

Рассмотрим, как проводится установка мансардного окна своими руками и какие нюансы нужно учесть во время работы.

Несколько слов о выборе оконных конструкций

Рынок предлагает довольно большой ассортимент оконных систем для мансард. Они отличаются механизмами открывания, размерами, ценой. Но выбор оконной системы в первую очередь делают по материалу кровли, поскольку монтаж мансардного окна в металлочерепицу или ондулин, керамическую черепицу будет отличаться соотношением параметров рельефа и внешнего оклада. Чем больше высота первого, тем больше и вторая. Фактически все производители маркируют свою продукцию по назначению.

Также стоит учесть, что установка мансардных окон одного изготовителя может отличаться от техники монтажа системы другого, хотя различия могут быть и минимальны. Но их все-таки нужно учитывать, ведь от этого зависит надежность и герметичность конструкции.

Например, установка мансардного окна Fakro и Optilight фактически одинакова. Но она отличается от монтажа оконных конструкций торговой марки Velux.

Если выбор пал на продукцию именно этого бренда, тогда стоит учитывать, что установка мансардных окон Велюкс проводится:

• только на обрешетку;
• бренд выпускает стеклопакеты средних габаритов, поэтому установка окна в мансардную крышу может не дать необходимого объема освещения;
• конструкции не снабжены маркировочными пазами, поэтому определить к какому кровельному материалу подходит та или иная конструкция будет сложнее;
• схема монтажа мансардных окон Велюкс требует первоначально поставить монтажные уголки, затем закрепить короб, а затем вынуть стеклопакет.

закажем для Вас

Цена по запросу

закажем для Вас

Цена по запросу

закажем для Вас

Цена по запросу

Прежде чем покупать оконную систему нужно провести расчет освещенности – от этого зависит комфорт пребывания в помещении. Если нет уверенности в том, что выбор мансардного окна, монтаж откосов и самой конструкции будет выполнен грамотно, разумнее довериться профессионалам.

Пошаговая инструкция по установке

Если планируется самостоятельный монтаж мансардных окон, инструкция должна быть изучена предварительно. В комплекте с конструкцией каждый производитель поставляет монтажные уголки и крепежи, гидроизоляционный фартук, герметики и пр.

У дешевой продукции их нет, поэтому перед тем, как начинать монтаж мансардных окон в доме, нужно убедиться, что все необходимое есть под рукой. Понадобятся зубило, молоток, пила, рулетка, шуруповерт и уровень. Не забыть позаботиться о личной безопасности.

Детальная инструкция по установке мансардных окон без помощи специалистов:

•  Вырубить проем. В ширину он будет больше короба оконной системы на 35 – 40 мм, в высоту – 55 мм.

Важно! Если выполняется установка мансардного окна в металлочерепицу или другой кровельный материалы уже выложенную на крышу, настил придется разобрать. Затем смонтировать заново с учетом изменений конструкции.

• Крепление реек в проеме. Грамотный монтаж окна в мансардную крышу требует, чтобы они были смонтированы вровень с обрешеткой.
• Проверить обрез снизу уровнем. Должен быть выдержан горизонт.

• Демонтировать раму из коробки (справедливо для систем Fakro и Optilight). При установке мансардного окна Велюкс лучше посмотреть видео монтажа. Схема будет немногим сложнее.
• В пазах закрепить монтажные уголки.
• Поместить короб в вырубленный и подготовленный проем.
• Зафиксировать боковые края и углы. Не завинчивать саморезы до конца. На этом этапе и монтаж мансардного окна Velux, и Optilight, и Fakro будет одинаков.
• Поместить раму в короб. Закрыть створку.
• Отрегулировать зазоры. Герметичность конструкции придают с помощью герметиков, которые не теряют свои свойства под воздействие внешних нагрузок и УФ-лучей. Как это сделать можно посмотреть на видео про установку мансардных окон и систем.
• Укладка гидроизоляции. Нужно подрезать контррейки, уложить под обрешетку полосу материала. Крепление выполняют при помощи строительного степлера. Укладка проводится внахлест.
•    Монтаж капельника и установка оклада мансардного окна (нижнюю горизонтальную часть).
• Крепление подпланки и вертикальных частей оклада.
• Зафиксировать нащельники, придавить их крышкой.
• Укладка гофры к кровле.
• Удаление уплотнителя. При просмотре видео о монтаже мансардных окон заметно, что между кроем кровли и коробом уплотнитель должен выступать на 3-15 см.
• Установка рамы.
• Тест на герметичность. Правильная установка мансардных окон гарантирует легкое открывание и закрывание створки – не нужно прикладывать усилий.

Все элементы конструкции должны быть надежными, а места их стыков водонепроницаемы, иначе оконная система будет пропускать уличный шум, ветер, влагу. Процедура монтажа трудоемка и требует знания множества нюансов, поэтому прежде, чем приступать к работам, стоит оценить свои силы. Возможно, профессиональная установка мансардных окон по цене и трудозатратам окажется намного выгоднее.

Купить мансардные окна FAKRO, Optilight или Velux Вы можете онлайн на нашем сайте или, позвонив нашему специалисту по  тел.: + 375 29 665 09 05.

Приятных Вам покупок!

Как установить мансардное окно

Советы экспертов по установке мансардного окна, включая планирование шахты и установки мансардного окна, необходимые инструменты и материалы, а также пошаговые инструкции по установке мансардного окна.

Окно на крыше пропускает значительно больше света, чем вертикальное окно, поэтому даже небольшой световой люк может сделать комнату больше и воздушнее.

При планировании установки светового люка обязательно учитывайте путь солнца.Световые люки на южной или западной части крыши будут собирать прямые солнечные лучи – световые люки, выходящие на север или восток, могут не получать прямого солнечного света. Перед установкой светового люка этот подрядчик строит бордюр вокруг проема в крыше и плетет бордюрный светильник. в черепицу. Velux Skylights

Любое окно в крыше, на которое попадает прямой солнечный свет, в жаркие дни неизбежно превращается в тепловую ловушку. Итак, если вы собираетесь установить окно в крыше, выходящее на юг или запад, убедитесь, что вы спланировали способы контролировать приток тепла.

Некоторые производители продают жалюзи или жалюзи с дистанционным управлением для своих мансардных окон – выбор их будет одним из способов минимизировать проблему. Другой вариант – выбрать вентиляционное окно в крыше, которое можно открыть для выхода горячего воздуха. Для получения дополнительной информации см. Руководство по покупке мансардных окон и Мансардные окна и шторы .

Имейте в виду один важный факт: если вы хотите установить световой люк в комнате с чердаком наверху, вам нужно будет построить световую шахту.На чердаке построен каркас для световой шахты, которая будет направлять свет с крыши в нижнюю комнату. Теперь, когда каркас закончен, на внутреннюю сторону световода добавляется гипсокартон. Мансардные окна Velux

Форма светового столба регулирует распространение естественного светового луча. Штанга, расширяющаяся со всех четырех сторон, рассеивает свет на самой широкой площади; перпендикулярный вал с вертикальными сторонами фокусирует свет прямо под ним. Вал, расширенный только с одной или двух сторон, пропускает больше света в направлении расширенных сторон.Типы световодов © Дон Вандерворт, HomeTips

Планирование установки светового люка

Убедитесь, что любое световое окно, которое вы собираетесь установить, будет соответствовать местным нормам в отношении нагрузки, сопротивления ветра и связанных факторов. Разрешение на строительство требуется для установки в большинстве регионов.

Определение размера и установка мансардного окна в мансардном помещении таким образом, чтобы из него был виден вид, требует тщательного планирования.

Наклон крыши влияет на правильное размещение. Для крыши с низким уклоном потребуется более высокое окно, чем для более крутой крыши, чтобы обеспечить такой же обзор.

Производители мансардных окон имеют таблицы, в которых перечислены рекомендации, основанные на уклоне крыши.

Материалы для установки

Вот что вам нужно для установки светового люка:

Помимо светового люка, вам понадобятся 2х4 для каркаса, гипсокартона и материалов для отделки потолка, рубероида, кровельных гвоздей и гвозди оцинкованные 16d, ступенчатая и сплошная.

Ваш набор инструментов должен включать циркулярную пилу, молоток, плоскую монтировку, ножницы для жести и универсальный нож.

Пошаговая установка светового люка

Это непростой проект, поскольку он включает в себя разрезание крыши и установку новых структурных элементов каркаса, а также установку гипсокартона и отделку потолка под световым люком.

Кровельная бумага и металлический оклад должны быть установлены правильно, иначе крыша будет протекать вокруг светового люка.

Если у вас хорошие столярные навыки, точно следуйте инструкциям производителя; в противном случае наймите профессионала. Внутреннее обрамление показывает, как устроены балки вокруг светового люка в крыше.Juergen Faelchle / Shutterstock.com

Представленные здесь инструкции дадут вам представление о проделанной работе. В некоторых мансардных окнах используются разные методы установки и разные типы мигания.

1 Вырежьте проем и обрамите его рамкой.
Следуйте инструкциям производителя для вырезания отверстия в крыше. Изнутри просверлите отверстие локатора там, где вы хотите, чтобы центр светового люка находился в центре, а затем поработайте на крыше, чтобы вырезать отверстие циркулярной пилой.Рис. 1. Вырезание и обрамление проема в крыше для светового люка.

Обрамляйте проем таким образом, чтобы он был прочным в соответствии со строительными нормами. Обязательно поддерживайте концы стропил перед их обрезкой и снятием! Установите балки коллектора перпендикулярно остальным балкам (рис. 1).

Если световой люк установлен над чердаком, вам также необходимо вырезать и обрамить отверстие в потолке комнаты под ним, а также обрамить световую шахту через чердак. Примечание. Если вы не знакомы с основами столярных работ или устанавливаете большой световой люк, который потребует снятия нескольких стропил с крыши, проконсультируйтесь с профессиональным строителем.

2 Отрежьте кровлю и прикрепите световой люк.
Используя универсальный нож и линейку, отрежьте черепицу примерно на 3 дюйма от отверстия со всех четырех сторон. Установите световой люк по центру проема и прикрепите его к крыше гвоздями или шурупами.

3 Вставьте подкладку.
Отрежьте полоски рубероидной бумаги шириной около 8 дюймов и просуньте их под черепицу (Рисунок 2).Установите нижнюю часть, затем боковые стороны, а затем верхнюю.

Идея здесь состоит в том, чтобы перекрыть части нижней крыши с частями, которые находятся наверху, чтобы вода пролилась должным образом. Пропустить бумагу под черепицу будет непросто. Используйте плоскую монтировку, чтобы поднять все кровельные гвозди, которые могут мешать, стараясь не повредить черепицу.

4 Установить нижнюю и ступенчатую планку.
Установите нижний оклад, цельный элемент, который частично оборачивается вокруг светового люка и сидит поверх черепицы (Рисунок 3).Вбивайте кровельные или гидроизоляционные гвозди в световой люк горизонтально, а не вертикально в крышу.

Затем подложите отдельные части ступенчатой ​​гидроизоляции под черепицу. С каждой стороны начинайте снизу и двигайтесь вверх. Части ступени должны перекрывать друг друга примерно на 4 дюйма. Прикрепите детали к световому люку, а не к крыше.

5 Установите сплошную планку.
Эти детали предназначены для плотного прилегания к световому окну и предотвращения попадания воды между ступенчатым окладом и световым окном.Сначала прикрепите нижнюю часть, а затем боковые части (Рисунок 4). Установите верхнюю часть (так называемую головную планку), просунув ее под кровлю и прикрепив к световому окну. 4, непрерывно мигает

Рекомендуемый ресурс: Найдите местных предварительно отобранных установщиков световых люков

О Доне Вандерворте

Установите DIY Skylight

Установить световой люк в доме своими руками намного проще, чем вы думаете. У этих световых люков так много преимуществ, что я уверен, что каждый захочет или должен захотеть один или два. Помимо романтических аспектов наблюдения за ночным дождем или снегопадом и сияющими звездами, световые люки сокращают потребление электроэнергии (в нашем случае керосина) и помогут обогреть ваш дом в солнечные дни.

Я не очень талантливый человек в этом отделе, но после солнечного дня и небольшого исследования на свалке оказалось, что эти иллюминаторы в крыше довольно просто добавить в новую или уже существующую структуру. И давайте посмотрим правде в глаза, любое улучшение дома, которое действительно может быть сделано домовладельцем , является неоценимым источником самоуважения, и выполнение этого почти бесплатно может только усилить это хорошее чувство.

Сначала соберите все материалы (большинство из которых можно найти бесплатно) и инструменты, необходимые для работы.Процесс строительства займет всего около двух часов.

Необходимые материалы: Старое окно (от свалки или сносовой компании)
Доска размером 1 на 4 дюйма, обрезанная до необходимой длины (это определяется путем добавления 2 дюймов со всех сторон окна
и измерения)
Доска 2 на 6 дюймов подходящая длина для кожуха окна
Доска размером 1 на 2 дюйма для поддержки окна в кожухе со всех сторон
Доска размером 1 на 6 или 1 на 8 дюймов длина вашего окна
1 литр кровельной смолы и подходящая кисть
4 куска планки
1 кусок прозрачного пластика толщиной 6 мил, по крайней мере, на 10 дюймов больше окна с обеих сторон
1 фунт за каждые восемь пенсов и десять пенсов гвозди
1 коробка мелкие скобы
Лом кровельный (около 2 ярдов)

Необходимые инструменты:
Молоток
Пила
Квадратный
Карандаш

Строительство окна в крыше

Когда пора идти на работу, обязательно выберите день, когда у вас будет несколько часов солнечного света.(Эти указания относятся к уже существующему зданию, но если вы строите новый дом, это еще проще.)
1. Удалите всю кровлю там, где нужно вырезать отверстие.
2. Вырежьте в крыше дыру размером с окно. Из-за лени я использовал цепную пилу, но и ручная пила тоже подойдет.
3. Отмерьте и отрежьте доску размером 2 на 6 дюймов и раму под краем отверстия, сделав кожух для установки окна.
4. Отмерьте и отрежьте доски размером 1 на 2 дюйма, чтобы они поместились внутри кожуха. заподлицо с дном и гвоздем.
5. Установите окно на место (и улыбнитесь, потому что оно начинает принимать форму).
6. Постройте раму размером 1 на 4, на 2 дюйма больше со всех сторон
, чем отверстие, и прибейте к крыше.
7. Обрежьте деталь размером 1 на 6 или 1 на 8, чтобы она поместилась внутри посередине рамы. Обрежьте так, чтобы доска сужалась до 4 дюймов на концах и прибивала гвоздями.
8. Смола и бумага вокруг рамы на крыше.
9. Закройте крышку с пластиковой скобой.
10. Прибейте планку снаружи рамы гвоздями, чтобы закрепить пластик.

Теперь наслаждайтесь теплым солнечным светом, проникающим сквозь вашу крышу.Вечером вам не придется зажигать лампы так рано, что сэкономит вам деньги на строительство этого экономичного и практичного светового люка.

Первоначально опубликовано: февраль / март 1992 г.

Мансардные окна и мансардные окна | Специалист Velux

Мансардные окна и мансардные окна: преимущество Velux

Некоторые люди опасаются, что установка светового люка в их доме приведет к появлению шума, сквозняков или нежелательного света в их доме.К счастью, эти опасения не должны превращаться в реальные проблемы. Выбрав световой люк VELUX, профессионально установленный трехзвездочным специалистом James Russell Roofing с шумопоглощающим остеклением и установив хорошо подогнанную жалюзи, вы можете гарантировать, что ваш дом останется тихим, спокойным и темным, когда вам нужно немного поспать.

Более 60 лет VELUX является лидером на рынке производства мансардных окон и мансардных окон. Чтобы поддерживать прочную репутацию бренда как производителя высококачественной продукции, VELUX вложила значительные средства в энергоэффективные технологии и инновационный дизайн, чтобы создать ряд световых люков и аксессуаров, которые подойдут для любого дома.Мансардные окна VELUX просты в установке, открытии и обслуживании, поэтому вы можете получить максимальное удовольствие от своих вложений.

Мансардное окно для свежего воздуха на солнечной энергии

Одним из самых умных световых люков в линейке VELUX является солнечный свет Fresh Air Skylight, который оснащен солнечной панелью, которая улавливает дневной свет и использует его для зарядки аккумуляторной системы, которая управляет окном. Батарея очень эффективна, что означает, что для ее подзарядки требуется лишь небольшое количество солнечного света, и она полностью скрыта, чтобы не испортить аккуратный внешний вид вашего окна в крыше или мансардного окна.Когда идет дождь, эта батарея приводит в действие механизм, который автоматически закрывает устройство, защищая ваш дом и его содержимое от повреждения водой.

Световое окно VELUX Fresh Air Skylight сделано с шумоизолирующим остеклением, которое снижает внешний шум на 25 процентов больше, чем стандартное двойное остекление, и на 50 процентов больше, чем пластиковое окно в крыше. Этот световой люк также имеет стеклянное покрытие VELUX Neat, которое предотвращает попадание грязи и пятен, чтобы световые люки дольше выглядели более чистыми.

Конечно, световые люки VELUX также разработаны с учетом требований безопасности и долговечности. Мансардные окна имеют многослойное стекло в соответствии со строительными нормами штата Теннесси. Мансардные окна VELUX также могут поставляться с комплектом мигания. Они предотвращают попадание воды в ваш дом, не полагаясь на герметики, которые могут разрушаться с годами. Системы мигания VELUX доступны практически для всех типов крыш, поэтому вы можете быть уверены, что получите водонепроницаемую посадку для своего мансардного окна. Мансардное окно Velux, установленное тремя специалистами по запуску Джеймсом Расселом Руфингом с комплектом окладов Velux, имеет десятилетнюю гарантию, самую долгую в отрасли.

Получите бесплатную оценку

Необходимые аксессуары

Жалюзи для окон в крыше

Установка светового люка – фантастическое дизайнерское решение, но не забывайте, что вам понадобятся некоторые аксессуары, чтобы получить максимальную отдачу от вложенных средств. В частности, вы, вероятно, захотите установить жалюзи VELUX для защиты от солнечного света в то время, когда вам требуется тенистая среда, например, когда вы хотите вздремнуть или поспать. Многие жалюзи VELUX, доступные сегодня, имеют электропитание, что означает, что вы их не надеваете. не нужно вставать, чтобы открывать и закрывать их.Некоторые даже получают энергию от солнечных батарей, экономя ваши деньги на счетах за электричество. Также доступны ручные жалюзи, если вы предпочитаете управлять своими зонтами вручную.

Мансардное окно для свежего воздуха

Другие аксессуары, которые вы, возможно, захотите рассмотреть, включают системы для открытия и закрытия светового люка, которые могут быть чрезвычайно полезны, если ваш световой люк расположен в труднодоступном месте. Ознакомьтесь с полным ассортиментом аксессуаров VELUX, чтобы узнать, как сделать свой световой люк умнее, безопаснее и практичнее, чем когда-либо.

James Russell Roofing через Velux USA предлагает множество типов мансардных окон и мансардных окон для вашего дома. Очень популярным типом для этого домовладельца, заботящегося о своем здоровье и заботящемся о свежем воздухе, являются световые люки, работающие на солнечной энергии. Вы всегда можете выбрать электрическую версию окна в крыше для свежего воздуха, единственным дополнением к которой будет подключение к электричеству. Если вы ограничены в средствах, но все же хотите получить дополнительный свет и свежий воздух, всегда есть окно в крыше для свежего воздуха с ручным управлением, а если вам просто нужен дополнительный свет, вы всегда можете попросить James Russell Roofing установить фиксированный световой люк, с фиксированным световым люком, который вы можете сэкономить даже больше денег, чем ручной световой люк.

Верхняя часть линейки легко открывается и удобна в использовании солнечного светового люка для свежего воздуха. Улавливание доступного дневного света и использование для подзарядки батареи – это особенность светового люка на солнечной энергии. Он имеет полностью скрытую систему управления с батарейным питанием. Источником питания для открывания и закрывания мансардного люка является оператор с батарейным питанием. Это устройство также имеет встроенный датчик дождя на случай, если вы забудете закрыть окно в крыше, и начнется дождь, никогда больше не беспокойтесь, окно в крыше Velux закроется, поэтому ваш дом не получит никакого ущерба от воды.

Узнать больше

Многие спрашивают: «Как я узнаю, какое окно в крыше или мансардное окно лучше всего подходит для моего дома». Пусть Джеймс Рассел Руфинг приедет и проведет осмотр вашего дома, и трехзвездочный специалист по кровельным работам Джеймса Рассела сможет сказать вам, нужно ли вам крепление к бордюру или потолочное окно для крепления на палубе. Если ваш дом – это так называемая крыша с низким уклоном, трехскатная или менее, вам понадобится световой люк для крепления к бордюру. Световой люк для крепления на палубе используется в большинстве других случаев установки. Причина, по которой вам нужен световой люк для установки на бордюр на крыше с низким уклоном, заключается в том, чтобы поднять световой люк с палубы, чтобы помочь отвести воду.На крыше с низким уклоном вода будет скапливаться в верхнем конце светового люка и со временем может стать причиной утечки. Крепление для палубы поднимет световой люк над палубой и удерживает воду от самого светового люка, чтобы поддерживать его водонепроницаемость. Крепление на палубе – это низкопрофильный световой люк, который красиво смотрится на более крутых крышах. Водоразделы быстро проходят на крутой наклонной крыше, поэтому использование светового люка Velux для крепления на палубе с комплектом для гидроизоляции обеспечит водонепроницаемость вашего светового люка и обеспечит десятилетнюю гарантию для домовладельца.

Следующее решение – какой световой люк лучше всего соответствует вашим потребностям: солнечный, электрический, ручной или стационарный. Это дело вкуса и того, сколько вы заложили в свой проект. Это немного больше денег, однако мансардное окно с жалюзи на солнечной энергии, безусловно, является лучшим световым люком в линейке. Установите и забудьте, единственное, что вам понадобится после установки, – это пульт. Пульт дистанционного управления Velux может управлять каждым световым люком в вашем доме, или вы можете иметь пульт для каждой комнаты, если у вас есть световые люки, расположенные по всему дому.

Sun Tunnel Natural Light

Если в вашем доме плоский потолок, и вы думаете, что это помешает вам иметь световой люк и мансардные окна, не беспокойтесь, все, что вам нужно сделать, это построить на чердаке световой колодец. Очень важно иметь обученного профессионала, который построит ваш световой колодец, чтобы уловить весь доступный свет, который вам предложит световой люк Velux. Неправильно построенный осветительный колодец уменьшит доступный вам свет на целых 30% – значительную сумму, которую вы не хотите терять.

Если потолок в вашей комнате плоский, это не обязательно означает, что вы не можете воспользоваться преимуществами светового люка. Мансардный люк для установки на бордюр предназначен для использования на плоской крыше и может добавить света в вашу комнату даже с плоской крышей. Световые люки VELUX могут направлять свет из оконного люка или мансардного окна в любую комнату вашего дома, делая ваш дом ярче и уютнее. Используя светоотражающие внутренние поверхности, туннель может направлять свет вокруг препятствий, чтобы пронести его в любую часть вашего дома.

Управляя окружающей средой с помощью жалюзи, 50% потребителей хотели бы контролировать свет с помощью своих окон в крыше. Он есть только у одного из десяти. Людям нравится драматичность, и они нуждаются в ней. Один из способов привнести драматизм в комнату – добавить естественного света. Естественный свет меняет наше отношение к комнате в лучшую сторону. Мансардные окна Velux с жалюзи меняют настроение комнаты, добавляют уравновешенность и уединение с помощью энергоэффективности. Затемняющие окна жалюзи или двойные плиссированные или плоские жалюзи могут легко превратить день в ночь.Если вам нужно вздремнуть в комнате с потолочным окном, просто закройте комнату затемняющими шторами, и ваша комната будет затемнена и готова к работе. Светофильтрующие жалюзи в крыше фильтруют, смягчают и рассеивают свет, попадающий в комнату. Светофильтрующая штора идеально подходит для помещений, где требуется рассеянный свет, например, для кухни и гостиной. Венецианские жалюзи в крыше также идеально подходят для управления количеством и направлением света в комнату. Жалюзи – прекрасное дополнение к такой комнате, как бонусная комната.На заводе Velux установлено одиннадцать разноцветных жалюзи. Жалюзи могут быть белого, бежевого, зеленого, серого и угольного цвета. Светофильтры и венецианские жалюзи бывают белого, классического песочного, дымчато-коричневого, прекрасного латте, блестящего капучино и фильтрованного белого цвета.

Осветите то темное пятно, в котором, кажется, никогда не бывает достаточно света. Кажется, что коридоры, ванные и туалеты всегда нуждаются в большем количестве света. Используйте солнечный туннель Velux, чтобы осветить нежелательные зоны вашего дома. Использование солнечного туннеля Velux и привлекательного потолочного диффузора, который незаметно вписывается в интерьер, распространит мягкий и успокаивающий свет по всей комнате.Velux имеет гибкий туннель, облегчающий установку, или жесткий светоотражающий туннель, который обеспечивает самый яркий свет. Джеймс Рассел Руфинг рекомендует использовать жесткий солнечный туннель из-за дополнительного света, обеспечиваемого комнате. Жесткий свет не может использоваться в любой ситуации из-за негибкой трубы, поэтому имейте в виду, что вам нужно находиться рядом с прямой линией, идущей прямо от крыши в комнату, в которую вы пытаетесь проникнуть.

На все световые люки и мансардные окна Velux, установленные с комплектом окладов Velux и установленные специалистом категории «три звезды», предоставляется десятилетняя гарантия.Всегда консультируйтесь со своим специалистом «Три звезды» для получения всех подробностей о мансардных окнах и мансардных окнах, а также информации о гарантии.

Мансардные окна и мансардные окна: подходит ли вам мансардное окно?

Три веские причины заменить мансардные окна

Чтобы узнать больше о мансардных окнах и мансардных окнах, свяжитесь с вашим местным представителем в James Russell Roofing в Брайтоне, Джермантауне, Бартлетте или в районах Мемфиса в Теннесси или VELUX сегодня. Вы можете получить информацию, которая поможет вам решить, является ли световое окно правильным выбором для вашего дома.

Мансардные окна и мансардные окна – Hattiesburg Roofer

В Хаттисберге мансардные окна Petal, Purvis и Sumrall страдают от непогоды. большинство световых люков прослужат от 10 до 15 лет, а может и дольше. Новая система мансардных и мансардных окон Velux прослужит намного дольше.

В зависимости от расположения ваших мансардных окон на крыше у вас есть несколько вариантов. Стандартные мансардные окна размером 2 на 2 дюйма, вероятно, являются наиболее часто используемыми мансардными окнами из прошлого.Velux делает несколько вариантов световых люков, чтобы заменить старые стандартные световые люки размером 2 на 2 дюйма. Позвоните сегодня и попросите менеджера проекта Matlock Roofing & Construction осмотреть ваши световые люки, и он предоставит вам все доступные варианты.

Нет, световые люки не всегда протекают, но в прошлом было очень стандартно использовать гораздо более дешевый бренд, а более дешевые бренды из прошлого, которые мы очень склонны к утечкам. Если вы покупаете мансардное окно Velux и устанавливаете его с Matlock Roofing & Construction, вы можете получить 10-летнюю гарантию без утечки и истинное спокойствие от Matlock Roofing & Construction и Velux.

Это правда, что в Хаттисбурге и его окрестностях часто бывают град и ураганы. Мансардные окна и мансардные окна Velux ударопрочные и несут гарантию от повреждений и поломок от града. Вам не о чем будет беспокоиться из-за града в районе Хаттисберга с вашими новыми мансардными окнами Velux.

Да, кровельщик из Хаттисберга отлично справится с установкой мансардного окна Velux.Компания Matlock Roofing & Construction отремонтировала и заменила многие световые люки в Хаттисбурге и прилегающих районах. При установке новой крыши самое время заменить старые протекающие световые люки.

Единственный способ узнать точную цену на новый световой люк Velux – это попросить менеджера проекта из Matlock Roofing & Construction прийти к вам домой и провести полную проверку крыши, измерить ваши световые люки и посмотреть, какие именно варианты вы хотели бы использовать. чтобы заменить старые световые люки.Тогда ваш руководитель проекта сможет назвать вам точную цену.

Мансардные окна и мансардные окна | Установщик Velux

Многие люди спрашивают: «Как я узнаю, какое окно в крыше и мансардное окно лучше всего подходит для моего дома». Попросите мастеров-кровельщиков осмотреть ваш дом, и трехзвездочный специалист по кровельным работам сможет сказать вам, нужно ли вам крепление к бордюру или потолочное окно для крепления на палубе. Если ваш дом – это так называемая крыша с низким уклоном, трехскатная или менее, вам понадобится световой люк для крепления к бордюру.Световой люк для крепления на палубе используется в большинстве других случаев установки. Причина, по которой вам нужен световой люк для установки на бордюр на крыше с низким уклоном, заключается в том, чтобы поднять световой люк с палубы, чтобы помочь отвести воду. На крыше с низким уклоном вода будет скапливаться в верхнем конце светового люка и со временем может стать причиной утечки. Крепление для палубы поднимет световой люк над палубой и удерживает воду от самого светового люка, чтобы поддерживать его водонепроницаемость. Крепление на палубе – это низкопрофильный световой люк, который красиво смотрится на более крутых крышах.Водоразделы быстро проходят на крутой наклонной крыше, поэтому использование светового люка Velux для крепления на палубе с комплектом для гидроизоляции обеспечит водонепроницаемость вашего светового люка и обеспечит десятилетнюю гарантию для домовладельца.

Следующее решение – какой световой люк лучше всего соответствует вашим потребностям: солнечный, электрический, ручной или стационарный. Это дело вкуса и того, сколько вы заложили в свой проект. Это немного больше денег, однако световое окно на свежем воздухе с жалюзи, работающее на солнечной энергии, безусловно, является лучшим световым люком.Установите и забудьте, единственное, что вам понадобится после установки, – это пульт. Пульт дистанционного управления Velux может управлять каждым световым люком в вашем доме, или вы можете иметь пульт для каждой комнаты, если у вас есть световые люки, расположенные по всему дому.

Если в вашем доме плоский потолок, и вы думаете, что это помешает вам иметь световой люк и мансардные окна, не беспокойтесь, все, что вам нужно сделать, это построить на чердаке световой колодец. Очень важно иметь обученного профессионала, который построит ваш световой колодец, чтобы уловить весь доступный свет, который вам предложит световой люк Velux.Неправильно построенный осветительный колодец уменьшит доступный вам свет на целых 30% – значительную сумму, которую вы не хотите терять.

Если потолок в вашей комнате плоский, это не обязательно означает, что вы не можете воспользоваться преимуществами светового люка. Мансардный люк для установки на бордюр предназначен для использования на плоской крыше и может добавить света в вашу комнату даже с плоской крышей. Световые люки VELUX могут направлять свет из оконного люка или мансардного окна в любую комнату вашего дома, делая ваш дом ярче и уютнее.Используя светоотражающие внутренние поверхности, туннель может направлять свет вокруг препятствий, чтобы пронести его в любую часть вашего дома.

Управляя окружающей средой с помощью жалюзи, 50% потребителей хотели бы иметь контроль над освещением с помощью своих окон в крыше. Он есть только у каждого десятого. Людям нравится драматичность, и они нуждаются в ней. Один из способов привнести драматизм в комнату – добавить естественного света. Естественный свет меняет наше отношение к комнате в лучшую сторону. Мансардные окна Velux с жалюзи меняют настроение комнаты, добавляют уравновешенность и уединение с помощью энергоэффективности.Затемняющие окна жалюзи или двойные плиссированные или плоские жалюзи могут легко превратить день в ночь. Если вам нужно вздремнуть в комнате с потолочным окном, просто закройте комнату затемняющими шторами, и ваша комната будет затемнена и готова к работе. Светофильтрующие жалюзи в крыше фильтруют, смягчают и рассеивают свет, попадающий в комнату. Светофильтрующая штора идеально подходит для помещений, где требуется рассеянный свет, например, для кухни и гостиной. Венецианские жалюзи в крыше также идеально подходят для управления количеством и направлением света в комнату.Жалюзи – прекрасное дополнение к такой комнате, как бонусная комната. Velux имеет одиннадцать установленных на заводе жалюзи, доступных в разных цветах. Затемняющие жалюзи бывают белого, бежевого, зеленого, серого и угольного цвета. Светофильтры и жалюзи бывают белого, классического песочного, туманного коричневого цвета, прекрасного латте, блестящего капучино и фильтрованного белого цвета.

Осветите то темное пятно, в котором, кажется, никогда не бывает достаточно света. Кажется, что коридоры, ванные и туалеты всегда нуждаются в большем количестве света. Используйте солнечный туннель Velux, чтобы осветить нежелательную часть вашего дома.Использование солнечного туннеля Velux и привлекательного потолочного диффузора, который незаметно вписывается в интерьер, распространит мягкий и успокаивающий свет по всей комнате. Velux имеет гибкий туннель, облегчающий установку, или жесткий светоотражающий туннель, который обеспечивает самый яркий свет. Roof Crafters рекомендует использовать жесткий туннель для загара из-за дополнительного света, обеспечиваемого помещением. Жесткий свет не может использоваться в любой ситуации из-за негибкой трубы, поэтому имейте в виду, что вам нужно находиться рядом с прямой линией, идущей прямо от крыши в комнату, в которую вы пытаетесь проникнуть.

На все световые люки и мансардные окна Velux, установленные с комплектом окладов Velux и установленные специалистом категории Three-Star или в кейсе для кровель, Five-Star Velux Specialist предоставляет десятилетнюю гарантию. Всегда консультируйтесь со своим специалистом «Три звезды» для получения всех подробностей о мансардных окнах и мансардных окнах, а также информации о гарантии.

Установка Velux своими руками – уроки и ошибки

Я мастер по дому, наделал немало ошибок. Если вы заметите что-нибудь в этом посте, дайте мне знать, и я исправлю его.

Мое место – викторианская терраса 1890-х годов с наклонной крышей под углом 30 градусов. Не пропускающий воздух рубероид с черепицей Marley Eternit Ludlow.

Вот несколько видеороликов об установке. Они начинаются с выделенной области и усиленных стропил:

Window # 1, PK06 –

Windows # 2 и 3, CK06 –

Selection:
Я выбрал Velux без уважительной причины кроме того, что они хорошо известны.Есть еще несколько таких, как Keylite & Fakro.

Помимо окон меньшего размера, окна Velux, как правило, поднимаются вверх с шагом 20 см в ширину и 20 см в высоту, так что есть большой выбор.

Набор:
Окно – это только часть истории, вам нужно получить другие вещи!
Комплект для заглушки: огибает окно снаружи и обеспечивает алюминиевую водонепроницаемую «оболочку». Размер соответствует выбранному вами окну. Тип комплекта для мигания зависит от вашей плитки и от того, хотите ли вы утопленное или нормальное положение окна.Я получил комплект EDW 2000, в который входили гидроизоляция, изоляционный воротник и нижний воротник.

Я предлагаю приобрести войлочный воротник, если вы занимаетесь своими руками. Похоже, вам будет очень непросто сделать это самостоятельно.

Размер проема:
Это не так просто, как вырезать отверстие того же размера, что и окно.
Вам нужны дополнительные 40 мм по ширине и довольно много снизу (80 мм в моем случае, но больше для других, особенно для утопленной установки). См. Инструкции по установке комплекта для прошивки (загрузки доступны с веб-сайта Velux), у них есть красивые схемы, которые нужно немного расшифровать!

Ширина: есть вероятность, что вы подрежете несколько стропил по размеру окна.Моему большему окну требовалось два стропила. Чем меньше стропила всего на один срез.

Высота: нижняя часть измерений должна начинаться с верха ряда плиток. Если вам не нравится возиться с перемещением рядов плиток.

Я не хотел беспокоить свои плитки конька, поэтому я выбрал окно, которое заканчивало бы пару рядов от конька, даже тогда мне приходилось покачивать плитки, которые перемещали гребень. Вероятно, скоро потребуется их перебазирование.

Полезно для начертания всех зазоров и измерений перед началом работы, чтобы вам не пришлось возиться с калькулятором в перчатках.

Обрамление:
Для PK06 потребовалось выпилить два стропила. Я укрепил стропила с каждой стороны пропилов двумя стропилами, идущими от коньковой доски до ~ 80 см ниже стены из тесаного камня. Я использовал несколько тренерских винтов, чтобы закрепить арматуру на месте.

Вверху окна сдвоенный триммер 2х4 обеспечивал прочность. Внизу только один триммер 2х4, так как он был так близко к стене тесаного камня и прогону. Я повторно использовал обрезанные части стропил, чтобы сэкономить древесину. Строительный контроль остался доволен такой настройкой.

Обратите внимание на инструкции комплекта для оклейки в отношении расположения триммеров. Они размещают их подальше от окна, чтобы открыть гипсовую плиту под углом, очевидно, пропуская больше света.

Резка войлока:
Вы будете складывать войлок поверх новой рейки и над вырезанными рейками, лучше всего начать со скромного центрального выреза, пока не узнаете, куда все идет.

Удаление плитки:
Очень опасно на данном этапе! Наверное, к лучшему.Как только одна плитка исчезла и наступил дневной свет, остальные довольно легко оторвались. Требовалось снять плитку с одного ряда выше и ниже проема и по одному слева и справа, так что намного больше, чем я думал вначале.

Рейки:
Существующие рейки необходимо плотно обрезать в проеме. Сначала я немного нависал на 10 мм, и рама просто не подходила. В итоге между обрешеткой и войлоком образовался кусок листового металла, поэтому я не разрезал войлок во время пиления

Новые рейки было просто вкручивать, инструкции были простыми.Убедитесь, что размер рейки такой же, как у остальной части вашей крыши!

Изоляционная манжета, рама и створка:
Оконные винты: Винты Velux поставляются с головками Torx 20.

Изоляционную манжету было несложно собрать и вставить. Она была действительно легкой и отличным показателем того, что отверстие было правильным.

Фрейм – это что-то вроде зверя, с которым нужно справиться в начальном соло. Но сразу через отверстие и подпертым основанием, довольно устойчиво. Изоляционному воротнику потребовалась небольшая помощь, чтобы его можно было обхватить вокруг рамы, но потом его довольно легко сдвинуть домой.

На этом этапе я действительно рекомендую взять картон и приклеить его к нижней части рамы, чтобы защитить его от царапин, если вы временно увлекаетесь также и по бокам. Царапины случаются слишком легко!

В инструкции сказано, чтобы установить створку, проверить зазоры. Я сделал это для большого окна, и все было хорошо. Не заморачивался с меньшими MK06, и все было нормально. Возможно, больше проблема с большими окнами? Всего несколько шурупов и рама закреплена на месте.

Ошейник из нижнего фетра и скрытый желоб:
Я установил полоски герметика на разрезе под войлоком непосредственно перед тем, как прикрутить скрытый желоб.При установке они имеют тенденцию прилипать к воротнику.

Ошейник был немного неудобным, но инструкции были в порядке. Важно, чтобы он плотно прилегал к окну и находился под углом 90 градусов в месте соединения с изоляционной манжетой, если он не входит в комплект для мигания и не подходит правильно. Клей прилипает к одеялу, как в поговорке, и такой же беспорядочный.

Скрытые зажимы для желобов были ошибкой, пока я не понял, что их можно предварительно сжать вручную, чтобы облегчить их фиксацию.

Комплект для перепрошивки:
Не буду много говорить об этом.Это было красиво и прямо, немного ломая голову над инструкциями, но неплохо. Некоторые фрагменты были слегка изогнуты и требовали немного уговоров, но не драмы.

Повторная укладка плитки:
Мне повезло, внешние ряды и нижний ряд вернутся обратно, никаких проблем. Остальное было вопросом измерения и углового шлифования плитки. Мои бедные соседи. Это был самый долгий процесс установки.

Разрезать пену ножницами было намного проще, чем ножом, и на него стоит потратить немного больше времени – это действительно важный гидрозатвор, если вы собираете плитку по максимуму.заданное расстояние от окна.

Многие из профилей плитки (выступы, выступающие под плиткой) попали в комплект для окладов, и их нужно было отрезать с помощью надежной шлифовальной машины. Но это не оставило ничего, что могло бы надежно прикрепить черепицу к крыше. Ответ? Ну не на 100% уверен в этом, но форумы рекомендовали наклеивать их с помощью gripfill, я сообщу, если они упадут!

створка:
створка затруднительна для перемещения через проем, но, как и рама, стабильна насквозь и сбалансирована снизу (вы ведь использовали защиту карты, верно?).Рад, что никто не смотрел, как я устанавливаю петли, наверное, это было похоже на какой-то экзотический танец, в котором задействованы все конечности, лицо и сила. Удачи. Если и было что-то, что нужно улучшить Velux, так это вот это!

Screwfix делает некоторые дешевые пластиковые присоски. Два подъемника с двойным всасыванием позволили мне самостоятельно установить PK06. 7 фунтов каждая присоска – выгодно и на удивление крепко! Также получил трехкратную присоску, которая взяла ремешок с храповым механизмом, на случай, если он попытается упасть на соседей.

Поздравляем !!! Теперь у вас есть установленное окно на чердаке…

POWER Tools:
Возможно, вам удастся совсем немного, но они действительно упростили задачу:
Ударная отвертка – Дешево Makita от шуруповерта, любите не сверлить пилотные отверстия!
Торцовочная пила – от них большие пропилы до стружки мм.
Дешевый скобяной пистолет – ложная экономия, грррр.

Чтение:
Это ваши друзья, и все они доступны на веб-сайте Velux:
Velux Flashing Kit Инструкции по установке,
Velux Installers Handbook,
Velux видео по установке на you tube (различается для разных наборов для прошивки)

раз:
Окно №1 (большое) заняло хороший день,
Windows №2 и №3 в целом заняли день.

Надеюсь, что это кому-то поможет. С радостью отвечу на любые вопросы, как смогу.

Velux Замена планки и облицовки – Skylight Specialists, Inc

Доступность запчастей ограничена:

Запасная облицовка VELUX доступна только для мансардных окон, устанавливаемых на палубу. Большинство мансардных окон VELUX имеют доступные комплекты для окладов.

Замена прошивки:

Замена оклада более трудоемка, чем замена облицовки. Для большинства мансардных окон VELUX имеются комплекты для мигания, и при необходимости мы можем изготовить их по индивидуальному заказу.

Замена облицовки:

Сменная облицовка VELUX доступна только для световых люков, устанавливаемых на палубе. Идентификатор продукта необходим для определения конкретных требуемых деталей.

Найдите идентификатор продукта

Справка VELUX

• Облицовка обычно доступна для световых люков, изготовленных в период с 1995 по 2010 год.
• Некоторые модели, произведенные после 2010 г., требуют замены всей створки.

Типичная замена гидроизоляции и облицовки при установке на палубе:

В этой резиденции в районе Кен Кэрил в Денвере возникли проблемы с парой старых мансардных окон VELUX.Построенный в 1974 году, световые люки, вероятно, были добавлены позже.

После сильного града этим летом владельцы решили, что нуждаются в ремонте.

Первый шаг:

Первый шаг – удалить черепицу вокруг светового люка и зачистить существующий потолок, подоконник, ступеньки и облицовку.

Ледяной и водяной щит окружен световым люком. Очень липкий лист слизи. Он создает герметичное уплотнение между всеми компонентами.Включая сам световой люк.

Второй шаг:

Теперь подоконник, ступеньки и черепица установлены. Отделка головным убором и новой обшивкой.

Третий шаг: душевное спокойствие!

• Световые люки были восстановлены почти до нового состояния и должны обеспечивать долгие годы безотказной работы.
