расчёт, изготовление своими руками. Изготовление перемычек своими руками

В процессе строительства зданий одной из самых сложных проблем является установка перемычки оконного или дверного проема. Она должна соответствовать всем требованиям, быть прочной, чтобы не допускать проседания стены и деформации рамы окна или коробки двери. При кажущейся простоте работы, для монтажа перемычек необходимы опыт и знания. О том, как правильно сделать перемычку своими руками в дверных или оконных проемах – далее в статье.

Содержание

  • Выполнение расчета нагрузки перемычки для оконных и дверных проёмов
  • Монтаж перемычки своими руками в кирпичном и блоковом зданиях
  • Изготовление перемычек для оконных и дверных проёмов своими руками в каркасных домах
  • Укрепление проема в несущих стенах
  • Как залить перемычки над окнами своими руками: фото
  • Перемычки своими руками: видео

Выполнение расчета нагрузки перемычки для оконных и дверных проёмов

В строительстве под перемычкой понимается обычная бетонная балка, которая укладывается на стены и является основанием для кладки следующего ряда кирпича или шлакоблока.

Конструкция проема должна отвечать определенным требованиям:

  • Опорные участки стены должны нормально воспринимать нагрузку опорной балки.
  • Прогиб балки (ее остаточная деформация) должна соответствовать допустимым значениям для окон или дверей, которые будут установлены в проеме.
  • Если стена, выполненная из кирпичной кладки, сохраняется целиком, перемычка носит временный характер. После высыхания раствора кладка способна поддерживать сама себя, формирую нормальный проем, поэтому перемычка уже никакой функции не выполняет.

В других ситуациях параметры балки рассчитываются по приложенной нагрузке. Этот параметр должен включать в себя:

  • Вес самой перемычки. Особенно это касается тяжелых изделий из железобетона.
  • Вес стены над проемом. При этом необходимо учитывать и самонесущую способность кладки.
  • Распределение веса стены.
  • Нагрузка, которую несет стена от опирания балок перемычки и плит перекрытия.

Ширина линейной перемычки должна быть равна толщине стены, а высота определяется в зависимости от несущей способности перемычки. Длина балки, которая используется в перекрытии оконного проема, зависит от материала, из которого изготовлена кладка. Для кирпича глубина залегания перемычки внутри стены должна составлять не менее 100 мм, для шлакоблока и блоков из других пористых материалов – не менее 300 мм. Умножив эту цифру на 2 и добавив ширину дверного проема, можно высчитать длину перемычки.

Стоит отметить, что в качестве балки оконного или дверного проемов не всегда используется готовое железобетонное изделие. Довольно часто встречается применение деревянных брусьев, или сварных металлических конструкций. Иногда отливают перемычку железобетонную своими руками «по месту». Над проемом устанавливается опалубка и армирующая конструкция из стали. Затем в опалубку заливают бетон. Такой метод примечателен тем, что можно сделать перемычку нужных размеров, даже на нестандартные размеры проема.

Монтаж перемычки своими руками в кирпичном и блоковом зданиях

Самым простым решением вопроса возведения перемычек оконных и дверных проемов, могло бы стать выведение их габаритов непосредственно под плиту перекрытия. Однако, такой вариант просто невозможен. Дело в том, что между проемной перемычкой и началом армирующего пояса должно быть, как минимум, 7-8 рядов кирпича или 2-3 ряда блоков.

Наиболее простой задачей в монтаже верхней части оконного или дверного проема является работа со стенами, которые не являются опорными для перекрытия. Если кирпичная кладка не отвечает требованиям поддержки, то ряды кирпича усиливаются армированием. Между каждым кирпичом, который накрывает оконный или дверной проем, укладываются специальные скрепки. Их изготавливают из проволоки диаметром не менее 4 мм. Под них заводится арматура, которая укладывается вдоль кладки. Этот прием позволит кирпичам лучше держаться вместе.

Если здание возводится из пеноблоков, установка перемычки над окнами своими руками проводится еще проще. Она возводится из блоков на специальной опоре. В качестве опоры используются доски толщиной не менее 40 мм, под которые установлены опоры. После того, как раствор схватится, в блоках, которые образовывают перемычку, сверху проделывается паз. Его толщина должна составлять не менее 300 мм, а глубина – не менее 200 мм. В паз закладывается армирующая конструкция из арматуры диаметром 10-12 мм. Затем заливается раствор. В последнее время производители строительных материалов предлагают готовые U-блоки, которые имеют форму швеллера. Работать с такими блоками намного проще, чем с обычными. После того, как бетон застынет, блоки будут служить как монолитная конструкция.

Еще одним способом установки перемычки на оконный или дверной проем является отливка бетонной перемычки своими руками. В отличие от монтажа желоба из блоков, опалубка устанавливается съемная. Упирается она на стены проема. Монтаж опалубки проводится из досок или кусков ДСП. Когда конструкция установлена, в нее закладывается рамка из арматуры и заливается бетон. Опалубка снимается только после полного высыхания бетона. Хоть это и самый трудоемкий способ установки перемычки под проем окна или двери, он является экономически более выгодным. При этом процессе исключается привлечение специальной техники для подъема тяжелых железобетонных конструкций.

Изготовление перемычек для оконных и дверных проёмов своими руками в каркасных домах

Конструкции каркасных домов обладают меньшей прочностью, чем кирпичные или блочные, поэтому правильный расчет параметров перемычки для них является обязательным. Конфигурация оконного проема и установка его конструкционных элементов зависит от отношения ширины проема к шагу, с которым установлены стойки стеновых панелей.

В идеале ширина проема должна соответствовать шагу установки стоек, но часто это просто невозможно. При использовании в качестве стоек по каким-либо причинам бруса меньшего сечения шаг установки конструкционных опор может быть меньше стандартного размера окна, поэтому для строительства перемычек таких проемов необходимо сооружения дополнительных поддерживающих элементов.

Если ширина оконного проема больше ширины шага установки стоек, но не превышает двукратного значения, монтаж перемычек проема выполняется следующим образом. Между двумя крайними стойками по высоте проема устанавливаются две горизонтальные перекладины.

В месте, где должна была быть стойка, между перекладинами и верхней и нижней балками устанавливаются вертикальные распорки. Если полученный проем все равно слишком широкий для установки окна, то в него на одинаковом расстоянии от краев добавляются еще две вертикальные распорки, формируя необходимую ширину.

Если ширина оконного проема более трех пролетов, то его монтируют таким же образом. Однако для поддержки коротких вертикальных распорок устанавливают раскосы. Их располагают симметрично от центра к краям. Таким образом, один раскос должен соединить одну короткую распорку в середине и две полноценных стойки.

В случае пятикратного превышения ширины оконного проема над шириной шага установки стоек каркаса, операция выполняется следующим образом. Крайние стойки каркаса должны быть двойными. Внешние имеют обычную высоту, а внутренние — должны быть высотой от пола до верхней перекладины проема. Нижняя и верхняя перекладины укрепляются диагональной сеткой, по типу ферм перекрытия.

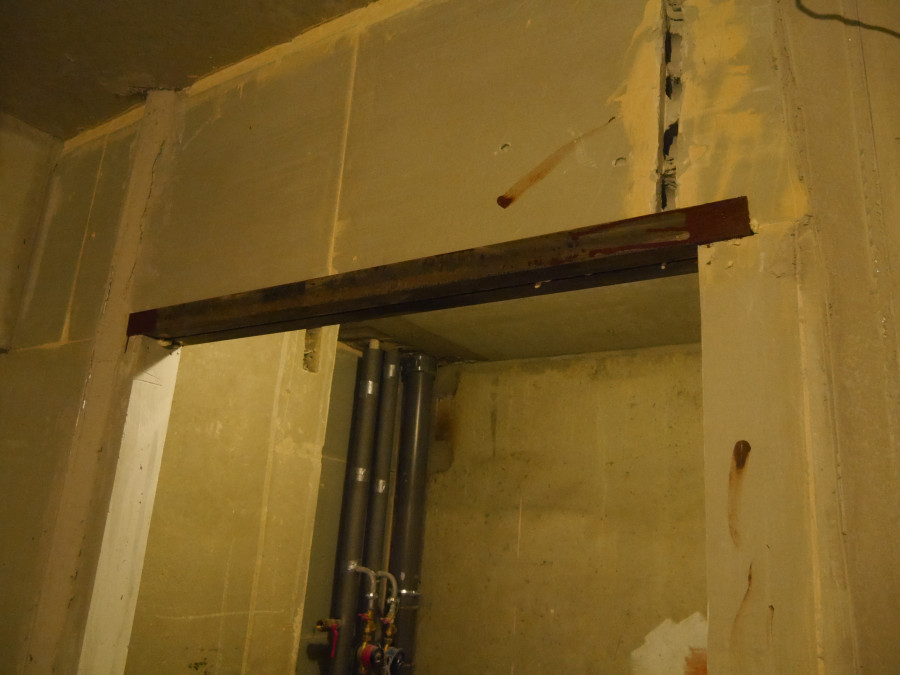

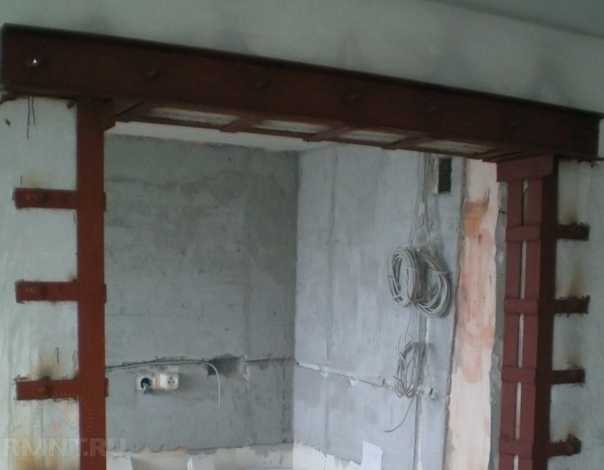

Укрепление проема в несущих стенах

Часто при перепланировке квартиры или дома возникает необходимость проделывания дверного проема в несущей стене. Особенно это касается блочных домов, в которых все стены по умолчанию являются несущими. Работы с такими конструкционными элементами необходимо вести очень аккуратно, так как рассчитанные нагрузки на них не учитывали наличия проемов. Если в частном домовладении хозяин может делать перепланировку на свой страх и риск, то в многоквартирных домах такие работы должны быть согласованы с надзорными органами.

Процесс демонтажа проема в несущей стене начинается с укрепления его свода. Для этого необходимо на стену нанести разметку самого проема. Затем по линии свода делаются пропилы глубиной не менее 100 мм. Если стена кирпичная, то пропил лучше делать в месте соединения рядов кирпича. Во-первых, это намного проще сделать, а во-вторых, лучше оставлять полный кирпич. Пропил можно сделать при помощи болгарки. Его длина должна быть на 100 мм больше с каждой стороны, чем ширина проема.

В пропилы вставляются стальные уголки размером 100Х100 мм с толщиной полки 8 мм.

После того как уголки вставлены, в каждом из них сверлятся отверстия диаметром 8-10 мм через каждые 250 мм. Отверстия с каждой из сторон должны совпадать. Сквозь них вставляется арматурные прутья соответствующего диаметра. На выходе с каждого отверстия пруты подвариваются и обрезаются заподлицо. Теперь можно аккуратно начинать демонтаж стены. После того как будут убраны 2-3 ряда кирпича, два уголка в торце свариваются между собой при помощи стальных полос. Их приваривают каждые 200 мм. После этого можно смело выбивать весь проем. Чтобы боковые его торцы не начали обваливаться, их укрепляют при помощи уголков. Для этого можно использовать уголки 50Х50 мм с толщиной полки до 5 мм. Они также соединяются стальными полосами. С боковых частей к уголкам привариваются стальные закладные, которые крепятся к стене анкерными болтами. Порог нового проема усиливается арматурой и заливается бетоном. Теперь проем будет достаточно крепким, чтобы выдержать любую нагрузку, которую оказывает на него перекрытие.

Как залить перемычки над окнами своими руками: фото



Перемычки своими руками: видео

Как сделать оконный и дверной проем в каркасной стене

Перемычки идут горизонтально поверх дверных и оконных проемов. Они распределяют вышележащий вес ниже, позволяя сделать проем. Сама перемычка поддерживается вертикальными триммерами (откосами).

Костыли это короткие вертикальные стойки, которые соединяют перемычки с верхними обвязками (“верхние костыли”) или черновые подоконники и опорные доски (“нижние костыли“). Все перемычки, и костыли, и откосы, которые поддерживают их, должны быть подсчитаны и распилены по длине. Стандартная высота дверной и оконной перемычки 205 см от пола до низа перемычки. Этот размер может отличаться от района к району, поэтому проверьте чертеж для определения правильной высоты перемычки.


Схем оформления проемов в каркасной стене

Схем оформления проемов в каркасной стене с перемычками, стойками и косяками

Существует и несколько исключений: раздвижные двери карманного типа и некоторые двухстворчатые раздвижные двери для шкафов-купе, которым требуется, чтобы перемычка была выше на 5 см, для рельсы, на которой держаться двери. Перемычки для гаражных ворот также устанавливаются на высоте 210 см. Высота раздвижных террасных дверей различается в зависимости от бренда. Некоторые могут быть ниже чем 200 см. Верхние костыли распиливаются, чтобы опустить перемычки на необходимую длину. Черновой оконный проем в стене делается с подоконником, который идет параллельно обвязкам. Нижние костыли распиливаются, чтобы поднять подоконники на правильную высоту.

Количество и размеры дверных и оконных проемов может быть определено изучением плана здания или каркасной схемы или из спецификации окон и дверей. Эта та работа, которая обычно делается дома. На чертежах малоэтажных домов размер дверей показан как 90х200, что означает, что реальный размер дверного проема будет 90 см шириной и 200 см высотой. (Заметьте, что современные правила требуют, чтобы ширина всех дверей была, как минимум, 60 см). Стандартный размер окна может быть показан как 75х120. Первое число всегда показывает ширину оконного блока (75 см), второе число показывает высоту (120 см). Важно помнить, что это “чистый размер”, двери или окна, а не размер оконного или дверного блока, который их держит. Иногда дается только чистый размер дверей и окон, но плотники могут все же использовать эту информацию для определения длины перемычки, ширину чернового проема (расстояние между стойками (триммерами) и высоту чернового проема (высоту перемычки до чернового подоконника или пола).

Перемычки

Перемычки могут быть выпилены из бруса 10х для стен из 5х10 см досок (рисунок А слева) или бруса 15х для стен из 5х15 см. Сборные перемычки сделаны из двух 5х досок (если из строганной доски, то между досками проложить кусок фанеры 1см ) и сбить гвоздями 90мм через 40 см, подходить для стены 5х10 (рис В). Прибейте к ней брусок для стены 5х15 см. Для небольших проемов, таких как 90 см дверь в стене 5х15, перемычки могут быть сделаны из бруса 10х15, положенного плашмя. Или, перемычка 10х может быть поставлена на ребро для большей прочности, с прибитой к ней снизу плоско уложенной доски 5х15 (рис С).

Если вы используете доску плашмя, то костыли нужно будет укоротить на толщину этой доски. Прибейте 5х15 костыли к 10х и затем к 5х15 верхней обвязке. Все же другой метод позволяет вам использовать стандартной длины костыли. Если перемычка из бруса 10х15, прибейте шесть костылей шириной 10см. К нижнему ребру перемычки прибейте брусок 5х, чтобы сделать перемычку шириной 15 см (рис.Д).


Для стандартной двери шириной 900мм перемычку делают на 148 мм длиннее, чтобы поместить два триммера толщиной 50 мм и две облицовки косяка толщиной 18 мм. Дополнительные 12 мм оставляют место для выравнивания облицовки.

Любой из этих методов даст достаточную опору для крепления гипсокартона или сайдинга. В не несущих стенах, которые не поддерживают вес сверху, обычно допускается использовать в качестве перемычки, доску 5х, положенную плашмя (рис.Е). Но использование доски означает, что вам нужно напилить более длинные костыли и быть уверенным, что вы используете эту перемычку именно в не несущей стене.

Все больше строители используют различные “инженерные” пиломатериалы в разных частях дома. LVL брус, например, очень хорошо подходит для перемычек и балок, так как не усыхает и не скручивается. Стандартная длина перемычки для дверей и деревянных окон на 160 мм (136 мм-строг.) от требуемого размера проема. Таким образом, перемычка для проема 900 мм будет 1048 мм.

Дополнительные 14,8 см дают место для двух триммеров 50мм (38мм) и 18мм облицовки косяка и 12 мм для выравнивания облицовки. Если будут использоваться готовые дверные коробки, строители предпочитают делать перемычки на 1,3 см длиннее требуемого размера. Добавление 6 мм дает возможность вставить дверную коробку.

Размер чернового проема для алюминиевых и пластиковых окон становится стандартным. Перед распилом перемычек или костылей для этих окон, проверьте и еще раз проверьте с продавцом этих окон рекомендованный размер чернового проема. Толщина материала для отделки откосов (например, 12 мм против 15 мм гипсокартона) также играет роль в длине перемычки.

Когда размер чернового проема определен, добавьте 10 см к длине перемычки, чтобы дать место 50 мм откосам с каждой стороны. Например, для проема окна шириной 90 см, нужна перемычка 100 см.

Для алюминиевых окон не делают облицовку откосов, как для деревянных окон, поэтому обшивка стены покрывает откосы и примыкает к окну. Размер чернового проема оставляет 6 мм между откосом и окном, поэтому гипсокартон покрывает 6 мм обшивки окна.

Для гипсокартона толщиной 15 мм, сделайте перемычку на 6 мм длиннее и оставьте 15 мм между откосом и окном. Просто помните, что существует множество размеров дверей и окон, и плотник должен знать точно, что он или она делает. Когда сомневаетесь, посоветуйтесь с тем кто знает.


Перемычки для окон в углу могут быть отпилены на скос, чтобы разместиться на триммере 100 х100или 150х150, который доходит до нижней обвязки.

По чертежу может потребоваться установка двойных откосов 50 мм с каждого конца длинной перемычки, такой как для гаражных ворот. Если двойные откосы указаны, просто добавьте 10 см к длине перемычки.

Ширина и толщина перемычек обычно указывается на поэтажном плане или плане каркаса, или на чертеже узла, показывающего структурные требования. Размер перемычки может быть также определен из строительных правил или у архитектора. Общие правила для перемычек одноэтажного здания показаны в таблице ниже.

Некоторые строители любят стандартизировать процесс строительства, используя брус 100х150 для всех проемов шириной до 180 см. Это общее правило может быть не применимо, если есть дополнительная нагрузка сверху, такая как второй этаж или консоли балкона за пределами проема. В большинстве правил требуется по крайней мере 100х300 мм или 100х350 для двойных гаражных ворот.

Также на чертеже могут быть два окна, расположенные в углу. Если это случится в стенах 5х10, добавьте 5 см к общей длине каждой перемычки и затем отпилите внешний конец под углом 45°. Перемычка удлиняется на 5 см потому что в углу, в качестве опорного откоса, используется брус 100х100 мм вместо доски 5х10.

Острый угол может быть сделан с помощью пилы для бруса или с помощью меньшей циркулярной пилы, пиля с обеих сторон. Отпилите откос 100х100 на всю длину так, чтобы его прибить прямо к нижней обвязке, а не к черновому подоконнику. Просто отпилите черновые подоконники на 5 см короче, чтобы поместить откос. То же самое можно сделать и в стене 5х15, используя брус 150х150 .

РАЗМЕР ПЕРЕМЫЧЕК

Макс. размер перемычки

Сечение перемычки

120 см

100х100

180 см

100х150

240 см

100х200

300 см.

100х250

300-480 см.

100х300

Перемычки из бруса

В домах, использующих стойки 236 мм с высотой перемычки 206 мм, все верхние костыли часто не используются с установкой перемычки из бруса 10х30 см и для окон и дверей. Строганный брус 10х30 в высоту 285 мм. Прибив его к верхним обвязкам, высота увеличится всего на 15 мм, довольно близко к необходимой высоте проема. В дальнейшем перемычка прибитая прямо к обвязкам выравнивает каркас. Если перемычка должна быть на 5 см выше для раздвижных и двустворчатых дверей, подходит перемычка 100х250 мм.

Вы можете также использовать брус 100х150 или 100х100 для перемычек дверей, когда используются обычные косяки. Эта перемычка также прибивается к верхней обвязке, без костылей.

Когда устанавливается косяк, подбалочники отпиливаются и устанавливаются на всю длину под перемычкой. Когда косяк установлен, выпиливаемая часть нижней обвязки прибивается к верхнему ребру косяка для крепления обшивки.

Если используются готовые коробки с дверью, перемычки должны быть установлены на высоте 2050 мм так, чтобы обшивку можно было прикрепить перед установкой дверной коробки.

Перемычка из бруса 100х300 мм может быть прибита прямо к верхним обвязкам, убирая необходимость использовать костыли.

Иногда, когда использование перемычки из бруса не подходит, Часто, когда в доме устанавливается принудительная воздушное отопление, потолки в коридорах делают ниже, чтобы разместить над ними трубы. Эти трубы ведут к разным комнатам дома и нужно для них место над перемычкой, через которое будет проходить холодный или теплый воздух вентиляции. Перемычки с костылями дают достаточно место для этих вентиляционных каналов.

Всегда легче сделать дырку меньше, чем сделать её больше.

Когда у вас возникают сомнения о подходящем размере перемычки и костылях окна, сделайте проем на 38 или 50 мм шире. Когда оконная рама будет доставлена и будет известен точный размер, можно, при необходимости, внести изменения.

Лист для распиловки перемычек, подбалочников и костылей

Шест для разметки стен показывает расположение деталей проемов от чернового пола до верхних обвязок. Расстояние от верха перемычки 100х100 мм до верха шеста для стен равно длине верхних костылей.

Следующим шагом будет подсчет всех необходимых перемычек. Пройдитесь по чертежу и пометьте на листе количество дверей шириной 900 мм . Когда проемы посчитаны, поставьте галочки на чертеже, чтобы не посчитать их дважды.

Затем найдите двери шириной 800 мм, и так далее, пока все дверные и оконные проемы не будут записаны в лист для распиловки и не будут отмечены на чертеже. Когда перемычки записаны, вы можете быстро прикинуть количество верхних и нижних костылей.

Перемычкам и черновым подоконникам требуются костыли с каждого конца и каждые 40 см. Так для перемычки окна шириной 900 мм нужно четыре костыля, для перемычки окна шириной 1200 мм нужно пять и так далее. Не помешает напилить несколько больше, так как иногда они трескаются при забивании гвоздей.

Длину верхних и нижних костылей легко определить, используя мерный шест для разметки стен. Это простой инструмент, сделанный из стойки стены, размеченный, чтобы показывать различный размер перемычек и высоту и длину дверных и оконных проемов в каркасе стены.

Используя мерный шест стены, вы можете увидеть, например, что проем с перемычкой 100х150 требует установки верхних костылей длиной 150 мм, для проема 2050 мм. Запишите длину и количество костыле необходимых для каждого проема в лист для распиловки. Длина откосов (подбалочников) окна, высота чернового проема, это расстояние от перемычки до чернового подоконника. Длина дверного откоса это расстояние от перемычки до нижней обвязки.



РАЗДЕЛЫ КНИГИ ЛАРРИ ХОНА «ОЧЕНЬ ЭФФЕКТИВНЫЙ ПЛОТНИК»

Как построить каркасный дом ещё дешевле и теплее

Стены с из ферм Ларсена и двутавровых балок

Как разметить расположения стоек в каркасных стенах

Фиброцементный сайдинг

Оконная перемычка.

Какие формы и виды перемычек бывают

Вы здесь:

by Super User

двери, окна

 Из этой статьи вы узнаете, чем различаются оконные и дверные проёмы, имеющие разные формы верхней части. Мы расскажем о преимуществах и недостатках разных видов перемычек, а также приведём примеры из истории, которые повлияли на внешний вид древних зданий.

Форма верхней части оконного или дверного проёма — перемычки, менялась в зависимости от назначения здания и его архитектуры. Размер и образ всего здания задают тон более мелким элементам — окнам, дверям, крыльцам, фронтонам, цоколю. Особенно это касается культовых и исторических сооружений — церквей и храмов, музеев и крепостей.

Перемычка проёма не только конструктивное, но и интерьерное решение, особенно в старинной архитектуре или её имитации. Мы рассмотрим основные виды перемычек.



Проём с инородной перемычкой

Мелкоштучная кладка имеет одно отрицательное качество — отдельные элементы (кирпичи) невозможно соединить в длину или ширину. Для этого в кирпичную или каменную кладку включают инородные (отличные от материала кладки) материалы, которые имеют хорошие показатели однородности и способны выдерживать линейные нагрузки в свободном или защемлённом состоянии. Перемычка проёма остаётся прямой, воспринимая нагрузки от стен верхних этажей. Из-за концентрации нормальных нагрузок* в центральной части прямая горизонтальная перемычка работает на изгиб.

* Нормальные нагрузки — нагрузки, перпендикулярные плоскости касания.



Заводская железобетонная перемычка

Самый популярный вид этого конструктивного элемента. Распространена из-за преимуществ бетона — дешевизна, обилие материала, массовое производство мелких бетонных изделий. Удобна в работе при возведении любого типа зданий с проёмами не более трёх метров шириной. Готовые перемычки различаются по сечению и длине. При небольшом сечении возможна установка вручную, что делает её пригодной для частного строительства.



Монолитная железобетонная перемычка

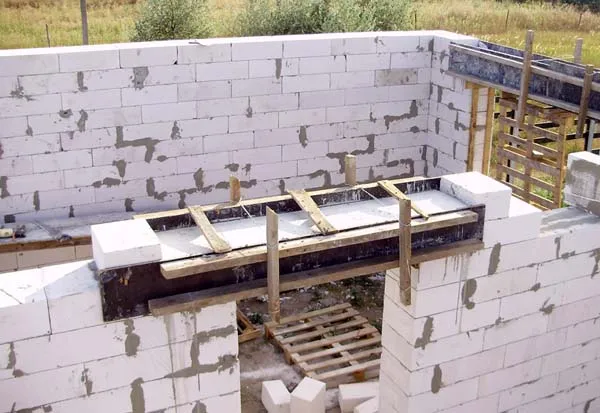

Устраивается по месту — бетон укладывают в опалубку с каркасом, установленную прямо в проёме. Даёт хорошее дополнительное сцепление опорных стен. Часто бывает сопряжена с армопоясом. Основное преимущество — возможность изготовить своими руками. Недостаток — в 50% случаев используется бетон и каркасы ненадлежащего качества.

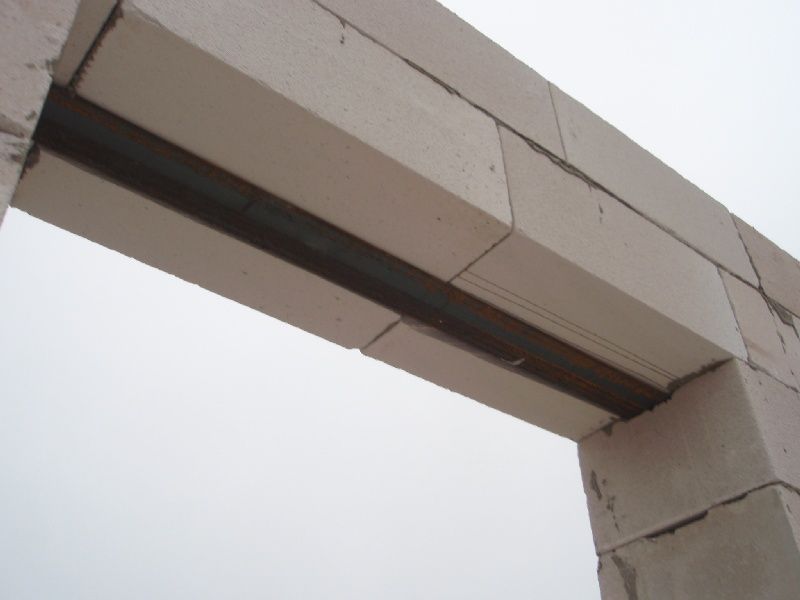

Стальной профиль

Это может быть изделие практически любого сечения. Самые популярные — уголок, швеллер, двутавр, короб. Металл хорошо держит нагрузки на растяжение, но его стоимость относительно высока. Главное преимущество — лёгкость изделия и простота монтажа. Недостаток — высокая цена и мостик холода, обусловленный высокой теплопроводностью металла.

Видео о стальных перемычках с комментариями

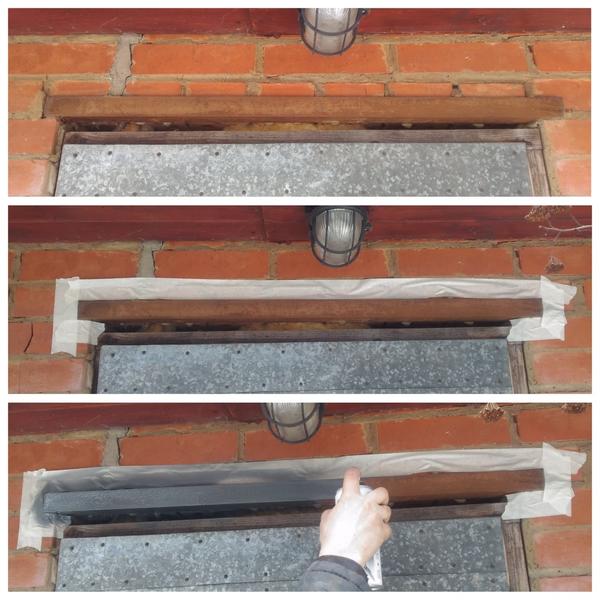

Деревянная перемычка

Атавизм, который всё же имеет место при отсутствии возможности установки вариантов, указанных выше. Достоинство — дешевизна. Недостаток — все проблемы с деревом и малый срок службы (для каменного здания). Перемычка из дерева в основном применена в массовой частной застройке 40—80-х годов, когда вместо цемента использовали глиняные составы.



Перемычки из кирпича

В этом случае перемычка понимается как ряд камня, ограничивающий проём сверху. Каменная кладка имеет большую массу и перемычка должна выдерживать её, поэтому кладка верха проёмов была в прежние времена уделом особых мастеров. Их работу можно увидеть и сейчас на зданиях возрастом от 80 до 1000 лет. Эти методы были в ходу до изобретения дешёвых и удобных материалов — стального профиля и штучного железобетона.



Клинчатая перемычка

Этот вид кладки применяют и сейчас на небольших и средних (до 2 м) проёмах. В этом случае камень (кирпич) ставят на ребро под углом к центральной вертикали. Участок держит нагрузку за счёт распорных усилий, которые передаются на несущие стены. Расположение под углом обеспечивает постоянное сжимающее усилие, которое и не даёт перемычке рассыпаться. Камень укладывается на заранее подготовленную опалубку с разметкой.



Арочная перемычка

Длина арки больше в 1,5 раза по сравнению с прямой перемычкой, что даёт максимально эффективное распределение удельной нагрузки. Правильная геометрия любой арочной конструкции даёт оптимальное распределение нагрузки, что позволяет строить подземные сооружения — тоннели, метро, канализационные сооружения.



Лучковая или сегментная перемычка

Самая надёжная из всех цельнолинейных форм*. Разновидность арочной перемычки, точнее, её сегмент. Имеет свод, радиус которого значительно больше, чем половина расстояния между опорами (как в классической «правильной» арке). Кладётся так же, как и клинчатая и арочная, но опалубка имеет заданную форму. Обладает большей несущей способностью из-за большей длины и площади перемычки (соответственно, меньше удельной нагрузки на 1 см2).

По своей сути кирпичная перемычка — та же кладка, только с изменённой структурой, которая лучше распределяет нагрузку. Общие преимущества таких форм — отсутствие инородных элементов (лучшая связка массива кладки) и мостиков холода. Недостаток — сложность исполнения и срок выдержки перед распалубливанием. Также их выделяет оригинальный внешний вид. Все описанные виды кирпичных перемычек активно применяются при строительстве каминов, печей, барбекю. Это прекрасное решение внешнего виды каменного очага или топочного портала.

* Цельнолинейная форма — вид элемента, грань которого представляет собой линию, не прерванную внутренним или наружным углом, ступенью или разрывом.



Свод

В архитектуре зданий своды стоят особняком, т. к. назвать их дверными или оконными проёмами в полной мере и в традиционном понимании нельзя. Скорее это формы простенков, вообще не имеющие перемычек. Свод, благодаря своей форме, разрезает стену по высоте на две части. Соответственно, распределяется и нагрузка, причём усилие на грани свода прилагается уже не нормальное, а касательное. Напряжение не сосредотачивается в области верха проёма, как во всех описанных случаях, а рассеивается и передаётся по несущим стенам на фундамент. Это объясняет, почему грани сводов такие крутые, иногда почти вертикальные.

Самый яркий пример сводчатой архитектуры — величественные готические храмы. Высота сводов в них может достигать десятков метров. Именно оптимальное распределение нагрузки стало залогом невероятной долговечности этих сооружений, многим из которых более 900 лет.



Производные сводчатого окна

Существует две популярные разновидности, в основу которых положены идеи древней архитектуры. Они представляют собой нечто среднее между аркой и сводом.



Термальное (Диоклетианово) окно

Своё название оно получило от Диоклетиановых терм (бань), где впервые было применено. Компоновка проёма представляет собой арочный свод с опорами на горизонтальной грани, разделённый на три сектора. То есть арочная перемычка имеет дополнительные опоры. Предположительно эти опоры были нужны для конструктивной надёжности на больших пролётах. С развитием строительных материалов внешний вид окна сохранился лишь из соображений внешнего вида (дополнительные опоры не требуются).



Венецианское окно

Развитая идея термального окна представляет собой проём, разделённый вертикальными колоннами (столбами) на три части. В центральной верхней части — арочная перемычка, крайние части имеют горизонтальный верх, который служит опорной площадкой для колонн. Венецианское окно можно встретить в огромных формах — проходные порталы и опорные элементы старинных мостов. Их строили как часть величественных замков из-за неповторимого внешнего вида.

Разумеется, любой из вышеперечисленных видов проёмов можно воссоздать и сегодня. Надёжность и несущая способность железобетона позволяет не задумываться о нагрузках от кладки кирпича на малоэтажном строительстве.

Имея достаточный запас средств и желание, можно повторить любой архитектурный элемент, используя современные технологии — силиконовые и полиуретановые формы для лепнины, стальные каркасы и фигурное бетонное литьё. Самое надёжное и оригинальное, на наш взгляд, решение — арочная перемычка. О том, как создать её своими руками, мы расскажем в одной из следующих статей.



Виталий Долбинов, рмнт.ру
