Перемычки над окнами в доме из газобетона

Минимальная рекомендованная ширина простенков между двумя проемами в несущей стене из газобетона составляет 60 см. Если требуется меньшая ширина простенка, его можно выполнить из кирпича, либо из газобетонных блоков с вертикальным армированием. Вертикальное армирование может быть выполнено на основе О-блоков (с круглым отверстием) либо путем прорезания вертикального паза у грани проема с последующим замоноличиванием армированной опоры-стойки, арматурный каркас которой заанкерен в перекрытие или фундамент и в надпроемную монолитную железобетонную балку. Смотрите схему ниже:

Минимальные размеры простенков между соседними проемами в несущих стенах и вертикальное армирование простенков.

Более точный расчет несущей способности простенков из газобетонных блоков следует выполнять по требованиям главы 9 СТО НААГ 3.1–2013 «Расчет кладки из блоков по несущей способности».

Наиболее правильными с точки зрения сохранения теплоизоляционных свойств наружных стен дома из газобетона является выполнение перемычек над оконными или дверными проемами из специальных газобетонных изделий: армированных газобетонных перемычек марки по плотности D700 и монолитных железобетонных перемычек в несъемной опалубке из U-образных газобетонных блоков плотности D500.

Использование армированных газобетонных перемычек являются самым нетрудоемким способом перекрыть проем шириной до 174 см (производитель H+H). При относительно невысокой цене армированных газобетонных перемычек (от 1600 руб до 3200 руб за изделие) их существенным недостатком является большой вес (от 90 до 220 кг), что обуславливает необходимость использования в строительстве подъемной техники. Такие перемычки выпускаются толщиной от 20 до 40 см. Для опирания армированных газобетонных перемычек на кладку из газобетона не требуется устраивать монолитных разгрузочных площадок из раствора как для тяжелых железобетонных перемычек. Схема монтажа армированной газобетонной перемычки показана на рисунке ниже (вариант А). Перемычка над проемами должна иметь длину опоры на кладку не менее 25 см. Более толстая стенка U-блока должна быть обращена на улицу. Собирается несъемная опалубка из U-блоков на временной стабильной опоре (опалубке) только с использованием клея для газобетона.

На схеме Б выше показан вариант устройства монолитной железобетонной перемычки на основе несъемной опалубки из U-образных газобетонных блоков. Такое конструктивное решение позволяет перекрыть проемы шириной до 3 метров, что уступает только показателям перемычки в виде монолитной железобетонной балки из тяжелого бетона. В отличие от перемычки из армированного газобетона перемычка на основе U-блоков не требует применения подъемной техники. Однако такая технология требует больше подготовительной работы и большего количества технологических операций по изготовлению перемычки. Армируется перемычка в U-образных блоках пространственным каркасом из арматуры класса А400-А500 d12-d16. В U-блоках шириной 20 см с лотком шириной 12 см допустимо армирование двумя стержнями арматуры (верхним и нижним). Во всех блоках с шириной лотка более 15 см требуется армирование четырьмя стержнями арматуры (два верхних и два нижних — требование пункта 8.3.7 СП 52-101-2003) с поперечной конструкционной арматурой с шагом не более 40-50 см.

Длина опорной части U-блока должна составлять 25 см.

При ширине проема в стене из газобетонных блоков до 1,2 метров при выполнении условия высоты сечения кладки над проемом более 2/3 ширины проема допускается устройство проемов без перемычек. В этом случае ряды кладки укладываются над проемом по временной стабильной опалубке только на клее для газобетона. Опционально возможно использование конструктивной арматуры для армирования рядов газобетонных блоков над проемом. В этом случае используется арматура d6-d8 или более с заведением концов арматуры за проекцию грани проема на 50 см с анкеровкой концов арматуры Г-образным углом.

Монтаж перемычек над окнами в доме из газобетона – секреты современного мастера

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации.

Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком.

Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий.

Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:

  1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
  2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
  3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.

Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:

  1. Ширина оконного отверстия не превышает 120 см.
  2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
  3. Устраивается временная опалубка.
  4. Над укреплением осуществляется армирование нескольких рядов.
  5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство.

Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Способы выполнения перемычек для газобетонных блоков над окнами и дверьми

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указывают правильное направление выполнения монтажа.

Основными преимуществами являются:

  • правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
  • газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
  • ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

  • Высота — 124 мм;
  • Ширина — 115 мм, 150 мм, 175 мм;
  • Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.

Железобетонные перемычки

Эти заводские изделия представляют собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Тип перемычкиДлина проёма максимальнаяОпирание на кладкуКонструктивные особенности
Армированная несущая конструкция газобетонная174 см25 смНе нуждается в дополнительном утеплении
Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков300 см25 смНе нуждается в дополнительном утеплении
Монолитная железобетонная конструкция несущего типаВ соответствии с длиной балки35 смНуждается в дополнительном утеплении
Выполнение армированием120 смВведение арматуры за проём на 0,5 мЖелательно осуществлять рядовое армирование над проёмами
Монолитная не несущая конструкция из железобетона200 см35 смНуждается в дополнительном утеплении
Конструкция не несущего типа на основе металлических уголков120 см20 смНуждается в заглублении в кладку

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.


Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):
  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.


Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:
  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

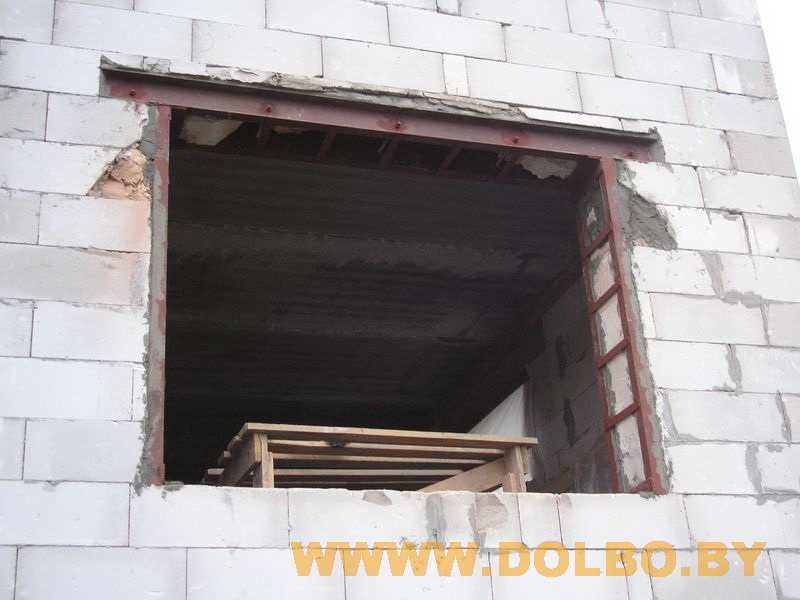

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.


Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:
  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Советы и рекомендации

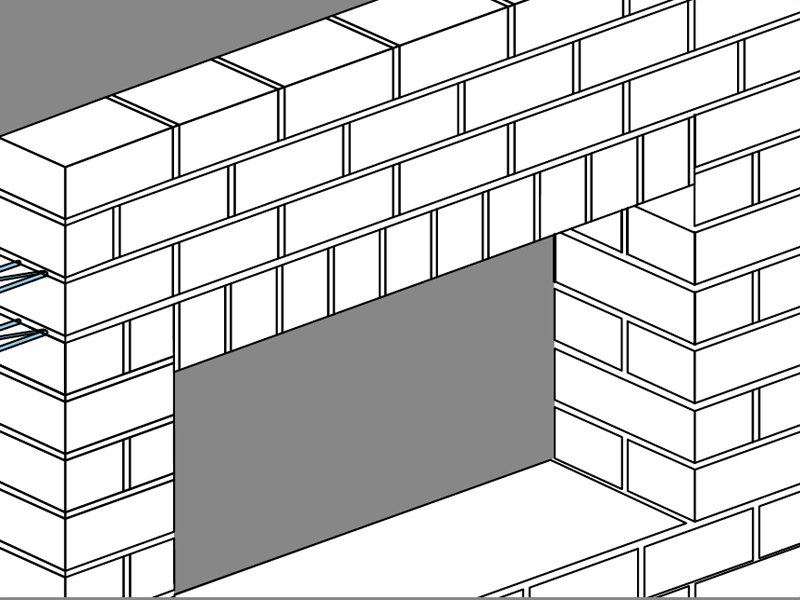

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

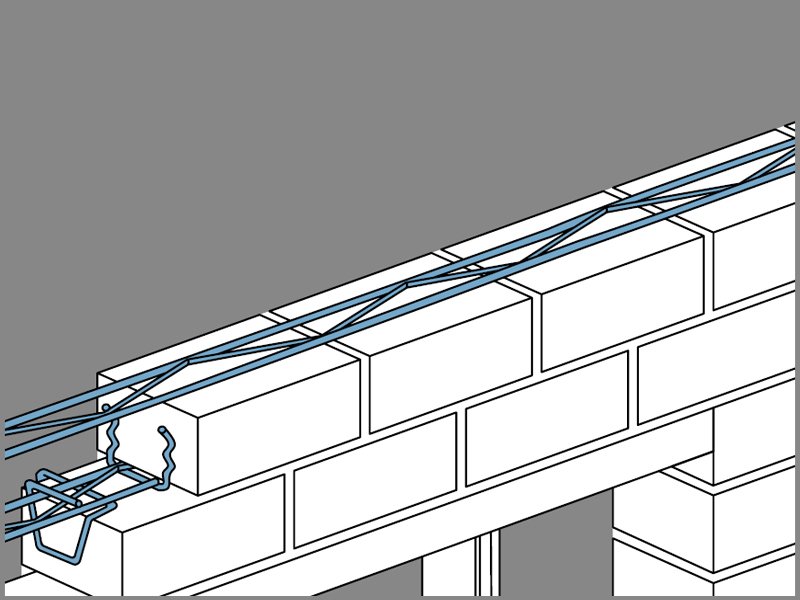

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Какие перемычки лучше подходят для газобетонных блоков?

Вопрос о том, перемычки какого вида (надоконные либо надпроёмные) и когда используются при постройке дома, не так прост. Большинством самостройщиков при перекрытии стенного проема обычно используются самодельные перемычки из бруска, монолитов и железобетонных конструкций с применением стального уголка. Но на сегодняшний день крупными компаниями, производящими газобетонные изделия, предлагаются решения, облегчающие и убыстряющие работы по строительству дверных и оконных проемов, а в ряде случаев позволяющие и вовсе избежать присутствия таких конструкций.

Разновидности

В первую очередь разберемся, каким образом выбирают перемычки для оконных и дверных проемов. Это решают в зависимости от наличия материалов и размеров пролётов, которые перекрывают. Самое значительное расстояние можно перекрыть с помощью монолитных балок из железобетона. Несъемная опалубка для них обычно изготавливается из U-образных блоков из газобетона.

Надпроёмные виды кладок постоянно подвергаются значительному давлению как в процессе строительства стен, так и при дальнейшей эксплуатации здания. Как правило, для равномерного распределения нагрузок выполняют установку арматурного прута с помощью штроборезов таким образом, чтобы обеспечить вхождение прутов в пазы. Последние наполняются раствором, а прут укладывают в него таким образом, чтобы снаружи оставалась часть прута длиной 30 см.

Применение уголков из стали никак не регламентируется ГОСТами или правилами строительства зданий из газобетона, зато оно популярно среди самодеятельных строителей.

Чтобы максимально сохранить свойства, не допускающие утечки тепла через наружные стены газобетонного здания, можно выполнить перемычку над окном либо дверным проемом при помощи одного из газобетонных специзделий: либо армированными газобетонными перемычками D700, либо монолитными железобетонными перемычками в несъемных опалубках из газобетона.

Если ячеистость структуры конструкции из газоблоков будет совпадать со структурами материала строительного газоблока, то эта схожесть не вызовет понижения эффективной теплоёмкости. В итоге не нужно будет дополнительно утеплять стену и кладку.

Еще одним приемлемым решением, которое поможет перекрыть расстояние в 3 м, может быть обустройство монолитной структуры из железобетона, залитой с применением неразборной опалубки из блоков U-формы. Их прочность может уступать лишь конструкциям типа монолитной балки из железобетона.

Подъемная техника для монтажа U-блочных перемычек не требуется, но нужны усилия для большего объёма подготовки, а также чтобы изготовить такую перемычку, потребуется больше времени и сил.

При армировании конструкции в блоке U-формы при помощи пространственного арматурного каркаса (U-блоки с размерами 20 см в ширину с лотком, имеющим ширину в 12 см) допускается использование двух арматурных стержней (верхний и нижний). Все блоки с размерами по ширине лотков от 15 см армируют с помощью четырёх арматурных стержней (2 верхние и 2 нижние). При этом необходимо наличие поперечных арматурных связок с расстоянием между ними в 40–50 см.

Если стенной проем в газобетонной стене не шире 1,2 м, а условие отношения высоты к ширине проема равно 1 к 2/3, то проём можно устраивать без перемычки совсем. При такой конструкции каждый ряд укладывают, применяя временную стабильную опалубку, используя исключительно клей для газобетонных блоков.

Также можно использовать конструктивную арматуру, чтобы армировать газобетонные блоки выше проёма. Здесь допустимо использование арматуры d6d8 либо толще, заводя ее концы за проекции граней на 50 см, анкеруя концы под Г-образными углами.

При несоблюдении этой пропорции (1 к 2/3) из-за нехватки высоты, необходимо использовать рядовую ненесущую перемычку полкой вниз (если проем менее 2 м) либо стальной уголок (если проем менее 1,2 м).

Возможно, применение уголка, у которого ширина полки меньше, чем те, что описывают в справочниках (11 см), или уголка проема шире 1,2 м. Надо заметить, что подобное применение будет некондиционным, и если сделать его своими руками, это останется на усмотрение строителя.

Особенности, которые необходимо иметь в виду, если планируется строительство поддерживающей конструкции (перемычки) проема из стального уголка:

  • стальной уголок необходимо окрашивать поверх ржавчины с обеих сторон;
  • в этом случае минимальная длина опирания уголка на газобетон должна составлять 20 см;
  • друг с другом уголки скрепляются лентой из стали/сварным методом/ стяжками из проволоки;
  • их необходимо утапливать в газобетонный блок заподлицо;
  • при наличии в планах оштукатуривания стены в будущем – используйте штукатурную сетку, чтобы его обернуть.

Конструкции из железобетонных монолитов позволяют перекрывать самые широкие расстояния. Пропорция расчета следующая: 1 к 20. Расчет с более высокой степенью точности для надоконных и наддверных перемычек и газоблочных простенков необходимо производить в соответствии с гл. 9 СТОНААГ3.1–2013.

Армируются перемычки из железобетона так же, как и ЖБ балка: 4–6 арматурных стержней d-12 и толще с поперечными арматурными хомутиками через полметра.

Минимум длины опирания ЖБ балки на газобетон должен быть не менее 35 см. Зону опоры ЖБ конструкций такого типа обязательно следует усиливать при помощи обустройства разгрузочной опоры, используя сетку из арматуры в растворном слое либо слоях клеев для газобетона при толщине, по крайней мере, в 1,5 см.

Надпроемные железобетонные перемычки отливаются в стабильной разборной опалубке, время удаления который определяют, замеряя уровень температуры воздуха в месте проведения работ. Конструкции такого типа могут заглубляться на толщину слоя утеплительного материала, который в обязательном порядке будет использоваться для утепления так называемых мостиков холода. «ЭкстПолиС» обычно приклеивают к структурам подобного типа разного сечения с различными клеями для газоблоков и закрепляют с помощью тарельчатых дюбелей.

Дополнительно в ряде случаев рекомендуется установка неразборных элементов, используя листы теплоизоляции типа «ЭкстПолиС».

Конструкционные особенности дают возможность выбора вариантов применения технологии при монтаже, длины части опирания перемычек на газобетонную стену, а также основных правил их использования.

Глубина опирания

Данный параметр, как правило, зависит от типа перемычек.

  • Несущая конструкция из газобетона с армированием: максимальный проём – 1 м 75 см, глубина опоры – 25 см. Дополнительного утепления не требуется.
  • Несущие железобетонные конструкции с неразборной опалубкой из U-блочных конструкций: максимальный проём – 3 м, глубина опирания на кладку – 25 см. Дополнительного утепления не требуется.
  • Монолитные несущие конструкции из железобетона. Должны соответствовать длинам балок – 35 см. Требуется дополнительное утепление. Выполняется армирование – 1 м 20 см. Арматура выступает за габариты проёма на 50 см. Рекомендуется осуществления рядового армирования выше проёмов.
  • Монолитные ненесущие железобетонные конструкции 200 см 35 см: максимальный проём – 1 м 20 см, глубина опирания на кладку – 20 см. Требуется дополнительное утепление. Является ненесущей конструкцией с использованием в качестве основания металлического уголка. Необходимо заглубление в основании кладки.

Какие выбрать?

Так как монолиты из железобетона весят гораздо больше, а такое устройство легче, чем газоблок, чтобы оформить оконные и дверные перемычки, лучше выбирать газоблоки: они легче, их проще установить, а также они более выигрышны по своим теплоизоляционным качествам.

Тонкости монтажа

Газобетонные перемычки армированного вида отличаются прочностью по причине наличия каркаса из стали. Также из-за того, что используются подобные перемычки во время возведения стен из газобетона, получается оптимальная поверхность, которая впоследствии послужит целям декорирования.

Такие перемычки представляют собой однопролётную балку, получающую нагрузку на всю свою поверхность. Оптимальный вариант при укладке газобетона – это четыре уголка из стали, уложенные должным образом.

Рекомендуется налегание уголков на кладку на расстоянии около 30 см. Использовать перемычки такого вида – довольно сложное дело.

Процесс монтажа металлической перемычки проходит так:

  • выбирается необходимая высота;
  • монтируются арматурные прутья;
  • выполняется монтаж опалубки;
  • осуществляется укрепление опалубки;
  • происходит укрепление прутьев из арматуры;
  • выполняется бетонная заливка прутьев из арматуры.

Когда создается кладка над проемами, обязательно должна учитываться его ширина и высота. Эта информация будет очень полезна, когда будет рассчитываться конструкция. Если их монтаж произведен верно, это сильно повлияет на прочность всей конструкции.

О том, как сделать перемычки в стенах из газобетона, смотрите в видео ниже.

Оценка статьи:

Загрузка...Перемычки над окнами в доме из газобетона Ссылка на основную публикацию wpDiscuzAdblock
detector

Перемычки над окнами в доме из газобетона

Армированные перемычки являются неотъемлемой частью технологии строительства из газобетона. Задача перемычки – удерживать нагрузку от вышестоящих блоков, армопоясов и всего что давит на перемычку. Так что армирование должно проводится строго по технологии и по расчетам.

При возведении самодельной перемычки нужно учитывать следующие моменты:

  1. Какой длины планируется проем.
  2. Нужно ли его утеплять.
  3. Какого диаметра арматуру использовать.
  4. Какова схема армирования.
  5. На какое расстояние перемычка должна опираться в стену.
  6. Нужно ли армировать ряд газоблока под перемычку.
  7. Как сделать опалубку для перемычки.
  8. Какой марки бетон использовать.
  9. Сколько времени ждать затвердения бетона.

На все эти вопросы мы постараемся дать ответы в данной статье.

Начнем с того, что у вас есть несколько вариантов устройства перемычек, а именно:

  • Залить бетонную перемычку в U-блоки.
  • Залить бетонную перемычку в деревянную опалубку.
  • Приобрести готовую газобетонную перемычку.

Армирование ряда под перемычкой

Ряд газобетона, на который опирается перемычка, необходимо армировать двумя прутками арматуры 8 диаметра. Армирование должно быть минимум на 900 мм по обе стороны от перемычки.

Делается это потому, что перемычка и вышестоящие элементы стены точечно давят на места опирания перемычки, создавая точечные сильные нагрузки на газобетон. И во избежание трещин, эти места необходимо армировать.

Также напомним про армирование подоконного ряда, почитать про это вы можете по ссылке.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Схема армирования газобетона

Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.

Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.

Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.

Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.

Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.

Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.

Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.

Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.

Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.

Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.

Армирование под оконным проемом

Перемычки с U-блоками

Для обычных оконных и дверных проемов лучше всего подойдет вариант с U-блоками, так как они представляют из себя готовую несъемную опалубку, а утепление для них нужно минимальное – от 20 до 30 мм.

U-блоки можно заказать в готовом виде, а можно сделать самостоятельно, выпилив в обычном газоблоке желоб нужного размера. Выпиливать нужно кусками, пилой по газобетону, а потом откалывать эти куски.

Для U-блоков нужно соорудить простую, но жесткую подпорку, которая будет их удерживать + нужно учесть вес арматуры и бетона.

Само армирование в таких перемычках представляет из себя рамку из 4-6 прутков арматуры диаметром от 10 до 12 мм. Расстояние между рамками – 150-300 мм.

Опирание перемычки на стену должно составлять минимум 200 мм. Не забывайте про защитный слой бетона – 40мм.

Самонесущие перемычки

В настоящее время самонесущие армированные перемычки выпускает ГК ГРАС.

Самонесущие перемычки из газобетона воспринимают нагрузку собственного веса и нескольких рядов до перекрытия.

Такие перемычки применяются в монолитном строительстве, например, в высотных домах, где газобетон не является несущим, либо во внутренних перегородках.

К примеру, если перегородка 100-150 мм, берем 3-4 прутка арматуры 20-й или 22-й, и закрепляем с заходом на стену по 15-20 мм. На нее укладываем перегородочный блок и склеиваем. Это необходимо для того, чтобы блоки над дверным проемом не упали под нагрузкой собственного веса.

Основное преимущество самонесущей перемычки – легкость монтажа. К тому же, в связи с тем, что такие перемычки можно возводить на клеевом растворе, решается проблема с появлением мостиков холода.

В качестве самонесущей перемычки можно использовать также деревянный брусок с сечением 100*100 мм или 150*150 мм с заходом на стену по 15-20 мм. Решение о применении такой перемычки можно принимать на основе расчетов нагрузки.

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Перемычки из U-образных блоков YTONG®

Перемычка приобретает несущую способность только после полного затвердевания бетона.

Удаление временных опор допускается только после достижения несущей способности перемычки.

Готовые газобетонные перемычки

Готовые газобетонные перемычки являются хорошим решением, которые экономят много времени при строительстве. Ведь вам не нужно готовить опалубку, вязать арматуру, заливать бетон и ждать пока он наберет прочность.

Но стоит отметить, что длинные и толстые перемычки весят довольно много, и без крана смонтировать их вряд ли получится. Хотя есть и тонкие перемычки, которые весят по 70 кг, их можно установить усилием двух человек.

Армирование готовых перемычек делается из сварной арматуры, покрытой специальным антикоррозийным покрытием.

Размеры газобетонных перемычек

  1. Шириной такие перемычки бывают от 100 до 400 мм.
  2. Высотой от 200 до 400 мм.
  3. Длина от 1300 до 3000 мм.

Применение готовых газобетонных перемычек очень оправдано, если вам нужно возвести дом в максимально короткие сроки, а также если количество перемычек в доме очень большое.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Если ширина оконного проема более 1,80 м, то под предполагаемым окном в предпоследнем ряду блоков следует монтировать горизонтальную арматуру. Обозначаем на поверхности блоков планируемую длину оконных проемов. Длина арматуры должна быть длиннее оконного проема не менее чем на 0,5 м с каждой стороны.
При помощи ручного штробореза YTONG® в средней части кладки блоков делаем пазы, соответствующие длине арматуры.
Паз должен иметь размеры не менее 40 х 40 мм.
Тщательно удаляем пыль, которая образовалась при вырезке пазов. Благодаря этому раствор будет иметь лучшее сцепление с блоками.
Перед заполнением паза раствором и укладкой арматуры необходимо увлажнить паз водой.
Заполняем цементным раствором подготовленный паз до половины глубины. Для этого можно использовать и раствор YTONG® для тонкошовной кладки блоков.
Вкладываем в паз стальной стержень (арматуру), лучше всего — из профилированной стали диаметром не менее 6 мм.
После погружения стержня в цементный раствор полностью заполняем паз раствором, при необходимости удаляем мастерком его излишек. Выравниваем поверхность кладки, удаляем щёткой загрязнения и пыль.
Для продолжения работы нет необходимости в технологическом перерыве.
Приступаем к кладке очередного ряда блоков, который будет находиться непосредственно под оконным проемом. При этом необходимо следить за перевязкой блоков минимум на 10 см.
Блоки кладутся на тонкий слой раствора YTONG® для тонкошовной кладки.
U-образные блоки YTONG® являются элементами опалубки для железобетона. Железобетонная часть должна иметь соответствующее проведенным расчетам армирование. Для армирования лучше всего подходит пространственный арматурный каркас.
U-образные блоки YTONG® укладываются на подготовленное горизонтальное основание. Эту функцию отлично выполняет доска или брус. Основание должно иметь надежную опору, чтобы во время заливки перемычка не прогибалась.
U-образные блоки YTONG® укладываются на подготовленное основание так, чтобы глубина опирания перемычки составляла не менее 250 мм.
Вертикальные швы межд U-образными блоками заполняются раствором YTONG® для тонкошовной кладки блоков.
Проверяем ровность кладки U-образных блоков YTONG®.
Блоки выравниваются с помощью резинового молотка.
Закладываем и фиксируем арматурные каркасы.
Арматурные каркасы укладываются ближе к внутренней грани U-перемычки.
Между внешней стенкой U-перемычки и арматурным каркасом вкладывается теплоизоляция.
Изображение правильно подготовленной перед бетонированием перемычки из U-образных блоков YTONG®.
Перед началом бетонирования смачиваем водой U-перемычку.
Для бетонирования применяем бетон установленного проектом класса.
Тщательно уплотняем бетон.
Выравниваем поверхность залитого бетона.

Как утеплить перемычки над окнами, дверями

На чтение 5 мин. Просмотров 81 Опубликовано

Предисловие. В этой статье пойдет речь об утеплении оконных перемычек. Об этой части оконного проема часто забывают, при этом если вы знаете, как утеплить перемычку над окнами своими руками, то вы сможете значительно снизить потери тепла в доме.

Что такое «мостики холода»?

Холод в жилое помещение может проникать не только через стекло окна, но и другими способами – через конструкции, соприкасающиеся с окружающей средой зимой. Участки, в которых ПВХ окна контактируют с наружной поверхностью стен дома, а также негерметичные швы в кладке снижают тепловой ресурс помещения, а значит необходимо утеплить, не только окна, но и каждый проблемный участок в доме.

Мостики холода в доме

Другими словами, «мостики холода» – это элементы стен или других конструкций в доме, через которые в помещение проходит холод. Замена окон на самые современные стеклопакеты без дополнительного утепления откосов окон и прочих «мостиков холода» повысит энергосбережение помещения на 15-20%. Если же подходить к утеплению окон, утеплению подвала дома и всего здания комплексно, то энергосбережение можно повысить на 45% и более.

Перемычкой называется часть стены, перекрывающая дверной или оконный проем сверху. Планируя сделать перемычки, следует помнить о том, что опирание изделий на несущие стены должно составлять не меньше 250 мм. Специалисты рекомендуют делать перемычки из бетона. Они прочные и надежные, занимают меньше времени при монтаже, рассчитаны на высокие нагрузки. Изготовление перемычек может производиться на строительном объекте.

Как утеплить перемычки над окнами своими руками?

Проблема низкой теплоизоляции бетонных перемычек над окнами и входными дверьми часто встречается в кирпичных домах, где перемычки используются для усиления оконного или дверного проема. Бетонная балка (перемычка над окном) – это тоже «мостик холода», который увеличивает теплопотери помещений. Чтобы сэкономить на отоплении, необходимо утеплить снаружи перемычки над окнами своими руками.

Но, как утеплить перемычки окон своими руками, – спросите вы. Утеплить бетонный элемент можно снаружи при помощи пенопласта или пеноплекса, а также сопутствующих отделочных материалов, либо утеплить перемычки окон изнутри – путем возведения декоративного гипсокартонного короба над окном для карниза.

Утепление перемычек с улицы более эффективно, поскольку вы защищаете от холода всю перемычку. При утеплении перемычки изнутри весь бетон промерзает и может появиться грибок между слоем утеплителя и перемычкой из бетона.

Как утеплить перемычку над окном снаружи

Как утеплить перемычки над окнами

Самый недорогой способ – это утеплить перемычку над окном пенопластом. Работа сводится к трем основным этапам: подготовка основания, монтаж утеплителя и отделка пенопласта фасадной штукатуркой или другими материалами.

Первым делом необходимо очистить поверхность от пыли, грязи и прочих конструкциях, которые могут помешать монтажу утеплителя. Если есть большие щели в кладке, то их следует пропенить. Мелкие трещины и сколы можно заделать клеем, на который вы будете приклеивать пенопласт. Конечно, лучше использовать при утеплении перемычки над окном пеноплекс, поскольку этот материал более прочный.

Далее вам необходимо вырезать из плит утеплителя нужно размера элементы и приклеить их на бетонную перемычку и вокруг всего окна (если вы решили тщательно все утеплить) при помощи клея и, просверлив сквозное отверстие через утеплитель в стене забить дюбель с грибком. Процедура схожа с утеплением фасада пенопластом. Все швы необходимо тщательно замазать клеем или пропенить монтажной пеной.

После высыхания клея утеплитель следует защитить от атмосферных осадков и солнечного света. Для этого можно использовать декоративную штукатурку. Таким образом, у вас получатся своего рода наличники на окнах. Также можно использовать и панели ПВХ или другие способы отделки утеплителя.

Как утеплить перемычку над окном изнутри

Проблема теплоизоляции бетонных перемычек часто встречается в кирпичных и газобетонных домах, где конструкция используется для усиления дверных и оконных проемов. Бетонная балка над окном – это тоже «мостик холода», который значительно увеличивает теплопотери. Утеплить перемычку над окном своими руками изнутри можно, используя пеноплекс или другой утеплитель.

Как утеплить перемычки над дверью своими руками

Как утеплить перемычки над дверью

Чаще всего входные двери идут не сразу на улицу, а на веранду или теплое крыльцо, поэтому утепление перемычки над дверью не всегда требуется. Однако, утепление перемычки над входной дверью снаружи и изнутри можно провести точно по такой же схеме, как описано было выше.

Ошибки при утеплении пластиковых окон

Необходимо выдерживать достаточную толщину пены между рамой и проемом окна. Однако этот показатель на практике варьируется от полного отсутствия пены до 5 см, что недопустимо. При утеплении откосов окон следует не просто закрыть пену, а утеплить весь откос окна до середины рамы стеклопакета.

Между утеплителем и рамой рекомендуется использовать гибкие прокладки (например, слой герметика), устраняющие в дальнейшем риск появления щелей. Стоимость многокамерных стеклопакетов обычно не столь высока, чтобы экономить на этом. Однокамерные окна хуже теплоизолируют помещение.

Следуя этим советам, а также прочитав наши советы из раздела «утепление окон», вы можете провести качественную теплоизоляцию окон самостоятельно.

Как утеплить бетонную перемычку. Видео урок

Перемычки над окнами в доме из газобетона

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:

  1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
  2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
  3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.

Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:

  1. Ширина оконного отверстия не превышает 120 см.
  2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
  3. Устраивается временная опалубка.
  4. Над укреплением осуществляется армирование нескольких рядов.
  5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указывают правильное направление выполнения монтажа.

СправкаТакой вариант принято считать самым простым и не требующим особых знаний для установки.В тоже время это решение является самым дорогим по стоимости.

Основными преимуществами являются:

  • правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
  • газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
  • ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

  • Высота — 124 мм;
  • Ширина — 115 мм, 150 мм, 175 мм;
  • Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.

U-образные перемычки являются сборными элементами. Они легко пилятся под необходимую длину с помощью ножовки по газобетону. В борозды изделий закладывается сварная арматурная каркасная конструкция, после чего монтаж производится над оконным или дверным проемом посредством деревянной опалубки. Железобетонные элементы изготавливаются с применением тяжелых смесей на основе бетонов и арматурных прутов. Важно!Если стены дома не планируется утеплять, не забудьте внутри конструкции разместить вставку из пенополистирола или другого утеплителя.

Железобетонные перемычки

Эти заводские изделия представляют собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Тип перемычки Длина проёма максимальная Опирание на кладку Конструктивные особенности
Армированная несущая конструкция газобетонная 174 см 25 см Не нуждается в дополнительном утеплении
Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков 300 см 25 см Не нуждается в дополнительном утеплении
Монолитная железобетонная конструкция несущего типа В соответствии с длиной балки 35 см Нуждается в дополнительном утеплении
Выполнение армированием 120 см Введение арматуры за проём на 0,5 м Желательно осуществлять рядовое армирование над проёмами
Монолитная не несущая конструкция из железобетона 200 см 35 см Нуждается в дополнительном утеплении
Конструкция не несущего типа на основе металлических уголков 120 см 20 см Нуждается в заглублении в кладку

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Важно!Если предполагается выполнять оштукатуривание газобетонного строения, то металлические перемычки из уголков нужно оборачивать специальной штукатурной сеткой.А вот вариант с применением арматуры:

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Залог долговечности любой постройки или конструкции – грамотный подход к армированию, что позволяет избежать появление трещин и других изъянов в период эксплуатации.

Армированные элементы нужны для повышения уровня прочности конструкции из газосиликата при возведении коттеджей и частных небольших домов.

Обязательно при строительстве проемов окон или дверей должны устанавливаться перемычки для газобетонных блоков.

Общие сведения о перемычках в строительстве

Смысл перемычек

Газобетонная кладка подвергается серьезной нагрузке не только в момент постройки дома, но и эксплуатации. Чтобы распределить нагрузку равномерно, на проем устанавливается арматура, с использование штробореза. Когда арматура помещена в паз, то закрепляется раствором.

При выборе материала необходимо ориентироваться на показатели этого материала и длину пролета. Одним из важных моментов является вес перемычек. Монолитные железобетонные конструкции сильно нагружают несущие стены, и монтаж проводится с участием специальной техники. А при укладке газобетонных конструкций можно справиться самостоятельно.

Перемычки в частном строении

Когда возводится частный дом, технология отличается некоторыми моментами. Сегодня строительный рынок предлагает несколько видов перемычек, различающихся своей конструкцией и правилами применения.

Газобетонные перемычки

Уже готовое решение в виде армированной газосиликатной/газобетонной перемычки, выполненной в соответствии с ГОСТом, которое можно купить. Такие элементы представляют собой обычные балки для газобетона с прямоугольным сечением и арматурой, обработанной антикоррозийной смесью и выполняемой роль внутреннего каркаса. На них присутствуют стрелки, указывающие направлении монтажа. Рассматриваемый вариант при строительстве признан самым легким и не требующим специальных знаний для установки. Однако, за него придется выложить немаленькие деньги.

Среди преимуществ нужно отметить
  • — отсутствие трещин при правильно проведенном армировании. Они не плывут и не подвергаются разрушению при длительном использовании;
  • — газобетонные перемычки являются высокопрочными конструкциями легкого веса, поэтому не оказывают высокой нагрузки на стены и фундамент постройки;
  • — структуру — перемычки похожи на строительные блоки, что является высоким показателем тепловой эффективности без необходимости дополнительного утепления конструкции.
  • Сколько необходимо брусков зависит от толщины блока. Если стена 40 см, понадобится 2 шт по 15 см и один по 10. Если полметра, то 2 по 15 см и 2 по 10 см.
  • Размеры перемычек – по высоте показатель в 124 мм, ширине 115-175 мм, длине 1300-3000 мм.

Блоки в форме буквы U

U-блоки сегодня популярный вариант для строительства сборно-заливных перемычек над окошками из стен, выполненных ячеистым газобетоном с несъемной опалубкой. Габариты таких блоков совпадают с размерами стандартных стен, а монтаж не требует применение специальных грузоподъемных механизмов.

Перемычки формы U – сборные и легко поддаются распиливанию ножовкой по газобетону. В изделиях по размерам 20 см в ширину, присутствуют борозды 12 см, в которые закладывается каркасная арматура и монтаж производится с применением деревянной опалубки.

Технология установки следующая
  • — подготавливается жесткий помост, подпирающийся брусками или металлическими трубами в нескольких местах;
  • — блоки укладываются на помост с запуском на стены на 25 см. Если это опоры, то они должны быть цельными;
  • — более толстая стена размещается с внешней стороны постройки. На нее наносится утеплитель. Боковые стороны приклеиваются специальным раствором для газобетона, соблюдая правила;
  • — в лотки помещается объемный арматурный каркас в виде 4-х стержней диаметром 12-16 мм, скрепленных между собой проволокой с шагом в 40 см;
  • — лоток заполняется мелкозернистым бетоном М200;
  • — заливая бетон, нужно добиться равномерного распределения смеси и полного обволакивания арматуры. Достичь этого можно путем укладки бетона слоями;
  • — демонтаж опалубка проводится через 21 день.

Можно собирать U-изделия на земле или в помещении на ровной площадке с устойчивым основанием. Как вариант – использование настила из досок.

Элементы из железобетона выполняются с использованием тяжелых смесей с бетоном и арматурных прутов.

Для справки. Когда в планах нет утепления дома, то целесообразно выполнить вставку из пенополистирола или аналогичного утеплителя.

Выглядят как бетонная балка, внутри которой находится арматура. Основа – бетон М200, являющийся холодным, и обязательно требует утепления. Создавая опалубку, можно столкнуться с некоторыми трудностями.

Преимущество конструкции в том, что она может перекрыть большие проемы, независимо от формы постройки.

Если проем большой, то монолит изготавливается своими руками.

Если требуется перекрыть пролет длиной 2,8 м, тогда 280 делим на 20 и получаем высоту, равную 14 см.

Армирование проводится 6 двенадцатимиллиметровыми стержнями с шагом в полметра. Длина опирания балки должна равняться 35 см с одной и другой стороны. Опоры заливаются раствором толщиной в 1,5 см.

Для изготовления монолитной перемычки изготавливается опалубка из досок или фанеры. Утеплитель в данном случае укладывается с внутренней стороны. Некоторые делают опалубку меньше, чтобы теплоизоляционный слой приклеить после снятия опалубки. Можно в качестве материала использовать экструдированный пенополистирол, обладающий высокими теплоизоляционными и прочными свойствами. Такая опалубка несъемная. Внутрь ее помещается каркас из арматуры и заливается бетоном М200. Через 3 недели монолитная перемычка будет готова.

Важно! Бетон проигрывает газосиликату в теплопроводности.

Применение железобетона возможно, если стены дома будут утепляться минватой, иначе такая конструкция станет мостом холода.

Как проходит монтирование

В процессе монтирования перемычек опираются на конструкционные особенности.

  • Армированная несущая конструкция из газобетона применяется при максимальной длине проема в 174 см, при этом для опирания на кладку необходимо 25 см. При укладке газобетона рекомендуется применять 4 уголка из стали. Лучше, если уголки налегают на кладку на 30 см. Газобетон отличается прочностью из-за наличия стального каркаса. Перемычки представляют собой однопролетную балку с нагрузкой по всей поверхности. Плюс в возможности не утеплять дополнительно строение.
  • Несущую конструкцию из железобетона с опалубкой в виде U-образных блоков можно использовать при длине проема в 300 см, с таким же расчетом опирания на кладку как при газобетоне. Монтаж проводится без использования специальной техники, что является большим преимуществом. Также не нуждается в утеплении.
  • Монолитная несущая конструкция из железобетона устанавливается в зависимости от длины балки, на опору приходится 30 см. Такой конструкцией можно перекрыть проем шириной до 3 м. Это отличное решение при перекрытии широкого расстояния. Пропорция соблюдается 1:20. Обязательно дополнительно утепляется.

Армирование требуется при длине проема от 1,20 м.

Что касается не несущей конструкции, то железобетон используется при длине балки 2 м, опора – 0,35 м с дополнительным утеплением. Используется металлический уголок и заглубление в основании кладки.

Оконный проем

  • Использование U-блоков при работе с перекрытиями шириной не более трех метров, позволяет обойтись без участия спецтехники, например, крана.

Армирование производится с помощью металлических прутьев прочностью А400-500 и диаметром 10-16 мм.

В случае ширины лотка менее 120 мм, рекомендуется использовать армирование двумя стержнями.

Когда ширина превышает значение 150 мм, лучше взять 4 арматуры и соединить их проволокой с шагом в 50 см с целью получения прочной решетки.

Значение опорной зоны крайних блоков равняется 25 см. Чтобы скрепить торцы, можно воспользоваться обычным клеем для газобетонов.

  • Вместо лотков в виде U можно построить опалубку из досок или газобетонных блоков. Затем провести армирование и заполнить бетоном.

Армированные перемычки

Несомненно, способ создания армированных перемычек внутри придает прочность и является хорошей основой для заключительного этапа.

По размерам ориентируются на длину пролета и ширину блоков стен.

Монтаж выполняется, учитывая некоторые моменты:

  • — детали поднимаются на нужную высоту и ставятся стрелкой вверх, соблюдая условие опорной глубины в 30 см. Ширина при этом должна равняться ширине блока;
  • — можно использовать в проеме 2 перемычки, но основание проема должно быть монолитным;
  • — все элементы обязательно соединяются специальным раствором для склеивания, а вторая деталь должна плотно прилегать к оконной перемычке, с использованием киянки. Важно, чтобы целостность конструкции не нарушилась;
  • — вся поверхность выравнивается с помощью рубанка, и продолжать работу можно после полного высыхания клея.

Таким способом оформляется дверной и оконный проем. Главное, чтобы перемычки опирались на стены максимально надежно, чего можно добиться правильными расчетами.

«Колхозный» способ

При строительстве домов из ячеистого бетона часто встречается монтаж уголками или арматурными стержнями, который очень не нравится профессионалам. Однако, популярность данный вариант не теряет.

Интересно, что использование стальных уголков не регламентируется ГОСТом и не указывается в правилах строительства зданий из газобетона.

Применяется такая конструкция на узких проемах до 1,20 м и в одноэтажных постройках. Уголки нужно покупать мощные, с сечением 75х75х6 мм. Они устанавливаются с опорной глубиной в 30 см. При монтаже нужно придерживаться правил:

  • — обязательно уголки нужно покрасить со всех сторон антикоррозийным составом;
  • — минимальное значение опорной длины для уголка из металла – 20 см;
  • — соединение уголков происходит с применением стальной ленты, сварки, стяжки;
  • — уголки должны утапливаться в бетон, чтобы не допустить выпирание над поверхностью стены.

При штукатурке газобетонной постройке, металлические перемычки следует обернуть специальной штукатурной сеткой.

Нюансы

  1. Когда длина проема больше 120 см, а высота меньше 2/3 ширины, то лучше применять перемычки из обычных блоков с дополнительными крепежами. При этом блоки укладываются с использованием временной опалубки и клея. Боковые конструкции должны утопать в стене.
  2. Чтобы усилить стену, рекомендуется армировать ряды над проемом. Нормальное значение сечения арматуры – 8 мм. Конец ее нужно заводить за границу проема на 50 см с обеих сторон, придавая им форму буквы Г. Затем они анкеруются в газобетонную кладку.

Вывод

Монолитные железобетонные конструкции очень тяжелые, поэтому при оформлении проемов окна или дверей, целесообразно выбирать газобетонные изделия, которые можно установить легко. Они практичны и обладают хорошей теплоизоляцией, надежно держат кладку над проемом.

Важными моментами в строительстве при создании перемычек являются высота и ширина. При правильном расчете и монтаже, строение обретает надежность. Но, если расстояние для перекрытия очень большое, тогда выход в использовании монолитных балок из железобетона.

Кладете железобетонные перемычки в доме из газобетона? Будьте внимательны

Здравствуйте.

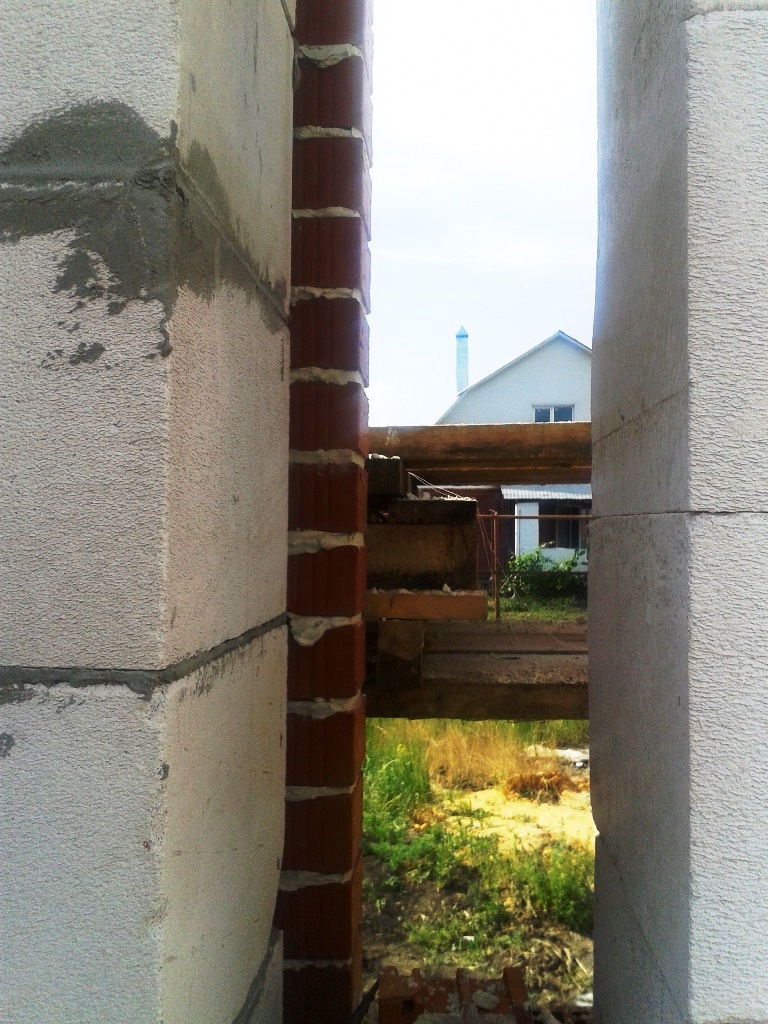

Статья родилась спонтанно. Проезжал позавчера мимо коттеджного поселка. В глаза бросились ж/б перемычки над окнами одного дома из газобетона. Там точно будут проблемы в будущем.

Нет, я не хочу заводить историю о том, как ошибки монтажа приводят к обрушению дома. Изделия из бетона имеют хороший запас прочности. Перекрытия на голову падают крайне редко 😊. Но за свою скромную карьеру проектировщика, мне пришлось сделать не один десяток усилений. Просто будьте внимательны.

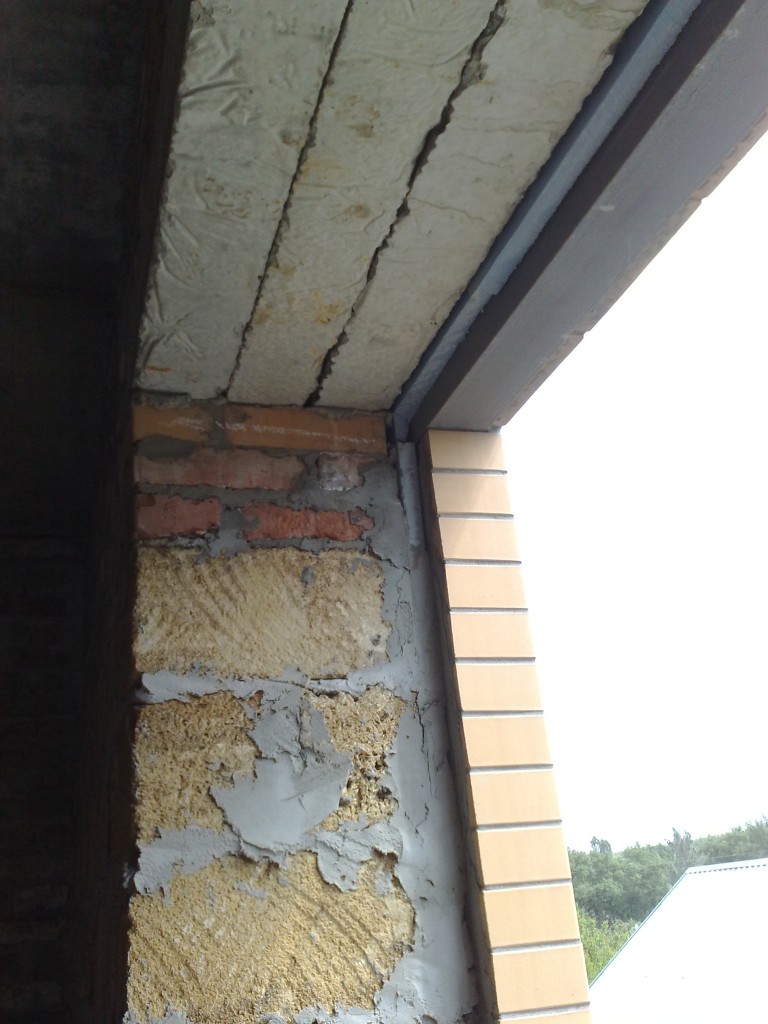

Не все перемычки «колбасные»

Есть разные виды серийных перемычек и армируются они по-разному. Мало кто обращает на это внимание. Однако разница важна

Большинство современных изделий мы называем «колбасными». Внутри них арматура одинаково уложена по всей длине. Если перемычка длинная, ее можно отрезать в любом месте (как колбасу). При укладке главное выдержать минимальное опирание. Увеличивать его можно столько, сколько вам нужно. Несущая способность не пострадает.

Есть серии перемычек с дополнительным армированием приопорных участков. Они часто встречаются при покупке б/ушных изделий со старых объектов. Да и некоторые ЖБИ заводы их до сих пор льют. Это как раз тот случай, когда «кашу маслом испортишь».

Приопорные зоны таких изделий усилены арматурой. На границе проема она работает на срез. Как только вы опираете на стену слишком длинный участок (обычно предел 230-250 мм), граница наибольшей нагрузки попадает в менее заармированную часть. Так появляются трещины. А если давление слишком большое, бетон «обрезает». Перекрывать такой перемычкой два окна со «столбиком» (простенком) посередине тоже нельзя.

Не перегружаем газобетон

Здесь все просто. Если сверху на перемычки не планируете опирать плиты перекрытия, с блоками ПГС ничего страшного не случится. Конечно, при условии, что они предназначены для кладки стен, а не самые дешевые D350.

Исключением могут быть слишком широкие проемы. Но это большая редкость.

Когда на перемычку приходится большая нагрузка от перекрытия или балок, газобетон под ней нужно усилить. Самое простое решение — 2-4 ряда полнотелого красного кирпича под опорой. Они перераспределяют нагрузку и исключают растрескивание блоков.

Не перегружаем перемычки

Когда на перемычках лежат плиты перекрытия, на них приходится слишком большая нагрузка: стены вышележащего этажа, сами плиты и все, что на них находится.

Если это возможно, раскладываем плиты так, чтобы они лежали на глухих стенах (без дверей и окон). Если нет, подбираем перемычки только по расчету.

Замечу, варианты с армопоясом я намеренно опустил. Когда он сделан правильно, все проблемы с нагрузками пропадают сами собой. Но слишком часто армопояс превращают в массивный мост холода под перекрытием. А это уже совсем другая история…

Если статья была полезна, отправьте мне пару кубов ПГСа с вашего объекта. Самому дом строить надо. Шучу я, хватит и лайка 👍. Спасибо, что дочитали.

Перемычки для блоков газобетонных

Многие неопытные строители используют при сооружении стеновых проемов перемычки из железобетона. Однако современные производители предлагают более практичный вариант. Использование перемычек для газобетонных блоков позволяет проводить такие работы намного быстрее, а также не портить внешний вид проема. Кроме того, использование такого материала повышает теплоизоляцию коробки. Все тонкости применения газобетона стоит рассмотреть подробнее.

Для чего используется

Газобетонная кладка над проемом подвергается серьезному давлению. Высокие нагрузки воздействуют на нее не только в период постройки дома, но и во время его эксплуатации. Для равномерного распределения нагрузки на проем следует провести установку арматурных прутьев с использование штробореза. После помещения арматуры в паз его заделывают раствором.

Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, следует учесть такие показатели, как доступность материала и длина перекрываемого пролета.

Особенности установки разных конструкций

Проемные отверстия, которые имеют довольно большую длину, могут перекрываться монолитными железобетонными изделиями. Если длина проема не превышает 3 м, следует использовать ж/б балки, помещенные в несъемную опалубку. Если проемное отверстие в газобетонной стене имеет длину всего 1,2 м, перемычку выполнять нет необходимости. Это условие соблюдается в тех случаях, когда кладка над проемом имеет высоту не больше 2/3 ширины самого проемного отверстия.

Простенки в несущей конструкции должны иметь ширину минимум 60 см. При необходимости сделать простенок меньшей ширины следует соорудить его из кирпича. Для таких простенков могут использоваться и газобетонные блоки с армированием.

Более оптимальным решением для сохранения теплоизоляции наружных стен дома является создание перемычек, которые выполнены из газобетона. Они устанавливаются над оконными и дверными проемами. Такие блоки обычно имеют марку плотности D700. Для этого могут использоваться и монолитные изделия в несъемной опалубке, которая представлена U-блоками. Последние имеют плотность D500.

Иногда армирование перемычек представляет собой самую простую процедуру, благодаря которой можно перекрыть проем не больше 174 см. При выборе перемычек стоит учитывать их вес. Монолитные железобетонные изделия очень сильно нагружают несущие стены. Для монтажа таких конструкций понадобится использовать подъемную технику. Чтобы уложить армированные газобетонные конструкции на кладку, создавать специальные разгрузочные площадки нет необходимости.

Выполняемые над проемами перемычки обычно выполняются длиной от 2 см. Стенка U-блока, обладающая большей толщиной, обращается в сторону улицы. Сборка несъемной опалубки из таких блоков осуществляется на временной опоре. После полного застывания раствора ее убирают.

Монолитные изделия

При использовании монолитных ж/б перемычек можно перекрывать проемы шириной до 3 м. Такие конструкции уступают лишь перекрытиям из тяжелого бетона. U-образные железобетонные изделия монтируются без использования специальной техники. Это обстоятельство является весомым преимуществом.

Однако такая технология требует хорошей подготовки и достаточно большого объема работ, во время которых будет создаваться перемычка. Изделие оснащается металлическим каркасом в U-образных блоках. Если они имеют ширину 20 см и лоток шириной 12 см, допустимо армировать их 2 арматурными стержнями. Во всех блоках, которые имеют ширину лотка больше 15 см, необходимо выполнять армирование с использованием 4 стержней.

Проемы могут устраиваться и без перемычек, если соблюдено несколько обязательных требований. Одно из них уже упоминалось выше – кладка над проемом должны быть высотой не больше 2/3 ширины проема. Для создания рядов кладки при таком устройстве проема необходимо использоваться временную опалубку. Во время работ используют клей для газобетона.

При недостаточной высоте кладки следует усилить проем рядовой ненесущей удерживающей конструкцией. Могут использоваться и стальные уголки. При их использовании необходимо учитывать несколько тонкостей:

  • Стальные уголки могут окрашиваться по ржавчине. Их покрывают краской как изнутри, так и снаружи.
  • Опора на кладку имеет минимальную длину 20 см.
  • Лучше, если уголки будут скреплены стальной лентой. Для этого применяется проволочная стяжка. Для скрепления ленты может использоваться сварка.
  • Уголки обычно утапливаются в газобетон. Они не должны выступать из стены.
  • Стальные уголки необходимо обернуть штукатурной сеткой, если впоследствии стены будут оштукатуриваться.

При создании монолитной перемычки понадобится выполнить такие действия:

  • Необходимо совместить армированные конструкции при помощи подъемной техники. Перемычка устанавливается стрелкой вверх. Опору лучше выполнять глубиной от 25 см. Оптимально, если она будет равна 30 см. Ширина должна быть равна ширине блока.
  • Перемычки необходимо скрепить между собой. Не следует допускать деформации элемента. Его не следует укорачивать или выполнять в элементе отверстия. Нарушение целостности конструкции приведет к потере ее прочности.
  • Укладывается следующая перемычка вплотную к предыдущей.
  • Поверхность конструкций выравнивается рубанком.
  • Ожидается схватывание смеси для тонкошовной кладки.

При выполнении таких действий можно оформить дверной или оконный проем своими руками. Опирание перемычек на стены должно быт максимально надежным. Это можно обеспечить выполнением правильных расчетов.

Выводы

Поскольку монолитные железобетонные изделия обладают внушительным весом, для оформления оконных и дверных перемычек следует выбирать газобетонные изделия. Они практичны и легко устанавливаются. Кроме того, такие изделия отлично справляются с задачами теплоизоляции. Они надежно удерживают кладку, находящуюся над проемом.

При создании кладки над проемом следует учитывать его ширину и высоту. Такие показатели помогут при выполнении расчетов конструкции. Благодаря правильному монтажу перемычек можно обеспечить надежность всего строения. В некоторых случаях лучше выбирать монолитные железобетонные изделия.

  • Баня из газобетонных блоков своими руками
  • Приготовление бетона вручную: пропорции, таблица
  • Бетон своими руками
  • Шлакоблоки своими руками в домашних условиях

Металлические перемычки из стальных уголков | Статьи на сайте компании «АСТИМ»

Уголок из стали часто используется при возведении перемычек в кирпичных, каменных и блочных домах. Проемы окон, дверей в случае применения такого вида фасонного проката получают перераспределение нагрузки, таким образом уменьшается вероятность образования трещин.

Уголок для строительного использования делают или путем прокатки через специальный станок, или путем изгиба. Если предпочитаются высокие и сверхвысокие нагрузки, то катанный уголок подходит наиболее всего.

На то есть несколько весомых причин:

  • Внутренняя сторона угла придает дополнительную прочность;

более четкая геометрия изделия в отличие от уголка, получаемого путем сгибания. Более высокая толщина стенки, так как гнутый уголок обычно производится на оборудовании, которое не способно осуществить сгибание толстостенной стальной заготовки. То оборудование, которое может это сделать, стоит весьма дорого, что повышает стоимость готовой продукции.

  • В качестве заготовки для уголка катанного способа производства применяют углеродистые обыкновенные сплавы. Если предполагается эксплуатация в сложных климатических условиях, а также при повышенных нагрузках, то в основном берут за основу низколегированную сталь 09Г2С.

Плюсы использования стального уголка

  • Быстрая установка.
  • Не требуется ожидание после монтажа.
  • Высокая прочность металлопроката при правильном выборе сортамента.
  • Установка над проемами в строениях из кирпича или газобетона.
  • Связка кирпичей и раствора цементной смеси после затвердевания последней представляет собой весьма крепкую конструкцию при умеренной ширине проема. Но пока раствор не затвердел, уголок может оказать должную поддержку для сохранения прочности.

Важные условия, которые следует соблюдать при усилении стены стальным уголком:

  • Не менее 20 см опоры с обеих сторон.
  • Если планируются штукатурные работы, уголок оборачивается соответствующей сеткой.
  • Изделие подвергают окраске со всех сторон перед применением.
  • Пустоты между кладкой и уголком заполняются цементным раствором марки М100 и выше.

Если стены из газобетона, то следует обратить внимание на следующие нюансы:

  • Металлический уголок врезается в сам блок не ближе 1/3 от края.
  • Нельзя размещать заготовку с внешней или внутренней стороны строения.

На перемычку наносится клеевой состав, потом устанавливаются блоки. Между собой они также скрепляются клеем. Если установка перемычки производится над оконным проемом, то после монтажа окна уголок утепляется и штукатурится. Если пренебречь утеплением, это может привести к образованию конденсата внутри помещения.

Навигация по записям

Бетонные перемычки на окна своими руками

Как сделать перемычку оконного проема

При строительстве домов или дач многих владельцев частной собственности интересует вопрос о том, как из кирпича, бетона, железобетона или металла правильно сделать перемычки над оконными или дверными проемами своими руками. Так, чтобы, например, кирпичные или бетонные перемычки выдержали без каких-либо деформаций верхние ряды кирпича или другого материала. Этот процесс строительства волнует и собственников квартир, которые решили сделать перепланировку (по закону) своего жилья.

Достаточно будет сказать, что по своей сути перемычки оконных проемов мало чем отличаются от подобных конструкций проемов дверных. Поэтому эти два момента можно рассматривать вместе.

По своему характеру оконные и дверные перемычки в зависимости от материала делятся на следующие виды:

  • Кирпичные перемычки оконного проема.
  • Бетонные перемычки оконного (дверного) проема.
  • Оконные перемычки из металла.

Кирпичные перемычки оконного проема

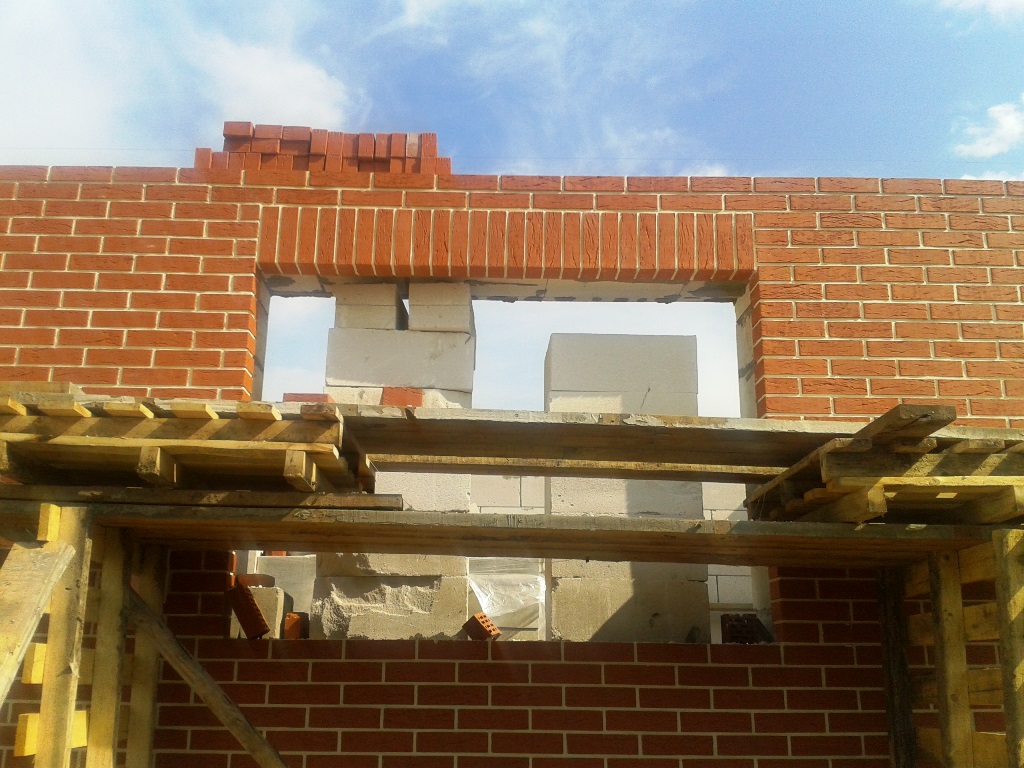

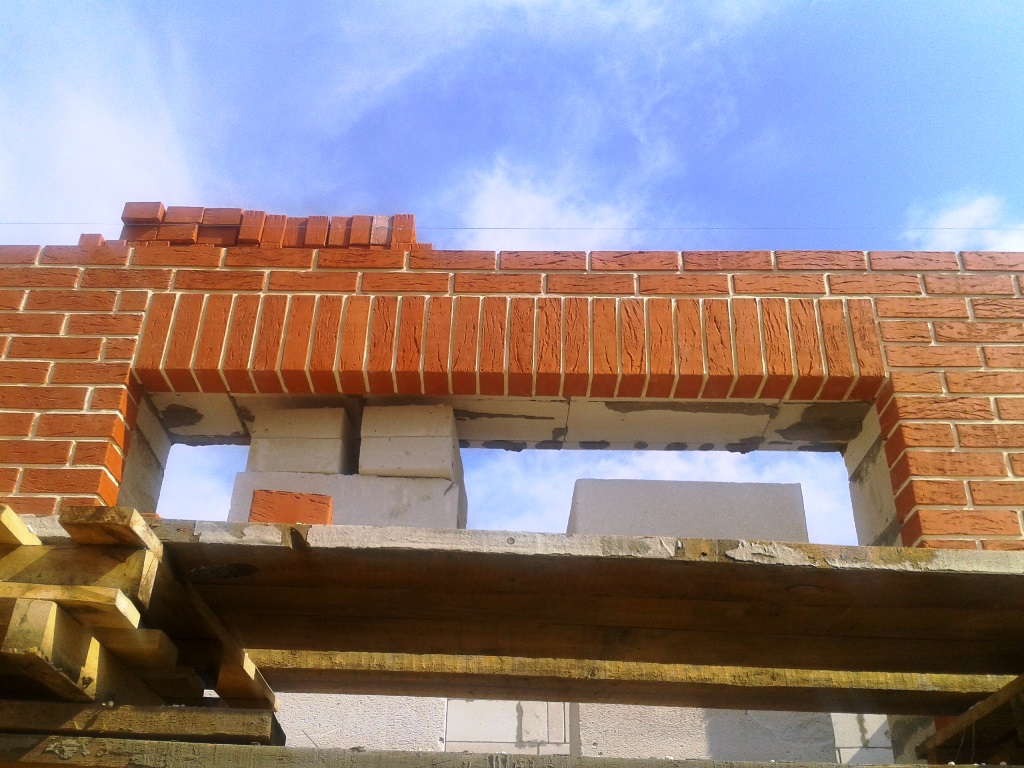

Чтобы сделать перемычку оконного проема из кирпича необходимо использование специальной арматуры, изготовленной из металлической проволоки Ø 5–6 мм. Можно самостоятельно выгнуть необходимую конфигурацию проволоки таким образом, чтобы арматура связывала кирпичи между собой. Однако, оптимальным вариантом будет приобретение уже готовой армирующей конструкции арматуры Murfor , которая представляет собой две проволоки сваренные между собой перемычками. Кроме того, можно купить специальные хомутики для обвязки перемычки оконного проема из кирпича.

Монтаж кирпичной перемычки

Но, если все-таки вы решили обойтись своей арматурой, то принцип ее предназначения остается неизменным – связать кирпичи между собой и усилить саму кладку.

Прежде чем начать кирпичную кладку перемычки нужно соорудить под кладкой вспомогательную деревянную опалубку, напоминающую своим видом лавочку. Следует заметить, что установка опалубки требует строгой горизонтальности, что проверяется уровнем. Также сама кладка кирпича постоянно контролируется на горизонтальность и вертикальность. На практике сначала на опалубку ложится арматура с заходом на стены на расстояние до 200–250 мм и уж затем на нее производится кладка кирпича с постоянной перевязкой арматурой. После того как раствор застынет опалубку убирают.

Чтобы раствор не прилипал к дереву верхнюю часть опалубки можно обернуть полиэтиленовой пленкой.

Бетонные перемычки оконного (дверного) проема

Бетонные перемычки оконного (дверного) проема бывают двух видов – монолитные и сборные . Первый вид (монолитные) можно приобрести уже в готовом виде в компаниях, специализирующихся на изготовлении строительной продукции. Вполне понятно, что цена на готовые изделия будет зависеть от размера перемычки, ее формы, наличием дополнительных крепежных элементов и, что немаловажно, страны производителя.

Опалубка для перемычки из железа бетона

Сборные перемычки оконного проема изготовляются в ходе строительства дома с использованием арматурного каркаса, который заполняется бетонной смесью. Но как в первом, так и во-втором варианте наличие арматуры, в застывшей бетонной смеси, гарантирует прочность конструкции, ее сопротивлению на изгиб, сжатие и растяжение.

Оконные перемычки из металла

Оконные перемычки из металла являются самым простым и в тоже время надежным вариантом. В качестве металла часто применяется стальной уголок 100 х 100 х 10, который отлично подходит под размеры кирпича. Хотя в отдельных случаях возможна подрезка одной из сторон его, но имея в наличии болгарку и соответствующий диск проблема легко решается.

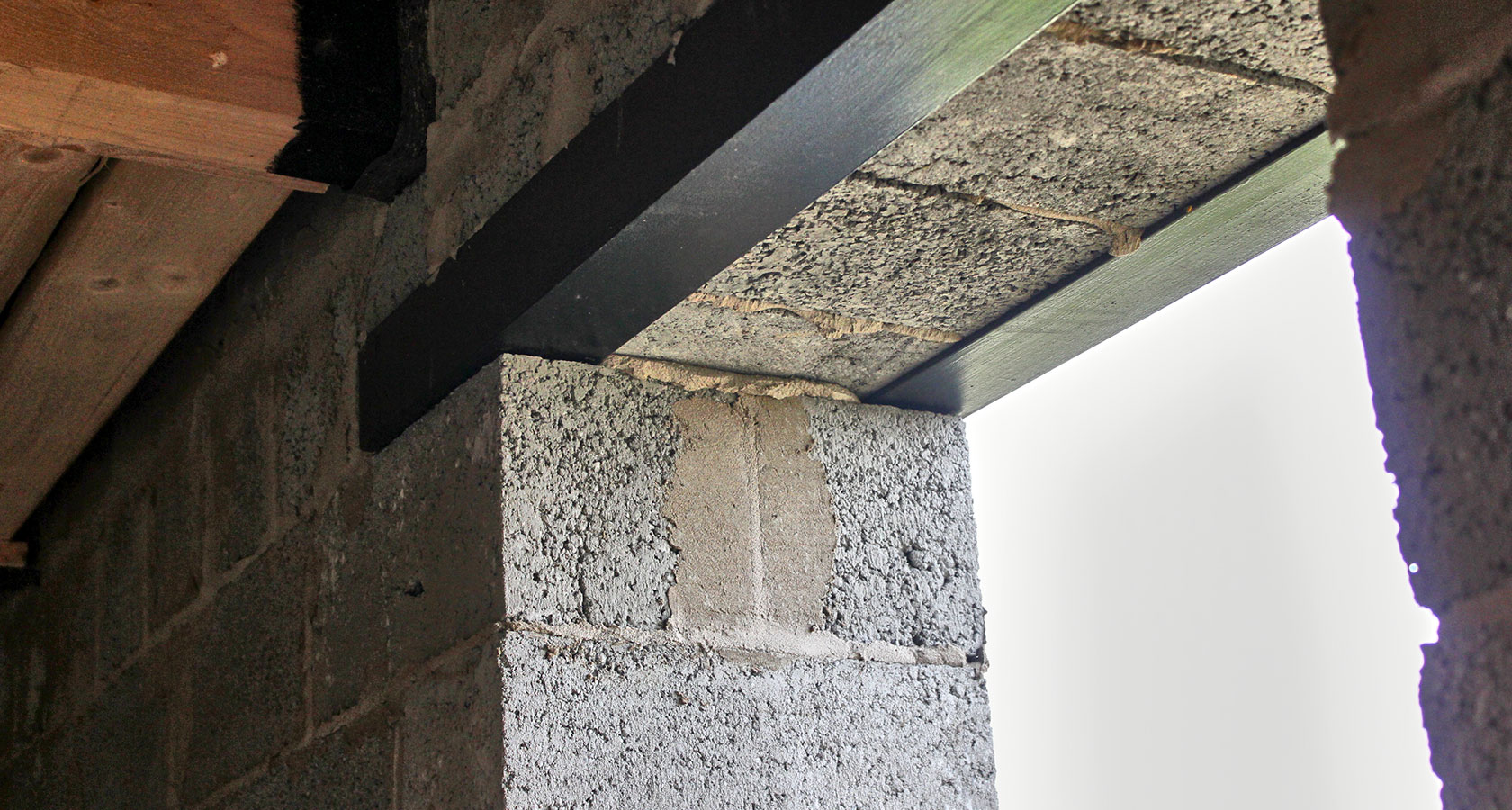

Оконная перемычка с использованием уголка

По этому поводу есть отличный ролик, который качественно вооружит владельцев жилья, решившихся самостоятельно сделать перемычку оконного проема, теоретической базой.

Как изготовить ж/б перемычки своими руками?

нужен совет по изготовлению перемычек

Строим на даче помещение для домашней птицы, всё делаем своими руками. Нам необходимо сделать две небольшие ж/б перемычки – над входными дверями и над окном. Есть арматура и цемент, а вот точную технологию не знаем. Подскажите, как правильно изготовить эти перемычки, сложный ли это процесс? Спасибо.

Чтобы не заморачиватся с изготовлением жб перемычек, укладывайте на стены над проемами обычный металлический уголок. Для этого подойдет 63 уголок с толщиной полки 6 мм. Просто для изготовления качественного жб перекрытия потребуется вибратор для усадки бетона.

Зачем вам именно ж/б? Можно любой подручный элемент использовать. Из чего у вас стены и какой толщины. Не думаю, что там большие нагрузки. Можно или металлическую, как выше сказали или деревянную. Ж/б изготавливается следующим образом – делаете опалубку по необходимой форме, выставляете каркас из арматуры, заливаете бетоном, когда высохнет, убираете опалубку и ставите перемычку на нужное место.

Видео по теме: Как изготовить ж/б перемычки своими руками?

Перемычки дверные и оконные своими руками. Строим ДОМ. Перемычки

Делаю над дверьми и окнами перемычки из бетона своими руками.

Бетонные столбики своими руками.

В этом видео весь процесс заливания качественных столбов под рабицу (виноградных) с пошаговым описанием.

Монтаж бетонной перемычки своими руками

Заливаем перемычки. Бетонные перемычки – наиболее прочный вариант перекрытия оконного проема. kama-dom.com/str.

Прогноз погоды

Погода в Ярославле

Курс валют на сегодня

21.10.2019
Доллар – 63.9542
Евро – 71.1299

Свежие комментарии

Классно, полностью поддерживаю автора видео. Тоже считаю, что это неправильно, и акция протеста безусловно должна быть. Очень многие недовольны данным нововведением, этой пенсионной реформой. Только вот, что-то мне подсказывает, никакие акции прот.

Безумно понравилось! Море эмоции! С нетерпении буду ждать следующего приезда!

Я считаю Ярославль один из самых красивых городов России. Он просто манит своей красотой и открытостью. Когда отправлюсь в путешествие, обязательно остановлюсь в Ярославле чтобы все таки самой окунуться вглубь этого чудесного города. Я теперь с.

Только за эту набережную можно влюбиться в Ярославль. Просто обожаю гулять возле воды, это мое любимое место в городе. Здесь хорошо проводить время с детьми, есть много места где можно побегать и поиграть. Наша набережная нравиться всем приезжим. .

Ну это конечно здорово вот такие познавательные праздники в детских садах проводить, но делать это надо постоянно, а не раз в год. Я не знаю кто придумал в детском саду делать выпускные утренники, но насколько мне известно родителям такие меропри.

Оконные перемычки своими руками – бетонные перемычки ( фото)

Оконные перемычки своими руками

Оконные перемычки являются обязательным элементом, используемым при возведении любых жилых домов или хозяйственных построек. Ведь на определенной стадии строительства дачи или загородного дома всегда возникает необходимость в обустройстве функциональных перемычек, которые обеспечивают жесткость и прочность несущим стенам и ограждающим конструкциям.

Основные особенности

Современные технологии строительства предусматривают возможность использования нескольких видов перемычек:

  • заводских железобетонных;
  • монолитных изделий, сделанных непосредственно на объекте;
  • металлических;
  • кирпичных;
  • комбинированных.

Несмотря на надежность готовых железобетонных изделий, намного проще и дешевле сделать оконные перемычки своими руками, сэкономив время и значительные средства на транспортных расходах, материалах и работе.

Перемычкой называется часть стены или перегородки, перекрывающая сверху дверной или оконный проем. Если на стену, в которой организуется проем, передается тяжесть перекрытий или ограждающих стен, то рекомендуется обустраивать несущие перемычки. При отсутствии таких нагрузок используют самонесущие (ненесущие) железобетонные, металлические или кирпичные перемычки. В некоторых случаях выполняются клинчатые (арочные) перемычки, служащие дополнительным украшением экстерьера или интерьера здания. Их также используют для организации проемов в помещениях со сводчатыми потолками (перекрытиями).

Обратите внимание! Планируя сделать оконные перемычки, следует помнить о правильном подборе длины изделия. В несущих стенах опирание изделий на стены должно составлять не меньше 250 мм, в самонесущих конструкциях – не меньше 120 мм.

Сегодня специалисты рекомендуют отдавать предпочтение перемычкам из бетона, готовым заводским изделиям или продукции, выполненной на строительной площадке. Они более прочные и надежные, занимают меньше времени при монтаже и рассчитаны на более высокие нагрузки. Изготовление перемычек из бетона может производиться непосредственно на строительном объекте двумя способами:

  1. Заливка на площадке, с дальнейшей установкой изделия.
  2. Заливка над проемом с помощью съемной, разборной опалубки.

В качестве и надежности таких перемычек нет большой разницы.

Обратите внимание! Могут возникнуть проблемы на стадии подъема изделий и их монтажа. Поэтому, как правило, оконные перемычки производятся прямо на стеновой конструкции.

Устройство железобетонных перемычек

Для организации бетонных перемычек следует подготовить щиты для опалубки по размерам проема. Для этого предварительно приобретают деревянные доски толщиной не менее 20 мм, которые между собой будут крепиться саморезами или гвоздями. Специалисты советуют применять саморезы, которые легко в дальнейшем демонтировать с помощью шуруповерта.

Схема сборки опалубки Боковые щиты опалубки должны перекрывать проем по ширине и высоте. Нижний опорный щит собирают с повышенной прочностью строго по габаритам проема. Монтаж опалубки начинают именно для нижнего щита, который подпирают снизу двумя деревянными стойками, расположенными V-образно. Подпорку устанавливают только после полного монтажа нижних щитков и проверки их по уровню, они должны размещаться строго горизонтально.

На нижний щит укладывают арматурную сетку и дальше закрепляют саморезами вертикальные щиты. Для дополнительной теплоизоляции перемычек, расположенных в фасадных стенах в опалубке снаружи прокладывают утеплитель: минеральную вату, пеноплэкс или плотный пенопласт.

На следующем этапе производят армирование конструкции. Диаметр стальной арматуры подбирают с учетом несущей нагрузки перемычки, ее длины и ширины. Металлические пруты укладывают вдоль перемычки, скрепляя их между собой специальной вязальной проволокой.

Обратите внимание! Специалисты не рекомендуют при работе с металлом использовать сварку, только технологическую вязку.

Для заливки перемычки готовят бетонный раствор из качественного сертифицированного цемента, не крупного щебня и мытого песка. Раствор можно приготовить с помощью электрической бетономешалки или вручную в большой емкости, тщательно перемешивая все ингредиенты. Следует помнить, что щебень в готовый раствор добавляется в последнюю очередь. Перед заливкой бетона под арматурную сетку подкладывают небольшие сколы бетона или кирпича на высоту 15-20 мм, чтобы металл был полностью утоплен в растворе и готовой конструкции.

Обратите внимание! Снимать опалубку можно будет только через несколько дней, дождавшись схватывания бетонного состава. Нижние щиты опалубки и распорку оставляют минимум на 3-4 недели до полного укрепления бетона.

Опалубку для заливки оконных перемычек можно сделать из газобетона:

Оконные и дверные перемычки

Рады вновь встретиться с вами, читатели блога «Как построить дом» . Эта статья будет посвящена следующей теме: «Оконные и дверные перемычки» . Что же это такое и почему мы посвящаем этому вопросу целую статью?

Обычно оконные проемы начинаются на высоте 100 см от цоколя. После изготовления стяжки, проведения работ по утеплению пола и настила самого пола, высота начала оконного проема уменьшается ориентировочно до 80-85 см. Мы при строительстве своего дома отошли от принятых размеров и начали изготавливать оконные проемы для комнат на высоте 65 см от цоколя после кладки трех рядов газосиликатных блоков, а на кухне — на высоте около 88 см. после кладки четырех рядов блоков. Высота оконных проемов составила шесть рядов блоков в комнатах и на кухне, и пять рядов блоков — в ванной.

Высота дверных проемов составила 10 рядов блоков, что вместе с высотой кладочного раствора составило около 210-215 см от начала кладки.

Теперь над оконными и дверными проемами необходимо уложить перемычки. Сделать это можно несколькими способами:

  • приобретение и установка готовой перемычки (железобетонной или армированной из газобетона), изготовленной на промышленном предприятии. Этот способ имеет как плюсы, так и минусы. Готовая перемычка сокращает время строительства, но приводит к его удорожанию за счет производства на заводе и доставки на объект, а также возникают сложности в поиске готовых перемычек подходящих по длине и ширине к существующим проемам;
  • U-образные блоки из газобетона. ;
  • самостоятельное изготовление перемычек методом несъемной опалубки;
  • самостоятельное изготовление перемычек методом деревянной съемной опалубки. О том, как сделать опалубку, мы подробно рассказали в посвященной этому статье. Преимущества этого метода: съемная опалубка ускоряет строительство, позволяет получить отливку высокого качества. Также съемная опалубка позволяет выдерживать значительные нагрузки там, где бетонный состав оказывает давление на конструкцию.

Мы изготавливали перемычки двумя способами. Оконный прием небольшой ширины в подсобном помещении мы перекрыли тремя арматурными стержнями диаметром 12 мм, а сверху уложили блоки. В этом случае мы одновременно решили две проблемы: армирование опорных поверхностей для оконной перемычки и армирование, собственно, самой перемычки. Арматурные стержни по обе стороны от проема (по 50 см) защищены от коррозии раствором. Блоки, как обычно, скрепляются между собой раствором для кладки (или клеем, если Вы выбрали его для кладки).

Большие по длине оконные и дверные перемычки мы изготавливали методом съемной опалубки. Сначала изготовили съемную опалубку, затем с помощью распорок закрепили ее над проемом. Боковые стенки опалубки и боковые распорки крепили к блокам с помощью обычных гвоздей. Как съемная опалубка, так и вылитая затем перемычка должны заходить на несущую стену по обе стороны минимум на 20 — 25 см. Это предотвратит «проседание» перемычки и образование трещин.

Затем на высоте минимум 5 см от нижней части опалубки и на расстоянии минимум 5 см от боковых сторон опалубки укладывается сетка из арматурных стержней диаметром 12 мм., т.к. в нижней части перемычки нагрузка на разрыв максимальна. Для этого под арматурную сетку по все длине подкладываются фрагменты кирпича или щебенка. Арматура контролируется уровнем.

Затем в подготовленную опалубку заливается бетон марки М200 или выше. Пропорции бетонной смеси — цемент:песок -1:3 с добавлением 5 частей щебенки. После заливки необходимо сразу же уплотнять бетон для ликвидации пустот методом штыкования (можно использовать обрезок арматуры).

После затвердевания получившейся железобетонной перемычки, а это от 3 до 5 дней в зависимости от погоды, разбирается опалубка, если она мешает кладке последующих рядов. Нам пришлось разобрать опалубку через несколько дней, так как необходимо было продолжить строительство. Впрочем, необходимость в опалубке отпала: бетон хорошо схватился, перемычка была готова.

Распорки убираются только через месяц. Во время строительства мы использовали несколько съемных опалубок.

ВАЖНО! Какой высоты должны быть оконные и дверные перемычки? Существуют формулы для расчета минимальной высоты и минимальной ширины железобетонной перемычки (балки). О том, как правильно рассчитать эти размеры, мы рассказывали в статье «Армопояс. Железобетонные балки над проемами» .

После разборки опалубки оконные перемычки и дверные перемычки при необходимости (если высота получившейся перемычки меньше высоты блока) наращиваются рядом кирпича или частями блоков до необходимой высоты. Этот способ позволит использовать остатки блоков. Кладку последующих рядов блоков можно продолжать сразу после разборки опалубки. Однако с нагрузкой на оконные и дверные перемычки, связанной с укладкой плит перекрытий, следует повременить в течение месяца.

Подпишитесь на БЕСПЛАТНЫЙ БОНУС «Восемь приктических приемов, которые необходимо применять при кладке стен из блоков» и кладка стен из газосиликатных блоков, при условии соблюдения определенных правил и знания секретов кладки, не будет представлять для Вас никаких трудностей.

Ниже Вы также можете ознакомиться со статьями, имеющими отношение к этой теме.

p style=»text-align: justify;»

Это точно Вас заинтересует:

Оконные и дверные перемычки : 12 комментариев

Спасибо. за подробное описание… собираемся строить дом, правда не сами, а нанимать бригаду, но за-то теперь знаем как и что делается, будем производить надзор за рабочими… вот еще бы про крышу все так же было бы расписано, со всеми расчетами, было бы вообще супер…

Очень рады, что смогли Вам помочь! На блоге будет еще много интересного и полезного — заходите, читайте, задавайте вопросы. И про крышу напишем, ее мы уже сделали. Осталось только выбрать время, все подробно написать и выложить фотографии. Совсем уже скоро!

Здравствуйте. Очень хороший сайт. Вот хотелось бы ещё прочитать как правильно разметить окна и двери. Сколько нужно отступать внутри от углов дома , чтобы правильно разметить окно, и как правильно двери расположить, что бы ни что не мешало? Спасибо.

Юлия, добрый день!
У нас нет такой информации. Мы размещали окна и двери произвольно, но все должно быть удобным в использовании и выглядеть гармонично и красиво на ваш вкус. Скорее, это вопрос к архитектору.

Манстардный дом, деревянное перекрытие. Стена из керамзитных блоков (300mm), оконный проём 2500mm.
Какой каркас делать и из какой арматуры?
Спасибо.

Добрый вечер, Эдгар!
О каком каркасе идет речь? Уточните, пожалуйста…

Добрый день.
Планирую строить дом с гаражем на первом этаже и высоким мансардным этажем, можно сказать — двухэтажный. Гаражные ворота планирую шириной

3 метра. Подскажите, какую делать перемычку над въездом в гараж, чтобы она при такой длине выдержала нагрузку от второго этажа+крыша?

Александр, добрый день!
Возможны два варианта: железобетонная перемычка или швеллер

При высоте дверного проема 2,1 м у нас остается максимум 1,2 м стены над перемычкой, а это около 300 кг, на метр.

Доброго времени суток! Не могу найти статьи про перекрытия и устройство полов/потолков в вашем доме. Очень интересно пишите.

Добрый день, Игорь! Сайт некоторое время не пополнялся информацией, но в ближайшее время мы снова начнем выкладывать новые статьи. Будем иметь ввиду и ваше пожелание.
Спасибо!

Число рядов кладки в перемычке определяется расчетом, но принимается не менее 6 (45 см). Под нижний ряд кладки в слой раствора укладывается арматура из 4—5 ‘полос пачечной стали сечением 20X1 мм или круглых стержней диаметром 4— 5 мм, из расчета по одному стержню (полосе) на каждые 7г кирпича толщины стены. Концы арматуры, оканчивающиеся крюками, заделываются в простенки не менее чем на 25 см с каждой стороны. Эта арматура предназначается не столько для работы на растяжение, сколько для того, чтобы воспрепятствовать случайному выпадению отдельных кирпичей нижнего ряда перемычки.

Оконные перемычки своими руками — бетонные перемычки (+фото)

  1. 1 Основные особенности
  2. 2 Устройство железобетонных перемычек
  3. 3 Видео
  4. 4 Фото

Оконные перемычки являются обязательным элементом, используемым при возведении любых жилых домов или хозяйственных построек. Ведь на определенной стадии строительства дачи или загородного дома всегда возникает необходимость в обустройстве функциональных перемычек, которые обеспечивают жесткость и прочность несущим стенам и ограждающим конструкциям.

Основные особенности

Перемычки для окон

Современные технологии строительства предусматривают возможность использования нескольких видов перемычек:

  • заводских железобетонных;
  • монолитных изделий, сделанных непосредственно на объекте;
  • металлических;
  • кирпичных;
  • комбинированных.

Несмотря на надежность готовых железобетонных изделий, намного проще и дешевле сделать оконные перемычки своими руками, сэкономив время и значительные средства на транспортных расходах, материалах и работе.

Перемычкой называется часть стены или перегородки, перекрывающая сверху дверной или оконный проем. Если на стену, в которой организуется проем, передается тяжесть перекрытий или ограждающих стен, то рекомендуется обустраивать несущие перемычки. При отсутствии таких нагрузок используют самонесущие (ненесущие) железобетонные, металлические или кирпичные перемычки. В некоторых случаях выполняются клинчатые (арочные) перемычки, служащие дополнительным украшением экстерьера или интерьера здания. Их также используют для организации проемов в помещениях со сводчатыми потолками (перекрытиями).

Строительство арочной перемычки

Обратите внимание!
Планируя сделать оконные перемычки, следует помнить о правильном подборе длины изделия. В несущих стенах опирание изделий на стены должно составлять не меньше 250 мм, в самонесущих конструкциях – не меньше 120 мм.

Сегодня специалисты рекомендуют отдавать предпочтение перемычкам из бетона, готовым заводским изделиям или продукции, выполненной на строительной площадке. Они более прочные и надежные, занимают меньше времени при монтаже и рассчитаны на более высокие нагрузки. Изготовление перемычек из бетона может производиться непосредственно на строительном объекте двумя способами:

  1. Заливка на площадке, с дальнейшей установкой изделия.
  2. Заливка над проемом с помощью съемной, разборной опалубки.

В качестве и надежности таких перемычек нет большой разницы.

Обратите внимание!
Могут возникнуть проблемы на стадии подъема изделий и их монтажа. Поэтому, как правило, оконные перемычки производятся прямо на стеновой конструкции.

Устройство железобетонных перемычек

Каркас опалубки

Для организации бетонных перемычек следует подготовить щиты для опалубки по размерам проема. Для этого предварительно приобретают деревянные доски толщиной не менее 20 мм, которые между собой будут крепиться саморезами или гвоздями. Специалисты советуют применять саморезы, которые легко в дальнейшем демонтировать с помощью шуруповерта.

Схема сборки опалубки
Боковые щиты опалубки должны перекрывать проем по ширине и высоте. Нижний опорный щит собирают с повышенной прочностью строго по габаритам проема. Монтаж опалубки начинают именно для нижнего щита, который подпирают снизу двумя деревянными стойками, расположенными V-образно. Подпорку устанавливают только после полного монтажа нижних щитков и проверки их по уровню, они должны размещаться строго горизонтально.

На нижний щит укладывают арматурную сетку и дальше закрепляют саморезами вертикальные щиты. Для дополнительной теплоизоляции перемычек, расположенных в фасадных стенах в опалубке снаружи прокладывают утеплитель: минеральную вату, пеноплэкс или плотный пенопласт.

Арматура для перемычек

На следующем этапе производят армирование конструкции. Диаметр стальной арматуры подбирают с учетом несущей нагрузки перемычки, ее длины и ширины. Металлические пруты укладывают вдоль перемычки, скрепляя их между собой специальной вязальной проволокой.

Обратите внимание!
Специалисты не рекомендуют при работе с металлом использовать сварку, только технологическую вязку.

Для заливки перемычки готовят бетонный раствор из качественного сертифицированного цемента, не крупного щебня и мытого песка. Раствор можно приготовить с помощью электрической бетономешалки или вручную в большой емкости, тщательно перемешивая все ингредиенты. Следует помнить, что щебень в готовый раствор добавляется в последнюю очередь. Перед заливкой бетона под арматурную сетку подкладывают небольшие сколы бетона или кирпича на высоту 15-20 мм, чтобы металл был полностью утоплен в растворе и готовой конструкции.

Обратите внимание!
Снимать опалубку можно будет только через несколько дней, дождавшись схватывания бетонного состава. Нижние щиты опалубки и распорку оставляют минимум на 3-4 недели до полного укрепления бетона.

Видео

Опалубку для заливки оконных перемычек можно сделать из газобетона:

Перемычки из блоков

Изготовление опалубки для перемычек

Оконные перемычки в опалубке

Перемычки с помощью несъемной опалубки

Распределение нагрузки на перемычку

Схема строительства стальных перемычек

Как сделать оконный и дверной проем в каркасной стене

Перемычки идут горизонтально поверх дверных и оконных проемов. Они распределяют вышележащий вес ниже, позволяя сделать проем. Сама перемычка поддерживается вертикальными триммерами (откосами).

Костыли это короткие вертикальные стойки, которые соединяют перемычки с верхними обвязками ("верхние костыли") или черновые подоконники и опорные доски ("нижние костыли"). Все перемычки, и костыли, и откосы, которые поддерживают их, должны быть подсчитаны и распилены по длине. Стандартная высота дверной и оконной перемычки 205 см от пола до низа перемычки. Этот размер может отличаться от района к району, поэтому проверьте чертеж для определения правильной высоты перемычки.


Схем оформления проемов в каркасной стене

Схем оформления проемов в каркасной стене с перемычками, стойками и косяками

Существует и несколько исключений: раздвижные двери карманного типа и некоторые двухстворчатые раздвижные двери для шкафов-купе, которым требуется, чтобы перемычка была выше на 5 см, для рельсы, на которой держаться двери. Перемычки для гаражных ворот также устанавливаются на высоте 210 см. Высота раздвижных террасных дверей различается в зависимости от бренда. Некоторые могут быть ниже чем 200 см. Верхние костыли распиливаются, чтобы опустить перемычки на необходимую длину. Черновой оконный проем в стене делается с подоконником, который идет параллельно обвязкам. Нижние костыли распиливаются, чтобы поднять подоконники на правильную высоту.

Окна и двери

Количество и размеры дверных и оконных проемов может быть определено изучением плана здания или каркасной схемы или из спецификации окон и дверей. Эта та работа, которая обычно делается дома. На чертежах малоэтажных домов размер дверей показан как 90х200, что означает, что реальный размер дверного проема будет 90 см шириной и 200 см высотой. (Заметьте, что современные правила требуют, чтобы ширина всех дверей была, как минимум, 60 см). Стандартный размер окна может быть показан как 75х120. Первое число всегда показывает ширину оконного блока (75 см), второе число показывает высоту (120 см). Важно помнить, что это "чистый размер", двери или окна, а не размер оконного или дверного блока, который их держит. Иногда дается только чистый размер дверей и окон, но плотники могут все же использовать эту информацию для определения длины перемычки, ширину чернового проема (расстояние между стойками (триммерами) и высоту чернового проема (высоту перемычки до чернового подоконника или пола).

Перемычки

Перемычки могут быть выпилены из бруса 10х для стен из 5х10 см досок (рисунок А слева) или бруса 15х для стен из 5х15 см. Сборные перемычки сделаны из двух 5х досок (если из строганной доски, то между досками проложить кусок фанеры 1см ) и сбить гвоздями 90мм через 40 см, подходить для стены 5х10 (рис В). Прибейте к ней брусок для стены 5х15 см. Для небольших проемов, таких как 90 см дверь в стене 5х15, перемычки могут быть сделаны из бруса 10х15, положенного плашмя. Или, перемычка 10х может быть поставлена на ребро для большей прочности, с прибитой к ней снизу плоско уложенной доски 5х15 (рис С).

Если вы используете доску плашмя, то костыли нужно будет укоротить на толщину этой доски. Прибейте 5х15 костыли к 10х и затем к 5х15 верхней обвязке. Все же другой метод позволяет вам использовать стандартной длины костыли. Если перемычка из бруса 10х15, прибейте шесть костылей шириной 10см. К нижнему ребру перемычки прибейте брусок 5х, чтобы сделать перемычку шириной 15 см (рис.Д).


Для стандартной двери шириной 900мм перемычку делают на 148 мм длиннее, чтобы поместить два триммера толщиной 50 мм и две облицовки косяка толщиной 18 мм. Дополнительные 12 мм оставляют место для выравнивания облицовки.

Любой из этих методов даст достаточную опору для крепления гипсокартона или сайдинга. В не несущих стенах, которые не поддерживают вес сверху, обычно допускается использовать в качестве перемычки, доску 5х, положенную плашмя (рис.Е). Но использование доски означает, что вам нужно напилить более длинные костыли и быть уверенным, что вы используете эту перемычку именно в не несущей стене.

Все больше строители используют различные "инженерные" пиломатериалы в разных частях дома. LVL брус, например, очень хорошо подходит для перемычек и балок, так как не усыхает и не скручивается. Стандартная длина перемычки для дверей и деревянных окон на 160 мм (136 мм-строг.) от требуемого размера проема. Таким образом, перемычка для проема 900 мм будет 1048 мм.

Дополнительные 14,8 см дают место для двух триммеров 50мм (38мм) и 18мм облицовки косяка и 12 мм для выравнивания облицовки. Если будут использоваться готовые дверные коробки, строители предпочитают делать перемычки на 1,3 см длиннее требуемого размера. Добавление 6 мм дает возможность вставить дверную коробку.

Размер чернового проема для алюминиевых и пластиковых окон становится стандартным. Перед распилом перемычек или костылей для этих окон, проверьте и еще раз проверьте с продавцом этих окон рекомендованный размер чернового проема. Толщина материала для отделки откосов (например, 12 мм против 15 мм гипсокартона) также играет роль в длине перемычки.

Когда размер чернового проема определен, добавьте 10 см к длине перемычки, чтобы дать место 50 мм откосам с каждой стороны. Например, для проема окна шириной 90 см, нужна перемычка 100 см.

Для алюминиевых окон не делают облицовку откосов, как для деревянных окон, поэтому обшивка стены покрывает откосы и примыкает к окну. Размер чернового проема оставляет 6 мм между откосом и окном, поэтому гипсокартон покрывает 6 мм обшивки окна.

Для гипсокартона толщиной 15 мм, сделайте перемычку на 6 мм длиннее и оставьте 15 мм между откосом и окном. Просто помните, что существует множество размеров дверей и окон, и плотник должен знать точно, что он или она делает. Когда сомневаетесь, посоветуйтесь с тем кто знает.


Перемычки для окон в углу могут быть отпилены на скос, чтобы разместиться на триммере 100 х100или 150х150, который доходит до нижней обвязки.

По чертежу может потребоваться установка двойных откосов 50 мм с каждого конца длинной перемычки, такой как для гаражных ворот. Если двойные откосы указаны, просто добавьте 10 см к длине перемычки.

Ширина и толщина перемычек обычно указывается на поэтажном плане или плане каркаса, или на чертеже узла, показывающего структурные требования. Размер перемычки может быть также определен из строительных правил или у архитектора. Общие правила для перемычек одноэтажного здания показаны в таблице ниже.

Некоторые строители любят стандартизировать процесс строительства, используя брус 100х150 для всех проемов шириной до 180 см. Это общее правило может быть не применимо, если есть дополнительная нагрузка сверху, такая как второй этаж или консоли балкона за пределами проема. В большинстве правил требуется по крайней мере 100х300 мм или 100х350 для двойных гаражных ворот.

Также на чертеже могут быть два окна, расположенные в углу. Если это случится в стенах 5х10, добавьте 5 см к общей длине каждой перемычки и затем отпилите внешний конец под углом 45°. Перемычка удлиняется на 5 см потому что в углу, в качестве опорного откоса, используется брус 100х100 мм вместо доски 5х10.

Острый угол может быть сделан с помощью пилы для бруса или с помощью меньшей циркулярной пилы, пиля с обеих сторон. Отпилите откос 100х100 на всю длину так, чтобы его прибить прямо к нижней обвязке, а не к черновому подоконнику. Просто отпилите черновые подоконники на 5 см короче, чтобы поместить откос. То же самое можно сделать и в стене 5х15, используя брус 150х150 .

РАЗМЕР ПЕРЕМЫЧЕК

Макс. размер перемычки

Сечение перемычки

120 см

100х100

180 см

100х150

240 см

100х200

300 см.

100х250

300-480 см.

100х300

Перемычки из бруса

В домах, использующих стойки 236 мм с высотой перемычки 206 мм, все верхние костыли часто не используются с установкой перемычки из бруса 10х30 см и для окон и дверей. Строганный брус 10х30 в высоту 285 мм. Прибив его к верхним обвязкам, высота увеличится всего на 15 мм, довольно близко к необходимой высоте проема. В дальнейшем перемычка прибитая прямо к обвязкам выравнивает каркас. Если перемычка должна быть на 5 см выше для раздвижных и двустворчатых дверей, подходит перемычка 100х250 мм.

Вы можете также использовать брус 100х150 или 100х100 для перемычек дверей, когда используются обычные косяки. Эта перемычка также прибивается к верхней обвязке, без костылей.

Когда устанавливается косяк, подбалочники отпиливаются и устанавливаются на всю длину под перемычкой. Когда косяк установлен, выпиливаемая часть нижней обвязки прибивается к верхнему ребру косяка для крепления обшивки.

Если используются готовые коробки с дверью, перемычки должны быть установлены на высоте 2050 мм так, чтобы обшивку можно было прикрепить перед установкой дверной коробки.

Перемычка из бруса 100х300 мм может быть прибита прямо к верхним обвязкам, убирая необходимость использовать костыли.

Иногда, когда использование перемычки из бруса не подходит, Часто, когда в доме устанавливается принудительная воздушное отопление, потолки в коридорах делают ниже, чтобы разместить над ними трубы. Эти трубы ведут к разным комнатам дома и нужно для них место над перемычкой, через которое будет проходить холодный или теплый воздух вентиляции. Перемычки с костылями дают достаточно место для этих вентиляционных каналов.

Всегда легче сделать дырку меньше, чем сделать её больше.

Когда у вас возникают сомнения о подходящем размере перемычки и костылях окна, сделайте проем на 38 или 50 мм шире. Когда оконная рама будет доставлена и будет известен точный размер, можно, при необходимости, внести изменения.

Лист для распиловки перемычек, подбалочников и костылей

Шест для разметки стен показывает расположение деталей проемов от чернового пола до верхних обвязок. Расстояние от верха перемычки 100х100 мм до верха шеста для стен равно длине верхних костылей.

Следующим шагом будет подсчет всех необходимых перемычек. Пройдитесь по чертежу и пометьте на листе количество дверей шириной 900 мм . Когда проемы посчитаны, поставьте галочки на чертеже, чтобы не посчитать их дважды.

Затем найдите двери шириной 800 мм, и так далее, пока все дверные и оконные проемы не будут записаны в лист для распиловки и не будут отмечены на чертеже. Когда перемычки записаны, вы можете быстро прикинуть количество верхних и нижних костылей.

Перемычкам и черновым подоконникам требуются костыли с каждого конца и каждые 40 см. Так для перемычки окна шириной 900 мм нужно четыре костыля, для перемычки окна шириной 1200 мм нужно пять и так далее. Не помешает напилить несколько больше, так как иногда они трескаются при забивании гвоздей.

Длину верхних и нижних костылей легко определить, используя мерный шест для разметки стен. Это простой инструмент, сделанный из стойки стены, размеченный, чтобы показывать различный размер перемычек и высоту и длину дверных и оконных проемов в каркасе стены.

Используя мерный шест стены, вы можете увидеть, например, что проем с перемычкой 100х150 требует установки верхних костылей длиной 150 мм, для проема 2050 мм. Запишите длину и количество костыле необходимых для каждого проема в лист для распиловки. Длина откосов (подбалочников) окна, высота чернового проема, это расстояние от перемычки до чернового подоконника. Длина дверного откоса это расстояние от перемычки до нижней обвязки.


РАЗДЕЛЫ КНИГИ ЛАРРИ ХОНА «ОЧЕНЬ ЭФФЕКТИВНЫЙ ПЛОТНИК»

Перемычки над окнами. Статьи компании «« ПП Будпостач газобетон, дом из газобетона, газобетон цена, газоблок цена, газоблоки Киев, газоблок »»

Сегодня вы узнаете: как можно очень легко сделать ж / б перемычки над окнами (дверями) самому. Это будет не только дешевле но и удобнее. Ниже вы прочтете подтверждение моих слов.

В этой статье вы узнаете:

- Какую арматуру надо закладывать в ж / б перемычку.

- Как сделать опалубку для перемычки.

- Приблизительный расчет перемычки на прочность.

- Разновидности перемычек.

1) Совсем немного нужной теории .

Ж / б перемычки бывают несколько видов:

- Несущие - б / у (балка усиленная), может воспринимать нагрузку от плит.

- Не несущие - б (произносится «бэшка», расшифровывается - балка), воспринимает нагрузку от выше стоящей стены.

- Карандаш - самая тонкая и слабая перемычка (не несущая).В основном используется на тонких перегородках (в пол кирпича 120 мм), для перекрытия дверного проема.

- Прогоны - это обычная перемычка, только огромная (несущая).

- Ригеля - тот же прогон (несущий) имеет полку, которая опирается (ложатся) плиты или другие ж / б конструкции.

Покупайте шлакоблок в Кировограде по цене ниже рынка! Чтобы вы не пичкали всю информацию, мы рассмотрим только бэшки и б / у, которые необходимы для перемыкания окон и дверей.

2) Определяем вид перемычки, которую необходимо залить над окном .

Окна, которые нам необходимо перекрыть, находится в гараже:

На гараже будет легкое перекрытие - деревянное, по этому перемычки на окнах будут испытывать большие нагрузки и их можно сделать не несущие (бэшки) - это немного удешевит строительство.

Кроме того, по всему периметру гаража будет сделан пояс, который не только свяжет гараж, но и распределит нагрузку.По этому на окнах можно делать не слишком мощные перемычки.

3) Делаем перемычку для лицевой кладки.

Для лицевой кладки мы использовали в качестве перемычки обычный уголок 75 мм - это минимальный уголок. Лучше всего использовать уголок с большей полкой 100 мм.

Вертикальная полка уголка прячется внутрь - между лицевым кирпичом и забутовочной кладкой, чтобы ее не было видно:

Обратите внимание, ребро уголка должно быть заподлицо с четвертью окна.То есть плоскость угол находится в одной плоскости с тыльной стороной лицевого кирпича.

Это необходимо для того, чтобы когда будет вставляться металлопластиковое окно, оно прилегало в плотную четверти окна и к уголку, чтобы не было дырок.

Четверть в окне делаем 50 мм.

4) За и против.

Заливать перемычки на месте (в проеме) или отдельно на строй площадке?

Мы делали и так и так. Но все же проще всего поставить опалубку непосредственно в проеме (оконном, дверном) и залить перемычку бетоном.Этот способ немного дешевле для застройщиков и легче для строителей. Ниже приведним по подробнее.

Если заливаем перемычки в низу:

  • Мы заливаем перемычки в низу, а потом тащили руками и монтировали в оконном проеме - это тяжело. Очень редко используем кран для монтажа перемычек.
  • На один оконный проем нам необходимо изготовить две перемычки толщиной 150 мм каждую. Толщина забутовочной кладки в нашей статье 300 мм - шлакоблок 200 мм и утеплитель (мин вата) 100 мм.

Если заливать перемычки на месте (непосредственно в проеме):

мы заливаем ж / б перемычки на месте, то мы ее делаем ОДНУ, на весь проем.

При таком способе возникновения проблем с опалубкой, но ниже мы рассмотрим некоторые хитрости, которые упрощают выставление опалубки в проеме.

5) Делаем опалубку для ж / б перемычки .

Опалубку делаем из обрезной доски толщиной 20 - 25 мм. Из доски сколачиваем шиты.

Намного проще и быстрее использовать саморезы и собирать опалубку шуруповертом. После использования опалубки, собранной на саморезах, ее также легко разобрать шуруповертом.

Первый шит установленем в оконном проеме горизонтально, снизу ставим подпорки:

На фото выше горизонтальный щит получился заподлицо с забутовочной кладкой (шлакоблок). Можно сделать, чтобы щит немного торчал от забутовочной кладки, тогда вертикальная опалубка будет ставиться не сбоку, а сверху.

Кладем сверху деревянного щита сетку из арматуры и прикручиваем саморезами вертикальную доску к горизонтальному щиту:

Чтобы щит не отходил от окна (чтобы его не выдавил бетон), вы можете видеть на фото выше, как мы его привязалили проволокой к кладочной сетке , в трех местах и ​​натянули ее.

6) Утепление ж / б пермычки.

Так же важно вставить утеплитель между лицевым кирпичом и ж / б перемычкой. В нашем примере мы вставили тот же утеплитель, что и в стены дома - миниральную вату толщиной 100 мм.

Утеплитель вставляем в опалубку и заливаем бетоном.

Но есть один недостаток такого утеплителя между перемычкой. Когда будет вставляться металлопластиковое окно, монтажная пена будет вжуматься в мин вату (вверху). То есть верх окна не будет хорошо закреплен монтажной пеной.

Второй недостаток это то, что с боковыми (откосы) мы запечатали забутовочным кирпичом. Потом придется утеплять откосы, так как холод будет проходить через забутовку

Запечатайте бокам кирпичом для того, чтобы когда было вставляться окно, то монтажная пена с боковым упрется в забутовочный кирпич и окно будет хоть за что-то держаться.

Если со всех сторон выпустить утеплитель (мин вату), то тогда при установкеже пластикового окна пена провалиться в мин вату и окно плохо зафиксировано.

Самый лучший вариант ж / б перемычки .

На фото выше вы видите как мы выпустили утеплитель полностью по периметру окна. Утепляли дом пумпаном (экструдированный пенополистирол). Толщина утеплителя 30 мм.

Толщина пластиковой рамы 70 мм. Когда будет вставляться окно, то монтажной пене будет за что зацепиться и хорошо будет держаться в оконном проеме.

Этот откос утеплять не надо так как мы не разрываем утеплитель как в первом варианте.

Вывод.

Второй вариант самый удачный:

- Окно в проеме хорошо будет держаться.

- Утеплитель в окне не прерывается и нет необходимости утеплять откос.

7) Какую необходимо использовать арматуру для перемычки ?

Так как в нашем примере перекрытие будет легкое - деревянное, то слишком мощную перемычку делать не надо.К тому же по всему периметру наружных стенок мы делаем пояс, который воспринимает всю нагрузку на себя.

Для этой перемычки вполне достаточно использовать две жилы арматуры (рабочая арматура) диаметром 6-8 мм, которая ложиться в длину.

Арматуру между собой вяжем обычной вязальной проволокой, сваркой не надо. Внешне сетка из арматуры похожа на приставную лестницу (смотрите фото выше).

8 Подпорки для опалубки .

Очень частая ошибка многих - не придают серьезного значения давления бетона.

Так как бетон достаточно тяжелый, в среднем 2,3 тонны м3, то надо максимально внимательно отнестись к подпоркам щита, чтобы бетон не выдавил опалубку вниз! Если произойдет смещение опалубки, то это сложно устранить, проще в начале сделать все правильно.

Обратите внимание, что подпорка по середине немного смещена ближе к окну (фото выше), так как внутренний край горизонтальной опалубки прикручен к вертикальной опалубки и провисать не будет.

. Заливаем ж / б перемычку .

Для перемычки обычно используется марку бетона 200. Состав бетона: одно ведро цемента, два ведре песка, пять ведер щебенки. Как легко и правильно приготовить бетон можно узнать здесь.

Вибрировать электрический бетон вибратором не обязательно. Обычно мы используем в качестве трамбовки обычную палку.

Снимаем вертикальную опалубку на следующий день и продолжаем строить стену дольше.

Небольшая хитрость если вы сняли опалубку сбоку (вертикальная опалубка.

Нюанс: арматура для перемычки (сетка) не должна касаться деревянную опалубки! Арматура должна находиться в бетоне.

Лучше всего, когда рабочая арматура находиться на 20 мм выше низа перемычки. Обычно перед тем как заливать бетон мы подкладываем кусочки кирпича (сколка) под арматуру (сетку) толщиной 20 мм, а только потом заливаем бетон.

10) Четверть в окно .

Так же важно сделать в окне четверти. Это необходимо, чтобы окно не продувалось сквозь щели и спрятать монтажную пену.

В данной статье мы сделали четверти в окне по пять сантиметров с трех сторон - бока и верх и 2 сантиметра внизу, в том месте где будет находиться подоконник.

Как ни странно, но сегодня многие не делают четвертей в окнах? Сделать четверть в окне очень просто.

Если у вас есть выбор делать четверть в окне или нет, то лучше всего ее сделать!

Вывод:

Себе бы я делал ж / б перемычки на окнах и дверях по месту, заливал бы непосредственно в проеме.С учетом того, где находиться перемычка какую и нагрузку она будет испытывать.

Окна всегда бы делал с четвертями.

Наружные стены всегда бы делал с поясом - он воспримет на себя нагрузку от перекрытия и распределить ее. Благодаря ж / б поясу уменьшиться нагрузка на перемычки над окнами .

Статьи pp-budpostach.com.ua Все о бане

Статьи по пеноблоку, пенобетону, пенобетонным блокам

Статьи pp-budpostach.com.ua Статьи по бетону

Все о заборах

Статьи pp-budpostach.com.ua Все о крышах (виды, материал, как лутше выбрать)

Статьи Все о Фундаменте

Статьи по газобетону (газоблоку), газобетонным блокам, газосиликатнным блокам

Новости, статьи, слухи, факты, разное и по чу- чуть

Статьи по кирпичу (рядовому, лицевому, облицовочному, клинкерному, шамотному, силикатному,)

Импост окна, что такое импост в пластиковых окнах, виды оконного импоста

Окно из пластика - сложное устройство, которое только на первый взгляд, кажется простой конструкцией.На самом деле, оно имеет много элементов и у каждого из них свое предназначение.

В большинстве случаев, простому обывателю это и не надо знать, но о назначении тех или используемых элементов конструкции, ему необходимо. Это даст более четкое понимание, какое окно он хочет видеть у себя в доме.

Что такое импост и для чего он нужен

Домовладельцу наверняка хочет иметь в своем доме качественные пластиковые окна.И, чтобы у него не было недоразумений в дальнейшем, он должен включать устройство оконных блоков, и назначение тех или других элементов.

Надо понимать, например, почему у одних оконных блоков нужно разделить конструкцию импостом, а у других - не делают этого. Следует определиться, что импост - это металлический надежный профиль, имеющий поверхностную облицовку.

Импост применяет для упрочнения оконного переплета в случаях, когда нужно застеклить большие проемы у зданий.Это оправдывается в торговых центрах, магазинах, выставочных залах, а также при остеклении лоджий и балконов.

Полезно знать. Крепление импостов производится за счет сварки или болтовым соединением.

Рис. 1. Здесь используется два импоста: один для соединения с дверью; другой импост разделяет и усиливает оконный проем

Устанавливают импосты также для соединения двух и более створок. Если представить себе окно при открытых створках, та планка, которая останется посередине проема, и будет импостом.

Часто монтируют перемычку в оконном проеме для устройства форточки.

Для более полного понимания, что такое импост, и как он устанавливается, посмотрите видео

Виды оконного импоста

В зависимости от направленности, импосты расположены вертикально и горизонтально. Для симметрии также иногда устанавливают декоративные перемычки. Кроме этого существуют имитирующие оконные импосты. В этом случае имеется в виду штульповый вид открывания створок.

Это означает, что между переплетами отсутствует вертикальная перемычка. При этом роль штульпы играет одна из створок, которая также открывается, но на ней нет ручки. Открывают такую ​​створку с помощью блокирующего устройства, которое срабатывает лишь после открывания оконного переплета с ручкой.

Рис. 2. Штульповое открывание окон

Вертикальный импост окна

Вертикальная перемычка устанавливается в тех случаях, когда нужно соединить открывающиеся створки между собой и образует один из основных элементов оконного блока.На нем размещаются регулировочные, поворотные механизмы, и устройства для фиксации створок.

За счет профильных уплотнителей импост обеспечивает плотный прижим створок. В случае четырехстворчатого окна, устанавливается два вертикальных элемента.

Надо отметить, что вариант с четырьмя створки окна редко.

Рис. 3. Вертикальный импост служит для соединения створок

На заметку.Когда оконные блоки небольшие по размеру, встречаются конструкции оконных блоков с имитацией вертикального импоста.

Горизонтальный импост окна

Импост по горизонтали - квадратный усиленный профиль, выполненный из стали, разделяет окно на 2 и более частей. Этот профильный элемент может служить для размещения на нем фурнитуры, а чаще всего его устанавливают для усиления всего оконного блока.

Если высота оконного блока больше 170 см, то он становится чересчур тяжелым.В таких случаях усиление жестким горизонтальным профилем просто необходимо для соблюдения техники безопасности. Верхняя часть, как правило, делается неподвижной.

Рис. 4. Окно с горизонтальным расположением импоста

На заметку. Импосты, усиливающие конструкции оконных блоков, встречаются, чаще всего, в домах хрущевской и сталинской постройки.

Часто окно с горизонтальной перемычкой делают, чтобы из верхней части сделать форточку. При этом на ней устанавливается вся фурнитура, что делает конструкцию подвижной: она может быть распашной или поворотно откидной.

Декоративный импост окна

Импост декоративный использовать в тех случаях, когда нужно соблюсти вертикальную симметрию неподвижной части окна. Он может изготавливаться из алюминия или просто из пластика.

Рис. 5. На левой раме показан декоративный импост, установленный для симметрии

.

На заметку. Как правило, сечение декоративного элемента соответствует сечению перемычки оконной рамы и составляет 58 × 70 мм.

Балконная дверь

Деревянные балконные двери представлены в прошлое, и, несмотря на то, на смену им пришли пластиковые двери. Балконные двери из пластика изготавливаются с одним, или с двумя стеклопакетами. Если необходимо установить один стеклопакет в верхней части двери, то в нижней части может находиться комплект плит из ПВХ и утеплителя. В случае установки двойного стеклопакета, импост в обязательном порядке из следующего расчета.

По стандартам производителей, монтировать импост нужно, когда вес стеклопакета превышает 55 кг. В нашем случае мы стандартной стандартной балконной двери 2 м 20 см и ширину - 70 см. Соответственно площадь получается 1,55 м2.

Масса 1м2 составляет 35 кг, то вес всего стеклопакета будет равен 54 кг. При предельном весе в 55 кг, любой изготовитель для гарантии установит усиливающую перемычку.

Рис. 6. Балконная дверь с горизонтальной перемычкой

Преимущества и недостатки оконного импоста

Приходилось сталкиваться с установкой окон, и импостов, в частности.

  1. Импост из стального, облицовочного профиля является створок надежной опорой.
  2. При установке вертикального импоста можно открывать обе оконные рамы, что делает возможным мытье стекол как внутри, так и снаружи.
  3. Открывающие и регулирующие механизмы, установленные на импосте, позволяют створки открывать в распашном и поворотно-откидном положении, и при этом регулировку для плавного открывания рамы.
  4. Если в оконном блоке установлен импост, каждая створка может открываться независимо друг от друга.
  5. Москитную сетку можно установить на одну или несколько рамок.
  6. Установка горизонтальной перемычки позволяет монтировать форточку, не уменьшая пространство стеклопакета.

Рис. 7. Встроенный горизонтальный импост с форточкой

Существенных недостатков у такой конструкции оконных блоков не выявлено, разве что, можно отметить то, что:

  • Перемычка перекрывает панорамный обзор;
  • Требуется дополнительное мытье профиля.

Из выше сказанного следует - при выборе оконного блока с установленным импостом, нужно сознавать, что стальной профильный элемент только усиливает конструкцию. При этом независимо от положения перемычки в вертикальном или горизонтальном направлении, она имеет одинаковую степень надежности.

Что лучше железные уголки или бетонные балки над окнами

Главная »Статьи» Что лучше железные уголки или бетонные балки над окнами

Монтаж перекрытия над окном

Перекрытия над окнами делаются с учетом проекта дома и материала, из которого построен объект.

Перекрытия над окнами можно купить уже готовые на заводе бетонных изделий, а можно и самому сделать.

В связи с этим строители используют следующие материалы: дерево, монолит, плиты и прочие.

Если стены дома возведены из кирпича, тогда проем над окном можно сделать из перемычек (рядовых, арочных, клинчатых, сводчатых, железокирпичных). Возможно также установить уже готовые железобетонные балки и плиты, включая стальные блоки и бревна.

Рядовые и клинчатые перемычки

Кладка рядовых перемычек: а - фасад; б - разрез; в - кладка по дощатой опалубке; г - кладка на инвентарных кружалах.1 - арматурные стержни; 2 - доски; 3 - деревянные кружала; 4 - трубчатые кружала.

Сделать проем для окон можно с помощью рядовых и клинчатых перемычек. Для этого провести кладку данных конструкций с учетом размера пролета 1,5 м по опалубке из 40-50 мм досок. Последний материал укладывается концами на кирпичи, которые выступают за пределы проема. Если окна больше, тогда посередине потребуется установить стойку с конечной шириной исключения прогиба опалубки.

Для этого по ней расстилается слой толщиной в 2 см.В него монтируется арматура в виде стальных стержней диаметром в 4-6 мм. При этом следует учесть, что один стержень идет на каждые 2 кирпича толщины стены. Что касается распалубки рядовых перемычек, эту работу следует проводить после завершения кладки через 12 дней. Для этого применяют цемент марки 25. Применяются плоские и рядовые клинчатые перемычки при пролетах не больше 2,25 м.

Читайте также: Пошаговая укладка тощего бетона

Арочные и клинчатые конструкции

Кладка перемычек: а - клинчатой; б - лучковой. 1 - направление опорной плоскости; 2 - замковый кирпич.

Для сооружения перекрытия над окном строители рекомендуют использовать клинчатые и арочные перемычки. Они монтируются по опалубке нужной формы и устанавливаются из поперечных рядов камней нечетного числа. Это объясняется тем, что средний ряд перемычек является замковым и должен располагаться ровно посередине оконного проема.Крайние ряды должны опираться на опорные пяты, которые выложены в кладке. Для проведения таких работ потребуется выложить обыкновенный кирпич по опалубке. Вместо тески кирпича можно использовать клинообразные швы из раствора. При этом толщина вверху не должна быть больше 25 мм, в ниже - более 5 мм. Что касается кладки самой арки, то она осуществляется на жестком растворе.

Если над окнами монтируются сборные железобетонные бруски либо плиты-перекрытия, тогда проем должен иметь 1-2,5 м.Данные изделия устанавливаются на раствор, а заделка концов в кладку - 12 либо 25 см.

В зависимости от выбранной конструкции, с помощью которой окнами сооружается перекрытие, требуется приобрести следующий инвентарь:

  • бетономешалку;
  • ведра;
  • лопату;
  • уровень;
  • шпатель;
  • рулетку.

Металлический уголок

Кладка перемычек: в - арочной; г - швы кладки; 1 - направление опорной плоскости; 2 - замковый кирпич; 3 - шнур; 4 - шаблон-угольник.

Для сооружения перекрытий над окнами строители рекомендуют также использовать металлические уголки. При этом толщина полки не должна быть 8 мм. Что касается размера уголка, то этот показатель должен равняться 100 мм х 100 м. Однако перед использованием такой конструкции ее потребуется прогрунтовать.

Монтируется это изделие на кирпичную кладку так, чтобы оно не выходило за пределы четвертей внутренней стены. Вверху оконного проема потребуется также сделать четверть. В этих целях необходимо поднять бетонные перемычки на 4-5 см выше используемого угла.При этом четверть обязана располагаться в одной вертикальной плоскости с иными аналогичными конструкциями. Но в такой ситуации кирпичи, используемые для лицевой кладки, перекроют оконный проем, выступая при этом из плоскости. Чтобы этого не произошло, лицевые кирпичи режутся при помощи алмазного круга. Таким образом они уменьшаются в ширине, что позволит выложить ровный ряд.

Читайте также: Возведение перегородок из газобетона

Для проведения подобных работ потребуются следующие инструменты:

  • уровень;
  • рулетка;
  • болгарка;
  • алмазный круг.

http://youtu.be/MZ4u7NFzCxo

Армирование оконного проема

Над окнами сделать перекрытие можно с помощью арматуры. Для этого к ппрутьям, которые идут с двух сторон оконного проема, привариваются три арматуры толщиной 12 см. Таким образом, вокруг окон образовывается металлический каркас. Заливается бетоном только то пространство, которое находится над окнами. При необходимости можно на прутья прикрепить сварную сетку.

Далее потребуется соорудить опалубку.Для этого с двух сторон на стенку фиксируются доски либо фанера с помощью металлических стяжек. Дно данной конструкции можно сделать при помощи металлических уголков. Над окнами лучше использовать керамзит, гранулы которого имеют минимальный размер. В таком случае данный материал сможет легко проникнуть через установленную сварную сетку. Для того, чтобы керамзитобетон не способствовал образованию пузырей, рекомендуется подпереть дно сделанного ящика при помощи двух упор регулируемого типа. Еще одним важным моментом в данном вопросе является то, что до отливки не следует их сильно напрягать.Достаточно только засыпать керамзит и дать время керамзитобетону уплотниться снизу. По истечении трех дней опалубка демонтируется и переставляется на следующее окно.

Для установки оконного перекрытия данным методом потребуются следующие инструменты:

  • сварочный аппарат;
  • болгарка;
  • диск по металлу;
  • ведра.

Необходимо отметить, что такой метод позволяет получить над окнами ровное и прочное перекрытие.Однако, вне зависимости от выбранной конструкции, подобные работы следует выполнять с учетом всех норм и требований техники безопасности. Только в таком случае полученное оконное перекрытие прослужит долгое время.

Страница 2
  • Армирование
  • Виды
  • Изготовление
  • Инструменты
  • Монтаж
  • Расчёт
  • Ремонт

1pobetonu.ru

Строим дом: перекрытие над окном и железобетонные перемычки

3 августа 2018

Существует несколько типов материалов, которые можно использовать для установки перемычки для оконных проемов.Поговорим о нескольких из них. Ниже представлена ​​схема, по которой можно получить расчет железобетонной перемычки.

Вообще эти перемычки приспособлены, чтобы продолжить строительство дома после закладки окон и дверей. Вариантов таких перемычек существует достаточно много.

Например, железобетонные перемычки. Такой материал перемычек является одним из самых распространенных вариантов в строительстве. Вообще такие перемычки производятся на заводе, затем доставляются на место строительства, но тогда поднять такое изделие на высоту даже двух метров составляет проблему.В принципе, это самый приемлемый вариант, единственный минусом которого является большая теплопроводность.

Чтобы соорудить перекрытие над окном нужно для начала установить другой элемент - опалубку. Она представляет собой доски, прибитые вертикально к оконному проему по обеим сторонам. Сверху на них гвоздями крепится горизонтальная доска таким образом, чтобы ее верхняя часть не выступала выше боковых стенок окна. На доску, во избежание приклеивания к ней растворам, можно положить полиэтиленовую пленку.

Для того, чтобы установить рядовую (или клинчатую) перемычку, нам необходимо сначала расстелить слой (шириной не более двух сантиметров). Как правило, монтируют стальные стержни радиусом примерно в пять миллиметров (расчет такой - два кирпича толщины стены - один стержень).

Вообще, профессиональные строители предпочитают пользоваться арчатыми или клинчатыми перемычками. Они устанавливаются нечетным кирпичей поперечной арки. Для чего это делается? Середина верхнего кирпича должна располагаться строго посередине окна, поэтому количество камней должно быть строго нечетным, соответствие будет нарушено.Если нет возможности или желания использовать кирпич, обычный раствор тоже подойдет.

Также для установки перемычек над окнами отлично подойдут металлические уголки. Здесь необходимо одно условие, которое должно быть равно 8 миллиметрам. Сам же уголок может быть размером точно 100 х 100 миллиметров. Стоит также отметить, что следует просто установить металлический уголок.

На кирпичах металлический уголок должен располагаться таким образом, чтоб края не торчали за пределами окна.Лицевые кирпичи при необходимости можно отрезать с помощью любого алмазного круга. Таким образом, они уменьшаются в ширине, что позволит выложить ровный ряд.

Еще одним из видов оконных перекрытий можно назвать армирование. Этот процесс представляет собой приваривание арматурной ширины примерно по двенадцать сантиметров к прутьям со стороны проема. Таким образом, получается каркас, прочно удержит наше окно или дверь и позволит продолжить дальнейшее строительство.

Также при строительстве дома встает вопрос о железобетонных перемычках - заказать на заводе или сделать самостоятельно?

Конечно, заводские изделия более качественны и надежны, но во-первых, они отличаются своей дороговизной, а во-второй, могут быть доставлены на территорию стройки только после предварительного заказа.В этом случае возникает вопрос - а не проще ли сделать такие изделия самостоятельно?

Технология изготовления таких изделий очень проста - стальная арматуру кладут в опалубку, а затем заливают бетоном. Делать это можно как на земле, непосредственно перед установкой, так и сразу над проемом.

Для чего же нужны перемычки? Они даже не выполняют одну, а сразу несколько функций. Во-первых, устройство перемычки над проемом - это укрепление стен. Во-вторых, перемычка - это фактически верхняя часть проема, без которого невозможно строительство.И, наконец, в-третьих, это основа для продолжения проведения любых строительных работ.

Важно, что для определения минимального и максимального размера оконных перемычек существует формула.

Высота балки: величина должна быть больше или равна одной двадцатой части длины проема. Например, при высоте проема в 3 метра, высота балки рассчитывается как:

3/20 = 0,15

Таким образом, минимальная высота балки должна быть не менее 15 сантиметров.

Ширина балки будет рассчитываться следующим образом: берем полученную дину балки (в примере это 15 сантиметров) и составляем пропорцию:

Х / 15 = 5/7

Тогда,

7Х = 5 * 15

7Х = 75

Х = 10,7

В результате округления получаем минимальную ширину балки равной 11 сантиметрам.

  • Как сделать свою кухню максимально привлекательной и современной

    Ремонт - это всегда дорогостоящее удовольствие. В связи с этим неплохо было бы заранее составить смету и посчитать, сколько всего вам может понадобиться денег для того, чтобы начать ремонт и довести до

  • Варианты плотности бетона

    О, что такое бетон и какое значение в современном строительстве он имеет, известно, пожалуй, даже маленьким детям. Но вот о том, что бетоны бывают разными, что существует классификация бетонов, и

  • Как построить качественный дом для всей семьи

    Можно предположить, что у вас есть деньги на покупку дома или его строительство.Многие думают, что купить готовый дом всегда дешевле и выгоднее, чем построить его самостоятельно. Попробуйте понять, ч

mossko.ru

Перемычки железобетонные

Доброго времени суток дорогие читатели!

Сегодня вы узнаете: как можно очень легко сделать перемычки железобетонные над окнами и дверями самому. Это будет не только дешевле но и удобнее. Ниже вы прочтете подтверждение моих слов.

В этой статье вы узнаете:

- Какую арматуру надо закладывать в ж / б перемычку.

- Как сделать опалубку для перемычки.

- Приблизительный расчет перемычки на прочность.

- Разновидности перемычек.

.

.

1) Совсем немного нужной теории.

.

Ж / б перемычки бывают несколько видов:

- Несущие - б / у (балка усиленная), может воспринимать нагрузку от плит.

- Не несущие - б (произносится «бэшка», расшифровывается - балка), воспринимает нагрузку от выше стоящей стены.

- Карандаш - самая тонкая и слабая перемычка (не несущая). В основном используется на тонких перегородках (в пол кирпича 120 мм), для перекрытия дверного проема.

- Прогоны - это обычная перемычка, только огромная (несущая).

- Ригеля - тот же прогон (несущий) имеет полку, которая опирается (ложатся) плиты или другие ж / б конструкции.

, чтобы не пичкать всю информацию, мы рассмотрим только бэшки и б / у, которые необходимы для перемыкания окон и дверей.

.

.

2) Определяем вид перемычки необходимо которую залить над окном.

Окна, которые нам необходимо перекрыть, находится в гараже:

На гараже будет легкое перекрытие - деревянное, по этому перемычки на окнах будут испытывать не большие нагрузки и их можно сделать не несущие (бэшки) - это немного удешевит строительство.

Кроме того, по всему периметру гаража будет сделан пояс, который не только свяжет гараж, но и распределит нагрузку.По этому на окнах можно делать не слишком мощные перемычки.

.

.

3) Делаем перемычку для лицевой кладки.

.

Для лицевой кладки мы использовали в качестве перемычки обычный уголок 75 мм - это минимальный уголок. Лучше всего использовать уголок с большей полкой 100 мм.

Вертикальная полка уголка прячется внутрь - между лицевым кирпичом и забутовочной кладкой, чтобы ее не было видно:

Обратите внимание, ребро уголка должно быть заподлицо с четвертью окна.То есть плоскость угол находится в одной плоскости с тыльной стороной лицевого кирпича.

Это необходимо для того, чтобы когда будет вставляться металлопластиковое окно, оно прилегало в плотную четверти окна и к уголку, чтобы не было дырок.

Четверть в окне делаем 50 мм.

.

.

4) За и против.

.

Заливать перемычки на месте (в проеме) или отдельно на строй площадке?

Мы делали и так и так.Но все же проще всего поставить опалубку непосредственно в проеме (оконном, дверном) и залить перемычку бетоном. Этот способ немного дешевле для застройщиков и легче для строителей. Ниже приведним по подробнее.

Если заливаем перемычки в низу:

Мы заливаем ж / б перемычки в низу, а потом тащили руками и монтировали в оконном проеме - это тяжело. Очень редко используем кран для монтажа перемычек.

На один оконный проем нам необходимо изготовить две перемычки толщиной 150 мм каждую.Толщина забутовочной кладки в нашей статье 300 мм - шлакоблок 200 мм и утеплитель (мин вата) 100 мм.

Если заливать перемычки на месте (непосредственно в проеме):

Когда мы заливаем ж / б перемычки на месте, то мы ее делаем ОДНУ, на весь проем.

При таком способе возникновения проблем с опалубкой, но ниже мы рассмотрим некоторые хитрости, которые упрощают выставление опалубки в проеме.

.

.

5) Делаем опалубку для ж / б перемычки.

.

Опалубку делаем из обрезной доски толщиной 20 - 25 мм. Из доски сколачиваем шиты.

Намного проще и быстрее использовать саморезы и собирать опалубку шуруповертом. После использования опалубки, собранной на саморезах, ее также легко разобрать шуруповертом.

Первый шит устанавливает в оконном проеме горизонтально, снизу ставим подпорки:

На фото выше горизонтальный щит получился заподлицо с забутовочной кладкой (шлакоблок).Можно сделать, чтобы щит немного торчал от забутовочной кладки, тогда вертикальная опалубка будет ставиться не сбоку, а сверху.

Кладем сверху деревянного щита сетку из арматуры и прикручиваем саморезами вертикальную доску к горизонтальному щиту:

Чтобы щит не отходил от окна (чтобы его не выдавил бетон), вы можете увидеть на фото выше, как мы его привязали вязальной проволокой к кладочной сетке, в трех местах и ​​натянули ее.

.

.

6) Утепление ж / б пермычки.

.

Так же важно вставить утеплитель между лицевым кирпичом и ж / б перемычкой. В нашем примере мы вставили тот же утеплитель, что и в стены дома - миниральную вату толщиной 100 мм.

Утеплитель вставляем в опалубку и заливаем бетоном.

Но есть один недостаток такого утеплителя между перемычкой. Когда будет вставляться металлопластиковое окно, монтажная пена будет вжуматься в мин вату (вверху).То есть верх окна не будет хорошо закреплен монтажной пеной.

Второй недостаток это то, что с боковыми (откосы) мы запечатали забутовочным кирпичом. Потом придется утеплять откосы, так как холод будет проходить через забутовку

Запечатайте бокам кирпичом для того, чтобы когда было вставляться окно, то монтажная пена с боковым упрется в забутовочный кирпич и окно будет хоть за что-то держаться.

Если со всех сторон выпустить утеплитель (мин вату), то тогда при установкеже пластикового окна пена провалиться в мин вату и окно плохо зафиксировано.

Самый лучший вариант утепление ж / б перемычки.

На фото выше вы можете видеть как мы выпустили утеплитель полностью по всему периметру окна. Утепляли дом пумпаном (экструдированный пенополистирол). Толщина утеплителя 30 мм.

Толщина пластиковой рамы 70 мм. Когда будет вставляться окно, то монтажной пене будет за что зацепиться и хорошо будет держаться в оконном проеме.

Этот откос утеплять не надо так как мы не разрываем утеплитель как в первом варианте.

Вывод.

Второй вариант самый удачный:

- Окно в проеме хорошо будет держаться.

- Утеплитель в окне не прерывается и нет необходимости утеплять откос.

.

.

7) Какую необходимо использовать арматуру для перемычки?

.

Так как в нашем примере перекрытие будет легкое - деревянное, то слишком мощную перемычку делать не надо. К тому же по всему периметру наружных стенок мы делаем пояс, который воспринимает всю нагрузку на себя.

Для этой перемычки вполне достаточно использовать две жилы арматуры (рабочая арматура) диаметром 6-8 мм, которая ложиться в длину.

Арматуру между собой вяжем обычной вязальной проволокой, сваркой не надо. Внешне сетка из арматуры похожа на приставную лестницу (смотрите фото выше).

.

.

8 Подпорки для опалубки.

.

Очень частая ошибка многих - не придают серьезного значения давления бетона.

Так как бетон достаточно тяжелый, в среднем 2,3 тонны м3, то надо максимально внимательно отнестись к подпоркам щита, чтобы бетон не выдавил опалубку вниз! Если произойдет смещение опалубки, то это сложно устранить, проще в начале сделать все правильно.

Обратите внимание, что подпорка по середине немного смещена ближе к окну (фото выше), так как внутренний край горизонтальной опалубки прикручен к вертикальной опалубки и провисать не будет.

.

.

9) Заливаем ж / б перемычку.

.

Для перемычки обычно используется марку бетона 200. Состав бетона: одно ведро цемента, два ведре песка, пять ведер щебенки. Как легко и правильно приготовить бетон можно узнать здесь.

Вибрировать электрический бетон вибратором не обязательно. Обычно мы используем в качестве трамбовки обычную палку.

Снимаем вертикальную опалубку на следующий день и продолжаем строить стену дольше.

Небольшая хитрость, если вы сняли опалубку сбоку (вертикальная опалубка.

Нюанс: арматура для перемычки (сетка) не должна касаться деревянной опалубки! Арматура должна находиться в бетоне.Обычно перед тем как заливать бетон мы подкладываем кусочки кирпича (сколка) под арматуру (сетку) толщиной 20 мм, а только потом заливаем бетон.

.

.

10) Четверть в окне.

.

Так же важно сделать в окне четверти. Это необходимо, чтобы окно не продувалось сквозь щели и спрятать монтажную пену.

В данной статье мы сделали четверти в окне по пять сантиметров с трех сторон - бока и верх и 2 сантиметра внизу, в том месте где будет находиться подоконник.

Как ни странно, но сегодня многие не делают четвертей в окнах? Сделать четверть в окне очень просто.

Если у вас есть выбор делать четверть в окне или нет, то лучше всего ее сделать!

Вывод:

Себе бы я делал ж / б перемычки на окнах и дверях по месту, заливал бы непосредственно в проеме. С учетом того, где находиться перемычка какую и нагрузку она будет испытывать.

Окна всегда бы делал с четвертями.

Наружные стены всегда бы делал с поясом - он воспримет на себя нагрузку от перекрытия и распределить ее.Благодаря ж / б поясу уменьшиться нагрузка на перемычки железобетонные.

stroyimdom.com

Монтаж перекрытия над окном

Перекрытия над окнами делаются с учетом проекта дома и материала, из которого построен объект.

Перекрытия над окнами можно купить уже готовые на заводе бетонных изделий, а можно и самому сделать.

В связи с этим строители используют следующие материалы: дерево, монолит, плиты и прочие.

Если стены дома возведены из кирпича, тогда проем над окном можно сделать из перемычек (рядовых, арочных, клинчатых, сводчатых, железокирпичных).Возможно также установить уже готовые железобетонные балки и плиты, включая стальные блоки и бревна.

Рядовые и клинчатые перемычки

Кладка рядовых перемычек: а - фасад; б - разрез; в - кладка по дощатой опалубке; г - кладка на инвентарных кружалах. 1 - арматурные стержни; 2 - доски; 3 - деревянные кружала; 4 - трубчатые кружала.

Сделать проем для окон можно с помощью рядовых и клинчатых перемычек. Для этого провести кладку данных конструкций с учетом размера пролета 1,5 м по опалубке из 40-50 мм досок.Последний материал укладывается концами на кирпичи, которые выступают за пределы проема. Если окна больше, тогда посередине потребуется установить стойку с конечной шириной исключения прогиба опалубки.

Для этого по ней расстилается слой толщиной в 2 см. В него монтируется арматура в виде стальных стержней диаметром в 4-6 мм. При этом следует учесть, что один стержень идет на каждые 2 кирпича толщины стены. Что касается распалубки рядовых перемычек, эту работу следует проводить после завершения кладки через 12 дней.Для этого применяют цемент марки 25. Применяются плоские и рядовые клинчатые перемычки при пролетах не больше 2,25 м.

Арочные и клинчатые конструкции

Кладка перемычек: а - клинчатой; б - лучковой. 1 - направление опорной плоскости; 2 - замковый кирпич.

Для сооружения перекрытия над окном строители рекомендуют использовать клинчатые и арочные перемычки.Они монтируются по опалубке нужной формы и устанавливаются из поперечных рядов камней нечетного числа. Это объясняется тем, что средний ряд перемычек является замковым и должен располагаться ровно посередине оконного проема. Крайние ряды должны опираться на опорные пяты, которые выложены в кладке. Для проведения таких работ потребуется выложить обыкновенный кирпич по опалубке. Вместо тески кирпича можно использовать клинообразные швы из раствора. При этом толщина вверху не должна быть больше 25 мм, в ниже - более 5 мм.Что касается кладки самой арки, то она осуществляется на жестком растворе.

Если над окнами монтируются сборные железобетонные бруски либо плиты-перекрытия, тогда проем должен иметь 1-2,5 м. Данные изделия устанавливаются на раствор, а заделка концов в кладку - 12 либо 25 см.

В зависимости от выбранной конструкции, с помощью которой окнами сооружается перекрытие, требуется приобрести следующий инвентарь:

  • бетономешалку;
  • ведра;
  • лопату;
  • уровень;
  • шпатель;
  • рулетку.

Металлический уголок

Кладка перемычек: в - арочной; г - швы кладки; 1 - направление опорной плоскости; 2 - замковый кирпич; 3 - шнур; 4 - шаблон-угольник.

Для сооружения перекрытий над окнами строители рекомендуют также использовать металлические уголки. При этом толщина полки не должна быть 8 мм. Что касается размера уголка, то этот показатель должен равняться 100 мм х 100 м. Однако перед использованием такой конструкции ее потребуется прогрунтовать.

Монтируется это изделие на кирпичную кладку так, чтобы оно не выходило за пределы четвертей внутренней стены. Вверху оконного проема потребуется также сделать четверть. В этих целях необходимо поднять бетонные перемычки на 4-5 см выше используемого угла. При этом четверть обязана располагаться в одной вертикальной плоскости с иными аналогичными конструкциями. Но в такой ситуации кирпичи, используемые для лицевой кладки, перекроют оконный проем, выступая при этом из плоскости. Чтобы этого не произошло, лицевые кирпичи режутся при помощи алмазного круга.Таким образом они уменьшаются в ширине, что позволит выложить ровный ряд.

Для проведения подобных работ потребуются следующие инструменты:

  • уровень;
  • рулетка;
  • болгарка;
  • алмазный круг.

Армирование оконного проема

Над окнами сделать перекрытие можно с помощью арматуры. Для этого к ппрутьям, которые идут с двух сторон оконного проема, привариваются три арматуры толщиной 12 см.Таким образом, вокруг окон образовывается металлический каркас. Заливается бетоном только то пространство, которое находится над окнами. При необходимости можно на прутья прикрепить сварную сетку.

Далее потребуется соорудить опалубку. Для этого с двух сторон на стенку фиксируются доски либо фанера с помощью металлических стяжек. Дно данной конструкции можно сделать при помощи металлических уголков. Над окнами лучше использовать керамзит, гранулы которого имеют минимальный размер. В таком случае данный материал сможет легко проникнуть через установленную сварную сетку.Для того, чтобы керамзитобетон не способствовал образованию пузырей, рекомендуется подпереть дно сделанного ящика при помощи двух упор регулируемого типа. Еще одним важным моментом в данном вопросе является то, что до отливки не следует их сильно напрягать. Достаточно только засыпать керамзит и дать время керамзитобетону уплотниться снизу. По истечении трех дней опалубка демонтируется и переставляется на следующее окно.

Для установки оконного перекрытия данным методом потребуются следующие инструменты:

  • сварочный аппарат;
  • болгарка;
  • диск по металлу;
  • ведра.

Необходимо отметить, что такой метод позволяет получить над окнами ровное и прочное перекрытие. Однако, вне зависимости от выбранной конструкции, подобные работы следует выполнять с учетом всех норм и требований техники безопасности. Только в таком случае полученное оконное перекрытие прослужит долгое время.

o-cemente.info

Как утеплить перемычки над окнами, дверями

На чтение 5 мин. Просмотров 82 Опубликовано

Предисловие . В этой статье пойдет речь об утеплении оконных перемычек. Эти части оконного проема часто забывают, при этом вы можете снизить потери тепла в доме.

Что такое «мостики холода»?

Холод в жилом помещении может проникать не только через стекло окна, но и другие методы - через конструкции, соприкасающиеся с окружающей средой зимой.Участки, в которых ПВХ окна контактируют с наружной поверхностью стен дома, также негерметичные швы в кладке ограничивают тепловой ресурс помещения, а значит необходимо утеплить, не только окна, но и каждый проблемный участок в доме.

Мостики холода в доме

Другими словами, «мостики холода» - это элементы стен или других конструкций в доме, которые проходят в помещении холод. Замена окон на самые современные стеклопакеты без дополнительного утепления откосов окон и прочих «мостиков холода» повысит энергосбережение помещения на 15-20%.Если же подходить к утеплению окон, утеплению подвала дома и всего здания комплексно, то энергосбережение можно повысить на 45% и более.

Перемычкой называется часть стены, перекрывающая дверной или оконный проем сверху. Планируя сделать перемычки, следует помнить о том, что опорные изделия на несущие стены должны составлять не меньше 250 мм. Специалисты рекомендуют делать перемычки из бетона. Они прочные и надежные, занимают меньше времени при строгании, рассчитаны на высокие нагрузки.Изготовление перемычек может производиться на строительном объекте.

Как утеплить перемычки над окнами своими руками?

Проблема низкой теплоизоляции бетонных перемычек над окнами и входными дверьми часто встречается в числовых домах, где перемычки используются для усиления оконного или дверного проема. Бетонная балка (перемычка над окном) - это тоже «мостик холода», который увеличивает теплопотери помещений. Чтобы сэкономить на отоплении, необходимо утеплить снаружи перемычки над окнами своими руками.

Но, как утеплить перемычки окон своими руками, - спросите вы. Утеплить бетонный элемент можно снаружи при помощи пенопласта или пеноплекса, а также сопутствующих отделочных материалов, либо утеплить перемычки окон изнутри - путем возведения декоративного гипсокартонного короба над окном для карниза.

Утепление перемычек с улицы более эффективно, поскольку вы защищаете от холода всю перемычку. При утеплении перемычки изнутри весь бетонный промерзает и может появиться грибок между слоем утеплителя и перемычкой из бетона.

Как утеплить перемычку над окном снаружи

Как утеплить перемычки надми

Самый недорогой способ - это утеплить перемычку над окном пенопластом. Работа сводится к трем основным этапам: подготовка основания, монтаж утеплителя и отделка пенопласта фасадной штукатуркой или другими материалами.

делом необходимо очистить поверхность от пыли, грязи и прочих конструкций, которые могут помешать монтажу утеплителя. Если есть большие щели в кладке, то их следует пропенить.Мелкие трещины и сколы можно заделать клеем, на который вы будете приклеивать пенопласт. Конечно, лучше использовать при утеплении перемычки над окном прочоплекс, поскольку этот материал более более прочный.

Далее вам необходимо вырезать из плит утеплителя элементы размера и приклеить их на бетонную перемычку и вокруг всего окна (если вы решили все утеплить) при помощи клея и просверливное сквозное отверстие через утеплитель в стене дюбель с грибком. Процедура схожа с утеплением фасада пенопластом.Все швы необходимо замазать клеем или пропенить монтажной пеной.

После высыхания клея утеплитель следует защитить от атмосферных осадков и солнечного света. Для этого можно использовать декоративную штукатурку. Таким образом, у вас получатся своего рода наличники на окнах. Также можно использовать и панели ПВХ или другие способы отделки утеплителя.

Как утеплить перемычку над окном изнутри

Проблема теплоизоляции бетонных перемычек часто используется в кирпичных и газобетонных домах, где конструкция используется для усиления дверных и оконных проемов.Бетонная балка над окном - это тоже «мостик холода», который увеличивает теплопотери. Утеплить перемычку над окном своими руками изнутри можно, используя пеноплекс или другой утеплитель.

Как утеплить перемычки над дверью своими руками

Как утеплить перемычки над дверью

Чаще всего входные двери идут не сразу на улицу, а на веранду или теплое крыльцо, поэтому утепление перемычки над дверью не всегда требуется. Однако, утепление перемычки над входной дверью снаружи и изнутри можно провести точно по такой же схеме, как описано было выше.

Ошибки при утеплении пластиковых окон

Необходимо выдерживать достаточную толщину пены между рамой и проемом. Однако этот показатель на практике рассматривается от полного отсутствия пены до 5 см, что недопустимо. При утеплении откосов окон следует просто закрыть пену, а утеплить весь откос окна до середины рамы стеклопакета.

Между утеплителем и рамой рекомендуется использовать гибкие прокладки (например, слой герметика), устраняющие в следующих рисках появления щелей.Стоимость многокамерных стеклопакетов обычно не столь высока, чтобы экономить на этом. Однокамерные окна хуже теплоизолируют помещение.

Следуя этим советам, а также прочитав наши советы из раздела «утепление окон», вы можете провести качественную теплоизоляцию окон самостоятельно.

Как утеплить бетонную перемычку. Видео урок

Жб перемычки - описание, изготовление, использование

Доброго времени суток дорогие читатели!

Сегодня вы узнаете: как можно очень легко сделать перемычки железобетонные над окнами и дверями самому.Это будет не только дешевле но и удобнее. Ниже вы прочтете подтверждение моих слов.

В этой статье вы узнаете:

- Какую арматуру надо закладывать в ж / б перемычку.

- Как сделать опалубку для перемычки.

- Приблизительный расчет перемычки на прочность.

- Разновидности перемычек.

.

.

.

Ж / б перемычки бывают несколько видов:

- Несущие - б / у (балка усиленная), может воспринимать нагрузку от плит.

- Не несущие - б (произносится «бэшка», расшифровывается - балка), воспринимает нагрузку от выше стоящей стены.

- Карандаш - самая тонкая и слабая перемычка (не несущая). В основном используется на тонких перегородках (в пол кирпича 120 мм), для перекрытия дверного проема.

- Прогоны - это обычная перемычка, только огромная (несущая).

- Ригеля - тот же прогон (несущий) имеет полку, которая опирается (ложатся) или другие плиты конструкции.

, чтобы вы не пичкали всю информацию, мы рассмотрим только бэшки и б / у, которые необходимы для перемыкания окон и дверей.

.

.

Окна, которые нам необходимо перекрыть находится в гараже:

На гараже будет легкое перекрытие - деревянное, по этому перемычки на окнах будут испытывать большие нагрузки и их можно сделать не несущие (бэшки) - это немного удешевит строительство.

Кроме того, по всему периметру гаража будет сделан пояс, который не только свяжет гараж, но и распределит нагрузку.По этому на окнах можно делать не слишком мощные перемычки.

.

.

.

Для лицевой кладки мы использовали в качестве перемычки обычный уголок 75 мм - это минимальный уголок. Лучше всего использовать уголок с большей полкой 100 мм.

Вертикальная полка уголка прячется внутрь - между лицевым кирпичом и забутовочной кладкой, чтобы ее не было видно:

Обратите внимание, ребро уголка должно быть заподлицо с четвертью окна.То есть плоскость угол находится в одной плоскости с тыльной стороной лицевого кирпича.

Это необходимо для того, чтобы когда будет вставляться металлопластиковое окно, оно прилегало в плотную к четверти окна и к уголку, чтобы не было дырок.

Четверть в окне делаем 50 мм.

.

.

.

Заливать перемычки на месте (в проеме) или отдельно на строй площадке?

Мы делали и так и так. Но все же проще всего поставить опалубку непосредственно в проеме (оконном, дверном) и залить перемычку бетоном.Этот способ немного дешевле для застройщиков и легче для строителей. Ниже приведним по подробнее.

Если заливаем перемычки в низу:

Мы заливаем ж / б перемычки в низу, а потом тащили руками и монтировали в оконном проеме - это тяжело. Очень редко используем кран для монтажа перемычек.

На один оконный проем нам необходимо изготовить две перемычки толщиной 150 мм каждая. Толщина забутовочной кладки в нашей статье 300 мм - шлакоблок 200 мм и утеплитель (мин вата) 100 мм.

Если заливать перемычки на месте (непосредственно в проеме):

Когда мы заливаем ж / б перемычки на месте, то мы ее делаем ОДНУ, на весь проем.

При таком способе упрощения обработки опалубкой, но ниже мы рассмотрим некоторые упрощенные способы выставления опалубки в проеме.

.

.

.

Опалубку делаем из обрезной доски толщиной 20 - 25 мм. Из доски сколачиваем шиты.

Намного проще и быстрее использовать саморезы и собирать опалубку шуруповертом.После использования опалубки, собранной на саморезах, ее также легко разобрать шуруповертом.

Первый шит устанавливает в оконном проеме горизонтально, снизу ставим подпорки:

На фото выше горизонтальный щит получился заподлицо с забутовочной кладкой (шлакоблок). Можно сделать, чтобы щит немного торчал от забутовочной кладки, тогда вертикальная опалубка будет ставиться не сбоку, а сверху.

Кладем сверху деревянного щита сетку из арматуры и прикручиваем саморезами вертикальную доску к горизонтальному щиту:

щит не отходил от окна (чтобы его не выдавил бетон), вы можете видеть на фото выше, как мы его привязали вязальной проволокой к кладочной сетке, в трех местах и ​​натянули ее.

.

.

.

Так же установить утеплитель между лицевым кирпичом и ж / б перемычкой. В нашем примере мы вставили тот же утеплитель, что и в стены дома - миниральную вату толщиной 100 мм.

Утеплитель вставляем в опалубку и заливаем бетоном.

Но есть один недостаток такого утеплителя между перемычкой. Когда будет вставляться металлопластиковое окно, монтажная пена будет вжуматься в мин вату (вверху). То есть верх окна не будет хорошо закреплен монтажной пеной.

Второй недостаток это то, что с боков (откосы) мы запечатали забутовочным кирпичом. Потом придется утеплять откосы, так как холод будет проходить через забутовку

Запечатали бокам кирпичом для того, чтобы когда было вставляться окно, то окно монтажная пена с бокового упрется в забутовочный кирпич и окно будет хоть за что-то держаться.

Если со всех сторон выпустить утеплитель (мин вату), то тогда при установкеже пластикового окна пена провалиться в мин вату и окно плохо зафиксировано.

Самый лучший вариант утепление ж / б перемычки.

На фото выше вы видите как мы выпустили утеплитель полностью по всему периметру окна. Утепляли дом пумпаном (экструдированный пенополистирол). Толщина утеплителя 30 мм.

Толщина пластиковой рамы 70 мм. Когда будет вставляться окно, то монтажной пене будет за что зацепиться и хорошо будет держаться в оконном проеме.

Этот откос утеплять не надо так как мы не разрываем утеплитель как в первом варианте.

Вывод.

Второй вариант самый удачный:

- Окно в проеме хорошо будет держаться.

- Утеплитель в окне не прерывается и нет необходимости утеплять откос.

.

.

.

Так как в нашем примере перекрытие будет легкое - деревянное, то слишком мощную перемычку делать не надо. К тому же по всему периметру наружных стенок мы делаем пояс, который воспринимает всю нагрузку на себя.

По этому для этой перемычки вполне использовать две жилы арматуры (рабочая арматура) диаметром 6-8 мм, которая ложиться в длину.

Арматуру между собой вяжем обычной вязальной проволокой, сваркой не надо. Внешне сетка из арматуры похожа на приставную лестницу (смотрите фото выше).

.

.

.

Очень частая ошибка многих - не придают серьезного значения давления бетона.

Так как бетон достаточно тяжелый, в среднем 2,3 тонны м3, то надо максимально внимательно отнестись к подпоркам щита, чтобы бетон не выдавил опалубку вниз! Если произойдет смещение опалубки, то это сложно устранить, проще в начале сделать все правильно.

Обратите внимание, что подпорка по середине немного смещена ближе к окну (фото выше), так как внутренний край горизонтальной опалубки прикручен к вертикальной опалубки и провисать не будет.

.

.

.

Для перемычки обычно используется марку бетона 200. Состав бетона: одно ведро цемента, два ведре песка, пять ведер щебенки. Как легко и правильно приготовить бетон можно узнать здесь.

Вибрировать бетон электрическим вибратором не обязательно.Обычно мы используем в качестве трамбовки обычную палку.

Снимаем вертикальную опалубку на следующий день и продолжаем строить стену дольше.

Небольшая хитрость если вы сняли опалубку сбоку (вертикальная опалубка.

Нюанс: арматура для перемычки (сетка) не должна касаться деревянной опалубки! Арматура должна находиться в бетоне.

Лучше всего когда рабочая арматура находиться на 20 мм выше низа перемычки. Обычно перед тем как заливать бетон мы подкладываем кусочки кирпича (сколка) под арматуру (сетку) толщиной 20 мм, а только потом заливаем бетон.

.

.

.

Так же важно сделать в окне четверти. Это необходимо, чтобы окно не продувалось сквозь щели и спрятать монтажную пену.

В данной статье мы сделали четверти в окне по пять сантиметров с трех сторон - бока и верх и 2 сантиметра внизу, в том месте, где будет находиться подоконник.

Как ни странно, но сегодня многие не делают четвертей в окнах? Сделать четверть в окне очень просто.

Если у вас есть выбор делать четверть в окне или нет, то лучше всего ее сделать!

Себе бы я делал ж / б перемычки на окнах и дверях по месту, заливал бы непосредственно в проеме.С учетом того, где находиться перемычка какую и нагрузку она будет испытывать.

Окна всегда бы делал с четвертями.

Наружные стены всегда бы делал с поясом - он воспримет на себя нагрузку от перекрытия и распределить ее. Благодаря ж / б поясу уменьшиться нагрузка на перемычки железобетонные .

Самое интересное и полезное на эту же тему:

Как убрать мостик холода от металлических перемычек над окнами?

Мостик холода, он же температурный мост, это участок конструкции который изготовлен из материала с повышенной теплопроводностью, если сравнивать с инструментом изготовления конструкции в целом.

Именно через такие проходят наибольшие "утечки тепла".

Перемычка, этот элемент (конструктивный) принимает на себя всю нагрузку конструкций.

Вообще в жилых и общественных зданиях перемычки над окнами не изготавливаются из металла, в таких зданиях используются железобетонные перемычки.

Далее утеплить перемычку, то есть убрать тот самый "мостик холода" можно как снаружи так и изнутри.

Самый эффективный вариант (он же правильный) наружное утепление, но тут нужно учитывать следующее:

Если живёте "на этажах", то нужно вызвать промышленных альпинистов со специальным оборудованием доя работы на высоте.

Если фасад здания обшит наружной отделкой (например, сайдингом), то придётся частично разбирать эту конструкцию.

.

Если остановились на наружном утеплении, то в начале очищаем поверхность перемычки (оконной) от грязи.

Можно обезжирить металл и плюс грунтовка с просушкой.

Далее нужен утеплитель, более не дорогой вариант, это пенопласт, более надёжный и эффективный, пенополистирол (экструдированный).

Вырезаем пенопласт нужного размера.

Я приклеивал пенопласт на вот такую ​​

клей-пену (полиуретановую) «Ceresit CT 84» (Церезит) к клею нужен «пистолет».

Клей-пена наносится на поверхность пенопласта (или же пенополистирола) «волной» с небольшим отступом от краёв.

Далее прижимаем утеплитель к поверхности.

Если остались щели между утеплителем, то задуваем их монтажной пеной.

А дальше смотрите по месту, если пенопласт, или пенополистирол буде штукатуриться, не помешает и дюбелирование.

То есть дополнительно крепим утеплитель к перемычке тарельчатыми дюбелями, но дайте время (в случае с Церезитом не менее 2 часов) на просушку клей-пены.

Всё, после просушки пены срезаемнее, крепим малярную сетку на утеплитель и далее наносится штукатурный слой.

Перемычки над окнами в доме из газобетона

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут возникнуть при дальнейшей эксплуатации.Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако их использование перед использованием с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. За использовать их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций.Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева ячеистого бетонного материала. Главным требованиям к зданиям, при стенже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно просушивается и обрабатывается антисептиком.Достоинством деревянного перемычек над окнами в доме из газобетона есть возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешнему и небольшой срок, в сравнении с другими разновидностями перекладин, являющимися их служащими минусами.

Металлические профили

Обладают отличными несущими их характеристиками, однако применение не всегда оправдано.Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких дополнительных высока, поэтому возникает необходимость утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого другого материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти определяющие определяющие из ширины оконного отверстия, а также из высоты установки над ним.Глубину опирания перемычек на газобетонную стену или минимальную площадь в кладку в зависимости от их вида. Самыми популярными вариантами являются:

  1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяемой для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
  2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см.Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
  3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.

Вариант без перемычек тоже на практике. Для реализации задуманного нужно соблюсти несколько требований:

  1. Ширина оконного отверстия не больше 120 см.
  2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
  3. Устраивается временная опалубка.
  4. Над укреплением произведено армирование нескольких рядов.
  5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост.Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весомона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх.Логическая ориентация используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устанавливается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время погодных лет создается стройка, от условий, температуры и воздуха.При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, необходимое пространство с сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота установки составляет не менее двух третей ширины проема.При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, артикул также имеет успехом усиление нешироких проемов.Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые заполняются клеем или растворами. На закрепленные прутья далее укладываются блоки.

Укрепление проема - процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, выполнить правильно расчеты и выполнить описанные действия.

Грамотное выполнение армирования строений из газобетона является залогом возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при повышении уровня прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов.Это помогает распределить нагрузку и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроении имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

.

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указать правильное направление монтажа.

СправкаТакой принято самым главным и не требующим вариантом особых знаний для установки.

Основными преимуществами являются:

  • правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
  • газобетонные перемычки к высокопрочным конструкциям с малым весом, не оказывающая дополнительную нагрузку на возведенные стены и фундаментальное основание;
  • ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому вызывает снижение тепловой эффективности, и в результате не требуется дополнительное утепление.

Основные размеры газосиликатных перемычек:

  • Высота - 124 мм;
  • Ширина - 115 мм, 150 мм, 175 мм;
  • Длина - 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является конструкция из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.

В данной статье представлена ​​информация о выпуске данного размера элементов и о способе самостоятельного изготовления.

U-образные перемычки являются сборными элементами. Они легко пилятся под длинной с помощью ножовки по газобетону. В борозды изделий закладывается сварная арматурная каркасная конструкция, после чего монтаж производится оконным или дверным проемом посредством деревянной опалубки. Железобетонные элементы изготавливаются с применением тяжелых смесей на основе бетонов и арматурных прутов. Не забудьте внутри конструкции link вставку из пенополистирола или другого утеплителя.

Железобетонные перемычки

Эти заводские изделия предоставят собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Глубина опирания и максимальная длина проема

В зависимости от конструктора может быть выполнена монтажная схема, опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Тип перемычки Длина проёма максимальная Опирание на кладку Конструктивные особенности
Армированная несущая конструкция газобетонная 174 см 25 см Не нуждается в дополнительном утеплении
Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков 300 см 25 см Не нуждается в дополнительном утеплении
Монолитная железобетонная конструкция несущего типа В соответствии с длиной балки 35 см Нуждается в дополнительном утеплении
Выполнение армированием 120 см Введение арматуры за проём на 0,5 м Желательно осуществлять рядовое армирование над проёмами
Монолитная не несущая конструкция из железобетона 200 см 35 см Нуждается в дополнительном утеплении
Конструкция не несущего типа на основе металлических уголков 120 см 20 см Нуждается в заглублении в кладку

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определено расчетом):

  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется использовать четыре арматурных стержня, которые соединяют с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для обеспечения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей для выполнения финишного декорирования.

Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со своими рекомендациями:

  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости использования в одном проеме пары перемычек, но основания оконного проема выполняется монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемом возмещении домов из ячеистых бетведонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Применяйте такую ​​конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков в широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина установленного металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не угол позволит выступать над стеновой поверхностью.

Вот ещё вариант:

Важно! Выполнить обязательное оштукатуривание газобетонного строения, то металлические перемычки из угла нужно оборачивать специальной штукатурной сеткой.

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то первая половина устройства станет перемычка из стандартных блоков без применения дополнительных крепежей.Блоки нужно укладывать с использованием съёмной временной опалубки и специальной клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Залог долговечности любой постройки или конструкции - грамотный подход к армированию, что позволяет избежать появления трещин и других изъянов в период эксплуатации.

Армированные элементы нужны для повышения уровня прочности конструкции из газосиликата при возведении коттеджей и частных небольших домов.

Обязательно при строительстве проемов окон или дверей должны устанавливаться перемычки для газобетонных блоков.

Общие сведения о перемычках в строительстве

Смысл перемычек

Газобетонная кладка подвергается серьезной нагрузке не только в момент постройки дома, но и эксплуатации. Чтобы распределить нагрузку равномерно, на проем устанавливается арматура, с использованием штробореза. Когда арматура помещена в паз, то закрепляется фиксируется.

При выборе материала необходимо ориентироваться на показатели этого материала и длину пролета. Одним из важных моментов является вес перемычек.Монолитные железобетонные конструкции сильно нагружают несущие стены. А при укладке газобетонных конструкций можно справиться самостоятельно.

Перемычки в частном строении

Когда возводится частный дом, технология отличается некоторыми моментами. Сегодня строительный рынок предлагает несколько видов перемычек, различающихся своей конструкцией и правилами применения.

Газобетонные перемычки

Уже готовое решение в виде армированной газосиликатной / газобетонной перемычки, выполненной в соответствии с ГОСТом, которое можно купить.Такие элементы включают обычные балки для газобетона с прямоугольным сечением и арматурой, обработанной антикоррозийной смесью и выполняемой роль внутреннего каркаса. На них присутствуют стрелки, указывающие направление монтажа. Рассматриваемый вариант при признан самым легким и не требующим специальных знаний для установки. Однако, за него придется выложить немаленькие деньги.

Среди преимуществ нужно отметить
  • - отсутствие трещин при правильно проведенном армировании.Они не подвергаются нападению при длительной эксплуатации;
  • - газобетонные перемычки высокопрочными конструкциями легкого веса, поэтому не обеспечивают высокой нагрузки на стены и фундамент постройки;
  • - структура - перемычки похожи на строительные блоки, высоким показателем эффективности без дополнительного утепления конструкции.
  • Сколько необходимо брусков зависит от толщины блока. Если стена 40 см, понадобится 2 шт по 15 см и один по 10.Если полметра, то 2 по 15 см и 2 по 10 см.
  • Размеры перемычек - по высоте показатель в 124 мм, ширине 115-175 мм, длине 1300-3000 мм.

Блоки в форме буквы U

U-блоки сегодня популярный вариант для строительства сборно-заливных перемычек над окошками из стен, выполненных ячеистым газобетоном с несъемной опалубкой. Габариты таких блоков совпадают с размерами стандартных стен, а монтаж не требует применения специальных грузоподъемных механизмов.

Перемычки формы U - сборные и легко поддаются распиливанию ножовкой по газобетону.Изделия по размеру 20 см в ширину, присутствуют борозды 12 см, в которые закладывается каркасная арматура и монтаж производят с применением деревянной опалубки.

Технология установки следующая
  • - подготавливается жесткий помост, подпирающийся брусками или металлическими трубами в нескольких местах;
  • - блоки укладываются на помост с запуском на стены на 25 см. Если это опоры, то они должны быть цельными;
  • - более толстая стена размещается с внешней стороны постройки.На нее наносится утеплитель. Боковые стороны приклеиваются специальным раствором для газобетона, соблюдая правила;
  • - в лотки помещается объемный арматурный каркас в виде 4-х стержней диаметром 12-16 мм, скрепленных между собой проволокой с шагом в 40 см;
  • - лоток заполняется мелкозернистым бетоном М200;
  • - заливая, нужно обеспечить равномерного распределения смеси и полного обволакивания арматуры. Достичь этого можно путем укладки бетона слоями;
  • - демонтаж опалубка проводится через 21 день.

Можно собирать U-изделия на земле или в помещении на ровной площадке с устойчивым основанием. Как вариант - использование настила из досок.

Элементы из железобетона выполняются с использованием тяжелых смесей с бетоном и арматурных прутов.

Для справки. Когда в планах нет утепления дома, то целесообразно выполнить вставку из пенополистирола или аналогичного утеплителя.

Выглядят как бетонная балка, внутри которой находится арматура. Основа - бетон М200, являющийся холодным, и обязательно требует утепления.Создавая опалубку, можно столкнуться с некоторыми трудностями.

Преимущество конструкции в том, что она может перекрыть большие проемы, независимо от формы постройки.

Если проем большой, то монолит изготавливается своими руками.

Если требуется перекрыть пролет длиной 2,8 м, тогда 280 делим на 20 и получаем высоту, равную 14 см.

Армирование проводится 6 двенадцатимиллиметровыми стержнями с шагом в полметра. Длина опирания балки должна равняться 35 см с одной и другой стороны.Опоры заливаются толщиной в 1,5 см.

Для изготовления монолитной перемычки изготавливается опалубка из досок или фанеры. Утеплитель в данном случае укладывается с внутренней стороны. Некоторые делают опалубку меньше, чтобы теплоизоляционный слой приклеить после снятия опалубки. Можно в качестве материала использовать экструдированный пенополистирол, обладающий высокими высокими изоляционными и прочными свойствами. Такая опалубка несъемная. Внутрь ее помещается каркас из арматуры и заливается бетоном М200.Через 3 недели монолитная перемычка будет готова.

Важно! Бетон проигрывает газосиликату в теплопроводности.

Применение железобетона возможно, если стены дома будут утепляться минватой, иначе такая конструкция станет мостом холода.

Как проходит монтирование

В процессе монтирования перемычек опираются на конструкционные особенности.

  • Армированная несущая конструкция из газобетона применяется при максимальной длине проема в 174 см, при этом для опирания на кладке необходимо 25 см.При укладке газобетона рекомендуется применять 4 угол из стали. Лучше, если уголки налегают на кладку на 30 см. Газобетон отличается прочностью из-за наличия стального каркаса. Перемычки представляют собой однопролетную балку с нагрузкой по всей поверхности. Плюс в возможности не утеплять дополнительно строение.
  • Несущую конструкцию из железобетона с опалубкой в ​​виде U-образных блоков можно использовать при длине проема в 300 см, с таким расчетом опирания на кладку как при газобетоне.Монтаж проводится без использования специальной техники, что является большим преимуществом. Также не нуждается в утеплении.
  • Монолитная конструкция из железобетона устанавливается в зависимости от прочности балки, на опору приходится 30 см. Такой возможностью перекрыть проем шириной до 3 м. Это отличное решение при перекрытии широкого расстояния. Пропорция соблюдается 1:20. Обязательно дополнительно утепляется.

Армирование требуется при длине проема от 1,20 м.

касается не несущей конструкции, то железобетон используется прине балки 2 м, опора - 0,35 м с дополнительным утеплением. Используется металлический уголок и заглубление в основании кладки.

Оконный проем

  • Использование U-блоков при работе с перекрытиями шириной не более трех метров, позволяет обойтись без участия спецтехники, например, крана.

Армирование производится с помощью металлической прутьев прочностью А400-500 и диаметром 10-16 мм.

В случае ширины лотка менее 120 мм рекомендуется использовать армирование двумя стержнями.

Когда ширина ширины 150 мм, лучше взять 4 арматуры и соединить их проволокой с шагом в 50 см с целью достижения прочной решетки.

Значение опорной зоны крайних блоков равняется 25 см. Чтобы скрепить торцы, можно воспользоваться обычным клеем для газобетонов.

  • Вместо лотков в виде U можно построить опалубку из досок или газобетонных блоков.Затем провести армирование и заполнить бетоном.

Армированные перемычки

Несомненно, способ создания армированных перемычек внутри придает прочность.

По размерам указывают на длину пролета и ширину блоков стен.

Монтаж выполнен, отдельные моменты:

  • - детали поднимаются на нужную высоту и ставятся стрелкой вверх.Ширина при этом должна равняться ширине блока;
  • - можно использовать в проеме 2 перемычки, но основание проема должно быть монолитным;
  • - все элементы обязательно соединяют специальным соединением для склеивания, а вторая деталь должна плотно прилегать к оконной перемычке, с помощью киянки. Важно, чтобы целостность конструкции не нарушилась;
  • - вся поверхность выравнивается с помощью рубанка, и продолжать работу можно после полного высыхания клея.

Таким способом оформляется дверной и оконный проем.Главное, чтобы перемычки опирались на стены максимально надежно, чего можно добиться правильными расчетами.

«Колхозный» способ

При строительстве домов из ячеистого бетона часто встречается монтажными уголками или арматурными стержнями, который очень не нравится профессионалам. Однако, популярность данный вариант не теряет.

Интересно, что использование стальных уголков не регламентируется ГОСТом и не указывается в правилах строительства зданий из газобетона.

Применяется такая конструкция на узких проемах до 1,20 м и в одноэтажных постройках.Уголки нужно покупать мощные, с сечением 75х75х6 мм. Они устанавливаются с опорной глубиной в 30 см. При условии, что нужно придерживаться правил:

  • - обязательно уголки нужно покрасить со всех сторон антикоррозийным составом;
  • - минимальное значение опорной длины для уголка из металла - 20 см;
  • - соединение уголков происходит с применением стальной ленты, сварки, стяжки;
  • - уголки должны утапливаться в бетон, чтобы не допустить выпирание над поверхностью стены.

При штукатурке газобетонной постройки, металлические перемычки следует обернуть специальную штукатурной сеткой.

Нюансы

  1. Когда длина проема больше 120 см, а высота меньше на 2/3 ширины, то лучше применять перемычки из обычных блоков с дополнительными крепежами. При этом блоки укладываются с использованием временной опалубки и клея. Боковые конструкции должны утопать в стене.
  2. Чтобы усилить стену, рекомендуется армировать ряды над проемом.Нормальное значение сечения арматуры - 8 мм. Конец ее нужно заводить за границу проема на 50 см с обеих сторон, придавая им форму буквы Г. Затем они анкеруются в газобетонную кладку.

Вывод

Монолитные железобетонные конструкции очень тяжелые, поэтому при оформлении проемов окна или дверей целесообразно выбирать газобетонные изделия, которые можно установить легко. Они практичны и обладают хорошей теплоизоляцией, надежно держат кладку над проемом.

Важными моментами в строительстве при создании перемычек высота и ширина.При правильном расчете и уровнеже, строение обретает надежность. Но, если расстояние для перекрытия очень большое, тогда выход в использование монолитных балок из железобетона.

Кладете железобетонные перемычки в доме из газобетона? Будьте внимательны

Здравствуйте.

Статья родилась спонтанно. Проезжал позавчера мимо коттеджного поселка. В глаза бросились ж / б перемычки над окнами одного дома из газобетона. Там будут точно проблемы в будущем.

Нет, я не хочу заводить историю о том, как ошибки приводят к обрушению дома.Изделия из бетона имеют хороший запас прочности. Перекрытия на голову падают крайне редко 😊. Но за свою скромную карьеру проектировщика, мне пришлось сделать не один десяток усилений. Просто будьте внимательны.

Не все перемычки «колбасные»

Есть разные виды серийных перемычек и армируются они по-разному. Мало кто обращает на это внимание. Однако разница важна

Большинство современных изделий мы называем «колбасными». Внутри них арматура одинаково уложена по всему длине.Если перемычка длинная, ее можно отрезать в любом месте (как колбасу). При укладке главное выдержать минимальное опирание. Увеличивать его можно столько, сколько вам нужно. Несущая способность не пострадает.

Есть серии перемычек с дополнительным армированием приопорных участков. Они часто встречаются при покупке б / ушных изделий со старых объектов. Да и некоторые ЖБИ заводы их до сих пор льют. Это как раз тот случай, когда «кашу маслом испортишь».

Приопорные зоны таких изделий усилены арматурой.На границе проема она работает на срез. Как только вы опираетесь на стену слишком длинный участок (обычно предел 230–250 мм), граница наибольшей нагрузки попадает в менее заармированную часть. Так появляются трещины. А если давление слишком большое, бетон «обрезает». Перекрывать такой перемычкой два окна со «столбиком» (простенком) посередине тоже нельзя.

Не перегружаем газобетон

Здесь все просто. Если сверху на перемычки не планируете опирать плиты перекрытия, с блоками ПГС ничего страшного не случится.Конечно, при условии, что они предназначены для установки стен, а не самые дешевые D350.

Исключением могут быть слишком широкие проемы. Но это большая редкость.

Когда на перемычку приходится большая нагрузка от перекрытия или балок, газобетон под ней нужно усилить. Самое простое решение - 2-4 ряда полнотелого красного кирпича под опорой. Они перераспределяют нагрузку и исключают растрескивание блоков.

Не перегружаем перемычки

Когда на перемычках лежат плиты перекрытия, на них приходится слишком большая нагрузка: стены вышележащего этажа, сами плиты и все, что на них находится.

Если это возможно, раскладываем плиты так, чтобы они лежали на глухих стенах (без дверей и окон). Если нет, подбираем перемычки только по расчету.

Замечу, варианты с армопоясом я намеренно опустил. Когда он сделан правильно, все проблемы с нагрузками пропадают сами собой. Но слишком часто армопоясают в массивный мост холода под перекрытием. А это уже совсем другая история…

Если статья была полезна, отправьте мне пару кубов ПГСа с вашего объекта. Самому дом строить надо.Шучу я, хватит и лайка 👍. Спасибо, что дочитали.

Перемычки для блоков газобетонных

Многие неопытные строители используют при сооружении стеновых проемов перемычки из железобетона. Однако современные производители предоставляют более практичный вариант. Использование перемычек для газобетонных блоков позволяет проводить такие работы намного быстрее, а также не портить внешний вид проема. Кроме того, использование такого материала повышает теплоизоляцию коробки. Все тонкости применения газобетона стоит рассмотреть подробнее.

Для чего используется

Газобетонная кладка над проемом подвергается серьезному давлению. Высокие нагрузки воздействуют на нее не только в период постройки дома, но и во время его эксплуатации. Для равномерного распределения нагрузки на проем следует провести установку арматурных прутьев с использованием штробореза. После помещения арматуры в паз его заделывают жидкостью.

Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, следует учесть такие показатели, как доступность материала и длина перекрываемого пролета.

Особенности установки разных конструкций

Проемные отверстия, которые довольно большую длину, перекрывают монолитными железобетонными изделиями. Если длина проема не превышает 3 м, следует использовать ж / б балки, помещенные в несъемную опалубку. Если проемное отверстие в газобетонной стене имеет длину всего 1,2 м, перемычку выполнять нет необходимости. Это условие соблюдается в тех случаях, когда кладка над проемом высота не больше 2/3 ширины самого проемного отверстия.

Простенки в несущей конструкции должны иметь ширину минимум 60 см. При необходимости сделать простенок ширины следует соорудить его из кирпича. Для таких простенков люди и газобетонные блоки с армированием.

Более оптимальным решением для сохранения теплоизоляции наружных стен дома является создание перемычек, которые выполнены из газобетона. Они устанавливаются над оконными и дверными проемами. Такие блоки обычно имеют марку плотности D700. На эту иную и монолитную продукцию в несъемной опалубке, представленная U-блок.Последние имеют плотность D500.

Иногда армирование перемычек представляет собой самую простую способность, благодаря которой можно перекрыть проем не больше 174 см. При выборе перемычек стоит их вес. Монолитные железобетонные изделия очень сильно нагружают несущие стены. Для монтажа таких конструкций понадобится использовать подъемную технику. Чтобы уложить армированные газобетонные конструкции на кладку, создать специальные разгрузочные площадки нет необходимости.

Выполняемые над проемами перемычки обычно выполняются длиной от 2 см.Стенка U-блока, обладающая большей толщиной обращается в сторону улицы. Сборка несъемной опалубки из таких блоков осуществляется на временной опоре. После полного застывания ее убирают.

Монолитные изделия

При использовании монолитных ж / б перемычек можно перекрывать проемы шириной до 3 м. Такие конструкции уступают лишь перекрытиям из тяжелого бетона. U-образные железобетонные изделия монтируются без использования специальной техники. Это обстоятельство является весомым преимуществом.

Однако такая технология требует хорошей подготовки и достаточно большого объема работ, во время которых будет создаваться перемычка. Изделие оснащается металлическим каркасом в U-образных блоках. Если они имеют ширину 20 см и лоток шириной 12 см, допустимо армировать их 2 арматурными стержнями. Во блоках, имеют ширину лотка больше 15 см, необходимо выполнять армирование с использованием 4 стержней.

Проемы устраиваются и без перемычек, если соблюдено несколько обязательных требований.Одно из них уже упоминалось выше - кладка над проемом должны быть высотой не больше 2/3 ширины проема. Для создания рядов к установке такое при установке проема вводить временную опалубку. Во время работ используют клей для газобетона.

При недостаточной высоте установки следует усилить проем рядовой ненесущей удерживающей конструкцией. Могут и стальные уголки. При их использовании необходимо несколько тонкостей:

  • Стальные уголки могут окрашиваться по ржавчине.Их покрывают краской как изнутри, так и снаружи.
  • Опора на кладку имеет минимальную длину 20 см.
  • Лучше, если уголки будут скреплены стальной лентой. Для этого применяемая проволочная стяжка. Для скрепления с любовью
  • Уголки обычно утапливаются в газобетон. Они не должны выступать из стены.
  • Стальные уголки необходимо обернуть штукатурной сеткой, если стены будут оштукатуриваться.

При создании монолитной перемычки понадобится выполнить такие действия:

  • Необходимо совместить армированные конструкции при помощи подъемной техники.Перемычка устанавливается стрелкой вверх. Опору лучше выполнять глубиной от 25 см. Оптимально, если она будет равна 30 см. Ширина должна быть равна ширине блока.
  • Перемычки необходимо скрепить между собой. Не следует допускать деформации элемента. Его не следует укорачивать или выполнять в элементе отверстия. Нарушение целостности конструкции к потере ее прочности.
  • Укладывается следующая перемычка вплотную к предыдущей.
  • Поверхность конструкций выравнивается рубанком.
  • Ожидается схватывание смеси для тонкошовной кладки.

При выполнении таких действий можно оформить дверной или оконный проем своими руками. Опирание перемычек на стены должно быт максимально надежным. Это можно выполнить выполнением правильных расчетов.

Выводы

монолитные железобетонные изделия обладают внушительным весом, для оформления оконных и дверных перемычек следует выбирать газобетонные изделия. Они практичны и легко устанавливаются.Кроме того, такие изделия отлично справляются с задачами теплоизоляции. Они надежно удерживают находящуюся над кладку.

При создании установки над следует учитывать его ширину и высоту. Такие показатели при выполнении расчетов конструкции. Благодаря правильному монтажу перемычек можно обеспечить надежность всего строения. В некоторых случаях лучше выбирать монолитные железобетонные изделия.

  • Баня из газобетонных блоков своими руками
  • Приготовление бетона вручную: пропорции, таблица
  • Бетон своими руками
  • Шлакоблоки своими руками в домашних условиях
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
