Площадь окна в котельной: Размер окна в котельной и площадь остекления. Оконный проем в котельной.

Содержание

Размер окна в котельной и площадь остекления. Оконный проем в котельной.

Мы, компания Инвуд, изготавливая и устанавливая в частных домах окна из дерева или ПВХ, расскажем, какой размер окна в котельной используются, какие требования по установке, виды и характеристики.

Для отопления дома и обеспечения проживающих горячей водой в частных домах и коттеджах обустраивают котельную. Существует множество вариантов котлов, но наиболее популярными считаются модели, работающие от газа.

Строительными нормами регламентируется величина площади комнаты с котлом: в котельной обязательно должен быть оконный проем, размер которого также должен отвечать требованиям.
Подробнее ознакомиться с ними можно в интернете. Пункт 5.10 СП 402.1325800.2018.

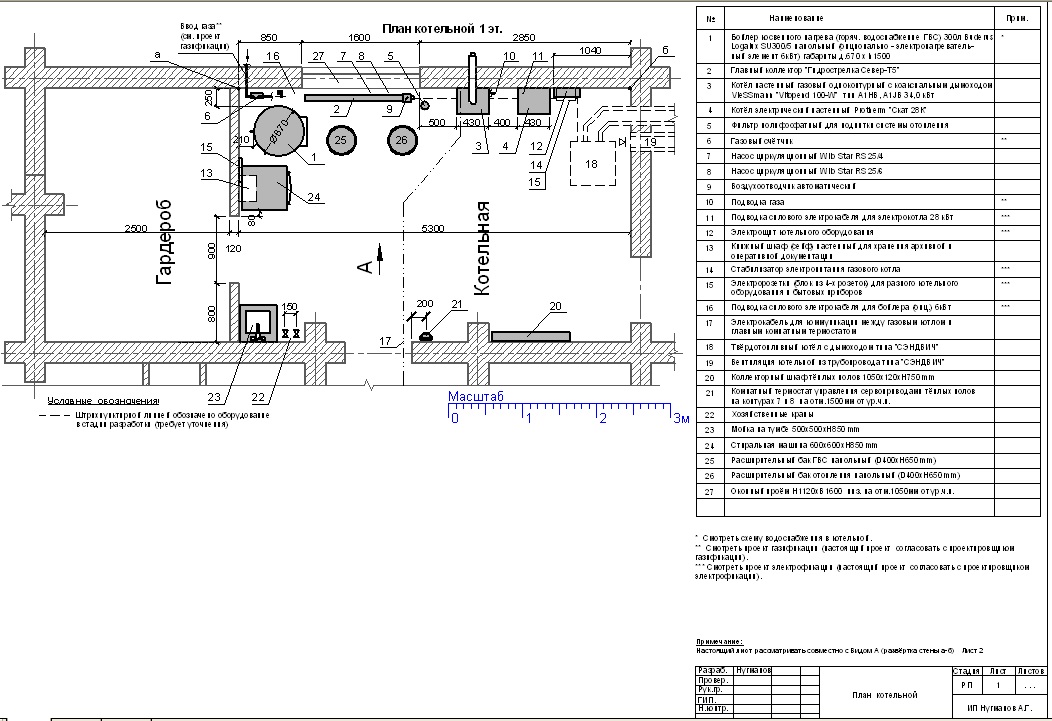

Ниже показана схема – какого размера окно в газовой котельной.

Для чего нужно остекление в котельной?

Окно в котельной отвечает за такие функции, как:

Освещение.
Конструкция выполняет роль естественного освещения. Это важно при пожаре, так как в этот момент часто отключается свет и найти выход в темном помещении затруднительно.
Вентиляция.
Через форточку, обеспечивается приток свежего воздуха в помещение, что важно в случае утечки газа.Обязательное условие — она должна открываться наружу.
Эстетическая составляющая.
Глухая стена здания не всегда выглядит привлекательно, поэтому красивый и качественный стеклопакет из ПВХ или дерева дуба, сосны или лиственницы украсит помещение. Подобрать его, помимо соблюдения норм и требований, можно с учетом общего стиля архитектуры здания.

Важно! В первую очередь, окно в помещении с тепловым оборудованием и его габариты регламентируются, исходя из компенсации ударной волны при возможном взрыве газа! То есть, взрывная волна не должна находить препятствий, и конструкции должно легко «выходить», чтобы не разрушить основу дома.

Размер окна в котельной

Согласно нормам, площадь потолков в таком помещении должна быть не менее 2.2 м2, а окна — не меньше 0,5 м2.

В СНиП четко прописано, какого размера должно быть форточка, исходя из объема комнаты:

до 15м 3 — размер форточки 0,5 м2
свыше 15м3 — увеличивается размеры оконной конструкции.
По установленным норма остекления, к каждому 1 м3 объема добавляется 0,03 м2 стекла.

Важно! Показатели остекления рассчитываются по схеме: 0,3 м2 окна на каждые 10 м3 помещения.

Площадь остекления комнаты с газовым котлом

Прописаны и нормы минимальной площади остекления, в соответствие с толщиной устанавливаемых стекол:

Толщина стекла 0,3 см. –площадь остекления должна быть не менее 0,8 м2;
0,4 см –1 м2;
0,5 см – не менее 1,5 м2.

Приведенные показатели нормы касаются только застекленной части окна без учета каркаса.

По правилам необходимо также обеспечить приток воздуха в комнату. Для этого создают отверстие 15 х 20 см, или оставляют просвет между дверью и полом около 2 см.

Материал остекления

Требования предъявляются не только к размеру, стеклам оконных конструкций, но и к материалу изготовления. Он должен быть устойчив к воздействию высоких температур, быть экологически чистым.

Этим критериям отвечают стеклопакеты из алюминиевого профиля и современные деревянные конструкции. Стеклопакеты защищают помещение от холода и являются источником естественного освещения.

Что такое ЛСК окна

Допускается остекление помещения котельной ЛСК — легкосбрасываемыми конструкциями.

В случае пожара, именно такой вариант поможет быстро освободить оконный проем в котельной, для этого достаточно выдавать конструкцию наружу.

Для остекления оконного проема котельной ЛСК запрещается использовать армированные стекла, поликарбонат, триплекс и сталинит и другие прочные и сложно разрушаемые материалы.

Видео – размеры и виды окон в котельной

Где заказать окно для проема в котельной

Для того, чтобы корректно установить окно в котельной, лучше воспользоваться консультаций специалистов и заказать установку от профессионалов. Наша компания «ИнВуд» занимается установкой окон более 11 лет, поэтому мы владеем полной информацией об актуальных нормах и правилах. Всегда гарантируем высокое качество и надежность. Если Вы ищите оптимальное соотношение цены и качества вам следует обратить внимание на деревянные окна эконом класса у нас на сайте.

Рассчитаем стоимость
окна для котельной в доме

Оставьте телефон и мы перезвоним за 25 секунд

Отправляя заявку вы даете согласие на обработку ваших персональных данных в соответствии с политикой конфиденциальности

площадь остекления в котельной с газовым котлом

При строительстве частного дома или коттеджа немало внимания уделяют обустройству помещения для котельной. Для организации отопительной системы используются разные виды котлов, но большим спросом пользуется газовое оборудование. Существенное значение при обустройстве отопления имеет размер окна в котельной. Монтаж этого элемента конструкции проходит по правилам, регламентированным в нормативных актах.

Соблюдение нормативов при сооружении бойлерной обеспечивает безопасную эксплуатацию отопительной системы. Поэтому нужно тщательно изучить все нюансы и тонкости монтажа таких сооружений.

Общие требования к топочным зданиям

Для проведения системы отопления в частных домах возможно использование нагревательных агрегатов разного типа: газовых, электрических, твердотопливных. Поэтому при выборе здания учитывается тип котла. Но существуют требования, общие для всех видов нагревательных приборов.

Котел может находиться внутри дома:

на чердачном или мансардном этаже;
в подвальном помещении;
на кухне.

Котел на кухне

Котельную можно расположить в обособленно стоящем здании, пристройке либо автономном модуле (контейнере).

Топочное отделение возводится с учетом правил, обеспечивающих пожарную безопасность:

Стены сооружают из огнестойкого материала: бетона, кирпича, шлакоблока. Допускается обшивка стен кафельной плиткой.
При установке напольного прибора полы бетонируют либо изолируют металлическим листом.
При монтаже настенного устройства участок стены облицовывают керамической плиткой либо обшивают листом металла.
Запрещается хранение взрывоопасных и легковоспламеняющихся веществ.
Обеспечивается свободный проход к оборудованию для осуществления контроля техобслуживания приборов.
Дверь должна распахиваться наружу. В пристройке устанавливают две двери, чтобы из одной можно было попасть внутрь сооружения, а из второй – выйти наружу.
Обязательно наличие естественного освещения и системы вентиляции.

Внимание! Разрешается оборудовать одно помещение не более, чем 2 котлами.

Строительство бойлерного отделения желательно начинать с подготовки проекта.

В нем учитывают все требования, отвечающие следующим подзаконным актам:

СНиПу (строительным нормам и правилам), действующим в отношении топочного оборудования;
своду правил (СП), регламентирующему проектирование индивидуальных систем отопления.

Особенности подготовки бойлерных с газовым котлом

Помимо общих, к каждому из типов устройств предъявляются дополнительные требования, но по отношению к газовым агрегатам они более серьезны. Объясняется это повышенной взрывоопасностью приборов, работающих на газе, поэтому таким образом оборудованные помещения необходимо тщательно готовить.

Монтаж отопительного устройства в автономном помещении проводится в соответствии с нормативами, регламентируемыми действующим СНиП и должен соответствовать следующим условиям:

возведение отдельного фундамента и подиума под агрегат, устанавливаемый непосредственно на пол;
наличие свободного пространства площадью 1 кв.м. перед устройством;
обеспечение прохода к отопительному оборудованию шириной не менее 0,7 м;
обустройство дымоходом, расположенным выше кровли;
утепление дымоходного канала теплоизоляционным материалом;
наличие устройства, обеспечивающего автоматическое отключение газа при аварии.

Внимание! Запрещается монтаж газовых устройств в жилых комнатах, в том числе в коридоре и санузле. Разрешается обустройства прибора на кухне при наличии систем вентиляции или вытяжки.

К обособленно расположенному зданию топочной прокладывают коммуникационные сети: трубопровод с водой, обеспечивающий подпитку отопительной системы, канализация для слива теплоносителя.

Техобслуживание приборов и коммуникаций проводится не реже 1 раза в год.

Соответствие размеров газифицированного здания нормативам

При конструировании бойлерной, работающей на газе, учитывается мощность отопительного агрегата. Согласно этому параметру рассчитывают объем топочного отделения.

В таблице представлен минимальный объем и место оборудования топочной, соответствующий определенной мощности нагревательного прибора:

Мощность устройства	Объем помещения	Место расположения агрегата
До 30 кВт	7,5 куб.м.	встроенное отделение или кухня
30-60 кВт	13,5 куб.м.	пристройка, отдельное помещение в доме
60-200 кВт	15 куб. м.	автономно стоящее здание, пристройка, цокольное или подвальное помещение

В таблице показано, что дозволяется монтаж в кухне устройств мощностью не более 30 кВт. При этом ее площадь должна составлять около 4 кв.м.

Если отопительное оборудование расположено в подвале либо на цокольном этаже, стены и перекрытия, смежные с другими помещениями, должны обладать паро- и газо- непроницаемостью. Помимо этого, при применении отопительных приборов мощностью до 300 кВт необходимо предусмотреть наличие обособленного выхода на улицу.

Размер окна в котельной для газового котла

Бойлерная с установленным в нем агрегатом, функционирующим на газе, должна достигать в высоту до 2,2 м. К тому же котельная обязательно оснащается окном, величина которого составляет минимум 0,5 кв.м.

При возгорании и пожаре часто отключается свет, найти выход из задымленного здания бывает сложно. В таких экстремальных ситуациях безопасность обеспечивается с помощью естественного освещения, проникающего через проем в стене.

Оконная конструкция оснащается форточкой, позволяющей при утечке газа обеспечить возможность проветривания. Одно из условий – открывание окон на улицу. Таким образом, оно используется не только для естественного освещения, но и в качестве важного элемента вентиляционной системы.

Площадь остекления в котельной с газовым котлом

Согласно нормативам, прописанным в СНиПе, площадь окна в газовой котельной размером 0,5 м² установлена лишь для бойлерных, объем которых не превышает 15 м³.

Если размеры отапливаемого отделения больше, то и площадь остекления увеличивается. В СП установлены нормы остекления, согласно которым к каждому 1 куб.м. объема добавляется 0,03 кв.м. стекла.

Кроме того, в СП имеются рекомендации по расчету минимальной площади остекления в соответствии с толщиной стекла:

0,3 см. – 0,8 кв.м.;
0,4 см – 1 кв.м.;
0,5 см – 1,5 кв.м.

При проектировании оконного блока следует учитывать обе рекомендации.

Внимание! Указанные нормы касаются лишь застекленной части окна без учета каркаса.

Еще одна из норм, прописанная в СП, касается обеспечения притока воздуха. Для этого проделывают отверстие размером 15 на 20 см либо оставляют просвет между дверным полотном и полом высотой 2 см.

Для уменьшения теплопотерь уличные откосы и перемычку над окном утепляют теплоизоляционным материалом.

Материал остекления

При оборудовании окна для газифицированной бойлерной специальные требования предъявляются и к материалу рам. Они должны быть устойчивы к высоким температурам и изготавливаться из экологически безопасных материалов.

Для сооружения оконной конструкции используют алюминий или металлопластик. Алюминиевый профиль защищает отапливаемое отделение от неблагоприятных климатических явлений. Он обеспечивает надежную герметизацию, препятствующую образованию сквозняка, не дает потухнуть огню в котле даже при ссыльных порывах ветра на улице.

Металлопластиковые рамы не менее надежны и способствуют сохранению тепла в топочной.

В качестве материала для остекления используется простое листовое стекло. Дозволяется также устанавливать стеклопакеты, отвечающие требованиям ГОСТа и выполняющие роль легкосбрасываемых конструкций.

Легкосбрасываемые оконные сооружения

Легкосбрасываемая ограждающая конструкция (ЛСК) – оконное стекло, которое легко разрушается при чрезмерном давлении в случае аварийной ситуации. Оконный проем полностью высвобождается, в то время как все несущие конструкции здания сохраняют свою целостность.

Легкосбрасываемые конструкции окна

Для остекления ЛСК запрещено использование армированного стекла, так как оно слишком прочное и не разрушается под воздействием нагрузок. То же самое касается поликарбоната, триплекса и сталинита.

Согласно нормативам ГОСТа в леогкосбрасываемых конструкциях вместо простых стекол можно использовать специальные элементы.

Это может быть:

поворотная створка, которая при взрыве газа даже при небольшом превышении давления распахивается наружу либо крутится вокруг крепежных элементов;
смещаемый элемент, включающий в себя оконную раму со стеклопакетом – при возникновении аварийной ситуации конструкция разваливается, вылетая на улицу.

Для оснащения оконных блоков топочной, функционирующей на газе, используют предохранительные запорные механизмы, защелки и саморазрушаемые крепежные элементы. В их функции входит обеспечение беспрепятственного освобождения смещаемого или поворотного устройства под воздействием чрезмерного давления.

Таким образом, значение имеет не только размер оконного блока. С его помощью освобождается проем для выхода образовавшейся энергии при взрыве топочного оборудования.

Нужно ли придерживаться правил?

Прокладка газопровода в котельную и подключение газа к агрегату возможно только после заключения договора с газовой службой. Для этого проект размещения системы отопления должен быть согласован с поднадзорными службами (пожарной инспекцией, санитарно-эпидемиологической станцией, градостроительным управлением).

При игнорировании требований СНиПа оформление разрешительных документов станет невозможным. Если строительство не прошло согласования в соответствующих инстанциях, ее эксплуатация будет запрещена. В результате придется переоборудовать бойлерную в соответствии с правилами, что повлечет за собой дополнительные расходы.

К тому же несоблюдение норм безопасности может стать причиной аварии, повлекшей за собой разрушения здания и, возможно, гибель близких.

Прежде чем начинать строительство котельной следует внимательно изучить все законодательные акты. Поднадзорные органы больше всего внимания уделяют площади бойлерной, размерам окна, наличию вентиляции и вытяжки. Поэтому при разработке проектной документации лучше посоветоваться со специалистами, которые знакомы с актуальными нормами СНиП.

Понравилась статья? Расскажите друзьям:

размеры и требования СНиП в 2021 году

Строительство котельной частного дома может сэкономить расходы на отопление, если заранее всё продумать.

СП 402.1325800.2018 относит такие помещения к хозяйственной группе и определяет для них требования по возведению и обслуживанию. Так, окно в котельной частного дома – обязательное условие безопасности.

Котёл будет работать эффективно только в случае правильного расчёта мощности и выбора места установки, соблюдения требований эксплуатации.

Параметры котельной независимо от её расположения определяются не площадью, а кубатурой

СП 402.1325800.2018 регламентирует порядок действий для организации котельной в частном доме. Несоблюдение этих правил часто приводит к печальным событиям, связанных с выходом из строя газового оборудования и даже его взрыва.

Каждая установка котла проверяется регулирующими органами на протяжении всего срока его службы.

Вернуться к оглавлению

Содержание материала

Нужно ли окно в котельной частного дома

Однозначный ответ скрывается в документе ГОСТ Р 56288-2014. Оборудование полноценной котельной необходимо только в случае установки оборудования с мощностью свыше 60 кВт.

Более слабые модели разрешено монтировать на кухне рядом с источником газа. Для котлов до 50 кВт, СНиП разрешает установку на чердаке.

Оборудование с мощностью свыше 350 кВт можно устанавливать только в отдельном помещении.

Для капитального строительства используют негорючие материалы, которые укладывают только на фундаментное основание. Обычно это камень или железобетонные конструкции.

Небольшое окно в котельной частного дома

Для оборудования газовой котельной в частном доме используют оборудование средней мощности.

К таким помещениям ГОСТ выдвигает дополнительные требования. Обязательно наличие дополнительного входа со стороны улицы и вентиляционного окна. Если в помещение продуман вход из жилой зоны, то необходима установка дверей, которые подходят по противопожарным нормам.

Читайте на нашем сайте: проекты одноэтажных и двухэтажных домов с котельной.

Площадь котельной и остекления

Поскольку проектирование пристройки возлагается на частное лицо, необходимо ознакомиться с технической документацией.

Хоть котёл не занимает много места и установка дополнительного оборудования не предусматривается, площадь помещения не может составлять 2-3 квадратных метра.

Минимальные размеры котельной частного дома

Согласно СП 402.1325800.2018, высота помещения должна составлять не менее 2,5 метров. Суммарный объём воздуха в ней должен быть от 15 кубов, а значит площадь – минимум 6 квадратов. Параметры помещения рассчитывались для среднего класса оборудования мощностью до 150 кВт.

Обычно частный сектор использует такие модели котлов.

Помещение может иметь смежную дверь с жилым либо эксплуатироваться как отдельная пристройка со входом только с улицы. Независимо от наличия смежной двери выход на улицу должен быть в любом котельном помещении. Двери для таких комнат следует использовать из негорючих материалов, шириной минимум 80 см.

Со стороны улицы можно установить дверь со стеклом, тогда в котельной станет светлее

Размер окна для котельной в частном доме также регламентируется строительными правилами.

Пункт 5.10 СП 402.1325800.2018 гласит, что достаточно проёма в 0,5 м². Но эта цифра рассчитывалась для стандартных 15 кубов воздуха в комнате. Если размер котельной больше, то на каждый м³ необходимо добавлять по 0,03 м² площади окна.

Такие требования прописаны не только в своде правил по обслуживанию газового оборудования. Это норма естественной освещённости даже в жилых комнатах.

Если в котельной монтируют электрический водонагревательный бак, увеличение площади или объёма помещения не нужно. Важно только правильно расположить газовое оборудование, соблюдая требования пожарной безопасности.

Узнайте из видео: требования к котельной частного дома.

Вернуться к оглавлению

Легкосбрасываемые ограждающие конструкции

Хороший вариант остекления котельной – легкосбрасываемые конструкции (ЛСК).

При взрыве они быстро разрушаются, образуя отверстие для сброса избыточного давления.

Такие конструкции позволили снизить количество разрушений в результате взрыва газового оборудования. Площадь такого окна в котельной частного дома не будет отличаться от обычного.

Легкосбрасываемая конструкция внешне и по теплоизоляционным свойствам не отличается от обычного окна

Использование армированного стекла не даёт такого результата и часто становится причиной для передачи кинетической энергии от взрыва на помещения в частном доме.

Установив обычное пластиковое окно в котельной частного дома, нельзя быть уверенным в безопасности эксплуатации, потому использование ПВХ-конструкций запрещено.

В качестве ЛСК принято использовать поликарбонат, триплекс или сталинит. Требования 2020 года привели к использованию новых материалов, а листовое стекло постепенно уходит в прошлое.

Можно поставить стеклопакеты, но это потребует установки лекгосбрасываемой конструкции окна.

Какие варианты предусматривает ГОСТ

В нормативных документах прописаны два варианта замены стекла на специальные окна с особой конструкцией.

Первый предусматривает установку особого стеклопакета с поворотным элементом. Особенность такой конструкции – лёгкость отворота рамы даже при минимальном избыточном давлении. Окно должно раскрыться полностью наружу при взрыве и снизить давление в котельной.
Второй вариант включает в себя установку рамы со смещаемым элементом. При взрыве окно должно полностью откинуться наружу, предоставив выход избыточному давлению. Створки могут открываться горизонтально или вертикально.В такие конструкции устанавливают защитные механизмы, которые легко разрушаются при возникновении повышенного давления.

Все ЛСК проходят государственную сертификацию и получают маркировку.

Так, ЛСКОС может дополнятся буквой Ж, свидетельствующей о разрешении применения в жилых помещениях. П или С будут обозначать конструктивные особенности створки и механизма открытия окна.

Сертифицированная продукция должна быть с маркировкой ГОСТа, используемого при производстве изделия.

Вернуться к оглавлению

Легкосбрасываемые панели для строительства пристройки

Для возведения пристройки можно использовать бетон и камень, но более простой вариант – ЛСП технологии. Они подходят для пристроек и отдельно стоящих котельных. Их преимуществ в скорости строительства и безопасности эксплуатации оборудования.

Газовая котельная из ЛСП

Такой вариант обеспечивает 100% сброс избыточного давления в окружающую среду. Взрыв может привести к появлению множества осколков от бетона или кирпича, а панели просто раскроются.

При проектировании следует учитывать температурный диапазон срабатывания ЛСК (от 30 до 45 градусов).

Такие технологии позволяют не думать над тем, каким должны быть размеры окна в котельной частного дома, ведь при должном подходе котёл можно разместить подальше от жилища. А используя их в качестве пристройки, можно запросто перенаправить силу взрыва в сторону улицы.

ЛСП дорогие. Но безопасность эксплуатации газового котла того стоит.

Удобнее всего возводить комбинированную постройку с использованием легкосбрасываемых панелей и традиционных материалов. Так можно полностью обезопасить себя и своё имущество от воздействия взрывной волны.

Заключение

К вентиляции котельной выдвигают серьёзные требования.

Несоблюдение правил эксплуатации газового оборудования может привести к большим тратам, связанным с разрушением дома и его восстановлением. Не говоря уже о риске для жизни и здоровья.

Читайте на нашем сайте: комбинированное отопление в частном доме.

Окно в газовой котельной необходимо для проветривания или для взрывного клапана?

Котельная в частном доме или на предприятии должна быть оборудована в строгом соответствии с актуальными государственными нормами и правилами (в числе которых инструкции Минстроя России и СНиП).

Особые требования выдвигаются к:

площади котельной;
размеру окна;
устройству системы вентиляции и не только.

Обратите внимание на интересный факт. Многие считают, что окно в котельной необходимо для естественного освещения помещения и проветривания. Однако, главное предназначение такого окна — выполнение функции так называемого взрывного клапана. Предполагается, что именно через форточку в момент взрыва отопительного оборудования из комнаты выйдет образовавшаяся энергия.

Отопительное оборудование можно устанавливать, как на полу, так и на стене (на высоте не меньше метра от пола). Важно, чтобы котёл размещался не ближе, чем на 1 метр от противоположной стены, и в безопасном расстоянии от каких-либо электрических приборов. Также, во время монтажа проследите, чтобы в комнате не было предметов, которые могли бы в дальнейшем затруднять проход к оборудованию с любой стороны.

Специалисты не рекомендуют простым гражданам своими руками оборудовать котельную и устанавливать отопительный агрегат. Пренебрежение строительными нормами может привести Вас к серьёзным материальным убыткам, а также создаёт риск возникновения угрозы Вашему здоровью!

Размер окна и другие требования к помещению котельной

Наличие окна обязательно. Количество и размер форточек должен быть пропорционален площади комнаты — на каждые десять кубических метров помещения должно быть 0,3 кв. м. остекления.

К примеру, требование к площади окна выдвигается именно к застеклённой части форточки, а не ко всему окну, включая деревянный или металлопластиковый каркас.

Также запрещается устанавливать газовое оборудование в жилых комнатах, а также в помещениях с высотой потолка менее 2,2 метров. Площадь комнаты может быть произвольной, но не менее 15 м. Куб. Стены, потолки, и полы в котельной нельзя отделывать легковоспламеняющимися материалами.

Двери в комнате с котлом должны быть слегка приподняты над полом так, чтобы между полотном двери и порогом образовывался видимый зазор (не меньше двадцати миллиметров). Это правило необходимо соблюдать для обеспечения должного уровня циркуляции воздуха в котельной.

Окно, как часть системы вентиляции

Окно необходимо в котельной не только для выполнения функции взрывного клапана, но и для экстренного вентилирования помещения при образовании излишнего количества пара или дыма. Однако, не следует думать, что можно самостоятельно оборудовать систему проветривания в котельной, установив должное количество окон.

К устройству вентиляции в котельной предъявляется ряд требований:

Диаметр вентиляционного канала не должен быть менее 110 мм.
Горизонтальная вентиляционная труба должна крепиться с уклоном в сторону улицы.
Отверстие в полотне двери котельной способно заменить зазор между дверью и полом, о котором упоминалось в начале статьи. Однако, оптимальным вариантом станет одновременное использование обоих методов вентиляции.
Приточные отверстия должны быть не менее 8 кв. см/1 кВт мощности отопительного оборудования.

Перечисленные требования к обустройству котельной — это лишь малая доля информации, вытянутая из множества нормативных документов. Чтобы обеспечить должный уровень безопасности себе и своей семье, воспользуйтесь услугами компании «СЕВЕРГАЗ». У нас есть лицензия на проведение строительных и монтажных работ. Мы не первый год работаем с газовым оборудованием и знаем, как установить технику с наименьшими денежными затратами. В телефонном режиме мы готовы предоставить абсолютно бесплатную консультацию по любому вопросу. Звоните прямо сейчас, мы ждём Вашего обращения!

Окно в котельной требования – OknaForLife.ru

Окно в газовой котельной. Требования СНиП к котельным

Предисловие. Рассмотрим в данной статье требования к котельной в частном доме, СНиП 2015 на размер окна в газовой котельной, вентиляцию и дымоход в данном помещении. Все представленные в материале требования обязательны при обустройстве котельных в домашних условиях для безопасной работы газового отопительного оборудования. В статье указаны все нормы к котельной для газового котла в частном доме.

Согласно действующему СНиП 2015 года, а также инструкции Минстроя России по размещению оборудования для отопления и горячего водоснабжения, при размещении газовых и твердотопливных мощностью до 150 кВт в отдельном помещении жилого здания, данное помещение должно отвечать ряду норм и требований. В том числе, диаметр приточной вентиляции, размер окна в котельной, материал отделки стен, высота дымохода и т.д.

Требования СНиП на газовые котельные в доме

1. Требования к помещению котельной в коттедже

• газовое оборудование недопустимо устанавливать в жилых комнатах;
• высота потолков в помещении должна быть не менее 2,2 метра;
• не допускается отделка стен, потолков и полов горючими материалами;
• между полотном двери и полом должен быть зазор для поступления воздуха;
• размеры окна определяются, как 0,3 кв.м окна на каждые 10 куб.м помещения.

2. Вентиляция в котельной с газовым котлом СНиП

• помещение должно иметь вентиляционный канал диаметром не менее 110 мм;
• подача воздуха производится через отверстие в двери или зазор между полом;
• размеры приточных отверстий должны быть не менее 8 кв.см на 1 кВт мощности котла;
• вентиляцию следует утеплить и сделать уклон горизонтальной трубы в сторону улицы.

3.

Дымоход в газовой котельной частного дома

• для дымохода в стене пробиваются канал, который необходимо утеплить;
• не допускается подача продуктов сгорания в жилые помещения;
• дымоход газового или твердотопливного котла должен быть выше конька крыши;
• котел устанавливается на полу или на стене, вдали от электроприборов;
• обеспечивается свободный подход к котлу для обслуживания со всех сторон.

Требования к размеру окна в газовой котельной

Фото. Дымоход и окно газовой котельной

Высота от пола до потолка должна быть не менее 220 см в котельной. Настенные котлы необходимо устанавливать не менее 1 метра над уровнем пола и при этом дымоход должен выходить на улицу на высоте не менее 2 метров от уровня земли на участке. Утепленная котельная должна быть оборудована дверью и окном. Если в топочной дополнительно устанавливается газовая колонка для водопровода, то объем котельной по нормам СНиП не увеличивается.

В котельной необходимо установить одно или несколько металлопластиковых окон с общей площадью остекления не менее 0,5 кв. метра для проветривания топочной в случае возможной утечки газа. Если объем топочной больше 15 кубических метра, то к площади окна следует добавить не менее 0,03 кв. метра на каждый кубический метр. В котельной деревянного дома должен быть приток воздуха через отверстие с улицы не менее 150 х 200 мм или зазор под дверью не менее 20 мм. Следует утеплить перемычку окна, чтобы снизить теплопотери помещения.

Требования к газовой котельной в частном доме

Фото. Размещение настенного газового котла

Установить отопительный котел в деревянном доме можно на кухне и в специальных помещениях – топочных. В санузлах котлы устанавливать запрещено. Если для отопительного оборудования предусмотрено отдельное помещение, то необходимо ознакомиться с требованиями СНиП 2016 к котельным – помещениям, где размещается газовый или твердотопливный котел, а также вспомогательное оборудование для отопительной системы коттеджа.

Высота потолков в котельной не менее 220 см, объем помещения составлять должен не менее 15 кубических метров или 6 квадратных метров. Обязательно в котельной должно быть окно площадью остекления не менее 0,5 квадратных метра, а также отверстие под дверью для подачи свежего воздух. В помещении запрещено устанавливать электроприборы, так как необходимо пространство для свободного доступа к оборудованию.

Сколько квадратов должна быть котельная в доме

Фото. Расположение оборудования в топочной

Периметр данного помещения может быть произвольный, единственное, что следует учесть — это ширина проходов, которые должны быть была не менее 1 метра от котла до противоположной стены. По площади котельная в частном доме должна быть не менее 6 квадратных метров. Газовое оборудование на природном газе устанавливать допускается на любом этаже, в том числе в подвальном или мансардном этаже жилого деревянного и кирпичного дома.

На практике все перечисленные требования не всегда соблюдаются. Технадзор и пожарные инспекторы достаточно жестко смотрят только на площадь котельной, размер окна, наличие дверей и вытяжки, а также на площадь приточной вентиляции и вытяжки. Все эти параметры следует заранее согласовать с проектной документацией. Компании, предоставляющие услуги проектирования газоснабжения выполняют проект котельных согласно всем действующим СНиП.

(19 votes, average: 4,00 out of 5)

Окно в газовой котельной

Особые требования выдвигаются к:

площади котельной;
размеру окна;
устройству системы вентиляции и не только.

Размер окна и другие требования к помещению котельной

Окно, как часть системы вентиляции

К устройству вентиляции в котельной предъявляется ряд требований:

Диаметр вентиляционного канала не должен быть менее 110 мм.
Горизонтальная вентиляционная труба должна крепиться с уклоном в сторону улицы.
Отверстие в полотне двери котельной способно заменить зазор между дверью и полом, о котором упоминалось в начале статьи. Однако, оптимальным вариантом станет одновременное использование обоих методов вентиляции.
Приточные отверстия должны быть не менее 8 кв. см/1 кВт мощности отопительного оборудования.

Россия, г. Санкт-Петербург
Бухарестская, 1, офис 501

[email protected]
Skype: severgaz_spb

Окно для газовой котельной частного дома: законодательные нормы остекления помещения

Согласитесь, никому не хочется пострадать от взрыва газа. Ведь верно? Тем не менее, этого никто не гарантирует. Так, в последние два десятилетия немало наших соотечественников потеряли имущество, здоровье и жизни при таких происшествиях. Но избежать неприятностей можно. Для этого потребуется правильно обустроить окно для газовой котельной частного дома, обязательно с соблюдением норм и правил прописанных в законодательных актах.

Только четкое соблюдение требований к указанному элементу конструкции, изложенных в руководящих документах, поможет сделать эксплуатацию газового оборудования более безопасной. Почему так, мы расскажем далее.

Законодательство об окнах в котельных

Вопрос с остеклением помещений, где размещены газовые котлы регулирует СП 402.1325800.2018, который вступил в силу 6 июня 2019 г.

Но нормы указанного документа гласят только о том, что окна в котельной должны быть и регламентируют их вид, площадь. А все остальные подробности изложены в ГОСТ Р 56288-2014, на который ссылается СП 402.1325800.2018.

Поэтому проектирование котельной должно выполняться с учетом норм, изложенных в этих двух подзаконных актах.

Какими должны быть окна?

В СП 402.1325800.2018 сказано о том, что газовый котел можно устанавливать только в специально оборудованном помещении с окном.

Причем этот элемент конструкции котельной должен быть оснащен:

форточкой;
любым другим приспособлением, пригодным для обеспечения проветривания котельной.

То есть указанные особенности конструкции окна свидетельствуют о том, что оно рассматривается не только в качестве источника естественного света. А и как важный элемент системы вентиляции котельной.

Также рекомендуем ознакомиться с общими нормами обустройства газовых котельных. Подробнее – переходите по ссылке.

Площадь остекления котельной

В п. 5.10 упомянутого выше Свода правил сказано о том, что площадь стекла должна составлять не меньше 0,03 м² на каждый кубический метр объема помещения, где установят газовый котел.

Это является стандартным значением для зданий, относящихся к группе Б пожарной/взрывопожарной опасности.

Причем следует обратить внимание на то, что указанную выше площадь должно занимать на окно в целом, а именно стекло. Которое, к тому же, должно представлять собой легкосбрасываемую ограждающую конструкцию, иначе котельная не будет допущена к эксплуатации.

Что такое легкосбрасываемая ограждающая конструкция?

Это элементы конструкции здания, которые при взрыве газа должны легко разрушаться и образовывать проемы для эффективного и быстрого стравливания избыточного давления. В качестве легкосбрасываемых ограждающих конструкций, как раз, и принято использовать остекление котельных.

При этом следует помнить, что армированные стекла, из-за своих прочностных характеристик, не смогут разрушиться при нужных нагрузках. В результате не обеспечат эффективное стравливание избыточного давления. Поэтому их использовать в котельных категорически запрещено.

Это же утверждение относится к таким материалам, как:

То есть, фактически к легкосбрасываемым конструкциям еще недавно относилось только обычное листовое стекло. Но с лета 2019 г. появились и другие варианты.

Аналоги листовому стеклу

Если указанный материал в каком-то конкретном случае не является оптимальным решением, тогда предпочтение можно отдать окнам со стеклопакетами.

Но есть ограничения. Так, обычное листовое стекло разрешается заменять на стеклопакеты, изготовленные согласно требований, прописанных в ГОСТ Р 56288-2014 для жилых зданий. Любые другие изделия использовать запрещено.

В указном ГОСТ сказано также о том, что обычное стекло можно заменить на окна с:

поворотным элементом, представляющим собой лекгосбрасываемую створку, которая во время взрыва газа, под воздействием даже незначительного избыточного давления, открывается наружу и вращается вокруг оси своих петель, предназначенных для крепления;
смещаемым элементом, представляющим собой раму окна со стеклопакетом или сам стеклопакет, которые во время взрыва газа при воздействии незначительного избыточного давления разрушаются и выпадают наружу.

Причем поворотная створка бывает горизонтальной и вертикальной, что повышает функциональность легкосбрасываемых окон.

Их важной особенностью также является обязательное наличие специальных предохранительных запорных устройств, разрушаемых элементов крепления, защелок.

При воздействии избыточного давления они должны беспрепятственно освободить смещаемый или поворотный элемент конструкции.

Согласно требований указанного выше профильного ГОСТа, все легкосбрасываемые окна необходимо маркировать специальными буквенными обозначениями.

А именно, на их элементах конструкции должны присутствовать следующие шифры:

ЛСКОС, свидетельствующий, что это легкосбрасываемая оконная конструкция со стеклопакетом;
буква Ж, указывающая на то, что окно предназначено для жилых зданий;
буква П или С, указывающие на тип вскрытия сбросного проема – поворотный/смещаемый.

Кроме того, на окнах с лекгосбрасываемой конструкцией, в обязательном порядке, должен быть указан номер нормативного документа, на основании требований которого они были изготовлены.

К примеру, полное обозначение может иметь следующий вид: ЛСКОС Ж П ГОСТ Р 56288-2012. Что исключит ошибки при выборе.

Технические характеристики ЛСК

Согласно норм, изложенных в профильном ГОСТ, запорные устройства легкосбрасываемых окон должны обеспечивать сброс или поворот створки при достижении избыточным давлением значения 0,7 кПа.

При этом для окон со смещаемым элементом конструкции срабатыванием считается изменение положения створки на 90°.

То есть, в случае с ЛСК в помещении, где размещен газовый котел, важен не только размер окна, а и то, как оно освободит проем для стравливания давления.

Безотказность срабатывания должна быть обеспечена в широком диапазоне температур (-30…45°С).

В остальном, легкосбрасываемые конструкции являются обычными окнами. Которые способны эффективно сопротивляться теплопередаче и относиться к классу звукоизоляции Д или более высокому.

Зачем нужны легкосбрасываемые конструкции?

В Российской Федерации остро стоит вопрос со взрывами газа. Так, ежегодно в стране случаются десятки указанных происшествий. Наиболее печально известным является январь 2008 г., на протяжении которого произошло 10 взрывов, жертвами которых стали десятки россиян.

А усугубляют причину дешевые, но очень прочные современные окна, которые кратковременно выдерживают значительное избыточное давление. В результате, существенно возрастает давление на конструкцию здания. И она, зачастую, не выдерживают горизонтальных нагрузок, так как те же стены не предназначены для этого. В результате здания просто складываются как карточные домики.

Бороться с таким негативным явлением можно 2 способами, к которым относятся:

усиление конструкции зданий;
использование легкосбрасываемых конструкций.

А, поскольку, первый вариант затратный и не всегда доступный, то основным способом защиты от негативных последствий взрывов стало использование ЛСК.

Которые на российском рынке присутствуют давно, но их дороговизна не способствовала популярности. Чему решило «поспособствовать» правительство, которое сделало использование легкосбрасываемых конструкций обязательным в ряде случаев.

А о требованиях пожарной безопасности к обустройству газовых котельных, читайте в другой нашей статье.

Выводы и полезное по теме видео

В приложенном ниже видеоматериале специалист рассказывает о том, какой формы может быть легкосбрасываемая конструкция в котельной:

Нормы остекления для действующей газовой котельной следует исполнять. Так как это повышает, причем существенно, безопасность в доме. Ведь вовремя стравленное избыточное давление может спасает людям жизни, а их имущество от разрушения.

Ниже, под статьей, вы можете задать вопросы, дополнить наш материал ценными сведениями или поделиться собственным опытом обустройства окон в котельной. Расскажите, с какими трудностями пришлось столкнуться обустраивая котельную в частном доме и как удалось с ними справиться.

Дверь и окно в котельной: как угодить технадзору

Так как наши желания не совпали с возможностями, от этой идеи пришлось отказаться.

Требования к проемам в котельной

Все знают: если нельзя, то очень хочется! Вот и мне все же хочется убрать этого металлического монстра с глаз долой в специально выстроенное для него отдельное помещение.

А класть ритуальные поклоны газовщикам и пожарным в случае несоответствия его нормативным документам не хочется, поэтому пойду я изучать требования к окну в котельной, попутно делясь полезной информацией с вами.

Размеры

Так как пристрой будет возводиться своими руками, для начала нужно понять, какого размера его делать. Ничего, кроме собственно самого газового котла, в нем размещать не планируется, сам он занимает меньше одного квадратного метра вместе с обвязкой, поэтому, вроде как, и не нужна нам большая котельная.

Фото газового отопительного котла

Два на полтора? А вот и не получится, потому что кубатура этого помещения строго регламентирована нормативными документами, а именно СНиП II-35-76 и СНиП 2.04.08-87:

высота помещения от точки установки оборудования до потолка должна составлять не менее 250 см;
размер по нормам в плане должен быть таким, чтобы объем котельной был не менее 15 кубометров. То есть, при минимальном значении высоты площадь нельзя делать меньше 6 квадратных метров. Это при установке котла мощностью до 150 кВт. Но более мощные в частный дом и не ставятся обычно.

Параметры котельной независимо от её расположения определяются не площадью, а кубатурой

Уточню: все это касается только тех топочных, в которых устанавливается газовый котел с открытой камерой сгорания, берущий воздух для сжигания топлива из помещения. У нас именно такой, менять на более современное оборудование с закрытой камерой не собираемся – цена не устраивает и уровень шума.

Разумеется, в котельной должны быть двери: в смежное помещение и выход на улицу. Требование по габаритам к ним одно: ширина не менее 80 см. Высота стандартная.

С окнами – совсем другая история. Во множестве статей на эту тему вы встретите одну и ту же рекомендацию: площадь остекления должна быть 0,5 квадратных метра, не меньше. Но это справедливо только в отношении того самого помещения объемом 15 кубометров, а если оно больше?

Вместо одного можно сделать два маленьких окна

СНиП дает ответ на этот вопрос: размер окна в котельной частного дома рассчитывается исходя из того, что на каждый дополнительный кубометр должно приходиться 0,03 кв.м. площади окна.

В принципе, это классические требования к организации естественного освещения, не имеющие никакого отношения к требованиям газовых служб. Они будут обращать внимание на другое – на конструкцию окна.

Конструкция

Если на площадь окна в котельной инспекторы могут не обратить внимания, то к остальным его характеристикам они очень даже придираются. Чтобы этого не случилось, и вам не пришлось демонтировать и менять окна и двери или пытаться «договориться» с чиновниками, учтите следующее:

двери должны открываться из помещения котельной наружу;
дверь в смежную комнату может быть только из жаростойкого материала;

Металлическая дверь в помещение топочной

куда должны открываться окна – не важно, важно, чтобы открывалась хотя бы одна фрамуга или форточка для проветривания помещения в случае утечки газа;
для притока воздуха с улицы входную дверь устанавливают так, чтобы под ней оставалась щель шириной 2 см. Или в стене, на высоте 30 см от пола нужно делать отверстие размером 15х20 см.

Расположение приточного канала в стене

Есть ещё одно важное требование к тому, какое должно быть окно в газовой котельной: допускается только одинарное остекление. То есть, никаких стеклопакетов. Ни однокамерных (2 стекла), ни, тем более, двухкамерных (3 стекла). Просто одно стекло.

Потому что окно должно исполнять роль легко сбрасываемой конструкции на случай взрыва газа.

Стоит ли соблюдать эти требования

Я прекрасно понимаю, что приведенная выше инструкция придумана не для того, чтобы осложнить жизнь владельцам частных домов, а основана на правилах безопасности. И все же сквозная щель с улицы при наших морозах до 40 градусов и одно стекло, которое легко выдавить и проникнуть в дом, меня не обрадовали.

Пошла я по форумам – почитать, что люди пишут по этой теме, соблюдают ли указанные требования или договариваются с инспекторами.

Ну что сказать? Русским людям, как, впрочем, и украинцам, белорусам или казахам, в смекалке не откажешь. Знаете, как можно обойти все требования и добиться, чтобы газовая котельная была принята пожарными и газовщиками?

Приведу самые распространенные советы:

«Дать на лапу». Его можно было и не упоминать – самый распространенный вариант. Но не всегда «прокатывает», так как никому не хочется брать на себя ответственность в случае чего. Хотя, конечно, на кого нарвешься.
«Накрыть поляну». Ну, это вариация на тему, означенную выше.
«Показать муляж». Хитрый способ всех обмануть. А именно – перед приходом проверки вставить в проем дешевую деревянную раму с одним стеклом, которую после подписания документов вынуть и заменить стеклопакетом на свой вкус. Или вообще заложить проем.

Одним словом, если очень захотеть – можно в космос полететь. Но стоит ли рисковать собственной жизнью? Этот вопрос прочно засел в моей голове после просмотра картинок на тему «Взрыв бытового газа». Зрелище не для слабых духом.

Несоблюдение требований безопасности может привести к беде

Поэтому я решила так: у окон в котельной минимальные размеры, на решетке особо не разоришься, защититься от грабителей можно. А щель на улицу в сильные морозы можно и заткнуть на время. В конце концов, это нежилое помещение, мерзнуть там некому.

Короче, выбираю безопасность и говорю «нет» коррупции.

Заключение

К обустройству газовой котельной есть и другие требования, касающиеся в первую очередь вентиляции, но это тема для отдельного разговора. А вот с окнами и дверями теперь все стало понятно. Если кто-нибудь согласится показать в комментариях свои топочные, буду признательна.

Можно ещё видео в этой статье посмотреть, в нем тоже много полезной информации.

Окно в газовой котельной

Особые требования выдвигаются к:

площади котельной;
размеру окна;
устройству системы вентиляции и не только.

Размер окна и другие требования к помещению котельной

Окно, как часть системы вентиляции

К устройству вентиляции в котельной предъявляется ряд требований:

Диаметр вентиляционного канала не должен быть менее 110 мм.
Горизонтальная вентиляционная труба должна крепиться с уклоном в сторону улицы.
Отверстие в полотне двери котельной способно заменить зазор между дверью и полом, о котором упоминалось в начале статьи. Однако, оптимальным вариантом станет одновременное использование обоих методов вентиляции.
Приточные отверстия должны быть не менее 8 кв. см/1 кВт мощности отопительного оборудования.

Россия, г. Санкт-Петербург
Бухарестская, 1, офис 501

[email protected]
Skype: severgaz_spb

Окно для газовой котельной частного дома: нормы остекления котельного помещения

Содержание статьи:

Законодательство об окнах в котельных

Форма окна в помещении с газовым котлом может быть любой. Главное, чтобы оно было и соответствовало установленной площади. А еще, нужно не забыть предусмотреть форточку или любой другой способ для проветривания

Поэтому должно выполняться с учетом норм, изложенных в этих двух подзаконных актах.

Какими должны быть окна?

Причем этот элемент конструкции котельной должен быть оснащен:

форточкой;
любым другим приспособлением, пригодным для обеспечения проветривания котельной.

Также рекомендуем ознакомиться с общими нормами обустройства газовых котельных. Подробнее – переходите по .

Площадь остекления котельной

В п. 5.10 упомянутого выше Свода правил сказано о том, что площадь стекла должна составлять не меньше 0,03 м² на каждый кубический метр объема помещения, где установят .

Это является стандартным значением для зданий, относящихся к группе Б пожарной/взрывопожарной опасности.

В профильном Своде правил указана минимальная площадь окна в помещении с газовым котлом. Но, по сути, эта цифра указывает на то, каким должен быть проем для обеспечения эффективного стравливания избыточного давления

Что такое легкосбрасываемая ограждающая конструкция?

Это же утверждение относится к таким материалам, как:

поликарбонат;
триплекс;
сталинит.

Аналоги листовому стеклу

На изображении показана конструкция лекгосбрасываемого окна. Причем обычный пользователь далеко не всегда выявит его особенности. Да этого и не нужно, так как разница с обычным изделием проявится только в критичной ситуации

В указном ГОСТ сказано также о том, что обычное стекло можно заменить на окна с:

поворотным элементом, представляющим собой лекгосбрасываемую створку, которая во время взрыва газа, под воздействием даже незначительного избыточного давления, открывается наружу и вращается вокруг оси своих петель, предназначенных для крепления;
смещаемым элементом, представляющим собой раму окна со стеклопакетом или сам стеклопакет, которые во время взрыва газа при воздействии незначительного избыточного давления разрушаются и выпадают наружу.

Этот снимок был сделан в 1999 г. после взрыва в столичной гостинице Интурист. На переднем плане четко видны легкосбрасываемые конструкции и проем, который они освободили для стравливания давления, чем свели к минимуму последствия. Качество фото не самое лучшее, но тем не менее это не мешает ему быть одним из немногих реальных подтверждений эффективности легкосбрасываемых конструкций.

А именно, на их элементах конструкции должны присутствовать следующие шифры:

ЛСКОС, свидетельствующий, что это легкосбрасываемая оконная конструкция со стеклопакетом;
буква Ж, указывающая на то, что окно предназначено для жилых зданий;
буква П или С, указывающие на тип вскрытия сбросного проема – поворотный/смещаемый.

Технические характеристики ЛСК

Если котельная представляет собой отдельностоящее здание или пристройку к дому, то ее конструкция полностью или частично может быть выполнена из легкосбрасываемых сэндвич-панелей

Безотказность срабатывания должна быть обеспечена в широком диапазоне температур (-30…45°С).

Зачем нужны легкосбрасываемые конструкции?

Следует помнить о том, что окно в котельной должно быть предусмотрено еще на этапе создания проектной документации. Или горгаз не даст разрешения на строительство

Бороться с таким негативным явлением можно 2 способами, к которым относятся:

усиление конструкции зданий;
использование легкосбрасываемых конструкций.

А о требованиях пожарной безопасности к обустройству газовых котельных, читайте в другой нашей .

Выводы и полезное по теме видео

Площадь остекления в котельной с газовым котлом: требования, размеры по нормам

На чтение 6 мин Просмотров 1.1к. Опубликовано 25.01.2020 Обновлено 30.12.2019

Газовое оборудование для организации отопления пользуется большей популярностью, чем твердо- и жидкотопливные котлы. Это связано с простотой в эксплуатации и экономичным обслуживанием. Газовыми котельными оборудуют как частные, так и многоквартирные дома. Наиболее выгодно устанавливать такой вид оборудования, если рядом с домом проходит газовая магистраль.

Требования перед проектированием газовой котельной

В котельной обязательно должно быть окно, которое легко открывается

Газовые котлы имеют ряд преимуществ:

высокий уровень КПД;
минимальный уровень выбросов отравляющих вредных веществ в воздух;
полная автономность в работе.

При установке оборудования на газу владельцы могут столкнуться с проблемами, так как к таким котельным предъявляются повышенные требования безопасности. Все они прописаны в документах, закрепляющих нормы на газоснабжение и оборудование.

Отопительный котел в частном доме должен быть установлен в специальном помещении. В соответствии с требованиями безопасности запрещено оборудовать под топочные санузлы. Если для газового оборудования будет выделено отдельное помещение, нужно предварительно ознакомиться с требованиями СНиП, которые утверждены в 2016 году. Они закрепляют условия, которые должны быть обеспечены при установке твердотопливного или газового котла, а также любого вспомогательного оборудования для организации отопительной системы дома.

Особые требования к котельным в частном доме предъявляются в связи с тем, что это объект повышенной пожароопасности. Все утвержденные нормы предусматривают выполнение мер, которые направлены на обеспечение надежности и безопасности помещений, предотвращение несчастных случаев из-за утечки газа.

Помещение под топочную должно соответствовать следующим требованиям:

высота потолка должна быть не менее 2 метров 20 см;
площадь помещения должна составлять не менее 6 квадратных метров;
в котельной обязательно должно быть окно, площадь остекления в котельной с газовым котлом должна быть не меньше 0,5 квадратных метра;
под дверью необходимо сделать отверстие, которое обеспечит подачу свежего воздуха.

К оборудованию должен быть обеспечен свободный доступ. К периметру помещения особых требований нет. Важно, чтобы учитывалась ширина проходов. От котла до противоположной стены необходимо оставлять расстояние в один метр.

Оборудование, работающее на природном газе, можно устанавливать на любом этаже в доме.

Нормативы и правила при расчете площади окна

Требования к котельной

Существуют определенные требования к окну в котельной частного дома. Конструкция должна соответствовать всем нормам пожаробезопасности жилого помещения. В соответствии с нормами СНиП, принятыми в 2017 году, оконный проем должен быть рассчитан в соотношении 0,03 квадратных метра на один кубический метр помещения.

Приток воздуха должен проходить через отверстие с улицы не меньше 150*200 мм. Чтобы уменьшить объем теплопотерь, нужно сделать утепление перемычки над окном, а также утеплить оконные откосы со стороны улицы при помощи пеноплекса.

В нормах СНиП указано, что газовый котел может быть установлен только в помещении с окном. Оно должно оснащаться любым приспособлением для проветривания. Окно в топочной должно рассматриваться не только как источник освещения, но и как самый главный элемент вентиляции.

Рассчитанная площадь 0,03 на квадратный метр должна составлять не само окно, а именно стекло. Оно в свою очередь представляет ограждающую легкосбрасываемую конструкцию. Если эти условия не будут соблюдены, газовые службы не разрешат запускать котельную.

Под наименованием «ограждающая легкосбрасываемая конструкция» понимается элемент здания, который должен легко разрушаться для сбрасывания избыточного давления. В связи с этой функцией конструкций, для них не подходят армированные стекла. Им свойственна прочность, поэтому стекло не разрушится под действием нагрузки. Стравливание избыточного давления не произойдет.

Нельзя использовать в котельных:

сталинит;
поликарбонат;
триплекс.

По нормам ГОСТа допустимо, что обычное стекло может быть заменено оконными элементами:

с поворотной конструкцией, которая состоит из створки легкосбрасываемого типа – во время взрыва газа она должна открыться наружу и вращаться вокруг петель под воздействием избыточного давления;
со смещаемой частью, которая состоит из рамы со стеклопакетом – во время взрыва газа конструкция разрушается под воздействием давления и выпадает наружу.

Поворотная створка на оконной конструкции может быть вертикальной или горизонтальной. Благодаря разнообразию вариантов повышается функциональность окна.

Важным условием для окон в газовую котельную является наличие предохранительных запорных элементов, защелок и разрушаемых частей креплений. Их задача состоит в том, чтобы при возникновении избыточного давления был беспрепятственно освобожден смещаемый или поворотный механизм окна.

Материал остекления

Пластиковое окно в котельной

При оборудовании помещения под газовый котел важно обращать внимание на материал, из которого оно сделано. Конструкции могут быть изготовлены из алюминия или металлопластика. Материалы считаются практичными и устойчивыми к высоким температурным воздействиям.

Алюминий

Профиль из алюминия позволит защитить конструкцию от любых погодных условий. Он обеспечит хорошую герметизацию. Даже при сильном порыве ветра огонь в котле не погаснет. Это исключает возникновение пожароопасной ситуации.

Пластик

Требованиями безопасности не запрещается установка металлопластиковых конструкций в помещении котельной. Стеклопакет может быть однокамерным и двухкамерным. Это поможет сохранить тепло.

Вентиляция

Схема вентиляции котельной

Особые требования предъявляются при оборудовании котельной к системе вентиляции. Должны быть учтены следующие требования:

В помещении устанавливается вентиляционный канал диаметром 110 мм.
Доступ воздуху должен быть обеспечен через отверстия в двери или полу, приточные отверстия делаются в количестве не менее 8 квадратных сантиметров на 1 кВт мощности газового оборудования.
Вентиляцию обязательно утепляют, делают уклон трубы в сторону улицы.
Чтобы сделать дымоход, в стене пробивается канал. Его обязательно необходимо утеплить.
Нельзя, чтобы продукты сгорания попадали в жилые комнаты.
Дымоход от котла отопления должен находиться выше, чем конек крыши.
Отопительный котел можно установить на пол или повесить на стену, но главное, чтобы он находился на расстоянии от любых электрических приборов

В процессе оборудования помещения под котельную нужно предусмотреть, чтобы к котлу был обеспечен свободный доступ со всех сторон.

Дополнительные коммуникации

Проводка в котельной должна быть закрытого типа

Помещение, предназначенное под котельную, должно быть оснащено необходимыми коммуникациями:

Электричеством, индивидуальной проводкой закрытого типа. Напряжение в сети должно быть постоянно стабильным. Вся проводка прокладывается в металлические трубы. Это один из самых важных нормативов.
Подбирая прибор для освещения, нужно учитывать, что он должен быть взрывозащищенным. Рекомендуется монтировать его в герметичный плафон.
Все выключатели устанавливаются со стороны улицы.

Вентиляцию нельзя соединять с дымоходом. В противном случае продукты сгорания будут попадать в дом.

Известные производители

Производством оконных конструкций занимаются многие компании. Наиболее известными считаются:

КБЕ – это производитель, выпускающий оптимальные варианты для помещений, где установлено газовое оборудование.
Novotex Termo – окна этой фирмы подходят для складов, ангаров, цехов и котельных.
Rehau GENEO – вариант алюминиевого остекления с однокамерным стеклопакетом.

Важно знать, какое окно должно быть в газовой котельной, так как несоблюдение требований приведет к большим потерям. Весь процесс газификации частных домов находится под контролем специальных служб. Нарушение норм может привести не только к большим штрафам, но и к возникновению аварийной ситуации.

Страница не найдена | Браунстонер

Эти компактные, отремонтированные довоенные апартаменты с современной отделкой, высокими потолками и стеной из встроенных книжных шкафов в гостиной.

Brownstoner и New York Family ищут эксперта по Instagram, который поможет нам вывести Instagram на новый уровень.

Семейная пекарня в третьем поколении в Prospect Lefferts Garden известна своими булочками из смородины и котлетами из говядины и соленой рыбы.

На этой неделе мы оглядываемся на четыре из представленных нами списков полгода назад, посвященные домам в Кенсингтоне, Форт-Грин, Бед-Стаи и Парк-Слоуп.

Крупная внешняя реставрация дала некогда обветшавшему зданию Coignet Building в Гованусе новую жизнь, а новый виртуальный разговор позволит заглянуть за кулисы этого проекта.

Этот отдельно стоящий дом на одну семью, описанный в отчете о присвоении статуса «один из лучших нео-тюдоровских домов на проспекте Парк Юг», изобилует внешними деталями, включая ожидаемую фахверковую конструкцию, окна с ромбовидными панелями и характерный дымоход.

Вы планируете ремонт дома, но не уверены, стоит ли вам нанять архитектора в дополнение к подрядчику.

Группа жителей и депутат южного Бруклина подали в суд на городской департамент транспорта в надежде остановить преобразование 7-й и 8-й авеню в улицы с односторонним движением.

Предложение предусматривает 10-этажное многофункциональное здание с магазином на первом этаже, общественным объектом и офисными помещениями на Милл-стрит.

Требования к размеру окна в газовом котле.Требования к котельной

Согласно действующим на сегодняшний день СНиПам, а также Инструкции по размещению агрегатов отопления и горячего водоснабжения Минстроя России при размещении агрегатов до 150 кВт в отдельном помещении, расположенном в жилом доме, Помещение должно соответствовать ряду требований. В том числе окно в газовом котле должно быть определенного размера.

Высота от пола до потолка в котельной должна быть не менее 250 см.Если газовый котел предполагается установить на определенной отметке, то высота потолка рассчитывается от верхней отметки. В котельной должна быть дверь. Также стоит установить двери на входах в соседние помещения.

Объем газового котла должен быть не менее 15 кубометров. Если установлена котельная и газовый водонагреватель для горячего водоснабжения, объем котельной по СНиП не увеличивается.

Зона окна в газовом котле СНиП

В котельной должно быть окно или несколько окон, выходящих на улицу с общей площадью остекления не менее 0.5 кв. Если объем газовой котельной больше, то площадь окон должна быть больше по нормам – на каждый дополнительный куб объема необходимо увеличивать площадь окон в газовой котельной не менее чем на 0,03 квадратных метра.

В котельной необходимо окно для вентиляции в случае протечек.

В котельной следует организовать подачу воздуха с улицы через отверстие размером не менее 150 х 200 миллиметров. Или под дверью в котельной должен быть зазор ниже пола не менее 20 миллиметров.

СНиП на окно в газовом котле

Помещение отделено от соседних комнат стенами или перегородками с пределом огнестойкости 0,75 часа, а предел распространения огня должен быть равен нулю. Естественное освещение устанавливается исходя из площади остекления в газовой котельной.

При размещении теплогенераторов в цокольном или цокольном этаже необходим выход прямо на улицу. Допускается второй выход в подсобное помещение, при этом дверь должна быть пожаробезопасной, а ширина полотна не менее 800 миллиметров.

На практике эти требования не всегда соблюдаются. Инспекторы на некоторые отклонения при приемке могут закрыть глаза. Достаточно пристально смотрят только на объем котельной, размер окна в газовой котельной, наличие дверей и вытяжек. Но газовые котельные всегда проектируют, руководствуясь нормами СНиП.

15 марта 2013 г. 10:12

Как проектом, в дыру не залезешь. Его делает не профессионал, а простой инженер, никогда не проектировавший котельные.
Я знаю, что есть стандарты на вытяжку и они хорошо соблюдаются, а вот стандарты на освещение – понятия не имею!
Кажется, там должно быть естественное освещение, так как есть угроза возгорания и, кроме того, угроза взрыва. Какие стандарты остекления топочных помещений?

22 марта 2013 г. 08:22

Естественный свет должен присутствовать в любом случае. И это не правило эстетических требований, а необходимая мера безопасности персонала и технологического оборудования.Если в здании случится пожар, свет выключится и выйти из задымленных помещений будет очень сложно.

Кроме того, окна являются естественной защитой от возможного взрыва газа. Нормы освещения прописаны в СНиП II-35-76

Необходимая площадь остекления газового котла

28 марта 2013 г. 05:38

Гость писал (а): Какие стандарты для остекления топочных помещений?

В котельных оконное остекление, помимо функции обеспечения естественного освещения, также является легко заменяемой конструкцией.Площадь оконного остекления помещений с установленным газопотребляющим оборудованием определяется следующим образом: Сост = 0,03 * Впом, кв.м.
где Vпом – объем помещения в кубометрах.

Необходимая площадь остекления газового котла

30 марта 2013, 18:05

Вы знаете, я, конечно, не профессионал. Просто у нас на даче в прошлом году, когда строители делали баню, спросили, какая будет печь, а когда мы сказали, что это газовая плита, сказали, что в гардеробной нужно оставить окно на метр. на метр, не меньше, чтобы стекло было.Хотя у нас и гардеробная небольшая, 2,5х3 метра. Мы хотели окно поменьше, чтобы через него не проходило тепло, но мы не спорили, чтобы потом точно не было проблем.

Необходимая площадь остекления газового котла

Дачник писал (а): в гардеробной оставить метр на метр, не меньше, чтобы стекло было. Хотя у нас есть и гардеробная небольшая, 2,5х3 метра

При минимально допустимой требованиями нормативных документов высота помещения для размещения газоиспользующего оборудования составляет 2.5 м, объем такого помещения составит 18,75 куб. Для такого помещения (опять же по требованиям) площадь остекления как легко очищаемой конструкции должна быть не менее 0,6 кв.м. Но в нормах также есть требование о минимальной площади остекления 0,8 кв.м. толщиной до 3 мм. Если учесть привязку, окажется, что проем нужно оставить не менее метра.

Место для котельной лучше выбирать на этапе проектирования дома.Это должно быть отдельное помещение, необходимо обеспечить приток свежего воздуха. Сделать это можно как прямо с улицы, так и через проем, защищенный решеткой в двери.

В верхней части газовой котельной требуется выход в систему вентиляции, а на одной из стен – выходное отверстие в дымоход. Выход в дымоход обязательно должен иметь дополнительное отверстие для чистки, так называемой ревизии.

Дымоход должен быть герметичным, чтобы продукты горения не попадали в жилое помещение.Внутри дымохода прокладывается труба необходимого диаметра. Его диаметр зависит от мощности котла. Примерный диаметр дымоходов в зависимости от тепловой мощности котла можно найти в таблице ниже.

Помещение газового котла должно быть достаточно просторным для свободного притока свежего воздуха к котлу и обслуживания. Пол котельной выполнен из негорючего материала.

В помещении, где установлен котел, необходимо подвести трубопровод холодной воды для добавления воды в систему отопления и дренажную трубу, подключенную к системе канализации.

Основные требования к газовой котельной

Потолки высотой не менее 2,5 м;
На каждый котел требуется 4 м 2 свободного пространства;
Ширина проема в котельную от 0,8 м;
Окна необходимы для естественного освещения. Размер окон принимается из расчета 0,3 м 2 окон на 10 м 2 площади помещения;
Размер отверстия для забора воздуха от 8 см 2 на кВт мощности котла (при поступлении воздуха с улицы) или 30 см 2 на кВт, если воздух поступает изнутри;
Для обеспечения нормальной тяги и предотвращения обратной тяги верхнюю часть дымохода лучше вынести над коньком крыши, но не ниже 1/3 поверхности обратного конуса;
Сечение дымохода должно соответствовать установленному оборудованию.Диаметр дымохода должен быть больше или равен диаметру выходного отверстия котла;
Для каждого дымохода обязательно наличие смотрового отверстия, расположенного на 25 см ниже дымохода;
Наличие естественной вентиляции;
Поставка труб прямого и обратного отопления;
Вход от магистрали холодной воды;
Подключаемый трубопровод горячего водоснабжения;
Дренажная труба в виде лестницы или ямы, соединенная с канализацией;
Кабель питания имеет отдельный выключатель на напряжение 220 В и ток 20 А;
Вход заземляющего провода;
Стены газовой котельной должны быть оштукатурены, пол должен иметь ровную поверхность.

Подача воздуха в котельную | Johnston Boiler

Правильная работа любого котла зависит от систем, которые поддерживают его и подключаются к нему. Они включают, но не ограничиваются: систему подачи свежего воздуха в котельную, систему отвода дымовых газов, систему подачи топлива, распределительную сеть и систему распределения пара или горячей воды.

Отправной точкой в любой системе сгорания является подача свежего воздуха. Чтобы избежать серьезных проблем с горением, котел должен иметь достаточную подачу свежего воздуха и систему подачи, которая не влияет на работу котла.

Сколько воздуха требуется?
В целом, следующие формулы были разработаны для определения количества воздуха, необходимого для любой котельной с комплектным дымогарным котлом, работающим на газовом или жидком топливе.

1. Воздух для горения = HP * x 8 CFM / HP =
2. Вентиляционный воздух = HP * x 2 CFM / HP =
3. Общее количество необходимого воздуха = HP * x 10 CFM / HP =

* HP относится к общая максимальная ТД котла, находящаяся в котельной.

Приведенные выше расчеты подходят для установки на высоте до 1000 футов над уровнем моря (fasl).При установке выше 1000 фасл добавьте 3% дополнительного воздуха на каждые 1000 фасл (или его часть), чтобы учесть изменение плотности воздуха на больших высотах.

Какой размер отверстия наружу требуется в котельной?
Размер отверстий для забора свежего воздуха и их расположение очень важны. В наружных стенах котельной должно быть не менее двух постоянных отверстий для подачи воздуха. По возможности, они должны быть на противоположных концах котельной и не выше семи футов над полом.Это будет способствовать тщательному смешиванию с воздухом, уже находящимся в котельной, надлежащему охлаждению котлов и смягчению потенциально более холодного наружного воздуха перед его поступлением в горелку для сжигания.

Воздухозаборники должны быть снабжены защитой от атмосферных воздействий, но никогда не должны быть закрыты сеткой из проволочной сетки с мелкими ячейками. Этот тип покрытия приводит к ухудшению характеристик воздушного потока и может забиваться пылью, грязью, бумагой и другими мелкими предметами.

Чтобы определить чистую свободную открытую площадь проема, разделите общий CFM, требуемый в котельной, на допустимую скорость в проеме (см. Таблицу ниже).

Допустимая скорость воздуха в котельной
0–7 футов над полом 250 FPM
Более 7 футов в минуту 500 FPM

При выборе размера отверстия наружу оно должно составлять не менее одного квадратного фута.

Необходимо следить за тем, чтобы трубопроводы для воды, масла или пара не проходили по прямому пути холодного свежего воздуха, поступающего из любого отверстия для наружного воздуха. Подогреваемые трубопроводы тяжелого масла должны быть защищены от холодного воздуха, и они должны иметь электрическое или паровое отслеживание и изоляцию.

А как насчет воздуховодов?
В некоторых случаях котельная располагается в здании без внешних стен. Многие из этих приложений не имеют достаточного количества избыточного воздуха для подпитки на заводе, чтобы обеспечить потребности в воздухе для горения. В этих случаях есть два решения:

Первое – подавать свежий воздух в котельную. Там, где это требуется, можно использовать общие правила в отношении размеров проема в стене для поступления свежего наружного воздуха. Размер воздуховода наружу и его свободное открытое пространство для входа никогда не должны быть меньше отверстия в стене в котельной.Кроме того, перепад давления в воздуховоде при максимальном расходе никогда не должен превышать 0,05 дюйма вод. Ст.

Второй – подача свежего воздуха прямо в котел. В общем, этого метода подачи воздуха следует по возможности избегать. Недостатки этого типа системы намного превышают любые предполагаемые преимущества. При использовании воздуховод становится частью котельной системы и может влиять на стабильность горения из-за различных погодных условий, направления и скорости ветра, влажности и температуры.Изменение наружной температуры от -10 ° F зимой до 80 ° F летом (многие районы страны шире) может привести к тому, что горелка, настроенная на 15% избыточного сжигания воздуха в самый холодный зимний день, будет иметь 5% нехватку воздуха в теплый день. Это может привести к массовому образованию CO, образованию сажи, а также к нестабильному и небезопасному горению.

Если необходимо использовать прямой воздуховод, мы рекомендуем выполнить следующие минимальные шаги:

1. Каждый котел имеет свои собственные, полностью отдельные воздуховоды и вытяжную трубу.Совместное использование системы подачи воздуха и выхлопных труб приведет к проблемам сгорания и небезопасным условиям эксплуатации. №
2. Котлы, непосредственно подключенные к воздуховодам свежего наружного воздуха, должны каждые три месяца проверяться на предмет правильной регулировки и работы сертифицированным специалистом по пожаротрубным котлам.
3. Воздуховод, подающий свежий воздух в котел, должен быть такого размера, чтобы он имел максимальное падение давления при максимальном расходе 0,05 ″ вод. Ст.
4. Канал подачи свежего воздуха должен иметь электрический, водяной или паровой нагреватель для поддержания температуры холодного наружного воздуха не менее чем до 50 ° F.
5. Если в системе используется рециркуляция дымовых газов с низким уровнем выбросов, не используйте прямой отвод наружного воздуха. Потенциальные проблемы, связанные со стандартной горелкой, усугубляются горелкой с низким уровнем выбросов.

Модель дымохода котла

Примеры расчетов
Определите чистую свободную открытую площадь входных отверстий котельной для одного котла на 300 л.с. и одного котла на 800 л.с., которые находятся в одной котельной. Котельная, расположенная на высоте 1800 футов, и ее прямые входные отверстия для наружного воздуха должны находиться на высоте пяти футов над уровнем пола.

Общее максимальное HP = 300 + 800 = 1100 HP
Общее количество необходимого воздуха = (1100) (10) = 11000 кубических футов в минуту
Поправка на высоту = (11000 кубических футов в минуту) (1,03) = 11330 кубических футов в минуту = 45,32 кв. Фута
250

В котельной потребуется как минимум два отверстия для свежего воздуха площадью 22,66 кв. Фута (45,32 кв. Фута) 2) чистая открытая площадь.

ПРИМЕЧАНИЕ: Для всех применений вышеуказанное является общим минимальным требованием для подачи свежего воздуха. Всегда обращайтесь к местным нормам, которые могут заменить приведенные выше рекомендации.

Регулировка температуры в котельной – охладите вашу котельную

Эта статья была написана Уиллом Джонсом, экспертом по изоляции Thermaxx Jackets.

Горячая котельная создает много проблем. Как правило, потолок котельной – это нижняя часть пола прямо над ним, и из-за того, что тепло поднимается, область потолка становится горячей, очень горячей. Часто мы видим, что температура превышает 115 ° F! Пол над котельной излучает тепло в жилое пространство, создавая непредвиденную нагрузку на систему охлаждения.Помещение настолько неудобно, что зимой открываются окна, тратя больше тепла.

Лучший способ охладить горячую котельную?

Одно решение: установить систему воздуховодов на уровне потолка котельной и использовать мощный вентилятор для отвода тепла за пределы здания. В то же время установите систему жалюзи, которая будет пропускать воздух для горения и подпиточный воздух в уже более прохладное пространство. Это звучит как простое решение, и, вероятно, так оно и есть. Проблема в том, что теперь мы экспоненциально увеличили наши траты долларов на энергию!

Станция без клапана PRV

Температура входящего воздуха ниже, что заставляет его собирать как можно больше тепла, прежде чем он окончательно выбрасывается наружу.Клапаны, резервуары, передняя / задняя часть котла и неизолированные трубопроводы теперь теряют даже больше ценных БТЕ, чем раньше. Если стоимость термального газа составляла 0,12 доллара, то потеря такого количества тепла не имеет большого значения. Однако сегодня стоимость термального газа обычно составляет около $ 0,45–0,98 $ , поэтому вышеупомянутое решение – , а не . Нам нужно остановить потерю тепла!

Прекращение потерь доллара энергии с помощью съемной изоляции

Открытый обратный клапан и задвижка

Съемная изоляция должна быть применена к неизолированным трубам и клапанам.Любой другой компонент, теряющий энергию, также должен иметь съемные изоляционные покрытия или куртки. Для этого нам нужно определить компоненты, которые больше всего способствуют этой потере. Обратный клапан (справа) рядом с котлом обычно является отличным местом для начала поиска!

Проследите за трубопроводом от обратного клапана и посмотрите, есть ли еще задвижки до того, как линия будет подключена к коллектору котла. Коллектор котла (внизу) обычно очень сильно теряет энергию. Труба большая (10 дюймов, 12 дюймов, 14 дюймов или больше), и коллектор обычно проходит через всю котельную.В него также входят котельные линии и выходящие из него все электрические сети здания. Каждая линия будет иметь фланцевую задвижку, что является еще одним источником больших потерь энергии.

Линии от котла до коллектора, коллектора и последующих магистралей здания обычно ежегодно теряют тысячи долларов из-за потерь тепловой энергии, год за годом! Они ваш главный приоритет. Теперь, когда у нас есть сеть котла, коллектор и последующие трубопроводы, мы переходим к таким вещам, как резервуары для нагрева воды, водонагреватели типа PK или Aerco, станции понижения давления, резервуары для конденсата, резервуары деаэратора, конденсатоотводчики, передняя поверхность котла / сзади и, возможно, многие другие компоненты.

: Голый коллектор котла

: Монтаж трубопровода котельной

Анализ тепловых потерь в котельной

Все указанные выше идентификация и каталогизация требуют времени! Thermaxx Jackets может помочь, выполнив комплексный анализ потерь тепла в котельной. Анализ объединит всю вышеуказанную информацию о тепловых потерях компонентов и покажет:

сколько энергии теряется
какие компоненты теряют больше всего энергии
сколько энергетических долларов тратится впустую
стоимость проекта, чтобы остановить потеря энергии
чрезвычайно важно ROI (возврат инвестиций).

Водонагревательный элемент с изоляцией рубашками Thermaxx

Обычно куртки Thermaxx могут снизить потери тепла от 90% до 96% в зависимости от нескольких факторов! Если в вашем районе есть стимул для обновления вашей изоляции, команда Thermaxx Jackets будет его преследовать. Команда Thermaxx тесно сотрудничает с крупными газовыми компаниями и представителями газовых компаний и хорошо разбирается в получении поощрительных долларов.

Не ждите, свяжитесь с Thermaxx Jackets и пригласите нас в вашу котельную, чтобы начать экономить деньги! После того, как котельная будет изолирована, вы можете начать изолировать все механические помещения и действительно сократить расходы на электроэнергию, одновременно резко снизив свой углеродный след за счет сокращения выбросов парниковых газов!

Требования к проектированию котельной – EPCB Поставщик котла Теплое напоминание

Как спроектировать котельную, можно сделать ее более подходящей для завода.Давайте посмотрим на требования к проектированию котельной.

Есть три точки.

Расположение котельной
Планировка котельной, вспомогательного помещения и жилого помещения
Требования к гражданскому строительству

Рассмотрим подробнее.

Прежде всего. нам необходимо выбрать оптимальное место для котельной.

1 Расположение котельной

Это основные факторы, определяющие расположение котельной.

1.1 Котельная должна быть отдельной.

1.2 Надо держать котельную как можно дальше от людей и строений.

1.3 Если необходимо построить котельную, соедините ее с другими зданиями или установите в зданиях.

Мы не можем строить его в густонаселенных местах и важных местах, примыкающих к первому и следующему этажам, а также по обе стороны от основного коридора и путей эвакуации.

Мы должны построить его на цокольном или цокольном этаже здания, в зависимости от внешнего вида здания.

1,4 Котельную в жилом доме построить нельзя.

1,5 Котельная пылеугольного котла.

Следует постараться выделить территорию с высокими экологическими требованиями. Жилые, коммерческие, живописные и т. Д. Районы

1.6 Котельная котла

с циркулирующим кипящим слоем.

Надо строить в пригороде вдали от жилых массивов.

После того, как мы выбрали место расположения котельной, нам необходимо сделать правильную планировку интерьера котельной.

План 2 котельной, вспомогательного помещения и жилой комнаты

2.1 Необходимо правильно расположить воздухозаборники котельной:

К компоновке воздухозаборника предъявляются следующие требования.

1) Портов доступа должно быть больше двух.

Однако, если длина котла меньше 12 метров, а площадь котельной меньше 200 квадратных метров. Выход может быть один.

2) Ненависимая котельная.

Должна быть тропинка для сотрудников, которая ведет на улицу!

3) Многоэтажная котельная.

В котельной должно быть более 2-х подъездов на этаж. На каждом этаже должна быть лестница с прямым выходом на землю.

2.2 Устройство дверей котельной.

Дверь котельной, ведущая наружу, должна открываться наружу. котельная двери работы или быта через котельную должна быть в котельную открытой.

2.3 Требования к высоте котельной.

Высота в свету рабочей площадки котла и подъездной дороги должна соответствовать потребностям подъемного оборудования.Его высота должна быть выше 2-х метров.

Если высота котельной «А». Высота оборудования, такого как корпус котла и экономайзер во время охлаждения, равна «B», тогда высота A должна быть на 0,7 м выше, чем B.

3 Инженерно-строительные требования к проектированию котельной

3.1 Классификация пожарной опасности и класс огнестойкости котельной должны соответствовать следующим требованиям:

1) Оценка пожарной безопасности котельной

Котельная должна относиться к котельной класса D.

Одинарный паровой котел с производительностью испарения до 4 т / ч или индивидуальный водогрейный котел с номинальной тепловой мощностью более 2,8 МВт.

Класс огнестойкости здания котельной не ниже вторичного класса огнестойкости;

Одинарный паровой котел с номинальным объемом испарения менее или равным 4 т / ч или индивидуальный водогрейный котел с номинальной тепловой мощностью менее 2,8 МВт.

Здание котельной с классом огнестойкости не ниже 3 уровня огнестойкости.

В других зданиях в пределах котельной. Уровень огнеупора между котлами не должен быть ниже среднего класса огнестойкости

2) Завод по производству класса C

Проект котельной

Котельная, расположенная между резервуаром для тяжелой нефти и насосным отделением, а также резервуар для легкой нефти и насосное отделение, являются производственными предприятиями класса C.

Его конструкция не должна быть ниже вторичной огнестойкости.

Эти помещения расположены в вспомогательной котельной.

Межсетевой экран следует устанавливать отдельно от других помещений;

3) Производственное предприятие класса А

Котельная газового котла – производственная установка класса А.

Его конструкция должна иметь не менее двух классов огнестойкости.

Межсетевой экран следует установить между котельной и корпусом котла, примыкающим к перенапряжению, чтобы отделить котельную.

Двери должны открываться наружу и не иметь прямого доступа к котельной.

Земля должна быть искробезопасной.

4) Взрывозащищенное устройство сброса давления конструкции котельной

Стены, пол или кровля котельной должны иметь соответствующие меры взрывозащиты.

Площадь должна быть эквивалентна площади котельной 10% площади сброса давления.

Направление сброса давления не направлено к месту сбора людей, комнатам и пешеходным дорожкам, а также к месту сброса давления в этих местах.

Площадь взрывозащищенной поверхности сброса давления сливного бака котельной также должна соответствовать требованиям.

Когда зона сброса давления не может соответствовать вышеуказанным требованиям, можно использовать возведение стены и верха (потолка) металлического взрыва котельной путем соединения детали в качестве дополнения.

Примечание: Зона сброса давления должна включать окна, световые люки, легкие крыши и стены с качеством 120 кг / м2 или менее, а также другие слабые места.

5) Размещение межсетевого экрана.

Если это котельная на жидком топливе и газе, перегородки следует размещать непосредственно между помещением самого котла и помещением вспомогательного оборудования.

Стеклянные смотровые окна для работы котла также должны быть из взрывозащищенного стекла.

Кроме того, нам необходимы требования к конструкции котла.

3.2 Требования к фундаменту котельной

При многослойном расположении котельной следует принять меры по адаптации швов фундамента и цокольного этажа к поселку.

3.3 Требования к кровле котельной конструкции котельной

Котельную следует выделить под самую большую монтажную яму-транспортировку оборудования, установить окна и двери можно совместить с отверстием или отверстиями в несущих стенах.

3.4 Требования к колоннам в котельной

Расстояние между колоннами котельной, пролет и внутренний пол до верха высоты колонны соответствуют техническим требованиям, предъявляемым к помещению, должны соответствовать существующим национальным стандартам «Гармонизированный стандартный модуль упругости заводских зданий» GB50006.

Есть еще несколько предостережений.

3.5 Применение мер виброизоляции

Когда котельная оборудована тяжелым вибрационным оборудованием, таким как мельницы, воздуходувки и насосы.

3,6 Установка защитных рельсов

Когда Оборудование вокруг ямы для подъемника, шлакоотводящие характеристики, золошлаковый бассейн и высокая платформа.

3.7 Установка зенковки конструкции котельной

Присоединения к дымоходу и дымоходу, необходимо установить расчетное соединение.

3.8 Требования к вентиляции и освещению

Стены окон, через которые должна быть обеспечена открытая территория за пределами котельной, за исключением требований по сбросу давления, также должны соответствовать требованиям по вентиляции и освещению

3.9 Котельная и другие прилегающие здания, прилегающая к ней стена должна быть противопожарной перегородкой.

Конечно. Не менее важны гигиенические требования!

3.10 Санитарные требования при проектировании котельной

В медицинских учреждениях дизайн котельной гостиной должен соответствовать существующим национальным стандартам гигиены труда «Разработка стандартов гигиены промышленных предприятий», соответствующим положениям GBZ1.

3.11 Требования к платформам и эскалаторам

Платформа и эскалаторы не должны сжигать противоскользящий материал.Ширина рабочей площадки не менее 800 мм, ширина эскалатора не менее 600 мм. Высота платформы и эскалатора в свету не должна быть менее 2 м. Часто применяемая стальная лестница имеет уклон не более 45º.

Подача воздуха в котельную

Для надлежащего горения и мер безопасности необходимо обеспечить котельные с соответствующими отверстиями для подачи свежего воздуха. Временных воздухозаборников, таких как окна и двери, следует избегать, поскольку они могут быть закрыты (а часто это происходит, когда люди в котельной чувствуют холод) и перекрывают подачу воздуха в котел.

Если подача воздуха для горения ограничена, огонь начинает дымиться, происходит неполное сгорание и образуется окись углерода . Если пожар погаснет до того, как система обнаружения пламени сработает, чтобы закрыть топливный предохранительный запорный клапан, накопившееся топливо может повторно воспламениться, когда кислород просочится через трещины и щели. Взрыв печи может иметь катастрофические последствия для персонала и имущества.

необходим достаточный приток воздуха для минимизации возможности взрыва

Коды, указывающие количество воздуха для горения или размер отверстия в стенах для воздуха для горения в котельной:

ASME CSD- 1- Органы управления и предохранительные устройства для автоматических котлов, 1992 г. с приложением 1а 1993 г.раздел CG-260 Воздух для горения.
ASME Раздел VI Рекомендуемые правила ухода и эксплуатации отопительных котлов.
NFPA 54 – Национальный кодекс по топливному газу, 1992, раздел 5.3 Воздух для горения и вентиляции.
NFPA 31 – Установка оборудования для сжигания нефти, 1992, раздел 1-5 Воздух для горения и вентиляции.
BOCA – Национальный механический кодекс, 1990, статья 10, Воздух для горения.
SBCCI – Стандартный механический кодекс, 1991, раздел 305 Воздух для горения и вентиляции.
Справочник Американского общества инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) – основы, 1993 г., глава 15, стр. 15.9 Воздух для горения.

ASME CSD-1 – Органы управления и предохранительные устройства для автоматических котлов, 1992 с приложением 1a 1993. Раздел CG-260 Воздух для горения

Разделы посвящены требованиям к воздухозаборникам для горения.

Американское общество инженеров-механиков, ASME

ASME Раздел VI Рекомендуемые правила ухода и эксплуатации отопительных котлов

Ссылка 6.04 указывает:

Котельная должна иметь достаточную подачу воздуха, чтобы обеспечить чистое, безопасное горение и минимизировать образование сажи. Должно быть обеспечено свободное воздушное отверстие. Его размер может быть рассчитан исходя из 1 квадратного дюйма свободной площади на 2000 БТЕ / час максимального расхода топлива комбинированных горелок, расположенных в котельной, или в соответствии со стандартами Национальной ассоциации противопожарной защиты для газовых и газовых горелочных установок. особые условия работы. Отверстия для подачи воздуха в котельную должны быть всегда открыты.

Исходя из опыта, действует правило ASME: 1 квадратный дюйм свободной площади на 2000 БТЕ / час (конвертер единиц) максимальный расход топлива комбинированных горелок, расположенных в котельной, работает. Я обычно округлял до следующего общего размера.

NFPA 54 – Национальный кодекс по топливному газу, 1992, раздел 5.3 Воздух для горения и вентиляции.

содержит требования к установке и эксплуатации газовых трубопроводов, оборудования и вентиляции. Это общепринятая национальная мера для всех газовых установок.

Газовое топливо

Вертикальные квадратные каналы дюймов / BTU ч ) Минимальный размер воздуховода ( дюймов )

Требуемое минимальное количество отверстий	2
Наружное отверстие ( кв. Дюймов / BTU h )	1/4000
1/4000
Горизонтальные воздуховоды ( кв. дюймов / BTU ч )	1/2000
Воздуховоды такие же, как отверстие	да	29
3
Свободное пространство жалюзи и решетки	отверстие
Допуск на свободное сечение, дерево *	20-25%
Допуск на свободное сечение *	60-75%
Заслонка заблокирована	да

* Предполагается, что деревянные жалюзи и решетки имеют 20-25% свободной площади.Металлические жалюзи и решетки 60-75% соответственно.

NFPA 31 – Установка оборудования для сжигания мазута, 1992, раздел 1-5 Воздух для горения и вентиляции

Охватывает минимальные требования по безопасности для жизни и имущества от пожара при установке масляных горелок и оборудования, связанного с ними.

Oil Fuels

905 размер воздуховода ( дюймов ) 905 Допуск на свободное сечение, металл *

Минимальное количество необходимых отверстий	2
Наружное отверстие ( кв. Дюймов / BTU ч )	1/4000
Вертикальные воздуховоды ( кв.дюймов / BTU ч )	1/4000
Горизонтальные воздуховоды ( кв. дюймов / BTU ч )	1/2000
Воздуховоды такие же, как отверстие	да
3
Свободное пространство жалюзи и решетки	отверстие
Допуск на свободное сечение, дерево *	20-25%
60-75%

BOCA – Национальный механический кодекс, 1990, статья 10, воздух для горения

Все виды топлива

Минимальный номертребуемых отверстий	2
Наружное отверстие ( кв. дюймов / BTU · ч )	1/4000
Вертикальные воздуховоды ( кв. дюймов / BTU · ч )	1/4000
Горизонтальные воздуховоды ( кв. Дюймов / BTU h )	1/2000
Минимальный размер воздуховода ( дюймов )	3
Допуск на свободное пространство, дерево	25%
Допуск на свободное сечение, металл	75%
Заслонка заблокирована	да

Стандартные механические нормы SBCCI, 1991, раздел 305 Воздух для горения и вентиляции.

Газ и мазут

Минимальное количество необходимых отверстий	2
Наружное отверстие ( кв. Дюймов / BTU ч )	1/4000
Вертикальные воздуховоды кв. Дюймов / BTU ч )	1/4000
Горизонтальные воздуховоды ( кв. Дюймов / BTU ч )	1/2000
Воздуховоды такие же, как отверстие	да
Минимальный размер воздуховода ( дюймов )	3

Твердое топливо

и решетка

Мин.требуемых отверстий	2
Наружное отверстие ( кв. дюймов / BTU ч )	2/1000
Минимальный размер воздуховода ( дюймов )	3
площадь	открытие

Справочник Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) – основы, 1993, глава 15, стр. 15.9 Воздух для горения

Требования к установке котла – Департамент строительства Нью-Йорка – Absolute Mechanical Co Inc

Основные требования к установке котла, NYC DOB

1.Двери котельной должны быть огнестойкими и самозакрывающимися. Они должны вылететь из котельной. Не требуется для герметичных котлов внутреннего сгорания.

2. Маркированный аварийный выключатель должен быть установлен на двери каждой котельной. Для открытых подвалов допускается переключение на лестнице.

3. Стены и потолок котельной должны быть ограждены. Инспектор может утвердить замену котла с небольшими отверстиями и написать владельцу о нарушении ECB. Большие отверстия приведут к провалу первого теста.

4.В открытых подвалах над котлом должны быть размещены материалы с огнестойкостью не менее 8 футов вокруг.

5. На момент проверки на месте должны быть перфорированные планы DOB и руководства по эксплуатации котла.

6. На чертежах должны быть указаны марка, модель котла и тепловая мощность; распашная дверь котельной и аварийный выключатель; Расположение и размер свежего воздуха; Материал и размер дымохода

7. Необходима чистка у основания дымохода.

8. Дымоход или газоотводное отверстие должны заканчиваться на 2 фута выше стены парапета и в 10 футах от более высоких стен.

9. Котлы с прямой вентиляцией могут иметь горизонтальную вентиляцию на 7 футов выше частных тротуаров и проездов, на 4 фута ниже работающих окон, 4 фута в сторону от работающих окон, на 3 фута выше воздухозаборников в пределах 10 футов, 3 фута над уровнем земли, 1 фут над дверями и в 3 футах от внутренних углов зданий. Они не могут иметь горизонтальный выход на общественный тротуар (требуется 4-футовый буфер). Максимум 350000 БТЕ тепла для устройств с вентиляцией в радиусе 10 футов. Вентиляция в переулках, на небольших площадках, под навесами и террасами или на подвод тепла на сумму более 350 000 британских тепловых единиц будет рассматриваться в индивидуальном порядке.Любой подвод тепла допускается на линии крыши или наверху самого верхнего этажа.

10. Забор свежего воздуха должен производиться непосредственно снаружи. Воздуховод для подачи воздуха для горения должен иметь противопожарный клапан или иметь огнестойкое покрытие для наружного освещения. Устройства с прямой вентиляцией не облагаются налогом.

11. Моторизованные заслонки свежего воздуха должны иметь внешний выключатель блокировки со всеми котлами.

12: Механическая подача свежего воздуха должна иметь реле протока и блокироваться со всеми устройствами сгорания.

13. Газовые котлы с теплопроизводительностью менее 2 миллионов БТЕ должны иметь заглушку на дымоход.

14. Необходимо заизолировать все новые трубопроводы отопления и горячего водоснабжения в котельной.

15. Напольный слив или непрямой сливной трубопровод, необходимый для слива предохранительного клапана, слива котла, слива обратного потока и т. Д.

16. Котлы должны опираться на бетонное основание, заполненные бетонные блоки или кирпичное основание.

17. На всех котлах должна быть запорная арматура на трубопроводах отопления.

18. Должны иметь две отсечки по низкому уровню воды для каждого парового котла с тепловой мощностью 350 000 БТЕ и более.Один должен быть с ручным сбросом. Человек должен быть механическим.

19. На трубопроводе, регулирующем давление пара, должны быть заглушки.

20. Нет ленточного железа для ремней, должны быть вешалки или стержни для нагревательных линий или дымоходов.

21. Продувочный трубопровод на линиях сброса бытовой воды должен быть медным или латунным.

22. Паровые системы должны иметь контур Хартфорда.

23. Подача холодной воды должна подаваться в обратный трубопровод минимум на 2 фута от котла.

24. Все котлы, работающие на природном газе, с подводимой теплотой более 350 000 БТЕ, идущие в общий дымоход, должны иметь переключатели утечки, заблокированные последовательно ,

25.Все газовые котлы с барометрическими заслонками должны поворачиваться в обе стороны, а переключатель разлива должен быть установлен в нижней части заслонки.

26. В устройствах, работающих на двойном топливе, газ / мазут, переключатель утечки должен быть расположен в верхней части барометрического демпфера.

27. Все котлы с естественной тягой в индивидуальных жилых домах должны иметь последовательно подключенные датчики CO / дыма для отключения котлов в случае их активации.

28. Все котлы с C.D.R. органы управления и переключатели малой тяги должны быть подключены и работать.

29. Отсутствие заглушки дымохода на масляных устройствах.

30. Масляные резервуары должны быть сняты или законно оставлены.

Площадь окна в котельной: Размер окна в котельной и площадь остекления. Оконный проем в котельной.

Размер окна в котельной и площадь остекления. Оконный проем в котельной.

Для чего нужно остекление в котельной?

Размер окна в котельной

Площадь остекления комнаты с газовым котлом

Что такое ЛСК окна

Видео – размеры и виды окон в котельной

Где заказать окно для проема в котельной

площадь остекления в котельной с газовым котлом

Общие требования к топочным зданиям

Особенности подготовки бойлерных с газовым котлом

Соответствие размеров газифицированного здания нормативам

Размер окна в котельной для газового котла

Площадь остекления в котельной с газовым котлом

Материал остекления

Легкосбрасываемые оконные сооружения

Нужно ли придерживаться правил?

размеры и требования СНиП в 2021 году

Нужно ли окно в котельной частного дома

Площадь котельной и остекления

Легкосбрасываемые ограждающие конструкции

Какие варианты предусматривает ГОСТ

Легкосбрасываемые панели для строительства пристройки

Популярность ЛСК в РФ

Заключение

Окно в газовой котельной необходимо для проветривания или для взрывного клапана?

Особые требования выдвигаются к:

Размер окна и другие требования к помещению котельной

Окно, как часть системы вентиляции

К устройству вентиляции в котельной предъявляется ряд требований:

Окно в котельной требования – OknaForLife.ru

Окно в газовой котельной. Требования СНиП к котельным

Требования СНиП на газовые котельные в доме

1. Требования к помещению котельной в коттедже

2. Вентиляция в котельной с газовым котлом СНиП

3.

Требования к размеру окна в газовой котельной

Требования к газовой котельной в частном доме

Сколько квадратов должна быть котельная в доме

Окно в газовой котельной

Особые требования выдвигаются к:

Размер окна и другие требования к помещению котельной

Окно, как часть системы вентиляции

К устройству вентиляции в котельной предъявляется ряд требований:

Окно для газовой котельной частного дома: законодательные нормы остекления помещения

Законодательство об окнах в котельных

Какими должны быть окна?

Площадь остекления котельной

Что такое легкосбрасываемая ограждающая конструкция?

Аналоги листовому стеклу

Технические характеристики ЛСК

Зачем нужны легкосбрасываемые конструкции?

Выводы и полезное по теме видео

Дверь и окно в котельной: как угодить технадзору

Требования к проемам в котельной

Размеры

Конструкция

Стоит ли соблюдать эти требования

Заключение

Окно в газовой котельной

Особые требования выдвигаются к:

Размер окна и другие требования к помещению котельной

Окно, как часть системы вентиляции

К устройству вентиляции в котельной предъявляется ряд требований:

Окно для газовой котельной частного дома: нормы остекления котельного помещения

Законодательство об окнах в котельных

Какими должны быть окна?

Площадь остекления котельной

Что такое легкосбрасываемая ограждающая конструкция?

Аналоги листовому стеклу

Технические характеристики ЛСК

Зачем нужны легкосбрасываемые конструкции?

Выводы и полезное по теме видео

Площадь остекления в котельной с газовым котлом: требования, размеры по нормам

Требования перед проектированием газовой котельной

Нормативы и правила при расчете площади окна

Материал остекления

Алюминий

Пластик

Вентиляция
