Электрический теплый пол своими руками. Технология монтажа теплого пола

При условии, что в помещении прохладно, трудно говорить об уюте. Теплые электрические полы в квартире или частном доме дают возможность чувствовать себя комфортно в любой сезон года. Можно не думать о теплых носках или тапочках, не беспокоится о здоровье маленьких членов семьи, которые предпочитают играть на полу. Сделать электрический пол или «теплый пол» в жилище можно своими руками, без привлечения бригад специалистов, что поможет снизить материальные затраты. Электрический пол можно сделать во всех комнатах, можно только в некоторых, в зависимости от возможностей и предпочтений. Как правило, самыми актуальными для дополнительного обогрева являются ванная, веранда, детская комната и лоджия. Как сделать электрический пол самостоятельно, какой главный принцип работы такого пола рассмотрим подробнее.

Оглавление:

  1. Преимущества электрического теплого пола
  2. Разновидности теплого пола
  3. Установка теплого пола
  4. Устройство электрического теплого пола
  5. Недостатки электрического теплого пола
  6. Монтаж электрического теплого пола
  7. Электрический теплый пол своими руками

Преимущества электрического теплого пола

Установка теплого пола служит для создания теплой атмосферы в своем жилище – как в прямом, так и переносном смысле. Отопительная система, установленная в квартире или доме, помогает поддерживать подходящую для проживания температуру. Но как известно, очень часто «дует с пола» и уже нет чувства комфорта. В таком случае, приходится задумываться об альтернативных источниках тепла, и электрический пол является одним из них. Среди преимуществ такого способа обогрева, можно выделить:

  • равномерное распределение по всей обогреваемой площади;
  • невысокая температура нагревательного элемента, не более тридцати градусов;
  • автономность работы, независимость от жилищно– коммунальных хозяйств;
  • возможность самостоятельно регулировать процесс работы установки и температурный режим;
  • визуально не видимая конструкция, нет сложных и громоздких систем управления;
  • легкая и доступная установка даже для неопытного мастера;
  • возможность осуществлять ремонт;
  • не требует особого ухода и контроля;
  • высокий результат работы.

Разновидности теплого пола

Встречается несколько разновидностей теплого пола, отличаются они по виду нагревательной системы, способу сборки и стоимости.  Электрический пол делится на такие типы:

  • пленочный инфракрасный пол;
  • стержневой тип;
  • кабельный тип.

Пленочный инфракрасный пол легок в монтировании и укладка такого варианта пола доступна даже непрофессионалу. Инфракрасная пленка укладывается на основание пола, не требует бетонной стяжки и закрепления на поверхности. Благодаря этому, строительные работы осуществляются за очень незначительный промежуток времени. Такой вариант допустимо использовать под различные варианты основного покрытия:

  • доски;
  • ламинат;
  • паркет;
  • линолеум.

Единственным исключением является плитка.

Преимуществом использования такого варианта отопления пола является:

  • нагревание происходит очень быстро, равномерно, имеет высокую теплопроводность;
  • позволяет экономить на электроэнергии, данный вариант обогрева потребляет электричества меньше, чем другие виды;
  • установка такого пола производится за один день, можно переносить и укладывать на новом месте;
  • тип соединения позволяет избежать потерь тепла при перегорании отдельного участка;
  • инфракрасный вариант обогрева пола полностью безопасен, не бьет током.

Но наряду с достоинствами такого варианта, следует отметить недостатки:

  • сложно подключать электричество;
  • укладывать элементы необходимо только на идеально ровную поверхность, во избежание повреждения контактов.

В стержневом варианте карбоновые стержни являются элементом нагрева. Крепятся эти элементы к специальной сетке. Таким образов образуется поверхность, собранная в рулоны. Ширина рулонов предлагается от семидесяти сантиметров до полутора метров, а длина около двадцати пяти метров. Тип соединения элементов – параллельный, что позволяет обеспечить качественное функционирование даже при поломке какого – либо из элементов. Укладывается материал на бетонную стяжку и допускается использованием с любым вариантом покрытия пола: ламинат, линолеум, плитка, доски.

Среди достоинств использования этого варианта можно выделить такие:

  • отсутствие электромагнитного излучения;
  • универсальность применения со всеми видами покрытий пола;
  • параллельное соединение дает возможность применять и отрезать материал на любом участке;
  • интеллектуальная подача тепла – достигается равномерное прогревание площади, с повышением градусов на более холодных отрезках, и с понижением на более теплых.

Среди недостатков данного варианта подогрева выделяются такие:

  • необходимость укладки материала в слой бетона или клея;
  • невозможно повторно применять, так как монтируется на постоянное место.

Кабельный тип назван так, потому что в основе теплого пола лежит кабель. По нему проходит ток, который преобразует электороэнергию в тепло. Как подвид, кабель может быть:

  • одножилковый;
  • двужилковый;
  • «интеллектуальный» двужилковый.

Преимуществом такого варианта утепления является:

  • невысокая стоимость;
  • возможность регулировать мощность в зависимости от температуры в помещении;
  • равномерный прогрев воздуха;
  • стяжка функционирует по типу накопительной домашней печи;
  • экономный расход электроэнергии.

К недостаткам можно отнести следующие моменты:

  • медленный нагрев по причине первоочередности нагрева бетона;
  • потребность делать бетонную стяжку;
  • на такой пол недопустимо ставить тяжелую мебель, по причине того, что под нею остаются темные следы, результат перегрева.

Установка теплого пола

Из – за разнообразия существующих вариантов пола с подогревом, варьируются и особенности его сборки:

  • укладывание пола в ряд стяжки, накрытие финишным материалом;
  • укладывание системы обогрева сверху стяжки под плитку;
  • укладывание под материал.

Первый описанный способ предполагает установку теплых полов кабельного типа в любым комнатах квартиры или дома, ванной комнате, кухне, лоджии. Под конструкцией располагается защитный материал от протечек воды и материал для утепления.  При наличии теплого помещения под полом, укладывание системы в стяжку и применение утеплителя не обязательно. Слоя специального клейкого состава и напольного материала будет достаточно для защиты нагревательных компонентов.

Устройство электрического теплого пола

При отсутствии в помещении других источников тепла, кроме пола с подогревом, то целесообразно будет использовать кабельный вариант напольного покрытия.

Его мощность будет позволять прогревать помещение. Пленочный вариант также обладает достаточной мощностью, но этот тип обогрева может применяться в местах с нормальной влажностью.

Для дач, коттеджный домов предпочтительно будет использовать кабельный и стержневой вид теплого пола.

В банях, ванных комнатах из- за повышенной влажности не рекомендуется использовать пленочный вариант пола с подогревом. Но если вы настроены на такой вариант, это исправимо с дополнительным использованием гидроизоляции. Такой вариант заставит потратиться на дополнительную сумму.

Что кабельные, что стержневые полы, не боятся избыточной влажности и это делает их часто используемыми.

Не все типы напольного покрытия совместимы с использованием пола с подогревом. Рассмотрим варианты и результат контакта:

  • ковролин – позитивно переносит подогрев, наиболее оптимальный результат при контакте с инфракрасным пленочным теплым полом;
  • пластиковая плитка – крайне негативно реагирует на подогрев, приобретает блеклый цвет, желтеет, появляются трещины;
  • ламинат – прекрасно переносит подогрев при использовании любого вида подогрева;
  • дерево – переносит подогрев нормально, но от перепадов температуры может терять свои свойства, рассыхаться, скрипеть, трескаться;
  • линолеум – крайне отрицательно реагирует на подогрев, портится и деформируется;
  • кафель, керамогранит – самые некапризные материалы, хорошо переносит любые виды подогрева.

В использовании пола с подогревом существует масса преимуществ. В каждом помещении можно установить электрический пол, необходимо только ответственно подойти к выбору вида подогрева.

Принцип работы электрического теплого пола строится на преобразовании электрической энергии в тепловую, что дает возможность обогревать поверхность пола и помещение.

Электрическое теплое напольное покрытие на кухне позволяет подогревать комнаты при любом покрытии пола. Правила монтирования требуют соблюдения техники безопасности, установки дополнительных приборов, позволяющих заземлять конструкцию.

Электрический теплый пол в частном доме при отсутствии дополнительного отопления требует использования мощной электропроводки. Расход на оплату электроэнергии увеличится, но проживание в комфортных условиях того стоит.

Недостатки электрического теплого пола

Теплые полы помогают решить вопрос с обогревом, помогают создавать комфортные условия для проживания. Но наряду с достоинствами, стоит отметить и недостатки электрического теплого пола:

  • использование такого варианта обогрева существенно повышают месячный расход на оплату электроэнергии;
  • существует опасность удара током, особенно при намокании поверхности после купания, стирки и подобное;
  • необходимо приобрести дополнительные системы защиты – модуль УЗО, сделать надежное заземление;
  • оказывается электромагнитное воздействие на человека, что отрицательно влияет на самочувствие человека;
  • некоторые виды напольного покрытия страдают от контакта с подогревом;
  • установка обогревательной системы напольной поверхности может уменьшить высоту помещения;
  • требуется мощный электросчетчик и электропроводка.

Монтаж электрического теплого пола

Для монтирования электрического теплого полового покрытия понадобится материал и инструменты для работы. Можно сгруппировать такой список требующихся предметов:

  • конструкция теплого пола;
  • соединительные провода;
  • терморегулятор;
  • крепь;
  • температурный датчик;
  • система защиты;
  • кабель для заземления.

До того, как укладывать элементы системы, следует сделать набросок на черновике. При планировании следует взять во внимание даже расположение мебели, бытовой техники, нагревательный систем. Эти зоны не должны граничить с нагревательным проводом или пленкой. С учетом всех нюансов на бумаге получится непонятная геометрическая фигура. Учитывая места обхода мебели, быттехники, будет производится монтирование пола с подогревом. Каждая отдельная комната требует независимого регулятора и блока питания.

Электрический теплый пол своими руками

Обязательно до укладки провода необходимо протестировать его сопротивление и сравнить с показателями паспорта. Допускается расхождение в десять процентов. Монтаж производится двумя путями:

  • прикрепление к армирующей сетке;
  • специальными крепежными лентами.

В бане, ванной комнате, в прачечной установка теплого пола требует соблюдения правил безопасности: обязательна установка модуля УЗО и заземления. Не стоит экономить время и деньги при проведении таких работ.

Место присоединения кабеля нагревания и проводки следует отметить и запомнить. При возникновении ситуаций, требующих ремонта пола, это поможет быстро добраться до нужного места и осуществить ремонтные работы.

После размещения системы, следует еще раз проверить правильность соединения, работу конструкции. Каждый нюанс необходимо проверить, чтобы потом легко было контролировать работу пола и осуществлять ремонт в случае необходимости.

Монтирование электрического пола собственноручно в жилых помещениях или хозяйственных постройках реальна. Если вы новичок и никогда ничем подобным не занимались, посмотрите видео о том, как установить электрический пол своими руками, в котором подробно рассказано, какие виды теплого пола существуют, как проводить работы по установке, какие основные требования к проведению работ. Результат собственноручно смонтированного пола подарит прекрасный результат и позволит наслаждаться результатом своего труда долгое время.

Теплый пол своими руками (+фото) | Своими руками

Модернизация идеи теплых полов своими руками

Я хочу рассказать об одной технической самоделке, которая, быть может, будет интересна многим домовладельцам.

Ее автором является мой сосед по даче, и я отправляю эту информацию с его согласия. И так как я был у него на «подхвате» при монтаже, то надеюсь, что правильно донесу суть изобретения.

Мой сосед построил своими руками добротный гараж. Он неплохо утеплен, в нем есть смотровая яма и даже небольшая комната для отдыха.

А так как дома у него имеется подогреваемый электричеством теплый пол, то такую же систему он решил использовать и для отопления гаража, но в очень модернизированном виде.

Известно, что бывает два типа теплых полов — электрические и водяные. Сосед объединил обе эти версии и создал свою, оригинальную схему, так как отапливать одним электричеством гараж весьма накладно.


Читайте также:  Как укладывать паркет на теплый пол (пол с подогревом)


Конструкция самодельного теплого пола

Итак, система соседского теплого пола состоит из двух частей: нагревательной и распределяющей тепло. Первая сделана с использованием электричества, а вторая напоминает водяной пол. С нее и начнем рассказ.

По всей площади гаража на пол мы уложили в виде петель металлопластиковую трубу. Причем по обе стороны от смотровой ямы сделали два контура, не зависящих друг от друга.

Трубу отделили от земли 10-сантиметровым слоем теплоизоляционной плиты из экс-трудированного пенополистирола. Когда это было сделано, мы залили трубу бетоном. Таким образом, при пропускании нагретой воды по трубе тепло не пойдет в грунт (ему преградит путь пенополистирол), а будет полностью распределяться по полу, который в свою очередь отдаст тепло всему гаражу.

Для подготовки теплой воды сосед приспособил всем известные ТЭНы (на фото — темный вертикальный цилиндр).

Теплоносителем в этой системе является вода. Ее постоянный подпор обеспечивает гидроаккумулятор (красный бак). Чтобы обеспечить циркуляцию воды в системе, предусмотрен насос. У соседа был старенький насос, так он туда его и приспособил, поставив для подачи охлажденной, отработанной воды в блок ТЭНов.

Уже две зимы функционирует эта система, и у соседа никаких замечаний к своему изобретению нет.


Читайте также:  Плитка и теплый пол в ванной комнате своими руками – пошаговая инструкция и фото


Теплый пол своими руками: мнение специалиста

Технология устройства теплого пола в жилище приобретает все большую популярность. Сегодня на практике используется несколько систем обогрева. В одном случае источником тепла могут быть трубы с горячей водой, в другом — электрический кабель. При этом отличие этих систем от других состоит в том, что они являются низкотемпературными нагревателями, равномерно распределяющими тепло по всей поверхности покрытия, прогревая его до 30°С.

Конструкция домашнего обогрева представляет собой многослойный пирог. В первый слой заливают основание из бетона, далее производят укладку гидроизоляции и теплоизоляции. Поверх теплоизоляционного слоя монтируют цементную или бетонную стяжку, которая включает в себя нагревательные элементы (рис. 1,2).

Следует отметить, что установка теплых полов на водной основе потребует сложных монтажных работ, стоимость которых довольно высока. Однако достоинством такой системы является небольшой расход энергии во время эксплуатации, которая не потребует больших финансовых затрат. В загородном доме, где площадь отопления большая, водяные полы будут более выгодными. Но нельзя забывать и о том, что в случае каких-либо протечек в трубах, их место довольно трудно обнаружить.

На практике часто возникает вопрос: какой вид обогрева лучше? Несомненно, предпочтение чаще отдают системам обогрева с электрическим кабелем. Они уже по всему миру зарекомендовали себя как практичные и безопасные системы отопления. Кроме того, они удобны и просты в монтаже и не требуют особого ухода. Электрические полы могут быть проложены в любой части дома и под любое напольное покрытие (плитка, дерево, ламинат, линолеум). В современных системах с электрическим обогревом существует возможность организовать подогрев не всей поверхности, а только какой-то части пола.

В помещении, оборудованном теплым полом, ощущается постоянное тепло и комфорт даже при снижении комнатной температуры. Никогда не возникнут сквозняки и воздушные вихри с микрочастицами пыли. Прежде всего, это связано с тем, что теплый пол имеет небольшую рабочую температуру (в отличие от радиаторной батареи, которая нагревается до 70°С).

Система теплых полов состоит не только из нагревательных элементов, она также оснащена аппаратурой терморегуляции (термодатчики и терморегуляторы). Датчики температуры воздуха позволяют поддерживать необходимую комфортную температуру в комнате на разной высоте. Так. на уровне головы температура держится в диапазоне 18-24°С, на уровне пола — 24-27°С. Подобное разумное отопление (обогрев) с вертикальным распределением тепла дает возможность снизить расход электричества.


Теплый пол – мнение профессионалов


Система теплый пол для начинающих монтажников

Напольные системы обогрева завоевывают все большую популярность, ведь помогают повысить тепловой комфорт в помещении. В загородном доме можно установить водяной или электрический теплый пол.

Теплый пол по сути представляет собой очень большой радиатор, уложенный горизонтально у вас под ногами. В отличие от конвекторов, в которых греется проходящий сквозь металлические трубки воздух, здесь благодаря инфракрасному излучению, испускаемому теплой поверхностью, нагреваются прежде всего окружающие предметы, в том числе наши тела.

Максимум комфорта

У нагретого и испускающего лучистое тепло пола есть большие преимущества перед его менее габаритными собратьями – радиаторами отопления. Они состоят: а) в самом правильном распределении тепла по высоте: от пола к потолку; б) в отсутствии сквозняков.

При использовании радиаторного отопления происходит снижение относительной влажности воздуха, приходится постоянно проветривать помещение, а конвекционные потоки вызывают высокую концентрацию пыли в помещении. В помещении с «теплым полом» создается максимальный тепловой комфорт, и находящиеся в нем люди чувствуют себя очень уютно.

Больше тепла!

Отдавать всю функцию отопления в доме только «теплым полам» экономически нецелесообразно. Ограничения связаны с тем, что пол нельзя нагреть до столь же высокой температуры, как радиатор. По нормативам – макс, температура пола 32 гр. При такой температуре пола выделяемого с поверхности тепла может не хватить для отопления: потери тепла окажутся больше. Придется всерьез озаботиться утеплением дома. Зато с помощью «теплых полов» можно решить задачу дополнительного отопления для создания наибольшего теплового комфорта. Как дополнение к основной системе отопления, «теплые полы» не создают проблем ни при проектировании, ни при монтаже, ни в ходе эксплуатации.

Я водяной, я водяной!

Определившись со схемой размещения «теплых полов», нужно решить следующий вопрос: каким им быть – водяным или электрическим?

Водяной «теплый пол» — это по сути элемент единой системы отопления. Теплоноситель, как правило, горячая вода, проходит по трубам, уложенным в бетонную стяжку или непосредственно на теплоизолированный черновой пол под напольным покрытием, и нагревает поверхность пола. Естественно, требуется независимая регулировка температуры теплоносителя, чтобы пол не перегрелся. Для этого устанавливается узел смешивания теплоносителя, состоящий из насоса, коллектора и термостатического смесителя.

Вода под ногами

Трубы, замоноличенные в стяжке, хорошо защищены от механических повреждений. Но при скрытом монтаже трудно бороться с протечками – обнаружить их сложно, а для доступа к поврежденной трубе придется вскрывать пол, ломать стяжку. Поэтому лучше  на  этапе  монтажа предусмотреть все меры,  позволяющие   исключить   повреждения. Важно выбирать качественные трубы и фитинги. В водяных «теплых полах» используются, как правило, гибкие трубы из сшитого полиэтилена или высококачественные   металлопластиковые трубы. При заливке бетона нужно поддерживать в трубах давление. И обязательно провести гидроиспытания перед заливкой стяжки.

Способы укладки теплых полов

Самый простой и быстрый способ укладки водяного «теплого пола» — одиночным змеевиком. Обычно используется, если надо уложить пол на большой площади. Но у него есть минус: неравномерное распределение температуры по поверхности пола. Двойной змеевик – это модификация одиночного змеевика, отличающаяся тем, что подающие и обратные трубы идут параллельно друг другу.

Это обеспечивает более равномерное распределение тепла по поверхности пола, но больший разброс температур на малых участках. Самый лучший способ – спиралью. Он самый сложный для укладки, требует больше времени, но у него самое ровное распределение температуры по поверхности пола.

Трудности выбора

Водяные «теплые полы» экономичнее электрических. Ведь природный газ – самое распространенное топливо в системах отопления – гораздо дешевле электроэнергии (в пересчете на единицу выработанного тепла). Иное дело – регионы, где нет газификации.

Там остается единственный вариант — электрические «теплые полы», которые бывают стержневыми, пленочными и кабельными.

Стержневой ИК-пол

Интересное решение – саморегулирующийся карбоновый мат. Нагревающими элементами в нем служат карбоновые стержни, подключенные параллельно к токопроводящей шине, а за выделение тепла отвечает композиционный материал, содержащий мелкодисперсный графит. При нагревании происходит расширение материала, расстояния между зернами графита увеличиваются, и электрическое сопротивление возрастает.

Соответственно, падает выделяемая тепловая мощность. Мат можно отрезать от рулона прямо на месте, сколько требуется при монтаже. У входной двери и под окнами выделяемая   мощность – максимальная, а под мебелью и ковром – минимальная. Как и саморегулирующийся кабель, карбоновый мат не может перегреться и перегореть.

Пленочный ИК-пол

Нагревательным элементом пленочной инфракрасной системы служит тонкая полимерная пленка, поверхность которой испускает ИК-лучи. Между двумя слоями полиэстера запаяны сегменты из токопроводящего наполнителя (графита, карбона), к которым через проводники подается электрический ток. Пленка дает возможность устанавливать теплый пол даже под такие капризные напольные покрытия, как ламинат или ковролин.

При этом стяжка не требуется, пленку просто расстилают под напольным покрытием. В связи с этим пленочные полы могут быть установлены даже во время косметического ремонта всего за пару часов.

Регулируем температуру

Терморегулятор – устройство для управления функциями системы отопления. Когда температура достигает заданных показателей, система отопления отключается, а в случае остывания она вновь начинает свою работу. Терморегуляторы обычно устанавливают на стену, их количество и мощность определяют площадью «теплого пола». Терморегуляторы бывают электромеханические и электронные.

Первые отличаются простотой, надежностью и сравнительно невысокой стоимостью, но чаще их устанавливают в промышленных помеще-нях. Вторые – высокоточные, более удобны в использовании, оснащены ЖК-дисплеем. Среди электронных терморегуляторов выделяют программируемые устройства, позволяющие задавать необходимую температуру в определенные дни и время.

Кабельный пол

Полы на основе нагревательных кабелей делятся на кабельные секции и нагревательные маты. Кабельный пол представляет собой кабель с высоким удельным электрическим сопротивлением, замурованный зигзагообразно в бетонную стяжку, расположенную под напольным покрытием. Кабель укладывают на теплоизоляцию, покрытую фольгой, чтобы тепло шло по преимуществу вверх, а не во все стороны равномерно.

В качестве теплоизоляционного материала используется пробка или пенополистирол. Кабель обязательно снабжается двухслойной изоляцией, защитным экраном, поглощающим основную часть электромагнитного излучения, и герметичными соединительными муфтами.

Выбираем кабель

Резистивный кабель бывает одножильный и двужильный. Двужильный излучает примерно в пять раз меньше электромагнитной энергии, чем одножильный.

В европейских стандартах прописано, что в помещениях, где находятся люди, необходимо использовать только двужильный кабель. Тепловыделяющий элемент саморегулирующегося кабеля – полимерная матрица, впрессованная между параллельными проводниками.

Саморегулирующийся кабель можно нарезать на куски любой длины. Погонная мощность не зависит от длины контура. Нитки кабеля могут располагаться вплотную и даже пересекаться – кабель не перегреется.

Укладка по правилам

Электрический кабель укладывают под открытыми участками пола. Его нельзя класть под коврами и мебелью, плотно прилегающей к полу, так как кабель может перегреться и выйти из строя. Шаг укладки рассчитывают исходя из требуемой мощности.

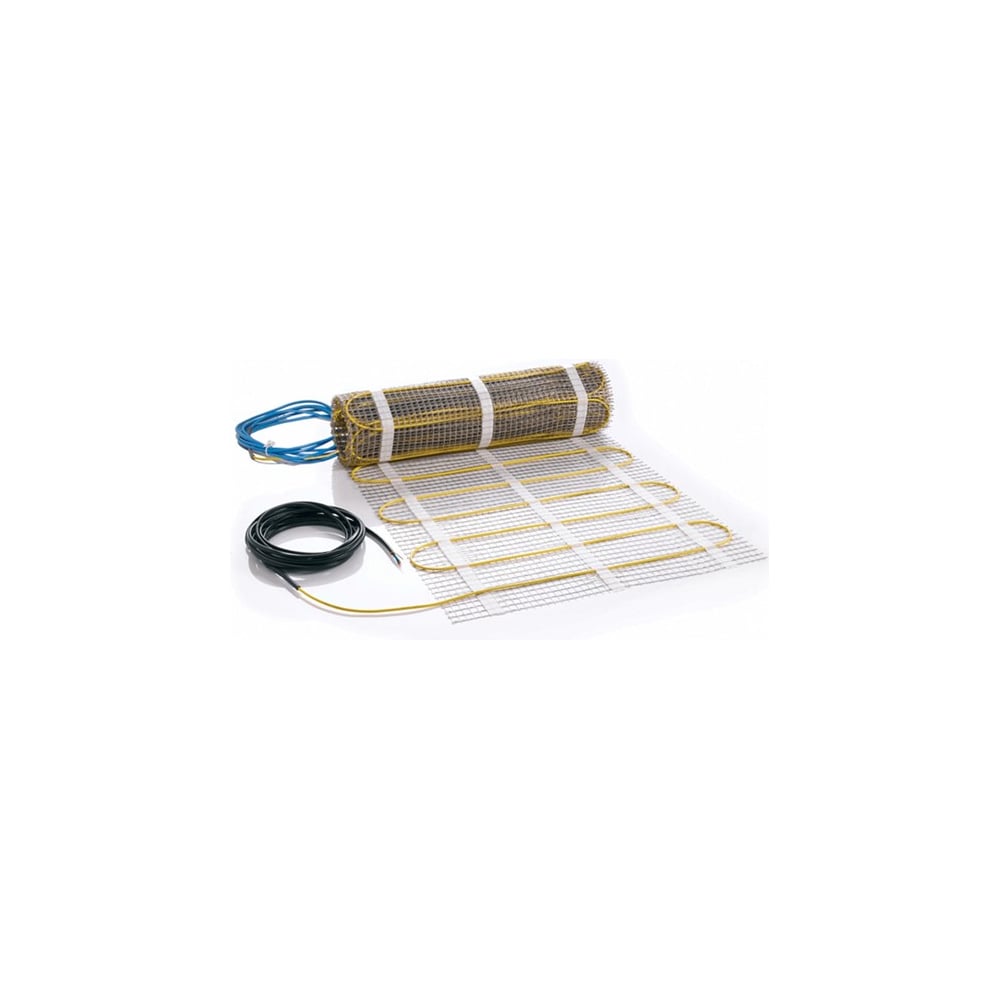

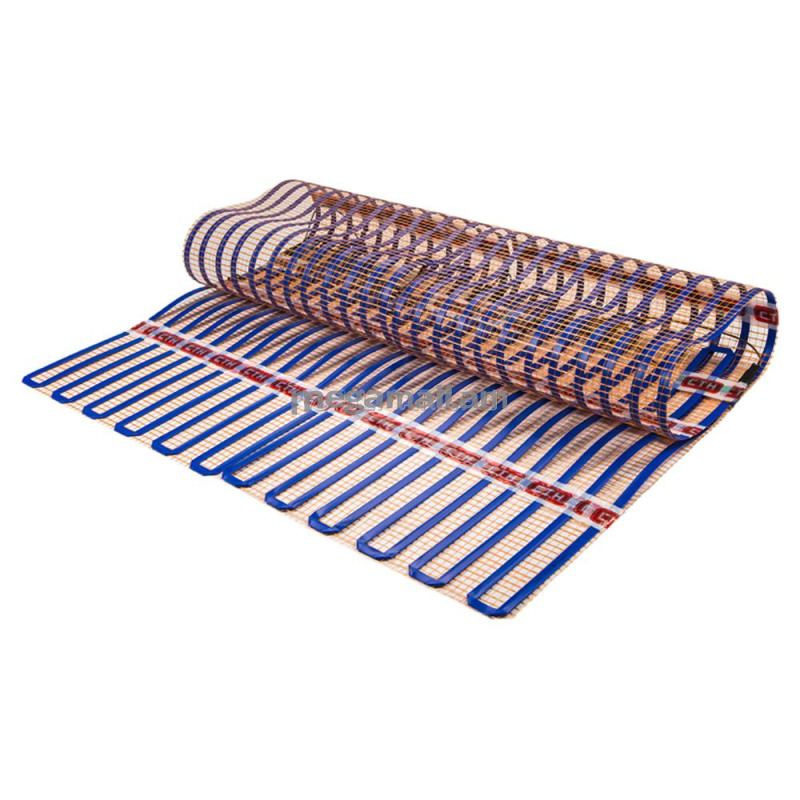

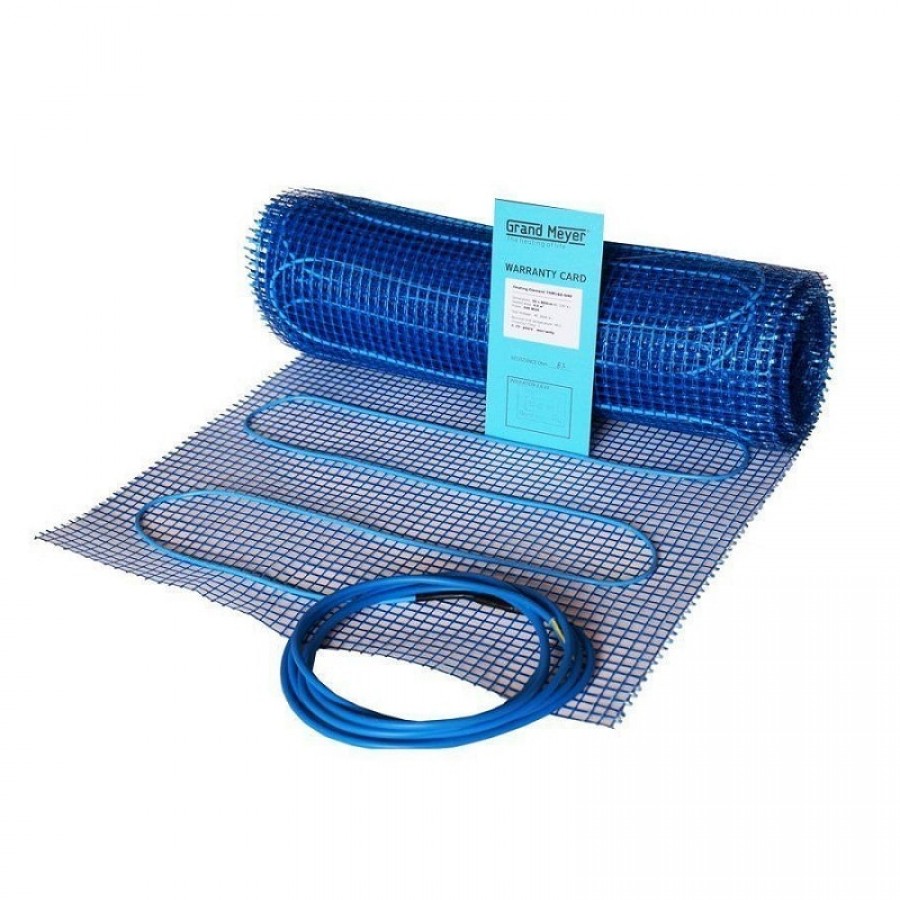

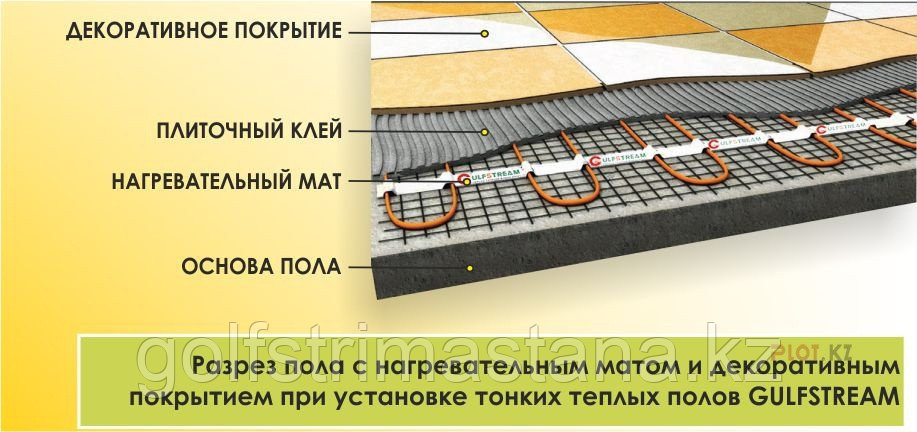

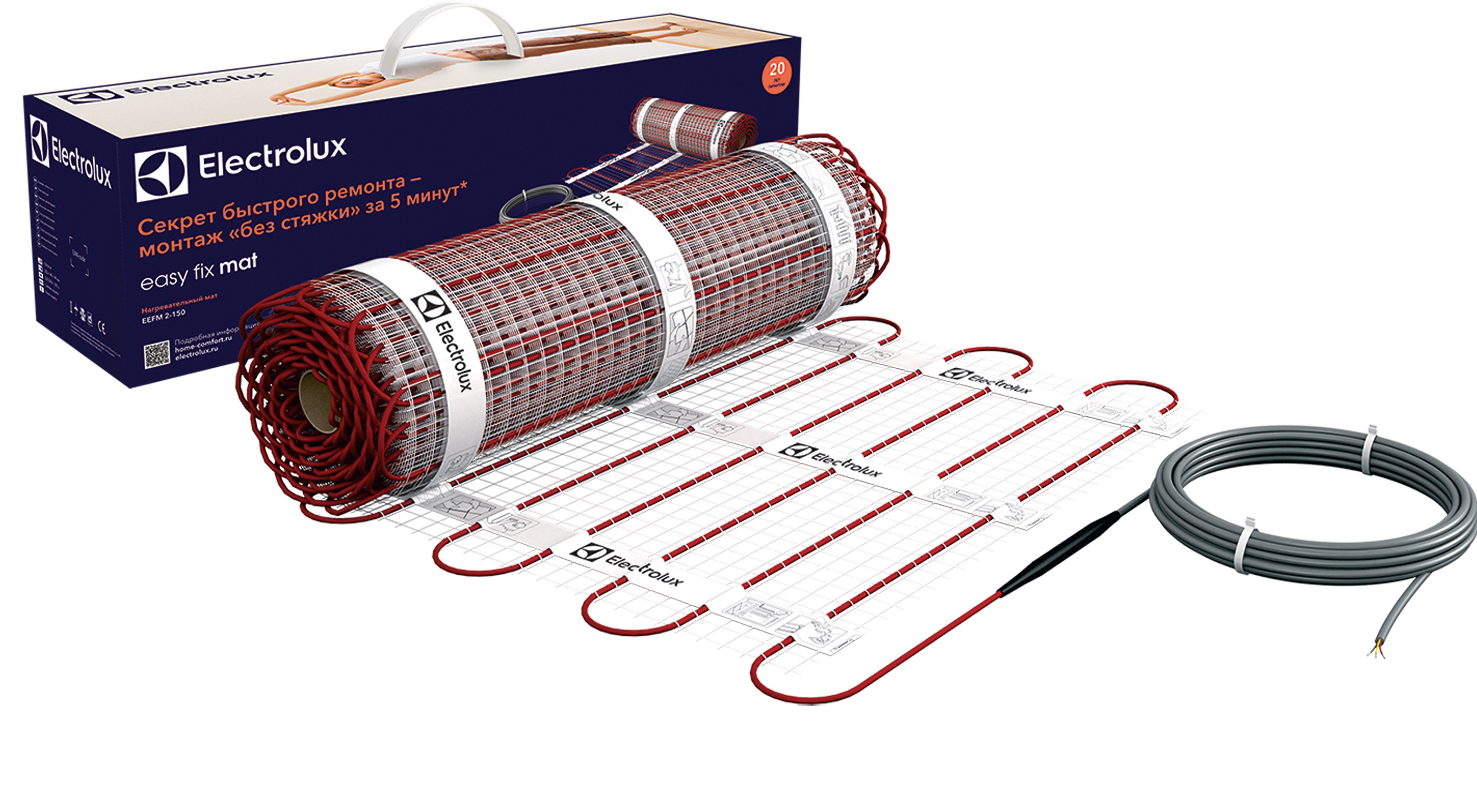

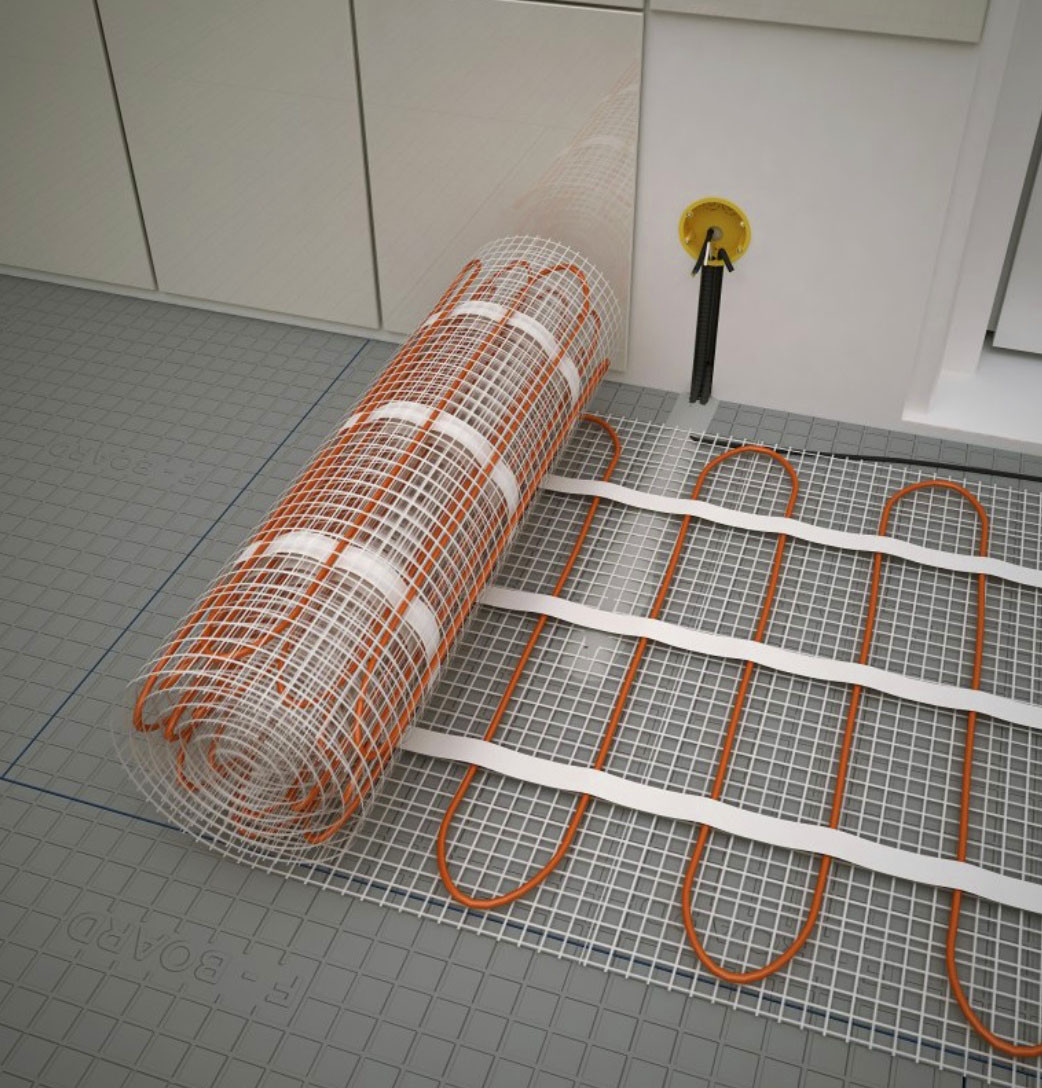

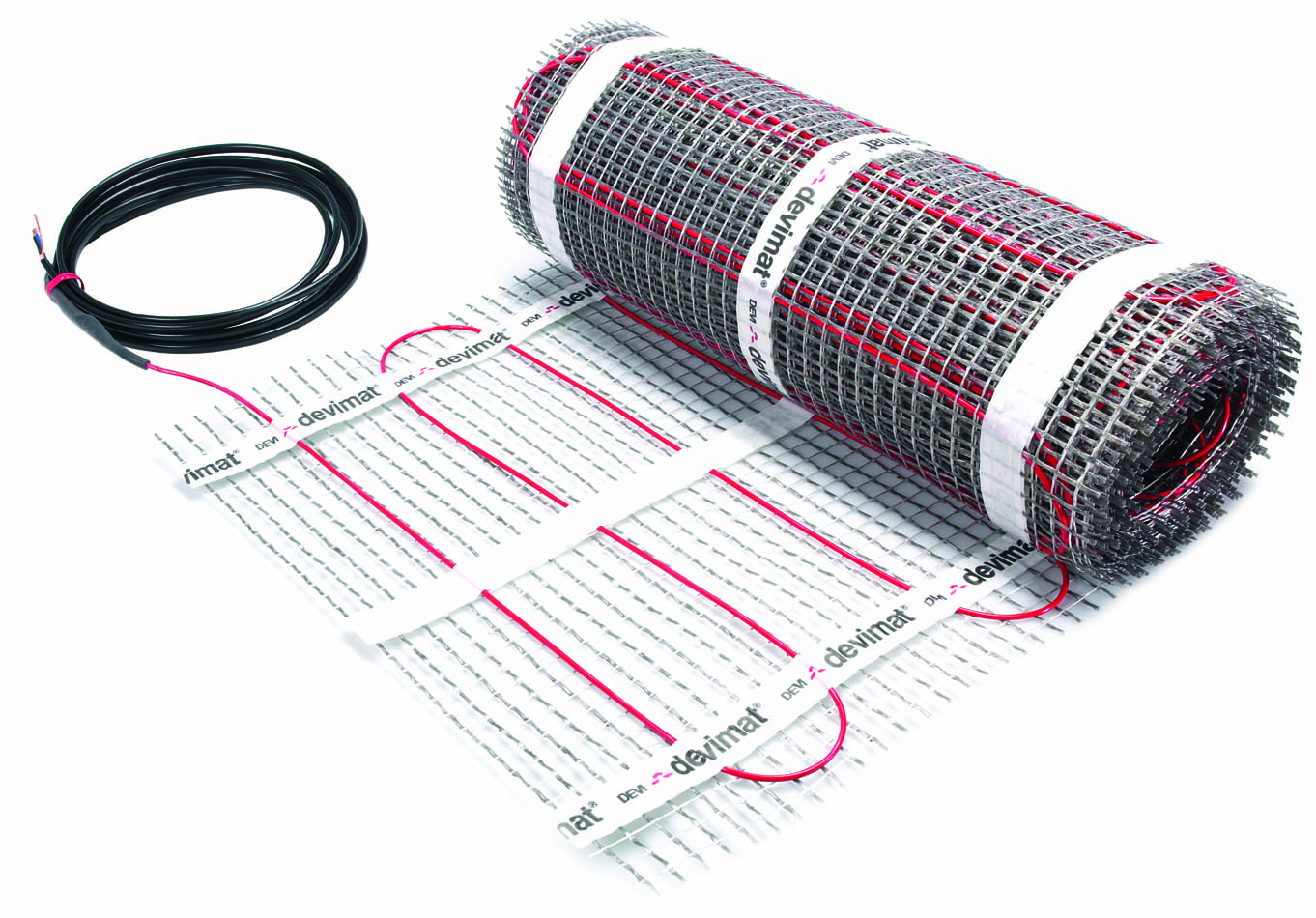

Еще проще укладывать тепловые маты. Они представляют собой полиэтиленовую сетку с уже закрепленным на ней кабелем. Мат раскатывают по слою теплоизоляции и заливают цементно-песчаной стяжкой – вот и вся работа. Толщина стяжки от 2 до 5 см В продаже есть также сверхтонкие нагревательные маты на эластичной растягивающейся основе. Укладывают их в слой плиточного клея, толщина которого всего 8-10 мм.

Водяной пол Rehau своими руками – мастер класс

По периметру помещения крепят отстенную изоляцию – самоклеящуюся ленту из вспененного полиэтилена.

На всю поверхность пола  укладывают теплоизоляционные маты из пенополистирола, пенополиуретана или минеральной ваты.

Отгибают защитную пленку (фартук самоклеящейся ленты) и накрывают ею изоляционные маты.

Конец греющей трубы Rautherm присоединяют к коллектору. После укладки греющего контура трубу снова подводят к коллектору.

Систему заполняют водой.

Производят гидравлическую балансировку. Трубопроводы проверяют на герметичность.

Во время заливки цементной или гипсовой стяжки система твердения стяжки проводят тепловое испытание.

Стержневой пол UNIMAT своими руками

1. Очистите пол. Уложите тепло-отражающий материал. Подготовьте в полу место для датчика температуры пола.

2. Разложите маты Unimat Rail равномерно по площади пола и соедините полосы друг с другом.

3. Зафиксируйте маты на поверхности пола скотчем. Присоедините провода нагревательного мата к терморегулятору.

4. Установите датчик пола в монтажную гофрированную трубку и закрепите ее. Вставьте и соедините датчик с терморегулятором.

5. Подключите терморегулятор к электрической сети. Включите мат, проверьте его работоспособность и надежность соединений.

6.Равномерно нанесите цементную стяжку или плиточный клей. Включайте обогрев только после полного затвердения стяжки!

Пленочный пол CALEO

Уложите на поверхность пола теплоотражающий материал.

Разложите листы термопленки Caleo Grid на теплоотражающий материал (без воздушного зазора). Установите терморегулятор.

Уложите монтажные 1 провода и определите места для снятия изоляции. Соедините термопленку с проводом. Изолируйте места подключения.

Подключите соединительные провода к терморегулятору.

Установите и подключите датчик пола к терморегулятору. Протестируйте систему обогрева.

Уложите поверх «теплого пола» полиэтиленовую защитную пленку, а затем – финишное напольное покрытие.


Тёплый пол или тепло под ногами – о различиях в конструкции

Систему «теплый пол» используют, как правило, в качестве дополнительного контура отопления, больше для комфорта,  чем для поддержания нужной температуры в доме. Хотя ничто, казалось бы, не мешает превратить ее в основной источник тепла, ведь «теплый пол» – это по сути уложенный плашмя большой радиатор. Причем расположен он оптимальным образом – под ногами.

Как и любой радиатор отопления, «теплый пол» благодаря инфракрасному излучению, испускаемому его поверхностью, нагревает, в первую очередь, не воздух, а предметы, которые находятся в комнате, в том числе – наши бренные тела. А уж от них постепенно нагревается и воздух. Такой обогрев создает более комфортное ощущение тепла, чем конвекторы, в которых нагревается проходящий через горячие металлические трубки воздух.

Весь пол – большой радиатор

У нагретого до температуры порядка 30-32 °С пола есть несколько существенных преимуществ перед его металлическими собратьями, имеющими более скромные размеры, – радиаторами отопления, которые располагаются, как правило, по периметру комнат.

Во-первых, нет столь значительных перепадов температуры, а значит, нет и сквозняков. Во-вторых, теплый воздух поднимается от самого пола к потолку, так что возле пола не образуется прослойка холодного воздуха, и ноги, что немаловажно, всегда пребывают в тепле. В совокупности все это называется тепловым комфортом, и «теплый пол» в этом деле специалист!

НАША СПРАВКА

Как бы ни был прост монтаж кабельного «теплого пола», еще проще укладываются готовые тепловые маты. Они представляют собой полиэтиленовую сетку с уже закрепленным на ней кабелем. Мат раскатывают поверх теплоизоляции, накрытой фольгой, и заливают цементно-песчаной стяжкой толщиной от 2 до 5 см. Стяжка не только служит основанием для напольного покрытия, но и аккумулятором тепла, равномерно распределяя его по всей подогреваемой площади пола.

Что же мешает сделать «теплый пол» основной системой отопления в доме, вовсе отказавшись от радиаторов и конвекторов? Отчего выходит наоборот: радиаторы главенствуют, а «теплый пол» лишь помогает? Прежде всего, необходим инженерный расчет. Возможные ограничения связаны с тем, что пол нельзя нагреть до столь же высокой температуры, как радиатор. Действующими нормативами установлена максимально допустимая температура пола: 32 °С.

Если пол окажется горячее, то вместо комфорта можно даже навредить здоровью. Выделяемого с поверхности пола тепла при сравнительно невысокой температуре может оказаться недостаточно для полноценного отопления помещений. И придется либо отказаться от напольной системы отопления, либо позаботиться об утеплении жилища.

Кроме того, существует вопрос цены. Система отопления посредством «теплых полов» будет стоить значительно дороже, чем обыкновенная радиаторная система отопления. Однако помимо первоначальных затрат есть еще и эксплуатационные расходы.

И если эксплуатация электрического «теплого пола», играющего роль единственной системы отопления в доме, действительно влетит в копеечку, то водяной «теплый пол» может оказаться достаточно экономичным, ведь температура воды в трубах, проложенных под напольным покрытием, существенно ниже, чем в батареях отопления. В общем, нужно считать.

Что же касается задачи дополнительного отопления в таких помещениях, как прихожая, кухня и ванные комнаты, где чаще всего наличествует плиточное напольное покрытие, то она легко решается при помощи «теплых полов», как электрических, так и водяных.

Водяной «теплый пол»

Водяной «теплый пол» с точки зрения конструкции и монтажа мало чем отличается от обычной радиаторной системы отопления. Вот только батарей под окнами нет. Горячая вода или иной жидкий теплоноситель протекает по трубам, уложенным на теплоизолированный черновой пол под напольным покрытием – непосредственно или в бетонную стяжку, – и нагревает поверхность пола.

Разумеется, желательна независимая регулировка температуры теплоносителя, чтобы пол не перегрелся. В водяных «теплых полах» применяются, как правило, трубы из сшитого полиэтилена или высококачественные металлопластиковые трубы с очень надежными и долговечными соединительными элементами, ведь добраться до них в случае аварии очень и очень непросто.

Водяные «теплые полы» намного экономичнее электрических. При этом монтаж водяных «теплых полов» достаточно прост, и с ним, в принципе, вполне можно справиться самостоятельно. К тому же водяные «теплые полы», в отличие от электрических, не создают электромагнитного излучения, которое, хотя и не превышает действующих нормативов, все же не добавляет пользы нашему здоровью.

Но этим причинам электрические «теплые полы» целесообразно использовать в помещениях с небольшой площадью, в которых люди находятся недолго: в тамбуре, в прихожей, на крыльце дома, – а в кухне и ванной комнате лучше отдать предпочтение водяным «теплым полам».

Электрический «теплый пол»

Электрический «теплый пол» представляет собой кабель с высоким удельным электрическим сопротивлением, вмурованный в бетонную стяжку под напольным покрытием. Его укладывают зигзагообразно с шагом, который необходимо рассчитать исходя из требуемой мощности. Под кабелем – теплоизоляция, покрытая фольгой, чтобы тепло распространялось вверх, а не во все стороны. Кабель обязан иметь двухслойную изоляцию, защитный экран, поглощающий основную долю электромагнитного излучения, и герметичные соединительные муфты.

Чаще всего применяется обычный резистивный кабель, потому что он намного дешевле, чем более совершенный саморегулирующийся кабель, о котором пойдет речь ниже. Резистивный кабель для «теплых полов» встречается двух видов: одножильный и двужильный (витая пара). Двужильный кабель излучает примерно в пять раз меньше электромагнитной энергии, чем одножильный, – в этом состоит его преимущество.

В пол монтируется датчик температуры. В паре с автоматическим терморегулятором, установ ленным в помещении, они поддерживают заданную температуру пола.

Резистивный кабель укладывают только под открытыми участками пола. Его нельзя класть под коврами и мебелью, плотно прилегающей к полу, так как кабель может перегреться и выйти из строя.

На заметку:

В системах водяного напольного отопления традиционно используются трубы из сшитого полиэтилена (РЕХ) или металлопластика.

Применяются также гофрированные трубы из специальной не ржаве юще й стали. Они отличаются самой высокой теплопроводностью — 17Вт/м2 К(за счет тепловодно-сти самой стали и толщины стенки всего 0,3 мм),

что обеспечивает максимальную эффективность обогрева (у труб РЕХ толщина стен ки 2 мм, теплопроводность — 0,5 Вт/м*К).

Теплоотдача стальных гофрированных контуров на 20 % выше, чем у пластиковых аналогов. Причем дело не только в физических свойствах стали.

В гладкостенных трубах (пластиковых) поток ламинарный, то есть спокойный.

При этом у стенок отопительного контура жидкость холоднее, чем в центре потока.

В гофрированных трубах жидкость течет турбулентным (бурлящим) потоком, что обеспечивает непрерывное перемешивание теплоносителя и, как следствие, максимально теплую температуру у стенки трубопровода. В результате повышается эффективность системы в целом.

Саморегулирующийся кабель

По сравнению с резистивным кабелем, у так называемого саморегулирующегося кабеля есть огромное преимущество: ему, в принципе, не грозит локальный перегрев. Уж такова его конструкция: тепловыделяющим элементом в нем служит полимерная матрица, впрессованная между двумя параллельными медными проводниками. Выделяемая тепловая мощность, как и удельное электрическое сопротивление, зависит от температуры: при уменьшении температуры сопротивление уменьшается – мощность увеличивается, и наоборот: при нагреве участка кабеля его сопротивление возрастает, и выделение тепла уменьшается.

Саморегулирующийся кабель можно нарезать на куски любой длины, что, конечно, очень удобно. Погонная мощность не зависит от длины контура. Нитки кабеля могут располагаться вплотную друг к другу и даже пересекаться – все равно кабель не перегреется. Саморегулирующийся кабель ведущих производителей (Thermon, Raychem, Nelson, Fujikura) служит 20-25 лет, сохраняя свои технические характеристики.

Но стоимость саморегулирующегося кабеля в несколько раз превышает стоимость кабеля рези-стивного. Только из-за высокой цены саморегулирующийся кабель в системах «теплый пол» не получил широкого распространения. Но в системах антиобледенения крыш, трубопроводов и емкостей с топливом он не имеет себе равных.

На заметку: пусть лед растает!

Лед в стакане – это хорошо. Но лед под ногами, в водосточной трубе или нависший над головой в виде убийственной сосульки – это очень и очень плохо.

Обледенение кровли чревато весенним потопом на мансарде и порчей кровельного материала, а лед в водостоках грозит непоправимо искорежить водосточные трубы.

Для защиты от вредоносного льда широко используются кабельные системы обогрева. Антиобледенительную систему устанавливают на уже готовую кровлю, подключают, и дальше она работает самостоятельно. Под управлением датчиков обогрев включается только в период возможного образования льда и отключается, как только кровля освобождается от наледи. Наряду с крышей, антиобледенительными кабелями защищают водосточные трубы и желоба, ливневые водостоки, а также мансардные окна.

На плоской кровле целесообразно использовать бронированный кабель.

В антиобледенительных системах используют как резистивный, так и саморегулирующийся кабель. Резистивный кабель обладает хорошими показателями сопротивления и мощности по всей длине, но их постоянство неизбежно приводит к лишнему расходу энергии. Саморегулирующийся кабель лишен этого недостатка, но стоит в разы дороже. Так что нужен расчет в каждом конкретном случае.

Нагревательный кабель можно проложить не только на крыше, но и обогреть крыльцо, дорожку во дворе, небольшую площадку, подъезд к гаражу и т. д. Можно использовать также специальные шланги, по которым циркулирует нагретая жидкость (желательно антифриз, а не вода, которая сама может замерзнуть).

НАШ СОВЕТ

Мощность кабеля для крыши рассчитывают, исходя из местных климатических условий, кровельного материала и качества теплоизоляции кровли.

Как правило, применяются кабели с тепловыделением 20-30 Вт/м и мощностью 250 Вт.

Система комплектуется датчиками температуры и терморегуляторами. В водосточных трубах и лотках диаметром свыше 125 мм рекомендуется устанавливать две магистрали кабеля, что обеспечивает мощность порядка 40 Вт/м.

Самый тонкий

В последнее время набирают популярность электрические теплые полы   с нагревательным элементом из аморфной металлической ленты. Такие супертонкие нагревательные маты  имеют ряд преимуществ: Маты можно установить под любое покрытие: плитку, ламинат, ковролин, линолеум, паркет. Допускается возможность установки мебели и фаянса.

Аморфная металлическая лента покрывает до 50 % мата, что гарантирует равномерность обогрева.

Иными словами, не возникает эффект «тепловой зебры».

Лентовидная конструкция, высокая теплопроводность изоляции, низкая теплоемкость позволяют добиться высокого КПД и значительной экономии электроэнергии.

© Авторы: Алексей Меркушев, Виктор Страшнов, Алексей Рябов

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме “Как сделать своими руками – домохозяину!”


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Теплый пол своими руками | Виды теплого пола под разные покрытия

Наверняка, многие владельцы квартир и домов с наступлением осенней слякоти или зимних морозов не раз вспоминали летнее тепло. Ведь ни раскаленные радиаторы центрального отопления, ни пышущие жаром электротэны, ни масляные конверторы с шумящими вентиляторами электрофэнов не способны воссоздать условия прогретого песка на берегу реки.

Единственная возможность устроить в своем жилье обстановку летнего пляжа – это смонтировать теплый пол, который является наиболее экономичным и естественным способом отопления. К сожалению, многие по привычке считают, что подобные системы обогрева являются роскошью, а обустроить теплый пол своими руками – очень сложно. На самом деле, сделать теплые полы самостоятельно сможет даже неспециалист – главное правильно выбрать тип отопления и вид напольного покрытия. Даже, если при этом придется воспользоваться консультациями профессионалов, самостоятельная установка полов с подогревом обойдется намного дешевле услуг бригады мастеров. Но это относится не ко всем типам этих отопительных систем.

Различают два основных типа теплых полов – электрические и водяные системы. Первые более технологичны и просты при установке и эксплуатации, а вторые традиционно считаются более экономными. Выбор типа зависит от хозяина помещения, но для того, чтобы сделать правильный выбор, он обязательно должен разобраться, какие преимущества и недостатки имеются в каждом из них.

Водяной теплый пол

Главным элементом водяного теплого пола являются проложенные в полу трубы, по которым циркулирует вода или другой жидкий теплоноситель. Трубы могут заливаться бетоном или укладываться поверх основания, а специальные элементы обеспечивают равномерность распространения тепла по отапливаемой поверхности. Для монтажа чаще всего используют металлопластиковые, медные или полипропиленовые трубы. Сделать такой теплый пол своими руками, не обладая специальными навыками и инструментами практически невозможно. Поэтому его стоимость достаточно велика, особенно, если придется работать с таким долговечным и прочным, но дорогим материалом как медь.

Электрический теплый пол

Более простым в монтаже и удобным в эксплуатации признан электрический теплый пол. Его легко можно уложить самостоятельно, поскольку все его составляющие продаются в комплекте, в том числе инструкция по укладке. Благодаря современным системам регуляции и новым технологиям он достаточно экономичен. Кроме того, он совершенно безопасен и может устанавливаться в любых помещениях, в том числе с повышенной влажностью и пожароопасностью.

Электрический теплый пол может автоматически регулировать свою температуру в зависимости от того, насколько прогрет воздух в помещении, что делает его еще более удобным в использовании. Его применение позволяет отказаться от старомодных радиаторов водяного отопления, что положительно скажется на внешнем виде помещений.

Кабельный пол

В этом типе теплого пола используется специальный кабель, укладывающийся под напольное покрытие. Он может нагреваться до температур +70˚С, при этом его оболочка и сам кабель выдерживает и гораздо более высокую температуру. Поэтому бояться того, что кабель перегорит и случится короткое замыкание, нет никаких причин.

Выбирая кабель и устанавливая теплый пол своими руками, необходимо знать, что существует кабель с постоянным сопротивлением (резистивный) и саморегулирующиеся модификации, которые меняют сопротивление на каждом участке, в зависимости от того, какова его температура. Использование второго варианта кабеля позволит существенно сэкономить на энергоносителях, поскольку под окнами, например, он будет нагреваться сильнее, а в центре комнаты меньше.

К недостаткам такого типа теплого пола относится то, что для его укладки обязательно необходимо наличие бетонного основания. Для заливки подойдет любая специализированная строительная смесь, но этот процесс требует времени, дополнительных затрат и определенных навыков. Поэтому уложить кабельный пол собственноручно, особенно на подготовительном этапе очень непросто.

Пленочный пол

В последнее время все популярнее становится пленочный теплый пол. Причина этого довольно проста – он обладает всеми преимуществами разных типов теплых полов и практически лишен их недостатков. С его помощью можно в самое короткое время самостоятельно сделать систему отопления в доме или квартире относительно недорого. При этом он прослужит не меньше самых выносливых систем обогрева, а затраты на эксплуатацию будут минимальны. Главным элементом этого типа теплого пола является специальная пленка, в которую вкраплен полимер на углеродистой основе. Его нагревание приводит к тому, что пленка генерирует инфракрасное излучение, в наиболее приемлемом для человеческого организма диапазоне. Для его укладки не нужно жесткого бетонного основания – используется только специальная теплоотражающая подкладка. Установить такой теплый пол своими руками может даже неспециалист, причем для этого не нужно производить крупных ремонтных работ. Пленка просто раскатывается по полу, после чего ее можно покрывать любым напольным покрытием. Это может быть паркет, ламинат, линолеум и даже керамическая плитка.

Еще одним важнейшим достоинством теплого пола такого типа является гибкость его конструкции и экономичность. Очевидно, что отапливать пол под мебелью не имеет смысла, поэтому при установке его можно (и нужно) выкроить так, чтобы обогревались только открытые участки пола. Толщина нагревательной пленки не превышает одного миллиметра, поэтому даже при самостоятельной укладке полов можно не волноваться об уменьшении полезной высоты помещения. Инфракрасное излучение, обеспечиваемое пленочным теплым полом, представляет собой природное тепло, очень полезное для человека. Оно мягко нагревает все предметы, находящиеся в помещениях и обеспечивает в них исключительно здоровый микроклимат. В то же время, это излучение очищает воздух от вредных микроорганизмов, поэтому вероятность заболеть во время эпидемии гриппа, находясь в таких помещениях минимальна.

Даже устанавливая пленочный теплый пол своими руками, человек может быть уверен, что он будет работать нормально. После подключения к сети, через специальный пульт устанавливаются или программируются режимы его работы, что позволяет обеспечить полный комфорт при существенной экономии электроэнергии. Все материалы для его устройства продаются в комплекте по вполне доступной цене. Сборка производится согласно инструкции, причем для этого не требуется никаких специальных знаний. Все это позволяет утверждать, что пленочный теплый пол является одним из самых приемлемых вариантов устройства отопления помещений.

Таким образом, можно констатировать, что пленочный теплый пол обеспечивает комфортную температуру, приятную для ног человека и по нему можно без опаски ходить босиком. Его электромагнитное излучение совершенно безопасно для человека и домашних животных, он не обедняет воздух в помещениях и нейтрализует накопившееся статическое электричество. Инфракрасное излучение от пленки отлично прогревает помещение и обеззараживает его. Поэтому пленочный инфракрасный пол заслуженно считается оптимальным решением, как с точки зрения экологии, так и по соотношению цены и качества.

Дополнительная информация:

Как правильно уложить теплый электрический пол своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том Как правильно уложить теплый электрический пол своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать. Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем Как правильно уложить теплый электрический пол своими руками, а некоторые даже и после этого.Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Что такое теплый пол

Как уложить тёплый пол, а точнее как правильно уложить тёплый пол своими руками, чтобы он служил мне как можно дольше? Я изучил этот вопрос от А до Я.

В этой статье я подробно расскажу Вам о том, что такое тёплый пол кабельный электрическийи о том, как уложить кабельный тёплый пол своими руками.

Не для кого не секрет, что самым распространённым типом тёплого пола считается электрический.

Где он применяется? Везде.

Электрический тёплый пол легко монтировать и поэтому встретить его можно не только в квартирах, в частных домах, но и в гаражах! Не надо проводить никаких труб, ломать стены и напрасно нервировать соседей. Укладка тёплого пола кабельного электрического не сложное и совсем не шумное занятие. И Вы сейчас в этом убедитесь.

Что такое тёплый пол кабельный электрический

Так как тёплый пол называется электрическим, то абсолютно понятно, что нагревается он с помощью электричества.

А точнее электрического кабеля, который, нагреваясь сам, греет и пол. Есть два вида таких кабелей: это кабель резистивный и кабель саморегулирующийся. В чем их отличие?

Первый вид кабеля (резистивный) нагревается сам за счёт электричества, которое течёт по нему, и нагревает окружающее пространство, то есть пол. Кабель бывает одножильный и двужильный.

Одножильный – это когда по всему кабелю идёт только один проводок – жила. Она закрыта оплёткой и изолирована. Двужильный соответственно состоит из двух таких же изолированных жил.

ВАЖНО!При монтаже, одножильный кабель должен начинаться и заканчиваться в одном и том же месте. То есть должен быть замкнут. К двужильному кабелю это правило не относится.

ВАЖНО!У одножильного и двужильного резистивного кабеля есть два недостатка – они излучают электромагнитное поле (впрочем, двужильные слабее). На тёплый пол из резистивного кабеля нельзя ставить тяжелую мебель, кабель может перегреваться. То же самое может произойти, если нарушена технология укладки резистивного тёплого пола.

Второй вид кабеля (саморегулирующийся) устроен гораздо сложнее и избавлен от предыдущих недостатков. Соответственно стоимость такого кабеля намного выше.

Итак, с видами кабельного тёплого пола Вы разобрались. А теперь я расскажу, как Вам определить, сколько кабеля покупать?

Сколько покупать кабеля для электрического тёплого пола

В первую очередь надо измерить площадь пола, на которую Вы хотите уложить кабельный тёплый пол. Монтаж тёплого пола кабельного электрического (в отличие, например, от водного) осуществляйте только на те участки поверхности пола, где нет мебели (шкафов, диванов, кроватей), сантехники или больших бытовых приборов (плиты, стиральной машины, холодильника).

Под ними кабель может перегреваться. Да и зачем греть поверхность под мебелью и тратить на это электроэнергию, а значит и деньги? И гарантийный срок пола от этого только уменьшается.

Измерили площадь? Запомните эту цифру.

А лучше запишите (например, площадь пола в моей комнате – 9 м2). Теперь умножьте её на мощность системы обогрева, которая приходится на 1 м2 помещения.

Теперь Вы получили мощность системы, которая необходима Вам для обогрева всей площади выбранного помещения (умножаю свои 9 м2 на 150 Вт = 1350 Вт). С этой цифрой смело идите в магазин, где умный продавец поможет выбрать кабель нужных параметров. Тёплый пол в виде кабеля чаще всего продается уже готовыми кусками определённого размера.

Обязательно! Узнайте у продавца длину выбранного кабеля.

Здесь начинается самое интересное в укладке тёплого электрического пола своими руками. Это расчет так называемого «шага». Шаг — это расстояние между витками кабеля.

Он измеряется в сантиметрах. Считаем, сколько сантиметров надо оставлять между кабелями при его укладке. Для этого площадь, на которой Вы решили уложить тёплый пол, умножьте на 100 и результат разделите на длину кабеля (в моей комнате: 9 квадратных метра х 100 / длина кабеля = шаг).

Всё! Теперь Вы знаете, с чего начинается укладка тёплого пола кабельного электрического своими руками.

ВАЖНО!Правильно рассчитайте необходимую мощность будущего тёплого пола, чтобы избежать перегрева кабеля.

А теперь самое главное и ответственное мероприятие – укладка тёплого пола своими руками или его монтаж (это как пожелаете).

Укладка тёплого пола кабельного электрического своими руками

Что необходимо сделать в первую очередь при укладке любого электрического тёплого пола своими руками? Выбрать терморегулятор и место для его монтажа.

Терморегулятор — это прибор, с помощью которого управляется тёплый пол: держит заданную температуру, регулирует включение-выключение нагрева. Выбирайте терморегулятор, исходя из мощности Вашего тёплого пола.

После того, как Вы выбрали терморегулятор и место, куда Вы его будете устанавливать, приступайте непосредственно к монтажу терморегулятора и укладке тёплого пола, предварительно выровняв цементной стяжкой поверхность пола.

Приклейте по периметру комнаты демпферную ленту. Уложите теплоизоляцию не меньше 2 см толщиной. Она нужна для того, чтобы кабель нагревал только Ваш пол, а не чей-то потолок снизу или подвал.

Есть два основных способа укладки тёплого пола – параллельный и спиральный. Названия говорят сами за себя.

Удобнее укладывать кабельный тёплый пол вторым способом. Понадобится: монтажная лента, цементная стяжка, сам кабель.

Пол подготовлен. Он ровный и утеплённый.

Теперь уложите и закрепите на подготовленную поверхность пола монтажную ленту. И отметьте на ней шаг укладки кабеля. Помните, Вы высчитывали его раньше?

ВАЖНО!Кабель не должен пересекаться сам с собой!

Осталось установить датчик температуры. В подготовленный паз на полу и на стене (от кабеля тёплого пола до терморегулятора) помещаем кабель с датчиком температуры на конце.

Совет 1:Чтобы датчик температуры дольше Вам служил верой и правдой, защитите его пластиковой гофрированной трубой. Пластиковая гофрированная труба — это специальная полая трубка, в которую помещается провод датчика температуры и конец закрывается, например, изоляционной лентой, чтобы внутрь трубки не попадало ничего лишнего. Кабель с датчиком температуры в гофрированной трубке проведите по полу между витками кабеля.

Совет 2:После укладки электрического кабеля тёплого пола проверьте его работоспособность.

То есть берёте специальный тестер и измеряете сопротивление уложенного кабеля. Полученные данные не должны отличаться от указанных в техпаспорте более, чем на десять процентов. Если нет тестера, просто подключите кабель к электричеству и хотя бы проверьте, греет он или нет.

Всё в порядке? Вот Вы и подошли к финишной прямой. Осталось только залить всё цементной стяжкой.

Толщина цементной стяжки должна быть от 3 до 5 см. Оставьте стяжку сохнуть. После того, как она высохла (рекомендуется 28 дней), можно начинать подключение кабельного тёплого пола к электричеству.

Подсоедините датчик температуры, провода кабеля пола, и электропровода к обратной стороне терморегулятора.

Совет 3:Если Вы не уверены в том, что сможете самостоятельно подключить тёплый пол к терморегулятору, попросите сделать это профессионалов (например соседа – электрика).

На этом установка тёплого пола кабельного электрического закончена. Поверх цементной стяжки с установленным электрическим кабельным тёплым полом можете укладывать такие напольные покрытия, как плитка, ламинат, ковролин, пробковое напольное покрытиеи так далее.

Монтаж электрического теплого пола

Кабельные системы обогрева могут устанавливаться в любых помещениях, как в жилых, так и офисных или промышленных зданиях. Правильная укладка и монтаж электрического теплого пола обеспечит надежную и безопасную эксплуатацию его на протяжении многих лет. Монтаж электрического теплого пола начинается с работ подготовительного плана.

Подготовительные работы проводятся для одной единственной цели – расчета необходимого количества материалов и элементов. Основной задачей перед укладкой электрического теплого пола является расчет мощности нагревательного кабеля.

Подготовительные работы перед началом монтажа

Перед тем как приступить к работам, набросаем небольшой план действий:

На начальной стадии монтажа необходимо определиться с местом, где будет установлен терморегулятор. Терморегулятор устанавливается на стене, как обычный выключатель, в наиболее удобном месте на высоте не менее 30 см от пола.

В намеченном на стене месте сверлится отверстие для установки терморегулятора. Перпендикулярно полу, от места установки терморегулятора в стене проделывается штроба, для прокладки в пластиковых трубках или гофре силового провода и провода датчика температуры пола.

Прежде всего, поверхность очищается от пыли и мусора, она изначально должна быть ровной, без ям и перепадов. При необходимости поверхность выравнивают стяжкой, толщина стяжки должна быть не меньше 3 см, если слой будет тоньше – стяжка растрескается. Оптимальная толщина стяжки 3-7 см.

Перед заливкой стяжки, необходимо обработать пол грунтовкой, это улучшит контакт поверхности с цементно-песчаной стяжкой. После того как грунтовка подсохнет, нужно разметить места, где установка теплого пола не требуется (стационарная мебель), также учитываются отступы от стен к нагревательному кабелю (не менее 5 см).

Чтобы обогрев помещения был более экономичен, необходимо уменьшить тепловые потери. Для этого между бетонным основанием пола и нагревательным кабелем укладывают слой теплоизоляции. Теплоизоляционный слой даст возможность уменьшить потери тепла до 30 %.

ВЕРТИКАЛЬНО – по периметру всех стен у основания пола. Для этой цели подойдет теплоизоляция в виде специальной демпферной ленты или обычные полистирольные листы шириной 15-20 см и толщиной около 1 см. Уложенная таким образом изоляция снизит теплопотери через наружные стены помещения;

ГОРИЗОНТАЛЬНО – на бетонное основание пола, вплотную к вертикальной изоляции, укладывают листы из теплоизоляционного материала толщиной не менее 2 см.

Теплоизоляционный материала должен быть механически прочным и устойчив к термическим воздействиям. Можно использовать материал из таких составов как пенополистирол, пенопропилен, пробковый агломерат, волокнисто-минеральные плиты и т. п.

Если электрический теплый пол устанавливают в помещениях с повышенной влажностью, поверх теплоизоляции прокладывают гидроизоляционный слой. Это предотвратит проникновению влаги в основание пола. Особенно актуально в квартирах, чтобы в будущем не было проблем с соседями снизу.

Предварительная цементно-песчаная стяжка и закрепление монтажной ленты

Перед укладкой нагревательного кабеля на поверхность с теплоизоляцией заливается цементно-песчаная стяжка. Слой стяжки поможет предотвратить перегрев нагревательного кабеля, а также создаст прочное основание для укладки нагревательного кабеля.

Если по каким либо причинам организовать предварительную стяжку не удается можно укладывать кабель на разложенною поверх теплоизоляции металлическую сетку (с мелкой ячейкой 1-2. 5 см). Сетка, в этом случае, вместе с уложенным поверх нее нагревательным кабелем заливается финишной стяжкой в один прием. За счет металлической сетки стяжка получается крепкой и монолитной.

После достаточного затвердевания цементно-песчаной стяжки пол укрывают специальной фольгированной теплоизоляцией (монтажной фольгой). Фольгой покрывается вся поверхность пола, на стыках ее укладывают с запасом, а края склеивают фольгированным скотчем, чтобы не заворачивались в процессе монтажа кабеля.

Такой тепловыравнивающий экран в виде фольги будет способствовать равномерному распределению тепла по всей поверхности теплого пола.

Для надежного фиксирования нагревательного кабеля используют монтажную ленту. Прокладывают монтажную ленту на поверхности пола через каждые 50 см и закрепляется с помощью обычных гвоздей или самарезов.

Для фиксации кабеля на монтажной ленте предусмотрены специальные скобы расположенные с равным шагом друг от друга на всем протяжении (как правило 25 мм). С помощью этих скоб легко соблюдать нужный шаг укладки кабеля.

Монтаж нагревательных секций

Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.

Перед тем как разматывать кабель нужно проверить его сопротивление.

Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.

Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля.

Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.

В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева. В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.

Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.

Установка и закрепление датчика температуры и терморегулятора.

Когда кабель будет уложен полностью по всей поверхности, нужно установить датчика температуры. Монтируют его в гофрированной трубке и устанавливают вместе с питающим концом нагревательного кабеля в одной штробе. На конце трубки, где будет находится терморегулятор ставится заглушка, чтобы в нее не попал раствор.

Трубка с датчиком укладывается на полу, между линиями нагревательного кабеля не пересекая их.

Для того чтобы датчик температуры нормально функционировал его вместе с трубкой фиксируют по середине линий кабеля на монтажной ленте. Датчик температуры пола с трубкой должен располагаться вдоль кабеля не менее 50-100см в длину.

Терморегулятор устанавливается и подключается после того, как к соединительной коробке будет подведено три провода: провод датчика температуры пола, питающий провод нагревательного кабеля и сетевой провод с напряжением 220 В. Запрещается размещать терморегулятор в помещениях с повышенной влажностью. Это не безопасно!

На этом этапе монтаж электрического теплого пола окончен. Можно приступать к заливке кабельной системы обогрева цементно-песчаной стяжкой.

Устройство цементно-песчаной стяжки или наливного пола.

Перед тем как залить кабельную систему обогрева стяжкой, необходимо убедится в ее работоспособности. Для этого теплый пол кратковременно включают. Схему укладки теплого полас размещением соединительных и концевых муфт необходимо зарисовать, а лучше сфотографировать и вложить в гарантийный талон.

Стяжку под электрический теплый поллучше готовить из специально предназначенных для этого смесей. Заливать жидкую цементно-песчаную смесь по поверхности пола необходимо равномерно и аккуратно, не повредив при этом изоляцию кабеля.

Нужно следить за тем, чтобы в процессе заливки стяжки не возникало воздушных карманов, так как они ухудшают отдачу тепла нагревательным кабелем.

Толщина стяжки должна составлять примерно 3-5 см. Время полного высыхания стяжки указывается производителем смеси (примерно 28 дней).

После затвердения стяжки вдоль стен надо обрезать выступающие части изоляции (если они есть). Затем можно приступать к настилу напольного покрытия (керамической плитки и т.п).

Если на протяжении своего срока службы датчик температуры выйдет из строя его можно будет легко заменить, вытянув из гофры через коробку терморегулятора. Именно поэтому термодатчик необходимо монтировать в трубке.Электрический теплый пол

Теплые полы с электрическим и водным обогревом становятся все более популярными.

Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным.

Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.

Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Более подробную информацию об приведенных выше нагревательных элементах можно найти на страницах нашего сайта.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.

Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.

Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.

Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов.

Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

Типовые технологии укладки электрического теплого пола

Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:

Следует принять во внимание, что минимальную толщину теплового покрытия подбирают исходя из критериев прочности. При этом технология монтажа не допускает необоснованно увеличивать толщину стяжки, поскольку это отражается на инертности (времени) нагрева (пол долго нагревается). Соответственно, датчик такой системы может не успевать реагировать на перепад суточной температуры.

С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%.

При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр. Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Правильная укладка промежуточной стяжки

Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.

Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм.

Самое лучше решение – армировать промежуточную стяжку полипропиленовой фиброй. Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).

Применение теплоизоляции

Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.).

Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.

Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.

Применение монтажной сетки

Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.

После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка. По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка.

Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.

Технология сухой стяжки

Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором. Ниже приведем краткую пошаговую инструкцию для монтажа и укладки своими руками электрического пола в доме или квартире:

Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.

Укладка инфракрасной термопленки.

Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности. Из материалов нам понадобятся:

Когда все готово, приступаем к монтажу, при условии, что горизонталь пола выровнена, алгоритм действий будет следующий:

На этом процесс считается завершенным. Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен.

Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т. д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Особенности.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается.

С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента.

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить теплый электрический пол своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

https://woks.ua/warm-floor.html

http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-kabelnyj-elektricheskij-montazh-kabelnogo-tyoplogo-pola-svoimi-rukami.html

http://electricvdome.ru/tepliy-pol/montaj-elektricheskogo-teplogo-pola.html

https://www.asutpp.ru/elektricheskij-teplyj-pol.html

Инструкции и советы по монтажу и установке теплого пола

Дата: 06.08.2021 Просмотров: 64 Комментарии 0

Если диаметр трубы не большой – пару см, тогда можно прикреплять кабель мощность 10-12 Вт. Если диметр больше, тогда приобретайте 15-20 Вт. Если диаметр больше 15 см тогда прикладывайте кабель не 1 к 1 к трубе а делаете дугообразно, примерно 1,5 м\п на 1 м\п трубы, или пускайте кабель параллельно друг другу (то есть 2 м\п кабеля на 1 м\п трубы).

Подробнее

Дата: 06.08.2021 Просмотров: 65 Комментарии 0

Для большей экономии используйте наружный утеплитель, только он должен быть непромокаем. Если на кабель может попадать солнечные лучи он должен быть стойкий к ультрафиолету. Если есть возможность поражения током позаботьтесь об реализации заземления.

Подробнее

Дата: 06.08.2021 Просмотров: 97 Комментарии 0

Система на базе саморегулируемого кабеля Более предпочтительная система, кабель в каждой точке может греть так как нужно. Где тепло перестать греть, где холодно – греть более мощно. Может работать как в паре с терморегулятором так и без. Можно резать сколько нужно. Из минусов, меньший срок службы не более 10 лет.

Подробнее

Дата: 06.08.2021 Просмотров: 51 Комментарии 0

Вторая система на базе резистивного кабеля, он обязательно должен подключаться к терморегулятору. Желательно сразу установить «правильный» терморегулятор с датчиком влаги, который будет экономить электроэнергию, и увеличивать срок службы системы. Вам не продеться следить за кровлей и водостоком. Оба кабеля должны быть стойкие к ультрафиолету и иметь мощность не ниже 15-20 Вт м\п.

Подробнее

Дата: 06.08.2021 Просмотров: 56 Комментарии 0

Использование специального терморегулятора с датчиком осадков в системе антилед. Системы антилед обычно делают с достаточно мощных кабелей мощностью от 20 Вт м\п, для топки льда они могут потреблять много электроэнергии. Чтобы сэкономить электроэнергию и наладить работу системы, нужны терморегуляторы. Они позволяют включаться нагревателю только когда температура опускается ниже указанного диапазона. Но минусовая температура не значит наличие осадков или образование наледи, поэтому с обычным терморегулятором система будет срабатывать, по сути, ложно и тратить электроэнергию впустую. Поэтому рекомендуем использовать терморегулятор с датчиком осадков – с «шайбой» этот датчик (термостат с датчиком) срабатывает не просто при минусовой температуре или падению снега или дождя. Он работает при пересечении определенных условий, например температура 0 или +1 и +дождь, который может перейти в резкий -2 и создать наледень итп. Или падение снега и -5, а при температуре +3 и мокром снеге он может и не работать итд., таким образом экономиться много электроэнергии и вам не приходиться вручную ходить включать систему.

Подробнее

Дата: 06.08.2021 Просмотров: 50 Комментарии 0

Саморегулируемая система может устанавливаться, как с терморегулятором таи без и не приводит к локальному перегреву в разных зонах, но такие кабели менее долговечные и в паре с термостатом служат до 10 лет. Резистивная система греет по всей длине по максимуму, поэтому не может применяться без терморегулятора. Стандартные терморегуляторы имеет только датчик температуры и не способны понимать «наледень» или падение снега, поэтому лучше использовать регуляторы с «шайбой» то есть с датчиком осадков. Такой терморегулятор более дорогой, но он очень экономит электроэнергию и увеличивает срок службы системы.

Подробнее

Дата: 06.08.2021 Просмотров: 70 Комментарии 0

Шаг укладки кабеля должен быть не более 10 см. На ступенях нужно делать минимум 3 витка один из которых, желательно, чтоб близко проходил возле каря ступеньки. Если система устанавливается под стяжку ее нельзя будет включать ранее чем через 28 дней, поэтому проверку проводите тестером.

Подробнее

Дата: 06.08.2021 Просмотров: 37 Комментарии 0

Система снеготаяния и антиоблединения очень полезная вещь, особенно для общественных строений. Но так как она требует мощности 300-350 Вт на м2 ее нужно применять в паре с терморегулятором, так как основной нагреватель – двужильный или одножильный резистивный кабель., мощностью не ниже 20 Вт м2. Использование обычного терморегулятора работающего при минусовой температуре приведет к тому, что нагрев порога и ступеней будет происходить каждый раз при достижении минусовой температуры, но ведь не всегда когда есть морозы падает снег или образовывается наледь на пороге или ступенях. Такое «ложное срабатывание» системы приведет к расходам электроэнергии, например порог и ступени площадью 15 м2 могут потреблять 3-5 кВт в час, то при коммерческой стоимость 0,1 евро за 1 кВт получается весьма не мало.

Подробнее

Электрический теплый пол своими руками | Выбор | Технические характеристики кабеля тёплых полов | Монтаж термостата

Доброго времени суток посетители обучающего сайта по строительству и отделки помещений www.umnyestroiteli.ru. Сегодня мы поговорим про тёплый электрический пол, узнаем какой бывает, какой лучше и конечно же рассмотрим в подробностях монтаж тёплого электрического пола для устройства его своими руками. Узнаем какую проводку и какой мощности нужно укладывать, какие провода и какого сечения выбрать, как рассчитать нужную площадь укладки и т.д. Ну а в конце материала посмотрим на видео, как происходит монтаж тёплого двухжильного электрического пола.




В разделе монтаж тёплых полов* вы найдёте больше подробного материала: как укладывается под плитку и ламинат. В общем много интересного. А вот нужен ли вам именно электрический тёплый пол, может будет проще провести монтаж тёплого водяного пола*, это уже решать вам. Купить тёплый электрический пол можно у нас. Контакты находятся по ссылке купить тёплый электрический пол*. Мы вам кстати его и подключим. И так приступим.

Какой бывает тёплый электрический пол.

Тёплый пол электрический бывает двух видов:

  1. Тёплый электрический пол мат или ковёр;
  2. Тёплый электрический пол кабель.

Под что укладывается мат, а под что кабель.

Самым распространённым и более применяемым электрическим тёплым полом является кабельный. Электрический тёплый пол из кабеля укладывают в стяжку и под плитку, то есть, применяется практически под любые основания и более быстро нагревает поверхность.

Электрический тёплый пол, мат или как его ещё называют ковёр, применяют в большей степени под ламинат или линолеум, так как он является более щадящим нагревательным полотном в отличие от кабеля, да и менее нагревает. Так что о нём сегодня меньше будем говорить.


Система укладки электрического кабеля тёплого пола.

Система укладки кабеля бывает одножильной и двухжильной. При выборе какой кабель укладывать, всё зависит от цены и способа монтажа. Просто одножильный тёплый пол электрический дешевле на четверть суммы, от двухжильного тёплого электрического пола, и отличается простотой монтажа, потреблением электрической энергии. В плюсах и минусах системы утепления пола под средством электрических кабелей хочется отметить большое потребление энергии при хотя бы 80 м кв. помещения, и если есть потери в помещение тепла, то электроэнергии будет уходить в двое больше.


Как уложить тёплый электрический пол в одну жилу на схеме.

Как уложить тёплый электрический пол в две жилы на схеме.



Технические характеристики алюминиевого и медного кабеля для пола.

Кабеля представлены как медные так и алюминиевые. Выбирают их в зависимости от нужного конечного результата.


Как проводится укладка кабеля тёплого электрического пола своими руками.

Нюанс в укладке двухжильного электрического пола состоит в том, что провод который вы тянете по полу должен находится на расстоянии от стен, минимум в пять сантиметров, а кабеля друг от друга, минимум на восемь сантиметров и так по всему периметру комнаты, не нарушая шаг.

На тёплом электрическом полу можно и с экономить немного личных средств, если не укладывать его под мебель и сантехнику, а также в тех местах, где вы непосредственно вообще никогда не находитесь.

Второй конец кабеля тянем к началу укладки первого конца, которые подключаем к термостату. Кабеля укладывают в форме змейки, в связи с тем, что так повышается КПД кабеля.



Стоит помнить и такой нюанс, что тёплый пол любит когда его укладывают на ровную поверхность. Для этого стоит выровнять пол при помощи самовыравнивающей смеси* или уложить теплоизоляцию, которую можно приклеить к основанию, но мы сделаем следующее.

Для укладки электрического кабеля, который и будет нагревать наш пол, мы будем использовать укладочную металлическую ленту, которой и прижмём нашу теплоизоляцию. Прижимная металлическая лента, под тёплый электрический пол, монтируется на всю длину помещения, через каждые пол метра. Это обеспечит нам неподвижность электро кабеля.


Монтаж термостата под тёплый пол электрический.

Ну мы уже должны знать, что такое термостат, если нет? Термостат – это регулятор нагревания помещения. В нашем случае, он включает и выключает тёплый пол при наборе определённой температуры. Монтаж термостата под тёплый пол электрический производится на стену, на расстоянии от пола не меньше чем на тридцать сантиметров, в местах где можно будет легко до него добраться и визуально эта коробочка не будет вам мешать. Ну и вставляем в него наши провода от тёплого электрического пола, благо в нём есть клеммы. Ну проводим к нему электричество непосредственно от счётчика. Провода для подключение термостата и в следствии электрического тёплого пола берём сечением не меньше чем 2,5-3 мм.

Ну и как обещал, вот вам обучающее видео, про монтаж тёплого электрического пола.


Монтаж теплого двухжильного электрического пола на видео:



**Статья монтаж тёплого электрического пола своими руками подготовлена администрацией сайта Строительство от а до я. Енакиево-Донецк*.

Монтаж электрического теплого пола своими руками

Электрический пол — это удобно и безопасно!

Население активно осваивает различные способы обогрева жилища, и самостоятельно их устанавливает. Домашний мастер для создания комфортной атмосферы у себя дома может самостоятельно сделать монтаж электрического теплого пола. Это мероприятие обеспечивает альтернативный подход к отоплению, и экономит семейные финансы.

Электрические полы можно устраивать в загородных домах, обычных квартирах и квартирах с индивидуальной системой отопления. Их устраивают в отдельных комнатах по выбору владельца. Процесс создания пола начинается с выбора основного нагревательного элемента, который ляжет в основу конструкции.

Выбираем теплый пол

Существует два типа нагревательных элементов, которые определяют тип электрического пола. По указанному признаку полы разделяются на:

  • Кабельные полы, когда обогрев обеспечивает нагревательный кабель, уложенный отдельно или в термомат;
  • Пленочные полы, когда нагрев обеспечивает особая пленка.

Критериями выбора для нас выступают:

  1. Планируется ли использовать пол в качестве основного источника обогрева, или дополнительного;
  2. Какое напольное покрытие планируется для укладки поверх нагревательных элементов;
  3. Состояние перекрытий и общая высота помещения.

Выбор электрического теплого пола производится под определенный тип покрытия.

Под деревянный пол, ковролин, паркет или ламинат рекомендуется монтировать пол на основе пленки. Инфракрасные лучи эффективно проникают сквозь эти материалы и легко прогревают пространство пола.

Под керамогранит, а также керамическую плитку устраивают пол из нагревающего кабеля или нагревательных матов.

Нагревательный мат

Выбор кабеля или термомата определяется тем, на какую высоту можно поднять пол. Самый толстый теплый пол – кабельный. Поэтому на этажах, начиная со второго и выше, следует оценить состояние перекрытий и высоту потолка. Кабель укладывается лишь при самых благоприятных показателях. Во всех остальных случаях используем термоматы.

Расчет

Важный показатель, характеризующий электрический теплый пол – мощность. Когда выбор основного материала произведен, производится расчет мощности. Для его определения используется показатель полезной обогреваемой площади. Если пол планируется под основную систему обогрева, показатель полезной площади составляет 70 – 80% от общей. Если под дополнительную систему обогрева, полезная площадь – 50 — 65%.

Усредненный показатель мощности нагреваемого пола принят:

  • Для дополнительного варианта отопления – 140 Вт на квадратный метр;
  • Для основного варианта отопления – 180 Вт на квадратный метр.

Перемножаем указанные значения на показатель полезной площади конкретного помещения, и тем самым производим расчет электрического теплого пола.

Пример укладки кабельного пола

Для более точных расчетов можно воспользоваться специализированным калькулятором на тематических строительных веб — страницах. Там вы вводите персональные показатели, и программа производит автоматический подсчет.

Подготовка монтажа

Процедура подготовки начинается с комплекса работ по созданию основания. Удаляется прежнее половое покрытие, производится тщательная очистка поверхности при помощи промышленного пылесоса. Дефекты заделываются раствором самовыравнивающейся смеси.

Полы с подогревом электрические укладываются на теплоизолирующий материал. Материал выбираем вспененный, не меньше 3 миллиметров толщиной, на металлизированной основе. Полосы изоляции укладываем фольгированной стороной вниз на фрагменты двустороннего скотча. Куски теплоизоляции соединяем обычным скотчем.

Производим установку терморегулятора в специально выдолбленной монтажной коробке. К ней подводим заземление и силовой кабель. Вниз по стене от коробки заготавливаем канавку под соединение с нагревательным кабелем.

При устройстве пола из кабеля поверхность теплоизоляции застилаем армирующей сеткой. Для укладки нагревательных матов сетка не требуется.

Укладка нагревательного элемента вначале размечается на схеме. На листе бумаги размечается пространство, куда планируется уложить кабель или маты. Из схемы исключается пространство, где будет стоять тяжелые предметы мебели.

Схема повторяется уже по поверхности пола. Разметку производим полосами яркого скотча. На ее основе создается электрическая схема теплого пола. При затруднении с созданием плана раскладки, рекомендуется посмотреть примеры аналогичных работ в интернете.

Монтаж

Технология укладки электрического теплого пола требует точного соблюдения инструкций.

Кабель укладывается аккуратно по линиям разметки. Не допускается перегибание кабеля. Крепление кабеля к армирующей сетке производим специальной лентой, либо клипсами. Укладка производится по размеченным линиям. В процессе укладки маты нарезаются так, чтобы отделилась основа, а кабель остался целым. Маты закрепляются на термоизоляционной основе при помощи специальной ленты.

Наносим клей перед укладкой плитки

Соединение нагревательного кабеля с силовым кабелем и термодатчиком производим на ровном месте. Место соединения укрываем гофротрубой, и укладываем между рядами кабеля. Проверяем сопротивление кабеля. Силовой кабель подсоединяем к терморегулятору. Подключение теплого электрического пола производится при отключении электричества в квартире. Перед дальнейшими мероприятиями производится тестовое включение нагревательной системы, и проверка ее в нескольких температурных режимах.

Стяжка

Электрические нагревательные элементы закрываются слоем стяжки. Для проведения работ можно самому приготовить смесь на основе бетона. Но лучше приобрести специализированную смесь, на упаковке которой содержится указание на применение в таких работах. Сухую смесь разводят в соответствии с инструкцией. Толщина стяжки для теплого пола 4 — 5 сантиметров.

Массу распределяем поверх нагревательных элементов шпателем. Важно контролировать, чтобы состав укладывался без воздушных карманов под телом кабеля. Воздушные образования мешают качественному нагреву. Готовую стяжку для теплого пола оставляем до полного высыхания.

Пленочный пол

Чтобы уложить пленочный пол, не обязательно удалять существующее покрытие. Достаточно его тщательно очистить. Основные этапы работы по монтажу пленочного пола совпадают с этапами работ по монтажу кабельного пола.

Комплект для монтажа

Укладываем теплоизолирующий слой. Составляем схему раскладки фрагментов пленки. Размечаем на поверхности пола место раскладки. Производим нарезку пленки на полосы по разметке. Если место разрезов приходится на пространство между границами сегментов, край необходимо заизолировать.

Полосы пленки раскладываем по линиям разметки. Не допускается накладывание краев полос друг на друга. Полосы закрепляем на термоизоляционном основании квадратами двухстороннего скотча.

Подключаем электрический пленочный теплый пол. Провода к пленке крепим при помощи зажимов и изолируем соединения. Все провода аккуратно выводятся к стене и протягиваются под плинтусом. Подсоединение каждой из полос пленки к термостату производится параллельно. После подсоединения всего комплекта проводов к терморегулятору, подключаем его к сети. Производим тестовый запуск системы обогрева.

Пленочный пол стяжкой не закрывается.

Финишный слой

По окончании всего комплекса работ производится установка окончательного декоративного покрытия. Его производят по правилам, принятым для избранного материала.

Устройство пола из нагревательного кабеля или термопленки имеет различный временной период. От начала процедуры монтажа до момента введения в эксплуатацию пола на основе кабеля может пройти от трех недель до месяца. На монтаж пленочного пола уйдет два или три дня.

Как правильно сделать теплый пол своими руками

Для тех, у кого есть опыт работы в домашних условиях и которые привыкли выполнять сложные и сложные проекты по благоустройству дома, комплект электрического подогрева пола своими руками, который поставляется в комплекте с нагревательными кабелями или матами, термостатом, датчиками пола и подробными инструкциями, может быть идеальным, а проект, который вы можете ‘ Жду, чтобы начать. Однако для тех, у кого нет опыта, будет ли комплект электрического подогрева пола своими руками правильным выбором или это лучше оставить профессионалам?

Профессиональная установка полов с подогревом всегда предпочтительнее, но с качественными наборами DIY на рынке (Comfort Heat предлагает отличный ассортимент наборов DIY) многие люди теперь предпочитают устанавливать свои собственные полы с подогревом и экономить деньги на монтажных расходах.Если вы подумываете об установке собственного теплого пола в доме, вот несколько вещей, о которых вам нужно подумать. Более того, если вы не на 100% уверены, что справляетесь с поставленной задачей, оставьте это на усмотрение местных специалистов и попросите специалистов Comfort Heat установить для вас теплый пол.

Следуйте инструкциям

Убедитесь, что ваш комплект для электрического теплого пола, сделанный своими руками, снабжен подробными пошаговыми инструкциями, которые позволят любому, у кого есть базовый опыт работы с домашним хозяйством или домашним мастером, справиться самостоятельно.Выделите время, чтобы ознакомиться с инструкциями и убедиться, что у вас есть все необходимое, прежде чем начать. Не забывайте, что вам нужно отключить сеть и сделать зону максимально безопасной во время установки, поэтому вам нужно подготовить свои инструменты и содержимое комплекта, а также пространство, в котором вы работаете. .

Проведите исследование

Инструкции, которые вы получите, подробны и просты для выполнения, но всегда лучше провести исследование заранее и убедиться, что вы на 100% уверены в том, что происходит.Если вы ищете видео на YouTube, всегда убедитесь, что вы смотрите видео, в которых описывается установка той же системы теплого пола. Если вы не можете найти видеоролик о модели, которую планируете установить, просмотрите обучающие видеоролики, но все же следуйте инструкциям шаг за шагом.

Обратитесь за помощью (если она вам нужна)

Даже те, у кого есть большой опыт работы в домашних условиях, иногда теряются, поэтому, если вы не уверены в чем-то в инструкции или что-то не имеет смысла, спросите специалиста.Поскольку лучше перестраховаться, чем сожалеть.

Что входит в комплект для электрического теплого пола?

В эти комплекты входит все необходимое для самостоятельной установки вашей новой системы теплого пола, в которое, помимо подробного руководства с пошаговыми инструкциями, также входит:

  • Трубка напольного датчика
  • Схема проектирования кабелей
  • Удерживающая сетка, полоса или лента
  • Металлические зажимы / кабельные стяжки
  • Электрические нагрузки и электрические схемы
  • Электронный настенный термостат с напольными датчиками
  • Cable Watchdog (для предотвращения повреждений во время установки).

Если вы готовы самостоятельно установить систему подогрева пола, Comfort Heat предлагает водяное отопление для новых домов и комплекты электрического подогрева пола, которые подходят для существующих домов и удовлетворяют потребности всех домохозяйств. Если вы хотите узнать цену или поболтать с членом команды о своем проекте, не стесняйтесь обращаться по телефону в Comfort Heat сегодня по телефону 02 9979 8600.

Доступно Теплые полы «Сделай сам»

Сделай сам теплые полы – это потрясающе.

Но стоят ли полы с подогревом?

Совершенно верно !! Особенно в холодные дни.

В этом руководстве рассказывается, как использовать системы обогрева и почему это лучший доступный вариант.

Давайте погрузимся.

Сколько стоят полы с подогревом?

Полы с подогревом могут быть дорогими. По оценкам Warmly Yours, они стоят от 10 до 12 долларов за квадратный фут. Это равняется примерно 1000 долларов за ванную комнату площадью 10 квадратных футов.

Типичные системы состоят из мата, проволоки или системы мат / проволока.Кроме того, термостат необходимо заказывать отдельно – только он может стоить более 200 долларов.

DITRA-HEAT – одна из самых популярных систем теплых полов. Он состоит из мата, проволоки и термостата. Монтаж можно производить по дереву или бетону с помощью тонкозадирного раствора. Но это может быть очень дорого.

Некоторым самодельным не нравится стоимость DITRA-HEAT, и именно здесь системы обогрева могут оказаться огромным подспорьем.

Стоит ли подогрев пола?

Да, если вы живете в холодном районе.

Кроме того, компания Warming Systems сделала электрические теплые полы доступными для всех.

Общая стоимость их системы площадью 15 квадратных футов составляет менее 200 долларов. Это включает в себя кабель для подогрева пола

  • кабельные направляющие
  • программируемый термостат с сенсорным экраном
  • и монитор установки

И имейте это в виду,

Все программируемые термостаты с сенсорным экраном в основном одинаковы.

Серьезно, они сделаны одной и той же компанией и имеют частную торговую марку таких компаний, как Schluter.

Таким образом, Warming Systems предлагает такой же термостат за небольшую часть цены.

Как планировать теплые полы

Кабели с подогревом нельзя обрезать до нужного размера. Поэтому важно исключить определенные области.

Например, нагревательные кабели должны располагаться на расстоянии примерно 6–8 дюймов от восковой прокладки на унитазе.

Кроме того, кабели должны располагаться на расстоянии 2 ″ от шкафов, стен и бордюров душа.

Кабели должны располагаться на расстоянии 3 ″ друг от друга по нагреваемой области, а кабельные направляющие должны быть проложены перпендикулярно греющим кабелям.Кроме того, расстояние между направляющими кабеля не должно превышать 36 дюймов. Направляющие можно приклеить горячим клеем или прикрепить к бетону с помощью шурупов Tapcon.

Набор, используемый в этом руководстве, можно использовать под керамической / керамогранитной плиткой, камнем или кирпичом путем заливки в раствор толщиной от 1/4 ″ до 1/2 ″.

Эту систему обогрева можно также использовать под конструкцией из дерева, винила, ламината или ковра, заделав нагревательные кабели в самовыравнивающийся раствор толщиной от 1/4 ″ до 1/2 ″.

Warming Systems рекомендует прокладывать кабели только на бетонную или цементную плиту и использовать растворы на основе модифицированного полимером цемента.

Требования к термостату и электричеству

Рекомендуется, чтобы для подключения системы теплого пола работал квалифицированный электрик. И этот человек должен соблюдать местные электрические нормы.

Это обязательный CYA, который есть в инструкциях большинства систем. Но также очень важно придерживаться таких проектов.

Термостат должен быть расположен на внутренней стене и установлен в 4-дюймовом квадратном электрическом ящике с одиночным грязевым кольцом.

Кроме того, термостаты должны быть расположены в пределах досягаемости 10-футового холодного кабеля системы отопления. Холодный конец должен быть проложен в кабелепроводе минимум ½ дюйма от нижней пластины до распределительной коробки.

Для установки до трех кабелей или матов установите кабелепровод диаметром ¾ дюйма от распределительной коробки до пола для установки силовых холодных проводов системы. Сделайте надрез в нижней пластине, чтобы обеспечить доступ к кабелепроводу с пола. Холодный конец должен быть проложен через кабелепровод.

Если вы планируете установить пол с подогревом и хотите сэкономить, посмотрите наш короткий видеоролик

Что дальше

Устанавливаете ли вы плиточный пол с подогревом в рамках реконструкции ванной комнаты?

Обратитесь к наставнику по ремонту ванных комнат, у нас есть подробные руководства и поддержка в нашей частной группе на Facebook.

Мы упрощаем ремонт ванных комнат и с удовольствием помогаем участникам строить потрясающие ванные комнаты.

Зарегистрируйтесь сегодня

Ура,

Полы с подогревом | Что можно и чего нельзя делать своими руками

Системы теплого пола / полы с подогревом.

Системы напольного отопления становятся все более популярными. Практически каждая реконструкция ванной комнаты, которую мы выполняем, с полом из плитки, оснащена системой подогрева полов.В немалой степени это связано с тем, что системы отопления стали намного доступнее.

После установки множества различных типов и марок систем напольного отопления мы определили нашу любимую марку и тип. Электрический теплый пол SunTouch (www.sun-touch.com) – это то, с чем мы предпочитаем работать. Как и у других брендов, он бывает разных конфигураций, форм и размеров.

Для ремонта ванных комнат, которого мы делаем много, лучше всего подойдут нагревательные маты или нагревательный провод. Одним из огромных преимуществ SunTouch перед некоторыми из его аналогов является то, что это довольно энергосберегающая система.Почти для всех ванных комнат с подогреваемым полом требуется только одна выделенная электрическая линия 110 В 12-2, чтобы комфортно обогреть до 200 квадратных футов пола.

Как и многие другие системы теплого пола, комплекты SunTouch включают маты и нагревательный провод. Если вы занимаетесь своими руками и планируете установить свою первую систему полов с подогревом, примите во внимание несколько советов:

1 . Наймите электрика для прокладки выделенной линии электропередачи 110 В 12-2 для вашей системы подогрева пола.Это хорошая идея не только для решения всех вопросов, связанных с разрешениями на электрооборудование, но, прежде всего, для вашей собственной безопасности. Прокладка выделенной электрической линии от вашего центра нагрузки (панели выключателя) – очень сложная процедура, которая должна выполняться правильно!

2 . Помните: вам не нужно устанавливать систему отопления под каждым квадратным сантиметром вашего кафельного пола. Вся плитка, представляющая собой изделие из камня, имеет очень хорошую теплопроводность. Это означает, что если у вас есть площадь пола 5х7 футов, которую вы хотите согреть, то нагревательного мата 4х6 футов, расположенного по центру пола, будет вполне достаточно.

3 . Подумайте об использовании напольных ковриков вместо нагревательного провода. Хотя нагревательная проволока предлагает гораздо большую гибкость в управлении распределением тепла по всему полу (особенно если ваш пол не прямоугольной формы), а также возможность «точечного обогрева» – нагревательные маты несколько проще и проще устанавливать. сам.

4 . При установке вашей системы подогрева пола, будь то коврик для пола или нагревательный провод, убедитесь, что у вас есть сигнализация непрерывности, такая как «Громкий рот», постоянно подключенная к коврику или нагревательному проводу.Установка системы обогрева занимает некоторое время, и пока вы это делаете, вы будете ходить по ней, сидеть на ней и несколько раз ронять инструменты на провод. Если вы повредите нагревательный провод во время установки, «Громкий рот» немедленно подаст звуковой сигнал. Нет ничего хуже, чем повредить провод и, не зная об этом, положить на него плиточный пол, затем включить систему отопления и ………… Ничего …….

5 . Если вы решили установить нагревательный провод вместо мата, не забудьте очень внимательно следовать инструкциям производителя по установке.Одна из самых важных вещей, которые вы можете сделать при установке нагревательного провода, – это сохранить расстояние между проводами на уровне 2 дюймов или более.

6 . Независимо от того, устанавливаете ли вы нагревательный провод или коврик, очень важно, чтобы ваши провода и маты были как можно плотнее и как можно ближе к полу. Помните: ваша система подогрева пола становится основой для плитки, и все недостатки будут отражены в вашей плиточной работе, что сделает вашу плиточную работу намного более трудоемкой, поскольку вы все время будете тратить на борьбу с ухабистым грунтовым слоем.

7 . Очень важно не включать систему отопления сразу после укладки плитки. Вопреки распространенному мнению, раствор, который вы использовали для укладки плитки, застынет быстрее, если вы нагреете его, включив систему отопления – это может испортить работу плитки. Большинство клеев / растворов для плитки отверждаются в результате процесса, который называется «гидратация».

Раствор действительно нуждается в влажности, чтобы оставаться внутри смеси как можно дольше. Если вы введете тепло и ускорите испарение влаги, раствор НЕ застынет, он просто высохнет, что приведет к очень слабому сцеплению между плиткой и плиточным основанием.

Решили ли вы установить пол с подогревом самостоятельно или наняли профессионала, такого как Corvus Construction, вы будете очень счастливы, когда впервые ступите босиком на поджаренную теплую плитку.

Одна вещь, которую я часто слышу от своих клиентов, которые решили установить систему пола с подогревом во время ремонта своей ванной комнаты: «Большое спасибо за то, что настоятельно рекомендовали нам использовать полы с подогревом».

Исходя из наших предыдущих ремонтов, средняя стоимость установки теплого пола в ванную комнату составляет около 16 долларов.35 на квадратный фут установлен . Цена варьируется от проекта к проекту, поэтому, пожалуйста, позвоните нам, чтобы получить бесплатную смету сегодня без каких-либо обязательств.

Добавьте тепла под ноги с помощью системы лучистого пола

Установка системы электрического теплого пола может быть делом «сделай сам», если вы вооружены необходимыми навыками и информацией.

Достаточно плохо, что тебе приходится вставать посреди ночи, чтобы пойти в ванную, но эта плитка – там так холодно!

Идея утепления полов для комфорта не нова.Археологические раскопки показывают, что еще в 5000 г. до н.э. обитатели пещер выпускали дым через каменные траншеи, чтобы согреть свои подземные полы.

В наши дни два наиболее распространенных типа систем лучистого теплого пола – электрические и водяные, которые устанавливаются под полом.

Гидравлические системы: решение для отопления всего дома

Гидравлические системы обогревают полы с помощью петель из пластиковых трубок для подачи горячей воды из бойлера или водонагревателя под пол.У них более низкие эксплуатационные расходы, чем у электрических систем, но, поскольку они обычно требуют бойлера, насоса и газопровода, они также намного сложнее. Гидравлическое отопление может быть хорошим вариантом, если вы хотите обогреть весь дом или, по крайней мере, большую его часть. Даже если у вас есть опыт работы с водопроводом и электричеством, вы, вероятно, захотите проконсультироваться со специалистом по отоплению, чтобы убедиться, что ваша система хорошо спроектирована.

Электрические системы: подходят для небольших помещений

Электрические системы бывают нескольких вариантов.Самая популярная из этих систем основана на непрерывном предварительно разнесенном нагревательном элементе, который вплетен в пластиковый сетчатый мат и установлен под полом. Электрические лучистые полы с подогревом проще и доступнее в установке, чем водяные, но они дороже в эксплуатации, поэтому лучше всего подходят для использования в небольших помещениях, например на кухнях или в ванных комнатах. Домашний мастер с базовыми навыками может установить электрическое лучистое отопление, даже если вам нужно нанять электрика для окончательного подключения проводов.

Если установка системы электрического теплого пола входит в ваш список дел, вот несколько советов, о которых следует помнить:

1. В дополнение к сетчатому мату , электрическое нагревание можно применять с помощью незакрепленного кабеля , который необходимо расположить в виде змеевика, закрепить горячим клеем или скобами, а затем «заделать» тонким слоем или самовыравнивающейся смесью. . Сплошные маты – третий и самый дорогой вид электроотопительной системы. Кабель полностью заключен в синтетическую ткань, полиэтиленовую пленку или фольгу.Настоящее преимущество твердых циновок в том, что их не нужно встраивать. Изучите, прежде чем решить, какой тип электрического обогрева пола подходит вам.

2. При установке обогрева на деревянный каркасный пол изоляция из стекловолокна между балками может повысить эффективность системы, направляя тепло вверх. Если вы устанавливаете электрическую систему над бетонным полом, еще раз проверьте рекомендации производителя; перед установкой теплового кабеля может потребоваться наложить слой пенопласта поверх бетона.

3. При расчете площади комнаты учитывайте только те области, по которым вы можете ходить. Не нужно тратить деньги на отопление, которое проходит под холодильником или за унитазом.

4. Поскольку большая часть электрического отопления должна устанавливаться под плиткой, паркетом, камнем, ламинатом или бетонным полом, это проект, который вы захотите отложить до тех пор, пока не начнете строить или не будете готовы заменить полы в существующем. комната. Если вы хотите добавить тепла, не заменяя пол, вы можете использовать твердые маты, размер которых соответствует размеру балок, что позволит вам обогревать пол снизу.

5. Многие системы электрического обогрева можно использовать под ковром, но они часто не так эффективны. Если ковровое покрытие толстое, оно действует как изолятор и не пропускает много тепла.

6. Покупая электрическую излучающую систему, обратите особое внимание на термостат. Большинство моделей являются программируемыми, что позволяет запускать обогреватель только в те часы, когда вы дома и не спите. Другие поставляются с «умными» функциями, которые изучают ваш распорядок дня и автоматически регулируют температуру.

По данным Министерства энергетики США, лучистое тепло более эффективно, чем плинтус или системы принудительной вентиляции. Вместо того, чтобы просто обдувать комнату горячим воздухом, излучающие системы медленно и стабильно заряжают пол теплом, удерживая его там, где вы хотите, дольше. Кроме того, Калифорнийская энергетическая комиссия сообщает, что отсутствие движущегося воздуха может быть полезно для людей с тяжелой аллергией.

Первоначально опубликовано в феврале 2014 года.

Лучистое электрическое отопление пола под плиткой

Лучистое отопление пола – это фантастика.

Трудно просыпаться от теплого пола в прохладный день. При правильной установке и эксплуатации лучистое тепло в полу обеспечивает наиболее комфортное и целенаправленное обогревание жилых помещений.

В этой статье рассказывается о моей установке электрических лучистых полов в недавно отремонтированном солярии и прихожей.

Лучистое отопление обычно доступно в виде электрических или водяных (гидронных) систем. У каждого есть свои преимущества и недостатки. Электрическое лучистое отопление дороже в эксплуатации, но его проще установить.Водяное лучистое отопление дешевле в эксплуатации, но требует сложной сантехники и бойлеров. В обеих моих последних установках использовалось электрическое лучистое тепло.

Системы электрического лучистого отопления относительно удобны для ремонта полов своими руками и их легко добавить при реконструкции полов или при новом строительстве. Кабельные системы электрического теплого пола также имеют разумную цену и практически не требуют обслуживания.

Электрический обогрев пола также решает проблему добавления тепла в дополнительные помещения, которые было бы трудно подключить к существующей системе отопления, вентиляции и кондиционирования воздуха.Такие помещения, как пристройки, примыкающие, веранды, солярии и гаражи, могут быть отличными кандидатами для электрического лучистого отопления в полу, особенно если добавление воздуховодов или водопровода HVAC будет затруднено. Это одна из основных причин, по которой я добавил лучистое электрическое отопление в пол в два моих новейших проекта – небольшую пристройку для прихожей и переделанную пристроенную солярий.

Прошлой осенью я добавил в нашу каюту новую прихожую, добавив под плитку маты с электрическим лучистым обогревом.

Этим летом я занялся солярием, установив все новые окна, двери и напольную плитку.Под плиткой мы установили электрическое лучистое внутрипольное отопление с помощью теплового кабеля, установленного в разделительной мембране с каналами. Этим двум недавним установкам и посвящена данная статья.

Но сначала немного о системах внутрипольного лучистого отопления.

Системы лучистого отопления для пола

Системы лучистого внутрипольного отопления нагревают черный пол и плиты, обеспечивая теплом жилые помещения за счет теплопередачи от пола к окружающим конструкциям и пространству. Лучистое тепло имеет преимущества по сравнению с традиционными системами отопления и некоторые недостатки.

Преимущества и недостатки лучистого тепла по сравнению с традиционным отоплением:

Преимущества системы лучистого отопления:

  • Более эффективны, чем традиционные плинтусы, радиаторы, принудительная вентиляция, обогреватели, печные системы отопления.
  • Системы с очень низким уровнем обслуживания или без него – особенно для электрических систем.
  • Равномерное плавное нагревание с приятными теплыми полами.
  • Эффективное распределение тепла ближе к полу по сравнению с потолком для систем принудительной вентиляции (теплый воздух поднимается).
  • Меньшее движение воздуха, меньшая вероятность движения аллергенов и улучшенное качество воздуха.
  • Отсутствие риска контактных ожогов (радиаторы, печи).
  • Очень тихий или бесшумный (электрический).
  • Может быть относительно легко установить в здании или при ремонте пола.
  • Обычно не для охлаждения или осушения.

Недостатки системы лучистого отопления:

  • Устанавливается под пол.
  • Водяные системы (гидронные) могут протечь или замерзнуть.
  • Относительно высокие затраты на установку (особенно гидравлическую) усложняют укладку на пол.
  • Увеличенная толщина пола.
  • Может не подойти под пол из массивной древесины (быстрое расширение / сжатие).
  • Более медленное начало и смещение тепла.
  • Принудительный воздух позволяет охлаждать и осушать в дополнение к нагреву.

Системы лучистого тепла обычно используют в качестве источника тепла либо нагретую воду (гидронные системы), либо электрическое сопротивление (электрические системы).У каждой системы есть свои плюсы и минусы:

Преимущества водяной (гидронной) системы лучистого отопления:
  • Котлы, работающие на природном газе, могут быть дешевле в эксплуатации по сравнению с электрическими системами.
  • Один котел может питать несколько этажей, а также горячее водоснабжение.
  • Высокоэффективные системы. Низкий уровень шума (котел, насосы).
  • Системы, не требующие особого обслуживания.
Водяная (гидронная) система лучистого отопления Недостатки:
  • Напольный водяной шланг недоступен, если он протекает.Крепежные детали могут повредить трубку.
  • Более сложная установка, требуется бойлер, насосы. Более сложный, чем проект DIY.
  • Требуется некоторое обслуживание – промывка, защита от замерзания в некоторых климатических условиях и т. Д.
Электрическое сопротивление системы лучистого отопления Преимущества:
  • Установка менее сложна – не требуется водопровод, бойлер, газовые магистрали, выхлоп, насосы и т. Д.
  • Относительно простая установка своими руками.
  • Высокоэффективные системы.Отсутствие шума (в некоторых низковольтных системах используются трансформаторы, создающие шум).
  • Обычно техническое обслуживание не требуется.
Электрическое сопротивление системы лучистого отопления Недостатки отопления:
  • Стоимость электроэнергии может быть относительно высокой, особенно в часы пик.
  • Обычно требуется выделенная электрическая цепь (и). В более обширных системах обычно используются цепи на 240 В.
  • Напольные крепления могут повредить провода лучистого отопления во время строительства.

Независимо от типа системы лучистого отопления, которую вы используете, установку любой внутрипольной системы лучистого отопления после постройки дома может быть затруднительно.

Существуют системы лучистого теплого пола, предназначенные для установки под черным полом между элементами каркаса.

Системы лучистого теплого пола сложно установить, поскольку они старые работы

Системы внутрипольного отопления обычно работают лучше всего при установке внутри конструкции пола, обычно над черновым полом и под отделкой пола.Некоторые системы устанавливают под черным полом, между балками пола, но эти системы, как правило, достаточно неэффективны в зависимости от специфики вашего дома.

Если вы собираетесь реконструировать, или только начинаете строить, или планируете строить, теплый пол – отличный вариант. С нашей запланированной укладкой кафельного пола для нашей солярии, электрическое лучистое тепло под плиткой является идеальным решением.

Зная, что мы хотели бы получить теплый пол под плиткой, нам просто нужно было выбрать электрическое или водяное лучистое тепло.Это решение было легким. Электрическую цепь легко проложить в солярий. Сантехника, бойлер, газовая линия и все другие сложности сделали водную лучистую систему отопления непригодной для использования в этом проекте.

Фактически, 10 лет назад, после того, как мы купили кабину, я обновил нашу разводку и проложил выделенную цепь на 20 А в солярий, ожидая в будущем тепла в полу.

Теперь мне просто нужно было выбрать формат (мат против намотанного кабеля) и напряжение системы (120 В против.240в), затем закажите материал и установите его.

Форматы лучистого тепла для пола с электроприводом

Электрические системы лучистого отопления для пола используют электрический резистивный нагревательный кабель для преобразования электричества в тепло. В зависимости от производителя часто бывает два основных продукта; маты со встроенным нагревательным кабелем и отдельным нагревательным проводом, закрепленным на черновом полу с помощью зажимов или мембран с пазами.

Коврик для электрического обогрева пола от SunTouch. Нагревательный кабель WarmWire 120 В для обогрева пола от SunTouch.Разделительная мембрана под плитку с матрицей для прокладки греющего кабеля под укладку плитки.

Меньшие площади (менее 150 кв. Футов) обычно хорошо работают с матами излучающего тепла, а большие и сложные области хорошо работают с кабелем излучающего тепла.

Есть некоторые исключения, так как некоторые производители изготовят коврики на заказ в соответствии с планами вашего проекта.

Вы можете заказать коврики по размеру в зависимости от площади комнаты. Нагревательные маты продаются в рулонах матов шириной от 2 до 3 футов.

Электрический коврик с встроенным тепловым кабелем, используемый для пола в маленькой прихожей. Этот коврик был залит тонким слоем под плитку. Нагревательный мат залит тонким слоем под плитку, установленную в прихожей.

Для нашей солнечной комнаты площадью около 150 квадратных футов я использовал намотанный кабель излучающего тепла, установленный в матрицу мембранной основы.

Проволока электрического нагревательного кабеля наматывается под плитку для нашего проекта большой солнечной комнаты площадью 150 кв. Футов.

Как работают системы обогрева полов

В системах излучающего обогрева пола используются трубы с горячей водой или теплые электрические кабели для обогрева полов и жилых помещений.

Тепло естественным образом перемещается по температурным градиентам от большего к меньшему количеству тепла. Объекты с более высокой температурой передают тепло объектам с более низкой температурой, нагревая их. Этот процесс теплопередачи между телами, разделенными в пространстве, описывается как лучистая теплопередача, что дало имя системам лучистого тепла.

Лучистое тепло перемещается между объектами как невидимая электромагнитная энергия, подобная свету. Типичный пример лучистой теплопередачи – это солнце, согревающее далекие объекты. Большая часть (50-70%) тепла, производимого системами лучистого обогрева пола, находится в форме лучистого тепла.

Кондуктивное тепло, то есть движение тепла внутри твердых объектов или между соединенными объектами, также генерируется системами лучистого тепла. Например, теплопроводное тепло – это тепло, которое вы чувствуете при ходьбе по полу, нагретому системой лучистого тепла.

Кондуктивная теплопередача также играет роль в потерях тепла в системах лучистого обогрева пола. Лучистое тепло, установленное в слоях раствора или бетонных плитах, будет терять тепло за счет теплопроводной передачи тепла от намеченной цели.Кондуктивная теплопередача зависит от теплопроводности проводящего материала.

Металлы, бетон и камень обладают высокой теплопроводностью и легко передают тепло. Материалы с низкой теплопроводностью, такие как; воздух, дерево и изоляция имеют низкую теплопроводность и замедляют или блокируют теплопередачу.

Вот почему надлежащий тепловой разделительный слой / изоляционный слой так важен для работы системы лучистого отопления.

Изоляционные материалы, которые замедляют или блокируют кондуктивные потери тепла вдали от предполагаемого пространства обогрева, улучшают производительность и эффективность системы.Например, неизолированная бетонная плита приведет к огромным кондуктивным потерям тепла от внутрипольных систем лучистого отопления, поскольку тепло перемещается через плиту и от пола и жилого помещения.

Конвекция, передача тепла движением текучей среды (воздуха или жидкости), играет второстепенную роль в нагревании лучистым теплом, поскольку воздух прямо над поверхностью теплых полов поднимается вверх и заменяется более холодным воздухом сверху.

Достаточно ли излучаемого в пол тепла, чтобы обогреть мою комнату?

Достаточно ли тепла, создаваемого внутрипольными системами лучистого отопления, для использования в качестве основного источника тепла для установленных помещений, например, прихожих и соляриев? И если да, то до каких температур?

Ответ зависит от разницы между теплотой, вырабатываемой системой, и теплопотерей конструкций (тепловой нагрузкой).Вырабатываемое тепло легко оценить, исходя из желаемой разницы температур, окон и дверей, размера помещения, дизайна и уровня монтажа.

Системы лучистого обогрева пола (электрические или гидравлические) обычно производят от 10 до 15 Вт на квадратный фут установленной площади. Например, установленный нагревательный мат площадью 100 кв. Футов обычно вырабатывает от 1000 до 1500 Вт тепловой энергии.

Один ватт тепла примерно равен 3,4 BTU (в час):

1 ватт / кв. Фут = 3.4 БТЕ / кв. Фут в час

Следовательно, система площадью 100 кв. Футов должна генерировать от 1000 до 1500 Вт или от 3400 до 5100 БТЕ в час.

Достаточно ли тепла для вашего солярия в середине декабря, когда на улице 30 ℉? Ответ зависит от теплопотерь системы.

Расчет теплопотерь относительно легко произвести с помощью онлайн-калькуляторов, например:

Чтобы получить представление о потенциальной теплопроизводительности установленной системы лучистого отопления, воспользуйтесь калькулятором для расчета теплопотерь в рассматриваемом помещении при различных температурах и сравните это с количеством тепла, выделяемого системой лучистого отопления.

Коврики для электрического лучистого обогрева обычно производятся для выработки 10, 12 или 15 Вт (34, 41 или 51 БТЕ в час) на квадратный фут установленного мата во время работы. Электрические излучающие незакрепленные кабельные системы производят от 10 до 18 ватт на квадратный фут проложенного кабеля в зависимости от расстояния между проложенными кабелями.

Итак, может ли наш электрический внутрипольный обогрев согреть наш солярий до 70 в декабре, когда на улице 30 ℉?

В этом примере я буду использовать следующие значения:

  • температура наружного воздуха 30 ℉
  • солярий – это площадь 100 кв.м на первом этаже
  • потолки 9 футов
  • две наружные стены
  • шесть окон
  • одна дверь имеет среднюю (посредственную) изоляцию
  • желаемая температура в помещении 70 ℉.

С этими значениями наши расчетные потери тепла составляют ~ 38 Вт / К, или 2900 БТЕ в час при желаемом изменении температуры.

Может ли наше внутрипольное отопление обеспечить 2900 БТЕ?

Что ж, если ваша внутрипольная система покрывает весь пол (за исключением рекомендованного 6-дюймового отступа стены), у вас будет нагревательный электрический излучающий источник тепла площадью 90 кв. Футов. Таким образом, если система производит 15 Вт / кв. Фут, создаваемые БТЕ будут 4 603 БТЕ в час (90,25 кв. Футов x 15 Вт x 3,4 БТЕ / ватт / ч), при условии 100% эффективности системы лучистого тепла.

Большинство систем лучистого тепла не работают со 100% -ным КПД и будут терять значительное количество тепла за пределами целевого жилого помещения. Давайте оценим эффективность нашей сборки на 85%. Следовательно, наша система должна генерировать 85% от 4 603 или 3 912 БТЕ в час, что больше расчетных 2 900 БТЕ, необходимых для желаемого повышения температуры в нашей солярии.

В этом примере вы должны иметь возможность обогреть солярий площадью 100 квадратных футов до 70 ℉ при температуре наружного воздуха 30 ℉ и продолжительности рабочего цикла 74%.

Используя калькулятор, вы можете попробовать различные значения температуры окружающей среды, чтобы получить представление о потенциальных характеристиках вашей системы при понижающихся температурах. Для более точных расчетов вы можете обратиться к подрядчику HVAC, знакомому с расчетами теплопотерь в вашем регионе. Они часто выполняют эти расчеты для систем отопления и кондиционирования воздуха.

Дополнительные рекомендации по установке электрического обогрева пола

При планировании установки электрического излучающего обогрева пола следует учитывать несколько факторов:

  • Размещение электрической коробки и цепи для подключения питания и термостата
  • Термостат лучистого тепла для пола и датчик температуры пола
  • Рекомендации по высоте пола
  • Обработка и изоляция плит / чернового пола
Электрическая коробка и цепь для электрического обогрева пола

Спланируйте свой проект перед тем, как начать.Обдумайте электрические потребности теплого пола, который вы планируете установить, и определитесь с подходящим источником питания для системы. Найдите требуемую электрическую силу тока для конкретного продукта, который вы планируете установить, чтобы помочь вам спланировать источник электрической цепи.

Для небольших проектов с потребляемой энергией менее 5–10 ампер вы можете использовать схему, питающую другие устройства, при условии, что общая потребляемая мощность меньше, чем емкость этой схемы.
В зависимости от продукта, который вы используете, нагревательные маты на 120 В обычно потребляют около 1 А тока 120 В на 10 квадратных футов мата.Так, например, если у вас есть коврик площадью 50 кв. Футов на 120 В, он потребляет ~ 5 ампер.

Решая, можете ли вы подключиться к существующей электрической цепи, рассмотрите другие приборы и устройства, используемые в цепи, чтобы определить, можно ли безопасно использовать цепь для системы лучистого тепла.
Большинство бытовых электрических цепей на 120 В представляют собой цепи на 15 А с допустимым пределом силы тока около 12 А. Однако в некоторых домашних цепях используются цепи 120 В, 20 ампер с безопасным пределом допустимой силы тока около 15 ампер.

Чтобы определить силу тока в цепи, которую вы рассматриваете, перейдите к своей электрической панели и найдите автоматический выключатель для интересующей цепи. На выключателе будет указана сила тока – обычно 15 или 20 ампер.

Кроме того, калибр провода может помочь определить силу тока в цепи. Например, в 15-амперных цепях обычно используется меньший провод 14 г (напечатанный на внешней изоляции провода (обычно белая изоляция), а в 20-амперных цепях следует использовать больший провод 12 г, часто имеющий внешнюю изоляцию желтого цвета.

Еще одна подсказка – это розетка (плагин) электрической цепи. Например, розетки на 15 ампер (плагины) имеют два прямых гнезда, в то время как розетки на 20 ампер также имеют два прямых гнезда, но в более длинном из двух гнезд будет перпендикулярная выемка, выходящая наружу из этого гнезда.

После того, как вы определили силу тока цепи, которую вы хотели бы использовать для системы лучистого тепла, сложите общую ожидаемую нагрузку в цепи, включая систему лучистого тепла.

Например, если общая сила тока составляет менее 12 ампер для цепи на 15 ампер или менее 15 ампер для цепи на 20 ампер, вы сможете использовать эту схему для своего теплового излучения в полу.

Эта оценка относится только к системам лучистого отопления на 120 В! Некоторые системы лучистого тепла, особенно те, которые имеют площадь более 100 кв. Футов, представляют собой системы на 240 В и обычно требуют выделенной цепи на 240 В.

Типичный автоматический выключатель на 20 А. Розетка на 20 А. Обратите внимание на горизонтальную выемку большего гнезда.

Как и при любом электрическом проекте, соблюдайте местные и национальные нормы и проконсультируйтесь с электриком, если вы не уверены или не имеете квалификации для работы с электрическими цепями.

Стоимость найма электрика для запуска выделенной цепи для вашего проекта напольного покрытия, скорее всего, окупится, если у вас есть какие-либо сомнения относительно правильности работы для системы.

Электрический излучающий термостат для пола и датчик пола

Существует множество термостатов лучистого тепла от разных производителей.Большинство производителей предлагают несколько вариантов термостатов, от самых простых до программируемых термостатов с возможностью подключения к Wi-Fi.

Я пробовал несколько разных термостатов, и мне больше всего нравятся программируемые устройства с сенсорным экраном Tekmar (под брендом SunTouch). Они просты в установке, интуитивно понятны в использовании и приятны на вид. Они также предлагают множество цветов дисплеев, подходящих к разным домашним декорам и стилям.

У нас они есть в нашем основном доме и в хижине, и они мне очень нравятся!

Программируемый WiFi-термостат SunTouch (Tekmar) для систем электрического лучистого отопления.

Большинство термостатов включают датчик температуры пола с термостатом. Датчики температуры пола жизненно важны для правильного функционирования вашей системы теплого пола. Они должны быть установлены в соответствии с инструкциями производителя и подключены к термостату системы.

Расчет высоты пола для внутрипольных систем электрического отопления

Добавление ковриков для обогрева пола к конструкции пола обычно увеличивает высоту пола от 1/2 до 1 дюйма или более. При планировании увеличенной толщины пола учитывайте высоту смежных полов, высоту дверей и отделку, а также другие аспекты отделки.

Производители знают о высоте пола, и многие предлагают более тонкие изделия, чтобы уменьшить толщину, которую добавляет система обогрева. Кроме того, электрические системы теплого пола обычно имеют более низкий профиль по сравнению с гидравлическими системами.

Дополнительные материалы, добавленные к конструкции пола, такие как плиточная подкладка, разделительные мембраны, изоляция или изоляционная подкладочная плита, увеличивают толщину пола. Многие из этих продуктов предлагаются различной толщины, чтобы соответствовать высоте пола.Например, большинство подкладных плит для плитки предлагается толщиной 1/4 дюйма для использования в полу.

Общая толщина пола зависит от нескольких переменных, таких как состояние основания пола и необходимость в усилении, выравнивающие смеси, подкладочный материал для плитки или разделительные мембраны, а также изоляционные слои.

Излучающая теплоизоляция необходима для эффективной системы

Это важно! Системы лучистого отопления, особенно внутрипольные, значительно выигрывают от теплового разделения и надлежащей изоляции за установленными источниками лучистого тепла.

Общее правило для систем лучистого обогрева заключается в размещении теплоизоляции, по крайней мере, в два раза превышающей R-значение позади приспособления для лучистого обогрева по сравнению с лицевой стороной или желаемым направлением обогрева. Например, если общее значение R материалов чернового пола на готовой стороне установленной системы лучистого отопления равно R-1, изоляция не менее R-2 должна быть установлена ​​за системой лучистого отопления.

Если источник лучистого тепла установлен над бетонной плитой, в идеале бетонная плита должна быть изолирована под плитой.Кроме того, термический разрыв или более тонкие изделия на основе жесткого пенопласта, такие как Go Board, могут улучшить отзывчивость системы отопления за счет снижения тепловых потерь на большую тепловую массу бетонной плиты.

Предположим, что система лучистого отопления установлена ​​над черным полом. В этом случае нижняя сторона чернового пола должна быть изолирована в соответствии с нормами не менее 3 дюймов стекловолоконной изоляцией с использованием пенопласта или жесткого пенополиизоцианурата или его эквивалента. Чем больше, тем лучше, особенно если нижняя сторона представляет собой некондиционное пространство, такое как подвал или неотапливаемый подвал.

Неизолированный черный пол под системой лучистого теплого пола, как правило, обеспечивает неэффективную и недостаточную производительность. Это связано с тем, что лучистое тепло движется во всех направлениях вниз по температурным градиентам, а не просто вверх, как динамика конвекционного тепла. Следовательно, недостаточно изолированные помещения под системами лучистого отопления будут чрезмерно теплыми, а предполагаемое жилое пространство будет стоить выше систем лучистого тепла.

Неизолированные системы лучистого тепла, установленные на бетонные плиты или аналогичные плиты без термического разрыва, будут работать медленно и плохо, теряя большое количество тепла для нагрева бетонной массы плиты.Это особенно верно, если плита не изолирована, так как тепло, которое проникает в плиту, теряется для окружающей земли.

Go Board – это подкладка для плитки из жесткого пенопласта, которая представляет собой элегантное решение для установки излучаемого тепла под плитку со значением R 2,3 для панелей 1/2 ″ (1/4 ″ = R-1,3, 5/8 ″ = R-2,9, 1 ″ = R-5, 1 1/2 ″ = R-7,5, 2 ″ = R-10).

Помимо теплоизоляции, следует учитывать основание и дополнительные факторы, такие как необходимость выравнивания / выравнивания поверхности в контексте желаемой отделки пола.

При использовании плитки вам понадобится достаточно ровный пол, в зависимости от типа и размера плитки, которую вы планируете использовать. Для плитки вам также понадобится подходящая поверхность для нанесения тонкого раствора для укладки плитки. Фанерный пол может подойти, но часто требует обработки или герметизации для надлежащего отверждения в тонком слое.

С отделкой плиткой и теплом пола трудно превзойти слой Go Board на плите под воздействием лучистого тепла. Кроме того, подкладочная плита GoBoard обеспечивает отличную изоляцию для системы отопления, водонепроницаемую поверхность и пароизоляцию, а также идеальную поверхность для нанесения тонкозастывающего раствора.

Полы для лучистого тепла

Над внутрипольными системами лучистого отопления можно укладывать различные напольные покрытия. Плитка – обычно лучший выбор, чем лучистое отопление, но паркет, линолеум или виниловые полы и даже ковровое покрытие можно укладывать на лучистое тепло. Но разные материалы будут по-разному работать с лучистым теплом.

Керамика, фарфор, камень и аналогичные материалы хорошо передают тепло, обеспечивая быструю передачу нижележащего лучистого тепла. Эти материалы также имеют значительную тепловую массу, сохраняя тепловую энергию и сглаживая подачу тепла.

Ковры, винил, ковровые покрытия, коврики и материалы для деревянных полов, с другой стороны, обладают изолирующими свойствами, замедляя передачу лучистого тепла в жилые помещения и снижая эффективность системы. В результате эти материалы менее устойчивы к источникам тепла и, как правило, должны использоваться только в областях, где температура пола ограничена максимальной рабочей температурой 80.

Согласно рекомендациям, опубликованным Национальной ассоциацией деревянных полов (NWFA) в 2019 году, максимальная температура для систем лучистого отопления с деревянными напольными покрытиями составляет 80 ℉.

Если вы планируете укладывать деревянные полы над системой лучистого отопления, изучите деревянные изделия, которые вы считаете подходящими для систем обогрева полов. Как правило, инженерные полы с фанерным сердечником хорошо работают с системами подогрева пола.

Изделия из цельной древесины, особенно широкие срезы, имеют тенденцию расширяться и сжиматься при резких перепадах температуры при установке на лучистом тепле и обычно приводят к короблению пола, трещинам, изгибам и другим проблемам, связанным с движением.Если используются изделия из цельной древесины, более узкие доски с вертикальными углами пропила (четверть пиленая, рифленая) имеют тенденцию быть более стабильными по размеру и лучше подходят для полов с лучистым обогревом. Деревянные полы выиграют от температурных ограничений – скажем,

.

При укладке деревянного пола поверх систем лучистого обогрева проконсультируйтесь с производителем продукта, чтобы убедиться в совместимости. При укладке деревянного пола поверх электрического или водяного теплого пола при планировании системы крепления учитывайте возможность проникновения крепежа и повреждения нагревательных элементов.Клейкая техника может быть лучше всего, но убедитесь, что клей, который вы используете, разрешен для использования на теплом полу. Производители часто предлагают максимальную рабочую температуру и для напольных покрытий.

Если вы считаете линолеум, винил или другие продукты отделкой поверх теплого пола, обратитесь к производителю, чтобы убедиться в совместимости с подогревом пола, и используйте только клеи, предназначенные для теплого пола.

> Как я установил электрическое излучение в полу под плиткой на террасе для загара без кондиционирования

Мой проект заключался в том, чтобы добавить тепла к неизолированному плиточному внешнему полу нашего не кондиционированного пола веранды для солярия.

Я планировал установить цементную (энкаустическую) плитку для отделки пола. Поскольку пол сделан из неизолированного бетона, необходимо было добавить теплоизоляционный слой. Я решил использовать для этой цели плиточную подкладку GoBoard 1/2 дюйма. Материал 1/2 ″ имеет R-значение R-2.3. Неплохо!

Размер комнаты 15,5 ‘x 10’ (155 кв. Футов) только приближается к размеру проектов, которые, вероятно, выиграют от систем отопления на 240 В. Несмотря на то, что для комнаты такого размера есть рулонные нагревательные маты, более целесообразно укладывать намотанный нагревательный провод на развязывающую мембрану.

Итак, вот сводка моих слоев пола, сверху вниз:

  • Бетонная плита (неизолированная)
  • Краска жидкая гидроизоляционная мембрана (RedGard®)
  • Полимер-модифицированный тонкосиленный раствор, шпатель с квадратными зубцами 1/4 ″
  • GoBoard 1/2 ″ с изоляцией, водонепроницаемая, подкладная плита для плитки для изоляции, гидроизоляция (швы заделаны)
  • Полимер-модифицированный тонкосиленный раствор, шпатель с квадратными зубцами 1/4 ″
  • Фетровая полимерная развязывающая матричная мембрана для крепления нагревательного кабеля, изоляционный слой
  • Самовыравнивающаяся шпаклевка (LevelQuik® RS) для выравнивания / выравнивания
  • Полимер-модифицированный тонкосиленный раствор, шпатель с квадратными зубцами 1/4 ″
  • Энкаустический цемент Плитка 8 ″ x8 ″, 3/16 ″ полимерно-отшлифованный цементный раствор (Polyblend®)

Вот слои на нескольких изображениях:

Подложка для плитки GoBoard с полиизоциануратной сердцевиной обеспечивает отличный термоизоляционный разрыв по бетонным плитам для электрических систем обогрева полов.Разъединяющая матрица нагревательного провода SunTouch HeatMatrix, установленная с поли-модифицированным тонкозатвердевающим раствором поверх изолированной плиточной подкладки GoBoard Кабель электрического лучистого обогрева SunTouch WarmWire, установленный в разъединяющую мембрану SunTouch HeatMatrix с самовыравнивающейся подкладкой LevelQuik RS, используется для выравнивания и выравнивания поверхности. цементная плитка, уложенная поверх электрического излучающего кабеля для обогрева пола SunTouch WarmWire.

Читайте дальше, чтобы ознакомиться с нашей системой электрического лучистого обогрева пола с использованием электрического нагревательного кабеля SunTouch и разделительной монтажной мембраны матрицы.

Электрическое лучистое отопление полов над слоями плиточного пола

Советы и проверки с подогревом пола

Если в вашем доме есть теплый пол, вы будете знать, насколько это важно, и захотите, чтобы он прослужил вам долгие годы.

То же самое, если вы купили его и хотите самостоятельно установить электрические теплые полы (водяные или влажные теплые полы должны быть установлены профессионалом). Что вам нужно, так это несколько важных советов, приемов и проверок, которые вы можете сделать для своей системы пола.

Итак, Plumbworld здесь, чтобы помочь. Мы подобрали несколько важных советов и проверок, которые вы можете предпринять, если в вашем доме уже есть полы с подогревом, например, техническое обслуживание. Мы также обсудим некоторые типичные ошибки, которых можно избежать при самостоятельной установке системы.

Читайте дальше, чтобы узнать больше о важных советах и ​​проверках теплого пола…

Требуется ли обслуживание системы теплого пола?

Система подогрева полов практически не требует обслуживания, и у вас не должно возникнуть никаких проблем, но рекомендуется регулярное обслуживание.Всегда лучше регулярно обслуживать систему, чтобы обеспечить ее бесперебойную и эффективную работу.

Сервисное обслуживание позволяет водопроводчикам и инженерам искать признаки любых неисправностей или проблем в системе отопления. Они также могут посоветовать владельцам, как добиться максимальной эффективности полов с подогревом.

Подробнее: Полное руководство по обогреву полов

Проактивность намного лучше, чем ожидание неисправности, когда вы хотите использовать отопление, а затем необходимость устранять проблему в период занятости для сантехников.Ожидание может обойтись дороже и привести к тому, что отопление не будет работать так эффективно, пока оно не будет отремонтировано, что далеко не идеально зимой.

Совет: несмотря на то, что вы должны обслуживать все системы теплого пола, вы должны обязательно получить влажную систему, т. Е. Систему, использующую воду из бойлера, обслуживаемую так же, как и ваши радиаторы

Удаление воздуха

Удаление воздуха из системы влажного теплого пола это не то, что нужно делать регулярно. Однако, как и в любой системе отопления, в которой вода используется для циркуляции тепла по трубам, например радиаторам, попадание воздуха в систему является нормальным явлением.

Фактически, небольшой воздушный карман не представляет серьезной проблемы, но может повлиять на эффективность и равномерное распределение тепла. Стравливание – это процесс выпуска этого захваченного воздуха для обеспечения свободной циркуляции нагретой воды.

Хотя некоторые люди могут прокачивать собственные трубы, рекомендуется обратиться к водопроводчику, если вы не уверены в правильности процесса.

Промывка системы

Подобно кровотечению, это то, с чем вы можете столкнуться с радиаторами, и то же самое относится к влажным теплым полам.Иногда вы слышите булькающие звуки, и систему необходимо прочистить.

Для системы мокрого пола лучше периодически промывать ее. Это не то, что вам придется часто устраивать, поскольку трубы не такие тугие, как у радиатора. В процессе теплая вода под высоким давлением и смесь антикоррозионных химикатов удаляют ржавчину и шлам.

Он также позволяет заменить жидкость свежей смесью, которая легко сохраняет тепло.Стоимость промывки системы зависит от серьезности проблемы. Как и в случае центрального отопления, в трубах может накапливаться ил, поскольку вода циркулирует в активной системе.

Проверьте свой термостат

Это термостат для электрических и водяных систем теплого пола, но особенно для сухих систем, где отопление не отключается или не нагревается.

Это могло быть связано с проблемой термостата или проводки. Вам нужно будет проверить свой термостат и проверить, вышел ли из строя датчик температуры пола и правильно ли он подключен к термостату.Вам нужно будет найти его в руководстве производителя. Если термостат и датчик температуры работают нормально, возможно, вам придется вызвать электрика.

Вы можете легко сбросить настройки термостата, следуя руководству пользователя, прилагаемому к вашей системе отопления. Если у вас есть беспроводной термостат или термостат с батарейным питанием, то также неплохо проверить батареи. Если ни одно из этих действий не сработает, возможно, это неисправность в электросети, поэтому, опять же, вам необходимо вызвать квалифицированного электрика.

Примечание. Неисправный термостат также может привести к постоянному включению теплого пола.

Советы по установке теплого пола

Если вы купили пол с подогревом и собираетесь установить его самостоятельно, вам следует сделать это только для электрических систем , есть ошибки, которых следует избегать. Они довольно распространены, так что не волнуйтесь, вы не будете первым, кто их сделает.

Прочтите инструкции

Это может показаться глупым и очевидным, но если вы не прочитаете руководство по установке вашей системы пола перед ее установкой, это может привести к проблемам позже.Этапы установки зависят от марки и типа теплого пола, а также от марки, поэтому не стоит ничего предполагать и обязательно прочитайте руководство перед началом работы.

Продолжайте тестирование

Есть несколько шагов, которые вы можете предпринять во время установки, чтобы свести к минимуму любые будущие проблемы с вашим полом с подогревом. Одно из лучших – это тестирование. Вы должны протестировать систему перед укладкой, после укладки и перед укладкой пола сверху.

Большинство проблем, если таковые имеются, будут выявлены на этом этапе.Если система исправна до укладки напольного покрытия, вероятность неисправности после укладки напольного покрытия очень мала. То же самое можно сказать и о водяном теплом полу. Если труба не будет физически повреждена во время установки, вероятность выхода трубы из строя очень мала.

Вы должны проверить систему электрического теплого пола, используя мультиметр для проверки сопротивления. Это проверяет целостность нагревателя, чтобы убедиться, что он не был поврежден во время установки.

Примечание. Систему необходимо включить, чтобы проверить, нагревается ли она должным образом, но не дольше 10 минут.

Отрепетируйте все

Это может показаться немного странным, но хороший способ убедиться, что все идет хорошо с установкой, – это заранее отрепетировать. Он сообщит вам, если вам не хватает каких-либо инструментов, которые вам нужны, или у вас возникнут дополнительные вопросы, которые следует задать производителю, прежде чем вы начнете работать с настоящим устройством. После прочтения ознакомьтесь с инструкцией по эксплуатации, это упростит задачу.

Советы по использованию теплого пола

После того, как все установлено и установлено, вы хотите правильно использовать теплый пол. Эти советы сохранят его работоспособность на долгие годы и помогут сэкономить деньги на счетах за электроэнергию.

Используйте термостаты эффективно

Несмотря на то, что зимой вы должны постоянно оставлять пол с подогревом включенным, он не обязательно должен иметь постоянно высокую температуру. Итак, держите его на пониженном огне.Затем, когда вам действительно нужно повысить температуру, она поднимется до комфортного уровня намного быстрее.

Используйте интеллектуальный термостат, чтобы настроить систему теплого пола из любого места с помощью мобильного устройства. Это даст вам гораздо больший контроль над системой и поможет снизить ваши счета за электроэнергию на максимально низком уровне. Вы также можете установить температуру в разное время дня, что сэкономит вам до 25% на счетах за электроэнергию.

Оставьте свой пол с подогревом на

Всю зиму и часть осени систему теплого пола следует оставлять включенной.Однако мы не имеем в виду высокую температуру, она должна быть разной в зависимости от использования и активности в вашем доме.

Это связано с тем, что для прогрева полов с подогревом может потребоваться два-три часа, поэтому лучше не отключать его полностью. Если держать его включенным при стабильно низкой температуре, ваш дом будет отапливаться быстрее, когда вам это нужно.

Нам нравится видеть изменения в вашей ванной комнате и делиться ими на нашей странице Instagram – если у вас был ремонт Plumbworld, отметьте нас на своих фотографиях, чтобы мы вас отметили!

Мы хотели бы знать, так почему бы не поделиться с нами своими любимыми дизайнами в социальных сетях?

Как нас найти:

Facebook | Twitter | Instagram

Или подпишитесь на нашу рассылку, чтобы получать последние предложения, запуск новых продуктов и советы.

Планируете ли вы новый ремонт ванной комнаты на 2020 год? Делайте покупки в Интернете с Plumbworld для гарантированно низких цен и доставки на следующий день.

Не забудьте заглянуть в остальную часть нашего блога для получения дополнительных советов по ванной…

Рекомендации по отоплению: как проверить радиаторы | Полное руководство по системе теплых полов | Основные советы по отоплению и проверки до осени

Электрические полы с подогревом | СТРОЙКА

Ковровое покрытие нагревается быстро, и для большей эффективности его можно обогревать по зонам.

Системы теплого пола популярны среди людей, живущих в более холодном климате, особенно в ванных комнатах и ​​жилых помещениях. Они отапливают жилище и снимают шок теплых пальцев ног на холодном полу по утрам. В то время как водяные полы с подогревом являются популярным выбором для многих домовладельцев, электрические системы также имеют свои достоинства.

Виды электрических теплых полов

Существует три распространенных типа систем электрического теплого пола, используемых в домах.Все это связано с прокладкой нагревательных проводов под полом и обычно регулируется термостатом. Некоторые из этих обогревателей могут быть подключены к непиковым или интеллектуальным счетчикам, чтобы воспользоваться сниженными тарифами на электроэнергию в непиковые часы.

Внутриплитное отопление – В этой системе провода прокладываются внутри самой бетонной плиты, затем поверх укладывается отделка пола (плитка, дерево, камень и т. Д.). Тепло, выделяемое проводами, нагревает бетонную плиту, которая затем постепенно передает тепло поверхности пола и излучает его в комнату.

Обогрев стяжки

– Слой песка и гравия насыпается на бетонную плиту, образуя плиточный слой, называемый стяжкой, который является более гладкой поверхностью для укладки плитки. Проволока укладывается в слой стяжки и фиксируется к бетонной плите мелкой сеткой или специальными фиксирующими зажимами перед укладкой покрытия пола. Тепло от проводов передается в стяжку, которая нагревает отделку пола.

Подогрев полов / ковровое покрытие для пола – В этих системах обычно используются очень тонкие провода.Их кладут поверх бетонной плиты и стяжки, прямо под плитку. Тепло, выделяемое проводами, передается прямо на плитку и поднимается в комнату, что делает эту систему обогрева одной из самых быстрых. Плитка с подогревом довольно популярна в ванных комнатах, где они могут снять холод и сделать плитку красивой и уютной для ходьбы.

Ковровые обогреватели работают аналогичным образом, за исключением того, что вместо плитки сверху ковер. Многие из этих систем доступны в виде комплектов для самостоятельной сборки.

Как они работают?

Электрические полы с подогревом лучше всего охарактеризовать как систему лучистого отопления. Тепло излучается от проводов в пол, который затем отдает тепло в комнату и нагревает ее. В отличие от локализованного источника тепла, такого как колонный обогреватель, который предназначен для обогрева одной области комнаты, теплый пол распространяется и излучает тепло по всей площади пола. Это поддерживает относительно постоянную температуру в комнате.

Поскольку система работает за счет передачи тепла от одного материала к другому, этот тип системы обогрева лучше всего подходит для полов, которые не сжимаются и не расширяются слишком сильно при изменении температуры (плитка, дерево, камень).Они также подходят для использования с полами, которые сделаны из хороших проводников тепла, чтобы минимизировать потери тепла при передаче энергии.

Некоторые системы электрического теплого пола разработаны специально для использования с определенными типами напольных покрытий – перед покупкой убедитесь, что выбранная вами система подходит для вашего пола.

Полы с подогревом и деревянные половые доски

Одна вещь, которую следует учитывать, если у вас есть деревянные половые доски (или деревянный ламинат, или что-то подобное), – это возможность образования чашечек из-за тепла от обогревателей пола.Изменения содержания влаги в древесине могут привести к тому, что она станет «чашеобразной» или загнутой по краям, что, очевидно, немного душераздирающе. Вполне возможно, что деревянные полы и теплые полы мирно сосуществуют, но важно, чтобы это было сделано осторожно.

Обычно это означает использование встроенного датчика температуры (или чего-то подобного), чтобы гарантировать, что нагрев никогда не превысит температуру, которая может существенно повлиять на содержание влаги в древесине. Различные типы древесины также по-разному реагируют на тепло – если вы заинтересованы в выборе этого маршрута, обязательно поговорите со специалистом и что все, что вы покупаете, у вас есть четкая письменная гарантия.

КПД

Поскольку горячий воздух поднимается вверх естественным образом, системам теплого пола не требуется энергия для передачи тепла туда, где оно необходимо, как это делают другие системы.

Внутриплитное отопление, хотя и один из самых дешевых вариантов установки теплого пола, также является одним из самых неэффективных доступных видов отопления. Тепло генерируется проводами и накапливается в плите, которая затем отдает тепло в комнату ночью. Однако плиту может потребоваться непрерывный нагрев в течение длительного времени (возможно, даже несколько дней), чтобы прогрунтовать ее, прежде чем она накопит достаточно тепла, чтобы быть эффективным.Также, как правило, его нужно «поднять» по вечерам, в то время как тарифы на электроэнергию по-прежнему высоки.

Подогрев под плитку действует быстрее, так как он расположен непосредственно под поверхностью пола, а не заделан в бетон или стяжку, и по этой причине его нужно включать только тогда, когда требуется обогрев. Его можно зонировать так, чтобы включались только те области, которые вы хотите отапливать, а скорость передачи тепла означает, что вам не нужно слишком долго ждать, пока комната нагреется. В результате обогрев полов и ковров намного эффективнее электрических обогревателей пола на основе плит и стяжек.Хотя эти типы нагревателей менее эффективны, чем нагреватели с тепловым насосом обратного цикла, они выгодно отличаются от некоторых других типов электрических нагревателей.

Сколько они стоят?

В системах электрического теплого пола используется меньше компонентов, и их проще установить, чем в системах водяного отопления. Некоторые системы под ковром и плиткой даже поставляются в виде комплектов для самостоятельной сборки, что помогает минимизировать затраты на установку. Эксплуатационные расходы сильно различаются между разными типами систем.Внутриплитные обогреватели для пола очень дороги в эксплуатации, в то время как системы под ковром и плиткой могут эксплуатироваться довольно дешево благодаря тому, что их можно регулировать термостатом, зонировать, а также включать и выключать по мере необходимости.

Преимущества

  • Обеспечивает равномерный нагрев
  • Сравнительно дешево
  • Снижает влажность домов

Недостатки

  • Не подходит для постоянно меняющегося климата
  • Может потребоваться время, чтобы нагреться
  • Хорошо работает только с некоторыми типами полов
.

Добавить комментарий

Ваш адрес email не будет опубликован.
