Консультация по выбору электрокотла для теплого пола


Низкотемпературные системы отопления «теплые полы», составили серьезную конкуренцию традиционному обогреву с помощью радиаторов. Для нагрева теплоносителя, используют газовые и твердотопливные котлы. Современный электрокотёл для теплого пола, оптимально подходит к низкотемпературным системам отопления, что делает устройство, востребованным видом котельного оборудования.

Типы электрокотлов для водяных полов

Не все электрические котлы отопления, подходят для теплого водяного пола. У низкотемпературных систем отопления, существуют определенные ограничения, связанные с параметрами нагрева теплоносителя.

Максимальная температура, которую можно подавать с электрокотла на водяной пол – 55°С. Нагрева достаточно, чтобы обеспечить комфортную температуру 26-28°С, в районе пола. Данный параметр является основным, но, не единственным критерием выбора электрокотла.

При подборе котельного оборудования, обращают внимание на три важные характеристики:

  • Тип установки – электрические котлы для водяного теплого пола, изготавливаются в напольной и настенной версиях. Электродные модели, отличаются небольшим весом и часто устанавливаются непосредственно на трубопровод системы отопления.
    ТЭНовые котлы, по своей конструкции, практически, тот же бойлер и имеют во внутреннем устройстве, утепленную емкость с встроенным трубчатым нагревателем, что увеличивает вес. Напольные электрокотлы, отличаются большой мощностью.
  • Количество контуров – котельное оборудование, имеет один или два отопительных контура:
    1. Одноконтурные агрегаты (электродного и тэнового типа), работают на нагрев теплоносителя. Если требуется обеспечить ГВС, подключается бойлер косвенного нагрева.
    2. Двухконтурные модели (исключительно тэнового типа), одновременно нагревают теплоноситель и горячую воду для бытовых нужд. Модели с двумя контурами малоэффективны при нагреве горячей воды (теряется большое количество тепла, вода поступает после открытия крана с существенной задержкой), по этой причине, их рекомендуется подключать к внешнему теплоаккумулятору.
      Схема работает и при использовании двух тарифного счетчика. Ночью, когда электричество дешевле, вода в емкости нагревается, а днем, тепло используется для нагрева теплоносителя теплых полов и подогрева ГВС.
  • Принцип нагрева – для теплых полов, подходят ТЭНовые электрокотлы, имеющие широкий диапазон регулировок мощности. В классических электродных котлах, минимальный нагрев теплоносителя, начинается с 60°С, что связано с особенностями работы. В виду особенностей внутреннего устройства, при подсоединении к низкотемпературным системам отопления, требуется выполнить подключение через узел подмеса.
    Современные электродные приборы обогрева, в частности, марки Галан, имеют модифицированное устройство, позволяющее прямое подключение к теплым полам.

Эффективная система водяного теплого пола с электрическим отопительным котлом, всегда предусматривает наличие гребенки, включающей узел подмеса. Устройство препятствует подаче в отопительный контур теплоносителя, нагретого, свыше заданных параметров.

Можно ли использовать электрокотел для ГВС и теплого пола

Использование электрокотлов для водяного пола и систем ГВС, напрямую ограничено исключительно ТЭНовыми устройствами. В конструкции предусмотрено два раздельных кольца циркуляции, для каждого из которых, установлен свой нагревательный прибор. Раздельные контуры, облегчают регулировку интенсивности нагрева горячего водоснабжения и теплоносителя отопления.

Электродные модели не предназначены для подключения к ГВС, но при необходимости, можно модифицировать отопитель. Обвязка котла в таком случае будет включать:

  • Бойлер косвенного нагрева – для подогрева горячего водоснабжения, потребуется нагреть теплоноситель до температуры, на 10-20°С больше, чем требуется для теплых полов. Работать схема будет, как и в аналогичных системах с установленным газовым теплогенератором.
  • Гребенка со смесительным узлом – запитать водяной пол от электрического котла напрямую, не получится, по причине избыточной температуры теплоносителя. Потребуется снизить интенсивность нагрева. Для этого, в схему добавляется узел подмеса, расположенный на гидравлической гребенке. Только при таком подключении, устройство теплого пола с электрическим котлом электродного типа, будет работать.
  • Термодатчики – в конструкцию встроен датчик, фиксирующий температуру нагрева теплоносителя, но, при необходимости, дополнительно подключается комнатный термодатчик, контролирующий прогрев воздуха в помещении. При использовании теплых полов, датчик устанавливают на расстоянии, 15-20 см от поверхности пола.


Обвязка водяного пола, помимо гребенки, включает в себя систему водоподготовки и фильтрации, подпитки водяного контура. Обязательно устанавливается заземление, предотвращающее поражение электрическим током.

Электрокотлы с трубчатым нагревателем, подключаются к электросети через УЗО. Электродные агрегаты, исключительно через автоматику.

Время нагрева теплого пола от электрокотла, напрямую зависит от типа используемого оборудования. Электродные модели, выходят на рабочую мощность практически моментально. В ТЭНовых электрокотлах, до подачи нагретого теплоносителя, придется подождать около 10 минут.

Как выбрать электрический котел для водяного пола

Подключение водяного пола к электрокотлу, часто используется при монтаже автономного отопления в многоквартирных домах. При выборе определяют:

  • Основные функции котла – потребителю предлагают бытовые электрические котлы отопления с возможным подключением теплых полов, и модели, в которых данная функция не предусмотрена. Последние, потребуется переоборудовать, установив дополнительное оборудование.
  • Мощность – производительность котла высчитывает по отапливаемой площади.
  • Производитель – электрокотлы изготавливают немецкие, чешские, итальянские и российские производители.


Последние два критерия выбора, сложные и требуют квалифицированной помощи. Недавно, опытных консультантов попросили поделиться рекомендациями по грамотному подбору электрокотла, по мощности и производителю.

Как рассчитать мощность котла для теплого пола

Расчет котла, осуществляют по специальной формуле. Считается, что тепловая мощность при использовании электрокотла только для жидкостного пола, должна соответствовать 1 кВт, на каждые 10 м² отапливаемой площади. Если планируется установить двухконтурный электрокотел, к полученному результату добавляют порядка 30% необходимой производительности агрегата.

Одновременно, учитывают особенность двухконтурного котла. При включении ГВС, нагрев теплоносителя не прекращается. Соответственно, проводка испытывает пиковую нагрузку. В технической документации к электрокотлу, прописаны параметры кабеля для подключения. Проводка должна в точности соответствовать указанным характеристикам.

Выбор мощности котла, сопряжен еще с одной сложностью. После подсчетов, может оказаться, что необходимая мощность теплогенератора, будет 5,5 или 8,2 кВт. Полученный результат попросту округляем в большую сторону.

Какие электрокотлы рекомендованы для водяных полов

Как уже неоднократно замечалось в данной статье, не все электрокотлы подходят к теплым полам. Модели некоторых производителей, можно модифицировать, другие, нет. Судя по опыту эксплуатации и техническим характеристикам, подключать к теплым полам лучше электрокотлы следующих марок:

  • ТЭНовые котлы:
    1. Buderus Logamax, серии E
    2. Kospel EKCO (серия, специально разработанная для подключения к теплым полам)
    3. Ferroli LEB и Ferroli ZEWS (с возможностью подключения бойлера косвенного нагрева)
    4. ACV E-tech W (только для отопления) и ACV E-tech S (с возможностью подключения дополнительного пластинчатого теплообменника для ГВС)
    5. Vaillant серии eloBLOCK
    6. Baxi AMPTEC (серии, отдельно для радиаторов и теплых полов)
    7. Rilano ЭВПМ (с возможностью использования антифриза)
    8. Барский машзавод Ж7-КЕП
  • Электродные котлы:
    1. ГАЛАН, серии ОЧАГ, ГЕЙЗЕР и ВУЛКАН
    2. ATON Electro

Все модели проверены в отечественных условиях эксплуатации и хорошо показали себя в работе с низкотемпературными системами обогрева.

Затраты на отопление электрическим котлом с водяным полом

Затраты на электричество, один из самых существенных недостатков электрокотлов. Но, даже простые расчеты, помогают получить результаты, указывающие, что расход электроэнергии приведет к расходам намного меньшим, чем требуется платить за центральное отопление. Современные электрокотлы экономные и имеют высокую теплоэффективность.

Существуют способы уменьшить затраты электроэнергии:

  • Применение автоматики – расходы, после подключения комнатных терморегуляторов, уменьшаются на 15-20%. Дистанционный пульт управления, помогает быстро изменить настройки в случае необходимости, без посещения котельной.
  • Отказ от ГВС – для сравнения, электрический бойлер для нагрева воды, использует до 40% меньше электроэнергии, чем контур горячего водоснабжения, установленный в электрокотле.


Расход электроэнергии, для каждого электрокотла указан в технической документации.

ТОП-5 лучших марок, монтаж 🛠

Обеспечить полноценный обогрев помещений, особенно в частном доме, поможет теплый пол. Однако не всегда есть возможность обустроить электрический подогрев, и люди нередко останавливаются на водяной системе подогрева. При этом, если нет варианта подключения ее к централизованной системе отопления, необходимо установить электрокотел для теплого пола. Как выбрать электрокотел? Как самостоятельно выполнить установку? Об этом и расскажем в нашей статье.

Электрокотел для теплого пола

Содержание статьи

Особенности работы напольного отопления без радиаторов, котлы для подогрева пола

О подогреве полов очень часто задумываются именно в зимний период года, когда так хочется передвигаться по помещениям босиком, но напольное покрытие настолько холодное, что это не представляется возможным. Вариант сделать его более приятным и комфортным тактильно – это укладка системы теплого пола.

Трубы для водяного теплого пола

Существуют разные системы обогрева полов – водяные, электрические, инфракрасные. И зачастую владельцы квартир и домов делают выбор в пользу первого варианта. Система будет состоять из магистральных труб, по которым циркулирует теплоноситель – горячая вода, а также котла, который эту воду греет.

Водяной теплый пол

На заметку! В новостройках часто подогрев пола может быть подключен к системе центрального отопления – в ней будут предусмотрены специальные отводы для подсоединения труб нагревательной системы. Но в частных домах, а также квартирах старого фонда, подключение к отоплению невозможно, поэтому здесь есть два варианта – использование других систем подогрева или же установка водонагревательного котла.

Подключение теплого пола к центральному отоплению

Котел нередко используется для обогрева помещений различного назначения – квартир и гаражей, домов и офисов. Это надежное устройство имеет приемлемые габариты и не опасно для использования в жилом помещении. Также оно имеет очень удобную систему управления температурой, что позволит контролировать микроклимат в помещении. Это даст возможность оставить агрегат без присмотра включенным на длительный период времени.

Электрический котел

На заметку! Котел относится к автономной системе подогрева, он позволит сэкономить немало денежных средств, которые будут затрачены на обычный дополнительный обогрев помещения.

Температура теплого пола куда ниже, чем у радиаторов отопления

Не рекомендуется использовать для отопления помещения одну лишь систему теплого пола без радиаторов отопления. Дело в том, что для того, чтобы прогреть дом до комфортной температуры, придется разогреть полы не менее чем до +30 градусов, а это может негативно сказаться на напольном покрытии, также будет неприятно и человеку – передвигаться по таким полам горячо. Также за счет радиаторов воздух в комнате можно прогреть гораздо быстрее, чем системой теплых полов. Последние дольше разогреваются даже сами из-за того, что закрыты стяжкой, которую тоже нужно прогреть.

Обычное отопление и теплый пол

На заметку! Эффективно и экономно работать на малой мощности могут только электрические котлы. Все остальные будут сжигать слишком много топлива для поддержания низкой температуры, а это невыгодно.

Котел электрический — это уют вашего дома

Именно поэтому система теплого пола должна подогревать лишь поверхность пола, остальное помещение должно греться за счет радиаторов. И, тем не менее, для правильной и экономной работы оборудования стоит приобретать нагревательный котел.

Типы котлов для водяного подогрева полов

Котлов для подогрева теплоносителя, то есть воды, существует несколько типов. Они отличаются особенностями работы, установки и эксплуатации, а также типом топлива, за счет которого функционируют.

Котлы отопительные

Таблица. Типы отопительных котлов.

ТипОбщая информация

Одноконтурный

Такие котлы нагревают только теплоноситель (в нашем случае – воду). Чтобы они могли использоваться для чего-то еще, необходимо приобрести бойлеры, теплообменники и т. д.

Двухконтурный

Котлы этого типа могут использоваться для подогрева воды и с целью отопления. Подогрев в таком агрегате возможен благодаря наличию теплообменника или бойлера уже непосредственно в самом устройстве.

Также котлы могут разделяться на две категории по месту установки. Они бывают настенные, напольные.

Напольные, как правило, имеют большую мощность, чем подвесные. Но последние гораздо удобнее в плане установки и не такие затратные в обслуживании.

Установка газового котла BAXI + электрокотел Protherm

Котлы дизельные

В этом случае топливом выступает обычная солярка. Эти агрегаты производительны и очень эффективны, отличаются абсолютной автономностью, то есть не зависят от того, подключены ли они к каким-либо коммуникациям (газовым, электрическим сетям и т. д.). Они просты в монтаже, легки в эксплуатации и имеют высокие показатели КПД при небольшом расходе горючего.

Устройство дизельного котла

дизельные котлы отопления

Котлы на твердом топливе

Топливом для этих агрегатов служат дрова, топливные пеллеты. Принцип работы напоминает сжигание дров в обычной печи. Но при этом сгорание происходит при высоких температурах (от +250 градусов) и без доступа воздуха. Нагрев теплоносителя происходит за счет выделения горячего дыма во время сжигания топлива.

Твердотопливный котел для теплого пола

В жилых помещениях такие котлы применяются редко, обычная сфера их использования – производство, сельское хозяйство. Эти агрегаты в доме требуют постоянного внимания, а также подгрузки топлива, что усложняет эксплуатацию.

На заметку! Если у котла камера, где сгорает топливо, закрытого типа, то он может быть установлен где угодно. Для оборудования с камерой открытого типа необходимо подыскивать в доме отдельное помещение для монтажа.

Схема твердотопливного котла

твердотопливные котлы отопления

Котлы газовые

Догадаться нетрудно, что этот тип котлов работает на газу. Корпус этих устройств обычно изготавливается из чугуна или стали, от чего будет зависеть срок службы и простота монтажа. Стальные котлы гораздо легче чугунных, они имеют небольшие габариты и легко ремонтируются. Однако срок эксплуатации у них ниже. Именно поэтому чугунные агрегаты стоят дороже, так как отличаются повышенными показателями надежности.

Устройства могут работать как на магистральном газе, так и на сжиженном из баллонов. Довольно экономны, а для подогрева одних лишь полов можно взять маломощную установку.

Газовый котел для теплого пола

Для подключения к системе теплого пола эти котлы не рекомендованы. Причина проста – они, конечно, в состоянии поддерживать температуру воды на невысоких показателях (около +45 градусов), но ведь на самом деле рассчитаны на подогрев теплоносителя не менее +80 градусов. Из-за этого КПД котла очень сильно упадет (до 15%).

Но все же есть вариант использования газового котла для работы с системой теплого пола. Для этого придется использовать узел смесительный, оборудованный специальным распределителем и циркуляционным насосом. Однако это увеличит и затраты на приобретение оборудования и его монтаж.

Котел газовый напольный двухконтурный

На заметку! Кстати, это же и относится и к другим типам котлов, за исключением электрических агрегатов.

газовые котлы отопления

Котлы на электричестве

Эти агрегаты, работающие на электрическом токе, могут применяться в любых сферах и лучше всего подходят для подключения к системе подогрева пола. Подключение этого котла просто, несмотря на кажущуюся сложность. Такие агрегаты позволят организовать низкотемпературный подогрев – такой, какой и нужен для теплого пола – за счет возможности регулировки температуры исходящего потока теплоносителя.

Схема электрокотла для теплого водяного пола

На заметку! Чем выше показатели теплоизоляции в помещении, тем меньшей мощности придется приобретать котел.

На фото — электрический котел отопления

электрические котлы отопления

Как рассчитать мощность котла для водяного отопления?

Рассчитывать мощность нужно для того, чтобы выбрать агрегат, который подойдет для обогрева полов. Этот показатель зависит от многих факторов, однако примерно его высчитать достаточно просто, исходя из того, что для отопления 10 м2 площади кирпичного и хорошо утепленного дома с высотой потолков до 3 м потребуется всего 1 кВт мощности агрегата. Таким образом, удельная мощность будет равна 100 Вт/м2.

Таблица основных вариантов расчета котла. Усредненные мощности

В среднем, температура теплоносителя должна быть около +70 градусов, в этом случае нужно увеличить мощность котла примерно на 20%. Также увеличение этого показателя должно осуществляться и при любой дополнительной нагрузке на агрегат. То есть, если будет использоваться еще и накопительный бойлер, то к мощности следует добавить еще около 30%. В случае если система подогрева полов будет действовать как дополнение к радиаторному отоплению, то его теплоотдача будет не более 50 Вт/м

2.

Совет! Если в будущем будут увеличены площади обогреваемых помещений, то устанавливать котел нужно такой мощности, которая позволит отапливать и пристройки.

Газовый и электрический котлы

Критерии подбора котла

К сожалению, специально предназначенных котлов, к которым может быть подсоединена система теплого пола, нет. Есть, конечно, модели, в технических паспортах которых указано, что они могут работать в этом режиме, но в целом это лишь одна из функций оборудования.

Выбираем электрокотел

Выбор оборудования для подогрева полов должен производиться по нескольким критериям:

  • возможность регулировки подогрева теплоносителя и полов;
  • мощность агрегата;
  • вид топлива;
  • совместимость с системой подогрева пола;
  • высокая эффективность;
  • простота в использовании, ремонте, обслуживании;
  • система безопасности;
  • производитель;
  • простота монтажа.

Как выбрать электрический котел

Топливо каждый должен выбирать то, которое будет наиболее выгодным. В одних регионах дешевле всего осуществлять обогрев при помощи электричества, в других – газом.

Рекомендации по подбору котла

Одним из важнейших параметров выбора котла обогрева является возможность его соединения с системой подогрева пола. Это необходимо для того, чтобы иметь возможность без ущерба для оборудования и бюджета установить температуру теплоносителя, который будет циркулировать. На подаче система обогрева должна выдавать всего +35-45 градусов, а на обратке – около +25.

Если планируется подключение электрокотла в непосредственной близости к жилой комнате, желательно обратить внимание на импортные устройства

На заметку! Если дом обогревается радиаторами, подсоединенными к котлу, от которого отходит и система подогрева теплого пола, то выбрать агрегат будет проще. Если же обогрев помещений будет производиться не за счет котла, то важно выбрать ту модель, что позволит установить низкую температуру подогрева пола.

Также важно оценить площадь помещения, в котором будет монтироваться система теплого пола, материалы, из которых выполнена его финишная отделка, а также параметры стяжки.

Монтаж водяного теплого пола

Какие котлы возможно совместить с теплым полом?

Самый лучший вариант котла для обогрева полов – это электрокотел. Притом вне зависимости от того, ТЭНовый он, индукционный или электродный. Он обладает оптимальным КПД, даже работая на низких мощностях. В небольшом доме такое оборудование может подключаться в системе подогрева пола напрямую. В больших помещениях лучше произвести подключение при помощи специального распределительно-смесительного узла.

Теплый пол или батареи – что лучше в частном доме? Разобраться в данном вопросе поможет наша специальная статья.

Котел работает автоматически и практически не нуждается в контроле со стороны человека. Он прост в монтаже и легок в обслуживании.

Группа автономной циркуляции Isoterm Watts 44.02.070

Также можно использовать и конденсатные газовые котлы, которые могут эффективно работать при небольшом подогреве теплоносителя. А вот обычные газовые агрегаты нуждаются в установке смесительного узла, в котором будут предусмотрены контролирующие элементы. Это отличный вариант для совмещения радиаторного отопления и системы теплого пола.

Твердотопливные и жидкотопливные котлы – вариант не лучший, хотя и они могут быть применены для организации системы подогрева полов. Для них необходима установка смесительного узла с термометрами, контролерами и прочим дополнительным оборудованием. Да и отладить нужную температуру с их помощью очень сложно – то выдают слишком горячий теплоноситель, то слишком холодный.

Принципы технологии подключения теплого пола к системе отопления

Совет! Чтобы справиться с этим, следует приобретать и устанавливать теплоаккумулятор. Но это – устройство не из дешевых.

Какая марка самая лучшая

Немаловажным фактором при выборе котла будет и марка, под которой производится оборудование. Производителей, которые поставляют отопительные котлы на рынок, существует довольно много. Ознакомимся с основными и самыми популярными из них, а также с марками котлов и их стоимостью. Акцент будет сделан на электрические котлы, так как именно они – оптимальный вариант.

Рейтинг популярных производителей

Buderus Logamax, серии E

Страна-производитель — Германия. Это ТЭНовые настенные котлы различных мощностей. Экологичные источники тепла, которые используются для обогрева помещений различного назначения, в том числе и жилых.

Buderus Logamax, серии E

Плюсы

  • имеется возможность подключения к любой системе отопления;
  • монтируются в системах закрытого типа;
  • высокий КПД;
  • модели просты в монтаже, требуют минимального количества дополнительных элементов.

Минусы

  • высокая стоимость.

buderus e213

Kospel EKCO

Страна-производитель — Польша. Это ТЭНовые котлы, которые разработаны с учетом подключения системы теплых полов. Устанавливаются на стены, позволяют плавно регулировать мощность оборудования. Дают возможность настроить автоматическое включение. Температура может регулироваться от +30 до +85 градусов.

Kospel EKCO

Плюсы

  • имеется 6-ступенчатая регулировка мощности, что положительно сказывается на расходе электроэнергии;
  • простота в монтаже и использовании;
  • высокий КПД.

Минусы

  • высокая стоимость.

Kospel EKCO

«Галан», серии «Очаг», «Гейзер» и «Вулкан»

Страна-производитель — Россия. Электродные котлы, довольно надежные и экономные по сравнению с любыми ТЭНовыми агрегатами. Быстро окупаются и могут быть оптимизированы под различные уровни теплопотерь. Срок службы – около 30 лет. Это оборудование проточного типа, потому не требует согласования с надзорными органами. Нагревание теплоносителя происходит за счет его ионизации, нагрев производится без ТЭНа. Оборудование автоматизировано, что позволяет задать требуемую температуру и не следить за ним.

«Галан», серии «Очаг», «Гейзер» и «Вулкан»

Плюсы

  • доступная цена;
  • простота в монтаже;
  • бесшумная работа;
  • габаритные размеры.

Минусы

  • боязнь перепадов напряжения;
  • большая нагрузка на электропроводку.

галан очаг

Ferroli

Страна-производитель — Италия. Настенный электрический одноконтурный котел. Подключение к однофазной или трехфазной сети. Встроенная погодозависимая автоматика и функция подогрева бойлера.  Цифровая система управления и самодиагностики, панель управления с большим ЖК дисплеем, встроенный недельный программатор. Предусмотрена возможность подключения внешнего накопительного бака для производства ГВС и низкотемпературного контура (теплого пола).

Электрический котел Ferroli

Плюсы

  • широкий модельный ряд различной мощности;
  • хорошее качество комплектующих;
  • большой информативный ЖК-дисплей;
  • возможность использования незамерзающей жидкости в системе отопления.

Минусы

  • высокая цена;
  • китайская сборка;
  • отсутствие в комплекте комнатного термостата.

Ferroli zews электрокотел

РусНИТ

Страна-производитель — Россия. Компактный и лёгкий электрический котёл для настенного размещения. Может применяться в качестве основного либо резервного отопительного прибора для жилых домов, дач, различных бытовых помещений площадью до 80 м².

Электрический котел РусНИТ

Плюсы

  • доступная цена;
  • выдерживает низкое напряжение;
  • подключение к однофазной и трехфазной сети.

Минусы

  • возможны трудности при подключении.

руснит 209м

Инструкция по подключению котла к теплому полу

Шаг 1. Согласно правилам монтажа системы теплого пола, черновое покрытие закрывается слоем теплоизоляции, гидроизоляции, армирующей сеткой, к которой прикручиваются трубы для теплоносителя по схеме.

Монтаж теплого пола

Шаг 2. На предназначенное ему место устанавливается электрокотел.

Установленный электрический котел

Шаг 3. Все трубы для теплоносителя подводятся к котлу.

Трубы подведены к котлу

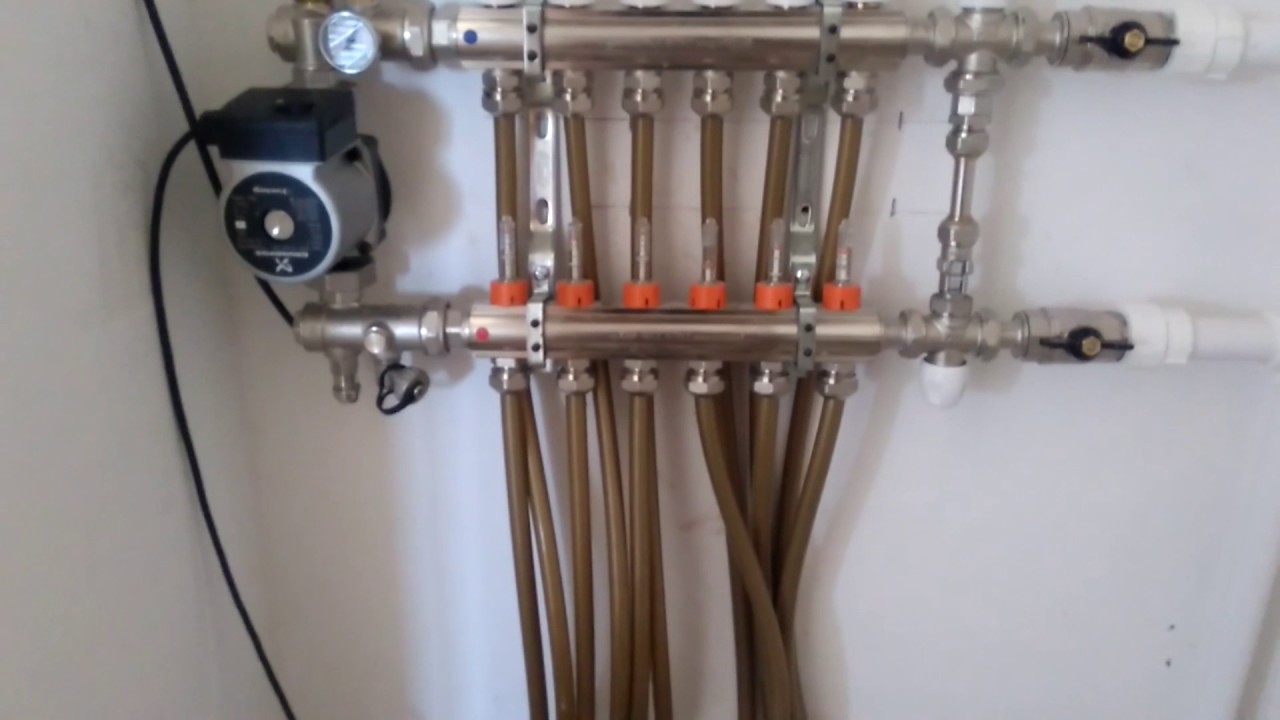

Шаг 4. Производится установка распределительного коллектора и подсоединение к нему всех труб для теплоносителя и котла.

Трубы подключены к распределительному коллектору

После этого путем заливки теплоносителя проверяется герметичность системы, а затем теплые полы заливаются цементной смесью (при этом теплоноситель должен находиться внутри труб). После высыхания стяжки системой подогрева можно пользоваться.

Калькулятор длины контура труб теплого пола

Перейти к расчётам

Видео – Подключение твердотопливного агрегата

Видео – Подключение теплого пола к системе отопления

Установка отопительного котла – порой единственная возможность обеспечить подогрев полов в доме. Оборудование, хоть и недешевое, все же стоящее своих денег, ведь именно оно обеспечит комфорт и уют в вашем доме.

Электрокотел для теплого пола

«Теплые полы» уже для многих стали альтернативой системе коммуникаций с радиаторами. Основным нагревательным элементом в низкотемпературных установках выступают котлы. Применяются как твердотопливные, так и газовые электрокотлы для теплого пола. Современные конструкции крайне востребованы для системы «теплый пол». Они поддерживают в помещениях комфортную температуру и позволяют экономить на отоплении.

Виды электрокотлов для системы «теплый пол»

С водяными системами совместимы не все виды электрических котлов. Это связано с тем, что водяные полы могут выдерживать ограниченный спектр температур.
Максимальная степень нагрева, которую можно подавать на водяные полы – 55 градусов. Такая температура может нагреть пол примерно до 25-30 градусов. Помимо этой характеристики, при выборе котла для пола нужно учесть следующие показатели:

  • Тип конструкции. Для отопления помещения посредством системы «теплый пол» подходят напольные и настенные котлы. Все электрические модели имеют малый вес и небольшие габариты. Монтируют установки на систему коммуникаций. Котлы с ТЭНовым механизмом мало чем отличаются от обычного бойлера. В их конструкции есть сосуд с нагревательным трубчатым элементом. Мощность у таких установок невысока.
  • Число контуров. Существуют конструкции с одним или двумя контурами. Одноконтурные установки нагревают теплоноситель. Для системы горячего водоснабжения дополнительно монтируют бойлер. Двухконтурные агрегаты имеют только ТЭНовый механизм. Они могут нагревать теплоноситель и техническую воду для кухни. Однако подобные модели теряют большое количество тепла во время нагрева воды. Поэтому, если в доме планируется ГВС, необходимо подключить котел и систему на внешний тепловой аккумулятор. Удобно использовать установку, если ночью электричество дешевле. В это время вода нагревается, а днем тепло используется для нагрева полов.
  • Способ нагрева. Оптимальны для нагревающихся полов установки с трубчатым электронагревательным элементом. Они оснащены регулировкой мощности. Традиционные электродные котлы имеют высокие минимальные показатели нагрева от 55-60 градусов. Поэтому при подключении таких систем к низкотемпературным установкам необходим узел подмеса. Существуют модели с современной модификацией, которые можно подключать напрямую к теплым полам.

Чтобы коммуникации с отопительным котлом работали эффективно, необходимо подключение гребенки с узлом подмеса. Она не позволяет подавать на низкотемпературные конструкции слишком высокие температуры.

Использование электрокотлов в системе теплого пола и ГВС

К водяным нагревательным элементам можно подключать только ТЭНовые электрокотлы для пола. Они оснащены двумя циркулярными кольцами, которые имеют индивидуальные системы нагрева. Такая конструкция позволяет регулировать температуру водоснабжения и водяного пола.
Изделия с электродным элементом нельзя подключать к ГВС. Однако при наличии такого котла придется доработать отопитель. Для таких коммуникаций необходимы следующие элементы:

  • Накопительный водонагреватель. Благодаря ему можно нагревать воду для бытовых нужд. Для этого теплоноситель нагревают до температуры выше на 15 градусов, нежели для водяного пола. По подобному принципу работают коммуникации с газовым генератором.
  • Гребенка с коллектором. Прямое соединение теплого пола и электрокотла невозможно, потому что может случиться перегрев. Чтобы снизить повышенную температуру необходим узел подмеса, установленный на гребенке. Такая схема позволит установке работать.
  • Температурные датчики. Как правило, в систему уже установлен термодатчик, отслеживающий степень подогрева котла. Однако необходима еще одна установка, которая будет фиксировать температуру в помещении. Ее монтируют на высоте 20-25 см от пола.

Помимо вышеперечисленных устройств, для коммуникаций пола необходима система фильтрации и подпитки контура. Кроме того, необходимо монтировать заземление от непреднамеренных разрядов тока.
Устройства, оснащенные трубчатым элементом, подключают к электричеству через УЗО. Установки с электродами напрямую через автоматические системы.
То, насколько быстро нагреется пол и само помещение, зависит от конструкции коммуникаций. Устройства с электродами разгоняются в считаные минуты. А вот модели на ТЭНах набирают максимальные мощности от 5 до 15 минут.

Выбор электрического котла

В домах с автономным отоплением без электрического котла для теплого пола не обойтись. Часто такую систему используют как в частных, так и в многоквартирных постройках. Перед покупкой котла важно определить следующие показатели:

  • Функциональность. Зачастую перед покупкой котла многие даже не смотрят на его функционал. Однако далеко не все модели можно подключать к водяному полу. Есть установки вообще непредназначенные для такого «соседства». Их придется модифицировать, что приведет к дополнительным тратам.
  • Мощность. Перед приобретением установки обязательно замерьте метраж всех помещений. И сверьте показатели мощности котла с площадью вашего дома. Маленькие установки могут не справиться с нагревом больших площадей.
  • Фирма-производитель. Согласно отзывам, большее доверие у покупателей вызывают чешские, российские и немецкие агрегаты. Также большим спросом пользуются итальянские котлы, но они имеют большую стоимость.

Два последних фактора требуют специфических знаний. Поэтому при покупке лучше заручиться помощью консультанта или знакомого технического специалиста. Продавец поможет вам рассчитать мощность котла и подберет модель, подходящую для вашего дома и системы коммуникаций.

Расчет мощности котла

Важный показатель котла – его мощность. Эта цифра является залогом того, что агрегат без труда обогреет все помещения. Общепринятым показателем мощности для электрокотлов в паре с водяным полом считается 1 киловатт на 10 м2 площади помещения. Для двухконтурных моделей к показателю прибавляют еще 30 процентов производительности.

Важно! При расчете мощности установки результат вычислений всегда округляют в большую сторону.

Важно при этом помнить, что даже при включении горячей воды теплый пол все равно продолжает нагреваться. Это касается только двухконтурных установок. Это значит, что электропроводка будет испытывать сверхнагрузки. Поэтому при подключении системы коммуникаций обратите внимание на параметры кабеля, допустимые в такой системе. Они должны быть прописаны в руководстве к котлу.

Марки электрокотлов для водяного пола

Современный рынок предлагает широкий выбор отопительных котлов. Но не все из них подходит для подключения к теплому полу. Согласно отзывам, одними из самых популярных в России являются котлы следующих фирм:

  • российская компания «РусНИТ»;
  • чешское оборудование «Dacon»;
  • «Viesmann» – очень качественные котлы родом из Германии;
  • «Eleko» – Словакия.

Российские котлы производятся с мощностью до 100 киловатт. Из представленных выше производителей самыми дешевыми являются отечественные изделия компании «РусНИТ». Компания выпускает качественные изделия, работа которых проверена не одним годом работы в суровых условиях русской зимы.

Чешские и словацкие установки дороже примерно на четверть. Однако они имеют большую модельную линейку и широкий функционал.

Комплектация зарубежных котлов включает в себя насосы, датчики температуры и подачи воды. Есть усовершенствованные модели с баком для воды. Мощность зарубежных моделей в среднем в 2 раза ниже отечественных.

Траты на котельное отопление

Если вы устанавливаете котел и теплый пол в качестве дополнительного источника отопления – будьте готовы к переплатам. Однако если котельное отопление в доме — это основной источник отопления, вы сможете сэкономить на платежах. К тому же в теплое время года дом можно вообще не обогревать.

Для снижения трат на энергию рекомендуется использовать частные терморегуляторы с дистанционным управлением. Они позволят повышать и понижать температуру в зависимости от климата. Еще один способ экономии – отказ от установки системы для горячего водоснабжения. Гораздо экономнее будет установить стандартный электронный бойлер, он тратит на обогрев в 2 раза меньше энергии, в отличие от котла.

Потребление электроэнергии у разных установок может различаться. Эти показатели указываются в техническом паспорте котла.

Итог

При установке котла помните, что он будет эффективен при качественной теплоизоляции всех помещений. Если конструкция дома легко продувается – траты на содержание котла будут очень высоки.

виды, как выбрать и подключить

Как использовать электрический котел для теплого пола в домах, где предусмотрено использование только приборов этого типа и соответствующим образом организована проводка. Выбор конкретного устройства должен делаться внимательно, с учетом особенностей работы и характеристик отдельных типов нагревательных систем.

Система электрокотел

Обоснованность выбора

Использование электричества в качестве источника энергии системы отопления – обосновано во множестве случаев. Это может быть как фактор отсутствия другого типа топлива в зонах, где нет централизованных газоснабжающих сетей, отсутствует возможность подвоза дров или устройства специальной котельной.

Кратко о выборе мощности

Электрокотлы для теплого пола не обязаны обеспечивать крайне быстрый нагрев теплоносителя, однако должны обладать достаточной мощностью. Правило выбора конкретной модели выглядит следующим образом:

  • устройство должно иметь 1 кВт мощности на каждые 10 кв.м поверхности, под которой проложена система отопления;
  • для двухконтурных котлов показатель мощности должен быть увеличен на 25-30%, позже этот фактор будет освещен подробно;
  • для стабилизации температурного режима в доме или квартире в целом, рассчитанную мощность рекомендуется увеличить на 5-10%, если площадь коридоров, кладовых и других неотапливаемых зон достаточно велика.

При расчете целевой мощности нагревателя может получиться дробная цифра. Ее округляют вверх, а выбор котла делается с условием, что его паспортный показатель отвечает полученной цифре или немного больше.

Смотри видео как выбрать электрокотел.

Отдельно о техническом исполнении нагревательных систем

Теплые полы – известная и эффективная структура отопления. Она широко применяется. Поэтому неудивительно, что производители нагревательного оборудования предлагают котлы, к которым подключение теплых полов предусмотрено конструкцией.

Если использование теплых полов предусматривается изготовителем электрокотла, в документации к устройству отдельно указывается мощность, отдаваемая теплоносителю. Выбирать конкретную модель нужно по этому параметру в соответствии с цифрой, полученной при расчетах. Остальные типы котлов выбираются по потребляемой мощности.

Типы нагревательных систем

Сегодня на массовом рынке можно приобрести самые различные котлы. Все их, при соблюдении определенных условий, а иногда – с применением специальных мер, можно использовать для теплого водяного пола.

По функциональности различают одноконтурные котлы, имеющие линейную и понятную механику работы, двухконтурные, в которых структура нагрева теплоносителя отделена от контура подготовки горячей воды для бытовых нужд. В разрезе применяемой технологии нагрева устройства разделяются на:

  • ТЭНовые котлы, передающие энергию воде посредством теплообменников;
  • электродные установки, использующие технологию резкого роста температуры жидкости при прохождении между разрядными пластинами;
  • индукционные системы, в которых вода отбирает тепло от металлических теплообменников, разогреваемых электромагнитной энергией, токами Фуко.

Последний тип электрокотлов является самым привлекательным для системы теплый пол. Но есть одно условие – теплоноситель должен иметь неизменные характеристики, чтобы обеспечить стабильные показатели работы индукционного котла и отбор энергии из электросети.

Идеальное решение

Самый удобный электрокотел для теплого пола – одноконтурный. Здесь схема работы понятна и прозрачна: устройство нагревает воду посредством ТЭНов, циркуляционный насос создает давление на гидравлической распределительной решетке сети отопления, можно регулировать температуру жидкости в структуре.

Для рационально мыслящих хозяев рекомендуется создавать в доме раздельные системы водоподготовки и отопления, у последней – применение собственного одноконтурного котла выглядит оптимально.

Использование бойлеров косвенного нагрева является удобным решением для тех, кто хочет получить управляемую эффективную систему отопления и горячую воду без усложнения электросети дома или квартиры. Одноконтурный электрический котел способен подавать воду не напрямую в теплый пол, а через теплообменник водонагревателя.

Работа бойлера косвенного нагрева отличается стабильностью, поэтому в системе, вошедшей в стабильный режим, невозможно возникновение ситуации, когда потребление горячей воды резко снизит показатели обогрева комнат.

Электрокотел из бойлера

Использование двухконтурного котла

Двухконтурный котел обладает несколькими неудобствами. Среди предлагаемых на массовом рынке устройств применяются две схемы:

  • при отборе горячей воды для бытовых нужд контур отопления временно отключается. Выбор такой модели рационален, если проводка не приспособлена к резким броскам потребления мощности;
  • среднестатистические модели разделяют зоны горячего водоснабжения и отопления, они имеют собственные системы ТЭНов, но при отборе воды для бытовых нужд котел начинает потреблять значительную мощность. Проводка и подводящие кабели для нагревателя должны иметь достаточные характеристики для предотвращения аварийных ситуаций.

Котлы второго типа, с полностью развязанными системами горячего водоснабжения – предпочтительнее. У такого решения есть ряд недостатков. Во-первых, электрический котел будет дороже, особенно, если в нем предусмотрены раздельные системы регулирования и контроля температуры. Во-вторых, придется особо позаботиться о проводке и кабелях подключения, гарантирующих максимальный отбор мощности котлом во время работы двух контуров нагрева.

Сравнение одно и двух контурных котлов

Использование электродного котла

Электрокотел электродного типа не предназначен для подключения к системам отопления класса теплый пол. Но при сооружении соответствующей обвязки или доработке структуры инженерной сети – такой нагреватель способен показывать отличные результаты.

Электродные электрические котлы отличаются высокой мощностью и имеют минимальную характеристику нагрева теплоносителя. Она составляет 60 градусов, что для работы системы отопления может быть чрезмерным показателем.

Для создания комфортной атмосферы в доме или квартире, подключение электродного электрокотла к теплому полу производится в соответствии с таким вариантом:

  • обязательно применение домешивающего устройства, которое будет снижать температуру теплоносителя;
  • в паре с домешивающим устройством на гребенке пола, применяется бак с запасом теплоносителя, работающий как тепловой стабилизатор;
  • для работы домешивающего устройства, в зависимости от схемы его подключения и принципа действия, может понадобиться отдельный циркуляционный насос для обмена жидкостью с баком-теплокомпенсатором.

Приведенная система подключения не занимает много места и работает достаточно эффективно.

Для тех, кто предпочитает универсальные и рациональные решения, рекомендуется использовать бойлеры косвенного нагрева. В этом случае электродный котел будет подключен к теплообменнику. Система отопления – пользоваться содержимым бойлера. Задача электрокотла в этом случае – поднять температуру воды в емкости нагрева на 10-20% выше требуемой температуры теплоносителя.

При использовании бойлеров косвенного нагрева для теплого пола достигается высокая стабильность работы системы. Увеличенная емкость позволяет основному нагревателю также функционировать в менее нагруженном режиме. После доведения всего объема теплоносителя до требуемой температуры, электрокотел переходит в режим останова, где находится достаточно длительное время до тех пор, пока жидкость в контуре не остынет.

Задавая дельту – можно регулировать характер работы электродного котла. А при применении термодатчиков для управления климатом в отдельных комнатах – добиваются не только оптимального уровня комфорта, но и значительного снижения суммарного потребления электроэнергии.

Электродный котел

Применение индукционных котлов

Нагревательные системы индукционного типа – идеальное решение для системы теплого пола. Большинство устройств удобно регулируются, характеризуются высокой энергоэффективностью и стабильным отбором мощности от электросети.

Индукционные котлы при условии замкнутой системы отопления работают в равномерном режиме без возникновения аварийных ситуаций, они не требуют периодического обслуживания.

Как оптимизировать потребление энергии

Каким бы хорошим и оптимальным не выглядело решение применить электрический котел для отопления дома – нужно готовиться к высоким счетам на оплату. Но есть несколько путей снижений затрат. Они потребуют некоторых вложений, но окупятся за короткое время.

  • Применение автоматики и температурных датчиков позволят регулировать микроклимат отдельных комнат, снижая требования к системе нагрева и стабилизируя ее работу. Такой подход позволит экономить до 20% электроэнергии.
  • Использование бойлеров косвенного нагрева вместо двухконтурного котла – предпочтительнее. Этим достигается экономия до 30% среднемесячного потребления электричества.

Перевод системы горячего водоснабжения на отдельный электрический бак и подключение к теплому полу отдельного котла – позволит экономить значительные средства большой семьи. Бойлер использует до 40% меньше энергии, чем проточная система двухконтурного агрегата. Поэтому в большой семье, где горячей воды для ванн и душа нужно много – эффективнее приобрести отдельный нагреватель большой емкости.

Электрический и водяной теплый пол сравнение



Вступление

Одним из видов отопления, нашедших широкую практику для отопления дома и квартиры, получили теплые полы. Исторически были созданы и практикуются шесть конструкций теплого пола. Часть из них может использоваться как основное отопления дома, часть подходит только для дополнительного отопления. В этой статье электрический и водяной теплый пол сравнение по потребительских характеристикам.

Теплоносители теплого пола

Прежде чем разбирать конструкции теплого пола, хочу обратить внимание на теплоносители теплого пола. Говоря о теплоносителе системы теплый пол, я имею в виду, вещество или явление, которое переносит тепло по системе или является причиной выделения тепла.

Для системы теплый пол теплоносителями можно назвать воду и электричество. Вода, нагреваясь в сторонних тепловых агрегатах, циркулирует по трубам системы и отдает тепло в помещение, нагревает его. Электричество, проходя по специальным проводникам, является причиной их нагрева и тепло от этих проводников, которые называются тепловые кабели, отдается в помещение.

По типу используемого теплоносителя, системы теплый пол имеют базовое разделение на два типа:

  • Водяной теплый пол;
  • Электрические теплые полы.

Каждый тип имеет свои особенности и свои различные конструкции.

Электрический кабельный теплый пол

Данная конструкция состоит из нагревательного элемента в виде нагревательного кабеля, блока управления и температурного датчика. Для работы системы нужно электропитание 220 Вольт. Мощность систем небольшая, поэтому никаких разрешений на дополнительное подключение мощностей получать не нужно.

Важно отметить, что в данной конструкции используются два типа греющего кабеля. Это резистивный греющий кабель и кабель саморегулирующийся.

Резистивный кабель греется по закону Джоуля-Лоренца, из-за высокого электрического сопротивления материала из которого он изготовлен. Бывают двухжильные и одножильные кабели.

Саморегулирующийся кабель меняет свое сопротивление в зависимости от условий в которых он находится. Этот кабель только двухжильный.

Я сделал акцент на жилах кабеля не случайно. От количества жил зависит способ его укладки. Одножильный греющий кабель нужно укладывать по замкнутому контуру (откуда начался, туда и вернулся). Двужильный кабель можно уложить без возврата к месту начала укладки.

В сравнении электрического и водяного теплого пола, важно понимать два момента:

Существуют две принципиально разные конструкции теплого пола, которые отличаются способами монтажа теплого пола.

  • Первый тип конструкции это укрывная конструкция. Она предполагает, что тепловой элемент пола (кабель или трубы) после монтажа в полу укрываются стяжкой или слоем раствора.
  • Второй тип конструкции называется настильный. В этой конструкции тепловой элемент не закрывается стяжкой, а лежит свободно в полу, на специальных отражающих и теплоизолирующих элементах.

Водяной теплый пол

Тепловым элементом водяного теплого пола, являются водопроводные трубы, по которым циркулирует вода. Принцип работы водяного теплого пола, схож с работой системы радиаторного отопления. Вода нагревается в тепловом генераторе и циркулирует по замкнутому контуру труб уложенных в полу.

Регулировка и управление движением вода, а также управление температурой осуществляется в специальном коллекторном шкафу. Тепловым генератором выступают котлы отопления или центральное отопление.

Максимальный эффект от водяного теплого пола, проявляется в укрывной конструкции при укрытии труб пола стяжкой. Возможен вариант настильной системы, который называют либо деревянной системой теплый пол либо полистирольной. Обычно эти конструкции используются на вторых этажах частных домов, где невозможно сделать полноценную стяжку.

Сравнение теплых полов

Более, менее, разобравшись, что такое, электрический и водяной теплый пол сравнение их не будет трудным.

Плюсы водяного, минусы электрического

  • Водяной теплый пол может использоваться, как основное отопления без монтажа радиаторного отопления. Так делают редко, но это возможно.
  • Электрический теплый пол, даже кабельный пол в стяжке, как основное отопления дома не подходит для большинства регионов страны. Чаще этот тип пола используют, как дополнительное отопление или отопление в межсезонье.
  • Водяной пол не требует дополнительных затрат на эксплуатацию. Очень часто водяной пол монтируется в домах с котлами отопления и для водяного пола используют один из его контуров, делая несложную врезку. Такой монтаж полностью вписывает систему обогрева полами в общую систему отопления дома.
  • Минусом электрического пола, можно назвать дополнительные расходы на электричество, а расходует элеткропол от 130 до 220 Вт на квадратный метр пола.



Плюсы электрического, минусы водяного

Основной минус водяных полов это сложность монтажа. Вопрос можно ли сделать систему водяного теплого своими руками оставим открытым, но вероятнее всего придется обращаться к специалистам. К сложности монтажа добавляем трудоёмкость устройства стяжки, если пол приходится делать на первом этаже.

Эти минусы водяных полов, отсутствуют в монтаже электрических полов. Систему электрических теплых полов приобретают в готовом виде по предварительно сделанному расчету. От этого монтаж системы достаточно прост. Подключение системы к электропитанию не сложнее установки электрической розетки.

Еще один минус водяного пола, это невозможность ремонта и возможность замерзания в зимнее время года без эксплуатации. Ремонт невозможен, потому что трубы укрыты стяжкой, а замерзание возможно, если не слить на зиму воду. Поэтому водяные полы больше подходят для домов постоянного проживания.

В плане эксплуатации и обслуживания электрические полы не сложнее чем электрический чайник, включил, работает, выключил, не работает. А если стоит нормальная автоматика, вообще кроме включения делать ничего не нужно.

Вывод

Системы электрический и водяной теплый пол сравнение которых я сделал в этой статье, имеют свои плюсы и свои минусы. Выбор системы зависит от выбрано принципа отопления дома. Где планируется установка котла отопления, разумно подумать о водяной системе теплых полов. Как дополнительный обогрев коридоров, ванн быстро и просто монтировать электрический теплый пол. Варианты сделать отопления полами основным требуют тщательного расчета.

©Obotoplenii.ru

Еще статьи





Компактный электрический мини котёл для тёплых полов с насосом «GofraHeat»

Электрический мини котел «ТермоГном» предназначен для организации отопления в помещениях до 20м2 с помощью водяного теплого пола или другого водяного контура с максимальной длиной до 100м. Благодаря двух-режимному контролю температуры(встроенный датчик или выносной), идеально подойдет для организации подогрева грунта в теплицах.

Электрический мини котел «GofraHeat» для работы водяных тёплых полов, обогрева теплиц, комнат и др.

Цена: нет в наличии

Компактный мини котел «GofraHeat» обеспечивает автоматическую работу водяного теплого пола на площади до 20м2 при подключении к однофазной потребительской электросети 220В.

Данная система может быть использована в качестве основного, дополнительного или резервного источника отопления в любых помещениях(дачных домов, лоджий, помещений для обслуживающего персонала, бытовок и т.п.)

Основные характеристики

Напряжение устройства220В (50Гц)
Потребляемая мощность800-1700 Вт
Диапазон температурот 5 до 60°C
Наличие насоса в котлеДа
Управлениецифровое (с шагом 1°C)
Диаметр подключения трубопровода1/2″ дюйма
Максимальная длина контура100 м
Установка котланастенный
Размеры(ДхШхВ)320х130х230 мм
Вес2.5 кг

Мини котел работает в автоматическом режиме при заданной температуре от 5 до 60°С и оборудовано системой контроля за уровнем теплоносителя и температурой. В качестве теплоносителя может применяться вода или пропиленгликоль.

Для подключения прибора, после укладки системы теплого пола, достаточно подсоединить вход и выход контура в разъемы устройства, залить теплоноситель и выбрать требуемый режим

Мини котел совместим с любыми видами гибких труб для водяного теплого пола: гофрированной трубой из нержавеющей стали, трубой из полипропилена или шитым полиэтиленом

Применение мини-котлов для подогрева почвы в теплицах.

Водяное отопление теплиц – универсальный способ одновременного обогрева и воздуха, и грунта.

ПРЕИМУЩЕСТВА ВОДЯНОГО ОТОПЛЕНИЯ ТЕПЛИЦ:
