Консультация по выбору электрокотла для теплого пола

Типы электрокотлов для водяных полов
Использование электрокотла для ГВС и теплого пола
Как выбрать электрический котел для водяного пола
1. Как рассчитать мощность котла
2. Какие электрокотлы рекомендованы
Затраты на электрокотел с водяным полом

Низкотемпературные системы отопления «теплые полы», составили серьезную конкуренцию традиционному обогреву с помощью радиаторов. Для нагрева теплоносителя, используют газовые и твердотопливные котлы. Современный электрокотёл для теплого пола, оптимально подходит к низкотемпературным системам отопления, что делает устройство, востребованным видом котельного оборудования.

Типы электрокотлов для водяных полов

Не все электрические котлы отопления, подходят для теплого водяного пола. У низкотемпературных систем отопления, существуют определенные ограничения, связанные с параметрами нагрева теплоносителя.

Максимальная температура, которую можно подавать с электрокотла на водяной пол – 55°С. Нагрева достаточно, чтобы обеспечить комфортную температуру 26-28°С, в районе пола. Данный параметр является основным, но, не единственным критерием выбора электрокотла.

При подборе котельного оборудования, обращают внимание на три важные характеристики:

Тип установки – электрические котлы для водяного теплого пола, изготавливаются в напольной и настенной версиях. Электродные модели, отличаются небольшим весом и часто устанавливаются непосредственно на трубопровод системы отопления.
ТЭНовые котлы, по своей конструкции, практически, тот же бойлер и имеют во внутреннем устройстве, утепленную емкость с встроенным трубчатым нагревателем, что увеличивает вес. Напольные электрокотлы, отличаются большой мощностью.
Количество контуров – котельное оборудование, имеет один или два отопительных контура:
1. Одноконтурные агрегаты (электродного и тэнового типа), работают на нагрев теплоносителя. Если требуется обеспечить ГВС, подключается бойлер косвенного нагрева.
2. Двухконтурные модели (исключительно тэнового типа), одновременно нагревают теплоноситель и горячую воду для бытовых нужд. Модели с двумя контурами малоэффективны при нагреве горячей воды (теряется большое количество тепла, вода поступает после открытия крана с существенной задержкой), по этой причине, их рекомендуется подключать к внешнему теплоаккумулятору.
  Схема работает и при использовании двух тарифного счетчика. Ночью, когда электричество дешевле, вода в емкости нагревается, а днем, тепло используется для нагрева теплоносителя теплых полов и подогрева ГВС.
Принцип нагрева – для теплых полов, подходят ТЭНовые электрокотлы, имеющие широкий диапазон регулировок мощности. В классических электродных котлах, минимальный нагрев теплоносителя, начинается с 60°С, что связано с особенностями работы. В виду особенностей внутреннего устройства, при подсоединении к низкотемпературным системам отопления, требуется выполнить подключение через узел подмеса.
Современные электродные приборы обогрева, в частности, марки Галан, имеют модифицированное устройство, позволяющее прямое подключение к теплым полам.

Эффективная система водяного теплого пола с электрическим отопительным котлом, всегда предусматривает наличие гребенки, включающей узел подмеса. Устройство препятствует подаче в отопительный контур теплоносителя, нагретого, свыше заданных параметров.

Можно ли использовать электрокотел для ГВС и теплого пола

Использование электрокотлов для водяного пола и систем ГВС, напрямую ограничено исключительно ТЭНовыми устройствами. В конструкции предусмотрено два раздельных кольца циркуляции, для каждого из которых, установлен свой нагревательный прибор. Раздельные контуры, облегчают регулировку интенсивности нагрева горячего водоснабжения и теплоносителя отопления.

Электродные модели не предназначены для подключения к ГВС, но при необходимости, можно модифицировать отопитель. Обвязка котла в таком случае будет включать:

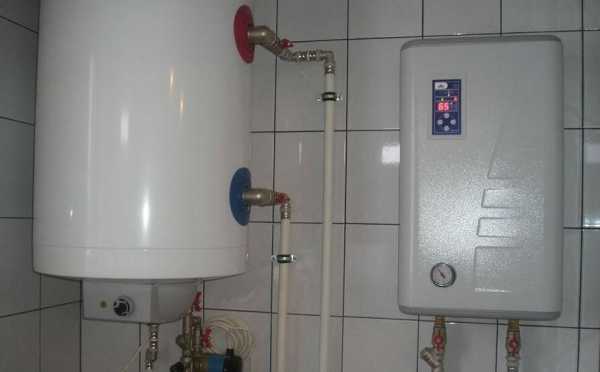

Бойлер косвенного нагрева – для подогрева горячего водоснабжения, потребуется нагреть теплоноситель до температуры, на 10-20°С больше, чем требуется для теплых полов. Работать схема будет, как и в аналогичных системах с установленным газовым теплогенератором.

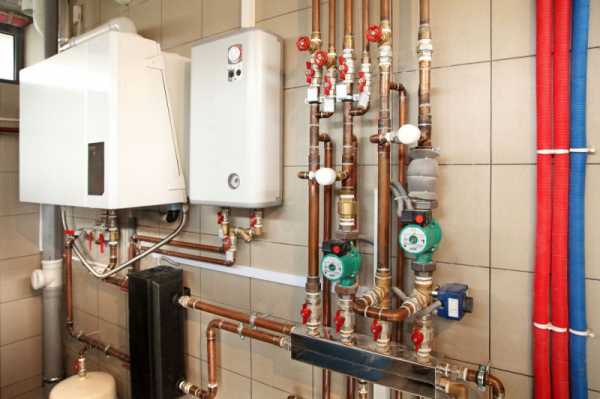

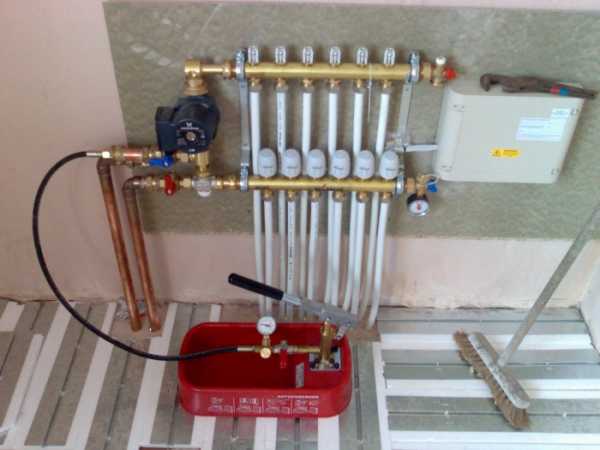

Гребенка со смесительным узлом – запитать водяной пол от электрического котла напрямую, не получится, по причине избыточной температуры теплоносителя. Потребуется снизить интенсивность нагрева. Для этого, в схему добавляется узел подмеса, расположенный на гидравлической гребенке. Только при таком подключении, устройство теплого пола с электрическим котлом электродного типа, будет работать.
Термодатчики – в конструкцию встроен датчик, фиксирующий температуру нагрева теплоносителя, но, при необходимости, дополнительно подключается комнатный термодатчик, контролирующий прогрев воздуха в помещении. При использовании теплых полов, датчик устанавливают на расстоянии, 15-20 см от поверхности пола.

Обвязка водяного пола, помимо гребенки, включает в себя систему водоподготовки и фильтрации, подпитки водяного контура. Обязательно устанавливается заземление, предотвращающее поражение электрическим током.

Электрокотлы с трубчатым нагревателем, подключаются к электросети через УЗО. Электродные агрегаты, исключительно через автоматику.

Время нагрева теплого пола от электрокотла, напрямую зависит от типа используемого оборудования. Электродные модели, выходят на рабочую мощность практически моментально. В ТЭНовых электрокотлах, до подачи нагретого теплоносителя, придется подождать около 10 минут.

Как выбрать электрический котел для водяного пола

Подключение водяного пола к электрокотлу, часто используется при монтаже автономного отопления в многоквартирных домах. При выборе определяют:

Основные функции котла – потребителю предлагают бытовые электрические котлы отопления с возможным подключением теплых полов, и модели, в которых данная функция не предусмотрена. Последние, потребуется переоборудовать, установив дополнительное оборудование.
Мощность – производительность котла высчитывает по отапливаемой площади.
Производитель – электрокотлы изготавливают немецкие, чешские, итальянские и российские производители.

Последние два критерия выбора, сложные и требуют квалифицированной помощи. Недавно, опытных консультантов попросили поделиться рекомендациями по грамотному подбору электрокотла, по мощности и производителю.

Как рассчитать мощность котла для теплого пола

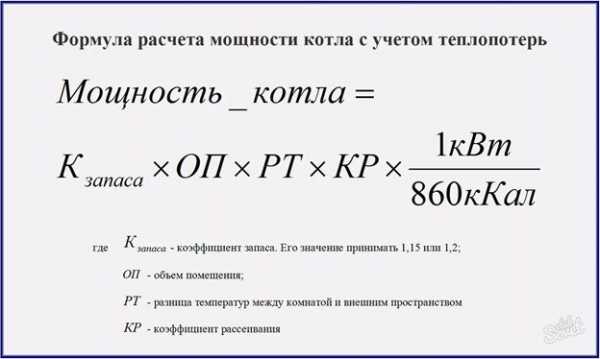

Расчет котла, осуществляют по специальной формуле. Считается, что тепловая мощность при использовании электрокотла только для жидкостного пола, должна соответствовать 1 кВт, на каждые 10 м² отапливаемой площади. Если планируется установить двухконтурный электрокотел, к полученному результату добавляют порядка 30% необходимой производительности агрегата.

Одновременно, учитывают особенность двухконтурного котла. При включении ГВС, нагрев теплоносителя не прекращается. Соответственно, проводка испытывает пиковую нагрузку. В технической документации к электрокотлу, прописаны параметры кабеля для подключения. Проводка должна в точности соответствовать указанным характеристикам.

Выбор мощности котла, сопряжен еще с одной сложностью. После подсчетов, может оказаться, что необходимая мощность теплогенератора, будет 5,5 или 8,2 кВт. Полученный результат попросту округляем в большую сторону.

Какие электрокотлы рекомендованы для водяных полов

Как уже неоднократно замечалось в данной статье, не все электрокотлы подходят к теплым полам. Модели некоторых производителей, можно модифицировать, другие, нет. Судя по опыту эксплуатации и техническим характеристикам, подключать к теплым полам лучше электрокотлы следующих марок:

ТЭНовые котлы:
1. Buderus Logamax, серии E
2. Kospel EKCO (серия, специально разработанная для подключения к теплым полам)
3. Ferroli LEB и Ferroli ZEWS (с возможностью подключения бойлера косвенного нагрева)
4. ACV E-tech W (только для отопления) и ACV E-tech S (с возможностью подключения дополнительного пластинчатого теплообменника для ГВС)
5. Vaillant серии eloBLOCK
6. Baxi AMPTEC (серии, отдельно для радиаторов и теплых полов)
7. Rilano ЭВПМ (с возможностью использования антифриза)
8. Барский машзавод Ж7-КЕП
Электродные котлы:
1. ГАЛАН, серии ОЧАГ, ГЕЙЗЕР и ВУЛКАН
2. ATON Electro

Все модели проверены в отечественных условиях эксплуатации и хорошо показали себя в работе с низкотемпературными системами обогрева.

Затраты на отопление электрическим котлом с водяным полом

Затраты на электричество, один из самых существенных недостатков электрокотлов. Но, даже простые расчеты, помогают получить результаты, указывающие, что расход электроэнергии приведет к расходам намного меньшим, чем требуется платить за центральное отопление. Современные электрокотлы экономные и имеют высокую теплоэффективность.

Существуют способы уменьшить затраты электроэнергии:

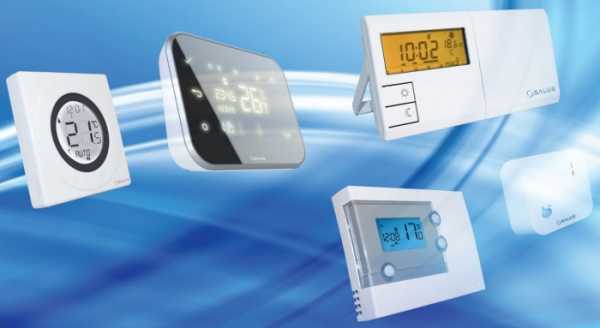

Применение автоматики – расходы, после подключения комнатных терморегуляторов, уменьшаются на 15-20%. Дистанционный пульт управления, помогает быстро изменить настройки в случае необходимости, без посещения котельной.
Отказ от ГВС – для сравнения, электрический бойлер для нагрева воды, использует до 40% меньше электроэнергии, чем контур горячего водоснабжения, установленный в электрокотле.

Расход электроэнергии, для каждого электрокотла указан в технической документации.

<div id="yandex_rtb_1" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744023-3";} else{var rtbBlockID="R-A-744023-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_1",blockId:rtbBlockID,pageNumber:1,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_1").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_1");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

avtonomnoeteplo.ru

Электрокотел для теплого пола

«Теплые полы» уже для многих стали альтернативой системе коммуникаций с радиаторами. Основным нагревательным элементом в низкотемпературных установках выступают котлы. Применяются как твердотопливные, так и газовые электрокотлы для теплого пола. Современные конструкции крайне востребованы для системы «теплый пол». Они поддерживают в помещениях комфортную температуру и позволяют экономить на отоплении.

Виды электрокотлов для системы «теплый пол»

С водяными системами совместимы не все виды электрических котлов. Это связано с тем, что водяные полы могут выдерживать ограниченный спектр температур.
Максимальная степень нагрева, которую можно подавать на водяные полы – 55 градусов. Такая температура может нагреть пол примерно до 25-30 градусов. Помимо этой характеристики, при выборе котла для пола нужно учесть следующие показатели:

Чтобы коммуникации с отопительным котлом работали эффективно, необходимо подключение гребенки с узлом подмеса. Она не позволяет подавать на низкотемпературные конструкции слишком высокие температуры.

Использование электрокотлов в системе теплого пола и ГВС

К водяным нагревательным элементам можно подключать только ТЭНовые электрокотлы для пола. Они оснащены двумя циркулярными кольцами, которые имеют индивидуальные системы нагрева. Такая конструкция позволяет регулировать температуру водоснабжения и водяного пола.
Изделия с электродным элементом нельзя подключать к ГВС. Однако при наличии такого котла придется доработать отопитель. Для таких коммуникаций необходимы следующие элементы:

Накопительный водонагреватель. Благодаря ему можно нагревать воду для бытовых нужд. Для этого теплоноситель нагревают до температуры выше на 15 градусов, нежели для водяного пола. По подобному принципу работают коммуникации с газовым генератором.

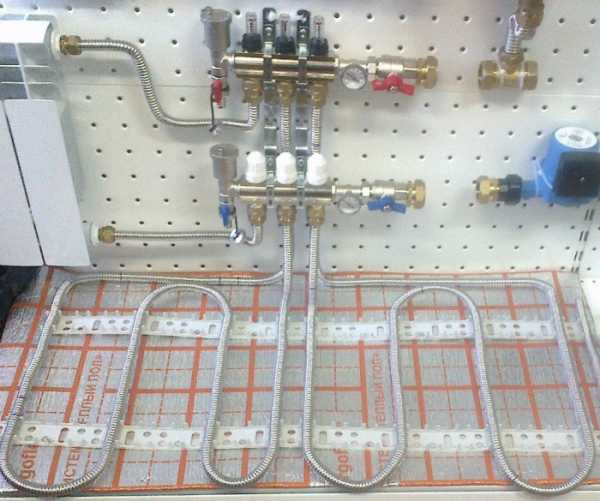

Гребенка с коллектором. Прямое соединение теплого пола и электрокотла невозможно, потому что может случиться перегрев. Чтобы снизить повышенную температуру необходим узел подмеса, установленный на гребенке. Такая схема позволит установке работать.
Температурные датчики. Как правило, в систему уже установлен термодатчик, отслеживающий степень подогрева котла. Однако необходима еще одна установка, которая будет фиксировать температуру в помещении. Ее монтируют на высоте 20-25 см от пола.

Помимо вышеперечисленных устройств, для коммуникаций пола необходима система фильтрации и подпитки контура. Кроме того, необходимо монтировать заземление от непреднамеренных разрядов тока.
Устройства, оснащенные трубчатым элементом, подключают к электричеству через УЗО. Установки с электродами напрямую через автоматические системы.
То, насколько быстро нагреется пол и само помещение, зависит от конструкции коммуникаций. Устройства с электродами разгоняются в считаные минуты. А вот модели на ТЭНах набирают максимальные мощности от 5 до 15 минут.

Выбор электрического котла

В домах с автономным отоплением без электрического котла для теплого пола не обойтись. Часто такую систему используют как в частных, так и в многоквартирных постройках. Перед покупкой котла важно определить следующие показатели:

Функциональность. Зачастую перед покупкой котла многие даже не смотрят на его функционал. Однако далеко не все модели можно подключать к водяному полу. Есть установки вообще непредназначенные для такого «соседства». Их придется модифицировать, что приведет к дополнительным тратам.
Мощность. Перед приобретением установки обязательно замерьте метраж всех помещений. И сверьте показатели мощности котла с площадью вашего дома. Маленькие установки могут не справиться с нагревом больших площадей.
Фирма-производитель. Согласно отзывам, большее доверие у покупателей вызывают чешские, российские и немецкие агрегаты. Также большим спросом пользуются итальянские котлы, но они имеют большую стоимость.

Два последних фактора требуют специфических знаний. Поэтому при покупке лучше заручиться помощью консультанта или знакомого технического специалиста. Продавец поможет вам рассчитать мощность котла и подберет модель, подходящую для вашего дома и системы коммуникаций.

Расчет мощности котла

Важный показатель котла – его мощность. Эта цифра является залогом того, что агрегат без труда обогреет все помещения. Общепринятым показателем мощности для электрокотлов в паре с водяным полом считается 1 киловатт на 10 м²площади помещения. Для двухконтурных моделей к показателю прибавляют еще 30 процентов производительности.

Важно! При расчете мощности установки результат вычислений всегда округляют в большую сторону.

Важно при этом помнить, что даже при включении горячей воды теплый пол все равно продолжает нагреваться. Это касается только двухконтурных установок. Это значит, что электропроводка будет испытывать сверхнагрузки. Поэтому при подключении системы коммуникаций обратите внимание на параметры кабеля, допустимые в такой системе. Они должны быть прописаны в руководстве к котлу.

Марки электрокотлов для водяного пола

Современный рынок предлагает широкий выбор отопительных котлов. Но не все из них подходит для подключения к теплому полу. Согласно отзывам, одними из самых популярных в России являются котлы следующих фирм:

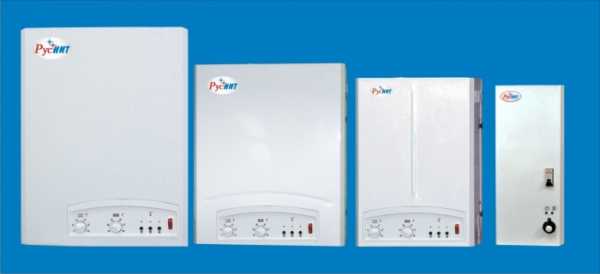

российская компания «РусНИТ»;
чешское оборудование «Dacon»;
«Viesmann» – очень качественные котлы родом из Германии;
«Eleko» – Словакия.

Российские котлы производятся с мощностью до 100 киловатт. Из представленных выше производителей самыми дешевыми являются отечественные изделия компании «РусНИТ». Компания выпускает качественные изделия, работа которых проверена не одним годом работы в суровых условиях русской зимы.

Чешские и словацкие установки дороже примерно на четверть. Однако они имеют большую модельную линейку и широкий функционал.

Комплектация зарубежных котлов включает в себя насосы, датчики температуры и подачи воды. Есть усовершенствованные модели с баком для воды. Мощность зарубежных моделей в среднем в 2 раза ниже отечественных.

Траты на котельное отопление

Если вы устанавливаете котел и теплый пол в качестве дополнительного источника отопления – будьте готовы к переплатам. Однако если котельное отопление в доме — это основной источник отопления, вы сможете сэкономить на платежах. К тому же в теплое время года дом можно вообще не обогревать.

Для снижения трат на энергию рекомендуется использовать частные терморегуляторы с дистанционным управлением. Они позволят повышать и понижать температуру в зависимости от климата. Еще один способ экономии – отказ от установки системы для горячего водоснабжения. Гораздо экономнее будет установить стандартный электронный бойлер, он тратит на обогрев в 2 раза меньше энергии, в отличие от котла.

Потребление электроэнергии у разных установок может различаться. Эти показатели указываются в техническом паспорте котла.

Итог

При установке котла помните, что он будет эффективен при качественной теплоизоляции всех помещений. Если конструкция дома легко продувается – траты на содержание котла будут очень высоки.

bouw.ru

виды, как выбрать и подключить

Как использовать электрический котел для теплого пола в домах, где предусмотрено использование только приборов этого типа и соответствующим образом организована проводка. Выбор конкретного устройства должен делаться внимательно, с учетом особенностей работы и характеристик отдельных типов нагревательных систем.

Система электрокотел

Обоснованность выбора

Использование электричества в качестве источника энергии системы отопления – обосновано во множестве случаев. Это может быть как фактор отсутствия другого типа топлива в зонах, где нет централизованных газоснабжающих сетей, отсутствует возможность подвоза дров или устройства специальной котельной.

Кратко о выборе мощности

Электрокотлы для теплого пола не обязаны обеспечивать крайне быстрый нагрев теплоносителя, однако должны обладать достаточной мощностью. Правило выбора конкретной модели выглядит следующим образом:

устройство должно иметь 1 кВт мощности на каждые 10 кв.м поверхности, под которой проложена система отопления;
для двухконтурных котлов показатель мощности должен быть увеличен на 25-30%, позже этот фактор будет освещен подробно;
для стабилизации температурного режима в доме или квартире в целом, рассчитанную мощность рекомендуется увеличить на 5-10%, если площадь коридоров, кладовых и других неотапливаемых зон достаточно велика.

При расчете целевой мощности нагревателя может получиться дробная цифра. Ее округляют вверх, а выбор котла делается с условием, что его паспортный показатель отвечает полученной цифре или немного больше.

Смотри видео как выбрать электрокотел.

Отдельно о техническом исполнении нагревательных систем

Теплые полы – известная и эффективная структура отопления. Она широко применяется. Поэтому неудивительно, что производители нагревательного оборудования предлагают котлы, к которым подключение теплых полов предусмотрено конструкцией.

Если использование теплых полов предусматривается изготовителем электрокотла, в документации к устройству отдельно указывается мощность, отдаваемая теплоносителю. Выбирать конкретную модель нужно по этому параметру в соответствии с цифрой, полученной при расчетах. Остальные типы котлов выбираются по потребляемой мощности.

Типы нагревательных систем

Сегодня на массовом рынке можно приобрести самые различные котлы. Все их, при соблюдении определенных условий, а иногда – с применением специальных мер, можно использовать для теплого водяного пола.

По функциональности различают одноконтурные котлы, имеющие линейную и понятную механику работы, двухконтурные, в которых структура нагрева теплоносителя отделена от контура подготовки горячей воды для бытовых нужд. В разрезе применяемой технологии нагрева устройства разделяются на:

ТЭНовые котлы, передающие энергию воде посредством теплообменников;
электродные установки, использующие технологию резкого роста температуры жидкости при прохождении между разрядными пластинами;
индукционные системы, в которых вода отбирает тепло от металлических теплообменников, разогреваемых электромагнитной энергией, токами Фуко.

Последний тип электрокотлов является самым привлекательным для системы теплый пол. Но есть одно условие – теплоноситель должен иметь неизменные характеристики, чтобы обеспечить стабильные показатели работы индукционного котла и отбор энергии из электросети.

Идеальное решение

Самый удобный электрокотел для теплого пола – одноконтурный. Здесь схема работы понятна и прозрачна: устройство нагревает воду посредством ТЭНов, циркуляционный насос создает давление на гидравлической распределительной решетке сети отопления, можно регулировать температуру жидкости в структуре.

Для рационально мыслящих хозяев рекомендуется создавать в доме раздельные системы водоподготовки и отопления, у последней – применение собственного одноконтурного котла выглядит оптимально.

Использование бойлеров косвенного нагрева является удобным решением для тех, кто хочет получить управляемую эффективную систему отопления и горячую воду без усложнения электросети дома или квартиры. Одноконтурный электрический котел способен подавать воду не напрямую в теплый пол, а через теплообменник водонагревателя.

Работа бойлера косвенного нагрева отличается стабильностью, поэтому в системе, вошедшей в стабильный режим, невозможно возникновение ситуации, когда потребление горячей воды резко снизит показатели обогрева комнат.

Электрокотел из бойлера

Использование двухконтурного котла

Двухконтурный котел обладает несколькими неудобствами. Среди предлагаемых на массовом рынке устройств применяются две схемы:

при отборе горячей воды для бытовых нужд контур отопления временно отключается. Выбор такой модели рационален, если проводка не приспособлена к резким броскам потребления мощности;
среднестатистические модели разделяют зоны горячего водоснабжения и отопления, они имеют собственные системы ТЭНов, но при отборе воды для бытовых нужд котел начинает потреблять значительную мощность. Проводка и подводящие кабели для нагревателя должны иметь достаточные характеристики для предотвращения аварийных ситуаций.

Котлы второго типа, с полностью развязанными системами горячего водоснабжения – предпочтительнее. У такого решения есть ряд недостатков. Во-первых, электрический котел будет дороже, особенно, если в нем предусмотрены раздельные системы регулирования и контроля температуры. Во-вторых, придется особо позаботиться о проводке и кабелях подключения, гарантирующих максимальный отбор мощности котлом во время работы двух контуров нагрева.

Сравнение одно и двух контурных котлов

Использование электродного котла

Электрокотел электродного типа не предназначен для подключения к системам отопления класса теплый пол. Но при сооружении соответствующей обвязки или доработке структуры инженерной сети – такой нагреватель способен показывать отличные результаты.

Электродные электрические котлы отличаются высокой мощностью и имеют минимальную характеристику нагрева теплоносителя. Она составляет 60 градусов, что для работы системы отопления может быть чрезмерным показателем.

Для создания комфортной атмосферы в доме или квартире, подключение электродного электрокотла к теплому полу производится в соответствии с таким вариантом:

обязательно применение домешивающего устройства, которое будет снижать температуру теплоносителя;
в паре с домешивающим устройством на гребенке пола, применяется бак с запасом теплоносителя, работающий как тепловой стабилизатор;
для работы домешивающего устройства, в зависимости от схемы его подключения и принципа действия, может понадобиться отдельный циркуляционный насос для обмена жидкостью с баком-теплокомпенсатором.

Приведенная система подключения не занимает много места и работает достаточно эффективно.

Для тех, кто предпочитает универсальные и рациональные решения, рекомендуется использовать бойлеры косвенного нагрева. В этом случае электродный котел будет подключен к теплообменнику. Система отопления – пользоваться содержимым бойлера. Задача электрокотла в этом случае – поднять температуру воды в емкости нагрева на 10-20% выше требуемой температуры теплоносителя.

При использовании бойлеров косвенного нагрева для теплого пола достигается высокая стабильность работы системы. Увеличенная емкость позволяет основному нагревателю также функционировать в менее нагруженном режиме. После доведения всего объема теплоносителя до требуемой температуры, электрокотел переходит в режим останова, где находится достаточно длительное время до тех пор, пока жидкость в контуре не остынет.

Задавая дельту – можно регулировать характер работы электродного котла. А при применении термодатчиков для управления климатом в отдельных комнатах – добиваются не только оптимального уровня комфорта, но и значительного снижения суммарного потребления электроэнергии.

Электродный котел

Применение индукционных котлов

Нагревательные системы индукционного типа – идеальное решение для системы теплого пола. Большинство устройств удобно регулируются, характеризуются высокой энергоэффективностью и стабильным отбором мощности от электросети.

Индукционные котлы при условии замкнутой системы отопления работают в равномерном режиме без возникновения аварийных ситуаций, они не требуют периодического обслуживания.

Как оптимизировать потребление энергии

Каким бы хорошим и оптимальным не выглядело решение применить электрический котел для отопления дома – нужно готовиться к высоким счетам на оплату. Но есть несколько путей снижений затрат. Они потребуют некоторых вложений, но окупятся за короткое время.

Применение автоматики и температурных датчиков позволят регулировать микроклимат отдельных комнат, снижая требования к системе нагрева и стабилизируя ее работу. Такой подход позволит экономить до 20% электроэнергии.
Использование бойлеров косвенного нагрева вместо двухконтурного котла – предпочтительнее. Этим достигается экономия до 30% среднемесячного потребления электричества.

Перевод системы горячего водоснабжения на отдельный электрический бак и подключение к теплому полу отдельного котла – позволит экономить значительные средства большой семьи. Бойлер использует до 40% меньше энергии, чем проточная система двухконтурного агрегата. Поэтому в большой семье, где горячей воды для ванн и душа нужно много – эффективнее приобрести отдельный нагреватель большой емкости.

delaypol.com

Выбор котла для водяного пола

При устройстве водяного теплого пола важно не только правильно рассчитать и уложить трубы, но и грамотно подобрать котел. Ведь от того, насколько хорошо он будет справляться со своими функциями, будет зависеть самочувствие и качество жизни обитателей дома/квартиры.

Выбор котла для теплого пола нужно проводить по нескольким параметрам:

удобство при эксплуатации;
стоимость отопления;
степень адаптации к низкотемпературным режимам и необходимое дополнительное оборудование.

По совокупности этих параметров, а также того, основное у вас это будет отопление или дополнительное, какой из типов топлива для вас предпочтительнее и нужно выбирать тепловой агрегат.

Выбор котла для теплого водяного пола — непростая задача

Степень автономности

Требования по комфортности отопительного оборудования — это не капризы избалованных потребителей: далеко не у всех есть возможность постоянно контролировать работу системы отопления и подбрасывать топливо. Потому и рассматриваем этот параметр первым.

Самая высокая степень автономности у электрических котлов. Есть электричество — работают они без вмешательства человека. Причем после пропадания электропитания они включаются в работу самостоятельно, многие из них имеют «память» и сохраняют настройки. Но электрические колы — это целых три разновидности:

на ТЭНах;
электродные;
индукционные.

Электрокотел для теплого пола на ТЭНах — традиционное решение. Вот только есть у них одна «болезнь» — горят нагреватели, причем довольно часто. Зато стоимость у них средняя, и технологии проверены и отработаны, заменить перегоревший ТЭН по силам даже не очень хорошо общающемуся с техникой человеку. В общем, неплохой (но и не самый хороший) вариант.

Электродные котлы для теплого пола настолько миниатюрны, что их не сразу и заметишь в обвязке

Одна из новинок — электродные котлы. Они менее инерционны, чем ТЭНовые, но капризны в эксплуатации. В том смысле, что предъявляют довольно жесткие требования к качеству теплоносителя. Просто их работа основана на токопроводимости теплоносителя, отсюда и такие особенности. Принцип их работы таков: в жидкость опущены два электрода, на которые подается переменное напряжение 50Гц. Находящиеся между электродами частицы в зависимости от полярности начинают движение к одному из электродов, выделяя во время передвижения значительное количество тепла. Так как полярность меняется с частотой 50 раз в секунду, то движение ионов непрерывно. Потому греется теплоноситель быстро. Эти агрегаты сгореть не могут в принципе: нет теплоносителя, нет нагрева. Так что с этой точки зрения все хорошо. Но техническое обслуживание все-таки требуется: периодически нужно менять электроды, да и при запуске системы придется или заливать готовую жидкость (она есть у продавцов отопительного оборудования), или подготовить по правилам питьевую воду (раз за сезон добавить по норме соли). Так что электродные котлы для теплого пола — неплохой вариант.

Одна из разновидностей электрокотлов — индукционный котел. Занимает очень мало места и просто устанавливается, работать может в низкотемпературном режиме

Еще один тип электрических агрегатов, который можно применять для подогрева пола, это индукционные модели. Их работа основана на том, что проводник, опущенный в магнитное поле, нагревается. В индукционных котлах корпус выполняет роль сердечника, на него по определенным правилам намотана катушка индуктивности. Корпус сделан в виде толстостенного лабиринта. Вода, протекая по лабиринту, охлаждает его. Этот вид отопительного оборудования надежен в эксплуатации. Сгореть может только в том случае, если отсутствует движение теплоносителя или сам теплоноситель: корпус быстро перегревается и может оплавиться. Но такие случаи очень редки. Это, скорее, теоретическая возможность. Всем хорош индукционный котел: и теплый пол будет быстро греться, и экономия электроэнергии присутствует, вот только стоит такое оборудование прилично дороже ТЭНовых агрегатов.

Еще одним общим плюсом использования любых электрических нагревателей является то, что для них не нужны дымоходы, для многих важна также экологическая чистота такого отопления.

Второе и третье место по степени автономности делят пеллетные и газовые котлы. Но тут нужно оговориться, что газовые агрегаты должны быть с электронным управлением. Многие автоматизированное управление считают недостатком: ведь если нет электричества, то нет и тепла. Но в случае с водяным теплым полом это неактуально: без насоса он все равно работать не будет. Зато автоматика сама регулирует и подстраивает температуру, контролирует параметры системы, ее безопасность. А чтобы уменьшить зависимость от наличия электричества сделать можно резервированное электропитание. Для обеспечения работоспособности котла и циркуляционного насоса в течение нескольких часов достаточно поставить источник бесперебойного питания и пару автомобильных аккумуляторов. Если вам нужен «запас прочности» на пару дней, тогда потребуется дизель-генератор.

Так подключается настенный агрегат к системе водяного теплого пола

Почему второе и третье место? Потому что кроме наличия электричества для работы необходимо еще и топливо: газовые котлы работают, пока есть приемлемое давление в магистрали, а пеллетные — пока есть в бункере пеллеты. Бункер при этом может быть сколь угодно большим. Есть место — засыпайте хоть запас на месяц, хоть на весь сезон. Все техническое обслуживание пеллетного котла сводится к уборке золы раз в месяц, автоматизированные газовые никакого обслуживания не требуют вообще — был бы газ да электричество, ну и нормальная тяга.

На предпоследнем месте находятся отопители, работающие на жидком топливе. Они требуют достаточно частой проверки, а все потому, что качество нашей солярки не самое лучшее. К тому же при температуре +5^оС это топливо начинает густеть и забивать форсунку. Борьба с засоренными фильтрами и решение вопроса подогрева — вот две заботы, которые вас ждут при использовании котлов на солярке.

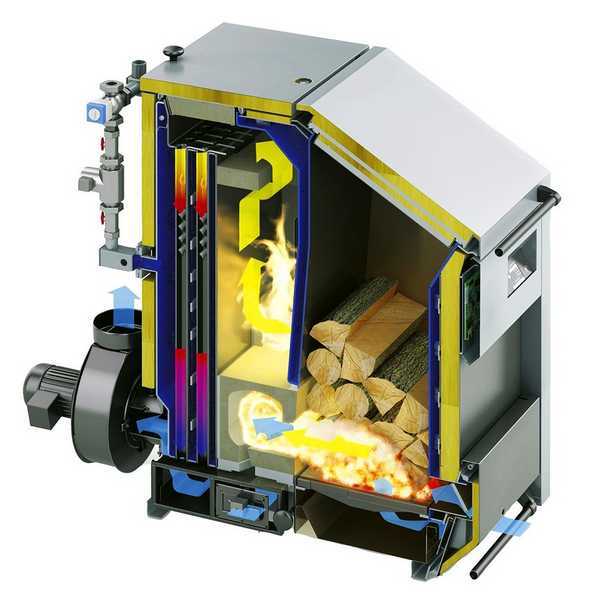

Самые «несамостоятельные» — это твердотопливные установки. Топливо в них подкидывать нужно часто, регулярно выгребать золу и шлак, регулировать интенсивность горения. Есть, конечно, пиролизные технологии и котлы длительного горения. Самые лучшие модели на одной закладке угля могут работать несколько суток (до 7 суток у некоторых моделей фирмы Stropuva). Но есть и тут сложности: они требовательны к топливу (нужны сухие дрова или уголь определенной кондиции), а также отпугнуть может цена.

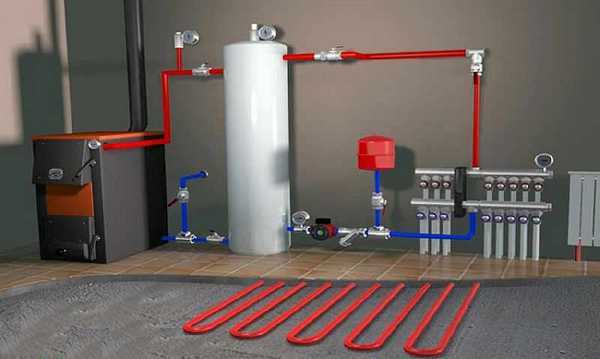

Твердотопливный котел для водяного теплого пола требует постоянного присутствия человека. В два-три раза реже требуется «заправка» пиролизным агрегатам и установкам длительного горения

Обычный твердотопливный котел для водяного теплого пола использовать можно, но вам придется много времени проводить возле печки. Хотя есть уже и агрегаты на твердом топливе с автоматизированной подачей. К ним делают бункера по типу пеллетных и шнековую подачу. Только требования по размерам и качеству топлива в них не менее жесткие, чем у тех, которые работают на пеллетах. Зато вы на несколько дней можете оставить свой дом и не бояться, что система размерзнется.

Есть еще один вариант — комбинированные твердотопливные котлы. Это такие агрегаты, в которые встроен ТЭН. Он включается после того, как прогорит закладка топлива и теплоноситель остынет до определенной температуры (задаете ее вы). Электрический подогрев не может выдавать полную мощность агрегата, но температуру поддержит, и пол ваш останется теплым даже после затухания.

Стоимость отопления

Пока самый дешевый вид отопления — газ. Но возможно вскоре ситуация измениться: он стремительно дорожает. Пока же при установке газового котла для теплого водяного пола, за использованные ежемесячно энергоносители платить вы будете меньше всего.

Второе место за непривычным для нашей страны топливом — пелетами и топливными брикетами. Если сравнивать стоимость тонны дров и пеллет, то пеллеты стоят дороже, но вот в пересчете на стоимость киловатта тепла более дешевым получается использование гранул/брикетов. Эти небольшие гранулы производят из отходов деревоперерабатывающей промышленности или растениеводства. При этом теплотворная способность у них выше, чем у самых хороших дров, а у самых качественных пеллет она сравнима даже с количеством тепла, выделяемым некоторыми марками угля. И при этом отходов (золы) в десятки раз меньше. К этой же категории можно отнести и топливные брикеты. Просто пеллеты используются обычно в специальных установках, а брикетами можно топить обычные твердотопливные котлы.

Пелеты и топливные брикеты пока не имеют широкого распространения в нашей стране, но отопление с ними получается экономным. Также радует высокая степень автономности работы агрегатов на этом топливе

Третье и четвертое место оспаривают дрова и уголь. В одних регионах более выгодно топить дровами, в других — углем.

Пятое место за жидким топливом — недешевое оно. К эксплуатационным расходам нужно отнести также и необходимость подогрева топливного резервуара, или установку бака в обогреваемом помещении. К тому же установки на солярке требуют наличия котельной. Причем котельную лучше строить на приличном удалении от дома: шум вовремя работы горелки стоит приличный, да и запах сильный, и проникает он везде.

Принято считать, что самое дорогое отопление — электричеством. Но при использовании автоматизированных современных устройств платить приходится лишь чуть дороже, чем при использовании угля или дров. Так что и электрические котлы для теплого пола не сбрасывайте со счетов. Просто для более экономного отопления вам желательно брать тепловой агрегат с возможностью регулировки мощности. В некоторых традиционных электрокотлах ТЭНы собраны группами, и автоматика, включая/выключая группы, регулирует мощность работы и экономит электроэнергию. Для теплого пола желательно взять трехступенчатый, или, в крайнем случае, двухступенчатый агрегат. Индукционные и электродные котлы сами по себе экономичны (если управляются электроникой) и малоинерционны, то есть впустую энергоносители не расходуют.

Стоимость отопления в зависимости от используемого вида топлива

Адаптированность к работе с теплым полом

Большая часть котлов разрабатывается для традиционных систем отопления, то есть они выдают теплоноситель с температурой 60-95^оС. Особенность водяного подогрева пола в том, что требуются гораздо более низкие температуры: порядка 35-50^оС. Только при таких условиях пол обжигать не будет, а будет приятно теплым.

Есть два решения: найти установку, которая может выдавать теплую, а не горячую воду, или к горячей подмешивать холодную, и только потом выдавать в трубы. Второе решение требует дополнительного оборудования — коллекторного узла, в котором и происходит смешивание. Это не самая дешевая технология, так как требуется измерять температуру горячей воды и обратки, смешивать их до тех пор, пока температура не понизится до нужного уровня. Конечно, коллекторные узлы бывают разные, более или менее дорогие, но все равно их нужно покупать и устанавливать.

Начнем с котлов для водяного пола, которые могут сами выдавать теплоноситель нужной температуры. Тут на первом месте — электрические тепловые агрегаты. Вы сами можете выставлять температуру от 25^оС и выше. То есть никаких дополнительных затрат и комфортная работа с теплыми полами. К тому же индукционные и электродные (ионные) котлы имеют совсем небольшие габариты, что облегчает их установку. Если контур у вас один, можно подключать его напрямую к выходу. Если контуров несколько, гребенка теплого пола понадобится, но самая простая, без подмеса и температурных контролеров. В принципе, можно ее сделать своими руками из труб и фитингов. Из другого оборудования может понадобиться (или нет, в зависимости от комплектации) расширительный бачек, спускной клапан и циркуляционный насос.

Есть еще один вариант, который показывает просто отличную эффективность при работе с низкотемпературными сетями — это конденсационные газовые котлы. Наиболее эффективны они при температуре теплоносителя в обратном трубопроводе не выше 35^оС. То есть — это отличный вариант для водяного пола.

Лучший выбор — конденсационный газовый котел для теплого пола

Газовые котлы, использующие традиционную технологию отбора тепла, требуют установки смесительного узла с наличием контролирующих элементов. Если вы решите использовать такое оборудование, старайтесь подобрать модель, которая может одновременно работать с двумя и более контурами. Обычно один из них высокотемпературный под радиаторы, а остальные — для низкотемпературных систем типа теплого пола. В этом случае отслеживанием температуры и смешиванием теплоносителя занимается автоматика и все происходит внутри установки. Так что если водяной теплый пол у вас работает одновременно с радиаторным отоплением, такое оборудование — отличное решение.

Сложнее дело обстоит с котлами на пеллетах и жидком топливе: для них коллекторный (смесительный) узел обязателен. Причем со всей начинкой: термометрами, контролерами и термоголовками.

Обвязка высокотемпературных котлов для теплого пола — не самая простая задача

Но тяжелее всего приспособить для теплого пола, пожалуй, твердотопливные котлы: принцип действия у них цикличный. То выдают очень горячую воду, то совсем затухают. Не самый комфортный вариант, требующий качественной автоматики и контроля температур в каждом контуре. Снизить эти колебания позволит теплоаккумулятор, но он тоже стоит приличных денег, да и места занимает много. К тому же усложняется обвязка и в несколько раз возрастает инерционность системы: пока разогреется весь теплоноситель пройдет много времени. Правда, инерционность действует в обратную сторону: пока теплоноситель остынет, в доме тепло, а это — большая свобода, так как нет необходимости регулярно подкладывать топливо. И все-таки, несмотря на популярность дров и угля, твердотопливный котел для водяного теплого пола — не самое лучшее решение.

Итоги

Итак, на чем остановить свой выбор? Самый оптимальный вариант — газовый котел для теплого пола с конденсационной технологией отбора тепла. По всем трем параметрам он занимает неплохие позиции. Чуть хуже дело обстоит, если поставить газовую установку с функцией «теплый пол». Но, к сожалению, магистральный газ есть возможность подключить не у всех. И тогда проще всего реализуется водяной теплый пол с электрическим котлом. Небольшой электрокотел можно поставить для обогрева теплых полов в подсобных помещениях, например, в гараже или на даче: очень уж просто он устанавливается. Следующий по «качеству» — это пеллетный агрегат, за ним идет — на жидком топливе. Самая сложная задача и большие затраты ждут при использовании твердотопливных котлов для водяного подогрев пола.

teplowood.ru

Электрокотел для теплого водяного пола: схема и обвязка

Электрокотел для теплого водяного пола выбирают в зависимости от его мощности и особенностей конструкции.

В большинстве случаев потребители предпочитают экономить на оплате за потраченный газ и устанавливают котел для водяного пола, работающий от электрической сети.

Сделать правильный выбор поможет знание того, какие модели существуют на сегодняшний день, но главное установить прибор, оснащенный автоматикой. Любая приобретенная модель должна быть проста и удобна в использовании, практична и эффективна.

Особенности конструкции и принцип работы

Существуют настенные и напольные модели котлов

Самым важным критерием выбора является степень автономности устройства. Выбирая котел для теплого водяного пола, необходимо уделить внимание способности прибора осуществлять свою деятельность без непосредственного участия человека.

ТЭН установлен внутри бака

Даже при перепадах или внезапном отключении и повторном включении электропитания такие котлы подключаются и начинают нагрев самостоятельно. Среди наиболее востребованным моделей агрегаты:

с ТЭНами;
электродные;
индукционные.

Традиционным признан электрический котел для теплого пола, оснащенный ТЭНами, установленными внутри корпусного бака.

Эти агрегаты пользуются неизменным спросом, несмотря на то, что у них довольно часто горят нагревательные элементы.

Справится с такой операцией, как замена вышедшего из строя ТЭНа, способен каждый обыватель, а доступная цена делает такие устройства еще более привлекательными.

В последние годы внимание потребителей все чаще привлекают электродные аппараты. Принцип работы такого котла основан на уровне токопроводимости жидкости, выполняющей роль носителя тепла.

Особенности конструкции

Электроды в котле нужно периодически менять

Внутри корпуса такого прибора находится жидкость, в которую погружены два электрода. На них подается переменное напряжение с частотой в 50 Гц. Частицы, находящиеся между электродами, движутся в нужном направлении в зависимости от их полярности. Такое движение ионов непрерывно, так как полярность частиц меняется очень быстро.

Несмотря на то, что такие электроды не могут сгореть, их все-таки приходится периодически менять. Кроме того, нужно следить за качеством жидкости, приобретая готовую смесь или добавляя нужное количество соли в питьевую воду.

Еще один вариант – индукционные агрегаты. В них нагревается проводник, погруженный в магнитное поле. На сердечник, роль которого в таких моделях играет непосредственно корпус устройства, намотана катушка индуктивности.

Корпус агрегата напоминает лабиринт, протекая по которому вода нагревается и охлаждает его стенки.

Данное оборудование принадлежит к числу наиболее дорогих устройств, но оно практически никогда не выходит из строя, радуя потребителя своей долговечностью и практичностью.

Разновидности оборудования

Чем больше площадь водяного контура, тем мощнее должен быть нагревательный агрегат

При выборе нагревательного оборудования прежде всего нужно уделить внимание таким характеристикам, как:

количество контуров;
особенности нагрева;
способ монтажа.

Электрокотлы для теплого водяного пола могут быть установлены на полу или зафиксированы на стене. Напольный ТЭНовый прибор отличается значительным весом. Он оснащен бойлером, во внутреннем устройстве которого предусмотрено наличие не только утепленной емкости, но и трубчатого нагревателя.

В отличие от такого электрокотла электродные агрегаты имеют малый вес и могут быть установлены как на стене, так и непосредственно на трубопроводе, принадлежащем к системе отопления.

Двухконтурные приборы позволяют отдельно греть воду для бытовых нужд

Среди представленных на рынке моделей котельного оборудования наибольшую популярность имеют устройства двух типов:

одноконтурные;
двухконтурные.

Одноконтурными могут быть как ТЭНовые, так и электродные электрокотлы. И те, и другие осуществляют деятельность, направленную на нагрев жидкости, выполняющей роль носителя тепла. Двухконтурные нагревают и теплоноситель-воду для горячего водоснабжения. Для этого используют исключительно ТЭНовые приборы.

Установка данного оборудования оправдана тем, что возможно использование двухтарифного счетчика.

Это значит, что ночью осуществляется нагрев жидкости, а в дневное время нагреваются теплые полы.

Говоря о принципе нагрева, стоит упомянуть удобство ТЭНовых электрокотлов. Их главная отличительная черта – широкий диапазон мощности, которую легко регулировать.

Чтобы осуществить подключение электродных приборов, требуется монтаж узла подмеса, через который выполняется подключение.

Монтаж и установка

Перед тем, как подключить электрокотел к теплому водяному полу, необходимо ознакомиться с инструкцией, которую прилагает производитель, и проводить все работы в точном соответствии с полученными указаниями. Подробнее о подключении теплого пола к котлу смотрите в этом видео:

Монтаж и установка электрокотла может выполняться без согласований с различными инстанциями и без привлечения специалистов. Потребитель может обойтись собственными силами.

Коллекторный узел

В число необходимых устройств входят:

коллекторный узел теплого пола;
расширительный бачок;
циркулярный насос, установленный на обратке.

Как показывает схема монтажа, напольный нагревательный котел соединяют с расширительным бачком, далее необходимо установить манометр, контролирующий давление в системе, затем подсоединить коллекторный узел. Он требуется для четкого распределения теплоносителя по всем установленным контурам труб и регулирования температуры жидкости в системе.

Теперь можно выполнять подключение непосредственно теплого пола, а уже на обратке необходимо установить циркулярный насос, который обеспечит быстрое и непрерывное движение жидкого носителя тепла по всем трубам.

Обязательным условием эффективной и безопасной работы оборудования является наличие собственного отдельного от других приборов выхода электросистемы на распределительный щиток. Электрокотлы устанавливают для обогрева загородных коттеджей и небольших частных домиков, гаражей и собственных мастерских. Они просты и удобны в эксплуатации, надежны и экономичны. Такое оборудование не требует сооружение дымоходов и не грозит пожаром. Подробности монтажа теплого пола в квартире смотрите в этом видео:

Подключить такое устройство можно самостоятельно, выбрав наиболее удобную модель. Настенные агрегаты занимают минимум места и не привлекают внимания. Современные аппараты обеспечивают плавный запуск системы, созданы с возможностью подключения программатора и оснащены ЖК дисплеем, отображающим текущее состояние системы. Электрокотлы, подключенные к теплому водяному полу, помогают создать в доме атмосферу уюта и комфорта, избежав лишних материальных затрат.

dekormyhome.ru
