Электрический теплый пол в деревянном доме без стяжки – Теплые полы в деревянном доме без стяжки: способы монтажа и материалы

Монтаж стяжки для «теплого пола» в деревянном доме

Выбирая деревянный дом на сваях, владелец получает легкое, недорогое, экологически чистое строение, возведение которого производится в кратчайшие сроки. Сваи оставляют пустое пространство под полом, обеспечивая циркуляцию воздуха, что препятствует гниению древесины, продлевает общий срок службы строения.

Но есть у конструкции и отрицательная черта: в холодное время года теплопотеря дома через пол увеличивается в разы, что снижает комфорт жильцов и увеличивает расходы на поддержание внутри определенной температуры. Лучшим способом избавиться от проблемы станет «теплый водяной пол», оборудованный в деревянном доме на сваях.

Стяжка над теплым полом в доме

Цель оборудования стяжки

К строениям такого типа предъявляется одно требование: облегченная конструкция не способна выдержать массивное основание, поэтому к обустройству стяжки следует подходить с максимально ответственностью. Она состоит из трех слоев, каждый из которых выполняет определенную функцию:

• Нижний слой наносится на «черновой» пол, позволяет выровнять основание. Если проверка уровнем выявила уклон между двумя стенами, превышающий 5 мм, то заливать его обязательно. Это облегчит циркуляцию воды в системе обогрева, снизит нагрузку на насос, продлит срок службы механизма.
• Второй слой нужен для теплоизоляции, чтобы дом, установленный на сваи, не промерзал, что существенно снизить его теплопотерю и уменьшит текущие расходы на поддержание определенной температуры в комнатах. Толщина изоляционного материала выбирается исходя из среднегодовой температуры в регионе в холодное время года.
• Верхний слой закрывает трубы с теплоносителем, предохраняя их от повреждений, и одновременно играет роль каменной печи. Нагреваясь, бетон долго удерживает температуру, передавая ее в помещение, что позволяет снизить расходы на поддержание температуры в комнате.

Правильно оборудованная стяжка пола в деревянном доме под «теплый пол» продлит срок службы здания, и увеличит комфорт жильцов.

Полностью высохнет стяжка только через четыре недели

к оглавлению ↑

Существующие виды стяжек

На данный момент используется три вида стяжек, которые разделяются в зависимости от количества воды в составе раствора:

• Жидкие или мокрые. Получили наибольшее распространение благодаря простоте монтажа и высоким функциональным и прочностным характеристикам.
• Полусухие. Процентное содержание влаги держится на среднем уровне. За счет уменьшения влаги снижается время на высыхание и введение «теплого пола» в эксплуатацию.
• Сухие. В качестве наполнителя применяется мелкофракционный керамзит, кварцевый песок или мелкозернистый шлак. На отопительные трубы укладывается плита ДВП, гипсокартона или водостойкой фанеры. Поверхность выравнивается с помощью шпатлевки, и после высыхания заливается слоем битума, который служит для гидроизоляции.

«Теплые водяные полы» по деревянным лагам в частном доме укладываются по одной из этих технологий. Выбор определенного метода зависит от бюджета, имеющегося времени и конструкционных особенностей здания.

Совет: Не рекомендуется запускать систему отопления до полного высыхания бетонной стяжки. Этот процесс занимает до четырех недель.

к оглавлению ↑

«Плавающая» стяжка для частных домов

В доме на свайном фундаменте применяется два вида стяжки для обустройства системы горизонтального обогрева: на «плавающей» стяжке и деревянном настиле.

Первый вариант обладает высокой надежностью и прочностью, но его вес составит не мене 100 кг на квадратный метр, поэтому перед монтажом необходимо обязательно убедиться, что конструкция строения способна его выдержать.

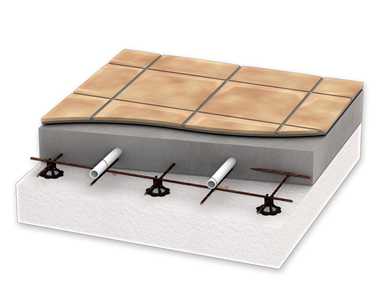

«Плавающая» стяжка в разрезе

На выровненное «черновое» основание укладывается слой гидроизоляции, в качестве которой обычно используется полиэтилен. Он выполняет двойную функцию: защищает древесину от попадания влаги и последующего гниения, и является разделителем между стяжкой и основанием, на которое она уложена. Для обеспечения надежной защиты от влаги, пленка берется с небольшим запасом, примерно 15 см на каждую стену, где она закрепляется при помощи монтажного скотча, что обеспечит герметичность. Если слой полиэтилена состоит из нескольких частей и укладывается внахлест, то места соединения также проклеиваются.

Следующим укладывается утеплитель. В этом качестве лучшими вариантами станут рулонные, мягкие материалы или плиты пенополистирола, которые обеспечивают высокую защиту от промерзания.

Данный способ сделать стяжку «теплого пола» в деревянном доме на сваях подразумевает прокладку демпферной ленты по периметру помещения, где происходит заливка. Древесина не отличается статичностью, и под действием температуры будут происходить небольшие подвижки конструкции здания, лента нивелирует эти колебания и защитит стяжку от разрушения. Важно помнить, что в комнате, площадь которой превышает 40 м

2, оборудуются несколько контуров отопления, их также требуется разделить слоем демпферной ленты.

Совет: В цементный раствор стяжки желательно добавить пластификатор. Для этого можно взять строительный клей ПВА из расчета 1 кг клея на мешок цемента.

Чтобы обеспечить монолитность конструкции и закрепить инженерные коммуникации, на слой теплоизоляции укладывается армирующая сетка. На ней при помощи хомутов или специальных креплений, выдерживая необходимое расстояние между витками, фиксируются трубы отопления, чтобы в процессе заливки бетоном они не изменили своего положения.

Укладка труб отопления на слой пенополистиролового теплоизолятора

Последним этапом станет заливка цементного раствора. Его толщина должна быть в пределах 5-7 см, чтобы в процессе нагревания плита не лопнула, а в образовавшихся трещинах не появились «мостики холода».

Плавающая стяжка не имеет прочного сцепления с основанием и отделена от стен демпферной лентой, поэтому при естественных подвижках конструкции деревянного дома она сохранит свою целостность.

к оглавлению ↑

Система отопления, смонтированная на основании из дерева

Рассмотрим, как уложить водяной «теплый пол» на деревянные лаги. Работа проводится в несколько этапов:

• Черновой пол выравнивается до устранения перепада между краями площадки.
• Первым укладывается слой полиэтилена для гидроизоляции.
• Второй слой — фольгированный пенополистирол. Он даст нужный уровень утепления, а фольга препятствует распространению тепла вниз, концентрируя его в верхней части «пирога».
• Далее собирается каркас из дерева для отопительного контура. В нем пропиливаются желоба, куда будут уложены трубы.
• Коммуникации закрываются слоем оцинкованного металла или пластинами из алюминия, которые позволят равномерно распределить тепло по всей поверхности.
• Последними укладываются листы фанеры или ОСП, на которые монтируется чистовое покрытие пола.

Стяжка на лагах

Другой вариант — монтаж «теплого пола» в частном доме между лагами:

• На боковую поверхность лагов саморезами прикрепляются черепные бруски, которые станут несущим основанием.
• На бруски укладываются листы влагостойкой фанеры, которые застилаются слоем полиэтилена с небольшим нахлестом на лаги.
• Для теплоизоляции используется слой пенополистирола. Его толщина должна подбирается так, чтобы совпадать с верхним краем лагов.
• Конструкция закрывается слоем пароизоляционной пленки, площадь которой должна превышать размеры комнаты на 10-15 см с каждой стороны.
• Следующей кладется армирующая сетка, которую нужно залить тонким слоем цементного раствора. На нее монтируется слой покрытого фольгой изоляционного материала, который выступает в роли отражателя тепла в верхнюю часть конструкции.
• Производится прокладка труб отопления с шагом в 10 или 15 см.
• Заливается стяжка, толщиной 3-5 см, которая закрывается чистовым покрытием.

Получаем водяной «теплый пол» в деревянном доме со стяжкой на плиту многослойного «пирога», который отличается малым весом, но сохраняет прочностные показатели.

Совет: В низких помещениях, где толщина бетонной стяжки не превышает 3 см, рекомендуется использовать слой самовыравнивающей смеси. Это увеличит прочность конструкции.

к оглавлению ↑

Плитка в качестве напольного покрытия

Физические характеристики древесины не позволяют ей в должной степени сохранять полученное от системы отопления тепло, поэтому лучшим вариантом напольного покрытия при горизонтальном водяном отоплении является плитка из натурального или искусственного камня.

Стяжка под плитку

Чтобы получить независимую стяжку для «теплого пола» для укладки плитки по деревянным балкам в частном доме необходимо произвести следующие работы:

• Монтируется «плавающая» стяжка, по технологии, описанной ранее. Исключение составляет только толщина бетонного раствора. Она должна быть 3-4 см.
• После полного застывания стяжки, она обрабатывается грунтовым раствором.
• Далее на плиточный клей устанавливается напольное покрытие.

Несмотря на возможность проведения монтажа плиточного покрытия пола на деревянных лагах, у этой методики есть существенный минус срок службы древесины ниже, чем керамогранита и прочих плиточных материалов. Для замены пришедших в негодность деревянных брусков придется проводить серьезный демонтаж напольного покрытия.

К плюсам можно отнести:

• Существенная экономия средств за счет меньшей стоимости древесины.
• Уменьшается общий вес напольного «пирога» и нагрузка на несущую конструкцию.
• Увеличивается скорость монтажа.
• Отопительная система быстрее вводится в эксплуатацию благодаря более быстрому высыханию тонкого слоя бетона.

Несмотря на некоторые ограничения, облицовка плиткой ванной, бассейна и прочих помещений с повышенной влажностью, совместно с системой «теплый пол» позволяет значительно увеличить комфорт и повысить долговечность деревянных элементов конструкции.

«Теплый пол» — это максимальный комфорт в вашем доме

Стяжка — непременный атрибут отопления «теплым полом». Она защищает трубы от нагрузки и механических повреждений, позволяет получить идеально ровную поверхность напольного покрытия, что благотворно сказывается на комфорте жильцов. Единственный ее минус — монтаж стяжки «поднимает» уровень пола, уменьшая общий объем помещения. Если в комнатах с высокими потолками это не окажет существенного влияния, то в низких — может немного мешать.

ventilationpro.ru

Теплый электрический пол в деревянном доме без стяжки

Электрический теплый пол для деревянного дома своими руками

Оптимальный способ отопления деревянного дома – теплый пол.

Если дом большой, наиболее эффективная система – водяной контур и водяной пол. В маленьких домах это не всегда рентабельно.

Для устройства электрического теплого пола в деревянном доме существуют определенные ограничения: поверх деревянного перекрытия нельзя укладывать полы со стяжкой, поскольку стяжка создает слишком большую нагрузку. Есть несколько вариантов решения этой проблемы.

Виды электрических полов

Всего существует четыре вида.

Три из них можно класть без стяжки:

• инфракрасная пленка – тонкая пленка с встроенными карбоновыми пластинами. Толщина до 0,5 миллиметра. Даже с вместе с утеплителем пол не создаст большой нагрузки на перекрытие и практически не уменьшит высоту помещения;
• стержневые маты. Нагревательный элемент тоже инфракрасный – карбоновые стержни. Толщина немного больше. Прочность выше. Минус: это самый дорогой пол;
• кабельные маты. Кабель уложен змейкой на сетчатую пленку и зафиксирован к ней. Толщина небольшая, стоимость умеренная.

Стяжка требуется только для одного вида пола – кабельного. Это самый дешевый вариант, но несколько сложнее в монтаже: кабель в бухте, который следует расположить змейкой/спиралью и зафиксировать к основанию поверх предварительно уложенного фольгированного утеплителя.

На деревянное перекрытие или основу стяжку класть нельзя. Но можно использовать этот вариант, если в качестве перекрытия над подвалом уложена бетонная плита. Или если подвальный этаж вообще отсутствует, а электрический теплый пол для деревянного дома укладывается по грунту.

На деревянное основание кабель можно также можно положить между лагами. Тогда всю нагрузку покрытия, предметов и людей примут на себя лаги с уложенными сверху листами фанеры, а стяжка не потребуется.

Листы должны быть достаточно прочными, чтобы выдерживать нагрузку, и достаточно тонкими, чтобы не слишком снижать эффективность нагрева.

1. Необходимо строгое соблюдение норм ПУЭ. Тем более, что древесина – горючий материал.
2. Нагревательные элементы не должны соприкасаться с воспламеняющимися материалами.
3. Если в качестве покрытия используются материалы с плохой теплопроводностью (ламинат (как сделать электрический теплый пол под ламинат), линолеум), не рекомендуется толщина более 24 миллиметров.
4. Если в качестве покрытия выбираются ковролин или линолеум (как сделать теплый электрический пол под линолеум), при покупке нужно поинтересоваться составом. Многие виды при нагревании выделяют токсичные летучие компоненты.
5. Оптимальный материал для покрытия – керамическая плитка (как выбрать электрический теплый пол под плитку): у неё высокая теплопроводность. Можно уложить специализированный ламинат для тёплого пола: его теплопроводность выше, чем у других видов, и он переносит нагрев без потери свойств. Не рекомендуется использовать строганые доски, т.к. они практически не проводят тепло.
6. Почти все виды пола (за исключением стержневого) нельзя укладывать под мебелью и стационарной бытовой техникой во избежание перегрева системы.
7. Необходима надежная изоляция всех электрических контактов. В процессе укладки следует соблюдать аккуратность, чтобы не повредить изоляцию нагревательных элементов пола.
8. При расчете мощности (более подробно о мощности потребляемой электрическим теплым полом) следует исходить из цифры 80 ватт на метр квадратный.
9. Электрическому полу обязательно нужен терморегулятор (желательно с автоматической регулировкой) и собственный автомат с УЗО.

Читайте также:   Как сделать электрический теплый пол под ламинат

Между лагами

Рассмотрим, как сделать тёплый электрический пол в деревянном доме по лагам. Укладываем самую дешевую систему – нагревательный кабель.

Сначала нужно снять покрытие и подготовить основу: оценить, в каком состоянии лаги и черновой пол под ними. Если дом стоит давно, часть древесных элементов могла подгнить.

Если повреждения несущественные, достаточно почистить поверхность и обработать все деревянные части антисептиком. При серьезных повреждениях гнилые участки следует выпилить и заменить.

Второй этап: составить схему укладки кабеля (при монтаже по лагам используют «змейку»), пометить на лагах места пересечения с кабелем и выбрать перпендикулярно брусьям пазы для прокладки шириной 5-6 сантиметров.

Торцы брусьев, между которыми пройдет кабель, следует обить жестью: это дополнительный отражающий эффект и защита от возгорания.

Пирог теплого пола для всех видов полов и вариантов укладки формируется принципиально одинаково: гидроизолирующая подложка, обычно полиэтилен (обязательно!), утеплитель, отражающий слой.

Если вы монтируете пол на первом этаже, над подвалом либо по грунту, слой утеплителя будет толще, на перекрытии второго этажа достаточно прослойки из фольгированного пенофола.

Поверх фольгированного слоя укладывается металлическая сетка с ячейкой 5 на 5 см максимум. Кабель крепят к ней пластиковыми хомутами по центру канала между лагами: нельзя допускать, чтобы шнур соприкасался с деревянными частями.

Терморегулятор размещают на стене, на небольшой высоте от пола. Провод между ним и датчиком помещают в гофрированную трубку, а сам датчик – в пол, под покрытие. К терморегулятору подсоединяют силовой кабель от распределительного щитка, также в гофре.

Далее систему тестируют. Последним этапом укладывают напольное покрытие. Ламинат можно уложить прямо на лаги, под плитку потребуется слой водостойкой фанеры.

На ровную основу

Описанный выше вариант приемлем только для монтажа кабеля. Остальные виды полов таким образом разместить проблематично, т.к. они представляют собой не шнур, а готовые секции. Пленки и маты кладут на ровное основание (на черновой пол или первичную стяжку).

Пирог формируется в целом так же, как описано выше. Только вместо плитных или рулонных утеплителей можно купить готовые маты из ЭППС. Среди этих матов есть профильные разновидности (с бобышками): если использовать их, кабель в бухте тоже можно ложить на ровное основание без стяжки.

Пленки и маты часто изготавливаются с самоклеящейся подложкой. Их раскатывают поверх отражающего слоя, соседние полосы – встык. Кабельные маты резать нельзя, инфракрасные полы можно подрезать по соответствующей разметке и подогнать под геометрию помещения.

Подключение к терморегулятору в целом выполняется, как описано выше. Один нюанс: секции подсоединяются параллельно. Когда одна выходит из строя, остальные продолжают работать.

Если финишное покрытие – ламинат, его стелют плавающим способом: когда секция тёплого пола выходит из строя, нужный участок легко демонтировать.

Когда укладывается электрический теплый пол в деревянном доме под плитку, на маты плитку сажают сразу на клей. Поверх инфракрасной пленки следует уложить сначала лист гипсокартона либо фанеры, только потом плиточное покрытие.

При укладке кабеля под стяжку на бетонное основание или по грунту в толщу бетона следует поместить армирующую сетку. Перед укладкой стяжки систему необходимо проверить. По окончании монтажа включать пол можно только после полного затвердевания стяжки (примерно через неделю). Плитку можно уложить на второй день.

Заключение

Уложить электрический тёплый пол в деревянном доме своими руками несложно.

Следует учесть принципиальные моменты: укладка осуществляется только при соблюдении ПУЭ и норм пожарной безопасности; без качественного утепления всего дома система будет недостаточно эффективной и не слишком экономичной.

В этой статье вы можете узнать как выбрать теплый электрический пол

Видео о теплом поле в деревянном доме.

ks5.ru

Монтаж электрического теплого на деревянный пол

Инструкции Устройство пола

Вступление

Теплые полы, как известно, разделяются на два вида теплого пола: водяные и электрические. Монтаж и тех, и других, как правило, происходит на предварительно подготовленную стяжку бетона.

В отдельных случаях возникает необходимость укладки теплого электрического пола ( нагревательного электрического кабеля) на деревянный пол. Сделать это не так сложно.

Технология укладки теплого электрического пола на деревянный пол

Первый метод (с бетонной стяжкой)

Изначально имеющийся деревянный пол следует довести до «состояния монолита». Деревянный пол не должен «гулять», доски пола не должны шататься. Если необходимо, деревянный пол нужно перебрать.

polaks.ru

Пол с подогревом в деревянном доме

Теплый электрический пол в деревянном доме

Стремление к экологически чистым технологиям вынуждает людей переселяться в деревянные дома. Однако, такой путь имеет свои нюансы и не так прост, как кажется на первый взгляд. Например, классическое отопление с помощью газа или пара не всегда будет уместно в этих строениях. Многие владельцы срубов пытаются смонтировать для себя теплый электрический пол в деревянном доме.

В разных планировках имеются различные варианты решения данной задачи. Есть способы, подразумевающие наличие бетонной стяжки, а есть безбетонная укладка. На каком из вариантов остановиться, это решает каждый собственник жилья для себя сам. Мы же в свою очередь, расскажем, какие существуют варианты и как правильно их монтировать.

1. Предпочтительные варианты
2. Компоновка деревянных полов
3. Применение электрических систем
4. Технические требования к монтажу
5. Монтаж с бетонной стяжкой
6. Монтаж без стяжки

Предпочтительные варианты

Установленный тёплый электрический пол в деревянном доме не только создает уютную атмосферу, но и в некоторых случаях может служить полноценной заменой общей системе отопления. Часто он полностью справляется с задачей обогрева всего строения.

При грамотной установке отопление теплым полом способно значительно сократить расходы в отопительный сезон. Отказ от установки радиаторных систем обеспечит эстетичность интерьера.

При постройке домов из дерева используются два типа перекрытий: крупные деревянные балки или мощные бетонные плиты. Первый вариант встречается чаще за счет своей стабильности для теплотехнических свойств строения, при этом нет нужды усиливать несущую нагрузку на фундамент.

Для обоих случаев перекрытий используются свои электрические теплые полы в деревянном доме одной из систем, подобранной по желанию владельца жилья. В перекрытие ставится:

• электропроводящая система в виде матов, кабелей и рабочей пленки с инфракрасным теплоносителем;
• металлопластиковая система труб с использованием в ней циркуляции горячей воды.

Все больше хозяев отдает свои предпочтения устройству теплых полов в деревянном доме с использованием электронагревателей. Хотя водяные системы также доказали свое право на существование благодаря достойным эксплуатационным характеристикам. А узнать, сколько стоит теплый водяной пол. вы сможете в нашей статье.

Компоновка деревянных полов

Практически все деревянные полы в доме варианты исполнения имеют одинаковые. Они состоят из нескольких слоев, включая такие пласты:

• черновой слой;
• поверхность с теплоизоляционными свойствами;
• защита от воздействия влаги;
• чистовые полы;
• напольный финишный слой.

В промежуток между некоторыми из них легко умещаются кабели, трубы или разводки для того, чтобы смонтировать теплый пол от отопления в частном доме.

Большинство таких построек не имеет мощного фундамента, а базируется на жестких лагах или винтовых сваях. Отсутствие зазоров в конструкции обеспечивается с помощью клиньев во время монтажа.

Когда устанавливают двухслойный пол, то используется метод чернового пола. На нижней поверхности лаг прибивают черновые дощечки. Сверху наносится утеплитель из какого-то листового материала или же высыпается гидроизоляция в виде керамзита. Достаточно обеспечить ровный слой до 80 мм. Он способен выступать как теплый пол в деревянном срубе.

Между чистовым и черновым полом разрешено вносить слой полного утеплителя, однако не нужно заполнять все пространство. Оставляется зазор в 2-5 см до верхней плоскости.

Применение электрических систем

Электросистемы популярны за счет своей высокой эффективности и относительно малого энергопотребления. Они по максимуму перерабатывают электрическую энергию в тепловую, за счет чего идет разумный ее расход.

Такой тёплый пол в деревянном доме имеет много преимуществ:

• пониженный уровень шума;
• простота в эксплуатации;
• нет необходимости проводить какие-то сложные профилактические работы.

Электрический теплый пол в деревянном доме не имеет посредника в виде теплоносителя, как вода или пар в других системах. Это снижает срок прогрева воздуха в помещении. Также стоит отметить экологичность метода, при котором отсутствуют вредные выбросы в атмосферу.

Дома и помещения, в которых проводка эксплуатировалась более десяти лет, нуждаются в обновлении проводов или эффективной проверке в узловых точках перед тем, как устанавливать систему.

teplosten24.ru

видео-инструкция как сделать своими руками, особенности устройства сухой конструкции, цена, фото

Все фото из статьи

В нашей великой державе строительство деревянных домов всегда пользовалось популярностью. И вопрос о том, как сделать теплый пол в деревянном доме далеко не праздный, ведь древесина считается хорошим теплоизолятором, но при этом дающим в процессе эксплуатации значительную усадку. На поверку оказывается, что не все так страшно, и обустройство такого покрытия вполне реально.

Фото одного из вариантов обустройства теплого пола в деревянном доме.

Из чего выбираем

На самом деле выбор не велик. Как и в блочных сооружениях можно сделать водяной или электрический теплый пол для деревянных домов. Оба эти варианта имеют как свои достоинства, так и определенные недостатки. Причем категорично утверждать, что какой-то из них лучше или хуже нельзя, все зависит от доступности энергоносителей и особенности конкретного помещения.

В частности, традиционно считается, что электричество — это источник пожарной опасности, и на фоне легковоспламеняющейся древесины с этим нужно считаться. Но если посмотреть с другой стороны, то такие системы на порядок легче и дешевле устанавливать. Плюс они тоньше, что зачастую играет достаточно важную роль.

Сравнительные характеристики теплого пола.

Конструкции с водяным обогревом абсолютно безопасны, им не страшны короткое замыкание или перегрев. Зато с монтажом вам придется изрядно повозиться. Считается, что КПД водяных систем несколько ниже, естественно, топить нужно больше. Но это вопрос спорный, ведь на данный момент цена на газ или уголь несоизмеримо ниже стоимости электроэнергии.

Водяной подогрев

Как видно из названия, основным теплоносителем здесь является вода. Соответственно для обустройства системы потребуется монтаж трубопровода, по которому вода будет циркулировать.

Чаще всего для этого используются металлопластиковые трубы, это связано с тем, что чистый пластик обладает меньшей теплопроводностью, а медный трубопровод стоит баснословных денег.

Монтаж в стяжку

На первый взгляд может показаться, что устройство теплого пола в деревянном доме посредством бетонной стяжки невозможно. Ведь бетон штука тяжелая и смонтировать монолит на эластичных деревянных балках практически невозможно. Но это верно только отчасти.

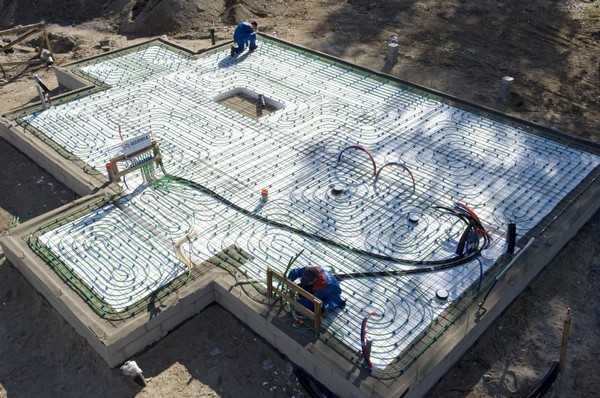

Теплый пол на бетонном фундаменте.

В действительности большинство современных домов из дерева возводятся на бетонном фундаменте. В то время как стены жилых помещений строятся из древесины, цокольный этаж отливается из бетона.

Благодаря такому подходу на первом этаже достаточно легко можно уложить конструкции теплого пола и залить их в стяжку.

Важно: считается, что монтаж в бетонную стяжку обеспечивает равномерное распределение тепла и оптимальную теплоотдачу.
Плюс при грамотном подходе к делу, служить такой пол будет дольше своих конкурентов.

• Изначально на основание наносится слой гидроизоляции. Самой надежной считается укладка рулонов рубероида или подобного современного материала на битумную мастику для дерева внахлест, с последующим прогревом. Но в бюджетном варианте можно использовать технический полиэтилен, застеленный в 2 слоя.

Демпферная лента.

Важно: при обустройстве бетонной стяжки, по периметру помещения оставляется демпферный зазор.
Он необходим для компенсации деформационных процессов.
Для этого подойдет любой эластичный материал, но лучше взять вспененный полиэтилен, он дешевый и надежный.

• Далее на основу укладывается слой теплоизоляции. Как правило, это пенополистирол или пенопласт. Что бы вы ни использовали, материал должен быть плотным и главное, сверху он покрывается теплоотражающим слоем фольги.

Фиксация самих труб может осуществляться по-разному, все зависит от бюджета.

1. Дешевле всего закупить пластиковых креплений под трубы и монтировать на них. Это довольно долго и хлопотно.

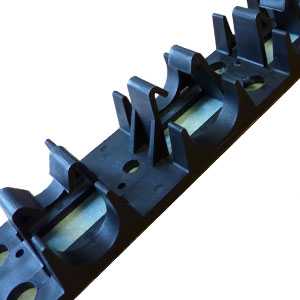

Пластиковые крепежи под трубы.

2. Немногим дороже вам обойдутся специальные скобы для фиксации труб на относительно мягком покрытии. Хотя повозиться все же придется, но монтировать на пенополистирол их можно без инструмента, просто загоняя в массив от руки.

Крепежные скобы.

3. Прекрасным изобретением являются так называемые пластиковые рельсы. Крепятся они на двусторонний скотч, после чего в них сразу можно вставлять трубы.

Пластиковые рельсы.

4. Но самым лучшим решением проблемы является использование специальных листов с так называемыми бобышками. Труба между ними укладывается плотно по любой понравившейся схеме. Плюс она защищена со всех сторон. На фото показан один из вариантов покрытия, но моделей существует множество.

Монтажный «ковер».

• Завершающим этапом является заливка собственно самой цементной стяжки. В бюджетном варианте инструкция стандартная, это обычный цементно-песчаный раствор, который выравнивается по маякам. Если есть средства, то можно использовать самовыравнивающиеся смеси, это хотя и дороже, но намного быстрее и проще.

Самовыравнивающаяся смесь.

Монтаж без стяжки

Водяные системы без стяжки, как правило, устанавливаются в межэтажных перекрытиях частного дома. При таком подходе вы получаете не только теплый пол второго этажа, но и теплый потолок на первом. В данном случае тратиться на дорогостоящую теплоизоляцию нет смысла, можно заложить небольшой слой пенопласта или поролона для звукоизоляции.

Трубы можно закрепить в несущие лаги, вырезав в них пазы. Если лаги находятся на расстоянии более полуметра или вы не желаете резать лаги, то между ними следует смонтировать решетку или любую другую основу и закрепить на ней трубы.

Монтаж без стяжки.

Монтаж такого покрытия на первом этаже также возможен, но подход будет несколько иным. Начинается все как и на бетонной стяжке. Обустраивается гидроизоляция и укладываются листы теплоизоляции с отражающей фольгой. Так как бетона у нас нет, трубу нужно максимально защитить, плюс обеспечить дополнительную теплоотдачу.

Самым простым и удобным здесь считается использование монтажного «ковра» с выше упомянутыми бобышками. Но в пазы здесь сначала вставляются металлические отражатели и только в них, монтируется труба. Перед обустройством ламината на деревянный пол, следует застелить слой вспененного полиэтилена. По такой же схеме можно монтировать трубу между планками чернового пола.

Монтаж между планками чернового пола.

Совет: дерево является серьезным теплоизолятором, если учесть, что толщина половой доски начинается от 30 мм, то толку от теплого пола будет не много.
Специалисты советуют использовать ламинат, но на маркировке должна стоять соответствующая пометка.
Под линолеум для теплого пола настилается тонкое ДВП.

Электрические системы

Электрический теплый пол для деревянных домов или как его еще называют сухой теплый пол, монтируется по тем же правилам что и водяной. Различие здесь лишь в толщине энергоносителя и в необходимости обеспечения мер электробезопасности.

Но систем работающих на этом виде энергии существует несколько:

• Специальный греющий электрический провод используется уже давно. Выпускаются разные модели, но в среднем такой кабель потребляет порядка 120 – 180 Вт на 1м².

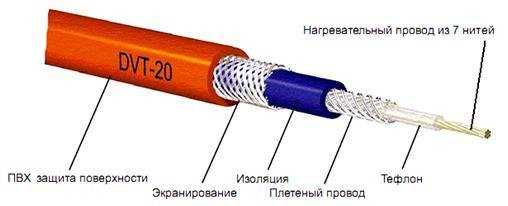

Схема кабеля.

• Нагревательные маты от первого варианта практически ничем не отличаются. Просто тот же провод был закреплен в заводских условиях на сетку из стекловолокна. Крепление выполнено с заранее рассчитанным шагом, и изменить этот рисунок невозможно.

Нагревательный мат.

• Пленочные элементы инфракрасного действия отличаются тонкостью и уникальной теплоотдачей. При толщине порядка миллиметра, их мощность может достигать 150 – 200 Вт. Излучение выделяется темным напылением, оно питается от металлической фольги, которая идет по краям ленты.

Инфракрасная пленка.

• Так называемые карбоновые стержни работают по такому же принципу, что и инфракрасная пленка, только материалы здесь используются другие и это покрытие немного толще.

Карбоновые стержни.

На видео в этой статье дана дополнительная информация по теме.

Вывод

Как видно из выше изложенной информации теплый пол в деревянном доме своими руками обустроить вполне реально. Но специалисты не советуют накрывать его толстой половой доской, потому как расход энергии увеличивается в разы. Как уже упоминалось лучше использовать специальный ламинат или линолеум на основе ДВП.

Обустройство теплого пола.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

rubankom.com
