Классификации и терминологии геотекстильных материалов

Г.К. Мухамеджанов, зав. лабораторией ОАО «НИИ нетканых материалов, к.т.н.
А.П. Фомин, зав. сектором ФГУП «РосдорНИИ», к.т.н.



  Геотекстильные материалы (ГМ) начали применяться в отечественной практике дорожного строительства с 1973 г. под названием «Дорнит», в частности при строительстве и ремонте автодорог, освоении газовых и нефтяных месторождений на Крайнем Севере. Дорнит изготавливался из отходов волокон иглопробивным способом шириной до 180 см и выполнял несколько функций, не всегда отвечая предъявляемым требованиям. В то время как в Западной Европе и США ГМ использовались в более широких масштабах в различных строительных конструкциях. Сейчас в мире выпускаются более 400 видов геосинтетиков и геопластиков, объем производства которых превысил к настоящему времени более 1 млрд.м2 в год; причем примерно 65% всех выпускаемых ГМ используются в дорожном строительстве . Все многообразие видов, структур и способов производства ГМ обуславливает систематизацию и классификацию, а также уточнение и определение понятий и терминов. Появились новые способы производства, например, фильерный непосредственно из расплава полимера, раздувный из расщепленной пленки, гидродинамический (струйный) и новые технологические высокопроизводительные оборудования, позволяющие выпускать ГМ шириной до 6 м. Этому способствуют перспективы строительства новых автодорог и ж/д строительства, прокладки нефте-, газовых магистральных трубопроводов на огромных территориях России. Так, экономика и социальная востребованность страны сегодня особо нуждается в строительстве еще 500 тыс.км автомобильных дорог общего назначения дополнительно к 600 тыс.км имеющихся, из которых треть требует реконструкции, а половина из оставшихся в ликвидации накопившегося недоремонта. Одним словом, перспективы применения ГМ в России для различных целей строительства большие как по номенклатуре, так и по объему. Поэтому расширение областей применения, появление новых способов и технологий производства, использование новых видов сырья обуславливает принятие единой классификации и терминологии. Отсутствие такой классификации и терминологии приводит к путанице, затрудняет кодирование в ОКП, разработки обоснованных технических требований и номенклатуры показателей применительно к групповому ассортименту и областей применения. В терминологии наблюдается полный разнобой с обилием иностранных терминов и понятий.

  Терминология в любой области знаний основывается  на общепринятой классификации. Прежде всего при разработке классификации ГМ необходимо определить и обосновать её признаки.

  Согласно классификации геосинтетических материалов (ГСМ) по версии международного геосинтетического общества GS все ГCМ подразделяются на 10 групп, каждая из них обозначается символами:

  •                               GT-геотекстиль;
  •                            GG-георешетка;
  •                            BT-биотекстиль и биомат;
  •                                      GA-геомат;
  •                            GL-геоячейка;
  •                            GN-геосетка;
  •                            GCD-геосинтетический материал для дренажа;
  •                            GM-геомембрана;
  •                            GMS-синтетическая геомембрана;
  •                            GMB-битумная геомембрана

Следовательно, к ГСМ относятся различные категории материалов, отличающихся способами производства и структурой: текстиль, полимеры, пластик, бентонит.

Эти материалы выпускаются в рулонах шириной от 1,0 до 6,0 м или в панелях и  используются при гео-, гидротехнических работах. Они в свою очередь подразделяются на водопроницаемые и неводопроницаемые. К  водопроницаемым относятся ГМ (нетканые полотна, ткани, плетеные и др.) и близкие к ним изделия (геосетки и георешетки). К водонепроницаемым – полимерные герметизирующие полотна, бентониты, битумно-полимерные материалы и изделия на их основе.

  В ИСО 10318:2005 «Геосинтетические материалы. Термины и определения» используются несколько другие обозначения и классификация ГСМ (рис.1)

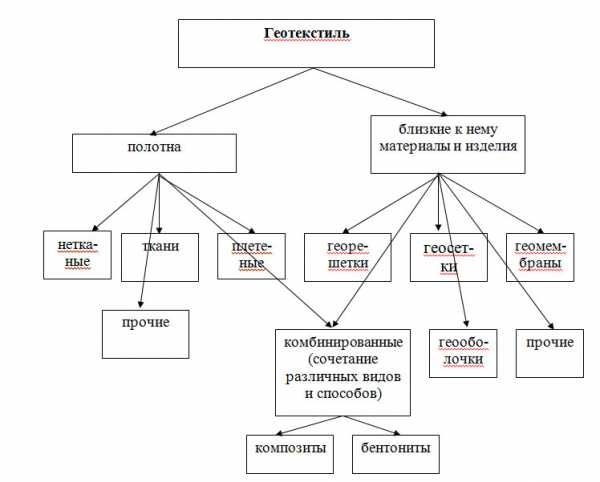

  На основании анализа классификаций и обозначений международного геосинтетического общества, ИСО 10318:2005 и ОСТ  218.2.0-2-2003 «Геосинтетические материалы. Термины и определения» (РосдорНИИ) и с учетом опыта работы отечественных производителей представляется возможным разработать обоснованную и практически приемлемую классификацию и терминологию ГСМ. Следует при этом отметить, что геосинтетический материал более общий термин, чем геотекстиль, т.к. в это понятие включают все полимерные материалы, используемые в гео-, гидротехнических работах.

  Основными признаками классификации ГСМ являются способ производства, способ скрепления однородных и разнородных элементов, состав сырья (волокна, нити, глина, семена трав и др.), области применения.

Рис.2 Классификация ГМ по способу производства



В группе ГМ самым распространенным является нетканый геотекстиль, представляющий собой водопроницаемый материал, изготовленный на волокнистой основе, сформированной из синтетических и натуральных волокон, нитей или филаментов, скрепленной механическим, термическим и др. способами.

По способу скрепления: холстопрошивные, нитепрошивные, иглопробивные, термоскрепленные и комбинированные (сочетание различных способов скрепления).

По способу формирования волокнистой основы: из штапельных волокон и фильерный из непрерывных нитей расплава полимера.

По области применения - защитные, фильтрующие, дренирующие, армирующие, теплоизолирующие и для балластирующих устройств, а в сочетании с другими материалами (геомембраны, геокомпозиты, бентониты)-гидроизоляционные.

По исходному сырью – волокна синтетические, натуральные; нити синтетические и  из расплава полимера.

По наименованию – Геоком, Геоном, Геотекс, Пинема, Геобел, Армасет и др. ( по предприятиям).

Тканый геотекстиль – это плоские структуры, изготовленные путем переплетения синтетических нитей или расщепленной пленки в определенной закономерности по основе и утку, что позволяет получать сквозные отверстия правильной формы. В основном выполняет функцию армирующего слоя.

Нетканый ГМ – это высокодеформативные полотна с разнообразной структурой и способами изготовления и скрепления.

Тканый ГМ – это низкодеформативные полотна, применяемые в дорожном, транспортном и трубопроводном строительстве в качестве армирующего слоя.

Георешетка – плоский рулонный материал с ячейками линейных размеров от 1 см и толщиной до 2 мм (геосетка) или такой же тонкий материал толщиной 2-30 мм, выполняющие преимущественно армирующие функции, или объемный материал с ячейками (пространственная решетка), выполняющий преимущественно защитные функции по отношению к заполнению ячеек (грунту, крупнопористым минеральным материалам – щебень, гравий, шлак и др.)

Георешетки могут быть штампованными, ткаными, неткаными и связанными. Они применяются в тех конструкциях, которые обеспечивают плотное размещение частиц почвы в решетки.

Тканые и нетканые георешетки представляют объемные или плоские конструкции из сетки высокомодульных синтетических нитей или полимеров (полиэфир, полипропилен), покрытых защитным слоем.

Скрученные георешетки - плоские конструкции, в которых два и более видов синтетических полимеров соединяются между собой путем скручивания на одинаковом расстоянии, обычно состоят из стержней, материалом для которых служит полиэфирное волокно высокой прочности.

Геосетки имеют плоскую структуру в отличие от георешеток и состоят из перекрывающих друг друга нитей (от 3 до 15 мм) под углом (60-900) и образуют одинаковые отверстия размером от 10 до 200 мм. Используются в комбинации с другими ГМ, могут использоваться отдельно в качестве укрепления и армирования.

Геоматы производятся из синтетических волокон (полиэтилен высокой прочности, полиамид, полипропилен), скрепленных между собой для образования слоя 10-20 мм. Применяются на склонах для увеличения устойчивости к эрозии, вызванной дождевыми потоками, и действуют как поверхностное укрепление до появления растительности. Также могут быть использованы в качестве защиты от эрозии на берегах каналов и небольших рек.

Биотекстили и биоматы производятся из натуральных волокон (хлопок, джут, кокосовое волокно, сизаль и т.д.), скрепленных в плоские структуры и применяют для решения  временных проблем, как защита склонов, откосов от эрозии до появления растительности.

Геомембрана – сплошное водопроницаемое рулонное полотно из геотекстильного, обработанного вяжущим, в т.ч. на месте производства работ материала, или рулонный пленочный материал для создания гидроизолирующих прослоек. В некоторых случаях геомембраны поставляют с заполнителем, например, геомембрана из нетканого  ГМ с заполнителем – порошком из бентонитовой глины.

Геооболочка – ГМ или геосетка, образующие объемные оболочки для заполнения их с другими строительными материалами, на месте производства работ, например, мешки – контейнеры из ГМ, заполненные песком (геоматы для укрепления откосов).

Геоплита – сплошной гидроизоляционный материал в виде плиты, например пенопласт.

Геоэлемент – дискретный синтетический материал в виде волокон различной длины (геоволокна), узких мест (геоленты), предназначенный для армирования и в отдельных случаях -  дренирования.

Глинообкладка представляет собой слой глины (бентонита) и ГМ. Между 2-мя слоями иглопробивного полотна помещается бентонит и таким образом скрепляются слои различными способами.

Разработан проект национального стандарта ГОСТ Р «Геотекстиль. Термины и определения», гармонизированный с международным стандартом ИСО 10318:2005.

Ниже приводится текст проекта ГОСТ Р «Геотекстиль. Термины и  определения».



Термины,  определяющие выполняемые функции:

Армирование: Улучшение механических свойств грунта ли других строительных материалов путем использования механических свойств геотекстильного ли ему подобного материала

Дренирование: Сбор и отвод грунтовых вод, атмосферных осадков и /или других жидкостей в плоскости геотекстиля и подобного ему материала

Защита: Предотвращение или ограничение местных повреждений элемента или материала путем использования геотекстиля или подобного ему материала

Защита от эрозии: Предотвращение или ограничение перемещения частиц грунта или других частиц по поверхности откоса (склона)

Гидроизоляция: Предотвращение или ограничение проникновения воды и другой жидкости в грунт или из грунта путем использования геосинтетического  материала, обладающего гидрозащитными свойствами

Разделение: Предотвращение взаимопроникновения частиц контактирующих слоев и/или частиц заполнителя путем использования геотекстиля и подобного ему материала

Фильтрация: Удерживание частиц грунта или других частиц, занесенных в геотекстиль, или подобный ему материал  под действием гидродинамических сил в результате прохода потока воды или жидкости



Термины, определяющие вид материала:

  Геосинтетический материал: Материал, по крайней мере  один компонент которого изготовлен из синтетического полимера в виде полотна, полосы, или трехмерной структуры, используемый на контакте с грунтом и/или другими материалами для создания дополнительных слоев (прослоек) различного назначения (армирующих, защитных, фильтрующих, дренирующих, гидроизолирующих, теплоизолирующих) в транспортном, трубопроводном строительстве и гидротехнических сооружениях

 Геотекстиль: Плоский водопроницаемый синтетический или натуральный текстильный материал (нетканый, тканый или трикотажный), используемый на контакте с грунтом и/или другими материалами в транспортном, трубопроводном строительстве и гидротехнических сооружениях

 Геотекстиль нетканый: Материал, состоящий из ориентированных и неориентированных  (хаотично расположенных) волокон, нитей или других элементов, скрепленных механическим, термическим, физико-химическим способами и их комбинацией в различных сочетаниях

 Геотекстиль тканый: Материал, полученный путем переплетения двух систем нитей, филаментов и /или других элементов (основы и утка) в определенной закономерности

 Геотекстиль трикотажный (плетеный): Материал, полученный путем провязывания петлями одной и более систем нитей, филаментов и /или других элементов

 Материал подобный геотекстильному:  Плоский, проницаемый полимерный материал, не попадающий под определение геотекстиля

 Георешетка: Плоский полимерный материал сетчатой жесткой структуры из отдельных элементов, с образованием ячеек размерами, большими чем размеры элементов, скрепленный методом экструзии, повязыванием или переплетением

 Геосетка: Плоский полимерный материал состоящий из параллельных рядов ребер перекрытых и сплетенных элементами той же структуры под различными углами с образованием эластичной сетчатой структуры

 Геомат: Материал трехмерной структуры из синтетических и натуральных волокон и/или других элементов, скрепленных механическим, термическим, химическим и другим способом

 Геоячейка (пространственная георешетка): Трехмерная проницаемая синтетическая или натуральная полимерная «сотовая» или схожая с ней ячеистая структура, созданная из соединенных между собой полос геосинтетических материалов

 Геополоса: Полимерный материал в виде полосы шириной не более 200 мм, используемый в контакте с грунтом и/или другими материалами

 Геооболочка: Трехмерная полимерная структура, предназначенная для создания воздушной прослойки в грунте и/или другом материале

 Геосинтетическая мембрана: Плохопроницаемый полимерный материал, предназначенный для уменьшения или предотвращения прохода потока воды и/или жидкости сквозь его структуру. В зависимости от состава сырья различают полимерные геосинтетические мембраны, глиняно- геосинтетические мембраны и битумно-  геосинтетические мембраны

 Геокомпозит: Многослойный материал из скрепленных в плоскости различных слоев (не менее двух слоев), отличающихся по своей структуре друг от друга. Отдельные компоненты могут быть ткаными, неткаными или другими полотнами. В зависимости от основной выполняемой функции различают армирующие геокомпозиты (армогеокопозиты) и дренирующие геокомпозиты (геодрены)

 Фильерный способ холстоформирования: Формирование холста из фильер струй расплава или дисперсии полимера, отверждения их и укладки на приемной поверхности

 Экструзия: Процесс плавления и выдавливания под давлением через круглое отверстие термопластического полимера, с рядом добавок со специальными функциями

 Иглопрокалывание: Процесс, при котором происходит протаскивание иглами пучков волокон сквозь волокнистый холст или его сочетания с другими материалами (тканью, пленкой, фольгой)

 Провязывание: Процесс, при котором происходит скрепление волокнистого холста прошивной нитью (пряжей) с образованием петель

 Холстопрошивной безниточный способ: Механический способ изготовления нетканых полотен путем провязывания волокнистого холста пучками самих волокон с образованием петель, например Малифлисс

 Нитепрошивной способ: Механический способ изготовления нетканых полотен путем провязывания системы одной (уточной) или двух систем нитей (основной и уточной) прошивной нитью (пряжей)

 Физико – химический способ: Изготовление нетканых полотен путем адгезионного или аутогезионного скрепления волокнистого холста из фильер, штапельных волокон, или их сочетания с другими материалами (тканью, полимерной пленкой или фольгой)

 Термоскрепление: Процесс, при котором волокнистый холст из термоплавких или бикомпонентных волокон скрепляется путем высокотемпературного воздействия давления или без давления

 Термообработка: Процесс, при котором суровое полотно подвергается высокотемпературному воздействию на каландре или в среде горячего воздуха под давлением или без давления с целью уплотнения структуры и улучшения механических свойств материала



Термины и определяющие основные физические свойства геотекстиля и подобного ему материала:

Толщина: d – расстояние между пластиной, на которой размещается образец, и параллельной ей жесткой пластиной, наложенной на образец для создания давления. Толщина выражается в мм – определяется по ГОСТ Р 50276

Поверхностная плотность: Ра-отношение массы образца определенного размера к его площади. Выражается в г/м2. Определяется по ГОСТ Р 50277



Термины, определяющие основные водно-физические свойства геотекстиля и подобного ему материала:

Размер пор: О 90 – размер пор, который соответствует максимальному размеру частиц 90% грунта, прошедшего через геотекстиль. Выражается в мкм

Проницаемость: Ψ – объем воды и (или) другой жидкости, прошедшей через единицу площади образца при определенной величине падения напора при ламинарных условиях. Выражается в с-1

Водопроницаемость: gn – объем воды, прошедшей через единицу площади в направлении, перпендикулярном плоскости геотекстиля, при определенной величине напора. Выражается в дм3/(м2с)

Коэффициент фильтрации в направлении, перпендикулярном плоскости: КП – отношение между скоростью потока v и гидравлическим градиентом I.Выражается в м/с или м/сут. (24ч) – определяется по ГОСТ Р 52606

Коэффициент фильтрации в направлении, горизонтальном плоскости: К р – отношение между водопроницаемостью в плоскости материала к его толщине d и гидравлическому градиенту I. Выражается в м/с или м/сут. (24ч) – определяется по ГОСТ Р 52606

Водопроницаемость в плоскости: gр – объем воды и/или другой жидкости, прошедшей в плоскости материала через единицу ширины образца при определенных градиентах. Выражается в дм3/(м2с)

Гидравлический градиент: I – отношение величины полного падения напора Δh воды, проходящей через образец к его длине в направлении потока

Кольматация: Заиливание и/или блокировка материала, приводящие к ухудшению свойств конструкции

Заиливание: Отложение частиц грунта и/или других твердых частиц на поверхности материала, приводящие к ухудшению гидравлических свойств конструкции

Блокировка: Отложение  частиц грунта и/или других твердых частиц на поверхности материала, приводящие к ухудшению гидравлических свойств конструкции



Термины, определяющие основные механические свойства геотекстиля и подобного ему материала (изделия):

Предел прочности при кратковременном растяжении: Максимальное растягивающее усилие, отнесенное к ширине образца. Выражается в кН/м

Относительная деформация при кратковременном растяжении: Отношение удлинения образца к начальной его длине. Выражается в %. Различают относительную деформацию при заданном значении усилия, при максимальном растягивающем усилии и при разрыве

Усилие при кратковременном растяжении до значения деформации Х %: Усилие, при котором относительная деформация достигает Х %. Выражается в кН/м

Деформация сжатия: Процентное уменьшение толщины образца при приложении определенного давления к начальной толщине.

Примечание: Аналогичные приведенным в п. 3.5. определения могут быть применены к условиям длительного растяжения (нагружения)

Долговечность: Способность материала противостоять ухудшению свойств под воздействием атмосферных, механических, химических, биологических и других зависящих от времени факторов и сохранять свойства, обеспечивающие работоспособность изделия или конструкции в течение длительного времени эксплуатации.



Г.К. Мухамеджанов, зав. лабораторией ОАО «НИИ нетканых материалов, к.т.н.

А.П. Фомин, зав. сектором ФГУП «РосдорНИИ», к.т.н.

www.geofabric.ru

Что такое геотекстиль, виды и применение материала

Что такое геотекстиль и его виды

Содержание статьи

Геотекстиль это универсальный материал, который на сегодняшнее время, широко используется в строительстве, дорожном и сельском хозяйстве. Изготавливается геотекстиль из различного синтетического сырья, например стекловолокна и других полимеров. О том, что такое геотекстиль, об его существующих видах и их основном применении, будет рассказано ниже.

Что такое геотекстиль

Водонепроницаемое и достаточно прочное полотно, изготавливаемое посредством расплавления или иглопробивным способом, и есть геотекстиль. Это один из видов геосинтетиков, который получил на сегодняшнее время, самое широкое распространение в различных сферах промышленности и народного хозяйства.

Кроме этого, геотекстиль активно используется в медицине, при производстве мебели, бытовой техники, а также одежды. Столь высокая популярность этого современного материала, обусловлена в первую очередь его отличными техническими характеристиками.

Геотекстиль имеет внушительную прочность на разрыв, поэтому его зачастую используют в строительстве, при укреплении склонов и откосов. В зависимости от технологии изготовления, плотность геотекстиля может варьироваться от 10 до 600 гр./м2, при этом нагрузка на разрыв материала в зависимости от плотности, не менее чем 600 H.

Виды геотекстиля

В зависимости от особенностей производства, бывают различные виды геотекстиля:

  •  Тканный;
  •  Нетканый;
  •  Композитный и вязаный.

Каждый из вышеперечисленных видов геотекстиля имеет свои физико-механические особенности, что значительно расширяет возможности использования данного материала в различных областях.

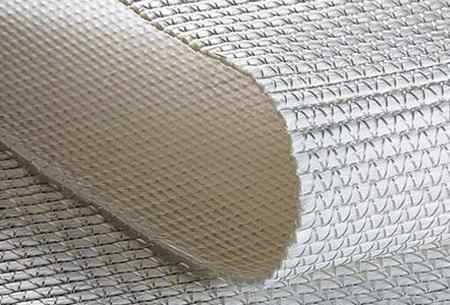

Тканый геотекстиль — изготавливают путём переплетения синтетических нитей. При этом прочность и плотность материала напрямую зависит от качества исходного сырья.

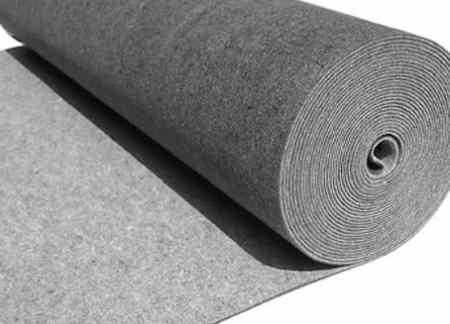

Нетканый геотекстиль — производится иглопробивным способом или путём сплавления нитей полиэфирных материалов. Геотекстиль этого вида обладает высокой гибкостью, он водонепроницаем и практически не деформируется.

Применение геотекстиля

Высокая механическая прочность, водонепроницаемость и многие другие положительные характеристики, позволили использовать геотекстиль в различных сферах человечества. О том, как выполняется укладка геотекстиля, можно прочесть перейдя по выделенной ссылке. Наибольшее применение, геотекстиль получил:

  1.  При обустройстве дорог;
  2.  В садоводстве;
  3.  В строительстве дренажных систем;
  4.  Для создания качественной гидроизоляции;
  5.  В различных других, строительных и ремонтных работах.

Привести конкретный пример применения геотекстиля, можно рассмотрев обустройство дренажной системы на садовом участке. К примеру, если дом находится в низине, а весной возникает риск поднятия грунтовых вод, то ничего не остаётся, как обустроить дренажную систему на участке.

Проблему с подъёмом грунтовых вод в таком случае, можно достаточно легко решить посредством системы дренажных труб и накопительного колодца, куда и будет отводиться избыточная вода. Как раз при укладке дренажных труб, чтобы избежать заиливания гравийной подушки и используется геотекстиль.

Как выбрать геотекстиль

Перед тем как выбрать геотекстиль, нужно чётко понимать, для каких целей он именно будет использоваться. Как было сказано выше, все виды геотекстиля обладают своей прочностью и плотностью, это очень важно учитывать при выборе какого-то конкретного материала.

Так, например, если выполняется укрепление грунта или дорожек на участке, то очень важно чтобы геотекстиль в таком случае обладал бы максимальной прочностью и водонепроницаемостью. Для этих целей подходит геотекстильное полотно, изготовленное иглопробивным способом, поскольку именно оно обладает всеми вышеперечисленными критериями.

Для дренажной системы, геотекстиль должен обеспечить максимально возможную водонепроницаемость. Этому критерию, как некстати, подходит тканый геотекстиль, изготовленный из мононити.

Выбирая геотекстиль по плотности, следует в первую очередь учитывать, что материал с плотностью:

  •  до 30 г/кв. м — хорошо пропускает солнечные лучи и дождевую воду, поэтому такой геотекстиль применяется чаще всего в сельскохозяйственных нуждах.
  •  до 60 г/кв. м — материал с такой плотностью уже может использоваться при обустройстве дренажных систем.
  •  до 250 г/кв. м — используется при строительстве дорог.

Как видно из всего вышесказанного, геотекстиль это современный и весьма универсальный материал, без которого на сегодняшний день, не обходится практически ни одно крупное строительство.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Геотекстиль: что это такое и как используется в строительстве

Геотекстиль: что это такое и как используется в строительстве

Геотекстиль: что это такое и как используется? Этот вопрос волнует тех, у кого существует проблема создания дренажной системы на приусадебном участке. Вам очень повезло, если ваш дачный участок удачно расположен на сухом месте. В противном случае, не избежать сооружения трудоемкой системы дренажа поземных вод. Вот тут-то и пригодится этот таинственный геотекстиль.

Геотекстиль широко применяется в строительстве и обустройстве ландшафтного дизайна

Геотекстиль: что это такое и как используется

Изначально геотекстиль разрабатывали для использования в сфере дорожного строительства, но в настоящее время область его эффективного использования значительно расширилась. Его можно встретить при строительстве фундаментов, кровельных конструкций, в создании дренажа, в работах по мелиорации, в дизайне ландшафтов и различных видах благоустройства. Хотя материал внешне похож на ткань, это нетканый продукт. Делают геотекстиль из плотно переплетенных синтетических волокон. Для этой цели чаще всего используют полипропилен, полиэстер, полиэфиры и полиамиды. Полотно из этого материала способно хорошо пропускать воду, но задерживает в себе взвешенные частицы грунта.

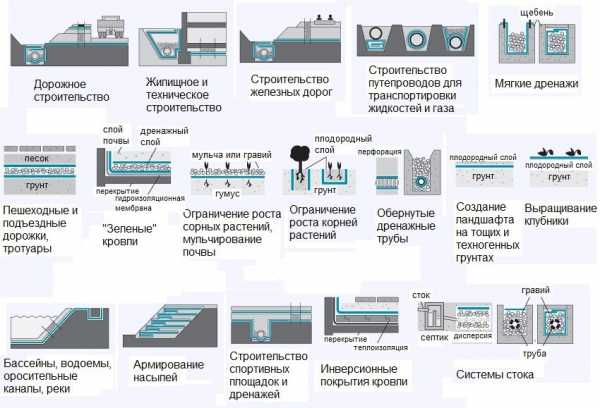

Сферы применения геотекстиля

Физические свойства геотекстиля таковы, что он не подвержен перепадам температуры и может одинаково хорошо себя «чувствовать» при –60 и при +110 градусах. Прочность материала такова, что его невозможно порвать даже при усилии в 600 Н для некоторых видов. Как и любой полимер, материал не подвержен естественному разложению. В смысле экологии он абсолютно безвреден, поэтому его можно безбоязненно использовать внутри почвенного покрова в качестве армирующего, фильтрующего или дренажного слоя. Наиболее известна в области водоотводящих систем дренажная труба 110 в фильтре геотекстиль.

Обустройство инфильтрационных тоннелей с использованием геотекстиля

Использование в дорожном строительстве

При возникновении вопроса что такое геотекстиль и как это используется, сразу же возникает образ строящейся автомагистрали. Дело в том, что особенности структуры этого материала не дают перемешиваться различным слоям основания из гравия и песка. Это повышает надежность подушки под асфальтом. Кроме того, обладая достаточной жесткостью, это волокно из полимеров способно равномерно распределять нагрузку от движущихся транспортных средств.

Применение геотекстиля в промышленном строительстве

Способность полотна к фильтрации твердых частиц позволяет при его использовании избежать преждевременного вымывания из дорожного полотна песка, гравия и цемента. Это предотвращает образование выбоин и провалов, что продлевает срок службы дороги в полтора раза, повышая экономическую рентабельность строительства.

Пример обустройства дорожного покрытия с использованием геотекстиля

Использование в обустройстве дачного участка

При формировании дачного участка и сооружении на нем различных водных объектов, использование геотекстиля может оказаться очень востребованным. Пруды, бассейны и другие гидротехнические сооружения нуждаются в устройстве эффективной системы дренажа. Задерживая мелкодисперсные загрязнения, но прекрасно пропуская воду, полотно из геотекстиля призвано защищать гидроизоляционную пленку от различных повреждений механического характера.

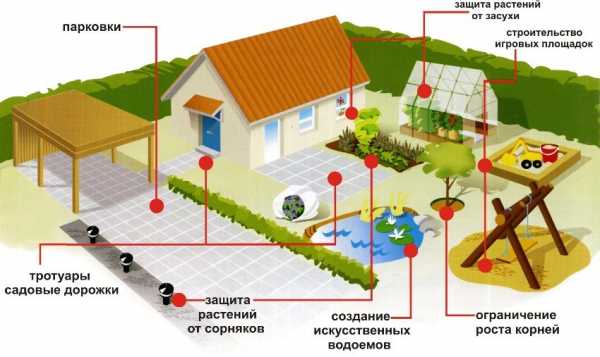

Варианты применения геотекстиля на собственном участке

Полезный совет! Зная, что это такое геотекстиль и как используется этот материал на практике, можно применять его для подавления избыточного роста растений. Для этого полотном закрывают те участки прибрежной зоны водоема, где озеленение нецелесообразно.

Применение в домостроении

Так называемые инверсионные кровли предполагают их озеленение. Для создания защиты утеплителя от частиц почвы, геотекстильное полотно укладывают на гидроизоляцию между почвенным слоем и слоем водоотведения, чтобы они не смешивались. В этом случае «зеленая крыша» будет работать очень эффективно и долго. Наиболее плотное геоволокно часто используют для армирования основания под нанесение битума на мягкой кровле.

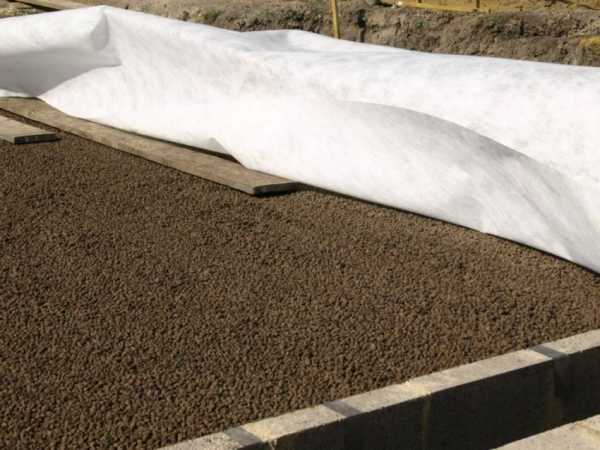

Создание утепляющего слоя при помощи геоткани

При создании утепляющего слоя в полу из керамзита с помощью этого материала удается предотвращать загрязнение гранул раствором бетона. В этом случае слой из полотна служит для упрочнения стяжки. Геотекстилем укрепляют отстойники, укрепляют берега плотин и насыпей, его можно встретить в дренажной системе подвалов. Если вы не хотите, чтобы деревья в вашем саду разрушили своими корнями дорожки, используйте геотекстиль.

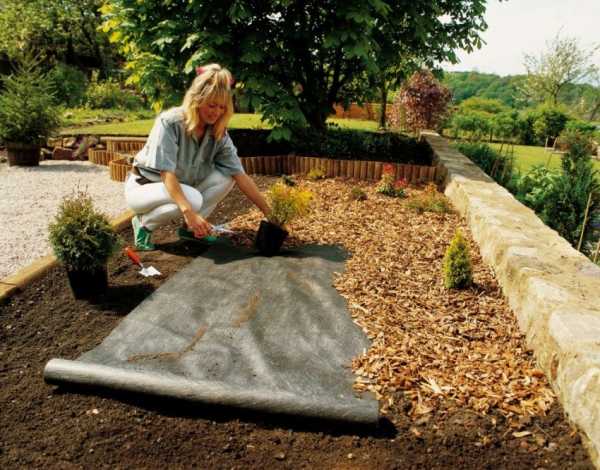

Применение геотекстиля в садоводстве

Что такое геотекстиль и как это используется, мы разобрались. Теперь рассмотрим подробнее, какие виды геотекстиля существуют.

Основные виды геотекстиля

Чаще всего геотекстиль принято подразделять на виды, исходя из способа его изготовления:

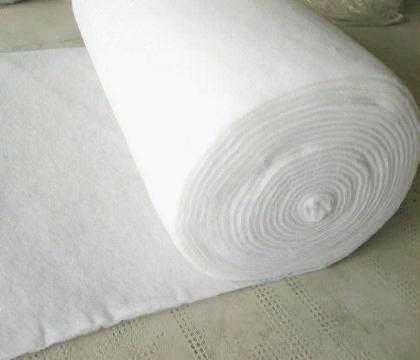

  • Нетканый, который может быть термофиксированным либо термоскрепленным. Простой нетканый геотекстиль очень эластичный, поэтому способен вытягиваться достаточно сильно. Его рекомендуют использовать в местах с небольшой нагрузкой, например, на садовых дорожках. Термофиксированный тип этого материала при нагревании и прокатывании через валики значительно упрочнили. Это самый тонкий из всех видов, но у него наименьшая пропускная способность для воды. Термоскрепленный нетканый геотекстиль изготавливается из расплавленной массы волокон. Поэтому он самый прочный и упругий при сохранении отличных фильтрационных свойств.

Нетканый геотекстиль подходит для создания дренажей и укладки тротуарной плитки

  • Тканый тип геотекстиля делают путем скрепления волокон между собой. Это делает его очень прочным на разрыв. Кроме того, плетение может отличаться по плотности. Это обстоятельство благоприятствует частому применению этого материала в дизайне ландшафтов.
  • Вязаный геотекстиль создается путем связки нитей петлями, что не способствует прочности на разрыв. Плюс у него один – низкая стоимость.

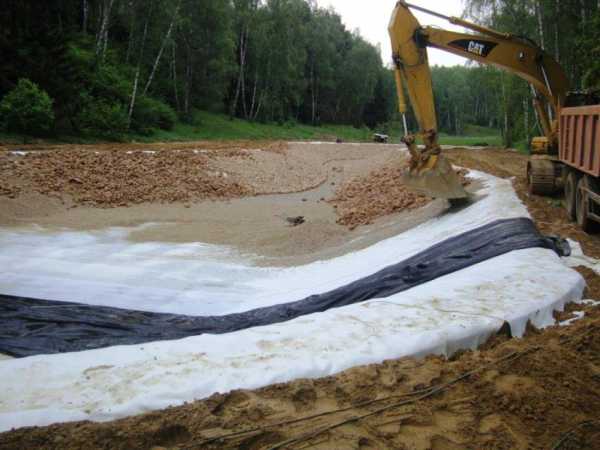

Геоткань в обустройстве искусственных водоемов

Весь имеющийся ассортимент геотекстиля обладает толщиной от 1 до 3 мм и продается рулонами. Длина бывает 100 – 350 м. Ширина варьируется от 1,6 до 6 м. Такой важный показатель, как плотность, составляет 80 – 600 г/м2. Этот показатель является определяющим при решении вопроса как выбрать геотекстиль для дренажа. Ведь для этой цели подходят только полотна с плотностью 150-200 г/м2.

Как выбрать геотекстиль для дренажа

Если с плотностью все так однозначно, то как быть с другими параметрами. Понятно, что использовать полотно с натуральными волокнами для дренажных систем недопустимо. Какой геотекстиль выбрать определяет материал, из которого устроена дренажная система. Специалисты считают, что для гравийной смеси лучше всего подходит термоскрепленный геотекстиль. Система из геокомпозитных матов позволяет без опаски применять иглопробивное полотно, относящееся к нетканым видам.

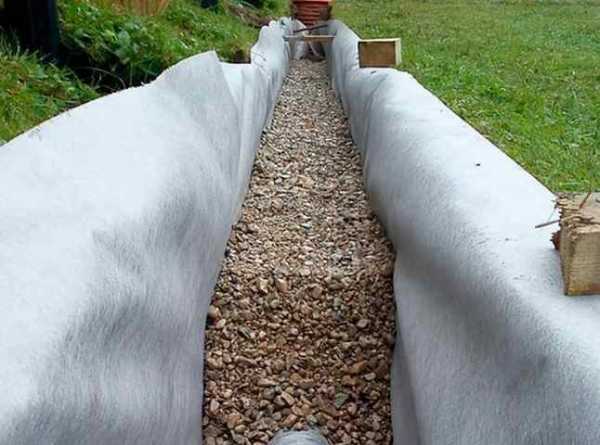

Пример обустройства дренажа

Полезный совет! В водоотводящие траншеи лучше всего укладывать 110 дренажную трубу в фильтре геотекстиль. Она обеспечит наиболее эффективную фильтрацию и отвод подземных вод от участка.

Для правильного выбора геоткани необходимо знать свойства грунта на вашем участке. От этого зависит то, какая плотность вам подойдет. После этого определяемся, из какого материала будет изготовлен дренаж. В зависимости от принятого решения выбираем тип материала по способу изготовления.

Окончательный выбор нужно делать в самом магазине, где вам предоставят несколько подходящих для вас вариантов. Нужно будет учесть популярность производителя и его репутацию, а также известность марки.

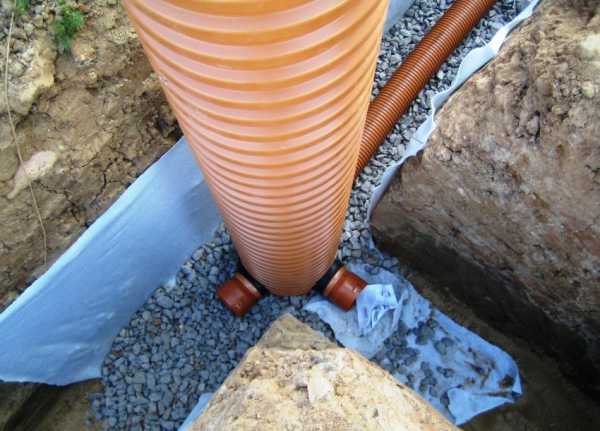

Порядок работ при обустройстве дренажа

Необходимо тщательно взвесить все данные, прежде чем окончательно выбрать геотекстиль для дренажа. Как это делается, было уже ранее изложено. Главное, учесть несколько нюансов при самой укладке полотна.

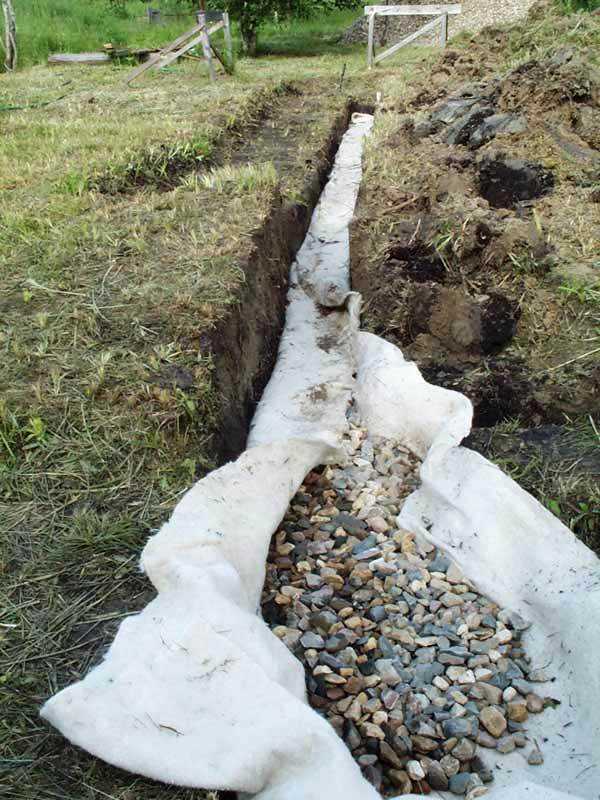

Нюансы, которые нужно учитывать при укладке геотекстиля для дренажных работ

Любая дренажная система способна работать правильно только при выполнении следующих важных правил:

  • Устраивать дренаж нужно с уклоном.
  • Закрывать геотекстилем дренажную систему нужно с нахлестом в 100 мм, а на сложных почвах до 500 мм.
  • После окончания обертывания края полотна надо сшивать или сваривать.
  • Сверху на геоткань устраивают песчаный слой до засыпки грунтом.

Устройство водоотводящей траншеи

Полезный совет! Дренажная система, устроенная в переувлажненной почве не всегда способна справиться с нагрузкой. В этом случае, в качестве дренажа рекомендуется укладывать дренажные 110 трубы в фильтре геотекстиль.

Применение такого материала, как геотекстиль, в дренажных системах позволяет прекрасно сэкономить щебень. Он будет меньше подвергаться засорению почвой и сохранит свои дренажные качества. Перфорированные трубы, обернутые полотном, не засорятся. Грунт будет укрепляться без вреда для себя. Все это реально при правильном выборе плотности полотна.

Геотекстиль: технические характеристики (видео)

psk-remont.ru

Функции материала геотекстиль

Сегодня в мировом строительстве используется огромное количество всевозможных геосинтетиков, большую часть которых составляют геотекстили, то есть тканные и нетканые материалы из синтетики и полимеров.

Геотекстиль это экологичный нетканый материал, производимый из волокон полипропилена иглопробиванием. Благодаря этому достигается высокая химическая и термическая устойчивость. Материал подвержен процессам гниения, плесени. Его не портят вредители, и он не дает прорастать корням.

Благодаря уникальным особенностям, геотекстиль, помимо основных сфер применения в возведении автодорог и дренажных систем, также используется для армирования фундаментов, для кровельных работ, работе с землей и многое другое. Так в работе используются как все особенности данного материала, так и их сочетания.

Функции

Процесс укрепления конструкций в строительстве называют армированием. Напряжение от транспорта перераспределяется, и конструкция служит больше. В зависимости от сферы использования увеличивается степень жесткости. Из – за неровности грунта увеличивается степень жесткости материала и уменьшается неровность осадки. Главные армирующие геотекстильные функции заключаются в условном модуле деформации – до до 35 кН/м, а прочность материала в условиях растяжения — до 12 кН/м.

Армирование заключается в предотвращении взаимопроникновения крупных фракций из земли, а также устранении земельных эрозийных процессов, предотвращении повреждений слоёв прочих материалов, к примеру, гидроизоляционных. Принимая во внимание сферы использования, минеральные армирующие слои заменяются, также обеспечиваются оптимальные условия для создания более плотных минеральных слоёв. Достигается прекрасная динамика во всей конструкции. Главные особенности данного материала, которые необходимы для защитных функций – это усиление продавливания до 2500 Н, динамические испытания — до 12 миллиметров.

С помощью фильтра можно остановить процесс выноса частиц грунта вследствие волнового действия, давления воды или подземных источников. Также предотвращается загрязнение простых дренажных систем. Меняются привычные минеральные фильтры. Главные особенности фильтра, которые нужны для геотекстиля – это хорошая степень фильтрации.

Процесс дренажа заключается в более быстром отводе влаги из материала, а также её хорошем управлении. Относительно сферы использования – улучшение работы дренажных слоев, а также более быстрой консолидации земли высокой степени влажности, можно остановить капиллярное поднятие воды.

Активно применяться геотекстиль начали при возведении площадок и дорожек из плитки. Кладка плитки для дорожки без стяжки бетона стоит намного дешевле. Разница в стоимости материалов и работы может достигать семидесяти процентов. Геотекстиль не даёт песку вымываться, так кА кон задерживается в щебне. Также возрастает степень жесткости все конструкции и сокращается вероятность просадок.

Дренаж и фильтрация

В целях осушения и сокращения грунтовых вод, в частности на местности заболоченной, применяют, как правило, всевозможные дренажные системы. Также роют канавы, которые выводят излишки воды за участок или в накопитель. Канавы стоят дешевле, но смотрятся не так красиво. К тому же часто края обваливаются, намытый песок тормозит поток воды. Чтоб избежать обвала краев, а участок сохранил эстетичный внешний вид, канаву часто заполнять керамзитом и щебнем.

Подобная система работает эффективно, однако, проницаемость с течением времени сокращается, так как сильно заиливается. Уложенный внахлест на дно канавы геотекстиль позволяет фильтровать мелкий песок и фракции, предотвращая заиливание на долгое время.

Для создания дренажа также берут специальные дренажные перфорированные трубы. Их также часто применяют с геотекстилем, который заворачивается вокруг трубы, не давая отверстиям в ней забиться. Для этого геотекстиль подходит как ничто лучше. Если использовать данную технологию, то можно также не брать дренажные трубы, только крупные фракции щебня и геотекстиль.

Геотекстиль позволяет создавать природный почвенный фильтр. Проходя сквозь почву в системе дренажа с геотекстилем, вода вымывает песок. Вода, которая проходит через почву в дренаж через геотекстиль, вымывает песок, который вместе с геотекстилем образует качественный естественный фильтр, останавливающий вымывание вовсе. Пропускная способность такой системы зависит от водопроницаемости грунта.

Почему стоит отдавать предпочтение геотекстилю?

  • Структура этого материала препятствует фракциям проходить в поры и засорять, заиливать материал.
  • Преднапряженность геотекстиля обеспечивает хорошие эксплуатационные особенности, среди которых прочность и гибкость, благодаря чему материал не повреждается при укладке.
  • Упругость материала позволяет принимать нагрузку и правильно распределять её. Так производится армирование при низкой степени деформации.
  • Рулоны геотекстиля малы и удобны для транспортировки. Их удобно хранить и укладывать.
  • Этот материал просто режется.

Основные отрасли использования такого материала как геотекстиль – это железнодорожное и дорожное строительство, гидротехника, туннели и трубопроводы, армирование подземных частей зданий, создание искусственных водоёмов, а также:

  • Дорожные конструкции;
  • Гидротехнические системы;
  • Возведение трубопроводов;
  • Укрепление откосов;
  • Земельное устройство;
  • Строительство оснований;
  • Устройство кровель;
  • Дренажные конструкции;
  • Противоэрозионные конструкции;
  • Строительство свалок и прочее.

Благодаря высокому модулю упругости, данный материал может переносить сильные воздействия и защищать конструкции даже при значительных деформациях.

Геотекстиль может удлиняться под воздействием нагрузки до тридцати процентов. Это значит, что материал крепкий и надежный.

Фильтрация зависит от структуры данного материала и способна защитить поры от засорения песком и грунтом, даже при сильном давлении  деформации, что особенно важно.

Основные особенности:

— Высокая упругость;

— Значительные удлинения при разрыве;

— Универсальная фильтрация влаги;

— Высокая степень сопротивляемости механическим повреждениям;

— Устойчив к ультрафиолетовым излучениям, экологически чист.

Геотекстиль применяется в качестве разделения между разными слоями грунта, благодаря чему они не смешиваются.

darkospb.ru

Геотекстиль – это ткань препятствующая размыванию и смешиванию слоев

Геотекстиль применяли на протяжении многих тысячелетий, во времена правления Фараонов, применялся для упрочнения дорог и обочин. В тот период материал изготавливался из натуральных или растительных волокон, смешивался с грунтом и использовался для стабилизации дорог.

Хотя, исторически геотекстиль производился только из натуральных материалов, в наши дни он может изготавливаться и из синтетических полимеров, таких как полипропилен, полиэфир, полиэстер, полиэтилен, полиамид, или являться  композитным материалом, в состав которого входят как синтетические, так и  натуральные волокна.

Геотекстиль не подвержен гниению имеет неограниченный срок хранения, не разлагается  под воздействием химических и биологических процессов, а своим производством и использованием  не вызывает загрязнение окружающей среды, без опасности для здоровья. Геотекстиль может быть тканым, нетканым и вязанным. Различные схемы производства позволяют использовать его в разных сферах строительства и благоустройства, где требуется тот или иной тип.

В России относительно недавно была определена вся ценность геотекстиля – его начали применять в современном дорожном строительстве. Ведь геотекстиль, в контакте с слабым основанием, песком, грунтом, торфом, землей повышает упругость,  препятствуя размыванию и смешиванию слоев дорожной одежды. Структура материала позволяет жидкости беспрепятственно проходить через него, задерживая остальные частицы.

Нетканый иглопробивной геотекстиль кроме армирования почвы, обеспечивает постоянный отток воды. Основное применение в строительстве подъездных дорог,  мостовых выложенных брусчаткой, инверсионные кровли. Очень полюбился геотекстиль дачникам. Материал активно используют для устройства садовых дорожек, укладывают под газонные решетки, укладывают основание под парковку и т.д.

Тканый геотекстиль похож на мешочную ткань, представляет собой систематичное переплетение двух видов параллельных нитей в тонкое плоское полотно. Эти нити двух видов – продольные тонкие нити ленточного типа  и монофиламенты. Способ, которым эти нити переплетаются, определяет тканую структуру материала, которая,  в свою очередь, определяет эффективное применение тканого полотна. Эту ткань предпочтительнее использовать в тех случаях, где необходима повышенная плотность материала, нежели когда он выступает в роли фильтра. Ткань ограничивает деформацию сдвига в слабых подпочвенных условиях, улучшая конструкцию мягкой почвы. Защиту от размывания может предотвратить растительный покров, но это не всегда легко обеспечить, использование геотекстиля с семенами трав может   быть эффективным методом для создания растительности. Геотекстиль с семенами трав лучше использовать  в период краткосрочных работ, когда растительность не успевает укрепить склон, на возвышенностях, в местах где сильные штормы.

Легкость в применении и низкие эксплуатационные расходы вот конек геотекстильного материала.

www.eurodor.ru

Марки геотекстиля по плотсности

Геотекстиль (дорнит)

Геотекстиль – это высокопрочный материал из тканого или нетканого текстиля, изготовленный на полимерно-волоконной основе, полностью воздухопроницаем и свободно пропускает воду. Геотекстиль находит широкое применение в дорожном и гидротехническом строительстве, транспортной и инженерно-коммуникационной отраслях, территориальном благоустройстве и ландшафтном дизайне, промышленности и сельском хозяйстве. Наиболее распространенным видом геотекстиля является нетканное иглопробивное полотно дорнит из геосинтетических нитей,изготовленное по технологии спанбонд.

Нетканый геотекстиль (нетканое полотно):

Геотекстиль (дорнит) ГЕОТЕКС

Геотекстиль (дорнит) КАНВАЛАН


Нетканый геотекстиль по способу скрепления волокон бывает:

  • Иглопробивной нетканый геотекстиль - дорнит
  • Термоскрепленный (каландрированный) нетканый геотекстиль

Для изготовления геотекстиля используются полимеры полипропилен (РР) и полиэфир (PES - полиэстер). Материал долговечен, экологичен, не подвержен воздействию грызунов и гниению.

Основным критерием при подборе геотектиля для определенного вида строительных работ  является плотность геотектиля.

Плотность геотекстиля (марка) - это один из важных показателей, которым косвенно определяется та нагрузка, которую способен выдержать материал до повреждения. Чем плотнее материал, тем больше волокон полимера участвует в работе и тем большие у него разрывные характеристики.

Прочность геотекстиля опредляется не только плотностью геоткани. Здесь большую роль играет также и способ изготовления материала - иглопробивной геотекстиль или термоскрепленный геотекстиль (каландрированный), а также состав и качество сырья. Толщина геотекстиля термоскрепленного при одинаковых прочностных характеристиках получается меньше. Он менее "рыхлый" и более тонкий в отличие от иглопробивного геотекстиля. Но термоскрепление волокон дает и большую жесткость при меньшей плотности.

Плотность геотекстиля  измеряется в граммах на квадратный метр (г/м2). Наша компания предлагает геотекстиль плотностью от 150 г/м2 до 600 г/м2 с шагом 50. Наиболее востребованным  в строительных сферах по плотности является геотекстиль в диапазоне от 150 г/м2 до 400 г/м2.

Другие важные характеристики геотекстиля - водопропускная способность, прочность на разрыв (разрывная нагрузка), удлинение при разрыве (относительное удлинение) и т.д.

Геотекстиль выполняет следующие функции:

Разделение слоёв различных материалов для предотвращения их смешивания. Использование геотекстиля как разделяющего слоя обеспечивает стабильность конструкции. Слой насыпного материала, особенно такого как щебень, как его не утрамбовывай, имеет в своей структуре множество пустот, которые со временем заполнятся низлежащим грунтом и конструкция просядет. В данном случае назначение геотекстиля - предотвратить этот процесс.

Дренаж, отвод воды сквозь геотекстиль и по слою геотекстиля возможны благодаря высокой водопроницаемости геотекстиля вдоль полотна. Когда геотекстиль находится в грунте с малым коэффициентом фильтрации поток воды, достигнув слоя геотекстиля, станет течь по нему. Часть воды просочится в

нижний грунт, но большая часть воды сменит свое направление по пути наименьшего сопротивления и отведется в сторону от  грунта, требующего  защиты.

Фильтрация, задержка взвешенных в воде частиц грунта и препятствие для их проникновения сквозь геотекстиль. Здесь назначение геотекстиля проявляется в том, что он с одной стороны не позволяет заиливаться дренажной сиситеме, а с другой стороны не дает потоку дренируемой воды размывать близлежащий грунт. Таким образом геотекстиль выполняет функцию обратного фильтра.

Армирование слабых слоев грунта и усиление их несущей способности. Устройство геотекстиля таково, что он может выдерживать значительные вытягивающие усилия и повышать возможные нагрузки на  грунтовое основание. Геотекстиль при этом распределяет нагрузку от более нагруженных точек к менее нагруженным.

Защита гидроизоляционных мембран от прокола и повреждения. Использование геотекстиля для защиты гидроизоляционных мембран обусловлено его свойством препятствовать проколу и раздиру. Геомембрана защищена в этом случае от прокалывания острым камнем или корнем растения.

Защита строительных материалов от внешнего повреждения. Наиболее характерное использование геотекстиля, как защиты других материалов от внешнего воздействия, находит применение, в зеленых кровлях, где назначение геотекстиля - предотвратить попадание частиц грунта в слой утеплителя.

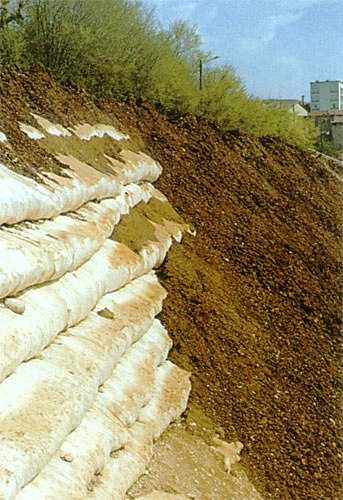

Укрепление крутых склонов и подпорных стен. Здесь наиболее часто использование геотекстиля тканого, поскольку он обладает сильными армирующими свойствами и практически не вытягивается под высокой нагрузкой.



Балластировка трубопроводов. Балластировка - закрепление трубопровода применяется в условиях, когда использование бетонных утяжелителей невозможно. В этом случае труба накрывается нетканым геотекстилем, сверху насыпается местный грунт и края геотекстиля заворачиваются наверх и закрепляются.

Контроль эрозии и укрепление наклонных поверхностей - защита от выветривания, оползней, смывания частиц почвы дождем, закрепление корней деревьев.

Армирование асфальтобетонных покрытий. Геоткани применяются при строительстве дорог. Геотекстиль прокладывается в качестве армирующего слоя между несущим покрытием, которым, как правило, выступают асфальтовое полотно, бетонные плиты, брусчатка.

1. Разделение и армирование грунта

1.1 Армирование грунта

Армирование грунта предполагает:

  • Создание подпорных конструкций и обеспечение общей устойчивости откосов и насыпей;
  • Увеличение несущей способности слабых оснований дорог и других сооружений;
  • Укрепление фундаментов зданий.

Армирование подразумевает использование в грунтовых конструкциях специальных элементов, которые позволяют увеличить механические свойства грунта. Работая в контакте с грунтом, армирующие элементы перераспределяют нагрузку между участками конструкции, обеспечивая передачу напряжений с перегруженных зон на соседние недогруженные. Эти элементы могут быть изготовлены из различных материалов работающих на растяжение: метал, железобетон структуры из стеклянных или полимерных волокон.

В дорожной отрасли можно выделить несколько направлений применения геосинтетиков, и в каждом из них возможно использование множества видов геосинтетических материалов. Например, при укреплении слабых оснований можно использовать и георешетку, и геосетку, и геотекстиль. Таким образом, многие геосинтетические материалы взаимозаменяемы, что является немаловажным аспектом преимущества их применения над традиционными технологиями.

1.2 Разделение грунта

Геоткань используется для разделения слоев грунта различного происхождения, препятствую их смешиванию. Данная функция геотканей неразрывно связана с функцией армирования грунтов.

 2. Гидротехнические сооружения

2.1 Для защиты гидроизоляционных мембран

Прокладка под мембраной, для отделения ее от грунта. Геоткани используются при устройстве искусственных водоёмов, гидроизоляционные мембраны необходимо защищать от механических повреждений со стороны грунта и случайно попавших в водоём предметов. Для этих целей необходимо применять геоткани с повышенными прочностными характеристиками.

2.2 Создание дренажных систем

Используются в качестве фильтра в различных дренажных системах. Геоткани препятствует заливанию дренажного щебня или дренажных труб частицами грунта, позволяет воде беспрепятственно проходить дренажную систему, выполняет функции разделительного слоя между заполнителем и грунтом, препятствует смешению заполнителя с грунтом или покрытием и выполняет функции отвода воды или распределения нагрузки.

2.3 Выполняет функции фильтра под береговым укреплением

Геоткани препятствует водной эрозии грунта, предотвращает возникновение эрозии без дополнительного берегового укрепления в небольших руслах или во время паводков, обеспечивает достаточную водопроницаемость берегового укрепления.

 3. Ландшафтный дизайн

3.1 Укрепление дорожек

При устройстве пешеходных и садовых дорожек применение геотканей позволяет:

  • существенно повысить несущую способность конструкции;
  • избежать деформации поверхности дорожки;
  • избежать смешения конструкционных слоёв;
  • избежать прорастание сорняков.

3.2 Создание искусственного ландшафта на тощих грунтах

Геоткани применяются при проведении рекультивационных работ по восстановлению повреждённых техногенными факторами ландшафтов. Применяются как разделительная прослойка между истощённым и привозным плодородным грунтом.

3.3 Ограничение роста корней растений, сорных растений, мульчирование почвы

3.4 Создание искусственных площадок общественного пользования

Геоткани используются, например, при создании искусственных пляжей. В это случае необходимо ограничить рост растений природного ландшафта и разделить природный грунт с насыпным (пляжным песком).

 4. Прокладка трубопроводов

Геоткани используются при прокладке нефтепроводов, газопроводов, трубопроводов коммунального хозяйства. Хорошая фильтрующая способность, высокая водопроницаемость и прочностные характеристики делают тканый синтетический геотекстиль одним из наиболее подходящих для устройства различных дренажных систем и систем стока вод.

Геотекстиль используется для оборачивания труб, разделение грунта и песка в смеси с щебнем вокруг трубы.

 5. Армирование асфальтобетонных покрытий

Геоткани применяются при возведении мощеных дорог. Геотекстиль прокладывается в качестве армирующего слоя между несущим покрытием, которым, как правило, выступают асфальтовое полотно, бетонные плиты, брусчатка.
Геоткани применяются в строительстве:

  • Проезжих частей автомобильных дорог;
  • Строительстве аэродромов;
  • Строительстве парковок и площадей.

Также геоткани могут использоваться для устройства инверсионных кровель.

При устройстве инверсионных кровель задача прослойки из геоткани - защита от засорения частицами грунта щелей между теплоизоляционными плитами и равномерное распределение нагрузки на теплоизоляцию.

При устройстве зелёных кровель геоткани защищают гидроизоляционную мембрану от механических повреждений со стороны дренажного слоя, а также ограничивает рост корней растений и отделяет верхний плодородный слой грунта от дренажного слоя.

Похожие материалы:

Геотекстиль (дорнит) ГЕОТЕКС

Геотекстиль (дорнит) КАНВАЛАН

Технические характеристики геотекстиля ГЕОТЕКС

Технические характеристики геотекстиля КАНВАЛАН

Сферы применения геотекстиля

Марки геотекстиля и порядок укладки геотекстиля в частном строительстве

Технология мощения садовой дорожки с применением геотекстиля


Нормативные документы:

ТР 128-01 Технические рекомендации по технологии сторительства дорог с применением дорнита и других геотекстильных материалов и геосеток.pdf

files/ 30-96 Инструкция по технологии строительства внутриквартальных дорог с применением материала дорнит.pdf



armgeo.ru

Как выбрать нетканый геотекстиль - совет эксперта.

Как выбрать нетканый геотекстиль для дренажа, ландшафтного дизайна и кровли

Для обустройства садовых дорожек, систем дренажа, кровельных пирогов и автостоянок рекомендуется использовать нетканый геотекстиль, так как этот вид синтетика отличается высокими разделительными и дренажными свойствами. Спектр применения геоматериала гораздо шире, но об этом будет рассказано ниже.

Особенности нетканого геотекстиля

Геосинтетик производится способом иглопробива или термоскрепления из волокон полиамида, полиэфира, полипропилена или вискозы. Особенности производства позволяют материалу отличаться высокими эксплуатационными свойствами при доступной стоимости.

При относительно невысокой прочности, геотекстиль нетканого типа обладает хорошей водопроницаемостью и эластичностью. Это позволяет его использовать в качестве фильтра в дренажных системах и как разделитель между разнородными слоями грунта или грунтового слоя и подсыпки.

Нетканый материал — это в большинстве случаев выбор частника, так как для ландшафтных работ или обустройства дренажа нет смысла применять более дорогой геоматериал. Нетканый синтетик на 100% справиться с проблемами заиливания водотоков, подойдёт для разделения мембран в кровельных работах и увеличит срок службы фундаментов.

Геоматериал отличается по:

  1. Сырью производства,
  2. Плотности,
  3. Способу изготовления.

Сырьём служат полиэфирные, полипропиленовые, полиэтиленовые или вискозные волокна, а плотность геополотна находится в диапазоне 100−300 г/м2. Сильной градации по разрывной способности между полипропиленом и полиэфиром нет, поэтому это не самый важный пункт выбора.

Способа изготовления два — иглопробивная и термоскреплённая технология. В первом случае волокна соединяются с помощью многократной прошивки, во втором варианте нити скрепляются с помощью воздействия высоких температур.

Если различия и по сырью — оно бывает первичным и вторичным. Первое имеет белый цвет, второе грязновато серый или с желтизной. Так как синтетик укладывает в землю, то тут разницы для выбора нет, характеристики геоматериала из первичного и вторичного сырья идентичные.

Ниже мы расскажем, как выбрать геосинтетик с учётом особенностей применения, а также дадим несколько советов по использованию материала с учётом его дренажных и разделительных функций.

Геотекстиль для дренажа

Одна из основных ниш применения нетканого геополотна — это обустройство систем дренажа, где синтетик выполняет роль фильтра и предотвращает засорение и заиливание водотока. Основной характеристикой при выборе полотна для дренажа является размер пор синтетика, так как через них должна хорошо проходить вода, но не должны попадать в водоток частички фракций грунта и минеральной подсыпки.

У марки Дорнит (для примера) размер пор составляет 110 мкм, чего вполне достаточно для качественной фильтрации. Для сравнения, у более дорогого тканого геотекстиля Typar размер пор 100 мкм, что сопоставимо, но позволяет экономить.

Ещё одно преимущество нетканого геополотна для дренажа — это сохранение фильтрующих свойств при частичной кольматации. Для фильтра не нужна высокая прочность материала, а по дренажным функциям недорогой нетканый геосинтетик ни в чём не уступает дорогим тканым полотнам.

Обратите внимание! При обустройстве дренажа геоматериал (например, Геотекс 150) укладывается поверх первого слоя гравия, а нахлёст листов составляет 30−60 см. Также важно распечатывать синтетик непосредственно перед укладкой, что позволит избежать негативного на него воздействия ультрафиолетовых лучей.

Для дренажа чаще используется геотекстильное полотно, изготовленное иглопробивным способом с коэффициентом фильтрации от 50м3/сутки и нагрузкой на разрыв от 100 до 600 kH/m.

Геотекстиль в ландшафтном дизайне

В ландшафтном дизайне нетканый геосинтетик используется для обустройства садовых дорожек, а также под брусчатку и плитку. При обустройстве дорожек синтетик выполняет дренажные и барьерные функции, не позволяя нижним слоям перемешиваться, так как это может привести к просадке плитки или брусчатки.

Также важны дренажные функции, при использовании геополотна (например, Дорнит 100) дорожка не будет заливаться водой даже при сильном дожде. Вода свободно проходит через поры материала, а частички верхней подсыпки не перемешиваются с нижним слоем.

Синтетик для фундамента и кровли

Геоматериал нетканого типа надёжно защищает фундамент от негативных внешних факторов, что увеличивает срок службы всей фундаментной конструкции. В зависимости от плотности синтетика и типа фундамента материал способствует распределению нагрузки на грунт, а также создаёт для бетона защитный слой. Один из рекомендованных для фундамента синтетиков Геотекс 250.

Минимальная плотность геотекстильного полотна для защиты фундаментов 250 г/м2.

В кровельных работах геосинтетик используется для защиты гидроизоляции от повреждений, укладываясь для этого с двух сторон гидроизоляционного слоя. Также полотно применяется для разделения нескольких мембран, несовместимых по химическим свойствам. Использование материала замедляет старение мембраны гидроизоляции, что увеличивает срок службы кровельного пирога.

Плотность материала для конкретных работ

Добиться 100%-й эффективности от применения нетканого геотекстиля поможет правильный его выбор по плотности в зависимости от целей использования. В выборе поможет таблица ниже.

Плотность геотекстиля (г/м2) Вид работ
250−300 Защита фундамента
200 Утепление растений на зиму
200−250 При обустройстве парковок
150−200 Под брусчатку и плитку
150 Кровельный пирог
150 Системы дренажа
100−150 Обустройство садовых дорожек

Компания GEOTX рекомендует при выборе геотекстиля нетканого типа обратить внимание на следующие марки синтетика:

  1. Дорнит 150,
  2. Геотекс 200,
  3. Геотекс 300,
  4. Typar SF 40,
  5. Лавсан 250.

Полный список геосинтетиков нетканого типа вы найдёте в каталоге, где сразу можно оформить заказ со скидкой.


Поделитесь информацией:

www.geotx.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
