Теплый пол пленочный CALEO SILVER 220 Вт/м2, 20 м2

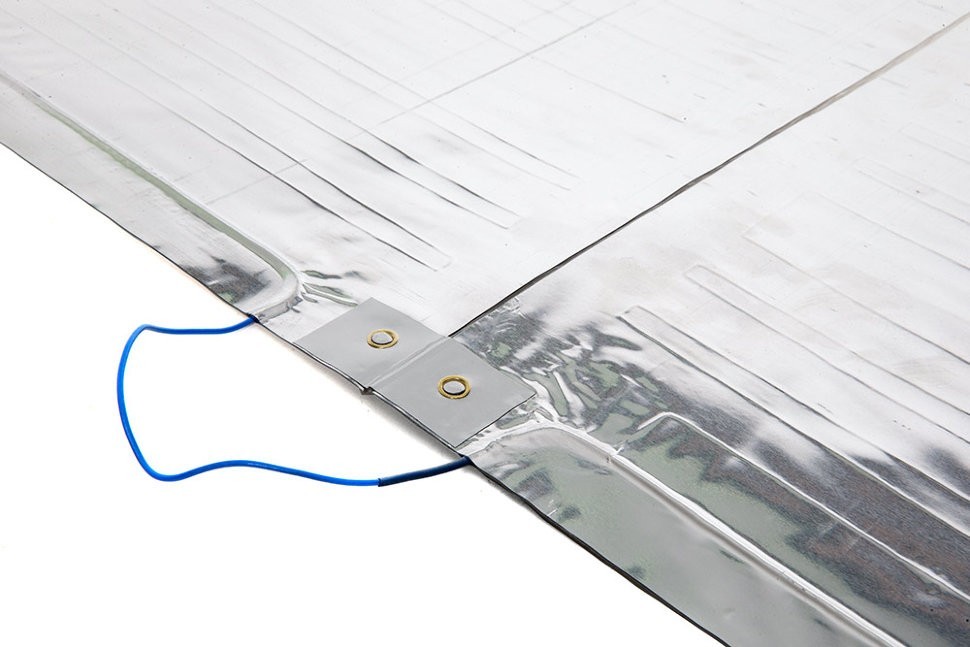

Инфракрасный пленочный теплый пол с запатентованной антиискровой серебряной сеткой

Пленочный теплый пол — это инфракрасный сверхтонкий пол, изготовленный из защищенной полиэстеровой пленки с нагревательным элементом из карбона и серебра.

Особенности пленочных теплых полов:

• Под ламинат, линолеум, ковролин
• Монтаж за два часа
• «Сухой» монтаж без грязных работ — без стяжки и клея
• Можно включать сразу после монтажа — не надо ждать 1 месяц высыхания стяжки

Инфракрасный принцип обогрева
• Экологичный способ обогрева помещения
• Не сушит воздух
• Обладает антиаллергенным эффектом
• Подходит для детских садов и больниц
• Спектр ИК-обогрева более чем на 90% совпадает с диапазоном поглощения тепла телом человека

Особенности CALEO SILVER:
• Параллельное подключение
• Ширина пленки — 0,5 м
• 150 Вт/м2 — для стандартных помещений
• 220 Вт/м2 — для холодных помещений (балконы, лоджии, первые этажи)
• Гарантия в течении всего срока службы пола – 15 лет
• Модифицированная антиискровая сетка проходит по всей ширине пленки, благодаря чему снижен шаг линии отреза

В качестве теплоотражающего материала для теплого пола рекомендуется применять теплоотражающий материал CALEO, маркируется буквами ППЭ-Л, что означает, что пенополиэтилен является физически сшитым. В результате сшивки образуется поперечно-связанная, или сетчатая молекулярная модель. Этот материал имеет большую стойкость к ультрафиолету и атмосферостойкость.

Схема укладки под ковролин или линолеум:
1. Стяжка или первичный пол
2. Теплоотражающий материал
3. Термоплёнка Caleo
4. Полиэтиленовая плёнка
5. ДВП, фанера
6. Ковролин или линолеум

Схема укладки под ламинат или паркетную доску:
1. Стяжка или первичный пол
2. Теплоотражающий материал
3. Термоплёнка Caleo
4. Полиэтиленовая плёнка
5. Ламинат или паркет
2. Теплоотражающий материал
3. Термоплёнка Caleo
4. Полиэтиленовая плёнка
5. Ламинат или паркет

Подключение тёплого пола Caleo Silver
• Параллельное подключение
• Быстрый сухой монтаж
• Монтажный комплект прилагается
• Не скрадывается высота
•Плёнка обеспечивает влагозащиту

Монтаж тёплого пола на лоджии
• Пол лоджии выравнивают фанерными листами
• На них укладывают теплоизоиляционный материал
• Сверху размещают термопленку
• Подключают терморегулятор
• Далее теплый пол закрывают напольным покрытием

Монтаж инфракрасного пленочного теплого пола Caleo Silver

Инфракрасный пленочный обогреватель для пола



Инфракрасный пленочный обогреватель для пола – это 2 слоя полимера с нагревательным элементом внутри. Такую конструкцию используют для обогрева квартиры за счет ИК излучений, которые поднимаются вверх и передают тепло воздуху в помещении. Теплый пол на сегодняшний день очень популярен среди владельцев квартир, домов, коттеджей, его укладывают даже в санузле, так как он полностью безопасен и не боится попадании влаги из-за правильной изоляции.

Характеристики

К основным техническим характеристикам изделия можно отнести:

• Тепловые волны: 5-20 мкм.

• Толщина: 0,23-0,41 мм.
• Общая длина одного рулона: 50 м.
• Экономная мощность потребления 1м² – 35 Вт/ч.
• Оптимальная выделяемая температура – 35°С.
• Ширина: 0,51-1 м.

Если пленка используется, как главный источник тепла, то она должна закрывать более 75% всей площади пола.

Излучение не имеет вредного воздействия на человека, наоборот улучшает самочувствие и иммунитет. Этот тип ИК активно используют в медицине.

Устройство состоит из полосок углерода, которые соединяются медными шинами покрытыми серебром. Эти элементы хорошо проводят электрический ток. Материал покрыт с обеих сторон специальным полимером, который пропускает ИК излучение беспрепятственно и защищает от воспламенения, влаги, механических дефектов.

Особенности

Главной особенностью устройства является то, что можно применять пленочные инфракрасные обогреватели для ванной комнаты, без опасения. Такая система поможет снизить влажность в санузле и сделает комфортной температуру пола после приема водных процедур. Особенно это важно, если в доме проживают маленькие дети.

В северных регионах такого обогрева будет недостаточно, поэтому его рекомендуют использовать, как дополнительное или аварийное отопление.

Пленку прокладывают под:

• ламинат;
• линолеум;
• кафель;
• ковролин;
• паркет.

Тепло распределяется равномерно, не сжигает воздух и дает мягкий, приятный эффект.

Преимущества

Инфракрасные обогреватели пленочные напольные отличаются следующими преимуществами:

• простой монтаж, возможный даже после ремонта;
• низкая инерционность помогает поверхности быстро нагреваться и остывать;
• покрытие переносит большие нагрузки и его можно применять в спортзалах, офисах;
• равномерный прогрев не создает резких перепадов температуры;
• за счет уникальной конструкции теплый пол позволяет хорошо сэкономить на потреблении электроэнергии.

Покупая в нашем интернет магазине нагревательный пленочный элемент для пола, вы получаете умное, безопасное тепло.

Сравнение пленочных теплых полов

Пленочный тёплый пол – это система в которой для подогрева напольного покрытия (ламинат, линолеум и т. п.) используется специальная инфракрасная нагревательная плёнка или еще её называют карбоновая термоплёнка.

На этой самой инфракрасной плёнке выполняющей роль нагревателя мы сегодня остановимся подробнее.

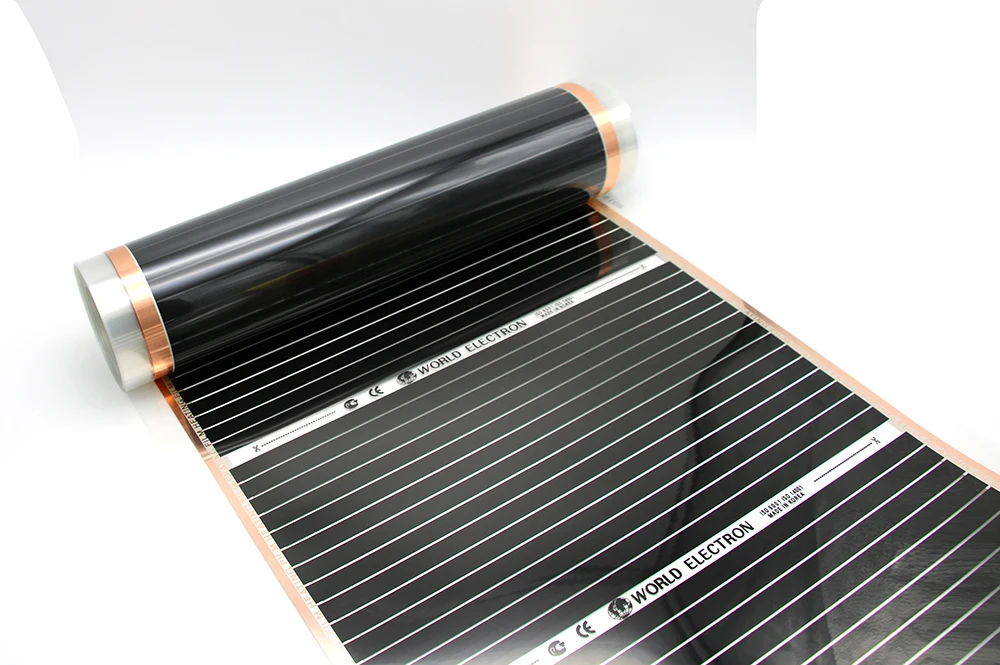

Инфракрасная (карбоновая) термоплёнка устройство

Пленочный теплый пол по конструкции состоит из нагревательного элемента (карбона – переплетённых нитей углеродного волокна), двух медных токоведущих шин и защитного изолирующего слоя с двух сторон (лавсан, полиэтилен, полиэстер…).

Именно так выглядел первый классический пленочный нагреватель.

На медные шины подается напряжение и карбоновый слой, преобразуя электрическую энергию в тепловую, греется сам и выделяет при этом еще и лучистую энергию, которая в свою очередь проходя через неметаллические предметы греет тело человека, а не воздух. Подобная система считается самой передовой и прогрессивной!

Изначально такую технологию разрабатывали для обогрева космических станций, но время идет и уже любой обычный человек может воспользоваться этим изобретением купив инфракрасную пленку.

С течением времени совершенствовалась технология изготовления инфракрасной пленки, повышалось качество и срок службы, например, в конструкцию для уменьшения сопротивления между медной шиной и карбоном ввели серебряную пасту, что позволило значительно уменьшить возможность образования электрической дуги. Вместо обычного лавсана стали применяться более дорогостоящие, но более качественные материалы, такие как полиэстер, добавляться дополнительные слои, повышающие адгезию термоплёнки и соответственно срок её службы.

Вот, к примеру, для сравнения представлены два образца инфракрасной пленки Heat Plus от компании «Seggi Century Co Ltd».

Сравнение инфракрасных пленочных теплых полов

Для сравнения возьмем две модели пленочных теплых полов: полосатый Heat Plus 220 (с карбоновым слоем нанесенный полосами)  и сплошной Heat Plus NEW (карбоновый слой равномерно распределен по всей поверхности).

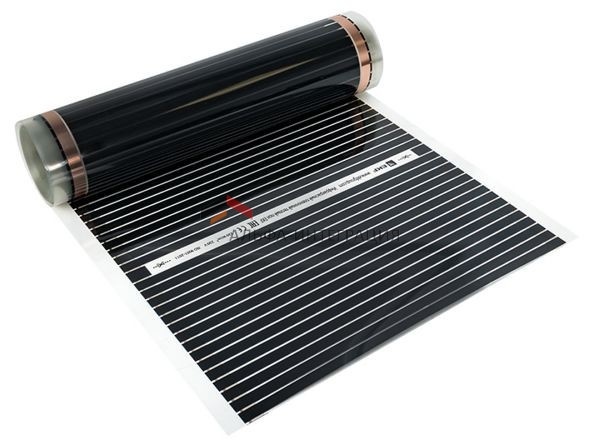

Структура полосатого пленочного теплого пола

• Защитный слой из высокотемпературного прозрачного полиэстера (Р. Е.Т).
• Нагревательный элемент – карбоновый слой (черные полоски).
• Серебряная подложка для уменьшения сопротивления.
• Медная шина шириной 20 мм.
• Защитный слой из высокотемпературного матового армированного полиэстера (Р.Е.Т).

Структура сплошного пленочного теплого пола

• Негорючий водонепроницаемый изоляционный слой РЕТ (полиэтилентерефталат).
• Прочный негорючий двухслойный нетканый материал (KNOW-HOW).
• Изоляционный слой РЕТ (полиэтилентерефталат).
• Армированные электродами медные шины.
• Серебряная подложка.
• Карбоновый слой.
• Изоляционный слой РЕТ (полиэтилентерефталат).
• Прочный негорючий нетканый материал (KNOW-HOW).
• Негорючий водонепроницаемый изоляционный слой РЕТ (полиэтилентерефталат).

Из представленных выше рисунков Вы можете наглядно убедиться в развитии технологий!

Слева – полосатая термопленка, а справа термопленка со сплошным карбоновым слоем и дополнительными слоями защиты, расширяющими спектр применения инфракрасной пленки (монтаж под плитку) и увеличивающими срок службы до 50 лет.

Как все было бы замечательно, наука проводила бы дополнительные исследования, производственники всевозможные испытания и в результате качество товаров только повышалось, как было бы чудно! НО!

НО, наступила эпоха ПОТРЕБЛЕНИЯ – дай больше и чтобы стоило подешевле! И вот тут-то на первое место вышел фактор цены. И пошли заказы на заводы.

Продавец: “А сделайте-ка нам подешевле!”
А заводы говорят: “Вы что? – это же ухудшение качества!”
Продавец: “Ну и что! Нам бы только продать, а там и трава не расти …”
Завод: “Ну раз так, то вот Вам изолирующий слой попроще (прозрачный), медная шина поуже, да термопленка потоньше, но работать это будет гораздо меньше.”

И появился на рынке огромный ассортимент инфракрасной пленки на любой кошелек, но соответственно и качество, а, следовательно, и срок службы, напрямую соответствующий цене.

Сравнение различных инфракрасных пленок

90 % инфракрасной термопленки продающейся на Российском рынке изготавливается в Южной Корее.

Это происходит из-за того, что оборудование для производства термопленки делает Южнокорейская Компания ДЭУ и практически весь процесс автоматизирован (обслуживающий персонал 2 – 3 человека), а то бы центром производства давно бы стал Китай со своей дешевой рабочей силой.

В России к сожалению, на современном этапе организовывать любое производство невыгодно по “не экономическим” причинам.

Российскому потребителю достаточно непросто разобраться в предложениях: «Heat Plus», «Caleo», «Hi Heat», «RexVa», «Power Film», «Unoci», «Calorique», «In-Terma», «Sky Sun», «Teploff», «TeploMir», «Ок Ондол», «Solarville», «Heat Up», «Q-Term» … достаточно или перечислять дальше?

На сегодняшний день в Южной Корее производством инфракрасной пленки занимаются более 20 компаний из них есть 5 – 6 достаточно крупные, например, компания «Green Industry Co» (торговая марка MARPE), кроме того есть ряд фирм в том числе и в России, продвигающих термопленку под своим брендом. Название при этом можно заказать любое, например, «Уноси», только напишут его на латинице, вот и получаются такие русские названия: «Unoci», «Teploff», «TeploMir», «Caleo».

Инфракрасные пленочные теплые полы – уже не новая отопительная система, но до сих пор никто в России не проводил её классификацию. Поэтому продавцы стараются представить свои бренды в наиболее выгодном свете, наделяя его какими-то уникальными качествами. Однако следует отметить, что принципиальные отличия у разных пленочных теплых полов одного класса незначительны, а именно материалы применяемые в производстве и система контроля качества.

В таблице приведены примеры отличия различных моделей пленочных теплых полов.

Нагреватель (карбон)	SPN-205	SPN-305	SPN-305MK	APN (сплошное покрытие)	Технология РТС
Класс (поколение)	II	III		IV (V)	VI
Модель	205Т 208Т 210Т	305Т 308Т 310Т	305МК 308МК 310МК	APN-410 (APN-510)	Marpe samreg PTC (РТС+)	Black Heat (Green Fim PTC)
Толщина	0,275 мм	0,330 мм	0,388 мм	0,4 мм	0,4 мм	0,5 мм
	очень тонкая	тонкая		дополнительные слои защиты снизу	стандарт	дополнительные слои с двух сторон
Цвет	прозрачная		матовая	серебро	прозрачная	коричневая
Работоспособность	5 лет	15 лет	15 лет	25 лет	15 лет	50 лет
Стоимость, м. кв.	5,0 $	7,5 $	10 $	15 – 20 $	15 – 20 $	20 –30 $

У разных производителей буквы могут меняться, но главный признак качества термопленки – это толщина и цвет неизменны.

Пример обозначения термопленки

Heat Plus SPN 305-МК 110W – это пленочный теплый пол Heat Plus™ (производитель компания «Seggi Century Co Ltd»), третье поколение, толщина 0,388 мм, ширина 50 см, изоляция P.E.T., 110 Вт на погонный метр (220 Вт/м.кв.).

Marpe samreg PTC+ – это пленочный теплый пол Marpe™ (производитель южнокорейская компания «Green Industry Co»), шестое поколение, толщина 0,4 мм, ширина 50 см, изоляция P.E.T. (высокотемпературный прозрачный, матовый, армированный полиэстер Южнокорейского производства), 2200 Вт/м.кв.

При общей схожести по внешнему виду отличаются эти две модели популярных пленочных теплых полов в наличии у ИК пленки Marpe samreg PTC+ позитивного температурного коэффициента 50% (РТС), на практике это означает снижение мощности в 2 раза при запирании, что дает дополнительную защиту от возможного перегрева напольного покрытия.

Ниже на видео Вы можете посмотреть как ведут себя данные пленочные теплые полы в различных условиях, в том числе при “запирании”.

Использование эффекта саморегуляции позволяет уменьшить затраты электроэнергии на отопление до 60 % и обезопасить теплый пол от перегрева.

Цвет инфракрасной пленки:

• Т (transparent) – прозрачная
• МК (милк) – матовая
• Silver – серебро
• Green – коричневая

Ширина инфракрасной пленки:

• 305 (205) – ширина 0,5 м (50 см)
• 308 (208) – ширина 0,8 м (80 см)
• 310 (210) – ширина 1,0 м (100 см)

Мощность инфракрасной пленки:

• 100 Вт – для потолочных систем отопления, прогрева стен
• 150 Вт – для вспомогательных систем отопления (комфортного подогрева)
• 220 Вт – для систем основного отопления
• 400 Вт – для промышленных систем (сушилки, прогрев бетона)
• 600 Вт – для промышленных систем (прогрев бетона, прогрев грунта)
• 800 Вт – для промышленных систем (подогрев емкостей)

Особенности применения пленочных теплых полов

Обычная температура нагрева теплого пола лежит в пределах от 18 до 24 градусов (регулировка задается терморегулятором),а вот максимальная температура нагрева ИК пленок использующихся для монтажа пленочных теплых полов составляет 60 градусов, после чего начинается деформация технологических слоев и прекращение работоспособности, вплоть до возгорания.

Промышленные ИК пленки большой мощности (400 Вт и т.д.) могут нагреваться пока не расплавятся, поэтому при монтаже нагревательных систем обязательно применяются ограничители температуры (терморегуляторы) до 70 – 80 °С!!!

Для напольных покрытий (паркет, ламинат, линолеум и т.п.) рекомендовано устанавливать температуру не более 32 градусов, а по медицинским показателям желательно ограничивать 28 градусами.

Ширина одной секции полосатой термопленки обычно составляет 20 (25) см, что обеспечивает удобство при расчете монтажа теплого пола. Полосы карбона нанесены довольно плотно, это обеспечивает равномерный нагрев всей поверхности пленки. У сплошной пленки карбоновый слой равномерно распределен по всей поверхности, поэтому резать её можно на любую длину, кроме того она не боится порезов и проколов.

Важным достоинством пленочных теплых полов является их универсальность. Они применяются в качестве основного или дополнительного обогрева помещений. Монтаж осуществляется на поверхностях с любым углом наклона. Инфракрасная термопленка применяется, как в быту для обогрева полов, стен, потолочных систем, так и на промышленных объектах для подогрева почвы, сушки древесины, обогрева емкостей, прогрева бетона и грунта.

В заключении можно с уверенностью сказать, что сегодняшний рынок развитого капитализма, в который вошла наша страна (ну или скоро там будет) предоставляет широкий выбор пленочных теплых полов на любой кошелёк.
 –  можно купить дешевую прозрачную термопленку “Хиса Рексва” или “Hi Heat”, цена 400 – 500 руб/м.кв.,
 – или купить пленку “Heat Plus”, цена 500 – 600 руб/м.кв.,
 – но, лучше приобрести инфракрасную пленку Marpe PTC, цена около 700 руб/м.кв. или Marpe PTC+, цена 600 руб/м.пог.,
 – а если позволяют средства, то относительно дорогой (1 600 руб/м.кв.) премиальный пленочный теплый пол нового поколения Marpe Black Heat- зато один раз и навсегда.

Уважаемые покупатели! Не стесняйтесь спрашивать у продавца сертификат на инфракрасную термопленку, в котором обязательно должен быть указан завод производитель, иначе Вы можете получить “кота в мешке” и самое главное рискуете остаться без гарантии.

Автор статьи (ред.2): Самойлов М.Н.

Если у Вас есть вопросы или собственное мнение по данному вопросу пишите на [email protected] или звоните по телефону +7(915)047-0084.

При использовании материалов статьи активная ссылка на статью обязательна!

Инфракрасный пленочный теплый пол Q-Term 220Вт

Бюджетное и надежное решение теплого пола – это полосатая инфракрасная пленка Q-term, мощностью 220 В. Укладка пленки не требует стяжки, поэтому монтаж займет несколько часов и его можно проводить при косметическом ремонте.

Пленочный теплый пол Q-Term 220 Вт производится в Корее. Представляет собой резистивный углеродный элемент, уложенный в несколько слоев лавсановой пленки.

Преимущество инфракрасной пленки в том, что ее можно крепить даже на стену и потолок. А также менять местоположение при перестановке мебели, чего не сделаешь с нагревательными матами

Среднее энергопотребление пленки при температуре 30 градусов составляет 70-110 Ватт. Как и в других системах «теплый пол» регулировка температуры происходит при помощи терморегулятора. На нашем сайте Вы можете ознакомиться с большим выбором терморегуляторов и выбрать понравившуюся модель.

Инфракрасный пленочный теплый пол Q-Term 220Вт и другие товары в данной категории доступны в каталоге интернет-магазина инженерной сантехники Фабрика тепла по выгодным ценам. Ознакомьтесь с подробными характеристиками и описанием, а также отзывами о данном товаре, чтобы сделать правильный выбор и заказать товар онлайн.

Купите такие товары, как Инфракрасный пленочный теплый пол Q-Term 220Вт, в интернет-магазине инженерной сантехники Фабрика тепла, предварительно уточнив их наличие или срок поставки. Вы можете получить товар в Нижнем Новгороде удобным для Вас способом, для этого ознакомьтесь с информацией о доставке и самовывозе.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Фабрика тепла. Для жителей Нижегородской области у нас не только выгодные цены на такие товары, как Инфракрасный пленочный теплый пол Q-Term 220Вт, но и быстрая доставка в такие города, как Кстово, Дзержинск, Арзамас, Бор, Городец, Саров, Выкса, Муром, Павлово, Богородск и другие города Российской Федерации.

Инфракрасный теплый пол – особенности выбора и укладки ик-пленки, стержневых матов

Что такое инфракрасный теплый пол

Инфракрасный теплый пол является отдельным видом электрических систем обогрева. Отличительная особенность данного вида – использование карбона вместо традиционных Ni-Cr сплавов.

Преимущество карбоновых проводников заключается в надежности и долговечности. Графит проводит электрический ток и при нагреве не теряет своих свойств. Даже при перегреве он сохраняет свою структуру, и не перегорает. Использование инфракрасного обогрева в напольных системах позволяет сохранить кислород, не выжигая его. Карбоновые элементы вырабатывают волны длиной от 6 до 20 микрометров, что полностью совпадает с тепловым излучением человека. Таким образом тепло, получаемое от инфракрасных нагревательных элементов благотворно воспринимается организмом людей.

Виды инфракрасного теплого пола

Инфракрасный теплый пол на сегодняшний день можно разделить на три вида – пленочный теплый пол (для монтажа под ламинат и паркетную доску), стержневые маты (для монтажа под плитку) и карбоновые маты на сетке.

Инфракрасный пленочный теплый пол

Этот пол является тонкой термопленкой, внутри которой графитовые полосы расположены вдоль или поперек полотна. Есть также сплошные инфракрасные пленки, их отличает сплошное нанесение карбона. Сверху пленка ламинирована полиэтиленом повышенной термостойкости. Толщина такого нагревательного элемента как правило составляет 0,27 или 0,34 мм, что практически не влияет на высоту напольного покрытия.

Положительной чертой инфракрасной пленки можно отметить возможность установить ее, когда все черновые работы по заливке стяжки и наливных полов уже выполнены. Таким образом, если вы не предусмотрели установку теплого пола на стадии “грязных” работ, возможно исправить укладкой ИК пленки.

К недостаткам пленочного пола следует отнести отсутствие заземляющего экрана, и требовательность к перегреву. Конечно есть “саморегулируемые” инфракрасные пленки, которые при запирании снижают свое тепловыделение на 30-50%. Это позволяет избежать локального перегрева и испорченного ламината.

Особенности монтажа ик-пленки

Монтаж ик-пленки следует осуществлять на свободной от мебели площади, таким образом, чтобы нагревательная система была не накрыта стоящей мебелью без ножек. Запирание теплого пола мебелью без вентилируемых пространств снизу губительно повлияет на напольное покрытие и греющий элемент. Если планировка помещения заранее не известна, оптимальный вариант будет использовать пленочный теплый пол мощностью 150 Вт/м2 или саморегулирующуюся, с коэффициентом PTC не менее 30%.

Идеальный вариант для таких ситуаций, это инфракрасная пленка CALEO PLATINUM. Ее эффект саморегуляции достигает 60%, что позволяет сохранить ламинат и сам нагревательный элемент в сохранности при любых оставленных вещах на полу.

Также стоит отметить, что пленочные полы пригодны для использования только в сухих помещениях, их изоляция не может обеспечить абсолютную безопасность там где сырость и влага.

Стержневые карбоновые маты

Стержневые маты представляют собой очень прочные и тонкие полимерные стержни, с токопроводящим углеродом внутри. В отличие от инфракрасной пленки, карбон там находится в большем количестве, что позволяет сделать более стабильные и надежные характеристики теплого пола. Уникальные технологии, использованные в стержневых инфракрасных матах, допускают запирание мебелью. Таким образом можно не переживать о планировке в комнате, и спокойно перемещать диваны и кресла.

Используются стержневые маты в качестве основного или дополнительного обогрева, при укладке под керамогранит и керамическую плитку. Не рекомендуем их укладывать в слой наливного пола для обогрева ламината, т.к. маты обладают повышенной мощностью. Несмотря на это, стержневой термомат не будет потреблять энергии больше, чем пленочный и кабельный теплый пол. Эффект саморегуляции в таких полах позволяет снизить мощность при достижении необходимой температуры.

Среди недостатков карбоновых матов можно отнести отсутствие экранирования и заземления. В некоторых случаях их лучше не использовать в помещениях с постоянным пребыванием детей и пожилых людей. Также с аккуратностью следует отнестись людям, с сердечными стимуляторами, т.к. возможно возникновение помех и неисправности медицинского оборудования.

Особенности монтажа стержневых матов

При укладке площади большей чем одна полоса, их необходимо разместить и подключить параллельно. Ни в коем случае не допускается монтаж нагревательных элементов внахлест! Соединения следует производить только фирменными комплектами, что гарантирует надежность и герметичность подключения, и не повлияет на гарантийные обязательства производителя.

Карбоновые маты на сетке

Сравнение плёночных инфракрасных тёплых полов

Для начала разберем, что это такое инфракрасный плёночный тёплый пол? И в чём его преимущество?

Инфракрасный пленочный теплый пол – это категория электрических систем обогрева нового поколения, представляющая собой тонкую термопленку, нагревательными элементами которой являются полосы карбона (углерода), изолированные специальным слоем, который обеспечивает защиту от внешних физических воздействий.

Преимущество инфракрасного обогрева в том, что он не поглощает кислород, экономичен, благотворно влияет на здоровье и воспринимается человеком как наиболее комфортный вид обогрева.

Как известно, организм человека является носителем инфракрасного тепла, вырабатывая волны от 6 до 20 мкм. В свою очередь, инфракрасный теплый пол имеет длину ИК-волны от 5 до 20 мкм. Поэтому вырабатываемое им тепло является биологически оптимальным для человека и оказывает положительное воздействие на здоровье.

Инфракрасный пленочный пол не создает конвекционных потоков (в отличии от радиаторного отопления) и не поднимает в воздух пылевые отложения, которые способны негативно сказаться на здоровье аллергиков и астматиков.

Радиаторные системы отопления построены по принципу конвекции. Тёплый воздух, исходящий от радиатора, стремится к потолку, остывает, затем опять попадает в радиатор. Поэтому, температура у потолка всегда выше, чем у пола. Такое распределение температуры не благоприятствует созданию оптимальной температуры для человека.

При использовании тёплого плёночного пола происходит равномерный нагрев покрытия, температура которого выше, чем у поверхности потолка.Такое распределение температур считается идеальным для создания комфорта человеку: 22°С у ног, 18°С у головы.

Также к преимуществу тёплого пола можно отнести низкую температуру теплоносителя, что нехарактерно для радиаторных систем отопления. Тепловой поток, исходящий от пола, составляет 40-220 Вт на квадратный метр, температура теплоносителя при этом составляет лишь 30-50°C.

Из-за своих конструкционных и технических параметров (плавное нарастание и равномерное распределение температуры, ограниченная габаритная мощность) инфракрасный теплый пол идеален для отопления покрытий из ламината, дерева, линолеума или ковролина.

Обязательно применение терморегулятора для ограничения температуры покрытия ниже рекомендуемых производителем.

Потребление электричества таким полом при установочной мощности 220 Вт/ м. кв. составит порядка 50 Вт/ час на 1 метр квадратный, а при использовании программируемого терморегулятора ещё меньше.

Диапазон потребления электроэнергии варьируется в зависимости от температуры нагрева, вида нагрева (отопление помещения либо поддержание температуры пола), теплопотерь в самом помещении и составляют от 30 до 80 Вт/ м. кв.

Виды инфракрасного пленочного пола

На данный момент существует три вида инфракрасных плёночных теплых полов.

Каждый из них применяется в зависимости от метода установки, потребностей заказчика или необходимостью соблюдения схемы установки согласно строительному плану.

Разберем все три вида на примере одного производителя, а именно Южнокорейской фирмы Eastec/ MARPE. Компания Eastec/Истэк берет свое начало в 2007 году и обладает огромным опытом в области систем обогрева.

1) Стандартная плёнка Eastec/ MARPE 220 Вт/м2

Разделена на секции по 25 см. , имеет ширины в 30, 50, 80, 100 см. Наиболее бюджетный вариант, ввиду отсутствия эффекта саморегуляции и сплошного карбонового слоя.

Применяется на участках, где полностью исключены тепловые запирания (проходные зоны (коридоры, открытые стены (в случае установки на стены), балконы).

2) Пленка с эффектом саморегуляции Eastec/ MARPE РТС 30% (220 Вт/м2)

Эта та же на вид пленка, только ее отличие в том, что она способна при перегреве снижать свое тепловыделение на 30%. То есть обычная пленка имеет мощность 220 Вт/ м2 и при перегреве она не меняется.

РТС ( Positive Temperature Cofficient) имеет 220 Вт/кв. м, а при перегреве мощность падает до 150 Вт/кв. м, что делает ее более безопасной.

3) Сплошная пленка Marpe Black Heat

Это современная супер энергосберегающая инфракрасная пленка с применением карбоновых нанотрубок (CNT).

Структура нагревательной пленки MARPE для теплого пола, конструкционно усилена за счет добавления пяти мощных слоев особо прочных материалов и имеет «прошитую» структуру для повышенной прочности склеивания слоев.

При этом MARPE является саморегулирующейся нагревательной пленкой, как и Eastec PТС 30%.

Наличие дополнительной изоляции делает данную пленку устойчивой к механическому давлению и в совокупности с эффектом саморегуляции, наиболее устойчивой к тепловым перегревам, по сравнению со всеми остальными видами пленок.

Фактически эта нагревательная пленка одна-единственная воплотила в себе полезные свойства всех карбоновых пленок . Она делает теплей пол (электрический пол), и безопасней, и экономичней.

Таблица сравнения инфракрасных тёплых полов

Вид плёночного пола	Мощность, Вт/ м2	Энергопотребление, Вт/ м2	Изоляция, количество слоёв	Толщина, микрон	Снижение мощности при перегреве	Шаг отреза, см
Eastec «Стандарт»	220	от 50 до 90	2	338	нет	25
Eastec /  MARPE «РТС 30%»*	220	от 40 до 60	2	338	да	25
Marpe «Black Heat»	220	от 30 до 50	5	520	да	в любом месте

В таблице наглядно видно, что плёночные полы с эффектом саморегуляции потребляют меньше электроэнергии.

Плёночный пол Eastec  и  MARPE это один и тот же завод GREEN IND. То есть один и тот же плёночный пол под разными торговыми марками.

Инфракрасный теплый пол под плитку: выбор, монтаж

Отделка пола керамической плиткой в жилых и общественных зданиях, давно и прочно завоевало лидирующие позиции. Заслугой тому, большое количество положительных качеств, которыми обладает отделочная продукция из керамики, это прочность, долговечность, несложный монтаж, большой выбор форм, размеров, фактуры и цветов, позволяющие реализовать любые дизайнерские задумки. К тому же материал экологически безопасен и прост в обслуживании.

Пленочный теплый пол состоит из полос углеродного материала, соединенных между собой медными шинами с серебряным покрытием

Но есть у кафельной или керамогранитной плитки один существенный недостаток, из-за большого коэффициента теплопроводности, при тактильном контакте возникают неприятные ощущения от холодной поверхности материала. Впрочем, хорошую теплопроводность керамики, можно использовать и на благо, если предусмотреть инфракрасный теплый пол под плитку, то это свойство поможет обеспечить качественный подогрев помещения с высоким КПД.

Виды «тёплых полов»

На сегодняшний день системы «тёплых полов» можно разделить на два основных вида:

• Водяной «тёплый пол». Состоит из уложенных особым образом, контуров труб в полу, по которым подаётся теплоноситель из общей системы отопления. Данное устройство неплохо себя зарекомендовало, но, к сожалению, имеются ряд недостатков, ограничивающих его использование. В первую очередь – это сложный монтаж и потребность в специальном дополнительном и к тому же дорогостоящем оборудовании, вторым пунктом будет проблематичность, а в некоторых случаях и невозможность выполнить монтаж водяного «тёплого пола» в многоквартирных домах, где этот вопрос обязательно нужно согласовывать с управляющей компанией.

Водяной тёплый пол

• Электрический подогрев полов. Такая система значительно дешевле, проще в исполнении и избавлена от представленных выше, недостатков водяного подогрева. В свою очередь, электрический подогрев полов можно реализовать разными способами: резистивный (в виде нагревательных элементов выступают кабели или специальные маты), или инфракрасный (ИК) на котором мы и остановимся более подробно.

Электрический теплый пол

Допускается ли устройство ИК обогревателя под керамическую плитку

Ответ на этот вопрос нужно искать в технических условиях, нормативной документации и в рекомендациях которые предоставляет производитель оборудования относительно условий эксплуатации той или иной системы обогрева.

Основное назначение плёночных систем отопления, это монтаж «сухим» методом, без заливки на них стяжки, оптимальное покрытия для них это ламинат, линолеум, ковролин. В щелочной среде, которую имеют все плиточные растворы и клеи, со временем, плёнка обогревателя может прийти в негодность, что приведёт к выходу из строя системы отопления.

Пленочный теплый пол очень прост в укладке

Более пригодны для монтажа под керамическую плитку стержневые инфракрасные обогреватели, в устройстве стяжки на такую систему, нет необходимости, керамика может укладываться непосредственно на стержневые маты, при помощи плиточного клея.

Инфракрасный способ подогрева пола

Если при резистивном методе, нагрев происходит во время протекания электрического тока по металлическим проводникам, благодаря правильно подобранному сопротивлению, то при инфракрасном методе, принцип получения тепловой энергии принципиально иной. Электрический ток, проходя через плёночный обогреватель или стержневой мат, незначительно его нагревает, но при этом создаёт ИК излучение, которое прямолинейно распространяется, нагревая все предметы на своём пути.

Инфракрасный подогрев пола – залог тепла в вашем доме

Как уже было сказано, инфракрасный «тёплый пол», можно встретить в двух видах:

1. Плёночный ИК обогреватель. Устройство состоит из двух слоёв плёнки, между которыми расположены токопроводящие шины, сделанные из меди, между собой шины соединяются полосками из специальной карбоновой пасты, которая начинает излучать тепло во время подачи электрического потенциала на контакты обогревателя.
2. Стержневой обогреватель. Данная система появилась на рынке относительно недавно, но уже стала востребованной и приобрела популярность. Выглядит она в виде своеобразной лестницы, где роль тетивы выполняют два проводника в надёжной изоляции, между которыми расположены стержни (ступени), сделанные из карбона серебра и графита. Маты, стержневого обогревателя, имеют стандартную ширину 83 см, а расстояние между стержнями составляет 9 см или 10 см, общая же длина устройства, может достигать 20 м. При подаче электрического тока на контакты обогревателя, из стержня выделяется тепло в виде инфракрасного излучения с длинной волны от 8 до 14 мкм.

Достоинства и недостатки инфракрасного «тёплого пола»

Система «тёплого пола», в которой в качестве источника тепла применяется стержневой или плёночный ИК обогреватель, оптимальный вариант для небольших помещений, таких как ванная комната, туалет, кухня или коридор, особенно учитывая то обстоятельство, что его можно укладывать на поверхность стяжки под керамическую плитку. Устройство хорошо прогревает пол, при этом тепло передаётся не конвекцией, а излучением, что сказывается на минимальном расходе электроэнергии и высоком КПД.

Если система постоянно подключена к питанию, то в режиме потребления электропитания, она работает одну треть времени.

В среднем, расход электроэнергии составляет от 10 до 70 Ват

Преимущества ИК обогревателей:

• Тепловые волны, исходящие от устройства, нагревают не только керамический пол, под которым находится система, но и, проникая через плитку, обогреваются все предметы, находящиеся в помещении, происходит это благодаря длине волны инфракрасного излучения составляющей 8-14 мкм.
• При использовании инфракрасных устройств, для подогрева пола, температуру воздуха в помещении можно снизить на несколько градусов, в сравнении с радиаторной системой отопления, это происходит благодаря тому, что тёплый поток поднимается от самого низа пола и, подымаясь выше, постепенно остывает, делая комфортной температуру воздуха в помещении.
• Система ионизирует и не сушит воздух и к тому же не вызывает аллергии.
• Тёплый пол, в котором использован стержневой или плёночный обогреватель, за счёт вторичной конвекции, прогревает не только пол, но и другие предметы, находящиеся в комнате, что делает прогрев равномерным.
• При монтаже ИК «тёплого пола», высота конструкции от стяжки занимает всего 2-3 см, поэтому устройство можно укладывать в невысоких помещениях;
• Меньшее движение пыли в отапливаемом помещении, в сравнении с радиаторной системой.
• ИК устройства, можно укладывать на неидеальную поверхность стяжки, при этом монтаж системы достаточно прост.
• Так как в системе отопления отсутствует вода в качестве теплоносителя, нет проблемы размораживания и возможность использования устройств на даче и других помещениях, в которых нет постоянного отопления.
• Стержневой и плёночный обогреватель, существенно меньше выделяют вредного электромагнитного излучения, чем электрические тёплые полы с резистивными нагревательными элементами.

Возможность программирования режима отопления электрических «тёплых полов», позволяет существенно экономить на потребляемой электроэнергии.

Инфракрасный пленочный теплый пол подходит в помещениях любого типа

Недостатки:

• монтаж электрического «тёплого пола», требует достаточно высокой квалификации исполнителя;
• для достижения эффекта экономии, максимальная рабочая температура плёночного обогревателя ограничивается 21 градусами С;
• плёночные ИК системы нельзя располагать под мебелью и оборудованием.

Подготовка под укладку, монтаж, необходимые инструменты

Монтаж оборудования можно произвести своими руками, но для получения качественного результата нужен комплект инструментов и материалов, правильная подготовка системы к монтажу и чёткое соблюдение рекомендаций завода изготовителя.

1. Подготовка поверхности. Залогом успеха, является качество основания.
2. Устройство теплоизоляции. Эти работы позволят значительно снизить энергозатраты.
3. Устройство заземления из электропроводного скотча.
4. Рассчитывается и переносится на чертёж схема укладки оборудования.
5. Монтаж инфракрасных обогревателей.
6. Подключение системы. Осуществляется через термостат, обеспечивающий обогрев до 20-25 м. кв.
7. Испытание работоспособности системы.
8. Укладка керамической плитки.

Тёплый пол кладётся поверх стяжки под керамическую плитку

Для проведения работ по устройству «тёплого пола», понадобится стандартный набор материалов и инструментов:

• непосредственно сам обогреватель в комплекте с контактными зажимами;
• провода;
• терморегулятор;
• битумная изоляция;
• теплоизолирующие материалы;
• плоскогубцы;
• отвёртка;
• скотч обыкновенный и электропроводный;
• при необходимости, другие материалы (плёнка, фанера и др.)

ИК системы отопления, подключаются к напряжению в 220В, и поэтому процесс укладки обязательно предусматривает несколько степеней защиты, но, тем не менее, во время эксплуатации нужно бережно относиться к устройству, не допускать падения тяжёлых предметов на пол и исключить возможность протечек воды.

–>

Инфракрасная пленочная углеродная система обогрева пола.

Идеальное решение для обогрева полов из дерева или ламината! Инфракрасный теплый пол.

Система лучистого отопления экономит от 25 до 40% меньше, чем традиционные методы отопления, и является более здоровой для вас и вашей семьи. Наш инфракрасный черновой пол легко устанавливается под полом, не требует наличия воздуховодов и обслуживания. Эта технология инфракрасного обогрева не расходует энергию на обогрев воздуха в комнате, а напрямую нагревает предметы и людей.Углеродная термопленка – это экономичное и качественное решение для обогрева любого здания. Электрический ток пропускается через углеродные ленты, естественным образом создавая дальние инфракрасные лучи, которые безопасно и равномерно распределяют тепло. Инфракрасный пол создает более здоровую атмосферу, поскольку в нем не циркулирует пыль и загрязняющие вещества.

Устанавливаемый под полом и полностью скрытый, черный пол разработан для помещений, где невозможно установить инфракрасные панели, где требуется ценное пространство на стене, или в местах общего пользования, где стеновые панели могут быть повреждены.Черновой пол Ecosource чрезвычайно тонкий и прочный. В отличие от других продуктов электрического теплого пола, наши углеродные волокна нелегко ломаются во время установки и герметизированы собственным влагонепроницаемым барьером. В полупроводниковой технологии нет движущихся частей в машине – она ​​не требует никакого обслуживания.

Наша углеродная нагревательная пленка идеально подходит для установки под деревянным или ламинатным полом. Это также популярный выбор под ковры и виниловые полы в сочетании с фанерным покрытием.

Что касается деревянных полов, у вас есть два рекомендуемых варианта: паркет из паркетной доски. Последние могут быть установлены «плавающими» или приклеенными. Если вы хотите использовать классический твердый пол толщиной 3/4 дюйма, рекомендуется укладывать промасленный паркетный пол полностью приклеенным.

Черный пол с подогревом имеет толщину всего 0,5 мм, поэтому он незначительно влияет на высоту пола. Пленка обычно укладывается на нашу 6-миллиметровую изоляцию пола (которая заменяет стандартную подкладку пола), чтобы минимизировать влияние на высоту вашего пола – менее 6.5 мм! Это делает его идеальным для использования в новых и реконструируемых зданиях, где обычно важна высота пола. Все системы теплого пола должны иметь регулируемые термостаты и датчики пола.

Производство тепла – пленка разработана как система обогрева (а не только для подогрева пола) и обеспечивает равномерное тепловое покрытие всего пола. Предлагается в двух вариантах 800 мм мощностью 220 Вт на м2 для любого обогрева.

Поставляется в виде комплекта, эта система подогрева пола готова к установке, с полной углеродной пленкой, водонепроницаемым мешком и 2-метровыми кабелями.

Простота установки – установка этого теплого пола проста и может быть выполнена любым человеком, обладающим элементарными навыками самостоятельной работы, однако подключение должно быть выполнено электриком. С черновым полом легко работать, и при необходимости его даже можно разрезать на месте, следуя точкам до желаемой длины, просто поместите изоленту на медную планку воздуховода, ширина соответствует выбранному и не может быть отрезать.

Качество – Нагревательная пленка производится в соответствии с высочайшими стандартами и поставляется в виде набора.Его уже много лет используют во всем мире. Он чрезвычайно надежен и поставляется со стандартной гарантией производителя 15 лет, но должен прослужить всю жизнь!

Цифровое управление – управление системой отопления осуществляется с помощью простого в использовании быстродействующего цифрового термостата, который имеет 7 дней / 24 часа автономной работы со встроенным таймером. Термостат незаметен и занимает то же место, что и стандартный выключатель света, и приобретается отдельно.

Примечание: для других напольных покрытий пленка может быть покрыта фанерой, а затем собственно напольным покрытием (керамическим, ковровым или виниловым)

Теплые полы в дальнем инфракрасном диапазоне, электрические лучистые полы с подогревом, пленка NF-350

Почему выбирают нас?

• Мы являемся производителем инфракрасных электрических обогревателей;
• Эффективная и инновационная команда дизайнеров;
• Любые OEM, ODM и индивидуальные продукты приемлемы;
• Система строгого контроля качества;
• Профессиональная техническая онлайн-служба;
• На любое письмо или сообщение ответят в течение 8 часов;
• Полная цена завода;
• 10-летняя ограниченная гарантия производителя на специальные коврики;
• Более 20 лет опыта сотрудничества с иностранными компаниями по всему миру .

Преимущества электронагревательной пленки Warmtact

1. Возможность снижения затрат на установку благодаря простоте установки

2. Более быстрый нагрев за счет параллельной структуры

3. Возможность частичного обогрева и экономии ненужных расходов на отопление

4.Менее электромагнитная волна

5. Дальнее инфракрасное излучение и анионы подавляют запах и микробы

6. Без шума, пыли и угарного газа

7. Простая конструкция и меньшее количество отказов продукта

Информация о компании

1. Warmtact – всемирно известный производитель систем обогрева поверхности в дальней инфракрасной области спектра

2. Warmtact – первое китайское предприятие, которое создает безопасную заземляющую электротермическую пленочную систему обогрева.

3. Национальный испытательный центр пригласил Warmtact создать рабочее место Центра контроля качества в области инфракрасных и промышленных электрических нагревательных приборов.

4. Компания Warmtact была награждена китайским подразделением HONGKONG GAR INFRARED RAYS ASSOCIATION.

5. Warmtact создала совместную лабораторию по системе электротермического пленочного нагрева с Харбинским технологическим институтом

6. Warmtact создает Совместную лабораторию по применению технологических установок с Институтом Вэйфан.

7. Warmtact имеет хорошую репутацию в стране и за рубежом.

8. Warmtact владеет собственной лабораторией и технологией обнаружения, чтобы гарантировать превосходное качество продукции.

9. Продукция Warmtavt пользуется авторитетом на международном рынке.

ПИОНЕР В ДЕСЯТИ КРУПНЫХ ПРОЕКТАХ

1. Независимые исследования и разработки нагревательного материала сердечника при высоких, низких и средних температурах.

2. Первое предприятие, которое разработало низкотемпературную лучистую электротермическую пленочную систему обогрева с защитным заземлением.

3. Первое предприятие, которое разработало низкотемпературную лучистую электротермическую пленочную систему обогрева, оснащенную переключателем защиты от протечек.

4. Первое предприятие, которое разработало полимерную и моющуюся электротермическую пленку в дальнем инфракрасном диапазоне.

5. Первое предприятие, которое запатентовало систему электротермического пленочного обогрева без разъемов.

6. Первое предприятие, которое разработало ковровые покрытия с нулевым электромагнитным нагревом. Серия

.

7. Первое предприятие, которое разработало линию по производству керамической электротермической пленки дальнего инфракрасного диапазона с использованием газофазного метода.

8. Первое предприятие, имеющее автоматизированное производственное оборудование и испытательную систему с патентом на изобретение.

9. Вся электротермическая пленка в дальнем инфракрасном диапазоне в Warmtact получила сертификаты в стране и за рубежом, например, в Гонконге, Японии и Европе.

10. Только электротермическая нагревательная пленка Warmtact может пройти национальные испытания при непрерывном использовании> 200000 часов, срок службы в тепле составляет около 80 лет.

Общая информация
Код ТН ВЭД	8516799000
Единица заказа	1 рулон (300 м или 500 м)
Минимальное количество заказа	20 рулонов
Ежедневное производство	400 000 метров в сутки
Сертификаты	CE, RoHS, UL (cRus), ISO9001, ISO14001
Гарантийный срок	10 лет после покупки
Условия оплаты	T / T, безотзывный аккредитив
Основные ценовые условия	EXW / F. О. Гуанчжоу, Китай
Срок отгрузки	Доставка будет завершена в течение 10 дней после оплаты остатка

1. Электрический обогреватель Warmtact с дальним инфракрасным излучением – это высокотехнологичный обогреватель высокого класса, созданный для удовлетворения взыскательных современных потребностей в обогреве.

2. Warmtact гарантирует безопасность наших продуктов.

3. Чтобы быть лучшими, мы должны использовать лучшие запатентованные материалы (основной нагревательный материал: токопроводящие чернила) и полностью автоматизированное оборудование, которое мы сами разрабатываем для производства безопасного продукта.

4. Нагревательная пленка Warmtact – это высококачественная высокотехнологичная нагревательная пленка, созданная для удовлетворения высоких требований сегодняшнего дня и обеспечивающая безопасность наших продуктов.

5. Чтобы быть лучшими, мы должны использовать лучшие запатентованные материалы и полностью автоматизированное оборудование, которое мы делаем сами, чтобы производить безопасный продукт.

Наши соображения по безопасности включают использование надлежащего сочетания композитов для формирования Warmtact.

Описание продукта

1.Система теплого пола

2. Функция PTC, безопасность и энергосбережение

3. Устройство защиты от утечки, может решить проблему утечки

4. Наша электрическая нагревательная пленка оснащена запатентованной серебряной кабиной. Серебряный стержень кабины соединяет серебряную полосу и полосу ленты для подачи питания.

Дизайн стержня и чистота серебра определяют качество нагревательной пленки.

Неправильная конструкция и загрязненное серебро могут привести к короткому замыканию и электрическому короткому замыканию, которые повредят пленку или даже вызовут пожар.

5. Наша запатентованная серебряная конструкция кабины и паста из чистого серебра делают нашу пленку одной из самых безопасных когда-либо производимых нагревательных пленок.

6. Мы разработали и интегрировали безопасность в чернильную, серебряную, ПЭТ и ламинатную пленку с использованием самых высоких технологий.

7. Электрическая нагревательная пленка Warmtact содержит высококачественную чернильную пасту, серебряную шину с уровнем чистоты 99,99%.

8. Он изготовлен из ПЭТ высшего качества и клея на рынке. Двусторонний высокотемпературный ПЭТ молочного цвета позволяет нам производить высокотемпературную электрическую пленку, не беспокоясь о дефектах или деформациях.

9. Толщина защитного слоя ПВХ: 0,3 мм.

10. Мы с радостью предоставим услуги OEM. По поводу рисунка угольной печати, энергопотребления, модификации стойки кабины и других технических настроек, пожалуйста, свяжитесь с нашей командой инженеров.

Технические характеристики изделия

Толщина: 0,6 мм

Ширина: 10–80 см

Технические характеристики

Блок питания	20 Вт-30 Вт / шт.
Точность	± 0.5ºC
Датчик датчика	НТК
Потребляемая мощность	<0,3 Вт
Ток нагрузки	12A / 16A
Диапазон регулировки температуры	5 ºC – 60 ° C
Предельный диапазон температур	-10 ° С-99 ° С
Выход	Переключатель реле
Состояние изоляции	Нормальная среда
Текущая программа	Установить на 1 неделю как цикл
Установка	Напольный и настенный
Приложение	Настенная система обогрева
	Система электрического теплого пола
	Инфракрасный обогреватель
Свидетельство	CE, RoHS

Характеристики

• Идеально подходит для установки под любым плавающим полом, включая ламинат.

• Обеспечивает лучистое тепло для пола с уровнем комфорта, с которым не может сравниться ни один другой метод обогрева.

• Благотворно влияет на человеческий организм за счет инфракрасного излучения

• Нагревательная пленка не излучает электромагнитные волны

• Благодаря тонкой конструкции, простой в установке и готовом к использованию

• Возможность выбора желаемого уровня температуры для вашего собственного комфорта

• Возможно небольшое или частичное применение

• Чрезвычайно энергоэффективный

• Образует отрицательные ионы

• Пленка не обернется и не сломается при длительном использовании

• Высокая тепловая эффективность и низкая стоимость

• Оперативная работа

• Экономия энергии и затраты

• Чистота и безопасность

• Без шума

• Длительный срок службы

NF-350 Информация о продукте
Основной материал	ПВХ + ПЭТ
Электропроводка	Серебряная проволока
Нагревательная пластина	токопроводящие чернила
Напряжение	110–240 В
Температура нагрева поверхности	Однородность
Максимальная температура нагрева	150 ° С
Ширина	230-800 мм
Длина	Любая длина по требованию
Толщина	0.6 мм
Срок службы	200 000 часов

Что такое дальний инфракрасный луч (FIR)?

Дальний инфракрасный луч – это часть спектра солнечного света, невидимая невооруженным глазом (от 9 до 14 микрон). Поскольку такое излучение проникает больше, чем видимый свет, оно пригодно для многих практических применений, таких как сушка, нагревание и термотерапия.

Какую пользу FIR приносит нашему организму?

Физические свойства FIR проникают глубоко в подкожные ткани, улучшая кровообращение, повышая общий метаболизм и выводя из организма биопродукты метаболизма.

Проникая под кожу, дальний инфракрасный луч (FIR) преобразует световую энергию в тепловую. Тепловой эффект в глубоких тканевых слоях вызывает расширение кровеносных сосудов и капилляров, способствуя лучшему кровообращению.

Применение теплопроводящей нагревательной пленки

Обзор компании

F Компания Guangdong Warmtact Electrical Heating Technology Co., Ltd., основанная в 1996 году на базе инфракрасного нагревательного элемента, является высокотехнологичным предприятием, специализирующимся на исследованиях, производстве, продажах и технических услугах.Warmtact также объединяет многих международных технических специалистов в области научных исследований и добился быстрого прогресса.

История развития

декабрь 1996

Warmtact начал крупносерийное производство электротермической мембраны и экспорт.

Июль 1998 г.

Warmtact стал лидером в области применения электротермических мембран в системах теплообмена нефтепроводов и внесен в литературу

март 2002 г.

Warmtact участвовал в отчете об исследовании проекта электротермической пленки и представлен в Комиссию национального развития и реформ

Май 2003 г.

Warmtact указал на улучшенную схему электротермической пленки, исследовал соединительный кабель типа Т и специальное кабельное соединение

декабрь 2003 г.

Warmtact был приглашен к сотрудничеству с японской группой Qing Liu, президент г-н Цзя был техническим директором группы

Апрель 2004 г.

Warmtact удалось разработать моющуюся гибкую электрическую нагревательную пленку для дальнего инфракрасного диапазона

Январь 2005 г.

Warmtact удалось разработать газовую хроматографию в дальней инфракрасной области и керамику

Линия по производству электротермической пленки в дальнем инфракрасном диапазоне

Июль 2007 г.

Warmtact удалось разработать линию по производству водонепроницаемой, быстро нагревающейся электронагревательной пленки в дальней инфракрасной области спектра

Июль 2008 г.

Warmtact была приглашена в качестве предприятия Гонконгской ассоциации дальнего инфракрасного излучения (FIRA) и наградила предприятие, поддерживающее дальние инфракрасные технологии, в Азии

Март 2009 г.

Компания Warmtact получила награду от Японской ассоциации дальнего инфракрасного излучения (FIRA) как единственное предприятие, производящее электрическую нагревательную мембрану в дальней инфракрасной области спектра в Китае.

с июня по август 2010 г.

Warmtact была нанята Китайской академией социальных наук в качестве технического консультанта “Рынок дальнего инфракрасного диапазона в Китае”.

Сентябрь 2012 г.

Warmtact основал парк высоких технологий Саньшуй в провинции Гуандун с инвестициями 0.12 миллиардов, будет построена крупнейшая производственная база электронагревательной пленки в Азии

Октябрь 2012 г.

Warmtact создала совместную лабораторию по системе электротермического пленочного нагрева с Харбинским технологическим институтом

Warmtact создает Совместную лабораторию по применению технологических установок с Институтом Вэйфан.

Warmtact был приглашен национальным испытательным центром для создания рабочего места Центра контроля качества продукции инфракрасного и промышленного электрического отопления.

Warmtact был награжден китайским подразделением HONGKONG GAR INFRARED RAYS ASSOCIATION

2013

Разработан тип системы электротермического пленочного обогрева без стыка и нулевого электромагнитного поля.

Август 2014

Warmtact – единственное предприятие в отрасли, удостоенное награды за вклад в экологически чистую энергию.

Июль 2015 г.

Warmtac стало единственным предприятием в отрасли, получившим высшую награду за выдающиеся инженерные решения в области экологически чистого отопления.

2016-будущее

Warmtact стремится создать всемирно известный бренд, а также будет исследовать и разрабатывать различные продукты, использующие солнечную энергию.

Сертификат

Warmtact прошли CE, RosH, ISO9001 и имеют сотрудничество с HK FIRA, Япония и т. Д.,

Маркировочная сеть

Упаковка и доставка

Наши услуги

1.Удовлетворение потребностей клиентов очень важно для нас. Если у вас возникли проблемы с заказом, свяжитесь с нами, и мы сделаем все возможное, чтобы вы остались довольны.

2. Спасибо, что заглянули в наш список!

Приглашаем ознакомиться с другими товарами, которые мы продаем. Если у вас есть какие-либо вопросы, задавайте их – мы всегда рады ответить на ваши вопросы.

3.Warmtact имеет собственные группы исследователей, разработчиков и инженеров для разработки продуктов и имеет большой опыт в разработке проектов OEM и ODM для многих известных торговых марок в США, Европе, Азии и Австралии.

FAQ

Q1: Каков срок гарантии на ваш продукт?

A: Более 10 лет гарантии и 50 лет гарантии качества.

Q2: Каков срок службы электрической пленки Warmtact?

A: Они прошли испытания на непрерывную работу 200 000 часов, то есть срок службы более 80 лет.

Q3: Насколько безопасен продукт?

A: В отличие от других типов лучистого теплого пола, нагревательный элемент Warmtact PTC обладает уникальной способностью саморегулироваться.Таким образом, он не будет перегреваться. Нагревательная пленка Warmtact может непрерывно обеспечивать питание со всех сторон, а его устройство защиты от утечки помогает решить проблему утечки при возникновении утечки электричества. Наша система является энергоэффективной при непрерывном нагреве, позволяя саморегулирующимся нагревательным элементам контролировать температуру пола.

Q4: Под какие типы полов можно использовать нагревательную пленку PTC?

A: Нагревательная пленка PTC обеспечивает такое равномерное и мягкое тепло, что ее можно использовать практически под любым напольным покрытием, включая ковер, ламинат, мрамор, камень, плитку, дерево и т. Д.

Q5: Где еще в доме можно использовать нагревательную пленку PTC?

A: Устанавливать под проездами и дорожками для предотвращения образования снега и льда.

Устанавливается в подвальных помещениях, зимних садах, теплицах и чердаках.

Может использоваться как лучистое настенное отопление.

Ставится за зеркала, чтобы стать обогревателем.

Q6: Можно ли установить нагревательную пленку PTC под существующий пол?

А: Да.Нагревательную пленку PTC можно установить на существующий пол, не изменяя существующий пол.

Q7: Может ли нагревательная пленка PTC перегреться?

A: Нагревательная пленка PTC из-за своей особой конструкции не может перегреваться. Причина, по которой он может устойчиво нагреваться, заключается в его особом основном материале. Более того, вы можете использовать термостат для контроля температуры по вашему требованию.

Q8: Что за предприятие Warmtact Electrical Heating Technology Co., ООО?

A: Guangdong Warmtact Electrical Heating Technology Co., Ltd. – высокотехнологичное предприятие, специализирующееся на исследованиях, производстве, продажах и технических услугах.

Warmtact объединяет многих международных технических специалистов в области научных исследований.

Президент г-н Ю Цю Цзя в качестве эксперта занимает должность главного инженера, имеющего 30-летний опыт исследований в области электротермической пленки и применения технологий дальнего инфракрасного диапазона,

и сотрудничает с Харбинским технологическим институтом и Вэйфанским университетом науки и технологий в Китае.

Q9: Как оценить Warmtact Electrical Heating Technology Co., Ltd?

A: 1. Warmtact – всемирно известный производитель систем поверхностного обогрева в дальней инфракрасной области спектра

2. Warmtact – первое китайское предприятие, которое создает безопасную заземляющую электротермическую пленочную систему обогрева.

3. Национальный испытательный центр пригласил Warmtact создать рабочее место Центра контроля качества в области инфракрасных и промышленных электрических нагревательных приборов.

4. Компания Warmtact была награждена китайским подразделением HONGKONG GAR INFRARED RAYS ASSOCIATION.

5. Warmtact создала совместную лабораторию по системе электротермического пленочного нагрева с Харбинским технологическим институтом

6. Warmtact создает Совместную лабораторию по применению технологических установок с Институтом Вэйфан.

7. Warmtact имеет хорошую репутацию в стране и за рубежом.

8. Warmtact владеет собственной лабораторией и технологией обнаружения, чтобы гарантировать превосходное качество продукции.

9. Продукция Warmtavt пользуется авторитетом на международном рынке.

Q10: Когда вы начали экспорт?

A: Мы экспортируем с 1996 года.

Q11: В какие страны вы экспортируете?

A: Вся наша продукция экспортируется в Германию, США, Канаду, Францию, Россию, Австралию, Японию, Южную Корею, Индию и другие страны по всему миру.

в больших количествах каждый год и завоевывает признание среди зарубежных торговцев.

Q12: Вы производите другие продукты, кроме нагревательной серии?

A: У нас более 800 видов продукции.

Все продукты можно разделить на две категории: нагревательные и медицинские.

Товары для здоровья, такие как ковры, подушки, автомобильные подушки, приборы для здоровья в дальнем инфракрасном диапазоне и т. Д.

Инфракрасная нагревательная пленка | DAEWOO ENG

Инфракрасная нагревательная пленка | DAEWOO ENG

HOMEProducts Обогрев пленкой в ​​дальней инфракрасной области () Название модели Потребляемая мощность ширина Теплотворная способность Единица упаковки DW300 60Вт ч / м 30 см 52 ккал 100 ~ 150 м / рулон DW500 100Вт ч / м 50 см 86 ккал 100 ~ 150 м / рулон DW600 120Вт ч / м 60 см 103 ккал 100 ~ 150 м / рулон DW1000 200Вт ч / м 100 см 172 ккал 80 ~ 100 м / рулон Название продукта Нагревательная пленка Общий котел Примечания Способ строительства Сухой и мокрый тип все в наличии Только мокрого типа Можно свободно выбирать При строительстве Котельная Не требуется Требуется площадь Трубы отопления Нет Внешний вид Чистый Построенная толщина 10 мм 110 ~ 120 мм Высота этажа на 10 см Срок строительства 1 день 4 ~ 5 дней (включая отверждение) Увеличение денежного потока Нагрузка на пхен 2 кг Около 240 кг 2.38 тонн / 10 пхен нижняя нагрузка В рабочем состоянии Техническое обслуживание Не требуется Требуется постоянно Удобный A / S Почти нет Часто Строительство без забот Поломка из-за холода Нет Может произойти Уехать без забот Ремонт полов Средний ремонт Масштабный ремонт (Разборка) Удобный Расходы на техническое обслуживание Низкое (64%) Высокое (100%) Снижение затрат на топливо на 60% Реконструкция Легко Множество ограничений Название продукта Нагревательная пленка Панель теплого пола Нагревательный материал Углерод Никель Fe-хромовая проволока Электромагнитные волны Почти нет Много Дальний инфракрасный порт 90.4% Нет Конструкция подключения Параллельный Серия Перегрев Поддерживать определенную температуру Продолжайте увеличивать до перегрева Прочность Коррозия не происходит, нагрев может поддерживаться в случае частичного короткого замыкания Происходит коррозия, в случае короткого замыкания функция будет потеряна Колебания температуры в помещении между верхом и низом Обогрев за счет излучения сохраняет внутреннее пространство полностью теплым Пол горячий, а потолок холодный (сильные колебания температуры) Классификация Цена единицы поставки Ежемесячное использование Ежемесячные расходы на отопление Калорийность (㎉ / ㎡) Индекс нагрева Керосиновый котел 900KRW / 175ℓ 157 500 вон 150㎉ / ㎡ 100 СУГ 1050KRW / ㎏ 130㎏ 136 500 вон 150㎉ / ㎡ 82 Электрическая панель пола 66.8KRW / кВт · ч 1,248 кВтч 83,366KRW 110㎉ / ㎡ 52 Пленочный нагреватель 66.8KRW / кВт · ч 840 кВтч 56,112KRW 125㎉ / ㎡ 36 Ежемесячный объем использования основан на 10 пхенах и 30 днях с 8 часами в день В случае пленочного обогревателя и электрического напольного покрытия их стоимость включает базовую плату В случае сжиженного нефтяного газа, керосина и бойлера ежемесячное потребление может незначительно варьироваться в зависимости от тепловой эффективности, связанной с изоляцией здания, и типов используемых устройств.

Нагревательная пленка – «Теплый пол для вашего теплого комфорта www.heatingfloor.eu “®

” электрическая нагревательная пленка

▶ Преимущества теплой пленки

1. Экономится более 65% энергии (на регулярной основе)
2. Излучение здорового инфракрасного тепла (Дальнее инфракрасное излучение (90,3%) и анионы (250 куб. См) излучаются для улучшения здоровья)
3. Не беспокойтесь о дыме, шуме, заправке, замерзании.
4. Не сушит воздух
5. Не сжигает кислород
6. Не вызывает аллергии
7. Удобное управление, например, секционное отопление, центральное отопление и секционное управление
8. Не требует места для котла
9. Монтаж без снятия существующего пола
10. Однодневная установка
11. Монтаж без использования цементной стяжки
12. Свободный выбор вида отделочного материала

▶ Технология Нагревательная пленка ENERPIA изготавливается с использованием точной (менее 1 микрона) технологии печати путем нанесения углеродного покрытия на пленку ПЭТ для излучения тепла.Пленка настолько прочная, что ее нельзя разрезать без ножниц, потому что материал прошел термообработку более 150 ℃. ▶ Структура

• Постоянный диапазон температур и изменение сопротивления
• Покрытие из углеродных частиц высокой плотности
• Новейшая технология легирования для однородной печатной поверхности
• Непрерывное развитие специального оборудования для нагревательной пленки
• Пленка мирового класса с изоляцией и огнестойкостью
• Предотвращение искрения на углеродной поверхности за счет специальной конструкции
• Специальная водостойкая пропитка
• Ламинированная изоляционная пленка

Пленочный нагреватель Enerpia (Daewoo) вырабатывает высокоэффективное лучистое тепло Это инновационная система нагрева, которая сделана с помощью глубокой печати теплогенерирующей углеродной ткани на ПЭТ-пленке и медной шине.Поскольку он излучает дальние инфракрасные лучи и анионы, теплое лучистое тепло может быть полезно для вашего здоровья. Эта пленка идеальна для отдельных помещений, которые необходимо отапливать, потому что требуется короткий период времени, чтобы сделать тепло подходящим для клиентов, жилых помещений, офиса, церкви, ресторана, лестниц и т. Д. Для стабильного использования мы рекомендуем использовать древесину твердых пород. как отделочный материал.

▶ Основные характеристики электронагревательной пленки ENERPIA:

1. Устойчивый к горению ПЭТ-пленка: ПЭТ-пленка из слоновой кости используется в XB-65 с чипом VTH-2 для теплоизоляции, имеющей сертификат UL и производимой Doraysaeghan.
2. Глубокая печать: поскольку трафаретная печать не может печатать на углеродной ткани равномерно, она не подходит для тепловыделяющей пластины. Его частичный перегрев может вызвать возгорание и короткое замыкание. Однако мы выбрали ротационную печатную машину глубокой печати, чтобы обеспечить безопасность, равномерно обеспечивая электрическое сопротивление теплогенерирующей пластине.
3. Широкое серебряное пространство: серебряное пространство предназначено для промежутка между углеродной и медной шинами, где электрическая энергия преобразуется в тепловую.Это пространство предотвращает появление искр и является важной частью, связанной с сроком службы и безопасностью продукта. Мы расширили это пространство в целях безопасности.
4. Медная шина шириной 12 мм и током 10 А: Широкая медная шина для предотвращения перегрева. Более тонкий полиэтилентерефталат обладает превосходной адгезионной прочностью и обеспечивает резку на воздухе.

Что такое нагревательная пленка (HOT-Film)?

Что такое нагревательная пленка (HOT-Film)?

HOT-Film производства Korea Heating Co., Ltd. является превосходным и современным материалом для обогрева полов, потолков и стен.

Углеродный нагревательный элемент (электрический проводник) и серебряная паста напечатаны на полиэтиленовой пленке из изоляционного и огнестойкого материала, которую необходимо соединить с пленкой Laminex после изготовления электрода из медной фольги.

Углерод излучает тепло, дальние инфракрасные лучи и анионы, используя электрическое сопротивление. HOT-Film, основанная на тепловом излучении в дальней инфракрасной области, дает более длительный эффект нагрева, чем другие системы отопления. Известно, что дальний инфракрасный луч и анион эффективно подавляют запахи и рост микробов и ускоряют метаболизм человеческого тела, не говоря уже о создании более здоровой окружающей среды.

Сырье для горячей пленки:

Изоляционная / огнестойкая пленка из ПЭТ:
ПЭТ – это сокращение от полиэтилентерефталата, входящего в состав термопластов. Он легкий, не имеет вкуса и запаха, широко используется в предметах домашнего обихода, игрушках, электрических изоляторах, корпусах для радио и телевизоров, а также в упаковочных материалах. Для Hot-Film ПЭТ соответствует требованиям стандарта VTM-2 по изоляционным / огнестойким свойствам UL.
Он имеет цвет молока и используется для электронных / электрических материалов.

Карбоновая паста:
Это мелкий черный порошок с углеродом в качестве основного элемента. Он имеет размер частиц 1 ~ 500 мкм и используется для изготовления черной краски (пигмента), резины и типографской краски.
Для нагревательного элемента из углерода (нагревательная часть пленки) количество нагрева можно регулировать, регулируя значение его сопротивления в зависимости от соотношения углерода и графита в смеси.

Серебряная паста:
Серебряная кабина используется для увеличения проводимости и минимизации электрических искр, вызванных прямым контактом между медной фольгой и угольной нагревательной секцией.Идеальное значение сопротивления должно быть не более 1 Ом.

Пленка Laminex:
Пленка Laminex, которая используется в производстве нагревательной пленки, имеет высокую адгезионную прочность, высокую термостойкость и легкость обработки.
В частности, его клейкое вещество использует EVA (для полов) или EEA (для сауны).

Описание продукции и технические характеристики производителя:

Ниже представлен (в видеоформате) производитель Korea Heating Co., Ltd. описания и технические характеристики продукции

Превосходство системы нагрева Hot-Film:

1) Простая в установке и экономичная система отопления:

Способен снизить затраты на установку благодаря простоте строительства / установки , что означает сокращение времени строительства.

Способен к быстрому нагреву за счет параллельной структуры нагревательного элемента и использования электричества.

Возможность частичного обогрева и экономии ненужных расходов на отопление (Возможно использование центральной системы управления)

Позволяет иметь более просторное жилое пространство за счет отсутствия необходимости в отдельной котельной.

2) Экологичная и здоровая система отопления:

Нагревательный элемент изготовлен из угля, например древесного угля (активированного угля), излучающего меньше электронных волн.

Дальний инфракрасный луч и анион подавляют синдром больного дома, запах и рост микробов.

В нем не используется пламя, поэтому он производит меньше шума, пыли и угарного газа.
Идеально подходит для районов с детьми, пожилыми людьми и пациентами.

3) Экономия на обслуживании системы отопления:

Экономия затрат на 30% по сравнению с электрическим отоплением и более чем на 50% по сравнению с отоплением на жидком топливе.

Простая конструкция и конструкция означают меньшее количество отказов продукта и снижение затрат на обслуживание.

Для реконструкции дома систему легко снять и переместить.

Hot-Film Технические характеристики:

• Способен поддерживать стабильное значение электрического сопротивления благодаря технологии печати с использованием углеродных частиц регулярности и высокой плотности.
• Технология и разработка высокотехнологичного полиграфического оборудования, позволяющего печатать равномерно.
• Разработка специального ламинатора для производства нагревательной пленки.
• Использование оскорбительной и огнестойкой пленки мирового уровня.
• Технология предотвращения образования искр со стороны угольной печати за счет конструкции специальной серебряной будки.
• Конструкция предотвращения возникновения искр за счет регулировки площади сечения угольной печатной стороны.

© 2011 Far Infra Co. Ltd., – Все права защищены

220v ptc инфракрасная пленка для подогрева пола коврик для подогрева пола кристалл углеродного волокна ламинат напольная пленка фольга теплая инфракрасная нагревательная пленка распродажа

Способы доставки

Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

• Вы размещаете заказ
• (Время обработки)
• Отправляем Ваш заказ
• (время доставки)
• Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваши товары должны добраться с нашего склада до места назначения.

Рекомендуемые способы доставки для вашей страны / региона указаны ниже:

Отправлено в: Корабль из

Этот склад не может быть доставлен к вам.

Способ доставки	Время доставки	Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

инфракрасная пленка | Тепло Плюс

Heat Plus – это нагревательный элемент, который используется вместе с другими продуктами Heath Plus для создания систем электрического отопления, пленочных инфракрасных теплых полов, локальных систем отопления, нагревательных приборов, систем защиты от обледенения и таяния снега и других целей. КПД системы обогрева на основе инфракрасной пленки более 90%. Высокий показатель достигается не только с помощью инфракрасного обогрева, но и за счет исключения потерь при передаче энергии от источника к излучателю тепла.

Инфракрасная пленка в сочетании с другими материалами TM Heat Plus идеально подходит для укладки как под легкие покрытия (линолеум, ламинат, ковролин, паркет и др.), Так и для укладки под тяжелые покрытия (плитка, мрамор и др.). В основном пленка устанавливается под напольное покрытие, но также может быть закреплена на стенах, потолке или других теплопроводных поверхностях. Принцип действия нагревательной пленки Heat Plus Standart основан на преобразовании электрической энергии в тепловое инфракрасное излучение.Ключевую роль в этом процессе играет слой углерода, который служит преобразователем электричества в тепло. Нагревательная пленка нагревает не воздух, а окружающие предметы (пол, стены, мебель …), которые впоследствии отдают свое тепло воздуху. Во время работы система не сжигает кислород, не загрязняет воздух и благоприятно влияет на микроклимат в помещении. Люди, находящиеся в помещении, где установлена ​​система отопления Heat Plus Standart, всегда чувствуют себя тепло и комфортно не только за счет тепла, но и за счет процесса ионизации воздуха пленкой за счет слоя серебра.КПД пленочной системы отопления более 90% – это означает, что при одинаковом потреблении энергии вы получаете больше тепла, чем от любых других систем отопления. Это достигается за счет исключения потерь при передаче энергии от источника к радиатору тепла. Прямой обогрев напольного покрытия и окружающих предметов создает комфортный температурный слой для пребывания человека и снижает потребность в обогреве всего объема воздуха, в отличие от конвекционных систем. Инфракрасная нагревательная пленка Heat Plus состоит из безопасных и экологически чистых материалов и представляет собой пленку толщиной всего 0.338 мм, состоящий из 5 технологических слоев (в отличие от аналогов, состоящих из 2-3 слоев). Карбоновые полосы объединены в секции длиной 20 см. Слой углерода с пластификатором однородно, с большой точностью наносится на полиэтиленовую (полиэфирную) подложку. Исключается перегрев пленок с высокой удельной мощностью. Важнейшей частью конструкции инфракрасной пленки является место соприкосновения медной шины с током и углеродного нагревательного слоя. Надежный контакт обеспечивает серебряная шина, полностью покрывающая площадь медного проводника и обеспечивающая отсутствие воздушного зазора.
