Инфракрасный теплый пол под плитку

Использование напольной плитки актуально в любой комнате. Ее значительный недостаток — пол сильно холодный. Инфракрасный теплый пол уложенный под плитку поможет исправить эту проблему. Такой теплый пол устанавливается в ванной, комнате и кухне. В чем заключаются особенности ИК полов и как правильно проводить их монтаж?

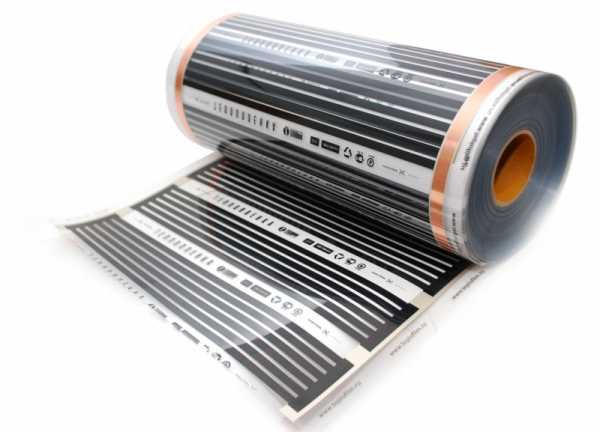

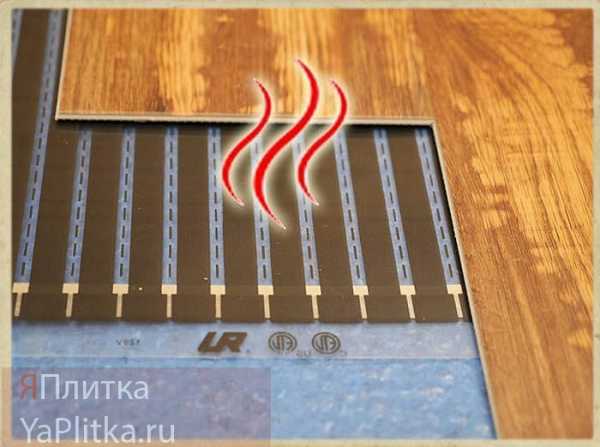

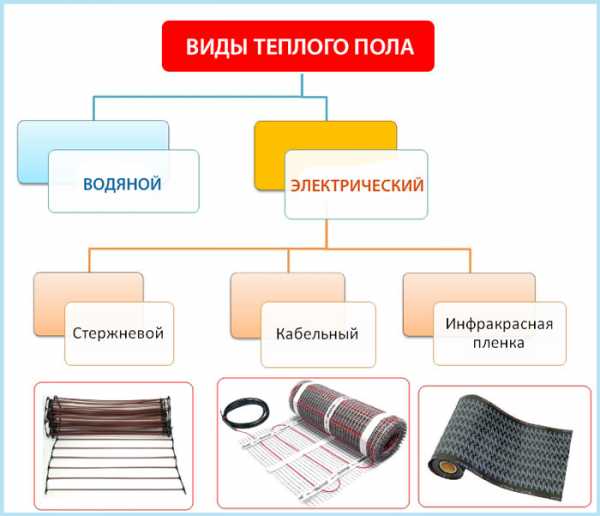

Виды теплых полов

Погода в доме… определяется теплом…

Встречается несколько видов теплого пола, а самая первая из систем теплого пола — водяной пол. Она работает по принципу обычного водяного отопления, и подключается к нагревательному котлу.

Установка водяного пола своими руками даже по инструкции был достаточно трудоемкий процесс, поэтому вскоре ему на смену пришли более практичные и современные технологии. Рассмотрим каждый вариант отдельно.

Электрический теплый пол:

  1. Кабельный. Чаще всего, это высокоомный одиночный кабель, который нагревается за счет электроэнергии.

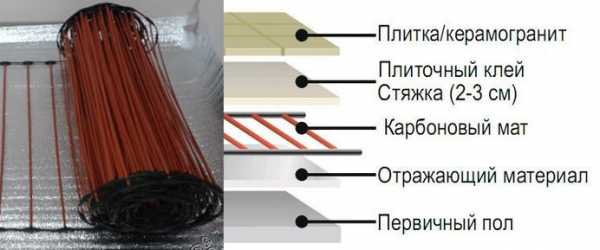

  2. Стержневой. Основой стержневой конструкции являются карбоновые стержни.
  3. Пленочный. Технология подразумевает теплоотдачу полов путем теплопроводимости ИК-излучения либо конвекции. Чаще всего, для отопления пленочного теплого пола все же используется ИК излучение, поэтому они и получили название инфракрасный теплый пол.

Выделяют два вида пленочной системы:

  1. Карбоновая. Основой выступает лавсановая пленка. Карбоновое волокно или тонкий слой графита выступают нагревательным элементом.
  2. Биметаллическая. Тонкий медно-алюминиевый слой — нагревательный элемент этой пленочной системы, он находится в полиуретановой пленке.

Какой теплый пол лучше

Разнообразие технологий подогрева пола создает для покупателя трудности при выборе. Все они имеют свои особенности, но какая из систем лучше?

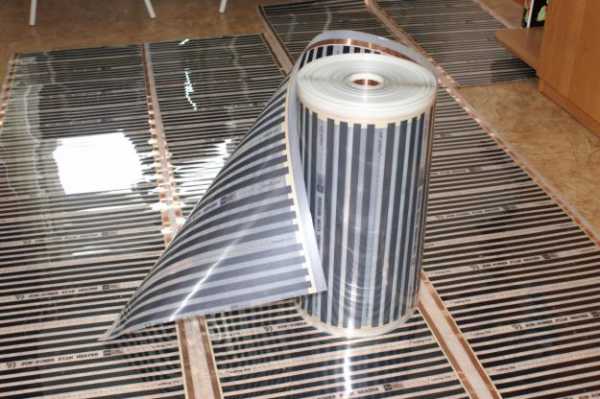

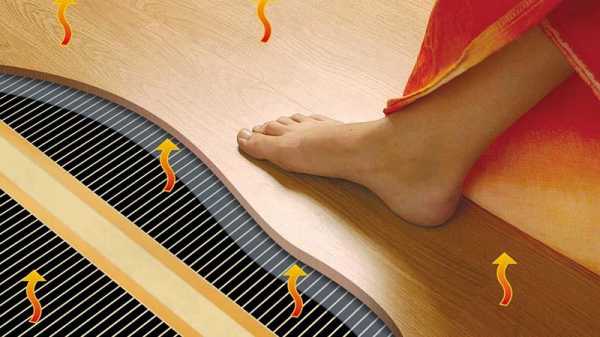

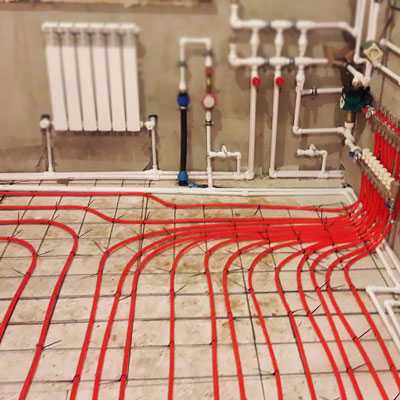

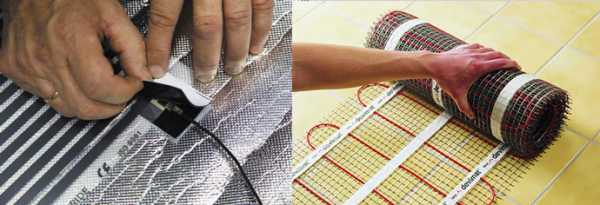

Водяной пол — это система труб, через которую проходит горячая вода. Этот вариант относится к самым первым, и не обладает практичностью и эффективностью более современных материалов.

Электрические кабельные теплые полы — более практичная и современная система. Такой пол работает от электричества, поэтому использование этой технологии отразится на счетах за электричество. По схожему принципу работает стержневой обогрев для пола, и его тоже нельзя назвать лучшим.

Реклама производителей теплых полов может быть очень красивой, но вот стоит ей верить, давайте разбираться

Инфракрасные полы тоже работают от электроэнергии, но непосредственно обогрев осуществляется за счет ИКизлучения. Это пленочный вид пола под плитку, который представляет собой тонкую пленку со встроенным нагревательным элементом. Это самый надежный и практичный вид обогревателя для пола.

Принцип работы пленочных покрытий

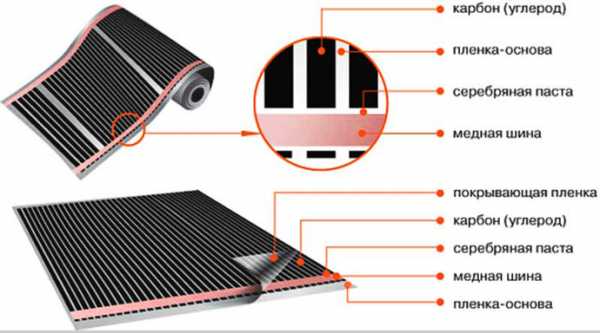

В пленочном покрытии используется карбоновый или графитовый нагревательный элемент. Другой вариант такого пола — пленка целиком покрывается карбоном.

Пленочные инфракрасные полы укладываются под плитку, на заранее очищенную и выровненную поверхность. Пленка подключается к электросети, и благодаря ИК-излучению, поверхности в комнате начинают нагреваться. Такой тип подогрева полов можно использовать как вспомогательную, и даже как основную систему обогрева помещения.

          Характеристики инфракрасных обогревателей

Температуру ИК полов можно легко регулировать. Максимально устанавливается обогрев до 50 градусов, но в этом нет необходимости. Как правило, устанавливают температуру в 21 градус.

Для работы системы необходимо напряжение 220 В, а максимальное потребление энергии около 250 Вт/м2. При терморегуляции энергопотребление на 1 кв.м 35-85 Вт.

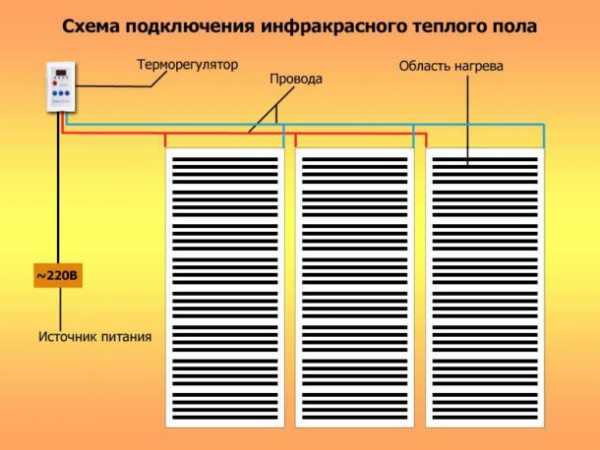

Как вы видите на данной схеме размещения подогрев разбит на отдельные зоны. При этом под ванну и душевую кабину не подводится тепло, а зачем тратить на них энергию и деньги.

          Достоинства инфракрасного пола

Преимущества ИК пола перед другими технологиями заключаются в следующем:

  1. Простота монтажа. Такая система легко устанавливается, особенно если сравнивать с водяным полом.
  2. Маленькая толщина ИК-пленки. Она не влияет на высоту полов и плиточного покрытия.
  3. Автономная работа. Система подогрева работает автоматически. Включается и выключается по таймеру и постоянно поддерживает необходимую температуру.
  4. Низкая стоимость материалов.
  5. Долгий срок эксплуатации.
  6. Эффективность ИК-полов на 20% выше, чем у других типов теплых полов.
  7. Нет необходимости в дополнительном обслуживании системы.
  8. При повреждении отдельного элемента системы, остальные продолжают работать. Это возможно благодаря их параллельному соединению.

          Недостатки инфракрасных систем при укладке их под кафель

Эта технология имеет и свои недостатки, хотя их намного меньше, чем достоинств:

  1. Высокие нагрузки на напольное покрытие могут привести к механическим повреждениям нагревательных элементов.
  2. Высокий расход электроэнергии, что приводит к большим счетам за электричество.

Важно! Хоть ИК-обогрев и требует высоких затрат на электроэнергию, их установка обходится намного дешевле, чем монтаж других систем. Кроме того, в процессе эксплуатации не нужно дополнительное обслуживание.

Особенности укладки инфракрасного пола

Укладка пленочного инфракрасного теплого пола под плитку имеет свои особенности. Существует несколько способов монтажа, которые отличает всего пару нюансов.

Способы монтажа ИК покрытий под кафель

Существует две технологии монтажа инфракрасного пола под кафель: сухой и мокрый. Первый вариант подразумевает, что ИК пленка не будет контактировать с бетоном. Монтаж инфракрасного пола мокрым способом, это заливка бетона поверх нагревательных элементов. Рассмотрим как монтировать теплый пол каждым из способов подробнее.

          Сухой метод

Монтаж сухим методом осуществляется следующим образом:

  1. Подготовка помещения. Для начала убираем весь мусор и пыль. Ямы, трещины и бугры необходимо выровнять и замазать. Если трещин много, можно сделать новую бетонную стяжку с помощью самовыравнивающихся смесей. Далее монтируем гидроизоляционную мембрану. Если используется гидроизоляционная мембрана, тогда места стыков обязательно герметизируются замазкой или широким скотчем. Мембрана монтируется внахлест на 12 см.

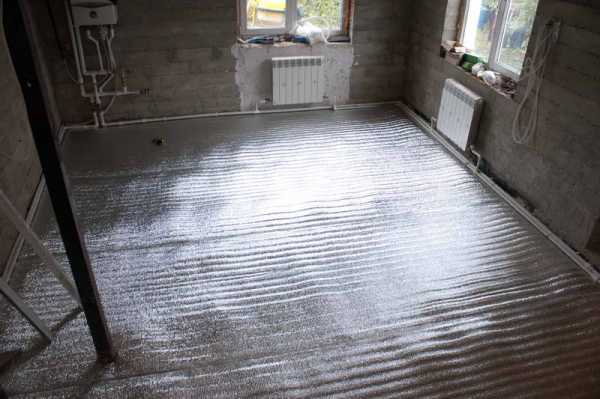

  2. Теплоизоляция. Монтаж утеплителя важен, чтобы предотвратить утечку тепла. Для этого рекомендуется использовать утеплитель с фольгированной поверхностью, которые отталкивают до 90% тепла (изолон, пенофол и т. д.). Это поможет сделать утепление пола максимально эффективным.

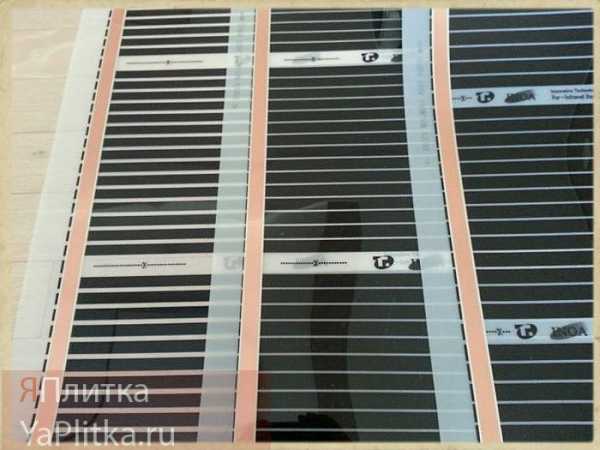

  3. Монтаж ИК-пленки. Следует помнить, что ИК-пленка имеет свои особенности, и для предотвращения сложностей во время эксплуатации все работы выполняются строго по инструкции, особенно соединение питающих проводов нагревательных элементов. Пленка укладывается аккуратно, на расстоянии минимум 10 см от стены. Между собой элементы обогревательной пленки тоже не должны соприкасаться. Для этого между ними обязательно оставляют зазор 5-7 см.
  4. Монтаж защитного слоя. Это необходимо для защиты ИК пленки от механической нагрузки. В роли защитного слоя может выступать даже обычная полиэтиленовая пленка. Главное, чтобы материал не был слишком плотным — это может снизить эффективность обогрева пола.
  5. Монтаж в виде прочных листов. Этот этап подразумевает монтаж прочного чернового пола на котором будет заливаться стяжка. Для этого часто используются листы гипсокартона, или ДСП панели. При монтаже стоит быть осторожным, чтобы не повредить ИК пленку.

Важно! Материалы из дерева менее предпочтительны. Они плохо передают тепло, а это приведет к значительным теплопотерям и снижению эффективности ИК-обогрева полов.

  1. Далее переходим к укладке кафеля, при этом используем классическую технологию. Монтаж осуществляется с помощью обычной клеящей смеси, которая наносится на плитку зубчатым шпателем. При укладке обязательно используем строительный уровень, чтобы плитка лежала ровно, и прорезиненный молоток.

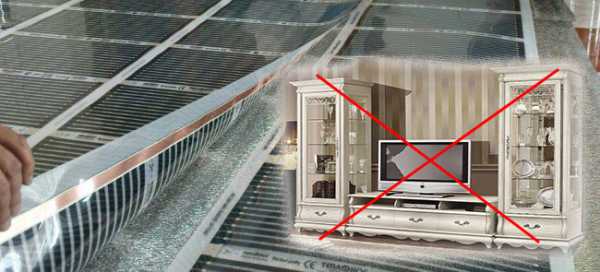

Важно! Нельзя размещать ИК-пленку под мебелью. Это будет негативно сказываться как на самой мебели (она быстрее рассохнется), так и на нагревательные элементы, из-за плохой циркуляции воздуха.

          Мокрый метод

            Этот способ лучше подходит для монтажа под плитку пленочного ИК обогревателя в плане экономии и простоты монтажа. Но в безопасности мокрый метод укладки сильно уступает из-за возможного контакта поверхности стяжки с нагревательными элементами.

Пошаговая инструкция укладки этим способом:

  1. Подготовка полов аналогично с сухим методом.
  2. Укладка утеплителя и ИК-пленки. Этот этап тоже проходит аналогично с сухим методом.
  3. Монтаж защитной пленки. Для мокрого способа укладки, этот этап является самым важным, ведь именно это влияет на долговечность такого пола. Если раствор бетона попадает на нагревательные элементы, срок эксплуатации сокращается минимум на 30%. Выбираем плотную полиэтиленовую пленку и аккуратно укладываем ее поверх ИК-пленки. Защитный слой обязательно укладывается внахлест, зазор делаем минимум 15-20 см. Места соединения обязательно герметизируются широким скотчем. Для надежности многие укладывают пленку в несколько слоев.

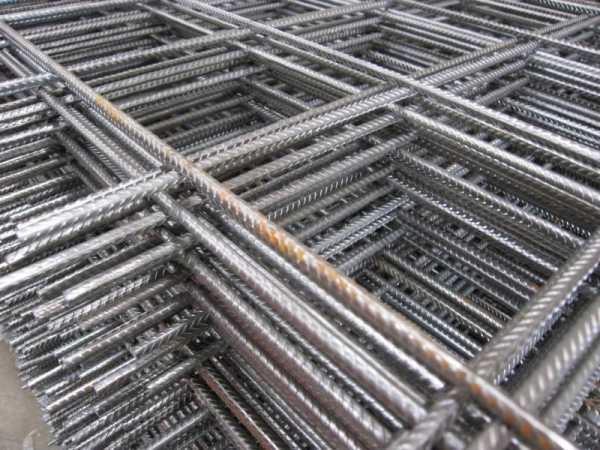

  4. Укладка армирующей сетки. Для этого используется сетка кладочная металлическая, или малярная стеклопластиковая. Монтаж армирования должен проводиться аккуратно, чтобы не повредить защитную пленку.
  5. Заливка бетонной стяжки. Если стяжка будет толще 5-10 мм, КПД ИК-обогревателя резко снижается, поэтому важно делать слой в пределах этих размеров. Чтобы полы был ровнее, часто применяются самовыравниваемые готовые смеси.
  6. Как только полы высохли, переходят к кладке керамической плитки. Процесс монтажа выполняется классическим способом.

Монтаж термопленки

Для монтажа теплого ИК-пола необходимо соблюдать технологию монтажа.

Повреждение перемычек может привести к отказу всей секции термопленки

Необходимые материалы и инструменты подготавливаем заранее, дальше следуем инструкции:

  1. Первый этап — подготовка поверхности. С места установки убираем весь мусор, выравниваем бугры и замазываем все трещины. Идеальный вариант — подготовка новой стяжки.
  2. Подготавливаем план комнаты. Отмечаем месторасположение мебели, и отталкиваясь от этого отмечаем расположение пленки.
  3. Укладываем теплоизоляцию.
  4. Герметизируем стыки термоизоляции широким скотчем.

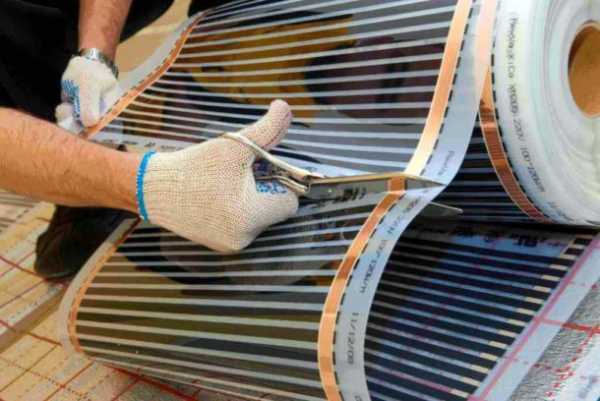

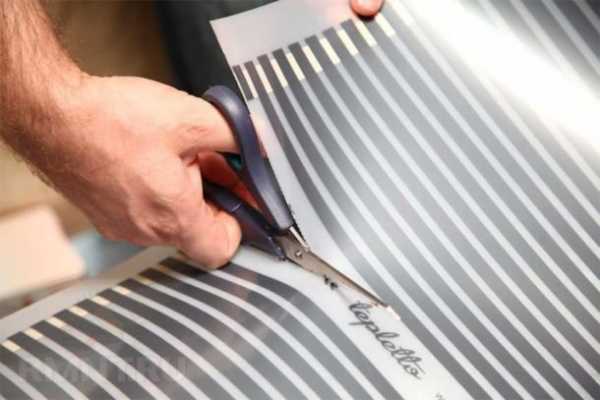

  5. Сверху укладываем нагревательную пленку. Где необходимо разрезать ИК- пленку на ней отмечен символом ножниц. Между отдельными частями пленки оставляем зазор 5-10 мм. В месте, где находится медная шина, монтируем специальные клеммные зажимы.
  6. С помощью пассатижей или электротехнических клешней крепко обжимаем эти зажимы.
  7. Все элементы соединяем параллельным соединением.

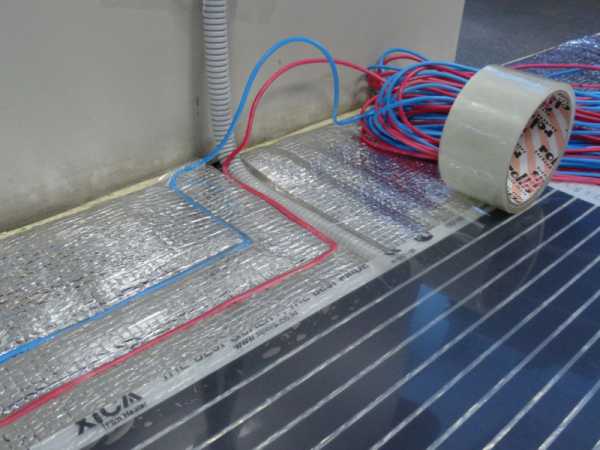

  8. Провода необходимой длины подключаем в месте, где планируется установить терморегулятор. Термодатчик устанавливается под пленку, к нему заранее присоединяются провода. Далее монтируем защитную полиэтиленовую пленку и места стыков заклеиваем скотчем.
  9. Замешиваем раствор и заливаем бетонную стяжку.

Важно! Пока стяжка и клеевая смесь для плитки полностью не высохнет, включать ИК полы нельзя. Это примерно 28-30 дней.

Правила безопасной и комфортной эксплуатации

Чтобы обеспечить безопасность использования теплых ИК полов, нужно особое внимание уделить их автономной работе и практичности использования. При установке теплого ИК пола любого вида, стоит придерживаться следующих правил:

  • Обязательно обеспечить заземление.
  • Монтаж ИК-пленки осуществляется только на сухую и ровную поверхность.
  • Нагревательные элементы подключаются непосредственно к автомату и запитываются от счетчика.

В заключение

Кафельный пол — это всегда красиво и надежно, а ИК пленка поможет сделать его еще и комфортным. В ванной или на кухне, благодаря такому подогреву будет всегда приятно стать на пол даже босяком.

yaplitka.ru

монтаж своими руками / Zonavannoi.Ru

Сегодня во многих санузлах облицовывают пол кафелем. Однако его холодная поверхность не всегда приятна. Исправить ситуацию поможет монтаж теплого пола. Установив инфракрасную обогревательную систему, вы сможете наслаждаться пребыванием в ванной и существенно сэкономить на потребляемой электроэнергии для подогрева пола.

Содержание статьи

Принцип работы пленочных покрытий

У многих хозяев возникает проблема выбора, кабельный или все-таки инфракрасный теплый пол под плитку, какой лучше покажет себя можно понять только в процессе эксплуатации. Нужно сказать, что отзывы специалистов в этом вопросе неоднозначны. Электрический кабельный подогрев требует основательной бетонной стяжки, что существенно уменьшает высоту санузла. Кроме того, он не такой экономичный, как его инфракрасный аналог. Однако некоторые специфические моменты при монтаже пленочных конструкций не делают их идеальным вариантом укладки под кафель.

Чтобы окончательно разобраться в этом вопросе, следует выяснить особенности инфракрасных теплых полов. Эти системы бывают изготовлены на основе карбоновой или биметаллической пленки. Последнюю разновидность категорически не рекомендуют использовать как обогревающий элемент под керамическую плитку.

Все такие конструкции обогрева работают по принципу инфракрасного излучения. Покрытие представляет собой пленку, разделенную на сектора. В каждом из них находятся нагревательные элементы. Во время монтажа на тонкое покрытие к медным полоскам подсоединяются клеммы. Когда подключено электрическое питание, происходит излучение тепла.

Инфракрасное длинноволновое излучение абсолютно безопасно для человека

Нужно сказать, что в отличие от других электрических систем обогрева, инфракрасный теплый пол нагревает не воздух, а окружающие объекты, в том числе и тело человека. Такое излучение абсолютно безвредно для организма и полностью аналогично воздействию солнечных лучей. Кроме того, во время работы пола, воздух обогащается отрицательно заряженными ионами, что благотворно влияет на микроклимат помещения и не пересушивает воздух, как при функционировании других электронагревательных моделей.

Характеристики инфракрасных обогревателей

Основным преимуществом пленочных систем стала их высокая экономичность работы. Максимальной экономии электроэнергии можно достичь, отрегулировав температуру примерно на 21 градус по Цельсию. Хотя высшее значение, на которое рассчитана конструкция, может составить около 50 градусов.

Стоимость этих изделий имеет большую ценовую вилку, что является их очередным несомненным плюсом. Это позволяет выбрать конструкцию в соответствии со своими финансовыми возможностями. Кроме того, существенно сократить бюджет ремонта санузла можно и самостоятельным монтажом обогревательной системы, так как укладка инфракрасного теплого пола под плитку своими руками обойдется значительно дешевле работы профессиональных мастеров.

На вопрос, что лучше водяной или инфракрасный теплый пол, можно с уверенностью заявить о целесообразности монтажа именно второго варианта. Ведь эта система становится полноценным самостоятельным источником отопления жилья, в отличие от водяных конструкций. Нужно сказать, что пленочными теплыми полами можно заменить центральное отопление квартиры. Кроме того, эту систему гораздо проще монтировать, чем водяные теплые полы.

Инфракрасный теплый пол укладывать гораздо проще, чем водяной

Универсальность углеводородных инфракрасных теплых полов позволяет их установку под любой тип напольного покрытия, иногда ими даже осуществляют утепление открытых балконов и беседок. Кроме того, достаточные водоизоляционные свойства такой системы не препятствуют укладке их в санузлах и других помещениях квартиры с повышенной влажностью. Хотя специалисты все же рекомендуют проложить дополнительный гидроизоляционный слой в таких случаях.

Недостатки инфракрасных систем при укладке их под кафель

Однако, у любого материала, помимо достоинств, всегда существуют и недостатки. Следует знать, что все полезные свойства инфракрасного излучения при укладке такого теплого пола под кафель будут поглощаться именно напольным покрытием, а не телом человека. Нагрев же помещения будет происходить за счет конвекции. Теплое покрытие пола будет отдавать накопленную энергию, и за счет движения воздуха нагреваются стены и другие предметы санузла. Из-за этого свойства не следует укладывать систему под участки, занятые мебелью и сантехникой, так как они будут сильно нагреваться от пола.

Пленочные теплые полы можно укладывать только на открытые участки пола

Еще одним существенным недостатком станет постепенное разъедание клеем для плитки тонкой полимерной пленки обогрева, что постепенно может вывести из строя всю систему, а также стать причиной короткого замыкания и пожара. Высокие свойства адгезии этих покрытий можно уменьшить, проложив между обогревательной конструкцией и керамической облицовкой лист гипсокартона и сетку из стеклоткани с небольшими ячейками. Однако такие действия значительно понизят греющую способность системы.

Теплые полы инфракрасные под плитку требуют укладки на абсолютно ровную поверхность, иначе можно легко повредить тонкую пленку еще в процессе монтажа. Поэтому следует заранее подготовить черновое основание пола и при необходимости выровнять его.

Кроме того, правильное подсоединение контактов конструкции требует определенных навыков и знаний в электрическом деле. Если вы никогда не сталкивались с такими работами, безопаснее доверить установку профессионалам.

Особенности укладки пленочного теплого пола под керамическую облицовку

Чтобы провести грамотный монтаж инфракрасного теплого пола своими руками, следует придерживаться некоторых правил и рекомендаций специалистов. Укладка этого вида покрытия несколько отличается от других электрических нагревателей. Кроме этого, определенные нюансы появляются и при финишном покрытии такой системы кафельной плиткой.

Для начала следует выяснить, что именно понадобится в процессе монтажа. Обычно можно обойтись следующим перечнем материалов:

  • система теплого пола;
  • отражающая тепло подложка;
  • провода для подключения конструкции;
  • монтажная лента-диэлектрик;
  • листы гипсокартона;
  • клей для керамических изделий;
  • кафель.

Прежде всего, внимательно осмотрите покрытие пола. Поверхность должна быть сухой и чисто, а также не иметь рельефа. При необходимости пол выравнивают.

Нужно составить проект размещения аппаратуры управления теплым полом. Обычно его монтируют в стене за пределами санузла на оптимальной для эксплуатации высоте. Провод, соединяющий датчики и систему нагрева нужно провести через гофрированную трубу, которую следует вмонтировать в слой стяжки либо утопить в стене.

Экранирующая поверхность подложки поможет избежать потерь тепла в процессе эксплуатации пола

На следующем этапе прокладывают изолирующий материал из пробки или амальгамы, отражающий тепло. Для удобства монтажа нагревательной пленки ее разрезают на полосы около 50 см по линии перфорации, скрепляя их между собой скотчем. Длина полосок при этом не должна превышать девяти метров. Особое внимание следует обратить на стыки материала, их хорошая изоляция будет способствовать длительной и бесперебойной работе системы.

Медная полоса, проходящая по всей длине отреза, должна находиться на черновом покрытии пола.

Нужно следить, чтобы концы покрытия не перекрывали друг друга, а были уложены точно встык. Все работы по укладке нужно выполнять очень аккуратно, чтобы не повредить тонкую поверхность материала. Для фиксации пленки к полу ее накрывают сверху монтажной сеткой и крепят при помощи скоб. Делать это нужно осторожно, стараясь не задевать электрические контакты во избежание их повреждения.

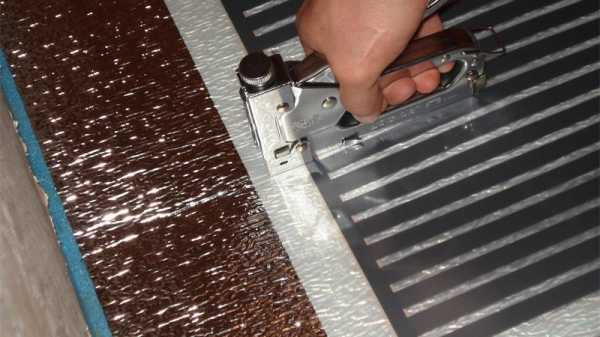

Фиксировать пленку к полу нужно предельно аккуратно, чтобы не повредить контакты

На медной полосе с помощью дырокола проделывают отверстия, на которые впоследствии закрепляют клеммы.

Подключение теплого пола к энергоснабжению квартиры

Сначала нужно закрепить датчик с показаниями температуры и регулировочное реле на стене и вывести провод через гофрированный шланг до начала пленочного покрытия.

Через клеммы с помощью проводов нужно связать между собой полосы теплого пола и соединить их с кабелем, идущим от аппаратуры управления.

Для этого в местах сочленения провода зачищают от изоляционной оплетки. Затем с помощью пассатижей обжимают их на клеммах и в месте соединения с приборами. После связывания между собой системы, все оголенные участки нужно тщательно заизолировать. Важно следить, чтобы все кабели не перекрещивались, а располагались параллельно друг другу.

После подключения клемм следует изолировать место сочленения проводов

Окончательное подключение к питанию лучше поручить квалифицированному электрику, чтобы избежать замыкания сети и возгорания жилья.

Укладка кафеля над пленочным теплым полом

Прежде чем приступить к облицовке пола, следует протестировать работу системы. В случае каких-либо неполадок, нужно их выявить и устранить. Если конструкция работоспособна, можно начинать укладывать кафель.

Для этого нужно проложить сверху пленочного покрытия листы гипсокартона. Они станут своеобразным буфером между полимерной поверхностью и щелочным плиточным клеем. Для надежности их нужно закрепить саморезами к полу, стараясь не задеть электрические контакты конструкции.

На лист гипсокартона тонким слоем наносят клей для плитки и разравнивают его зубчатым шпателем

Дальше можно приступать к укладке плитки. Важно при этом использовать гребенчатый шпатель, чтобы избежать появления воздушной подушки между кафелем и системой теплого пола. А в целом керамические изделия укладываются так же как и обычно.

Нюансы при установке инфракрасного теплого пола

Чтобы обеспечить положительный результат при самостоятельном монтаже пленочных нагревательных систем перед укладкой кафеля, следует соблюдать такие правила:

  • монтаж конструкции возможен, только если температура воздуха помещения плюсовая;
  • заземление инфракрасных систем является обязательным;
  • повреждения пленки при монтаже нужно тщательно заизолировать, а лучше стараться не допускать их;
  • запрещено укладывать полосы нагревателя длиннее десяти метров;
  • не следует загибать материал или накладывать отрезы пленки друг на друга.

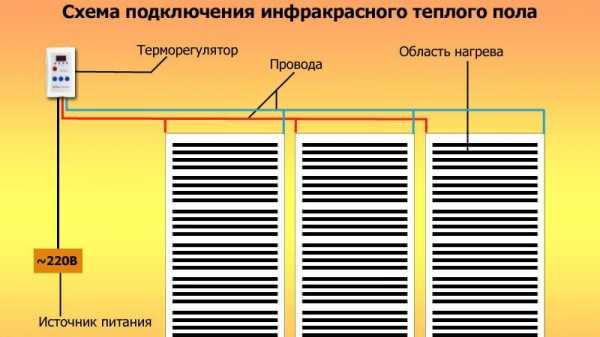

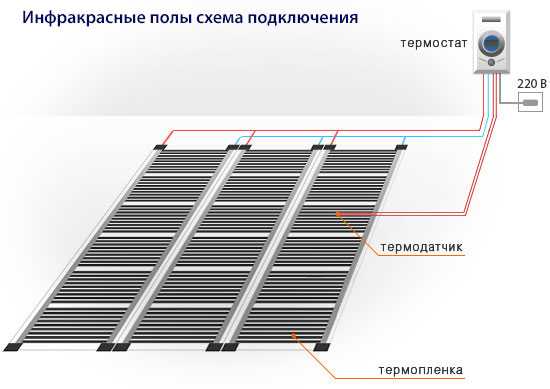

Схема подключения инфракрасного теплого пола

Выполнение всех вышеописанных норм поможет вам качественно утеплить пол в санузле даже таким нетипичным для кафельного покрытия способом.

Несмотря на некоторые мнения о негодности использования теплых инфракрасных полов под керамическую облицовку, все же существует возможность установить именно эту систему обогрева под плитку качественно. Все сложные и длительные работы по монтажу вам компенсирует экономичный и комфортный пол в ванной комнате.

zonavannoi.ru

Инфракрасный теплый пол под плитку: правильный монаж

Для создания комфортных условий в помещениях, где пол выполнен из кафеля, часто применяют систему теплых полов. Традиционно в тандеме с плиткой используют водяной или электрический подогрев, осуществляемый при помощи кабеля или греющих матов. Однако многих интересует, есть ли возможность положить инфракрасный теплый пол под плитку. Давайте выясним, как это сделать и насколько целесообразно такое сочетание.

Виды теплых полов

Современные технологии теплых полов подразумевают два вида источника подогрева: это вода и электричество.

Водяные теплые полы

Представляют собой трубки с теплоносителем, размещенные под тонкой стяжкой и напольным покрытием. По сути, это видоизмененные радиаторы отопления. Поэтому такой вид подогрева может использоваться как в комбинации с традиционной схемой, дополняя ее, так и самостоятельно, заменив ее полностью. К недостаткам водяных теплых полов можно отнести:

  • Значительную величину стяжки, которая не только уменьшает высоту помещения, но и существенно увеличивает нагрузку на перекрытия.
  • Возможность протечки в случае нарушения герметичности системы, что чревато подтоплением соседей снизу. А это может привести к весьма существенным финансовым потерям.
  • В случае отключения электричества или горячей воды в холодное время годы трубы такого теплого пола могут разморозиться. Как итог – масштабный ремонт системы.
  • Монтаж водяных теплых полов довольно сложен, поэтому не каждому под силу выполнить его своими руками.

Электрические теплые полы

В основной своей массе они делятся на три группы:

  • Кабельные. Греющий элемент выполнен в виде кабеля, закрепляемого на специальной ленте или металлической сетке. При укладке требуют тщательного расчета необходимой длины кабеля, а также довольно солидной стяжки высотой от 30 до 50 мм.
  • Греющие маты. Чаще всего это тот же кабель, но закрепленный на сетке из стекловолокна. Такие теплые полы значительно проще в укладке и требуют меньшей величины стяжки – до 30 мм. Роль стяжки может сыграть и плиточный клей: в этом случае греющие маты помещаются в его толще.
  • Пленочные: нагревательные элементы размещены в достаточно тонкой пленке. По материалу нагревательных элементов различают карбоновые и биметаллические (медь и алюминий) виды пленочных теплых полов. В отличие от двух первых групп электрических систем подогрева передача тепла осуществляется в основном за счет инфракрасного излучения, поэтому их часто называют инфракрасными теплыми полами.

Можно ли совмещать пленочные теплые полы и керамическую плитку?

Прежде чем укладывать инфракрасный пол под плитку, следует решить: а стоит ли это делать? Мнения профессионалов на этот счет неоднозначны.

Монтаж инфракрасного теплого пола в первую очередь целесообразен при таких видах напольного покрытия, как ламинат, линолеум, ковролин. А вот с плиткой дело обстоит сложнее.

Противники укладки пленочных теплых полов под кафель выдвигают следующие аргументы:

  • Непосредственно сама нагревательная пленка имеет крайне низкую адгезию, что проводит к риску отслоения от нее стяжки ил клея. Это, в свою очередь, может привести к таким нежелательным последствиям, как появление пустот и трещин в стяжке.
  • Больший расход электроэнергии, чем при использовании греющего кабеля или матов.
  • Нельзя исключать постепенное разъедание пленки клеящими составами, имеющими щелочную основу.
  • Укладывать пленочный теплый пол под плитку довольно сложно. Нужно соблюдать предельную осторожность и аккуратность. В то же время для достижения нужного эффекта можно довольно просто уложить кабельные или матовые электрические нагревательные элементы.

Но есть и ряд достоинств этого материала, учитывая которые, можно решиться выполнить укладку инфракрасного теплого пола под плитку:

  • Минимальная толщина стяжки. Если нет возможности безболезненно уменьшить высоту комнаты, то пленочные полы – единственный вариант обеспечить подогрев кафеля. Потребуется стяжка не более 8–10 мм.
  • Такие теплые полы более надежны. Если элементы подключены параллельно, то выход из строя одного из них не приведет к отказу всей системы. Повреждение же кабеля или проводящего контура мата неизбежно приведет систему нагрева в нерабочее состояние.
  • Инфракрасные нагревательные элементы не являются источниками электромагнитного излучения.

Учитывая особенности системы, можно сделать вывод, что использовать инфракрасные пленочные полы под плитку целесообразно в небольших помещениях с низкими потолками.

Подготовительные работы

Как и любые другие системы теплого пола, инфракрасная пленка требует тщательной подготовки основания:

  • Необходимо ликвидировать выступы и замазать трещины, имеющиеся в базовой поверхности.
  • Для прокладки электропроводки и установки терморегулятора выполняются канавки в стене. Как правило, терморегулятор размещают недалеко от выключателя. Так удобнее. При необходимости выдалбливается канавка в полу для размещения датчика температуры.
  • Укладывается слой теплоизоляции, профессионалы рекомендуют перфорированный изолон с теплоотражающей поверхностью из фольги. Теплоизоляцию укладывают фольгированной стороной вверх, чтобы тепло уходило обратно в помещение, и прикрепляют к основанию металлизированным скотчем.

По периметру комнаты на расстоянии 20 см от стены изоляцию не укладывают. Это делается для того, чтобы обеспечить более надежное крепление крайним плиткам.

  • Необходимо оклеить по периметру пол специальным электропроводным скотчем. Он послужит своеобразным заземлением. Питание нагревательных элементов нужно осуществлять по отдельной линии с обязательным использованием УЗО.
  • Составляется схема укладки. Подогрев не делается под тяжелой стационарной мебелью, от стен необходимо отступить не меньше 40 см.

В целях экономии можно уложить инфракрасную пленку под плитку только в тех местах, где вы будете ходить. Получаться своеобразные теплые дорожки.

Укладка нагревательной пленки

В комплект инфракрасных теплых полов обязательно входит подробная инструкция по установке. Многие производители даже снабжают изделие компакт-дисками, где все расписано по шагам. Но нелишним будет знать некоторые нюансы укладки пленки:

  • Пленка укладывается не сплошным массивом, а с промежутками в 50–100 мм.
  • Нельзя допускать наложения полос одна на другую.

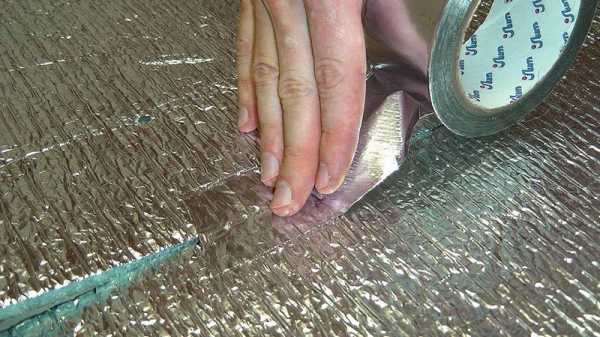

  • Для фиксации элементов на термоизоляции применяют скотч.
  • Разрезать пленку необходимо по специальным линиям отреза.
  • Размещать элементы лучше контактами в ту сторону, где находится терморегулятор. Это уменьшит длину проводов.

  • Чтобы провода не выступали над поверхностью пленки в термоизоляции под них можно сделать специальные канавки.
  • Согласно инструкции к медной полосе прикрепляется зажим для подводки электричества. После подключения проводов все контакты надо надежно защитить битумной изоляцией или термоусаживаемыми изоляционными трубками.
  • Устанавливается датчик температуры. Он может располагаться в специальной штробе, в гофрированной трубке. Ее конец надежно закрывается колпачком. При другом варианте размещения он крепится под пленкой, для чего в утеплителе вырезается отверстие соответствующей формы.
  • Выполняется подключение к терморегулятору. Если нет уверенности в своих силах, то лучше воспользоваться услугами профессионального электрика.
  • После проверки работоспособности системы стелется слой обыкновенной полиэтиленовой пленки, которая фиксируется скотчем.

Укладка плитки

Укладку плитки можно выполнить двумя способами:

  1. Поверх пленки кладется малярная сетка, на которую и заливается стяжка толщиной 8–10 мм.

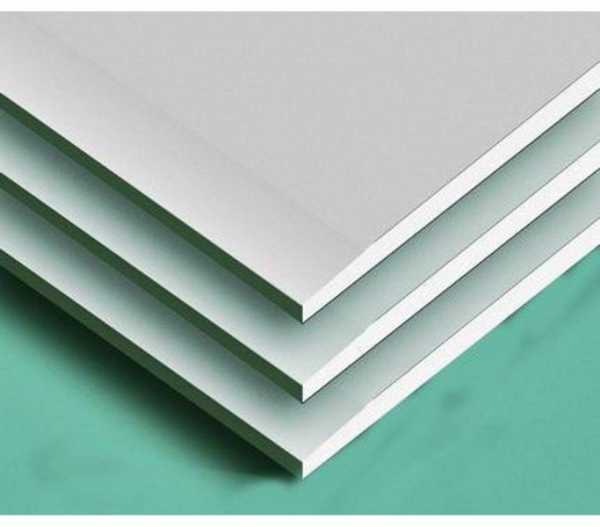

  2. Заменить стяжку могут гипсоволокнистые плиты. Их фиксацию надо осуществлять очень аккуратно в тех местах, где располагаются промежутки между отдельными полосами инфракрасной пленки.

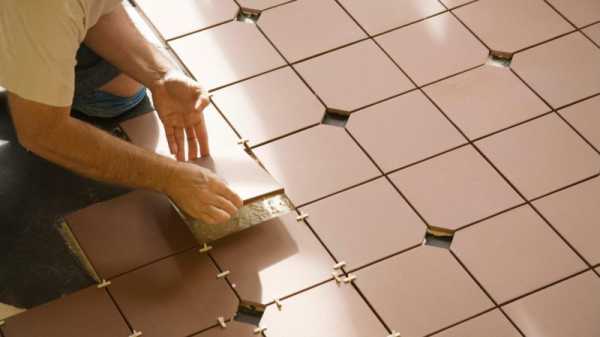

Сам процесс укладки плитки будет отличаться от стандартного только тем, что клей и затирочный раствор обязательно должны быть предназначены для теплых полов.

mr-build.ru

Как укладывать инфракрасный теплый пол под плитку своими руками: пошаговый монтаж

Одним из универсальных и широко распространенных отделочных материалов является керамическая плитка. Плиткой отделывают полы кухни, коридора, а так же стены и полы туалета и ванных комнат. При большом количестве плюсов (экологически чистый материал, надежность, долговечность и огромный выбор форм, размеров и фактур), есть один большой минус, это поверхность плитки всегда холодная и зимой и летом, поэтому рекомендуется использовать инфракрасный теплый пол под плитку.

Проблема решается просто, если использовать технологию «теплый пол». Сегодня мы с вами поговорим, об одной из разновидности электрического способа обогрева – это инфракрасный теплый пол.

А так же рассмотрим, как уложить плитку под теплый пол, и ответим на главный вопрос, можно ли инфракрасный теплый пол применять под керамическую плитку.

Способы организации системы теплый пол

Следует отметить, что существует всего два вида теплых полов:

  1. Водяные теплые полы
  2. Электрические теплые полы

Самая распространенная система это водяные полы, которая состоит из систем металлопластиковых трубок, по которым непрерывно циркулирует теплоноситель. В качестве теплоносителя может быть вода или низкотемпературная жидкость.

У этого метода есть ряд преимуществ:

  • Использование дешевого теплоносителя.
  • Возможность регулировки разной температуры в разных контурах.
  • Теплоноситель используется из системы водяного обогрева дома.

Так же есть ряд недостатков:

  • Требуется цементная стяжка толщиной 70-100 мм., которая забирает высоту комнаты.
  • Повышенная нагрузка на перекрытия.

Система электрического пола имеет плюсы и минусы, но особенно в последнее время получает широкое распространение. Это система включает в себя провода (кабели), трубки, маты и пленки.

Которые начинают выделять тепло в процессе прохождения электрического тока через нагревательные элементы. Их подразделяют на две группы, в зависимости от способа нагрева поверхности.

Кабельные – то есть выделение тепла происходит за счет резистивного нагрева элементов теплого пола, при прохождении через него электрического тока.

Нагревательные элементы представляют собой высокоомный специальный кабель.

В последнее время широкое распространение получили тепловые маты, то есть нагревательный элемент уже зафиксированный на стеклоткани с самоклеящейся основой.

В матах нагревательный элемент, может быть выполнен в виде высокоомного кабеля или специальных композитных стержней.

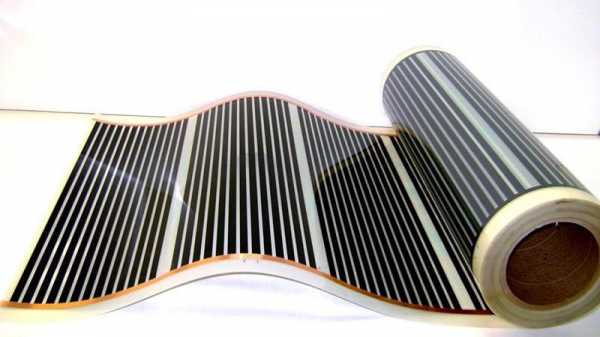

Пленочные – это новый подход в системе отопления, при прохождении электрического тока через нагревательные элементы, они начинают излучать инфракрасное излучение с длиной волны от 8 мкм, до 14 мкм.

Излучение распространяется прямолинейно и нагревает любую поверхность, которая встречается у него на пути. Устройство состоит из токопроводящих проводов (шины), а между шинами располагаются специальные полоски из карбонового волокна, которые и излучают ИК спектр.

Вся эта композиция заключается с двух сторон в пленку. Шины делают из меди. Недавно в продажу поступили стержневые ИК нагреватели. Имеет вид веревочной лестницы, где роль каната с двух сторон выполняет изолированный проводник, а ступени имеют форму стержня из графита или карбона серебра.

Так же есть небольшая классификация, из какого материала выполнены тепло-излучающие полоски или стержни.

Биметаллические, то есть нагревательный и излучательный элемент выполнен из медно-алюминиевых тонких слоев. Этот вид изделия не рекомендуют использовать под плитку.

Карбоновые, то есть нагревательный и излучательный элемент выполнен из графита или карбоновой пасты.

Следует отметить, что пленочные ИК системы «теплый пол», производят и выпускают в рулонах с шириной от 50 до 110 см., а длина таких рулонов может достигать 20 м. На рулоне есть специальные отметки, по которым можно нарезать материал нужных размеров.

Достоинства и недостатки применения инфракрасного теплого пола

К основным преимуществам, можно отнести.

  1. Пленка имеет небольшую толщину, на которую следует уложить всего 6-9 мм. плиточного клея, а потом уложить финишное покрытие.
  2. Все элементы пола крепятся между собой с помощью клемм, что позволяет быстро сделать монтаж своими руками.
  3. Так как нагрев идет за счет ИК излучения, то воздух всегда остается свежим (насыщается отрицательно заряженными ионами) и при этом не нарушается микроклимат в комнате.
  4. Отсутствие или маленькое значение электромагнитного излучения.
  5. Эта система абсолютно бесшумная, не вибрирует и не вызывает аллергических реакций.
  6. Равномерность обогрева.
  7. Возможно, использовать на дачах, банях сезонно. При промерзании можно сразу использовать, не боясь выхода из строя оборудования.
  8. Теплые полы можно оборудовать датчиками, таймером и регуляторами, которые можно программировать, для более эффективного использования и экономии электроэнергии.
  9. Долговечность и КПД примерно на 15-20% выше, чем у других видов электрических полов.

К недостаткам можно отнести:

  1. Большая зависимость от теплопроводности финишного чистового покрытия. Идеально подходит под ламинат, керамическую плитку и линолеум. Не подходит под паркет и деревянные полы.
  2. ИК панели нельзя располагать под оборудованием и мебелью. Из-за этого перестановку сделать не получится.
  3. При повреждении одного элемента он перестает работать, но при использовании на больших площадях, эти элементы соединяются параллельно, что позволяет другим электрическим матам продолжать работать.
  4. Следует отметить, потребляемая мощность нагревательных элементов в режиме терморегуляции будет составлять 1.5 киловатт в 1 час., при обогреве комнаты площадью 25 кв.м. Эти показатели применяются для полноценного и качественного обогрева, можно использовать даже в качестве основного вида обогрева помещения. Так что выгоднее использовать данную технологию для небольших помещений.

Требуется идеально ровное основание.

Можно ли установить инфракрасный теплый пол под плитку

Этот вопрос всегда вызывает бурную дискуссию, а особенно у профессионалов. Но ответить на этот вопрос можно легко, достаточно просто посмотреть на рекомендации по укладке данной системы.

Основное применение это монтаж по сухой технологии, и в инструкции будет указанно, что данные нагревательные элементы можно уложить и под ламинат, и кафель, и под дерево.

ИК пол можно применять и в уличных условиях, например на крыльце под керамогранит. Есть несколько особенностей использования данного материала.

  1. Низкая адгезия. Это приводит к тому, что при заливке бетона или плиточного клея слой получится как бы плавающим. Под плиткой возможно появление полостей и пустот. Во время эксплуатации при незначительных усилиях в этих местах, может привести к расколу керамической плитки.
  2. Негативное воздействие щелочной среды. Оболочка нагревательных элементов состоит в основном из полиэстера. Он в свою очередь со временем разъедается щелочной средой клея или цементной стяжки.

Установка инфракрасного теплого пола под плитку

Монтаж всей системы можно произвести самостоятельно. Для этого следует приобрести все нужные материалы и инструменты. Обычно в комплекте с пленкой идет следующий перечень:

  • Рулон термопленки.
  • Комплект проводов (сечение проводов зависит от мощности системы).
  • Изоляция самоклеящаяся (битумная).
  • Зажимы контактные.

Для монтажа следует дополнительно приобрести:

  • Терморегулятор его выбор так же зависит от мощности всей системы. На один термостат может обеспечить обогрев 20-25 кв.м. Так же они бывают накладными или встраиваемый. Так же в комплекте с терморегулятором идет термодатчик.
  • Двусторонний скотч.
  • Изоляция теплоотражающая.
  • Термостойкая пленка.
  • Пластиковая монтажная сетка (главное условие, чтобы не проводила электрический ток).
  • Электрические инструменты (пассатижи, бокорезы, ножницы и др.).
  • Керамическая плитка и плиточный клей.

Различают два способа монтажа ИК пленки:

  1. Мокрый метод. Его применяют при утеплении пола по камню, кафелю или керамограниту. Процесс энергоемкий, для начала подготавливаем основание, укладываем теплоотражающую изоляцию. На изоляцию укладываем и коммутируем пленку ИК. Затем ее накрываем слоем пленки и усиливаем (повышаем адгезию) армирующим элементом. После чего все заливаем нивелирующим составом. Как только он высохнет, производим укладку керамической плитки.
  2. Сухой метод. Этот метод обычно используют при напольном покрытие из ковралина, ламината или линолеума. Но для монтажа кафеля тоже можно использовать. На идеально ровную поверхность укладывается теплоизоляционный материал и нагревательные элементы. Поверх пленки укладываем термостойкую полиэтиленовую пленку, и накрываем все листами гипсокартона или ГВЛ. И потом укладываем керамическую плитку. Высота такого пирога значительно меньше, чем у водяного теплого пола, но и больше чем у мокрого метода. Так же метод имеет большую стоимость, чем мокрая технология. Но зато пленка тщательно защищена от воздействия щелочи.

Теперь мы приступаем непосредственно к самому монтажу инфракрасного теплого пола, для этого нам нужно сделать следующее.

  1. Очень важный момент, основание чернового пола должно быть идеально ровным. То есть если вы делаете ремонт, то следует убрать старое напольное покрытие и визуально просмотреть поверхность. Если требуется, то заделать все трещины и ямы. При наличии больших дефектов, произвести заливку самовыравнивающим составом или цементной стяжкой. То же самое касается и нового жилья. Следует дождаться полного высыхания стяжки.
  2. Составляем схему расположения мебели или оборудования. Разметить, где будет находиться регулятор на стене и пленка по всей поверхности пола, отступая по краям 30-40 см. и оставляя пустоты под оборудованием или мебелью. Если терморегулятор встраиваемый, то под него сразу следует сделать выемку в стене. Для терморегулятора следует подвести проводку. Лучше всего вести ее от счетчика (или распределительного щитка), и установить на него отдельный автомат. Так же следует позаботиться о линии заземления. Лучше всего это сделать до начала монтажа пленки, потому что, скорее всего, придется штробить стены, а это грязь и мусор.

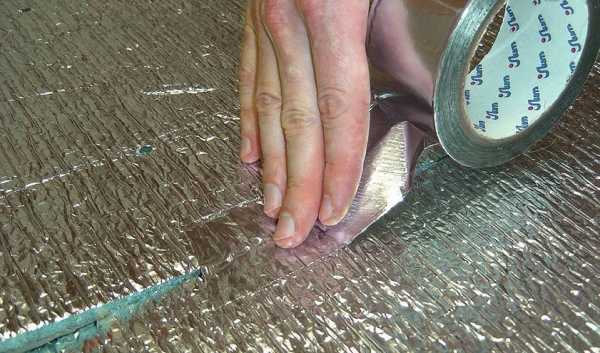

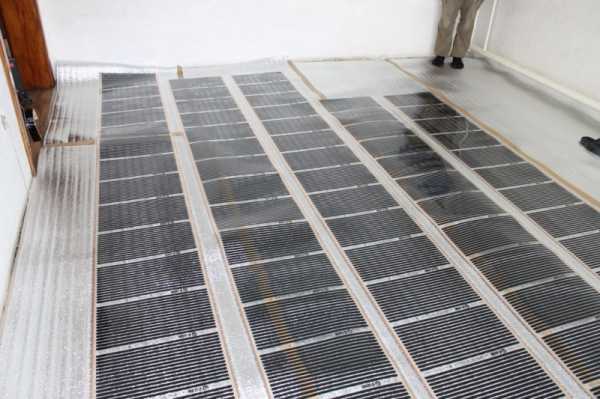

  3. Укладываем на всю поверхность пола теплоотражающую подложку. Не стоит экономить и укладывать подложку только в местах укладки пленки. Теплоотражающая подложка направляет излучение вверх, уменьшает тепловые потери. Подложка так же не должна проводить электрический ток. Она так же продается рулонами. Нарезаем на длинные полоски и укладываем их на чистое и ровное основание. Швы проклеиваем строительным скотчем, а края проклеиваем двусторонним скотчем и крепим их к черновому полу. И не забываем по всему периметру комнаты, проклеить электропроводный скотч, он играет роль заземления.

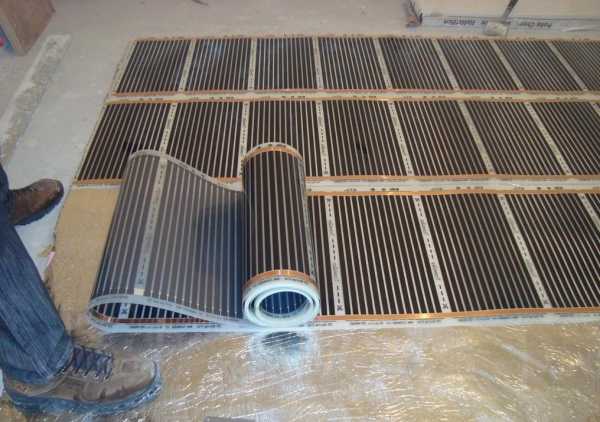

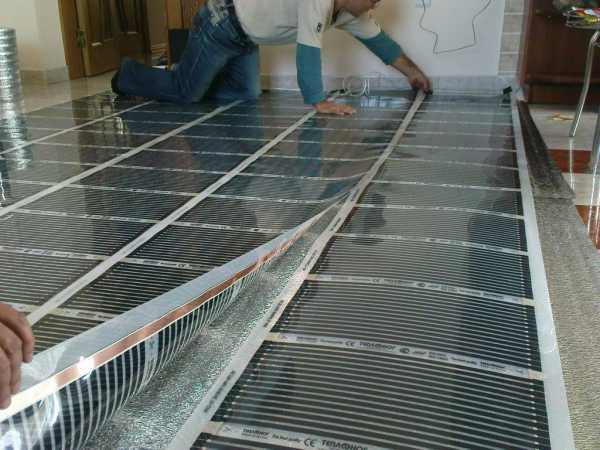

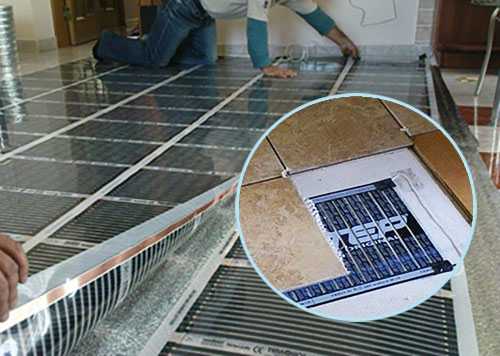

  4. Приступаем к укладке ИК пленки. Рулон раскатывается максимально по всей длине. Резать следует в специально отмеченных местах. Можно так же резать между черных полосок из кремния, только края следует заизолировать по всей длине. Отрезанный кусок следует расположить контактами в сторону терморегулятора. Следующие полоски пленки располагают на расстоянии 5-10 мм. (внахлест нельзя укладывать полоски друг на друга). Для того чтобы пленка не двигалась фиксируем ее скотчем к подложке.

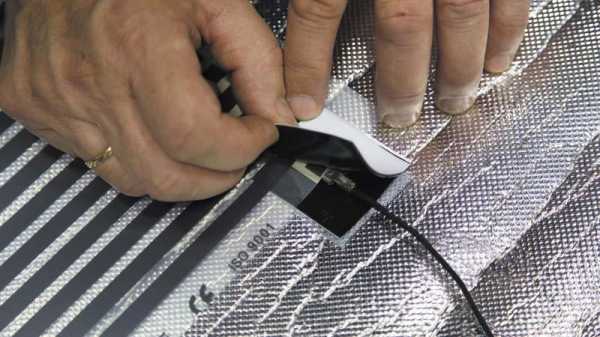

  5. В местах электрического подключения (медные шины), следует установить зажимы. Их крепко обжимают пассатижами, до тех пор, пока зубцы зажима не прокусят пластик и не будет полного контакта с медной пластиной, монтажный провод зажимаем с другой стороны зажима так же с помощью пассатиж. Между собой все маты или полоски ИК – пленки, соединяем только параллельно. Все клеммы, оголенные провода и отрезанные края пленок следует тщательно заизолировать битумной или специальной изолентой.
  6. На некотором расстоянии от пленки под полиэтиленовую пленку устанавливаем термодатчик, так же соединения хорошо изолируем. Терморегулятор лучше всего устанавливать в районе расположения включателя света, от него следует протянуть провод нужного сечения, до предполагаемого места подключения всей системы. Соединения изолируется. Схема подключения напрямую зависит от производителя и модели теплого пола.
  7. Этап проверки всей схемы. Перед включением в сеть, следует пройти каждый участок и прозвонить тестером на обрыв цепи (по сопротивлению). Затем включить в сеть и через терморегулятор выставить на 30 градусов и проверить работоспособность всей цепи целиком.

Важно!!! Если вы никогда не были связанны с электрическими работами, то соединение всех матов, датчиков и подключение регуляторов с тестированием каждой системы лучше доверить специалисту (это электрик).

  1. Если все работает исправно, стелим слой полиэтиленовой пленки (гидроизоляция). Укладываем армирующий слой, по всей площади комнаты. И можно сразу приступать к монтажу плитки, только толщина клея должна быть 8-10 мм. Но специалисты рекомендуют использовать наливные самовыравнивающиеся смеси. Которые так же заливаются толщиной 8-10 мм., а поверх полученного слоя укладывают плитку на плиточный клей для теплых полов.

Внимание!!! Первое включение инфракрасного теплого пола под плиткой следует производить только после окончательного высыхания клея и выравнивающего слоя, примерно 28-30 дней.

И еще один главный вопрос, а можно ли инфракрасную пленку использовать на стенах ванной комнаты, бани. Да можно, только следует внимательно изучить инструкцию, для каких типов поверхностей можно использовать.

Виниловая плитка, она легкая и ее можно сразу укладывать на армирующий слой поверх пленки. А вот кварцевая или керамическая плитка тяжелая и под укладку такой плитки придется соорудить специальную конструкцию, которая снизит нагрузку на поверхность пленки.

Специалисты рекомендуют под кварцевую плитку использовать стержневой инфракрасный пол.

Заключение

Как вы видите укладывать инфракрасный пол, под керамическую плитку можно, только следует соблюдать осторожность и внимательность при монтаже, и обязательно не забываем про правила безопасности.

Если полностью соблюдать технологию, то ИК пол будет вас радовать долго. А как мы понимаем теплый пол, это залог – уюта, комфорта и тепла в доме.



polsdelat.ru

Инфракрасный теплый пол под плитку

   Попытаемся ответить на актуальный вопрос, задаваемый нам клиентами, которые перед посещением нашего Центра прочитали некоторое число статей на сайтах, продающих инфракрасный пленочный теплый пол.
В свете южнокорейской экспансии наблюдается значительное увеличение числа новых дилеров, предлагающих инфракрасную пленку (отопительный материал) разных конструкций. Применение пленки предлагается всегда, везде и куда угодно. При этом продавцов не смущают ни строительные нормы, ни нормы электробезопасности, ни даже законы физики. В том числе предлагается применение ИК пленки под керамическую плитку.

   Сразу отбросим все чудодейственные свойства ИК пленки. Это ионизация воздуха!!!, антиалергенный эффект???, нейтрализация запахов))), снижение уровня электромагнитных полей, повышенный КПД и пр. Ну и главная фишка - это конечно фантастически малое энергопотребление.
Пленка, уложенная под плитку, представляет собой не что иное как тонкий нагревательный элемент, который передает тепло плитке с помощью ТЕПЛОПЕРЕДАЧИ. Потому как инфракрасные (ИК) лучи не проникают сквозь цементно - песчаную стяжку, плиточный клей и саму плитку. Вообще очень мало существует непрозрачных материалов, которые пропускают ИК лучи. Например кристаллы кремния...
Так что мы имеем горячую пленку, которая нагревает только соприкасающиеся с ней материалы, которые в свою очередь передают тепло плитке. При этом КПД — процент преобразования электрической энергии в тепловую у пленки такой же как и у любого электрического нагревателя — близок к 100 %. И чтобы нагреть напольное покрытие до комфортной температуры, любой вид теплого пола электрического — тонкие маты, инфракрасная пленка и греющие кабели — потратят примерно одинаковое количество ватт/час электроэнергии.

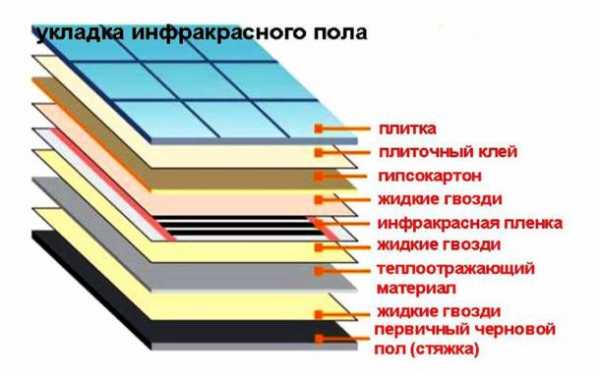

   Теперь рассмотрим варианты укладки пленочного теплого пола под плитку.
1. Вариант KNAUF «Суперпол»
КНАУФ Суперпол представляет собой элемент пола заводского изготовления, склеенный из двух малоформатных влагостойких гипсоволокнистых листов размером 1500x500x10 мм со смещением относительно друг друга в двух перпендикулярных направлениях на 50 мм. Общая толщина - 20мм. Конструкции с использованием КНАУФ Суперпола применяются для устройства оснований под чистовые покрытия как по железобетонным, так и по деревянным перекрытиям. Они подходят для любого типа современных напольных покрытий (линолеума, паркета, керамической плитки и т.п.). Укладку покрытия можно начинать сразу после высыхания клея, используемого при соединении элементов пола между собой. Для склеивания элементов пола при монтаже используется клеи, поставляемые предприятиями группы КНАУФ. До отвердения клея надежную фиксацию выполняют винты для ГВЛ.
В нашем случае Heat-Plus — инфракрасная пленка, а сухая засыпка — керамзит, может быть заменен на пенополистирольные плиты.
Тут есть опасность повреждения пленки излишне перекрученными саморезами и трудности при монтаже пленки на больших площадях. Кроме этого, вне доступа остаются недоступные рукодельные соединения  кусков пленки.

2. Вариант когда поверх пленки укладывается лист СМЛ, ЦСП, ГВЛ.
Предлагается многими продавцами пленочных полов.

В этом варианте монтажа есть проблемы надежной фиксации листового защитного материала. При фиксации саморезами можно попасть в токоведущие дорожки пленки а также нарушить гидроизоляцию комнаты.

3. Вариант с заливкой пленки непосредственно стяжкой или клеем отметаем как проверенно неправильный.

Вывод

Что мы имеем в результате? Плюс у инфракрасной пленки под плитку один - цена самой пленки. Это преимущество имеет классическая полосатая пленка. Многослойные пленки со сплошным карбоновым слоем стоят в разы дороже.

Минусов немного но...
1. Меньшая надежность по сравнению с классическими кабельными системами, собранными в заводских условиях. Самое слабое место — соединение токоведущих шин с силовыми проводами делается на месте руками
2. Усложнение структуры пола за счет дополнительных слоев и, соответственно его удорожание.
3. Электробезопасность. Пленка предназначена для использования в сухих помещениях. Пленка с заземлением существует, но стоит дороже классического тонкого экранированного нагревательного мата, предназначенного для монтажа под плитку. Кроме всего этого  нагревательные пленки неэкранированы, зачем вам лишний электромагнитный фон под ногами.
4. Невлагостойкость. Места подсоединения пленки с питающим проводом не герметичны, а значит, при прорыве трубы, влага может просто навсего закоротить всю систему, или фазное напряжение окажется на поверхности плитки.

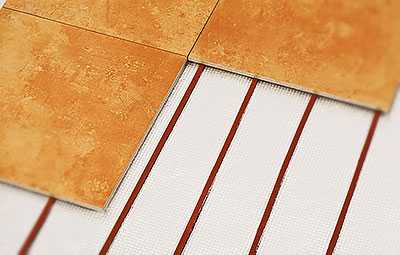

Мы рекомендуем для укладки под плитку тонкие маты в слой плиточного клея. Из Европы Ceilhit (Испания) или Азии Lavita (Ю. Корея), а также российский "Теплый пол №1", а теперь и  маты с пожизненной гарантией "Золотое Сечение GS". Для бюджетного применения есть в наличии универсальный кабель Теплый пол №1, толщина и мощность его подобраны специально для монтажа в плиточный клей или тонкий наливной пол. Также его можно уложить и под толстую стяжку под любое половое покрытие.

Центр Теплых Полов предлагает все виды теплого пола под все виды напольных покрытий. Просьба решать вопросы по конструктивному исполнению отапливаемого пола с нашими квалифицированными специалистами.

Статья "Какой теплый пол под плитку лучше..?"

Переход к выбору теплого пола под плитку...

Google

www.profi-nn.ru

Устройство инфракрасного теплого пола под плитку

Оглавление статьи:

Использование инфракрасных теплых полов при обустройстве современных квартир обусловлено желанием обеспечить максимально комфортную обстановку в своем доме. Такие системы нагрева полов применяются тогда, когда центральное отопление не справляется с обогревом помещения и напольное покрытие, по которому перемещаются домочадцы, остается холодным. Укладку ик-пола можно осуществить под разные виды отделочных материалов, в том числе плитку, ламинат и линолеум. Самым сложным из указанных вариантов является инфракрасный теплый пол под плитку, так как нагревающаяся пленка в этом случае окажется в слое плиточного клея. Как правильно провести все работы по монтажу инфракрасного покрытия?

Что такое инфракрасный пол?

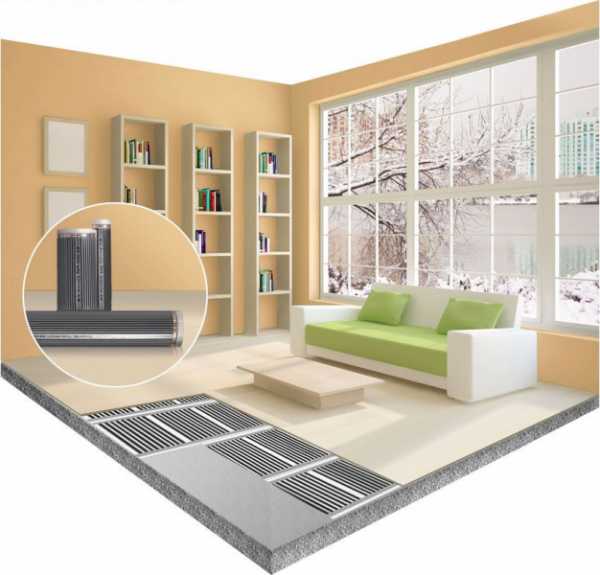

Теплый инфракрасный пол монтируется с помощью специальной пленки, которая представляет собой материал толщиной до 1 мм. Внутри этой пленки находятся электроприводные компоненты, обеспечивающие нагрев поверхности пола. Характерной особенностью такого пол является тот факт, что система обогрева нагревает не воздух в помещении, а предметы, стоящие на поверхности пола, а излучение тепла внутрь комнаты обеспечивает карбоновая паста, запаянная в полиэстере.

Ик-пленка работает от сети при стандартном напряжении 220 Вольт, подключение системы осуществляется при помощи терморегуляторов, идущих в комплекте. Такой обогрев жилых помещений достаточно экономичен, так как не требует больших затрат электроэнергии.

Инфракрасный пленочный теплый пол можно постелить в гостиной и спальне под ламинат, а на кухне – под плитку. Для этого используется одна и та же ик-пленка со стандартными характеристиками. Требуемое напряжение сети, которое обеспечивает эффективную работу ик-пола, составляет 220-230 Вольт, а мощность, тратящаяся на метр площади комнаты, может быть разной – в границах от 150 до 440 Вт. Чтобы сориентироваться, пленка какой мощности вам требуется, вам необходима инструкция конкретному виду ик-покрытия. Пленки с показателями в 150 Вт могут прогреть пол до +45 градусов, а 440 Вт – до +80. Выбирать инфракрасный материал рекомендуется с учетом этих параметров.

Инфракрасный пол, укладываемый под плитку или иное отделочное покрытие, является пожаробезопасным, так как даже при самой высокой мощности термопленки в 440 Вт максимально возможная температура не превышает порог плавления этого материала в +264 градуса.

Среди преимуществ использования для обогрев жилых помещений ик-полов можно отметить бесшумность их работы и простоту процесса укладки. Монтаж покрытия не составляет труда и может быть выполнен самостоятельно. Теплый пол на основе термопленки не будет мешать вам отдыхать в домашней обстановке. Такое покрытие не вызывает вибраций, не снижает уровень кислорода в воздушном пространстве квартиры и не пахнет в процессе эксплуатации.

Инфракрасный пол, который стелется под линолеум или декоративную отделку другим материалом, не только прост в монтаже, но и достаточно практичен. Тепло, исходящее от материала, распределяется равномерно по все обогреваемой площади, и практически сразу ощущается под ногами, так как на прогрев верхнего слоя покрытия требуется минимум времени. Ик-полы не сушат воздух жилых помещений и не поднимают пыль, что имеет большое значение для здоровья домочадцев.

Среди эксплуатационных характеристик ик-покрытия можно отметить возможность регулировки необходимого уровня температурного режима с помощью терморегулятора. Соединение нагревательных элементов внутри пленки имеет параллельный характер, благодаря чему пол будет прогреваться даже в том случае, если одна из секций испортится и перестанет греться.

Монтаж ик-пленки под плитку

Инфракрасный теплый пол под плитку необходимо укладывать особым образом, так как такой вариант организации теплых полов отличается уязвимостью термопленки по отношению к плиточному клею. Ик-пленка сама по себе характеризуется низкой степенью адгезии, ее поверхность плохо сцепляется со следующим слоем половой конструкции. Поэтому заливка поверх уложенной термопленки цементной стяжки или монтаж плиточного полотна может привести к тому, что пол получится плавающим. Подобный недостаток вызывает проблемы с дальнейшей эксплуатацией готового пола.

Плиточный клей обычно имеет щелочную среду, которая разъедает полиэстер. Пленка вод воздействием веществ, входящих в состав клея, будет растворяться, что может привести к короткому замыканию и выводу из строя всего покрытия.

Как провести монтаж пленочного пола под керамическую плитку своими руками? Начать работы необходимо с подготовки рабочей поверхности: она очищается от грязи и мусора, выравнивается при необходимости, моется и просушивается. Затем на нее настилается теплоотражающий материал. Он может быть фольгированным или пробковым, вы можете подобрать любой подходящий вариант. Теплоизоляция размещается на поверхности пола полосами, которые проклеиваются строительным скотчем. Все стыки материала должны быть хорошо скреплены, а металлизированная сторона находиться сверху.

Затем можно монтировать сам ик теплый пол, который по окончании работ прячется под плитку. Пленка стелется поверх теплоотражающего слоя, обязательно без стыков внахлест. Все стыки должны быть выполнены аккуратно и не наезжать друг на друга, укладка термопленки внахлест может привести к короткому замыканию. Ик-пленку можно стелить не по всей площади пола в комнате, иногда достаточно разместить материал только в центральной части. У стен обычно стоит крупногабаритная мебель, обогревать которую нет смысла. Если вы осуществляете монтаж ик-пола по всей комнате, то в местах, где будет стоять мебель, требуется продумать возможность вентиляции.

Терморегулятор монтируется в стену на удобное для вас место, а датчик температуры – внутри пола между слоями стяжки. Эти два прибора необходимо синхронизировать, чтобы вы могли получать достоверную информацию о включенном температурном режиме при дальнейшей эксплуатации ик-полов.

Готовое ик-покрытие перед монтажом плитки специалисты рекомендуют протестировать, чтобы устранить имеющиеся неполадки, так как после укладки плитки сделать это будет очень проблематично. Если никаких неполадок не обнаружено, то вы можете приступать к монтажу плиточного покрытия. Включить ик-пол можно будет спустя месяц после всех работ, когда стяжка и клей окончательно высохнут.

Ик-пленка под линолеум

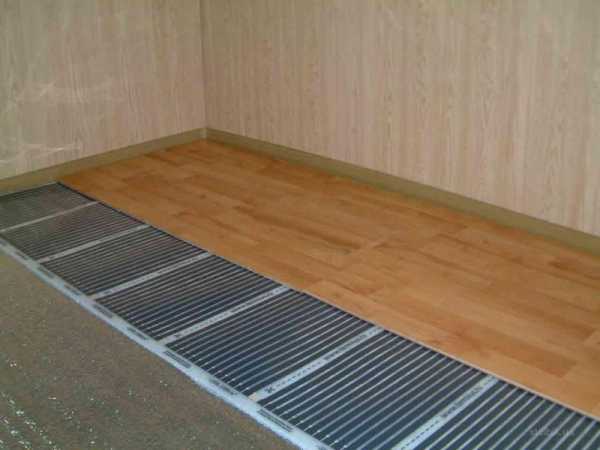

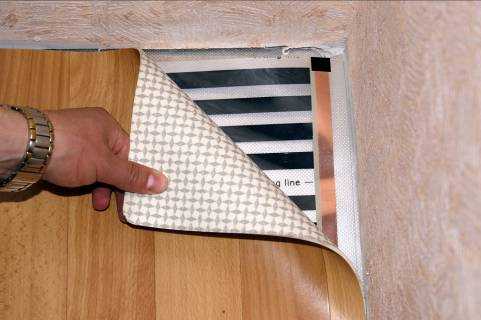

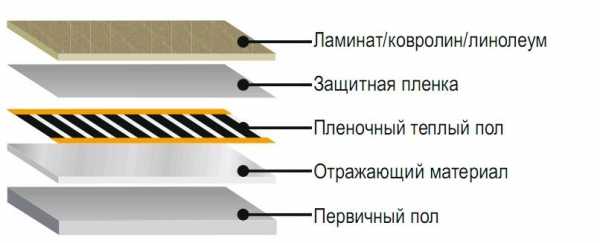

Инфракрасный теплый пол под линолеум имеет несколько своих особенностей, относящихся к настилу самого линолеума на ик-пленку. Применение ик-полов в сочетании с линолеумным покрытием можно считать оптимальным вариантом для тех, кто хочет обустроить теплый пол и иметь покрытие из этого ПВХ-материала. Линолеум под воздействием ик-пленки будет прогревать равномерно до определенной температуры, поэтому перегрев и плавление отделочного напольного покрытия исключаются.

При мощности пленки в 150 Вт линолеум не будет вспучиваться и отделяться от основы, размягчаться и разрываться, он не изменит своего цвета и не будет выделять вредных веществ. Использование пленки более высокой мощности для покрытия из линолеума не рекомендуется, так как линолеумное полотно в этом случае может перегреться.

Укладка инфракрасного теплого пола, который затем будет использоваться как основа под линолеум, производится следующим образом. Сначала очищается и подготавливается поверхность, затем настилается теплоотражающий слой и укладывается сама пленка. Эти работы проводятся в том же порядке, как и при укладке ик-пленки под плитку. Затем перед настилом линолеумного полотна специалисты рекомендуют уложить на пол слой фанеры. Это необходимо для того, чтобы обеспечить ровную поверхность для отделочного покрытия и защитить нагревательные элементы пленки, которые могут пострадать в местах повышенной проходимости.

Сам линолеум расстилается обычным способом, в небольших комнатах его можно не крепит к фанере на клей, а просто расстелить. Готовое покрытие рекомендуется эксплуатировать при температуре до +28 градусов, чтобы исключить выделение вредных веществ и не снизить качества линолеума как напольного покрытия.

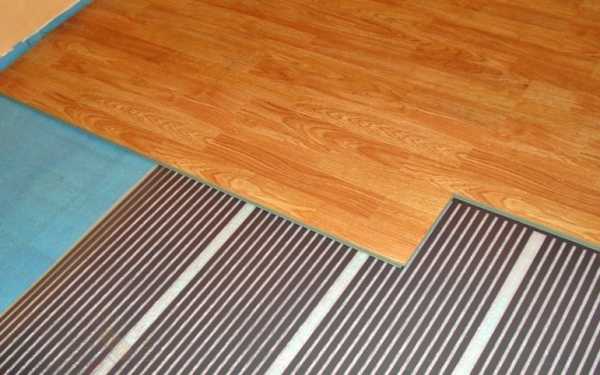

Ик-покрытие под ламинат

Ик полы используются не только для линолеумных и плиточных покрытий, их можно монтировать и под ламинат. Использование инфракрасной пленки обусловлено тем, что ламинат относится к типу легких напольных покрытий, которые быстро прогреваются. Это позволяет говорить об эффективности и экономичности данного способа организации дополнительного обогрева жилого помещения.

Отзывы специалистов свидетельствуют о том, что ик-пленка под ламинатное покрытие устанавливается таким же образом, как и под любой другой отделочный материал. Работы не требуют особых знаний, при желании их можно осуществить самостоятельно. Рабочая поверхность очищается и выравнивается, выравнивание можно провести с помощью стяжки. Затем укладывается термоизолирующий материал, на роль которого вполне подойдут изделия марки «Пенофол». При укладке теплоотражающего материала следите за тем, чтобы он был настелен фольгированным слоем вверх.

После всех подготовительных работ производится укладка инфракрасного пола, который затем вы уберете под ламинат. Пленка настилается полосами, которые закрепляются на черновой основе. В отдельных случаях ик-покрытие можно укладывать на подложку: при этом способе организации теплых полов в качестве крепления вам потребуется малярный скотч. Кроме настила самой пленке требуется продумать размещения датчика температуры и пульта терморегулятора. Датчик температурного режима нельзя закрывать, иначе он будет показывать неправильные данные. Провода, соединяющие эти два компонента системы, могут монтироваться как в наружный пластиковый короб, так и прятаться в стене.

После завершения монтажа частей ик-пола требуется осуществить изоляцию каждого соединения и их заливку силиконовым герметиком. Затем пол включается на несколько минут для проверки работоспособности. Если все соединено правильно, покрытие будет постепенно прогреваться. На этом этапе можно устранить все обнаруженные неполадки.

Если неполадки отсутствуют, то монтаж инфракрасного теплого пола осуществлен правильно, его можно прятать под ламинат. Ламинатное покрытие на ик-пленку монтируется стандартными методами. Готовый пол нельзя включать сразу, специалисты советуют подождать некоторое время, пока ламинат прогреется до состояния комнатной температуры. Это условие требуется для правильного запуска системы обогрева и исключения проблем с дальнейшей эксплуатацией финишного покрытия.

pol-inform.ru

Пленочный теплый пол под плитку: пошаговый монтаж

Кафельная и керамогранитная плитка является отличным материалом для напольного покрытия – долговечным и практичным. Единственный минус плиточных полов – коэффициент теплоотдачи.

Керамика не способна аккумулировать в себе тепло и сразу же отдаёт его окружающей среде, поэтому плиточные полы на ощупь всегда холодные.

Если в летний зной эту их особенность ещё можно рассматривать как плюс, то в холодное время года ощущение холодного пола создаёт определённый дискомфорт. Исправить ситуацию и сделать кафельную поверхность не только практичной, но и комфортной, поможет плёночный тёплый пол под плитку.

Особенности эксплуатации плёночных тёплых полов

Пленочные полы требуют минимальных трат на энергоноситель

Тёплые полы являются относительно новым видом обогрева помещений, с успехом пользующимся как в жилых, так и в общественных зданиях. Главное их отличие от классического способа обогрева – размещение нагревательных элементов не на стенах помещения, а непосредственно под напольным покрытием. Это даёт возможность создать наиболее комфортную температуру в нижней части комнаты при минимуме затрат на энергоноситель.

Среди всех разновидностей напольных обогревательных систем инфракрасные полы являются наиболее технологичными в эксплуатации.

  1. По сравнению с кабельными системами ИК пол обладает большим коэффициентом полезного действия (КПД).
  2. В отличие от водяных полов в ИК системах не применяется жидкий теплоноситель, поэтому исключена возможность протечек.
  3. ИК системы при работе почти не излучают электромагнитных волн и не сушат воздух.

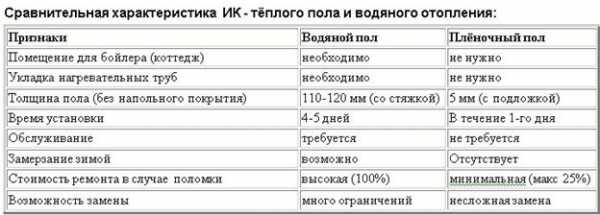

В таблице показаны сравнительные характеристики ИК-полов и водяных напольных систем обогрева.

Воздействие ик-волны сходно с действием солнечных лучей

Передача тепла здесь происходит посредством инфракрасного излучения, в результате чего происходит нагрев напольного покрытия, а также находящихся в комнате предметов.

Длина ИК волны составляет порядка 10 – 20 мкм, что приближает её действие к солнечным лучам: свободно проходя сквозь воздух, она при попадании на стены, потолки, мебель и т.д., передаёт им свою тепловую энергию.

В свою очередь нагретые предметы начинают передавать тепло воздуху в помещении, нагревая его. Это свойство в термодинамике называется эффектом вторичной конвекции.

Однако, как и всякая система обогрева, ИК полы имеют и свои минусы.

Кафельная плитка и напольные системы обогрева

Тёплые полы сверху всегда закрываются финишным покрытием. В последнее время на рынке отделочных материалов имеется огромное количество самых разных материалов, предназначенных для этих целей.

Ламинат, линолеум, ковролин, паркетная доска – все эти материалы отлично смотрятся в любом интерьере благодаря своим отличным эстетическим свойствам, но вот при выборе напольного покрытия для тёплого пола следует руководствоваться несколько другими критериями.

Критерии выбора финишного покрытия

При укладке ламината на ИК-пол, рекомендуется настелить подложку

Прежде всего, следует обратить внимание на коэффициент теплопроводности материала. При классическом способе отопления жилья, когда обогрев производится настенными радиаторами, полы являются самой холодной частью комнаты, поэтому большинство напольных покрытий имеет пониженную теплопроводность.

Чтобы защитить наши ноги от холода, под ламинат стелют теплоизоляционную подложку, а внутреннюю часть линолеума покрывают ворсом и т.п. Но то, что хорошо при настенном обогреве, при напольном является большим минусом. Покрытия с теплоизолирующим эффектом перекрывают свободную передачу тепла от нагревательных элементов окружающему воздуху.

Кафельное покрытие не обладает термозащитой

Единственным видом напольного покрытия, не обладающим термозащитными свойствами, является плиточный пол.

Пол, покрытый кафелем, практически не задерживает тепло, что значительно повышает КПД напольных обогревательных систем.

Плитка укладывается обычно на бетонное черновое основание при помощи специального плиточного клея.

Это делает керамику отличным вариантом для устройства декоративного настила поверх тёплых полов. Однако это не относится к ИК полам.

Монтаж инфракрасного тёплого пола под плитку может сопровождаться рядом проблем, как непосредственно при проведении работ, так и в процессе его эксплуатации.

Плитка и ИК полы – возможные подводные камни

В случае укладки плитки на водяные или кабельные полы, проблем не возникает

Можно ли укладывать инфракрасные тёплые полы под плитку? На этот вопрос нет определённого ответа даже у специалистов. Если одни категорически не рекомендуют монтаж инфракрасного пола под кафель, то другие не видят в этом ничего страшного.

Попробуем разобраться в возможных проблемах с точки зрения особенностей монтажа кафеля и ИК обогревательных систем.

Укладка кафельной плитки производится обычно поверх слоя бетонной стяжки. Поверхность черновых полов выравнивается посредством цементного раствора.

В случает с водяными полами, оптимально залить их бетонной стяжкой

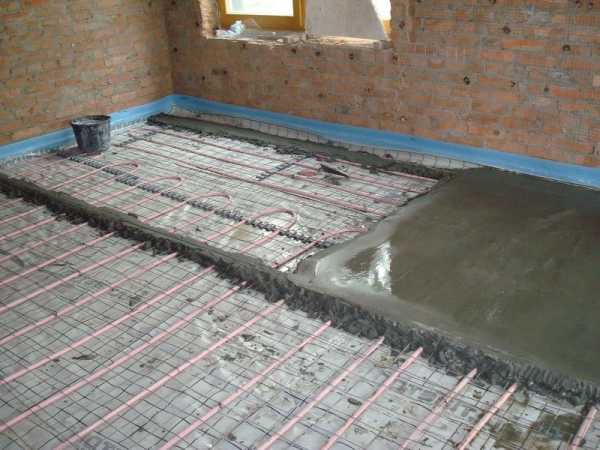

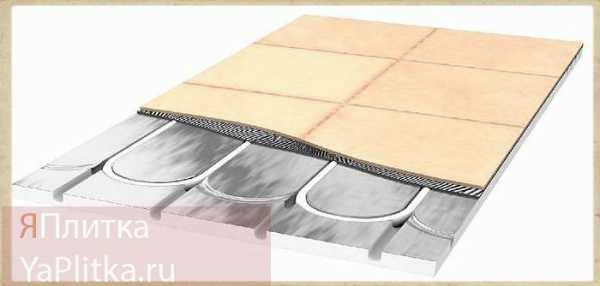

В случаях с монтажом водяных или кабельных тёплых полов заливка бетонной стяжки происходит без проблем – такие обогревательные конструкции как раз рекомендуется устанавливать под бетонную заливку. В этом случае заливка выполняет сразу три функции:

  1. Выравнивающую. Делает поверхность полов ровной в горизонтальной плоскости.
  2. Защитная. Оберегает нагревательные элементы – пластиковые трубы и изоляционную оплётку кабелей – от внешнего физического воздействия.
  3. Теплопередающую. Бетонная заливка является отличным проводником тепла, быстро и в полной мере отдающим его окружающему воздуху.

Однако с ИК излучателями дело обстоит не так уж просто: производить стяжку поверх плёночного пола под плитку нельзя. Во-первых, составы плиточных клеев и смесей для стяжки имеют щелочную среду, поэтому при непосредственном нанесении раствора на плёнку обогревательных элементов она со временем может прийти в негодность, а заключённые внутри неё электрические провода замкнуть.

Во-вторых, нанесённая прямо на плёнку бетонная стяжка не сможет образовать с ней прочной сцепки из-за низкой адгезии гладкой поверхности. Вследствие этого стяжка, не имеющая прочной связи с основанием полов, может попросту растрескаться и рассыпаться под весом мебели или перемещающихся по комнате людей.

Для заливки стяжки предназначаются тёплые водяные и кабельные полы. Инфракрасные системы следует монтировать под стяжку только в исключительных случаях, когда иной альтернативы просто нет.

Способы монтажа ИК покрытий под кафель

Несмотря на все запреты, для настоящих мастеров нет ничего невозможного.

В настоящее время разработано как минимум два основных способа укладки кафельной плитки поверх плёночного нагревательного покрытия.

Один из способов укладки получил название «сухого» благодаря тому, что ИК обогревательные элементы в этом случае не контактируют с бетонной стяжкой. Второй метод – «мокрый». В этом случае бетонный раствор заливается поверх обогревательной конструкции.

«Сухой» метод

Поверх ИК-пленки рекомендуют уложить защитную пленку и листы гипсокартона или МДФ

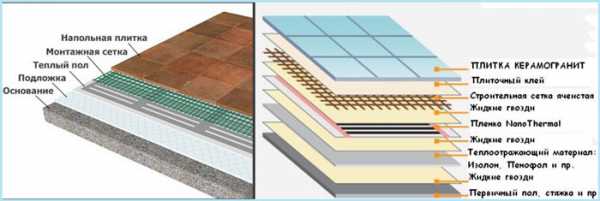

Сухой способ установки инфракрасного тёплого пола под плитку предусматривает следующие этапы работ.

  1. Подготовительные работы. Тщательно выравниваем поверхность черновых полов, чтобы на ней не было бугров, ям, трещин и уклонов. Для этого можно устроить подстилающую бетонную стяжку или использовать самовыравнивающиеся смеси. Поверх чернового пола укладываем гидроизоляцию – для этого можно применить рубероид или обмазочные мастики. В крайнем случае, сгодится и обычная полиэтиленовая плёнка, уложенная внахлёст. Стыки следует заклеить широким скотчем.
  2. Монтаж утеплителя. Теплоизоляционные материалы предназначаются для предотвращения «ухода» тепловой энергии в толщу черновых полов или плит перекрытия. В этом случае лучше всего использовать фольгированные материалы с теплоотражающими свойствами – пенофол, изолон и т.п. Они могут отражать до 90% попадающей на них тепловой энергии, что делает весьма эффективной термозащитой при использовании в комплексе с ИК-полами.

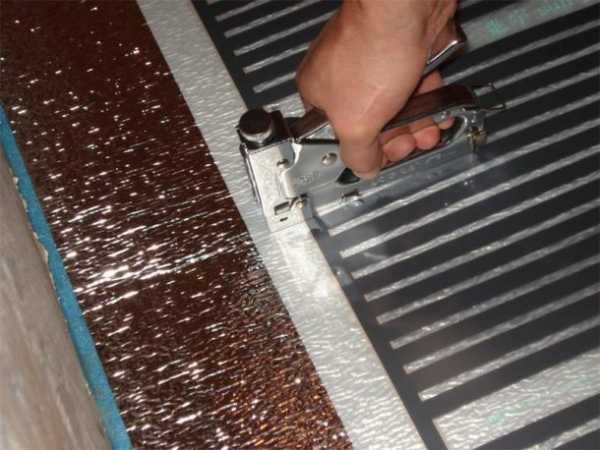

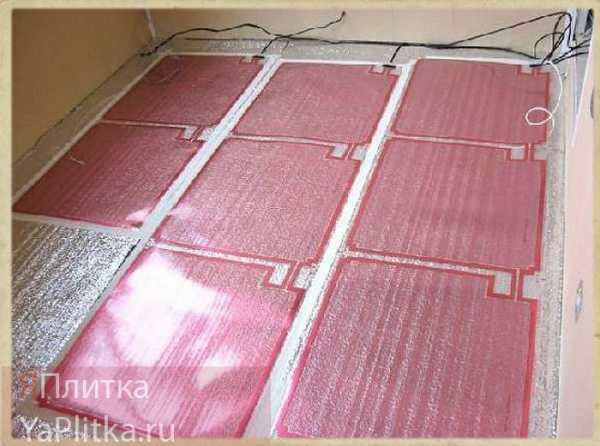

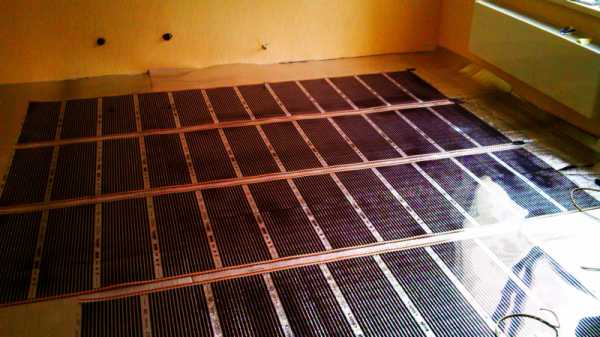

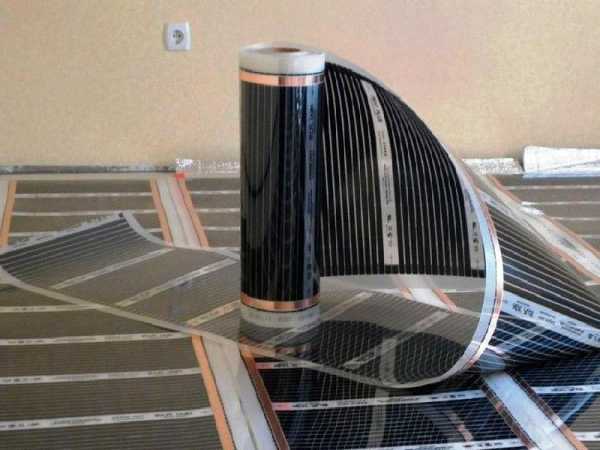

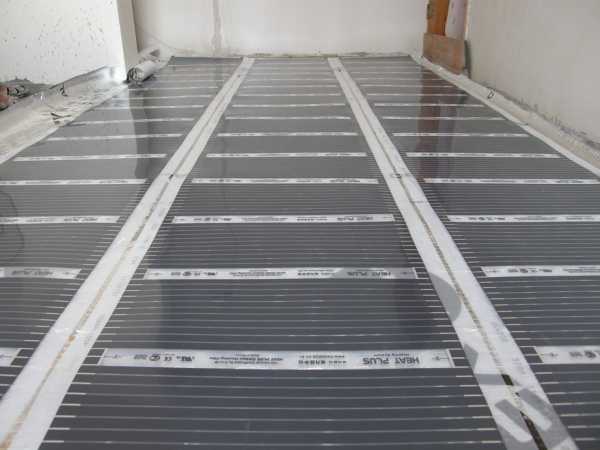

  3. Монтаж ИК-плёнки. Укладывать плёночные полы следует с таким расчетом, чтобы они отстояли от стен на 10 – 20 см. Также нельзя укладывать отдельные пластины ИК полов внахлёст друг на друга, между ними должен иметься зазор примерно в 5 см. Соединять между собой и с питающими проводами нагревательные элементы следует строго в соответствии с инструкцией по монтажу.
  4. Укладка защитного слоя. Для защиты нагревательных элементов от физического воздействия их покрывают защитными материалами. Они не должны быть чересчур толстыми, чтобы не препятствовать ИК-излучению. Отлично подойдёт для этих целей плотная полиэтиленовая плёнка.

  5. Укладка прочных листов. Следующим шагом следует смонтировать поверх ИК нагревательных систем своеобразное основание под стяжку. Оно должно быть достаточно прочным и играть роль чернового покрытия. Для этого идеально подойдут гипсокартонные или стекломагниевые листы, либо плиты ДСП, МДФ, При этом следует также учитывать, что материалы, изготовленные на основе древесины, обладают худшими показателями теплопроводности, поэтому в данном случае потери тепловой энергии будут неизбежны. Крепить плиты следует очень осторожно, чтобы не повредить саморезами нагревательные элементы.

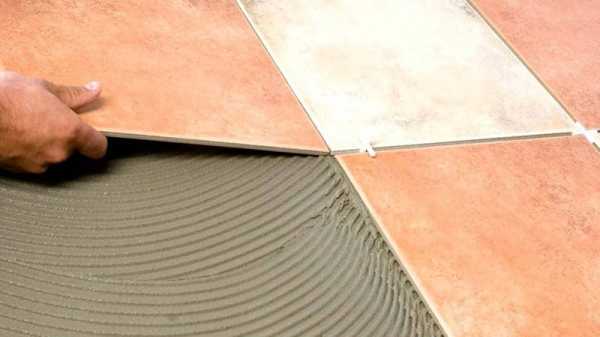

  6. Монтаж плитки. Последним шагом осуществляем укладку плитки. Производится она поверх слоя из плит при помощи обычного плиточного клея. Технология укладки в данном случае ничем не отличается от монтажа кафеля поверх бетонных оснований. Клеевой состав наносится на поверхность плит и разравнивается зубчатым шпателем. После этого укладываются плитки и выравниваются при помощи строительного уровня и обрезиненного молотка. Подробнее об укладке плитки на теплые полы смотрите в этом видео:

Также не следует располагать нагревательные элементы под низкой мебелью – шкафами, комодами, диванами. Отсутствие циркуляции воздуха над ИК-полами резко снизит их эффективность, а мебель из-за постоянного воздействия ИК лучей может рассохнуться и растрескаться.

«Мокрый» метод

Данный метод позволяет сэкономить средства и деньги

Следующий метод, называемый «мокрым», более простой и быстрый. Так, финансовые и временные затраты на его устройство в среднем на 20 — 30% ниже, чем при «сухой» технологии, но в тоже время монтаж инфракрасного тёплого пола под плитку менее безопасен из-за возможного контакта обогревательных элементов с цементным раствором.

«Мокрый» монтаж состоит из следующих этапов:

  1. Подготовка основания. Как и в случае с «сухой» технологией, следует тщательно выровнять поверхность основания. Если на нём имеются бугры, то в этих местах нагревательный элемент может быть передавлен и повреждён в процессе эксплуатации. К таким же неприятным последствиям могут привести и края ям и выбоин, поэтому следует тщательно зашпаклевать ямы и трещины, а также сбить все бугры, а ещё лучше – залить новую стяжку.
  2. Теплоизоляция. Следующие два этапа абсолютно аналогичны предыдущей технологии – это укладка фольгированного теплоотражающего слоя и монтаж обогревательных элементов ИК пола.

  3. Укладка защитной плёнки. Несмотря на свою незначительность, это является самым ответственным этапом всей «мокрой» технологии. От того, насколько качественно будет произведена укладка защитной плёнки, будет зависеть и продолжительность эксплуатации обогревательной системы. Как показывает практика, в случае попадания бетонного раствора непосредственно на ИК плёнку сроки работы тёплых полов сокращаются на 20 – 30%. Поэтому для настила изоляционного слоя следует брать достаточно плотную плёнку, а застилать её нужно максимально аккуратно, чтобы избежать повреждений. Отдельные полосы полиэтилена настилаются внахлёст, с зазором не менее 15 – 20 см, а стыки тщательно проклеиваются скотчем. Для большей надёжности плёнка может застилаться в 2 или даже 3 слоя.

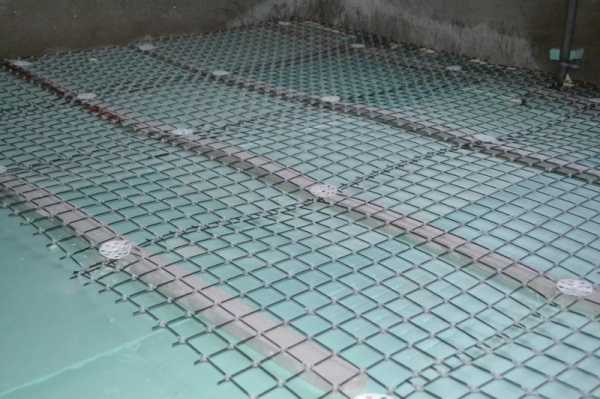

  4. Армирование. Для этого используется малярная стеклопластиковая сетка или кладочная металлическая сетка. Установка армокаркаса должна производиться с осторожностью, чтобы не повредить защитную плёнку или плёнку нагревательных элементов.
  5. Заливка стяжки. Толщина бетонного слоя поверх плёночных полов не должна превышать 5 – 10 мм. В противном случае возможно резкое падение КПД обогревательной системы. Для получения более ровной поверхности можно использовать самонивелирующиеся готовые смеси.
  6. Укладка кафельной плитки. После того, как бетонный слой в достаточной мере застынет, можно приступать к укладке кафеля или керамогранита. Все работы производятся аналогично укладке кафеля на обычную бетонную основу. Подробные инструкции по укладке в этом видео:

Как видим, при условии правильного проведения работ, вполне возможна установка тёплых ИК полов под кафельную плитку.

dekormyhome.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
