Инфракрасный теплый пол своими руками: укладка и подключение

Cистема инфракрасного теплого пола пленочного типа является одной из инновационных и уникальных разработок, которая позволяет решать проблемы, возникающие при обустройстве отопления жилья.

Как правильно выбрать комплектующие для системы и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

  • Как устроена ИК-система?
  • Выбор комплектующих системы
    • Варианты исполнения пленки
    • Расчет необходимого количества
    • Терморегулятор для управления температурой
  • Монтаж инфракрасного теплого пола
    • Приобретение материалов и инструментов
    • Подготовка базового основания
    • Укладка пленочной системы
    • Схема подключения системы
    • Монтаж устройства управления
    • Пробный запуск ИК-системы
  • Выводы и полезное видео по теме

Как устроена ИК-система?

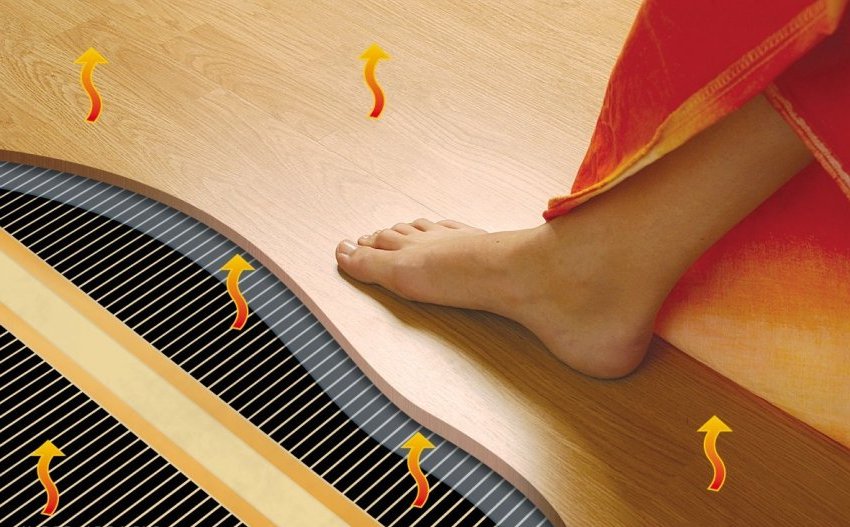

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой.

Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

  • Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
  • Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
  • Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Галерея изображений

Фото из

Инфракрасная пленочная система – самый простой и доступный для самостоятельного устройства вариант напольного обогрева

Устройство пленочного напольного обогрева не требует обязательной заливки стяжки, потому меньше всего влияет на высоту потолков в обустраиваемых помещениях

Инфракрасную пленку укладывают на деревянные поверхности без устройства дополнительных приспособлений. Причем подходит она и для установки на стены или потолок

ИК-полы подходят для обустройства веранд, террас, лоджий, организованных на открытом месте спортивных площадок, кафе, зон отдыха

Для раскроя и монтажа обогревающей пленочной системы не нужны специализированные инструменты и приспособления. Главное, в точности соблюдать приложенный производителем инструктаж

Для устройства финишного покрытия по инфракрасному обогреву идеально подходит ламинат, может применяться паркетная доска

Инфракрасные пленочные полы устраивают под последующую укладку линолеума. Однако покрытие кладут после настила слоя фанеры

Инфракрасные пленки отлично работают в паре с ковролином, но тоже с укладкой фанерного слоя. Прямой контакт с электрическим полом должен быть исключен

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

Раскрой пленочной системы для монтажа

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

ИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

Уязвимым местом системы является боязнь «запирания», при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель. С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком.

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения. Рекомендуем также ознакомиться с другой нашей , где подробно описан пленочный тип обогрева для помещений.

Выбор комплектующих системы

Помимо углеродных нагревательных полос, запаянных в лавсановую пленку, система пленочного пола требует наличие терморегулятора, оборудованного температурным датчиком.

Варианты исполнения пленки

Вариантов пленочных полов на современном рынке представлено немало. И все они приблизительно имеют схожие характеристики: потребляемую мощность от 25 до 80 Вт/ч., а рабочую температуру от 30 до 50 °С.

В продаже можно встретить два типа пленочных систем:

  • сплошные – в них пленка полностью покрыта карбоновым материалом;
  • полосатые – в них карбоновый материал нанесен на поверхность в виде полосок шириной по 15-20 мм.

Разница между ними в том, что в сплошных системах материал наносят путем раскатывания по поверхности в виде пасты, а в полосатых – посредством фрагментарного напыления.

Для небольших по площади комнат лучше выбирать пленку, ширина которой составляет 50 см; для более просторных помещений выгоднее приобретать полосы шириной в 100 см

Толщина материала может варьироваться в пределах от двух микрон до 0,4 миллиметров. Длина рулона составляет 50 метров.

Бытует мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой карбона, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. К примеру, для стран Европы и США оптимальным вариантом считается толщина материала в 0,338 мм.

Стоят такие системы не дешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей варьируется в пределах 20-25$ за квадратный метр. Более подробно о видах пленочного теплого пола можно прочесть в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом нагрева выполняют только по полезной площади комнаты.

Процентное соотношение застилаемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади – в качестве основного отопления;
  • 40-50% площади – в качестве дополнения к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно начерченная на листе схема раскладки зон системы. Просчитав длину каждого фрагмента и сложив их количество, не составит труда вычислить необходимую общую длину покрытия.

При расчете покрываемой площади следует учитывать, что согласно нормам от каждой стены потребуется сделать отступ в 10 — 20 сантиметров

Чтобы предупредить преждевременный выход из строя напольной системы, необходимо при раскладке дистанцироваться от труб и стояков центрального отопления. Уложенные полосы не должны пересекаться и перекрывать друг друга.

При размещении фрагментов на плане и расчете их длины также учитывайте, что длина каждой полосы должна быть кратна 17-18 сантиметрам, поскольку именно в этих местах расположены линии отреза.

Терморегулятор для управления температурой

Работой ИК-системы заведует терморегулятор. Входящий в комплектацию к нему датчик температуры располагают между нагревательными элементами, а подключают к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные терморегулятору, который, в свою очередь, срабатывает и запускает систему в работу.

Основное предназначение устройства – отслеживать температуру пола по показаниям датчика и в соответствии с заданными параметрами корректировать мощность нагрева

Вариантов модификаций регуляторов, различающихся по функционалу, на рынке сегодня представлено огромное множество.

Все они условно делятся на два вида:

  1. Механические – оснащены клавишами и механическими колесиками и подходят для обустройства небольших по площади систем.
  2. Электронные – оборудованы кнопочным управлением и дисплеем, применимы для небольших не зонированных помещений.

Программируемые модели оснащаются сенсорными дисплеями, с помощью которых можно выставлять сразу 4 временных режима, экономя тем самым до 50% расхода энергии.

Температурные датчики в зависимости от типа устройства и вида напольного покрытия бывают двух исполнений. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, оборудованных гелевой защитой от воздействия на полосы клеевых составов и предупреждения механического повреждения.

Одни модели терморегуляторов способны считывать информацию о нагреве поверхности пола, другие – дополнительно анализировать степень прогрева воздуха в комнате

При выборе устройства следует ориентироваться на мощность термостата. Ее рассчитывают исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножают на размер рабочей площади, устеленной нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что в случае аварийного отключения электропитания не могут возобновить работу самостоятельно. Поэтому лучше отдавать предпочтение моделям, в которых предусмотрена батарейка. А подробнее о выборе и установке терморегулятора для теплого пола читайте .

Если пленочную систему предполагается совместить с покрытием из керамогранита или кафельной плитки, потребуется соорудить цементно-песчаную стяжку

Монтаж инфракрасного теплого пола

Установка ИК-системы под то или иное покрытие имеет свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы типа линолеума или ковролина, в качестве прослойки между нагревательными полосами и ним следует проложить листы ДВП или фанеры.

Жесткая прослойка защитит пленку от «травмирования» вследствие продавливания покрытия ножками тяжелой мебели или женскими каблучками.

В любом случае, монтаж системы инфракрасного теплого пола выполняют в несколько этапов.

Галерея изображений

Фото из

Этап 1: Согласно заранее составленной схеме устройства ИК пола производится раскрой системы на подходящие по длине полотнища. Разрезать надо только по прозрачной полосе, задевать и пересекать карбоновые полосы нельзя

Этап 2: Край полотнища, расположенный с не подключаемой стороны, изолируют битумным скотчем. Им нужно заклеить обрезанный край алюминиево-медной токоведущей шины

Этап 3: Обрезанный край инфракрасного полотнища с оклеинными битумным скотчем элементами сверху оклеивается обычным скотчем

Этап 4: Если не предполагается укладка мощного слоя утеплителя, для расположения клемм, применяемых для электрических соединений, в полу выбираются штробы. При использовании утеплителя углубления делают в нем

Этап 5: После устройства углублений под клеммы пол застилается изоляционной подложкой без нахлестов. Полотнища подложки соединяются скотчем

Этап 6: Полотнища инфракрасной системы укладываются так, чтобы сторона подключения была развернута к стене с установленным терморегулятором. Полотнища соединяются последовательно и подключаются к терморегулятору

Этап 7: После подключения инфракрасной системы к терморегулятору производится проверка работоспособности системы. При необходимости устраняются недочеты

Этап 8: Выполняется укладка гидроизоляционного слоя, затем кладут выбранное для обустройства напольное покрытие

Раскрой инфракрасной системы на полотнища перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание обреза полотнища обычным скотчем

Штробы для укладки клемм под электропроводку

Теплоизоляционная подложка

Устройство электросоединений

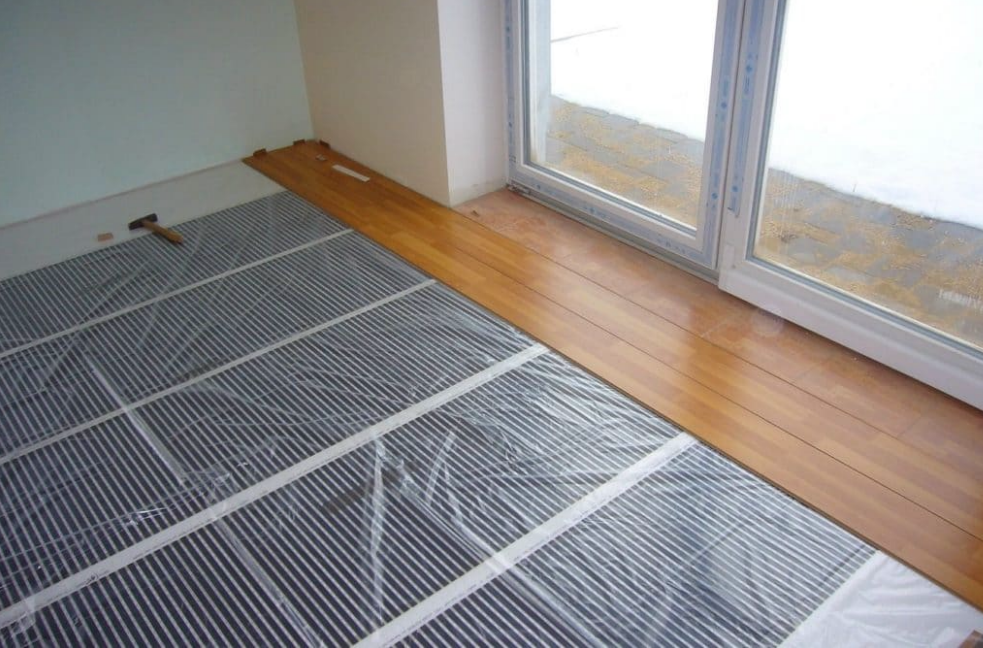

Укладка инфракрасного пола по всей площади

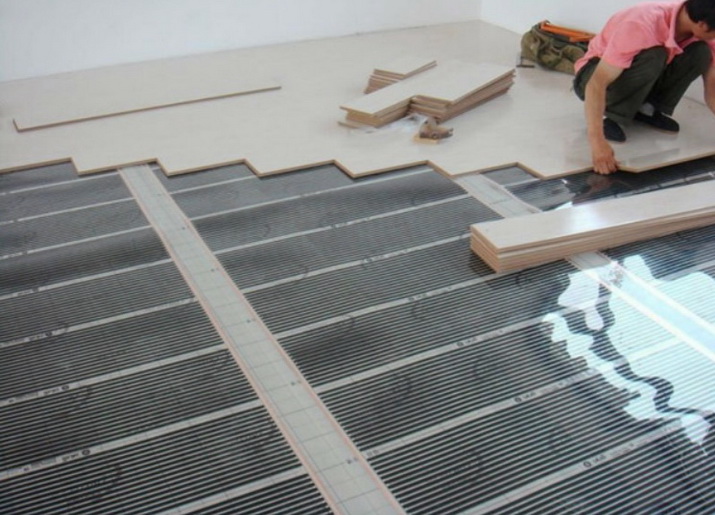

Укладка напольного покрытия по ИК системе

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, либо же односторонний строительный скотч для его фиксации. Саму пленку к основанию прикрепляют с помощью двухстороннего скотча.

Для проведения работ потребуется набор инструментов:

  • болгарка, оснащенная диском для камня;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • строительный миксер;
  • зубчатый шпатель;
  • широкая кисть;
  • емкость для замешивания раствора.

Если вы еще не составили схему раскладки на этапе выборе материала, это необходимо сделать сейчас, беря во внимание не только размер комнаты, то ширину используемых полос.

На составленном плане комнаты должны быть отражены места расстановки мебели и участки с фрагментами нагревательных элементов

Расположение пленок может быть, как продольным, так и поперечным. Оптимальный вариант стоит выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это позволяет минимизировать число точек подключения.

Подготовка базового основания

При подготовке основания к укладке ИК-системы вовсе не обязательно демонтировать старое покрытие. Демонтаж потребуется лишь в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

Согласно нормам допустимый перепад высот базового основания под пленочную систему составляет всего 0,2-0,3 см на каждый погонный метр независимо от направления приложенной к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от остатков мусора и пыли, а при необходимости – зашпаклевать трещины и устранить другие мелкие изъяны

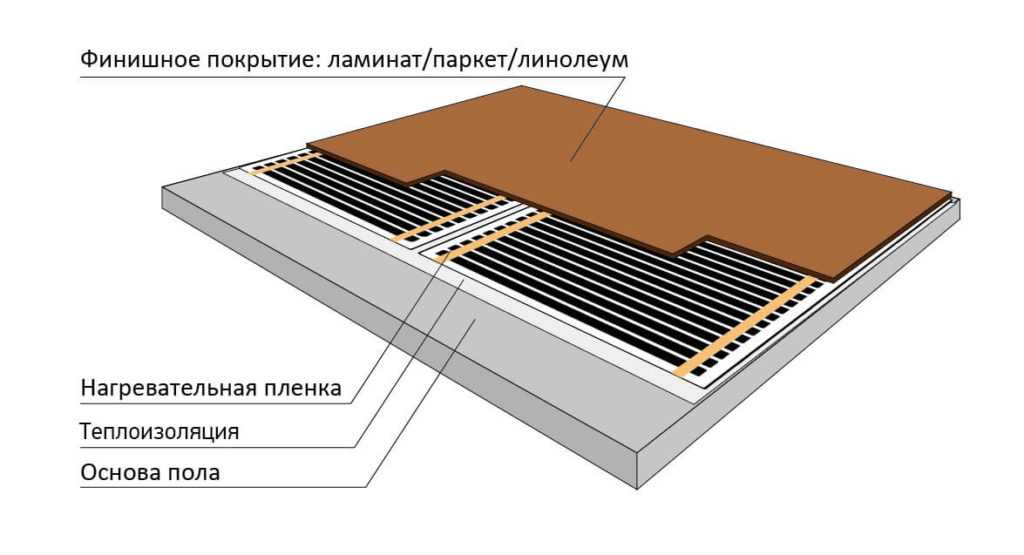

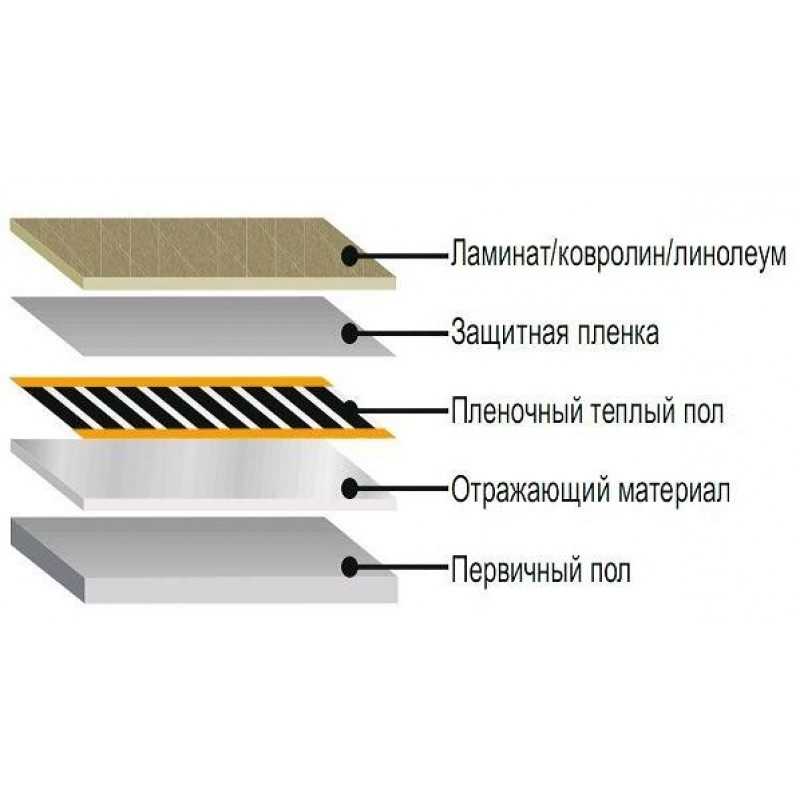

Технология укладки ИК-системы предполагает обустройство теплоизолирующего слоя, основная задача которого – препятствовать утечке тепла через плиты перекрытия, повышая тем самым КПД системы.

В качестве утеплителя лучше всего подойдет:

  • Изолон или Пенофол– рулонные утеплители из вспененного полиэтилена. Отличаются превосходными гидроизоляционными качествами, т.к. в процессе вспенивания формируются замкнутые, непропускающие воду ячейки;
  • Пробковая подложка – спрессованные частицы древесины пробкового дерева, перемешанные с вяжущим веществом суберином.

При устройстве полов с подогревом в приоритете подложки с лавсановой металлизированной или фольгированной оболочкой. Она усиливает теплоотдачу за счет собственного отражающего эффекта.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизолятора, а отражающая поверхность – направлять вырабатываемое тепло непосредственно в помещение, а не на нижележащее перекрытие.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, размещая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на полу полос скрепляют между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, скрепить уложенные с небольшим нахлестом  полосы можно и строительными скобами.

Укладка пленочной системы

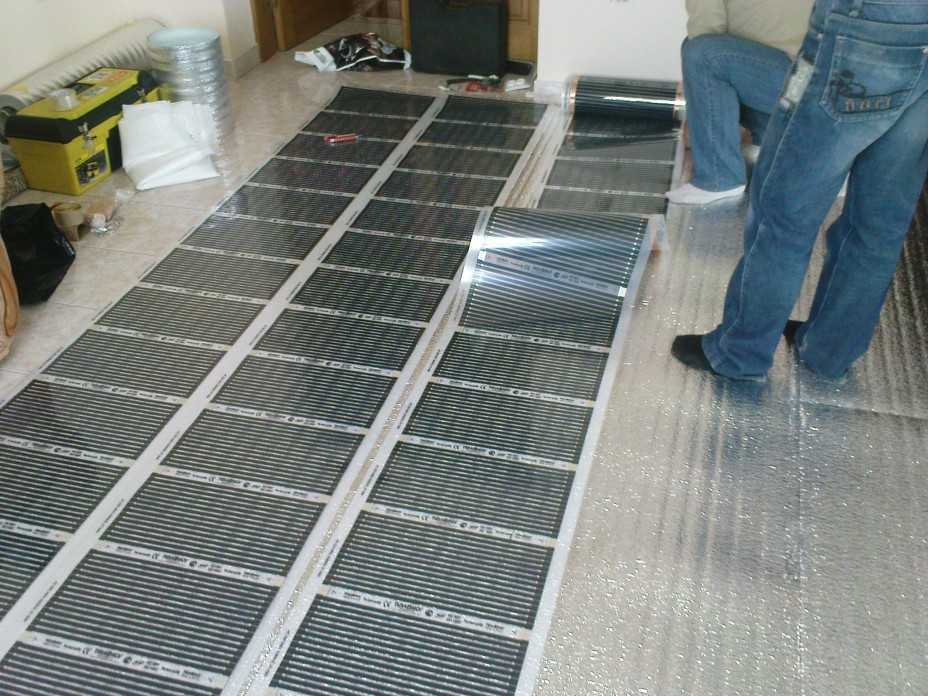

В соответствии с разметкой нарезают пленку на отдельные фрагменты, учитывая, что максимальная длина цельного полотнища не должна превышать восьми метров. Нарезку можно выполнить ножницами или ножом. Нарезанные фрагменты полос последовательно выкладывают на подложку согласно составленной схеме.

Разделенные полосы в соответствии со схемой раскладывают по поверхности, направляя контактами к той стене, где планируется устанавливать терморегулятор

Отрезы пленки укладывают лицевой стороной вверх или вниз в соответствии с пунктами руководства от производителя. Строго согласно инструкции размещаются полосы ИК системы. К примеру, полосы пленочного пола Caleo укладываются с боковым нахлестом так, чтобы между соседними медными шинами был зазор в 1 см.

Если марки, изготовители которых рекомендуются укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается сгибать карбоновые полосы под углом в 90°, поскольку это может вывести из строя фрагмент системы.

При необходимости полосы подрезают по периметру помещения, делая надрезы в строго обозначенных пунктирной линией на пленке местах. Ориентировочные пунктирные полосы для разреза обычно расположены через каждые 18 см.

Галерея изображений

Фото из

Особенности подключения проводки

Ввод одной из пластин зажима под пленку

Монтажные клещи для фиксации зажима

Оклейка клеммы битумным скотчем

Для фиксации пленки к поверхности используют двухсторонний скотч. Такое решение позволяет предупредить сдвиг элементов относительно разметки и друг друга. В процессе укладки полос инфракрасного теплого пола важно не допустить повреждение материала, что нередко случается при случайном падении на них инструментов, используемых при монтаже.

Места разрезов пленки, где затронуты токопроводящие жилы, необходимо покрыть битумной изоляцией, исключив попадание воздуха между шиной и скотчем

Также у нас есть другие материалы с подробным описанием процесса укладки пленочной системы, в зависимости от вида напольного покрытия. Советуем вам ознакомиться и с ними

Схема подключения системы

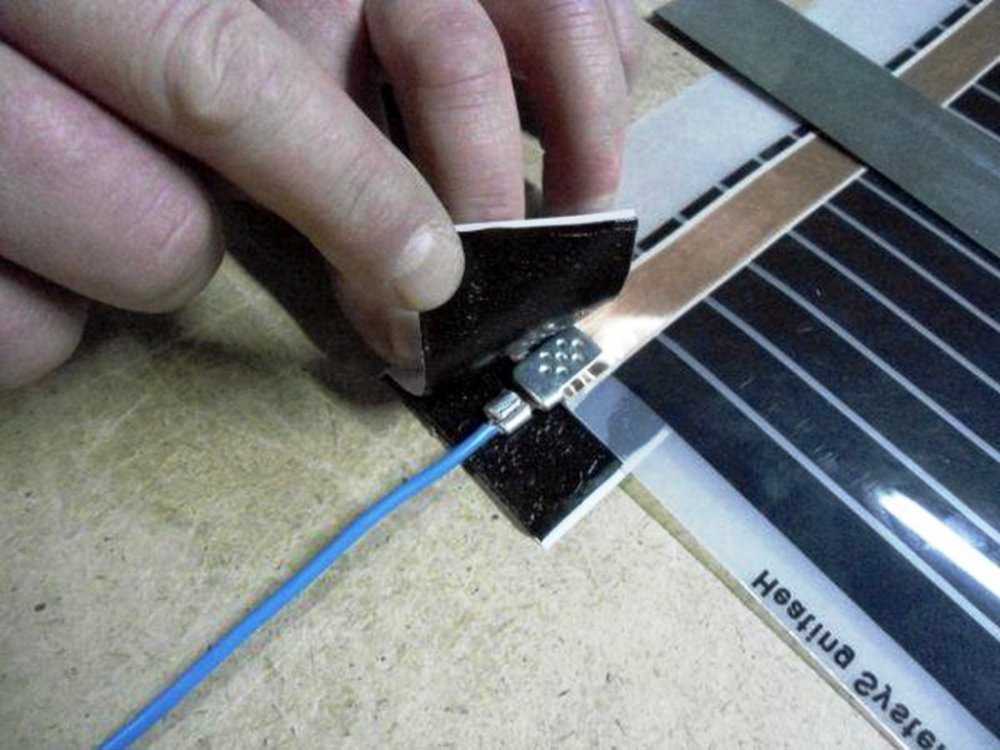

Каждая полоса оснащена медным зажимом, который надежно соединяется с проводником, выполненным из того же материала. Чтобы подключить клемму, придется участок в 8-10 мм от среза отделить от ламинации, а серебряную и медную шину на краю аккуратно расслоить.

Контакт вставляют строго посередине торца токопроводящей шины так, чтобы одна его сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимают пассатижами, стараясь не допустить искрение.

Провода, ведущие от термодатчика к терморегулятору, укладывают также в соответствии со схемой и подводят к устройству через короб плинтусов

К клеммам контакта подводят токоведущие провода с зачищенными на 10-12 миллиметров «хвостами» жил и подсоединяют: к одной – «0», к другой – «фаза». Подсоединенные клеммы аккуратно зажимают плоскогубцами или пассатижами. Если есть возможность применить пайку, провода к шинам можно просто припаять, а места соединений заклеить изоляцией.

После подключения каждого фрагмента пленки необходимо проверить фиксацию зажима, слегка дернув за него. Он не должен смещаться относительно пленки.

Подключение полос выполняют, применяя параллельную схему. Это значит, что подключение проводки будет выполнено только с одной стороны. Для «запитки» используют многожильные медные провода сечением 1,5 кв.мм.

Места соединений зажима с проводами после обжима плоскогубцами, а также участки среза медной шины с обеих сторон в обязательном порядке изолируют отрезами винил-мастичного скотча, который всегда идет в комплекте с системой.

На свободных концах проводов, прикрепленных ко всем секциям греющей пленки, измеряют сопротивление схемы. В идеале расчетная величина нагрузки должна быть на 20% ниже той, что заявлена производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного терморегулятора, приступают к его подключению.

Монтаж устройства управления

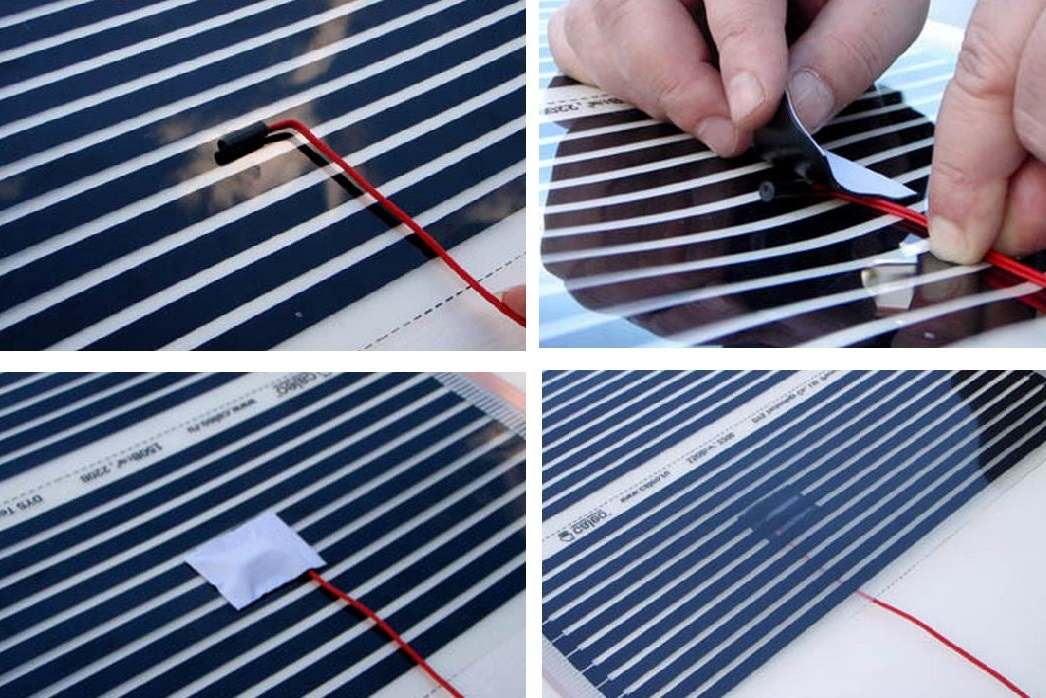

Чтобы теплорегулятор срабатывал правильно, с нижней стороны греющего полотна с помощью скотча фиксируют термодатчик. Его установка выполняется с задействованием 16-миллиметровой гофротрубки, входящей в заводскую комплектацию.

Термодатчик следует размещать строго на изоляционной прослойке; в противном случае он не будет показывать истинную температуру пола

Чтобы в точке установки термодатчика не образовывался бугорок, в основании и теплоизоляционной прослойке рекомендуется сделать неглубокие канавки. Место размещения устройства выбирают как можно ближе к терморегулятору. Расстояние от стены должно составлять не менее 30 см.

Особых требований к установке терморегулятора нет. Его можно размещать в любом доступном месте, скрытого от прямого попадания солнечных лучей. Однако выбрать место для его установки следует заранее, т.к. полосы пленочной системы лучше уложить контактами к той стене, на которую будет монтироваться регулирующее устройство. Таким методом сокращается протяженность подключающих проводов.

Вариант монтажа также может быть любым:

  • наружный – при котором устройство закрепляется непосредственно на поверхности стены;
  • скрытый – предполагает создание углубления, в котором будет спрятано устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора проделывают штробы глубиной в 20 мм, в которые укладывают электропроводку.

Технология монтажа терморегулятора мало чем отличается от процесса установки обычной электророзетки. Для обустройства «гнезда» в стене с помощью коронки проделывают нишу, в которую заглубляют подрозетник. Размещают устройство на высоте 80-90 см от уровня пола.

Чтобы подключить провода, зачищают концы жил и заводят их в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается лишь подсоединить к sensor-клеммам свободный конец уложенного в гофротрубу датчика температуры.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском следует проверить надежность изоляции точек подключения. Сначала проверку выполняют с помощью тестера. Показатели системы должны соответствовать тем, что указаны производителем.

При правильном расчете мощности терморегулятора и выполнении монтажа температурного датчика автоматическое отключение системы должно произойти уже через полчаса с момента включения

После запуска системы следует внимательно проверить равномерность нагрева каждого элемента. При обнаружении неполадок на отдельных фрагментах их устраняют или заменяют отрезки полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план укладки ИК-системы лучше сохранить, приложив его к паспорту изделия или зарисовав на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила монтажа и эксплуатации инфракрасного .

Выводы и полезное видео по теме

Монтажный комплект под укладку системы:

Сооружение подложки и укладка нагревательных полос:

Установка датчика и терморегулятора:

Система пленочного типа не сложна в исполнении. А потому, даже не имея соответствующих навыков, произвести монтаж можно всего за один день. Главное – строго придерживаться технологии укладки. Это позволит уберечь от возникновения аварийной ситуации и преждевременного выведения системы из строя.

Задумываетесь над установкой системы инфракрасного пола, но не знаете с чего начать? Или у вас есть опыт в монтаже таких систем и можете дать дельные советы для наших читателей? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в расположенном ниже блоке.

Укладка инфракрасного пленочного теплого пола Caleo

Укладка инфракрасного пленочного теплого пола Caleo

Ваш профиль

Чтобы получить персональное предложение, пожалуйста, заполните поля ниже

Дизайнер

Архитектор

Строитель

Дизайн студия

Розничный магазин

Интернет магазин

Нажимая на кнопку “Приглашаем к сотрудничеству”, Вы принимаете условие
Политики конфиденциальности

Ваша заявка отправлена, мы свяжемся с Вами в ближайшее время

Отправить заказ

Отправить

Вы не ввели телефон, или введен некорректный номер

Недоступимый тип файла, разрешены, только текстовые и графические файлы

Спасибо за Ваше обращение, мы свяжемся с Вами в ближайшее время

Ваше имя Ваш Телефон Файл для просчета

Выберите файл

Еще файл

Нажимая на кнопку “Отправить”, Вы принимаете условие
Политики конфиденциальности

  • ×
  • Каталог
  • О магазине
  • Акции
  • Новости
  • Оплата и доставка
  • Гарантия
  • Контакты
  1. Главная
  2.
  3. Статьи
  4.
  5. Укладка инфракрасного пленочного теплого пола Caleo
  6.

Варианты монтажа пленочного теплого пола CALEO под рекомендованные напольные покрытия

Последовательность монтажа теплого пола CALEO

  1. Подготовьте все необходимые для монтажа материалы.
  2. Заранее определите место расположения терморегулятора на стене.
  3. Определите поверхность пола, на которую впоследствии будет уложена термопленка.
  4. Подготовьте чистую и ровную поверхность пола, на которую будете укладывать пленочный теплый пол CALEO.
  5. Уложите на эту поверхность теплоотражающий материал «Изолон» блестящей поверхностью вверх.
    Имейте ввиду, что теплоотражающий материал рекомендуется укладывать на всю площадь помещения, а не только под термопленку. В этом случае удастся избежать малейших неровностей пола после укладки финишного покрытия.
    Не оставляйте воздушного промежутка между термопленкой и теплоотражающим материалом.
  6. Прикрепите листы теплоотражающего материала к первичному полу скотчем и им же скрепите их между собой.
  7. Раскатайте рулон термопленки поверх теплоотражающего материала и разрежьте на полосы нужного вам размера.

    Полосы термопленки должны располагаться контактами к стене, на которой позже будет установлен терморегулятор, чтобы уменьшить длину проводов при соединении полос пленки с терморегулятором.
    Резать термопленку лучше на полосы максимально возможной длины (см. табл. «Технические характеристики»), чтобы уменьшить количество точек подключения.
    Резать термопленку можно только по специальным линиям отреза, которые обозначены на термопленке.
  8. Разложите листы термопленки на теплоотражающий материал медной полосой вниз.
    Для уменьшения эффекта «тепловой зебры» рекомендуется укладывать полосы термопленки внахлест друг на друга таким образом, чтобы расстояние между медными шинами составляло 1 см. Это позволит улучшить равномерность прогрева напольного покрытия.
  9. Установите на медную токонесущую полосу термопленки контактный зажим.
    При этом одна сторона зажима должна находиться внутри термопленки, вторая сторона – снаружи поверх медной полосы.
    Плотно зажмите контактный зажим пассатижами или специальным инструментом.
    Запрещается применение контактных зажимов других изготовителей.
  10. Изолируйте линии отреза медной шины.
      Эти места отмечены значком.
    При разрезании полосы термопленки на более короткие отрезки необходимо тщательно заизолировать места разреза медной шины, включая серебряные контакты, соединяющие медную шину с карбоновыми нагревательными полосами.
    Для изоляции медной шины в местах разреза, где не планируется подключение проводов, используйте короткую, разрезанную на 2 части, битумную изоляцию из набора изоляции (см. состав комплекта). Для примера, в приобретенном вами комплекте в начале полосы термопленки CALEO уже установлены контактные зажимы, а в конце полосы установлена изоляция.

    ВНИМАНИЕ! Серебряные контакты внутри термопленки должны быть полностью заизолированы по всему срезу.

  11. Закрепите термопленку скотчем на теплоотражающем материале, чтобы исключить ее сдвиг.
  12. Установите на стену терморегулятор. При этом необходимо иметь ввиду, что: Терморегулятор рекомендуется устанавливать на стене в наиболее удобном и доступном для пользователя месте вблизи с имеющейся розеткой или выключателем.

    Терморегулятор можно подключать к электрической сети помещения стационарно с помощью скрытой или открытой проводки. При подключении терморегулятора необходимо руководствоваться инструкцией, идущей с ним в комплекте.
  13. Уложите монтажные провода. При этом помните, что: Подключение термопленки к сети производится согласно схеме подключения.
    В комплект входят провода двух цветов для удобства монтажа.
    Все монтажные провода должны располагаться по одной стороне помещения.
    Располагайте провода так, чтобы основной их массив проходил под плинтусом.

    Если вы хотите проложить соединительный кабель скрытым способом, проштробите канал в стене, если открытым (наружным) – используйте монтажный декоративный короб.
    При укладке монтажных проводов на поверхности пола в теплоотражающем материале сделайте канавку (вырез, углубление) под провода для того, чтобы поверхность финишного напольного покрытия была максимально ровной. К примеру, провода могут быть уложены вдоль шва теплоотражающего материала.
  14. Снимите изоляцию с концов проводов в местах для подключения проводов к контактным зажимам. Рекомендуется использовать специальный инструмент для снятия изоляции.
  15. Вложите оголенный провод (или два провода, где это необходимо) в контактный зажим и с усилием зажмите его (их) с помощью пассатижей. Убедитесь, что провод надежно закреплен в контактном зажиме.

  16. Заизолируйте все места подключения проводов к термопленке. Для этого в комплект каждой полосы термопленки входит 5 отрезков изоляции. Эти места отмечены значком .Для каждого подсоединения используйте по 2 отрезка. Один лист битумной изоляции крепится с наружной стороны, другой — закрывает внутреннюю сторону термопленки с проводом.
    ВНИМАНИЕ! Серебряные контакты внутри термопленки должны быть полностью  заизолированы по всему срезу.
  17. Еще раз проверьте качество изоляции всех мест соединения термопленки и проводов, а также все линии отреза медной шины.
  18. Подключите соединительные провода к терморегулятору Caleo.
    Подключение должно проводиться согласно схеме подключения, которая входит в комплект терморегулятора. Необходимо строго следовать инструкции по установке и эксплуатации терморегулятора, входящей в его комплект.

    ВНИМАНИЕ! На рисунке показан пример подключения соединительных проводов к конкретному терморегулятору CALEO Model 320. Для подключения других терморегуляторов необходимо строго следовать инструкции по установке и эксплуатации этих терморегуляторов.
    ВНИМАНИЕ! Подключение питания на клеммы датчика пола «SENSOR» выведет терморегулятор из строя.

  19. Установите и подключите датчик пола к терморегулятору. Датчик пола устанавливается под термопленку снизу черной полосы нагревательного элемента. Датчик прикрепляется к термопленке битумной изоляцией.

    При укладке под мягкие напольные покрытия устанавливайте датчик температуры пола в зоне с минимальной нагрузкой на поверхность. Под датчик в теплоотражающем материале делается канавка (вырез, углубление) для последующей равномерности поверхности напольного покрытия. При необходимости сделайте под датчик дополнительное углубление в первичном полу.

  20. Подключите терморегулятор к электрической сети.
    Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником.
    Учтите при расчете мощности все дополнительные электрические устройства, которые так же могут быть подключены к этой сети. Для системы мощностью от 2 кВт и более рекомендуется производить подключение через отдельный автомат.

  21. Протестируйте систему обогрева.
    Включите систему и установите температуру пола не более 30 °С.
    Проверьте нагрев каждой полосы термопленки.
    Проверьте специальным пробником (например, отверткой-индикатором) места подключения монтажных проводов, а также изоляции по линии отреза.
    Не должно быть искрения и нагревания мест соединений.
  22. Уложите полиэтиленовую пленку для дополнительной защиты теплого пола CALEO. Изолируйте швы соединения полиэтиленовой пленки скотчем.  В случае монтажа под ламинат роль полиэтиленовой пленки может выполнять специальная подложка, поставляемая производителем ламината, при условии, что она изготовлена из неламинированного вспененного полиэтилена толщиной не более 2 мм. Другие виды подложек, включая пробковые – недопустимы.


    Укладка финишного напольного покрытия
  23. Уложите защитный материал и финишное напольное покрытие, учитывая особенности для каждого напольного покрытия.
  24. Помните, что напольное покрытие должно удовлетворять требованиям, изложенным на стр. 2.
  25. При монтаже строго придерживайтесь одной из приведенных схем монтажа:

    При монтаже под ламинат или паркетную доску


    Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно приложенной к ним инструкции по монтажу.
    При установке ламината следует соблюдать меры безопасности, чтобы при его сборке не повредить термопленку.

    При монтаже под линолеум, ковролин или ковровое покрытие


    Уложите защитный материал (ДВП, фанеру толщиной 3…5 мм) поверх полиэтиленовой пленки.
    На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту.
    Сверху уложите напольное покрытие.

    Запрещается во время монтажа!
    Выполнять работы по установке терморегуляторов, не отключив напряжение питания.
    Накладывать полосы термопленки друг на друга во избежание перекрытия нагревательных элементов или медных шин и последующего выхода их из строя. Включать теплый пол до изоляции контактов и линий отреза.
    Монтировать пленочный теплый пол без теплоотражающего материала. Его применение позволит системе работать эффективно из-за уменьшения теплопотерь и существенно уменьшит энергозатраты.

Видеоинструкция по монтажу инфракрасного теплого пола Калео


Перейти в каталог

Авторизация на сайте
Регистрация
    Каждый зарегистрированный пользователь получает ряд преимуществ:
  • Отслеживание состояния заказа
  • Информация об акциях и скидках
  • Индивидуальные предложения

Зарегистрироваться

Монтаж пленочного теплого пола

Дополнительным элементом отопления жилища может стать теплый пол. Система теплого пола поддержит установленную температуру воздуха в помещении в автоматическом режиме. Поэтому даже в зимнее время года можно ходить по полу босиком.

Узнав, сколько стоит монтаж теплого пола в разных компаниях, можно определиться со средними расценками, сложившимися на рынке вашего региона. Монтаж, выполненный своими руками, позволит сэкономить примерно треть расходов. Из статьи вы узнаете как самостоятельно выполнить расчет и монтаж теплых полов

Содержание

  • 1 Расчет мощности пола под квадратуру комнаты
  • 2 Подготовительные работы
  • 3 Технология укладки инфракрасного теплого пола

Расчет мощности пола под квадратуру комнаты

Электрический или инфракрасный теплый пол – это пленка, заполненная карбоновой пастой, через которую проходят медные проводники. При прохождении электричества через проводники активизируются излучатели и генерируется тепловая энергия. Инфракрасная пленка может быть различной тепловой мощности.

Оптимальная мощность рассчитывается для каждого помещения индивидуально, при этом учитывается площадь помещения и его тепловые потери. Но существует упрощенный метод подбора: на каждый 1 м2 площади помещения должно приходиться 200 Вт тепловой нагрузки пленки.

Подготовительные работы

Теплый инфракрасный пол укладывается на выровненную поверхность с максимальным перепадом по высоте не более 3 мм на 1 м2 площади. В качестве выравнивания можно использовать бетонную стяжку или наливной пол. Монтаж пленки производится непосредственно под декоративным покрытием: кафельная плитка, ламинат, ковролин, паркет. Для устройства теплого пола в стяжке лучше использовать кабельный теплый пол.

После завершения выравнивания поверхности необходимо подсчитать количество инфракрасной пленки. При расчете нужно учитывать, что пленка не укладывается под стационарной тяжелой мебелью и вблизи отопительных приборов (минимальный отступ 1 м). Для наглядности создается подробный чертеж.

Если планируется установка пленочного теплого пола под кафельную плитку, то следует заранее узнать о рекомендациях от производителя, касательно эксплуатации отопительного оборудования в подобных условиях.

Технология укладки инфракрасного теплого пола

Монтаж инфракрасного теплого пола состоит из нескольких последовательных этапов:

Первым делом устанавливается терморегулятор теплого пола. Для этого делается штроба в стене и отверстие для терморегулятора. Образовавшийся мусор и пыль удаляется.

На чистую, выровненную поверхность пола укладывается гидроизоляционный материал, это может быть полиэтиленовая пленка. Она укладывается по всей площади пола внахлест на стены. Если не обошлось без стыков, то они проклеиваются скотчем для герметизации.

Зачем переплачивать? Скидки от 50 до 90% в кафе, рестораны, салоны красоты, SPA, боулинг, театр, кино и др. можно получить ЗДЕСЬ >>>.

Чтобы тепло не тратилось на нагрев бетонной стяжки пола, укладывается теплоизоляционный слой (изолон, пенофол, пробковый материал). В слое теплоизоляции нужно вырезать канавки для прокладки проводов и креплений инфракрасной пленки.

На теплоизоляционный слой укладывается инфракрасная пленка. Ее расположение производится с учетом плана. Резать пленку можно только в местах между темными секциями. Укладка полос пленки производится стык в стык и проклеивается скотчем.

  • Пленка имеет оголенные участки медных проводников. Их изоляция производится с помощью приклеивания пленочной изоляции из битума.

  • Установка зажимов производится путем заведения контакта под пленку к медным проводникам, затем просто сжимается пассатижами.
  • Подключить провода к зажимам. Для этого нужно зачистить провод, всунуть его в зажим и скрепить пассатижами. После этого контакты заизолировать.

  • В теплоизоляционном слое вырезать углубления для проводов и спрятать их там. Затем проклеить места прокладки проводов скотчем.
  • Датчик терморегулятора устанавливается в центре пленочного теплого пола, для этого вырезается отверстие в теплоизоляционном слое и в основании.
  • Подключение теплого пола к сети лучше доверить квалифицированным электрикам.

  • Температурный датчик соединяется с системой автоматического управления с помощью проводов, спрятанных под теплоизоляционным слоем.

Подключение пленочного теплого пола к сети через розетку запрещено. При подключении должен использоваться УЗО (устройство защитного отключения).

После завершения укладки теплого инфракрасного пола и подключения его к сети необходимо произвести пробное включение. Если все нормально, то можно приступать к укладке декоративного покрытия, но перед этим теплый пол покрывается еще одним слоем гидроизоляционного слоя (полиэтиленовая пленка).

Монтаж инфракрасного теплого пола под силу каждому. Главное соблюдать последовательность технологии, произвести правильное подключение к электросети. Тогда эксплуатация отопительного оборудования будет эффективной и продолжительной.

Видео — монтаж инфракрасного плёночного тёплого пола Caleo Platinum:

Монтаж пленочного теплого пола своими руками — укладка инфракрасного пола под линолеум и ламинат

Тепло в доме — главное слагаемое комфорта. Обеспечить его может грамотное обустройство системы отопления. Если раньше вариантов обогрева было немного, теперь это изменилось. Даже в квартире есть альтернатива централизованной отопительной системе. Поговорим о свойствах ИК-пленки и расскажем, как самостоятельно выполнить монтаж электрического теплого пола под разные материалы.

Все о термопленке и ее монтаже

Особенности материала
Принцип работы
Виды
Особенности монтажных работ
Пошаговая монтажная инструкция
— Расчеты и подготовка
— Подготовка основания
— Раскладка полотен
— Подключение оборудования
— Подключение терморегулятора и укладка отделки

Изготавливают ее из прочного полимера. Технология производства предусматривает нанесение на пластиковое полотнище полос карбоно-графитной пасты. Они накрываются еще одним слоем пластика и ламинируются. Для соединения полупроводников используют медные шины с серебряным напылением. Карбоновая паста выполняет роль греющего элемента, который преобразует электрическую энергию в тепловую.

Шины из меди образуют контур отопления, по которому равномерно распределяется тепло. Степень нагрева контролируется терморегулятором, подсоединенным к термодатчику. Когда температура выходит за рамки заданных заранее значений, система отключается или включается. Ламинирующее покрытие на полотнище представляет собой защитный жароустойчивый и электроизоляционный слой с температурой плавления 210 °С.

Материал выпускается полосами длиной по 600-5 000 см. Это зависит от модели и бренда. В любом случае на упаковке указывается предельно допустимая длина полотна в сборке. Обычно она не превышает 800 см. Для длинных помещений рекомендуется собирать две-три полосы, и каждую подключать к терморегулятору. Иначе оборудование будет работать некорректно. Стандартная ширина полотна 500-1000 мм.

Для жилых помещений обычно выбирают материал шириной 500-600 мм. Для промышленных и офисных помещений, а также для бань приобретают более широкие полотнища. Запитывается система от однофазной электрической сети на 220 В. Максимальный нагрев происходит за две-три минуты после подачи питания. Перегрев и расплавление ламинирующего слоя маловероятно, учитывая высокие значения его температуры плавления. Если монтаж проведен правильно, разогрев до критических температур не происходит никогда.

  • Пол

    Как уложить теплый электрический пол под плитку: подробная инструкция

Принцип работы ИК-пленки прост. Ток подается на металлические шины, которые нагреваются и разогревают полосы карбона. Они, в свою очередь, при нагреве начинают генерировать инфракрасные волны в безопасном для живых организмов диапазоне. Излучение улавливается любыми непрозрачными предметами, накапливается ими, а затем отдается воздуху. Так помещение быстро и эффективно прогревается.

ShutterStock

  • Пол

    Решаем сложную задачу: как постелить линолеум в комнате с мебелью

Производится две разновидности материала: с биметаллическим и углеродным нагревателем. Первая дешевле, изготавливается на основе полиуретанового полимера. Ее нельзя соединять с проводом заземления. Поэтому подключают посредством АВДТ или УЗО. Это обязательное условие, которое усложняет укладку системы. Еще одна особенность разновидности с биметаллом: запрещен монтаж такого электрического теплого пола под плитку. Модели с углеродным элементом дороже, но никаких ограничений в их использовании и дополнительных сложностей при монтаже нет.

Пленка укладывается под большинство финишных покрытий: паркет, ламинат, плитку (про дополнительные условия мы сказали выше). Единственное замечание: если материал мягкий, как линолеум или ковролин, сверху дополнительно укладывается защитный слоя из фанеры или ДВП. Это необходимо, чтобы случайно не испортить нагревательные элементы при неосторожном сильном механическом воздействии.

Под материалы, которые обладают высокой теплоизоляцией (например, пробка), пленку нежелательно укладывать. Еще одна значимая особенность термопленки в том, что ее нельзя укладывать в стяжку, как другие модели греющих полов.

Излучение ИК-полос близко к спектру излучения солнечных лучей. Испускаемые ими волны находятся в абсолютно безопасном диапазоне, поэтому монтаж пленочного теплого пола может быть проведен в помещении любого типа. Его используют для обогрева детских комнат, спален, помещений, где живут больные и пожилые люди.

Instagram mirklimatavoronezh

Instagram proklimat_perm

Одно из достоинств греющей пленки — возможность уложить ее самостоятельно. Более того, при необходимости, к примеру, переезде, ее легко демонтировать, собрать, а потом уложить на другое место. Разберем поэтапно процесс укладки.

Подготовка плана и проведение расчетов

Начинают монтаж электрического теплого пола с создания проекта. Сначала определяют, система будет работать как отопление основного типа или дополнительного. В первом случае площадь полосок должна быть не меньше 75-80% от общей площади комнаты. Во втором минимумом считается 40%. В любом случае проводятся замеры, в верном масштабе строится план помещения. На нем отмечаются ИК-полотна.

Их нельзя размещать под крупной и тяжелой мебелью или бытовой техникой. Они аккумулируют слишком большое количество тепловых волн, возвращают их нагревателям, из-за чего те перегреваются и выходят из строя. Поэтому расстояние от массивных предметов до кромок полотен должно быть не меньше 100 мм.

Выбирают направление укладки. Специалисты советуют укладывать полотнища вдоль комнаты. Так получается самый экономный расход материала. Но при этом надо учесть рекомендации производителя о максимальной длине одного отрезка. Обычно это 8 м. При разработке проекта учитывают и расстояние между термопленкой и стеной. Оно должно быть от 100 до 400 мм. После того как план будет готов, подсчитывают общую длину полотна.

Осталось определить мощность оборудования. Обычно для дополнительного отопления выбирают термопленку 150 Вт, а для основного — 220 Вт. Менее мощный вариант больше подходит для линолеума, ламината или ковролина. Его не стоит класть на балконе и в квартирах первого этажа. Более мощная система 220 Вт не ограничена в условиях эксплуатации.

Instagram climatmarket70

Instagram tepliy_pol

  • Пол

    Особенности утепления пола керамзитом: сухая, мокрая и комбинированная укладка

Подготовка основы

Напольная термопленка чувствительна к дефектам основания. На неровностях либо крупинках мусора тонкий карбоновый слой истончается и перетирается. Система выходит из строя. Поэтому правильная подготовка перед укладкой необходима. Даем инструкцию по проведению работ.

  1. Штробим стены, подготавливая каналы для укладки проводки и установки регулирующего температуру устройства. Ширина штроб должна быть такой, чтобы в них поместилась гофротруба, в которую закладывается проводка.
  2. Проверяем качество основы. Она должна быть ровной. Перепады высот допустимы, но не больше 2-3 мм на метр. Трещины, сколы и другие дефекты надо убрать. Проще всего залить тонкий слой самовыравнивающегося раствора. Если основание в плохом состоянии, крошится или шатается, его полностью снимают и готовят новое.
  3. Проверяем герметичность стыков стен и пола. Даже незначительные дефекты на этом участке приведут к серьезным теплопотерям. Все сколы, трещины, выемки и другие дефекты расшиваем. То есть расширяем настолько, чтобы можно было качественно их заполнить ремонтной смесью. Затем зачищаем и запениваем или заделываем подходящей шпаклевочной пастой.
  4. Очищаем подготовленную поверхность. Предварительно ждем, чтобы она полностью просохла. Черновое основание тщательно подметаем или пылесосим. Дополнительно его можно промыть и хорошо высушить, чтобы не осталось влаги.
  5. Укладываем гидроизоляцию. Пленочный материал расстилаем по всей поверхности с небольшим нахлестом между полосками. Стыки аккуратно проклеиваем скотчем. Должен получиться цельный гидроизоляционный «ковер», который защитит электрическую систему от влаги.
  6. Укладываем теплоизоляцию. Для этого берем рулонный утеплитель вспененного типа, обязательно фольгированный. Раскладываем его металлизированной стороной вниз. Делаем небольшие нахлесты на стыках, проклеиваем их скотчем.

В некоторых случаях от утепления отказываются. Это не всегда оправданно, особенно если греющая пленка укладывается в частном доме или квартире, расположенной на первом этаже. В любом случае, без фольгированной подложки часть излучения будет уходить в расположенное ниже перекрытие. Это лишние теплопотери, ведущие к перерасходу энергии на бесполезный обогрев перекрытия.

Instagram krasni_dom

Instagram krasni_dom

Раскладка полотен

После подготовки основы на нее раскладывают пластины. Подробно разберем укладку инфракрасного теплого пленочного пола под линолеум или любое другое покрытие.

  1. Размечаем основание. Фломастером или кусочками цветного скотча намечаем расположение полосок ИК-пленки. Делаем это, сверяясь с составленным заранее планом. Учитываем при этом, что пластины нельзя укладывать внахлест. Между ними должно быть минимум 50 мм.
  2. Кроим термопленку. Разрезаем ее на куски определенной длины. Важный момент. Режут ее только по прямой линии и только на помеченных производителем участках. На них присутствуют значки-маркировки с рисунком ножниц либо пунктир. Делать фигурные отрезы или резать материал произвольно без учета маркировки запрещено. Это разрушает элементы из карбона, они приходят в негодность.
  3. Внимательно осматриваем разрезанные участки. Производитель помечает, какой стороной укладывать теплый пленочный пол. Обычно стоит поясняющая пометка. Если ее нет, полотно переворачивают медными пластинками вниз.
  4. Берем скотч, режем его на небольшие квадраты. Еще раз проверяем, какой стороной класть пленочный теплый пол. Он должен лежать правильно. После того как мы в этом убедились, фиксируем его к теплоизоляции квадратиками скотча. Располагаем их так, чтобы пластина не сдвигалась.

В процессе монтажа инфракрасного теплого пола надо постараться не ходить по термопленке. Если полностью исключить хождение невозможно, стараются это делать как можно меньше. Нельзя ставить на нее увесистые предметы или ронять инструменты. Все это приводит к порче карбонового слоя.

Instagram md.group.kz

Instagram krasni_dom

Подключение оборудования

На следующем этапе проводится подключение полотнищ к электросети. Сделать это надо в такой последовательности.

  1. Берем зажимы, которыми комплектовалось оборудование. Использование других нежелательно. Устанавливаем их на кончики шин из меди.
  2. Подсоединяем провода. Лучше всего делать это со стороны ближайшего к терморегулятору края пластины. Так израсходуется меньшее количество провода. Выполняем параллельное подключение. Чтобы не ошибиться, можно поставить на правую и левую часть проводки разного цвета.
  3. Устанавливаем термодатчик. По центру полотнища в подложке вырезаем углубление размером с устройство. Ставим его внутрь, подключаем. Важный момент: минимальное расстояние от датчика до стены должно быть 0,5 м.
  4. Поочередно изолируем каждый участок соединения. Закрываем клеммы с обеих сторон специальными накладками из гудрона. Убедившись, что все соединения изолированы, переходим к отрезанным краям пластин. Изолируем накладками находящиеся здесь медные пластинки.

Instagram md.group.kz

Instagram md.group.kz

Instagram md.group.kz

Instagram md.group.kz

  • Пол

    9 материалов для выравнивания пола под чистовую отделку

Установка термоконтроллера и укладка финишного покрытия

Провода от термопленки и детектора подводятся к терморегулятору. Он закрепляется на стену, на высоте не менее 0,2 м от уровня пола. Лучшим считается расстояние в 1 м. Провода подключаются к регулятору. В финале собранная конструкция подключается к электрической сети. Обязательно монтируется дифференциальный автомат-выключатель.

После сборки проводится пробный запуск. На греющую ИК-пленку подают питание. Терморегулятор выставляется на максимальную температуру. В таком режиме оборудованию дают поработать несколько минут. Надо убедиться, что все элементы нагрева теплые. В ходе разогрева конструкции не должно слышаться щелканья, наблюдаться искрения. Неприятного аромата жженой пластмассы тоже быть не должно. Если пробный запуск был успешным, начинают укладывать финишное покрытие. В ином случае исправляют все недочеты.

Instagram electromontag_khv

ShutterStock

Укладка пленочного теплого пола под ламинат и другие твердые основания производится именно так. Только для мягких материалов типа ковролина и ему подобных необходима дополнительная подложка из деревянных плит: ДВП либо фанеры. Если нужно, можно уложить финишную облицовку своими руками. Это не очень сложно, если выполнять все рекомендации производителя. По окончании монтажа дают полностью высохнуть клею, если он применялся. После этого греющий пол полностью готов к работе.

Материал подготовила

Инна Ясиновская

Своими руками

Монтаж инфракрасного теплого пола – особенности установки, как правильно сделать подключение, рассчитать мощность и расход электроэнергии, примеры на фото и видео


Содержание:

1. Основные характеристики теплого инфракрасного пола
2. Инфракрасный пленочный пол: монтаж

На сегодняшний день все большее применение находят разнообразные альтернативные системы отопления. Причиной тому может служить тот факт, что такой вариант позволяет экономить потребление энергии, что в свою очередь отражается и на общем количестве затрат. Установка инфракрасного теплого пола как раз является одной из таких альтернатив.

Основные характеристики теплого инфракрасного пола


Перед тем как укладывать инфракрасный теплый пол, необходимо разобраться, что же это такое. Итак, данная система представляет собой полосы пасты из карбона, которые упакованы в полиэтиленовую термостойкую пленку. Карбоновая паста крепится при помощи медных шин, которые паяются в пленку.

Общее название для всей конструкции – ИК термопленка. Ток с определенной частотой, который подается по шинам, позволяет карбоновым элементам излучать инфракрасные лучи, длина волны которых колеблется в пределах 5 – 20 мкм.

Данный тип отопления не нагревает окружающий воздух и не высушивает его, в отличие от стандартных отопительных систем. Инфракрасное излучение нагревает находящиеся в помещение предметы, будь то мебель, потолок или стены.

Необходимо обратить внимание на разницу между ИК излучением и электромагнитным, так как последнее, в отличие от первого, может негативно сказаться на здоровье человека, растений и животных.

Данный вариант отопления не вызывает негативной реакции, а также считается экологически чистым типом обогрева. Научно доказано благоприятное воздействие инфракрасного излучения на человека, животного и растений.

Что касается основных технических параметров, то в данном случае можно выделить следующие:

  • мощность потребления колеблется в пределах одного м.кв на 45 – 67 Вт/м.ч;
  • термопленочная лента имеет ширину до полуметра;
  • наибольшая длина термопленочной ленты достигает 8 м;
  • температурный режим, при котором пленка плавится, доходит до 130 градусов;
  • характеристики питания составляют 220В на 50 Гц;
  • общая доля ИК излучения в спектре достигает 95%;
  • инфракрасные волны имеют длину от 5 до 20 мкм

В зависимости от площади и эксплуатационного режима теплого пола варьируется и расход электроэнергии. На строительном рынке можно найти большой выбор подобного рода тепловых систем, которые, как правило, не сильно отличаются в рамках технических параметров, поэтому ответ на вопрос, какой инфракрасный теплый пол лучше, определяется непосредственно выбором строителя.

Термопленка имеет небольшую толщину – 0,4 мм, что делает возможным ее установку практически под любое базовое напольное покрытие, будь то ламинат, плитка из керамики, паркет или ковролин. Более того, параметры такой системы позволяют ее устанавливать вертикально, то есть на стены и потолок (данный вариант позволит обогреть весь объем комнаты).

Безусловно, важным и определяющим фактором при монтаже пленочного теплого пола считается тип покрытия, ведь в зависимости от этого будут варьироваться и характеристики непосредственно теплого пола. Так, укладка теплого инфракрасного пола под линолеум предполагает расположение нагревательных полос под фанерой.

В случае если в качестве базового покрытия используется ламинат, необходимо уложить слой пленки с гидроизоляцией. А вот под кафель теплый пол укладывается на слой цемента и песка, а потом заливается плиточным клеем, и укладывается сам слой плитки.

Монтаж инфракрасного теплого пола, смотрите на видео:


Инфракрасный пленочный пол: монтаж


При самостоятельной установке подобной тепловой системы необходимо придерживаться двух правил. Во-первых, во избежание перегрева слой ИК пленки следует укладывать на открытых пространствах и не загромождать их мебелью, техникой и другими предметами домашнего быта. Во-вторых, общий процент покрытия пленкой в соотношении со всей площадью покрытия не должен быть меньше 70%. Учитывая данные правила, чертится и план, согласно которому будут размещены нагревательные элементы. Кроме того, на плане отображается размещение мебели и инфракрасной пленки. Читайте также: “Как сделать подключение инфракрасного теплого пола – пошаговое руководство и схема”.

Что касается стяжки, то необходимо иметь в виду, что ламинат должен укладываться только на заранее разровненную поверхность.

Слой бетона также должен быть максимально ровным, с допустимым перепадом до 1 мм. Чтобы избежать нежелательной утечки тепла в соседние помещения или на улицу, по всему периметру стяжки укладывается слой термоизоляционной подложки, которая представляет собой пену из полипропилена слоем до 3 – 4 мм, укрытую фольгой с одной из сторон.

Сами термоизоляционные ленты укладываются стыком друг к другу и фиксируются при помощи термоизоляционного скотча. Кроме того, необходимо будет также подогнать все полосы под размеры помещения. Все действия осуществляются строго в согласовании с намеченным заранее планом. Места разреза пленки, как правило, отмечены уже на стяжке или же отображены на фото на упаковке.

Ни в коем случае не следует разрезать полосы по диагонали, так как это приведет все покрытие в негодность. Стандартное расположение отмеченных разрезов варьируется в пределах 18 см. Более того, не следует сгибать пленку под острыми углами, так как это также приведет к деформации. Читайте также: “Как используется инфракрасная пленка для отопления теплым полом”.

Те места разреза, через которые проходят шины, проводящие ток, рекомендуется изолировать при помощи специальных полос, которые можно найти в комплекте данной системы. Контакт монтируется в центр торца шины, проводящей ток, и плотно зажимается при помощи плоскогубцев.

В клемме контактов также зажимаются и провода с током, только их необходимо предварительно зачистить на 0,5 – 1 см при помощи обычного ножа. Затем контакт следует изолировать битумно изоляционной лентой.

Установка и подключение инфракрасного теплого пола осуществляется вдоль многожильных проводов, сечение которых не превышает 1,5 мм2. Кроме того, монтируется и термодатчик, с целью одновременной работы автоматического терморегулятора. Для его установки необходимо проштробить в стене углубление до 2 см, а в него под слой нагревательной пленки установить сам датчик. Читайте также: “Как устроен инфракрасный теплый пол – принцип работы и правила монтажа”.

Стоит также иметь в виду, что сам датчик укладывается на слой теплоизоляции, так как это позволяет отображать реальный температурный режим.

Завершающим этапом решения вопроса, как установить инфракрасный теплый пол, является тест всей системы, чтобы все элементы работали исправно. И только после этого можно приступать к укладке чистового декоративного слоя.

Монтаж электрического теплого пола своими руками

Для комфортного обогрева помещения достаточно укладки пленки на 50-60% поверхности пола. Чтобы организовать основной обогрев, необходимо уложить пленку на 70-80% площади. При этом необходимо учитывать, что пленка не укладывается под мебелью, стационарными декоративными конструкциями, бытовой техникой.

Материалы и инструменты

Для монтажа пленочного теплого пола понадобится:

  • Теплоизоляция с лавсановым покрытием. Важно, чтобы фольгированный слой был не металлическим (не алюминиевым в частности), так как он проводит электрический ток и возможны замыкания токоведущих полос пленки (при их повреждении) или клемм на этот слой. Кроме того, при работе пленочного пола возможно влияние металлизированного слоя теплоизоляции, выражающееся в виде треска или «гудения» пленки.

  • Битумный скотч для изоляции соединений и изоляции токоведущих полос.

  • Скотч для фиксации отрезков пленочного пола. Рекомендуется использовать армированный сантехнический скотч. Его преимущества при монтаже – хорошая адгезия к пленочному полу, прочность и влагостойкость. Материал скотча – поливинилхлорид с клеевым слоем, а также тканевое волокно. Запрещено использовать металлизированные клейкие ленты, так как они могут нарушить электроизоляцию системы.

  • Клеммы (типа крокодил), при помощи которых соединяются отрезки теплого пола и питающие провода. Клеммы относятся к обжимным соединительным элементам. Припаивать провода непосредственно на пленку не рекомендуется, так как данное соединение имеет слабую механическую надежность. В случае плохого контакта может возникнуть чрезмерный нагрев места соединения с последующим повреждением от температуры напольного покрытия и обрывом питающего провода.

  • Нагревательная пленка подходящей ширины. Так как площадь и конфигурация помещения могут быть различными, необходимо учитывать ширину пленки (она может быть 0,5/0,8/1,0 м). От ширины пленки зависит количество электрических соединений полос нагревательной пленки, которые придется выполнить при монтаже.

  • Обязательно! Терморегулятор, имеющий датчик температуры пола. Система соединяется с питающей сетью только через терморегулятор, так как пленочный пол не имеет функции саморегуляции, и терморегулятор обеспечивает его безопасную работу, защищает от перегрева и выполняет функцию контроля температуры.

  • Соединительный провод. Длина проводов определяется количеством соединений отрезков нагревательной пленки и её шириной (длина на одно соединение = ширина пленки+20см), а также расстоянием до терморегулятора. При выборе соединительного провода обязательно нужно учитывать подключаемую нагрузку и с учетом этого подбирать его сечение.

    Обычно применяется ПУГВ 1х1,5, сечением 1,5 мм2 (ПУГВ 1х2.5, сечением 2,5 мм2 для площадей обогрева свыше 15 м2) или ПВ3х1,5 (ПВ3х2,5). Провод изолирован ПВХ пластикатом. Это вид силового кабеля небольшого диаметра, который не будет мешать укладке декоративного покрытия и не создает неровности. Лучше использовать разные цвета фазного и нулевого проводов, во избежание ошибок при выполнении соединений.

  • Для монтажа под мягкие напольные покрытия типа линолеума – в обязательном порядке необходимо использовать фанеру, OSB, ДВП, которая защищает пленочный пол от механического воздействия. Толщина защитного покрытия 2-5мм.

  • Полиэтиленовая пленка, которая укладывается под декоративное покрытие пола в качестве гидроизоляции.

Пленочный теплый пол от производителя

Пленочный теплый пол Teplotex-0.5

Комплект пленочного теплого пола Teplotex 1м²

Терморегулятор Intermo M-101 механический

878 р. / шт

Инструменты для монтажа

  • Перфоратор с коронкой для розеток – для подготовки места в стене под коробку терморегулятора
  • Ножницы – для отреза необходимой длины отрезка теплого пола
  • Плоскогубцы или кремпер – для обжима соединительных клемм
  • Инструмент для зачистки провода
  • Строительный уровень
  • Монтажный скотч – для проклеивания стыков пленочного пола
  • Мультиметр – для проверки работоспособности электрических цепей

Подготовка к монтажу

План размещения пленочной системы обогрева

На плане отмечается расположение отрезков греющей пленки, определяется ее ширина и количество, места соединений, место установки датчика температуры и расположение терморегулятора. Для уменьшения количества соединений рекомендуется раскладывать пленку параллельно длинной стороне помещения, если это позволяет конфигурация. При составлении плана учитывается максимальная длина полосы пленки – 8м. Пленка должна быть уложена на свободную площадь, т.е. площадь, где отсутствует мебель и иные препятствующие распространению тепла предметы.

Расчет мощности обогрева

Мощность системы обогрева находится:

P = S x Pуд
S – полезная площадь в метрах (площадь, где непосредственно будет уложен пленочный пол), Pуд – удельная мощность 1м2 пленочного пола. В нашем случае Pуд = 220Вт/м2.

Расчет тока системы обогрева

I = P / U
I – силa токa, P – мощность системы пленочного обогрева, U – напряжение сети, в нашем случае 220-230В

Сечение питающего кабеля подбирается по таблице соответствия, исходя из вычисленного значения силы тока. Вычисленное значение тока не должно превышать максимально допустимое значение тока для данного сечения.

Например

Площадь помещения, покрытого ламинатом 15 м2. Теплые полы выбраны в качестве основного отопления. Исключая технику, стационарную мебель, отступы от стен – площадь, занятая теплым полом – 8м2.

P = 8 м2 x 220 Вт = 1760 Вт,
где 220Вт/м2 – удельная мощность пленочного пола данной модели.

Максимальный ток системы: I = P/u = 1760 Вт / 220 В = 8 А

Выбираем сечение по таблице:

Вычисленное значение 8А меньше максимально допустимого значения тока 16А для сечения провода 1.5 мм2, следовательно, провода данного сечения будет достаточно для нашей системы обогрева.

Подбор системы управления (терморегулятора)

Минимальная мощность терморегулятора определяется следующими соответствиями:

Максимальная площадьМощность терморегулятора
13 м23 кВт
15 м23,5 кВт
18 м24 кВт
27 м26 кВт

В нашем случае (мощность обогрева 1760Вт = 1. 76 кВт) достаточно терморегулятора, допускающего подключение нагрузки до 3 кВт.

В случае, когда мощность обогрева превышает 6кВт (помещения большой площади), необходима более сложная система управления обогревом с использованием шкафа управления обогревом, либо установкой нескольких терморегуляторов с разбивкой на зоны.

Выбор места под монтажную коробку

Монтажная коробка обустраивается в стене, не ниже 0,3м от пола. Размещается вблизи розеток или иной точки скрытого стационарного подключения. При размещении коробки желательно длину питающих проводов и по возможности их минимизировать.

Выравнивание поверхности

На очищенной поверхности удаляются все неровности и перепады высоты, которые способны привести к деформации, перегибу или разрыву пленки. Это важно, так как пленочный пол чувствителен к изломам. Не допускается сгибать пленку под прямым углом, пережимать, размещать на ней тяжелые предметы и инструмент. Допускается монтировать пленочный пол на старую поверхность пола, если она соответствует вышеперечисленным требованиям. Рекомендуется всю поверхность пропылесосить для удаления мелких фрагментов грязи и пыли, которые способны повредить пленку.

Монтаж инфракрасного теплого пола

Укладка теплоизоляции

Теплоизоляция позволит сократить тепловые потери через бетонное основание и повысить эффективность обогрева. В первую очередь это касается помещений на первом этаже. Чем больше толщина теплоизоляции, тем меньше будут тепловые потери, но при этом нужно иметь ввиду, что мягкая теплоизоляции при механической нагрузке продавливается и пленка в этом месте также будет деформирована. Оптимальная толщина теплоизоляции с лавсановым покрытием 3-10мм. Фольгированный слой отражает инфракрасное излучение, таким образом увеличивая теплоотдачу поверхности.

Внимание! Используется только теплоизоляция с лавсановым покрытием, не имеющая металлизированную подложку.

Ее раскладывают на всей площади помещения (от стены до стены), скрепляя отрезки монтажным скотчем.

Монтаж нагревательной пленки

Пленку можно раскладывать как вдоль длинной стены, так и поперек. Чтобы уменьшить количество соединений, рекомендуем укладывать пленку вдоль длинной стены помещения. Полосы пленки можно укладывать только встык. Не допускается наложение одной полосы на другую, а также пересечение пленки.

Пленка укладывается медными шинами вниз для минимизации возможных механических повреждений токопроводящих полос.

Полосы пленки закрепляются после размещения на поверхности теплоизоляции с помощью монтажного скотча, который фиксирует полосы и предупреждает сдвиги пленки во время дальнейшего монтажа системы и финишного покрытия.

Монтаж и подключение питающих проводов

Длина питающих проводов должна быть по возможности меньше. Однако при этом не рекомендуется осуществлять прокладку проводов по нагревательной пленке. Рекомендуем прокладывать провод по периметру помещения или в промежутках между отрезками пленки. При необходимости можно в теплоизоляции сделать канавку для провода, чтобы он не деформировал финишное покрытие (в случае мягкого покрытия, например, линолеума).

Соединения питающего провода и пленки выполняются при помощи клемм и битумной изоляции.

  1. Зачистить провод.
  2. Соединить клемму с проводом, обжать кремпером или плоскогубцами. Очень важно качественно осуществлять обжим, так как при плохой контакт приводит к нагреву места соединения и может привести к повреждению напольного покрытия или обрыву (отгоранию)питающего провода.
  3. В месте токоведущей полосы разъединить верхнее и нижнее покрытие пленки таким образом, чтобы был обеспечен доступ к токоведущей жиле. В образовавшийся зазор завести губку клеммы и с помощью плоскобцев плотно прижать к ней вторую губку клеммы. Острые выступы на клеммах проткнут покрытие пленки, и таким образом обеспечат хорошее соединение с токоведущей полосой.
  4. Закрыть полученное соединение с 2х сторон (сверху и снизу) битумным скотчем, обеспечив тем самым его изоляцию.

  5. Аналогично подключить второй провод к другой токоведущей полосе.
  6. Токоведущие полосы с противоположной стороны пленки также закрыть битумным скотчем.
  7. Под местами соединений (клеммами) рекомендуется делать углубления (в поверхности пола или подложке) для исключения деформации финишного покрытия.
  8. Приклеить соединительные провода к подложке.
  1. Датчик температуры пола монтируется поверх теплоизоляции под пленкой. Необходимо, чтобы сам датчик укладывается непосредственно между карбоновыми полосами, как показано на рисунке.
  2. Выполняется монтаж и подключение терморегулятора, который приведен в отдельном разделе.

Проверка правильности подключения

После монтажа терморегулятора и подключения к нему системы требуется:

  1. Измерить общее сопротивление системы обогрева на основе пленочного теплого пола с помощью мультиметра. (Поключить мультитметр в режиме измерения сопротивления к контактам терморегулятора или проводам, идущим к пленочному полу).
  2. Сравнить полученное фактическое значение с расчетным, вычисленным по формуле:

    Rобщ = U * U / (Pуд х S),
    Где U – напряжение питающей сети U = 220-230В
    Pуд – удельная мощность пленочного пола Вт/м2
    S – полезная площадь, на которую фактически уложен пленочный пол
    Для пленки Pуд = 220Вт/м2 при напряжении сети 220В формула примет вид
    Rобщ = 220 * 220 / (220*S) = 220 / S Ом

    Фактическое значение должно быть примерно таким же как и расчетное. В случае значительного отклонения в большую или меньшую сторону необходимо выяснить его причину, проверить правильность и надежность всех соединений, проверить на наличие повреждений пленочного пола и питающих проводов.

    Все данные, полученные при замерах, заносятся в паспорт теплого пола, как и схема укладки. При возникновении гарантийного случая схема предоставляется вместе с гарантийным талоном.

  3. Включить теплый пол и проверить его работоспособность. Тепло от пленочного пола начинает ощущаться через 30-60 секунд после включения. При появлении запахов, искрения, задымления и т.д. от теплого пола отключить питание и выяснить причину.
  4. После проверки укладывается финишное покрытие пола.

Комментарии для сайта Cackle

Инфракрасный теплый пол своими руками: монтаж и подключение

Система инфракрасного теплого пола пленочного типа – одна из инновационных и уникальных разработок, позволяющая решить проблемы, возникающие при обустройстве отопления дома.

Как правильно подобрать комплектующие к системе и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее.

Содержание статьи:

  • Как устроена ИК система?
  • Выбор компонентов системы
    • Варианты пленки
    • Расчет необходимого количества
    • Термостат для контроля температуры
  • Монтаж инфракрасного теплого пола
    • Приобретение материалов и инструментов
    • Подготовка основания 90 пленка
    • 90 Схема подключения системы
    • Монтаж устройства управления
    • Пробный запуск ИК системы
  • Выводы и полезное видео по теме

Как устроена ИК-система?

Инфракрасный теплый пол – это довольно сложная система, которую невозможно сделать самостоятельно в домашних условиях.

В основе системы лежит уникальная наноструктура, способная генерировать невидимое человеческому глазу инфракрасное излучение.

В зависимости от типа конструкции нагревательных элементов инфракрасные системы делятся на два основных типа: стержневые и пленочные

Пленочные системы изготавливаются из полос углеродной пасты – высокопрочного углеродного волокна, которые скрыты под полиэтиленовая термостойкая пленка.

Все полосы, толщина которых не превышает десяти миллиметров, расположены на равноудаленном расстоянии 10-15 мм и соединены параллельно плоскими токоведущими шинами, защищенными серебряным покрытием.

Под действием электрического тока, подаваемого на шины, углеродные элементы начинают излучать инфракрасное излучение, длина волны которого в диапазоне биорезонанса изменяется в пределах 9-20 мкм заложен. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы доступны в виде отдельных кабелей или сборных отсеков.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а предметов, находящихся в помещении: полов, мебели, стен и потолков. Благодаря этому свойству скорость инфракрасного нагрева значительно выше, чем традиционные аналоги – электрические и водяные системы.

К неоспоримым достоинствам инфракрасного пленочного теплого пола можно отнести:

  • Экологичность. Инфракрасные лучи по действию аналогичны солнечному свету и поэтому благотворно влияют на все живые организмы. У них нет побочного эффекта.
  • Простая установка. Конструктивные особенности системы позволяют осуществить качественный монтаж с минимальными затратами и усилиями, владея лишь базовыми навыками строительных работ.
  • Совместимость с различными типами покрытий. Укладку инфракрасного теплого пола допускается производить сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно ламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже при повреждении одной из карбоновых полос из-за схемы параллельного соединения остальные элементы продолжат работу.

Фотогалерея

Фото

Инфракрасная пленочная система – самый простой и доступный вариант теплого пола

Устройство пленочного теплого пола не требует обязательной заливки стяжки, т. к. меньше всего влияет на высоту потолков в оборудованные помещения

Инфракрасная пленка укладывается на деревянные поверхности без дополнительных приспособлений. И подходит для установки на стены или потолок

Инфракрасные полы подходят для обустройства веранд, террас, лоджий, открытых спортивных площадок, кафе, зон отдыха

Для резки и монтажа системы нагревательных пленок не нужны специальные инструменты и приспособления. Главное строго следовать инструкции производителя

Ламинат идеально подходит для монтажа финишного покрытия инфракрасным обогревом, можно использовать паркетную доску

Инфракрасные пленочные полы подходят для последующей укладки линолеума. Однако покрытие укладывается уже после укладки фанерного слоя.

Инфракрасные пленки хорошо сочетаются с ковром, а также с укладкой слоя фанеры. Следует избегать прямого контакта с электрическим полом.

Самая простая в монтаже система

Преимущества пленочных полов

Укладка на деревянную основу

Возможность укладки на открытых площадках

Система резки пленки для монтажа

Укладка ламината на инфракрасные полы

2 Укладка инфракрасного пола версия

ИК система под ковролин

Толщина термопленки не достигает 5 миллиметров, поэтому практически не «съедает» высоту помещения. Благодаря этому его можно смело устанавливать практически под любое покрытие. Кроме того, такую ​​пленку можно размещать на вертикальных поверхностях, закрепляя к стенам и потолку, обеспечивая зональный обогрев помещения.

Уязвимость системы – боязнь «запирания», при котором отапливаемые участки могут выйти из строя под тяжестью установленных на них крупногабаритных предметов

По этой причине пленочный материал укладывают только в тех помещениях, где крупногабаритная техника и мебель не будут стоять. С осторожностью стоит использовать ИК-системы во влажных помещениях, так как есть риск поражения электрическим током.

Энергозатраты на работу инфракрасного теплого пола напрямую зависят от режима работы системы и рабочей площади помещения. Также рекомендуем ознакомиться с другими нашими, где подробно описан пленочный тип отопления для помещений.

Выбор компонентов системы

Помимо угольных нагревательных полос, запаянных в майлар, для системы пленочного пола требуется регулятор температуры, оснащенный датчиком температуры.

Варианты пленки

Вариантов пленочных полов на современном рынке очень много. И все они имеют примерно схожие характеристики: потребляемая мощность от 25 до 80 Вт/ч, а рабочая температура от 30 до 50°С.

В продаже можно найти два типа пленочных систем:

  • твердые – в них пленка полностью покрыта углеродным материалом;
  • полосатые – в них углеродный материал нанесен на поверхность в виде полос шириной 15-20 мм.

Отличие между ними в том, что в сплошных системах материал наносится вальцеванием на поверхность в виде пасты, а в полосатых – фрагментарным распылением.

Для небольших помещений лучше выбирать пленку, ширина которой 50 см; для более просторных помещений выгоднее приобрести планки шириной 100 см

Толщина материала может варьироваться от двух микрон до 0,4 миллиметра. Длина рулона 50 метров.

Есть мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой углерода, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. Например, для стран Европы и США оптимальным вариантом считается толщина 0,338 мм.

Такие системы стоят недешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей колеблется в пределах 20-25 долларов за квадратный метр. Подробнее о видах пленочного теплого пола можно узнать в .

Расчет необходимого количества

Монтаж пленочного пола с инфракрасным типом обогрева осуществляется только по полезной площади помещения.

Процент покрываемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла:

  • 80% площади – в качестве основного обогрева;
  • 40-50% площади – как дополнение к радиаторному отоплению.

Определить общую длину всех полос поможет предварительно нарисованная на листе схема расположения зон системы. Рассчитав длину каждого фрагмента и сложив их количество, не составит труда рассчитать необходимую общую длину покрытия.

При расчете закрываемой площади следует учитывать, что по нормам от каждой стены потребуется сделать отступ от 10 до 20 сантиметров

Во избежание преждевременного выхода из строя системы пола необходимо дистанцироваться от трубы и стояки центрального отопления при прокладке. Уложенные полосы не должны пересекаться и накладываться друг на друга.

При размещении фрагментов на плане и расчете их длины учитывают также, что длина каждой полосы должна быть кратна 17-18 сантиметрам, так как в этих местах располагаются линии разреза.

Термостат для контроля температуры

ИК-система управляется контроллером температуры. Датчик температуры, входящий в комплект, размещается между нагревательными элементами и подключается к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные на термостат, который, в свою очередь, срабатывает и запускает систему.

Основное назначение прибора – отслеживать температуру пола по данным датчика и в соответствии с заданными параметрами регулировать мощность обогрева

Вариантов модификаций регуляторов, отличающихся функциональностью, сегодня на рынке представлено огромное разнообразие.

Все они условно делятся на два типа:

  1. Механические – оснащены ключами и механическими колесами и подходят для обустройства систем малой площади.
  2. Электронный – оснащен кнопочным управлением и дисплеем, применим для небольших незонированных помещений.

Программируемые модели оснащены сенсорными экранами, с помощью которых можно установить сразу 4 режима времени, тем самым экономя до 50% энергопотребления.

Датчики температуры, в зависимости от типа устройства и типа напольного покрытия, доступны в двух версиях. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, снабженных гелевой защитой от воздействия полосок клеевых составов и предотвращением механических повреждений.

Некоторые модели терморегуляторов умеют считывать информацию о нагреве поверхности пола, а другие могут дополнительно анализировать степень нагрева воздуха в помещении

При выборе устройства следует ориентироваться на мощность терморегулятора. Рассчитывается исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножается на размер рабочей площади, покрытой нагревательными элементами.

Бюджетные модели, работающие от сети, часто «грешат» тем, что не могут самостоятельно возобновить работу в случае аварийного отключения электроэнергии. Поэтому лучше отдать предпочтение моделям, в которых предусмотрен аккумулятор. А подробнее о выборе и установке терморегулятора для теплого пола читайте . .

Если пленочную систему предполагается совмещать с покрытием из керамогранита или плитки, потребуется устройство цементно-песчаной стяжки

Установка инфракрасного теплого пола

свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы, такие как линолеум или ковролин, листы ДВП или фанеры следует укладывать в качестве прослойки между нагревательными планками и ней.

Жесткий слой защитит пленку от «травм» при протыкании чехла ножками тяжелой мебели или женскими каблуками.

Монтаж системы инфракрасного теплого пола в любом случае осуществляется в несколько этапов.

Фотогалерея

Фото

Этап 1: По заранее составленной схеме устройства ИК пола система разрезается на подходящие по длине панели. Необходимо только разрезать на прозрачную полосу, трогать и пересекать карбоновые полосы нельзя

2 этап: Край панели, находящийся на неприсоединенной стороне, изолируется битумной лентой. Им нужно обклеить обрезанный край алюминиево-медной шины

Этап 3: Срезанный край инфракрасной панели с наклеенными сверху элементами битумного скотча проклеивается обычным скотчем

Этап 4: Если не предполагается укладка толстого слоя утеплителя, для расположения клеммы, используемые для электрических соединений, затворы выбираются в полу. При использовании утеплителя в нем делают углубления

Этап 5: После устройства углублений под клеммы пол застилают изоляционной подложкой без нахлестов. Листы подложки соединяются лентой

Шаг 6: Полотенца инфракрасной системы укладываются стороной подключения к стене с установленным термостатом. Пластины соединяются последовательно и подключаются к термостату

Шаг 7: После подключения инфракрасной системы к термостату система проверяется на работоспособность. При необходимости устранить дефекты

Этап 8: Укладывается гидроизоляционный слой, затем укладывается выбранное для обустройства напольное покрытие

Резка инфракрасной системы на панелях перед укладкой

Изоляция токоведущего биметаллического элемента

Заклеивание края полотна обычной лентой

Штробы для прокладки клемм для проводки

Подложка теплоизоляционная

Устройство электроподключения

Укладка инфракрасного пола по всей площади

3

Укладка напольного покрытия в ИК-системе

Приобретение материалов и инструментов

Помимо самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, или односторонний строительный скотч для его крепления. Сама пленка крепится к основе с помощью двустороннего скотча.

Для работы необходим набор инструментов:

  • болгарка, оснащенная каменным диском;
  • перфоратор;
  • нож или ножницы;
  • плоскогубцы или пассатижи;
  • Миксер строительный;
  • зубчатый шпатель;
  • широкая кисть;
  • Емкость для смешивания раствора.

Если вы еще не сделали схему раскладки на этапе выбора материала, это необходимо сделать сейчас, учитывая не только размер помещения, но и ширину используемых полос.

Планировка помещения должна отражать размещение мебели и участков с фрагментами нагревательных элементов

Расположение пленок может быть как продольным, так и поперечным. Оптимальный вариант – выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это сводит к минимуму количество точек подключения.

Подготовка основания

При подготовке основания для укладки ИК системы совсем не обязательно демонтировать старое покрытие. Демонтаж потребуется только в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами.

По нормам допустимый перепад высоты основания основания для пленочной системы составляет всего 0,2-0,3 см на погонный метр, независимо от направления крепящейся к поверхности контрольной рейки или строительного уровня.

При подготовке основания необходимо очистить поверхность от мусора и пыли, а при необходимости зашпаклевать трещины и устранить другие мелкие дефекты

Технология укладки ИК системы предусматривает устройство теплоизоляционного слоя, основная задача которых – предотвратить утечку тепла через плиты перекрытия, тем самым повысив КПД системы.

В качестве утеплителя лучше всего подходят:

  • Изолон или Пенофол – Рулонный утеплитель из вспененного полиэтилена. Отличаются прекрасными гидроизоляционными качествами, так как в процессе вспенивания образуются закрытые, непроницаемые для воды ячейки;
  • Пробковая основа – спрессованные частицы пробкового дерева, смешанные с субериновым связующим.

При устройстве теплых полов приоритет отдается основаниям с лавсановым металлизированным или фольгированным покрытием. Усиливает теплопередачу благодаря собственному отражающему эффекту.

Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизоляции, а отражающая поверхность будет направлять образующееся тепло непосредственно в помещение, а не на нижележащий пол.

Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, располагая полосы встык друг к другу

Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на пол полос скрепляются между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, можно также крепить полосы, уложенные с небольшим нахлестом, строительными скобами.

Укладка пленочной системы

В соответствии с маркировкой пленка разрезается на отдельные фрагменты с учетом того, что максимальная длина одного куска полотна не должна превышать восьми метров. Резать можно ножницами или ножом. Вырезанные фрагменты полос последовательно раскладывают на подложке по структурированной схеме.

Отдельные полосы в соответствии со схемой раскладывают по поверхности, направляя контакты к стене, где планируется установка термостата

Отрезки пленки укладываются лицевой стороной вверх или вниз в соответствии с инструкциями производителя. Строго по инструкции расставлены планки ИК-системы. Например, полосы пленки Caleo укладываются с боковым нахлестом так, чтобы между соседними медными стержнями оставался зазор в 1 см.

Если марки, производители которых рекомендуют укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается изгиб карбоновых полос под углом 90°, так как это может привести к повреждению фрагмента системы.

При необходимости полосы нарезают по периметру помещения, делая надрезы в местах, строго обозначенных пунктирной линией на пленке. Ориентировочные штриховые полосы для разреза обычно располагают через каждые 18 см.

Фотогалерея

Фото

Для присоединения клеммных зажимов к шине от нее немного отделяется полимерная пленка

Одна из сторон зажима вставляется под пленку, вторая размещается поверх нее

Клемму необходимо зажать монтажными клещами, приложив довольно внушительное усилие

После фиксации место соединения проклеивается битумной лентой. Для удобства обычно одну часть скотча приклеивают до обжатия хомута, вторую – после битумная лента

Для крепления пленки к поверхности с помощью двухстороннего скотча. Это решение позволяет предотвратить смещение элементов относительно разметки и друг друга. В процессе укладки полос инфракрасных теплых полов важно не допустить повреждения материала, что часто происходит при случайном падении на них инструментов, используемых при монтаже.

Места срезов пленки, где затрагиваются токопроводящие жилы, необходимо закрыть битумной изоляцией, исключающей попадание воздуха между шиной и лентой

Также у нас есть другие материалы с подробным описанием процесса монтажа пленочной системы в зависимости от тип напольного покрытия. Рекомендуем ознакомиться с ними.

Схема подключения системы

Каждая полоса снабжена медным зажимом, который надежно соединяется с проводником из того же материала. Для подключения клеммы придется отделить от среза ламинации участок 8-10 мм, а по краю аккуратно отделить серебряную и медную шину.

Контакт вставляется строго посередине конца токопроводящей шины так, чтобы одна ее сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимаются пассатижами, стараясь не допустить искрения.

Провода, идущие от датчика температуры к термостату, также проложены по схеме и ведут к прибору через плинтус подключены: к одному «0», к другому «фаза». Соединяемые клеммы аккуратно зажимаются пассатижами или пассатижами. Если есть возможность применить пайку, то провода к шинам можно просто припаять, а стыки заделать изоляцией.

После соединения каждого куска пленки необходимо проверить фиксацию хомута, слегка потянув его. Он не должен смещаться относительно пленки.

Соединение полос осуществляется по параллельной схеме. Это означает, что проводка будет выполняться только с одной стороны. Для «питания» используйте многожильные медные провода сечением 1,5 кв.мм.

Места соединения зажима с проводами после обжатия пассатижами, а также участки медной ошиновки, разрезанные с двух сторон, обязательно изолируются отрезками винилмастичной ленты, которая всегда входит в комплект системы.

На свободных концах проводов, присоединенных ко всем участкам нагревательной пленки, измеряют сопротивление цепи. В идеале расчетная нагрузка должна быть на 20% ниже заявленной производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного термостата, приступайте к его подключению.

Монтаж устройства управления

Для правильной работы терморегулятора термодатчик фиксируется липкой лентой на нижней стороне нагревательного листа. Его установка осуществляется с помощью гофрированной трубы 16 мм, входящей в заводскую комплектацию.

Датчик температуры должен располагаться строго на изоляционном слое; иначе он не будет показывать истинную температуру пола

Чтобы в месте установки датчика температуры не образовался бугорок, в основании и теплоизоляционном слое рекомендуется сделать неглубокие канавки. Расположение устройства выбирают как можно ближе к термостату. Расстояние от стены должно быть не менее 30 см.

Особых требований к установке термостата нет. Его можно разместить в любом доступном месте, скрытом от прямых солнечных лучей. Однако следует заранее выбрать место для его установки, ведь планки пленочной системы лучше укладывать контактами к стене, на которой будет монтироваться регулирующее устройство. Этот метод позволяет сократить длину соединительных проводов.

Вариант крепления также может быть любым:

  • наружный – при котором устройство крепится непосредственно к поверхности стены;
  • скрытая – предполагает создание углубления, в котором будет скрыто устройство.

Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора делают штробы глубиной 20 мм, в которые укладывается электропроводка.

Технология установки терморегулятора мало чем отличается от процесса установки обычной электрической розетки. Для обустройства «гнезда» в стене с помощью венца делают нишу, в которую закапывают подлесок. Разместите устройство на высоте 80-90 см от пола.

Для подключения проводов зачищают концы жил и заводят в соответствующие контакты, ориентируясь на маркировку и цвет изоляции

Подключив терморегулятор, остается только подключить к клеммам датчика свободные конец датчика температуры уложен в гофрированную трубу.

Пробный запуск ИК-системы

После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском проверьте изоляцию мест подключения. Сначала выполняется проверка с помощью тестера. Производительность системы должна соответствовать заявленной производителем.

При правильном расчете мощности термостата и установке датчика температуры автоматическое отключение системы должно произойти в течение получаса с момента включения

После пуска системы тщательно проверить равномерность нагрева каждого элемента. При обнаружении проблем на отдельных фрагментах они устраняются или заменяются сегментами полос на новые.

Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план установки ИК-системы лучше сохранить, приложив его к паспорту изделия или сделав набросок на обратной стороне гарантийной документации.

Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила установки и эксплуатации ИК-порта.

Выводы и полезное видео по теме

Монтажный комплект для укладки системы:

Подложка строительная и укладка нагревательных полос:

Установка датчика и термостата:

Пленка системы не сложен в исполнении. А потому даже без соответствующих навыков монтаж можно выполнить всего за один день. Главное – строго соблюдать технологию укладки. Это убережет вас от аварийного и преждевременного отказа системы.

Думаете об установке инфракрасной напольной системы, но не знаете, с чего начать? Или у вас есть опыт установки таких систем и вы можете дать дельный совет нашим читателям? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом использования системы пленочного пола в блоке ниже.

Инфракрасный теплый пол своими руками – установка, установка и подключение

В каждом доме должно быть тепло. Сделать это можно разными способами: с помощью централизованного, печного и других видов отопления. Все чаще домовладельцы выбирают инфракрасную пленку в качестве своей системы отопления. теплый пол, практичный и очень эффективный вариант.

Принцип работы и преимущества такой системы

Сама система отопления далеко не нова. До недавнего времени широко применялись две разновидности конструкции: водяные и электрические полы. В первом случае в качестве теплоносителя использовалась горячая вода, циркулирующая по трубам, проложенным под настилом. Во второй комнате также проложен электрический кабель, проложенный под полом.

Каждый из них недостаточно прост в установке и имеет существенные недостатки, чего нельзя сказать о новой системе инфракрасного теплого пола. Его основное отличие заключается в применении для обогрева инфракрасного излучения, позволяющего обогревать находящиеся в помещении предметы, от которых тепло распространяется в воздух.

Инфракрасный теплый пол – лучшее решение для обогрева дома, но никакая система теплых полов не заменит полное отопление!

Основой для излучения является специальная углеродная паста, запечатанная внутри полиэфирной пленки. Поэтому систему еще называют инфракрасным углеродным подогревом пола. Принцип работы конструкции достаточно прост: на излучатели по медным проводникам подается напряжение, которое активирует их. Серебряное напыление не позволяет пригорать стыкам токоведущих контактов. Подключить систему к электрической сети через терморегулятор. Полы с инфракрасным подогревом имеют множество преимуществ:

  • Низкое энергопотребление благодаря очень высокой теплопроводности углеродного волокна. Стоимость электроэнергии существенно ниже, чем при обогреве помещения другими способами.
  • Возможность установки практически любого известного финишного покрытия, даже под натяжной потолок. Их можно устанавливать на вертикальные, наклонные под любым углом и горизонтальные поверхности.
  • Простота установки. Обязательной укладки на плиточный клей или стяжку не требуется. При необходимости монтаж инфракрасного пленочного теплого пола без проблем можно провести самостоятельно.
  • Высокая надежность, которая обеспечивается параллельным соединением элементов. Если область нагревательной полосы повреждена, остальные продолжают нормально функционировать.
  • Возможность быстрого демонтажа и повторной установки, что особенно удобно при переезде или любой перепланировке помещения.
  • Максимальная безопасность для человека.

Узнайте о преимуществах и недостатках установки теплых полов под линолеум: https://aquatechn.com/ru/otoplenie/teplyj-pol/vodyanoj-infrakrasnyj-teplyj-pol-pod-linoleum.html.

Порядок установки и установки

Монтажные работы достаточно просты. Они проводятся в несколько этапов.

Этап №1 – подготовка основания

Инфракрасный теплый пол достаточно требователен к состоянию поверхности, на которую он уложен. Он должен быть абсолютно чистым и ровным. Допустимая разница высот не более 3 мм. Профессионалы рекомендуют использовать уровень для проверки горизонтальности поверхности. При необходимости поверхность выравнивают, хорошо просушивают и тщательно очищают от пыли. Для этих целей лучше использовать пылесос. Только после этого начинается монтаж теплого инфракрасного пола.

Первым установить гидроизоляционный слой, необходимый для защиты системы от влаги. Следующее – теплоизоляция. Некоторые «умельцы» считают, что в этом нет необходимости. Тем не менее, изолирующий слой предотвращает потерю тепла из-за излучения, и тем самым повышает эффективность системы и снижает энергопотребление. Материалы для теплоизоляции бывают разные. Профессионалы рекомендуют укладывать техническую пробку в том случае, если для финишного покрытия выбрана плитка. Под остальные напольные покрытия можно монтировать любой специальный утеплитель. Материал укладывается металлизированной стороной вверх, расправляется и проклеивается скотчем в местах стыков.

Разводка инфракрасного теплого пола под линолеум или ковролин

Этап №2 – раскладка раскладки

Непосредственно перед началом монтажа определите место установки терморегулятора, оптимальным считается 15 см от уровня пола. Затем составить схему укладки пленки. При этом необходимо учитывать, что система не монтируется под стационарную крупную мебель и бытовую технику. Первый ряд укладывают на расстоянии не менее 10 и не более 40 см от стен. Еще один нюанс: если планируется, что теплый пол будет единственной системой обогрева, он должен занимать не менее 70% площади помещения, если дополнительный обогрев, то 40%.

Этап №3 – монтаж и подключение системы

Полиэфирная инфракрасная пленка укладывается на теплоизоляцию в соответствии с составленной схемой. При необходимости его можно разрезать по намеченным линиям. Пол с подогревом укладывается медными сторонами контактов вниз к стене, на которой расположен термостат. Зажимы соединяются с краем медной полосы, затем подсоединяются провода. Участки срезов пленки и места соединения хомутов и проводов обязательно изолируются специальной битумной мастикой. Следует учитывать, что большая длина панелей ТЭНов предполагает меньшее количество контактов. Однако максимальная длина полосы не должна превышать восьми метров. Часть контактных зажимов размещена на токопроводящей поверхности, а остальные находятся внутри пленки.

Сначала к нижней стороне пленки присоединяется термодатчик, который должен быть хорошо изолирован. После окончания укладки материала и подключения всех проводов и контактов устанавливается терморегулятор. Лучше всего подключить его стационарно, хотя его можно установить как стандартный электроприбор, используя розетку. Практика показывает, что основную часть проводов, соединяющих пленку с термостатом, лучше пропустить под плинтусом. Затем инфракрасный теплый пол подключается к электросети.

В целях безопасности монтаж инфракрасного теплого пола должен производиться на расстоянии не менее полусантиметра от одной панели до другой

Ленты инфракрасного теплого пола подключаются параллельно

Возможно, имеют другую распределительную коробку, но принцип разводки, как правило, тот же

Более подробно можно увидеть на видео:

Этап №4 – послемонтажная проверка

Прежде чем приступить к монтажу напольного покрытия, необходимо протестировать систему. Нормальное функционирование характеризуется отсутствием искрения, перегрева в местах контактных стыков, пленка должна прогреваться равномерно. При успешном испытании пол с подогревом укрывается дополнительным слоем полиэтиленовой пленки и начинается монтаж финишного настила.

Если вы планируете укладывать ламинат поверх системы теплого пола, то обратите внимание на пошаговую инструкцию в нашей следующей статье: https://aquatechn.com/ru/otoplenie/teplyj-pol/ teplyj-pol-pod-laminat.html.

Можно с уверенностью сказать, что инфракрасный теплый пол своими руками вполне реально. Даже если нет навыка укладки, можно предварительно ознакомиться с прилагаемой к системе инструкцией по установке, найти в Интернете специализированные сайты и изучить всю необходимую информацию. Правильно установленный теплый инфракрасный пол принесет тепло и уют в каждый дом.

Установка нагревательной пленки – “Теплый пол Ваш теплый комфорт www.heatingfloor.eu”®

По этой ссылке вы можете скачать инструкции  Установка нагревательной пленки
M материалы:
  • Инфракрасная нагревательная пленка по ENERPIA ваши потребности
  • Изоляционные листы толщиной более 5 мм
  • Гидроизоляционная изоляционная лента на битумной основе
  • Соединительные зажимы (терминалы компрессора) – используются для соединения кабелей с нагревательной пленкой
  • Скотч
  • Термостат с блоком питания 120-240 В переменного тока
  • Клещи
P Подготовка к установке:
  • Измерьте площадь помещения и начертите схему укладки инфракрасной пленки на пол.
  • Подготовьте все необходимые материалы.
  • Проверьте пол. Убедитесь, что пол ровный, не имеет острых шипов и других подобных предметов, о которые можно повредить пленку.
  • Если пол мокрый, укладку можно производить после обработки гидроизоляцией. Необходимо следить за тем, чтобы на полу не оставалось следов влаги.
  • Для больших помещений, особенно для электромонтажных работ, предпочтительнее воспользоваться услугами специалиста.

Вы можете легко установить систему пленочного отопления в обычном помещении, следуя инструкции:

I Установка:

СХЕМА ПОМЕЩЕНИЯ

  • измерьте площадь помещения и составьте схему того, как будет располагаться нагревательная пленка положить на пол
  • показать на схеме расстановки мебели
  • оставьте 10 см между стенами и нагревательной пленкой

ИЗОЛЯЦИЯ

  1. Отмерьте и отрежьте необходимую изоляцию, а затем прикрепите ее к полу скотчем.
  2. Таким же материалом можно изолировать промежутки между листами.

Укладка инфракрасной нагревательной пленки

  1. Разрежьте нагревательную пленку ножом или ножницами по пунктирной линии.
  2. Уложить нагревательную пленку на утепленный пол. Не перекрывайте листы пленки. Между ними оставляйте расстояние 1-2 см. Интервал до стен должен быть не менее 10см.
  3. Закрепите края пленки скотчем для фиксации.

Соединение клемм компрессора с помощью многожильных кабелей

  1. Отделите медную полосу от серебряной, чтобы можно было вставить один из краев клеммы.
  2. Правильно закрепите клемму на медно-серебряной ленте так, чтобы один ее край находился сверху ленты, а другой был вставлен внутрь между двумя слоями ленты (серебро и медь).
  3. Плотно прижмите плоскогубцами. Делать это следует двумя диагональными приложениями.
  4. Соедините клеммы многожильным кабелем. Если он не закреплен должным образом, может возникнуть контактное сопротивление, поэтому будьте осторожны. Во время соединения каждой части нагревательной пленки проверяйте сопротивление. Все замеры должны быть указаны электриком в Гарантийном талоне.
  5. Изолировать соединения многожильных кабелей с наконечниками с помощью изоляционной ленты на битумной основе. Затем закрепите кабели с помощью скотча. Кусок изоляционной ленты должен быть не менее 40 мм x 50 мм. Оставьте не менее 5 мм между концом клеммы и концом куска изоляционной ленты.
  6. Изолируйте все открытые стороны медной полоски.
  7. Соедините нагревательную пленку с многожильным кабелем параллельно.

Крепление датчика температуры.

  1. Поместите датчик температуры (термодатчик) на нижнюю часть обвязки. Закрепите скотчем.
  2. Под датчиком прорежьте прорезь в изоляции.
  3. Поместите датчик, изолированный изоляционной лентой на битумной основе, в щель, чтобы не было ударов.

Подключение термостата

1. Установите термостат в соответствии с инструкциями производителя. 2. Проверьте измерение общего сопротивления.

Внимание! Измерения сопротивления производились при выключенном питании!

3. Проверить ток системы отопления.

Если у вас есть существующий электрический контакт и вы будете использовать его для подключения к линии электропередач, вы должны учитывать, что максимальная мощность составляет 15А. Если установленная нагрузка превышает номинальную мощность контроллера термостата, следует использовать контактор. Все замеры должны быть указаны электриком в Гарантийном талоне. Подключение к линии электропередач: 1. Линия электропередачи должна быть на одной линии и не запутываться. 2. Используйте провода разных цветов для «L» и «N», чтобы иметь возможность отследить и устранить проблему, если она возникнет. 3. Используйте кабелепровод и форму для проволоки, чтобы предотвратить утечку и попадание влаги. 4. Используйте необходимую толщину провода в соответствии с устанавливаемой мощностью. Укладка пароизоляции 1. Раскатать пароизоляцию, отрезать необходимую длину, уложить на греющую пленку. 2. Закрепить пароизоляцию скотчем. Накрывайте только отапливаемые участки. Следующий шаг – укладка напольного покрытия – ламината, паркета или любого деревянного настила.

Нагревательная пленка, нагревательный мат, электрическое отопление, пол с подогревом, изоляция, инфракрасное излучение, подложка, термостаты, теплый пол Ирландия, стоимость теплого пола, система теплого пола, маты с подогревом пола, установка теплого пола

ОБОГРЕВАЮЩАЯ ПЛЕНКА

Инфракрасная нагревательная пленка является продуктом высочайшего класса, который будет полезен практически во всех случаях. Он идеален в качестве поверхностного отопления, особенно напольного, потолочного или настенного отопления. Можно предположить, что точность изготовления с функциональностью делает его незаменимым в своей отрасли.

ТЕХНОЛОГИЯ

Работа нагревательных пленок основана на электрическом сопротивлении углерода. Инфракрасная нагревательная пленка состоит из отборного углерода и алюминиевой пасты, нанесенной с помощью современной технологии (метод печати) на ПЭТ-пленку. Этот материал обладает прекрасными теплоизоляционными и пожаробезопасными свойствами. Пленка ПЭТ защищена специальной пленкой LAMINEX. Электрод из медной ленты позволяет протекать току, а серебряная лента защищает от искрения.

РАЗРЕЗ ПОЛА С НАГРЕВАТЕЛЬНОЙ ПЛЕНКОЙ

Ламинат

  1. Ламинированный пол
  2. паровая мембрана
  3. медная шина
  4. нагревательная пленка
  5. Изоляция
  6. цокольный этаж
  7. термостат
  8. датчик температуры

Керамическая плитка

  1. Керамическая плитка
  2. бетон
  3. дождевик
  4. паровая мембрана
  5. медная шина
  6. нагревательная пленка
  7. Изоляция
  8. цокольный этаж
  9. датчик температуры
  10. термостат

Новая углеродная инфракрасная нагревательная пленка – это продукт высшего класса, который лучше всего подходит для теплых полов. Размер, гибкость и точность изготовления делают этот нагревательный элемент неограниченным в возможностях применения.
Предназначен для использования с любой поверхностью из металла, стекла, дерева, камня и т. д.
Эта панель не работает постоянно
При правом термостате нагревательная пленка включается только при падении температуры ниже установленного уровня. Сам нагревательный мат изготовлен по новой технологии кристаллического углерода,
. При правильном управлении с помощью нашего термостата и изоляции эта система потребляет на 60% меньше энергии, чем любое другое электрическое отопление.
Эти панели могут быть подключены непосредственно к солнечным батареям, не только не требуют обслуживания, но и бесплатны в использовании.
Стоимость отопления также зависит от утепления стен, окон и потолка дома.
Эта высокопроизводительная система очень энергоэффективна, даже если покрытие составляет всего 70% площади пола, что обеспечивает комфортную и уютную атмосферу.
Тепло, выделяемое этими панелями, на 100% устраняет влагу, бактерии и плесень.
Установленный на стене, может не только обогревать помещение, но и высушивать стены, обеспечивая одинаковую температуру во всех помещениях без резких движений воздуха, идеально подходит для людей, страдающих аллергией.

Преимущества использования

В нашем предложении вы найдете широкий выбор панелей переменного или постоянного тока.
Низкая мощность идеально подойдет для альтернативного отопления (комфортность теплого пола 80Вт/м², 140Вт/м²), но с более высокой мощностью 180Вт/м² 220Вт/м² в качестве основного источника обогрева.
Можно предположить, что точность изготовления с функциональностью делает его незаменимым в своей отрасли.

Наша команда поможет подобрать нужную мощность нагревательной пленки, рассчитает площадь покрытия и ответит на все интересующие вас вопросы.
Как производитель нагревательной пленки, мы можем предположить, что точность изготовления с функциональностью делает ее незаменимой в своей отрасли.
Мы можем изготовить нагревательный элемент с конкретными требованиями заказчика, логотипом вашей компании, шириной или мощностью.

Продукт имеет все сертификаты ЕС, одобрено CE, MERITZ, ISO 9001, соответствие ISO 14001 ROHS + сертификат PCT. Мы гарантируем высочайшее качество продукции в мире.

МОДЕЛЬ ШИРИНА ТОЛЩИНА Мощность Измеритель тока Мощность квадратный метр Длина в рулоне МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА НАПРЯЖЕНИЕ
310 т 100см 0,33 мм 220 Вт/м 220 Вт/м² 100 м 55°С 230 В переменного тока
305 т 50см 0,33 мм 110 Вт/м 220 Вт/м² 150 м 55°С 230 В переменного тока
3025Т 25см 0,33 мм 55 Вт/м 220 Вт/м² 150 м 55°С 230 В переменного тока
310тр 100см 0,33 мм 180 Вт/м 180 Вт/м² 100 м 50°С 230 В переменного тока
310 турецких лир 100см 0,33 мм 140 Вт/м 140 Вт/м² 100 м 40°С 230 В переменного тока
305 лир 50см 0,33 мм 70 Вт/м 140 Вт/м² 150 м 40°С 230 В переменного тока
3025 турецких лир 25см 0,33 мм 35 Вт/м 140 Вт/м² 150 м 40°С 230 В переменного тока
310ТТ 100см 0,33 мм 80 Вт/м 80 Вт/м² 100 м 30°С 230 В переменного тока
305ТТ 50см 0,33 мм 40 Вт/м 80 Вт/м² 150 м 30°С 230 В переменного тока
303DC12V 30см 0,33 мм 67 Вт/м 220 Вт/м² 150 м 55°С 12 В постоянного тока
303DC24V 30см 0,33 мм 67 Вт/м 220 Вт/м² 150 м 55°С 24 В постоянного тока
305-ЕТ 50см 0,33 мм 200 Вт/м 400 Вт/м² 150 м 75°С 230 В переменного тока

Установка подогрева пола в караване/кемпере

www. infrarot-fussboden.de

2020-07-08 09:28:00 / Комментарии 0

Вам знакома проблема, что внутри вашего каравана приятно тепло, а пол сравнительно холодный? Причина чисто физическая, потому что теплый воздух поднимается вверх, а пол и ноги остаются холодными. Именно здесь может помочь электрическая система обогрева пола на основе инфракрасной нагревательной фольги! №

С помощью инфракрасной нагревательной пленки пол можно приятно закалить почти по всей поверхности, что делает его прекрасным дополнением к существующей системе отопления. Применение в качестве единственного отопления в трейлере невозможно из-за отношения поверхности нагрева к объему помещения.

Как работает фольга для инфракрасного нагрева?
Инфракрасная нагревательная фольга является самой тонкой версией электрического источника нагрева. Из-за небольшой монтажной высоты он очень популярен для установки под напольным покрытием. Инфракрасная нагревательная пленка нагревается равномерно и, таким образом, обеспечивает приятное тепло пола по всей установленной поверхности.

  • Внешние медные полосы служат проводниками.
  •  Тонкие электрические провода проводят ток к несущему материалу. В зависимости от нагревательной фольги она состоит из углерода или графита. Соответствующая мощность нагрева фольги определяется различными соотношениями компонентов смеси.
  • Нагревательную фольгу можно индивидуально укоротить до нужной длины в предусмотренных для этого точках разреза.


Детальный вид нагревательной пленки Mi-Heat Premium

С каким напряжением работает инфракрасная нагревательная фольга?

Мы предлагаем подходящие нагревательные пленки почти для каждого проекта. Доступны различные версии для напряжения сети 12 В (ширина 30 см / 50 см) или 24 В (ширина 30 см / 50 см), а также для нормального напряжения сети 230 В* (ширина 30 см / 50 см / 80 см).

Большинство наших проектных запросов реализуется с инфракрасной нагревательной пленкой 230V . Это связано, с одной стороны, с более низкой закупочной ценой на пленку, а с другой стороны, с пользовательским поведением владельцев мобильных домов. Было показано, что подавляющее большинство остается на полях с береговым питанием.

Нагревательные пленки с 12В (стандарт для легковых автомобилей и автодомов) или 24В (стандарт для грузовых автомобилей и часто для переоборудования в экспедиционные автомобили) в основном используются для самодостаточное поведение пользователя , т. е. когда береговое питание недоступно. Конечно, это приводит к значительно более высоким токам, поэтому необходимо точное планирование.

Если, например, предположить, что общая площадь 2,0 м² будет отапливаться нагревательной пленкой 12 В мощностью 130 Вт/м², мы получим потребление тока почти 22 ампера (формула: ток = мощность : напряжение) . Часто используемым типом батареи является батарея AGM, которая в идеале не должна разряжаться ниже 50%. Если принять емкость аккумулятора 150 Ач, то критическая точка, при которой аккумулятор следует зарядить, достигается примерно через 3,5 часа в крайних случаях (непрерывный нагрев при низких температурах наружного воздуха). Зарядное устройство для аккумулятора также должно быть спроектировано соответствующим образом, чтобы можно было перезарядить извлекаемую мощность.


Какая тепловая мощность в Вт/м² является разумной?

Мы рекомендуем теплопроизводительность 130 Вт/м² для обогрева пола. Меньшая мощность не привела бы к желаемому успеху в караване из-за скудной изоляции.

При внутренней температуре прицепа ок. 16-18°C , должна быть обеспечена возможность достижения температуры прибл. 24°C на верхнем слое без проблем.

Если караван также будет использоваться при очень низких температурах наружного воздуха, а аккумуляторы и водяные баки должны обогреваться, 220 Вт/м² следует использовать нагревательную пленку.



Комплект или готовые листы?

В нашем интернет-магазине вы найдете нагревательные пленки как в виде готовых нагревательных полос, так и в виде комплектов.

Готовые пленки уже нарезаны по длине и снабжены соединительными кабелями с двойной изоляцией. Для оптимальной установки нагревательных пленок в прицепе можно гибко выбирать желаемую длину нагревательных пленок с шагом 25 см . Кроме того, в комплект поставки каждой сборной нагревательной пленки входит полоска изоляционной ленты из ПВХ, чтобы при необходимости можно было индивидуально укоротить нагревательную пленку и соответствующим образом ее изолировать.

Соединительные кабели имеют стандартную длину 2,5 метра , но могут быть изменены по запросу. Для этого просто добавьте необходимое дополнительное количество кабеля (каждый доступен в виде кольца длиной 5 м) в корзину и укажите желаемое распределение в поле для комментариев.

В качестве альтернативы нагревательная пленка также доступна в виде недорогого комплекта. Здесь вы можете свободно задавать длину отдельных листов. В зависимости от выбранной нагревательной пленки возможно расстояние от 3,5 до 25 см. В комплект входят так называемые соединительные комплекты, которые содержат необходимое количество обжимных соединителей, соединительный кабель с двойной изоляцией и вулканизирующую ленту для изоляции.

Не забудьте про изоляцию

Часто недооцениваемым компонентом при устройстве полов с подогревом в автодоме является изоляция с помощью так называемой подложки из нагревательной пленки. Это тип звукоизоляции ударного шума с высоким термическим сопротивлением и боковой стороной, ламинированной алюминием. Это доступно в толщинах 1,5 мм, 3 мм и 5 мм.

Алюминиевая пластина действует как своего рода отражатель и направляет большую часть вырабатываемой тепловой энергии в нужном направлении. Кроме того, «плохая» теплопередача подложки из нагревательной пленки означает, что генерируемое тепло не рассеивается в направлении чернового пола.

Обычная изоляция от ударного шума, известная из водяного теплого пола в доме, здесь не подходит. Это связано с тем, что он имеет очень низкое тепловое сопротивление, так как тепло должно проходить через подложку. Так что это не совсем подходит для нашего приложения.

Кроме того, подложка нагревательной пленки защищает существующее напольное покрытие от возможного неравномерного выцветания и, в зависимости от конструкции, может частично или даже полностью вмещать соединительные кабели/точки подключения нагревательной пленки.

Чем меньше, тем лучше – Исходя из основной идеи, можно было бы предположить, что максимально толстая изоляция будет оптимальным решением. Однако это предположение в целом неверно, так как правильная толщина подложки нагревательной пленки неразрывно связана с выбором напольного покрытия.

Более толстое напольное покрытие, такое как винил на основе HDF, ламинат или паркет, очень устойчиво к пешеходному движению. Подложка из нагревательной пленки до толщиной 5 мм также может быть уложена без проблем.

Тонкие напольные покрытия, такие как винил без подложки или ковра, с другой стороны, не очень устойчивы к пешеходному движению. Если бы под ним была уложена толстая термопленка, вся конструкция слишком сильно прогнулась бы под нагрузкой. Нагревательная пленка будет необратимо повреждена этим постоянным механическим напряжением. Поэтому под такие тонкие или неустойчивые напольные покрытия можно использовать только термопленку толщиной 1,5 мм .

Укладка теплоизоляционной пленки должна быть как можно более полной, чтобы обеспечить ровное основание пола. В противном случае возможны видимые неровности напольного покрытия. Швы подложки нагревательной пленки также следует герметизировать алюминиевой лентой , чтобы снизу проникало как можно меньше холода.



Тепловой контроль с помощью термостатов

Важно отметить, что нагревательная пленка может эксплуатироваться только в сочетании с подходящим термостатом, который обеспечивает тепловой контроль с помощью внешнего датчика температуры пола. Это также позволяет ограничить температуру пола максимальной температурой, указанной производителем напольного покрытия (обычно макс. 27° C температура поверхности).

Напольный датчик термостата должен выступать минимум на 10 см в зону активного нагрева инфракрасной нагревательной пленки, чтобы можно было правильно измерить температуру. Кроме того, желательно выбрать такое положение на полу, где можно как можно меньше ходить, чтобы избежать механического повреждения датчика. 9№ 0003

Для этой цели мы предлагаем различные подходящие термостаты в версиях для поверхностного или скрытого монтажа. Накладной термостат можно просто закрепить на любой поверхности, например, на шкафу или кухонной столешнице, с помощью двух винтов. Для термостата скрытого монтажа, в зависимости от выбранного варианта, необходимо сделать вырез в форме распределительной коробки или соответствующей скобе.

Особой популярностью у наших клиентов пользуются следующие модели:

Термостат для сетевого напряжения 230 В

  • SAS816FHL
  • Ми-10 – версия 230В

Термостат бортовой сети 12/24В

  • Ми-10 – Исполнение 12В
  • Ми-10 – Версия 24В

Конечно, любой другой термостат из нашего ассортимента можно использовать для управления электрическим теплым полом. В дополнение к классическим проводным термостатам существуют также модели с радиопередачей и даже с WLAN и подходящим приложением для смартфона (требуется маршрутизатор WLAN).

Дополнительные принадлежности для установки

После выбора подходящей нагревательной пленки, подложки нагревательной пленки в качестве изоляции и подходящего термостата основные компоненты электрической системы обогрева пола для каравана уже собраны. Однако есть еще несколько важных аксессуаров, о которых не следует забывать:

  • Клеммы WAGO
    Используются для электрического соединения отдельных соединительных кабелей нагревательных пленок и термостата.
  • Полиэтиленовая пленка Aqua-Stop
    Полиэтиленовая пленка укладывается поверх нагревательных пленок и служит для защиты от влаги, а также для минимизации трения в случае плавающих напольных покрытий.
  • OPP-лента
    Лента OPP представляет собой термостойкую клейкую ленту и используется для крепления нагревательных пленок к основанию и для склеивания швов полиэтиленовой пленки Aqua-Stop.
  • Сборочный набор
    Сборочные комплекты также доступны отдельно, если прилагаемых наборов недостаточно. Комплект поставки: 2 обжимных коннектора, 30 см вулканизирующая лента, 2 кабеля 2,5 м синий/коричневый и красный/черный соответственно.
  • Установочный кабель
    Монтажный кабель с двойной изоляцией используется для подключения термостата к электросети, а также для нагревательной пленки или в качестве удлинителя для датчика пола.
  • Обжимной соединитель
    Обжимные соединители также включены в прилагаемые соединительные комплекты. В случае, если обжим не удался с первого раза, обжимные соединители, конечно же, также доступны для покупки.
  • Вулканизирующая лента
    Вулканизирующая лента используется для изоляции мест соединения (обжимных соединителей) самодельных листов нагревательной пленки.
  • Изолента ПВХ
    Изоляционная лента ПВХ используется для полной изоляции обрезанной кромки самодельных листов нагревательной пленки.
  • Соединители под пайку Наши соединители под пайку подходят для безопасного удлинения соединительных кабелей нагревательных пленок и датчика пола.

Терминал ВАГО

Соединители под пайку

Набор для сборки

Изоляционная лента из ПВХ

Обжимной соединитель

Аква-Стоп Полиэтиленовая пленка

Установочный кабель

OPP-лента

Обжимной инструмент

Алюминиевая лента

Вулканизирующая лента


Кратко

Как поясняется в статье, установка электрического теплого пола в караване состоит из нескольких слоев.

Первым делом необходимо уложить термопленку по всей поверхности основания и заклеить швы алюминиевой лентой. В подходящем месте можно сделать углубление для датчика пола. В качестве альтернативы датчик можно позже разместить над нагревательной пленкой. Датчик пола должен заходить не менее чем на 10 см в зону активного нагрева нагревательной пленки.

Затем укладывается нагревательная пленка и крепится к подложке нагревательной пленки с помощью ленты OPP. Следите за тем, чтобы отдельные полосы нагревательной пленки не лежали друг на друге. Соединительные кабели также не должны проходить над нагревательными пленками, а должны быть проложены по краю.

Затем по всей поверхности нагревательных пленок укладывается полиэтиленовая пленка «Аква-Стоп». Любые обрезанные края полиэтиленовой пленки Aqua-Stop должны перекрываться прибл. 10 см и заклеить лентой OPP.

В завершение укладывается напольное покрытие, которое образует верхний слой конструкции.

Разрешить видео на YouTube

Что еще нужно учитывать?

Несколько небольших “препятствий” все же могут быть спрятаны в караване, но их следует учитывать.

  • Стол: Как правило, нагревательные пленки можно укладывать по всей поверхности под стол с Н-образной рамой, как это часто встречается в караванах. Однако, если стол ставится на большее основание (больше 8 см), эту площадь следует оставить свободной. В противном случае существует риск накопления тепла под основанием. В случае подъемного стола со спальным местом соответствующую область также следует исключить, так как точечная нагрузка на нагревательную пленку при определенных обстоятельствах может быть слишком высокой.
  • Лестница: Если в караване есть двухъярусная кровать со складной или передвижной лестницей, то площадь пола, на которой стоит лестница, также следует исключить. В противном случае нагрузка точечного давления здесь также могла бы стать слишком высокой.
  • Крышки для техобслуживания: Внимательно осмотрите пол своего каравана. Нередко можно найти лючки для обслуживания аккумулятора, подачи воды или просто в качестве места для хранения. Они должны быть доступны, если это необходимо, и не должны быть заблокированы полом с подогревом.
  • Ручки и петли : Любые ручки или петли для крепления также должны быть утоплены или заподлицо с полом, чтобы они не могли повредить нагревательную пленку.
  • Подушка для собаки: Лучший друг человека обычно является верным спутником в путешествии. Если вы хотите, чтобы вашей собаке было комфортно в собственной собачьей лежанке, не подкладывайте под лежанку нагревательную пленку. В противном случае здесь также существует риск накопления тепла, что может привести к повреждению напольного покрытия или нагревательной пленки.

Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам, и мы вместе с вами разработаем идеальное решение для вашего проекта.

Контакты для планирования проекта Youtube

* Во влажных помещениях нельзя использовать нагревательную пленку 230 В!

x

Пожалуйста, войдите, чтобы написать комментарий.


Блог Mi-Heat: проектные идеи, отчеты клиентов и новости о продуктах

www.infrarot-fussboden.de

29.08.2022

Комментарии 0

19 градусов в офисе? Энергоэффективные офисные обогреватели создают уютное тепло в определенных точках.

План экономии газа предусматривает, что общественные здания и офисы могут обогреваться не более чем до 19 градусов. Но даже при пониженной комнатной температуре вам не придется замерзать. Мобильные офисные обогреватели быстро и легко настраиваются и могут подключаться непосредственно к обычной розетке.

www.infrarot-fussboden.de

09.08.2022

Комментарии 0

Какое отношение мед и электронагревательные пленки имеют друг к другу?

Все, наверное, знают, что пчелы производят мед. Но знаете ли вы также, что мед «размораживают» для переработки? Мы часто получаем запросы от пчеловодов, которые ищут подходящую систему обогрева для самодельного шкафа-оттаивателя. О том, что такое так называемый шкаф для оттаивания и какие рекомендации мы можем дать для этого проекта своими руками, вы можете узнать в нашем блоге.

www.infrarot-fussboden.de

26.07.2022

Комментарии 0

Как работают электрические обогреватели и какие варианты доступны?

Уже несколько лет электрические системы отопления переживают ренессанс и все чаще используются в качестве альтернативы газу и мазуту. Причины этого сложны, потому что изменились некоторые фундаментальные факторы. В нашем блоге мы объясняем, какие варианты доступны и в чем различия.

www.infrarot-fussboden.de

01.07.2022

Комментарии 0

Отмена сбора ЭЭГ: домохозяйства с электрическими обогревателями должны действовать

Сбор в соответствии с Законом о возобновляемых источниках энергии (EEG) перестанет применяться с 1 июля 2022 года. Таким образом, цена на электроэнергию снизится на 4,43 цента за киловатт-час брутто. Любой, кто использует электрическую систему отопления, должен прочитать и сообщить показания своего счетчика сейчас. Это связано с тем, что поставщики энергии должны учитывать соответствующую сумму и передавать ее домохозяйствам вместе с годовым счетом.

Настройки конфиденциальности данных

Указанные здесь настройки сохраняются в «локальной памяти» вашего устройства. Настройки будут запомнены при следующем посещении нашего интернет-магазина. Вы можете изменить эти настройки в любое время (значок отпечатка пальца в левом нижнем углу).

Для получения дополнительной информации о сроке действия файлов cookie и необходимых основных файлах cookie см. Уведомление о конфиденциальности.

Выбрать/Отменить все


YouTube

Дополнительная информация

Чтобы просмотреть содержимое YouTube на этом веб-сайте, вам необходимо дать согласие на передачу данных и хранение сторонних файлов cookie Ютуб (гугл). Это позволяет нам улучшить ваш пользовательский опыт и сделать нашу сайт лучше и интереснее. Без вашего согласия никакие данные не будут переданы на YouTube. Однако вы также не сможете пользоваться услугами YouTube на этом веб-сайте.

Описание:

Встраивание видео

Процессинговая компания:

Google Inc.

Условия эксплуатации: Ссылка


ReCaptcha

Дополнительная информация

Для отправки форм на этой странице вам необходимо дать согласие на передачу данных и хранение сторонних файлов cookie компанией Google. С вашего согласия будет встроена reCAPTCHA, служба Google, позволяющая избежать спам-сообщений через контактные формы. Эта услуга позволяет нам предоставить нашим клиентам безопасный способ связаться с нами через онлайн-формы. В то же время сервис предотвращает компрометацию наших сервисов спам-ботами. После того, как вы дали свое разрешение, вас могут попросить ответить на запрос безопасности для отправки формы. Если вы не согласны, к сожалению, вы не можете использовать форму. Пожалуйста, свяжитесь с нами другим способом.

Описание:

Остановка спам-ботов

Процессинговая компания:

Google Inc.

Условия эксплуатации: Ссылка


Google Analytics 4

Дополнительная информация

Dies ist ein Webanalysedienst.

Дополнительные данные: анонимный IP-адрес, дата и место работы, информация, клики, приложение, информация о браузере, генерируемая информация, поддержка JavaScript, дополнительные страницы, URL-адрес реферера, стандартная информация, информация, взаимодействие с виджетами

Описание:

Анализ

Процессинговая компания:

Google Ireland Ltd, Gordon House, Barrow Street, Dublin 4, IE

Условия эксплуатации: Ссылка


Отслеживание конверсий Google Ads

Дополнительная информация

Mit dem Google Ads Conversion Tracking können wir unseren Werbeerfolg im Google Werbenetzwerk messen. Wir schalten Werbung im Google Werbenetzwerk, damit unsere Angebote besser gefunden werden. Wir versuchen dabei Werbung so оптимальный wie möglich zu gestalten. Auch um Werbekosten so gering wie möglich zu halten. Dies spiegelt sich in unseren Preisen wieder 😉

Erhobene Daten: zufallsgenerierte USER-ID

Описание:

Маркетинг

Процессинговая компания:

Google Ireland Ltd, Gordon House, Barrow Street, Dublin 4, IE

Условия эксплуатации: Ссылка


Выбрать/Отменить все

Настройки конфиденциальности данных

Хотите увидеть это содержимое? Активируйте желаемое содержимое только для одного сеанса или разрешите веб-сайту запомнить эти настройки. После того, как вы дали свое согласие, сторонние данные могут быть загружены. Для этого на вашем устройстве могут храниться сторонние файлы cookie. Вы можете изменить эти настройки в любое время (значок отпечатка пальца в левом нижнем углу). Дополнительные сведения см. в Уведомлении о конфиденциальности.

Очень жаль, теперь нам нужно вернуться к стеклянному шару или прочитать в кофейной гуще, чтобы понять наших посетителей…

Почему мы должны это делать? Проще говоря, вы запретили нам отслеживать ваши шаги на нашем сайте с помощью Google Analytics. Мы знаем, что это звучит драматично для Вас. Но посмотрите на это: мы даже не знаем, кто ВЫ, мы просто видим, что КТО-ТО просматривает наши страницы, как он это делает, как долго этот КТО-ТО задерживается на соответствующих страницах и т. д. Мы не знаем, кто Вы , мужчина Вы или женщина, сколько Вам лет, каков Ваш вес – без понятия. Мы также не передаем эти данные в Google, у нас их нет вообще! Тем не менее, эти данные КОГО-ТО предоставят нам ценную информацию о нашем сайте, мы хотим, чтобы Вам здесь все нравилось, чтобы Вы чувствовали себя хорошо и – конечно же – покупали нашу продукцию…

Итак, мы видим, где есть проблемы. Если многие посетители покидают наш сайт в процессе покупки при выборе способа оплаты, мы знаем, что что-то не так, и можем это исправить. Звучит хорошо, правда? Это хорошо для Вас и хорошо для нас. Так что это беспроигрышная ситуация. Итак, позвольте нам сопровождать Вас на Вашем пути через наш магазин. Иметь дело?

3 совета по установке инфракрасных нагревательных панелей

Установка инфракрасных панельных обогревателей, как правило, очень проста и выполняется быстро. Тем не менее, есть 3 момента, о которых следует помнить, чтобы в полной мере воспользоваться преимуществами инфракрасной панели обогрева и избежать ошибок при установке. Как правильно расположить, подобрать размеры и установить панельный инфракрасный обогреватель, описано в наших следующих 3 советах.

Совет 1: Сколько ватт и сколько инфракрасных панельных обогревателей мне нужно?

Сколько ватт вам нужно, зависит от индивидуальных условий вашего дома, таких как теплоизоляция и средняя температура. Воспользуйтесь нашим калькулятором отопления, чтобы получить представление о приблизительной мощности вашего дома. Тем не менее, мы рекомендуем обратиться к дилеру Sundirect, который проконсультирует вас бесплатно. Поскольку необходимо учитывать не только размер помещения и теплоизоляцию, но и местную наружную температуру и т. д. Для больших помещений, если вы не хотите, чтобы обогревалась только одна зона, мы рекомендуем установить несколько инфракрасных нагревательных панелей вместо одной большой, чтобы равномерно распределить тепло. тепло в помещении.

Совет 2: Установка инфракрасной нагревательной панели за 5 шагов

С Sundirect вы можете выбирать между различными моделями инфракрасных обогревателей. Пакет содержит полный установочный материал. Все, что вам нужно, это уровень, дрель и, возможно, метр. Зеркальные, стеклянные и бескаркасные инфракрасные обогреватели используют практичное решение для крепления Easy-Fit. С помощью прилагаемой монтажной рейки вы можете легко и безопасно закрепить панельный инфракрасный обогреватель за 5 шагов на потолке или стене. В нашем видео показано, как это просто.

Второй вариант – наша бюджетная серия PE-Plus с рамкой. Эта серия поставляется без монтажной рейки и вешается непосредственно на шурупы на стене. Если вы хотите установить эту серию на потолке, просто закажите монтажную шину BC004. Этот инфракрасный обогреватель также может быть установлен в течение 15 минут. В нашем видео показано, как это сделать!

После того, как нагреватель будет закреплен на стене, вы можете подключить его к нашим пультам дистанционного управления термостатом Smart1.0, Smart1.0 Pro с Wi-Fi или SmartPlug с Wi-Fi.

Совет 3. Найдите лучшее место для установки инфракрасного обогревателя!

При размещении инфракрасного панельного обогревателя в комнате есть некоторые вещи, которые вы можете сделать неправильно, и в конечном итоге мы хотим в полной мере воспользоваться положительными свойствами лучистого тепла. Обратите внимание на следующее:

  • Устанавливайте панельный инфракрасный обогреватель таким образом, чтобы никакие предметы не блокировали обогреватель , иначе лучистое тепло не попадет в помещение.
  • Предметы и стены аккумулируют лучистое тепло , поэтому панельный инфракрасный обогреватель следует устанавливать напротив предметов, материал которых может аккумулировать тепло. Стекло и пластик плохо аккумулируют тепло. Так что не ставьте обогреватель напротив окон!
  • Ассортимент инфракрасных нагревательных панелей составляет прибл. 3м. Если вы хотите отапливать большие помещения, монтируйте его либо на потолке, либо монтируйте два обогревателя на противоположных стенах.
  • Угол излучения инфракрасных обогревателей составляет около 120 градусов. Имейте это в виду, чтобы правильно разместить инфракрасный обогреватель и рассчитать идеальное расстояние обогревателей друг от друга.
  • Высота монтажа панельного инфракрасного обогревателя на стенах должна быть на уровне роста человека.
  • При монтаже на потолке не устанавливайте инфракрасный обогреватель непосредственно над зонами отдыха, где вы будете проводить много времени в одном и том же положении. Если нагреватель установлен прямо над головой, это может вызвать головную боль, подобную постоянному нахождению на солнце. Поэтому убедитесь, что при установке над кроватью или столом голова не находится прямо под обогревателем.
  • С инфракрасными панельными обогревателями у вас есть возможность создать зоны обогрева в помещении. Так что если у вас есть открытые пространства, но в основном вы используете только одну зону, то устанавливайте обогреватель именно в этой зоне. Это экономит энергию!
  • При установке инфракрасного обогревателя также обратите внимание на то, какие стены особенно холодные. Если вы живете в старом доме, изоляция дома обычно плохая, и рекомендуется размещать обогреватель напротив наружной стены , чтобы предотвратить образование плесени. В некоторых блогах вы читали, что в этом случае обогреватель следует устанавливать на наружную стену. Это не правильно! Хороший инфракрасный обогреватель, такой как у Sundirect, изолирован сзади, так что сзади очень мало тепла. Кроме того, угол излучения не распространяется на заднюю часть обогревателя, и только фактическая поверхность инфракрасного обогревателя будет излучать небольшое количество тепла. Если ваши стены хорошо изолированы, вы можете разместить инфракрасный обогреватель на каждой стене в комнате.
  • У вас достаточно места на стене? Если нет, мы рекомендуем потолочный монтаж . Побочным эффектом будет то, что вы еще и нагреете пол. Это особенно хорошо работает с деревянными, керамическими или натуральными каменными полами, которые особенно хорошо сохраняют тепло.
  • Вы хотите убить двух зайцев одним выстрелом и иметь обогреватель, который может выполнять несколько задач ? Используйте инфракрасный панельный обогреватель в качестве картины, зеркала или полотенцесушителя.

Установка панели инфракрасного обогрева относительно проста и быстра, а если вы будете следовать нашим советам, то долго будете наслаждаться теплом инфракрасного обогрева.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
