Не работает теплый пол. Можно ли найти причину поломки самому?

Тепло, исходящее от поверхности тёплого пола, не только согревает воздух в помещении, но и дарит ощущение комфорта, позволяет ходить по дому без обуви и безо всякого преувеличения создает атмосферу домашнего уюта. Особенно это касается помещений с покрытием пола плиткой или гранитом – ванных комнат, кухонь, коридоров. Монтаж теплых полов технически не особенно сложен, но вот неисправности такого пола могут принести настоящую головную боль. Пол смонтирован, возможно даже залит бетонной стяжкой, и вдруг выясняется… Что же делать, если не работает теплый пол? Попробуем разобраться в этой ситуации.

Не редко случается и так, что исправно проработав один, два сезона электрический теплый пол внезапно перестает греть. Если он у вас выполнял роль дополнительного отопления, то с этим еще можно как-то повременить. Вызвать специалиста, дождаться ремонтных работ. А вот когда, это единственный и основной источник отопления в доме, можно ли найти причину поломки своими руками и устранить ее самостоятельно?

В большинстве случаев можно, но многое зависит от места повреждения и причины. Вот основные четыре:

ошибки при монтаже
неисправность терморегулятора
выход из строя температурного датчика
повреждение кабеля

Ошибки при монтаже тёплого пола

Температурный режим работы теплого пола

Если теплый пол у вас все же греет, но плохо, слишком часто выключается, так и не набрав нужной температуры, проблема изначально может заключаться в неправильном расположении температурного датчика.

Получается, что еще на стадии монтажа, вы его разместили слишком близко к греющему кабелю. Либо он сместился в момент укладки напольного покрытия.

Как правильно расположить температурный датчик теплого пола

Когда датчик согласно инструкции заложен в гофре, можно попытаться решить проблему, втолкнув или вытащив его из гофротрубки на 5 см.

Монтаж датчика температуры в теплом полу разрез схемы монтажа

Если такие проблемы с недостаточным прогревом появились совсем недавно, вспомните, в каком месте заложен датчик. Вполне возможно, что именно на него кто-то передвинул и поставил какую-нибудь мебель или положил коврик.

Из-за этого, датчик стал прогревать пол в этом месте быстрее, и соответственно отключаться раньше обычного.

Еще слабый прогрев может быть вызван пониженным напряжением в сети у вас в квартире. Вольтметром сделайте замеры.

Не работает теплый пол, выход из строя терморегулятора

Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.

Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.

Используйте мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.

На большинстве термостатов все клеммы производители подписывают и маркируют:

L и N – место куда подключается питание (фаза и ноль соответственно)

В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?

Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу. Даже, когда встроенный выключатель отключен! Будьте внимательны.

L1 и N1 – отходящая нагрузка, греющий кабель или мат

Sensor – термодатчик

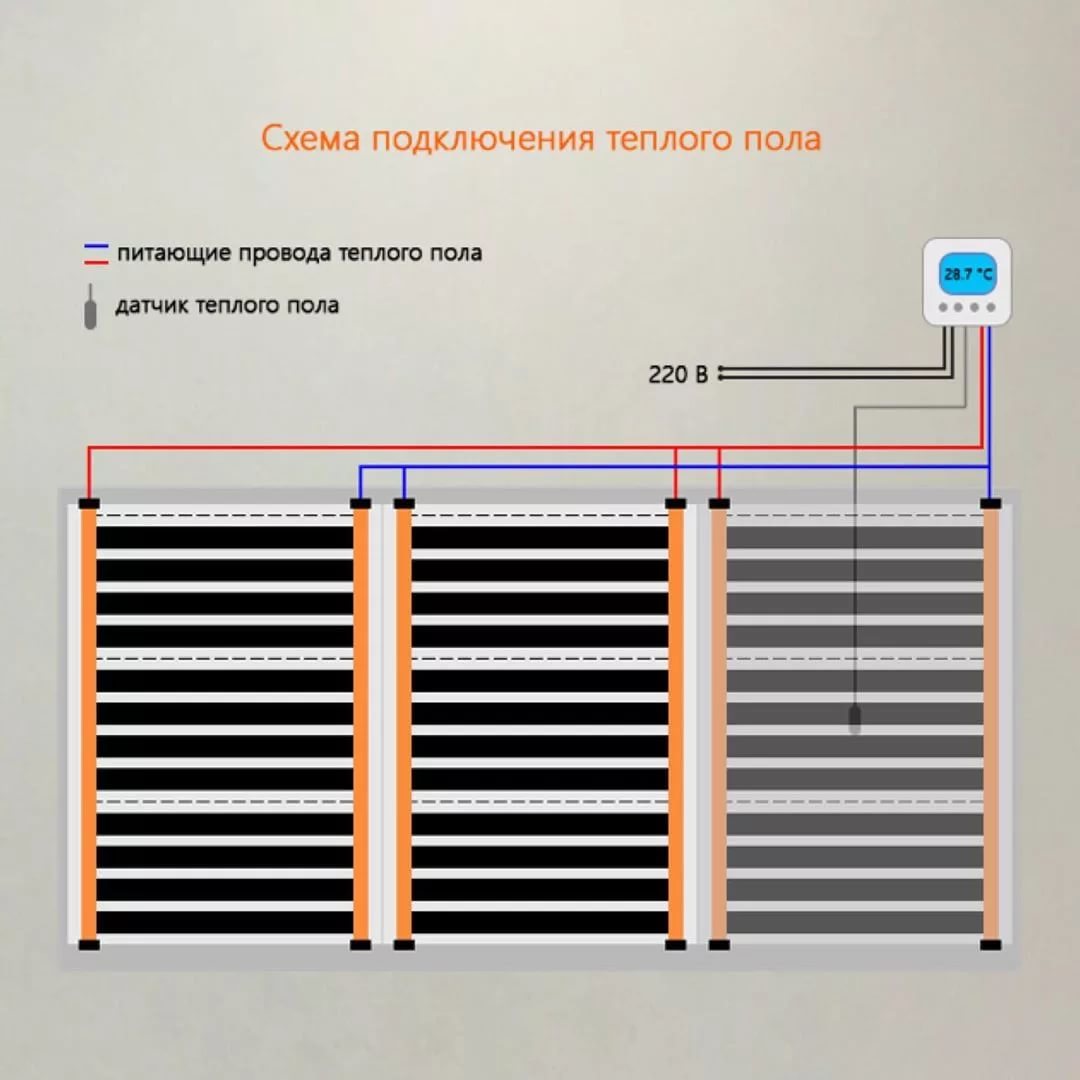

Правильное подключение терморегулятора

Конечно может быть и другое обозначение клемм. Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах. Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить.

Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке.

Не работает теплый пол, проверка датчика температуры

Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?

Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру (для механических моделей).

При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок реле и лампочка загорится.

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик. Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.

Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор. Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.

Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?

Отсоединяете от клемм провода термодатчика и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6 кОм и заканчивая 100 кОм и более.

Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.

Не работает теплый пол, защита от короткого замыкания

Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф-автомат у вас в щитке.

В некоторых моделях регуляторов, стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.

Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.

Настройка работы теплого пола с неисправным датчиком

Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения, а ошибки.

Чтобы дальше продолжать пользоваться теплыми полами, несмотря на неисправность, некоторые модели это позволяют, необходимо проделать следующее:

отключаете от клемм провода на датчике
терморегулятор переводите в режим таймера

Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.

на экране высвечивается номер программ
перебирая кнопками вверх-вниз можно подобрать комфортную температуру согласно программы

В механических марках такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико на комфортную температуру пола. Правда, включены они у вас будут постоянно.

Повреждение греющего кабеля, или нагревательного мата

Если вы проверили датчик, терморегулятор, все контакты и замечаний по их работе нет, а пол по-прежнему не греет, то остается искать повреждение в самом греющем кабеле.

Явное короткое замыкание диагностировать можно простым мультиметром. А вот чтобы установить его точное место, без специальных дорогостоящих приборов, увы не обойтись.

В начале диагностики тестером проверяете сопротивление между жил кабеля. Оно должно быть в пределах заводских данных – от 11 до 700 Ом, в зависимости от длины.

Поэтому всегда сохраняйте паспортную документацию на теплые полы. Вклеивайте туда шильдики с кабельной продукции, записывайте показания изначальных сопротивления изоляции и сопротивления жил.

Потом при возникновении проблем, легко можно будет определить, что за кабель уложен, его длину, заводское сопротивление. Также не мешает сделать фотографию или зарисовку зон укладки.

Если короткого замыкания между жил нет, значит дело в плохой изоляции, идем дальше. Проверяете сопротивление, опять же пока тестером, между жилой и экраном.

Здесь показания должны стремиться к бесконечности – или отображается единичка с левой стороны на экране токоизмерительных клещей. При нулевых показаниях все понятно – жила где-то явно замкнута на экран.

Не работает теплый пол, проверка изоляции мегаомметром

А вот если мультиметр показывает сопротивление в несколько сотен Ом или даже кОм, тогда подключаете мегаомметр на 2500 В и подаете повышенное напряжение между оплеткой и нагревательной жилой.

И вот если у вас при этом сопротивление изоляции будет падать до ноля, то это и говорит, что кабель пробит и нужно искать место повреждения. Причем при меньшем напряжении в 500 В или 1000 В этого можно и не узнать.

Для новых нагревательных кабелей от качественных производителей (Devi, Veria и др.) сопротивление должно быть не ниже 1 ГОм при напряжении 2,5 кВ.

Например, нагревательные маты производители на заводе проверяют напряжением 3 кВ с погружением в воду.

Прожиг кабеля и генератор сигналов

Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:

трансформатор для прожига
генератор сигналов
эл.магнитный приемник сигналов
тепловизор

В домашних условиях никто таких приборов не имеет, поэтому придется вызывать специалиста. Как происходит поиск таких неисправностей можно ознакомиться в подробном видео с реального объекта:

С нагревательными матами поиск проще, так как они расположены близко к поверхности. А вот с кабелем гораздо сложнее, особенно под толстой стяжкой. Она сильно ослабляет сигнал, и поиск КЗ может занять гораздо больше времени.

Если у вас еще на стадии проверки мультиметром, показало замыкание двух жил между собой, то здесь ничего и прожигать не нужно. Сразу подключаете на них генератор и ищите точку.

Обрыв жилы греющего кабеля

Ну и еще одна распространенная ситуация – обрыв жилы. Это одна из самых неприятных аварий. Кабель прожечь невозможно, замыкания никакого нет и даже тепловизор здесь бесполезен.

Чаще всего такое повреждение происходит в муфтах – начальной, соединительной или концевой. Там нагревательные жилки очень тонкие, и нередко именно в этом месте, почему-то умудряются сделать поворот трассы.

При явном обрыве и мультиметр и мегаомметр покажут сопротивление между жил близкое к бесконечности. Но если какой-то неустойчивый контакт все еще остался, то тестер может показать вполне хорошие данные, например 200-300 Ом.

Вот только при включении под напряжение 220 В никакого полноценного нагрева не будет, а рабочий ток составит максимум несколько миллиампер, вместо положенной нагрузки в несколько ампер.

Кабель в итоге будет прогреваться еле-еле, и ни о каком нормальном отоплении естественно речи уже быть не может.

Зачастую даже прожиг здесь бесполезен. И все что остается – это разобрать самые подозрительные места, в первую очередь те плитки, под которыми установлены муфты.

Теоретически можно попробовать применить методы поиска проводки под штукатуркой. В соединительных муфтах кабель не будет полностью экранирован. И подав на жилу напряжение, можно попытаться засечь сигнал, там где пропадает фаза, т.е. как раз в месте обрыва. Но очень многое будет зависеть от глубины залегания и специфики повреждения.

Смотрите также по теме:

Тёплый пол электрический, устройство и работа тёплых полов

Программируемые термостаты. Виды и принцип действия.

Как рассчитать теплый пол? Расчет мощности различных нагревательных элементов.

Будем рады, если подпишетесь на наш Блог!

[mailpoet_form id=»1″]

10 ошибок при монтаже плёночного тёплого пола

1. Углубление для клемм в полу

Практически все забывают сделать углубление в черновом полу. Именно в полу, а не в мягкой подложке. Толщины подложки 100% не хватит для скрытия клеммы. А если клемму не утопить ниже чистового покрытия – постепенное давление сначала оголит ее от изолирующей мастики, а затем скорее всего, перекусит медную шину. В лучшем случае полоса инфракрасной пленки просто перестанет работать, в худшем при плохом контакте клеммы с шиной – сильно возрастет сопротивление и это место будет очень сильно и быстро нагреваться, что может привести к повреждению конечного покрытия. Обязательно делайте углубления в черновом полу для клемм и датчика температуры. Его тоже необходимо спрятать, чтобы не раздавить.

2. Всегда лучше паять

Несмотря на то что самым распространенным способом монтажа пленочного теплого пола являются медные клеммы и люверсы – самым надежным считается пайка медного провода непосредственно к медной шине. На самом деле и медными зажимами можно надежно обжать пленочный тёплый пол, но вот грамотно смонтировать всю систему дальше почему-то многие забывают. Пайка имеет большую площадь соприкосновения и меньшую толщину, поэтому даже, если вы где-то неправильно смонтируете плёночный теплый пол, шанс, что пленка выйдет из строя намного меньше.

3. Монтаж проводов в подложке

Почти все наши клиенты уверены, что прорезать теплоотражающую 3мм тровую подложку и уложить в прорезь провода – этого достаточно. Абсолютно не верно и очень опасно. Монтажные провода, а это как правило ПуГВ (Провод установочный гибкий винил хлоридный) имеет 1 слой не очень толстой изоляции. И давящее на него напольное покрытие, а оно поверьте мне давит, со временем может износить и так довольно тонкую изоляцию.

Так же абсолютно категорически запрещено монтировать провода внахлест.

4. Неправильный монтаж датчика температуры

Часто к нам заходят люди и говорят, что теплый пол у них очень сильно греется. Начинаем выяснять – оказывается датчик температуры уложили на каком-то расстоянии от теплого пола. Либо под подложку. При таком монтаже терморегулятор неправильно считывает температуру, т.к. в пленочный теплый пол нагревает поверхность непосредственно там, где располагается. И тепло через ламинат не расходится ни на 1 см.

5. Использование дополнительных подложек

Редко, но все же бывает, что люди устанавливая теплый пол – сначала укладывают теплоотражающую подложку, на нее инфракрасный теплый пол и сверху еще укладывают вспененную подложку для укладки ламината. Этого делать не стоит. Вспененная подложка сверху теплого пола будет препятствовать теплообмену, а вот какой-то полезной функции она абсолютно не несет.

Теплоотражающий слой выполняет также и функцию мягкой подложки под ламинат. Сверху больше укладывать ничего не надо.

6. Использование промышленной пленки

На многих сайтах и видео в интернете на схемах послойной укладки инфракрасного теплого пола указывают, что необходимо прокладывать дополнительно промышленную плотную полиэтиленовую пленку, аргументируя это тем, что она дает дополнительную гидроизоляцию. Непонятно о какой гидроизоляции идет речь. Само полотно теплого пола ламинировано толстым слоем термостойкого полиэтилена и влагу через себя не пропускает, а все соединения герметизируются специальным бутил каучуковым скотчем, который влагу так же не пропускает. Поэтому не стоит лишний раз тратить свои деньги впустую.

7. Настройка программируемого терморегулятора

Одна из самых распространенных ошибок при монтаже программируемого терморегулятора для пленочного теплого пола – то что строители, которые подключали терморегулятор, или же сам владелец – не производят первичную настройку программируемого терморегулятора после 1-го включения. А это очень Важно! Ведь, как правило, в программируемых терморегуляторах два датчика температуры (воздушный для регулирования температуры воздуха в помещении и Выносной для теплого пола) и какой датчик использовать для регулирования температуры – задается в настройках терморегулятора. С завода скорее всего включен датчик воздуха, что не подходит для регуляции температуры теплого пола. Обязательно стоит переключить в настройках на использование выносного датчика для теплого пола. Иначе Ваш пол будет работать не адекватно, сильно разогреваясь он будет пытаться прогреть весь воздух в помещении до заданной температуры.

8. Теплого пола лучше меньше чем больше

Некоторые покупатели, при спорном варианте укладки: положить чуть меньше теплого пола, тогда в каком то месте не будет прогреваться пол, или же положить чуть больше, но тогда небольшая часть теплого пола будет располагаться, например под шкафом, выбирают чаще второй. Не стоит этого делать, ведь небольшой кусочек теплого пола под шкафом может знатно потрепать Вам нервы, повредив конечное покрытия из-за перегрева. А вот недостающий необогреваемый участок (это как правило не больше 20 см) Вы бытовом использовании, вы скорее всего просто не заметите.

9. Саморегулирующаяся пленку ВЕЗДЕ закладывать нельзя

Практически все клиенты, которые приходят к нам за саморегулирующимся пленочном теплым полом уверены, что эту пленку можно раскладывать на 100% площади помещения. Так сказать от угла до угла. Делать этого не стоит, т.к. хоть пленка и саморегулирующаяся и умеет менять свое сопротивление и тепловыделение в зависимости от температуры нагрева, она при сплошном запирании все равно нагреется до +60 – +70. Да, себя она не в коем случае не расплавит, а вот повредить конечное покрытие сможет. Со временем при таком нагреве любой материал потеряет свои первоначальные свойства – ламинат рассохнется, линолеум изменит цвет и т.

д.

Самрег пленка дает Вам бОльшую пожаробезопасность, но смонтировать ее все равно придется , обходя глухую мебель.

10. Теплоотражающая подложка не фольга, а лавсан

Часто Наши клиенты отказываются покупать теплоотражающую подложку, которую Мы предлагаем приобрести для монтажа пленного теплого пола, аргументируя это тем, что точно такая же алюминиевая подложка осталось после утепления дома, или они уже купили в строительном магазине. Мы конечно не против, зачем клиенту переплачивать за ненужный ему материал? Однако стоит обратить внимание – правильная ли у Вас подложка. Именно алюминиевую подложку использовать с пленочным теплым полом использовать строго запрещено, т.к. она проводит электрический ток. И после монтажа такой подложки как минимум вся система будет гудеть. Будет происходить процесс, называемый электро-магнитной индукцией. Простыми словами: подложка с алюминиевым токопроводящим слоем будет вибрировать, создавая низкочастотный гул.

К тому же, со временем, при неправильном монтаже, гидроизоляция токоведущих соединений с пленочным теплым полом могу просто протереться и начать соприкасаться с токопроводящим слоем, создавая короткие замыкания. Поэтому, используйте всегда только теплоотражающую подложку на основе лавсанового отражателя. Выглядит как фольга, но вот ток не проводит. В составе полимерный отражающий материал.

Проверить какой у Вас теплоотражатель легко – Мегомметром или тестером протыкаете пленку в двух местах и ставите в тестере на «прозвон». Если зазвенит, значит токопроводящая и использовать нельзя. В составе полимерный отражающий материал.

На сегодня, пожалуй всё. Если у Вас есть вопросы – присылайте пожалуйста нам на почту [email protected] или пишите в VK.

Инфракрасный тёплый пол – преимущества и недостатки плёночного пола – Блог Stroyremontiruy

ИК тёплый пол стал альтернативой классической системе отопления. Состоит плёночный пол из инфракрасной плёнки с ламинированием и токопроводящих элементов. Ламинированное покрытие изготовлено из противопожарных полимеров, а токопроводящие элементы подключаются к стационарной энергосети дома.

Устройство и принцип действия

Внутри плёнки находится:

Медная шина,
Термостойкий клей,
Серебряная шина,
Волокно на основе карбона,
Базовая плёнка (основа).

Структура шин такова, что при повреждении плёнки в одном месте перестаёт работать отдельный сегмент нагревательной плоскости – остальная система работает без проблем. Верхний слой ламинирования стоек к огню, влаге и перепадам температуры, поэтому внутрь не попадает вода и ИК пол работает долго.

Плёночная система излучает инфракрасные лучи, которые нагревают предметы в зоне действия. Отличие от принципа действия радиаторов и обогревателей существенное – ИК пол не нагревает воздух, а значит, не сушит его. Прогрев помещения происходит от тепла, которое исходит от нагретых предметов, поэтому в доме сохраняется нормальная влажность и микроклимат.

В комплект системы входят термодатчики и терморегулятор, поэтому оборудование позволяет создать в каждой комнате свой микроклимат. Что касается расхода энергии, то на обогрев 1 м2 требуется 35-55 Вт, чем лучше теплоизоляция дома, тем меньшая мощность нужна для обогрева и потребление энергии сокращается. Точные характеристики указаны в паспорте на тёплый инфракрасный пол.

Преимущества

К преимуществам ИК пола отнесём:

— Сохранение в комнатах нормальной влажности без использования увлажнителей воздуха,
— Равномерный прогрев комнат, температура около пола и около потолка одинакова,
— Низкую инерционность – нагрев помещения заметен уже через 3-4 минуты после включения системы,

— Компактность – толщина системы до 2 см,
— Экономичность – ИК пол потребляет на 20-25% меньше электроэнергии, чем классический тёплый пол.

Плюсов много, но для реальной оценки расскажем и про минусы ИК системы обогрева.

Недостатки

Из основных недостатков плёночного пола выделим:

— Высокие требования к основанию под укладку – пол должен быть ровный,
— На ИК пол нельзя ставить много мебели со сплошным основанием или на низких ножках – это приводит к сильному нагреву ИК элементов и мебели,
— Не всегда просто найти баланс при параллельном использовании местного отопления – его выключение приводит к увеличению расхода электричества, а включение к сухости воздуха.

Монтаж

Перед укладкой ИК пола идеально выравнивают пол. Перепады более 3 мм на 2 погонных метра пола приведут к раннему выходу из строя шин внутри плёнки. Оптимальный вариант перед монтажом залить бетонную стяжку самонивелиром. Перед укладкой плёночного пола устанавливают терморегуляторы, лучшее место для них около выключателя, ближе к двери.

Непосредственно перед укладкой плёнки с ИК нагревательными элементами раскатывают по полу отражающий материал. Он не позволяет тепловым волнам уходить вниз, направляя их в комнату. В качестве теплоотражающего материала используется каучуковая основа или полиэтилен с металлизированной прослойкой.

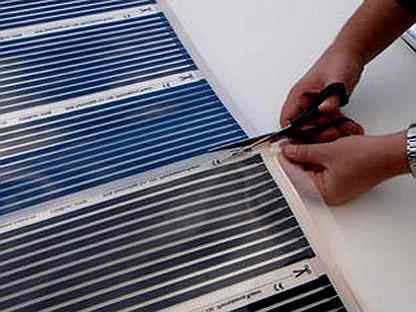

ИК плёнка раскатывается поверх отражателя обязательно медной шиной вниз, а нарезка плёнки делается только по линиям, которые указаны производителем. Остаётся прикрепить зажимы для электропитания плёнки и установить термодатчики (не путать с терморегуляторами). Зажимы должны иметь хороший контакт с шиной, а датчики фиксируются только к нижней стороне плёнки с помощью битумной изоляции.

Контакты напряжения крепятся с внешней стороны к зажимам, проверяется изоляция контактом и можно проводить испытания ИК системы обогрева пола. Если ИК пол укладывается под ламинат, то не забудьте положить между ним и напольным покрытием защитную плёнку.

Технические характеристики

Рекомендуем покупать тёплый ИК пол CALEO PLATINUM. Вот его параметры:

— Потребляемая мощность – 50 Вт на м2 при нагреве плёнки до 60 градусов,
— Толщина термоплёнки – 0,4 мм,
— Температура плавления – 110 градусов,
— Ширина плёнки – 50 см,
— Максимальная длина укладки полосы – 8 метров.

Плёнка CALEO PLATINUM отлично подходит пол линолеум и ламинат. Если в вашем городе нет этого бренда, то альтернатива ему ИК пол Rexva.

Видео

Более подробно узнать о монтаже ИК плёночного пола для обогрева помещения можно из видео ниже.

Можно ли использовать теплый пол без терморегулятора?

Спойлер!

Использование теплого пола без терморегулятора однозначно не допускается! Почему? Давайте разберемся.

Что будет если подключить нагревательные элементы напрямую к электрической сети?

В случае подключения инфракрасной пленки напрямую к источнику питания, пленка будет непрерывно нагреваться, пока не достигнет максимальной температуры нагрева. В зависимости от модели и производителя, максимальная температура нагрева пленочного теплого пола может достигать 50 °С, 70 °С, 150 °С или иного значения. При плохом теплоотводе греющая пленка выйдет из строя и пострадает напольное покрытие.

Подключение саморегулирующихся пленок без терморегулятора

При подключении греющей пленки с эффектом саморегуляции напрямую к источнику питания, по мере нагрева ее мощность будет понижаться за счет увеличения сопротивления. Тем самым происходит защита пленки от локального перегрева при ухудшении теплоотдачи поверхностью пола.

Понизив свою мощность на 30% (Marpe Samreg PTC или Marpe Black Heat PTC 30%) или 50% (Marpe Samreg PTC+), пленка будет продолжать греться. Даже притом, что максимальная температура нагрева саморегулирующихся пленок ограничена и зачастую недостаточна для их выхода из строя, может пострадать напольное покрытие.

Зачем нужен терморегулятор?

Терморегулятор для теплого пола предназначен для отключения питания, подающегося на нагревательные элементы при достижении заданной температуры. Терморегулятор позволяет контролировать температуру в помещении, а при использовании терморегуляторов с датчиком температуры пола и воздуха предотвращает перегрев греющих элементов теплого пола и напольных покрытий.

Что происходит при перегреве

Давайте рассмотрим, что может произойти с различными напольными покрытиями при перегреве (указанные температуры приблизительны и зависят от модели и производителя, точные значения можно узнать из паспорта изделия или проконсультировавшись у продавца):

При нагреве свыше +30 °С ламинат может начать скрипеть, рассыхаться, выделять вредные для здоровья вещества.
При нагреве свыше +26 °С паркетная доска может начать скрипеть и деформироваться.
При нагреве свыше +27 °С натуральный линолеум может начать плавиться и рваться, а при +30 °С ПВХ линолеум начинает терять цвет, вспучиваться, идти волнами, выделять вредный для здоровья фенол.
При нагреве свыше +27 °С ковролин может начать расползаться и выгорать.

Таким образом, вне зависимости от типа теплого пола и используемого напольного покрытия, применение терморегулятора является обязательным!

Неисправности и ремонт теплого пола

Несмотря на развитие технологий, электрический пол не является «вечным» обогревателем и в какой-то момент может перестать работать.

Чтобы не менять все оборудование, стоит попытаться выяснить причины выхода его из строя и попробовать их устранить.

О возможных проблемах и способах ремонта электрических теплых полов расскажет эта статья.

Некачественные комплектующие

Если какой-либо элемент нагревательной системы имеет явные или скрытые дефекты, или низкое качество в целом, то его срок службы может снизиться. А если не работает один элемент – как правило, выходит из строя и весь теплый пол. Поэтому не следует чрезмерно экономить на материалах и устройствах, приобретать их у сомнительных продавцов или по ценам намного ниже рыночных.

Качество сборки проверяется на глаз. Если сбой произошел после монтажа, его определяют и устраняют путем замера сопротивления и поиска отклонений от нормальных значений. К примеру, для нагревательного кабеля сопротивление между оплеткой и жилой должно быть не меньше 1 Ом.

Неправильный монтаж

Некоторые “умельцы” грешат тем, что игнорируют инструкции производителей теплых полов по установке конкретного изделия. И совершенно напрасно. Руководство может содержать важные детали или изменения, уникальные для данного оборудования.

Но случаются и более обидные ошибки: укладка нагревателя на неочищенную поверхность с посторонними предметами и составами, перемещение по инфракрасной пленке в жесткой обуви, вмятины от массивных предметов и другие.

Нагревательный кабель нельзя укладывать под тяжелой мебелью без ножек (может быть перегрев), а также вблизи других источников тепла (конвектор, камин, котел). Подбирать длину нагревательного кабеля необходимо строго под площадь помещения: укорачивание или удлинение кабеля увеличивает риск выхода его из строя.

Сопротивление кабеля измеряется и до, и после установки. В ходе работы чертится план размещения нагревателей под финишным материалом. Температурные датчики иногда ломаются, поэтому для удобства демонтажа и замены их помещают в гофрированную трубку.

Ошибки в процессе использования

Как и любое устройство, теплый пол имеет инструкцию по эксплуатации. Ее прочтение и использование каждого предписания позволит снизить риск неисправностей.

Если в комнате или другом помещении на пол было проникающее механическое воздействие (сверление, штробление, вкручивание метизов), то есть большая вероятность повреждения нагревателей. Чтобы определить конкретный участок поломки, нужно измерить сопротивление на каждом фрагменте теплого пола и сравнить его со значениями, указанными производителем.

Перепады или недостаток напряжения

Бывает так, что теплые полы плохо работают из-за скачков напряжения или его низком значении. Решить проблему позволит монтаж сетевого стабилизатора. Он позволит нагревательной системе работать при повышенном, пониженном напряжении и в моменты перепадов энергии.

Ремонт теплого пола

Для ремонта электрического теплого пола в квартире потребуется снять напольное покрытие, стяжку или плитку в точке неисправности.

Если вышел из строя кусок пленки, он просто заменяется другим.

Если теплые полы сделаны на основе кабеля или мата, то сначала неисправная часть зачищается до жилы, а затем соседние участки соединяются специальной гильзой с диаметром, равным сечению кабеля. Гильза обжимается пресс-клещами, а место соединения защищается термоусадочной муфтой, нагретой строительным феном. Как только муфта остынет – сверху восстанавливают плитку или раствор.

Выход термостата из строя

Если имеющийся терморегулятор не удается включить/выключить, или цвет его индикатора не меняется, либо не достигается заданное значение температуры – нужно проверить крепеж проводов. Иногда клеммы закреплены слабо, и если их поджать, проблемы могут исчезнуть.

Если это не помогло, необходимо соединить провода напрямую, отключив от цепи терморегулятор. После этого нагрев начал работать правильно? Значит, проблема именно в регуляторе температуры. Его придется заменить на исправный, или отдать в сервисную службу.

Неисправность датчика температуры

Выносной термодатчик, измеряющий температуру пола, тоже иногда выходит из строя. Его неисправность устанавливается с помощью измерения сопротивления нагревательной системы. Диапазон допустимых значений всегда указан в руководстве по монтажу и эксплуатации, обычно он составляет 5000 – 30000 Ом.

Если сопротивление датчика вне нормы, его вытаскивают из гофротрубы и заменяют новым того же типа. При отсутствии гофры (датчик помещен прямо в стяжку и его трудно извлечь) придется устанавливать другой терморегулятор и датчик, измеряющий температуру воздуха, а не пола.

не работает, не греет, исправить

Отопление водяными теплыми полами считается исключительно надежным и эффективным вариантом обогрева помещений. Появляются новые технологии, вода будет еще долго служить теплоносителем. И даже для таких систем складываются условия, когда не работает теплый пол, и тогда необходимо провести ремонт теплого пола водяного.

Причины появления неполадок

Основными факторами появления поломок системы водяного обогрева являются неквалифицированный монтаж или неправильно подобранные материалы. Специфика установки заключается в правильном сопряжении контуров теплого пола с основной системой отопления. Достаточно допустить небольшую ошибку при расчете гидравлического давления или в настройках узла смешения воды, чтобы ухудшились эксплуатационные свойства.

Но как отремонтировать теплый пол, не зная его конструкцию? Рассмотрим основные элементы системы и признаки их неисправности.

Термостат с датчиком температуры. Регулирует поток теплоносителя из основной системы. При поломке сервомеханизма или датчика возможно критическое превышение нагрева воды или ее объема.
Балансировочный клапан. Необходим для смешивания горячего и остывшего теплоносителя до достижения температуры в 55-60°С. Выход из строя также скажется на степени нагрева воды.
Циркуляционный насос. С его помощью формируется гидравлическое давление в трубах теплого пола.
Предохранительный накладной термостат. Резервное устройство, предотвращающее поступление воды с температурой выше критической.
Электроприводы входной группы коллектора. Регулируют интенсивность потока в различных контурах системы.
Трубопроводы. Разветвленная магистраль, которая выполняет функции передачи тепловой энергии от нагретой воды поверхности пола.
Байпас.
Выносные термостаты. Соединяются с электроприводами входной группы, дают возможность дистанционного регулирования температуры нагрева.

При грамотном проектировании и фактической реализации подобная система может бесперебойно работать до 40 лет. Однако внешние факторы, либо скрытые дефекты в материалах становятся причиной возникновения аварийных ситуаций.

Как отремонтировать теплый пол, если возникла протечка

Одной из причин, почему не работает теплый пол, является повреждение трубопровода. Если в трубопроводе резко упало давление, то это один из признаков возможной протечки. Даже если разгерметизация магистрали совершенно незначительная, последствия от нее могут быть довольно серьезными. И дело не только в понижении эффективности системы обогрева, но и будущих разрушений пола. Чтобы выполнить ремонт теплого пола водяного, для начала нужно определиться с местом протечки. Если на поверхности нет влажных пятен, можно использовать специальные приборы: тепловизоры или дистанционные индикаторы влаги. Участок протечки теплоносителя на приборе будет выглядеть ярким светлым пятном.

Итак, как справиться с такой распространенной проблемой, как повреждение трубы, к примеру, перфоратором. В подобной ситуации прежде всего необходимо сохранять спокойствие. Первый порыв – удалить инструмент, а вот этого делать как раз ни в коем случае нельзя, поскольку вода «затопит» дом, а он фактически служит заглушкой. Прежде нужно перекрыть поступление воды.

Аккуратно высвободите доступ к поврежденной зоне, чтобы легче было вырезать поврежденный кусок трубы, оставив с обеих сторон по возможности большие концы. Не всегда в такой момент под рукой могут оказаться отрезки такой же трубы или фитинги, чтобы предохранить систему от попадания грязи. Их можно заменить, закрыв свободные концы, к примеру, целлофановыми пакетами или резиновыми перчатками.

Единственным надежным способом соединения является опрессовка. Для ремонта приобретают отрезок трубы и фитинги. Обжимать края монтажных деталей нужно специальным обжимным ключом.

Важно

Резьбовые фитинги для замуровывания использовать нельзя, так как они недостаточно надежны и когда-нибудь потекут.

Один из концов трубы нужно очистить и развальцевать и надеть на него фитинг. Опрессовывают его двойным движением. Аналогично опрессовывают и второй конец.

Опрессовываем фитинг на другом конце ремонтируемой трубы водяного теплого пола. Отрезаем ремонтную трубу в нужный размер и снова опрессовываем, но уже соединения. Запускают воду и тестируют только отремонтированный участок на наличие течи. После чего при положительном результате заливают новую стяжку.

Такая технология подходит для труб из металлопластика или сшитого полиэтилена, для изделий ПВХ поступают несколько иначе. Хотя они и отличаются высокой механической прочностью, но если неправильно выбрать место сверления можно повредить трубопровод. Для ремонта используют особый паяльник и ремонтную муфту. Сначала разрезы муфты согласуют с размерами магистрали, затем устанавливают, используя паяльник.

Почему плохо греет теплый пол

Разберем ситуацию, когда соблюдены режимы давления, однако пол недостаточно прогревается. Почему так происходит? Одна из возможных причин – в неравномерности распределения жидкости по его контурам. В основном их протяженность разная, поэтому возможно, что при одинаковой скорости теплоносителя, проходя через длинный контур, он успевает остыть. Регулировку проводят через коллекторный шкаф.

Объем воды в контуре изменяется примерно следующим образом. Как правило, каждый контур соединен с гребенкой, которую подключают к наружному термостату. На устройство управления каждого контура подается сигнал, согласно которому выдвигается шток. При этом проходной канал изменяет пропускную способность.

Чтобы обеспечить правильную работу системы ее изначально настраивают, то есть для каждого контура определяют наилучший уровень.

Однако, не исключено, что все усилия ни к чему не приведут. Тогда имеет смысл проверить качество пароизоляции. Берут кусок полиэтилена, метр на метр, и приклеивают на работающий пол при помощи скотча. Состояние пленки проверяют через сутки. Если на ней образовался конденсат или потемнели от влажности стыки, то это говорит о нарушении технологии устройства пароизоляционного слоя, и его придется полностью переделывать.

На заметку

В подобных случаях не надо прибегать к дополнительным источникам обогрева и не только потому, что это бессмысленно, это приводит к возникновению плесени и грибка, сопровождающегося неприятным запахом.

Проблемы, связанные с электрооборудованием

В числе приборов, которые работают на электропитании в первую очередь нужно отметить циркулярный насос и терморегулятор в узле смешения. Сначала нужно убедиться, что, по крайней мере, питание к этим элементам поступает. Сделать это довольно легко, используя простейшую индикаторную отвертку или мультиметр.

Работа циркулярного насоса всегда сопровождается небольшим шумом, поэтому определить его исправность можно и по звуку. Определить исправность терморегулятора можно:

визуально, так как поворот штока при работе прибора должен быть виден;
мультиметром: проверяют, поступает ли питание, затем после замера сопротивления на клеммах сверяют их с отметками в паспорте устройства.

Причиной неполадок в работе водяного пола могут стать: недостаточная теплоизоляция или мощность котла, наличие воздуха в системе и ряд других причин, и каждая из них устраняется согласно определенным правилам.

преимущества, принцип работы, монтаж пленочного теплого пола.

Системы «скрытого» отопления, такие как теплый пол, сегодня довольно популярны. Наряду с уже привычными и знакомыми системами как водяной теплый пол и кабельный теплый пол, все больший интерес у потребителей вызывают инфракрасные пленочные теплые полы.
Инфракрасный пленочный теплый пол на сегодняшний день можно назвать инновацией в технологиях систем обогрева. Он отличается простым монтажом, который можно проводить на любой стадии отделочных работ и в любое время года. Пленочный теплый пол от компании DAEWOO ENERTEC обладает высокой пожароустойчивостью.
Монтаж инфракрасного теплого пола не требует цементной стяжки. В качестве напольного покрытия для пленочного теплого пола чаще используют ламинат. Пленочный пол под линолеум подходит также хорошо.
Мы предлагаем комфорт по доступным ценам посредством устройства инфракрасных пленочных теплых полов DAEWOO ENERTEC.
Как работает инфракрасный теплый пол Работа инфракрасного теплого пола заключается в следующем: электрический ток проходит через медные шины вдоль двух краев термопленки. Ток через медные жилы проходит по карбоновым полосам, которые начинают излучать лучи в длинноволновом инфракрасном диапазоне. Эти лучи, подобно солнечным, обогревают помещение.
В производстве пленочного теплого пола DAEWOO ENERTEC используется метод нано-напыления для нанесения карбонового слоя, с точностью до 1 микрона. Карбоновые полосы находятся между двумя слоями очень прочной полимерной пленки, имеющей высокие изолирующие свойства.
Обогрев пленочным теплым полом можно сравнить с солнечным теплом, так как составляющей частью солнечных лучей также является инфракрасное излучение. Нагреваясь до температуры 30-35 градусов, инфракрасный пол излучает инфракрасные волны, которые нагревают все предметы на своем пути, тем самым, наполняя помещение комфортным теплом и уютом.
Монтаж инфракрасного теплого пола Готовая к применению и обогреву термопленка DAEWOO EBERTEC имеет толщину 0.4 мм и ширину 0.5 м и 0.8 м. Ее укладка производится на ровную и чистую поверхность пола. По всей площади утепляемого пола вначале укладывается теплоотражающая подложка. Далее раскладывают и закрепляют термопленку, исключая места где будет стоять мебель. Далее систему подключают к терморегулятору.
Перед укладкой напольного покрытия инфракрасный пленочный теплый пол накрывают обычной полиэтиленовой пленкой для пароизоляции.
Под ковролин или линолеум рекомендуется поверх пленки укладывать слой ДВП или фанеры. Работает инфракрасный пленочный пол от сети 220 вольт.
Необходимое количество полос пленочного теплого пола берется из расчета того, каким планируется обогрев. Если инфракрасный теплый пол будет служить основным источником локального обогрева, тогда в этом помещении пленка должна укрывать примерно 70% площади пола. В случае, когда инфракрасный теплый пол рассматривается как комфортная система обогрева, тогда достаточно 30-40 % площади пола в помещении, занимаемой пленочным теплым полом.
Преимущества инфракрасного теплого пола Как известно инфракрасное тепло благотворно влияет на здоровье человека. Инфракрасные теплые полы, обогревая помещение, дают приятное и безопасное тепло, при этом не сушат воздух и не сжигают кислород. Особенно рекомендуется использовать пленочные теплые полы людям, страдающими аллергией и заболеваниями легких.
Инфракрасная термопленка отличается повышенной термостойкостью. Использование теплого пола позволяет экономить пространство помещений и эффективно использовать ниши под окнами, что актуально для помещений с небольшой площадью.
Инфракрасный теплый пол затрачивает меньше энергии для прогрева ламината, т.к. он находится непосредственно под напольным покрытием. При этом энергия не тратится на дополнительный прогрев стяжки. Срок службы инфракрасного теплого пола DAEWOO ENERTEC составляет не менее 15 лет.
Ремонт теплых полов | Как найти обрыв провода в теплом полу
Вещи ломаются. Это факт жизни, и, как и все остальное, с водяным теплым полом могут возникнуть проблемы. Плиткоукладчик по незнанию перерезает проволоку шпателем и продолжает укладывать плитку. Нож для затирки пробивает нагревательный кабель. Предыдущий ремонт, сделанный много лет назад, не работает. В полу просверливается отверстие для нового дверного упора, перерезая нагревательный провод где-то между концевой заглушкой кабеля и автоматическим выключателем.
Это все, что может привести к тому, что ваш электрический теплый пол не будет работать. Однако еще не все потеряно, потому что ремонт полов с подогревом и домашняя проводка, как правило, довольно простой процесс. Сложная часть – найти перерыв. К счастью, у WarmlyYours есть все необходимое для работы.
Теперь, если вы задаетесь вопросом: «Как мне найти под землей сломанный электрический провод?» Первый шаг – связаться с нами. Связавшись с представителем учетной записи WarmlyYours или членом нашей группы технической поддержки, вы можете арендовать наш комплект для устранения неисправностей (TSK), который состоит из тестера электрической прочности изоляции (Hipot), переменного трансформатора переменного тока (Variac), мультиметра (который может быть используется в качестве тестера цепей или напряжения), рефлектометра с выдержкой времени (Shortstop) и, конечно же, некоторых комплектов для сращивания для устранения разрыва после его обнаружения.Также понадобится тепловизионная камера (TIC), которая арендуется отдельно, чтобы помочь нам «видеть» сквозь плитку.
Процесс диагностики электрического теплого пола довольно прост. Всегда начинайте со снятия показаний сопротивления с напольной цепи. Если показания разомкнуты или бесконечны от одного провода с сердечником к другому проводу с сердечником, у вас разрыв. Если у вас есть показания сопротивления между любым проводом с сердечником и оболочкой заземления, у вас короткое замыкание. В одной электрической цепи возможен как обрыв, так и короткое замыкание.Если сопротивление подтверждает разрыв, Hipot будет тем инструментом, который вам понадобится. Если показания подтверждают короткое замыкание (независимо от того, есть перерыв или нет), вы можете использовать Variac.
Шорт-стоп может пригодиться, помогая сузить область, в которой произошел разрыв или короткое замыкание. Это устройство просто измеряет длину провода до места повреждения и сообщает длину в футах провода. Например, если вы тестируете проект, в котором используются гибкие ролики TempZone, а шорт-стоп дает вам 40 футов, мы будем знать, что повреждение будет в первых 5 или 6 футах нагревательного мата.Знание этого поможет сосредоточить наши усилия на обнаружении повреждений при работе с Hipot.
Но прежде чем мы перейдем к самим процессам, вот несколько советов, которые применимы к обоим. Это помогает сделать комнату как можно более прохладной и темной, чтобы мы могли легче видеть нагретый кабель через плитку с TIC. Я обычно беру с собой черные мешки для мусора, чтобы заклеивать окна в комнате, если нет жалюзи или жалюзи. Это поможет ограничить воздействие солнечных лучей на пол.Фактически, все огни должны быть выключены, особенно верхнее освещение лампами накаливания, поскольку оно имеет тенденцию оставлять свой собственный тепловой след.
Hipot Process
Важно: Только лицензированный квалифицированный электрик должен выполнять этот процесс.
Этот процесс включает подачу от 400 до 600 вольт через провод с сердечником с намерением «перепрыгнуть» ток через экран заземления кабеля для покрытия пола, по сути дублируя поведение свечи зажигания.При этом следует соблюдать осторожность из-за опасности поражения электрическим током.
Как только мы сможем перепрыгнуть через эти два компонента провода, мы повторяем процесс, отправляя напряжение через каждые 2 секунды с 2-секундными импульсами. Это утомительная работа. Обычно я использую секундомер или устанавливаю таймер на своем мобильном телефоне и пытаюсь войти в ритм – 2 секунды включен, 2 секунды выключен, при этом постукивая по проводу датчиком одной рукой и удерживая поршень сброса другой. Я делаю это 10 минут.После 10 минут зарядки провода возьмите TIC и просканируйте пол в поисках горячей точки, созданной Hipot.
Тепловой сигнатурой обычно является оранжевая точка размером с десять центов, которая лишь на несколько градусов теплее остальной части пола. Если сигнатуры нет, снова снимите показания сопротивления. Иногда эта зарядка провода приводит к слиянию сердечника провода с экраном заземления, создавая короткое замыкание. Если на этом этапе у нас есть показания между сердечником и землей с помощью омметра, мы можем перейти к процессу Variac (объяснено ниже), если нет, зарядите провод еще десять минут.Помните: каждые 2 секунды, в течение 2 секунд, в течение 10 минут. При необходимости повторите и снимайте показания сопротивления после каждого цикла. У вас может возникнуть соблазн постоянно заряжать провод в надежде ускорить процесс. Не надо. Подобная эксплуатация Hipot может серьезно повредить оборудование. Это может оказаться дорогостоящим и отсрочить ваши усилия.
Процесс Variac
По сравнению с процессом Hipot, процесс Variac – это прогулка по парку. Риск поражения электрическим током сведен к минимуму, так как теперь мы имеем дело с низким напряжением.В комплекте будет удлинитель с небольшим участком оголенного провода. Этот шнур подключается к Variac, а свободный конец подключается к сердечнику и заземляющему экрану, которые регистрируют значение сопротивления или короткое замыкание.
Короткое замыкание – это просто точка в цепи, где основной провод входит в контакт с экраном заземления. Поскольку этот заземляющий экран имеет более низкое сопротивление, любое напряжение, с которым он сталкивается, будет направлено от цепи и безопасно к заземлению дома.Электричество ищет путь наименьшего сопротивления, и теперь мы собираемся использовать это в наших интересах с Variac.
Подключив вариак и удлинительный шнур к сердечнику и заземляющему экрану, найдите мультиметр и настройте его на измерение силы тока. Поместите зажим вокруг оголенного участка провода на удлинителе. Установите циферблат в нулевое положение, включите Variac и медленно поверните циферблат вверх. Старайтесь не превышать 10% номинального напряжения цепи (12 В для нагревательных элементов на 120 В и 24 В для любой цепи на 240 В).Мультиметр должен начать регистрировать показания усилителя. Сила тока должна быть в диапазоне от 1,5 до 2 ампер. Убедитесь, что эта сила тока постоянна. Если сила тока упадет до нуля, короткое замыкание прервано, и вам придется вернуться к процессу Hipot. Старайтесь не пропускать через эту цепь большее напряжение и более высокий ток, так как это может привести к разрыву короткого замыкания. Дайте системе «приготовиться» при 1,5–2 амперах примерно 10 минут. Подготовьте ТИЦ и начните сканировать пол. С этого момента мы должны увидеть нагретую проволоку сквозь плитку.Это будет выглядеть как оранжевая линия в змеевидном узоре, плетущуюся взад и вперед по полу. Оранжевая линия заканчивается там, где находятся основной провод и экран заземления, и вы нашли короткое замыкание.
Теперь все, что осталось сделать, это сломать плитку и начать откалывать куски. Поднесите молоток к центру плитки и тупой отверткой начните поддевать детали. Действуйте медленно и осторожно, избегайте использования каких-либо острых инструментов, поскольку мы не хотим еще больше повредить систему обогрева, которую мы так усердно пытались исправить.Затем, после того как вы обнажили поврежденный провод, вы можете использовать комплект для сращивания, чтобы отремонтировать его (не используйте изоленту). Как только это будет сделано и все ваши показания вернутся, вы можете заменить удаленную плитку.
Чтобы поговорить с представителем WarmlyYours по поводу аренды нашего набора для устранения неполадок, воспользуйтесь нашей страницей «Контакты». Если у вас возникнут какие-либо вопросы, не стесняйтесь обращаться в нашу службу технической поддержки по телефону 1-800-875-5285.
Как устранить неисправность инфракрасного обогревателя?
Мы все знаем, что инфракрасный обогреватель – это машина, и машины всегда сталкиваются с одной или несколькими проблемами, которые могут показаться неудобными и заставить нас тратить нерационально.
Меньше беспокойства; все стало более комфортно, так как я собираюсь провести нас через различные ситуационные кризисы, которые могут возникнуть в инфракрасном обогревателе, и способы их устранения, принимая во внимание то, как устройство спроектировано, сконструировано и насколько оно используется в координации с другим источником тепла источников влияет на его общую эффективность.
Действия по устранению неисправностей для инфракрасных обогревателей
Ниже описано, что вы должны искать, когда ваш обогреватель не работает.
Запах горения
Это не редкость для новых инфракрасных обогревателей при первом использовании, а также зависит от того, проходит ли воздух через его нагревательные элементы или через устройство.
Если лампа не создает сильной конвекции, запаха будет отсутствовать, а если нет, запах должен со временем исчезнуть, так как это горячая пыль .
Грязные нагревательные элементы также могут привести к преждевременному сгоранию нити, что может быть опасно для некоторых инфракрасных обогревателей, особенно если они не новые, поэтому осторожно пропылесосьте грязь, пыль с блока при выключенном питании.
Откройте сервисную панель и снимите ручку управления нагревателем.Если устройство имеет отдельный термостат, снимите ручку и ослабьте гайки стержня ручки и винты крепления лицевой панели и снимите группу со стены.
При необходимости, снимите блок со стены и откройте шкаф , чтобы получить полный доступ к нагревательному элементу.
Перегрев
Термостат несет полную ответственность за это, тем самым заставляя его отключаться, выделять невыносимое тепло или вообще не нагревать окружающую среду.
Термостат авто предохранительное средство от производителя. Тем не менее, это можно исправить, установив термостат в самое верхнее положение, в зависимости от обстоятельств, и вы можете быть уверены в отсутствии вреда, сделав это, затем подождите, пока область вокруг инфракрасного обогревателя достигнет желаемого уровня комфорта, а затем медленно поверните ручку температуры назад, пока инфракрасный обогреватель не выключится.
Для электронного термостата в одно касание, нажав кнопку режима, его можно настроить на желаемую температуру, поскольку они более точны, чем аналоговый тип.
Иногда вам, возможно, придется обратиться к руководству пользователя для получения дополнительных сведений при работе с некоторыми конкретными типами продуктов.
Отсутствие управления термостатом не рекомендуется и может стоить вам дополнительных денег. Избегайте использования удлинителя с инфракрасными обогревателями, так как это может представлять значительную опасность пожара.
Горячий шнур и автоматический выключатель
В большинстве ситуаций теплый шнур не обязательно означает неисправность нагревателя. Это могло быть просто из-за старой или изношенной розетки.
Если имеется неплотное соединение между вилкой и розеткой, которое вызывает сопротивление, а также приводит к накоплению тепла, розетку следует заменить.
Отключение автоматического выключателя может произойти при перегрузке розетки и других тяжелых устройств. Все, что вам нужно сделать, это сбросить автоматический выключатель.
Если предохранитель перегорел или лопнул, замените его на соответствующий предохранитель. Возможно, вам также придется переключить неисправности других приборов на другие розетки, если после ремонта цепи они продолжают отключаться.
Когда инфракрасный обогреватель не включается?
Эта неисправность может быть вызвана различными факторами, но для электрического инфракрасного обогревателя постарайтесь убедиться, что устройство подключено к розетке и что шнур не поврежден.
Если в агрегате есть термостат, убедитесь, что термостат не установлен слишком низко.
Убедитесь, что электрическая розетка работает должным образом, подключив заведомо исправный прибор и проверьте исправность автоматического выключателя или блока предохранителей.
Для некоторых других обогревателей, работающих на природном газе или пропане.
Следовательно, это означает, что газовые баллоны должны присутствовать и заполняться с открытым клапаном. Убедитесь в отсутствии утечек, проверив наличие пузырьков при использовании пульверизатора, наполненного мыльной водой, для опрыскивания трубопровода.
Устраните утечки. Убедитесь, что вы слышите газ, идущий через обогреватель , прежде чем пытаться его зажечь.
Если он по-прежнему не работает, отключите трубки и продуйте воздух, если они забиты, небо, скорее всего, очистит их и позволит им нормально функционировать.
Когда инфракрасный обогреватель включается, но все равно не работает
Если после проверки всех систем питания и соединений они находятся в идеальном состоянии, но ваш обогреватель по-прежнему не работает, есть другие возможные причины, о которых следует беспокоиться.
Начнем с решетки каменки. Убедитесь, что на нем нет мусора, даже пыли, поскольку со временем он может накапливаться и вызывать проблемы. осторожно воспользуйтесь пылесосом, чтобы очистить переднюю и заднюю решетки, если вы считаете это необходимым.
Затем дайте обогревателю поработать некоторое время, проверьте вентиляторы. Если они не вращаются или вращаются медленно, возможно, вам придется полностью выключить обогреватель и очистить их.
Кроме того, замена фильтров обогревателя может помочь, если вы не получаете потока воздуха или тепла от обогревателя.
Когда включается и выключается инфракрасный обогреватель?
Причиной этого может быть заблокированный поток воздуха к устройству. Также, если есть неисправный термостат или контрольный переключатель, то же самое может произойти, поэтому удалите все препятствия для обогревателя, такие как мебель, шторы, растения и т. Д., И, если нет препятствий, замените переключатель.
Когда обогреватель не выключается
Устройство, вероятно, меньше по размеру для комнаты, или квартира плохо изолирована, что приводит к потере тепла, превышающей способность устройства обогревать пространство.
Изолируйте стены, если они находятся снаружи, и предотвратите чрезмерное проникновение воздуха в комнату с помощью герметичных дверей и окон.
Дополнительный обогреватель также может помочь решить проблему, если пространство превышает емкость имеющегося у вас обогревателя.
При недостаточной циркуляции тепла
Инфракрасные обогреватели, например, работают лучше всего, когда они находятся в прямой видимости, и намного труднее для того, чтобы излучение достигло вас, когда элемент не виден.
Для борьбы с этим некоторые инфракрасные обогреватели используют вентиляторы, которые помогают рассеивать тепло, которое они излучают, и другие обогреватели, и обычно для работы используют электричество.
Проверьте активность вентилятора, будь то медленная или нет, если медленное выключение, и очистите вентиляторы, как описано. Те, у кого нет вентиляторов или с неисправными вентиляторами, могут использовать внешние вентиляторы, чтобы помочь циркулировать тепло или отремонтировать вентиляторы .
Когда из обогревателя выходит только холодный воздух
Вот несколько распространенных причин, по которым обогреватель может выдувать свежий воздух:
Некоторые инфракрасные обогреватели имеют настройку только вентилятора, которая позволяет пользователю использовать радиатор в качестве поклонник.Если в вашей модели есть такая функция, проверьте, работает ли нагреватель только на вентилятор.
Если обогреватель работает на одном из режимов нагрева, а не только на вентилятор, возможно, он перегрелся и отключил питание радиатора. Следуйте инструкциям по сбросу, указанным на нагревателе или в руководстве пользователя.
В некоторых цифровых термостатах вентилятор работает 30 секунд без нагрева после достижения заданной температуры. Это необходимо для того, чтобы избавиться от лишнего тепла и обеспечить точное и постоянное считывание температуры.
Когда не работает вентилятор электрического нагревателя?
Это может быть признаком того, что проводка не подключена к двигателю вентилятора, засорены лопасти вентилятора, неисправен переключатель или сломан двигатель вентилятора.
Снимите крышку, проверьте, нет ли препятствий и нет ли проводов к вентилятору.
Проверьте ток на двигателе с помощью вольт-омметра. Если двигатель получает ток, замените двигатель.
Когда электровентилятор работает, но тепла все равно нет?
Это может быть из-за неисправного нагревательного элемента или отсоединения проводки, подключенной к устройству. Перед тем, как приступить к ремонту, убедитесь, что на электронагревателе отключено питание на панели обслуживания.
Затем снимите ручку управления нагревателем и, если в агрегате есть отдельный термостат, снимите ручку термостата.
Если они прикреплены к стене, ослабьте гайку стержня ручки и крепежные винты лицевой панели и снимите блок со стены.
Проверьте соединения проводки и затяните все ослабленные или отсоединенные соединения.
Когда в обогревателе красное свечение видно только в темноте
Некоторые инфракрасные обогреватели всегда имеют элементы, которые светятся красным.Если в вашем обогревателе есть функция, которая не должна светиться красным, то возможно, что свет, излучаемый лампой питания, вызывает видимое красное свечение.
Когда обогреватель издает звук
Некоторые модели обогревателей издают определенные звуки, которые являются нормальным явлением. Например, нагреватели Radiant, Parabolic, Quartz и Baseboard при первом включении издают потрескивающий или вибрирующий звук.
Это вызвано расширением нагревательных элементов при нагревании, что является нормальным явлением.
Если вы чувствуете тепло при всех настройках нагрева, значит, нагреватель работает правильно, поскольку элемент нагревается и выделяет тепло или вообще не работает.
Сравнение электрического напольного отопления и инфракрасных обогревателей Herschel
Напольное отопление (UFH) – это современное решение для обогрева вашего дома, предназначенное для экономичного и эффективного обогрева вашего дома, при этом не требующего громоздких и неприглядных радиаторов центрального отопления. Теория заключается в том, что при равномерном распределении энергии низкой мощности по большой площади поверхности получается очень эффективный радиатор, который затем нагревает все остальное вокруг себя, требуя меньшего энергопотребления, чем центральное отопление.В зависимости от конструкции пола идеальным вариантом является создание «тепловой массы» и, следовательно, поддержание более равномерной и стабильной температуры и минимизация энергозатрат с течением времени.
Рекомендации по установке: В качестве первого слоя требуется влагонепроницаемая мембрана (для предотвращения проблем с влажностью и конденсацией, возникающих между теплой поверхностью нагрева пола и холодной нижней поверхностью).
Поверхность под электрической нитью накаливания должна быть затем изолирована, чтобы предотвратить потерю тепла вниз в пол / землю, а не вверх в здание.Толщина этого слоя должна определяться в зависимости от типа пола под ним (например, если это уже изолированный промежуточный этаж здания или холодный бетонный пол), и это также повлияет на мощность обогревателя.
Затем требуется стяжка или аналогичный проводящий материал, чтобы равномерно проводить выделяемое тепло по поверхности пола и предотвращать неравномерные горячие и холодные точки. В некоторых случаях этот материал также предотвращает появление пены (износ) элемента с верхней поверхности.
Затем следует положить отделочную поверхность пола. В идеале эта поверхность должна быть из кирпича или керамической плитки, чтобы стать «тепловой массой» и равномерно накапливать и выделять выделяемое тепло с течением времени, что дает максимальные преимущества энергосбережения при установке.
Очевидно, что вышеупомянутое наслоение будет иметь другие последствия для вашей существующей комнаты, включая:
– На первом этаже, вероятно, потребуется выкопать вниз и заново уложить пол.
– На всех этажах необходимо будет поднять двери и плинтусы.
Преимущества полов с подогревом:
Более эффективен, когда надлежащая изоляция установлена снизу, а тепловая масса сверху;
Полы с подогревом теплые;
Устраняет некрасивые и занимающие много места радиаторы со стен;
Возможна установка в новостройках и при модернизации;
Готовые продукты доступны для компетентных домашних мастеров.
Недостатки теплых полов:
Эффективность значительно снижается без использования теплоизоляции или «тепловой массы». В первом случае (без изоляции) слишком много энергии тратится вниз, а во втором случае (без тепловой массы), когда термостат отключает ток, комната очень быстро остывает;
Правильно установленная система теплого пола может чувствовать себя жарко и душно, и ее трудно охладить. Некоторые люди находят ощущение тепла, поднимающегося от пола (а не сверху), неестественным;
Вы не можете эффективно зонировать отопление в комнате, не оставляя постоянных горячих и холодных точек.Весь этаж либо включен, либо выключен;
Установка дооснащения пола – это переворот и может повлечь за собой другие структурные изменения и расходы;
Системы UFH вместе со всеми остальными необходимыми элементами дороги.
Сравнение стоимости покупки UFH и эксплуатационных расходов с Herschel Infrared:
Площадь гостиной: 4 м x 5,60 м = 22,4 м2
Мощность (кВт) Покупка (фунты) Эксплуатационные расходы в фунтах
(5 часов / день; 120 дней / зима)
Под полом 100 Вт / м2 2.2 1410 * 1,54 / сутки; 184 / зима
Под полом 200 Вт / м2 4,4 1612 * 3,08 / день; 369 / зима
Herschel Infrared 1,2 – 1,4 687 0,94 / сутки; 113 / зима
* В эту цену не включены изоляция и слои основания, необходимые для полов с подогревом.
Инфракрасный обогреватель Herschel как альтернатива электрическому обогреву пола:
Инфракрасный обогреватель Herschel дает естественное, свежее ощущение тепла.Полы с подогревом могут казаться душными;
Herschel Infrared значительно дешевле;
Herschel Infrared значительно проще и дешевле в установке, чем UFH, который может быть очень разрушительным из-за объема требуемых строительных работ;
Herschel Infrared дешевле в эксплуатации;
Herschel Infrared легче зонировать – теплые полы нельзя зонировать внутри комнаты;
Herschel Far Infrared обеспечивает превосходный уровень комфорта, нагревая все поверхности комнаты, включая пол.Полы с подогревом просто нагревают пол, в результате чего другие поверхности становятся непропорционально холодными.
Тепловизионные камеры FLIR выявляют скрытые дефекты в системах теплого пола
Лучшая система отопления, которую может иметь дом, – это та, о которой вы даже не подозреваете. Вот почему системы лучистого теплого пола так привлекательны и становятся все более популярными. Однако их незаметность также может быть недостатком. Ведь как узнать, что с вашей системой отопления что-то не так? Единственный эффективный способ сделать это – использовать тепловизионную камеру.
В системе излучающих полов тепло обеспечивается трубками с горячей водой или электрическими проводами, проложенными под полом. Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые ударяемые предметы, которые, в свою очередь, излучают захваченное тепло. Системы теплого пола – это высокоэффективный способ обогрева дома, повышения комфорта и снижения затрат на электроэнергию. В новостройках с твердым полом труба отопления обычно встраивается в стяжку пола.
Валерио Ди Стефано, итальянский инженер и дизайнер, специализирующийся на управлении энергопотреблением и термографии, имеет многолетний опыт работы с системами излучающих полов.Недавно он приобрел тепловизионную камеру FLIR E8, в основном для проведения энергетических аудитов систем отопления и зданий.
Тепловизионная камера четко показывает подземную сеть трубопроводов системы лучистого отопления.
Обнаружить скрытые дефекты
«Системы излучения стали очень популярны в последние годы, особенно в новых жилых домах», – говорит Валерио Ди Стефано. «Однако иногда система, которая явно работает должным образом, может иметь скрытые дефекты.Могут возникнуть проблемы с тем, как была сделана стяжка пола, как были проложены трубы, или проблемы с оптимизацией транспортировки энергии. Хорошая новость заключается в том, что все эти проблемы можно быстро обнаружить с помощью тепловизора ».
«Обычно без тепловизора вам придется смотреть на насосы и делать выводы из этой информации, что происходит под землей. Но с тепловизионной камерой у вас есть немедленный обзор всей вашей системы теплого пола благодаря теплу, которое она выделяет.”
Валерио Ди Стефано: Тепловизионная камера FLIR E8 продвинула мой бизнес вперед и помогла мне выиграть больше проектов.
Практическая термография для теплого пола
На рисунках 1a / 1b / 1c показан коллектор, который питает систему лучистого отопления с циркуляционными насосами, по одному на каждую секцию коллектора. Точки Sp1 и Sp2 фактически имеют примерно одинаковую температуру, но установка одинакового значения коэффициента излучения приводит к ошибочным выводам. На самом деле, на Sp1 была наклеена изолента, коэффициент излучения которой очень близок к значению, установленному в приборе.Следовательно, на самом деле поток жидкости составляет 44 ° C, а не 30,5 ° C.
На рис. 2 показан излучающий контур во время запуска, в котором тепловое и визуальное изображения объединены в цифровом виде. Анализ профиля был выполнен на псевдоортогональных линиях Li1, Li2 и Li3, проходящих по трубам. Справа линия Li2 показывает более холодную неровную область, которую следует изучить дополнительно, поскольку это может означать изменения толщины стяжки или клея, используемого для отделки. Линия Li4, выделенная зеленым цветом, подчеркивает это тепловое изменение, которое не должно происходить только на нескольких дециметрах трубы.
Рис. 1а: Визуальное изображение коллектора. Рисунок 1b: Тепловое изображение коллектора с неактивным левым насосом. Рис. 1c: Тепловое изображение коллектора с активно работающим левым насосом.
Есть некоторые споры о том, стоит ли размещать подземное отопление под стационарной мебелью. Аргумент против этого заключается в том, что тепло, поднимающееся от пола, может вызвать «потение» кухонных гарнитур, что означает, что они собирают конденсат. Нагреватель, проложенный под блоками, также может нагревать сами блоки и все, что вы храните в них, включая продукты питания.Аргументы в пользу установки теплого пола под неподвижной мебелью разнообразны. Во-первых, в тех случаях, когда планировка комнаты не была определена, вероятно, целесообразно установить трубу теплого пола по всей комнате.
Как бы то ни было, наличие излучающей системы за мебелью или другими препятствиями в основном увеличивает инерцию системы как во время запуска, так и во время выключения и не помогает контролировать температуру в помещении. Фактически, он создает барьер для теплового потока к областям, занятым препятствиями, барьер, который, очевидно, требует затрат с точки зрения энергии.Это показано на рисунке 3.
FLIR E8: компактный и экономичный тепловизор
Валерио Ди Стефано использовал компактную наводящую камеру FLIR E8 для проверки систем напольного отопления.
«Я действительно открыл для себя возможности тепловидения во время курса инфракрасного учебного центра (ITC) в 2013 году», – говорит Валерио Ди Стефано. «Я оценивал разные модели камер, но в конечном итоге остановил свой выбор на модели FLIR E8« наведи и снимай », потому что она предлагала лучшее соотношение цены и качества и самые интересные функции в компактном корпусе.”
Рисунок 2: Излучающий контур во время запуска
FLIR E8 имеет детектор 320 × 240, объектив без фокуса и простую кнопочную навигацию по экранным настройкам, режимам изображения, инструментам измерения и сохраненным файлам JPEG. С камерой удивительно легко работать, даже если нажать на нее большим пальцем в перчатке. E8 также имеет запатентованную FLIR функцию улучшения теплового изображения MSX®, которая добавляет ключевые детали от бортовой камеры видимого света ко всему инфракрасному изображению в реальном времени.
Рисунок 3: Наличие излучающей системы за мебелью или другими препятствиями в основном увеличивает инерцию системы как во время запуска, так и во время выключения. Температура Sp1 23,8 ° C, Температура Sp2 19,3 ° C, Температура Sp3 22,2 ° C
«FLIR E8 дает мне хорошую детализацию изображения, и я могу использовать его для различных приложений, помимо проверки теплого пола, например, для мониторинга солнечных батарей. В любом случае, FLIR E8 продвинул мой бизнес вперед и помог мне выиграть больше проектов.”
Электронагреватель не работает: причины и способы устранения
Электрический обогреватель – очень полезный прибор в зимние месяцы или в более холодных странах. Он не только обогревает комнату, но и создает комфорт и уют. Эти обогреватели бывают разных типов: настенные, переносные и другие. Независимо от типа, прибор может перестать работать по ряду причин. В таком случае важно сначала понять причину, а затем найти подходящее решение.Кроме того, есть определенные проблемы с электронагревателями, которые вы можете решить на своих других, тогда как другие могут потребовать профессионального подхода. Ниже приведены причины, по которым электронагреватель не работает, и способы их устранения:
1. Проверить питание
ПРИЧИНА: Первой и наиболее частой причиной того, что электрический нагреватель не работает или не включается, является проблема с источником питания.
РЕШЕНИЕ: Вам необходимо убедиться, что питание поступает от основного источника питания. Если да, то проверьте, правильно ли работает выключатель питания.Это можно сделать, подключив к коммутатору другое устройство питания и проверив, работает оно или нет. Если нет, значит, проблема с выключателем питания, и его необходимо отремонтировать.
кредитное изображение
https://i.ytimg.com
2. Перегорели предохранители
ПРИЧИНА: Наиболее частой причиной того, что электронагреватель не работает, являются перегоревшие предохранители .
РЕШЕНИЕ:
Чтобы проверить это, сначала отключите устройство от сети и проверьте блок предохранителей в доме на перегоревшие предохранители, а также сработавшие автоматические выключатели.
Если это предохранители или сработали предохранители, то что вы можете сделать, так это заменить предохранитель или сбросить автоматические выключатели, если это необходимо.
Теперь снова подключите прибор к розетке и включите его.
Посмотрите, решена ли проблема. В противном случае могут оказаться полезными следующие моменты.
Кредиты изображений: thespruce.com
3. Автоматическое защитное отключение
ПРИЧИНА: Другая причина того, что электрический обогреватель не работает, может быть связана с функцией автоматического защитного отключения , которая в наши дни имеется в некоторых обогревателях.Когда нагреватели становятся слишком горячими, эта функция отключает устройство в целях безопасности. Возможно, из-за этой особенности ваш обогреватель может не работать.
РЕШЕНИЕ: Что вы можете сделать, так это сбросить эту функцию, переместив выключатель питания в положение «выключено», если устройство не включается снова. Отключите прибор от сети и дайте ему остыть в течение 10-15 минут. Подключите его снова и включите переключатель.
Кредиты изображений: walmart.com
4. Проверить термостат
ПРИЧИНА: В большинстве случаев электрический нагреватель не работает, проблема связана с термостатом.Он мог либо застрять, либо расшататься, либо выйти из строя.
РЕШЕНИЕ:
Проверьте термостат и посмотрите, на каком уровне он установлен. Если он находится в выключенном состоянии или при низкой температуре, попробуйте включить более высокий уровень. Посмотрите, начнет ли он работать сейчас.
Однако следите за ним, чтобы убедиться, что он не перестает работать из-за функции автоматического отключения безопасности.
Также в некоторых случаях шкала термостата имеет тенденцию заклинивать или выходить из строя. По этой же причине электрический обогреватель может не работать или не обеспечивать достаточное количество тепла.
Проверьте термостат и при необходимости замените его, обратившись к специалисту.
Кредиты изображений: thehomedepot.com
Вот несколько самых продаваемых термостатов, которые вы можете купить в Интернете:
Обучающий термостат Google Nest
Умный термостат Emerson Sensi Wi-Fi
Honeywell Home RTH9585WF1004 Интеллектуальный цветной термостат Wi-Fi
Интеллектуальный термостат Emerson Sensi Touch Wi-Fi
5. Проблема с электрическим шнуром
ПРИЧИНА: Другой причиной того, что электрический нагреватель не работает, может быть проблема с электрическим шнуром.Электрический шнур может выйти из строя и перестать работать, что, в свою очередь, повлияет на работу обогревателя.
РЕШЕНИЕ: Убедитесь, что вы проверили шнур на предмет разрывов. Его нельзя рвать или ломать где-нибудь между ними.
Кредиты изображений: fire9prevention.com
6. Проблема с ТЭНом
ПРИЧИНА: Другой возможной причиной того, что электрический нагреватель не работает, является неисправный нагревательный элемент
РЕШЕНИЕ: Чтобы проверить эту проблему, вам необходимо проверить целостность нагревательного элемента.Это можно сделать, выполнив следующие действия:
Отключите обогреватель от сети и выключите питание.
Разберите электрический нагреватель, чтобы получить доступ к нагревательному элементу, и установите мультиметр на RX1 или время сопротивления 1.
Теперь прикоснитесь щупами мультиметра к каждому концу нагревательного элемента нагревателя.
Если измеритель показывает высокое сопротивление, это означает, что с нагревательным элементом все в порядке, а если показание бесконечно, это означает, что с элементом возникла проблема и он сломан.
Если он неисправен, вам необходимо заменить его, но убедитесь, что вы получили тот же размер, марку, форму, номинальную мощность и сопротивление.
Вот несколько универсальных мультиметров: –
Цифровой мультиметр AstroAI с ом-вольт-усилителем
Цифровые клещи KAIWEETS T-RMS 6000 отсчетов
Klein Tools 69149 Набор для тестирования мультиметра
Кредиты изображений: Amazon.com
Теперь, когда вы знаете основные причины, по которым электрический обогреватель не работает, а также различные решения всех распространенных проблем, вы можете отремонтировать свой обогреватель самостоятельно.Но если вы не можете найти причину и, следовательно, решение, вам необходимо обратиться к профессионалу. Вы можете получить профессиональную помощь в связи с неработающим обогревателем или вентилятором помещения, связавшись с г-ном Райт.
Вот несколько топовых обогревателей, которые вы можете найти на Amazon: –
Масляный обогреватель радиатора De’Longhi
GDY 750 Вт / 1500 Вт обогреватель
Taotronics Space 1500W Электрический обогреватель
PELONIS PHTPU1501 Керамический обогреватель для внутренних помещений мощностью 1500 Вт
Рекомендации по загрузке…
Лучистое отопление – основы, факты, заблуждения и применения
Что такое лучистое отопление
Лучистое отопление – это процесс, при котором энергия в виде тепла передается от объекта с более высокой температурой поверхности (например, нагревательного кабеля) к объекту с более низкой температурой поверхности (например, пол). Лучистая энергия также называется тепловой энергией и представляет собой, по сути, инфракрасное электромагнитное излучение, невидимое человеческим глазом и которое можно сделать видимым только с помощью инфракрасной камеры.
Как это работает
Лучистое тепло излучается одинаково во всех направлениях и распространяется в пространстве со скоростью света. Основная концепция тепла заключается в том, что оно всегда излучается более горячими и поглощается более холодными объектами, что делает возможным процесс лучистого отопления и, как следствие, лучистого теплого пола.
Скорость передачи тепла зависит от нескольких переменных, таких как расстояние между объектами, ∆T (дельта T) или разница между температурами поверхности, а также абсорбционные и эмиссионные свойства обоих объектов.
Например, человек, сидящий в 4 футах перед камином, будет чувствовать себя намного теплее, чем человек, сидящий в 12 футах от него. Точно так же нагревание кастрюли, наполненной водой до 120 ° F, займет меньше времени, чтобы закипеть, чем кастрюли, наполненной водой 55 ° F. Объекты с отражающей металлической поверхностью, такие как алюминиевая фольга, отражают много тепловой энергии и поэтому обычно используются для изоляции зданий, в то время как темные цвета обеспечивают поглощение тепла и поэтому являются обычным явлением для солнечных коллекторов.
Интересные факты
Одно из самых интересных и в нашем случае очень полезных свойств лучистого тепла состоит в том, что воздух поглощает его очень мало. Когда человек входит в комнату с сияющим полом с подогревом, не воздух заставляет его / ее чувствовать тепло, а тепло, излучаемое сияющим полом и поглощаемое этим человеком. Это объясняет, почему системы воздушного отопления настолько неэффективны и уступают системам лучистого теплого пола.
Как упоминалось выше, инфракрасное излучение невидимо для человеческого глаза, то есть до тех пор, пока объект не станет действительно горячим.Когда кусок металла, такой как железо, нагревается примерно до 1000 ° F, он начинает светиться, давая хороший визуальный пример или инфракрасную энергию в действии. Лучистые полы с подогревом, конечно, не нагреваются до таких температур, и мы можем только ощущать инфракрасную энергию, но не видеть ее.
Заблуждения
Некоторые могут принять инфракрасное излучение за ядерное. Это два совершенно разных типа энергии, и инфракрасное излучение не испускает субатомные частицы, которые представляют опасность для здоровья человека.
Такое заблуждение было бы похоже на сравнение видимого дневного света (который представляет собой излучение с длиной волны 400-700 нм) с рентгеновским излучением (длина волны <10 нм). Один - источник жизни, другой - ее конец.
Проведение этого различия очень важно для устранения путаницы, а иногда и дискомфорта, связанных со словом «излучение».
Приложения
Лучистое тепло присутствует в природе повсюду – Солнце нагревает поверхность Земли, вулканы, гейзеры и так далее.Люди использовали тепловую энергию с древних времен, а первые лучистые полы с подогревом появились еще в Римской империи. Сегодня такие продукты, как электрический нагревательный кабель и маты HeatTech, помогают создавать теплые полы, которые предлагают высочайший уровень комфорта, энергоэффективности и душевного спокойствия.
Является ли лучистое отопление под полом более эффективным, чем обычные системы?
Уважаемый EarthTalk ! Насколько энергоэффективным (и комфортным) является пол с подогревом, иногда известный как лучистое отопление? —Марси Делл, Бостон
Напольное лучистое отопление подразумевает укладку пола под полом с помощью горячего элемента или трубки, которая передает тепло в комнату посредством инфракрасного излучения и конвекции, устраняя необходимость в принудительном или продувании воздуха.
Согласно веб-сайту Energy Savers Министерства энергетики США, лучистое отопление имеет ряд преимуществ по сравнению с другими формами распределения тепла: «Оно более эффективно, чем отопление плинтусом, и обычно более эффективно, чем воздушное отопление, поскольку энергия не теряется через воздуховоды. ” Он также является гибким, поскольку может работать с различными источниками энергии: газ, нефть, древесина, солнечные и другие источники или их комбинации могут питать излучающие системы. Лучистое отопление – хороший выбор для людей с тяжелой аллергией, поскольку по комнате не разносятся потенциально раздражающие частицы.
Некоторые аспекты лучистого отопления делают его более энергоэффективным. Во-первых, равномерное распределение тепла по всей поверхности пола нагревает нижнюю половину комнаты, окутывая жителей теплом при более низкой общей температуре – в некоторых случаях на пять градусов по Фаренгейту ниже – чем в традиционной системе отопления. «Радиаторы и другие формы« точечного »отопления неэффективно циркулируют тепло и, следовательно, должны работать в течение более длительных периодов времени для достижения необходимого уровня комфорта», – сообщает Сеть жилищного энергоснабжения (RESNet).«Они втягивают холодный воздух через пол и направляют теплый воздух к потолку, откуда он затем падает, нагревая комнату сверху вниз, создавая сквозняки и циркулируя пыль и аллергены». RESNet добавляет, что излучающие системы передают тепло в среднем примерно на 15 процентов эффективнее, чем обычные радиаторы.
Повышение эффективности может быть значительно увеличено за счет хорошей изоляции и хорошо спроектированной системы. В то время как демонтаж старых систем отопления и / или замена приличных существующих полов может быть излишним ради перехода на лучистое тепло, тем, кто приступает к новым строительным проектам или намеревается провести капитальный ремонт, непременно следует это рассмотреть.Согласно Руководству по экологически чистому образу жизни TLC Network, существует два основных типа лучистого отопления: электрическое и водяное. В первом случае подогреваемые провода, установленные в полу, излучают тепло вверх.
Этот тип лучистого тепла чаще всего используется для модернизации отдельной комнаты – особенно ванной комнаты или кухни – в более старом доме или здании. Между тем, водяное лучистое отопление, при котором нагретая вода проталкивается через трубы под полом, чаще всего с самого начала проектируется в новую структуру и в целом является более энергоэффективным.
TLC отмечает, что, хотя лучистое тепло определенно более эффективно в небольших уютных домах с более низкими крышами, оно не всегда может быть самым экологичным решением в домах с большими комнатами: «В некоторых сценариях оно может быть менее энергоэффективным, чем принудительное воздушное отопление. ” TLC рекомендует проконсультироваться с авторитетным подрядчиком по отоплению, чтобы узнать, является ли лучистое отопление разумным решением.
Конечно, сочетание системы лучистого отопления с энергоэффективным программируемым термостатом, одобренным EnergySTAR, действительно может сэкономить домашним хозяйствам сотни долларов в год на счетах за отопление, сохраняя при этом теплее жителей в течение всего года.Многие штаты предлагают финансовые стимулы для модернизации домашних и коммерческих систем отопления таким образом, чтобы повысить энергоэффективность.

	Мощность (кВт)	Покупка (фунты)	Эксплуатационные расходы в фунтах (5 часов / день; 120 дней / зима)
Под полом 100 Вт / м2	2.2	1410 *	1,54 / сутки; 184 / зима
Под полом 200 Вт / м2	4,4	1612 *	3,08 / день; 369 / зима
Herschel Infrared	1,2 – 1,4	687	0,94 / сутки; 113 / зима

Инфракрасный теплый пол не работает: Почему электрический теплый пол перестал нагреваться?

Не работает теплый пол. Можно ли найти причину поломки самому?

Ошибки при монтаже тёплого пола

Температурный режим работы теплого пола

Как правильно расположить температурный датчик теплого пола

Монтаж датчика температуры в теплом полу разрез схемы монтажа

L и N – место куда подключается питание (фаза и ноль соответственно)

L1 и N1 – отходящая нагрузка, греющий кабель или мат

Sensor – термодатчик

Правильное подключение терморегулятора

Повреждение греющего кабеля, или нагревательного мата

Не работает теплый пол, проверка изоляции мегаомметром

Прожиг кабеля и генератор сигналов

Обрыв жилы греющего кабеля

10 ошибок при монтаже плёночного тёплого пола

Инфракрасный тёплый пол – преимущества и недостатки плёночного пола – Блог Stroyremontiruy

Устройство и принцип действия

Преимущества

Недостатки

Монтаж

Технические характеристики

Видео

Можно ли использовать теплый пол без терморегулятора?

Что будет если подключить нагревательные элементы напрямую к электрической сети?

Подключение саморегулирующихся пленок без терморегулятора

Зачем нужен терморегулятор?

Что происходит при перегреве

Неисправности и ремонт теплого пола

Некачественные комплектующие

Неправильный монтаж

Ошибки в процессе использования

Перепады или недостаток напряжения

Ремонт теплого пола

Выход термостата из строя

Неисправность датчика температуры

не работает, не греет, исправить

Причины появления неполадок

Как отремонтировать теплый пол, если возникла протечка

Почему плохо греет теплый пол

Проблемы, связанные с электрооборудованием

преимущества, принцип работы, монтаж пленочного теплого пола.

Ремонт теплых полов | Как найти обрыв провода в теплом полу

Hipot Process

Процесс Variac

Как устранить неисправность инфракрасного обогревателя?

Действия по устранению неисправностей для инфракрасных обогревателей

Запах горения

Перегрев

Горячий шнур и автоматический выключатель

Когда инфракрасный обогреватель не включается?

Когда инфракрасный обогреватель включается, но все равно не работает

Когда включается и выключается инфракрасный обогреватель?

Когда обогреватель не выключается

При недостаточной циркуляции тепла

Когда из обогревателя выходит только холодный воздух

Когда не работает вентилятор электрического нагревателя?

Когда электровентилятор работает, но тепла все равно нет?

Когда в обогревателе красное свечение видно только в темноте

Когда обогреватель издает звук

Сравнение электрического напольного отопления и инфракрасных обогревателей Herschel

Тепловизионные камеры FLIR выявляют скрытые дефекты в системах теплого пола

Обнаружить скрытые дефекты

Практическая термография для теплого пола

FLIR E8: компактный и экономичный тепловизор

Электронагреватель не работает: причины и способы устранения

1. Проверить питание

2. Перегорели предохранители

3. Автоматическое защитное отключение

4. Проверить термостат

5. Проблема с электрическим шнуром

6. Проблема с ТЭНом

Лучистое отопление – основы, факты, заблуждения и применения

Что такое лучистое отопление

Как это работает

Интересные факты

Заблуждения

Приложения

Является ли лучистое отопление под полом более эффективным, чем обычные системы?

Добавить комментарий Отменить ответ
