Подключение терморегулятора к теплому полу

Сегодня все большее распространение как альтернатива традиционному конвекционному дополнительную обогреву помещений, выступают «теплые» полы. И если в загородных домах наибольшей популярностью пользуются кабельные системы, то хозяева городских квартир предпочитают применять плёночные, инфракрасные покрытия.

Однако для автоматизации и повышения энергоэффетивности работы, эксплуатации любых электрических систем теплого пола нецелесообразна. Сегодня выпускаются различные системы управления температурным режимом теплого пола, которые достаточно просто подключить самостоятельно.

Эти приборы называются терморегуляторами, электронными термостатами или системами контроля и регулировки температуры теплого пола.

Виды и особенности терморегуляторов

Терморегулятор, который является составной частью системы теплых полов, является основным управляющим устройством. Он принимает информацию от датчика температуры и в соответствии с заданной программой или режимом работы включает-выключает электробуров напольной поверхности.

Обычно терморегулирующее устройство входит в комплект теплого пола. Те жильцы, которые для обогрева помещения покупают кабель мерными отрезками покупают терморегуляторы отдельно.

При отоплении жилого помещения водяной системой «теплый пол» установка терморегулятора необязательна. Однако они обычно устанавливаются в следующих случаях:

  • при использовании водяной напольной отопительной системы в качестве основной;
  • в случае питания конвекторов теплого пола от отдельного водонагревателя;
  • для повышения энергоэффетивности работы отопительного устройства;
  • для избежания перегрева помещения и повышения удобства пользования системой обогрева.

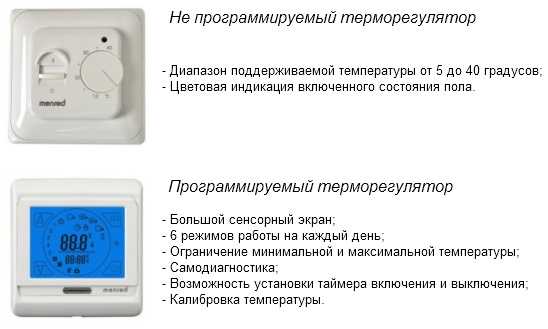

Сегодня все терморегулирующие приборы теплых полов можно разделить на две основные группы:

  • программируемые, которые работают по самостоятельно установленной программе, которая задается пользователем и может быть достаточно сложной;
  • автоматические, поддерживающие температурный режим в заранее заданном диапазоне.

Последний вид терморегуляторов позволяют устанавливать температурный режим вручную, используя кнопочную систему или поворотный регулятор, аналогичный применимый в устройствах регулировки мощности и напряжения.

Первая категория терморегулирующих приспособлений несколько сложнее в управление, а их программирование требует определенных навыков. Впрочем, как показывает опыт эксплуатации теплых полов, большинство владельцев жилья полностью овладевают навыками установки режимов бытового терморегулятора уже через одну-две недели пользования. Конечно стоимость этих устройств гораздо выше чем цена автоматических термостатов.

Непрограммируемые терморегуляторы с кнопочным управлением, стоят значительно дешевле и позволяют заранее выставить температурный режим, который можно изменить только вручную. Эти изделия обладают с различным функционалом и могут быть снабжены сенсорной панелью управления и светодиодным (жидкокристаллическим) дисплеем контроля выставленных параметров.

По способу установки обе категории терморегуляторов делятся на:

  • встраиваемые, которые устанавливаются в специальную стенную нишу;
  • накладные, которые просто навешиваются на стену или крепятся к ней саморезами.

Однако эти параметры не играют особенной роли и не влияют на качество и точность работы прибора. Выбор того или иного способа установки полностью зависит от предпочтений и вкуса владельца жилой недвижимости.

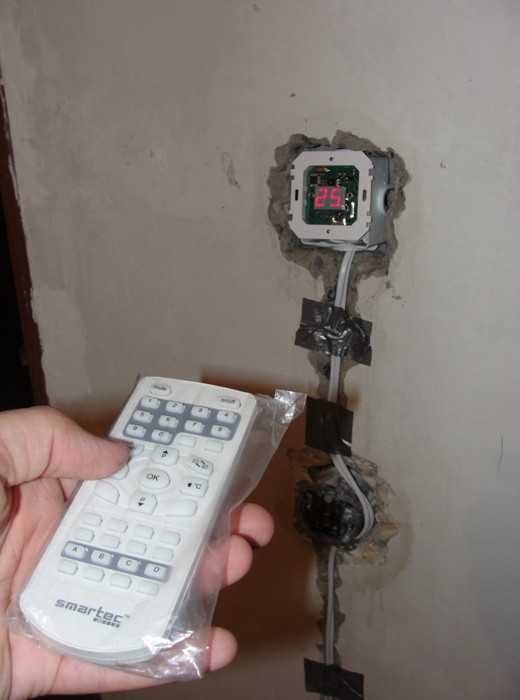

Кроме того, некоторые терморегулирующие приборы, как программируемые, так и с установкой температурных режимов вручную, могут управляться дистанционно, при помощи пульта.

Термоизмерительные датчики

Датчики для контроля температуры входят в систему управления электрическими теплыми полами и являются источниками управляющих сигналов для работы основного терморегулирующего блока. Если в первых конструкциях теплых полов преимущественно применялись термопарные датчики, то сегодня в основном используются источники сигнала на основе терморезистора или полупроводниковые контрольно-измерительные приборы.

В зависимости от расположения, места контроля и выполняемой функции все датчики температуры можно разделить на:

  • выносные;
  • встроенные.

Выносные датчики применяются для контроля и измерения температуры напольной поверхности и воздуха в любой точке жилого помещения. Их установка осуществляется одновременно с монтажом элементов системы теплого пола. Встроенные датчики являются одним из элементов водяных теплых полов и устанавливаются в некоторых моделях терморегулирующих приборов.

Сегодня при обустройстве обогреваемых полов в помещениях санузла, ванной и туалета используют устройства со встроенными датчиками. При этом контроль температуры пола осуществляется выносными датчиками, а температура воздуха вообще не контролируется.

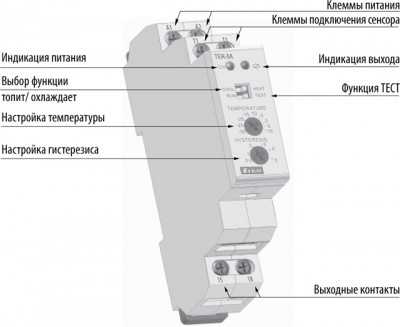

Конструкция терморегулятора для теплого пола

Подключение терморегуляторов

Современные электрические теплые полы делятся на:

  • кабельные, нагревательным элементом которых служит высокоомный провод;

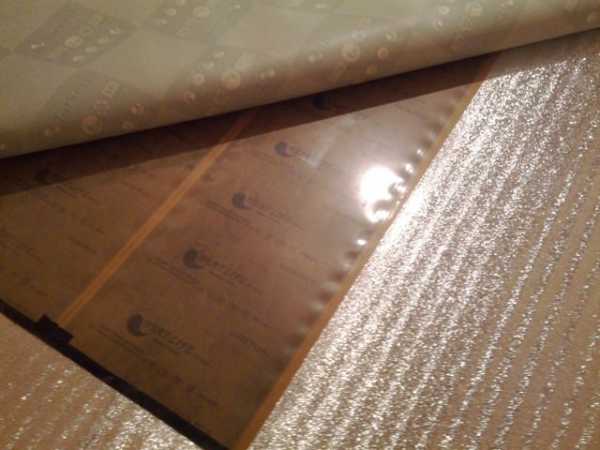

  • пленочные (инфракрасные), где нагрев осуществляется за счет специальной, углекомпозитной пленки.

Несмотря на перспективность инфракрасных систем, пока наиболее распространены теплые полы с кабельным нагревом. Широкое внедрение пленочных покрытий сдерживается их высокой ценой. В принципе подключение и функционирование терморегулятора не зависит от типа электрического пола.

Для подключения потребуется минимум инструмента, который обычно используется при выполнении электротехнических работ:

  • набор отверток;
  • бокорезы-кусачки с изолированными рукоятками;
  • индикаторная отвертка;
  • плоскогубцы;
  • возможно потребуется мультиметр.

Последовательность установки и подключения терморегулирующего устройства следующая:

  1. Перед началом монтажа пола необходимо определить место, где будет располагаться терморегулятор, к которому необходимо подвести сетевое питание напряжением 220,0 вольт. Обычно для подключения используется обычная сетевая розетка.
  2. При укладке кабеля определяют место установки термодатчика. Термодатчик должен располагаться на функционально важном, свободном от мебели участке пола жилого помещения. Для уменьшения длины соединительных проводов датчик должен размещаться в непосредственной близости от регулирующего блока.
  3. При монтаже полов с кабельным нагревателем, который заливается бетонной стяжке провод, соединяющий контрольно-измерительный блок с термодатчиком, должен быть уложен в гофрированную трубу. Благодаря этому термодатчик легко можно демонтировать и заменить в случае его выходя из строя.
  4. При настилке пленочного нагревателя термодатчик просто приклеивается специальным скотчем к нижней стороне пленки.
  5. После окончания работ по монтажу нагревательного элемента устанавливают регулятор на место и проводят подключение к нему датчиков. Для того чтобы избежать пробивки штроб в стене при настилке пленочного нагревателя провод по стене можно проложить в кабель канале или специальной декоративной накладке.
  6. В случае самостоятельного обустройства теплого пола, когда нагревательный кабель приобретался отдельно от терморегулирующего устройства, при его подключении необходимо определить максимальную мощность, потребляемую нагревателем. Если она меньше допускаемой для коммутации контактами термостата, то подключение кабеля проводят непосредственно к устройству. Если мощность нагревателя превышает максимально допустимую коммутируемую мощность, то необходимо установить промежуточный магнитный пускатель, контакты которого будут включать – выключать кабель.
  7. Подключение кабеля к и термодатчика к терморегулятору, а самого терморегулирующего блока к сети производят в соответствии с инструкцией по монтажу конкретной модели.
  8. После подключения нагревательного кабеля и проводов выносного датчика проводят пробное включение устройства.

Последовательность пробного включения

Преимущество и комфортность использования теплых полов вряд ли удастся полностью ощутить, если монтаж и подключение терморегулирующего устройства выполнено неправильно или с дефектами. При этом пробное включение и проверка являются очень важным этапом.

Они проходят под контролем хозяина жилища, который должен быть уверен, что впоследствии систему электрообгрева пола можно оставить без присмотра.

Последовательность проверки и пробного пуска следующая:

  • проверяют надежность контактных соединений;
  • на блок подают питающее напряжение от бытовой сети напряжением 220,0 вольт;
  • на панели управления прибора устанавливают минимальной значение температуры;
  • тумблером включают подачу напряжения на нагревательный элемент;
  • устанавливают максимальный температурный режим, при этом в приборе должен раздаться характерный щелчок, свидетельствующий о замыкании коммутирующих контактов;
  • в течение суток проверяют надёжность работы на различных режимах.
Устройство и схема подключения

Подключение электронного термостата к водяной системе обогрева пола

При использовании термостата для управления системой теплых полов он контролирует температуру и является коммутатором для сервопривода, управляющего подачей горячей воды. Общая схема монтажа терморегулятора аналогична последовательности установки термостата для электрического теплого пола. Однако здесь имеются определенные нюансы.

Последовательность монтажных операций для водяной системы обогрева следующая:

  1. Выносной термодатчик устанавливают в непосредственной близости от управляющего блока, на высоте 1,0…1,2 метра над уровнем пола.
  2. Прокладывают цепи для электропитания термостата и подключения термодатчика к прибору;
  3. Если предусмотрено электрическое управление сервоприводом с проводной связью непосредственно от контроллера прибора, прокладывают кабель от сервопривода до термостата;
  4. Если управление сервоприводом беспроводное – осуществляют регулировку блока радиоуправления;
  5. Проверку температуру в различных зонах жилого помещения осуществляют при помощи обычного термометра. Для этого устанавливают термостат на нужный температурный режим и через 2…3 часа измеряют температуру вблизи прибора и в наиболее удаленном от него месте. Показания термометра должны иметь минимальные отличия.

В заключение следует отметить что большинство современных моделей терморегуляторов являются универсальными приборами. Они с успехом могут применяться не только для теплых полов, но и для автоматизации работы электрических котлов.

househill.ru

Программирование терморегулятора

Во время ремонта квартиры своими руками при обустройстве электрического тёплого пола немаловажную роль играет терморегулятор. Именно с помощью терморегулятора происходит включение, выключение тёплого пола и выставляется комфортная температура. Продавцы в один голос заявляют, что самым лучшим выбором является

программируемый терморегулятор. Только он самый правильный и экономит электричество.

Хорошо. Мы согласны экономить электричество. Но программируемый регулятор нужно еще и запрограммировать. Если обратиться к скудным инструкциям, которые есть в интернете, то перспектива самостоятельного программирования определённо настораживает. Давайте попробуем разобраться, как самостоятельно программировать подобные терморегуляторы на нашем примере.

Принцип программирования терморегулятора для тёплого пола

У любого терморегулятора, даже программируемого, есть ручной режим. То есть выставляется комфортная температура и терморегулятор её поддерживает: отключаясь при достижении заданной температуры и включаясь при остывании. Температуру терморегулятор определяет двумя способами:

  • от воздушного датчика, установленного в собственном корпусе;
  • от выносного датчика, установленного в тёплый пол, обычно, уложенного в гофру как можно ближе к нагревательному элементу.

Задача энергосбережения решается с помощью выставления временных интервалов работы регулятора. Зачем зря греть пол, если никого нет дома? На индикаторах ручной режим обозначен символом руки, а автоматический или программированный – стилизованными часами. В большинстве случаев идея программы одинаковая, отличия лишь в способе перевода данной игрушки в режим программирования.

Первое, что сбивает с толку ответственного покупателя – разночтения в описаниях технических параметров. Например, на один и тот же регулятор есть два описания: «6 программируемых временных отрезков» или «функция программирования 7 дней для энергосбережения». Что к чему? Догадаться невозможно.

Основная задача программирования – определение времени включения и выключения терморегулятора. Поначалу, кажется, что временных отрезков очень много и можно запутаться. Но представление о программировании во временных отрезках у всех производителей примерно одинаковое. Разработчики разделяют три недельных программы:

  • Будни с понедельника по пятницу + два выходных – суббота и воскресенье;
  • Рабочая неделя с понедельника по субботу + выходной – воскресенье;
  • Одинаковый режим на всю неделю.

То есть в будни, когда нормальные люди на работе, терморегулятор включается в работу три раза в день: утром, днём и вечером. В выходные же он работает одним временным отрезком. Начало и конец этих временных отрезков и предстоит запрограммировать пользователю.

События, когда следует включать или выключать тёплый пол, обозначены вот такими стилизованными значками: солнце встало, ушёл на работу, пришёл на обед, опять пошёл на работу, вечером пришёл домой, взошла луна – всем спать.

При покупке терморегулятора, есть программа по умолчанию. Если вас устроит время включения и пятидневная рабочая неделя, то остаётся только откорректировать комфортную температуру.

Заводские установки температуры и временных интервалов

Практика использования терморегулятора электрического тёплого пола

Наш человек начинает читать инструкцию только в том случае, если сам не смог догадаться. Именно так было и в нашем случае: с ручным режимом всё и так понятно, в автоматическом удалось только откорректировать температуру. И казалось, что так и должно быть, ведь «они там» всё и так хорошо придумали. Наверное, программирование заключается именно в установке температуры, а режим дня уже не поменять. Но на практике это далеко не так.

Поначалу использовался только ручной режим – «сам включу, сам выключу, когда будет надо». Однако, забота заранее включить и вовремя выключить привела к противоположному результату. Утром, ступая на холодную плитку произносилось легендарное «чёрт побери!», потом тёплый пол нагревался, перед уходом на работу обязательно выключался в целях экономии. Вечером картина повторялась. Через несколько недель, когда уже все мысли перед сном были «заточены» на тёплый пол, в самый ответственный момент его забывали отключать на ночь. Утром звучало традиционное «чёрт побери!», пол выключался, а вечером история повторялась.

В итоге пришлось взять инструкцию и освоить это несложный прибор. Перво-наперво установить текущее время и определиться с недельным циклом работы. И уже потом сместить включения-выключения в удобное для нашей семьи время.

Как показала практика, циклы по умолчанию подходят только тем, у кого есть дети, возвращающиеся, например, из школы. Но когда вся семья работает, во время обеда тёплый пол не нужен. Но и этот подводный камень можно легко обойти. Нужно сместить время обеда на ужин, а «третье включение» на промежуток времени перед сном. При такой компоновке стало действительно очень удобно.

Основные кратковременные массовые набеги в санузел наблюдается утром и вечером когда все приходят с работы, перед сном же наблюдается более растянутое по времени пользование туалетами. На диаграмме хорошо видно, что пол даже не успевает остывать между вторым и третьим включением.

Для точной установки времени включения, нужно засечь промежуток времени необходимый до комфортного прогрева. Как правило, при грамотном монтаже, время прогрева составляет где-то около получаса. Значит, включаем тёплый пол за полчаса до будильника. Время выключения можно установить даже чуть раньше, чем последний опаздывающий побежит в школу или на работу. Инерционные свойства хорошо разогретого пола позволяют сэкономить и на этом участке времени.

Сэкономить на электроэнергии с использованием программируемого терморегулятора можно не за счёт суперначинки последнего. А лишь потому, что умный помощник не работает впустую. В сочетании с грамотно смонтированной системой тёплого пола, программируемый терморегулятор действительно стоящее приобретение. Остаётся лишь сделать один шаг – прочитать инструкцию.

ura-remontu.ru

Терморегулятор (термостат) для теплого пола: инструкции по монтажу

Работа различных климатических систем регулируется особым прибором, позволяющим в автоматическом режиме поддерживать в помещении заданную человеком температуру воздуха. Не являются исключением и системы, отвечающие за подогрев пола. Любой терморегулятор для теплого пола обеспечивает его комфортную эксплуатацию без активного вмешательства человека. Совершенные модели минимизируют участие потребителя в управлении функциями теплого пола. Автоматический режим работы данных приборов способствует значительной экономии тепловой энергии.

Простейшие модели терморегуляторов позволяют лишь установить нужную температуру пола, которая будет поддерживаться до тех пор, пока человек не выключит систему. Более сложные конструкции моделей способны осуществлять запрограммированный нагрев в течение дня, с учетом жизненного цикла обитателей дома. Ночью можно установить более низкий уровень температуры, так как снижается интенсивность использования помещений с подогревом пола. Такой же режим подойдет и для временного интервала, когда все члены семьи находятся на работе или в детских образовательных  учреждениях. Соответственно, подогрев пола усиливается в утренние часы и в вечернее время, когда вся семья в сборе. Регулирование нагрева систем теплого пола в учреждениях и на предприятиях проводится в соответствии с их режимами работы.

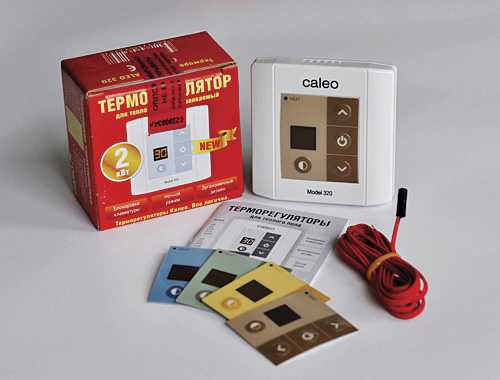

Классические терморегуляторы без программаторов — обычно такими моделями комплектуются базовые комплекты теплых полов

Виды терморегуляторов для электрической системы

Механические терморегуляторы

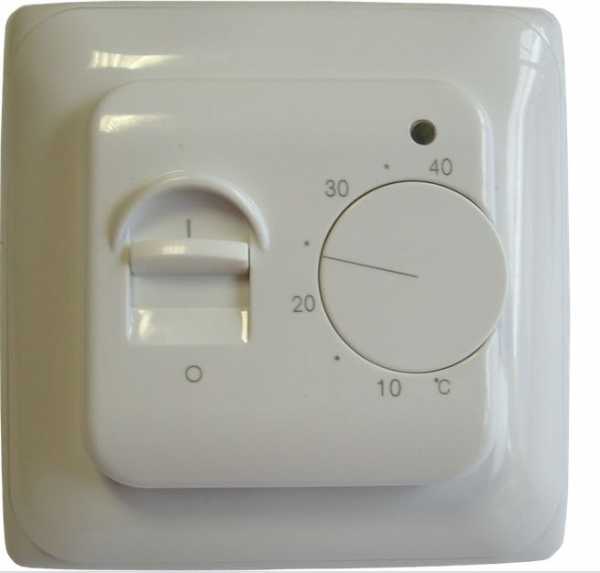

Такие приборы предполагают ручной режим управления температурой в помещении. При этом пользователь просто выставляет на необходимый уровень колесико с градациями температур, расположенное на лицевой панели прибора. Помимо поворотного регулятора некоторые модели оборудованы кнопкой включения/выключения, а также светодиодным индикатором работы.  Модели данного вида являются самыми дешевыми терморегуляторами.

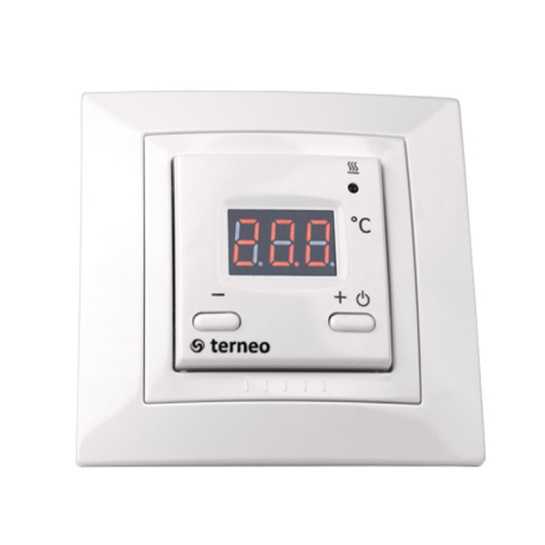

Цифровые терморегуляторы

Они также предназначены для ручного управления температурой системы теплого пола. Отличие кроется в интерфейсе прибора, состоящего из цифрового экрана и кнопок, позволяющих включать/выключать систему подогрева, а также регулировать температуру в помещении. На цифровом экране отображаются температурные показатели. Выпускаются модели с крышкой, закрывающей кнопки, которая позволяет защитить прибор от любопытных детей.

Программируемые терморегуляторы

Эти модели уже позволяют управлять работой системы «теплый пол» в автоматическом режиме. Прибор поддерживает запрограммированные параметры в указанные временные периоды. Таким образом, пользователь один раз настроив прибор, больше не вмешивается в работу системы. Некоторые модели программируемых терморегуляторов снабжены адаптивной функцией, позволяющей приборам включать заранее подогрев, чтобы к указанному времени в помещении температура соответствовала выставленному параметру. Существует возможность блокировки прибора в целях защиты от детей.

Сенсорные терморегуляторы

Эти приборы являются самыми современными электронными контроллерами, которые снабжаются большими жидкокристаллическими дисплеями с яркой подсветкой. Благодаря удобному интерфейсу они позволяют легко настроить систему на необходимый режим путем нажатия сенсорных кнопок. Модели дополнительно защищены от резких перепадов электроэнергии и кратковременных отключений. Надежно защищены от проникновения влаги, поэтому подходят для установки непосредственно в помещениях с высокой влажностью.

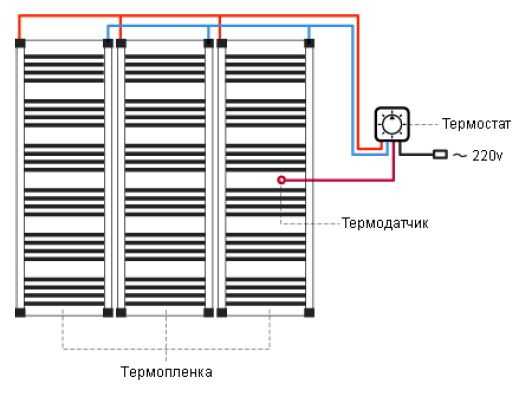

Классическая схема подключения терморегулятора

Классифицируются терморегуляторы и по типу управления системой:

  • Приборы со встроенным датчиком контроля температуры воздуха.
  • Приборы с выносным датчиком контроля температуры.
  • Приборы с обоими вариантами датчиков контроля температуры – выносным и встроенным.

Помимо этого приборы выпускаются различной мощности. Этот параметр необходимо учитывать при выборе термостата. Если теплые полы  устанавливают в помещениях большой площади, то подобрать терморегулятор нужной мощности не получается.

В этом случае помещение делят на зоны, в которых монтируют отдельно расположенные термостаты. Также можно задействовать дополнительное оборудование в виде магнитного пускателя. Это устройство защищает термостат от возможных перегрузок. Приобретают его отдельно.

Где и как устанавливают термостат?

Производители рекомендуют устанавливать данные приборы непосредственно в помещении, в котором проводится монтаж теплых полов. Однако есть исключение из этого правила: в комнатах с повышенной влажностью регулятор теплого пола устанавливать запрещено. Его обязательно выносят за пределы помещения. Хотя производители выпускают приборы, имеющие высокий класс защиты от влаги. Такие модели термостатов можно устанавливать непосредственно в санузлах и других помещениях с высокими показателями влажности.

Необходимо помнить, что при выполнении монтажа терморегулятора своими руками следует отключить электропитание в помещении

В любом случае прибор крепится в удобном для подхода человека месте. При этом стараются поместить регулирующее устройство как можно ближе к проведенной электропроводке и розетке. По способу монтажа терморегуляторы делятся на три группы:

  • накладные приборы, то есть, установка проводится непосредственно на стену;
  • встраиваемые приборы, которые устанавливаются в стандартный подрозетник, при этом выступает лишь небольшая часть корпуса изделия из стены.

Системы теплых полов подключаются к сети только через терморегуляторы. При этом соблюдается электрическая схема подключения, которая всегда прикладывается производителем к прибору.

При монтаже выполняется ряд операций, а именно:

  • В зависимости от способа монтажа сначала на стене крепят монтажную коробку или выдалбливают углубление.
  • Купленный регулятор температуры устанавливают в короб или монтируют в подготовленное в стене углубление.
  • Температурный датчик заключают в гофрированную трубку. Его помещают под инфракрасной термопленкой или между линиями изгиба нагревательного кабеля.
  • Конец трубки плотно заглушают для предотвращения попадания влаги.

Управление работой системы водяного теплого пола

Ручное управление температурой при эксплуатации водяного теплого пола малоэффективно, так как с момента проведения какой-либо манипуляции показатели изменятся лишь через 4-6 часов. Для водяной системы регуляторы устанавливают совсем иначе, чем при электрическом подогреве . Этот прибор управляет в системе сервоприводом, который регулирует подачу теплой воды. Устанавливается устройство, как правило, на высоте 120 см от пола.

В большинстве случаев трубопровод просто подключают к отопительной системе, при этом, ни о каком процессе регулировки температурой пола речь, конечно же, не идет

Установку теплых полов лучше доверить специалистам, которые смогут грамотно рассчитать мощность терморегулятора. Они выберут наиболее подходящую по функциям и стоимости модель, а также проведут подключение согласно приложенной схеме и правил выполнения электромонтажных работ. Научат обращаться с прибором, чтобы использовать по максимуму все заложенные производителем функции.

pol-master.com

Терморегулятор программируемый для электрического тёплого пола

Решил я всерьёз заняться экономией электроэнергии в квартире, и после замены всех лампочек и подсветок на LED -освещение, решил оптимизировать работу тёплого пола в ванной комнате.Во время ремонта в квартире был установлен электрический пол на утеплённой и присоединнёной лоджии, а также в ванной комнате. Нагревательные маты установлены Теплолюкс под стяжку, и сверху плитка. Так как, эти полы потребляют не мало электроэнергии(около 100-300 ватт в час каждый, а киловатт стоит у нас 3.5 рубля(1.2гривны,18 тенге,0.1$ и т.д)) решил я заказать программируемый терморегулятор, чтобы полы работали только в нужное время и не мотали электричество ночью и днём в будние дни.

Небольшое отступление-зачем мне нужен тёплый пол: при полном ремонте новой квартиры, была объединена лоджия с комнатой, установленны тройные стеклопакеты, утетеплены стены лоджии экструдированным пенополистиролом, и установлены нагревательные маты.Я был категорически против выноса на лоджию батареи центрального отопления, и прочих вещей, которые не приветствуются в БТИ.В итоге на лоджиии после тепло-паро-гидро-изоляции и так тепло, в марте включал пол на несколько дней после ремонта, для проверки. В ванной комнате я установил тёплый пол по нескольким причинам: приятно после принятия ванны наступать на тёплую поверхность, а не на ледяной керамогранит, быстро всё сохнет, никакой влажности и грибка. Когда не включили отопление, но уже прохладно в квартире- в ванной тепло и комфортно.

Это терморегулятор можно программировать по дням недели(5+2, 6+1, 7), 6 промежутков в день можно задать; я сделал так, чтобы пол включался за час до подъёма-для прогрева плитки и вечером после работы. В выходные включение позже, и в течении дня, 4 раза по часу, чтоб была постоянная комфортная температура. В этом устройстве установлена батарейка-так что, отключение электричества не влияет на настройки и установки часов. Большой дисплей, очень хорошо видно текущую температуру, голубую подсветку можно отключать или оставить постоянно включенную.Куча настроек в меню, пришлось читать инструкцию-хоть и на English, но всё понятно. Управлять терморегулятором можно с внутреннего датчика температуры или в внешнего датчика пола, или с обоих.Для точной подстройки и правильных показаний есть корректировка датчиков по температуре.

Выбрал терморегулятор, оплатил,

подождал немного

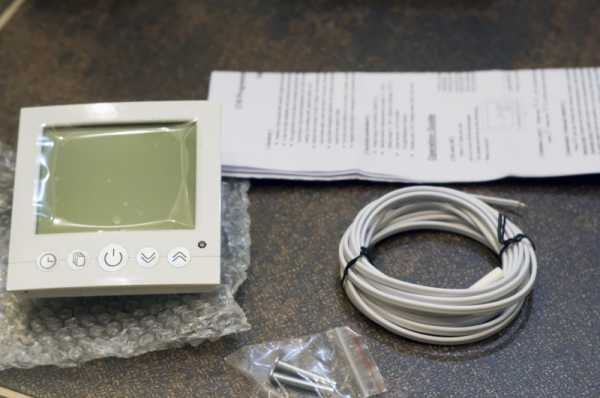

, постоял на почте полчаса, получил и начал монтаж устройства.В комплект входит: терморегулятор, датчик пола, инструкция на английском языке

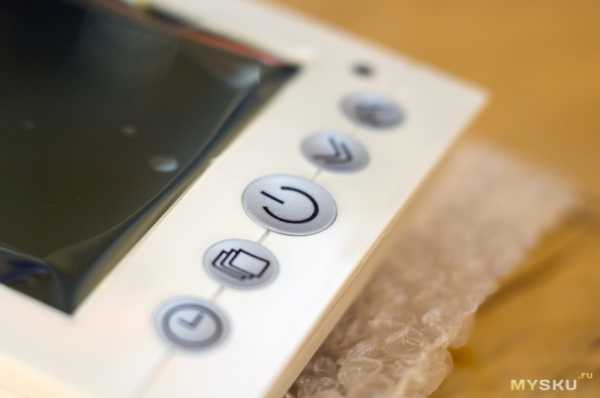

качество пластика, кнопок очень приличное

Старый терморегулятор-неэкономичный, но дорогой ТР 710

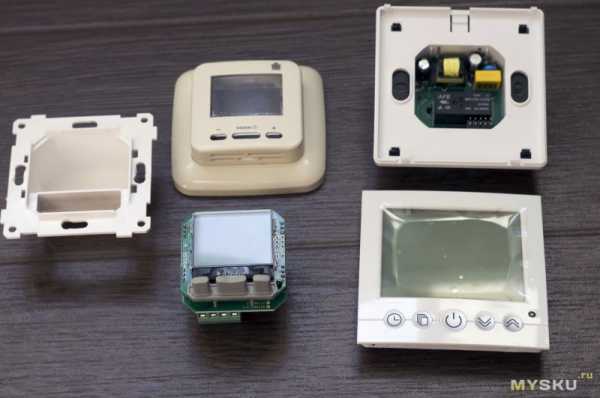

Демонтаж и сравнение старого и нового устройства

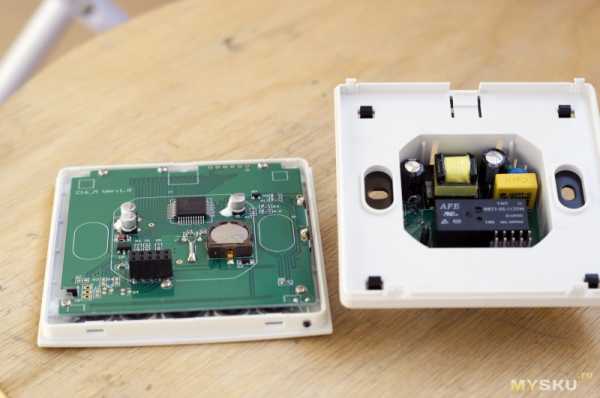

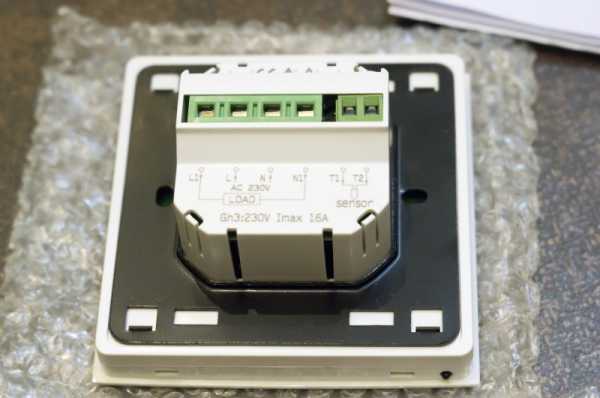

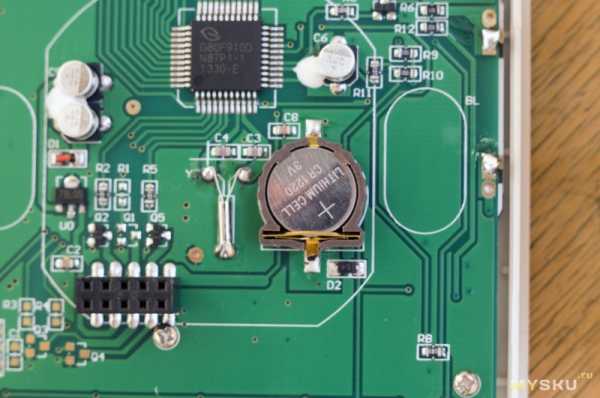

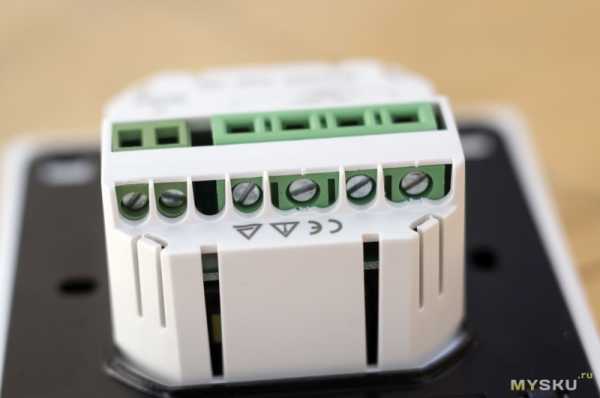

осмотр и подготовка нового терморегулятора к установке

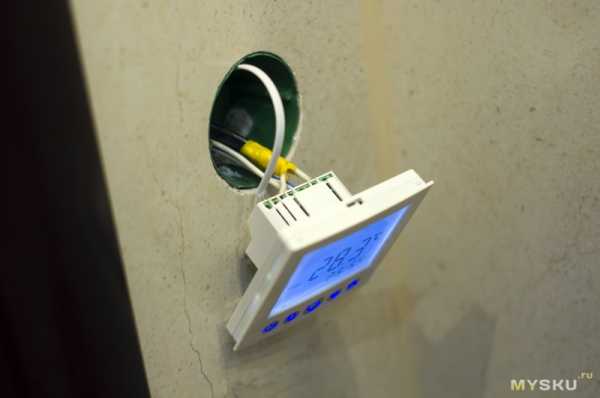

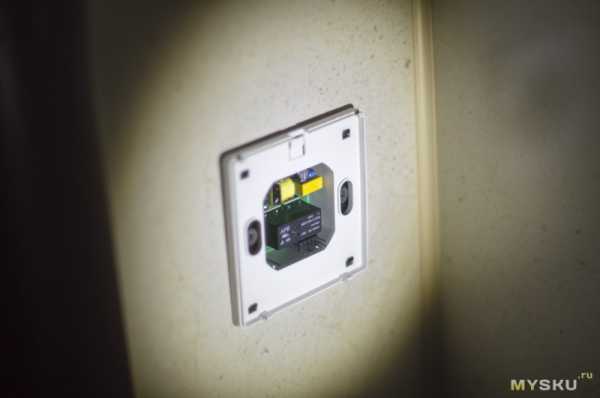

Монтаж и проверка на работоспособность
окончательный монтаж

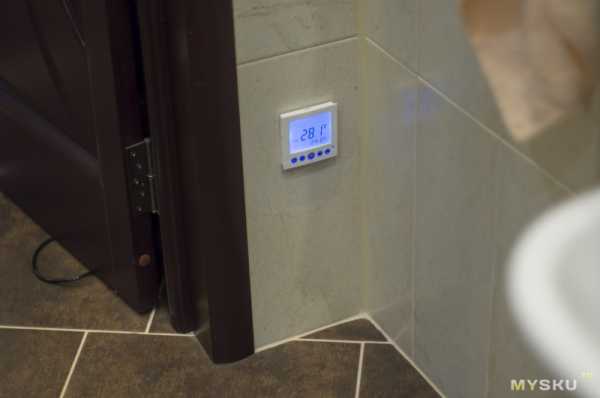

готовый вид
Итог :С этим устройством, я надеюсь, получится здорово сэкономить на оплате счетов за электроэнергию.
Плюсы:
Большой, хорошо читаемый дисплей
Элегантный внешний вид
В выключенном состоянии показывает температуру воздуха или пола
Простота монтажа
Цена
Минусы:
хлипкий провод у датчика пола
пайка деталей на плате не совсем идеальная
нет звукового сигнала

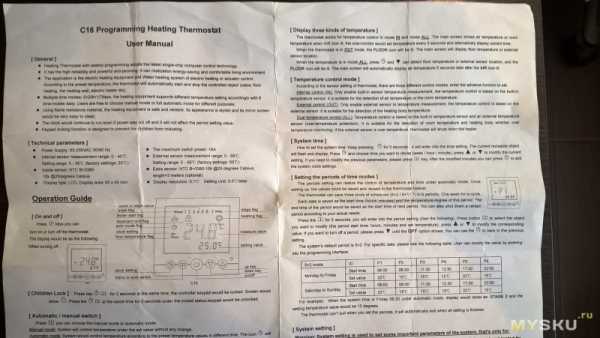

P.S по просьбам трудящихся выкладываю инструкцию

mysku.ru

Подключение теплого пола к терморегулятору: схема

  • Виды терморегуляторов
  • Монтаж термостата
  • Подключение терморегулятора

Терморегуляторы предназначены для регулировки температуры теплых полов в ручном или автоматическом режиме. Подключение электрического теплого пола к терморегулирующему прибору позволяет значительно экономить электроэнергию благодаря возможности установить определенный график работы отопительной конструкции независимо от того, является она основным источником обогрева помещения или дополнительным. Для водяных систем обогрева подобное устройство позволяет выбирать наиболее комфортный температурный режим в помещении в зависимости от индивидуальных требований.

Терморегулятор дает возможность автоматически контролировать температуру теплого пола.

Терморегуляторы оборудуются различными типами контроллеров, соответственно, они значительно различаются по функциональности, принципу действия и возможностям. Поэтому, перед тем как будет выполнена установка подобного устройства, необходимо оценить, какая модель будет полностью соответствовать определенным требованиям и сориентироваться в особенностях каждой поможет инструкция, прилагаемая изготовителем. Также стоит обратить внимание на мощность пола и мощность регулирующего устройства, она не должна превышать максимально допустимое значение.

Виды терморегуляторов

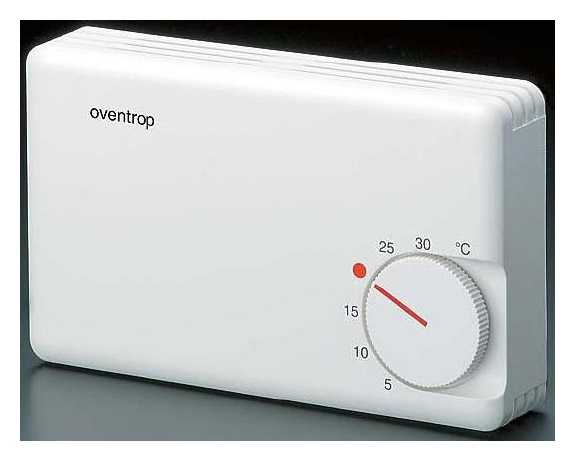

1. Приборы механического типа (интуитивные). Это разновидность устройств для контроля над температурой пола, которая представляет собой круговой регулятор, закрепленный в корпусе. Их схема очень проста. В данной конструкции не предусмотрено наличие экрана, на который выводятся данные о степени нагрева пола, и каких-либо кнопочных переключателей. Единственное, на что можно ориентироваться, это цифровая разметка, нанесенная вокруг регулятора. Также отсутствует возможность автоматического отключения системы обогрева при достижении заданного температурного режима. По этой причине устройства такого плана являются не особо практичными и экономичными.

Механический терморегулятор имеет минимум функций, из-за чего не особо удобен в использовании.

Поможет осуществить монтаж подобного электрического термостата инструкция, прилагаемая к каждому устройству. Она достаточно понятна и поэтому, при наличии определенных навыков и умений можно без проблем установить прибор  своими руками, что существенно удешевляет обустройство теплых полов.

2. Цифровые приборы. Схема данных моделей являются усовершенствованной, поэтому они имеют расширенную функциональность и возможности. Устройства оборудованы цифровым табло, на которое выводятся температурные данные, а также присутствует функция автоматического включения и отключения системы обогрева в автоматическом режиме, если происходит достижение заданных значений или же снижение температуры на несколько градусов. Монтаж такого электрического термостата можно выполнить своими руками, руководствуясь инструкцией.

Цифровой терморегулятор автоматически включает и выключает пол согласно заданному температурному режиму.

3. Программируемые устройства. Схема подобных терморегуляторов достаточно сложная, но и их возможности существенно отличаются от предыдущих разновидностей. Кроме цифрового экрана, отображающего температуру пола на данный момент времени, присутствует возможность вывода на табло дополнительных данных и изменения режима включения и отключения теплых полов в зависимости от индивидуально разработанного ежедневного графика, который можно задать на неделю или же на месяц. Установка возможна как однозонного регулятора, осуществляющего изменение температуры пола в одной комнате, так и многозонного, предназначенного для нескольких помещений.

Монтаж подобных конструкций тоже не отличается сложностью и его реально выполнить своими руками потому, что используется аналогичная предыдущим вариантам схема подключения. Для правильного подсоединения понадобится инструкция, а также необходимы определенные познания в создании электросхем подобного типа.

Программируемый терморегулятор может поддерживать определенный график включения и выключений пола в зависимости от установленных настроек.

Вернуться к оглавлению ↑

Монтаж термостата

Терморегуляторы выпускаются накладного и встроенного типа. В зависимости от разновидности устройства используется различная схема их крепления. Установка накладных приборов осуществляется на ранее определенное место на стене при помощи дюбелей или саморезов. Для встроенного оборудования необходимо вначале обустроить нишу соответствующих размеров, в которую и выполняется монтаж на специальные кронштейны или же дюбелями.

Вернуться к оглавлению ↑

Подключение терморегулятора

Правильно установить прибор для регулировки температуры поможет инструкция, которая прилагается к устройству, а также ряд полезных советов.

В первую очередь, к месту нахождения терморегулятора необходимо подвести три пары проводов. Первая отвечает за подачу электричества к устройству от распределительного щита. Данная линия должна в обязательном порядке оборудоваться выключателем автоматического типа. Вторая пара соединяет терморегулятор непосредственно с теплым полом. Третья же подключается к температурному датчику.

Далее осуществляется подключение кабелей к клеммам. При выполнении данного мероприятия необходимо соблюдать порядок соединения фаз и в данном случае разобраться поможет схема маркировки, в которой предусматривается обозначение ноля символом «N», а фазы — «F» и «L». Также имеется и инструкция определения по цветам. Нулевой провод стандартно имеет синюю оболочку, а фазовый – коричневую, черную или белую.

По сути, монтаж термостата своими руками возможен, если будет точно соблюдена инструкция и имеются хоть минимальные познания в организации систем электропитания. Если же возникают сомнения в определении фазы и ноля, проверить наличие напряжения в кабеле можно при помощи тестера.

Стоит отметить и такой момент как безопасность эксплуатации подобных систем. При организации теплых полов своими руками не стоит забывать о заземлении, обустройство которого зависит от особенностей электрических схем и в данном случае, если отсутствует соответствующие познания, стоит обратиться к специалистам. Инструкция по созданию подобных конструкций предполагает наличие заземления в обязательном порядке.

Руководствуясь схемой подключения терморегулятора можно выполнить его самостоятельный монтаж.

После выполнения всех необходимых работ по подключению нужно проверить функциональность теплого пола. Для этого на терморегуляторе выставляется максимальная температура и производится наблюдение над процессом нагревания и автоматического отключения в том случае, если оно предусмотрено. Для того чтобы проверить работоспособность программируемых терморегуляторов понадобится больше времени, чем в случае с цифровыми и механическими приборами потому, что тестирование будет производиться в различных режимах.

Статьи по теме

greempol.ru

Терморегулятор для теплого пола

Терморегулятор – это устройство, главная функция которого сводится к поддержанию температуры на постоянном заданном уровне( читайте также статью — терморегулятор для радиатора отопления ). Чтобы эксплуатация теплого пола была максимально комфортной, эффективной и экономичной, в состав системы обязательно нужно включить терморегулятор.

Терморегулятор для теплого пола

Это очень ответственная работа, которую настоятельно рекомендуется поручать только профессионалам. Однако при наличии желания вы можете разобраться в основных моментах и выполнить монтаж прибора своими силами. Нужно лишь знать, как проводится данная работа, и помнить об основных моментах техники безопасности.

Терморегулятор для теплого пола

Главные функции терморегулятора теплого пола

Рассматриваемая система состоит из терморегулятора и специального датчика температуры. Этот датчик устанавливается в необходимом месте. При его установке применяется идущая в комплекте гофрированная монтажная трубка. В случае с теплым полом ее размещают в обычной цементно-песчаной стяжке.

Выбор функций на терморегуляторе

Чаще всего подобными устройствами комплектуются системы полов с подогревом, работающие с применением нагревательного кабеля. В продаже доступны терморегуляторы, которые можно программировать. Это позволяет дополнительно экономить энергию.

Терморегулятор для теплого пола

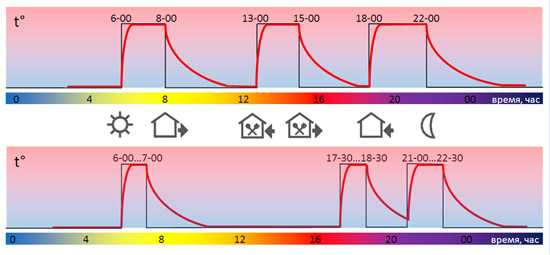

К примеру, пользователь может запрограммировать терморегулятор так, что при отсутствии жильцов система будет работать в минимальном режиме, а незадолго до их возвращения перейдет в нормальный режим работы, чтобы успеть прогреть помещение до требуемого уровня.

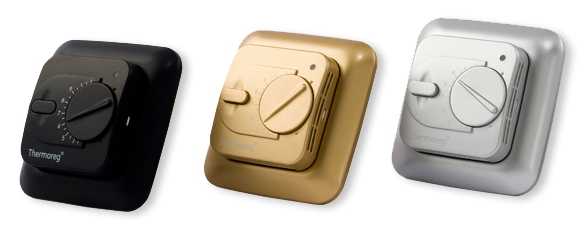

Виды терморегуляторов

Программируемые терморегуляторы стоят дороже своих непрограммируемых аналогов, но, как показывает практика, имеющаяся разница в цене окупается не более чем за 1-2 сезона.

Подготовка к самостоятельной установке терморегулятора

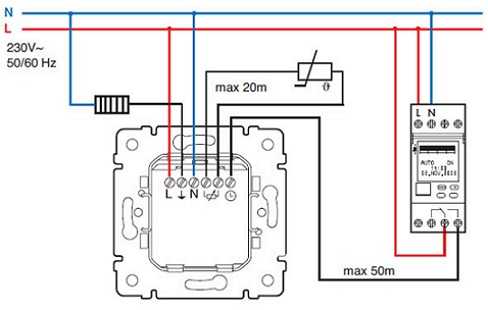

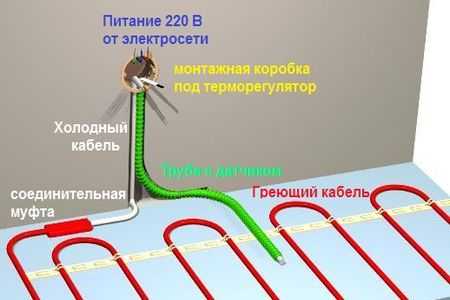

Схема подключения терморегулятора

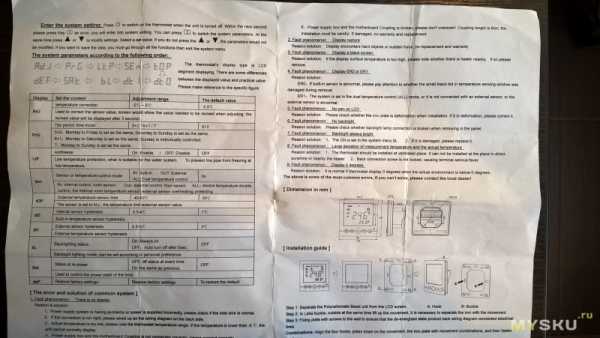

Перед началом работы внимательно изучите основные разделы инструкции к своему терморегулятору. Особое внимание обратите на рекомендациям производителя по монтажу прибора, т.к. для разных моделей они могут определенным образом различаться.

Попробуйте снять лицевую панель прибора. Сначала для этого надо снять с регулятора колесико управления. Для этого его достаточно поддеть при помощи ножа либо отвертки. Затем останется просто открутить установочный винт. Многие модели терморегуляторов оснащаются специальными защелками. Для снятия панели в такой ситуации достаточно будет осторожно надавить на эти защелки при помощи отвертки.

Если вы не смогли снять крышку, не нервничайте и не старайтесь сделать это путем оказания сильного механического воздействия. Вы можете сломать крепления, и единственным возможным вариантом решения такой проблемы станет покупка нового прибора. Лучше внимательно изучите положения инструкции и разберите терморегулятор так, как это рекомендует делать производитель.

Перед подключением терморегулятора нужно отключить электричество.

Самостоятельная установка рассматриваемого прибора требует наличия определенных инструментов. Список довольно простой, практически все можно найти дома или же купить по доступной стоимости.

Набор для установки терморегулятора

  1. Пластиковая гофрированная трубка. Обычно идет в комплекте с терморегулятором, но в некоторых ситуациях приходится докупать отдельно. Понадобится изделие диаметром 16 мм. Длину подбирайте индивидуально с учетом расстояния между датчиком и регулятором.
  2. Монтажная коробка.
  3. Отвертки.
  4. Винты.
  5. Строительный уровень.
  6. Прибор для проверки сетевого напряжения.

Порядок монтажа в зависимости от вида прибора

Монтаж скрытого терморегулятора теплого пола

Перед началом установки изучите инструкцию к терморегулятору. Отдельное внимание уделите такому моменту как площадь, которую способно обслуживать устройство. Если комната имеет очень большую площадь, ее нужно разделить на несколько зон и оснастить каждый из таких участков отдельным терморегулятором, т.к. один прибор может попросту не справиться с возлагающейся на него нагрузкой.

При установке терморегулятора нужно учитывать особенности выбранного прибора. Он может иметь накладную и встраиваемую конструкцию. Для установки встраиваемого терморегулятора придется создавать отверстие в выбранной стене. Непосредственно установка подобных приборов выполняется по прилагающейся инструкции производителя.

Терморегуляторы классифицируют в соответствии с особенностями управления. К примеру, в продаже доступны приборы со встроенными датчиками и модели с выносными датчиками. Также существуют комбинированные терморегуляторы, имеющие как встроенные, так и выносные датчики температуры.

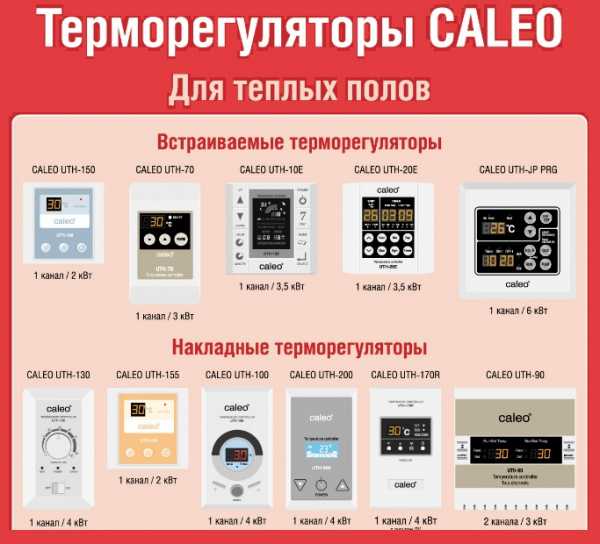

Терморегуляторы

При выборе подходящего терморегулятора нужно обращать особое внимание на его функциональные возможности. Устройства, как уже отмечалось, делятся на непрограммируемые и программируемые. По возможности следует отдавать выбор именно в пользу программируемых моделей, т.к. они позволяют создавать максимально комфортные условия в обслуживаемых помещениях.

Что нужно знать о проводах питания?

К установочной коробке подходит несколько проводов разного цвета. По общепринятым стандартам голубой проводок должен пойти на ноль, черный – на фазу. Желто-зеленые провода по умолчанию используются исключительно для заземления. Для определения фазного провода используйте специальный индикатор. Дополнительно вам нужно взять тестер и замерить напряжение между рабочей фазой и нулем. В норме оно должно равняться 220 В.

Конструкция терморегулятора для теплого пола

Технология монтажа полов с подогревом требует обязательного обустройства заземления. При отсутствии заземления устанавливать систему не рекомендуется, т.к. это чревато самыми неблагоприятными и опасными последствиями.

Вам нужно обрезать провода питания и основного греющего кабеля. Для этого используйте кусачки или острый нож.Провода обрезаются таким образом, чтобы из используемой монтажной коробки они выходили примерно на 50 мм.Осторожно зачистите провода.

Терморегулятор для теплого пола

При использовании терморегуляторов с безвинтовым креплением рекомендуемая длина такой зачистки указывается на коробке устройства. Важно, чтобы зачищенные провода не контактировали между собой. Провод заземления соединяется с оплеткой греющего кабеля клеммой либо же пайкой.

Подключение

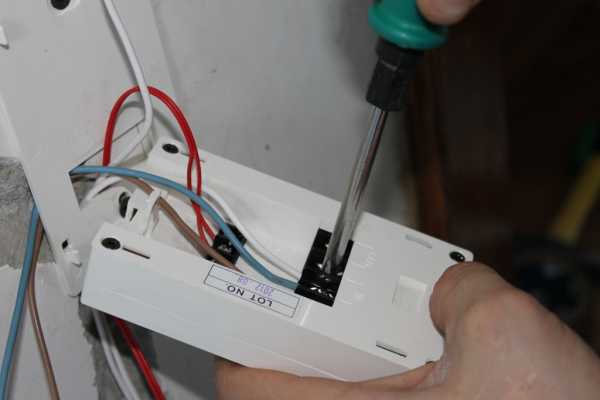

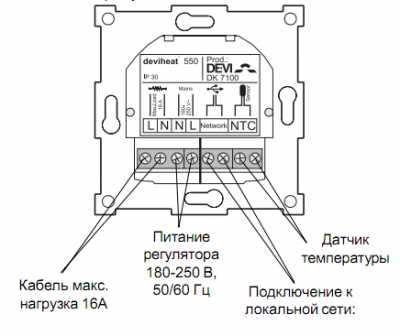

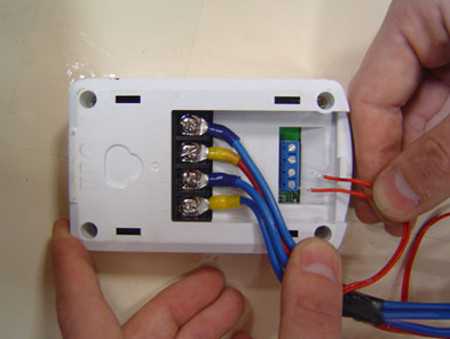

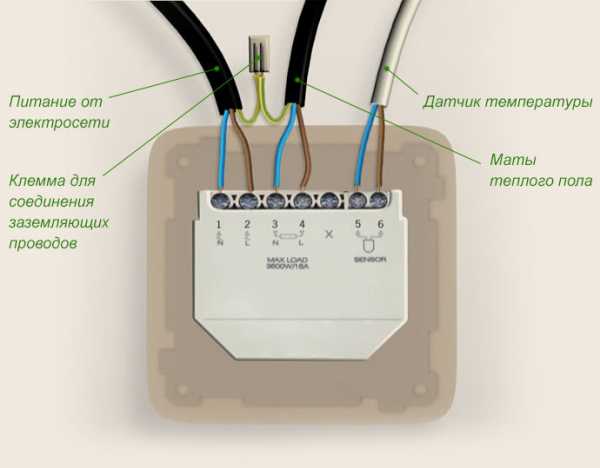

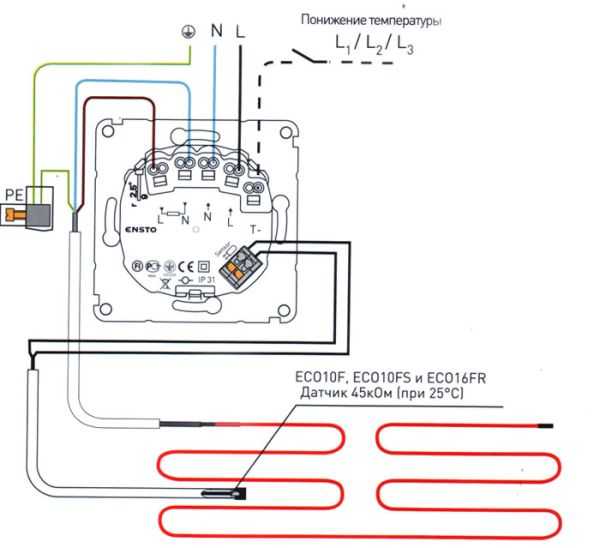

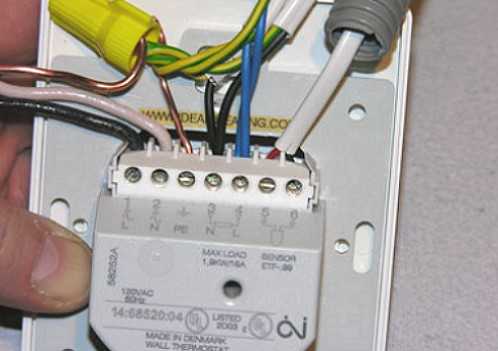

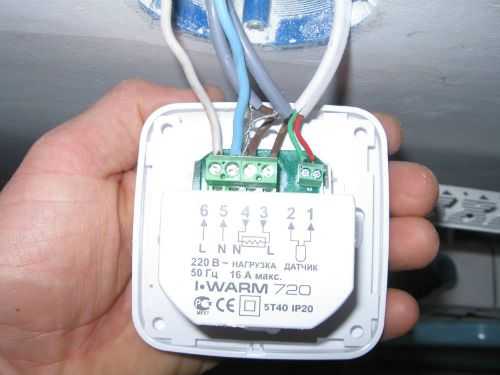

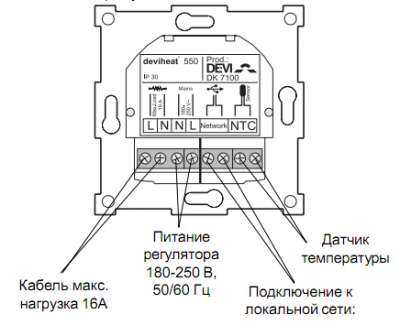

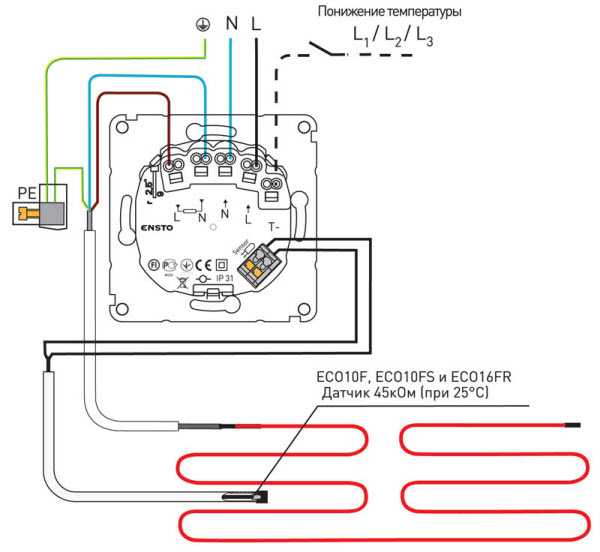

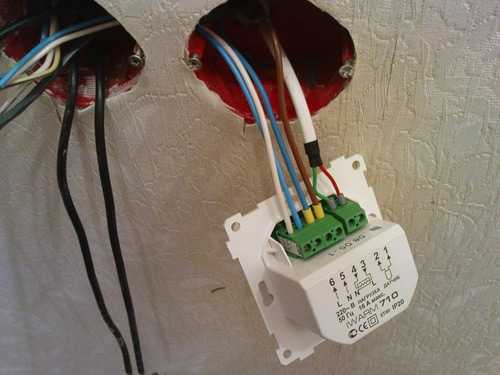

Подключите провода питания к термостату. При выполнении этой работы ориентируйтесь на индивидуальную схему, приведенную на крышке аппарата либо же в его инструкции.

Подключите провод фазы на соответствующий контакт температурного регулятора. Чаще всего он маркируется буквой L. Нулевой же провод подсоединяется на клемму N. Также существуют модели, в которых к клемме с маркировкой N должен подключаться главный греющий кабель. Этот момент нужно уточнить в инструкции к температурному регулятору.

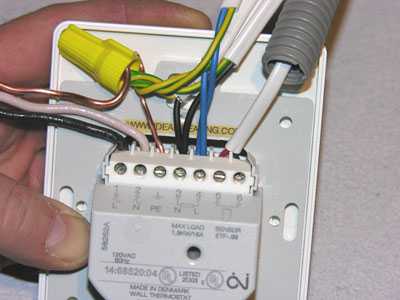

Подключите температурный датчик к sensor-клеммам. Датчик должен находиться в пластиковой трубке. Убедитесь, что в будущем его можно будет при необходимости доставать для проверки или замены. Если датчик изначально не вставлен в трубу, вставьте его самостоятельно.

При подключении терморегулятора через розетку необходимо учитывать нагрузку электроприборов, питающихся от этой розетки

Техника безопасности при монтаже и использовании регулятора

Установка температурного регулятора должна выполняться с соблюдением ряда требований техники безопасности, игнорирование которых способно привести к получению травм разной степени тяжести.

  1. Отключите электроснабжение всего жилища или же той линии, к которой будет подключаться устройство, если это возможно.
  2. Не включайте в сеть разобранный терморегулятор.
  3. Не допускайте того, чтобы прибор использовался при температуре ниже -5 градусов и выше +40.
  4. Не используйте для чистки терморегулятора бензол и разного рода растворители.
  5. Храните прибор в чистом месте. Не допускайте его чрезмерного запыления.
  6. Не разбирайте и не ремонтируйте терморегулятор, не имея необходимых для этого навыков и опыта.
  7. Найдите в руководстве к прибору рекомендуемые значения тока и оптимальной мощности. Не допускайте того, чтобы практические показатели превышали значения, рекомендованные производителем.

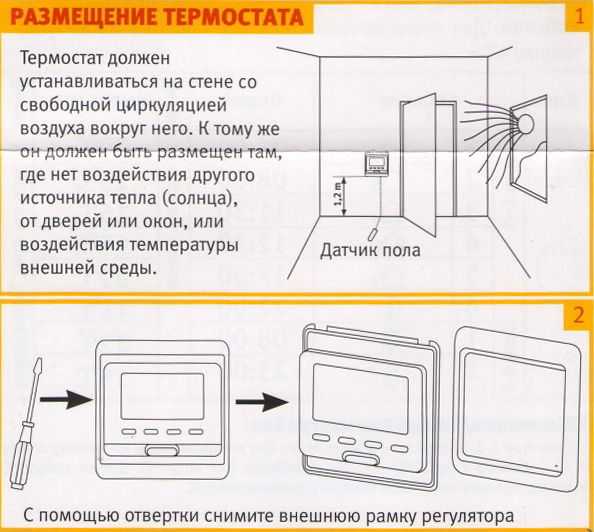

Руководство по установке регулятора

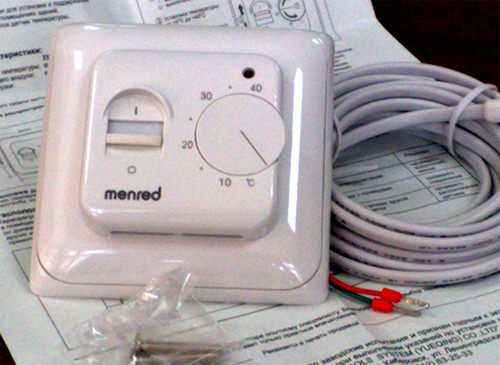

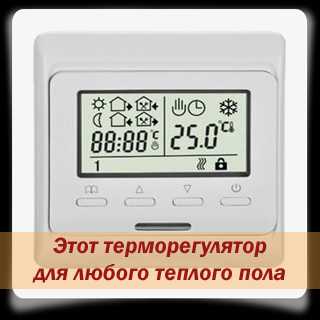

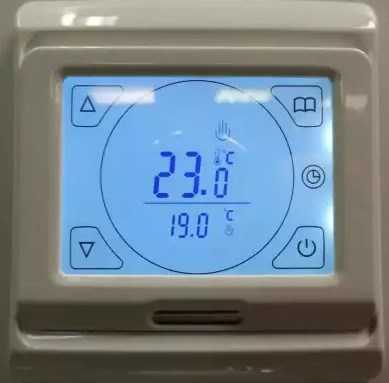

Программируемый терморегулятор Menred E51 ( Для любого теплого пола )

Установка и подключение рассматриваемого устройства выполняются в простой последовательности. Соблюдайте ее, не забывая о рекомендациях техники безопасности.

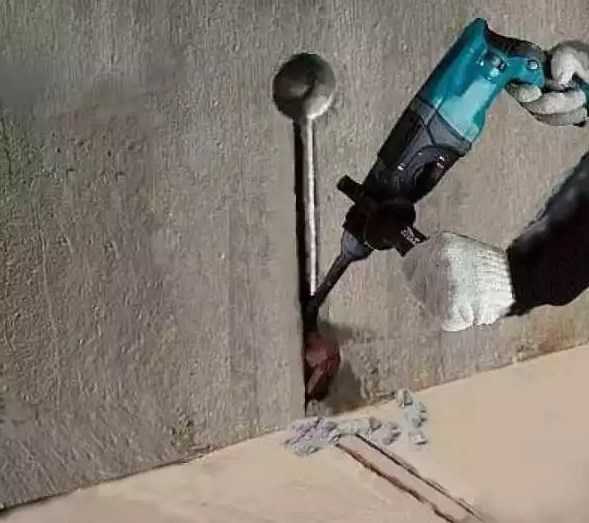

Первый шаг – подготовка необходимых отверстий. Создайте в стене подходящее по размерам отверстие для размещения монтажной коробки и установите этот элемент в подготовленное углубление. Подготовьте отверстие для датчика, а также каналы, по которым будут проходить провода.

Первый шаг – подготовка необходимых отверстий

Второй шаг – укладка проводов. Подведите к монтажной коробке питающие провода теплого пола и датчика терморегулятора.

Второй шаг – укладка проводов

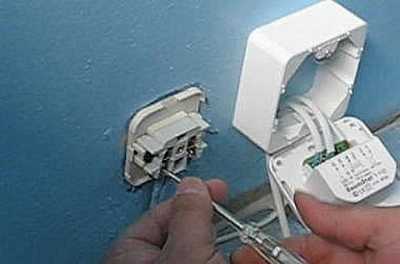

Третий шаг – монтаж термостата. Делается очень легко. Нужно попросту зафиксировать термостат в смонтированной на первом шаге установочной коробке.

Установка терморегулятора для теплого пола

Четвертый шаг – соединение основных узлов. При выполнении этой задачи ориентируйтесь на рекомендации, приведенные в инструкции к терморегулятору. В целом порядок практически не отличается для разных моделей. Нужно осторожно вставить устройство в монтажную коробку. Если появятся какие-то затруднения, попробуйте определить, что конкретно мешает терморегулятору. Лишние механические усилия здесь ни к чему хорошему не приведут.

Пятый шаг – установка панелей. Для крепления лицевой панели нужно использовать винты из комплекта. Убедитесь в правильной установке термостата, используя для этого строительный уровень. Закройте крышку устройства и подайте напряжение на терморегулятор. Должен загореться экран терморегулятора либо индикатор системы теплого пола. Теперь вы сможете настроить работу прибора.

Проверка терморегулятора тёплого пола

Помните о том, что запускать систему обогрева в полноценную эксплуатацию можно не ранее чем через месяц после выполнения стяжки и укладки финишного напольного покрытия, если в качестве него была использована керамическая плитка.

Лишнее тепло может привести к тому, что стяжка попросту растрескается и ее придется делать заново. Систему нельзя включать даже для проверки до тех пор, пока раствор не высохнет и не наберет требуемую прочность. Единственное, что вы можете сделать, это определить сопротивление, возникающее между греющими жилами. Воспользуйтесь для этого специально предназначенным инструментом.

Таким образом, при наличии желания вы можете самостоятельно установить и подключить терморегулятор для системы теплого пола, ничего сверхсложного в такой работе нет. Следуйте полученным рекомендациям, ориентируясь на инструкцию к купленному терморегулятору, и все получится.

Удачной работы!

Советуем Вам ознакомиться со статьей — как сделать пленочный теплый пол.

Видео – Терморегулятор для теплого пола

tolkostroyka.ru

Программируемый терморегулятор для теплого пола

В настоящее время для управления обогревающими системами существует несколько видов терморегуляторов. Каждый вид отличается своей конструкцией и функциональностью. По отзывам потребителей, самым удобным и эффективным считается — программируемый терморегулятор для теплого пола. В этой статье мы расскажем, в чем его преимущества перед аналогичными устройствами, а также как правильно выполнить его монтаж и подключение.

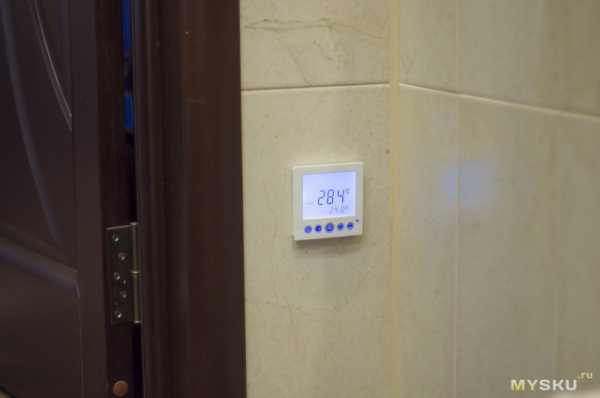

Внешний вид

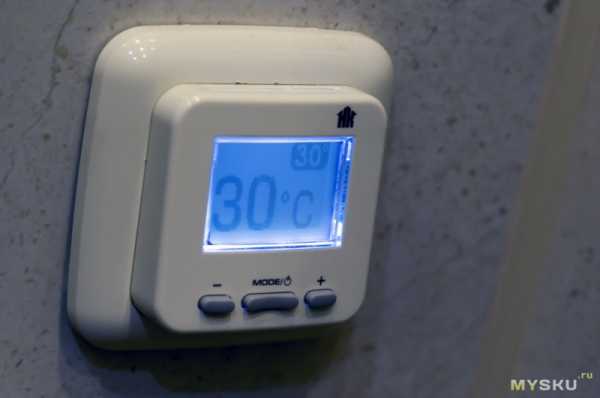

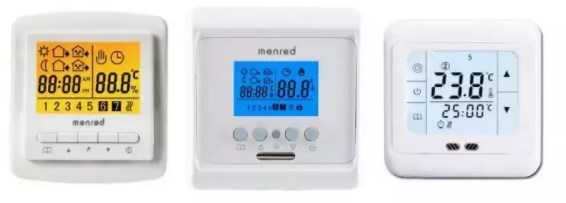

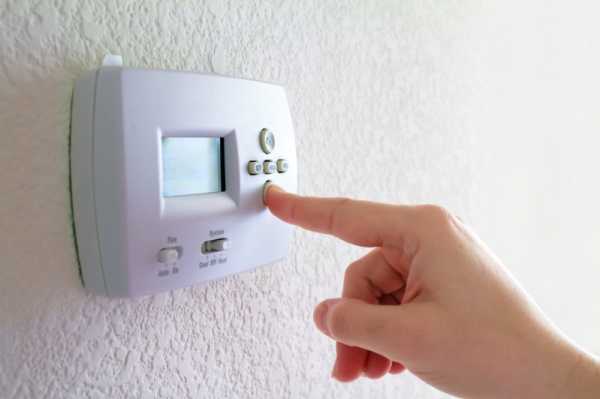

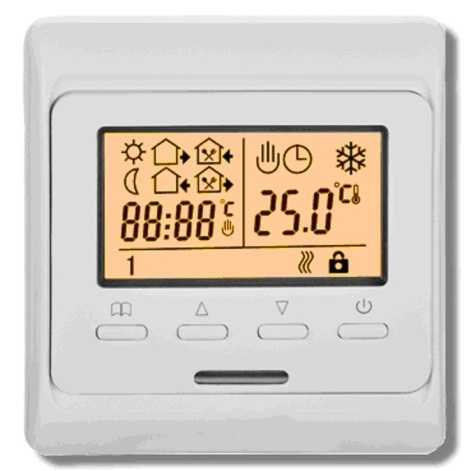

Программируемые термостаты, оснащены цифровым табло, что обеспечивает удобство в применении. Как правило, на его дисплее отображено:

  • время;
  • дата;
  • температура;
  • опции.
Термостаты для теплого пола

Такая отличительная особенность позволяет визуально отслеживать все данные и своевременно управлять настройками, исходя из желаний пользователя. Как правило, в термостате встроен датчик (либо же он идет в одном комплекте), который предназначен для измерения в помещении температуры пола и воздуха.

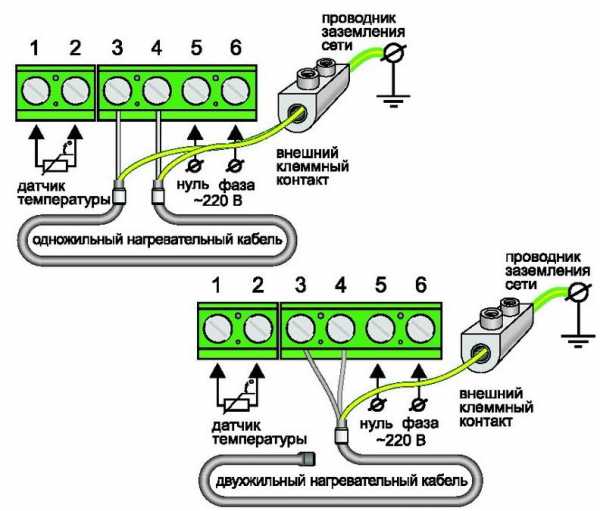

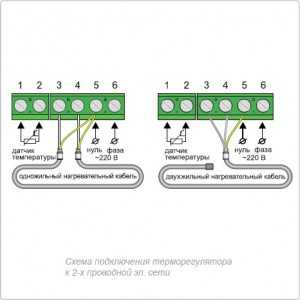

Схема подключения проводов — подходит к любым устройствам

Характеристики программируемого термостата

Все виды терморегуляторов для теплого пола изготовлены, для поддержания заданной температуры в помещении. Поэтому в их функции входит, по мере изменения микроклимата включать и выключать подачу тепла для помещения. Программируемый термостат отличается от своих аналогов тем, что он оснащен цифровым процессором, который способен запомнить сразу несколько значений. Благодаря этому он может обслуживать несколько комнат одновременно, с разными заданными температурными режимами. Кроме того, программируемые терморегуляторы обладают следующими дополнительными функциями:

Терморегуляторы снабжены контактом для заземления. Некоторые модели термостатов, без заземления не включаются.
  1. Фиксация точной температуры пола. Такая особенность позволяет сочетать отопительные системы с декоративными напольными покрытиями.
  2. Удобство в эксплуатации. Контроль данных и настройка режимов производится, как на изделии, так и через Wi – Fi или дистанционный пульт.
  3. Безопасность. Возможность установить точную минимальную температуру, не позволит в зимний период перемерзнуть обогревающей системе, если жилое помещение оставить без присмотра.
  4. Экономия. Терморегулятор самостоятельно включает и выключает обогрев пола, что позволять сэкономить на потреблении электроэнергии до 20%.

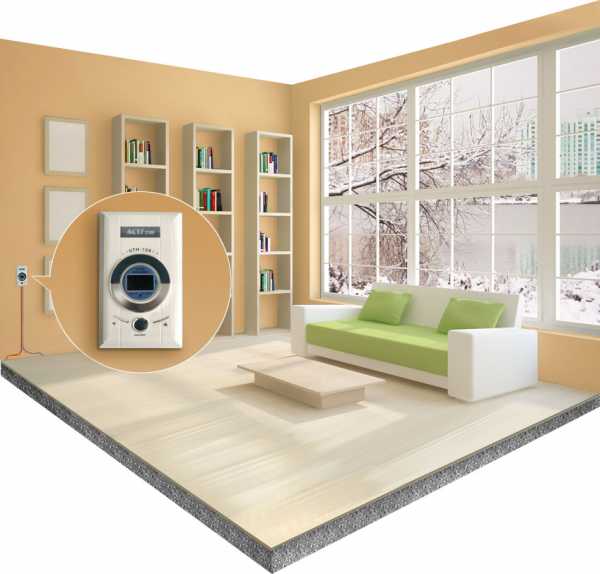

Расположение устройства в комнате

Стоит отметить, что программируемые термостаты, имеют долгий эксплуатационный срок. Но не правильное подключение к теплому полу, может отрицательно сказаться на их функциональных характеристиках.

Монтаж термостата

Если к монтажу программируемого термостата, подойти со всей ответственностью, всю работу можно будет провести самостоятельно, без услуг специалиста. Перед монтажом в первую очередь нужно ознакомиться с прилагаемой инструкцией, где производитель указал все необходимые сведения. Далее определяются с местом расположения термостата, исходя из его мощности и мощности теплого пола. Место установки также должно быть защищено от тепловых источников и прямых солнечных лучей. Определившись, где будет располагаться термостат, приступают к его монтажу, по следующей схеме:

  • В выбранном месте, по размеру прибора делают нишу и устанавливают его коробку.

  • Аккуратно, без повреждения элементов в монтажную коробку устанавливают устройство.

  • К гнездам терморегулятора, согласно цветовому назначению, подсоединяют провода.

В последнюю очередь к изделию подсоединяют термодатчик и закрывают крышку.

Проверка терморегулятора

После того, как будут выполнены все соединения, при помощи уровня, выравнивают положение термостата. Далее переднею панель закрепляют винтами и подключают устройство к электросети. Если все соединения выполнены правильно, на дисплее высветятся значки.


По рекомендациям специалистов, есть еще один более надежный способ как проверить исправность устройства и его подключение. Для этого на программируемом термостате сначала задают самую низкую температуру, и подключают его. Затем выставляют максимальное значение и следят, произошло ли замыканием электрической цепи, о чем будет свидетельствовать характерный звук.

Настройка программируемого терморегулятора

После того, как убедившись, что электронное устройство подсоединено правильно и все монтажные работы теплого пола полностью закончены, можно будет приступить к программируемым настройкам, которые подробно описаны в инструкции по эксплуатации. Провести их достаточно не сложно, но углубленные настройки все — же требуют некоторых навыков:

  1. Время и дата. Для установки этих параметров, необходимо зайти в меню настроек. Настройка времени осуществляется переключением курсором «вверх» «вниз». Также и с днями недели, где идет цифровая градация от понедельника до воскресения, цифрами от 1 до 7. После того как будут выбраны необходимые значения, нажимается кнопка питания.
  2. Установка режима по дням и часам. Здесь так же нужно будет зайти в настройки меню и выбрать дни недели. Вначале, время и температура будут идти для будних дней, а затем появится целый цикл: время подъема, ухода, прихода и т. д.
  3. Переключение датчиков. Здесь отображается средняя температура, датчиков пола и воздуха. Если напольное покрытие состоит из плитки, датчик пола необходимо выставить на «OUT», для пленочного пола «IN».
  4. Шаг регулировки температуры. В настройках по умолчанию выбирается заданная температура шага, при превышении которого система будет отключаться, соответственно при понижении включаться.
  5. Система от промерзания. Если активировать эту функцию, пол постоянно будет поддерживать минимально заданную температуру, что не позволит перемерзнуть обогревающим элементам.

Также необходимо отметить наличие блокировки. После всех настроек, программируемый теплый пол можно заблокировать нажатием специальных кнопок. После того как на экране появиться значок в виде замка, можно будет не переживать, что кто — то случайно их сбросит.

В настоящее время потребительский рынок предоставляет программируемые термостаты с разными функциональными характеристиками, конфигурациями и расцветками. Поэтому при их выборе, можно опираться не только на их качества, но и на интерьер помещения, где они будут использоваться.

AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
