Технические характеристики минваты Изовер

Утеплители Каменная (базальтовая) вата

Теплопроводность

Изовер стойкий материал не только к механическим воздействиям, он еще обладает выносливостью к большим нагрузкам, а также но является сто процентной преградой для холодного воздуха при этом соответствуя минимальному уровню тепловой передачи. Теплопроводность Изовера соответствует минимальному индексу 0,041Вт/мК(λА). Внутренняя структура утеплителя способствует удерживанию воздушных масс действующих на него извне. При воздействии разных факторов он не меняет указанный индекс, даже при резкой перемене климатических условий (низкие и высокие температуры, высокий уровень влажности и т.д.) эта цифра остается константной.

Звукоизоляционные свойства Изовера

Воздушные прослойки между каменными базальтовыми волокнами являются отличной преградой для звукового фона любого происхождения. Они заглушают как высокие звуки, так и низкие шумы. В помещениях абсолютная тишина, несмотря на окружающий высокий шумовой фон, вокруг многоэтажных зданий или загородных домов. При таком виде тепло- и звукоизоляции в жилых или общественных домах находящиеся в зоне аэропорта иди железнодорожного вокзала не чувствуются ни единого звука, кроме некоторых вибраций основания пола. Минвата, производимая в заводских условиях по строительным нормативным стандартам (ГОСТ 4640-93), не меняет свои технические свойства даже после 20-50 лет эксплуатации. С истечением времени материал успешно устраняет средние, высокочастотные и низкие шумы.

Плотность минеральной ваты

Плотность продукции Изовер зависит от модификации, то есть от конкретного ее вида (Isover Фасад, Isover Оптимал, Isover Пластэр и прочие). Средняя цифра плотности составляет 13 кг/м.куб., а наивысший показатель плотности — 30 кг/м.куб.. Данные цифры влияют на сферу применения, чем выше плотность тем строже правила применения. Более низкие по плотности материалы применяются внутри помещений, которые не нуждаются в особых требованиях как высокий уровень температурного режима или большая влажность. Продукция, отвечающей высок

vse-pro-stroyku.sqicolombia.net

Звукоизоляция плавающих полов при помощи утеплителя на основе стекловолокна

Рекомендации по монтажу

В случае с плавающим полом эффективность конструкции во многом зависит от демпфирующих характеристик слоя упругого материала. В качестве упругого материала рекомендуется использоватьISOVER ПлавающийПол. Кроме высоких демпфирующих характеристик, данный материал обладает высокой прочностью на сжатие. Это позволяет плавающему полу на основе такого материала не только обеспечивать высокий уровень снижения ударного шума под перекрытием до 37 дБ, но и выдерживать значительные эксплуатационные нагрузки.

Конструктивно плавающий пол представляет собой следующее: поверх плиты перекрытия засыпается выравнивающий слой песка. Сверху на него укладывается слой упругого материала, поверх которого устраивается стяжка. Стяжка может быть как цементно-песчаной, так и сухой (например, из нескольких слоев гипсокартонных или гипсоволокнистых листов). В случаес цементно-песчаной стяжкой поверх слоя упругого материала укладывается слой гидроизоляционного материала. Это рекомендуется делать для того, чтобы предотвратить попадание влаги из жидкого раствора стяжки в изоляцию. Установку гидроизоляции необходимоосуществлять внахлест (200 мм).

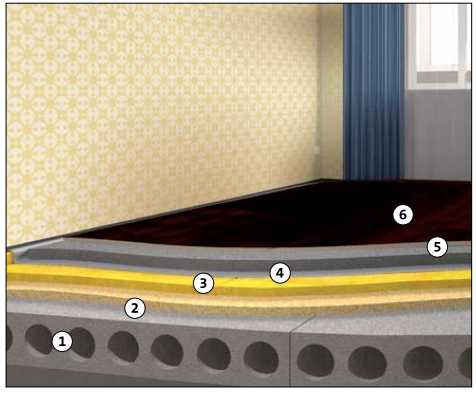

Принципиальная схема плавающего пола

1. 1. Плита перекрытия
2. 2. Выравнивающий слой песка
3. 3. Звукопоглощающий материал ISOVER ПлавающийПол
4. 4. Гидроизоляция
5. 5. Цементно-песчаная стяжка
6. 6. Чистовой пол

Перед монтажом стяжки по периметру помещения следует установить предварительно нарезанные полосы из плит ISOVER ПлавающийПол. Высота таких полос должна превышать высоту стяжки. Для повышения звукоизолирующей эффективности плавающего пола избегайте прямого примыкания стяжки (сухой или цементно-песчаной) к стенам, появления так называемых «звуковых мостиков», наличие которых приводит к существенному снижению эффекта шумоизоляции.

Изоляция пола от ударного шума

Благодаря высоким демпфирующим свойствам плиты ISOVER ПлавающийПол обеспечивают максимальную защиту от ударного шума. В конструкциях полов, имеющих стандартную стяжку поверхностной плотностью 100 кг/м2, снижение приведенного уровня ударного шума составляет до 37 дБ. Как было отмечено выше, устройство плавающего пола является самым эффективным методом защиты от ударного шума. В качестве упругого основания плавающего пола рекомендуется использовать жесткие плиты из минеральной ваты на основе стекловолокна ISOVER ПлавающийПол. Основным достоинством данного материала является сочетание высоких прочностных и демпфирующих характеристик, а именно: высокой прочности на сжатие и значительного снижения уровня ударного шума под перекрытием.

Требования к плавающим полам. К плавающим полам не предъявляются специальные требования по акустике. Требования к звукоизоляции и пожарной безопасности предъявляются к перекрытию в целом (СНиП 23-03-2003 «Защита от шума» и СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»). Назначение плавающего пола состоит в том, чтобы улучшать звукоизоляционные характеристики перекрытия, обеспечивая, тем самым, дополнительную защиту от ударного шума.

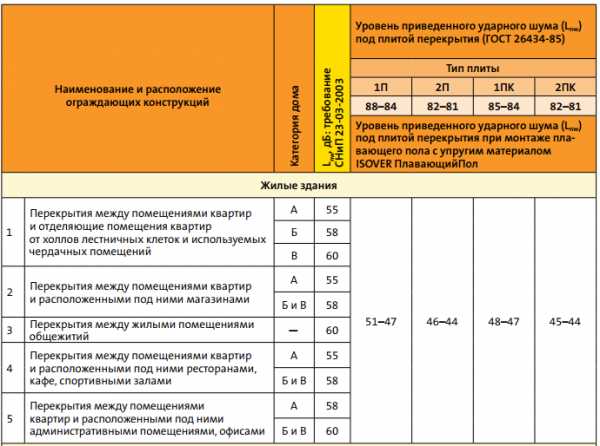

Железобетонные плиты перекрытий (как монолитные, так и многопустотныепо ГОСТ 26434-85 «Плиты перекрытий железобетонные») не удовлетворяют требованиям СНиП 23-03-2003 по защите от ударного шума, независимо от типа здания и расположения перекрытия. В ряде случаев разница между требуемым и фактическим приведенными уровнями ударного шума весьма значительна. Применение плавающих полов на основе звукопоглощающего материала ISOVER ПлавающийПол позволяет значительно улучшить звукоизоляционные характеристики перекрытий из железобетонных плит и с запасом превысить требования СНиП 23-03-2003. По результатам акустических испытаний снижение приведенного уровня ударного шума при применении плавающего пола со стяжкой весом 100 кг/м2 и упругим материалом ISOVER ПлавающийПол составляет 37 дБ (заключение по результатам акустических испытаний НИИСФ от 27.08.08). Кроме защиты от ударного шума, пол, прежде всего, должен выполнять свою основную функцию – нести эксплуатационную нагрузку. Действующие в настоящее время нормативные и справочные документы регламентируют лишь вопросы звуко- и теплоизоляции полов, но не касаются их прочностных и деформативных характеристик. Так, в СНиП 2.03.13-88 «Полы» этот вопрос отражен лишь в п. 5.6: «…при сосредоточенных нагрузках на пол более 2 кПа по теплозвукоизоляционному слою следует выполнять бетонный слой, толщину которого устанавливают расчетом».

Очевидно, возможная область применения той или иной конструкции плавающего пола ограничивается условиями эксплуатации ,под которыми следует понимать величину эксплуатационной нагрузкии характер ее распределения по поверхности пола. Прочностные характеристики пола во многом зависят от конструкции стяжки, смонтированной поверх упругого основания.

Наиболее распространены следующие типы стяжек:

Тип 1 – монолитная стяжка толщиной 50 мм выполненная из железобетона класса В25;

Тип 2 – монолитная стяжка толщиной 40 мм выполненная из армированного цементно-песчанного раствора марки М200;

Тип 3 – монолитная стяжка выполненная из самовыравнивающейся смеси;

Тип 4 – сборная стяжка из цементно-стружечных плит ЦСП-1 3200×1200×24 ГОСТ 26816-86;

Тип 5 – сборная стяжка из цементно-стружечных плит ЦСП-1 3200×1200×36 ГОСТ 26816-86;

Тип 6 – сборная стяжка из гипсоволокнистых листов толщиной 15 мм.

Вариантов эксплуатационных нагрузок, характера их приложения, интенсивности существует множество. Однако можно выделить три типовых вида нагружения.

• Нагрузка, сосредоточенная на небольшом по площади и близком по форме к квадрату участке в углу, на краю или в средней части плиты.  Такая форма передачи нагрузки характерна для опор стеллажей, рабочих столов, различного вида стоек, холодильников, сейфов и т.п.

• Полосовая нагрузка на краю или в средней части плиты. Такая передача нагрузки характерна для шкафов, шкафных и других перегородок, стеллажей на сплошных опорах.

• Сплошная равномерно или неравномерно распределенная нагрузка от собственного веса плиты, крупной мебели, складируемых на полу материалов.

Напряженно-деформированное состояние конструкции плавающего пола существенно зависит от размеров участка приложения нагрузки: размера стороны квадрата площадки (а) при сосредоточенном приложении нагрузки и ширины полосовой нагрузки (b).

Влияние этих факторов необходимо учитывать. Критерием эксплуатационной пригодности плавающих полов является прочность стяжки и предельная деформация материала ISOVER ПлавающийПол (не более 10% его толщины). Исходя из этих критериев, ниже представлены максимальные эксплуатационные нагрузки для плавающих полов с использованием материала ISOVER ПлавающийПол в зависимости от типа стяжки. Рекомендованы области применения плавающих полов в зависимости от типа стяжки.

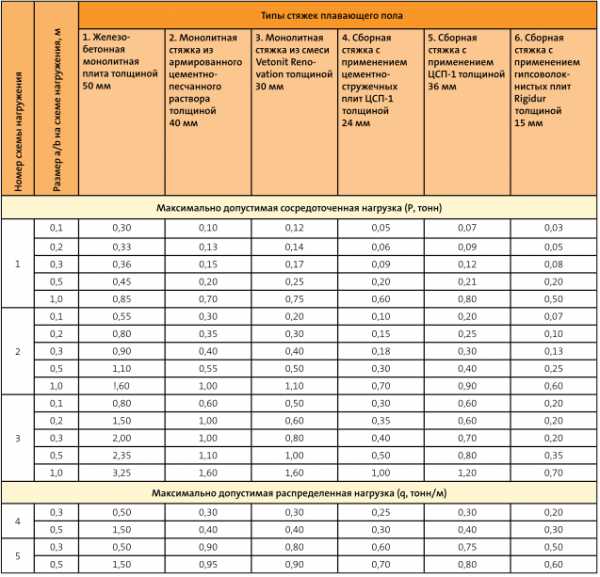

Значения максимально допустимых сосредоточенных (Р, тонн) и распределенных (q, тонн/м) нагрузок плавающих полов с упругим основанием ISOVER ПлавающийПол – 20 кПа

Рекомендации по применению плавающих полов с упругим основанием ISOVER ПлавающийПол –20 кПа в зависимости от условий эксплуатации

Рекомендации по монтажу плавающего слоя

По железобетонной плите раскатывают слой пароизоляции (как правило, из полиэтиленовой пленки) с нахлестом соседних полотнищ около 200 мм. На нее укладывают выравнивающий слой сухого песка толщиной 15-20 мм. На выравнивающий слой укладывают плиты звукопоглощающего материала ISOVER ПлавающийПол. Поверх звукопоглощающего материала устанавливают сухую стяжку из гипсокартонных листов или заливают цементно-песчаную стяжку. В случае цементно-песчаной стяжки поверх плит ISOVER ПлавающийПол необходимо уложить гидроизоляцию (например, пергамин) для того, чтобы предотвратить попадание влаги из жидкого раствора стяжки в материал ISOVER. Установку гидроизоляции необходимо осуществлять внахлест (200 мм).

Крепить плинтуса следует только к стенам. При выполнении стяжки из сборных элементов (цементно-стружечные плиты, гипсоволокнистые листы) следует предусматривать мероприятия, обеспечивающие равнопрочность их стыков, осуществляя соединения листов (плит) «в паз», на шпонках, подкладках, клеевые.

Стяжка (сухая или цементно-песчаная) не должна вплотную примыкать к стенам. Ее следует отделять слоем материала ISOVER ПлавающийПол. Для этого перед монтажом (заливкой) стяжки по периметру помещения следует установить полосы из материала ISOVER ПлавающийПол.

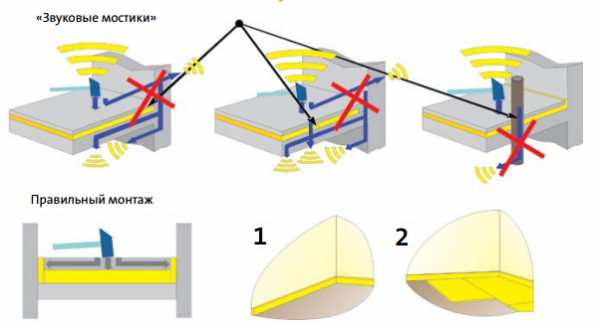

Высота полос должна превышать высоту стяжки (на 10 мм). В противном случае (если стяжка будет соприкасаться непосредственно со стенами) звукоизолирующая эффективность такого плавающего пола будет заметно снижена. Аналогичное снижение эффективности может быть обусловлено любым непосредственным контактом стяжки с несущей конструкцией здания (стены, перекрытия). В обоих случаях возникают «звуковые мостики». Также к «звуковым мостикам» относятся предварительно залитые маячки в случае контакта с ними стяжки.
