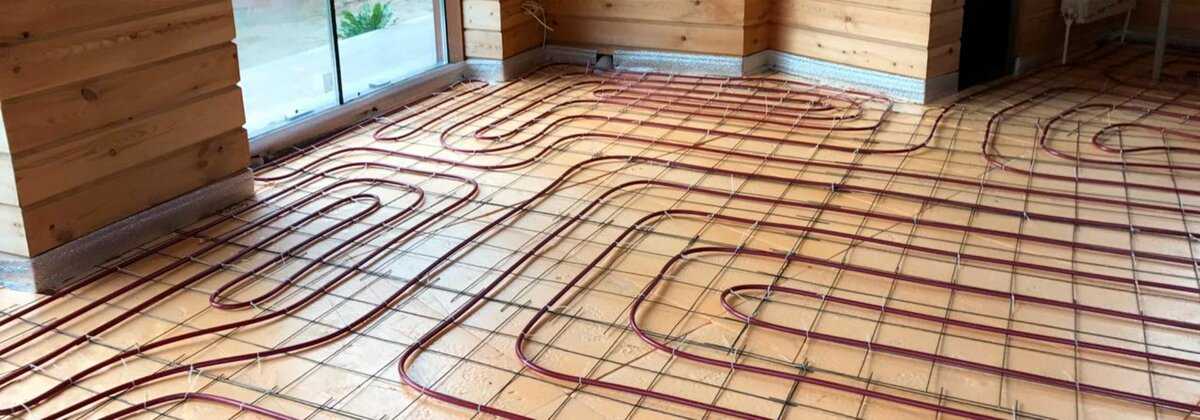

Водяные тёплые полы с каждым годом набирают популярность. Важнейшая часть данной конструкции — трубы. Сегодня на строительном рынке представлено большое количества труб для нагревательных водяных половых систем от разных производителей. Поэтому, во всём этом многообразии сложно правильно выбрать контур для тёплого пола.
Данная статья раскроет все плюсы и минусы каждого вида. Это поможет разобраться в особенностях изделий, и приобрести качественную трубу по приемлемой цене, для укладки в «пирог» тёплого пола в частном доме или квартире.
Характеристики труб для водяного тёплого пола
Сооружение водяного тёплого пола — сложный и трудоёмкий процесс, особенно при использовании стяжки из бетона, и необходимости армировать конструкцию. Поэтому к трубам, которые планируется укладывать в «пирог», предъявляются большие требования.
Важно! Запрещено применение стандартных водопроводных труб ПВХ.
Так как они не выдерживают высоких нагрузок, которые образуются вследствие высоких температур и давления создаваемого в трубопроводе.
Главное требование к трубопроводной магистрали в тёплом водяном полу, как в частном доме, так и в квартире — долговечность и герметичность. Необходимо чтобы при резком перепаде температуры не произошло разгерметизации системы.
Ведь при наличии стяжки, найти и устранить дефект сложно. Кроме того, он должен выдерживать воздействие агрессивных химических соединений, которые находятся в теплоносителе, и механические нагрузки. Не маловажное значение играет эластичность контура — он должен легко сгибаться.
Не следует забывать и про уровень теплопроводности при выборе змеевика для тёплых полов водяного типа, чем больше этот коэффициент, тем устройство работает эффективней. А также, про степень расширения при нагреве, допустимым считается до 0,25 мм/мК.
Выпускаются трубы в бухтах с определённым метражом. Приобретая следует помнить, что петли должны быть цельными, без соединений.
К сведению! Трубопровод для нагревательных водяных полов обязательно должен иметь маркировку, разрешающую их использование в греющих полах.
Какие трубы подходят для тёплого пола?
Контуры производятся из различного материала, на прочность и стоимость влияют его особенности и характеристики. Каждая модель имеет положительные и отрицательные стороны.
Полимерные
Полимер — распространённый материал, из него изготавливается несколько видов труб для водяных нагревательных полов. Он химически нейтрален, что делает его устойчивей к высоким температурам, до +95 градусам.
К сведению! На полимерных трубах, которые предназначены для укладки в водяные тёплые полы ставится маркировка PN 10. При её наличии, температурный максимум для такого трубопровода 55 градусов.
Полимерные трубы бывают нескольких видов:
- Из сшитого полиэтилена — новый тип полиэтилена, в нём молекулы соединены между собой поперечными связями. В итоге, материал получается с устойчивой структурой, и с улучшенными качественными характеристиками.
Рассмотрим его свойства:
- не подвержен коррозии и действию химикатов;
- эластичен — трубы из него гибкие, и легко гнутся под любым углом, без использования специального оборудования;
- имеет повышенную устойчивость к резким перепадам температуры;
- изделия имеет небольшой коэффициент шероховатости внутри — это уменьшает гидравлическое сопротивление.
К сведению! Змеевик из сшитого полиэтилена обладает структурной памятью — при нагреве изделие приобретает изначальную форму.
![]()
Данный трубопровод выпускается нескольких видов — это зависит от сшивочной технологии:
- PEX-a — сшивка пероксидная, осуществляется нагрев полиэтилена под повышенным давлением в присутствии с пероксидами, полученный материал прочен и эластичен, он способен выдержать нагрев до 95 градусов;
- PEX-b — сшивка производится по силановой технологии, на полиэтилен оказывается воздействие химикатами, чаще силаном, что придаёт устойчивость к окислению, и делает его жёстким;
- PEX-c — готовое изделие облучается электронами, на российском рынке используется мало;
- PEX-d — азотные, процесс производства данного вида сложный, поэтому он не распространён.
Все виды труб PEX возможно использовать для системы «тёплый пол». Однако, более популярны — PEX-b и PEX-c, так как они эластичней и имеют небольшой угол изгиба. А PEX-a обладает повышенной степенью сшивки, поэтому для укладки требуется специальное оборудование. Кроме того, стоит эта модель намного больше своих аналогов.
- Полиэтиленовые с повышенной термостойкостью PE-RT — модифицированный вид, основной компонент — октен. Отличие данного материала от труб PEX — он бесшовный, нет надобности его дополнительно сшивать, так как структура имеет устойчивую молекулярную решётку.
Устройство со змеевиком PE-RT работает бесшумно, даже при прохождении по нему теплоносителя под сильным давлением. Способно выдерживать высокие отрицательные температуры. Срок эксплуатации термостойкого полиэтилена исчисляется несколькими десятками лет.
Такой ПЭ хорошо переносит высокие температуры и повышенное давление, но не длительное время. Кроме того, он не способен противостоять агрессивным веществам и не имеет структурную память.
Однако PE-RT всё чаще укладывается в «пирог» нагревательного водяного пола, в следствии доступности по ценовому показателю.
- Полипропиленовые — обладают массой достоинств и предназначены для водопроводов и радиаторного отопления. А вот использовать в тёплых полах нельзя, так как у них:

Кроме того, они подвержены термическому расширению, даже армированные — при заливке стяжки трубы будут испытывать повышенное внутреннее давление, что скажется на их долговечности.
Поэтому, несмотря даже на невысокую цену полипропиленовых труб, их не рекомендовано класть в конструкцию тёплых водяных полов, но если вы все таки решили произвести монтаж с помощью полипропиленовых материалов, читайте статью как лучше всего произвести укладку.
Металлические
Трубы из металла выпускаются:
- Медные — применяются не часто. Во-первых, стоимость медных труб для теплого пола намного выше других моделей. А во-вторых, укладка медного трубопровода довольно сложный процесс, и без специализированного оборудования и строгого соблюдения технологических правил не обойтись. То есть, сделать самостоятельно водяной пол из этих труб не получится.
Однако стоит отметить, что медные змеевики имеют идеальные характеристики для размещения в «пироге» водяного тёплого пола. Так как, медь:
- отличный проводник тепла — обеспечит высокую теплоотдачу;
- долговечна и не подвержена коррозии;
- пластична — при правильном соблюдении технологии, радиус изгиба может быть минимальным;
- имеет высокую механическую прочность, и не боится высоких температур.
К сведению! Многие производители покрывают изделие сверху полимерной плёнкой, что оберегает его от агрессивного воздействия химикатов находящихся в бетонном растворе стяжки.
- Гофрированные из нержавеющей стали — на рынке данный вид появился недавно, но уже зарекомендовал себя с положительной стороны. Так как, трубы сделаны из нержавеющего металла, то коррозии они не подвержены. Кроме того, оснащаются дополнительным защитным полимерным покрытием.
Стоит отметить хорошую гибкость трубопровода и способность удерживать заложенный изгиб, что важно при укладке сложной схемы. Помимо этого, за счёт гибкости изделия, полностью исключён перелом контура.
Нельзя не сказать и об устойчивости гофротруб к различным видам воздействия: механическим, температурным и химическим.
Выпускаются трубы в бухтах, длиной 30 или 50 метров. Этого не всегда достаточно, чтобы сделать цельную петлю. Однако, способ соединения данных труб фитингами настолько совершенен, что узлы можно размещать под стяжкой. Это единственный вид трубопровода, участки стыковки которых разрешено заливать бетонным раствором.
Цена на данную модель достаточно высокая, поэтому и укладка гофры в тёплых полах не популярна.
К сведению! Стальные трубы ВГП — категорически нельзя применять при монтаже тёплых водяных полов.
Металлопластиковые
Металлопластиковый трубопровод — цельносварной, соединяется лазером или ультразвуком. Этот вид часто используется в конструкциях греющих полов. Одна из причин — отличная гибкость пластика, его легко изогнуть даже без нагревания. Он прочен, устойчив к перепадам температуры и экологически безопасен.
В продажу изделие поступает в бутах до 50 метров, это позволяет стелить цельные петли в небольших помещениях. Для больших площадей буты поставляются с контуром до 90 метров.
Пластиковый трубопровод с металлической прослойкой — многослойная конструкция, состоит из:
- внутреннего слоя — сшитый полиэтилен;
- металлизированного — алюминиевая фольга разной толщины;
- наружного — тонкое полимерное покрытие для защиты от механических повреждений.
К сведению! Такая металлизированная конструкция не допускает образование коррозии, так как внутри поверхность гладкая, что не способствует отложениям и снижает гидросопротивление.
Разнообразие соединяющих фитингов для металлопластиковых труб, делает укладку лёгкой и быстрой. А при соблюдении правил при монтаже и эксплуатации, изделие прослужит больше 50 лет.
Ещё одно преимущество металлопластиковых изделий — высокая теплопроводность, в сравнении со шлангом из сшитого полиэтилена, что позволяет быстро прогревать поверхность. Недостаток — возможность залома трубопровода, при этом потребуется удалить данный участок изделия, так как отсутствует свойство восстанавливать форму.
Как рассчитать длину трубы для тёплого пола?
Смотрите видео монтажа, как произвести расчет и какие трубопрокатные материалы выбрать и почему.
Смотрите это видео на YouTube
Определять размер контура для водяного пола следует ещё при проектировании конструкции. Длина его зависит от укладочного шага. Стандартный шаг колеблется от 100 до 300 мм.
Наиболее простой метод вычислить длину трубопровода — взять средний показатель, на 1 м2 — 5 метров контура, при шаге 200 мм.
Более точный способ — использовать формулу
L = S / N * 1,1, где:
L — длина контура;
S — площадь помещения;
N — укладочный шаг;
1.1 — запас изделия для поворота.
Расчёт для каждой петли пола необходимо делать отдельно, а потом сложить все показатели. Кроме того, следует не забыть добавить расстояние от пола до коллектора.
К сведению! Если полученный результат превышает допустимый размер контура — 120 метров, то помещение нужно разделить на несколько петель.
Облегчить процесс расчёта можно используя онлайн-калькулятор для определения длины трубопровода.
Самый эффективный шаг укладки теплого пола! Как не ошибиться
Смотрите это видео на YouTube
Подбор оптимального диаметра
Выбирая диаметр контура, следует отталкиваться от протяжённости петли и теплопроводимости материала. Распространённые размеры, применяющиеся при сооружении тёплых полов — 16, 20 и 25 мм.
Определяя диаметр изделия, надо учитывать следующие моменты:
- чем меньше диаметр труб, тем увеличивается гидросопротивление, а уровень теплообмена понижается;
- чем больше сечение, тем необходимо делать толще стяжку, при этом повышается нагрузка на перекрытия и уменьшается высота потолка.
Важно! Если длина не соответствует диаметру контура, то это может привести к превышению гидросопротивления над техническими возможностями циркуляционного насоса.
При длине трубопровода 70 метров, рекомендовано брать диаметр труб — 16 мм. При размере петли 90 метров — подходящее сечение 20 мм, а при 120 — 26 мм.
Выбирая диаметр изделия обязательно нужно учитывать уровень теплоотдачи трубного материала. При укладке медного или металлопластикового змеевика, лучше использовать контур сечением — 14 или 16 мм. При применении полимерных труб — 20 или 25 мм.
Какую трубу лучше применять для теплого пола?
Какую трубу выбрать для нагревательного водяного пола — отталкиваться нужно от характеристик материала и помещения, а также своих финансовых возможностях. Если позволяют средства и конструкция перекрытий, то идеальный вариант — медная.
Тестируем трубы теплого пола
Смотрите это видео на YouTube
Однако, чаще при сооружении водяных тёплых полов используются металлопластиковые или PEX-трубы. Если сравнивать оба вида, они обладают практически одинаковыми характеристиками:
- соединение элементов производится без использования инструмента и не требуется большого опыта в данной работе;
- процесс монтажа не продолжительный;
- трубы хорошо гнутся.
Стоит заметить, что изделие из металлопластика имеет большую теплопроводность и быстро греется, но и стоимость его на порядок выше, чем из сшитого полиэтилена.
При анализе надёжности обоих видов, сшитый полиэтилен занимает первое место, так как стыки фиксируются специальными герметичными гильзами. У металлопластиковых контуров участки соединения труб и фитингов открыты, что может привести к течи при эксплуатации пола.
Лидирует сшитый полиэтилен и по такому показателю, как прочность. Например, периодическая разморозка и заморозка пола с трубами PEX, никак не отразится на контуре, а вот металлопластиковый трубопровод может разорвать.
К сведению! При сооружении тёплых полов нельзя использовать тяжёлые стальные трубы, они увеличат нагрузку на перекрытия.
Рейтинг производителей
Помимо характеристик, выбирая трубное изделие, необходимо обращать внимание на марку и производителя. Лучше отдавать предпочтение проверенным брендам, которые пользуются популярностью на рынке.
К основным и хорошо зарекомендовавшим себя производителям относятся:
- Rehau — страна производитель Германия. Специализируется на выпуске труб PEX для тёплых полов и водоснабжения, с шумопоглощающими свойствами и антикислородным барьером. Фирма производит продукцию нескольких серий, которые различаются по цвету: белые, красные, оранжевые. Гарантийный срок эксплуатации 10 лет, а при правильном использовании будет работать более 50 лет. Изделия данного бренда имеют высокую теплоизоляцию, прочность и эластичностью.
- Sanext (Италия) — выпускает многослойные контуры PEX. Они обладают защитными свойствами от шума и проникновения газа. Гарантийный срок — 10 лет. Допустимый изгибочный диаметр — 10 см. Компания обещает бесперебойную работу контура до 50 лет.
- Uponor — производитель Финляндия. Ассортимент огромен — металлопластиковая и полиэтиленовая арматурная продукция, которая не подвержена коррозии и разрушению под действием химикатов. Защитные слои оберегают трубы от механического воздействия.
- Emmeti (Италия) — производит металлопластиковые и PEX-полиэтиленые трубы. Фирма осуществляет контроль за технологическим процессом, вся продукция имеет сертификаты соответствия качества.
- Valtec — совместное производство Италия и Россия. Компания выпускает комплекты для обычных условий, а также разработала арматуру под нестандартные помещения. Наборы от данного бренда для тёплых полов легко установить собственными силами. Продукция — отличный теплопроводник и не поддаётся воздействию химикатов.
Приобретение качественного материала гарантирует эффективное и долговечное функционирование тёплого пола. Кроме того, при правильном выборе вы сможете создать экономичную и внешне эстетичную половую обогревательную систему в квартире.
Видео — какую трубу лучше выбрать и почему
Какую трубу выбрать для теплого водяного пола?
Смотрите это видео на YouTube
Какие трубы для теплого пола лучше!
Смотрите это видео на YouTube
Какие трубы для теплого пола выбрать: Rehau, Uponor, Sanext
Устройство теплых полов в домах и квартирах не только получает все большую популярность, но и пользуется спросом. Основных причин — почему теплые полы завоевали спрос не много, но в итоге они весомее других. Помимо тепла в помещении отмечается экономия затрат на пользование коммунальными услугами. Вопрос выбора труб для теплого пола остается актуальным.
Среди огромного выбора трубопроводных систем, которые предлагает потребителю современный рынок порой достаточно сложно найти для себя лучший вариант системы теплого пола, которая будет полностью соответствовать всем стандартам качества и комфорта. В данной статье мы сопоставим четыре наиболее востребованных изготовителя труб для системы теплого водяного пола, чтобы, сравнив их свойства выбрать наилучший вариант продукции.
- Продукция итальянской фирмы Sanext
Для изготовления продукции компании Sanext используется инновационный материал PEX (сшитый полиэтилен), трубы оснащены анти-кислородным барьером. Благодаря трехслойному покрытию материала, степень шума значительно снижается. Изготовитель дает гарантию на эту систему периодом в 10 лет, предоставляя лимит ответственности в размере 150 тысяч долларов. Согласно заявленным характеристикам, продукция может прослужить 50 лет.
Система теплого пола итальянской фирмы Sanext вмещает в себя все необходимые составляющие для подключения и монтажа теплого пола под ключ. Для создания полностью автоматизированной работы можно дополнительно приобрести комплект температурной регулировки.
Продукция поставляется клиенту в специальных бухтах по 200 и 100 метров, с толщиной стенки трубы в 2 миллиметра, диаметром 16-20 миллиметров. Давление, поддерживающиеся в трубах составляет 6 бар при температуре +90ºС, с вероятностью экстренного повышения температуры до +100ºС.
- Aquatherm (Германия)
Изготавливается из полиэтилена и полибутэна PE-RT и PP, с применением экструзионного способа. Как и Sanext материалы этого производителя снабжены анти-кислородным барьером. Лимит ответственности составляет 8 миллионов евро, а гарантия выдается сроком на десять лет, также производитель гарантирует бесплатную замену. Минимальный срок службы составляет 50 лет.
Привилегией материалов данного производителя является высокие показатели упругости и маленький радиус изгиба. В комплекте идут все необходимые составляющие и дополнительно комплект регулировки температуры. Продаются в крупных бухтах по 250 и 500 метров, с толщиной стен от 1,25 до 2 миллиметров и диаметром от 10 до 20 миллиметров. Поддерживается давление в 10 бар и температуру +90ºС PE-RT и +60ºС PP.
- Фирма Uponor (страна производитель Финляндия)
Сегодня материал финского производства является одним из самых популярных. Приблизительно один миллион объектов всего мира уже оборудованы таким видом напольного отопления.
Компания Uponor производит:
- металлопластик;
- сшитый полиэтилен.
Большее давление могут выдержать металлопластиковые трубы, но полиэтиленовые намного лучше гнуться и облегчают монтаж. В комплекте Uponor поставляет потребителю все необходимое оборудование и составляющие, а также комплект для регулировки температуры.
Реализуется продукция упакованная в бухтах по 120 и 240 метров, диаметром от 16 до 25 миллиметров, с толщиной стенок от 2 до 2.3 миллиметра. Трубы из металлопластика выдерживают давление в 10 бар, а полиэтиленовые – 6 бар. Наиболее подходящий температурный режим + 95ºС, допускается временное повышение температуры до +110ºС
- Немецкая фирма Rehau
Трубы изготавливаются из материала PEX, трехслойные с низким уровнем шума и снабжены анти-кислородным барьером. Производитель дает гарантию на десять лет, срок эксплуатации составляет пятьдесят лет. Отличительная особенность данной фирмы, такое условие – если температура не будет превышать шестьдесят градусов, гарантия на срок эксплуатации возрастает до 100 лет.
Как и все перечисленные системы теплого пола, Rehau включает в комплект все требуемые компоненты для установки системы под ключ, включая автоматический регулятор температуры. Упаковывается и поставляется в бухтах от 25 до 600 метров, толщина стенки – 1. 1 до 2.4 миллиметра. Диаметр варьируется от 10 до 25 миллиметров. При температуре +90 градусов трубы выдерживают давление в 6 бар, на короткое время возможно повышение температурного режима до +110 градусов.
Вывод
Сравнивая разнообразие диаметров, вышеперечисленных фирм лучшими являются трубы торговой марки Rehau (Германия). В вопросе температурного режима и уровня давления лидерство получают PE-RT продукция производителя Aquatherm. Хорошую гарантию на материал дают две компании: Sanext и Aquatherm официальным представительством которых является компания Агпайп: http://agpipe.ru/truby-dlya-teplogo-vodyanogo-pola. Самые комфортные условия перевозки товара у Rehau.
Принимая во внимание все факторы можно сделать вывод. Первое место по характеристикам и качеству занимает продукция Aquatherm. Так как при даже самой минимальной толщине трубы сохраняется максимальное давление и температура. Компания располагает долгим сроком эксплуатации продукции и дает отличную гарантию на товар.
© 2022 prestigpol.ru
Какая труба для теплого пола лучше?
- Главная
- Статьи
- Какая труба для теплого пола лучше
Выбирая систему отопления для помещения, мы часто задумываемся какую систему отопления выбрать для самого эффективного прогрева помещения. На сегодняшний день большую популярность набирает система «теплый пол». В холодную пору времени как бы не было прогрето помещение поверхность пола без такой системы будет оставаться прохладной. Для полного комфорта проживания в помещении необходимо устанавливать водяной теплый пол. Но при выборе такого вида отопительной системе необходимо учитывать несколько важных факторов. Монтаж теплого пола имеет множество поворотов и изгибов, поэтому нужно учитывать эластичность и гибкость самого материала. Трубы должны быть прочными, иметь надежное соединение в тех местах, где это требуется, так как вся конструкция покрывается стяжкой и в случаи аварийной ситуации ремонт потребует значительных растрат и сил.

Разновидность труб для монтажа водяного пола.
Медные трубы.
Медь это прекрасный теплообменник, который быстро нагревается за счет теплоносителя и эффективно и быстро прогревает саму поверхность. Труба имеет отличные характеристики и показатели в коррозийной стойкости, и они имеют большой срок эксплуатации. Но такие трубы дорогостоящие и имеют сложность в самом монтаже, а именно наличии необходимых навыков и оборудования или нанимать специалиста в этой области. Поэтому такую прокладку труб теплого пола используют очень редко.
Полипропиленовые трубы.
Полипропиленовые трубы используются в системе «теплый пол» довольно редко также как и медные трубы. Причина в этом сложный монтаж. Полипропиленовая труба не изгибается и для ее монтажа потребуется большое количество разнообразных фитингов, что не гарантирует целостность всей системы в будущем и это может привести к более дорогим ремонтным работам.

Металлопластиковые трубы.
Большое предпочтение в системах отопления пола отдают металлопластиковым трубам. Они имеют хорошие показатели по многочисленным критериям, что говорит о самом качестве теплого пола. Металлопластиковая труба это пятислойная труба. Внутренний слой состоит из сшитого полиэтилена с абсолютно гладкой поверхностью. Полиэтилен не подвергается разрушением в виде коррозии и окисления. Гладкий внутренний слой полиэтилена исключает засорения внутри трубы, что играет немаловажную роль в системах отопления «теплый пол». Второй слой это клеевая прослойка, которая сшивает слой полиэтилена и алюминиевой трубой. Алюминий, как и медь, имеет большую теплоотдачу и также эффективно и быстро прогревает поверхность пола, а также имеет хорошую гибкость и сохранение заданной формы. Четвертый слой еще одна клеевая прослойка, которая сшивает алюминиевую трубу с внешней полиэтиленовой трубой.

Трубы из сшитого полиэтилена PEX.
PEX – труба из сшитого полиэтилена красного цвета и создана специально для теплого пола, которая набирает все больше и больше популярности в той области. Монтаж достаточно простой и не нужно наличия дорогостоящих инструментов и особых профессиональных навыков. С помощью уникальных пресс фитингов монтаж занимает всего несколько секунд, и мы получаем прочное герметическое соединение. Полиэтиленовую трубу PEX, как правило, укладывают на специальную подложку фирмы valtec, но мы рекомендуем ее уложить на стальную сетку и стягивать стяжками таким способом вся конструкция станет монолитной и максимально прочной.

Мы рассмотрели возможные варианты «теплый пол». При выборе системы ля теплого пола нужно учитывать надежность, качество и долговечность, простота, скорость монтажа и ценовая политика. Неоспоримым лидером, который объединяет все эти качества, является PEX труба сшитого полиэтилена, так как она была разработана и создана специально для системы «теплый пол». Каждый потребитель сможет сделать для себя необходимые выводы и выбрать качественную систему отопления водяного пола в своем жилищном или офисном пространстве.

какие лучше, диаметр шланга для водяного отопления, какую лучше использовать, из каких труб делают
Содержание:
На что обращать внимание при выборе труб
Характеристика труб из различных материалов
Изделия из меди
Металлопластиковые трубы для водяного пола
Трубы для теплого пола из полипропилена
Отопительные шланги из сшитого полиэтилена
Какой материал выбрать? Какие трубы лучше
Теплые полы уже давно с успехом используются для отопления помещений в качестве основного, дополнительного или альтернативного источника тепла. Такие конструкции позволяют сделать пребывание в доме комфортным и уютным. В данном материале расскажем о том, из каких труб делают теплые водяные полы, будь то автономная система или комбинированная схема с установкой основных радиаторов.
На что обращать внимание при выборе труб
Водяное отопление пола является более трудозатратным в процессе укладки, чем, скажем электрическое. Однако с экономической точки зрения, в долгосрочной перспективе оно будет намного выгоднее. Чтобы система функционировала корректно – важно грамотно ее спроектировать, выбрать качественные расходники и произвести укладку с учетом всех нормативов.
В процессе эксплуатации теплоноситель в трубах не будет прогреваться более 30-50 ℃, так что помещение будет отапливаться равномерно и постепенно. При этом затраты на отопление сократятся на 20-30 %.
Чтобы определиться, какие лучше трубы для теплого пола, обратите внимание на такие характеристики:
- уровень теплопроводности;
- срок эксплуатации и прочность;
- условия использования;
- тонкости укладки;
- соответствие качества продукта его цене;
- деловая репутация изготовителя.
Изготавливают трубы для теплого водяного пола из самых разных материалов – полипропилена, металлопластика, меди и прочих. Как правило, внешнее сечение их колеблется в пределах 16-18 мм.
Обратите внимание, что для монтажа теплого пола важно приобретать трубы именно для отопления, а не водопроводные. Обращать внимание стоит на товары от проверенных производителей, а продукция в торговые точки должна поставляться со всеми сертификатами качества. Эти документы можно потребовать у продавца.
Поскольку смонтированную систему отремонтировать будет очень сложно, шланг для теплого пола должен быть достаточно долговечным и прочным. Оптимальным вариантом для отопления считаются трубы из сшитого полиэтилена (детальнее: “Как укладывать сшитый полиэтилен для теплого пола: укладка труб своими руками”).
Характеристика труб из различных материалов
Чтобы помочь потребителям определиться, какую трубу лучше использовать для теплого пола, рассмотрим основные показатели наиболее востребованных материалов.
Чаще всего используются трубы из меди, полипропилена, металлопластика и сшитого полиэтилена.
Изделия из меди
Медь до сих пор активно используется для производства отопительных труб, поскольку отличается высокой долговечностью. Этот материал отличается антибактериальными свойствами и устойчивостью к окислению. Кроме того, медные изделия могут эксплуатироваться при температурах в пределах от -100 до +250 ℃ и довольно устойчивы к механическим нагрузкам.
При условии, что укладка медных труб для пола с водяным отоплением была выполнена правильно, такая система способна функционировать в течение порядка 50 лет без угрозы расплавления, деформации или трещин. Несмотря на высокую стоимость медных трубных изделий, в долгосрочной перспективе такие затраты окупятся с лихвой.
Тем не менее есть у медных труб и некоторые недостатки. В частности, они довольно требовательны к жесткости и кислотности воды. В частности при циркуляции носителя со щелочной или кислой средой, система выйдет из строя, по меньшей мере, вдвое быстрее. Читайте также: “Какая труба для теплого пола лучше – виды, характеристики, требования”.
Кроме того, желательно не сливать воду из системы слишком часто, а также не комбинировать в одном контуре медные и стальные элементы, поскольку эти металлы имеют различные электрохимические характеристики.
При оборудовании теплого пола из медных труб должны быть использованы крепежи, арматура и соединительные элементы из аналогичного материала. Это увеличивает затраты на монтаж всей системы примерно на 1/3. Кроме того, необходимо будет оплатить работу людей, выполняющих укладку теплых полов.
Тем не менее соединительные детали – пресс-фитинги, отличаются высокой прочностью, так что можно не сомневаться в надежности и долговечности функционирования всей системы. Стыковка труб пресс-фитингами выполняется на специальном оборудовании, которое есть в наличии у специалистов, так что без их помощи не обойтись.
![]()
Все эти факторы приводят к тому, что результирующая стоимость обустройства теплого пола из медных труб обходится потребителям достаточно дорого.
Металлопластиковые трубы для водяного пола
Трубы из металлопластика стоят намного дешевле, чем медные, поэтому они пользуются заслуженной популярностью.
Среди преимуществ таких изделий можно назвать:
- высокая сопротивляемость окислению;
- долгий срок эксплуатации – порядка 50 лет, равно как и медных;
- небольшая масса – благодаря этому трубы удобно транспортировать и укладывать;
- экологичность – полимерные материалы не вступают в реакцию с примесями, находящимися в теплоносителе;
- звукоизоляция – вода, проходящая по трубам, не создает такого сильного шума, как при контакте со сталью.
Строение металлопластиковых труб предполагает наличие нескольких слоев – полимерного материала внутри и снаружи, а также алюминия, придающего материалу крепость. Изнутри поверхность трубы является очень гладкой, так что на стенках не образовывается налет. Кроме того, этот слой защищает алюминий и клеящие материалы от воды.
От того, насколько качественный клей использован для производства труб, будет зависеть их долговечность. Если клей начинает разрушаться, полимерные слои будут отставать, а труба потеряет герметичность. Определить качество клея можно путем прогрева труб до 90-100 ℃ и оценки результата.
В идеале внешний вид изделия на срезе должен остаться прежним. Если же станут отчетливо видны слои материалов, то не стоит останавливать свой выбор на данных изделиях.
Хотя трубы из металлопластика не выдерживают открытого пламени, на обустройство теплого пола это не влияет. В данном случае стоит подумать, какого диаметра выбрать трубу для теплого пола с учетом имеющихся в наличии фитингов. Если их внутреннее сечение будет меньше диаметра трубы, на швах станет образовываться известковый налет (прочитайте: “Какой диаметр трубы для теплого пола лучше использовать – расчет диаметра, в зависимости от материала труб”). Со временем это приведет к подтеканию теплоносителя.
Диапазон рабочих температур для металлопластиковых труб составляет от -10 до 95 ℃. Возможен кратковременный нагрев до 110 ℃. В случае перегрева труба будет безнадежно испорчена.
Обратите внимание, что при монтаже фитингов важно не пережать накидную гайку, чтобы на поверхности трубы не образовался надрез – он может стать причиной протечки. Если вы не имеете навыков подобных работ, лучше доверить укладку теплого пола специалистам.
Трубы для теплого пола из полипропилена
Хотя пластиковые трубы для теплого пола данной категории отличаются низкой ценой, экологичностью и долгим сроком службы, они не отличаются большей популярностью. Дело в том, что они достаточно трудоемки и неудобны при монтаже.
Изделия достаточно плохо гнутся – их радиус изгиба равен 8-9 диаметрам. Например, у сшитого полиэтилена это значение равно 5. Из-за большого радиуса укладку теплого пола выполняют достаточно сложно. Даже если взять минимальный диаметр трубы для теплого водяного пола, равный 16 мм, укладывать их можно с отступом порядка 12,8 см. Уложив нагревательный контур с такими отступами, невозможно добиться достаточной мощности и обогреть помещение качественно. Кроме того, укладка таких труб возможна лишь при температуре окружающей среды не ниже 15 ℃, а в северных регионах это может стать серьезной проблемой.
Стоит отметить, что стыковка полипропиленовых труб производится методом пайки. В результате получается качественное очень надежное соединение, которое не требует больших временных затрат.
Отопительные шланги из сшитого полиэтилена
Сам по себе полиэтилен состоит из молекул углеводорода, которые не связаны между собой. Сшитый полиэтилен (PEX) получают благодаря новым технологиям, которые позволяют подтолкнуть к взаимодействию атомы углерода и водорода. Последующая обработка под высоким давлением приводит к образованию дополнительных молекулярных связей, а также росту прочности материала.
Несмотря на то, что данную технологию изобрели более 40 лет назад, массовое производство красной трубы для теплого пола из нового материала начали не так давно. Он отличается высокой прочностью, устойчивостью к истиранию и механическим повреждениям, не растрескивается и не боится перепадов температур. Насколько выраженными будут те или иные характеристика материала, зависит от способа и степени сшивания.
Оптимальным вариантом для теплого пола будет материал со степенью сшивания в пределах 65-80 %. Соответственно, чем выше степень, тем лучше изделие и выше его стоимость. Однако благодаря долговечности труб излишние расходы на них в скором времени окупятся.
При малой степени сшивания трубы не будут способны противодействовать повышенным нагрузкам. Кроме того, значение имеет, каким методом выполнялось соединения молекул – азотным, пероксидным, радиационным или силановым.
Наиболее прочным и качественным является материал, маркированный как PEX-a. Является самым дорогим из всех вариантов сшитого полиэтилена. Более доступный для потребителя и обладающий высокими качественными характеристиками материал – полиэтилен марки PEX-b. Он выполнен силановым способом сшивки.
Рассмотрим основные достоинства такого материала:
- Использование материала при температурах от 0 до 95 ℃ без потери его функциональных возможностей.
- Имеет высокие температуры расплавления и возгорания. Сшитый полиэтилен начнет плавиться по достижении температуры в 150 ℃, а загорится лишь при 400 ℃.
- Структура материала позволяет ему восстанавливать первоначальную форму и внешний вид после нагревания, даже если изделие было деформировано.
- Трубы из данного материала отлично переносят перепады давления в любых отопительных системах. Заявленный уровень давления, при котором они бессбойно функционируют, составляет 4-10 атмосфер.
Точное значение можно узнать из технической документации.
- PEX-трубы отличаются пластичностью, поэтому не переламываются даже при многократном перегибе трубы в одном месте.
- Изделия из сшитого полиэтилена не подвержены окислительным процессам и не позволяют грибку и бактериям разрастаться на их стенках.
- Материал является экологически безопасным. При эксплуатации не выделяется токсинов, а в процессе горения он распадается на углекислый газ и воду.
Рекомендованный диапазон температур для использования российских труб для теплого пола составляет 0-95 ℃. Однако он способен сохранить свои свойства и при похолодании до -50 ℃, и при повышении температуры до 150 ℃. Тем не менее такие экстремальные нагрузки могут повлиять на срок службы материала.
Некоторые потребители могут перепутать термостойкий полиэтилен и PEX-трубы. Первый материал способен выдерживать достаточно высокие температуры, однако остальные его качества существенно уступают сшитому полиэтилену. В частности, PEX-трубы более надежны во время эксплуатации при высоких нагрузках и отличаются более длительным сроком службы. С этим, они имеют более высокую цену.
Трубы из сшитого полиэтилена с успехом используются для укладки теплого водяного пола, системы транспортировки горячей воды и отопления. Единственная слабость материала – чувствительность к лучам прямого солнечного света. Хотя для теплых полов это неважно.
Стоит отметить, что снаружи трубы покрыты антидиффузным слоем, который защищает их от проникновения кислорода в структуру материала. Чтобы не повредить этот слой, транспортировку и монтаж следует выполнять очень аккуратно.
Изогнутая труба из сшитого полиэтилена после прогрева вернется к исходной форме. При этом место изгиба будет практически незаметным, а материал сохранит свои качества.
Какой материал выбрать? Какие трубы лучше
В зависимости от типа материала, который будет выбран, нужно будет определяться, какой диаметр трубы лучше для теплого пола. Как правило, предпочтение потребителей отдается либо металлопластиковым изделиям, либо PEX-трубам. Причем последний вариант занимает все более прочные позиции на рынке.
Если же самостоятельно вы не можете сделать выбор, то все проектные и строительные работы лучше доверить профессионалам. В таком случае вы будете уверены, что теплый пол изготовлен качественно и прослужит очень долго.
Особенности теплого пола из полипропиленовых труб
Еще лет 5-10 назад теплые полы можно было смело назвать дорогим удовольствием. Водяное отопление, в котором используется подогрев полов, считался элементом роскоши. Такой способ обогрева в большинстве случаев устанавливался в элитном жилье. Сегодня ситуация в корне изменилась. Водяной пол становится обычным явлением. Все больше число потребителей отдают предпочтение именно этому варианту отопления жилых помещений. Основная причина такой популярности теплых водяных полов – это их экономичность, доступная цена и высокая эффективность.
К тому же на рынке отопительного оборудования появились расходные материалы, приборы и устройства, позволяющие самостоятельно оборудовать греющие полы в своем доме, экономя, как деньги, так и время. Вы всегда можете выбрать материалы, соответствующие технологическим параметрам системы отопления и вашим личным требованиям к такому способу обогрева. Если с оборудованием, входящим в комплект насосно-смесительного узла теплых полов, отдельный разговор, то трубы заслуживают особого внимания.
Несмотря на то, что сегодня выбор расходных материалов достаточно велик, предпочтение отдается варианту, когда теплый пол делается из полипропиленовых труб. Почему? Разберемся в деталях.
Основная статья про полипропиленовые трубы.
Теплый пол – особенности этой системы отопления
Начнем с того, что подогрев пола может использоваться в качестве основного варианта отопления в жилом помещении или выступать, как дополнительный источник тепла. В зависимости от технологических характеристик жилого строения, какой использовать вариант обогрева в случае с теплыми полами, решать вам. Для квартиры в многоквартирном доме теплый пол может стать исключением. В ряде случаев обитатели пытаются с помощью подогретой кафельной поверхности повысить комфорт в ванной комнате или в других технологических помещений.
Важно! Следует напомнить о существующем запрете на монтаж и установку теплых водяных полов в жилых помещениях многоквартирных домов. Причина такой ситуации заключается в неподготовленности инженерных конструкций жилого дома для монтажа сложной отопительной системы, каковой являются водяные полы.
*
В ситуации, когда речь идет об установке отопительной системы «теплые полы» в частном доме, никаких запретов и препятствий для реализации проекта нет. Можно осуществить монтаж и установку теплых полов любой площади в различной комбинации..
Для тех, кто все-таки решился на укладку теплого пола в своем жилье, важно знать о необходимом оборудовании и о расходных материалах. Трубы для любой водяной системы отопления являются основным рабочим элементом. Именно по ним циркулирует подготовленная вода, передавая тепловую энергию источникам обогрева. Это могут быть радиаторы или в случае с водяными полами, нагретая бетонная стяжка, наборная деревянная конструкция пола. Передача тепловой энергии от теплоносителя поверхности пола осуществляется через водяные отопительные контуры. Из какого материала сделана труба водяной петли, зависит скорость монтажа внутрипольного трубопровода и качество подогрева поверхности пола.
Почему сегодня для контуров теплых полов выбирают полипропилен?
На сегодняшний день компании – изготовители готовы предложить расходные материалы на любой вкус. Все зависит от финансовых возможностей потребителя. С практической стороны для оборудования теплого пола можно использовать трубы следующих видов:
- медные;
- гофрированные, металлические;
- металлопластиковые;
- расходный материал из сшитого полиэтилена;
- полипропиленовые.
*
Любой вариант имеет право на реализацию, однако тут вступает в дело фактор экономичности и технологической целесообразности. Полипропиленовые трубы в этом аспекте выглядят предпочтительнее по многим параметрам. Почему сегодня многие потребители отдают предпочтение расходным материалам, изготовленным из полипропилена.
Теплый пол из полипропиленовых труб на данный момент самый распространенный вариант. Все дело в цене. При монтаже масштабных отопительных систем, когда речь идет о водяных полах с общей длиной трубопровода в несколько сот метров, на первый план выходит экономическая составляющая. Полипропиленовые отопительные контуры в этом плане являются удачным решением поставленной задачи.
К достоинствам такого расходного материала можно смело отнести следующие параметры:
- необходимая механическая прочность и эластичность трубы из полипропилена;
- необходимая герметичность соединений;
- долговечность;
- высокие технологические характеристики, упрощающие монтаж отопительных контуров;
- низкая стоимость.
Здесь следует остановиться на паре моментов. Полипропилен обладает высокой устойчивостью к низким температурам. Замораживание теплоносителя в трубопроводе не приведет к механическому повреждению отопительного контура. Такая труба прекрасно подходит для теплых полов, оборудованных в дачных и загородных домах, где отопительная система работает периодически.
Специальный метод сварки полипропиленовых труб обеспечивает герметичность соединений. Трубопровод, уложенный в бетонную стяжку, может спокойно функционировать в штатном режиме не один десяток лет. Соблюдая необходимые инструкции и технологию укладки, можно сделать теплый пол в своем доме, надолго забыв о его конструкции и об устройстве.
Для справки: в соответствии с инструкциями к изделиям, полипропиленовые трубы способны выдерживать рабочую температуру теплоносителя до 750С при рабочем давлении в 7,5 атм. Согласно паспорту изделия, труба из полипропилена может эксплуатироваться 25-30 лет.
*
Оценив достоинства этого варианта, не стоит забывать об отрицательных сторонах полипропиленовых отопительных контурах.
Важно! Полипропилен в обычном исполнении обладает высоким коэффициентом теплового расширения, поэтому в толщину бетонной стяжки необходимо укладывать трубу, изготовленную из армированной полипропиленовой трубы.
Основные минусы при использовании расходных материалов на основе полимеров, являются некачественное сырье и несоблюдение технологии монтажных работ. Другими словами, нередко встречаются трубы, у которых в результате воздействия высокой температуры наблюдается вздутие верхнего слоя. Изгиб водяного контура может быть выполнен неправильно, без учета коэффициента теплового расширения материала.
Особенности применения полипропиленовых труб для оборудования теплых полов
Простые полипропиленовые трубы обычно используются для трубопроводов водоснабжения и канализации. Для внутрипольного отопления использовать простой полипропиленовый трубопровод опасно с точки зрения несоответствия изделия тепловым и гидравлическим нагрузкам. Теплые полы лучше создавать на базе армированных труб. Такое изделие обладает всеми необходимыми характеристиками, свойственными такому способу обогрева. Канал является трехслойным. Между внутренним и наружным слоем полипропилена находится армирующий слой, изготовленный из алюминиевой фольги или из сплетенных синтетических нитей (стекловолокно).
На фотографии показаны два варианта изготовления труб, с алюминиевой прослойкой и со стекловолокном в середине.
Наличие армирующего слоя позволяет свободно трубопроводу, замурованному в бетонную стяжку выдерживать температуры до 950С и давление воды до 10 атм.
Существующая маркировка труб из полипропилена
*
Для того, что бы не допустить ошибки уже в процессе монтажа, следует разобраться с существующей маркировкой на изделия из полипропилена. Сегодня компании – изготовители предлагают на рынке следующие типы полипропиленовых труб:
- PN10, маркировка, которая стоит на обычных изделиях с однородной полимерной структурой. Эти расходные материалы идут на оборудование обычных систем водоснабжения при рабочей температуре воды в 200С и с рабочим давлением до 10 атм. Диаметр такой трубы обычно варьируется в пределах 20-110 мм.
- PN16, маркировка соответствующая однородному изделию, которое может использоваться для монтажа теплых водяных полов. Допустимый параметр температуры теплоносителя не должны превышать 800С. Допускается рабочее давление — 10 атм. Наружные диаметры аналогичны изделиям типа PN10, однако в данном случае имеет место увеличенная толщина стенок трубы.
- PN20, маркировка для однородной трубы, в которой допускается циркуляция горячей воды температурой до 950С. Здесь допускается уже рабочее давление не более 6 атм. Трубы выпускаются диаметрами 20-110 мм.
- PN20 AL (PN20 GF), маркировка для полипропилена, в котором присутствует армированный слой из алюминия или из стекловолокон.
По всем остальным параметрам эти изделия соответствуют трубам с маркировкой PN20. Основное отличие от других расходных материалов, меньший коэффициент теплового расширения (КТЛР).
Какие нюансы необходимо соблюдать при укладке полипропиленовых труб
Что бы сделать водяной теплый пол в своем доме эффективным и работоспособным, необходимо сделать предварительные расчеты количества труб, необходимых для укладки. Тепловые и гидравлические расчеты помогут вам правильно уложить водяной отопительный контур и подключить в определенной последовательности все отопительное оборудование.
Работая с полипропиленом, лучше ориентироваться на схему укладки: улитка. Несмотря на то, что данный способ укладки немного сложнее в монтаже, однако в дальнейшем вы ощутите неоспоримые преимущества этой схемы.
На заметку: схема улитка дает полноценный и равномерный обогрев поверхности пола ввиду того, что и подающая магистраль и обратка идут рядом друг с другом.
Благодаря эластичности материала можно легко создавать необходимый изгиб трубы, так как при данной схеме кривизна отопительного контура имеет решающее значение.
*
Полипропиленовый водяной контур укладывается на уже подготовленную поверхность, фиксируясь металлическими хомутами или пластиковыми клипсами. Для того, что бы ускорить процесс укладки, можно использовать другую методику. На подготовленную основу укладывается сетка с крупными ячейками, в которые укладываются отопительные трубы. Сетка выполняет сразу и роль армирующей основы для будущей бетонной стяжки.
После укладки полипропиленовый трубопровод подключается к распределительному оборудованию. Во время пробного запуска проверяется места соединений на герметичность. Только после проверки работы отопительного контура во всех рабочих режимах, можно приступать к оборудованию бетонной стяжки или укладке наборной конструкции.
В заключении
Сложностей в монтаже полипропиленовых труб нет. Материал настолько удобен и практичен в работе, что позволяет выполнять укладку теплых полов самостоятельно. Здесь следует напомнить о тонкостях укладки. Для теплого пола важным является соблюдения шага укладки трубы. При использовании теплых водяных полов в качестве основного обогрева трубопровод должен укладываться шагом в 12-15 см. При желании сделать подогрев пола более интенсивным, шаг укладки трубы должен составлять 30 см.
При аварийных ситуациях, связанных с прорывом основного отопительного контура, проводятся ремонтные работы. Найти место прорыва полипропиленовой трубы можно при помощи тепловизора, или используя карту – схему укладки греющих полов. Поврежденный участок после удаления стяжки вырезается, и заменяется новым фрагментом. Герметичность соединений достигается путем сварочных работа. Полипропиленовая труба в этом плане очень удобна и практична.
Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать? Что подойдет для частного дома, а что для промышленного или коммерческого помещения?
Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать? Что подойдет для частного дома, а что для промышленного или коммерческого помещения?Работаем без выходных 24/7
6:00 – 23:00
Терморегулятор в подарок
При покупке от 2900 грн.
Скидки льготникам
Пенсионеры, многодетные семьи и т.д.
Бесплатная доставка
При сумме заказа от 1000 грн.
- Home
- Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
Топ 5 статтей
- Обзор стоимости теплых полов за м2, стоимость монтажа
- Монтаж электрического и водяного теплого пола своими руками
- Какой теплый пол лучше
- Какое напольное покрытие можно использовать для теплого пола?!
- Во сколько обойдется отопление теплым полом в месяц
Поставьте лайк, поблагодарите автора за его труд!
Скачать инструкцию по водяному и электрическому ТП
Скачать розничный прайс по ТП
- Популярные
- Хиты продаж
Труба теплого пола 14, 16, 17, 20 диаметра, какую выбрать
Столкнувшись с вопросом выбора трубы для тёплого пола потребитель
наталкивается на информацию о разных её размерах, сегодня на рынке можно
увидеть трубы 10, 12, 14, 16, 17, 18, 20 диаметра. Какая же из них наилучше
подойдёт для теплого пола?
Узнайте какая труба лучшая для водяного теплого пола.
В нашей личной практике можно уверенно сказать, что лучше подходит для тёплого пола, для дома, шланг – 16 мм.
НАПОМНИМ что цвет трубы не имеет значения
Не зря она завоевала в наибольшем количестве рынок, потому что как показала практика,
именно этот размер имеет наилучшую теплопередачу, отменным образом
состыкуется в работе со стандартными коллекторами и насосом. Такая труба имеет в
себе объём воды 110г 1 п/метр, что
наиболее благоприятно влияет на гидравлическое давление в системе. Размер 10, 12,
14 диаметра в основном не применяется в тёплом полу, в большинстве случаев по
причине малого размера, гидравлическое
давление большое, поэтому даже чтобы сделать, например, комнату в 20 или 30
квадратных метров будет необходимо несколько контуров 4-5-6, а это очень много для такого малого помещения.
Правильный шаг укладки в водяном и электрическом теплом полу
В основном диаметр 14 применяется в системах теплая стена или в любых других системах де не всегда нужна большая площадь отопления. Повторимся – наиболее благоприятная труба имеет 16 диаметр стенка должна быть 2 мм. Так же весьма популярны трубы 17 диаметра, но это нестандартный размер, зачастую изготавливается отдельно взятыми фирмами, брендами имеет достаточно большую цену из за чего не рентабельны.
Трубы 18 диаметра для тёплого пола в основном считается уже слишком большими и они является чем-то средним между элементами домашнего использования и промышленными трубами и не подходят ни туда , ни туда. Труба 20 диаметра уже имеет значительно больший объем воды в себе нежели шестнадцатого диаметра, объём трубы 20 мм вмещает в себя на 1 м погонный около – 180 мл воды, что создает большую нагрузку на насос, теплоотдача такой трубки, конечно же выше.
Такая труба требует
более широкого шага укладки – 25 см и больший
слой стяжки. То есть укладывая 20-мм шаг должен составлять 25 см, в домашних
условиях это создаст тепловую зебру, а в промышленных помещениях где тепловая зебра
не имеет значения она прекрасно подходит.
Армированная 16 диаметра со стенками 2.0 мм
Впрочем не стоит забывать, что помимо размера наружного есть и понятие внутреннего диаметра, поэтому обращайте внимание на толщину стенки. Например, в трубке 16-17 диаметра толщина стенки составляет 2 мм, а в трубах которые имеют больший объем толщина стенки еще больше для того чтобы выдержать больше давления и наоборот в элементах поменьше стенки еще меньше.
Часто задаваемые вопросы
– Теплый пол может прослужить 50-70 лет без проблем.
– Для маленьких площадей локально – электрический, для отопления дома – водяной.
– Да, теплым полом можно управлять через WiFi и подключать к умному дому.
Если эта статья оказалась для Вас полезной, сделайте себе репост.
Полезная информация по теплому полу
- Heattherm – теплый пол двужильный кабель и мат
- ThermoPEX для теплого пола – оптимальный вариант для дома
- Бобышки для теплого пола.
Маты с бобышками что это?
- Боится ли теплый пол воды. Может ли ударить током?
- Виды электрических теплых полов Показать больше
- Во сколько обойдется отопление теплым полом в месяц
- Водяной теплый пол в деревянном доме
- Водяной теплый пол под ламинат. Стоит ли?
- Водяной теплый пол. Преимущества и недостатки.
- Время монтажа теплого пола. Сколько займет?
- Выбор электрического и водяного теплого пола
- Где установить гребенку или коллектор теплого пола?
- Для какого теплого пола подходит инфракрасная пленка?
- Для чего нужен кислородный барьер?
- Для чего нужен насос в коллекторе?
- Для чего нужна демпферная лента в теплом полу
- Для чего нужны расходомеры в теплом полу?
- Зачем нужны расходомеры, смесительный узел и евроконус?
- Как выбрать мощность теплого пола
- Как выбрать нагревательный мат теплого пола
- Как выбрать насос для водяного теплого пола?
- Как выбрать насос теплого пола.
База насоса
- Как делать первое включение теплого пола?
- Как дешево, экономно сделать теплый пол?
- Как заменить датчик теплого пола если он замурован?
- Как купить надежный теплый пол?
- Как надежны терморегуляторы? Ремонт и замена регулятора
- Как отличить стержневой теплый пол от подделки?
- Как подключить датчик теплого пола?
- Как проверить роботу монтажников по теплому полу?
- Как работает система водяного теплого пола? Принцип работы
- Как рассчитать количество контуров гребенки?
- Как рассчитать количество контуров коллектора?
- Как рассчитать количество трубы на квадратный метр?
- Как рассчитать материалы на водяной теплый пол?
- Как сделать теплый пол если нельзя сделать стяжку!?
- Какая должна быть стяжка для теплого пола
- Какие бывают виды теплого пола?
- Каким должен быть бетон и стяжка теплого пола?!
- Какого цвета выбрать трубу теплого пола?
- Какое напольное покрытие можно использовать для теплого пола?!
- Какое напольное покрытие можно использовать для теплого пола?!
- Какое напольное покрытие можно использовать для теплого пола?!
- Какой должна быть температура теплого пола
- Какой кабель подходит под плитку, а какой в стяжку?
- Какой котел лучше использовать для теплого пола?
- Какой крепеж используется в водяных теплых полах
- Какой теплый пол лучше выбрать под плитку?!
- Какой теплый пол лучше? Какой выбрать водяной или электрический
- Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
- Какую подложку для теплого пола выбрать?
- Калькулятор теплого пола
- Когда целесообразен монтаж водяного теплого пола ?
- Контура теплого пола, какие бывают?
- Куда девать остаток нагревательного кабеля .
Можно ли резать?
- Латунь или нержавейка? Какая гребенка лучше?
- Лучшие водяные теплые полы и их рейтинг
- Лучшие электрические теплые полы и их рейтинг!
- Маты с бобышками для водяного теплого пола. Что это?
- Минусы и недостатки водяного теплого пола
- Можно ли … теплый пол? Ответы!
- Можно ли подключить радиатор к коллектору?
- Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
- Монтаж
- Монтаж ламината на теплый пол своими руками
- Монтаж стержневого теплого пола?
- Монтаж электрического и водяного теплого пола своими руками
- Обзор стоимости теплых полов за м2, стоимость монтажа
- Основание под водяной теплый пол. Виды и способы укладки.
- Основные составляющие водяного теплого пола.
- Особенности конструкции бойлеров Ento
- Отличие двужильного от одножильного нагревательного кабеля?
- Отличие механического терморегулятора от программируемого
- Отличие сплошной пленки от классической полосочной?
- Отопление дома теплым полом.
Стоит ли?
- Отопление теплым полом
- Отчет об отправке
- Официальный сайт теплого пола
- Перегревается ли стержневой теплый пол?
- Плиточный клей для теплого пола, какой использовать?
- Плюсы и минусы электрических и водяных теплых полов
- Подключение электрического и водяного теплого пола
- Подложка под водяной теплый пол. Для чего она нужна?
- Почему мат теплого пола, не кабель?
- Почему электрический теплый пол не греет
- Правильный водяной и электрический теплый пол
- Правильный шаг укладки водяного и электрического теплого пола
- Преимущества водяного теплого пола перед радиаторным отоплением.
- Преимущество стержневого теплого пола
- Прогреет ли теплый пол 5-6 см стяжки?
- Проектные работы
- Расчет теплого пола водяного и электрического
- Ремонт нагревательного кабеля теплого пола
- Ремонт электрического и водяного теплого пола
- С чего состоит система водяного теплого пола
- Система водяных и электрических теплых полов
- Система управления водяным теплым полом.
Что такое сервопривод?
- Сколько потребляет нагревательный кабель? Его мощность.
- Сколько потребляет теплый пол?
- Сколько энергии потребляет пленочный теплый пол?
- Способен ли терморегулятор экономить электричество?
- Справочная
- Стандартная пленка Felix Excel и ее конструкция
- Стоит ли экономить на терморегуляторе?
- Схема укладки теплого пола
- Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
- Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
- Тепло инфракрасного от инфракрасного теплого пола Felix Excel
- Теплоизоляция под плитку для теплого пола
- Теплые полы в гипермаркете
- Теплый пол 27 ua или 24 на 7, длительность работать?
- Теплый пол без стяжки
- Теплый пол в бане и сауне, как реализовать?
- Теплый пол в ванной и санузле. Как реализовать?
- Теплый пол в ванную электрический и водяной
- Теплый пол в стяжку водяной и электрический
- Теплый пол в частном доме
- Теплый пол и его эпицентр температуры
- Теплый пол из металлопластиковых труб
- Теплый пол на балконе и лоджии.
Как осуществить?
- Теплый пол на кухне. Где можно размещать?
- Теплый пол от печки или камина, как сделать?
- Теплый пол от Розетки
- Теплый пол от центрального отопления или котла
- Теплый пол под деревянный пол
- Теплый пол под ковролин
- Теплый пол под ламинат
- Теплый пол под линолеум
- Теплый пол под линолеум на деревянный пол
- Теплый пол под плитку
- Теплый пол своими руками
- Теплый пол, цена на 2020 год. Обзор цен теплых полов
- Терморегулятор водяного теплого пола. Какой выбрать?
- Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
- Труба для теплого пола 16 диаметра
- Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
- Укладка теплого пола, как осуществить? Как правильно сделать
- Управление теплым полом. Какие бывают системы?!
- Устройство теплого пола водяного и электрического
- Утепление и подложки под теплый пол
- Чем гребенка отличается от коллектора?
- Чем зафиксировать трубу теплого пола?
- Чем и как закрепить нагревательный кабель теплого пола
- Чем отличается нагревательный мат от кабеля?
- Что лучше водяной теплый пол или электрический?
- Что подобрать для теплого пола без стяжки?
- Шаг укладки теплого пола электрического и водяного?! Расчет
- Электрический теплый пол плюсы и минусы
- Консультация
- Тестовая статья
- Доставка и оплата
- Сотрудничество теплый пол оптом
- Документация
- Водяной теплый пол в многоэтажном доме и в квартире.
Подключение
- Как сделать замер площади под теплый пол самостоятельно?
- Можно ли укорачивать нагревательный кабель или мат теплого пола?
- Связаться с нами
Спасибо за Ваш заказ!
Мы свяжемся с Вами в самое ближайшее время.
На каком расстоянии друг от друга должны быть трубы теплого пола?
Эффективная система напольного отопления жизненно важна для того, чтобы системы было достаточно для обогрева помещения. Правильное расстояние между трубами отопления является ключом к созданию эффективной системы теплого пола.
Однако, на каком расстоянии должны быть трубы теплого пола? Не удивляйтесь больше! Мы провели множество исследований по этой проблеме, и вот ответ, который мы нашли!
В общем, это зависит от площади пола, с которой вы работаете, и размера используемой трубы. Тем не менее, идеальное расстояние между трубами теплого пола составляет около 100-300 миллиметров или 12 дюймов.
Звучит просто, правда? Читайте еще больше, потому что ниже мы научим вас, какая труба лучше всего подходит для такого рода настроек. Ниже мы также ответим на некоторые основные вопросы, касающиеся этой темы. С учетом сказанного, давайте погрузимся!
Какая труба лучше всего подходит для системы теплого пола?
Иногда выбор труб, подходящих для системы напольного отопления, является довольно сложной задачей, так как для системы напольного отопления требуются специальные трубы, которые могут противостоять разрушающим элементам в этом типе установки.
Сегодня на рынке можно найти различные трубы для систем теплого пола. Это включает; PEX, PEX-AL-PEX и PERT. Материал этих труб в основном полиэтилен, что делает его лучше всего работать против любых коррозионных элементов.
Проверьте эту прочную трубу PEX на Amazon.
Кроме того, эти трубы могут выдерживать чрезмерную прочность на растяжение, что делает их идеальными для вашей системы напольного отопления.
Почему размер трубы важен для системы отопления?
Правильный выбор размера трубы имеет решающее значение для производительности системы и комфорта в доме. Это связано с тем, что размер диаметра трубы может сильно влиять на скорость потока горячей воды и ее общее тепловыделение.
Трубы большего размера обеспечивают большее количество тепла на квадратный фут пола, чем трубы меньшего размера, поскольку они обеспечивают большее количество горячей воды за заданное время в процессе.
Насколько большой должна быть труба для теплого пола?
Определение правильного размера трубы очень важно. Это гарантирует, что помещение, где работает система отопления, получает достаточно тепла. Знание идеального размера трубы также определяет ее максимальную длину.
Ниже приведены правильный размер диаметра трубы и максимальная длина, которой вы можете следовать:
- 1/2 – диаметра трубы достаточно для 300 футов.
- 5/8 — дюйм для 500 футов.
- 3/4 дюйма для 500 футов и выше.
Кроме того, максимальная длина труб меньшего размера меньше, чем у их эквивалентов большого диаметра с большей пропускной способностью. В результате для достаточного пространства может потребоваться более широкая труба, чтобы гарантировать полное покрытие площади пола.
Какие существуют типы систем напольного отопления?
Существует три распространенных типа систем лучистого отопления. Это включает; система водяных тёплых полов, электрические тёплые полы и водяные тёплые полы.
Теплые полы с воздушным отоплением
Теплые полы с воздушным отоплением редко используются в жилых помещениях, поскольку они дороги в строительстве и не могут эффективно накапливать огромное количество тепла.
Солнечное отопление также применимо в этой установке, но по-прежнему не подходит для ночного использования.
Теплые полы с электрическим подогревом
Как правило, электрические нагревательные кабели, встроенные в пол, составляют электрические лучистые полы. Существуют альтернативные системы с электрическими матами на черновом полу под напольным покрытием, таким как плитка.
Как правило, электрические излучающие системы практичны только в том случае, если они имеют большую тепловую массу, например толстый бетонный пол.
Водяные лучистые полы
Водяные системы являются наиболее распространенными и эффективными системами лучистого отопления для климата, где отопление является основным фактором. В системах с водяными теплыми полами горячая вода циркулирует под полом по трубам.
Для этого процесса требуется бойлер, чтобы горячая вода текла под ваши полы. В некоторых системах зональные клапаны, насосы и термостаты необходимы для контроля достаточного расхода горячей воды в каждом трубчатом контуре.
Эти системы имеют два типа классификации, в основном мокрый и сухой типы установки. Мокрый тип использует тепло, выделяемое твердой бетонной поверхностью.
Теплый пол более эффективен, чем радиатор?
Использование системы подогрева пола вместо радиаторов выгодно для домашнего хозяйства и бизнеса. Основным преимуществом использования системы теплого пола является то, что она потребляет меньше энергии для работы, чем радиаторы.
Радиаторы, напротив, представляют собой очень маленькие устройства и требуют большего количества горячей воды, как это делает теплый пол. Радиаторы направляют тепло к потолку, где оно охлаждается и возвращается на поверхность.
В итоге делает прохладные латки и обогревает пустое пространство под потолком, что совсем не обязательно. Использование системы «теплый пол» обеспечивает равномерное потребление тепла. Кроме того, вы также можете ежегодно экономить 15% на счетах за электроэнергию.
Сколько портов мне нужно для теплых полов?
Ну, это всегда зависит от размера площади, на которой вы работаете. Если вы строите для одной комнаты или небольшого проекта. Тогда вам понадобятся 12 портов в ваших коллекторах для вашей системы подогрева полов (UFH).
Обычно система UFH имеет коллектор, состоящий из двух-двенадцати портов. Он присоединяется к трубе для потока и возвращает функцию. Это необходимо для регулирования циркуляции теплой воды по всему полу зон УФГ.
Коллекторы также помогают ускорить установку, поскольку для соединения трубопровода требуется только меньшее количество фитингов.
Как сделать установку теплого пола эффективной и действенной?
Каждый проект требует нескольких факторов для достижения эффективности и качества работы, и установка напольного отопления не является исключением.
Всегда важно учитывать и устранять эти факторы сразу после установки, чтобы избежать дорогостоящего ремонта.
Следуйте приведенным ниже советам, чтобы добиться оптимальной эффективности системы:
Соблюдайте надлежащую изоляцию основания пола
Перед установкой коллектора или труб убедитесь, что необходимая изоляция нанесена на основание пола. Система должна быть изолирована, чтобы предотвратить потери тепла и обеспечить эффективную работу.
Строительные нормы требуют, чтобы изоляция, используемая в новом строительстве, была толщиной не менее 100 мм.
Разработайте стратегию установки коллектора
Расположение коллектора любой системы UFH имеет решающее значение. Настоятельно рекомендуется ставить его под кухонный шкаф или под раковину в ванной.
Тем не менее, установка коллекторов посередине дома также является отличным выбором. Общая необходимая длина труб меньше, что сокращает количество времени и материалов, необходимых для монтажа.
Кроме того, сокращение длины труб повышает эффективность работы вашего котла. В результате в вашем доме будет равномерно распределяться тепло всю ночь.
Соблюдайте свои производственные инструкции
Соблюдение рекомендаций и инструкций производителя всегда будет вашим главным ориентиром. Имейте в виду, что компания не зря поставила правильный монтаж системы теплого пола.
Не устанавливайте сначала трубу
Идеальный метод — сначала установить коллектор. Затем проложите каждый контур от подачи к возврату коллектора один за другим.
Маркировка каждой линии на коллекторе также необходима для определения области, к которой ведет цепь.
Избегайте воздушных пробок
После установки труб необходимо создать давление в системе и проверить трубопровод перед укладкой стяжки. Это гарантирует отсутствие пузырьков воздуха, протекающих через трубу системы.
Еще одним полезным советом является установка автоматического воздухоотводчика (AAV) на коллекторе, чтобы очистить систему и предотвратить ее скопление.
Добавить антифризный раствор
Зимой трубопроводная система вашего UFH может обледенеть, если трубопровод оставить на холоде. В результате труба может стать слабее и рано или поздно треснуть или протечь.
Таким образом, это может обернуться катастрофой, поэтому лучше предотвратить возможные проблемы, чем потом сожалеть. Пропиленгликоль является нетоксичным раствором и хорошо предотвращает обледенение вашей системы UFH. Так что используйте его соответственно.
См. этот пропиленгликоль на Amazon.
Под отделку
Надлежащее расстояние между трубами системы напольного отопления может помочь системе работать эффективно и рационально. Кроме того, эта простая, но важная практика предотвратит появление серьезных проблем в долгосрочной перспективе.
В этом посте обсуждаются идеальные трубы для использования в вашей системе UFH. Вы также знаете надлежащие требования к диаметру трубы в конкретном пространстве. Мы также поделимся с вами некоторыми советами по оптимизации вашей системы UFH.
Зашли так далеко? Пожалуйста, прочитайте наши другие сообщения ниже!
Как долго длится пол с подогревом?
Теплый пол не работает в одной комнате – что может быть не так?
Как установить низкопрофильный теплый пол
Руководства по установке Монтаж напольного отопления с помощью направляющих Clip
Низкопрофильный водяной теплый пол FLEXIRO представляет собой набор для сборки, разработанный для простой модернизации UFH в отдельных помещениях, таких как ванные комнаты или кухни, и подключения его к существующей системе отопления. Все необходимые компоненты включены в один комплект. По сравнению с обычными системами напольного отопления использование гибкой трубы PE-RT диаметром 10 мм обеспечивает малую монтажную высоту, равномерное распределение тепла и гибкость при планировании. Тонкий UFH можно укладывать поверх существующих поверхностей.
Модернизация напольного отопления упрощается за счет использования штекерных соединений и ограничителя температуры обратного потока для индивидуального управления, так что FLEXIRO одинаково подходит как для профессиональных монтажников, так и для энтузиастов-любителей. На следующих рисунках показано в тестовой установке, как установить низкопрофильный теплый пол в версии с зажимными направляющими.
Монтаж системы водяного отопления пола FLEXIRO с помощью зажимных направляющих
Нажмите на панели с изображениями, чтобы открыть слайд-шоу с увеличенными вариантами изображений.
Нажав на , вы получите краткое объяснение установки
Руководство по установке в формате PDF с более подробным описанием можно найти ниже в галерее. Вы также найдете другие аксессуары и подходящие инструменты в магазине FLEXIRO.
ПРИМЕЧАНИЕ:
Как правило, для низкопрофильного теплого пола FLEXIRO также применимо следующее: Работы на системах отопления требуют достаточных технических знаний и навыков. При необходимости доверьте установку специалисту.
ВАЖНАЯ ИНФОРМАЦИЯ ПЕРЕД НАЧАЛОМ УСТАНОВКИ
Определите расположение отопительных контуров. Положение установки RTL-Box должно быть выбрано таким образом, чтобы трубы отопления от всех отопительных контуров можно было провести непосредственно к коробке, не удлиняя трубы отопления.
Примечание: комплект 2,5 м² = 1 отопительный контур; 5,0 м² = 2 отопительных контура; Комплект 7,5 м² = 3 отопительных контура и 10,0 м² = 4 отопительных контура.
Трубы теплого пола можно укоротить. Однако необходимо следить за тем, чтобы разница в длине между отдельными соединениями не превышала 15 %.
ВАЖНАЯ ИНФОРМАЦИЯ ПЕРЕД НАЧАЛОМ УСТАНОВКИ
Избегайте пересечения труб, чтобы в полной мере воспользоваться преимуществами малой монтажной высоты тонкого теплого пола.
Всегда следите за тем, чтобы труба обрезалась прямо и без заусенцев. Труба не должна быть пережата или перекручена.
Установка распределителей и труб не требует специальных инструментов.
ПОДГОТОВКА К УСТАНОВКЕ
Существующее основание должно быть ровным, чистым, сухим и несущим. Любые грунтовки уже можно наносить.
Перед прокладкой труб определите положение соединительных коллекторов для теплого пола, чтобы точно знать, куда нужно вести трубы.
Расположение системы отопления и размещение RTL-Box могут быть спроектированы индивидуально. Обеспечьте доступ к регулирующему клапану позже. Должна быть обеспечена возможность вставки концов труб в отдельные соединения после сборки коллекторов.
УСТАНОВКА RTL-BOX
Для обеспечения эффективного регулирования температуры RTL-Box следует располагать таким образом, чтобы термостатическая головка могла определять температуру воздуха в помещении, а воздух мог беспрепятственно обтекать ее. .
Необходимо соблюдать инструкции по установке и эксплуатации, прилагаемые к комплекту UFH.
НАНЕСЕНИЕ ИЗОЛЯЦИОННЫХ ПОЛОС ДЛЯ КРАЯ
Ленты для изоляции краев без зазоров должны быть установлены на все стены или вертикальные элементы (лестницы, колонны, дверные коробки, восходящие трубы). Они всегда должны доходить до верхнего края верхнего покрытия.
Краевые изоляционные полосы отрезаются после полной укладки верхнего покрытия (или, в случае плитки, после затирки швов).
ИЗОЛЯЦИОННЫЕ ПОЛОСЫ ПО КРАЯМ
Полосы изоляции по краям после установки
УСТАНОВКА РЕЙКОВ
Рельсы крепятся непосредственно к полу. Это можно сделать с помощью шурупов и дюбелей, забивных дюбелей или строительного клея.
Перед установкой на полу необходимо разметить планируемую площадь обогрева.
УСТАНОВКА НАПРАВЛЯЮЩИХ
При установке направляющих на зажимах убедитесь, что они надежно закреплены. После установки их больше нельзя будет перемещать в горизонтальном или вертикальном направлении.
Направляющие зажима должны ровно лежать на полу, чтобы обеспечить надежную фиксацию труб.
УКЛАДКА НАПОЛЬНОГО ОТОПЛЕНИЯ
При укладке напольного отопления необходимо соблюдать все расстояния, указанные на установочном чертеже. Зажимные рейки крепятся с интервалом 40-50 см, а в местах изгиба трубы – с интервалом 10-25 см.
ПРОКЛАДКА ТРУБ ОТОПЛЕНИЯ
Оптимальная начальная точка для прокладки труб находится рядом с распределителями, чтобы длина трубы для соединения была как можно короче.
Возможны различные схемы укладки труб, напр. установки в форме меандра или улитки.
УКЛАДКА ТРУБ ОТОПЛЕНИЯ
Минимальное расстояние между трубами 10 см. Расстояние между теплым полом и периметральными стенами должно быть не менее 5 см. Минимальный радиус изгиба 8 см всегда должен соблюдаться в местах изгиба трубы.
УКЛАДКА ТРУБ ОТОПЛЕНИЯ
Вырежьте все изгибы или поврежденные участки на трубе отопления. После этого трубу необходимо снова соединить с помощью постоянно герметичной муфты (вставного соединителя). Муфту необходимо защитить от прямого контакта с заливочной массой, обернув ее полиэтиленовой пленкой. Положение муфты должно быть отмечено. После этого ремонта трубы, возможно, придется удлинить.
Укладки нагревательных труб
Труба 10 мм PE-RT вписывается в рельсы.
Трубы должны укладываться без перекручивания. Выступ трубы в области изгиба должен составлять ок. 10 – 25 см. Петли можно зафиксировать с помощью дюбель-крючков.
ПОДКЛЮЧЕНИЕ К RTL-BOX
Распределительные рычаги подсоединяются к RTL-Box с помощью резьбового соединения Eurocone. Евроконус обладает эффектом самоуплотнения, а металлическое винтовое соединение выполняет исключительно функцию безопасности. Следует избегать чрезмерной затяжки, так как это может поставить под угрозу безопасность системы отопления.
ПОДСОЕДИНЕНИЕ К RTL-BOX
Здесь показано расположение труб отопления в RTL-Box. Трубы отопления подключаются к распределителям с помощью простого вставного узла. Только что обрезанные и, возможно, укороченные трубы отопления вставляются непосредственно в штекерные соединения плеч распределителя до упора.
ПОДКЛЮЧЕНИЕ К СУЩЕСТВУЮЩЕЙ СИСТЕМЕ ОТОПЛЕНИЯ
Как правило, напольное отопление FLEXIRO можно интегрировать в существующую систему отопления параллельно с существующими радиаторами или вместо них.
Убедитесь, что подающая и обратная линии правильно подключены к RTL-Box. Если перепутать подающую и обратную линии в коробке, термостатический клапан отключится и даже прекратится подача через систему теплого пола FLEXIRO.
ПОДКЛЮЧЕНИЕ RTL-BOX К СУЩЕСТВУЮЩЕЙ СИСТЕМЕ ОТОПЛЕНИЯ
Прокладка соединительных шлангов от rtl-Box к системе отопления
ПРОВЕРКА ДАВЛЕНИЕМ СИСТЕМЫ ОТОПЛЕНИЯ
Убедитесь, что система и все связанные с ней компоненты исправны устанавливается перед вводом в эксплуатацию системы мокрого теплого пола.
Примите во внимание наши подробные инструкции по испытанию давлением в руководстве по установке в формате PDF.
ПРОВЕРКА НАПОЛЬНОГО ОТОПЛЕНИЯ
Обязательно выполните пробный пуск перед заливкой системы труб. Это последний шанс исправить ошибки монтажа или устранить повреждения:
НАНЕСЕНИЕ ПОВЕРХНОСТИ ПОЛА
При нанесении выравнивающей массы необходимо отключить подогрев пола!
Минимальная высота конструкции составляет 12 мм, если выбрана керамическая поверхность пола. На других напольных покрытиях самовыравнивающаяся смесь должна обеспечивать дополнительное покрытие не менее чем на 5 мм над трубой отопления. Все напольные покрытия должны иметь маркировку «пригодно для полов с подогревом».
ВВОД В ЭКСПЛУАТАЦИЮ (ПРОЦЕСС НАГРЕВА)
После завершения монтажа напольного отопления и естественного высыхания поверхностного покрытия начинается процесс нагрева. Если вы уложили плитку, не включайте теплый пол, пока плиточный клей полностью не затвердеет. Пожалуйста, следуйте инструкциям производителя по применению.
Нагрев обычно осуществляется в соответствии с протоколом нагрева. Важно следовать инструкциям производителя.
КАК УКЛАДИТЬ НИЗКОПРОФИЛЬНЫЙ НАПОЛЬНЫЙ ОТОПИТЕЛЬ – СХЕМА УКЛАДКИ
Низкопрофильный водяной теплый пол с зажимными направляющими, схема укладки: меандр
УКЛАДКА НИЗКОГО ПРОФИЛЯ
Низкопрофильный теплый пол на водной основе с зажимными направляющими, схема укладки: бифилярная
Несмотря на упрощенный монтаж, мы должны отметить, что мы, как производитель, можем гарантировать только безупречную заводскую поставку, но не для установки и подключение третьих лиц. Также обратите внимание на действующие в настоящее время нормы и правила для систем отопления.
- Руководство по установке. Как установить низкопрофильный теплый пол с помощью зажимных направляющих Подробное руководство по установке своими руками со всей необходимой информацией для модернизации системы водяного теплого пола с помощью зажимных направляющих.
734 KB
Как обнаружить и найти трубопроводы теплого пола
Трубопроводы теплого пола могут быть скрыты разными способами, что затрудняет их обнаружение и поиск, если вы не знаете, что искать. С помощью этого руководства вы узнаете, как наиболее эффективно обнаруживать и находить трубопроводы теплого пола, экономя время и деньги. Мы рассмотрим все, от различных стилей трубопроводов до оборудования для обнаружения и советов по обнаружению.
Если в вашем доме есть пол с подогревом, вам нужно знать, как обнаружить и найти трубопроводы, чтобы вы могли избежать их при работе над проектами по благоустройству дома. Профессиональный подземный локатор кабелей/проводов/трубопроводов Noyafa NF-826 – самый простой способ сделать это.
Просто включите устройство и поднесите его к полу. Устройство будет издавать звуковой сигнал, который становится громче по мере приближения к трубопроводу. Затем вы можете использовать прилагаемые наушники, чтобы определить точное местоположение трубопровода.
Затем вы можете использовать прилагаемые наушники, чтобы определить точное местоположение трубопровода. Дальность действия детектора высокая, но она может меняться в зависимости от состояния грунта. Он также достаточно мал, чтобы поместиться в кармане или сумочке, что делает его идеальным для домовладельцев, которые всегда в пути.
Некоторым людям трудно найти подземные кабели, потому что им нужно ходить взад и вперед, удерживая металлоискатели над всеми участками земли, которые, по их мнению, могут содержать провода или трубы.
С подземным кабельным локатором, таким как Noyafa NF-826 Professional Underground Cable / Wire / Pipe Locator, в этом нет необходимости. Все, что вам нужно сделать, это сканировать область с помощью вашего устройства, пока вы не найдете то, что ищете! Вам не нужно тратить время на копание ям, а значит, вы не повредите никакие подземные коммуникации во время строительства.
Широкий ассортимент, подходящий для любых обстоятельств.
Используйте одну сторону локатора там, где меньше помех (например, вокруг участков с высокой травой), а другую сторону — там, где помех больше (например, внутри зданий).
И в отличие от других устройств, которые требуют постоянного движения, для этого требуется лишь минимальное движение, чтобы определить наличие каких-либо кабелей.
Зачем использовать георадар для картирования расположения труб напольного отопления?
Георадар (георадар) — это технология, которую можно использовать для обнаружения и определения местоположения труб внутрипольного отопления. Работа георадара заключается в отправке электромагнитных волн, которые проникают в землю и отражаются обратно при попадании на объект. Затем волны обнаруживаются приемником, который создает карту подземных объектов.
Георадар — это точный и неразрушающий метод определения местоположения труб напольного отопления, что важно для предотвращения повреждения труб во время строительных или ремонтных работ. Его также можно использовать для обнаружения утечек в трубах, что может сэкономить деньги на счетах за электроэнергию.
Например, если в системе обогрева пола в вашем доме есть утечка, вы увидите повышение температуры поверхности. Если вы заметили, что это происходит, используйте георадар, чтобы точно определить место утечки, и вызовите местного сантехника, пока ситуация не ухудшилась.
Георадарная съемка проводится для определения расположения трубопроводов под полом.
Георадарная съемка — лучший способ обнаружить и определить местонахождение труб напольного отопления. Он использует радиоволны для проникновения в землю и создания карты подземных особенностей. Сначала оператор георадара отметит область, которую необходимо обследовать. Затем они просканируют местность с помощью георадара в поисках любых аномалий, которые могут указывать на наличие труб.
Наконец, они интерпретируют данные для создания карты подземных объектов. Например, если труба была обнаружена с одной стороны помещения, но не с другой, то можно предположить, что между этими двумя точками, вероятно, находится источник тепла.
Кроме того, если аномалия была обнаружена в помещении, но поблизости нет радиаторов или котлов, возможно, аномалия связана с трубой теплого пола.
Нанесение на карту расположения труб напольного отопления
Если вы планируете добавить в свой дом систему напольного отопления, перед началом работы вам необходимо нанести на карту расположение труб. Это поможет вам избежать повреждения труб и обеспечить их равномерное распределение по пространству.
Существует несколько различных способов обнаружения и локализации трубопроводов теплого пола. Во-первых, используйте искатель шипов. Во-вторых, используйте металлоискатель. Наконец, вы также можете просто искать явные признаки труб отопления, такие как фальшпол или теплые пятна на полу.
После того, как вы нашли трубы отопления, вам нужно будет отметить их расположение на карте или чертеже вашего дома. Затем измерьте расстояние между ними, чтобы обеспечить достаточно места для каждой трубы, не перекрывая и не касаясь друг друга.
Вы всегда должны оставлять не менее четырех дюймов между каждой трубой, чтобы воздух мог свободно циркулировать вокруг них.
Расположение труб напольного отопления нанесено на карту с помощью георадарной съемки
Георадарная съемка может предоставить точную карту расположения труб напольного отопления. Это полезная информация для различных целей, таких как техническое обслуживание, ремонт или новое строительство. Для начала просто обозначьте границы области, которую вы хотите обследовать. Затем с помощью георадара отсканируйте область в виде сетки.
Результаты будут отображены на экране или компьютере с указанием расположения всех труб напольного отопления в этом районе. Для обеспечения точности лучше всего, если в сканируемой области нет людей или электрических кабелей.
При необходимости рассмотрите возможность выполнения двух сканирований на разной высоте, чтобы точно захватить все трубопроводы. Например, одно сканирование можно выполнить с уровня земли, а другое — с шести дюймов над уровнем земли.
Данные, собранные в результате этих двух сканирований, затем можно объединить, чтобы показать расположение труб на обеих высотах.
Остерегайтесь линий электропередач, которые могут появиться в вашей коллекции данных. Важно не касаться линий электропередач своим оборудованием во время съемки, потому что они могут содержать электричество высокого напряжения, которое может нанести вред вам или вашему оборудованию.
Георадарная съемка наиболее эффективна при проведении на открытом воздухе (с доступом к естественному освещению) и при сканировании участков с небольшим растительным покровом, зданий или других препятствий — это обеспечивает четкие показания без помех от источников помех.
Использование трубы PEX для систем лучистого отопления
Водяное лучистое отопление пола использует нагретую воду, протекающую по трубам или трубам под полом. Затем нагретая поверхность работает как радиатор, обогревая комнату, все предметы и людей в ней. Фото предоставлено: REHAU
Со времен Римской империи для обогрева зданий использовались лучистые системы.
Один из недавних современных примеров касается Фрэнка Ллойда Райта, который в 1930-х годах внедрил в свои конструкции водяное лучистое тепло. С появлением в 1960-х годах передовых материалов, в частности PEX или сшитого полиэтилена, этот удобный, эффективный и действенный источник тепла стал чрезвычайно надежным, долговечным, безопасным и легкодоступным.
Труба PEX уже широко используется в Европе для теплых полов. В Северной Америке трубы быстро набирают популярность для различных сантехнических применений, в том числе для теплового излучения.
Как работает лучистое отопление?
Нагретые поверхности излучают энергию, которая поглощается другими предметами в помещении. Эти другие объекты, в свою очередь, излучают энергию другим, более холодным объектам. Эта разница температур является движущей силой радиационного теплообмена.Водяное лучистое отопление пола использует нагретую воду, протекающую по трубам или трубам под полом. Затем нагретая поверхность работает как радиатор, обогревая комнату, все предметы и людей в ней.
Этот тип отопления может обеспечить более высокий комфорт и эффективность по сравнению с традиционным конвекционным отоплением. Профиль нагрева гораздо более равномерный, что означает меньшее количество холодных/горячих точек (Рисунок 1, следующая страница).
Традиционные системы трубопроводов были жесткими, и с ними было трудно работать из-за их веса и необходимости использования фитингов на каждом шагу. Им часто требуется открытое пламя для создания соединительных систем для лучистого отопления. Эти традиционные материалы также могут быть трудными для резки и / или требуют специального оборудования, а их сборка может потребовать значительного количества времени и опыта по сравнению с системами трубопроводов PEX, которые можно собрать в наборах для домашнего использования.
Рис. 1. Традиционное v-распределение лучистого тепла. Лучистое тепло удерживает тепло на уровне тела, в то время как тепло уходит к потолку с помощью систем принудительной вентиляции.
Таким образом, неудивительно, что трубы PEX приобретают все большую популярность в системах лучистого отопления.
Помимо простоты обращения, PEX популярен, потому что:
- Он может нагревать все в комнате постоянным и равномерным теплом.
- Может быть проще в установке, чем другие материалы.
- Экономичен, снижает эксплуатационные расходы.
- Гидравлические системы тихие и чистые — нет шумных вентиляторов или сухого продувочного воздуха, распространяющего пыль, аллергены или запахи по всему помещению.
- Обеспечивает управление зонами. С помощью простого добавления термостатов пользователи могут настроить пространство в соответствии с конкретными потребностями для конкретной комнаты или времени суток . Системы труб PEX
- не видны, то есть нет громоздких приборов, регистров или вентиляционных каналов.
Дом Кейта Петерсона является одним из первых домов в Соединенных Штатах, получивших Знак качества Freedom Seal of Approval™ — поддерживаемую отраслью программу сертификации, ориентированную на потребителя, для оценки домов, которые считаются более здоровыми, экологически чистыми и суперэнергоэффективными.
Минимальные стандарты энергоэффективности Freedom Seal основаны на программном обеспечении Residential Energy Model (REM) для требований Energy Star® Home Агентства по охране окружающей среды США.
Факты и цифры о трубах PEX
PEX характеризуется трехмерной молекулярной связью, образующейся в структуре пластика до или после процесса экструзии. Посредством химических/физических реакций производители структурно модифицируют полиэтиленовые цепи, значительно улучшая такие свойства, как тепловая деформация, химическая стойкость, устойчивость к истиранию и растрескиванию под напряжением. Полученная труба обладает большей ударной вязкостью и прочностью на растяжение, улучшенным сопротивлением ползучести, уменьшенной усадкой и очень хорошо работает при высоких температурах и давлениях.Рис. 2 Система отопления с замкнутым и разомкнутым контуром
Институт пластмассовых труб (PPI) TR-4, Гидростатические расчетные основы (HDB), расчетные основы прочности (SDB), расчетные основы давления (PDB) и минимально необходимая прочность (MRS) В рейтингах термопластичных материалов для трубопроводов или труб перечислены материалы PEX для различных рабочих температур и максимальных нагрузок.
Некоторые из них можно использовать непрерывно при рабочих температурах до 93 C (200 F).
Стандарты для систем труб PEX
Большинство труб PEX изготавливается в соответствии со стандартами ASTM International F 876, Стандартными техническими условиями для труб из сшитого полиэтилена (PEX), ASTM F 877, Стандартными техническими условиями для пластиковых систем подачи горячей и холодной воды из сшитого полиэтилена (PEX) и канадскими стандартами. Ассоциация (CSA) B137, Справочник по напорным трубопроводам из термопластов (см. B137.5). Все стандарты распространяются только на наружные трубки CTS с контролируемым диаметром диаметром от 3 до 51 мм (от 0,13 до 2 дюймов), SDR 9, и рабочие температуры до 82 C (180 F).Три метода для Сшивание полиэтилена
Облучение
Обработка после экструзии начинается с экструзии полиэтиленовых трубок на обычном оборудовании. Затем эта трубка подвергается низкоуровневому излучению, чтобы активировать молекулы и заставить их связываться со своими соседями.(Изначальным методом было гамма-излучение, но теперь преобладает электронно-лучевое излучение.)
Engel (пероксидный процесс)
Этот процесс смешивает пероксид с полиэтиленом высокой плотности и подает смесь в экструдер под высоким давлением. Матрица нагревается до высокой температуры, при которой происходит сшивание из-за химической реакции между ними.Sioplas (силановый) процесс
Предэкструзионная обработка заключается в прививке сшивающего агента, такого как силан и катализатор, к полиэтиленовой цепи. Во время экструзии высокая температура и влага активируют этот агент, создавая свободные радикалы, которые связываются с другими близлежащими полиэтиленовыми цепями. Хотя эта реакция инициируется во время экструзии, основная активность сшивания происходит при повышенных температурах, когда трубку помещают в сауну или погружают в воду после завершения экструзии.Труба PEX может быть изготовлена с кислородным барьером EVOH (полиэтиленвиниловый спирт) или без него в качестве промежуточного/внешнего слоя.
Этот барьер иногда требуется для минимизации переноса кислорода в систему отопления с замкнутым контуром, защищая котлы и другие аксессуары.
Фитинги и соединения
Для соединения труб PEX был разработан ряд механических соединений, включая компрессионные, развальцовочные и обжимные кольца. (Их можно использовать, потому что эффекты сшивания PEX устраняют проблемы ползучести, текучести на холоде и трещин под напряжением.) Трубы PEX доступны различной длины, поэтому, как правило, не требуется никаких фитингов для непрерывного контура между подающим и возвратным коллекторами. . Это преимущество выражается в сокращении времени и стоимости установки.Монтаж трубопровода лучистого отопления
Трубы PEX для систем лучистого отопления можно устанавливать в новом строительстве или модернизировать в существующих конструкциях. Труба обычно устанавливается в полу, но трубы также могут быть установлены в стенах и потолках. Конструкция системы во многом зависит от конструкции и требуемого количества тепла.Обученный и сертифицированный установщик может обеспечить оптимальную работу системы и ожидаемую экономию средств. Источником горячей воды для лучистого отопления, как правило, является отдельный котел, разработанный специально для этой работы. В редких случаях бытовая система горячего водоснабжения используется для обогрева небольших помещений, например, ванной комнаты.
Если у вас есть продукт, изготовленный из всех возобновляемых материалов, но срок службы которого составляет всего шесть лет, то он, очевидно, не очень устойчив», — говорит Кит Петерсон, старший научный сотрудник Тихоокеанской северо-западной национальной лаборатории Министерства энергетики США. «Долговечность — важный фактор, повлиявший на строительство этого дома».
«PEX делает сияние практичным. Он не подвержен коррозии, как некоторые традиционные материалы для трубопроводов. PEX может быть менее дорогим и его легче размещать в виде петель из-за его гибкости.
— Гэри Раньян, менеджер по разработке продукции ZurnВ большинстве жилых помещений используются трубы диаметром 13 мм (0,5 дюйма), в то время как в коммерческих системах и системах снеготаяния используются трубы диаметром 19 мм (0,75 дюйма).
Подающая и обратная линии обычно имеют диаметр от 19 до 25 мм (от 0,75 до 1 дюйма). Вода в различные зоны подается из магистрали в коллекторную систему, контролирующую отдельные зоны. Таким образом, большее или меньшее количество тепла может быть направлено в определенные области. Трубка PEX укладывается непрерывными петлями на расстоянии, определяемом проектировщиком.
Поступающая вода является самой теплой, поэтому она направляется в первую очередь в места с повышенными потерями тепла. По мере того как вода циркулирует по зоне, она охлаждается, поэтому последний участок трубы перед выходом располагается в зонах с меньшими потерями тепла. Например, большинство систем предназначены для запуска первой и самой теплой части контура возле наружных стен и дверей, где потери тепла преобладают. Затем петля заканчивается в середине комнаты (обычно в самой теплой части).
Требуемый погонный фут трубы зависит от многих факторов. Но, как правило, жилая система часто использует около полуметра (от 1 фута до 2 футов) труб на квадратный фут площади пола для нормальных требований к отоплению.
Для зон с высокими потерями тепла количество трубок может быть увеличено примерно до 1 м (от 2 до 4 футов) трубок на квадратный фут площади пола.
Трубу PEX можно установить в пол несколькими способами. В случае нового строительства трубу можно прикрепить к армирующей проволочной сетке или стальной арматуре. Это делается через каждый метр или около того (от 3 до 4 футов) или по мере необходимости с использованием пластиковых или мягких металлических стяжек, с заливкой сверху бетоном или раствором. Для подвесного пола трубку можно прикрепить непосредственно к деревянному основанию с помощью пластиковых хомутов или специальных скоб
При необходимости трубку можно также установить на нижнюю сторону подвесного пола. После укладки и закрепления петель систему следует испытать на 689кПа (100 фунтов на кв. дюйм), чтобы убедиться, что трубка не была повреждена во время установки (т. е. соединение с коллекторами было правильно собрано).
Заключение
Простые в установке и экономичные трубы PEX обеспечивают постоянный и равномерный нагрев.Легко понять, почему системы лучистого отопления, скорее всего, приобретут популярность в ближайшие годы. Отказ от принудительного обогрева помещения может помочь избавиться от большого количества вредной для здоровья пыли и аллергенов. Строители жилья во времена Римской империи знали, что делали
10 ошибок, допущенных при монтаже системы теплого пола
Слишком высокая или слишком низкая температура в помещении, протечки, треснувшая плитка – это лишь некоторые возможные последствия разного рода ошибок, допущенных при планировании или монтаже системы теплого пола. Неисправность теплого пола, как правило, является результатом небрежной установки или принятия неправильных решений. Сегодня мы рассмотрим 10 распространенных ошибок при монтаже системы теплого пола.
1. Отсутствие соответствующей документации
Отсутствие надлежащего проектирования при установке любой системы отопления может иметь катастрофические последствия. В случае напольного отопления расположение и форма труб отопления должны соответствовать параметрам подачи воды в систему отопления, толщине стяжки, типу напольного покрытия и потребности в тепле.
Отсутствие достоверной документации ведет не только к удорожанию обслуживания, но и к проблемам в случае выхода из строя системы отопления. Важно задокументировать фактическое расположение труб отопления на плане помещения, особенно в зоне между комнатами, под окнами и у стен. Зная фактические размеры петель, мы можем избежать их случайного повреждения при установке порогов или других элементов, требующих сверления отверстий в полу.
2. Неправильный порядок монтажных работ
Система теплого пола должна быть установлена в правильном порядке. Начинать его следует после прокладки других систем, иначе могут быть повреждены трубы отопления и другие элементы системы отопления. Коллекторные шкафы и коллекторы должны быть установлены до укладки труб. Распределительную коробку теплого пола следует устанавливать как можно ближе к системе теплого пола, а не в удаленной котельной. Стоит помнить, что невозможно установить всю систему теплых полов, когда дом находится на стадии открытой оболочки без окон и дверей.
Эти элементы необходимы для предотвращения сквозняков при схватывании стяжки. Благодаря этому мы можем предотвратить чрезмерное высыхание поверхности стяжки.
3. Неправильно подготовленный грунт
Некоторые проблемы могут возникнуть и из-за некачественно выполненных строительных работ. Перед монтажом системы теплого пола необходимо правильно подготовить пол. Какие самые распространенные ошибки приводят к неприятным последствиям? Ниже перечислены три наиболее серьезных из них, касающихся подготовки пола.
На неровные поверхности нельзя укладывать дополнительные слои системы напольного отопления, такие как теплоизоляция, трубы отопления и бетонная стяжка. Небрежная подготовка основания, пропуск этапа выравнивания и очистки означает, что теплоизоляционные плиты будут плохо сцепляться и не будут обеспечивать устойчивую опору для стяжки, что может привести к растрескиванию. В местах, где стяжка трескается, есть риск повреждения труб отопления.
Кроме того, неровный грунт требует разной толщины стяжки на полу. Именно поэтому так важно выровнять поверхность перед укладкой утеплителя.
4. Неправильное соединение труб в петлях
Трубы отопления образуют так называемый отопительный контур, длина которого не должна превышать 100 м в зависимости от диаметра используемых труб. Поэтому при монтажных работах следите за тем, чтобы установщик не делал более длинных отопительных петель. Также стоит помнить, что каждая петля должна состоять из одного непрерывного отрезка трубы. Соединения допускаются при повреждении насоса и с использованием специальных ремонтных муфт, которые можно забетонировать. Во избежание проблем поэтому необходимо выбирать трубы таким образом, чтобы избежать соединений в местах, которые будут покрыты стяжкой. Такие соединения являются наиболее уязвимыми местами, так как там легко скапливается грязь, что приводит к дефектам. Несоблюдение инструкций приведет к увеличению гидравлического сопротивления, что приведет к недостаточному прогреву определенных участков пола.
5. Неправильное крепление труб отопления к полу
Трубы отопления, по которым будет проходить вода, должны быть прочно прикреплены к земле. Сначала на слой полистирола следует уложить специальную трубопозиционирующую пленку с анкерной сеткой. Далее трубы крепятся к пленке с помощью зажимов, входящих в комплект системы теплого пола. Если трубы не закреплены должным образом, они могут отсоединиться от земли во время заливки стяжки на грунт. Кроме того, если в систему входят медные компоненты, трубы нельзя укладывать прямо на бетон, так как они могут подвергнуться коррозии. Медные трубы должны быть защищены дополнительным слоем пластика. Альтернативой является использование труб из различных материалов, таких как пластиковые или многослойные трубы. Стоит выбирать качественные изделия, исключающие риск повреждения.
6. Отсутствие надлежащих компенсационных швов
Пол, в который заложены трубы отопления, требует наличия надлежащих компенсационных швов.
Поверхность нагрева расширяется за счет тепла от труб, поэтому необходимо делать компенсаторы. Если помещение большое или имеет необычную форму, необходимо предусмотреть дополнительные компенсационные швы в стяжке. Отсутствие таких зазоров или выполнение их только в напольном покрытии, а не через стяжку, может привести к появлению царапин и трещин. Важно расположить трубы отопления таким образом, чтобы компенсаторы не пересекали их.
7. Небрежно нанесенная стяжка
Одним из последних этапов монтажа системы теплого пола является укладка труб отопления в стяжку. На этом этапе рекомендуется контролировать работу людей, заливающих бетон, чтобы не повредить трубы отопления и не закрыть зазоры или компенсационные швы. Укладывать напольное покрытие можно только после того, как стяжка хорошо высохнет и достигнет оптимальных параметров. Для того, чтобы бетон хорошо схватился, необходимо предотвратить чрезмерное высыхание поверхности. Примерно через 21 день нужно предварительно прогреть стяжку, чтобы удалить оставшуюся влагу.
8. Выбор неподходящего напольного покрытия
К сожалению, не каждый материал подходит для покрытия пола, если мы решили установить систему теплого пола. Поэтому вопрос о том, какой материал будет лучшим, является одним из ключевых, когда речь идет об устройстве водяных теплых полов. Тип напольного покрытия определяет эффективность обогрева. Например, переход с керамической плитки на напольные панели снизит эффективность обогрева в два раза, что, в свою очередь, приведет к проблемам с поддержанием заданной температуры при низкой температуре наружного воздуха. Распространенным решением в этом случае является повышение температуры подачи, что не является хорошим решением, поскольку может повредить систему отопления, а также само напольное покрытие. Типы материалов, используемых при монтаже системы теплого пола, показаны на рисунке ниже.
9. Отсутствие испытания давлением или его неправильное проведение
Перед укладкой стяжки необходимо заполнить систему водой, чтобы проверить, не упало ли чрезмерно давление в системе через несколько часов или даже суток.
На этом этапе легче обнаружить и устранить протечки, чем после заливки труб бетоном. Опрессовку следует проводить, когда все отопительные контуры заполнены водой. Иногда монтажники вообще отказываются от этого занятия или заливают трубы воздухом вместо воды. Неправильное проведение опрессовки может иметь серьезные последствия. Перед укладкой стяжки необходимо убедиться в отсутствии протечек. В случае необнаруженной утечки система может быть серьезно повреждена, а ремонт будет сложным и дорогостоящим.
10. Отсутствие регуляторов теплого пола
При установке системы теплого пола ошибочно ограничиваться простейшими решениями и отказываться от использования регуляторов для управления теплым полом. Пренебрежение регулировкой теплого пола приводит к значительным потерям энергии, что является следствием высокой тепловой инерции системы. Наши современные регуляторы теплого пола серий 5, 7 или 8 позволят вам воспользоваться преимуществами установки этого вида отопления в вашем доме, а также разумно управлять своим домашним бюджетом.
Читайте также: Балансировка системы теплого пола как способ добиться большего теплового комфорта и снизить счета за отопление.
Дорогостоящие ошибки при установке системы теплого пола.
Установка теплых полов – идеальное решение для тех, кто любит комфорт и удобство. Однако стоит помнить, что только хорошо спроектированная и хорошо сделанная система обеспечит ожидаемые результаты. Ошибки, допущенные при укладке системы теплого пола, сказываются на частоте отказов и надежности всей системы. Выбрав проверенные решения, грамотных подрядчиков и надежных производителей, вы сможете наслаждаться теплым полом долгие годы.
шаг монтажа, правильное крепление, секреты монтажа
Производительность водяного теплого пола зависит от схемы и шага укладки труб. Поэтому мало просто купить комплектующие для устройства системы, нужно еще и рассчитать теплоотдачу, выбрать оптимальный вариант расположения колец или поворотов трубопровода.
Согласитесь, никого не привлекает перспектива вложить деньги и не получить запланированного эффекта. Все о конструкции теплого пола и схемах, по которым укладываются трубы теплого пола, вы узнаете из представленной нами статьи.
Ознакомление с проверенной и систематизированной нами информацией поможет устроить безукоризненно работающий теплый пол. Основанием для предлагаемой нами информации являются требования строительных нормативных документов.
Мы подробно описали принцип работы контуров теплого пола, описали варианты устройства и технологии их реализации. Наглядно подтверждают представленные данные и облегчают восприятие процесса информативные фото и видеогиды.
Содержание статьи:
- Система теплого пола
- Роль узла коллектора
- Схема подключения коллектора
- Правила расчета длины труб
- Нюансы выбора оптимального шага Схемы раскладки 9004 водяной контур
- Основные способы монтажа труб
- №1: Укладка на профильные теплоизоляционные плиты
- №2: Устройство модульных и реечных панелей
- #3: Монтаж трубопровода через стяжку
- Выводы и полезное видео по теме
Система теплого пола
Отличительной особенностью теплых полов является то, что они не имеют наружных отопительных конструкций, а сама система аккумулирует и излучает выделяющееся тепло.
При правильном распределении тепла по поверхности напольного покрытия можно сэкономить на расходе теплоносителя от 30% и более.
Система теплого пола может быть представлена одной из разновидностей: водяной, электрической, пленочной, стержневой или электрической. Последний считается новшеством, но благодаря обширному ряду преимуществ уже успел завоевать массу поклонников
Для рационального использования системы теплого пола рассмотрим дополнительные способы, помогающие сэкономить:
- Длина жидкостного контура не превышает 70 м. При выборе оптимального шага укладки труб теплоноситель транспортируется практически без потерь.
- Смешивание горячих и холодных потоков. Использование воды с обратки дает возможность меньше расходовать электроэнергию на котел.
- Составление детальной схемы контура с точным расчетом шага. Предварительное распределение позиций мебели позволит сэкономить на расходных материалах, а соответственно и на самой схеме.
- При максимальном нагреве системы снизить температуру на 20°С. Данное действие поможет сэкономить 13% теплоносителя.
Для получения наилучшего результата необходимо строго соблюдать технологию монтажа. Нагревательный механизм такой системы состоит из нескольких слоев, каждый из которых выполняет свою функцию.
Устройство системы отопления с использованием теплых полов выполняется поэтапно. Работа над каждым из них займет определенное время, например, после заливки к последующим работам можно будет приступить только через 2-4 недели
Качественный обогрев помещения путем укладки жидкого теплого пола организуется в несколько этапов:
- Гидроизоляция . Этот слой исключает появление продуктов, образовавшихся в результате конденсата. В качестве подложки может применяться даже полиэтиленовая пленка.
- Теплоизоляция . Основная задача – исключить утечку тепла в нижнюю часть. В большинстве случаев используется утеплитель листового типа.
Толщину следует подбирать исходя из условий помещения – есть ли в доме подвал или подвал. Чем холоднее климатические условия, тем толще теплоизоляция.
- Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению теплового потока вверх. Укладка этого материала позволяет сэкономить до 5% на расходе теплоносителя.
- Установка трубы . Основное устройство всего механизма. По трубам течет нагретая жидкость. Если правильно подобрать шаг между витками труб при укладке теплого пола – это даст возможность эффективно отапливать с наименьшими затратами тепла.
- Стяжка . При условии, что все предыдущие слои укладывались на ровную поверхность, толщина стяжки будет минимальной – 3,5 см. Часто применяют заливку из обычной цементно-песчаной смеси толщиной 50 мм. Теплопроводность такого материала составляет 0,4 Вт/(м*К).
- Напольное покрытие . Наливной пол допускает укладку любого материала.
Тем не менее, лучшими характеристиками, а именно теплопроводностью и максимальным КПД, обладает керамическая плитка.
Технология монтажа предполагает первоначальную компоновку коллектора в сборе. Только после этого можно приступать к укладке отдельных слоев системы.
Роль коллекторного узла
Не все знают, что теплый пол с водяным контуром может нормально функционировать без коллектора. Но, как это выглядит на практике, знают еще меньше.
Производители рекомендуют использовать трубы длиной не более 70 м. Если змеевики расположить с максимальным шагом шага, то этой длины хватит всего на 7 м2, что обеспечит размещение трех контуров в помещении средней площадью
Однако в большинстве случаев система «теплый пол» устанавливается в нескольких помещениях. В этом случае без коллекторного узла невозможно обеспечить равномерное распределение теплоносителя.
Монтаж теплых полов без коллектора имеет ряд недостатков: теплоноситель может подаваться только с той же температурой, что и в общей системе отопления, невозможен автоматический выпуск воздуха, то же самое касается регулирования давления.
Схема подключения коллектора
Выбор готовой модели механического или автоматического коллектора зависит от особенностей системы отопления.
Первый тип модуля управления рекомендуется для теплых полов без радиатора, второй можно использовать во всех остальных случаях.
Коллекторные группы Valtec наиболее популярны. Производитель дает 7 лет гарантии на выпускаемую продукцию. Схема установки коллектора жидкостного контура уже входит в комплектацию готового смесительного узла
По схеме исполнение для теплых полов выглядит следующим образом:
- Установка каркаса. В качестве места крепления коллектора можно выбрать: подготовленную нишу в стене или коллекторный шкаф. Также возможен монтаж непосредственно на стену. Однако расположение должно быть строго горизонтальным.
- Подключение к котлу. Подающая труба расположена внизу, обратная труба вверху. Шаровые краны должны быть установлены перед рамой.
За ними следует насосная группа.
- Установка обратного клапана с ограничителем температуры. После него монтируется коллектор.
- Испытание гидравлической системы. Проверьте, подключив к насосу, который помогает создать давление в системе отопления.
В смесительном узле одним из обязательных элементов является двух- или трехходовой клапан. Это устройство смешивает потоки воды разной температуры и перераспределяет траекторию их движения.
На обоих трубопроводах, обратном и подающем, подсоединенных к коллекторной установке, запорная арматура и арматура предназначены для уравновешивания объема теплоносителя, а также для перекрытия любого из контуров
Если для управления термостатами коллектора используются сервоприводы, то в комплектацию смесительного узла входит байпас и байпасный клапан.
Правила расчета длины труб
Рассчитать метраж элементов для сборки теплых полов можно после составления схемы всей системы.
При расчете учитываются следующие нюансы:
- В местах мебели, габаритного напольного оборудования, бытовой техники трубы не проложены.
- Длина контуров с разными размерами поперечного сечения должна соответствовать следующим параметрам: при 16 мм не должна превышать 70 м, 20 мм – не более 120 м. Расположение каждого контура соответствует площади 15 м 2 . Если не придерживаться таких рекомендаций, в теплосети давление будет низким.
- Расхождение длин линий не более 15 м. Для большого помещения делают несколько ответвлений отопления.
- При условии использования оптимальный шаг труб 15 см. Если дом находится в районе с суровыми климатическими условиями, где температура опускается ниже -15°С, расстояние следует уменьшить до 10 см.
- Если выбран вариант укладки с шагом 15 см, то затраты материала составляют 6,7 м на 1 м 2 . Укладка труб с зазором 10 см – 10 м на 1 м 2 .
Теплый пол можно оборудовать только сплошной трубой. В зависимости от счетчика, несколько или один отсек с . Затем производят его деление на нужное количество строк.
При прокладке труб необходимо учитывать гидравлические потери, которые увеличиваются с каждым последующим поворотом. Считается, что цепи, превышающие 70 м, не должны использоваться.
Работы по устройству теплых водяных полов всегда начинают с самой холодной стороны помещения. Вопрос выбора оптимального маршрута теплоносителя очень важен – ближе к концу контура температура воды снижается.
Нюансы выбора оптимального шага
От правильного выбора шага между укладываемыми трубами теплых полов зависит степень эффективности и стоимость всего контура.
Однако его расчет зависит от многих факторов. Стандартное расстояние между контурами 100-200 мм.
Возможен также переменный или постоянный шаг:
- При отопительной нагрузке менее 50 Вт на 1 м 2 шаг контура будет постоянным и равным 200 мм.
- С повышенной тепловой нагрузкой 80 Вт на 1 м 2 и более расстояние составит 150 мм.
- В остальных случаях необходимо применять переменный шаг. Например, по периметру одной или двух наружных стен прокладка водяного контура будет с наименьшим шагом в 100 мм. Двигаясь к центру помещения, зазоры будут постепенно увеличиваться до 200 мм.
На практике, если планируется экономичный обогрев пола, используется шаг 150 мм. Этот показатель является оптимальным практически в любых условиях.
Если теплопотери здания превышают теплоотдачу, следует подумать о его эффективном утеплении – в этом случае уменьшение шага не решит проблему.
Подробный алгоритм расчета труб для теплого пола описан в .
Схемы раскладки водяного контура
Схематично укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:
- змеевик;
- двойная спираль
- улитка.
Катушка . Способ укладки такого контура самый простой и выполняется петлями. Такой вариант будет оптимален для помещения, разделенного на разные зоны, для которых будет удобно использовать разные температурные режимы.
Установка первого шлейфа осуществляется по периметру помещения, затем внутрь пускают одиночную змейку. Таким образом, в одной половине помещения будет циркулировать наиболее нагретый теплоноситель, в другой – остывший, соответственно и температура будет разной.
Витки змеевика можно расположить ровно, но сгибы водяных контуров в этом случае будут иметь сильные заломы.
Змеевидный способ укладки труб идеален для помещений с незначительными потерями тепла. Их используют не только для квартир и частных домов, но и для промышленных объектов, где есть потребность в отоплении круглый год
Двойная катушка . В этом случае контуры подачи и обратки располагаются рядом друг с другом по всему помещению.
Угловая катушка . Применяется исключительно для угловых комнат, где есть две внешние стены.
К преимуществам змеевидной формы относится простота компоновки и монтажа. Недостатки: перепады температур в одном помещении, изгибы труб довольно резкие, поэтому нельзя использовать малый шаг – это может привести к разрыву трубы.
При прокладке контура в краевых зонах помещения (участок пола, где расположены наружные стены, окна, двери) шаг должен быть меньшим по сравнению с другими поворотами – 100-150 мм
Улитка . При таком расположении трубы подачи и обратки монтируются по всему помещению. Их располагают параллельно друг другу и устанавливают, начиная от периметра стен и продвигаясь к центру помещения.
Линия снабжения посреди комнаты заканчивается петлей. Затем параллельно ему устанавливается обратка, которая прокладывается из центра помещения и по его периметру, двигаясь к коллектору.
Наличие в помещении наружной стены может стать причиной двойной прокладки вдоль нее труб.
В связи с чередованием двух линий при прокладке улитковым способом колебания температуры в подающей и обратной линиях могут составлять до 10°С
К преимуществам данного способа относятся: равномерный прогрев помещения, за счет плавного изгибов, система имеет небольшое гидравлическое сопротивление, а экономия расходных материалов может достигать 15% по сравнению со змеевиковым методом. Однако минусы тоже присутствуют – сложная конструкция и установка.
Основные способы монтажа труб
Для обустройства теплого пола всего два – напольный и бетонный. В первом способе для основания используются готовые материалы: утеплитель-пенопласт и панели модульного или реечного типа. Здесь нет мокрых работ, требующих длительного времени высыхания, поэтому укладка выполняется быстро.
При использовании второго варианта теплосеть замурована стяжкой. В зависимости от толщины бетона рассчитывается время до полного высыхания. На укрепление дается выдержка 28 дней и только после этого разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово затратный способ.
№1: Укладка на профильные теплоизоляционные плиты
Устройство системы теплого пола этим способом является самым простым. В качестве основы здесь используются маты полистирольного утеплителя.
Стандартные параметры таких плит 30*100*3 см. Имеют пазы и невысокие столбики, на которые укладывается отделочный материал.
Полистирольные маты не гигроскопичны, поэтому под воздействием влаги не теряют своих первоначальных характеристик. Несмотря на то, что этот материал относится к полимерам, в его составе нет вредных компонентов.
В этом случае заливка бетонной стяжки необязательна. Если для пола будет использоваться плитка или линолеум, то изначально на основание будут укладывать листы гипса. Толщина таких плит должна быть не менее 2 см.
№2: Устройство модульных и реечных панелей
В большинстве случаев такие панели используются в домах, построенных из дерева. Крепление труб для обустройства теплого пола осуществляется по черновому принципу.
Модульная система комплектуется панелями ДСП толщиной 2,2 см, на которые укладываются теплотрассы. Эти модули оснащены каналами для размещения алюминиевых крепежных пластин. При таком способе укладки слой утеплителя будет располагаться в деревянном полу.
Все полоски располагаются на расстоянии 2 см. Исходя из применяемого шага между трубами, используются планки соответствующей длины (15-30 см) и ширины (13-28 см).
Для снижения теплопотерь на пластинах установлены задвижки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска обходятся без них.
Укладка модульного пола осуществляется сборными элементами, представляющими собой древесностружечные плиты. Имеют пазы для крепления патрубков охлаждающей жидкости
Реечная система настила практически идентична модульной, однако в ней используются не панели, а планки шириной не менее 2,8 см.
Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками не менее 2 см. Для теплоизоляции выбирайте волокнистую или минеральную вату.
Прокладку теплопроводных линий осуществляют путем размещения труб в промежуточных отверстиях между листами ДСП на алюминиевых пластинах, снабженных пазами
Оба метода более подходят. . В остальных случаях выбирают более сложный вариант с бетонной стяжкой.
№3: Прокладка трубопровода через стяжку
Несмотря на сложность процесса, монтаж теплосети с бетонной стяжкой является наиболее популярным.
Процесс состоит из следующих шагов:
- Прежде всего подготавливается основа. Неровности чернового пола устраняются перфоратором.
- Первый слой – гидроизоляционный материал. Расстилается полосами так, чтобы края заходили друг на друга на 20-30 см. Также пленка должна заходить в основание стен на 15 см. Стыки проклеиваются строительным скотчем.
- Теплоизоляция распространяется по нему.
- Между будущей заливкой и стенами вклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки при обогреве полов.
- Укладка армирующей сетки. Он способствует увеличению прочности стяжки.
- Трубы крепятся к арматуре по выбранной схеме с помощью пластиковых затяжек.
- Проверка системы теплого пола осуществляется путем заполнения ее жидкостью и опрессовки.
- Далее устанавливаются направляющие маяки.
- Завершающий этап – заливка цементной стяжки.
Для помещений с большой площадью следует применять метод секторного деления, с ячейками не более 30 м 2 . Для каждого из них необходимо оборудовать индивидуальный контур.
Если нижний этаж отапливаемый, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. При наличии внизу неотапливаемого подвала или подвала толщина утеплителя должна быть 50–100 мм. Заливка полов с подогревом бетонно-песчаной смесью может выполняться как на армирующей сетке, так и без нее.
Если роль утеплителя выполняют пенополистирольные плиты с соединителями по контурам, то использование сетки необязательно.
При использовании стандартного теплоизоляционного материала для крепления теплопровода используется тонкая полимерная или металлическая сетка.
На нашем сайте есть цикл статей, посвященных проектированию, монтажу и подключению водяных теплых полов.
Советуем ознакомиться с:
Выводы и полезное видео по теме
Как не ошибиться с расчетом оптимального шага обустройства контура с наименьшими затратами:
