Утепление полипропиленовых труб ГВС. Характеристики и советы
Пластиковые трубы для бытовых систем горячего и холодного водоснабжения в зданиях используются в течение многих лет и стали доминирующим материалом при строительстве жилых помещений. Теплоизоляцию полипропиленовых труб ГВС необходимо выполнять сразу после монтажа, до того, как они будут «зашиты» в стены. Это уменьшит снижение температуры на участках внутренней и наружной разводки.
Согласно статистическим данным, в настоящее время, в 75% систем питьевого трубопровода в новом жилом фонде выполнено из пластиковых трубопроводных систем, и эта цифра увеличивается с каждым годом.
В каких местах нужно утеплять полипропиленовые трубыПо сравнению с металлическими трубопроводными системами пластмассовые имеют значительные преимущества, что приводит к более низкой теплопередаче между жидкостью и окружающим воздухом. Утепление полипропиленовых труб поможет избежать теплопотери и, соответственно, остывание горячей воды на 15-20%. К примеру, у вспененного полиэтилена коэффициент теплопроводности составляет 0,036 Вт/мК, а полипропиленовой – 0,027 Вт/мК. Разница очевидна – 25% тепла можно сэкономить при использовании данного материала.
Изоляции подлежат все пластиковые трубы, начиная от подвального помещения, до внутренней разводки внутри помещения. Если Вы проживаете в многоэтажном доме с техническим этажом (чердаком), то там изоляция также будет необходима.
Теплопотери в каждом помещении будут различные, так как это все зависит напрямую от температуры воздуха. В подвале понадобится максимальная изоляция. На цокольном этаже, лестничных пролетах и чердачных помещениях – утепление будет более тонким и из различных веществ.
Как выполнить теплоизоляцию полипропиленовых трубУтеплитель для труб может быть различной формы и исполнения: намотанный, приклеенный, в виде скорлупы – овальной формы и т.
д. Существует широкий спектр изоляционных материалов, облицовок и вспомогательных утеплительных соединений, доступных для использования в системах горячего водоснабжения.
Список постоянно меняется по мере разработки новых синтетических материалов или способов их нанесения. Например, последним нововведением в теплотехнике является использование антифриза в качестве теплоносителя для замкнутых систем. Рассматривать какого-либо конкретного производителя утеплителей не имеет смысла, необходимо обратить внимание на типы используемых материалов.
Изоляционные материалыНиже приведен список наиболее часто используемых материалов для утепления труб ГВС, а также описание их основных характеристик. Для получения конкретной информации по каждому типу изоляции, посетите каталог статей на нашем сайте. Все изоляционные материалы можно разделить на 5 основных типов:
- Сотовая изоляция состоит из небольших отдельных клеток, которые либо соединяются, либо герметизируются друг от друга, образуя клеточную структуру. Основой для таких утеплителей является стекло, пластмасса или каучук, а далее используются различные пенообразователи. Клеточная структура дополнительно классифицируется на 2 подтипа: как открытая клетка (ячейки соединяются) или закрытая (запечатанные друг от друга). Как правило, материалы, содержащие более 80% воздуха и являются сотовой изоляцией.
- Волокнистая изоляция – состоит из волокон различных материалов малого диаметра, среди которых задерживается большое количество воздуха. Волокна могут быть органическими или неорганическими, как правило, удерживаются вместе связующим агентом. Типичные неорганические волокна включают стекло, каменную вату, шлаковую вату и оксид алюминия. Фиброзная изоляция делится шерстяную или текстильную. Текстильная состоит из тканых и нетканых волокон и нитей. Волокна и нити бывают натуральными или синтетическими. В основном, это композитные плиты или рулоны, не удобные для обмотки труб, однако очень эффективно изолирующие, в комплекте с отражающими пленками.
- Изоляция из хлопьев состоит из мелких частиц, напоминающих по своей структуре неровные листья, которые разделяют окружающее воздушное пространство и легко формуются в определенную форму. Эти хлопья могут быть соединены вместе клеящей основой или засыпаться
в необходимые формы или чехлы без скрепляющих элементов. Вермикулит, или расширенная слюда, представляет собой чешуйчатую изоляцию. - Гранулированная изоляция состоит из небольших фракций круглой формы различного диаметра, которые содержат пустоты или являются полностью заполненными. Эти материалы иногда путают с утеплителем с открытыми ячейками, так как конечный склеенный продукт имеет схожий внешний вид с вспененными утеплителями. Силикат кальция и формованные перлитовые изоляторы считаются гранулированными материалами для утепления.
- Светоотражающая изоляция
В заключение рассмотрим один новый утеплительный состав, быстро набирающий обороты и повышая свои продажи в сфере строительных материалов. Теплоизоляционные покрытия или краски, широко применяются для использования на трубах, каналах и резервуарах. В настоящее время эти краски не были тщательно протестированы, судить о конечном эффекте пока рано. Доступная информация исходит только от производителей, без каких либо лабораторных исследований или мнений независимых экспертов.
Возможные нюансыОсновными недостатками всех утеплительных материалов для горячего водоснабжения являются:
- Высокая огнеопасность.
- Низкая температура плавления.
- Сложность монтажа.
- Хрупкость.
- Отсутствие возможности быстрого доступа для ремонта.
- Увеличение веса и необходимость установки дополнительных опор или подвесных креплений.
Съемник изоляции из трубы своими руками.
Как изготовить простой и безопасный съемник для изоляции из лезвия канцелярского ножа и куска полипропиленовый трубы.
Всем, привет.
Сегодня представляю Вашему вниманию очень простую и полезную самоделку – съемник для изоляции электрических проводов из полипропиленовой трубы с защитой рук от порезов.
Изготовление съемника очень простое, требует минимум материалов. инструментов и усилий. В работе он просто великолепен, очищает, зачищает, выручает.
Материалы для изготовления
Все что потребуется из материалов это всего лишь кусок полипропиленовый трубы и лезвие от канцелярского ножа 18 мм
Изготовление съемника
Берем кусок полипропиленовой трубы длиной около 15 см.
Прикладываем к трубе лезвие канцелярского ножа, как показано на рисунке.
Выравниваем лезвие по полосочке, если полоски нет, нужно придумать что-то для дальнейшей разметки.
Теперь необходимо разметить трубу под сверление. Для этого отмечаем карандашом метки перпендикулярно лезвия ножа или полоске на трубе.
Всего нужно отметить 6 отметок. Примерный шаг между полосками 10 мм.
Подготавливаем второй кусок точно такой же ППР трубы.
И сматываем их между собой изолентой с 2-х сторон, как показано на рисунке.
Берем набор сверл, от маленького к большему.
И начинаем сверлить отверстия между примыканиями 2-х труб по заранее выставленным меткам.
Начинаем с большого сверла.
Затем сверлим отверстия сверлами меньшего диаметра.
После того, как просверлили 6 отверстий, изоленту нужно размотать.
Получаем 2 вот таких вот заготовочки.
Берем сверла, которыми сверлили трубы в паре, и растачиваем боком сверла по меткам прорези до образования дырки в трубе.
Повторяем по аналогии сверлами более меньшими.
Теперь нужно очистить лезвием или ножом стружку с трубы, которая образовалась при расточке.
Затем зажимаем заготовку в тисках, или ключами клещами как вам будет удобнее.
И начинаем вставлять внутрь трубы лезвие от канцелярского ножа.
Оно должно с небольшим трудом.
Будьте аккуратнее и внимательнее, чтобы не порезаться.
Завершаем процесс протаскивания лезвия в трубу.
Получаем вот такое вот нехитрое приспособление.
Вид сбоку.
Вид сверху.
Использование
Можно использовать такой съемник для зачистки простых проводов по типу ПВС. Разрезаем внешнюю изоляцию на кабеле, и подготавливаем жилы для снятия изоляции.
Выбираем нужное отверстие в самодельном стриппере, и вставляем провод в паз.
Плотно прижимаем пальцем провод и потихонечку проворачиваем провод. разрезая изоляцию.
Не переборщите с силой прижатия. чтобы не срезать жилы провода.
Затем вытаскиваем провод из изоляции, палец не отпускам.
Зачистка жилы готова,
Рассмотрим экранированный кабель.
Съемником можно снять верхнюю защитную изоляция провода.
А также произвести зачистку жил:
одной,
второй,
остальных.
Вот такое вот нехитрое и полезное приспособление.
Видео по изготовлению
Также посмотрите интересный видеоролик от автора по изготовлению самоделки.
| г. Воронеж, ул. Машиностроителей, 8 | Пн. – Пт.: c 08.00 до 19.00. Сб.: с 8.00 до 18.00. Вс.: с 09.00 до 17.00. | +7 (473) 246-08-08 | |
| г. Воронеж, ул. Олеко Дундича, 1 | Пн.- Вс.: c 09.00 до 21.00. | +7 (473) 263-82-82; 263-78-04; 263-77-22 | |
| г. Воронеж, ул. Героев Стратосферы, 3 | Пн.- Cуб.: c 09.00 до 19.00. Вс.: c 09.00 до 17.00. | 249-22-22; 249-80-86 | |
| г. Воронеж, ул. Плехановская, 64 | Пн. – Cуб.: c 09.00 до 19.00. Вс.: c 09.00 до 17.00. | +7 (473) 277-40-40; 271-31-15; 271-50-10 | |
| г. Воронеж, Ленинский пр-т, 139 | Пн.- Вс.: c 09.00 до 21.00 | +7 (473) 224-30-91; +7 (473) 226-44-31; | |
| г. Воронеж, ул. Хользунова, 100 | Пн. – Cуб.: c 09.00 до 19.00. Вс.: c 09.00 до 17.00. | +7 (473) 247-25-31; 264-52-00 | |
| г. Воронеж, ул. Вл. Невского, 31 В | Пн. – Вс.: c 09.00 до 21.00. | +7 (473) 242-66-22 | |
| г. Воронеж, ул. Шишкова, 70 | Пн. – Суб.: с 09.00 до 19.00. Вс.: с 09.00 до 17.00 | +7 (473) 246-54-01 | |
| г. Воронеж, ул. Базовая, 2 | Пн. – Сб.: c 08.00 до 18.00. Вс.: с 08.00 до 16.00. | +7 (473) 247-55-60; 237-61-65; 247-52-47 | |
| г. Воронеж, Монтажный проезд, 13 | Пн. – Пт.: c 08.00 до 17.00, Суб.: c 08.00 до 15.00. Вс. – выходной. | +7 (473) 237-04-37; 275-25-23; 230-98-64 | |
| г. Лиски, ул. 40 лет Октября, 44 | Пн. – Суб.: с 08.00 до 19.00, Вс.: с 09.00 до 17. 00. | +7 (47391) 3-16-51; +7 (47391) 3-16-17; | |
| г. Липецк, ул. Ангарская, 31 Г | Пн. – Суб.: с 09.00 до 19.00, Вс.: с 09.00 до 17.00. | +7 (4742) 50-62-32 |
D114,3мм, п/п D110мм)Изоляция полипропиленовых труб с помощью Polynor
Опыт первого использования напыляемого утеплителя “Полинор” на полипропиленовых трубах!! А так же тест на ржавом металле, оцинковке и ПВХ!!
Петрович, Россия Предыдущий Следующий
Ваша конфиденциальность очень важна для нас. Мы хотим, чтобы Ваша работа в Интернете по возможности была максимально приятной и полезной, и Вы совершенно спокойно использовали широчайший спектр информации, инструментов и возможностей, которые предлагает Интернет.
Личная информация, собранная при заказе услуг (или в другой форме) на сайте, используется для подготовки услуг в соответствии с Вашими потребностями. Ваша информация не будет передана или продана третьим сторонам.
Какие данные собираются на сайте?
При добровольной отправке данных с помощью форм Вы отправляете свое имя, e-mail или номер телефона.
С какой целью собираются эти данные?
Имя используется для обращения лично к Вам, а Ваш e-mail или номер телефона для возможности вести с Вами диалог о возможности предоставления своих услуг. При этом мы не осуществляем SMS или e-mail рассылки, все предложения и акции рекламируются только на сайте.
Ваши имя, e-mail или номер телефона не передаются третьим лицам ни при каких условиях кроме случаев, связанных с исполнением требований законодательства.
Тем не менее, несмотря на то, что мы стремимся обезопасить Вашу личную информацию, Вы тоже должны принимать меры, чтобы защитить ее.
Мы настоятельно рекомендуем Вам принимать все возможные меры предосторожности во время пребывания в Интернете. Организованные нами услуги и веб-сайты предусматривают меры по защите от утечки, несанкционированного использования и изменения информации, которую мы контролируем. Несмотря на то, что мы делаем все возможное, чтобы обеспечить целостность и безопасность своей сети и систем, мы не можем гарантировать, что наши меры безопасности предотвратят незаконный доступ к этой информации хакеров сторонних организаций.
Для связи с администратором сайта по любым вопросам Вы можете написать письмо на e-mail, указанный в разделе«Контакты».
Техизоляция труб горячего и холодного водоснабжения, защита от коррозии.
Мы предлагаем лучшие технические решения для изоляции как горячих и холодных трубопроводов, проверенные временем и сотнями благодарных клиентов.
Низкий коэффициент теплопроводности. Изоляция с показателем 0,037 ÷ 0,042 снизит тепловые потери на 60-80%, обеспечит высокий уровень теплоизоляции и позволит десятки лет экономить значительные средства на энергоресурсах.
Долговечность. Чем выше срок службы, заявленный производителем, тем дольше трубопровод будет защищен от температурных, химических и механических воздействий. Современная техническая изоляция служит не менее 50 лет без потери своих эксплуатационных свойств.
Негорючесть. Для обеспечения требований пожаробезопасности и возможности беспрепятственной эвакуации в случае возникновения пожара, материалы должны быть изготовлены из негорючего сырья (класс НГ или Г1) и не выделять токсичного дыма при нагреве.
Пароизоляция. Высокое диффузное сопротивление материалов из вспененного каучука или минераловатных изделий с фольгированным слоем позволит защитить утеплители от намокания и потери теплоизоляционных свойств.
Термостойкость.
Техническая изоляция нового поколения должна выдерживать экстремальные температуры без потери эксплуатационных характеристик. Некоторые марки современных утеплителей выдерживают показатели температуры от -200 до +750°С, что обеспечивает им широкий круг применения.
100% экологическая безопасность. Техизоляция должна быть изготовлена из натурального сырья без фреона, формальдегидов и прочих токсичных добавок, опасных для человеческого организма и природы. Желательна возможность вторичной переработки изоляции, у которой вышел срок службы.
Простой и быстрый монтаж. Современные материалы в виде гибких матов и рулонов, удобных цилиндров с технологическим разрезом, листовые материалы с нанесенным клеевым слоем, а также наличие целого перечня аксессуаров позволяет повысить скорость монтажа и снизить трудоемкость.
Стабильность параметров. Техническая изоляция не должна деформироваться, проседать и давать усадку в процессе эксплуатации. Герметичная система утепления исключит вероятность образования мостиков холода и теплопотерь.
Выбор теплоизоляционного материала зависит от нескольких факторов: диаметра трубопровода, условий эксплуатации и температуры теплоносителя.
Штапельное стекловолокно. Это самый доступный по цене материал. Выпускается в удобных рулонах длиной 150-200 см. Отличается легким весом, долговечностью, биостойкостью и устойчивостью к вибрациям. Материал рекомендован для изоляции наземных коммуникаций с температурой теплоносителя не выше 180°С.
Каменная вата. Лучшее решение для изоляции высокотемпературных трубопроводов, поэтому тратиться на утепление труб водоснабжения, если Вы не располагаете лишними средствами, нет смысла. В любом случае, маты и цилиндры из базальтовой ваты будут 50 лет защищать трубы от промерзания, конденсата и тепловых потерь.
Вспененный каучук.
Термостойкий материал (-200 до +175°С), химически инертный, водостойкий надежно защищает трубы от образования конденсата, служит не менее 20 лет. Выпускается в виде полых трубок.

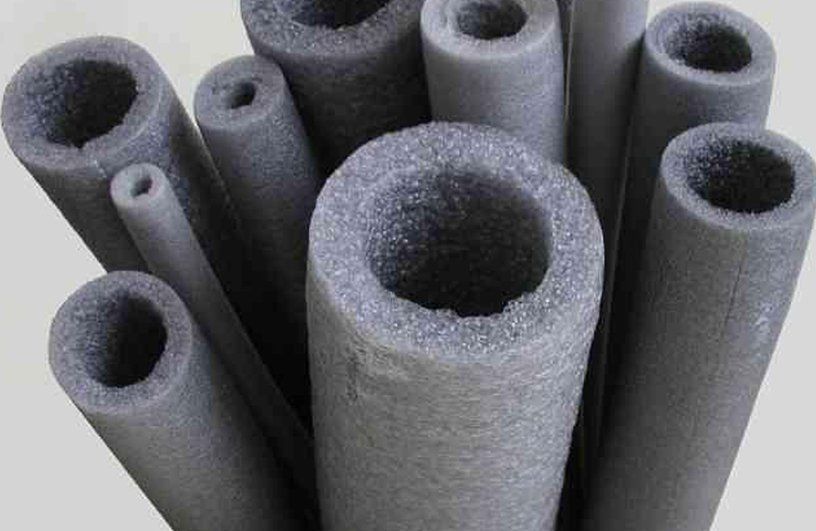

Вспененный полиэтилен. Экологически чистая трубная изоляция рассчитана на эксплуатацию в температурном диапазоне от -80°С до +95°С. Отличается длительным сроком службы до 50 лет, низкой теплопроводностью, минимальной гигроскопичностью, гибкостью и упругостью. Может использоваться для всех типов трубопроводов из металла и полимеров.
Предлагаем пошаговую видео-инструкцию по монтажу листовой изоляции марки K-Flex.
Готовы оформить заказ на нужную марку технической изоляции для холодного или горячего водоснабжения? Оформляйте заказ через простую форму на нашем сайте. Хотите получить квалифицированную консультацию специалиста и обсудить детали покупки? Набирайте номер +7 (499) 110-50-18.
Каучуковая изоляция (теплоизоляция) для труб — Аэрофлекс Красноярск — теплоизоляционные материалы, трубная теплоизоляция, листовая теплоизоляция, гидроизоляция.
В связи с ростом цен на энергоносители самым актуальным вопросом на сегодняшний день остается вопрос экономии ресурсов. Каучуковая теплоизоляция для труб обладает свойством энергоэффективности, поэтому получает все большее применение, как в бытовой, так и производственной сферах.
Какие преимущества имеет каучуковая изоляция для труб?
- Увеличение срока службы трубопроводов в 8-10 раз. Теплоизоляция из вспененного каучука обладает устойчивостью в агрессивных средах, благодаря чему обеспечивается надежная защита трубы и исключается риск образования коррозии.
- Минимизация теплопотерь на 70 %. Микропористая структура материала обеспечивает минимальную теплопроводность каучука — 0,036 Вт/(м*К). За счет этого температура в трубопроводе сохраняется на одном и том же уровне.
- Повышение эффективности энергоносителей. Материал, из которого выполняется теплоизоляционный слой, имеет отражающую поверхность. В процессе передачи воды сохраняется термоизоляция, за счет чего уменьшается нагрузка на энергоноситель.
- Защита от конденсата. Трубопровод обычно покрывается конденсатом из-за разницы между температурой поверхности трубы и внешне среды. Невысокая теплопроводность и герметичность каучука препятствуют оседанию влаги, защищая трубу от коррозии.
- Звукоизоляция. Трубопроводы, покрытые каучуковой изоляцией, работают бесшумно, так как вспененный каучук имеет микропористую структуру и обеспечивает шумоизоляцию.
- Огнестойкость. Вспененный каучук не поддерживает самостоятельное горение, а его температура воспламенения составляет +306 °С. Материал может потерять не менее 20 % массы при воздействии такой температуры, защищая тем самым легкоплавкие материалы, например, ПВХ или полипропиленовые трубы.
Материал, из которого выполняется теплоизоляционный слой, имеет отражающую поверхность. В процессе передачи воды сохраняется термоизоляция, за счет чего уменьшается нагрузка на энергоноситель.Технические особенности каучуковой изоляции
В процессе производства вспененный каучук проходит два этапа: экструдирование и вулканизация. Каучуковая изоляция, цена которой может зависеть от производителя, выпускается в рулонах и трубках.
Изоляция из синтетического каучука – это средство нового поколения, благодаря его высокофункциональным свойствам и характеристикам минимизируются потери ресурсов, увеличивается срок использования трубопроводов.
- Синтетический каучук не подвергается процессам гниения, а также образованию плесени.
- Каучук обладает влагонепроницаемостью и стойкостью к парообразованию.
- Структура каучука предполагает большое количество воздушных ячеек, обеспечивающих низкую теплопроводность материала.
- Каучук износоустойчив на протяжении всего срока эксплуатации за счет повышенного противодействия диффузионным процессам.
- Особенность конструкций теплоизоляции из каучука обеспечивает легкость и низкую стоимость монтажа. При этом работа на труднодоступных участках не требует дополнительных затрат.
- Длительные сроки эксплуатации, составляющие минимум 20 лет.
- Защищенность от возгорания и горения. На объектах, где к пожарной безопасности предъявляются высокие требования, утеплители из каучука являются незаменимым материалом. Такой материал имеет особенную структуру, которая обеспечивает способность низкого дымообразования.
- Состав каучука не содержит в себе углеводородные соединения, что соответствует европейским нормам использования. В процессе использования материала в окружающую среду не выделяются пыль и химические вещества, обладающие токсичностью и резким запахом.
Что важно знать о каучуковой теплоизоляции?
Каучуковая изоляция, купить которую можно в любом строительном магазине, имеет некоторые свойства, которые обязательно нужно изучить перед выбором этого материала. А именно:
- Для изоляции запирательной арматуры, соединительных элементов, вентиляционных коробов применяются рулоны или листы с разной толщиной слоя.
- Толщина листа из каучука 6-32 мм считается оптимальной.
- В зависимости от предполагаемого объекта изоляции вспененный каучук может иметь различную плотность в пределах 40 — 80 кг/м3, при этом общее количество ячеек будет составлять около 90%.
- Теплоизоляция из каучука обладает термостойкостью и функционирует при температуре от -200 до +175° С, в зависимости от марки материала.
На основе высококачественных материалов выполняется каучуковая теплоизоляция, производитель которой учитывает все важные критерии, которыми должна обладать высокоэффективная теплоизоляция трубопроводов.
Теплоизоляция труб Aeroflex обеспечивает дополнительную защиту от механических повреждений и неблагоприятных факторов окружающей среды, тем самым увеличивая срок службы инженерных сетей и повышая эффективность использования ресурсов в таких сферах, как теплоэнергетика, нефтегазовая отрасль, ЖКХ, производство, транспортная инфраструктура и т.д.

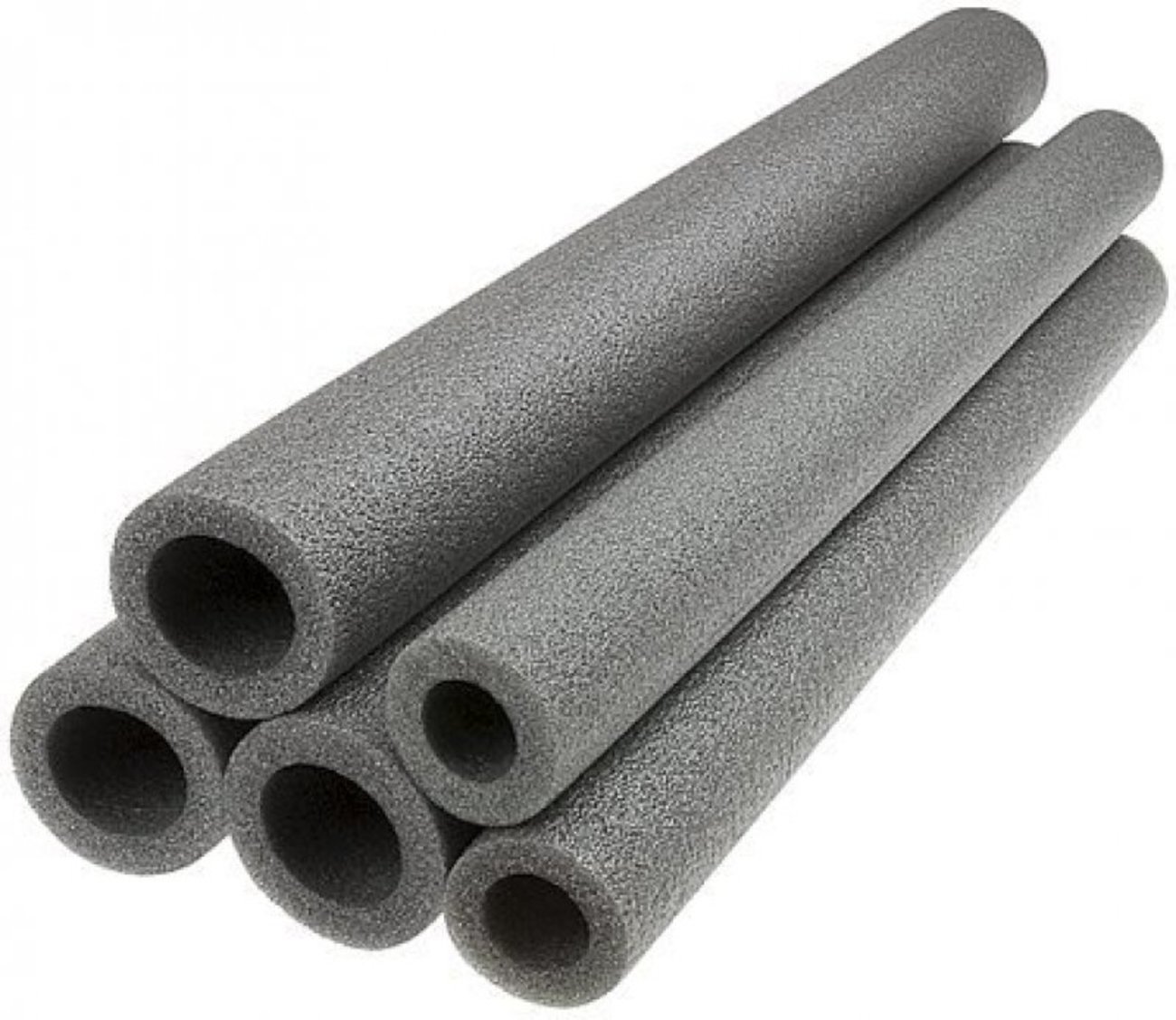

Трубки Энерголфлекс супер для утепления труб
Теплоизоляция труб под торговой маркой Энергофлекс является лидирующей технической теплоизоляцией из вспененного полиэтилена на российском рынке.
Производство теплоизоляционных материалов Энергофлекс осуществляется на современном оборудовании, высококлассными специалистами. Вся продукция имеет сертификаты качества и разрешительную документацию для применения в строительной отрасли.
Продукция теплоизоляционных материалов Энергофлекс разделяется на виды и области применения. Каждому сегменту рынка свой материал: Для систем отопления и водоснабжения предназначены трубки и рулоны “Энергофлекс Супер”.
Технические характеристики трубок Энерголфлекс Супер:
Трубка ENERGOFLEX SUPER-2 толщиной 6мм
Теплоизоляция для труб Энергофлекс с толщиной стенки 6 мм выпускается в виде трубок по 2 метра. Применяется в системах водоснабжения и отопления с пластиковыми стальными трубами. Коэффициент теплопроводности λ Вт/(м-ºС): при 10ºС – 0,038; 20ºС – 0,039; 30ºС – 0,040.
Трубка ENERGOFLEX SUPER-2 толщиной 9мм
Теплоизоляция для труб Энергофлекс с толщиной стенки 9 мм выпускается в виде трубок по 2 метра. Применяется в системах водоснабжения и отопления с пластиковыми или стальными трубами. Коэффициент теплопроводности λ Вт/(м-ºС): при 10ºС – 0,038; 20ºС – 0,039; 30ºС – 0,040.
Трубка ENERGOFLEX SUPER-2 толщиной 13мм
Теплоизоляция для труб Энергофлекс с толщиной стенки 13 мм выпускается в виде трубок по 2 метра. Применяется в системах водоснабжения и отопления с пластиковыми или стальными трубами. Коэффициент теплопроводности λ Вт/(м-ºС): при 10ºС – 0,038; 20ºС – 0,039; 30ºС – 0,040.
Трубка ENERGOFLEX SUPER-2 толщиной 20мм
Теплоизоляция для труб Энергофлекс с толщиной стенки 20 мм выпускается в виде трубок по 2 метра. Применяется в системах водоснабжения и отопления с пластиковыми или стальными трубами. Коэффициент теплопроводности λ Вт/(м-ºС): при 10ºС – 0,038; 20ºС – 0,039; 30ºС – 0,040.
*Существует гибкая система скидок
Изоляция • Инженеры • Пестан Северная Америка
Теплоизоляция
Естественное сопротивление теплопередаче делает PP-R и PP-RCT более разумным выбором, чем традиционные металлы.
Тепловые потери или приток тепла могут быть уменьшены на 50%, если металлическая труба без покрытия заменена на трубу PESTAN . Если есть необходимость в утеплении, можно сэкономить как пространство, так и материал. Меньшая изоляция делает нашу систему трубопроводов работоспособной на таком же или более эффективном уровне, чем другие металлические системы под тем же кодом.Значение термического сопротивления обеспечивает уровень естественной изоляции трубы. Теплопроводность материалов PP-R и PP-RCT составляет 1,66 BTU * дюйм / (час * фут² * ° F).
Кроме того, количество изоляции, необходимой для предотвращения ожогов, может быть уменьшено благодаря естественной теплоизоляции трубопроводных систем PESTAN . Естественная изоляция способствует исключению риска травм, если трубы остаются открытыми. Фитинги имеют большую толщину стен, что снижает потребность в теплоизоляции в большинстве систем горячего водоснабжения.В следующей таблице указана минимальная толщина изоляции, регулируемая коэффициентом теплопередачи, и она относится к трубопроводам для транспортировки горячей воды. Требуемая толщина изоляции для систем отопления, вентиляции и кондиционирования воздуха указана в энергетических кодах IECC и ASHRAE следующим образом:
При использовании трубы PESTAN уровень влажности на трубах для охлажденной воды и бытового холодного водоснабжения будет значительно снижен. Заместительная изоляция и пароизоляция могут потребоваться в случае экстремальных температур или влажности.Чтобы узнать о требованиях к изоляции пленумов, щелкните здесь.
Звукоизоляция
Полипропилен обладает звукопоглощающими свойствами, которые ослабляют шум напорных волн и потока воды. В отличие от металлических труб, издающих звуки, материал поглощает шум благодаря встроенной естественной звукоизоляции. Эффект молота отменен, улучшая качество жизни обитателей.
Все, что вам нужно знать
Более низкая теплопроводность ХПВХ и других материалов для пластиковых трубопроводов по сравнению со сталью и медью часто заставляет разработчиков задаться вопросом, является ли сам по себе материал достаточно изоляционным для труб в коммерческой сантехнике и водяном отоплении Приложения.Теплопроводность Corzan CPVC составляет 1/300 теплопроводности стали, так что это разумный вопрос, особенно с учетом материалов изоляции труб и затрат на рабочую силу. Реальность такова, что это зависит от приложения.
То, как голая труба теряет тепло, определяется (1) собственной теплопроводностью материала трубы (его значение K) и (2) термическим сопротивлением труб различной толщины (значением R). Все действующие нормы энергоснабжения зданий требуют изоляции труб в системах горячего водоснабжения и отопления, вентиляции и кондиционирования воздуха, чтобы предотвратить эти потери.Однако коды нейтральны к материалам; требования к изоляции выражаются только в минимальной толщине.
Причина? Хотя выбор материала трубы и ее толщины, безусловно, влияет на скорость теплопередачи (см. Диаграмму ниже), влияние на тепловые характеристики относительно невелико после изоляции трубы и не оправдывает снижение требований к толщине изоляции трубы за счет материала. к материалу.
В то время как более низкая теплопроводность ХПВХ препятствует потере тепла, сам по себе материал не может обеспечить минимальные требуемые тепловые характеристики, необходимые для соответствия нормам .[См. «Факты о требованиях к изоляции для пластиковых трубопроводов», публикацию Североамериканской ассоциации производителей изоляционных материалов (NAIMA), чтобы узнать больше об этом предмете.] Некоторые нормы могут предоставить дизайнерам гибкость в использовании пластиковых труб с более толстыми стенками при пониженном уровне изоляции.
. Но, как правило, должностные лица кодекса потребуют альтернативных конструкций, чтобы продемонстрировать паритет тепловых характеристик с базовым случаем, который соответствует нормам.
В этих случаях инженеры могут выполнить свои собственные расчеты на основе приведенной ниже таблицы, чтобы определить, сколько изоляции использовать:
Отдельное и важное соображение по поводу изоляции при работе с горячей водой связано с безопасностью персонала.Единый механический кодекс, раздел: 1201.2 (2015) требует изоляции труб с температурой поверхности 140 F или выше для предотвращения ожогов кожи. Температура внешней поверхности металлических труб будет примерно равна температуре транспортируемой воды из-за высокой теплопроводности металла, в то время как температура ХПВХ будет значительно ниже.
Для случаев системного трубопровода, который не приводится в действие водопроводными, механическими или энергетическими нормами (например, линии горячего и холодного водоснабжения в кондиционируемых зданиях), изоляция может не потребоваться или может быть уменьшена, поскольку из ХПВХ останется конденсат свободен в большинстве условий окружающей среды, из-за которых медная трубка может потеть и капать.Температуру воды можно рассчитать в зависимости от точки росы, чтобы определить лучшее решение.
Прежде всего, прежде чем указывать какой-либо материал для трубопровода, ключевым моментом является полная оценка требований к системе перед окончательным выбором. Эти требования могут включать соответствие применимым энергетическим нормам, регулирующим потери тепла, а также определение рабочей температуры поверхности трубы для горячего водоснабжения и возможности конденсации для холодного водоснабжения.
Остались вопросы по установке? Мы здесь, чтобы помочь с обучением и поддержкой.Свяжитесь с вашим представителем Corzan сегодня.
Центр CE – Библиотека Центра CE
Все курсыТемаСтатьиМультимедиаВебинарыНано кредитыСпонсорыПодкасты
, 15 апреля 2021 г.
, 14:00 EDT
Рекордные Дома ЖИВИ! Дом
, отмеченный наградами, 15 апреля 2021 г., 14:00 EDT
21 апреля 2021 г., 14:00 EDT
, 27 апреля 2021 г., 14:00 EDT
28 апреля 2021 г., 14:00 EDT
Эти проекты показывают, что может произойти с упором на благополучие
, 6 мая 2021 г., 14:00 EDT
, 12 мая 2021 г., 14:00 EDT
18 мая 2021 г., 14:00 EDT
19 мая 2021 г., 14:00 EDT
Растительность – это только часть идеальной системы зеленой крыши.Научитесь максимально удерживать дождевую воду, пока …
Высококачественные покрытия повышают структурную целостность, прочность и воздействие на здоровье здания …
Новая технология обеспечивает надежность в коммерческих средах с интенсивным движением.
Выбор подходящей системы управления спортивным оборудованием для оптимизации работы
Выберите правильную изоляцию трубы и воздуховода
Хотите хорошо изолированный и более энергоэффективный дом? Возможно, пришло время установить или заменить изоляцию труб и воздуховодов по всему дому.Изоляция труб и каналов снижает передачу холода и тепла, позволяя подавать горячую воду или воздух с контролируемым климатом без перенапряжения источника энергии, разрыва замерзших труб или увеличения счета за электроэнергию. Некоторые из наших удобных домовладельцев используют изоляцию воздуховодов Frost King, чтобы изолировать двери автомобилей и даже заглушить звуки. Установить изоляцию труб и каналов очень просто. Это простой проект, требующий минимального количества инструментов. Убедитесь, что вы измерили то, что вам нужно. Измерьте дважды. Затем выберите изоляцию трубы и воздуховода, специально разработанную для вашего проекта.Вот несколько советов, которые помогут вам выбрать .
..
В этом видео Пол и Брайан объясняют, какой изоляционный материал для воздуховодов лучше всего подходит для каждого типа трубы в вашем доме. Используйте изоляцию из стекловолокна с предварительными прорезями для горячих труб, например паровых котлов или труб в пределах трех футов от водонагревателя. Вы можете использовать полиэтиленовую изоляцию для всех других труб с горячей и холодной водой, но она жесткая и требует фитингов на каждом из прямых углов трубы. Используйте стекловолокно или изоляцию из пенопласта и фольги, чтобы легко обернуть все остальные трубы и воздуховоды.Существуют и другие изделия для изоляции резиновых каналов для труб с большим изгибом. Не забудьте также изолировать то, что находится в конце этих труб и воздуховодов. Защитите напольные смесители от замерзания, установив защитные насадки для смесителей Frost King. Используйте нашу поролоновую крышку смесителя для простой защиты от глубокого замораживания. Используйте наши жесткие пластиковые крышки для смесителей, чтобы сделать более прочное решение для самостоятельного изготовления, которое выдержит износ от суровой погоды и любопытных животных. Помните об изоляции водонагревателя и двухкомпонентных стеганых кожухах внутреннего кондиционера.У нас есть все необходимое, чтобы сократить расходы на электроэнергию и сохранить ваши инвестиции, от продуктов для подготовки к зиме для ваших светильников и приборов до изоляции труб и воздуховодов. Добавьте в закладки страницу новостей Frost King, подписывайтесь на нас в Twitter или присоединяйтесь к нам в Facebook, чтобы узнать о более простых способах заботы о своем доме. Мы приглашаем вас поделиться собственным опытом использования наших продуктов. Если у вас есть вопросы о покупке, установке или обновлении изоляции воздуховодов по всему дому, просмотрите наши часто задаваемые вопросы, позвоните по телефону 1-800-299-5700 или отправьте нам сообщение.
Мы здесь, чтобы помочь.
Ясное мышление в отношении изоляции пластиковых труб
Хотя пластиковые трубы имеют много преимуществ, необходимость в меньшей теплоизоляции не входит в их число, как мы узнали из GEOFF WRIGHT. С ростом использования пластиковых труб для систем отопления, вентиляции и кондиционирования воздуха возникает ощущение, что для труб, по которым идет горячая вода, требуется меньше теплоизоляции .Очевидно, что теплопроводность пластиковых труб намного меньше, чем у медных и стальных, поэтому необходимо меньше изоляции. Либо это? Джефф Райт из Kingspan Insulation знает цифры. Теплопроводность пластиковых труб составляет от 0,16 до 0,22 Вт / м · К по сравнению с 385 Вт / м · К для меди и 63 Вт / м · К для стали. Медь имеет теплопроводность в шесть раз больше, чем сталь, но разве кто-нибудь серьезно рассмотрит возможность использования меньшей изоляции на стальной трубе? Теплопроводность меди примерно в 2000 раз больше, чем у пластика, а это совсем другая категория.Однако Джефф Райт отмечает, что теплопроводность пластика по-прежнему высока по сравнению с изоляцией (0,021–0,040 Вт / м · К) – примерно в шесть раз выше. Это означает, поясняет он, что пластиковая труба с толщиной стенки 10 мм эквивалентна одному или двум миллиметрам жесткой фенольной изоляции. Но как насчет более низкой температуры поверхности пластиковой трубы, по которой проходит горячая вода, по сравнению с медью или сталью? Джефф Райт отвечает, что причина, по которой к пластиковой трубе можно прикасаться без чрезмерного дискомфорта, заключается в том, что рука может уносить тепло быстрее, чем оно отводится от пластиковой стенки трубы.Точно так же тепло, отводимое с поверхности пластиковой трубы излучением и конвекцией, снижает ее температуру до тех пор, пока не будет достигнуто равновесие. Как только применяется изоляция, ситуация меняется, и достигается установившееся состояние с температурой на границе раздела между пластиковой трубой и изоляцией, по существу, такой же, как и у жидкости в трубе.
Путаницу усугубляет и то, что требования как в действующих, так и в предлагаемых Строительных правилах далеко не ясны. Когда дело доходит до фактической изоляции трубы, Джефф Райт отмечает, что теплоизоляция производится с шагом 5 мм, так что небольшой изоляционный эффект пластиковой трубы не влияет на требуемую толщину.Компания Kingspan Insulation рассчитала толщину жесткой фенольной изоляции, необходимую для соответствия стандарту BS5422: 2001 для ряда размеров труб как из пластика, так и из стали (рис. 1). ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Эта диаграмма основана на расчетной средней температуре воды в трубе 50 ° C, теплопроводности 0,025 Вт / м · К для изоляции, 0,22 Вт / м · К для пластиковой трубы и 50 Вт / м · К для стальной трубы. Нет случая «Несмотря на лучшие тепловые характеристики пластиковой трубы, очевидно, что нет никаких оснований для уменьшения количества необходимой изоляции», – говорит Джефф Райт.Он добавляет: «Замена жесткой фенольной изоляции другими материалами даст аналогичный график». Поскольку практически нет разницы в количестве изоляции, требуемой для пластиковых и стальных труб, Джефф Райт предупреждает: «Невозможность установить толщину изоляции, указанную в BS. 5422, вероятно, является нарушением Утвержденного документа L2 Строительных норм, в котором говорится, что этот стандарт должен использоваться для определения теплоизоляционных материалов для труб и воздуховодов. ” Вместо того, чтобы беспокоиться об очень небольшой экономии средств, которая может быть достигнута Даже если бы меньшая теплоизоляция была допустима, Джефф Райт хотел бы видеть более позитивные перспективы.Он говорит: «Помимо требований закона, эффективная изоляция труб для снижения энергопотребления дает долгосрочные выгоды. Этот тип анализа стоимости всего жизненного цикла становится все более важной частью спецификации.
В самом деле, недальновидно пытаться снизить затраты сейчас, экономя на долгосрочных рентабельных элементах, таких как изоляция. Дорогостоящий ‘В конечном итоге это окажется дорогостоящим как для конечного пользователя, так и для окружающей среды, а в случае несоответствия здания – дорогостоящим для подрядчика, поскольку гораздо проще установить изоляцию с самого начала, чем применить его в лечебных целях.Действительно, он предпочел бы, чтобы небольшая дополнительная толщина теплоизоляции на пластиковых трубах рассматривалась как бонус, помогающий достичь наилучших возможных энергетических характеристик здания. Джефф Райт работает в Kingspan Insulation Ltd, Пембридж, Леоминстер, Херефордшир HR6 9LA. Ссылки по теме:
Зачем трубам изоляция и могу ли я сделать это самостоятельно?
Будь то разгар зимы или пик летней жары, изоляция труб – это то, что принесет пользу вашей водопроводной системе, а не только вашему кошельку.Вы можете услышать противоречивые мнения о важности изоляции ваших труб. Некоторые сантехники могут даже посоветовать изолировать только трубы с холодной водой и не использовать трубы с горячей водой. Хотя каждый имеет право на свое мнение, изоляция трубопроводов в вашем доме имеет свои преимущества.
Понимание того, какие трубы нужно изолировать, будет зависеть от того, где вы живете, и вашей мотивации в первую очередь изолировать трубы. Одно можно сказать наверняка. Изоляция ваших труб – дешевый и простой способ сэкономить деньги в долгосрочной перспективе . Вот краткое руководство по изоляции ваших труб, если вы еще этого не сделали.
Преимущества теплоизоляции труб Не пугайтесь своей водопроводной системы. Вам не нужно быть невероятно умелым, чтобы справиться с этим испытанием, сделанным своими руками. Изолировать трубы – это простой и доступный домашний проект. Несмотря на то, что экономия затрат на электроэнергию занимает первое место в списке, изоляция ваших труб дает множество преимуществ.
Вот краткий список:
- Экономия энергии и более низкий счет за электроэнергию – Когда дело доходит до недорогих способов сэкономить деньги, изоляция ваших труб может быть самым простым энергосберегающим решением для домовладельцев.
- Не допускайте замерзания и разрыва труб – Разрыв труб – огромная проблема для некоторых домовладельцев. Тем, кто живет в более прохладном климате или для защиты трубопроводов зимой, целесообразно изолировать трубы. Утеплитель поможет поддерживать умеренную температуру воды и не даст ей замерзнуть.
- Предотвращает теплопотери из трубопровода – Это особенно верно, если учесть потери тепла, возникающие при подаче воды в душ или стиральную машину от водонагревателя.Изоляция трубопровода, идущего от водонагревателя к остальной части дома, означает, что температура воды будет выше. Это, в свою очередь, дает вам некоторое пространство для маневра, чтобы снизить температуру на водонагревателе. Уменьшая его всего на 5 градусов, вы можете сэкономить около 10-15 долларов в месяц. Это в первую очередь покрывает расходы на изоляцию.
- Минимизирует конденсацию – В домах с более теплым климатом изоляция труб с холодной водой поможет регулировать влажность в остальной части дома.Трубы с холодной водой имеют тенденцию к поту в жаркие месяцы. Образующийся конденсат не только увеличивает влажность в доме, но и может привести к появлению плесени и пятен от воды.
- Предотвращает сужение и расширение труб – Изоляция трубопровода поможет предотвратить сжатие и расширение труб. Это особенно полезно для долговечности вашей водопроводной системы. Когда температура постоянно меняется внутри и снаружи трубопровода и отсутствует изоляция, которая могла бы ее регулировать, трубы имеют тенденцию расширяться и сжиматься.Если это происходит в течение длительного периода времени, это может вызвать чрезмерную нагрузку на ваши трубы, что в конечном итоге приведет к утечкам и может потребовать замены.
Короткий ответ – «да», изоляция вашего трубопровода абсолютно оправдывает затраты. Это особенно актуально, если вы решите сделать это своими руками. Но сначала нужно учесть некоторые переменные. Если в вашем доме уже есть открытые трубопроводы, это еще больше упрощает их самостоятельную изоляцию и значительно сокращает расходы.Если вы оказались в процессе строительства нового дома, воспользуйтесь возможностью! Строительство нового дома – идеальное время для полной изоляции трубопроводов вашего дома.
Насколько сильно вы хотите, чтобы ваши вложения окупились? Подход «сделай сам» является наиболее выгодным с финансовой точки зрения вариантом, если вы действительно пытаетесь сэкономить деньги и сделать изоляцию ваших труб достойной затрат.
Оплата труда может быть плохой инвестицией. Это может быть разница между счетом на 100–1000 долларов или 20–30 долларами на материалы для самостоятельной оплаты.Помните, что за исключением некоторого неудобного маневрирования в подпольях, изоляция ваших труб – довольно простая задача. Просто оберните трубы изоляцией и закрепите их лентой или пластиковыми стяжками, и вуаля, ваши трубы защищены и изолированы.
Трубы для горячей воды и трубы для холодной водыМесто, где вы живете, и расположение труб в доме, вероятно, будут двумя наиболее важными факторами при выборе труб, которые вам необходимо изолировать. Две из основных причин использования изоляционных труб – это либо предотвращение замерзания, либо предотвращение потоотделения.И трубы с горячей водой, и трубы с холодной водой имеют причины, по которым их следует изолировать.
- Для труб горячего водоснабжения – Горячий душ нравится всем, особенно в зимние месяцы. Хотя у труб с горячей водой меньше шансов замерзнуть и разорваться, это не означает, что их изоляция бесполезна. Логика подсказывает, что, когда вода перемещается из вашего водонагревателя в душ или посудомоечную машину, она теряет немного тепла. Когда вы покрываете трубы с горячей водой изоляцией, это поможет поддерживать оптимальную температуру воды, которая идет в разные части вашего дома.
Когда вы покрываете трубы с горячей водой изоляцией, это поможет поддерживать оптимальную температуру воды, которая идет в разные части вашего дома.- Для труб холодной воды – У труб холодной воды есть более веские причины, по которым вам необходимо их изолировать, и они мало связаны с желаемой температурой воды во время принятия душа. Теплоизоляция ваших труб с холодной водой особенно важна в зимние месяцы. Утеплитель поможет защитить ваши трубы от замерзания. Если вам никогда не приходилось сталкиваться с разрывом трубы в своем доме, считайте, что вам повезло. Когда труба разрывается, это может привести к значительному повреждению водой, а очистка и локализация – серьезная головная боль.Еще одна причина для изоляции ваших труб с холодной водой заключается в том, что они поглощают тепло вокруг себя. Если ваши трубы с холодной водой находятся в любом месте дома, где вы пытаетесь согреться, это может помешать этим усилиям. Наконец, изоляция на ваших трубах с холодной водой предотвратит их потение. Когда ваши трубы потеют, образуется конденсат, и эти капли воды будут накапливаться и в конечном итоге капать на пол, что может привести к образованию большого водяного пятна или гниению пола.
Как и в случае с любым другим проектом по благоустройству дома, тщательно взвесьте стоимость найма профессионального сантехника с трудозатратами и стоимостью материалов, если вы собираетесь пойти по пути «сделай сам».Ваше время может быть для вас более ценным, поэтому имеет смысл просто нанять профессионала.
Если вы действительно решили сделать это самостоятельно, убедитесь, что вы знаете, во что ввязываетесь. В то время как добавить изоляцию к существующему трубопроводу на некоторых участках может быть просто, труднодоступные участки трубы могут оказаться сложными. Опять же, только вы знаете планировку своего дома и его потребности в энергии. Если вы чувствуете неуверенность, не стесняйтесь обратиться к опытному сантехнику, чтобы изолировать трубопроводы в вашем доме.
Планируете ли вы изолировать существующие трубопроводы или заменить дома? Возможно, пришло время позвонить доверенным сантехникам по номеру Detour Plumbing . Предлагаем услуги сантехники 24/7 . Компания Detour Plumbing специализируется на предоставлении услуг по изоляции и установке труб высокого качества. Свяжитесь с Detour Plumbing сегодня: (661) 495-2483
Предизолированная система муниципальных коммуникаций
Предизолированная система муниципальных коммуникаций
В этой системе коммунальные коммунальные трубы изолированы на заводе на прямых участках с кабелепроводом THERMOCABLE или без него.Уменьшаются тепловые потери и увеличивается время замерзания.
Время замерзания и потери тепла для предизолированной рабочей трубы U.I.P.®
| Номинальный диаметр Диаметр трубы | Окружающая среда трубы -18C (0F) | Окружающая среда трубы -34C (-30F) | |||||
| Пора заморозить HRS. | Тепловые потери | Пора заморозить HRS. | Тепловые потери | ||||
| мм | дюйм | Без изоляции | 50 мм (2 дюйма) U.  I.P.® | (Ватт / м) | Без изоляции | 50 мм (2 дюйма) U.I.P.® | (Ватт / м) |
| 19 | 0,75 | <1 | 16 | 1,6 | <1 | 8,5 | 2,9 |
| 25 | 1 | <1 | 26 | 1.8 | <1 | 13 | 3,3 |
| 40 | 1,5 | <1 | 47 | 2,1 | <1 | 24 | 4,0 |
| 50 | 2 | 1 | 70 | 2. 4 | <1 | 36 | 4,6 |
обычно состоят из мягкой меди типа K или DR 11 серии 160, полиэтилена высокой плотности (HDPE) с размерами размера железной трубы (IPS) или одобренного CSA с размерами размера медной трубы (CTS). Предварительно изолированные рабочие трубы поставляются прямыми отрезками:
Длина предварительно изолированного трубопровода для коммунальных служб
| Основная труба Тип | Доступная длина |
| Мягкая медь типа K | 3.7 м, 6,7 м, 10 м (12 футов, 22 фута, 33 фута) |
| DR 11, ПЭНД (CTS) | 6 м, 12 м (20 футов, 40 футов) |
| DR 11, ПЭНД (IPS) | 6 м, 12 м (20 футов, 40 футов) |
Предварительно изолированные гусиная шея могут поставляться по желанию с трубой с сердечником из мягкой меди типа K или HDPE. Гусиная шея обычно присоединяется к системе с помощью компрессионных муфт, которые впоследствии изолируются изоляционными наборами (полуоболочки и термоусадочные муфты).
Если используется электрообогрев THERMOCABLE, пластиковый кабелепровод для обогрева прикладывают к рабочей трубе перед изоляцией, а кабель прослеживания протягивают в кабелепровод в полевых условиях.
