Утеплитель под теплый пол. Тонкости подбора и монтажа
Системы теплых полов занимают уверенную позицию на рынке отопительных приборов. Электрические, жидкостные системы могут служить как дополнительным источником тепла, так и основным, полностью заменив классическое радиаторное отопление при соответствующем расчёте этих систем. При этом очень важно подобрать эффективный утеплитель под теплый пол.
Критерии выбора утеплителя для пола
Чтобы понять, какой утеплитель под теплый пол подойдет лучше, необходимо обратить внимание на ряд требований.
Высокая степень теплозащиты
Ориентироваться при выборе стоит на коэффициент теплопроводности. Чем он ниже, тем лучше изолирующие качества утеплителя. Лидером в этом вопросе являются фольгированные плиты PIR с рекордно низким коэффициентом теплопроводности 0,022 Вт/м*К.
Стабильность геометрических размеров и теплотехнических характеристик в течение всего срока службы
Структура качественного утеплителя, который планируется укладывать под систему теплого пола, должна быть максимально плотной, чтобы выдерживать статические и динамические нагрузки, а также воздействие щелочной среды бетонной стяжки без какой-либо деформации.
Качественный материал для теплоизоляции обладает прочностью на сжатие не менее 120 кПа и степенью водопоглощения по объему не более 1%.
Минимальная гигроскопичность — гарантия возможности применения материала во влажных помещениях, отсутствие риска разбухания утеплителя при воздействии конденсата, проникающего сквозь плиты перекрытия.
Стоит отметить, что фольга, которой с обеих сторон покрыты PIR плиты, выступает в роли пароизоляции, надежно защищающей от воздействия влаги и “сердечник” утеплителя, и всю систему теплого пола.
Экологичность, биологическая стойкость и долговечность
Эти параметры логично связаны между собой. Утеплитель, стойко противостоящий развитию плесени, априори будет долговечнее материалов, в которых заводится плесень и мелкие вредители.
Не стоит забывать и про экологичность. Важно, чтобы даже при максимальной температуре эксплуатации теплого пола не возникала эмиссия токсичных веществ.
Удобство монтажа
Какой утеплитель выбрать, зависит от специфических особенностей укладки – чем их больше, тем сложнее неподготовленному человеку будет стелить его под теплый пол.
К разряду DIY (от англ. Do It Yourself, то есть “сделай сам”) можно отнести плитные утеплители, которые удобно стыкуются между собой, легко режутся, не требуют применения узкоспециализированного оборудования, дополнительного настила изоляционных мембран.
Например:
- пенополистирол
- полиизоцианурат
- относительно удобно укладывать пенофол, рулонную пробку
Справиться самостоятельно с задувкой эковаты или нанесением напыляемых утеплителей может быть затруднительно.
Утеплители, применяемые при обустройстве теплых полов
Листовая фольгированная пробка
Натуральная листовая пробка успешно применяется в качестве утеплителя под теплые полы в многоквартирных домах. Толщина листового материала небольшая, соответственно, экономится полезная жилая площадь помещения (актуально для квартир с низким потолком).
Экологически чистый утеплитель не деформируется под толщей бетонной стяжки, сохраняет первоначальный объем при перепадах температуры и влажности.
Алюминиевая фольга позволяет эффективнее отражать тепло от нагревательных элементов, в результате энергоэффективность теплого пола увеличивается.
Главный недостаток фольгированной пробки — высокая цена.
Если для звуко- и теплоизоляции полов в многоэтажках достаточно одного слоя толщиной 30 мм, то для утепления первого этажа над неотапливаемым подвалом в частном доме необходимо настилать слой 70-100 мм, что фактически теряет смысл для этого материала, имеющего толщину 1-1,2 см.
Пенофол
Еще один рулонный фольгированный утеплитель, который часто настилают под инфракрасные, а также кабельные системы теплых полов.
Теплоизоляция из вспененного полиэтилена — достойная альтернатива пробке по цене и удобству монтажа: на верхнем слое фольги предусмотрена разметка для правильного размещения нагревательных элементов.
Область применения пенофола обширна, но для теплоизоляции полов над холодным подвалом он применяется только в связке с пенополистирольными плитами.
Главные недостатки утеплителя — малая толщина, низкая плотность, невысокая прочность.
Пенофол легко сминается, деформируется, а любые повреждения сильно отражаются на качестве теплоизоляции. (Теплопроводность 0,037 – 0,038 Вт/м°С)
Эковата
Если теплый пол монтируется поверх деревянного перекрытия, между лагами пола допустимо использовать в качестве утеплителя эковату — смесь целлюлозных волокон с антисептиками, антипиренами.
Материал невоспламеняемый, с хорошими показателями шумопоглощения и долговечности. Но для качественной теплоизоляции необходимо либо специальное оборудование, либо знание тонкостей распределения утеплителя.
Пенопласт
Пенопласт ПСБ — универсальный материал, которые легко укладывается своими руками, под стяжку, а также между лаг деревянного перекрытия.
Для утепления частного дома рекомендовано настилать слой толщиной 150 мм для деревянного межэтажного перекрытия и 100 мм для железобетонного, в квартире слой можно уменьшить до 50 мм.
Пенопластовые утеплители укладываются с разбежкой торцов (так, чтобы четыре угла соседних плит не сходились в одной точке). Поверх рекомендуется настилать пароизоляционную пленку.
На фото показан пример утепления пола пенопластом. Поверх утеплителя настелены: плотная пленка с нахлестом; сетка, к которой крепятся витки контура теплого пола; завершающий слой “пирога” — бетонная стяжка по маякам.

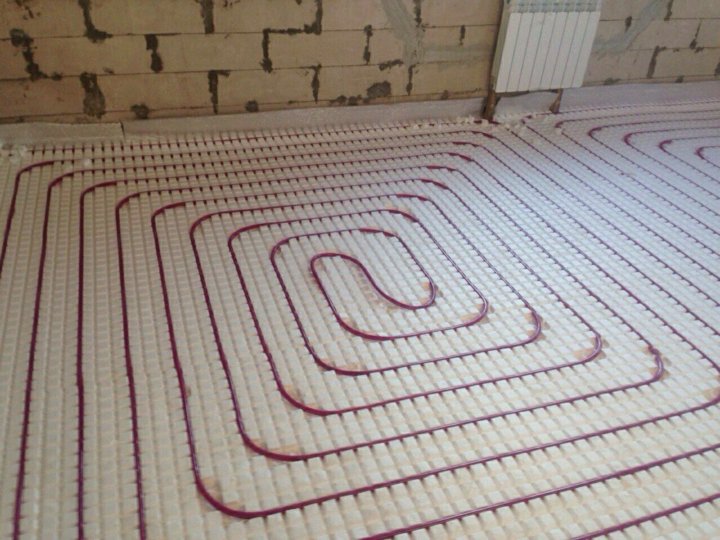

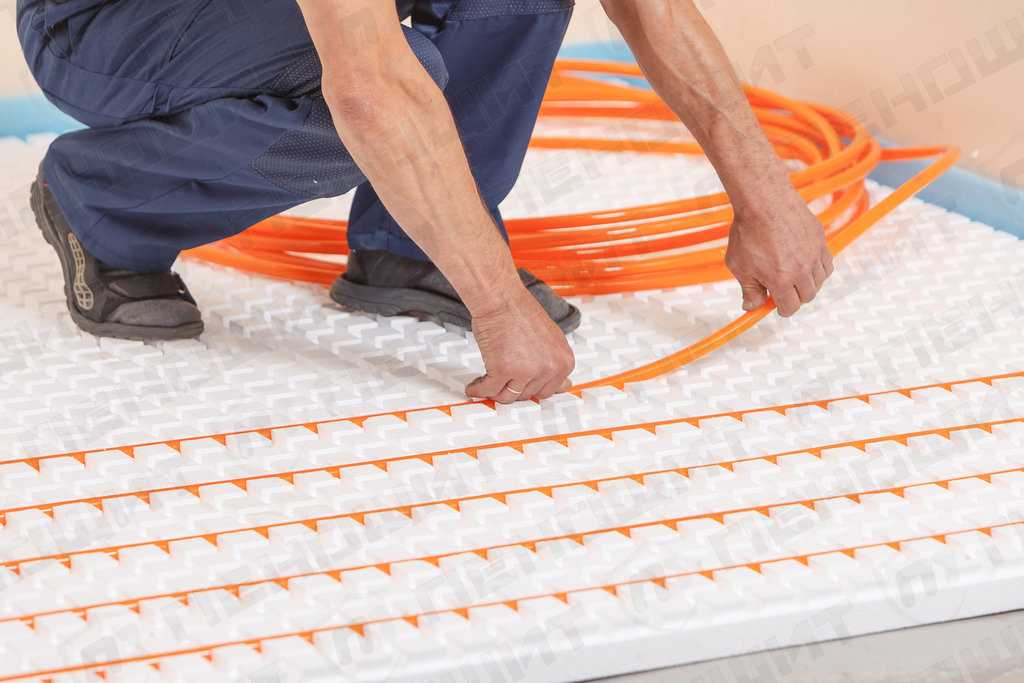

Чтобы упростить задачу монтажа труб теплого пола, можно приобрести специальные пенопластовые маты с бобышками или параллельными выемками (выбор зависит от способа укладки теплового контура).
Полимерное покрытие позволяет отказаться от настила пароизоляции, а особая форма утеплителя специально предназначено для быстрого монтажа (по сравнению с процессом крепления труб к арматурной сетке).
Но, как показывает практика, лучшими изоляционными свойствами обладают именно фольгированные утеплители.
Фольгированный пенопласт с разметкой — хорошая влагостойкая экранирующая основа под теплые полы.
Витки теплового контура фиксируются якорными клипсами (скобами). Это ускоряет процесс монтажа, но нарушение целостности теплозащитного слоя негативно отражается на изоляционных характеристиках.
Стоит отметить, что фольгированное покрытие у пенополистирольных плит только с одной стороны, а не с двух как у инновационного продукта LOGICPIR, о котором пойдет речь далее.

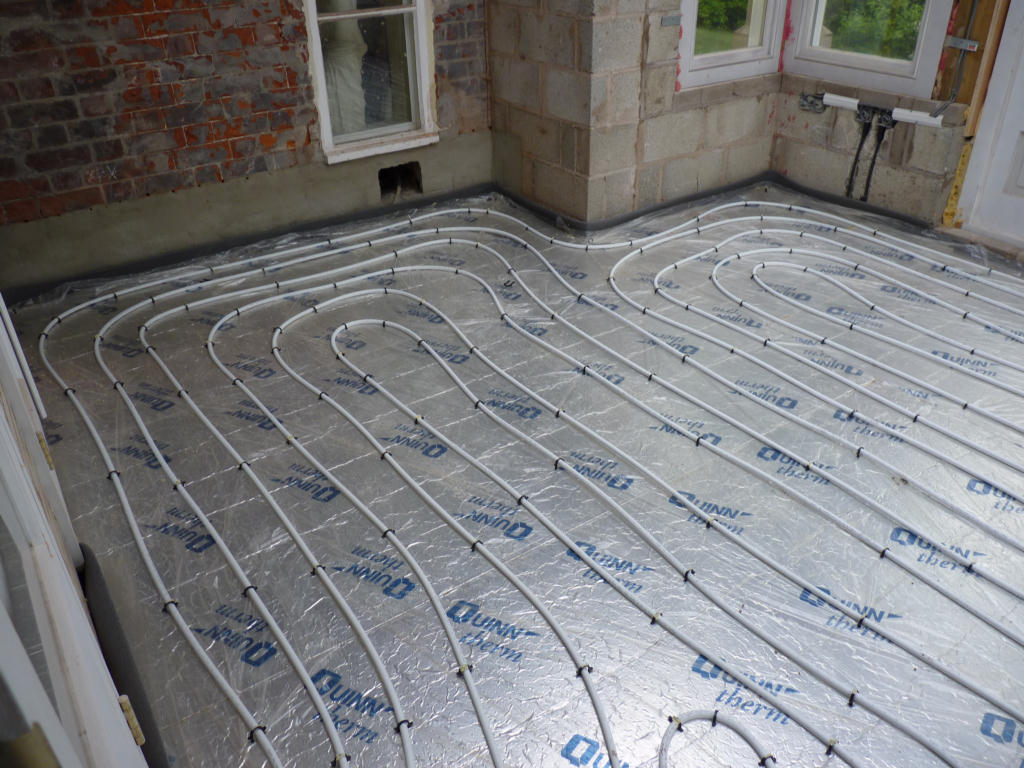

LOGICPIR Пол от ТЕХНОНИКОЛЬ
Утеплитель производится из жесткого пенополиизоцианурата (PIR) с закрытой ячеистой структурой, сверху и снизу каширован алюминиевой фольгой, благодаря этому у плит толщиной 20 мм тепло- и звукоизолирующие (ударные шумы) свойства выше, чем у иных материалов большей толщины.
Для герметичности теплового контура плиты с отформованными прямыми или четырехсторонними L-образными кромками плотно стыкуются, проклеиваются по швам алюминиевым скотчем.
Дополнительного настила пароизоляционных мембран не требуется, эту функцию выполняет фольгирование.
Благодаря высоким изолирующим свойствам и минимальной толщине пенополиизоциануратные фольгированные плиты (система ТН-ПОЛ Термо PIR) успешно применяются при интеграции всех типов систем теплого пола в сухих, влажных помещениях частных домов, квартир, производственных комплексов, а также местах общественного назначения (офисах, банных комплексах и т.д.).
LOGICPIR Пол — абсолютно безопасный для здоровья утеплитель с улучшенными техническими характеристиками и сроком службы более 50 лет, в течение которых эксплуатационные качества материалы остаются стабильно неизменными.
Для монтажа утеплителя требуется:
- строительный нож
- метровая линейка
- самоклеящаяся демпферная лента из вспененного полиэтилена
- алюминизированный скотч
Для изоляции сложных мест прохода коммуникаций (труб водопровода, канализации, стояков отопления) через полы может потребоваться клей-пена ТЕХНОНИКОЛЬ.
Выполнить укладку под силу любому человеку.
Утеплитель легко режется и отличается очень небольшим весом.
Кстати! Благодаря малому весу LOGICPIR Пол не оказывает повышенных нагрузок на перекрытия, но при этом равномерно распределяет нагрузку от сухих и тяжелых мокрых стяжек, не деформируясь.
Подробную инструкцию по монтажу можно посмотреть в других статьяx или получить информацию по ссылке ЗДЕСЬ на типовую систему ТЕХНОНИКОЛЬ для полов ТН-Пол Термо PIR.
Оцените эту статью
4.5 (18)
Теплоотражающие материалы для теплого пола под ламинат
Фольга под тёплый пол — нужна ли?
Подложка с фольгой при монтаже системы «тёплый пол», сегодня — эта одна из неотъемлемой части пирога с обогревом. Утеплитель с фольгированным слоем наиболее эффективно сберегает тепло, которое вырабатывается отопительным устройством, и равномерно его распределяет.
Это способствует экономии тепло ресурсов, повышает потенциал нагревательной системы и скорость отопления комнаты, что в свою очередь влияет на срок работы пола.
К сведению! Считается, что использование материала с фольгой в пироге электрической тёплой конструкции не безопасно, но это заблуждение. Сегодня есть множество защитных и изолирующих материалов.
Структура фольгированной подложки включает в себя основу и фольгу. Основа бывает: базальтовой, минеральной, пенополистирольной, полиэтиленовой. Большинство этих теплоизоляционных изделий имеют пузырчатое строение. Поверхность фольги для тёплого пола бывает алюминиевой и металлизированной.
Плюсы и минусы
Как уже говорилось выше, подложка с фольгированной поверхностью является отличным материалом для сбережения электроэнергии.
Помимо этого, фольга имеет ещё ряд достоинств, но есть и недостатки.
| Плюсы | Минусы |
| Не влияет на высоту пола, так как фольгированный материал толщиной всего 2-10 мм. | Высокая стоимость — главный недостаток. |
| Не сложна в укладке, поэтому с работой может справиться даже не опытный человек. | Не рекомендовано брать для тёплых полов минеральную подложку с металлизированным слоем, так как в процессе нагрева выделяются токсичные вещества. |
| Обладает свойствами звукоизоляции и гидроизоляции. | Использование такой подложки в комнатах с повышенной влажностью, значительно понижается срок её службы. Рекомендовано фольгированное изделие покрытое плёнкой. |
| Выдерживает подогрев до +90 градусов и больше. | При прямом контакте с цементом растворяется. |
| Большая часть изделий с фольгой оснащена разметкой, что упрощает процесс укладки нагревательных элементов. | |
Есть модели с липким слоем, это облегчает монтаж. | |
| Уменьшает потери тепла, и способствует равномерному его распределению. |
Следует заметить, что фольгированное изделие прочное, долговечное при правильной установке и эксплуатации.
Виды подложек с фольгой
В настоящее время, продаётся большое количество моделей утеплителя с фольгой, они имеют различную основу, и предназначены для разных строительных работ.
Смотреть видео – как работают разные типы подложек, отраженние теплового излучения и т.д.
Penofol, Пенофол, фольга vs пленка (металлизированная)
Фольгоизол
Подложка для тёплого пола из фольгоизола чаще используется для строительства бань и саун. Ведь главный плюс фольгоизолона — не боится воды и резких температурных перепадов.
Эксплуатационный срок большой, так как изделие не подвержено гниению.
Материал экологичен, имеет повышенные свойства звукоизоляции, способен выдерживать нагрузки механического характера. Но из-за высокой стоимости, практически не используется как утеплитель для жилых помещений, исключение — элитное жильё.
Базальтовый утеплитель
Базальтовая вата является лидером среди утеплителей. Обладает низкой теплопроводимостью, хорошо переносит температурные изменения, в приделах от -200 до +700 градусов. Данный вид оснащён отражающей поверхностью, не горит, процесс его укладки прост.
Несмотря на то, что утеплитель не восприимчив к нагреву, использовать его в пироге тёплого пола не рекомендовано, так как при нагреве возможно выделение вредных веществ.
Минвата
Минеральная вата со слоем фольги обладает отличными теплоизоляционными свойствами, помимо этого, она пожаробезопасна. Однако в составе есть компоненты, которые при нагревании выделяют вредные вещества, поэтому противопоказана для тёплых систем.
Не подходит и для мест с повышенной влажностью, так как при напитывании водой вата теряет свои свойства. Она рекомендована для производственных помещений.

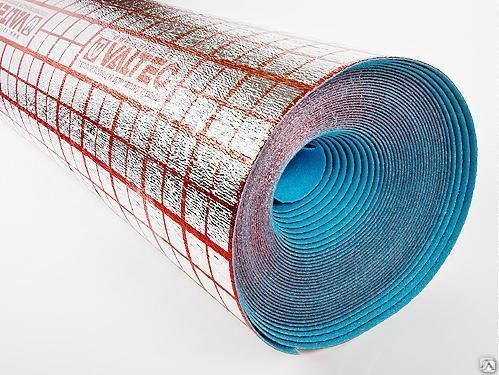

Полиэтилен вспененный
Полиэтиленовое полотно со вспененной структурой, имеющее отражающую поверхность считается наиболее популярным видом утеплителя. Подходит полиэтилен с фольгой, как для водяного тёплого пола, так и для кабельного.
Вспененный полиэтилен обладает хорошей пластичностью и имеет повышенную прочность. Материал обладает устойчивостью к влаге, не подвержен воздействию химикатов, хорошо поглощает шум, не способствует развитию микроорганизмов. Срок службы данного вида большой.
С лицевой стороны изделие из вспененного полиэтилена имеет лавсановую плёнку с металлизированным покрытием. Отражающая поверхность обеспечивает равномерное распределение тепла, а пенистое основание с воздушными ячейками не позволяет тёплым потокам утекать в бетонную стяжку.
К сведению! Вспененный полиэтилен боится ультрафиолета, но финишное покрытие оберегает его от проникновения солнечных лучей.
Пенополистирол с фольгой
Пенополистирол покрытый фольгой — популярный теплоизолятор для тёплого пола: водяного и электрического. Он инертен к химическому воздействию, и достаточно прочен.
Кроме того, выдерживает температуру от -180 до +180 градусов, хотя такие температуры в быту не требуются. Изделие не гниёт, не способствует развитию вредоносных микроорганизмов, а, следовательно, не вредит здоровью людей.
Мультифольга
Мультифольга — полотно из множества слоёв. Фольгированный алюминиевый слой с камерами наполненными воздухом, и основание изделия — это полиэтилен или пропиленовая плёнка. Пузырчатая прослойка позволяет свести потери тепла к минимуму.
Утеплитель данной модели не подвержен действию влаги, имеет высокий потенциал теплоизоляции, и повышает эффективность обогревательной системы.
Теплоотражающие материалы для теплого пола под ламинат
” src=”https://www.youtube.com/embed/XuwH0hgQJC0?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””> Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры что надежнее
Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры что надежнееРаботаем без выходных 24/7
6:00 – 23:00
Терморегулятор в подарок
При покупке от 2900 грн.
Скидки льготникам
Пенсионеры, многодетные семьи и т.д.
Бесплатная доставка
При сумме заказа от 1000 грн.
- Home
- Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
Топ 5 статтей
- Обзор стоимости теплых полов за м2, стоимость монтажа
- Монтаж электрического и водяного теплого пола своими руками
- Какой теплый пол лучше
- Какое напольное покрытие можно использовать для теплого пола?!
- Во сколько обойдется отопление теплым полом в месяц
Поставьте лайк, поблагодарите автора за его труд!
Скачать инструкцию по водяному и электрическому ТП
Скачать розничный прайс по ТП
- Популярные
- Хиты продаж
Выбирая нагревательный кабель, нагревательный мат теплого пола мы часто
сталкиваемся с вопросом о дороговизне такой системы и чем отличается недорогие
теплые полы от достаточно дорогостоящих.
Цена может быть в 5 раз выше за
квадратный метр от разных производителей в разных странах. Одним из основных
факторов которые влияют на стоимость теплого пола является внутренняя изоляция.
Узнайте какой нагревательный кабель подходит под плитку в клей, а какой в стяжку!
Внутренняя изоляция тёплого пола – это один из важнейших его элементов поскольку нагревательная жила может выдавать температуру в 60-70 и 80 С градусов, а цикл срабатывания тёплого пола на протяжении часа тепло/холод 10-20 раз, то есть нагревательная жила постоянно терпит перепады температуры от 30-40 до 80 градусов каждые пару минут.
Нагревательные кабели с разным типом изоляции:Естественно такие постоянные температурные колебания не могут не повлиять
на изоляцию кабеля. Все мы прекрасно помним проводки в старых домах которые
потрескались, естественно такие трещины не допускаются в тёплых полах поскольку
производители прекрасно понимают, что
наиболее часто используемым помещениям для греющего пола является ванная комната,
а в ванной комнате класс защиты должен быть не ниже ipx7 – то есть полностью герметичное изделие, которое
при выливании воды и при намокании является безопасным.
Фторопластовая (фторполимерная) изоляция:
Теплый пол своими руками
Поэтому внутренняя изоляция жил является одним из самых важных элементов
напольного отопления. На сегодняшний день одним
из самых популярных изоляционных материалов в эконом сегменте является термостойкий силикон (эластомеры), другими словами достаточно термостойкая хорошая
изоляционная резина.
Следующим наиболее популярным и наиболее рентабельным в
использовании является фторопласт. Фторопласт – это по сути группа полимерных
материалов, но наиболее часто используется так называемый технический
фторопласт-4, который имеет очень хороший цикл жизни расширение\сужение
материала и является достаточно термостойким, имеет высокую температуру
плавления в среднем это где-то 240 градусов.
Полы, которые имеют такую изоляцию это твердые середнячки в мире греющих полов и способны действительно проработать десятки лет. Наиболее качественная, наиболее мощная изоляции в тёплых полах – тефлон по сути является тем же фторопластом более усовершенствованной модели, тефлон это фторопласт-5.
