Подложка под теплый пол: какую класть под водяной а какую под электрический теплый пол?
Подложка для теплого пола – это специальный материал, который укладывается между нагревательными элементами и бетонным перекрытием. Ее основное назначение заключается в обеспечении дополнительной теплоизоляции и препятствии распространения тепла в нижние слои пола.
Установка подложки под теплый пол имеет следующие преимущества:
- Отражение тепловой энергии в сторону помещения, а не бесполезный прогрев бетонных перекрытий.
- Равномерное распределение тепла по всей поверхности, вне зависимости от типа конструкции теплого пола.
- Быстрый прогрев помещения.
- Защита элементов конструкции теплых полов от воздействия активных химических веществ и влаги.
Теплый под без подложки – это дополнительные теплопотери, повышенный расход энергоресурсов, а в некоторых случаях и существенно сокращение срока службы всей системы обогрева. Поэтому установка теплоизоляционного слоя нужна в любом случае, вне зависимости от типа и конфигурации самого теплого пола.
Как выбрать подложку под электрический теплый пол
Электрические теплые полы – наиболее распространенный и популярный вит систем домашнего обогрева. В зависимости от выбранных мощностных показателей и типа нагревательных элементов можно создать автономную (основную) или комфортную (дополнительную) систему отопления любых помещений.
Между собой системы электроподогрева полов различаются не только электротехническими характеристиками, но и типом нагревательных элементов. Варианта всего два – инфракрасная пленка или резистивный кабель.
Чтобы выяснить, какую подложку выбрать под теплый пол, необходимо рассмотреть более подробно особенности каждой конфигурации системы электроподогрева полов.
Выбор подложки под кабельный теплый пол
Теплые полы на основе одножильного или двухжильного кабеля получили наибольшее распространение благодаря широкому модельному ряду, простоте монтажа, высокой надежности и длительному сроку службы. Кабель может продаваться в бухтах определенной длины с конкретными техническими параметрами, а может изготавливаться уже готовыми к укладке секциями (нагревательные маты), где провод заранее закреплен на сетчатой основе.
Укладка кабеля производится в стяжку, тогда как маты кладутся преимущественно в слой плиточного клея. Подложка под теплый пол на основе нагревательного кабеля может быть любой, а ее выбор будет зависеть преимущественно от планируемого напольного покрытия и типа монтажа самого теплого пола.
Для провода в стяжке хорошо себя показали подложки из пенополистирола или пропилена. Такая изоляция выпускается в виде плит, которые укладываются в слой стяжки, после чего происходит монтаж греющего кабеля. Хорошо себя зарекомендовали и рулонные изоляционные материалы с металлизированным покрытием. Они удобно укладываются на бетонное перекрытие, а фольгированная поверхность дополнительно отражает тепло вверх.

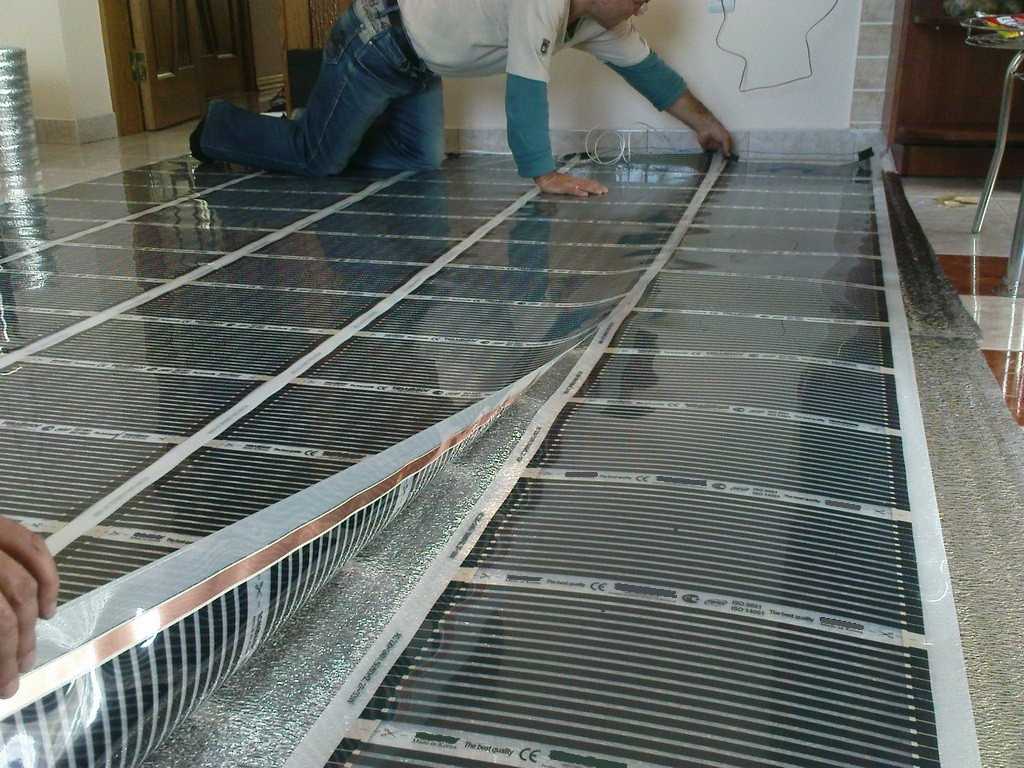

Выбор подложки под инфракрасную пленку
ИК-пленка – новое слово в области систем электрообогрева полов. Конструктивно они состоят из двух слоев полимерной пленки, между которыми расположены специальные графитовые (карбоновые нагреватели), соединенные в одну цепь медными проводниками. Главное преимущество пленки – это ее минимальная толщина, что позволяет ее укладывать непосредственно под напольное покрытие без стяжки и клея.
Исходя из особенностей монтажа, толщина подложки теплого пола должна быть минимальной. В этом случае отличным решением станут рулонные утеплители с металлизированной лентой и лавсановым покрытием. Фольгированные материалы без дополнительного ламинированного слоя укладывать под ИК-пленку нельзя, так как появляется высокая вероятность короткого замыкания нагревательных элементов.
Также хорошо себя зарекомендовали жидкие теплоизоляторы. Одним из лучших решений стал керамоизол – специальный состав, который наносится в три слоя и работает по принципу двойного зеркала – отражает тепло вверх и не пропускает холод со стороны нижних слоев бетона.
Какую подложку нужно выбрать под водяной теплый пол
Системы водяных теплых полов также достаточно популярны, особенно у владельцев частных домов и коттеджей, которые подключают напольный контур к общей системе отопления помещения. Такой вариант иногда оказывается выгоднее, чем кабельный обогрев по причине экономии на электроэнергии.
Лучшая подложка для теплого пола с водяными магистралями – это пенополистирольные плиты с рифлеными выступами или специальные утепленные маты. Первый вариант считается наиболее практичным, так как рельефные выступы служат дополнительными фиксаторами для гибких водяных магистралей, что также упрощает процесс монтажа системы водяного теплого пола.
Сам пенополистирол обладает высокой теплоизоляцией, не подвержен воздействию влаги, гниению и разложению от воздействия микроорганизмов.
Краткие итоги или какая подложка под теплый пол лучше
Нужна ли подложка под теплый пол? Однозначно нужна, о чем скажет любой эксперт в области электрических или водяных систем обогрева полов. Большой выбор различных изоляционных материалов позволяет найти подходящее решение в зависимости от конфигурации системы теплого пола.
Для систем водяного обогрева одним из общепризнанных лидеров считается рельефная пенополистирольная плита, тогда как с электрическими теплыми полами далеко не все так однозначно.
При выборе подложки необходимо учитывать тип нагревательного элемента (кабели или ИК пленка), а также другие особенности и нюансы. Если речь идет о кабельных теплых полах, то можно использовать практически все существующие виды подложек, тогда как под пленку подходят только тонкие рулонные материалы с металлизированным отражающим слоем, либо жидкие составы типа керамоизола, которые наносятся в три слоя на заранее подготовленное основание для достижения нужного изоляционного эффекта.
Где теплый пол необходим, а где можно сэкономить
«Установить ли теплый пол?» — этим вопросом задаются многие накануне ремонта. Чаще всего по незнанию люди отвечают на него исходя из финансовых возможностей. А как бы поступил хорошо разбирающийся человек? «Я бы подумал, где теплый пол практически необходим, а где без него можно обойтись и уже исходя из этого решил, сколько готов вложить средств в утепление», — отвечает Евгений Соколов, опытный мастер, строитель, который уже реализовал не один десяток проектов с установкой теплого пола. Евгений рассказал нам, как грамотно подойти к установке теплого пола — где его нужно класть, где можно обойтись без него, на каких технических вариантах лучше остановиться.
«Клиенты обычно пускаются в две крайности, — рассказывает Евгений. — Одни хотят вообще обойтись без теплого пола. Кто-то исходит из стереотипного убеждения, что это дорого, кто-то из прежнего опыта: жил вот с холодным полом и всё нормально. Другие же, напротив, хотят вложится по максимуму, что тоже не всегда оправдано. Я попробую предложить вам „срединный путь“».
Ванная комната и туалет
Где теплый пол точно нужен — это ванная. В ванной всегда высокая влажность воздуха. Это создает прекрасные возможности для распространения сырости и как следствие для жизни и роста различных бактерий, плесени и грибка. Зайдите в обычной продуктовый магазин: наверняка найдете там средство от плесени, ведь это очень популярный продукт. Теплый пол убережет вас от этих нежелательных трат времени и денег. Ну и потом всегда приятно при выходе из душа встать босыми ногами на теплый пол (а не на холодный). Некоторые люди со сниженным иммунитетом даже умудряются простудиться при этом: после принятия ванны тело особенно чувствительно к холоду и малейшим сквознякам. Особенно это важно для семей, в которых есть маленькие дети. Меньше нужно контроля и меньше рисков.
При установке теплого пола в ванну, обычно его устанавливают и в туалет, когда санузел в квартире раздельный. Это комфорт. В туалет мы можем пойти ночью, босыми ногами. Приятно, если пол там будет теплым.

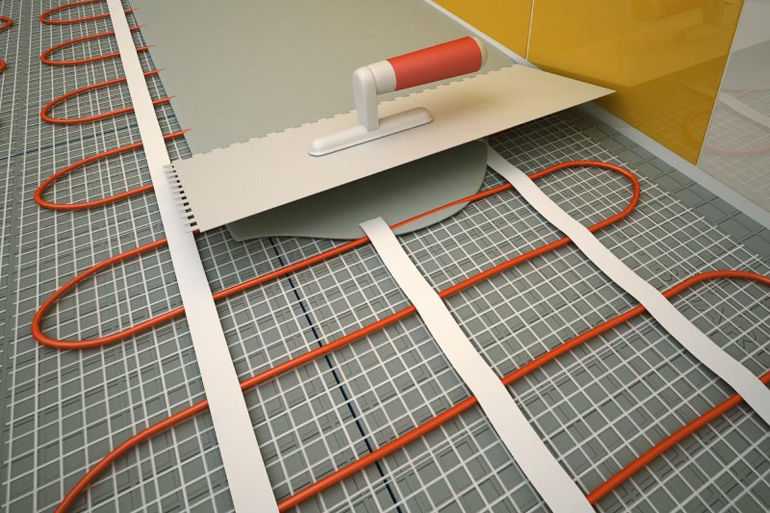

Для ванны и туалета лучше всего подойдут нагревательные маты: они укладываются прямо в плиточный клей. Это лучшее решение для монтажа под плиточные и каменные напольные покрытия. Нагревательный мат прост в установке — достаточно расстелить на поверхность стяжки и залить клеем, на который впоследствии крепится финишное покрытие. Маты обеспечивают равномерный нагрев по всей поверхности пола.
Смотрите видео монтажа – https://www.youtube.com/watch?v=m3wz4DUxGwA
Лоджия или балкон
Скажу сразу – это точно не обязательное решение. Особенно если балкон у вас используется как склад, например, для хранения шин, чемоданов. Ну зачем тогда там теплый пол?!Но установка теплого пола на балкон или лоджию в последнее время стало популярным решением. Дело в том, что с помощью необходимого остекления и утепления и установки теплого пола можно сделать балкон частью жилого помещения. Это комфортное и интересное в плане дизайна решение.
Нужно учесть, что для эффективной работы кабельной системы обогрева на балконе требуется бòльшая мощность. Поэтому для балконов и лоджий рекомендуется выбирать нагревательный кабель с погонной мощностью более 18-20 Вт/м или нагревательный мат повышенной мощности более 200 Вт/м2.
Кухня
Кухня — еще один тип помещения, где особенно часто используется теплый пол. Это с одной стороны связано с тем, что на кухни обычно кладут плитку (лучшая поверхность для установки теплого пола), а с другой — с популярностью кухни у детей.
Использование нагревательных матов для электрического теплого пола ‒ оптимальное решение при ремонте кухни. Если пол отделан керамической плиткой, керамогранитом, появляется возможность укладки таких матов непосредственно в плиточный клей.
Эта технология возможна ввиду сравнительно небольшой толщины нагревательной конструкции, состоящей из направляющей сетки, греющего двужильного кабеля, скрепляющего скотча. Перед укладкой плитки маты устанавливают на поверхности пола кухни.
При планировании ремонта важно избегать прокладки нагревательных элементов под местами будущего размещения кухонной напольной мебели и крупногабаритной тяжелой бытовой техники. Важно сразу определиться, где что будет стоять и укладывать теплый пол только там, где никакой техники и мебели стоять не будет.
Коридор
Довольно часто, в планировках жилых помещений, коридор и прихожая занимают достаточно большую площадь. Рационально будет установить теплый пол в коридор, если через этот участок постоянно ходят, например, из комнаты в кухню.
Особенно актуален теплый пол будет в прихожей. На нем быстро высыхает промокшая обувь.
Для экономии электроэнергии популярным сегодня становится комбинация напольного покрытия в прихожих, когда у входной двери выкладывается керамическая плитка или керамогранит, под которые устанавливается теплый пол, а остальной участок пола покрывается ламинатом или паркетной доской. В свою очередь, если жилое помещение плохо отапливается и в холодное время года требуется повышение температуры до комфортной, имеет смысл установка теплого пола на всю площадь коридора или прихожей.
Под паркетную доску или ламинат при сухом монтаже, не поднимая уровня пола, можно устанавливать пленочные теплые полы или тонкие нагревательные маты.
Гостиная и спальня
Комфортная температура воздуха в спальне – очень важная составляющая для самочувствия и здоровья в целом. На организм негативное воздействие оказывает слишком сухой воздух, который неизбежно появляется из-за горячих батарей во время отопительного сезона.
Теплый пол создает комфортную температуру, равномерно прогревая помещение по площади и намного меньше сушит воздух.
Наиболее оправданы теплые полы в детских комнатах, поскольку дети любят играть на полу. Устанавливая теплый пол в детской, отсутствует необходимость использования отопительных приборов с острыми углами или горячей частью. Теплые полы безопасны для ребенка и не станут причиной травм. Система теплого пола дает возможность регулировки температуры воздуха в помещении. В других комнатах при решении, ставить или не ставить теплый пол, стоит ориентироваться на особенности отопления квартиры.
Частный деревянный дом
Применение теплых полов возможно в частном доме из деревянных материалов. Используются нагреватели на основе греющего проводника или инфракрасной нагревательной пленки.
При монтаже системы электрообогрева в бревенчатом или брусовом здании требуется учитывать специфические особенности древесины, строгое соблюдение правил и норм пожарной безопасности. При грамотной установке данная система безопасна в работе.
Уличная территория у частного дома
Наша команда уже несколько раз устанавливала теплый пол на улице. «Зачем греть воздух на улице?» — спросите вы. Ну, например, чтобы комфортно босиком пройтись до уличного туалета. А если серьезно, то это сезонное решение на зимний период. Вам не потребуется регулярно чистить от снега и льда дорожки, лестницы и площадки на улице. Кроме того, сможете быть уверены, что никто из близких не поскользнется и не упадет и не получит травму на дорожках и лестницах у дома.
Ваш добрый помощник
В этом материале постарался познакомить читателя с нюансами по установке теплого пола. Клиенты часто спрашивают о выборе производителя теплых полов. Сейчас есть много разных альтернатив. Универсальный вариант – теплый пол Rexant. Он надежный, безотказный и при этом относительно доступный по цене.
Когда-то давно теплый пол воспринимался как решение для богатых людей, для роскошных апартаментов. Сегодня он доступен фактическому каждому. Такие бренды, как Rexant, предлагают надежные и при этом относительно доступные решения.
Накануне ремонта рекомендую обязательно рассмотреть возможность установки теплого пола. Это не очень дорого, и даже если вы достаточно жестко ограничены в бюджете, то можете поставить теплый пол только там, где польза от него особенно высока. Например, только на кухне, в прихожей, в ванне и туалете. Это обойдется недорого, но в будущем вы не будете сожалеть о том, что не сделали такую важную доработку вовремя.Теплый пол становится именно на стадии замены пола. После завершения ремонта легко установить теплый пол уже не получится.
Можно ли укладывать под инженерную доску теплый пол
Климат наших широт не позволяет обеспечить в жилище уют и комфорт круглый год, если в помещении отсутствует источник тепла. Конечно, можно продумать отопительную систему, однако она не всегда в достаточной степени прогреет комнаты по всей площади. Настоящим спасением в такой ситуации станет теплый пол. Но можно ли использовать подобную систему обогрева, если вы планируете укладывать в помещении инженерную доску? Давайте разберемся в данном вопросе, который волнует многих собственников квартир и домов.
Можно ли укладывать теплый пол под инженерную доску
Инженерная доска – материал, который не так давно появился на рынке напольных покрытий, в связи с этим до сих пор не утихают споры о том, можно ли использовать ламели в сочетании с теплым полом. Многие специалисты убеждены, что в таком соседстве нет ничего страшного. Аргументируют они это тем, что дерево отлично сохраняет тепло, а после отключения системы на протяжение долгого времени остывает. Если вы решили уложить теплый пол под инженерную доску, рекомендуем учесть некоторые нюансы:
- стяжка поверх нагревательных элементов должна быть ровной, сухой и прочной, обеспечивать равномерное распределение тепла. Ее влажность в идеале не превышает 5%, измерить данный показатель можно при помощи специального прибора – влагомера;
- инженерную доску можно устанавливать на полы как с водяной, так и с электрическими системами подогрева;
- в том случае, если в комнате есть различные контуры или нагреваемый участок значительно меньше желаемой площади, то необходимо разорвать покрытие с разными режимами нагрева, используя деформационные зазоры;
- для теплого пола лучше всего подходит инженерная доска с фаской, т.к. она эффективно маскирует небольшое щеление;
- покрытие из дерева поверх системы обогрева уместно только в том случае, когда температура пола не будет превышать 26°C.
Иначе полотно утратит геометрическую стабильность, между ламелями начнут образовываться зазоры и трещины, материал будут издавать скрипучие звуки при ходьбе;
- система «теплый пол» в обязательном порядке должна быть установлена на бетонную или цементно-песчаную стяжку;
- для приклеивания инженерной доски рекомендуется применять двухкомпонентный полиуретановый клей. Стоит отказаться от использования составов на водной основе, они не обеспечат достаточно надежного соединения;
- несмотря на кажущуюся простоту процесса, монтаж покрытия из дерева требует профессиональных навыков, поэтому лучше всего обратиться к мастерам, которые учтут особенности помещения, выполнят укладку полотна быстро, качественно и не допуская ошибок.
Для использования с теплым полом выбирайте инженерную доску, изготовленную из стабильных и прочных пород. Сюда относятся дуб, ясень, а также орех. Это требование применимо даже к напольным покрытиям, толщина верхнего слоя которых не превышает 3 мм. А вот что касается ламелей из бука, клена или ятоба, то от них лучше отказаться. Специалисты не рекомендуют использовать материалы из плотных экзотических пород для обустройства теплого пола.
Инженерную доску обычно покрывают специальными лаками, маслами и другими составами. Крайне важно убедиться в том, что лакокрасочные материалы являются безвредными для здоровья человека и животных. Если же ламели покрыты составами низкого качества, содержащими формальдегид, при нагревании они будут выделять опасные химические вещества, загрязнять воздух, оседать в бронхах и легких.
На заметку! Большая толщина инженерной доски неминуемо станет основной причиной увеличения расходов на обогрев.
Инженерная доска под теплый водяной пол
Водоциркуляционная система обогрева работает от центрального отопления. В данном случае на предварительно очищенное, подготовленное и прогрунтованное основание укладываются ПВХ-трубы, используется термоотражающая фольга. Поверх заливается стяжка, толщина которой, как правило, колеблется от 4 до 7 см. Монтируя водяной теплый пол, на который планируется укладывать инженерную доску, необходимо учесть ряд немаловажных моментов:
- между стяжкой и настилом необходим промежуточный слой в виде тонкой влагостойкой фанеры. Требуется это для того, чтобы продлить срок службы ламелей, ведь при постоянном трении о бетонное основание они быстро выйдут из строя;
- по периметру комнаты оставляют зазор в 1 см для расширения материала при изменении уровня влажности в помещении;
- теплый пол под инженерную доску 18 мм должен равномерно обогревать помещение, допустимая разница между степенью «нагретости» основания и воздуха в комнате составляет не более 2°C;
- специалисты рекомендуют фиксировать соединяемые элементы полотна при помощи специального пригруза. Так крепление получится более надежным и не разойдется при нагревании.
Инженерная доска, которую можно укладывать на систему «теплый пол» имеет специальную маркировку. Данное напольное покрытие не будет со временем рассыхаться, терять первоначальный внешний вид, трескаться от постоянного механического воздействия.
Электрический теплый пол под инженерную доску
Электрическая система обогрева подразумевает монтаж многослойного кабеля на бетонное основание. В зависимости от разновидности нагревательного оборудования разделяют конвекционный и инфракрасный типы. В первом случае нагревание совершается в элементе, который передает тепло. Что касается конвекционного типа, то он включает в себя кабельные системы с тонкими матами. Вне зависимости от того, какую именно систему вы выберете, необходимо придерживаться ряда рекомендаций:
- прежде всего необходимо тщательно подготовить основание, очистить его от мусора и обеспылить, выровнять с помощью шпаклевочных смесей, если это требуется;
- затем на ровное и чистое покрытие наносят слой гидроизоляции;
- сооружают опорные лаги на расстоянии не более 60 см друг от друга;
- пустоты заполняют пенофолом или любым другим подобным материалом;
- укладывают рулонные полосы;
- электрический кабель располагают в 1 см от брусьев, делая в них пропилы около 3-х см;
- готовый слой повторно покрывают гидроизоляцией;
- укладывают инженерную доску.
В данном случае рекомендуется отказаться от монтажа напольного покрытия «плавающим» методом. Для системы «теплый пол» необходимо использовать надежное соединение, поэтому лучше всего закреплять ламели на основании, используя клей
При установке инженерной доски поверх теплых полов не стоит забывать и о других нюансах. Например, систему нужно включить за 2 недели до планируемой установки напольного покрытия. За сутки до монтажа специалисты рекомендуют выставить температуру 18°С, постепенно увеличивая ее до нужного показателя. Ну и конечно, немаловажное значение играет влажность, она должна оставаться на уровне 35-60 %. Для того чтобы напольное покрытие радовало долгие годы и не теряло первоначальный внешний вид, рекомендуем выбирать изделия популярных марок, успевших положительно зарекомендовать себя на рынке.
Теплый пол на улице – прихоть или необходимость, ошибки, правила монтажа. Подогрев ступеней, крыльца, подключение терморегулятора.

Любой, кто проживает в собственном загородном доме или коттедже, сталкивался в зимнее время года с такой проблемой, как необходимость регулярной очистки крыльца, ступенек и дорожек от снега.
Более того, если этого не делать вовремя, ступеньки постепенно покрываются слоем льда, а это уже ведет к потенциальным травмам и другим неприятностям.
Благо современные технологии позволяют полностью решить эту проблему и избавиться от любой наледи раз и навсегда. Поможет вам в этом деле нагревательный кабель или так называемый — теплый пол на улице.
Давайте рассмотрим подробнее технологию его укладки и монтажа, а также возможные ошибки, которых вам следует избегать, если вы захотите сделать все своими руками.
Нужен и выгоден ли такой обогрев улицы
Кто-то сразу возразит, что такой обогрев это не дешевое мероприятие и лучше пару раз в неделю помахать лопатой, чем так заморачиваться с этим гололедом.
Безусловно, крупные торговые сети и магазины, которые дорожат своей репутацией и клиентами, уже давно перешли на такой вид уличного обогрева и могут себе это позволить.
Они заранее, еще на стадии строительства закладывают обогрев дорожек, стоянок и подъездных путей к своим торговым точкам и офисам.
На Западе уже давным давно поняли, что это обходится гораздо дешевле, чем все судебные издержки от травмированных покупателей, случайно навернувшихся с полными пакетами товаров.
А что дают эти системы снеготаяния и антиобледенения в домашних условиях?
- во-первых, чистую и сухую поверхность мест вашего передвижения весь зимний период
Для кого-то может и не проблема выйти с лопатой и убрать весь снег после снегопада, а если это дом ваших родителей? Да и вам самим когда-то стукнет 70+.
Не будете же вы каждый раз нанимать дворников.
- более долгий срок службы плитки, асфальта и другого покрытия
Теперь то вам не придется долбить ломиком, стараясь сковырнуть очередную корочку льда. А еще этот лед попадает в швы, постепенно расширяясь и портя изначальную мозаику и аккуратный рисунок дорожек.
Кроме того, асфальт и грубая плитка может это и вытерпят, а если у вас мраморные ступеньки?
- ну и самое главное – отсутствие переломов, вывихов и других травм, сопутствующих гололедице
Поэтому, если хотите комфортного и безопасного проживания в своем доме в течение всей вашей жизни, рано или поздно вы все равно придете к осознанному решению, сделать такое антиобледенение на своем участке.
Где лучше монтировать и какие материалы потребуются
Конечно, никто не заставляет вас обогревать буквально все дорожки и ближайшую территорию, это будет довольно затратно. Достаточно выбрать наиболее частые маршруты:
- подход к бойлерной или котельной
- подъезд и выезд с гаража
- ну и естественно, ступеньки и дорожка к входной калитке
Будете возле нее выдавать гостям тапочки и провожать в дом 🙂
Для того, чтобы проложить такой теплый пол на улице и ступеньках, вам понадобятся следующие материалы:
- греющий кабель
- терморегулятор
- датчики температуры и осадков
- кабель для подключения автоматики и всех датчиков
- щиток с автоматическим управлением всей системой антиобледенения
Какой греющий кабель лучше
При выборе кабеля у многих встает вопрос: какой лучше – резистивный или саморегулирующийся?
Так вот, саморегулирующийся идеально подходит для крыш и водостоков, а для ступенек и открытых дорожек выбирайте резистивный.
К тому же не забывайте, что обычная гарантия на резистивный – 20 лет, а на саморег всего – 5 лет. У последнего, при частом использовании очень быстро садится активная матрица.
Кроме того, основная задача всей системы антиобледенения и снеготаяния – избавиться от снега и не допустить при этом образование льда. Саморегулирующийся кабель на улице под плиткой и стяжкой, будет нагревать сам себя. После чего перестанет выдавать ту мощность, которая необходима для растопки льда.
Использовать можно как одножильный (1 рабочая жила+экранирующая оплетка), так и двухжильный кабель (2 рабочие жилы, оплетка+экран из фольги).
Правда при одножильном, второй конец придется тянуть и возвращать обратно, чтобы нормально подать на него питание.
А вот при двухжильном, вы просто ставите в конечной точке концевую муфту, соединяя жилы между собой, и избегаете проблем с лишним метражом и выдумыванием оптимальных схем укладки.
Датчики
Если вы не хотите, чтобы обогрев работал 24 часа, придется обзавестись специальными датчиками. Очень здорово здесь помогают приборы реагирующие на появление влажности и осадков.
При этом обратите внимание, если настраивать систему только по датчику температуры воздуха или подогреваемой поверхности, то она в умеренных климатических зонах за сезон намотает до 1000 часов непрерывной работы.
Системы снеготаяния с датчиком осадков (миниатюрные метеостанции), за тот же сезон в тех же самых условиях накручивают не более 300-400 часов. То есть, экономия электроэнергии будет более чем в два раза.
При этом результат в виде чистых дорожек или ступенек будет в обоих случаях.
Все датчики влажности и осадков устанавливаются согласно рекомендациям производителей. Чаще всего их монтируют между линиями нагревательного кабеля.
Это позволяет быстро анализировать состояние стяжки. В итоге при морозах и выпадении осадков, снег не скапливается на поверхности, а начинает таять практически моментально.
Еще желательно заранее понаблюдать, где у вас на участке в зависимости от розы ветров, в первую очередь появляется снег. А то получится так, что поставите датчик на солнечной безветренной стороне дома, а снег будет постоянно скапливаться на другой половине.
Помимо отслеживания влажности на своей поверхности, эти умные метеостанции обладают собственным внутренним подогревом. Это помогает сразу видеть начало осадков и не упустить данный момент.
Например, в мороз на холодный датчик может упасть целый сугробик сухого снега, прежде чем он среагирует и запустится. Но если при этом он будет тепленьким, то первые же снежинки растают на его стенках и появится та самая влажность, которая и позволит ему моментально сработать.
Другой датчик – температуры кабеля, заводится в гофре между нагревательными линиями.
Как рассчитать необходимую мощность подогрева? Здесь все будет зависеть от площади.
Обычно исходят из параметра 300-350Вт/м2. Оптимальным вариантом здесь будет кабель с мощностью 20-30Вт на 1 метр.
Для небольших ступенек рекомендуется выбирать мощность 20Вт/м, а для дорожек и больших открытых площадок – 30Вт/м.
Общую длину греющего кабеля можно рассчитать по формуле:
L-длина в метрах, S-площадь обогрева м2, n-шаг укладки.
Монтаж, укладка и закрепление кабеля
Перед непосредственным монтажом нужно тщательно очистить и выровнять поверхность. Далее по этой поверхности укладывается и закрепляется греющий кабель.
Крепится он на металлической монтажной ленте. Такая же используется при укладке теплых полов в домах.
Крепление на бетонном основании крыльца или ступенек производится при помощи перфоратора и дюбель-гвоздей.
При укладке старайтесь соблюдать одинаковый шаг. Зависеть он будет конечно от выбранной мощности кабеля.
Например для P=20Вт/м рекомендуемый шаг укладки – 5 или 7,5см. На больших площадях шаг берется побольше (крыльцо), а в узких местах (ступени) можно слегка и уменьшить.
При монтаже обогрева ступеней не забывайте про подступенки. Очень часто случается так, что сама площадка ступеньки чистая, а ее край весь во льду.
Поэтому зачастую приходится увеличивать заложенные мощности и прогревать несколькими линиями кабеля еще и подступенки.
При этом все переходы кабеля сверху вниз заранее подготавливаются. То есть, в бетоне выбивается углубление, куда и помещается провод.
Если этого не сделать, при монтаже плитки она своими острыми гранями может подрезать изоляцию.
Поверх проложенного кабеля по возможности заливается стяжка. Если ее не будет, то все равно нагревательный кабель нужно закрыть минимальным защитным слоем раствора.
Это будет препятствовать дальнейшей деформации и случайному повреждению изоляции. Все таки по данной поверхности вы будете постоянно передвигаться.
Когда раствор или стяжка окончательно схватятся, можно приступать к декоративной отделке плиткой, природным камнем или даже мрамором.
Кстати, некоторые на дорожках вместо стяжки обходятся песчаной подушкой. Рекомендуемая толщина песка – 4см. Здесь уже кабель будет крепиться на армирующую сетку.
Однако песок при этом должен быть тщательно просеян. В противном случае, крупные фракции камней своими гранями могут повредить изоляцию проводов.
А еще учитывайте такой момент как тепловое сопротивление. У песка оно будет меньше, чем у верхнего слоя дорожки. Поэтому очень большой процент тепла будет уходить вниз.
Соответственно, чтобы прогреть поверхность до постоянных +3С, мощность кабеля потребуется значительно больше, чем если бы вы использовали бетон.
Подключение и настройка терморегуляторов
Терморегулятор, к которому подключаются провода управления и питания должен располагаться в самом доме. Там где тепло и нет большой влажности.
С точки зрения доступа и обслуживания, коридор или прихожая вполне подойдут. Схема подключения терморегулятора подобна той, что используется при монтаже домашних теплых полов.
Подробный процесс с поэтапными картинками для домашних вариантов описан в статье ниже.
Однако для улицы нельзя использовать привычные домашние терморегуляторы. При низкой температуре от – 10С и ниже, они просто ”впадают в кому” и перестают на что-либо реагировать до оттепели.
При этом если вы хотите, чтобы система теплых полов для улицы не включалась автоматически при сильных морозах (в этом случае очень редко идет снег, и смысла топить дорожки и ступеньки нет), тогда вам понадобятся специальные приборы.
Такие обычно устанавливаются на din-рейку в выносной щиток, а не монтируются в подрозетники.
Правда и у обычных на этот случай имеется выключатель на лицевой поверхности. Просто отщелкиваете его при сильных морозах и ждете оттепели.
Чтобы снег постоянно таял и не превращался в лед, на внешней поверхности ступенек и дорожек, температура постоянно должна поддерживаться в пределах +3 градуса. Казалось именно ее и нужно выставлять на регуляторе.
Однако при этом есть один очень важный нюанс.
На каждый 1см слоя стяжки, плитки или другого материала, который находится над греющим кабелем, следует добавлять дополнительно по 1,5 градуса на терморегуляторе.
То есть, если у вас на ступенях лежит плитка с клеем толщиной в 2см, то вам нужно к выставленным 3-м градусам на терморегуляторе, добавить еще +3С. В итоге температура таяния составит +6 С.
При большей толщине стяжки или плитки, она увеличится еще больше. Это и будет так называемая рабочая температура нагревательной антигололедной системы.
Также широко применяются и двухпозиционные терморегуляторы. Они автоматически запускаются когда температура контролируемой поверхности находится между двух заранее выставленных величин. Причем один из порогов (плюсовой), может быть задан жестко заводскими настройками.
Можно конечно управлять всей системой и обычным автоматом. Только никакой экономии и комфорта в этом случае уже не получится. Уснули вечером в одну погоду, проснулись утром в другую, а все ступеньки заснежены или во льду.
Питающие провода 220В подключаются в щитовой через УЗО с током утечки более 30мА.
Простейшую условную схему подключения системы антиобледенения крыльца и дорожек можно представить следующим образом.
Отличия теплых полов дома и на улице
По большому счету, подобные системы снеготаяния и антиобледенения, это тот же домашний электрический теплый пол, только с разной заложенной мощностью нагревательного кабеля.
При этом настроить работу системы можно так, что она будет включаться только непосредственно при появлении осадков на поверхности, а все остальное время простаивать на холостом ходу.
Если для квартирного варианта закладывают мощности от 130 до 240Вт/м2, то для уличного снеготаяния параметры гораздо выше – от 300 до 600Вт/м2. Все зависит от поставленной задачи и климатической зоны проживания.
При низких температурах и снегопадах, маломощный кабель просто не обеспечит уверенного таяния снега. В то же время, греющий кабель для улицы нельзя применять дома.
Стяжка не в состоянии мгновенно отвести тепло. В результате температура будет критична для работы электропроводов и изоляции.
В системах снеготаяния изначально заложена более низкая исходная температура “подложки” и окружающего воздуха, чем в полу отапливаемого помещения.
Особенности и правила монтажа
Какие еще есть отличия монтажа систем теплых полов для улицы, по сравнению с домашними вариантами?
- укладка монтажной ленты
На улице применяется шаг 40-50см не более. Это позволяет не сбиваться проводу в одно место, плюс красиво и надежно вытянуть его по заданной траектории.
- расположение соединительной муфты холодного конца
Она должна быть расположена обязательно в сухом месте, куда не будут попадать растаявший снег или осадки.
Кроме этого ее не рекомендуется располагать на горизонтальной поверхности. Например, на тех же самых ступеньках.
Кабель при работе постоянно деформируется, то расширяясь при нагреве, то сужаясь при остывании. И если вы поместите в такую горячую зону муфту, то произойдет отслоение изоляции термоусадки, с последующим проникновением влаги и выходом из строя обогрева.
Либо постоянно, ”по непонятным причинам” будет срабатывать УЗО. При этом сами жилы будут абсолютно целыми и изоляция их не поврежденной. Поэтому при внезапных срабатываниях УЗО, в первую очередь проверяйте эту муфту.
Если же соединение холодного конца греющего кабеля с проводами питания делается через распредкоробку, то коробка также должна располагаться в сухом месте, и ни в коем случае не на уровне земли.
Это должна быть вертикальная поверхность стен дома или ограждения.
Если для вас все это кажется трудозатратным, то можно выбрать и экономный вариант. Кто сказал, что нужно обогревать все дорожки покрытые тротуарной плиткой, брусчаткой, крыльцо и ступеньки?
Для обеспечения минимальной безопасности, достаточно сделать подогрев участка на входных ступенях шириной всего 1 метр.
Именно по нему вы и будете свободно подниматься, когда вокруг будет наледь и снег.
Есть подобные системы, основанные на водяных теплых полах, подключаемых к коллектору отопления в виде отдельной петли. Ознакомиться с ними можно из ролика ниже.
Пленочный теплый пол под ламинат: монтаж и технология укладки пошагово
26.11.2018
1 звезда2 звезды3 звезды4 звезды5 звезд
Греющий пол из инфракрасной пленки — хороший способ отопления помещения. Рассказываем, как правильно уложить его под ламинат.
Особенности отопительной системы
Грамотная укладка пленочного теплого пола под ламинат предполагает, что она будет выполнена с учетом всех нюансов комбинирования двух конструкций. В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае напольным покрытием. Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.
Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.
Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.
Instagram big_remont
Пленочный пол под ламинат: что учесть при выборе покрытия
Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:
- Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
- Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
- При нагреве искусственное покрытие может выделять токсичные вещества.
Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать ламинат в этом случае нельзя.
Instagram vsetepliepoli
Правила размещения греющего полотна
Отопление такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.
- На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные ковры и т.п. Система на таких участках перегревается и может выйти из строя.
- Тяжелые предметы, вроде габаритной бытовой техники и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
- Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
- Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.
Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.
Instagram major19ov
Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки
Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.
Шаг 1. Обустраиваем основание
Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания бетонной стяжки оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.
Instagram albastroy
Шаг 2. Кладем теплоизоляцию
Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.
Перед укладкой материала тщательно очищаем основу от мусора и пыли. Использование пылесоса обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.
Instagram caleo_global
Шаг 3: Раскладываем пленку
Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.
Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.
После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.
Instagram foton_electrika_irk
Шаг 4: Ставим термодатчик
Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.
Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до терморегулятора. Пленку раскладываем и закрепляем к подложке.
Instagram md.group.kz
Шаг 5. Устанавливаем клеммы
На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.
Instagram md.group.kz
Шаг 6. Подключаем кабель
Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.
Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.
Instagram elektromontazhplius
Шаг 7. Подключаем терморегулятор
Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.
Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.
Instagram elektromontazhplius
Шаг 8. Пробный запуск системы
Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.
Шаг 9. Укладываем покрытие
Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение. Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.
Теперь можно начинать монтировать покрытие. Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.
Instagram rostov_daewoo_enertec
Отзывы про пленочный теплый пол под ламинат хорошие. Покрытие, несмотря на то, что является неплохим теплоизолятором, при правильном подборе материалов и грамотном монтаже активно аккумулирует ик-излучение и быстро нагревает помещение. А его привлекательный вид и приятная фактура делают обогревающий пол не только функциональным, но и красивым.
-
Отопление
Как правильно выполнить монтаж и подключение инфракрасного тёплого пола
Материал подготовила
Инна Ясиновская
Была ли статья интересна?
Поделиться ссылкой
Нажимая на кнопку «Подписаться»,
Вы даете согласие на обработку персональных данных
Как класть теплый пол под линолеум своими руками + видео
Содержание
- Разновидность теплого пола
- Инфракрасный пленочный материал
- Электрический пол
- Водяной пол под линолеум
- Как установить теплый пол под линолеум
- Инструкция подготовки и установки кабельного теплого пола под линолеум
- Инструкция, как правильно установить водяной пол
- Инструкция установки пленочного теплого пола
Во время капитального ремонта или строительства дома возникает вопрос, можно ли положить теплый пол под линолеум. Будет ли такой вид обогрева безопасный для домочадцев. Следует отметить существование нескольких видов теплого пола, которые устанавливаются под линолеум, ламинат или плиточное покрытие. Главное в этом деле, знать особенности материала, можно ли под линолеум положить теплый пол, как правильно провести подготовительные и монтажные работы, и нужны ли профессиональные навыки и знания, чтобы качественно и долго служил теплый пол.
Разновидность теплого пола
Человек постоянно стремиться улучшить собственные условия жизни и теплый пол тому не исключение. Сегодня существуют такие разновидности подогрева пола.
Инфракрасный пленочный материал
Нагревательным элементом пола служит пленка или специальный кабель, который подключается к сети, посредством термостата.
Важно! Теплый пол инфракрасного пленочного типа нагревает не воздушное пространство, а предмет, который находится на его поверхности, например, линолеум или ламинат.
Такой вид пола используется в магазинах, офисных помещениях, на объектах промышленного назначения или в жилых помещениях. Его устанавливают в качестве вспомогательного или основного обогрева. Это универсальный теплый пол, который можно установить под любой вид напольного материала, в том числе и под линолеум. Под керамическую плитку специалисты не рекомендуют его класть.
Еще один плюс заключается в гибкости и эластичности термопленки, что позволяет обогревать поверхность в горизонтальном, вертикальном или, даже в наклонном положении. Такой материал практически не поддается механическим повреждениям.
Установить теплый пол пленочного типа под линолеум просто и на это не понадобится много времени. Для его установки достаточно будет самостоятельно выровнять полы, а пленочный материал постелить на 75% поверхности пола.
Электрический пол
Классический вид теплой конструкции, которая постоянно модернизируется. Она предусматривает использование кабеля и готовых нагревательных секций, небольшого размера. Сверху на электрический пол можно стелить линолеум или ламинат, ковролин или изделия из керамики.
Водяной пол под линолеум
Такой вид чаще устанавливают в частном доме или коттедже. Чтобы в квартире установить такое отопление, необходимо позаботиться о дополнительном стояке. Вода, которая проходит по всей системе теплого пола, в общий стояк будет возвращаться прохладной, поэтому соседи будут получать не горячую, а холодную воду. Сегодня водяные теплые полы устанавливают в новых домах, где для подключения конструкции уже установлены специальные стояки для теплообмена.
Главный плюс такой системы — это экономия электроэнергии, а также отсутствие вредного влияния магнитного и электрического поля. Соблюдение всех правил установки теплого пола позволит выполнить работы без труда.
Как установить теплый пол под линолеум
Каждая система теплого пола предусматривает подготовительные и монтажные работы.
Инструкция подготовки и установки кабельного теплого пола под линолеум
Провести подготовительные мероприятия. Удалить старый пол и стяжку, мусор и пыль.
Подобрать место, где будет установлен термостат. К нему подвести электричество и заземляющий кабель.
Проложить гидроизоляционный материал с припусками на стены выше уровня будущей стяжки. В местах, где она будет соприкасаться со стеной, проклеить ленту для компенсации, чтобы удалить неприятные последствия расширения смеси.
Проложить теплоизоляционный материал, который поможет максимально снизить потерю тепла пола. Если это будет дополнительное отопление, в качестве теплоизоляционного материала используют подложку из вспененного полиэтилена. Если основной обогрев, тогда теплоизоляционным материалом служит пенополистирол, толщиной максимум 5 см. Для балкона понадобиться утеплитель, размером 10 см.
После утепления создается черновая стяжка с армированием, на которую укладывают фольгу и рулонный утеплительный материал с покрытием из фольги.
Установка нагревающего элемента осуществляется после проведения расчетов величины шага укладки. Для закрепления и фиксации проводов используется специальная лента.
С помощью соединительных муфт закрепляют силовые кабели терморегулирующего устройства и отопительной системы, устанавливается температурный прибор.
Нагревающую магистраль укладывают строго по установленным правилам. Ветки магистрали должны лежать на расстоянии друг от друга на 7,5 см, изгибы кабелей должны быть плавными. Расстояние до любых предметов не должно превышать 10 см, а до нагревательных элементов не больше 20 см. В местах подвижных соединений кабель помещают в пластиковую трубу, чтобы предотвратить его разрыв. После укладки пола проводиться зрительная и тестерная проверка материала на целостность.
Заливается цементно-песчаная стяжка.
Для финишной отделки пола используется керамическая плитка, натуральный или искусственный камень, линолеум или ламинат.
Видео пример, как выполнить работы по укладке кабельного пола:
