Инструкция по эксплуатации терморегулятора WarmLife

Инструкция по эксплуатации терморегулятора WarmLife: обзор интерфейса, начальная и расширенная настройки.

Оглавление

  1. Видеообзор терморегулятора
  2. Интерфейс терморегулятора
  3. Сообщения о неисправности
  4. Режимы работы
  5. Основные настройки
  6. Расширенные настройки

Ознакомиться подробнее и купить данный терморегулятор можно на странице терморегулятора WarmLife.

Видеообзор терморегулятора WarmLife

Обзор терморегулятора WarmLife (Китай): основные характеристики, особенности, комплект поставки.

Интерфейс терморегулятора WarmLife

Пиктограммы и индикаторы

  • День недели
  • Блокировка экрана
  • Температура воздуха
  • Температура пола
  • Настройка температуры
  • Программный режим
  • Ручной режим
  • Время
  • Программа «отпуск»
  • Нагрев включен
  • Индикатор одного из шести событий
  • Установка времени
  • Меню
  • Включение/отключение
  • Вверх/плюс
  • Вниз/минус

Сообщения о неисправности терморегулятора WarmLife

  • E0: Встроенный датчик температуры воздуха – не подключен или короткое замыкание.
  • E1: Выносной датчик температуры пола – не подключен или короткое замыкание.

При обнаружении ошибки E0/E1, необходимо проверить исправность и подключение датчиков температуры.

Режимы работы терморегулятора WarmLife

Режим ручного управления

Терморегулятор постоянно в течение суток поддерживает заданную пользователем температуру. Все программные установки не действуют.

Программный режим

Работа по заданной программе. Возможно программирование 6 временных интервалов с различной температурой в течение дня на каждый день недели.

Режим комфорта

Температура может быть временно изменена для текущего режима. Комфортная температура возвращается к исходному значению в следующем событии, терморегулятор продолжает работать по заданной ранее программе.

  • Пробуждение, событие 1.
  • Уход из дома до обеда, событие 2.
  • Возвращение на обед, событие 3.
  • Уход из дома после обеда, событие 4.
  • Возвращение домой вечером, событие 5.
  • Сон, событие 6.

Обратите внимание! При выборе режима комфортного отопления (по датчику температуры пола), рекомендуется задавать температуру 28-32°С для комфортного отопления и 20-24°С в режиме экономии энергии. При этом повышать температуру необходимо заранее за 60-120 минут до наступления события, а понижать за 30-60 минут до наступления следующего события. Настройки корректируются пользователем опытным путем.

Основные настройки терморегулятора WarmLife

Включение/выбор режима работы/отключение терморегулятора

Нажмите пиктограмму для включения или выключения терморегулятора.

Выбор режима работы

Нажмите пиктограмму для выбора ручного или программного режима работы.

Для включения/отключения режима «отпуск» нажмите и удерживайте в течение 3 секунд пиктограмму .

Увеличение или уменьшение значений

Используйте пиктограммы и для увеличения или уменьшения значений.

Установка даты и времени

Для установки времени и дня недели нажмите и удерживайте пиктограмму , пока не начнет мигать символ минут. Используйте пиктограммы и для установки минут, нажмите пиктограмму для перехода к установке часов и дня недели.

Включение/отключение блокировки экрана

Нажмите и удерживайте в течение 3 секунд пиктограмму для включения/отключения блокировки экрана (символ обозначает включенную блокировку).

Программирование временных событий и температуры

На выключенном терморегуляторе нажмите и удерживайте пиктограмму в течение 3 секунд для начала программирования. Для переключения между временем, температурой и событиями используйте пиктограмму . Для установки времени и температуры используйте пиктограммы и .

Программирование временных событий и температуры

Расширенные настройки терморегулятора WarmLife

Расширенные настройки терморегулятора производятся квалифицированным специалистом.

Расширенные настройки обычно производятся после окончательной установки терморегулятора. Для входа в режим расширенных настроек на выключенном терморегуляторе нажмите и удерживайте пиктограммы и . Для переключения пунктов настроек используется пиктограмма .

  • 00: Калибровка температуры воздуха

    С помощью пиктограмм и откалибруйте температуру.

    Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.

  • 01: Калибровка температуры пола

    С помощью пиктограмм и откалибруйте температуру пола.

    Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.

  • 02: Выбор датчика

    С помощью пиктограмм и выберите режим работы:

    • 00: датчик температуры воздуха;
    • 01: датчик температуры пола;
    • 02: оба датчика (датчик температуры пола ограничительный).

    При использовании терморегулятора для управления электрическими теплыми полами, выбирайте режимы 01 или 02 (режим работы по температуре пола).

    Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.

  • 03: Ограничение максимальной температуры пола

    С помощью пиктограмм и установите для ограничения максимальную температуру пола.

    Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.

  • 04: Ограничение минимальной температуры пола

    С помощью пиктограмм и установите для ограничения минимальной температуру пола.

    Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.

  • 05: Шаг регулирования температуры

    С помощью пиктограмм и установите шаг регулирования температуры. Диапазон: 0,5-10°С.

    Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.

  • 06: Режим антизамерзания

    С помощью пиктограмм и установите режим антизамерзания (поддержание температуры +5°С во включенном состоянии).

    • 00: включен.
    • 01: выключен.

    Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.

  • 07: Режим программирования по дням недели

    С помощью пиктограмм и выберите количество рабочих/выходных дней.

    • 00: 5/2.
    • 01: 6/1.
    • 02: 7/0.

    Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.

  • 08: Установка времени задержки выхода

    С помощью пиктограмм и укажите время задержки выхода.

    Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.

  • 09: Установка максимальной температуры

    С помощью пиктограмм и установите максимальную температуру. Диапазон: 5-60°С.

    Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.

  • 10: Установка температуры в режиме «отпуск»

    С помощью пиктограмм и установите температуру в режиме «отпуск».

    Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.

  • 11: Выбор единицы измерения температуры

    С помощью пиктограмм и выберите единицу измерения температуры.

    • 00: °С.
    • 01: °F.
    • Нажмите пиктограмму для перехода в следующий пункт подменю расширенных настроек.

    • 12: Сброс к заводским настройкам.

      С помощью пиктограмм и выберите сброс к заводским настройкам.

      • 00: не возвращаться к настройкам.
      • 01: вернуться к заводским настройкам.

    Для сохранения заданных настроек выключите прибор.

Остались вопросы?

Вы можете получить бесплатную консультацию по пленочным теплым полам, помощь в расчете необходимых комплектующих и выборе терморегулятора по телефону +7 (499) 390-67-74 или по электронной почте info@heating-film. ru.

Как настроить (отрегулировать) терморегулятор

Для этого вначале каждому пользователю стоит определится, какая температура воздуха будет для него комфортной. Тепловые ощущения каждого человека индивидуальны, как папиллярные линии кожи на пальцах его рук, и зависят от тепловых потерь помещения и его теплоинерционности.

Самым доходчивым примером может послужить настройка терморегулятора электромеханического типа. После выбора температуры с помощью вращающегося колеса, клавиш и шкалы в работу вступает терморегулятор со своим датчиком. Последний отслеживает уровень температуры воздуха или пола и передает эту величину в виде сигнала на регулятор. А он, в свою очередь, по мере необходимости включает или выключает нагревательный прибор либо кабель. Цель — поддержание заданной температуры или ее допустимого диапазона.

Именно электромеханический (непрограммируемый) терморегулятор целесообразен, когда отапливаемое помещение имеет небольшой объем и затраты на энергоносители для него невелики. Поэтому экономический эффект от программирования режимов будет малозаметным. Электромеханические регуляторы — это простые, энергонезависимые устройства, самые доступные по стоимости. С другой стороны, они вносят большую инерционность в процесс регулирования. Для них достижение заданной температуры помещения занимает больше времени, чем у цифровых.

На самом деле все типы терморегуляторов оперируют с температурой уставки. При ее достижении нагревательный прибор отключается от цепи питания и включается только после падения этой величины на размер гистерезиса. Он четко определяет момент подачи питания на нагревательный прибор и ее снятия. Уставка терморегулятора зависит преимущественно от области его применения. Для теплых полов, конвекторов и инфракрасных нагревателей она лежит в диапазоне (0…60), промышленного применения и электрических котлов (-55…+125), систем оттаивания снега (-20…+10) ºС. Отдельные технические решения касаются высокотемпературных процессов.

Гистерезис определяют как разность температур между включением и выключением обогревателя. Гистерезис может быть фиксированным или с возможностью изменения (регулируемым). В последнем случае минимально возможный гистерезис позволяет терморегулятору наиболее точно поддерживать температуру. Но при этом циклы включения / выключения нагревателя будут чередоваться очень часто. Если же гистерезис близок к максимальному значению — точность поддержания температуры снижается. Зато подача / отключение напряжения на теплый пол, конвектор или другой прибор будет происходить значительно реже. Это продлит срок эксплуатации терморегулятора и управляемого им обогревателя. Размер гистерезиса может быть 0,015 ºС для терморегулятора в инкубатор, от 1 ºС  и более для систем микроклимата комфортного или производственного назначения, электрических котлов. Элементы программирования имеют терморегуляторы электрических котлов, где есть возможность настроить гистерезис в определенных границах.

Для терморегуляторов, работающих в режиме Охлаждение, нагрузка будет включаться при достижении температуры уставки и выключаться — при повышении ее на размер гистерезиса.

Дополнительные настройки для цифровых терморегуляторов

Для всех терморегуляторов этого типа доступна поправка, призванная скорректировать показания температуры на экране. Вторая группа поправок характерна только для регуляторов со встроенным датчиком температуры. В этом случае на точность показаний терморегулятора влияет его внутренний нагрев. Степень последнего существенно зависит от подсоединенной нагрузки. Поэтому нужно настроить терморегулятор путем внесения значения ее мощности в память устройства.

Важно помнить следующее. Если при калибровке кратковременно отключится питание терморегулятора с последующим восстановлением, то отображенная на экране температура воздуха отличается от реальной на 10 – 12 ºС (в большую сторону). Повторная корректировка произойдет через 50 минут.

Терморегуляторы цифрового типа, управляемые с помощью модуля WI-FI или клавишами имеют блокировку кнопок. Это предотвращает несанкционированную смену настроек режимов работы детьми (в домашних условиях) или  при установке устройств управления в местах общего доступа (административные здания и т. д.). Причем настроить терморегулятор на поддержание этой защиты можно с помощью обычных или сенсорных кнопок или дистанционным методом — через компьютер или мобильные гаджеты с доступом в интернет.

При помощи некоторых моделей терморегуляторов можно настроить время (30 минут – 99 часов) задержки включения (подачи питания) отопительной системы или прибора. Какое то время в квартире / доме будут отсутствовать жильцы. Зная ориентировочно период своего возвращения, можно заранее прогреть комнаты для создания комфортных условий.

В приборах управления системами оттаивания снега и наледи имеются функции принудительного и последующего подогрева. Принудительный реализуется при ручном управлении системой оттайки. А последующий прогрев (постпрогрев) требуется для полного удаления осадков со всей площади поверхности, которую датчик осадков не контролирует.

Программируемые терморегуляторы

Отдельно стоит рассмотреть терморегуляторы-программаторы с возможностью введения расписания работы систем обогрева. В таких регуляторах реализовано программирование на неделю вперед. Т.е. каждый пользователь подбирает своему отоплению индивидуальный график эксплуатации, в полной мере соответствующий распорядку жизни человека и его семьи. При этом учитывается порядок чередования рабочих и выходных дней. Возможные режимы «Таймер», «Ручной» и «Отъезд».

К программируемым терморегуляторам terneo относят модели ax, sx, rzx, pro и pro-z. Первые три программируются удаленно, через Wi-Fi, остальные – с помощью кнопок. В режиме расписания «Таймер» можно задать для программатора с кнопок максимум три,  а для Wi-Fi – программатора шестнадцать периодов поддержания комфортной температуры в течении суток. В промежутках между ними (т. е. ночью, в рабочее время дня и т. д.) удерживается экономная температура (15 – 16) ºС. Эта величина признана целесообразной с точки зрения расхода энергоносителей и для оперативного возврата к комфортной. Аналогичные температурные параметры поддерживаются в период относительно продолжительного отсутствия людей (режим «Отъезд»). «Ручному» режиму соответствует постоянное поддержание заданного значения температуры. Все это способствует максимально возможной экономии электроэнергии.

Не менее полезными будут настройки проветривания помещения, когда терморегулятор самостоятельно определяет наличие открытого окна или двери и делает получасовой перерыв в работе системы отопления.

В программаторе terneo pro можно активировать предпрогрев для своевременного обеспечения комфорта в помещении. Регулятор анализирует среднюю продолжительность нагрева от экономной до комфортной температуры и откорректирует необходимое время подключения нагрузки.

Для оптимизации расходов на электроэнергию потребителю надо настроить сохранение в памяти терморегулятор графиков статистики энергопотребления (суточных, недельных, месячных или за год). Для части регуляторов доступен более упрощенный вариант — счетчик времени его работы с нагрузкой.

Оцените новость:

Поделиться:

Настройка терморегулятора теплых полов – По полу

Здравствуйте Дорогие читатели блога prosamostroi. ru

! Что мы знаем о теплых полах? Понятно: по ним тепло ходить. Еще это достаточно модно. Да, вот, на первый взгляд, и все. Но этого же мало! Не призываю Вас, конечно, разбираться в этом предмете на уровне сложных чертежей и терминов, доступных специалистам с профильным образованием. В особенности, если вы скромный учитель литературы или волевой и решительный, но спортсмен (да не обидятся на меня последние). Однако с элементарными представлениями об устройстве этой уютной штуковины – теплого пола – стоит познакомиться всем, даже молодым мамам, чьи малыши уже вовсю осваивают этот самый пол. Поверьте, пригодится. Мы же сегодня разберемся как в базовых вещах, относительно теплого пола, так и в специфических, а точнее как настроить терморегулятор теплого пола и провести ремонт теплого пола, если все же случилась поломка.

Итак, в чем секрет такого «теплого» к нам отношения со стороны привычного покрытия? здесь вся суть в «начинке». Да-да, как во вкусном пироге.

В саму структуру нашего с вами пола монтируется специальная обогревательная система. Благодаря ее действию, полностью вся поверхность становится одним большим греющим пространством. При устройстве электрических теплых полов под стяжкой или плиткой  располагают все необходимые провода. Но не только под стяжку или плитку возможна установка теплого пола, также его можно вмонтировать под линолеум, как это сделать мы обсуждали в статье — теплый пол электрический под линолеум, обязательно ознакомьтесь. Проходящее по кабелю электричество и согревает поверхность. В этой системе также не последнюю роль играет терморегулятор. Именно через него вначале электричество проходит, а он, как надежный таможенный контроль, отвечает за транспортировку только правильной температуры: если пол перегревается, то срабатывает автоматика – и готово, отключен.

У теплых полов масса преимуществ: они максимально равномерно обогревают то помещение, в котором находятся, а уж как приятно ходить по ним зимой! Да и ванная комната с таким устройством становится значительно уютнее.

Но, как это часто бывает, история подводит нас к печальному моменту. Точно, Вы не ошиблись: «и на старушку бывает прорушка» — теплые полы тоже ломаются и хорошо, если Вам потребуется мелкий, а не капитальный ремонт полов.

Ремонт электрического теплого пола  – дело серьезное и ответственное. Самоотречения, правда, не требует, но внимательности и соблюдения правильной последовательности действия – обязательно!

Содержание

  • 1 Основные причины поломок теплого пола:
  • 2 Понятие
  • 3 Функции и достоинства
  • 4 Виды
  • 5 Подключение термостата к водяным теплым полам
  • 6 Соединение с электрическими теплыми полами

Основные причины поломок теплого пола:


Ну, да, именно – с нахождения причины: что же все-таки испортилось. Специалистами принято выделять 3 «сказочных» места возможных неполадок:

  • Температурный датчик;
  • Регулятор температур;
  • Сам элемент нагревания.

После выявления причин поломок неплохо бы и суметь самостоятельно все исправить, как проводить ремонт теплого пола мы рассматривали в статье — как делается теплый пол после неисправностей, обязательно ознакомьтесь.

Давайте начнем для интереса с конца – с нагревательной части:

К перегоранию этой составляющей системы могут привести различные повреждения. Например, еще при укладке пола было что-то задето, но дефект ускользнул от монтажников, «затаился» под полом и в определенный (конечно же, не подходящий момент) дал о себе знать. Второй вариант – какие-либо работы, проводимые в доме, стали причиной того, что кабель оказался неисправен. К примеру, перепилен или просверлен. Это, поверьте, нередкое явление.

Как только место повреждения обнаружено, нужно приступать к демонтажу нашего (то есть, Вашего) пола, вскрытию стяжки и обработке травмированных жил. Порой толщина стяжки бывает очень не маленькой, что создает дополнительные трудности в демонтаже. Какой должна быть толщина стяжки под теплый пол мы уже однажды обсуждали в статье — толщина стяжки под теплый пол водяной, советую изучить. Для этой цели проводится их зачистка, потом специальными (не автоматными, и не пистолетными!) гильзами надо жилы соединить и обжать. Для этого смело используйте пресс-клещи. Да, есть и такие в природе. А еще в ней есть такая муфта, но рук она не греет. Ее задача – термоусадка. Вот ее-то (муфту) и нужно нанести на место соединения порванных проводов, потом нагреть. После остывания герметичнее соединение трудно будет себе представить. Ну, и в довершении залейте отремонтированное место в полу цементом.

Ремонт теплого пола, как Вы уже поняли, может стать следствием не только повреждения кабеля. Например, из строя может выйти температурный датчик. При такой поломке основание пола будет продолжать функционировать, но мощности ему явно не достанет для полноценной работы. А это значит, прежде всего, что сам датчик отключаться уже не сможет, и пол, даже достигнув нужной температуры, будут продолжать тратить электроэнергию, неимоверно радуя Вас будущими квитанциями за свет.

Если дело все-таки в датчике, то его придется заменить. Извлечь его не сложно. Для этого нет никакой необходимости что-либо вскрывать: он «живет» в специальной трубке, сделанной из гофрированного материала. Но есть маленький нюанс: никто не отменял человеческий фактор, стало быть, будьте готовы к нарушениям технологии. Иными словами, трубки может не оказаться. В подобных ситуациях специалисты рекомендуют устанавливать дополнительный датчик над тем, который прочно «залит» в стяжку. Замене также подлежит и испортившийся терморегулятор.

Вот, пожалуй, и все премудрости. Конечно, в любом деле возможны свои нюансы. Полы – они, как люди: хоть и похожи, а все разные. Но общая схема работ, безусловно, одна и та же. Так что, если пол все же сломался – не волнуйтесь. Теперь Вы знаете все и даже больше про ремонт электрического теплого пола, и в частности как настроить терморегулятор теплого пола. А, стало быть, ремонт – всего лишь дело техники. Удачи!

При подключении системы теплого пола в помещении должна постоянно поддерживаться оптимальная температура. Для решения этого вопроса применяется в работе терморегулятор для теплого пола. Без него нельзя обойти, когда производиться монтаж. Это неотъемлемая часть работы всей системы.

Понятие


Никакого удовольствия теплый пол принести не сможет, если его просто подключить к электрической сети. И это не смотря на то, что работать все же он сможет. Правда, не такой продолжительный срок, и с большими финансовыми вложениями. За длительность работы, а также его правильность, будет отвечать терморегулятор теплого пола. С его помощью создаются благоприятные условия в комнатах квартиры или дома.

Данных приборов существует большое количество классификаций. Все они будут отличаться между собой по определенным признакам, функциям, которые он способен выполнить в процессе эксплуатации.

При подключении теплого пола к терморегулятору, в помещениях будет поддерживаться необходимая температура. Он «считывает» информацию с датчика температуру, после чего, при достижении предельных значений, автоматически отключает от питания. Некоторые посчитают, что в этот момент сам термостат также уходит в режим ожидания. В действительности все не совсем так. Он продолжает следить за показаниями, а при необходимости, когда допустимая температура опуститься ниже предела, запускается вновь электропитание.

Каждый из терморегуляторов имеет свою комплектность. Основное из них – температурный датчик, коробка для монтажа, клеммы, инструкция, позволяющая осуществлять монтаж, а также эксплуатировать в нужном направлении.

Функции и достоинства


Среди всех возможных функций работы терморегулятора можно выделить самую основную – поддерживать температуру в помещении на необходимом уровне. Это получается при включении или отключении элементов подогрева теплого пола. Таким образом, он дополнительно сокращает расходы электроэнергии, так как включение питания происходит с периодичностью. Если использовать термостат для теплого пола, экономятся средства на отоплении. Многие скажут, что данное устройство стоит приличных денег. Это действительно так, особенно если дело касается качественной продукции. Но это окупается в течение первых месяцев использования. Все будет зависеть от конкретной стоимости термостата.

Можно сюда же отнести еще один очень важный фактор, указывающий на терморегулятор теплого пола с положительной стороны. Никакого перегрева нагревательных приборов не будет происходить, если система работает правильно и без сбоев. Такое решение увеличивает срок их использования, а также не позволит их сломаться при повышенных температурах.

Система теплого пола прекрасно может обойтись без данного устройства. При этом все следует выполнять самостоятельно. Постоянно контролировать уровень температуры, включать питание и отключать его при достижении определенной температуры. Это приводит к снижению до минимума комфортного уровня, отвлечению от домашних дел и постоянной работы, несколько повышенных расход электроэнергии.

Если самостоятельно контролировать работу теплого пола, очень часто происходит перегорание элементов из-за не вовремя выключенного питания. Не всегда по часам можно это осуществлять. Забыть может каждый и от этого избавиться никак нельзя. Следовательно, гораздо приятнее и проще будет приобрести терморегулятор, установить его по правилам, наслаждаться его работой.

Виды


Есть много показателей, по которым может классифицироваться термостат для теплого пола. Это может быть тип и вид датчика, расположения внутри помещения и прочее. Основной принцип из всего возможного – принцип действия. По нему устройства делятся на следующие:

  1. Электронный (цифровой). Совпадает по принципу работы с электронно-механическим вариантом, но имеет главное отличие – способ, по которому задается температура в датчике. Здесь не используется колесика для изменения показателей, а есть сенсорное устройства и соответствующие кнопки. Дополнительная информация выводиться на дисплей, который может иметь различные параметры.
  2. Электронно-механический. Работа совпадает по принципу действия утюга. Конкретной температуры здесь не задается. Но при достижении предельной температуры, терморегулятор выключается и включается вновь, когда остынет система. Достаточно будет снижение температуры воздуха на несколько градусов, чтобы работа возобновилась, и питание было включено. Чтобы повысить предельные показатели или понизить, руководствуются собственной интуицией. При жаре в комнате, колесико направляется в одну сторону, при холоде – в обратную.

    Есть у данного прибора свои главные плюсы, которые заключаются в том, что имеют приемлемую стоимость, да и к тому же очень просты в установке и обращении в процессе эксплуатации.

  3. Программируемый. Данные термостаты можно назвать даже «умными». Они способны не только поддерживать температуру, но и вводить программу по включению или выключению в определенное время, оставить в рабочем состоянии на определенное время, или же отключить например на ночь. Возможности будут зависеть от совершенства прибора, производителя и стоимости.

Но это лишь одна из классификаций прибора. Кроме этого можно выделить и следующие виды термостатов для теплого пола:

  • По мощности. Прибор полноценно не сможет работать свыше предельно допустимой нагрузки. Следует внимательно изучить данный пункт во время покупки и до подключения. В необходимых случаях их можно использовать в отдельно взятых помещениях, чтобы разделить нагрузку. Чтобы не было допущено перегрузок системы, дополнительно приобретается магнитный пускатель, который создает защитный барьер в данном направлении.
  • По варианту монтажа. При установке встраиваемых термостатов, делается отверстие в стене. А накладных – используется специальный короб для монтажа, который просто крепится к стене. К каждому агрегату прилагается во время покупки схема. Ею и следует руководствоваться при монтаже.
  • Управление системой со встроенными или выносными датчиками теплого пола.
  • По количеству функционала.
  • По внешнему виду и т.д.

Практически нет серьезных ограничений по тому, где именно производить установку терморегулятора для теплого пола. Главное, чтобы полноценно работал датчик температуры для теплого пола. Есть лишь основные пожелания. Не рекомендуется монтировать их низко, так как затруднит управление ими, созданием программы. Особое место занимают влажные помещения (ванная, сауна), когда прибор может быть расположен лишь за пределы его, то есть вне. Это позволит сохранить его в рабочем состоянии в течение всего срока эксплуатации.

Термостаты практически все относятся к числу негерметичных. При повышенном уровне влажности они начинают некорректно работать, выходить из строя. Никакого класса защиты они не имеют, что приводит к созданию определенных условий для сохранности.

Экономия начинается при монтаже устройства в смежных помещениях. Можно установить двузонный термостат, способный вести контроль за уровнем температуры в отдельно взятой комнате. Никакого вреда друг другу они нести не будут.

Подключение термостата к водяным теплым полам


При использовании в работе водяного теплого пола, терморегулятор представлен в виде прибора, способного управлять сервоприводом. Он регулирует подачу носителя тепла в места обогрева. Управление у них может быть не только ручным, но и электронным. Здесь датчик терморегулятора теплого пола контролирует температуру воздуха, а не пола. Все связано с большой инерционностью нагрева. Последовательность действий по монтажу выглядит следующим образом:

  • Высота расположения датчика составляет 1.0-1.2 метра от уровня пола. Его крепят даже вместе с терморегулятором. При этом сама стена, где фиксируются приборы, не должна дополнительно прогреваться отопительными радиаторами.
  • Происходит монтаж цепей датчика и питания термостата.
  • Когда применяется электрический вариант устройства – прокладывается необходимый кабель.
  • Радиоуправляемый датчик настраивается в нужном режиме.
  • Внешний термометр позволяет проверить работоспособность всей системы. Температура измеряется на протяжении нескольких часов. В течение всего этого времени она не должна сильно отклоняться от средних показателей.

Соединение с электрическими теплыми полами

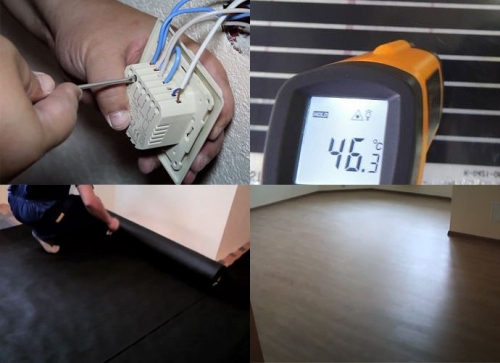

До начала работ по монтажу терморегулятора, следует грамотно и правильно устроить сам электрический теплый пол. Для этого проводятся все подготовительные мероприятия, прокладывается греющий кабель или инфракрасная пленка. После этого делается выбранная стяжка пола, после чего укладывается напольное покрытие или другая финишная поверхность. Только затем можно начинать настраивать и подключать термостат для теплого пола строго по пунктам:

  1. Определяется место расположения устройства в помещении. Оно должно быть в обязательном порядке подключено к электрической сети с напряжением 220В переменного тока.
  2. Выбирается место крепления датчика температуры теплого пола. Обычно выбирают место, близкое к самому терморегулятору. При этом не должно быть никакой мебели рядом расположенной. Несколько иным образом происходит фиксация датчика с инфракрасных полов – с изнаночной стороны пленки, после чего подключают к проводке, которая идет к термостату.
  3. Кабельные теплые полы заливаются стяжкой. Следовательно, стоит побеспокоиться о датчике тепла, который помещается в гофротрубу. В нее бетон не должен попадать, ни при каких обстоятельствах. В последующем труба выводится на стену, где происходит установка основного прибора. Регулятор устанавливается только после того, как будет выполнена стяжка пола.
  4. В необходимых случаях используется магнитный пускатель, если мощность контактов системы регуляция тепла меньше мощности инфракрасного пола или используемого греющего кабеля. В остальных случаях используется прямое подключение.
  5. Во время монтажа следует строго соблюдать фазировку. Для этого существуют цвета проводов: для фазы подбираются коричневые, черные или белые провода, нулевой провод остается синим. В остальных моментах лучше использовать индикаторную отвертку.

Когда происходит выбор терморегулятора теплого пола, он должен выполнять функции не только подключения или отключения питания всей системы, но и контроля уровня температуры в помещении. При этом должна полностью соблюдаться коммутируемая мощность. Обычно она составляет 3 кВт.

Если дело касается датчика уровня температуры воздуха, то тут стоит быть внимательным и аккуратным. На тепло могут воздействовать сквозняки, работы электроприборов и бытовой техники, потоки воздуха и многие другие причины.

Наибольшей популярностью пользуются именно электронные устройства, имеющие датчики пола. Их отличает приемлемая стоимость продукции, удобство в применении, высокий уровень надежности в процессе эксплуатации. В определенных ситуациях одни датчики и приборы могут быть неэффективны для работы и поддержания температурных режимов в помещении.

В любом случае, монтаж терморегуляторов способствует сокращению расходов электроэнергии, финансовых вложений. Они очень быстро окупаются и в последующем используются по назначению.

Датчик обогрева пола – 15 футов

Всегда держите под контролем

Добавьте второй датчик в систему обогрева пола

  • sinopetech.com/wp-content/uploads/2016/05/AC1310-01-sonde-plancher-chuaffant_rang1_1-sinope.jpg”>

    Датчик в режиме ожидания

    Добавьте второй датчик в качестве резервной установки при установке системы обогрева пола

  • Избегайте неприятных сюрпризов

    Перестал работать датчик, поставляемый с термостатом? Избегайте демонтажа системы напольного отопления благодаря дополнительному датчику пола, который вы установили

  • Отличная совместимость

    Используйте датчик обогрева пола с любым термостатом обогрева пола, для которого требуется датчик 10K при 25 °C

  • Высокое качество

    Надежный датчик с гибким вторым кабелем

    2

    1 Установка датчик пола во избежание проблем в будущем

    Продуманный умный дом.

    • Простая и быстрая установка

      Датчик подогрева пола можно вставить в залитый бетон или раствор для плитки одновременно с датчиком, поставляемым вместе с термостатом подогрева пола

    • Завершите свой заказ

      Вам не хватает всего пары долларов, чтобы получить бесплатную стандартную доставку? Добавьте этот удобный и недорогой аксессуар, чтобы дополнить свой заказ

    • Стандартный формат

      Датчик работает с системами обогрева пола, требующими датчиков 10K при 25 °C

    • Эксклюзивно для Интернета Интернет-магазин Sinopé Technologies

    Умный дом Sinopé

    Линия продуктов, программируемых через Интернет, работает в симбиозе. Полный контроль теперь в пределах вашей досягаемости.

    Умный дом Sinopé

    Линия продуктов, программируемых через Интернет, работает в симбиозе. Полный контроль теперь в пределах вашей досягаемости.

    Размер

    Длина: 4,57 м (15 футов)

    Диаметр – наконечник датчика: 5 мм (0,19 дюйма)

    Длина датчика. Совместимость

    Датчик напольного отопления AC1310-01 работает с термостатами напольного отопления, для которых требуется датчик 10K при 25 °C.

    *При установке системы обогрева пола: добавьте в пол второй датчик, наконечник которого можно хранить в корпусе термостата. Этот дополнительный датчик можно подключить и использовать в качестве замены, не внося изменений в систему обогрева пола.

    Особенности

    • Гибкий кабель
    • Аналогично датчику, входящему в комплект поставки термостатов для подогрева пола Sinopé
    • Robust and waterproof
    • Compatible with all floor heating thermostat brands
    • Can be installed in poured concrete or tile grout
    • Web exclusive

    Warranty

    3 years

    In the box

    AC1310- 01 Датчик обогрева пола

    Версия

    Северная Америка

    Документация

    • Принадлежности
    • 15 футов
    • Работает с термостатами напольного отопления
    16,99 $

    Bientôt disponible

    В наличии

    Количество

    Проверьте совместимость продукта с вашей системой

    БЕСПЛАТНАЯ ДОСТАВКА7 в Канаде или более.

    Sinopé Technologies предлагает БЕСПЛАТНУЮ СТАНДАРТНУЮ ДОСТАВКУ для всех онлайн-заказов на сумму более 75 долларов США, после промо-скидок и до уплаты налогов. Это предложение по доставке распространяется только на заказы, отправляемые в Канаду (без доставки почтовым ящиком). Обратите внимание, что право на бесплатную доставку может быть аннулировано, если вы измените адрес доставки вашего заказа или отмените один или несколько заказанных товаров, в результате чего общая сумма заказа до вычета налогов будет меньше 75 долларов США.

    Вам также может понравиться…

    Часы работы

    8:00 до 16:30, EST

    ПРОДАЖИ И ПОДДЕРЖКА

    Телефон: 1 450.741.7700
    1 855.741.7701

    © 2021 Sinopé Technologies | Правовая информация

    Neviweb® является зарегистрированным товарным знаком Sinopé Technologies Inc. в Канаде и США.

    Подпишитесь на нашу рассылку


    прямо сейчас!

    Подпишитесь на нашу рассылку, чтобы ничего не пропустить! Получайте первыми информацию о наших акциях и новых продуктах, получайте советы и многое другое.

    Имя

    Имя

    Электронная почта

    Предпочтительный язык

    АнглийскийФранцузский

    Подтверждение

    Да! Я хотел бы получать новости о новых устройствах и эксклюзивных предложениях от Sinopé Technologies Inc. Детали

    Un Instant

    Вы можете отозвать свое согласие в любое время. Pour Для получения более подробной информации,
    см. нашу Политику конфиденциальности или свяжитесь с нами.

    Покори


    летнюю
    волну!

    Получите скидку 15% на интеллектуальный контроллер электрической нагрузки


    .*

    Введите код

    SPLASh25

    Сократите потребление энергии, дистанционно управляя фильтрацией и нагревателем воды в бассейне.

    *Предложение действительно с 19 по 26 июля 2021 г., 03:00. СТАНДАРТНОЕ ВОСТОЧНОЕ ВРЕМЯ.

    Получите скидку 15% на интеллектуальный контроллер электрической нагрузки


    *.

    Введите код

    СПЛАШ25

    *Предложение действует с 19 по 26 июля 2021 г., 03:00. СТАНДАРТНОЕ ВОСТОЧНОЕ ВРЕМЯ.

    Установка датчика температуры пола

    Для создания комфорта и уюта, как в частных домах, так и в квартирах используется электрический теплый пол. Чтобы система теплого пола работала в автоматическом режиме, а также была экономичной, необходимо установить и подключить дополнительное надежное электронное оборудование, поддерживающее температуру в заданном режиме. В качестве этого оборудования выступают регулятор температуры и датчик температуры. Перед их установкой рекомендуется разобраться в принципе работы, а также изучить основные приемы подключения и монтажа. В этой статье мы подробно расскажем, как установить датчик температуры для теплого пола, а также приведем схему его подключения к сети.

    • Устройство и назначение датчика температуры
    • Последовательность установки
    • Выбор термостата

    Устройство и назначение датчика температуры

    Итак, датчик температуры для системы теплого пола представляет собой термистор, защищенный стеклянной колбой, а также имеющий медный провод длиной около 3 метров для подключения к термостату. Помимо стеклянной колбы для кафельных полов, сам термодатчик также защищен гелевой оболочкой. Проводник изолирован высококачественным ПВХ (поливинилхлоридом) для защиты от внешних воздействий и повреждений. Длину проводника можно увеличивать, и естественно уменьшать, до 50 метров, главное чтобы на конце проводника был цел датчик.

    Для его простой замены рекомендуется в дальнейшем поместить данную конструкцию в металлопластиковую трубку, даже если производитель предусмотрел в комплекте пластиковую гофру диаметром 16 мм. Металлопластиковая труба имеет более гладкую внутреннюю поверхность, поэтому ее гораздо проще достать и установить, а также подключить новый датчик температуры, в случае выхода из строя. Эти типы датчиков температуры устанавливаются в сплошные напольные покрытия (под плитку или керамогранит).

    Еще один вид датчиков, рекомендуемый для ламината, ковра, то есть мягких видов материала пола, – это специальные пластиковые цилиндры, которые подключаются к концу электрического кабеля.

    Принцип работы датчика температуры очень прост, при изменении температуры меняется его сопротивление, тем самым подавая сигнал термостату на включение или выключение системы теплого пола от 220 В, самой распространенной сети в повседневная жизнь.

    Последовательность установки

    Приступаем непосредственно к установке теплого пола и датчика температуры. Для начала нужно определить место термостата, который будет располагаться снаружи. Располагается чаще всего на высоте около 1 метра от пола. Монтаж ее аналогичен обычной розетке.

    Затем нужно сделать штробы или пазы для укладки двух пластиковых труб. Один для силового провода, ведущего к нагревательному элементу, другой для проводки датчика. Трубка для датчика температуры будет располагаться на полу. Такая укладка позволит проводить ремонтные работы, не снимая плитку, хотя бы заменив элементы управления. Полностью замените нагревательный элемент, если он установлен в стяжке. Важно, чтобы при укладке трубы или гофры для кабеля изгибы и повороты были как можно меньше. Это еще больше упростит замену вышедшего из строя датчика температуры.

    В видео ниже даны полезные советы по установке датчика пола в гофру:

    Следующий этап – теплоизоляция, выполняется индивидуально для разных типов ТЭНов, например, выполняет роль заслонки изоленту или другой утеплитель, толщина которого не менее 1,5–2 см. После этого монтируется ТЭН и закрепляется проводами к корпусу термостата.

    Установка и подключение датчика температуры теплого пола имеет свои тонкости. Во избежание попадания раствора в трубку, где расположен датчик, ее конец, находящийся на полу, надежно заклеивают изолентой или изолентой. Не рекомендуется подключать всю систему через розетку, лучше запитать от автоматического выключателя и через контактор (исполнительное устройство).

    Датчик температуры следует устанавливать на расстоянии от 0,5 до 1 метра от стены, на которой установлен термостат, а также ровно посередине между двумя соседними витками нагревательного кабеля. После установки датчик температуры рекомендуется закрепить монтажной лентой или фольгированной лентой.

    Если производится укладка пленочного теплого пола, датчик температуры необходимо установить под лист утеплителя, как показано на фото ниже. Учтите, что под датчик температуры нужно подложить изоляцию, иначе система отопления не будет эффективной.

    Важный момент! Расположение датчика температуры нужно выбирать так, чтобы он находился вдали от других источников нагрева. В противном случае возникнут ошибки и теплый пол не будет работать как надо.

    Схема подключения датчика температуры пола следующая:

    Перед выполнением стяжки необходимо проверить работоспособность теплого пола и самого датчика температуры. Как правило, измеряют сопротивление обоих элементов. Система считается исправной, если сопротивление отличается не более чем на 10% от паспортных данных.

    Для того, чтобы собранная схема была максимально безопасной, рекомендуется устанавливать в помещениях, где осуществляется электрический теплый пол, устройства защитного отключения, которые в случае пробоя отключат цепь от напряжения, тем самым защитив человека от попадания под электрический потенциал. Во влажных помещениях это может быть смертельно опасно.

    Также рекомендуем посмотреть видео, демонстрирующее основные ошибки при установке датчика температуры:

    Выбор термостата

    Отдельно хотелось бы коснуться самого термостата, который играет очень важную ключевую роль в этой системе отопления. Доступны следующие типы терморегуляторов для теплого пола:

    • Электромеханический. Точность этой регулировки приблизительна, поэтому добиться конкретной заданной температуры достаточно проблематично. Главным преимуществом такого аппарата является его низкая цена.
    • Электронный. Установка заданного значения осуществляется с помощью сенсорных кнопок и имеет достаточно понятную настройку и возможность установки ограничения температуры до одного градуса.
    • Программируемый электронный. За счет установки такого элемента можно не только регулировать температуру в помещении, но и включать отопление по расписанию или только при наличии в помещении человека.

    Кстати, некоторые терморегуляторы уже имеют встроенный датчик, позволяющий контролировать не только температуру пола, но и воздуха в помещении в целом.

    В итоге хотелось бы напомнить правила работы с электрооборудованием, все работы по подключению выполняются при отключенном питании. При этом необходимо следить за тем, чтобы никто, кроме лица, выполняющего эту работу, случайно не применил опасный для здоровья и жизни человека штамм. На этом наша технология установки датчика температуры для теплого пола своими руками заканчивается. Надеемся, предоставленная информация была вам полезна!

    Будет интересно почитать:

    • Как подключить автоматический выключатель
    • Как сделать теплый пол под плитку
    • Схема подключения нагревательного кабеля

    Опубликовано: Обновлено: 21.09.2017 3 комментария

    электрический термостат для теплого пола

    неправильная установка, либо эксплуатация в целях или на условиях, не предусмотренных Руководством по эксплуатации и установке. Имейте в виду, что руководство по установке и схема подключения не могут служить вам так же хорошо, как профессиональные навыки установщика устройства. Мы рекомендуем вам обратиться к услугам профессиональных людей для установки термостата и системы отопления. Попросите квалифицированного электрика выполнить все подключения и питание устройства. Отключите питание перед подключением проводки к термостату или его отсоединением для тестирования устройства.

    Введение

    Поздравляем! Выбрав термостат I•WARM, вы окунетесь в мир комфорта, уюта и удобства использования электрических теплых полов. Устройство I•WARM 710 открывает новую серию комнатных термостатов Orange Box, присущими которым являются высокая надежность, простота настройки, простой дисплей и современный дизайн. Все наши намерения – сделать отопление вашего дома максимально комфортным, уютным, простым и энергосберегающим. Получайте удовольствие от его использования!

    Перед установкой устройства внимательно изучите данное руководство!



    Основные функции

    Термостат I•WARM 710 предназначен для электрических систем теплого пола (нагревательные маты или секции).

    Прибор автоматически поддерживает заданную Вами температуру на основании данных, полученных от напольного датчика температуры (входит в комплект поставки). Отображается как реальная температура пола, так и заданное вами желаемое значение. Или по вашему желанию температура воздуха в помещении может отображаться измеренная встроенным датчиком устройства. Предусмотрена непрерывная самодиагностика с отображением предупреждающих сообщений. Ручной режим управления нагревом может быть активирован в случае неисправности датчика, когда нагрев должен продолжаться до устранения проблемы.

    Запуск системы управления системой отопления

    Термостат можно включить после завершения электромонтажа и проверки всех соединений.

    Важно: Не включайте вновь построенную систему отопления до истечения срока, рекомендованного производителем сухих строительных смесей для полного схватывания смеси для крепления плитки или

    Цементно-песчаного слоя. Более раннее включение системы отопления может привести к повреждению декоративного покрытия пола и нагревательных матов или выходу из строя секций. В случае сомнений обратитесь к своему дилеру или производителю системы отопления.

    Светодиодный дисплей с подсветкой и три кнопки управления расположены на передней панели термостата.

    Для включения электрического теплого пола с помощью термостата вкл/выкл нажмите центральную кнопку (I/MODE) и удерживайте ее не менее трех секунд.

    Дисплей загорается, и появляется основной экран устройства. Большие цифры показывают текущую температуру пола, а цифры в правом верхнем углу – заданную температуру пола для поддержания. Вы можете изменить заданную температуру, нажав кнопку «+» для ее увеличения и кнопку «_» для уменьшения.

    Управление и дисплей

    1. Тока температура пола (° С)

    2. Температура предварительного пола для сохранения (° С)

    3. Система обогрева. 4. Знак «Внимание» (см. подробнее на стр. 11)

    5. «+» кнопка сохранения повышения температуры

    6. «I/MODE» кнопка включения и выключения устройства изменение режима индикации температуры

    7. «_» кнопка поддержания пониженной температуры

    При включении системы отопления отображается соответствующий знак, указывающий на то, что система отопления включена. Когда термостат отключает нагрев, знак исчезает.

    Режим отображения температуры воздуха

    Термостат может отображать температуру воздуха в помещении вместо температуры пола (режим по умолчанию). При этом прибор продолжает управление нагревом вне зависимости от режима отображения.

    Для переключения термостата в режим отображения температуры воздуха необходимо кратковременно нажать на центральную ручку ( i/MODE ). Большие цифры теперь отображают температуру воздуха, при этом появляется значок (рис.3), информирующий о том, что прибор переведен в этот режим. Чтобы вернуться в режим индикации температуры пола, нажмите кнопку I/MODE еще раз. Знак исчезает.

    Настройка показаний встроенного датчика температуры воздуха

    Температура воздуха, отображаемая встроенным датчиком, может незначительно отличаться от реальной температуры в помещении из-за малой теплоотдачи внутри корпуса прибора.

    Вы можете скорректировать эту разницу, введя реальную комнатную температуру, измеренную вашим термометром.

    Данную коррекцию рекомендуется производить не ранее, чем через два часа непрерывной работы термостата.

    Для настройки показаний встроенного датчика температуры необходимо:

    1. Переключить прибор в режим индикации температуры воздуха, если использовался другой режим.

    2. Одновременно нажать ручки «+» и «_» и удерживать их не менее 3 секунд.

    При этом мигают большие цифры, отображающие текущую температуру воздуха, и появляется значок (рис.4), указывающий на режим настройки показаний датчика.

    Нажатием кнопок «+» и «_» установите отображаемую текущую температуру равной температуре, показываемой вашим комнатным термометром воздуха. При этом в правом верхнем углу экрана отображается соответствующий сдвиг данных.

    По окончании настройки выйти из этого режима можно одновременным нажатием кнопок «+» и «_» и удержанием их не менее 3 секунд. Прибор автоматически выходит из этого режима через 40 секунд с момента последнего нажатия любой кнопки.

    Контроль рабочего состояния системы электрического теплого пола

    Термостат I•WARM постоянно контролирует рабочее состояние системы отопления. Если нагрев поверхности пола до заданной температуры невозможен, отображается знак «ВНИМАНИЕ». Термостат постоянно контролирует работоспособность датчика температуры. При его неисправности (обрыв

    , короткое замыкание соединительных проводов) нормальная работа системы отопления невозможна. Термостат выключает обогрев и отображает предупреждающее сообщение (рис.5).

    Для ремонта или замены датчика температуры следует обратиться к производителю или местному дилеру.

    Ручной режим управления обогревом (аварийный режим)

    При выходе из строя датчика температуры термостат отключает обогрев. Если электрический теплый пол в помещении все же необходим (если это

    например, основная система отопления и сезон холодный), то можно управлять отоплением вручную на время до восстановления функции датчика. Для перехода в этот режим нажмите «+» и «_» одновременно и удерживать их не менее 15 секунд.

    При этом отображается знак (рис.6), указывающий на ручной режим управления, и большими цифрами показан процент установленной

    мощности, потребляемой системой отопления в среднем. Вы можете отрегулировать этот процент, нажимая кнопки «+» и «_» , сделанные вами изменения отражаются в отображаемом значении.

    Гарантийная политика

    Гарантийный срок – один год со дня продажи.

    В течение гарантийного срока потребитель имеет право на ремонт или замену изделия в случае обнаружения неисправностей по вине изготовителя и при условии соблюдения инструкций Руководства по установке и эксплуатации данного устройства.

    Гарантия не распространяется на термостаты, имеющие механические повреждения, а также случаи, когда неисправность возникла в результате несоблюдения условий эксплуатации, приведенных в данном Руководстве, а также приведенных в Руководстве указаний по установке устройства и электрических соединений.

    Рекламации

    В случае возникновения неисправности в течение гарантийного срока эксплуатации изделия потребитель обязан незамедлительно обратиться в сервисный центр Производителя или его регионального уполномоченного представителя.



    Приложение

    Комплект поставки

    1. I•WARM 710 Термостат

    2. Напольный датчик температуры с соединительным кабелем 2м.

    3. Внешняя клеммная колодка для подключения линии заземления

    4. Руководство по эксплуатации и установке

    5. Упаковочная коробка

    I•WARM 710 Руководство по установке

    Важно: Отключите питание перед подключением или отключением проводов к термостату. Квалифицированный электрик в соответствии с действующими правилами внутреннего электрооборудования должен устанавливать всю проводку; невыполнение этого требования может привести к аннулированию гарантии. Настоятельно НЕ рекомендуем устанавливать термостат в помещениях с повышенной влажностью воздуха. Запрещается устанавливать устройство в ванных комнатах, саунах, душевых кабинах, бассейнах. Термостат, управляющий отоплением в этих помещениях, должен быть установлен в соседнем сухом помещении. Пожалуйста, полностью изучите данное руководство перед началом установки.

    Инструменты и материалы, необходимые для установки термостата:

    1. Гофрированная пластиковая трубка диаметром не менее 16 мм; длина зависит от расстояния между термостатом и нагревательным элементом.

    2. Стандартная пластиковая распределительная коробка для настенных блоков

    3. Отвертка

    4. Индикатор фазного напряжения

    Установка напольного датчика температуры

    Датчик температуры пола устанавливается при установке электрического нагревательного элемента (мат или сечение кабеля) установка.

    Поместите датчик в гофрированную пластиковую трубку у ее конца и загерметизируйте этот конец трубки для предотвращения попадания воды, смеси для укладки плитки или цементного раствора при устройстве теплого пола. Трубка с датчиком температуры должна располагаться на одном уровне с греющим кабелем между двумя соседними проходами этого кабеля. Поместите трубку в заранее подготовленную канавку в полу и подведите другой ее конец к месту, выбранному для размещения термостата или распределительной коробки. Отрежьте лишнюю длину трубки на виду.

    Установка термостата

    Подготовка электрических соединений.

    Установите пластиковую распределительную коробку в стену, где планируется размещение термостата. Подведите к коробке кабель питания, холодные выводы нагревательного мата или секции, кабель датчика температуры. Включите кабель питания и найдите фазный провод с помощью индикатора фазы; пометьте этот провод.

    Отключите питание кабеля.

    Все работы по подключению термостата должны выполняться только при полном отключении сети электропитания.

    Подсоедините все необходимые провода к термостату, используя его клеммы с винтовым креплением.

    При наличии двухпроводной сети электропитания (без заземляющего провода) используйте схему подключения, показанную на рис.9. Экран нагревательного кабеля подключается к нулевому (нейтральному) проводу сети, к клемме № 5.

    При наличии трехпроводной сети электропитания (с отдельным заземлителем) используйте схему подключения, приведенную на рис.10. Экран нагревательного кабеля подключается к заземлению

    проводник сети с помощью выносной клеммной колодки (входит в комплект поставки), винтовым креплением.

    Установка термостата

    Прежде всего разберите термостат. Снимите переднюю крышку, для этого тонкой отверткой осторожно нажмите по очереди на замки, расположенные на верхней и нижней сторонах передней крышки, слегка вытянув ее наружу (рис. 11). Снимите крышку (рис.12). Снимите раму (рис.13).







    Поместите устройство в соединительную коробку и закрепите не менее чем двумя винтами горизонтально (желательно на одном уровне).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
