Монтаж и настройка коллектора теплого пола

Монтаж и настройка коллектора теплого пола осуществляются после того, как подготвлено место по оборудование — сделано основание, ниша под шкаф, выполнена отделка стен, ведь устройство не должно загрязнялся пылью или раствором. А где выбрать место под коллектор?

Где размещать коллектор

Рекомендуется размещать коллектор выше уровня всех подключенных контуров. Автоматические воздухоотводчики должны располагаться на гребенках, и быть в высшей точке всей системы отопления полами. Если не хотите чтобы полы не работали и завоздушивались, — нужно соблюдать уровень.

Место для размещения желательно определять в центре отапливаемой площади с целью получения одинаковой длины подключенных трубопроводов. Рекомендуется, чтобы разница в длинах контуров не превышала 10 метров, — тогда балансировка на гребенках выполнима без перегрузки насоса.

Как правило, производители предлагают готовые изделия в сборе с количеством подключаемых контуров от 2 до 10.

Остается подобрать нужный по проекту, с учетом, чтобы хотя бы одно подключение оставалось резервным. Нередко бывает, что потом возникает необходимость добавить петлю — другую…

Настройка

Расстояние от чистовго пола, до места подключения труб на гребенках должно быть таким, чтобы не создавалось препятствий для удобного подключения трубопроводов выходящих из стяжки.

Чаще коллекторы производителем собираются для подключения «слева». При необходимости подключать «справа», выполняется перестановка узлов изделия в соответствии с инструкцией.

Обычно переставляются запорные краны, подстроечные клапана, разворачивается смесительный узел и байпас.

Также может возникнуть необходимость в развороте насоса на 90 градусов, с тем чтобы уменьшить габаритный размер изделия. Обычно это нетрудно выполнить по инструкции.

Закрепление

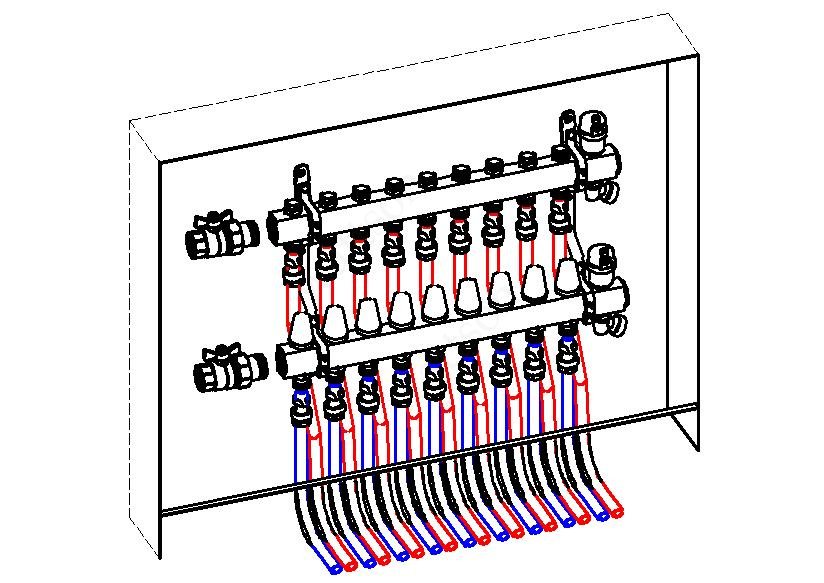

Наиболее просто закрепляется коллектор с использованием специального шкафа, встраиваемого или навесного.

Шкаф не только служит предметом интерьера, но и защищает оборудование и трубопровод от случайных ударов. Закрепление коллектора выполняется с помощью шурупов, предлагаемых в комплекте.

Не следует крепить коллектор непосредственно к несущим конструкциям дома. Это может привести к передаче вибрации и распространению звуков по дому, повышению уровня шума от оборудования.
Используйте стандартные схемы крепления, предусмотренные производителем. Используйте специальный шкаф или стойки, щиты с виброгасящими амортизаторами.

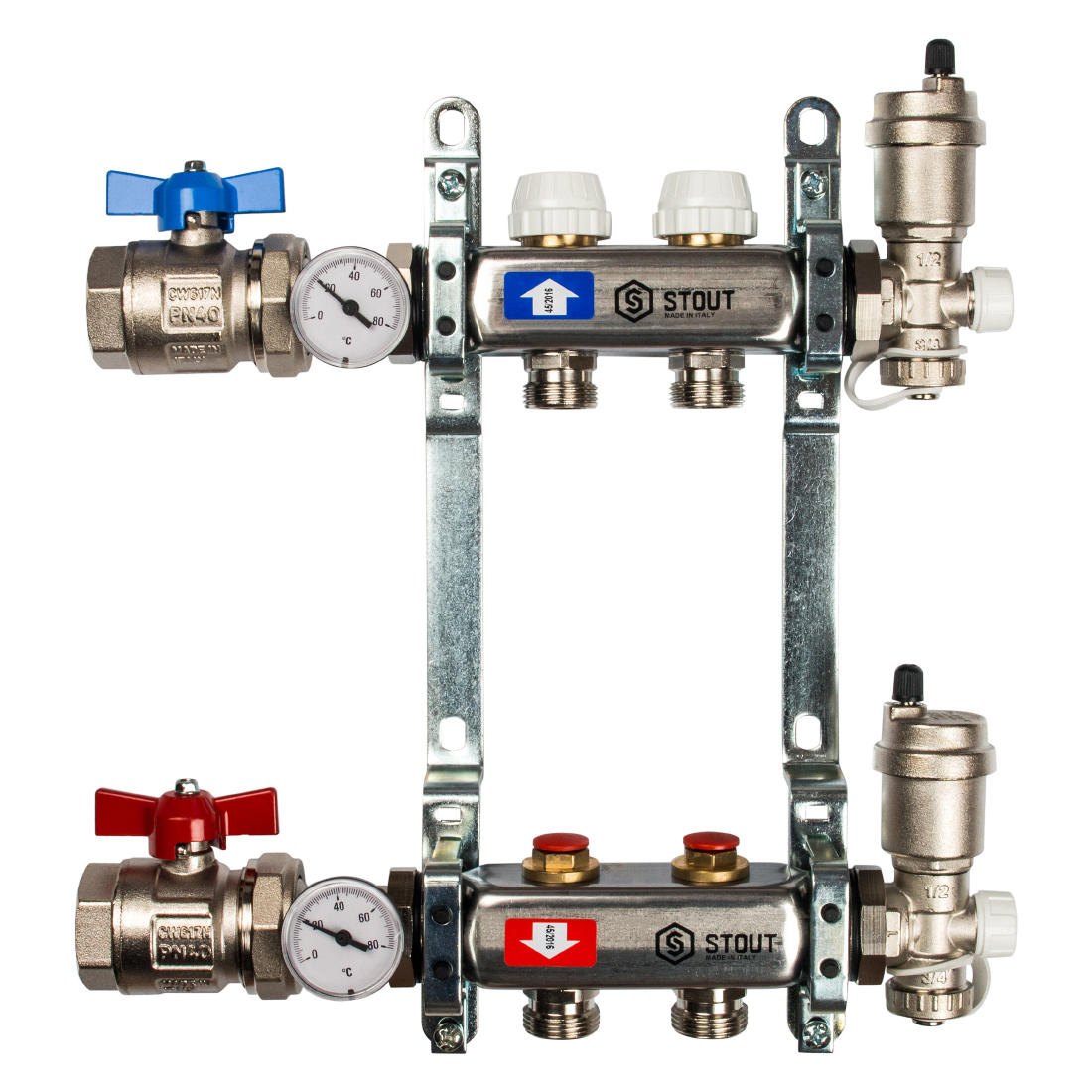

Комплектация, конструкция коллектора

Рассмотрим монтаж коллектора на примере изделия одного из производителей.
Этот коллектор собран по распространенной схеме, включает в себя типовые узлы.

Из чего состоит коллекторно-смесительный узел теплого пола, рассмотрим подробнее на примере.

  • 1. Циркуляционный насос.
  • 2. Балансировочный клапан. Он необходим для компенсации недостачи расхода воды в подающей магистрали. Чтобы при этом обеспечить номинальный расход теплоносителя в контурах …
  • 3. Термостатический клапан с термоголовкой. Управляет температурой — регулирует количество теплоносителя, для достижения заданной температуры.
  • 4. Балансировочный клапан. Служит для первичной настройки системы теплого пола по температуре для работы в данной сети. Также выполняет предохранительную функцию от чрезмерного повышения температуры в теплом полу, путем задания начального ограничения расхода теплоносителя.
  • 5. Изогнутая трубка для подключения насоса.
  • 6. Байпас с регулировочным клапаном, необходим для предотвращения перегрева насоса в случае закрытия всех коллекторов.
  • 7. Ручной воздухоотводчик.
  • 8. Стакан для датчика тепмпературы термоголовки.
  • 9. Фитинги для подключения петель отопительного трубопровода.
  • 10. Термометр.
  • 11. Кран для слива, а также для первоначального заполнения системы теплого пола.

После закрепления коллектора, к нему подключаются петли теплого пола и подводящие трубопроводы, при этом все клапана и краны должны быть закрыты.

Теплоноситель в системе

Важным вопросом являются недопущение проникновения в систему кислорода. Необходимо применять материалы, детали, узлы с минимальной проницаемостью для кислорода.

Многие специалисты сходятся во мнении, что на сегодняшний день достаточной надежностью по фактору проникновения кислорода обладают лишь гибкие трубопроводы, в которых имеется слой алюминиевой фольги.

Трубопроводы PERT и РЕХ со слоем EVOH без слоя алюминия недостаточно надежно предотвращают попадание кислорода.

Подробнее о современных трубопроводах для обогреваемых полов

Если имеется вероятность замерзания системы, то необходимо использовать незамерзающие теплоносители на основе пропиленгликоля с концентрацией до 30%.

Как заполнить систему теплого пола

Заполнение системы теплого пола производится теплоносителем через сливные краны на коллекторе. Заполнение подключенных петель ведется поочередно.

Для этого поочередного открываются регулировочные клапаны (термостатический и балансировочный) только одного контура, при этом все другие клапаны на коллекторе должны быть закрыты.

Схема заполнения контуров:

Последовательность заполнения:

  • Закрываются клапана байпаса 5, термостатический клапан 3, подстроечные клапана 2 и 4.
  • Закрываются термостатические и балансировочные клапана всех контуров.
  • Открывается балансировочный и термостатический клапана заполняемого контура.
  • Подача теплоносителя осуществляется на подающую гребенку через кран слива. Выход воздуха — через сливной кран на обратке, до полного заполнения.
  • Цикл заполнения повторяется для следующего контура, при этом клапана уже заполненного контура закрываются.
  • После того как все контура заполнены, открываются все клапаны на самом коллекторе (6,2,3,4), и производится заполнение остальных узлов с выпуском воздуха через воздухоотводчики.

Рекомендуется провести гидравлические испытания всей системы теплого пола. Для этого давление в коллекторе и контурах поднимается не ниже менее 1,43 от рабочего, но не ниже 3 атм, в течении не менее 2 часов.

Настройка расхода в коллекторе по температуре теплоносителя

Ввод в эксплуатацию и первичная настройка коллектора теплого пола следующие

  • Клапан 2 полностью открытый.
    3 полностью открытый.
    4 полностью закрытый.
    Насос 1 включенный.
  • Клапан 4 медленно открывается, пока на подающем коллекторе не установится максимальная необходимая температура (в системе отопления на момент регулировки температура должна быть номинальной).
  • На кл. 3 устанавливается термоголовка, с настройкой на 5 градусов больше максимальной расчетной температуры.

В течении нескольких первых дней (а также в процессе эксплуатации) возможна донастройка системы клапаном 4 по ситуации и предпочтениям.

Кл. 4 является ограничивающим максимальную температуру в системе теплого пола при полностью открытом клапане 3. Как правило, настройка кл.4 производится один раз во время первого пуска, но возможна также подстройка при изменении гидравлики или потребностей….

Кл. 3 термостатический постоянно регулирует расход в подающем трубопроводе, поддерживает заданную температуру в подающей гребенке коллектора (в ней установлен термодатчик).

Если в подающем трубопроводе на коллектор не будет достаточного расхода теплоносителя (меньше чем подача насосом в контуры теплого пола), то подстройка системы осуществляется клапаном 2.

Если настройка осуществляется клапаном 2, то клапан 4 полностью открыт.

Клапан 6 байпаса рекомендуется открыть на 1,5 — 2,0 оборота.

Установка, настройка насоса

В зависимости от требуемой производительности может быть установлен насос 15-40 для 2 — 6 коллекторов или 15-60 для 7 — 10 коллекторов.
Как можно выбрать насос для теплого пола

Могут применяться как насосы без электронного управления, например UPS, так и современными с электронным управлением — ALPHA2L.
В первом случае настройки ограничены режимами «Фиксированная скорость». В зависимости от отапливаемой площади возможно применение 1, 2 или 3 скорости, при этом разница температур между подачей и обраткой должна быть в пределе 5 — 10 градусов.

Для насосов типа ALPHA, рекомендуемый режим — «Постоянный напор». При этом возможно 2 настройки — низкий напор (рекомендуемая) и высокий напор (альтернативная). Если при низком напоре нужная температура не достигается, переходят на более производительную настройку.
Подробней об адаптивных циркуляционных насосах GRUNDFOS ALPHA

Гидравлические характеристики применяемых насосов

Как балансировать контура теплого пола

Балансировка коллектора (первичная настройка) осуществляется балансировочными клапанами. Она необходима для выравнивания падения давления между контурами и подачи в каждый контур необходимого количества теплоносителя.

Оперативная регулировка по температуре осуществляются термостатическими клапанами, которые могут управляться сервоприводами под управлением комнатных термостатов (в том числе и датчиками пола). Автоматика для теплого пола, схемы

Настройка балансировочных клапанов производится в следующем порядке.

  • Шестигранным ключем на 5 мм снимается крышка (А).
  • Клапан закручивается до упора (В).
  • Клапан открывается на заданное число оборотов согласно расчетов или до достижения оптимальной температуры… — 0,5, 1, 1,5 …. (D).
  • Шестигранным ключем на 6 мм закручивается стопорное кольцо, которое фиксирует положение клапана после регулировки (С, Е). После чего крышка закрывается (F).

Для установки сервопривода на термостатический регулировочный клапан снимается ручка ручного управления (А), устанавливается на клапан кольцо адаптер (В), сервопривод вставляется в пазы кольца адаптера, регулировочное кольцо проворачивается по часовой стрелке до щелчка.
Еще информация по теме — как можно регулировать (настраивать) температуру теплых полов

Как настроить и отрегулировать водяной тёплый пол: tvin270584 — LiveJournal

Настройка теплого пола вызывает вопросы, потому что много вариаций конструкций гидравлики. Встречаются сложные коллектора с расходометрами, а есть и самодельные, сваренные из полипропилена… Известны несколько методов приемлемой настройки теплого пола, самый простейший из которых  — с помощью балансировочного вентиля,  руководствуясь субъективными ощущениями «горячая или не горячая» труба, «нормальная или ненормальная» температура теплого пола.

В статье мастер сантехник расскажет, о тонкостях настройки «теплого пола».

Мифы о настройке системы «теплый пол»

Прежде всего, стоит отметить основные заблуждения, которые имеют место при подобной балансировке:

  • Иногда можно услышать то, что правильно сбалансировать систему можно только расчётным способом, т.е., посчитав сопротивление всех петель, вычислив настроечное положение регулирующих клапанов, установить его на коллекторе. Конечно же, проект с грамотным гидравлическим расчётом ускоряет процесс наладки и защищает от ошибок в монтаже. Но, тем не менее, систему напольного отопления можно настроить и без теоретических расчётов, хотя это и займет больше времени.
  • Так же заблуждением считается и то, что расходы воды во всех петлях должны быть одинаковы. На самом деле, расход в первую очередь зависит от тепловой мощности, которую передаёт в помещение каждая конкретная петля.
  • Нередко можно услышать, что систему напольного отопления вообще не надо балансировать, а расходы воды сами выровняются за счёт работы термостатов, контроллеров и прочих элементов автоматики. Это утверждение так же не верно. Дело в том, что рано или поздно наступит момент, когда все петли теплого пола откроются на максимум, и распределение теплоносителя должно быть таким, чтобы вся вода не уходила в одну петлю, а равномерно распределялась по всему отапливаемому контуру.

Итак, система отопления заполнена и испытана. С чего же начать?

Практический метод настройки «теплых полов»

Главной задачей балансировки системы является соотношение расходов воды по веткам. Финальная установка расходов для каждого контура происходит во время установки насосно-смесительного узла.

Настройка смесительных групп

Смесительный блок выполняет несколько функций:

  • Создание отопительной подсистемы с отличающейся от значения основного отопления (более низкой) температурой теплоносителя. Понижение происходит путем смешивания горячей воды, поступающей от теплогенератора, и охлажденного теплоносителя после труб в полу.
  • Поддержка температуры воды для напольного обогрева в автоматическом режиме. Этот процесс реализуется с помощью термостатической головы, сервопривода или трехходового клапана. Все зависит от конфигурации и типа смесительного блока.
  • Подключение насоса для напольной подсистемы. Этот агрегат создает циркуляцию теплоносителя по петлям.

Настройку насосно-смесительных узлов следует проводить согласно указаниям по монтажу от производителя продукта, поскольку комплектация и дизайн узлов могут сильно отличатся.

Следует отдавать предпочтение блокам, имеющим балансировочные клапаны как первичного, так и вторичного контуров, элементы автоматического удаления воздуха, дренажные краны и другие вспомогательные виды арматуры.

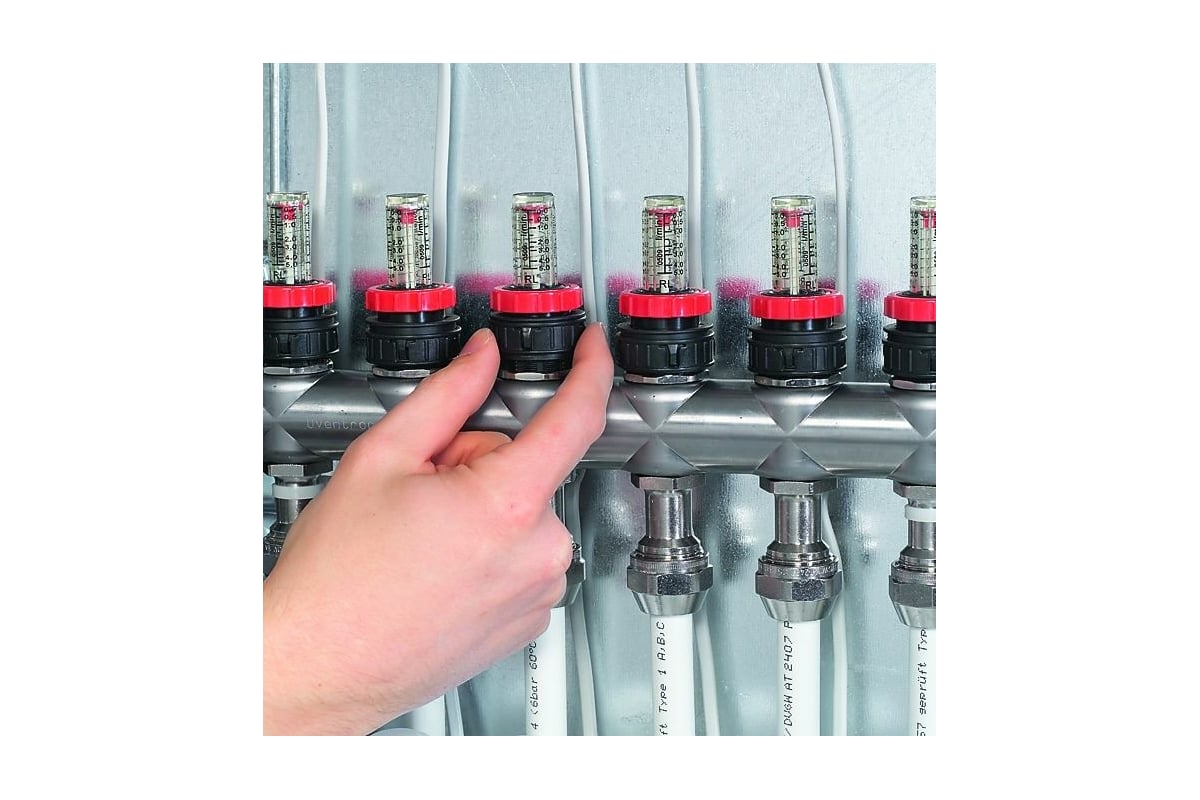

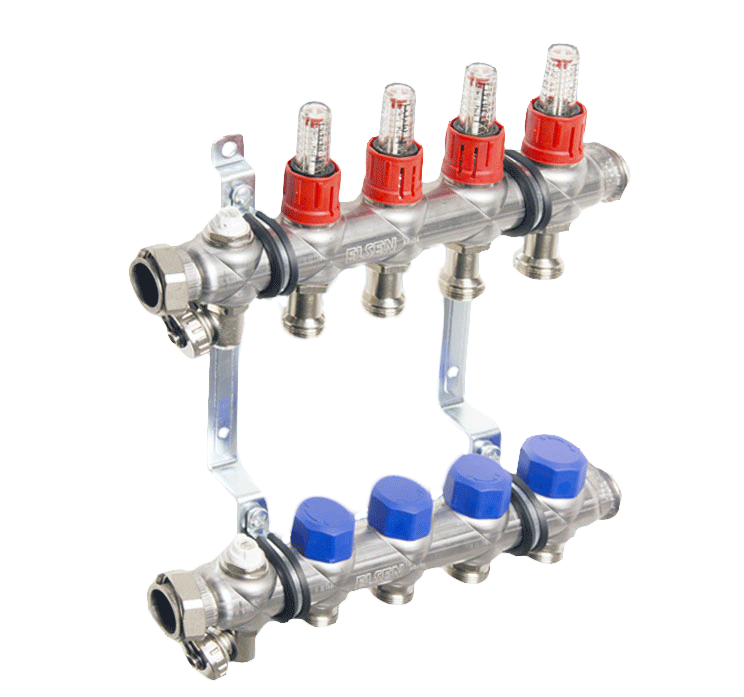

Настройка коллекторов «теплого пола» с расходомерами

После прохождения теплоносителем насосносмесительной группы он поступает в распределительный коллектор. Настройка расходов происходит с помощью запорных клапанов или расходомеров. Все зависит от комплектации набора. Лучше применять комплект с расходомерами. Например: Коллекторные блоки VTc.596 (рис. 1), VTc.589 (рис. 2), VTc.586 (рис. 3). Наличие этих устройств ускоряет и делает процесс балансировки контуров намного легче.

Задача настройки коллектора – уравновесить соотношение расходов и соотношение тепловой мощности для всех контуров. Это просто сделать, когда имеется гидравлический расчет и известны тепловые нагрузки для каждого ответвления. Можно обойтись и без этой информации. Верный способ – выставить расходы пропорционально к длинам труб контуров.

Балансировка начинается с самой протяженной петли. Расходомер выставляется в максимально открытое положение. По нему будут настраиваться остальные контуры.

Для примера можно взять случай с наладкой коллектора с четырьмя выходами. Возьмем длины трубопроводов – 80, 60, 60 и 40 метров.

Первая петля открывается на максимум (так как она самая протяженная). Предположим, что в этом положении расход через эту петлю будет равен 4 л/мин. Считаем, какой же расход должен быть во втором контуре – (60/80) ⋅ 4 = 3 л/мин. Следовательно, расход на третьем контуре будет равен 3 л/мин, а на четвертом – 2 л/мин (рис. 4).

Эта стадия настройки может быть не финальной. Еще многое зависит от сопротивления ветки – количество поворотов и т. д. Предположим, в третьем контуре (даже при максимально открытом расходомере) устанавливается расход 2,5 л/мин. В этом случае принимаем эту ветки за расчетную. Соответственно, значения расхода для остальных петель пересчитываются. Первая петля будет иметь расход 3,3 , вторая – 2,5 , четвертая – 1,6 л/мин (рис. 5).

Настройка коллекторов с запорными вентилями

В этом случае управление настройкой петель происходи только при включенном котле. Желательно, чтобы был минимальный теплосъём. Для этого рекомендуется производить настройку при наружной температуре не ниже +5°С. Следует также ограничить сильные тепловые потери и теплопоступления.

Последовательность действия такая же. Но точность настройки – иная:

  • Выбирается самая длинная петля. Запорный кран выкручивается на максимум;
  • Потом настраиваются остальные ветки. Путем интуитивно-пропорционального прокручивания клапана в зависимости от длины контура. Короткие ветки закрываются сильнее, длинные – открываются.

После этого необходимо дать время системе для прогрева. На это может уйти несколько часов. Время зависит от размера объекта и количества помещений. Индикатор, после которого можно начинать финальную стадию наладки – стабилизация температуры воды в петлях «теплого пола».

На этом этапе необходимо оценить правильность установленной настройки запорных клапанов.

Вот главные показатели:

  • Температура воды в «обратке»;
  • Температура напольного покрытия.

Определить правильность температуры воды в обратном трубопроводе можно, исходя из разности температур. Она должна находиться в диапазоне 5-10°С. На практике зачастую это значение составляет около 7 градусов. Разность температур (или Δt), тепловая мощность и расход – взаимосвязаны. При уменьшении расхода Δt будет увеличивается. И наоборот.

Необходимо достигнуть такого состояния настройки, когда петли будут иметь одинаковую разность температур. Это означает, что расход и мощность настроены верно. Для точного определения температуры для отдельной ветки можно применять трубные термометры – VT.4615 (рис. 8).

Такой термометр вставляется между трубой и обратным коллектором через соединение «евроконус» (рис. 9).

С помощью этого приспособления легко определяется температура «обратки». Первым делом проверяется основная петля (сама длинная). Значение температуры обратной линии можно принять за индикатор. Если на другом контуре эта температура ниже, следует увеличить расход, приоткрыв запорный клапан. Если же температура выше индикатора – клапан следует прикрыть.

После этого необходимо дать системе время для стабилизации (30-40 минут). И если необходимо – повторить процедуру еще раз.

Также стоит помнить о таком важно параметре, как температура на поверхности пола. Она имеет четкие значения, которые не рекомендуется превышать, поскольку это влияет на физическое состояние и комфортные ощущения людей, пребывающих в этом помещении. Согласно ДБН 2567-2013, температура поверхности пола в помещении с постоянным нахождением людей должна быть меньше 29°С. Проверка настройки коллектора только с помощью температуры воды обратной линии не учитывает этот момент, так как напольное покрытие в различных помещениях может быть разным и температура пола, соответственно, тоже. Поэтому рекомендуется замерять это значение с помощью специальных устройств: контактных термометров, и пирометров (рис. 10).

Замеры необходимо проводить в 5-6 различных точках помещения. Если при замере прибор показывает значение температуры пола, следует запорный клапан прикрыть. В результате достигается требуемая температура на поверхности для каждого помещения.

После этого настройку системы напольного отопления можно считать оконченной. Как видно, процедура не сложна в понимании и реализации, но требует определенного времени.

Видео

В сюжете – Балансировка теплых полов, как настроить коллектор

В сюжете – Настройка (балансировка) коллектора для теплого пола

В сюжете – Регулировка (балансировка)  контуров теплого пола по току насоса

В продолжение темы посмотрите также наш обзор Сервопривод для коллектора теплого водяного пола — назначение, принцип работы и самостоятельное подключение

Источник

https://santekhnik-moskva.blogspot.com/2020/09/Kak-nastroit-i-otregulirovat-vodyanoy-toplyy-pol. html

Автоматика для управления водяным теплым полом

Задача автоматики – обеспечить пользователю комфорт, связанный с автоматическим поддержанием температуры теплого пола, система отопления становится максимально экономичной и легкой в управлении.
Существует два способа управления теплым полом: ручной и автоматический. Ручное управление системами отопления, естественно, самое дешевое, но это совсем не значит, что оно самое экономичное и удобное. Регулировка осуществляется, исходя из собственных ощущений: жарко — значит вентиль нужно немного прикрутить, а если холодно – то, наоборот, открутить. Но, если Вам не хочется без конца заниматься этой работой, и к тому же есть желание сэкономить на расходах на отопление – без автоматики никак не обойтись.

Автоматика для водяных теплых полов гораздо дороже автоматики для электрического теплого пола, так как она требует более сложных технических решений и принимает участие в управлении: циркуляционными насосами, термостатическими головками, сервоприводами, термостатическими клапанами, отопительным котлом и т. д.

Преимущества использования систем автоматики для теплого пола:

  • После установки блоков управления теплым полом режим их работы оптимизируется с учетом заданных пользователем параметров
  • Прямая экономия энергоресурсов, так как без автоматики обогревательные устройства работают непрерывно, что далеко не всегда требуется их владельцу
  • Обеспечивается защита напольных покрытий, так как они плохо выдерживают значительные перепады температуры и могут попросту растрескаться. Автоматика позволяет установить верхнюю границу температуры и тем самым предотвратить деформацию отделочных материалов.
  • Обеспечивается комфортное управление и контроль параметров теплого пола. Автоматика теплого пола позволяет один раз выставить необходимый температурный режим и в дальнейшем не вмешиваться в работу оборудования. А с помощью беспроводного управления теплым полом контроль за работой системы отопления и изменение ее настроек становятся доступны даже с мобильных устройств — удаленно по сети Интернет. Для этого требуется лишь установить специальное приложение от производителя и зарегистрироваться на его сайте.

Оборудование, обычно используемое для регулировки температуры водяного теплого пола:

  • электронные или механические терморегуляторы (проводные или беспроводные)
  • индивидуальные и групповые контроллеры отопления
  • центры коммутации (центральные планки)
  • датчики температуры теплого пола
  • датчики наружной температуры воздуха
  • сервоприводы коллектора теплого пола
  • термостатические головки

Способы автоматического управления водяным теплым полом

Управление циркуляционным насосом – это самый простой способ регулировки температуры водяного теплого пола, отлично подходит для помещений, где стоит несколько насосов. Они включаются или отключаются в зависимости от температуры воздуха в помещении, измеряемой комнатным терморегулятором. Если в системе отопления смонтирован один общий циркуляционник, то этот способ не подходит, поскольку отопление будет отключаться или включаться сразу во всем доме, а не только в нужном помещении.
Управление с помощью термоголовки – это полуавтоматическая система управления, которая позволяет регулировать температуру отопления при определенных условиях. Термоголовка с установленным на ней датчиком монтируется на смесительном узле с трехходовым клапаном и замеряет температуру воды системе. Например, термоголовка закрывает трехходовой клапан, если температура теплоносителя в трубах превысит установленную и, наоборот, термоголовка приоткрывает трехходовой клапан трубы с горячей водой, как только температура снизится ниже установленной.
Управление сервоприводами. В этом случае на коллектор теплого пола монтируются сервоприводы, с помощью которых регулируется подача теплоносителя в разные отопительные контуры. В зависимости от данных датчиков температуры теплого пола или терморегуляторов увеличивается расход горячего теплоносителя по отдельным контурам. Такая система отлично подходит для регулирования температуры в нескольких помещениях одновременно.
Управление трехходовым клапаном теплого пола. В этом случае на трехходовой клапан устанавливается сервопривод, управляемый комнатным термостатом. Треххходовой клапан обеспечивает в необходимых пропорциях подмес более холодного теплоносителя из обратки к горячему, обеспечивая, тем самым, необходимую температуру.
Погодозависимый контроллер регулирует температуру теплого пола в зависимости от погодных условий, заранее снижая или повышая температуру теплоносителя в зависимости от динамики изменения наружной температуры воздуха. Система состоит из сложного комплекса датчиков и контроллеров, часть из которых устанавливается снаружи, а другие – внутри дома. Такой способ позволяет сэкономить до 20–30% расходов на обогрев помещения.
Индивидуальные и групповые контроллеры отопления позволяют регулировать температуру теплоносителя, подающегося к нескольким коллекторам теплого пола. Это наиболее сложные и многофункциональные устройства.
Групповое регулирование – это управление температурой теплоносителя, которое реализуется за счет:

  • группировки разных смесительных узлов, что позволяет регулировать параметры теплоносителя воды сразу в нескольких зонах или коллекторах;
  • подключения индивидуальных смесительных узлов, за счет чего можно обеспечить разветвление группового подключения. Разветвление на индивидуальные смесительные узлы позволяет управлять теплым полом через один управляющий блок автоматики;
  • поддержания постоянной температуры во всех комнатах с помощью термостатической головки, установленной на двух- или трехходовой клапан;
    контроля климата с использованием сложной системы из нескольких датчиков для поддержания температуры теплоносителя по заданным параметрам.

Пример схемы управления водяным теплым полом

Все эти способы автоматического управления теплыми полами обеспечивают комфортную и экономичную эксплуатацию обогревательного оборудования, оптимизируют его работу, точно поддерживают заданные температурные показатели и упрощают процесс их регулировки


Наши специалисты помогут Вам подобрать, а также смонтировать автоматику теплого пола, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Работа водяного теплого пола с насосно-смесительным узлом Valtec Combi

Здравствуйте! Сегодня я расскажу Вам о насосно-смесительном узле Combimix для систем водяных теплых полов. Он является «сердцем» системы и обычно располагается в коллекторном шкафу.

Насосно-смесительный узел Combimix:

  • производительность 20 кВт;
  • максимальная температура первичного контура 90 °C;
  • рабочее давление 10 бар.

Помимо узла Combimix в коллекторном шкафу находится коллекторный блок.

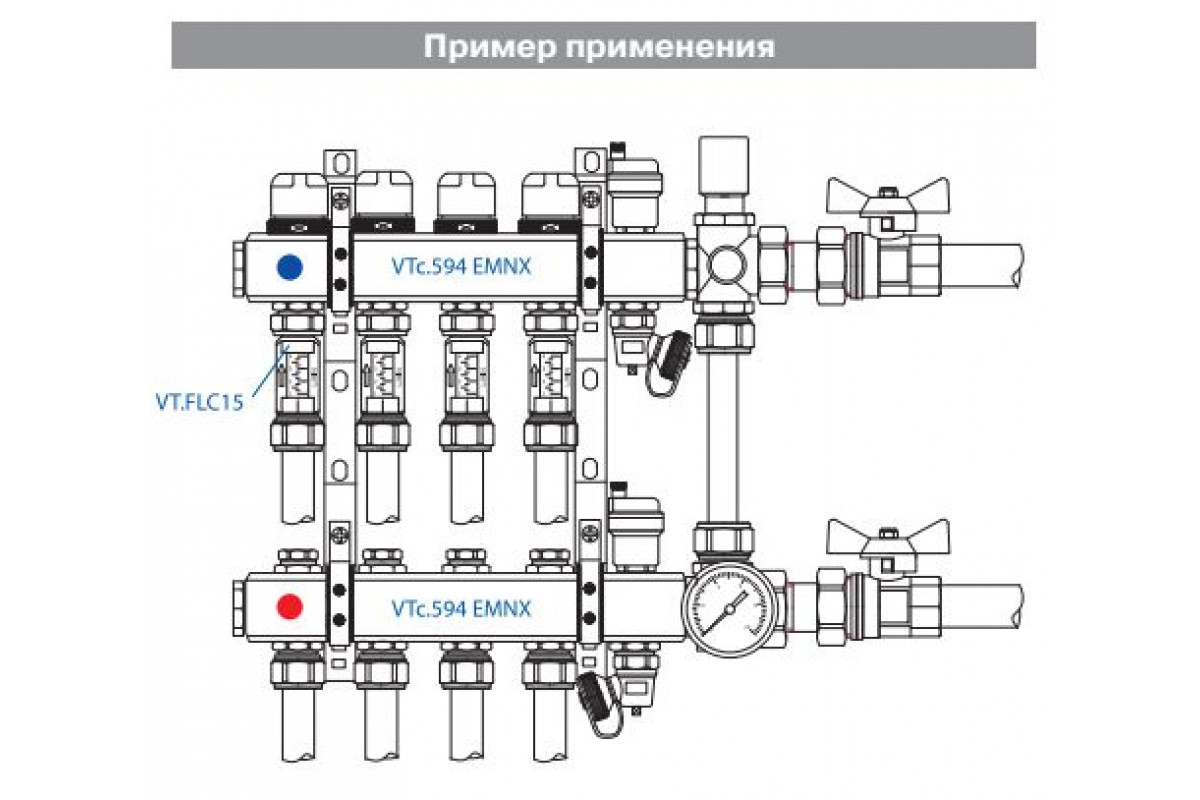

Блок коллекторный с регулировочными клапанами и расходомерами:

  • диаметр коллектора 1” и 1 1/4”;
  • количество выходов: от 3 до 12;
  • рабочее давление 10 бар;
  • максимальная рабочая температура до 120 °С.

Горячий теплоноситель смешивается с остывшим, достигая заданной температуры и приводится в движение крыльчаткой насоса. Теплоноситель заданной температуры попадает в коллектор подачи и распределяется в петли теплого пола. Проходя по петлям, теплоноситель остывает, передавая тепло помещению, и возвращается в обратный коллектор теплого пола. Из обратного коллектора теплоноситель уходит в насосно-смесительный узел, и цикл повторяется.

Для регулирования тепловой мощности установлен балансировочный клапан, который настраивается вручную, в зависимости от площади отапливаемого помещения. Если отапливаемая площадь небольшая, то расход остывшего теплоносителя увеличивают, открывая клапан.

Если отапливаемая площадь большая, то требуется больше петель теплого пола, расход обратного потока остывшего теплоносителя снижают, клапан прикрывают.

Для поддержания заданной температуры теплоносителя термоголовка, получая сигнал от датчика температуры, открывает или закрывает клапан магистрали подачи.

Необходимая температура теплоносителя задается вручную. При повышении заданной температуры клана автоматически закрывается.

При понижении температуры теплоносителя клапан открывается, обеспечивая подачу горячего теплоносителя. Таким образом поддерживается постоянная заданная температура.

Если подача теплоносителя в петли теплого пола прекращается вследствие перекрытия запорных клапанов, открывается перепускной клапан, и циркуляция теплоносителя осуществляется через свободный байпас. Это защищает насос от перегрузок.

Для автоматического регулирования температуры в помещении используют сервоприводы и комнатные термостаты.

Если температура в помещении достигает заданной, с термостата поступает сигнал на сервопривод обратного коллектора, опускается клапан, прекращается движение теплоносителя по петлям.

При понижении температуры в помещении с термостата поступает сигнал на сервопривод, клапан открывается, и движение теплоносителя возобновляется.

Таким образом, вы всегда можете настроить систему теплых полов по Вашему желанию. Температура в доме будет поддерживаться автоматически на комфортном уровне. Экономия при эксплуатации составит 25-40%.

Обзор рынка коллекторов для теплого пола


Отопление – это обширная область применения для распределителей то бишь коллекторов. Почти каждый более-менее не маленький бренд имеет этот продукт у себя в ассортименте. Особенно коллекторы с расходомерами.
Коллекторные блоки для отопления отличаются комплектацией – с расходомерами или без.
На обратной магистральной балке располагается термостатический клапан, на который можно устанавливать сервопривод. На подающей – два варианта. Вентильный клапан под шестигранник в основном используются для радиаторной разводки. Комплектация расходомера предназначена для коллекторных блоков для системы напольного обогрева. С помощью расходомера можно точно установить необходимый расход теплоносителя для отдельного контура. На нем есть шкала с указаниями расхода и поплавок указывающий необходимое значение. Настройка производится при заполненной системе. Изначально все коллекторы производились из латуни. Их главные производители располагаются в Италии. Аналоги из нержавеющей стали более популярны в Германии. В таблице мы видим четкое распределение типов коллекторов в зависимости от национальности брендов. Позже появились полимерные коллекторы. Сегодня мало компаний, которые их производят. Самые известные TECE, Uponor, Caleffi. Плюсы и минусы того или иного материала смотрите в прошлом выпуске. В целом латунные коллекторы могут отличаться только двумя пунктами – комплектацией и ценой. Далее рассмотрю варианты комплектации коллекторных блоков с расходомерами. Есть три основных типа комплектации: – коллекторы со встроенными дренажными кранами и ручными воздухоотводчиками; – коллекторы со встроенными дренажными кранами и автоматическими воздухоотводчиками; – коллекторы без дополнительной арматуры. В последнем случае к блоку подсоединяется конечный элемент коллектора. Какой из этих вариантов лучший – однозначно тот, что с автоматическим воздухоотводчиком. Еще одной отличительной чертой есть тип креплений коллекторных балок. Некоторые бренды комплектуют набор креплениями с вариативным межцентровым расстоянием. Этот нюанс важен, когда Вы не знаете к какой насосно-смесительной группе будет подсоединяться коллектор. Блок с такими креплениями подойдет к НСУ в большинстве случаев, и Вам не придется его менять. Отдельное слово можно сказать о такой детали как расходомер. Он является важной частью, так как выполняет функцию регулирования. Немного есть компаний, которые занимаются производством расходомеров. Одна из самых известных – швейцарская Taconova. Если Вы видите на колбе расходомера лого “TN” – можете не сомневаться, что он будет работать стабильно. Еще один надежный производитель – итальянская компания Pressblock. Они кроме своего бренда производят изделия для других компаний. Если покупать коллекторный блок китайского производства, то есть очень большая вероятность попасть на некачественный расходомер. С виду их тяжело проверить. Проверяется только ценой. Если коллектор стоит очень дешево – соответственно и расходомер там не качественный. Чревато это тем, что после периода эксплуатации (может даже непродолжительного), расходомер может застопорить. И его необходимо будет менять. Дополнительным преимуществом в комплектации есть наличие евроконусов. Теперь приступим непосредственно к обзору. Сперва рассмотрим европейских производителей. Для правильного сравнения буду сравнивать коллекторы из одного материала. Латунные коллекторы. Дополнительный плюс для латунных коллекторов есть наличие защитного покрытия из хрома или никеля. Из представленных вариантов, хочу выделить коллектор R553M. Он немного отличается от основной массы. Так как настройка расходомера происходит на фронтальной части балки с помощью ключа. Здесь возможна фиксация настройки. Плюс минимизируется вероятность вмешательства извне и разбалансировка. Самый интересный вариант – коллектор Calefii 668й серии. Он имеет специальную форму, для удобства прохода труб от верхнего коллектора.  Так они будут проходить точно между выступами балки. В добавление к этому в комплект входят наклейки, для обозначения принадлежности к конкретному помещению той или иной петли теплого пола. Мой совет – выбор именно этой модели. Если по цене не подходит, тогда можно выбрать коллектор FIV или ICMA. Коллекторы из нержавеющей стали При выборе нержавеющего коллектора обращайте внимание на тип материала. Следует выбирать коллекторы, изготовленные из марки нержавеющей стали – AISI304. Она также может иметь и другую маркировку. Например – X5CrNi1810, 08Х18Н10, 1.4301 или SUS304. Производители придают различную форму балкам, но на качество или функционал это заметно не влияет. Балки прямоугольной формы имеют немного большую пропускную способность, потому я бы рекомендовал именно этот тип. Например – TECE, HERZ, Itap. Полимерные коллекторы В этой категории изделий разнообразия и модификаций больше. Есть, как и сборные модели, которые могут соединяться из нескольких блоков. Кстати процесс очень быстрый и удобный. Так же есть полностью готовые блоки необходимой длины. Как правило, с такими коллекторами в ассортименте все изделия также производятся из полимеров – воздухоотводчики, дренажные клапаны, крепления.  С европейскими производителями ситуацию прояснили. Теперь перейдем к рынкам России и Украины. В России нержавеющие коллекторы на первом месте по популярности. И с каждым годом их позиция крепнет. Хотя многие бренды имеют также и латунные аналоги в ассортименте. Некоторые бренды продают коллекторы европейского происхождения как Stout и Uni-fitt. Большинство же – китайского производства. Но как я говорил ранее Китай Китаю рознь. Например, компания TIM привозит в Россию продукцию с самой низкой ценой. Но вместе с этим и низким качеством. Нет никакой гарантии в материале, так и в надежности конструкции. Китайский продукт хорошего качества будет немного дешевле нежели европейский. Параметр, по которому можно еще проверять нержавеющий коллектор – это толщина стенки. 1,2 мм и более – на эти цифры необходимо ориентироваться. Хотя в технической документации – не всегда можно найти эти значения. Из удобных вариантов – коллекторы MVI с регулируемыми креплениями. Valtec, Uni-fitt – имеют комплекты с автоматическим воздухоотводчиком. Рынок Украины ориентирован пока еще на коллекторы из латуни. Хотя некоторые локальные бренды уже ввели в свой ассортимент аналоги из нержавеющей стали. Одним из первых стал бренд SD Forte. Вид этого коллектора очень схож с моделью от Kermi. На что скорее всего и было нацелено создание этого блока. Сейчас также нержавеющие коллекторные блоки для теплого пола предлагают бренды – Raftec, Termojet. Последние выделяются тем, что имеют толщину стенки 1,6 мм и комплектуются расходомерами Taconova. Впрочем, как и предствитель латунных аналогов FADO. У них также расходомеры от этой швейцарской компании. Модели RS k, ASCO, Djoul, Gross – уже идут в комплекте с евроконусами. Коллекторный блок с расходомерами является частью узла регулирования напольным отоплением. А основной ее частью есть насосно-смесительный узел. Они них можно почитать в отдельной статье.

Heat Collector Ltd, Земляные тепловые насосы, Воздушные тепловые насосы

Что такое тепловые насосы?

Тепловые насосы используются для замены котлов в центральном отоплении. системы. Они поглощают тепло из окружающей среды, которое может быть используется для обогрева радиаторов отопления, теплого пола или теплого воздуха конвекторы. Его также можно использовать для обеспечения горячей водой вашего дом или бизнес.Тепловые насосы используют обычное охлаждение технология для извлечения солнечного тепла, хранящегося в воздухе или земли вокруг вашего помещения и поднимите его до температура, подходящая для обогрева. Этот принцип работает даже в середине зимы при температуре наружного воздуха всего -15 ° C. Тепловые насосы потребляют около четверти энергии, чем другие виды отопления, потому что они собирают тепла, которое уже есть, и сконцентрируйте его, увеличивая температура, чтобы его можно было использовать.Вот почему это называется Возобновляемая энергия.

Сколько они стоят?

Приблизительно 1300 фунтов стерлингов за каждый кВт мощности, необходимой для обогрева вашего дома. Стоимость варьируется в зависимости от размера вашего дома, от того, насколько хорошо он изолирован и как давно был построен. Для 3 дом с спальней, построенный с 1960 года, вероятно, будет стоить около 11000 фунтов стерлингов за тепловой насос с воздушным источником и 14 000 фунтов стерлингов за грунтовый тепловой насос плюс около 3 500 фунтов стерлингов за установку.Тогда вам понадобится специальный бак для горячей воды и, возможно, дополнительные радиаторы, возможно, еще от 3000 до 5000 фунтов стерлингов. если ты выбрал грунтовый тепловой насос, закопать трубы снаружи потребует дополнительных затрат, скажем, еще 5000 фунтов стерлингов на 15 000 фунтов стерлингов. Хотя это дорого по сравнению с традиционным котлом, хорошо спроектированный тепловой насос установка может сэкономить на ваших счетах за отопление, и правительство будет платить вам через возобновляемые источники энергии. Тепловая льгота на 7 лет для бытовых установок. Плата за бытовое возобновляемое тепло Поощрение было разработано, чтобы компенсировать вам дополнительные затраты на установку этого углеродного сбережения. технология.Схема открыта для новых кандидатов до марта 2022 года.
https://www.ofgem.gov.uk/environmental-and-social-schemes/domestic-renewable-heat-incentive- внутренний-RHI

RHI Кэшбэк

В рамках программы поощрения возобновляемого тепла (RHI) правительства Великобритании, если вы устанавливаете соответствующий возобновляемая технология отопления, вы получаете ежеквартальные выплаты в течение семи лет. Схема была предназначены для покрытия дополнительных затрат на установку этого оборудования вместо традиционных котлов и оплаты основан на тепле, которое вы производите из возобновляемых источников.Это общая потребность в тепле для отопления. и горячей воды, как указано в вашем EPC (сертификате энергоэффективности), за вычетом количества электроэнергии рассчитано, чтобы потребоваться для выработки тепла. Допустимое количество тепла ограничено 20 000 кВтч для воздуха. Источник и 30 000 кВтч для наземного источника. Фактическая цифра будет варьироваться в зависимости от дизайна ваша система. Чем ниже температура в радиаторах, тем выше эффективность системы и уменьшите количество электричества, которое потребуется для выработки тепла.Текущая тарифная ставка 20,89 пенсов за киловатт-час (единица) для наземных тепловых насосов и 10,71 пенса за киловатт-час (единица) для тепловых насосов с воздушным источником. Схема открыта для новых приложений до марта 2022 г.
https://www.ofgem.gov.uk/environmental-and-social-schemes/domestic-renewable-heat-incentive- внутренний-RHI

Наши Показатели наземных тепловых насосов апрель 2014 г. – сентябрь 2015 г.

Мы верим в эту технологию и в экономию, которую она дает, поэтому чтобы быть прозрачными, мы подумали, что это будет хорошей идеей чтобы показать наши данные за апрель 2014 г., чтобы вы могли увидеть, насколько эффективно насосы могут быть и сколько денег вы можете сэкономить!

Используемая электроэнергия

4562 кВтч

Стоимость отопления за кВтч

0.02301p

Стоимость с апреля 2014 г.

£ 616,84

Прибыль на отопление

£ 1 715,28

CO2 сброшен по сравнению с электрическим

13,1 тонны

Сбережения и выплаты RHI в течение Период против электрического отопления

5 339 фунтов стерлингов.45

Краткое руководство: Установка наземного теплового насоса

Скважины / траншеи

Все начинается со скважины, после бурения в комплекте, трубы вставляются в скважину и все Скважины соединяются в Звездной камере.Поток и оттуда к тепловому насосу подключаются обратные трубы. Если у вас достаточно места, в котором можно проложить трубы отвода тепла траншеи, что экономит затраты на бурение.

Подключите

Для данной установки потребовалось 4 скважины по 80 метров. глубоко соединенные вместе с трубами, уложенными в траншеях.Установки различаются, некоторые могут быть траншеями, а некоторые будут растачивает отверстия. Теперь мы можем предложить систему Rehau Helix, серию спиральных труб, как вертикальная пружина, погруженная на 3 метра в Земля. Поскольку это более короткие и широкие отверстия, их можно просверлить с помощью шнек, закрепленный на JCB. У вас даже может быть доступ к реке который можно использовать как источник тепла.

Засыпка траншей

Некоторых беспокоит внешний вид и беспорядок от установка геотермального теплового насоса, вы будете спокойны знать, что после завершения работы не осталось и следа установка будет видна.Поля для гольфа идут своим ходом проходит через фервей без отрицательных последствий для игры. Есть одно оправдание плохому выстрелу!

Работа выполнена

Мы верим в технологии и считаем, что они важны для нашим клиентам, чтобы увидеть тепловой насос в действии. Это тепловой насос, установленный в офисе Теплосборника.В настоящее время работает с КПД 600% (6 кВт тепла на каждый киловатт потребляемой электроэнергии) максимальная выгода от государственного стимулирования использования возобновляемых источников тепла схема и на данный момент отапливает наш дом за полцены газа!

Мы просто должны сделать все, что в наших силах, чтобы замедлить замедлить глобальное потепление, пока оно не стало слишком поздно.Наука Чисто. Споры о глобальном потеплении окончены.

Арнольд Шварценеггер Экологический активист

Самая важная вещь в глобальном потеплении заключается в следующем. Ответственны ли люди за большую часть климата изменения оставят на усмотрение ученых, но это все нашей ответственности оставить эту планету в лучшей форме для будущих поколений, чем мы это нашли.

Майк Хакаби Политик

Изменение климата может убить Амазонку и другие дожди леса, и таким образом устранить один из основных способов, с помощью которых углекислый газ удаляется из атмосферы.

Стивен Хокинг Genius

Мы сможем сыграть ведущую роль в борьбе с изменением климата, только если мы становимся низкоуглеродной экономикой.Я думаю, что это особенно важно, чтобы во время рецессии мы не сбрасывали наши приверженность окружающей среде и борьбе с изменением климата изменение.

Дэвид Кэмерон Премьер-министр и новатор RHI

Изменение климата разрушает наш путь к устойчивости. Наш мир – это мир надвигающихся проблем, и все больше и больше ограниченные ресурсы.Устойчивое развитие предлагает лучшее шанс скорректировать наш курс.

Пан Ги Мун Генеральный секретарь Организации Объединенных Наций

Изменение климата – ужасная проблема, и она абсолютно необходимо решить. Это заслуживает огромного приоритета.

Билл Гейтс Филантроп и программист

Стоит ли думать о тепловом насосе?

Да! Возобновляемые технологии – это не то будущее, которое они здесь. сегодня

  • Более дешевые счета за топливо
  • Чрезвычайно низкий обслуживание
  • RHI Кэшбэк
  • Нижний воздействие на окружающую среду

Последние кадры

Входящие трубы контура заземления.

Наши партнеры

Накопление скрытой тепловой энергии на месте в системе напольного отопления здания, подключенной к солнечному коллектору параболического желоба – экспериментальное исследование

https://doi.org/10.1016/j.est.2021.103489Получить права и содержание

Основные моменты

Речь идет о новой системе теплого пола, а также о на месте для хранения скрытой тепловой энергии.

Эффективность внутрипольного накопления энергии экспериментально исследуется в двух шкафах.

Параболический желобный солнечный коллектор подключается к этой системе теплого пола.

Скрытая тепловая энергия может поддерживать температуру воздуха в помещении в течение более 4 часов после захода солнца.

PTSC обеспечивает более 80% тепловой нагрузки ячеек в самое холодное время.

Реферат

Высокий спрос на энергию и чрезмерное потребление природных ресурсов стали одной из наиболее серьезных глобальных проблем. Строительный сектор является одним из самых крупных потребителей энергии, и он потребляет почти треть конечной энергии во всем мире. Следовательно, это один из самых значительных секторов выбросов CO 2 . Использование возобновляемых источников энергии в зданиях, таких как солнечная энергия, связанная со скрытым накоплением тепловой энергии (LTES) с использованием материалов с фазовым переходом (PCM), является многообещающим решением для снижения обычного потребления энергии и уменьшения выбросов парниковых газов.Отдельно приоритетной задачей является правильный выбор системы отопления, обеспечивающая комфортные условия отопления. Системы теплого пола (UFHS) могут поддерживать температуру воздуха в помещении более комфортно, чем другие системы отопления. В этом исследовании использовался солнечный коллектор с параболическим желобом (PTSC) в качестве источника тепла для двух испытательных шкафов, оборудованных системами напольного отопления. In situ. Накопление скрытой энергии с использованием гидратной соли с температурой плавления 32 ° C используется в одной испытательной камере, и это по сравнению с типичной системой теплого пола, в которой трубы закладываются под песок в другой той же камере.Результаты показали, что скрытая тепловая энергия, хранящаяся в PCM, может поддерживать температуру воздуха в шкафу в комфортном состоянии в течение более 4 часов после захода солнца. Кроме того, PTSC обеспечивает более 80% тепловой нагрузки ячеек в самое холодное время в Тегеране, Иран.

Ключевые слова

Материал с фазовым переходом (PCM)

Солнечный коллектор с параболическим желобом

Полы с подогревом

Накопитель тепловой энергии

Рекомендуемые статьиЦитирующие статьи (0)

Полный текст

© 2021 Elsevier Ltd.Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

Объяснение геотермальных тепловых насосов | Путеводитель

Контуры заземления или скважина: что выбрать?

Есть два способа сбора тепловой энергии из земли с помощью теплового насоса с грунтовым источником: через контуры заземления или через скважину. Но что выбрать?

Контуры заземления

Контуры заземления являются наиболее популярным выбором при установке теплового насоса с грунтовым источником.

Коллекторные трубы закапываются в землю на глубине 1 метра, отводя тепло от земли к тепловому насосу. Любая извлеченная энергия постоянно пополняется солнцем.

Для установки контуров заземления вам понадобится много доступной земли – как минимум в три раза больше общей площади дома, первого и верхнего этажей вместе взятых.

Плюсы контуров заземления ГШП
  • Дешевле в установке, чем скважины
  • Если работы по благоустройству и так будут проводиться, то ничего лишнего.
  • Специализированные подрядчики не требуются
  • Траншея контура заземления может быть вырыта земледельцем одновременно с закладкой фундамента для нового строительства.
Минусы контуров заземления ГШП
  • Требуется значительный участок земли, который может исключить GSHP
  • Требуется ландшафтный дизайн
  • После установки контуров заземления нельзя застраивать территорию.

Если у вас нет места для установки контуров заземления, но они установлены на GSHP, вы можете подумать о скважине.

Скв.

Скважина – это вертикальная скважина, которая обычно пробурена на глубине 40-120 метров.Наземный коллектор, который отбирает тепловую энергию, опускается в это отверстие перед заполнением раствором для дополнительной теплопроводности.

Для установки скважины вам потребуется специализированный подрядчик, а количество необходимых скважин зависит от проекта.

Плюсы скважин ГШП
  • Требуется меньше места по сравнению с контурами заземления.
Минусы скважин ГШП
  • Стоимость. Скважины могут стоить вдвое дороже по сравнению с контурами заземления.Это связано с привлеченными подрядчиками, оборудованием, бурением и логистикой
  • Без дополнительной окупаемости. Тарифная ставка вознаграждения за возобновляемое тепло остается неизменной, независимо от того, установили ли вы скважину или контуры заземления. Это означает, что общая стоимость установки GSHP со стволом скважины выше
  • Требуется специалист-подрядчик.

Если рассматривать скважину, стоит взвесить стоимость установки по сравнению с выбором теплового насоса с воздушным источником, который был бы значительно дешевле, хорошо подходит для объектов недвижимости на небольших участках и по-прежнему дает КПД около 300%.

Heatpump Open Loop Lake – Тепловой насос

Конденсация:

Тепло передается от конденсирующегося хладагента воде, циркулирующей в системе отопления помещения

Распределение:

Тепло передается в пространство через полы с подогревом, радиаторы и т. Д.

тепловой насос в

Конфигурации контура с заземлением

Горизонтальный замкнутый контур:

глубиной 4 фута

Горизонтальный замкнутый контур:

глубиной 4 фута

Вертикальный замкнутый контур:

глубиной от 80 до 180 футов

Спиральный замкнутый контур:

глубиной от 4 до 6 футов

Вертикальный замкнутый контур:

Глубина от 80 до 180 футов

Спиральный замкнутый контур:

глубиной от 4 до 6 футов

Трубы прокладываются на глубине от 3 до 5 футов (0.9-1,5 м). Если труба заглублена слишком глубоко, это снижает способность падающей солнечной энергии пополнять тепло, поглощаемое от земли жидкостью в коллекторной трубе. Важно, чтобы контур заземления был абсолютно водонепроницаемым, так как любую утечку в системе будет дорого найти и отремонтировать. После завершения скрытый контур заземления становится невидимым и не требует обслуживания – это источник самоподдерживающейся энергии прямо у вас на пороге.

Открытые коллекторы с вертикальным стволом могут быть более экономичными, если скважина может быть совмещена с проходкой колодца для хозяйственно-питьевой воды.Вода должна быть чистой и не вызывающей коррозии.

Длина контура заземления

Длина коллекторной трубы контура заземления зависит от:

• Какой метод заземления используется: горизонтальный, вертикальный, спиральный, разомкнутый и т. Д.

• Материал трубы: обычно полиэтилен, полибутилен или медь

• Диаметр трубы

• Подземная температура почвы / воды, которая зависит от:

• Глубина горизонтальной траншеи или вертикальной скважины

• Источник тепла: река, озеро, грунтовые воды

• Влажность почвы: влажная, средняя, ​​легкая, сухая

• Тип почвы: песок, гравий, ил, глина, суглинок

Например, для системы мощностью 10 кВт, спроектированной для жилья площадью 2000 квадратных футов (186 м2) (в умеренно холодном климате, со средней изоляцией), требуется примерно 1300 футов (400 м) горизонтальной трубы.Это потребует примерно 1/4 акра земли для простого горизонтального контура с одной трубой, заглубленной в траншею. Это в шесть раз превышает площадь дома.

Расчет тепловых насосов

Тепловые насосы могут быть оборудованы и настроены для комбинированного обогрева (зимой) и охлаждения (летом) или оборудованы и настроены только для обогрева. Основное отличие оборудования заключается в том, что тепловой насос, который может одновременно нагревать и охлаждать, имеет реверсивный клапан для изменения направления потока хладагента.

Тепловые насосы, оборудованные и установленные для комбинированного отопления и охлаждения, рассчитаны на охлаждение здания. Тепловые насосы, оборудованные и установленные только для отопления, рассчитаны на потребности здания в отоплении.

Термины и определения

Тепловой насос: Устройство, которое «перекачивает» тепло от низкотемпературного источника тепла в систему распределения тепла с более высокой температурой, такую ​​как полы с подогревом и т. Д.

Земной тепловой насос (также известный как заземленный): тепловой насос, который поглощает низкотемпературное тепло от влаги, оставшейся в земле, или от воды в пруду, озере, реке или колодце.

Коллектор: серия труб для наружного использования, которая поглощает низкотемпературное тепло земли, озера, пруда, колодца и т. Д.

градус-день: градус-день – это разница между 65 ° F (18 ° C) и средним значением высокой и низкой температуры в данный день. Чем выше число, тем больше топлива будет использовано для обогрева вашего дома или здания. Пример: в день со средней температурой 50 ° F будет 15 градусо-дней нагрева.

Геотермальная энергия: тепло, сохраняемое в земле за счет естественного теплового потока земли.Термин геотермальный тепловой насос в основном используется правительственными или федеральными учреждениями и обычно относится к крупномасштабным тепловым насосам.

Катушка заземления, контур заземления, контур заземления, коллектор:

Наружные отрезки труб (обычно пластиковых), закапанных в землю и обычно заполненных водой. Антифриз добавляют в более холодный климат.

тепловой насос intro

Конфигурации контура подземных вод

Двухлуночный, открытый цикл Однолуночный, открытый цикл

Двухскважинный, открытый односкважинный, открытый

Конфигурации контура поверхностной воды

Поверхностная вода, открытый контур Поверхностная вода, закрытый контур

Пригодность коллекторного контура

горизонтальный

Товар

Замкнутый контур

Открытый контур – пруд, озеро или море

Вертикальный

Скважины с открытым или замкнутым контуром, или две скважины *

Чрезвычайно холодный климат

Мягкий климат

Требуется большой участок

Производительность (COP)

Стоимость

Читать здесь: OK

Была ли эта статья полезной?

Руководство по установке наземного теплового насоса

Установка геотермального теплового насоса состоит из нескольких этапов.Ниже мы предоставили представление о каждом из них, чтобы вы могли ознакомиться с процессом и узнать, чего ожидать, когда дело доходит до вашей собственной установки.

1. Финансирование исследования

Существует множество грантов на установку систем возобновляемой энергии для домовладельцев. Право на их получение может зависеть от многих факторов, таких как тип устанавливаемой системы и ваше местоположение. Одна из самых выгодных субсидий, доступных в настоящее время, – это программа поощрения за возобновляемое тепло, однако она закончится 31 марта 2022 года.Вы можете легко проверить, сколько вы могли бы заработать от RHI, на правительственном веб-сайте .

2. Первоначальный запрос

В момент первоначального запроса многие опытные установщики смогут предоставить вам примерную фигурку, указав адрес вашего объекта размещения или любые имеющиеся у вас планы участка. Из этого первоначального запроса вы сможете определить, является ли тепловой насос подходящим вариантом для вашей собственности и находится ли он в рамках бюджета. Вы можете посетить наш блог , в котором указана приблизительная стоимость наземных и воздушных тепловых насосов .

3. Посещение объекта

Когда вы решите продолжить расследование, будет организовано посещение объекта для сбора информации. Мероприятия, проведенные во время посещения объекта, будут включать:

• Измерения

• Оценка теплоизоляции здания (отчет о тепловых потерях)

• Проверка действующей системы распределения тепла, например, радиаторы, теплые полы и т. д.

• Фотосъемка ключевых мест, например, места установки теплового насоса

• Оценка доступности для наземной техники, такой как геотермальная буровая установка или экскаваторы

Посещение объекта может занять около 1-2 часов в зависимости от размера объекта.

4. Конструкция и технические характеристики

Большую часть проекта и спецификации для вашей установки будут наземные коллекторы. Они должны быть правильного размера, чтобы гарантировать, что они собирают достаточно энергии с земли. Если они слишком малы, тепловому насосу придется работать больше, чтобы удовлетворить потребность в тепле, что снижает эффективность системы. Несмотря на то, что вы можете представить себе, предпочитаете ли вы горизонтальные или вертикальные наземные коллекторы, это может оказаться нежизнеспособным из-за ограниченного пространства или неподходящих почвенных условий.Вы также можете прочитать в нашем блоге о , сколько места требуется для геотермального теплового насоса . При проектировании системы мы также будем учитывать, были ли пробурены скважины для отбора проб в близлежащей местности, чтобы определить, подходит ли грунт. Используя измерения и / или любые предоставленные планы участка, мы создадим отчет о тепловой нагрузке, который предоставит нам необходимую мощность для вашего теплового насоса. Затем это будет использоваться для предоставления полной цитаты.

5.Контракт

После того, как вы утвердите предложение, вам будет предоставлен контракт. Этот контракт определяет работу, за которую несет ответственность установщик, и может также включать некоторые элементы, за которые вы как домовладелец несете ответственность, например обеспечение доступа к водопроводу, если у вас есть скважины, и подключение к сети Ethernet для теплового насоса для онлайн-подключения. После утверждения предложения создается пакет проекта, который включает схемы системы и, при необходимости, макет планировки производственного помещения.Пакет проекта передается группе эксплуатации, и один из наших внутренних менеджеров проекта свяжется с вами относительно дат и сроков установки и доставки оборудования, такого как сам тепловой насос.

6. Земляные работы

Чем больше земельный участок, тем больше времени потребуется на завершение земляных работ, поскольку вам потребуются более крупные коллекторы грунта, что приведет к большему количеству скважин или траншей. Когда дело касается земляных работ, важно руководствоваться своими ожиданиями, это непростая задача.Если у вас есть траншеи и погодные условия влажные, земля может быстро стать очень грязной – вам также понадобится куда-нибудь положить землю на время установки грунтовых коллекторов. Бурение также может быть беспорядочным и особенно шумным на первых метрах. Нередко можно столкнуться с водой глубоко под поверхностью, и она будет возвращаться обратно из скважины. Доставка и настройка буровой установки занимает около 1 дня, затем около 1 дня на каждую скважину. Мы рекомендуем учесть в вашем графике земляные работы от 5 до 10 дней.Вы можете узнать больше о том, что включает в себя бурение скважины , в нашем руководстве для клиентов .

7. Установка в производственном помещении

Начнутся работы в помещении для установки (помещение, где установлен тепловой насос). В зависимости от размера вашей системы и доступного пространства в вашем доме это может быть гараж, подсобное помещение, кладовая или даже пространство под лестницей. Несмотря на то, что тепловые насосы работают очень тихо, мы рекомендуем устанавливать их вдали от спальных зон для максимального комфорта.Ваша установка в производственном помещении будет включать такие элементы, как тепловой насос, накопитель с горячей водой, буферный бак (при необходимости) и расширительные клапаны. Большинство производственных помещений можно установить в течение 5 рабочих дней, но опять же, это зависит от размера системы.

8. Монтаж системы распределения тепла

В зависимости от того, является ли ваш проект новым или модернизированным, это может означать, что этот шаг может быть выполнен до установки производственного помещения. Если у вас новостройка, более эффективно сотрудничать со строительной компанией для установки полов с подогревом, радиаторов и т. Д. По мере того, как они проходят через собственность – до того, как будут добавлены какие-либо декоративные элементы.Система распределения тепла может занять 5-10 рабочих дней для нового строительства и немного больше времени для модернизации в среднем, поскольку предыдущая система также должна быть удалена. Стоит отметить, что вы можете продолжать использовать существующие радиаторы. Об этом будет сообщено на этапе проектирования вашей системы.

9. Подписание, ввод в эксплуатацию и передача

После полной установки системы начинается этап утверждения и ввода в эксплуатацию. Это включает в себя проверку того, что система установлена ​​правильно и что вы получаете максимальную эффективность от продуктов отопления и горячего водоснабжения.Проверки будут включать в себя давление в системе отопления и давление в контуре рассола, а также список заданных значений вашей системы и важную информацию, которая может потребоваться для будущего обслуживания и ремонта. После того, как инженер заполнит документы для ввода в эксплуатацию, они также будут отправлены в MCS, которая предоставит вам регистрационный номер MCS – он понадобится для приложения Renewable Heat Incentive, если вы планируете подать заявку на него.

10. Управление вашей системой

Мы рекомендуем загрузить приложение MasterTherm для быстрого доступа к управлению тепловым насосом в дороге.Если у вас его еще нет, вы можете установить интеллектуальный счетчик для своей электроэнергии и рассмотреть возможность перехода на переменный тариф на электроэнергию, например, предоставляемый Octopus Energy и Bulb – это позволит вам максимально сэкономить на ежемесячных счетах за электроэнергию, так как Ваш тепловой насос автоматически оптимизируется для работы в периоды более низких затрат .

Обогрейте свой дом солнечной горячей водой

Когда Терри Макилвин построил свой дом в штате Мэн в 1997 году, он сделал необычный выбор и установил лучистые полы с подогревом.«Люди думали, что я сошел с ума», – говорит он. Однако с тех пор лучистое отопление для пола становится все более популярным, и легко понять, почему. Этот тип системы отопления работает путем перекачивания горячей воды или воды и пропиленгликоля (антифриза) через систему трубок в полу. Это означает, что дома, использующие эту систему отопления, становятся теплее от пола. Зимой под ногами нет холодных полов – пол – это самая теплая часть дома.

Макилвин вскоре обнаружил дополнительное преимущество – лучистое отопление пола отлично сочетается с солнечной горячей водой.Если вы уже отапливаете свой дом горячей водой, это всего лишь один шаг, чтобы нагреть эту воду с помощью солнечной энергии. Весной 2010 года Макилвин нанял ReVision Energy, солнечную компанию на юге штата Мэн, чтобы установить на крыше солнечные коллекторы, чтобы обогревать его дом и производить горячую воду для бытового потребления, тем самым сокращая потребление мазута до 25 процентов в год.

Стоимость системы составила 20 000 долларов, поэтому Макилвин решил профинансировать ее за счет ссуды. Его точная экономия на топливе каждый год будет зависеть от того, сколько он должен запускать обогреватель зимой, а также от постоянно меняющейся цены на мазут – но он знает, что, экономя всего два топливных бака в год, он может покрыть его платежи по кредиту.

Использование солнечной энергии для нагрева воды не обеспечит 100 процентов ваших потребностей в отоплении. Вам все равно понадобится дополнительный источник тепла, поэтому вы не сможете утилизировать печь или котел. Но в новом строительстве этот дополнительный источник тепла может быть намного дешевле (например, меньшая система). Однако при правильных условиях солнечная тепловая система может заменить значительную часть традиционных источников энергии как для отопления помещений, так и для горячего водоснабжения.

Тим Мерриган, старший менеджер программы солнечного отопления и охлаждения в Национальной лаборатории возобновляемых источников энергии, говорит, что солнечная тепловая система может нести до 40 процентов годовой тепловой нагрузки для некоторых домовладельцев.Боб Рамлоу, консультант по солнечной энергии с большим опытом работы в системах солнечного отопления, говорит, что большинство людей в хорошо изолированных, плотно построенных домах могут сэкономить до 50 процентов.

Использование большего количества солнечной энергии и меньшего количества ископаемого топлива дает много экологических преимуществ. Инвестируя в такую ​​систему, вы сокращаете выбросы парниковых газов и другие формы загрязнения, возникающие в результате добычи и сжигания ископаемого топлива. Но часто есть и экономия средств, потому что вы нагреваете эту воду бесплатным солнечным светом, и любая экономия на счетах за топливо будет увеличиваться.Вот почему Рамлоу подчеркивает, что если вы устанавливаете цену на систему, нужно смотреть не только на начальную цену, но и на окупаемость инвестиций с течением времени. Возврат будет зависеть от ряда факторов, в том числе от цены на топливо для отопления, солнечного воздействия на ваш дом и средней тепловой нагрузки. По оценке Рамлоу, для систем солнечного отопления, которые он установил в Висконсине, типичная рентабельность инвестиций составляет от 10 до 15 процентов в год.

ГВС, плюс, отопление дома!

Вы можете установить солнечную систему отопления в существующем доме в качестве модернизации, но она будет работать даже лучше, если будет спроектирована для нового строительства (подробнее об этом чуть позже).В любом случае, он почти всегда является частью системы, обеспечивающей также горячее водоснабжение. Если вы собираетесь инвестировать в солнечную систему горячего водоснабжения, вам не обязательно включать отопление помещений, но если вы планируете использовать солнечное отопление, вам почти наверняка захочется получить горячую воду для бытовых нужд.

Причина проста с экономической точки зрения: зачем устанавливать солнечную систему нагрева воды, которая используется только для отопления (сезонная необходимость), если вы также можете использовать ее для горячего водоснабжения (требуется круглый год)? Комбинированная система обеспечивает и то, и другое.Зимой, когда потенциал солнечной энергии самый низкий, коллекторы обеспечивают некоторое отопление помещений и часть горячего водоснабжения. Летом, когда тепловая нагрузка равна нулю, коллекторы должны быть в состоянии обеспечить большую часть, если не всю, горячую воду для душа, стирки и ваших раковин.

Комбинированные системы горячего водоснабжения и отопления помещений можно объединить разными способами. Специфика зависит от потребности в горячей воде, общей тепловой нагрузки и типа дополнительного тепла. Но одна константа – потребность в способе хранения солнечной энергии.Когда потребность в жаре максимальна – например, леденящей кровь январской ночью – солнечный потенциал минимален. Таким образом, системы обычно включают в себя один или несколько резервуаров для хранения воды, в которых тепло от солнечных коллекторов может накапливаться в течение дня и использоваться ночью или в пасмурные дни.

Вода в накопительном баке (или баках) нагревается жидкостью, такой как пропиленгликоль, которая циркулирует через солнечные коллекторы и теплообменник. Когда термостат требует тепла помещения, система сначала подключается к солнечному резервуару.Цистерны могут быть большими, емкостью 1000 галлонов и более, но часто они намного меньше.

Солнечные коллекторы являются центральным элементом любой системы и обычно устанавливаются на крыше с южной стороны. Наряду с коллекторами, накопительным баком, насосами и средствами управления солнечные системы отопления помещений также включают в себя источник дополнительного тепла. Это может быть небольшой котел, печь, тепловой насос или даже дровяная печь – все, что вам нужно, когда потребность в тепле превышает ваши солнечные ресурсы.

Теплый пол и другие альтернативы

Отопление и хранение воды лежит в основе любой солнечной системы отопления, но домовладельцы также должны решить, как лучше распределить это тепло по всему дому.Есть несколько вариантов.

Распределение тепла из лучистого пола специально разработано для солнечных коллекторов, поскольку температура воды может быть относительно низкой – 120 градусов по Фаренгейту или ниже. Это хорошо в диапазоне тепла, которое солнечные коллекторы могут с комфортом производить. Этот тип системы отопления также обычно включает в себя материалы с большой массой, такие как бетон и плитка. Эта тепловая масса помогает сохранять тепло и выравнивает колебания температуры в помещении, постепенно отводя тепло.

Обычные радиаторы кажутся еще одним хорошим вариантом, потому что они тоже полагаются на нагретую воду.Однако радиаторы нельзя так же успешно сочетать с солнечными коллекторами. Будь то радиаторы с ребристыми трубами для плинтуса или отдельно стоящие чугунные радиаторы, они обычно рассчитаны на температуру воды от 160 до 180 градусов. Достижение такой температуры – настоящее испытание для солнечных коллекторов.


Однако, по словам эксперта по солнечной энергии DIY Гэри Рейса, можно спроектировать систему, в которой используется обогрев плинтуса для получения полезного тепла при более низких температурах воды, с помощью специальных модулей плинтуса, которые работают с водой с более низкой температурой.

Вы также можете использовать солнечные коллекторы в системе воздушного отопления, добавив водяной теплообменник в канал возврата воздуха. Эд Мюррей, президент Aztec Solar в Ранчо Кордова, Калифорния, использовал эту стратегию для модернизации. Он добавляет двухступенчатый термостат, который сначала использует солнечную горячую воду и обращается к печи только в том случае, если тепловой потенциал в солнечном накопителе слишком низок. По словам Мюррея, если система спроектирована правильно, домовладелец никогда не должен попадать в кассы холодным воздухом.

Когда я связался с Viessmann Manufacturing Co. в Ватерлоо, Онтарио, мне сказали, что эти альтернативы лучистому напольному отоплению возможны, но они не должны быть вашим первым выбором. Они просто не так эффективны, как гидравлическое распределение тепла по трубам под полом.

Тем не менее, Рамлоу предлагает другую точку зрения. Он объясняет, что если у вас уже есть система воздушного отопления, имеет смысл использовать ее с солнечной системой горячего водоснабжения, потому что это намного дешевле, чем установка лучистого теплого пола (а кондиционирование воздуха проще с системами принудительной подачи воздуха). ).Рамлоу установил несколько систем солнечного отопления, использующих принудительное воздушное тепло, и он удовлетворен тем, насколько хорошо они работают.

Начните с энергоэффективности дома

Количество мазута или природного газа, сэкономленное солнечной системой отопления помещений, зависит от множества факторов, но ни один из них не является более важным, чем то, как был построен дом. Если через внешние стены и крышу здания просачивается небольшое количество тепла – то, что проектировщик энергии назвал бы низкой тепловой нагрузкой, – солнечные коллекторы могут иметь большое значение.Если тепловая нагрузка высока, что часто имеет место в старых домах, доля счетов за отопление, которые могут быть уменьшены за счет использования солнечных коллекторов, намного меньше.

Если у вас дом традиционной постройки с скудным количеством теплоизоляции, неконтролируемыми утечками воздуха и сквозняками из окон, вам следует рассмотреть изоляцию и герметизацию воздуха как первый шаг к модернизации солнечного отопления помещений. Добавление теплоизоляции – это рентабельный способ немедленно снизить счета за отопление, и если вы готовы инвестировать в систему солнечного отопления, выделяемое ею тепло пойдет гораздо дальше на обогрев вашего дома.

Фортунат Мюллер, инженер ReVision Energy в штате Мэн, объясняет, что компания рассылает потенциальным клиентам информационный бюллетень, который рекомендует три предварительных условия для солнечного отопления: изоляция R-30 в стенах и R-50 в потолке, низкая -температурная система распределения и высокоэффективное резервное тепло.

«Мы просим людей сначала подумать о модернизации изоляции, чтобы снизить нагрузку», – говорит Мюллер. «Затем мы можем спроектировать солнечную систему, которая фактически справляется с 30-40% нагрузки, тогда как в протекающем старом фермерском доме 18-го века я мог бы покрыть крышу солнечной батареей, и все, что я мог бы сделать, это 2% тепловой нагрузки.”

Это одна из причин, по которой солнечное отопление так хорошо подходит для нового строительства. В новом доме вам все равно придется покупать новую систему отопления и солнечный водонагреватель, поэтому с самого начала вы можете выбрать варианты, которые хорошо сочетаются с системой солнечного отопления. Вы также можете начать с высокого уровня изоляции и построить плотно закрытый дом с низкими тепловыми нагрузками.

Еще один вариант для новых домов – это внедрение принципов пассивного солнечного строительства, которые снизят тепловые нагрузки.Стратегии проектирования с использованием пассивных солнечных батарей включают ориентацию продольной оси дома на юг, соответствующий размер свесов крыши и использование строительных материалов большой массы и высокоэффективных окон. В хорошо спроектированном доме с пассивной солнечной батареей тепловые нагрузки уже будут минимальными, поэтому солнечные коллекторы должны обеспечивать еще больше тепла для дома.

Расходы и экономия при использовании солнечной горячей воды

Ключевые факторы, определяющие стоимость солнечной системы отопления, включают размер дома, какую тепловую нагрузку система должна выдерживать, местные затраты на коллекторы, насосы и средства управления и насколько конкурентоспособен рынок солнечной энергии на местном уровне.

Установка

солнечной системы Терри Макилвина для его дома площадью 3300 квадратных футов в штате Мэн стоила 20 000 долларов. По оценке Эд Мюррея, аналогичная система в доме площадью 2000 квадратных футов будет стоить в Сакраменто, Калифорния. Другой установщик в Коннектикуте взимает около 17000 долларов за комбинированную систему бытового водоснабжения и отопления в доме площадью 2000 квадратных футов.

Как это часто бывает, все эти три системы были представлены примерно по одинаковой цене, но придумывать «среднюю стоимость» для солнечной системы отопления сложно.По крайней мере, ни один установщик или эксперт по возобновляемым источникам энергии, с которыми я разговаривал, не догадался бы. Каждая система по существу разрабатывается индивидуально для конкретного дома с конкретными потребностями в энергии. Стоимость местной рабочей силы и оборудования различается, как и налоговые льготы. Текущий федеральный налоговый кредит на солнечные водонагревательные системы, используемые для горячего водоснабжения, равен 30 процентам стоимости, но в некоторых местах государственные и местные льготы снизят стоимость еще больше.

Хотя затраты на установку могут быть довольно высокими, затраты на обслуживание должны быть низкими.Резервуар для хранения горячей воды на солнечных батареях может нуждаться в периодической проверке и доливке, а различные клапаны, насосы и датчики иногда могут нуждаться в замене. Однако в целом солнечные системы отопления не должны требовать большого внимания в течение длительных периодов времени.

Как упоминалось ранее, когда речь идет о стоимости, решающим фактором, который следует учитывать, является долгосрочная окупаемость инвестиций. Эти числа будут варьироваться в зависимости от особенностей вашего индивидуального дома и климата. В целом, чем больше ископаемого топлива может заменить солнечная система отопления, тем более привлекательной она становится с финансовой точки зрения.

Хотя никто не может точно предсказать будущую стоимость мазута, пропана, природного газа или электроэнергии, ясно, что в долгосрочной перспективе цены на эти постоянно истощающиеся ресурсы будут продолжать расти. Напротив, солнечные системы отопления помещений, как и другие системы возобновляемой энергии, имеют предсказуемые затраты, которые вы можете амортизировать в течение срока действия ипотеки. Стоимость горячего водоснабжения и частичного обогрева помещения будет такой же, как в день установки системы, в течение всего срока действия ипотеки.Это преимущество, с которым обычная система отопления просто не может сравниться.


DIY Солнечное отопление

Если вас интересует солнечная система отопления помещений и вы довольно удобны, подумайте о постройке своей собственной! Редактор Гэри Рейса отапливает свой дом с помощью солнечной системы водяного отопления в сочетании с лучистым подогревом полов. План Рейсы, который был опубликован в выпуске за декабрь 2007 г. / январь 2008 г., включает установку солнечных коллекторов в отдельно стоящее здание с хорошим солнечным освещением, такое как сарай или другое складское здание.Он смог установить всю эту систему, включая лучистые полы с подогревом, после того, как дом был построен. Поскольку такая конструкция позволяет размещать солнечные коллекторы там, где они получают наилучшее солнечное воздействие, она достаточно гибкая, чтобы работать в самых разных ситуациях. Найдите подробные инструкции по сборке этой системы в Плане солнечного отопления для любого дома.


Как купить солнечную систему отопления

Если вы решите инвестировать в систему солнечной энергии, воды и отопления, вашим первым шагом будет поиск установщика солнечной энергии или разработчика системы, который сможет собрать систему, соответствующую вашим потребностям.Но, как вы, наверное, знаете, солнечная энергия сейчас горячая! Многие установщики солнечных батарей только начинают свой бизнес и не имеют большого опыта. Так как же найти хороший?

Ассоциация предприятий солнечной энергетики предоставляет онлайн-список некоторых своих членов, которые занимаются установкой. Североамериканский совет сертифицированных специалистов по энергетике ведет индивидуальный список установщиков, сдавших сертификационный экзамен организации. Обе эти отраслевые группы – хорошее место для начала, но вполне вероятно, что не все ваши местные установщики будут перечислены, поэтому поиск в Интернете также является хорошей идеей.После того, как у вас будет несколько имен для начала, правильные вопросы помогут вам найти лучших потенциальных клиентов: как долго они занимаются бизнесом? Сколько систем они установили? Есть ли у компании собственный инженер по солнечной энергии?

В то время как независимые установщики могут выбирать любые компоненты, которые им нравятся, производители, которые производят большую часть (если не все) компонентов, иногда предлагают комплектные системы. Например, когда я связался с Viessmann, чтобы запросить ценовое предложение, они всего за несколько часов предоставили образец предложения по горячей воде и отоплению помещений, адаптированный для гипотетического дома в Портленде, штат Мэн.В документе перечислены все компоненты Viessmann, а также схематический чертеж и оценка экономии энергии и производства солнечной энергии, а также оценочная стоимость оборудования. Услуга удобна и может снизить затраты на рабочую силу на месте, поскольку некоторые компоненты поставляются предварительно смонтированными. Будет ли комплексная система привлекательной или нет, может зависеть от наличия местных специалистов. Один инженер по солнечной энергии сказал мне, что упакованные системы, которые он видел, «несколько неутешительны по производительности и, на мой взгляд, излишне дороги.Он предположил, что эти пакеты лучше подходят для нового строительства, чем для модернизации.

Производители компонентов возобновляемой энергии также могут помочь найти местных дилеров или установщиков и даже напрямую предложить услуги по проектированию. Вот некоторые из них, которые вы можете проверить:

Apricus
Bosch
Butler Sun Solutions
EnerWorks
FAFCO
Heliodyne
Oventrop
Rheem
Stiebel Eltron
SunEarth
Thermo Technologies
Trendsetter Solar Products
Viessmann


Дополнительные ресурсы

Узнайте больше о федеральных финансовых стимулах для возобновляемых источников энергии (введите «налоговые льготы»).Вы также можете найти стимулы, специфичные для вашего штата или коммунального предприятия.

Узнайте больше о вариантах солнечного нагрева воды и отопления в книге «Солнечный водонагреватель» Боба Рамлоу и Бенджамина Нуша.


Первоначально опубликовано: февраль / март 2011 г.

Солнечный водонагреватель | Вакуумные солнечные водонагревательные коллекторы и системы

Обзор

Солнечный водонагреватель

Солнечный водонагреватель – это просто использование солнечной энергии для нагрева горячей воды для вашего дома.В среднем человек использует от 20 до 30 галлонов горячей воды в день. Семья из 4 человек будет использовать от 2400 до 3600 галлонов горячей воды каждый месяц, и все это может быть предоставлено бесплатно с использованием солнечной энергии.

Размер солнечного водонагревателя соответствует текущему потреблению вашей семьи – это означает, что ваши привычки и образ жизни не должны меняться. После установки солнечной системы горячего водоснабжения единственное, что изменится, – это ваш ежемесячный счет.

Солнечное водонагревание – в чем преимущества?
Снижение затрат на энергию

Солнечная горячая вода – это доступная и эффективная форма чистой возобновляемой энергии, которой может воспользоваться каждый домовладелец в Америке.Использование солнечной энергии означает снижение затрат на электроэнергию, бесплатную горячую воду для вашего дома и большую энергетическую независимость.

Солнечные вакуумные трубчатые коллекторы отличаются высокой производительностью, эффективностью и долговечностью. Вакуумные трубчатые коллекторы используются в регионах с более холодным климатом, более продолжительной зимой или в районах, которые часто страдают от пасмурных или пасмурных погодных условий.

Для более теплого и солнечного климата вакуумные трубки по-прежнему являются отличным выбором, как и плоские солнечные коллекторы.

Преимущества домашнего солнечного водяного отопления

Установка солнечной системы водяного отопления в вашем доме может снизить потребление энергии на 40-50%. Многие люди не осознают, сколько энергии уходит на то, чтобы обеспечить дом горячей водой. Фактически, от 20% до 25% потребления энергии средней семьей приходится только на нагрев воды для таких вещей, как стирка, приготовление пищи, уборка, посуда и душ.

Помимо обеспечения всех ваших потребностей в горячей воде, солнечная система горячего водоснабжения также может обеспечить тепло для других нужд.Солнечная система водяного отопления может обогреть вашу систему лучистого пола, бассейн или другие объекты, в которых требуется горячая вода.

Кроме того, наши солнечные системы горячего водоснабжения имеют право на федеральный налоговый кредит в размере 30%, что означает, что 30% установленной стоимости вашей солнечной системы горячего водоснабжения будет возвращено вам при следующей подаче налоговой декларации. Это означает меньшие накладные расходы и более быструю окупаемость вашей солнечной системы водяного отопления.

Как работает домашняя солнечная система водяного отопления

Домашний солнечный водонагреватель – это очень простой и не требующий обслуживания способ немедленно снизить ежемесячные затраты на электроэнергию.Солнечные системы горячего водоснабжения с откачиваемой трубкой и плоскими пластинами работают одинаково.

В большинстве бытовых солнечных систем горячего водоснабжения, в которых используются откачиваемые трубы, холодная вода течет на дно солнечного резервуара (1) .

Теплоноситель солнечного контура (обычно смесь воды и гликоля) перекачивается в солнечный коллектор (2) .

Внутри солнечного коллектора он нагревается солнечной энергией (3) .Вакуумные трубки очень эффективно улавливают тепло от солнца и передают его в эту жидкость.

По мере того, как жидкость движется через вакуумный трубчатый коллектор и нагревается, она затем закачивается обратно в теплообменник в солнечном резервуаре, нагревая воду внутри солнечного резервуара (4) .

Это лишь одна из наиболее распространенных конструкций, используемых в домашних солнечных системах горячего водоснабжения. Доступны и другие конструкции, и их можно использовать в зависимости от вашего конкретного приложения.

Свяжитесь с нами сегодня для получения дополнительной информации или поиска ближайшего к вам дилера!

Приложения

В среднем американском доме более 25% энергии потребляется за счет нагрева воды. Эта горячая вода часто используется для приготовления пищи, мытья посуды, стирки, душа и уборки. Солнечная система горячего водоснабжения – идеальное решение для снижения постоянно растущих затрат на электроэнергию.

Вакуумные трубчатые коллекторы обычно используются в регионах с длительными или холодными зимами или с большим количеством пасмурных дней.Технология в вакуумированной трубе делает ее намного менее восприимчивой к более низким температурам, чем их аналоги с плоской пластиной, что позволяет этим системам генерировать бесплатную солнечную горячую воду для всей вашей семьи даже в самые холодные дни.

Применения для эвакуированных трубчатых коллекторов включают (но не ограничиваются) дома и жилые дома с большими семьями (от 3 до 4 человек), дома, расположенные в средних и северных районах США (к северу от линии Мейсон-Диксон), и для домовладельцев, которым нужен высокопроизводительный коллекционер в течение всего года.

Использование солнечной системы горячего водоснабжения может дать вам ряд преимуществ.

Сэкономьте деньги

Используя солнце для нагрева – или предварительного нагрева – горячей воды в вашем доме, вы можете существенно сократить расходы на отопление воды. Во многих солнечных системах горячего водоснабжения клиенты сообщают, что их счета за отопление горячей воды сократились на 80%.

Более 30% счетов за электричество средней американской семьи идет непосредственно на нагрев горячей воды.Это означает, что солнечная система нагрева воды может немедленно снизить ваши счета, и будет продолжать делать это в ближайшие десятилетия.

Инвестируйте в лучшую и более чистую окружающую среду

Солнечные водонагревательные системы помогают снизить потребление энергии и, следовательно, уменьшить загрязнение, связанное с производством этой энергии. Снижение традиционного энергопотребления на 50% означает сокращение выбросов CO2 на 50%. Таким образом, установив в доме солнечную систему горячего водоснабжения, вы вдвое уменьшите свой углеродный след.

Это приводит к более чистой окружающей среде и помогает уменьшить нашу зависимость от традиционных, загрязняющих окружающую среду ископаемых видов топлива, таких как уголь и нефть. Вы можете внести свой вклад в лучшее завтра – и при этом сэкономить деньги!

Доступно больше горячей воды

В системе солнечного нагрева воды часто устанавливается солнечный резервуар для работы вместе с существующим резервуаром для горячей воды. Это означает, что у вас будет вдвое больше места для хранения – и в два раза больше горячей воды.

Итак, когда у вас есть гости, посетители или вы хотите надолго полежать в ванне, вы можете сделать это, не увеличивая счет за электроэнергию. У вас будет больше воды и более горячей воды. Горячая вода, которую вы можете использовать, зная, что она нагревается с использованием солнечной энергии с нулевыми затратами.

Чтобы найти дилера в вашем регионе сегодня, свяжитесь с нами.

Для получения дополнительной информации об этих системах, пожалуйста, ознакомьтесь с нашими списками продуктов с эвакуируемыми солнечными батареями.

Пакеты

Solar Panels Plus предлагает полный комплект солнечных батарей для нагрева воды для вашего дома. Предварительно спроектированные и укомплектованные всеми основными компонентами, необходимыми для вашей собственной солнечной системы водяного отопления.

Эти пакеты включают следующее:

Солнечные водонагреватели – Вакуумные трубчатые коллекторы

Вакуумный трубчатый коллектор является основным компонентом любой солнечной установки для горячего водоснабжения.Эти водонагревательные коллекторы поставляются в комплектах по 25 или 30 трубок и предварительно упакованы в раму для скрытого монтажа. В комплект входит все необходимое оборудование, чтобы вы могли установить коллектор прямо на крышу.

Каждый солнечный коллектор всегда поставляется с запасными трубками на случай, если одна из них будет повреждена при установке. SPP-25 поставляется с одной свободной запасной трубкой, а SPP-30A – с двумя свободными запасными трубками.

И SPP-30A, и SPP-25 сертифицированы SRCC, что позволяет вам воспользоваться федеральными, государственными и местными скидками за наличные и налоговыми льготами.Дополнительную информацию о налоговых льготах в вашем регионе можно найти на сайте www.dsireusa.org

.

Эти водонагревательные коллекторы долговечны, эффективны и долговечны. Боросиликатное стекло рассчитано на градус до 1 дюйма, обеспечивая максимальную долговечность в любых погодных условиях. На эти вакуумные трубчатые коллекторы распространяется 10-летняя полная гарантия, и они обеспечат бесплатную, чистую и надежную горячую воду для всей вашей семьи в течение многих лет. Для получения дополнительной информации, пожалуйста, посетите наш перечень продуктов для солнечных коллекторов с вакуумными трубками.

Солнечный резервуар для воды

Солнечный водонагреватель – еще один основной компонент всех солнечных водонагревателей. Бак для горячей воды солнечных коллекторов содержит теплообменник, который позволяет нагретой жидкости из солнечных коллекторов нагревать воду внутри.

Размер солнечного накопителя всегда соответствует размеру вашей солнечной тепловой батареи. Каждая упаковка поставляется с солнечным баком для воды подходящего размера, однако доступно множество настраиваемых опций.

Все наши солнечные резервуары для воды имеют множество опций в зависимости от вашего конкретного применения. Доступны различные размеры, а также резервные электрические элементы, обеспечивающие постоянный поток горячей воды.

Дополнительная информация о наших солнечных резервуарах.

Солнечный насос

Насос – важный компонент любого солнечного водонагревателя. Насос обеспечивает циркуляцию жидкости через солнечную систему горячего водоснабжения. Насосная станция имеет ряд различных настраиваемых насосов, чтобы гарантировать, что у вас всегда будет точный поток, необходимый для оптимального увеличения солнечной энергии.

Солнечная насосная станция имеет ряд других компонентов, необходимых для установки и работы солнечной системы горячего водоснабжения, таких как датчики давления и температуры, расходомер. Насосная станция для солнечных батарей также может включать в себя элементы, связанные с установкой, такие как промывочные и наполнительные клапаны, которые по достоинству оценят установщики солнечных батарей.

Насосная станция солнечного коллектора работает напрямую с контроллером солнечного коллектора, его скорость, активация и производительность всегда тщательно контролируются контроллером солнечного коллектора.

Эти насосные станции поставляются с множеством настраиваемых опций, таких как размер и скорость насоса, различные фитинги и многое другое.

Дополнительная информация о наших солнечных насосах и солнечных насосных станциях.

Солнечный контроллер

Солнечный контроллер – это «мозг» каждой солнечной системы горячего водоснабжения. Контроллер получает информацию от различных датчиков, установленных в солнечном коллекторе и в солнечном резервуаре.

Дифференциальный контроллер солнечной энергии отслеживает наличие тепла и включает и выключает насос, а также контролирует скорость потока во многих системах горячего водоснабжения, использующих солнечную энергию. Серия контроллеров солнечной энергии iSolar позволяет вам легко контролировать производительность вашей солнечной системы горячего водоснабжения и имеет очень простой и легко читаемый интерфейс.

Для различных применений доступны различные контроллеры солнечного нагрева воды, позволяющие управлять несколькими насосами, регистрировать данные или управлять насосами с переменной скоростью.

Дополнительная информация о наших контроллерах серии iSolar и контроллерах солнечной энергии.

Комплекты линий солнечной энергии и другие компоненты для установки

Для установки солнечной системы водяного отопления в вашем доме необходим ряд других компонентов. Solar Panels Plus – это тщательно спроектированные предварительно упакованные системы, так что установщик солнечных батарей может быстро и профессионально установить вашу солнечную систему горячего водоснабжения.

Готовая солнечная водная система от Solar Panels Plus гарантирует более быструю и профессиональную установку.А поскольку ваш установщик тратит меньше времени на фактическую установку, это означает меньшие первоначальные затраты. Кроме того, на наши пакеты дается полная гарантия, что вы останетесь довольны надолго, и наша команда технической поддержки готова ответить на любые вопросы или проблемы, которые могут возникнуть у вас или вашего установщика.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
