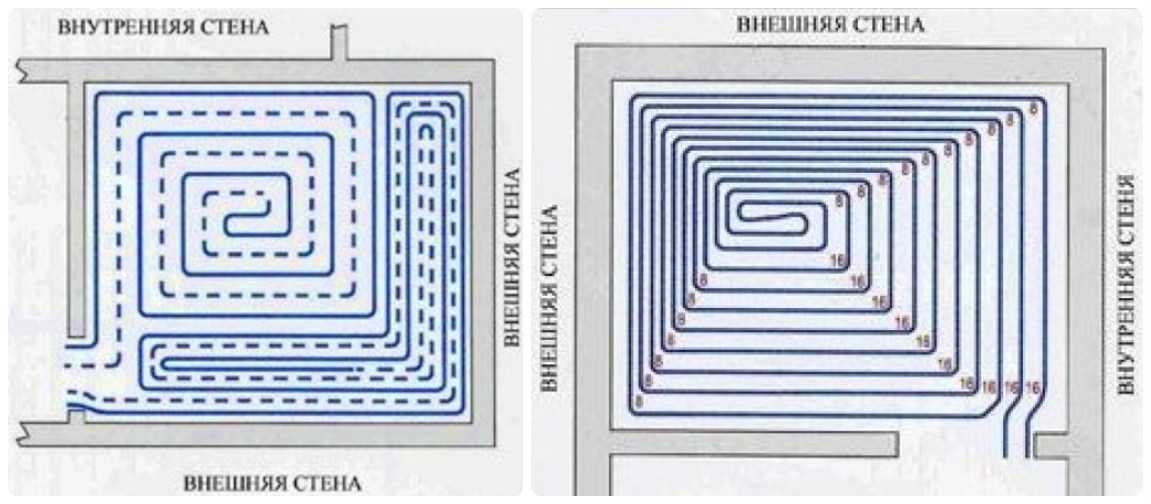

В последние годы теплый пол стал более востребованным у владельцев загородных домов. Но его первое включение является ответственной процедурой. Не все хозяева объектов недвижимости знают, как запустить теплый водяной пол правильно. Ввод его в эксплуатацию состоит из нескольких этапов.


Нюансы заполнения системы теплоносителем

Прежде всего, перед первым запуском обогрева напольного покрытия следует организовать циркуляцию жидкости по отопительным контурам и выгнать воздушные пробки.

То, каким способом будет производиться подача теплоносителя, находится в зависимости от особенностей устройства конкретной системы. Если планируется использовать водопроводную воду, то для этого специально устанавливают кран, которым открывают ее поступление.

Когда нужно залить другие жидкости, тогда задействуют наконечник с запорным краном, находящийся в коллекторе, в его подающей части. К нему подключают опрессовочное оборудование, которое используют, в том числе, и для заливки рабочей среды в систему. Выпускают такие приборы ручного и автоматического типа.

Опрессовочный аппарат можно не приобретать, а взять в аренду в специализированном магазине. Но, когда теплоносителем является вода, для системы теплого пола его приходится применять ежегодно перед стартом отопительного сезона с целью замены рабочей среды. Возможно, тогда лучше приобрести данное устройство. Для запуска оборудования на выходном коллекторе должен иметься специальный кран.

До того как заполнить систему теплого пола теплоносителем, ее промывают проточной водой. После завершения монтажных работ внутри нее остается смазка и другие материалы, из которых производились элементы теплоснабжающей конструкции.

Часто в трубы при их укладке попадает мелкая стружка и строительный мусор.


По этой причине промывка является обязательным мероприятием. С этой целью систему несколько раз наполняют водой и затем ее сливают. После того как жидкость становится чистой, промывка считается завершенной.

Помимо первого запуска теплого водяного пола, данную процедуру необходимо выполнять перед каждой заменой теплоносителя. При использовании мягкой или дистиллированной воды, данное мероприятие осуществляют ежегодно.

Если применяется антифриз, следует придерживаться инструкций, которые дают производители. Некоторые из них указывают на необходимость замены теплоносителя каждый второй – третий сезон, а кто-то один раз в течение 10-15 лет. Но выполнять промывку системы перед этим следует обязательно.

Тестовый пуск водяного пола

После завершения сборки системы до заливки стяжки ее проверяют на работоспособность. Благодаря этой процедуре имеется возможность устранить недоделки, допущенные при монтаже. Контуры промывают, а потом заполняют теплоносителем, который будет находиться в системе.

Перед тем, как делать стяжку, сливать жидкость из труб не следует, ее укладывают при заполненных трубопроводах, чтобы они находились в рабочем состоянии.

Существует три способа, как перед заливкой проверить теплый пол и выявить недостатки:

  • систему выводят на рабочие температуры и оставляют так на несколько суток;
  • протестировать в условиях избыточного давления на холодном теплоносителе;
  • выполнить опрессовку воздухом.

Выбор метода проверки зависит от личных предпочтений владельца объекта недвижимости, но запуск системы при повышенном давлении без бетонной стяжки может завершиться тем, что трубы вылетят из гнезд. Это происходит в случае использования монтажных лент или одиночных крепежных элементов. Желательно установить терморегулятор для водяного теплого пола, что позволит экономить ресурсы.


Чтобы этого не допустить, перед пробным запуском с конкретным шагом устанавливают маяки для стяжки и закрепляют их небольшими порциями раствора. Выполнять опрессовку можно после того, как цемент, удерживающий направляющие, схватится. Получается некое подобие каркаса, придерживающего трубы, и в итоге они остаются в гнездах.

Направляющие не помешают устранять недостатки. Если в процессе укладки трубы не перегибались, бухта раскатывалась, то трубопроводы целые и с ними проблем не возникнет. Утечки могут появиться только в месте состыковки труб с коллектором или в обвязке нагревательного котла.

Следует сооружать каркас в том случае, когда использовались самофокусирующиеся крепежные системы. Если трубы фиксировали к сетке, проблемы не возникают.

Тестирование системы при помощи каждого метода выполняют в определенной последовательности:

  1. Первый вариант – прогонка в условиях рабочих температур. Систему выводят в нужный температурный режим постепенно, начиная с 20 градусов и поднимая ее до 50 градусов. В это время наблюдают за контурами, местами стыков и соединений. В случае появления протечек систему останавливают, сливают жидкость, ликвидируют неисправности, ее снова заполняют и вновь тестируют. После вывода рабочей среды на требуемую температуру теплый пол оставляют на 2 – 3 дня. Если нет повреждений, стяжку заливают, заранее охладив теплоноситель.
  2. Второй вариант – проверка в условиях повышенного давления. Выполнять его проще. Конструкцию заполняют рабочей средой, создают давление, которое в 1,5 – 2 раза превышает рабочее давление в системе теплого пола, и ожидают сутки. Если падение данного параметра в контурах из продукции PERT или PEX не превысит 1,5 Бара, это означает, что нет протечек и стяжку можно делать. При наличии недостатков проводят комплекс мероприятий, описанных в первом методе тестирования.
  3. Третий вариант – сухая опрессовка, которую применяют, если невозможно использовать теплоноситель. В этом случае в систему компрессором закачивают воздух. Но в данной ситуации приходится создавать давление, в 2 – 3 раза превышающее рабочие параметры. Нужно знать, как опрессовать теплый пол воздухом, поскольку этот способ не считается надежным, особенно, когда в качестве теплоносителя задействуют антифриз. Поэтому специалисты советуют осуществлять проверку с рабочей жидкостью, а, тем более, что стяжку заливают при заполненных жидкостью трубах.

Когда испытание выполняют при давлении свыше 4 Бар, необходимо закрыть спускные краны-воздухоотводчики. Дело в том через время из них начинает вытекать жидкость.


Каждый вышеописанный способ тестирования применяют для определенного вида трубной продукции. Например, для труб из металлопластика используют проверку холодной водой при давлении, равном 6 Бар. Если в течение суток данный показатель не понизился, это означает, что систему можно заливать смесью с цементом или монтировать листы основания, когда обустраивают настильную систему.

Опрессовку конструкции из сшитого полиэтилена выполняют иначе. Сначала 3 раза ее поверяют на холодной жидкости под высоким давлением. Величина тестового показателя должна быть в 2 раза выше рабочего, но не менее 6 Бар. Его доводят до 6 бар, потом оно начинает снижаться.

Через 30 минут давление в системе вновь поднимают до 6 Бар, через полчаса процедуру опять повторяют. Так поступают 3 раза. Далее давление увеличивают до опрессовочного (оно в 2 раза больше рабочего) и оставляют на 24 часа. Если за этот период падение будет незначительным – менее 1,5 Бар – и следа протечек нет, тогда проверка успешно завершена. Необходимо получить акт опрессовки после завершения работ.


Кстати, согласно стандартам, действующим в Германии – именно на территории этой страны существуют наиболее жесткие требования относительно безопасности применения строительных технологий и материалов – после завершения опрессовки на холодной воде, нужно прогонять систему в условиях рабочих температур.

Для этого отопительное оборудование выводят плавно на требуемый температурный режим и оставляют на несколько суток. Если успешно пройдены все тесты, это означает, что система надежна, можно делать стяжку и приступать к запуску теплого пола.

Процесс заправки теплоносителя

До заполнения водяного пола с обогревом теплоносителем, на коллекторном узле закрывают все вентили, шланг подсоединяют к входному наконечнику. Когда планируется промывка системы, то и на выходном отверстии устанавливают шланг, противоположный конец которого заводят в канализационную систему, сливную яму или в специальную емкость.

Заливку начинают с первой петли, для чего открывают вентили на этом контуре, а все остальные оставляют закрытыми. Трубы заполняют жидкостью, выпускают воздух, в результате чего в клапанах-воздухоотводчиках раздается шипение.


На короткий период включают насос, снова раздается шум клапанов, после чего его выключают. Далее ожидают, пока полностью не выйдет воздух, и снова включают насосное оборудование. Процесс повторяют, пока не будут ликвидированы все воздушные пробки и приступают к заполнению второй петли.

Перед началом заливки второго контура вентили уже наполненного закрывают. Процедуру выполняют, пока все петли системы не окажутся заполненными. Затем все входные и выходные вентили на контурах открывают, а теплоноситель прокачивают, пока не произойдет полное удаление воздуха. Теперь система подготовлена к тестированию или запуску водяного теплого пола.

Последовательность запуска

В течение нескольких дней систему водяного пола выводят на рабочий температурный режим. Сначала температуру подачи выставляют на отметке 20 – 25 градусов и потом каждый день повышают ее на 5 – 10 градусов. На 5 градусов ее увеличивают, если задействуют антифриз, а если воду, то на 10 градусов.


Кроме этого, скорость повышения температуры зависит от размера подогреваемой площади. Если у стяжки массив небольшой, то на нужный режим выходят раньше. Но при этом специалисты советуют не спешить, поскольку при быстром и неравномерном прогреве она покроется трещинами, а в случае применения незамерзающей жидкости может перегреться и вся система выйдет из строя.

Слив воды из контуров

Конструкция водяного пола при правильном монтаже не будет иметь крана и нижней точки. По этой причине задействуют компрессор. Перед тем, как слить теплый пол, этот аппарат подключают к подающему коллектору. Когда он заводской сборки, тогда на нем имеются устройства, препятствующие обратному движению теплоносителя.

На вентиле для залива жидкости, расположенном на подающем коллекторе, снимают воздухоотводчик и на это место прикручивают переходник, и подключают выход компрессора. К сливному отверстию на обратном коллекторе присоединяют шланг и выводят его в емкость или канализацию.


Открытыми остаются запорные вентили на одной петле. После включения компрессора жидкость начинает сливаться под давлением. Прибор не выключают, пока не появится воздушно-капельная взвесь. Только потом его отключают, закрывают вентили первого контура, открывают запорную арматуру следующей петли и вновь включают компрессор. В итоге сливают воду со всей системы.

Поскольку протяженность контуров бывает значительной, на их стенках остается немалое количество жидкости. Ее удаляют повторно, повторив вышеописанную процедуру через несколько часов.

После завершения монтажа и перед эксплуатацией нужно заправить систему теплоносителем и осуществить первый запуск теплого пола. Замену рабочей среды производят в зависимости от ее типа. Воду меняют каждый год, а незамерзающую жидкость один раз в течение 3 – 5 лет.


узлы сервопривода и их настройка

Главная » Теплые полы » Регулировка тёплого пола: инструкция по первому запуску системы

Ценность индивидуальных систем отопления, к числу которых относятся и водяные полы, в том и заключается, что их можно настраивать на комфортную температуру при минимальных расходах на подогрев теплоносителя. Главное — правильно выбрать схему подключения и смонтировать её без ошибок. Вариантов подключения существует несколько, и в каждом случае регулировка тёплого пола осуществляется по-своему. Тем не менее, есть общие принципы, которые мы в этой публикации и рассмотрим.

Регулировка тёплого пола

Содержание статьи

  • 1 Особенности подключения в зависимости от схемы
    • 1.1 Роль котла в терморегулировании греющего контура
  • 2 Какую задачу решает клапан подпитки
    • 2.1 Возможности трёхходового клапана
    • 2.2 Работа системы с сервоприводом
  • 3 Как осуществить первичную настройку пола
    • 3.1 Цены на теплые полы Caleo
    • 3.2 Видео — Простой способ регулировки температуры теплого пола
    • 3.3 Видео — Подключение теплого пола к системе отопления

Особенности подключения в зависимости от схемы

Говорить о регулировке водяного пола без уточнения схемы, по которой он функционирует, было бы в корне неправильно, потому что в каждом конкретном случае у неё своя структура. Соответственно, за настройку температур могут отвечать совершенно разные элементы или узлы.

Роль котла в терморегулировании греющего контура

При простом варианте подключения, когда котёл работает исключительно на подогрев воды для контура пола, никаких регулирующих приборов вообще не требуется.

В самой простой схеме только котёл и контур пола

Если котёл установлен газовый, современной модели, он сам по себе является отличным регулятором. Желаемая температура теплоносителя выставляется нажатием кнопок на его панели управления. Новое значение, когда нужно сделать воду горячее, охладить или вовсе отключить, задаётся без проблем, за считанные секунды.

И даже когда система двухконтурная — то есть, котёл не только обеспечивает работу напольного отопления, но и греет воду для батарей и точек разбора — температуру подогрева каждого контура можно отрегулировать за счёт автоматики самого котла. Отдельных приспособлений для этого вовсе не требуется.

То же самое и в случае установки электрического котла, работа которого так же легко регулируется с панели управления. Правда, электричество не самый дешёвый способ подогрева, и к нему обращаются только когда в доме нет газа. Но это уже другая история.

Панель управления современного газового котла

Мембранный (расширительный) бак, подключённый к твердотопливному котлу

Зависимость давления в бачке от температуры воды

Этот узел с манометром и терморегулятором обеспечивает безопасную работу системы

А вот чтобы иметь возможность регулировать температуру, когда воду греет не газовый или электрокотёл, а твердотопливный, в системе должен присутствовать расширительный (компенсаторный) бачок.

Чем выше температура поступающей в него воды, тем выше и давление. И то, и другое контролируется за счёт монтажа на бачок узла безопасности, включающего в себя манометр, клапан выпуска воздуха и терморегулятор, посредством которого и осуществляется настройка.

Внимание! Так что, в плане регулировки температур немаловажное значение имеет тип применяемого котла — влияет это и на структуру системы в целом. Например, в настенных котлах имеется встроенный насос, обеспечивающий циркуляцию воды. Если же котёл напольный, то и насос, и терморегулятор приходится монтировать отдельно.

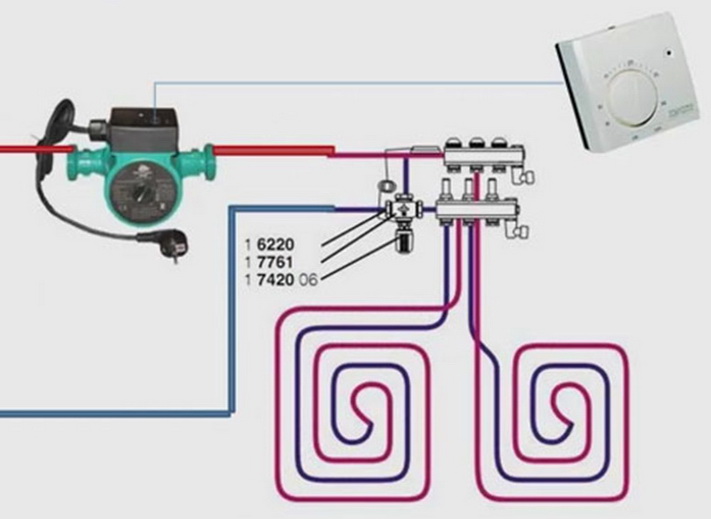

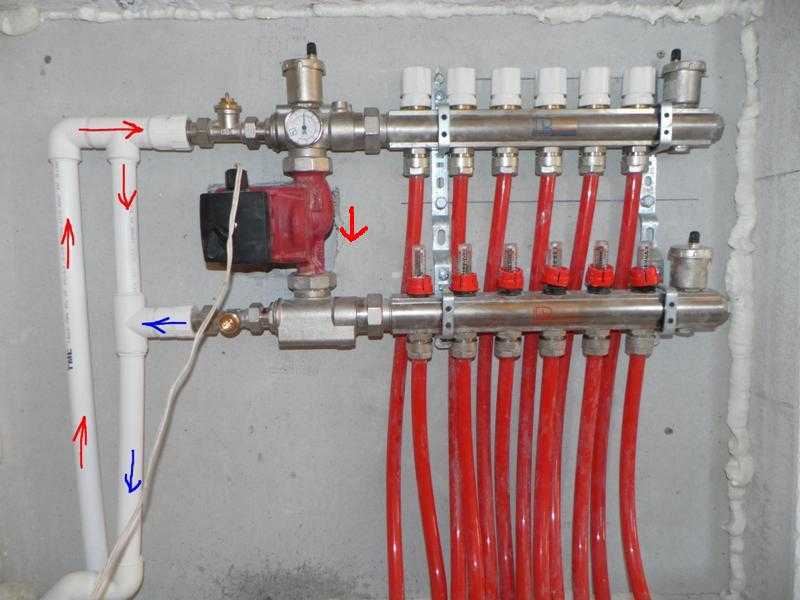

Схема с отдельно монтируемым циркуляционным насосом

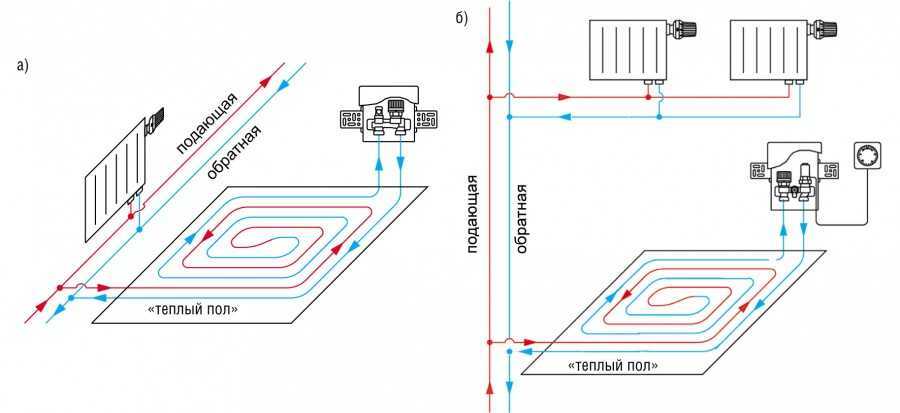

В случае подключения тёплого пола через отопление, регулировка температур осуществляется по тем же принципам. Просто в этом случае, температура в напольном контуре будет зависеть от температуры в батареях.

Наиболее сложно осуществлять регулирование подогрева при комбинированных схемах подключения, когда контуров много, и в каждом из них вода должна нагреваться по-разному.

Модуль регулирования водяных напольных систем заводской сборки

Тёплые полы — серьёзная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов понадобится. Чтобы облегчить ваши трудозатраты, мы подготовили специальную инструкцию, рассказывающую, как произвести расчёт тёплого пола — водяного или электрического. Онлайн-калькуляторы прилагаются. А в статье «Что нужно для тёплого пола?» найдёте полный список всего, что может понадобиться при монтаже.

Решить эту задачу позволяет внедрение в систему смесительного узла, в котором присутствует 3-х ходовой клапан и сервопривод. Что это такое, как функционирует и подключается, читайте далее.

Какую задачу решает клапан подпитки

Собственно, клапан автоподпитки, конструкция которого предусматривает два или три входа, и призван поддерживать в доме тепловой баланс при наличии нескольких контуров.

Клапан может быть двухходовым, рассчитанным на подмес к холодной воде кипятка. Увеличивая или уменьшая поток горячей воды, мы и получаем теплоноситель с той или иной температурой.

Регулируется этот процесс при помощи термоголовки, установленной на клапане. Она прекрасно справляется с защитой системы от чрезмерного нагревания, но сам клапан имеет не слишком большую пропускную способность.

Клапан с двумя ходами

Поэтому двухходовые устройства ставят, в основном, при небольших площадях обогрева. Сами по себе они очень надёжны, и могут подключаться по параллельной схеме, если нагревательных контуров несколько.

Её недостаток заключается в том, что горячая вода в таком случае распределяется неравномерно, поэтому при устройстве многоконтурного отопления устанавливают в основном клапаны с тремя входами. Вот о них и поговорим более подробно.

Возможности трёхходового клапана

Принцип функционирования этого клапана совсем другой. В нём есть термосмесительный узел, в котором и определяется температура проходящей через него воды. Если она слишком горячая, открывается заслонка на трубе с холодной водой, путём подмешивания которой и организуется охлаждение (если помните, в двухходовом клапане всё происходит наоборот).

Клапан автоподпитки на 3 хода

Как только температура потока снижается до заданного значения, проход на холодной трубе закрывается. Правда, при первичном запуске горячей воды, в такой системе могут появляться резкие температурные скачки, что не есть хорошо для любого трубопровода.

Примечание! Чтобы этого избежать, дополнительно монтируют сервоприводы, о которых мы расскажем чуть позже.

Но достоинств у 3-х ходового клапана всё же больше:

  1. Он позволяет не только смешивать потоки с разной температурой, но и перенаправлять их. Но главное всё же то, что при этом можно получать теплоноситель со стабильно заданной температурой.
  2. В зависимости от комплектации клапан может управляться как вручную, так и автоматически. Ручной прибор внешне похож на обычный шаровый кран – разве что имеет три патрубка.

А вот модели, в которых предусмотрена автоматика, можно настроить так, чтобы температура устанавливалась с учётом удалённости контура от котла – то есть, с поправкой на остывание теплоносителя.

Соответственно, сама система работает при этом более эффективно – особенно, когда вместо термоголовки на клапан установлен сервопривод, учитывающий ещё и температуру воздуха в комнате.

Трехходовой клапан в схеме

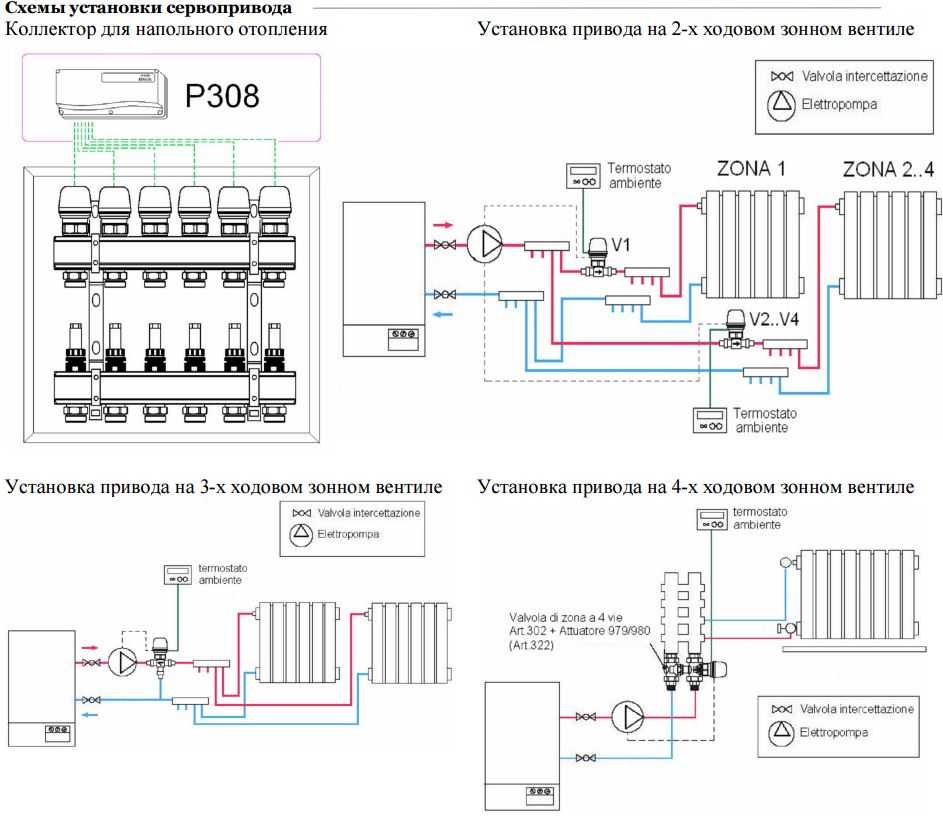

Работа системы с сервоприводом

Сервоприводом называют прибор, оснащённый выдвижным механизмом (штоком), располагаемым в верхней части его корпуса. Он устанавливается либо на отдельный клапан, либо на входы в распределительный коллектор тёплого пола, что хорошо видно на картинке.

Элементы системы с названиями

Термоголовка

Регулятор температуры

Управляется прибор посредством термостата, на котором и задаётся необходимая температура. Регулятор очень чувствителен к её изменениям, с его помощью настройка производится более точно, чем это возможно сделать посредством термоголовки.

На термоголовке при регулировке можно ориентироваться только по штрихам с цифрами, в которых без паспорта изделия и не разберёшься. Термостат удобен уже тем, что у него есть нормальный дисплей, который показывает температуру в цифрах, в градусах Цельсия. Прибор может быть как электрическим, так и работать по принципу радио.

Таблица 1. Схематичное функционирование электронного термостата

Вид термостата Пояснение

Монтажные отверстия термостата

На тыльной стороне прибора есть два монтажных отверстия, которыми он насаживается на вкрученные в стену саморезы.

Выбор места для установки

Место расположения выбирается произвольно, лишь бы на него не падали прямые солнечные лучи и не попадали сквозняки. От пола он должен отстоять минимум на 1,5 метра, так как прибор очень чувствителен к изменениям температур.

Питание прибора

К сети термостат не подключается, так как работает от двух литиевых батареек, которые идут в комплекте. Такого питания прибору хватает на 1,5-2 года регулярной эксплуатации.

Как происходит передача данных

На этой схеме терморегулятор обозначен цифрой 1. Под номером 2 – радиомодуль, который принимает сигнал от регулятора по заданной и измеренной температуре, сравнивает их, и при необходимости открывает сервоприводы.

Структура коллектора

Перед вами коллекторный узел, в котором в нижнем ряду стоят сервоприводы, а наверху – расходомеры (как вариант, это могут быть настроечные колпачки). Именно они и помогут настроить работу тёплого пола, обеспечивая регулировку расхода теплоносителя.

Примечание! Каждый контур пола мониторится отдельным расходомером, и позволяет обеспечить ему равномерный прогрев.

Как осуществить первичную настройку пола

Первичный запуск только что смонтированного подогрева пола начинается именно с регулировки, и необходимо правильно её осуществить. Это важно не только для самой системы, но и для эксплуатации напольного покрытия, которое не должно подвергаться перегреву.

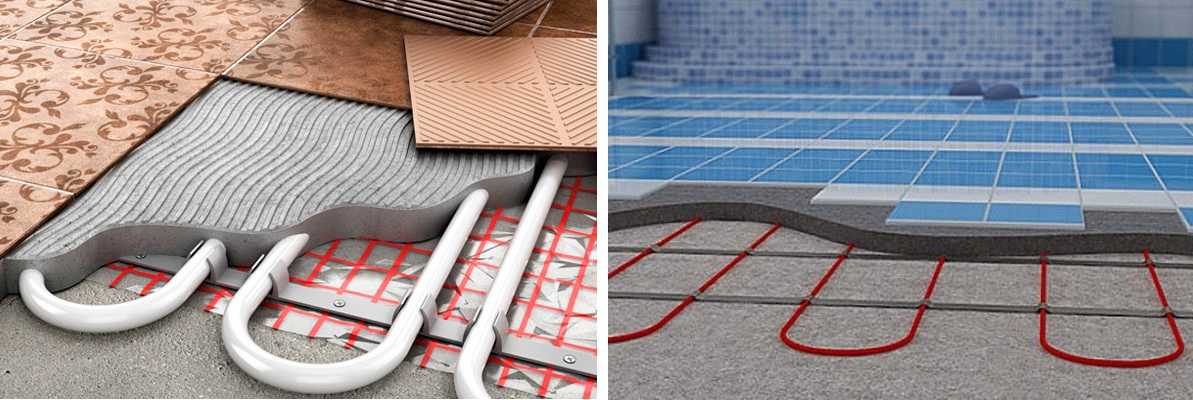

Водяные трубы могут монтироваться и на сухую стяжку, но чаще всего их укладывают в монолит по причине большей теплоотдачи такого пирога. Независимо от его конструктива, стартовый запуск системы осуществляется до того, как будет произведена финишная облицовка.

Первичный запуск производится до монтажа декоративного покрытия

При этом из стяжки выпаривается остаточная влага, что очень важно, когда строительство ведётся не в жаркое время года и холода вынуждают поторопиться. Температуру при этом можно задать только комнатную (порядка +20), повышая её всего на 1 градус за сутки.

На заметку! Форсирование событий неуместно — постепенный нагрев исключит возникновение в стяжке трещин из-за резкого линейного расширения.

В данном режиме система должна работать минимум 2 недели. За это время бетон идеально просохнет, что только благоприятно воздействует на большинство финишных материалов, которые не любят влаги.

Таблица 2. Регулировка теплого пола

Фото, шагиПояснение

Шаг 1 – заполняем систему водой

Для первого пуска системы её сначала нужно заполнить водой, и стравить воздух. Для этого следует открыть те краны, которым положено при работе пола быть открытыми.

Это:
1. Расходомеры или вентили на коллекторе.
2. Трёхходовой клапан (если он с термоголовкой, то значение на ней должно быть максимально возможным).
3. Запорные краны на подаче и обратке.
4. Воздухоотводчики.

Шаг 2 – спуск воздуха из контуров

Вода начнёт заполнять трубопровод, свистящие звуки будут говорить о том, что она вытесняет воздух. Когда всё затихнет, все краны можно закрыть, кроме подачи на один контур. Делается это для того, чтобы напор насоса сконцентрировался только на ней и выдавил оставшийся воздух. Таким образом, придётся опрессовать каждую петлю, после чего перекрыть все краны.

Шаг 3 – настройка трёхходового клапана

При этом 3-х ходовой клапан должен быть закрыт – либо стоять на минимуме.

Шаг 4 – регулировка расходомеров

Теперь нужно распределить потоки воды по контурам, учитывая их длину. Как видите, на корпусе расходомера есть шкала, которая обозначает л/мин. Длину контура вы должны знать, производительность насоса тоже. Делите одно на другое, получаете л/час, потом делите на 60 минут, получаете л/мин. Занижаете полученный результат на 0,2 (на гидросопротивление), и выставляете на расходомере.

Шаг 5 – коллектор с настроечными колпачками

Если расходомеров нет, а коллекторы у вас с настроечными колпачками, открываете их по инструкции на нужное количество оборотов. В любом случае следует добиться одинакового прогрева всех контуров.

Шаг 6 – включаем насос

После настройки включаете циркуляционный насос на минимальную скорость, потом добавляете ещё один оборот (средний). Горячая вода начнёт постепенно вытеснять холодную, на что уйдёт порядка 3-х часов.

Если перед началом прогрева пола на расходомерах были выставлены максимальные значения, или они получились на каждом контуре разными, теперь самое время их подрегулировать, чтобы добиться равномерного нагревания. Когда в системе присутствует электронный термостат, о котором рассказывалось выше, задаёте ему нужную температуру – и он настроит её сам.
