Как отрегулировать теплый пол расходомерами видео: Регулировка теплого пола с расходомерами, принцип балансировки коллектора

Чтобы водяной подогрев пола работал как положено, требуется не только неукоснительное следование правилам монтажного процесса и использование соответствующих материалов. Сегодня мы расскажем о настройке работы нагревательных петель и принципах отладки режимов работы тёплого пола.

Типовые схемы подключения

Водяной тёплый пол достаточно редко используется как единственный источник обогрева. Отопление лишь за счёт подогрева пола допустимо только в регионах с мягким климатом, либо в помещениях с большой площадью, где съём тепла не ограничивается мебелью, предметами интерьера или же низкой теплопроводностью напольного покрытия. Практически всегда приходится объединять в одной системе отопления радиаторные контуры, приборы подготовки ГВС и петли тёплого пола.

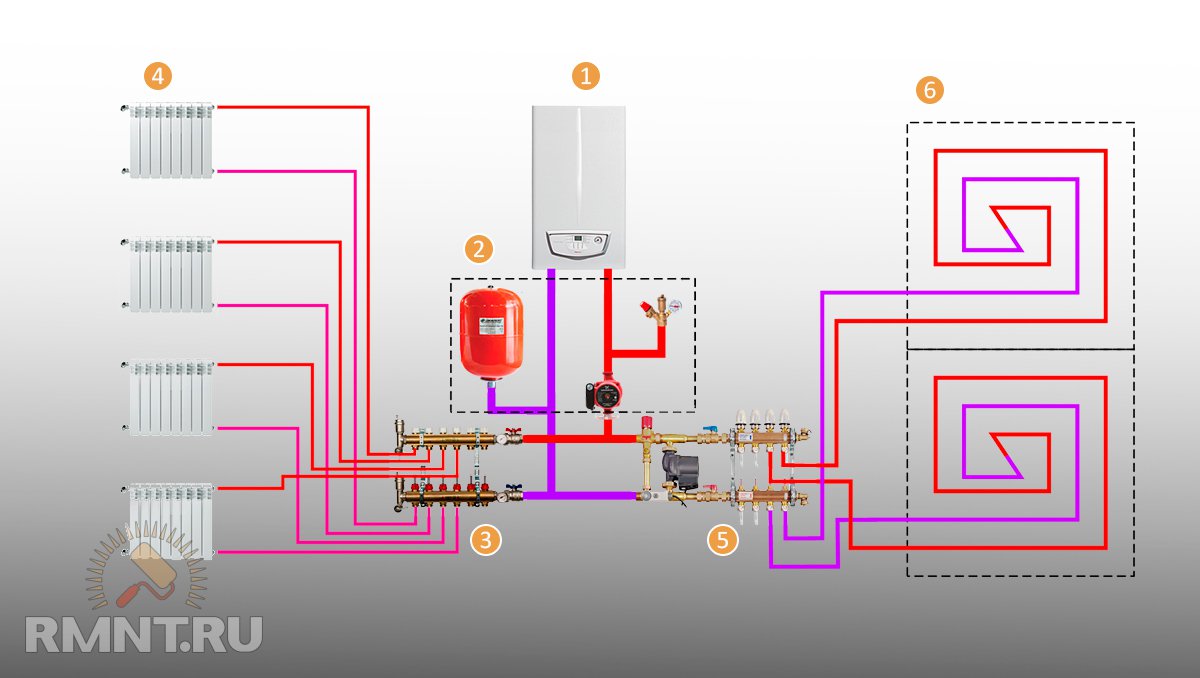

Типовая схема комбинированной системы отопления с подключением радиаторов и контуров тёплого пола. Это наиболее технологичный и легко настраиваемый вариант, но при этом требующий значительных начальных вложений. 1 — котёл отопления; 2 — группа безопасности, циркуляционный насос, расширительный бак; 3 — коллектор для раздельного двухтрубного подключения радиаторов по схеме «звезда»; 4 — радиаторы отопления; 5 — коллектор тёплого пола, включает в себя: байпас, трёхходовой клапан, термостатическую головку, циркуляционный насос, гребёнки для подключения контуров теплого пола с редукторами и расходомерами; 6 — контуры тёплого пола

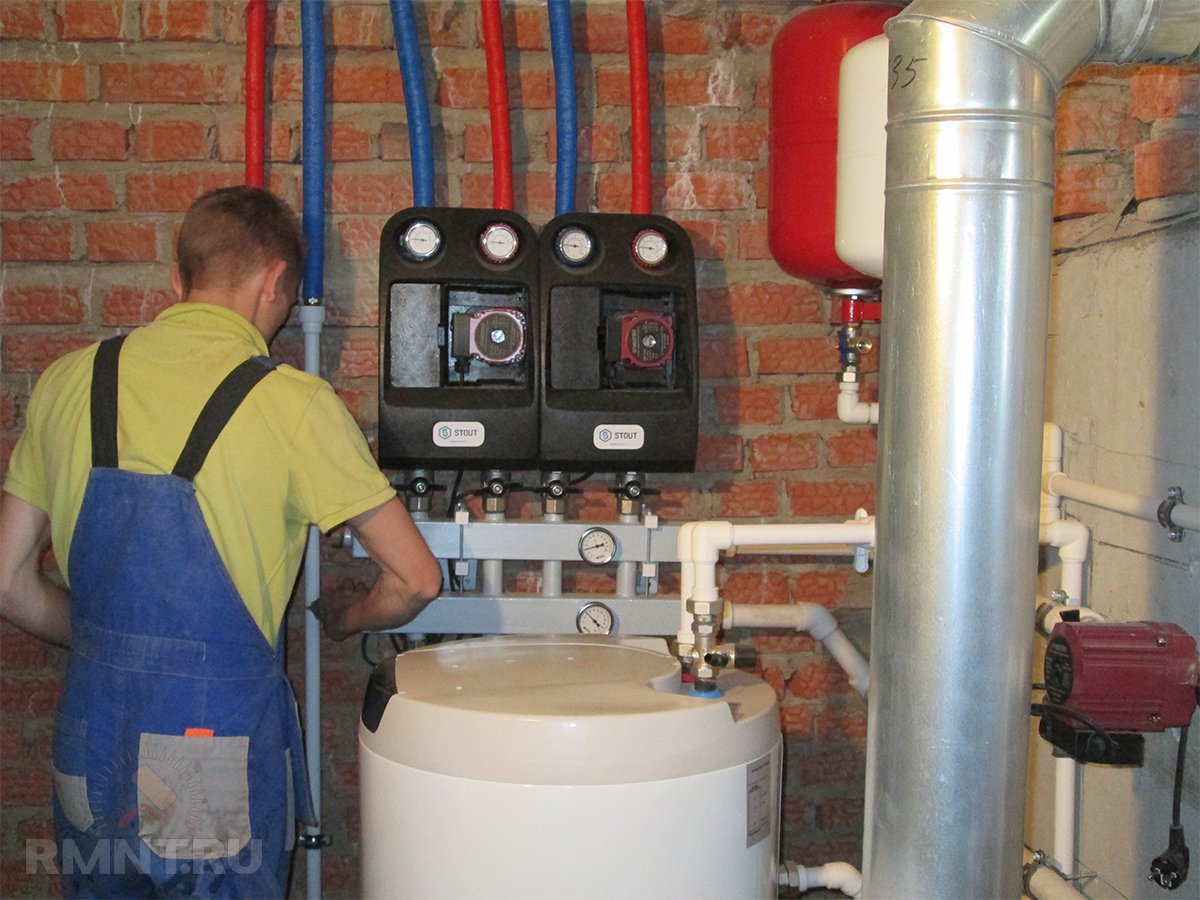

Имеется довольно большое число вариаций исполнения обвязки котельной, при этом в каждом отдельном случае действуют свои принципы работы гидравлической системы. Однако если не учитывать крайне специфические варианты, то способов согласовать работу нагревательных приборов различного типа остается всего пять:

1. Параллельная привязка коллектора тёплого пола к магистрали теплового узла. Место врезки в магистраль обязательно выполняется до точки подключения радиаторной сети, подачу теплоносителя обеспечивает дополнительный циркуляционный насос.
2. Объединение по типу первичных и вторичных колец. Магистраль, завёрнутая в кольцо, имеет несколько расходных врезок в подающей части, расход теплоносителя в подключенных цепях снижается по мере удаления от источника нагрева. Балансировка расхода выполняется подбором подачи насосов и ограничением протока регуляторами.
3. Подключение в крайнюю точку компланарного коллектора. Движение теплоносителя в петлях тёплого пола обеспечивается общим насосом, расположенным в генераторной части, при этом система балансируется по принципу приоритетного расхода.
4. Подключение через гидравлический разделитель оптимально подходит при большом количестве нагревательных приборов, существенной разнице расходов в контурах и значительной протяжённости петель тёплого пола. В этом варианте также используется компланарный коллектор, гидрострелка же необходима для устранения перепада давления, мешающего корректной работе циркуляционных насосов.

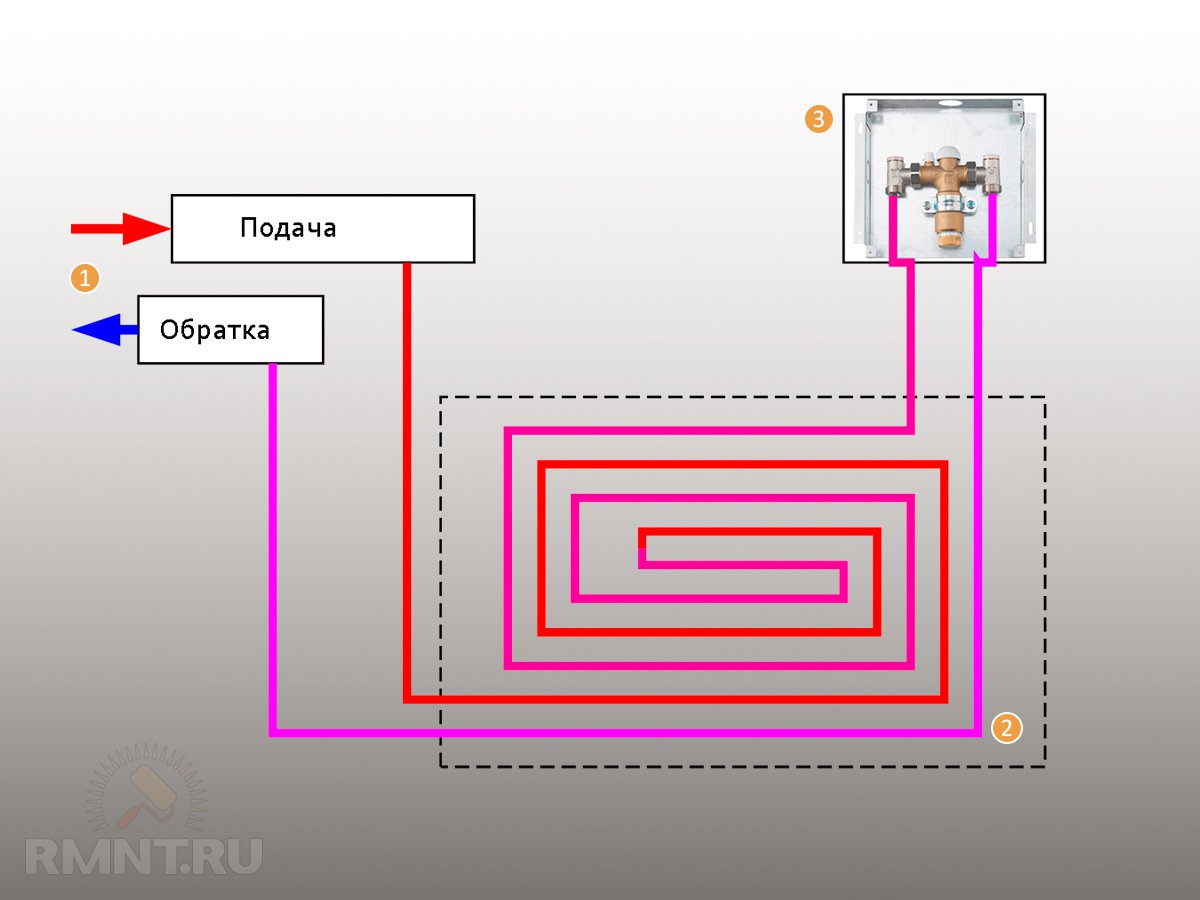

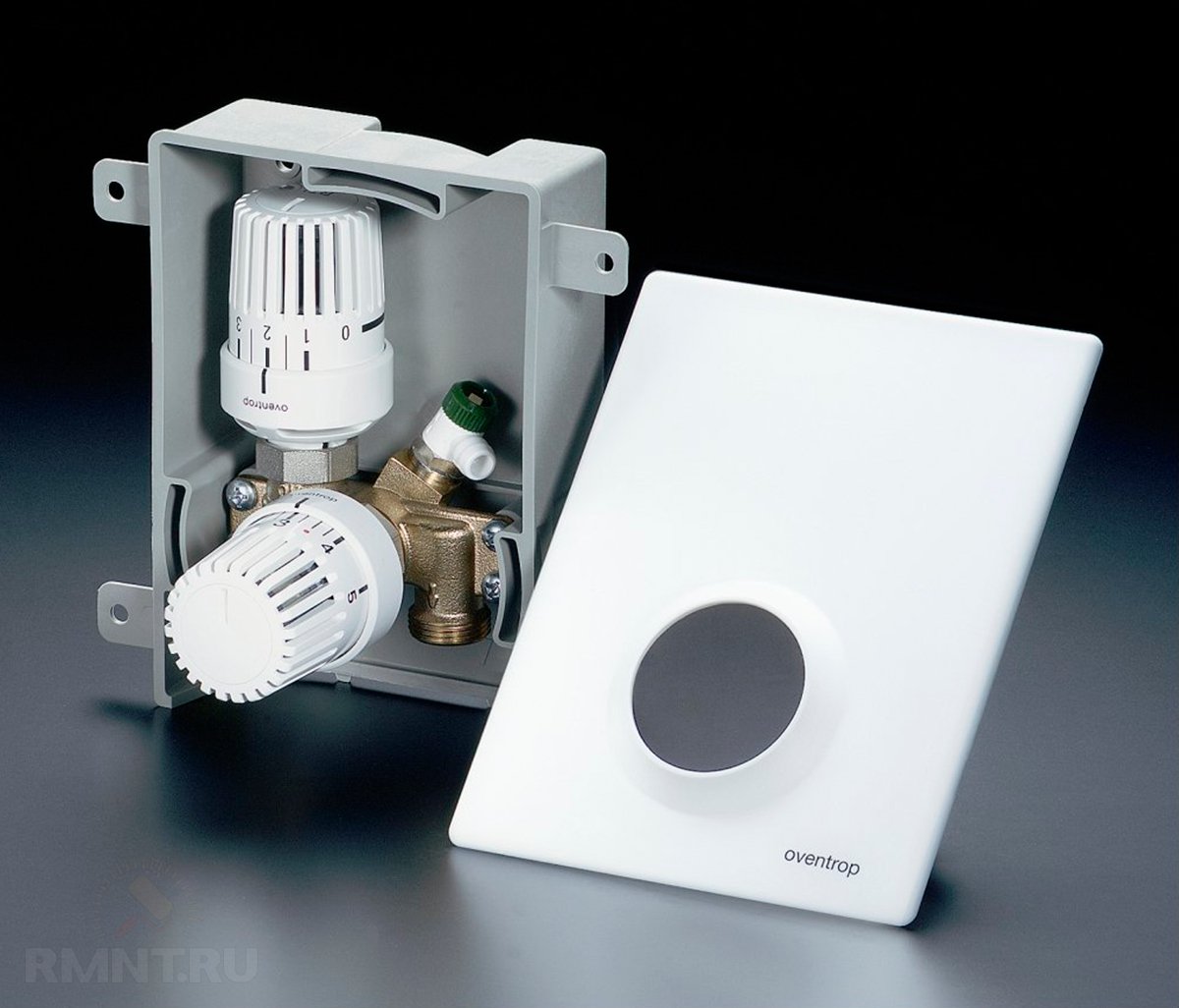

5. Локальное параллельное включение петли через унибокс. Этот вариант хорошо подходит для присоединения петли тёплого пола небольшой протяжённости, например при необходимости обогреть пол только в санузле.

Самый простой вариант включения контура тёплого пола к радиаторной системе отопления с температурой теплоносителя 70-80 °С. 1 — магистраль с подачей и обраткой высокотемпературного контура; 2 — контур тёплого пола; 3 — унибокс.

Нужно помнить, что характер работы тёплого пола может также меняться в зависимости от схемы укладки змеевика. Оптимальной считается схема «улитка», при которой трубки прокладываются парно, а значит, вся площадь обогревается почти равномерно. Если же тёплый пол устроен «змейкой» или «лабиринтом», то практически гарантировано образование более холодных и тёплых зон. Устранить этот недостаток можно, в том числе и за счёт правильной настройки.

Температурный режим

Прежде чем приступить к регулировке тёплого пола, крайне важно установить чёткое представление о том, с какой целью она выполняется. По принципу действия водяной тёплый пол кардинально отличается от прочих нагревательных приборов. Основным отличием служит рабочая температура теплоносителя. Если в радиаторную сеть подача осуществляется при температуре до 80 °С, то нагрев теплоносителя, поступающего в змеевик тёплого пола, ограничивается 40–42 °С. Такая необходимость вызвана соображениями комфорта и безопасности. В нормальном режиме температура на поверхности пола колеблется в диапазоне 22–26 °С, более сильный нагрев вызывает неприятные ощущения.

Существует два способа регулирования температуры нагрева жидкостного тёплого пола. Первый из них подразумевает контроль температуры на подающей ветке коллектора за счёт подмешивания порции остывшего теплоносителя из обратки. Технически это решение реализуется установкой трехходового клапана с термостатирующей головкой RTL нажимного действия. Отличие такой головки от радиаторной заключается в том, что она опирается в работе на температуру теплоносителя, а не воздуха. При таком способе регулирования расход в петлях сохраняется постоянным, с небольшой амплитудой меняется лишь температура теплоносителя.

Второй способ регулировки подразумевает ограничение расхода горячего теплоносителя в контуре. В этом случае также устанавливается термостатирующая головка, однако она расположена на двухходовом клапане, который прерывает цепь возвратного потока. При таком способе регулирования подача и обратка связываются байпасной цепью, проток через которую регулируется ограничительным клапаном с заранее откалиброванной пропускной способностью. Принцип такого регулирования основывается на высокой инерционности системы тёплого пола. В процессе работы теплоноситель подается в петли при номинальной температуре теплового узла, периодически изменяется только суммарный расход. Таким образом, нагрев стяжки происходит циклически, то есть требуется существенная теплоёмкость аккумулирующего слоя для сглаживания перепадов температуры.

В обоих случаях действует одно важное правило: термостатирующая арматура в обязательном порядке опирается на температуру обратного потока петли или коллектора. Устройство может иметь механический или электронный принцип действия, это может быть даже обычный термометр. Необходимость правильного расположения связана с тем, что по значению температуры теплоносителя на подаче практически невозможно судить об эффективности регулировки, ведь протяжённость петель может существенно отличаться.

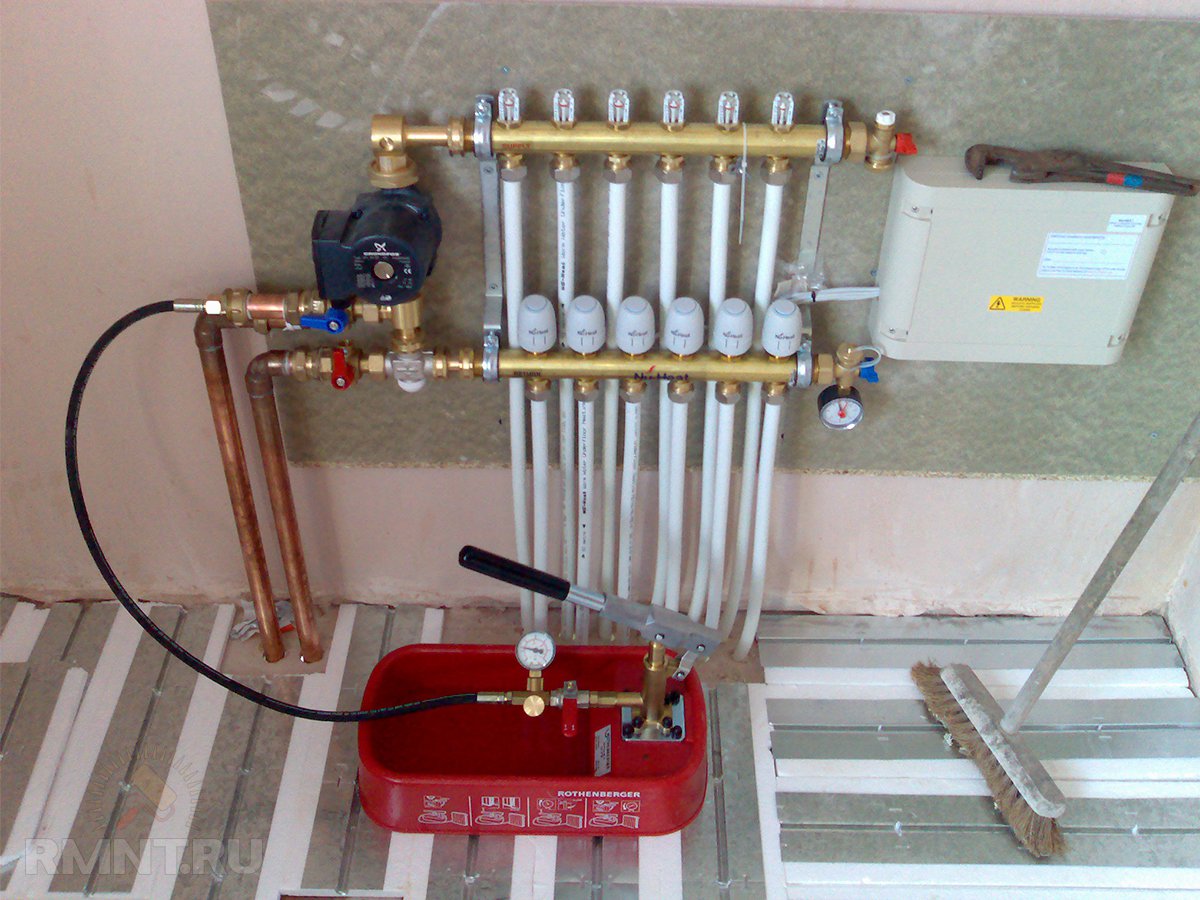

Правила заправки системы

Настройку работы тёплого пола невозможно выполнить, если расход теплоносителя в петлях будет меняться самопроизвольно. Такое явление характерно при наличии воздушных пробок, поэтому система отопления должна быть не только должным образом организована технически, но также правильно заправлена.

Чтобы полноценно заполнить систему, на обеих ветках коллектора теплого пола должны быть установлены автоматические воздухоотводчики. Если петли расположены по уровню выше коллектора, подключение подачи к последнему должно быть выполнено через деаэратор. Заправка системы тёплого пола производится отдельно от прочих нагревательных контуров, то есть обвязка генераторной части и радиаторная сеть должны быть заполнены заранее, а отсекающие краны на входах коллектора — перекрыты. Для заливки теплоносителя в систему к дренажному отводу подающей ветки коллектора подключается шланг от системы водоснабжения или насоса. Соответственно к аналогичному отводу возвратной ветки нужно подключить шланг для стравливания воздуха, обратный конец которого либо выводится на улицу, либо опускается в ёмкость объёмом 30–40 л.

Первым в системе тёплого пола заполняется коллектор и его обвязка. При этом расходомеры на подающей ветке должны быть полностью открыты, а регуляторы на обратной ветке — закрыты. Далее нужно последовательно заполнить каждую петлю теплоносителем до тех пор, пока из стравливающего шланга не будет поступать чистый теплоноситель без пузырьков воздуха. Заполнение тёплого пола производится при минимальном потоке для равномерного выдавливания воздуха из системы. Когда все петли тёплого пола заправлены, можно выполнять ввод системы отопления в работу и проводить её балансировку.

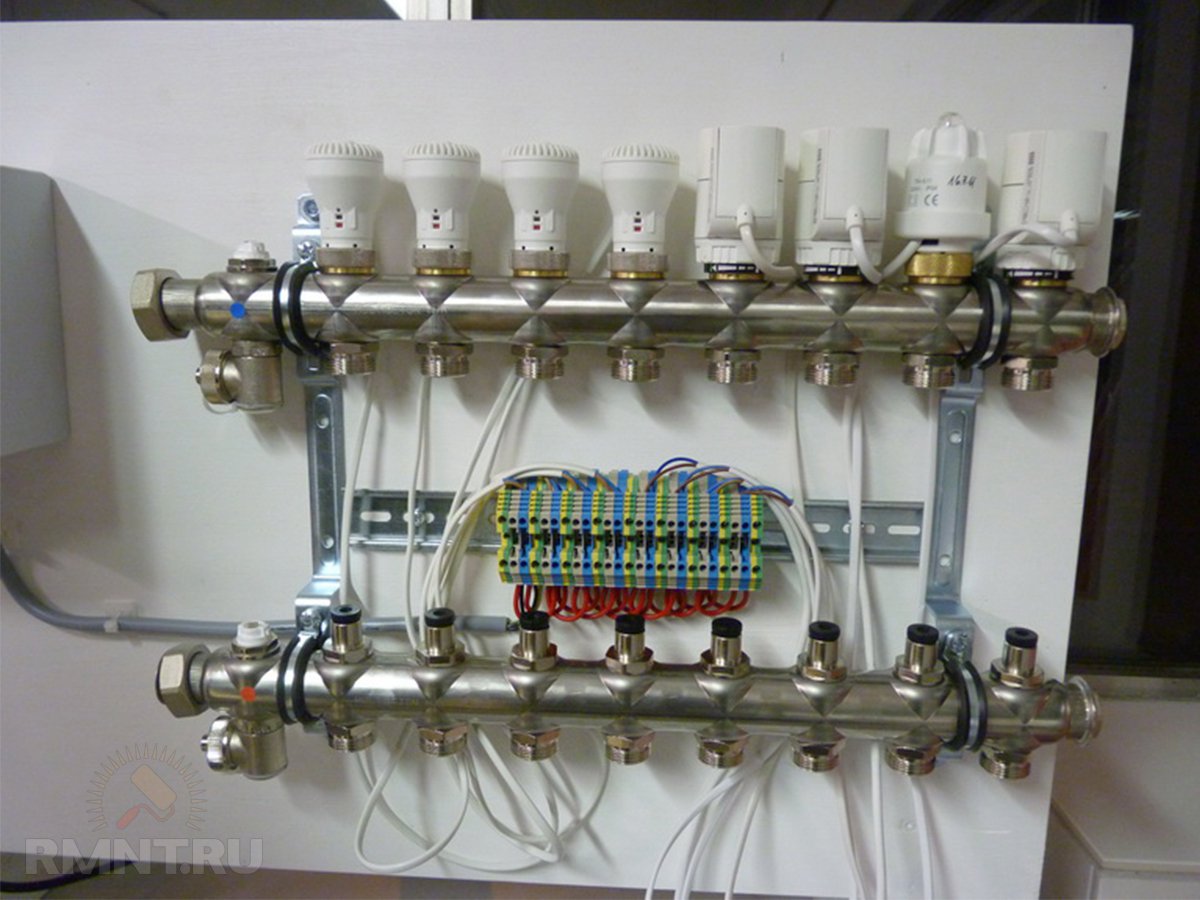

Работа с расходомерами коллекторов

Гидравлическая балансировка петель тёплого пола заключается в нормировании протока в каждом змеевике. В зависимости от длины, может требоваться разное количество поступающего теплоносителя для того, чтобы при прохождении через петлю он остывал ровно на расчётное значение. Количественно необходимый проток определяется как отношение тепловой нагрузки на петлю к произведению теплоёмкости воды или иного теплоносителя на разницу температур в подаче и обратке: G = Q / с * (t₁ — t₂).

Часто можно встретить рекомендации определять расход теплоносителя согласно производительности циркуляционного насоса, то есть делить его подачу пропорционально соотношению длин петель. Таких советов следует избегать: кроме того, что длину каждого змеевика вычислить достаточно сложно, нарушается одно из важнейших правил — выбирать параметры оборудования исходя из потребностей системы, а не наоборот. Попытки распределить расход описанным образом практически всегда приводят к тому, что проток в петлях существенно отличается от расчётных значений, что делает дальнейшую настройку системы невозможной.

Сама же регулировка протока расходомерами выполняется достаточно просто. В одних моделях изменение пропускной способности осуществляется поворотом корпуса, в других — вращением штока специальным ключом. Шкала на корпусе расходомера указывает расход в литрах в минуту, нужно лишь установить соответствующее положение поплавка. Практически всегда при изменении пропускной способности одного расходомера меняется расход в остальных петлях, поэтому регулировку проводят несколько раз, последовательно калибруя каждый отвод. Если такие изменения выражены особенно сильно, это свидетельствует о недостатке пропускной способности регулирующей арматуры, через которую подключён коллектор, либо о слишком низкой производительности циркуляционного насоса.

Автоматическое и ручное выравнивание температуры

При регулировке тёплого пола методом смешивания и ограничения способы установки требуемой температуры теплоносителя несколько отличаются. Также имеет значение, выполняется ли пропорциональная подстройка на ходу, либо же регулировка осуществляется вручную. Последнее допустимо только для способа регулировки смешиванием и только при условии, что расход теплоносителя в остальных контурах системы меняется незначительно.

Ручная настройка трехходового клапана требует контроля температуры на обратной ветке, для чего может использоваться гильза под термометр, либо накладной термощуп. Замеры температуры нужно проводить не сразу, а исходя из длины петли и расхода теплоносителя в ней. Измерять температуру нужно спустя время, достаточное для 2-х или 3-кратного обновления теплоносителя в системе тёплого пола. Задача регулировки — обеспечить постоянный перепад температуры теплоносителя между подачей и обраткой. При этом разница температур определяется проектом тёплого пола и рассчитывается по толщине, материалу стяжки, а также направлению и шагу укладки труб змеевика.

Автоматическая пропорциональная регулировка выполняется не в пример проще. Основной управляющий элемент — термостатирующая головка RTL или клапан унибокса. Чем больше отметка, на которую установлен маховик, тем выше будет температура теплоносителя, что справедливо при регулировке как смешиванием, так и ограничением.

Расходомер – это устройство, способствующее корректному функционированию оборудования для обогрева половых покрытий. Приспособление чаще всего используется для балансировки многоконтурных систем с жидким теплоносителем. Установку его производят непосредственно в коллекторе. Обеспечить качественный обогрев здания может только правильный монтаж и регулировка расходомеров теплого пола.

Функциональность и принцип работы расходомера

Основной функцией расходомеров или как их еще называют, поплавковых ротаметров в системе теплого пола является регулировка расхода теплоносителя в водяных контурах. Установка такого устройства позволяет:

• избежать перерасхода электрической энергии в процессе нагрева теплоносителя;
• обеспечить равномерный прогрев всех водяных контуров;
• исключить колебание температурного режима в разных комнатах.

Необходимость использования расходомеров возникает в зданиях, где производится обогрев половых покрытий с разной площадью. Объемные помещения требуют большей длины трубопровода, поэтому прогреваются они менее интенсивно, чем маленького размера комнаты. Поэтому достичь равномерного прогрева и обеспечить комфортную температуру во всем доме можно только с таким приспособлением.

Расходомер для системы обогрева пола представляет собой устройство механического типа с пластмассовым или латунным корпусом. Внутри его находится поплавок из полипропилена. На верхней части корпуса находится прозрачная колба с разметками. В процессе циркуляции теплоносителя поплавок приходит в действие, перемещаясь по направлению вверх-вниз. Согласно его расположению можно с помощью шкалы определить объем жидкости в трубопроводе.

Критерии выбора

От правильного подбора расходомера зависит качество функционирования системы обогрева теплого пола. Выпускают три вида ротаметров:

1. Измерительный. Такой тип расходомера устанавливается с вентилем ручной регулировки. Управление производится с учетом измерительных показаний.
2. Регулирующий. Выполняет одну только функцию – контроль количества жидко теплоносителя, поступающего в водяные контуры.
3. Комбинированный. Такой прибор совмещает в себе два действия – регулировку и измерение. Стоимость изделия значительно выше от моделей выполняющих однотипные функции.

При покупке расходомера для теплого пола следует обращать внимание та такие параметры изделия:

1. Материал корпуса. Высокой износостойкостью обладают устройства из латуни. Сверху такой корпус должен быть покрыт никелем. Пластмассовые изделия более дешевые, но они имеют пониженный показатель прочности.
2. Целостность прибора. Перед приобретением ротаметра рекомендуется произвести внимательный осмотр корпуса и прозрачной колбы, чтобы исключить наличие трещин или других дефектов.
3. Внутренняя часть. Пружина в середине корпуса расходомера должна быть изготовлена из нержавеющей стали.
4. Колба. Прозрачный колпачок с измерительной шкалой в качественных моделях изготавливается из поликарбоната. Такой материал достаточно крепкий и имеет высокую термостойкость, что особенно важно при использовании в отопительных системах.
5. Технические характеристики. В инструкции, прилагаемой к прибору указателя уровень температуры. Такой показатель должен быть не ниже 110 градусов. Также не менее важным является давление – не менее 10 бар.
6. Максимальное значение пропускной способности. Ротаметр должен иметь возможность проводить через себя за час не менее 2-4 метров теплоносителя.

Расходомер для теплого пола

К производителю изделия также следует подходить внимание. Основным показателем надежности изделия является наличие сертификата качества и предоставление гарантии, которую ответственные фирмы надают до пяти лет.

Монтаж и регулировка

Согласно указаниям производителей подключение ротаметра осуществляется на обратный коллектор, но существует вариант установки прибора на подачу.

Основным требованием к монтажу устройства является вертикальное его расположение. Такая установка позволяет определять точное значение уровня жидкости в колбе. Поэтому гребенка должна размещаться строго горизонтально по уровню.

Ротаметр подсоединяется посредством вкручивания в соответствующее гнездо на коллекторе. В комплектацию к прибору входит уплотнительное кольцо и накидная гайка. Дополнительно уплотнять устройство герметиком или другими материалами не нужно.

Рабочий процесс коллектора соединенной цепи – коллектор и расходомер должен быть полностью автоматизированный. Поэтому к системе дополнительно подключается термодатчик. При такой схеме система при достижении заданного температурного режима теплоносителя перекрывает его полный или частичный доступ к контурам.

Монтаж расходомеров теплого пола

Весь монтажный процесс и регулировка ротаметра для теплого пола выполняется в такой последовательности:

1. Расходомер нужно вкрутить в специально предназначенное на коллекторе технологическое отверстие. Прибор устанавливается с помощью ключ строго в вертикальном положении.
2. Провернуть против часовой стрелки и снять прозрачную колбу, расположенную в верхней части корпуса расходомера. После этого необходимо снять кольцо, которое установлено для защиты производителем. Затем одеть колпачок с разметками обратно.
3. За часовой стрелкой выполнить повороты корпуса до необходимого показателя уровня напора. Такое действие представляет собой балансировку скорости потока теплоносителя. При этом заданная величина должна отобразиться на шкале.

После таких действий требуется проверка рабочего процесса всей системы обогрева половых покрытий. Во время эксплуатации теплого пола не следует закрывать колбу на расходомере. Шкала должна быть постоянно на виду, так как иногда возникает необходимость балансировки в ходе работы отопительного оборудования.

Согласно техническим правилам следует проводить идентичную укладку нескольких контуров, включая их протяжность. Иначе даже использование коллектора с ротаметром не даст положительного результата, и система будет функционировать некорректно.

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров. При этом берется во внимание уровня нагрева жидкости и давления.

Рекомендуется выполнять балансировку согласно такой инструкции:

1. Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
2. Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
3. На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

Коллектор с расходомерами для теплого пола

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы. Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.

Расходомер – это устройство, способствующее корректному функционированию оборудования для обогрева половых покрытий. Приспособление чаще всего используется для балансировки многоконтурных систем с жидким теплоносителем. Установку его производят непосредственно в коллекторе. Обеспечить качественный обогрев здания может только правильный монтаж и регулировка расходомеров теплого пола.

Основной функцией расходомеров или как их еще называют, поплавковых ротаметров в системе теплого пола является регулировка расхода теплоносителя в водяных контурах. Установка такого устройства позволяет:

• избежать перерасхода электрической энергии в процессе нагрева теплоносителя;
• обеспечить равномерный прогрев всех водяных контуров;
• исключить колебание температурного режима в разных комнатах.

Необходимость использования расходомеров возникает в зданиях, где производится обогрев половых покрытий с разной площадью. Объемные помещения требуют большей длины трубопровода, поэтому прогреваются они менее интенсивно, чем маленького размера комнаты. Поэтому достичь равномерного прогрева и обеспечить комфортную температуру во всем доме можно только с таким приспособлением.

Расходомер для системы обогрева пола представляет собой устройство механического типа с пластмассовым или латунным корпусом. Внутри его находится поплавок из полипропилена. На верхней части корпуса находится прозрачная колба с разметками. В процессе циркуляции теплоносителя поплавок приходит в действие, перемещаясь по направлению вверх-вниз. Согласно его расположению можно с помощью шкалы определить объем жидкости в трубопроводе.

От правильного подбора расходомера зависит качество функционирования системы обогрева теплого пола. Выпускают три вида ротаметров:

1. Измерительный. Такой тип расходомера устанавливается с вентилем ручной регулировки. Управление производится с учетом измерительных показаний.
2. Регулирующий. Выполняет одну только функцию – контроль количества жидко теплоносителя, поступающего в водяные контуры.
3. Комбинированный. Такой прибор совмещает в себе два действия – регулировку и измерение. Стоимость изделия значительно выше от моделей выполняющих однотипные функции.

При покупке расходомера для теплого пола следует обращать внимание та такие параметры изделия:

1. Материал корпуса. Высокой износостойкостью обладают устройства из латуни. Сверху такой корпус должен быть покрыт никелем. Пластмассовые изделия более дешевые, но они имеют пониженный показатель прочности.
2. Целостность прибора. Перед приобретением ротаметра рекомендуется произвести внимательный осмотр корпуса и прозрачной колбы, чтобы исключить наличие трещин или других дефектов.
3. Внутренняя часть. Пружина в середине корпуса расходомера должна быть изготовлена из нержавеющей стали.
4. Колба. Прозрачный колпачок с измерительной шкалой в качественных моделях изготавливается из поликарбоната. Такой материал достаточно крепкий и имеет высокую термостойкость, что особенно важно при использовании в отопительных системах.
5. Технические характеристики. В инструкции, прилагаемой к прибору указателя уровень температуры. Такой показатель должен быть не ниже 110 градусов. Также не менее важным является давление – не менее 10 бар.
6. Максимальное значение пропускной способности. Ротаметр должен иметь возможность проводить через себя за час не менее 2-4 метров теплоносителя.

Расходомер для теплого пола

К производителю изделия также следует подходить внимание. Основным показателем надежности изделия является наличие сертификата качества и предоставление гарантии, которую ответственные фирмы надают до пяти лет.

Согласно указаниям производителей подключение ротаметра осуществляется на обратный коллектор, но существует вариант установки прибора на подачу.

Основным требованием к монтажу устройства является вертикальное его расположение. Такая установка позволяет определять точное значение уровня жидкости в колбе. Поэтому гребенка должна размещаться строго горизонтально по уровню.

Ротаметр подсоединяется посредством вкручивания в соответствующее гнездо на коллекторе. В комплектацию к прибору входит уплотнительное кольцо и накидная гайка. Дополнительно уплотнять устройство герметиком или другими материалами не нужно.

Рабочий процесс коллектора соединенной цепи – коллектор и расходомер должен быть полностью автоматизированный. Поэтому к системе дополнительно подключается термодатчик. При такой схеме система при достижении заданного температурного режима теплоносителя перекрывает его полный или частичный доступ к контурам.

Монтаж расходомеров теплого пола

Весь монтажный процесс и регулировка ротаметра для теплого пола выполняется в такой последовательности:

1. Расходомер нужно вкрутить в специально предназначенное на коллекторе технологическое отверстие. Прибор устанавливается с помощью ключ строго в вертикальном положении.
2. Провернуть против часовой стрелки и снять прозрачную колбу, расположенную в верхней части корпуса расходомера. После этого необходимо снять кольцо, которое установлено для защиты производителем. Затем одеть колпачок с разметками обратно.
3. За часовой стрелкой выполнить повороты корпуса до необходимого показателя уровня напора. Такое действие представляет собой балансировку скорости потока теплоносителя. При этом заданная величина должна отобразиться на шкале.

После таких действий требуется проверка рабочего процесса всей системы обогрева половых покрытий. Во время эксплуатации теплого пола не следует закрывать колбу на расходомере. Шкала должна быть постоянно на виду, так как иногда возникает необходимость балансировки в ходе работы отопительного оборудования.

Согласно техническим правилам следует проводить идентичную укладку нескольких контуров, включая их протяжность. Иначе даже использование коллектора с ротаметром не даст положительного результата, и система будет функционировать некорректно.

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров. При этом берется во внимание уровня нагрева жидкости и давления.

Рекомендуется выполнять балансировку согласно такой инструкции:

1. Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
2. Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
3. На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

Коллектор с расходомерами для теплого пола

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы. Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.

При создании напольных систем отопления используются специальные распределительные элементы — коллекторы для теплых полов.

Конструкция таких изделий представлена двумя, так называемыми, гребенками — трубами, имеющими несколько выходов с одной из сторон.

Одна служит для подачи теплоносителя в систему, другая для отвода охлажденной жидкости. В совокупности они выполняют функцию контроля за температурой всей системы и за равномерным распределением тепла по всем отопительным контурам.

Принцип работы гребенки для теплого пола довольно прост. Сначала горячая жидкость поступает из общей системы отопления в питающий клапан коллектора.

Там она смешивается с охлажденной водой, прошедшей контур теплого пола, до получения определенной температуры.

Дальнейшее распределение по контурам регулируется положением специальной распределительной заслонки на многоходовом клапане гребенки в зависимости от текущего нагрева теплоносителя. Охлажденная жидкость скапливается в обратном коллекторе под давлением, откуда затем перейдет в подающий трубопровод для повторения цикла.

Как правильно собрать гребенку для теплого пола и из чего она состоит узнайте из схемы ниже.

Монтаж гребенки осуществляется, согласно определенным условиям:

• Гребенку монтируют на стену на средней высоте или ближе к полу. Можно также использовать специальный коллекторный шкаф, обеспечивающий удобство и эстетичный вид конструкции. Данную оболочку возможно установить как в выемке, по предварительно рассчитанным параметрам, так и обычным способом на полу или на стене. Однако уровень установки должен соответствовать следующему пункту. После установки коллекторного шкафа, в нем проделывают два отверстия (одно для подающей трубы, второй для обратной), после чего проводят монтаж самой конструкции
• Распределитель должен находится выше уровня отопительной магистрали, чтобы, в случае аварии, можно было удалить лишний воздух из системы теплых полов.
• Максимальная длина каждого из контуров с теплоносителем, подключаемых к коллектору, должна быть примерно одинаковой.
• После установки распределителя к нему присоединяют весь функционал (насос, краны, клапаны, воздухоотводчики).
• Совершают настройку и регулировку получившейся системы контуров теплых полов.

Регулировка системы напольного отопления может происходить вручную по следующим параметрам:

• Расход теплоносителя.
• Его температура.

Первое значение устанавливается согласно собственным расчетам или известным данным путем изменения режима скорости циркулирующего насоса. Вести наблюдение за значением расхода жидкости можно при помощи устанавливаемого расходомера.

Второе значение задается поворотом колеса термостата (встроенного или выносного). Авторегулировка заключается в установке сервоприводов на каждый отвод. Они смогут выставлять нужные значения на каждый контур, дистанционно взаимодействуя с термостатами.

Расходомер — это небольшое устройство, устанавливаемое на выходы обратного коллектора. Оно служит для перекрывания поступления теплоносителя в систему при достижении определенной температуры.

Отсутствие расходомера не приведет к отказу работы системы. Но в этом случае подача тепла будет неравномерной и энергозатратной.

С помощью насоса вода циркулирует между частями коллектора. Циркуляция теплоносителя является основой работы конструкции. Устройство состоит из следующих элементов:

• Автоматизированный питающий клапан — необходим для изменения режима подачи воды из трубы отопления.
• Термодатчик — фиксирует показания температуры теплоносителя.
• Циркуляционный насос — направляет жидкость по контурам.
• Элементы управления — устанавливаются на входные и выводные патрубки гребенки. Необходимы для автоматизации системы.

В целом процесс монтажа гребенки для напольной отопительной системы своими руками не так уж и сложен. Следуя определенным инструкциям и правилам, установка не составит особого труда, даже для обывателя.

Схему подключения гребенки для теплого пола своими руками посмотрите на видео:

Обзор, сборка, установка и регулировка гребенки для теплого пола смотрите на видео:

Учимся подбирать насос и трехходовой для теплого пола на видео ниже:

узлы сервопривода и их настройка

Ценность индивидуальных систем отопления, к числу которых относятся и водяные полы, в том и заключается, что их можно настраивать на комфортную температуру при минимальных расходах на подогрев теплоносителя. Главное — правильно выбрать схему подключения и смонтировать её без ошибок. Вариантов подключения существует несколько, и в каждом случае регулировка тёплого пола осуществляется по-своему. Тем не менее, есть общие принципы, которые мы в этой публикации и рассмотрим.

Регулировка тёплого пола

Содержание статьи

Особенности подключения в зависимости от схемы

Говорить о регулировке водяного пола без уточнения схемы, по которой он функционирует, было бы в корне неправильно, потому что в каждом конкретном случае у неё своя структура. Соответственно, за настройку температур могут отвечать совершенно разные элементы или узлы.

Роль котла в терморегулировании греющего контура

При простом варианте подключения, когда котёл работает исключительно на подогрев воды для контура пола, никаких регулирующих приборов вообще не требуется.

В самой простой схеме только котёл и контур пола

Если котёл установлен газовый, современной модели, он сам по себе является отличным регулятором. Желаемая температура теплоносителя выставляется нажатием кнопок на его панели управления. Новое значение, когда нужно сделать воду горячее, охладить или вовсе отключить, задаётся без проблем, за считанные секунды.

И даже когда система двухконтурная — то есть, котёл не только обеспечивает работу напольного отопления, но и греет воду для батарей и точек разбора — температуру подогрева каждого контура можно отрегулировать за счёт автоматики самого котла. Отдельных приспособлений для этого вовсе не требуется.

То же самое и в случае установки электрического котла, работа которого так же легко регулируется с панели управления. Правда, электричество не самый дешёвый способ подогрева, и к нему обращаются только когда в доме нет газа. Но это уже другая история.

Панель управления современного газового котла

Мембранный (расширительный) бак, подключённый к твердотопливному котлу

Зависимость давления в бачке от температуры воды

Этот узел с манометром и терморегулятором обеспечивает безопасную работу системы

А вот чтобы иметь возможность регулировать температуру, когда воду греет не газовый или электрокотёл, а твердотопливный, в системе должен присутствовать расширительный (компенсаторный) бачок.

Чем выше температура поступающей в него воды, тем выше и давление. И то, и другое контролируется за счёт монтажа на бачок узла безопасности, включающего в себя манометр, клапан выпуска воздуха и терморегулятор, посредством которого и осуществляется настройка.

Внимание! Так что, в плане регулировки температур немаловажное значение имеет тип применяемого котла — влияет это и на структуру системы в целом. Например, в настенных котлах имеется встроенный насос, обеспечивающий циркуляцию воды. Если же котёл напольный, то и насос, и терморегулятор приходится монтировать отдельно.

Схема с отдельно монтируемым циркуляционным насосом

В случае подключения тёплого пола через отопление, регулировка температур осуществляется по тем же принципам. Просто в этом случае, температура в напольном контуре будет зависеть от температуры в батареях.

Наиболее сложно осуществлять регулирование подогрева при комбинированных схемах подключения, когда контуров много, и в каждом из них вода должна нагреваться по-разному.

Модуль регулирования водяных напольных систем заводской сборки

Тёплые полы — серьёзная статья затрат при ремонте, поэтому важно точно рассчитать, сколько и каких материалов понадобится. Чтобы облегчить ваши трудозатраты, мы подготовили специальную инструкцию, рассказывающую, как произвести расчёт тёплого пола — водяного или электрического. Онлайн-калькуляторы прилагаются. А в статье «Что нужно для тёплого пола?» найдёте полный список всего, что может понадобиться при монтаже.

Решить эту задачу позволяет внедрение в систему смесительного узла, в котором присутствует 3-х ходовой клапан и сервопривод. Что это такое, как функционирует и подключается, читайте далее.

Какую задачу решает клапан подпитки

Собственно, клапан автоподпитки, конструкция которого предусматривает два или три входа, и призван поддерживать в доме тепловой баланс при наличии нескольких контуров.

Клапан может быть двухходовым, рассчитанным на подмес к холодной воде кипятка. Увеличивая или уменьшая поток горячей воды, мы и получаем теплоноситель с той или иной температурой.

Регулируется этот процесс при помощи термоголовки, установленной на клапане. Она прекрасно справляется с защитой системы от чрезмерного нагревания, но сам клапан имеет не слишком большую пропускную способность.

Клапан с двумя ходами

Поэтому двухходовые устройства ставят, в основном, при небольших площадях обогрева. Сами по себе они очень надёжны, и могут подключаться по параллельной схеме, если нагревательных контуров несколько.

Её недостаток заключается в том, что горячая вода в таком случае распределяется неравномерно, поэтому при устройстве многоконтурного отопления устанавливают в основном клапаны с тремя входами. Вот о них и поговорим более подробно.

Возможности трёхходового клапана

Принцип функционирования этого клапана совсем другой. В нём есть термосмесительный узел, в котором и определяется температура проходящей через него воды. Если она слишком горячая, открывается заслонка на трубе с холодной водой, путём подмешивания которой и организуется охлаждение (если помните, в двухходовом клапане всё происходит наоборот).

Клапан автоподпитки на 3 хода

Как только температура потока снижается до заданного значения, проход на холодной трубе закрывается. Правда, при первичном запуске горячей воды, в такой системе могут появляться резкие температурные скачки, что не есть хорошо для любого трубопровода.

Примечание! Чтобы этого избежать, дополнительно монтируют сервоприводы, о которых мы расскажем чуть позже.

Но достоинств у 3-х ходового клапана всё же больше:

1. Он позволяет не только смешивать потоки с разной температурой, но и перенаправлять их. Но главное всё же то, что при этом можно получать теплоноситель со стабильно заданной температурой.
2. В зависимости от комплектации клапан может управляться как вручную, так и автоматически. Ручной прибор внешне похож на обычный шаровый кран – разве что имеет три патрубка.

А вот модели, в которых предусмотрена автоматика, можно настроить так, чтобы температура устанавливалась с учётом удалённости контура от котла – то есть, с поправкой на остывание теплоносителя.

Соответственно, сама система работает при этом более эффективно – особенно, когда вместо термоголовки на клапан установлен сервопривод, учитывающий ещё и температуру воздуха в комнате.

Трехходовой клапан в схеме

Работа системы с сервоприводом

Сервоприводом называют прибор, оснащённый выдвижным механизмом (штоком), располагаемым в верхней части его корпуса. Он устанавливается либо на отдельный клапан, либо на входы в распределительный коллектор тёплого пола, что хорошо видно на картинке.

Элементы системы с названиями

Термоголовка

Регулятор температуры

Управляется прибор посредством термостата, на котором и задаётся необходимая температура. Регулятор очень чувствителен к её изменениям, с его помощью настройка производится более точно, чем это возможно сделать посредством термоголовки.

На термоголовке при регулировке можно ориентироваться только по штрихам с цифрами, в которых без паспорта изделия и не разберёшься. Термостат удобен уже тем, что у него есть нормальный дисплей, который показывает температуру в цифрах, в градусах Цельсия. Прибор может быть как электрическим, так и работать по принципу радио.

Таблица 1. Схематичное функционирование электронного термостата

Вид термостата	Пояснение
Монтажные отверстия термостата	На тыльной стороне прибора есть два монтажных отверстия, которыми он насаживается на вкрученные в стену саморезы.
Выбор места для установки	Место расположения выбирается произвольно, лишь бы на него не падали прямые солнечные лучи и не попадали сквозняки. От пола он должен отстоять минимум на 1,5 метра, так как прибор очень чувствителен к изменениям температур.
Питание прибора	К сети термостат не подключается, так как работает от двух литиевых батареек, которые идут в комплекте. Такого питания прибору хватает на 1,5-2 года регулярной эксплуатации.
Как происходит передача данных	На этой схеме терморегулятор обозначен цифрой 1. Под номером 2 – радиомодуль, который принимает сигнал от регулятора по заданной и измеренной температуре, сравнивает их, и при необходимости открывает сервоприводы.
Структура коллектора	Перед вами коллекторный узел, в котором в нижнем ряду стоят сервоприводы, а наверху – расходомеры (как вариант, это могут быть настроечные колпачки). Именно они и помогут настроить работу тёплого пола, обеспечивая регулировку расхода теплоносителя. Примечание! Каждый контур пола мониторится отдельным расходомером, и позволяет обеспечить ему равномерный прогрев.

Как осуществить первичную настройку пола

Первичный запуск только что смонтированного подогрева пола начинается именно с регулировки, и необходимо правильно её осуществить. Это важно не только для самой системы, но и для эксплуатации напольного покрытия, которое не должно подвергаться перегреву.

Водяные трубы могут монтироваться и на сухую стяжку, но чаще всего их укладывают в монолит по причине большей теплоотдачи такого пирога. Независимо от его конструктива, стартовый запуск системы осуществляется до того, как будет произведена финишная облицовка.

Первичный запуск производится до монтажа декоративного покрытия

При этом из стяжки выпаривается остаточная влага, что очень важно, когда строительство ведётся не в жаркое время года и холода вынуждают поторопиться. Температуру при этом можно задать только комнатную (порядка +20), повышая её всего на 1 градус за сутки.

На заметку! Форсирование событий неуместно — постепенный нагрев исключит возникновение в стяжке трещин из-за резкого линейного расширения.

В данном режиме система должна работать минимум 2 недели. За это время бетон идеально просохнет, что только благоприятно воздействует на большинство финишных материалов, которые не любят влаги.

Таблица 2. Регулировка теплого пола

Фото, шаги	Пояснение
Шаг 1 – заполняем систему водой	Для первого пуска системы её сначала нужно заполнить водой, и стравить воздух. Для этого следует открыть те краны, которым положено при работе пола быть открытыми. Это: 1. Расходомеры или вентили на коллекторе. 2. Трёхходовой клапан (если он с термоголовкой, то значение на ней должно быть максимально возможным). 3. Запорные краны на подаче и обратке. 4. Воздухоотводчики.
Шаг 2 – спуск воздуха из контуров	Вода начнёт заполнять трубопровод, свистящие звуки будут говорить о том, что она вытесняет воздух. Когда всё затихнет, все краны можно закрыть, кроме подачи на один контур. Делается это для того, чтобы напор насоса сконцентрировался только на ней и выдавил оставшийся воздух. Таким образом, придётся опрессовать каждую петлю, после чего перекрыть все краны.
Шаг 3 – настройка трёхходового клапана	При этом 3-х ходовой клапан должен быть закрыт – либо стоять на минимуме.
Шаг 4 – регулировка расходомеров	Теперь нужно распределить потоки воды по контурам, учитывая их длину. Как видите, на корпусе расходомера есть шкала, которая обозначает л/мин. Длину контура вы должны знать, производительность насоса тоже. Делите одно на другое, получаете л/час, потом делите на 60 минут, получаете л/мин. Занижаете полученный результат на 0,2 (на гидросопротивление), и выставляете на расходомере.
Шаг 5 – коллектор с настроечными колпачками	Если расходомеров нет, а коллекторы у вас с настроечными колпачками, открываете их по инструкции на нужное количество оборотов. В любом случае следует добиться одинакового прогрева всех контуров.
Шаг 6 – включаем насос	После настройки включаете циркуляционный насос на минимальную скорость, потом добавляете ещё один оборот (средний). Горячая вода начнёт постепенно вытеснять холодную, на что уйдёт порядка 3-х часов.

Если перед началом прогрева пола на расходомерах были выставлены максимальные значения, или они получились на каждом контуре разными, теперь самое время их подрегулировать, чтобы добиться равномерного нагревания. Когда в системе присутствует электронный термостат, о котором рассказывалось выше, задаёте ему нужную температуру – и он настроит её сам.

Цены на теплые полы Caleo

теплые полы Caleo

Видео — Простой способ регулировки температуры теплого пола

Видео — Подключение теплого пола к системе отопления

как правильно монтировать с расходомерами, и способы регулировки, настройка системы марки Валтек (Valtec), серии Тим и Комбимикс

Для эффективного функционирования оборудования в системе тёплых водяных полов в коллекторе устанавливают расходомер. Именно от правильного монтажа и регулировки этих приборов и зависит четкая и качественная работа отопительной системы.

В статье подробно рассказано о монтаже системы, способах регулировки, а также правилах настройки температуры и других нюансах.

Монтаж системы с расходомерами

Монтаж расходомера выполняется на обратку коллектора, как рекомендуют производители. Однако возможен вариант установки на подачу.

Основное и важное требование по установке устройства – размещать его строго вертикально. Это способствует правильному вычислению уровня теплоносителя. Коллектор же располагают в горизонтальном положении.

Автоматическая работа коллектора и ротаметра требует подключения термодатчика. Это позволяет перекрыть доступ воды к петлям, когда достигается нужный градус нагревания.

Монтаж расходомера:

1. Устройство вкручивают в гнездо коллектора ключом в строго вертикальном положении. Ротаметр имеет уплотнительное кольцо и гайку.
2. Скручивают и снимают колбу, поворачивая её против часовой стрелки. Снимают кольцо, возвращают колбу в исходное положение.
3. Поворачивают латунное кольцо по часовой стрелке, доводя его до нужного значения, чтобы найти баланс скорости поступающей воды.
4. Надевают на кольцо накладку для защиты от повреждений.

По окончании процесса проводят проверку системы на работоспособность.

Способы регулировки

Среди способов регулирования температуры в системе водяного пола есть:

• ручной;
• групповой;
• индивидуальный;
• комплексный.

Как правильно отрегулировать температуру?

Правильность настройки зависит от показателей оптимальной и допустимой температуры в помещениях:

• жилые комнаты — 20–28/18–24 °C;
• кухня — 19–21/18–26 °C;
• коридор — 18–20/16–22 °C;
• ванная комната — 24–26/18–26 °C;
• туалет — 19–21/18–26 °C.

Допустимая влажность воздуха составляет 60%, оптимальная чуть ниже – 40–50%.

При регулировке температуры настраивают прибор, отвечающий за контроль расхода теплоносителя. Он позволяет увеличивать или сокращать её подачу.

Ручная и групповая

Ручной способ регулировки для определения температурного режима основывается только на собственных ощущениях. Такой способ измерений допускает неточность данных.

Регулировку проводят строго по правилам:

1. При напольном покрытии из ламината или паркета в системе водяного пола монтируют термоголовки на подающую и обратную трубы. Это позволяет увеличивать или уменьшать подачу теплоносителя.
2. Настройку температуры полы проводят при полном заполнении водой каждой петли. При этом следят, чтобы в системе не было воздуха.
3. При наполнении системы водой открывают краны и вентиль обратки. Так вода заполняет всю систему. Затем открывают трубы подачи и обратки одной петли, дожидаются их наполнения. При появлении воздуха открывают воздухоотвод.
4. Запускают насос для циркуляции воды по трубопроводу. Нагревание труб определяют на ощупь. При достижении нужной температуры закрывают петлю.
5. Процесс повторяют с каждой петлей.

На температуру теплоносителя в трубах влияет их длина, поэтому рекомендуется использовать трубы одного размера.

Совет

По точности показаний более удобна групповая регулировка. Температура повышается или понижается автоматически, кроме того, увеличение или уменьшение подачи теплоносителя также проводится в автоматическом режиме.

Для регулировки используются две схемы – констант и климат.

1. По схеме климата регулировку осуществляет автоматика сама: в зависимости от теплоты или прохлады воздуха она определяет нужную температуру и командует, закрыть или открыть клапаны.
2. По схеме констант задействованы клапаны с термоголовками. Когда необходимо изменить температурный режим, система действует на капиллярную трубку, отвечающую за регулировку отверстия клапана, расширяя или сужая её. Воздействие продолжается до установления необходимой температуры.

Индивидуальная и комплексная

Для того, чтобы настроить температуру полов с обогревом, проводят индивидуальную регулировку. От групповой она отличается наличием в каждой комнате отдельных датчиков, помогающих установить в каждом помещении разный температурный режим.

Ещё один вариант регулировки – комплексный. Он соединяет индивидуальную и групповую настройку водяного пола. Такой метод позволяет устанавливать определенный температурный режим как по всей квартире, так и в каждой комнате отдельно.

Настройка системы марки Валтек (Valtec), серии Тим и Комбимикс

Один из распространенных коллекторов – устройство торговой марки Valtec серии Combimix или Тим. Настройка сложная, проходит в несколько этапов:

1. Снимают термоголовку на период настройки.
2. Выставляют перепускной клапан на 0,6 бар, чтобы избежать выдачи коллектором неправильных показателей при расчётах.
3. Производят расчёт пропускной способности балансировочного клапана вторичного контура, чтобы задать температурный режим и соотношение расходов. Ключом нужно выставить на клапане полученный результат.
4. Настраивают насос до нужной скорости. Для этого вычисляют расход воды во вторичном контуре и потерю давления в контурах, идущих после узла.
5. Настраивают балансировочный клапан первичного контура.
6. Выставляют на терморегуляторе комфортную температуру.
7. Выполняют пробный запуск системы отопления.

Внимание

При успешной настройке коллектора Valtec эффективность системы полов с обогревом повысится на 20%, увеличится и срок её эксплуатации.

Процесс регулировки значительно упрощается наличием инструкций и формул для вычислений.

Важность расходомера в системе теплого водяного пола сложно переоценить. Он обеспечивает равномерный поток теплоносителя по всем отдельным трубопроводам для максимальной эффективности работы всей системы отопления.

Настройка теплого пола — Построй свой дом

Наконец-то система отопления моего дома собрана. Запущен котел. Напомню, что я решил отапливать свой дом только теплыми полами. Хотя комнат в доме не много, для того, чтобы комфорт во всех помещениях был одинаковым, необходима настройка теплого пола. Вот о том, как происходит настройка теплого пола, мы и поговорим в этой статье.

Настройка теплого пола не так сложна, как может показаться на первый взгляд. Если говорить в общем, то настройка теплого пола состоит из трех этапов. Сначала балансировка петель напольного отопления, потом настройка насосно-смесительного узла и наконец настройка контроллера если вы решили автоматизировать систему отопления. Я решил полностью автоматизировать систему отопления в своем доме. Поэтому приобрел контроллер, сервоприводы и термодатчики. Давайте подробно разберем первый этап настройки, так как от того, на сколько он будет сделан качественно, зависит успех всей настройки.





Балансировка петель теплого пола



Готовя эту статью я прочитал множество различных мнений специалистов по настройке теплого пола. И вот с чем я не согласен:

Зачастую можно услышать, что правильно сбалансировать систему теплого пола можно только с помощью расчетов, посчитав сопротивление всех петель и вычислив настроечное положение регулирующих клапанов. Не спорю, что грамотный гидравлический расчет ускорит процесс наладки и защитит от ошибок в монтаже. Но на практике, настройка теплого пола может происходить без теоретических расчетов, хотя это и займет больше времени. Самое главное, что проект с гидравлическим расчетом стоит денег, а мы с вами нацелены на грамотную экономию.

Многие специалисты считают, что расход теплоносителя во всех петлях должен быть одинаковым. На практике, расход жидкости в петлях в основном зависит от тепловой мощности, которую передает в помещение каждая конкретная петля.

Бытует мнение, что систему теплого пола вообще не надо балансировать, а расход теплоносителя в петлях выровняется сам за счет работы термостатов, контроллеров и других приборов автоматики. Не соглашусь с этим утверждением, так как рано или поздно наступят условия, когда все петли теплого пола будут вынуждены открыться на максимум. В этом случае распределение теплоносителя в системе должно быть таким, чтобы вся жидкость не уходила в одну петлю, а равномерно распределялась по всем контурам.





Настройка теплого пола



И вот, система отопления заполнена и испытана, котел запущен. Все готово к настройке системы отопления.

Перед началом настройки отопления, необходимо определиться с ее целями и задачами. Основная задача балансировки заключается не в том, чтобы установить требуемый расход в каждой петле, а установить соотношение расходов по петлям или баланс расходов. Стоит помнить, что окончательный расход устанавливается во время настройки насосно-смесительного узла. Изменяя общий расход теплоносителя через коллектор, соотношение расходов через петли сохранится.

Настройка теплого пола с помощью расходомеров



Существенно влияет на балансировку наличие на коллекторном блоке расходомеров. Расходомеры, значительно ускоряют балансировку и позволяют ее сделать без включения котла. Это возможно потому, что расходомер показывает расход теплоносителя по каждому контуру в реальном времени.

Распределение потоков теплоносителя необходимо осуществлять таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Чтобы это получилось, желательно знать требуемые тепловые нагрузки на петли. Но даже, если этих данных нет, можно выставить расходы пропорционально длинам петель. В большинстве случаев, такой подход не дает большой погрешности из-за того, что петли с большими длинами имеют так же и большие мощности.

Балансировка начинается с самой длинной петли или петли с самой большой мощностью, если это известно. Далее регулирующий клапан на этой петле открывается в максимальное положение. В дальнейшем относительно него будут выставляться расходы всех остальных петель.

Для примера рассмотрим коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.

Как мы уже говорили, настройка начинается с большей петли, имеющей длину 100 м. Она открывается на максимум. Допустим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.

Расход теплоносителя на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.

Расход теплоносителя на четвертой петле должен быть: (50/100) · 4 = 2 л/мин.





Проблемы при настройке теплого пола



На практике, может получиться так, что на третьей петле расход при полностью открытом клапане установится на уровне 2,5 л/мин, хотя нам нужен расход 3 л/мин. Это говорит о том, что данная петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины. Как правило это бывает из-за наличия большего количества отводов, калачей или подводящих участков. Если такое случится, то вам придет, все же включить котел и дальнейшую балансировку проводить с включенным котлом и хотя бы с минимальным теплосъемом в помещении.

При этом первая петля настроится на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин., и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин.

После того, как все расходы в петлях выставлены, балансировка петель теплого пола может считаться законченной. Следующим этапом идет настройка насосно-смесительного узла.

Настройка теплого пола без расходомеров



Если на коллекторе не установлены расходомеры, то о расходах в петлях придется судить только по косвенным признакам.

Балансировка без расходомеров производится только с включенным котлом и хотя бы с минимальным теплосъемом в помещении. Лучше, если на улице будет температура не ниже +5 ºС, при этом в помещениях не должно быть открытых окон и каких-либо значительных тепловых выделений, например, работающего камина. После этого систему необходимо оставить прогреваться на несколько часов, до тех пор, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.

Правильность настройки системы определяется одним из следующих способов:

• по температуре теплоносителя в обратном трубопроводе;
• по средней температуре пола.



Настройка по температуре воды в обратном трубопроводе



Расход теплоносителя, мощность и разность температур между подающим и обратным трубопроводом взаимосвязаны. Если уменьшить расход теплоносителя в петле, то неизбежно вырастет разность температур. Именно по этой зависимости можно определить правильность настройки.

В том случае, если все петли теплого пола будут иметь одинаковую разность температур между подающим и обратным трубопроводом, то это будет означать, что во всех петлях расход теплоносителя соответствует текущей мощности. А так как температура в подающем коллекторе для всех петель одинакова, то выравнивать температуры можно только перед обратным коллектором.

Снимать показания температуры удобнее при помощи специальных термометров, которые монтируются между трубой и обратным коллектором.

Эталонная температура измеряется на самой длинной петле. После этого все остальные клапаны подстраиваются в зависимости от отклонений от этой температуры. Если температура на какой-то петле будет ниже эталонной, значит и расход в этой петле тоже низкий. Следовательно, клапан этой петли необходимо приоткрыть. Если расход теплоносителя будет выше эталонного, то клапан необходимо закрыть. После регулировки необходимо подождать пол часа, а за тем повторить операцию. И так повторять до тех пор, пока температура теплоносителя у всех петель перед обратным коллектором будут равны.





Настройка отопления по средней температуре пола



Описанный в предыдущей главе способ настройки теплого пола не учитывает финишное покрытие пола. Если в помещениях дома будет разное покрытие пола, то для того, чтобы температура поверхности пола во всех помещениях по ощущениям была одинаковой, необходимо, чтобы расход теплоносителя в петлях учитывал этот фактор.

Учесть в настройках системы финишное покрытие можно, если замерить температуру поверхности пола в разных помещениях. Таким образом, можно выровнять расходы теплоносителя в разных петлях так, чтобы средняя температура поверхности пола во всех помещениях стала одинаковой. Измерить температуру пола можно, либо контактными термометрами, либо пирометрами.

Принцип настройки клапанов происходит по тому же принципу, что и в предыдущем случае. Стоит иметь ввиду, что замерять температуру пола необходимо, как минимум, в шести точках: над трубами, между ними, в начале петли, в середине и в конце петли. После этого посчитать среднее значение температуры. Как только температура поверхности пола во всех помещениях будет одинаковой или расхождение будет незначительным, настройку можно считать оконченной.

Чтобы настройка клапанов не могла случайно сбиться, на коллекторах предусмотрен механизм фиксации настроенного положения. Для этого нужно закрутить фиксирующий винт до упора. Винт находится внутри шестигранника. Фиксирующий винт ограничивает открытие клапана до настроенного уровня и не позволяет ему открыться сильнее. После настройки всех петель можно закрутить все фиксирующие винты до упора, при этом в дальнейшем, можно перекрывать отдельные петли этим же клапаном.

Уверен, что теперь настройка теплого пола не будет для вас сложной. О настройке радиаторного отопления вы можете почитать в моей предыдущей статье. В следующей статье я расскажу о гравитационном отоплении.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:



Как изменить температуру вашего электрического водонагревателя

Если у вас не хватает горячей воды , когда вы принимаете душ, вы можете на увеличить температуру вашего электрического водонагревателя до . Повышение температуры вашего водонагревателя увеличит ваш счет за электричество, но только в малейшей степени. На каждые 10 ° градусов, которые вы поднимаете (то есть, выше), потребление электроэнергии может возрасти на 3–5%. На каждые 10 ° градусов, которые вы понижаете (имеется в виду кулер), ваше потребление электроэнергии может снижаться на 3% до 5%.Поэтому учитывайте экономическую выгоду при увеличении или уменьшении температуры вашего водонагревателя .

ФАКТ Понижение температуры термостата на водонагревателе может сэкономить 3-5% эксплуатационных расходов на каждые 10 ° градусов ниже.

Вот как безопасно увеличить или уменьшить температуру воды на вашем электрическом водонагревателе.

ИНСТРУМЕНТЫ, НЕОБХОДИМЫЕ ДЛЯ ПОВЫШЕНИЯ ИЛИ УМЕНЬШЕНИЯ ТЕМПЕРАТУРЫ НА ВАШЕМ ЭЛЕКТРИЧЕСКОМ ОБОГРЕВАТЕЛЕ:

1. Плоская отвертка
2. Отвертка Phillips
3. Фонарик
4. Защитные перчатки

Выключатель

к водонагревателю и убедитесь, что питание водонагревателя отключено, прежде чем регулировать темп.

Шаг 2:
Снимите крышки термостата / элементов.
(обычно 2 крышки – одна сверху для верхнего элемента и одна снизу для нижнего элемента.)
После снятия крышек сохраните винты в надежном месте.
Извлеките изоляцию для доступа к регулятору термостата.
Не трогайте и не перемещайте провода.

Шаг 3:
С помощью отвертки с плоским наконечником отрегулируйте верхний и нижний термостаты примерно на 120 °.
Температура 120 ° градусов подходит для большинства домов, однако, если у вас часто заканчивается горячая вода, отрегулируйте температуру выше.
Для домов, в которых используется больше горячей воды, устанавливайте только верхний термостат на 5–10 ° выше.

Шаг 4:
Как только у вас есть необходимые настройки температуры, замените изоляцию.
Затем установите верхнюю и нижнюю металлические крышки на место с помощью ранее снятых винтов.
Включите питание водонагревателя и наслаждайтесь новыми настройками температуры воды.

Как отрегулировать температуру нагревателя горячей воды

Как сбросить кнопку сброса на электрическом нагревателе горячей воды

Обратите внимание: все настройки термостата нагревателя воды являются приблизительными. Реальную температуру воды лучше всего проверить с помощью термометра.

Указания по технике безопасности: Никогда не прикасайтесь к водонагревателю из соображений безопасности.Если ваш водонагреватель издает странные звуки, вот способы исправить это. Если вам нужно знать правильную температуру для установки водонагревателя, вот информация, которая вам нужна.

Если на полу течет вода из водонагревателя, отключите воду и электричество и немедленно найдите проблему.

Что делать, если протекает мой водонагреватель?

Если вы обнаружили, что у вас есть сгоревший или неисправный термостат на вашем электрическом водонагревателе, вот , как заменить термостат в вашем водонагревателе .

Если у вас возникла аварийная ситуация с протечкой вашего водонагревателя, ваш водонагреватель необходимо немедленно отключить, вот , как отключить ваш водонагреватель, шаг за шагом .

Если вам известны какие-либо другие способы или более эффективные методы безопасной регулировки температуры воды на водонагревателе, оставьте комментарий ниже, чтобы помочь другим нашим читателям.

Пожалуйста, поделитесь нашими проектами помощи в ремонте своими руками:

ALLEN VETTER – Помощник по ремонту DIY

Аллен – специалист по техническому обслуживанию и ремонту дома и автор / создатель этого сайта.Он имеет 33-летний опыт устранения неисправностей и ремонта всех видов техники. Свяжитесь здесь
Подробнее “Сделай сам” Сделай сам Советы, хитрости, идеи, Ремонт:

Теги: отрегулировать термостат водонагревателя, отрегулировать температуру водонагревателя, изменить температуру водонагревателя, уменьшить температуру водонагревателя, сделай сам, электрическая вода нагреватель, газовый водонагреватель, как, увеличить понижение температуры воды, увеличить температуру водонагревателя, заменить термостат, выключить водонагреватель, термостат водонагревателя

.

Пиковые расходомеры – myDr.com.au

Некоторые люди, страдающие астмой, используют пиковый расходомер, чтобы помочь справиться со своей астмой. Однако измерение пикового расхода может быть не для всех – например, оно часто не подходит для маленьких детей. Ваш врач сообщит вам, если использование пикового расходомера должно быть частью вашего текущего плана лечения астмы.

Что такое пиковый расходомер?

Измеритель пикового расхода – это простое ручное устройство, которое вы можете использовать дома, чтобы отслеживать свою астму путем измерения функции легких.

Пиковый расходомер измеряет, насколько быстро вы можете выдуть воздух из легких. Когда ваши дыхательные пути сужаются от астмы, сопротивление воздушному потоку резко возрастает – чем ниже значение, тем больше сужение ваших дыхательных путей. Показание на счетчике называется вашим максимальным расходом выдоха (PEF) или «пиковым расходом» и измеряется в литрах в минуту.

Изменения вашего пикового потока по сравнению с вашим лучшим из когда-либо зарегистрированных («личным лучшим») пиковым потоком показывают изменения в контроле астмы: чем ниже ваш пиковый поток по сравнению с вашим личным лучшим пиковым потоком, тем больше сужаются ваши дыхательные пути.

Определение максимальной скорости потока

Ваш врач может прочитать из диаграммы ожидаемую максимальную скорость потока для человека вашего роста, возраста и пола. Однако, что более важно, ваш врач захочет выяснить наилучший возможный пиковый поток, которым вы можете управлять – ваш личный лучший пиковый поток – который, вероятно, будет отличаться от ожидаемого пикового расхода.

Для этого ваш врач может попросить вас измерить максимальную скорость потока у себя дома утром и вечером в течение одной или нескольких недель.Записывая свой пиковый поток на графике по ходу дела, вы получите набор показаний, который позволит вашему врачу определить ваш текущий лучший максимальный поток – ключевую часть вашего плана действий в отношении астмы.

Ваш врач также может использовать эти показания для:

• понять вашу астму, прежде чем принять решение о длительном лечении астмы; и / или
• узнайте, как вы реагируете на лекарства от астмы, попросив вас записать максимальный поток как до, так и после приема лекарств.

Примерно за неделю до любой встречи с врачом всегда полезно записывать максимальный расход утром и вечером в одно и то же время каждый день.

Продолжаем проверять максимальную скорость потока

Регулярная проверка вашего пикового потока в домашних условиях (обычно при первом пробуждении и повторном вечере) и запись его на диаграмму или график вместе с записью ваших симптомов в дневнике составляют основу вашего плана действий по лечению астмы. Ваш врач поможет вам решить, нужно ли вам делать это каждый день.

Особенно важно проверить свой пиковый поток, когда вы:

• смена лекарств;
• с симптомами астмы, которые хуже или чаще, чем обычно;
• подвергается воздействию ваших триггеров астмы;
• чувствует себя не так хорошо, как обычно; и
• с большей вероятностью будет иметь ухудшение ваших симптомов астмы, что часто случается, когда вы чувствуете простуду, или у вас есть серьезные изменения, такие как создание новой работы или выход в отпуск.

Ваш план действий по лечению астмы

Когда ваш контроль астмы ухудшается, часто ваш максимальный поток падает ниже вашего личного максимального максимального потока до того, как появляются ваши обычные симптомы астмы.Таким образом, отслеживание максимальной скорости потока может помочь вам определить изменения в контроле астмы и заблаговременно предупредить о возможном приступе астмы. Затем, следуя инструкциям своего врача в плане действий по лечению астмы – о том, как увеличить количество лекарств и когда обращаться к врачу – вы должны хорошо себя чувствовать и иметь меньше шансов получить серьезный приступ астмы.

Если ваш пиковый поток ниже 80% от вашего личного максимального пикового потока, и если ваши утренние и вечерние пиковые значения расхода отличаются более чем на 15% (если вы взрослый человек), то ваша астма плохо контролируется, и вам нужно отрегулировать лекарство и обратиться к врачу, чтобы помочь вернуться на правильный путь.

Полезно поддерживать измерения пикового расхода

Чтобы измерения пикового расхода были полезны, необходимо всегда:

• использовать тот же пиковый расходомер;
• принимают регулярные показания в одно и то же время каждый день, а не разовые показания;
• приложите то же усилие при вдувании в метр; и
• использовать правильную технику.

Если вы не будете соблюдать эти меры, ваши пиковые показатели потока могут быть ненадежными и могут привести к тому, что вы будете использовать неправильное количество лекарств, а ваша астма будет плохо контролироваться.

Дети в возрасте до 7 лет не всегда могут надежно использовать пиковый расходомер, поэтому врачи обычно рекомендуют проверять их астму в домашних условиях, наблюдая и регистрируя их симптомы астмы, а не их пиковое течение.

Правильная техника для использования вашего пикового расходомера

Попросите своего врача или фармацевта регулярно проверять вашу технику использования вашего пикового расходомера.

Вот несколько советов по правильному использованию вашего пикового расходомера.

• Присоедините мундштук к концу пикового расходомера.
• Поставь маркер на ноль.
• Сделайте большой вдох – убедитесь, что вы стоите прямо.
• Плотно прижмите губы к мундштуку – держите пиковый расходомер в горизонтальном положении (т.е. на уровне пола) во время проведения теста.
• Дуйте в измеритель как можно сильнее и быстрее на 2-3 секунды, чтобы опорожнить легкие (не плюйте и не кашляйте в измеритель).
• Считайте свой счет на счетчике.
• Поставьте маркер обратно на ноль.
• Повторите измерение еще 2 раза.
• Запишите только лучшее из 3 показаний в качестве пиковой скорости потока в диаграмме пиковой скорости потока.

Убедитесь, что вы поддерживаете пиковый расходомер в чистоте, промывая его каждые две недели в теплой мыльной воде, промывая чистой водой и позволяя ему высохнуть естественным образом.

Лайк:

Лайк Загрузка …

Похожие

Последний отзыв: 11/11/2015

Твой Доктор. Доктор Майкл Джонс, медицинский редактор.

---

---

Список литературы

1. Национальный совет по астме в Австралии. Австралийский справочник по астме, версия 1.1. Национальный совет по астме, Австралия, Мельбурн, 2015. Веб-сайт. Доступно по адресу: http://www.asthmahandbook.org.au (по состоянию на октябрь 2015 г.).
2. Национальный совет по астме в Австралии. Австралийский справочник по астме – Краткое справочное руководство, версия 1.1. Национальный совет по астме, Австралия, Мельбурн, 2015 г. Доступно по адресу: http://www.asthmahandbook.org.au (по состоянию на октябрь 2015 г.).
3. Национальный совет по астме в Австралии. Тесты на астму и функцию легких (обновлено в феврале 2013 г.). http://www.nationalasthma.org.au/publication/asthma-lung-function-tests (по состоянию на октябрь 2015 года).

,

7m2 Углеродный инфракрасный электрический теплый пол Пленочный обогреватель 50см 80см 100см Подогрев пола Тепловые пленки | |

>>> Технические характеристики:

Рабочее напряжение: 200 ~ 240 В 50/60 Гц

Номинальная мощность: 220 Вт / м2

Максимальная температура поверхности: 52C градусов

Толщина: 0,338 мм (нагревательная пленка 0,25 мм не подходит для напольного отопления.)

Ширина: 50см, 80см, 100см

Примечание: заказ включает только нагревательные пленки.

Добавьте 1 доллар США по следующей ссылке, чтобы получить вместе 2 зажима и 4 изоляционные пасты:

https://www.aliexpress.com/item/4000989870531.html

Нагрев с использованием нагревательной пленки

Нефтяные газовые электронагреватели представляют собой конвективный тип нагрева посредством первичного нагрева, но нагревательная пленка представляет собой метод лучистого нагрева, который излучает дальние инфракрасные лучи, нагретые вторично из углеродного полупроводника, и представляет собой сверхэнергосберегающую систему отопления с превосходной энергией. эффективность, нагревает объект с помощью легкой и тонкой пленки для крепления к стенам, а также к полу, и может свободно использовать пространство, чтобы стать новым материалом мечты.Это безопасная, полуэлементная система отопления для здоровья, которая очищает воздух в помещении, обеспечивает приятное отопление и сглаживает кровообращение, излучая много дальних инфракрасных лучей и анионов, используя только электричество, чистую энергию, не потребляя растворенный кислород. помещение для конвекции и теплового излучения.

Превосходство нагревательной пленки Отопительная система:

Инфракрасное отопление – это один из самых здоровых и современных методов обогрева, в котором используются те же тепловые свойства, что и у самого солнца.Инфракрасные лучи непосредственно нагревают людей, стены и предметы, а затем воздух нагревается от них. В традиционном радиаторном отоплении это приводит к нагреву и осушению воздуха. Теплый воздух поднимается вверх и сначала нагревает верхнюю часть комнаты, а затем низко лежащие предметы, людей и так далее.

– Инфрапанели имеют эффективность 98%, средняя экономия энергии – 30%.

– Инфракрасный обогрев не вызывает рассеивания пыли

– Создает здоровую окружающую среду, уничтожает бактерии

– Обеспечивает равномерную температуру во всей комнате

– Чистая, бесшумная, не требующая обслуживания операция и экономия места

– Простое управление и работа с термостатами

– Простая установка, нет необходимости переделки пола или стен

При использовании инфракрасного обогрева температура воздуха обычно ниже на 3-4 ° C, как в помещении с традиционным обогревом, чтобы достичь сопоставимого ощущения тепла.Снижение температуры воздуха на 1 ° C позволяет сэкономить до 5-6% энергии.

реальные фотографии продуктов:

Примечание. Вновь выпущенный ярлык на пленке теперь называется «HEATINGBRO», старый ярлык «WORLD ELECTRON» и новый ярлык «HEATINGBRO» будут отправлены на доску объявлений. Характеристики пленки точно такие же, разница только в этикетке. Спасибо за вашу заботу:)

Электропроводка нагревательной пленки, две схемы электропроводки:

1.Нагревательная пленка

2. Мощность нагревательной пленки

3. Датчик температуры пола

4. Термостат

5. Мощность всей установки

Этапы изготовления соединения для нагревательной пленки:

Основные этапы установки >>>>

Вопросы и ответы:

Q1: Сколько энергии потребляет греющая пленка в час?

A1: Обычно потребляемая мощность 1 квадратного метра нагревательной пленки в час составляет около 0.1 ~ 0,15 кВт.ч

Q2: Безопасна ли нагревательная пленка для человека?

A2: Да, это безопасно и полезно для здоровья человека, длина волны инфракрасного излучения 8 ~ 15 мкм (около 9,5 мкм) в медицинской науке называется волной жизни.

Q3: Какой тип пола подходит для укладки нагревательной пленки?

A3: Нагревательная пленка подходит для укладки под различные напольные покрытия, такие как деревянные полы, ламинат, напольная плитка, мрамор, ковролин, микрокристаллический камень, кожа для пола и т. Д.Он также подходит для крепления к стене и потолку, стене и под полом.

Q4: Сколько квадратных метров нагревательных пленок необходимо для комнаты?

A4: Обычно требуется 70 ~ 80% площади, например, если ваша комната площадью 10 м2, вы можете использовать 7 ~ 8 м2 для покрытия этой области. При установке не перекрывайте каждую пленку. Всегда держите расстояние 1 ~ 3 см между пленками. и держит расстояние 10 ~ 20 см между способом и фильмами.

Максимальная длина пленки для одного ряда. Модель 50см: 12 ~ 13м; Модель 80см: 7 ~ 8м; Модель 100см: 5 ~ 6м.

>>> Установка деталей (нажмите на картинку, чтобы купить)

1) Аксессуары для установки нагревательной пленки:

2) Комнатные термостаты:

Wi-Fi Мобильный APP термостат управления – – – – >>

Minco Company Сертификаты:

,
