Как подключить электрический теплый пол – Подключение электрического теплого пола от А до Я

схема соединения от А до Я

Теплые полы благодаря своей универсальности использования, эффективности и надежности получили широкое распространение на рынке. Но беспроблемность эксплуатации этого отопительного оборудования будет напрямую зависеть от правильного монтажа. Подключение теплого пола может выполняться по различным технологиям — с использованием специальных терморегуляторов или в электросеть, через щиток и защитное устройство.

При правильном монтаже, теплый пол долго будет служить своим хозяевам

Описание системы отопления

Наибольшее распространение сегодня получил теплый электрический пол, который с одинаковым успехом может устанавливаться в квартирах высотных зданий или в частных строениях. Использование современных технологий позволило не только повысить эффективность обогрева дома, но и существенно сократить расходы на коммунальные платежи.

Принцип работы такого оборудования основывается на свойстве полупроводников испускать тепло при прохождении через них электричества. Соответственно, уменьшая или увеличивая показатели силы тока, можно эффективно нагревать помещение.

В прошлом наибольшей популярностью пользовались нагревательные кабели, которые укладывались под полом и испускали тепло при прохождении через электропровод. Сегодня передовой технологией считаются специальные инфракрасные маты, существенно сокращающие расход электроэнергии, имеющие высокий КПД и отличающиеся простотой монтажа.

Даже при минимальном опыте работы правильно подключить теплый пол можно своими руками, сэкономив на услугах профессионалов.

Подключая теплый пол самостоятельно, нужно быть внимательным, любая ошибка может привести к сбоям

Выбор мощности

Перед тем как подсоединить теплый пол к регулятору и щитку, необходимо приобрести все используемые нагревательные маты, соединительные кабели и терморегуляторы. Расчет мощности оборудования можно выполнить самостоятельно с учетом следующих факторов:

• тип помещения;
• использование обогрева в качестве основного или дополнительного;
• площадь пола в комнате.

Рассчитывая необходимую мощность теплых матов, нужно брать во внимание лишь полезную площадь помещения, где будет находиться человек. Это позволит правильно подобрать используемое оборудование, а в последующем исключит перерасход электроэнергии на обогрев дома. Например, из площади кухни вычитают поверхность, которую занимает холодильник, мебель и другие предметы. Аналогичные расчеты выполняют в холле, прихожей или спальне.

Если теплый пол будет использоваться в качестве основного источника обогрева, на квадрат площади должно приходиться около 150−170 кВт тепловой мощности.

Для дополнительного отопления норма мощности уменьшается до 130 кВт на квадрат. В зависимости от типа помещения, желаемой температуры и ряда других факторов можно увеличивать или уменьшать рассчитанный показатель.

В этих видео вы узнаете о нюансах подключения теплого пола:

Подключение с терморегулятором

Обычно домовладельцы, которые монтируют у себя дома систему обогрева пола, устанавливают дополнительные терморегуляторы, представляющие собой простейшую управляющую автоматику.

Благодаря такому устройству удается не только поддерживать в помещении оптимальный климат, но и увеличивать или уменьшать интенсивность нагрева. Отдельные модели терморегуляторов имеют встроенные датчики, которые постоянно следят за температурой в помещении, при необходимости отключая или включая обогрев.

Терморегулятор поможет сэкономить электроэнергию

Домовладельцу потребуется определиться с расположением основного или вспомогательного терморегулятора. Устанавливают его обычно на высоте 100−150 см от пола, защищая оборудование от воздействия восходящих нагретых потоков воздуха. Последнее необходимо для максимально точных замеров и правильного управления обогревом пола.

Терморегуляторы могут выполняться в 2 вариантах: электронные и механические. Первые позволяют хозяину устанавливать заданную температуру и программировать режим работы обогрева, отключая всю систему, когда дома никого нет, и включая оборудование приблизительно за полчаса до возвращения владельцв. Механические терморегуляторы отличаются простотой конструкции и позволяют устанавливать нужную температуру, при которой будет включаться нагрев помещения.

Используемый терморегулятор может запитываться от щитка или розетки. Предпочтение следует отдавать модификациям, которые получают электричество от электрощитка, но их установка возможна в тех случаях, когда ремонт в доме еще не завершен, можно проштробить стены и незаметно уложить питающий кабель. Дополнительно рекомендуется подключать к терморегулятору выключатель, срабатывающий при перегреве, поломках автоматики и коротких замыканиях. Мощность защиты выбирается в зависимости от типа регулятора и вида оборудования.

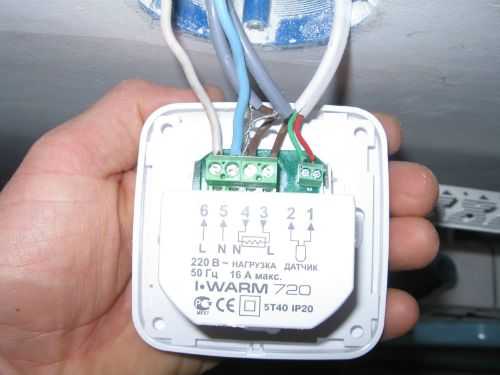

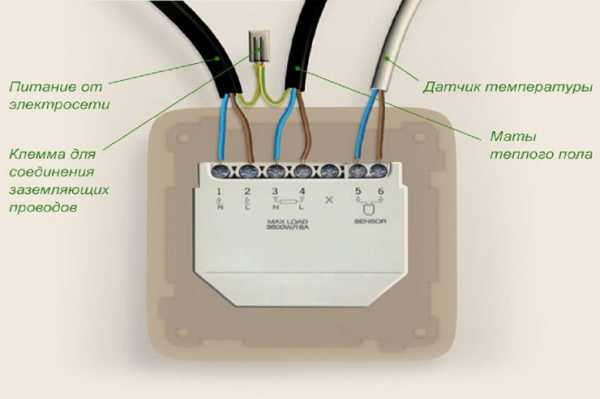

Стандартные терморегуляторы подключаются следующим образом:

• в первую клемму подключают фазу сети;
• вторая клемма — заземление;
• третий и четвертый выход — жилы нагревательных элементов;
• на пятую клемму устанавливают таймер автоматики;
• к шестой и седьмой подключают температурные датчики.

Это стандартная схема подключения теплых полов, которой придерживается сегодня большинство производителей управляющей автоматики. При выборе таких регуляторов необходимо изучить инструкцию, где будет подробно описан монтаж устройства к теплому электрическому полу, функциональные возможности, поддерживаемые дополнительные блоки и датчики.

Подключив терморегулятор к нагреву, можно выполнять пробный пуск с последующей корректировкой установленной температуры в помещении.

Правильно настроенная система не потребует какой-либо отладки и способна функционировать в полностью автономном режиме на протяжении многих лет.

В этом видео вы узнаете, как подключить теплый пол:

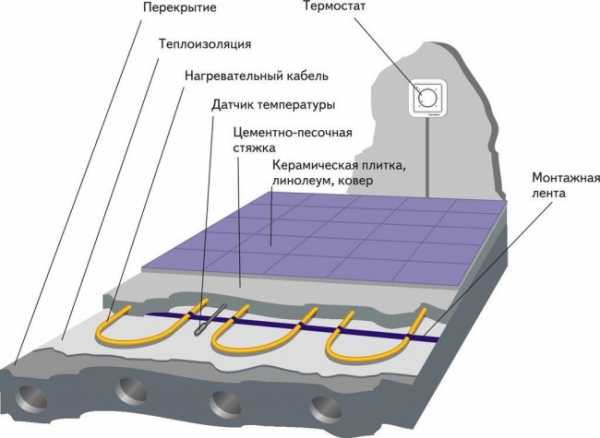

Укладка кабельного нагрева

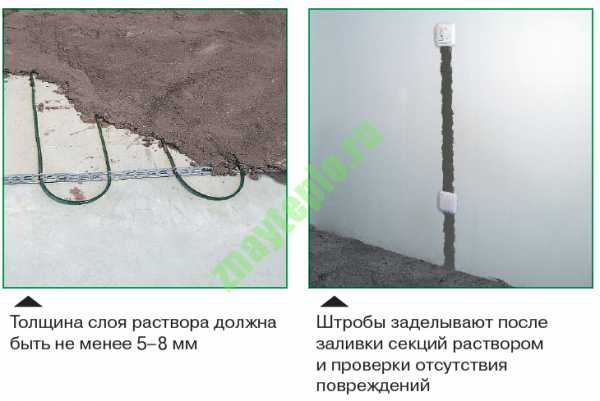

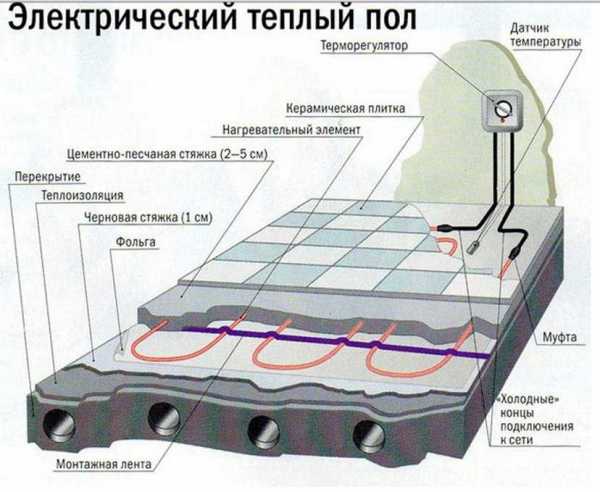

При укладке кабельного нагрева выполняется выравнивание базовой поверхности, вдоль стен комнаты крепят демпферную ленту. На выровненное основание и уложенную теплоизоляцию устанавливают тепловой электрокабель. Нагревательный элемент фиксируют монтажной пеной, после чего провода подключают к термостату и датчику температуры.

Теплый пол повысит комфорт в доме

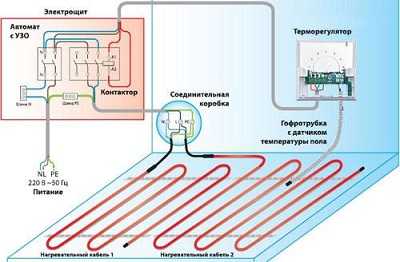

Схема подключения теплого электрического пола будет различаться в зависимости от использования одножильного или двужильного нагревательного кабеля. К термодатчикам в первый разъем подключается фаза ноль, во второй — «плюс» от щитка или розетки, к третьему и четвертому присоединяется нагревательный кабель. Если термостат поддерживает работу с температурными датчиками, то их подключают в отдельный вход, специально предназначенный для этого.

После подключения кабельного нагрева выполняется его тестовый запуск, с помощью мультиметра проверяется сопротивление у каждого элемента. И лишь после этого пол заливается цементной стяжкой, поверх которой кладут напольный материал. Правильности монтажа и работоспособности всей системы необходимо уделить должное внимание, так как в последующем провести ремонт и подключить нагрев заново будет затруднительно.

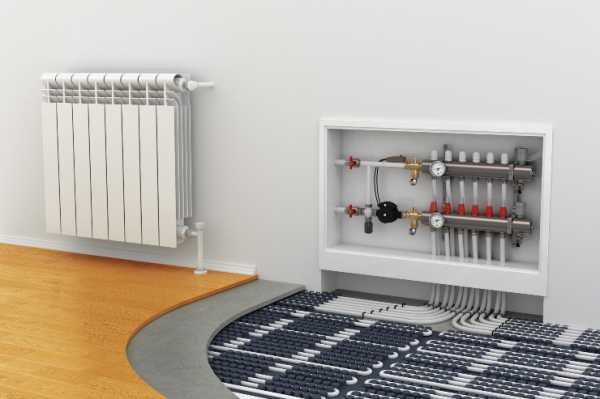

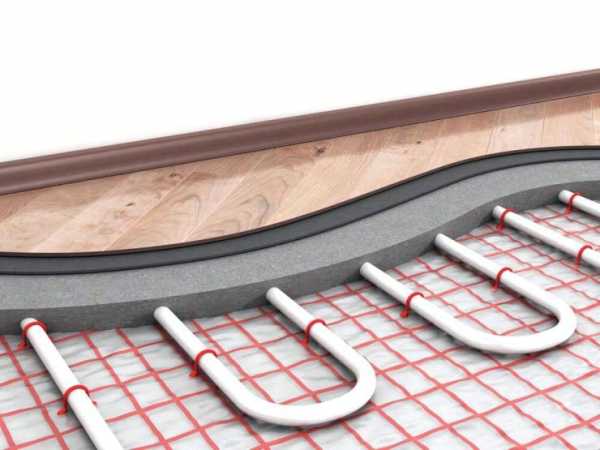

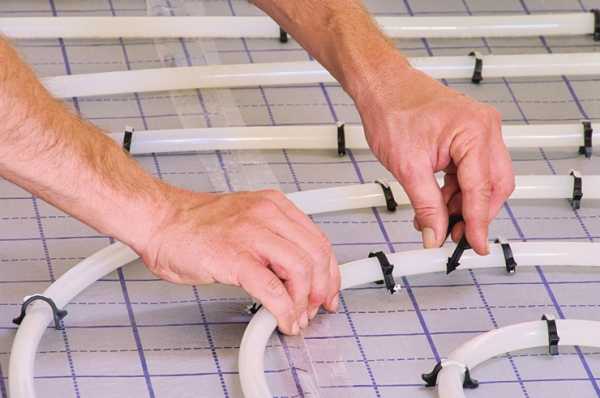

Теплый водный пол

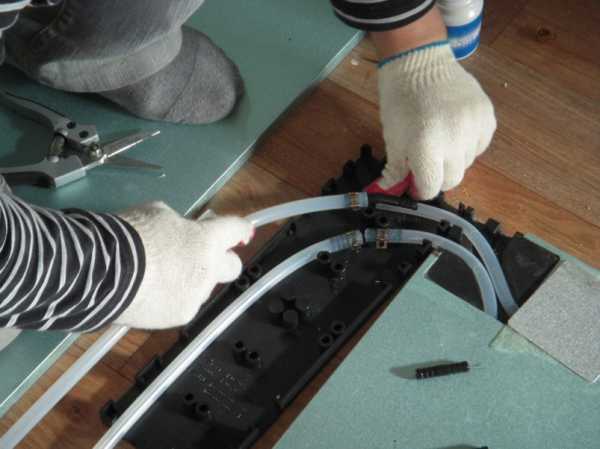

У владельцев частных домов пользуются популярностью водные теплые полы, которые запитываются от автономного котла. Преимущества этой технологии — эффективность и минимальные расходы на обогрев помещения в зимнее время года. Такая схема может быть реализована исключительно в частных домах, так как подключаться к центральной системе отопления в многоэтажках запрещается.

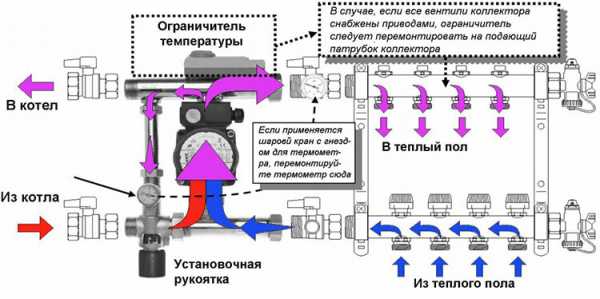

Конструктивно водная схема подключения теплого пола включает следующие элементы:

1. Клапанный термостатический управляющий механизм, который перекрывает движение нагретого в котле теплоносителя.
2. Клапанное балансировочное устройство, предотвращающее холостую прокачку теплоносителя в контуре отопления.
3. Циркуляционный насос, обеспечивающий необходимое давление в нагревательных контурах.
4. Предохранительный термостат, расположенный в основной трубе и отвечающий за температуру в системе.
5. Электропривод водяного коллектора для управления клапанами нагревательных контуров.
6. Притворный клапан (байпас), открывающий и перекрывающий движение по большому и малому кругу.

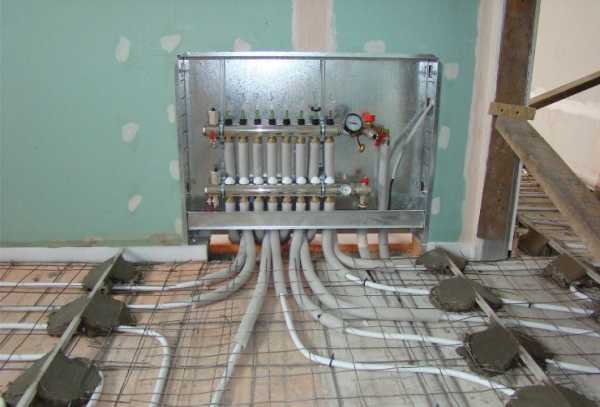

7. Водяной коллектор, отвечающий за давление и распределение теплоносителя по контурам.
8. Выносной терморегулятор, который управляет работой автономного котла.

Также в системе теплого водного пола может использоваться гидравлический разделитель, представляющий специальную емкость, где накапливается горячий антифриз. В последующем при необходимости нагрева помещения теплоноситель с помощью циркуляционного насоса закачивается в большой или малый контур, быстро повышая температуру в доме. Гидравлический разделитель может отличаться своим объемом и устанавливается в специальной стеновой нише или в коллекторном шкафу.

Как и в случае с классическим радиаторным обогревом, в системе теплого водного пола необходимо использовать расширительный бачок, основное назначение которого — стабилизация давления в контуре при нагреве теплоносителя.

В системах, где не применяются такие защитные баки, существует риск разрыва контура по соединениям и фитингам, что приводит в последующем к сложному и дорогостоящему ремонту.

Размеры расширителя выбирают в зависимости от мощности отопительного оборудования и общего объема теплоносителя.

Конструктивная сложность системы водного обогрева пола вынуждает многих домовладельцев обращаться к специалистам. Лишь при использовании готовых комплексных нагревательных установок и наличии на руках качественного проекта всю работу можно провести самостоятельно. При подключении водного теплого пола необходимо проверить качество и герметичность соединения фитингов. Завершив установки основных компонентов, следует провести пробный пуск, отрегулировав всю систему. После этого можно укладывать декоративное напольное покрытие, расположенное над обогревательными контурами.

Перед самостоятельным монтажем теплого пола необходимо изучить инструкцию

Управлять системой теплого водного пола можно как при помощи механических терморегуляторов, так и автоматических блоков расширения, которые подключаются к автономному котлу. В последнем случае обеспечивается максимально эффективный нагрев помещения, вся система работает по инструкции пользователя, а при необходимости можно с легкостью увеличить или уменьшить интенсивность обогрева отдельных помещений или всего дома.

Обустроив электрическую или водную систему подогрева, можно решить проблему с теплом и повысить комфортность проживания в частном доме. Наибольшей популярностью пользуются электрические нагревательные маты, подключение которых не представляет особой сложности. Владельцы частных домов могут обратить внимание на водный нагрев пола, который позволяет с максимальной эффективностью использовать отопительное оборудование. В последнем случае монтаж следует доверить специалисту, что гарантирует бесперебойную работу всех элементов и простоту обогрева помещения.

В этом видео вы узнаете о главных ошибках при монтаже теплого пола:

‘; blockSettingArray[0][“setting_type”] = 1; blockSettingArray[0][“element”] = “h2”; blockSettingArray[0][“elementPosition”] = 1; blockSettingArray[0][“elementPlace”] = 1; blockSettingArray[4] = []; blockSettingArray[4][“minSymbols”] = 0; blockSettingArray[4][“minHeaders”] = 0; blockSettingArray[4][“text”] = ‘

‘; blockSettingArray[4][“setting_type”] = 5; blockSettingArray[9] = []; blockSettingArray[9][“minSymbols”] = 0; blockSettingArray[9][“minHeaders”] = 0; blockSettingArray[9][“text”] = ‘

‘; blockSettingArray[9][“setting_type”] = 6; blockSettingArray[9][“elementPlace”] = 90; var jsInputerLaunch = 15;

kaminguru.com

Как подключить теплый пол к электричеству

Ответ на вопрос, как правильно подключить электрический теплый пол, не настолько сложен, как в случае с водяным отоплением. Придерживаясь инструкции производителя, произвести подобный монтаж способен практически каждый. В этой статье мы остановимся на нескольких ключевых моментах процесса.

Начало

Любая схема подключения теплого пола электрического требует правильного расположения элементов нагрева и подсоединения их к источнику питания через термостат (регулятор). Детали определяются типом оборудования и параметрами помещения. В качестве нагревающего элемента могут использоваться:

• инфракрасная пленка;
• одножильный/двухжильный кабель;
• карбоновые стержни или тонкие провода, вплетенные в маты.

Как правильно подключить теплый пол зависит и от того, каким именно будет финишное покрытие. Сразу составляется план раскладки, исключающий участки, на которых будут стоять тяжелые предметы, и зоны, прилегающие к отопительному оборудованию. Рассчитывается необходимая мощность системы и нужное количество материала. Обычно подключение электрического теплого пола начинается с установки термостата и подсоединения его к сети.

Термостат

Задачей этого устройства является отслеживание температуры с помощью датчика и регулирование ее путем включения/выключения системы. Выбор термостатов очень велик, начиная от классических механических приборов до электронных программируемых моделей. Если вы подумываете о том, как подключить теплый пол без терморегулятора к электричеству, то это возможно. Просто в этом случае вам придется каждый раз самостоятельно включать и выключать устройство, не имея возможности поддерживать правильную температуру в доме во время длительного отсутствия. Решать вам, но это очень неудобно и невыгодно экономически.

Термостат устанавливают на стене, на уровне 0,5-1,5 м. Если интересует, как подключить теплый пол к электричеству через дорогостоящий программируемый регулятор, минимальная высота должна составить 1,5 м. Также необходимо сделать штробу для пластиковых трубок, в которых будут спрятаны провода от системы и датчика температуры. Подсоединиться к сети можно через розетку или щиток. Когда вы осуществляете подключение теплого пола к электричеству, схема терморегулятора прилагается. Достаточно четко придерживаться указаний и соблюдать элементарные требования безопасности при работе с током. По завершении операции можно приступать к укладке и монтажу.

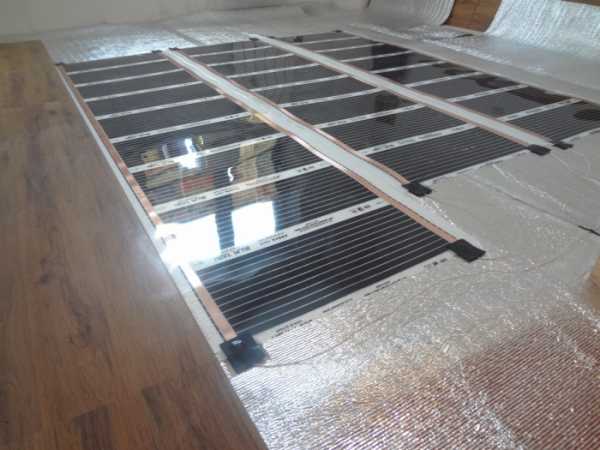

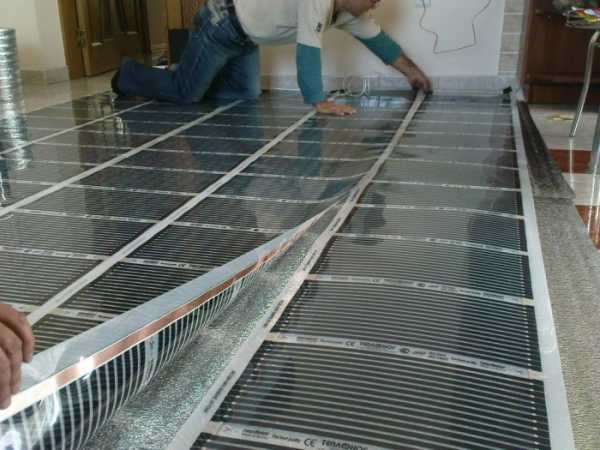

Пленка

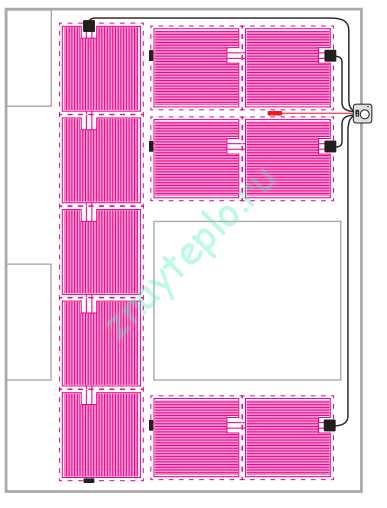

Схема подключения пленочного теплого пола к электричеству достаточно проста. Основой материала являются углеродные (реже встречаются биметаллические) элементы, защищенные несколькими слоями тончайшего пластика. По краям пленочных полос располагаются медные проводники, через которые и осуществляется подключение эл теплого пола. Последовательность действий следующая:

1. Подготавливаем основание путем заливки стяжки или выравнивания старой поверхности. Основа обязательно должна быть чистой.
2. Укладываем утепляющую подложку с фольгированной пленкой, отражающей инфракрасные лучи вверх.
3. Расстилаем пленочные полосы.
4. Подключаем теплый пол своими руками к регулятору.

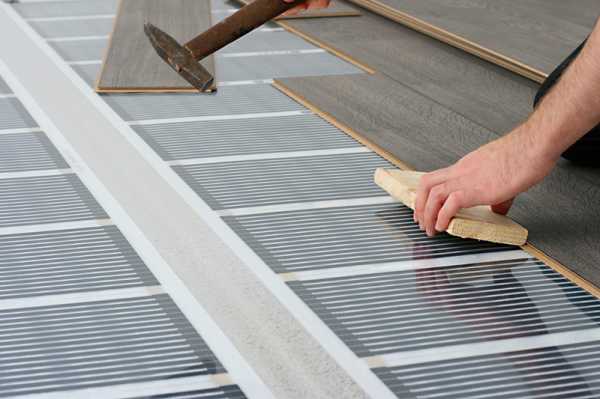

5. Тестируем систему, отключаем от сети и кладем финишное покрытие.

Пленку можно разрезать по длине, что очень удобно при монтаже. Для этого на материале указаны линии. Внахлест класть нельзя. Подключая кабель к одному краю полосы, вторую следует изолировать. Комплект проводов и соединителей должен быть представлен производителем. Схема подключения теплого пола к электричеству подразумевает соединение листа и с близлежащим «коллегой», и с регулятором. Термодатчик фиксируется на поверхности пленки или в специальной нише и прячется в гофре. Это дает возможность защитить его и легко извлечь в случае поломки.

Соединив теплый пол между собой и с термостатом, проверяют его работоспособность и, в случае удовлетворительного результата, отключают от сети. Финишное покрытие на пленку кладут без стяжки, на клей. Иногда, для защиты поверхность покрывают листами фанеры или другого твердого материала, но это может сказаться на качестве обогрева. А вот тонкий влагоизоляционный слой вполне приемлем.

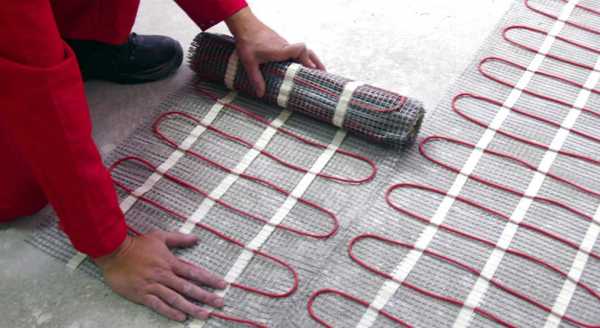

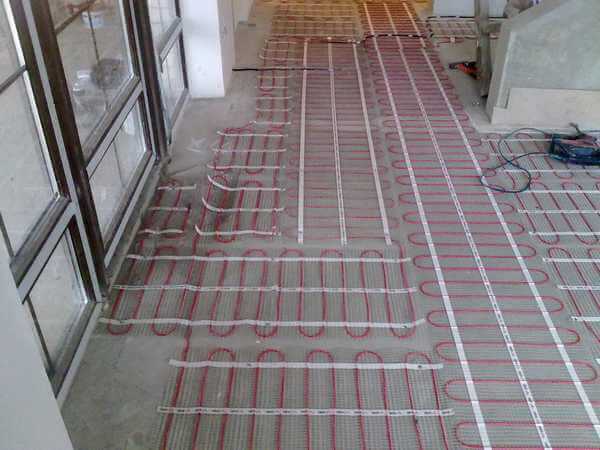

Маты

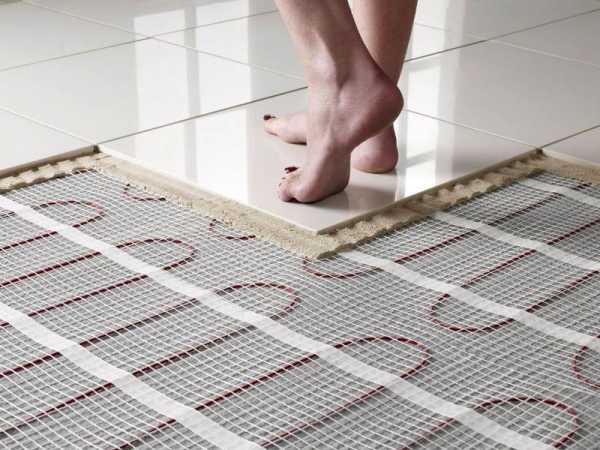

Отличием матов от пленки является то, что их основой является кабель или карбоновые стержни. По сути, речь идет о том, как подключить электрический теплый пол кабельный. Только здесь шаг укладки уже зафиксирован, что значительно упрощает и ускоряет процесс монтажа. Основа должна быть практически безупречно ровной, изоляционный материал не потребуется. Его наличие приведет к перегреванию системы. Толщина матов невелика, поэтому датчик обычно крепят в специальной выемке.

После того как соединили теплый пол электрический с регулятором, его тестируют. Если все в порядке, приступают к заливке стяжки или укладке финишного покрытия на клеевую основу. Слой стяжки должен быть достаточно тонким. Подобные системы рекомендуются под плитку, но подойдут и для любого другого покрытия. Главным минусом данного оборудования является цена. В остальном, это самый удобный и практичный вариант.

Кабель

Наконец, переходим к тому, как подключается теплый пол кабельный. Здесь, самое сложное – правильно рассчитать мощность и шаг. Многие производители предлагают уже готовые таблицы, которыми можно воспользоваться. Если вы не нашли нужной информации, просто обратитесь к специалисту. Стоит такая услуга недорого. Начинается все стандартно – с обустройства стяжки или выравнивания пола. Затем, укладывают гидроизоляцию и отражающая теплоизоляцию. Листы крепят скотчем.

Классические электрические схемы теплого пола требуют обязательно проверить кабель перед укладкой. Его параметры должны соответствовать паспортным (допустимое расхождение не больше 10%). Укладывать провод можно «змейкой» или «улиткой», главное, чтобы не было пересечений. Фиксируется он с помощью специальной монтажной ленты.

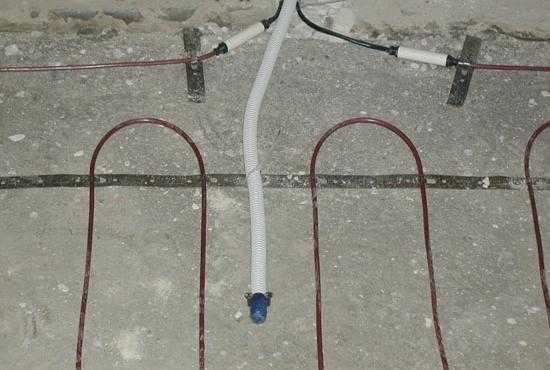

Перед тем как соединить теплый пол с термостатом, следует закрепить датчик температуры, не забыв спрятать его в гофре. Перед заливкой стяжки следует удостовериться, что показатели кабеля в норме. Дождавшись, когда поверхностный слой высохнет и схватится окончательно, все провода крепят к регулятору. Еще раз протестировав систему, можно приступать к завершающему этапу. Если финишным покрытием является не плитка, рекомендуется укладывать еще и звукоизоляцию.

Как видим, в теории, подсоединить теплый пол не так сложно. Правильно разложить нагревательные элементы, подсоединить провода к пленке и прикрутить их к термостату под силу каждому. Достаточно быть аккуратным и придерживаться указаний производителя. Однако если вы человек, не слишком хорошо разбирающийся в электричестве, присоединение регулятора к сети оставьте профессионалам. То же самое, когда система устанавливается в ванной или другом влажном помещении. Это сложные задачи, требующие опыта. Если вы хотите больше узнать о том, как подключить теплый пол, какие провода куда вставлять и другие нюансы процесса, посетите наш сайт в Москве. На интересующие вас вопросы оперативно и подробно ответят наши специалисты.

pol-hot.ru

Как подключить электрический теплый пол

Пол с электрическим подогревом является полноценной альтернативой типовых систем парового отопления. Чтобы в процессе эксплуатации система не создавала никаких проблем, важно знать, как подключить электрический теплый пол по всем правилам.

Кабельный нагреватель является мощным и затратным по оплате электроэнергии потребителем. Кроме того, постоянно включенное оборудование создает в жилых помещениях тепловой дискомфорт. Для поддержания заданного температурного баланса используются разные системы полуавтоматического и автоматического регулирования.

Самый простой и доступный по стоимости терморегулятор – это жидкостный или электронный термостат, размыкающий цепь при достижении заданной температуры в помещении.

Критерии оптимального выбора

При самостоятельном выборе отопительной автоматики рекомендуется отдать предпочтение надежной и безопасной в работе продукции известного производителя электротехнического оборудования.

Вложенные в приобретение термостата средства компенсируются:

• экономией электроэнергии;
• отсутствием в объеме дома застойных зон;
• долговечностью напольного паркетного или панельного покрытия.

Оборудование должно иметь не менее 20%-й резерв мощности, позволяющий исключить длительную работу в перегрузочном режиме. Для дома или городской квартиры предлагается широкий выбор регуляторов мощностью до 3-х киловатт.

Рекомендации по установке

К комплекту прилагается руководство по монтажу с подробными указаниями по выбору места установки, подключению силовой проводки и контура заземления. Как подключить электрический теплый пол в соответствии с действующими монтажными и эксплуатационными стандартами?

В базовом варианте термостат устанавливается на высоте от одного до полутора метров от поверхности пола, на удалении от оконных и дверных проемов. Ряд моделей с особо чувствительными датчиками можно монтировать ниже, на уровне 30-40 см от пола.

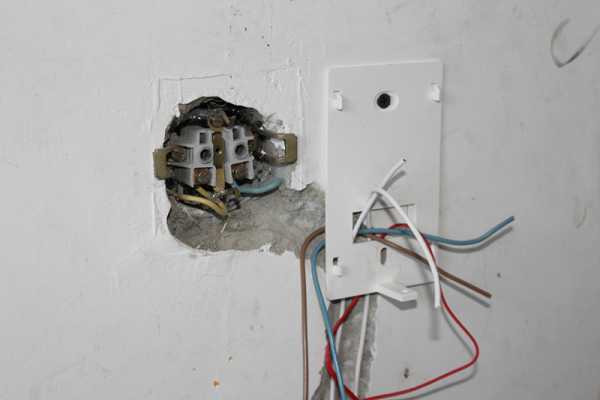

Подключение системы к сети через розетку

Как подключить электрический теплый пол наименее трудоемким способом? Для установки накладного термостата с закрытой проводкой достаточно проделать в стене штроб болгаркой с алмазным диском или другим однотипным инструментом. Для скрытого размещения необходимо дополнительно высверлить в конструкции стены отверстие соответствующего диаметра.

Провода заземления, фазы и нуля подключаются к клеммам распределительной коробки в соответствии с прилагаемой к термостату монтажной схемой.

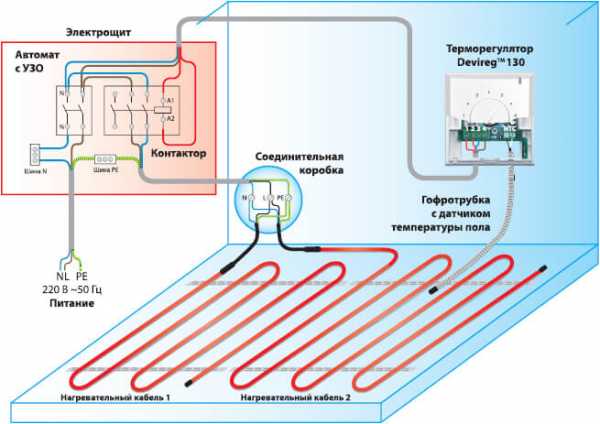

Особенности подключения к распределительному щитку

Если устройство предназначено для обслуживания помещения площадью более 20 м², целесообразна его запитка через отдельную линию. Схема подключения стандартная, за исключением установки УЗО (устройства защитного отключения).

Расположенный на распределительном щитке компактный и надежный в долгосрочной эксплуатации блок разрывает цепь электропитания даже при небольшой утечке тока.

Таким образом, многократно повышается уровень безопасности при повреждении изоляции проводки, подтоплении системы обогрева пола или возникновении других нестандартных ситуаций. Для проверки исправности УЗО на его лицевой поверхности имеется кнопка Тест.

Проблемы эксплуатации системы подогрева пола в ручном режиме

В таком решении нагревательный кабель подключается к сети через УЗО и работает в режиме ручного управления. Полученная таким образом экономия не компенсирует бытовых неудобств и существенного перерасхода электроэнергии. Как правило, после непродолжительной эксплуатации владельцы переводят системы подогрева пола на автоматическое управление.

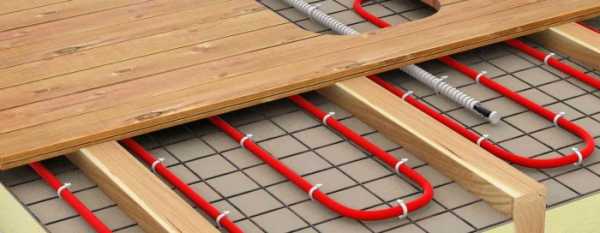

Обустройство кабельной системы подогрева пола

Для полноценной и экономичной эксплуатации теплого пола необходима эффективная теплоизоляция чернового пола. В качестве рабочего материала может использоваться любое термостойкое и экологически безупречное рулонное покрытие, герметизированное по стыкам и сопряжениям металлизированной клейкой лентой.

• В наиболее востребованном варианте нагревательный кабель монтируется на стяжку или в объем наливного выравнивающего пола. Технологией предусмотрен предварительный монтаж уложенных поперек помещения с шагом 50 см металлических лент.
• Кабель укладывается с шагом 25 см, без накладок и пересечения витков, с обязательной фиксацией хомутами или монтажными скобами. В местах планируемого размещения тяжелой мебели следует оставить свободные участки.
• Термодатчик устанавливается между витками кабеля, на участке пола, свободном от статических или динамических нагрузок. Провод датчика рекомендуется уложить в жесткую пластиковую трубку.

К клеммам терморегулятора входящие концы подключаются по заданной схеме. Ограничения по выбору материала для поверхностного оформления отсутствуют.

Преимущества инфракрасного пола

В таком варианте вместо нагревательных кабелей используется термостойкий мат с полосками полимера на углеродной основе. Для монтажа системы инфракрасного подогрева на пол монтируется теплоизоляция, покрытие нарезается и укладывается по направлению стены, на которой смонтирован автоматический регулятор.

Для маскировки клеммных соединений и получения ровной поверхности мата, в теплоизоляционной подложке рекомендуется проделать отверстия. В качестве теплоизоляционного материала рекомендована термостойкая подложка, успешно компенсирующая недостатки микрорельефа основания.

Следующие операции — это подсоединение провода датчика температуры к термостату и фиксация самого датчика скотчем на обратной стороне мата. Укладка ламината, линолеума или другого напольного покрытия производится по стандартной технологии.

Рекомендации по подключению ИК-мата со стержневыми обогревателями

Материал представляет собой покрытие, в состав которого входят параллельно закрепленные стержневые полиэлементные нагреватели. Конструкционное отличие такого мата в схеме подключения.

Монтажная технология предписывает:

• параллельную укладку матов на термостойкий материал с теплоотражающим фольгированием;
• последовательное соединение проводки посредством термогильзы и термоусадочной полимерной трубки;
• прогрев соединения с помощью строительного высокотемпературного фена.

Датчик монтируется между соседними стержнями, расположенными в серединной части нагревательного мата. После подключения проводов, проверки системы в рабочем режиме, обустройство теплого пола можно считать завершенным.

Финишные работы

В качестве выравнивающего покрытия можно использовать специальную гипсовую или цементную стяжку. Для надежного сцепления верхнего покрытия с основанием в теплоотражающем компоненте желательно сделать прямоугольные вырезы, в количестве 3-4 штуки на м².

Конечный результат работы зависит от полного и последовательного выполнения всех требований монтажных технологий.

dom-i-remont.info

Как подключить теплый пол

Уложить и подключить теплый пол достаточно просто, если система обогрева электрического типа. Она имеет несколько преимуществ перед водяными контурами. Кроме того, такие модели систем обогрева подходят для разных типов помещений. Они имеют очень мало ограничений по эксплуатации. Обустроить систему можно, всего лишь правильно расположив элементы относительно друг друга. После этого полы подключают к терморегулятору и к сети. Тонкости установки системы зависят от типа системы. Чтобы разобраться, как подключить теплый пол, понадобится рассмотреть его основные виды.

Виды полов

Отличия разных видов теплых полов заключаются в конструкции и особенностях работы их нагревательных элементов. Однако подключение к сети осуществляется по единой схеме. Способ укладки тоже имеет некоторые отличия. Основа пола, за счет которой происходит нагревание, представлена такими вариантами:

• резистивный нагревательный кабель;
• тепловые маты – представляют собой кабель, помещенный на специальное полотно;
• саморегулирующий кабель;
• карбоновые стержни;
• инфракрасная пленка.

Каждая система имеет свою схему подключения. При укладке таких покрытий необходимо точно рассчитывать шаг монтажа. Это позволит уложить элементы пола таким образом, чтобы обеспечить равномерный нагрев поверхности.

Нагревательные маты и пленка приобретают, руководствуюсь инструкцией производителя. Рекомендации по установке обычно указываются на упаковке.

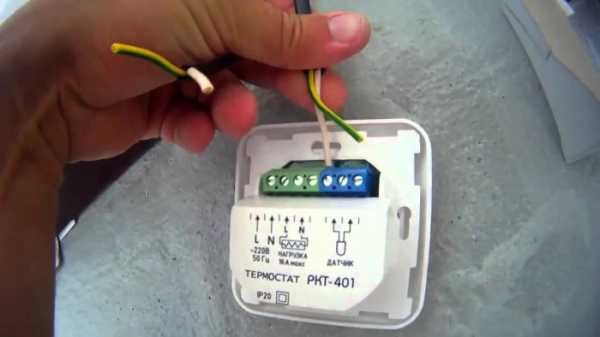

Подключение терморегулятора

Сначала необходимо выделить место для монтажа терморегулятора. Его устанавливают таким образом, чтобы он был доступен и удобен в использовании. Такой прибор контролирует температуру нагрева пола. Через него осуществляется подключение нагревательных элементов к сети электропитания. Терморегуляторы могут быть представлены множеством моделей, которые отличаются по характеристикам и функциональным возможностям. Выбирается конкретное устройство в зависимости от решаемых задач и финансовых возможностей.

Термостаты, имеющие встроенный датчик, обычно определяют, насколько нагрет воздух в помещении. Их монтируют в полуметре над полом. Располагаются датчики в местах, защищенных от тепла, идущего от источников тепла.

Чтобы подключить терморегулятор правильно, следует выяснить, какой из способов выбрать для такой операции. Нередко работа выполняется стандартным способом – через соединение с электрощитком. Может быть выбрана и схема подключения к розетке.

Многие терморегуляторы на корпусе имеют схему подключения. Для такой работы не потребуется пользоваться услугами профессионалов. Для установки прибора в стене необходимо выполнить штробление канавки для пластиковых трубок. В них будут помещены провода от датчика и силовой кабель. Он обычно располагается над покрытием пола. Когда такие работы будут выполнены, можно монтировать и подключать электрический пол.

Подключение кабельной системы

Понять, как правильно подключить теплый пол, можно в процессе изучения инструкции. Для начала следует выровнять поверхность. После этого вдоль стены необходимо закрепить демпферную ленту, а затем уложить  теплоизолирующий материал. Кабель монтируется на черновую поверхность. Однако в этом случае необходимо соблюсти условие – внизу должно находиться обогреваемое помещение. Перед протягиванием кабеля следует провести силовые провода к термостату. Схема подключения указана на фото снизу.

После этого выполняется укладка и подключение тёплого пола. Схема работ достаточно проста:  сначала на черновую поверхность укладывают монтажную ленту. Она необходима при такой работе. Ее монтаж обеспечит прочность крепления кабеля. Провод монтируют змейкой.

Совет! Провод следует укладывать таким образом, чтобы он не пересекался ни в одном из мест.

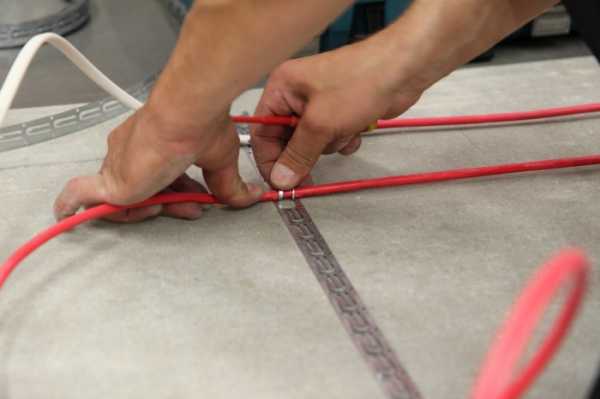

Крепления на монтажной ленте позволяют равномерно расположить проводник. Датчик монтируется только после того, как будет уложен кабель. Прибор помещают в трубку из пластика. На последнем этапе монтажа необходимо проверить работоспособность системы при помощи тестера. Прибор покажет сопротивление кабеля. После проверки можно начинать заливку стяжки.

Как подсоединить теплый пол? Для этого понадобится узнать типы соединений и особенности расположения элементов системы. Перед подключением следует убедиться, что стяжка приобрела необходимую прочность. После набора твердости бетонным раствором необходимо присоединить нагревательные элементы к датчику. В процессе такой работы используют винтовые зажимы. Лучше, если такие работы выполнит профессиональный электрик.

Совет! Чтобы монтаж оказался удобным, используется монтажная лента для теплого пола. Она обеспечивает надежное крепление элементов системы.

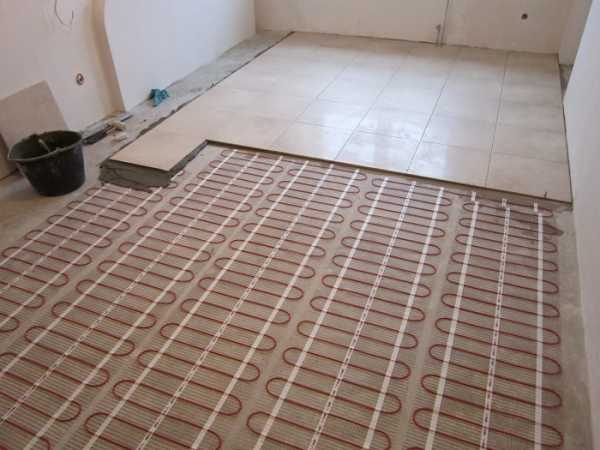

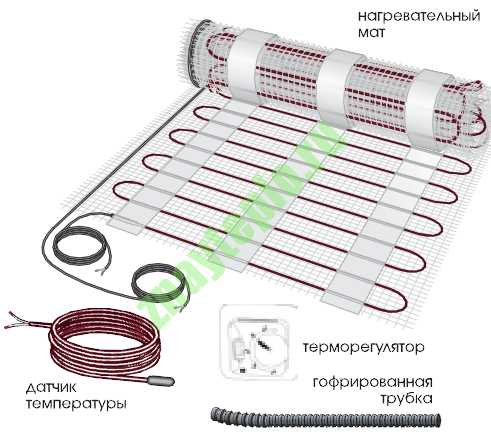

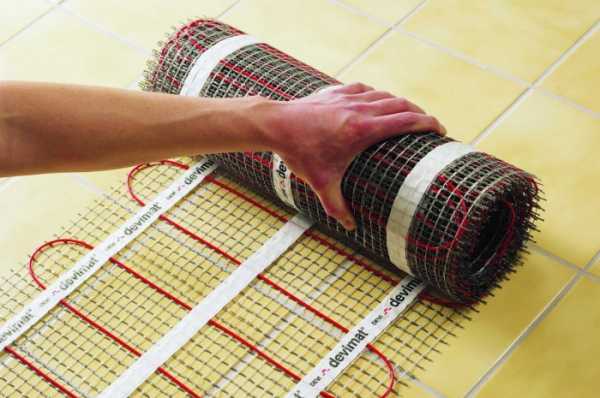

Подключение тепловых матов

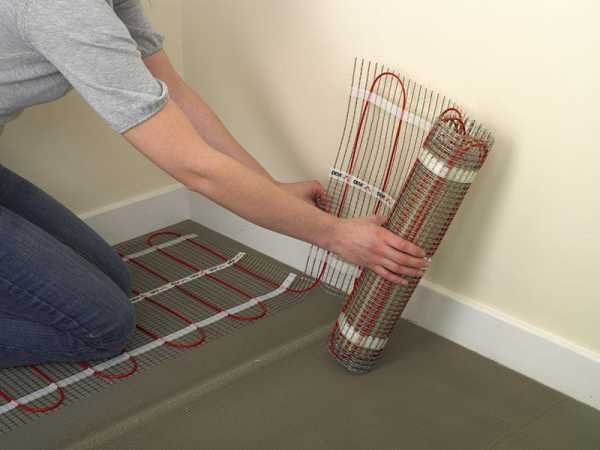

Разобраться, как подключить систему нагревательных матов, достаточно просто. Принцип работы в этом случае очень схож с процессом укладки кабельного теплого пола. По этой причине стоит узнать о некоторых отличиях таких систем обогрева.

Тепловой мат является кабелем, помещенным в термоустойчивое полотно. Оно обычно имеет решетчатую конструкцию. В такой системе шаг укладки кабеля задается заранее. Это позволяет не заботиться о разметке и расположении провода. Поэтому остается рассчитать площадь теплого пола. Также необходимо учесть предельную мощность системы.

Перед включением пола пленку располагают непосредственно на бетонную поверхность. Затем ее заливают слоем стяжки. Также для этого может использоваться клей. Он обычно предназначен специально для укладки плитки. Теплоизоляцию в этом случае использовать нельзя. Это может привести к перегреву системы.

Толщина уложенной конструкции составляет около 1,5 см. По этой причине для расположения датчика в полу следует выполнить выемку в полу.

Поскольку тепловой мат  является одним из видов кабельных систем, его укладка выполняется аналогично. Разница между ними такими типами система обогрева заключается в том, что маты укладываются и подключаются намного быстрее. Отсутствие стяжки позволяет сэкономить на монтаже теплого пола.

Подключение пленочной системы

Пленочные теплые полы из  специальной пленки. Чтобы разобраться, как подключается теплый пол этой разновидности, следует понять его устройство. Такая система включает множество нагревательных элементов. Они могут быть биметаллическими или карбоновыми. Их запаивают в тонкий слой термостойкого материала. По краям греющей пленки проводятся проводники из меди. Их подключают к сети.

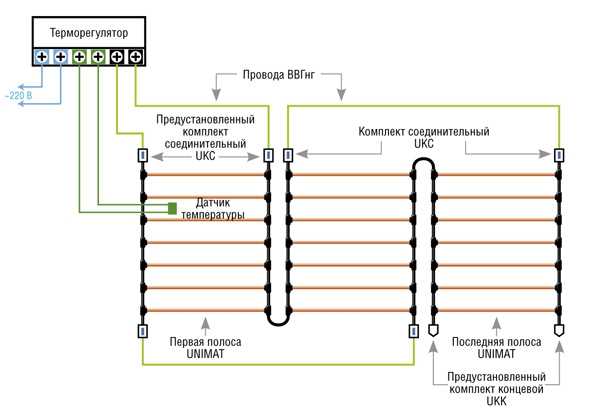

Подключение пленочного пола осуществляется по такой же схеме, что и подсоединение теплых матов. Отличие заключается в применении подложки. Ее необходимо расположить по всей утепляемой площади. Подложка имеет фольгированную поверхность. Она отличается способностью отражать ИК-излучение, направляя его в помещение. Чтобы уложить датчики, используют пластиковую трубку, размещаемую в специальном углублении.

Пленка, в отличие от матов может быть разрезана целиком. Для этого на нее нанесены специальные линии. Их указывает производитель. Такие линии расположены на полотне пленки через каждые 30 см. токопроводящие полоски необходимо изолировать с одного конца. Другой оказывается открытым. К нему и выполняется подключение силовых проводов.

Элементы пленки укладывают и соединяют друг с другом. Соединение осуществляется параллельно. Работу лучше проводить в соответствии со схемой. Это поможет избежать ошибок

Теплый пол на основе пленок универсален за счет возможности укладки под любую поверхность. Наиболее удачный выбор покрытия – ламинат. Его не стоит укладывать под ковролин. Это обусловлено высокой вероятностью повреждения пленки при механическом воздействии на пол.

Как видно, подключение систем обогрева электрического типа представляет собой довольно простой процесс. Привлекать специалистов следует только при подсоединении системы к источнику питания.

Заключение

Различные системы обогрева, укладываемые под финишное покрытие пола, должны отвечать определенным требованиям. К примеру, сопротивление кабелей должно соответствовать показателям из паспорта. Это обеспечит их правильную работу на протяжении многих лет.

Перед укладкой стоит подробно познакомиться с особенностями конструкции пола, а также со схемой подключения. Это позволит выполнить все работы максимально качественно и быстро. Специалистов следует пригласить на этапе соединения системы с сетью электропитания. Это позволит избежать ошибок монтажа. Кроме того, каждый тип электрического пола имеет свои особенности, которые следует учитывать.

bouw.ru

Теплый пол электрический как подключить

Как теплый пол подключить к электричеству

На сегодняшний день многообразие теплых полов может запутать любого. Для начала существует необходимость разобраться во всевозможных видах и типах таких полов.

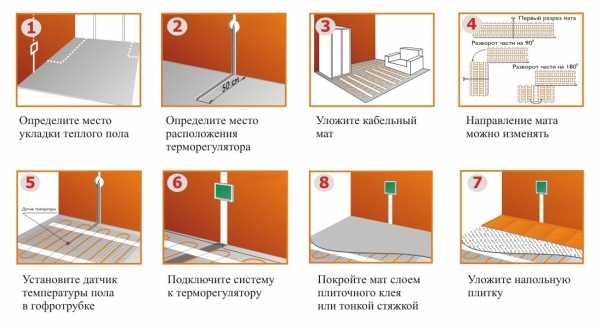

Схема последовательности работ при подключении теплых полов.

Виды и типы теплых полов
Существуют следующие типы теплых полов: водные и электрические. В водяных полах теплопроводником служит горячая вода (из котла или центрального отопления). И следовательно, в электрических полах используется электричество вместо воды. Электрические полы на данный момент делятся на такие виды: кабельные системы или нагревательные секции, нагревательные маты и пленочные или инфракрасные полы. У каждого из типов и видов полов имеются свои плюсы и минусы. Перед покупкой полов следует обязательно проконсультироваться с продавцом, который поможет выбрать оптимальный вариант для конкретного помещения.

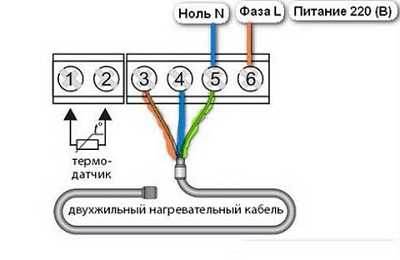

Схема подключения терморегулятора.

Конечно же, основная составляющая теплого пола — нагревательный элемент, но сердце его заключено в терморегуляторе.

Подключение пола к электричеству осуществляется через терморегулятор.

Они делятся на несколько видов: начиная с механических и заканчивая интеллектуальными устройствами, которые контролируют температуру воздуха и непосредственно самого пола.

Монтаж и установка электрического теплого пола
Смонтировать электрический пол достаточно просто, это не вызовет особых сложностей у человека, который может своими руками забить гвоздь.

Такие полы укладываются либо под стяжку, либо прямо на нее (это зависит от технических характеристик теплого пола). Особую сложность составляет подключение такого пола к электричеству.

Как подключить электрический теплый пол к сети

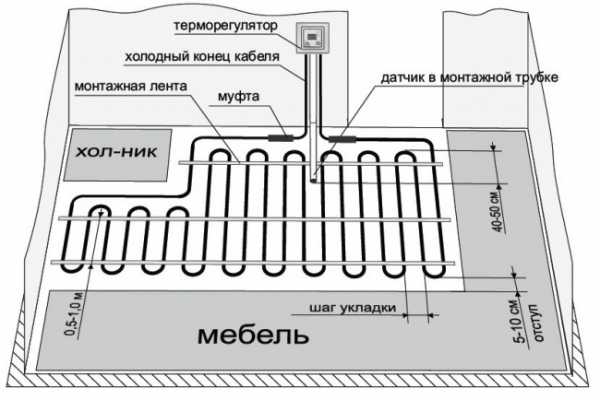

Схема укладки и подключения теплых полов.

Подключение такого пола к сети происходит через терморегулятор. Конечно, это лучше доверить электрику, но, если присутствует уверенность в собственных силах, можно сделать и самому. В некоторых моделях схематическое изображение подключения пола к терморегулятору указана на корпусе этого же прибора. Подключение регулятора температуры к электрической сети может быть как непосредственным, от электрощита, так и через обычную розетку.

Следует отметить то, что необходимо предусмотреть отдельный автоматический выключатель для прямого подключения через электрощит. Он позволит отключить или подключить регулятор температуры, а также служит защитой при скачках напряжения в сети. Если же планируется подключить регулятор к обычной розетке, следует учесть и все электроприборы, которые будут подключаться к этой розетке.

Самыми популярными регуляторами температуры считаются механические и электронные терморегуляторы. Однако принцип их подключения схож с более сложными моделями. Как правило, в комплект входят датчик температуры, клеммы, монтажная коробка и инструкция монтажа и эксплуатации.

Ко всем видам электрического теплого пола подходит любой вид терморегулятора. Есть единственное условие, максимальный ток, который потребляет пол, должен соответствовать максимальному току, который пропускает через себя терморегулятор. Установка терморегулятора не займет большого количества времени. Следует в выбранном месте сделать углубление и подвести к нему провода сети, термодатчика и непосредственно самого теплого пола.

Провода нагревательного элемента имеют цветовую маркировку. Так, белый (коричневый или черный) провод — это фаза, на схемах обозначается L; синий провод — ноль, на схеме N; желтый или зеленый — земля. А вот провода, идущие из сети, не всегда промаркированы. Для того чтобы определить фазу и ноль в сетевых проводах, достаточно воспользоваться индикаторной отверткой.

При касании ее металлического наконечника к фазе на отвертке загорается лампочка. Чтобы подключить пол к электричеству, следует выполнить такие шаги в следующем порядке.

1. Подключить провода сети (220 Вт) к контактам регулятора температуры 1 и 2. Маркировка «гнезд» обычно указана на боковой крышке терморегулятора. Очень важно соблюсти правильную полярность: к «гнезду» 1 подключается фаза (L), а к контакту 2 следует подключить ноль (N).
2. Подсоедините провода нагревательного элемента к «гнездам» 3 и 4, где к контакту 3 подключается ноль (N), а к контакту 4 — фаза (L).
3. Подключение термодатчика. Обычно он подключается к «гнездам» 5 и 6 и соблюдение полярности здесь не обязательно.
4. Проверка исправности подключения регулятора температуры. Для этого следует включить прибор и выставить минимальную температуру нагрева, после чего увеличить температурные показатели до максимума. О правильности подключения сообщит щелчок замкнувшейся цепи.

В зависимости от вида терморегулятора схема его подключения может быть иной. Чтобы не допустить ошибки, следует подключать терморегулятор согласно схеме, указанной на его корпусе. Незначительные изменения вносит в процесс подключения и вид электрического пола.

Подключение кабельных систем (нагревательные секции и нагревательные маты)

Нагревательные секции и маты могут состоять из двужильного или одножильного кабелей, что диктует свои особенности в подключении теплого пола .

Двужильный кабель имеет три провода: землю (желто-зеленый), фазу (белый или коричневый) и ноль (синий). Он подключается к терморегулятору по основной схеме подключения с тем отличием, что «землю» следует подключить к «гнезду» 2, к которому подключается ноль из сети питания.

Читать  Гибкий порог для ламината и плитки

Одножильный кабель включает в себя один токоведущий провод (как правило, имеет белый цвет изоляции), второй провод — это заземление. Токоведущие провода обоих концов одножильного кабеля подключаются к «гнездам» 3 и 4, а оба конца провода заземления следует подключить к «гнезду» 2 (ноль (N) сети питания).

Подключение инфракрасного, или пленочного, электрического теплого пола

Схема подключения инфракрасного пола.

Пленочные системы теплых полов имеют несколько секций или полос пленки и от каждой секции выходит по два провода. Чем больше таких секций, тем больше проводов придется вести к терморегулятору.

Чтобы избежать этого, рекомендовано использовать распаечную коробку, которая позволит вывести к терморегулятору всего два провода и без затруднений проверить работоспособность теплого пола, не демонтируя напольное покрытие.

Специалисты рекомендуют нумеровать провода, что позволит сократить время проверки работоспособности всей установки и отдельных ее элементов. В распаечной коробке следует параллельно (фазы с фазами, а ноли с нолями) соединить провода, идущие от пола, методом спайки или скрутки.

А из распаечной коробки выводится только два провода, которые и подключаются к терморегулятору по основной схеме.

Итак, какие инструменты и материалы понадобятся для подключения систем полов к электричеству:

1. Перфоратор с победитовой коронкой (для высверливания отверстия под терморегулятор).
2. Штроба (для высверливания отверстий в стене под провода).
3. Терморегулятор (в комплекте с ним идут датчик температуры, клеммы, монтажная коробка, а так же инструкция монтажа и эксплуатации).
4. Индикаторная отвертка или другое приспособление для определения полярности сетевых проводов.
5. Шурупы для крепления терморегулятора к стене (если их нет в комплекте).
6. Отделочные материалы или кабельные короба для маскировки проводов.

Техника безопасности
Ни одна работа не должна начинаться без изучения техники безопасности. При подключении пола к электросети необходимо выполнить всего одно правило: обязательно обесточить квартиру или дом, где производится установка во избежание поражений электрическим током.

Подготовка, установка и подключение электрического теплого пола

Подключение электрического теплого пола сводится практически к подсоединению его к электричеству и терморегулятору.

Надо сказать, что эти операции настолько просты, что их можно смело выполнять самому, хотя, как и в любом другом деле, здесь есть свои секреты.

Чтобы теплый пол был действительно эффективным, его вначале нужно правильно «собрать», а потом подключить.

Как подключить электрический теплый пол правильно?

1. Выровнять черновое покрытие и устранить дефекты в виде трещин.
2. Постелить теплоизоляцию фольгированной поверхностью к потолку.
3. Уложить саму систему теплого пола – кабель, нагревательные маты или инфракрасную пленку .
4. Кабель зафиксировать стяжкой, тепловые маты – клеевой основой. а на пленку можно сразу класть финишное покрытие.

На этапе, когда теплый пол уже уложен, его нужно подключить к терморегулятору и проверить на исправность.

Установка терморегулятора

Место для термостата нужно выбрать еще до начала монтажа пола. так как именно от него начинается вся система. Терморегулятор необходим для отслеживания температуры в помещении и поддержки ее на необходимом уровне, а так же для подключения всего контура к сети.

Для терморегулятора со встроенным фиксатором температуры воздуха оптимальным расстоянием от теплого пола будет 1.5 м. Выбирая для него место, нужно проследить, чтобы на него не попадали лучи солнца, иначе его настройки будут показывать неверные данные.

1. Механического типа.
2. Программного типа.

Последние самостоятельно отслеживают как температуру пола, так и воздуха, и если она становится ниже заданной, то в нужный момент система включается и идет обогрев.

Каждый терморегулятор имеет схему подключения, а в некоторых моделях она изображена прямо на корпусе:

1. В выбранном для прибора месте на стене нужно сделать отверстие и провести от него углубление вниз к полу.
2. Затем подвести к нему кабели теплого пола, провода сети и самого терморегулятора.
3. Для укладки всех проводов рекомендуется использовать гофрированную трубку с заглушкой.
4. После того, как прибор установлен, к нему нужно подвести заземление, фазу и ноль.

Если датчик не идет в комплекте с теплым полом, то нужно выбирать такой, чтобы его максимальный ток, совпадал с тем, который потребляет пол.

Подключение кабельной системы

Как правило, подобные работы лучше доверить профессионалам, но при желании, можно сделать подключение электрического теплого пола самостоятельно:

1. Термодатчик обогревательной системы нужно «упаковать» в гофрированную трубку и уложить в подготовленную в стене штробу.
2. Подключить провод от датчика к терморегулятору. а его самого зафиксировать между витками нагревательного элемента пола.
3. Последний этап – это проверка всей системы при помощи тестера и сверка показателей с данными. заявленными производителем в инструкции.

Читать  Можно ли стелить ламинат на линолеум

После того, как теплый кабельный пол доказал свою работоспособность, на него кладется стяжка, а после ее полного высыхания напольное отопление можно включать.

Читайте у нас на сайте о технологии и последовательности укладки теплого электрического пола под:

А также узнайте в этой статье о том, как сделать электрический теплый пол своими руками.

Присоединение тепловых матов

Схема подключения нагревательных матов достаточно проста:

1. Определяется место, где будет установлен терморегулятор.
2. Маты укладываются, согласно заранее составленной схеме. Удобство этого вида теплого пола в том, что маты можно разрезать и укладывать так, как требует форма и площадь комнаты.
3. Датчик температуры нужно уложить в гофрированную трубку и закрепить на полу между витками системы, а кабель от него подсоединить к терморегулятору согласно схеме.

Удобство монтажа нагревательных матов в том, что, рассчитав заранее мощность и полезную площадь комнаты, можно приобрести набор с соответствующей мощностью и длиной шага.

В этой системе штробу для гофрированной трубки придется делать не только в стене, как в случае с кабельным полом, но и в полу. Это связано с тем, что нагревательные маты имеет толщину всего 15 мм. Чтобы трубка не торчала, ее «замуровывают» в пол.

Подсоединение пленочного пола

Инфракрасная пленка, это пример того, что подключение электрических теплых полов к сети может стать проверкой на терпение.

Она устроена так, что из каждой ее секции выходит 2 провода, а если таких секций много, то и их, соответственно тоже, и все их нужно подвести к терморегулятору:

1. Чтобы облегчить работу, рекомендуется установить распаечную коробку. а каждый провод пометить, если это не сделал производитель.
2. В коробе провода соединяются в соответствии фаза к фазе. ноль к нолю с помощью спайки так, чтобы их получилось два. Вот эти 2 провода и подключаются к терморегулятору.
3. Каждую теплопроводящую полосу с одной стороны пленки нужно изолировать, а к другой подключить силовой провод. Чтобы все соединить правильно, листы укладываются параллельно друг к другу.
4. Терморегулятор и штроба от него делаются так же, как описано в предыдущих системах. а термодатчик укладывается в гофрированную трубку, фиксируется на полу и подключается к термостату.

С пленочными полами нужно быть особенно внимательным, так как правильно подсоединить их можно только один раз. Если что-то было сделано не так, придется менять весь лист.

Как подключить теплый пол к электросети

В процессе монтажа электрического теплого пола, самым трудоемким считается подключение к электропитанию. Непосредственно устройство полов своими руками не представляет сложности даже для новичков, но, если подключение инфракрасного теплого пола, либо кабельного или стержневого, произведено неправильно, система не будет выполнять свои функции или выйдет из строя. Следует обратить внимание на устройство заземления, иначе система будет «биться» током.

Электрические теплые полы требуют установки термостата. Этот прибор нужен для поддержания стабильной заданной температуры в помещении. Термостат отключает и включает полы в соответствии с показаниями термодатчика.

Установка терморегулятора

Подключение теплого пола возможно без использования термостата. Однако в таком случае придется вручную организовывать режим работы системы. Во-первых, это неудобно; во-вторых, владельцы жилья лишаются следующих преимуществ:

• Поддержание заданной температуры в автоматическом режиме;
• Нагрев пола в определенные временные промежутки;
• Экономия электроэнергии;
• Поддержание комфортной температуры круглосуточно.

При выборе термостата нужно учитывать потребляемую мощность системы теплого пола. Обычно используют приборы мощностью 3 кВ. Подключать устройство можно напрямую к щитку или через розетку. К прибору всегда прилагается инструкция, в какой последовательности подсоединять силовые провода, а также заземления, фазы и нуля.

Термостат располагают на расстоянии 1,2-1,5 м от пола. Некоторые виды регуляторов можно устанавливать ниже – около 30 см от поверхности, обычно они оснащены сверхчувствительными термодатчиками.

Подключение через розетку

1. 1 Установить термостат. Существует 2 варианта монтажа: накладной и скрытый. Соответственно, для скрытой установки в стене необходимо сделать отверстие и штробу для кабеля. Для накладной установки – только штробу.
2. 2 К распределительной коробке подводится провод заземления, фаза, ноль из розетки.
3. 3 В штробе располагают нагревательный кабель от теплого пола и одножильный провод термодатчика.
4. 4 Подсоединить провода по схеме (инструкция со схемой прилагается к терморегулятору).
5. 5 Осуществить подключение системы пола к термостату.

Подключение через щиток

Если терморегулятор предназначен для эксплуатации в большом помещении (20 кв. м. и более), то мастера рекомендуют устанавливать прибор на отдельной электролинии. В случае подсоединения напрямую через щиток, схема действия аналогична с вышеописанной (провода заземления, фазы и нуля) с той разницей, что необходим монтаж УЗО (устройство защитного отключения). УЗО устанавливается в щитке. После закрепления термостата следует процедура подключения теплого пола.

Читать  Потолочные плинтуса какие бывают

Подключение теплого пола без использования терморегулятора

Существует возможность монтажа теплого пола без использования термостата. В этом случае, обычно, нагревательный провод подключается к выделенной линии и при помощи УЗО полы работают в режиме вкл/выкл. Проще говоря, своими руками придется постоянно контролировать систему. В ходе «ручной» эксплуатации расход электроэнергии значительно возрастает. Кроме того, придется решить проблему заземления.

Подключение пленочного инфракрасного теплого пола к термостату своими руками

Пленочный ИК пол представляет собой нагревательный мат, на который нанесены полоски углеродного полимера. До монтажа системы необходимо выровнять поверхность и уложить теплоизоляцию.

Схема подключения электрического теплого пола:

1. 1 Каждый инфракрасный пленочный мат разрезать по требуемой длине и раскатать по направлению к стене, на которой установлен терморегулятор.
2. 2 Стыки ИК полотен проклеить скотчем не доходя до краев 10-20 см. Термоподложка также должна быть единым полотном с заклеенными стыками.
3. 3 Поместить один конец клеммы между слоями ИК-пленки. Второй конец каждой клеммы должен находиться сверху, со стороны медной шины.
4. 4 Зажать клеммы плоскогубцами.
5. 5 Взять одножильный провод и подсоединить к клемме, зажать пассатижами.
6. 6 Каждый нагревательный ИК-мат соединить последовательно таким образом, чтобы «фаза» и «ноль» двумя проводами подключались к терморегулятору. Затем подключается заземление.
7. 7 Изолировать клеммы битумным скотчем.
8. 8 Также изолировать концы медных шин с другой стороны полосы ИК-пленки.
9. 9 Чтобы поверхность финишного покрытия легла максимально ровно, нужно проделать в изоляционном слое отверстия и «утопить» в них соединения клемм с проводами.
10. 10 Подключить провод термодатчика к термостату.
11. 11 Закрепить датчик к обратной стороне ИК-пленки при помощи скотча.
12. 12 Проверить работу системы.
13. 13 Процедуру монтажа инфракрасного пленочного пола можно считать завершенной. Далее выполняется укладка линолеума, ламината и т.д.

Совет! Настоятельно рекомендуется использовать плотную вспененную термоподложку перед укладкой ИК-пола. В таком материале удобно проделывать отверстия и канавки, чтобы можно было спрятать провода и места соединения. Нагревательный пленочный мат получится «гладким» и финишное покрытие ляжет идеально.

Подключение стрежневого теплого пола своими руками

Стержневой пол – разновидность ИК-системы отопления. Представляет собой маты, на которых закреплены параллельные стержни из карбона, меди и серебра. В отличие от пленочных полов, одножильный провод соединяет стержни между собой наподобие веревочной лестницы. Инструкция по подключению своими руками:

1. 1 Разложить каждый мат параллельно друг другу.
2. 2 Соединить провода последовательно при помощи термогильзы, изолировать термоусаживаемой трубкой и «запечь» соединение строительным феном.
3. 3 Закрепить каждый нагревательный мат скотчем на полу, предварительно покрытом теплоотражающим материалом.
4. 4 Подключить провод первого мата к терморегулятору.
5. 5 Установить датчик температуры между двумя карбоновыми стержнями срединного мата.
6. 6 Подключить датчик к терморегулятору.
7. 7 Проверить работоспособность системы.
8. 8 Залить стержневой пол стяжкой либо можно уложить сверху керамическую плитку.

Совет! Для качественной адгезии чистовой стяжки и черновой поверхности, в теплоотражающем материале необходимо сделать прямоугольные отверстия. На каждый квадратный метр – 3-4 выреза.

В терморегулятор также подключается провод заземления. Обычно производители прикладывают подробную инструкцию к устройству, где все четко расписано.

Подключение кабельного пола своими руками

Монтаж кабельного пола должен начинаться с укладки теплоизоляции. Материал можно расстилать непосредственно на стяжку либо спрятать в слой наливного самовыравнивающегося пола. Существует 2 варианта кабельного теплого пола: в виде отдельного провода либо это мат, с закрепленным на нем кабелем. В качестве рулонного материала используется армированная сетка.

Монтаж пола в виде отдельного кабеля:

1. 1 Проложить специальную металлическую ленту поперек помещения с шагом 50 см, закрепить шурупами (можно гвоздями).
2. 2 Уложить кабель по заранее продуманной схеме, избегая участков под мебелью. Витки не должны пересекаться друг с другом, шаг – 25 см.
3. 3 Зафиксировать кабель на монтажной ленте (в ней предусмотрены специальные зажимы-скобы).
4. 4 Между линиями кабеля устанавливается термодатчик, провод которого укладывается в гофру.
5. 5 Один конец кабеля изолируется. К терморегулятору подключается входящий конец, провод термодатчика, ноль, фаза и провод заземления.
6. 6 Контрольная проверка системы.
7. 7 Сверху системы заливается бетон или выравнивающаяся смесь либо клеится плитка.

Нагревательный мат подключается по такой же схеме, но есть один важный нюанс. Кабель резать нельзя! Можно разрезать только сетку, на которой он закреплен. Поэтому придется просчитать заранее, где будут разрезы мата и в какую сторону разворачивать его части. Далее все по вышеописанной схеме: подключение к термостату непосредственно кабеля, проводов фазы, ноля, датчика и заземления.

Источники: http://1poteply.ru/montazh/pol/tyoplyj-podklyuchenie-k-elektrichestvu.html, http://netholodu.com/teplyj-pol/elektricheskij/podklyuchenie.html, http://domotopim.ru/teplyj-pol/elektricheskij/kak-podklyuchit-elektricheskiy-tepliy-pol.html

openfile.ru

на основе водяной, электрической схемы

Подключение теплых полов – самый популярный метод дополнительного отопления комнаты. Для экономии средств часть работ допустимо выполнить собственноручно. В представленном материале будем рассмотрено как подключить теплый пол при существующих системах прогрева и какие тонкости при этом важно учесть.

Разновидности систем тепловых полов

Реализованы два основополагающих типа тепловых полов – это водные теплые полы и электрические. В нагреве водяного исполнения теплоносителем является прогретая вода, подающаяся из котла либо общего стояка.

А в электрических полах передача тепла реализована следующим образом: протекающий ток нагревает медные греющиеся элементы, а они в свою очередь передают тепло окружающим предметам. По этому принципу функционируют, электрические маты, греющий кабель. А принцип работы инфракрасной пленки заключен в испускании специализированными элементами длинных инфракрасных волн, оные и прогревают все предметы в помещении.

Любой из типов имеет тонкости при подсоединении, далее рассмотрим подключение теплых полов более развернуто.

Виды теплых полов

Подготовка основания и подключение теплых полов

Перед тем как подключить теплый пол, необходимо произвести подготовку. Какую бы схему теплого пола вы не избрали для реализации, всегда важно производить подготовку основания:

• Первым делом производится демонтаж старого напольного покрытия.
• Если будет исполняться новая стяжка, то так же необходимо удаление старой стяжки.
• Затем осматривается основание и при обнаружении трещин и глубоких сколов осуществляется их заделка. Для этого трещину расчищают до твердого основания, грунтуют поверхность и заполняется изготовленным раствором, либо специально приобретенной ремонтной смесью.
• Следующим этапом осуществляется укладка гидроизоляционного слоя в виде полиэтиленовой пленки, минимальной толщиной в 200 микрометров.
• Затем выполняется укладка теплоизоляционного слоя, а по периметру комнаты на стенах крепится демпферная пленка, которая будет нивелировать температурные расширения будущей стяжки.

Алгоритм подготовки основания одинаков практически для всех типов теплового пола, исключением являются инфракрасные тепловые полы.

Подключение водяного пола

Наиболее грамотным ответом, как подключить теплый пол на основе водного исполнения, является их подсоединение к котлу с применением водяного насоса. Из-за того что температура теплоносителя не может быть больше 35 градусов, нужно задействовать коллектора и смесительные узлы.

Для обеспечения подобного присоединения выполняется монтаж трехходового и двухходового клапанов. Затем труба подачи подключается к распределительному щиту, в котором должны быть выходы по числу контуров, а так же регуляторы расхода и клапаны. С помощью них можно отрегулировать подачу воды и настроить температуру всего пола.

Для необходимости отключения отдельно взятого контура на подачу и обратку производится установка кранов.

Далее рассмотрим более легкий способ, как подключить теплый пол электрического исполнения.

Примерная схема присоединения водяного пола

Подключение терморегулятора к теплому полу

Прежде чем ответить на вопрос, как подключить теплый пол к терморегулятору, нужно изучить, что такое регулятор и как он подсоединяется к схеме.

Основная задача данного прибора это регулирование температурного режима в помещении. Так же через термостат происходит подсоединение прогревающих элементов к сети питания.

Термостат, следящий за температурой воздуха в комнате, монтируется на стену на расстоянии не менее одного метра от уровня пола.

Существует два главных способа подключения терморегулятора. Это подсоединение к отдельной питающей линии от распределительного щитка либо подключение к уже существующей розетке.

В комплект поставки всегда включается схема подключения теплых полов, а это значит, данную процедуру можно исполнить без посторонней подсказки.

После монтажа термостата выполняем штробление двух каналов. В один будет произведена укладка питающих проводов, а во второй будут уложены контрольные провода датчика, который будет размещен непосредственно в толще стяжки. По окончанию основных вышеописанных операций можно исполнять укладку и подключение теплых полов в комнате к настроенному и установленному датчику.

Рынок предлагает широкий выбор регуляторов, начиная от самых примитивных механических систем и заканчивая регулятором с интеллектуальным управлением (один раз настраивай и пользуйся потом постоянно без вмешательства). Как подключить теплый пол к терморегулятору задача не сложная.

Подключение кабельного пола

Как подключить теплый пол кабельный. На старте начала монтажа кабеля нужно составить главную схему распределения провода. При этом просчитываются такие моменты:

1. Размещать греющий кабель под мебелью нецелесообразно, поэтому под ней провод не кладется.Обязательный буфер от стен равен тридцати сантиметрам.
2. Шаг между витками провода выбирается произвольно по принципу: чем плотнее расположение, тем сильнее прогрев, но плотнее 10 см укладывать нецелесообразно. Так как возрастает расход материалов, а эффективность остается на прежнем уровне.

Нельзя допускать пересечения провода при монтаже, так как это может привести к короткому замыканию и выхода из строя всей системы теплового пола. Так же предпочтительно применять двужильный кабель, так как он во время работы производит гораздо меньшую генерацию электромагнитного излучения.

Крепить кабель к полу можно любым способом, например, довольно просто и удобно производить укладку на монтажную ленту.

Выполнив монтаж кабеля нужно уложить контролирующий датчик. После этого нужно выполнить правильность смонтированной системы в целом. Для этого берется мультиметр и проверяется сопротивление на концах кабеля. Оно обязано соответствовать данным указанным в документации.

После проверки пол готов к заливке стяжки.

Выждав нужное время до полного высыхания стяжки, можно приступить к непосредственному подключению всей электрики к термостату и питающей сети. Выполнить эту процедуру довольно легко, достаточно строго следовать схеме.

Тщательно затягивайте все выполняемые соединения. От качества затяжки зависит эффективность и долговечность эксплуатирования тепловых полов. Если при выполнении работ, как подключить теплый пол, выполнить некачественное соединение проводов, то в этом месте будет происходить нагрев, что может привести к возгоранию.

Макет кабельного пола

Подключение электрических матов

Как подключить электрические маты. Нагревательные маты по своей сути являются более совершенным видом кабельного теплового пола, так что подключение теплых полов данного типа будет проще. Разница заключена в том, что в конструкции мата применен более тонкий провод, уже задан нужный интервал и провод закреплен на специальном материале.

Таким образом монтаж подобной конструкции значительно упрощается и требует меньше усилий. Так же не требуется заливка толстой стяжки для сокрытия провода, достаточно выполнить тонкую стяжку или можно применить плиточный клей, если финальным покрытием является керамогранит.

Так как готовая конструкция имеет небольшую толщину, то для укладки термодатчика нужно предварительно проштробить нишу в основании.

Еще одним немаловажным плюсом применения именно матов, является экономия высоты потолков.
Принцип подключения к датчикам и питанию полностью совпадает с тепловым кабельным полом.

Уложенные теплые маты

Подключение пола инфракрасного типа

Как подключить теплый пол инфракрасного типа. У инфракрасного теплого пола подключение отлично от вышеописанных, так как сам пол функционирует по другому алгоритму. Вся конструкция реализована из карбоновых либо биметаллических нагревательных элементов впаянных в тонкий слой материала с термостойкими характеристиками.

По краям данной пленки выполнены медные проводники, которые непосредственно подсоединяются к сети.
Перед монтажом инфракрасной пленки важно положить специализированную теплоотражающую фольгированную изоляцию.

Пленку можно резать по специально предназначенным местам, которые размещены по всей пленке с интервалом в 30 сантиметров.

В остальном принцип монтажа не отличается от нагревательных матов и греющего кабеля.

В вышеописанной статье были рассмотрены главные виды тепловых полов, а так же методы их подсоединения. Ознакомившись с описанным материалом, вы сможете выполнить это действие собственноручно, так что подключение теплых полов по силу каждому.

delaypol.com

Как установить электрический теплый пол своими руками

Оглавление статьи

Доброго времени суток всем, кто открыл эту статью! В ней я расскажу вам про электрический теплый пол, который, в отличии от водяного теплого пола, не требует подключения к системе водяного отопления. Это, во многих случаях, сильно упрощает монтаж такой системы отопления.  Начнем с рассмотрения видов электрического теплого пола.

Виды электрического теплого пола.

Существует три основных вида электрического теплого пола:

• Кабельные системы — представляют из себя специальные греющие кабеля.
• Системы в виде матов — те же греющие кабеля, но они закреплены на сетке.
• Пленочные инфракрасные теплые полы — пленки с нанесенными на них греющими элементами.

Кабельные системы.

Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор. Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции. Кабельные системы укладываются в слой стяжки или в слой плиточного клея. Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать. Для этого пользуются следующими соотношениями:

• Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).
• Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
• Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.

схема подключения теплого пола

Монтаж кабельной системы.

Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки. Монтаж начинается подготовки поверхности, которую надо очистить, выровнять  и загрунтовать. Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день. Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.

Монтаж кабеля в стяжку.

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

• Укладка теплоизоляции на основание.
• Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
• Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
• Проверка на отсутствие повреждений и работоспособность системы.
• Заливка верхнего слоя стяжки толщиной 3-5 см.

Схема укладки кабеля теплого пола в стяжку.

Для крепления кабеля к стяжке используется металлическая монтажная лента. Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений. Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра. Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки. После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон. По сопротивлению определяется целостность изоляции кабеля. Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

Порядок установки терморегулятора и подключения кабеля.

• В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и  установочного кабеля.
• Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
• После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.
• Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

Подключение терморегулятора

Монтаж кабеля  в слой плиточного клея.

Возможен вариант монтажа кабельной системы обогрева пола в слой плиточного клея. Последовательность действий здесь будет следующая:

• Подготавливается установка терморегулятора и распределительной коробки. То есть делаются ниши и штробы под кабеля.
• Производится установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, чтобы не допустить попадания в него плиточного клея. После чего необходимо проверить извлекается ли из шланга датчик, после чего штроба заливается стяжкой, а место где  находится конец шланга помечается маркером. Это необходимо сделать, чтобы датчик случайно не оказался «накрытый» кабелем.
• Повторно очистить поверхность пола от мусора. Потом прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты размещаются также, как при укладке в стяжку.
• Далее аккуратно крепим кабель на монтажную ленту. Делаем это так, чтобы возможно было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.
• Проверяем кабель на повреждения по сопротивлению. Параметры сопротивления описаны в руководстве пользователя.
• Подключаем кабель и терморегулятор. После этого на короткое время подаем питание и проверяем работоспособность.
• Укладываем слой плиточного клея толщиной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.
• Укладываем плитку на новый слой клея. Ждем высыхания клея и можно пользоваться теплым полом.

Укладка в слой клея

Теплые полы в виде нагревательных матов.

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов. Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола. Кроме того, можно сделать теплый пол поверх старого кафеля. Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

Нагревательный мат для теплого пола

Монтаж нагревательного мата.

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше). Монтаж терморегулятора производится аналогично.

Включение и эксплуатация электрического теплого пола.

Включать теплые полы разрешается после полного высыхания стяжки или плиточного клея. Период высыхания должен быть указан на упаковке этих строительных смесей. При первом пуске можно выставить терморегулятор на максимум и ждать пока кабель прогреет покрытие. После чего можно снизить температуру на регуляторе до нужной вам.

Инфракрасные пленочные теплые полы.

Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум. Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины. Нагрев осуществляется при помощи инфракрасного излучения. Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.

Монтаж пленочного теплого пола.

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат. Для монтажа такого теплого пола существуют следующие требования:

• Выравнять поверхность пола для избежания заломов пленки.
• Необходимо сделать канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры необходимо герметично запечатать. Без этого не получится заменить датчик в случае поломки.
• При помощи коронки соответсвующего диаметра необходимо
• При укладке под ламинат или паркет, под пленку необходимо уложить фольгированную теплоизоляцию из вспененного полиэтилена.
• Максимальная длина отрезка теплого пола не должна превышать 7-8 метров.
• Пленочный теплый пол необходимо укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки необходимо предварительно разметить.
• Желательно располагать полосы пленки вдоль длинной стены комнаты. Это поможет уменьшить количество полос.

Включение и эксплуатация таких полов ничем не отличается от описанных выше.

Требования безопасности для электрического теплого пола.

• Запрещается самостоятельно укорачивать длину греющей части.
• Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
• В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
• Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
• Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.

Эти требования наиболее универсальны для разных производителей греющих кабелей и матов. Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.



znayteplo.ru
