Как подключить электрический теплый пол: Правильное подключение электрического теплого пола

Содержание

Подключение теплого пола к электричеству, схема

Содержание

  • Особенности подключения
  • Особенности подключения терморегулятора
  • Как рассчитать количество терморегуляторов
  • Подключение через розетку
  • Подключение через щиток
  • Подключение без терморегулятора
  • Инструкцию подключения инфракрасного пола
  • Заключение

На сегодняшний день система теплого пола стала пользоваться большой популярностью. Объясняется это разными причинами. В частности, теплый пол позволяет равномерно прогревать всю площадь помещения. Плюс ко всему, можно достичь отличного микроклимата внутри всего помещения. Однако, чтобы работа электрического подогрева работала корректно, необходимо разобраться с вопросом, как выполнить подключение электрического теплого пола. Именно об этом и пойдет речь в этой статье. В ней будут рассказаны разные варианты выполнения этой работы.

Особенности подключения

Электрический теплый пол подключается главным образом через терморегулятор. Безусловно, подобные работы лучше всего доверить квалифицированному специалисту электрику, однако разобравшись со схемами подключения, можно справиться и самостоятельно. В большинстве случаев на самих терморегуляторах предоставляется схема подключения. Отталкиваясь от нее, можно разобраться во всем самостоятельно. Кроме всего прочего, существует два способа того, как можно подключить электрический обогрев:

  1. Через щиток.
  2. Через терморегулятор.

Если выбран вариант с прямым подключением от электрического щитка, то эту линию необходимо обеспечить отдельным автоматом. Это будет хорошо, так как в случае скачка напряжения, автомат сработает и снимет нагрузку с электрических теплых полов. Можно выполнить подключение терморегулятора через розетку.

Если говорить за терморегуляторы, то они сегодня существуют самых разных видов. Например, это могут быть электронные и механические. При их покупке они комплектуются температурным датчиком, клеммами, инструкцией по монтажу и эксплуатации.

Важно! Существует одно важное условие при подключении теплого пола. Максимальный ток, потребляемый электрическими теплыми полами, должен соответствовать максимальному току, который способен пропустить через себя терморегулятор.

Также стоит выделить и другую интересную особенность, которая поможет разобраться с деталями того, как подключить все правильно и быстро. Провода имеют разные цвета:

  • Белый – фаза. На схеме преимущественно он обозначается буквой L.
  • Синий – ноль. На схемах он изображен буквой N.
  • Желто-зеленый – земля.

Что касается проводов, идущих от электрической сети, то они не всегда имеют подобную цветную маркировку. Чтобы найти фазу или ноль, здесь вам потребуется индикатор тока. Если лампочка на индикаторе загорается, значит, это фаза, если нет, то земля.

Особенности подключения терморегулятора

Прежде всего необходимо определить место, где будет установлен терморегулятор. Он будет осуществлять контроль всей работы системы электрического теплого пола. К нему будут подводиться провода от теплого пола. Сегодня существует их большое разнообразие. Например, есть термостаты, в которых уже интегрирован температурный датчик. Монтаж осуществляется на высоте, не более 1,5 метра от пола. Если высота будет большей, то его работа будет некорректной. Более того, выбранное место должно быть полностью защищено от прямых попаданий солнечных лучей.

Перед подключением, необходимо решить, как именно будет осуществлено подключение теплого пола к электричеству схема. То есть непосредственно через щиток или через розетку. Так, в выбранное место устанавливается терморегулятор. К нему необходимо подвести фазу, ноль и заземление. От терморегулятора необходимо сделать штробу, в которую будет погружен провод. Это позволит спрятать все кабеля. В частности, от терморегулятора будет идти две гофрированные шланги, в которые укладывается один кабель для укладки температурного датчика, а второй для запитки всего теплого электрического пола.

Как рассчитать количество терморегуляторов

Как уже стало ясно, подключить электрический обогрев возможно через терморегулятор. Поэтому прежде всего необходимо разобраться с тем, какое будет количество терморегуляторов. Прежде всего следует определить, сколько комнат будет отапливаться именно таким способом. Если их будет несколько, то рекомендуется в каждом отдельном помещении установить индивидуальный терморегулятор. Безусловно, это выходит довольно-таки затратно, но так, вы сможете контролировать температуру в каждом отдельном помещении.

Такое решение имеет массу плюсов. Например, если стелиться электрический теплый пол в подсобном помещении, то там необходима температура одна, а в жилом иная. Как следствие, полностью исключается вероятность того, что на электросеть будут оказываться сильные нагрузки.

Важно! Наличие в каждом отдельном помещение терморегулятора, позволит выставить программу. Например, в некоторых помещениях, можно отключать обогрев на ночь, или, наоборот, включать.

Установка нескольких терморегуляторов также влечет за собой и то, что на каждый из них устанавливается индивидуальный температурный датчик. Только так вся система будет работать исправно, а во всем помещении вы сможете поддерживать комфортную температуру. Итак, ознакомившись со всеми особенностями подсоединения электрического теплого пола, рассмотрим небольшие инструкции по последовательности всего процесса.

Подключение через розетку

Весь технологический процесс состоит из нескольких этапов. Прежде всего устанавливается термостат. Он может быть накладной или встраиваемый. Если установка будет скрытой, то изготавливается штроба для прокладки кабеля. Далее к распределительной коробке необходимо подвести фазу, ноль, заземление. Все это выводится из розетки. Далее в штробу кладете два кабеля (от термодатчика и нагревательного элемента электрического теплого пола). Подключается все согласно предоставленной схеме от производителя.

Подключение через щиток

В этом случае схема подключения электрического пола практически не отличается от того, что описано выше. Единственное различие в том, что на щиток устанавливается УЗО, который служит в качестве предохранителя. То есть от терморегулятора, все провода для сети направляются к установленному УЗО в электрическом щитке.

Подключение без терморегулятора

Есть еще одна схема, которая подразумевает бюджетный вариант подключения теплого пола без использования терморегулятора. В этом случае провод, выведенный от нагреваемого элемента непосредственно направляется к электрическому щитку, в котором устанавливается УЗО. Минус этой системы в том, что придется вручную контролировать работу всей системы отопления.

Инструкцию подключения инфракрасного пола

Пленочный инфракрасный пол сегодня часто используется для организации отопления внутри помещения. В этом случае в качестве нагревательного элемента выступает нагревательный мат. На нем имеются полоски углеродного полимера. Принцип и схема подключения сводится к следующей простой инструкции:

  • Прежде всего укладываете нагревательный мат по всей длине помещения. Концы, где выходят провода должны быть направлены в сторону терморегулятора. Так, вы сможете сэкономить на проводе.
  • Каждый стык на инфракрасной пленке заклеиваете скотчем.
  • Между слоями ИК-пленки помещаете специальные клеммы. Один конец клеммы должен сверху, где имеется медная шина.
  • Далее клеммы зажимаются плоскогубцами.
  • К этой клемме подсоединяется провод, также на зажимах.
  • Каждый последующий мат подсоединяется по такой же схеме.
  • Каждую клемму необходимо заизолировать битумным скотчем.
  • Между собой все отдельные маты соединяются таким же способом, то есть последовательным.

Вот по такой схеме осуществляется подключение инфракрасной пленки. Дополнительно вы можете посмотреть видео в конце этой статьи, чтобы наглядно увидеть все эти технологические нюансы. Только так вы сможете закрепить всю теорию практикой.

Заключение

Итак, для нормальной и корректной работы электрического теплого пола крайне важно строго придерживаться технологии подключения электрического теплого пола. Со всей работой вы сможете справиться и самостоятельно. Единственное, для этого необходимо придерживаться всех рекомендаций и советов в этой статье. Данное отопление будет экономить вам электроэнергию, а если сделать все правильно, то вы сможете особо не контролировать. Использование терморегуляторов, позволит максимально автоматизировать весь процесс работы электрического теплого пола, уложенного в полу. Надеемся, что этот материал помог вам разобраться в этом непростом вопросе. Дополнительно можете посмотреть подготовленный видеоматериал. Если вы имеете опыт в этой сфере, то можете оставлять комментарии к этой статье, делясь опытом с другими начинающими домашними умельцами, которые привыкли делать все своими руками.

  • Как правильно установить варочную панель в столешницу
  • Как установить инфракрасный обогреватель самостоятельно
  • Как подключить кондиционер к электросети самому
  • Подключение телефонной розетки rj11, схема

как правильно подключить регулятор, схема, как соединить с датчиком

Содержание:

Виды электрического теплого пола
Способы монтажа терморегулятора
Правила подключения кабельного пола
Установка нагревательных матов
Монтаж пленочных полов
Видео

Одной из разновидностей системы «теплый пол» являются электрические модели. В отличие от водяных аналогов теплый пол электрического типа более компактный, что позволяет выполнить монтаж и подключение своими руками.

Электрические модели могут устанавливаться в любых помещениях и практически не имеют ограничений по использования. При обустройстве системы важно правильно расположить нагревательные элементы, подключить систему к терморегулятору и к электрической сети.

В зависимости от используемого нагревательного элемента и формы помещения схема подключения электрического теплого пола к терморегулятору может иметь свои особенности.

Виды электрического теплого пола

Все модели электрического теплого пола имеют общий источник питания, однако, устройство нагревательных элементов у них разное. Следовательно, для правильного подключения системы необходимо знать, какое устройство будет использоваться, и изучить схему подключения регулятора теплого пола.

В качестве нагревательного элемента в электрических системах теплого пола может использоваться следующее:

  • Одножильный или двухжильный резистивный кабель.
  • Кабель с функцией саморегулирования.
  • Тепловые маты.
  • Углеродная или биметаллическая пленка.
  • Карбоновые стержни.

Каждый из перечисленных элементов подключается по своей индивидуальной схеме, поэтому важно знать, как правильно подключить терморегулятор к той или иной системе.


Качество монтажа теплого пола зависит от правильно выбранного шага укладки. В этом случае система будет равномерно нагреваться, и выдавать нужное количество тепла.

При покупке нагревательных матов и пленки необходимо внимательно изучать рекомендации производителя, размещенные на упаковке.

Способы монтажа терморегулятора

Прежде чем подключать любую разновидность электрического пола, следует выбрать место установки терморегулятора. С помощью этого устройства в процессе эксплуатации будет осуществляться управление системой, и поддерживаться комфортная температура в помещении. Также термостат необходим для подключения нагревательных элементов к сети электропитания. Терморегуляторы выпускаются в широком ассортименте, это могут быть простые механические приборы или интеллектуальные устройства. В любом случае важно понимать, как подключить регулятор теплого пола.

Устройства, оснащенные встроенным датчиком для регистрации температуры воздуха в помещении, необходимо располагать в местах, защищенных от источников тепла, на расстоянии 1,5 метра от пола.


Перед началом монтажных работ следует выбрать способ подключения регулятора теплого пола. Это может быть входящая в комплект розетка или стандартное подключение к электрощиту.

На каждом температурном регуляторе теплого пола изображена схема подключения. С ее помощью установка термодатчика теплого пола становится доступной для простого домашнего мастера.


После установки термостата можно приступать к подключению кабелей, к распределительной коробке вначале подводят фазу, а затем заземление и ноль.

В стене делают углубление в виде канавки, где будут размещены две пластиковые трубки. В одной из них будут уложены силовые провода нагревательного кабеля, в другой – провода внутреннего датчика, который устанавливают под напольным покрытием. После выполнения указанных мероприятий приступают к монтажу и подключению теплого пола к терморегулятору.

Правила подключения кабельного пола

Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.

В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.


Последующие работы предполагают выполнение таких действий:

  • Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
  • Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку. Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
  • На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
  • Далее берут датчик и помещают его в пластиковую трубу.
  • Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
  • Заливается бетонная стяжка.

Решать вопрос, как соединить терморегулятор с теплым полом, можно только после полного высыхания бетонного раствора. В процессе работы необходимо присоединить электропроводку, провода от датчика и нагревательного кабеля к терморегулятору. Для этого используются специальные винтовые зажимы. Для безопасности и качества работы подобного типа рекомендуется доверить профессионалам.

Установка нагревательных матов

Системы теплого пола из нагревательных матов устанавливаются и подключаются по аналогии с кабельными системами. Однако некоторые особенности все-таки существуют, и о них следует знать.

Тепловые маты представляют собой кабель, зафиксированный с определенным шагом на термостойкой пленке. Эта особенность во многом упрощает процесс монтажа, так как необходимо лишь рассчитать удельную мощность нагревательного элемента и площадь обогрева.


Укладка теплого пола из нагревательных матов выполняется следующим образом:

  • Пленку с кабелем распределяют на черновом бетонном полу.
  • Поверх мата заливают бетонную стяжку тонким слоем или плиточный клей.
  • Укладывают финишное напольное покрытие.

Очень важно понимать, что использование теплоизоляционного слоя в этом случае может стать причиной перегрева системы.

Чтобы разместить термодатчик, необходимо сделать углубление в полу, так как толщина конструкции не превышает полутора сантиметров.


После выполнения этих действий можно приступать к подключения теплого пола к термостату. При этом если длины кабеля недостаточно, можно вырезать его из мата. Соединительная муфта также располагается в бетонной стяжке.

Преимуществом нагревательных матов перед кабельной системой можно назвать быструю установку, а также простую схему подключения датчика теплого пола. Объем работы снижается за счет отсутствия теплоизоляционного слоя и заливкой более тонкого слоя стяжки. Использование меньшего количества материалов приводит к снижению стоимости системы теплого пола из нагревательных матов. Кроме того системы являются идеальным вариантом для помещений, в которых подъем пола по высоте имеет ограничение.

Монтаж пленочных полов

Модели теплого пола, которые в качестве нагревательного элемента используют специальную пленку, относятся к системам нового поколения. Их устройство имеет некоторые особенности, с которыми следует ознакомиться, прежде чем самостоятельно выполнять подключение.

Система представляет собой термоустойчивый материал, в который запаяны карбоновые или биметаллические нагревательные элементы. Вдоль кромки такой пленки расположены медные проводники, с их помощью система подключается к сети.

Укладывают теплый пленочный пол по аналогии с нагревательными матами, но при этом есть одна особенность. Нагревательную пленку следует укладывать на специальную подложку, распределенную по всей поверхности. Подложка представляет собой материал с покрытием из фольгированной пленки. Она отражает инфракрасные лучи и направляет тепло непосредственно в помещение.


Датчики в этом случае помещают в пластиковую трубку, ее в свою очередь укладывают в углубление, предварительно сделанное в полу.

Преимуществом пленочного пола является возможность резки. Для этого производитель наносит специальные линии с шагом 20-30 см. один край токопроводящих полос полностью изолирован, другой – остается открытым. Это позволяет подключать систему к электропитанию.

Пленку расстилают на поверхности, соединяя части параллельным способом. Один из двух проводов подсоединяют к соседней части, другой провод используют для подключения пленочного пола к терморегулятору.

В качестве финишного напольного покрытия на пленочный теплый пол можно укладывать любой материал. Однако предпочтение лучше отдавать ламинату, он предотвратит повреждение пленки в результате давления на пол.


Особенности подключения теплого пола к терморегулятору и электричеству

Устройство системы теплого пола заключается в монтаже нагревательных элементов под напольным покрытием и дальнейшем подключении их к источнику электроэнергии. Это происходит не напрямую, а через термостат – прибор, служащий для регулировки температурного режима. Подключение теплого пола к терморегулятору (термостату) и электричеству – операция несложная, поэтому выполнить ее можно и без привлечения профессиональных электриков. Тем более, что заботливые производители обычно изображают электрическую схему монтажа на корпусах своих терморегуляторов. Однако, если вы – человек, совершенно не разбирающийся в дебрях электричества, некоторые нюансы могут быть вам непонятны. Мы попытаемся учесть возможные спорные нюансы и описать процесс подключения термостата к системе теплого пола максимально подробно – для «чайников».

Как работает терморегулятор?

Терморегулятор используется для поддержания стабильной температуры в «теплой» системе, а также для включения и выключения нагревательных матов (пленки). Прибор «считывает» показания датчика температуры и автоматически отключает электропитание, как только пол нагреется до необходимого предела. При этом сам остается в рабочем режиме и продолжает контролировать ситуацию. Если датчик известит об отклонениях в температурном режиме, терморегулятор опять запустит электричество в систему и пол начнет нагреваться.

Самые популярные и надежные термостаты – механические и обычные электронные. Более сложные – электронные программируемые. Несмотря на значительную разницу в своей «начинке», принцип подключения терморегуляторов очень похож.

В комплект к терморегулятору входит датчик температуры, монтажная коробка, клеммы, инструкция по монтажу и эксплуатации

Установка и подключение термостата

Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.

С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.

Общая схема подключения термостата

Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:

  • белый (черный, коричневый) провод – L фаза;
  • синий провод – N ноль;
  • желто-зеленый провод — земля.

Подключение теплого пола к электричеству выполняют в следующем порядке:

  1. К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
  2. На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
  3. Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
  4. Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.

Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.

Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора

Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.

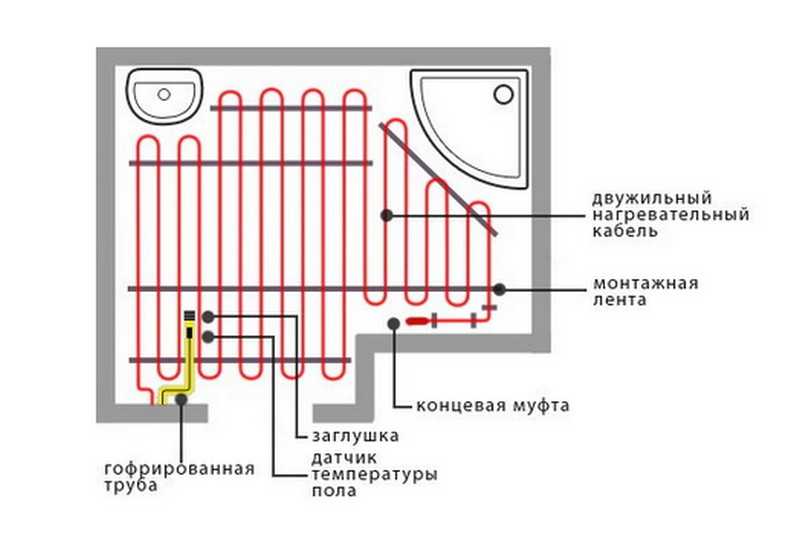

Подключение к термостату двужильного кабеля

Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:

Схема подключения двужильного кабеля к термостату

Мы видим, что в одном двужильном кабеле соседствуют 3 провода:  2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).

В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.

Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления

Подключение одножильного кабеля

В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:

Схема подключения одножильного кабеля к термостату

На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.

Видео-пример проведения монтажных работ

Как вы успели убедиться, подключение термостата – один из самых легких этапов сооружения теплого пола. Не нужно иметь семь пядей во лбу, чтобы разобраться с простейшей схемой, нарисованной на корпусе прибора, и выполнить все рекомендации производителя. Единственной сложностью может стать обеспечение личной безопасности при работе с электричеством. Соблюдайте инструкцию по монтажу и помните, что работы по подключению термостата должны проводиться при отключенном автомате (автоматическом выключателе).
