5 способов, как сделать правильно своими руками

Содержание:

  1. Причины возникновения воздуха
  2. Чем грозит появление воздушных пробок
  3. Виды воздухоотводчиков
  4. Автоматические модели
  5. Ручные
  6. Как самостоятельно стравить воздух
  7. Как стравить  воздух с контура, функционирующего от циркуляционного насоса
  8. Стравить из самотечной системы
  9. Как стравить воздух с помощью автоматических отводчиков
  10. Выгоняем воздуха при помощи сильного напора воды
  11. Продавливание пробок сливом воды
  12. Как не допустить возникновения воздушных пробок?
  13. Советы и рекомендации
  14. Видео пособия

В погоне за комфортом, большинство владельцев частных домов или квартир, устанавливают тёплые полы.

Однако стоит заметить, что в случае наличия воздуха в конструкции (если его не стравить), качество работы всей системы существенно снижается. Кроме того, это приводит к выходу из строя оборудования, стоимость которого достаточно высока.

Чтобы избежать данных проблем и дополнительных финансовых трат, следует знать, как спустить воздух с тёплых полов.

Причины возникновения воздуха

Главная причина, из-за которой происходит завоздушивание водяных контуров — нарушения при составлении проекта; при проведении монтажных работах; вследствие эксплуатации пола.

Скопление воздушных масс в змеевике бывает вызвано:

  1. Неточным вычислением тепловой нагрузки;
  2. Ошибками сделанными при расчёте размера и количества петель, а также диаметра труб;
  3. Неправильным выбором насоса, предохранительных и регулирующих комплектующих;
  4. Укладкой магистрали с большим количеством перепадов по высоте;
  5. Не качественным материалом;
  6. Плохим монтажом — отсутствие герметичности стыков и резьбовых соединений;
  7. Нарушениями правил при первом запуске пола;
  8. Несоблюдением температурного уровня при эксплуатировании;
  9. Разгерметизацией трубопровода при поломке или наличии дефекта;
  10. Нарушением циркуляции жидкости в контуре, которое вызвано снижением напора из-за неисправности насоса;
  11.  Поломкой автоматического воздухоотводчика, а также предохранительного и запорного клапана;
  12.  Выделением газов при нагреве теплоносителя, которые содержатся в нём.

Важно! Прежде, чем осуществлять первый запуск устройства следует выгнать воздух из контуров тёплого пола.

Чем грозит появление воздушных пробок

При наличии пустот в трубах, греть пол будет менее эффективно. Если не прокачивать трубопровод, то пустотные участки будут увеличиваться и приведут к снижению давления.

 В зависимости от конструктивных особенностей устройства, завоздушенность может привести:

  • к замораживанию труб в угловых комнатах — при обустройстве полов от центрального отопления;
  • к полному или частичному прекращению обогрева — при наличии нагревательных гидрополов и радиаторного отопления работающих от центрального отопления всего дома расположенных в подвале;
  • к частичному или полному прекращению обогрева, возникновению аварийных остановок котла и заморозки СО — при полах, работающих от автономной нагревательной системы;
  • к полной или частичной остановке обогрева, а так же к частым перебоям в работе котла — если в доме имеются тёплые полы и радиаторные приборы, которые работают от индивидуального отопительного источника.

Как спустить воздух из батареи отопления правильно: в квартире или доме, с помощью крана Маевского и другими способами.

Беря во внимание все особенности конструкции: количество петлей в помещении, наличие отдельной разводки для каждой комнаты, можно с уверенностью сказать, что полное прекращение циркуляции в трубопроводе не может произойти.

Только при закупорке пробками одновременно всех петель контура, вода прекратит двигаться по магистрали по всем комнатам и этажам дома, вследствие чего все отопление перестанет функционировать.

Виды воздухоотводчиков

Чтобы стравить воздух из тёплого пола, чаще используются отводчики, которые бывают ручными и автоматическими.

Устройства ручного действия в основном ставятся на теплообменниках, а автоматические на верхнем участке коллектора или трубопровода.

Автоматические модели

Данные приборы выпускают как отечественные, так и зарубежные производители, и каждый вид имеет свои особенности в конструкции — это зависит от марки. Устройства бывают:

  1. С отражающей пластиной внутри корпуса — она устанавливается у входа в рабочую камеру, и предназначена для защиты внутренних деталей от гидроударов.
  2. С пружинным отсекающим клапаном, который оснащён воздухоотводчиком, через него можно стравлять воздух.
  3. С боковыми резьбовыми патрубками.
  4. Сепараторы микропузырьков — устанавливаются в трубопроводе на два входных патрубка. Жидкость, проходя через трубку с медной сеткой, образует водяной вихрь, он притормаживает воздух и направляет его вверх. После чего, происходит выпуск воздушных пузырьков через автоматический клапан.
  5. С кулисным механизмом — в их камере размещён пластиковый поплавок, связанный с запорной спускной иглой. Когда он опускается в завоздушенную среду, при помощи иглы происходит открывание спускового отверстия для выхода воздушных потоков.

Ручные

Ручные устройства — это краны Маевского. Конструкция простая, поэтому наиболее часто устанавливаются в отоплении. Механический воздушник при эксплуатации хорошо герметизирует выход из корпуса.

При необходимости удаления воздуха вентиль поворачивается на несколько оборотов, в результате чего начинается процесс развоздушки.

Как самостоятельно стравить воздух

Прокачать водяной пол — это несложно, данную процедуру под силу произвести самостоятельно.

Однако стоит заметить, что в зависимости от конструкции сооружения, процесс отвода воздушного потока из труб различается.

#стравить воздух из теплого пола, #воздух в насосе, #запуск теплого пола, # водяной теплый пол


Смотрите это видео на YouTube

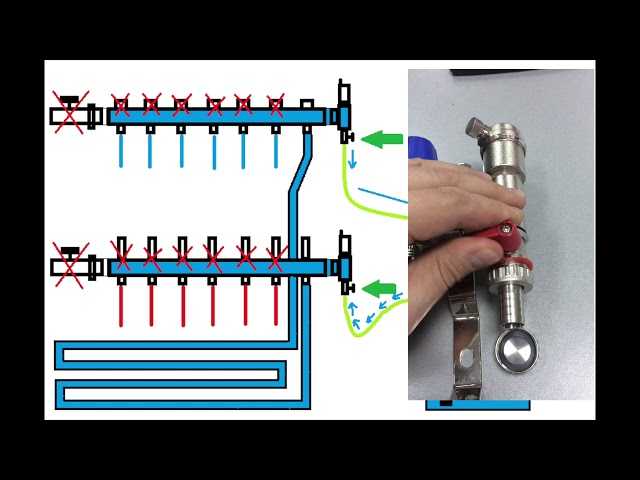

Как стравить  воздух с контура, функционирующего от циркуляционного насоса

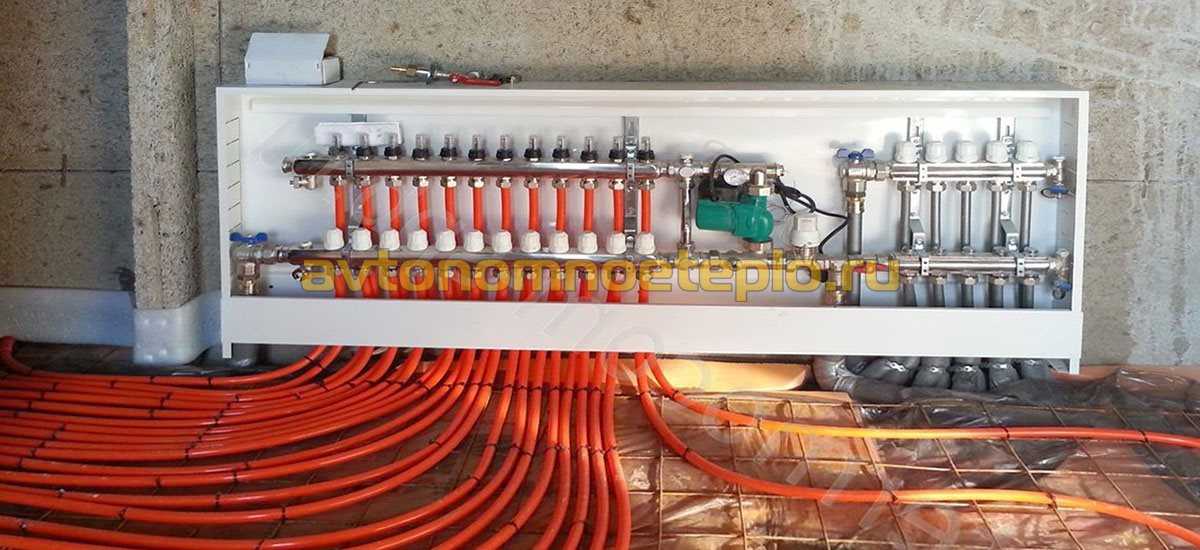

Чтобы прогнать воздух из полового контура, оснащённого насосом, требуется выполнить действия в следующей последовательности:

  • Нужно закрыть на коллекторе расходомеры ведущие ко всем петлям.
  • Развоздушить циркуляционный насос.
  • Открыть шаровой или кран Маевского на гребёнке, и одну петлю пола.

Процесс открытия крана Маевского — одной рукой держать белую часть вентиля, чтоб не болталась. Второй следует откручивать вентиль расположенный посредине.

  • Затем нужно включить циркуляционный насос на небольших оборотах. Давление должно превышать обычное на 20%.
  • Выключать насос и закрывать вентиль следует после того, как появится вода из воздухоотводчика.
  • Данную процедуру надо повторять неоднократно, с интервалом в несколько минут, пока не спустится весь воздух.
  • Такое действие нужно проводить с каждой петлёй. Процесс повторять на протяжении 2 — 3 дней, до полного стравливания воздуха.
  • Затем насос нужно включить на максимум, и произвести продувку всего трубопровода.

Только после полного стравливания воздушных масс, следует запускать нагревательный пол. В процессе работы, контур может снова завоздушиться, поэтому рекомендовано периодически продавливать воздух.

Стравить из самотечной системы

При наличии самотечной конструкции, в которой нет спусковых клапанов, возникает вопрос — как выгнать воздух из системы тёплого пола? Придётся ждать пока воздушные массы сами не выйдут через расширительный бак.

При этом устройство не должно работать и вода в нём должна быть охлаждённой. Процесс может занять несколько дней.

Одним словом, чтобы стравить пузырьки воздуха из такой магистрали, требуется выключить котёл и мотор, и дать гидрополу остыть.

Как стравить воздух с помощью автоматических отводчиков

В настоящее время есть специальные отводчики или сепараторы, которые автоматически выгоняют  воздушные массы из контура.

С их помощью легко стравить пробки, при этом они не нуждаются в проведении специальных работ по обслуживанию и уходу.

Устанавливать автоматические отводчики следует на самом высоком месте отопительного трубопровода, потому что именно там скапливается воздух.

Их нет необходимости включать в группу безопасности, так как там не бывает сосредоточения воздушных масс.

Выгоняем воздуха при помощи сильного напора воды

Большим напором воды стравить воздух теоретически можно, но сделать это достаточно сложно. Потребуется мощный насос, с давлением больше 2 атмосфер, чтобы продувать трубы.

Но устранять пробки таким методом можно только из открытой системы, с небольшим количеством ветвей. Кроме того, данный способ приводит к переливанию расширительного бочка. Поэтому, пользоваться им советуют лишь при наличии опыта проведения аналогичных работ.

Продавливание пробок сливом воды

Этот способ рекомендовано применять, если будет воздушить самотечная конструкция. Производится слив большого количества воды снизу, и одновременно осуществляется заливка сверху.

Таким способом можно стравить пробки. Они сдвигаются, разбиваются и выдавливаются из трубопровода.

Как не допустить возникновения воздушных пробок?

Основной недостаток водяных полов — образование воздушных пробок, в остальном они имеют отличные эксплуатационные характеристики и просты в пользовании.

Даже несмотря на правильность произведённых монтажных работ, водяная система может завоздушивать в процессе эксплуатации. Чтобы не допустить этого, необходимо придерживаться следующих правил:

  • проводить регулярный профилактический осмотр конструкции на предмет наличия дефектов и протечки;
  • осуществлять контроль за уровнем температуры и давления теплоносителя, так как резкие скачки приводят к закупорке труб;
  • периодически проводить прокачку воздуха в корпусе насоса и коллектора;
  • если вы не можете провести обслуживание устройства или замену вышедшего из строя оборудования самостоятельно, следует приглашать специалистов;
  • устанавливать циркуляционный насос только на подачу воды, это исключит проникновение воздуха в трубопровод по вине насоса;
  • монтировать на обратном шланге перед коллектором сепаратор, с его помощью можно будет выгнать воздух;
  • не следует спускать теплоноситель из трубопровода гидропола, так как небольшие воздушные закупорки можно легко удалить при помощи сепаратора или коллекторных клапанов;
  • для настроя коллектора лучше пригласить мастера.

К сведению! Если применяется циркуляционный насос, то его рекомендовано подключать к источнику бесперебойного питания, в этом случаи поток воды в петлях пола будет неизменным.

Советы и рекомендации

Как известно, чем оборудование сложней, тем больше его стоимость, при этом такое устройство является менее надёжным. Поэтому, чтобы гидропол работал исправно, нужно покупать и устанавливать комплектующие высокого качества.

Сегодня на рынке огромный ассортимент комплектов для обустройства водяных полов. При выборе следует внимательно ознакомиться с их характеристиками и  особенностями.

Можно использовать устройство с механическим приводом, которое имеет приемлемую цену. Кроме того, функционирование отработано многолетней практикой, поэтому ломается редко. Приборы с сероприводом дороже, да и элементов, которые могут выйти из строя, в такой конструкции больше.

Выбирая устройство для спуска воздуха, специалисты рекомендуют обращать внимание на краны Маевского — они надёжны, долговечны и не нуждаются в регулировке.

Автоматические приборы имеют более сложную конструкцию и по цене дороже. Помимо этого, они приходят в негодность при загрязнении.

Как видите, воздушные пробки приводят к сбою в работе, однако эту проблему легко решить. Главное вовремя стравить воздух из трубопровода, а делать это необходимо правильно и регулярно.

Видео пособия

Как быстро спустить воздух и запустить коллектор теплого пола.


Смотрите это видео на YouTube

Как удалить воздушную пробку в системе отопления ЛУЧШИЙ СПОСОБ


Смотрите это видео на YouTube

Как лучше выгнать воздух из водяного теплого пола своими руками

Содержание

  1. Причины воздушных пробок в водяных полах
  2. Чем опасно завоздушивание тёплого пола
  3. Советы специалиста по удалению воздуха из водяного пола
  4. Как не допустить попадания воздуха в систему полов


Правильный монтаж теплых полов, еще не гарантия безотказной эксплуатации системы отопления в зимнее время. При первом запуске водяного контура необходимо позаботиться о том, чтобы в трубе не осталось воздушных пробок. Сделать это достаточно проблематично.

Даже профессиональные монтажники не всегда знают, как выгнать воздух из теплого пола, оставляя решение этой задачи на самих хозяев квартиры.

Причины воздушных пробок в водяных полах

Завоздушивание водяного тёплого пола происходит по нескольким причинам:

  • Нарушения рекомендаций относительно эксплуатации – резкое снижение давления в контуре отопления, чрезмерный нагрев теплоносителя приводит к появлению пробок.
  • Технические проблемы – отсутствие герметичности соединений, наличие протечек приводят к образованию пробок в системе. Одной из основных причин завоздушивания остаются нарушения монтажа водяного контура. К ошибкам относится: укладка трубы под уклоном, наличие бугров в месте прохождения трубопровода, неправильный монтаж коллектора, отсутствие кранов для автоматического сброса давления.
  • Нарушения, связанные с первым запуском отопления – согласно инструкции, перед началом эксплуатации водяного контура необходимо прокачать воздух. Так прокачка кропотливый и длительный процесс, некоторые бригады попросту оставляют выполнение обслуживания на самого заказчика.

Перед первым запуском отопления крайне важно осуществить выпуск воздуха из труб теплого пола, еще до нагрева теплоносителя.

Чем опасно завоздушивание тёплого пола

Традиционная система отопления в доме продолжает работать даже в тех случаях, когда циркуляция теплоносителя затруднена по причине появления воздушных масс в радиаторах, теплоноситель проходит через перемычку.

Полы при возникновении прослоек воздуха полностью перестают работать и нагревать помещение. Остановка нагрева связана с особенностью конструкции и небольшой толщины труб, используемых для нагрева помещения.

Хотя спустить воздух можно и после начала эксплуатации, легче всего выполнить эту операцию еще до начала отопительного сезона. После будет необходимо следить, чтобы пробки не появились снова.

Советы специалиста по удалению воздуха из водяного пола

На самом деле, выполнить удаление воздуха из системы теплых водяных полов своими руками, достаточно просто. Для удаления потребуется запастись терпением и последовательно выполнять рекомендации специалистов.

  • На коллекторе перекрываются все водяные контуры кроме одного.
  • На малых оборотах включается циркуляционный насос. Создается давление, превышающее обычное на 15-20%. Дается время, чтобы воздушные массы полностью вышли из системы. Операцию последовательно проводят для каждого контура, подключенного к коллектору.
  • Процесс периодически повторяют в течение 2-3 дней до полного устранения воздушных прослоек.
  • Только после того как были удалены воздушные прослойки в трубах отопления, включают нагрев теплоносителя.

В последнее время появились специальные сепараторы. Функция сепаратора заключается в автоматическом удалении воздушных масс из системы. Отвод воздуха сепаратором осуществляется автоматически, что увеличивает комфорт от эксплуатации теплых полов.



Как не допустить попадания воздуха в систему полов

Несмотря на выполнение всех рекомендаций, относительно грамотного монтажа и укладки трубы теплого пола, существует вероятность дальнейшего завоздушивания системы в процессе эксплуатации.

Как предотвратить образование воздушных пробок?

  • Циркуляционный насос устанавливается исключительно на подачу теплоносителя. Решение позволяет исключить попадание воздушных масс, по вине циркуляционного оборудования.
  • Чтобы стравить воздух, прежде чем появились пробки, на обратке перед коллектором монтируют сепаратор.
  • Крайне важно избежать резкого понижения давления в трубопроводе или изменения температуры нагрева теплоносителя. Если используется циркуляционный насос, его следует подключить к ИБП. Так циркуляция теплоносителя и давление в системе останется неизменным даже при отключении электроэнергии.
  • Не рекомендуется спускать воду из контура. Со временем мелкие воздушные пробки, полностью удаляются из труб отопления с помощью сепаратора или клапанов, находящихся на коллекторе.
  • Рекомендуется выполнить подключение водяного теплого пола с одновременным выпуском воздуха из системы. При условии грамотного выполнения советов, находящихся в предыдущем подзаголовке, можно самостоятельно удалить пробки перед началом отопительного сезона. После проведения любых ремонтных работ потребует повторить процесс заново.

Главным минусом водяных теплых полов остается их чувствительность к появлению пробок. Во всем остальном конструкцию отопления данного типа отличают: простота эксплуатации, хорошие технические характеристики при низких затратах на нагрев теплоносителя.

Тепловой насос и элементы управления с подогревом пола

В последние годы количество установок тепловых насосов в Великобритании резко возросло; при правильном размере и установке с правильно спроектированным нагревателем они обеспечивают экономию в двух ключевых областях по сравнению с обычной системой отопления. Во-первых, из-за количества углерода, используемого на киловатт тепла, отдаваемого зданию, а во-вторых, из-за заметного снижения эксплуатационных расходов по сравнению с обычными системами отопления, работающими от котлов.

Чтобы эти два фактора были реализованы, предлагаемая установка должна быть тщательно продумана: это включает в себя надлежащий размер теплового насоса в соответствии с требованиями собственности, правильный размер источника тепла для максимизации эффективности теплового насоса. , а также интеграцию соответствующих элементов управления для удовлетворения потребностей конечного пользователя и обеспечения успешной интеграции с тепловым насосом.

Размер теплового насоса

Размер теплового насоса обычно определяется поставщиком теплового насоса и, как правило, меньше, чем у эквивалентного котла — большинство котлов в Великобритании «больше», обычно примерно на 20%. чтобы обеспечить нагрев и т. д. Тепловые насосы обычно рассчитаны на стационарные условия и поэтому имеют более узкие размеры.

Излучатель тепла также оказывает большое влияние на эффективность системы. Европейские исследования доказали, что напольное отопление, используемое в сочетании с тепловыми насосами с воздушным источником, на 20% эффективнее, чем при использовании с радиаторами, а напольное отопление, используемое с геотермальными тепловыми насосами, на ошеломляющие 30% эффективнее. Конструкция системы напольного отопления также должна быть максимально оптимизирована, чтобы обеспечить максимальное преимущество, и хитрость здесь заключается в том, чтобы спроектировать систему напольного отопления так, чтобы требуемая температура подачи системы напольного отопления была как можно ближе к температуре подачи теплового насоса: при Мы, компания Continal, специально разрабатываем схемы напольного отопления для использования с тепловыми насосами, чтобы максимально повысить их эффективность.

Элементы управления теплыми полами

Интеграция элементов управления между системой теплых полов и тепловым насосом может вызвать проблемы у непосвященных, поэтому предпочтительнее выбрать индивидуальную систему, разработанную специально для предлагаемого проекта, с учетом требований заказчика и Требования к тепловому насосу.

Многие производители тепловых насосов предлагают множество вариантов их конструкции, требующих различных решений по управлению. Ключ вращается вокруг типа компрессора в тепловом насосе. В большинстве геотермальных и многих воздушных тепловых насосов используются спиральные компрессоры, которые либо включены, либо выключены, и в них практически отсутствует модуляция.

Большинство из них имеют ту или иную форму плавного пуска, что означает снижение пускового тока, однако для этих тепловых насосов не рекомендуется включаться и выключаться, потому что: линии электропередач и создают помехи для источников питания соседних домов

  • Это может сократить ожидаемый срок службы теплового насоса
  • Это снижает эффективность теплового насоса
  • Поэтому необходимо спроектировать элементы управления и систему таким образом, чтобы уменьшить эти эффекты. Это можно сделать таким образом, чтобы тепловой насос всегда «видел» минимальное количество воды.

    Некоторые производители не поддерживают использование буферных емкостей, поскольку они делают систему незначительно менее эффективной, и поэтому рекомендуют использовать открытые зоны в качестве «буферной» подачи воды для теплового насоса. Открытые зоны потенциально могут противоречить строительным нормам, что необходимо уточнить. Короче говоря, строительные нормы требуют контроля температуры в каждой комнате. Это достигается в радиаторной системе с помощью термостатических радиаторных клапанов (ТРВ), а в системах напольного отопления с помощью термостата, расположенного в каждой комнате с соответствующим исполнительным механизмом. Открытая зона потенциально может противоречить этому основному принципу.

    Однако некоторые производители используют поршневые компрессоры. Поршневой компрессор идеально подходит для использования с инверторным приводом, который обеспечивает очень низкий пусковой ток и позволяет тепловому насосу соответствовать требованиям системы отопления, что означает возможность полного управления.

    Использование тепловых насосов для теплых полов

    Дата: 11 сентября 2018 г. – 13:10

    Теплый пол или лучистое отопление пола становится все более популярным среди домохозяйств Киви благодаря своим многочисленным преимуществам. Полы с подогревом не только приятны для ходьбы, но и экономичны, удобны и энергоэффективны в эксплуатации.

    В отличие от других методов обогрева, лучистое отопление полов способствует подъему тепла через пространство посредством конвекции, а не вытеснению его вниз. Теплый пол может быть как водяным, так и электрическим. Мы сосредоточимся на первом.

    Водяное отопление предполагает укладку сети труб на черный пол и циркуляцию теплоносителя по трубопроводу. Нагретая жидкость излучает тепло на ваши полы, равномерно и комфортно обогревая ваш дом. Гидравлическое отопление работает бесшумно, что является еще одним плюсом.

    Жидкость можно нагреть различными способами: с помощью теплового насоса, с помощью ископаемого топлива или электричества с помощью бойлера. Тепловые насосы генерируют горячую воду при температуре около 40

    oC , что идеально подходит для полов с подогревом. С другой стороны, газовые и масляные котлы нагревают воду до 65-85 o С, что обожжет ноги. Использование этих систем потребует смешивания горячей и холодной воды для снижения температуры до комфортного уровня, что крайне неэффективно.

    Тепловые насосы типа «воздух-вода» берут тепло из окружающего/наружного воздуха и передают тепло воде через теплообменник в цилиндре. Некоторые системы тепловых насосов могут быть сконфигурированы для обеспечения части энергии, необходимой для нагрева воды для бытовых нужд.

    С интеграцией теплового насоса ваша система напольного отопления получит возможность зонального управления. Это означает, что помещения можно обогревать по мере необходимости, что помогает сократить потребление энергии. Кроме того, тепловые насосы обеспечивают универсальность переключения между режимами нагрева и охлаждения для круглогодичного комфорта.

    Тепловые насосы обычно потребляют меньше энергии для поддержания тепла при достижении заданной температуры. Некоторые устройства могут регулировать температуру с точностью до 0,5 o C. Когда существует большая разница между желаемой температурой и фактической температурой, некоторые тепловые насосы автоматически настраиваются на более высокую частоту для быстрого повышения температуры.

    Современная технология тепловых насосов также имеет функцию интеллектуальной разморозки, которая позволяет ускорить восстановление за счет сокращения времени разморозки и увеличения времени нагрева. Это дополнительно повышает эффективность обогрева. А поскольку тепловые насосы рассчитаны на работу в зимнее время, они обычно имеют встроенную защиту от замерзания наряду с другими средствами защиты, такими как защита от реле протока воды, защита от перегрузки компрессора, защита от высокого/низкого давления.









    Подводя итоги, можно сказать, что теплые полы с тепловым насосом — это удобный и эффективный способ обогреть ваш дом.

    Установка

    Полы с подогревом часто интегрируются в конструкцию нового дома по практическим соображениям.
