Как рабоет система водяных теплых полов? Подробный разбор

Система водяных теплых полов на сегодняшний день является одной из самых популярных систем отоплений. В каждом новом строящемся доме задумываются о данной системе отопления. Но перед монтажом необходимо понять, что из себя представляет работа водяных теплых полов, из каких элементов состоит и как ее можно самому правильно смонтировать, чтобы получить надежную систему на долгие годы.
Что из себя представляют теплые полы?
Система водяного теплого пола (как смонтировать, узнайте здесь) относиться к низкотемпературным системам отопления. Это значит, что для эффективной работы водяных теплых полов используется теплоноситель с температурой в два раза меньше чем, например, в радиаторном отоплении. Поэтому и название низкотемпературная система.
То есть если для работы радиаторной системы отопления используют теплоноситель с температурой не менее 70 градусов, то для правильно смонтированной системы водяного теплого пола используют теплоноситель с рабочей температурой 40-45 градусов. Следовательно, уже из этого отличия ясно, что работа водяных теплых полов как минимум экономичнее той же работы радиаторной системы.
Работа водяных теплых полов на пальцах

Может быть не понятно, почему система с такими низкими температурами вообще работает и обогревает помещение? Все дело в принципе передачи тепла. Водяной теплый пол работает в диапазоне длинноволнового инфракрасного излучения. Это излучение по своим свойствам похоже на излучения от людей.
Можно так же понять, как работает система водяного теплого пола на примере мрамора, камня или бетона. Камень, как и бетон, являются очень холодными материалами, но хорошо аккумулирующими и излучающими тепло. При этом нам с детства твердят, чтобы мы не сидели на холодном бетоне и камне.
Но стоит выглянуть солнцу и нагреть камень, как он превращается в медицинский аппарат с глубоким прогреванием тела человека. По сути тот же принцип используется в водяных теплых полах. Следовательно, все заявления касательно вреда от теплого водяного пола неуместны. Есть даже выражение, что теплый пол — это здоровье под ногами.
При этом главное не переусердствовать. Все мы знаем, что на солнце камни нагреваются так, что на них невозможно сидеть. Таким образом, инженеры уменьшили температуру теплоносителя для водяного теплого пола. Следовательно, использовать водяные полы стало комфортно и недорого.
Основной принцип работы
Теперь поговорим о том, как работают водяные теплые полы. Основой системы водяного теплого пола является именно сам так называемый пол. То есть бетон, которым залиты теплые полы и является тем камнем, который нам необходимо нагреть, чтобы он начал излучать тепло для обогрева нашего помещения.
При этом надо вспомнить физику. Например, площадь радиатора отопления составляет всего несколько квадратов. Именно поэтому, чтобы такой маленький прибор отопил ваше помещение, радиатор нагревают до 70-90 градусов и добавляют конвекцию для перемешивания холодного и горячего воздуха в помещении. При этом скорость нагрева помещения составляет 1 час.
Но как Вы помните, работа водяных теплых полов является низкотемпературной. И чтобы с такой температурой отопить помещение, нам необходимо увеличить площадь радиатора. Что мы и делаем, монтируя систему водяного теплого пола на всю площадь помещения. При этом площадь так называемого радиатора увеличивается в десять раз. Но температура прибора (в нашем случае это бетонная стяжка) уменьшается. Следовательно, и время нагрев помещения увеличивается.
Система водяного теплого пола состоит из источника тепла. Им может быть, например, котел на газе. Котел нагревает теплоноситель для передачи тепла в помещение, например, воду. Далее с помощью циркуляционного насоса нагретую воду из котла прогоняют по трубам, залитым бетоном. Начинается процесс теплопередачи.
Теплоноситель при этом отдает тепло трубам, тепло от труб передается бетону и уже бетонная стяжка излучает тепло. Тепло передается всем предметам в комнате. И они тоже начинают его излучать. Складывается такое ощущение, что все в комнате излучает тепло. За счет этого человеку очень комфортно в помещении с теплыми водяными полами.
eurosantehnik.ru
Водяной теплый пол — преимущества и особенности

Водяной теплый пол в квартире
Под водяным, теплым полом понимается особенная конструкция, размещенная под напольным покрытием и обеспечивающая полу качественный прогрев в любое время года. Такая конструкция представляет собой замкнутую трубу, размещенную под напольным покрытием.
Принципиальная конструкция водяного пола
Теплый водяной пол является сложной конструкцией, состоящей из:
- Труб
- Насоса (для циркуляции воды)
- Нескольких фитингов
- Коллектора (распределительного узла)
- Запирающей арматуры
- Воздухоотводчика
- Различных соединительных и закрепительных элементов

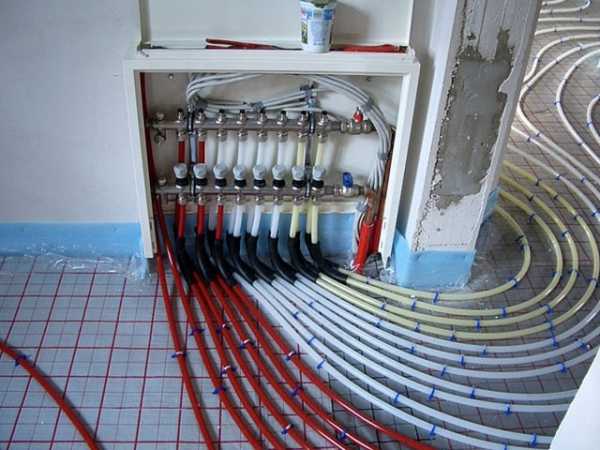

Элементы распределительного узла водяного пола
Единственной задачей водяного пола является нагрев напольного покрытия и обогрев помещения. Осуществляется это за счет равномерного распределения тепла в пространстве между чистовым полом и стяжкой. Такая система воздействия дает прогреться не только полу, но и всему помещению. Особенностью такой системы прогрева является то, что прогрев осуществляется путем теплоотдачи по всей площади помещения, с обеспечением естественной циркуляции воздуха снизу (от пола) к верху (потолку). Такая система отопления не расходует кислород в комнате и как следствие, нет связанных с этим проблем со здоровьем у находящихся там людей.
Особенности водяного пола
Главной, положительной особенностью теплого пола является отсутствие потерь излучаемого тепла. Все вырабатываемое тепло остается в помещении, распределяясь по всему его пространству, не создавая дискомфорт для человека, в отличие от радиаторного отопления, тепло которого концентрируется под потолком и в зоне радиатора.
На сегодняшний день такое средство отопления называют наиболее выгодным для жилых помещений, благодаря его экологической чистоте, наибольшей совместимости по безопасности жизни и здоровья человека, полное соответствие действующим СНиПам.

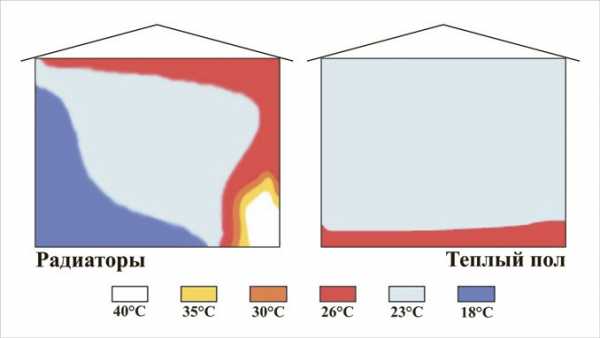

Распределение тепла в помещении при теплом полу и радиаторном отоплении
Устройство водяного теплого пола
Если говорить обобщенно, то конструкция теплого пола на водяной основе представлена в виде нескольких технических слоев. При этом он устанавливается в самую нижнюю часть помещения под напольное покрытие в следующей очередности:
- Слой гидроизоляции (ее роль выполняет пленка или покрытие, наносимое через распыление)
- Слой теплоизоляции
- Демпферная лента. Она необходима для компенсации расширения бетонного слоя стяжки
- Труба для циркуляции горячей воды — носителя тепла в системе. Здесь используются трубы из смеси металла и полимера, хорошим вариантом могут быть трубы из сшитого полиэтилена или нержавеющие, гофрированные трубы.
- Бетонная стяжка. Ее толщина не должна быть менее 30 мм и более 60 мм.

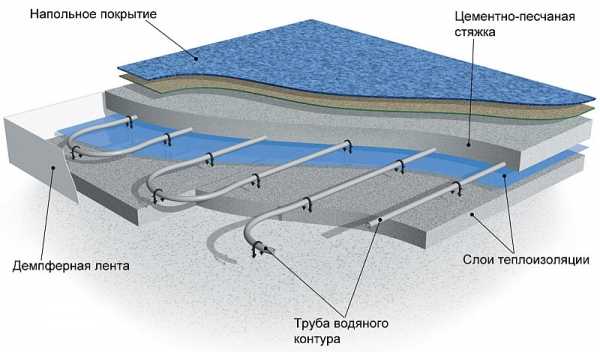

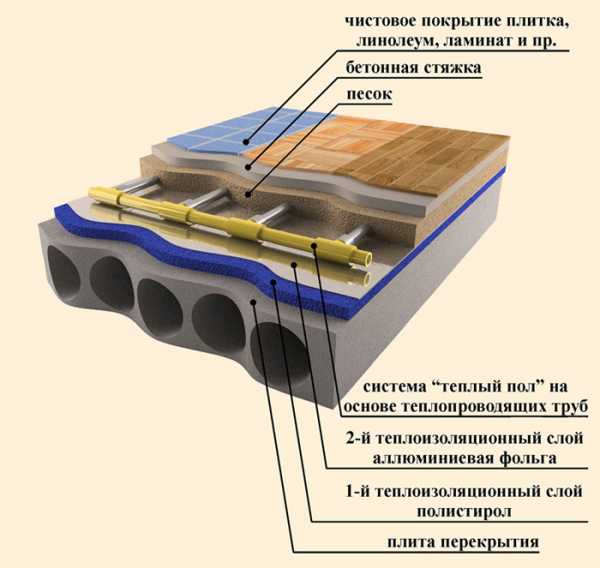

Схема пирога водяного теплого пола, основные элементы скрытой отопительной части системы
Техническая часть конструкции закрепляется и регулируется СНиПом 2.03.13-88. Здесь перечислены все требования и устройство водяного, теплого пола.
Устройство теплого пола в квартире
Монтаж и подключение теплого водяного пола можно осуществить без врезки в систему центрального водяного отопления. Таким образом, удается обеспечить тепло в своем жилье и не нарушать СНиПы. В качестве отопительного котла, при такой организации системы выступает теплообменник, который устанавливается дополнительно. Теплообменник необходим для того, что бы разделять теплоноситель водяного пола и горячую воду от центрального отопления. Разделение происходит за счет установленной в самом теплообменнике, медной пластины. Эта пластина предотвращает смешивание воды, но при этом допускает обмен теплом между ними.
Сам теплообменник вполне выдерживает повышенный уровень давления в системе, разделяя при этом водные контуры между теплым полом и центральным отоплением. За счет этого в обеих системах поддерживается разность давления: центральное отопление до 12 атм., а в теплых полах – 0,2-1 атм.
Конструкция и устройство водяных, теплых полов в квартире и других помещениях несколько отличаются между собой. Установленный в квартире теплый пол включает:
- Теплообменник – самая важная часть конструкции, которая и обеспечивает теплом носитель — воду.
- Гидронасос – обеспечивает циркуляцию горячей воды по контуру (трубам) теплого пола.
- Расширительный бак – защищает от последствий избытка воды в теплоносителе при нагреве.
- Система безопасности – такая система состоит из манометра, воздухоотвода автоматического типа и предохранительного клапана. Она обеспечивает отсутствие завоздушивания труб и системы отопления в целом, при избыточном давлении.

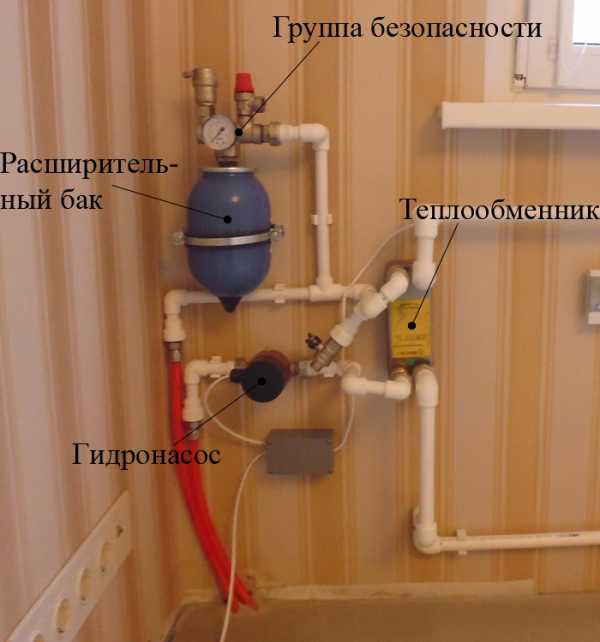

Элементы теплового узла водяного теплого пола в квартире
Самостоятельный монтаж теплого пола такого типа категорически не рекомендуется, потому, что здесь наиболее важно правильно произвести сборку и установку теплового узла. При этом нужно не забыть разделить тепловые контуры между полами и центральным отоплением. При этом, влезая в систему центрального отопления, следует помнить, что давление там составляет от 7 до 12 атм.
Коротко о достоинствах и недостатках
Теплый водяной пол обладает самым главным преимуществом – очень долгим сроком службы. Здесь не потребуется каждые 2-3 года менять трубы и внутренние механизмы. Финансовые затраты на отопление при обогреве теплыми полами значительно снижаются. Установка оборудования теплого пола отвечает всем санитарным нормам, соблюдая эстетическую красоту жилого помещения – ведь они монтируются в пол, под напольное покрытие, а значит, не видны и не портят дизайн интерьера.
Водяная система наиболее безопасная из всех существующих видов отопления на сегодняшний день. Установив такой пол один раз, можно на ближайшие 10-15 лет вообще про него забыть. Он не требует регулярного технического или сервисного обслуживания.
Установка такой системы отопления в жилом помещении избавляет человека от множества стандартных проблем, делая его жизнь, более простой и комфортной. Не стоит стараться сэкономить на стандартных системах отопления, ведь водяной теплый пол более экономичен и безопасен.
Среди основных преимуществ такого отопления выделяют:
- Экономичное использование энергетических ресурсов при отоплении помещения
- Надежность конструкции и безопасность во время ее эксплуатации
- Такие полы можно применять как единственное отопление для всего помещения, где они установлены. Практика доказывает, что их вполне хватает, чтобы обеспечить комнату теплом даже в зимний сезон.
- Возможность верхнего перекрытия любым видом напольного покрытия от паркета до плитки.
- Отсутствие выступающих частей системы, которые будут визуально видны.
- Отсутствие излучения электромагнитных полей.
- Уровень тепла и микроклимата можно регулировать вручную в любое время.
- Самое комфортное для человека отопление, которое уберегает от всех простудных заболеваний в холодное время года и рекомендовано для таких учреждений как: детские сады, поликлиники, больницы.
Среди недостатков теплого пола выделяют:
- Высокая стоимость оборудования и монтажа. Никто не скрывает, что такая система достаточно дорогое удовольствие. Так может показаться сначала, но если начать сравнивать его первоначальную стоимость и преимущества, которые получаются в итоге, можно понять, что не настолько уж и велика его стоимость и монтаж.
- Сложность в ремонте (если она возникает). Для осуществления ремонтных работ придется снимать все напольное покрытие или какую-то его часть.
- Очень высокие требования к профессиональной квалификации монтажников, которые будут осуществлять сборку и подключение системы теплого пола. Здесь уже не получится его купить и поставить самому. Монтажом водяного теплого пола должны заниматься не просто специалисты, а высококвалифицированные специалисты.
Обращаясь за сборкой и подключением системы теплого пола в специализированные фирмы не нужно стараться сэкономить и купить материалы самому. Даже если специалист предоставит вам необходимый перечень материалов, у человека, не разбирающегося в этих вопросах, всегда может возникнуть риск купить что-то не то. Большая часть компаний, которая профессионально занимается этим вопросом, имеет договоренности с фирмами-производителями необходимых материалов. Как бы это не казалось дорого, но будет лучше, если специалисты приедут со своими материалами, на которые имеются все необходимые Сертификаты соответствия.
Но если хорошо разобраться во всех аспектах монтажа водяного пола и закупить сертифицированные комплектующие смонтировать его можно и самостоятельно.
Важно помнить, что после монтажа водяного контура необходимо опрессовать систему сжатым воздухом или теплоносителем, создать давление в системе в 3 раза выше рабочего и выждать 2-3 суток. Если давление в системе упало, необходимо найти протечку и устранить ее. Чаще всего место протечки – коллекторный фитинг, нужно определить какой именно и переобжать его. После чего выждать снова 48-72 часа и проверить давление. Если система герметична и давление не упало – приступить к бетонным работам по монтажу цементно-бетонной стяжки.
Что бы еще почитать?
remstd.ru
Как работают теплые водяные полы: особенности
Теплый пол представляет собой не только эстетичную, но и функциональную систему отопления. Работает она так же, как и главная отопительная система, но может быть скомбинирована наряду с радиаторами. Теплый пол представляет собой металлопластиковые трубы, по которым циркулирует теплая вода и которые спрятаны в полу. Каждое помещение обслуживает 1 петля трубы. Давайте рассмотрим подробнее особенности теплых водяных полов и узнаем, как они работают.
Особенности теплого водяного пола в сравнении с РСО
В частном доме наиболее часто используется теплый водяной пол. Теплый водяной пол целесообразно использовать в том случае, если он планируется использоваться в качестве основной системы отопления на большой площади, поскольку это дешевле и намного выгодней. Следует заметить, что в многоэтажных домах с централизованным отоплением обустройство теплого водяного пола с обогревом воды от централизованного отопления запрещено категорически.
Давайте рассмотрим особенности водяного теплого пола в сравнении с РСО (радиаторная система отопления) и ПСО (подпольная система отопления). Итак:
- Оптимальное распределение температуры в помещении с теплым полом. Тепло поднимается от ног к голове и распределяется равномерно по всей площади помещения.
- Существенная экономия энергии. По сравнению с РСО использование ПСО позволит снизить на несколько градусов температуру в помещении, благодаря чему экономится 6-12% энергии. Через ограждающие конструкции уменьшаются теплопотери, а за радиаторами не происходит локального перегрева. Если система автоматики настроена грамотно, то в сравнении с РСО вы сможете сэкономить от 10 до 15% энергии и еще больше при высоте потолков около или выше 4-х метров.
- Монтаж при встроенных теплых водяных полах дополнительных перегородок требует обязательного участия мастера.
- Система теплого водяного пола нуждается в определенной высоте помещения. С низкими потолками установка конструкции не всегда возможна потому, что конструкция занимает130 мм.
Особенности водяного пола в сравнении с электрическим теплым полом
Давайте рассмотрим особенности водяного теплого пола в сравнении с электрическим теплым полом:
- От срока службы труб зависит срок службы теплого водяного пола. Обычно гарантия составляет более 50-ти лет, а вот конвекторы и батареи необходимо менять каждые 25 лет. Согласно нормативам заводов-изготовителей срок службы электропроводки составляет от 20-ти до 25-ти лет, что и определяет срок службы систем теплых электрических полов.
- Если случится авария, то могут случиться протечки, если установлен теплый водяной пол.
- Водяной пол регулировать тяжелее, нежели электрический. Это связано с тем, что вода не может быстро остыть или нагреться.
Если установлена система теплого водяного пола, то по поверхности пола тепло распределяется хуже. Водяной пол в самотечных гравитационных системах установить нельзя. Обязательно при водяном теплом поле наличие циркуляционного насоса.
kakznatok.ru
Устройство теплого водяного пола, технология, схема укладки обогрева
Если вы хотите, чтобы в вашем доме зимой было тепло и комфортно, то оптимальным решением будет для вас устройство теплого водяного пола, которое представляет собой сетку из трубопроводов с горячей водой, встроенное в бетонную стяжку и обогревающее ее. Теплый трубопровод способен равномерно прогреть пол и нижний слой воздуха в вашей комнате. Благодаря чему, в мороз у вас не будут мерзнуть ноги, и с радостью будете ходить босыми ногами, так как это не только очень приятно, но и весьма полезно.

Давайте рассмотрим, что представляет собой устройство теплого водяного пола. Пол с подогревом, который был собран самостоятельно, напоминает слоистую структуру. Профессиональные установщики называют такую структуру «пирог пола». Итак, устройство теплого водяного пола состоит из:
- Основной слой – это может быть бетонная плита, или черновой деревянный пол;
- Гидроизоляция, дополняющаяся по периметру демпферной лентой;
- Теплоизоляция, являющаяся защитой, препятствующей проникновению тепла не по заданному направлению;
- Теплый водяной пол, устройство, которое непосредственно прогревает все помещение;
- Бетонный раствор;
- Финишное напольное покрытие.

Толщина всей конструкции, в первую очередь, зависит от толщины применяемого слоя утеплителя и мощности стяжки, а так же от диаметра, применяемых для создания теплого водяного пола, трубопроводов.
При этом толщина всего «пирога» в целом должна помещаться в рамках 7-15см. Следовательно, целая схема конструкции такого типа пола и его монтаж элементарны. И если вы ответственно подойдете к исполнению монтажа каждого слоя, то устройство будет радовать вас своей работой долгие годы.
Подробнее о том, как выглядит устройство теплого пола
Технология устройства водяного теплого пола изначально подразумевает демонтаж старого напольного покрытия до самого основания. Осуществлять сборку теплого водяного пола разрешается только на чистом и сухом основании. При этом для любой его части разрешен максимальный перепад по высоте не более 0,5см. Иначе, когда основание пола имеет значительные перепады по вертикали, необходимо изначально выровнять его. Для этого можно применить как слой из низкокачественного бетона, так и уложить поверх него новую бетонную стяжку, что станет гораздо лучшим решением.
Гидроизоляционным материалом застилаем подготовленное основание. Для создания качественной паро- и гидроизоляции советуют применять пленку из полиэтилена толще 250 мкм. Вряд ли можно найти пленку равную той площади, которую имеет ваша комната. Поэтому полотнища такой пленки необходимо укладывать внахлест. Стоит отметить, что такой нахлест должен быть около 12см., соединяя шов при помощи скотча. При этом необходимо на стены сделать напуск пленки, тем самым создать своего рода «корыто». При окончании всех подготовительных работ излишки гидроизоляционной пленки срезают ножом.

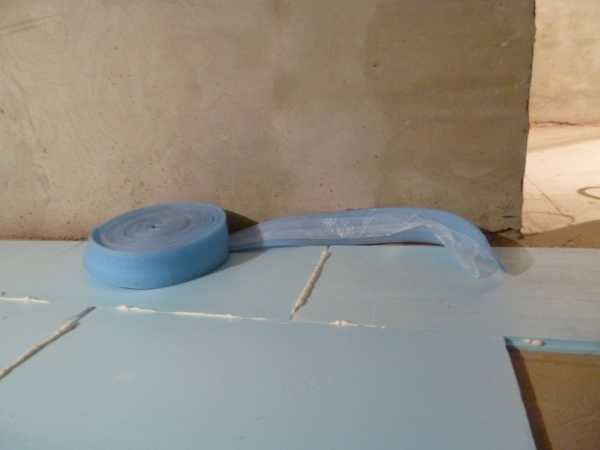

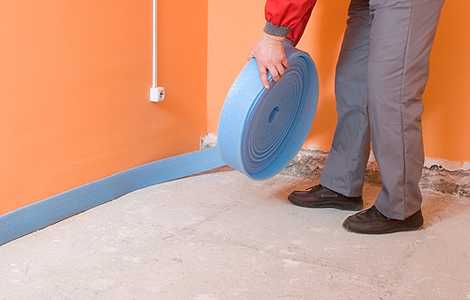

Для того чтобы избежать, в местах, где теплый водяной пол прилегает к стенам помещения, образования «мостика холода», необходимо оклеить периметр стен специальной демпферной лентой.
Такая лента оказывает компенсирующее действие от теплового расширения стяжки, предохраняя ее от всевозможных повреждений при тесном контакте с вертикальными конструкциями.
Обустройство теплых водяных полов на первых этажах многоэтажных домов подразумевает достаточно толстый слой теплоизоляции, который должен составлять не менее 50мм. Если вы проживаете на любом другом этаже, кроме первого, то достаточным будет 20мм. теплоизоляции.
Рекомендуем к прочтению:

Наиболее практичным и качественным материалом для обеспечения надежной теплоизоляции основы под устройством отапливаемого водяного пола на сегодняшний день признан пенофол. Технология его производства объединила вспененного полистирола теплоизолирующие свойства с восхитительными теплоотражающими характеристиками алюминия. Помимо важнейших качеств, утеплитель Пенофол трудновоспламеняемый, экологически чистый материал, который не впитывает влагу.

Но, если вы хотите облегчить себе процесс установки пола с подогревом, можно обратить свое внимание на профильные теплоизоляционные плиты, которые изготовлены из полимерных материалов, достаточно плотных и выдерживающих без деформации значительные нагрузки. Поверхность таких плит имеет специфическую форму профиля, что разрешает закрепить трубопроводы конструкции без использования лишнего крепежа. Собираются такие плиты как ламинат «в замок».

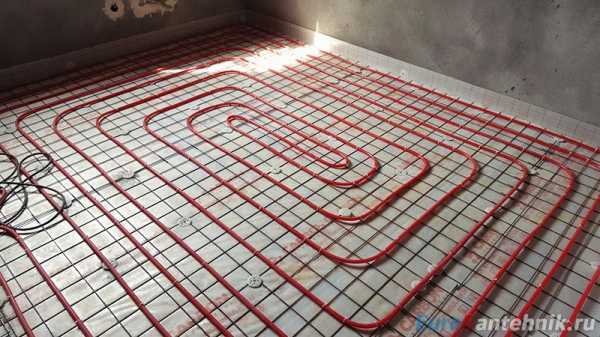

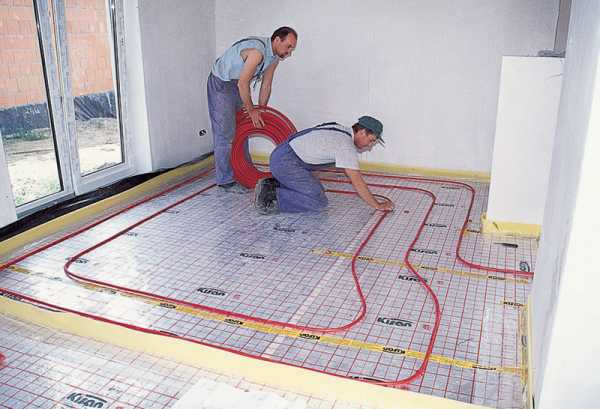

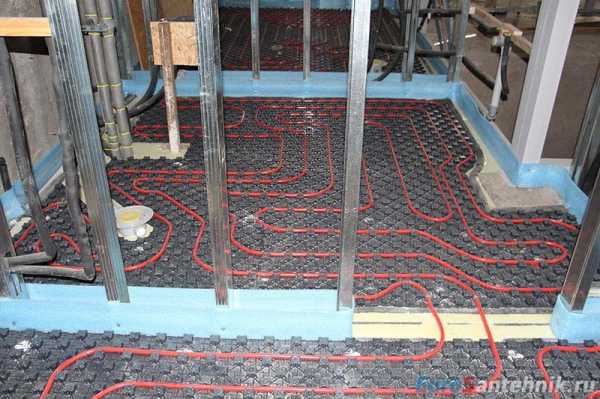

Процесс укладки трубопровода
Устройство пола с водяным подогревом имеет два типа использования трубопроводов:
- Металлопластиковый трубопровод;
- Высокой плотности трубопровод из полиэтилена.
Важнейшее преимущество трубопровода из полиэтилена — это его высокая прочность. Он, в отличие от металлопластикового трубопровода, практически не перегибается, что сводит к нулю риск образования трещин и дальнейшей деформации.

Трубопровод из металлопластика обладает непохожими параметрами теплопередачи, нагревая пол эффективнее полиэтиленового трубопровода.
Необходимо обратить особое внимание на некоторые правила, которые нужно учитывать при установке сетки трубопроводов:
- Трубопроводы сетки теплого водяного пола в наиболее прохладной части комнаты обычно укладывают плотнее. Около окон и наружных стен разбег между укладываемыми ветками трубопроводов лучше делать меньше, а в центре комнаты и около внутренних стен можно класть трубопроводы через большие интервалы;
- Укладывая трубопровод около стен необходимо сделать отступ порядка 15 см;
Минимальный разбег между трубопроводами ограничивается по технологии 10см, а максимальный не должен быть выше 30 см;
- Максимальная длина контура не должна быть больше 100м, иначе, обустройство теплого водяного пола не будет эффективным;
- Во время укладки трубопровода в тех местах, где находятся стыки плит перекрытия, трубопровод необходимо защитить специальной гильзой из металла. Длина такой металлической гильзы должна быть более 30 см;
Для правильной установки укладки сетки трубопровода для такого пола используется схема устройства водяного теплого пола. Наиболее популярными считаются «змейка», «зигзаг», «спираль». Любая из таких схем обладает собственными преимуществами, а вот выбор той или иной схемы целиком и полностью зависит от вас.

Необходимо обратить внимание на то, что если устройство водяных теплых полов предусматривает создание нескольких контуров, то необходимо предусмотреть в помещении место для установки распределительного шкафа, где будет находиться подключение всех контуров.
Рекомендуем к прочтению:

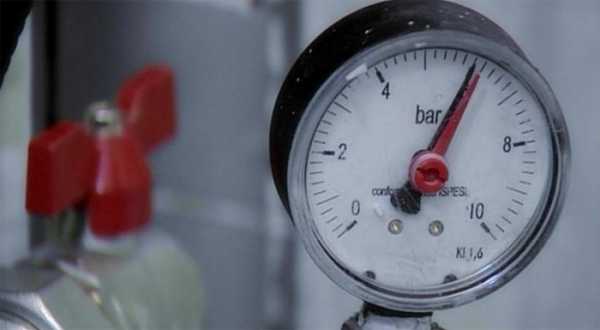

Испытание системы устройства теплых полов
После монтажа и подключения к источнику теплоснабжения необходимо начать так называемую «опрессовку» трубопровода, другими словами, гидравлическую проверку теплого водяного пола. Для таких целей через коллекторную систему в каждый контур поочередно подается горячая вода.

Внутри трубопровода вместе с воздухом, возможно, находится много строительной пыли, что однозначно повредит автоматические воздухоотводы.
Во избежание подобных повреждений выпускать воздух, который содержится внутри трубопровода, используя специальные краны для слива воды.
Технология устройства теплых водяных полов подразумевает испытание рабочим давлением в течение одних суток. Начинать монтаж завершающей бетонной стяжки можно, если за эти сутки не было выявлено признаков протечек.

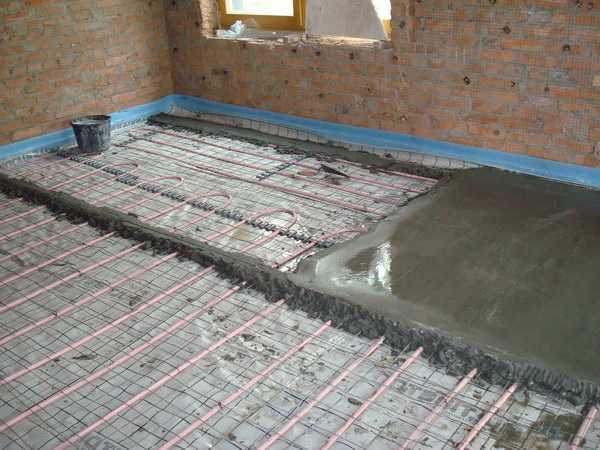

Финишная стяжка
Теперь вы знаете, как устроен водяной теплый пол и самое время разобраться с монтажом финишной стяжки, которая играет немаловажную роль в общем процессе обустройства напольных водяных полов. Монтаж поверхностной финишной бетонной стяжки, после установки сети трубопроводов, обогреваемых пол, производят следующим образом:
- Поверх сети трубопровода необходимо в качестве армирования поместить металлическую сетку, которая имеет размер ячейки 10х10 см и сечение проволоки не менее 0,3 см;
- Эту сетку уложить таким образом, чтобы не пересекали ее листы места, намеченные декомпрессионным швом;
- Для производства монтажа армирования стяжки также разумно применить металлическое или полимерное фиброволокно, которое следует добавлять прямо в жидкий раствор.
- Для заливки бетонной стяжки лучше применять специальные смеси для самовыравнивания пола или же раствор пластификатора и строительного бетона. Это существенно повысит эластичность раствора;
Стоит помнить, что толщина бетонной стяжки без использования пластификатора 5 см, а с пластификатором – максимум 3,5 см. Стяжка поверх теплого водяного пола заливается в температурном диапазоне не менее +5°С/+30°С, и под водоудерживающим материалом в течение недели выдерживается.

Минимальный срок, который необходим для просушки финишной бетонной стяжки после удаления защиты от влаги, составляет 28 суток. Помните, что заливка бетонного раствора происходит при включенном рабочем давлении в трубопроводе и ни как иначе.
По окончании срока просушки бетонной стяжки, можно смело начинать монтаж финишного покрытия. Однако ни при каких обстоятельствах нельзя забывать, что под стяжкой лежит трубопровод и его ни в коем случае нельзя повреждать! Включать обогрев пола в помещении вы можете сразу после монтажа финишного напольного покрытия. Помните, что устройство теплого пола — ни есть неразрешимая задача. Соответственно, если приложить максимум усилий и стараний, вашему дому обеспечен на 100% комфорт и уют на долгое время.
centro-pol.ru
Как выглядит водяной теплый пол и его устройство с особенностями
Вряд ли какой-либо тип отопления по комфорту и экономичности может сравниться с напольным обогревом. Возможность использования в качестве теплоносителя воды или электрических систем позволяет таким проектам решить температурный вопрос в любых помещениях. Если на ограниченных участках пола чаще применяют электрические нагревательные кабеля или пленки, то на площадях от 20 кв. метров рациональнее монтировать гидравлические системы нагрева.
Что полезного о водяных конструкциях узнаем из статьи:
- Особенности напольного отопления с жидкостным теплоносителем
- Устройство бетонного теплого водяного пола
- Конструкция водяного теплого пола легкого типа
Особенности напольного отопления с жидкостным теплоносителем
Одним из главных отличий водяного напольного обогрева от классических систем является низкая температура теплоносителя – около 30-50° C. При этом водяной теплый пол и его устройство позволяют получать с одного квадратного метра тепловой поток мощностью 50-150 Вт. Наибольшее распространение такая система отопления получила в частном строительстве по следующим причинам:
- гигиеничность;
- экономичность;
- наличие эффекта саморегуляции;
- продолжительный срок службы.
В многоквартирных домах с центральным отоплением организация подобной системы вряд ли выполнима, самостоятельное подключение запрещено – только после согласования с архитектурно-строительной инспекцией.
Известно три типа теплых полов:
- бетонные;
- легкие;
- тонкие.
Каждый из них имеет свою специфику, связанную с конструкционными особенностями, которые рассмотрим ниже.
Как выглядит устройство бетонного теплого водяного пола?
На практике данная система укладывается на капитальные железобетонные перекрытия с последующим обустройством цементно-песчаной стяжки. В среде профессионалов данный вариант называют «мокрый» или «заливной». Эффективность и надежность метода подтверждается высокой теплоотдачей и хорошими прочностными характеристиками (до 500 кг/м²).
Стандартный бетонный теплый пол водяной и его конструкция включает несколько структур:
- перекрытие;
- гидроизоляция;
- утеплитель;
- трубы с теплоносителем;
- армированная стяжка;
- финишное покрытие.
Общая толщина слоя находится в пределах 70-150 мм. По периметру помещения в обязательном порядке следует уложить демпферную ленту. На площадях, имеющих сложную конфигурацию или вытянутую форму (более 8 м), нужно делать деформационный шов, который будет компенсировать температурные расширения стяжки. Для частных построек формирование швов обычно происходит по линии проема двери, непосредственно под порогом.
В качестве теплоизоляции можно воспользоваться следующими материалами:
- пробковая подложка с теплоотражающим слоем;
- полипропилен;
- пенополистерол;
- пенополистерол профильный.
В последнее время все чаще применяется профильный утеплитель с пароизоляционной пленкой и специально отформованными «бобышками» для фиксации труб 16, 17 и 18 мм. Плиты имеют боковые замки, которые упрощают процесс сборки щитов по всей поверхности помещения. Материал недешев, но удобен в работе.
Основной элемент системы – это трубы, от их качества зависит долговечность и эффективность работы всей конструкции. Для квалифицированного устройства бетонного водяного теплого пола применяются следующие виды :
- полипропиленовые;
- медные;
- металлопластиковые;
- из сшитого полиэтилена (PE-X).
Последний вид труб неплохо себя зарекомендовал как со стороны качества, так стоимости. Однако при покупке стоит учитывать, что существует три способа сшивки:
Первые два основаны на применении химических компонентов, а третий осуществляется в реакторе с ускорителем электронов. Таким образом, трубы PE-Xc более экологичны.

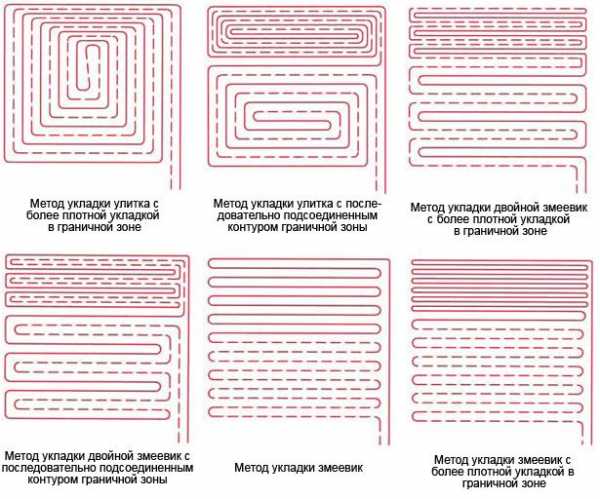

Укладка греющей трубы выполняется двумя методами: «змейкой» или «улиткой». Последний способ проще по технологии монтажа и требует меньшей мощности насоса. В помещениях, где имеется линейный уклон, «змейка» незаменима по причине беспрепятственного удаления воздуха из петли.
При подготовке песчано-цементной смеси для стяжки желательно использовать пластификаторы. Без их применения толщина слоя раствора должна быть не менее 50 мм, с пластификатором эту цифру можно уменьшить до 30 мм. Не стоит забывать про армирующую сетку. На площадях со сложной формой более 40 м² рекомендуется поменять сетку на фибру из полипропилена.
Что касается напольного покрытия, то здесь максимальную теплоотдачу можно получить, используя каменные или керамические изделия (тема установки тёплого пола под плитку обсуждалось в предыдущей статье). В качестве верхнего элемента конструкции бетонного водяного теплого пола также допускается применять текстильные или полимерные материалы не толще 10 мм.
Возможен вариант с паркетом, единственное, что нужно учитывать здесь – это нормативы влажности, иначе не избежать рассыхания или вспучивания дерева. В любом случае, на стадии проектирования нужно учесть величину теплового сопротивления выбранного материала – она не должна превышать 0,15 м²К/Вт.
Что такое водяной теплый пол легкого типа и его конструкция?
Этот тип обогреваемых покрытий чаще всего применим в частном деревянном строительстве, по причине его минимальной нагрузки на элементы здания. Существует две его разновидности:
- деревянная;
- полистирольная.
Из чего состоит деревянная система?
Как видно из названия, здесь применяются материалы деревообработки, например ЛДСП или обрезная доска. Послойная схема состоит из:
- теплоизоляция;
- черновой пол;
- опорные бруски;
- термораспределительные пластины с трубами;
- ПЭТ-пленка;
- лист ГВЛВ 10 мм;
- напольное покрытие.
Основу «сухого» метода составляют бруски, которые нарезаются определенной ширины, например, для шага трубы 300 мм необходимы полоски по 280 мм, а для шага трубы 150 мм брусок должен быть шириной 130 мм. Опорные рейки укладываются поперек лаг строго по чертежам маршрута прокладки труб так, чтобы между брусками было расстояние 20 мм. Далее устройство легкого водяного теплого пола заключается в монтаже термораспределительных пластин, которые устанавливаются в промежутки между планками.
Данная система допускает применение таких же типов труб, как и описанная выше технология. Деревянные составляющие благотворно влияют на экологичность и надежность этого способа обогрева. Единственным минусом можно назвать определенную сложность монтажных работ.
Как выглядит пирог полистирольного теплого водяного пола?
Данная система применима во всех типах домов, ее принцип похож на вышеописанный метод. Каналы для труб вырезаются при помощи специального термоножа, затем в них устанавливаются термораспределительные пластины. Специалисты уверяют, что средний расход пластин — 5,5 штук на 1 м².
Технология работ проста. По ребру пластины вырезается стартовый желоб, в который сразу же вставляется металлическая деталь. Следующий параллельный желоб режется по краю пластины, приложенной к предыдущему ряду. Таким образом достигается нужный шаг укладки и параллельность рядов.
Толщина слоя зависит от размеров пенопласта и в среднем составляет 40-50 мм. В остальном пирог теплого водяного пола с использованием полистирола схож с деревянной системой.
Выводы
Гидравлические конструкции напольного отопления бывают трех типов. Каждый из них предназначен для определенных условий эксплуатации и напрямую связан с видом постройки.
Отапливаемые покрытия с использованием цементно-песчаной смеси больше подходят для несущих капитальных элементов здания. Помещения, построенные на основе древесины, требуют более легкой структуры полов. В этом случае основой может служить ЛДСП, обрезная доска или полистирол.
kakpostroit.su
