Как сделать электрические полы с подогревом – Полы с подогревом: виды, особенности, характеристики

Содержание

какой электроподогрев пола выбрать, обогрев пола под плитку, подогреваемые полы

Содержание:

К категории «электрические теплые полы» принято относить несколько разновидностей устройств с разной конструкцией и принципом работы. Отличия касаются также технологии монтажа, что сказывается на высоте стяжки и возможности применить тот или иной финишный материал.

Основные разновидности

В настоящее время речь идет о трех способах электроподогрева пола:

  • Греющие кабели.
  • Пленочные теплые полы.
  • Нагревательные маты.

Каждая из разновидностей электрических полов с подогревом имеет непохожий на другие монтаж и принцип обогрева. Объединяет их лишь общий принцип использования тепла, получаемого при прохождении электричества по проводнику. Выделяемая в результате этого тепловая энергия распространяется конвекционным способом.


Еще один способ был изобретен совсем недавно. Построен он на использовании карбона, излучающего энергию в инфракрасном диапазоне при прохождении через него тока. Это спектр волн действует на организм тела намного благотворнее, чем тепловые волны, ведь подобное излучение присуще и нашему телу. Как результат, помещения, обогреваемые инфракрасными лучами, на порядок комфортнее. Напольные обогреватели инфракрасного типа выпускаются в виде карбоновой пленки и стержневых карбоновых матов.

Любой электрический теплый пол оснащен термостатом и датчиком температуры пола. Эти приспособления позволяют не только устанавливать рабочий режим, но и следить за его выполнением. Благодаря этим приборам удается уменьшить расход электричества: они периодически то включают, то выключают подогрев пола. Началом монтажных работ служит грамотное размещение терморегулятора и выполнение штроб под проводку от датчика. Последующие действия прописываются в инструкции от производителя.

Что такое терморегулятор

Строго говоря, любая система теплого пола при прямом подключении к электросети тоже будет работать. Однако при этом существует реальный риск ее перегревания и быстрого выхода из строя. Кроме того, уровень обогрева будет полностью неконтролируемым, при максимальном расходе электрической энергии. Нагревательные элементы в таком случае будут переживать постоянную нагрузку.

Во избежание возникновения вышеописанных ситуаций применяются терморегуляторы трех типов:

  1. Электромеханические. По конструкции устройства напоминают аналогичные приспособления на утюгах. Регулировка уровня обогрева проводится вращением ручки влево/вправо. Электромеханические устройства отличает простота конструкции и легкость в обращении. Стоимость этих приборов достаточно небольшая.
  2. Электронные. При схожести функций с предыдущим вариантом реализуются они другим способом. Цифровой или жидкокристаллический экран отображает текущие параметры системы, которые можно корректировать текстильными или сенсорными кнопками. Для увеличения параметра нажимают кнопку «+», для понижения ― кнопку «-». Другой тип исполнения электронных регуляторов делает их на порядок дороже.
  3. Программируемые (т.н. «программаторы»). Наряду с традиционной регулировкой текущей температуры пола в этом случае предоставляется возможность установки определенных показателей для определенного часа или дня недели. В некоторых программаторах для электрических теплых полов корректировка мощности нагревательных элементов зависит от температуры за пределами помещения. Для этих целей проводится установка специального датчика. Некоторыми моделями программируемых терморегуляторов можно управлять с компьютера.

Монтаж приспособлений обычно производят в наиболее удобных точках помещения. Довольно часто терморегулятор устанавливают возле выключателя. Если требуется оснастить электрическим теплым полом помещение с повышенной влажностью, терморегулятор размещают за его пределами. Дело в том, что высокая влажность плохо сказывается на точности показателей. Один прибор данного типа в состоянии обеспечить управление теплым полом общей мощностью 3 кВт. В случае превышения этого показателя контур разделяют на две параллельные зоны, каждая из которых комплектуется своим датчиком.

Каким бывает греющий кабель

Для обустройства теплого пола применяются резистивные и саморегулирующиеся кабели. Резистивные изделия характеризуются наличием постоянного сопротивления и стабильным уровнем теплоотдачи. Эта проводка бывает одножильной и двужильной: число жил влияет на схему ее коммутации. Подключение одножильного кабеля проводится заведением на терморегулятор двух концов бухты. Если используется двухжильный кабель, то заводится только один конец.

В механизм саморегулирующегося кабеля заложена способность адаптироваться под температуру окружающего пространства, с корректировкой объема исходящего тепла. Регулироваться может каждый из участков, на что не влияет состояние находящегося рядом кабеля. Нередко бывает так, что на поверхность пола ставят какой-то предмет: это приводит к возрастанию температуры под ним. Саморегулирующийся кабель реагирует на это уменьшением выделяемого на этом участке тепла за счет увеличения его сопротивление (снижается сила тока и температуру нагрева). При этом соседние участки работают в штатном режиме. После того, как предмет убирается, происходит выравнивание температуры поверхности.


Отличие характеристик объясняет тот факт, что укладываются кабеля по-разному. В случае с саморегулирующимися изделиями на расположение предметов мебели скидку можно не делать. Резистивные модели монтируются с большей осторожностью: при разработке схемы укладки предварительно обозначают зоны расположения мебели или подвешенные на небольшой высоте предметы. Греющими кабелями этого типа разрешается оснащать только свободные участки. Поэтому главным недостатком резистивных кабельных полов является их боязнь перегрева, что может спровоцировать их перегорание.

Как организовать подогрев пола греющими кабелями

Общий план монтажа следующий:

  1. Укладка теплоизоляционного материала на ровную чистую поверхность. Для этого используется теплоизоляция с металлизированным покрытием.
  2. Монтаж крепежных элементов (металлической сетки с маленькими ячейками или монтажной ленты).
  3. Укладка кабеля. В качестве схемы используется разработанный план расположения витков и линий. Также обязательно проводят коммутацию концов с терморегулятором.
  4. Установка и подключение на терморегулятор датчика температуры.
  5. Укладка бетонного раствора. Толщина слоя ― не менее 3 мм.
  6. Обустройство финишного покрытия. Это можно делать только на полностью высохшую стяжку спустя 28 дней.

Подогреваемый пол может иметь толщину более 50 мм, на что влияет высота теплоизоляционной подложки. Сверху стяжка может оформляться керамической плиткой, керамогранитом, ламинатом, линолеумом, паркетом. При заливке стяжки или укладке плитки необходимо применять специальные смеси для теплых полов. Для них характерна высокая эластичность, благодаря чему раствор не покрывается трещинами из-за температурного расширения. Что касается стоимости, то меньше всего придется выложить за резистивные кабели для электрического теплого пола. Саморегулирующиеся изделия на порядок дороже.

Электрические системы на основании матов

Маты бывают двух типов:

  1. Кабельные.
  2. Карбоновые.

Отличаются изделия принципом нагрева, характеристиками и стоимостью. Однако способ компоновки матов общий: они выглядят, как полотно, сложенное в рулон. При этом разница между ними касается также принципа установки и материалов изготовления. Карбоновые маты оснащаются нагревательными элементами стержневого типа, поэтому они называются стержневыми.


Для коммутации отдельных участков используется параллельное соединение. Кабельные маты включают в себя греющий одножильный греющий кабель, уложенный змейкой. В качестве основы здесь выступает пленка с армирующей сеткой. Монтировать теплый пол из матов в разы проще и быстрее, чем кабельные системы.

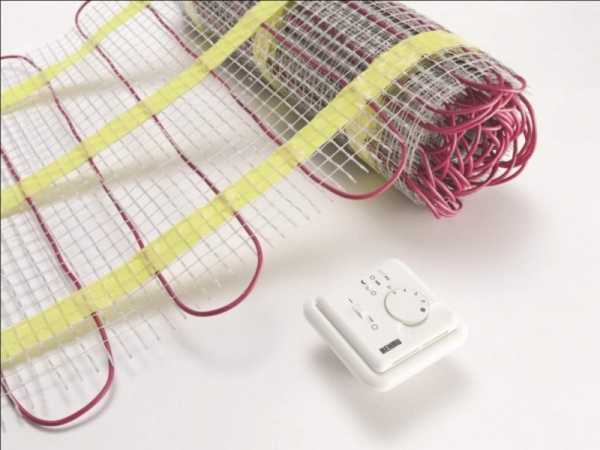

Маты на основе кабеля

Кабельными матами нередко обустраиваются теплые полы под плитку. Общая высота пирога такой электрической конструкции обычно не превышает 30 мм. Допускается укладка матов на старую основу: главное, чтобы она была ровной. Перед этим нужно обязательно убрать с пола грязь и пыль, т.к. Для фиксации рулонов используется клеевое основание пленки. Далее проводится раскатывание полотна по помещению, начиная от точки размещения терморегулятора. Процедура монтажа терморегулятора полностью совпадает с аналогичной операцией на кабельных теплых системах. Потребуется прокладка гофрошланга для коммутации кабелей и установки датчика температуры пола.

Конечной линией раскатки мата является место поворота: здесь сетку необходимо отрезать (кабель при этом не повреждается). После этого можно сменить направление рулона в нужную сторону. При размещении следующего отрезка выше или ниже точки завершения предыдущей раскатки допускается снятие кабеля нужной длины с сетки, с последующим размещением его в виде змейки. Главное ― раскатать полностью весь рулон (если не хватает, берут следующий). Второй и третий рулон укладывается точно таким же образом. Далее, используя тестер, проводится проверка электрического сопротивления на предмет соответствия его паспортным значениям. Разница допускается в пределах 5-10%.


На тыльной стороне есть пленка, скрывающая клеящую поверхность. Ее снимают и приклеивают мат на поверхность пола. Следующий шаг ― разместить и присоединить датчики температуры. Для укладки используется труба или гофрошланг. Учитывая общую толщину пирога теплого пола (не более 30 мм), в черновом основании под гофрошланг приходится обустраивать посадочное место. Монтаж датчика в незащищенном состоянии запрещен, иначе он быстро сломается. Вариант с размещением его под стяжкой также имеет свои изъяны: при замене приходится ломать пол. Поэтому наиболее удобный вариант ― укладка в шланг или трубу.

На следующем этапе наносят клей для плитки. Процесс полностью идентичен укладке бетонного раствора, однако толщина клеевой смеси значительно тоньше. После высыхания клея проводится укладка кафельной декоративной плитки. Данный тип электрического обогрева пола под плитку обладает такими же слабыми местами, как и резистивные кабели, входящие в его состав. Из-за опасности перегрева их не следует размещать под мебелью или коврами.

Особенности стержневых ИК матов

Для карбоновых матов перегрев не страшен, ведь их конструкция предусматривает возможность самостоятельной регулировки температуры. Основанием под укладку этой разновидности электрического теплого пола выступает слой металлизированной термоизоляции. Это позволяет добиться того, чтобы инфракрасное излучение расходилось во все стороны. Та же часть потока, которая уходит по направлению к полу, отражается обратно в помещение.

Укладка теплоизоляционного материала со светоотражающей поверхностью проводится на ровное чистое основание. Для его фиксации используются отрезки двустороннего скотча, скобы или клей. Для проклейки стыков теплоизоляции понадобится металлизированный скотч. Монтажные работы полностью повторяют аналогичную процедуру с матами из кабеля. Начальной точкой служит месторасположение терморегулятора. По достижении противоположной стены производится разрезание соединительного кабеля между двумя стержнями, с последующим разворачиванием полотна в нужную сторону. Запрещается допускать пересечение полос.


Полностью разложенные маты нужно закрепить скотчем к полу или друг с другом. Теплоизоляционный материал на участках между карбоновыми стержнями оснащается небольшими вырезами: в этих местах стяжка и черновое основание будут скрепляться между собой. Для соединения отдельных полос нагревающего полотна в местах разрезов используются электрические кабели. По завершению коммутации производится установка температурных датчиков. В завершении все узлы должны быть подключены к терморегулятору. Для тестирования систему включают на 15 минут. В случае успеха приступают к заливанию стяжки.

Другие варианты:

  1. Обустройство стяжки из бетона толщиной более 20 мм. В таком случае разрешается использовать любой вид напольного покрытия.
  2. Монтаж кафеля сразу на плиточный клей. Общая высота такого оформления должна превышать 20 мм.

Для применения этих способов подходят разные помещения: ванная, кухнях, жилые помещения. В каждом из этих случаев работа реализуется с помощью специальных смесей для теплого пола.

Теплые полы пленочного типа

В пленочных системах электрического обогрева пола используется методика инфракрасного излучения, поэтому они также относятся к ИК теплым полам. Инфракрасная пленка состоит из полос карбонового материала, соединенных медной шиной. Далее этот каркас запаивается в полимерную пленку (полипропилен или другой материал). Во время эксплуатации электрических пленок важно не допускать перегревания. По этой причине, как и в случае с греющими резистивными кабелями, их запрещается укладывать под мебель или низко нависающие предметы.

Способ укладки во многом напоминает аналогичную процедуру с другими типами электрических подогревателей пола. На ровной черновой поверхности проводится постилка металлизированной теплоизоляции. Пленку раскатывает сверху теплоизоляционного материала. Для коммутации отдельных полос потребуются провода, идущие на терморегулятор. Осуществив подключение, систему нужно протестировать при рабочей температуре до +30 градусов. Признаком исправности является равномерный прогрев всех полос при холодных клеммах.


Сверху раскатанных нагревающих рулонов нужно разложить полиэтиленовую пленку или нетканую ветрозащиту. Это создаст защиту от повреждений. Если изначально планировалась укладка ламината, это можно реализовать уже сейчас. Во время работы важно соблюдать повышенную аккуратность, чтобы не травмировать и не сдвинуть электрическую пленку теплого пола. Теплоизоляция может быть заменена обычной подложкой.

Если планируется укладка ковролина или линолеума, предварительно потребуется произвести монтаж жестких плит: фанеры, ОSB и пр. Во время укладки действовать нужно очень аккуратно, избегая малейших повреждений греющих элементов пленки. Такая подложка станет надежным основанием под напольное покрытие. Также иногда укладывают мобильный теплый пол под ковер, что не требует выполнения ремонтных работ. Использование пленочных полов в комбинации с керамической плиткой является плохой идеей, из-за угрозы быстрого разрушения полотна в слое плиточного клея.

Температурный режим

Использование датчика температуры и программатора дает возможность самостоятельного ввода нужного режима.

Однако каждая из разновидностей нагревателей обладает своим пределом:

  • Греющие кабели выдерживают +100 градусов, при максимальной рабочей температуре +65 градусов.
  • Маты имеют диапазон максимальных температур в пределах +80-104 градусов. Рабочая температура зависит от материала изготовления: +60 градусов у кабельных матов и +55 градусов у стержневых.
  • Рабочая температура пленочных инфракрасных систем ― около +55 градусов.

Так как терморегулятор может изменять температуру в широких пределах, точное потребление электроэнергии указать невозможно. Однако в любом случае эти системы будут более экономичными. Наименьшим уровнем энергопотребления славятся стержневые нагреватели; на втором месте по экономичности идут пленочные.

Как выбрать электрический теплый пол под конкретный напольный материал

Каждая из разновидностей напольного покрытия лучше всего взаимодействует с определенными нагревательными элементами. Кафель и керамогранит рекомендуется комбинировать с резистивными и саморегулирующимися кабелями, матами из кабеля и стержневыми теплыми полами. ИК пленку для обогрева пола под плитку лучше не применять, т.к. она не переносит плиточный клей.

Ламинат хорошо воспринимается следующие типы электро пола с подогревом:

  • Инфракрасную пленку.
  • Греющий кабель
  • Электрические или стержневые маты.

Наиболее подходящим вариантом в этом случае из-за простоты укладки считается пленка. При подборе греющихся кабелей лучше отдавать предпочтение саморегулирующимся. Что касается линолеума, то под ним разрешается укладывать любой тип электропола. Самыми неудобными считаются резистивные кабели и электрические кабельные маты. Объясняется это их боязнью перегрева. При использовании подобных систем обязательно устанавливают температурный датчик. Проще всего в этом отношении со стержневыми матами и саморегулирующимися проводами, защищенными от перегрева.


teplospec.com

Электрический теплый пол своими руками

Электрический теплый пол является наиболее рациональным решением устройства современных отопительных коммуникаций в условиях, когда центральное отопление не справляется с обогревом жилого объема.

Установка и подключение данных конструкций не отличается особой сложностью – монтаж может быть выполнен без привлечения сторонних специалистов.

Краткая информация и классификация обогревательных систем

Схематичный рисунок сравнения устройства резистивного и саморегулирующегося кабеля

Электрические полы — это обогревательные системы, состоящие из кабельного нагревательного элемента, регуляторного блока и датчика съема температуры. Система подключена к сети переменного тока посредством протяжки силового кабеля соответствующего сечения.

Общий принцип обогрева помещения посредством электрических полов строится на методе конвекционного обмена, когда циркулирующие по объему воздушные потоки, нагреваются у несущего основания и равномерно распределяются в пространстве. То есть, процесс обогрева помещения схож с центральным отоплением, выполненным в виде радиатора и батарей.

По способу работы нагревательные элементы разделяются на два вида:

  1. Резистивный кабель – это одно- или двужильный кабель, состоящий из одной или двух жил, проходящих по всей длине нагревательного элемента. Токопроводящая жила защищена слоем изолирующего материала со специальной внешней металлической оплеткой, выполняющей роль заземления и экранирующей защиты. Внутренние изолирующие слои и жила покрываются внешним изолятором из полимерного вещества.
  2. Саморегулирующийся кабель – это двужильный кабель, состоящий из токопроводящих элементов обернутых саморегулирующейся полупроводящей матрицой. Роль изолирующего вещества выполняется термоустойчивый эластомер с обязательной экранирующей оплеткой из медной проволоки.

Основная проблема, возникающая в ходе эксплуатации электрических теплых полов на основе резистивных кабелей – это возможность перегрева, вызванная неудовлетворительным качеством монтажных работ, слишком низкой теплопроводностью облицовочного покрытия, продолжительной работой с высокой температурой нагрева и т.д.

Саморегулирующиеся кабеля лишены данного недостатка за счет применения в их конструкции специальной полупроводниковой матрицы, которая меняет и регулирует мощность, снижая и увеличиваю силу поступающего тока, в зависимости от потребности системы.

Основные виды электрических обогревательных конструкций

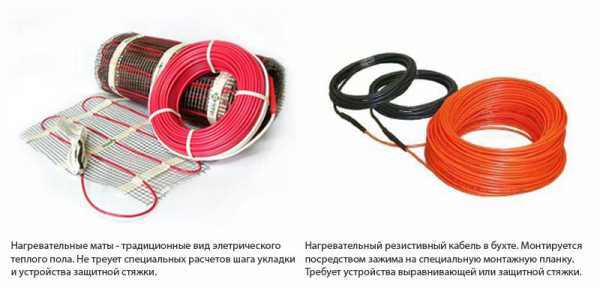

По форм-фактору кабельные полы разделяются на свободный нагревательный кабель и нагревательные маты, где нагревательный элемент закреплен на армирующей стеклосетке.

Принципиальной разницы в работе и эксплуатации у данных разновидностей нет. Основное отличие – это область применения и необходимость проведения расчетных работ.

Роль регуляторного блока выполняет специальный терморегулятор, монтирующийся вблизи включателей комнатного освещения или в любом удобном месте. В зависимости от типа исполнения регулятор позволяется осуществлять настройку обогревательной системы, выполнять регулировку в заданных температурных диапазонах и проводить детальное программирование о времени включения, температуре и продолжительности нагрева.

Датчик фиксирования температуры нагрева выполняется в виде изолированного провода со специальной “головкой”, позволяющей снимать средние температурные показания на основе данных полученных от нагреваемого пространства, расположенного между изгибом резистивных элементов.

Помимо вышеописанных конструкций к электрическим полам относят пленочный и стержневой инфракрасный пол. Данные полы базируются на принципе инфракрасного нагрева.

Данный подход относительно “новый” и подходит далеко не всем, поэтому в рамках данного материала хотелось бы сосредоточиться именно на обогревательных конструкциях, работающих на основе стандартного конвекционного обмена.

Расчет мощности, расход электроэнергии и средняя стоимость

Расчет мощности пола c подогревом выполняется с учетом целого ряда факторов – полезная и общая площадь помещения, тип помещения, наличие центрального отопления, тип напольной облицовки, наличие окон и тип оконных систем.

При использовании нагревательного мата проведение расчет шага укладки не проводится

Имея детальную информацию можно более точно произвести расчет и подобрать подходящую мощность, с учетом специфики объекта и условий эксплуатации обогревательной конструкции.

В общем виде, расчет мощности производится только на основе типа помещения и наличия или отсутствия центрального отопления. Так для типовой гостиной, спальни и детской, площадью до 20 м2, мощность теплого пола для дополнительного обогрева не должна превышать 120-140 Вт/м2, для основного быть не мощнее 150-170 Вт/м2.

Для кухни, прихожей, подвала или подсобки достаточно мощности в 100-120 Вт/м2 для дополнительного обогрева и 140-160 Вт/м2 для основного. В помещениях с повышенной влажностью, ванных комнатах и санузлах желательно использование систем с мощностью не менее 120-130 Вт/м2 для дополнительного прогрева и 150-170 Вт/м2 для основного отопления.

Расход электроэнергии напрямую зависит от общей мощности и продолжительности работы системы. К примеру, имеем типовую комнату с площадью укладки в 10 м2. Мощность пола на квадратный метр составляет не более 130 Вт.

В итоге получается, что данный пол будет расходовать 1,3 Квт/ч, что по среднему тарифу равно 4-4,5 руб/ч. В среднем, расход любого теплого пола, при использовании на площади не более 60-80 м2, будет примерно равным или даже ниже в сравнении с любым нагревательным прибором аналогичной мощности.

Единственная разница в том, что при эксплуатации теплых полов не происходит существенно снижения влажности воздуха, что влечет дискомфорт и возможные проблемы со здоровьем.

Перед тем, как выбрать подходящий вариант рекомендуем ознакомиться со сводной таблице, в которой указана средняя стоимость и мощность наиболее популярных торговых марок, представленных в нашей стране. В дополнение, мы высчитали средние затраты для данных изделий с учетом, что площадь покрытия примерно равна 15 м2.

Производитель/Торговая марка Мощность (Вт/м) Стоимость (руб) Затраты (руб/ч)
Energy Light Plus 1,0- 150, 12,5 пог. м 150 5100 7-8
Energy Cable 830, 46 пог. м 100 8600 5-6
Теплолюкс Mini 155-100, 1 м2 155 4200 7-8
Теплолюкс ProfiRoll 200, 1,8 м2 100 3500 5-6
Enerpia Cable Professional DW 14C, 14 пог. м 140 3790 7-8
Enerpia Cable Professional DW 56C, 56 пог. м 160 14700 8-9

Создание плана расположения нагревательных элементов

Общая схема, показывающая возможность укладки двужильной нагревательной секции в ванной комнате

Перед приобретением подходящей обогревательной системы и подготовкой несущего основания к дальнейшим работам, рекомендуется начертить план –схему. Для этого можно использовать обычную или миллиметровую бумагу.

В процессе переноса масштаба и прокладки резистивного кабеля или нагревательных матов учитывается, что укладка полов с подогревом под тяжелую мебель, предметы и приборы быта не выполняется.

В местах прохождения труб центрального отопления и стояков обеспечивается безопасная зона, которая исключает любую прокладку дополнительных систем обогрева. Температурный зазор между стенами – 5 см, между отопительными трубами – 10 см.

Общая схема, иллюстрирующая возможность укладки нагревательного мата в ванной комнате

При игнорировании данных правил будет происходить постоянный перегрев нагревательного контура, ограниченного мебелью, что в конечном итоге приведет к его перегреву, выходу из строя и повреждению предметов быта.

Дополнительно следует учитывать, что для конкретного помещения должен быть предусмотрен свой нагревательный контур, подключенный к конкретному терморегулятору. Для помещений с повышенной влажностью (ванная комната, прачечная, санузел) терморегулятор выносится за пределы помещения.

В результате, на схеме будет обозначена полезная площадь помещения, место расположения крупных предметов и мебели, расположение регулятора температур и ход укладки нагревательного кабеля.

Подготовка основания и необходимого инструмента к работе

Технология работ по установке и монтажу предписывает проведения комплекса подготовительных мероприятий, включающих демонтаж старой отделки и выравнивающего слоя, устранение повреждений и трещин на поверхности основания, грунтовку поверхности и проведении разметки.

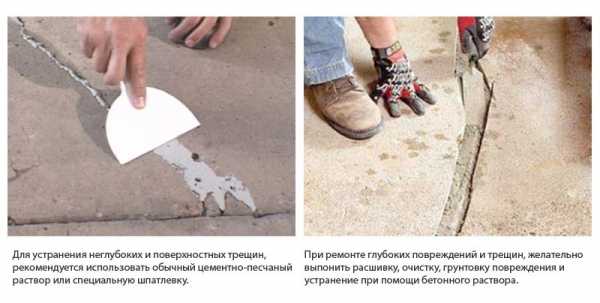

Устранении небольших повреждений можно выполнить при помощи специальной шпатлевки

Демонтаж старой отделки выполняется только для оснований с деревянными полами или облицовкой. При наличии отделки в виде плитки, проведение демонтажных работ не требуется. После устранения старой облицовки проводится общая уборка помещения от пыли и строительного мусора.

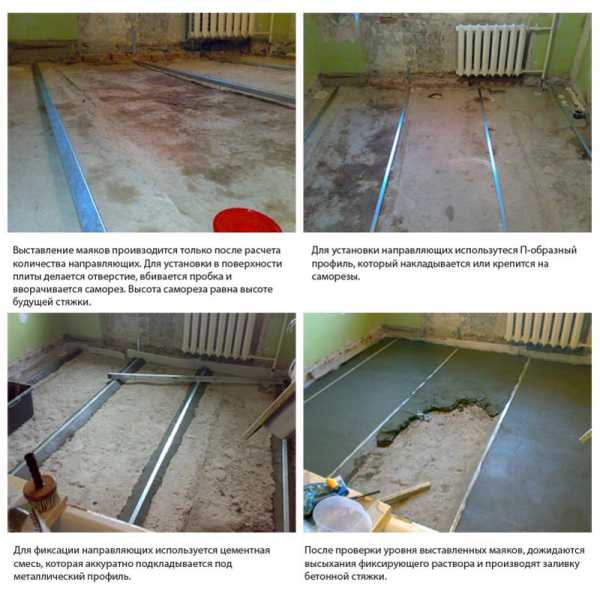

Основные этапы заливки цементной стяжки для сильно поврежденных оснований

Далее подготовительные работы можно разделить по группам, исходя из технического состояния плиты перекрытия, типа поверхности и помещения:

  • дополнительный источник тепла – осуществляется затирка и устранение возможных повреждений на поверхности пола. Для теплоизоляции основания можно использовать стандартный теплоотражающий материал на основе вспененного полиэтилена;
  • основной источник тепла – выполняются комплексные работы по устранению изъянов основы. После высыхания затирочных смесей на поверхность перекрытия укладывается полиэтиленовая пленка с припуском на плоскость стен. Проклеивается расширительный шов и производится укладка экструдированного пенополистирола толщиной 50 мм. На пенополистирол укладывается армирующая сетка, к которой будет крепиться резистивный кабель;
  • холодное помещение без отопления – осуществляется полный комплекс ремонтных и гидроизоляционных работ. Проклеивается демпферная лента, укладывается теплоизолирующий материал толщиной 100-120 мм и армирующая сетка.

В теплых помещениях с основой, не имеющей сильных перепадов высоты и повреждений, перед тем, как уложить электрический теплый пол производится простая уборка помещения от пыли и абразивных частиц. Далее на поверхность перекрытия наносится один-два слоя глубоко проникающей грунтовки и осуществляется разметка согласно схеме, которая была составлена ранее.

В качестве инструмента потребуется приготовить электродрель с насадкой для устройства отверстий, болгарка с диском по бетону, шуруповерт, плоская шлицевая отвертка, молоток и зубило. Дополнительной можно приготовить насадку-миксер для приготовления цементной стяжки и емкость для замеса.

Инструкция по укладке, монтажу и подключению

Для выполнения монтажных работ потребуется приобрести стандартный комплект кабельного пола или комплект нагревательных матов, регулятор температуры. Для кабельных обогревательных систем потребуется теплоотражающая изоляция, металлизированный скотч, монтажные ленты, крепежи или саморезы для монтажных лент.

Терморегулятор должен соответствовать общей мощности системы. В остальном, способ управления и дополнительные функции регулятора подбираются исходя из личных нужд и предпочтений.

Перед покупкой комплекта электрического пола и регулятора рекомендуется ознакомиться с возможность прокладки силового кабеля нужного сечения к месту монтажа. Для систем с общей мощностью до 4 КВт при 19А токе можно использовать медный проводник 2×1,5 мм. Для мощности более 5,8-6 КВт и токе 27А желательно применение алюминиевого провода сечением 2,4 мм.

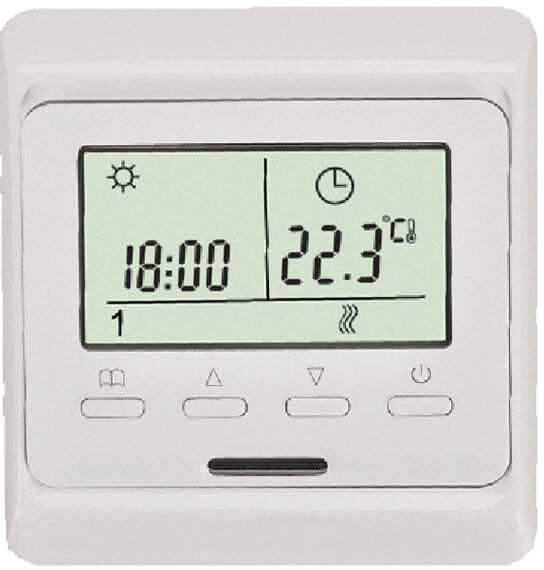

Механический и сенсорный регуляторный блок для теплых полов

После проверки возможности протяжки проводника и подключения, производится подготовка места под установку терморегулятора. Для этого в выбранном месте, с учетом начерченной схемы, выполняется разметка под отверстие и коммуникационный канал.

Высота расположения откладывается на расстоянии 50-150 см от поверхности пола. Ширина и глубина канала под коммуникации – 20 мм.

Сверление отверстия производится при помощи электродрели со специальной насадкой, пропил контура канала при помощи болгарки с диском по бетону. Для удаления бетона из контура канала используется молоток и зубило. После уборки остатков бетона производится подводка силового провода от центральной сети.

Этапы разметки и устройства канала под коммуникации и регуляторный блок

Дальнейшая установка кабельного пола своими руками выполняется в несколько этапов:

  1. Поверхность основания очищается от мусора, оставшегося после устройства штробы и отверстия под регуляторный блок. Осуществляется обработка поверхности пола грунтовкой в один-два слоя. Если разметка не была проведена ранее, то выполняют данный этап работ с учетом необходимого отступа от стен и труб центрального отопления.
  2. Для лучшего сцепления с отражающей теплоизоляцией, основание обрабатывается грунтовкой

  3. Выполняется укладка отражающей теплоизоляции согласно нанесенной разметке. При необходимости стыков соседних полотен используется металлизированный скотч. После укладки, на поверхность теплоизоляции монтируются монтажные ленты. Для фиксации оных используют саморезы. Шаг укладки – 50-100 см. В процессе крепежа, следует внимательно следить за тем, чтобы теплоизоляция оставалось целостной и не повреждалась.
  4. Укладки полотен отражающего теплоизоляционного материала и стыковка при помощи металлизированного скотча

  5. Выполняется раскладки и фиксация нагревательного кабеля в соответствии с шагом, который рассчитывается по формуле – Шаг укладки, см = (100*Площадь укладки, м2)/Длину кабеля, м. Первым делом укладывается монтажный конец секции, который фиксируется в области расположения регулятора. Для фиксации используются специальные язычки на монтажной ленте.
  6. Электрический теплый пол своими руками — укладки монтажных лент и фиксация монтажного конца секции

  7. После укладки и фиксации резистивного и саморегулирующегося кабеля по необходимой площади, выполняется проверка всех отступов между стеной и отопительными трубами. Осматриваются изгибы и витки кабеля на наличие излома. При отсутствии проблем выполняют подвод монтажных концов к месту расположения терморегулятора.
  8. Шаг укладки нагревательной секции должен быть просчитан заранее

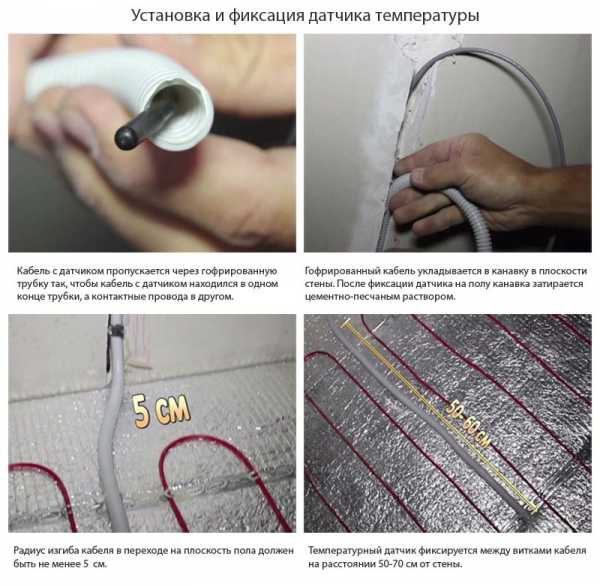

  9. Производится подготовка датчика съема температур. Для этого провод с чувствительным контактом продевается через гофрированную трубку. Конец трубки закрывается прорезиненным или пластиковым колпачком. Трубка с датчиком фиксируется на монтажной ленте — расстояние от плоскости стены 50-60 см. Конец трубки монтируется в коммуникационный канал.
  10. Подготовка датчика снятия температур и установка в коммуникационный канал

  11. Выполняется подключение монтажных концов от датчика температуры и нагревательного кабеля. Для подключения используется монтажная схема, идущая в комплекте с регулятором. После подключения все контактов, производится проверка работоспособности системы в течение 2-3 минут.
  12. Подключение регулятора ведется согласно приложенной инструкции по монтажу

  13. При отсутствии проблем с электропитание приступают к подготовке поверхности к заливке цементного раствора. Для этого в теплоизоляции, с шагом до 50 см, вырезаются небольшие участки материала размером 15×15 см;.
  14. Подготовка и заливка раствора цементной стяжки

  15. Подготовка раствора выполняется с учетом рекомендации производителя. Заливку стяжки осуществляют по заранее установленным линейным направляющим. Рекомендуемая толщина заливки не менее 30-40 см. Включения системы обогрева пола можно производить только после полного высыхания цементного слоя (25-28 суток).

Укладка обогревательного кабеля под стяжку является наиболее оптимальным решением, так как стяжка будет обеспечивать равномерное распределение тепла по поверхности всего основания, без образования существенных мостиков холода. Через 25-28 дней можно производить настил любого облицовочного покрытия, с учетом коэффициента теплопроводности и мощности электрического пола.

Перед закупкой необходимых материалов и проведением монтажа рекомендуем ознакомиться с видео по установке своими руками. В дополнение, помимо вышеописанной технологии установки, мы привели второй видео материал, который показывает укладку электрических матов.

Читайте также:

otdelkaexp.ru

обзор вариантов подогрева, советы по установке и много фото и видео.

Поговорим о том, как сделать пол с подогревом, какой пол выбрать и на что следует обратить внимание при установке такого тёплого пола. Сделать жильё более уютным, с благоприятным микроклиматом поможет установка подогрева пола в вашем доме.


В современном мире жилья полы с системами подогрева перестали быть привилегией исключительно наиболее обеспеченных людей. Комфорт и уют в вашем доме это то, на что следует обратить внимание заранее, при проектировании и строительстве своего дома. Именно по этому, вопрос как делать теплый пол дома нужно задавать в самом начале ремонта.

Теплые полы бывают как основным, так и как дополнительный источник отопления в доме. Но даже дополнительным такое отопление никогда не будет лишним. Полы с подогревом обеспечивают равномерное отопление жилья, таким образом, тепло попадает во все участки жилой зоны дома, избавляя дом от холодных участков. Полы с подогревом видео:

В холодное время года или при плохой погоде полы становятся наиболее комфортным и тёплым местом вашего дома, что особенно важно, когда в доме есть маленькие дети или вы просто не переносите холод.


В сравнении с обычными, настенными отопительными радиаторами, такое отопление более экономное и эффективное как источник тепла в доме. Как делать теплый пол дома, чтобы он начал экономить, ведь это наша задача.


Основной секрет тёплого пола заключается в том, что нет конвекционных потоков воздуха, их отсутствие уменьшает количество пыли в воздухе жилого помещения, также постоянно сохраняется постоянная влажность воздуха, так как температура пола с подогревом на 2-3 градуса выше, чем температура воздуха в помещении.



При этом верхние слои воздуха остаются более прохладными тем самым создаётся более комфортный и приятный микроклимат в помещении. Деревянный пол с подогревом – это шикарное решение, для тех кто любит комфорт и натуральность, ведь можно всегда ходить босиком.

Электрическая система отопления полов.

Использование электрических систем подогрева пола, позволяет достаточно экономно использовать электроэнергию, так как система отопления имеет установленную систему терморегуляции, таким образом, обеспечивая контроль температуры и расход электроэнергии.


Системы терморегуляции позволяют устанавливать более низкую температуру нагрева пола при повышении температуры на улице или включать такое отопление, например при холодных или дождливых периодах погоды в тёплое время года, тем самым избавляясь от сырости в доме.


Использование термостатов в системах обогрева пола предотвращают его от перегревов и ожогов, помимо всего нагревательные элементы и проводка отопления находятся герметично под слоем цементной стяжки. Полы с подогревом электрические цена:

Нагрев пола в данном виде отопления происходит за счёт специального нагревательного кабеля. Кабель, который применяется для отопления пола, имеет специальное изоляционное покрытие, которое надёжно предохраняет его от влаги и увеличивает срок службы.


Кабель преобразует пол в большую отопительную панель, которая распределяет равномерно тепло по поверхности пола. Такая система электрического отопления позволяет установить различную температуру в разных частях жилого помещения.


Положительной стороной такого отопления является простота при расчете требуемой мощности для полноценного отопления жилья, простота установки, электрооборудование систем подогрев пола простоты в обслуживании. Полы с подогревом электрические цена:

Для таких систем отопления при ремонте не стоит раскрывать весь пол. Достаточно с помощью специальной аппаратуры найти место повреждения кабеля и провести ремонт на локальном участке, а затем восстановить покрытие пола.


Также можно отметить, что термостаты электрических полов отопления позволяют регулировать температуру нагрева в пределах 0,5 градусов. Современные термостаты оснащены датчиками температуры, которые определяют температуру пола или воздуха, тем самым поддерживая оптимальную разницу температуры.

Также такие системы имеют функцию таймера, сводя обогрев пола к минимуму или полностью его отключая. Когда вы уходите из дома на работу система автоматически выключается и за час до вашего прихода домой включает обогрев, тем самым существенно экономится электроэнергия. Полы с подогревом электрические цена:

Помимо кабельных элементов нагрева пола существует ещё и специальные плёночные панели инфракрасного обогрева. Принципиальные особенности инфракрасного обогрева полов заключаются в простых законах физики, и работают также как и другие виды инфракрасных обогревателей.


Принцип работы заключается в том, что ток проходит через резистивные панели углеродного волокна и при их нагревании начинают излучаться инфракрасные волны тепла. При использовании систем инфракрасного отопления подогрев пола нагревается также воздух в помещении.

Хорошая особенность тёплых полов с системами инфракрасного нагрева является в высокой энергоэффективностью, 99% потребляемой энергии преобразуется в тепло.  Деревянный пол с подогревом инфракрасного нагрева – это экономично, экологично и очень комфортно. Полы с подогревом видео:

Водяная система отопления полов.

Основным элементом систем водяного отопления пола является система водяных трубок, по которым циркулирует нагретая вода. Такие трубки могут изготовляться из, металлопластика, полибутилена, полиэтилена. Данные материалы имеют следующие приимущества, такие как легкость, гибкость и невосприимчивы к коррозийным процессам, также эти материалы устойчивы к высоким перепадам температуры и не боятся морозов.


Материалы, используемые для изготовления трубок напольного водяного отопления безопасны и нетоксичны, и имеют гарантийный срок эксплуатации более пятидесяти лет.


Полы с водяным подогревом изменяют циркуляцию воздуха в помещении, равномерно распределяя тепло сверху вниз, что позволяет избежать перегретых зон или слегка подогретых участков помещения.


В связи с тем что тепло распределяется на всей поверхности напольного отопления, достигается требуемую температуру 25 ° С, у подножия, и 20 ° C в верхней части помещения, при таких системах отопления мы избавляемся от конвекции воздуха в помещении, на ряду с обычными настенными радиаторами отопления.

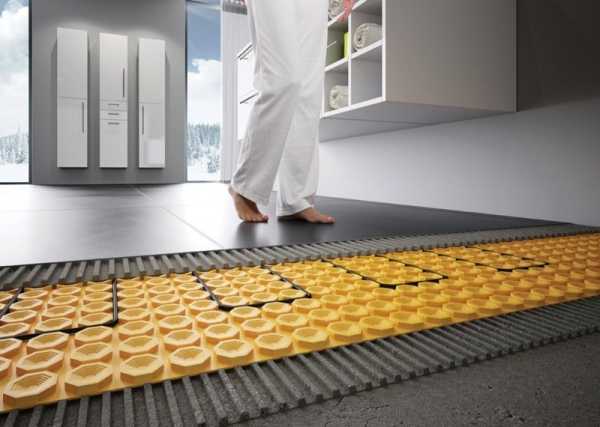

Такие системы также комплектуются системами регуляции тепла, для контроля комфортной температуры. Недостатками этой системы можно назвать в небольшом снижении высоты помещения при установке из-за своих габаритов и значительной стоимости и сложности установки во время сборки такой системы отопления. Полы с подогревом видео:

rusolymp.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
