Как сделать полы с подогревом электрические: Полы с подогревом своими руками

Полы с подогревом своими руками

Электрический пол

Обустраивая свое жилье, каждый из нас пытается создать в своей квартире максимально возможный комфорт и уют. Отлично справляются с этой задачей установленные полы с подогревом. Обычно такие работы заказываются квалифицированным мастерам, но технология установки теплого пола не настолько сложная, чтобы домашний умелец не смог с ней справиться. Только необходимо иметь некоторые знания и желание заняться этим делом.

Требования к теплому полу

Системы подогрева бывают нескольких видов. По виду обеспечения выполняемых функций — электрические и водяные. В свою очередь электрические могут быть изготовлены из греющего кабеля, из пленочных материалов и специальных обогревательных стержней. Особенность эксплуатации пола с подогревом — нагревание не только вашей комнаты, но и воздействие повышенной температуры на напольное покрытие.

Поэтому необходимо серьезно отнестись к выбору материалов для напольного покрытия.

Они могут выделять вредные вещества. Кроме того, их собственные утепляющие технологии могут препятствовать обогреву при помощи системы теплого пола. Следовательно, на теплый пол с подогревом не стоит стелить, например, линолеум с двойным утеплением.

Водяной пол может быть установлен под любое доступное напольное покрытие. Есть лишь ограничение по установке самой системы водяного пола. Ее нельзя класть в многоквартирных домах, так как это нарушает общую систему теплоснабжения. Если же вы решили все-таки это сделать, необходимо согласование проекта с коммунальными службами. Для частного дома это решение является самым оптимальным и по экономии, и по безопасности эксплуатации, и по долговечности.

Подогрев пола под ламинат может быть осуществлен различными способами. Но нужно помнить, что неравномерное воздействие температур может привести к деформации, растрескиванию покрытия, поэтому есть требования к качеству установки. Температура нагревания не должна быть выше 30 градусов, а мощность пола с подогревом выбирайте около 110 Вт/м2.

Схема укладки

Паркет еще более капризный к температуре. Она не должна быть более 24 градусов. Это покрытие, которое не рекомендуется вовсе стелить на подогреваемый пол. Но, если это необходимо, мощность должна быть не более 130 Вт/м2. Также нецелесообразна установка обогрева под пробку, дерево — материалы, которые обладают очень низкой теплопроводностью.

Самый подходящий вариант напольного покрытия под теплый пол — керамическая плитка. Она отлично проводит тепло. Подогрев может быть осуществлен при помощи любого вида электрического пола и водяного. Также замечательно сочетаются с дополнительным обогревом пол из камня, керамогранита. Мощность под такое покрытие должна быть повышена и составлять 150-160 Вт/м2.

Не покрывайте теплый пол дешевым линолеумом, так как он при нагревании выделяет опасные фенольные соединения. Поинтересуйтесь у продавца перед покупкой возможностью укладки покрытия на пол с подогревом.

Особенности применения

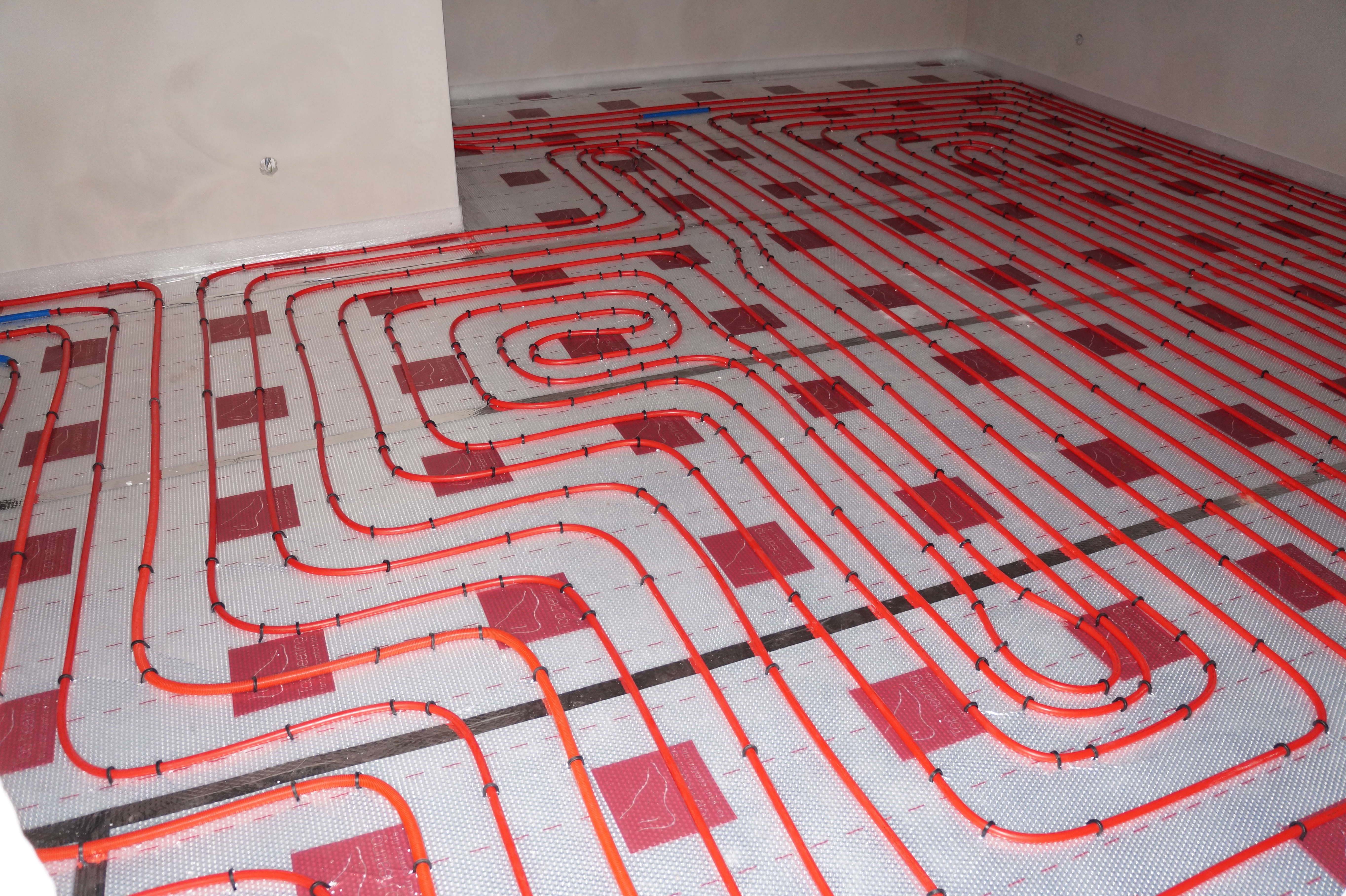

Водяной пол

Теплый пол имеет свои недостатки. Постоянное воздействие тепла на ступни ног может сказаться неблагоприятно на здоровье. Нежелательна установка теплого пола в спальне, так как это чревато головными болями. Однако в некоторых случаях утепление пола необходимо. Например на первых этажах многоквартирных домов или в частном доме.

Свои особенности имеет подогрев пола в ванной комнате. Здесь в основном стелется керамическая плитка, которая легко прогревается. К тому же в этом есть необходимость, так как, выходя из душа на холодный пол, испытывается дискомфорт. Но ванная — помещение с повышенной влажностью и требует дополнительных мер предосторожности при установке электрического пола. Следует соблюсти следующие условия:

1. Подвести отдельную надежную медную проводку.
2. Установить защитное заземление.
3. Подключить устройство защитного отключения (ток срабатывания 30 мА).

Особые требования к бетонной стяжке выставляет кабель для подогрева пола. Если возле него образованы воздушные полости, возможен пробой изоляции и выход из строя всей системы. Поэтому необходимо качественно залить раствором систему.

Впрочем, если ваша квартира находится на первом этаже, для ванной и кухни нет лучшего решения, как электрический теплый пол. Главное, соблюдать все нормы и правила, указанные в документации и иметь некоторые знания в области электричества.

Совет! Электрический теплый пол нельзя укладывать под бытовую технику и мебель без ножек. Это может привести к перегреву. Инструкция по установке содержит информацию о необходимых мерах предосторожности. Если вы неуверенно владеете электрической грамотностью, предоставьте это дело специалистам.

Если вы не желаете пользоваться помощью специалистов для выполнения домашних работ, есть несколько рекомендаций, которые помогут сделать подогрев пола своими руками. Самый подходящий материал для самостоятельной укладки — термопленка. Она потребует менее всего усилий и умений. Дополнительно для ее установки вам потребуется купить:

• материал для теплоотражения;
• терморегулятор;
• электрический кабель питания;
• изолента или монтажный скотч;
• пассатижи;
• заклепки;
• монтажная сетка (если планируется делать стяжку).

Располагается пленка, отступая 50-70 см от стен по периметру. Установка плинтусов на пол, где располагается термопленка, не допускается. Не стелется она и под мебель. Полосы термопленки монтируются параллельно при помощи зажимов. Затем места подключения изолируются при помощи скотча.

Напольное покрытие на нее возможно постелить сразу без цементной стяжки (кроме бытового линолеума, так как он легко повреждается) . Это может быть и ламинат, и ковролин, и качественный линолеум.

Если сверху на термопленку вы стелете мягкое покрытие (ковролин, линолеум), необходимо основание сделать более жестким. Для этого подкладываются листы фанеры или МДФ.

Если же вас интересует установка полов с подогревом на воде, потребуются дополнительные навыки — приготовление раствора, установка маячков и лаг. Для создания бетонной стяжки нужно приобрести:

• цемент, песок и посуду для изготовления раствора;
• строительные маячки;
• правило;
• уровень.

Работы выполняются в следующей последовательности.

1. Удаляется старое покрытие, очищается поверхность от пыли и мусора.
2. Для качественно выполненной стяжки требуется установка маячков, используя уровень. Затем по маячкам постепенно заливается бетон и выравнивается правилом.
3. Укладывается теплоизоляционный слой.
4. Монтируется трубопровод (или укладывается кабель).
5. Система заливается бетоном.
6. Стелется напольное покрытие.

Второе покрытие бетоном необходимо не столько для прочности, сколько для равномерного распределения тепла по поверхности покрытия. Для прочности же иногда используют деревянные лаги, между которыми укладываются трубы или кабель. Время высыхания бетонной стяжки 3-4 недели. Чтобы сократить время просушки пола, можно подключить временно водяной обогрев. Но его температура не должна превышать 30 градусов.

Как сделать электрический теплый пол своими руками?

Система «тёплый пол» или, иначе, пол с подогревом в последнее время завоевала определённую популярность. Его основная особенность, как системы отопления, в том, что тёплый пол позволяет равномерно нагреть весь объём воздуха и пола в помещении, что выгодно отличает его от традиционных радиаторов. Традиционно пол с подогревом укладывается в ванной комнате, реже его можно встретить на кухне. Но он будет вполне уместным и, например, в спальне, а при желании тёплый пол можно сделать основным источником тепла в доме. Это не столь сложно и дорого, как может показаться, на первый взгляд.

Существует три варианта систем пола с подогревом – «водяной» пол, электрический и инфракрасный. Последний появился относительно недавно, и ещё не успел получить большого распространения, а установка водяного пола достаточно сложна, а сама система более актуальна для загородных домов. Поэтому чаще всех остальных встречается пол с электрическим подогревом.

По своей структуре он представляет собой систему нагревающихся кабелей, уложенных в определённом порядке. Кабели при этом бывают двух типов – одно — и двужильные. Двужильные кабели в целом безопаснее, благодаря более низкому уровню электромагнитного излучения, но дороже одножильных.



Монтаж такого пола достаточно прост и вполне осуществим без привлечения специалистов. Правда, эксплуатация электрического пола может оказаться довольно дорогой – всё-таки на обогрев помещения большой площади требуется много электроэнергии. Но для небольших помещений – ванной или кухни – лучше варианта не найти.

Выбирая тёплый пол, важно помнить, что сильный нагрев выдерживают не все виды напольного покрытия. Например, подогрев лучше не укладывать под паркет или лакированный пол. Вообще говоря, монтаж тёплого пола логично проводить при замене старого покрытия, так как старый пол всё равно потребуется снять. Если же вы кладёте пол с подогревом в новой квартире, то покрытие следует подбирать уже под него.

Более точно насчёт совместимости вы можете проконсультироваться в магазине.

Укладка любого пола начинается с выравнивания и очистки основания. Затем следует определить место на стене, где будет располагаться терморегулятор и разметить пол. Укладывать кабели подогрева можно только на свободный участок комнаты, где нет мебели – на кабель ничего не должно давить. Учитывать это следует ещё до покупки – на этапе расчёта необходимого количества кабеля.

На пол укладывается термоизоляционное покрытие – обычно это пенополистирол или другое. Это покрытие нужно, чтобы тепло, идущее от кабеля вниз, отражалось обратно в комнату. Следующий слой – монтажная лента, входящая в комплект тёплого пола. Нагревательный кабель укладывается на ленту змейкой или спиралью и закрепляется. Ни в коем случае не допускайте при этом изломы или перекрещивание линий кабеля. Минимальное расстояние между двумя соседними линиями кабеля определяется по формуле (обогреваемая площадь *100)/длина кабеля.

Не забывайте отступать от стен и мебели 5–10 см.

Между линиями кабеля к монтажной ленте прикрепляется специальная пластиковая трубка, в которую затем устанавливается температурный датчик. Провод от датчика затем следует вывести к терморегулятору.

Одножильный кабель подключается к терморегулятору обоими своими концами. Двужильный – только одним. Точная электрическая схема подключения для конкретной модели пола приведена в инструкции. К одному терморегулятору также можно подключить несколько комплектов тёплого пола для обогрева сразу нескольких помещений. Подключение, должно быть, проведено параллельно.

Подключённый пол следует проверить. Не включайте его надолго просто удостоверьтесь, что все части кабеля греются одинаково ровно, нигде нет искрения. Если всё хорошо, то можно продолжать работу, но перед этим кабель должен полностью остыть!

На завершающем этапе делается стяжка. Заново включить тёплый пол можно будет только после того, как стяжка полностью высохнет. Впрочем, завершающим этот этап является только для процесса установки подогрева – сверху вам предстоит уложить выбранное вами покрытие – плитку, ламинат или другое..

Технология монтажа электрического теплого пола своими руками, фото и видео

В настоящее время для устройства теплого пола все чаще стали применять электричество. В этом случае находит применение специальный электрический кабель, с помощью которого и происходит нагревание пола. Сайт самостоятельный ремонт квартиры, подготовил хорошую инструкцию по устройству, выбору и установке подогрева пола своими руками с фото материалами. Итак, приступим.

Устройство электрического теплого пола



Вариант теплого пола, в котором применяется электрический кабель, в отличие от водяной системы обогрева, доступен как владельцам частных домов, так и жителям городских многоэтажек. При устройстве электрического подогрева пола не требуется никакого монтажа труб и их подключения к системе теплоснабжения, вся работа заключается в прокладке тонкого электрического кабеля, и подсоединении его к электрической сети.

Системой такого пола гораздо легче управлять, так как имеется достаточно много разнообразных электронных устройств, которые позаботятся о том, чтобы температура находилась все время на заданном уровне. Такие теплые полы можно использовать в разнообразных помещениях, включая загородные дома, дачи. К примеру, используя такую систему, можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер включения так, чтобы к моменту выезда из гаража помещение было прогрето, для уверенного запуска двигателя.

По своему устройству электрический теплый пол во многом похож на систему подогрева, в которой теплоносителем служит вода. Способы укладки также практически не отличаются от монтажа водяного теплого пола, вся разница состоит лишь в том, что в этом случае нагревательным элементом является кабель.

Как выбрать электрический теплый пол. Типы кабелей

По принципу работы нагревательные кабеля делятся на два типа:

1. Саморегулирующиеся.
2. Резистивные.

Вся система электрического теплого пола состоит из силовых проводов, которые прокладываются для подключения системы (в основном они прокладываются в стене), и собственно кабели, при помощи которых производится обогрев пола. Для уменьшения сопротивление соединение силовых и обогревательных кабелей производится при помощи специальных муфт, как показано на фото ниже.

Резистивный кабель

Основным нагревательным элементом резистивного кабеля является  жила имеющая повышенное сопротивление, проходя по которой электрический ток преобразовывается в тепловую энергию. Во избежании поражения людей электрическим током, нагревательная жила покрывается слоем изоляции, сверху которой накладывается оплетка из металла. Эта оплетка служит заземлением и является экранирующей защитой от электромагнитных полей, которые возникают в результате работы. Все эти слои покрываются наружной изоляцией. Резистивные кабели могут иметь как одну, так и две жилы.

Одножильный кабель

Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола, для чего следует предусмотреть подключение  обеих концов кабеля к системе энергоснабжения, то есть  кабель располагается на полу в виде петли. Такая система наряду с ее простотой имеет один существенный минус, в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, нор результат не всегда является удовлетворительным.

Двужильный кабель

В двужильном кабеле имеется еще и токопроводящая жила, которая располагается между двух нагревательных проводов. Учитывая то, что электрический ток проходит  в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга. При монтаже резистивных кабелей следует тщательно заделывать их в стяжку, чтобы не произошло перегревания, и кабель не вышел со строя.

Саморегулирующиеся кабели

Такие кабели избавлены от недостатков, которые есть в резистивных кабелях, так как здесь нагревательным элементом служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла.  В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели имеют стоимость в несколько раз большую от обычных нагревательных кабелей, но гарантируют длительный срок службы.

Пленочный инфракрасный теплый пол  это отличный вариант когда нет возможности сделать стяжку его можно уложить под ламинат или ковролин. Преимущества очевидны, узнать подробно о пленочном поле.

• __TITLE__

  __DESCRIPTION__

Правила расчета теплого пола электрического

При покупке кабеля нужно сначала определить мощность всей нагревательной системы, в расчете на 1м². Специалисты советуют придерживаться следующих параметров выбора:

• спальная комната – 100-150 Вт/м²;
• прихожая,  коридор, кухня – 150 Вт/м²;
• туалет, ванная – 180 Вт/м²;
• балкон, лоджия – 200Вт/м².

Пользуясь этими данными можно легко определить удельную мощность системы подогрева пола. При расчете следует исключить площадь, которая занята постоянно стоящими предметами (шкафы, диваны, ванна, холодильник и т.д.). Все эти предметы мешают нормальной циркуляции воздуха, а это послужит причиной лишнего расхода электроэнергии, а также в этих местах возможен перегрев кабелей и выход их из строя.

Следует также иметь в виду, что электропроводка в жилых помещениях рассчитана максимум на 2 – 4 КВт, поэтому рассчитывая мощность подогрева нужно учитывать этот момент. Как вариант выводить отдельно.

Расчет мощности кабеля рассчитывается по следующей схеме. Если взять к примеру площадь спальной комнаты 5 м², при этом мощность должна быть 100 Вт/м². Получаем 100х5=500 Вт. В магазине необходимо подобрать кабель, имеющий соответствующую мощность. Ближе всего, допустим, окажется кабель длиной 24 м, имеющий мощность 550Вт. Теперь нужно вычислить шаг укладки кабеля − 5х100/24=21 см (S обогрева х100 / длину кабеля) Поможет в этом наш онлайн калькулятор расчета мощности электрического тёплого пола.

 Технология установки

Перед тем как монтировать электрический теплый пол, нужно определить место, где предстоит устанавливать термостат. Для этого в стене нужно выдолбить отверстие, в которое будет установлена монтажная коробка. Обычно это производится на высоте 50 – 100 см. После этой процедуры необходимо к месту установки коробки подвести электропитание и заземление. От места установки делаем в стене канавку, по которой будут идти силовые провода к месту соединения с нагревательным кабелем.

Один из вариантов технологии установки в комнате, в данном примере ванной

После всех этих работ приступают к укладке кабеля, предварительно сделав слой теплоизоляции толщиной около 2 см. Кабель укладывается на выровненную поверхность. При монтаже кабеля следует следить за тем, чтобы ряды кабеля не соприкасались между собой. Кабель укладывается по схеме, полученной при расчете. Можно производить укладку как параллельными линиями, так и по спирали, т.к. большой разницы в этом нет. Укладка производится на монтажную ленту, которая укладывается с шагом около 50 см. Следует  провести силовые провода к термостату, соединительная муфта должна обязательно находиться в бетонной стяжке. После укладки нагревательного кабеля устанавливается датчик температуры, он должен обязательно монтироваться в пластиковой трубке. Перед окончательной заливкой пола следует проверить тестером качество кабеля, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.

Для контроля за температурой следует отдавать преимущество программируемым термостатам, что позволит использовать подогрев в то время, когда хозяева присутствуют в помещении.

Теперь, когда все установлено на свои места, можно начинать заливать стяжкой. Если поверхность пола твердая, толщина слоя стяжки должна быть более 3 см, а если вы укладываете теплоизоляционный слой, то более 5 см.

К подключению нагревательного кабеля можно приступать когда затвердеет стяжка. Винтовые зажимы есть на тыловой стороне термостата, к ним нужно подсоединять провода датчики, которые определяют температуру пола, а также провода питания от нагревательного кабеля и электропроводку, которая питает всю систему. Важно правильно подключить к электрическому щитку. Если вы не уверены, что сможете правильно соединить электрический теплый пол, то советуем посмотреть видео советы специалистов.

• Серкеты монтажа тенлого пола

• Ошибки монтажа теплого пола

• Монтаж под плитку

Монтаж электрического теплого пола на этом заканчивается. Для анализа и окончательного выбора системы посмотрите, как сделать водяной теплый пол своими руками, технология монтажа немного отличается. Возможно, вы захотите проложить именно водяной пол проложить. Если остались какие-либо вопросы, то смело задавайте их в комментариях.

Подборка видео по выбору и монтажу электрического теплого пола

Видео:

Видео:

Видео:

Видео:

описание и советы по монтажу в загородном деревянном доме

Уют в деревянном доме, нами сооруженном, неразрывно связан с комфортной температурой в нем. Проживание в помещении без определенного температурного показателя не только не добавляет уюта, но даже небезопасно для здоровья. Ранее мы уже рассматривали варианты систем отопления в деревянном доме. В данной статье ознакомимся еще с одним вариантом отопительной системы, которая начинает пользоваться большой популярностью у разного рода потребителей – электрический теплый пол.

Пол с подогревом является не только эстетичным решением, но и является достаточно функциональной системой обогрева жилища. Данная технология в современное время понемногу начинает вытеснять классические радиаторы и прочие устройства нагрева. Теплый пол в развитых странах уже давно является основной системой отопления офисов, домов, квартир, сельскохозяйственных и производственных помещений.

Казалось бы, что в помещении с достаточно приемлемой температурой бояться нечего. Но и при таких условиях всегда присутствует риск заболеть. Причина в том, что традиционные классические системы отопления неравномерно прогревают воздух помещений. Зная простые законы физики, помним, что от радиаторных батарей теплый воздух поднимается вверх и не прогревает поверхность полов. Именно пол с подогревом призван устранить данное недоразумение и обеспечить оптимальное комфортное теплораспределение, которое должно быть именно таким: на уровне пола – 23-25 градусов, на уровне потолка – 19-21 градусов.

В статье мы расскажем, как сделать такую технически непростую конструкцию в деревянном доме, раскроем технологию укладки пола с подогревом.

1. Конструктивное устройство системы электрического теплого пола.
2. Это нужно знать перед укладкой электрического теплого пола.
3. Определяем мощность нагревательной системы: проектируем и рассчитываем.
4. Технология укладки электрического теплого пола.

Конструктивное устройство системы электрического теплого пола

Устройство электрического теплого пола простое, в отличие от систем водяного обогрева. В данном варианте используется электрический кабель, который широкодоступен в розничных продажах. Нагревательным элементом в данной системе является именно кабель. При обустройстве электрических теплых полов весь процесс работы заключается лишь в прокладке тонкого кабеля и подключение его к сети подачи электроэнергии. Сравнительно с водной системой укладки теплых полов, где требуется монтаж труб, подключение их к системе теплоснабжения, электрический теплый пол просто находка для самоделкина.

Данную систему электрических полов можно устраивать в любом типе помещений: дачи, квартиры, загородные дома. С системой таких полов на много проще работать, легче ею управлять, поскольку ее можно оборудовать множеством электронных устройств, которые будут заботиться о поддержании температуры в заданном режиме все время. Программирование электронных устройств позволяет настраивать таймер включения отопления таким образом, чтобы, например, помещение гаража к моменту выезда уже было достаточно прогрето, а машина уверенно запустила двигатель.

Это нужно знать перед укладкой электрического теплого пола

Необходимо знать, что помимо самого назначения пола, необходимо определиться с конкретной площадью обогрева. От этого, зависит: каким сечением нам понадобится кабель для питания пола; длина нашего нагревательного элемента; даже рисунок укладки кабеля на полу.

К примеру, у нас небольшая комнатка (2,5 м²) в деревянном доме, а пока мы не нарисуем расположение всех предметов на макете, не сможем ответить на вопрос о размере необходимой нам площади. Из двух с половиной метров у нас может остаться небольшая дорожка площадью около одного квадратного метра, после вычитания участков, которые не будут отапливаться (место под шкафом, под душевой кабиной и др.).

Не факт, что в каждой комнате у нас может получаться пропорция 1:2, поскольку в каждом помещении своя расстановка на полу предметов. Поэтому, пока на макете не прорисуем месторасположение каждого предмета, у нас не получится точной цифры.

Кроме нагревательного элемента (кабеля) нам необходимо будет приобрести регулятор, которым должен оборудоваться пол с подогревом. При выборе регулятора может возникнуть вопрос о большой разности цен у производителей на весьма похожие изделия по своим характеристикам. Ответ также весьма прост – регуляторы имеют разную комплектацию, соответственно разные цены.

Для обустройства электрического пола необходимо помещать датчик температуры в промежуток между нагревательным элементом. Для данного размещения нам понадобится приобретение гофры, по которой мы и пропустим наш датчик в толщу пола. Таким образом, мы оставим для себя возможность замены датчика, в случае выхода его из строя.

Для работ нам потребуется сопутствующий материал и некоторые инструменты. Например, цемент, песок, дюпель-гвозди, перфоратор, ножницы по металлу и прочие подручные инструменты.

Определяем мощность нагревательной системы: проектируем и рассчитываем

Система электрических полов состоит из силовых кабелей, которые служат обогревательным элементом обогрева, а другие для непосредственного подключения системы, которые прокладывают в стене. От всей площади помещения поверхность, покрытая кабелем должна составлять около 80%. На один квадратный метр закладывается мощность от 100 Вт/м² до 200 Вт/м².

Перед тем, как укладывать кабель, проверяют сопротивление секции кабеля, при этом допустимо отклонение в обе стороны на 10% от указанного в паспорте. Для уменьшения сопротивления соединение обогревательных и силовых кабелей производят с помощью специальных муфт.

Обогревательный кабель не прокладывают под бытовой техникой, крупногабаритной мебелью без ножек, поскольку такие предметы, мешая нормальной циркуляции воздуха, вызывают перегрев электрических кабелей, выводят их из строя, дополнительно ко всему, служат причиной перерасхода электроэнергии. От стен, при укладке теплых полов, необходимо делать отступ на 5 либо 7 сантиметров.

Нужно произвести в обязательном порядке расчет шага укладки кабеля. Как сделать такой расчет, рассмотрим далее. Шаг, измеряемый в сантиметрах, равняется площади обогрева, умноженной на 100 и деленной на длину самого кабеля.

Нагревательные кабеля для обустройства теплых полов в деревянном доме, по принципу работы производят в двух типах: резистивные и саморегулирующиеся. Резистивный кабель обладает основным нагревательным элементом в виде жилы, которая имеет повышенное сопротивление, по которой, проходя электрический ток, трансформируется в тепловую энергию. Резистивные кабели могут быть одножильными и двужильными. Чтобы, при работах с кабелем, не происходило поражения электрическим током, жилу при производстве покрывают изоляцией, на которую накладывают оплетку из металла. Данная оплетка служит не только защитой от электромагнитных полей, но и играет роль заземления. Все слои оплетки кабеля покрывают наружной изоляцией. Резистивные кабеля могут перегреваться, поэтому стоит особо тщательно позаботиться об их заделке в стяжку, чтобы кабель не выходил из строя, и не случилось замыкания.

Система одножильного кабеля является простым типом варианта электрического пола. Монтаж одножильного кабеля по всей площади пола располагается в виде петли. Кабель должен прокладываться предусмотрительно с подключением его к системе энергоснабжения с обоих концов. Простота данной системы дополняется небольшим недостатком: электроток, протекая по жиле кабеля, может образовывать электромагнитное поле. Специальная оплетка слегка сглаживает данное явление.

Двужильный кабель дополнительно имеет токопроводящую жилу, располагающуюся между двух проводов нагревательного типа. В данном варианте кабеля электромагнитные поля, возникающие в обеих проводах, компенсируются, поскольку ток проходит в разных направлениях по разным проводам.

В саморегулирующихся кабелях нагревательным элементом служит и является полимерная матрица. Перегревшийся саморегулирующийся кабель одного участка электрического пола в деревянном доме, может только снизить силу тока, которая повлияет на выделенное тепло. В данном участке только снижается температура, в то же время вся остальная система кабелей будет работать в обычном режиме. Конечно же, кабель лишенный таких недостатков, как резистивные кабеля, имеет несколько большую стоимость, при этом более длительный срок службы гарантирован.

Технология укладки электрического теплого пола

Перед тем, как укладывать нагревательные кабеля, помещение необходимо освободить от мебели, и полностью снять старое напольное покрытие. Поверхность пола так же требует подготовки. Пол нужно выровнять, при возникшей необходимости залить небольшой слой цементной стяжки.

После подготовки поверхности пола нужно на стене подготовить место, где будет установлен специальный электрический термостат, с помощью которого будет осуществляться регулировка температуры теплого пола. В стене, обычно на высоте от 50 см до 100 см, для него выдалбливают отверстие под установку монтажной коробки. Далее к месту расположения коробки подводим электропитание с заземлением. По стене от места установки коробки проделаем канавку, по которой опустим силовые провода к точке соединения их с нагревательным кабелем (см. рис.). Чтобы подключить пол с подогревом, можно оборудовать отдельную проводку, хотя это делают при необходимости.

После произведения всех подготовительных работ, приступаем к теплоизоляции поверхности пола. Многие советуют кроме теплоизоляции делать и гидроизоляцию, для того, чтобы избежать образования конденсата около нагревательного кабеля. В роли гидроизоляции может быть использована обычная полиэтиленовая пленка.

В качестве теплоизоляции можно использовать, например, пенофол, материал, который имеет специальное покрытие толщиной в 14 мкм из фольги и с самоклеющимся слоем пенополиэтилена. Материал поставляется в виде рулонов, укладывать его нужно фольгой вверх, а стыки листов проклеивать специальным скотчем. Достоинства теплоизоляционного материала, кроме его небольшого веса и толщины, заключаются в коэффициенте теплопроводности – 0,049 Вт/мК.

После аккуратной укладки утеплителя, сверху, для исключения перегрева кабеля от контакта с теплоизоляцией и для придания большей прочности раствору из цемента и песка, которым будем заливать пол, рекомендуют по всему периметру укладывать тонкую армирующую сетку.

Далее рассмотрим, как укладывать нагревательный элемент на поверхности пола. Монтаж кабеля производим с помощью монтажной ленты, которую закрепим на полу. Данная лента позволит исключить перегибы и соблюсти равное расстояние между петлями прокладываемого кабеля. Кабель лучше укладывать с шагом в 25 см, по спирали либо параллельными линиями. Без установки термодатчика, нормальная работа электрических полов не возможна. Должна быть предусмотрена возможность его замены без разрушений бетонной стяжки. Термодатчик устанавливаем в специальную трубку, которую и заливаем вместе с кабелем стяжкой.

Перед тем, как сделать заливку смонтированного электрического пола, необходимо произвести проверку тестером кабель, правильность его монтажа и надежность всех соединений. Далее начинаем заливать поверхность пола с уложенным кабелем раствором из цемента с песком. Поскольку мы укладывали теплоизоляционный слой, то стяжка должна быть толщиной не менее 5 сантиметров. Если же поверхность твердая, то слой стяжки можно уменьшить до 3 сантиметров.

Только после полного затвердевания цементной стяжки, подключаем нагревательные кабеля. На тыловой стороне термостата есть винтовые зажимы, к которым подсоединяем провода датчика, который будет определять температуру пола. Подсоединим провода питания от кабеля нагрева к электропроводке, питающей всю систему обогрева. С данной задачей можно справиться самому, но если одолевают сомнения, то лучше позвать в гости опытного электрика либо специалиста.

Пол с подогревом в деревянном доме можно соорудить без помощи специалистов, нужно лишь немного терпения, желания и получим комфортное жилье.

укладка своими руками, как уложить, положить подогрев, как установить, технология, установка

Содержание:

Монтаж теплого пола под плитку представляет собой трудоемкий, но несложный процесс, который под силу человеку с небольшим опытом. Конечно, вначале следует подробно ознакомиться с технологией и особенностями данной работы, а уже затем – обустраивать подогрев пола под плитку.

Преимущества и практичность теплых полов хорошо известны, но только учет всех нюансов и соблюдение правил монтажа могут обусловить оптимальный конечный результат. Поэтому важно изучить плюсы и минусы тех или иных разновидностей обогрева, а также инструкцию по их монтажу до того, как браться за установку теплого пола под плитку своими руками.

Варианты электрических теплых полов под плитку

Наиболее часто под плиточное покрытие обустраивается один из двух видов теплых полов – нагревательные кабели либо термоматы.

Электрический теплый пол из кабеля обходится дешевле по цене, однако монтажный процесс при выборе данного варианта более сложен. Кроме того, в этом случае технология укладки теплого пола под плитку требует обустройства более толстой стяжки, что приводит к уменьшению высоты помещения.

Как результат, кабельный теплый пол будет неплохим вариантом в тех случаях, когда хочется обустроить обогрев по минимальной цене, а высотой потолка можно пренебречь.

В большинстве случаев более практичный вариант под плиточное покрытие – это нагревательные маты, или термоматы. Отопительная функция в них обеспечивается за счет такого же кабеля, который, однако, расположен на специальной стекловолоконной сетке. Благодаря этому достигается удобство монтажа и расчетных работ, поскольку требуется выбрать лишь необходимую площадь рулона для конкретного помещения. Кроме того, нагревательный кабель, уложенный в термоматы, уже имеет ровный шаг между витками, и не требует специальной укладки.

Что же касается инфракрасных пленочных теплых полов, то они для обустройства под плитку не рекомендуются. Инфракрасные лучи не проникают через цементно-песчаную стяжку, плиточный клей и саму плитку, поэтому единственное, чего удастся достичь при укладке такого пола – это обычная передача тепла от нагретой пленки плиточному покрытию. Помимо этого, пленочные теплые полы имеют пониженную влагостойкость, что является заметным недостатком, особенно если речь идет об укладке теплого пола в ванной под плитку. Наконец, монтаж пленочных покрытий под плиточное покрытие сопряжен с определенными трудностями, что делает его ещё более нежелательным.

По этой причине рассмотреть технологию укладки электрического теплого пола под плитку стоит на основе двух разновидностей: нагревательного кабеля и термоматов. Подготовительные работы в обоих случаях практически идентичны, а разница состоит лишь в основном процессе.

Подготовка поверхности своими руками

Вначале осуществляется демонтаж старого напольного покрытия с последующей очисткой от мусора. После этого, если на поверхности нет каких-либо существенных дефектов, можно обойтись без черновой стяжки. Если же поверхность пола имеет изъяны и неровности, тогда следует выровнять их слоем раствора толщиной в 3-7 сантиметров.

Проектировка схемы

Следующий важный момент – подготовка схемы установки электрического теплого пола под плитку, с отметкой расположения проводов либо термоматов.

Основные рекомендации по составлению схемы заключаются в следующем:

• расстояние от стен должно составлять как минимум 10 сантиметров;
• в тех местах, где мебель или бытовая техника плотно прилегают к полу, обустраивать греющий материал нельзя – недостаточность теплоотдачи приводит к его перегреву и выходу из строя;
• прямолинейная укладка материала не является обязательной – допускается аккуратная подрезка сетки для сгибания в ту или иную сторону.

Расчет материала

После составления схемы, до того, как установить теплый пол под плитку, необходимо рассчитать нужное количество материала.

Для грамотного расчета теплого пола под плитку следует учесть ряд факторов:

• Климатические условия местности. Естественно, что в холодных регионах требуется обустройство более мощной системы обогрева.
• Используется ли электрический пол в качестве основного либо дополнительного источника тепла в помещении. В первом случае мощность оборудования должна быть больше примерно в 1,5-2 раза.
• Качество утепления стен и потолка, препятствующего теплопотерям.
• Общая площадь и объем пространства, которое требуется обогреть. Здесь играют роль площадь и высота помещения, а также насколько значительная часть его занята мебелью, бытовой техникой и прочим интерьером.

В среднем, необходимая мощность системы теплого пола на каждый квадратный метр составляет 150-180 Вт для единственного источника обогрева, 100-140 Вт для вспомогательной отопительной системы и 200-250 Вт для холодных неотапливаемых балконов и лоджий. Рассчитав общую площадь помещения, можно вычислить необходимую мощность для его обогрева. После этого, зная показатели мощности приобретаемого материала, несложно рассчитать необходимое его количество.

Так, например, если для обустройства теплого пола под плитку выбран нагревательный кабель мощностью 20 Вт на один метр, а для обогрева всего помещения требуется мощность 800 Вт, тогда легко подсчитать, что для монтажа нужен кабель длиной в 40 метров. Так же обстоит дело и при расчете количества нагревательных матов: зная мощность, можно легко подобрать необходимое их количество для обогрева помещения.

Проверка состояния электропроводки

Обустройство электрической системы обогрева плиточного пола сопряжено с дополнительной нагрузкой на электросеть, особенно если речь идет о помещениях с большой площадью. Поэтому до того, как уложить теплый пол под плитку, следует обязательно проверить состояние прежней электропроводки. Если возникнут сомнения в том, насколько надежна электрическая система в доме, во избежание проблем в процессе эксплуатации следует заменить ее на новую и более мощную.

Теплоизоляция поверхности

Для того, чтобы избежать существенных потерь тепла при функционировании обустраиваемого покрытия, необходимо эффективное утепление поверхности перед укладкой теплого пола. Лучшим материалом для этого считается пенофол. Это утеплитель рулонного типа, имеющий фольгированное покрытие c одной стороны и самоклеящуюся поверхность с другой.

Для качественного утепления пенофолом до того, как положить электрический теплый пол под плитку, требуется лишь полностью проклеить им поверхность, а стыковые участки затем обклеить фольгированным скотчем. Для более эффективной теплоизоляции пенофол должен выходить на стены примерно на 5-10 сантиметров.

По завершении теплоизоляционных работ желательно произвести обклеивание демпферной лентой поверх утеплительного материала. Демпферная лента проклеивается по периметру помещения, ее основная функция – компенсация расширения материала под воздействием тепла.

Наконец, поверх утеплителя укладывается металлическая сетка, препятствующая его непосредственному контакту с нагревателем, а также упрощающая укладку теплого пола.

Монтаж температурного датчика и термостата

Для регулирования и управления системой обогрева обязательной является установка температурного датчика и термостата. Термостат располагают в стене вблизи розетки, его функция состоит в возможности определять и регулировать нужный режим температуры. В отличие от него, температурный датчик размещается в самом полу. От термостата вертикально вниз в стене проделывается штроба. Через нее проводится гофрированная трубка, в которой и размещается температурный датчик.

Располагать датчик следует посредине между двумя витками нагревательного кабеля. Прочих элементов поблизости быть не должно. Гофрированная трубка служит защитой датчика от повреждающих воздействий, и облегчает доступ к нему в случае необходимости.

Проверка работы электрического покрытия

При рассмотрении того, как правильно класть теплый пол под плитку, важно упомянуть и контрольную проверку работоспособности перед монтажом. Посредством прибора, называемого мультиметром, определяется расположение фазы, а также сопротивление оборудования. При этом расхождение с паспортными данными не должно превышать 5-10 %. Определив фазу и убедившись, что сопротивление соответствует заявленному, можно приступать к укладке теплого пола под плитку своими руками. Читайте также: “Технология укладки электрического теплого пола под плитку – нюансы монтажа”.

Укладка теплого пола – как правильно уложить

Итак, по завершении всех прочих работ, остается непосредственно произвести установку теплого покрытия. Этот заключительный этап при монтаже теплого пола под плитку своими руками состоит в укладке и креплении нагревательного материала на подготовленную поверхность.

При использовании греющего кабеля наиболее простым и удобным способом является фиксация его посредством монтажной ленты. Для большей надежности, дополнительно можно закрепить витки кабеля с помощью пластиковых хомутов. Читайте также: “Как выполнить укладку теплого пола под плитку – пошаговое руководство по монтажу электрического кабельного пола”.

Если же говорить о том, как положить теплый пол под плитку в случае использования термоматов, то здесь процесс укладки легче, поскольку витки кабеля уже имеют необходимое для монтажа расположение. Всё, что требуется – это расстилка материала в соответствии со схемой и его подключение к термостату.

После укладки теплого пола производится ревизия правильности подключения, с целью чего сопротивление ещё раз измеряется мультиметром. Результат должен совпадать с тем, что был получен при предварительном измерении.

На этом монтаж электрического обогрева под плитку можно считать законченным. Остается только произвести заливку стяжки, после чего покрыть пол плиткой. Для стяжки заливается слой цементного раствора толщиной в 3-5 сантиметров, после чего теплый пол не подключают к сети в течение 4 недель, до полного ее высыхания. Укладка плитки производится через 2-3 дня после заливки стяжки. В случае использования термоматов обустройство стяжки не является обязательным – нагревательные маты могут сами служить основанием под плиточный клей.

Электрический теплый пол своими руками: виды, выбор, стоимость

Зима, конечно, прекрасное время года, мороз, солнце, снег…но в доме хочется в это время уюта и тепла. А теплый пол дает именно это ощущения и потому, наверное, становится все более популярным. Подогревать пол можно при помощи нагретой воды или используя различного рода электрические нагреватели. Они могут быть разными — кабельными, пленочными или стержневыми, но имеют одно общее название — электрический теплый пол.

Система достаточно сложна, а в некоторых случаях громоздка, но вполне может быть реализована и неспециалистом. Так что, если вы хотите, можете сделать электрический теплый пол своими руками. Понадобится только время, чтобы разобраться в деталях, а также некоторая сумма денег. Сколько конкретно — сказать невозможно: слишком много разных компонентов и составляющих, которые должны связываться с параметрами ваших помещений.

Нагревательные элементы — только часть системы. Но сразу можно сказать, что самые дешевые — резистивные кабели, чуть дороже стоят маты из них. Саморегулирующиеся или «умные» кабели стоят дороже раза в два, но имеют несомненное преимущество — они не бояться перегрева и сами регулируют количество тепла, которое выделяют (без управляющего элемента). Самые дорогие — инфракрасные теплые полы, причем в обоих вариантах: и пленочные (чуть дешевле) и стержневые. Но инфракрасное излучение очень полезно, так что многие несмотря на высокую цену выбирают именно этот вариант.

Меньше всего стоят резистивные кабели для теплого пола (одножильные чуть дешевое, двухжильные — чуть дороже)

Выбирать тип нагревательного элемента нужно также исходя из способа укладки, а он может быть двух видов: «мокрый» — под стяжку, и «сухой» — без необходимости использовать раствор. Из электрических теплых полов «сухим» способом укладывается только инфракрасный пол из пленки. Потому пленочный электрический теплый пол своими руками делают чаще других. Его укладывать проще и быстрее всего: если черновой пол у вас ровный, в одной комнате среднего размера можно сделать подогрев за один/два дня (зависит от трудоемкости укладки напольного покрытия). Все остальные электрические нагреватели для пола предусматривают использование стяжки, или плитки, уложенной на специальный клей (для пленочного пола такой вариант — самый худший) и эксплуатировать их можно не менее чем через месяц после укладки.

Устройство электрического теплого пола

Теперь подробнее рассмотрим из каких частей состоит  система.  Обязательными являются несколько частей:

• На подготовленную выровненную основу — черновой пол укладывается греющий электрический элемент (кабели, маты, пленочные нагреватели).
• Установленный на одной из стен помещения терморегулятор контролирует параметры системы и включает/отключает подогрев. К нему заводятся и подключаются все концы от электрических греющих элементов и от датчика температуры пола.
• Напольное покрытие в зависимости от типа нагревательного элемента может укладываться на стяжку, а может под него использоваться «сухое» твердое основание.

  Схематически схему электрического теплого пола можно представить так. Тут использован одножильный резистивный кабель

Это далеко не все части «пирога», а только обязательные его элементы. Строго говоря, электрический теплый пол будет работать и без терморегулятора с датчиками, но тогда он будет неэкономичным и будет достаточно большая вероятность того, что из-за несвоевременного отключения система перегреется и перестанет работать. Специалисты утверждают, что даже самый дорогой терморегулятор (программируемый электронный с возможностью управления через компьютер) окупится за первый сезон отопления. Так что, наверное, это тоже обязательный элемент системы.

Порядок работ

Чтобы принять решение: хотите или нет вы электрический теплы пол, необходимо представление об объемах работ, которые предстоят. Вот коротко что необходимо:

1. На ровный черновой пол желательно дополнительно уложить теплоизоляцию. Она служит для уменьшения расходов на отопление: меньше тепла уходит в расположенные ниже помещения или в грунт. Причем теплоизоляция располагается не только на полу.
2. По периметру стен раскатывают ленточный утеплитель шириной порядка 10 см. Кроме того, что он уменьшает потери тепла через стены и фундамент, он также компенсирует расширение теплого пола при повышении температуры. Вместо ленточного утеплителя вдоль стены можно установить нарезанный на полосы листовой пенопласт, или другой подобный материал (это более дешевое решение).

   Пирог электрического теплого пола. При устройстве водяного подогева под плитку не потребуется только терморегулятор и датчик температуры, остальная структура аналогична

3. На утеплитель под электрические нагреватели советуют расстелить еще и теплоотражающую подложку. Она отразит значительную часть тепла, идущего вниз обратно в помещение. Это достаточно эффективная мера, но материал нужно подбирать с учетом особенностей используемого нагревательного элемента. Если схема установки электрического теплого пола подразумевает стяжку (кабели, кабельные или стержневые маты), использовать нужно металлизированный материал, а не фольгированный. Фольга делается из алюминия, а он в стяжке разрушается за несколько недель. Если схема сборки «сухая» (пленочный теплый пол), то тут можно уложить любой материал, в том числе и фольгированный или саму фольгу.
4. На теплоизолятор (с теплоотражающим слоем или без него) укладывается греющий элемент, концы кабелей заводятся на монтажную коробку терморегулятора и подключаются к соответствующим контактам.
5. Проводят тестовое подключение системы — проверяют, не повредились ли во время монтажа электрические нагреватели пола.
6. Если все работает нормально (все греется, нет постороннего запаха или искр), можно или делать стяжку (положив при необходимости под раствор армирующую полимерную сетку), укладывать на клей плитку, твердое напольное покрытие, делать сухое основание из фанеры или другого листового материала под мягкое напольное покрытие.

Это все этапы, которые необходимы, чтобы изготовить электрический теплый пол своими руками. Не самая простая задача, но достаточно реальная.

Типы нагревателей

Для подогрева пола с помощью электричества используют две технологии: конвекционную и инфракрасного излучения.

Инфракрасные теплые полы

В инфракрасных греющих элементах находится карбон, который и излучает тепло в ИК диапазоне. Инфракрасные теплые полы могут быть выполнены в виде пленок или стержневых матов. Несмотря на то, что оба используют карбон, они устанавливаются по-разному: для пленок используется «сухая» установка, для стержневого пола — «мокрая» — со стяжкой или под плитку с клеем.

Инфракрасные нагреватели для электрического подогрева пола

Что у них общее, так это достаточно сложное электрическое соединение. Для того чтобы покрыть требуемую часть поверхности пола используют несколько полос инфракрасных пленок или стержневых матов. Причем по определенным их можно правилам нарезать из одного рулона. Вот соединение кусков в единую электрическую схему и является самой сложной и ответственной частью монтажа.

Производители позаботились о том, чтобы все было проще: в комплекте с нагревателем идут обжимные контакты, пластины изоляции и подробное руководство. Большинство серьезных фирм выпустило также видео-ролики о том, как правильно укладывать и соединять электрические полы их производства.

Соединение полос инфракрасных пленок — самая сложная часть установки

Нужно заметить, что эти обжимные контакты устанавливаются несложно, но если вы умеете паять, можно соединить все при помощи пайки — это более надежный способ.

Теперь о формах выпуска. Инфракрасные греющие пленки для пола выпускаются шириной 50 см, 80 см и 1 м. Есть наборы разной длины: от 70 см до 15 м в одном рулоне. Карбоновые стержневые инфракрасные маты бывают пока одного размера 82-83 см шириной. Длина одного рулона от 1 м до 12 м. Располагать полосы пленки или мата нужно встык или с некоторым расстоянием между ними (до 10-15 см), но ни в коем случае нельзя допускать перекрытия одного куска другим.

Инфракрасные пленки могут быть шириной 50см, 80см и 100см

Кабельные нагреватели (конвекционный тип обогрева)

Нужно сказать, что кабельный подогрев пола в Европе используется уже лет 50. На рынке представлено  значительное количество европейских производителей, имеющих очень хорошую репутацию. Многие из них дают на свои изделия (греющие кабели и маты) гарантию от 7 до 15 лет, а заявленный срок эксплуатации вообще 20-50 лет. Кабельные теплые полы выпускаются двух видов:

Что лучше? Особой разницы в параметрах нет, но маты укладываются в разы быстрее. Ведь чтобы уложить кабель, закрепить нужно по определенной схеме всю необходимую длину через каждые 30-50 см, а на поворотах еще чаще. Это занимает много времени.  Если использовать крепежные планки, дело продвигается быстрее, но планки тоже нужно крепить.

В случае с матами их просто раскатывают на чистый черновой пол (можно на старую плитку). В том месте, где нужно повернуть (обычно у противоположной стены) оставляя кабель целым, сетку подложки разрезают, и разворачивают мат в нужном направлении. Так застилают все пространство. На всю процедуру уходит несколько десятков минут, в то время, как с укладкой кабеля (десятки и сотни метров) приходится возиться часами.

Укладываются маты из греющего кабеля намного быстрее. Именно такой способ подогрева полов популярен в Европе

Теперь о типах греющих кабелей. Их два: резистивные и саморегулирующиеся. Самые дешевые — резистивные. Это просто проводник (или два) в защитной оболочке. Но материал для проводника отличается, от тех, которые используются в обычных электрических кабелях. Там основная задача — провести ток без потерь, в том числе и на нагрев. В греющих кабелях цель иная — получить как можно больше тепла. Потому и материал другой.

Резистивные кабели бывают одножильными и двухжильными. Одножильные дешевле примерно на 10-20%, но укладывать их чуть сложнее: заводить на терморегулятор требуется два конца кабеля, а это усложняет задачу. При укладке двухжильных подключать нужно только один конец,  к тому же они создают электромагнитные поля меньшего напряжения.

Саморегулирующиеся провода могут изменять количество выделяемого тепла в зависимости от собственной температуры

Саморегулирующиеся кабели — это, строго говоря, не кабели вовсе, а металло-полимерная матрица. Состоят они из двух токопроводящих жил, между которыми расположен полимер. Именно этот полимер и выделяет тепло. Их  главное достоинство состоит в том, что они могут самостоятельно регулировать количество выделяемого тепла на каждом участке своей длины.

Все дело в том, что сопротивление полимера сильно зависит от его температуры: чем выше температура, тем выше сопротивление. Когда участок кабеля нагревается, возрастает сопротивление полимера, уменьшается проходящий через него ток и, соответственно, количество выделяемого тепла тоже снижается. Перегретый участок пола приобретает нормальную температуру.

Это свойство позволяет передвигать мебель после укладки кабельного теплого пола, и не бояться его перегрева (если использован резистивный кабель, такого делать нельзя, иначе он перегорит).

Поговорим чуть подробнее о кабельных матах для подогрева теплого пола. Они изготавливаются из одножильных и двухжильных резистивных кабелей. Разница в цене приблизительно такая-же — 10-20% (одножильные дешевле). Ширина рулона 45-50 см. Длина одного комплекта — от 70 см до 20-36 метров.

Расчет электрического пола

Чтобы определиться с требуемой мощностью подогрева, нужно знать несколько параметров:

• Какую роль будет выполнять теплый пол. Если это только больший уровень комфорта, то на один квадратный метр отапливаемого пола берут примерно 150 Вт мощности. Если теплый пол — единственная отопительная система, то требуется уже 220 Вт на каждый квадрат.
• Назначение помещения и его расположение. Например, в спальнях берут не 150 Вт/м², а 180 Вт/м², в ванных вообще считают по 200 Вт/м². Но если та же гостиная, для которой по норме требуется 150 Вт/м² имеет две или три наружных стены, то лучше в ней уложить более мощный кабель/мат/пленку.
• Тип помещение, которое находится внизу. Если это другая квартира, вам достаточно расчетной мощности, но если это неотапливаемое помещение, подвал или вообще грунт, то кроме более толстого слоя теплоизоляции вам потребуется более мощный подогрев. Электрический теплый пол на балконе требует вообще максимальных мощностей — это самое холодное помещение, особенно, если внизу под вашим балконом нет даже элементарного утепления. При этом не бойтесь «переборщить» — ведь будет стоять терморегулятор, на котором вы выставите ту температуру, которую пожелаете, а не будете ходить по обжигающему полу. Но если мощности будет недостаточно, то и термостат не поможет: пол останется холодным.

Но это еще не все. Общая мощность рассчитывается исходя из отапливаемой площади, а это далеко не все помещение. Из паспортной площади комнаты вычитаете размеры мебели, которую передвигать не собираетесь, крупногабаритной техники и сантехнических устройств. Кроме того, что некоторые обогреватели боятся перегрева (резистивные кабели и маты, а также инфракрасные пленки), просто неразумно тратить средства на подогрев шкафа, дивана или стиральной, машины. Оставшаяся площадь и будет отапливаемой.

Терморегулятор для теплого пола экономит деньги во время эксплуатации

Теперь можно прикинуть общую потребляемую мощность для обогрева пола в помещении: берете выбранную номинальную мощность, умножаете на обогреваемую площадь.  И хотя цифры обычно получаются приличными, это совсем не значит, что именно столько будет отматывать ваш счетчик постоянно, каждый час. Тем и хороши термостаты, что они экономят деньги: они включают электрические нагреватели в работу только тогда, когда их температура оказывается ниже заданной на 1°С. При хорошей теплоизоляции, ваш пол будет потреблять 30-40% от расчетной мощности. Потому так важно изготовляя электрический теплый пол своими руками, достаточное внимание уделить теплоизоляции.

Подключение электрического пола

Монтаж электрического теплого пола начинается с определения места, где будет установлен термостат. Чаще всего его располагают на одной из стен, недалеко от розетки. Если суммарная мощность нагревательных элементов выше 3 КВт, обязательна установка УЗО. В принципе, даже при меньшей мощности, такое устройство не помешает: безопасность превыше всего. Потому электропитание сначала заводят на автомат, а потом выводят его к термостату.

При монтаже электрического пола первым делом устанавливаем термостат

Терморегуляторы (термостаты) бывают двух видов: накладные и врезные. Врезные отлично встраиваются в стандартную монтажную коробку и в смонтированном виде выглядят совсем неплохо. Внешний вид накладных далек от идеала, но их чаще ставят или в отдельных помещениях, отведенных под отопительное оборудование, или прячут вместе с УЗО в специальный шкаф. Это, кстати хорошая идея, если у вас есть маленькие дети: их очень привлекают всякие ручки/кнопки, и лучше все спрятать за закрывающейся дверцей.

Если выбрана врезная модель термостата, под монтажную коробку в стене вырезают отверстие, устанавливают туда монтажную коробку. Заводят электропитание, концы изолируют и к термостату  пока не подключают. От коробки вниз, к полу, прокладывают штробу, в которой будут располагаться провода от электрического пола и гофрированная труба, в через которую заводится датчик температуры пола. Штроба продолжается и по полу на расстояние 50 см от стены — именно тут и будет находиться датчик, а гофра нужна для того, чтобы в случае необходимости заменить поломанный датчик, не разбирая всей конструкции.

Гофру закрепляют в штробе на полу, вторым концом заводят на монтажную коробку и тоже фиксируют. Вставляют туда датчик (из монтажной коробки опускают на собственном проводе). После того, как вы увидели, что датчик появился с другой стороны гофры, его нужно чуть подтянуть обратно, а открытый край трубы заделать изолентой или пенопластовой пробкой — чтобы не попал туда раствор. Установив датчик, провода от него подключаете к соответствующим клеммам на обратной стороне корпуса терморегулятора.

Один из вариантов подключения проводов к термостату

Следующий шаг — укладка в штробу и подключение кабелей от электрических нагревателей пола. Их также подключают к клеммам на термостате. И только после этого можно подключать питающие провода. И делать это должен электрик. Электрическая часть — единственное, что при монтаже теплого пола нежелательно делать самостоятельно. Все-таки лучше пригласить специалиста. Собственно на этом подключение электрического теплого пола закончено. Дальше нужно проверить работу системы (включить ее на некоторое время) и, если все в норме, приступать к следующему этапу — заливать стяжку, укладывать на клей плитку, или, если используется пленочный теплый пол, сразу укладывать на подложку ламинат, паркет или доску пола.

Заземление

Любой электрический прибор — источник потенциальной опасности. Тем более, если электричество проходит по полу, где часто может присутствовать вода. Как сделать электрический тёплый пол в ванной безопасным? Выбрать нагревательные элементы в хорошей защитной оболочке и подключить защитное заземление. Заземление не помешает и в других помещениях — случаи бывают разные, а современные нагреватели для теплых электрических полов обязательно имеют защитную металлическую оболочку. Так что все, что нужно — это подключить эту оболочку к специальной клемме на щитке.

Как сделать заземление в частном доме

Если ваш теплый пол не имеет защитной оплетки — поверх нагревательных электрических элементов укладывают металлическую сетку, соединяют ее проводами в единую конструкцию и потом подключают к защитной шине. Такая сетка еще и придаст полу дополнительную жесткость, что тоже не помешает. Ведь толщина электрического теплого пола не очень большая — порядка 3-5 см (без учета толщины теплоизолятора).   И с сеткой механическая нагрузка будет распределяться равномернее.

Если теплый электрический пол укладываете в частном доме, то для него нужно делать отдельный контур — так безопаснее.

Итоги

Электрический теплый пол своими руками сделать реально. Главное — определиться с типом нагревательного элемента, который вас больше устраивает по каким-то параметрам, а потом просто следовать инструкции. Их сегодня множество в текстовом и видео формате: есть ролики от фирм-производителей, а есть от всяких школ ремонта.

Как сделать пол с подогревом в ванной

Обычно в ванной напольное покрытие создают из керамической плитки или керамогранита. Недостаток этих материалов заключается в том, что они холодные на ощупь, и передвигаться по их поверхности некомфортно. Исправить ситуацию поможет обустройство пола с подогревом.

Плюсы теплого пола в ванной

Передвигаться босыми ногами после душа по холодной поверхности плитки в санузле неприятно, особенно в холодное время года. По этой причине установка системы нагрева напольного покрытия является удачным выходом для каждого владельца недвижимости.

Монтаж теплого пола в ванной вполне можно назвать современным решением.

Напольная поверхность с обогревом позволяет обеспечить равномерное передвижение теплых воздушных масс по помещению, а кроме этого покрытие всегда будет сухим. Упавшие на пол капли воды практически мгновенно высохнут. В помещении даже в самых влажных зонах не будет условий для размножения плесени и грибка.

Устройство теплых полов в ванной комнате позволит:

• поддерживать в ней комфортный микроклимат;
• удалять излишки влаги, которые появляются после принятия процедур членами семьи;
• подсушивать влажный воздух от находящихся на полотенцесушителе мокрых вещей.

В жилых домах можно обустраивать две разновидности систем нагрева пола для помещений, где наблюдается повышенная влажность воздуха – водяную и электрическую.

Теплый пол водяной

Самым экономным, эффективным и безопасным вариантом создания автономного нагрева принято считать теплый пол в ванной водяной, представляющий собой систему, помещенную в стяжку и состоящую из трубок (металлопластиковых или пластиковых), по которым передвигается горячий теплоноситель.

Контроль над температурным режимом осуществляется благодаря наличию такого устройства как термостат. Циркуляция теплоносителя производится при помощи входящих в систему специальных насосов.

В коллекторном шкафу находится две трубы, одна из которых (подающая) заполняется теплой водой, поступающей от источника нагрева в систему обогрева. В функциональное назначение другой трубы (возвратной) входит сбор остывающего теплоносителя и подача его обратно в нагревательный прибор.

Обычно потребители для этой цели используют газовый котел, в котором жидкость становится горячей и потом вновь транспортируется в подающую трубу. Как уже говорилось, давление в системе, а значит, непрерывное движение теплоносителя обеспечивает специальный насос.

Водяной пол с подогревом в ванной обладает рядом значительных преимуществ, если сравнить его с электрической системой обогрева:

• экономится электроэнергия, цена на которую имеет тенденцию к повышению;
• нет электромагнитного поля и соответственно, излучения.

Основными недостатками, которые имеет водяной пол, это сложный монтаж и специфика подключения. Дело в том, что в частном домовладении или в квартире, где установлено индивидуальное отопление, проблем с подсоединением к источнику с горячим теплоносителем возникнуть не должно.

А вот что касается квартир с централизованным горячим водоснабжением, то в давно построенных домах запрещено подключать к отопительной конструкции водяной пол. Кроме этого в ванных комнатах таких зданий не предусмотрен обогрев помещения. Подключение допустимо лишь к трубе с горячей водой. Но подобные действия связаны с перепланировкой, а для этого в соответствующих инстанциях нужно получить разрешение. Но, скажем прямо, теплый пол от отопления в квартире все же делают, у многих это получается достаточно качественно сделать.

Теплый пол электрический

Когда в доме отсутствует индивидуальное отопление, от такого решения, как теплый пол в ванной от горячей воды следует отказаться. Можно остановиться на другом варианте – обустройстве электрического подогрева покрытия.

Нагревательные элементы при этом будут находиться под стяжкой из бетона, поэтому невозможен непосредственный контакт между жильцами и электрическим кабелем.

Подогрев пола в ванной с использованием электричества реализовать можно одним из двух способов. Первый из них связан с прокладкой электрокабеля, а второй – с монтажом пленочного инфракрасного (ИФ) теплого пола, представляющего собой полотно, имеющее ширину от 40 сантиметров до одного метра.

При прохождении тока через нагревательный электрический кабель, начинается выделение тепла в окружающее пространство. Дело в том, что в данном случае он является проводником с высоким сопротивлением. Непременно под кабель укладывают теплоизолятор, чтобы тепловой поток направлялся вверх, а не грел потолок в соседней квартире.

Из плюсов такой системы можно выделить простоту монтажа, а из минусов – наличие электромагнитного излучения и значительное потребление электрической энергии.

При монтаже ИФ пола нагревающим элементом будет графит. Все компоненты системы запаяны в полиэтилен. Называют ее так по причине того, что она функционирует в инфракрасном диапазоне. Пленки нагреваются до температуры, не превышающей +45 °С.

Основное достоинство теплого ИФ пола заключается в том, что излучение от его поверхности благоприятно влияет на организм людей.

Пленочный вариант отличается от метода, как сделать теплый пол в ванной комнате своими руками с использованием кабеля тем, что в процессе монтажа не требуется обустраивать цементную стяжку. В результате уровень укладки напольного покрытия не поднимется, и работы обойдутся дешевле.

Как видно на фото, полосы пленки располагают параллельно по всей обогреваемой поверхности, а потом соединяют между собой. В том случае, когда одно из полотен выходит из строя, пол в ванной все равно остается теплым. Правда, для подключения электрического обогревательного пола в обязательном порядке следует специально проложить от щитка с УЗО линию на 25 А.

Подготовка к монтажу пола с обогревом

Прежде всего, нужно решить, как утеплить полы в ванной комнате. В зависимости от выбора системы обогрева, составляют план и проект. На схеме отражают место, где будет смонтирован датчик, терморегулятор и подключен нагревательный элемент.

При этом следует учитывать нецелесообразность обогревать пол под ванной и в районе умывальника. Благодаря схеме, можно легко рассчитать количество материалов.

Монтаж пола с водяным обогревом

Монтажные работы выполняют поэтапно:

1. В первую очередь, до того, как сделать теплый пол в ванной водяной, надо демонтировать старое покрытие и снять до основания стяжку. Поскольку предстоит трудиться в пыльной обстановке, следует позаботиться о средствах, защищающих дыхательные пути.
2. Затем черновую основу необходимо выровнять максимально при помощи самовыравнивающих смесей или цементной стяжки, если высота трещин и других дефектов превышает 10 миллиметров.
3. Потом определяют место расположения коллектора и других элементов управления системой. К ним должен быть свободный доступ. Обычно шкаф помещают на небольшой высоте от пола. В него заводят трубы, идущие от нагревательного котла, и монтируют запорные вентили. К этим элементам подключают коллектор в виде трубки и имеющиеся от нее ответвления, а потом к ним подсоединяют трубопровод для горячего теплоносителя.
4. На поверхность основания укладывают рулонный гидроизоляционный материал. Его листы раскладывают внахлест, уделяя особое внимание герметичности стыков. Для этого применяют специальную ленту. Не следует забывать о необходимости делать 10-сантиметровый напуск на поверхность стен.
5. Монтируют теплоизоляционный слой из технической пробки, минваты, специальных матов или насыпают керамзит. Если помещение располагается на первом этаже, толщина теплоизоляции должна составлять не менее 10 сантиметров. Когда ванная комната находится над отапливаемой жилплощадью, будет достаточно 5-сантиметрового слоя.
6. Сверху утеплителя монтируют сетку для армирования или специальный каркас. На них помещают трубы с водой. Специалисты рекомендуют начинать с дальнего угла. В большинстве случаев соблюдают 25-50-сантиметровое расстояние между трубами. Их укладывают по спирали либо змейкой. Нужно знать, что когда монтируют теплые полы в ванной комнате своими руками, промежуток между стеной и крайними трубами не должен превышать 8 сантиметров.
7. Подающую и возвратную трубки подсоединяют к определенным вентилям коллектора. Приступают к проверке системы на работоспособность. Для этой цели подают нагретую воду и смотрят, не появились ли протечки. Подачу теплоносителя отключают.
8. До того, как приступить к завершающему этапу, необходимо, чтобы пол остыл полностью. Потом заливают еще один слой стяжки, не забывая контролировать горизонтальность покрытия. Высота должна составлять 3-7 сантиметров. После того, как основание высохнет, теплый пол в ванной под плитку или другое покрытие готов. Разрешается эксплуатировать систему подогрева не ранее, чем через месяц – в противном случае в стяжке появятся пустоты или она треснет.

Создание электрического теплого пола

Перед тем, как выполнить утепление пола в ванной до момента укладки системы специально подводят электрокабель к термостату и в завершение заливают стяжку под черновую основу.

Затем приступают к укладке теплоизолирующего фольгированного материала. Если утеплитель не имеет отражающей пленки, задействуют алюминиевую фольгу. Сверху слоя теплоизолятора помещают армирующую сетку, и тогда кабель не будет перегреваться.

Монтируют систему обогрева согласно спроектированной схеме. Кабель фиксируют скотчем или при помощи специальных клипс, наблюдая за тем, чтобы он не перекрещивался. Желательно соединять электрический кабель с нагревательным в месте, максимально приближенном к термостату. В свою очередь терморегулятор располагают на расстоянии 80-100 сантиметров от поверхности пола.

Термодатчик упаковывают в гофрированную трубу и укладывают между двумя рядами кабеля. До заливки стяжки необходимо убедиться в целостности имеющихся соединений и муфт и проверить сопротивление кабеля. Желательно обнаружить недостатки прежде, чем кабель будет вмурован в стяжку, толщина которой примерно 5 сантиметров. Читайте также: “Как сделать теплый пол своими руками – варианты монтажа с примерами”.

Гофротруба плюс термодатчик должны выступать над поверхностью стяжки. Вновь измеряют сопротивление кабеля и ожидают, пока раствор застынет. В стяжке не допускаются пустоты, иначе велика вероятность, что кабель перегреется. Систему не включают ранее, чем через 28 дней, до тех пор, пока бетон достигнет максимальной прочности.

Пол с применением термоматов разрешается монтировать под напольное покрытие, путем замуровывания их полностью в плиточный клей.

Монтаж пленочного УФ пола

Если возникли сомнения, нужен ли теплый пол в ванной водяного или электрического типа, можно рассмотреть инновационный вариант обогрева напольной поверхности – пленочный.

Работы, связанные с монтажом инфракрасного теплого пола аналогичны тем, что выполняются при укладке кабеля. Отличие заключается в расстилании полотен пленки параллельно относительно друг друга. Существует одно важное преимущество УФ пола – им можно пользоваться без заливки стяжки прямо под напольное покрытие, которым может быть, например, керамическая плитка. Пленку вмуровывают в плиточный клеевой раствор.

Существует другой способ монтажа УФ пола – сухой с применением специального защитного пленочного материала. Только потом укладывают отделочное покрытие.

Простой монтаж и несложная эксплуатация делают электрический обогрев для пола ванной лучшим решением.

Вставать босыми ногами на теплый пол в ванной после принятого душа одно удовольствие, особенно если дом плохо отапливают в зимний период. Сделать проектирование и положить теплый пол можно самостоятельно, но для этого нужно немного знаний и навыков. Перед работой необходимо определиться с типом полов, сделать вывод какой лучше, и уже потом, закупать необходимые материалы и инструменты.

Выбор типа пола для ванной

Теплые полы можно разделить на несколько типов, выбираемые пользователем по критериям: специфики монтажа и эксплуатации. Каждый из установленных видов теплых полов своими руками, выполняет свои функции, но все же разница есть и тут нужно хорошо рассчитать расходы на содержание пола при эксплуатации, а также учесть все нюансы при его установке. Если нет больших навыков в строительстве и некогда заниматься ремонтом ванны лучше сделать пол электрический.

Немного больше времени займет водяной пол, который также не потребует много затрат. И самый молодой вид пола с подогревом для ванной считается инфракрасный, но его применение не так популярно в сравнении с электрическим или водяным.

Выбрать тип помогут специалисты, рассчитают необходимое количество нужного материала, и подскажут какое напольное покрытие подойдет для каждого вида.

Электрический

Электрический теплый пол в ванной комнате состоит из набора электрических матов сделанных из специальной пленки и кабеля отвечающего за нагрев. Кабели изготавливают одножильные и двужильные. Стоимость двужильных выше из-за высокого уровня безопасности. Вместе с матами в комплект входит терморегулятор для определения и настройки нужно температуры, а также провода, для подсоединения системы к электросети. Желательно отдельно приобрести утеплительную пленку, и если нет в комплекте, прикупить скотч и гофрированные трубы.

Поэтапно проделываются следующие действия:

1. Перед монтажом электрического пола своими руками обязательно нужно подготовить поверхность, снести старое покрытие. После чего основание должно быть идеально ровным и не иметь грязи и пыли, бугорков и выбоин. Последний дефект заделывается бетонным раствором и выравнивается инструментами, а бугорки устраняются специальной наждачной бумагой.
2. После подготовки места для наложения матов, определяется участок для установки термостата. И уже можно провести электропроводку для подключения к сети теплого пола.
3. Первым слоем на выровненный очищенный пол накладывается утеплительная пленка, блестящей стороной к потолку. Стыки скрепляются скотчем. Теплоизоляционные плиты не должны доставать до стен.
4. Электрические маты выпускаются в основном в рулонах и иногда с уже готовой сеткой для укладки и лентой для крепления, если такого нет, сетку придется покупать, а кабель выкладывать с определенным расстоянием.
5. Ванная комната очень маленькая, поэтому мат однозначно придется повернуть под углом, для этого просто разрезается сетка и кабель устанавливается в нужном положении.
6. Датчик, что входит обычно в комплекс, располагают в хорошо доступном месте, чтобы не подвергать разрушению пол при поломке или обслуживании.
7. Терморегулятор на стене устанавливается согласно правилам эксплуатации и безопасности с электропроводкой. Практически как розетка с датчиком прячется в стену под коробку.
8. После укладки проверяется работоспособность системы и подачи электроэнергии. Можно проверить подачу тока тестером.
9. Если система работает, делается стяжка пола определенной толщины, куда накладывается кафель или другой напольный материал.

Водяной

Водяной теплый пол в ванной комнате состоит из установленных пластиковых, медных или ПВХ труб с небольшим диаметром. Монтируются они на поверхность пола в нужном порядке и прогревают его при помощи поданной горячей воды, температуру которой можно регулировать с помощью термостата. Такие же трубы или материал используют для радиаторов, поэтому система напоминает батарею для пола своеобразного вида. Трубы покрываются кафелем, стяжкой из бетона или деревянным напольным покрытием.

Самый оптимальный вариант для ванной комнаты — это кафель, уложенный на алюминиевый материал и картонный настил для лучшей теплоотдачи. Деревянное покрытие над установленной системой водяного отопления укладывается, если в комнате имеется хорошая вентиляция. Рядом отводится место для коллектора, необходимого для контролирования температуры в системе.

Стоимость теплого водяного пола, сделанного своими руками, относительно недорогая, а установка системы проста и безопасна. Специалисты, занимающиеся профессиональной установкой теплых полов, рекомендуют настилать трубы ниже уровня полов в доме, делается это для предотвращения попадания воды в квартиру при аварийных ситуациях в системе. Как сделать теплый пол в ванной, если в квартире или доме установлено индивидуальное отопление? После монтажа всех необходимых материалов, система подключается к источнику подачи горячей воды, то есть к индивидуальному отоплению.

Обратите внимание! Некоторые строительные и ремонтные работы требуют согласования и документального подтверждения с разрешением соответствующих органов. Лучше подстраховаться и прежде чем установить у себя в ванной водяное отопление полов, поинтересуйтесь о разрешениях, чтобы не переплачивать потом, и не платить за штрафы.

Преимущества

Водяной или электрический пол в ванной своими руками имеет множество преимуществ:

1. Любая из систем скрыта от глаз, в то время, когда радиаторы отопления занимают даже место в и так маленьком пространстве;
2. Каждое принятие ванны или душа будет приятней, если в ванной комнате будет комфортная температура не только воздуха, но и напольного покрытия.
3. Теплые полы с подключением к индивидуальному отоплению устанавливают как в квартирах, так и частных домах, это значительно экономит семейный бюджет, а окупается эта система довольно быстро, особенно если она установлена своими руками.

Недостатки

Как любая установленная система в доме имеет свои недостатки:

1. Стоимость системы для покупателя обойдется в не маленькую сумму. Но она оправдается уже после первых применений, потому что выходить из комфортно обустроенной ванны просто не захочется.
2. Не все напольные покрытия, которые хотелось бы использовать в ванной, можно применять в качестве пола. Наиболее практичная будет керамическая плитка и наливной пол. Деревянный пол рационально установить только в том случае если в ванной есть хорошая вентиляция иначе такой настил в скором времени придется менять.
3. Электрический подогрев пола требует затрат электроэнергии. Поэтому перед установкой любого типа теплого пола нужно подсчитать все плюсы и минусы выбрать какой лучше, иначе пол просто не пригодится, потому что он будет очень дорогим в использовании.

Монтаж теплых полов электрический или водяной, какой лучше, приходится выбирать только владельцу дома или квартиры. Стоимость любой системы обойдется не дешево, но значительно меньше потребует затрат при монтаже пола своими руками. Если электрический можно включить даже в летнее время, то водяной обогрев пола будет работать только с запуском индивидуальной отопительной системы. Датчик системы показывает температуру не выше 40 градусов, но с помощью терморегулятора подогрев можно менять.

Видео инструкция

Одним из наиболее популярных вариантов отделки пола выступает керамическая плитка. Благодаря современному разнообразию цветовых решений, форм, размеров и текстур ее применяют не только городских квартирах или домах, но и загородных коттеджах, особенно в помещениях с повышенной влажностью.

Этот материал прост в уходе и долговечен, но обладает одним значительным недостатком: зимой он становится слишком холодным. Именно поэтому теплый пол в ванной под плитку и пользуется большой популярностью как средство достижения комфортной температуры.

Произвести укладку можно своими силами, без привлечения строительных бригад, но для этого нужно обладать определенными знаниями и навыками.

Популярные разновидности теплых полов и их особенности

Чаще всего подогрев пола в ванной осуществляется двумя методами – с помощью электричества или водяного теплоносителя. Каждый тип одинаково хорошо справляется с возложенными функциями, поэтому в первую очередь перед монтажом нужно рассчитывать финансовые расходы на их обслуживание, а также собственные силы и умения для проведения работ.

Теплый пол электрический в ванной потребует больше затрат на оплату электроэнергии, но он гораздо проще укладывается, чем водяной, и практически не требует для этого навыков. Обычно такие системы монтируют в квартирах.

В отличие от электрического теплый водяной пол в ванной позволяет значительно экономить деньги даже при круглосуточной эксплуатации на протяжении длительного времени. Он может работать автономно от электросетей, поскольку в качестве теплообменника часто выступает обыкновенный твердотопливный котел либо радиатор.

Как сделать теплый пол в ванной от электричества своими руками

Теплый пол электрический в ванной комнате означает прокладку под плиткой одно- или двужильных нагревательных кабелей. Специалисты прикрепляют их на определенном расстоянии к заранее подготовленному черновому полу. Показатели расстояния меняются в зависимости от мощности кабелей и размеров комнаты.

Для новичков, не имеющих опыта в проведении подобных работ, производители предлагают приобретать специальные маты (Nexans, Devi, Эксон, Profitherm, Shtoller и другие). Эта конструкция состоит из кабельной системы и сетки, она в разы упрощает монтаж теплого пола в ванной.

Электрические нагревательные маты выкладываются по всей поверхности пола комнаты от углов к терморегулятору. Участки, где планируется установка кабины душа либо ванной нужно обходить. Для этого сетку режут на необходимые части, но делать это нужно аккуратно, чтобы не повредить целостность кабеля.

Важно: При устанавливании под плитку, нагревательные маты запрещено укладывать в несколько слоев. Кроме того, нужно соблюдать определенное расстояние между кабелями (от 5 см) и между стеной и кабелем (от 10 см).

Последовательность выполнения работ

Чтобы уложить электрический теплый пол в ванной под плитку своими руками, необходимо строго придерживаться соблюдения последовательности пунктов технологии:

• Подготовка. Перед тем как сделать теплый пол в ванной от отопления, надо демонтировать имеющееся финишное покрытие и изучить состояние чернового пола. При обнаружении трещин, сколов и неровностей он счищается и настилается новый. Если проверка уровнем выявила уклон между двумя стенами, превышающий 5 мм, то заливать его обязательно.
• Укладка теплоизоляции. Это позволит существенно снизить теплопотерю через пол и уменьшить текущие расходы на поддержание определенной температуры в ванной. Для этих целей специалисты рекомендуют использовать пенофол – рулонный материал с фольгированным покрытием. Выстилается он по всему периметру, места стыков соединяются монтажным скотчем.

Особенное внимание изоляции следует уделять на первых этажах частных построек. Толщина изоляционного материала выбирается исходя из среднегодовой температуры в регионе в холодное время года.

Электрический теплый пол для ванной комнаты под плитку подразумевает обязательное наличие в системе настенного терморегулятора, с помощью которого выставляется нужный вам режим подачи тепла. Выбирайте место для него рядом с розетками, чтобы было удобно подключать устройство и систему от сети.

Между витками нагревательного кабеля устанавливается температурный датчик, который должен быть надежно защищен от давления стяжки и финишного покрытия с помощью прочной гофрированной трубы. Фиксируется датчик клеем для плитки.

Перед тем как сделать теплый пол в ванной комнате и залить его бетонной или цементно-песочной стяжкой, необходимо проверить электрическую систему на работоспособность. Недостаток стяжки в том, что при наличии неисправностей кабелей невозможно фрагментировано удалять ее для проведения ремонта.

Сопротивление кабеля теплых полов в ванную комнату под плитку не должно отклоняться от указанной производителем нормы более чем на 10%.

Посмотреть, как сделать теплый пол в ванной от электричества своими руками, расскажет видео, расположенное ниже:

Теплый пол водяной под плитку своими руками в ванной

Теплый пол в ванной под плитку своими руками, обогревающийся водой, станет лучшим выбором для отдельно стоящих коттеджей либо квартир с индивидуальным отоплением.

В загородных постройках, в которых не планируется постоянное проживание, чтобы обезопасить систему водяного теплого пола в ванной от отопления от замерзания нужно использовать полиэтиленовые трубы, в которые добавлена вода с антифризом.

Монтаж водяных теплых полов в ванной комнате своими руками: последовательность

Укладка теплого пола в ванной с водяным контуром от отопления – достаточно трудоемкий процесс, требующий инженерных навыков и точного соблюдения инструкции:

• Подготовительный этап. Снимаются старые полы, осуществляется подготовка основания (очистка и доведение до гладкого состояния).
• На поверхность укладывается гидроизоляция. Наружные края заводятся на стены, а внутренние располагаются внахлест и скрепляются монтажным скотчем.
• Технология монтажа предусматривает прокладку демпферной ленты, которая будет «гасить» температурные расширения, подвижки строительной конструкции и предохранит напольное покрытие от деформации.
• На гидроизоляцию укладываются маты из пенопласта или полистирола.

Процесс гидроизоляции — важная часть монтажа теплого пола в ванной под плитку. Он выполняет двойную функцию. Во-первых, защищает утеплитель, препятствуя образованию конденсата. Влага в разы увеличивает теплопроводность материала, особенно при использовании утеплителей на основе минеральной ваты, и для поддержания определенной температуры в помещении потребуется повысить мощность системы теплого пола в ванной своими руками.

Во-вторых, в случае образования течи, жидкость останется на пленке, что существенно снизит стоимость будущего ремонта. Сверху настилается теплоотражающий экран из фольги, который предотвратит перегрев нижней части перекрытий.

По всей поверхности утеплителя укладывают теплораспределяющие пластины, крепящиеся в каналы. Именно в них и прокладываются трубы. Выбор определенной схемы (улитка либо змейка) зависит от совокупности ряда факторов, куда входит геометрия отапливаемой комнаты, материал и толщина стен (от чего зависит теплопотеря), диаметр используемых труб и сходные факторы.

Следующий крупный узел теплого пола в ванной под ванну — коллектор. Он монтируется в том же помещении, в специальном шкафу, расположенном в удобном месте, чтобы хозяин всегда имел возможность перекрыть поступление воды или отрегулировать температуру.

После обустройства такого «пирога», необходимо провести «прогонку», чтобы убедиться в отсутствии течей. Для этого в систему нагнетается воздух под давлением около четырех атмосфер. Если проверка не обнаружила микротрещины — трубы заполняются водой под давлением в 0,6 МПа, которое удерживается в течение получаса. После этого давление поднимается до 1 МПа и поддерживается два часа. В случае отсутствия влаги вне отопительного контура пол помещения заливается бетоном и закрывается плиткой.

Как сделать теплый пол в ванной в квартире с небольшой высотой?

Толщина пола может быть разной и зависит от слоя утеплителя, основания, диаметра труб и типа стяжки. Высота сухой стяжки может начинаться от 35 мм, поэтому она является удачным выбором для помещений с низкими потолками, в то время как бетонная минимально составляет 80 мм.

Совет: для качественной стяжки лучше использовать смеси марки М-300 и выше, характеризующиеся высокой прочностью и позволяющие создавать прочные конструкции из бетона.

Существует еще два варианта как правильно сделать теплый пол в ванной частных домов – сухая стяжка. Для повышения ее эффективности делают минимальный шаг между трубами в связи с чем, на плитке не будут образовываться холодные и теплые точки. Еще один более сложный и дорогостоящий вариант решения проблемы – установка дефлекторов, которые будут способствовать поднятию тепла к верху.

Как сделать теплый пол в ванной от отопления в квартире самостоятельно расскажет видео:

Какой теплый пол для ванной комнаты лучше – решать только вам. Главное – неукоснительно соблюдать последовательность технологии, чтобы он создавал комфорт десятилетиями. Но проще всего обратиться к профессионалам, которые оценят объем работ и составят смету.

которыми мы и являемся. Чтобы вызвать замерщика, который оценит объем работ и составит смету, звоните нам по указанным номерам телефонов либо заполняйте специальную форму.

Электрический теплый пол – Пошаговое руководство по установке

Intro

Электрические полы с подогревом становятся все более популярными, и качество предлагаемой продукции с каждым годом становится все лучше.

Технологический прогресс означает, что производители теперь могут производить UFH настолько тонким, что он едва заметен.

Добавьте к этому снижение цены, и вы окажетесь в выигрыше.

Но, пожалуй, самая большая причина, по которой многие из нас выбирают сухой вместо влажного, заключается в том, что его так легко установить, особенно в уже существующих зданиях.

Свернутый коврик с уже выложенными элементами делает работу проще, позволяя вам больше времени на чашку чая – идеально! Так что, если вы готовы установить собственную систему подогрева пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев рулонные нагревательные маты являются идеальным решением. Однако бывают случаи, когда это нецелесообразно, и вы можете вместо этого выбрать свободный провод.

Хотя циновку можно разрезать – только циновку, а не сами провода, – небольшие помещения необычной формы или комнаты с большим количеством препятствий могут выиграть от использования незакрепленных проводов.Осмотрите комнату и проверьте, нет ли чрезмерных приспособлений или углов, которые могут помешать вам успешно уложить мат.

Еще одно соображение – это тип основания, на которое вы будете устанавливать UFH. Всегда уточняйте у производителя, совместимы ли маты или проволока с предполагаемой поверхностью. Однако мы всегда рекомендуем укладывать на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

1. Делают ровно так, как говорится, обеспечивают изоляцию.Это гарантирует, что вы получите максимальную отдачу от UFH и не потеряете никакой ценной энергии.
2. Они представляют собой красивую, плоскую, ровную основу для работы.

Точно так же стоит проверить, подходит ли выбранный вами UFH для пола, который будет укладываться поверх него. Если вы хотите утеплить ламинат, тогда вам подойдет пленка для теплого пола. Для плитки и т. П. Требуются электрические маты для теплого пола или системы со свободными проводами.

Поскольку маты являются наиболее популярными, это то, что мы собираемся рассмотреть в этой конкретной статье.

Шаг 1 – Измерьте

Изображение через Wiki Commons

Возьмите рулетку, карандаш и блокнот и начните записывать размеры вашей комнаты на бумаге.

Лучше всего нарисовать приблизительный набросок комнаты, а не просто размеры, так как это поможет избежать ошибок.

После того, как у вас есть комната на бумаге, вместе с размерами и существующими креплениями, вы сможете рассчитать площадь, которую нужно будет покрыть вашим UFH-матом.

Не забудьте вычесть области, где будут располагаться светильники, а также оставить около 40-50 мм по краю комнаты.

Электропроводку нельзя прокладывать заподлицо со стеной. Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было немного места, с которым можно было бы поиграть, когда вы придете укладывать мат.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим намереваетесь удалить любые приспособления, такие как туалеты или панели для ванн, сначала отметьте эти области.

Нанесение контура перманентным маркером позволит вам точно увидеть, где каждый прибор будет однажды заменен, и не позволит вам укладывать мат там, где он не нужен.

Шаг 2 – Утеплить пол

Правильно уложив изоляцию, ваша система электрического теплого пола будет работать намного эффективнее, что в конечном итоге сэкономит вам деньги.

Чтобы показать вам, как именно это сделать, мы создали отдельное пошаговое руководство по утеплению пола, которому вы должны следовать.Если вы еще не сделали этого, желательно сделать это, прежде чем продолжить работу над проектом.

Шаг 3 – Определите источник питания

Выясните, где находится источник питания вашего электрического коврика для теплого пола, и проделайте в стене необходимое отверстие для прокладки кабелей (если вы не уверены, это сделает за вас электрик).

Вырежьте кабелепровод в полу / изоляционной панели для гибких труб, которые будут заключать датчик температуры пола и силовые кабели.Это важно, так как приводная часть покрытия будет значительно толще остальных, поэтому для нее потребуется углубление.

После обрезки тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4 – Тестирование, тестирование…

Изображение через Wiki Commons

Перед тем, как вы приступите к укладке коврика на место, вам нужно быстро проверить сопротивление с помощью мультиметра, чтобы убедиться, что оно находится в хорошем рабочем состоянии.Множество людей не зацикливались на этом в прошлом, не будь одним из них!

Как только коврик из коробки достаньте мультиметр.

Нет хорошего мультиметра? Купите здесь.

Измерение, которое вы ищете, – это измерение между токоведущим и нейтральным кабелями, и оно должно совпадать с таблицей данных, прилагаемой к мату. Они различаются в зависимости от размера и типа покрытия, поэтому обязательно сверьтесь с таблицей данных для каждого из них, если вы собираетесь оборудовать несколько комнат.

Пока показания совпадают с показаниями в руководстве, все в порядке. Имейте в виду, что обычно в качестве ориентира приводится базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве / листе технических данных указаны как диапазон, так и базовая цифра. Пока ваши показания находятся между нижним и верхним пределом этого диапазона, ваше покрытие в хорошей форме.

Если, однако, есть расхождение между вашим показанием и диапазоном, указанным в руководстве, возможно, коврик неисправен.Хотя это и неприятно, мат нужно будет вернуть; гораздо лучше разобрать сейчас, чем позже.

Шаг 5 – Укладка

«Ну, это несложно. Мне не нужно это читать ».

Конечно, это просто случай, когда приводной конец циновки опускается за выемку и раскатывается, верно? Что ж, это так, но вы будете удивлены, узнав, как много людей озадачены тем, что им делать, когда они достигают стены. Или, не дай бог, подставку для раковины или подставку для унитаза!

Когда коврик достигает такого препятствия, как это, лучше всего на минуту отойти и посмотреть.Действительно, смотрите.

Обратите внимание на то, где проволока находится внутри сетки циновки, и определите, где должен быть разрез, чтобы можно было перевернуть мат и продолжить. Направление, в котором вы хотите перевернуть коврик, будет определять место разреза.

П-образные изгибы проволоки на краю мата открываются, образуя непрерывное звено после того, как сетка внизу будет разрезана, что позволит вам повернуть мат и продолжить катание.

Теперь следующее может показаться очевидным для многих из вас, но в прошлом такое случалось много раз. НЕ, ПОВТОРЯЮ, НЕ ОБРЕЗАТЬ ПРОВОД . Разрезать сетку можно. Можно разрезать самоклеющуюся ленту. Перерезать проволоку – это не хорошо… совсем не хорошо.

После того, как вы успешно преодолели первое препятствие, вы можете снова раскатывать мат, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все разрезы были сделаны и циновка полностью развернута, вся ваша комната должна быть покрыта, если ваши расчеты были правильными.

Да, и еще один совет, который я хотел бы дать, – снимайте подложку с самоклеящейся ленты (если она есть на вашем мате), когда вы полностью удовлетворены расположением вашего мата.Если вы начнете придерживаться этого с самого начала, вы не оставите себе места для маневра … и вам придется немного пошевелиться. Вместо этого просто положите его и внесите небольшие поправки, чтобы убедиться, что он находится именно там, где вы хотите… а затем вставьте этого плохого парня на место.

Шаг 6 – Установите датчик

Теперь уложен электрический коврик для теплого пола, нам нужно установить датчик на место, чтобы наш термостат знал температуру UFH. Всегда лучше размещать датчик как можно ближе к центру элементов, так как это даст наиболее точные показания, а кусочек ленты поможет удержать его на месте.

Тем не менее, при размещении зонда следует помнить и о других вещах:

1. Зонд не может пересекать ни один из проводов. Если это так, это даст ложное показание, чего мы, очевидно, хотим избежать.
2. Зонд следует размещать под сеткой, а не сверху.
3. Датчик должен располагаться на расстоянии не менее 150 мм (6 дюймов) от стены.
4. Подключите зонд как можно ближе к источнику питания.
5. Как и источник питания, зонд довольно толстый.Обрезка кабелепровода обеспечит ровную поверхность и также поможет защитить зонд.

Шаг 7 – Проверить еще раз

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше. Если вы хорошо читаете, поздравляем! Вы только что успешно встроили в дом пол с подогревом.

Теперь остается только вызвать квалифицированного электрика для выполнения окончательных соединений, после чего вы можете либо начать стяжку, либо просто выложить плитку прямо поверх коврика (ваше руководство пользователя поможет вам выбрать лучший вариант).

Как видите, укладка электрических ковриков – действительно простая работа, и именно эта простота помогла популярности сухих полов с подогревом в последние годы.

Дайте нам знать, как у вас дела, в комментариях ниже. Вы даже можете отправить нам свои фотографии через социальные сети или по электронной почте, мы можем просто разместить их на новой странице, посвященной вашим установочным фотографиям.

Как установить электрические теплые полы | Руководство по установке

Электрические системы теплого пола становятся все более популярным решением для отопления как в новостройках, так и в проектах ремонта существующих домов.Электрические системы не только обеспечивают энергоэффективное тепло для вашего дома, но и зачастую гораздо быстрее и проще в установке, чем вы думаете. В этом руководстве мы рассмотрим:

• Нагревательные маты и нагревательные кабели
• Идеальный напольный обогреватель для ваших нужд
• Гибкие размеры наших систем
• Техника установки электрических UFH
• Лучший пол для укладки с подогревом

Различные типы электрического теплого пола

Электрические обогреватели пола бывают двух различных типов: нагревательные маты и нагревательные кабели.Тип, который вы выберете, будет зависеть от характеристик вашего проекта.

Помещение неправильной формы с большим количеством блоков или неподвижных объектов, которые нужно обойти, выиграет от гибкости нагревательного кабеля. В то время как электрические коврики с подогревом больше подходят для установки в больших комнатах с более правильной формой – вы можете просто раскатать коврик по черному полу и быстро покрыть большие площади.

Как нагревательные маты, так и нагревательные кабели обеспечивают быструю установку и принесут более чистое и эффективное тепло в ваш дом, сэкономив вам деньги на счетах за отопление.

Электрические коврики для теплого пола

Как упоминалось ранее, нагревательные маты для пола особенно подходят для помещений правильной формы и для равномерного обогрева больших площадей. Когда вы измеряете и создаете план этажа, не забудьте вычесть любые приспособления, такие как ванны и шкафы, чтобы убедиться, что вы получите коврик правильного размера для площади пола.

Наша система StickyMat – это популярный нагревательный мат для модернизации существующего дома в рамках ремонта одной комнаты.Он оснащен ультратонким электрическим нагревательным проводом, что означает, что он не изменяет уровень пола заметно, и использует самоклеящуюся основу для надежного крепления нагревателя к черному полу. Предварительно проложенный, предварительно приклеенный нагревательный провод позволяет установщику полностью сосредоточиться на правильной, быстрой и эффективной укладке мата. Даже если при укладке мата были допущены ошибки, адгезионные свойства мата позволяют переставлять его и снова приклеивать без потери адгезии. StickyMat доступен в двух вариантах мощности: 150 Вт / м2 и 200 Вт / м2, что обеспечивает точные уровни теплоотдачи в соответствии с вашими требованиями.

Foil Heater – идеальный нагревательный мат для использования с плавающими напольными покрытиями, такими как ковры, ламинат и винил. Большим преимуществом фольгированного нагревателя является то, что он предлагает «сухой» монтаж без использования клея или стяжки. Если вы планируете установить фольгированный обогреватель на более мягком полу, например, на ковре, его следует установить вместе с нашими системами изолированного прокладки и двойного наложения, чтобы получить стабильное и энергоэффективное решение для обогрева пола.

Warmup также предлагает уникальное решение для обогрева стен с системой StickyMat 3D.Этот электрический нагревательный коврик идеально подходит для создания сияющего тепла и привнесения роскоши в холодные стены ванной комнаты.

Кабели для электрического теплого пола

Нагревательные кабели отлично подходят для установки в пространствах неправильной формы или комнатах с большим количеством неподвижных объектов.

Система развязки с подогревом DCM-PRO доступна в виде комбинации со свободным электронагревательным кабелем и мембраной, предотвращающей разрушение. Он особенно популярен в ванных комнатах и ​​кухнях с более широкой керамической или каменной плиткой для пола из-за его свойств разделения, которые предотвращают растрескивание и повреждение отделки плиточного пола из-за сезонных изменений температуры.Система DCM-PRO обеспечивает индивидуальный модульный подход к планировке отапливаемых помещений под полом; Вы можете настроить именно то место, где хотите обогревать.

Система теплого пола Loose Wire предлагает большую универсальность для помещений неправильной формы. Нагревательный кабель можно протягивать вокруг мебели в комнате, будь то раковины и туалеты в ванных комнатах или стиральные машины и холодильники на кухнях. Свободную проволоку можно наносить на существующий бетонный или стяжной пол, а также непосредственно на наши изоляционные плиты.

Кабельная система Inscreed – идеальное решение для электрического теплого пола для новых проектов. Он был специально разработан для установки в бетонные стяжные полы, и после установки его можно покрыть любым полом.

Различных размеров Коллекция ковриков и кабелей для теплого пола

Warmup предлагает индивидуальное решение для обогрева, которое точно соответствует вашим требованиям.

Систему StickyMat можно приобрести в различных размерах, от 1 м 2 до 15 м 2, и вы можете установить несколько обогревателей в одном проекте.Кроме того, сетку StickyMat можно разрезать там, где это необходимо, чтобы она идеально вписывалась в используемую площадь пола, если только нагревательный кабель не разрезан.

Система развязки с подогревом DCM-PRO спроектирована таким образом, что один метр нагревательного кабеля идеально подходит для 1 квадратного метра прилагаемой мембраны. Следовательно, для определения правильной длины кабеля не требуется никаких измерений или вычислений. Вы по-прежнему можете решить, какую тепловую мощность должен обеспечивать обогреватель, отрегулировав расстояние между кабелями на коврике, чтобы увеличить или уменьшить мощность на квадратный метр.Другими словами, чем выше плотность кабельных каналов, тем выше тепловая мощность. Рекомендуемое расстояние между кабелями составляет три зубца, или 90 мм, что обеспечивает мощность 150 Вт на квадратный метр, также известную как оптимальное соотношение выходной мощности. Узнайте больше об установке нагревательного мата или нагревательного кабеля в своем следующем проекте.

Узнайте больше об установке нагревательного мата или нагревательного кабеля в своем следующем проекте.

Можно ли обрезать UFH-мат по размеру площади?

Важно установить нагреватель правильного размера в зависимости от доступного пространства, так как нагревательный кабель нельзя разрезать.Это правило применяется независимо от того, используете ли вы сетку или разделительный мат. Если вам нужно удлинить кабели, напольный зонд и кабели питания могут быть удлинены до 50 метров квалифицированным электриком. Проконсультируйтесь с сертифицированным электриком по поводу удлинения кабеля.

Чтобы подогнать коврик к определенной области, может потребоваться разрезать и перевернуть коврик (примеры ниже). Никогда не обрезайте нагревательный элемент. Обрезая и переворачивая коврик, будьте осторожны, чтобы не порезать и не повредить нагревательный кабель.

Установка UFH

Для каждой отопительной системы есть особые инструкции по установке, и для правильного выполнения очень важно следовать пошаговым инструкциям производителя по установке. Если у вас есть сомнения на любом этапе установки, всегда обращайтесь за помощью к производителю.

Установка системы StickyMat

Система Warmup StickyMat имеет мощность 200 Вт и состоит из тонкой свободной проволоки для подогрева, прикрепленной к прочной сетке.Это делает установку быстрой, так как коврик можно просто раскатать на определенную длину, разрезать (никогда не обрезать кабель, только мат), перевернуть и приклеить вниз до тех пор, пока площадь пола не будет полностью покрыта.

Нагревательный мат снабжен предварительно разнесенным проводом диаметром 1,8 мм с многожильным сердечником и двойной изоляцией из усовершенствованного фторполимера. Прочная стекловолоконная сетка отличается особой прочностью и имеет супер липкую двустороннюю ленту для надежной установки. Таким образом, коврик просто нужно развернуть, чтобы начать установку.

Нагревательный кабель

StickyMat настолько тонкий, что визуально не увеличивает высоту пола. Таким образом, StickyMat представляет собой идеальную систему для дооснащения там, где невозможно сильно изменить высоту пола. StickyMat – самая популярная система для существующих полов и небольших площадей прямоугольной формы.

Посмотрите пошаговое руководство по установке системы StickyMat:

Установка системы DCM-PRO

Система развязки с подогревом DCM-PRO от Warmup предназначена для тех, кто ищет самый быстрый способ установки и испытать полы с подогревом со всеми типами отделки пола.Он также создан для немного других спецификаций проекта, чем StickyMat. DCM-PRO состоит из мата толщиной 5,5 мм и кабеля, обладающего новыми инновационными характеристиками, для системы электрического теплого пола, обеспечивающей домовладельцев надежным и защитным решением для обогрева пола, которое прослужит долгие годы. Обогреватель DCM-PRO поднимает уровень пола больше, чем StickyMat, и поэтому является наилучшим из возможных ковриков с электрическим подогревом полов для использования в новостройках, где высота пола еще не установлена.Разделительный коврик подходит для всех помещений, от гостиной и кухни до подвала и ванной комнаты, и может быть установлен за считанные минуты с меньшим количеством клея для плитки.

Как обсуждалось ранее в статье, мат DCM-PRO имеет предварительно разнесенные каналы для направления ввода кабеля, поэтому нагревательный кабель легко размещать равномерно по зубцам мата. Примечательно также, что для вставки кабеля не требуются дополнительные инструменты; кабель легко натягивается, вдавливая его в зубец большим пальцем.Кроме того, каналы на коврике идеально подходят для кабелей всех размеров.

Сам кабель прочный, надежный и гибкий, поэтому с ним легко работать и вставлять в коврик. При полной уверенности в долговечности кабеля Warmup предлагает пожизненную гарантию при установке с ковриком DCM-PRO Mat.

В дополнение к этим характеристикам кабеля развязывающий мат DCM-PRO имеет липкую подложку, поэтому его легко укладывать. Коврик крепится непосредственно к основному полу без необходимости смешивать плиточный клей и ждать, пока он высохнет.Обязательно очистите черновой пол от пыли перед началом укладки, чтобы мембрана должным образом приклеилась к полу.

Следующий шаг установки зависит от ваших предпочтений. Вы можете нанести слой клея для плитки поверх системы перед укладкой плитки, или вы можете залить на систему самовыравнивающийся состав, чтобы придать ей гладкую поверхность, прежде чем укладывать напольное покрытие.

DCM-PRO можно гидроизолировать с помощью специальной ленты, чтобы покрыть ее, и слоя самовыравнивающего материала, чтобы завершить защиту системы.Зубцы в мембране позволяют легко наливать и наносить самовыравнивающийся состав, не беспокоясь о каких-либо отверстиях или воздушных зазорах. Установка системы DCM-PRO в помещениях, отличных от ванной комнаты, не требует гидроизоляции или самовыравнивания, так как клея на системе достаточно, чтобы нанести отделку пола непосредственно на нее.

Все электрические системы теплого пола должны устанавливаться с соответствующей изоляцией пола. Наши изоляционные плиты идеально подходят для повышения эффективности вашей системы отопления и доступны в различных вариантах толщины.Убедитесь, что вы выполнили расчет потерь тепла перед любым проектом, если вы собираетесь использовать систему в качестве основного источника тепла, чтобы гарантировать эффективную работу.

Посмотрите пошаговое руководство по установке системы DCM-PRO:

Больше видео по установке Warmup можно найти здесь.

Коврики UFH с разными типами пола

Warmup предлагает системы теплого пола, подходящие для любой отделки пола. Нагревательный мат StickyMat можно использовать с плиткой, камнем, деревом и виниловыми полами, и он низкопрофильный 1.Высота системы 8 мм не поднимает уровень пола. Foil Heater – это популярный обогревательный мат для комнат обычного размера с ламинатом или ковровым покрытием.

Система DCM-PRO является особенно популярной системой для установки на плиточные полы из-за ее свойств самовосстановления, которые защищают плитку от растрескивания. Однако DCM-PRO можно использовать со всеми покрытиями пола. Система со свободным проводом и кабельная система Inscreed могут использоваться со всеми типами полов, поскольку для них потребуется слой самовыравнивающейся смеси или бетонная стяжка.

Warmup также имеет полный набор регуляторов нагрева, которые можно использовать во всех системах, что упрощает программирование – даже в многозонных проектах. Если вы подумываете о UFH для своего дома, получите мгновенную расценку на UFH сегодня.

Система обогрева полов

от самого продаваемого в мире бренда Warmup стоит менее 200 фунтов стерлингов и стоит менее 20 фунтов стерлингов в год для обогрева типичного пола в ванной комнате – и все это с пожизненной гарантией ».

DIY Электрические полы с подогревом – Kezzabeth

Если вы еще не знаете (я упоминал об этом только миллиард раз, но на всякий случай, если вы новый читатель здесь), у нас в настоящее время нет какой-либо формы центрального отопления. .В конечном итоге мы будем инвестировать в энергоэффективные электрические радиаторы для спален, и мы уже вложили деньги в дровяную горелку для нижнего этажа. Проблема с этой настройкой в ​​том, что, когда горелка для журналов не работает, на нижнем этаже все равно будет чертовски холодно. Итак, пол с подогревом определенно был тем, что мы хотели для кухни. Он может установить таймер, который сработает еще до того, как мы проснемся, он не использует пространство на стене, как традиционный радиатор (что ВЕЛИКОЛЕПНО, потому что здесь нет места на стене!), А электрические полы с подогревом также распределяют это тепло больше. равномернее по комнате, чем стандартный радиатор тоже!

Имея небольшой бюджет, я знал, что теплые полы своими руками были для нас единственным вариантом.На рынке так много брендов, что сложно понять, какой продукт выбрать. Я поискал по всей всемирной паутине, прежде чем в конце концов остановился на бренде ProWarm. У них не только беспрекословная политика замены, если вы повредите кабели, и пожизненная гарантия, но они также очень хороши и имеют хорошие отзывы! Вы можете ошибиться?

Таким образом, на самом деле в комплект входит почти все, что вам нужно для установки – грунтовка, изолента, ролики, собственно кабели и термостатический регулятор.Единственное, чего в нем нет, так это изоляционных плит, что является необязательным, но рекомендуется в зависимости от типа черного пола. Вы можете купить комплект различных размеров и 3-х различных мощностей. Наш комплект представляет собой квадратный комплект площадью 7 м с максимальной мощностью 2000 Вт, который рекомендуется для помещений, где он будет основным источником отопления. Что касается затрат, я купил комплект в магазине eBay, «Магазин теплых полов», за 132 фунта стерлингов, что на 50% меньше, чем на фактическом веб-сайте магазина теплых полов, где термостат также продается отдельно! Я не совсем уверен, являются ли магазин eBay и официальный веб-сайт одной и той же компанией – они кажутся очень похожими даже по дизайну … но тогда почему такая резкая разница в цене? В любом случае, это была настоящая и чертовски выгодная сделка!

Итак, я подумал, что поделюсь процессом, через который мы прошли, чтобы установить его, сколько стоит сделать DIY, и в целом поделится своим опытом.Напоминаем, что вот как комната выглядела раньше:

Если вы хотите установить свой собственный электрический пол с подогревом – я также настоятельно рекомендую посмотреть некоторые видеоуроки на веб-сайте магазина теплых полов!

Шаг 1 – Установка изоляционных плит

Какой смысл в теплых полах, если вы в конечном итоге нагреете только холодный бетонный пол под ним? (Предполагая, что вы здесь кладете на бетон – идите со мной!) Изоляционные плиты настолько важны, чтобы гарантировать, что тепло идет вверх, а не вниз.Вы можете получить несколько разных типов досок разной толщины в зависимости от того, на какой поверхности вы их используете. Мы выбрали самые тонкие и дешевые, потому что у нас очень ограниченный бюджет, и мы также не можем позволить себе добавить слишком большую высоту к полу (толщина плитки уже составляет 22 мм!), Но, очевидно, толще, наверное лучше. Доски, которые мы используем, в основном представляют собой вспененный материал. Он представляет собой жесткий лист, который можно разрезать обычным ножом, чтобы вставить его в нужное место, чтобы покрыть весь пол.Они также были от того же продавца eBay по ВЫГОДНОЙ цене менее 3 фунтов стерлингов за доску!

Когда мы кладем на бетон, он приклеивается к полу обычным гибким плиточным клеем (убедитесь, что он подходит для использования с подогревом пола!). Самая сложная часть этого заключалась в том, чтобы убедиться, что под ним нет воздушных карманов, но в остальном это было действительно быстро и заняло меньше дня. В комплект также входит грунтовка, которая казалась чем-то вроде водного раствора ПВА, который вы сначала наносите на бетон, что, я думаю, вероятно, просто помогает с адгезией.Если вы кладете на дерево, доски просто прикручивают.

После установки мы заклеили стыки изолентой, это обеспечит полную водонепроницаемость и отсутствие потертостей по краям и их поднятия. Некоторое время иметь полностью синий пол было определенно немного странно, хотя собакам это нравилось – я думаю, что все может быть лучше, чем твердый бетонный пол, когда ты собака!

Шаг 2 – Размещение датчика термостата

Если вы используете термостат с подогревом пола, вам необходимо отвести часть изоляционной плиты (и потенциальный черновой пол), чтобы датчик был установлен заподлицо с полом.Датчик должен быть установлен на расстоянии 30 см от стены в подходящем месте, где вы сможете провести провода, чтобы подключить его к сети и системе управления. Если вы используете очень толстую изоляционную плиту, вам, вероятно, просто нужно вырезать кусок плиты. Но из-за того, что у нас он очень тонкий, нам также пришлось врезаться в бетонный пол. Мы сделали это, просверлив несколько отверстий, а затем используя стамеску по камню, чтобы вырезать остальные. Датчик также будет питаться по отдельному кабелепроводу (это упрощает замену в будущем, если он когда-либо сломается), поэтому вам также необходимо учитывать его ширину.

Шаг 3 – Прокладка нагревательных кабелей

Электрические полы с подогревом передаются по очень длинному кабелю. Чтобы он работал правильно, они должны быть равномерно расположены, не слишком близко и не слишком далеко друг от друга, и в основном просто правильно уложены. Очень важно, чтобы вы купили пол с подогревом подходящего размера, так как провода нельзя перерезать. Если вам нужно 7,6 м в квадрате, вам нужно будет купить только 7-метровый комплект. Вы можете купить кабели как в проигрыше, так и в виде мата. Наличие его на коврике означает, что половина работы уже сделана, так как провода уже проложены и равномерно разнесены.Если у вас очень квадратная или прямоугольная комната, лучше всего подойдут коврики.

Если у вас есть какие-либо необычные углы, углы или неподвижная мебель, которые нужно разместить, то сетчатые части матов можно разрезать, чтобы освободить провода, и разместить их соответствующим образом, продолжая тот же рисунок и убедившись, что провода расположены одинаково. Затем провода можно просто приклеить изолентой. Я рекомендую сначала закрепить все провода неплотно, чтобы убедиться, что вас устраивает общая схема, прежде чем возвращаться и закреплять их должным образом.Я обнаружил, что прокладка проводов была методом проб и ошибок. Очевидно, вы не можете пересекать провода, поэтому неудобные углы и углы могут потребовать некоторой обработки, чтобы убедиться, что область достаточно покрыта, с оптимальным использованием кабелей.

Поскольку это кухня, очевидно, что полы с подогревом под шкафами не нужны. Вы также не захотите укладывать пол с подогревом в тех местах, где на полу будет постоянная мебель или какие-либо покрытия, которые могут вызвать перегрев кабелей.Их также нельзя класть под плинтусы.

Если вы беспокоитесь о том, чтобы повредить кабели во время установки, вы также можете приобрести мультиметр для отслеживания электрического сопротивления. Комплект сообщает вам, каким должно быть значение сопротивления, а проведение измерений во время их прокладки в основном дает вам уверенность в том, что вы не повредили кабели в процессе.

Вы также должны обратить внимание на расположение кабелей и где именно они проложены.В комплект входит сетка для этого, и это также важно передать новым домовладельцам в будущем.

Шаг 4 – Покрытие самовыравнивающимся составом

Этот шаг не совсем обязателен, но он помогает защитить кабели, если вы не собираетесь сразу укладывать пол, а также значительно упрощает укладку плитки, если вам нужен именно такой вариант покрытия пола. Вам не придется беспокоиться о том, чтобы повредить кабели шпателем, и это также гарантирует, что кабели будут полностью закрыты, поэтому нет воздушных карманов, которые могут вызвать их перегрев (что может произойти при плохой укладке плитки!).

Для нас это было несложно. Мы никогда не использовали самовыравнивающуюся смесь до и после всего процесса теплого пола, сделанного своими руками, эта часть была самой сложной! Самая большая ошибка, которую я совершил, заключалась в том, чтобы действовать в одиночку. Оказалось, что ведра для смешивания занимают больше времени, чем я ожидал, а выравнивающая смесь схватывается быстрее, чем я был готов. Поскольку я был один, у меня не было готового следующего ведра сразу после укладки первого. К тому времени, когда у меня было готово второе ведро, выравнивающая смесь на полу была уже слишком затвердевшей, чтобы правильно слиться вместе.Все закончилось ошибкой. В итоге мне понадобилось больше выравнивающей смеси, чем я купил, что тоже было небольшой катастрофой. В принципе, это было не весело.

Концепция проста; вылейте, разложите, а все остальное он сделает за вас. НО обязательно убедитесь, что у вас есть кто-то, кто смешивает ведра, пока вы разливаете и разливаете, чтобы следующая партия была готова к отправке, не дожидаясь ожидания. Да, и купите больше, чем вы думаете, что вам нужно!

В итоге все обошлось, но пришлось пожертвовать выравнивающим составом по краям, где будут агрегаты.Чтобы сэкономить на плитке, мы все равно не собирались выкладывать плитку под шкафами – но это, очевидно, не очень идеально, так как это означает, что выравнивающая смесь проседает к краям. Я буду бороться с этим дополнительным клеем, но вот и все – определенно сделай сам, и это пошло не совсем по плану.

Шаг 5 – Добавьте пол!

Когда самовыравнивающаяся смесь высохнет, вы можете укладывать пол прямо поверх, конечно, убедившись, что он подходит для полов с подогревом! Мы используем толстую плитку из известняка, которая подходит, хотя, очевидно, она нагревается намного дольше.У меня были опасения, будет ли пол с подогревом работать даже при такой толщине, но все, что я читал в Интернете, говорило, что он будет работать, это просто означает более длительное время нагрева, хотя плитка должна намного лучше сохранять тепло.

Если вы укладываете плитку, вы все равно хотите убедиться, что под плиткой нет воздушных карманов, так как для эффективной работы вам нужен полный контакт. Я дам вам краткий обзор моей плитки здесь, но я сохраню это для другого поста, правда

Шаг 6 – Подключение!

И все! Пригласите своего электрика, подключите провода, и все готово.Мы еще не подключили нашу проводку, поэтому я пока не могу дать вам обзор или полные текущие расходы, но я обещаю, что сделаю следующий пост о том, стоило ли все это в ближайшее время. Так что остерегайтесь этого!

В целом, мне удалось сделать это своими руками всего за пару дней (не считая времени укладки плитки, которое я чертовски медленно получаю!), И это действительно было не так уж и сложно, особенно если мы купили наши кабели заранее. лежал на коврике. Это оказалось действительно очень доступным, поскольку большая часть стоимости приходилась на самовыравнивающуюся смесь, которую, я думаю, я мог бы получить гораздо дешевле, если бы заказывал пакеты вместе – ошибка моей половины из-за неправильных измерений!

Я настоятельно рекомендую попробовать это самостоятельно и проверить eBay, чтобы найти доступные цены на отопление

Стоимость:

ИСКЛЮЧАЯ ПЛИТКУ И КЛЕЙ ДЛЯ ПЛИТКИ
(округлено до ближайшего фунта)

Куплены новые инструменты:
Мультиметр 13 £

Используемые материалы:
– Изоляционные плиты £ 52
– Клей для изоляционных плит £ 50
– Самовыравнивающийся состав £ 88
– Комплект UFH и термостат £ 132

Всего: 335 £

Насколько легко установить электрические теплые полы?

С каждым годом все более популярными становятся люди, предпочитающие покупать электрические полы с подогревом для обогрева своих домов.

Поначалу может показаться сложным подумать об установке системы электрического теплого пола в вашем доме, но установка на удивление проста. По всей Великобритании, особенно в уже существующих объектах, электрические полы с подогревом устанавливаются легко, не требуя серьезных строительных работ.

В проекте установки электрического теплого пола используется серия кабелей или матов для теплого пола, которые проходят под поверхностью пола. Рекомендуется использовать изоляцию с подогревом пола под нагревательными элементами, чтобы максимально эффективно отражать тепло вверх во время его производства.

Свободный монтаж проводов дает вам возможность адаптировать систему к вашему помещению, особенно для помещений необычной формы. Более распространенным методом является использование нагревательных матов с предварительно установленной разводкой.

Полы с подогревом распределяют тепло равномерно, что делает их идеальными для пристройки дома, а также для ремонта кухонь, зимних садов и ванных комнат. Это также отличная экономия места, устраняющая необходимость в традиционных подвесных радиаторах. Если вы не уверены в установке электрического теплого пола, вам следует обсудить свои требования с профессионалами – в случае сомнений всегда лучше поговорить с экспертами.

Для существующей недвижимости специалист по теплому полу будет взимать в среднем около 200 фунтов стерлингов в день, а отдельные комнаты будут завершены примерно за день. Типичная общая стоимость установки качественной системы с изоляционной панелью под ней в среднем зимнем саду составляет около 700 фунтов стерлингов. Проект ремонта всего дома с использованием ковриков под плиткой обычно требует работы в течение 4-6 дней с бюджетной стоимостью от 2500 до 4000 фунтов стерлингов.

Ambient всегда готовы проконсультировать вас по любому проекту электрического теплого пола, поэтому, если у вас есть какие-либо вопросы, свяжитесь с одним из их экспертов для получения бесплатной дружеской консультации.

Добавить в доску проекта

Выберите из существующих досок проектов ниже:

Или Создайте новую доску проекта:

Товар добавлен на доску проекта. Перейдите в Моя учетная запись, чтобы просмотреть свои проекты.

Добавить в доску проекта

Выберите из существующих досок проектов ниже:

Или Создайте новую доску проекта:

Товар добавлен на доску проекта.Перейдите в Моя учетная запись, чтобы просмотреть свои проекты.

---

Посмотреть инструкцию по установке липкого коврика в формате PDF

Как установить теплый пол – DIY

Читая следующий проект «Сделай сам», вы соглашаетесь с условиями отказа от ответственности «Сделай сам».

Установка электрического теплого пола (или лучистого теплого пола) находится в пределах возможностей домовладельцев, уверенных в своих навыках DIY.Даже если вы хотите нанять профессионального электрика, например команду Oliver Heating & Cooling, для выполнения электрических подключений, вы все равно можете сделать все остальное самостоятельно. Шаги по установке теплого пола требуют только основных инструментов и внимания к деталям.

Необходимые инструменты и материалы

Полы из плитки и камня обладают самой высокой теплопроводностью и лучше всего сохраняют тепло. Вы также можете установить теплые полы под дерево, ламинат, виниловые и бамбуковые полы.

• Аккумуляторная дрель
• Клеевой пистолет
• Мастерок
• Универсальный нож
• Вольт-омметр
• Долото
• Лента из стекловолоконной сетки
• Цементная плита подложка
• Затирка
• GFCI защищенное теплое покрытие пола
• Термостат
• Раствор тонкий
• Двусторонняя лента
• Трубопровод

Как установить ступеньки с подогревом пола

1. Определите, можно ли подключить нагревательный мат к существующей розетке или ему нужен отдельный контур.
2. Проверить нагревательные кабели внутри матов с помощью вольт-омметра. Этот шаг позволяет убедиться, что изделие не повреждено и все нагревательные кабели работают эффективно.
3. Подготовьте черный пол, установив цементную плиту.
   1. С помощью шпателя нанести тонкий раствор и уложить сверху цементную плиту. Прикрепите доски саморезами для цементной плиты.
4. Произведите пробную установку нагревательных матов. НИКОГДА нельзя разрезать, надрезать или пересекать нагревательные кабели.
   1. Кабели не должны быть ближе 2 дюймов. Также держите их на расстоянии 4 дюймов от стен, шкафов и других приспособлений. Вы можете разрезать сетку по размеру деталей.
5. Подготовьте канавку в цементной плите с помощью долота для крепления кабеля питания, кабелепровода и проводов термостата.
6. Сделайте в стене пазы для кабеля питания.
7. Прикрепите коврики к полу с помощью двустороннего скотча и клеевого пистолета.
8. Еще раз проверьте нагревательные кабели с помощью вольт-омметра.
9. Линии питания рыбы и провода термостата через две трубки. Нижние концы трубопроводов входят в вырезанные вами выемки.
10. Подсоедините кабелепровод к электрической коробке 4 x 4 дюйма, прикрепленной к стойке стены.
11. Плетите провода термостата в сетку толщиной 12 дюймов, не касаясь кабелей.
12. Нанесите раствор на мат, убедившись, что он соединяется с цементной плитой.
13. Разместите плитку. Дать раствору высохнуть.
14. Затирка плитки.
15. Полная проводка термостата и электрические соединения.

Нужна помощь? Нанять Oliver Experts

Специализированная команда Oliver Heating & Cooling предоставляет услуги электроснабжения, отопления, охлаждения и водоснабжения по всей долине Делавэр. Если вы не уверены, что сможете научиться устанавливать полы с подогревом, или у вас просто нет времени на то, чтобы вписать проект в свой плотный график, попросите нас дать оценку. Проверьте, находитесь ли вы в нашей зоне обслуживания!

Электрические теплые полы: полное руководство

Электрический теплый пол – популярный выбор, когда дело доходит до отопления вашего дома, главным образом потому, что он прост в установке, экономит место и энергоэффективен.

Электрический теплый пол – это электрическая проводка, которая подключается обратно к вашей электрической цепи (а не влажный теплый пол, который представляет собой систему труб, установленных в полу и обеспечивающих циркуляцию теплой воды. Затем вода может нагреваться за счет вашего основного источника тепла. источник, такой как бойлер или тепловой насос).

В то время как влажные системы лучше подходят для проектов нового строительства и больших площадей, электрические полы с подогревом лучше подходят для ремонта и ремонта дома, а также небольших площадей.

Вот что нужно учитывать перед установкой электрического теплого пола.

Какой вид электрического теплого пола мне нужен?

Электрический теплый пол бывает разных стилей, вот что выбрать:

Подходит для: плиточных поверхностей

Попробуйте тонкую электрическую систему теплого пола, которая имеет провода, прикрепленные к тонкой сетке, и весь продукт меньше толщиной более 2 мм. Уровни пола не поднимаются, так как клей для плитки затем наносится непосредственно на сетку, и обогреватель эффективно входит в слой клея.

Подходит для: быстрой укладки

Можно использовать систему с матировкой, которая отделяет плитку от черного пола. Коврик укладывается на пол, а провода проталкиваются в предварительно сформированные прорези. Затем клей наносится на мат, и, поскольку он не наносится непосредственно на черновой пол, потенциальный будущий риск сезонного растрескивания также снижается.

Подходит для людей с ограниченным бюджетом

Самая дешевая система электрического теплого пола – это кабель, проложенный в стяжке.Эта система имеет более толстые провода и позволяет менять отделку пола, не повреждая провода. Система медленно реагирует и должна быть спроектирована для длительного обогрева помещения, а не для быстрого обогрева.

(Изображение предоставлено Getty Images)

Подходит для: отделанных комнат

Мягкая отделка, такая как ковры, винил и ламинат, а также другие плавающие полы иногда могут быть проблемой, и для этого сценария разработаны системы типа фольги. Стяжка с этим типом раствора не требуется.

Подходит для: нестандартных комнат

Если комната имеет неправильную форму или имеет постоянную арматуру, то идеальным вариантом является система со свободными проводами. Нагреватель представляет собой прочный гибкий кабель, который приклеивается к опорным плитам и заделывается выравнивающим составом или клеем. Установка немного более подробна, но продукт допускает гораздо больше вариаций дизайна макета.

Сколько стоит электрический теплый пол?

• Для систем с тонкими сетками – от 45 фунтов стерлингов / м2 до 50 фунтов стерлингов / м2
• Для систем быстрого матирования – от 55 фунтов стерлингов / м2 до 60 фунтов стерлингов / м2
• Для бюджетных систем – 15 фунтов стерлингов / м2
• Для подходящих пленочных систем под ковровым покрытием – от 40 фунтов стерлингов / м2 до 50 фунтов стерлингов / м2
• Для системы со свободным проводом – от 50 фунтов стерлингов / м2 до 55 фунтов стерлингов / м2

Сколько стоит использовать электрический теплый пол?

Затраты на электроэнергию

Электроэнергия составляет около 15 пенсов за киловатт-час (кВтч), а газ – около 5 пенсов за кВтч

Электроэнергия стоит около 15 пенсов за единицу, а единица – 1 киловатт (кВт) за один час, поэтому она называется киловатт в час (кВтч).

Следовательно, если ваш электрический пол с подогревом составляет 125 Вт на квадратный метр, то на каждые восемь квадратных метров пола вы будете использовать 15 пенсов в час, что и система на .

Но стоит иметь в виду, что система не работает весь день, так как термостат будет запрашивать тепло только тогда, когда это необходимо, поэтому ваши расходы легко контролировать.

Электрические полы с подогревом прекрасно работают в ванных комнатах. Плитка от London Tile Co. (Изображение предоставлено The London Tile Co.)

В каких комнатах лучше всего будет работать электрический теплый пол?

Электрические полы с подогревом часто устанавливают на кухнях и в ванных комнатах, так как в этих комнатах полы обычно довольно твердые (которые часто кажутся холодными, особенно когда босиком), а также много мебели и оборудования, что оставляет очень мало места для эффективных радиаторов.

Электрические полы с подогревом также быстрее нагреваются по сравнению с системами влажных полов, и их можно регулировать для работы в основном во время использования в этих помещениях.

Такие устройства, как таймеры, датчики движения, световые реле и датчики горячей воды, могут использоваться для включения системы электрического теплого пола для оптимизации ее эффективности.

( БОЛЬШЕ: Термостаты для подогрева полов)

Плюсы и минусы электрического теплого пола

Положительные стороны:

• Электрический теплый пол обычно занимает меньше места, чем система влажного теплого пола. Некоторые наросты все равно будут, так как вам, скорее всего, понадобится поддерживающая плата, но провода намного тоньше, и система может быть намного ближе к поверхности
• Тот факт, что она часто находится близко к поверхности, также означает, что она реакция может быть намного быстрее
• Если вам нужно небольшое количество тепла в течение короткого периода времени, например, в ванной комнате, тогда это может быть идеальным вариантом
• Электрические полы с подогревом не нужно возвращать к коллектору так что установка его в одной комнате без нарушения работы соседних комнат и коридоров также проще сделать

Электрические полы с подогревом – отличная идея для ремонта кухни.Кухня от Wren Kitchens (Изображение предоставлено Wren Kitchens)

Негативы:

• Электрические полы с подогревом потенциально могут создавать горячие точки в комнате, где есть второй теплогенератор, такой как плита или дровяная горелка, или, возможно, если у вас есть комната, выходящая на южную сторону, которая может получить выгоду от солнечной энергии.
• Электрические полы с подогревом также могут быть дорогостоящими в эксплуатации, если им не управлять должным образом. Какое бы количество тепла вы ни пытались поместить в пол, если он включен в течение длительного времени, электрическая система будет стоить дороже
• Если вам нужны только короткие всплески тепла, и вы не пытаетесь нагреть ткань здания, тогда электрическое решение может быть правильным вариантом.
• В случае сбоя системы, например обрыва провода, очень трудно определить место обрыва, чтобы провести ремонт. В системе влажного теплого пола вы увидите утечку, и хотя она может быть немного разрушительной, ее можно отремонтировать.

Стоит ли оставлять электрические теплые полы включенными?

Электрический теплый пол в большинстве случаев остается включенным постоянно, но фактически не будет работать постоянно, так как термостатический контроллер будет управлять временем, в течение которого требуется тепло, а также количеством необходимого тепла.

Вы также можете установить таймеры в системе, чтобы контроллер не запрашивал тепло, когда комната не будет занята.

(Изображение предоставлено Getty Images)

Что входит в комплект электрического теплого пола?

Комплект электрического теплого пола обычно имеет провода, которые могут быть прикреплены к мату в зависимости от выбранной вами системы.

Также может быть грунтовка для подготовки основы так, чтобы мат прилипал к ней. А также скотч, чтобы приклеить коврик или провода.

У вас также будет термостат для управления системой. В некоторых системах также есть опорные плиты для прокладки проводов.

Насколько сильно нагревается электрический теплый пол?

Теплота пола в системе теплого пола будет измеряться как температура поверхности пола.

При использовании твердой поверхности, например керамической плитки, температура поверхности будет около 29 ° C.

Любое более мягкое напольное покрытие, такое как паркет или специальные напольные покрытия, будет иметь температуру только около 27 ° C, чтобы не вызвать трещин и обесцвечивания.

Этот элемент должен быть спроектирован, поэтому очень важно знать, какие материалы поверхности будут на ранней стадии.

(Изображение предоставлено Getty Images)

Какие полы лучше всего подходят для электрического теплого пола?

Какой пол не подходит?

Не подходит любой пол, изолирующий проникновение тепла в пространство комнаты, а также следует избегать или, по крайней мере, обрабатывать любую поверхность пола, на которой есть термочувствительные клеи или пигменты.

Общее практическое правило при работе с любыми полами с подогревом: чем тверже поверхность пола, тем лучше.

Таким образом, полированный бетон и керамическая плитка – отличные идеи для полов, которые сочетаются с электрическими полами с подогревом. Кроме того, можно использовать паркетные доски (не используйте массивную древесину, так как она дает усадку при высыхании на жаре).

Ковры могут быть немного сложными. Чтобы ковры вообще работали, значение tog должно быть меньше 2,5, но они также могут быть отличной средой для размножения домашних клещей и пылевых клещей при длительных периодах фонового тепла.

Можно ли установить электрические теплые полы на деревянные полы?

Электрические полы с подогревом можно установить на подвесных полах и деревянных полах, но необходимо использовать специальную опорную плиту, чтобы провода не обжигали древесину пола и любое движение не повредило провода.

( БОЛЬШЕ: Как самому установить теплый пол)

Что такое электрические теплые полы?

Как на самом деле работает электрический теплый пол? Когда это подходит и насколько безопасно? Мы знаем многое, когда речь идет о современных и энергоэффективных системах теплого пола.И мы рады поделиться своими знаниями с теми, кто задумывается о теплых полах. Подумайте об этом, когда решите, какая система отопления лучше всего подойдет для вашего дома.

Как это работает

Тепло в наших системах напольного отопления поступает от электричества через нагревательные кабели, проложенные петлями по всей площади пола. На кабели теплого пола наносится тонкий слой наполнителя, чтобы получить ровную поверхность, и на него укладывается пол. Изоляционная плита всегда укладывается под нагревательный кабель для действительно энергоэффективной системы.Температура обычно контролируется комнатой за комнатой с помощью термостата на стене.

Система электрического теплого пола – это законченная система отопления. В помещениях, где он установлен, дополнительные источники тепла не требуются. Электрические полы с подогревом особенно подходят для ремонта и пристройки. Это простое, быстрое, дешевое и изолированное решение по сравнению со многими другими системами отопления, которые вторгаются больше.

---

На выбор: теплый пол: электрический или водяной

Система подогрева полов Ebeco электрическая, но существуют и другие системы подогрева пола, в которых используется горячая вода.. Какую систему выбрать – распространенный вопрос: с электрическими кабелями или с водопроводными трубами? Это, конечно, зависит от условий в вашем доме и требований к системе. Подумайте об этом, когда решите, что подойдет вам лучше всего.

Красивые полы круглый год

Электрический теплый пол – идеальный выбор, если вам нужна гибкая система отопления. Летом часто отключают другие системы отопления. Это означает, например, что в летние месяцы полы в ванных комнатах и ​​других комнатах могут быть холодными.

С электрическими полами с подогревом вы можете выбрать, какие полы будут теплыми и сухими круглый год. Также можно добавить электрические полы с подогревом над системой горячего водоснабжения в таких комнатах, как ванные комнаты и холлы. Тогда вы можете просто переключиться на электрическое отопление в летние месяцы.

Надежность

Лучшая гарантия на рынке

Кабели Ebeco имеют тефлоновую изоляцию, что делает их очень прочными. В маловероятном случае отказа нагревательного кабеля есть очень хорошее оборудование для отслеживания неисправности.Ее можно найти над поверхностью пола, поэтому для ремонта нужно поднимать, например, только отдельные плитки.

И единственное, что может случиться с отказавшей системой, – это то, что она перестает нагреваться. Нет риска утечки воды или другого повреждения имущества. И для нас важно, чтобы вы чувствовали себя в безопасности, используя полы с подогревом от Ebeco. Поэтому мы предоставляем 12-летнюю гарантию с возможностью продления до 25 лет.

Строительная высота

Если вы не хотите надстраивать пол слишком высоко, хорошей альтернативой будет электрический теплый пол.По сравнению с системой на основе горячей воды высота конструкции очень мала, что часто является большим преимуществом при ремонте. Наш кабель имеет конструктивную высоту всего 4 мм и фольгу от 3,5 до 6,5 мм с изоляцией.

Инвестиционные затраты

Инвестиционные затраты на электрические теплые полы относительно низкие по сравнению с системами на основе горячей воды. Существует много различных видов систем на водной основе, и эксплуатационные расходы между ними сильно различаются. Некоторые системы имеют низкие эксплуатационные расходы, но требуют времени, чтобы окупить инвестиционные затраты.Особенно это касается небольших помещений, таких как ванные комнаты и холлы.

Точная стоимость установки электрического теплого пола, очевидно, зависит от размера комнаты, требуемой мощности и других требований к установке. Вы получите лучший ответ на вопрос, обратившись к ближайшему дилеру Ebeco.

---

Операционные расходы

Электрический теплый пол – эффективный источник тепла. Эффективность высокая, а выбросы углекислого газа низкие.Электрические полы с подогревом устанавливаются у поверхности, что обеспечивает быстродействующую систему, так как воздух в помещении быстро нагревается. Благодаря быстрой системе и хорошему контролю мы можем лучше использовать то, что исходит от внешних источников тепла, таких как печи и солнечный свет.

Быстрая система – это энергоэффективная система. С нашими продуктами Energy Saver вы получаете оптимальную быструю систему, которая используется только тогда, когда это действительно необходимо. В сочетании с соглашением о экологически чистом электричестве вы получаете чистый источник тепла с минимальным воздействием на окружающую среду.

УЗНАТЬ БОЛЬШЕ О НАПОЛЬНОМ ОТОПЛЕНИИ И ПОТРЕБЛЕНИИ ЭНЕРГИИ .
