Как сделать электрический теплый пол в доме

Сейчас трудно сказать, когда на смену шерстяному ковру пришли современные материалы и технологии, предназначенные для утепления пола. Очень уж стремительно в последние десятилетия развивается сройиндустрия. На сегодняшний день принято делить теплые полы на два основных вида: водяной и электрический. Обе системы набирают, практически, одинаковое количество плюсов. И один общий плюс — системы имеют низкотемпературный нагреватель, благодаря которому температура пола не превышает 30-35 градусов Цельсия, а тепло распространяется по всей площади пола.

Придумали еще и воздушный пол, но он пока очень дорогой, поэтому, опять же пока, мы его не рассматриваем. Наибольшей популярностью — не только у городских жителей, но и у владельцев загородных частных домов, пользуются электрические теплые полы. Укладка электрического теплого пола возможна в любом жилом помещении — будь это квартира, загородный дом или гараж.

Для укладки электрического теплого пола в доме достаточно грамотно произвести монтаж нагревательного кабеля и подключить его к системе электроснабжения. Им к тому же легко управлять. Для этой цели на стене крепится терморегулятор, на него и возложена главная функция по поддержанию заданной температуры в помещениях дома. Существует также саморегулирующийся нагревательный кабель.

Принцип укладки разных видов теплого пола, в своей основе, одинаков. Отличие только в элементах нагревания. В водяном полу — это трубы, в электрическом, соответственно — кабель. Так как сегодня укладку электрического теплого пола в доме мы производим своими руками, нам будет очень полезно узнать побольше о главных составляющих этой замечательной системы.

Резистивный и саморегулирующийся нагревательный кабель: что выбрать

Существует два вида нагревательных кабелей: саморегулирующийся нагревательный кабель и резистивный.

У резистивного кабеля основной элемент — нагревательная жила, на которую сверху укладываются слои изоляции. В свою очередь, на изоляцию накладывается металлическая оплетка. Последняя выполняет функции заземления, а также — экранирующего элемента. Вся система накрыта слоем защитной оболочки.

Резистивный кабель делится на: одножильный и двужильный. Одножильный кабель — это самая простая версия электрического теплого пола. Название говорит само за себя — в таком кабеле находится только одна жила. Схема подключения обоих концов кабеля происходит по принципу замкнутой цепи. Все очень просто, но не без «но». Вокруг проводника, по которому течет ток, появляется электромагнитное поле, с которым очень сложно бороться, даже несмотря на то, что кабель защищает оплетка.

У двужильного кабеля, как вы уже поняли, две жилы — нагревательная и токопроводящая. Соответственно уровень излучения двужильного кабеля значительно ниже, чем у более простой версии электрического пола.

Если вы имеете дело с резистивным кабелем, то нужно учитывать, что от сильного давления на поверхность пола кабель может перегреться. То же самое произойдет в случае плохого контакта со стяжкой.

Напротив, у саморегулирующихся кабелей (по своему строению он похож на двужильный) обе жилы не нагревательные, а токопроводящие. А нагревательным элементом является специальная полимерная матрица, сопротивление которой напрямую зависит от ее температуры. Таким образом, когда кабель в каком-то месте перегревается, его сопротивление мгновенно увеличивается. Сила тока и, как следствие, тепловыделение снижаются. Остальные участки кабеля продолжают нормально функционировать.

Совет: выбирая резистивный кабель, обратитесь к составленной производителем таблице, определяющей удельную мощность системы на 1 кв. м площади. Чтобы понять, какой мощности должен быть кабель для вашего помещения (спальня, кухня, коридор, ванная или туалет), нужно вычислить будущую подогреваемую площадь. Делается это простым вычитанием из площади комнаты общую площадь шкафов, унитазов, ванн, холодильника и других предметов, сильно затрудняющих теплообмен. Далее — площадь подогрева умножаем на выбранную удельную мощность и получаем желаемый результат. Продолжаем уроки арифметики и высчитываем шаг укладки кабеля путем деления площади обогрева на длину кабеля. Если все понятно и, полученная в результате несложных вычислений мощность кабеля не превышает по потреблению электроэнергии средней мощности электропроводки обычной городской квартиры, то можно спокойно делать покупку.

Инструменты и материалы

  • молоток
  • зубило
  • дюпель-гвозди
  • цемент
  • перфоратор
  • ножницы по металлу
  • разметочная линейка
  • изолента или скотч

Укладка электрического теплого пола в доме своими руками

Кабельные системы

1. Устанавливаем термостат. Первым делом, нам нужно выбить в стене отверстие на месте установочной коробки (высота 50-100 см).
2. От распределительной коробки к месту установки подводим фазу, ноль и заземление.
3. Пробиваем в сторону пола канавку. В ней размещаем две пластиковые трубки. В одной будут проходить силовые провода нагревательного кабеля (ее длина равна расстоянию от поверхности пола до местоположения термостата). Вторая предназначена для проводки датчика пола. Ее длина почти на метр больше первой. Такой запас делается для дополнительной укладки по поверхности пола.

4. Выравниваем поверхность пола — по периметру стены клеем демпферную ленту. Затем делаем теплоизоляцию (толщина слоя не менее 2 см). Сверху теплоизоляционного слоя размещаем специальную монтажную ленту (с шагом 50 см), с помощью которой будет фиксироваться кабель. Мы будем укладывать кабель «змейкой» (каким способом укладывать кабель — принципиальной разницы нет), поэтому такие расчеты самые оптимальные.

5. Тянем к коробке термостата силовые провода. При этом, соединительная муфта должна находиться в бетонной стяжке. Отмерить необходимый шаг в укладке кабеля довольно легко — обычно, это расстояние между креплениями ленты. Отрезок пути между креплениями на монтажной ленте кратно небольшой длине. Кабели укладываем параллельно друг к другу.

6. Устанавливаем датчик температуры пола. На первом этапе вставляем в штробу, предварительно выбитую в стене, пластиковую трубку. Протягиваем ее по полу между линиями нагревательного кабеля (расстояние около 50-100 см от стены). В целях мер безопасности конец трубки оборачиваем изолентой, чтобы в нее не попал раствор.
7. Проверяем качество проведенного монтажа. Измеряем тестером сопротивление нагревательного кабеля. Оно должно соответствовать паспортному значению (допускается отклонение до 10%).

8. Приступаем к предпоследнему этапу — заливаем цементно-песчаную стяжку. Толщина стяжки (при твердой поверхности чернового пола) должна быть не менее 3 см (при наличии теплоизоляционного слоя — не менее 5 см).
9. Подключаем нагревательный кабель. К винтовым зажимам термостата (находятся в тыловой стороне) подсоединяем провода датчика температуры пола, провода питания нагревательного кабеля. Цепочку соединений замыкает электропроводка, которая и будет питать всю систему.

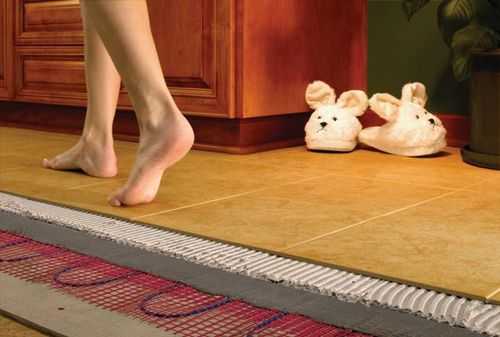

Тепловые маты

Тепловой мат — это тот же нагревательный кабель, только уложенный на специальную термоустойчивую пленку. Здесь мы также, перед укладкой, сначала определяем площадь покрытия и выбираем удельную мощность системы для точного расчета наших дальнейших действий.
Сразу скажем, что заниматься укладкой теплого пола — это одно удовольствие. В сущности, система представляет собой «слоистый пирог, в состав которого входит черновой бетонный пол, тепловой мат, клей для плитки и сам кафель. Да и принцип ее монтажа мало чем отличается от монтажа кабельных систем.

Однако есть отличия, о которых необходимо упомянуть:

1. Штробу для укладки датчика температуры пола нужно вырезать в стене и, скорее всего, по поверхности пола тоже. Это необходимо сделать, так как толщина пола с использованием теплого мата будет не менее 1-1,5 см.

По этой же причине, защитная пластиковая трубка проходит ниже уровня теплового мата.
2. После подготовительных работ, сразу переходим к укладки теплового мата, минуя процесс теплоизоляции.( В этом случае, теплоизоляционные материалы могут спровоцировать перегрев кабеля).

Сначала раскатываем теплый мат по всей площади. Ширина рулона приличная (где-то 0,5 м), поэтому воспользуемся методом «змейки». Менять направление движения будем с помощью ножниц, разрезая армирующую сетку. Для этого нам нужно развернуть рулон с матом и раскатывать дальше в противоположном направлении. Кабель не трогаем, работаем только с сеткой (расстояние между полосами около 5 см).

3. Разрезанный до конца мат вновь скручиваем в рулон. Отрываем на его нижней стороне защитную клейкую ленту и раскатываем рулон по всей поверхности пола, предварительно очистив пол от грязи и мусора.
4. Покрываем тепловой мат слоем плиточного клея. При этом, нагревательный кабель не должен выступать на поверхности пола. Оставляем высыхать клей на 3-5 дней. После этого срока, начинаем укладку керамической плитки и на этом монтаж заканчиваем.

В общей сложности монтаж подобной системы длится не более 7 дней, а это большой плюс. С другой стороны, как основной источник тепла тепловые маты использоваться не могут. Зато, на теплоизоляционных материалах сэкономили.

Нагревательная пленка

В этой схеме в качестве нагревательного элемента используется не кабель, а специальная тонкая пленка (толщина всего 0,3-0,5 мм). «Греют» пленку два медных проводника (они подключаются к напряжению 220 В), и — полосы из карбонового полупроводника, расположенные между ними.
Пленочные полы укладываются по тому же принципу, что и тепловые маты. Нагревательная пленка годится под любые типы покрытий. Для деревянных — удельная мощность нагревательной пленки, желательно, должна составлять 150 Вт/ми, для керамической плитки — 220 Вт/м2.

1. Укладку датчика температуры пола можно производить двумя способами. Это, когда штроба находится в полу с проложенной пластиковой трубкой, и другой вариант — укладка термодатчика непосредственно на поверхность пленки.
2. Укладка теплоизолирующей подложки. Раскладывается по всей поверхности пола. Желательно, чтобы поверхность теплоизолирующего материала была покрыта слоем фольгированной пленки (она зеркально будет отражать ИК-излучение).
3. Раскладываем полосами по всей поверхности пола рулон пленки. Делаем все то же самое, что и при укладке теплого мата, кроме одного — в этом случае, пленка разрезается в разрешенном производителем месте целиком.

4. Изолируем в месте разреза медные токопроводящие полосы (линии отреза проходят поперек рулона через каждые 20-30 см), проходящие по краю пленки. Изоляцию делаем только с одного конца пленки, к другому — подключаем силовые провода. Итак, наш пол, уложен листами пленки, существующий каждый сам по себе. Целиком система заработает после того, как мы подключим все листы. При этом, листы должны быть соединены параллельно: правая токопроводящая лента с такой же, но только с соседнего листа.

5. Укладываем на нагревательную пленку напольное покрытие. Как мы уже выяснили, пленка годится для любых покрытий. Однако, мы все же остановимся на ламинате. И вот почему. Ковролин не выгоден по многим причинам, и главная — сильная восприимчивость механического давления, а это значит, что существует риск серьезных повреждений нагревательных элементов.

Для укладки керамической плитки требуется специальный клей. Но, сколько не клей на гладкую поверхность нагревательной пленки, держать он ее будет плохо.

Остается только ламинат. Укладка ламината нагревательному полу ничем не повредит, да и сам способ укладки почти не отличается от обычного. Без надобности окажется только шумопоглощающая подложка. К тому же, ламинат сам по себе отличное защитное покрытие.

Срок службы каждого из представленных нами вариантов теплого электрического пола не менее 15 лет. Много это или мало, судить вам. Скажу одно, с применением новых технологий у нас не только упрощается жизнь, но и в немалой степени удлиняется. Мы начинаем ощущать повышенное чувство комфорта, а этот фактор всегда благостно влияет на наше с вами здоровье. А что еще может быть дороже нашего спокойствия? Да, что уж там говорить, новый теплый пол, например, — это еще и существенная экономия топлива и электроэнергии, и совсем не мелочная.

Сергей

uiut.boltai.com

Электрический теплый пол своими руками

Система теплого пола – дополнительный или основной элемент системы отопления помещения. Существует два основных варианта монтажа теплого пола: с водяным контуром или электрический. Первый вариант часто используется для обустройства полноценной отопительной системы в частном доме, или как часть системы отопления. Электрический теплый пол монтируют в небольших помещениях, в санузлах, на лоджиях, на террасах и т.д. Иногда электрический теплый пол устанавливают как альтернативный вариант отопления.

Установить электрический теплый пол своими руками несложно, но нужно очень строго соблюдать все инструкции и правила. Также желательно, чтобы человек, который будет заниматься этой работой, имел опыт в монтаже внутренних электросетей.

Виды электрического теплого пола, специфика и преимущества каждого из них

Электрический теплый пол может быть кабельным или инфракрасным. В первом случае источником питания будет электрокабель, который укладывается на поверхность по схеме змейкой. Во втором случае источник тепла – специальные пленочные элементы, которые включают в себя карбоновые нагреватели, и соединяются просто и легко. Толщина такой пленки – меньше 0,5 мм, что очень удобно при обустройстве теплого пола непосредственно под финишное покрытие.

Электрический теплый пол

Инфракрасный теплый пол

При укладке электрического теплого пола нужно знать, будет ли он основным источником тепла в помещении, или использоваться только для подогрева. Это влияет на толщину теплоизоляции, которую нужно будет установить перед монтажом теплого пола:

  • 20 мм – для помещений на втором и выше этажах;
  • 30 мм – для помещений на первом этаже;
  • 50 мм – для помещений на первом этаже без отопления подвалов;
  • 100мм – для внешних работ, для балконов, лоджий, террас.

Если теплый пол не является основным источником тепла, можно не укладывать теплоизоляцию (но лучше все-таки это сделать).

Последовательность работы при укладке электрического теплого пола

Сначала нужно нарисовать план (проект) теплого пола с учетом таких аспектов:

  • под мебелью или техникой он не устанавливается, от этих предметов нужно отступить 5-10 см;
  • от труб отопления и канализационных труб нужен такой же отступ;
  • шаг укладки рассчитывается по формуле: 100*S/L, где S – это площадь помещения, а L – длина кабеля;
  • выбираем место установки терморегулятора на стене, делаем стробу под кабель, монтируем коробку;
  • место соединения провода и секции отопления должно быть на земле, а не в стене. Одножильный кабель соединяется муфтой с проводом только в месте возврата, а двужильный – с обоих концов.

Электрический теплый пол имеет один недостаток: нужно четко знать, где будут стоять элементы интерьера, и переставить их уже не получится.

Важно! Перед подключением системы нужно проверить показатели сопротивляемости кабеля. Они могут отклоняться от указанных производителем не больше, чем на 10%.

Когда схема электрического пола готова, выполняем следующие действия:

  • на поверхности теплоизоляционных плит закрепляем монтажную сетку или арматуру;
  • крепим к ней кабель электрического теплого пола по схеме, используя пластиковые крепежи;
  • заводим провод в коробку терморегулятора, соединяем муфтами на полу кабеля;
  • из коробки терморегулятора подводим гофрированную трубку диаметром 16 мм, для датчика. Она должна заходить на поверхность пола на 40-50 см;
  • подключаем систему, проверяем работу терморегулятора;
  • после этого заливаем стяжку и готовим пол под финишное покрытие.

Хороший совет. Терморегулятор будет давать более точные результаты, если конец датчика будет ближе к поверхности пола. Поэтому рекомендуют конец гофры приподнять, добавив небольшую подложку.

Устанавливать инфракрасный теплый пол еще проще. Пленку просто расстилают по поверхности, соединяют лентой и подключают систему к терморегулятору. Можно устанавливать финишное покрытие без дополнительной стяжки.

Как устанавливать электрический теплый пол – видеоурок:

(Visited 190 times, 1 visits today)

Понравилась статья? Поделитесь!


one-stroy.ru

Как сделать электрический теплый пол своими руками

У плитки, которая обычно укладывается в ванной и кухне есть один недостаток – она холодная на ощупь. Как же ступить босой ногой на холодную плитку? Как можно пустить ребенка поиграть на таком полу? Поиск ответов на эти вопросы и привел к изобретению электрических теплых полов.

Содержание:

Электрический теплый пол

Содержание:

  1. Как выбрать электрический теплый пол. Типы кабелей
  2. Подготовительные работы перед началом монтажа
  3. Монтаж электрического теплого пола своими руками

Как выбрать электрический теплый пол. Типы кабелей

Как выбрать электрический теплый пол

По принципу работы нагревательные кабеля делятся на два типа – саморегулирующиеся и резистивные.

Вся система электрического теплого пола состоит из силовых проводов, которые прокладываются для подключения системы (в основном они прокладываются в стене), и собственно кабели, при помощи которых производится обогрев пола. Для уменьшения сопротивление соединение силовых и обогревательных кабелей производится при помощи специальных муфт, как показано на фото ниже.

Основным нагревательным элементом резистивного кабеля является жила имеющая повышенное сопротивление, проходя по которой электрический ток преобразовывается в тепловую энергию.

Во избежании поражения людей электрическим током, нагревательная жила покрывается слоем изоляции, сверху которой накладывается оплетка из металла. Эта оплетка служит заземлением и является экранирующей защитой от электромагнитных полей, которые возникают в результате работы. Все эти слои покрываются наружной изоляцией. Резистивные кабели могут иметь как одну, так и две жилы.

Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола, для чего следует предусмотреть подключение обеих концов кабеля к системе энергоснабжения, то есть кабель располагается на полу в виде петли.

Такая система наряду с ее простотой имеет один существенный минус, в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, нор результат не всегда является удовлетворительным.

Типы кабелей

В двужильном кабеле имеется еще и токопроводящая жила, которая располагается между двух нагревательных проводов. Учитывая то, что электрический ток проходит в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга. При монтаже резистивных кабелей следует тщательно заделывать их в стяжку, чтобы не произошло перегревания, и кабель не вышел со строя.

Саморегулирующиеся кабели избавлены от недостатков, которые есть в резистивных кабелях, так как здесь нагревательным элементом служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла. В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели имеют стоимость в несколько раз большую от обычных нагревательных кабелей, но гарантируют длительный срок службы.

Подготовительные работы перед началом монтажа

Типы кабелей

Перед тем как приступить к работам, набросаем небольшой план действий:

  • подготовка места для терморегулятора и датчика пола

На начальной стадии монтажа необходимо определиться с местом, где будет установлен терморегулятор. Терморегулятор устанавливается на стене, как обычный выключатель, в наиболее удобном месте на высоте не менее 30 см от пола.

В намеченном на стене месте сверлится отверстие для установки терморегулятора. Перпендикулярно полу, от места установки терморегулятора в стене проделывается штроба, для прокладки в пластиковых трубках или гофре силового провода и провода датчика температуры пола.

  • подготовка поверхности пола к монтажу

Прежде всего, поверхность очищается от пыли и мусора, она изначально должна быть ровной, без ям и перепадов. При необходимости поверхность выравнивают стяжкой, толщина стяжки должна быть не меньше 3 см, если слой будет тоньше — стяжка растрескается. Оптимальная толщина стяжки 3-7 см.

Перед заливкой стяжки, необходимо обработать пол грунтовкой, это улучшит контакт поверхности с цементно-песчаной стяжкой. После того как грунтовка подсохнет, нужно разметить места, где установка теплого пола не требуется (стационарная мебель), также учитываются отступы от стен к нагревательному кабелю (не менее 5 см).

Чтобы обогрев помещения был более экономичен, необходимо уменьшить тепловые потери. Для этого между бетонным основанием пола и нагревательным кабелем укладывают слой теплоизоляции. Теплоизоляционный слой даст возможность уменьшить потери тепла до 30 %.

Теплоизоляция укладывается:

  • вертикально — по периметру всех стен у основания пола. Для этой цели подойдет теплоизоляция в виде специальной демпферной ленты или обычные полистирольные листы шириной 15-20 см и толщиной около 1 см. Уложенная таким образом изоляция снизит теплопотери через наружные стены помещения;
  • горизонтально — на бетонное основание пола, вплотную к вертикальной изоляции, укладывают листы из теплоизоляционного материала толщиной не менее 2 см. Теплоизоляционный материала должен быть механически прочным и устойчив к термическим воздействиям. Можно использовать материал из таких составов как пенополистирол, пенопропилен, пробковый агломерат, волокнисто-минеральные плиты и т.п.

Если электрический теплый пол устанавливают в помещениях с повышенной влажностью, поверх теплоизоляции прокладывают гидроизоляционный слой. Это предотвратит проникновению влаги в основание пола. Особенно актуально в квартирах, чтобы в будущем не было проблем с соседями снизу.

Монтаж электрического теплого пола своими руками

Процесс монтажа электрического теплого пола:

Монтаж электрического теплого пола своими руками

  1. Очистка и выравнивание основания. Работы осуществляются по аналогии с подготовкой основания под водяные полы: удаляется пыль и мусор, выравнивание производится с помощью наливного слоя.
  2. Укладка отражающей теплоизоляции. Отражающая теплоизоляция укладывается отражающим покрытием вверх. Стыки листов теплоизоляционного материала соединяются монтажным скотчем.
  3. Гидроизоляция. Гидроизоляционная пленка укладывается по всей площади пола с заходом на стены на всю высоту будущего пола.
  4. Кромочная изоляция. По периметру пола крепится демпферная лента для изоляции стяжки от стен. Если ширина ленты большая (15-20 см), и вы уверены, что ее хватит на всю высоту пола вместе с покрытием, ее можно укладывать в самом начале до утеплителя.
  5. Проверка работоспособности кабелей электрического теплого пола. Проверку желательно сделать до укладки пола, чтобы не терять время впустую. Этот этап работ мы опишем чуть ниже.
  6. Установка терморегулятора и датчика. В стене с подведенным электричеством нужно пробурить штробу на высоте около 1 м от пола. Намечаем карандашом линию, просверливаем точечные отверстия по всей длине линии, затем продольными движениями снизу вверх сверлим линию, делая штробу однородной. В конце линии на стене нужно высверлить отверстие под размеры вашего терморегулятора. В утеплителе также нужно вырезать отверстие (длина отверстия – 50-100 см от стены) под гофрированную трубу, в которой будет находиться термодатчик, чтобы она не сильно возвышалась над плоскостью электрических матов. Засовываем провод с

    Стяжка пола

    термодатчиком в гофру, укладываем в паз утеплителя, и в штробу. Внимание: угол гофрированной трубы на стыке пола и стены должен быть плавный, чтобы она не треснула и не повредила датчик. Провод от нагревательных матов также должен подводиться к терморегулятору через гофру. В итоге провода датчика температуры и мата теплого пола должны идти в штробе к выходу на терморегулятор. Чуть ниже мы расскажем, как подключить электрический теплый пол.

  7. Укладка матов электрического теплого пола. Варианты укладки матов мы привели в схемах выше. Маты крепятся к утеплителю при помощи клейких лент с нижней стороны. Расстояние от стен и других объектов до матов должно быть около 20 см, расстояние между матами 5-10 см. Если вы укладываете только кабель, то шаг (расстояние) между рядами змейки должно быть 10-15 см. Соединительная муфта на конечном мате соединяется с кабелем питания. Муфта толще кабелей мата, поэтому в утеплителе нужно сделать углубление под нее.
  8. Стяжка пола. Высота стяжки над кабелями должна быть не менее 3 см. Вместо стяжки можно сделать наливной пол с той же высотой. Если вы делаете пол под плитку, то вместо стяжки будет плиточный клей. Для укладки плитки сначала нужно убедиться в горизонтали уложенного пола. Если отклонения не больше 0,5 см, то можно прямо на маты теплого пола наносить плиточный клей и укладывать плитку, тщательно выравнивая горизонталь.
  9. Звукоизоляция. Если теплый пол делается не под плитку, а под паркет, ламинат, ковролин или линолеум, то перед чистовым покрытием укладывается звукоизоляция.
