Как сделать теплые полы в частном доме

Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

  • Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
  • Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Материалы для устройства теплого пола

Для монтажа теплого пола понадобятся:

  1. Пенополистирольные плиты для теплоизоляции пола.
  2. Трубы водяного отопления в качестве теплоносителя.
  3. Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
  4. Полиэтилен плотный для гидроизоляции основания.
  5. Гофротруба.
  6. Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

  1. Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
  2. Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
  3. Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
  4. Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
  5. Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.
  6. Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
  7. Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
  8. Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
  9. Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.
  10. Бетонирование теплого пола. Уложенной контур теплого пола закрывается бетонной или цементно-песчаной стяжкой толщиной не менее 50 мм. Бетонирование ведется с использованием маячных реек. Залитую поверхность следует закрыть полиэтиленовой пленкой и оставить на 12 часов. В помещении не допускаются сквозняки. В жарком помещении два раза в сутки поверхность стяжки нужно смачивать водой. На видео показана последовательность работ по заливке теплого пола: https://www.youtube.com/watch?v=MYPQOuBppnU

Схемы укладки контуров теплого пола
Схемы укладки контуров теплого пола

Как сделать теплые полы от электричества

Электрический (кабельный) пол может быть в виде:

  • электрического кабеля;
  • нагревательных матов, т.е. сетки с уложенным «змейкой» и закрепленным кабелем.

Рекомендую покупать электрические полы в виде нагревательных матов — это позволит значительно упростить монтаж.

Последовательность монтажа электрического теплого пола

  1. Устройство основания. Удаление пыли и мусора с основания, выравнивание ровняющими смесями или устройство стяжки.
  2. Устройство отражающей теплоизоляции. Укладка делается отражающий слоем вверх. Стыки проклеиваются скотчем.
  3. Гидроизоляция. Укладка полиэтиленовой пленки с заходом на стены на толщину пола.
  4. Крепление демпферной ленты. Лента крепится к стене по всему периметру помещения.
  5. Испытания электрического теплого пола. Проверить кабель следует обязательно до монтажа.
  6. Установка терморегулятора и датчика. Подробно производство работ можно посмотреть на видео монтажа электрического пола.
  7. Укладка нагревательных матов. Маты крепят к утеплителю скотчем с нижней стороны. От стен до матов должно быть не менее 20 см, между матами 5 — 10 см. Монтаж кабеля делается с расстоянием между рядами 10- 15 см.
  8. Устройство стяжки пола. Стяжка пола делается обычным способом высотой над кабелем не менее 3 см. Можно сделать наливной пол. Если планируется укладка плитки, то вместо стяжки используют плиточный клей. В этом случае тщательно проверяется горизонтальность поверхности.
  9. При укладке на теплый пол паркета, ламината, ковролина на стяжку укладывают звукоизоляцию. Видео, в котором показана укладка электрического пола: https://www.youtube.com/watch?v=LNXQlA62VRU

Как сделать теплые полы под ламинат

Существует три разновидности электрического теплого пола: кабельный, инфракрасный и пленочный. Для устройства теплого пола под все виды ламината больше остальных подходит инфракрасный теплый пол. Это наиболее экологичный, безопасный и эффективный по теплоотдаче вид теплого пола.

Устройство пола под ламинат

  1. Подготовительные работы. Из помещения убираются все старые трубы и радиаторы. Старое напольное покрытие демонтируется, делается выравнивание основания.
  2. Устройство теплоизоляции. Выбранный вид теплоизоляции готовится по размеру помещения и укладывается металлизированной стороной наверх. Куски листов следует склеить скотчем.
  3. Укладка пленки отопления. Пленка укладывается не по всей поверхности помещения. Расстояние от стен до края пленки 10 см. Нельзя укладывать пленку внахлест. Терморегулятор должен быть расположен рядом с проводкой и иметь максимальную площадь регуляции 15 квадратных метров. Подробно правила укладки термопленки показаны в видео: https://www.youtube.com/watch?v=_SOC6-qzcko
  4. Укладка защитной полиэтиленовой пленки. Пленка укладывается для дополнительной защиты теплого пола.
  5. Укладка ламината. Ламинат укладывается на полиэтиленовую пленку. При укладке следует быть особо осторожным, чтобы не повредить теплый пол.

Как сделать теплые полы в доме без отопления

Теплые полы, как единственный источник отопления, могут быть выбраны по следующим соображениям:

  • Теплые полы позволяет высвободить полезную площадь, т.е. устроить отопления без использования радиаторов;
  • Равномерное распределение тепла в помещении способствует уменьшению пыли в воздухе;
  • Невысокая температура теплоносителя теплых полов (+25-45°С) позволяет значительно сэкономить тепло.

Определение типа отопления (водяное или электрическое) делается индивидуально, исходя их конкретных условий. Как правило, в загородных домах устраиваются водяные теплые полы. В устройстве они дороже электрических, но эксплуатировать их, особенно, при больших площадях, удобнее и дешевле.

На видео рассказывается о том, как определить, справится ли теплый пол с отоплением дома: https://www.youtube.com/watch?v=t_81cBNY41U

Как подключить теплый пол к системе отопления в частном доме

Нередко возникает проблема подключения вновь уложенных одного или нескольких контуров теплого пола к существующей системе отопления. Система отопления с собственным циркуляционным насосом может быть:

Подключение к двухтрубной отопительной системе

Наиболее простой и удобный способ подключения. Смонтированный контур теплого пола подключается к подающему и обратному трубопроводу двухтрубного радиаторного отопления. Соединение может быть через модуль подключения или с использованием двух обычных шаровых кранов.

Схема подключения к двухтрубной системе отопления
Схема подключения к двухтрубной системе отопления

Подключение к однотрубной системе «Ленинградка»

Подача контура теплого пола при такой системе подключается после циркуляционного насоса, а обратка контура теплого пола подключается перед насосом. Регулировка температуры в помещении в этом случае может производиться при помощи модуля подключения или шаровыми кранами.

Подключение теплого пола к гравитационной системе

Такой вариант подключения предусматривает работу системы без циркуляционного насоса, т.е. под естественным уклоном. Подача контура в этом случае, например, подключается в начале комнаты, а обратка контура — в конце. Подключение теплого пола к гравитационным системам — дело очень трудоемкое. Обычно проблема решается принципиально: в систему врезается циркуляционный насос, и подключение делается по второму типу.

Необходимые условия подключения

Для подключения и эффективной работы теплого пола к радиаторной системе последняя должна иметь определенные возможности, а мощности подключаемого теплого пола должны быть иметь ограничения.

К условиям подключения и успешной работы теплого пола отнесем:

  • трубы радиаторной системы отопления должны иметь диаметр 32 мм и более;
  • общая длина контура теплого пола не должна быть более 50 м при двухтрубной системе;
  • длина контура для «Ленинградки» не должна превышать 30 м, а, если она больше, то ее следует делить на равные части;
  • трубу для контура рекомендуется использовать из металлопластика диаметром 16-18 мм, для гравитационной системы — 20 мм;
  • при выборе труб для контура нужно учитывать температуру теплоносителя в радиаторной системе, которая составляет не менее 70 °С.

Выводы

Теплые полы — один из наиболее перспективных методов отопления частного дома. Для принятия окончательного решения по устройству теплых полов необходимо расчитать их необходимую тепловую мощность, воможности установленного котла и радиаторного отопления (при существующей отопительной системе). Выбор типа теплого пола (водяной или электрический) зависит от конкретных условий: размера комнат, мощности, необходимых условий подключения и т.д.

Как сделать теплый пол от отопления в частном доме

Как правило, полы делают из бетона. Поэтому они достаточно холодные. Это ощущается утром или после принятия ванной. Поэтому многие люди ищут различные способы, чтобы в их доме полы были утеплённые. Выход из данной ситуации достаточно простой. Гармонично впишутся в частный дом водяные полы, которые подключаются от отопления.

Почему стоит выбирать такой вид отопления?

  1. Полы, сделанные таким способом, считают самыми тёплыми в частном дом, и являются полноценным его отоплением. Особенность заключается в непривычном месте нахождения обогревательных элементов. Их скрывают под полом, а они, в свою очередь, его и нагревают.
  2. Выбирая такой обогрев частного дома, человек во многом выигрывает. От радиаторов и батарей тёплый воздух поднимается, поэтому внизу комнаты будет холодно. Вследствие этого, энергия будет расходоваться впустую. В доме, где установлен тёплый пол, обогревается вся комната.
  3. Ещё один плюс в том, что благодаря инфракрасному излучению и естественной конвекции комфортная температура будет находиться на уровне роста человека. Вместе с этим и ноги будут в тепле, что создаёт комфортные ощущения.

Итак, главными положительными моментами можно считать:

  • комфортность;
  • высокую температуру в помещении;
  • отсутствие аллергических реакций;
  • плесени и грибка не будет, даже если полы деревянные;
  • нормальный уровень влажности;
  • отсутствует риск получить ожоги, так как на стенах нет батарей;
  • температуру в помещении возможно регулировать автоматически, независимо от погодных условий на улице;
  • экономный расход топлива;
  • менять интерьер в комнате можно постоянно.

Как устроен водяной тёплый пол

Отопление с помощью водяного пола обеспечит теплом помещение любой площади. Проектируют и делают монтаж такого отопления в частном доме с использованием горячей воды. Поэтому, такой вид пола считают самым доступным способом отопления.

Образуют систему отопления трубы, которые укладывают под напольное покрытие. По ним идёт горячая вода. Покрытие нагревается и воздух в комнате тоже становится тёплым. Прежде, чем заниматься укладкой труб, делают технический расчёт. Во внимание берут несколько решающих факторов.

  1. Значение имеет материал стен, учитывается и их толщина.
  2. Какой мощности стоит котёл.
  3. Из какого материала сделаны трубы.
  4. Какое основание пола.
  5. Какая площадь у отапливаемой комнаты.
  6. Высота комнаты.
  7. Имеет значение и климат в регионе, где проживают люди.

Для установки водяного пола в частном доме подойдут трубы из пластика или металлопластика. У них не высокая стоимость, а срок службы может длиться десятками лет. Трубы нужно присоединить к котлу, с помощью которого происходит отопление в комнате. Чтобы устройство пола правильно функционировало, устанавливается распределительный узел. В нём будут находиться вход и выход труб, автоматика, устройства, с помощью которых можно выставлять нужную температуру помещения, а самого носителя регулировать.

Если на фундаменте дома нет перекрытия, то нужно сделать цементную стяжку. Затем укладывают трубы с гидроизоляцией и теплоизоляцией. И заливают полы бетоном. На него впоследствии будет укладываться выбранный материал: ламинат, плитка или паркет.

Эффективная работа водяного пола

Чтобы водяной пол работал эффективно, нужно, проводить установку с помощью профессионалов. Они знают устройство такой системы отопления.

  1. Чтобы повысить температуру в комнате, трубы нужно укладывать чаще, тогда и полы будут более тёплыми.
  2. В середине комнаты трубы расположены не так плотно, как по краям.
  3. Между трубами должно быть определённое расстояние не менее 10 и не более 20 см.
  4. Тёплые полы не рекомендуется делать в маленьких помещениях, например, на лестнице.

С чего нужно начинать

Прежде, чем заниматься монтированием тёплого пола от отопления, нужно обратить внимание на то, насколько ровное основание. В комнате уже должны находиться окна и двери, быть подготовленными стены, размечены места для канализации и трубопровода.

Как подготовить плиту перекрытия

В том случае, когда плита перекрытия — это основание для водяного пола, сначала кладут слой гидроизоляции. Обмазочной или оклеечной, которые содержат битум. Края этого материала прикрепляют к стенам с помощью клея. Это делают для того, чтобы предохранить утеплитель от влаги. Так как плита тёплая, земля холодная.

Готовим грунтовое основание

Как сделать теплый пол от отопления в частном домеПесчано цементная стяжка

Многие люди в частном доме не делают подвал, поэтому и плиты перекрытия тоже не будет. Тогда делают несколько слоёв высотой не менее 10 см попеременно из песка и щебня. Каждый слой должен быть влажным и утрамбованным. После этого нужно сделать заливку из бетонной смеси. Поверхность проверяют на ровность строительным уровнем. Для большей надёжности можно укрепить полы арматурной сеткой.

Чтобы заняться непосредственной установкой водяного отопления, нужно сделать полы ровными. Сначала отремонтировать их от трещин и выбоин. По всей комнате наклеивают демпферную ленту. Она поможет стяжке оставаться в том же размере, не расширяясь. А также сохранит тепло по бокам стен. Определить перепад высот. Так как для стяжки он должен быть не более 7 см. По уровню выставить металлические профили и зафиксировать их. Можно делать стяжку.

Зачем нужен утеплитель

Важным элементом в системе водяного тёплого пола является сохранение тепла с помощью специального покрытия. С его помощью перекрывают доступ поступления тёплого воздуха в подвал, и направляют тепло в помещение. Отопление будет более экономичным, если правильно подобрать толщину материала. Его выбор зависит от нескольких данных.

Как сделать теплый пол от отопления в частном домеПо технологии толщина теплоизоляционного слоя должна составлять не менее 30 мм
  1. Какой материал стен.
  2. Климат в регионе проживания.
  3. Если нет плиты перекрытия, то нужно учитывать уровень грунтовых вод.
  4. Объём помещения, где будет тёплый пол.

Слой утеплителя будет не менее 50 мм, если стяжку делают над подвалом. А над плитой перекрытия эта цифра будет значительно меньше.

Утеплителем, как правило, служит пенополистирол. При огромном выборе строительных материалов можно приобрести такой утеплитель хорошего качества. Он быстро укладывается и надёжно закрепляется с помощью замков. И получается прочное и ровное основание. Также по краю плит проходит линейная разметка, что значительно облегчает их укладку. Распределяют их по всему периметру пола. Это способствует тому, что стяжка будет прочной, а вся отопительная система надёжной.

Трубы для отопления

Чтобы правильно сделать тёплый пол от отопления в частном доме, нужно выбирать диаметр трубы от 10 до 32 мм. В зависимости от типа укладки, спиралью, зигзагом или змейкой, их укладывают на расстоянии от 150 до 300 мм. Затем производят их закрепление к арматурной сетке. Для этого используют пластиковые хомуты. В трубопроводе ни в коем случае не должно быть изломов.

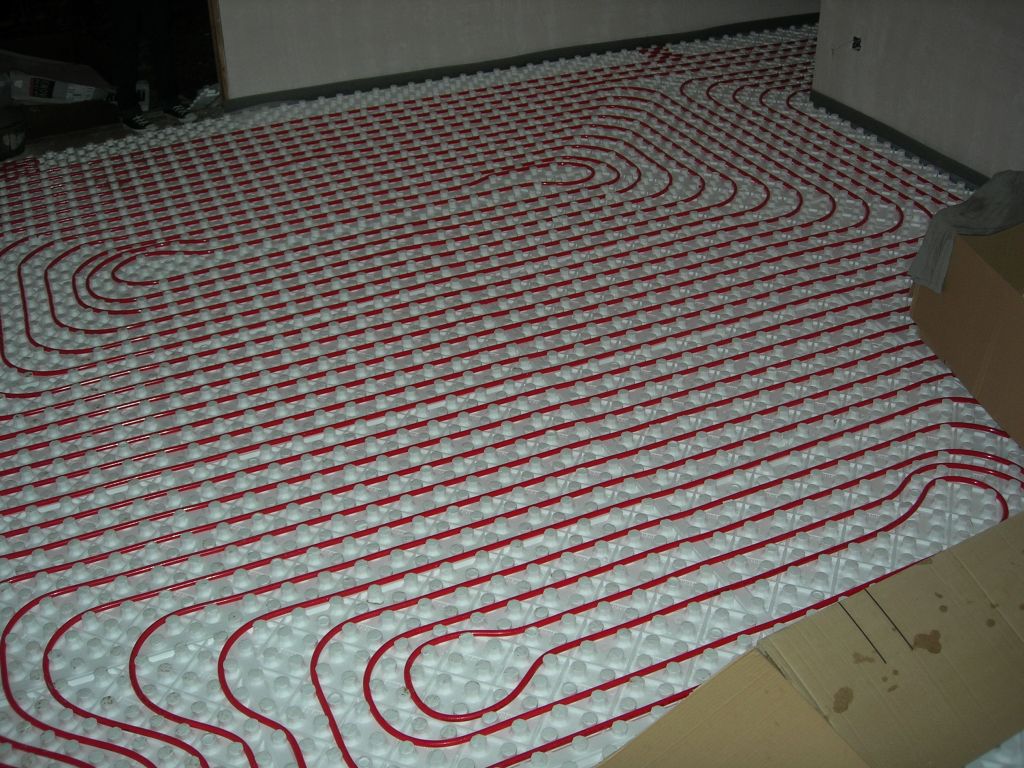

Укладка водяного теплого пола на пластиковые крепления

Вторая стяжка

Как только будут установлены трубы, систему нужно проверить. Для этого её оставляют включённой на несколько дней. Заодно оценивается и качество сборки. Если никаких проблем не возникло, можно делать вторую стяжку.

Её толщина составляет 5 мм. После того, как он просохнет, система должна поработать при более низкой температуре в 25 ºС. И только через месяц можно использовать водяной тёплый пол от отопления на полную мощность.

Вот таким образом делают полы в частном доме. Люди, которые уже пользуются их комфортностью и теплом, могут позволить себе в холодный зимний вечер ходить по полу босиком. А семьям, где есть дети, такой вид отопления точно придётся по душе. Малыши свободно могут находиться на полу и не болеть. А это является большим преимуществом.



Как сделать теплый пол от отопления: секреты и хитрости

Краткое содержание

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопленияПодключение водного теплого пола к системе отопления

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

  • к существующим радиаторам нужно произвести подключение коллекторного узла;
  • температуру теплоносителя необходимо уменьшить как минимум до +55°С;
  • устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.
Подключение водяного теплого пола к существующей системе автономного водяного отопленияПодключение водяного теплого пола к существующей системе автономного водяного отопления

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.


Как подключить теплый пол к системе отопления

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

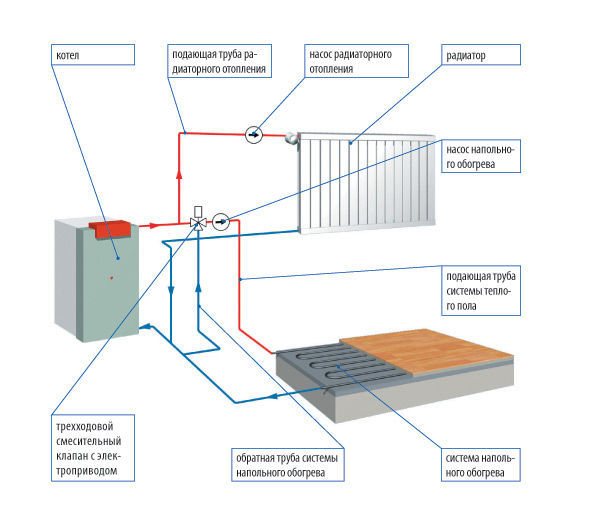

Устройство водяного теплого пола от отопленияУстройство водяного теплого пола от отопления

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых половХарактеристика труб Рехау для теплых полов

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого полаСтруктура трубы SANEXT для теплого пола

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Монтаж водяных теплых полов VALTEC

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого полаСтроение коллектора теплого пола

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.

Коллектор теплого пола своими руками

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого полаУстройство системы водяного теплого пола

Устройство системы водяного теплого пола

  • нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
  • применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола; Устройство трехходового термостатического смесительного клапанаУстройство трехходового термостатического смесительного клапана

    Устройство трехходового термостатического смесительного клапана

  • использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
  • внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

  • оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки; Схема подключения водного теплого пола к центральной системе через отдельный вводСхема подключения водного теплого пола к центральной системе через отдельный ввод

    Схема подключения водного теплого пола к центральной системе через отдельный ввод

  • создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
  • для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
  • при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
  • используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

Видео: Монтаж однотрубной системы отопления с теплыми полами

особенности установки в частном доме, фото, видео

Если мы хотим обустроить теплый пол от отопления в частном доме, то речь, безусловно, идёт о водяном контуре, который нам нужно врезать в общую систему. По сути, здесь мало что меняется, но есть некоторые нюансы, так как мощность потребления радиаторов и трубы разная и это нужно как-то отрегулировать.

Как это сделать мы расскажем ниже и, кроме того, вам будет предоставлена возможность посмотреть тематическое видео в этой статье.

Совмещение контура тёплого пола с радиаторамиСовмещение контура тёплого пола с радиаторами

Совмещение контура тёплого пола с радиаторами

Совмещение радиаторного и трубного контура

Принцип работы традиционного (конвекционного) котлаПринцип работы традиционного (конвекционного) котла

Принцип работы традиционного (конвекционного) котла

  • Проблема того, как делать теплый пол от отопления заключается в следующем: практически во всех случаях в частном секторе используются традиционные конвекционные котлы, нормальный режим работы которых находится между 60⁰C и 80⁰C, что очень удобно для батарей, но много для трубы. Для низкотемпературных систем, к которым относятся водяные полы нужен низкотемпературный котёл, это конденсационный агрегат, который работает по другому принципу.
  • Мы не будем рассматривать принцип работы конденсационного котла, потому что в любом случае нам нужно делать врезку и обогревающий агрегат останется старым. Впрочем, это не обязательно будет газовый отопитель, ведь мы с таким же успехом можем врезаться и при электрическом, твердотопливном, пиролизном, жидкотопливном или универсальном котле.
  • Основной задачей для нас будет монтаж самой системы, а также её подключение, чтобы при одинаковой температуре подачи воды с котла в разные контуры она попадала с разной температурой. Для этого существуют трёхходовые и четырёхходовые краны, а также различные термодатчики, которые позволяют автоматически поддерживать режим нагрева вне зависимости от большей температуры подаваемого теплоносителя (инструкция по эксплуатации того или иного прибора обычно прилагается заводом-изготовителем).

Монтаж трубы

Маяк для стяжки на керамзитеМаяк для стяжки на керамзите

Маяк для стяжки на керамзите

Чтобы сделать теплый пол от отопления своими руками в первую очередь нужно залить цементно-песочную или бетонную стяжку пола, о монтаже которой мы коротко сейчас расскажем. Если конструкция будет располагаться на первом этаже частного дома, то весьма вероятно, что она будет находиться в непосредственной близости от грунта, поэтому нам потребуется постелить отсечную гидроизоляцию из плотного целлофана или рубероида.

Поверх неё засыпается подушка из песка высотой не менее 20 мм, а затем конструкцию утепляют керамзитом, толщина которого будет зависеть от потребности в мощности термоизоляционного слоя. Затем на керамзит (или щебень) устанавливают маяки, по которым выравнивают стяжку. Иногда для прочности поверх подушки укладывают штукатурную сетку, но это для цементно-песочной стяжки, поэтому лучше первый слой заливать бетоном.

Совет. Некоторые интересуются, как сделать теплый пол от центрального отопления, поэтому, чтобы в дальнейшем не возвращаться к этому вопросу, скажем сразу – аналогично, с применением трёхходового крана на врезке.
Но дело в том, что в таком случае у вас могут возникнуть проблемы с поставщиком теплоносителя – хотя это никак не отразится на работе централизованной котельной, но взгляды у людей разные, а по проекту тёплых полов там нет.
Так что вам лучше воздержаться от подобного шага.

Укладка фольгированного пенополиэтиленаУкладка фольгированного пенополиэтилена

Укладка фольгированного пенополиэтилена

Для экономичности работы системы, чтобы не терять энергию от теплоносителя, на пол нужно подстелить отражатель, в качестве которого обычно применяют тонкий фольгированный пенополиетилен толщиной 2 мм, как это видно на верхнем фото.

Укладывать его можно внахлёст, фиксируя стыки скотчем и его же можно использовать в качестве кромочной ленты – она послужит буфером при нагреве верхней стяжки. Под отражатель можно дополнительно подстелить ещё один слой гидроизоляции из толстой целлофановой плёнки.

Полиэтиленовая труба для тёплого полаПолиэтиленовая труба для тёплого пола

Полиэтиленовая труба для тёплого пола

Совет. Для монтажа водяных тёплых полов предназначается полиэтиленовая труба с наружным диаметром 16 мм, но мастера чаще используют металлопласт с таким же сечением, и на то есть причины.
Во-первых, полиэтиленовую трубу перед заливкой верхней стяжки нужно заполнять водой для защиты от деформации под весом раствора, в то время как металлопласт в этом не нуждается.
Во-вторых, бесшовный металлопласт дешевле качественного полиэтилена и всё это при одинаковой теплоотдаче.

Укладка трубы в пластиковые кронштейныУкладка трубы в пластиковые кронштейны

Укладка трубы в пластиковые кронштейны

Трубу можно укладывать на специальные коврики, где предусмотрены крепления, но это достаточно дорого, поэтому мы предлагаем вам более дешёвый вариант – пластиковые кронштейны. Монтаж осуществляется либо змейкой, либо спиралью, с шагом 20-22 см (для заливки высотой 8-10 см), но для установки кронштейнов лучше заранее разметить трассу маркером.

Расстояние между кронштейнами 40-50 см, а на поворотах оно иногда сокращается до 10-15 см, чтобы труба не оттопыривалась вверх.

Пружина помогает гнуть трубу без заломовПружина помогает гнуть трубу без заломов

Пружина помогает гнуть трубу без заломов

Чтобы при крутых изгибах на пластике не возникали заломы, на него надевают стальную пружину длиной 20-25 см и внутренним диаметром 18 мм. Пружина располагается посредине загиба, и он получается плавным, после этого приспособление проталкивается вперёд, и так до конца укладки.

Гребёнки в ящикеГребёнки в ящике

Гребёнки в ящике

Если теплый пол от радиатора отопления будет на несколько крыльев, тогда используются гребёнки (выходы по количеству крыльев – лишние заглушить). На гребёнку обязательно установите клапан Маевского для спуска воздуха из трубы – в другом месте это сделать невозможно.

Верхняя стяжка пола заливается точно так, как и нижняя – по маякам, которые устанавливаются прямо на трубу. Но здесь, учитывая нагрев, монолит будет расширяться, поэтому, чтобы избежать растрескивания, в раствор добавляют пластификатор – дозировка указывается на упаковке (канистре).

Подключение

Функции трёхходового кранаФункции трёхходового крана

Функции трёхходового крана

Итак, мы подошли к самому щепетильному вопросу, как сделать теплые полы от отопления – подключению. Мы выполним это при помощи трёхходового крана и байпаса для смешивания воды.

Обратите внимание, что происходит при регулировке механизмом: если ручку установить в положение перекрытия байпаса, то вся горячая вода будет направлена в трубу тёплого пола, как будто этого крана там нет, а вот, если перекрыть подачу, то вода будет попадать в байпас и идти по малому кругу. Третье положение позволяет подпитывать подачу из «обратки» и в то же время не прерывать полного цикла прохождения теплоносителя по всему контуру.

Схема подключения трёхходового кранаСхема подключения трёхходового крана

Схема подключения трёхходового крана

Обратите внимание на схему вверху, там показано, как врезается низкотемпературный контур, в данном случае – тёплый пол. Данный механизм мы используем для качественной регулировки, он подмешивает остывшую воду из возвратной трубы в подачу. По сути, это означает, что общий расход теплоносителя не изменяется, но в нужном направлении меняется его температура, при этом котёл работает в таком точно режиме, как и работал.

В этом случае происходит количественное (не качественное) регулирование системы и на раздаче устанавливается вентиль, который, не изменяя температуру воды, регулирует мощность её потока, либо вообще его перекрывает. Получается, что общая температура контура будет зависеть от потока теплоносителя.

Такие краны бывают ручными и автоматическими, когда их положение регулируют электронные датчики. Вам, конечно, будет гораздо удобнее использовать саморегулирующийся механизм.

Заключение

В данной статье представлен только один из способов, которым вы можете собрать и подключить низкотемпературную систему тёплого пола к высокотемпературному контуру своими руками, не меняя при этом параметров работы котла. Есть также иные способы монтажа трубы и подключения, например, с использованием четырёхходового крана без байпаса, но об этом уже в следующий раз.

Как сделать теплый пол своими руками в доме?

Сегодня существует множество вариантов систем отопления. Они различаются стоимостью установки, эксплуатации и ее эффективностью. Один из лучших вариантов отопления - теплый пол. Данную систему можно монтировать отдельно, как в частном доме, так и в квартире.

Есть несколько типов таких систем. Их необходимо правильно выбрать и собрать. Это поможет максимально эффективно использовать представленный вид отопления. Как сделать теплый пол мы рассмотрим в нашей статье.

Общее описание

Прежде чем задумываться о том, как сделать теплый пол, необходимо знать особенности этой системы. Это один из самых новых и эффективных на сегодняшний день.

Базовая конструкция комнатных нагревательных элементов. Это могут быть трубы, по которым циркулирует теплоноситель, электрический провод или пленка. Выбор зависит от особенностей и работы системы.

a warm floor in a private home

При этом обогреватель нагревает поверхность пола. Тепло постепенно поднимается до потолка.Здесь воздух остывает и снова спускается на пол. В этом случае человеку в таком помещении становится теплее намного раньше, чем в помещении с настенным обогревателем такой же мощности.

Дело в том, что батареи и другие аналогичные отопительные приборы настенного типа обеспечивают интенсивный нагрев воздуха в верхней части помещения. В помещении у пола всегда холоднее. Поэтому требуется больше энергии, чтобы человеку в этом помещении было комфортно. Тёплый пол наоборот потребляет меньше энергии, создавая комфортный обогрев.Нагретый воздух концентрируется в основании комнаты.

Рекомендуется

The most effective methods of seed germination

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт - простой и удобный метод, но эффективен только в определенных климатических зонах. I ...

Retro-reflective paint. The scope of

Светоотражающая краска. Сфера применения

Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска.Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска - лакокрасочный материал, который ...

Типы систем

Рассматривая, как сделать теплый пол, необходимо выбрать соответствующий дизайн. Есть водные и электрические разновидности конструкций. У них другой принцип работы.

how to make a warm floor self

Теплый пол подключен к котлу. От него нагретый теплоноситель подается во все контуры системы.Этот вид отопления подходит для частных домов. Для работы котла на твердом топливе, газе или электричестве. Выбор показателей зависит от экономической целесообразности использования того или иного ресурса на конкретной территории.

Электрический теплый пол идеально подходит для квартир. Установить проще. Если устанавливать котел в квартире нецелесообразно, лучшим решением будет система электрического типа. Чтобы сделать правильный выбор, нужно учитывать особенности каждой системы.

Характеристики водяных типов систем

Рассматривая, как сделать теплый пол в частном доме, оптимальным вариантом будет установка водопровода.Его нужно будет устраивать на этапе строительства здания или в процессе капитального ремонта. Напольное покрытие будет создано с нуля.

Water warm floor

От котла в каждое помещение будет переходить отдельный контур отопления и трубы для циркуляции теплоносителя, температура которого не должна превышать 55 ºC. этот процесс должен контролировать датчик температуры. После котла монтируется специальная гребенка. Он откроет и закроет вентиль каждой цепи.

Когда вода в трубе одного из путей будет холоднее указанного уровня, сработает датчик.Запорные клапаны откроются, вдувая в трубу новую порцию горячей жидкости. После того, как вода нагреется, механизм заблокирует поступление нагретого теплоносителя из котла. Очень важно запланировать монтаж водяного теплого пола одновременно с покупкой котла. Он должен был иметь емкость, способную удовлетворить потребности помещения в тепле.

Установка водяного теплого пола

Сделать теплый пол своими руками в домашних условиях довольно просто:

  • Вам потребуется подготовить грунт.Старая стяжка удаляется перед лагом или фундаментом.
  • Далее нужно добавить слой керамзита. На нем разворачивается слой утеплителя и заливается черновая стяжка.
  • После высыхания пол покрывается утеплителем. Подходит пенополистирол толщиной не менее 3 см.
installation warm floor
  • На изоляционном слое расширена гидроизоляция.
  • Далее устанавливаем монтажную планку. Распакуют трубу, которая может быть из разных материалов.Контур создается из специального жаропрочного пластика, часто красного цвета.
  • Труба уложена на подготовленное основание в виде «улитки» или «змейки». Выбор зависит от предпочтений мастера. Для каждого помещения создается свой отдельный контур, который подключается к котлу.
  • Затем труба заливается слоем стяжки не менее 5 см. В нее должны входить пластификаторы.
  • Когда стяжка высохнет, можно наносить финишный слой.

Водяной пол в квартире

Некоторые домовладельцы задаются вопросом, как сделать теплый пол из отопления.Следует сразу сказать, что такое действие незаконно. Устанавливать в квартире водяной теплый пол только при наличии автономного котла. Необходимо будет принять законы в соответствующие государственные учреждения.

is it Possible to make a warm floor?

Если протянуть трубы от центрального отопления, то последующая длина линии температуры значительно уменьшится. Соседи температура воды в батареях не сможет достичь заданного уровня. Такое нарушение использования системы отопления наказуемо.

Также следует понимать, что трубы, находящиеся в полу, через определенное количество лет начинают протекать. Если у вас есть соседи внизу, это может привести к повреждению их собственности от наводнения. Теплый пол требует поднять уровень пола минимум на 10 см. Для этого потребуется установка новых дверей. В квартире желательно установить систему электрического типа.

Электросистемы

У владельцев квартир может возникнуть вопрос, можно ли сделать теплый пол в своем доме.Это будет возможно при использовании электрической системы.

infrared warm floor

Бывает нескольких типов:

  1. Первая форма - это проволока, которая крепится в стяжке. Используется только при капитальном ремонте.
  2. Электрический пол второго типа монтируется непосредственно в плиточный клей. Это значительно упрощает установку. В этом случае возможно строительство нового пола без удаления старого покрытия, если в основу положена керамическая плитка. Поверх этой системы возможна установка плитки, ламината.
  3. Очень проста в эксплуатации система пленочных теплых полов. Это только теплый пол. Не заполняется стяжкой или плиточным клеем. Это лучший вариант для тех владельцев, которые хотят стелить ламинат или линолеум. В этом случае даже капитальный ремонт провести нельзя.

Укладка в стяжку

Размышляя, как сделать теплый пол в доме или квартире, нужно рассмотреть несколько вариантов монтажа.

electric warm floor

Первый тип системы обогрева предполагает заполнение нагревательного провода в муфте (этот кабель имеет толщину около 7 мм):

  • Сначала подготовьте основание.На ровный пол следует уложить слой утеплителя, например пенополистирол. Его толщина должна быть не менее 2 см (и более).
  • Далее укладывается слой гидроизоляции. На него поместите металлическую монтажную рейку. Помогают провести фиксацию проволоки.
  • Электрокабель нужен для установки «змейки» с шагом от 7 до 15 см. Чем будут витки провода, тем быстрее он нагреет пол.
  • Далее проволока заливается цементно-песчаной стяжкой. Лучше выбрать для этого специальный раствор, в состав которого входят пластификаторы.При укладке пола недопустимо появление воздушных карманов.

Когда стяжка застынет, на нее укладывается финишное покрытие.

Монтаж провода в плиточный клей

Рассматривая, как сделать теплые полы, нужно изучить второй вариант монтажа. У него много преимуществ. В этом случае используйте тонкий кабель толщиной около 3 мм. Чаще всего изготавливается в виде циновок. Проволока в этом случае закрепляется на специальной полимерной сетке шириной 50 см. Она раскатывается по гладкому бетонному полу.

В некоторых случаях разложить провод понадобится. Шаг должен быть от 5 до 12 см. Если в квартире второй этаж и выше устраивается теплый пол, можно не класть теплоизол ...

.

Укладка теплого пола под ламинат своими руками - фото | Своими руками

Мой офис небольшой (4 на 3 метра), находится в флигеле из силикатного кирпича. В свое время утепление и утепление дома я не мог сделать вовремя из-за нехватки времени, отсутствия необходимых финансов.

В пристройке отопление было радиаторным (14 секций алюминия, однотрубная система), так что было довольно круто.

Стена пристройки - также кирпичная, толщиной 400 мм, высота потолков - 2,7 м, полы - деревянные, уложены на лагах, под которыми гулял ветер.

Я хочу жить с комфортом, поэтому решил своими руками перепроектировать систему отопления в своем офисе, заменив радиаторы на систему теплого пола и проложив между лагами утеплитель. Покрыть пол решил ламинатом.

Задача сформулирована, осталось рассчитать теплопотери помещения (с помощью компьютерной программы) и определить потребность в трубах, их диаметр и шаг укладки. Я потратил на это около часа.

Так как лаги перекрытия укладывались редко, пришлось демонтировать старые доски и положить дополнительные лаги с шагом 600 мм.

Доски, которые я снял, были разной толщины.

Пришлось обработать их на рубанке, сделав толщину равной, потому что для укладки ламината требуется очень ровное основание - перепады полов не должны превышать 2 мм. И это обеспечивается с помощью теплоизоляционной подложки.

В моем случае не было возможности использовать подложку, и мне пришлось выровнять пол по максимуму.

Кроме того, для каждой второй доски я выбрал четверть (20 × 20 мм) для формирования каналов для установки труб теплого пола (фото 1).

После установки своими руками дополнительной лаг для укладки утеплителя сделали фальшпол, вымостив фанеру (можно брать использованные доски и другой строительный мусор).

Затем между бревнами укладывают пластинчатый утеплитель из минеральной ваты плотностью 35-40 кг / м 3 и толщиной 100 мм, защищая ее снизу и сверху гидроизоляционной пленкой. Во избежание образования конденсата не рекомендую использовать для этого обычную полиэтиленовую пленку.

После этого можно переходить к настилу, но так, чтобы доски чередовались с четвертью и без нее.

При этом необходимо проделать в досках полукруглые пазы с четвертью, чтобы труба поворачивалась (фото 2).

В других досках (без четвертины) поперечный паз предусмотрен только с одного края, возле теплотрассы.


Читайте также: Монтаж водяного теплого пола своими руками - фото и ход работ


На этом этапе, который длился всего один день (около 9 часов), была завершена подготовка пола к укладке металлопластиковых 16-миллиметровых труб.

В качестве радиатора я взял алюминиевую фольгу толщиной не менее 50 мкм (с ней легче работать) в виде полотна размером 1,2 × 10 м, свернутое в рулон. Можно использовать фольгу других размеров, но это не принципиально.

Нарезав фольгу на ленты шириной 200-250 мм, закатал ее по канавкам напольного покрытия. Заложив в них трубы, прикрепил фольгу степлером к половицам (фото 3).

В результате он занял почти 80% всей площади пола, превратив его в большой радиатор.Чтобы трубы с фольгой не выскакивали из пазов, закрепите их в полу небольшими металлическими пластинами (фото 4).

В свое время вместо фольги взял оцинкованное железо, а за рубежом для этих целей используют специальные алюминиевые пластины с уже проделанными пазами для труб. Но все эти варианты меня не устраивали из-за дороговизны и сложности установки.

Завершающим и, пожалуй, самым главным этапом изготовления теплого пола является подключение труб к системе отопления.

Я взял простое, но не очень удобное решение - использовать нормальный вентиль для регулировки температуры (фото 5).

Но это не значит, что вам нужно это делать. Вы также можете выбрать другой метод регулировки, используя, например, смесительные узлы или коллекторные системы.

После установки теплообменника необходимо сразу же протестировать систему, проверив ее на герметичность и повреждение трубопровода.

В противном случае это впоследствии может обернуться неприятностями в виде вздутого пола.

Убедившись, что все сделано правильно, я сделал ламинатный пол. Результатом доволен.

Следует помнить, что каждый материал пола имеет свой коэффициент теплопроводности. В частности, древесина хуже пропускает тепло, а керамическая плитка - лучше. Поэтому перед выбором напольного покрытия необходимо оценить величину проходящего через него теплового потока в помещение.

Работа, в том числе укладка ламината своими руками, заняла у меня всего два дня, и я не могу говорить о финансовых затратах.


Читайте также: Укладка системы «теплый пол» в ванной.


Прокладка труб теплого пола под ламинат своими руками: фото

  1. Доски пола следует укладывать так, чтобы между ними образовался паз сечением 20 × 20 мм.
  2. На небольшом расстоянии от торцов досок с четвертью необходимо сделать полукруглые пазы для укладки сгиба трубы.
  3. Подготовка световозвращающего слоя.
  4. Нарезать намотанные по пазам вдоль половиц полосы фольги и уложить в них металлопластиковые трубы. Края фольги прикрепляем к доске степлером.
  5. Подключаем трубы к системе отопления, предоставляя клапаны для ручного регулирования температуры.

Укладка теплого пола под ламинат своими руками - фото

Автор: Известный в Рунете домашний мастер (специально для установки большинства видов отопления своими руками) В.Козин. Фото автора. У автора есть сайт по отоплению: kozinv.ru

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Монтаж теплого пола своими руками в одной из комнат дома (+ фото) Как произвести монтаж теплого пола ...
  • Монтаж водяного теплого пола своими руками из производитель - фото Как произвести монтаж водной системы...
  • Тиски для вертикальной распиловки своими руками (фото + чертеж) Комфортные тиски для заготовки дров ...
  • Навесное оборудование для минитрактора своими руками Самодельные насадки "Универсал" Стеллаж из ...
  • Как выровнять старый дощатый пол под ламинат Выравнивание пола под укладку ламината ...
  • Крепкий пол своими руками - проверенный способ Как сделать прочный пол из ...
  • «Рубка» своими руками (фото) Как сделать приспособление для малогабаритных...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

    Монтаж теплого пола своими руками в комнате частного дома (+ фото) | Своими руками

    Климат загородного дома - это хорошее отопление, продуманная система вентиляции, качественная теплоизоляция здания.

    Но все перечисленные компоненты уйдут на задний план, если пол в комнатах холодный.

    Обычных радиаторов здесь не обойтись, придется установить систему отопления, а среди всего лучшего для этой цели - система теплого пола.

    Для устройства теплого пола нам понадобятся следующие материалы и инструменты

    1. Трубы из сшитого полиэтилена.
    2. Коллектор стальной для теплого пола с расходомерами.
    3. Крепежные ремни для крепления коллектора.
    4. Панели формованные для укладки труб.
    5. Переходники резьбовые, шаровые краны.
    6. Самоклеющаяся демпфирующая лента из пористого полиэтилена.
    7. Мат теплоизоляционный, мультифолга, полиэтиленовая пленка толщиной 0,2мм.
    8. Сухая смесь для устройства финишной стяжки.

    Фото 1. Монтаж теплого пола начинается с тепло- и звукоизоляции согласно проекту.

    Желательно выбирать материал, выполняющий обе эти функции: чтобы толщина покрытия не съела лишние сантиметры, что особенно актуально для помещений с низкими потолками.Далее по всему периметру комнаты прокладываем самоклеящуюся демпферную ленту.

    Защитит пол от тепловых потерь и даст необходимый запас для расширения стяжки от перепадов температур. Скрепляем ленту непрерывно встык по стенам, дверным проемам, ступенькам.

    Фото 2. По всему полу укладываем полиэтиленовую пленку толщиной 0,2 мм .

    Защитит теплоизоляцию от влаги и цементной смеси, которую мы будем использовать в качестве финишной стяжки.

    Затем установим фасонные панели для прокладки труб. Панели раскладывают из угла комнаты, соединяя их внахлест и прижимая к выступам соседнего листа по типу кнопочного крепления.

    Фото 3. Приступаем к установке охлаждающей жидкости .

    Труба из сшитого полиэтилена достаточно легкая, но для удобства монтажа желательно использовать специальный разматыватель, который не даст им запутаться.Особенно это актуально при работе в просторных помещениях.

    Труба зажимается и защелкивается между выступами фасонной панели по всей поверхности согласно проекту отопления.


    Смотрите также: Укладка теплого пола под ламинат

    .

    Фото 4. Закрепляем фиксирующие планки для крепления коллектора к стене и приступаем к установке прибора.

    Мы используем устройство подачи и возврата из нержавеющей стали с вентиляционным отверстием.оборудован регулируемыми расходомерами для уравновешивания затрат в контуре.

    Фото 5. Подключаем трубы к коллектору.

    Перед тем, как отправить их в коллекторный шкаф, согните и подрежьте, следуя инструкции по установке.

    Подключаем каждую трубу к коллектору напрямую с помощью переходников с резьбой. После этого устанавливаем контроллер, термостаты и подключаем систему к насосно-смесительной установке.

    Фото 6. Стяжка

    Наконец, поверх системы теплого пола мы строим выравнивающую цементную стяжку и после ее полного высыхания проводим термические испытания.Затем можно приступать к отделке.

    Для справки:

    При необходимости формованные панели для укладки труб можно укорачивать по краям до необходимого размера. Для этого на поверхности обыкновенным ножом делается надрез, а затем просто отламывается кусок. Накладки панелей подходят для последующей установки, так как их можно соединить между собой так же, как пуговицу.

    При установке охлаждающая жидкость не попадает под неподвижные предметы мебели.

    Монтаж системы водяного теплого пола возможен только в частных загородных домах. В квартирах такая установка запрещена.

    Автор: Морозов А. Фотография монтажа теплого пола: Uponor

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Так же с помощью подручных средств можно отмерить необходимое количество удобрения Мемо для садовода - массу...
  • Укладка доски пола - таблица расчета Как рассчитать толщину досок и ...
  • Стол из клееного дерева своими руками - фото и чертеж Как сделать рабочий стол из ...
  • Цветочный контейнер с своими руками из дерева - рисунок Как сделать деревянную тару для ...
  • Пробковые полы под дерево - укладываем себя Укладываем пробку «под» деревом своим ...
  • Современные источники света вместо лампочек Чем осветить дом вместо света луковицы...
  • Крепкий пол своими руками - проверенный способ Как сделать прочный пол из ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

    A Грунтовка для теплых полов - основная информация, которую вы должны знать

    Представьте, что вы просыпаетесь, вылезаете из постели и ступаете не на ледяные блоки, которые являются вашими утренними половицами, а вместо этого на комфортно теплый пол. Звучит неплохо, не правда ли, особенно с приближением более прохладной осени, а потом и вовсе ледяной зимы, погоды. Способом достичь этого жареного метода отопления дома является теплый пол. Если это звучит сложно и пугающе, читайте дальше - вы можете быть удивлены, узнав, что это не так уж и далеко даже для самых традиционных умов.

    Посмотреть в галерее

    НАПОЛЬНОЕ ОТОПЛЕНИЕ: ОПРЕДЕЛЕНИЕ

    Посмотреть в галерее

    Напольное отопление (и охлаждение, хотя эта статья посвящена исключительно аспектам отопления) - это, в двух словах, форма центрального отопления, которая позволяет регулировать микроклимат (температуру) в помещении с помощью проводимость, излучение и конвекция. Напольное отопление также широко известно как лучистое отопление, просто потому, что радиация отвечает за большую часть ощущаемого тепла.(Хотя технически это не всегда так.)

    Посмотреть в галерее


    Другие общие термины для теплых полов включают полы с подогревом, теплые полы, электрические полы с подогревом или системы теплых полов.

    НАПОЛЬНОЕ ОТОПЛЕНИЕ: КАК ЭТО РАБОТАЕТ И ТИПЫ СИСТЕМ

    История теплых полов.

    Посмотреть в галерее

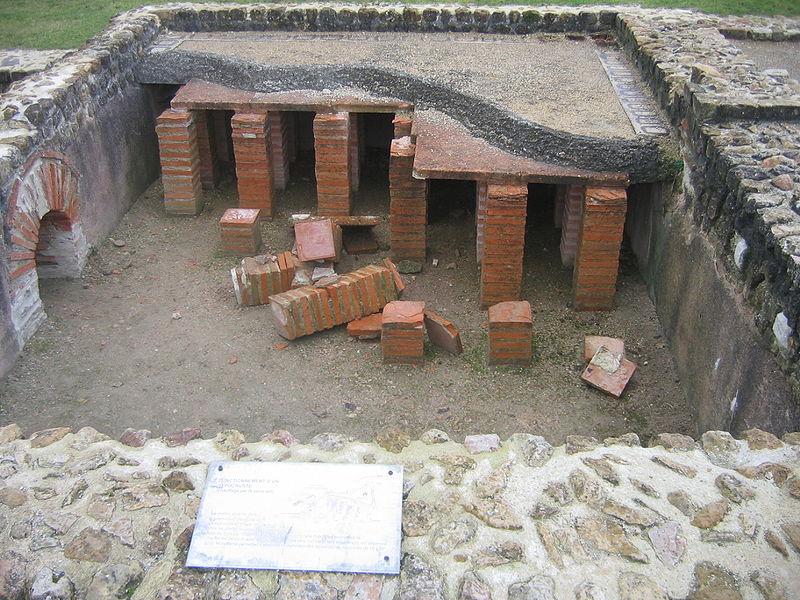

    Знаете ли вы, что, хотя это звучит ужасно современно и технически, теплые полы на самом деле существуют сотни, а по некоторым подсчетам тысячи лет? Римляне, например, обогревали комнаты в своих домах, прокладывая дымоходы для своих «подвальных» костров, за которыми религиозно ухаживали рабы, под высокими мраморными полами.

    Как это работает сегодня.

    Посмотреть в галерее

    Перенесемся в сегодняшний день. В современной системе лучистого отопления тепло подается с помощью электрических проводов или труб с горячей водой, которые проложены под полом. Когда тепловое излучение поднимается вверх и выходит из пола, они нагревают все, к чему прикасаются, а эти предметы также излучают тепло. Хотя температура воздуха в системе подогрева пола имеет тенденцию оставаться довольно постоянной, вы будете чувствовать себя комфортно и оставаться в тепле, потому что поверхности, к которым вы прикасаетесь, теплые, а это значит, что они не украдут у вас тепло.

    Электрическое лучистое отопление.

    Посмотреть в галерее

    Эта форма полов с подогревом включает зигзагообразные проволочные петли в полу отдельной комнаты, такой как кухня, ванная комната или спальня. Этот метод часто используется для дооснащения.

    Водяное (водяное) лучистое отопление.

    Посмотреть в галерее

    Эта форма напольного отопления включает в себя циркуляцию воды из котла по гибким трубам, установленным в полу (например,g. поверх чернового пола в панелях с пазами, прикрепленных к нижней стороне пола или залитых в заливной бетон).

    Посмотреть в галерее

    После установки трубы лучистого отопления с горячей водой можно покрыть большинством типов напольных покрытий, хотя ковер не идеален из-за его изоляционных свойств, которые в конечном итоге сводят на нет идею обогрева в целом. Хотя предварительные затраты на установку выше, лучистое отопление с горячей водой является наиболее популярным и экономичным способом обогрева всего дома - эта система может быть на 30% эффективнее, чем воздушное отопление.

    НАПОЛЬНОЕ ОТОПЛЕНИЕ: ПРЕИМУЩЕСТВА

    1. Полы с подогревом невидимы.

    Смотреть в галерее

    Посмотрим правде в глаза - никто не хочет обходить архитектурные ограничения обычных систем воздушного отопления, будь то плинтусы котлов, радиаторы или даже вентиляционные отверстия. Одна из лучших особенностей полов с подогревом заключается в том, что они по-настоящему невидимы - никаких доказательств того, что они есть, за исключением красивого, ровного одеяла тепла, исходящего от пола, когда оно вам нужно.Ммммм…

    2. Полы с подогревом очень эффективны.

    Посмотреть в галерее

    Кто не любит снижать затраты на электроэнергию, при этом пользуясь преимуществами, ну, использования энергии? Именно это и делает теплый пол. Поскольку он не пытается (и безуспешно) нагреть все воздушное пространство комнаты, как обычная система отопления, а циклически переключает цикл горячего воздуха / отсутствия воздуха / горячего воздуха для поддержания крошечного диапазона температур, теплый пол - это гораздо больше. эффективный способ обогрева дома… и отличный способ снизить счета за электроэнергию.

    3. Полы с подогревом комфортные.

    Посмотреть в галерее

    Там, где другие традиционные методы отопления дома могут оставлять участки сквозняка или просто зябкости (например, коридоры или углы больших комнат), полы с подогревом равномерно распределены и единообразны. Что-то вроде электрического одеяла, прямо под полом.

    4. Полы с подогревом можно зонировать.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
