Как смонтировать теплый электрический пол: Монтаж теплого пола электрического, рекомендации специалистов

Электрический теплый пол в ванной комнате

Вступление

Оптимальный вариант сделать теплым пол в ванной это смонтировать электрический теплый пол в ванной комнате. Варианты исполнения такой задумки в этой статье. Монтировать электрический теплый пол можно самостоятельно или обратиться в специализированную организацию, например, тут https://atmosferatepla.ru/montag/elektrichesky-teply-pol.

Выбирает тип электрического теплого пола

Греющим элементом электрического теплого пола является специальный электрический кабель. По своим свойствам подобные кабели имеют высокое электрическое сопротивления и простым законам физики, при прохождении по ним электрического тока нагреваются. Тепло от нагретого кабеля передается в контракцию пола, который в этом варианте становится отопительным элементом комнаты.

По типу, происходящих в греющем кабеле физических процессов, они подразделяются на резистивные и саморегулирующиеся кабели. Первые чаще используют для обогрева полов, вторые для обогрева трубопроводов.

По конструкции резистивные кабели бывают одножильными, их нужно прокладывать по замкнутой траектории и двухжильными, они не требуют возврата в начальную точку укладки.

Для обогрева полов применяются греющие кабели как таковые или в конструкции теплового мата. Тепловой мат это специальная сетка, на которой в заводских условиях спиралями закреплен греющий кабель. Сам по себе, греющий кабель используется в системе электрический теплый пол состоящей из элементов:

• Кабtля греющего;
• Терморегулятора;
• Температурного датчика;
• Монтажного комплекта.

Комплект для монтажа включает специальные крепления позволяющие уложить греющий кабель  в пол спиралями с заранее рассчитанным шагом.

По удобству монтажа несомненным преимуществом обладает тёплый пол на тепловых матах. Он удобен в монтаже, не требует расчетов шага спирали и полностью готов к монтажу. Однако тепловые маты не эффективны для больших помещений.

Мы смотрим электрический теплый пол в ванной комнате, и там тепловые маты подходят как нельзя лучше. Последнее утверждение не означает, что в ванной нельзя использовать греющий кабель, как таковой. Более того в магазинах продаются готовые решения для ванных состоящие из кабеля нужной длины и монтажного комплекта с инструкцией укладки.

Важнейшим преимуществом электрического теплого пола в ванной, является технологическая возможность сразу на кабель, лучше на тепловой мат, уложить керамическую плитку для пола. По практике, отдельный греющий кабель без мата, перед укладкой плитки лучше закрыть стяжкой.

Как уложить электрический теплый пол в ванной комнате

Процесс монтажа теплого пола в ванной не сложный. Для начала несколько правил, которые помогут правильно купить теплый пол.

Во-первых, маты или кабель теплого пола не укладывается под стационарными предметами интерьера и под мебелью. Для ванной комнаты это означает, что не нужно обогревать пол под ванной, тумбами, стиральной машиной и т.

д. Уложить кабель нужно только на свободном полу. Это правило позволит правильно рассчитать метраж теплого пола.

Во-вторых, в комплект электрического теплого пола обязательно входит терморегулятор и датчик температур. Первый устанавливается в удобном месте на стене. Второй укладывается между петлями теплого пола в конструкцию пола и подключается к терморегулятору.

Конструкция терморегулятора может быть самой простой и дешевой, с механической ручкой регулятора температуры. Или дорогой и сложной, с цифровым управлением температурой и дисплеем. Выбор за вами.

Особенности укладки тепловых матов

У людей которые первый раз работают с тепловыми матами, возникает вопрос, как укладывать маты особенно при поворотах. Разрывать мат по траектории кладки нельзя, мат укладывается единым полотном на всю выбранную поверхность пола.

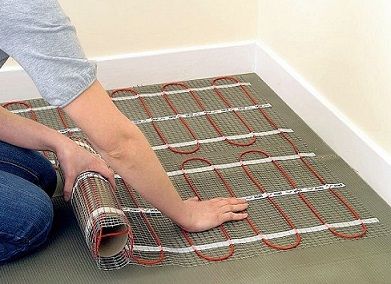

Делается это очень просто. Так как кабель на мате уложен спиралями, то всегда можно разрезать сетку мата между спиралями кабеля не повреждая кабель. Такой разрез позволит как повернуть мат на 90 градусов, так и развернуть его на 180 градусов.

Особенности укладки плитки

При укладке плитки на тепловые маты, также нет никаких сложностей. Важно одно, не повредить сам кабель зубчатыми шпателями, используемыми при укладке плитки. Также стоит обратить внимание на плиточный клей. Он должен подходить для теплого пола. Ходить по не закрытым матам можно только в мягкой обуви.

Особенности стяжки

Если вы закрываете кабель стяжкой, важно соблюдать то же правило — не повредить греющий кабель. Поэтому использовать игольчатые валики для прокатки наливного пола нельзя. Валики нужно заменить щеткой с жесткой щетиной, а прокатку валика заменить простукиванием раствора щетиной щетки.

Вывод

Электрический теплый пол в ванной комнате это лишь один из вариантов теплых полов в малых помещениях. Аналогично используются тепловые маты на балконах и в коридорах квартиры и дома.

©obotoplenii.ru

Еще статьи



Похожие статьи

Монтаж электрического теплого на деревянный пол



Вступление

Теплые полы, как известно, разделяются на два вида теплого пола: водяные и электрические. Монтаж и тех, и других, как правило, происходит на предварительно подготовленную стяжку бетона. В отдельных случаях возникает необходимость укладки теплого электрического пола (нагревательного электрического кабеля) на деревянный пол. Сделать это не так сложно.

Технология укладки теплого электрического пола на деревянный пол

Первый метод (с бетонной стяжкой)

Изначально имеющийся деревянный пол следует довести до «состояния монолита». Деревянный пол не должен «гулять», доски пола не должны шататься. Если необходимо, деревянный пол нужно перебрать.

Затем выполняется гидроизоляция пола. На деревянный пол настилается рулонный гидроизолирующий материал или полиэтилен 200 микрон. Поверх гидроизоляции укладывается рулонный теплоизолирующий материал, например Тизол. Это рулонный утеплитель с фольгированной стороной.

Укладывается утеплитель фольгой наверх. Тепловой электрический кабель укладывается поверх теплоизоляции. Крепится кабель на специальные держатели, петлями с заранее рассчитанным (в магазине) шагом.  Стяжка заливается поверх уложенного теплового кабеля. Перед заливкой стяжки устанавливается регулятор температур (на стену) и датчик температур, между петлями уложенного кабеля.

Второй способ (без бетонной стяжки)

Если вы хотите сделать теплый пол в деревянном доме, то применяется деревянная система теплый пол. Суть технологии в следующем.

Подготавливается основание для укладки нового деревянного пола. Монтируются лаги будущего пола. Под лаги настилается рулонный теплоизолятор (минимум 3 см) с фольгированной стороной (фольгой вверх). Поверх фольги настилается монтажная сетка для крепления теплового кабеля. Тепловой электрический кабель укладывается петлями. Петли размечаются по лагам и в лагах делаются пропилы для петель кабеля. Нагревательный электрический кабель укладывается в сделанные пропилы и крепится к сетке хомутами.

На стене устанавливается терморегулятор, а между лагами кладется датчик температур. После подключения и проверки теплого пола, настилается финишное покрытие пола. Расстояние от кабеля до финишного покрытия должно быть 3-5 см.

В настоящее время в продаже имеется специальный ламинат, оснащенный кабелем для обустройства теплого пола. Однако стоимость его существенная: около 50 евро за 1 м

2.

©Opolax.ru

Другие Инструкции по устройству полов



Похожие статьи

Монтаж теплого пола в Москве, стоимость

Мы предлагаем Вам комплекс услуг по монтажу напольного отопления на воде или электричестве.

Если Вы решили провести монтаж теплого пола в своем загородном доме, коттедже – обращайтесь к нам.

Для Вас мы сделаем проект, подберем оборудование и комплектующие, рассчитаем стоимость монтажа всей отопительной системы с учетом всех компонентов.

Монтаж тёплого пола

Напольное отопление с водой в качестве теплоносителя применяется в частной застройке: в коттеджах, загородных домах, таунхаусах. Монтируется при необходимости обогрева больших площадей.

Достоинства водяного теплого пола

• визуальное отсутствие отопительных приборов

• равномерный прогрев помещения по всей площади

• возможность обогрева больших площадей малыми средствами

• единовременные затраты при установке и существенная экономия в оплате электроэнергии в дальнейшем

Недостатки водяного теплого пола

• конструктивные сложности при монтаже

• необходимость применения отопительного смесительного узла

• сложность управления температурой

Электрический теплый пол

Такой вариант применяется в квартирах, загородных домах, коттеджах и таунхаусах. Монтируется при необходимости обогрева малых площадей.

Достоинства электрического теплого пола

• визуальное отсутствие отопительных приборов

• возможность установки в типовых квартирах без применения специального оборудования

• равномерный прогрев помещения по всей площади

• легко контролируемый и физиологически оптимальный прогрев помещения

• простота и дешевизна регулирования температуры

Недостатки электрического теплого пола

• расходы на оплату электричества

• наличие некоторого количества электромагнитных излучений

Если Вы еще не определились с выбором системы, то можете ознакомиться с информацией, приведенной, ниже, и позвонить нам по телефонам (495) 979-10-44 или (495) 979- 10-45, и наши менеджеры проконсультируют Вас по любому интересующему вопросу.

Вопрос – ответ

Я хочу установить дома пол с подогревом, но пока не выбрал  между электрическим теплым полом и водяным . Что посоветуете?

Чтобы выбрать, какая система подогрева Вам подойдет, надо определиться, для чего Вам нужен теплый пол: в городской квартире, где теплый пол используется как правило на кухне, в ванной комнате, на балконе, необходимо устанавливать электрический теплый пол; в загородном доме с традиционной системой отопления при небольшой площади теплого пола, также подойдет вариант с электричеством; в загородном доме с большой площадью теплого пола разумнее будет сделать  водяное отопление.

В чем принципиальная разница между водяным теплым полом и электрическим?

При кабельном обогреве теплого пола в тепло преобразуется электрическая энергия. При обогреве водяным теплым полом источником тепла служит нагретый теплоноситель, как правило, это вода из горячего стояка системы отопления, которая проходит по трубам в полу. В загородном строительстве система с водяным теплоносителем имеет преимущество перед  электрическим отоплением, так как существенно экономит потребление электроэнергии на больших площадях.

Исходя из вышесказанного, делаем выводы. Устанавливать электрический теплый пол предпочтительнее в городских квартирах и загородных домах, где обогреваемые площади не очень большие, а на больших площадях в загородном доме лучше применять водяной теплый пол.

Монтаж теплого пола в Москве

Система водяной теплый пол может служить как дополнительным источником тепла, так и основным. Благодаря равномерной отдаче тепла от всей поверхности пола достигается оптимальная температура в помещении. Уменьшаются конвекционные потоки.

Монтаж теплого пола с водой в качестве теплоносителя влечет за собой гораздо большие затраты. Однако, у него и гораздо больше преимуществ над электрическими полами, это в первую очередь гораздо более дешевый способ обогрева полов, позволяющий эффективно и дешево не только подогревать большие поверхности, но и вносить существенную долю в обогрев всего дома.

Срок эксплуатации систем водяных полов высок и зависит от прочности и пропускной способности трубы, по которой течет теплоноситель. Поэтому очень важно подобрать качественные трубы. В последнее время при монтаже водяных теплых полов применяются трубы из сшитого полиэтилена, которые являются самыми надежными на сегодняшний день.

Электрический теплый пол

Электрический теплый пол в основном служит дополнительным источником тепла, так как применяется для обогрева небольших помещений.

Основные преимущества электрического напольного отопления:

• Электрический теплый пол позволяет автоматически поддерживать температуру на заданном уровне, а также устанавливать температуру пола и/или воздуха для каждого помещения отдельно.

• Электрический теплый пол сохраняет естественную влажность воздуха.

• Электрический теплый пол абсолютно безопасен для здоровья человека: используется только специальный экранированный нагревательный кабель, соответствующий современным высоким требованиям к безопасности.

• Электрический теплый пол может быть установлен как во вновь строящемся доме, при устройстве нового бетонного пола, так и в ремонтируемом помещении.

• Электрический теплый пол может использоваться в любом помещении: в квартире, офисе, коттедже, мастерской, гараже, спортзале, бассейне и т.д. и устанавливается под практически любое покрытие: кафельную плитку, ламинат, линолеум и т.д.

9 простых шагов по установке электрического водяного отопления

Некоторые проекты, сделанные своими руками, кажутся проще, чем другие. Вешаете новое зеркало в ванной? Без проблем! Красить стену, чтобы придать комнате свежий цвет? Выполнено! Но более крупные проекты, включая установку вашей собственной системы теплого пола, могут показаться наиболее подходящими для профессионального подрядчика.

Несмотря на то, что установка лучистого тепла должна быть выполнена правильно, чтобы обеспечить наилучшие результаты, WarmlyYours Radiant Heating создал удобный для дома продукт, который устанавливается за девять простых шагов и имеет встроенные тесты и вспомогательные средства, которые помогут сделать процесс таким же безопасным и простым, как возможный.

Никаких разочарований, только гордость. И приятные теплые полы, которые будут встречать вас каждое утро.

Вот девять шагов, которые предлагает WarmlyYours для успешной укладки полов.

1. Начните с плана этажа.

Важным шагом к беспроблемной установке является начало вашего проекта с профессионального плана этажа. Просто измерьте площади, которые вы будете обогревать, и пропустите те области, которые вы не хотите: туалеты, вентиляционные отверстия, туалетные столики, шкафы, острова и т. Д.Здесь вы найдете советы по точному измерению комнат. После того, как у вас будут измерения, отправьте их в WarmlyYours онлайн, и вы получите индивидуальный план этажа (обычно в течение дня), в котором показано, как максимально эффективно обогреть вашу комнату и какой продукт вам нужен.

2. Закажите материалы.

Ваш индивидуальный план этажа показывает вам, какой рулон, мат или кабель для утепления пола необходимы вашему конкретному проекту и сколько это будет стоить. Позвоните по телефону 800-875-5285 или посетите сайт www.warmlyyours.com, чтобы разместить заказ.

Рассмотрите возможность добавления проверки цепи от WarmlyYours. Это небольшое устройство информирует вас о коротком замыкании в цепи или обрыве системы во время его установки. Это одна из основных проблем домашних мастеров и источник многих ужасов, связанных с установкой. Избавьтесь от драмы и просто прикрепите это простое изделие к коврику во время установки. Сигнал тревоги звучит, если что-либо повреждает цепи. Просто проверьте область, над которой вы только что работали, или посмотрите, куда все только что подошли, чтобы исправить проблему, и двигайтесь дальше.Посмотрите это видео о том, как подключить Circuit Check к коврику для установки.

Вы также можете добавить в корзину комплект для сварки. Если проверка цепи предупреждает вас о том, что кто-то наступил на провод и сломал или порезал провод, этот комплект предоставит вам все аксессуары, необходимые для ремонта. Используйте предварительно нарезанные термоусадочные трубки, обжимной соединитель и заземляющую ленту с высокой проводимостью, чтобы создать надежное, влагозащищенное соединение и уверенно продолжить установку.

Эти два аксессуара от WarmlyYours помогают обеспечить плавную и успешную установку, устраняя многие проблемы и знаки вопроса, которые могут у вас возникнуть.

3. Проверьте свою продукцию.

Как только вы достанете электрическую систему теплого пола WarmlyYours из коробки, вам следует проверить ее с помощью цифрового омметра. Тест должен быть в пределах 15 процентов от значения, указанного на этикетке UL.

4. Осмотрите черный пол.

Осмотрите поверхность черного пола и убедитесь, что удалили всех врагов, чтобы обеспечить гладкую укладку, например, острые края или заостренные предметы (например, скобы, открытые гвозди и т. Д.). Все это может повредить нагревательный элемент. Когда зона свободна, обратитесь к предоставленному плану установки и отметьте участки на полу, где будут находиться постоянные тяжелые приспособления. Примечание. Для установки системы вам понадобятся следующие инструменты: цифровой омметр, ножницы, степлер, проверка цепи, рулетка и пистолет для горячего клея. Наличие под рукой набора для сварки – приятный бонус.

5. Начните установку!

Следуйте инструкциям на плане этажа и разверните рулон сетки в правильном направлении.Помните, что нагревательный кабель должен быть направлен вниз. Это защищает нагревательный кабель в процессе установки.

Когда дойдете до поворота, просто разрежьте сетку по всей длине, стараясь не порезать нагревательный кабель . Возьмите оставшуюся часть нагревательного кабеля и переместите ее на место, чтобы начать следующий пробег.

Сформируйте нагревательный кабель произвольной формы, если вам нужно обойти объект или угол. На индивидуальном плане этажа участки произвольной формы отображаются в виде волнистой линии со стрелкой.Этот символ сопровождается единицей измерения в круге, который указывает количество удаляемой сетки.

После обрезки ленты отделите нагревательный элемент и удалите сетку. Оттуда вручную поместите нагревательный элемент в виде змеевика и прикрепите его к полу горячим клеем или скотчем. Лучше всего выдерживать расстояние 3 дюйма, аналогичное расстоянию между нагревательными роликами, для максимальной удельной мощности.

Убедитесь, что нагревательные ролики расположены прямо, когда вы их закрепляете, и что между нагревательными кабелями есть необходимое расстояние.В зависимости от типа покрытия для крепления нагревательного рулона к полу можно использовать горячий клей или скобы.

6. Установите датчик.

Устанавливая датчик на место, поместите его между нагревательными кабелями, следя за тем, чтобы кабели не перекрывали друг друга. Проденьте датчик между сеткой или приклейте датчик горячим клеем, чтобы он надежно удерживался на месте и не сдвигался при нанесении раствора.

7. Протестируйте еще раз.

С помощью цифрового омметра снова проверьте валки, чтобы убедиться, что они находятся в хорошем рабочем состоянии.Это важный шаг. Напоминаем, что тест должен по-прежнему находиться в пределах 15 процентов от значения, указанного на этикетке UL.

Затем подключите WarmlyYours Circuit Check, чтобы убедиться, что в системе нет короткого замыкания.

8. Подключите к термостату.

После того, как ваши тесты подтвердят, что ваши нагревательные ролики работают правильно, позвольте профессиональному электрику подключить ваш термостат WarmlyYours, следуя инструкциям, прилагаемым к термостату.

9. Установите настил.

Завершите проект, установив пол по вашему выбору. Трудно ждать, но прежде чем включать систему лучистого отопления, убедитесь, что вы дали раствору и раствору необходимое количество времени для застывания.

Это девять простых шагов, которые сделают вас от новичка своими руками до короля или королевы своими руками! Помните, что если у вас возникнут какие-либо вопросы, техническая поддержка WarmlyYours всегда готова помочь! Специалисты доступны круглосуточно и без выходных, чтобы помочь с любыми проблемами, возникающими во время установки.Просто позвоните по телефону 800-875-5285.

Вот и все! Вы можете наслаждаться своими лучистыми полами с подогревом! Вероятно, они вам понравятся вдвойне, поскольку вы успешно установили их самостоятельно.

Если вы хотите увидеть эти девять советов в действии, посмотрите это видео.

* Примечание. Полные инструкции по установке см. В руководстве по продукту.

SunTouch WarmWire Инструкции по установке Как установить SunTouch WarmWire От SunTouch, подразделение Watts Water Technologies, Inc

WarmWire – это простой и экономичный способ утеплить полы и обеспечить долгие годы комфорта.
Это руководство по эксплуатации проведет вас через весь процесс установки системы обогрева пола.

Прикрепите кабели к полу, затем, в зависимости от напольного покрытия, нанесите слой тонкого, толстого или самовыравнивающегося раствора поверх кабелей.

Наконец, установите напольные покрытия. Это так просто!

Факты о проекте:

Время установки:

В ванной среднего размера требуется около 2 часов на установку кабелей и около 4 часов на установку электрической коробки, термостата и источника питания.

Уровень умения:

Навыки среднего уровня по электромонтажу и укладке напольных покрытий.
, особенно если необходимо провести от щита выключателя.
Имейте в виду, что местные нормы могут потребовать, чтобы этот продукт и / или термостат был установлен или подключен электриком

.

Ожидаемая температура пола:

Достижимая температура пола зависит от того, насколько хорошо он изолирован, от температуры пола перед запуском и, в случае использования неизолированных плит, от теплового стока нижележащих материалов.

Это три наиболее распространенные установки

1. Деревянный каркас: С кабелем, установленным на хорошо изолированном деревянном черновом полу, с тонким слоем раствора и плиткой наверху, большинство полов можно нагреть на 20 ° F выше, чем в противном случае.

2. Изолированная бетонная плита: плита С кабелями, установленными на изолированной бетонной плите, с тонким раствором и плиткой наверху, большинство полов можно нагреть до температуры, возможно, на 15 ° F выше, чем в противном случае.

3. Неизолированная бетонная плита С кабелем, установленным на неизолированной бетонной плите, с тонким раствором и плиткой наверху, большинство полов можно нагреть на 10–20 ° F выше, чем в противном случае.

Проконсультируйтесь с дизайнером или свяжитесь с нами, если у вас есть дополнительные вопросы относительно температуры поверхности, которую можно ожидать от кабелей SunTouch WarmWire в любой конкретной конструкции. См. «Этап 9: Установка изоляции».

Этап 1. Разработка вашей системы

Кабели

WarmWire следует прокладывать во всех помещениях пола, которые необходимо утеплить.Его нельзя использовать для наружных работ, таяния снега или утепления потолков.

В некоторых приложениях WarmWire также может использоваться для обогрева помещения, но в целом он не предназначен для этой цели (необходимо произвести расчеты теплопотерь, чтобы определить, будет ли WarmWire обеспечивать достаточно тепла, чтобы соответствовать теплопотерям).

ШАГ 1.1

Сделайте набросок комнаты. Измерьте общую площадь пола в квадратных футах, которую вы хотите обогреть в
(измерения следует проводить до края стен, шкафов, ванны
и т. Д., теперь). Имейте в виду следующее:

• Кабель не может нагреваться более чем на 2 дюйма с каждой стороны кабеля, поэтому важно равномерное покрытие
.

• Постоянные скамейки, облицованные плиткой или камнем, также могут содержать WarmWire.
• Не размещайте WarmWire в душевых

• Нельзя размещать WarmWire под шкафами или приборами или внутри стены

• Не проводите WarmWire в маленьких туалете или других замкнутых пространствах, которые могут вызвать чрезмерное нагревание
.

• Не прокладывайте кабели ближе, чем на 6 дюймов от унитазных колец, чтобы избежать возможного расплавления
восковых колец.

• На открытых площадках, таких как солярии или столовые, рассмотрите возможность установки WarmWire от 6 до 12 дюймов по периметру комнату, так как вы редко стоите так близко к стенам.

ШАГ 1.2

Выберите расстояние между кабелями.

НИКОГДА не используйте расстояние меньше 2:.

Ниже приведены типичные места с рекомендуемым интервалом.Это может варьироваться в зависимости от изоляции пола и комнаты, а также желаемого эффекта. Никогда не прокладывайте кабели ближе, чем на 2 дюйма друг от друга, так как это приведет к перегреву участка и может вызвать повреждение.

Ниже приведены типичные места с рекомендуемым интервалом. Это может варьироваться в зависимости от
изоляции пола и комнаты, а также желаемого эффекта.

Никогда не прокладывайте кабели ближе, чем на 2 дюйма друг от друга, так как это приведет к перегреву участка и может вызвать повреждение.

Типичное использование:

• Расстояние 2 дюйма: Полы для соляриев, плиты в цокольном этаже и ванны с наружными стенами.
( ПРИМЕЧАНИЕ. Изоляция всегда рекомендуется из-за высоких тепловых потерь в этих областях.
Работа никогда не гарантируется из-за конструкции и различий климата в этих областях применения.)

Интервал в 2,5 дюйма достигается за счет чередования интервалов в 2 и 3 дюйма.

Типичное использование

• Шаг 2,5 дюйма: Ванные комнаты, кухни, жилые помещения и подвалы.

• Расстояние 3 дюйма: Коридоры, подъезды и большие площади с низкими тепловыми потерями.

ШАГ 1.3

Умножьте площадь в квадратных футах, измеренную на шаге 1.1, на 0,90, чтобы учесть расстояние 3 дюйма по краям площади пола.
Используйте полученную площадь в квадратных футах, чтобы выбрать подходящий кабель из Таблицы выбора WarmWire (в этом разделе).

ШАГ 1.4

Помните:
• Не подавайте более 15 ампер при 120 В (1800 Вт) или 15 ампер (3600 Вт) при 240 В через термостат Sunstat.

• Вы можете выбрать 120 В или 240 В в зависимости от доступной вам мощности.
ЗАПРЕЩАЕТСЯ смешивать напряжения в одной и той же системе, если более одного кабеля должны покрывать зону.

• Нагрузка более 12 А (1140 Вт) на автоматический выключатель на 15 А или 16 А (1920 Вт) на автоматический выключатель на 20 А.

Если у вас есть зона, в которой требуется более 15 ампер кабелей для управления одним термостатом, используйте реле SunStat Relay, чтобы принять дополнительную нагрузку в амперах.

Если точный расчетный размер кабеля не найден в таблицах катушек WarmWire
(следующая страница), может потребоваться отрегулировать область нагрева или выбрать следующий меньший размер катушки.

Помните, что кабель нельзя обрезать по размеру, и он должен быть полностью заделан раствором в полу. Будьте осторожны, чтобы не выбрать слишком большую катушку.

ШАГ 1.5

Выберите достаточное количество ленты WarmWire (номер для заказа 840213080518), чтобы прикрепить кабель к
полу. Коробка содержит 25 футов ремня, этого достаточно, чтобы подготовить около 50 квадратных футов пола
на высоте 4 фута. интервал. Ремни обычно располагаются на расстоянии 3–4 фута в год.

– Оцените, сколько квадратных футов пола вы хотите утеплить.
Не класть под шкафы или техника.
Оставьте провод на расстоянии не менее 4 дюймов от воскового кольца для унитаза и 2–3 дюйма от стен.
Устанавливайте провод до пят перед кухонными или ванными шкафами, чтобы пальцы ног оставались в тепле.

Зона передачи данных и крышки 120 В

Арт. №	кв.фут @ 2 дюйма O.C.	кв.Футы при 2,5 “ОК	кв. Фут @ 3 дюйма, н. Э.	Длина провода, фут.	Напряжение тока	Сопротивление (Ом)
81004574	8	10	12	47	1.0	108-132
81004575	12	15	18	71	1,5	72-88
81004576	16	20	24	94	2.0	52-64
81004577	20	25	30	118	2,5	41-51
81004578	24	30	36	141	3.0	33-40
81004579	28	35	42	165	3,5	28-34
81004580	32	40	48	188	4.0	24-30
81004581	36	45	54	212	4,5	22-27
81004582	40	50	60	235	5.0	19-24
81004583	48	60	72	282	6,0	16-20
81004584	56	70	84	329	7.0	14-17
81004585	64	80	96	376	8,0	12-15
81004686	72	90	108	423	9.0	11-13
81004687	80	100	120	470	10,0	9-12

• 2 “o.c. обеспечивает 15 Вт на квадратный фут – бетонные плиты подвала, солярии, зоны с высокими потерями тепла и т. Д.
• 2,5 “o.c. обеспечивает мощность 12 Вт на квадратный фут – Ванные комнаты, кухни, столовые / жилые зоны и т. Д.
• 3 “o.c. обеспечивает 10 ватт на квадратный фут – коридоры, входы, зоны с малыми потерями тепла и т. Д.

Область передачи данных и крышки 240 В

Арт. №	кв.фут @ 2 дюйма O.C.	кв.фут @ 2,5 “O.C.	кв.Ft @ 3 “O.C.	Длина провода, фут.	Напряжение тока	Сопротивление (Ом)
81004588	16	20	24	94	1,0	217-265
81004589	24	30	36	142	1.5	144-176
81004590	32	40	48	188	2,0	105-128
81004591	40	50	60	236	2.5	83-102
81004592	48	60	72	282	3,0	66-81
81004593	56	70	84	330	3.5	57-69
81004594	64	80	96	376	4,0	49-61
81004595	72	90	108	424	4.5	44-54
81004596	80	100	120	470	5,0	39-48
81004597	96	120	144	564	6.0	33-40
81004598	112	140	168	658	7,0	28-34
81004599	128	160	192	752	8.0	24-30
81004601	144	180	216	846	9,0	22-27
81004602	160	200	240	940	10.0	19-24

Этап 2: Подготовка

Некоторые предостережения:

Как и в случае с любым другим электрическим продуктом, необходимо соблюдать осторожность, чтобы не допустить потенциального риска
возгорания и поражения электрическим током, а также травм людей.

Необходимо соблюдать следующие меры предосторожности:

НИКОГДА не обрезайте нагревательный кабель. Однако при необходимости кабель питания длиной 10 футов можно укоротить.

НИКОГДА не стучите шпателем или другим инструментом по кабелю.Будьте осторожны, чтобы не порезать, не порезать или не защемить кабель, чтобы не повредить его.

НИКОГДА Не прокладывайте кабели под шкафами или другими встроенными элементами. Под этими предметами будет накапливаться излишнее тепло, что приведет к их повреждению.

НИКОГДА Не прокладывайте кабель в любых стенах, поверх стен или перегородок, доходящих до потолка, или в шкафах.

НИКОГДА не выдвигайте нагревательную часть кабеля за пределы комнаты или области, из которой он берет начало.

НИКОГДА НИКОГДА не пытайтесь отремонтировать поврежденный кабель.Обратитесь на завод за помощью.

НИКОГДА не перекрывайте нагревательные кабели . Может произойти опасный перегрев.

НИКОГДА не допускайте, чтобы шнур питания или провод датчика проходил через нагревательный кабель, так как это может привести к повреждению.

НИКОГДА не заклеивайте кабели в клей, предназначенный для ламината или виниловых полов. Он должен быть полностью залит в раствор на цементной основе.

НИКОГДА не объединяйте системы с различным напряжением. Это может привести к повреждению.

НИКОГДА не используйте зазор в 1 дюйм.

ВСЕГДА соблюдайте расстояние между кабелями не менее 2 дюймов.

ВСЕГДА используйте медь только в качестве питающих проводов к системе управления и WarmWire. Не используйте алюминий . ВСЕГДА проверяйте сопротивление кабеля и записывайте его в журнал в данном руководстве. ВСЕГДА обращайте пристальное внимание на требования к напряжению и силе тока автоматического выключателя, системы управления и кабельной системы.Например, не подавайте блоки управления и кабели от 240 до 120 В переменного тока. ВСЕГДА убедитесь, что все электромонтажные работы выполняются в соответствии с местными строительными нормами, Национальными электротехническими нормами (NEC), особенно статьей 424, часть IX, и разделом 62 Канадских электротехнических правил (CEC), часть I.

Несколько советов:

Мастерок. Используйте пластиковый шпатель, чтобы уменьшить вероятность повреждения кабеля.

Изоляция. Чем лучше изоляция, тем эффективнее работает система.
лучше нагревает пол.Поверхности бетонных плит
обеспечивают максимальный отвод тепла и должны быть изолированы снизу, если это вообще возможно.

Органы управления. Датчик температуры пола SunStat ™ обеспечивает прямой контроль нагрева пола для повышения комфорта. Другие элементы управления могут не обеспечивать желаемый уровень контроля. Всегда выбирайте элементы управления, которые соответствуют номинальному напряжению и амперметрам системы и предназначены для систем резистивного нагрева. SunStat Pro Control – Программируемая модель 500670 Программируемый FloorStat элегантен и интеллектуален. Программирование на 1/5/1 дня позволяет управлять энергосбережением. Четыре предустановленных расписания программ для легкой настройки. Одно расписание пользовательской программы для индивидуального программирования. Технология SmartStart также обеспечивает комфортное энергосбережение. Usage Monitor показывает часы работы системы. SunStat Control Непрограммируемая модель 500675. Непрограммируемый SunrStat рекомендуется для небольших матов для точечного обогрева. Это устройство использует датчик температуры пола для поддержания точной температуры, которую вы выбираете для своей плитки. SunStat Релейный ведомый блок, модель 500680

Минометы. Самовыравнивающиеся растворы становятся все более популярными из-за простоты их нанесения на кабели.
Если вы укладываете плитку, вам нужно будет нанести еще один слой тонкого отверждения для укладки плитки.
Всегда используйте раствор на цементной основе, модифицированный полимерами.
не используйте клеи на основе растворителей или предварительно смешанные, потому что они не обладают такой термостойкостью.

LoudMouth ™ . LoudMouth издает громкий свист, если коврик поврежден во время установки. LoudMouth остается подключенным к кабелям питания во время укладки мата и плитки. “ Маленькая отвертка для подключения проводов входит в комплект поставки монитора LoudMouth.

Необходимых предметов:

Материалы: • Система SunTouch WarmWire • Ремень SunTouch WarmWire • Управление термостатом с датчиком температуры пола (SunStat) • Автоматический выключатель на 20 А (одиночный для систем 120 В и двойной для систем 240 В) • Электрический шкаф (очень глубокий) для термостата; одинарная (не сборный тип) или квадратная коробка глубиной 4 дюйма с одинарной крышкой «грязевое кольцо» • Распределительная коробка 4 дюйма с крышкой, при необходимости • Кабельные зажимы для распределительной коробки (для новой конструкции) • Гибкий или жесткий кабелепровод (для новой конструкции) • Электропроводный кабель 12 или 14 (см. Местные нормативы) • Проволочные гайки при использовании распределительной коробки • Гвоздь

Инструменты: • Цифровой мультиметр (для измерения сопротивления; необходимо показывать до 20 кОм для измерения датчика) • Сверло с коронкой 1/2 “ • Молоток и долото • Инструмент для зачистки проводов • Крестообразная отвертка • Рыболовная лента (для существующих строительство) • Кольцевая пила (для существующей конструкции) Инструменты для укладки напольных покрытий: • Книга или видео по технике электропроводки • Книга или видео по напольным покрытиям • Методы установки

Этап 3: Осмотрите кабель и датчик

ШАГ 3.1

Извлеките кабель WarmWire из коробки и осмотрите его, чтобы убедиться в отсутствии видимых повреждений
. Из катушки кабеля выходят экранированные провода, которые называются «проводами питания
» (это просто кабели питания, которые не нагреваются).
Кабели питания имеют длину около 10 футов и служат для подключения «нагревательного» кабеля к контроллеру для подачи питания.

ШАГ 3.2

Запишите информацию о продукте. На проводах питания
имеется заводская табличка с паспортными данными. Не снимайте эту этикетку. Запишите серийный номер кабеля, номер модели, напряжение,
и диапазон сопротивления кабеля в журнал сопротивления кабеля и датчика (см. Следующую страницу). Если вы устанавливаете
более одного кабеля WarmWire, сделайте это для каждого из них.

ВАЖНО:

Для сохранения Ограниченной гарантии необходимо записать следующие измерения и выполнить все шаги
данного руководства. Обратитесь к Ограниченной гарантии сейчас для получения полных требований
(см. Нашу страницу Гарантия).

ШАГ 3.3

Измерьте сопротивление кабеля, чтобы убедиться, что он не поврежден.
Это очень важно делать на протяжении всего процесса установки. Используйте качественный цифровой омметр или мультиметр для выполнения этих измерений.
Аналоговые измерители (с подвижной стрелкой) неточны для этого продукта и не должны использоваться.

Измерьте сопротивление (1) перед началом установки, (2) после того, как кабель
прикреплен к полу, и (3) после укладки напольных покрытий.Настоятельно рекомендуется регулярно проверять эти размеры
во время укладки плитки, чтобы не закопать поврежденный провод.

Проверка на обрывы

Измерьте сопротивление между черным и белым проводами (черный и синий провода для кабелей 240 В
) и запишите его в приведенную ниже таблицу. Это измерение должно находиться в пределах диапазона сопротивления кабеля
, указанного на паспортной табличке.
Обрыв или обрыв провода указывается сопротивлением «бесконечное» Ом (отсутствие обрыва).

Проверка на короткое замыкание

Измерьте сопротивление между черным и зеленым проводами, а также между белым и зеленым проводами
(синий и зеленый провода для кабелей 240 В) и запишите его в таблице ниже.

Эти измерения должны соответствовать диапазону сопротивления кабеля, указанному на заводской табличке. Измерьте расстояние между выводами датчика температуры пола.
Это сопротивление изменяется в зависимости от температуры, измеренной в наконечнике.
В таблице сопротивления датчика слева приведены приблизительные значения для сравнения.

Обрыв или обрыв провода обозначается «бесконечным» сопротивлением (отсутствие обрыва).

Журнал сопротивления кабеля и датчика

	Кабель 1	Кабель 2	Кабель 3
Серийный номер кабеля
Модель кабеля
Напряжение кабеля
Диапазон сопротивления кабеля

ИЗ КОРОБКИ ПЕРЕД УСТАНОВКОЙ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

ПОСЛЕ ПРИКРЕПЛЕНИЯ КАБЕЛЯ И ДАТЧИКА К ПОЛУ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

ПОСЛЕ УСТАНОВКИ НАПОЛЬНОГО ПОКРЫТИЯ (Ом)

Кабель от черного к белому
Кабель от черного к зеленому
Кабель от белого к зеленому
Провод датчика

Значения сопротивления датчика пола

Температура	Типичные значения
13 ° C (55 ° F)	17000 Ом
65 ° F (18 ° C)	13000 Ом
75 ° F (24 ° C)	10 000 Ом
85 ° F (29 ° C)	8000 Ом

Этап 4: Предварительная электрическая проверка

См. Раздел «Схемы подключения управления» в конце данного руководства, где приведены электрические схемы
для различных напряжений и областей применения.

Новое строительство
(существующее строительство см. Ниже)

ОБЗОР

Мы рекомендуем устанавливать систему WarmWire в выделенной цепи, идущей непосредственно от панели автоматического выключателя. При установке этой системы соблюдайте все национальные электрические правила (NEC) и другие местные требования по электрооборудованию. Работу следует выполнять с большой осторожностью и при отключенном питании цепи, в которой выполняется работа.

ШАГ 4.1

Установите автоматический выключатель (и) на 20 А в панель выключателя, в зависимости от нагрузки системы WarmWire.

Используйте однополюсный выключатель на 120 В для системы на 120 В.
Используйте двухполюсный выключатель на 240 В для системы на 240 В.
Используйте тип GFCI (прерыватель цепи замыкания на землю), если вы не используете элемент управления SunTouch SunrStat, который всегда включает GFCI.
Для систем, которые слишком велики для прямого питания через один SunStat, но должны управляться одним датчиком пола, используйте элемент управления SunStat в сочетании с до 10 элементами управления реле SunStat.
Свяжитесь с нами для получения дополнительной информации

ШАГ 4.2 Установите электрическую коробку для управления SunStat. При установке от одного до двух кабелей WarmWire используйте очень глубокую коробку с одним блоком, чтобы оставить достаточно места для работы с проводкой. Используйте квадратную коробку 4 дюйма при установке трех кабелей WarmWire. Кабель можно разместить практически в любом вентилируемом месте. Тем не менее, лучшее место – в той же комнате, что и WarmWire, обычно на высоте около 60 дюймов над полом и внутри досягаемость проводов силовых выводов кабеля. При установке более трех кабелей WarmWire сначала необходимо подключить их провода питания в распределительной коробке (см. Шаг 4.4) во избежание переполнения распределительной коробки. Затем подключите один блок питания от этой распределительной коробки к блоку управления.

ШАГ 4.3 Следуя коду, проложите электропроводку типа NM 14 или 12 калибра от панели автоматического выключателя к распределительной коробке управления. Оставьте примерно 6–8 дюймов дополнительного провода на выходе из коробки для работы.

ШАГ 4.4

Если блок управления должен быть установлен в месте, которое слишком далеко от проводов силовых выводов, необходимо будет установить распределительную коробку, в которой можно будет заделать выводные провода.
Используйте стандартную распределительную коробку с крышкой, устанавливая ее под полом, на чердаке или в другом легкодоступном месте. Он должен оставаться легкодоступным и не располагаться за стеной, шкафом или подобным препятствием.
Затем используйте тип NM 14 или 12 калибра или другую приемлемую электропроводку для подключения распределительной коробки к блоку управления.

ШАГ 4.5 Просверлите два отверстия 1/2 дюйма в опорной плите непосредственно под распределительной коробкой управления. Затем как можно ближе к поверхности пола просверлите два горизонтальных отверстия, пересекающих верхние отверстия

ШАГ 4.6 Если ваш местный электротехнический кодекс требует кабелепровода, отрежьте электрический кабелепровод длиной от 1/2 до 3/4 дюйма, чтобы проложить его от блока управления до опорной плиты. На опорной плите вам может потребоваться долотить больше древесины, чтобы упростить подачу проводов через канал. ШАГ 4.7 Отметьте автоматический выключатель на панели, которая питает систему, надписью «SunTouch для обогрева пола / ванны» или аналогичным описанием.

Существующее строительство

ОБЗОР: Рекомендуется устанавливать систему WarmWire на отдельной выделенной цепи, идущей непосредственно от панели выключателя.
Однако в существующей конструкции это может быть затруднительно в зависимости от расположения проводки
и панели выключателя. Отключение существующей цепи может быть возможным, но только при наличии достаточной грузоподъемности для работы как с системой, так и с любыми дополнительными нагрузками, которые могут быть размещены в цепи.
Имейте в виду, , что обычные фены для волос могут потреблять до 10 ампер (1200 Вт) нагрузки.

При установке этой системы соблюдайте все требования NEC и другие местные электрические нормы. Работу следует выполнять с большой осторожностью и при отключенном питании цепи, в которой выполняется работа.

ШАГ 4.8

Установите автоматический выключатель на 20 А в панель выключателя в зависимости от нагрузки системы.
Используйте однополюсный выключатель на 120 В переменного тока для системы на 120 В.
Используйте двухполюсный выключатель на 240 В для системы на 240 В.
Используйте тип GFCI (прерыватель цепи замыкания на землю), если не используете один из наших элементов управления SunStat, которые имеют встроенный GFCI.

ШАГ 4.9 Вырежьте в стене отверстие для распределительной коробки. При установке от одного до двух кабелей WarmWire используйте очень глубокую коробку с одним блоком, чтобы оставить достаточно места для проводки. Используйте квадратную коробку размером 4 дюйма при установке трех кабелей WarmWire. Коробку можно разместить практически в любом месте с хорошей вентиляцией.br /> Однако лучше всего находится в той же комнате, что и кабель WarmWire, обычно на высоте около 60 дюймов над полом и в пределах досягаемости проводов кабеля питания. Если у вас более трех кабелей, необходимо будет подключить их Сначала подключите провода питания к распределительной коробке (см. шаг 4.11), чтобы избежать переполнения блока управления.

ШАГ 4.10 Следуя коду, подайте электропроводку типа NM 14 или 12 калибра от панели автоматического выключателя к отверстию электрического блока управления. Оставьте примерно 6-8 дюймов дополнительного провода от отверстия

ШАГ 4.11 Если блок управления должен быть установлен в месте, которое слишком далеко от проводов силовых выводов, необходимо также установить распределительную коробку, где подводящие провода могут заканчиваться. Используйте стандартную распределительную коробку с крышкой, устанавливая ее под полом, на чердаке или в другом легкодоступном месте. Он должен оставаться легкодоступным и не располагаться за шкафом или подобным препятствием). Затем используйте тип NM 14 или 12 калибра или другую приемлемую электрическую проводку для подключения распределительной коробки к электрической коробке управления.

ШАГ 4.12 На уровне пола под блоком управления вырежьте кусок шириной 2 x 2 дюйма из поверхности стены . С помощью стамески проделайте выемку в опорной плите, чтобы упростить прокладку проводов по стене. ШАГ 4.13 Отметьте автоматический выключатель на панели, которая питает систему, с помощью «SunTouch для обогрева пола / ванны» или аналогичного.

Этап 5: Установка кабелей WarmWire

Начало работы

ШАГ 5.1

Важно! Обратитесь к Фазе 8 и Приложению 1, чтобы убедиться, что пол должным образом подготовлен для прокладки кабеля (кабелей), особенно использования армирования, выравнивания и изоляции на бетонной плите.

Используйте эскиз и конструктивные соображения, сделанные ранее в разделе «Фаза 1« Проектирование системы »», чтобы начать прокладку кабеля WarmWire.
Не устанавливайте кабели ближе, чем на 4–6 дюймов от восковых унитазных колец и водопровода, чтобы избежать перегрева этих предметов.

ШАГ 5.2

Убедитесь, что кабели проложены таким образом, чтобы обеспечить желаемое тепло. НЕ размещайте их на расстоянии 1 дюйма друг от друга, так как это вызовет очень высокую температуру и может повредить систему.
Перед установкой кабелей убедитесь, что выбраны правильная длина кабеля и напряжение для обогреваемой площади в квадратных футах.

ШАГ 5.3

Если это новое строительство, нарисуйте линии на полу или используйте шаблоны, чтобы очертить площадь любых шкафов, приспособлений или будущих стен, которые будут размещены в комнате. НИКОГДА не прокладывайте кабели под шкафами, приборами или стенами. Под этими предметами может скопиться излишек тепла и вызвать повреждение.

ШАГ 5.4

Решите, в каком направлении будет проходить кабель по полу для облегчения покрытия.
Обратитесь за помощью к образцам макетов в этом руководстве.
В зависимости от формы области, ее можно рассматривать как несколько меньших областей. Никогда не перекрещивайте кабели и не обрезайте их короче. Это может привести к повреждению и вызвать опасные проблемы.
Дополнительная предусмотрительность на этом этапе установки значительно облегчит остальную работу. .

ОБЩАЯ УСТАНОВКА:

ШАГ 5.5 Начните с измерения расстояния примерно 3 дюйма от стены, чтобы разместить ремешок WarmWire. Если ваша конструкция требует от стены 6–12 дюймов, установите ремешок на этом расстоянии

ШАГ 5.6 Обрежьте ремешок WarmWire по длине первой области.

ШАГ 5.7

Закрепите ремешок на полу с помощью двусторонней ленты (если кабели поставляются на заводе) или с помощью сильного аэрозольного клея (например, 3M Hi = Strength 90 или аналогичного), нанесите ровный слой на обратную сторону ремешка и область пола, на которую он будет укладываться, дайте клею стать липким (в соответствии с инструкциями по продукту), затем переверните ремешок и плотно прижмите его к полу.При использовании клея-спрея соблюдайте все инструкции производителя.

ШАГ 5.8

Для поверхностей пола, отличных от бетона. Прикрепите ремень к полу с помощью оцинкованных гвоздей или шурупов,
Закрепите ремень через каждые 6–10 дюймов

ШАГ 5.9

для дополнительной фиксации на бетонных полах используйте перфоратор для просверливания отверстий в бетоне. Закрепляйте ремешок через каждые 6–10 дюймов.

ШАГ 5.10

Отрежьте еще один кусок кабельной ленты для другого конца зоны и закрепите на расстоянии 3 дюйма от стены (стен) или другого препятствия (а).

ШАГ 5.11

Размотайте силовые провода кабеля до заводского сращивания. Оставьте пока катушку силовых проводов на полу.
Помимо заводского сращивания, находится сам нагревательный кабель WarmWire.

ШАГ 5.12 Перед установкой дополнительных лент заполните первую секцию кабелем WarmWire. Начните с создания «снятия натяжения» вначале, чтобы случайно не вытащить кабель. Зигзагом проложите кабель только под выступами, как показано на рисунке. Нажмите на выступы, чтобы зафиксировать кабель. ШАГ 5.13 Протяните кабель вперед и назад через зону на желаемом расстоянии, пока не дойдете до другой стороны комнаты. Как только вы заполните эту область, нажмите на все вкладки. Помните, НИКОГДА не размещайте кабели на расстоянии менее 2 дюймов друг от друга.

ШАГ 5.14

Если есть дополнительные области, которые нужно покрыть кабелем, отрежьте необходимые отрезки ремня, прикрепите их к полу и начните вплетать кабель в эту область.

ДРУГИЕ УСТАНОВКИ:

Поскольку при любой установке можно встретить множество различных форм помещений и перекрытий пола, на следующей странице представлены три дополнительных плана, которые помогут вам определить наилучший способ завершения установки на участках неправильной формы.

УГЛОВОЙ ДУШ ИЛИ VANITY

ШАГ 5.15 Для угловой зоны, такой как угловая душевая кабина, сначала отрежьте несколько кусков ленты WarmWire Strap немного длиннее используемого промежутка..

ШАГ 5.16 Отметьте пол мелом или ручкой на расстоянии 3 дюйма от края душа. ШАГ 5.17 Используйте эту меловую линию, чтобы прикрепить каждый кусок ленты WarmWire к полу, чтобы кабель не приближался к угловой душевой кабине ближе 3 дюймов. Убедитесь, что кабели расположены равномерно и параллельны друг другу. ШАГ 5.18 Заполните раздел WarmWire.

ДВЕРЬ ПОДХОДА

ШАГ 5.19 Для входа или другого небольшого помещения, где требуется тепло, начните с отрезания двух отрезков ремня WarmWire, немного короче, чем длина входного отверстия. Затем закрепите два ремня параллельно друг другу.

ШАГ 5.20 Заполните кабелем, отрегулировав расстояние по мере необходимости, чтобы заполнить как можно большую площадь.

СИДЕНЬЕ

ШАГ 5.21

Если вы закрываете скамейку или ступеньку (не в зоне душа), сделайте одну пробежку вверх по стояку.Используйте ремни WarmWire, чтобы прикрепить кабель к сиденью на желаемом расстоянии, а затем проложите один участок вниз по стояку.
Опять же, кабель на стояке и в зоне сиденья ДОЛЖЕН быть полностью залит строительным раствором и иметь одобренное напольное покрытие. При необходимости используйте горячий клей, чтобы закрепить WarmWire на стояке.

ЗАКЛЮЧИТЕЛЬНЫЕ ШАГИ

ШАГ 5.22

Если у вас есть второй кабель WarmWire для прокладки в этой зоне, помните, что все провода питания должны вернуться к контроллеру или к распределительной коробке, а затем к контроллеру.
Не прокладывайте шнур питания через нагревательные кабели, под плинтусом или в других потенциально опасных местах. Никогда не подключайте два кабеля WarmWire последовательно.

ШАГ 5.23

Чтобы закрепить длинные отрезки нагревательного кабеля, поместите дополнительные короткие отрезки ремня на расстоянии 3–4 фута. Интервалы. Нанесите на обратную сторону ремешок клей с высокой липкостью и сдвиньте ремешок вверх дном под кабели.
Переверните ремешок, когда он установлен, и приклейте к полу. Прижмите язычки к кабелям.Если аэрозольный клей не использовался, осторожно прикрепите эти короткие отрезки ремня к полу, чтобы не повредить кабель.

ШАГ 5.24

После завершения прокладки кабеля осмотрите работу. Убедитесь, что все выступы прижаты, расстояние между кабелями правильное, кабели не пересекаются друг с другом, весь кабель не поврежден и все области, подлежащие обогреву, покрыты кабелем

ШАГ 5.25

Снова снимите показания сопротивления кабеля, чтобы убедиться, что он не был поврежден во время установки.Это очень важно сделать.
Запишите эти показания в журнал сопротивления кабеля, приведенный в данном руководстве.

STEP 5.26 (опционально)

При полностью установленной нагревательной части кабеля рекомендуется временно подключить кабель к источнику питания и дать ему нагреться в течение нескольких минут.
После того, как кабели станут теплыми на ощупь, отключите питание.

ШАГ 5.27

Накройте кабели картоном, ковром или подобным материалом, чтобы защитить их от
повреждений, пока не будет установлено напольное покрытие.

Этап 6: Завершение электромонтажа

Новое строительство

ШАГ 6.1 Вырежьте в полу канал, в который будет проложен стык кабеля питания. Это гарантирует, что стык не образует выступов на полу. Соединитель силового кабеля ДОЛЖЕН БЫТЬ полностью встроен в раствор.

ШАГ 6.2 Пропустите силовые кабели от WarmWire вверх через отверстие, просверленное в опорной плите, или вверх в кабелепровод к распределительной коробке (или распределительной коробке, если она была ). ШАГ 6.3 Закрепите стык кабеля питания в точеных каналах с помощью горячего клея.

ШАГ 6.4 Под регулятором или там, где должен быть расположен датчик температуры пола, измерьте расстояние не менее 1 фута в отапливаемую зону. Отметьте место крепления датчика к полу. Убедитесь, что датчик установлен точно между двумя нагревательными кабелями. Совет: рассмотрите возможность установки второго датчика в полу в качестве запасного на случай, если первый когда-либо будет поврежден. Провода второго датчика просто не подключены к блоку управления, а оставлены неподключенными и защищены изолентой внутри блока управления.

ШАГ 6.5 Чтобы наконечник датчика не образовывал возвышения в полу, вырежьте канал в полу и вставьте наконечник датчика в канал. Затем приклейте наконечник на место горячим клеем. ШАГ 6.6 Просверлите еще одно отверстие в опорной плите, если необходимо, чтобы подвести провод датчика к блоку управления.Закончите, закрепив стальную пластину с гвоздями на проводах, чтобы позже защитить их от гвоздей плинтуса.

ШАГ 6.7

Если необходимо было заканчивать кабель питания на распределительной коробке, протяните электрический провод 14 или 12 калибра от этой коробки к блоку управления.

Совет: Если используется более одного кабеля WarmWire, пометьте концы проводов питания с кратким описанием области, в которой они подают питание. Используйте ленту, чтобы обозначить их «Кабель 1», «Кабель 2» или «Кухня», «Ванна» или аналогичный.Это упростит идентификацию потенциальных клиентов в дальнейшем.

Существующее строительство

ШАГ 6.8

Используйте рыболовную ленту, чтобы протянуть провода питания по стене к распределительной коробке управления (или распределительной коробке, если таковая использовалась).

ШАГ 6.9

Вырежьте в полу канал, в который будет вставлен стык кабеля питания. Это гарантирует, что стык не образует выступов на полу. Нанесите горячий клей на место (см. Рис. 6.1)

ШАГ 6.10

Под местом управления или там, где должен располагаться датчик, отмерьте не менее 1 фута.в отапливаемую зону. Отметьте место крепления датчика к полу. Убедитесь, что датчик расположен точно между двумя нагревательными кабелями (см. Фото 6.4). Чтобы наконечник датчика не образовывал возвышения в полу, вырежьте канал в полу и вставьте наконечник датчика в канал. Наклейте наконечник на место горячим клеем (см. Фото 6.5). Совет рассмотрите возможность установки

Совет: рассмотрите возможность установки второго датчика в полу в качестве запасного на случай, если первый датчик когда-либо выйдет из строя.Выводы второго датчика просто не подключаются к термостату, а остаются неподключенными и защищенными изолентой внутри коробки термостата.

ШАГ 6.11

Используйте рыбную ленту, чтобы подтянуть датчик вверх по стене к распределительной коробке управления, и закончите, закрепив стальную пластину с гвоздями на проводах питания и проводах датчика, чтобы в дальнейшем защитить их от гвоздей на плинтусе.

ШАГ 6.12

Если необходимо было заканчивать кабель питания на распределительной коробке, протяните электрический провод 14 или 12 калибра
от этой коробки к блоку управления.

Совет: Если было установлено более одного кабеля WarmWire, пометьте провода питания с кратким описанием области, в которой подается питание. Используйте скотч и пометьте их «Кабель 1», «Кабель 2» или «Кухня», «Ванна» или аналогичный. Это поможет не перепутать их.

Этап 7. Установка блока управления

ШАГ 7.1

Прочтите и следуйте инструкциям, прилагаемым к контроллеру термостата SunStat.

ШАГ 7.2

Для получения информации о различных напряжениях
и областях применения см. Электрические схемы управления в конце данного руководства.

.

ШАГ 7.3 Установите электрическую коробку для управления, если это еще не было сделано. Подключите провода питания от кабеля WarmWire (или электропроводки, идущей от распределительных коробок ) к стороне «НАГРУЗКА» регулятора термостата. Подключите входящее питание к стороне «LINE» регулятора термостата. Подключите провода датчика к клеммам датчика на блоке управления. Подключите заземляющие провода от системы к заземляющему проводу от входящей мощности. ШАГ 7,4 Установите блок управления в его электрическую коробку и включите автоматический выключатель, чтобы запитать эту систему. Протестируйте систему и управление в течение нескольких циклов. Это должно позволить нагревательным кабелям правильно нагреваться. Примечание: Рассмотрите возможность размещения незакрепленной плитки над наконечником датчика, чтобы имитировать нагрев пола и позволить датчику регистрировать это на контроле. .

ШАГ 7.5

Наклейте рабочие наклейки термостата (прилагаются к большинству элементов управления) на внутреннюю часть дверцы термостата или защитную пластину в соответствии с рекомендациями.
Оставьте инструкции домовладельцу.
Сохраните все инструкции и гарантии.

Этап 8: Установка напольного покрытия

ШАГ 8.1 Заключительная проверка

Пол должен быть полностью очищен от мусора, включая гвозди, грязь, дерево и
другой строительный мусор. Убедитесь, что на полу нет предметов, которые
могут повредить провод SunTouch.
Сделайте окончательный осмотр установки. Очень внимательно осмотрите установку на предмет повреждений или отсутствия датчика (ов)

ШАГ 8.2 Выберите тип конструкции

Выберите лучший метод нанесения тонкого, толстого или самовыравнивающегося раствора для вашего применения.
Обратитесь за помощью к специалистам в области строительства и / или персоналу flooringsupplyshop.com.

ШАГ 8.3 Снимите еще одно показание сопротивления!

После укладки напольных покрытий. Еще раз снимите показания сопротивления кабеля, чтобы убедиться, что он не был случайно поврежден. Это очень важно сделать. Запишите эти показания в журнал сопротивления кабеля и датчика. .

ВНИМАНИЕ: Не обрезайте проволоку и не укорачивайте коврик, чтобы он соответствовал пространству.
Это приведет к опасному перегреву и аннулированию гарантии!

ШАГ 8.4 Укладка пола

Особые меры предосторожности

Изоляционная мембрана: Если используется изоляционная мембрана или пробковая подкладка, установите WarmWire над мембраной, если производитель пробки или мембраны не рекомендует иное. Однако, если используется Schuler® Ditra, Blanke Uni-Mat или аналогичный продукт, установите WarmWire под этими продуктами.

Изоляция : Не устанавливайте жесткую изоляцию непосредственно над или под несущей плитой или раствором.
Если возможно, установите изоляцию, как показано на схемах. Изоляция значительно повышает производительность и эффективность систем обогрева полов.

Мозаика: При установке мозаики мы рекомендуем двухэтапный процесс. Сначала поместите WarmWire в слой тонкого раствора (1/4 “–3/8”), а затем нанесите мозаичную плитку тонким слоем в соответствии с обычной практикой.

Деформационные швы: Не устанавливайте WarmWire через компенсатор.При необходимости установите провод до стыка, но не через стык.

ШАГ 8.4 Укладка пола

После установки напольных покрытий снова снимите показания сопротивления кабеля, чтобы убедиться, что он каким-либо образом не был поврежден во время установки.
Это очень важно, сделать. Запишите эти показания в журнал сопротивления кабеля, показанный ранее в руководстве.

Этап 9: Установка изоляции

Изоляция под черным полом для повышения производительности и эффективности системы SunTouch WarmWire.

Этап 10: Работа системы

После того, как все компоненты системы WarmWire установлены и напольные покрытия установлены, кратко проверьте работу системы. Но не запускайте его на полную мощность, пока растворные материалы полностью не затвердеют (обычно от одной до четырех недель). См. Рекомендации производителя строительного раствора для конкретного типа используемого раствора

.

Многие производители ламината и деревянных полов рекомендуют примыкать к поверхности пола не более 84F (29C). Обязательно запрограммируйте управление соответствующим образом.Проконсультируйтесь с производителем относительно рекомендованной температуры пола для укладываемого пола

.

Включите систему. Используйте органы управления, чтобы система включила кабель для обогрева пола.
Обычно система управления показывает, что на кабель для обогрева пола подано питание. На разогрев нужно время. Если у вас есть амперметр зажимного типа (их обычно несут электрики), вы можете вытащить термостат обратно из стены и проверить, тянут ли кабели ток, тем самым показывая, что они работают должным образом.

Выключите систему после НЕ БОЛЕЕ 10 минут работы и подождите, чтобы снова запустить ее после того, как раствор для пола затвердеет.

После того, как пол затвердеет, вы можете использовать эту систему со своими элементами управления в течение многих лет.

– Выберите «коэффициент зазора» (2 дюйма, 2,5 дюйма или 3 дюйма по центру). Ниже приведены инструкции по применению и соответствующие рекомендации по зазору.

*** Чаще всего используется интервал 2,5 дюйма.

Выполните следующие простые шаги для расчета площади нагрева и длины (ей) проводов:

1.Вычислите общую площадь комнаты от стены до стены, затем вычтите встроенные элементы, такие как туалетный столик, ванна, туалет, холодильник и т. Д. Не указывайте площадь за унитазом и оставайтесь на расстоянии примерно 3–4 дюйма от воскового кольца.
_____________ общая площадь
– _____________ встроенных
= _____________ кв.футов

2. a) Для комнат со встроенными элементами, таких как кухни и ванные, умножьте указанную выше площадь на 0,90. Это отапливаемая зона.
________ x 0,90 = ________ кв. Футов

b) Или для открытых площадок, таких как семейные комнаты и солярии, выньте 6–12 дюймов по периметру комнаты и рассчитайте оставшуюся площадь.Это отапливаемая зона.

3. Решите, нужен ли вам WarmWire: 120 В переменного тока или 240 В переменного тока. Как правило, используйте 120 В переменного тока для отапливаемых помещений площадью 150 кв. Футов. или менее и 240 В переменного тока для площадей более 150 кв. футов. (Ничего страшного, если вы не знаете сейчас, потому что WarmWire на 120 В переменного тока – это в основном та же стоимость
, что и на 240 В переменного тока.) ___ 120 В переменного тока ___ 240 В переменного тока

4. Выберите 2 дюйма, 2,5 дюйма или 3 дюйма oc расстояние между проводами (см. рекомендации выше)

5. Посмотрите таблицы WarmWire, чтобы сопоставить нагреваемую область с желаемым расстоянием между проводами и надлежащим напряжением.
Округлить до ближайшего размера; всегда лучше иметь слишком мало, чем слишком много.
Вы всегда можете отрегулировать интервал в поле, чтобы компенсировать разницу.

Помните, что вы можете использовать несколько кабелей, если ваша площадь превышает доступную длину катушки. Вы также можете использовать несколько кабелей для небольших участков. Например, если вы используете интервал 2,5 дюйма и вам нужно отапливать 60 кв. Футов, выберите один кабель площадью 25 кв. Футов и один кабель площадью 35 кв. Футов.

Приложение 1: Виды строительства и применения

WarmWire в самовыравнивающемся растворе под ламинат.	WarmWire в тонкой насадке поверх плиты.	WarmWire с подкладкой из плитки.

Плита

Поперечные сечения на этих страницах отображают типы конструкций (перекрытие или каркасный пол) и области применения, обычно используемые при прокладке кабеля. Выбирайте наиболее подходящие детали установки для конкретной конструкции и применения.

Конструкция и применение перекрытий

Изоляция. При строительстве новых плит настоятельно рекомендуется устанавливать пенопластовую изоляцию под плитой и вокруг нее, чтобы предотвратить потерю лучистого тепла в окружающую почву.

В существующей конструкции, где изоляция под плитой отсутствует, настоятельно рекомендуется прикрепить слой изоляционного материала к плите перед прокладкой кабеля.

Пробка , например, обладает минимальным значением R, которое помогает удерживать лучистое тепло на поверхности пола. Проконсультируйтесь с производителем пробки относительно правильного применения и крепления пробки к бетонной плите. Есть и другие варианты утепления.

Мембрана против разрушения .Хотя это необязательно, рекомендуется установить мембрану против разрушения непосредственно на плиту или на самовыравнивающийся слой раствора под плиткой. Этот гибкий слой снижает вероятность передачи незначительных напряжений и трещин в плите вверх на плитку

.

Арматура. Для дальнейшего укрепления пола рассмотрите возможность укладки глиняного слоя размером от 1-1 / 4 до 2 дюймов, усиленного металлической или пластиковой планкой, непосредственно на дополнительной мембране, предотвращающей разрушение. Затем установите кабель (и).

1. Тонкозадирный раствор поверх плиты

(Цемент сухого схватывания или латексный цемент на плите; TCA # Rh215-03)

2. Толстый слой раствора над плитой

(на цементном растворе; TCA # F112-03)

3. Самовыравнивающийся раствор по перекрытию на уровне

.

Каркасный пол

Конструкция рамного пола и его применение

При строительстве каркасного пола двумя основными проблемами являются изоляция и жесткость пола. Без надлежащей изоляции лучистое тепло проникает в пространство балок.И если фанерный черновой пол не укреплен должным образом, напряжения в черновом полу могут вызвать неприглядные трещины в плиточном полу.

Изоляция. Использование изоляции в пространствах между балками значительно повышает производительность и эффективность системы утепления пола.
Изоляции со значением R 19 будет достаточно для большинства регионов, в то время как в регионах с более умеренным климатом достаточно R-11. Не укладывайте жесткие изоляционные слои непосредственно над или под подкладкой или раствором.Если возможно, установите изоляцию, как показано на схемах справа.

Арматура. Существует несколько вариантов усиления чернового пола:
1. Добавьте фанеру толщиной 3/4 дюйма поверх существующего чернового пола.
2. Залейте слой самовыравнивающегося раствора толщиной 1/4 – 1/2 дюйма поверх существующего чернового пола, затем установите кабели поверх слоя раствора.
3. Установите качественную цементную подкладочную плиту или фиброцементную основу на черный пол.
Затем установите кабель и уложите плитку.

Мембрана против разрушения . Хотя это необязательно, рекомендуется установить мембрану, предотвращающую разрушение, чтобы уменьшить вероятность передачи незначительных напряжений и трещин в черновом полу вверх на плитку. Если используется мембрана, предотвращающая разрушение, проложите кабель над мембраной, если иное не рекомендовано производителем мембраны.
Вместо мембраны, препятствующей растрескиванию, может быть установлена ​​система разъединения для предотвращения воздействия прогиба чернового пола на поверхность плитки.

Минометные слои

Кабели могут быть проложены в трех типах слоев раствора: тонкие или толстые слои раствора толщиной от 3/8 дюйма до 1 дюйма и самовыравнивающиеся слои раствора толщиной от 1/4 дюйма до 1/2 дюйма

Тонкие слои раствора Если кабель будет укладываться непосредственно на плиту, или если подкладочная плита или фанерная арматура используются на фанерном черновом полу, сначала установите кабель, затем нанесите тонкий слой связующего раствора непосредственно на кабель и укладываем плитку.

Толстые слои раствора. Если для укрепления пола используется более толстый слой раствора, кабель может быть проложен либо под слоем раствора (также известный как «сухой отверждение»), либо под слоем связующего раствора непосредственно под плиткой или камнем. В случае применения с толстым слоем, кабель обычно прокладывают над слоем раствора, но до нанесения тонкого связующего слоя. Толстые слои раствора этого типа требуют использования армирующей сетки или рейки

.

4. Раствор тонкозадирный по каркасному полу

(цемент сухого схватывания или латексный цемент на плите; TCA # F144-03)

5.Тонкозадирный раствор по каркасному полу

(цементный раствор сухого схватывания или латексный; TCA # Rh230-03)

6. Раствор цементный густой с рейкой

(Металлическая обрешетка из цементного раствора; TCA № 145-03)

ПРИЛОЖЕНИЕ ДЛЯ САМОРЕГУЛИРОВАНИЯ

6. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НАД РАМКОВЫМ ПОЛОМ

7. САМО ВЫРАВНИВАЮЩИЙСЯ РАСТВОР НА ПЛИТУ МАРКИ

ВНИМАНИЕ: Если в ступке используется металлическая планка, не допускайте прямого контакта WarmWire с планкой, так как это может повредить провод.

Применение самовыравнивающегося раствора: Существует только два утвержденных метода укладки цементных самовыравнивающихся слоев раствора поверх WarmWire – один для конструкции каркасного пола, а другой – для строительства плит.
Это подходящие области применения при укладке напольных покрытий из инженерной древесины, винила, ламината или ковровых покрытий. При установке WarmWire на плиту просто прикрепите WarmWire к плите, затем залейте самовыравнивающийся раствор толщиной от 1/4 “до 1/2” в соответствии со спецификациями производителя.

При укладке WarmWire в наливной раствор поверх каркасного пола необходимо сначала укрепить пол. Укладывать напольное покрытие после того, как раствор затвердел.

В этом случае WarmWire обычно устанавливается над самовыравнивающимся раствором тонким слоем связующего.
Если вы используете пластиковую рейку вместо обычной металлической, WarmWire можно установить в самовыравнивающуюся подушку из раствора.

WarmWire можно установить в двух основных типах строительных приложений:

1.Тонкие или толстые слои раствора (3/8 “–1”) над плитами или каркасными полами.
2. Самовыравнивающиеся слои раствора (1/4 “–1/2”) над плитами или каркасными полами.

Всегда устанавливайте WarmWire перед укладкой раствора или цемента. Не укладывайте WarmWire
во влажном растворе. Мы настоятельно рекомендуем укладывать кафельный и каменный пол в соответствии с рекомендациями производителя
, директивами TCA и спецификациями ANSI.

При укладке напольных покрытий без кладки лучше всего покрыть WarmWire самовыравнивающимся раствором.
Затем установите плавающие полы из винила, ламината или ковра в соответствии с отраслевыми рекомендациями и рекомендациями производителя.

Применение тонких или толстых растворов: существует несколько типов тонких и толстых растворов, которые показаны ниже и на следующих страницах.

а. Если для усиления пола используется подкладная плита или фанерный лист, или если мат будет укладываться непосредственно на плиту, установите WarmWire в тонкослойное связующее покрытие поверх этих материалов.

г.Если для укрепления пола используется более толстый слой раствора, WarmWire можно укладывать либо в слой раствора (высыхание), либо в связующий слой раствора непосредственно под плиткой или камнем.

Конструкция и размеры WarmWire

WarmWire можно использовать для обогрева пола в таких небольших помещениях, как туалетная комната, или в таких больших, как весь дом.
Действительно нет предела. Один кабель может обогревать площади до 240 квадратных футов. Даже большие помещения можно обогреть с помощью нескольких параллельно соединенных кабелей
.
WarmWire может обеспечить все необходимое для помещения теплом, а также просто обогреть пол. Он обеспечивает более 40 BTUH на квадратный фут, что довольно много тепла. Большинству комнат нужно гораздо меньше. Итак, если у вас есть комната, в которой вы хотите, чтобы WarmWire был единственным источником тепла, он, скорее всего, справится со своей задачей.
Просто рассчитайте теплопотери в помещении и сравните их с мощностью WarmWire, показанной на следующей странице.

ВНИМАНИЕ: Убедитесь, что 120 В переменного тока подается на 120 В переменного тока, а 240 В переменного тока подается на маты 24OVAC.В противном случае возможен опасный перегрев и возможная опасность пожара.

Все электромонтажные работы должны выполняться квалифицированным лицензированным электриком в соответствии с местными строительными и электрическими нормами и правилами, а также Национальным электротехническим кодексом (NEC), особенно статьей 424, часть IX NEC, ANSI / NFPA7O и разделом 62 CEC, часть 1.

Приложение: 2 типовые схемы электрических соединений, 120/240 В,

Типовая электрическая схема подключения с SunStat Control (120 и 240 В)

Выделенный 120 или 240 В переменного тока.Схема на 20 ампер (максимум).

Типовая электрическая схема подключения с контроллером и реле SunStat

Выделенное 120 В переменного тока или 240 В переменного тока. Схема на 20 ампер (максимум).

Схема подключения сигнального провода между SunStat Control и реле

ВНИМАНИЕ: Убедитесь, что 120 В переменного тока подается на 120 В переменного тока, а 240 В переменного тока подается на маты 24OVAC. В противном случае возможен опасный перегрев и возможная опасность пожара.

Приложение 5: Примеры схем WarmWire

Кухня и семейная комната (нормальные теплопотери, плита ровная)

Две зоны, 240 В:
Кухня / Зона 1a = 1 катушка, Зона 1b = 1 катушка, 120 кв.футов, интервал 2,5 дюйма.

Семейный номер / Зона 2 = 1 катушка, 240 кв. футов, интервал 3 дюйма, 190 футов ремня, или восемь 25-футовых ремней. рулоны.

Кухня и солярий (нормальные и высокие теплопотери, каркасный пол)

Две зоны, 240 В:
Кухня / Зона 1a = Одна зона, 240 В: Кухня = 1 катушка, 120 кв. Футов, расстояние 2,5 дюйма.

Солярий = 1 катушка, 112 кв. футов, расстояние 2 дюйма. 104 фута ремня или пять 25-футовых.рулоны.

Главная ванная (нормальные теплопотери, каркасный пол)

Одна зона, 120 В: 1 катушка, 470 кв. Футов, расстояние 2,5 дюйма. 35 футов ремня или два 25-футовых рулона.

Приложение: Примеры схем WarmWire

Ванная комната в подвале (высокие теплопотери, плита цокольного этажа)

Одна зона, 120 вольт: 1 катушка, 60 кв. Футов, расстояние 2 дюйма. 39 футов ремня или два 25-футовых рулона.

Главная ванная (нормальные теплопотери, каркасный пол)

Одна зона, 120 В: 1 катушка, 20 кв.футов, интервал 2,5 дюйма. 11 футов ремня или один 25-футовый рулон.

Комната отдыха (высокие теплопотери, нижняя плита подвала)

Одна зона, 240 В: 1 катушка, 160 кв. Футов, расстояние 2 дюйма, 69 футов ремня или три 25-футовых рулона.

WarmWire ™ Характеристики:

• Одноточечное соединение
• Изолировано высокоэффективным ETFE
• Усилено армирующим арамидом
• Защищено кожухом из нержавеющей стали
• Доступны как 120 В переменного тока, так и 240 В переменного тока
• Доступны размеры до 240 кв.футов
• Зарегистрировано UL в Канаде и США
• Сверхнизкое ЭДС
• Заземлено от одного конца до другого

Теплая зона

Для получения подробных инструкций по установке, пожалуйста, обратитесь к руководству по установке. Эта информация предназначена только для общего обзора. процесса установки и помочь клиентам в принятии решений. В приведенных ниже рекомендациях установщики имеют представление о процессе установки теплых полов.На этой странице описаны основные информация относительно Термокабель и маты ComfortTile ^® , FilmHeat ™ и RetroHeat ^® пленочный теплый пол элементы и HeatShield ™ теплоизоляционные панели теплого пола. Чтобы сохранить действующую гарантию, внимательно следуйте инструкциям в руководстве по установке и попросите квалифицированного электрика подключить все разводка системы теплого пола.

Обзор установки системы теплого пола

Электрические системы теплого пола легко настроить и установить.Доступно множество различных типов нагревательных элементов, каждый с свои уникальные особенности и преимущества. Большая часть установки электрического лучистого теплого пола комплектовать систему могут амбициозные домовладельцы своими руками; однако важно отметить, что квалифицированный электрик, имеющий лицензию, подключит проводку к системе. Это для защиты домовладельца гарантируя, что гарантия на систему остается в силе.

Самая распространенная система теплого пола отличается тонкими термостойкий кабель, проложенный под поверхностью пола.Комфорт в Warmzone Cable – признанный лидер отрасли, десятилетиями работающий в домах и на предприятиях повсюду. Северная Америка.

Технология продолжает развиваться, и другие этажи Предложения по нагревательной продукции от Warmzone также включают нагревательные элементы почти толщиной с бумагу (FilmHeat). как саморегулирующиеся низковольтные системы, модернизированные системы обогрева балок и многое другое. Как ведущий поставщик сияющих системы теплого пола, Warmzone предлагает один из самых больших выборов систем лучистого отопления в промышленности, чтобы клиенты могли быть уверены в том, что они найдут идеальную систему лучистого отопления для их дома.

---

ComfortTile ^® системы теплого пола – самые рекомендуемые системы для полы с подогревом плитки; однако нагревательный кабель также можно использовать для обогрева различных типов полов. КомфортПлитка термокабель можно приобрести на катушках или предварительно разложить на матах. Тонкий нагревательный кабель (всего ⅛ дюйма в диаметре) на катушке дает монтажникам гибкость в установке напольного отопления небольшими, нестандартными фасонные площади и комнаты.Коврики ComfortTile оснащены кабелем, который предварительно проложен и прикреплен к прочный гибкий коврик на липкой основе. Перед раскатыванием матов обязательно подметите черновой пол и удалить всю пыль и мусор. Маленькие острые предметы, такие как камни и гвозди, могут повредить изоляция кабеля и вызовет проблемы в будущем, поэтому подготовьте пол перед укладкой нагревательный кабель важен. После подготовки пола коврик можно раскатать и клей затем подкладку можно прикрепить к черному полу.Это ускоряет установку, что может привести к более низкие трудозатраты. Кабель имеет диаметр от до 3/16 дюйма, поэтому конструкция пола очень мала. вверх. Нагревательный кабель на катушке крепится к полу с помощью гибкой кабельной стяжки (на фото). который также можно легко закрепить на полу. На обвязке имеется серия рельефов, которые предусмотреть заранее спроектированные каналы для нагревательного кабеля. Тепловой кабель ComfortTile проложен через каналы обвязки согласно заранее заданной системе теплого пола интервал.После прикрепления нагревательного кабеля или мата к черному полу и прокладки кабеля полный, самовыравнивающийся или тонкий слой можно наносить непосредственно на нагревательный кабель. Затем устанавливается плитка поверх этого, а затем нанесите раствор. ПРИМЕЧАНИЕ: рекомендуется использовать резиновую или пластиковую Используйте шпатель при нанесении тонкого набора, а не металлический шпатель, чтобы не повредить кабель.

Устанавливается непосредственно в тонком комплекте под плиточный пол, ComfortTile является наиболее рекомендуемой системой для обогрева помещений керамической плиткой, а также может быть эффективно используется для обогрева полов большинства других типов.

Сделать повороты при укладке ковриков теплого пола, просто разрежьте сетчатую основу и поверните коврик соответствующим образом, как показано на фотографиях. (Будь осторожен чтобы никогда не порезать и не повредить нагревательный кабель.) Двухжильный нагревательный кабель (маты и кабель) имеет 10-футовый 2-проводный холодный конец (14-17 AWG) плюс оплетка заземления. Кабель ComfortTile также может похвастаться 25-летним сроком службы. Гарантия производителя.

При установке термокабеля с катушки, кабель крепится к полу с помощью прочных гибких пластиковых лент (см. фото кабеля и ремней к справа), которые можно приклеить, прибить или прикрутить к черному полу.Рельефы на лямках позволяют различные варианты расстояния между кабелями. Просто проложите кабель вокруг рельефа в соответствии с вашим кабелем. расстояние и вернитесь к кабелю к другому ремню. Эти удобные ремешки обеспечивают легкость и точность монтаж термокабеля.

Некоторые важные советы

Убедитесь, что нагревательный кабель ComfortTile И место соединения полностью залить тонким слоем или выравнивающей заливкой, иначе кабель перегреется и выйдет из строя.

Ни в коем случае не позволяйте нагревательному кабелю касаться или пересекаться. (Минимальное расстояние между кабелями – 2 дюйма.)

Не перекрещивайте нагревательный провод на соединительном проводе. или провод термостата. Важно, чтобы для подключения к сети был нанят квалифицированный, лицензированный электрик. проводка и связанные с ней электрические компоненты.

Теплоизоляция также может использоваться для улучшения эффективность системы.

При установке термокабеля с катушки, кабель крепится к полу с помощью тонких пластиковых лент (кабельная стяжка), которые прибивают, прикручивают или приклеивают на пол.Эти ремни имеют небольшие каналы и выступы, в которых размещается нагревательный кабель. Просто вставьте кабель в язычок, чтобы закрепить его. (См. Фото справа.)

Разрезать сетку поддержка. (Будьте осторожны, чтобы не порезать нагревательный кабель.) Переверните коврик, чтобы начать следующий ряд.

После перевернув коврик для подогрева пола, выровняйте его соответствующим образом и продолжайте раскатывать следующий ряд. (Соблюдайте правильные интервалы между рядами.)

---

Система теплого пола FilmHeat ^® одна из наиболее рекомендуемых систем теплого пола, разработанная специально для установки под виниловые полы и все типы плавающих полов. Доступные по цене и простые в установке панели просто Толщина 0,16 дюйма, поэтому пол практически не нарастает, и панели можно разрезать на месте. Систему FilmHeat можно установить на любой стандартный черновой пол, если он является плоским, гладким и без выступов, таких как гвозди, шурупы и т. д.

Нагревательные панели раскладываются согласно Схема системы предоставлена ​​Warmzone. Отрежьте нагревательные панели желаемой длины. Только вырезать через свободное пространство между нагревательными полосами. НИКОГДА не режьте ближе, чем на 1/4 дюйма от нагревателя. полосы, и НЕ разрезайте сами нагревательные полосы. Надежно прикрепите нагревательные элементы на пол. При установке на деревянный черновой пол элементы следует прибить гвоздями или скобами. Если При установке на бетонный черновой пол закрепите элементы изолентой.(При установке термостат, имейте в виду, что он должен быть расположен на внутренней стене, где его не будет под прямыми солнечными лучами и с учетом длины ненагревающих проводов.)

---

Система теплого пола RetroHeat ^® уникальный система, которая дает домовладельцам доступный вариант для установки роскошного лучистого отопления под существующими этажи – без капитального ремонта.Если у вас есть доступ к перекрытия пола снизу, после чего можно установить теплый пол RetroHeat. Система оснащен тонким “пленочным” нагревательным элементом (толщиной всего 0,16 дюйма), который поставляется в рулонах. Когда После установки RetroHeat нагревательные панели можно отрезать на месте до необходимой длины, а затем скрепить скобами. вверх между балками пола. Нагревательные панели доступны для балок размером 12, 16 и 24 дюйма. ширины. (ПРИМЕЧАНИЕ: измерения проводятся от центра одной балки до другой, а не расстояние между каждой балкой.) RetroHeat можно укладывать практически под любой пол, в том числе под паркет, плитка, ковролин, ламинат, винил, мрамор и т. д.

После скрепления панелей отопления между полом балки под полом, которые вы хотите обогреть, затем производятся электрические соединения. (Обязательно следуйте инструкциям в руководстве по установке и периодически проверяйте систему.) электрик выполнит электрические подключения, установит общую ватную изоляцию над отоплением элемент.Изоляция направляет тепло вверх по полу и усиливает энергию. эффективность за счет минимизации потерь тепла. Это доступный и эффективный вариант отопления существующих этажи.

Иллюстрация RetroHeat установлен между балками. ♦ Рулон нагревательного элемента. ♦ Опрессовка шинных оплеток на нагревательном элементе. ♦ Закрепление элемента между балками.

---

Теплоизоляционные панели для теплого пола HeatShield ™ состоят из легкой изоляционной панели из полистирола толщиной ½ дюйма, покрытой тонкой, специально профилированный алюминий для обеспечения максимальных отражающих свойств.Термокабель ComfortTile помещается в предварительно спроектированные каналы, обеспечивающие один из самых эффективных и действенных полов с подогревом доступные системы.

Система HeatShield идеальна для обогрева под ламинат и паркетные полы. Установить систему на удивление просто. Легкий Панели напольного отопления представляют собой изолированные алюминиевые панели, которые легко соединяются друг с другом. длина пола. Каналы для кабеля теплого пола ComfortTile обеспечивают простоту установка и точное расстояние, без использования строительного раствора и тонкого отверждения.

Размеры изоляционных панелей пола также могут быть изменены на месте. Панели HeatShield могут значительно сократить время установки, поскольку не требуется слой строительного раствора. Установщики систем напольного отопления, которые использовали панели HeatShield, сообщили, что они смогли уложить вниз 300 квадратных футов пола с подогревом менее чем за два часа, что намного быстрее, чем у большинства время монтажа традиционных систем лучистого теплого пола.

Панели укладывают поперек пола и с помощью маленькие пластиковые клавиши с замком, панели соединены друг с другом.Затем ComfortTile устанавливается в каналы (как показано на фотографиях). После того, как весь кабель установлен, необходимо электрик для подключения системы. (Это гарантирует, что гарантия остается в силе.)

Вставка ключ блокировки, соединяющий две панели. ♦ Установка термокабеля. ♦ Вид на изоляционные панели с устанавливаемым термокабелем.

---

Установка электрического теплого пола: как не аннулировать гарантию

«Откуда вы знаете, что это работает?» Меня об этом спрашивали несколько домовладельцев при установке системы электрического теплого пола.Хороший вопрос.

Честно говоря, слишком большой риск установить всю электрическую систему отопления пола с плиткой наверху, а затем надеяться, что она заработает, когда проект будет завершен.

На самом деле, несколько лет назад у меня была такая, которая сразу не работала. К счастью, я выполнил эту процедуру и не позволил небольшому неудобству превратиться в огромную катастрофу.

Установка электрического теплого пола: пошаговая инструкция

Тепловой кабель Suntouch из коробки

В этом посте есть партнерские ссылки.Владелец сайта может получать комиссию, если вы нажмете на партнерскую ссылку и сделаете покупку. Подробнее

В этом посте вы узнаете, как проверить систему полов с подогревом , чтобы вы знали, что она работает правильно, а купленная вами – исправна.

Это первый шаг к сохранению гарантии. Это также первый шаг к успешной установке вашей новой системы электрического теплого пола.

Установка нагревательного мата Ditra: игнорируйте эти два правила

Я собираюсь выполнить пошаговую инструкцию с кабельной системой Suntouch WarmWire, но эта процедура работает с любыми марками, включая маты Nuheat и Ditra-Heat.

Также, любые типы электрических полов с подогревом, будь то маты стандартного размера, специальные маты для резки и поворота или катушки с проволокой.

Шаг первый – перед тем, как развернуть провода или развернуть маты:

Введите информацию о кабеле или нагревательном мате в форму

Чтение инструкций

Я понимаю, что некоторые считают это грехом, но вам нужно найти, где записать информация о вашей системе теплого пола.

Итак, вы захотите достать документы из коробки, в которой находится нагревательный провод или коврик, и найти место для ввода информации о вашей новой системе лучистого обогрева.

Тогда вы сможете ввести свою информацию и сохранить гарантию в игре. Для Suntouch информация записывается в инструкции по эксплуатации.

На этой этикетке содержится информация, которую необходимо записать в руководстве, например, номер модели, серийный номер и диапазон сопротивления в омах.

Найдите модель и серийный номер вашего кабеля электрического теплого пола, а также диапазон сопротивления (рассматривается далее в этом посте). Suntouch имеет эту информацию на этикетке на конце провода.

Скопируйте информацию в гарантийный талон и переходите к следующему шагу.

Как использовать омметр для установки на теплый плиточный пол

Для установки электрического лучистого теплого пола требуется специальное оборудование: омметр, также называемый мультиметром.

Их стоимость варьируется от пары долларов за штуку с шаткой стрелкой до сотен долларов за первоклассную профессиональную версию. Я использую один, похожий на этот, потому что он недорогой и имеет цифровое считывание.

примечание: Ditra-Heat требует проведения дополнительных испытаний с помощью тестера изоляции мегомметра («Megger»).

Установите шкалу на измерителе на 200 Ом

Измерение Ом (сопротивления) электрических ковриков для подогрева пола или провода

Как вы, наверное, догадались, иметь омметр – одно дело, а другое – знать, что с ним делать. . Что ж, хорошие новости! Выполнить тест довольно просто. Я собираюсь пройти через это здесь шаг за шагом.

Прежде всего необходимо определить, где на шкале находится секция сопротивления.Вы можете узнать его по символу – он выглядит как подкова или наушники.

Вам нужно повернуть циферблат к этому символу, и если у вашего измерителя есть выбор цифр в секции омов, поверните циферблат на 200 Ом. Это показано на фото выше.

На конце нагревательного коврика должно быть три провода.

На конце нагревательного коврика или кабеля должно быть три провода: черный, белый и заземляющий провод. В первом тесте будут проверены два черно-белых провода (синий в системах на 240 В).

Хотя для этих тестов у омметра есть красно-черный провод, не имеет значения, какой цвет и где идет.

Проверка двух проводов отведений

Проверка 1

При включенном питании и установке измерителя на 200 Ом возьмите один из проводов и подключите его к черному проводу. Затем возьмите другой провод и подключите его к белому проводу.

При этом вы должны получить показания счетчика. Возьмите этот номер и напишите его в соответствующей графе гарантийного талона. Это число должно находиться между диапазоном высокого и низкого сопротивления.

Проверка заземления

Проверка 2

Для этого теста вы возьмете один из выводов измерителя и подключите его к черному проводу. Затем возьмите другой провод и подключите его к заземляющему проводу.

При успешном тесте будет отображаться «1» или ничего. Считывание любого другого числа, кроме 1, может указывать на повреждение провода.

Тест 3

Третий тест представляет собой повторение теста 2, описанного выше, за исключением того, что вы касаетесь земли белым (или синим) проводом, а не черным.

Обязательно запишите результаты обоих этих тестов на карту.

Не забудьте проверить провод датчика тепла.

Проверка провода датчика тепла электрического пола.

. Последним тестом в этой серии является проверка провода датчика тепла. Вы можете найти провод датчика в коробке с термостатом. Этот провод сообщает термостату, насколько нагревается пол.

Установите шкалу на 20k для провода теплового датчика.

У этого провода только два конца провода, и тест выполняется точно так же, как тест 1, описанный выше. Только за исключением того, что вы поворачиваете циферблат на 20k, а не на 200.

У большинства этих проводов указано сопротивление в диапазоне 8–12. Однако эти провода более тонкие и привередливые, и раньше у меня были показания выше 15.

Если вы получаете число за пределами диапазона 8–12, вы можете попытаться отрезать дюйм от провода и заново зачистить концы. Иногда чтению мешают только концы.

После того, как вы выполнили эти тесты и ввели информацию на карту, вы готовы к установке провода.

Имейте в виду, что вам придется повторить эти испытания еще два раза и записать результаты, чтобы сохранить гарантию на лучистое отопление пола.

На самом деле, проводить эти тесты каждый день – неплохая идея.

Два наконечника обогрева пола для особо осторожных людей

Сирена звучит при повреждении проводов обогрева

Сигнализатор электрического обогрева пола

Они действительно подают сигнал тревоги для этих систем подогрева пола, таких как Suntouch Loudmouth, и вы даже можете включить его в комплект в вашем электрическом теплоснабжении пола.Хорошей идеей будет подключить один из них к нагревательным проводам.

Тревожный сигнал указывает на повреждение нагревательного провода. Я знаю, что вы не обрадуетесь, если повредите нагревательный провод.

Но, по крайней мере, если точно знать, где он поврежден, значит, вы можете исправить поломку. Кстати, ремкомплекты сделаны именно для этого.

Кроме того, не забудьте выключить эти аварийные сигналы, если вы попытаетесь проверить кабель подогрева пола. В противном случае вы получите искаженный результат при проверке провода, подключенного к этому устройству.

Два датчика лучше, чем один

Приобретите дополнительный датчик тепла

Часто установщики устанавливают два датчика тепла в установку лучистого тепла на случай, если один из них выйдет из строя.

Хотя это случается редко, время от времени они выходят из строя, и единственное решение – поднять плитку и установить новую. Неинтересная задача, мягко говоря.

Подсоедините только один из проводов датчика. Считайте второй провод запасной и хорошей страховкой.

Я всегда беру фломастер и маркирую оба конца провода черными.Не только конец, который устанавливается в полу, но и конец, который подключается к стату. Таким образом я узнаю, какой из них какой на моих фотографиях пола.

Итак, есть шаги по проверке ваших нагревательных проводов из коробки. Регулярная проверка провода водяного теплого пола на протяжении всего процесса установки предотвратит неприятную и дорогостоящую ошибку.

Как установить теплый пол |

Электрический теплый пол предлагает экономичное решение для отопления и обеспечивает комфорт и энергоэффективное тепло в вашем доме.В Expert Electric мы знаем ценность теплого пола , и наши лицензированные электрики обладают обширными знаниями о , как установить напольное отопление . Наши бытовые электрические услуги включают в себя различные услуги по установке электрического отопления .

Преимущества внутрипольного отопления

Часто, когда люди думают о системе подогрева пола , они представляют себе приятную теплую поверхность, по которой можно ходить, а не холодную кухонную плитку, к которой они привыкли; однако полы с подогревом могут предложить гораздо больше, чем просто устранение холода. Подогрев пола , как правило, потребляет меньше электроэнергии, чем традиционные радиаторы или системы воздушного отопления, а это означает, что ваш дом может экономить ценную энергию. Полы с подогревом равномерно распределяют тепло по комнате, поэтому в вашем доме не будет холодных мест, а тепло будет равномерно.

Типы теплых полов

Тип излучаемого теплого пола , который вы можете установить, будет зависеть от того, какой тип отопительной системы у вас уже есть.Три типа напольного отопления : излучающие полы с подогревом, полы с подогревом , излучающие полы и электрические излучающие полы , . Электрические обогреватели пола – самый эффективный тип напольного отопления .

Установка электрического теплого пола

Процедура, которой обычно придерживаются специалисты , имеющие лицензию электрики при установке системы подогрева пола , выглядит следующим образом:

1. Удаление старых полов

Независимо от того, устанавливаете ли вы свой пол с подогревом под плиткой, ковром, ламинатом или любым другим напольным покрытием, вам придется полностью приподнять поверхность пола, чтобы установить систему лучистого отопления .Некоторые типы полов можно положить обратно, но многие из них будут разрушены в процессе удаления, а это означает, что вам, возможно, придется уложить новую плитку или ковер.

2. Найдите совместимый источник электроэнергии

Независимо от того, является ли источник электропитания вашего пола с подогревом розеткой GFCI или новым выключателем, этот источник должен быть известен и готов к установке нового электрического напольного обогревателя . Чтобы подготовить источник, электрик проложит провода от розетки до участка стены, к которому будет подключен нагревательный мат.

3. Заказ или изготовление подогрева коврика нестандартного размера

В зависимости от того, кто устанавливает ваш теплый пол , вам может потребоваться подождать, пока изготовят подогреваемый вами коврик, изготовленный по индивидуальному заказу. Купив специальный коврик для обогрева, вы можете гарантировать, что каждый дюйм вашего пола будет правильно нагрет.

4. Разместите нагревательный мат

На этом этапе ваш электрик убедится, что все подходит идеально. После того, как коврик будет установлен правильно, ваш электрик приклеит систему обогрева пола .

5. Подключите коврик с подогревом к электрической цепи дома

После установки коврика для пола с подогревом ваш лицензированный электрик подключит его и убедится, что все цепи работают правильно. Этот шаг включает в себя подключение коврика к термостату.

6. Установите настил

на место

Это может быть отличной возможностью уложить новый ламинат или плитку на пол с подогревом . Если ваш старый пол цел, возможно, вы сможете сэкономить, переустановив его.

Чтобы узнать больше о , как установить подогрев пола , или если вы заинтересованы в одной из наших услуг по бытовому электрооборудованию или коммерческих электрических услуг, пожалуйста, свяжитесь с Expert Electric по телефону 604-681-8338.

Советы по установке теплового провода

– оригинальные коврики для об / мин

В этой теме я предложу несколько полезных советов для успешного проекта установки электрического лучистого нагревательного провода. Если у вас есть какие-либо вопросы по этой теме, свяжитесь со мной напрямую.

Свяжитесь с нами

Советы по успешной установке теплового провода на катушке

Прежде чем обсуждать эту тему, я хочу вкратце рассказать о том, как я приобрел знания об успешной установке теплового провода. Более 20 лет в качестве побочного бизнеса в Западном Вашингтоне я занимался поиском и устранением неисправностей и диагностикой электрических проводов обогрева пола, которые каким-то образом были повреждены в процессе установки. Используя электрическое испытательное оборудование, локатор неисправностей и тепловизионную камеру, я могу определить точное место повреждения провода.

За это время я почти все это видел. Я говорю «в значительной степени», потому что, когда я думаю: «Я все это видел», кто-то приходит и повреждает провод так, как я никогда раньше не видел. Похоже, это постоянный процесс составления списка того, что можно и нельзя. Совет, который я предлагаю, охватывает наиболее частые проблемы, с которыми я сталкивался при выполнении этой диагностики, и надеюсь, что он поможет вам в успешной установке провода подогрева пола.

Для тех из вас, кто просто хочет версию для быстрых советов, вот она:

1. Возьмите цифровой мультиметр и проверьте нагревательный провод, прежде чем вынимать его из коробки.
2. Возьмите звуковой монитор и подключите его к выводам нагревательного провода.
3. Убедитесь, что участок «холодного ввода» и «концевой стык» установлены в полу и проложены прямо.
4. Никогда не используйте гвозди или скобы для крепления нагревательного провода к полу.
5. Никогда не обрезайте нагревательный провод, чтобы сократить его охват.
6. Никогда не перекрещивайте нагревательный провод через себя.
7. Не забудьте установить датчик / датчики термостата.
8. Никогда не просверливайте пол, чтобы что-то прикрепить к полу, и не снимайте плитку, не зная точное расположение нагревательных проводов.Прочтите подробные советы, как это сделать.
9. Никогда не вставляйте острый инструмент между плиточными швами для очистки цементного раствора.
10. Всегда делайте подробные снимки схемы установки нагревательного провода, прежде чем покрывать пол.
11. Если вы устанавливаете деревянную опору и для ее крепления используете гвозди, обратите внимание на электрические провода, идущие к термостату, и не забивайте гвоздь в накладку рядом с этим местом.

Для получения более подробной информации о советах, перечисленных выше, прочтите далее.

Монтаж провода системы обогрева пола – шаг за шагом

1. Достаньте правильные инструменты

Для начала, единственный самый важный инструмент, который вам понадобится, – это цифровой мультиметр (примеры показаны здесь). Стандартный мультиметр с ручным управлением подойдет. Их можно приобрести в любом магазине товаров для дома или в электроснабжении. Средняя стоимость тестера приличного качества должна составлять от 15 до 20 долларов. Я бы посоветовал избегать счетчиков, которые стоят 5-10 долларов, поскольку я считаю их ненадежными.Если у вас есть какие-либо технические вопросы относительно того, как настроить и использовать счетчик, не стесняйтесь обращаться ко мне.

Еще один инструмент, который я бы посоветовал использовать, – это монитор тревог, подобный этому примеру, показанному здесь, однако это скорее удобный инструмент, чем необходимость. Он немедленно подает звуковой сигнал, если провод был нарушен.

Теперь, когда у вас есть инструменты, приступим. Во-первых, перед тем, как вынуть нагревательный провод из коробки, вам нужно провести тест на сопротивление с помощью мультиметра. Это необходимо для подтверждения того, что производитель предоставил вам правильно изготовленный провод.Это случается нечасто, однако, как и любой товар на рынке, бывает и бракованный. Вы хотите проверить между двумя выводами нагревательного элемента и заземляющим проводом к каждому выводу отдельно.

Вы также захотите протестировать нагревательный провод после того, как вы его укладываете на пол, затем еще раз перед тем, как покрыть выравнивающим цементом, затем еще раз перед укладкой готового пола. Все это тестирование может показаться излишним и, в зависимости от темпа установки, вполне может оказаться.Однако, если вы покинете проект, вы можете не знать, кто топтал вашу недавно проложенную проволоку или был ли острый металлический шпатель повредил проволоку во время процесса выравнивания цемента. Это две проблемы, которые можно решить с помощью ковриков RPM. По техническим вопросам, касающимся правильного тестирования, свяжитесь со мной.

2. Узнайте, как производится проволочная система

Перед тем, как вы начнете свой проект, я просто хочу вкратце рассказать, как производится большинство проволочных систем. Начальный участок системы проводов часто называют «холодным концом».Это отрезок, который проходит от пола до термостата на стене. Обычно они состоят из трех проводов, два из которых подключаются к нагревательным элементам, а один – к заземлению.

Далее идет сварка холодного вывода. Это область, где производитель прикрепляет провода холодного вывода к проводам нагревательного элемента. Обычно на это указывает термоусадочная трубка от 3 до 6 дюймов, диаметр которой больше диаметра проводов по обе стороны от нее из-за соединений под ней. Следующими на очереди идут провода нагревательного элемента, также называемые проводами сопротивления.Это провода, которые выделяют тепло при включении электричества. Провода сопротивления проходят до конца системы проводов и заканчиваются «концевым соединением».

Концевой стык – это место, где производитель соединяет два резистивных провода, чтобы замкнуть цепь. Причина, по которой я хотел разрезать систему проводов, заключалась в том, чтобы обратиться к двум самым слабым местам большинства систем проводов: «стыку холодных выводов» и «стыку концов». Важно, чтобы стыки холодного ввода были проложены прямо в полу.

Возможно, потребуется вырезать часть пола, чтобы она соответствовала большему диаметру этого стыка. Горячий клей хорошо удерживает секцию соединения на месте. Если вы не установите стык в полу и не проложите прямую прокладку, он может изогнуться до такой степени, что может нарушить соединения производителя при протягивании проводов с холодными выводами через кабелепровод, ведущий к термостату. Это справедливо и для концевого соединения. Не гнуть, ровно уложить и приклеить горячим клеем.

3.Чего следует избегать при установке провода теплового излучения

Далее, одна из наиболее распространенных проблем – это использование гвоздей или скоб для прикрепления провода к полу. НИКОГДА не используйте гвозди или скобы, чтобы удерживать провод на месте. Даже если нагревательный провод не был физически поврежден из-за использования гвоздя или скобы, если провод будет зажат или сжимается слишком сильно, это может вызвать нагрузку электрического тока в этом месте (ах) и вызвать замыкание на землю в системе проводов. Это может привести к срабатыванию термостата цепи защиты провода.

Типичный вопрос, который мне часто задают: «Если у меня слишком много провода на конце, могу ли я обрезать провод, чтобы укоротить и сделать новый стык на концах?» Ответ просто отрицательный. Производители используют проволоку разного калибра в зависимости от ее длины. Если вы коротко обрежете провод, рассчитанный на подачу электроэнергии определенной длины, со временем провод может перестать выдерживать электрическую нагрузку и может сгореть.

Свяжитесь со мной, если вам нужна помощь в подборе провода, приобретенного для вашего проекта, в отапливаемую зону.Если вы заказали слишком много, я ничего не могу сделать, чтобы решить эту проблему. Важно знать, что у вас правильный размер, прежде чем разматывать провод и устанавливать его на пол, поскольку большинство дистрибьюторов не могут забрать обратно размотанный провод.

Следующее обстоятельство случается очень редко, но о нем стоит упомянуть. Никогда не перекрещивайте нагревательный провод через себя. Две точки соприкосновения будут генерировать слишком много тепла в одном месте и, скорее всего, прожигут себя и вызовут неисправность.Поэтому, если вы не спланировали свою планировку должным образом и вы оказались на перекрестке, где единственным вариантом было бы пересечь нагретый провод сам с собой, вам придется начинать заново и переделывать макет.

Не забудьте установить провод зонда датчика термостата после того, как будет проложен нагревательный провод, и перед тем, как покрыть пол. Я говорю об этом, потому что большинство производителей включают датчик датчика в коробку с термостатом, который не устанавливается до тех пор, пока не будут установлены нагревательный провод и пол.Как звучит эта старая поговорка, о да, «с глаз долой, с ума». К тому времени уже слишком поздно, ну не совсем, но потом устанавливать очень сложно.

Я также настоятельно рекомендую положить второй датчик в пол одновременно с оригиналом. Это случается не очень часто, но могут выйти из строя. Единственный способ исправить это – вернуться к работе, взломать плитку и прорезать еще один канал в растворе, чтобы проложить еще один зонд, и надеяться, что вы не заденете нагревательный провод во время этого процесса.Если вы устанавливаете два одновременно и запускаете оба из них к коробке термостата, подключая только один, оставляя другой в распределительной коробке неподключенным, если один когда-либо выйдет из строя, просто отключите и подключите другой, и вы снова в бизнес.

4. Установка полов с подогревом и водопроводные трубы

Еще одна частая проблема, связанная с повреждением нагревательного провода, – это процесс сверления в полу для крепления чего-либо к поверхности или полностью просверливание пола для установки водопроводных труб.Некоторые общие навесные предметы включают в себя; дверные упоры, складывающиеся в два сложения двери (есть кронштейн, который необходимо прикрепить к полу), и единственная наиболее распространенная проблема – основание унитаза и монтажные блоки для унитаза.

Если вы пользуетесь унитазом традиционного стиля, каким они пользовались последние несколько десятилетий, то это вас не беспокоит. Единственное, что вам нужно при использовании этого типа туалета, – держать проволоку на минимальном расстоянии от воскового кольца, рекомендованном производителем. Если вы используете один из унитазов в новом дизайнерском стиле, это вас заинтересует.Многие из этих новых туалетов имеют «монтажные основания», которые необходимо механически прикрепить к поверхности пола. Кроме того, некоторые туалеты настолько длинные спереди, что их необходимо зафиксировать на «переднем монтажном блоке», который также механически фиксируется. Я не буду вдаваться в подробности того, как они крепятся, а только скажу, что ознакомьтесь с инструкциями производителей унитазов о том, как правильно установить ваш новый унитаз. Если вы знаете, что собираетесь использовать этот стиль унитаза, обязательно сообщите установщику нагревательного провода, что нужно планировать в отношении разводки проводов.

Если что-то из этого необходимо установить после установки нагревательного провода, у вас есть несколько вариантов. Первый вариант – рассчитать вероятность столкновения с проводом диаметром примерно 1/8 дюйма и расстоянием от 2 до 4 дюймов в зависимости от вашего расположения, а затем спросить себя: «Мне сегодня повезет». Я могу сказать вам по личному опыту, многим людям не повезло в этом отношении и они заплатили цену за эту ошибку.

Теперь все эти системы проводов можно отремонтировать, если вы повредите провод во время этого процесса.Однако имейте это в виду, вам, возможно, придется заплатить подрядчику по плитке за удаление, замену и повторную затирку пола. Затем, если у вас есть специалист по диагностике, такой как я, в вашем районе, чтобы определить фактическое поврежденное место, будьте готовы заплатить немалые деньги за наши услуги. Наконец, в большинстве районов страны ремонт нагревательных проводов должен выполняться лицензированным электриком, и это тоже недешево. Второй вариант, которому я настоятельно рекомендую следовать, – это покупка «теплового листа». Они представляют собой квадратный жидкокристаллический лист (ЖКС) размером 12 дюймов, который меняет цвет под воздействием тепла.Вы можете получить покупку ЗДЕСЬ. Вы хотите получить модель № LCS-77 по цене 25 долларов в настоящее время.

Лучший метод использования LCS – это начать с отключенной системой нагревательных проводов и иметь холодный пол. Затем положите лист LCS в том месте, где вы планируете сверлить. После этого включите систему нагревательных проводов и подождите, пока на листе не появятся «линии» нагревательных проводов. Итак, теперь вы точно знаете, где проходят ваши провода под полом, чтобы иметь правильный план атаки, чтобы успешно сверлить, не задевая нагревательный провод.Вы должны начинать с холода, потому что как только пол нагреется до полной температуры, лист LCS больше не сможет различать горячую и холодную зоны, так как он будет одного однородного цвета на LCS.

Есть некоторые сценарии, при которых у вас может не быть возможности сверлить в месте, отличном от того, где провод проходит под вашим полом. Такие элементы, как дверные упоры, вы можете свободно выбирать, где их можно установить. Однако крепления для унитаза очень специфичны в отношении того, где их нужно просверлить.В этом случае, если нет других вариантов, я бы предложил удалить пол и перенаправить провод, чтобы избежать места сверления. Выполните те же действия для определения расположения проводов перед снятием плитки. Отметив расстояние между проволокой на соседней плитке, вы можете избежать удара по проволоке зубилом во время удаления.

Еще одна распространенная ошибка, которую допускают в процессе установки нагревательной проволоки, – это использование острого инструмента, например, канцелярского ножа, для очистки тонкого раствора между плитками.Если это необходимо сделать, используйте что-нибудь мягкое, например тряпку или губку, или что-нибудь тусклое, например, старый шпатель с изношенными краями.

Всегда делайте подробные снимки схемы установки нагревательного провода перед тем, как покрыть пол. Иногда эта информация может быть полезна при поиске поврежденного места на проводе. Самая важная часть – это детальная съемка места стыка концов. Причина в том, что если провод поврежден на заводском стыке концов, может быть очень сложно диагностировать это конкретное место расположения нагревательного провода.В этой секции могут использоваться пластиковые соединители и заглушки, чтобы защитить конец и затруднить диагностику неисправностей диагностическим оборудованием.

Наконец, если вы устанавливаете деревянную опорную панель и используете для ее крепления гвозди, помните о электрических проводах, идущих к термостату, и не забивайте гвоздь в накладку рядом с этим местом. Во многих штатах требуется использование кабелепровода для прокладки проводов холодного вывода и проводов датчика термостата к распределительной коробке термостата. Использование металлического кабелепровода защитит провод от повреждения гвоздем, однако металлический кабелепровод может иметь острый край внизу после того, как он будет обрезан по размеру.Не рекомендуется использовать этот острый край для защиты проводов от холодных выводов. По этой причине многие установщики предпочитают использовать пластиковый кабелепровод, который является гораздо более безопасной альтернативой, но его можно проткнуть длинным гвоздем. На всякий случай не забивайте деревянное основание гвоздем в любом месте рядом с точкой входа холодного вывода в стене.

Нужна помощь с установкой нагревательного провода? Обратитесь сегодня!

Надеюсь, вы нашли этот совет полезным для успешной установки системы нагревательных проводов. Если у вас возникнут вопросы, свяжитесь со мной в любое время.Помните, за исключением просверливания пола, использование ковриков RPM значительно уменьшит или устранит многие из сбоев или проблем, которые могут возникнуть во время процесса установки нагревательного провода, а также упростит его выполнение!

Свяжитесь с нами

Статьи по теме

Как уложить сетку для теплого пола | Руководства по дому

Теплый пол с подогревом в вашей ванной комнате, прачечной, прихожей или любом другом месте, где вы обычно стоите босиком, станет приятным дополнением к любому дому.В теплых ковриках излучающего пола используются электрические провода, встроенные в сетку. Коврики скатываются прямо на пол, склеиваются и приклеиваются. Плитка укладывается прямо на них с использованием тех же тонкостей и тех же приемов, что и на любом основании. Хотя провода, соединяющие коврик с термостатом, должны быть установлены или проверены электриком, вы можете установить сетчатый коврик самостоятельно днем.

Закажите коврик по индивидуальному заказу в соответствии с размерами комнаты, в которой вы его устанавливаете.Компании обычно предлагают онлайн-схемы этажей, которые помогут вам выбрать правильный размер и помогут вам выполнить процесс заказа. Вы должны приобрести коврик, соответствующий размеру вашей комнаты, потому что вы не можете обрезать провода, чтобы укоротить слишком большой коврик.

Вытяните свободные провода из центра рулона мата, когда он подойдет. Конец провода разделен на три провода: красный, белый и зеленый. Подключите эти провода к считывателю Ом и сравните показания считывателя с этикеткой на коврике.Если числа не совпадают, ваш коврик мог быть поврежден во время транспортировки; свяжитесь с производителем.

Разложите сетчатый коврик, чтобы проверить его прилегание к полу. Начните его на расстоянии 4 дюймов от стены, ближайшей к термостату, чтобы было легче ловить провода. Раскатайте его прямо, пока не дойдете до конца комнаты.

Разрежьте сетку между проволоками ножницами. Не обрезайте провода.

Переверните отрезанную часть мата так, чтобы теперь он мог раскатываться в противоположном направлении.Разложите следующий ряд мата на расстоянии 2 дюймов от первого участка и не менее 4 дюймов от всех стен и препятствий. Продолжайте катать коврик взад и вперед, пока не заполните комнату.

Поднимите края мата и закрепите периметр мата двусторонней лентой. Слегка надавите на края мата, чтобы обеспечить хорошее сцепление.

Протяните провод в конце установки мата вдоль края пола обратно к стене, где должен быть установлен термостат, чтобы провода можно было продеть в стену и подсоединить.По возможности заправьте проволоку по краю стены. В противном случае его можно прикрепить к краю сетки полоской горячего клея.

Нагрейте термоклеевой пистолет и вставьте палку сзади. Прикрепите свободный конец провода к стенке термостата. Нанесите еще одну полоску горячего клея через центры каждого коврика. Распределите клей ножом для масла, чтобы он лучше контактировал с матом и субстратом под ним.

Подключите коврик к считывателю сопротивления и снова проверьте свои показания.Если они не изменились, вы можете сразу установить плитку. Если они изменились, обратитесь к производителю.

Советы

• Используйте омический ридер в последний раз после установки плитки, прежде чем подсоединять коврик к термостату, чтобы убедиться, что провод не поврежден.

Writer Bio

Сарабет Асафф работала и писала о строительстве домов с 1995 года. Она написала множество статей по искусству, дизайну интерьера и обустройству дома, специализируясь на дизайне кухонь и ванных комнат.
