При монтаже водяного пола пользователи неизбежно сталкиваются с проблемой скопления пузырьков воздуха в теплом полу. От них необходимо периодически избавляться. Как правило, обращение к специалистам для решения проблемы не потребуется, так как спустить воздух с теплых полов можно самостоятельно.

Почему в системе появляется воздух?

Перед тем как прокачать теплый пол убедитесь в правильном монтаже отопительного оборудования и выполнении технологических норм. Так, завоздушивание контура вызывает:

• высокая температура теплоносителя;
• перепады давления в любом контуре;
• нарушенная герметичность соединений;
• неправильная установка коллектора, отсутствие автоматизированных кранов для сброса давления;
• предварительно не выровненный пол, неверный уклон труб;
• отсутствие прокачки воздуха перед запуском системы.

Чем грозит появление воздушных пробок в трубах?

Пустоты снижают эффективность обогрева, вплоть до полного прекращения. Если не прокачивать контур теплого пола, пустоты увеличиваются, что приводит к уменьшению давления. При достижении минимального значения показателей давления, в блок управления котла поступает сигнал. Автоматически отключается подача топлива, система перестает функционировать.

Повысить показатели давления можно вручную, но это не поможет: при добавлении воды, в контур попадает воздух. Он еще более усугубляет процесс, приводит к постоянному отключению оборудования.

Кроме этого, частое добавление теплоносителя негативно сказывается на долговечности теплообменника котла: происходит окисление металлов и их скорое разрушение.

Чтобы обезопасить себя от неприятных последствий, необходимо после монтирования пола позаботиться об удалении воздушных пробок, так как выгнать воздух из теплых полов легче перед отопительным сезоном.

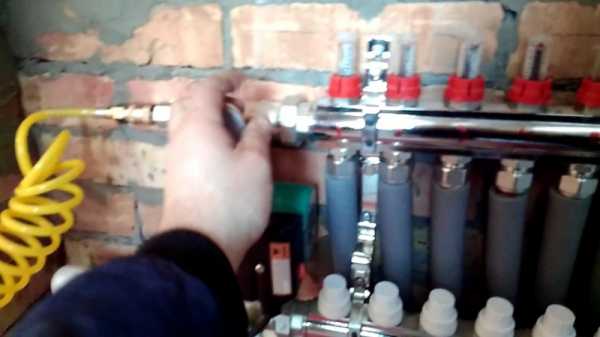

Как удалить воздух из теплого водяного пола самостоятельно

Используйте приведенный алгоритм, и у вас не возникнет вопроса как прокачать теплый водяной пол.

• Переводим насос в состояние минимальной производительности.
• Все контуры перекрываются, один остается открытым.
• При использовании для отведения воздуха крана «Маевского», его необходимо повернуть против часовой стрелки отверткой либо специальным ключом. Воздушные массы будут выходить с характерным звуком. Дождитесь, пока процесс завершится и повертите кран в обратно. Проделайте процедуру с каждым контуром.
• При запуске системы на высоких оборотах, пузырьков внутри будет много. Как стравить воздух с теплого пола в таком случае? Нужно полностью выключить насос. Теплоноситель перестанет двигаться, пузырьки поднимутся вверх до коллектора. Через несколько минут открываем кран «Маевского» и спускаем воздух. После этого включаем насос на небольшие обороты, прогоняем систему, выключаем насос, ждем и опять открываем кран. Так необходимо повторить несколько раз с каждым контуром до полного очищения от пробок.

Установка автоматических воздухоотводчиков упрощает процесс, так как спустить воздух из теплого водяного пола в таком случае легко. Воздушные пробки убираются при открытии клапана на воздухоотводчике. Закрывать его не нужно, так как лишний воздух убирается автоматически в процессе эксплуатации.

Кроме автоматических отводчиков газов для удаления воздушных пузырьков применяются сепараторы. Они также работают автоматически, нетребовательны в обслуживании и уходе.

Мы рассмотрели, как убрать воздух из теплого пола своими руками. Процесс не доставит неудобств, если все делать последовательно, правильно и регулярно. При возникновении затруднений, позвоните по указанному телефону или оставьте письменную заявку у нас на сайте.

Сбой работы или нормального функционирования системы отопления происходит из-за скопления воздушных пузырьков.

В этой связи вопрос, как выгнать воздух из теплого водяного пола и улучшить эксплуатационные показатели, является довольно популярным при устройстве отопления.

Подобное оборудование стоит немалых денег, и чтобы исключить возможные затраты, необходимо провести прокачку теплого пола самостоятельно. Подобная технология не требует особых навыков, поэтому ее можно провести самостоятельно.

Основные причины скопления воздушных масс

Часто воздух попадает в трубы при разгерметизации системы

Проблема образование воздушных масс в современных системах отопления является очень насущной. С ней сталкиваются все без исключения владельцы частных и загородных домов.

Одной из главных причин является разгерметизация самой системы, проблемы в стояках и несвоевременная замена отдельных приборов. Зачастую воздушные пробки образуются в момент проведения промывки и присоединения отдельных элементов к радиатору отопления.

Образование подобных проблем может происходить и при неправильном проведении работ, направленных на установку или монтаж системы отопления. В любом случае, эта проблема требует скорейшего решения.

Потребуется плановый выпуск воздуха перед первым включением. Воздух должен покинуть систему труб теплого пола еще до нагрева таковой.

Большинство систем отопления способны функционировать даже после попадания в систему пузырьков воздуха.

Циркуляция при этом будет затруднена, благодаря появлению пузырьков в радиаторе, а вот теплый пол нагреваться перестанет в том случае, если в его систему попадет воздух.

Небольшая толщина труб в совокупности с особенностью системы не даст ей нагреваться, и полы будут холодными.

Можно избавиться от воздуха и в процессе эксплуатации системы, однако намного проще сделать это до наступления первых холодов при незапущенном механизме. Спустя какое-то время, пузырьки могут появиться снова, поэтому за системой необходимо следить и тщательно ее проверять, периодически стравливая воздух.

Выпускайте воздух в летнее время, до запуска системы отопления

Образование воздушных масс в системе теплого пола

Для прокачки системы пригодится насос

Как спустить воздух, скопившийся в системе, будет зависеть от случая, который привел к подобному результату.

Некоторые обстоятельства требуют скорейшего вмешательства, а другие не способны нанести сильный урон системе.

Если теплый пол был установлен с ощутимыми перепадами, стоит обзавестись дополнительным насосом для прокачки теплоносителя.

Рекомендуется установить несколько автоматических развоздушивателей, которые помогут стравить воздушные массы из системы. Один устанавливается на обратных магистралях, в то время как второй должен стоять на подаче.

Запуск циркуляционного насоса также поможет выгнать лишний воздух. Чем больше воздуха скопилось, тем громче будет работать циркуляционный насос. Стоит обратить внимание, что прокачка системы должна производиться на максимальных скоростях. Это существенно сэкономит время и позволит полностью убрать воздух из системы. Если таковую недавно прокачивали, но воздух уже успел собраться вновь, проблема может быть в самом насосе.

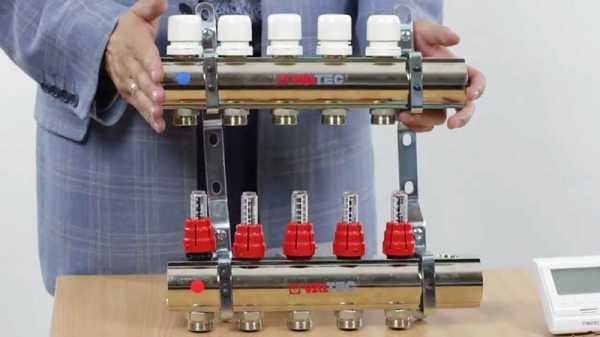

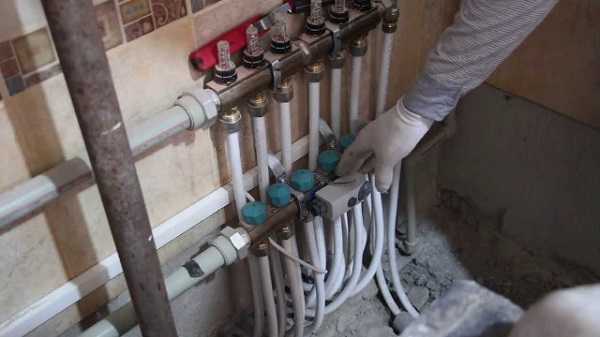

При установленной гребенке каждый контур перекрывается поочередно, при этом на каждом из них должен быть открыт воздухоотводчик. Спускать воздух необходимо постепенно, поэтому после прочистки первого контура открывается следующий. Спуск производится поэтапно и в момент стравливания должен быть открыт только один контур.

Если данная процедура не дала ожидаемого результата, следующая развоздушка должна производиться не раньше, чем через несколько дней.

Для правильной чистки системы человек должен разбираться в устройстве гребенки и понять принцип ее действия. Если необходимых знаний не имеется, следует обратиться за помощью к специалистам. Подробнее о выпуске воздуха смотрите в этом видео:

В последнее время всю большую популярность приобретают сепараторы, чьей функцией является автоматическое удаление пузырьков воздуха из системы, что существенно упрощает дальнейшую эксплуатацию всей системы.

Алгоритм удаления

В самых верхних точках производится скопление газа в процессе перемещения теплоносителя. При использовании системы теплого пола в роли устройства, с помощью которого осуществляется работа, выступает гребенка или распределитель. В противном случае понадобится покупка более дорогостоящего оборудования для отведения воздушных масс. Подробнее о прокачке теплого пола смотрите в этом видео:

Ниже рассматриваются необходимые действия для избавления системы теплого пола от воздуха

Большинство насосов оснащены ступенчатым регулятором скорости. Устанавливается он в положении «1», что позволит ему работать на минимальных оборотах. Качать он будет несколько дольше, однако позволит полностью удалить скопившиеся массы.

Перекройте все контуры кроме одного

Следующий этап заключается в перекрытии всех контуров кроме одного. Эту последовательность необходимо соблюдать на протяжении всей операции на других участках.

После удаления воздушных масс кран поворачивается по часовой стрелке до полного закрытия.

Так как двигатель будет работать на маленьких оборотах, подобную процедуру необходимо будет проводить неоднократно. Насос выключается после окончания первого выпуска газов. По завершении всех работ кран вновь открывается. Подается питание, что позволит прогнать теплоноситель на небольшой скорости в течение пары минут.

Данную операцию необходимо повторить не менее 4 раз. После перекрытия краном контура следует перейти к следующему.

После окончания всех манипуляций давление поднимается до нормального рабочего уровня.

Скопление воздуха в системе отопления препятствует ее правильному функционированию. Если не удалить его вовремя, ухудшатся эксплуатационные показатели. В таких условиях увеличивается вероятность поломок дорогостоящего оборудования. Чтобы исключить ненужные риски и лишние затраты, надо знать, как самому прокачать теплый пол. Методика достаточно проста, поэтому в большинстве случаев обращение к профильным специалистам не требуется.

Проверку и устранение неисправностей следует выполнить до начала регулярного отопительного сезона

Как появляются проблемы

В частях системы, которые подключены к радиаторам, обнаружить неполадки можно быстро. Они расположены в помещениях, поэтому при прохождении воздуха слышны шумы. На ощупь определяют пониженную температуру отдельных участков батарей, где образовались газовые «пробки».

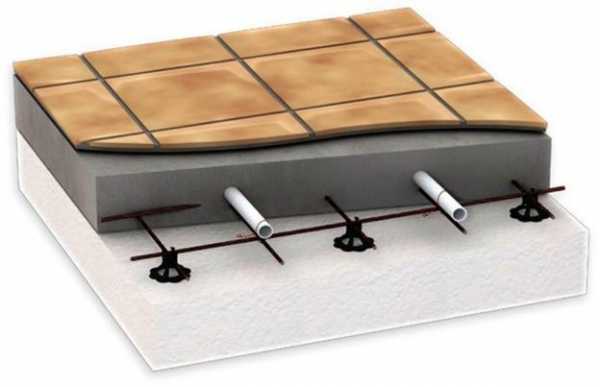

Но трубопровод, скрытый в глубине бетонной стяжки, хорошо изолирован. Если шкаф с коллекторной гребенкой и насосом установлен вдали от жилых комнат, посторонние звуки не будут слышны. Неисправности выявляют по существенной разнице нагрева в разных контурах.

В следующем перечне приведены причины, которые способствуют проникновению воздуха в теплоноситель:

• Замена кранов, других элементов системы;
• Неисправное состояние автоматических устройств, которые предназначены для удаления воздуха из системы;
• Прокладка трассы трубопровода с большими перепадами по высоте;
• Существенное изменение уровня давления в процессе эксплуатации. При малом напоре возможно образование пустот в верхних точках;
• Чрезмерный нагрев теплоносителя, сопровождающийся выделением газов. Аналогичные негативные процессы способны вызывать некоторые виды химических соединений;
• Процесс наполнения системы после летнего периода выполнялся слишком быстро, поэтому не весь воздух был удален;
• При монтаже системы либо позднее нарушена герметичность соединений. В самом плохом варианте – течи образовались внутри бетонной стяжки. По этой причине после монтажа теплых полов выполняют тщательную проверку с применением повышенного давления.

Почему надо удалять воздух

Образование пустот снижает КПД системы отопления. Насосное оборудование, как и другие компоненты, работает менее эффективно. Чтобы обеспечить комфортные для пользователей температурные условия в помещениях, приходится тратить больше ресурсов.

При увеличении таких пустот постепенно падает давление. После достижения предельного минимального уровня соответствующий сигнал поступает в блок управления котла. Кроме электронных устройств, применяют механические средства аналогичного назначения. Это – аварийная ситуация, поэтому автоматика отключает подачу газа или другого топлива.

Для последующего включения приходится вручную поднимать давление. Но в свежей воде газообразных включений много, поэтому негативные процессы ускоряются. Оборудование будет отключаться чаще.

Опасно оставлять его в таком состоянии без постоянного присмотра. Если не удалить воздух с одновременным устранением первоначальных причин, техника полностью утратит функциональность.

Следует помнить, что окисление, разрушающее металлы, происходит при наличии воды и кислорода. Добавление нового теплоносителя активизирует соответствующие негативные процессы. В таком режиме работы снижается долговечность отопительного оборудования.

Следует исключить появление воздушных «пробок» в узлах теплообмена котлов. Эти части подвергаются воздействию очень высоких температур.

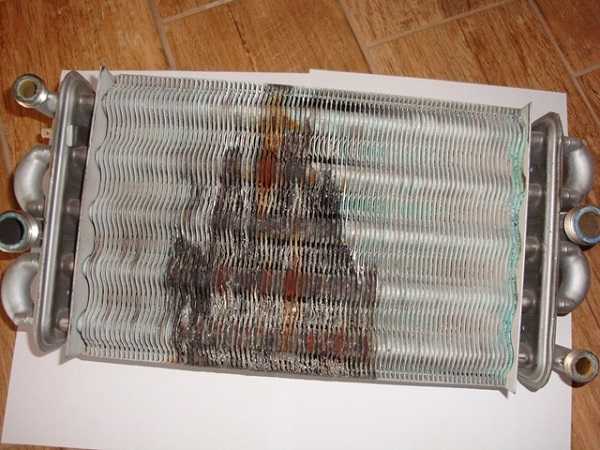

При недостаточно равномерном нагреве теплообменник будет испорчен без возможности восстановления

Перечисленных выше причин достаточно, чтобы понять необходимость выполнения профилактических мероприятий. Их проведение предотвратит сложные поломки и затраты, сопряженные с восстановительными работами.

Конструктивные особенности

Заранее надо учесть детали, которыми отличается определенное оборудование. Так, в некоторых ситуациях для циркуляции теплоносителя по всем контурам используют встроенный насос котла. Для крупного объекта его производительности может быть недостаточно, поэтому понадобится установка отдельного силового агрегата.

При использовании радиаторного отопления создают трассы с минимальным числом поворотов, без острых углов. Добавлением наклонов в сторону котла можно обеспечить естественную циркуляцию, под воздействием силы тяжести.

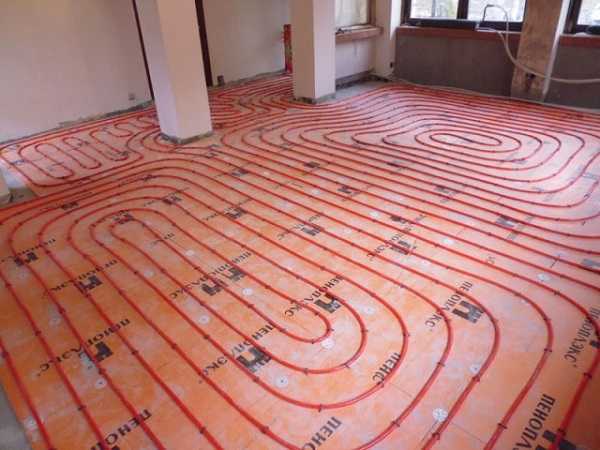

В теплых полах устанавливают длинные трубопроводы с большим количеством изгибов

Прокачивать воду по такой системе тяжелее. Здесь используют исключительно принудительные методики. При ошибках в расчетах мощности отдельного насоса будет недостаточно для дальних контуров. В этом случае их плохой нагрев не устранить удалением воздушных пробок. Понадобится модернизация системы.

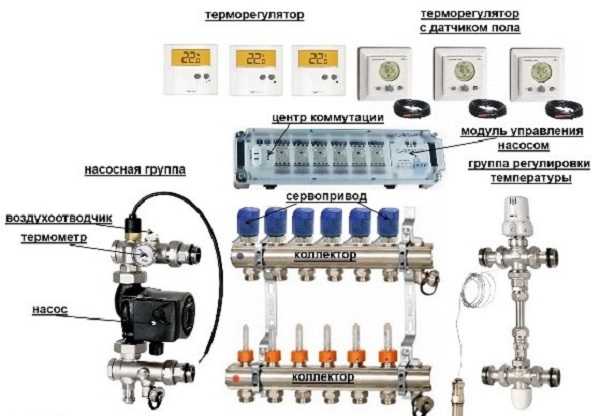

Предварительно должны быть правильно настроены регуляторы гребенки. Помимо механических расходомеров устанавливают вентили с электрическими приводами. Такие устройства изменяют скорость подачи теплоносителя с учетом показаний температурных датчиков.

Алгоритм удаления воздуха

В процессе перемещения теплоносителя по системе газ накапливается в самых верхних точках. Для системы теплого пола – это коллекторный распределитель (гребенка). В них ввинчивают при установке краны Маевского или автоматические устройства отведения воздуха.

Ниже приведена стандартная последовательность правильных действий:

• Многие современные насосы этого типа оснащают ступенчатым регулятором скорости. Его устанавливают в положение «1», которое соответствует минимальной производительности. Придется затратить больше времени, зато удаление газов будет аккуратным.
• Перекрывают все контуры, кроме одного. Далее аналогичные операции выполняют последовательно на других участках.
• Винт крана Маевского первого контура поворачивают шлицевой отверткой по направлению против часовой стрелки. Полимерную вставку перед этим поворачивают отверстием вниз, подставляют подходящую емкость для сбора жидкости.
• После того, как воздух вышел, винт поворачивают в обратном направлении, до полного закрытия крана.
• Несмотря на то, что установлены минимальные обороты двигателя, прокачивать контур придется неоднократно. После первого выпуска газов насос выключают. Дожидаются скопления воздуха в кране, открывают кран. Далее опять подают питание на электропривод, несколько минут прогоняют теплоноситель на медленной скорости.
• Данную процедуру повторяют 3-4 раза. После – перекрывают краном этот контур и переходят к следующему.

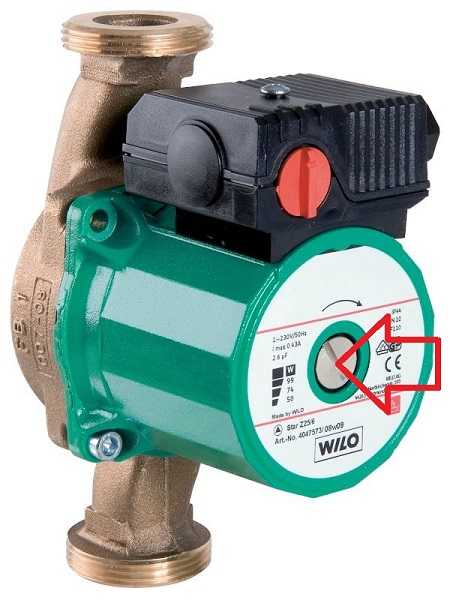

Типовой насос с красной рукояткой регулировки скорости вращения вала

Если насос установлен выше гребенки, либо используется только штатный агрегат (котла отопления), из него также можно выпустить воздух. Для этого слегка ослабляют винт, расположенный в центре крышки. На рисунке выше он отмечен стрелкой.

После завершения всего комплекса рабочих действий понадобится поднятие давления до номинального уровня. Следует понимать, что в ходе этой процедуры в систему опять попадет воздух. Поэтому не исключено, что придется выпустить его еще раз.

Составные элементы оборудования

Стоит рассмотреть подробнее части системы, которые были упомянуты выше.

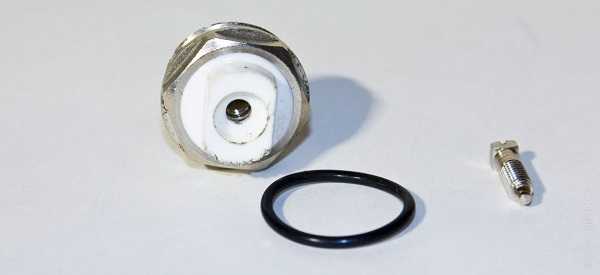

Кран в разобранном состоянии

Принцип действия описан в инструкции по выпуску воздуха. Конструкцию крана Маевского проще изучать с помощью этого рисунка. Такое миниатюрное изделие устанавливают вместо заглушки в верхней части коллекторной гребенки. В центральной части сделана резьба. Туда вворачивают винт, прижимающий пластиковый уплотнитель.

Для обеспечения герметичности соединения используют резиновое кольцо. Все перечисленные детали входят в стандартную комплектацию изделия. Никаких дополнительных расходных материалов для монтажа и эксплуатации не требуется.

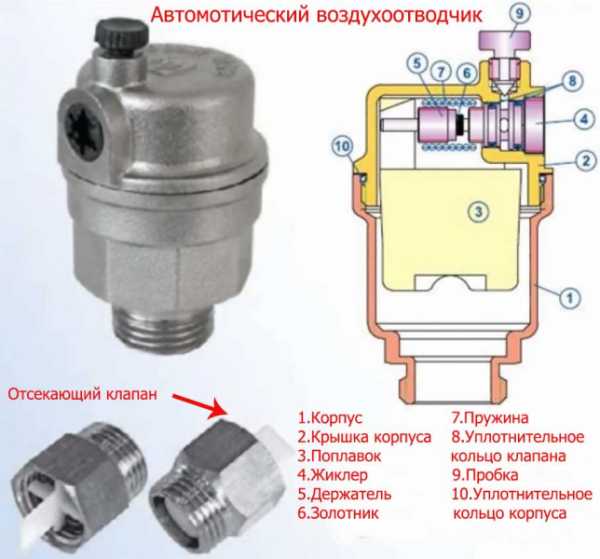

Значительно упрощает выполнение поставленной задачи применение автоматизированных устройств. Они без тщательного контроля со стороны пользователя и дополнительных настроек способны выполнять свои функции на протяжении длительного срока службы.

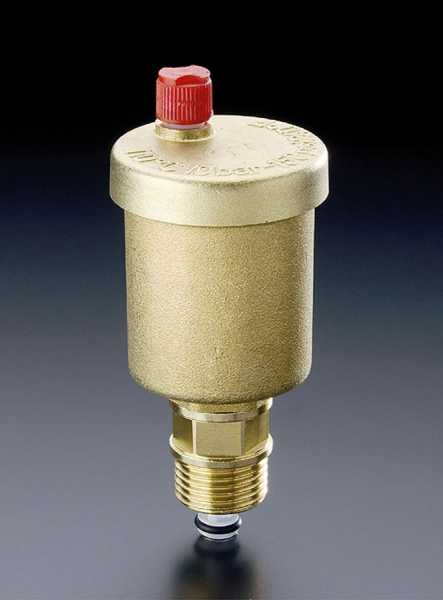

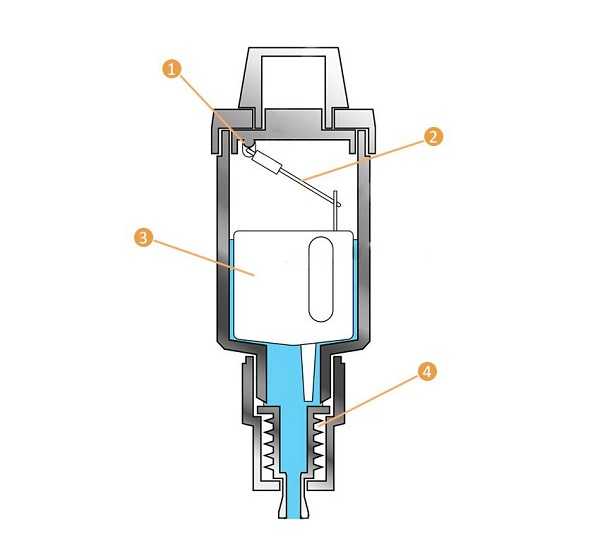

Автоматический отводчик газов

Здесь приведена принципиальная схема одного из устройств этой категории:

• Узел (1) создает жесткое крепление штанги (2) к внутренней части корпуса с нужным углом. Им регулируют уровень открытия выпускного клапана.
• В ходе эксплуатации воздух накапливается в верхней части. Поплавок опускается вниз. В определенном положении он откроет запорное устройство, которое выпустит газ наружу.
• Далее поплавок поднимается в исходное положение, цикл повторяется снова.
• В нижней части установлен мягкий уплотнитель (4), обеспечивающий герметичность соединения.

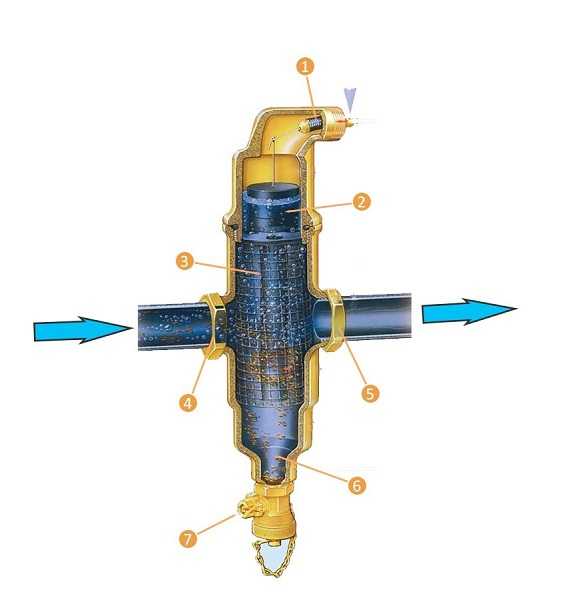

Сепаратор

Более эффективно выполняет аналогичные функции такое устройство:

• Тут приведен пример проточного сепаратора. Его устанавливают в верхней точке в разрезе трубопровода с применением резьбовых соединений (4, 5).
• В центральной части закреплена сетка (3). При прохождении потока воды через такую конструкцию из него высвобождаются пузырьки воздуха (2).
• Они устремляются вверх. В этой части установлен такой же узел, как и в автоматическом отводчике газов. Когда поплавок опустится ниже определенного уровня, тяга откроет клапан (1) для выпуска воздуха наружу.
• Размеры ячеек и другие параметры сетки подбирают так, чтобы не создавать излишних препятствий перемещению теплоносителя. Однако такая конструкция задерживает частицы ржавчины (6). Они накапливаются в нижней части (7). Здесь есть отвинчивающаяся крышка, которую открывают для удаления загрязнений при выполнении регламентного обслуживания.

Удаление механических примесей снижает нагрузки на разные части системы отопления. Если установить простейший фильтр на основной магистрали подачи воды, будет предотвращено засорение протоков радиаторов, теплообменников котлов. Это же продлит долговечность жиклеров клапанов автоматических отводчиков воздуха.

Дополнительные рекомендации

При увеличении сложности увеличивается стоимость, но снижается общая надежность техники. В качестве примера можно использовать регулирующие вентили на коллекторной гребенке. Конструкции с механическими приводами стоят немного.

Их характеристики отработаны многолетней практикой, поэтому поломки появляются редко. Сервоприводы – дороже. В соответствующих системах есть электронные блоки, миниатюрные электромоторы, проводные соединения, датчики. Тут больше компонентов, которые способны выйти из строя.

Выбирать составляющие для удаления воздуха из системы следует с учетом конструктивных особенностей. Простые краны Маевского способны выполнять безупречно свои функции длительное время. Их не надо регулировать в процессе эксплуатации. Автоматические устройства сложнее и дороже. Они могут быть испорчены загрязнениями, поэтому нужна защита от механических примесей.

Иногда интенсивное образование воздушных пробок свидетельствует о нарушениях целостности соединений, иных повреждениях. Автоматические отводчики настолько эффективны, что не получится заметить появление проблем на ранних стадиях.

Видео

В любом случае осмотр системы отопления следует выполнять регулярно. Для удаления воздуха надо точно выполнять приведенные инструкции. Если инженерное сооружение отличается повышенной сложностью, а самостоятельные действия вызывают затруднения, нужно обратиться за помощью к профильным специалистам. Помимо удаления воздуха, им можно поручить настройку коллекторной гребенки.

vashslesar.ru

Как выпустить воздух из системы теплых полов — VashSlesar.ru

Одним из часто задаваемых вопросов является вопрос о том, как спустить воздух из системы теплого пола?

В любой инженерной системе, в том числе после монтажа теплого пола водяного в коттедже, при запуске котла или после окончания лета, когда теплоноситель стоял без движения, скапливается воздух, и вся сложность заключается именно в том, что его нужно удалить из трубопроводов.

Воздух, как мы уже выясняли, в любой системе скапливается в верхней точке. Для теплых полов верхней точкой являются коллекторы.

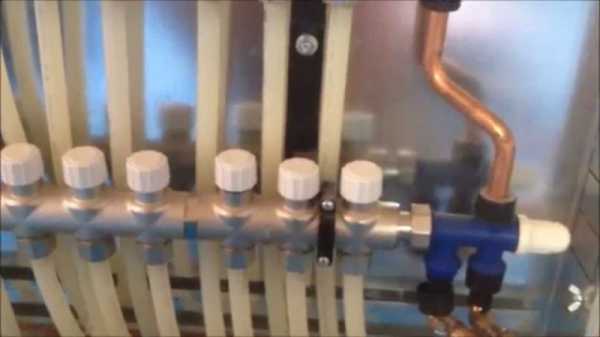

Существуют коллекторы в двух вариантах: с краном «Маевского» и с автоматическим воздухоотводчиком. Оба варианта позволяют спустить воздух из трубопроводов теплого пола.

В случае теплых полов лучше, если будут использоваться воздухоотводчики.

С краном «Маевского» могут возникнуть сложности, но это не означает, что воздух спустить невозможно. И в том, и в другом случае выпуск воздуха осуществляется через воздушные краны.

Что нужно сделать для выпуска воздуха?

1. На насосе выставляем на минимальные обороты – на единицу.
2. Если для спуска воздуха установлен кран «Маевкого», то необходимо ключом для спуска воздуха или плоской отверткой повернуть его против часовой стрелки до характерного звука выходящего воздуха, дождаться того момента, когда выйдет весь воздух и повернуть кран в обратном направлении по часовой стрелке для закрытия.
3. Если запуск системы теплых полов происходит на больших оборотах насоса, то система может «наглотаться» воздуха, и процедура по его выпуску будет длительной, а воздух, даже после всех манипуляций, может сойти не весь. Насос отопления передвигает воду в трубах в месте с воздушными пузырьками, не давая им подняться в верхнюю точку. Необходимо остановить насос полностью, дать системе теплых полов «успокоиться» на несколько минут для того, чтобы имеющийся воздух перестал передвигаться по системе и постепенно поднялся вверх. После того, как система постоит в спокойном состоянии, необходимо открыть кран «Маевского» и спустить скопившийся воздух. Затем опять включить насос на маленькие обороты, систему погонять с насосом, опять ее выключить, подождать несколько минут и повторить процедуру с выпуском воздуха. И так проделать несколько раз, в зависимости от количества скопившегося воздуха.
4. В том случае, если в системе теплых полов на коллекторах установлены автоматические воздухоотводчики, то процесс выпуска воздуха значительно облегчается. Воздух спускается путем открытия спускного клапана на воздухоотводчике — нужно всего лишь дождаться, когда весь воздух выйдет. Закрывать обратно спускной клапан воздухоотводчика не потребуется, так как воздух будет выходить в автоматическом режиме.

Процесс «блуждания» воздуха по трубопроводам теплых полов может быть таким же, как описано в предыдущем пункте, поэтому процедуру с остановкой насосом исключать нельзя.

1. При выпуске воздуха нужно помнить, что после выпуска воздуха возможно потребуется доливка системы водой или теплоносителем.

Сбой работы или нормального функционирования системы отопления происходит из-за скопления воздушных пузырьков.

В этой связи вопрос, как выгнать воздух из теплого водяного пола и улучшить эксплуатационные показатели, является довольно популярным при устройстве отопления.

Подобное оборудование стоит немалых денег, и чтобы исключить возможные затраты, необходимо провести прокачку теплого пола самостоятельно. Подобная технология не требует особых навыков, поэтому ее можно провести самостоятельно.

Основные причины скопления воздушных масс

Часто воздух попадает в трубы при разгерметизации системы

Проблема образование воздушных масс в современных системах отопления является очень насущной. С ней сталкиваются все без исключения владельцы частных и загородных домов.

Одной из главных причин является разгерметизация самой системы, проблемы в стояках и несвоевременная замена отдельных приборов. Зачастую воздушные пробки образуются в момент проведения промывки и присоединения отдельных элементов к радиатору отопления.

Образование подобных проблем может происходить и при неправильном проведении работ, направленных на установку или монтаж системы отопления. В любом случае, эта проблема требует скорейшего решения.

Потребуется плановый выпуск воздуха перед первым включением. Воздух должен покинуть систему труб теплого пола еще до нагрева таковой.

Большинство систем отопления способны функционировать даже после попадания в систему пузырьков воздуха.

Циркуляция при этом будет затруднена, благодаря появлению пузырьков в радиаторе, а вот теплый пол нагреваться перестанет в том случае, если в его систему попадет воздух.

Небольшая толщина труб в совокупности с особенностью системы не даст ей нагреваться, и полы будут холодными.

Можно избавиться от воздуха и в процессе эксплуатации системы, однако намного проще сделать это до наступления первых холодов при незапущенном механизме. Спустя какое-то время, пузырьки могут появиться снова, поэтому за системой необходимо следить и тщательно ее проверять, периодически стравливая воздух.

Выпускайте воздух в летнее время, до запуска системы отопления

Образование воздушных масс в системе теплого пола

Для прокачки системы пригодится насос

Как спустить воздух, скопившийся в системе, будет зависеть от случая, который привел к подобному результату.

Некоторые обстоятельства требуют скорейшего вмешательства, а другие не способны нанести сильный урон системе.

Если теплый пол был установлен с ощутимыми перепадами, стоит обзавестись дополнительным насосом для прокачки теплоносителя.

Рекомендуется установить несколько автоматических развоздушивателей, которые помогут стравить воздушные массы из системы. Один устанавливается на обратных магистралях, в то время как второй должен стоять на подаче.

Запуск циркуляционного насоса также поможет выгнать лишний воздух. Чем больше воздуха скопилось, тем громче будет работать циркуляционный насос. Стоит обратить внимание, что прокачка системы должна производиться на максимальных скоростях. Это существенно сэкономит время и позволит полностью убрать воздух из системы. Если таковую недавно прокачивали, но воздух уже успел собраться вновь, проблема может быть в самом насосе.

При установленной гребенке каждый контур перекрывается поочередно, при этом на каждом из них должен быть открыт воздухоотводчик. Спускать воздух необходимо постепенно, поэтому после прочистки первого контура открывается следующий. Спуск производится поэтапно и в момент стравливания должен быть открыт только один контур.

Если данная процедура не дала ожидаемого результата, следующая развоздушка должна производиться не раньше, чем через несколько дней.

Для правильной чистки системы человек должен разбираться в устройстве гребенки и понять принцип ее действия. Если необходимых знаний не имеется, следует обратиться за помощью к специалистам. Подробнее о выпуске воздуха смотрите в этом видео:

В последнее время всю большую популярность приобретают сепараторы, чьей функцией является автоматическое удаление пузырьков воздуха из системы, что существенно упрощает дальнейшую эксплуатацию всей системы.

Алгоритм удаления

В самых верхних точках производится скопление газа в процессе перемещения теплоносителя. При использовании системы теплого пола в роли устройства, с помощью которого осуществляется работа, выступает гребенка или распределитель. В противном случае понадобится покупка более дорогостоящего оборудования для отведения воздушных масс. Подробнее о прокачке теплого пола смотрите в этом видео:

Ниже рассматриваются необходимые действия для избавления системы теплого пола от воздуха

Большинство насосов оснащены ступенчатым регулятором скорости. Устанавливается он в положении «1», что позволит ему работать на минимальных оборотах. Качать он будет несколько дольше, однако позволит полностью удалить скопившиеся массы.

Перекройте все контуры кроме одного

Следующий этап заключается в перекрытии всех контуров кроме одного. Эту последовательность необходимо соблюдать на протяжении всей операции на других участках.

После удаления воздушных масс кран поворачивается по часовой стрелке до полного закрытия.

Так как двигатель будет работать на маленьких оборотах, подобную процедуру необходимо будет проводить неоднократно. Насос выключается после окончания первого выпуска газов. По завершении всех работ кран вновь открывается. Подается питание, что позволит прогнать теплоноситель на небольшой скорости в течение пары минут.

Данную операцию необходимо повторить не менее 4 раз. После перекрытия краном контура следует перейти к следующему.

После окончания всех манипуляций давление поднимается до нормального рабочего уровня.

Здесь вы узнаете о том как выгнать воздух из теплого водяного пола: причины образования воздушных пробок, а также как их удалить и правильно выпустить из системы.

Завоздушивание водяного отапливаемого пола – распространенная, неизбежная, однако, решаемая проблема. Своевременное правильное удаление воздуха из теплого водяного пола, при соблюдении несложных рекомендаций, не представит труда и послужит эффективной профилактической мерой, предупреждающей снижение КПД всей системы и выход ее из строя.

Каким бы качественным ни казался монтаж, каким бы продуманным ни было встроенное отопление, воздух так или иначе неизбежно проникает внутрь элементов водяного пола ввиду отсутствия абсолютной герметичности системы.

Причины образования воздушных пробок

В профилактических мерах рекомендуется перед началом запуска отопительной системы проводить удаление воздушных пробок. Скапливаются пузырьки, как правило, в наивысших точках системы, коими выступают распределительные коллекторы. Удаление из них воздушных пробок не представит особого труда.

Для успеха операции необходимо проявить терпение, иной раз до нескольких дней, особенно, в случае проникновения воздуха в трубы контуров, а потому проводить развоздушивание необходимо минимум за неделю — дня четыре до планируемого запуска теплого пола. Рекомендуется и по окончании работы системы, перед ее отключением на летний период, на несколько дней перевести в минимальный режим, после чего спустить воздух.

Для того чтобы знать как выгнать воздух из теплого водяного пола, необходимо рассмотреть распространенные причинные его проникновения в систему.

Проникновение может быть обусловлено рядом факторов, среди которых наиболее распространенными являются следующие:

• резкое понижение давления в том или иной отопительном контуре или слишком сильный нагрев теплоносителя;
• технологические причины, заключающиеся в снижении степени герметичности соединений и образованию протечек, что, в свою очередь, ведет к образованию воздушных пробок; это может быть нарушение технологии монтажа системы теплого водяного пола (уклон у расположении труб, неровность поверхности, на которую укладываются трубы, ошибки в монтаже коллектора, отсутствие на распредколлекторе кранов для автоматического сброса давления;
• первый запуск отопления, производимый без предварительной прокачки воздуха.

Перед тем как развоздушить теплый водяной пол при первом запуске системы, теплоноситель не стоит подогревать, так как подобное положение дел вытечет в образование множества мелких пузырьков с из разносу по всей системе.

Чем они опасны?

Нерешенная проблема завоздушивания может привести к серьезным последствиям, от падения эффективности работы системы (в виду небольшого диаметра горизонтально расположенных труб), до полного ее отказа нагреваться, обогревать помещение. Необходимо знать, как удалить воздух из теплого водяного пола.

Как выгнать воздух из теплого водяного пола?

На первом этапе происходит перекрытие клапанов всех контуров на коллекторе, кроме одного. Далее включается циркуляционный насос на самые малые обороты (высокие обороты приведут к засасыванию и разбиению воздушных масс на мелкие пузырьки с последующим их проталкиванием с массой воды по трубам). При этом создаваемое давление должно превышать обычное на 15-20%. Когда вся воздушная масса вышла из контура, его перекрывают, и переходят к другому.

Из каждого, подключенного к коллектору отопительного контура воздух удаляется отдельно при остальных перекрытых контурах.

Операции повторяют 2-3 дня, после чего можно приступить к нагреву теплоносителя и началу отопительного сезона.

Как спустить воздух с теплого водяного пола? Помогут устройства – сепараторы. Основное их назначение заключается в автоматическом удалении воздуха из системы без необходимости посторонней помощи.

Клапанами для спуска и кранами оборудуются коллекторы и циркуляционные насосы, внутреннее пространство которых также может быть завоздушено. Для того чтобы этого не случилось, насос должен устанавливаться исключительно на подачу.

В период спуска должны быть исключены скачки напряжения в сети. С этой целью гоняющий воду насос стоит подключить к источнику бесперебойного питания. Специалисты знают, как стравить воздух из теплого водяного пола, уже попавший в трубы. Это довольно хлопотное дело, а достижение цели растягивается на несколько дней.

Заключение

Даже зная как правильно делать водяной теплый пол и в точности следовать предписаниям технологии, все равно не удается избежать проникновения воздуха внутрь. Тем не менее, вопрос о том, как выпустить воздух из теплого водяного пола, решаем даже без помощи специалиста. Главное, по возможности не допускать проникновения скапливающегося в коллекторе и насосе воздуха в трубы.

vashslesar.ru

Как стравить воздух из системы теплых полов — VashSlesar.ru

Как удалить воздух из системы теплого пола

Нанимать для этих целей специалистов невыгодно, которые зачастую и сами не знают того, как удалить воздух из системы теплого пола.

В данной статье будут рассмотрены основные причины, из-за которых теплый пол может завоздушиться и пути решения данной проблемы.

Как удалить воздух из системы теплого пола

Водяные теплые полы имеют сложную конфигурацию, которая во многом зависит от числа контуров, наличия насосно-смесительного узла и многих других факторов. Например, часто случается так, что греет лишь маленький контур теплого пола, а большой не греет из-за воздушной пробки или слабого циркуляционного насоса.

Самые же распространённые причины завоздушивания водяного пола это:

1. Монтаж водяного пола выполнен с нарушениями, трубки уложены с большими перепадами, вследствие чего образуется воздушная пробка в самой высокой точке.
2. Грубое нарушение касательно эксплуатации теплых полов, критически маленькое давление или большой нагрев теплоносителя, что непременно приведёт к завоздушиванию.
3. Наличие даже минимальных протечек теплого пола, например на гребенке.
4. Отсутствие автоматических воздухоотводчиков, также может привести к появлению воздушных пробок в теплом полу. Рекомендуется поставить развоздушиватели и на обратку и на подачу теплых полов.
5. Нарушения, которые были допущены в процессе первого ввода в эксплуатацию теплого пола. Это самая безобидная на самом деле проблема завоздушивания теплого пола, которая достаточно легко решается путём прокачки воздуха в каждом контуре по отдельности.

Как выгнать (стравить) воздух из теплых полов

Итак, выше были перечислены основные из причин, вследствие которых может произойти завоздушивание теплого пола. Теперь следует разобраться с вопросом, как стравить воздух из теплых полов.

Для решения данной проблемы существует целый ряд мероприятий, которые способны в той или иной мере эффективно выгнать воздушную пробку, образовавшуюся вследствие завоздушивания теплых полов.

Эффективным способом развоздушивания теплого пола является закрытие кранов на всех контурах кроме одного, после чего в работу включается циркуляционный насос. Дав насосу поработать некоторое время, развоздушенный контур перекрывается и открывается другой — завоздушенный. Далее поочерёдно выгоняется воздух с каждого контура теплых полов.

Если за раз выгнать весь воздух из теплого пола не получилось, процедуру следует повторить на второй или даже третий день. Поможет удалить воздух из системы теплых полов и специальный сепаратор — автоматический развоздушиватель, он же воздухоотводчик.

И если оказалось так, что система теплых полов до сих пор не оборудована развоздушивателями, то возможно настал как раз тот день, когда стоит подумать про их установку. Установка автоматического развоздушивателя на теплый пол выполняется достаточно просто, для этого нужна внутренняя резьба на гребенке, диаметром в пол дюйма.

Скопление воздуха в системе отопления препятствует ее правильному функционированию. Если не удалить его вовремя, ухудшатся эксплуатационные показатели. В таких условиях увеличивается вероятность поломок дорогостоящего оборудования. Чтобы исключить ненужные риски и лишние затраты, надо знать, как самому прокачать теплый пол. Методика достаточно проста, поэтому в большинстве случаев обращение к профильным специалистам не требуется.

Проверку и устранение неисправностей следует выполнить до начала регулярного отопительного сезона

Как появляются проблемы

В частях системы, которые подключены к радиаторам, обнаружить неполадки можно быстро. Они расположены в помещениях, поэтому при прохождении воздуха слышны шумы. На ощупь определяют пониженную температуру отдельных участков батарей, где образовались газовые «пробки».

Но трубопровод, скрытый в глубине бетонной стяжки, хорошо изолирован. Если шкаф с коллекторной гребенкой и насосом установлен вдали от жилых комнат, посторонние звуки не будут слышны. Неисправности выявляют по существенной разнице нагрева в разных контурах.

В следующем перечне приведены причины, которые способствуют проникновению воздуха в теплоноситель:

• Замена кранов, других элементов системы;
• Неисправное состояние автоматических устройств, которые предназначены для удаления воздуха из системы;
• Прокладка трассы трубопровода с большими перепадами по высоте;
• Существенное изменение уровня давления в процессе эксплуатации. При малом напоре возможно образование пустот в верхних точках;
• Чрезмерный нагрев теплоносителя, сопровождающийся выделением газов. Аналогичные негативные процессы способны вызывать некоторые виды химических соединений;
• Процесс наполнения системы после летнего периода выполнялся слишком быстро, поэтому не весь воздух был удален;
• При монтаже системы либо позднее нарушена герметичность соединений. В самом плохом варианте – течи образовались внутри бетонной стяжки. По этой причине после монтажа теплых полов выполняют тщательную проверку с применением повышенного давления.

Почему надо удалять воздух

Образование пустот снижает КПД системы отопления. Насосное оборудование, как и другие компоненты, работает менее эффективно. Чтобы обеспечить комфортные для пользователей температурные условия в помещениях, приходится тратить больше ресурсов.

При увеличении таких пустот постепенно падает давление. После достижения предельного минимального уровня соответствующий сигнал поступает в блок управления котла. Кроме электронных устройств, применяют механические средства аналогичного назначения. Это – аварийная ситуация, поэтому автоматика отключает подачу газа или другого топлива.

Для последующего включения приходится вручную поднимать давление. Но в свежей воде газообразных включений много, поэтому негативные процессы ускоряются. Оборудование будет отключаться чаще.

Опасно оставлять его в таком состоянии без постоянного присмотра. Если не удалить воздух с одновременным устранением первоначальных причин, техника полностью утратит функциональность.

Следует помнить, что окисление, разрушающее металлы, происходит при наличии воды и кислорода. Добавление нового теплоносителя активизирует соответствующие негативные процессы. В таком режиме работы снижается долговечность отопительного оборудования.

Следует исключить появление воздушных «пробок» в узлах теплообмена котлов. Эти части подвергаются воздействию очень высоких температур.

При недостаточно равномерном нагреве теплообменник будет испорчен без возможности восстановления

Перечисленных выше причин достаточно, чтобы понять необходимость выполнения профилактических мероприятий. Их проведение предотвратит сложные поломки и затраты, сопряженные с восстановительными работами.

Конструктивные особенности

Заранее надо учесть детали, которыми отличается определенное оборудование. Так, в некоторых ситуациях для циркуляции теплоносителя по всем контурам используют встроенный насос котла. Для крупного объекта его производительности может быть недостаточно, поэтому понадобится установка отдельного силового агрегата.

При использовании радиаторного отопления создают трассы с минимальным числом поворотов, без острых углов. Добавлением наклонов в сторону котла можно обеспечить естественную циркуляцию, под воздействием силы тяжести.

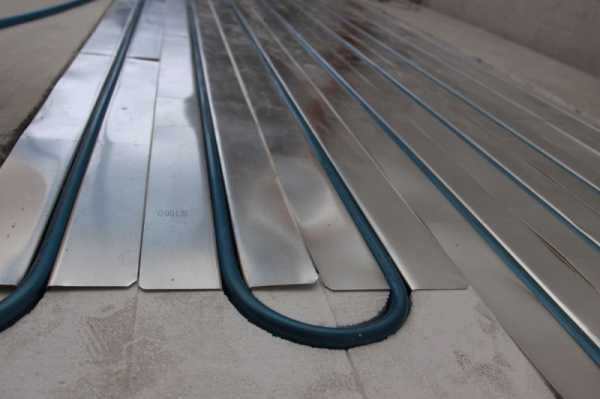

В теплых полах устанавливают длинные трубопроводы с большим количеством изгибов

Прокачивать воду по такой системе тяжелее. Здесь используют исключительно принудительные методики. При ошибках в расчетах мощности отдельного насоса будет недостаточно для дальних контуров. В этом случае их плохой нагрев не устранить удалением воздушных пробок. Понадобится модернизация системы.

Предварительно должны быть правильно настроены регуляторы гребенки. Помимо механических расходомеров устанавливают вентили с электрическими приводами. Такие устройства изменяют скорость подачи теплоносителя с учетом показаний температурных датчиков.

Алгоритм удаления воздуха

В процессе перемещения теплоносителя по системе газ накапливается в самых верхних точках. Для системы теплого пола – это коллекторный распределитель (гребенка). В них ввинчивают при установке краны Маевского или автоматические устройства отведения воздуха.

Ниже приведена стандартная последовательность правильных действий:

• Многие современные насосы этого типа оснащают ступенчатым регулятором скорости. Его устанавливают в положение «1», которое соответствует минимальной производительности. Придется затратить больше времени, зато удаление газов будет аккуратным.
• Перекрывают все контуры, кроме одного. Далее аналогичные операции выполняют последовательно на других участках.
• Винт крана Маевского первого контура поворачивают шлицевой отверткой по направлению против часовой стрелки. Полимерную вставку перед этим поворачивают отверстием вниз, подставляют подходящую емкость для сбора жидкости.
• После того, как воздух вышел, винт поворачивают в обратном направлении, до полного закрытия крана.
• Несмотря на то, что установлены минимальные обороты двигателя, прокачивать контур придется неоднократно. После первого выпуска газов насос выключают. Дожидаются скопления воздуха в кране, открывают кран. Далее опять подают питание на электропривод, несколько минут прогоняют теплоноситель на медленной скорости.
• Данную процедуру повторяют 3-4 раза. После – перекрывают краном этот контур и переходят к следующему.

Типовой насос с красной рукояткой регулировки скорости вращения вала

Если насос установлен выше гребенки, либо используется только штатный агрегат (котла отопления), из него также можно выпустить воздух. Для этого слегка ослабляют винт, расположенный в центре крышки. На рисунке выше он отмечен стрелкой.

После завершения всего комплекса рабочих действий понадобится поднятие давления до номинального уровня. Следует понимать, что в ходе этой процедуры в систему опять попадет воздух. Поэтому не исключено, что придется выпустить его еще раз.

Составные элементы оборудования

Стоит рассмотреть подробнее части системы, которые были упомянуты выше.

Кран в разобранном состоянии

Принцип действия описан в инструкции по выпуску воздуха. Конструкцию крана Маевского проще изучать с помощью этого рисунка. Такое миниатюрное изделие устанавливают вместо заглушки в верхней части коллекторной гребенки. В центральной части сделана резьба. Туда вворачивают винт, прижимающий пластиковый уплотнитель.

Для обеспечения герметичности соединения используют резиновое кольцо. Все перечисленные детали входят в стандартную комплектацию изделия. Никаких дополнительных расходных материалов для монтажа и эксплуатации не требуется.

Значительно упрощает выполнение поставленной задачи применение автоматизированных устройств. Они без тщательного контроля со стороны пользователя и дополнительных настроек способны выполнять свои функции на протяжении длительного срока службы.

Автоматический отводчик газов

Здесь приведена принципиальная схема одного из устройств этой категории:

• Узел (1) создает жесткое крепление штанги (2) к внутренней части корпуса с нужным углом. Им регулируют уровень открытия выпускного клапана.
• В ходе эксплуатации воздух накапливается в верхней части. Поплавок опускается вниз. В определенном положении он откроет запорное устройство, которое выпустит газ наружу.
• Далее поплавок поднимается в исходное положение, цикл повторяется снова.
• В нижней части установлен мягкий уплотнитель (4), обеспечивающий герметичность соединения.

Сепаратор

Более эффективно выполняет аналогичные функции такое устройство:

• Тут приведен пример проточного сепаратора. Его устанавливают в верхней точке в разрезе трубопровода с применением резьбовых соединений (4, 5).
• В центральной части закреплена сетка (3). При прохождении потока воды через такую конструкцию из него высвобождаются пузырьки воздуха (2).
• Они устремляются вверх. В этой части установлен такой же узел, как и в автоматическом отводчике газов. Когда поплавок опустится ниже определенного уровня, тяга откроет клапан (1) для выпуска воздуха наружу.
• Размеры ячеек и другие параметры сетки подбирают так, чтобы не создавать излишних препятствий перемещению теплоносителя. Однако такая конструкция задерживает частицы ржавчины (6). Они накапливаются в нижней части (7). Здесь есть отвинчивающаяся крышка, которую открывают для удаления загрязнений при выполнении регламентного обслуживания.

Удаление механических примесей снижает нагрузки на разные части системы отопления. Если установить простейший фильтр на основной магистрали подачи воды, будет предотвращено засорение протоков радиаторов, теплообменников котлов. Это же продлит долговечность жиклеров клапанов автоматических отводчиков воздуха.

Дополнительные рекомендации

При увеличении сложности увеличивается стоимость, но снижается общая надежность техники. В качестве примера можно использовать регулирующие вентили на коллекторной гребенке. Конструкции с механическими приводами стоят немного.

Их характеристики отработаны многолетней практикой, поэтому поломки появляются редко. Сервоприводы – дороже. В соответствующих системах есть электронные блоки, миниатюрные электромоторы, проводные соединения, датчики. Тут больше компонентов, которые способны выйти из строя.

Выбирать составляющие для удаления воздуха из системы следует с учетом конструктивных особенностей. Простые краны Маевского способны выполнять безупречно свои функции длительное время. Их не надо регулировать в процессе эксплуатации. Автоматические устройства сложнее и дороже. Они могут быть испорчены загрязнениями, поэтому нужна защита от механических примесей.

Иногда интенсивное образование воздушных пробок свидетельствует о нарушениях целостности соединений, иных повреждениях. Автоматические отводчики настолько эффективны, что не получится заметить появление проблем на ранних стадиях.

Видео

В любом случае осмотр системы отопления следует выполнять регулярно. Для удаления воздуха надо точно выполнять приведенные инструкции. Если инженерное сооружение отличается повышенной сложностью, а самостоятельные действия вызывают затруднения, нужно обратиться за помощью к профильным специалистам. Помимо удаления воздуха, им можно поручить настройку коллекторной гребенки.

При монтаже водяного пола пользователи неизбежно сталкиваются с проблемой скопления пузырьков воздуха в теплом полу. От них необходимо периодически избавляться. Как правило, обращение к специалистам для решения проблемы не потребуется, так как спустить воздух с теплых полов можно самостоятельно.

Почему в системе появляется воздух?

Перед тем как прокачать теплый пол убедитесь в правильном монтаже отопительного оборудования и выполнении технологических норм. Так, завоздушивание контура вызывает:

• высокая температура теплоносителя;
• перепады давления в любом контуре;
• нарушенная герметичность соединений;
• неправильная установка коллектора, отсутствие автоматизированных кранов для сброса давления;
• предварительно не выровненный пол, неверный уклон труб;
• отсутствие прокачки воздуха перед запуском системы.

Чем грозит появление воздушных пробок в трубах?

Пустоты снижают эффективность обогрева, вплоть до полного прекращения. Если не прокачивать контур теплого пола, пустоты увеличиваются, что приводит к уменьшению давления. При достижении минимального значения показателей давления, в блок управления котла поступает сигнал. Автоматически отключается подача топлива, система перестает функционировать.

Повысить показатели давления можно вручную, но это не поможет: при добавлении воды, в контур попадает воздух. Он еще более усугубляет процесс, приводит к постоянному отключению оборудования.

Кроме этого, частое добавление теплоносителя негативно сказывается на долговечности теплообменника котла: происходит окисление металлов и их скорое разрушение.

Чтобы обезопасить себя от неприятных последствий, необходимо после монтирования пола позаботиться об удалении воздушных пробок, так как выгнать воздух из теплых полов легче перед отопительным сезоном.

Как удалить воздух из теплого водяного пола самостоятельно

Используйте приведенный алгоритм, и у вас не возникнет вопроса как прокачать теплый водяной пол.

• Переводим насос в состояние минимальной производительности.
• Все контуры перекрываются, один остается открытым.
• При использовании для отведения воздуха крана «Маевского», его необходимо повернуть против часовой стрелки отверткой либо специальным ключом. Воздушные массы будут выходить с характерным звуком. Дождитесь, пока процесс завершится и повертите кран в обратно. Проделайте процедуру с каждым контуром.
• При запуске системы на высоких оборотах, пузырьков внутри будет много. Как стравить воздух с теплого пола в таком случае? Нужно полностью выключить насос. Теплоноситель перестанет двигаться, пузырьки поднимутся вверх до коллектора. Через несколько минут открываем кран «Маевского» и спускаем воздух. После этого включаем насос на небольшие обороты, прогоняем систему, выключаем насос, ждем и опять открываем кран. Так необходимо повторить несколько раз с каждым контуром до полного очищения от пробок.

Установка автоматических воздухоотводчиков упрощает процесс, так как спустить воздух из теплого водяного пола в таком случае легко. Воздушные пробки убираются при открытии клапана на воздухоотводчике. Закрывать его не нужно, так как лишний воздух убирается автоматически в процессе эксплуатации.

Кроме автоматических отводчиков газов для удаления воздушных пузырьков применяются сепараторы. Они также работают автоматически, нетребовательны в обслуживании и уходе.

Мы рассмотрели, как убрать воздух из теплого пола своими руками. Процесс не доставит неудобств, если все делать последовательно, правильно и регулярно. При возникновении затруднений, позвоните по указанному телефону или оставьте письменную заявку у нас на сайте.

vashslesar.ru

Как спустить воздух из системы водяного теплого пола

Скопление воздуха в системе отопления препятствует ее правильному функционированию. Если не удалить его вовремя, ухудшатся эксплуатационные показатели. В таких условиях увеличивается вероятность поломок дорогостоящего оборудования. Чтобы исключить ненужные риски и лишние затраты, надо знать, как самому прокачать теплый пол. Методика достаточно проста, поэтому в большинстве случаев обращение к профильным специалистам не требуется.

Проверку и устранение неисправностей следует выполнить до начала регулярного отопительного сезона

В частях системы, которые подключены к радиаторам, обнаружить неполадки можно быстро. Они расположены в помещениях, поэтому при прохождении воздуха слышны шумы. На ощупь определяют пониженную температуру отдельных участков батарей, где образовались газовые «пробки».

Но трубопровод, скрытый в глубине бетонной стяжки, хорошо изолирован. Если шкаф с коллекторной гребенкой и насосом установлен вдали от жилых комнат, посторонние звуки не будут слышны. Неисправности выявляют по существенной разнице нагрева в разных контурах.

В следующем перечне приведены причины, которые способствуют проникновению воздуха в теплоноситель:

• Замена кранов, других элементов системы;
• Неисправное состояние автоматических устройств, которые предназначены для удаления воздуха из системы;
• Прокладка трассы трубопровода с большими перепадами по высоте;
• Существенное изменение уровня давления в процессе эксплуатации. При малом напоре возможно образование пустот в верхних точках;
• Чрезмерный нагрев теплоносителя, сопровождающийся выделением газов. Аналогичные негативные процессы способны вызывать некоторые виды химических соединений;
• Процесс наполнения системы после летнего периода выполнялся слишком быстро, поэтому не весь воздух был удален;
• При монтаже системы либо позднее нарушена герметичность соединений. В самом плохом варианте – течи образовались внутри бетонной стяжки. По этой причине после монтажа теплых полов выполняют тщательную проверку с применением повышенного давления.

Образование пустот снижает КПД системы отопления. Насосное оборудование, как и другие компоненты, работает менее эффективно. Чтобы обеспечить комфортные для пользователей температурные условия в помещениях, приходится тратить больше ресурсов.

При увеличении таких пустот постепенно падает давление. После достижения предельного минимального уровня соответствующий сигнал поступает в блок управления котла. Кроме электронных устройств, применяют механические средства аналогичного назначения. Это – аварийная ситуация, поэтому автоматика отключает подачу газа или другого топлива.

Для последующего включения приходится вручную поднимать давление. Но в свежей воде газообразных включений много, поэтому негативные процессы ускоряются. Оборудование будет отключаться чаще.

Опасно оставлять его в таком состоянии без постоянного присмотра. Если не удалить воздух с одновременным устранением первоначальных причин, техника полностью утратит функциональность.

Следует помнить, что окисление, разрушающее металлы, происходит при наличии воды и кислорода. Добавление нового теплоносителя активизирует соответствующие негативные процессы. В таком режиме работы снижается долговечность отопительного оборудования.

Следует исключить появление воздушных «пробок» в узлах теплообмена котлов. Эти части подвергаются воздействию очень высоких температур.

При недостаточно равномерном нагреве теплообменник будет испорчен без возможности восстановления

Перечисленных выше причин достаточно, чтобы понять необходимость выполнения профилактических мероприятий. Их проведение предотвратит сложные поломки и затраты, сопряженные с восстановительными работами.

Заранее надо учесть детали, которыми отличается определенное оборудование. Так, в некоторых ситуациях для циркуляции теплоносителя по всем контурам используют встроенный насос котла. Для крупного объекта его производительности может быть недостаточно, поэтому понадобится установка отдельного силового агрегата.

При использовании радиаторного отопления создают трассы с минимальным числом поворотов, без острых углов. Добавлением наклонов в сторону котла можно обеспечить естественную циркуляцию, под воздействием силы тяжести.

В теплых полах устанавливают длинные трубопроводы с большим количеством изгибов

Прокачивать воду по такой системе тяжелее. Здесь используют исключительно принудительные методики. При ошибках в расчетах мощности отдельного насоса будет недостаточно для дальних контуров. В этом случае их плохой нагрев не устранить удалением воздушных пробок. Понадобится модернизация системы.

Предварительно должны быть правильно настроены регуляторы гребенки. Помимо механических расходомеров устанавливают вентили с электрическими приводами. Такие устройства изменяют скорость подачи теплоносителя с учетом показаний температурных датчиков.

Автоматизированная система регулировки

В процессе перемещения теплоносителя по системе газ накапливается в самых верхних точках. Для системы теплого пола – это коллекторный распределитель (гребенка). В них ввинчивают при установке краны Маевского или автоматические устройства отведения воздуха.

Ниже приведена стандартная последовательность правильных действий:

• Многие современные насосы этого типа оснащают ступенчатым регулятором скорости. Его устанавливают в положение «1», которое соответствует минимальной производительности. Придется затратить больше времени, зато удаление газов будет аккуратным.
• Перекрывают все контуры, кроме одного. Далее аналогичные операции выполняют последовательно на других участках.
• Винт крана Маевского первого контура поворачивают шлицевой отверткой по направлению против часовой стрелки. Полимерную вставку перед этим поворачивают отверстием вниз, подставляют подходящую емкость для сбора жидкости.
• После того, как воздух вышел, винт поворачивают в обратном направлении, до полного закрытия крана.
• Несмотря на то, что установлены минимальные обороты двигателя, прокачивать контур придется неоднократно. После первого выпуска газов насос выключают. Дожидаются скопления воздуха в кране, открывают кран. Далее опять подают питание на электропривод, несколько минут прогоняют теплоноситель на медленной скорости.
• Данную процедуру повторяют 3-4 раза. После – перекрывают краном этот контур и переходят к следующему.

Типовой насос с красной рукояткой регулировки скорости вращения вала

Если насос установлен выше гребенки, либо используется только штатный агрегат (котла отопления), из него также можно выпустить воздух. Для этого слегка ослабляют винт, расположенный в центре крышки. На рисунке выше он отмечен стрелкой.

После завершения всего комплекса рабочих действий понадобится поднятие давления до номинального уровня. Следует понимать, что в ходе этой процедуры в систему опять попадет воздух. Поэтому не исключено, что придется выпустить его еще раз.

Стоит рассмотреть подробнее части системы, которые были упомянуты выше.

Кран в разобранном состоянии

Принцип действия описан в инструкции по выпуску воздуха. Конструкцию крана Маевского проще изучать с помощью этого рисунка. Такое миниатюрное изделие устанавливают вместо заглушки в верхней части коллекторной гребенки. В центральной части сделана резьба. Туда вворачивают винт, прижимающий пластиковый уплотнитель.

Для обеспечения герметичности соединения используют резиновое кольцо. Все перечисленные детали входят в стандартную комплектацию изделия. Никаких дополнительных расходных материалов для монтажа и эксплуатации не требуется.

Значительно упрощает выполнение поставленной задачи применение автоматизированных устройств. Они без тщательного контроля со стороны пользователя и дополнительных настроек способны выполнять свои функции на протяжении длительного срока службы.

Автоматический отводчик газов

Здесь приведена принципиальная схема одного из устройств этой категории:

• Узел (1) создает жесткое крепление штанги (2) к внутренней части корпуса с нужным углом. Им регулируют уровень открытия выпускного клапана.
• В ходе эксплуатации воздух накапливается в верхней части. Поплавок опускается вниз. В определенном положении он откроет запорное устройство, которое выпустит газ наружу.
• Далее поплавок поднимается в исходное положение, цикл повторяется снова.
• В нижней части установлен мягкий уплотнитель (4), обеспечивающий герметичность соединения.

Сепаратор

Более эффективно выполняет аналогичные функции такое устройство:

• Тут приведен пример проточного сепаратора. Его устанавливают в верхней точке в разрезе трубопровода с применением резьбовых соединений (4, 5).
• В центральной части закреплена сетка (3). При прохождении потока воды через такую конструкцию из него высвобождаются пузырьки воздуха (2).
• Они устремляются вверх. В этой части установлен такой же узел, как и в автоматическом отводчике газов. Когда поплавок опустится ниже определенного уровня, тяга откроет клапан (1) для выпуска воздуха наружу.
• Размеры ячеек и другие параметры сетки подбирают так, чтобы не создавать излишних препятствий перемещению теплоносителя. Однако такая конструкция задерживает частицы ржавчины (6). Они накапливаются в нижней части (7). Здесь есть отвинчивающаяся крышка, которую открывают для удаления загрязнений при выполнении регламентного обслуживания.

Удаление механических примесей снижает нагрузки на разные части системы отопления. Если установить простейший фильтр на основной магистрали подачи воды, будет предотвращено засорение протоков радиаторов, теплообменников котлов. Это же продлит долговечность жиклеров клапанов автоматических отводчиков воздуха.

При увеличении сложности увеличивается стоимость, но снижается общая надежность техники. В качестве примера можно использовать регулирующие вентили на коллекторной гребенке. Конструкции с механическими приводами стоят немного.

Их характеристики отработаны многолетней практикой, поэтому поломки появляются редко. Сервоприводы – дороже. В соответствующих системах есть электронные блоки, миниатюрные электромоторы, проводные соединения, датчики. Тут больше компонентов, которые способны выйти из строя.

Выбирать составляющие для удаления воздуха из системы следует с учетом конструктивных особенностей. Простые краны Маевского способны выполнять безупречно свои функции длительное время. Их не надо регулировать в процессе эксплуатации. Автоматические устройства сложнее и дороже. Они могут быть испорчены загрязнениями, поэтому нужна защита от механических примесей.

Иногда интенсивное образование воздушных пробок свидетельствует о нарушениях целостности соединений, иных повреждениях. Автоматические отводчики настолько эффективны, что не получится заметить появление проблем на ранних стадиях.

В любом случае осмотр системы отопления следует выполнять регулярно. Для удаления воздуха надо точно выполнять приведенные инструкции. Если инженерное сооружение отличается повышенной сложностью, а самостоятельные действия вызывают затруднения, нужно обратиться за помощью к профильным специалистам. Помимо удаления воздуха, им можно поручить настройку коллекторной гребенки.

При монтаже водяного пола пользователи неизбежно сталкиваются с проблемой скопления пузырьков воздуха в теплом полу. От них необходимо периодически избавляться. Как правило, обращение к специалистам для решения проблемы не потребуется, так как спустить воздух с теплых полов можно самостоятельно.

Перед тем как прокачать теплый пол убедитесь в правильном монтаже отопительного оборудования и выполнении технологических норм. Так, завоздушивание контура вызывает:

• высокая температура теплоносителя;
• перепады давления в любом контуре;
• нарушенная герметичность соединений;
• неправильная установка коллектора, отсутствие автоматизированных кранов для сброса давления;
• предварительно не выровненный пол, неверный уклон труб;
• отсутствие прокачки воздуха перед запуском системы.

Пустоты снижают эффективность обогрева, вплоть до полного прекращения. Если не прокачивать контур теплого пола, пустоты увеличиваются, что приводит к уменьшению давления. При достижении минимального значения показателей давления, в блок управления котла поступает сигнал. Автоматически отключается подача топлива, система перестает функционировать.

Повысить показатели давления можно вручную, но это не поможет: при добавлении воды, в контур попадает воздух. Он еще более усугубляет процесс, приводит к постоянному отключению оборудования.

Кроме этого, частое добавление теплоносителя негативно сказывается на долговечности теплообменника котла: происходит окисление металлов и их скорое разрушение.

Чтобы обезопасить себя от неприятных последствий, необходимо после монтирования пола позаботиться об удалении воздушных пробок, так как выгнать воздух из теплых полов легче перед отопительным сезоном.

Используйте приведенный алгоритм, и у вас не возникнет вопроса как прокачать теплый водяной пол.

• Переводим насос в состояние минимальной производительности.
• Все контуры перекрываются, один остается открытым.
• При использовании для отведения воздуха крана «Маевского», его необходимо повернуть против часовой стрелки отверткой либо специальным ключом. Воздушные массы будут выходить с характерным звуком. Дождитесь, пока процесс завершится и повертите кран в обратно. Проделайте процедуру с каждым контуром.
• При запуске системы на высоких оборотах, пузырьков внутри будет много. Как стравить воздух с теплого пола в таком случае? Нужно полностью выключить насос. Теплоноситель перестанет двигаться, пузырьки поднимутся вверх до коллектора. Через несколько минут открываем кран «Маевского» и спускаем воздух. После этого включаем насос на небольшие обороты, прогоняем систему, выключаем насос, ждем и опять открываем кран. Так необходимо повторить несколько раз с каждым контуром до полного очищения от пробок.

Установка автоматических воздухоотводчиков упрощает процесс, так как спустить воздух из теплого водяного пола в таком случае легко. Воздушные пробки убираются при открытии клапана на воздухоотводчике. Закрывать его не нужно, так как лишний воздух убирается автоматически в процессе эксплуатации.

Кроме автоматических отводчиков газов для удаления воздушных пузырьков применяются сепараторы. Они также работают автоматически, нетребовательны в обслуживании и уходе.

Мы рассмотрели, как убрать воздух из теплого пола своими руками. Процесс не доставит неудобств, если все делать последовательно, правильно и регулярно. При возникновении затруднений, позвоните по указанному телефону или оставьте письменную заявку у нас на сайте.

36doors.ru

Как спустить воздух из системы водяного теплого пола

Скопление воздуха в системе отопления препятствует ее правильному функционированию. Если не удалить его вовремя, ухудшатся эксплуатационные показатели. В таких условиях увеличивается вероятность поломок дорогостоящего оборудования. Чтобы исключить ненужные риски и лишние затраты, надо знать, как самому прокачать теплый пол. Методика достаточно проста, поэтому в большинстве случаев обращение к профильным специалистам не требуется.

Проверку и устранение неисправностей следует выполнить до начала регулярного отопительного сезона

В частях системы, которые подключены к радиаторам, обнаружить неполадки можно быстро. Они расположены в помещениях, поэтому при прохождении воздуха слышны шумы. На ощупь определяют пониженную температуру отдельных участков батарей, где образовались газовые «пробки».

Но трубопровод, скрытый в глубине бетонной стяжки, хорошо изолирован. Если шкаф с коллекторной гребенкой и насосом установлен вдали от жилых комнат, посторонние звуки не будут слышны. Неисправности выявляют по существенной разнице нагрева в разных контурах.

В следующем перечне приведены причины, которые способствуют проникновению воздуха в теплоноситель:

• Замена кранов, других элементов системы;
• Неисправное состояние автоматических устройств, которые предназначены для удаления воздуха из системы;
• Прокладка трассы трубопровода с большими перепадами по высоте;
• Существенное изменение уровня давления в процессе эксплуатации. При малом напоре возможно образование пустот в верхних точках;
• Чрезмерный нагрев теплоносителя, сопровождающийся выделением газов. Аналогичные негативные процессы способны вызывать некоторые виды химических соединений;
• Процесс наполнения системы после летнего периода выполнялся слишком быстро, поэтому не весь воздух был удален;
• При монтаже системы либо позднее нарушена герметичность соединений. В самом плохом варианте – течи образовались внутри бетонной стяжки. По этой причине после монтажа теплых полов выполняют тщательную проверку с применением повышенного давления.

Образование пустот снижает КПД системы отопления. Насосное оборудование, как и другие компоненты, работает менее эффективно. Чтобы обеспечить комфортные для пользователей температурные условия в помещениях, приходится тратить больше ресурсов.

При увеличении таких пустот постепенно падает давление. После достижения предельного минимального уровня соответствующий сигнал поступает в блок управления котла. Кроме электронных устройств, применяют механические средства аналогичного назначения. Это – аварийная ситуация, поэтому автоматика отключает подачу газа или другого топлива.

Для последующего включения приходится вручную поднимать давление. Но в свежей воде газообразных включений много, поэтому негативные процессы ускоряются. Оборудование будет отключаться чаще.

Опасно оставлять его в таком состоянии без постоянного присмотра. Если не удалить воздух с одновременным устранением первоначальных причин, техника полностью утратит функциональность.

Следует помнить, что окисление, разрушающее металлы, происходит при наличии воды и кислорода. Добавление нового теплоносителя активизирует соответствующие негативные процессы. В таком режиме работы снижается долговечность отопительного оборудования.

Следует исключить появление воздушных «пробок» в узлах теплообмена котлов. Эти части подвергаются воздействию очень высоких температур.

При недостаточно равномерном нагреве теплообменник будет испорчен без возможности восстановления

Перечисленных выше причин достаточно, чтобы понять необходимость выполнения профилактических мероприятий. Их проведение предотвратит сложные поломки и затраты, сопряженные с восстановительными работами.

Заранее надо учесть детали, которыми отличается определенное оборудование. Так, в некоторых ситуациях для циркуляции теплоносителя по всем контурам используют встроенный насос котла. Для крупного объекта его производительности может быть недостаточно, поэтому понадобится установка отдельного силового агрегата.

При использовании радиаторного отопления создают трассы с минимальным числом поворотов, без острых углов. Добавлением наклонов в сторону котла можно обеспечить естественную циркуляцию, под воздействием силы тяжести.

В теплых полах устанавливают длинные трубопроводы с большим количеством изгибов

Прокачивать воду по такой системе тяжелее. Здесь используют исключительно принудительные методики. При ошибках в расчетах мощности отдельного насоса будет недостаточно для дальних контуров. В этом случае их плохой нагрев не устранить удалением воздушных пробок. Понадобится модернизация системы.

Предварительно должны быть правильно настроены регуляторы гребенки. Помимо механических расходомеров устанавливают вентили с электрическими приводами. Такие устройства изменяют скорость подачи теплоносителя с учетом показаний температурных датчиков.

Автоматизированная система регулировки

В процессе перемещения теплоносителя по системе газ накапливается в самых верхних точках. Для системы теплого пола – это коллекторный распределитель (гребенка). В них ввинчивают при установке краны Маевского или автоматические устройства отведения воздуха.

Ниже приведена стандартная последовательность правильных действий:

• Многие современные насосы этого типа оснащают ступенчатым регулятором скорости. Его устанавливают в положение «1», которое соответствует минимальной производительности. Придется затратить больше времени, зато удаление газов будет аккуратным.
• Перекрывают все контуры, кроме одного. Далее аналогичные операции выполняют последовательно на других участках.
• Винт крана Маевского первого контура поворачивают шлицевой отверткой по направлению против часовой стрелки. Полимерную вставку перед этим поворачивают отверстием вниз, подставляют подходящую емкость для сбора жидкости.
• После того, как воздух вышел, винт поворачивают в обратном направлении, до полного закрытия крана.
• Несмотря на то, что установлены минимальные обороты двигателя, прокачивать контур придется неоднократно. После первого выпуска газов насос выключают. Дожидаются скопления воздуха в кране, открывают кран. Далее опять подают питание на электропривод, несколько минут прогоняют теплоноситель на медленной скорости.
• Данную процедуру повторяют 3-4 раза. После – перекрывают краном этот контур и переходят к следующему.

Типовой насос с красной рукояткой регулировки скорости вращения вала

Если насос установлен выше гребенки, либо используется только штатный агрегат (котла отопления), из него также можно выпустить воздух. Для этого слегка ослабляют винт, расположенный в центре крышки. На рисунке выше он отмечен стрелкой.

После завершения всего комплекса рабочих действий понадобится поднятие давления до номинального уровня. Следует понимать, что в ходе этой процедуры в систему опять попадет воздух. Поэтому не исключено, что придется выпустить его еще раз.

Стоит рассмотреть подробнее части системы, которые были упомянуты выше.

Кран в разобранном состоянии

Принцип действия описан в инструкции по выпуску воздуха. Конструкцию крана Маевского проще изучать с помощью этого рисунка. Такое миниатюрное изделие устанавливают вместо заглушки в верхней части коллекторной гребенки. В центральной части сделана резьба. Туда вворачивают винт, прижимающий пластиковый уплотнитель.

Для обеспечения герметичности соединения используют резиновое кольцо. Все перечисленные детали входят в стандартную комплектацию изделия. Никаких дополнительных расходных материалов для монтажа и эксплуатации не требуется.

Значительно упрощает выполнение поставленной задачи применение автоматизированных устройств. Они без тщательного контроля со стороны пользователя и дополнительных настроек способны выполнять свои функции на протяжении длительного срока службы.

Автоматический отводчик газов

Здесь приведена принципиальная схема одного из устройств этой категории:

• Узел (1) создает жесткое крепление штанги (2) к внутренней части корпуса с нужным углом. Им регулируют уровень открытия выпускного клапана.
• В ходе эксплуатации воздух накапливается в верхней части. Поплавок опускается вниз. В определенном положении он откроет запорное устройство, которое выпустит газ наружу.
• Далее поплавок поднимается в исходное положение, цикл повторяется снова.
• В нижней части установлен мягкий уплотнитель (4), обеспечивающий герметичность соединения.

Сепаратор

Более эффективно выполняет аналогичные функции такое устройство:

• Тут приведен пример проточного сепаратора. Его устанавливают в верхней точке в разрезе трубопровода с применением резьбовых соединений (4, 5).
• В центральной части закреплена сетка (3). При прохождении потока воды через такую конструкцию из него высвобождаются пузырьки воздуха (2).
• Они устремляются вверх. В этой части установлен такой же узел, как и в автоматическом отводчике газов. Когда поплавок опустится ниже определенного уровня, тяга откроет клапан (1) для выпуска воздуха наружу.
• Размеры ячеек и другие параметры сетки подбирают так, чтобы не создавать излишних препятствий перемещению теплоносителя. Однако такая конструкция задерживает частицы ржавчины (6). Они накапливаются в нижней части (7). Здесь есть отвинчивающаяся крышка, которую открывают для удаления загрязнений при выполнении регламентного обслуживания.

Удаление механических примесей снижает нагрузки на разные части системы отопления. Если установить простейший фильтр на основной магистрали подачи воды, будет предотвращено засорение протоков радиаторов, теплообменников котлов. Это же продлит долговечность жиклеров клапанов автоматических отводчиков воздуха.

При увеличении сложности увеличивается стоимость, но снижается общая надежность техники. В качестве примера можно использовать регулирующие вентили на коллекторной гребенке. Конструкции с механическими приводами стоят немного.

Их характеристики отработаны многолетней практикой, поэтому поломки появляются редко. Сервоприводы – дороже. В соответствующих системах есть электронные блоки, миниатюрные электромоторы, проводные соединения, датчики. Тут больше компонентов, которые способны выйти из строя.

Выбирать составляющие для удаления воздуха из системы следует с учетом конструктивных особенностей. Простые краны Маевского способны выполнять безупречно свои функции длительное время. Их не надо регулировать в процессе эксплуатации. Автоматические устройства сложнее и дороже. Они могут быть испорчены загрязнениями, поэтому нужна защита от механических примесей.

Иногда интенсивное образование воздушных пробок свидетельствует о нарушениях целостности соединений, иных повреждениях. Автоматические отводчики настолько эффективны, что не получится заметить появление проблем на ранних стадиях.

В любом случае осмотр системы отопления следует выполнять регулярно. Для удаления воздуха надо точно выполнять приведенные инструкции. Если инженерное сооружение отличается повышенной сложностью, а самостоятельные действия вызывают затруднения, нужно обратиться за помощью к профильным специалистам. Помимо удаления воздуха, им можно поручить настройку коллекторной гребенки.

При монтаже водяного пола пользователи неизбежно сталкиваются с проблемой скопления пузырьков воздуха в теплом полу. От них необходимо периодически избавляться. Как правило, обращение к специалистам для решения проблемы не потребуется, так как спустить воздух с теплых полов можно самостоятельно.

Перед тем как прокачать теплый пол убедитесь в правильном монтаже отопительного оборудования и выполнении технологических норм. Так, завоздушивание контура вызывает:

• высокая температура теплоносителя;
• перепады давления в любом контуре;
• нарушенная герметичность соединений;
• неправильная установка коллектора, отсутствие автоматизированных кранов для сброса давления;
• предварительно не выровненный пол, неверный уклон труб;
• отсутствие прокачки воздуха перед запуском системы.

Пустоты снижают эффективность обогрева, вплоть до полного прекращения. Если не прокачивать контур теплого пола, пустоты увеличиваются, что приводит к уменьшению давления. При достижении минимального значения показателей давления, в блок управления котла поступает сигнал. Автоматически отключается подача топлива, система перестает функционировать.

Повысить показатели давления можно вручную, но это не поможет: при добавлении воды, в контур попадает воздух. Он еще более усугубляет процесс, приводит к постоянному отключению оборудования.

Кроме этого, частое добавление теплоносителя негативно сказывается на долговечности теплообменника котла: происходит окисление металлов и их скорое разрушение.

Чтобы обезопасить себя от неприятных последствий, необходимо после монтирования пола позаботиться об удалении воздушных пробок, так как выгнать воздух из теплых полов легче перед отопительным сезоном.

Используйте приведенный алгоритм, и у вас не возникнет вопроса как прокачать теплый водяной пол.

• Переводим насос в состояние минимальной производительности.
• Все контуры перекрываются, один остается открытым.
• При использовании для отведения воздуха крана «Маевского», его необходимо повернуть против часовой стрелки отверткой либо специальным ключом. Воздушные массы будут выходить с характерным звуком. Дождитесь, пока процесс завершится и повертите кран в обратно. Проделайте процедуру с каждым контуром.
• При запуске системы на высоких оборотах, пузырьков внутри будет много. Как стравить воздух с теплого пола в таком случае? Нужно полностью выключить насос. Теплоноситель перестанет двигаться, пузырьки поднимутся вверх до коллектора. Через несколько минут открываем кран «Маевского» и спускаем воздух. После этого включаем насос на небольшие обороты, прогоняем систему, выключаем насос, ждем и опять открываем кран. Так необходимо повторить несколько раз с каждым контуром до полного очищения от пробок.

Установка автоматических воздухоотводчиков упрощает процесс, так как спустить воздух из теплого водяного пола в таком случае легко. Воздушные пробки убираются при открытии клапана на воздухоотводчике. Закрывать его не нужно, так как лишний воздух убирается автоматически в процессе эксплуатации.

Кроме автоматических отводчиков газов для удаления воздушных пузырьков применяются сепараторы. Они также работают автоматически, нетребовательны в обслуживании и уходе.

Мы рассмотрели, как убрать воздух из теплого пола своими руками. Процесс не доставит неудобств, если все делать последовательно, правильно и регулярно. При возникновении затруднений, позвоните по указанному телефону или оставьте письменную заявку у нас на сайте.

17 Авг 2019      admin         10

erp-mta.ru
