Насос для теплого водяного пола

Эффективность работы теплого водяного пола зависит от нескольких составляющих, насос среди них занимает важное место. Теплые полы – сложные с инженерной точки зрения конструкции, все их элементы должны работать согласованно и полностью выполнять поставленные задачи. Общая длина трубопроводов в зависимости от параметров помещения может превышать 120 метров, диаметр труб в пределах 20 мм, есть большое количество резких поворотов. Такие условия создают для жидкости значительное сопротивление потока, преодолеть его могут только мощные высокопроизводительные агрегаты.

Как подобрать насос для теплого пола

Кроме того, скорость движения по трубам теплоносителя меняется с учетом температуры, изменения показателей давления должны происходить плавно без гидравлических ударов, насос должен быстро реагировать на изменение условий работы системы подогрева пола. Для поддержания микроклимата в комфортных значениях используется автоматика, насос должен подключаться к ней и иметь возможность функционировать на нескольких скоростях.

Устройство насоса

Содержание статьи

Как подбираются технические характеристики насоса

Для теплого пола применяются циркуляционные насосы, по своим техническим параметрам они в максимальной степени соответствуют выдвигаемым требованиям. Производительность насоса рассчитывается по формуле

Q = 0,86×Pн/(t°пр.т – t°обр.т).

В этой формуле Pн равняется максимальной мощности теплового контура в кВт; t°пр. т – начальная температура теплоносителя на входе в систему обогрева; t°обр. т – температура теплоносителя на выходе из системы обогрева пола. Если в квартире к одному насосу планируется подключать несколько контуров, то необходимо суммировать все значения по каждому из них.

Практический совет. Профессионалы рекомендуют для каждого помещения монтировать автономную систему теплого пола. Это позволит более точно регулировать параметры микроклимата с учетом назначения помещения и повысить надежность работы отопительной системы.

Формулы для расчета насоса

Разница температур на входе и выходе зависит от нескольких факторов:

  • Длины контура. Чем больше длина, тем больше площадь должна обогреваться. Это значит, что потребуется много тепловой энергии, температура на входе и выходе будет значительно отличаться;
  • Эффективности теплоизоляции. Если во время монтажа теплого пола грубо нарушались установленные правила, то непродуктивные тепловые потери будут составлять значительные показатели. Особенно это заметно на первом этаже, неправильная теплозащита приводит к тому, что большое количество тепловой энергии расходуется на обогрев почвы. Такие условия эксплуатации также становятся причиной чрезмерного расхода тепловой энергии и понижения эффективности системы, увеличивают нагрузку на насос;
  • Климатической зоны расположения здания. Чем севернее проживает владелец квартиры, тем больше запас по мощности должна иметь система теплого пола, тем больше мощность у циркуляционного насоса. Производители рекомендуют приобретать насосы с 20–25% запасом по мощности.

Расчет и выбор насоса

Таблица характеристик для подбора насоса

Второй важный показатель насоса – напор потока. Напор должен быть достаточным для преодоления гидравлического сопротивления жидкости в системе. Гидросопротивление зависит от общей длины контура, его диаметра и скорости движения теплоносителя. Производители систем водяного пола должны указывать эти параметры, если подогрев делается самостоятельно, то для расчета величины напора насоса нужно пользоваться формулой

H= (П×L + ΣК) /(1000), где

  • Н – требуемый напор насоса;
  • П ­– гидросопротивление погонного метра контура, зависит от диаметра, материала изготовления труб и скорости движения жидкости;
  • L – общая длина контура, включающая и надземные системы управления;
  • К – рекомендованный коэффициент запаса мощности насоса.

После получения всех данных можно приступать к выбору конкретной модели.

Подбор насоса для теплого пола

Виды циркуляционных насосов

Инженерные особенности устройства циркуляционных насосов для теплого водяного пола во многом зависят от требуемой мощности. Для бытовых и промышленных потребностей применяются два типа агрегатов.

Циркуляционный насос GRUNDFOS

С «мокрым» ротором

За счет размещения крыльчатки насоса в непосредственной близости к ротору (в большинстве случаев в одном корпусе) появляется возможность минимизировать внешние размеры. Для предупреждения попадания воды в электродвигатель на вал привода установлены надежный сальник из модифицированной особо прочной и износостойкой резины. В некоторых случаях предусмотрена установка двойной гидрозащиты. Насос очень компактный, устанавливается непосредственно в отапливаемых помещениях. Гарантированной мощности достаточно для обслуживания отопительной системы помещений общей площадью до 400 м2. Насосы обладают низкой шумностью, работают от однофазной сети напряжением 220 В. Имеют относительно высокую производительность и низкое потребление электрической энергии, корпус полностью герметичный с небольшим весом. Такие характеристики позволяют устанавливать насос непосредственно на трубопроводах, дополнительной фиксации на несущих поверхностях не требуется. Для исключения возникновения рисков поражения током электропроводка, обмотки и корпус имеют повышенную защиту. Для предупреждения перегрева обмоток статора и ротора вследствие длительного периода работы на критических значениях мощности установлено биметаллическое тепловое реле.

С «сухим» ротором

Насосы с сухим ротором имеют повышенные мощности и соответствующие габариты

Насос с сухим ротором

се элементы гидравлического насоса располагаются в отдельном корпусе. Мощные насосы, могут обслуживать большие квартиры или несколько одновременно. Для установки требуется наличие специального технологического помещения, монтируются на отдельной раме. Имеют большой вес, показатели шумности не позволяют устанавливать такие агрегаты в жилых помещениях. Для отопления частных зданий применяются крайне редко, встречаются только в системах для больших коммерческих и производственных помещений. Питаются от трехфазного тока напряжением 380 В, имеют полный комплект защитной электрической арматуры.

Насосы с сухим ротором

Насос с сухим ротором – строение

Профессиональный совет. Рекомендуется приобретать водяные насосы в комплекте с водяными отопительными системами. Они в лучшей степени отвечают их техническим показателям. Попытки самостоятельного подбора могут стать причиной резкого снижения эффективности функционирования теплого водяного пола или преждевременного выхода из строя оборудования. Ремонт теплого пола – очень дорогое занятие, требует много времени.

Классификация насосов для теплого пола



Какие данные наносятся на корпусе насосов

Стандартная маркировка должна указывать все технические характеристики насоса. Первая верхняя цифра на насосе указывает монтажный диаметр водопроводных труб, вторая максимальную высоту подъема жидкости (давление), третья – общую длину агрегата в рабочем положении. Следующие цифры обозначают рабочее напряжение и частоту колебания в сети, коэффициент смещения фаз. Как дополнительная информация может даваться изменение максимальной высоты подъема воды в зависимости от диаметров трубопроводов.

Циркуляционный насос для теплого пола

Некоторые насосы имеют по два двигателя, что позволяет без перегрева обмоток проходить пиковые нагрузки за счет автоматического включения в работу второго. Кроме того, второй двигатель выполняет функцию дополнительной защиты системы обогрева в случае выхода из строя одного из двигателей. Такая защита исключат размерзание системы в зимний период.

Способы монтажа электронасосов

Коллектор с установленным насосом

Пример подключения насоса для теплого пола

Циркуляционный насос может монтироваться как на входе, так и на выходе теплоносителя. Конкретное место установки подбирается с учетом особенностей контура. На выходе температура теплоносителя несколько ниже, это предпочтительнее для агрегата, но не имеет критического значения. Все насосы изготавливаются с большим запасом по предельным рабочим температурам.

Установка циркуляционного насоса

По каким критериям выбирать насосы для водяного пола

Как выбрать насос для теплого водяного пола

Как уже упоминалось в статье ранее, оптимальным вариантом считается приобретение насоса в комплекте с конкретной отопительной системой. Если такой возможности нет, то перед покупкой нужно ознакомиться со следующими показателями.

КритерийОписание
ПроизводительностьОпределяется в кубических метрах или литрах перекачиваемой жидкости за час работы. Для обеспечения нормального обогрева помещения насос должен в час перекачивать не менее трехкратного объема жидкости, находящейся в контуре отопления пола. Опытные монтажники настоятельно рекомендуют для этого параметра делать запас минимум 25%. Дело в том, что длительная работа насоса на предельных показателях приводит к его преждевременному выходу из строя. Изоляция обмоток статора и ротора перегревается и в ускоренном темпе теряет свои первоначальные характеристики, а это становится причиной короткого замыкания.
Максимальный напорПодбирается с учетом длины, диаметра и материала изготовления трубопроводов отопительного контура. Недостаточные показатели напора также становятся причиной перегрева со всеми вытекающими негативными последствиями.
Габаритные размерыЗависят от расположения насоса, чем меньше насос, тем легче найти место для его установки. Но нужно помнить, что небольшие по размерам устройства не могут иметь высокие показатели производительности.
Фазность токаБольшинству жилых помещений достаточно насосов с однофазным двигателем. Для очень больших зданий нужно покупать насосы с приводом от трехфазного двигателя.

Правильно подобранный по всем показателям насос для обогрева пола будет обеспечивать требуемую эффективность, надежность и долговечность работы системы.

Практические рекомендации по обслуживанию и эксплуатации циркуляционных насосов

Циркуляционный насос

Для того, чтобы продлить время эксплуатации циркуляционного насоса нужно выполнять несколько правил.

1. Корпус современных насосов изготавливается из непрочных нержавеющих сплавов, а не из чугуна, как делалось ранее. Не затягивайте соединительные элементы с большим усилием, не используйте для герметизации паклю. Для исключения протечек настоятельно рекомендуется пользоваться только современными лентами. Они отлично держат давление воды, а для полной герметизации соединений нет надобности сильно затягивать гайки.

2. Насос должен располагаться в таком месте, чтобы при необходимости можно было без проблем выполнить ремонтные работы или провести очередное регламентное обслуживание. Зарубежные производители выпускают очень качественные насосы, но с учетом отечественных условий эксплуатации и химического состава воды перед каждым отопительным сезоном рекомендуется проверить их техническое состояние. Особое внимание следует обращать на целостность сальника для гидроизоляции вала насоса от ротора. Если вода имеет в своем составе много растворенного кальция, то со временем на металлических поверхностях образуются твердые отложении, повреждающие сальник. Их нужно аккуратно удалить.

Практический совет. Поставьте на входном патрубке насоса фильтр очистки воды. Установить его можно на некотором удалении, главное чтобы вода очищалась от механических примесей.

3. Перед первым запуском системы подогрева пола важно полностью удалить все воздушные пробки. Для этого придется несколько раз сменить воду в системе, при необходимости установить специальный вентиль. Наличие воздушных пробок создает препятствия движению теплоносителей, температура нагрева пола ниже заданной. Автоматика постоянно включает насос, в результате значительно увеличивается время его работы, гарантийный рабочий ресурс преждевременно исчерпывается.

Если все монтажные работы сделаны согласно рекомендациям, показатели мощности и производительности насоса выбраны правильно, технические регламентные работы выполняются своевременно и в полном объеме, то есть гарантия эффективного функционирования системы подогрева пола.

Видео – Циркуляционный насос для водяного пола

Установка насоса в систему теплый пол

Обогрев помещения с помощью водяного теплого пла – это пожалуй наиболее популярный вариант после радиаторов. Установка насоса на теплый пол непосредственно влияет на итоговый результат.

От расположения циркуляционного оборудования в выбранной Вами схеме будет зависеть теплоотбача, а значит и комфорт в помещении.

В этой статье мы подготовили для Вас различные схема подключения с описанием монтажа и особенностей. Выбирайте ту, что подойдет именно под Ваши требования.

Содержание статьи

Перед тем как перейти непосредственно к схемам определимся где же с системе теплый пол буде насос: на обратке или на подаче.

В интернете множество статей на эту тему и некоторые из ним представляют уж очень устаревшие данные.

Особенности монтажа

Практика устанавливать насос для отопления, в том числе на теплый пол насос на обратке появилась когда в конструкции циркуляционных агрегатов использовались металлы, которые не переносят слишком высокие температуры. Ведь после котла теплоноситель нагревается до 100 °С.

Современные модели насоса выдерживают температуру до 110 °С и более, поэтому их можно ставить как на обратке, таки на подаче.

Исключением являются системы с твердотопливными котлами. В таких системах невозможно моментально прекратить горение. В редких случаях, при закипании теплоносителя в системе, образовавшийся при этом пар попадает дальше в трубопровод и следовательно в насос.

Насос не способен работать с паром и циркуляция останавливается. Продолжительная работа насоса на паре может привести к поломкам это узла, поэтому в случае использования твердотопливных котлов насос необходимо устанавливать на обратке.

Определившись с местом установки, убедитесь, что схема монтажа насоса в теплый пол учитывает:
1. температура в системе теплый пол не должна быть больше 30-40 °С. Таким образом, на входе теплоносителя в систему необходимо предусмотреть механизмы для регулирования температуры.

2. Рекомендуемая разница температуры теплоносителя на входе и выходе из контура не должна превышать 10 °С.
3. В системе теплых полов необходимо постоянно поддерживать циркуляцию воды.
4. Системы теплых полов должны быть независимы и не должны влиять на другие системы дома.

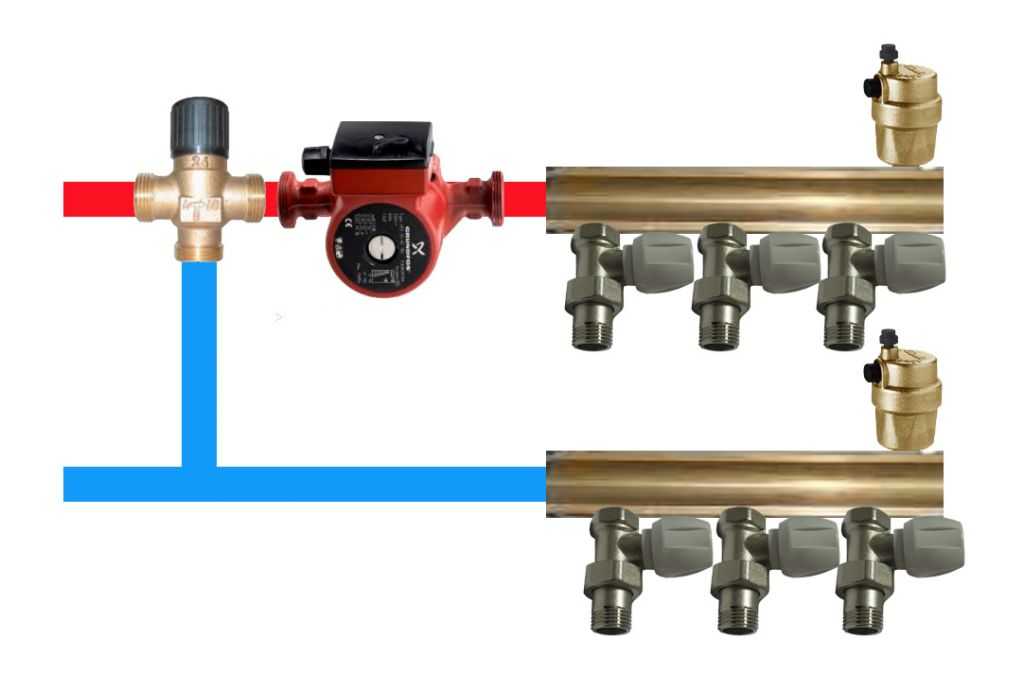

Схема насоса на теплый пол с клапаном

Такая схема предусматривает прямое подключение от котла. Она является самой простой и часто используемой, но имеет важное ограничение.

Схему с прямым подключением можно использовать только в низкотемпературных котлах с возможностью регулировки теплоносителя. Котел в этом случае должен быть напрямую подключен к теплому полу и в такой системе не должно быть радиаторного отопления.

Само подключение обеспечивается с помощью 3-х ходовых клапанов.

Назначение такого клапана состоит в смешении горячего (красного) и холодного (синего) потоков теплоносителя. При отсутствии клапана в системе на обратном контуре после теплых полов, где вода уже холодная, может образовываться конденсат.

Смешивание горячей воды с холодной уравновешивает температуру. В верхней части клапана располагается термочувствительная головка. Когда температура воды в обратной линии достигает заданного значения, клапан перекрывает смешивание.

При всей простоте и удобстве данной схемы, она имеет несколько недостатков:
1 – такая схема не подходит для контуров длина которых более 40 метров.
2 – в такой схеме нет возможности регулировать температуру каждого контура по отдельности.

Выходом из данных ограничений служат:
1 – монтаж циркуляционного насоса в контур.
2 – установка температурных датчиков и термостатических клапанов на каждый контур в отдельности.

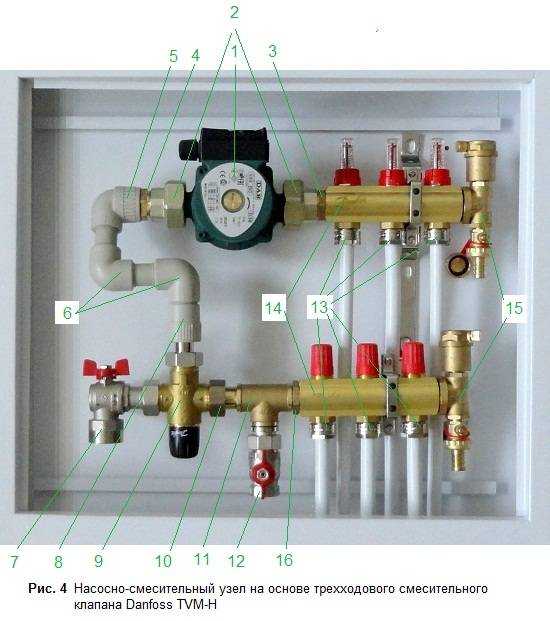

Схема: теплый пол с насосно-смесительным узлом

Насосно-смесительный узел используют когда в схеме предусмотрено одновременное подключение к котлу и основного (с помощью радиаторов) и дополнительного отопления (водяных теплых полов).

В системе радиаторного отопления перепад температур составляет порядка 20 °С, в системе теплых полов перепад температур около 5-10 °С. Таким образом, для переноса одного и того же количества тепла для теплых полов потребуется расход в 2-4 раза больше.

Для регулирования таких перепадов в систему отопления устанавливают насосно-смесительный узел, который выполняет следующие функции:
1 – поддерживает в дополнительном контуре отопления (теплых полах) температуру ниже чем в основном контуре.
2 – обеспечивает необходимый расход теплоносителя как в основном, так и в дополнительном контурах отопления.
3 – обеспечивает необходимый гидравлический перепад между различными контурами в системе отопления.

Схема насоса на теплый пол от радиатора отопления

Схема установки насоса в теплый пол от радиатора отопления подходит для помещения площадью до 10 м2.

По большому счету такая схема – это фактически ещё один радиатор отопления, только уложенный в пол. Дополнительно потребуется установить тройник, термостатический клапан или регулирующий вентиль, воздухоотводчик и фильтр.

Недостатком в таком подключении является то, что разница температур воды на входе и выходе из контура может доходить до 45 °С, вместо требуемых 5-10 °С.

Правильная установка насоса на теплый пол

После того, как Вы выберете схему подключения останется самый важный шаг – установка насоса на теплый пол. Монтируя оборудования необходимо соблюдать рекомендации изготовителей:

1 – установка насоса выполняется только после выполнения всех сварочных работ и промывки трубопроводов от стружки и других загрязнений (чтобы ничего лишнего не попало в рабочую камеру оборудования).

2 – выполнять монтаж насоса необходимо без напряжения в горизонтальном положении. Варианты монтажа.

3 – для установки необходимо предусмотреть легкодоступное место (для обслуживания).

4 – на участке трубопровода на входе в насос необходимо установить отсечную арматуру (шаровой кран) для замены оборудования в случае поломки.

5 – если Вы будете выполнять теплоизоляцию контура, то следите за тем, чтобы электродвигатель и модуль не были заизолированы. К тому же необходимо предусмотреть, чтобы отверстия выпускных соединений для слива конденсата поз 2 остались открытыми.

6 – на корпусе насоса для теплого пола есть стрелки, которые указывают правильное движение теплоносителя поз 1.

Подготовка к первому пуску

Перед пуском убедитесь, что Ваш насос для теплого пола полностью заполнен водой. Если это не так, что необходимо удалить лишний воздух через вентиль (винт) воздухоотвода на корпусе агрегата.

После удаления воздуха необходимо выполнить пробный пуск. Нормальной считается работа оборудования без заедания, вибрации и повышенного шума.

Как и любое оборудование насос для теплого пола не застрахован от поломок, которые могут появиться после работы в тяжелом режиме или при ошибке в монтаже. Описание поломок и варианты устранения неисправностей размещены в статье о ремонте.

Вместе со статьей “Установка насоса в систему теплый пол” читают:

Насос для теплого пола – какой выбрать, как установить

Чтобы обеспечить работу смесительного узла, который понижает температуру теплоносителя для теплого пола, необходим дополнительный циркуляционный насос. Которым в основном и обеспечивается движение теплоносителя по контурам (петлям) отопительного трубопровода.

В том случае, когда температура теплоносителя формируется не смесительным узлом, а как-то иначе (РТЛ-регулировка, котлом, солнечным коллектором, внешним смесителем), то насос в контуре теплого пола скорее всего не понадобиться, достаточно будет и общего в отопительной системе.

Но чаще всего теплые полы создаются со своим нососно-смесительным узлом.

Какой насос подойдет

В смесительном узле теплых полов применяется обычный циркуляционный насос, который пригоден и для радиаторной системы отопления.

Эти агрегаты отличаются малой мощностью, небольшим напором и небольшим расходом жидкости. Соответственно и потребляемая мощность незначительна (40 – 150 Вт), шум при работе почти отсутствует.

Все циркуляционные насосы для бытовой отопительной системы (в т.ч. и для теплых полов) обозначаются парой цифр, например, — 25/40.

Где первая 25 — диаметр резьбы подключения в мм (иначе — 1 дюйм). Дюймовое подключение — наиболее ходовое в быту для главных магистралей, такой же диаметр резьбы, например, у коллекторов для теплого пола….

Вторая цифра означает напор в дм. т.е. 40 — 4 метра водяного столба, или 0,4 атм.

Маркировка 25/60 означает уже более мощную модель – дающий напор в 6 метров.

Напор и мощность

Требуемые характеристики насоса и его марка должны быть определены в проекте на теплый пол исходя из теплопотерь, площади, количества контуров, марки труб, диаметра труб, длины петель, разницы температур…

Но приобретение проекта, или даже проведение простых расчетов, для многих не желательные затраты времени, денег и сил.

Многие желают знать «здесь и сейчас немедленно», — какой насос выбрать для теплого пола.

Но вопрос не сложный, — предстоит выбрать всего лишь между 25/40 и 25/60 (для больших площадей лучше поставить два и более «маленьких» насосно-смесительных узлов), — других подходящих вариантов просто трудно найти.

Если брать радиаторную систему, то в силу ее простоты выбор насоса упрощается. До площади дома до 160 м кв. потянет и 25/40. В пределах 160 — 250 – м кв., – 25/60 и т.д.

«Детская болезнь домашних монтажников» — установить циркуляционные насос «с запасом на всякий случай». Там, где достаточно 20, ставят 80, — получают очень существенный перерасход электроэнергии, шум в радиаторах и трубах…

С выбором насоса для теплого пола дело обстоит почти также просто. Хоть здесь больше разнообразия в исходных данных – длина контуров может меняться существенно от 20м до 140м, запросы по разности температур подачи и обратки могут быть разными, больше влияет утепленность самого пола и др.

Для минимализации разности температур между подачей и обраткой требует установить более производительный насос.

Какой должен быть расход и напор

Руководствуясь опытом создания теплых полов можно сказать, что производительность насоса для достаточного обогрева «среднеутепленного здания» в климате средней полосы должна быть примерно следующей.

Т.е. – для площади в 100 м кв. частного дома в средней полосе потребуется насос с производительностью от 1,5 м куб. в час.

Например, используется 7 контуров отопления, если расход делится примерно поровну, тогда он составляет немногим более 0,2 м куб в час в каждом контуре.

В табличке приведены примерные данные по падению напора в контурах теплого пола с использованием трубы 16 мм.

Вероятно, положены петли с длиной 70 – 80 м. Расход в каждом контуре около 3 литров в минуту (0,18 куб/час), соответственно максимальный напор согласно таблицы — около 2 м в. ст.

Следовательно, для 100м кв. этой «среднеохлаждаемой» площади нам нужен насос, который бы давал расход в 1,5 м куб при напоре в 2 метра водяного столба.

Подбор по характеристикам

Рассмотрим графики характеристик циркуляционых насосов Грундфос (Grundfos) под названием Солар.

Видим, что «самый младший» насос 25/40 способен выдать расход 1,7 м куб./час при напоре в 2 метра. Это он сделает на второй скорости, потребляя 50 Вт час.

Выбираем насос 25/40 для теплого пола до 100 м кв. (7 контуров по 12 — 13 м кв.) Свыше 120 м кв. – соответственно 25/50 до площади 160 м кв.

По примерным прикидкам, мы выбрали подходящий насос для теплого пола.
А что скажет производитель? Вот официальная таблица рекомендаций от Grundfos.

Варианты выбора, современные насосы

При использовании современных моделей ALPHA, важно учитывать, что режимы «пропорциональное давление» и «AUTOADAPT» просто не подходят к теплому полу, — устанавливайте подходящий режим.

Если теплопотерь больше или дом (теплый пол) плохо утеплен, соответственно значение площади теплого пола, при которой нужно переходить с одного насоса на другой, смещается в меньшую сторону… Ключевую роль в этом играет степень утепленности самого теплого пола.
Как утеплить теплый пол правильно
Но более точные значения можно получить только теплотехническим расчетом и расчетом теплого пола…. которые многие считают просто излишними…

Особенность конструкции насоса и установки

Циркуляционные насосы должны устанавливаться так, чтобы ось ротора находилась в горизонтальном положении. Неважно какая буде подводка труб к насосу — горизонтальная, вертикальная, под углом — ротор должен быть горизонтальным.

В насосе может быть отверстие, закрытое пробкой — для выпуска воздуха.

Из типичных поломок циркуляционных насосов можно выделить засорение отложениями. За теплый сезон, когда насос стоит, из воды выпадают соли, ими могут быть прихвачен вал ротора. Из-за небольшой мощности насос в таком состоянии может не запуститься.

Не включается циркуляционный насос, — что делать?
Остается только закрыть подводящие краны, открыть пробку и провернуть крыльчатку, после чего насос, как правило, работает.

Как правильно установить насос теплого пола

Насос устанавливается между трехходовым клапаном и коллектором теплого пола. Только в этом случае будет работать вся система теплого пола.
Смесительный узел для теплого пола – конструкция

Если установить насос между подключением к радиаторной сети и трехходовым клапаном, то смесительный узел окажется не функциональным, теплый пол работать не будет.

Насос крепится за фланцы с помощью накидных гаек, которые обычно идут в комплекте. Установка насоса обычно проблем не вызывает, если подводка выполнена правильно, с выдержкой нужных расстояний.

Схемы монтажа

Обратите внимание на маркировку насоса и его закрепление в фирменном оборудовании для теплого пола для небольшого дома.

В системе обогреваемых полов краны устанавливаются на входе в смесительный узел и на каждом контуре коллектора. Слив теплоносителя из насосно-смесительного узла, при замене его оборудования не критичен. Но полезно перед насосом, как и в радиаторной системе установить фильтр.

Также важно правильно смонтировать электрическую схему. Включением насоса запускается и отопление теплыми полами. Он работает постоянно, пока работает обогрев полов.

Он может включаться автоматикой, — по командам термостатов в комнате и датчиков в теплом полу. Также не редка схема, когда насосом дополнительно управляет аварийное реле отключения, — при превышении температуры на подающем коллекторе, цепь размыкается.
Еще информация — как выбрать трубопровод для отапливаемого водяного пола

Циркуляционный насос для тёплого пола

Циркуляционный насос для тёплого пола ничем не отличается от насоса, устанавливаемого в радиаторных системах отопления: ни устройством, ни назначением, ни правилами монтажа…

Большая часть предложенной здесь информации представлена в разделе о радиаторном отоплении. Но дабы не гонять вас по сайту, повторю эту тему здесь, в разделе по тёплому водяному полу.

Название циркуляционный насос говорит само за себя и для чего он предназначен: для циркуляции теплоносителя по системе отопления, для преодоления сопротивлений трубопроводов.

Маркировка насоса отопления

На насосе, под названием, даётся его маркировка. Например, 25 – 60 или 32 – 60.

Первое число – это присоединительные размеры. В первом случае это 25 мм или 1 дюйм; во втором случае – 32 мм или дюйм с четвертью.

Вместе с насосом идут в комплекте специальные накидные гайки, для того, чтобы можно было насос быстро смонтировать и демонтировать.

Второе число означает высоту подъёма насоса. В наших примерах это 6 метров водяного столба. Если перевести в атмосферы, то это получается 0,6 атм. Есть насосы, рассчитанные на меньшую высоту подъёма водяного столба, например, 30 (3 м) или 40 (4 м), и на большую, например, 80 (8 м).

Когда мы делали расчёт системы отопления, там мы проводили гидравлический расчёт. И вот из расчётных параметров подбираем насос для своей системы – справится ли он с сопротивлениями в системе или нет.

На корпусе насоса есть также табличка потребления электрического тока. То есть, какая нагрузка и при каких параметрах.

Любой насос имеет три положения включения. При каждом положении переключателя насос имеет свою производительность: какое количество теплоносителя в час насос прокачивает по системе. Третья позиция прокачивает самый большой объём. При каждой позиции насос потребляет ток. Вот это потребление и показано на таблице, изображённой на корпусе насоса. По этой таблице можно видеть, что даже при максимальной нагрузке насос потребляет очень мало электроэнергии.

Устройство насоса отопления

Рассмотрим, из чего состоит насос и принцип его работы.

На рисунке внизу изображён насос в разрезе.

Рис. 1. Устройство насоса для отопления.

Насос состоит из корпуса и самого мотора либо ротора, который прикручен к корпусу. На валу мотора крыльчатка. Теплоноситель заходит в корпус, далее захватывается крыльчаткой и выбрасывается в другую сторону. На корпусе показан ещё воздухоотводчик, но с таким воздухоотводчиков насосы бывают редко. В основном же, на корпусе мотора есть гайка, которая выкручивается, если в насосе собрался воздух, и таким образом воздух выпускается.

Виды циркуляционных насосов

Разберёмся более подробно, какие виды насосов бывают и как их выбрать.

На фото ниже представлен циркуляционный насос фирмы GRUNDPOS.

Рис. 2. Насос для отопления GRUNDPOS

Это немецкая фирма. К насосам этой фирмы практически нет нареканий, они очень работоспособные и процент брака у них минимален.

На фото ниже изображён насос другой фирмы, тоже немецкой, Wilo.

Рис. 3. Насос для отопления Wilo.

Это тоже качественный насос, а по цене доступней.

Практически, насосы разных фирм ничем не отличаются, они могут отличаться только управлением.

Изображенные выше насосы – это насосы бытовой серии, для небольших систем отопления.

На фото ниже изображён промышленный насос, как видите, он сдвоенный.

Рис. 4. Сдвоенные насосы, применяемые в промышленных системах водяного отопления.

В систему отопления он крепится уже не гайками, а присоединительными фланцами довольно большого диаметра: свыше 50 мм.

Чем хороша эта система? В случае нехватки циркуляции (например, по причине больших морозов, когда не успевает теплоноситель циркулировать по всей системе из-за большой её протяжённости) подключается второй насос, отчего производительность по циркуляции увеличивается.

Второй момент: если с одним насосом что-то произошло, всегда можно сказать, что в резерве есть второй насос, и можно быть уверенным, что в морозы система отопления не разморозится из-за прекращения циркуляции воды.

Как установить циркуляционный насос отопления

Стоит обратить особое внимание на правильность установки циркуляционных насосов: вал насоса должен всегда располагаться горизонтально!

Рис. 5. Правильная установка циркуляционного насоса для отопления.

При вертикальном расположении вала насос теряет порядка 30% производительности.

Далее разберёмся с обвязкой насоса в системе отопления.

На фото показана система обвязки с металлическими трубами.

рис. 6. Циркуляционный насос, устанвленный в системе отопления.

То есть, вполне возможно, система отопления существовала и раньше, но без насоса, то есть, с естественной циркуляцией. Впоследствии в неё решили добавить насос, для чего сделали обводную линию (байпас): разрезали трубу, нарезали на ней резьбу, поставили шаровый кран, соединили через муфту и контргайку.

Если нет электричества или насос перестал работать ещё по какой-то причине, кран открывают, и система отопления с естественной циркуляцией работает как обычно: теплоноситель проходит по прямой трубе.

Перед насосом рекомендуется ставить фильтр, а с обеих сторон насоса шаровые краны на случай неполадок с насосом, чтобы его можно было отсоединить, не сливая всю воду из системы.

Второй нюанс подключения насоса.

Заключается он в том, что циркуляционный насос ставится на обратке, перед котлом. В этом случае насос толкает теплоноситель в котёл. Насос в этом случае работает при более низких температурах, что увеличивает срок его работы.

Во-вторых, вверху котла может собираться воздух (особенно этому подвержены напольные котлы). Если насос поставить на подаче, он будет вытягивать из котла, и в верхней части может создаться вакуум, и в этой части котёл может закипеть. Когда же насос вталкивает воду в котёл, то завоздушенного пространства вверху котла не будет создаваться, котёл будет полностью заполненный.

Неисправности насоса отопления

Рассмотрим ещё одну проблему, с которой часто сталкиваются.

Насос работает обычно зимой. То есть, зимой он постоянно вращается и проблем с ним не возникает. Но стоит зиме закончиться, насос отключается и полгода стоит без движения.

Качество воды не всегда хорошее, отчего в системе начинают выпадать соли жёсткости в осадок. В частности, в корпусе, между корпусом и крыльчаткой собираются соли жёсткости. Когда насос стоит, он просто-напросто закоксовывается – крыльчатка зарастает солями жёсткости.

Когда приходит отопительный сезон, насос включают – он гудит, но циркуляции нет, потому что крыльчатка не вращается из-за солей жёсткости, закоксовавших её. Маломощный же мотор не может провернуть в этом случае крыльчатку.

Первое, что приходит в голову при отсутствии опыта, — это менять насос. На самом деле, проблема решается проще. Нужно открутить гайку, и там вы увидите вырез либо под отвёртку, либо под шестигранный ключ. Далее нужно вручную провернуть подходящим инструментом вал насоса с крыльчаткой. Если вы её с места стронули, немножко покрутили, дальше насос справится сам. Но бывают случаи, когда этого не удаётся сделать. Тогда нужно открутить весь ротор от корпуса и прочистить всю поверхность крыльчатки и внутренность корпуса от накипи. Далее собрать насос в обратном порядке.

Можно ли применять циркуляционный насос для подъёма воды?

Иногда такой вопрос задают, отвечать на него длинно нечего, а коротко вот:

— в циркуляционных насосах не предусмотрено подъёма воды на какую-либо высоту, а только работа на прогон воды, на то, чтобы заставить воду циркулировать, двигаться по трубе.

Специальные насосы для тёплого пола

Как говорилось выше, циркуляционный насос для тёплого пола по своему устройству и способу монтажа ничем не отличается от того, что используется для радиаторной системы отопления. Просто насос для тёплого водяного пола можно купить уже в сборе с трёхходовым клапаном. Это своего рода насосная станция (смесительный узел).

Можно собрать смесительный узел самому, купив отдельно насос и  трёхходовой клапан. Например, такой:

Недостаток таких клапанов – низкая производительность (2.2…2.5 м3/час.), и для больших площадей (больше 50 м2) он не годится, а годится такой:

В таком трехходом клапане регулировка возможна как вручную, так и автоматически, сервоприводом. Расход такого клапана – 4 м3/час, и он годится для площадей до 150 м2.

Соединить циркуляционный насос с трехходовым клапаном (и прочими устройствами) технически не трудно, так что, вероятно, вы решитесь именно на такой вариант, а не покупать всё в сборе, что, как правило, значительно дороже.

циркуляционный насос для тёплого пола

Будет ли работать водяной теплый пол без насоса

Теплый водяной пол без насоса

Содержание статьи:

В системе теплых полов, насос предназначен для перекачивания жидкости по трубам. Насос может быть установлен как на отдельно взятый контур, так и на весь коллектор теплого пола, который служит для объединения всех контуров.

Не рекомендуется делать длину одного контура теплых полов более чем 100 метров. В противном случае, циркулярный насос может не справиться с объёмом жидкости. Ну а что будет, если сделать теплый пол, вообще без насоса? Будут ли теплые полы греть и насколько хорошо?

Водяной теплый пол без насоса — возможно?

Современные системы отопления эффективны, но они имеют один общий недостаток, это большое количество всевозможных датчиков и элементов, которые могут запросто выйти из строя. Выход температурного датчика, повлечёт за собой сбой автоматики котла, а завоздушивание циркуляционного насоса, станет причиной того, что теплый пол перестанет греть.

Вроде бы ничего плохого в автоматизировании системы отопления и нет, вот только человек становится, зависим от автоматики. Если же сделать теплый пол без насоса, то можно сэкономить не только на электроэнергии, но и не переживать по поводу её отсутствия.

Схема работы теплых полов без циркуляционного насоса действительно работает, и это правда. Есть лишь несколько ограничений для её нормального функционирования. Во-первых, теплый пол будет работать, если его уложить на стяжку, залитую под небольшим уклоном.

Во-вторых, схема, рабочая на небольших площадях, не более 4-6 квадратных метров. В противном случае, теплый пол греть не будет. Во всех же остальных случаях, установка циркуляционного насоса неизбежна. Все это относится к той системе отопления, которая вообще не имеет насоса.

Будет ли работать теплый пол от котла отопления

Гораздо меньше проблем возникает в том случае, если в доме установлен газовый или электрический котел, который уже имеет в своей конструкции циркуляционный насос. В таком случае, можно отказаться от установки отдельного насосно-смесительного блока на теплые полы, а площадь обогрева увеличить, вплоть до 20 квадратных метров.

В таком случае, между отопительным котлом и теплым полом монтируется термостатический трёхходовой клапан. Монтаж термостатического клапана осуществляется на подающую магистраль теплого пола, а к обратной магистрали подводится перемычка. Задача термостатического клапана не только в регулировке температуры теплоносителя, но и в защите системы отопления.

При всем этом существует один нюанс. Чтобы теплый пол работал без отдельного насоса, в отопительном котле должен быть установлен достаточно мощный циркуляционный насос. Не важно, газовый это или электрический котел, мощности насоса должно хватать для того, чтобы прокачать теплые полы.

И если случилось так, что после монтажа, теплый пол не греет, причиной может быть как раз недостаточная мощность насоса в котле. В таком случае, ничего не остаётся, как установить отдельный циркуляционный насос на теплые полы, и забыть о возникшей проблеме, раз и навсегда.

Оценить статью и поделиться ссылкой:

нужен ли и где ставить

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

  • При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
  • Для равномерного перемещения теплоносителя в трубопроводах.

Важно! При неправильных расчётах отопительной системы установка дополнительного оборудования приведёт к снижению эффективности функционирования отопления.

Перед установкой дополнительного насоса отбалансируйте систему отопления при помощи балансировочных клапанов

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

Гидравлический разделитель

Если есть необходимость в установке дополнительного насоса, то в такую отопительную систему в обязательном порядке должен быть включён ещё один прибор – гидроразделитель. В перечне используемых терминов гидравлический разделитель могут ещё называть анулоидом или гидрострелкой.

Принцип работы гидравлического разделителя

Подобные устройства рекомендовано использовать в отопительных системах, где нагрев теплоносителя проводится при помощи котлов длительного горения. Дело в том, что рассматриваемые отопительные приборы могут работать в нескольких фазах (розжиг топлива, процесс горения и затухание) причём у каждой из таких фаз необходимо поддерживать определённый режим горения.

Установка гидравлической стрелки в систему отопления позволяет создать некий баланс в работе тепла и прогреве системы. Сам анулоид выполнен в виде трубы с четырьмя отходящими патрубками. К основным функциям такого прибора относятся:

  • Автоматический отвод накопившегося воздуха;
  • Улавливание частиц шлама (работает как грязеуловитель).

Обратите внимание! Из указанных характеристик можно понять, что гидравлический разделитель считается важным прибором отопительной системы, поэтому его нужно устанавливать в обязательном порядке при наличии насоса.

Гидравлический разделитель в системе отопления

Отопление в частном доме выполняет множество функций, которые должны реализоваться независимо от расхода теплоносителя при возможных перепадах давления в трубопроводах. Добиться эффективной работы системы довольно таки сложно, ведь жидкость поступает в контуры трубопроводов из одного источника тепловой энергии — котла, что в конечном итоге приведёт к разбалансировке отопления. Для предотвращения подобных ситуаций и служит гидравлический разделитель, он выполняет функцию развязки.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

  • Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
  • Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
  • Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.
Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Обратите внимание! Единственным требованием к установке насоса считается удобство его обслуживания, то есть такой прибор можно монтировать между котлом и радиаторами отопления на прямом или обратном трубопроводе. Между батареями устанавливать подкачивающее оборудование нельзя.

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

Схема монтажа дополнительного насоса в систему отопления

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

С тёплым полом

Обратите внимание! В системе «Тёплый пол» циркуляционный насос устанавливают в горизонтальном положении после смесительного узла на участке подающего трубопровода. В некоторых схемах разводки устанавливают по несколько таких приборов, каждый из которых будет перекачивать жидкость в пределах одного этажа.

Схема установки насоса в системе «Теплый пол»

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

Сломался насос теплого пола | Отопление водоснабжение

Даже в наше время не всегда можно подключиться к централизованной газовой магистрали. Это происходит по разным причинам, например, стоимость подключения или отсутствие централизованной подачи газа. В таком случае стает вопрос об отоплении дома альтернативными способами. При выборе котла нужно тщательно взвесить, какой именно вид топлива доступнее и выгоднее.

Отопление загородного дома без газа

Самые распространенные виды отопления загородного дома действуют с помощью:

  • Твердотопливного котла;
  • Электрического котла;
  • Жидкотопливного котла, или дизельного.

Эти котлы все разные по комплектации, так как рассчитаны на разное топливо. Рассмотрим каждый способ подробнее.

Отопление загородного дома без газаОтопление загородного дома без газаОтопление загородного дома без газаОтопление загородного дома без газаОтопление загородного дома без газа

Твердотопливные котлы

Такой котел отапливается дровами, углем, торфом, а также различными отходами деревообрабатывающей промышленности (щепа, опилки, солома, пеллеты). Чтобы работа этого вида котла была эффективной, топливо не должно содержать влагу (допустимо 20%). Некоторые производители указывают вид топлива, который следует использовать при отоплении. Эти рекомендации лучше выполнять для эффективной теплоотдачи и эксплуатации котла. Изготавливают котел из огнеупорной стали или чугуна.

Твердотопливные котлы делятся на 2 вида, за подачей топлива:

  • Автоматическая подача. Эти котлы работают на основе прессованного топлива (пеллеты). Загруженное, в специальный отсек, топливо автоматически поступает в топку без дополнительного контроля. Котел с таким принципом работы имеет такие комплектующие: стальной корпус, конвективная часть и дверки для ее чистки, гранульная горелка, емкость для сбора пепла, манометр, термометр, дымоход и его заслонка. С помощью терморегулятора можно установить нужную температуру термоносителя в котле.
  • Ручная подача. Такой котел укомплектован из конвективной части, топки, колосников, а также есть 3 дверцы. В конвективной части установлены турболезаторы, благодаря которым котел работает экономно с хорошими техническими показателями и они также повышают КПД котла. Верхняя дверца предназначена для очищения котла, средняя – для помещения топлива, нижняя – для регулировки тяги и чистки от пепла. Продукты сгорания топлива выводятся через дымоход на улицу. Гореть такой котел может до 8 часов, это зависит от вида, качества и влажности топлива.

Котлы с ручной подачей по своей конструкции разделяются на 3 вида:
  • Классический котел – это котел с конструкцией, которая используется давно. Отсек для топки расположен внизу.
  • Пиролизный котел – для такого котла нужно использовать сухие дрова. Это очень важно для того чтобы древесина разлагалась полностью и теплоотдача была максимальной. При такой конструкции отходов в виде сажи и золы очень мало.
  • Котел длительного горения – работу этого котла можно регулировать, а именно его мощность. Он достаточно легкий в обслуживании, загрузка топлива происходит 1 раз в сутки.

Электрический котел

Принцип работы электрического котла, заключается в том, что вода, которая является теплоносителем и циркулирует по системе, нагревается в теплообменнике. Там установлены ТЭНы (нагревательные элементы). Котлы, оснащенные электронной системой управления экономнее, потому что мощность работы можно отрегулировать, а значит и температуру в помещении. А также температурный режим может автоматически меняться по заданному графику.

К преимуществам этого котла можно отнести то, что он экологический, прост в установке и не требует отдельно отведенного помещения. Его можно установить, где удобно, так как электрический котел достаточно компактный. Очень часто такой вариант выбирают за доступность в цене.

Но следует отметить, что при большой площади дома, мощности котла может не хватить. Таким образом, отапливается либо полдома, либо весь дом при меньшей температуре. При площади больше 50 м2 понадобится уже трехфазный котел. Но для установки такого оборудования нужно иметь специальное разрешение. Если есть частые перебои с электроэнергией, то этот котел не подойдет. Он не просто не будет отапливать дом, но и может сломаться.

Нужно отметить, что цена самого котла не высокая, но в дальнейшем нужно будет платить за электроэнергию. Зимой, когда котел будет постоянно работать, счета могут быть довольно большими.

Отопление загородного дома без газа

Очень часто электрические отопительные котлы устанавливаются дополнительно к основному источнику тепла.

Жидкотопливные котлы

Это оборудование, которое работает на дизельном топливе, керосине, рапсовом масле и с помощью других нефтепродуктов. По производительности тепловой энергии и характеристикам жидкотопливные котлы подобны газовым. Они способны обогревать дом с большой площадью (100 м2).

Существуют 2 вида таких котлов:
  • Водогрейные;
  • Паровые.

Такое оборудование должно быть установлено в отдельном помещении, так называемой котельной. Также следует определить безопасное место для хранения топлива, так как оно отличается горючестью. Топливо, которое применяется для такого вида котлов, не является экологическим и в результате сгорания в атмосферу выбрасываются вредные вещества.
В это оборудование должна быть установлена специальная защитная автоматика.

Если Вам требуется заказать качественный монтаж инженерных систем (отопления, водоснабжения), обращайтесь в компанию ООО ДИЗАЙН ПРЕСТИЖ по телефону +7 (495) 744-67-74, и мы осуществим установку системы на профессиональном уровне в соответствии с высокими стандартами качества.

Топливо

Дрова – это дешевый вид топлива, особенно если есть возможность самостоятельно их заготавливать. Но прогорают они гораздо быстрее, чем уголь.

Пеллеты – это гранулированные отходы дерева. Отапливать ими дом выгодно, этот материал не дорогой.
Торф используется в виде брекетов.

Уголь – имеет высокую теплоту сгорания. Это выгодный способ отопления, так как 2 кг дров ровняется 1 кг угля. Уголь является намного компактнее, чем дрова, соответственно не нужно много места для хранения. Для отопления углем больше подходят чугунные котлы.

Солярка – это отличная альтернатива газу, но она достаточно дорогая и в помещении, где установлен котел, создает неприятный запах. Теплота при сгорании солярки высокая. 1 кг солярки ровняется 3 кг дров. Но, даже учитывая это, дизельное топливо все ровно дорого обходится.

Электричество – это самый простой источник для отопления, но он один из самых дорогих. Потребляемая энергия преобразовывается в тепловую на 100%.

Монтаж отопительных котлов

Монтаж котла следует начинать с подбора котельного помещения, в котором он будет установлен, а также нужно правильно рассчитать мощность котла. Мощность зависит от площади помещения.

Сначала нужно подготовить котельную: подвести воду, электроэнергию, установить вентиляцию и дымоход. Очень важно, чтобы это помещение соответствовало всем нормам пожарной безопасности.

Устанавливается котел на ровную поверхность. Лучше пусть это будет бетонная стяжка для того чтобы котел соприкасался с полом полностью, без зазоров и щелей. При появлении зазоров поверхность заливается герметиком (термостойким). Но некоторые котлы имеют ножки в своей конструкции, в этом случае герметик не потребуется.

Твердотопливный котел

На КПД котла влияет устройство дымохода, так как через него выходит тепло. Можно установить задвижки. Они не будут допускать холодный воздух в трубу.

Подключая котел, устанавливается расширительный бак открытого типа, следует выбрать верхнюю точку в системе отопления. Предохранительные линии монтируются на выходной трубе (между баком и котлом). Желательно это сделать ближе к котлу.
Циркуляционный насос устанавливать на обратной трубе. Также следует монтировать обратный клапан и обратный сифонный дренаж для защиты системы отопления от обратного давления.

Подключая котел к отопительной системе нужно правильно установить подачу и обратный трубопровод. Следует вмонтировать в трубопровод специальные шариковые краны. А также на обратный трубопровод устанавливается фильтр для очистки воды. На ответвлении газопровода должен быть отсекающий кран, за ним фильтр, а далее гофрированный шланг (металлический) с накидными гайками.

Жидкотопливный котел

Большинство котлов оснащены 2 выходами на отопительную систему. Один подключается к системе, а на второй монтируется аварийная сборка. Нужна эта запасная конструкция для того чтобы избежать появления очень высокого давления. Когда оно превышает нормы, клапан на дополнительном выходе открывается. От этого клапана нужно вывести шланг или трубу в канализацию. Очень важно запомнить, что не нужно устанавливать никаких вентилей в дополнительной сборке.

Далее следует установить циркуляционный насос на трубы возврата или подачи. Есть котлы в конструкции, которых уже установлены отдельные провода. Насос должен быть монтирован согласно паспорту котла, именно в том положении, которое там указано.
Обязательным является также установка фильтра для воды. Он размещается перед насосом по ходу движения теплоносителя. Сетчатый фильтр защищает оборудование от мелких частиц. Если его не установить то трубы будут забиваться, а насос перестанет работать, в комплексе система может выйти из строя, а ремонт достаточно дорогостоящий.

Дымоход должен быть разборной конструкцией, чтобы была возможность почистить его от копоти. Не стоит использовать гибкую гофру, так как со временем она может прогореть и продукты сгорания будут попадать в помещение, а это очень опасно.
Емкость для топлива может быть установлена как в помещении, так и на улице. Если бак находится на улице или вкопан в землю следует в помещении установить промежуточную емкость.

При заполнении системы давление в ней должно быть в пределах 1,5 – 2,5 бар.

Электрические котлы

Монтаж электрического котла начинается с разметки с помощью уровня и карандаша. Также нужно убедиться что стена, на которой будет висеть котел, выдержит его (в случае если котел настенный) и что электропитание выключено. Нельзя устанавливать электрический котел возле водопровода или источника воды. С помощью дрели нужно просверлить отверстия, в которые крепится профиль и планка для установления котла. А для напольного котла нужно прикрепить к полу специальную подставку.

Установка заземления обязательна, так как некоторые котлы вообще не будут работать без него. Есть модели со специальным индикатором, который загорается при отсутствии заземления. Это штыри, которые соединяются арматурой и заглублены в землю. Заземление лучше делать медным кабелем с сечением 4 мм. Для котла нужно выводить линию электроэнергии отдельно из-за мощности. От отдельного автомата, к которому подключен котел, провод выводится к заземлению.

Зависимо от мощности котла его нужно подключать к соответствующему автомату:
  • До 6 кВт к однофазному автомату;
  • 6-12 кВт к двухфазному автомату;
  • Больше 12 кВт нужен трехфазный автомат.

Также отдельно следует установить оборудование защитного отключения, провести проводку от датчиков температурного режима и таймера.
Возможно, понадобится установка насоса и расширительного бака. Электронасос нужно монтировать на трубе, которая подает воду, возле котла. Котел, электронасос и бак должны соединяться между собой трубами. Можно воспользоваться как металлопластиковыми, так и металлическими трубами. Для безопасности все провода лучше спрятать в кабель-каналы. Для подключения электрического котла к отопительной системе нужно перекрыть воду и соединить котел и трубопроводом.

Прежде чем подключить котел к электричеству следует убедиться, что заземление правильно выполнено и все провода в порядке и подключены. Контакты должны быть на 0,03 см друг от друга. Когда оборудование начало работать нужно, открыть воду.
Для правильной работы системы отопления нужно спустить воздух с помощью насоса или компрессора.

Обслуживание

Для того чтобы котел работал в нужном режиме с высоким КПД нужно регулярно его обслуживать (чистить и регулировать). Это должны делать специалисты. Особенно это относится к жидкотопливным котлам, так как речь идет о горючих материалах. Установку и дальнейшее обслуживание должны проводить только квалифицированные люди, иначе могут быть непоправимые последствия. Процесс установки котла очень не простое дело.

возобновляемых источников энергии | Юпитер Теплые полы

Проектирование, поставка и монтаж комплексных систем.

Вся система отопления от одного поставщика:


простая, надежная и экологичная.

В течение 16 лет работы по созданию высокоэффективной системы напольного отопления мы снова и снова сталкивались с одной и той же проблемой: неправильно указанными источниками тепла и недостатком знаний.
Мы решили это изменить.

Компания Jupiter уже 16 лет занимается установкой высококачественных систем напольного отопления. В отрасли, в которой традиционно доминировали системы стяжки и бетона, мы были одной из первых компаний в Великобритании, которая специализировалась на системах напольного отопления для сухой установки. Эта эволюция предоставила возможность успешно модернизировать существующие здания с помощью систем отопления с низким энергопотреблением. Мы гордимся тем, что превращаем старые, холодные дома в теплую и гостеприимную обстановку.

За годы работы мы выполнили тысячи установок по всей Великобритании. Наши высококлассные контракты включают такие компании, как RNLI, для которых мы предоставляем экономичные и эффективные решения для отопления по всей стране. Уровень повторных заказов, которые мы получаем, демонстрирует нам, что мы очень успешно заботимся о наших клиентах даже после того, как мы установили наши системы и покинули сайт.

Мы установили наш первый тепловой насос MasterTherm более десяти лет назад, и он до сих пор работает как новый.

Мы гордимся тем, что у нас работают штатные установщики, которые могут установить все виды тепловых насосов в дополнение к напольному отоплению. Юпитер может взять на себя координацию полной установки, чтобы у наших клиентов была единая точка контакта для их системы отопления.

График демонстрирует снижение воздействия на окружающую среду и минимальные эксплуатационные расходы, которые могут быть достигнуты при установке теплового насоса. Н.Б. обычно поставляемый нами инвертор MasterTherm BoxAir имеет коэффициент полезного действия 4.72!

Тепловые насосы

Jupiter поставляет и устанавливает тепловые насосы исключительно компанией MasterTherm; самая эффективная из доступных систем напольного отопления должна работать в паре с самым современным тепловым насосом для максимальной эффективности.

Тепловые насосы MasterTherm от Jupiter можно контролировать и управлять ими дистанционно, что позволяет устранять неисправности и настраивать системы без дополнительных затрат на вызов. Системные данные постоянно собираются, чтобы можно было отслеживать тенденции и текущие расходы.

В городской среде тепловые насосы MasterTherm особенно тихие. Используя передовые низкоскоростные вентиляторы и двойные спиральные компрессоры с малыми потерями, агрегаты особенно безвредны, а затем еще больше подавляются их специальными звуконепроницаемыми корпусами.

Ваша система отопления является сердцем вашего дома. Вложив средства в самый современный тепловой насос и систему подогрева пола, вы, несомненно, захотите позаботиться о ней. Чтобы обеспечить наилучшую производительность вашей системы и свести к минимуму потребности в обслуживании, в вашей системе должен использоваться правильный тип воды.Компания Jupiter предлагает оборудование для очистки воды и дегазации в рамках нашего целостного подхода к созданию самой передовой и полной системы.

Система обессоливания воды

Программа поощрения за возобновляемое тепло (RHI)

Для поощрения внедрения технологий возобновляемого отопления правительство Великобритании учредило программу поощрения за возобновляемое тепло. Для установок, соответствующих требованиям, правительство Великобритании будет предоставлять ежеквартальные платежи в течение семи лет для поддержки тех, кто хочет перейти на возобновляемый источник тепла.


Все установки Jupiter выполняются установщиками, аккредитованными MCS (схема сертификации микрогенераторов), и имеют право на получение платежей по схеме RHI.

Сумма, которую вы получите, будет зависеть от того, какую потребность в отоплении вы покрываете с помощью вашего теплового насоса и его коэффициента полезного действия.

CPD 23 2019: Преимущества напольного отопления – Строительство | Проект здания

В этом CPD, спонсируемом WMS, будет рассмотрено, как на практике работает пол с подогревом, факторы, которые могут повлиять на использование таких систем отопления, последствия затрат на электроэнергию и установку.

Вводная часть

Использование напольного отопления может оказаться более энергоэффективным при обогреве помещения, благодаря чему большая площадь лучистой поверхности пола нагревает пространство над ним, чем использование конвекционного тепла, обеспечиваемого радиаторами, которые пропускают холодный воздух через пол перед его нагревом. Использование полов с подогревом также позволяет дизайнерам сконфигурировать комнаты так, чтобы они включали в себя такие функции, как окна от пола до потолка, позволяющие большему количеству света проникать во внутреннее пространство.

В этой статье CPD будет рассмотрено, как на практике работает пол с подогревом, факторы, которые могут повлиять на использование таких систем отопления, последствия затрат на электроэнергию и установку.

Как работает теплый пол

Делая пол самой теплой частью помещения, воздух охлаждается по мере подъема, отдавая тепло там, где это необходимо. Это также лучше для окружающей среды, так как тепло не теряется из-за потери с крыши здания.

Теплый пол работает за счет циркуляции теплой воды по ряду непрерывных петель, установленных под полом, создавая большую излучающую поверхность, которая обогревает помещение от пола вверх.Эта лучистая форма отопления более удобна, чем конвекционное тепло, обеспечиваемое радиаторами, которые втягивают холодный воздух по полу, прежде чем нагреть его, а затем направляют теплый воздух вверх к потолку. ПОКАЗАТЬ В ПОЛНОЭКРАННОМ ВИДЕ

Здоровые дома

В Великобритании в среднем каждый восьмой человек ежедневно получает лечение от респираторного заболевания, такого как астма. Системы конвекционного отопления усугубляют это, способствуя перемещению пыли и пылевых клещей в воздухе. Поскольку в напольном отоплении используется лучистое тепло, это движение уменьшается, что обеспечивает гораздо более здоровую окружающую среду.

Конвекторы могут быть магнитом для частиц пыли и микробов. Такие блоки трудно чистить — за ними, под ними или между различными компонентами — и количество грязи, которое может скапливаться, может быть проблематичным для некоторых обитателей здания, которые приходится вдыхать каждый день.

По своей природе пол с подогревом является скрытым, что дает свободу дизайна не только для расстановки мебели в комнате, но и для более удобного размещения окон во всю высоту, увеличивая естественное освещение в здании.

Государственная политика

Ранее в этом году правительство Великобритании объявило о планах поэтапного отказа от центрального отопления, работающего на газе, в рамках предлагаемого Стандарта домов будущего. Это означает, что к 2025 году все строящиеся новые дома должны будут использовать альтернативные способы сохранения тепла. Без газа в принципе. Электрические радиаторы не являются решением из-за влияния на годовые эксплуатационные расходы.

Действительно, использование только электричества для обогрева дома может быть очень дорогостоящим, средняя стоимость составляет около 13 пенсов/кВтч, а газ – в среднем 3.4 пенса за киловатт-час это означает, что эксплуатация будет на 382% дороже.

И переход на прямой источник электроэнергии вряд ли приведет к значительному повышению эффективности, поскольку некоторые системы предлагают меньшую мощность, чем вход. Но тепловой насос с воздушным источником в сочетании с системой теплого пола приведет к тому, что каждый 1 кВтч необходимой электроэнергии будет производить еще 4 кВтч (4,0 + коэффициент полезного действия) энергии, что означает, что его эффективность составляет 400%.

Измерение эффективности теплового насоса

Эффективность теплового насоса

измеряется его коэффициентом полезного действия (CoP), который показывает, насколько эффективно системы тепловых насосов, использующих грунт и воздух, могут обогреть ваш дом в наилучших возможных условиях.Используя эту шкалу, эффективность теплового насоса с воздушным источником может достигать 4, тогда как эффективность тепловых насосов с использованием грунта может достигать 5. Это означает, что на каждую единицу потребляемой электроэнергии тепловые насосы могут производить 4 и 5. единиц теплоты соответственно.

Для сравнения, электрические обогреватели работают с КПД около 100% (одна единица электроэнергии производит одну единицу тепла), и даже новейшие масляные и газовые котлы работают только с КПД около 90%.

Есть несколько причин, по которым полы с подогревом работают более эффективно с технологией возобновляемых источников энергии, чем радиаторы.

Во-первых, тепло извлекается из наружного окружающего воздуха и используется тепловым насосом для обогрева помещения. Даже в разгар зимы на улице достаточно тепла, чтобы тепловой насос мог превратиться в энергию, поэтому в Великобритании тепловые насосы и UFH представляют собой идеальное партнерство. Теплые полы покрывают большую площадь поверхности и поэтому могут работать при более низких температурах – при 45°C, а не 80°C. Таким образом, потребность теплых полов в источниках энергии значительно меньше, что делает их идеальными для использования с тепловыми насосами.

Оба варианта вместе означают, что система обходится на 15–40 % дешевле в эксплуатации.

Безопасность

Одной из наиболее частых причин ожогов в семейном доме являются радиаторы (более 3750 детей в возрасте до 5 лет ежегодно госпитализируются), занимая наряду с горячими жидкостями, выпрямителями для волос и утюгами самые распространенные причины ожогов у молодых людей и старший.

Теплый пол является очевидной альтернативой радиаторам, обеспечивающим «скрытое» тепло по всему жилому пространству, которое легко и дешево установить, легко обслуживать, а также обеспечивает более равномерное распределение тепла, чем радиаторы.

Отделка пола

Плитка и каменные полы могут быть очень холодными. Радиаторы греют только вверх от того места, где они установлены, поэтому пол, скорее всего, останется холодным, а в холодное время года – неудобным. С теплым полом весь пол по существу становится одним большим радиатором, что означает, что пол может нагреваться повсюду.

Фонд ковров совместно с Ассоциацией производителей напольного отопления провел исследование, в ходе которого были протестированы пять различных типов ковров и две разные подложки на системе напольного отопления в испытательной камере размером 4 квадратных метра и высотой 3 метра.Суммарное лабораторно испытанное термическое сопротивление этих материалов находилось в пределах 2,6-3,4 кГс.

Результаты показали, что ни одна из комбинаций коврового покрытия и подложки не мешала эффективному обогреву воздушного пространства в комнате наверху.

Полученные данные свидетельствуют о том, что ковер можно использовать поверх полов с подогревом без ухудшения характеристик системы. Это показало, что ковер/подложка с комбинированным термическим сопротивлением менее 2,5 тонн позволяет системам напольного покрытия работать эффективно.

Использование правильного трубопровода

Использование полиэтиленовых труб – предпочтительно PE-RT, что означает «полиэтилен при повышенной температуре» – рекомендуется, поскольку он обладает превосходными прочностными характеристиками при высоких давлениях и температурах, а также очень гибок и прост в использовании. Он не вызывает коррозии и имеет очень хорошую морозостойкость. Он также устойчив к ползучести и обладает высокой ударной вязкостью, а это означает, что если труба деформируется, она быстро вернет свою первоначальную форму.Трубка RE-RT изготовлена ​​из этанола и винилового спирта, что предотвращает диффузию кислорода.

Диффузия кислорода является очень важным фактором в напольном отоплении с огромным количеством трубопроводов, установленных в полы каждого проекта, важно, чтобы трубы имели очень низкий уровень кислородопроницаемости, чтобы проникновение кислорода не могло привести к ненужным повреждениям и затратам. Стандартная пластиковая труба не соответствовала бы требуемому уровню кислородопроницаемости.

Использование экологически безопасных труб, очевидно, является обязательным в современном климате, в отличие от труб PEX, в которых есть токсины, которые можно только сжечь или закопать из-за процесса молекулярной сшивки, трубы PE-RT полностью экологически безопасны и могут быть легко расплавлены. и переработаны.

Управление

Регулятор — ключевой элемент системы напольного отопления, так как от него зависит эффективность всей системы. Поскольку для нагрева и охлаждения UFH требуется больше времени, чем для радиаторов, это необходимо учитывать при программировании системы. 7-дневный программируемый термостат позволит максимально повысить эффективность и получить максимальную отдачу от вашей системы. Существуют также варианты обновления, позволяющие управлять системой со смартфона/планшета.

Выбор системы

Системы теплого пола могут быть установлены во всех конструкциях полов, наиболее распространенным методом является включение трубопровода в стяжку пола на начальном этапе строительства.Но есть системы, которые также подходят для балочных, структурных, плавающих, низкопрофильных и даже индивидуальных конструкций. Хороший подрядчик UFH будет ценить разработку конкретной системы вокруг сборки проекта и обеспечивать соблюдение технических требований к производительности, если не их превышение.

Хороший дизайн и монтаж очень важны, но не менее важно обеспечить правильную балансировку систем напольного отопления. Тщательная забота и внимание во время балансировки жизненно важны, если системы должны работать эффективно и приносить ожидаемые преимущества.Не менее важно, чтобы домовладельцам и жителям было показано, как использовать их конкретную систему, и чтобы они понимали, как извлечь из нее максимальную пользу.

Вероятно, ее придется эксплуатировать иначе, чем другие системы отопления, к которым жильцы привыкли в прошлом. Возможно, потребуются другие настройки, и может потребоваться, чтобы нагрев включался раньше и работал в течение более длительного периода, хотя и потреблял меньше энергии, чем другие системы. Этот аспект нуждается в полном объяснении.Очевидно, что целью должна быть эффективная и экономичная система отопления, обеспечивающая надежное тепло на долгие годы.

Использование специализированного подрядчика UFH, который может предложить полный проектный инжиниринг на каждом этапе, от разработки индивидуального проекта, расчета стоимости, полной установки системы, балансировки, испытаний и руководств для домовладельцев, даст наиболее эффективные результаты для всех заинтересованных сторон

Чтобы взять модуль, нажмите на ссылку ниже…

Как мы устанавливаем тепловой насос в новостройке

Воздушно-водяной тепловой насос является самым распространенным тепловым насосом, установленным в Центральной Европе.Причинами этого являются простота установки , технические параметры и доступная цена . Воздушно-водяные тепловые насосы AC Heating Convert AW поставляются с регламентом xCC .
В следующем примере показан ход установки теплового насоса в новостройке, включая работы, связанные с установкой.

Бунгало
В новом семейном доме типа бунгало проживает семья из четырех человек площадью 160 м 2 .Теплопотери дома по проекту 9 кВт . Владелец решил для системы напольного отопления. В качестве источника тепла для отопления дома, а также для ГВС он выбрал тепловой насос AC Отопление .

От проекта до воплощения
Мы подходим к каждому проекту индивидуально, поэтому нам нужно сначала увидеть каждый дом, прежде чем мы закончим технический проект.
В этом случае лучшим решением стал тепловой насос AC Heating Convert AW9 .ГВС находится в 250-литровом баке, расположенном в машинном зале. Система включает анализатор с котлом LTO в качестве резервного источника.

Подготовка к установке
Обычно мы предоставляем полную установку, которая также включает в себя все работы, необходимые перед установкой (электромонтажные, сантехнические работы и др.). Если заказчик хочет сделать эти подготовительные работы сам (или с помощью своих подручных), это тоже возможно.Наши технические специалисты предоставят вам подробную документацию , и вы просто будете следовать инструкциям.

Реализация
Когда подготовительные работы были завершены, мы согласовали дату самого монтажа теплового насоса. В этот день приехали наши механики и за один день установили наружный блок, соединительный трубопровод, выполнили все кабельные соединения, а затем запустили и запрограммировали тепловой насос. Когда установка была завершена, наши механики познакомили клиента со всеми операциями с тепловым насосом и ознакомили его с руководством по регулированию xCC.

Варианты расширения
Обогрев переменного тока Преобразование Тепловые насосы AW представляют собой модульные системы. Они могут быть расширены новыми компонентами или функциями в любое время . Примерно через два месяца после того, как этот тепловой насос был успешно установлен, клиент запросил расширение с функцией подогрева воды в бассейне . Это включало простое вмешательство в систему отопления существующих соединений и расширение нашего регулирования xCC с подогревом бассейна.

Мы будем рады подготовить предложение и для вашего дома. Связаться.

Команда обогревателей переменного тока

Подпишитесь на нашу рассылку

Часто задаваемые вопросы о теплых полах – Тепловые насосы, Шотландия

Часто задаваемые вопросы, написанные белым мелом на доске, иллюстрация

Благодаря нашему исследованию обеспечения теплых полов для тепловых насосов, мы понимаем, что при рассмотрении системы теплых полов у вас возникнут определенные вопросы. На основе нашего исследования мы составили этот FAQ по подогреву пола, чтобы дать ответы на некоторые из наиболее частых вопросов, которые мы получаем.

В: Будет ли теплый пол работать с моим тепловым насосом?

О: Абсолютно. Сертифицированные установщики MCS могут дать вам совет по нагреву пола для тепловых насосов. У нас есть навыки и опыт, чтобы гарантировать, что ваша система обогрева пола идеально дополнит ваш тепловой насос, чтобы максимизировать его эффективность и преимущества для вас.

В: На какой стадии проекта мне следует установить пол с подогревом?

О: Это будет зависеть от графика строительства/реконструкции вашего конкретного проекта.Как правило, мы советуем, чтобы помещение было герметичным перед установкой напольного отопления.

В: Как долго прослужит мой теплый пол?

A: Трубопроводы для теплого пола обычно имеют гарантию на 25 лет, но они должны прослужить гораздо дольше, вероятно, переживут сам тепловой насос. Чтобы обеспечить долговечность трубопровода и предотвратить любые утечки на более позднем этапе, трубопровод должен быть полностью протестирован на этапе установки, чтобы обнаружить любую утечку и предотвратить проблемы в дальнейшем.

В: Что произойдет, если в моем напольном отоплении появится утечка?

A: В маловероятном случае возникновения утечки, это обычно происходит в коллекторе, поскольку перед установкой трубы должны быть испытаны под давлением. В результате это должно сделать местонахождение утечки очень простым и экономичным. Доступны и другие типы систем, например, теплый пол с подогревом, в котором вместо жидкости в трубах используется электричество.

В: Будет ли пол с подогревом ограничивать мой выбор отделки пола?

A: Следует тщательно продумать правильное напольное покрытие, чтобы напольное покрытие не препятствовало проникновению тепла в помещение.Как и следовало ожидать, установщики MCS могут дать экспертный совет по напольному покрытию, чтобы обеспечить наилучшие результаты, не ограничивая дизайн вашего дома.

В: Могу ли я установить пол с подогревом в своей квартире?

A: Это еще одна регулярная запись в часто задаваемых вопросах о напольном отоплении. Установка напольного отопления, очевидно, проще в новом строительном проекте, где можно установить простую систему обогрева пола с помощью стяжки, но при правильном проектировании вы все равно можете пользоваться преимуществами обогрева вашей собственности с помощью теплого пола на основе модернизации, используя пластинчатый теплый пол. Например.Многие установщики успешно установили полы с подогревом для ряда проектов по модернизации и показали, что это действительно возможно с минимальными затратами.

В: Какие существуют гарантии на напольное отопление?

Понятно, что вы должны быть уверены, что ваша система подогрева пола выдержит испытание временем. Большинство производителей труб настолько уверены в качестве своей продукции, что предлагают стандартную гарантию на трубы 25 лет.

Многие установщики также предоставляют гарантию на все комплектующие.

В следующем видео Аллен объясняет еще несколько фактов о системах напольного отопления…

Воздушные тепловые насосы и напольное отопление: руководство

Установка напольного отопления в вашем доме Имейте в виду, было бы разумно установить полы с подогревом по всему дому, на всех уровнях и во всех комнатах? Ну, это зависит от конструкции самого здания. Это также зависит от характера проекта.Давайте рассмотрим это более подробно…

Как правило, установка теплых полов на первых этажах проста для новостроек и капитального ремонта. Это становится более сложным для верхних этажей, и это не всегда лучшее решение для небольших проектов модернизации, о которых я расскажу позже.

В новостройках первый этаж обычно строится на изолированной бетонной плите, идеально подходящей для установки напольного отопления, которая затем покрывается стяжкой.Однако с подвесным деревянным полом установка теплого пола становится более сложной задачей. Системы со стяжкой добавляют значительный вес, поэтому необходимо будет модернизировать балки, чтобы выдерживать дополнительную нагрузку, что увеличивает стоимость.

Возможен более легкий накладной теплый пол, хотя он, как правило, менее эффективен, чем система со стяжкой (подробнее об этом позже). Они не добавляют значительного веса, но накладные системы увеличивают высоту пола до 50 мм.

Доступны низкопрофильные накладные системы, но более тонкие трубы пропускают меньший объем воды, что снижает теплоотдачу по сравнению с системой со стяжкой.Кроме того, вам все равно нужно будет добавить изоляцию, так как тепло будет теряться, если вы наложите систему подогрева пола на сплошной пол.

Если мы сможем связаться с архитектором проекта и другими заинтересованными сторонами на ранней стадии процесса, эти проблемы будут легко решены. Каждый проект уникален, поэтому обращайтесь, если возникнут вопросы.



Различные системы распределения тепла в разных помещениях

Из-за проблем с установкой теплых полов в подвесных полах распространенным решением является установка теплых полов на первом этаже и больших радиаторов на верхних этажах здания.Радиаторы стандартного размера несовместимы, как указано во введении к этой статье, из-за небольшой площади поверхности, требующей более высокой температуры подачи системы.

В большинстве случаев потребность в тепле для спальни будет меньше, чем для других комнат, поэтому радиаторы не должны быть слишком большими, как, например, для гостиной, и могут быть спроектированы так, чтобы они работали при той же температуре. температура как теплый пол на первом этаже.

Читайте также: Наземный источник vs.Воздушные тепловые насосы



Модернизация напольного отопления для воздушного теплового насоса

Модернизация напольного отопления в существующем здании, в котором не проводится капитальный ремонт, может быть сложной задачей; неизолированные сплошные цокольные этажи не могут быть оборудованы теплым полом, так как тепло будет теряться в землю, а размер балок и высота потолка могут ограничивать возможности для подвесных полов.

Тем не менее, пол с подогревом не всегда необходим при установке воздушного теплового насоса – большие радиаторы могут отлично справляться с этой задачей, если они правильно спроектированы.

Невозможно срезать углы и ожидать, что система теплого пола будет работать эффективно – если кто-то говорит вам обратное, вы должны быть очень осторожны с его мотивами. Поскольку радиаторная система может работать так же хорошо, как теплый пол, если ее правильно спроектировать, нет смысла впихивать теплый пол в каждый проект, поскольку последствия могут быть дорогостоящими.



Заключение: теплые полы и воздушные тепловые насосы

Каковы общие преимущества установки напольного отопления для воздушного теплового насоса?

Прежде всего, пол с подогревом может работать без перегрева, что помогает системе оставаться эффективной и не перегружать себя.Кроме того, эстетика напольного отопления может быть желательна, поскольку на внутренних стенах нет радиаторов, что обеспечивает больше места на стене и гибкость для творческого дизайна интерьера и расстановки мебели.

В новостройках и масштабных ремонтных работах обычно имеет смысл установка теплых полов с воздушным тепловым насосом. С точки зрения будущего для более эффективного и устойчивого образа жизни, это часто лучший вариант. Однако это не единственный вариант.

Если полы с подогревом сделаны плохо, это может обойтись дорого. Например, предположим, что в одной комнате есть накладная система, а в остальных — стяжка. Из-за того, что вы не можете получить столько тепла через накладку, вся система должна работать очень сильно, чтобы поддерживать тепло в одной комнате. В результате вам нужно откатить другие термостаты, чтобы сбалансировать систему. Это поставит под угрозу эффективность системы отопления в целом и сделает ваш тепловой насос менее эффективным.

Если вы хотите узнать больше о том, подходит ли ваша собственность и установка теплового насоса для подогрева пола, свяжитесь с IMS Heat Pumps сегодня.Наши независимые эксперты по возобновляемым источникам тепла всегда готовы помочь.

Советы по выбору и установке циркуляционного насоса в системе центрального отопления

Что такое циркуляционный насос

Циркуляционный насос представляет собой электродвигатель, помещенный в стальной корпус. Его ротор передает вращение через вал на рабочее колесо. Вращение крыльчатки создает вакуум на входе трубы, всасывая воду. При вращении крыльчатка выбрасывает жидкость под давлением в контур за счет центробежной силы.Создается напор, являющийся движущей силой циркуляции в контуре отопления.

Это устройство, которое изменяет скорость жидкости без изменения давления. В системах отопления циркуляционный насос устанавливают для более эффективного обогрева. В системах с принудительной циркуляцией он является незаменимым элементом. Установка циркуляционного насоса с тремя скоростями позволяет изменять количество передаваемого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционных насосов много, но в контурах отопления используются конструкции «мокрого» и «сухого» типа.
Если ротор отделен от контакта с жидкостью перегородкой с уплотнительным кольцом, конструкция считается «сухой». В процессе работы между кольцами образуется водяная пленка, которая за счет поверхностного натяжения герметизирует электрическую часть. По мере абразивного износа кольца сжимаются управляющей пружиной. Насосы используются в системах с высокой скоростью потока. Они используются в котельных, которые отапливают несколько зданий.У них хороший КПД 80%, но они очень шумные и требуют профессионального обслуживания.

В насосах «мокрого» типа от водной среды изолирован только статор. Насосы с мокрым ротором работают практически бесшумно и могут безотказно перекачивать воду более 10 лет. У них меньший КПД (около 50%), но их характеристик более чем достаточно для обогрева любого дома. Потребляемая мощность насоса невысокая, потребление энергии в час при периодическом включении составляет 50-200 Вт.Насосы имеют трехступенчатую регулировку нагрузки.

Выберите подходящий циркуляционный насос

Выбор мощности насоса зависит от площади помещения, требований к температуре и мощности котла. Исходим из усредненных показателей, рассчитывая характеристики циркуляционного насоса:

  • На 10 м длины трубы требуется 0,6 м напора насоса. Регулируемое значение для насоса указано на кривой производительности, измеренной в метрах водяного столба.
    (Напор – гидравлическое сопротивление системы. Значение измеряется в метрах и, как правило, задается значением высшей точки трубопровода.)
  • Расход воды рассчитывается в зависимости от мощности котла. Котел на 25 кВт греет 25 л/мин, радиатору на 15 кВт нужен расход 15 л/мин.

Чем длиннее циркуляционный контур и больше сечение труб, тем более мощный циркуляционный насос требуется для обогрева дома. Если теплоноситель не водяной, а более вязкий, насос требует повышенной мощности.

Характеристики приобретаемого циркуляционного насоса должны быть на 10-15% ниже расчетных значений. При установке сверхмощного насоса в систему отопления можно столкнуться с проблемой увеличения потребляемой мощности, появления лишнего шума, быстрого износа деталей оборудования. Маломощный насос не сможет перекачать теплоноситель в необходимом объеме. Многие модели современных циркуляционных насосов оснащены электронным или ручным управлением скоростью вращения вала ротора насоса.Наибольший КПД достигается при максимальной частоте вращения вала.

Термоклапаны, встречающиеся во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан закрывается при повышении температуры. Это увеличивает гидравлическое сопротивление и, соответственно, увеличивает давление. Эти процессы сопровождаются появлением шума, который можно устранить, переключив насос на малую скорость. Более эффективно с этой задачей справляются насосы со встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Установка циркуляционного насоса

Циркуляционный насос рекомендуется устанавливать рядом с котлом, перед первой веткой, но на подающем или обратном трубопроводе (лучше на обратке). Современные насосы изготавливаются из материалов, выдерживающих температуру до 100-115°С.

В месте установки есть один важный момент. Если система отопления имеет две отдельные ветки — на правое и левое крыло дома или на первый и второй этажи — есть смысл поставить на каждую отдельный насос.Это позволит установить требуемый тепловой режим в каждой части дома независимо от другой, а также сэкономить на отоплении в двухэтажных домах. Как? В связи с тем, что второй этаж обычно намного теплее первого, и тепла там требуется гораздо меньше. При наличии двух насосов в ветке, идущей вверх, скорость воды задается значительно меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Циркуляционный насос установлен на байпасе, который отсекается от основной системы двумя шаровыми кранами.Такое расположение оборудования позволяет отремонтировать или заменить его без ущерба для системы отопления дома. В межсезонье система отопления может работать без насоса, который отключается при помощи тех же шаровых кранов. При усилении морозов включают насос, открывая запорную арматуру по его краям и закрывая шаровой кран на главном контуре. Так регулируется направление потока охлаждающей жидкости.

Большинство проблем с циркуляционным насосом возникает из-за наличия в воде механических примесей (известковый налет, частицы абразивного износа).Они способны заклинить крыльчатку и остановить двигатель. Поэтому перед насосом необходимо установить сетчатый фильтр.

Правила установки в системе отопления

  • Для удобства демонтажа шаровые краны должны быть установлены с обеих сторон агрегата.
  • Для создания барьера для фильтрации известкового налета и абразивных частиц износа целесообразно установить перед устройством специальный фильтр.
  • В верхней части байпасного тракта целесообразно установить автоматический или ручной воздушный клапан, который позволит удалять из системы скопившийся кислород.
  • В связи с тем, что установка насосов в систему отопления разных производителей имеет свои отличительные особенности, важно соблюдать направление установки, указанное на корпусе насоса.
  • Ориентация вала ротора насоса должна быть строго горизонтальной. В противном случае могут образоваться воздушные карманы, в результате чего подшипники останутся без смазки и достаточного охлаждения. Это приведет к быстрому износу деталей и быстрой поломке оборудования. На корпусе насоса есть стрелка, в направлении которой должна двигаться вода в системе.
  • Соединения и резьбовые соединения необходимо обработать герметиками, а между сопрягаемыми деталями поставить прокладку.

После завершения монтажных работ система отопления заполняется водой. Затем воздух удаляется путем открытия центрального винта, расположенного на головке насоса. Выходящая вода будет сигнализировать о полном удалении пузырьков воздуха из насоса. После этого насос можно запускать.

Цены на тепловой насос: сколько стоит тепловой насос?

Как вы знаете, тепловые насосы недешевы.По оценкам Energy Saving Trust, типичная установка теплового насоса с воздушным источником будет стоить вам около 6000–8000 фунтов стерлингов, а установка теплового насоса с использованием грунта может стоить 10 000–18 000 фунтов стерлингов в зависимости от количества требуемого тепла. Вопрос в том, стоят ли они того? Учитывая, что вы можете получить до 9 100 фунтов стерлингов в рамках программы поощрения возобновляемых источников тепла (RHI) за воздушный тепловой насос и более 27 000 фунтов стерлингов за систему с наземным источником, не говоря уже об экономии на счетах за топливо, мы, безусловно, так думаем. *

Так в чем причина такой высокой цены? В этой статье мы более подробно рассмотрим различные затраты, связанные с воздушными и геотермальными тепловыми насосами, и их сравнение с другими формами центрального отопления.

*Платежи за 7 лет получены из внутреннего калькулятора RHI BEIS в Англии/Уэльсе. Воздушный тепловой насос Расчет платежей за 7 лет на основе тарифной ставки 10,85 пенсов/кВтч. G тепловой насос с круглым источником Расчет платежей за 7 лет на основе 21,16 пенсов/кВтч.

Цены на тепловые насосы

Цены на тепловые насосы значительно различаются. Единственный способ узнать, сколько это будет стоить для вашего дома, — это пройти первоначальный опрос. Это первая потенциальная стоимость в процессе покупки теплового насоса.

Установщик приедет к вам домой, чтобы оценить, подходит ли ваш дом для теплового насоса или нет (источник земли или источник воздуха). Затем установщик уйдет, чтобы составить предложение.

Установщик может взимать плату за этот первоначальный осмотр. Однако вы можете обнаружить, как это часто бывает, что эта услуга бесплатна.

Эксплуатационные расходы тепловых насосов, использующих грунт и воздух

Вот пример того, как могут выглядеть эксплуатационные расходы геотермального или воздушного теплового насоса на киловатт-час тепловой энергии.Эти цифры могут не иметь большого значения сами по себе, поэтому мы сравнили тепловые насосы с котлами и другими формами центрального отопления, а также их соответствующую эффективность котлов.

Теплогенератор
КПД теплогенератора
Тип топлива
Стоимость топлива (л/кВтч)
Эксплуатационные расходы (п/кВтч
тыс. )
Воздушный тепловой насос СКП 3.9 Электричество 16,36 4,19
Геотермальный тепловой насос СКП 4.1 Электричество 16,36 3,99
Накопительный электрический нагреватель 98% Электричество 16,36 16,69
Газовый котел 98% Газ 4,17 4,26
Газовый котел 95% СНГ 7.19 7,57
Котел на жидком топливе 95% Масло 4,81 5,06

p/kWh th = пенсы за киловатт-час тепловой энергии
SCoP = сезонный коэффициент полезного действия

Как видите, даже при довольно среднем значении SCoP (единица, используемая для измерения эффективности теплового насоса) низкие эксплуатационные расходы тепловых насосов, использующих грунт и воздух, могут значительно сократить счета за отопление для тех, кто в настоящее время использует электрические аккумулирующие нагреватели (прибл.на 69% дешевле, чем вы платите сейчас).

Более того, хорошо спроектированная система с температурой подачи 40°C или даже 35°C в правильно изолированном доме способна обеспечить SCoP 4 и выше. Соедините это с тарифом на электроэнергию Эконом 10 или 7 и разумным подходом к использованию вашего теплового насоса (время его включения в непиковое время), и вы должны увидеть, что ваши счета за отопление упадут ниже, чем счета за сжиженный газ или даже счета за газ. .

Если сделать еще один шаг вперед, производство собственного электричества значительно снизит эксплуатационные расходы теплового насоса.С точки зрения потребления установка солнечных панелей может эффективно обеспечить работу вашего теплового насоса с CoP 7 или выше.

Это может звучать как множество «если» и «но», «но» одна из главных проблем заключается в том, что стоимость электроэнергии высока. Этот вопрос был поднят Дитером Хелмом в его «Обзоре стоимости энергии» по заказу правительства. В настоящее время Великобритания находится в периоде декарбонизации своей цепочки поставок электроэнергии. В то время как угольные электростанции, вырабатывающие электроэнергию, закрываются перед планами правительства закрыть их все к 2025 году, само собой разумеется, что цена на электроэнергию растет.Однако, поскольку стоимость технологий возобновляемых источников энергии значительно снижается, а по всей Великобритании появляется все больше солнечных ферм, аккумуляторных батарей и ветряных электростанций, стоимость электроэнергии, вероятно, снизится в будущем.

Вы можете узнать больше о факторах, влияющих на эксплуатационные расходы теплового насоса, и о том, что вы можете сделать, чтобы минимизировать эти расходы, прочитав нашу подробную статью об экономии денег за счет установки теплового насоса.

Стоимость установки воздушного и наземного теплового насоса

Неудивительно, что выкопать большую часть вашего сада придется дорого.Это основная причина, по которой затраты на установку теплового насоса с использованием земли значительно превышают затраты на установку теплового насоса с использованием воздуха. Стоимость дополнительно увеличивается, если вы устанавливаете вертикальную систему контура заземления (скважины).

Однако при использовании геотермального теплового насоса увеличиваются внутренние тарифы RHI, а вместе с этим ускоряется период окупаемости. Вы также получаете уверенность в поддержании коэффициента полезного действия круглый год, в отличие от тепловых насосов с воздушным источником, которые колеблются в зависимости от сезона.

Модели тепловых насосов имеют разную общую установленную мощность (будет указано количество киловатт, например, «тепловой насос с воздушным источником 8 кВт»), поэтому цена обычно сравнивается за киловатт. В качестве общего руководства, цены на тепловые насосы, которые вы должны заплатить, составляют:

Тип теплового насоса
Стоимость за киловатт (детали и установка)
Воздушный тепловой насос 900 фунтов стерлингов
Геотермальный тепловой насос 1300 фунтов стерлингов

Стоимость является ориентировочной и указана только для ознакомления.Цифры могут отличаться, без учета дополнительных модификаций распределения тепла.

Имейте в виду, что стоимость кВт уменьшается по мере увеличения общей установленной мощности. Например, вам может быть предложено 1200 фунтов стерлингов за киловатт для установки небольшого воздушного теплового насоса мощностью 5 кВт, но всего 600 фунтов стерлингов за киловатт для системы мощностью 16 кВт. Стоимость может быть еще выше, если вы устанавливаете вертикальную систему контура заземления.

Дополнительные расходы

Установка теплового насоса часто связана с несколькими другими улучшениями дома, чтобы снизить общие затраты и достичь высокой эффективности.Этими улучшениями могут быть ремонт сада, если это геотермальный тепловой насос, или повышение эффективности дома за счет теплоизоляции дома.

Пожалуй, лучшее усовершенствование, сопровождающее установку теплового насоса, — это пол с подогревом. Помимо повышения комфорта в вашем доме, его большая площадь поверхности делает его идеальным методом равномерного распределения тепла. Это, в свою очередь, снижает требуемую температуру потока, что отлично подходит для поддержания высокой эффективности. Единственным недостатком является первоначальная стоимость, которая обычно превышает 2000 фунтов стерлингов в зависимости от размера вашего дома.

Хотите узнать, сколько будет стоить ваш тепловой насос?

Как специалисты по возобновляемым технологиям, мы точно подберем тепловые насосы для индивидуальных домов. Это основано на всесторонних расчетах потерь тепла и горячей воды, проведенных на вашем объекте, на основе которых мы можем определить модель теплового насоса, которая наиболее эффективно и экономично удовлетворит 100% ваших потребностей в тепле.

Если вы хотите узнать, сколько будет стоить система теплового насоса для вашего дома, заполните нашу контактную форму.Один из наших технических менеджеров по работе с клиентами скоро свяжется с вами для быстрой беседы, прежде чем составить предложение с оценкой производительности и ориентировочными затратами.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
