Как установить электрический теплый пол.

Описание пошаговой процедуры установки теплого пола. Рекомендуется тщательно прочитать инструкцию производителя перед началом установки.

Электрический теплый пол в виде нагревательных матов или нагревательных секций, может быть простым и, относительно, недорогим способом обеспечить дополнительное тепло в холодном помещение или наполнить уютом и теплом поверхность для ходьбы босыми ногами в ванной, кухне или в других комнатах. Монтаж теплых полов является простым, поэтому если вы когда-нибудь сталкивались с ремонтом вы не должны иметь никаких проблем — даже если вы никогда раньше их не устанавливали. Поверхность стяжки или старого покрытия пола должна быть ровной сухой и чистой.

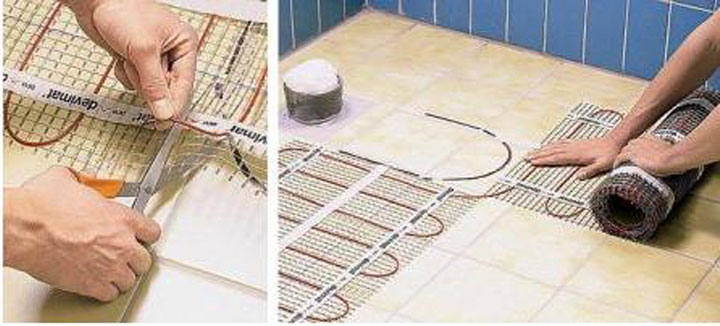

Нагревательный мат приобретенного теплого пола можно стелить отступая от стен и мебели без ножек по 1о см. От радиаторов отопления и других нагревательных приборов — от 20 см. Можно расположить электрический теплый пол под мебелью с ножками высота которых более 10 см.

Более подробные инструкции по напряжению, размещению теплых полов от препятствий, и других требований безопасности включены в рекомендации производителя по установке. Обязательно прочитайте инструкцию перед началом установки.

Шаг 1: Составления плана, макета

Определитесь заранее с местом расположения терморегулятора, это то место откуда стоит начинать укладку теплого пола(нагревательного кабеля или мата). Холодный конец (силовой кабель питания) нагревательного кабеля должен проходить по заранее выштробленой канавке перпендикулярно месту размещения терморегулятора в стене. Не стоит приступать к монтажу теплого пола если вы не знаете где будет расположены холодильник, конвектор или стиральная машина, под такими электрическими приборами размещение нагревательного кабеля запрещено. Рекомендуем заранее обрисовать план помещения. Датчик регулировки температуры запустить в гофротрубку, конец которой загерметизировать изолентой для предотвращения попадания туда плиточного клея.

Провода питания датчика вывести к коробке, где будет расположен терморегулятор.

При размещении термодатчика на проводе следует поместить его четко посредине между двумя нагревательными кабелями в мате. Небольшая порция плиточного клея будет держать его в безопасном месте во время монтажа на полу.

Шаг 2: Укладка полов с подогревом.

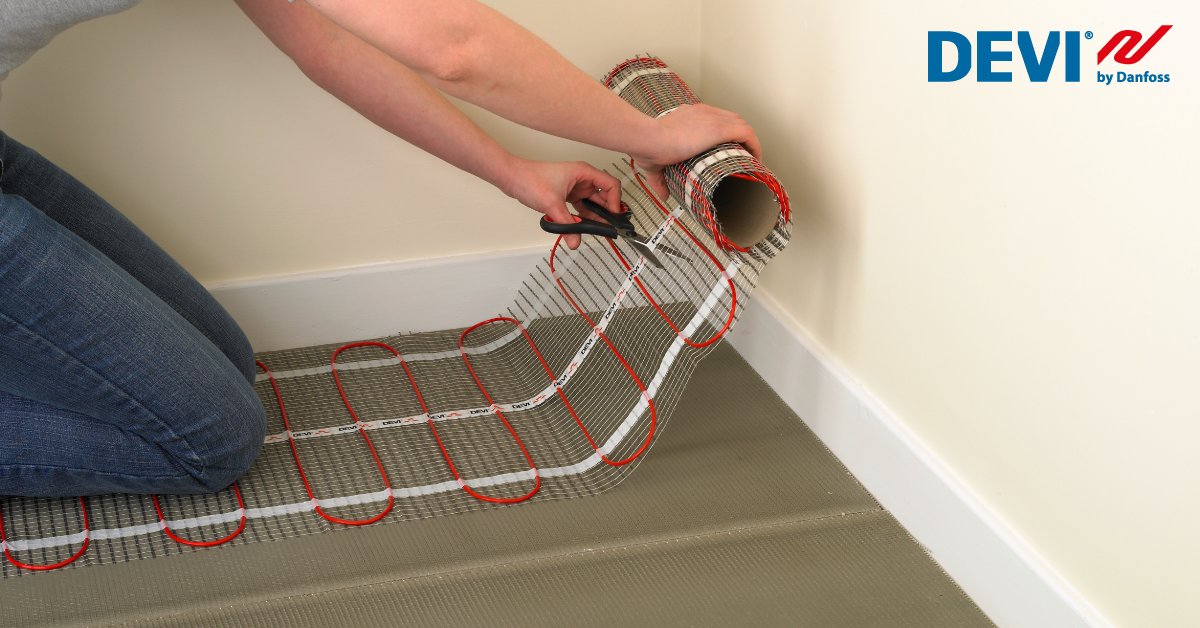

Нагревательные маты имея ширину 50 см расскатываются как рулон. Плоская волокнистая сетка нагревательного мата легко режется. Старайтесь при развороте мата сильно не перекручивать нагревательный кабель. Витки нагревательного кабеля должны находится на ровном расстоянии друг от друга это особо касается смежных частей мата. Для фиксации теплого пола нагревательный мат можно приклеивать раствором плиточного клея или степлером не повредив нагревательный кабель. Сетка нагревательных матов таких производителей теплого пола как Devi, Nexans, Hemstedt, имеют клейкое основание и может приклеиваться к сухой и чистой прогрунтованной поверхности.

Используйте цифровой мультиметр для измерения сопротивления проводников нагревательного мата, провода питания, чтобы убедиться, что они совпадают или находятся в пределах диапазона уровней сопротивления указанной на коробке или наклейке производителя. Сделайте это три раза: перед установкой, после электро-монтажа мата, и после монтажа напольного покрытия. Это поможет в случаи повреждения нагревательного кабеля избежать нежелательных последствий до монтажа напольного покрытия.

Шаг 3: Укладка проводов.

Уложите провода в штробе, таким образом, чтобы они не выпирали за уровень стены. При необходимости проштробите канавку в стене глубже.

Не забывайте отключать автомат счетчика при работе с силовыми кабелями. Работу с подключением терморегулятора для теплого пола лучше доверить квалифицированному электрику.

Шаг 4: Фиксация нагревательных матов.

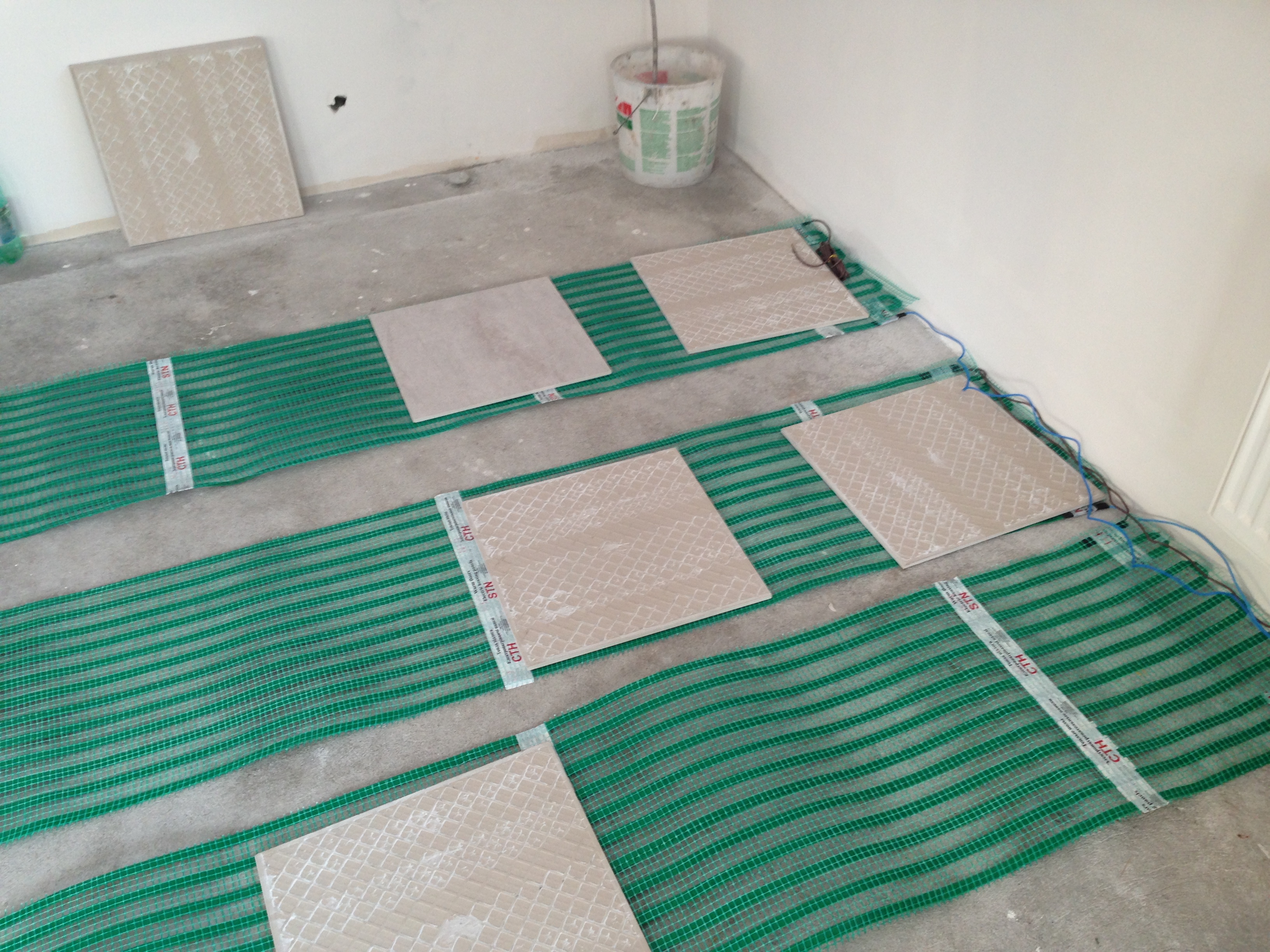

Тонкие нагревательные маты интегрируются в плиточный клей. Внимательно смотрите чтобы нагревательный кабель был утоплен в клеевой расствор. Иногда маты покрывают тонким слоем самовыравнивающей смеси. После его полного высыхания под плиточный клей устанавливают плитку. По нашему мнению такой подход более целесообразен, особенно если вы не полностью доверяете производителю выбранных теплых полов.

Шаг 5: установка напольной плитки.

После полного высыхания самовыравнивающейся смеси можно приступить к установки плитки и к последующему затиранию швов.

Шаг 6: установка управления подогревом.

Лицензированный электрик должен сделать электрические соединения внутри управления и при необходимости, в зависимости от мощности системы теплого пола, автоматический выключатель или магнитный пускатель. Подпитайте систему(не более 10 минут), чтобы проверить работу всех компонентов.

Не включайте систему на полную мощность до тех пор, пока раствор, затирка и др., полностью не высохло, время высыхания может занять от двух до четырех недель после установки.

Как правило, при первом включении время прогрева теплого пола на порядок дольше нежели при последующих включением.

Внимательно отнеситесь к выбору терморегулятора. Кроме обычных механических существуют также программируемые. Стоимость их хоть и дороже но при использовании системы подогрева пола мощностью более 1000 Вт они позволяют существенно экономить расходы на электроэнергию.

Какой стороной класть теплый пол и комплектующие

Какой стороной укладывать пленочный теплый пол

В большинстве случаев укладка пленочного теплого пола производится фирменными надписями с разметкой вверх.

Однако обратите внимание на места соединений проводов и токопроводящих шин греющей пленки. Места не должны выступать вверх и мешать дальнейшей укладке теплораспределяющего слоя или финишного напольного покрытия. Если коннекторы выступают, то следует перевернуть греющую пленку надписями вниз и сделать вырезы в теплоизоляционном слое.

Укладывать инфракрасную греющую пленку с заземляющим слоем Marpe Plus необходимо заземляющим слоем с нанесенными фирменными надписями вверх. При этом заземляющий слой подсоединяется к отдельному проводу с помощью коннектора.

Какой стороной укладывать подложку (теплоизоляционный слой Marpe)

Теплоизоляционная подложка MARPE Heating Film изготавливается из химически сшитого твердого вспененного полиэтилена с закрытой пористой структурой, что обеспечивает теплоизолирующие свойства и сохранение формы без сжатия на длительное время.

Укладывается теплоизоляционная подложка разметкой и надписями вверх, а неметаллизированным отражающим слоем вниз.

Какой стороной укладывать теплораспределяющий слой Marpe

Теплораспределяющий слой Eco-Board имеет однородную структуру (базальтовая крошка и полимеры), сторона его укладки не имеет значения. Для удобства мы рекомендуем класть теплораспределяющий слои фирменными надписями вверх.

Монтаж теплоизоляционных слоев и прочих комплектующих сторонних производителей выполняется в соответствии с инструкцией изделия, а сторона укладки зависит от материала их изготовления.

Возврат к списку

Когда не стоит делать электрический теплый пол в квартире – Газета “Право”

Тёплый пол является неотъемлемой частью благоустройства современной квартиры или частного дома. Это удобное решение, но в некоторых случаях оно не подходит для обогрева пола квартиры. Рассмотрим подробнее, в каких случаях стоит от этого отказаться.

Виды теплого пола

Рынок строительных материалов предлагает нам несколько вариантов установки тёплых полов, а именно:

1. Водяной тёплый пол.
2. Электрический теплый пол.

Водяной пол – это практичное и экономичное решение, которое позволяет сэкономить на электроэнергии и отоплении дома. Совершенно незаметно, так как укладывается под основное покрытие. Принцип работы таков – трубы из специального, термостойкого полипропилена укладывают на черновую отделку пола, подключают к отопительной системе дома.

В электрическом теплом полу система проще – питание происходит за счет электроэнергии, что в свою очередь является как плюсом, так и минусом полов одновременно. Плюс в автономности отопления от служб ЖКХ. Устанавливать можно как в домах с собственным отоплением, так и в многоквартирном доме, врезка в паровое отопление не требуется.

Недостатки теплого пола

Безусловно, тёплый пол повысит комфорт в доме. Ведь обычные настенные радиаторы прогревают воздух в помещении неравномерно. Внизу комнаты температура значительно отличается от той которая у потолка. Тёплые полы дают нам равномерный прогрев помещения. Но даже имея столько плюсов, тёплый пол имеет и свои минусы:

• Трудоёмкость процесса. Необходимость установки дополнительного оборудования.
• Установка возможна только при капитальном ремонте, перед установкой основного покрытия (плитка, паркет, наливной пол).
• Отсутствует возможность устранения неполадок, не вскрыв полы.
• Тёплые полы не рекомендуется устанавливать в спальнях и гостиной. Горячий воздух поднимает частички пыли в воздух, которым мы дышим.

Обратите внимание! Установка водяных тёплых полов невозможна в многоквартирном доме, так как подключение к системе отопления приведёт к снижению давления во всей магистрали.

Также необходим дополнительный насос для прокачки воды. Если отключится электричество соответственно и система нормально работать не будет. Такие полы имеют высокий риск протечки (при некачественном монтаже), толщина слоя необходимого для установки значительно выше, чем у электрического варианта.

Электрические тёплые полы во многом выигрывают, простота установки, легко регулировать мощность и найти неисправность. Но когда стоит отказаться и от них? Первой и основной причиной является старая проводка. Подключение к таковой может привести к возгоранию. Обратите внимание, готовы ли вы распрощаться со старым покрытием ради тёплых полов.

Не всякий материал подлежит перекладке, плитке однозначно придёт конец. Высота полов с подогревом увеличится, может возникнуть перепад с полами других комнат. Ну и куда же без финансовой составляющей. Будьте готовы к солидному счёту за электроэнергию.

В конечном итоге устанавливать электрический тёплый пол в квартиру или нет решать только вам. Убедитесь в целесообразности, приняв все за и против. И помните – любое электрооборудование требует контроля и ответственного подхода.

Электрический теплый пол под ламинат своими руками

Не опасно ли укладывать электрический теплый пол под ламинат своими руками? Опасения обоснованы, учитывая тот факт, что некоторые материалы напольных покрытий имеют ограничение по температуре их нагрева. При превышении допустимых температур начинается выделение из материала токсичных веществ. Кроме того, напольное покрытие подвергается риску повреждения. Есть определенные оговорки и для укладки ламината на теплый пол.

к оглавлению ↑

Можно ли класть электрический теплый пол под ламинат?

Дать ответ на этот вопрос, возможно из рекомендаций изготовителя конкретного ламинированного материала. Следует внимательно рассмотреть маркировку на упаковке ламината:

Для монтирования на теплые полы подойдет покрытие с соответствующим знаком. Но даже для такого материала есть ограничения по температурному режиму. При достижении значения температуры нагрева 30° начинается выделение токсичных веществ из состава материала, это может иметь последствия для состояния людей. Т.е. показатель нагрева кабельного теплого пола под ламинатом не должен превышать 28°, это вполне нормальные комфортные условия в помещении.

к оглавлению ↑

Какой электрический пол лучше под ламинат

Электрические тонкие маты

Представляют собой проводник, выложенный в виде змейки и укрепленный на стекловолоконную сетку. Сетка допускает разрезание на секции (при этом нельзя нарушать целостность кабеля), обеспечивая свободу в покрытии поверхности пола разных размеров и форм. Нижняя поверхность сетки покрыта клеевым слоем, что обеспечивает быструю фиксацию конструкции к основанию. Укладка такого теплого пола выполняется, не применяя монтажную ленту. При завершении укладки и закрепления греющих матов выполняются необходимые соединительные операции и тестирование конструкции.

Это электрический теплый пол под ламинат без стяжки, что возможно благодаря уменьшенной толщине лежащего в его основе кабеля. Подложка под ламинированные панели сможет сгладить маленькие неровности, вызванные присутствием нагревающих пол матов. Еще одно преимущество тонких матов: монтаж не сложен, его вполне возможно выполнить своими силами.

Но эта система нагрева не пригодна для линолеума.

к оглавлению ↑

Традиционный тепловой кабель

Подойдет под любое из напольных поверхностей. Кабель бывает одножильный и двухжильный. Чаще применяется для нагревания полов двухжильный кабель. Объясняется этот факт его способностью уменьшать величину электромагнитных излучений, возникающих в процессе работы электрической схемы для нагрева пола.

В данной системе обогрева обязательное подключение к термостату. Тепловой кабель укладывается в слой стяжки. Рассматриваемая разновидность теплого пола подойдет и для ламинированного покрытия, и линолеума.

к оглавлению ↑

Тепловой кабель с саморегулированием

Завязан на особую матрицу, регулирующую процесс обогрева. Она определяет участки, где происходит перегрев и снижает, или совсем отключает питание. Такая модель сложнее обычного теплового кабеля. Терморегулятор не задействован, режим работы включает в себя автоматический выбор оптимальной температуры нагрева.

Данная система обогрева — отличный вариант для линолеума.

Монтаж кабельного теплого пола под ламинат

1. Подготовка основания: выравнивание поверхности, гидроизоляция.
2. Укладка теплоизоляции.
3. Определение места расположения термостата. В стене нужно проштробить канал для терморегулятора и проводов, обеспечивающих электричеством систему обогрева. В него укладывается и провод для подключения датчика.

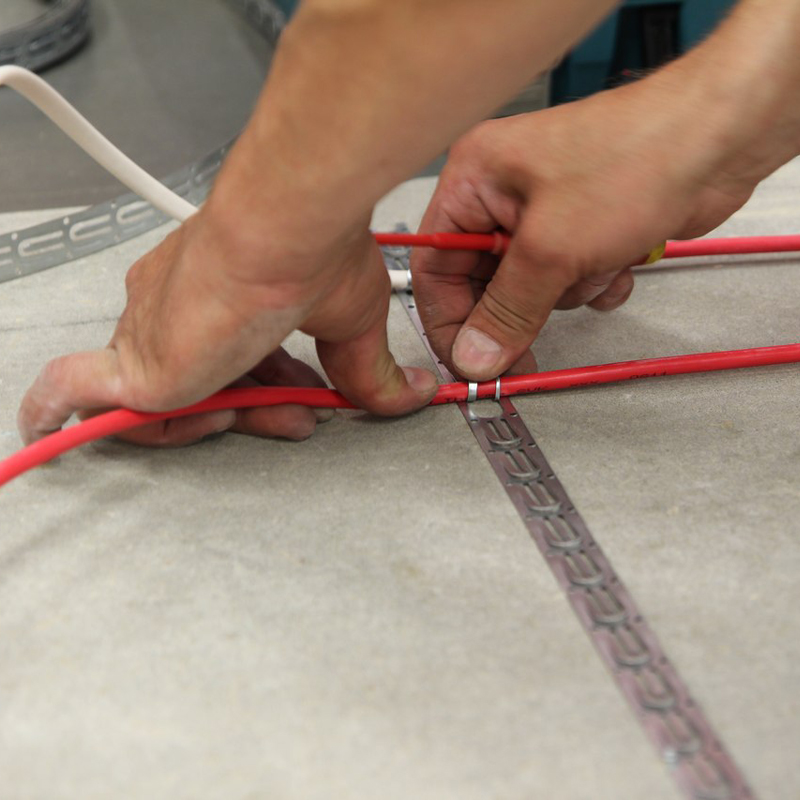

4. Раскладка нагревательного провода по подготовленному плану. Заранее рассчитываются длина, толщина кабеля, мощность для обогрева площади помещения.
5. Соединение между электрическими проводами.
6. Размещается внутренний температурный датчик в гофрированную трубку для защиты от повреждений. Трубку и подсоединенный к датчику провод размещают между волнами теплового кабеля.
7. Тестирование работоспособности системы.
8. Смонтированный кабельный пол заливается цементно-песчаным слоем.
9. Высыхание.
10. Укладка ламинированных панелей.

Видео: как уложить теплый кабельный пол

Технология работ может иметь небольшие отличия, это зависит от рекомендаций изготовителя проводника и выбранного элемента нагрева. Например, если вы укладываете тонкие электрические маты, отпадает этап выполнения стяжки:

1. Определите площадь теплого пола и места укладки.
2. Выберите место расположения терморегулятора.
3. Расстелите кабельные маты по разметке.
4. Установите датчик температуры на полу.
5. Произведите подключение теплого пола к системе теплорегулирования.
6. Настелите подложку.
7. Смонтируйте ламинат.

к оглавлению ↑

Пленочный инфракрасный пол

Выручит, когда ремонт сделан ранее, но про утепление пола не подумали. Водяной и кабельный обогрев затребуют кладки цементной стяжки. Рассмотрим хорошую альтернативу — монтаж инфракрасного теплого пола под ламинат.

Принцип работы инфракрасного обогрева

Пленочный инфракрасный пол с элементами нагрева внутри пленки делается хорошим соперником остальным видам электрического утепления пола. Это еще и полезный для самочувствия людей способ поддержания комфорта в квартире. Отзывы о таком виде обогрева по большей части хорошие и отличные.

Структура термопленки

Преимущества инфракрасного нагрева:

• простота и легкость монтажа;
• это электрический теплый пол под ламинат без стяжки. Укладку выполнить возможно в удобное для вас время, даже без выполнения ремонтных работ;
• инфракрасный пленочный теплый пол может использоваться для ламинированного пола;
• толщина инфракрасного теплого пола под ламинат очень мала: от 0,23 мм до 0,47 мм. Как видим, подобное утепление совершенно не уменьшает высоту помещений, это немаловажно;
• инфракрасный подогрев пола происходит равномерно;
• подходит для использования при усиленной нагрузке на покрытие пола: офисы, общественные помещения;
• экономичное потребление электроэнергии при эксплуатации.

Недостаток у пленочного обогревающего пола один:

Вариант применения термопленки (для стен и потолков)к оглавлению ↑

Параметры пленочного теплого пола под ламинат

Если будете использовать инфракрасный пленочный теплый пол под ламинат, тогда параметры термопленки помогут вам в расчете необходимого метража изделия и размера последующих затрат при эксплуатации:

Параметр	Значение
Ширина пленки	0,5-1 м
Длина рулона	50 м
Толщина пленки	0,23-0,47 мм
Потребляемая мощность на м2 пленки	25-35 Вт/ч

Знайте, если вы хотите применить такую термопленку в роли основного теплового генератора, то пленкой надо покрыть не меньше 70% площади пола. При суровых зимах пленочный теплый пол под ламинат возможно применять лишь в роли добавочного обогревания. В моменты повреждения отопления, монтаж теплого пленочного пола вас очень выручит даже в сильные морозы.

Резать термопленку возможно лишь по нанесенным отметкам, учтите это в своих расчетах. Отметки нанесены на расстоянии приблизительно 25 см.

Монтаж инфракрасного теплого пола возможен в подсобных строениях, где нет основного отопления: гараж, теплица и т.п.

к оглавлению ↑

Монтаж инфракрасного пленочного теплого пола под ламинат

Есть вариант: обратиться к специалисту, и тогда вы получаете гарантию сроком примерно 1 год. Возможно самим попробовать выполнить установку инфракрасного теплого пола, что не очень трудно. Если вас пугает перспектива подключения схемы к электричеству, монтируйте пленку своими силами и потом обратитесь к электрику за помощью в выполнении подсоединения к электросети.

Сначала следует выбрать точку нахождения терморегулятора, установить его. Далее важно вычистить основание от любого загрязнения. Установка пленочного теплого пола под ламинат выполняется на подготовленное очищенное основание. Сначала укладывается слой теплоизоляции, чтобы металлизированная поверхность смотрела кверху, и клеится с использованием скотча.

Далее производится нарезка пленки на полосы нужного размера. Длина самого большого отрезка не может превышать 10 м. Отступая от стен на 20см, раскладывается по ранее составленной схеме пленка на пол (медными шинами вниз), по направлению к стене с термостатом и закрепляется с использованием скотча.

Выполнять работу следует аккуратно, не торопясь, не совершая перекрытия листов пленки, нельзя наступать на термопленку.

К краям медных полос прикрепляются зажимы, далее подсоединяются провода. Участки присоединения зажимов изолируются при помощи изоляционной ленты.

Датчик температуры подсоединяется с нижней стороны пленки, к черной полосе. Его надо тоже изолировать.

Видео: монтаж теплого пола под ламинат

Система ИК-обогрева подключается к терморегулятору и управляется через него.

Самый простой терморегулятор поддерживает в комнате определенную температуру: при превышении ее он выключает питание и «теплый пол» немного остывает.

Программируемый терморегулятор для электрического теплого пола выполняет алгоритм, заданный человеком. Это позволяет жильцам задавать свой режим тепла и комфорта.

Определенные модели наполнены программами, различающими ночь и день, выходные и будни. Они сами включают нагрев незадолго до прихода жильцов и отключают его на время отсутствия их. Есть терморегуляторы, с дистанционным управлением с помощью мобильного телефона. Хозяева могут корректировать программу при разных обстоятельствах.

Обычный термостат и сенсорный терморегулятор с программным набором

Цена таких термостатов сильно различается, но и сервис отличается тоже, а расходы с программируемым терморегулятором в дальнейшем окупаются за счет более рационального расходования электроэнергии.

к оглавлению ↑

Укладка финишного покрытия

Ламинированные панели монтируются на инфракрасную пленку стандартно, на подложку, под линолеум сначала настилается слой фанеры и аккуратно, не повреждая термопленку, крепится к основанию.

Укладка напольной плитки на инфракрасный теплый пол делается немного по-другому. Гладкая пленка помешает сцеплению клеевого слоя для плитки с основанием. Поэтому на полу укладывается мелкоячеистая сетка и закрепляется к основанию, где нет ИК-пленки. По окончании монтажа плитки выжидается примерно месяц, чтобы полностью высох клеевой слой. Лишь тогда возможно включать подогрев пола.

к оглавлению ↑

Какой ламинат и линолеум можно использовать

К перечисленным выше разъяснениям о применении ламината, линолеума на теплый электрический пол, добавим еще немного:

• ламинат для инфракрасного теплого пола должен иметь толщину не меньше 6-8 мм;
• класс ламинированного пола: 32 и 33;
• монтаж ламината на пленочный тёплый пол производится с применением подложки. Пробковая подложка не применяется по причине низкой теплопроводности;
• линолеум лучше стелить многослойный. Категорически нельзя стелить утепленные и однослойные линолеумы.

При дальнейшей эксплуатации важно строго соблюдать инструкцию изготовителя. В случае выполнения данных рекомендаций монтаж электрического теплого пола под ламинат своими руками не составит большого труда.

Похожие записи

Кабель и комплекты для электрического водяного теплого пола

Использование нескольких прядей кабеля электрического лучистого теплого пола

Может потребоваться использовать 2 или более трасс нагревательного кабеля для одной зоны (один термостат), если общая длина кабеля, необходимого для проекта, превышает 400 футов (максимальная доступная длина), но не превышает 600 футов (максимальная допустимая длина для каждого термостата). ).

Вышеуказанное применимо только к большим отапливаемым областям, обычно более 100 кв. Футов. Поскольку один термостат с датчиком температуры пола способен выдерживать максимальную комбинированную нагрузку в 15 А, общая комбинированная нагрузка в А (данные см. В таблицах выше) кабелей не должна превышают 15 А, что соответствует длине кабеля теплого пола 600 футов.Для систем с шагом 3 дюйма это соответствует 150 кв. Футов отапливаемого помещения, тогда как для 4-дюймового кабеля – 200 кв. Футов отапливаемого помещения.

Также можно использовать комбинацию электрического кабеля для обогрева пола и матов, где маты покрывают большие квадратные области, а кабель прокладывается в областях, содержащих углы, изгибы и небольшие пространства.

Выбор правильного термостата

Выбирайте лучшее – все предлагаемые нами термостаты с датчиком температуры пола принадлежат брендам Honeywell (Aube) или OJ Microline, которые устанавливают отраслевые стандарты и известны своим высоким качеством, безопасностью и надежностью.Популярные модели, которые мы носим, ​​включают:
Honeywell / Aube Th215-AF-120S – обычная модель 120 В
Honeywell / Aube Th215-AF-240S – обычная модель 240 В
Honeywell / Aube Th215-AF-GA – модель со встроенным GFCI 5 мА (совместимость с двумя напряжениями 120/240 В)
OJ Microline UDG-4999 – модель со встроенным GFCI 5 мА (совместимость с двойным напряжением 120/240 В)

Возможность программирования – важная функция, используемая для управления циклическим включением / выключением системы для поддержания желаемого уровня температуры. Эффективная работа системы может привести к экономии энергии в диапазоне 10-30% по сравнению с непрограммируемыми термостатами.
Возможность определения пола – для правильной работы и быстрого реагирования системы требуется термостат с датчиком пола. Стандартные (не считывающие температуру пола) термостаты предназначены для измерения температуры окружающего воздуха (температуры воздуха в помещении), а не температуры пола, и поэтому задерживают запуск системы, даже если полы холодные, и ее отключение, даже если полы теплые.
Встроенная система безопасности GFCI (доступна только в моделях GFCI) – эта функция безопасности требуется для установки во влажных и влажных помещениях, таких как грязевые комнаты, ванные комнаты и кухни, и обеспечивает максимальную защиту от поражения электрическим током в результате нарушения электроснабжения. кабель.

Использование резервного датчика температуры пола

В то время как датчики, которые мы продаем, проверены временем и рассчитаны на то, чтобы работать столько же, сколько и сама система обогрева, установка вторичного датчика рядом с основным позволила бы сократить время простоя системы и сократить трудозатраты на его замену в маловероятном случае отказа. Если вторичный датчик не установлен, было бы лучше запустить первый в водопроводной трубе, а не прямо в цементе, чтобы облегчить удаление и замену.

Литература

Кабель
HeatTech – Руководство по установке (pdf)

Th215-AF-120S и Th215-AF-240S – Руководство по установке (pdf)

Th215-AF-GA – Руководство по установке (pdf)

Как добавить теплый пол к существующему бетону | Руководства по дому

Вы можете ступить на теплый и уютный пол, даже если он построен на бетонной плите, добавив подогрев пола.В то время как водяные и воздушные системы лучистого отопления требуют прокладки труб под черным полом, электрические системы можно укладывать прямо поверх существующего чернового пола, включая бетонные плиты, а затем покрывать готовым полом.

Измерьте и спроектируйте шаблон

В системах электрического лучистого отопления используются провода, встроенные в мат, уложенный прямо на бетон. Эти провода нельзя ни в коем случае перерезать, ими можно только частично манипулировать, поэтому подберите коврик к полу, на котором он будет установлен. Тщательно обмерьте комнату и нарисуйте ее в масштабе, чтобы передать производителю коврика. Некоторые производители предоставляют онлайн-программу для создания шаблонов, которая позволяет вам создать собственный коврик; другие снимают мерки по телефону и сами конструируют коврик. Каждая компания предоставляет вам план с подробным описанием того, как и где установить коврик.

Подготовка пола и коврика

Перед тем, как положить коврик для обогрева пола, убедитесь, что бетон полностью затвердел.Заполните все трещины в бетоне и при необходимости используйте самовыравнивающиеся смеси, чтобы бетон был ровным и готов к установке нового пола. Распакуйте коврик и поместите его у стены, где вы планируете установить термостат, который им управляет. Подключите коврик к вольт-омметру и сравните показания измерителя с измерением, предоставленным вам производителем мата. Если числа совпадают, продолжайте установку. Если цифры не совпадают, обратитесь к производителю; ваш коврик мог быть поврежден во время транспортировки.

Установите коврик

Раскатайте коврик по полу, держа его примерно в 6 дюймах от всех стен и любых других приспособлений на полу. Следуйте чертежу, предоставленному производителем; некоторые коврики покрывают всю комнату одним большим куском, тогда как другие необходимо установить на место. Если вам нужно перевернуть коврик в любое время, осторожно обрежьте коврик вокруг встроенных проводов, чтобы было какое-то движение, затем переверните коврик и провода, чтобы изменить направление. Как только коврик будет полностью разложен, подключите его к вольт-омметру для второго измерения и убедитесь, что числа не изменились.

Установите мат

Каждый мат немного по-разному прилипает к бетону, в зависимости от рекомендаций производителя. Некоторые производители рекомендуют использовать раствор тонкого отверждения – тот же раствор, который используется для укладки плитки. Другие производители рекомендуют использовать горячий клей. Если производитель рекомендует тонкое отверждение, осторожно отогните мат, нанесите раствор на бетон с помощью шпателя, затем сложите мат обратно на место. Если ваш производитель рекомендует горячий клей или другой нераспространяющийся клей, выдавите его тонкой полоской по центру каждой части мата, чтобы приклеить его и провода к бетону.

Готовый пол

Производитель вашего мата указывает, какой тип готового покрытия вы можете укладывать поверх коврика. Большинство матов устанавливают под плиточным полом, используя стандартные процедуры укладки плитки, но некоторые могут быть установлены и под плавающим деревянным или ламинатным полом. Коврики рассчитаны на то, чтобы выдерживать вес типичного готового пола с раствором на основе портландцемента между матом и плиткой. Для дополнительной страховки проверьте свой пол в последний раз с помощью вольт-омметра после укладки готового покрытия, чтобы убедиться, что не было нанесено никаких повреждений.

Ссылки

Writer Bio

Сарабет Асафф работала и писала о строительстве дома с 1995 года. Она написала множество статей по искусству, дизайну интерьера и обустройству дома, специализируясь на дизайне кухонь и ванных комнат. Являясь членом Национальной ассоциации кухонь и ванных комнат, Асафф обладает практическими знаниями во всех областях домашнего дизайна.

Как установить провод электрического лучистого обогрева на цементную плиту

22 июля 2008 г. | от Фреда (электронная почта) |

Использование электрических лучистых полов в качестве дополнительного источника тепла в комнате стало очень популярным в последние несколько лет.Мы решили установить 1000 кв. Футов электрического лучистого тепла в подвале нашего дома, чтобы убрать холодную кромку бетонной плиты, которая в противном случае круглый год держится на уровне 55 градусов.

При установке электрических нагревательных проводов на плиту (или на любую подложку) профессиональный установщик (читай: DIYer) заинтересован в том, чтобы проволока излучающего нагрева и любая сетка были плотно прикреплены к плите. Плотное и надежное соединение с плитой обеспечивает:

• Нагревательная проволока сохраняет очень низкий профиль, что облегчает ее покрытие тонким слоем тонкого или самовыравнивающегося раствора. Это выгодно, потому что провода, которые торчат через начальный слой тонкой пленки или самовыравнивающего устройства, можно легко разрезать или перерубить, в результате чего весь нагревательный мат становится бесполезным. Кроме того, поскольку и SLM, и тонкая установка являются дорогостоящими, более низкий профиль проволоки обеспечивает минимальное количество SLM / тонкости, что снижает общую стоимость.
• Проволока не «отсоединяется» при нанесении тонкого материала или SLM, что может привести к смещению проволоки таким образом, чтобы поставить под угрозу установку. Например, все системы электрического лучистого отопления требуют, чтобы нагревательные провода никогда не пересекались.Перекрещенные провода создают небезопасные условия и могут вызвать перегрев матов при эксплуатации. Склеивание проводов гарантирует, что они не двигаются.

Большинство излучающих нагревательных проводов имеют толщину приблизительно от 1/16 дюйма до 3/32 дюйма. Горячее склеивание матов позволяет заливать маты тонкой пленкой или SLM толщиной всего от 1/8 дюйма до 1/4 дюйма.

Ступеньки для горячего приклеивания матов с подогревом

1. Разложите коврик по своему плану для комнаты. (Все продавцы полов с лучистым обогревом предоставят вам план прокладки излучающего провода, если вы сначала дадите им чертеж комнаты).
2. Подключите электрический клеевой пистолет и нагрейте его. Вы захотите использовать «профессиональный клеевой пистолет», который может работать с клеевыми стержнями 1/2 дюйма. Хобби-модели, в которых используются стержни 1/8 дюйма, слишком быстро проходят через клейкие стержни).
3. Нанесите лужу горячего клея на плиту под тем местом, где будет проходить проволока. Вдавите проволоку в клей. Если у вас плита ниже уровня земли, вероятно, это 50-60 градусов. Горячий клей начнет быстро замерзать, создавая плотный захват вокруг проволоки. (Обратите внимание, что в некоторых местах вам, возможно, придется вырезать проволоку для лучистого обогрева из сетки, как показано на рисунке выше).
4. Проведите вниз по проволоке, приклеивая ее через каждые 12-18 дюймов или в любом месте, где проволока выступает из плоской поверхности плиты.
5. После завершения установки внимательно проверьте все провода, чтобы убедиться, что они плотно прилегают к полу. Будьте осторожны при ходьбе по проволоке в обуви, так как камень или другой предмет, застрявший в ступенях, могут порезать проволоку.

Вернуться к содержанию

Установка напольных ковриков с электрическим лучистым обогревом

Как установить систему электрического теплого пола: компоненты системы электрического теплого пола, требования к электрической цепи для системы электрического теплого пола.

Руководство по установке и ремонту электрического коврика с подогревом для теплого пола
[ad # block] Электрический вопрос: У меня есть коврик для пола с подогревом, установленный под керамической плиткой, теперь, после того, как все сказано и сделано, коврик не работает.

• Как узнать, есть ли разрыв в проводе, чтобы удалить несколько плиток и исправить?
• Электрик заказчика сказал, что от термостата напряжение хорошее.

Спасибо за помощь, Майк.

Предыстория: Майк, подрядчик из Вирджинии.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Майк.

Как установить систему электрического теплого пола

Применение: Электропроводка для системы лучистого обогрева пола.
Уровень квалификации: от среднего до продвинутого. Этот проект электропроводки лучше всего выполнить лицензированным подрядчиком по электрике или сертифицированным электриком.
Необходимые инструменты: Основные инструменты для электромонтажных работ, ручные инструменты, электродрель, сверла и удлинитель.
Расчетное время: Зависит от личного опыта, умения работать с инструментами и установки электропроводки на 120/220 вольт.
Меры предосторожности: Определите главную цепь панели, выключите ее и пометьте ее примечанием перед тем, как приступить к электромонтажу или установке проводки на 120/220 В и автоматического выключателя. Работать с электрическими панелями не рекомендуется домовладельцам, неопытным людям и не электрикам из-за опасности возникновения дуги и поражения электрическим током.
Уведомление: Установка дополнительной цепи 120/220 В для системы подогрева пола должна выполняться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.

Система теплого пола

• Нет ничего лучше, чем пол с подогревом для босых ног холодным утром, но процесс укладки имеет решающее значение, поэтому убедитесь, что он сделан правильно, для длительного удовольствия.

• Компоненты системы электрического теплого пола
  • Шаблон для определения размеров и заказа подогреваемого коврика на заказ.
    • Обычно предоставляется производителем или представителем.
  • Теплый коврик для теплого пола.
  • Датчик температуры.
  • Индикатор неисправности сопротивления.
    • ПРИМЕЧАНИЕ. Это важно во время установки, чтобы помочь отслеживать возможные неисправности, которые могут произойти во время установки напольного коврика с подогревом.
  • Выделенная электрическая цепь питания.
  • Защита цепи GFCI.
  • Термостат для подогрева пола.
  • Термостат для подогрева пола и программируемый таймер.
    • Программируемый термостат позволит вам установить время начала и окончания работы для эффективной системы и красивого теплого пола в эти холодные утра.

• Требования к электрической цепи для системы электрического теплого пола
  • Количество потребляемой электроэнергии или мощности схемы будет зависеть от размера области, которая будет покрыта излучающим ковриком для обогрева пола.
  • Примеры выделенных контуров излучающего теплого пола
  • 120 В 20 А 220 В 15 А
    • СОВЕТ ПО ЭФФЕКТИВНОСТИ : Лучше всего указать и установить систему обогрева пола на 220 В, потому что потребление электроэнергии будет более эффективным, а коврик для обогрева пола будет нагреваться быстрее.

• Самые распространенные проблемы с системами обогрева полов и способы их устранения

  • Обнаружить, что теплый пол не работает после завершения установки, – плохая новость.
  • За укладкой напольного коврика обычно следят с помощью электрического индикатора неисправности или измерителя сопротивления, который прикреплен к проводам электрических проводов, идущих от напольных ковриков, ведущих к распределительной коробке управления термостатом.
    • Обрыв электрического провода может быть обнаружен с помощью прибора для отслеживания электрических цепей.
    • После проверки зоны следует произвести ремонт в соответствии с инструкциями для конкретной марки, которая была установлена.
  • Это помогает определить любую проблему, которая может возникнуть.
    • В случае этого конкретного вопроса от Майка можно измерить сопротивление кабелей, что скажет вам, есть ли проблема.
  • Сопротивление коврика для пола с подогревом будет зависеть от его размера, и производитель может предоставить информацию, относящуюся к вашей установке.
  • Если есть разрыв или обрыв, я бы связался с производителем, который порекомендовал правильный метод ремонта их кабелей.
  • Тем, кто рассматривает возможность установки напольного коврика с электрическим лучистым обогревом, я бы посоветовал всегда использовать предусмотренный индикатор неисправности или понимать, как проводить проверки сопротивления, чтобы контролировать процесс установки.
    • Индикаторы неисправности имеются в большинстве систем теплого пола.
  • Руководство по установке, предоставленное производителем, объяснит детали вашей конкретной системы теплого пола.
  • Также убедитесь, что все, кто работает в этой зоне, понимают, что нагревательный коврик для пола может быть поврежден, если не будет обеспечен специальный уход и защита.

Подробнее об электропроводке для системы теплого пола
Основные схемы электропроводки дома

• Домашние электрические цепи и автоматические выключатели
  • В этой статье рассматриваются общие схемы домашней электропроводки на 120 и 240 вольт, а также устанавливаемые автоматические выключатели с указанием типов и величин силы тока, используемых в большинстве домов.
  • Список электрических цепей панели

Руководство по домашнему электрическому проводу

• Электропровод для дома
  • Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.

Домашняя проводка

• Домашняя проводка
  • Основные домашние электрические схемы с изображениями
  • Эта ссылка полезна для применения Коды электробезопасности: Статьи электротехнического кодекса

Вам также могут быть полезны следующие данные:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально для домовладельцев, студентов, Разнорабочих, разнорабочих женщин и электриков Включает: Электромонтаж розеток GFCI Электромонтаж домашних электрических цепей Розетки на 120 и 240 вольт Электропроводка выключателей света Электропроводка 3-проводного и 4-проводного электрического диапазона Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя Поиск и устранение неисправностей и ремонт электропроводки Способы подключения для Обновление электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и безопасны – никогда не работайте в цепях под напряжением!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.

Полы с подогревом с системой электрического излучения

Систему теплый пол установить проще, чем вы думаете.

* Примечание: Процесс установки для этого проекта происходит в ванной комнате.

электрическая система теплого пола с термостатом
отвертка
монтировка
молоток
цементная плита
Т-образный квадрат
универсальный нож
тонкий клей
сверло
оцинкованные винты
зубчатый шпатель
стекловолоконная сетка
зубило
пистолет для горячего клея
гипсокартон пила
лопатка
плитка для ванной
раствор для затирки
влажная губка

1. Сначала снимаем дверной порог, затем переходим к плинтусам и молдингу. Используйте монтировку и молоток, чтобы осторожно ослабить плинтусы. Снимите дверь ванной с петель. Потратьте время на то, чтобы убрать комод, чтобы сделать эту работу намного проще.

2. Используйте Т-образный угольник для разметки цементной опорной плиты для укладки пола. Используйте циркулярную пилу, чтобы разрезать доску, или надрезайте и защелкните доску до желаемых размеров.

3.Нанесите клей на тыльную сторону каждой опорной плиты и поместите кусочки на существующий виниловый пол. Пройдите по доскам, чтобы закрепить их, затем закрепите их оцинкованными шурупами через каждые 8 ​​дюймов.

4. Имейте в виду, что добавление подкладки и плитки к существующему полу увеличивает высоту пола. Дверные косяки (и даже низ двери) придется отрегулировать. Сделайте это, используя плитку, чтобы определить будущую высоту пола, и разрежьте дверной косяк пилой.

5. Заполните каждый шов между подкладными плитами клеем и зубчатым шпателем. Вдавите ленту из стекловолоконной сетки в клей, затем нанесите на нее второй слой клея. Позаботьтесь обо всех швах и дайте высохнуть.

6. Перед установкой матов излучающего тепла проверьте сопротивление омметром, чтобы убедиться, что они соответствуют заводским требованиям. Подмести пол от мусора и готово к разводке.

7. Сначала отмерьте 6 дюймов от краев унитаза, ванны и стены и сделайте отметку (кроме умывальника, где коврик будет доходить до края). Разложите коврики и закрепите их двусторонним скотчем. Вы также можете использовать степлер для закрепления оранжевого плетения.

8. Снимите еще одно показание сопротивления, чтобы убедиться, что коврики не были повреждены во время установки. НЕ перекрывайте коврики. Также убедитесь, что коврики уложены так, чтобы «холодный» провод мог легко вернуться к термостату.

9. Обратитесь к проводке, сначала надрезав опорную плату канцелярским ножом, а затем долотом прорежьте канавку в плате, в которой будет проходить проводка. Прикрепите кабелепровод датчика с помощью прилагаемого винта. Затем поместите холодный конец и заводские соединительные провода в канавку и нанесите горячий клей на провода, чтобы они удерживались на месте. Дайте клею высохнуть.

10. Установите коробку термостата на высоте 60 дюймов от пола. Лучше разместить его рядом с выключателем света. Если вам неудобно прокладывать проводку на этом этапе, обратитесь к электрику. Отрежьте место, где будет расположен термостат, с помощью пилы для гипсокартона.

11. Вырежьте отверстие в нижней части стены и просверлите сверлом и сверлом два отверстия в нижней пластине – одно отверстие для проводов, а другое – для датчика, чтобы провести проводку к термостату. Пропустите веревку через отверстие и прикрепите провода, а затем протяните веревку обратно к отверстию термостата.

12. Вытяните кабелепровод вверх таким же образом. Снимите колпачок с кабелепровода и подайте провод датчика к концу кабелепровода. Проведите холодные провода через коробку термостата и прикрепите коробку к стене. Подключите холодные провода к управляющим контактам на термостате. После подключения термостата закрепите его прилагаемыми винтами.

13. Наконец-то вы готовы к укладке плитки. Пропылесосьте, чтобы удалить мусор после предыдущей работы. Уложите плитки насухо, чтобы найти хороший рисунок и оценить, как будет продолжаться ваша работа.

14. Начните с правого угла комнаты, нанеся клей на опорную плиту и нагревательные маты. Разложите под углом 45 градусов. Установите первую плитку на место вращающим движением. Используйте распорки для согласованности. Вытрите клей, пробившийся сквозь плитку. Покройте весь пол.

15. Затем нанесите раствор на плитку, используя терку для равномерного распределения по поверхности. Соскребите излишки и тщательно очистите плитку влажной губкой через 20 минут. Когда поверхность высохнет, отполируйте плитку сухой тканью.

16. Этот проект занимает три дня и стоит около 1000 долларов.

Nuheat Электрический коврик для теплого пола

Коврики для подогрева пола Nuheat просты в установке и доступны практически любого размера, который вам может понадобиться. Лучистое напольное отопление может быть наиболее экономичным способом обогрева трудно отапливаемых участков вашего дома или любого другого помещения! Представьте, что холодным зимним утром вы встаете с постели и ступаете на поджаренный теплый пол. А поскольку весь пол нагревается, равномерное тепло, без холодных пятен, поднимется навстречу вам, обеспечивая комфорт, где бы вы ни находились. Пол с подогревом – лучшее, что вы делаете для себя и своего дома!

Варианты напольных ковриков Nuheat на 240 вольт доступны длиной от 5 футов до 20 футов. Каждый квадратный или прямоугольный коврик можно укладывать в любом направлении. 7-футовые напольные коврики Nuheat доступны различной ширины, чтобы удовлетворить все ваши потребности. Все коврики этой серии имеют длину 84 дюйма. Доступная ширина в этой серии начинается с 24 дюймов (G2106), но включает в себя многие другие ширины, включая 30 дюймов (G2108), 36 дюймов (G2109), 42 дюйма (G2110), 48 дюймов (G2112), 60 дюймов (G2115), 72. “(G2118) и 84” (G2121).Коврики Nuheat предварительно смонтированы и не могут быть разрезаны, но их можно укладывать в любом направлении, поэтому, если ширина и длина не соответствуют вашим потребностям, вы можете перевернуть их.

Независимо от того, ремонтируете ли вы весь дом, ванную комнату, кухню или даже завершаете отделку подвала, система обогрева полов Nuheat может быть именно тем, что вам нужно! Систему пола Nuheat можно установить под плитку, камень, мрамор, ламинат или паркетные полы. Напольные коврики Nuheat предлагают невидимое, не требующее ухода решение для обогрева.В каждой комнате также потребуется термостат. Если планировка вашей комнаты более сложна, чем простой квадрат или прямоугольник, вы можете положить несколько ковриков рядом и при этом контролировать их с помощью одного и того же термостата (до предела термостата 15 А). Все коврики подключаются к термостату, а не друг к другу. НИКОГДА НЕ ВЫРЕЗЫВАЙТЕ КОВРИК NUHEAT СООТВЕТСТВУЮЩИМ СВОЕМУ ПРОСТРАНСТВУ.

• мат толщиной 1/8 дюйма
• Простая установка
• Кабель длиной 10 футов (прилагается) к термостату (термостат продается отдельно)
• Постоянное расстояние между проволоками снижает неравномерность нагрева / устраняет холодные точки
• Энергоэффективность – до 12 Вт / кв.фут .; 41 БТЕ / кв. Фут
• Может быть установлен под различными напольными покрытиями, включая плитку, камень (включая мрамор и гранит), ламинат и конструкционную древесину
• Требуется термостат; доступно несколько разновидностей
• Гарантия 25 лет

Электрические коврики для подогрева пола Nuheat почти все изготавливаются своими руками – для установки выделенной линии требуется электрик. Если в вашей комнате уже есть выделенная линия и вы хорошо разбираетесь в электромонтажных работах, возможно, вам не понадобится электрик.Просто положите тонкий набор, раскатайте и прижмите коврик Nuheat прямо к тонкому слою, нанесите еще один слой тонкого набора и уложите напольное покрытие. Конечно, есть небольшие промежуточные шаги, но в целом установка довольно проста. Самое большое, о чем нужно беспокоиться, – это убедиться, что электрическая линия, которая будет подключена к термостату, проходит в нужном месте в вашей комнате!

Вся таблица размеров 240 вольт Nuheat Mat включает все размеры, включая размеры, сопротивление, амперы и ватты.

Если у вас есть особые потребности в помещении, возможно, остров на вашей кухне или поверхность пола имеет необычную форму, Nuheat даже предлагает нестандартные коврики. Вам необходимо предоставить им нарисованный от руки план этажа с вашими требованиями, и они будут работать с вами над созданием вашего индивидуального коврика (для нестандартных ковриков требуется 2 недели с момента утверждения чертежа и они не подлежат возврату). Если вас интересует индивидуальная система полов Nuheat, обратитесь в службу поддержки клиентов по телефону 877-847-0050 или отправьте нам электронное письмо по адресу support @ totalhomesupply.com для получения дополнительной информации.

Электрический лучистый теплый пол – кабель против кабеля на сетке

Сообщение навигации

← Предыдущее Далее → 23 сентября 2013 г.

Принимая решение о системах обогрева пола, есть тенденция к тому, что кто-то склоняется в ту или иную сторону, будь то бесплатные кабельные системы обогрева пола или кабель на сетке электрического лучистого теплого пола. На этот счет существует несколько точек зрения: Простая система обогрева пола без кабеля обычно выбирается по следующим причинам.Стоимость: Во-первых, стоимость материалов для настила с излучающим теплом с бесплатным кабелем обычно ниже, чем для системы с кабелем на сетке, но эта стоимость часто с лихвой компенсируется увеличением трудозатрат на установку бесплатной кабельной системы. Установка:

В отличие от системы “кабель на сетке”, свободная кабельная система должна располагаться должным образом и вручную закрепляться на своем месте. Вы можете закрепить кабель простой изолентой или использовать систему, предоставленную Infrafloor (система быстрой фиксации).Кабель на сетке электрического лучистого теплого пола просто нужно размотать и уложить на место, сэкономив часы времени и усилий. Система обогрева пола с кабелем и сеткой уже поставляется с правильным разнесением, поэтому тепло будет равномерным и стабильным. Кроме того, тип основания важен при принятии решения о том, какую систему использовать. Деревянный пол более дружелюбен к системе интервалов, чем цементный пол, так как фиксируемая система быстрой установки интервалов должна быть каким-то образом прибита или закреплена. Достижение труднодоступных мест, которые вы хотели бы обогреть, может оказаться проще с системой бесплатного обогрева пола с использованием кабеля, однако вы всегда можете отсоединить кабель от сетки на системе «кабель на сетке», создав таким образом «гибридную» систему подогрева пола.
